III. Упрощенный расчет монолитного малозаглубленного ленточного фундамента для стандартных случаев Глубина заложения ленточного фундамента
Выбор рациональной глубины заложения фундаментов в зависимости от учета указанных выше условий рекомендуется выполнять на основе технико-экономического сравнения различных вариантов. При требуемой большой глубине заложения ленточного фундамента возможно дешевле будет применить фундамент другого типа: свайный, свайно-ростверковый или поверхностный фундамент из монолитной железобетонной плиты. Максимальная экономически оправданная глубина заложения ленточного фундамента по английским рекомендациям – 2,5 метра. Заложение ленточного фундамента на глубину менее глубины сезонного промерзания грунтов возможно только при проведении «специальных теплотехнических мероприятия, исключающие промерзание грунтов» [пункт 2.29 СНиП 2.02.01-83, пункт 12.2.5 СП 50-101-2004].Втерриториальных строительных нормах ТСН МФ-97 Московской области указывается, что при проектировании и устройстве мелкозаглубленных фундаментов малоэтажных зданий рекомендуется “применение утеплителей, укладываемых под отмостку” с обязательной защитой их гидроизоляцией. По строительным нормам Великобритании минимальная глубина заложения мелкозаглубленного ленточного фундамента на всех типах грунтов (кроме скального и глинистого) равняется  По отечественным нормам [п. 2.30 СНиП 2.02.01-83] минимальная глубина заложения ленточного фундамента составляет 50 см. На скальном грунте, при физической невозможности заглубления, ленточный фундамент может быть устроен прямо на поверхности без заглубления. Минимальная глубина закладки мелкозаглубленного ленточного фундамента на глинистых (и других пучинистых) грунтах по британским нормам составляет 75 см (оптимальная глубина заложения 90-100 см).Таблица №15. Рекомендуемые минимальные глубины заложения ленточных фундаментов (Великобритания).
В «Рекомендациях по проектированию оснований и фундаментов на пучинистых грунтах» (Москва, 1972) указывается, что наиболее рациональным решением при проектировании фундаментов будет заложение ленточных фундаментов на глубину 0,5-0,6 м от планировочной отметки. При этом должны быть предусмотрены следующие инженерно-мелиоративные и строительно-конструктивные мероприятия, направленные на снижение потенциала пучинистости подлежащих грунтов.  Глубину заложения мелкозаглубленного ленточного фундамента допускается назначать независимо от расчетной глубины промерзания, если фундамент опираются на пески с подтвержденным отсутствием пучинистости. Другой возможностью отступить от привязки глубины заложения ленточного фундамента к глубине промерзания грунта являются » специальные теплотехнические мероприятия, исключающие промерзание грунтов» [Пункт 2.29 СНиП 2.02.01-83]. Таблица №16. Рекомендуемые минимальные глубины заложения ленточных фундаментов.*
* Таблица адаптирована на основании таблицы №2 п. То есть речь идет о горизонтальном утеплении грунта и вертикальном утеплении мелкозаглубленного ленточного фундамента в совокупности с постоянным поддержанием положительной температуры в доме. По нормам IBC/IRС-2012 R403.3, глубина фундамента может не достигать глубины промерзания, если грунт и фундамент утеплены, и в здании круглогодично поддерживается температура не менее 18 °С Наличие высоко стоящих грунтовых вод может внести свои коррективы в глубину заложения ленточного фундамента. При высоком уровне грунтовых вод вполне возможно, что мелкозаглубленный ленточный фундамент придется превращать в глубоко заглубленный ленточный фундамент. Для ориентира следует руководствоваться требованиями п. 2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»: Таблица №17. Глубина заложения фундаментов зданий с холодными подвалами и техническими подпольями (имеющими отрицательную температуру в зимний период) в зависимости от глубины расположения уровня подземных вод и глубины сезонного промерзания.
* Таблица адаптирована на основании таблицы №2 п. Таблица №18. Минимальные расстояния от границы промерзания грунта до уровня подземных вод *
* Таблица адаптирована с упрощениями на основании таблицы №3 ВСН 29-85 «Проектирование мелкозаглубленных фундаментов на пучинистых грунтах». Если грунт на вашем участке пучинистый и грунтовые воды стоят высоко, то целесообразно подумать о применении другого типа фундамента: свайного или свайно-ростверкового (свайный фундамент с несущими балками). Такой фундамент не боится ни морозного пучения, ни высокого грунтовых вод. Стоп-халтура! Под свайным фундаментом понимаются бетонные сваи на опорных площадках, сваи ТИСЭ, буронабивные сваи, или винтовые сваи большого диаметра промышленного производства из толстостенной оцинкованной или нержавеющей стальной трубы. Для жилых зданий предлагаются винтовые сваи с несколькими уровнями лопастей для увеличения несущей способности и предупреждения просадки свай. Такие сваи могут быть установлены только механизированным способом. Тонкостенные (4 мм) винтовые сваи из бывшей в употреблении трубы, диаметром 10 см из неоцинкованной стали, с кустарно приваренными лопастями, закручиваемые в землю ручным сбособом, подойдут только для неответственных сооружений типа времянок, небольших садовых домиков, беседок, гульбищ, дек, настилов, сараев, туалетов и заборов. |
||
Под ленточным фундаментом должна быть устроена песчаная подушка минимальной толщиной 20 см и максимальной – до трех размеров ширины фундамента. Рядом с фундаментом в траншее ниже песчаной подушки устроить систему дренажа с отводом воды в нижележащие песчаные слои или вниз по рельефу. Толщина засыпки пазух между фундаментом и грунтом должна составить не менее 20 см. Вокруг здания на ширину 2-3 м по поверхности уложить 10-15 см почвенный слой с уклоном от здания и посеять многолетние дернообразующие травы. При невозможности задернения поверхности грунта вокруг здания следует сделать отмостку шириной до 1 м.
2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»
*
2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»
заглубленный, мелкозаглубленный, определение, рекомендации СНиПа, расчет уровня промерзания грунтов

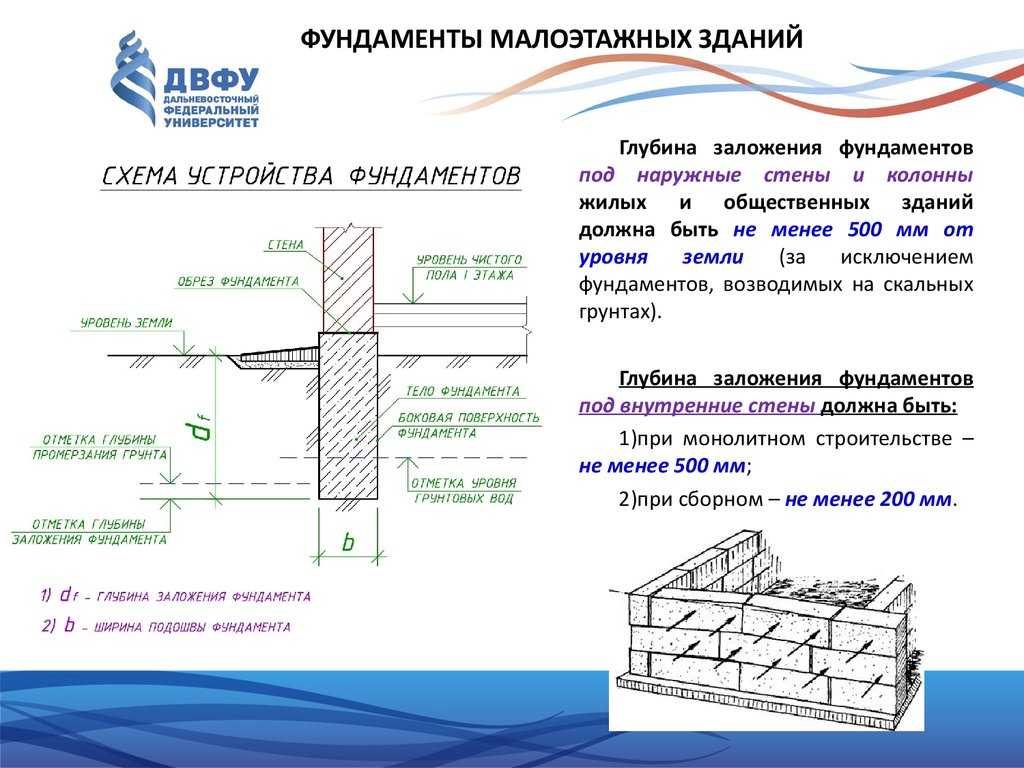

Глубина заложения фундамента — проектируемая величина, которая зависит от типа здания или сооружения, климатической зоны, грунтов на участке и уровня залегания подземных вод. На эту величину также оказывает влияние конструкция здания (с подвалом или без), принцип его использования (с отоплением или без), этажность и масса.
Если говорить предметно, это та величина, на которую нужно будет закопать фундамент, для того чтобы он обеспечивал стабильную опору для сооружения. Бывают они двух видов:
Согласно нормам строительства для того чтобы противостоять силам морозного пучения, подошву необходимо заглублять на 15-20 см ниже уровня промерзания для грунта. При выполнении этого условия фундамент называют «глубокого заложения» или «заглубленный».
При глубине промерзания больше 2 метров проведение земляных работ имеет очень большие объемы, велик также расход материалов и очень высока цена.
В этом случае рассматривают другие типы фундаментов — свайные или свайно-ростверковые, а также возможность заложения выше нормативной точки промерзания. Но это возможно только при наличии грунтов с нормальной несущей способностью, обязательном утеплении цоколя и фундамента, а также при устройстве утепленной отмостки. В этом случае глубина заложения уменьшается в разы и обычно составляет менее метра.
Иногда фундамент заливают прямо на поверхности. Это — вариант для хозпостроек, причем, скорее всего из древесины. Только она в таких условиях способна компенсировать возникающие перекосы.
Содержание статьи
Предварительные изыскания
Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.
Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.
Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.
Исследуем геологию своими руками
Для проверки геологического строения грунтов своими руками вооружаемся лопатой. Во всех пяти точках — под углами будущего строения и в середине — придется копать глубокие ямы. Размер: метр на метр, глубина — не менее 2,5 м.
Стенки делаем ровные (хотя бы относительно). Выкопав яму, берем рулетку и листок бумаги, замеряем и записываем слои.
Что можно увидеть в разрезе:
Часто сложности возникают при попытках различить глиносодержащие грунты. Иногда достаточно только на них посмотреть: если преобладает песок и имеются вкрапления глины — перед вам супесь. Если преобладает глина, но есть и песок — это суглинок. Ну а глина не содержит никаких вкраплений, копается тяжело.
Есть еще один метод, который поможет вам удостоверится насколько правильно вы определили грунт. Для этого из увлаженного грунта скатывают руками валик (между ладонями, как когда-то в детском саду) и сгибают его в бублик. Если все рассыпалось — это малопластичный суглинок, если развалилось на куски — пластичный суглинок, если осталось целым — глина.
Определившись с тем, какие грунты у вас находятся на выбранном участке, можно приступать к выбору типа фундамента.
Глубина заложения фундамента в зависимости от уровня грунтовых вод
Все особенности проектирования описаны в СНиП 2.02.01-83*. Обобщенно все можно свести к следующим рекомендациям:
Как видите, в основном уровень заложения фундамента фундамента определяется наличием подземных вод и тем, насколько сильно промерзают грунты в регионе. Именно морозное пучение становится причиной проблем с фундаментами (или изменение уровня грунтовых вод).
Глубина промерзания грунтов
Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.
По этой карте можно примерно определить уровень промерзания грунтов в регионе (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)Но это — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью. Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения).
Можете посчитать сами, формула и пример расчета выложены ниже.
Dfn — глубина промерзания в данном регионе,
Do — коэффициент, учитывающий типы грунта:
- для крупнообломочных грунтов он равен 0,34;
- для песков с хорошей несущей способностью 0,3;
- для сыпучих песков 0,28;
- для глин и суглинков он равен 0,23;
Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону. Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.
Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.
Расчет промерзания грунта будет таким:
- Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
- Dfn= 0,23*6,6= 1,52 м.
Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.
Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.
Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.
Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньшие затраты, чем углубляться на 1,52 м.
В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.
На какую глубину копать фундамент
Вооружившись этими цифрами и результатами исследования участка, нужно подобрать несколько вариантов фундаментов. Самые популярные — ленточный и столбчатый или свайный. Большинство специалистов сходится во мнении, что при нормальной несущей способности грунта их подошва должна находиться на 15-20 см ниже глубины промерзания. Как ее посчитать, мы рассказали выше.
Глубина заложения фундамента — это уровень, на который необходимо углубить фундаментПри этом учитывайте следующие рекомендации:
- Опираться подошва должна на грунт с хорошей несущей способностью.
- Фундамент должен погружаться в несущий слой минимум на 10-15 см.
- Желательно чтобы грунтовые воды располагались ниже. В противном случае необходимо принимать меры по отведению воды или понижению их уровня, а это требует очень больших средств.
- Если несущий грунт находится слишком глубоко, стоит рассмотреть вариант свайного фундамента.
Выбрав несколько типов фундамента, определив для них глубину заложения, проводят ориентировочный подсчет стоимости каждого. Выбирают тот, который будет экономичнее.
Мелкозаглубленный фундамент
Иногда фундамент глубокого заложения строит очень дорого. Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.
Плитный фундамент считается самым надежным и легко предсказуемым.
У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании. Тем не менее, и его можно испортить.
Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучнистых или сыпучих грунтах.
Фундамент мелкого заложенияМелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.
С ленточными фундаментами мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант.
Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.
Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т.п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.
Строение плитного фундаментаА вот под тяжелый дом мелокзаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.
Как работает мелкозаглубленый фундамент
Этот тип используется тогда, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае с фундаментами мелкого заложения с ними и не борются. Их, можно сказать, игнорируют. Просто делают так, что фундамент и дом поднимаются и опускаются вместе с вспучившимся грунтом.
Потому их еще называют «плавающими».
Все что при этом необходимо — обеспечить стабильное положение и жесткую связь всех частей фундамента и элементов дома. А для этого нужен правильный расчет.
Передовая практика для фундаментов в строительной отрасли
Техническая группа специалистов по структурным гарантиям Advantage Insurance (AHCI) рассмотрит, что представляет собой передовая практика для фундаментов в 2020 году
Для этого выпуска PBC Today, посвященного строительству, мы рассмотрели различные варианты фундаментов, наиболее часто используемых сегодня в строительной отрасли, а также рассмотрели ключевые переменные, которые будут влиять на окончательный выбор фундаментов на этапе проектирования.
Мы также предоставляем информацию о действующих строительных нормах и британских стандартах, предназначенных для обеспечения оптимального проектирования фундаментов.
Само собой разумеется, что ошибки на этой ранней стадии процесса строительства могут оказаться дорогостоящими для исправления и могут нанести ущерб структуре и долговечности здания.
Функция фундаментов
По существу, функция фундаментов заключается в обеспечении эффективной и сбалансированной передачи конструкционных нагрузок, действующих на грунт, поддерживающий здание, при одновременном предотвращении перенапряжения этого грунта. Субстраты земли будут выступать в качестве одного из наиболее важных факторов при выборе фундамента.
Рисунок 1: Таблица несущей способности.Ленточные фундаменты
Ленточные фундаменты являются одним из наиболее часто используемых фундаментов. Как правило, они используются для грунта с хорошей несущей способностью грунта. Ленточные фундаменты предназначены для сооружений с относительно небольшой нагрузкой, например, жилых домов малой и средней этажности. Традиционная форма строительства большинства домов допускает использование ленточного фундамента.
Ленточные фундаменты состоят из непрерывной полосы бетона, образованной по центру под несущими стенами. Непрерывная полоса действует как опора, для которой строятся стены, и имеет такую ширину, чтобы равномерно распределять нагрузку здания на землю под ним, поддерживая его. Это известно как «равномерно распределенная нагрузка» (UDL) и относится к равномерной передаче нагрузки конструкции на уровне фундамента на грунт, способный выдержать нагрузку без чрезмерного уплотнения (см. таблицу ленточных фундаментов).
Рисунок 2: Минимальная ширина ленточных фундаментов таблицаМинимальные требования к глубине ленточных фундаментов диктуются местными грунтовыми условиями, но, как правило, глубина этих фундаментов должна быть не менее 450 мм ниже уровня чистового грунта во избежание повреждения от действия мороза в морозостойком грунте. (См. BS 8004 для правильных указаний по глубине и ширине фундаментов).
Глубокие фундаменты – Свайные фундаменты
Сваи часто называют колоннами в земле.
Они могут быть непопулярным выбором фундамента из-за потребности в тяжелом оборудовании, а также затрат и дополнительного времени, которые это требует.
Для участков с менее благоприятными грунтовыми условиями свайные фундаменты часто являются единственным приемлемым решением для начала проекта. Свайные фундаменты устанавливаются там, где качество грунта близко к поверхности плохое или непостоянное. Применение столь глубокого фундамента в этих условиях часто является обязательным. Обычно свайные фундаменты делятся на 2 разных типа, и они различаются по типу в зависимости от способа их установки.
Сваи смещения (забивные)
Смещающие сваи устанавливаются путем забивания или забивания сплошной сваи или полой обсадной трубы в более глубокие слои основания, что приводит к смещению окружающего грунта. Этот метод забивания сваи в землю требует больших усилий и энергии. Для этого процесса обычно используется приводная установка. Этот метод может создавать трудности из-за уровня шума и вибрации, возникающих в результате движения.
Эти нежелательные характеристики часто делают этот метод непригодным для перегруженных участков, где соседние здания могут быть структурно затронуты, или районов, где неприятный шум запрещен. (Свод практических правил, BS 5228 конкретно касается шума и вибрации свай).
Сменные сваи (буронабивные)
Сменные сваи, напротив, устанавливаются путем удаления объема грунта и «замены» его сваями, поддерживающими нагрузку. Почва удаляется с помощью полого утяжеленного грейфера или роторного бурового шнека. Выемка предотвращается от обрушения путем введения полой оболочки, обычно сделанной из стали, или вязкой жидкости, бентонита. Затем бентонит вытесняется бетоном при заливке в котлован. Существует четыре основных формы сменных свай, см. ниже:
- Сваи монолитные буронабивные (малого диаметра)
- Сваи буронабивные монолитные (большого диаметра)
- Сваи висячие и опорные сваи
- Инъекционные сваи
Соединение со сваями
Во многих случаях сваи подвергаются точечным нагрузкам.
Часто бывает так, что нагрузка здания превышает мощность одной свайной колонны. Поэтому сваи часто группируются вместе, чтобы выдерживать приложенную нагрузку. Соединения с концами свай называются оголовками; они используются для соединения оголовков соседних свай и обеспечения платформы для нагрузки здания. Заземляющие балки вводятся в соединения свай для того, чтобы равномерно распределить нагрузку (UDL) традиционных жилых домов, таким образом, выступая в качестве подходящего интерфейса между стенами и сваями.
Фундаментная балка обычно отливается на месте с помощью опалубки вокруг оголовков свай. Бетон заливается в опалубку и обычно армируется кольцевой балкой из стальной арматуры. Бетонные прокладки устанавливаются на стальную арматуру, чтобы гарантировать, что при схватывании бетона будет достаточно покрытия стали, чтобы избежать коррозии стали (см. BS 7937 для руководства по бетонным прокладкам).
Таким образом, свайные фундаменты должны устанавливаться соответствующим специалистом под наблюдением инженера-строителя.
Все сваи должны соответствовать расчетной нагрузке. После установки сваи должны быть проверены на целостность, чтобы убедиться, что сваи могут выдержать назначенную нагрузку.
Плотный фундамент
Проекты плотного фундамента могут быть предложены и представлены инженером с соответствующей квалификацией, если они соответствуют назначению и рентабельны. Очень важно, чтобы плитный фундамент обеспечивал достаточную несущую способность с учетом скрытых характеристик осадки, которые часто зависят от состава слоев. Приложенная нагрузка распределяется по более широкой области, обычно по всей площади основания, и можно считать, что она «плавает» по земле подобно плоту, плавающему по воде.
Они построены из железобетонных плит одинаковой толщины по всей длине, обычно 150-300 мм с водонепроницаемой мембраной сверху. Чтобы свести к минимуму вероятность растрескивания, в бетонный фундамент можно интегрировать стальную арматуру; этот метод более экономичен по сравнению с регулировкой толщины плиты.
Особенно там, где есть сложные грунтовые условия (загрязнение, грунтовые воды, деревья и т. д.) или где требуется дополнительная опора для определенных нагрузок. Типы ростверка следующие:
- Сплошная плита
- Свайный плот
- Плот из плитных балок
- Сотовый плот
Используемый тип будет соответственно зависеть от характера и характеристик предлагаемой схемы. Некоторые факторы, которые следует учитывать, включают:
- Есть ли подвал?
- Площадь пола, высота и нагрузки
- Дифференциальная осадка
- При невозможности устройства отдельных ленточных фундаментов для покрытия площади основания
- Там, где невозможно проводить раскопки на значительную глубину.
В целом, плотные фундаменты объединяют плиту перекрытия с фундаментом, в результате чего используется меньше материала и времени, что, в свою очередь, снижает стоимость. При этом они иногда могут быть подвержены эрозии по краям и, как правило, менее эффективны в зонах концентрированных конструкционных нагрузок.
AHCI
Тел. 0845 900 3969
www.ahci.co.uk
Twitter: @AdvantageLDI
Обратите внимание: это коммерческий профиль.
Ленточный фундамент — Проектирование зданий
Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.
Редактировать эту статью
Последнее редактирование 19декабрь 2022 г.
См. вся история
|
Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.
В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.
Ленточные фундаменты (или ленточный фундамент) — это тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые возводятся поверх фундамента. , расположенные по центру их длины.
Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью.
Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0087 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.
Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.
Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.
Нижняя сторона ленточного фундамента должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.
Глубокие ленточные фундаменты может потребоваться, если грунт с подходящей несущей способностью находится глубже.
Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.
Там, где есть более высокие локальные нагрузки, например, колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.
При плохих грунтовых условиях, вероятной осадке или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки.
Дополнительную информацию см. в разделе Фундаменты Raft.
Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.
В более крупных или сложных зданиях может использоваться несколько различных типов фундамента.
Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».
- Утвержденный документ А.
- Несущая способность.
- Фундамент ленточный кирпичный.
- Фундаменты зданий.
- Сваи забивные.
- Фундаменты в фундаментах.
- Насколько глубоким должен быть фундамент.
- Как спроектировать плитный фундамент.
- Подложка фундамента.
- Свайные фундаменты.
- Сплошной фундамент.
- Фундамент траншейный бутовый.
- Ступенчатый фундамент.
