Способы и особенности гибки стального трубного проката

Нередко люди приобретают металлический прокат для самостоятельного сооружения необходимой конструкции. Обычно люди это делают для строительства теплиц, навесов и трубопроводов в собственных жилищах. На металлобазе можно встретить практически любые разновидности заготовок. Но так как трубы из стали, их не всегда легко гнутся для придания необходимой формы. Тут надо обладать знаниями и специальными приспособлениями для выполнения качественной работы.

Необходимость учета характеристик профиля

Перед тем как начать гнуть профиль, следует узнать его характеристики. От них зависит допустимый радиус закругления профиля. Профильные трубы могут обладать различной формой сечения: прямоугольной, овальной, квадратной и плоскоовальной. Нередко для возведения теплиц применяют профиль прямоугольного сечения, потому что к нему легче прикрепить покрытие.

На сегодняшний день производителями выпускаются профили с различными размерами для любой хозяйственной и производственной нужды. Они отличаются друг от друга площадью сечения и толщиной стенок. Эти параметры, в свою очередь, определяют характер пластичности изделия. Учитывайте в расчетах высоту профиля (h), чтобы согнуть трубный прокат без деформаций.

Если высота имеет значение менее 20 мм, то гибка осуществляется на участке с длиной не меньше 2,5 * h. Иначе можно сломать изделие. Если профиль с высотой больше 20 мм, гнуть его желательно на участке не менее 3,5 * h. Данные формулы надо знать тем, кто делает стеллаж или полку. Помимо высоты, следует также учесть значение толщины стенок трубопроката.

Профессионалы не советуют гнуть профили с широкими стенками до 2 мм. Здесь лучше применить сварку. Так как трубы металлические, они имеют свойство немного «пружинить» после гибки. Данная особенность стали, о которой следует помнить. В противном случае со временем профиль вернется в исходное состояние. Дабы избежать это, необходимо опять повторить весь процесс и подогнать готовые арки.

Частые трудности и ошибки при гибке труб

Как и в ином деле, в гибке трубопроката существуют свои тонкости и типичные ошибки. Неопытные мастера не имеют понятия, как согнуть трубный профиль в домашних условиях, не деформировав ее при к тому же. Изначально следует помнить, что сталь гнется под давлением. Иногда он дополнительно подвергается нагреванию для более плавного процесса. Затем к этим всем нагрузкам профиль одновременно сжимается с одной стороны и растягивается с другой. В случае несоблюдения всех предосторожностей может произойти следующее:

1. появиться трещины и изломы, и изделие уже станет непригодным для эксплуатации;
2. наружная стенка профиля растянется, и труба лопнет со временем;
3. сжаться внутренняя часть трубы, и она примет форму гофры;
4. царапины и другие дефекты.

Из вышесказанного понятно, что в гибке стальных труб существуют свои нюансы, которые требуют внимания. Учитывая характеристики трубного проката и радиус изгиба, следует подобрать верный вариант сгибания.

Холодный и горячий методы гибки труб

Гибка трубы может происходить и холодным, и горячим способом, который определяют ее характеристики. Холодный метод подойдет тогда, когда изделие имеет прочность и пластичность. Благодаря этим свойствам она примет другую форму без дополнительных манипуляций. Временами данный способ используют зимой. В трубу заливают воду. Затем один конец хорошенько заделывают от протеканий. Когда жидкость замерзает, профиль становится намного податливей. Теперь с ним будет удобнее работать. Чаще всего холодным способом гнут трубопрокат небольшого сечения. Здесь не надо применять большой силы, потому что они отлично сгибаются и в обыкновенном состоянии.

Горячий метод, исходя из названия, подразумевает нагревание трубы и последующее загибание. Под влиянием повышенной температуры металл обретает большую мягкость, поэтому согнуть его гораздо легче. При выборе способа гибки, следует точно знать, каким образом согнуть трубный прокат, чтобы не деформировать его. В этом случае правильнее ориентироваться на значение высоты квадратной или прямоугольной трубы. Профессионалы рекомендуют использовать холодный метод гибки, если высота имеет значение 10 мм и менее. Если трубопрокат более 40 мм, то гнуть изделие необходимо горячим способом. В диапазоне 10-40 мм придется принять решение в выборе метода сгибания.

Во избежание деформации профиля лучше потренироваться и понаблюдать за поведением трубы. В данном случае один ее конец зажимается в тиски, а на второй конец надевается габаритный профиль. Так получится увеличенное «плечо». Если за него потянуть, станет понятно, гнется ли профиль. В удачном случае нагревать металл нет необходимости. Говоря о трубах круглого сечения, то тут нагревать следует обязательно, когда диаметр изделия составляет более 100 мм.

Разновидности трубогибочных станков

Для сгибания трубопроката профессионалы используют специализированные станки (трубогибы). За счет этого давление на профиль распределяется равномерно. В итоге сгиб отличается ровностью и аккуратностью без деформаций. Если Вы приобрели стальную трубу и необходимо ее согнуть, то подойдут ручные трубогибные станки. Они не сильно дорогие, а какие-то можно сделать своими руками. На таком оборудовании можно произвести гибку небольшой партии профильных труб для необходимых целей. Есть несколько распространенных видов трубогибов.

• Арбалетный. Предназначен для металлопроката круглого сечения. Существует механический, электрический и гидравлический виды этого станка для гибки. С этой целью применяется специальная насадка с необходимым диаметром, которая называется башмаком. Такие трубогибочных приспособления отличаются надежностью, удобством эксплуатации и обслуживания, точностью гибки, быстрой работы.
• Пружинный. Стальная пружина с определенной длиной и диаметром. Он сгибает трубопрокат на 180 градусов. Пружинный трубогибочный станок выступает в качестве простотой конструкции, невысокой стоимостью, прочностью и долговечностью. Для гибки трубы следует подобрать нужный диаметр пружины, которая вводится внутрь изделия.
• Сегментный. Он, как правило, сгибает медный материал, диаметр которого составляет до 42 мм. Гибка происходит вокруг шаблона. Осуществляется с помощью рукоятки-рычага с прикрепленным валиком. Он выглядит как полдиска. Когда рукоятка поворачивается, валик загибает трубу по сегменту.
• Дорновый. Используется для гибки трубопроката со средним и большим диаметром и тонкими стенами. Такое приспособление дорогостоящее и управляется с помощью компьютера. Трубогибный станок гнет изделие, наматывая его на шкив. Чтобы удержать профиль в одинаковом положении с другой стороной, его фиксирует специальная направляющая. Достоинство этого трубогибного станка – дорн, вводящийся внутрь профиля и не дающий ей сминаться.

Виды трубогибочных приспособлений от вида привода:

• Ручные. Используются для гибки труб из нержавейки и цветных сплавов. Они универсальные или специализированные. Отличаются небольшим весом, простотой использования, небольшой ценой и компактностью.
• Гидравлические. Применяются для сгибания изделий с прямоугольным и квадратным сечением. Профиль заполняют водой или маслом. Благодаря гидравлическому трубогибу есть возможность не только произвести гибку материала, но также поменять диметр сечению.
• Электромеханические. Благодаря им можно достичь высокой точности радиуса изгиба. Данные приспособления подходят для гибки труб с различным диаметром сечения. Отмечается простой и надежностью в эксплуатации без разметки заготовки предварительно.

Самодельные трубогибочные станки

Часто мастерами самостоятельно изготавливаются трубогибочные приспособления в домашних условиях. Естественно, они не будут удобными и эффективными и профессиональными, однако для мелких дел достаточно подходящие.

Деревянный. Является самым простым вариантом, отлично подходящим для гибки труб из алюминия. Сгибание производится по определенному сегменту. Чтобы удержать материал, применяют прижимные приспособления.

Понадобится доска необходимой толщины. Из нее следует вырезать форму-шаблон. Потом установить на стол для прокатки, где будет производится гибочный процесс. Вместе с шаблоном нужно изготовить и рычаг, который поможет выполнить работу. Он устанавливается на расстояние от формы на соответствующий диаметр трубного профиля. Сгибаемое изделие вставляется в отверстие, где находится упор и форма. Потом оно постепенно сгибается вручную. Трубогиб из дерева обычен в эксплуатации. Но для каждого последующего сгибания будет необходимо изготавливать отдельный шаблон. К тому же, угол сгибания совсем не всегда будет точным.

Роликовый. Самая популярная разновидность трубогибочного приспособления. Работает на ручном приводе. Ролики располагаются для образования равнобедренного треугольника. Они соединяются с цепным приводом лебедкой, в месте основания механизма. Ролик вверху следует соединить с зажимным механизмом, за счет сего станок станет вращаться.

Для гибки на этом приспособлении мастер помещает элемент на ролики в основании и прижимает его. Затем плавно поворачивает рукоять лебедки и протягивает изделие между роликами. Постепенно заготовка станет загибаться. Потом нужно усилить нажим с последующим закручиванием механизма зажима. Чтобы результат закрепился, труба пропускается через приспособление еще раз.

Домкратный трубогиб. Бывает, что мастера делают станки с помощью домкрата. Он позволяет подбирать различные углы для гибки. Такое приспособление более усовершенствованно и удобно в отличие от деревянных аналогов.

Для гибки труба опирается на ролики в месте расположения оси по краям. Давление на элемент распределяется башмаком, воздействующим на центр проката. За счет этого изгиб отличается плавностью. Самостоятельно смастеренный гидравлический трубогибочный станок из домкрата позволяет согнуть трубу почти на 90 градусов.

Как согнуть профильную трубу подручными средствами

Часто вопрос гибки трубы для теплицы на даче остается открытым. Хозяева осознают, что сооружение даже простейшего трубогиба не оправдывается. Тогда используют подручные средства.

Гибка песком. Тут нужно наличие прокаленного песка, стола, металлической формы для загиба и паяльника. На столе закрепляется форма и делается упор на один конец заготовочного элемента. Все это надо хорошенько закрепить, чтобы предотвратить смещение конструкции в процессе.

Чтобы труба не потеряла круглую форму, она заполняется прокаленным песком. Один конец чем-то затыкается. Если труба не очень длинная, на нее надевается другая трубу с большим диаметром, чтобы она выполняла функцию рычага. Труба плавно загибается вокруг формы с уменьшением угла на 2%, так как сталь имеет особенность пружинить.

Если Вам понадобилось загнуть трубу с наименьшим радиусом, используйте паяльник. Труба нагревается в заранее размеченной зоне гибки до бордового цвета. Затем производится сгибание. При желании нагревания металла несколько раз, проделайте несколько отверстий примерно в 3 мм, чтобы смогли выходить газы. При надобности гибка осуществляется еще несколько раз, пока изделие окончательно не примет нужную форму. После чего следует проверить элемент на трещины и разрывы. Обратите внимание, что нагрев производится только на неоцинкованных трубах.

Применение воды. Как уже упоминалось выше, в холодное время вместо песка используют воду. Так осуществляется гибка квадратных труб небольшого сечения, которые нередко нужны для возведения теплиц. В заготовку надо залить жидкость, а отверстия с торцов закрыть деревянными чопиками.

Когда происходит замерзание воды, можно начать сгибание. Аккуратно положите трубопрокат на опоры и придайте необходимый изгиб по форме с использованием резиновой киянки. Труба не сомнется из-за воды внутри, а в конце ее положите в тепло.

Сгибание пружиной. Один из простых методов гибки трубы без трубогибочного станка – пружина. Она обязательно должна совпадать с размером профиля. Трубу надо хорошо зафиксировать в тиски. Внутрь вставляется пружина, не позволяющая изделию деформироваться. Для облегчения процесса гибки мастера советуют немного нагреть место сгиба. Далее труба аккуратно сгибается по шаблону.

Изгибание трубопроката болгаркой. Данный метод – довольно удобен и популярен. Если надо согнуть трубу полукругом, в месте расположения сгиба делается несколько надрезов с помощью болгарки. Чтобы избежать случаев соскакивания инструмента в процессе, труба предварительно фиксируется в тиски. Готовые пропилы очищаются от стружки. Потом начинается само сгибание изделия.

После завершения процесса гибка, отверстия следует заварить сварочным аппаратом. Иногда можно использовать паяльник. Для придания месту сгиба аккуратности, он шлифуется и покрывается составом от коррозии, чтобы предотвратить появление ржавчины и преждевременную деформацию.

Читайте интересное

Как согнуть трубу без заломов и трубогиба

При отсутствии трубогиба попытки сгибания труб вручную обычно заканчиваются появлением заломов. Как следствие испорченная заготовка отправляется в металлолом. Чтобы залома не было, нужно пользоваться несколькими приемами.

Что потребуется:

• деревянный черенок или брусок;

• горн или газовая плита;

• сухой песок.

Технология гибки труб

Из любых сухих деревянных заготовок нужно сделать 2 заглушки для трубы.

Они делаются длинными и под конус, чтобы снаружи трубы осталось достаточно древесины для последующего извлечения заглушек.

Одна заглушка плотно впрессовывается в трубу.

Затем через второй свободный конец засыпается сухой песок.

Если его нет, то можно использоваться бентонитовую глину, продаваемую в обычных супермаркетах как наполнитель для кошачьего туалета. Песком нужно плотно запрессовать всю полость трубы. В идеале его утрамбовывать штоком подходящей длины и диаметра.
После этого забивается вторая заглушка. Для нее оставляется немного пустого пространства в трубе без песка, поскольку тот не даст ей войти. Ее нужно загнать как можно глубже, чтобы она еще больше сдавила наполнитель. Затем на трубе делается отметка, по которой должен пройти сгиб.

После этого нужно прогреть участок трубы возле метки. Можно использовать обычную газовую плиту. За счет широкого факела она сможет захватить и эффективно прогреть достаточную площадь трубы, в отличие от ручной горелки. Брать трубу следует в перчатках даже за края удаленные от точки соприкосновения с пламенем. За счет находящегося внутри песка нагрев заготовки до обжигающей кожу температуры происходит по всей длине.

Разогретая труба приставляется к опоре для сгиба. Это может быть ствол дерева, вкопанный столб или просто зажатый в тисках кругляк необходимого диаметра. Благодаря прогреву она сравнительно легко выгибается. При этом запрессованный внутрь песок не даст ее стенкам сложиться внутрь. Сгиб произойдет за счет достаточного растяжения металла по внешнему радиусу, а не деформации внутреннего. Возможно, с первого раза сделать все правильно не получится. Если залом все же образовался, то это говорит о плохом распределении песка.

Данным способом можно пользоваться не только для работы с трубами из алюминия, но и из других металлов. Если требуется согнуть стальную трубку, то ее нужно греть докрасна, в противном случае стенки могут не только сложиться изнутри, но и порваться. К тому же раскаленная сталь гнется легко как пластилин.

Смотрите видео

Как согнуть трубу под 90 градусов без трубогиба: видео- и фото-инструкции

Согнуть трубу часто требуется при установке коммуникаций. Если работа совершается профессионалами, все проходит относительно быстро и просто, ведь в компаниях подобного профиля имеются не только необходимые знания и опыт, но и соответствующие инструменты. Но что делать, если согнуть трубу под 90 градусов нужно в домашних условиях, а трубогиба под рукой нет? Рассмотрим все варианты выполнения такой работы.

Ручной трубогиб

Сгибание конструкций под 90 градусов вручную

Согнуть трубу под 90 градусов без трубогиба возможно только в несколько приемов. В ином случае, конструкция просто деформируется. Обычно хватает 5-6 приемов.

Как выполняется работа? Труба захватывается руками, под упором из больших пальцев постепенно сгибается. Затем перемещаем пальцы на один см и производим аналогичные действия. И так еще пять-шесть раз. Работа без трубогиба, вручную, не так проста, как кажется на первый взгляд. Поэтому рекомендуется предварительно проделать сгибание на ненужных отрезках трубы.

Этот метод подходит для конструкций размерами 16, 18 и 20 мм. Однако работа может производиться на изделиях больших диаметров. Стоит учитывать, что в этом случае она будет более трудоемкой.

Сгибание конструкций под 90 градусов посредством нагрева

Алюминиевые или стальные конструкции можно согнуть при помощи газовой горелки. Для этого конструкция крепится в тисках, затем прогревается в том месте, где планируется изгиб. Горелку можно убирать тогда, когда листок, поднесенный к нагреваемой зоне, начинает дымить. Если конструкция стальная, цвет в месте нагрева должен быть красным.

Сгибание трубы посредством плоскопараллельной пластины

Для проведения такой работы конструкция фиксируется в зажиме. После этого выполняется сгибание вдоль пластины. Это простой метод, не требующий значительных вложений. Единственный минус – неизменяющаяся кривизна пластины. Однако можно использовать для работы заготовки с разной кривизной. Метод позволяет согнуть стальную конструкцию. Однако длина трубы при этом должна быть достаточной.

Сгибание трубы посредством металлической пружины

Такой метод позволяет согнуть трубы из цветных металлов под 90 градусов. При этом они должны отличаться достаточной пластичностью. Зачем нужна металлическая пружина? Она предотвращает деформирование конструкции. Размер пружины должен соответствовать внутренним размерам трубы. Она вставляется в конструкцию, затем выполняется изгиб.

Сгибание трубы при применении песка

Этот метод позволяет согнуть под 90 градусов трубу из алюминия. Способ очень прост. Требуется засыпать песок внутрь конструкции. Затем на концы ее надеваются заглушки. Требуемое место нагревается. Нагрев может производиться с помощью любого инструмента: паяльника, газовой горелки и так далее. После достаточного прогрева можно выполнять изгиб. Зачем нужен песок? Он так же, как и металлическая пружина, позволяет предотвратить деформацию конструкции. После того, как работа окончена, заглушки с трубы необходимо снять, а затем удалить из полости песок. Имейте в виду, что если вам требуется выполнить изгиб на оцинкованных конструкциях, следует помнить, что нагревать их нельзя, так как при этом происходит деформация изделия.

Если вас интересует, как согнуть трубу под 90 градусов без трубогиба, рекомендуем вам ознакомиться с информационными материалами: фото, видео. Так вы сможете узнать больший объем информации, увидеть, как выполняют данную работу профессионалы, принять к сведению различные хитрости и нюансы.

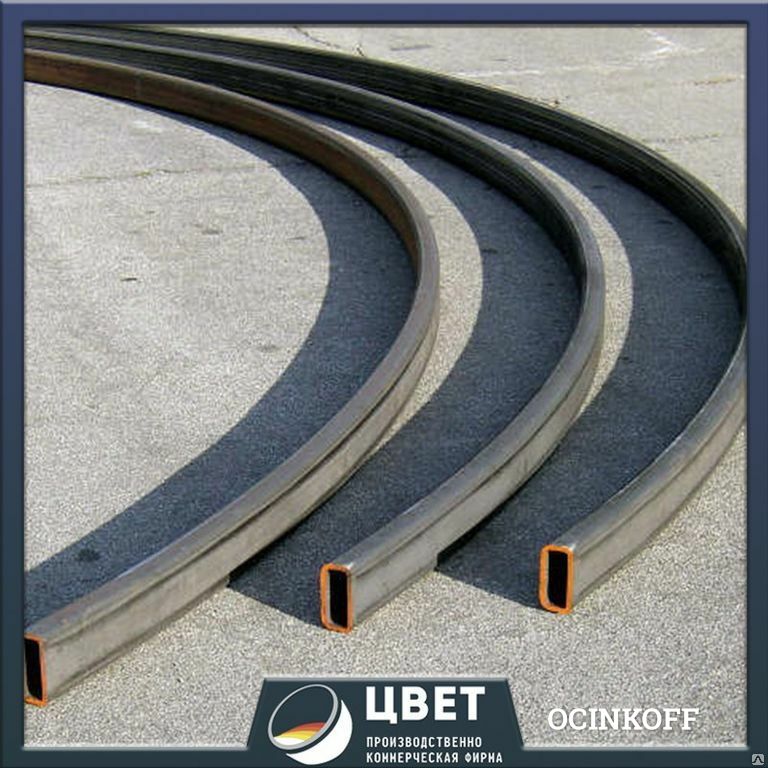

Как согнуть профильную трубу — радиусная гибка профиля

Профильные трубы – металлоизделия, используемые для сооружения теплиц, парников, беседок, навесов. Часто для достижения желаемого результата квадратный или прямоугольный трубный прокат необходимо изогнуть по определенному радиусу. Трубу изгибают с приложением силы давления: либо при комнатной температуре, либо при повышенной. Технологию гибки профиля по радиусу подбирают с учетом размеров сечения, толщины стенки, материала, из которого он изготовлен. В домашних мастерских обычно гнут профильную продукцию из стали (при малом сечении) и более мягких цветных металлов и их сплавов.

Какие дефекты могут возникнуть при неправильном выборе или нарушении технологии?

Процесс сопровождается растягивающими усилиями, которые действуют на наружную часть изгиба, и сжимающими – на внутреннюю часть. Изготовить качественное изделие можно только, зная технологические правила процесса, иначе вероятны:

• нарушение соосности участков;
• появление трещин на стенке, расположенной на внешней стороне изгиба;
• образование на внутренней стороне изгиба неравномерных складок;
• расхождение шва сварного профиля.

Совет! Во избежание брака рекомендуется гнуть трубы с высотой профиля (h) до 20 мм на отрезке, длина которого равна или превышает величину 2,5*h. Если высота профиля более 20 мм, то минимальный отрезок равен 3,5*h. Тонкостенную продукцию большого сечения (толщина стенки менее 2 мм) согнуть с получением качественной детали не получится.

Для пластичных малоуглеродистых нелегированных и низколегированных марок стали характерна некоторая «пружинистость». Это означает, что после гибки труба стремится восстановить прежнее положение. Поэтому для таких изделий часто необходима подгонка по шаблону.

Как правильно согнуть профильную трубу с нагревом и при комнатной температуре?

Однозначно рекомендовать, в каких случаях необходимо повышать пластичность металла нагревом, не всегда возможно. Однако практический опыт подсказывает, что:

• Прокат с высотой профиля до 10 мм гнут без прогрева.
• Изделия с высотой в диапазоне 10-40 мм при наличии гибочного устройства изгибают обычно без нагрева. Если специализированного оборудования нет, то решение принимают, в зависимости от высоты профиля, толщины стенки, пластичности металла.
• Трубный профильный прокат с высотой профиля свыше 40 мм обычно обрабатывают при повышенных температурах.

Гибка с нагревом

При горячей радиусной гибке применяют наполнитель, функции которого обычно выполняет песок средней фракции – до 2,5 мм. Пылеватые частицы (менее 0,7 мм) отсеивают, поскольку они могут спечься при высоких температурах. Задача наполнителя – не допустить появления трещин на наружной стороне изгибаемой трубы и мелких складок – на внутренней. Песок перед использованием нагревают до температуры +150°C.

Заглушки для трубы изготавливают из глины или дерева в форме усеченной пирамиды. Длина пирамиды должна быть больше в 10 раз ширины основания. А площадь основания – в 2 раза больше площади сечения заглушаемой трубы. На одной заглушивающей детали изготавливают продольные пазы, которые при нагреве металла будут служить каналами для отведения газов.

Основные этапы процесса горячей гибки:

В один конец трубы вставляют заглушку, а во второй засыпают прокаленный песок. Для уплотнения наполнителя стенки трубы простукивают киянкой. Требуемый участок нагревают паяльной лампой или газовой горелкой до приобретения металлом бордово-красного оттенка. При обработке труб, сваренных по длине из отдельных отрезков, необходимо проконтролировать, чтобы в зоне нагрева отсутствовал сварной шов. При работе со сварными трубами продольный шов располагают на наружной части изгиба. Перед тем как загнуть трубу, ее фиксируют в тисках или специальных зажимах. Отрезок сгибают одним плавным движением. После гибки изделия удаляют заглушки и высыпают сыпучий наполнитель.

Многократно нагревать трубу не рекомендуется, поскольку она потеряет прочность.

Способ холодной гибки

Изделия с высотой профиля до 10 мм обрабатывают без наполнителя. В тонкостенных трубах малого сечения используют пружины плотной навивки для обеспечения равномерного деформирования стенок трубы.

Подбирают пружину такого диаметра, чтобы она могла входить в трубу плотно, но без нажима. Для простого удаления пружины к ее крайним виткам привязывают кусок проволоки. В прокате большого сечения в качестве наполнителя применяется прокаленный песок.

Приспособления для гибки профильной трубы

В ряду оборудования, предназначенного для изгибания профильной трубы, присутствуют устройства, разной степени конструктивной сложности, производительности, точности результата.

Горизонтальная гибочная плита с отверстиями

Это несложное приспособление применяется для гибки профильной трубы небольшого сечения, позволяет согнуть ее без трубогиба. Представляет собой горизонтально расположенный стальной лист значительной толщины, в отверстия которого жестко устанавливаются металлические штыри-упоры. При изгибании изделие помещают между упорами, которые располагают в соответствии с требуемым радиусом гибки. На одном из штырей-упоров располагают насадку, обеспечивающую возможность регулирования радиуса изгиба.

Процесс начинают с центра заготовки. Такой способ требует приложения значительной физической силы. Точность формы получаемой детали невысокая.

Гибка по оправке

Для работы с профилем с высотой стенки до 25 мм изготавливают оправку. В качестве базы устройства используют верстак с большой горизонтальной поверхностью. Шаблон изготавливают из фанерного листа или МДФ. Шаблон и профиль крепят к верстаку струбцинами. Трубу изгибают плавно. При необходимости гибки деталей по разным радиусам изготавливают несколько шаблонов.

Семейство ручных профилегибов ПГ

Профилегибы ПГ-1 и ПГ-3 – популярные устройства прокатного типа, приводимые в действие вручную. Применяются в индивидуальных хозяйствах и небольших ремонтно-производственных мастерских. Станок в стандартной комплектации предназначен для работы с трубным прокатом прямоугольного и квадратного сечения, швеллером, полосой из стали, а также алюминия, меди и их сплавов. Для обработки круглых труб требуется приобретение дополнительного комплекта роликов. Ролики устанавливаются между двумя опорными стенками корпуса. В профилегибе ПГ-2 ролики расположены снаружи корпуса.

Станок ПГ-6 – самый мощный и производительный в этом семействе. Эффективен для серийной гибки однотипных изделий. Причем одновременно можно гнуть 3 профиля, высота которых не превышает 40 мм. Максимальный размер поперечного сечения, с которым может работать ПГ-6, – 80 мм, толщина стенки – 3 мм.

Как гнуть трубы трубогибом правильно? Советы как согнуть стальную профильную трубу

При проведении строительных работ часто появляется необходимость согнуть трубу трубогибом. Чаще всего это происходит при сантехнических работах или при создании металлических каркасов для беседок или теплиц. Можно приобрести готовые гнутые трубы, а можно сделать это самостоятельно. Для этого важно соблюдать правильно технологию, чтобы не сломать трубу. Самый надежный способ согнуть трубу и не повредить материал — использовать трубогиб.

Виды трубогибов

• Ручные трубогибы. С их помощью можно легко согнуть трубы небольшого диаметра. Этот тип приспособления больше подходит для труб из цветных металлов и нержавейки. Как гнуть трубы трубогибом? Чтобы согнуть трубу ручным трубогибом нужно один конец вставить в станок и при помощи рычага медленно и плавно согнуть трубу до нужного угла.
• Гидравлические станки. На таких трубогибах можно гнуть изделия больших диаметров. Для этого сначала нужно определить точку сгиба, зажать один конец в приспособлении и с помощью рычага постепенно поступательными движениями согнуть трубу. Работать с таким инструментом гораздо легче, чем с ручным, так как все усилия, прилагаемые во время работы, компенсируются за счет гидравлики.
• Электромеханические трубогибы обычно применяют для того, чтобы гнуть трубы различных диаметров. Это высокоточные приспособления, которые абсолютно не требуют усилий со стороны рабочего. Цена на них довольно высока, и приобретают их в основном для промышленных нужд.

Альтернатива трубогибу

Кроме использования трубогибов, есть ряд других способов согнуть трубу. При сгибании коротких труб диаметром до 45 мм можно применить приспособление, называемое плоскопараллельной пластиной. Трубу зажимают с помощью специального хомута и сгибают, как по трафарету. Для сгибания мягких труб из цветного металла можно воспользоваться стальной пружиной. Ее вставляют в трубу на место сгиба. Она не позволяет трубе деформироваться быстро, что сохраняет ее от поломки. Для использования труб в качестве каркаса удобней применять профильные трубы. Для изменения их формы используют другое приспособление – профилегибы. При невозможности взять в аренду такой станок, можно воспользоваться ручным приспособлением.

Гибка профильных труб и прутков

Цены и сроки

• Производство находиться в Свердловской области;
• Доставка осуществляется по всей России, странам СНГ и Европы;
• Закажите расчет стоимости гибки труб и трубообработки.

Производственные мощности

• 250 мм, максимальный радиус гиба;
• 190 град, максимальный угол гиба;
• 2 трубогибочных станка с чпу;
• 1 профилегибочный станок;
• 3800 мм, максимальная длина устанавливаемой трубы;
• 89 мм, максимальный размер трубы.

Гибка профильных труб, уголков, прутков, двутавров

В производственном арсенале компании «Риваль Лазер» имеется оборудование для обработки труб (алюминиевых, стальных, нержавеющих) и профилей. Качество подгонки изделий под нужные размеры и конфигурацию всегда на должном высоком уровне. Предельная длина трубы, что может разместить рабочая поверхность станка, составляет 3,8 метра. Допустимая толщина стенки детали – 89 мм. Одновременная деформация трубных (прутовых) изделий происходит за счет вращения пары опорных прижимных валков, в то время когда третий в заданном месте задает равномерные изгибы.

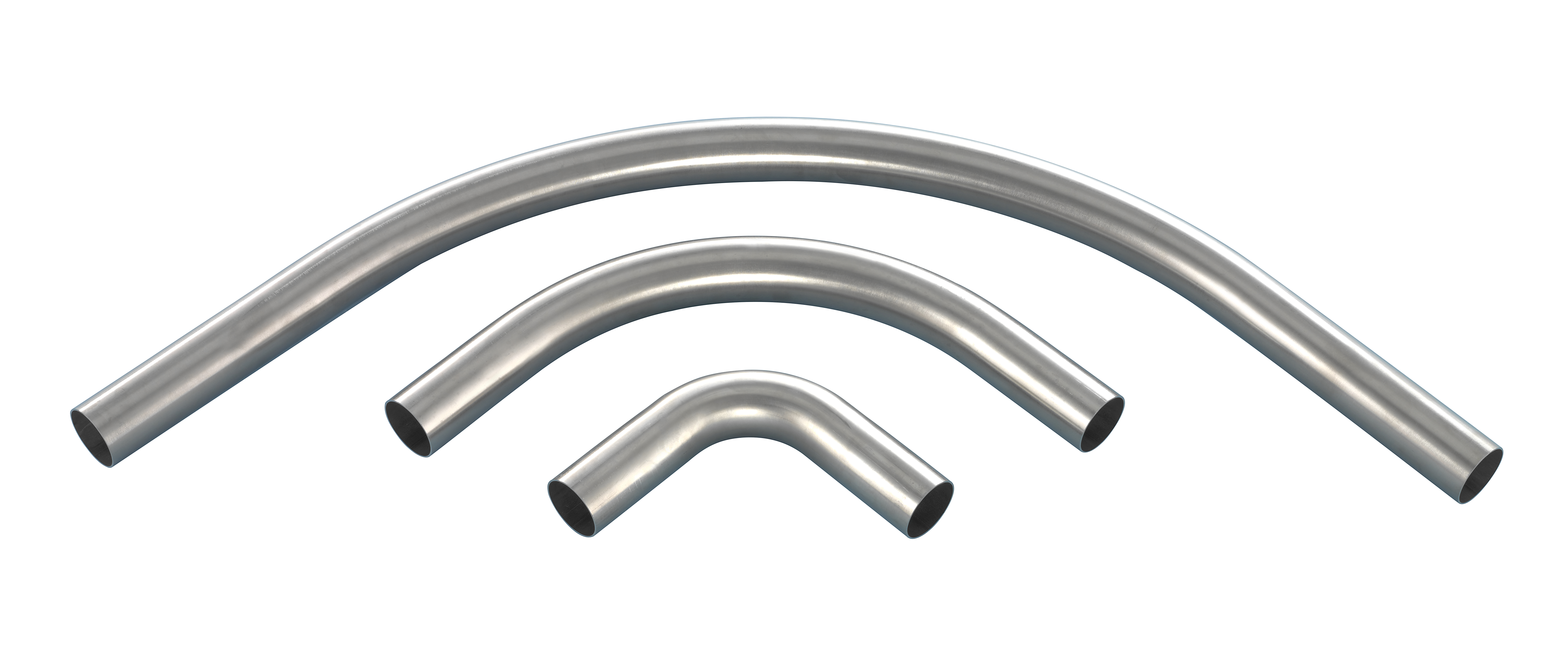

Гибка круглых и профильных труб

При гибке круглых труб деформация сечения круглой трубы минимальна, а переход из прямого участка в дугу ровный и плавный. Трубогибочные станки с чпу позволяют получать отвод круглой трубы за несколько прокатов без замятий и гофры.

• Максимальный диаметр сечения трубы составляет 250 мм.;
• 190 градусов составляет максимальный угол гиба стальной трубы;
• Максимальная длина устанавливаемой трубы 3800 мм.;
• Максимальный размер трубы 89 мм.;
• Получение крутоизогнутых отводов круглой металлической трубы с малым радиусом гиба;
• Получение двойных отводов металлической трубы с сохранением радиуса и угла между дугой и прямыми участками трубы;
• Гибка стальной трубы по спирали с постоянным и переменным шагом и постоянным и переменным радиусом.

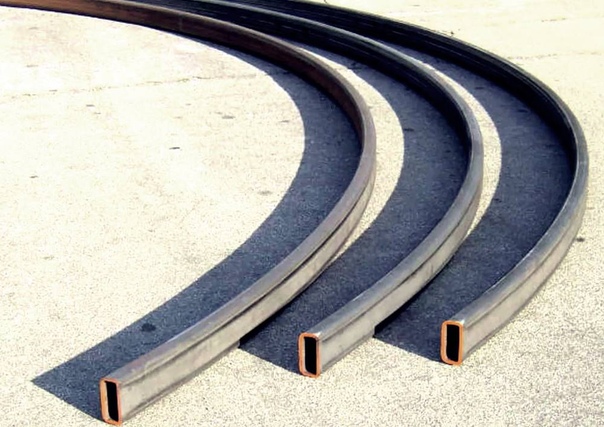

Гибка профильной трубы по радиусу

Профильной является труба, имеющая сечение отличное от круглого. Это может быть прямоугольное сечение, овальное или квадратное. Профильная труба обладает повышенной прочностью, так как ее  грани несут на себе роль ребер жесткости. Профильная труба широко используется в качестве каркаса для возведения самых разных построек.

Мощность трубогибочных станков с чпу позволяет гнуть различные стальные и алюминиевые профильные трубы с постоянным и переменным радиусом гиба. Повторяемость и точность радиуса обеспечены надежной конструкцией современного оборудования.

• Гибка по радиусу профильной трубы с квадратным сечением;
• Гибка по радиусу профильной трубы с прямоугольным сечением на ребро;
• Гибка по радиусу профильной трубы с прямоугольным сечением плашмя;



Гибка двутавра и швеллера

В компании «Риваль Лазер» Вы можете заказать гибку двутавра и швеллера в любой плоскости гиба:

• Простой гиб двутавра по радиусу плашмя;
• Сложный гиб двутавра по радиусу на ребро;
• Гибка швеллера по радиусу плашмя;
• Гибка по радиусу на ребро.

Гибка стального прутка на заказ

Сегодня на рынке очень востребовано изготовление металлических ворот, заборов, перил, козырьков и карнизов, где требуется гибка прутка. В компании «Риваль Лазер» Вы можете заказать гибку стального прутка любой формы. Специалисты компании быстро и качественно выполнят Ваш заказ.

---

Преимущества

Мы выполняем как промышленные, так и индивидуальные заказы с декоративным составляющим в исполнении, а это может быть дизайнерская металлическая мебель.

Обработка и гибка труб активно применяется при изготовлении:

• Торгового, парковочного и складского оборудования;
• Тележек платформенных, вывесок, дорожных знаков, мусорных урн;
• Перил, лестниц, заборов, решеток;
• Рекламных и информационных щитков.

Вашим конструкциям с нашей «горячей» подачи с плавным загибом труб гарантируется мощность и надежность, в результате чего получаются очень качественные изделия с длительным сроком эксплуатации.

Как оформить заказ на гибку труб

Предприятие «Риваль Лазер» работает и принимает заказы в Екатеринбурге, Москве, Тюмени и других городах России. Вы можете связаться с нами по телефонам указанным на сайте или оформить заявку. Гибка труб из металла в Екатеринбурге выполняется на собственном производстве, с доставкой в любые регионы России.

Мы рады предложить вам воплощение самых смелых ваших идей, направляйте нам ваши проекты и мы совместно создадим необыкновенные интерьерные и архитектурные сооружения.

Гибка труб в холодном состоянии

При гибке труб необходимо соблюдать следующие условия:
не допускать вмятин и уменьшения внутреннего диаметра труб;
трубы должны иметь плавные изгибы по определенному радиусу и в местах изгиба круглую форму;
следить, чтобы толщина стенки и диаметр соответствовали радиусу изгиба;
трубы перед гибкой отжигать.

Трубы небольших диаметров (до 40 мм) с большими радиусами кривизны можно гнуть в холодном состоянии, применяя простые ручные приспособления с неподвижной оправкой (рис. 156). Гибочная оправка 4 крепится к верстаку 1 с двух сторон скобами 2. Трубу для гибки вставляют между гибочной оправкой и хомутиком 3, нажимают руками и гнут ее по желобообразному углублению гибочной оправки.

Рис. 156. Гибка трубы в холодном состоянии на ручном приспособлении с неподвижной оправкой

Приспособление для гибки труб диаметром до 20 мм в холодном состоянии (рис. 157)  состоит из плиты 4, гибочного ролика 3, нажимного ролика 7, рукоятки 6. упора 2, зажимного устройства 5. Приспособление крепится в слесарных тисках 1. При повороте рукоятки подвижной ролик давит на трубу и огибает ее по гибочному ролику до тех пор, пока ее конец не упрется в упор, после чего труба изгибается на участке, находящемся между гибочным роликом и упором, в результате получается труба с двумя изгибами.

Рис. 157. Ручное приспособление для гибки труб диаметром до 20 мм в холодном состоянии

Трубы диаметром от 10 до 24 мм с толщиной стенок от 1 до 1,5 мм гнут также на ручном трубогибочном станке (рис. 158), который состоит из корпуса 2, основной гибочной оправки 9, гибочных прижимных оправок 7 и 8, прижимов 3 и 6, рукояток 4 и 5 перемещения прижимов, рукоятки 1 вращения основной гибочной оправки. Основную гибочную оправку 9 и гибочные прижимные оправки 7 и 8 изготовляют с профилем, соответствующим профилю изгибаемой трубы, или с корректированным профилем в целях получения наименьшей деформации поперечного сечения трубы. В трубу вставляют оправку с пальцем (дорном), после чего закладывают ее между основной гибочной оправкой и гибочными прижимными оправками. Вращением рукояток 4 и 5 трубу закрепляют перед гибкой. При гибке трубы рукоятку основной гибочной оправки вращают плавно, без рывков. Наружный диаметр дорна должен быть равным внутреннему диаметру трубы; перед работой дорн смазывают машинным маслом; находясь все время в месте изгиба, он предохраняет трубу от овальности и складок.

Рис. 158. Ручной трубогибочный станок для гибки труб диаметром от 10 до 24 мм

На трубогибочном ручном станке (рис. 159, а) гнут трубы диаметром до 50 мм с толщиной стенок 1 — 1,5 мм. На станине 1 укреплены упор 2 цилиндрической оправки, цилиндрическая оправка с пальцем 3, прижимная оправка 4, гибочный ролик. 5. Вращение гибочного ролика осуществляется рукояткой 6. Перед гибкой трубу надевают на цилиндрическую оправку с пальцем (дорном) и помещают ее между прижимом и гибочным роликом. В процессе гибки трубы рукоятку вращают плавно и без рывков. В механических трубогибочных станках вместо цилиндрического дорна часто применяют цилиндрические оправки с одним или тремя шариками (рис. 159, б, б). При изгибе шарик все время остается в месте изгиба (рис. 159, г), препятствуя образованию складок на трубе.

Рис. 159. Работа на трубогибочном станке, позволяющем гнуть трубы диаметром до 50 мм при использовании оправок: а — момент гибки, б — оправка с одним шариком, в — оправка с тремя шариками, г — положение шарика в момент гибки

Гибку труб в кольцо осуществляют на трехроликовых гибочных станках. На рис. 160 изображен момент гибки на трехроликовом станке в кольцо труб диаметром до 25 мм без наполнителя. Для гибки предварительно производят наладку станка. Наладка верхнего ролика 5 относительно двух нижних роликов 1 и 2 осуществляется вращением рукоятки 4. При вращении рукоятки по часовой стрелке верхний ролик опускается вниз, при вращении против часовой стрелки поднимается вверх. Прижимы 3 и 6 устанавливают так, чтобы они свободно скользили по трубе, не давая ей изогнуться во время гибки. Поверхность роликов должна быть чисто     полированной.

Рис. 160. Гибка трубы в кольцо на трехроликовом гибочном станке

Трубу снаружи смазывают машинным маслом, что облегчает процесс гибки.

Трубу в кольцо изгибают на трехроликовом станке в несколько переходов. После каждого перехода трубе придается форма, все более приближающаяся к форме кольца.

Как правильно согнуть металлические трубы и трубки в домашних условиях — сделать их из металла

Сегодня есть действительно удивительные инструменты, которые профессионалы используют для гибки труб. Трубогибы с компьютерным управлением могут откачивать сложные выхлопные трубы быстрее, чем вы можете сказать: «Я хотел бы получить эффективный и экономичный способ формирования трубы для выхлопных газов моей машины, если вы не возражаете».

Но иногда это просто невозможно. Трубы и трубы изгибаются разными способами с помощью различных инструментов.В этой статье я рассмотрю несколько различных вариантов в зависимости от вашего приложения, а также то, как вы можете это сделать должным образом. Просто ищите то, что лучше всего соответствует тому, что вы пытаетесь сделать. Все есть в оглавлении, поэтому не стесняйтесь просматривать его, чтобы найти нужную информацию.

Вводная информация

Хорошо, для начала давайте рассмотрим немного важной информации. А именно, в чем проблема сгибания труб и труб.

На самом деле есть несколько проблем, которых нужно остерегаться.Один из них — перегиб. Если вы просто возьмете кусок трубки и согнете его, он защемит и загнется в том месте, где находится изгиб. Это делает трубку слабой, и через нее ничего не может пройти. Никому не нравится, когда их трубки извращаются.

Второй — это растрескивание или утомление металла. Обычно это проблема для таких материалов, как медь и алюминий. Если металл не отожжен, можно ожидать проблем. Сталь имеет тенденцию быть довольно пластичной, поэтому вам может потребоваться нагревание только в том случае, если она слишком тяжелая, чтобы вы могли ее согнуть.

Для большинства из них я бы порекомендовал сначала попробовать это на практике. Это позволит вам понять, как это будет выглядеть. Вы также можете проверить наличие трещин и решить, нужно ли его отжечь.

Как согнуть трубопровод для ЕМТ

Трубы EMT из оцинкованной стали или алюминия — отличный материал для конструкций. Кабелепровод — это материал, который вы обычно используете для прокладки проводов в промышленном здании. Это сверхпрочный и довольно прочный материал.

Многие парни, которых я знаю, использовали его, чтобы построить такие вещи, как действительно прочные палатки и сараи. Некоторые люди будут использовать трубы из ПВХ, но трубопровод прочнее и (на мой взгляд) лучше выглядит. К тому же это действительно дешево! 1/2 дюйма на 10 футов обычно обходятся вам чуть больше 3 долларов за длину. Вы можете отлично поработать с этим материалом.

Вот небольшой список идей, что с ним можно сделать:

• Велосипед / квадроцикл
• Рамы тележек (я бы рекомендовал сварные соединения, но сначала убедитесь, что вы очистили цинк)
• Палатки и навесы
• Теплицы
• Стеллаж
• Багажники (как для велосипедов и инструментов в гараже)
• Карнизы
• Маркизы
• Решетка (решетки? Или шпалеры?)
• Геодезические купола
• Каркасы компьютерных столов

С помощью кабелепровода ЕМТ очень легко сделать несколько профессиональных изгибов.Обычным инструментом промышленных электриков является трубогиб. Самое лучшее в них то, что они действительно очень дешевые для более экономичных. Конечно, вы также можете взять его напрокат, но за такую ​​дешевизну вы можете просто купить его. Лучшая цена для ваших денег — это на Amazon. Вам нужно будет нажать на ссылку, чтобы узнать текущие цены.

Преимущество трубогиба в том, что он обеспечивает отличные и стабильные изгибы на протяжении всего проекта. Они изгибаются с радиусом, обеспечивающим прочность и неперегибаемость трубы, поэтому конечный результат выглядит великолепно.

Следует обратить внимание на то, что вы получаете трубогиб, диаметр которого соответствует диаметру трубы. Мне нравится 1/2 дюйма, потому что он дешев и с ним легко работать, но вы также можете получить его и большего размера, например, диаметром более 2 дюймов. Я не уверен, насколько их тяжело сгибать, но в руке; Я никогда лично не работал с чем-то настолько большим.

Преимущество трубогиба в том, что на нем есть множество действительно полезных отметок, чтобы вы знали, под каким углом вы изгибаете.Они очень удобны, и ваш проект будет запущен в кратчайшие сроки.

Если вам нужны более плотные изгибы или вы не хотите гнуть металл самостоятельно, вы можете просто купить связку литых под давлением цинковых соединителей и скрепить все вместе.

Как гнуть выхлопные трубы

Для этого действительно стоит использовать трубогиб. Это просто делает ваши изгибы очень легкими и чистыми. У подходящего трубогиба будут плашки нескольких размеров, соответствующие диаметру вашей выхлопной трубы, и он будет следить за тем, чтобы вы не перегибали его.

Спросите своих приятелей, есть ли у кого-нибудь доступ к нему. У многих металлических магазинов один спрятан в углу.

Если честно, лучше всего отнести его в вытяжную мастерскую. У этих ребят будут машины стоимостью 7 тысяч долларов и выше, и они смогут делать это быстрее и дешевле, чем вы. Они тоже получатся красивыми.

Другой вариант — купить кучу предварительно отформованных деталей, затем разрезать их и сварить вместе. Я, наверное, пошел бы по этому пути, прежде чем попытался бы согнуть их сам.

Вот пример того, что можно купить по разумной цене:

Если вы хороший сварщик, у вас может получиться отличная выхлопная система. К тому же это веселая работа. Просто имейте в виду, что у вас могут возникнуть проблемы с проверками в будущем, если вы сделаете это самостоятельно. Это зависит от того, где вы находитесь, но большинству мест не понравится тот факт, что вы не сертифицированы для этого. Что-то связанное с риском утечек, из-за которых токсичный газ будет выделяться до того, как он пройдет через каталитический нейтрализатор, нанеся вред окружающей среде и легким маленьких детей.

В качестве альтернативы можно использовать песчаный метод. Для чего-нибудь такого большого, как выхлопная труба, потребуется немного терпения и мускулов, но это выполнимо. Я подробно расскажу о песочном методе ниже, поэтому просто прокрутите вниз, если хотите, попробовать.

Как гнуть медную трубку

Обычно есть два типа медных трубок, с которыми вы столкнетесь: прямые отрезки трубы и гибкие спирали.

Гибкая катушка легко сгибается. Вот для чего он нужен.Стенки тонкие, и вы даже можете согнуть его (до некоторой степени) руками, если это будет широкий изгиб. Однако для более резких вещей вы, вероятно, его перегибаете.

Если вам нужно что-то, что может гнуть трубу меньшего размера (например, с внешним диаметром 1/4, 3/16 и 3/8), вы можете приобрести небольшой ручной трубогиб, который значительно упрощает эту задачу. На Amazon есть такая замечательная штука. Это от Тектона; он действительно прост в использовании и идеально подходит для мягких материалов, таких как медь, алюминий и тонкостенная сталь.К тому же это действительно экономично, текущую цену вы можете узнать здесь.

Основная проблема с гибкой катушкой — это выпрямление. Если вы хотите, чтобы он был хоть немного виден, я настоятельно рекомендую , , приобрести выпрямитель для трубок. Это тот, который крепится в тисках (вы также можете вкрутить его в кусок дерева, чтобы он оставался стабильным) — это хороший результат для ваших денег, поскольку он действительно работает. Существуют более дешевые модели, но поскольку они регулируются, вы получите значительно более прямую трубу.Все, что вам нужно сделать, это воткнуть трубку, повернуть ручку, чтобы отрегулировать ее, и протянуть медную трубку. Работает как шарм.

Не хотите покупать инструменты?

Вот странный прием, который действительно сработает, если вы освоитесь: выходите на улицу. Разложите длинный кусок фанеры 2 × 10 или натяните на него трубку примерно такой же длины. Осторожно качайте трубку, как если бы вы в медленном движении рубили дрова топором. Не то, что Тор делает прыжок по земле; ты будешь выглядеть глупо.Ударьте по дереву. Если вы сделаете это осторожно, он выпрямится.

Не судите меня. Я сделал это, и это работает. Я увидел, что парень упомянул об этом на форуме, и решил попробовать. Только не ударяйте по ней слишком сильно, иначе трубка сплющится к концу.

Для труб прямой длины лучше использовать только локти и суставы. Этот материал не очень любит сгибаться, его очень легко треснуть, расколоть или перегибать.

Если действительно нужно согнуть, попробуйте нагреть.Фонарик водопроводчика подойдет, если вы наберетесь терпения. Ацетиленовая горелка будет работать намного быстрее. Вы также можете попробовать отжечь его, если не хотите работать с ним, пока он горячий.

В качестве альтернативы вы можете попробовать метод с песком или замороженной мыльной водой, о котором я расскажу позже.

Как гнуть тормозную и топливную магистрали

Для профессионального изгиба тормозных и топливных магистралей используйте инструмент для формования тормозных магистралей.

Вы определенно можете согнуть их вручную, если будете практиковаться и терпеливо, но гибочные машины для тормозной магистрали очень просты в использовании (особенно в тесноте), они делают красивые и крутые повороты, и ваша работа будет выглядеть намного лучше.

Хотя, честно говоря, мне не повезло с множеством дешевых инструментов. Есть так много мусорных трубогибов, которые даже не работают, иначе они сломаются, как только вы попробуете свой первый изгиб.

Если вы собираетесь его купить, стоит потратить немного больше на что-нибудь с узнаваемым брендом. Я люблю ту, что от Иствуда. Он по-прежнему по разумной цене, он работает очень хорошо (просто возьмите и поверните), и на линии будет минимальное обжатие. С этим инструментом ваши линии будут выглядеть красиво и аккуратно.Проверьте здесь текущие цены.

Если у вас много терпения и вы хотите идеальных результатов , вы также можете попробовать ручное сгибание с помощью метода замороженной мыльной воды. Если вы немного потренируетесь и не торопитесь, у вас могут быть идеальные сгибания рук без каких-либо видимых следов. Это отлично подходит для утомительных вещей, таких как реставрация классических автомобилей, когда вы хотите, чтобы все было в первозданном виде. Я подробнее рассмотрю этот метод ниже.

Как свернуть трубы и трубки

Это отличный способ гибки трубы и трубы, но инструменты немного дороже.

С помощью этого метода можно получить достаточно ровные изгибы большого радиуса. Он работает, проталкивая трубу между тремя роликами, которые сжимают и толкают металл, когда он катится. Ролик подходит для труб любого типа, будь то квадратные или круглые. Все, что вам нужно, это матрица соответствующей формы. Вы также можете формировать более тяжелый материал, так как вы можете постепенно пропускать материал через ролики несколько раз. Другими словами, это надежный вариант для большего количества элементов конструкции.

Обратной стороной является то, что это может быть медленным. Есть автоматизированные, которые могут быть довольно эффективными, но чаще можно увидеть вариацию на ферме — что-то вроде гидравлического домкрата или большого маховика будет перемещать ролики. Есть рукоятка, которая приводит в движение одно из колес и протягивает трубу через ролики. Нередко приходится перекатывать его примерно 60 раз, чтобы получить хороший изгиб. Ваши руки будут в хорошей форме, если вам придется согнуть несколько труб.

Вы также получите небольшой изгиб на обоих концах изгиба.Ничего особенного, только что-то слегка заметное.

Как сгибать трубы и трубки с помощью песка

Мне не удалось это доказать, но я слышал, что Ferrari раньше (и, возможно, в настоящее время) использовали (d) этот метод для ручной формовки своих выхлопных труб. Этот метод (вместе со следующим с замороженной мыльной водой) требует немного усилий, но результаты действительно впечатляют.

Одна вещь, которая не нравится людям в использовании инструментов для формовки труб и насосно-компрессорных труб, заключается в том, что они деформируют металл при изгибе.По сути, если вы вставите шар, который идеально входит внутрь трубы, и попытаетесь прокатить его, он застрянет в месте начала изгиба. Это связано с тем, что там, где штампы слегка сдавливают металл, будет небольшое углубление.

Чаще всего это не проблема. А вот ребятам-перфекционистам песочный метод действительно интересен.

Вот как это работает:

Создайте форму с желаемым радиусом. Это можно сделать несколькими способами.Вы можете использовать дерево, чтобы придать желаемой форме радиус. Примите во внимание чрезмерный изгиб, так как металл захочет немного отскочить. Найдите способ зажать один конец, не раздавливая его. Вы можете покрыть древесину листовым металлом, чтобы не обжечься при нагревании трубы.

Заглушить один конец трубы / трубки. Заполните его очень сухим песком . Затем заполните трубку песком, осторожно утрамбовывая ее. Не плотно упаковывать, только плотно. Заполните его полностью.Затем подключите другой конец.

Обычно существует два распространенных способа закупоривания концов: либо обжать их, а потом отрезать, либо набить тряпкой (лучше для мелких вещей).

Теперь нагрейте металл горелкой. Не торопитесь. Это займет немного больше времени, поскольку вы также нагреваете песок, но он также поможет сохранить часть тепла во время сгибания. Получите это докрасна.

Указание по безопасности: если песок влажный, существует вероятность взрыва трубы, потому что пару некуда идти.Чтобы песок перед использованием тщательно просох, приготовьте его. Я люблю запекать его в течение часа в духовке перед употреблением.

Теперь поместите трубу в ту форму, которую вы построили. Для работы с трубой используйте сварочные перчатки. Вы его нагрели, значит, будет жарко. Зажмите один конец, а другой потяните по этому радиусу, пока не получите желаемый изгиб. Будьте терпеливы, не торопитесь. Не ждите, что ваш первый получится идеальным. Дайте ему немного остыть, прежде чем вынимать его.

У этого метода есть несколько сложных аспектов.Например, правильно почувствовать, насколько плотно набивать песок. Слишком туго, и для сгибания потребуется гораздо больше мышц. Он также может слишком сильно растянуть металл на одной стороне изгиба, и его будет очень трудно вытащить. Слишком мало, и труба разрушится сама по себе.

Также может потребоваться немного практики, чтобы получить правильный размер радиуса и отметить, где изгибы должны начинаться и останавливаться. Это особенно верно, если вы пытаетесь сделать что-то действительно точное. Если вы не будете очень осторожно удерживать зажатый конец, вы, вероятно, захотите отрезать несколько дюймов, потому что зажим действительно деформирует трубу.

На самом деле это крутой способ гнуть трубу. Поначалу получение желаемых результатов может быть очень неприятным, но со временем вы сможете выполнять отличные изгибы. Многие профессионалы используют этот метод и по сей день для выполнения премиальных работ. Это тоже действительно старая техника. Судя по всему, они занимались этим сотни лет. Не спрашивайте меня, кто «они».

Отлично подходит для материалов большего диаметра, например (по моему опыту) 3/4 ″ и выше. Сложнее всего достать песок.Для трубок меньшего размера обратите внимание на замороженную мыльную воду ниже.

Как согнуть трубу и трубки с помощью замороженной мыльной воды

Отлично подходит для небольших трубок из пластичных материалов. Например, латунь, алюминий и сталь.

Итак, вот что самое интересное в методе замороженной мыльной воды: в замороженном состоянии он образует твердый гель (консистенция измельченного эскимо), а затем тает и смывается. Мыльная вода также самосмазывается, поэтому она очень гладкая изнутри при изгибе.Царапин нет.

Вот как это сделать:

1. Смешайте мыло и воду в соотношении 1: 1. У меня нет технической информации о точном идеальном соотношении, но это то, что я сделал, и это сработало.
2. Закройте один конец трубки. Самый простой способ сделать это — просто зажать его и отрезать позже.
3. Влить смесь.
4. Закройте другой конец крышкой.
5. Положите на ночь в морозильную камеру.
6. Создайте форму. Используйте дерево, колышки, случайные круглые предметы, все, что вам подходит по форме.Для небольших вещей с крутым изгибом используйте край 2 × 4.
7. Вынуть замороженную трубку из морозильной камеры.
8. Теперь согните его над своей формой.
9. Поздравления. Теперь у вас есть изогнутая трубка.

Этот метод позволяет получить действительно хорошие изгибы без перегибов. Я слышал, что это более или менее тот метод, который они используют для изготовления медных инструментов, таких как трубы, тубы и тому подобное. Я не знаю, действительно ли это мыльная вода или какой-то другой вид гелевой смеси, которая не должна быть холодной, но принцип тот же.

Дайте трубе нагреться и снимите заглушки. Слейте мыльную воду и тщательно промойте трубку.

Вот и все, теперь вы вооружены необходимой информацией, чтобы овладеть искусством трубогиба! В конце концов, вам нужно решить, стоит ли гнуть трубу / трубу или просто использовать стандартные соединения. Соединения часто проще и быстрее, тогда как изгибы обычно сильнее, с меньшей вероятностью утечки и (если вы хорошо поработали) красивее.

Вопросы / комментарии? Разместите их ниже.Вы также можете быть действительно крутыми и поделиться этим в социальных сетях. Все классные это делают.

Связанные вопросы

В чем разница между трубкой и трубкой?

Практическое правило, чтобы запомнить разницу между трубой и трубой, заключается в том, что труба измеряется по ее внутреннему диаметру, тогда как труба обычно измеряется по внешнему диаметру.

Неточный внутренний диаметр трубы; это номинальный размер. Значит, они будут немного больше рейтинга.Представьте себе это так: размер трубы равен диаметру шара, который может безопасно пройти через систему, не застряв.

Как согнуть стальные квадратные трубы?

Это сложнее с точки зрения того, сколько силы вам нужно, но в целом вы можете сделать это, используя тот же общий подход, что и с круглыми трубками. Если вы формируете его с помощью инструмента, штампы будут плоскими, а не закругленными.

Другой вариант — вырезать V на внутренней стороне сгиба, затем согнуть его, а затем сварить изнутри.Это прочное соединение, и (если вы хороший сварщик) оно может красиво выглядеть.

Что такое взять?

Приемник — это термин изгиба кабелепровода, который относится к количеству кабелепровода, которое будет принимать изгиб. По сути, это то, сколько вам нужно смещения от начала изгиба до места выпрямления.

Обычно ссылка наносится на ручку гибочного станка. При разметке линий используйте этот номер, чтобы правильно определить расстояния.

Гибочная труба без гибочного станка — самодельный стиль «сделай сам»!

Силачи цирка XIX века гнули сталь голыми руками, чтобы продемонстрировать свою удивительную силу — но вам не нужно быть одетым в купальник с леопардовым принтом, чтобы выполнять простые домашние дела по дому.Большинство людей могут сгибать мягкие металлы, такие как медь и алюминий, голыми руками. Так что в следующий раз, когда вам понадобится согнуть трубы для проекта, вы можете броситься в строительный магазин за трубогибом или просто потренировать свои мышцы.

Знакомство с металлами

Есть некоторые ограничения для гибки металлов без использования станка. Естественно, у людей есть свои пределы, и вы, вероятно, сможете гнуть только более мягкие металлы. И алюминий, и медь достаточно мягкие, чтобы гнуться без особых усилий, но со сплавами, такими как нержавеющая сталь, ситуация станет значительно сложнее.Еще одна вещь, о которой следует помнить, — это тип изгиба, которого вы добьетесь. Более мягкие металлы будут иметь U-образный изгиб, а более твердые металлы будут больше похожи на «V».

Инструменты для гибки

Голые руки

Если вам нужен грубый изгиб трубы и ограниченные ресурсы, вы можете просто использовать ее голыми руками. Большинство людей могут сгибать трубы толщиной до дюйма, но если больше, вам могут понадобиться инструменты или дополнительная помощь. Прежде чем сгибать трубу, рекомендуется обернуть ее концы чем-нибудь, чтобы обеспечить дополнительный захват и защитить руки.Кожа — один из лучших материалов для этого вида работ. Просто нарежьте несколько полосок и оберните ими концы планки — вы можете выбрать другие материалы, например, толстую ткань, но они не будут обеспечивать такое же усилие. Затем крепко возьмитесь за концы и выберите наиболее удобное положение для сгибания, например захват сверху со штангой прямо перед собой.

Кредит изображения: flickr.com

Паяльная лампа

Один из наиболее распространенных способов гибки труб без использования машины — это использование паяльной лампы.Сильный жар концентрируется на той области, которую вы хотите согнуть, что делает ее податливой. Существует несколько способов использования тепла для сгибания труб, которые мы описываем ниже. Прежде чем приступить к какой-либо технике, убедитесь, что вы отметили, где вы хотите согнуться. Также неплохо создать шаблон изгиба и измерять трубу по нему по ходу движения. Большинство людей используют дешевый деревянный материал, например МДФ, для создания масштабных шаблонов.

Тиски

Закрепите трубку в тисках, чтобы она не двигалась.Убедитесь, что по обе стороны от области, которую вы хотите согнуть, достаточно места, чтобы вы могли хорошо удерживать ее при сгибании. С помощью паяльной лампы постоянно нагревайте то место, которое вы хотите согнуть. Не забывайте нагревать всю поверхность, а не только одну сторону трубы, так как это поможет ей равномерно изгибаться. Когда труба раскалится докрасна, осторожно начинайте ее гнуть. Вы можете сделать это руками, но наденьте толстые перчатки, так как труба будет очень горячей. Если у вас возникли проблемы с рычагом, попробуйте использовать гаечный ключ.Или используйте другой кусок трубы в качестве рычага. Если вам все еще трудно сгибать трубу, привяжите кого-нибудь еще, чтобы помочь. Иногда становится проще, если один человек нагревает трубу, а другой гнет.

Связанный: Как гнуть трубу с помощью трубогиба

Пружины изгиба

Пружины гибки — это простые инструменты, которые предотвращают перегиб труб при изгибе. Доступны два типа пружин: внутренние и внешние. Внутренняя пружина вставляется в трубу сразу после ее нагрева.Он поддерживает трубу при ее изгибе, чтобы она не сморщилась. Точно так же внешние пружины поддерживают трубу снаружи. Они окружают трубу и предотвращают ее распространение при изгибе.

Наружные пружины обычно используются для труб меньшего диаметра, а внутренние пружины — для труб большего диаметра. Хотя они полезны для получения точного и равномерного изгиба, пружины обычно ограничены определенными размерами. Поэтому, если вы изгибаете трубы более чем одного размера, вам придется покупать пружины разных размеров.

Песок

Вы не поверите, но песок — бесценный материал для обеспечения равномерного изгиба. Заблокируйте один конец трубы материалом, например скомканной газетой или тканью. Затем заполните трубу песком — убедитесь, что песок плотно утрамбован. Заблокируйте другой конец трубы, а затем нагрейте место изгиба. Когда он станет докрасна, аккуратно согните его вручную.

Сгибание трубы голыми руками — дешевый и простой способ добиться быстрых результатов, но будьте осторожны, чтобы не пораниться при этом.Если вы чувствуете боль при сгибании, немедленно остановитесь. Кроме того, убедитесь, что вы принимаете надлежащие меры предосторожности при использовании паяльной лампы, такие как использование защитных очков и толстых перчаток. Если вы обнаружите, что вашу трубу трудно гнуть, или если вы приступаете к крупномасштабному проекту, подумайте о приобретении трубогибочного станка.

Как сгибать трубки

Труба из конструкционной стали — отличный компромисс между прочностью и весом. Трубка предназначена для использования в конструкциях и для сдерживания давления.Труба предназначена для транспортировки жидкостей и газов. Мы не хотим использовать трубы, если только мы не строим водопровод или выхлоп на наших внедорожниках. Мы хотим использовать конструкционные трубы для жестких деталей 4×4. Сварной шов, протягиваемый через оправку (DOM) и трубка из хрома — все это отличные способы изготовления бамперов, каркасов безопасности, амортизаторов, поперечин рамы, багажников на крыше, держателей шин и т. Д. Добавление изгибов к указанной трубке делает ее более универсальной. Черт, вы можете построить из трубы целую установку 4х4, если знаете, что делаете.

Тем не менее, большинство, если не все из нас не родились квалифицированными производителями металла.Нам нужно учиться. Что ж, не бойтесь, вы попали в нужное место, чтобы изучить некоторые основы изготовления металлоконструкций. В этой статье мы покажем вам, как сделать первый изгиб. Это требует использования относительно дорогого специального оборудования, известного как трубогиб. Каждый тип трубогиба немного отличается, и вам нужно будет обратиться к руководству пользователя вашего трубогиба, чтобы узнать, как использовать каждый в отдельности, но все будут использовать одну и ту же основную предпосылку и подчиняться одним и тем же законам физики.

Посмотреть все 9 фотографий

Анатомия трубогиба

Все трубогибы имеют схожую анатомию, и большинство имеющихся в продаже трубогибов строятся по схожей схеме, если только у вас нет действительно модного трубогиба. Большинство используемых нами гибочных станков имеют гибочную матрицу, ведомую матрицу, U-образную перемычку или удерживающую матрицу, фиксированный рычаг и поворотный рычаг, штифты, крепление и какой-то храповой механизм. Некоторые гибочные машины также добавили ступенчатые кольца и гидравлические или воздушные гидроцилиндры для приведения в действие гибочного станка.Как уже говорилось, каждый гибочный станок будет немного отличаться, но основная идея заключается в том, что прямая труба вдавливается в гибочный штамп с помощью ведомого штампа, удерживаясь на месте удерживающим штампом или U-образной лентой. Поворотный рычаг перемещает штампы относительно друг друга, что позволяет добавлять угол изгиба на 1 градус примерно до 180 градусов (если у вас есть матрица, способная изгибаться так далеко). Обратите внимание на разницу между трубогибом и трубогибом. Трубогибы не сохраняют структурные свойства трубчатой ​​стали, а также настоящие трубогибы, и имеют тенденцию изгибать трубы или трубы, образуя слабое место.

Посмотреть все 9 фото

Стальная пружина

Сталь, как и большинство металлов, податлива, но у нее также есть память. Это означает, что он вернется к своей прежней форме — явление, известное как возвратная пружина. Поэтому, добавляя изгиб к стальной трубе, вы можете справиться с этим, сгибая сталь чуть дальше того места, где вы хотите, чтобы она оставалась. Например, если вам нужен изгиб под углом 25 градусов, вы должны согнуть трубку примерно под углом 27 или 28 градусов. Затем трубка подпружинится до желаемых 25 градусов.Степень упругости, которая у вас будет, зависит от размера изгиба, но обычно она составляет около 3 процентов.

Посмотреть все 9 фотографий

Сделать пример изгиба

Еще одна вещь, которую вам нужно сделать, чтобы сделать повторяемые изгибы, — это пометить штамп и трубку, чтобы изгибы происходили последовательно. Что делают большинство людей, так это устанавливают, где штамповка соприкасается с трубой. Это то место, где начинается изгиб трубки. Вы можете использовать ручку для рисования, чтобы отметить место на вашем штампе, и использовать свой удобный фломастер, чтобы отметить свой пример изгиба, который вы будете использовать в качестве инструмента.Теперь вы можете согнуть свой пример сгибом до 45 градусов или 90, в зависимости от того, что вам подходит. В точке начала изгиба вы можете подержать пример изгиба рядом с вашей работой, чтобы определить, где поставить изгибы.

Посмотреть все 9 фотографий

Простой угловой искатель

Теперь, чтобы выяснить, под какой угол вам нужно изгибаться, вы можете полностью изучить углы, измерения, математику и геометрию, или вы можете сделать простой настраиваемый угловой искатель. из двух частей планки и болта с стопорной шайбой.Используйте этот инструмент, чтобы выяснить, на сколько нужно согнуть кусок трубки, отрегулируйте его и сравните с трубкой, когда она находится в устройстве для гибки.

Посмотреть все 9 фотографий

Трубку нельзя разгибать

К сожалению, если вы испортили и перегибали кусок трубки, как правило, у вас только что образовался лом, и вам придется начинать работу заново. Сказав это, мы успешно отогнули трубку на несколько градусов (например, на 1-2 градуса) с помощью грубой силы. Для этого попробуйте вставить трубу в открытую планку рамы или сцепное устройство ствольной коробки и пригнуть ее.Но будьте осторожны, потому что можно легко поскользнуться и упасть, что приведет к травме или повреждению снаряжения.

Посмотреть все 9 фотографий

Различные штампы, выходящие из строя, разные изгибы

Как мы намекали ранее, для трубогибов доступно несколько различных наборов штампов. Мы хотели бы отметить следующие основные отличия: 1) Доступны разные матрицы для гибки материалов различной формы. Вы должны обратить внимание на то, чтобы использовать правильный штамп для правильного материала. Существуют плашки для круглых, квадратных и круглых труб (внешние размеры трубы и трубки разные).Вы не сможете согнуть материал без правильного штампа. 2) Разные матрицы могут иметь разный радиус изгиба. Это означает, что чем меньше радиус изгиба, тем круче поворот изгиба. Радиус 5,5 дюйма означает, что если матрица может сделать полный круг, радиус круга будет 5,5 дюйма. Для одних и тех же материалов можно использовать две матрицы с разными радиусами изгиба. Это может быть полезно при сгибании жестких внутренних каркасов безопасности или согласовании труб с радиусом панели кузова на бампере. 3) Обычно штампы для гибки труб доступны в виде штампов 90 градусов или 180 градусов.Плашки на 90 градусов могут изгибаться только на 90 градусов. Мы предпочитаем матрицы на 180 градусов, потому что они могут изгибаться под углом от 90 до 180 градусов. Только не прогибайтесь дальше, иначе вы можете застрять в трубке.

Посмотреть все 9 фото

Минимальная длина

К сожалению, слишком короткие отрезки трубки невозможно согнуть. Это означает, что собранные вами маленькие 1-футовые секции не поместятся в трубогиб и, следовательно, их нельзя будет согнуть. Это также означает, что если вы хотите, чтобы концы трубки были плотно согнуты, вам придется сделать изгиб, а затем обрезать трубку, образуя изгиб.Это заставляет всех, даже великих производителей, тратить материалы впустую. Это просто часть сделки. Вы не можете сделать хорошие металлические детали, не потратив впустую дорогостоящие трубки, но ошибиться — это самый быстрый способ потратить время и деньги.

Посмотреть все 9 фотографий

Несколько изгибов в одной части трубки

Добавление нескольких изгибов к одной части трубки должно выполняться очень осторожно. Очень легко получить два изгиба из плоскости друг относительно друга, а это значит, что ваша деталь не будет плоской.Кроме того, если вам нужно синхронизировать один изгиб относительно другого изгиба, вам нужно будет сделать своего рода полупостоянную контрольную метку на вашей трубке, чтобы вы могли сделать один изгиб, повернуть материал относительно штампа гибочного станка на фиксированную величину и сделать еще один изгиб. На вторичном рынке есть инструменты, которые помогут в этом, в том числе цифровые нивелиры и угловые искатели. Дешевый вариант — приварить плоский кусок стали к трубке перед первым изгибом. Установите плоский стальной лист параллельно формующим штампам гибочным станкам перед первым изгибом с помощью цифрового уровня или углового искателя (PS, ваш смартфон, вероятно, имеет цифровой уровень).Затем для вашего второго изгиба вы можете либо снова установить пластину, равную штампу, либо добавить вращение, чтобы сделать контролируемый изгиб вне плоскости.

Гибка труб Диаметр изгиба от 3/4 до 6 дюймов

• Изгиб трубы диаметром от 3/4 ″ до 6 ″
• Стандарт на работу с большим радиусом — все размеры
• Доступны строгие допуски

Большой запас НКТ для гибки труб

Используемые материалы: Все металлы для систем низкого давления.

Используемые станки / процессы: Гибка на оправке и профилированная гибка. Согните «1D» (малый радиус). Кроме того, двойное изгибание трубки (трубка внутри трубки при поддержании потока).

Минимум / Максимум: Производство штучных и средних размеров (1000 / месяц)

Размеры: Наружный диаметр 6 дюймов, трубка 11 или 4 дюйма, размер 160

Возможные области применения: Все области применения с низким давлением, где отливка слишком тяжелая или дорогостоящая. Кроме того, разработка продуктов, массовая настройка двигателей, специальных транспортных средств, морских судов и яхт, выхлопных газов двигателей, генераторов, архитектурного или интерьерного дизайна, демонстрационных проектов, оборудования для очистки от автомоек до коммерческих посудомоечных машин.

Трубы из нержавеющей стали : Нержавеющая сталь 316, чаще всего нержавеющая сталь 304. Серия 400 отсутствует на складе, но может быть заказана с услугой по гибке труб

Квадратная и прямоугольная гибка на оправке различных размеров

Изгиб на оправке 1-D для коротких или средних прогонов (здесь показаны: наружный диаметр 3, 4 и 5 дюймов)

Гибка 3 ”, 16 калибра, нержавеющая сталь 304, отверстие с радиусом пробитое

Оправка гибочная с фитингами и отбортовкой

Первичный инвентарь североамериканских заводов для гибки с большим радиусом

---

Сертификат ISO

Изучая компании, занимающиеся гибкой на оправке, вы можете спросить себя, что именно означает сертификат ISO? Чтобы соответствовать требованиям ISO, компания должна следовать правилам Международной организации по стандартизации.Кроме того, сертификация ISO доказывает, что компания следует международным стандартам. В случае продуктов Detroit Tube они сертифицированы по ISO в American Systems Registrar, LLC или ASR.

Сертификат ISO

Detroit Tube Products соответствует ISO 9001: 2015. Это означает, что продукция Detroit Tube соответствует всем международным стандартам системы качества. Кроме того, при поиске любого типа трубогибочной компании вы всегда должны убедиться, что они являются сертифицированным производителем ISO.

Узнать больше

---

Формовка и придание формы труб

Когда дело доходит до формовки концов труб, мы можем предложить формовку концов труб с обжимом, забортовку, развальцовку или расширение.Уменьшение — это то, как это звучит. Уменьшаем диаметр с помощью плашек и конических колец. Формовка бусинок заключается в добавлении бусинок на конце, чтобы трубка лучше удерживала шланг. Кроме того, расширительный конец увеличивает конец трубки, чтобы внутрь могли поместиться другие трубки.

Наши продукты используются в различных отраслях промышленности, таких как дизельные двигатели, горное оборудование, оборудование для общественного питания, радиаторы, системы пожаротушения, автомойки и многое другое! Наряду с формовкой мы также предлагаем услуги по гибке труб и сборке узлов.Наши трубы для формовки и формования использовались во множестве проектов. Наша качественная готовая продукция может вам помочь: от автомобильных выхлопных систем до сложных двигателей.

Узнать больше

Развальцовка и отбортовка

Развальцовка труб — это тип операции формовки, обычно известный как наклеп, который представляет собой упрочнение металла или полимера за счет пластической деформации. Кроме того, упрочнение происходит за счет перемещений дислокаций и образования внутри кристаллической структуры материала. Кроме того, затем используется накидная гайка, чтобы прикрепить конический конец расширяющейся трубы к фитингу, создавая прочное уплотнение.

Нагрев отбортовки приводит к изгибу стенки трубы наружу под углом 90 градусов по отношению к направлению машины. Кроме того, отбортовка труб часто используется в случаях с формованием сверху, процессом добавления дополнительного слоя материала поверх уже существующей детали из-за сильной механической связи между трубкой с фланцем и формованным объектом.

Узнать больше

Ресурсы для гибки труб

Если вы хотите узнать больше обо всех наших услугах по гибке труб, воспользуйтесь ссылками ниже.Кроме того, если вы нуждаетесь в наших услугах по гибке, позвоните нам сегодня по телефону 313.841.0300. Наконец, используйте нашу контактную форму для оценки всех наших услуг.

Трубогиб — трубогиб

Rolf Engg. Solution Inc. является поставщиком отводов для оправок для производства нержавеющей стали. Наши продукты используются на широком спектре рынков в Индии и за рубежом. Помимо гибки по спецификациям клиентов, мы предлагаем широкий ассортимент отводов для стыковой сварки из нержавеющей стали, низкоуглеродистой стали и алюминия, поручней безопасности и поручней для лестниц для бассейнов.Обладая многолетним опытом и знаниями в области формовки труб и труб, Рольф стремится предоставлять нашим клиентам высококачественные гнутые трубы и коробчатый профиль из нержавеющей стали, мягкой стали, CDS, T45, алюминия, а также своевременное обслуживание.

Гибка на оправке
Вальцовка
Обжимка и развальцовка
Возможность ЧПУ
Многократные изгибы за один раз
Быстрый и точный
Быстрый поворот
Нержавеющая сталь, алюминий, медь, латунь и трубы

Трубки диаметром от 6 до 114,3 мм с наружным диаметром можно изменять с различными радиусами центральной линии, чтобы приспособиться к разной толщине стенок, требуемой производителями.
Различные области проектирования и производства продуктов признали потенциал использования этих возможностей специалистов, в том числе архитектурные дизайнеры, где использование высококачественных нержавеющих труб соответствует многим современным представлениям о дизайне.

Для гибки труб из нержавеющей стали можно использовать самые разные методы. Если изгиб имеет большой радиус, трубу можно изгибать с помощью трехвалковых гибочных машин (также называемых секционными, профильногибочными или угловыми валками). Если изгиб имеет малый радиус, трубу можно изгибать на ротационной вытяжке. гибка труб на оправке.

Можно изгибать как сварные, так и бесшовные трубы. Когда желаемый радиус очень мал, бесшовное соединение обычно лучше изгибается.

Поскольку применение гнутых нержавеющих трубок часто связано с продуктами для фармацевтической и пищевой промышленности, необходимо соблюдать осторожность, чтобы избежать загрязнения стали углеродом. Оборудование и инструменты следует очистить и подготовить, чтобы избежать такого загрязнения. Кроме того, следует соблюдать осторожность, чтобы не допустить контакта металлической ленты с деталями из нержавеющей стали.Картон, дерево или пластик можно использовать для защиты трубки во время транспортировки.

После сгибания трубки из нержавеющей стали через ее концы можно надеть гайку и втулку, которые затем развальцовывают. Так часто поставляются технологические трубопроводы. Например, бесшовные трубы из нержавеющей стали 316 с наружным диаметром 1,5 x 0,065 стенки (16 ga) были согнуты двумя изгибами на 90 градусов в плоскую U-образную форму. Концы имели развальцовку JIC под углом 37 градусов. Фитинги JIC (Объединенного отраслевого совета) широко используются в системах подачи топлива и гидроэнергетики, особенно там, где используется чрезвычайно высокое давление.Другая НКТ того же размера и класса была изогнута со смещением.

Трубы также становятся все более популярными при строительстве ферм крыш, навесов, балконов и многих других областях применения

Точность 0,1 градуса достигается для различных областей применения: автомобильной, архитектурной и морской.

ПОЛЬЗОВАТЕЛЬСКИЕ ОТГИБЫ Изгибы

по индивидуальному заказу могут изготавливаться любого размера от 8 мм до 0 включительно.Толщина стенки 5 мм и наружный диаметр 63,5 мм x толщина стенки 5 мм.
Материал, различные материалы, включая нержавеющую сталь, низкоуглеродистую сталь, CDS, T45, алюминий, могут использоваться в соответствии с требованиями заказчика.
Отводы, в зависимости от толщины стенки трубы могут быть выполнены изгибы с различными радиусами центральной линии.
Точность, точность 0,1 градуса на высшем уровне ротационного волочильного станка с ЧПУ.
При необходимости отводы могут изготавливаться в разных плоскостях.

изгиб 90 градусов

Размеры изгиба трубы под углом 90 градусов

Внешний диаметр трубки (мм)	12.7 (1/2 «)	15,9 (5/8 «)	19,1 (3/4 дюйма)	25,4 (1 дюйм)	31,8 (1-1 / 4 «)	38,1 (1-1 / 2 «)	50,8 (2 «)	63,5 (2-1 / 2 «)	76,2 (3 «)	101,6 (4 «)	152.4 (6 дюймов)
Радиус (мм)	19,05	23,8	28,65	38,1	47,6	57,2	76,2	95,3	114,3	152,4	228.6
Размер A (мм)	55,4	61,7	68,2	80,8	93,5	106,2	131,6	157,1	182,4	233,2	344,8
Размер (мм)	30	30	30	30	30	30	30	30	30	30	40

Стандартные 90-градусные отводы марок 304 и 316 изготавливаются в соответствии с UNI — AS: 1528.3

Размеры изгиба длинной трубы 90 градусов

Внешний диаметр трубки (мм)	25,4 (1 дюйм)	31,8 (1-1 / 4 «)	38,1 (1-1 / 2 «)	50,8 (2)	63,5 (2-1 / 2 «)	76,2 (3 «)	101,6 (4 «)
Радиус (мм)	44.5	57,2	76,2	101,6	114,3	139,7	152,4
Размер A (мм)	94,4	120,9	150,1	190,8	235,2	295.9	328,6
Размер B (мм)	37,2	47,8	54,9	63,8	89,1	118,1	125,4

Размеры 90 градусов Зетан (нулевое касательное)

Внешний диаметр трубки (мм)	25.4	31,8	38,1	50,8	63,5	76,2	101,6	127
Радиус (мм)	38,1	47,6	57,2	76,2	95.3	114,3	152,4	190,5
Размер A (мм)	50,8	76,2	76,2	101,6	127	152,4	203,2	254
Размер B (мм)	0	12.7	0	0	0	0	0	0

Допуск

Овальность (мм)	+/- 0,5% OD
Квадрат (мм)	Мишень 0,2 мм, макс. 0,4 мм
Размер A (мм)	+1 мм -0 мм
Размер B (мм)	Номинал
Радиус (мм)	Номинал

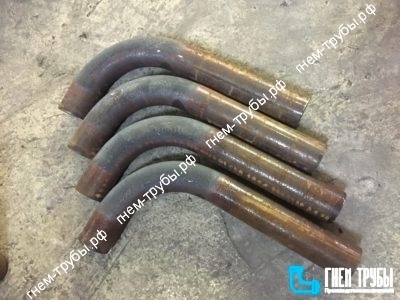

Гибка труб большого размера, Гибка труб, Гибка труб большого размера

Изгиб трубы большого размера используется для изменения направления движения трубы.

Сегодня мы закончили изгиб 3D и 5D толщиной 0,688 дюйма OD 60 дюймов, материал — API5L GRB PSL2.

Эти отводы используются на проектах нашего чилийского клиента по добыче полезных ископаемых, поэтому трубопровод такого большого размера является нашим самым большим преимуществом.

Гибка труб большого диаметра большого диаметра

Гибка труб API 5L X52

Мы увлечены гибкой труб:

Изгиб трубы, изгиб трубы, изгиб трубы, стандарты ANSI, ISO, JIS и DIN, размеры от 1/2 до 56 дюймов.

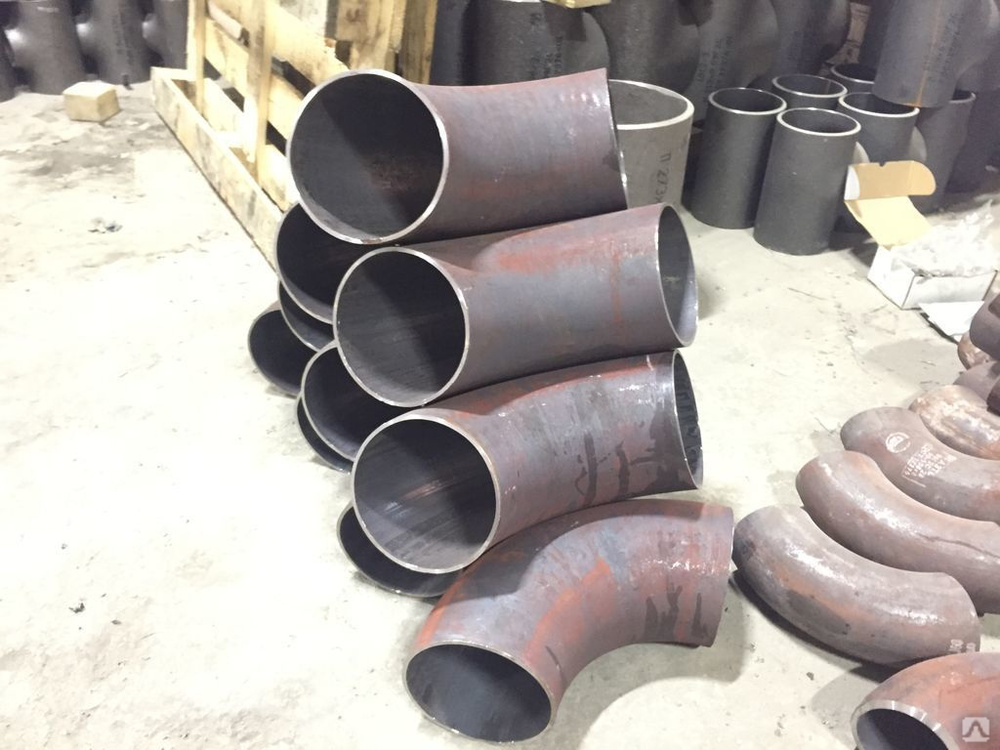

Изгиб используется для изменения направления движения трубы. Его преимущество заключается в том, что он может соответствовать требованиям перехода на большие расстояния, поэтому обычно размер изгиба зависит от конструкции заказчика. Обычно отводы состоят из серий 3Д, 5Д, 7Д и 12Д.

Основные характеристики / Особые характеристики:

Концевая фаска: в соответствии с фаской конструкции сварных фитингов, все размеры могут быть произведены в соответствии с требованиями клиентов.

Стандартный:

Давление: СЧ5 до СЧ260

Радиус изгиба (R): R = 3D, 5D, 7D и 12D
Угол изгиба (θ): 15 °, 30 °, 45 °, 60 °, 90 °, 135 °, 180 °

Наружный диаметр (D): D≤1800 мм
Толщина стенки (T): T≤120 мм
Прямая длина (L): Общая длина между двумя концами от 300 мм до 1500 мм

Материалы

• Углеродистая сталь: ASTM / ASME A234 WPB-WPC
• Легированная сталь: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
• Нержавеющая сталь: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
• ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
• ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H
• Низкотемпературная сталь: ASTM / ASME A402 WPL 3-WPL 6
• Сталь с высокими характеристиками: ASTM / ASME A860 WPHY 42-46-52-60-65-70

Промышленные процессы

Гибка, выжимка, прессование, ковка, обработка и др.

Обмотка защитного слоя 3PE для гибки труб

Услуги по гибке стальных труб и труб | Totten Tubes

Самые высокие стальные американские горки в мире — Kingda Ka в парке приключений Six Flags в Джексоне, штат Нью-Джерси.Он является мировым рекордсменом по падению с высоты 456 футов. Наездники испытают захватывающий спуск с высоты 418 футов по 270-градусной спирали, создающей ощущение невесомости. Что делает возможными все эти повороты, повороты, пики и спады? Квалифицированная трубогибка опытными профессионалами в компании, которая зарекомендовала себя в предоставлении высококачественных, безопасных и надежных услуг по гибке труб для клиентов по всей стране! Без квалифицированных инженеров и сложных технологий, которые могут изгибать конструкционные трубы и трубки в соответствии со спецификациями, было бы невозможно создать эти захватывающие изгибы, петли и штопоры американских горок.Без особого внимания к деталям и точности кататься на американских горках было бы не так весело — они могут быть даже небезопасными.

Это то же внимание к деталям и точности, которое Totten Tubes предлагает каждому клиенту, нуждающемуся в услугах по гибке труб. Присылайте нам свои проекты, и мы сообщим вам ценовое предложение на высококачественный готовый продукт. Мы можем реализовать ваш проект по гибке труб как для малых, так и для больших конструкционных труб для коротких и длительных производственных циклов.

Применения для гибки труб

Музыкальные инструменты, скульптуры, велосипедные рамы нестандартные; нет никаких ограничений на применение гибки труб.С 1950-х годов Totten Tubes обслуживает разнообразную группу клиентов, представляющих отрасли всех типов. Вот некоторые примеры применения наших услуг по структурной трубной и трубной гибке:

• Колена и карданы
• Поручни
• Крепления для велосипедов
• Детали шасси
• Оси для газонокосилок и прочего оборудования
• Заборы
• Ворота
• Мебельные рамы
• Судовые рельсы
• Роликовые каркасы
• Выхлопные трубы
• Крупногабаритные трубы для электростанций, нефте- и газопроводов и дорожные знаки

Методы гибки труб

Когда вам нужно согнуть трубку, есть несколько вариантов выполнения работы.Однако определенные методы гибки труб лучше подходят для одних проектов, чем для других. Например, индукция тепла чаще всего используется для очень больших труб. В Totten Tubes мы работаем с широким спектром трубогибов, которые используют оправки, прессы и индукционный нагреватель для гибки труб и труб. У нас есть доступ к широкому ассортименту трубогибов. Если вам нужна сложная гибка для очень маленьких труб или прецизионная гибка для американских горок, Totten Tubes поможет вам. Свяжитесь с нами, чтобы узнать больше о различных методах гибки труб.

Прочие услуги

В Totten Tubes мы — универсальный магазин, предлагающий полный набор дополнительных услуг, таких как:

Свяжитесь с нами по вопросам гибки труб

Totten Tubes поставляет клиентам высококачественные стальные трубы и трубы, а также оказывает услуги с 1950-х годов. Чтобы узнать больше обо всем, что мы можем предложить, свяжитесь с Totten Tubes сегодня или запросите предложение по гибке труб сейчас.
