Можно ли утеплить фасадное остекление балкона или лоджии

Вопрос, как утеплить балкон с фасадным остеклением, достаточно актуален: при отсутствии отделки балкон защищен от ветра, но не способен выступать в качестве функционального помещения. Он выпускает теплый воздух на улицу, совершенно не способствуя сохранению тепла в доме, Однако данная проблема имеет решение, при правильном подходе конструкцию можно сделать теплой.

к содержанию ↑

Что представляет собой фасадное остекление?



Утепление фасадного остекления актуально почти для каждой квартиры. Балкон, который оснащен таким типом остекления, обычно спроектирован так на этапе застройки, и жильцы сталкиваются с проблемами в первую же зиму. Реже владелец квартиры, заказывая остекление, думает только об эстетической стороне вопроса и не принимает в расчет практическую, в обоих случаях проблему приходится решать.

Самым доступным видом утепления является замена холодного остекления на теплое. Имеющуюся конструкцию демонтируют полностью либо вставляют профили, способные удерживать тепло. Выбирая между способами остекления, следует учитывать особенности конструкции, в которой оно установлено. Кроме этого, стоит взять в расчет особенности фасада и объем работы, за который придется платить.

Монтаж фасадного остекления выполняется специалистами

к содержанию ↑

Использование пластиковой конструкции

Фасадное остекление балкона из пластика является наиболее доступным и практичным. Оно хорошо справится с утеплением, имеет привлекательный внешний вид и относительно небольшую стоимость.

Такое остекление имеет большую массу, поэтому, возможно, балкон придется утеплять. Для замены старых стеклопакетов на пластиковые конструкции имеющееся остекление потребуется демонтировать.

Фасадное остекление балкона из пластика создается следующим образом: окна вставляют в каркасные секции, щели между ними закрывают монтажной пеной и гидроизолируют. После установки необходимо проверить, герметично ли окно. Если влага не проникает внутрь, можно начинать установку декоративных наличников: они не только украсят конструкцию, скрыв монтажные швы, но и сделают ее более теплой, так как окончательно закроют доступ для холодного воздуха.

Преимущества использования такого метода утепления:

  • Получение дополнительного пространства, которое можно использовать и в зимнее время.
  • Необязательно демонтировать старую конструкцию. Если балкон достаточно прочный, можно создать второй контур остекления из ПВХ, потеряв на этом немного площади.
  • Внешний вид довольно привлекателен, каркас, как правило, незаметен.
  • В доме сохраняется тепло дольше, поэтому можно сэкономить на отоплении.

к содержанию ↑

Использование дополнительного контура

Фасадное остекление лоджий — достаточно дорогое удовольствие, если прибавить к этому еще и демонтаж старой конструкции, сумма может значительно увеличиться. К тому же прибавится хлопотности, а на выполнение работ потребуется значительно больше времени. Выход из этого положения есть: создание дополнительного теплого контура к уже имеющейся конструкции. Такой подход удобен, но требует профессиональных расчетов. Прежде всего, необходимо правильно рассчитать массу, которую способна вынести несущая плита балкона или лоджии.

Такое фасадное остекление лоджий применяется и в тех случаях, когда каркас остекления включает несущие элементы, которые демонтировать запрещается. Стоит отметить, что такие работы потребуют специального разрешения, так как сильно увеличивают нагрузку на плиту балкона.

Если разрешение получено, и никаких препятствий монтажу нет, заказывают новую конструкцию из ПВХ, которая полностью повторяет по форме и размеру уже имеющуюся.

Каркас со стеклопакетами монтируют непосредственно позади установленного остекления. Чем ближе удастся смонтировать дополнительный контур, тем лучше: останется свободным больше пространства, к тому же утепление станет более эффективным.

Создание дополнительного контура остекления

Если в процессе работы остались просветы, их требуется закрыть, используя планки и термоизоляцию. Неудобства могут быть связаны с оконными створками: открывать их будет не всегда удобно, так как до первичного остекления придется добираться через окна вторичного.

Для того чтобы облегчить доступ к створкам изначально имевшегося остекления, можно заказать вторичный контур с более широкими створками.

Еще одним недостатком использования такого утепления фасадного остекления балкона является уменьшение свободной площади на балконе.

к содержанию ↑

Утепление путем замены остекления

Если балкон лишен несущих конструкций, имеющееся остекление можно демонтировать полностью и заменить его на более подходящее.

Такой метод относительно прост: требуется только срезать каркас, а затем установить остекление из металлопластика с толстым стеклопакетом. Такой способ утепления фасадного остекления балкона достаточно радикален, но показывает высокую надежность. После установки новых окон нужно закрыть щели монтажной пеной и водостойким герметиком. Герметичное теплое остекление позволит разместить на балконе отопительный прибор, тогда конструкция станет действительно теплой, а уходить прогретому воздуху будет некуда.

Для того чтобы на остекленном балконе хорошо удерживалось тепло, рекомендуется утеплить все неостекленные стены, кроме стены здания, пола и потолка конструкции. В противном случае от пластиковых окон будет мало пользы, и тепло все равно будет уходить через бетон или кирпич.

Стоит учесть, если планируется внешнее изменение балкона, и остекление будет заказываться принципиально другое по внешнему виду. Может потребоваться разрешение коммунальных служб, так как вы измените внешний облик фасада.

Если менять остекление, сделанное застройщиком, на такое же внешне, но из другого материала, разрешение не потребуется.

Утепление балкона с фасадным остеклением путем замены холодного остекления на теплое

Зная, как утеплить балкон с фасадным остеклением, вы сможете создать теплое помещение, используя для этого наиболее удобный и приемлемый по цене способ. Любой балкон можно сделать теплым, но осуществление вашей идеи лучше доверить профессионалам, которые знают, как правильно установить окна на лоджии или балконе.

Способы замены холодного остекления на теплое ?

В советское время большая часть балконов многоэтажных домов не остеклялись. Каждый хозяин квартиры придумывал, как защитить его от атмосферных осадков и промерзания. В результате получались причудливые конструкции. Фасады домов пестрили стоечно-ригельными фасадными системами кустарного производства.

Постепенно застройщики стали системно вводить однотипное остекление лоджий. Появились панорамные и витражные окна.

Некоторые добросовестные строительные организации не экономят на установке теплого фасадного остекления, которое надёжно защищает внутренне помещения от промерзания и промокания.

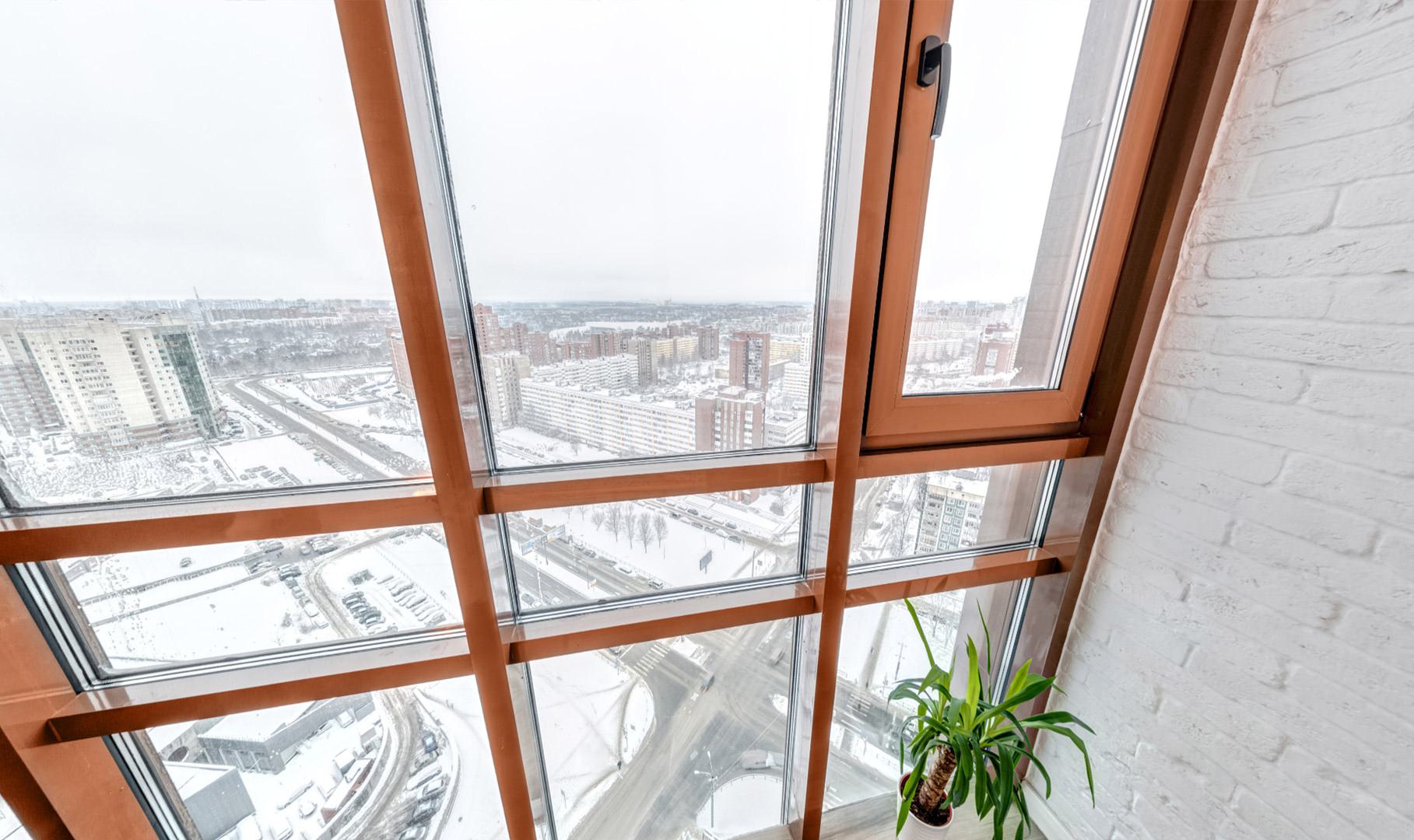

«Тёплое» остекление – фасадная система, состоящая из многослойных стеклопакетов и утепленных несущих профилей.

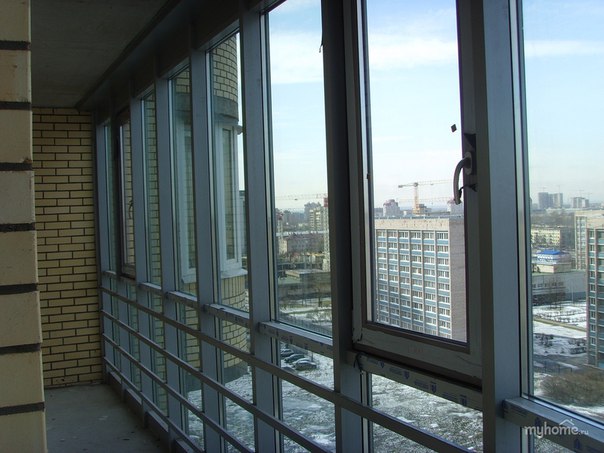

Большая часть строительных организаций использует холодное фасадное остекление, которое защищает лоджию или балкон от атмосферных осадков, но не от промерзания.

«Холодное» остекление – фасадная система, состоящая из стекла в тонком несущем профиле.

Поэтому многие хозяева квартир идут по пути утепления оконных фасадных конструкций.

Преимущества

Главное преимущество замены холодного остекления на теплое – это сохранение тепла внутри квартиры или дома, тут можно почитать как купить пластиковые окна недорого и не допустить ошибок при установке и эксплуатации.

Если сделать снимок фасада тепловизором, то лоджии и балконы будут ярко подсвечены красным. Это означает значительные тепловые потери. Монтаж теплых фасадных систем решит эту и некоторые другие проблемы:

  • Качественный стеклопакет не уступает по проводящим характеристикам кирпичной стене. После монтажа такой лоджию можно сделать полноценной жилой комнатой;
  • Исчезнет проблема конденсата на внутренней поверхности стекла. Не будет развиваться грибок и плесень;
  • Повысится уровень звукоизоляции.

Способы утепления

Есть несколько вариантов улучшения или изменения фасадного остекления балконов и лоджий:

  • Установка второго ряда остекления;
  • Замена одинарного стекла на стеклопакет;
  • Модификация профиля;
  • Надставка профиля;
  • Полная замена остекления.

Установка второго ряда остекления

Простой способ замена холодного остекления без изменения фасада. Многие застройщики возводят не отдельные дома, а жилой комплексы и район. Каждое здание это составная часть общего архитектурного рисунка. Если заменить панорамное окно на одной лоджии, то это сильно бросается в глаза. К тому же можно попасть под статью административного кодекса и получить штраф. В охраняемых памятниках архитектуры вообще невозможно выполнять ремонт фасада без получения множества согласований и разрешений.

В таких случаях устанавливают второй ряд светопрозрачных ограждающих конструкций. Как правило, это ПВХ профиль и 2-3 камерные стеклопакеты. Они устанавливаются с внутренней части лоджии на расстоянии 100-150 мм от первого ряда. Проблема может возникнуть с распашными или раздвижными створками, которые надо совместить в обоих рядах.

При выборе данной технологии утепления надо обратить внимание на несколько нюансов:

  • Второй ряд фасадного остекления «съедает» полезную жилую площадь. Поэтому для маленьких балконов целесообразнее выбрать другую схему;
  • Между стёклами постоянно скапливается конденсат, они запотевают;
  • Второй ряд теплого остекления – это значительная добавочная нагрузка на консольную балконную плиту. Перед монтажом надо убедиться, что дополнительная нагрузка не приведет к обрушению конструкции. Может потребоваться установка дополнительных опорных стоек, а если балкон не на первом этаже, то такие стойки устанавливаются на всю высоту здания.

Замена одинарного стекла на стеклопакет

Простой и грубый способ. Одинарное стекло демонтируется, удаляются все уплотнительные накладки и крепежные элементы. На очищенное основание устанавливается многокамерный стеклопакет. Места соединения профиля и стекла заделываются клеем-герметиком.

На первый взгляд все просто и надежно. Это не так:

  • У стекла толщина намного меньше, чем у стеклопакета. После установки он будет выпирать за края профиля, что портит внешний вид конструкции;
  • Герметик постепенно разрушается, что может стать причиной разгерметизации светопрозрачной системы;
  • Тепловые потери через стеклопакет значительно уменьшаются, а тонкий профиль остаётся «мостиком холода». Чтобы минимизировать этот недочет внутренняя поверхность алюминиевого каркаса оклеивается пенофолом толщиной 10-15 мм. Это не полностью, но значительно снижает выветривание тепла через рамные конструкции фасадного остекления.

Модификация профиля

Надежный способ замены холодного фасадного остекления. Кроме удаления одинарного стекла утепляется профиль.

  • На первом этапе производится демонтаж стекла;
  • Старый алюминиевый профиль очищается от уплотнительных резинок и силиконовых вставок. При необходимости устанавливаются дополнительные элементы крепления;
  • Новый стеклопакет монтируется на старый профиль с помощью прижимных планок с термовставками;
  • С внешней стороны элементы каркаса закрываются декоративными крышками, который окрашиваются в цвет к фасаду;
  • Все распашные и раздвижные системы теплого фасада меняются полностью.

Надставка профиля

Метод, который уступает по эффективности только полной замене холодного фасада на теплый.

  • Стекла демонтируются, старый профиль очищается от уплотнителей, дополнительных вставок и силикона;
  • Ненужный алюминиевый профиль удаляётся, каркас дополнительно закрепляется на основание;
  • Поверх старого основания устанавливаются новый утолщенный и утеплённые оконные блоки с термовставками;
  • Внутрь новых оконных блоков вставляются многокамерные стеклопакеты, все стыки тщательно герметизируются.

Надставка профиля приводит к появлению щелей. Для их декорирования применяются накладки и прижимные планки, декоративные нащельники. Доборным профилем можно регулировать высоту остекления, закрывая «мертвые» участки.

Полная замена фасадного остекления

Кардинальный метод, когда демонтируется вся системы вместе с основанием. На её месте устанавливается теплый стоечно-ригельный фасад.

Популярностью пользуются несколько вариантов:

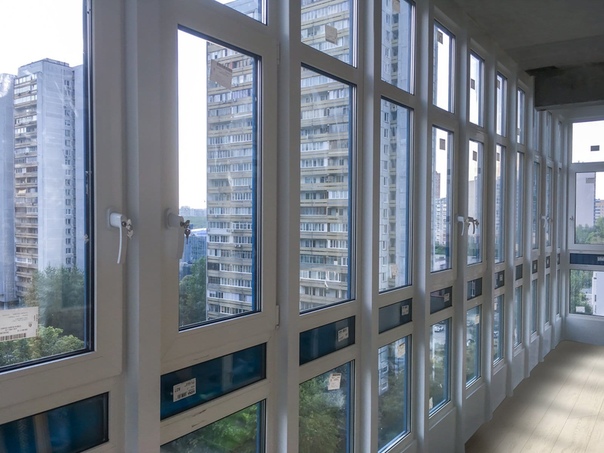

  1. Пластиковые панорамные окна. Это самый распространенный способ бюджетного утепления фасада. ПВХ – профиль не декорируется, рисунок фасада получается однообразный и унылый.
  2. Алюминиевые каркасные системы. Более дорогой, но надёжный и привлекательный вариант. Современный алюминиевый профиль для фасадов не уступает по характеристикам пластиковому аналогу. По прочности и долговечности выигрывает у него. С внешней стороны элементы каркаса украшаются декоративными планками.
  3. Дерево – алюминиевые панорамные окна. Самый дорогой вариант. Стеклопакет из 2-4 камер устанавливается в деревянную раму. Снаружи она заковывается алюминиевыми накладками, которые предохраняют дерево от разрушения и придают конструкции современный «металлический» вид.

Утепление холодного остекления шаг на пути к созданию жилья нового поколения, где отапливается не улица, а внутренние помещения. Установка панорамных теплых окон позволяет создать в пределах городской среды свой меленький уголок света. Панорамное остекление открывает потрясающий вид на городские пейзажи.

Похожие статьи

Замена фасадного остекления на теплое – законно или нет?

25 Jul 2019     Время прочтения: 3 минуты


Фасадное остекление в новых домах – холодное, что чаще всего не устраивает тех, кто хочет пользоваться лоджией в холодное время года и сделать на ней красивую отделку. И у многих возникает резонный вопрос – законно ли делать замену холодного фасадного остекления на теплое и требует ли это какого-то согласования и прочей бюрократической волокиты.

Максимально подробно разберем этот вопрос.



Нормативные документы

При замене фасадного остекления на теплое можно руководствоваться только этими двумя документами:

  • Постановление Правительства Санкт-Петербурга от 14 сентября 2006 года N1135 «Об утверждении Правил содержания и ремонта фасадов зданий и сооружений в Санкт-Петербурге (с изменениями на 16 апреля 2009 года).
  • Гражданский кодекс РФ.



Согласовывать с управляющей компанией или нет?

При утеплении фасадного остекления важно, чтобы внешний вид здания оставался неизменным – размер, цвет, рисунок ограждений, архитектурное решение фасада. Т.е. не должно быть противоречия этим пунктам из нормативного документа, указанного выше:


6.1.3. Любые действия, связанные с устройством и изменением внешнего вида балконов и лоджий (остеклением, изменением, ремонтом или заменой ограждений, цветовым решением), должны быть согласованы с КГА, а для объектов культурного наследия и объектов, расположенных в зонах охраны объектов культурного наследия, - с КГИОП, а также с собственниками зданий и сооружений.


6.2.11. При эксплуатации и ремонте балконов и лоджий не допускается их произвольное остекление и изменение габаритов, изменение цветового решения, рисунка ограждений и других элементов устройства и оборудования балконов и лоджий, соответствующих общему архитектурному решению фасада.

При этом согласовывать замену остекления с Управляющей компанией всё же придется. И есть нюансы, связанные с тем видом остекления, который используется в вашем доме:

Витражная рамная система со штапиками внутри (Татпроф ТП45,ЭК640, Авангард ВС36, СИАЛ КП40,45, Алютех ALT VC65 и аналоги)

Для замены фасадного остекления не нужен доступ на крышу дома, но перед работами желательно уточнить у своей управляющей компании порядок действий и действовать в соответствии с их рекомендациями.

Фасадная стоечно-ригельная система с наружными прижимами (Татпроф ТП50300, Авангард ФС-50, СИАЛ КП50, Алютех alt f50 и аналоги)

Замена остекления будет происходить с применением методов промышленного альпинизма и в этом случае без согласования с управляющей компанией не обойтись – нужен доступ на крышу и ключи от нее, которые есть только у управляющей компании.

В обоих случаях управляющей компании надо будет предъявить проект замены остекления, доказывающий, что никакие глобальные изменения не планируются (внешний вид фасада, цвет, размер, форма) и в котором будут учтены все нюансы: ветровая нагрузка, герметичность, соответствие используемых материалов СНИПам.



Несете ли вы какую-нибудь ответственность, производя замену фасадного остекления

Да, если нарушите Постановление Правительства Санкт-Петербурга и измените внешний вид здания – цвет, форма, размер, расстекловка окна, балкона или лоджии.

Небольшие неудобства, связанные с согласованием замены фасадного остекления с управляющей компанией – ничто по-сравнению с тем, насколько уютной, теплой и комфортной станет ваша лоджия, которой наконец-то можно будет пользоваться не только летом, но и зимой.

Замена холодного остекления на теплое

Замена фасадного остекления в новостройках

Для остекления балконов и лоджий в новостройках застройщики чаще всего используют холодный алюминиевый профиль и однослойное стекло. Такие конструкции легко пропускают внутрь холод.

Многие обладатели холодных балконов и лоджий мечтают об их утеплении для круглогодичного использования под жилое помещение, и избежания теплопотерь.

Решить такую задачу можно заменой холодного фасадного остекления на тёплое. Специалисты компании «Базис» произвели утепление уже во многих жилых комплексах Санкт-Петербурга и области, и имеют большой опыт в этом направлении.

Что меняем в фасадном остеклении:

  • Глухое стекло. Листовое стекло меняется на стеклопакет.
  • Поворотная алюминиевая створка. Меняется на поворотную/поворотно-откидную створку ПВХ со стеклопакетом.
  • Утепляется рама.
  • Цвет профиля ПВХ снаружи окрашивается в цвет фасада.
  • Тон стеклопакета подбирается в тон стёкол по фасаду.
Посмотреть готовые проекты, реализованные компанией Базис

Способ замены фасадного остекления зависит от конструкции уже установленных окон

Вариант 1. Рамная система

Замена проводится без участия альпинистов - холодное остекление демонтируется и теплые пластиковые рамы устанавливаются изнутри.

Рамная (или витражная) система фасадного остекления — это система со штапиками изнутри помещения (Татпроф ТП45,ЭК640, Авангард ВС36, СИАЛ КП40,45, Алютех ALT VC65 и аналоги).

Все работы по утеплению в этом случае выполняются изнутри помещения. В новых ПВХ конструкциях используются обычные рамы и створки, как в пластиковых окнах.

Предварительно изучить виды ПВХ профиля, окна из которого мы производим, можно здесь. Но чаще всего задача каждого заказчика решается индивидуально, поэтому стоит получить предварительную консультацию и расчет у менеджера компании «Базис» по телефону +7 812 655-68-55, а конечный вариант стоимости и комплектации вашего балкона вы узнаете только после вызова замерщика.

Внимание! В систему Авангард компания «Базис» монтирует ТОЛЬКО оконные ПВХ блоки, так как использование при монтаже стеклопакетов толщиной 60мм со временем приводит к расслоению герметика, что в свою очередь ведет и ухудшению технико-физических и эстетических свойств стеклопакета.

Дополнительные теплые опции для вашего остекления:

Вариант 2. Стоечно - ригельная система

Фасадное остекление разбирается и новые конструкции монтируются снаружи здания, работы производятся с помощью промышленного альпинизма.

Фасадная стоечно-ригельная система с наружными прижимами (Татпроф ТП50300, Авангард ФС-50, СИАЛ КП50, Алютех alt f50 и аналоги) — единое фасадное остекление, в котором штапик находится с внешней стороны лоджии.

Демонтаж старых конструкций происходит со стороны фасада с помощью альпинистов. Рамы новых конструкций изготавливаются из специального ПВХ профиля для фасадного остекления.

Этот вид работ требует обязательного согласования с управляющей компанией. Без согласования проекта невозможно получить разрешение на проведение работ и ключи для выхода на кровлю. Проведение монтажных работ без согласования повлечет за собой предписание по восстановлению первоначального внешнего вида фасада.

Проект замены остекления должен содержать несколько пунктов и демонстрировать, что внешний вид фасада, цвет, форма, размер не будет изменен, а так же будет учтена герметичность, ветровая нагрузка и прочее).

Крайне редко заказчики занимаются согласованием самостоятельно, это требует определенных усилий, поскольку проект должен быть разработан специализированной организацией, которая является членом СРО проектировщиков. Компания «Базис» имеет разрешительную документацию для подготовки проекта и проведения работ по замене остекления.

Главные правила при проведении работ по замене холодного остекления на теплое, которыми руководствуется компания Базис:

  • Замена холодного остекления на теплое проводится без изменения фасада здания.
  • Обеспечение максимальной теплоизоляции всех конструкций после замены остекления.
  • Тщательное утепление узлов примыканий (стыков) конструкций теплого остекления и стен здания.
  • В своей работе мы учитываем особенности той системы остекления, утепление которой проводим. Например - усиления стыков алюминиевых профилей, обеспечение отвода конденсата по водоотводным каналам и прочие меры, гарантирующие общее качество работ.
  • Безусловное соблюдение техники безопасности при проведении работ по замене холодного остекления на теплое. Все наши мастера промышленного альпинизма имеют соответствующие удостоверения.
Галерея наших работ

Замена холодного остекления балкона или лоджии на теплое

Технология работ

1) Клиент обращается в специализированную компанию, и на место прибывает инженер для проведения замеров и согласования всех вопросов по проекту.

2) Изготавливаются новые профили и стеклопакеты для установки на лоджии или балконе в соответствии с полученными данными.

3) Осуществляется демонтаж старого остекления и подготавливается место работ.

4) Рамы монтируются к ограждающим конструкциям площадки и стенам, устанавливаются стеклопакеты.

5) Утепляются стыки, в зазоры вводятся тепловые мосты (при необходимости).

На первом этапе, в процессе согласования проекта, производится выбор материала для изготовления рам. Обычно производители предлагают профиль из поливинилхлорида или деревянную раму, изготовленную по современным технологиям. Для конструкций такого рода отлично себя зарекомендовал трехслойный клееный брус со стандартным штапиком для фиксации стеклопакета.

Замена холодного остекления предполагает использование теплосберегающего двухкамерного стеклопакета, в наших широтах это позволяет уменьшить затраты на отопление. Квалифицированный монтаж новых конструкций на балконах и лоджиях осуществляется подготовленными мастерами. При проведении работ строго придерживаются технологии.

Замена фасадного остекления даст необходимый эффект, если в процессе выполнения операции буду учтены следующие моменты:

  • произведена качественная пароизоляции ограждающей конструкции;
  • установлена достаточная теплоизоляция;
  • места примыкания профиля к стенам и ограждению тщательно заделаны.

Возможен и менее радикальный способ утепления балкона или лоджии путем простой замены одинарного стекла однокамерным или двухкамерным стеклопакетом. Эффективность подобного решения ниже, чем у варианта с заменой профиля, однако такой способ экономнее. Реализовать его можно только при условии, если ширина алюминиевого или металлопластикового профиля достаточна для установки стеклопакета.

Профессиональная замена остекления специалистами Фабрики Окон Выбор компании для выполнения работ такого рода имеет решающее значение. Только квалифицированные и опытные мастера способны обеспечить их надлежащее качество на всех стадиях. Обращение в компанию «Фабрика Окон» имеет ряд преимуществ, состоящих в следующем:

  • наличие собственной производственной базы;
  • применение сертифицированных материалов и комплектующих;
  • бесплатные замеры и консультативная помощь клиентам;
  • оперативное изготовление окон;
  • приемлемые цены и система скидок и бонусов;
  • обширная номенклатура комплектующих.

Замена остекления на теплое с привлечением наших мастеров — это гарантированно качественный результат при минимальных временных и материальных затратах.

Материал подготовлен
в компании Фабрика Окон

Замена фасадного остекления по цене от 12000 руб – замена холодного фасадного остекления на теплое и замена стеклопакетов в Москве от компании «Дойче Фасад»

Здравствуйте. Являясь холдинговой компанией по остеклению мы, помимо строительства новых стеклянных фасадов, занимаемся заменой фасадного остекления, заменой холодных фасадов на теплые, а также утеплением фасадного остекления.

Рассмотрим детальнее каждый из видов работ, которые мы предлагаем.

Так заменить фасадное остекление необходимо, когда фасад установлен в «давние социалистические времена», перестал удовлетворять исходя из характеристик теплопроводности, а также эстетичности.

Еще необходимость в замене фасадного остекления встает у людей, купивших квартиру в новых элитных домах – необходимо заменить холодное остекление на теплое. К данной услуге часто обращаются люди, которые купили квартиру в новом доме, где фасадное остекление выполнено в холодном варианте и квартирант хочет увеличить жилую площадь.

В данном случае, на наш взгляд, оптимальным является вариант, при котором существующее холодное остекление демонтируется и взамен устанавливаются теплое.

Перед тем как говорить дальше, разберемся чем теплое фасадное остекление отличается от холодного. Так в теплом остеклении, если оно выполнено из алюминиевого профиля, имеются термовставки, которые препятствуют выходу тепла из помещения и попаданию холода во внутрь. Соответственно ставятся теплые стеклопакеты, где внутреннее стекло имеет энергосберегающее напыление.

Если теплое остекление будет выполнено из пластика или дерева, то данный материал сам по себе препятствует выпусканию тепла и попаданию холода, а стеклопакет также ставится теплым.

Отметим, что не всегда необходимо прибегать к демонтажу существующего фасада. Возможен и его ремонт, а именно, если фасад остеклен стоечно-ригельной системой (как известно, основные затраты составляет алюминиевый профиль), то наши специалисты снимают холодные стекла/стеклопакеты, вставляют в штатные места термомосты, устанавливают теплые стеклопакеты. Если в фасад встроены холодные окна, то на их место устанавливаются теплые изделия – с термомостами и теплыми стеклопакетами.

Отметим, что такой вариант замены холодного остекления на теплое наиболее бюджетный и выгодный для заказчика!

«Но что делать если фасад связан с нижними и верхними квартирами и Ваши соседи не заинтересованы в его утеплении?» - вероятно спросите Вы. Мы ответим, что и такое остекление можно утеплить, а именно, поставить вторую нитку остекления изнутри. Это наиболее бюджетный вариант, так как может быть выполнен в ПВХ, но у него есть минус – съедается внутренняя часть помещения и выглядит это не эстетично.

«А что же делать если я хочу теплый фасад, но не хочу вторую нитку остекления?» - спросите Вы! Мы ответим, что у нас имеется и решение этого вопроса! Какое? – читайте дальше.



Замена холодного остекления в цельном стеклянном фасаде

Здесь установлено навесное фасадное остекление – т. е. конструкции стоят не внутри проема, где они начинаются от пола Вашей квартиры и заканчиваются потолком, а идут снаружи проема и охватывают сразу несколько квартир, а то и все квартиры в доме.

Мало кто согласиться заниматься заменой холодного остекления на теплое при такой задаче, но наша компания возьмется и у нас имеется огромный успешный опыт выполнения подобного рода работы.

Для того, чтоб выполнить замену холодного остекления на теплое, мы предлагаем следующее решение задачи (и как показывает практика, оно успешное):

  1. Производим замену стеклопакетов с холодных на теплые;
  2. Устанавливаем козырек сверху и отлив снизу;
  3. Стойки убираются в пластиковые короба с утеплителем;
  4. Межэтажные перекрытия снизу и сверху утепляются (затем, по желанию примыкания отделанные пластиком или листами стали можно задекорировать прочими строительными материалами).

В итоге фасад из холодного становится теплым и Ваша жилая зона увеличилась! Далее Вам следует установить батареи на балконе, утеплить потолок и пол.

Отметим, что персогласования не требуется, поскольку внешний вид фасада с наружи остается прежним (за исключением выступа стеклопакета на 1 см и то, если у Вас стояло одно стекло изначально, а не стеклопакет).

В вопросах цены и стоимости, за счет наработанного опыта, наше предложение будет наиболее выгодным из всех прочих не многих по Москве и Московской области.

Просим учесть тот факт, что цена услуги замены фасадного остекления с холодного на теплое прямо пропорциональна качеству выполненных работ.

Обращайтесь в нашу компанию!

Варианты

для фасадов сложной геометрии - одиночный угол или холодная гибка произвольной формы

Впервые представлены на GPD 2019

Имеется в виду не только недостижимая высота самого высокого здания в мире, но и новые уникальные архитектурные памятники, в которых архитекторы и клиенты подталкивали строительную отрасль к разработке новых, передовых и сложных технологий.

Одной из актуальных тенденций является спрос на фасады так называемой сложной геометрии с изогнутыми, скрученными фасадами или фасадами произвольной формы.Эти проекты часто требуют раннего участия специалиста по фасадам и использования передовых компьютерных технологий проектирования, в т.ч. параметрическое моделирование с помощью скриптовых редакторов графических алгоритмов.

Результаты этих численных и графических вычислительных процессов проектирования используются для оценки потребностей в изогнутых или искривленных элементах фасада. Что касается деформированного стекла и использования технологии холодной гибки, поскольку они значительно более рентабельны по сравнению с традиционным горячим гнутым стеклом с использованием оседающих форм, два варианта холодной гибки с одним углом и холодной гибки произвольной формы сравниваются и оцениваются по двум критериям. Ближневосточные проекты: первый пример - «Сияющие башни» в Абу-Даби, задуманные как пара танцоров, движущихся вместе, не касаясь друг друга.

Второй пример - проект Opus в Дубае, где уникальный внешний вид проекта был получен из необычного источника вдохновения, когда архитектор погрузил горячую кочергу в куб льда, чтобы создать форму неправильного, изогнутого пустого фасада.

Введение

Холодная гибка стекла стала широко применяемой технологией в фасадной промышленности, используемой в качестве альтернативы дорогостоящей технологии опускания горячей формы.Произвольная гибка стекла в холодном состоянии.

Хотя конструкция структурного стекла для холодногнутых стеклянных панелей относительно проста, установка пределов холодного изгиба (деформации), конструкция структурного силикона первичного уплотнения (между алюминиевой рамой и стеклом) и вторичного уплотнения (краевое уплотнение между внутренняя и внешняя панели стеклопакета) по-прежнему представляет собой серьезную проблему.

В этой статье основное внимание уделяется холодной гибке с одним углом и недавно разработанной холодной гибке произвольной формы, что дает систематический обзор процессов холодной гибки и конструктивного силиконового дизайна. Примеры проектов, выделяющих эти два варианта, включают Shining Towers в Абу-Даби и The Opus в Business Bay в Дубае.

Последний представляет собой один из первых фасадов, построенных с использованием нового процесса холодной гибки произвольной формы в больших масштабах. Дополнительным вопросом, рассматриваемым в этой статье, является сравнение и выбор соответствующих распорных планок стеклопакетов, способных выдерживать высокие напряжения сдвига, вызванные холодным изгибом.

Варианты холодной гибки

: холодная гибка одного угла противХолодная гибка свободной формы

На рис. 01 представлен обзор двух вариантов холодной гибки, которые в настоящее время используются в проектах по проектированию фасадов. Холодная гибка одного угла является наиболее распространенной опцией, реализуемой в различных проектах за последние около 10 лет. В различных статьях рассматривались основные технологии и методы проектирования, см. [2], [3], [4] и [5].

Здесь алюминиевые элементы обрамления являются линейными, а стекло изготавливается плоским. Для геометрий произвольной формы холодной гибки, включая сферическую выпуклость, сферическую вогнутость, антикластическую произвольную форму, выпуклость произвольной формы и вогнутую / выпуклую произвольную форму, стекло изготавливают плоским, а элементы каркаса изогнуты.

Что касается расстояния холодной гибки «деформация», холодная гибка с одним углом имеет только одну основу в одном углу - три точки определяют копланарную поверхность, и, следовательно, только одна угловая точка деформируется (точка P1, P3, P5 или P7). Можно предположить, что деформация края (wp2, wp4, wp6 или wp8) двух сторон, прилегающих к искривленной угловой точке, составляет приблизительно половину деформации угла (P1, P3, P5 и P7).

Для холодной гибки произвольной формы соотношение между основанием угла и основанием края более сложное.В то время как угловая деформация P1, P3, P5 и P7 обычно является положительной или отрицательной величиной в зависимости от выпуклой или вогнутой холодной гибки, значения деформации кромки wp2, wp4, wp6 или wp8 меньше по абсолютным значениям и могут достигать нуля.


Рис. 01: Сравнение холодной гибки одного угла и холодной гибки произвольной формы, вкл. структурные силиконовые модели напряжения

Ссылаясь на конструктивную силиконовую конструкцию холодногнутого стекла и из-за того, что стекло пытается согнуться обратно в исходное плоское положение, процесс эластичного холодного изгиба вызывает постоянные (длительные) растягивающие напряжения в первичной и вторичные силиконовые кромочные уплотнения.Распределение постоянных растягивающих напряжений силикона зависит от геометрии холодного изгиба и метода анализа напряжений: ручных расчетов или анализа методом конечных элементов (FE).


Рис. 02: Shining Towers, Абу-Даби (Архитекторы: H&H)

Что касается результатов вычислительного анализа КЭ и пиков напряжений, обнаруженных на графиках результатов, оценка требует значительных экспертных знаний и инженерной экспертизы.

Пики напряжений часто локализуются на небольших участках и могут быть «вырезаны», чтобы избежать излишне консервативного расчета - учитывая, что эти небольшие участки чрезмерного напряжения приведут к локализованному большему удлинению, что не должно быть проблемой для всей системы.

Концепция «вырезания» локальных пиков напряжения в углах была представлена ​​для холодной гибки с одним углом в [2], а дополнительные рекомендации по долговечности краевых уплотнений можно найти в [5].

Рисунок 01 сравнивает теоретические модели напряжений (например, ручные расчеты) с фактическими моделями напряжений (расчеты КЭ), как для одноугловой холодной гибки, так и для холодной гибки произвольной формы.

Холодная гибка с одним углом - Shining Towers, Абу-Даби

Задуманный как пара танцоров, движущихся вместе, не касаясь друг друга, проект «Сияющие башни» в Абу-Даби (см. Рис. 02 и 03) представляет собой две многоэтажные башни (33 и 42 этажа соответственно), которые кажутся «наклоненными» в двух направлениях, в стороны. и возвышаются одна над другой.


Рис. 03: Shining Towers, Абу-Даби (Архитекторы: H&H)

Компания Ramboll была назначена для оказания многопрофильных услуг, в т.ч. фасадная инженерия.


Рис. 04: Shining Towers, планы этажей, показывающие, что край плиты закручивается над высотой здания

Офисная башня представляет собой наклонное и изгибающееся здание, возвышающееся на 34 этажа над подиумом. На рис. 04 показаны края плиты перекрытия в плане, перекрученные этаж за этажом. по высоте здания.

Уникальный изогнутый фасад бросил вызов команде дизайнеров.Путем интенсивных исследований и разработок на ранней стадии проекта с последующими испытаниями третьей стороной команда решила продолжить строительство холодногнутых фасадов с двойным изгибом.

В фасадной системе использовались экструзии типичной унифицированной фасадной плоской системы, которая изгибается после производства на месте (см. Рисунок 05), чтобы соответствовать наклонному и скрученному фасаду. См. Также рисунок 13, вариант A: холодная гибка на месте, после холодной гибки. Это решение устранило необходимость в дорогостоящем гнутом стекле горячим способом или в архитектурной реконструкции.


Рис. 05: Shining Towers, холодногнутый фасад во время строительства

На начальных этапах проектирования возникли следующие вопросы:

  • Как вытащить сборную фасадную панель и с какой силой?
  • Не треснет ли стекло из-за сгибания на холоде?
  • Не разорвется ли структурный силикон?
  • Разве стык штабеля изогнутой единичной панели не будет невозможным для стыковки с соседними панелями?

Три фазы были настроены для достижения требуемой надежности гнутой в холодном состоянии конструкции;

  • Этап 1: Проверка модели
  • Этап 2: Проверка конструкции
  • Этап 3: Проверка долговечности

Для этапа 1 были произведены фактические элементы унифицированного фасада по установленной модели с фактическими алюминиевыми профилями, стеклом и деталями.

Определенное количество этих агрегатов было установлено на буровых установках, находящихся в первоначальном состоянии (см. Рисунок 06), в соответствии с условиями площадки, затем один угол был подтянут до максимальной расчетной «деформации» при холодном изгибе, а затем до разрушения стекла.

Подробности этого тестирования можно найти в следующей главе. Целью тестирования было подтверждение теоретических предположений фактическим результатам тестирования.

Холодный изгиб с одним углом - Shining Towers, макет для испытаний на холодный изгиб

Интенсивные испытания модели на холодный изгиб (см. Рисунок 06) были проведены для определения и проверки точности расчетов конструкции фасадной системы и конструкционного силикона.Измерения включали напряжения стекла для стеклопакета толщиной 30 мм с внешним стеклом 8 мм и внутренним стеклом 6 мм в соответствии со стандартом ASTM E998-05.


Рис. 06: Shining Towers: макет испытания на холодный изгиб, приложение для холодного изгиба

Эти напряжения были получены с использованием трехосных тензодатчиков для измерения изменения деформации и последующих напряжений в стекле во время изгиба. Изменения размеров структурного силикона измеряли с помощью цифровых штангенциркулей. Для испытания на холодный изгиб механизм нагрузки с поворотной пряжкой был прикреплен к одному углу унифицированной фасадной панели в месте расположения кронштейна через датчик нагрузки.

Жесткая стальная линия была установлена ​​параллельно внешней стеклянной поверхности в качестве ориентира. Цифровые штангенциркули (преобразователи LVDT) использовались для измерения изменений размеров, результаты со всех электронных инструментов регистрировались с помощью компьютерного регистратора данных. Первоначальный изгиб «деформации» применялся в верхнем углу, а затем постепенно увеличивался с шагом 5 мм (см. Рисунок 07 и Рисунок 08) до разрушения стекла.


Рис. 07: Shining Towers: макет испытания на холодный изгиб, применение холодного изгиба, вид сбоку

На рисунке 09 точно показано происхождение трещины в центре кромки стекла напротив «искривленного» угла холодного изгиба. соответствие начальным расчетам КЭ.Прогибы элементов каркаса, деформация поверхности стекла и размеры герметика измерялись на каждом шаге изгиба. Первоначальный изгиб выдерживали под нагрузкой в ​​течение 48 часов и проверяли деформации силикона.


Рис. 08: Shining Towers: макет испытания на холодный изгиб, приложение для холодного изгиба, вид сверху
Рис. 09: Shining Towers: макет испытания на холодный изгиб, окончательный тест и разбитие стекла на 290 мм ( макет 1) и холодная гибка 300 мм (макет 2)

Холодная гибка произвольной формы - The Opus, Дубай

Самым известным примером новой технологии холодной гибки произвольной формы является проект Opus в Дубае (рис. 10).Внешний вид здания был создан архитектором, всемирно известной Захой Хадид, которая погрузила горячую кочергу в куб льда, чтобы создать в центре изогнутую пустоту неправильной формы. Ramboll Façade был назначен на начальных этапах проектирования и определил основные типы фасадов и системные подходы (см. Рисунок 11).


Рис. 10: The Opus, Дубай (Архитекторы: Zaha Hadid Architects)

Проект представляет собой 20-этажное многофункциональное здание с гостиницей, обслуживаемыми квартирами и офисами. Конструкция куба предназначена для того, чтобы парить над землей, с вышеупомянутым пустотным «отверстием» произвольной формы в центре, чтобы открывать привлекательные виды. Стороны пустоты образованы двумя бетонными башнями, расположенными на расстоянии примерно 50 м друг от друга и соединенными над пустотой с 20-го этажа вверх пятиэтажной конструкцией стального моста.


Рис. 11: The Opus, Дубай. Первоначальный эскиз проекта, показывающий границу раздела между вертикальными фасадами и изогнутым пустотным фасадом / остеклением крыши

На внешних фасадах используется относительно прозрачное остекление с частично зеркальным рисунком, в отличие от пустот произвольной формы с темно-синим остеклением.Визуальный обзор макетов стекла и первоначальные испытания на холодный изгиб были выполнены на заводе-подрядчике фасада, см. Рис. 12. Ключевой особенностью пустотного фасада произвольной формы является сочетание горячегнутого стекла, одноугольного холодногнутого стекла и холодногнутого стекла произвольной формы. . Размеры панелей пустотного фасада умеренные: примерно 1,50 м x 1,95 м (номинал), 1,90 м x 2,20 м (самый широкий) и 1,52 м x 2,51 м (самый длинный).


Рис. 12: The Opus, Дубай. Визуальный макет на начальном этапе для холодногнутого стекла

Из-за своей формы фасад Opus void оказался самой сложной частью для проектировщика и подрядчика фасада.Новая технология холодногнутого стекла произвольной формы использовалась для уменьшения количества горячего гнутого стекла и, как следствие, снижения затрат.

Только для панелей, у которых степень деформации и холодного изгиба была выше установленных пределов и считалась чрезмерной, было определено частично сферическое стекло с двойной кривизной, гнутое горячим способом, и оно было произведено с использованием технологии обработки стекла из автомобильной промышленности.

Конструкция первичных и вторичных структурных силиконовых уплотнений панелей произвольной формы, гнутых в холодном состоянии, обсуждалась в [1], включая объяснение подхода к проектированию «инженерное напряжение» по сравнению с«Напряжение конечных элементов» и обработка пиков напряжения с «сокращением», как показано на Рисунке 01.


Рис. 13: Напряжения сдвига в конструкционных силиконовых первичных и вторичных уплотнениях - холодная гибка с одним углом и холодная гибка произвольной формы

Различные типы распорных стержней и влияние на напряжения сдвига из-за холодного изгиба

На рис. 13 показан типичный стеклопакет при изгибе при холодном изгибе, на котором показаны критические напряжения сдвига в первичном и вторичном силиконовых уплотнениях.Подробную информацию о конструкции структурного силикона для холодной гибки одиночных углов и холодной гибки произвольной формы можно найти в [1], [2], [3] и [6].

Рисунки на Рисунке 13 также показывают, что силы сдвига влияют не только на первичное и вторичное уплотнения, но и на распорные стержни стеклопакета. Традиционно распорные планки представляют собой полые секции из алюминия или нержавеющей стали, заполненные влагопоглотителем. Очевидно, что эти относительно «жесткие» распорные стержни имеют больше проблем, чтобы справиться с высокими сдвиговыми отклонениями по сравнению с недавно разработанными «гибкими» распорными стержнями.

Способность краевых уплотнений стеклопакетов и распорных планок выдерживать большие прогибы важна не только для длительных прогибов при холодном изгибе, но также и для краткосрочных прогибов из-за ветровых нагрузок. Эти кратковременные прогибы обычно являются проблемой для фасадных систем с высокими прогибами, например кабельные фасады подвержены относительно высоким кратковременным прогибам кромок в стеклопакетах. Теория коробления кромок стеклопакетов подробно описана в [1].

Как для деформации края, так и для «нормального» прогиба в середине пролета, краевое уплотнение, а также распорная планка стеклопакетов являются определяющими факторами для предела прогиба или (холодного изгиба) деформации.Помимо традиционных распорок из алюминия и нержавеющей стали, доступны два относительно новых типа распорных планок: A) распорки из силиконовой пены и B) распорки из термопласта (распорки TPS).

Прокладки

TPS обычно состоят из однокомпонентного полиизобутилена с включенным осушающим материалом. Поскольку здесь нет жесткой металлической вставки (в отличие от прокладок из алюминия или нержавеющей стали), а вся прокладка сделана из однородного, относительно гибкого материала, эти прокладки, как правило, способны выдерживать более высокие прогибы стеклопакетов по сравнению с металлическими прокладками. бары.

На рис. 14 представлен обзор различных типов распорных стержней. Что касается алюминиевых распорок и распорок TPS, несколько испытаний и численный анализ, проведенный Институтом легких конструкций и концептуального проектирования (ILEK, Университет Штутгарта), были выполнены как часть двух дипломных работ, см. [7] и [8] ]. Они подняли проблему деформации краев и прогибов в середине пролета стеклопакетов.


Рис. 14: Типы распорных стержней, «жесткие» металлические распорки по сравнению с«Гибкие» распорки

На рисунке 15 показано типичное сравнение алюминиевых распорок и распорок TPS при испытании на прогиб; «Гибкая» распорка TPS демонстрирует значительно более низкие напряжения сдвига, в то же время способная выдерживать более высокие удлинения - как следствие более высоких прогибов стеклопакета. Важность прокладок и краевых уплотнений стеклопакетов широко известна, производители стеклопакетов уже много лет ограничивают количество напряжений в прокладках и краевых уплотнениях, задавая пределы прогиба для изоляционной стеклянной панели.


Рис. 15: Результаты испытаний, сравнивающих «жесткие» алюминиевые распорки и «гибкие» распорки TPS [7], [8]

Эти пределы должны гарантировать, что краевые уплотнения стеклопакета действительно функционируют в течение длительного периода времени. , имея в виду, что выход из строя краевых уплотнений приведет к проникновению воздуха и влаги через уплотнение в полость стеклопакета и конденсации внутри стеклопакета. В этом случае потребуется замена стеклопакета, что приведет к высоким затратам на доступ к стеклянным панелям, демонтаж и установку нового стеклопакета.

Сводка

Следуя архитектурной тенденции, требующей все более и более сложной геометрии фасада, включая двухстороннюю кривизну, метод холодной гибки с одним углом представляет собой менее распространенную, но в последние годы относительно хорошо изученную технологию. В статье представлен знаковый проект в Абу-Даби, где эта технология холодной гибки одного угла была успешно протестирована и реализована.

Более новый и продвинутый подход к фасадам с еще более сложной геометрией - это метод холодногнутого стекла произвольной формы, впервые реализованный в большом масштабе в проекте The Opus в Дубае.Как для метода холодной гибки с одним углом, так и для метода холодной гибки произвольной формы необходимо учитывать эффект попытки стекла упруго отклониться обратно в исходное плоское положение.

Здесь структурные силиконы первичного и вторичного уплотнения и распорные стержни стеклопакетов, как правило, являются слабым местом, поэтому необходимо тщательно продумать дизайн, поскольку действующие стандарты проектирования не охватывают эти темы. Этот документ призван предоставить руководство, включая систематический и углубленный обзор связанных вопросов.

Благодарности

[1] Beer, B .: Конструкционные фасады произвольной формы с силиконовым остеклением - концепция дизайна и проблемы, Glass Performance Days, 2017 г.
[2] Beer, B. Опыт проектов Rise, ведущий к новой концепции дизайна, Glass Performance Days, 2015
[3] Бир, Б .: Фасады сложной геометрии - Представление новой концепции дизайна для холодногнутого стекла, Glass Performance Days, 2013
[4] Дациу, К.К., Оверенд, М .: Механический отклик холодногнутых монолитных стеклянных пластин в процессе гибки, Engineering Structures 117 (2016) 575-590, 2016
[5] Бессеруд, К., Бергерс, М., Дж. Блэк , А., Дональд, Л.Д., Мазурек, А., Миссон, Д., Рубис, К.: Долговечность холодногнутых стеклопакетов, Журнал ASTM International, Том 9, № 3, 2012 г.
[6 ] Техническая информация Dow (версия 1.01, 14.03.2019), версия 29.06.2018, Холодное гнутое стекло в структурном остеклении, Dow Chemical Company
[7] Fauth J., Flexibilität де Randverbunds фон Isolierglasscheiben, Дипломная, Institut für Leichtbau Entwerfen унд Konstruieren, Университет Штутгарт, 2004
[8] Ян Х., Untersuchung цур Bestimmung дер mechanischen Eigenschaften фон Randverbundsystemen фон Isolierglasscheiben, Дипломная, Institut für Leichtbau Entwerfen унд Konstruieren, Университет Штутгарт , 2006.

Строительство фасадов для различных климатических условий

Чтобы здание имело фасад, максимально повышающий энергоэффективность и обеспечивающий комфортные условия для его обитателей, каждый фасад может быть спроектирован таким образом, чтобы он лучше всего подходил с учетом климата.В Соединенных Штатах этот климат разделен на зоны и обычно описывается как жаркий, холодный или смешанный. Сезонные движения солнца, такие как полуденный солнечный свет, падающий под низким углом зимой и под большим углом летом, являются некоторыми факторами, которые следует учитывать при проектировании фасада здания.

Горячий климат

Зданиям в жарком климате необходима защита от солнца, тень и ориентация, позволяющая снизить приток солнечного тепла. Для этого на всех четырех сторонах здания могут использоваться внешние затемняющие устройства, такие как свесы или вертикальные наружные жалюзи, чтобы не допустить поглощения тепла и энергии зданием и тем самым помочь сохранить здание в прохладе.Высококачественная навесная стена, которую можно заказать у производителя или изготовить по индивидуальному заказу, также может использоваться для уменьшения поступления солнечного тепла и пропускания дневного света в здание, уменьшая его влияние на охлаждающую нагрузку. Фасады могут быть спроектированы так, чтобы исключить большую часть солнечного света и вместо этого использовать отраженный свет для снижения потребления энергии. Кроме того, вентилируемые или двустенные фасады позволяют воздуху течь путем естественной или механической вентиляции, а также обладают солнцезащитными свойствами.

Холодный климат
Здания в холодных регионах должны сводить к минимуму воздействие солнца на востоке и западе, в то же время максимальное воздействие солнца с севера и юга.Фасады могут быть спроектированы с более высоким соотношением окна к стене для увеличения тепловых нагрузок. В холодном климате соотношение окна и стены на южной стороне здания должно быть максимальным, чтобы пропускать достаточный дневной свет и поглощать солнечную тепловую энергию для обогрева здания зимой. Выбор правильного количества остекления на окнах, которое добавляет солнечного тепла, сохраняет здание хорошо изолированным, позволяет естественному дневному свету проникать в пространство и может помочь сохранить общую изоляционную ценность фасада как можно более низкой, чтобы замедлить передачу тепла в зимний период.Хотя окна, выходящие на север, не могут быть поражены прямым солнечным светом, остекление с высоким солнечным светом важно, потому что эти окна могут получать тепло от отраженного и окружающего света. Важно знать, какой фасад здания больше всего пострадает от сильных зимних ветров, ветров и скользящего льда, в каком направлении чаще всего будут воздействовать на здание ливневые бури и где на фасаде с наибольшей вероятностью будут образовываться опасные скопления льда и снега, чтобы уменьшить риск падения льда и снега.

Смешанный климат
Основная проблема в зонах смешанного климата - баланс между пребыванием на солнце и доступом дневного света.Фасады должны защищать здание от тепла, за исключением мягких зим, когда вы хотите получить солнечное тепло и тепло внутри. Восточный и западный фасады нуждаются в усилении защиты от солнца, особенно по утрам, и могут быть спроектированы с высокоэффективными окнами, обеспечивающими естественную вентиляцию, и внешней системой затенения, такой как алюминиевый экран от дождя, навесы, жалюзи или вертикальные солнцезащитные козырьки. Для защиты от полуденного солнца южный фасад может иметь застекленную навесную стену, тонированные окна и горизонтальные затененные устройства.Северные фасады, которые вряд ли нуждаются в затенении, потому что летом солнце попадает в эту сторону только рано утром или поздно вечером, должны иметь окна меньшего размера с высоким тепловым сопротивлением для лучшей изоляции и остекления с высоким солнечным излучением.

Какие еще важные факторы для фасадов в разных климатических условиях?

Горячий / холодный фасад | home.aluprof.eu

В современных зданиях часто используются фасады из алюминия и стекла, которые придают им интригующую форму и эстетичный вид.Фасадная система MB-70CW, так называемый оконный фасад «холод-горячий», выделяется в этой группе продуктов с точки зрения инновационных решений.

Несколько десятилетий назад на фасадах зданий использовались различные декоративные элементы, которые придавали им особый вид. В настоящее время современные системные решения находятся на подъеме, раскрывая потенциал стекла и алюминия.

Стеклянные фасады не только эстетичны, но и обладают исключительной прочностью - они обладают высокой устойчивостью к атмосферным воздействиям и не требуют значительного ухода. Фасады на основе стоечных и ригельных систем получили наибольшую популярность в этом отношении. В то же время в железобетонные и каменные объекты легко встраиваются так называемые оконные фасады. Благодаря использованию в профилях специальных термических вставок в сочетании с композитным стеклом с подходящей степенью прочности, фасадная система может защитить и внутреннюю часть здания: зимой - от потерь тепла, летом - от перегрева. Такие стеклянные элементы требуют инновационных решений, которые должны обеспечить полный комфорт и защиту пользователя здания.- Фасад ALUPROF MB-70CW на основе оконной системы, оснащенной «скрытой створкой» MB-70US, оптимально адаптируется к характеру соответствующих зданий, - говорит Януш Чвастек, эксперт бренда Aluprof и конструктор системы. - Благодаря применению панелей двух типов - «горячих» и «холодных», целостность единого стеклянного фасада не должна быть нарушена установкой более дорогих стоек и ригелей.

«Горячие» панели - это теплоизолированные окна, устанавливаемые снаружи фасада здания у оконных проемов.«Холодные» панели - это межоконные полосы, которые защищают конструкцию и теплоизоляцию стен (например, минеральную вату) от вредного воздействия дождя и снегопада. Такая конструкция позволяет сократить продолжительность строительных работ, так как можно закрыть окна еще до завершения межоконных планок и внешнего затенения фасада. MB-70CW отличается высокими техническими параметрами. Он также доступен в версии с улучшенной теплоизоляцией MB-70CW HI, для которой коэффициент теплопередачи конструкции Uf равен 1.49 Вт / м²K или выше.

Оконный фасад Aluprof соответствует строгим критериям, установленным архитекторами и инвесторами. Панели отопления и охлаждения мало отличаются от внешних, как и неподвижные и подвижные элементы. Видимые части алюминиевых профилей при взгляде снаружи узкие (ширина 78,5 мм), что придает конструкции стройный и легкий вид. Решение также является рентабельным как на стадии строительства, так и на стадии эксплуатации, что положительно сказывается на инвестиционных затратах и ​​нормальной работе конструкции здания.Некоторые из примеров применения системы MB-70CW - это здания в Кракове: NEWTON и офисный центр KAZIMIERZ.

Могут ли фасады зданий с высоким остеклением быть экологичными?

Когда я вижу полностью застекленное коммерческое или институциональное здание от пола до потолка, я вижу энергоемкий кошмар здания, которое требует много обогрева и охлаждения по периметру только для поддержания комфорта. В результате в холодный зимний день офисы, находящиеся на солнце, нуждаются в охлаждении, а в тени - в тепле.Если система управления не настроена должным образом, слишком много пассажиров также будут испытывать дискомфорт. Хотя общепринято, что «зеленые» здания - это, прежде всего, здания с низким энергопотреблением, существует ошибочное мнение, почти миф, что здания с большими стеклянными пространствами почему-то являются зелеными.

Системы остекления, в том числе почти все современные высокопроизводительные, имеют очень небольшую способность контролировать тепловой поток и солнечное излучение. Старые окна также мало помогали контролировать потери тепла и солнечные лучи.Следовательно, у большинства старых зданий было ограниченное соотношение площади окна к стене. Большая часть огромного прироста производительности в технологии остекления за последние 25 лет была потрачена на увеличение площади окна, а не на улучшение характеристик.


Фотография 1: Цельностеклянная «высокопроизводительная» термически разбитая навесная стена с низкоэмиссионными стеклопакетами, заполненными аргоном, и межслойной изоляцией R-12. Элегантный внешний вид, но мрачная работа по любым нормам. Показатель R комбинированной перемычки и остекления меньше, чем R-4, а солнечная энергия достаточно высока, чтобы потребовать кондиционирования воздуха в холодные солнечные зимние дни.

Обычные термически разрушенные промышленные алюминиевые окна и навесные стены обычно имеют коэффициент теплопередачи около 0,5, что соответствует значению R, равному двум. Используя лучшие доступные стеклопакеты с покрытием low-e и наполненные аргоном стеклопакеты (с R-значением в центре стекла, равным четырем) в термически разрушенных алюминиевых рамах, можно приблизиться к общему показателю R окна, равному трем. Если цель - здания с низким энергопотреблением, зачем покрывать большие части любого здания такой системой с низким R-значением, особенно в холодном климате? Панели Spandrel в этом плане не намного лучше.Несмотря на то, что металлические задние панели и алюминиевый каркас часто содержат три или более дюймов изоляции (обеспечивая номинальный R-12), они замыкают изоляцию накоротко, так что их общее значение R обычно ближе всего к четырем или пяти. Большинство так называемых «высокопроизводительных» навесных стен с сочетанием смотрового стекла и перемычек имеют общие значения R менее 4. Трудно понять, как такой выбор внешней стены может считаться «зеленой» системой. когда простая недорогая стена с толщиной всего в один дюйм сплошной жесткой изоляции обеспечит значительно лучший контроль теплового потока!

Но тепловые характеристики - это только часть истории.Остекление пропускает свет. В конце концов, это основная причина, по которой мы используем остекление. Возникающее в результате солнечное тепло является причиной, по которой во многих зданиях требуется кондиционирование воздуха. Размер установки кондиционирования воздуха в здании почти всегда определяется площадью остекления: чем больше остекление, тем больше чиллеров, воздуховодов, змеевиков и вентиляторов. В прошлом термически массивные офисы, школы и магазины с ограниченным остеклением не переносили механическое кондиционирование воздуха или почти не допускали его. Это свидетельство чудес современного остекления (в котором используются покрытия с низким энергопотреблением и низким коэффициентом излучения, позволяющие избирательно пропускать больше видимого света, чем инфракрасное тепловое излучение), что многие здания могут иметь такие большие окна и оставаться комфортными летом.Тем не менее, даже очень хорошее коммерческое прозрачное остекление все же пропускает около одной трети солнечного тепла.

Это правда, что дневной свет может компенсировать потребность в электрическом освещении и обеспечить психологически здоровую связь с окружающей средой, но для этого не нужно стекло от пола до потолка. В большинстве жилых помещений и типов зданий установка смотрового стекла на уровне пола не приносит пользы (если люди не проводят большую часть времени, лежа на полу возле окна), но это приводит к значительным потерям энергии.Хороший дизайн дневного света может использовать все преимущества остекления с использованием смотрового стекла, покрывающего менее половины помещения. Многочисленные исследования показали, что при соотношении окна к стене более 60 процентов дневное освещение или энергетические преимущества отсутствуют, и в большинстве случаев оптимальной является площадь от 25 до 40 процентов (то есть минимальное потребление энергии). Даже при этих соотношениях окна в энергосберегающем здании должны, как правило, иметь высокие характеристики (тройное остекление в холодном климате), с большими тепловыми разделениями (более 1 / 2 дюймов толщиной) и некоторой формой внешнего затемнения (предпочтительно в рабочем состоянии).


Фотография 2: Почти весь фасад этой башни кондоминиума покрыт навесной стеной с низким коэффициентом теплопередачи и высоким коэффициентом солнечного излучения. При таком подходе практически невозможно создать комфортабельное здание с низким энергопотреблением.

Как выбрать остекление для экологичных коммерческих зданий с низким энергопотреблением? На самом базовом уровне есть три критических показателя производительности, которые должны быть выбраны при проектировании и указаны в контрактных документах: значение U (1 / R-значение), коэффициент солнечного тепла (SHGC) и коэффициент пропускания видимого света. (VT).

Значение U является обратной величиной R-значения. Например, значение U, равное 0,33, является значением R, равным 3 (за исключением того, что в случае систем остекления значение U включает эффект поверхностных пленок, в отличие от стен). Когда климат становится холодным или очень жарким, низкое значение U становится важным для экономии энергии и комфорта. В зданиях с окнами и / или навесными стенами с низким коэффициентом теплопередачи можно обойтись без специального и дорогостоящего обогрева по периметру даже в очень холодном климате.

Коэффициент увеличения солнечного тепла (SHGC) - это доля солнечного излучения, которая попадает на остекление, проходит через остекление и становится теплом внутри комнаты.Например, если SHGC единицы остекления составляет 0,50, и солнце светит на окно с интенсивностью 250 БТЕ / час / фут 2 , 125 БТЕ / час / фут 2 войдет в здание как тепло . Чем ниже SHGC, тем выше его способность к затемнению. Хотя специально спроектированные дома в холодном климате часто могут получать выгоду от солнечного тепла в холодную погоду (например, пассивное солнечное отопление), современные офисы и сборочные помещения должны иметь достаточную изоляцию и воздухонепроницаемость, чтобы внутреннее тепло, генерируемое жильцами и деятельностью, обеспечивало большую часть тепла. тепло даже в холодную погоду.Яркие солнечные дни часто вызывают перегрев застекленных помещений, выходящих на южную сторону, в холодные (например, -10 ° F) дни, тогда как ночью без людей, когда необходимо отопление, низкие значения R приводят к потребности в отоплении. Функциональное внешнее затемнение избавляет от необходимости выбирать низкое окно SHGC и обеспечивает гораздо больший контроль, но требует значительных усилий при проектировании, изменяет внешний вид и может быть дорогостоящим. Увеличение площади непрозрачной перемычки, тем самым уменьшая зону обзора, также, конечно же, снижает общее проникновение солнечной энергии в здание.


Фотография 3: Окна жилых домов обычно снабжены наклейкой, на которой указаны проверенные и полезные значения производительности: коэффициент теплопередачи, коэффициент солнечного тепла и коэффициент пропускания видимого света. Специалисты по проектированию коммерческих окон должны определять эти показатели производительности в своей строительной документации.

Третья мера, коэффициент пропускания видимого света (VT), сообщает процент видимого света, проходящего через остекление. Типичное прозрачное окно с двойным остеклением будет иметь VT 0.60, что означает, что он пропускает 60% видимого света. Когда в помещении желателен дневной свет, например, в выставочных залах, логичным выбором будет остекление с высоким VT. В офисах и классах, где ослепление является реальной проблемой, средний диапазон VT может быть указан для больших областей остекления или высокий VT для небольших областей остекления. Остекление с низким VT, такое как бронзовые, серые или окна с отражающей пленкой, часто использовалось в офисных зданиях прошлого, поскольку они также снижали приток солнечного тепла. Современные спектрально-селективные (SS) окна допускают как высокую VT, так и низкую SHGC (и всегда имеют более низкое значение U, чем стекло без покрытия).Эти SS окна уменьшают возможность значительного дневного света и психологической пользы, избегая перегрева в солнечные дни.

В конце концов, остекление - это классическая проблема дизайна, которая требует от человека баланса между стремлением к тепловому комфорту, энергоэффективности и качеству света (все из которых требуют небольших оконных площадей) с одинаково важными желаниями в отношении обзора, дневного света и возможности подключения к Интернету. на открытом воздухе (все из которых имеют большие зоны обзора). Меньшая площадь окон / навесных стен и более высокая производительность системы - это недорогой и высокопроизводительный рецепт для зданий, страдающих от чрезмерной площади остекления.Тщательный выбор, а затем определение общего U-значения системы, SHGC и VT - лучший старт для создания высокопроизводительного остекления в вашем следующем проекте.

Многие дизайнеры доказали, что красивые и высокопроизводительные здания могут быть результатом правильного баланса количества и качества остекления. Однако слишком часто дизайнеры выбирают цельностеклянные навесные стены или окна от пола до потолка, потому что они позволяют легко создать впечатление гладкости, оставляя все сложные детали в руках производителей.Как долго мы можем позволить себе оплачивать счета за электроэнергию в результате этого выбора? Пора возродить ремесло создания красивых фасадов, не требующих больших затрат.


Фотография 4: Современное офисное здание с почти оптимальной площадью от окна до стены для обеспечения энергоэффективности и дневного света в Бостоне, Массачусетс

Post Script: Самые лучшие коммерческие алюминиевые навесные стены и окна способны к R От -6 до R-9. В исследовательских лабораториях есть суперокна с R-значениями 10 и даже 12 с динамически управляемым затенением, способным снизить солнечное усиление до менее 0.10 при ярком солнце и раскрытие до 0,60 и более в пасмурные дни. Другие системы, которые включают светорассеивающие элементы (такие как Kalwall и Solera) и материалы с фазовым переходом (такие как Glass-X), могут уменьшить потоки энергии через панели дневного света в десять раз! Со временем такая технология должна стать более доступной и доступной, открывая возможность получения большой площади остекления и высоких эксплуатационных характеристик.

Воздействие теплового моста через промышленные стеновые конструкции и тепловой поток через оконные системы можно рассчитать с относительно хорошей точностью путем расчета средневзвешенного значения R-значений окон и непрозрачных секций стен. .Уравнение принимает вид:

U общий = (WWR * U окно + (1 - WWR) * U стена ), где U = 1 / R .

Результаты ряда сценариев представлены на диаграмме ниже.

Типичные системы навесных стен имеют R-значение только 2 или 3, с «высокопроизводительными» системами (не показаны) с использованием высокоизолированных (например, R-12) перемычек и лучших в своем классе двойных стеклопакетов (с низким -е и аргон) может достигать R-4.Только некоторые системы, такие как серия Kawneer 7550 или Visionwall, могут достигать значений R 6 или более.

Кривая 1 выше для стандартных U = 0,50 термически разбитых алюминиевых перфорированных окон с заполненными воздухом стеклопакетами в системе стен из шпона из стального кирпича с наполнителем R-12 (истинное значение R для R -6 с учетом теплового моста). Общая эффективная R-ценность этой стены составляет от 3 до 4 по сравнению с нормальным диапазоном отношения окна к стене (WWR) от 25 до 50%.

Кривая 2 показывает, что увеличение значения R непрозрачной стены до R-11 путем добавления дюйма пены снаружи приводит к увеличению только R-0,5 до R-1,5 для общего значения R для того же самого. ассортимент ВВР.

Кривая 3 показывает, насколько значительными могут быть рабочие характеристики окна, даже если имеется хорошая стена. Стена с внешней изоляцией из R-16 в сочетании с плохими окнами образует вертикальное ограждение со значением R только от R-3 до R-6 для нормального диапазона оконных площадей.

Кривая 4 предполагает оконную раму хорошего качества с остеклением высшего качества (низкоэмиссионное, заполненное аргоном): результат для вертикального ограждения по-прежнему составляет только R-4 - R-7.

Эти первые четыре кривые охватывают характеристики широкого диапазона коммерческих шкафов с широким диапазоном типов облицовки. Несмотря на то, что думают большинство дизайнеров и владельцев, простой вывод состоит в том, что современные коммерческие вертикальные шкафы на самом деле имеют R-value, который редко превышает 7, а скорее всего находится в диапазоне от 3 до 5!

Кривые 5 и 6 дают представление о возможных значительных улучшениях.Кривая 5 показывает, что даже со стеной из R-40 общее значение R будет в диапазоне от 7 до 12 для WWR с меньшими затратами. более 40% (самый высокий коэффициент, рекомендованный для высокопроизводительных зданий). Несмотря на то, что это низкий уровень, он все же значительно больше, чем альтернативы. Серая кривая под кривой 5 показывает, что уменьшение R-значения непрозрачной стены с 40 до 20 имеет небольшое отрицательное влияние, особенно при высоких степенях остекления.

Curve 6 использует коммерчески доступные низкоэмиссионные, заполненные аргоном элементы с тройным остеклением в изолированной стекловолоконной раме, что обеспечивает коэффициент теплопередачи всего 0,14. Даже со стеной, изолированной до «всего» R-20, такая комбинация может обеспечить общий коэффициент R от 12 до 14, что в два-три раза больше, чем у типичных коммерческих вертикальных шкафов.

Во всех случаях видно, что высокие коэффициенты остекления приводят к образованию дорогих стен корпуса с очень высокими потерями тепла и притоком тепла. Этого высокого соотношения следует избегать как в отдельных помещениях, таких как конференц-залы, так и в среднем во всем здании.


Ссылки

Джонсон, Р., Салливан, Р., Сельковиц, С., Нозаки, С., Коннер, К., Арастех, Д. «Энергетические характеристики остекления. и оптимизация дизайна с дневным освещением », Energy & Buildings, Vol. 6, No. 4, pp. 305-317, 1984.

Кармоди, Дж., Селковиц, С., Арастех, Д., Ли, Э. С., Уиллмерт, Т. Оконные системы для высокопроизводительных зданий. Norton & Co., 2004.

Bodart, M, De Herde, A., «Исследование параметров и критериев, влияющих на выбор остекления в офисных зданиях в Бельгии», Proc of DOE / ASHRAE Buildings VIII, Clearwater, FL, декабрь 2001 г.

Лав Дж., Тиан В., Тиан З., «Окно- to-Wall Ra7os и экологический контроль коммерческих зданий в холодном климате », Proc. 3-я 33-я совместная конференция SBRN и SESCI, Фредериктон, 8 стр., 2008 г.

Пойрасис, Х., Бломстерберг, А., Уолл, М., «Моделирование энергии для застекленных офисных зданий в Швеции», Energy & Buildings, Vol 40 , стр.1161-1170, 2008.

Росс, Б., Дизайн с энергией в уме. Март. Диссертация, Школа архитектуры, Университет Ватерлоо, 2009.

Ли, И. Высокоэффективные оконные системы и их влияние на использование энергии в коммерческих зданиях. M.A. Sc. Диссертация на инженерном факультете Университета Ватерлоо, 2010.

Как работают двустенные фасады?

Как работают двустенные фасады?

Cortesia de ArchDaily Поделиться
  • Facebook

  • Twitter

  • Pinterest

  • Whatsapp

  • www.archdaily.com/922897/how-do-double-skin-facades-work

    Двустенные фасады. Почти самоочевидное название для фасадных систем, состоящих из двух слоев, обычно стеклянных, в которых воздух проходит через промежуточную полость. Это пространство (которое может варьироваться от 20 см до нескольких метров) действует как изоляция от экстремальных температур, ветра и звука, улучшая тепловую эффективность здания как при высоких, так и при низких температурах. Пожалуй, одним из самых известных примеров двустенных фасадов является здание компании Foster + Partners 30 St Mary Axe, «Корнишон»."

    Воздушный поток через промежуточную полость может возникать естественным образом или приводиться в движение механическим путем, а два слоя стекла могут включать в себя солнцезащитные устройства.

    Хотя концепция двустенных фасадов не нова, среди архитекторов и архитекторов наблюдается тенденция к росту. Их предпочитают инженеры, особенно при проектировании небоскребов, благодаря прозрачному фасаду, тепловому и звуковому комфорту, снижению затрат на кондиционирование воздуха и устранению необходимости в технологиях, ориентированных на окна.

    Строительная мастерская Cortesia de Renzo Piano Строительная мастерская Cortesia de Renzo Piano

    Кроме того, двустенные фасады можно приспособить к более прохладной и теплой погоде. Именно эта универсальность делает их такими интересными: за счет незначительных модификаций, таких как открытие или закрытие входных или выходных ребер или включение циркуляторов воздуха, поведение фасада изменяется.

    В холодном климате воздушный буфер служит барьером для потери тепла. Нагретый солнцем воздух, содержащийся в полости, может обогревать пространства за пределами стекла, снижая потребность в системах отопления помещений.

    Dias frios. Image Cortesia de ArchDaily

    В жарком климате полость может быть вентилирована за пределы здания, чтобы уменьшить солнечное излучение и снизить нагрузку на охлаждение. Избыточное тепло отводится посредством процесса, известного как эффект дымохода, когда разница в плотности воздуха создает круговое движение, которое вызывает выход более теплого воздуха. Когда температура воздуха в полости повышается, он выталкивается наружу, донося легкий ветерок до окружающей среды, в то же время изолируя от попадания тепла.

    Dias quentes.Image Cortesia de ArchDaily Dias quentes. Image Cortesia de ArchDaily

    В целом, двустенные фасады сильно зависят от внешних условий (солнечное излучение, внешняя температура и т. Д.), Которые напрямую влияют на внутренний комфорт и качество жизни пользователей. Поэтому в каждом случае важен тщательный дизайн, требующий детального знания солнечной ориентации, контекста, местного излучения, температурных условий, занятости здания и многого другого. Ниже мы выделяем некоторые из их преимуществ и недостатков:

    Преимущества

    • Снижение потребности в охлаждении и обогреве;
    • Обеспечивает четкий обзор и естественный свет;
    • Улучшить изоляцию, как тепловую, так и акустическую;
    • Обеспечивает естественную вентиляцию и обновление воздуха, создавая более здоровую окружающую среду.

    Недостатки

    • Намного выше первоначальная стоимость строительства;
    • Занимаемая площадь;
    • Требование обслуживания;
    • Он может не работать должным образом, если контекст значительно изменится (например, затенение другими зданиями).
    © Martin Van der Wal © Martin Van der Wal

    Фасады и интерфейсы - SteelConstruction.info

    Фасадные системы состоят из структурных элементов, которые обеспечивают поперечное и вертикальное сопротивление ветру и другим воздействиям, а также элементы ограждающих конструкций здания, которые обеспечивают защиту от погодных условий. сопротивление и термические, акустические и огнестойкие свойства.Типы используемых фасадных систем зависят от типа и масштаба здания, а также от требований местного планирования, которые могут повлиять на внешний вид здания по отношению к его соседям. Например, кирпичная кладка часто указывается в качестве материала внешнего фасада, но современный способ строительства внутреннего полотна состоит из легких стальных стеновых элементов (называемых заполнением стен), которые эффективно заменили более традиционные блоки.

    Другие типы фасадных материалов могут быть прикреплены к легким стальным стенам, например, изоляционная штукатурка, большие доски, металлические панели и терракотовая плитка.Широкое разнообразие фасадных обработок и форм может быть создано с использованием стен из легкой стали, включая большие ленточные окна, изогнутые и наклонные стены, а также с выступами, такими как солнечные затенения или балконы. Фасадные материалы могут быть смешаны для улучшения эстетики здания. Также возможно изготовление стеновых панелей из легкой стали с предварительно прикрепленной облицовкой.

    В многоэтажных зданиях были разработаны модульные системы навесных стен, которые крепятся к перекрытиям или краевым балкам основной стальной конструкции.Сталь и стекло также широко используются в фасадных и кровельных системах, а местные крепления выполнены в виде кронштейнов из нержавеющей стали.

    Другие элементы интерфейса, влияющие на дизайн фасада, включают прикрепление кирпичной кладки к стальным краевым балкам, дизайн выступающих балконов, защиту от солнца и крепление парапетов.

    • Монтаж модульной системы навесных стен
      (Изображение любезно предоставлено Arup Facades)

    • Монтаж облегченной фасадной системы, прикрепленной к модульному зданию с помощью мачтовой подъемной системы.
      (Изображение предоставлено Futureform)

    [вверх] Фасадные функции

    Фасад здания обеспечивает разделение внутренней и внешней среды, но также требуется для обеспечения приемлемого уровня освещенности и визуальной связи с внешним миром в виде видов из здания. Фасад также может потребоваться для обеспечения пользователя здания открываемыми окнами для вентиляции.

    Функции разделения включают:


    Фасад здания также предоставляет владельцу и архитектору холст, на котором можно создать изображение, представляющее бизнес, идеалы или взгляды владельца.

    [вверх] Устранение проникновения воды

    Основным требованием к системе облицовки является то, чтобы вода не просачивалась через нее в здание. Одним из способов устранения утечек является создание герметичной системы по всему зданию, эквивалентной атмосферостойкой мембране. После перфорации такой системы вода, просачивающаяся через перфорацию, оказывается внутри здания. На практике создать такую ​​герметичную систему сложно из-за сложности стыков между различными материалами и компонентами в оболочке здания и ее подверженности атмосферным воздействиям.

    Более надежный способ защиты от проникновения воды - это использование системы с первичной и вторичной защитой. Первичная защита предназначена для защиты от большей части падающего дождя, но если вода просачивается мимо первичной (внешней) защиты, вторичная защита перехватывает воду и направляет ее наружу. Таким образом сконструированы системы защиты от дождя, а также профили остекления и обрамления.

    Уровень воздействия погодных условий на здания связан с расчетным давлением ветра.Уровень характеристик ограждающей конструкции здания может быть определен, а устойчивость к проникновению воды может быть проверена. Центр технологий окон и облицовки (CWCT) публикует «Стандарт для систематизированных ограждающих конструкций зданий» [1] , в котором устанавливаются категории характеристик и соответствующие погодные испытания, связанные с расчетным давлением ветра.

    [вверх] Контроль воздухопроницаемости



    Испытание промышленного здания под давлением
    (Изображение предоставлено BSRIA)

    Воздухопроницаемость контролируется при проектировании и строительстве ограждающих конструкций зданий для управления скоростью потери или получения тепла из-за обмена воздуха с внешней средой, что способствует сокращению выбросов углекислого газа.Стандарты воздухопроницаемости определены в руководстве и спецификации по воздухопроницаемости [2] Ассоциации по испытанию и измерению воздухонепроницаемости (ATTMA).

    Испытание давлением требуется в соответствии с Строительными нормами, согласно которым все здания, не являющиеся жилыми, должны подвергаться испытанию давлением (за некоторыми исключениями).

    Соответствие подтверждается, если измеренная воздухопроницаемость не хуже предельного значения 10 м 3 / (час.м 2 ) при 50 Па, а коэффициент выбросов в зданиях (BER), рассчитанный с использованием измеренной воздухопроницаемости, не хуже целевого уровня выбросов CO 2 (TER). Требования предъявляются и к жилым помещениям.

    [вверх] Устойчивость к ветровым воздействиям



    Каркас навесной стены
    Столбы и фрамуги

    Системы облицовки зданий необходимы для выдерживания ветровых воздействий и передачи их на основную конструкцию здания.Системы обычно монтируются на этаж за этажом, поэтому на каждом уровне этажа каркас здания выдерживает вес, равный высоте ограждающей конструкции. Конверт может иметь опору снизу или подвешиваться над полом. Воздействие ветра передается системой облицовки на перекрытия здания, которые действуют как линейная опора. Системы облицовки зданий из больших панелей обычно являются односторонними. Таким образом, каждый уровень этажа поддерживает один уровень ветровой нагрузки на здание.

    Панели навесных стен обычно имеют двухсторонний пролет, поддерживаемые с четырех сторон фрамугами и стойками, которые их обрамляют.Фраги простираются из стороны в сторону, поддерживаясь стойками, простирающимися от пола до пола. Нагрузки передаются скобами, обычно закрепленными на краю плиты перекрытия. Стойки обычно снабжены муфтовыми соединениями для передачи поперечных сил в соединениях. Импульсы обычно подвешиваются сверху, чтобы они действовали при изгибе и растяжении.

    Облицовка, каменная кладка и изоляционная штукатурка от дождя крепятся к несущим системам, которые обычно рассчитаны на перекрытие от пола до этажа.




    [вверх] Тепло- и звукоизоляция

    Фасад здания должен выполнять функцию теплоизоляции, которая становится все более обременительной из-за необходимости снижения энергопотребления и выбросов CO 2 .Изоляционный материал включен в непрозрачные части фасада, а изолирующие стеклопакеты (igus) используются в прозрачных областях. Минимальные значения коэффициента теплопередачи приведены в Строительных нормах и правилах: 0,35 Вт / м 2 K для стен и 2,2 Вт / м 2 K для окон и навесных ограждений. Лучшая изоляция (более низкие значения U), усредненная по ограждающей конструкции здания, может быть достигнута за счет увеличения площади непрозрачной стены и уменьшения площади окон.

    Оболочка здания также обеспечивает акустическое разделение внешней и внутренней среды.Как правило, ограждающая конструкция здания, состоящая из более массивных элементов (например, кирпичной кладки или сборного бетона), обеспечивает лучшее акустическое разделение.

    [вверх] Солнечное усиление, уровни освещенности и виды изнутри



    Стеклопакет с многослойным стеклом

    Большие площади остекления, простирающиеся от пола до потолка во многих офисных зданиях, обеспечивают прекрасный вид из помещения и хороший уровень естественного света.Уровни естественного освещения уменьшаются по мере удаления от фасада, и 18 м - это плановая глубина (от фасада до фасада или от фасада до атриума), выше которой естественное освещение считается слишком низким.

    Проникновение прямых солнечных лучей в здание вызывает усиление солнечного света и ослепление, которые усиливаются с увеличением площади остекления. Эти эффекты меняются в зависимости от времени суток и времен года, и оба они должны быть учтены в дизайне фасада. Южные возвышения получают более сильный солнечный свет под более высоким углом и могут быть затенены с помощью горизонтальных жалюзи или brises soleil.Ослепление от низкоугольного солнечного света может быть особой проблемой ранним утром и поздним вечером для возвышенностей, ориентированных на восток и запад. Затенение может быть выполнено с помощью вертикальных ребер или жалюзи, управляемых пользователем.

    Усиление солнечного излучения можно уменьшить, задав селективное солнцезащитное покрытие на одной из поверхностей стекла (обычно в полости игу). Покрытие называется селективным, потому что солнечное излучение с разными длинами волн избирательно пропускается через покрытие: видимые длины волн света проходят более свободно, чем инфракрасные.

    Для помещений для выставок или дисплеев материалов, чувствительных к ультрафиолетовому (УФ) разложению, на поверхность остекления может быть нанесена УФ-ингибирующая пленка или может быть указано многослойное стекло с достаточным количеством прослоек между стеклянными ламинатами для поглощения УФ-излучения.

    • Защита от солнца


    Солнечная энергия должна быть учтена при проектировании инженерных сетей здания. Преимущества остекления во всю высоту были поставлены под сомнение в результате давления, направленного на снижение затрат на электроэнергию, поскольку наличие остекления ниже уровня стола дает небольшое преимущество для уровней естественного освещения, но остекление во всю высоту увеличивает потребность в обогреве и охлаждении и увеличивает затраты на электроэнергию.Программа Target Zero рассматривает эти вопросы в контексте различных типов зданий.

    Школы, больницы и жилые дома часто имеют большие площади сплошных стен и меньшие окна в пропорции к площади фасада, поэтому эти проблемы менее значительны.

    [вверх] Изображение



    Выраженная структура (Y-кадры)

    Одна из важнейших функций фасада здания - проецировать изображение.Это может быть место, владелец или пользователь здания, функция здания или архитектор.

    Можно использовать выбор материалов, включение функций, выражение структуры, масштаб, виды в здание.

    • Архитектурные особенности
    • Выраженная структура в большом частично замкнутом объеме

    [вверх] Виды фасадных систем

    В современных многоэтажных домах могут использоваться самые разные фасадные системы, а именно:



    Большие стальные кассетные панели с цветным покрытием, поддерживаемые вертикальными направляющими

    Выбор фасадной системы зависит от масштаба и использования многоэтажного здания, а также от окружающей среды и соседей.В современных фасадных системах могут использоваться самые разные стальные компоненты, такие как:


    Заполненные стены из легкой стали в значительной степени заменили внутреннюю облицовку из блоков как в зданиях со стальным, так и бетонным каркасом. К заполнению стен могут быть прикреплены самые разные фасадные системы. Некоторые примеры проиллюстрированы ниже.



    Большие стальные кассетные панели с цветным покрытием, поддерживаемые вертикальными направляющими

    [вверх] Преимущества стальных фасадных систем

    Преимущества стальных фасадных систем можно представить с точки зрения их функциональных и эстетических требований следующим образом:

    • Возможны различные цвета и текстуры поверхности
    • Легкие фасады минимизируют нагрузки на несущую конструкцию
    • Стены с заполнением из легкой стали с использованием С-образных профилей могут использоваться для поддержки широкого спектра систем облицовки.
    • Фасады могут быть быстровозводимыми для ускорения монтажа
    • Системы остекления из стали могут использоваться для визуального эффекта в высоких входных зонах и атриумах.
    • Сталь негорючая и устойчивая к повреждениям фасадных панелей
    • Может быть обеспечен высокий уровень тепло- и звукоизоляции.
    • Использование композитных (сэндвич) панелей для поддержки плитки.
      (Изображение любезно предоставлено Kingspan Panels and Profiles)

    • Использование больших металлических панелей в облицовке существующего офисного здания.



    Стены из легкой стали могут быть двух типов:

    • Стены с заполнением из легкой стали, простирающиеся между этажами или между полом и краевой балкой
    • Панельные системы, которые размещаются за краем плиты и крепятся в отдельных местах.


    Стены с заполнением из легкой стали более широко используются из-за простоты процесса установки и возможности поставлять C-образные профили, обрезанные по длине, для конкретных размеров исполнения проекта. Разработка филенчатых стен из легкой стали была одним из основных нововведений за последние 10 лет. Стены с заполнением из легкой стали состоят из С-образных секций, которые простираются между этажами от 2,4 до 5 м и спроектированы так, чтобы противостоять давлению ветра, приложенному к фасаду здания, а также выдерживать вес конкретного типа системы облицовки, которая прикреплена к ним.

    [вверх] Преимущества филенки из легкой стали

    Преимущества стен с заполнением из легкой стали:

    • Система быстрого строительства с укладкой более 50 м 2 ; в сутки
    • Меньше погрузочно-разгрузочных работ на объекте, чем для кирпичных и блочных работ
    • Высокие стены до 5 м и сильное ветровое давление до 2 кН / м 2 ;
    • Возможность создавать большие окна без ветровых столбов
    • Минимальное использование материала (менее 5 кг / м 2 ; сталь на фасаде)
    • Отсутствие отходов на месте при поставке С-образных секций, обрезанных до длины
    • Легкий вес, снижающий нагрузки на несущую конструкцию
    • Может использоваться для различных систем облицовки
    • Можно демонтировать в пристройках и т. Д.и повторно использовались

    [вверх] Проектирование филеночных стен


    Система SFS компании Metsec использовалась на внешних стенах заполнения 4-этажного композитного каркаса в больнице Колчестера.
    (Изображение предоставлено Metsec)

    Конструкция стен с заполнением из легкой стали зависит от высоты стены и давления ветра, действующего на фасад. Обычно С-образные профили имеют глубину от 100 до 150 мм при толщине стали 1.От 2 до 1,6 мм. С-образные профили размещаются по центру 400 или 600 мм, что совместимо с креплениями к внутреннему гипсокартону и внешней облицовке.

    Большие проемы можно создать, разместив пары С-образных секций вертикально рядом с проемами, а иногда и пары С-образных секций над и под проемами. Толщина стали также может быть изменена по всему фасаду без изменения размера секции. Например, давление ветра выше в углах зданий и также увеличивается с высотой.Пределы прогиба, указанные в конструкции, зависят от типа прикрепляемой облицовки.

    [вверх] Тепловые характеристики

    Теплоизоляция крепится к стене снаружи, а минеральная вата часто помещается между С-образными секциями для достижения требуемой теплоизоляции (коэффициент теплопроводности). Для изоляционных штукатурок или систем облицовки дождевыми экранами часто используется внешняя облицовочная плита, чтобы обеспечить локальную поддержку внешней облицовки.

    Коэффициент теплопроводности 0,15 Вт / м 2 ; K может быть достигнут примерно 100 мм изоляционной плиты с закрытыми ячейками, прикрепленной к C-образным секциям, или панели обшивки с добавлением 100 мм минеральной ваты между Cs.Одно и то же устройство стены может использоваться для всех типов систем облицовки.

    Герметичность также важна в современном проектировании зданий, и ее можно улучшить, используя обшивочную доску, прикрепленную к С-образным профилям.

    [вверх] Процесс строительства

    Стены с заполнением из легкой стали обычно устанавливаются в виде отдельных С-образных секций, которые разрезаются по длине и помещаются между перекрытиями или краевыми балками. С-образные секции прикреплены к U-образной нижней направляющей, которая прикреплена к плите перекрытия.В верхней части стены C-секции скользят по U-образной верхней направляющей, которая прикреплена к нижней стороне краевой балки или плиты перекрытия, позволяя относительное движение без сжатия стены. Общие рекомендации - обеспечить относительное перемещение не менее 20 мм в здании с бетонным каркасом и 10 мм в здании со стальным каркасом.

    Пары С-образных секций часто размещаются по обе стороны оконных или дверных проемов, чтобы противостоять нагрузкам, передаваемым через окно. U-образные направляющие соединяются с бетонной плитой перекрытия с помощью штифтов с порошковым приводом.

    Процесс строительства очень быстрый и не требует внешних строительных лесов, пока фасад не будет прикреплен снаружи. В качестве альтернативы стены могут быть изготовлены заранее и установлены в виде больших панелей, часто с предварительно прикрепленной облицовкой - см. Фотографию ниже. В этом случае облицовочная панель размещается за краем первичной конструкции и поддерживает облицовочную панель. Затем на месте прикрепляется облицовка по краям панели.

    • Легкая сборная панель, прикрепленная к стальному каркасу здания
      (Изображение любезно предоставлено Kingspan Panels and Profile)

    [вверху] Навесное ограждение



    Система навесных стен, прикрепленная к зданию со стальным каркасом в Спиннингфилдс, Манчестер

    Навесные стены - это общее название, данное металлической легкой облицовке или застекленным системам облицовки, которые непосредственно поддерживаются структурным каркасом.В некоторых случаях может быть прикреплен каменный шпон или большая облицованная плиткой облицовка, чтобы создать вид более монолитной системы облицовки.

    Системы навесных стен - это сборка компонентов заводского изготовления, которые либо собираются в панели на заводе, а блокирующие устройства доставляются на место и устанавливаются (модульные навесные стены), либо доставляются на площадку в качестве компонентов и собираются на здании (палка навесное ограждение). Пиковые навесные ограждения чаще используются в малоэтажных зданиях и на относительно небольших площадях, поскольку требуется внешний доступ к фасадам зданий, например.г. с строительных лесов или со стеновых подъемников. Модульные навесные стены могут быть спроектированы для установки без использования главного крана, и этот метод предпочтительнее для высотных зданий. Используемые методы - это мини-кран, установленный на полу офиса, или подъемник, установленный на временном рельсе по периметру здания.



    Подъемник на рельсовом ходу
    (Изображение © Tractel (UK) Ltd)

    Размер модульных панелей определяется высотой пола и шириной, приемлемой для транспортировки и установки, и должен соответствовать проектным размерам фасада (обычно кратным 300 мм).Обычно используются панели шириной до 1,5 м и высотой 4,2 м. В Европе относительно немного поставщиков модульных систем навесных стен, и у большинства из них есть специализированные проектные группы, которые могут предоставить подробный дизайн и детализацию для конкретных проектов.



    Полностью застекленная система навесных стен, используемая в многоэтажной стальной конструкции

    Система навесных стен предназначена для обеспечения необходимых функций защиты от атмосферных воздействий, естественного освещения и затенения, а также теплоизоляции.Поэтому стыки между элементами навесной стены очень важны для выполнения этих функций. В унифицированных системах панели изготавливаются с высокой степенью герметичности и изоляции, а стыки между большими панелями выполняются с помощью резиновых прокладок и силиконовых герметиков (см. Ниже).

    В качестве альтернативы, облицовка может быть спроектирована так, чтобы действовать как экран от дождя, создавая полость позади материала облицовки и обеспечивая более широкие стыки по периметру облицовочных панелей.Таким образом, под действием ветра происходит выравнивание давления между полостью и наружным воздухом, так что дождь, вызываемый ветром, не попадает в полость, тем самым снижая риск попадания воды через стыки.

    Обычно в современных офисах окна герметичны, поэтому важно контролировать вентиляцию другими способами. Может быть достигнут высокий уровень акустического затухания, что важно для зданий в центре города.

    [вверх] Обрамление панелей



    Панель с разделенными стойками и фрамугами

    Панели обрамлены стойками по вертикальным краям и фрамугами по горизонтальным краям.Стойки и фрамуги термически сломаны, чтобы предотвратить образование мостиков холода через элемент, чтобы не происходила конденсация. Модульные навесные стены можно отличить по наличию разрезных стоек и фрамуг по периметру панелей. Стеклопакеты поддерживаются на установочном блоке снизу транца и могут быть прикреплены в заводских условиях к фрамугам и стойкам каркаса с помощью структурного силикона или закреплены компрессионной прокладкой.

    Напротив, в ограждающих конструкциях из оконных занавесов стойки и фрамуги являются отдельными элементами.Промежуточные фрамуги могут разделять панель по вертикали. Стеклопакеты и сплошные изолированные панели заполняют проемы в стойках и фрамугах. Igus поддерживается на пластиковых установочных блоках снизу транца и закрепляется на всех четырех краях с помощью прижимных пластин, привинченных к стойкам и фрамугам и закрытых заглушкой.

    Алюминий легко экструдируется, поэтому элементы каркаса, включающие выступы жесткости, винтовые кольца и карманы для прокладок, обычно изготавливаются из этого материала.Эти структурные формы дешевы в производстве в больших количествах после изготовления штампа.




    [вверх] Атмосферостойкость



    Дренаж из фальца остекления

    Атмосферостойкость навесных стен достигается за счет установки непроницаемых стеклопакетов и филеночных панелей в уплотненные фальцы.Любая вода, которая проходит через прокладку в фальц остекления, либо сливается наружу через отверстия в транце, либо направляется к стойкам, которые образуют вертикальные дренажные каналы и направляют воду наружу в местах соединения стоек.

    Разделенные стойки и фрамуги в единых навесных стенах включают полости с линейными прокладками, такими как лопаточные или пузырьковые прокладки, образующие первый барьер. Любая вода, проходящая через первую линию защиты, может свободно стекать наружу. Всепогодная герметичность подтверждается соответствующими испытаниями.

    • Прокладки


    Центр технологий окон и облицовки (CWCT) предоставляет техническое руководство по достижению атмосферостойкости, которое включает спецификацию погодных испытаний окон и навесных стен [1] . Наиболее комплексная форма тестирования включает установку прототипа панели в корпусе под давлением, чтобы обеспечить развитие положительного и отрицательного давления на панели.Воздействие ветра может быть смоделировано для проверки прочности и жесткости панели. Погодные испытания включают распыление воды в контролируемых количествах и распределение в условиях разницы статического давления. Погодонепроницаемость при динамическом давлении также может быть достигнута с помощью воздушного винта с приводом от двигателя, установленного на раме, если это необходимо. Отсутствие попадания воды свидетельствует о прохождении погодных испытаний. Испытания шлангов также можно использовать на определенных соединениях.

    Большие площади остекления и алюминиевого каркаса (несмотря на термическое разрушение) ограничивают U-значения, которые могут быть достигнуты с помощью навесных стен.Показатели U, усредненные по всей панели навесной стены, обычно находятся в диапазоне от 1,3 до 1,7 Вт / м 2 K. Тепловые характеристики igus улучшаются за счет заполнения аргоном (или другим инертным газом) и / или тройного остекления. .

    Солнечное усиление, уровни освещенности и вид регулируются, как описано выше.

    [вверх] Условия поддержки

    Системы навесных стен обычно подвешиваются сверху и имеют боковую опору на уровне пола. Эффект прогиба краевой балки проявляется в относительном вертикальном движении между панелями, поддерживаемыми на заданном уровне пола, и панелями, поддерживаемыми этажом выше.По этой причине краевые балки должны быть достаточно жесткими, чтобы предотвратить любое повреждение системы облицовки, особенно если она сильно остеклена.

    Пролет стальной краевой балки обычно составляет от 5 до 8 м (обычные размеры - 6 м и 7,5 м), а пролет бетонной краевой балки или плиты обычно составляет от 5 до 6 м. Общий предел прогиба пролета / 500 при действующей нагрузке обычно указывается для краевых балок для более хрупких систем облицовки. При установке панелей следует также учитывать допуски на размеры на краю плиты за счет использования пакеров или выравнивающих устройств.

    Некоторые системы навесных стен спроектированы со стальными «прочными спинками», так что они могут проходить непосредственно между колоннами по периметру и, следовательно, не требуют вертикальной поддержки со стороны края плиты, хотя им может потребоваться боковая поддержка, чтобы противостоять ветровому воздействию на панель. Возможность транспортировки и подъема этих больших панелей является критически важным соображением при проектировании.

    Система облицовки Strongback

    [вверху] Опора для кирпичной кладки



    Кирпичная кладка здания со стальным каркасом может быть прикреплена несколькими способами:

    • Он может поддерживаться на земле или на промежуточной конструкции и поддерживаться сбоку стальным каркасом и стеной заполнения.Такой подход разрешен для стен высотой примерно до 3 этажей
    • Он поддерживается на каждом этаже или, в некоторых случаях, на разных этажах с помощью опорных уголков из нержавеющей стали, которые прикрепляются к краевым балкам основной стальной конструкции или к краю плиты перекрытия.
    • Также были разработаны кирпичные плитки или клинья, которые создают внешний вид кирпичной кладки, но приклеиваются к обшивочной доске или опираются на горизонтальные рельсы или листы.
    • В качестве альтернативы, каменные фасады могут быть сформированы путем поддержки кирпичных панелей или панелей из натурального камня «ручной сборки» из сборных железобетонных панелей высотой в этаж.

    Способ крепления кирпичной кладки к стальным каркасам

    [вверх] Несущие системы из нержавеющей стали

    Опорные уголки из нержавеющей стали можно использовать для поддержки кирпичной кладки на уровне пола. Ключевыми параметрами конструкции являются высота стены и эксцентриситет кирпичной кладки от несущей конструкции. Уголки из нержавеющей стали обычно имеют толщину 10 мм, чтобы их можно было разместить в горизонтальных рядах кирпича, и их положение регулируется с учетом геометрических отклонений в уровне прохождения путем прикрепления к опорным кронштейнам из нержавеющей стали.

    Могут использоваться две стандартные системы поддержки скоб из нержавеющей стали:

    • Соединение со стальными краевыми балками, которые обычно выполняются с помощью стальных пластин, приваренных к концам полок балок, к которым прикреплены опорные кронштейны. Эти пластины прикрепляются к длине от 200 до 300 мм и позволяют прикреплять к ним кронштейны через каждые 400 или 600 мм. Пример такого типа деталей показан на рисунке ниже.
    • Соединение с краем плиты, как правило, с помощью предварительно отформованной стальной кромки плиты перекрытия, которая имеет горизонтальные прорези «ласточкин хвост», в которые помещаются соединительные болты.Эта форма крепления применяется на каждом этаже, так как она не способна выдерживать такие тяжелые нагрузки, как указанная выше система. Пример такого типа деталей показан на рисунке ниже.
    • Стандартные опорные системы для кронштейнов из нержавеющей стали
    • Система поддержки кирпичной кладки на стальной краевой балке.
      (Изображение любезно предоставлено Хальфеном Деха)

    • Система поддержки кирпичной кладки на краю плиты в композитной стальной каркасной конструкции.
      (Изображение любезно предоставлено Хальфеном Деха)

    Эксцентриситет кирпичной кладки от опоры важен, потому что он определяет изгибающий эффект в точках крепления. Эксцентриситет также зависит от толщины изоляции в полости между кирпичной кладкой и внутренней стеной из легкой стали. Это максимальное значение составляет от 120 до 150 мм в зависимости от высоты стены. Кирпичная кладка с боков поддерживается стеновыми анкерами, которые крепятся к стенам заполнения с плотностью около 4.4 шпалы на м 2 ; площади фасада.

    [вверх] Системы кирпичных шликеров



    Кирпичная кладка верхних этажей здания.
    (Изображение предоставлено Unite Modular Solutions)

    Современная кирпичная кладка может быть изготовлена ​​в виде кирпичных накладок, которые крепятся к несущему стальному листу или композитной панели. Преимущество этой системы состоит в том, что она легкая и может быть быстро установлена, поскольку раствор не обязательно требуется.Кирпичные плиты также можно укладывать вертикально, а для создания архитектурного эффекта можно создать ленточные окна или окна необычной формы. Примеры показаны на фотографии ниже.

    В этой системе кирпичные плиты не считаются атмосферостойкими, поэтому материал основы обеспечивает устойчивость к ветру и погодным условиям. Композитные (или многослойные) панели обеспечивают отличные структурные и термические характеристики для использования в качестве системы основы.



    Использование кирпичных плит, прикрепленных к стальной опорной системе
    (Изображение любезно предоставлено Kingspan Panels and Profile)

    [наверх] Опора из многоэтажных сборных железобетонных панелей

    Кирпичные фасады также формируются путем поддержки кирпичных или натуральных каменных панелей из сборных железобетонных панелей высотой в этаж.Используются опорные кронштейны и стопорные штифты из нержавеющей стали. Толщина камня, установленного вручную, варьируется от 20 мм до 70 мм, в зависимости от ветровой нагрузки, прочности камня на разрыв и расстояния между креплениями.

    Непрерывные участки облицовки каменной кладкой имеют естественную низкую воздухопроницаемость, поэтому обычно воздухопроницаемость контролируется хорошей детализацией на стыках с окнами и дверями, а также другими проходами через стену для инженерных коммуникаций здания. Солнечное излучение, уровни освещенности и виды из окна сбалансированы путем выбора подходящего типа, размера и расположения окон с подходящим затенением.

    • Облицовка из натурального камня и крепление из нержавеющей стали

    [вверх] Сохранение фасада при ремонте здания



    Существующая кирпичная кладка, поддерживаемая временной стальной конструкцией

    Во многих проектах реконструкции зданий существующий кирпичный или каменный фасад сохраняется и временно поддерживается стальной конструкцией, в то время как остальная часть здания сносится.За существующим фасадом возводится новая стальная постоянная конструкция, которая затем интегрируется в новое здание. Таким образом, внешний вид здания не изменился, но его функциональное использование значительно улучшилось. Ниже показан хороший пример поддержки существующего кирпичного фасада внешней временной стальной конструкцией. Каркас на уровне земли обеспечивает доступ пешеходов.

    [вверх] Фасады из стали и стекла




    Сталь и стекло являются синергетическими материалами и часто используются для изготовления фасадов и крыш многоэтажных зданий.Стеклянные панели обычно поддерживаются отдельными вертикальными стальными элементами к основному каркасу здания, который может быть внутренним или внешним по отношению к зданию. Профили из нержавеющей стали и полые стальные профили часто используются в сочетании со стеклом.

    Крепление остекленных фасадных систем к стальным каркасам

    [вверх] Строительные характеристики



    Защита от солнца с помощью фотогальванических элементов, прикрепленных к системе навесных стен

    Система застекленных стен предназначена для обеспечения необходимых функций защиты от атмосферных воздействий, естественного освещения и затенения, а также теплоизоляции.Поэтому силиконовые соединения между панелями остекления очень важны для этих функций.

    Основной проблемой при проектировании систем остекления является предотвращение большого солнечного излучения, особенно на южных фасадах, а также потери тепла из-за относительно высокого коэффициента теплопроводности двойных или даже тройных стеклопакетов, что увеличивает потери тепла. . Современная система двойных стеклопакетов, заполненных аргоном (в сочетании со стеклом с низким коэффициентом излучения), имеет коэффициент теплопередачи от 1,6 до 1,8 Вт / м 2 K, и он может уменьшиться до 0.От 8 до 0,9 Вт / м 2 K для высококачественных систем тройного остекления.

    Большие панели остекления обычно поддерживаются вертикальными стойками или, в некоторых случаях, стеклянными ребрами. Стекло спроектировано с учетом движения его опорной системы из-за ветра и других сил, действующих на него. Типичные пределы прогиба при расчетных ветровых нагрузках определены Институтом инженеров-строителей [3]

    Стеклянные элементы также могут быть объединены с жалюзи и приклеенными фотоэлектрическими панелями, как показано.

    [вверх] Двустенные фасадные системы


    Обратите внимание на лестницы доступа внутри полости

    Двустенные фасады возникли в Северной Европе и состоят из двух стеклянных стен, разделенных полостью на южных фасадах, и используются для снижения энергопотребления здания. Затеняющие устройства обычно устанавливаются в полости и, в зависимости от ее ширины, в проходах для доступа и очистки.Этот тип фасада имеет множество вариаций в обустройстве. Варианты относятся к:

    • ширина полости;
    • тип остекления (одинарное / изоляционное) для внутренней или внешней обшивки;
    • деление полости по горизонтали и вертикали;
    • естественная или механическая вентиляция полости;
    • интеграция внутриквартирной вентиляции с инженерными коммуникациями здания;
    • использование открывающихся окон в полость.


    Две оболочки образуют зону теплового буфера, а пассивные солнечные лучи в полости сокращают тепловые потери зимой.Если внутренняя вентиляция интегрирована с оборудованием здания, воздух, нагретый солнцем, может поступать в здание, обеспечивая хорошую естественную вентиляцию и снижая тепловую нагрузку. Летом нагретый воздух в камере выводится наружу, отводя тепло от здания и снижая охлаждающую нагрузку. Дизайн двустенного фасада должен быть интегрирован с дизайном инженерных сетей здания, чтобы быть наиболее эффективным.


    Система двойного фасадного стального остекления, используемая в многоэтажном офисном здании со стальным каркасом, 1 Angel Square, Manchester
    (Изображение любезно предоставлено Severfield (NI) Ltd.)
    [вверх] Солнцезащитные системы

    Солнечное затенение с использованием выступающей крыши с внешними трубчатыми колоннами, здание Heelis, Суиндон
    (Изображение любезно предоставлено Simon Doling / Feilden Clegg Bradley Architects. Copyright Simon Doling / Feilden Clegg Bradley Architects)

    Существует множество систем защиты от солнца, которые можно использовать и встраивать как часть фасада здания.Есть:

    • Горизонтальные стальные элементы овальной формы, которые простираются по горизонтали между внешними колоннами, их размер и расстояние предназначены для уменьшения интенсивности солнечного излучения.
    • Выступающая крыша или навес, часто поддерживаемый внешней стальной конструкцией, как показано.
    • Застекленные или металлические решетки.
    • Металлические перфорированные экраны, пропускающие естественный свет, но также обеспечивающие высокую степень затемнения.

    [вверх] Системы поддержки остекления

    Основная статья: Остекленные фасады и крыши на стальных опорах

    Современные системы поддержки остекления основаны на креплениях к 2 или 4 отдельным стеклянным панелям с помощью скоб из нержавеющей стали, также известных как «пауки» из-за их нескольких ножек.Крепления к стеклянным панелям обычно выполняются скобами из нержавеющей стали с неопреновыми прокладками через стекло, как показано ниже. Эти насадки обеспечивают шарнирное соединение из-за тепловых и структурных движений, так что местные напряжения на стекле сводятся к минимуму.

    Опорные конструкции остекления могут быть различной формы:

    • Внешние или внутренние трубчатые колонны, которые могут быть наклонены
    • Горизонтальные трубчатые или решетчатые элементы, расположенные между широко расположенными колоннами.
    • Системы кабельных стяжек, как показано ниже, с использованием внешних муфт, кронштейнов и распорок из нержавеющей стали.
    • Опорная система с соединителями из нержавеющей стали
    • Corning Musem of Art, Корнинг, Нью-Йорк
      (изображения любезно предоставлены TMR Consulting)


    Манчестерский центр правосудия, показанный ниже, является хорошим примером вертикальной и горизонтальной поддержки внутренней трубчатой ​​стальной конструкцией полностью застекленного фасада более 8 этажей.Системы кабельных стяжек могут быть внешними или внутренними, и в них используются кабели для противодействия силам натяжения из-за воздействия ветра на фасад и трубчатые секции для сопротивления сжатию. Для минимального визуального воздействия трубы должны быть небольшого диаметра.


    Совместное использование застекленной фасадной системы и погодоустойчивой стали в Центре правосудия в Манчестере

    [вверх] Сталь атриумов и навесов

    Основная статья: Остекленные фасады и крыши на стальных опорах


    Использование изогнутых трубчатых стальных конструкций для поддержки крыши атриума

    Крыши атриумов и входы в объекты часто поддерживаются открытыми стальными конструкциями, детализированными для визуального возбуждения.Структурные полые профили часто используются для формирования элементов из-за их чистого внешнего вида. Кроме того, проволока из нержавеющей стали используется для минимизации проникновения в конструкцию.

    • Вход для объектов


    Остекление с точечной фиксацией на натяжных тросах

    Застекленные входы часто делают максимально прозрачными, чтобы обеспечить визуальную связь между внутренней и внешней частью здания.Для увеличения прозрачности можно использовать остекление с точечным креплением или стеклянные ребра.



    Застекленный атриум

    Застекленные крыши атриумов пропускают свет вглубь здания, позволяя использовать большие площади здания при уменьшении внешнего периметра. Атрии также используются для обеспечения естественной вентиляции за счет открытия вентиляционных отверстий в крыше. Теплый воздух, поднимающийся в атриуме и выходящий через вентиляционные отверстия, втягивает наружный воздух через открытые окна фасада.Атрии используются в офисах с глубокими планировками этажей, а также являются особенностью торговых центров, где торговые точки выходят на центральный атриум. Доступны различные системы поддержки остекления, включая стальные, алюминиевые или деревянные.

    [вверху] Облицовка экрана от дождя



    Использование композитных (сэндвич) панелей для поддержки плитки.
    (Изображение любезно предоставлено Kingspan Panels and Profiles)

    Система облицовки дождевыми экранами обычно осушается и вентилируется и состоит из панелей с открытыми стыками, установленных на рельсах, с воздушным зазором позади.Направляющие поддерживаются кронштейнами от несущей стены, которая простирается от пола до пола. Несущая стена либо изолирована сама по себе, либо поддерживает изоляцию, установленную на ее внешней стороне. В последнем случае можно использовать мембрану для защиты изоляции от влаги в воздушном зазоре.

    Панели экрана от дождя изготавливаются из прочных материалов и выбираются архитектором для достижения желаемого визуального эффекта. Нержавеющая сталь, атмосферостойкая сталь, анодированный алюминий, стекло и терракота - все это материалы, которые могут быть использованы.Направляющие и кронштейны изготовлены из таких материалов, как нержавеющая сталь и алюминий. Несущая стена противостоит ветровым воздействиям и поддерживает защиту от дождя и может состоять из стены-заполнителя, изготовленной из холодногнутых стальных профилей, облицованных цементно-стружечными плитами, сборными или композитными панелями или блочной кладкой.

    Открытые сочлененные системы защиты от дождя отводят большую часть дождевой воды с поверхности панелей для защиты от дождя. Открытые швы достаточно широки, чтобы обеспечить свободную вентиляцию воздушного зазора, и любая дождевая вода, проникающая в швы между панелями, может свободно стекать наружу.Остаточная влага, которая не стекает, может свободно испаряться.


    Оконные проемы необходимо тщательно промыть, чтобы вода стекала вокруг них. Несущая стена герметизирована для контроля воздухопроницаемости. Усиление солнечного света, уровень освещенности и вид из окна уравновешиваются путем выбора подходящих размеров окон и затенения.

    [вверх] Облицовочные панели из погодоустойчивой стали

    • Broadcasting Place, Лидс


    Дождевая вода, стекающая с поверхности зданий, облицованных атмосферостойкой сталью, окрашена оксидом железа в красно-коричневый цвет и оставляет пятна на земле по периметру здания.Этот эффект уменьшается с течением времени по мере погодных условий. Чтобы избежать пятен, можно добавить соответствующие детали вокруг здания. Один из использованных подходов состоит в том, чтобы включить гравийную полосу, которая была обновлена ​​по прошествии определенного периода времени.

    [вверху] Изолированные стеновые панели



    Типовое сечение сквозного шва в сэндвич-панелях

    Изолированные стеновые панели - это замковые композитные сэндвич-панели с металлической облицовкой или бетонные панели с изоляцией между внутренними и внешними бетонными элементами.Стальные теплоизоляционные панели часто используются в одноэтажных и малоэтажных промышленных зданиях.

    Панели обычно проектируются с односторонним перекрытием (вертикально или горизонтально) и изготавливаются с учетом обычно используемых расстояний между рамами без промежуточных опор. Доступны различные изоляционные материалы, такие как пенополиуретан (PUR), полиизоцианурат (PIR) и минеральное волокно с рядом изоляционных, огнестойких и других физических свойств. Изоляционные материалы следует выбирать с осторожностью, учитывая все эксплуатационные и функциональные требования.. Доступны различные профили поверхности и цвета. Системы изолированных стеновых панелей имеют взаимоблокирующие соединения, которые включают в себя перекрытия и уплотняющие прокладки для предотвращения проникновения воды.

    • Изолированная панель с металлическим покрытием

    • Горизонтально пролетные сэндвич-панели


    Для горизонтально уложенных панелей вертикальные стыки на опорах представляют собой стыковые соединения с уплотняющими прокладками и герметичными или закрытыми прокладками.

    Изолированные стеновые панели являются запатентованным продуктом, и производитель предоставляет результаты испытаний, которые могут быть в виде таблиц зависимости от ветрового давления (или нагрузки) для панелей различной толщины, что позволяет разработчику выбрать подходящий тип панели и толщина.

    [вверху] Изолированная штукатурка


    Изолированная штукатурка

    , широко известная в Северной Америке как изоляция внешних стен (EWI), используется в Великобритании более 30 лет.С 2000 года он все чаще используется для удовлетворения спроса на легкие, энергоэффективные и интересные с архитектурной точки зрения фасады. Этим материалом часто облицовываются общежития и другие жилые и многофункциональные здания.

    Жесткая изоляционная плита наносится на несущий каркас и покрывается полимерно-модифицированной штукатуркой, которая может быть на основе цемента или акрила и армирована волокном. Легкие стальные каркасные системы, изготовленные из холодногнутых профилей, все чаще используются в качестве несущей конструкции.Дополнительная изоляция может быть размещена в глубине каркаса. Раннее частичное закрытие здания достигается за счет крепления цементно-стружечной плиты к внешней поверхности системы легкого стального каркаса перед установкой изоляции.



    Изолированная штукатурка на студенческих общежитиях

    Системы штукатурки образуют герметичный барьер и отводят воду с внешней поверхности. Они могут быть спроектированы с полостью или без нее в зависимости от степени воздействия на здание.Должны быть предусмотрены соответствующие условия для дренирования полости. Требуются соответствующие подробные оклады и уплотнения в местах прохождения окон и дверей. Дальнейшие указания приведены в SCI P343.

    [вверху] Интерфейсы

    Основная статья: Фасадные опоры и структурные перемещения

    Интерфейсы между стальными каркасами и системами облицовки могут иметь следующие формы:

    • Системы поддержки кирпичной кладки с помощью уголков и кронштейнов из нержавеющей стали.
    • Крепление к системам навесных стен для вертикальной и боковой поддержки конструкцией или краем плиты перекрытия
    • Крепление стальных полых профилей и кабелей в системах остекленной облицовки
    • Выступы для жалюзи или навесов и т. Д.
    • Опора для наружных стальных конструкций
    • Опора для атриума или другие стальные конструкции.


    Эти детали интерфейса разработаны с учетом:

    • Силы в вертикальном и горизонтальном направлениях, часто сочетающиеся с эффектами изгиба при использовании в жалюзи и т. Д.
    • Учет относительного движения с опорной конструкцией
    • Допуск на монтажные допуски при выравнивании фасада.

    [вверху] Детали опоры для навесных стен

    Стойки навесных стен обычно подвешиваются сверху за краями плит перекрытия.Кронштейны облицовки обычно крепятся к плите перекрытия и рассчитаны на то, чтобы выдерживать как вертикальные, так и горизонтальные нагрузки от собственного веса облицовки и воздействия ветра соответственно. Кронштейны выступают за край пола, выдерживают вес облицовки при изгибе и должны иметь соответствующий размер. Крепежные приспособления должны быть регулируемыми, чтобы панели навесных стен могли быть правильно выровнены во время установки. Крепления между кронштейнами и стойками предназначены для точной регулировки по вертикали.

    Нижние концы стоек часто вставляются в нижние стойки для передачи горизонтальных сил, но допускают вертикальное перемещение.

    [вверх] Наружные стальные конструкции

    Внешняя стальная конструкция может быть спроектирована как часть основной конструкции или для поддержки навесов или распорок. Часто внешние стальные конструкции могут быть спроектированы как незащищенные от огня, учитывая интенсивность и направление потенциального пожарного шлейфа, исходящего от фасада. Кроме того, внешние стальные конструкции спроектированы как часть архитектурной концепции, как показано ниже на Биржевой площади, которая пересекает железнодорожные пути до вокзала Ливерпуль.В этом проекте балки выступали за линию фасада и, таким образом, проникали в фасад.

    Такие элементы, проходящие через оболочку или фасад, перекрывают изоляцию и создают потенциальный путь для проникновения влаги внутрь здания. Одним из последствий перекрытия изоляции является то, что в местах проникновения изоляции возникают местные тепловые потери. Еще одним следствием является то, что в холодную погоду внутри здания происходит конденсация на холодных поверхностях элементов, которые сообщаются с внешней средой.Это может привести к появлению видимых пятен и насыщению изоляции с последующим ухудшением ее характеристик.

    Проблемы с тепловыми характеристиками и конденсацией можно избежать, если в проникающих элементах сделать соответствующие термические разрывы, чтобы поддерживать их температуру внутри здания выше точки росы. Дальнейшие указания приведены в SCI P380.

    Если силы в элементах слишком велики для теплового разрыва (например, из-за слишком гибкости и непрочности изоляционных материалов), проникающий элемент изолируется на достаточной длине внутри здания для предотвращения образования конденсата.

    По этой причине в проекте Биржевой площади, показанном ниже, балки в зоне перекрытия были изолированы на длине около 1,5 м с внутренней стороны здания.

    [вверх] Жалюзи и навесы

    Жалюзи и навесы обычно прикрепляются к основной стальной конструкции. Чтобы избежать образования мостиков холода через стальные элементы, проходящие через изоляцию, обычно используются упомянутые выше специальные детали термического разрыва, как показано ниже.

    Навесы часто сильно остеклены, как показано ниже, и могут поддерживаться отдельной конструкцией или подвешиваться к внутренней конструкции.Изогнутые стальные элементы (особенно полые секции) часто используются в навесах для визуального эффекта.

    • Детали стыка из стали
    • Внешние стальные конструкции, используемые на Биржевой площади, Бродгейт, Лондон

    • Точки крепления внешних козырьков с помощью болтовых деталей с терморазрывом

    • Использование стеклянного навеса, поддерживаемого изогнутой стальной конструкцией

    [вверх] Список литературы

    [вверх] Ресурсы

    [вверху] См. Также

    Building Integrated Photovoltaics - Фасады

    Солнечные модули идеально подходят для выполнения функций классической облицовки фасадов из стекла, натурального камня или керамических материалов.Здесь солнечный модуль заменяет обычные строительные панели и выполняет функцию внешней защиты фасада от атмосферных воздействий. Индивидуальные солнечные модули соответствуют всем требованиям к дизайну стеклянных фасадов и могут быть установлены со всеми обычными системами стеклянных зданий.

    Стеклянные солнечные модули по индивидуальному заказу предлагают множество вариантов дизайна и строительства. Мы разработаем оптимальное решение для ваших конкретных строительных проектов. Солнечные модули идеально подходят для интеграции как в существующие, так и в новые здания и индивидуально адаптируются к требованиям в зависимости от типа фасада, фасадной сетки, типа конструкции, высоты здания и местоположения.Решения для фотоэлектрических фасадов могут быть как холодными, так и теплыми.

    Холодный фасад

    В этом типе фасада теплоизолированные поверхности конструкции оснащены солнечными модулями в качестве защиты от атмосферных воздействий. Холодный фасад - это навесной фасад, на котором все части конструкции монтируются без термического разделения, так как нет соединения с теплой частью здания. Солнечные модули, изготовленные по технологии двойного остекления, позволяют использовать световозвращающее стекло или стекло с керамическим покрытием, чтобы добавить цвета фасаду и вашим дизайнерским планам.Вентилируемый холодный фасад идеально подходит для использования солнечных модулей из кристаллических солнечных элементов: коэффициент эффективности системы повышается за счет вентиляции сзади.

    Теплый фасад

    Стеклянные солнечные модули с изоляционным остеклением могут быть встроены в стеклянные фасады или поверхности крыш отапливаемых помещений. Солнечные модули с изоляционным остеклением также защищают поверхность от погодных условий в дополнение к обеспечению теплоизоляции и звукоизоляции с реальной мощностью: системы с тройным остеклением соответствуют стандарту пассивного дома.

    Солнечный модуль на задней панели из стекла

    Наши солнечные модули со стеклянной задней панелью производятся с прозрачной, белой или черной задней панелью. Благодаря небольшому весу солнечные модули со стеклянной задней панелью являются идеальным решением для областей, где не требуется многослойное безопасное стекло. Другие формы и свойства прозрачности модуля также могут быть изготовлены по индивидуальным требованиям заказчика.

    .
