Инфракрасный пленочный теплый пол под плитку – монтаж

В большинстве случаев систему обогрева пола устанавливают под керамогранит и керамическую плитку. Они хорошо нагреваются до нужной температуры и отдают тепло. Монтаж ИК теплого пола выполняется под плитку на готовое бетонное основание или стяжку. Кроме того инфракрасную пленку можно смонтировать и на старую плитку, в случае когда в помещении делается ремонт.

Монтаж инфракрасного теплого пленочного пола

Инфракрасный пленочный теплый пол под плитку для своего монтажа требует дополнительных материалов, таких как стекломагнезит или гипсокартон.

Этап 1

Первым делом происходит укладка теплоотражающего материала на подготовленную ровную поверхность. Между собой листы материала обязательно скрепляются скотчем. Сверху укладывается термопленка контактами в ту сторону, где будет располагаться терморегулятор. Затем производятся все подключения с помощью контактных зажимов и монтажных проводов согласно инструкции.

Не забудьте хорошо заизолировать все места соединений.

Этап 2

После этого получившуюся конструкцию необходимо накрыть полиэтиленовой пленкой, которая будет в качестве гидроизоляции. Далее кладется стекломагнезит или гипсокартон, который крепится при помощи дюбель гвоздей (или другим похожим методом) к основанию пола. Очень важно быть аккуратным во время этого процесса, чтобы не нарушить целостность термопленки и ее нагревательных элементов.

Этап 3

Верхний слой стекломагнезита или гипсокартона нужно обработать «бетоноконтактом», после чего поверхность станет хорошей основой для укладки керамогранита или керамической плитки. Подключение пленочного теплого пола к терморегулятору и электросети описано в технических документах.

Что еще нужно знать

Существуют некоторые правила, которым нужно следовать при монтаже ИК пленочного теплого пола под плитку:

• Будьте максимально аккуратными во время монтажа, чтобы не нанести механические повреждения термопленке.
  Для этого можно обуть мягкую обувь, стараться не царапать пленку мастерком и не вбивать в карбоновые и медные полосы дюбеля и гвозди.
• Не применяйте в качестве теплоизоляции материал, основанный на алюминиевой фольге.
• Предпочтительнее использовать специальные датчики температуры и терморегуляторы под  плитку.

Монтаж инфракрасного теплого пола Caleo на видео ниже.

При соблюдении всех инструкций и рекомендаций инфракрасный теплый пол прослужит вам очень долго.

как правильно подключить, монтаж и установка пленочного пола, схема подключения

Наличие теплого инфракрасного пола в помещении создает особую уютную атмосферу. Преимущества ИК покрытия заключаются в том, что заметно повышается теплоотдача пола, снижаются денежные затраты на электроэнергию. Монтаж теплого пола под плитку – дело непростое, оно имеет ряд особенностей.

В этом материале рассмотрим технологии, которые используются в данной области.

Особенности

Ифракрасное излучение теплого пола равномерно распределяется по стенам, потолку, предметам в помещении, нагревая их. Технология работает без использования проводов и подходит для полов с покрытием:

• Ламинат;
• Линолеум;
• Ковролин.

Инфракрасный теплый пол под плитку чаще всего необходим в таких помещениях:

• Теплицы;
• Бассейны;
• Кухни;
• Санузлы;
• Технические комнаты.

Есть два вида инфракрасных полов, которые применяются под плитку:

• Стержневой;
• Пленочный.

Второй примечателен тем, что при его производстве используются плоские элементы, в которых присутствует карбоновая суспензия. С двух сторон от нее монтируются пленочные полимерные покрытия толщиной в 0,5 миллиметра, ширина полосы при этом может быть от 30 до 120 сантиметров.

При монтаже пола обязательно следует соблюдать правила безопасности и использовать заземление. Подобная конструкция создает в комнате комфорт и уют, что не может не сказаться на психическом и эмоциональном состоянии человека.

Плюсы и минусы

Преимущество отопительной ИК-системы пола:

• Отсутствие электромагнитного излучения;
• Простота в работе;
• Экономичность;
• Не высушивает воздух;
• Нет риска возникновения пожара;
• Не провоцирует скопление пыли;
• Универсальность – ИК-пленку можно монтировать даже на стену или потолок.

Высота ИК-конструкции не превышает трех сантиметров, и даже в помещениях, где потолки высотой лишь два с половиной метра, пленка почти незаметна.

Преимуществом ИК пленки можно также назвать и тот факт, что она не сушит воздух в комнате. Традиционная технология радиаторного отопления такими достоинствами не обладает.

Недостатки:

• Для монтажа ИК- оборудования требуется высокая квалификация. Мастеру без солидного практического опыта работы за подобные проекты лучше не браться;
• Возбраняется монтировать подобные устройства под мебель. Плитку следует тщательно проверять на наличие дефектов, так как инфракрасное излучение может спровоцировать расслаивание этого материала. Лучше покупать керамическое напольное покрытие известных торговых марок, так как, например, китайская плитка – плохого качества и не выдерживает даже небольших нагрузок.

При монтаже оборудования и плитки следует соблюдать все технологические предписания. Это является главным правилом этого вида работ.

Схема работы

Пол с инфракрасной пленкой под плиткой – это вариант, который встречается довольно часто. Подключить пленочный ИК пол к электричеству вполне реально, он будет нормально работать, если сверху залить стяжку, а на нее положить плитку. Работы эти несложные, их можно сделать если не самостоятельно, то с привлечением мастера.

Существует два способа укладки плитки на пленку:

• Сверху пленки монтируется малярная сетка, чтобы увеличить адгезию. На нее заливается стяжка или специальная саморазравнивающаяся смесь. Толщина слоя – не более 10 мм.
• На пленку кладутся листы ГВЛ, закрепляются саморезами, которые проходят между полосами нагревательных элементов; от мастера требуется большая точность, так как легко можно повредить хрупкие конструкции.
• Далее плитка монтируется по стандартной технологии с использованием клея для теплых полов.

В начале работы следует нарисовать схему с размерами, в которой будут отражены все кабели и нагревательные элементы.

Стержневой пол специально придуман для плиточного покрытия, поэтому стяжку в этом случае делать не надо. Для керамической плитки созданы стержневые инфракрасные обогреватели, которые подключаются к терморегулятору. На них монтируется керамическое покрытие.

Между двумя проводниками находятся стержни (они похожи на ступени), которые сделаны из графита и карбона серебра. Размеры полотен:

• Ширина – 82 см;
• Пространство между стержнями – до 10 см.
• Длина – до 20 метров.

При прохождении тока из стержней выделяется ИК излучение, оно имеет длину волны от 8 до 14 мкм. Эта технология позволяет экономить значительное количество средств. Электросхема спроектирована таким образом, что при работе тратится минимальное количество энергии.

Как подключить?

Перед началом работы по монтажу пленочного инфракрасного пола следует:

• Подготовить основание;
• Расположить по всей плоскости теплоотражающий материал;
• Подготовить место для терморегулятора.

Установка начинается с того, что материал распределяется по всей комнате. Необходимо закрепить его изолентой или скотчем, заделать стыки.

Пленку рекомендуется раскатывать на максимальную длину – чем меньше лишних контактов, тем лучше.

Есть возможность снизить расход проводов, если контакты направить по направлению к регулятору. На медной полоске закрепляется зажим, его сторона располагается внутри покрытия, вторая находится поверх медной полосы. Линии разреза изолируются битумом. Пленка фиксируется с использованием изоленты. Для этого требуется выравнить основание, положить на пол теплоотражающий материал.

Этапы работ:

1. Монтаж теплоотражающего материала;
2. Монтаж пленки;
3. Подключение блоков, соединение их с терморегулятором;
4. Инсталлируется датчик температуры между первым и вторыми слоями стяжки в гофрированной трубе
5. Происходит укладка слоев, закрепление их саморезами
6. Заливается стяжка, это можно сделать своими руками
7. На стяжку кладется плитка.

При работе следует учесть следующее:

1. Установить ИК систему под мебелью можно лишь тогда, когда она расположена на ножках на высоте минимум три сантиметра;
2. Необходимо правильно укладывать теплоизоляцию, это защитит от перерасхода электроэнергии;
3. Нельзя использовать изоляцию, в которой присутствует фольга, она подвержена коррозии;
4. Чтобы положить покрытие нужной стороной, внимательно следует изучить инструкцию-памятку.

Использовать разрешается изоляцию на основе пленки:

• Лавсановой;
• Полипропиленовой.

Терморегулятор устанавливается на стене, к нему подсоединяется электропроводка

Провода стелить по полу нельзя, их следует уложить в пластмассовый короб. Провода не должны создавать неровностей. Необходимо сделать следующее:

• Вырезать для проводов выемку в теплоотражающей изоляции;
• Очистить провода на кончиках, прежде чем их монтировать;
• Кончик провода вставляется в контактный зажим, закрепляется;
• Место соединения изолируется битумной мастикой.

Затем необходимо закрепить терморегулятор, делать это рекомендуется внутри гофры; затем прибор подсоединяется к регулятору температуры. Его верхняя часть монтируется снизу к черной кремниевой полосе блоков, которые нагреваются, при этом используется битумная мастика. В точке, где произошла установка, следует сделать вырез, это будет гарантией того, что не появятся деформации.

Датчик может выйти из строя, поэтому необходимо поставить его таким образом, чтобы была возможность беспрепятственно его извлечь.

Работы по монтажу следует доверить опытному специалисту.

Советы по выбору

Правильно подобранный материал – это залог нормальной работы оборудования. Рекомендуется знать ее базовые технические характеристики:

• Пленка способна меньше нагреваться и отдавать больше тепла;
• Пленка стандартная может выдержать температуру до 80 градусов по Цельсию;
• Можно соединить между собой серебряные и медные шины, за счет этого возможно снизить толщину прослойки, а значит, пролонгировать срок работы устройства;
• Токопроводящие полосы делаются из сплавов, в которых присутствует серебро. На пленке они явственно проступают, и чем больше серебра, тем лучше будет пленка. Если главная основа имеет белый цвет, то это подтверждает, что в составе присутствует качественный прочный полимер.

• На полосах не должно быть следов окисления;
• Плохой считается та пленка, где ширина медной полосы меньше 14 мм.
• Система потребляет мощность от 125 до 440 Вт/м2. Если пленка будет лежать под ковролином, то достаточно будет мощности до 160 Вт/м2. Если пленка будет располагаться под плиткой или керамогранитом, то здесь потребуется мощность не менее 215 Вт/м2. Если теплый пол будет находиться в сауне, то мощности потребуется больше 220 Вт/м2;
• Минимальная толщина пленки – 0,3 мм. Чем толще покрытие, тем дольше оно будет служить, поэтому ориентироваться при выборе надо на пленку, которая толще 0,3 мм
• Пленка устанавливается таким образом, что соседние листы прилегают плотно друг к другу, но не накладываются один на другой. Если выбирать ширину рулона с таким расчетом, то это позволит уменьшить количество отходов и сэкономить деньги.

Модели повышенной мощности эксплуатируются в лакокрасочных цехах, саунах и т. п. В таких приборах графитовые стержни запаяны в сверхпрочное покрытие.

Следует знать, что карбон и графит имеют сходную молекулярную структуру, но свойства у них заметно различаются. Карбон более устойчив к нагрузкам, а графит – не такой прочный.

Подсоединить ИК-устройство рекомендуется с помощью специалиста с практическим опытом. Класть плитку можно своими руками, особенно если это небольшая площадь, как например, в санузле или на балконе. Если самые сложные работы поручить профессионалам, а более простые сделать самостоятельно, то можно обустроить квартиру, не потратив при этом лишние средства.

Производители

Пленка Heat Life популярна во всем мире. Heat Life – это производитель, который изобрел пленку с карбоновым покрытием. На рынке существует множество ее аналогов, но они все уступают по качеству продукции южнокорейской компании. Также Heat Life выпускает уникальную ИК-пленку, которую можно укладывать прямо в стяжку. Пленка выдерживает температуру выше двухсот градусов по Цельсию, технология ее изготовления является ноу-хау компании.

Heat Plus – это еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Heat Plus открыла множество сервисных центров по всей стране и делает как полосатую, так и сплошную пленку, мощность которой колеблется от 85 до 460 Вт

Фирма Caleo (Южная Корея) производит ИК пленку с 2006 года. Считается одной из лучших, на счету компании множество разработок и инновационных ноу-хау. Например, именно Caleo изобрела полы с сеткой, препятствующей появлению искр.

Компания имеет производственные мощности на трех континентах (Европа, Америка и Азия) и уверено продолжает завоевывать рынок. Использование пленки Caleo позволяет экономить до 20% электроэнергии по сравнению с привычными нагревательными устройствами.

Ассортимент ИК-пленки у компании очень широкий: от дешевых моделей до очень дорогих. Гарантия предоставляется Caleo до 15 лет, что само по себе уже говорит о качестве товара. Также южнокорейская фирма выпускает самые разные комплектующие и системы, которые обеспечивают прогрев труб и крыш.

Средняя цена за покупку и монтаж пленки обойдется от 5 до 10 долларов США. Инфракрасная пленка из США Carolique также пользуется большой популярностью в России и подходит практически под любое покрытие.

Пленка стоит недорого и представляет собой инновационное поколение систем ИК обогрева. Инфракрасная энергия равномерно и быстро распределяется по всему помещению. Производители утверждают, что такого рода технология дает возможность уменьшить счета за электричество не менее чем на пятьдесят процентов. Отзывы о ИК пленке от Carolique только положительные.

Приобретая ИК пленку, рекомендуется обратить внимание на наличие сертификатов качества, ведь очень часто продукцию именитых торговых марок подделывают. Лучше немного переплатить, приобретая фирменный товар, чем потом тратить большие деньги на ремонт.

Teplotex – еще один южнокорейский производитель, который выпускает качественную продукцию толщиной от 0,36 мм. Ширина рулонов – 0,5 и 1 метр. Пленка может нормально работать в течение трех десятков лет.

Rexva – эта компания больше известна у себя на родине, в Южной Корее, там она занимает более 50% рынка. В России о пленке от этого производителя известно немного. Эта компания лидирует в отрасли по количеству научных разработок. Компания применяет особую ламинацию, которая гарантирует 100% изоляцию от влаги.

Eastec – это компания, которая разработала и внедрила технологию ИК полов. Она продолжает предлагать новые оригинальные модели, которые пользуются неизменным спросом среди потребителей. Мощность пленки – от 60 Вт, ширина – от 30 см.

Monocrystal (Украина) – компания, которая позиционирует свою продукцию как самую лучшую в Европе. Фирма действительно имеет уникальные разработки, например, пленка с пониженным содержанием серебряной пасты, но более массивным карбоновым слоем. Есть интересная модель, которая разработана специально для керамической плитки. Такая пленка обладает высоким коэффициентом адгезии.

Фирма производит как полосатую пленку, так и сплошную. Толщина рулона – 30 и 64 см. Мощность – от 130 до 620 вт. Такую пленку хорошо использовать для утепления лоджий, монтировать по периметру окон и дверей.

Отзывы

Отзывы об инфракрасных полах в основном носят положительный характер. Особенно активно обсуждается тема относительно сложности установки теплых полов. Многие пользователи высказывается за самостоятельную установку подобных конструкций, это сулит существенную денежную экономию.

Некоторые домовладельцы утверждают, что сделать своими руками правильное подключение оборудования не представляется возможным. Следует признать, что когда речь заходит о монтаже плитки, то здесь требуется определенная квалификация – новичок не сможет ровно положить данное покрытие даже на небольшой площади.

Очень хвалят фирму Heat Life. Южнокорейские производители умеют делать качественные изделия. Особенно нравится недорогая пленка, которую можно монтировать непосредственно в бетонную стяжку. Простота надежность этой технологии у многих вызывает положительные эмоции.

В отзывах нередко поднимается вопрос о том, как распознать контрафактную продукцию. Это является очень важным моментом, так как от качества продукции напрямую зависит срок службы инфракрасного теплого пола.

Если вы решили сэкономить и приобрести продукцию у неизвестного продавца, предлагающего хорошую скидку, несколько раз перепроверьте сертификат соответствия на ИК-оборудование и по возможности сверьте их с образцами, представленными на официальном сайте компании.

Удачные примеры и варианты

Так выглядит инновационная пленка от компании Heat Life, одна из лучших на рынке.

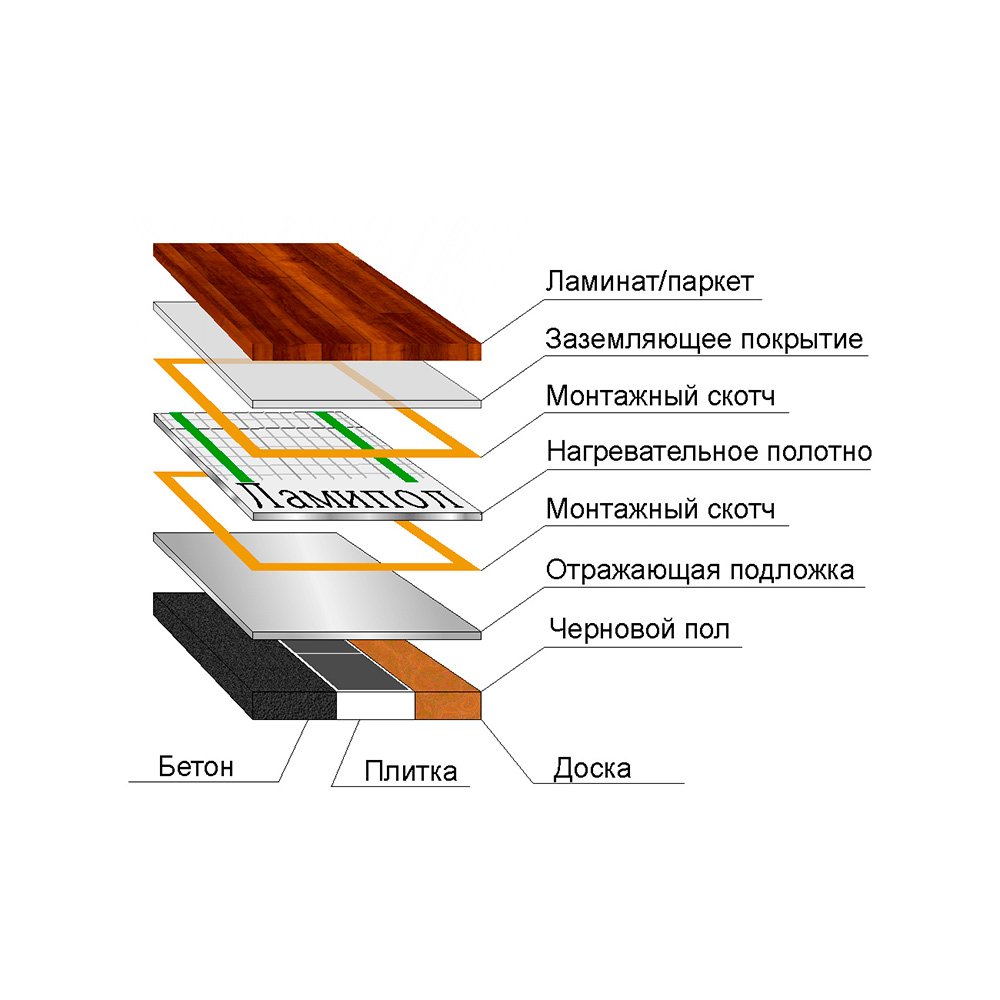

Структура теплого пола.

Результат покрытия ИК пленкой спортивного зала.

Схема теплого пола в разрезе.

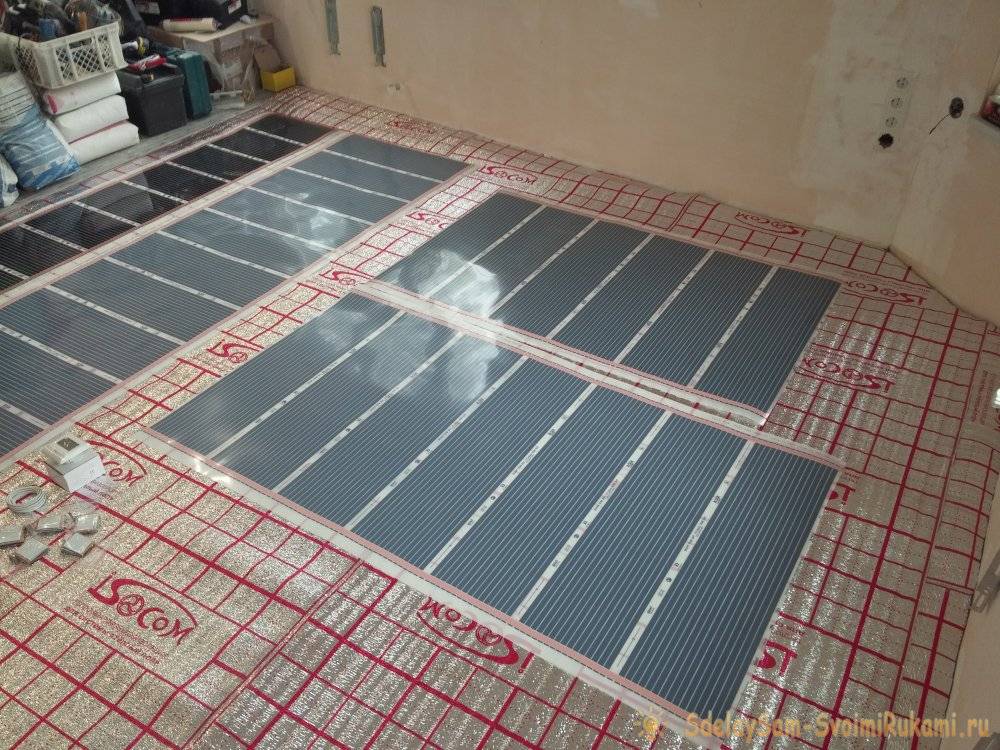

Монтаж теплого пола в спальной комнате. Такую работу можно сделать своими руками.

О том, как установить инфракрасный теплый пол, смотрите в следующем видео.

монтаж своими руками Пленочный пол под плитку можно

Керамическая плитка – прекрасный вариант для отделки полов в ванной комнате, кухне или коридоре. Однако ее большим недостатком является то, что она холодная, и ходить по ней босиком крайне некомфортно. Но стоит ли из-за этого отказываться от кафеля? Конечно, нет! Инфракрасный теплый пол под плитку – вот выход. Данная статья своего рода инструкция, которая поможет вам разобраться в том, какой тёплый пол лучше и можно ли выполнить монтаж своими руками.

Под плитку имеет ряд преимуществ. Посмотрим, чем же он лучше остальных видов системы «тёплый пол».

• Инфракрасный обогрев совершенно не влияет на воздух внутри помещения, он всегда остается свежим.
• Выделяемое тепло имеет длинную волну. Таким образом, происходит подогрев не только пола, тепло передается всем предметам, которые соприкасаются с полом, в том числе тело человека.
• Практически отсутствует электромагнитное излучение.
• Система инфракрасных полов бесшумна, не вибрирует и не выделяет пыль.
• Количество отрицательно заряженных ионов в воздухе увеличивается более чем в четыре раза.

Тепло от инфракрасной пленки распространяется снизу вверх. В результате комфортная температура держится равномерно в нижней части помещения

Несмотря на все плюсы, многие сомневаются, можно ли устанавливать плёночный теплый пол под плитку, поскольку его рекомендуют для так называемого «сухого» монтажа. Действительно, пленку лучше не класть в или . На это есть три причины:

1. Состав пленки. Поскольку для клеящих составов плитки и смесей для стяжек характерна щелочная среда, пленка по истечении определенного времени может разъесться. В результате оголенные электрические соединения могут искриться, а также может произойти короткое замыкание.
2. Пленка обладает низкой степенью сцепления. Если на нее сразу же положить керамику или залить стяжку, она будет «плавать».
3. Специально для «мокрого» монтажа изготавливаются .

Это вовсе не значит, что нельзя установить тонкий теплый пол под плитку. Существует два способа, о которых речь пойдет далее.

Подготовительный этап

Какой набор инструментов и материалов потребуется для установки системы теплых полов?

• Комплект инфракрасного тёплого пола, включающий и термодатчик;
• Теплоотражающая изоляция толщиной не более 3 мм;
• Монтажная сетка, не проводящая электрический ток;
• Соединительные провода. Их сечение определяется в зависимости от мощности системы;
• Двусторонний скотч;
• Керамическая плитка и клей для нее.

Комплектующие и инструменты для монтажа ИК пленки

Прежде чем установить тонкий теплый пол, необходимо подготовить основание. Первым делом демонтируется старое напольное покрытие. Затем оно очищается от грязи и пыли, выравнивается и просушивается. После этого нужно определить место, где будет установлен терморегулятор, и подвести к нему проводку. Нужно помнить, что нельзя укладывать тёплый пол под крупногабаритные предметы. Поэтому нужно выделить зоны, где будет установлена система. Затем на пол укладывается теплоотражающий материал. Он стелется по периметру пола полосами шириной 60 см, которые скрепляются с основанием и между собой с помощью скотча.

Установка теплых полов

Вариант плана укладки пленки ИК пола

После подготовительных работ, можно начать монтаж инфракрасной пленки. Предварительно лучше нарисовать схему расположения пленки, мебели и бытовых приборов.

1. Термопленка раскатывается на полу. Для подгонки нужного размера на ней есть линии отреза, разрезать можно также между черными кремниевыми полосами. При этом медные контакты должны находиться с нижней стороны. Пленку следует разрезать максимально длинными кусками, а контакты должны выходить в направлении терморегулятора. Это позволит снизить расход проводов и уменьшить количество контактов.
2. На медной полосе закрепляется зажим, причем одна его сторона должна быть внутри пленки, а другая – снаружи.
3. Линии разреза закрываются битумной изоляцией.
4. Отрезки термопленки подключаются сначала между собой, а затем к терморегулятору.
5. Инфракрасный пол фиксируется с помощью скотча.

Когда тёплый пол собран, можно переходить к его подключению.

• На выбранное в стене место . Удобнее всего, если он будет располагаться вблизи выключателя или розетки.
• Схема подключения подразумевает укладку проводов от нагревательных элементов укладываются к терморегулятору. Специалисты настоятельно рекомендуют монтаж проводов под плинтусом по одной стене. Кроме того, желательно уложить их либо в короб, либо в штробу. А чтобы из-за проводов не появлялись бугры, в теплоотражающей изоляции для них вырезается углубление.
• Для соединения провода с зажимами на пленке на его конце срезается изоляция. Затем его нужно вставить в зажим и прижать пассатижами. Провод должен быть крепко зафиксирован.

• Место, где провода подключены к зажимам, заклеивается битумной изоляцией с обеих сторон с запасом.
• Другие концы проводов подводятся к терморегулятору. Схема подключения описана в инструкции к каждой модели инфракрасного пола.
• Следующий шаг – монтаж выносного термодатчика и его подключение к регулятору температуры. Датчик лучше укладывать в гофру, чтобы при поломке его легко можно было заменить.
• На последнем этапе к сети подключается терморегулятор. Если тёплый пол потребляет свыше 2 кВт, то для подключения терморегулятора требуется отдельный автомат.

После того как весь комплект подключен, необходимо проверить его функционирование. Если все работает, поверх пленки расстилается полиэтиленовая гидроизоляция. Теперь можно приступать к укладке плитки.

Профессионалы предлагают два метода монтажа кафеля на инфракрасный пол:

1. На гидроизоляционный слой кладется малярная сетка, и затем поверх нее заливается либо стяжка, либо самонивелирующийся раствор толщиной от 8 до 10 мм.

Монтаж на монтажную сетку

1. Поверх гидроизоляции монтируются ГВЛ. Они закрепляются на основании между полос нагревательных элементов с помощью саморезов.

Монтаж плитки под теплый пол на ГВЛ

Затем по стандартной технологии с тем отличием, что использовать лучше эластичный клеевой состав, рекомендованный для тёплого пола, и учитывать температурные зазоры. Оставляйте комментарии, ставьте оценке статье!

Кафельная и керамогранитная плитка является отличным материалом для напольного покрытия – долговечным и практичным. Единственный минус плиточных полов – коэффициент теплоотдачи.

Керамика не способна аккумулировать в себе тепло и сразу же отдаёт его окружающей среде, поэтому плиточные полы на ощупь всегда холодные.

Если в летний зной эту их особенность ещё можно рассматривать как плюс, то в холодное время года ощущение холодного пола создаёт определённый дискомфорт. Исправить ситуацию и сделать кафельную поверхность не только практичной, но и комфортной, поможет плёночный тёплый пол под плитку.

Особенности эксплуатации плёночных тёплых полов

Пленочные полы требуют минимальных трат на энергоноситель

Тёплые полы являются относительно новым видом обогрева помещений, с успехом пользующимся как в жилых, так и в общественных зданиях. Главное их отличие от классического способа обогрева – размещение нагревательных элементов не на стенах помещения, а непосредственно под напольным покрытием. Это даёт возможность создать наиболее комфортную температуру в нижней части комнаты при минимуме затрат на энергоноситель.

Среди всех разновидностей напольных обогревательных систем инфракрасные полы являются наиболее технологичными в эксплуатации.

1. По сравнению с кабельными системами ИК пол обладает большим коэффициентом полезного действия (КПД).
2. В отличие от водяных полов в ИК системах не применяется жидкий теплоноситель, поэтому исключена возможность протечек.
3. ИК системы при работе почти не излучают электромагнитных волн и не сушат воздух.

В таблице показаны сравнительные характеристики ИК-полов и водяных напольных систем обогрева.

Воздействие ик-волны сходно с действием солнечных лучей

Передача тепла здесь происходит посредством инфракрасного излучения, в результате чего происходит нагрев напольного покрытия, а также находящихся в комнате предметов.

Длина ИК волны составляет порядка 10 – 20 мкм, что приближает её действие к солнечным лучам: свободно проходя сквозь воздух, она при попадании на стены, потолки, мебель и т.д., передаёт им свою тепловую энергию.

В свою очередь нагретые предметы начинают передавать тепло воздуху в помещении, нагревая его. Это свойство в термодинамике называется эффектом вторичной конвекции.

Однако, как и всякая система обогрева, ИК полы имеют и свои минусы.

Кафельная плитка и напольные системы обогрева

Тёплые полы сверху всегда закрываются финишным покрытием. В последнее время на рынке отделочных материалов имеется огромное количество самых разных материалов, предназначенных для этих целей.

Ламинат, линолеум, ковролин, паркетная доска – все эти материалы отлично смотрятся в любом интерьере благодаря своим отличным эстетическим свойствам, но вот при выборе напольного покрытия для тёплого пола следует руководствоваться несколько другими критериями.

Критерии выбора финишного покрытия

При укладке ламината на ИК-пол, рекомендуется настелить подложку

Прежде всего, следует обратить внимание на коэффициент теплопроводности материала. При классическом способе отопления жилья, когда обогрев производится настенными радиаторами, полы являются самой холодной частью комнаты, поэтому большинство напольных покрытий имеет пониженную теплопроводность.

Чтобы защитить наши ноги от холода, под ламинат стелют теплоизоляционную подложку, а внутреннюю часть линолеума покрывают ворсом и т. п. Но то, что хорошо при настенном обогреве, при напольном является большим минусом. Покрытия с теплоизолирующим эффектом перекрывают свободную передачу тепла от нагревательных элементов окружающему воздуху.

Кафельное покрытие не обладает термозащитой

Единственным видом напольного покрытия, не обладающим термозащитными свойствами, является плиточный пол.

Пол, покрытый кафелем, практически не задерживает тепло, что значительно повышает КПД напольных обогревательных систем.

Плитка укладывается обычно на бетонное черновое основание при помощи специального плиточного клея.

Это делает керамику отличным вариантом для устройства декоративного настила поверх тёплых полов. Однако это не относится к ИК полам.

Монтаж инфракрасного тёплого пола под плитку может сопровождаться рядом проблем, как непосредственно при проведении работ, так и в процессе его эксплуатации.

Плитка и ИК полы – возможные подводные камни

В случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

В случает с водяными полами, оптимально залить их бетонной стяжкой

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Для заливки стяжки предназначаются тёплые водяные и кабельные полы. Инфракрасные системы следует монтировать под стяжку только в исключительных случаях, когда иной альтернативы просто нет.

Несмотря на все запреты, для настоящих мастеров нет ничего невозможного.

В настоящее время разработано как минимум два основных способа укладки кафельной плитки поверх плёночного нагревательного покрытия.

Один из способов укладки получил название «сухого» благодаря тому, что ИК обогревательные элементы в этом случае не контактируют с бетонной стяжкой. Второй метод – «мокрый». В этом случае бетонный раствор заливается поверх обогревательной конструкции.

«Сухой» метод

Поверх ИК-пленки рекомендуют уложить защитную пленку и листы гипсокартона или МДФ

Сухой способ установки инфракрасного тёплого пола под плитку предусматривает следующие этапы работ.

Также не следует располагать нагревательные элементы под низкой мебелью – шкафами, комодами, диванами. Отсутствие циркуляции воздуха над ИК-полами резко снизит их эффективность, а мебель из-за постоянного воздействия ИК лучей может рассохнуться и растрескаться.

«Мокрый» метод

Данный метод позволяет сэкономить средства и деньги

Следующий метод, называемый «мокрым», более простой и быстрый. Так, финансовые и временные затраты на его устройство в среднем на 20 — 30% ниже, чем при «сухой» технологии, но в тоже время монтаж инфракрасного тёплого пола под плитку менее безопасен из-за возможного контакта обогревательных элементов с цементным раствором.

«Мокрый» монтаж состоит из следующих этапов:

Как видим, при условии правильного проведения работ, вполне возможна установка тёплых ИК полов под кафельную плитку.

Сегодня во многих санузлах облицовывают пол кафелем. Однако его холодная поверхность не всегда приятна. Исправить ситуацию поможет монтаж теплого пола. Установив инфракрасную обогревательную систему, вы сможете наслаждаться пребыванием в ванной и существенно сэкономить на потребляемой электроэнергии для подогрева пола.

Принцип работы пленочных покрытий

У многих хозяев возникает проблема выбора, кабельный или все-таки инфракрасный теплый пол под плитку, какой лучше покажет себя можно понять только в процессе эксплуатации. Нужно сказать, что отзывы специалистов в этом вопросе неоднозначны. Электрический кабельный подогрев требует основательной бетонной стяжки, что существенно уменьшает высоту санузла. Кроме того, он не такой экономичный, как его инфракрасный аналог. Однако некоторые специфические моменты при монтаже пленочных конструкций не делают их идеальным вариантом укладки под кафель.

Чтобы окончательно разобраться в этом вопросе, следует выяснить особенности инфракрасных теплых полов. Эти системы бывают изготовлены на основе карбоновой или биметаллической пленки. Последнюю разновидность категорически не рекомендуют использовать как обогревающий элемент под керамическую плитку.

Все такие конструкции обогрева работают по принципу инфракрасного излучения. Покрытие представляет собой пленку, разделенную на сектора. В каждом из них находятся нагревательные элементы. Во время монтажа на тонкое покрытие к медным полоскам подсоединяются клеммы. Когда подключено электрическое питание, происходит излучение тепла.

Нужно сказать, что в отличие от других электрических систем обогрева, инфракрасный теплый пол нагревает не воздух, а окружающие объекты, в том числе и тело человека. Такое излучение абсолютно безвредно для организма и полностью аналогично воздействию солнечных лучей. Кроме того, во время работы пола, воздух обогащается отрицательно заряженными ионами, что благотворно влияет на микроклимат помещения и не пересушивает воздух, как при функционировании других электронагревательных моделей.

Характеристики инфракрасных обогревателей

Основным преимуществом пленочных систем стала их высокая экономичность работы. Максимальной экономии электроэнергии можно достичь, отрегулировав температуру примерно на 21 градус по Цельсию. Хотя высшее значение, на которое рассчитана конструкция, может составить около 50 градусов.

Стоимость этих изделий имеет большую ценовую вилку, что является их очередным несомненным плюсом. Это позволяет выбрать конструкцию в соответствии со своими финансовыми возможностями. Кроме того, существенно сократить бюджет ремонта санузла можно и самостоятельным монтажом обогревательной системы, так как укладка инфракрасного теплого пола под плитку своими руками обойдется значительно дешевле работы профессиональных мастеров.

На вопрос, что лучше водяной или инфракрасный теплый пол, можно с уверенностью заявить о целесообразности монтажа именно второго варианта. Ведь эта система становится полноценным самостоятельным источником отопления жилья, в отличие от водяных конструкций. Нужно сказать, что пленочными теплыми полами можно заменить центральное отопление квартиры. Кроме того, эту систему гораздо проще монтировать, чем водяные теплые полы.

Универсальность углеводородных инфракрасных теплых полов позволяет их установку под любой тип напольного покрытия, иногда ими даже осуществляют утепление открытых балконов и беседок. Кроме того, достаточные водоизоляционные свойства такой системы не препятствуют укладке их в санузлах и других помещениях квартиры с повышенной влажностью. Хотя специалисты все же рекомендуют проложить дополнительный гидроизоляционный слой в таких случаях.

Недостатки инфракрасных систем при укладке их под кафель

Однако, у любого материала, помимо достоинств, всегда существуют и недостатки. Следует знать, что все полезные свойства инфракрасного излучения при укладке такого теплого пола под кафель будут поглощаться именно напольным покрытием, а не телом человека. Нагрев же помещения будет происходить за счет конвекции. Теплое покрытие пола будет отдавать накопленную энергию, и за счет движения воздуха нагреваются стены и другие предметы санузла. Из-за этого свойства не следует укладывать систему под участки, занятые мебелью и сантехникой, так как они будут сильно нагреваться от пола.

Еще одним существенным недостатком станет постепенное разъедание клеем для плитки тонкой полимерной пленки обогрева, что постепенно может вывести из строя всю систему, а также стать причиной короткого замыкания и пожара. Высокие свойства адгезии этих покрытий можно уменьшить, проложив между обогревательной конструкцией и керамической облицовкой лист гипсокартона и сетку из стеклоткани с небольшими ячейками. Однако такие действия значительно понизят греющую способность системы.

Теплые полы инфракрасные под плитку требуют укладки на абсолютно ровную поверхность, иначе можно легко повредить тонкую пленку еще в процессе монтажа. Поэтому следует заранее подготовить черновое основание пола и при необходимости выровнять его.

Кроме того, правильное подсоединение контактов конструкции требует определенных навыков и знаний в электрическом деле. Если вы никогда не сталкивались с такими работами, безопаснее доверить установку профессионалам.

Особенности укладки пленочного теплого пола под керамическую облицовку

Чтобы провести грамотный монтаж инфракрасного теплого пола своими руками, следует придерживаться некоторых правил и рекомендаций специалистов. Укладка этого вида покрытия несколько отличается от других электрических нагревателей. Кроме этого, определенные нюансы появляются и при финишном покрытии такой системы кафельной плиткой.

Для начала следует выяснить, что именно понадобится в процессе монтажа. Обычно можно обойтись следующим перечнем материалов:

• система теплого пола;
• отражающая тепло подложка;
• провода для подключения конструкции;
• монтажная лента-диэлектрик;
• листы гипсокартона;
• клей для керамических изделий;
• кафель.

Прежде всего, внимательно осмотрите покрытие пола. Поверхность должна быть сухой и чисто, а также не иметь рельефа. При необходимости пол выравнивают.

Нужно составить проект размещения аппаратуры управления теплым полом. Обычно его монтируют в стене за пределами санузла на оптимальной для эксплуатации высоте. Провод, соединяющий датчики и систему нагрева нужно провести через гофрированную трубу, которую следует вмонтировать в слой стяжки либо утопить в стене.

На следующем этапе прокладывают изолирующий материал из пробки или амальгамы, отражающий тепло. Для удобства монтажа нагревательной пленки ее разрезают на полосы около 50 см по линии перфорации, скрепляя их между собой скотчем. Длина полосок при этом не должна превышать девяти метров. Особое внимание следует обратить на стыки материала, их хорошая изоляция будет способствовать длительной и бесперебойной работе системы.

Медная полоса, проходящая по всей длине отреза, должна находиться на черновом покрытии пола.

Нужно следить, чтобы концы покрытия не перекрывали друг друга, а были уложены точно встык. Все работы по укладке нужно выполнять очень аккуратно, чтобы не повредить тонкую поверхность материала. Для фиксации пленки к полу ее накрывают сверху монтажной сеткой и крепят при помощи скоб. Делать это нужно осторожно, стараясь не задевать электрические контакты во избежание их повреждения.

На медной полосе с помощью дырокола проделывают отверстия, на которые впоследствии закрепляют клеммы.

Подключение теплого пола к энергоснабжению квартиры

Сначала нужно закрепить датчик с показаниями температуры и регулировочное реле на стене и вывести провод через гофрированный шланг до начала пленочного покрытия.

Через клеммы с помощью проводов нужно связать между собой полосы теплого пола и соединить их с кабелем, идущим от аппаратуры управления.

Для этого в местах сочленения провода зачищают от изоляционной оплетки. Затем с помощью пассатижей обжимают их на клеммах и в месте соединения с приборами. После связывания между собой системы, все оголенные участки нужно тщательно заизолировать. Важно следить, чтобы все кабели не перекрещивались, а располагались параллельно друг другу.

Окончательное подключение к питанию лучше поручить квалифицированному электрику, чтобы избежать замыкания сети и возгорания жилья.

Укладка кафеля над пленочным теплым полом

Прежде чем приступить к облицовке пола, следует протестировать работу системы. В случае каких-либо неполадок, нужно их выявить и устранить. Если конструкция работоспособна, можно начинать укладывать кафель.

Для этого нужно проложить сверху пленочного покрытия листы гипсокартона. Они станут своеобразным буфером между полимерной поверхностью и щелочным плиточным клеем. Для надежности их нужно закрепить саморезами к полу, стараясь не задеть электрические контакты конструкции.

Дальше можно приступать к укладке плитки. Важно при этом использовать гребенчатый шпатель, чтобы избежать появления воздушной подушки между кафелем и системой теплого пола. А в целом керамические изделия укладываются так же как и обычно.

Нюансы при установке инфракрасного теплого пола

Чтобы обеспечить положительный результат при самостоятельном монтаже пленочных нагревательных систем перед укладкой кафеля, следует соблюдать такие правила:

• монтаж конструкции возможен, только если температура воздуха помещения плюсовая;
• заземление инфракрасных систем является обязательным;
• повреждения пленки при монтаже нужно тщательно заизолировать, а лучше стараться не допускать их;
• запрещено укладывать полосы нагревателя длиннее десяти метров;
• не следует загибать материал или накладывать отрезы пленки друг на друга.

Выполнение всех вышеописанных норм поможет вам качественно утеплить пол в санузле даже таким нетипичным для кафельного покрытия способом.

Несмотря на некоторые мнения о негодности использования теплых инфракрасных полов под керамическую облицовку, все же существует возможность установить именно эту систему обогрева под плитку качественно. Все сложные и длительные работы по монтажу вам компенсирует экономичный и комфортный пол в ванной комнате.

Аппаратуру датчиков лучше всего установить рядом с санузлом

Для самостоятельного монтажа инфракрасной обогревательной системы нужно приобрести некоторые инструменты и материалы

Инфракрасный теплый пол укладывать гораздо проще, чем водяной

Пленочные теплые полы можно укладывать только на открытые участки пола

Экранирующая поверхность подложки поможет избежать потерь тепла в процессе эксплуатации пола

Фиксировать пленку к полу нужно предельно аккуратно, чтобы не повредить контакты

После подключения клемм следует изолировать место сочленения проводов

На лист гипсокартона тонким слоем наносят клей для плитки и разравнивают его зубчатым шпателем

Схема подключения инфракрасного теплого пола

Нарезать полосы пленки нужно по перфорированной линии, не задевая контактов

Подключение инфракрасного пола к сети питания лучше доверить профессионалам

Инфракрасное длинноволновое излучение абсолютно безопасно для человека

Цугунов Антон Валерьевич

Время на чтение: 4 минуты

Для создания комфортных условий в помещениях, где пол выполнен из кафеля, часто применяют систему теплых полов. Традиционно в тандеме с плиткой используют водяной или электрический подогрев, осуществляемый при помощи кабеля или греющих матов. Однако многих интересует, есть ли возможность положить инфракрасный теплый пол под плитку. Давайте выясним, как это сделать и насколько целесообразно такое сочетание.

Виды теплых полов

Современные технологии теплых полов подразумевают два вида источника подогрева: это вода и электричество.

Водяные теплые полы

Представляют собой трубки с теплоносителем, размещенные под тонкой стяжкой и напольным покрытием. По сути, это видоизмененные радиаторы отопления. Поэтому такой вид подогрева может использоваться как в комбинации с традиционной схемой, дополняя ее, так и самостоятельно, заменив ее полностью. К недостаткам водяных теплых полов можно отнести:

• Значительную величину стяжки, которая не только уменьшает высоту помещения, но и существенно увеличивает нагрузку на перекрытия.
• Возможность протечки в случае нарушения герметичности системы, что чревато подтоплением соседей снизу. А это может привести к весьма существенным финансовым потерям.
• В случае отключения электричества или горячей воды в холодное время годы трубы такого теплого пола могут разморозиться. Как итог – масштабный ремонт системы.
• довольно сложен, поэтому не каждому под силу выполнить его своими руками.

Электрические теплые полы

В основной своей массе они делятся на три группы:

• Кабельные. Греющий элемент выполнен в виде кабеля, закрепляемого на специальной ленте или металлической сетке. При укладке требуют тщательного расчета необходимой длины кабеля, а также довольно солидной стяжки высотой от 30 до 50 мм.
• Греющие маты. Чаще всего это тот же кабель, но закрепленный на сетке из стекловолокна. Такие теплые полы значительно проще в укладке и требуют меньшей величины стяжки – до 30 мм. Роль стяжки может сыграть и плиточный клей: в этом случае греющие маты помещаются в его толще.
• Пленочные: нагревательные элементы размещены в достаточно тонкой пленке. По материалу нагревательных элементов различают карбоновые и биметаллические (медь и алюминий) виды пленочных теплых полов. В отличие от двух первых групп электрических систем подогрева передача тепла осуществляется в основном за счет инфракрасного излучения, поэтому их часто называют инфракрасными теплыми полами.

Можно ли совмещать пленочные теплые полы и керамическую плитку?

Прежде чем укладывать инфракрасный пол под плитку, следует решить: а стоит ли это делать? Мнения профессионалов на этот счет неоднозначны.

Монтаж инфракрасного теплого пола в первую очередь целесообразен при таких видах напольного покрытия, как ламинат, линолеум, ковролин. А вот с плиткой дело обстоит сложнее.

Противники укладки пленочных теплых полов под кафель выдвигают следующие аргументы:

• Непосредственно сама нагревательная пленка имеет крайне низкую адгезию, что проводит к риску отслоения от нее стяжки ил клея. Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
• Больший расход электроэнергии, чем при использовании греющего кабеля или матов.
• Нельзя исключать постепенное разъедание пленки клеящими составами, имеющими щелочную основу.
• Укладывать пленочный теплый пол под плитку довольно сложно. Нужно соблюдать предельную осторожность и аккуратность. В то же время для достижения нужного эффекта можно довольно просто уложить кабельные или матовые электрические нагревательные элементы.

Но есть и ряд достоинств этого материала, учитывая которые, можно решиться выполнить укладку инфракрасного теплого пола под плитку:

• Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту комнаты, то пленочные полы – единственный вариант обеспечить подогрев кафеля. Потребуется стяжка не более 8–10 мм.
• Такие теплые полы более надежны. Если элементы подключены параллельно, то выход из строя одного из них не приведет к отказу всей системы. Повреждение же кабеля или проводящего контура мата неизбежно приведет систему нагрева в нерабочее состояние.
• Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.

Учитывая особенности системы, можно сделать вывод, что использовать инфракрасные пленочные полы под плитку целесообразно в небольших помещениях с низкими потолками.

Подготовительные работы

Как и любые другие системы теплого пола, инфракрасная пленка требует тщательной подготовки основания:

• Необходимо ликвидировать выступы и , имеющиеся в базовой поверхности.
• Для прокладки электропроводки и установки терморегулятора выполняются канавки в стене. Как правило, терморегулятор размещают недалеко от выключателя. Так удобнее. При необходимости выдалбливается канавка в полу для размещения датчика температуры.
• Укладывается слой теплоизоляции, профессионалы рекомендуют перфорированный изолон с теплоотражающей поверхностью из фольги. Теплоизоляцию укладывают фольгированной стороной вверх, чтобы тепло уходило обратно в помещение, и прикрепляют к основанию металлизированным скотчем.

По периметру комнаты на расстоянии 20 см от стены изоляцию не укладывают. Это делается для того, чтобы обеспечить более надежное крепление крайним плиткам.

• Необходимо оклеить по периметру пол специальным электропроводным скотчем. Он послужит своеобразным заземлением. Питание нагревательных элементов нужно осуществлять по отдельной линии с обязательным использованием УЗО.
• Составляется схема укладки. Подогрев не делается под тяжелой стационарной мебелью, от стен необходимо отступить не меньше 40 см.

В целях экономии можно уложить инфракрасную пленку под плитку только в тех местах, где вы будете ходить. Получаться своеобразные теплые дорожки.

Укладка нагревательной пленки

В комплект инфракрасных теплых полов обязательно входит подробная инструкция по установке. Многие производители даже снабжают изделие компакт-дисками, где все расписано по шагам. Но нелишним будет знать некоторые нюансы укладки пленки:

• Пленка укладывается не сплошным массивом, а с промежутками в 50–100 мм.
• Нельзя допускать наложения полос одна на другую.
• Для фиксации элементов на термоизоляции применяют скотч.
• Разрезать пленку необходимо по специальным линиям отреза.
• Размещать элементы лучше контактами в ту сторону, где находится терморегулятор. Это уменьшит длину проводов.

• Чтобы провода не выступали над поверхностью пленки в термоизоляции под них можно сделать специальные канавки.
• Согласно инструкции к медной полосе прикрепляется зажим для подводки электричества. После подключения проводов все контакты надо надежно защитить битумной изоляцией или термоусаживаемыми изоляционными трубками.
• Устанавливается датчик температуры. Он может располагаться в специальной штробе, в гофрированной трубке. Ее конец надежно закрывается колпачком. При другом варианте размещения он крепится под пленкой, для чего в утеплителе вырезается отверстие соответствующей формы.
• Выполняется подключение к терморегулятору. Если нет уверенности в своих силах, то лучше воспользоваться услугами профессионального электрика.
• После проверки работоспособности системы стелется слой обыкновенной полиэтиленовой пленки, которая фиксируется скотчем.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Стяжка полов полусухим способом

Наличие теплого инфракрасного пола в помещении создает особую уютную атмосферу. Преимущества ИК покрытия заключаются в том, что заметно повышается теплоотдача пола, снижаются денежные затраты на электроэнергию. Монтаж теплого пола под плитку – дело непростое, оно имеет ряд особенностей. В этом материале рассмотрим технологии, которые используются в данной области.

Особенности

Ифракрасное излучение теплого пола равномерно распределяется по стенам, потолку, предметам в помещении, нагревая их. Технология работает без использования проводов и подходит для полов с покрытием:

• Ламинат;
• Линолеум;
• Ковролин.

Инфракрасный теплый пол под плитку чаще всего необходим в таких помещениях:

• Теплицы;
• Бассейны;
• Кухни;
• Санузлы;
• Технические комнаты.

Есть два вида инфракрасных полов, которые применяются под плитку:

• Стержневой;
• Пленочный.

Второй примечателен тем, что при его производстве используются плоские элементы, в которых присутствует карбоновая суспензия. С двух сторон от нее монтируются пленочные полимерные покрытия толщиной в 0,5 миллиметра, ширина полосы при этом может быть от 30 до 120 сантиметров.

При монтаже пола обязательно следует соблюдать правила безопасности и использовать заземление. Подобная конструкция создает в комнате комфорт и уют, что не может не сказаться на психическом и эмоциональном состоянии человека.

Плюсы и минусы

Преимущество отопительной ИК-системы пола:

• Отсутствие электромагнитного излучения;
• Простота в работе;
• Экономичность;
• Не высушивает воздух;
• Нет риска возникновения пожара;
• Не провоцирует скопление пыли;
• Универсальность – ИК-пленку можно монтировать даже на стену или потолок.

Высота ИК-конструкции не превышает трех сантиметров, и даже в помещениях, где потолки высотой лишь два с половиной метра, пленка почти незаметна.

Преимуществом ИК пленки можно также назвать и тот факт, что она не сушит воздух в комнате. Традиционная технология радиаторного отопления такими достоинствами не обладает.

Недостатки:

• Для монтажа ИК- оборудования требуется высокая квалификация. Мастеру без солидного практического опыта работы за подобные проекты лучше не браться;
• Возбраняется монтировать подобные устройства под мебель. Плитку следует тщательно проверять на наличие дефектов, так как инфракрасное излучение может спровоцировать расслаивание этого материала. Лучше покупать керамическое напольное покрытие известных торговых марок, так как, например, китайская плитка – плохого качества и не выдерживает даже небольших нагрузок.

При монтаже оборудования и плитки следует соблюдать все технологические предписания. Это является главным правилом этого вида работ.

Схема работы

Пол с инфракрасной пленкой под плиткой – это вариант, который встречается довольно часто. Подключить пленочный ИК пол к электричеству вполне реально, он будет нормально работать, если сверху залить стяжку, а на нее положить плитку. Работы эти несложные, их можно сделать если не самостоятельно, то с привлечением мастера.

Существует два способа укладки плитки на пленку:

• Сверху пленки монтируется малярная сетка, чтобы увеличить адгезию. На нее заливается стяжка или специальная саморазравнивающаяся смесь. Толщина слоя – не более 10 мм.
• На пленку кладутся листы ГВЛ, закрепляются саморезами, которые проходят между полосами нагревательных элементов; от мастера требуется большая точность, так как легко можно повредить хрупкие конструкции.
• Далее плитка монтируется по стандартной технологии с использованием клея для теплых полов.

В начале работы следует нарисовать схему с размерами, в которой будут отражены все кабели и нагревательные элементы.

Стержневой пол специально придуман для плиточного покрытия, поэтому стяжку в этом случае делать не надо. Для керамической плитки созданы стержневые инфракрасные обогреватели, которые подключаются к терморегулятору. На них монтируется керамическое покрытие.

Между двумя проводниками находятся стержни (они похожи на ступени), которые сделаны из графита и карбона серебра. Размеры полотен:

• Ширина – 82 см;
• Пространство между стержнями – до 10 см.
• Длина – до 20 метров.

При прохождении тока из стержней выделяется ИК излучение, оно имеет длину волны от 8 до 14 мкм. Эта технология позволяет экономить значительное количество средств. Электросхема спроектирована таким образом, что при работе тратится минимальное количество энергии.

Как подключить?

Перед началом работы по монтажу пленочного инфракрасного пола следует:

• Подготовить основание;
• Расположить по всей плоскости теплоотражающий материал;
• Подготовить место для терморегулятора.

Установка начинается с того, что материал распределяется по всей комнате. Необходимо закрепить его изолентой или скотчем, заделать стыки.

Есть возможность снизить расход проводов, если контакты направить по направлению к регулятору. На медной полоске закрепляется зажим, его сторона располагается внутри покрытия, вторая находится поверх медной полосы. Линии разреза изолируются битумом. Пленка фиксируется с использованием изоленты. Для этого требуется выравнить основание, положить на пол теплоотражающий материал.

Этапы работ:

1. Монтаж теплоотражающего материала;
2. Монтаж пленки;
3. Подключение блоков, соединение их с терморегулятором;
4. Инсталлируется датчик температуры между первым и вторыми слоями стяжки в гофрированной трубе
5. Происходит укладка слоев, закрепление их саморезами
6. Заливается стяжка, это можно сделать своими руками
7. На стяжку кладется плитка.

При работе следует учесть следующее:

1. Установить ИК систему под мебелью можно лишь тогда, когда она расположена на ножках на высоте минимум три сантиметра;
2. Необходимо правильно укладывать теплоизоляцию, это защитит от перерасхода электроэнергии;
3. Нельзя использовать изоляцию, в которой присутствует фольга, она подвержена коррозии;
4. Чтобы положить покрытие нужной стороной, внимательно следует изучить инструкцию-памятку.

Использовать разрешается изоляцию на основе пленки:

• Лавсановой;
• Полипропиленовой.

Терморегулятор устанавливается на стене, к нему подсоединяется электропроводка

Провода стелить по полу нельзя, их следует уложить в пластмассовый короб. Провода не должны создавать неровностей. Необходимо сделать следующее:

• Вырезать для проводов выемку в теплоотражающей изоляции;
• Очистить провода на кончиках, прежде чем их монтировать;
• Кончик провода вставляется в контактный зажим, закрепляется;
• Место соединения изолируется битумной мастикой.

Затем необходимо закрепить терморегулятор, делать это рекомендуется внутри гофры; затем прибор подсоединяется к регулятору температуры. Его верхняя часть монтируется снизу к черной кремниевой полосе блоков, которые нагреваются, при этом используется битумная мастика. В точке, где произошла установка, следует сделать вырез, это будет гарантией того, что не появятся деформации.

Датчик может выйти из строя, поэтому необходимо поставить его таким образом, чтобы была возможность беспрепятственно его извлечь.

Работы по монтажу следует доверить опытному специалисту.

Правильно подобранный материал – это залог нормальной работы оборудования. Рекомендуется знать ее базовые технические характеристики:

• Пленка способна меньше нагреваться и отдавать больше тепла;
• Пленка стандартная может выдержать температуру до 80 градусов по Цельсию;
• Можно соединить между собой серебряные и медные шины, за счет этого возможно снизить толщину прослойки, а значит, пролонгировать срок работы устройства;
• Токопроводящие полосы делаются из сплавов, в которых присутствует серебро. На пленке они явственно проступают, и чем больше серебра, тем лучше будет пленка. Если главная основа имеет белый цвет, то это подтверждает, что в составе присутствует качественный прочный полимер.

• На полосах не должно быть следов окисления;
• Плохой считается та пленка, где ширина медной полосы меньше 14 мм.
• Система потребляет мощность от 125 до 440 Вт/м2. Если пленка будет лежать под ковролином, то достаточно будет мощности до 160 Вт/м2. Если пленка будет располагаться под плиткой или керамогранитом, то здесь потребуется мощность не менее 215 Вт/м2. Если теплый пол будет находиться в сауне, то мощности потребуется больше 220 Вт/м2;
• Минимальная толщина пленки – 0,3 мм. Чем толще покрытие, тем дольше оно будет служить, поэтому ориентироваться при выборе надо на пленку, которая толще 0,3 мм
• Пленка устанавливается таким образом, что соседние листы прилегают плотно друг к другу, но не накладываются один на другой. Если выбирать ширину рулона с таким расчетом, то это позволит уменьшить количество отходов и сэкономить деньги.

Модели повышенной мощности эксплуатируются в лакокрасочных цехах, саунах и т. п. В таких приборах графитовые стержни запаяны в сверхпрочное покрытие.

Следует знать, что карбон и графит имеют сходную молекулярную структуру, но свойства у них заметно различаются. Карбон более устойчив к нагрузкам, а графит – не такой прочный.

Подсоединить ИК-устройство рекомендуется с помощью специалиста с практическим опытом. Класть плитку можно своими руками, особенно если это небольшая площадь, как например, в санузле или на балконе. Если самые сложные работы поручить профессионалам, а более простые сделать самостоятельно, то можно обустроить квартиру, не потратив при этом лишние средства.

Производители

Пленка Heat Life популярна во всем мире. Heat Life – это производитель, который изобрел пленку с карбоновым покрытием. На рынке существует множество ее аналогов, но они все уступают по качеству продукции южнокорейской компании. Также Heat Life выпускает уникальную ИК-пленку, которую можно укладывать прямо в стяжку. Пленка выдерживает температуру выше двухсот градусов по Цельсию, технология ее изготовления является ноу-хау компании.

Heat Plus – это еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Heat Plus открыла множество сервисных центров по всей стране и делает как полосатую, так и сплошную пленку, мощность которой колеблется от 85 до 460 Вт

Фирма Caleo (Южная Корея) производит ИК пленку с 2006 года. Считается одной из лучших, на счету компании множество разработок и инновационных ноу-хау. Например, именно Caleo изобрела полы с сеткой, препятствующей появлению искр.

Компания имеет производственные мощности на трех континентах (Европа, Америка и Азия) и уверено продолжает завоевывать рынок. Использование пленки Caleo позволяет экономить до 20% электроэнергии по сравнению с привычными нагревательными устройствами.

Ассортимент ИК-пленки у компании очень широкий: от дешевых моделей до очень дорогих. Гарантия предоставляется Caleo до 15 лет, что само по себе уже говорит о качестве товара. Также южнокорейская фирма выпускает самые разные комплектующие и системы, которые обеспечивают прогрев труб и крыш.

Средняя цена за покупку и монтаж пленки обойдется от 5 до 10 долларов США. Инфракрасная пленка из США Carolique также пользуется большой популярностью в России и подходит практически под любое покрытие.

Пленка стоит недорого и представляет собой инновационное поколение систем ИК обогрева. Инфракрасная энергия равномерно и быстро распределяется по всему помещению. Производители утверждают, что такого рода технология дает возможность уменьшить счета за электричество не менее чем на пятьдесят процентов. Отзывы о ИК пленке от Carolique только положительные.

Приобретая ИК пленку, рекомендуется обратить внимание на наличие сертификатов качества, ведь очень часто продукцию именитых торговых марок подделывают. Лучше немного переплатить, приобретая фирменный товар, чем потом тратить большие деньги на ремонт.

Teplotex – еще один южнокорейский производитель, который выпускает качественную продукцию толщиной от 0,36 мм. Ширина рулонов – 0,5 и 1 метр. Пленка может нормально работать в течение трех десятков лет.

Rexva – эта компания больше известна у себя на родине, в Южной Корее, там она занимает более 50% рынка. В России о пленке от этого производителя известно немного. Эта компания лидирует в отрасли по количеству научных разработок. Компания применяет особую ламинацию, которая гарантирует 100% изоляцию от влаги.

Eastec – это компания, которая разработала и внедрила технологию ИК полов. Она продолжает предлагать новые оригинальные модели, которые пользуются неизменным спросом среди потребителей. Мощность пленки – от 60 Вт, ширина – от 30 см.

Monocrystal (Украина) – компания, которая позиционирует свою продукцию как самую лучшую в Европе. Фирма действительно имеет уникальные разработки, например, пленка с пониженным содержанием серебряной пасты, но более массивным карбоновым слоем. Есть интересная модель, которая разработана специально для керамической плитки. Такая пленка обладает высоким коэффициентом адгезии.

Фирма производит как полосатую пленку, так и сплошную. Толщина рулона – 30 и 64 см. Мощность – от 130 до 620 вт. Такую пленку хорошо использовать для утепления лоджий, монтировать по периметру окон и дверей.

Рекомендуем также

Теплый пол под плитку

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Разнообразие дизайнерских решений и легкость уборки делают плитку самым популярным видом напольного материала для кухни, ванной комнаты, туалета и коридора, и именно здесь укладка теплого пола будет наиболее востребованной и полезной. Температура поверхности подогреваемой плитки в среднем составляет около 26-28°С. Теплый пол не только создает дополнительное тепло в помещении, но и предотвращает появление плесени при повышенной влажности.

Теплый пол под плитку

Инфракрасный теплый пол под плитку

Перед установкой подогрева пола стоит задуматься над вопросом: какой теплый пол под плитку лучше? Здесь возможны несколько вариантов.

Инфракрасный пол – популярный на сегодняшний день вид обогрева. Однако стоит иметь в виду, что под плитку укладывается только одна разновидность инфракрасного пола – система на основе карбоновых стержней.

Укладка пленочного пола под плитку невозможна по нескольким причинам. Во-первых, плиточный клей разъедает пленку. Во-вторых, отсутствует контакт раствора с несущей поверхностью, и в-третьих, у пленочных полов нет необходимых степеней защиты от поражения электротоком для такого варианта установки.

Стержневой теплый пол — это нагревательные маты, состоящие из соединенных нагревательных стержней из карбона, графита и серебра. Они укладываются под керамическую напольную плитку и керамогранит на бетонное основание, поверх которого кладется теплоотражающая подложка.

Кабельный теплый пол под плитку

Электрический теплый пол под плитку на основе резистивного греющего кабеля – наиболее востребованный вид подогрева пола в городских квартирах. В зависимости от площади и микроклимата помещения подбирается комплект с наиболее подходящими характеристиками.

Укладываемый под плитку кабель можно использовать как для основного, так и для дополнительного обогрева помещения. Данная разновидность обогрева также отличается долговечностью: срок службы кабеля от ведущих производителей, при соблюдении всех условий монтажа и эксплуатации, составляет не менее 50 лет.

Стоимость системы

Прежде чем купить теплый пол под плитку, нужно учесть все дополнительные расходы. Цена системы складывается из стоимости самого теплого пола, материалов и монтажа. Дополнительные услуги и бонусы от компаний-продавцов помогут вам сэкономить на его укладке.

Так, например, компания ENERGY предлагает услугу бесплатного монтажа теплого пола под плитку специалистами.

Монтаж системы лучше доверить профессионалам. Однако при желании, следуя всем инструкциям и рекомендациям, вы сможете установить ее своими руками.

Монтаж теплого пола

Монтаж теплого пола под плитку

Монтаж теплого пола под плитку можно доверить специалистам или произвести самостоятельно, следуя всем инструкциям. Порядок действий следующий:

• Определите и подготовьте место для установки терморегулятора и датчика температуры.
• Подготовьте поверхность пола для укладки нагревательного кабеля.
• Положите теплоизоляцию на подготовленную поверхность.
• Закрепите на полу отрезки монтажной ленты.
• Разложите нагревательный кабель на поверхности пола по форме обогреваемой площади.
• Установите гофрированную трубку с датчиком температуры.
• Подготовьте площадь укладки к заливке цементно-песчаной (бетонной) стяжки.
• Залейте цементно-песчаную стяжку.
• Подключите и установите терморегулятор.
• Уложите напольное покрытие.

Компания Energy предлагает широкий ассортимент кабельных электрических теплых полов под плитку и другие виды напольного покрытия. Теплые полы Energy могут служить как для дополнительного, так и основного обогрева, укладываться под стяжку или клеевой раствор.

укладка и монтаж пленочного инфракрасного теплого пола, отзывы

Кафель или керамогранит – замечательный материал: прочный, эстетичный, имеющий массу вариантов дизайна и расцветки. Недостаток один – такой пол холодный, в межсезонье и зимой ноги сильно мёрзнут, прикасаясь к плитке. К счастью, этот минус легко нивелируется системой тёплого пола, которая отлично работает в симбиозе с плиткой.

Инфракрасный тёплый пол имеет то же волновое излучение, с тем же диапазоном, что и человеческое. Взаимодействуя с инфракрасным обогревателем, организм человека расслабляется и успокаивается, проходит усталость, появляются новые силы. Это связано с тем, что организм воспринимает инфракрасное тепло, как собственное, поэтому хорошо его поглощает. Такие обогреватели часто ставят в саунах, поэтому иметь дома инфракрасный пол не только очень приятно, но и полезно.

Что такое?

Инфракрасное тепло – это персональное солнце в помещении, так как принцип действия был позаимствован именно у небесного светила. Тёплый пол такого типа греет не воздух, а объёкты: людей, животных, предметы, расположенные на полу.

Инфракрасный прогрев проходит равномерно и безопасно. Нагретые ИК-лучами предметы (в случае с ванной комнатой – сама ванна, раковина, тумба, стиральная машинка) получают и сохраняют тепло, в последствие постепенно отдавая его комнате. Любопытно, но за счёт этого фактора со временем комфортно человеку становится уже при температуре, на несколько градусов ниже привычной. Медики считают это полезным, так как в прохладном помещении организм лучше борется с усталостью, болезнями и плохим настроением.

Виды

На сегодняшний день в продаже можно найти два вида инфракрасного пола:

• Стержневой, который изготовлен из карбоновых трубок-стержней, связанных с другими проводами.
• Плёночный – самый популярный, состоящий из тонкой плёнки с нагревающими полосками.

Преимущества и недостатки

Как мы говорили выше, инфракрасный пол даёт нейтральное, дружественное человеку тепло, поэтому для дома это лучший вариант.

Кроме того, такой пол имеет многочисленные преимущества:

Удобство в использовании

Толщина инфракрасного пола очень мала, поэтому такой обогрев не «съедает» сантиметры высоты помещения, под него не нужно особенным образом подготавливать поверхность, а уложить такой пол можно быстро, без шума, пыли и грязи. В процессе эксплуатации пол не деформируется, не вибрирует и не издаёт никаких звуков.

Помещение греется равномерно

При использовании системы инфракрасного пола воздух в помещении греется так, что максимальное тепло остаётся именно внизу, не поднимаясь под потолок. Ноги всегда находятся в тепле, а лицо, слизистые, кожа не пересушиваются. В любой комнате благодаря ИК-полу можно поддерживать оптимальную влажность, не переживая за здоровье домочадцев, состояние животных, комнатных цветов и деревянной мебели.

Создаётся правильный микроклимат

Даже при недолговременной работе инфракрасного обогрева в воздухе появляются отрицательно заряженные ионы – как при включении люстры Чижевского, например. Таким образом в квартире воздух становится природным, как в лесу или на берегу моря. Отрицательные ионы расслабляют нервную систему, благотворно влияют на настроение, убивают пыль и вредных микробов.

Отлично подходит под кафельную плитку

Именно в сочетании с плиткой ИК-пол лучше всего раскрывает вои достоинства. Так как керамогранит – отличный теплопроводник, тепло замечательно распределится по всему помещению.

Экологичен и безопасен

Технология, по которой изготавливаются инфракрасные полы, не сжигает кислород в помещении, не имеет вредных электромагнитных или микро-волн.

Экономит ваши деньги

ИК-пол потребляет небольшое количество электрической энергии – по средним подсчётам, от восьми до пятидесяти Ватт. Кроме того, такой пол быстро греется, достаточно десяти-пятнадцати минут, чтобы в помещении стало тепло. Также можно использовать пульт, чтобы заранее установить время, когда пол должен прогреться – проснувшись или придя домой, вы сразу сможете насладиться комфортом.

Долгий срок службы

Инфракрасные технологии бесперебойно работают до тридцати лет, а многослойная конструкция такого пола устойчива к износу, механическим повреждениям и попаданию влаги. Кроме того, если пленка будет повреждена в одном или нескольких местам, вся система в целом продолжит безопасно работать и греть.

Несмотря на внушительное количество плюсов, можно выделить и некоторые недостатки ИК-пола:

• Первый из них – это высокий ток потребления. Речь идёт не об энергопотреблении, а о нагрузке на электрическую сеть при использовании такого пола. Самое безобидное, что может случиться, если в квартире слабая проводка – «выбьет» пробки.
• Ещё один минус – это трудности в изменении зоны обогрева. Если вы уложили пол на кухне, огибая места, где стоит мебель, то через несколько лет, если вы захотите сделать перестановку или поменять гарнитур, те места, где стояла мебель, греться уже не будут, а разобрать кафельный пол – дело не самое приятное.
• Также от инфракрасного тепла греется мебель. Если в ванной комнате это может быть даже приятно, то в других помещениях вам придётся сидеть на тёплых стульях и за тёплым столом.
• Последний недостаток – это зависимость ИК-пола от элекроэнергнии. Если в вашем доме отключат свет, то включить обогрев будет невозможно.

Материалы

Чтобы без проблем уложить инфракрасный пол, нужно знать, какие материалы будут использоваться в работе. Несмотря на то, что ИК-пол продаётся, как целая система, некоторых материалов в комплекте может не быть.

Для работы нужно следующее:

• Сам комплект ИК-пола: термоплёнка, изоляционные материалы, соединительные провода и контактные зажимы.
• Теплоотражающий материал, который нужно будет расстелить на полу перед тем, как класть на него систему ИК.
• Терморегулятор и температурный сенсор, который будет расположен на стене или там, где вам удобно.
• Двусторонний скотч, который является электропроводимым.

Укладка и монтаж

Укладка инфракрасного пола – простое и даже приятное занятие, к которому необязательно привлекать профессионала. Уложить тёплый ИК-пол можно на любую поверхность, которую не нужно дополнительного готовить. Чтобы положить инфракрасный пол, не нужно подводить никаких коммуникаций. Обратите внимание, что для укладки ИК-пола под кафельную плитку необходимо разрезать пленку в некоторых местах, чтобы при работе с клеем он попал не только на тёплый пол, но и на саму основу – так получится прочная монолитная конструкция.

Укладка проходит в следующей очерёдности:

• Теплоотражающий материал равномерно раскладывается по полу – он необходим, чтобы не греть полоток соседей вместо своего пола. Такой материал, кроме того, имеет гидроизолирующие свойства, что очень удобно для ванной комнаты или кухонной зоны. Укладывая ИК-пол под плитку, нужно использовать ещё и стекломагнезивные листы. Они придадут конструкции жёсткость и защитят плёнку.
• Сверху укладывается термоплёнка и устанавливается терморегулятор. Чтобы не потерялась эффективность, укладку надо производить не менее, чем на 70% площади помещения. Также плёнка не должна находится к стене ближе, чем за 10 сантиметров.
• Монтажные кабели раскладываются поверх, определяются места на термоплёнке, где нужно снять изоляцию.
• Провода и плёнка соединяются, материалами из комплекта ИК-пола вновь изолируются места подключений.
• Проводам и датчик пола подключаются к терморегулятору.
• Проводится первое пробное подключение терморегулятора в к розетке. Нужно выставить необходимую температуру, выждать время, проверить эффективность. Если всё работает, как положено, завершаем процесс.
• Поверх укладывается защитная плёнка, пол готов для покрытия финишным материалом, например, плиткой.

Отзывы

Инфракрасные полы действительно завоевали доверие и любовь многих владельцев домов и квартир. В Сети можно встретить массу хороших отзывов, где хозяева высказываются на тему достоинств ИК-пола, его удобства и эффективности. Владельцы тёплых инфракрасных полов отмечают ряд важный моментов: это простота монтажа, с которой можно справиться самостоятельно, и низкое электропотребление – это самые важные плюсы, которые указывают в своих отзывах все.

Также для пользователей этой системы оказалось очень приятным то, что можно на зиму перекрывать батареи, которые сильно сушат воздух, а в помещении всё равно тепло и комфортно. Люди, которые впервые установили систему тёплого пола, говорят, что от него невозможно оторваться – хочется сидеть или даже лежать прямо на плитке, удобно и безопасно играть с детьми. Кстати, пользователи, у которых маленькие дети – самые преданные фанаты ИК-пола. По их словам, можно не переживать, что малыш простудится или переохладится, ползая по полу или играя на нём.

Подробнее об инфракрасном теплом поле смотрите в следующем видео.

Монтаж своими руками Пленочный пол под плитку можно

Керамическая плитка

– отличный вариант для отделки полов в ванной, кухне или прихожей. Однако его большой недостаток в том, что он холодный и ходить по нему босиком крайне неудобно. Но стоит ли из-за этого отказываться от плитки? Конечно, нет! Инфракрасный теплый пол под плитку – выход из положения. Эта статья является своеобразной инструкцией, которая поможет вам разобраться, какой теплый пол лучше и можно ли выполнить монтаж своими руками.

Под плитку имеет ряд преимуществ. Давайте разберемся, чем он лучше других видов системы «теплый пол».

• Инфракрасный обогрев совершенно не влияет на воздух в помещении, он всегда остается свежим.
• Вырабатываемое тепло имеет большую длину волны. Таким образом, нагревается не только пол, тепло передается всем объектам, которые соприкасаются с полом, в том числе и телу человека.
• Электромагнитное излучение практически отсутствует.
• Инфракрасная напольная система работает бесшумно, без вибрации и пыли.
• Количество отрицательно заряженных ионов в воздухе увеличилось более чем в четыре раза.

Тепло от инфракрасной пленки распространяется снизу вверх. В результате в нижней части помещения равномерно поддерживается комфортная температура.

Несмотря на все преимущества, многие сомневаются, можно ли укладывать пленочный теплый пол под плитку, так как он рекомендован для так называемой «сухой» укладки. Действительно, пленку в или лучше не ставить. На это есть три причины:

1. Состав фильма.Так как плиточный клей и смеси для стяжки являются щелочными, через определенный промежуток времени пленка может подвергаться коррозии. В результате открытые электрические соединения могут вызвать искрение или короткое замыкание.
2. Пленка имеет низкую степень адгезии. Если на него сразу положить керамику или залить стяжку, он «поплывет».
3. Специально изготовлены для «мокрого» монтажа.

Это вовсе не означает, что под плитку нельзя укладывать тонкий теплый пол. Есть два способа, о которых пойдет речь ниже.

Подготовительный этап

Какой набор инструментов и материалов потребуется для монтажа системы теплого пола?

• Комплект для инфракрасного обогрева пола, включая термодатчик;
• Теплоотражающая изоляция толщиной не более 3 мм;
• Монтажная сетка, непроводящая;
• Соединительные провода. Их сечение определяется в зависимости от мощности системы;
• Двусторонний скотч;
• Плитка керамическая и клей для нее.

Аксессуары и инструменты для монтажа ИК-пленки

Перед монтажом тонкого теплого пола необходимо подготовить основание. Первым делом необходимо демонтировать старое напольное покрытие. Затем его очищают от грязи и пыли, выравнивают и просушивают. После этого нужно определить место, где будет установлен терморегулятор, и подвести к нему проводку. Необходимо помнить, что теплый пол нельзя укладывать под крупногабаритные предметы. Поэтому нужно выделить зоны, где будет установлена ​​система.Затем на пол укладывается теплоотражающий материал. Расстилается по периметру пола полосами шириной 60 см, которые крепятся к основанию и между собой скотчем.

Монтаж теплых полов

Вариант укладки инфракрасной напольной пленки

После подготовительных работ можно приступать к монтажу инфракрасной пленки. Лучше предварительно начертить схему расположения пленки, мебели и бытовой техники.

1. Термопленка раскатывается на полу.Он имеет линии разреза, чтобы соответствовать желаемому размеру, его также можно разрезать между черными силиконовыми полосками. При этом медные контакты должны быть на нижней стороне. Пленку нужно разрезать на куски как можно большей длины, а контакты должны выйти в сторону термостата. Это уменьшит расход проводов и уменьшит количество контактов.
2. К медной полосе крепится клипса, одна сторона которой находится внутри пленки, а другая снаружи.
3. Линии разреза закрыты битумной изоляцией.
4. Кусочки термопленки соединяются сначала друг с другом, а затем с термостатом.
5. Инфракрасный пол крепится скотчем.

Когда теплый пол собран, можно приступать к его подключению.

• В выбранное место в стене. Удобнее всего, если он будет располагаться возле выключателя или розетки.
• Схема подключения предполагает прокладку проводов от ТЭНов до терморегулятора. Специалисты настоятельно рекомендуют прокладывать провода под плинтусом вдоль одной стены.Кроме того, их желательно ставить либо в ящик, либо в желоб. А чтобы из-за проводов не появлялись шишки, в теплоотражающей изоляции для них вырезают углубление.
• Для подключения провода к зажимам на пленке изоляция срезается на его конце. Затем его нужно вставить в хомут и прижать пассатижами. Провод должен быть надежно закреплен.

• Место соединения проводов с клеммами герметизировано битумной изоляцией с двух сторон с запасом.
• Другие концы проводов ведут к термостату. Схема подключения описана в инструкции к каждой модели инфракрасного пола.
• Следующим шагом является установка внешнего датчика температуры и подключение его к контроллеру температуры. Датчик лучше поставить в гофру, чтобы в случае поломки его можно было легко заменить.
• На последнем этапе термостат подключается к сети. Если теплый пол потребляет более 2 кВт, то для подключения терморегулятора требуется отдельный автомат.

После подключения всего комплекта необходимо проверить его работоспособность. Если все работает, поверх пленки настилается полиэтиленовая гидроизоляция. Теперь можно приступать к укладке плитки.

Профессионалы предлагают два способа укладки плитки на инфракрасный пол:

1. На гидроизоляционный слой укладывается малярная сетка, а затем поверх нее заливается либо стяжка, либо наливной раствор толщиной от 8 до 10 мм.

Крепление на монтажную сетку

1. ГВЛ монтируются поверх гидроизоляции.Их закрепляют на основании между планками нагревательных элементов с помощью саморезов.

Монтаж плитки для теплого пола на ГВЛ

Далее по стандартной технологии, с той разницей, что лучше использовать эластичный клеевой состав, рекомендованный для теплого пола, и учитывать температурные зазоры. Оставляйте комментарии, оценивайте статью!

Керамогранитная плитка и плитка из керамогранита — отличный материал для пола — прочный и практичный.Единственным недостатком плиточных полов является коэффициент теплопередачи.

Керамика не способна аккумулировать тепло и сразу отдает его в окружающую среду, поэтому плиточные полы всегда холодные на ощупь.

Если в летнюю жару эту их особенность еще можно считать плюсом, то в холодное время года ощущение холодного пола создает определенный дискомфорт. Исправить ситуацию и сделать облицованную плиткой поверхность не только практичной, но и удобной поможет пленочный теплый пол.

Особенности эксплуатации пленочных теплых полов

Фольгированные полы требуют минимальных энергозатрат

Теплые полы – относительно новый вид обогрева помещений, который успешно применяется как в жилых, так и в общественных зданиях. Главное их отличие от классического способа обогрева – размещение нагревательных элементов не на стенах помещения, а непосредственно под напольным покрытием. Это дает возможность создать максимально комфортную температуру в нижней части помещения с минимумом энергозатрат.

Среди всех видов систем теплого пола инфракрасные полы являются наиболее технологичными в эксплуатации.

1. По сравнению с кабельными системами, ИК-пол обладает высокой эффективностью.
2. В отличие от водяных полов, в инфракрасных системах не используется жидкий теплоноситель, поэтому возможность протечек исключена.
3. При работе инфракрасные системы почти не излучают электромагнитные волны и не сушат воздух.

В таблице приведены сравнительные характеристики инфракрасных полов и систем водяного теплого пола.

Действие инфракрасных волн аналогично солнечному свету

Теплопередача здесь происходит посредством инфракрасного излучения, в результате чего напольное покрытие, а также предметы в помещении нагреваются.

Длина волны ИК-излучения составляет около 10 — 20 мкм, что приближает его действие к солнечным лучам: свободно проходя по воздуху, при попадании на стены, потолки, мебель и т.п., он передает им свою тепловую энергию.

В свою очередь нагретые предметы начинают отдавать тепло воздуху в помещении, нагревая его.Это свойство в термодинамике называется эффектом вторичной конвекции.

Однако, как и любая система отопления, инфракрасные полы имеют свои недостатки.

Плитка и системы подогрева пола

Теплые полы всегда покрываются сверху финишным покрытием. В последнее время на рынке отделочных материалов имеется огромное количество различных материалов, предназначенных для этих целей.

Ламинат, линолеум, ковролин, паркетная доска – все эти материалы прекрасно смотрятся в любом интерьере благодаря отличным эстетическим свойствам, но при выборе напольного покрытия для теплого пола следует руководствоваться еще несколькими критериями.

Критерии выбора финишного покрытия

При укладке ламината на инфракрасный пол рекомендуется укладывать подложку

В первую очередь следует обратить внимание на коэффициент теплопроводности материала. При классическом способе обогрева дома, когда отопление осуществляется настенными радиаторами, полы являются самой холодной частью помещения, поэтому большинство напольных покрытий имеют пониженную теплопроводность.

Для защиты ног от холода под ламинат укладывают теплоизоляционную подложку, а внутреннюю часть линолеума покрывают ворсом и т.д.Но то, что хорошо при настенном отоплении, является большим недостатком при напольном отоплении. Теплоизоляционные покрытия блокируют свободную передачу тепла от нагревательных элементов в окружающий воздух.

Плиточный пол не обладает термозащитой

Единственным типом напольного покрытия, не обладающим термозащитными свойствами, является кафельный пол.

Плиточный пол практически не сохраняет тепло, что значительно повышает эффективность систем теплого пола.

Плитку обычно укладывают на бетонное основание с помощью специального плиточного клея.

Это делает керамику отличным вариантом для декоративного покрытия полов с подогревом. Однако это не относится к ИК-полам.

Монтаж инфракрасного теплого пола под плитку может сопровождаться рядом проблем, как непосредственно при проведении работ, так и в процессе его эксплуатации.

Плитка и инфракрасные полы – возможные ошибки

В случае укладки плитки на водяные или кабельные полы проблем не возникает

Можно ли устанавливать инфракрасный теплый пол под плитку? Даже у специалистов нет однозначного ответа на этот вопрос.Пока одни категорически не рекомендуют устанавливать инфракрасный пол под плитку, другие не видят в этом ничего зазорного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа плитки и систем инфракрасного обогрева.

Плитка

обычно укладывается поверх слоя бетонной стяжки. Поверхность чернового пола выравнивается цементным раствором.

В случае водяных полов оптимально залить их бетонной стяжкой.

В случаях с устройством водяного или кабельного теплого пола бетонная стяжка заливается без проблем – просто рекомендуется устанавливать такие отопительные конструкции под бетонную заливку.В данном случае заливка выполняет сразу три функции:

1. Выравнивание. Делает поверхность пола ровной в горизонтальной плоскости.
2. Защитный. Защищает нагревательные элементы — пластиковые трубы и изоляционную оплетку кабелей — от внешних физических воздействий.
3. Теплопередача. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК-излучателями дело обстоит не так просто: сделать стяжку по пленочному полу под плитку невозможно.Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на пленку нагревательных элементов она со временем может прийти в негодность, а электрические провода внутри нее могут замкнуться.

Во-вторых, бетонная стяжка, нанесенная непосредственно на пленку, не сможет образовать с ней прочного сцепления из-за низкой адгезии гладкой поверхности. В результате стяжка, не имеющая прочной связи с основанием полов, может просто треснуть и рассыпаться под тяжестью мебели или передвигающихся по комнате людей.

Предназначены для заливки стяжек, теплых водяных и кабельных полов. Инфракрасные системы следует устанавливать под стяжку только в исключительных случаях, когда другой альтернативы просто нет.

Несмотря на все запреты, для настоящих мастеров нет ничего невозможного.

В настоящее время разработаны как минимум два основных способа укладки плитки поверх пленочного нагревательного покрытия.

Один из способов укладки называется «сухим» из-за того, что инфракрасные нагревательные элементы в этом случае не соприкасаются с бетонной стяжкой.Второй способ – «мокрый». В этом случае бетонный раствор заливается поверх отопительной конструкции.

Сухой метод

Поверх ИК-пленки рекомендуется укладывать защитную пленку и листы гипсокартона или МДФ

Сухой способ монтажа инфракрасного теплого пола под плитку предусматривает следующие этапы работ.

Также не стоит размещать нагревательные элементы под низкой мебелью — шкафами, комодами, диванами. Отсутствие циркуляции воздуха над инфракрасными полами резко снизит их эффективность, а мебель из-за постоянного воздействия инфракрасных лучей может рассыхаться и трескаться.

«Мокрый» метод

Этот метод экономит деньги и деньги.

Следующий метод, называемый «мокрым», проще и быстрее. Так, финансовые и временные затраты на его устройство в среднем на 20 – 30% ниже, чем при «сухой» технологии, но в то же время установка инфракрасного теплого пола под плитку менее безопасна из-за возможного контакта нагревательных элементов цементным раствором.

Мокрая установка состоит из следующих этапов:

Как видите, при правильном проведении работ вполне возможно устройство теплых инфракрасных полов под плитку.

Сегодня во многих ванных комнатах пол выложен плиткой. Однако его холодная поверхность не всегда приятна. Исправить ситуацию поможет установка теплого пола. Установив систему инфракрасного обогрева, вы сможете наслаждаться пребыванием в ванной комнате и существенно экономить электроэнергию, расходуемую на обогрев пола.

Как работают пленочные покрытия

У многих владельцев возникает проблема выбора, кабельный или все-таки инфракрасный теплый пол под плитку, какой из них покажет себя лучше, можно понять только в процессе эксплуатации.Надо сказать, что отзывы специалистов в этом вопросе неоднозначны. Электрический кабельный обогрев требует сплошной бетонной стяжки, что значительно уменьшает высоту санузла. Кроме того, он не такой экономичный, как его инфракрасный аналог. Однако некоторые специфические моменты при монтаже пленочных конструкций не делают их идеальным вариантом для укладки под плитку.

Чтобы окончательно разобраться в этом вопросе, следует узнать особенности инфракрасных теплых полов. Эти системы изготавливаются на основе углеродных или биметаллических пленок.Последний тип категорически не рекомендуется использовать в качестве нагревательного элемента под керамическую плитку.

Все подобные конструкции обогрева работают по принципу инфракрасного излучения. Покрытие представляет собой пленку, разделенную на сектора. Каждый из них содержит нагревательные элементы. При монтаже на тонком покрытии клеммы соединяются с медными полосками. При подключении источника питания происходит тепловое излучение.

Надо сказать, что, в отличие от других систем электрообогрева, инфракрасный теплый пол нагревает не воздух, а окружающие предметы, в том числе и тело человека.Такое излучение абсолютно безвредно для организма и полностью аналогично действию солнечного света. Кроме того, при работе пола воздух обогащается отрицательно заряженными ионами, что благотворно влияет на микроклимат помещения и не пересушивает воздух, как при работе других моделей электроотопления.

Характеристики инфракрасных обогревателей

Основным преимуществом пленочных систем является их высокая эффективность. Максимальная экономия энергии может быть достигнута путем регулировки температуры примерно на 21 градус Цельсия.Хотя самое высокое значение, на которое рассчитана конструкция, может составлять около 50 градусов.

Стоимость данных изделий имеет большую ценовую планку, что является их следующим несомненным преимуществом. Это позволяет выбрать дизайн в соответствии с вашими финансовыми возможностями. Кроме того, вы можете значительно сократить бюджет на ремонт ванной комнаты, самостоятельно установив систему обогрева, так как укладка инфракрасного теплого пола под плитку своими руками обойдется намного дешевле, чем работа профессиональных мастеров.

На вопрос, что лучше водяной или инфракрасный теплый пол, можно уверенно заявить о целесообразности установки второго варианта. Ведь эта система становится полноценным самостоятельным источником отопления жилья, в отличие от водяных конструкций. Нужно сказать, что фольгированный теплый пол может заменить центральное отопление квартиры. Кроме того, эту систему гораздо проще монтировать, чем водяные теплые полы.

Универсальность углеводородных инфракрасных теплых полов позволяет устанавливать их под любые виды напольных покрытий, иногда ими даже утепляют открытые балконы и беседки. К тому же достаточные гидроизоляционные свойства такой системы не препятствуют прокладке их в санузлах и других помещениях квартиры с повышенной влажностью. Хотя специалисты все же рекомендуют в таких случаях укладывать дополнительный гидроизоляционный слой.

Недостатки инфракрасных систем при укладке их под плитку

Однако, помимо достоинств, у любого материала всегда есть недостатки. Следует знать, что все полезные свойства инфракрасного излучения при укладке такого теплого пола под плитку будут поглощаться напольным покрытием, а не телом человека.Помещение будет обогреваться конвекцией. Теплое напольное покрытие будет отдавать накопленную энергию, а за счет движения воздуха нагреваются стены и другие предметы ванной комнаты. Из-за этого свойства систему нельзя прокладывать под помещениями, занятыми мебелью и сантехникой, так как они будут сильно нагреваться от пола.

Еще одним существенным недостатком будет постепенное размывание тонкой полимерной нагревательной пленки клеем для плитки, что может постепенно повредить всю систему, а также стать причиной короткого замыкания и возгорания. Высокие адгезионные свойства этих покрытий можно снизить, поместив лист гипсокартона и мелкоячеистую сетку из стекловолокна между нагревательной конструкцией и керамической облицовкой. Однако такие действия значительно снизят теплопроизводительность системы.

Инфракрасный теплый пол под плитку требует укладки на абсолютно ровную поверхность, иначе можно легко повредить тонкую пленку в процессе укладки. Поэтому следует заранее подготовить черновой черновой пол и при необходимости выровнять его.

Кроме того, правильное подключение контактов конструкции требует определенных навыков и знаний в электротехническом деле. Если вы никогда не сталкивались с такой работой, надежнее доверить установку профессионалам.

Особенности укладки пленочного теплого пола под керамическую облицовку

Чтобы осуществить грамотный монтаж инфракрасного теплого пола своими руками, следует придерживаться некоторых правил и рекомендаций специалистов.Монтаж этого вида покрытия немного отличается от других электронагревателей. Кроме того, появляются определенные нюансы при отделке такой системы плиткой.

Для начала нужно узнать, что именно нужно в процессе установки. Обычно можно обойтись следующим перечнем материалов:

• система теплого пола;
• теплоотражающая подложка;
• провода для подключения конструкции;
диэлектрическая монтажная лента
• ;
• листов гипсокартона;
клей
• для керамических изделий;
плитка
• .

В первую очередь внимательно осмотрите напольное покрытие. Поверхность должна быть сухой и чистой, без рельефа. Пол при необходимости выравнивается.

Необходимо составить проект размещения аппаратуры управления теплым полом. Обычно его монтируют в стену снаружи ванной на оптимальной для эксплуатации высоте. Провод, соединяющий датчики и систему отопления, должен быть проложен через гофрированную трубу, которая должна быть встроена в слой стяжки или утоплена в стене.

На следующем этапе устанавливается изоляционный материал из пробки или амальгамы для отражения тепла. Для удобства монтажа нагревательную пленку разрезают на полосы около 50 см по линии перфорации, скрепляя их между собой скотчем. При этом длина полос не должна превышать девяти метров. Особое внимание следует уделить стыкам материала, хорошая их изоляция будет способствовать долгой и безотказной работе системы.

Медная полоса по всей длине реза должна лежать на черновом полу.

Необходимо следить, чтобы торцы покрытия не перекрывали друг друга, а укладывались ровно встык. Все монтажные работы нужно производить очень аккуратно, чтобы не повредить тонкую поверхность материала. Для крепления пленки к полу ее сверху накрывают монтажной сеткой и закрепляют скобами. Делать это нужно аккуратно, стараясь не задеть электрические контакты во избежание их повреждения.

На медной полосе с помощью дырокола делаются отверстия, на которые впоследствии закрепляются клеммы.

Подключение теплого пола к электроснабжению квартиры

Для начала нужно закрепить датчик с показаниями температуры и реле управления на стене и провести провод через гофрошланг до начала фильма.

Через клеммы с помощью проводов нужно соединить полосы теплого пола и соединить их с кабелем, идущим от аппаратуры управления.

Для этого в местах соединения провода зачищают от изолирующей оплётки.Затем при помощи пассатижей их обжимают на клеммах и в месте соединения с приборами. После обвязки систем между собой все оголенные участки необходимо тщательно утеплить. Важно следить, чтобы все кабели не пересекались, а были параллельны друг другу.

Окончательное подключение к электросети лучше доверить квалифицированному электрику во избежание короткого замыкания и пожара в доме.

Укладка плитки поверх пленочного теплого пола

Прежде чем приступить к облицовке пола, следует протестировать работу системы.В случае возникновения каких-либо проблем, необходимо их выявить и устранить. Если конструкция функциональна, можно приступать к укладке плитки.

Для этого поверх пленочного покрытия укладывают листы гипсокартона. Они станут своеобразным буфером между полимерной поверхностью и щелочным плиточным клеем. Для надежности их необходимо закрепить к полу саморезами, стараясь не задеть электрические контакты конструкции.

После этого можно приступать к укладке плитки.Важно использовать кельму гребенчатого типа, чтобы избежать появления воздушной подушки между плиткой и системой теплого пола. В целом керамические изделия укладываются так же, как и обычно.

Нюансы при монтаже инфракрасного теплого пола

Для обеспечения положительного результата при самостоятельном монтаже систем пленочного обогрева перед укладкой плитки необходимо соблюдать следующие правила:

• установка конструкции возможна только при положительной температуре воздуха в помещении;
• заземление инфракрасных систем обязательно;
• повреждения пленки при монтаже необходимо тщательно заизолировать, а лучше постараться их предотвратить;
• запрещается прокладывать полосы утеплителя длиннее десяти метров;
• не сгибайте материал и не перекрывайте разрезы пленки.

Выполнение всех вышеперечисленных норм поможет вам качественно утеплить пол в ванной, даже нетипичным для плиточного покрытия способом.

Несмотря на некоторые мнения о нецелесообразности использования теплых инфракрасных полов под керамическую облицовку, все же можно качественно установить именно эту систему обогрева под плитку. Все сложные и трудоемкие монтажные работы компенсируются экономичным и комфортным полом для ванной комнаты.

Сенсорное оборудование лучше всего устанавливать рядом с ванной комнатой.

Для самостоятельного монтажа системы инфракрасного отопления необходимо приобрести некоторые инструменты и материалы

Установить инфракрасный теплый пол гораздо проще, чем водяной

Пленочный теплый пол можно устанавливать только на открытых площадках пола

Экранирующая поверхность подложки поможет избежать потерь тепла при эксплуатации пола

Крепить пленку к полу нужно очень аккуратно, чтобы не повредить контакты

После подключения клемм заизолируйте место соединения проводов

На лист гипсокартона наносится тонкий слой плиточного клея и выравнивается зубчатым шпателем

Схема подключения инфракрасного теплого пола

Необходимо разрезать полоски пленки по линии перфорации, не касаясь контактов

Подключение инфракрасного пола к электропитанию лучше доверить профессионалам.

Длинноволновое инфракрасное излучение абсолютно безопасно для человека

Цугунов Антон Валерьевич

Время чтения: 4 минуты

Для создания комфортных условий в помещениях, где пол выложен плиткой, часто применяют систему теплых полов. Традиционно в паре с плиткой используется водяной или электрический обогрев, осуществляемый при помощи кабеля или нагревательных матов. Однако многих интересует, можно ли под плитку класть инфракрасный теплый пол.Давайте узнаем, как это сделать и насколько уместна такая комбинация.

Типы теплых полов

Современные технологии теплых полов предполагают два вида источника тепла: водяной и электрический.

Полы с подогревом водяные

Представляют собой трубы с теплоносителем, укладываемые под тонкую стяжку и напольное покрытие. По сути, это модифицированные радиаторы отопления. Поэтому этот вид отопления можно использовать как в сочетании с традиционной схемой, дополняя ее, так и самостоятельно, заменяя ее полностью. К недостаткам водяных теплых полов можно отнести:

• Значительный объем стяжки, что не только уменьшает высоту помещения, но и значительно увеличивает нагрузку на полы.
• Возможность протечки при протечке системы, что чревато затоплением соседей снизу. А это может привести к очень значительным финансовым потерям.
• При отключении электроэнергии или горячего водоснабжения в холодные годы трубы такого теплого пола могут разморозиться.Как итог — масштабный ремонт системы.
• довольно сложный, поэтому сделать его своими руками сможет далеко не каждый.

Теплый пол электрический

По большей части они делятся на три группы:

• Кабель. Нагревательный элемент выполнен в виде троса, закрепленного на специальной ленте или металлической сетке. При укладке требуют тщательного расчета необходимой длины кабеля, а также достаточно прочной стяжки высотой от 30 до 50 мм.
• Нагревательные маты. Чаще всего это тот же трос, но закрепленный на сетке из стекловолокна. Такие теплые полы намного проще в монтаже и требуют меньше стяжки – до 30 мм. Плиточный клей может выполнять и роль стяжки: в этом случае в ее толщу укладывают нагревательные маты.
• Пленка: нагревательные элементы помещены в достаточно тонкую пленку. По материалу нагревательных элементов различают карбоновые и биметаллические (медь и алюминий) виды пленочных теплых полов. В отличие от первых двух групп систем электрообогрева теплообмен осуществляется в основном за счет инфракрасного излучения, поэтому их часто называют инфракрасными теплыми полами.

Можно ли совмещать пленочные теплые полы и керамическую плитку?

Прежде чем укладывать инфракрасный пол под плитку, следует определиться: а стоит ли? Мнения профессионалов на этот счет неоднозначны.

Установка инфракрасных теплых полов в первую очередь целесообразна для таких видов напольных покрытий, как ламинат, линолеум, ковролин. А вот с плиткой дело обстоит сложнее.

Противники укладки пленочных теплых полов под плитку приводят следующие аргументы:

• Сама нагревательная пленка имеет крайне низкую адгезию, что приводит к риску отслоения стяжки или клея от нее. Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
• Более высокое потребление энергии, чем при использовании нагревательных кабелей или матов.
• Нельзя исключить постепенную коррозию пленки клеями на щелочной основе.
• Уложить под плитку пленочный теплый пол достаточно сложно. Необходимо соблюдать предельную осторожность и аккуратность. В то же время, кабельные или матовые электрические нагревательные элементы могут быть установлены достаточно просто для достижения желаемого эффекта.

Но есть ряд преимуществ этого материала, учитывая которые, можно решиться на укладку инфракрасного теплого пола под плитку:

• Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту помещения, то плёночные полы – единственный вариант обеспечить подогрев плитки. Требуется стяжка не более 8-10 мм.
• Такие теплые полы более надежны. Если элементы соединены параллельно, то выход из строя одного из них не приведет к выходу из строя всей системы. Повреждение кабеля или токопроводящей цепи мата неизбежно выведет систему отопления из строя.
• Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.

Учитывая особенности системы, можно сделать вывод о целесообразности использования инфракрасных пленочных полов под плитку в небольших помещениях с низкими потолками.

Подготовительные работы

Как и любые другие системы теплого пола, инфракрасная пленка требует тщательной подготовки основания:

• Необходимо устранить выступы и имеющиеся на поверхности основания.
• Для проводки и установки терморегулятора в стене делаются пазы. Как правило, термостат ставится рядом с выключателем. Так удобнее. При необходимости в полу прорезается канавка для размещения датчика температуры.
• Уложен слой теплоизоляции, профессионалы рекомендуют перфорированный изолон с теплоотражающей фольгированной поверхностью. Теплоизоляцию укладывают фольгированной стороной вверх, чтобы тепло уходило обратно в помещение, и крепят к основанию металлизированным скотчем.

Без утеплителя по периметру помещения на расстоянии 20 см от стены. Это делается для того, чтобы обеспечить более надежное крепление плитки к краю.

• Необходимо покрыть пол по периметру специальной токопроводящей лентой. Он будет служить своеобразным заземлением. Питание ТЭНов должно осуществляться по отдельной линии с обязательным применением УЗО.
• Составляется схема укладки. Обогрев не делается под тяжелой стационарной мебелью; от стен необходимо отступать не менее 40 см.

В целях экономии можно подкладывать инфракрасную пленку под плитку только в тех местах, где вы будете ходить. Получаются своеобразные теплые дорожки.

Укладка нагревательной фольги

В комплект инфракрасных теплых полов обязательно входит подробная инструкция по монтажу. Многие производители даже снабжают продукт компакт-дисками, где все описано пошагово. Но будет полезно знать некоторые нюансы укладки пленки:

• Пленка укладывается не сплошным массивом, а с интервалом 50–100 мм.
• Полосы не должны перекрывать друг друга.
• Лента клейкая предназначена для фиксации элементов на теплоизоляции.
• Разрезать пленку необходимо по специальным линиям реза.
• Элементы с контактами лучше располагать в том направлении, где находится термостат. Это сократит длину проводов.

• Чтобы провода не выступали над поверхностью пленки в теплоизоляции, под ними можно сделать специальные пазы.
• По инструкции к медной полосе крепится зажим для подвода электричества. После подключения проводов все контакты должны быть надежно защищены битумной изоляцией или термоусадочными изоляционными трубками.
• Установлен датчик температуры. Он может располагаться в специальном пазу, в гофрированной трубке. Его конец надежно закрывается колпачком. В другом варианте размещения он крепится под пленкой, для чего в утеплителе вырезается отверстие соответствующей формы.
• Выполняется подключение к термостату. Если вы не уверены в своих силах, то лучше воспользоваться услугами профессионального электрика.
• После проверки работоспособности системы укладывается слой обычной полиэтиленовой пленки, который фиксируется скотчем.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Полусухая стяжка пола

Наличие в помещении теплого инфракрасного пола создает особую уютную атмосферу.Преимущества ИК-покрытия в том, что теплоотдача пола заметно повышается, а денежные затраты на электроэнергию снижаются. Монтаж теплого пола под плитку – задача не из легких, она имеет ряд особенностей. В этой статье мы рассмотрим технологии, которые используются в этой сфере.

Особенности

Инфракрасное излучение теплого пола равномерно распределяется по стенам, потолку, предметам в помещении, нагревая их. Технология работает без использования проводов и подходит для полов с покрытием:

• Ламинат;
• Линолеум;
• Ковер.

Инфракрасный теплый пол под плитку чаще всего нужен в таких помещениях:

• Теплицы;
• Бассейны;
• Кухни;
• Ванные комнаты;
• Технические помещения.

Существует два типа инфракрасных полов, которые используются под плитку:

Второй примечателен тем, что в его производстве используются плоские элементы, в которых присутствует карбоновая подвеска.С двух сторон от него монтируются пленочные полимерные покрытия толщиной 0,5 мм, ширина полосы в этом случае может быть от 30 до 120 сантиметров.

При устройстве пола обязательно соблюдать правила техники безопасности и использовать заземление. Такой дизайн создает комфорт и уют в помещении, что не может не сказаться на психическом и эмоциональном состоянии человека.

Преимущества и недостатки

Преимущество инфракрасной системы обогрева пола:

• Отсутствие электромагнитного излучения;
• Простота использования;
• Рентабельность;
• Не сушит воздух;
• Нет опасности возгорания;
• Не вызывает накопления пыли;
• Универсальность — ИК-пленку можно закрепить даже на стене или потолке.

Высота инфракрасной конструкции не превышает трех сантиметров, и даже в помещениях, где потолки всего два с половиной метра, пленка практически незаметна.

Преимуществом ИК-пленки можно также назвать то, что она не сушит воздух в помещении. Традиционная технология радиаторного отопления не имеет таких преимуществ.

Недостатки:

• Для монтажа ИК оборудования требуется высокая квалификация. Мастеру без солидного практического опыта лучше не браться за такие проекты;
• Рекомендовано монтировать такие устройства под мебель. Плитку необходимо тщательно проверить на наличие дефектов, так как инфракрасное излучение может вызвать расслоение этого материала. Керамическое напольное покрытие лучше покупать известных брендов, так как, например, китайская плитка имеет низкое качество и не выдерживает даже незначительных нагрузок.

При монтаже оборудования и плитки необходимо соблюдать все технологические регламенты. Это главное правило данного вида работ.

Схема работы

Пол с инфракрасной пленкой под плитку – довольно распространенный вариант. Подключить инфракрасный пленочный пол к электричеству вполне возможно, он будет нормально работать, если сверху залить стяжку и положить на нее плитку. Эти работы несложные, их можно сделать если не самостоятельно, то с помощью мастера.

Существует два способа укладки плитки на фольгу:

• Поверх пленки крепится маскировочная сетка для повышения адгезии.На него заливается стяжка или специальная самовыравнивающаяся смесь. Толщина слоя — не более 10 мм.
Листы ГВЛ
• укладываются на пленку, фиксируются саморезами, которые проходят между планками нагревательных элементов; от мастера требуется большая аккуратность, так как хрупкие конструкции можно легко повредить.
• Далее плитка монтируется по стандартной технологии с использованием клея для теплого пола.

В начале работы следует нарисовать габаритную схему, на которой будут отражены все кабели и нагревательные элементы.

Основной пол специально разработан для плиточного пола, поэтому в этом случае стяжку делать не нужно. Для керамической плитки созданы стержневые инфракрасные обогреватели, которые подключаются к термостату. На них монтируется керамическое покрытие.

Между двумя проводниками расположены стержни (выглядят как ступени), которые изготовлены из графита и серебристого углерода. Размеры полотен:

• Ширина — 82 см;
• Расстояние между стержнями до 10 см.
• Длина — до 20 метров.

При прохождении тока от стержней испускается ИК-излучение; имеет длину волны от 8 до 14 микрон. Эта технология позволяет сэкономить значительную сумму денег. Электрическая схема спроектирована таким образом, что при работе расходуется минимальное количество энергии.

Как подключиться?

Перед началом работ по монтажу пленочного инфракрасного пола необходимо:

• Подготовить основание;
• Уложить теплоотражающий материал по всей плоскости;
• Подготовьте место для термостата.

Монтаж начинается с распределения материала по помещению. Необходимо зафиксировать изолентой или изолентой, заделать стыки.

Можно уменьшить расход проводов, если контакты будут направлены в сторону регулятора. К медной полосе крепится зажим, его сторона находится внутри покрытия, вторая сверху медной полоски. Линии разреза изолируются битумом. Пленка фиксируется с помощью изоленты.Для этого нужно выровнять основание, положить на пол теплоотражающий материал.

Этапы работы:

1. Монтаж теплоотражающего материала;
2. Киномонтаж;
3. Блоки соединительные, подключение их к термостату;
4. Датчик температуры устанавливается между первым и вторым слоями стяжки в гофротрубу
5. Пластины укладываются, закрепляя их саморезами
6. Залита стяжка, можно сделать самому
7. Плитка укладывается на стяжку.

При работе учитывать следующее:

1. Установка ИК-системы под мебелью возможна только при ее расположении на ножках на высоте не менее трех сантиметров;
2. Необходимо правильно уложить теплоизоляцию, это защитит от перерасхода электроэнергии;
3. Не использовать изоляцию, в которой присутствует фольга, она подвержена коррозии;
4. Чтобы поставить крышку на правую сторону, следует внимательно изучить инструкцию.

Допускается применение утеплителя на основе пленки:

• Лавсанова;
• Полипропилен.

Терморегулятор устанавливается на стену, к нему подводится электропроводка

Не прокладывайте провода по полу; они должны быть помещены в пластиковую коробку. Провода не должны создавать неровностей. Вам необходимо сделать следующее:

• Вырезать углубление для проводов в теплоотражающей изоляции;
• Очистите концы проводов перед их монтажом;
• Кончик провода вставляется в клеммную скобу, фиксируется;
• Место примыкания изолировано битумной мастикой.

Затем необходимо закрепить термостат, рекомендуется это делать внутри гофры; затем устройство подключается к регулятору температуры. Его верхняя часть монтируется снизу на черную силиконовую полосу из блоков, которые нагреваются с помощью битумной мастики. Разрез следует делать в том месте, где происходил монтаж, это будет гарантией того, что деформации не появятся.

Датчик может выйти из строя, поэтому необходимо расположить его таким образом, чтобы его можно было легко снять.

Монтажные работы следует доверить опытному специалисту.

Правильно подобранный материал – залог нормальной работы оборудования. Рекомендуется знать его основные технические характеристики:

• Пленка способна меньше нагреваться и отдавать больше тепла;
Пленка Standard
• выдерживает температуру до 80 градусов Цельсия;
• Возможно соединение серебряной и медной шин, за счет этого можно уменьшить толщину прослойки, а значит продлить срок службы устройства;
• Токопроводящие полосы изготавливаются из сплавов, в которых присутствует серебро.На пленке они хорошо просвечивают, и чем больше серебра, тем качественнее будет пленка. Если основная основа белая, то это подтверждает, что в составе присутствует качественный прочный полимер.

• На полосках не должно быть следов окисления;
• Пленка считается плохой, если ширина медной полосы менее 14 мм.
• Система потребляет мощность от 125 до 440 Вт/м2. Если пленка лежит под ковром, то мощности до 160 Вт/м2 будет достаточно.Если пленка будет располагаться под плиткой или керамогранитом, то здесь потребуется мощность не менее 215 Вт/м2. Если теплый пол будет в сауне, то мощность понадобится более 220 Вт/м2;
• Минимальная толщина пленки 0,3 мм. Чем толще покрытие, тем дольше оно прослужит, поэтому при выборе нужно ориентироваться на пленку толще 0,3 мм
• Пленка устанавливается таким образом, чтобы соседние листы плотно прилегали друг к другу, но не накладывались один на другой.Такой выбор ширины рулона сократит количество отходов и сэкономит деньги.

Модели повышенной мощности применяются в покрасочных цехах, саунах и т. д. В таких устройствах графитовые стержни запаиваются в сверхпрочное покрытие.

Вы должны знать, что углерод и графит имеют схожую молекулярную структуру, но их свойства заметно различаются. Углерод более устойчив к нагрузкам, а графит менее прочен.

Рекомендуется подключать ИК-устройство с помощью специалиста с практическим опытом.Уложить плитку можно своими руками, особенно если это небольшая площадь, например, в ванной или на балконе. Если самые сложные работы доверить профессионалам, а более простые сделать самостоятельно, то можно обустроить квартиру, не тратя лишних денег.

Производители

Пленки

Heat Life популярны во всем мире. Heat Life — производитель, который изобрел пленку с углеродным покрытием. На рынке много его аналогов, но все они по качеству уступают продукции южнокорейской компании.Heat Life также производит уникальную инфракрасную пленку, которую можно устанавливать непосредственно на стяжку. Пленка выдерживает температуру свыше двухсот градусов по Цельсию, технология ее производства является ноу-хау компании.

Heat Plus Еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Компания Heat Plus открыла множество сервисных центров по всей стране и производит как полосатую, так и сплошную пленку мощностью от 85 Вт до 460 Вт.

Фирма Caleo (Южная Корея) производит ИК-пленки с 2006 года. Она считается одной из лучших, у компании много разработок и инновационных ноу-хау. Например, именно Калео изобрел полы с искробезопасной сеткой.

Компания имеет производственные мощности на трех континентах (Европа, Америка и Азия) и уверенно продолжает завоевывать рынок. Использование пленки Caleo позволяет экономить до 20% энергии по сравнению с обычными отопительными приборами.

Ассортимент ИК пленок компании очень широк: от дешевых моделей до очень дорогих. Гарантия предоставляется Caleo до 15 лет, что само по себе уже говорит о качестве товара. Также южнокорейская компания выпускает различные комплектующие и системы, обеспечивающие обогрев труб и крыш.

Средняя цена на покупку и установку пленки составит от 5 до 10 долларов США. Инфракрасная пленка Carolique из США также очень популярна в России и подходит практически для любого покрытия.

Пленка недорогая и представляет инновационное поколение систем инфракрасного обогрева. Инфракрасная энергия равномерно и быстро распределяется по помещению. Производители уверяют, что такого рода технология позволяет снизить счета за электроэнергию не менее чем на пятьдесят процентов. Отзывы об ИК пленке от Carolique только положительные.

При покупке ИК-пленки рекомендуется обращать внимание на наличие сертификатов качества, ведь очень часто подделывается продукция известных брендов.Лучше немного переплатить, приобретя брендовый товар, чем потом тратить большие деньги на ремонт.

Теплотекс – еще один южнокорейский производитель, выпускающий качественную продукцию толщиной 0,36 мм. Ширина рулонов 0,5 и 1 метр. Пленка может нормально работать три десятка лет.

Rexva – эта фирма больше известна у себя на родине, в Южной Корее, где занимает более 50% рынка. В России о пленке этого производителя мало что известно. Эта компания лидирует в отрасли по количеству научных разработок. Компания использует специальную ламинацию, гарантирующую 100% влагоизоляцию.

Eastec Компания, разработавшая и внедрившая технологию инфракрасных полов. Она продолжает предлагать новые оригинальные модели, пользующиеся постоянным спросом у потребителей. Мощность пленки — от 60 Вт, ширина — от 30 см.

Монокристалл (Украина) Компания, которая позиционирует свою продукцию как лучшую в Европе.У компании действительно есть уникальные разработки, например, пленка с уменьшенным содержанием серебряной пасты, но более массивным углеродным слоем. Есть интересная модель, специально разработанная для керамической плитки. Такая пленка имеет высокий коэффициент адгезии.

Компания производит как полосатую, так и сплошную пленку. Толщина рулона — 30 и 64 см. Мощность – от 130 до 620 Вт. Такую пленку хорошо использовать для утепления лоджий, крепить по периметру окон и дверей.

Другие типы инфракрасных обогревателей

Другие типы инфракрасных обогревателей

Другие типы инфракрасных обогревателей

	Черный Керамический ленточный нагреватель Star. Сияющий керамический браслет Black Star Обогреватель. При использовании в качестве инфракрасного обогревателя (целевой материал в отверстии), он излучает высокоэффективное инфракрасное излучение из-за исключительного тепла стойкое черное покрытие. До 1000F.До 480 В — диаметр 2 дюйма и вверх. Ширина 1 1/2 дюйма и выше (с шагом 1/2 дюйма)		Бласдел Керамические генераторы. Идеально для дерево, пластик и другие низкотемпературные подложки. Прочный нихром проволока, намотанная на керамический сердечник, заливается керамическим материалом и обжигается в печи.
	Плитка NUHEAT и система утепления каменного пола Простая теплый пол вместо холодной керамической плитки и полов из натурального камня. Коврики на 120 или 240 вольт. Тонкий излучающий электрический нагревательный мат установлен только на 1/8 толщины непосредственно между плиткой и полом. Более 60 различных стандартных ковриков Размеры, которые подходят для большинства комнат, также могут быть изготовлены на заказ.		Теплая плитка EasyHeat Утепление пола Мрамор, керамическая и керамогранитная плитка, сланец, гранит и литые или габаритный камень. Для нового строительства или реконструкции, излучает мягкое тепло через сеть низкопрофильных кабелей, проложенных в растворе прямо под плиткой.Теплый Плитка подходит для любых помещений: ванных комнат, кухонь, детских, гостиных комнаты-где хотите полы плитка.
	Калорик Излучающие потолочные обогреватели Прикрепляются к нижней стороне потолочных балок, сразу за отделочные панели, эта система обеспечивает равномерное тепло от равномерно поверхность потолка с подогревом.		Сияющий пол Calorique Обогреватели.Идеал для нового строительства и мест, где возможен доступ к лагам пола, крепится между лагами пола с помощью небольшое воздушное пространство 2 дюйма между элементами и поверхностью пола.
	Черный Керамический ленточный нагреватель Star. Может использоваться в качестве инфракрасного обогревателя до 1000F. Термоформование, воздушное отопление, плиты, пресс-формы, печи, герметизация, штампы, Танковые нагреватели, конфорки. Толщина 1/4″-5/16″-3/8″. До 45 Вт/кв. дюйм.Минимум 4 дюйма до любой практической длины

[ Home ][ Up ][ Black Star Radiant Ceramic Band Heater ][ Инфракрасные панельные обогреватели ][ Black Star Radiant Ceramic Strip Heater ][ Blasdel Enterprises Ceramic Generators ][ Calorique Radiant Healing Healing ]

Мы дистрибьютор инфракрасных обогревателей. Всегда консультируйтесь с инструкциями производителя по установке для правильного установка продуктов или систем, представленных на этом веб-сайте. © Copyright 1999-2019 Мор Электроотопление Ассоциация, Inc. МОР ELECTRIC HEATING ASSOC., INC. 5880 Alpine Ave. NW — Comstock Park, MI 49321 США Тел.: 616-784-1121 — 800-442-2581 — Факс: 616-784-7775 .com

Как укладывать плитку с электрическим лучистым обогревом

Плитка натуральная для лучистого отопления.

Однако укладка плитки с лучистым отоплением может стать сложной, если вы понимаете, что Справочник Совета по плитке Северной Америки (TCNA) включает несколько методов, относящихся к этому типу укладки. Детали несколько различаются в зависимости от конструкции, над которой вы работаете, и от того, какой тип источника тепла использует ваша излучающая система — водяной или электрический.

• На грунтовом бетоне
• Наземный бетон
• Деревянный черный пол/балка

К счастью, Марк Хайнлайн CTI #1112 и директор по обучению Национальной ассоциации подрядчиков по укладке плитки, технический инструктор / докладчик поделились своим опытом в этой статье.

Водяное или электрическое лучистое отопление?

В гидравлической системе трубы, содержащие воду или жидкий теплоноситель, размещаются под основанием, в основании или поверх основания. Вода или теплоноситель нагревается котлом и прокачивается через систему клапанов и труб. Тепло от труб передается на подложку, укладочную подушку и плитку и, в конечном счете, в окружающую среду, где нагревает пространство над плиткой.

В системе водяного отопления довольно много компонентов, которые, скорее всего, будут разработаны инженером-механиком. Подрядчик по укладке плитки может положиться на руководство TCNA Handbook при укладке плитки на многих из этих систем.

В электрической системе по проводам проходит электрический ток под плитками. Эти провода очень хорошо изолированы, поэтому электричество не создает угрозы безопасности. Провода спроектированы так, чтобы фактически сопротивляться или препятствовать прохождению электрического тока.Тепло генерируется, когда электричество пробивается через сопротивление провода. Это тепло превращается в тепловую энергию, которая нагревает подложку, укладку и плитку. В зависимости от электрической системы часть этого тепла также будет нагревать окружающую среду в пространстве над плиткой.

Существует несколько разновидностей электрических проводных систем обогрева. Некоторые поставляются в виде предварительно сформированных волокнистых матов, которые становятся неотъемлемой частью установочной кровати. Некоторые из них прикреплены к сетчатой ​​системе, форму которой можно формировать в соответствии с дизайном комнаты.Некоторые поставляются в виде рулона специальной проволоки, помещенной в сетку мембраны, которая станет подложкой для укладки плитки.

Это обсуждение будет сосредоточено на установке электрического лучистого тепла в укладке плитки на развязывающей мембране.

Электрический нагрев в развязывающей мембране

Издание Совета Совета по плитке Северной Америки (TCNA) от 2018 г. включает методы установки разделительных мембран для внутренних полов на бетонные и деревянные основания.

Для справки, это методы F128, F147 и F148.

Многие подрядчики и укладчики плитки знакомы с процессом установки разделительных мембран в своей системе плитки. Некоторые производители делают версии своей мембраны, которые позволяют наносить на мембрану электрические нагревательные провода до укладки плитки. Как и в случае любого продукта для укладки, связанного с плиткой, монтажники должны прочитать и тщательно следовать инструкциям производителя по установке нагревательных проводов (также известных как элементы) на мембрану.

>> Игнорируете ли вы указания производителя затирки?

Шаг 1: Сравнение немодифицированного и модифицированного растворов Thinset: в соответствии с рекомендациями производителя

Прежде чем мы начнем устанавливать провод, давайте поговорим о растворе , который мы будем использовать для установки мембраны и плитки на мембрану после укладки провода.

Все просто: следуйте инструкциям производителя и используйте раствор, который они рекомендуют для установки своего продукта. Подрядчики и установщики плитки умны.Они знают разницу между немодифицированным (ANSI A118.1) раствором для затвердевания всухую и модифицированным раствором для затвердевания (ANSI A118.4). И они знают о более сильно модифицированном (ANSI A118.11) EGP (Фанера для наружного клея), латексно-портландцементном растворе и (ANSI A118.15) улучшенном модифицированном сухом растворе.

Со всеми нашими знаниями, информацией и опытом подрядчики и установщики иногда упускают из виду основную концепцию следования инструкциям производителя по использованию их конкретных продуктов и объединения этих продуктов в систему, на которую распространяется гарантия.

Повторю еще раз. Гарантия на систему .

Это важно для экономного установщика и владельца, который платит за установку, которая, как он рассчитывает, прослужит очень долго.

Я рекомендую то, что рекомендовано в руководстве TCNA в разделе «Материалы» методов F128, F147 и F148 для установки разъединительных мембран, соответствующих стандартам ANSI A118.12. Вот что там написано:

«Цементный раствор – по рекомендации производителя мембраны.

Производитель укажет вам в своих инструкциях по укладке, какой тип раствора рекомендуется для использования их мембраны в вашей плиточной системе. Это беспроигрышный вариант. Подрядчик по плитке следует методу TCNA и требованиям производителя, тогда система защищена гарантией производителя; владелец получает выгоду от отличной установки, подрядчик получает деньги, и все довольны.

Шаг 2. Соответствует ли подложка отраслевому стандарту плоскостности?

Если вы когда-нибудь были на одном из моих обучающих семинаров, то знаете, что я звучу как заезженная пластинка, когда дело доходит до подготовки субстрата.Здесь все начинается. Именно здесь подрядчик / укладчик плитки должен проверить основание ДО того, как он начнет укладывать плитку, чтобы убедиться, что оно соответствует требованиям плоскостности отраслевого стандарта, о которых вы читали на этом сайте и в этом блоге.

>> См. Достаточно ли плоский пол или стена для крупноформатной плитки?

Я никогда не устану цитировать стандартные требования:

• 1/4” дюйма 10’ для плиток со всеми сторонами длиной менее 15”
• 1/8 дюйма на 10 футов для плиток с одной стороной 15 дюймов или длиннее

Проверьте это с помощью 10-футовой линейки.Если у вас нет 10-футовой линейки, вам необходимо ее приобрести. (Нет, у меня нет акций компании, производящей 10-футовые линейки.)

>> См. Плоский пол и ровный пол: в чем разница?

Если вы обнаружите, что подложка, на которую будет установлена ​​разделительная мембрана, не соответствует отраслевым стандартам плоскостности, то подрядчик, ответственный за подложку, должен сделать ее плоской. Если этим человеком являетесь вы, тогда вам нужно убедиться, что вам платят за то, что вы делаете его плоским.

Чтобы сделать подложку плоской, используйте один или несколько из следующих методов:

• Отшлифовать выступающие части (обязательно соблюдайте требования OSHA по сдерживанию кремнеземной пыли)
• Заполните углубления подходящим быстросхватывающимся пластырем
• Установить растворную подушку
• Нанесите жидкую грунтовку и самовыравнивающуюся стяжку

>> См. Полное руководство по подкладке под плитку

В большинстве случаев наиболее подходящим методом выравнивания основания перед установкой разъединяющей мембраны является сочетание шлифовки выступов и заполнения углублений быстросхватывающимся заплаточным материалом.

Шаг 3. Установите мембрану

Подложка плоская.

Вы приобрели раствор, рекомендованный производителем.

Теперь пришло время установить мембрану. Но, прежде чем замешивать раствор (используя инструкцию его производителя), поговорим о периметре помещения.

Деформационные швы по периметру чистые и открытые?

Всем известно, что стандарты ANSI и TCNA Handbook Method EJ-171 требуют деформационного шва там, где напольная плитка соединяется со стеной, или там, где она соединяется со шкафом, бордюром, колонной, трубой или… вы поняли идею.Итак, наш тайл не может вплотную прижаться к этим объектам. Ни наш субстрат.

Например, если бы мы использовали цементный опорный блок (CBU) в качестве подложки, мы бы не хотели, чтобы этот CBU сильно выпуклый в любой точке периметра или изменения плоскости. Нам нужен хороший открытый шов шириной около ¼ дюйма по периметру. Мы бы не хотели, чтобы в этом красивом, чистом открытом шве не было никакого раствора или цементного раствора, потому что это противоречит цели. Но мы и так все это знаем, верно?

Я хочу убедиться, что мы говорим о том, что мы должны держать нашу разъединительную мембрану на расстоянии ¼ дюйма от любого препятствия или изменения плоскости и по всем периметрам .Так же, как мы делаем с CBU.

Когда мы устанавливаем мембрану и из-под нее выдавливается немного раствора и попадает между мембраной и пиломатериалом в нижней плите стены, нам нужно его вычистить. Если мы оставим этот раствор там сохнуть, он создаст жесткий шов и не позволит установке и конструкции двигаться.

Хорошо. Итак, теперь мы готовы смешать наш раствор и установить мембрану.

Вы устранили разъединители на черновом полу?

Подождите.Неа. Мы проверили, чтобы убедиться, что на черновом полу нет разъединителей?

Мы не хотим делать все это, а затем ожидаем, что наша система будет держаться вместе из-за избытка краски на фанере из краскопульта маляра.

Если это так, нам придется отшлифовать эту краску, затем очистить черный пол и убедиться, что на нем нет пыли, грязи, герметика или любого другого материала, который будет мешать строительному раствору должным образом прилипать к мембране. черный пол.

Хорошо. Теперь замешайте раствор в соответствии с инструкциями производителя и установите мембрану.

Шаг 4. Установите нагревательный провод

Мембрана опущена. Теперь пришло время установить электрический нагревательный провод.

У каждого производителя проводов есть определенные инструкции, описывающие, как размещать их провод в системе разъединяющей мембраны. Например,

• Вам подскажут, на каком расстоянии друг от друга размещать ряды проводов, как близко или как далеко от стены должен быть провод и т. д.
• Они расскажут вам, как проверить проволоку перед тем, как снять ее с рулона.
• Для некоторых требуется пара простых электрических проверок.
• Вам нужно знать, где находится или будет термостат и достаточно ли у вас проводов, чтобы добраться до него.
• Вам нужно знать, где будет располагаться датчик температуры для термостата.
• Не забудьте установить датчик температуры, чтобы система работала.

Итак, теперь вы удивляетесь, почему подрядчик по плитке стал электриком? Посмотрите на это с другой стороны, это еще один инструмент в вашем наборе инструментов для зарабатывания денег.Вы не будете работать с электричеством под напряжением, но вам нужно узнать о системе электропроводки, которую вы устанавливаете, и у вас должен быть план, прежде чем вы начнете. Так же, как и каждый аспект любой укладки плитки.

Я не буду рассказывать вам все подробности установки проводной системы каждого производителя, но скажу вам следующее: Прочтите и следуйте инструкциям производителя .

• Звоните им, если у вас есть вопросы.
• Убедитесь, что у вас есть полное представление о том, как работает их система, ДО того, как вы начнете.
• Пройдите специальное практическое обучение у производителя. Это будет стоить вашего времени.

Если вы являетесь владельцем, который ищет установку, поговорите с обученным, опытным, квалифицированным профессиональным подрядчиком по укладке плитки.

Шаг 5. Установите плитку

Провод подключен. Проверено. Результаты проверки записываются в гарантийный талон. Теперь вы готовы к плитке.

Не так быстро…  Вот еще одно мое предложение:  Сначала сделайте снимки.   Достаньте телефон или камеру и сфотографируйте каждый участок прокладки проводов. Убедитесь, что у вас есть контрольная точка на каждой фотографии, чтобы вы могли выровнять их по комнате после того, как плитка уложена, затирка установлена ​​и все вылечено.

Убедитесь, что ваши фотографии показывают:

• Расположение датчиков температуры
• Расположение подводящих проводов термостата и проводов датчика температуры
• Шаг и расстояние проводов друг от друга
• Расстояние от проводов до препятствий, таких как стены, туалеты, обогреватели и туалетные столики
• Любые другие изображения, которые, по вашему мнению, могут понадобиться для документирования монтажа проводки

Скорее всего, вам НИКОГДА больше не придется смотреть на эти фотографии.Особенно, если вы все сделали правильно.

Дважды проверьте каждую деталь вашей установки.

Хорошо. Теперь установите плитку и сделайте большую работу.

Шаг 6. Ознакомьтесь с гарантийным талоном

После установки плитки еще раз проверьте провода. Убедитесь, что все ваши показания по-прежнему верны. Обязательно запишите это в гарантийном талоне. Обязательно заполните и передайте владельцу гарантийный талон, поставляемый с системой отопления. Если на карте есть все те электрические показания, которые вы записали, сделайте копию и сохраните ее в своем рабочем файле.

Владелец этой установки будет очень доволен ею и вами за такую ​​прекрасную работу по ее установке. Вы, вероятно, больше никогда о них не услышите, если только они не наймут вас для дополнительной работы. Мне это нравится.

Поиск и устранение неисправностей электрического лучистого отопления

Вы приступили к следующему заданию. Ваш телефон звонит…

… Это владелец работы, вы установили электрическую систему отопления, и она не работает. Что теперь?

Для начала, вы можете убедиться, что электрик был там, чтобы подключить провода к термостату и установить его.Вы можете убедиться, что владелец правильно использует термостат. Вы можете уточнить у электрика, что он/она подключил датчик температуры, который вы так аккуратно и точно разместили в системе.

Если все вроде бы в порядке, то все те фотографии, которые вы сделали, вдруг становятся очень интересными для просмотра. Внимательно изучите их, чтобы убедиться, что вы не упустили ни одной детали. Вы случайно не поместили зонд туда, куда направлялся ковер. Или где солнце палит на него весь день. Убедитесь, что ваши провода расположены правильно.

Вроде все в порядке. Что теперь?

Что ж, эти системы действительно хорошо сконструированы, чтобы выдерживать процесс укладки плитки. Так что есть вероятность, что он не вышел из строя сам по себе. На фотографиях, которые вы сделали, все выглядит хорошо. Все ваши электрические показания были записаны и находились в допустимых пределах. Но вы не можете увидеть провод через плитку, чтобы увидеть, как он работает, или найти, в чем проблема.

Подождите, да можно…

Распространенные проблемы с установкой электропроводки, способы их обнаружения и устранения

Существует довольно распространенный миф, что если что-то случится с электротепловой установкой, есть два выхода.

1. Живите с этим.
2. Вырвать все это и переделать.

Не обязательно. Есть как минимум еще одна альтернатива:

.

Обученный, опытный электрик, использующий надлежащее тестовое оборудование и методы тестирования, может диагностировать причину и определить местонахождение проблемы.

Это похоже на способность видеть сквозь плитку.

Я знаю несколько случаев, когда подрядчики и владельцы плитки сэкономили тысячи долларов, связавшись с производителем системы отопления, который связал их с обученным, квалифицированным и должным образом оснащенным техническим специалистом, который мог диагностировать, локализовать и устранить проблему, иногда самостоятельно. удаление только одной или двух плиток.

Иногда это довольно просто. Иногда не так сильно.

Общие проблемы с системой электрического лучистого отопления

Вот несколько распространенных проблем с электрическими системами обогрева.

• Провода системы отопления слишком близко к стенам или под основанием обшивки
• Провода системы отопления под надстройками или такими приборами, как шкафы, туалетные столики, ванны и т. д.
• Порезы кабеля – обычно вызваны чисткой канцелярским ножом швов между плитками перед затиркой швов
• Винты или крепежные детали, ввинчиваемые в нагревательные кабели.Обычно это происходит из-за отсутствия связи между подрядчиком по укладке плитки и
  • Устройство для установки душевых дверей,
  • или плотник, устанавливающий дверной упор на пол,
  • или сантехник, устанавливающий напольный унитаз,
  • или ….
• Неправильное расстояние между нагревательными кабелями. Слишком близко или слишком далеко друг от друга.

A Тепловизионная камера FLIR (ИК-камера переднего обзора) часто используется для наблюдения за тепловыми сигнатурами электрических проводов под плиткой.

Провода установлены неправильно

Ниже приведена фотография нагревательных кабелей, идентифицированных камерой FLIR, которые не были установлены в соответствии с инструкциями производителя.

• В одном месте провода были проложены слишком далеко друг от друга т, чтобы должным образом взаимодействовать друг с другом, и они не выделяли тепло. Это темно-розовая/фиолетовая часть слева на фотографии.

• В прилегающей зоне провода были установлены слишком близко друг к другу , создавая слишком много тепла.Это ярко-желтая часть ближе к середине фотографии. В результате пол нагревался очень неравномерно.

Если бы он использовался намного дольше, вся система вышла бы из строя, и владельцу пришлось бы просто смириться с этим и жить с ним, или же подрядчик по плитке полностью вырвал бы и заменил плитку. Можете ли вы догадаться, что произошло?

Черный пол не был выровнен перед установкой лучистого отопления

Вот история более легкого ремонта, но не очень умного хода плиточника, который не выровнял черновой пол перед установкой разделительной мембраны.

На черновом полу были выпуклости и провалы. Разъединяющая мембрана была установлена ​​поверх бугристого, наклонного основания. Эти горбы и провалы переместились прямо на верхнюю часть мембраны после ее установки. Не беспокойтесь, подумал установщик, «Я просто добавлю или уберу тонкий набор, как обычно делаю, когда кладу плитку». (Это еще одна тема, на которую вы можете меня завести, но не сегодня).

>> См. Правильно ли вы подготовили основание для плитки?

Вот что он сделал.Кроме того, когда он добрался до перехода между плиткой и паркетной доской в ​​соседней комнате. Прямо на переходе в полу был горб, который установщик не обнаружил, пока не начал укладывать плитку за дверь. Что теперь? Что ж, появляется хороший острый канцелярский нож, чтобы срезать разделяющую мембрану и опустить нижнюю часть плитки к верхней части деревянного основания (с очень небольшим слоем цементного раствора под ним). Проблема решена.

Установка выглядит хорошо и все в порядке, пока через пару недель не включили отопление и пол не прогрелся.Что случилось? Ты угадал. После долгих стрессов, возни, суеты и вызова производителя системы отопления на входе был найден нарезанный провод, где установщик вырезал мембрану, чтобы получить готовую высоту, соответствующую дереву.

Это тот случай, когда квалифицированный специалист по ремонту смог обнаружить неисправность и, в конечном счете, спасти день, когда для ремонта разрезанного кабеля пришлось снять только одну плитку.

Вот фото того ремонта. Вы заметите, как и я, что с этой работой все еще может произойти множество вероятных сбоев.По крайней мере, провод можно было починить.

Обратите внимание, : Ни один из продуктов, показанных на этой фотографии, не привел к сбою, который мы видим. Сбой и другие проблемы были результатом несоблюдения нескольких отраслевых стандартов и передовых методов производства плитки или инструкций производителя продукта.



Успешная установка лучистого отопления

Может быть поучительно посмотреть на сбои. Но каждый день происходит огромное количество установок электрических систем лучистого отопления с развязывающими мембранами под плитку.Они создаются очень многими установщиками плитки и подрядчиками , которые знают, как читать и следовать инструкциям производителя .

Они также владеют и используют отраслевые стандарты плитки, опубликованные в ANSI A108, а также методы и передовой опыт, опубликованные в Справочнике Совета по плитке Северной Америки (TCNA) .

Я надеюсь, что это поможет вам понять немного об этих установках и о том, как сделать так, чтобы каждая установка плитки была отличной.

Спасибо за прочтение!

Марк Хайнлайн — CTI #1112

Выражаем особую благодарность SunTouch — A Watts Brand за предоставление технической информации и поддержку этой статьи.



Примечание. Первоначально мы опубликовали эту статью 04.12.2018 и обновили ее.

Электрический теплый пол для дома и офиса

Есть ли более комфортное отопление, чем инфракрасный теплый пол?

Подпольное отопление, идея которого впервые была использована древними римлянами, становится все более популярной формой отопления в Соединенных Штатах, Великобритании и по всей Европе с востока на запад. Из-за его исключительного комфорта и эффективности люди обнаруживают, что система лучистого теплого пола имеет много преимуществ.

Теплый пол обеспечивает постоянное и чрезвычайно комфортное тепло без потоков горячего воздуха от шумных вентиляторов или воздуходувок, поднимающих грязь и пыль. Отсутствие неприглядных радиаторов облегчает расстановку мебели и создает более безопасную домашнюю обстановку без контакта с горячими поверхностями.

Пол с подогревом излучает комфортное, постоянное тепло здоровым, чистым, тихим и безопасным теплом и может эксплуатироваться более экономично, чем другие отопительные устройства.

Преимущества наших систем напольного отопления AHT

Система напольного отопления AHT, основанная на уникальной технологии обогрева аморфной металлической лентой, имеет значительные преимущества перед любым другим типом системы напольного отопления:

• подходит для всех типов напольных покрытий
• достигает рабочей температуры быстрее, чем другие системы
• обеспечивает более равномерное выделение тепла
• дешевле и экономичнее в эксплуатации
• имеет низкий профиль и превосходную гибкость
• чрезвычайно прост и удобен в установке
• полностью защищен от поражения электрическим током и электромагнитного излучения
• надежный и прочный

Наша технологически продвинутая система электрического обогрева пола обеспечивает теплую, удобную, роскошную домашнюю обстановку для использования в таких помещениях, как ванная комната, кухня, гостиная, подсобное помещение, подвал, кабинет или спальня.Его можно установить под любое напольное покрытие (например, камень, дерево, ламинат или ковер).

Подробнее о технологии и преимуществах наших теплых полов читайте внизу этой страницы!

Ощущение тепла начинается с ног

Когда ваши ноги в тепле, вам становится теплее и комфортнее во всем теле. Влажность помещения более стабильна и здорова. В отличие от принудительного воздушного тепла, лучистое тепло с меньшей вероятностью высушит ваши носовые проходы, с меньшей вероятностью высушит кожу и с меньшей вероятностью повредит мебель.

Поскольку воздух не осушается, кажется, что он на несколько градусов теплее, чем есть на самом деле. И на каждый градус более низкой температуры вы экономите энергию и деньги.

Примеры применения матов для теплого пола

Наши полы с подогревом из аморфной металлической ленты идеально подходят для:

• Квартиры
• Подвалы
• Магазины
• Офисы
• Ресторан, Бар
• Мастерская

Прайс-лист наших систем напольного отопления

цена наших нагревательных матов указана за квадратный метр.примерно 60-80% обогреваемой поверхности должно быть покрыто нагревательными матами. ниже ценовая матрица обеспечивает обзор и простой расчет цены для вашей цели. Просто измерьте отапливаемый квадратный метр и следуйте матрице цен, чтобы узнать стоимость теплых полов. для подробного предложения, пожалуйста, свяжитесь с нами.

Цены указаны в левах вкл. НДС.

м 2	1	2	3	4	5	6	7	8	9	10
1	49.50	99,00	148,50	198,00	247,50	297,00	346,50	396,00	445,50	495,00
2	99,00	198,00	297,00	396,00	495,00	594,00	693.00	792,00	891,00	990,00
3	148,50	297,00	445,50	594,00	742,50	891,00	1 039,50	1’188,00	1’336,50	1’485,00
4	198,00	396.00	594,00	792,00	990,00	1’188,00	1’386,00	1’584,00	1’782,00	1’980,00
5	247,50	495,00	742,50	990,00	1’237,50	1’485,00	1’732,50	1 980.00	2’227,50	2’475,00
6	297,00	594,00	891,00	1’188,00	1’485,00	1’782,00	2’079,00	2 376,00	2 673,00	2’970,00
7	346,50	693,00	1 039.50	1’386,00	1’732,50	2’079,00	2’425,50	2’772,00	3’118,50	3 465,00
8	396,00	792,00	1’188,00	1’584,00	1’980,00	2 376,00	2’772,00	3’168,00	3 564,00	3 960.00
9	445,50	891,00	1’336,50	1’782,00	2’227,50	2 673,00	3’118,50	3 564,00	4 009,50	4’455,00
10	495,00	990,00	1’485,00	1’980,00	2 475.00	2’970,00	3 465,00	3 960,00	4’455,00	4 950,00

Уникальная технология помогает снизить расходы

Система напольного отопления AHT, основанная на уникальной технологии обогрева аморфной металлической лентой, имеет существенных преимуществ по сравнению с любым другим типом системы напольного отопления.

Комфорт сам по себе является достаточной причиной для приобретения системы подогрева пола AHT.Наши системы обогрева пола помогут вам сэкономить на энергозатратах .

С инфракрасной системой обогрева пола, предоставляемой Redsun, часто комфортно себя чувствуешь при более низких температурах, чем у обычных систем, поэтому более низкие настройки температуры означают более низкие затраты на электроэнергию.

С системами напольного отопления AHT экономия начинается с покупки системы. Наши системы не только дешевле приобрести и установить, чем другие системы теплого пола, они обычно дешевле в эксплуатации.

Откройте для себя комфорт, почувствуйте тепло и наслаждайтесь эффективностью теплых полов

Как установить коврики из аморфной металлической ленты

Если вы планируете новый дом или делаете ремонт , нагревательные маты AHT идеальны в обоих случаях.

Если вы делаете ремонт или заменяете существующий пол, у вас может быть ограниченное пространство между старым полом и новым. Нагревательные маты AHT изготовлены из лент (а не из проволоки, как это обычно бывает с теплыми полами), 2.Глубина 2 мм, что делает его идеальным выбором в условиях ограниченного пространства. Ленточная система идеальна при использовании смешанного напольного покрытия, так как наши коврики подходят под любую поверхность пола.

Для эффективного обогрева помещения необходимо покрыть примерно 80 % площади пола. С нашими ковриками вы можете покрыть практически любую площадь. Планируйте как можно чаще использовать нагревательные маты большего размера, а маты меньшего размера используйте только для заполнения зазоров.

Следует особо подчеркнуть, что деревянные полы должны быть не толще 18 мм.Древесина является теплоизолятором и при толщине >18 мм безопасность снижается из-за резкого повышения температуры нагревательного мата .

Иногда полы покрыты разными видами ковровых покрытий. Мы рекомендуем, чтобы значение R ковра не превышало 2,0 Tog.

Ниже приведены примеры установки под различные типы напольных покрытий. для получения полной информации об установке свяжитесь с нами или прочитайте наше руководство по установке.

Под винилом или линолеумом в сухих условиях*

1. Винил или линолеум
2. Самонивелирующийся цементный или латексный состав для пола толщиной не менее 6 мм
3. Нагревательный мат
4. Твердый или мягкий изоляционный материал
5. Плита перекрытия (деревянная или бетонная)

Под дерево, ламинат, паркет в сухих помещениях*

1.Деревянный пол

2. Нагревательный мат

3. Мягкий изоляционный материал

4. Плита перекрытия (деревянная или бетонная)

 Под плиткой в ​​сухом помещении

1. Плитка
2. Разбавитель/затирка/клей для плитки
3. Нагревательный мат
4. Жесткий изоляционный материал
5. Плита перекрытия (деревянная или бетонная)

Под плитку во влажной среде*

1. Плитка
2. Клей для затирки/затирки/плитки
3. Сеть заземления
4. Нагревательный мат
5. Жесткий изоляционный материал
6. Плита перекрытия (деревянная или бетонная)

Подклеенный ковер или дерево

1. Ковер, винил или линолеум с клеем
2. Наливной пол; цементная или латексная смесь толщиной не менее 6 мм
3. Нагревательный мат
4. Твердый или мягкий изоляционный материал
5. Плита перекрытия (деревянная или бетонная)

Под неклейкий ковер

1. Ковер без клея
2. Подложка
3. Нагревательный мат
4. Мягкий изоляционный материал
5. Плита перекрытия (деревянная или бетонная)

* Во влажных помещениях заземляющая сетка должна быть установлена ​​непосредственно над нагревательным матом.

Подробное руководство по установке можно найти здесь.

Технические детали и преимущества наших матов для теплого пола

).

	Что такое лента из аморфного металлического сплава? Аморфные металлические сплавы, часто называемые металлическими стеклами, являются относительно новыми материалами, доступными в основном в виде тонких лент. Их изготавливают из расплавленных металлических сплавов методом быстрого охлаждения. В этом методе лента расплавленного металлического сплава выливается на быстро вращающийся медный барабан. Из-за тонкости ленты 20-30 микрон она очень быстро остывает (со скоростью около 1 000 000 градусов/сек). Поскольку затвердевание происходит очень быстро, у кристаллической структуры нет шансов сформироваться. Вместо этого создается аморфное твердое вещество в виде очень тонкой ленты (ширина варьируется от нескольких миллиметров до 10 см.
	Что особенного в аморфных лентах? Очевидно, отсутствие какой-либо кристаллической структуры у аморфных лент особое.Однако отсутствие кристаллических структур влияет на другие свойства материала. Границы между кристаллами в кристаллических твердых телах обычно являются причиной большинства дефектов материала. Однородная неграничная структура аморфных металлических сплавов обеспечивает уникальные механические, антикоррозионные, износостойкие и магнитные свойства. Это делает аморфные металлические сплавы во многих отношениях превосходящими более распространенные кристаллические металлы.
	Безопасный источник тепла Нагревательные элементы на основе аморфной ленты работают при более низких температурах и поэтому более безопасны и менее опасны для пользователя.Нет опасного и неприятного горения кислорода или пыли, открытого огня, ощущения удушья или неприятного запаха при работающем нагревательном элементе, а в систему встроен полный контроль электробезопасности. Нагревательные маты AHT разработаны и изготовлены в соответствии с самыми высокими стандартами безопасности. Нагревательные маты соответствуют требованиям класса 2; изготовлены с двойной изоляцией и успешно прошли применимые испытания стандартов безопасности МЭК: МЭК 60335-1 (Бытовые и аналогичные электроприборы – безопасность, общие требования) и МЭК 60335-2-96 (частные требования к гибким листовым нагревательным элементам для помещений). обогрев). Нагревательные маты также сертифицированы и внесены в список Underwriters Laboratories (UL) на основании стандарта UL 1693 (электрическое лучистое отопление), файл E349312. Таким образом, продукция с гордостью имеет маркировку CE, сертификацию CB, маркировку Nemko N и маркировку UL. Продукты AHT были протестированы, и было доказано, что они имеют незначительное электромагнитное излучение, намного ниже минимальных требований применимых стандартов. При установке в соответствии с инструкцией и руководством по установке продукция отличается высочайшим качеством и абсолютной безопасностью. Незначительное электромагнитное поле Измерения напряженности электромагнитного поля, создаваемого нагревательными матами AHT, доказывают, что она пренебрежимо мала по сравнению с силой допустимых уровней ЭМП. Нагревательные маты AHT прошли строгие испытания на безопасность и имеют все необходимые разрешения.
	Превосходная эффективность обогрева Благодаря небольшой массе нагревательных элементов AHT они работают намного лучше, чем обычные нагревательные элементы.Действительно, аморфная лента начнет нагревать окружающую среду быстрее, чем традиционная. Это также означает, что технология AHT более энергоэффективна, чем другие системы отопления, что позволяет экономить на счетах за электроэнергию и предлагать систему с низкими затратами на техническое обслуживание. Долгая жизнь Технология AHT имеет большое преимущество с точки зрения срока службы благодаря низкой температуре нагревательного элемента.
	Экономия энергии и затрат Система напольного отопления AHT предлагает три основные области энергосбережения по сравнению с радиаторами. Потери через окно значительно ниже. Потери через потолок меньше, потому что температура на уровне потолка ниже Потери через стену и обмены воздуха ниже, поскольку температура воздуха в помещении с системой AHT ниже, что обеспечивает тот же уровень комфорта. Система AHT применима к любому типу зданий, независимо от того, строятся ли они заново, реконструируются или реконструируются как для жилых, так и для коммерческих объектов. Большая зона передачи Большая площадь переноса ленты означает, что продукт достигает определенного уровня выходной мощности при более низкой температуре. Более низкая стоимость изоляции Ленточный элемент может быть упакован в различные типы полимерной изоляции и, в отличие от проволочных элементов, работает при более низких температурах, поэтому требуется более дешевая или менее дорогая изоляция.
	Подходит для всех напольных покрытий Из-за низкой рабочей температуры нагревательного элемента AHT он может быть встроен в самовыравнивающийся цементный или латексный состав толщиной не менее 6 мм, а сверху подходит для любого типа сухого напольного покрытия, включая деревянный или паркетный пол или от стены до пола. настенный ковер без повреждения цвета, лака, клея и физических свойств.
	Другие преимущества Система AHT имеет и другие явные преимущества; самый удобный и естественный вид отопления; он ненавязчивый, безопасный и тихий; он практически не требует технического обслуживания, он дополняет другие энергосберегающие разработки в области отопления – напр. конденсационные котлы, солнечные панели, тепловые насосы и комбинированные теплоэлектростанции – просты и недороги в установке.

Теплый пол Ezy-Warm — UKGBC

Проблема адресована

Выбросы углерода от отопления зданий.Не секрет, что способы обогрева зданий должны измениться. В настоящее время это составляет почти четверть всех выбросов углерода в Великобритании. Поскольку правительство Великобритании взяло на себя обязательство свести к 2050 году выбросы парниковых газов с нуля, в его Стратегии по отоплению и строительству (опубликованной 19 октября 2021 года) изложены планы по значительному сокращению выбросов от 30 миллионов домов и рабочих мест в Великобритании. Хотя большая часть плана сосредоточена вокруг жилой недвижимости, в нем также изложены цели по обезуглероживанию коммерческих зданий, включая минимальные стандарты эффективности и рейтинги энергопотребления на основе производительности.Одним из ключевых факторов достижения этих амбициозных целей является переход к альтернативным системам отопления, а именно к высокоэффективному электрическому отоплению и тепловым насосам. Теплый пол является идеальным партнером для тепловых насосов, поскольку он может работать при более низких температурах, чем котлы и радиаторы, но при этом обеспечивать комфортное тепло. Однако традиционные системы, включающие водопроводные трубы или электрические маты, могут быть проблематичными при установке и ремонте, особенно в коммерческих целях.

Обзор решения

Чтобы решить эти проблемы, IOBAC UK Ltd совместно с NexGen Heating разработали систему напольного отопления Ezy-Warm.Эта ультратонкая, сверхпростая система может питаться от возобновляемых источников энергии, таких как солнечные батареи, используя излучение дальнего инфракрасного излучения для максимальной тепловой и экономической эффективности.

Система проста в установке и состоит из 3 слоев: коврика с подогревом Ezy-Warm, утвержденной подложки и напольных покрытий, включая ковер, виниловую плитку класса люкс, ламинат и дерево. Поскольку он питается от источника питания менее 24 В (переменного или постоянного тока), для его установки не требуются специалисты-электрики, а напольное покрытие можно приподнять для ремонта и легкого доступа к нагревательному элементу.

Тестирование производительности

показало, что система потребляет на 55 % меньше энергии, чем традиционные электрические маты, а эксплуатационные расходы на 15 % ниже, чем у магистрального газа (на основе цен на 2019 год).

Компания NexGen имеет многолетний опыт разработки нагревательных пленок с использованием запатентованных нанотехнологий на основе графита и графена. Провозглашенный удивительным материалом, графен невероятно легкий и гибкий и может проводить тепло лучше, чем почти любой другой материал, в результате чего коврики Ezy-Warm с подогревом обладают сверхэффективными свойствами теплопроводности, генерируя тепло в дальнем инфракрасном диапазоне.Теплый пол в дальнем инфракрасном диапазоне напрямую нагревает людей и предметы в комнате, а не все пространство. Инфракрасная энергия поглощается, превращая предметы в источники тепла. В свою очередь, они постепенно излучают энергию, мягко и равномерно прогревая помещение, не теряя тепла. Текущие затраты на электроэнергию значительно сокращаются по сравнению с традиционным конвекционным отоплением, которое неэффективно нагревает воздух вокруг нас.

Опыт компании IOBAC в области укладки магнитных полов без клея означает, что Ezy-Warm совместим с широким выбором напольных покрытий, включая ковры, виниловую плитку класса люкс и инженерную древесину.При использовании с подложкой IOBAC Ezy-Install Underlay напольная плитка может быть аккуратно уложена и поднята для легкого ремонта, доступа и внесения изменений в дизайн.

Экономическая выгода

Стоимость материала ковриков с подогревом Ezy-Warm составляет 32 фунта стерлингов за квадратный метр (исходя из охвата 84%), плюс блок питания стоит 14 фунтов стерлингов за квадратный метр. Возврат включает:

Более низкие затраты на установку – Экономия затрат благодаря тому, что процесс установки Ezy-Warm намного быстрее и проще, чем традиционные системы водяных труб и электрических матов.Работает от источника питания менее 24 В (переменного или постоянного тока), установка может быть выполнена торговым представителем или компетентным мастером, вместо того, чтобы ждать и платить профессиональному сантехнику или электрику. Требуется меньше материалов, а сверхтонкий профиль (0,6 мм) означает, что нет необходимости исправлять двери из-за высоты фальшпола.

Незначительные затраты на техническое обслуживание  – система не требует технического обслуживания, поэтому не требуются ежегодные затраты на обслуживание. А поскольку коврик с подогревом доступен быстро и легко, ремонт становится простым и не требует перекапывания пола в поисках труб.Отдельные напольные плитки можно быстро заменить, если они повреждены, и даже полное изменение дизайна для перепрофилирования помещений не составляет труда.

Снижение затрат на электроэнергию – Ультратонкий профиль коврика с подогревом Ezy-Warm означает, что он очень энергоэффективен. В обычных системах источник тепла скрыт под дополнительными слоями клея и материала, через которые тепловая энергия должна пройти и нагреться, прежде чем достигнет верхней поверхности пола. Это использует избыточную тепловую энергию и затраты. Независимое тестирование с использованием Dynamic Building Simulation продемонстрировало снижение эксплуатационных расходов на 15 % по сравнению с газовыми котлами (на основе цен на 2019 год) и сокращение выбросов углерода на 64 %.



Тематическое исследование

• Золотая награда Национальной премии за инновации в напольных покрытиях в категории «Окружающая среда».
• Представлен в «Проекте дома Z» Barratt Homes, прототипе дома с нулевым выбросом углерода в Солфордском университете.
• Включен в демонстрационный дом Project Etopia, ведущий поставщик модульных домов, демонстрирующий лучшие в своем классе устойчивые технологии в Инновационном парке BRE.
• Отмечен фондом Solar Impulse как одно из 1000 решений, защищающих окружающую среду экономически выгодным способом.
• Описан евангелистом Future Technologies из Octopus Energy как «действительно меняющая правила игры технология», «революционный новый способ обогрева здания без сжигания газа»
• Примеры отзывов клиентов:
  — «Как подрядчик по укладке полов, мы были удивлены, насколько быстро и легко укладывается без необходимости стяжки. Тепло — это постоянная равномерная температура» Подрядчик по укладке полов, укладка в школе % по сравнению с сжиженным газом. Кроме того, это более приятное и равномерное тепло». Владелец дома заменяет LPG-отопление
  : «Он поддерживает идеальную температуру окружающей среды стабильно и экономично.Ранее я устанавливал как водяные, так и электрические (змеевиковые) системы подогрева пола, и это значительное улучшение по сравнению с обеими». Бизнес, Строительство
  — «Этот продукт блестящий. Быстрая и простая установка. Без беспорядка, без самовыравнивания или стяжки. Очень впечатлен.» Строители CDAB.
  – «Жар гораздо приятнее, такое ощущение, что греет. Это как сауна с меньшим количеством тепла и без потоотделения! У нас все еще есть радиаторы в некоторых комнатах. Жара в других комнатах не кажется такой приятной или постоянной.Некоторые участки, обогреваемые радиаторами, теплее других». Владелец дома

Инфракрасный нагревательный мат для пола | IQ Design

Введение

Inframat — это последняя инновация в области систем домашнего отопления. В изделии используется инфракрасная технология, что дает вам возможность установить систему подогрева пола за небольшую часть стоимости традиционных систем водяного отопления пола. Изделие также равномерно распределяет тепло по комнате, обеспечивая вам максимальный комфорт.InfraMat представляет собой двухсторонний ПЭТ (термопластик из полиэтилентерефталата). ламинирующий мат, заключающий в себе электрическую цепь, включающую параллельные углеродные/графитовые нити, противоположные концы которых прикреплены к полоскам на основе серебра, которые, в свою очередь, соединяются с медными контактными полосками. Когда через контакты проходит электрический ток, сопротивление, создаваемое углеродно-графитовыми нитями, вызывает излучение инфракрасного тепла. Он подходит для использования под плавающими деревянными или ламинированными полами, а также полами, покрытыми винилом или линолеумом.Его нельзя укладывать в литой бетон или под керамическую плитку. Его нельзя устанавливать во влажных помещениях, таких как ванные комнаты, прачечные или на открытом воздухе.

Как работает InfraMat?

Обеспечивает подогрев пола в помещении таким образом, чтобы это не влияло на дизайн помещения или расстановку мебели. В отличие от обычной радиаторной системы отопления, она не требует обслуживания и очень просто и эффективно управляется. Он использует инфракрасную часть спектра электромагнитного излучения для излучения инфракрасного тепла.Инфракрасное излучение (ИК), часто называемое инфракрасным, представляет собой область спектр электромагнитного излучения с длиной волны от 700 нанометров (нм) до 1 миллиметра (мм). Инфракрасные волны длиннее волн видимого света, но короче радиоволн. Углеродные/графитовые элементы между электрическими контактами на каждой стороне мата противостоят электрическому вводу, нагреваясь и излучая инфракрасную энергию.

Спектр электромагнитного излучения

Что такое инфракрасное излучение?

Солнце является основным источником энергии Земли; мы получаем солнечную энергию каждый день посредством теплопередачи, известной как излучение.Когда солнце светит на объект, он постепенно нагревается. Этот объект удерживает тепло, полученное от солнца, а затем повторно передает тепло наружу в окружающую среду посредством как теплопроводности (передача тепла от твердого тела к твердому), так и конвекции (передача тепла через жидкость или газ).

Традиционные системы домашнего отопления в первую очередь зависят от конвекции между радиатором и воздухом в жилом помещении. В этом сценарии имеется источник тепла, занимающий относительно небольшую площадь в помещении.Отношение размера радиатора к объему помещения означает, что в помещении будет определенная горячая точка в радиаторе и определенная холодная точка, которой обычно является окно или дверь. Эта разница температур между радиатором и окном/дверью является ключевым фактором сквозняков и, следовательно, тепловых потерь. В то время как традиционные системы в основном используют конвекцию, инфракрасные (ИК) системы используют все четыре режима теплопередачи: излучение, поглощение, теплопроводность и конвекцию.

Излучение. Тепловое излучение исходит от InfraMat под вашим полом.Тепло передается волнообразно от горячей поверхности InfraMat к более холодной поверхности пола, соприкасающейся с ним.

Поглощение — Окружающие предметы поглощают и накапливают тепловую энергию, излучаемую ИК-источником, пол будет поглощать основную часть этой энергии.

Теплопроводность. Тепловая энергия передается от твердых тел к твердым объектам, включая полы, стены и двери. Примером может служить успокаивающее ощущение подогретого пола, когда вы ходите по нему.

Конвекция. Объекты, получающие энергию за счет поглощения ИК-излучения, когда температура выше температуры окружающего воздуха, будут действовать так же, как традиционный радиатор, и нагревать воздух, контактирующий с ним.Пол будет действовать как самый большой вклад в это.

Инфракрасный обогрев потребляет много энергии?

Inframat потребляет 220 Вт электроэнергии на каждый квадратный метр при работе. Фактическое количество потребляемой энергии сильно зависит от различных факторов, включая количество наружных стен, используемые строительные материалы, качество изоляции, количество окон и дверей, ориентация здания и температура наружного воздуха.Преимущество системы InfraMat заключается в том, что отношение источника тепла к объему помещения значительно увеличивается, что, в свою очередь, обеспечивает больший комфорт, равномерное распределение тепла и отсутствие сквозняков, связанных с отоплением. Улучшенное распределение тепла означает, что для достижения эквивалентного уровня комфорта в жилом пространстве требуется меньше энергии. Имеются отдельные таблицы данных, в которых приведены типичные рекомендации по эксплуатационным расходам установки, отслеживаемой в течение трехмесячного периода.

Инфракрасные теплые полы-Яндия Инфракрасные технологии Обогрев Панели, ИК нагревательные панели, Инфракрасное отопление.

Инфракрасный теплый пол. Система лучистого отопления «Яндия» обходится на 30-50% дешевле в эксплуатации, чем традиционные методы отопления, и более здорова для вас и вашей семьи. Легко устанавливается под полом. Наш инфракрасный пол не имеет воздуховодов, полностью подходит для использования в зонах и не требует технического обслуживания.





Эта технология инфракрасного обогрева не тратит энергию на нагрев воздуха в помещении, а напрямую нагревает предметы в помещении, включая вас.Углеродная тепловая пленка Yandiya — это экономичное и качественное решение для обогрева любых конструкций.



Электрический ток проходит через углеродные полоски, чтобы естественным образом создавать дальние инфракрасные лучи, которые безопасно и равномерно распределяют тепло.

Инфракрасный пол создает более здоровую атмосферу за счет отсутствия циркуляции пыли и загрязнителей воздуха, а также отсутствия движущихся частей. Это постоянное решение для обогрева, не требующее обслуживания.



Поставляемая в виде комплекта, эта система подогрева пола готова к установке, с полной углеродной пленкой, водонепроницаемым защитным чехлом и 2-метровыми кабелями.



Устанавливаемый под полом и полностью скрытый, подпольный пол предназначен для помещений, где невозможно установить инфракрасные панели, где требуется ценное пространство на стене, или общественных зон, где возможно повреждение подвесных панелей. Подполье Яндии очень тонкое и прочное. В отличие от других продуктов для электрического обогрева пола, наши углеродные волокна не ломаются во время установки и запечатаны в собственный влагонепроницаемый барьер.Твердотельная технология Yandiya не имеет изнашиваемых движущихся частей — она полностью не требует обслуживания.





Инфракрасная карбоновая пленка для теплого пола Yandiya сочетает в себе лучшее из современных нанотехнологий. Эта чрезвычайно эффективная система напольного отопления может быть быстро установлена ​​под все типы полов, включая ковровое покрытие 2Tog, деревянные полы, плитку и стяжку.

Требуется покрыть только 70% площади пола, что сводит затраты к минимуму. Инфракрасный элемент начинает нагревать помещение сразу после включения системы.Не имея движущихся частей, для максимальной эффективности система должна быть оснащена регулятором термостата и напольным зондом.



Все полы с подогревом должны контролироваться с помощью термостатов и напольных датчиков.
