Звукоизоляция ударного шума

Вопрос об устройстве изоляции ударного шума всегда касается пола помещения. Поэтому если мы хотим, чтобы соседи снизу «спали спокойно», данную конструкцию необходимо выполнить у себя, на полу своего помещения. Если мы сами желаем спокойно отдыхать и работать, следует убедиться, что аналогичную конструкцию изоляции ударного шума выполнил наш сосед сверху. Пожалуй, в этом и заключается главная проблема изоляции ударного шума!

В современном домостроении в отношении требуемой шумоизоляции ограждающих конструкций концепция такова: требуемая величина изоляции воздушного шума обеспечивается необходимой массивностью (плотностью материала и толщиной) строительных элементов и в основном решается на стадии капитального строительства. Например, наиболее тонкая беспустотная железобетонная плита толщиной 140 мм, применяемая в настоящее время для устройства перекрытий, показывает индекс изоляции воздушного шума в районе Rw = 49 – 51 дБ.  При условии выполнения на ней выравнивающей стяжки толщиной 40 – 60 мм суммарный индекс вполне может быть равен Rw = 52 дБ, что и требуется, согласно нормам актуализированного СНиП-23-03-2003, для межквартирных стен и перекрытий для массового жилья.

При этом в отношении изоляции ударного шума, требуемые нормы всегда и везде обеспечиваются дополнительными конструкциями звукоизолирующих полов. Это означает, что если дом сдан в стадии «квартиры без отделки», когда пол представляет из себя только несущую плиту перекрытия, этой конструкции еще просто нет. Если открыть проект этого здания – она есть. На бумаге. Но это никоим образом не гарантирует, что в квартире вашего соседа сверху такая конструкция появится, будет теоретически соответствовать нормам, и, самое главное, практически после изготовления будет эффективно выполнять свои акустические функции.

Уже упоминавшаяся ранее «голая» плита перекрытия толщиной 140 мм показывает индекс приведенного уровня ударного шума в районе Ln,w = 80 дБ. При этом, согласно нормам СНиП, он должен быть не более Ln,w = 60 дБ! Таким образом, ΔLn,w = 20 дБ отделяют такую конструкцию от нормативных показателей, с учетом того, что сами нормы не гарантируют полного акустического комфорта и являются скорее санитарными.

Для обеспечения изоляции ударного шума в зданиях с железобетонными перекрытиями применяется можно сказать «классическая» схема конструкции звукоизоляционного пола на упругом основании – так называемый «плавающий» пол. В данной конструкции выравнивающая стяжка укладывается на перекрытие через достаточно тонкую упругую прокладку (от 3 до 20 мм), которая при этом «корытом» заводится на стены и все прочие вертикальные элементы (колонны), а также «обертывает» проходящие через перекрытие инженерные коммуникации (трубы отопления и водоснабжения). Это необходимо для исключения косвенных путей передачи шума. И от того, насколько «чисто» и тщательно будут выполнены все кромочные прокладки, зависит успешный результат всего мероприятия.

Рис. 1 «Плавающий» пол — типовая конструкция для изоляции ударного шума

Акустическая эффективность зависит от того, насколько мягкий упругий слой применен в конструкции – динамический модуль материала Eд должен быть не более 0,3 МПа. Изоляция ударного шума при этом зависит от толщины упругого слоя, а также от массы выравнивающей стяжки, уложенной сверху. Для обеспечения прочности стяжки «плавающих» полов рекомендуется армировать металлической сеткой, так как в противном случае при образовании трещин, отколовшийся кусок звукоизоляционного пола практически можно вынуть руками, так как он не связан с перекрытием или со стеной.

На сегодняшний день на рынке существует огромный выбор материалов, которые можно с большим или меньшим успехом использовать под стяжку в качестве упругого слоя. Это всякого рода материалы на основе вспененного пенополиэтилена (ППЭ), пробки, резины, иглопробивного стеклянного и синтетического волокон, минеральной и стеклянной ваты. Среди этого множества хотелось бы выделить несколько материалов, имеющих наиболее высокие акустические свойства.

Прежде всего – это система звукоизоляционных плит Шумостоп толщиной 20 мм. Система состоит из стекловолокнистых плит Шумостоп-С2, выступающих в качестве основного рабочего слоя, а также базальтовых плит высокой плотности Шумостоп-К2, которые выполняют функции кромочных плит, призванных повысить стабильность основания пола по периметру помещения и вокруг колонн. Это как раз вариант удачного, просчитанного и проверенного компромисса между «стройкой» и «акустикой», когда мероприятия по обеспечению эксплуатационной стабильности не ухудшают акустических свойств конструкции.

При устройстве поверх плит Шумостоп армированной выравнивающей стяжки с поверхностной плотностью не менее 120 кг/кв.м индекс снижения ударного шума равен ΔLn,w = 42 дБ. Это позволяет с большим запасом удовлетворить самые жесткие требования по изоляции ударного шума при любой толщине несущей плиты перекрытия. Для примера, звук разбиваемой об пол стеклянной бутылки в нижнем помещении будет восприниматься как падение легкой монеты. Это пример материала, применение которого обеспечивает шумоизоляцию и реальный акустический комфорт в нижерасположенном помещении.

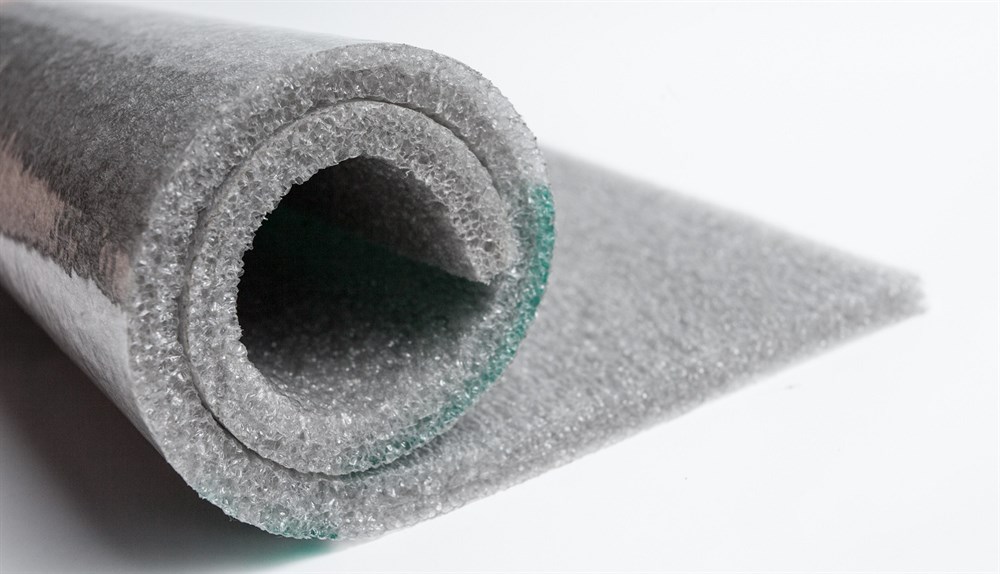

Тонкий рулонный материал Шуманет-100Комби, толщиной всего 5 мм, уложенный под стяжку поверхностной плотностью не менее 120 кг/кв.м, обеспечивает снижение уровня ударного шума на Ln,w = 25 дБ, что является хорошим средством снизить шум от соседей сверху, договорившись с ними об укладке данного материала под стяжку во время проведения ремонта.

Шуманет-100Комби хорошо подходит для массового применения, так как технология устройства на нем звукоизоляционного пола наиболее проста, а суммарная толщина конструкции около 65 мм пригодна для применения в квартирах с невысокими потолками. При этом для перекрытия любой толщины (от 140 мм и выше) применение звукоизоляционного пола на материале Шуманет-100Комби обеспечит выполнение самых жестких норм действующего СНиП в отношении изоляции ударного шума.

Достаточно часто плиты перекрытия в здании имеют неровную поверхность, за счет заусенцев бетона, раковин на поверхности, неровно заделанных стыков между плитами, торчащей арматуры  или строительного мусора. При устройстве конструкций «плавающих» полов перед укладкой звукоизолирующего слоя поверхность перекрытия должна быть предварительно выровнена. А это – дополнительные сантиметры по высоте конструкции пола, затраты на материал, время и работу. Поэтому звукоизолирующее выравнивающее покрытие Шумопласт  является оптимальным решением при устройстве звукоизолирующих полов на неровных основаниях.

При базовой толщине слоя 20 мм данный материал одновременно выравнивает локальные неровности пола до 10 мм и обеспечивает снижение уровня ударного шума на Δ Ln,w = 28 дБ под стяжкой толщиной 60 мм.

Необходимо отметить, что материалы при толщине не более 10 мм являются исключительно изоляторами ударного шума. Их способность снижать шум в нижерасположенном помещении проявляется только при использовании в качестве упругой прокладки в конструкции «плавающего» пола в квартире сверху. Применение данных материалов для повышения звукоизоляции путем нанесения их на потолок или стены со стороны нижнего помещения нецелесообразно и лишено всякого практического смысла.

Для того, чтобы представить себе, что на практике означают те или иные значения изоляции ударного шума конструкциями звукоизолирующих полов, представлена следующая таблица:

Что такое хорошая изоляция ударного шума

Низкий (проблемный) показатель снижения уровня ударного шума конструкцией

Средний (нормативный) показатель снижения уровня ударного шума конструкцией

Высокий (комфортный) показатель снижения уровня ударного шума конструкцией

ΔLn,w = 10 – 20 дБ

ΔLn,w = 20 – 30 дБ

ΔLn,w = 30 – 50 дБ

Отличие шумоизоляции от звукоизоляции — ЭхоДизайн

Многие заблуждаются, считая, что звукоизоляция и шумоизоляция это одно и тоже. Ранее в принципе, даже специалисты, объединили эти понятие во едино. Звукоизоляцией считалось препятствие проникновения механических колебаний, воспринимаемые человеческим слухом. Но сегодня, установлено, что звуки и шумы это совершенно разные понятия, так как имеют разную природу происхождения.

Конечно, и шум и звук, это последствия механических колебаний волновой природы. Только вот шум — это комбинация множества звуков, а звук — это одна волна.



Звук и звукоизоляция



Колебания среды, с некоторой частотой и амплитудой, с определённым звуковым давлением и интенсивностью создаёт звук. Измеряется звук в децибелах. Человек способен воспринимать частоты от 16 до 20 тысяч герц. Воспроизводимая же речь колеблется в диапазоне от 500 до 4000 герц.

Звукоизоляция – это комплекс мер по устранению или уменьшению акустических или структурных шумов.

К структурному шуму относятся:

  • Стук двери.
  • Шум лифта.
  • Шум создаваемый мусоропроводом.
  • Стук по трубам отопления.

К акустическому шуму относятся:

  • Шум воды в кране, в ванной.
  • Шум издаваемый бытовыми приборами.
  • Голоса людей, детский плач.
  • Звуки животных.



Шум и шумоизоляция



Звуки имеющие разную природу происхождения  и создаваемые одновременно называют — шум. Его уровень возможно измерить специальным прибором — шумомер. Шум измеряется как и звук, в децибелах. Человеческий организм испытывает нервное напряжение при воздействии на слух шума от 70 до 90 децибел.



Шумоизоляция – защита от ударных шумов.



Ударные шумы создаются от:

  • Передвижения мебели по полу.
  • Громкого топора.
  • Падения тяжёлых предметов на пол.

Очень важно знать разницу между шумоизоляцией и звукоизоляцией. В том случае, когда вы примите решение о необходимости использования строительных материалов, для того, чтобы в вашей квартире стало тише и спокойнее, вы столкнётесь с проблемой выбора защитных материалов.

На этом этапе многие ошибочно выбирают не ту категорию материалов и соответственно по окончанию ремонта, шумы по-прежнему проникают в дом.

В качестве материалов для звукоизоляции используют материалы с отражающим действием. Для устранения шумов используют материалы с поглощающим действием. К сожалению, сегодня нет материалов сочитающих в себе оба свойства. Но альтернативным решением послужит поочередная укладка или комбинация материалов.



Нормативные положения о звукоизоляции и шумоизоляции



Каждый застройщик, при составлении проекта на жилое помещение, обязан соблюдать требования ГОСТ. Для многоквартирных домов существуют нормативные акты по допустимому уровню ударного и воздушного шума.

Предельно допустимый уровень шума возможно издавать только до 22:00. В случае нарушения установленного порядка, правонарушителю грозит административное наказание. Такие ограничения установлены с целью защиты физического и психического здоровья людей. В дневное время допускается от 39 до 49 децибел, а в ночное от 30 до 35 децибел.



 Шумоизоляция в квартире: современные материалы



В панельных многоквартирных домах очень шумно за счет того, что стены, полы и потолки легко пропускают посторонние звуки и шумы. В стенах со временем образуются трещины, которые увеличивают уровень шума в квартире. При правильном определении причины шума, подбора необходимых материалов и выполнив качественно работу по изоляции звуков — можно наслаждаться уединением и тишиной.

В качестве защиты от посторонних звуков и шумов используют следующие типы материалов:

  • Минеральная вата. Огнеупорный, долговечный и практичный материал. Способен сократить уровень поступающих шумов и звуков на 95%. Не рекомендуется использовать данный материал в помещении с повышенным уровнем влажности.
  • Пробка. Безопасный, влагостойкий, экологичный и устойчивый к образованию плесени. Но, цена на данную продукцию достаточно высока и к тому же, не имея навыков, самостоятельно справиться с работой сложно.
  • ТермоЗвукоИзол. Изолятор состоит из трех слоев: стекловолокно снаружи которого пропилен. Это влагостойкий, огнеупорный, термоустойчивый и полностью безопасный материал. Но стоит учесть, данную продукцию не рекомендуется использовать для изоляции потолка.
  • Пенополиуретан. Ровно прилегает к поверхности, огнеупорный, долговечный, практичен. При длительном использовании — меняет цвет на более тёмный.
  • Изопласт. Прост в работе, безопасен, состоит из древесных волокон. Не рекомендуется использовать в помещениях с повышенной влажностью.
  • Крафт. Модификация крафт-картона с дополнительными добавками древесных волокон и вощеной бумаги. Используется для шумоизоляции стен, лёгкий, прост при монтирования. Подвержен гниению.

Самостоятельно проводить работы по шумоизоляции квартиры не стоит. Это довольно таки сложная работа, требующая знания и технологии процессов. Как правило такими работами занимаются специалисты в области акустики. При неправильном подборе строительных материалов, уровень шума в вашем доме останется неизменным.



Как защититься от посторонних звуков и шумов



В домах, как в многоэтажных так и в частных, со временем стены дают трещины и щели, которые не всегда можно сразу обнаружить. Через трещины в жилье проникают звуки. Для устранения таких проблем необходимо необходимо уплотнить стены, заказать навесной потолок и конечно используя шумоизоляционный материал — покрыть пол.

При выборе материалов очень важно брать в расчёт их плотность и толщину, которые сократят площадь жилища. Выбирайте только качественные и сертифицированные материалы.

Перед укладкой шумоизоляции заделайте имеющиеся отверстия, стыки или щели на поверхности.



Шумоизоляция пола



Для работ по шумоизоляции пола рекомендуется использовать минеральные, неорганические или нетканые материалы. Такие материалы отражают звук, тем самым не давая возможности ему проникнуть. Стяжку пола делают из местного раствора, толщиной не более 40 мм.



Шумоизоляция стен



Если вы устали слушать голоса соседей или их животных, живущих за стеной — вам поможет шумоизоляция стен. На строительном рынке можно найти как толстые или тонкие акустические материалы.

От надоедливых звуков сверху спасёт прокладка изоляции под навесной потолок. Но стоит учесть, что изоляция потока уменьшит высоту потолка на 5-10 см.

Варианты материала для изоляции:

  • Вата целлюлозная или базальтовая.
  • Плита из камышита.
  • Вспененное стекло.
  • Шпательное или кокосовое стекловолокно.
  • Пробка, торфяные блоки.
  • Пуля льненая.



Заключение



Звукоизоляция и шумоизоляция близкие по смыслу, но индивидуальные по значению понятия. Для того чтобы понять как защититься от посторонних звуков и шумов, необходимо определить природу их происхождения. Уют и покой в доме это залог здоровья и хорошего настроения. Очень важно знать разницу между двумя простыми понятиями и подбирать материал соответствующей вашим потребностям.

Что такое звукоизоляция | Звукоизоляция стен и потолка

Что такое звукоизоляция?

Если вы серьезно относитесь к звукоизоляции, вам подойдет звукоизоляция. Звукоизоляция — это процесс разделения (также известный как разделение) сборочных материалов для предотвращения передачи звуковой энергии из одной среды в другую.

Как работает звукоизоляция стен и потолка

Звук распространяется через гипсокартон по обычным стойкам. Звукоизоляция, наиболее эффективная из доступных форм звукоизоляции, работает путем «плавания» смонтированной стены над стойками с использованием толстых стальных полос. Эти стальные полосы имеют желобчатую форму и различные отверстия по бокам. Одна «нога» стальной полосы прикреплена к шпильке, а другая свободно плавает. Швеллеры крепятся к каркасу стены (или потолка) и к швеллеру крепится гипсокартон.

При использовании этой техники наслоения звукоизоляция работает за счет создания пространства между гипсокартоном и стойками. Нет обычных шпилек, по которым проходил бы звук, останавливая передачу звуковых волн. Еще одна причина, по которой звукоизоляция является наиболее эффективным методом звукоизоляции, заключается в том, что увеличивается воздушное пространство между стеной или потолком. В этом воздушном пространстве можно установить виброизоляционный материал, чтобы улавливать шумовые звуковые волны. Также звукоизоляция обеспечивает повышенную гибкость конструкции. Звуку труднее путешествовать по гибким материалам. Представьте себе свободную нить, соединяющую два телефона из жестяных банок. Это не работает.

Рекомендуемый продукт для звукоизоляции стен и потолков

Система звукоизоляции isoTRAX™, самая популярная система звукоизоляции на современном рынке, крепится к стойкам без прямого контакта между фурнитурой и деревом. По сути, получается комната в комнате. isoTRAX™ обеспечивает демпфирование отслаивания и прилипания для подкладки шипов при установке металлических гусениц. Кроме того, каждая гусеница оснащена неопреновой пеной, чтобы смягчить вибрацию гипсокартона. Эта система проста в установке, повышает прочность стен и обеспечивает высочайшее качество звукоизоляции.

Звукоизоляция полов

Полы часто являются источниками шума. Многие клиенты обращаются в компанию Soundproof Cow, нуждающуюся в обработке напольных покрытий в высокопроизводительных домашних кинотеатрах, жилых помещениях и профессиональных студиях. Как и стены и потолки, полы можно заливать виброустойчивым материалом. Благодаря звукоизоляции пола помещение «плавает», шумовые колебания поглощаются, устраняются нежелательные шумы.

Мы рекомендуем изоляторы для перекрытий для звукоизоляции пола. Эти U-образные изоляторы изготовлены из термопласта средней плотности. Изоляторы напольных балок работают, отделяя пол от несущих конструкций. Результатом является снижение передачи звука, особенно трудно контролируемых низкочастотных звуков. Размер изоляторов стоечных балок подходит для любых изделий из пиломатериалов 2X, они очень просты в установке и лучше всего подходят для нового строительства, когда балки перекрытия выставлены напоказ.

Получите бесплатный акустический анализ

Звукоизоляция дверей

Двери — самый большой зазор (и самое слабое звено звукоизоляции) в стене. Часто пространства вокруг дверей пропускают шум. Усугубляет проблему то, что большинство межкомнатных дверей имеют полый сердечник. Хотя это делает их более рентабельными, это вызывает больше проблем с шумом. Мы предлагаем полные комплекты звукоизоляционных дверей для жилых, коммерческих и промышленных помещений. Они включают в себя все продукты, которые вам понадобятся для звукоизоляции вашей двери. Подробности см. в комплектах для звукоизоляции дверей Quiet Door™ для жилых помещений, Комплектов для звукоизоляции дверей Quiet Door™ для коммерческих помещений или Комплектов для звукоизоляции дверей для промышленных помещений Quiet Door™.

Я ничего не слышу здесь Звукопоглощение
Я ненавижу слышать сквозь стену Звукопоглощение
Полная тишина Звукоизоляция
3 проблемы с шумом Звукоизоляция не может решить



Узнайте больше о понимании звука

Понимание звуковых рейтингов 9003

Что такое реверберация звука

Ударный шум и воздушный шум

Что такое распространение звука

Как определить рейтинг STC стены

Эхо и реверберация

Что такое звук

Цвета шума

Преимущества белого шума

Каковы характеристики звуковой волны

Что такое звуковая маскировка

Измерение звука | Sound Isolation Company

В нашем бизнесе «очень громко» недостаточно точно, чтобы мы могли вам помочь. Мы используем стандартные измерения воздушного шума или шума шагов, чтобы предоставить вам объяснение вашего текущего уровня шума и того, каким, по нашим оценкам, он будет после использования наших продуктов. Даже обсуждение процентов неприемлемо; ваше восприятие на 50% тише и наше может не совпадать. Важно, чтобы вы использовали точную информацию для принятия решения о звукоизоляционных продуктах.

Что такое дБ?

Децибел или дБ — это единица измерения, объясняющая, «насколько громким» является звук. Уровень звукового давления 0 дБ представляет собой нижний порог слышимости в наиболее чувствительном диапазоне частот молодого, здорового уха, тогда как болезненные ощущения в ухе возникают при 120 дБ. Измерения дБ на определенных частотах, Гц, используются для определения STC

Типовые уровни звука

Звук Уровень шума * Эффект
Шепот 15 дБ Очень тихий
Речь 60 дБ Комфортный
Занят Ресторан 70 дБ Неудобно
Газонокосилка 85 дБ Громко
Автомобильный звуковой сигнал 110 дБ Очень громко
Взлет реактивного самолета 120 дБ Опасно
Выстрел 140 дБ Потеря слуха

Что такое Гц?

Герц — стандартная единица измерения, используемая для измерения частоты. Поскольку частота измеряется в циклах в секунду, один герц равен одному циклу в секунду. Герц обычно используется для измерения частот волн, таких как звуковые волны. Низкая частота — это шум, который вы действительно можете почувствовать — сабвуфер, средняя частота — это место, где возникают нормальные речевые диапазоны, а высокая частота — это звук разбитого стекла. Низкочастотный шум труднее заблокировать

Что такое STC?

STC расшифровывается как Классификация передачи звука. Шум генерируется на постоянном уровне, и уменьшение шума с другой стороны изделия, стены, пола или потолка является STC. Мы используем STC, чтобы объяснить, сколько шума будет блокировать продукт, когда он будет прикреплен к стене, полу или потолку. То, сколько шума он блокирует сам по себе, не указывает на то, как он будет работать при использовании с другими материалами. Тестирование STC включает уровни звука на частотах 125, 250, 500, 1000, 200 и 4000 Гц. STC — не лучший индикатор уровня низкочастотного шума.

Рейтинг STC для стен

Рейтинг STC Описание
Бедный 30 – 39 Голоса, которые легко слышны на другой стороне
Хороший 40 – 49 Шум дома или в офисе значительно снижен
Лучше 50 – 59 Крики едва слышны
Лучший 60 – 69 Шум домашнего кинотеатра хорошо блокируется

Что такое IIC

IIC расшифровывается как «Классификация ударопрочности». IIC — это стандарт, используемый для измерения шагов. Шум шагов измеряется с помощью постукивающей машины; в основном, это устройство, имеющее серию маленьких молоточков, которые через равные промежутки времени ударяют по полу. Уровень шума измеряется в помещении с машиной и в помещении ниже.
