Какой кабель нужен для подключения дома к электросети

Одним из этапов проведения электричества на участок является выбор подходящего кабеля от столба к вводному щитку. Важно не только правильно рассчитать сечение проводника, но и выбрать марку, которая удовлетворит требования инспектора энергоснабжающей компании и в то же время прослужит долго. В этой статье мы как раз и рассмотрим, какой кабель нужен для подключения дома к электросети по воздуху и под землей.

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль.

 Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².

АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты.  Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались.  При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.

Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, рассказывается на видео:

Воздушная прокладка линии

Под землей

Для прокладки кабеля от столба к дому подземным способом в траншее чаще используют такие марки проводников:

АВБбШв

Конструкция кабеля АВБбШв включает в себя алюминиевые жилы, ПВХ изоляцию токоведущих жил, бронированное покрытие, стальные оцинкованные ленты и защитный шланг из поливинилхлорида. Применяются для передачи и распределения электроэнергии в сетях до 3 тысяч вольт. Изготавливается в климатическом исполнении УХЛ и тропическом климате. Диапазон температур от -50 до +50 градусов. Срок его службы 30 лет.

Данный кабель не боится грунтовых вод, не боится повреждений. Наличие слоя брони делает его отличным кандидатом для подключения дома к электросети под землей. Полным его аналогом, только с медными токонесущими жилами является марка ВБбШв.

ВБбШв

У ВБбШв жилы из меди, изоляция токоведущих жил представлена ПВХ пластиком, дополнительно предусмотрено бронированное покрытие и стальные оцинкованные ленты, защищенные шлангом из поливинилхлорида. Помимо подключения дачных домов подземным способом данный кабель предназначен для наружной прокладки на эстакадах и галереях.

Ниже собраны марки кабеля для прокладки в траншеях от столба к дому. Все они сведены по параметрам эксплуатации в таблицу, что позволит выбрать наиболее подходящий вариант для ваших условий подсоединения к электросети.

Напоследок рекомендуем просмотреть, как выполняется монтаж электропроводки под землей:

Подземная прокладка электричества

Вот мы и предоставили лучшие марки кабельной продукции для того, чтобы завести электричество к вводному щитку подземным и воздушным путем. Надеемся, информация дала вам понять, какой кабель нужен для подключения дома к электросети. Обращаем ваше внимание на то, что в данной статье мы не предоставили сечения жил. Это связано с тем, что у каждого потребителя собственная допустимая мощность, указанная в технических условиях (к примеру, 15, 25 или же 30 кВт).

О том, как рассчитать сечение кабеля по мощности, мы рассказывали в соответствующей статье!

Какой кабель нужен для подключения дома к электросети: параметры

В процессе подключения дома к электросети возникает много условий, которые надо учитывать, чтобы снабжение электроэнергией было стабильное и долговременное. Одним из важнейших элементов является правильный выбор типа кабеля от линии электропередачи до распределительного щита в доме. Рассмотрим в статье, какой кабель нужен для подключения дома к электросети.

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Название бытовой техники	Потребляемая мощность в Вт
Осветительные приборы	800
Телевизор	150
Холодильник	700
Компьютер	50
Котел для нагрева воды	1500
Теплые полы	1800
Утюг	700
Сумма	5700

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)\U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

Р – мощность в кВт	1	2	3	3,5	4	6	8
Потребляемый ток в I, в Aмперах	4,5	9,1	13,6	15,9	18,2	27,3	36,4
Сечение проводников, в мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина кабеля,  в м*	34,6	17,3	17,3	24,7	21,6	23	27

25А – по таблице соответствует сечению провода 4 мм².

Совет №1. Мудрые потребители всегда делают расчет на перспективу возможного увеличения бытовых приборов в доме. Поэтому берется следующее значение в таблице в сторону увеличения, это 36А с проводом 6 мм².

Существуют различные таблицы определения сечений проводов:

• для медных проводов;
• для алюминиевых проводов;
• по напряжению 220 или 380 В;
• по току или мощности.

В наше время обычному человеку, чтобы не вдаваться в подробности физических процессов и математических расчетов, проще воспользоваться онлайн калькулятором на этом сайте http://ydoma.info/electricity-vybor-secheniya-provoda.html.

Варианты с алюминиевыми проводами:

	Токовые нагрузки проводов и кабелей
Сечение проводников в мм2	Для одного провода	С двумя проводами		С тремя проводами
(алюминий)	Способ прокладки прокладки
	воздушный	воздушный	под землей	по воздуху	под землей
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. Читайте также статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

• по воздуху;
• под землей;
• по стенам зданий;
• вдоль поверхности заградительных сооружений (заборов).

Кабели для воздушных линий

Кабели, предназначенные для воздушных линий, существенно отличаются от подземных вариантов по многим параметрам. На подземных моделях более высокая прочность герметичность изоляции, они отличаются конструктивным исполнением и изоляционными материалами, поэтому дороже. Прокладка линии электроснабжения к дому воздушным путем считается самой простой и дешевой. Поэтому в первую очередь рассматривается возможность подключения по воздуху, производится несколько видов такого кабеля:

• АВК – с виниловой изоляцией и коаксиальной конструкцией;
• СИП – повышенной прочности с самонесущей конструкцией;
• АВВГ – алюминиевые жилы с полихлрвиниловой обольчкой;
• ВВГ – медные жилы в полихлорвиниловой оболочке.

Все эти марки кабелей хорошо зарекомендовали себя, каждый из них имеет свои достоинства и недостатки. При выборе надо учитывать индивидуальные особенности объекта и свои финансовые возможности.

Обзор характеристик кабеля АВК

Расшифровка буквенного обозначения проста, А — алюминиевая жила, В – виниловая изоляции, К – оплетка коаксиального типа, цифровые обозначения после буквенных указывают сечение проводов, например – АВК – 6. Это означает что кабель имеет алюминиевую жилу с сечением 6 мм². Используется в цепях с напряжением не более 380 В, очень устойчив к резкому изменению температуры окружающей среды в диапазоне от + 45  ̊С до – 45  ̊С. Коаксиальная оплетка из более тонких медных проводников обычно используется в качестве нулевого провода, а центральная жила как фаза. Недостатком этой модели считаю сложность разделки и подключения к проводам ЛЭП, надо использовать специальные муфты.

Так как по современным требованиям монтаж электропроводки выполняется по трехпроводной схеме, фаза, ноль + заземление. На практике при подключении используют два таких кабеля один фазный, другой нулевой, коаксиальные оболочки закорачивают между собой и используют как заземляющий проводник. Читайте также статью: → «Монтаж электропроводки в квартире».

Основные особенности кабеля СИП-4

Самонесущий изолированный проводник, цифра обозначает количество проводов в кабеле. Эта модель СИП кабеля используется на воздушных линиях электропередачи с напряжением до 1000 В. Провода алюминиевые, это очень практичный кабель, который в эксплуатации не менее 20 лет, показал отличные  качества прочность и долговечность, надежную передачу электроэнергии. Во многом этому способствует технология выполнения изолирующего слоя, оболочка состоит из сшитого полиэтилена обладающего свойствами светостабилизации.

Она позволяет кабелю выдерживать широкий температурный диапазон от -60  ̊с до + 50  ̊С., успешно используется в условиях крайнего севера. Производители предоставляют широкий выбор по сечению, для дома будет вполне достаточно 6 -16 мм² в зависимости от потребляемой нагрузки. Четыре провода позволяют использовать кабель как для сетей с напряжением 220 В, так и осуществлять подключения к сети в 380В.

Для подключения к ЛЭП применяются специальные прокалывающие изоляцию муфты, процесс безопасный и не требует отключения линии. Бывают организационные проблемы с подключением, по требованиям ПУЭ от ЛЭП до РЩ кабель не должен иметь отводов и соединений, должен быть целый. В этом случае жесткость и толщина кабеля не всегда позволяет завести его в распределительный щит, приходится добавлять на конце более гибкие провода через дополнительный РЩ.

Некоторые инспекторы ростехнадзора  придираются, поэтому прежде чем устанавливать СИП проверьте все технические возможности для ввода и какова вероятность договорится с органами надзора, если это понадобится.

Кабель АВВГ: характеристики и применение

Эта марка кабеля имеет универсальные свойства благодаря надежной полихлолвиниловой изоляции каждого провода в отдельности и общей оболочке. Его используют в тропическом и холодном климате в сооружениях с высокими температурами и повышенной влажности, в затапливаемых траншеях. Для воздушного варианта используется тросовая подвязка. Кабель может обслуживать сети с напряжением до 1000В, подключается в схемы однофазного и трехфазного питания.

АВВГ – 066 (3Х25) – расшифровывается как А — алюминиевые провода, В – виниловая изоляция проводников, В – виниловая общая оболочка и Г — голый, без дополнительной бронированной защиты. Цифры 0,66 указывают на максимально расчитанное рабочее напряжение в кВт, а 3Х25 обозначают количество проводов и размер поперечного сечения.

Алюминиевые жилы в кабелях могут быть различного исполнения, один толстый провод или плетенные из нескольких проводов малого диаметра.  Производители делают АВВГ с разным количеством жил от 1 до 6, в трех и четырехжильных кабелях один провод может быть меньшим диаметром, в шестижильных два провода они используются в качестве нейтрали или заземления.

Сечение этих проводов не может быть меньше 4 мм². Цвет изоляции соответствует ГОСТам. Синим цветом обозначают нулевой проводник, желто-зеленым заземление, остальные  фазные. Рабочее напряжение проводников зависит от сечения от 660В до 1000В, при 2,5 – 240 мм², эксплуатация допускается при температурах от -50  ̊С  до +50  ̊С, допускается нагрев проводников до 70  ̊С. Монтажные работы с кабелем можно проводить при температурах -7  ̊С — +50  ̊С при минимальном радиусе изгиба 7,5 его диаметров.

Кабель марки ВВГ — где используется

Фактически этот вид кабеля является аналогом АВВГ, только имеет медные проводники, за счет этого он обладает большей проводимостью при меньшем сечении жил.

Используется для прокладки в воздухе с применением тросовой подвязки, на промежутках между опорами не более 15 м, рабочее напряжение до 1000В.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Совет №2. Сделайте фото или видео прокладки траншеи, где будут видны долговременные ориентиры (дерево, лучше угол здания, и другие), желательно измерить расстояние до них и нанести на фото.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

• А – алюминиевые провода;
• В – термостойкая ПВХ изоляция на жилах;
• Б – наличие защиты, две стальные ленты;
• Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
• Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Оцените качество статьи:

Подземный ввод электропитания в деревянный дом

Вместо вступления

Для начала давайте посмотрим, насколько рентабельно делать подземный ввод электропитания в деревянный дом. Если говорить о рентабельности с точки зрения моментальной выгоды, несомненно, подземный ввод электропитания стоит дороже, чем воздушный ввод. В работы добавляется:

• Рытье траншеи от опоры до дома и её оборудование;
• Проход (отверстие) фундамента внутрь дома;
• Устройство спуска со столба и подъем к щиту внутри дома, при помощи стальных труб;
• Стоимость бронированного электрокабеля.

Однако, подземный ввод электропитания в деревянный дом более выгоден с точки зрения надежности и долговечности, а также защиты от всевозможных аварий.

При подземном вводе вы гарантированно обезопасите себя, от обрыва ввода, да и по пожарной безопасности подземный ввод в стальной трубе, более безопасен, чем ввод воздушный.

Подземный ввод электропитания в деревянный дом – технология устройства

Общая технология устройства подземного ввода электропитания в дом такова. От опоры линии электропередачи (необязательно ближайшей к дому), копается траншея до дома, вернее, до запланированного места ввода кабеля в дом. Глубина траншеи зависит от подключаемой мощности (сечения кабеля). Для выделенных мощностей до 20 кВт глубина траншеи должна быть не менее 800 мм. Для выделенной мощностей 25-45 кВт глубина траншеи должна быть не менее  1000 мм (ПУЭ п.2.3.84).

Для спуска кабеля, на опору монтируется защитная стальная труба. Форма трубы в виде буквы «Г».

Изогнутый конец трубы должен быть в траншее. Высота трубы на опоре должна быть не менее 1800 мм.

Способ укладки электрокабеля в траншее зависит от типа кабеля (об этом дальше).

В строение электрокабель вводится сквозь бетонный фундамент или через стену дома. Если ввод делается через стену, то на стене электрический кабель должен защищаться аналогично спуску с опоры. Высота защиты 1800 мм, а высота самого ввода не должна быть меньше 2750 мм.

Материал на подземный ввод электропитания в деревянный дом

Для устройства подземного ввода электропитания в деревянный дом подойдут следующие электрические кабели:

Бронированный алюминиевый и медный кабели прокладываются в траншее без защиты трубами. Осуществляется прокладка без натяжения, свободно, небольшими волнами, «змейкой», создавая запас 1-2% (СНиП 3.05.06-85, п.3.59).

• Кабели ВВГнг и АВВГ.

Незащищенные электрические кабели прокладываются в траншее, только в защищенном виде, защита осуществляется специальными электротехническими пластиковыми  трубами или электротехнической гофрой.

Важно! Несмотря на практику использования незащищенных кабелей для ввода электропитания в дом, стоит отметить, что согласно ПУЭ 2.3.37 (изд.7), для прокладки в траншее используются только бронированные кабели.

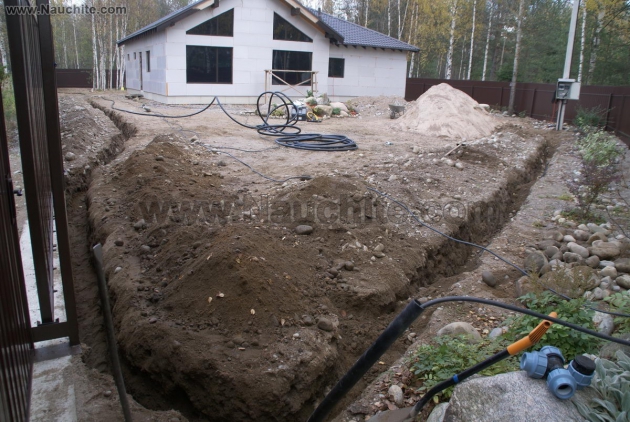

Подземный ввод электропитания: рытье траншеи

• Траншея для подземного ввода электропитания в деревянный дом должна иметь глубину от 80 до 100 см, в зависимости от сечения кабеля.
• Расстояние от стоящих деревьев должна быть 2000 мм, от кустарника – 750 м, от любых фундаментов – 650 мм.

• На дне траншеи не должно быть кореньев, строительного мусора.
• На дне траншеи делается песчаная подушка.
• Засыпается траншея только мягким, не мерзлым грунтом, после проверки кабеля.

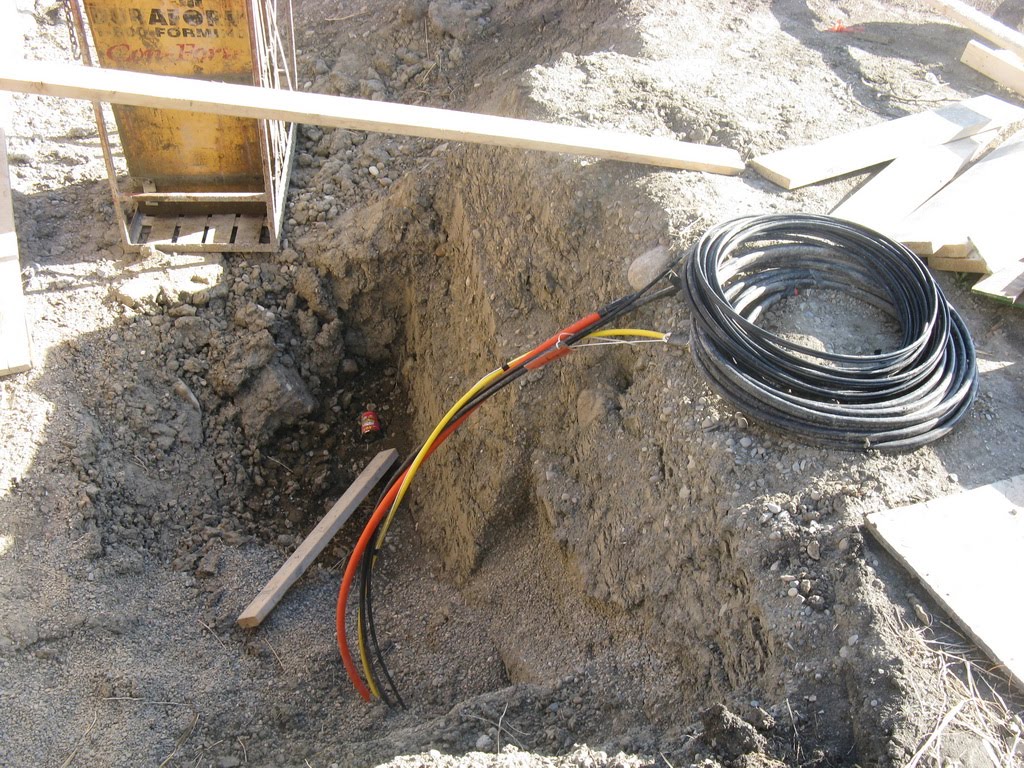

Как ввести электрокабель из траншеи в деревянный дом

Ввести питающий электрокабель из траншеи в дом можно двумя способами:

• Через фундамент;
• Через фасадную стену дома.

При проходе через фундамент в нем делается отверстие, в которое закладывается труба из асбеста (СНиП 3. 05.06-85, п.3.67). Асбестовая труба должна заходить в траншею на 600 мм, при этом должен быть соблюден наклон трубы в сторону траншеи.

Подъем кабеля из траншеи по стене

В случае отсутствия ленточного фундамента или установки дома на плитный фундамент (УШП), или свайный фундамент, то есть, при отсутствии в доме подвала, допускается ввод электропитания из траншеи по фасадной стене дома. В этом случае кабель защищается на высоту 1800 мм от уровня земли, а сам ввод в дом делается на высоте 2750 мм от уровня земли.

Правильно оборудованный ввод кабеля электропитания в дом хорошо видны на схеме. Обратите внимание на утепление кабеля и устройство бетонных заделок мест примыкания кабеля к дому.

Спуск по опоре

Подключение кабеля к линии электропередачи осуществляется по технологиям подключения к ВЛИ и ЛЭ с применением линейной арматуры для этих линий.

Спуск кабеля по концевой опоре

Кабель жестко закрепляется на опоре, при этом защищается на высоте 1800-2000 мм от земли.

Важно! При спуске кабеля с опоры в траншею будет более правильным установить на опоре вводное устройство (ВУ) или вводное устройство с блоком учета электроэнергии. Это избавит вас от общения с проверяющими организациями и не вызовет нареканий со стороны приемной комиссии.

Важно! Еще одно. Не рекомендуется наглухо закреплять металлическую трубу спуска к вводному щиту на улице. Соединение нужно сделать через пластиковую гофру. Это защитит вводное устройство от сезонных движений грунта вместе с трубой.

Подъем до щита в доме

Подъем питающего кабеля из траншеи до вводно-распределительного щита внутри дома, также должен быть защищен металлической трубой.

Защита кабеля в траншее

Есть два варианта защиты кабеля в траншее от повреждений при копании участка. Первый вариант после засыпки кабеля мягким грунтом нужно уложить слой из полнотелого кирпича. Второй вариант, поверх кабеля укладывается сигнальная лента, которая будет сигналом, что дальше копать нельзя проходит кабель.

Выводы про подземный ввод электропитания

• Подземный ввод электропитания в деревянный дом более надежно, чем ввод воздушный;
• Правильным вариантом будет выбор бронированного кабеля для подземного ввода;
• Ввод кабеля в лом осуществляется через бетонный фундамент или по фасадной стене дома;
• Спуск кабеля в траншею и подъем кабеля из траншеи защищается металлической трубой согнутой под 90°;

Важно! Защитная металлическая труба и броня кабеля обязательно должны быть заземлены.

Нормативные ссылки

• ПУЭ изд.7;
• СНИП 3.05.06-85. «Электротехнические устройства».

©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Прокладка кабеля в земле идеальный вариант электролинии в загородном доме либо на дачном участке.

Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать?
Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный. Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают. Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.

Плюсы при использовании данного метода прокладки

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

• Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
• Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
• Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
• Место проводки скрыто от взора, поэтому не портит внешний облик местности;
• Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

• Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
• Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
• Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
• Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
• От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
• Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
• Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
• При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
• При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
• Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
• После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.
Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ.
Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

• • Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
  • Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
  • Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Порядок выполнения работ

Существует определенная последовательность при укладке поводки в грунте:

• Обозначение места проведения электролинии;
• Выбор подходящего для данного вида работ кабеля;
• Обустройство траншеи под проводку;
• Укладка кабеля в грунт;
• Обустройство зашиты проводки подушкой, далее грунтом и сигнализационной лентой;
• Проведение проверочных работ по функционированию линии;
• Завершающий этап – закапывание траншеи.

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

• Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
• При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
• Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты. Важно перед укладкой проверить отключена ли проводка от сети напряжения;
• Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см. Дно выкопанной траншеи следует утрамбовать;
• Существует вариант — дно траншеи выкладывается красным кирпичом;
• Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
• Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
• Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
• Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
• Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

• Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
• Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
• При температуре минус 7допустима укладка защищенного изоляцией проводника;
• Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
• Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:

• Для проводки применяется бронированный кабель;
• В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
• При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
• Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
• Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.

Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

Преимущества ввода кабеля под землёй

Сегодня мы с вами обсудим очень интересный способ прокладки кабеля от электрического столба к зданию. Такой вариант подходит для дачных, частных домов, а также в случаях производств или любых других коммерческих строений. Но перед тем как увести кабель под землю, следует определить цель, для чего мы это делаем. Это удобно или это необходимо? Если вы строите свой дом, тогда мы советуем задумать об этом всерьёз, так как прокладка кабеля под землёй имеет ряд особых плюсов. Самый очевидный из плюсов – это исключение риска пожара, а уже потом снижение возможностей кражи или порчи кабельного пути. Также многие строители прячут кабель в землю для того, чтоб минимизировать влияние на него погодных условий. Если же вам особенно важен дизайн и красота вашего дома, то здесь также очевидное преимущество. Ведь от электрического столба можно аккуратно опустить кабель в землю замаскировав его трубой в цвет столба, а при вводе в дом есть два варианта скрытого пути – это через стену или через фундамент. Соответственно, при таком варианте внешний вид здания совершенно не портится.

Как только мы оценили все возможности и определили цель, мы переходим к этапу составления плана и решаем какой мы будем кабель прокладывать. Здесь у нас есть два варианта, выбор которых зависит от целей. Бронированный кабель подойдёт скорее для дачного дома, а для городского варианта мы рекомендуем небронированный кабель с использованием трубы ПНД.

Бронированный кабель

Вот мы уже решили, что нам требуется бронированный кабель и прокладываем мы его в землю на дачном участке. Но какой же кабель мы для этого используем? Само собой, обычный квартирный кабель здесь не пойдёт. Нам требуется такой, который выдержит давление грунта и прочие воздействия, отличающиеся в зависимости от региона. Мы говорим о бронированном кабеле ВБШв.

Как это сделать

Для начала выкапываем траншею от электрического столба до самого дома. Будьте внимательны, что глубина траншеи должна быть примерно метр.

Далее насыпаем песок в готовую траншею ровняем его небольшим слоем. Песок в данном случае будет отводить влагу от кабеля во времена года, когда земля промёрзлая или слишком влажная.

Теперь начинаем процесс прокладки кабеля, кладём его в траншею волнами. Делаем этого для того, чтобы предусмотреть давление или временные изменения грунта.

Обратите внимание, что от столба в землю мы ведём кабель в трубе. Трубу можем подобрать в цвет столба, чтобы замаскировать её.

Подведя кабель к дому бросаем его через стену или фундамент. В случае если прокладка будет через стену, то в ранее просверленное отверстие в стене вставляем трубку куда уже закладываем кабель. Трубка может быть из пластика или из металла, это уже на ваш выбор. А если вы решили выполнить ввод кабеля через фундамент, то предусмотрите в нём отверстие соответствующего диаметра. В это отверстие вкладываем трубку, в которую уже далее закладываем кабель.

В обоих случаях требуется зафиксировать трубку цементом с обеих сторон. После, изолируем негорючим материалом, чтобы предотвратить попадание воды или грязи.

На финальном этапе подключаем кабель к защитному аппарату в распределительном щитке. Советуем вас предусмотреть заземление как со стороны столба, так и со стороны щитка. Если вы всё сделали правильно, всё проверили и уверены в том, что всё правильно, то можете закапывать траншею. Спустя пару недель грунт осядет и тогда необходимо насыпать небольшой холмик.

Небронированный кабель

Если вы планируйте сделать ввод кабеля используя небронированный тип, то используйте ВВГ и трубу ПНД. Мы часто рекламируем в нашем блоге гофрированную трубу ПНД потому что она действительно может выдержать сильные заморозки или сейсмические колебания. Трубы ПНД не горючие и отличаются высокой прочностью и пластичностью. Кроме всего прочего она устойчива к химическим воздействиями, что является значительным преимуществом в промышленных производствах.

Как это сделать

Как и в первом случае мы выкапываем траншею глубиной примерно метр. Помещаем туда трубку. В данном случае нам не понадобится подушка из песка, так как труба вполне будет выполнять все функции. Но на финальном этапе мы всё же засыпаем трубу песком, чтобы дать возможность ей свободно двигаться.

Приступаем к прокладке кабеля. Делаем это в натяжном состоянии. В случае бронированного кабеля мы выкладывали его волнами, здесь же требуется прямое натяжение.

Проводим кабель под землёй в здание над фундаментом или через отверстие в фундаменте. Если отверстие было сделано, то предусмотрите его изоляцию.

После того как мы удостоверились, что всё работает и сделано всё правильно, мы можем засыпать траншею с трубой. Засыпать сначала требуется не грунтом, а песком для того, чтобы гарантировать определенную воздушную подушку. Далее уже засыпаем землёй.

Обратите внимание, что прежде чем осуществлять ввод кабеля в землю вам требуется получить разрешение на эти действия у ответственных служб по газопроводу, водопроводу или любым другим, которые вы можете затронуть на своём участке. Для этого вам потребуется составить проект и подробный чертёж. В случае, когда траншея либо пересекает, либо проходит рядом с тем или иным видом коммуникации, то требуется связаться и пригласить специалиста из данной организации для проверки и согласования прокладки кабеля.

Делая вывод, можно сказать, что действительно ввод кабеля в землю при прокладке его в здание – отличный вариант, особенно если мы используем трубы ПНД и небронированный кабель. Такая конструкция может прослужить долгие годы.

Менеджеры компании ГК ПрофЭлектро с удовольствием помогут подобрать необходимое оборудование для прокладки кабеля в дом через грунт. Мы поможем составить план совместно с производителями и расскажем, как это лучше сделать. Ждём ваших звонков по телефону +7 499 707 14 60 или переходите на сайт shop.p-el.ru

Подземная проводка электричества на дачном участке. Как проложить силовой кабель под землей. Прокладка электрокабеля под землей: видео

Понравилось видео? Подписывайтесь на наш канал!

Подземный ввод кабеля в дом имеет массу значимых преимуществ. Вот основные из них: риск возникновения пожара сведен к минимуму; кабель надежно защищен от кражи, вандализма и неблагоприятных погодных воздействий; не портится архитектурный дизайн. Чтобы ощутить все эти преимущества, необходимо знать не только, как завести кабель в дом под землей, но и какой кабель вводить в дом под землей?

Подземный ввод кабеля в дом при помощи бронированного кабеля

Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель . Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

1. От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см).
2. Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги.
3. Положите кабель в траншею. Важно, чтобы он лежал волнообразно. Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра).
4. Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика.

5. Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал. Это нужно сделать для того, чтобы не допустить проникновения воды и грунта.
6. Подключите кабель к защитному аппарату в распределительном щитке, а на опоре к проводам воздушной линии — при помощи прокалывающих зажимов. К столбу кабель фиксируется металлическими лентами с шагом не более 100 см. Обязательно выполните заземление брони, причем и со стороны столба, и со стороны щитка.
7. Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).

Подземный ввод кабеля в дом с помощью небронированного кабеля и трубы ПНД

Также возможно выполнить подвод питания при помощи небронированного кабеля к дому под землей. В данном случае потребуется кабель небронированный марки и ПНД труба. Такая труба способна выдержать очень большие морозы. Она не дымит и не горит, отличается высокими показателями прочности, повышенной пластичностью, устойчивостью к влиянию химикатов.

Прежде чем приступить к подключению, внимательно осмотрите кабель ВВГ. Важно, чтобы оболочка не была повреждена. В противном случае труба ПНД не сможет выполнять возложенные на нее функции. Далее можно смело выполнять следующие действия:

Выкопайте траншею.
. Положите в нее трубу требуемого диаметра.
. Протяните кабель. Важно, чтобы он не находился в натяжке.
. Выполните ввод кабеля в дом под землей. Сделать это можно над фундаментом (на наружной стене дома) или через него. При вводе через стену или через фундамент нужно создать проход подходящего диаметра. В этот проход заложите трубу с кабелем.
. Засыпьте трубу. Используйте сначала песок (толщина слоя должна оставлять 10 см). Потом засыпьте грунт (толщина слоя должна составлять 15 см).

Теперь вы знаете, как завести кабель в дом под землей. Но прежде чем это сделать, необходимо получить соответствующее разрешение. Для этого необходимо разработать проект энергоснабжения (чертежи и планы). Разрешение должны будут одобрить службы, которые находятся в ответе за разные объекты и коммуникации (газопровод, водопровод, системы связи, теплотрасса и т.п.). Если вблизи прокладки располагается та или иная коммуникация, необходимо позвать ответственное за нее лицо с целью согласования местоположения траншеи.

Компания «Кабель.РФ ® » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку по выгодным ценам.

Среди существующих способов монтажа силовых линий прокладка кабеля в траншее считается одним из наиболее экономически оправданных и надежных методов. В данной статье мы проанализируем основные типы и марки кабелей, которые пригодны для укладки под землей.

Кабель для прокладки в траншеях

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

• тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
• коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
• условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ — 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

• бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
• кирпичная кладка, которая монтируется аналогично плитам из бетона;
• асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Марки бронированных кабелей для прокладки в земле

Выбор марок бронированных кабелей для прокладки в земле является оптимальным решением, позволяющим обеспечить надежность работы подземных силовых линий.

Прокладка бронированного кабеля в грунте обычно не требует дополнительных средств защиты. Изделия этого типа обладают отличной устойчивостью к механическим повреждениям, влаге, грызунам и другим внешним воздействиям. Рассмотрим наиболее популярные марки, используемые при прокладке бронированного кабеля под землей в таблице 1.

Таблица 1.

Количество жил	1-5	2-5	1-5	3.4	1,3,4	3
Сечение жил, мм2	2,5-625	1,5-240	2,5-240	16-240	16-800	25-240
Изоляция	ПВХ	ПВХ	СПЭ	СПЭ	бумага	бумага
Экран	нет	нет	нет	нет	электро-проводящая бумага	электро-проводящая бумага
Броня	2 стальные ленты	2 стальные ленты	2 стальные ленты		2 стальные ленты	круглые стальные оцинк. проволоки
Наружная оболочка	ПВХ-шланг	нет	ПВХ-шланг	ПЭТ-шланг	волокнистые материалы	волокнистые материалы
Напряжение, кВ	до 6	до 1	до 6	до 1	до 10	до 10
Предельная длительная температура нагрева жилы, °С	70	70	90	90	80	80
Особенности прокладки в земле	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Можно прокладывать в горизонтальных и наклонных трассах	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Значительные растягивающие нагрузки не допускаются. Возможен монтаж во влажной среде. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках	В грунтах с любой степенью коррозионной активности, в т. ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Нельзя прокладывать в пучинистых и просадочных грунтах. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтых с высокой вероятностью деформации (оползневые, мерзлые грунты). Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках	В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтах с повышенной влажностью, насыпных, болотистых, пучинистых, мерзлых. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках

Какой кабель можно прокладывать под землей?

Довольно часто от наших клиентов поступают вопросы о возможности прокладывать ту или иную марку под землей (в траншеях). Мы отобрали наиболее частые из них, чтобы в рамках данной статьи компетентно ответить на них.

Можно ли прокладывать кабель ВВГнг в земле?

Можно ли кабель ВВГ прокладывать в земле?

Аналогично марке ВВГнг, данный кабель не имеет защитных покровов, поэтому без дополнительной защиты его прокладка в подземных траншеях не рекомендована. Допустим монтаж в трубе.

Можно ли кабель СИП прокладывать в земле?

Данная марка относится к группе самонесущих кабелей, которые используются в процессе монтажа воздушных силовых линий. Согласно ПУЭ-6 п. 2.1.48 «Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)».

Можно ли кабель КГ прокладывать в земле?

Кабель КГ предназначен для подключения подвижных механизмов. Его прокладка в земле открытым способом недопустима согласно ПУЭ-6 п. 2.1.48.

В каких трубах прокладывают кабель в земле?

Для защиты небронированных марок, которые используются для монтажа силовых линий в земле, чаще всего применяются двустенные гофрированные трубы и технические полиэтиленовые трубы. Стальные трубы не допустимы для прокладки вне помещений (согласно ПУЭ-6 п.2.1.78)

Понравилось видео? Подписывайтесь на наш канал!

Перед решением вопроса о том, на какую глубину закапывать кабель электрический, в обязательном порядке проводятся исследования, направленные на изучение характеристик грунта и погодных условий в регионе. На основании полученных сведений инженеры-проектировщики смогут не только точно определить глубину прокладки электрических кабелей в земле, но и конструкцию траншеи, в которой, собственно, и будет проложена электропроводка.
Все критерии выполнения строительно-монтажных работ установлены соответствующей нормативно-технической документацией. И здесь глубина электрического кабеля в земле — далеко не единственный параметр. Расстояние между кабелями, качество и тип герметизации траншеи, тип насыпи (подложки) под проводку, тип дренажной системы (если требуется) — все это напрямую или косвенно зависит от характеристик грунта и погодных явлений в конкретном регионе. Рассмотрим отдельные ситуации.

Какой электрический кабель можно закапывать в землю

Чтобы понять, можно ли проложить электрический кабель под землей, рекомендуем ознакомиться со следующей таблицей:

В представленной таблице марки кабелей расположены в порядке их предпочтительного использования в тех или иных условиях.

Общие требования

Можно ли проложить электрический кабель под землей? Этот вопрос, пожалуй, является основополагающим при решении задачи по доставке электричества (либо электрического/оптического сигнала) из одной точки в другую. Отсюда можно сделать вывод, что многое зависит от типа прокладываемой проводки. В качестве примера приведем требования к прокладке кабеля, по которому планируется передача электричества напряжением до 35кВ:
. Глубина прокладки электрических кабелей в земле (при использовании траншей) должна составлять от 70 см и более. Ширина траншеи выбирается исходя из требования, что расстояние между кабелями, равно как и расстояние между кабелем и стенкой траншеи, должно составлять не менее 250 мм.
. В некоторых случаях (наличие грунтовых вод, пучинистый грунт и др.) дно и стенки вырытой траншеи обкладываются бетонными плитами или иным строительным материалом, толщина и тип которого зависят от погодных условий в регионе, состояния грунта и других критериев.
. Дно и стены траншеи очищаются от предметов и элементов с режущими краями, т. к. они могут повредить оболочку кабеля. При невозможности удалить какой-либо элемент (к примеру, каменную глыбу), его края должны быть затуплены. Также можно зачехлить кабель в месте его соприкосновения с острыми предметами или элементами конструкции.
. На дно траншеи укладывается подушка толщиной порядка 10 см. Это может быть песок, гравий или другой материал. Укладка кабеля осуществляется на созданную подложку.
. После укладки кабель вновь засыпается песком (или другим материалом). Толщина насыпи — 10 см (над кабелем).
. Для дополнительной защиты кабеля слой насыпи рекомендуется покрыть специальными (плиты закрытия кабеля). ПЗК также служат в качестве сигнализатора (надпись на лицевой стороне плиты указывает на наличие кабелей под ней). Если использование плит не планируется, укладывается сигнальная лента, также указывающая на наличие в земле высоковольтного кабеля.
. Поверх производится насыпь грунтом, и на этом процедура укладки считается завершенной.
Данные требования справедливы, как для «обычного» грунта с умеренным уровнем коррозии, влажности и твердости, так и для пучинистых грунтов, имеющих особенность сезонного вспучивания при воздействии отрицательных температур. Подложка и насыпь из песка, гравия или щебня здесь играет роль балансира, предотвращающего прогиб кабелей. Для такого способа прокладки подойдут любые кабели с ленточной броней (например, ) или же кабели без брони, при условии их прокладки в защитных трубах.
Теперь вкратце рассмотрим, как укладывать электрический кабель в земле в условиях вечной мерзлоты и скальной местности.

Вечная мерзлота

На какую глубину закапывать кабель электрический в условиях вечной мерзлоты (оттаивание грунта осуществляется не чаще, чем раз в 3 года) во многом зависит от среднегодичной температуры в регионе, толщины промерзания грунта, а также от наличия/отсутствия таких явлений, как:
. термокарст — проваливание грунт во время оттаивания;
. солифлюкция — сползание грунта по склону во время оттаивания;
. морозобойные трещины — трещины, образующиеся при неравномерном сжатии грунта во время его охлаждения.;
. наледь — выход и замерзание речных или грунтовых вод на поверхность в зимний период.
Приведем пример, как укладывать электрический кабель в земле в условиях вечной мерзлоты, а также рассмотрим некоторые особенности выполнения данного процесса.
. Все работы по подготовке трассы в условиях вечной мерзлоты, включая вырубку лесных просек (если имеются), выполняются до начала таяния грунта.
. Прокладка кабелей, как правило, выполняется в деятельном слое (подверженном сезонному промерзанию и оттаиванию) грунта.
. Если толщина деятельного слоя меньше проектной глубины прокладки кабеля, работы проводятся ранней весной или поздней осенью. В эти периоды грунт по-прежнему находится в мерзлом состоянии, а температура воздуха находится в допустимых пределах для проведения кабелепрокладочных работ.
. Прокладка кабелей начинается с процесса многократной пропорки грунта. Для этого задействуется спецтехника с соответствующим навесным оборудованием. Пропорка позволяет значительно уменьшить трудозатраты по построению кабельной трассы.
. В процессе пропорки и прочих подготовительных работ необходимо следить за сохранностью дернового и мохового покровов почвы. Их нарушение может привести к нежелательным изменениям при оттаивании грунта.
Далеко не все типы кабелей подходят для использования в условиях вечной мерзлоты. В таких ситуациях применяют специальные кабели с круглой проволочной броней (например, это марки , ). Также подходит проводка с ленточной броней ( , ), однако перед их прокладкой трассу подвергают обваловке (укладывают гравийно-песчаную насыпь). В обоих случаях (прокладка кабелей с проволочной или ленточной броней) могут быть дополнительно устроены дренажные каналы вдоль траншей для отвода воды и возведены системы снегозадержания.

Скальная местность

То, на какой глубине прокладывать электрический кабель в скалистом грунте, зависит скорее от возможности проделывания траншей определенной глубины в скальной породе. Речь идет о возможности использования в конкретном районе технических средств, при помощи которых осуществляется разрушение скальной породы — здесь могут потребоваться корчеватели, отбойные молотки или даже динамит (все зависит от твердости, типа и расположения обрабатываемой горной породы).
Все остальные требования к траншее справедливы, как и в случае прокладки кабелей в «обычных» грунтах. Отличие может заключаться в необходимости устройства дополнительных опорных конструкций (для увеличения несущей способности стен траншеи) и конструкций, защищающих от оползней и камнепадов.
Однако неизменным требованием к построению кабельных трасс в скальной местности является использование особых марок кабеля с проволочной броней (например, ), способных сопротивляться механическим воздействиям, блуждающим токам, коррозии и прочим внешним воздействиям.

Приобрести для прокладки в различные типы грунтов можно в компании «Кабель.РФ ® ». Мы предлагаем продукцию, изготовленную согласно утвержденным ГОСТ и ТУ. На весь ассортимент нами установлены доступные цены.

Обычно на дачном участке возводится насколько строений: дачный дом, баня, летняя кухня, хозяйственный блок и т.д. и т.п.

Изначально электричество подведено к одному из них, а электрофицировать нужно все. Да и наружное освещение хочется сделать. И возникает проблема выбора – какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для Вашей дачи.

Выбираем способ

Воздушный способ прост и дёшев, если расстояние между объектами невелико. Если расстояние большое, то придется ставить дополнительный столб, опору. Да и висячие гирлянды над головой отнюдь не украшают дачный ландшафт.

Подземный способ прокладки кабеля на даче более эстетичен и подойдет для прокладки на большие расстояния или для оборудования наружного освещения.

Для того, чтобы проложить кабель под землей на даче надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.

Правила прокладки кабеля под землей

Для начала надо подобрать оптимальный путь прокладки кабеля под землей на дачном участке. Здесь важно, чтобы кабель пролегал, как минимум в метре (а обычно и больше!) от больших деревьев и в местах, где заведомо не будет проводится перекопка. Путь кабеля не должен пролегать под местами, где есть повышенная нагрузка на грунт, например площадка, которая используется для стоянки Вашего автомобиля на даче. Продумайте маршрут прокладки так, чтобы коммуникации не мешали Вам при дальнейшем строительстве. Пусть коммуникации будут немного длиннее, чем провести их под пашней или будущим строением. Лучше всего класть кабель под дорожками, а лучше всего рядом с ними. Настоятельно рекомендуем нарисовать план его расположения.

Не стоит использовать один и тот-же кабель для соединения построек и внешнего освещения – сначала проведите коммуникации между постройками. Они должны делаться один раз и навсегда. Когда всё сделано начинайте экспериментировать с наружным освещением: это работа творческая и не всегда получается с первого раза.

Прокладка кабеля под землей на даче начинается с разметки и раскопки траншеи. Ее оптимальная глубина должна составить не меньше 70 сантиметров, а учитывая подушку – то лучше 80 сантиметров. Это для коммуникации между постройками. Для прокладки кабеля под землей для внешнего освещения обычно эти цифры составляют 40-50 см.

После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля. Затем надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть достаточно равномерно распределен по всей длине траншеи.

Используемый материал

Настало время выбора кабеля. Все современные виды кабелей и проводов обладают необходимой водостойкостью для прокладки в грунте. Даже обычные установочный провода серии (ПБПП / ПУНП, ПВС, ШВВП) можно спокойно прокладывать под землей или в воде.

Силовые кабели ВВГ (особенно ВВГз), КГ – еще лучше подходят для этих целей. Все эти провода не требуют никакой дополнительной гидроизоляции.

Но всё-таки лучше эти кабели укладывать в трубы ПНД. Если возникла необходимость проложить защищенный футляром кабель, то технические трубы ПНД – идеальное техническое решение. Наиболее популярное использование данных труб – это для защиты электрических, телевизионных и телефонных (интернет) кабелей. Использование гостовской трубы ПНД в данном случае можно, но нецелесообразно, т.к. высокая стоимость сырья и соблюдения всех стандартов производства питьевой трубы увеличивает стоимость проекта в разы. При изготовлении технической трубы ПНД используют различные полиэтиленовые добавки (основой являются вторичное сырьё и брак «трубного» производства), что значительно снижает ее цену.

Похожие материалы

Базовый цвет труб чёрный, но присутствие вторсырья может давать различные оттенки. По техническим требованиям разрешается присутствие вторичного полиэтилена низкого и высокого давления определенных марок. Трубы должны быть круглые, гладкие и ровные как снаружи, так и изнутри.

Трубы ПНД соединяются муфтами (фитингами), но это не гарантирует 100% герметичности – от строения до строения их лучше класть одним куском.

Еще есть специальный бронированный кабель для подземной прокладки – ВББШ. В этот кабель стальной рукав уже встроен и он обладает очень хорошей гидроизоляцией. Его можно класть без дополнительной защиты.

Для прокладки кабеля под землей на даче между строениями очень рекомендуется использовать именно его.

Внимательно осмотрите кабель со всех сторон, для того чтобы проверить целостность его оболочки. Укладывать кабель в траншею (или в трубу) надо таким образом, чтобы он лежал свободно, а не внатяжку.

Уже можно начать засыпку. Кабель надо засыпать песком толщиной сантиметров в 10. Кабель не должен нигде проступать из слоя песка. Сверху на песок насыпается 15-сантиметровый слой грунта. Затем можно (на любителя) уложить сигнальную ленту таким образом, чтобы середина ленты располагалась как раз над кабелем.

Засыпаем траншею целиком, при этом, оставляя небольшой холмик, так как грунт имеет свойство оседать. При использовании труб ПНД вывод в строение обеспечивать фитингами.

Несколько дополнительных советов. Во-первых, при прокладке кабеля под землей на даче между строениями используйте кабель сечением не менее 4 мм. Во-вторых, прокладывайте под землей только цельный кабель, не делайте соединений.

При электрификации частного дома или дачи приходится решать, по воздуху или в земле будет проходить трасса. Прокладка кабеля в земле требует большего объема работ, но она обеспечивает большую сохранность: из-под грунта провода вытянуть сложнее, чем срезать с троса. Потому, несмотря на дороговизну, чаще выбирают именно этот способ.

Трассу подземной прокладки кабеля от столба к дому вам начертят в проекте и все что вам останется — выполнить все указания. Но при разводке электричества по участку трассу приходится разрабатывать самому. Самый экономный вариант — прямая от одной точки до другой. Но реальная трасса такой практически не бывает. Чаще всего это ломанная линия, так как приходится обходить много препятствий.

Как прокладывать трассу

При планировании трассы надо придерживаться следующих правил:

Рисуем план

После того, как вы примерно представляете себе трассу, перенесите ее на лист бумаги. На этом плане также должны быть основные сооружения, водопровод, канализация и т.п. После того как выкопаете траншею и уложите кабель (до начала засыпки), измеряете расстояние до всех «долгосрочных» объектов и переносите их на план.

Профессионалы называют этот процесс «привязкой к местности». Этот план с расстояниями может впоследствии очень пригодиться — при перепланировке участка, планировании новых построек и т.п. Также он будет если возникнет необходимость ремонта линии передачи. По плану вы восстановите место прохождения трассы.

Защита кабеля сверху

При прокладке кабеля в земле всегда высока вероятность того, что при проведения каких-либо земельных работ его могут повредить. Потому ПУЭ предусматривает наличие защиты над трассой. Для мощных кабелей — 1 кВ (1000 Вольт) и выше — требуется защита бетонными плитами или полнотелым кирпичом. Для маломощных линий, которые обычно и питают наши дома, допускается прокладка кабеля в земле с сигнальными пластмассовыми лентами. Этот способ защиты разрешен, если в траншее находится не более двух проводников.

Укладывают сигнальные ленты вдоль кабелей на расстоянии 250 мм от их наружного покрова. Если линия электропитания одна — лента располагается над ней, если их две или больше, кладут две и больше лент. Их края должны выступать за пределы кабеля не менее чем на 50 мм, а соседние ленты кладутся с перехлестом в 50 мм.

Технология подземной укладки кабеля

Прокладка кабеля в земле означает рытье траншеи на всем протяжении трассы. Рекомендуемая глубина — 70-80 см. Если по каким-то причинам на такую глубину закопаться не получается, можно ее уменьшить, но прокладывать линию в трубы или защитную оболочку. Это может быть гофрошланг или специальные трубы, у которых наружная оболочка сделана из более жесткого полипропилена, а внутренняя часть — из более мягкого полиэтилена.

Еще можно использовать асбестоцементные или водопроводные пластиковые трубы подходящих диаметров. Почему не канализационные? У них стенки тоньше и защитить от серьезной нагрузки они не смогут. Не рекомендуют использовать металлические трубы, но уже по причине их чрезмерной жесткости: при подвижках грунта их твердый край может перетереть (и часто перетирает) оболочку. Потому, если прокладывать кабель в металлических трубах, их надо будет сваривать по всей трассе и придумывать как сделать края не такими жесткими.

Если на кабельной трассе используются футляры из труб, их края лучше заделать. Так в них не насыпется земля, не зальет вода. Проще всего с краю добавить немного монтажной пены, но можно использовать и цементнопесчаный раствор, вымоченную в цементном молоке ветошь. Кому что удобнее. Только не забывайте, что кабель внутри не должен быть натянут. Должна быть небольшая слабина.

Кроме глубины надо определиться еще с шириной траншеи. Для одного кабеля она рекомендуется шириной 25-30 см. При прокладке двух и более, между ними должно быть не менее 100 мм расстояния. Кроме того от крайних кабелей до стенки расстояние не менее 15 см. В соответствии с этими рекомендациями и определяют ширину траншеи.

Перечень и порядок работ

Прокладка кабеля в земле начинается с земляных работ. По нанесенной трассе и выбранным параметрам копаем траншею, попутно убирая все твердые и острые предметы со стенок. Стенки желательно делать с небольшим уклоном — так они будут меньше осыпаться и работать так удобнее. Когда траншея готова порядок работ такой:

На этом прокладка кабеля в земле окончена. Но есть еще особенности и нюансы.

Перед укладкой кабеля в землю и после засыпки очень желательно проверить сопротивление изоляции. Для этого дела используют мегаомметр, который подает высокое напряжение, проверяя качество и состояние изоляции.

После проверки не забудьте снять остаточное напряжение, закоротив провода на землю. Эту операцию надо проводить с большой осторожностью, так как при хорошем качестве изоляции и длинной трассе напряжением может быть очень даже немалым. Поражение им несет серьезные последствия — вплоть до летального исхода. Потому при работе с омметром и при снятии остаточного напряжения не забываем про диэлектрические перчатки, очки.

Так как омметр в домашнем хозяйстве встречается редко, кабели в виниловой изоляции можно проверить при помощи обычного тестера или вольтметра. Сопротивление изоляции они не измерят, но наличие пробоя или короткое между проводниками покажут. Прозваниваем все проводники друг с другом, а также каждый с землей, экраном или броней. При наличии каких-либо проблем лучше этот кусок не использовать.

При укладке и засыпке песком следите чтобы изоляция не повреждалась. После укладки также проверьте изоляцию, или прозвоните провода. Что бывает, если подать на проводник с пробитой изоляцией напряжение вы, наверное, знаете.

Закапывать в землю лучше цельный кусок кабеля без соединений. Если такое невозможно, делайте соединение двух кусков над землей в специальной монтажной коробке для улицы. Коробку можно закрепить на столбике который вкапывают в месте выхода кабелей на поверхность. Делать самодельные муфты неразумно, так как имеют они низкое качество и именно они, обычно, являются источниками проблем.

Если в траншее укладывается несколько линий, и они должны проходить в защитной оболочке, то для каждого оболочка должна быть своя.

Как ввести в дом

Ввод в дом кабеля, проложенного под землей можно сделать несколькими способами, но просто проводить его через фундамент ПУЭ не разрешает. Есть другие методы:

Прокладка кабеля в земле требует внимания. Очень важно не повредить во время работ изоляцию, иначе придется все переделывать заново.

Какой кабель можно использовать

Для прокладки кабеля в земле использовать надо изделия с высокой степенью защиты от влаги, в жесткой оболочке. Этим условиям удовлетворяет виниловая и полиэтиленовая оболочка. Именно такие кабели обычно и используют: ВВБ (бронированный), ВВБбГ (броня + гидроизоляция), ВБбШв (броня+полиэтиленовый шланг). Но они стоят дорого, хоть и служат долго. Их целесообразно использовать для ввода электричества от столба к дому.

При выборе типа брони надо обращать внимание на кислотность почвы, на количество крупных камней, строительного мусора. Для нейтральных почв с небольшими вкраплениями камней подходит стальная броня. Она же пойдет для глин и суглинков. Для кислотных или щелочных почв нужна уже свинцовая или алюминиевая броня. Такие же кабели лучше применять на почвах с нормальной кислотностью но с большим количеством камней.

Разводку по участку можно делать более дешевыми проводниками. Нормально себя чувствуют NYM и СИП. Они могут работать до 5 лет. ВВГ использовать для подземной прокладки однозначно не стоит. Его хватает максимум на пару лет, что с учетом объема земельных работ совсем не радует.

Вообще, разумнее проложить более дорогие кабели, но с лучшей защитной оболочкой. Пусть на стадии устройства это обойдется дороже, но зато проблем не будет и не придется через пару лет думать о замене на новый.

Какой кабель использовать для проводки под землей к дому?

Прокладка кабелей к дому под землей характеризуется большим количеством преимуществ. Во-первых, это сводит риск возникновения пожара к минимуму. Во-вторых, кабель не смогут украсть вандалы или повредить условия окружающей среды (например, сильный ветер или обледенение).

Подземная прокладка бронированного силового кабеля

Подземная прокладка позволяет не испортить архитектурный дизайн строения. Но при этом стоит помнить, что прокладывать под землей необходимо бронированный кабель, так как он должен выдерживать давление грунта. Одним из самых распространенных для подземной прокладки к дому является кабель ВБШв. Для его прокладки необходимо:

1. Выкопать траншею глубиной около 70 см от столба до ввода в здание.

2. В созданную траншею насыпать песок толщиной 20 см. Он будет забирать лишнюю влагу.

3. Выполнить прокладку кабеля в траншее волнообразным методом.

4. Подвести кабель в дом через фундамент или через стену. В просверленное в фундаменте отверстие необходимо вставить пластиковую или металлическую трубу, через которую и будет проходить кабель.

5. Подсоединить кабель к устройству защиты в распределительном щитке и к проводам воздушной линии с помощью прокалывающих зажимов. Необходимо обеспечить заземление брони.

6. Закопать траншею с расчетом на то, что грунт усядется, поэтому над траншеей желательно сделать холмик.



Подземная прокладка в дом небронированного кабеля с помощью трубы

Для подземной прокладки проводки для частного дома также можно использовать кабель ВВГ, который необходимо поместить в ПНД трубу, так как она будет выполнять функцию брони. Такая труба не боится морозов, является очень прочной и не поддается воздействию химикатов или влаги. Также она не горит и не дымит.

Перед прокладкой кабеля его необходимо проверить на целостность оболочки. Подземная прокладка небронированного кабеля происходит следующим образом:

1. Необходимо выкопать траншею.

2. В траншею следует уложить трубу соответствующего диаметра.

3. Далее следует протянуть кабель, но без натяжки.

4. Подвести кабель к дому над фундаментом или прямо через него. Для этого потребуется просверлить отверстие нужного диаметра.

5. После этого трубу с кабелем внутри необходимо засыпать песком толщиной 10 см, а потом грунтом.

Важно знать: перед тем, как выполнять электротехнические работы под землей, необходимо получить соответствующее разрешение. А для этого понадобится составить проект энергоснабжения дома.

Преимущества поземной прокладки электропроводки

Подземные коммуникации отличаются долговечностью и надежностью. Также они позволяют проводить большую мощность благодаря более высокой допустимой токовой нагрузке. Кроме этого, подземная прокладка кабеля позволяет сохранить архитектуру здания в хорошем виде, так как провода, проложенные по стенам или по воздуху, порой выглядят не эстетично.

Из недостатков подземной прокладки кабелей стоит выделить лишь то, что это более трудоемкая и дорогая процедура. Также потребуется обеспечить защиту проводника от воздействия грунта и влаги.

Какой кабель использовать для прокладки под землей

Для прокладки в почве, в которой содержится агрессивное вещество, воздействующее на оболочку (например, шлак, насыпной строительный материал, солончак и так далее), необходимо использовать кабели со свинцовой оболочкой. Они также понадобятся и в случае, если грунт характеризуется повышенным воздействием электрокоррозии.

Если в месте прокладки кабеля есть риски механического воздействия на него, то подойдет модификация с проволочной броней со стальной или алюминиевой проволокой.

Если коррозионная активность грунта невысокая, то можно использовать кабель таких марок: АВВГ, ААБл, ААШв, АСБ и другие. Если же коррозионная активность является средней, то необходимо применять такие кабели: ААШв, АПвБбШв, ААШп, АВБбШв и так далее. В свою очередь, если коррозионная активность высокая, то для подземной прокладки подойдут кабели таких марок: ААБ2л, ААБ2лШв, ААШп и другие.

Кабель с усиленной проволочной броней необходимо использовать для подземной прокладки в регионах, характеризующихся многолетней мерзлотой, оползнями или просадками грунта. Такой кабель способен выдержать сильные деформации грунта, такие как пучение, оползень или образование оврагов.

При выборе кабеля для подземной прокладки необходимо в первую очередь узнать, какие опасности могут подстерегать его в почве. Изоляция кабеля для такой прокладки также должна быть очень прочной, так как от нее зависит его долговечность. Долго прослужит бумажная пропитанная изоляция, которая, к тому же, и стоит недорого. Но также можно использовать кабели с пластмассовой изоляцией, выполненной из ПВХ или полиэтилена. В траншеях прокладывают чаще всего кабели с пластиковой  изоляцией, имеющий усиленную ленточную броню (кабель ВБбШв).

Как установить подземную электропроводку (в гараж, сарай или магазин)

Нет ничего необычного в том, чтобы проложить электропроводку на 120 В под землей. Вы можете направить электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — это подача энергии к фонарному столбу или электродвигателю ворот. В любом случае вы должны знать несколько требований к подземной проводке, чтобы соответствовать самым современным строительным нормам. Мы покажем вам, как проложить подземную электропроводку из одного места в другое.

Требования к подземной проводке — насколько глубоко я закопаю провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы зарываем проводку или кабель?» Это отличный вопрос. И ответ в том, что это зависит от того, какой провод вы используете, и от того, проложите ли вы его в кабелепроводе или нет. Поскольку большинство людей задают вопрос, чтобы удовлетворить конкретное желание максимальной глубины залегания, давайте начнем с этого. В зависимости от того, насколько глубоко вы закапываете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина залегания 24 дюйма

• Используйте подземный питающий кабель для прямой прокладки на глубине 24 дюйма (или более).Вам не нужно использовать кабелепровод на этой глубине с УФ-кабелем, однако вам необходимо предусмотреть кабелепровод из ПВХ на вертикальных подводящих трубопроводах, начиная с 18 дюймов.

Глубина залегания 18 дюймов

• Проводники THWN-2 можно прокладывать внутри ПВХ трубы на глубине всего 18 дюймов в земле. Это защищает провод от повреждений в случае, если кто-то закопает кабель сверху. THWN-2 — это в основном водостойкий THHN (термопластичный высокотермостойкий провод с нейлоновым покрытием)

Глубина заглубления 12 дюймов

• На глубине 12 дюймов вы можете проложить провод кабеля прямого закапывания, который защищен GFCI. Защитите его с помощью ПВХ, если он всплывает в доме, гараже или магазине.

Глубина заглубления 6 дюймов

• Если вы используете оцинкованный жесткий EMT (металлический кабелепровод) с отдельными проводниками внутри, вы можете закопать его глубиной всего 6 дюймов. Идея здесь в том, что EMT может противостоять лопате или другой серьезной потенциальной причине короткого замыкания проводки.

Общие примечания по закапыванию проводов

Если вы когда-нибудь захотите использовать металлический кабелепровод EMT вместо ПВХ, вы можете это сделать.Обычно мы используем серый ПВХ 3/4 дюйма для одиночной линии. Кроме того, хотя перечисленные выше требуемые глубины заглубления должны быть в целом точными — сначала проверьте местные строительные нормы и правила. Прежде чем приступить к работе, вы хотите быть абсолютно уверены в соблюдении правил. Обычно мы предпочитаем использовать трубы из ПВХ при подаче электроэнергии в удаленное место под землей. В долгосрочной перспективе это дает вам гораздо большую защиту по сравнению с проложенным подземным кабелем.

В конце концов, просто поймите, что у вас есть, и выберите самый безопасный или самый простой маршрут в зависимости от вашей ситуации.Если вы можете обойтись без кабелепровода и проводка находится в месте, которое не может помешать будущим земляным работам, то лучше всего подойдет кабель для прямой прокладки. Если вы бежите посреди своего двора, лучше выбрать трубопровод из ПВХ или металла, даже если он окажется излишним.

Шаги по прокладке подземной электропроводки

Мы не предоставляем тонны шагов по прокладке подземной электропроводки. Установка проводки или кабелепровода требует больших усилий, но не требует подробных инструкций.

Звоните, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы не должны повредить подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов они бесплатно проверит вашу собственность в течение дня или двух, когда вы позвоните. Выделение критических линий флажками перед началом действительно избавит вас от лишних хлопот и головной боли. Не пропускайте этот шаг!

Копаем траншею

Мы вырыли много траншей с помощью лопат.Не делайте этого, если цените свое время. Если у вас есть кто-то, кого вы отчаянно хотите истязать или вам нужно пройти всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно проехать значительное расстояние с подземным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

Вы можете арендовать 24-дюймовый траншеекопатель в большинстве мест менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленное количество часов и нервов, поэтому, если вы можете себе это позволить, возьмите один в местном магазине по аренде инструментов.

Используя траншеекопатель, спланируйте свой курс и выкопайте траншею, в которой вы планируете проложить кабель для прямого заглубления или трубу из ПВХ.

Отрежьте входные и выходные отверстия

Отрежьте входные и выходные отверстия от начальной точки (например, электрической панели) до конца бега.

Это помогает использовать так называемый выпускной корпус из ПВХ-кабелепровода (LB).

Они позволяют легко подавать проволоку в здание (либо в гараж источника, либо в пункт назначения, либо в магазин). Вы просто снимаете пластину с помощью двух винтов и протягиваете проволоку по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке входа.

Pro Совет: Используйте тепловую пушку, чтобы согнуть трубку из ПВХ, если вам нужно сделать изгиб, чтобы упираться трубкой в ​​дом, гараж или мастерскую.

Подача провода

Во многих случаях можно просто протолкнуть кабель через небольшой отрезок ПВХ-кабелепровода. При необходимости вы можете использовать металлическую ленту для рыбной ловли или даже пропылесосить трос через трубу и использовать его для протягивания проводов на большие расстояния.

Завершите свои соединения и фитинги кабелепровода

После вытягивания провода выполните соединения с электрической панелью и завершите фитинги кабелепровода.Это включает в себя закрепление пластин на корпусах выпускных отверстий из ПВХ. Проверьте свой бег и похлопайте себя по спине за хорошо выполненную работу!

Последние мысли

Ничто не сравнится с получением столь необходимой энергии в сарае или гараже. С энтузиазмом атакуйте этот тип проекта и извлеките выгоду. Как всегда, проконсультируйтесь или обратитесь к лицензированному электрику, если вам кажется, что что-то выходит за рамки вашего уровня знаний.

Насколько глубоко проложена линия электропередачи? | Home Guides

Рассел Боуэн Обновлено 9 декабря 2018 г.

При определении возможного присутствия, глубины и защиты подземных линий электропередачи необходимо учитывать несколько ключевых факторов. К счастью, во всех пятидесяти штатах есть бесплатная горячая линия, которая соединит вас с профессиональными службами определения местоположения, которые приедут и бесплатно определят местонахождение любых подземных линий электропередач. Требования к подземным линиям электропередачи могут отличаться географически. Хотя Национальный электротехнический кодекс устанавливает минимальные требования для подземных электрических цепей низкого напряжения, физические характеристики установки будут определять фактическую глубину.

Установка для непосредственного захоронения

Существует два распространенных метода прокладки подземных линий электропередачи.Метод прямого захоронения — это размещение многожильного кабеля с оболочкой, изготовленной для защиты от элементов коррозии, связанных с почвой и влагой. Минимальная глубина, необходимая для прямого прокладывания кабеля, составляет 24 дюйма, за исключением установки под бетонной плитой с минимальной толщиной 2 дюйма. В этом случае кабель можно проложить на глубине всего 18 дюймов.

Установка в кабельную дорожку

Другой вариант — установить подземную кабельную дорожку, также известную как кабелепровод, для размещения отдельных отдельных проводников.При установке неметаллических подземных каналов минимальная глубина заглубления составляет 18 дюймов, за исключением случаев, когда они устанавливаются под бетонной плитой с минимальной толщиной 2 дюйма, и в этом случае канал может быть установлен на глубине всего 12 дюймов. При установке подземных металлических желобов минимальная глубина заглубления составляет всего 6 дюймов.

Позвоните, прежде чем копать

Если вы думаете о раскопках любой глубины, не рискуйте своей безопасностью. Даже небольшая работа, такая как посадка куста или дерева на вашем участке, требует, чтобы вы позвонили по номеру 811, прежде чем начать копать.Несоблюдение этого может привести к повреждению подземных систем, большим штрафам, затратам на ремонт и серьезным травмам или смерти.

Электроснабжение флигеля

A. Rex Cauldwell отвечает: Хозяйственная постройка должна рассматриваться как отдельное здание, а не как пристройка к дому. Точкой отвода кабелей к магазину должна быть основная служебная панель дома или вспомогательная панель (см. Иллюстрацию ниже). В цех должно быть четыре кабеля: горячий, горячий, с изолированной нейтралью и заземлением.(Бывают случаи, когда код позволяет вам использовать три кабеля, объединяя нейтраль и землю в одном проводе. Однако я не рекомендую этого делать, и многие электрики, включая меня, отказываются делать это, потому что объединение двух проводов может привести к опасное состояние, особенно для электрика, работающего в цепи.)

Код требует изолированной нейтрали, что означает, что вы не можете использовать обычный USE (подземный служебный вход) кабель с голой многожильной нейтралью. Вы должны использовать четыре отдельных изолированных кабеля, одобренных для прямого захоронения. Закопайте кабели на глубине не менее 2 футов или в соответствии с требованиями местных норм и правил.

Размер услуги зависит от того, какие нагрузки вы собираетесь иметь в своем магазине. Я бы порекомендовал, по крайней мере, напряжение 50/240 вольт (такого же размера, как у вашей электрической плиты). Следовательно, вам понадобятся два открытых слота на вашей сервисной панели.

Обычно вы выходите из задней части панели, через внешнюю стену, вниз по внешней стене, а затем под землю.Так как вы прокладываете отдельные кабели, они должны быть в кабелепроводе от того места, где они выходят из панели, пока они не окажутся под землей. Я бы использовал пластиковую трубу, а не металл, потому что пластик — непроводник, и с ним легче работать, так как стыки склеиваются. Используйте кабелепровод диаметром не менее 1 дюйма; Это дает дополнительное пространство внутри, что упрощает перемещение и протягивание кабеля. Чтобы сделать повороты из горизонтального положения в вертикальное, используйте LB или локоть. Когда кабели проложены под землей, их не нужно прокладывать в кабелепроводе.

Постарайтесь выбрать подход к магазину, который не приведет вас к тротуарам и мощеным проездам. Всегда связывайтесь с коммунальной компанией, чтобы убедиться, что вы не пересекаете какие-либо подземные коммуникации.

Оказавшись в магазине, кабель снова должен быть в кабелепроводе, поскольку он выходит из земли, поднимается по стене и входит в сервисную панель магазина. Панель обслуживания магазина должна иметь заземляющий стержень (или два) на своем месте, как и основная панель обслуживания в доме.

Рекс Колдуэлл — старший электрик в Роки-Маунт, штат Вирджиния., автор книги Wiring a House и частый участник JLC

Программа FACE: внутренний отчет 88-16 | NIOSH

ЛИЦО 8816

Введение:

Национальный институт безопасности и гигиены труда (NIOSH), Отдел исследований в области безопасности (DSR), проводит расследования обстоятельств несчастных случаев со смертельным исходом и эпидемиологии (FACE), когда государство-участник сообщает о профессиональном смертельном исходе и запрашивает техническую помощь. Целью этих оценок является предотвращение смертельных производственных травм в будущем путем изучения: производственной среды, работника, задачи, которую он выполнял, инструментов, которые он использовал, обмена энергией, приводящего к смертельной травме, и роли управление в контроле за тем, как эти факторы взаимодействуют.

11 марта 1988 года 35-летний мужчина с избыточным весом, сварщик кабелей, получил удар током, когда коснулся находящейся под напряжением трубы, которая была подключена к отстойнику на 220 вольт.

Контакты / Деятельность:

Должностные лица Министерства труда США. Управление по охране труда (OSHA) уведомило DSR об этом смертельном исходе и запросило техническую помощь. 20 апреля 1988 г. исследовательская группа NIOSH встретилась с инспектором OSHA и обсудила инцидент, посетила место происшествия, собрала данные о происшествии, сфотографировала место происшествия и встретилась с представителями работодателя и коллегами жертвы.

Обзор программы безопасности работодателя:

Пострадавший был сварщиком свинцовых кабелей, нанятым энергетической компанией, в которой работает около 14 000 сотрудников. Пострадавший работал в сетевом подземном подразделении компании, в котором работает 176 человек. Большинство этих рабочих (включая 24 монтажника кабеля) выполняют работы по техническому обслуживанию подземных компонентов инженерной системы.

Компания имеет отдел безопасности и гигиены труда, отдел промышленной гигиены, письменную политику безопасности и особые письменные процедуры безопасности для электромонтажных работ и входа в замкнутые пространства.Комитеты по безопасности на уровне подразделений и местные комитеты сотрудников проводят ежемесячные совещания по безопасности, формальные учебные занятия по безопасности и еженедельные «совещания по безопасности задней двери». Пострадавший принял участие в официальном тренинге по электрической безопасности и безопасности замкнутого пространства, который проводился примерно за 2,5 месяца до инцидента.

Сводка событий:

Место происшествия — подземное хранилище трансформаторов, расположенное в центре большого города. Бетонный свод длиной 80 футов, шириной 10 футов и глубиной 12 футов находится под переулком между двумя большими зданиями.Свод покрыт сверху бетонной и стальной решеткой (решетка покрывает примерно 20% верха), которые образуют часть проезжей части аллеи. Сверху (на каждом конце и в середине) расположены три люка диаметром 27 дюймов, оборудованные вертикальными стальными лестницами, прикрепленными вверху и встроенными в бетон внизу свода.

В хранилище восемь трансформаторов на 480 вольт. Два 220-вольтовых водоотливных насоса (по одному на каждом конце) изначально были установлены для удаления воды, которая скапливается в хранилище.Каждый насос спроектирован для работы с помощью механизма переключения поплавкового клапана с водозаборными трубами, погруженными в колодец на 18 квадратных дюймов и на IS дюйма глубиной ниже дна хранилища.

Электроэнергия подается по подземному кабелю 220 вольт. Силовой кабель входит в хранилище и проходит через два блока предохранителей (расположенных примерно на полпути вверх по стене хранилища), один обслуживает отстойные насосы, а другой — освещение вдоль спирали хранилища. При установке насосов эффективное электрическое заземление не предусматривалось.Позже (примерно за пять лет до этого инцидента) внутри одного из электродвигателей насоса возникло короткое замыкание, в результате которого перегорели плавкие предохранители и на насосы снова подалась энергия. Компания решила не ремонтировать отстойники, а периодически откачивать воду из хранилища насосами, смонтированными на грузовиках. Несмотря на решение не ремонтировать насосы, блок предохранителей, электропроводка, насосы и трубопроводы не были сняты.

Со временем «влагостойкие» коробки предохранителей заполнились конденсатом и сильно корродировали.Коррозия прошла через перегоревшие предохранители, снова запитав отстойные насосы, раму насоса и водоотводную трубу короткозамкнутого насоса до уровня примерно 120 вольт. 11 марта 1988 года два сотрудника энергетической компании, сварщик свинцового кабеля (пострадавший) и оператор лебедки (сотрудник) проверяли устройства защиты цепей на трансформаторах в хранилище. Жертва и сослуживец прибыли в хранилище около 8:30 утра. Поскольку на дне хранилища было примерно 33 дюйма воды, жертва надела резиновые бедра, сняла крышку люка на востоке и с хранилища и вошел в хранилище с фонариком.Пока жертва проверяла устройства защиты цепей на четырех трансформаторах, сотрудник изучал схему электрических цепей хранилища. Сотрудник также направил движение автотранспорта через переулок, поскольку вокруг открытого люка не было дорожных конусов или ограждений.

Около 8:40 утра сослуживец услышал «шум» внутри хранилища. Когда он заглянул в люк, он увидел жертву в воде лицом вниз, на полпути между лестницей и водоотливным насосом (горизонтальное расстояние около 4 футов).Хотя сотрудник не наблюдал за положением пострадавшего непосредственно перед тем, как увидеть его лицом вниз в воде, косвенные доказательства позволяют предположить, что пострадавший коснулся находящегося под напряжением компонента водоотливного насоса (металлической трубы, части корпуса или другого объекта). подключенного устройства) его правой рукой, а стальную лестницу (которая находилась под потенциалом земли) — его левой рукой. Это обеспечило бы току путь к земле через жертву. Ток мог попасть в его правую руку, пройти через его грудь и выйти из его левой руки, что привело к его поражению электрическим током.Предположительно, после этого потерпевший упал вперед, прервав контакт.

При попытке спасения сотрудник вошел в люк, спустился по лестнице, протянул одну руку и вытащил лицо жертвы из воды. Однако, когда сотрудник остановился с лестницы на полу хранилища, он почувствовал шок, поэтому снова остановился на лестнице. Считается, что, поскольку у коллеги не было резиновых бедренных куликов, его ступня находилась на некотором уровне потенциала земли, когда касалась пола хранилища.Ему удалось одной рукой удержать лицо жертвы из воды, а другой — лестницу, но коллега позвал на помощь.

Несколько прохожих откликнулись и предприняли несколько безуспешных попыток помочь коллеге вывести жертву из хранилища. Однако им мешали поражения электрическим током, которые они получили от балок из конструкционной стали, пересекающих внутреннюю часть хранилища или дно хранилища. Еще одним фактором, затрудняющим спасение, были относительно большие размеры и вес жертвы.Было предпринято как минимум три попытки поднять жертву из хранилища с помощью ручки, привязанной к груди жертвы. Каждый раз жертва проскальзывала по веревке и падала на дно хранилища. Один из прохожих позвонил в службу экстренной помощи по автомобильной рации компании. Прибыл полицейский, а через несколько минут — парамедики, каждый из которых пытался помочь в спасательных операциях, и каждый в процессе пострадал от поражения электрическим током.

По словам спасателей, энергетическая компания отключила питание хранилища примерно через 35 минут с того момента, когда жертву впервые заметили в воде лицом вниз.Медики отметили, что пострадавший «все еще немного дышал» «и у него был слабый пульс. Вскоре после отключения электричества в хранилище опустили ручной респиратор и использовали его в попытке реанимировать жертву. Попытки вывести жертву из хранилища не увенчались успехом, пока не прибыла спасательная команда пожарной части.

Спасателям в конечном итоге удалось обвязать пострадавшего ремнями безопасности и поднять его из хранилища с помощью установленной на грузовике лебедки.Общее время от момента, когда потерпевший находился без сознания в хранилище до момента его удаления, оценивается примерно в 1 час 20 минут.

Медработники инициировали сердечно-легочную реанимацию (СЛР) после того, как пострадавшего вынули из хранилища, и продолжили проводить СЛР по дороге в местную больницу. По прибытии лечащий врач констатировал смерть потерпевшего.

Причина смерти:

Предполагается, что причиной смерти стало поражение электрическим током.Точная причина смерти еще не установлена ​​до получения заключения судмедэкспертизы.

Рекомендации / Обсуждение

Рекомендация № 1: Отстойные насосы и проводка насоса, которые больше не используются, должны быть отключены от цепей под напряжением и удалены.

Обсуждение: Электрические цепи, обслуживающие оборудование, которое больше не работает, должны быть под напряжением и удалены вместе с неисправным оборудованием. Подземная цепь для питания системы освещения оставалась под напряжением и также оставалась подключенной к блоку предохранителей, обслуживающему насосы.Если бы компания отключила насосы, когда они впервые вышли из строя, и удалила бы насосы и проводку, этого смертельного случая можно было бы избежать.

Рекомендация № 2: Компания должна пересмотреть свое решение периодически откачивать подземные хранилища инженерных сетей, а не поддерживать в рабочем состоянии отстойные насосы. если желательна периодическая откачка, работодатель должен установить процедуру, требующую откачки накопленной воды до того, как работник попадет в хранилища.

Обсуждение: Присутствие воды рядом с электрическими приборами, находящимися под напряжением, увеличивает возможность проведения электрической энергии. Кроме того, отверстия, углубления, незакрепленные детали, мусор или другие неровности на поверхности пола хранилища, которые могут представлять опасность падения, могут быть не видны работнику, входящему в стоячую воду или идущему по ней.

Рекомендация № 3: Работодатель должен обеспечить, чтобы каждый металлический элемент оборудования, который не предназначен для проведения электричества, был постоянно и непрерывно подключен к системе заземления.

Обсуждение: Металлические принадлежности отстойника, металлические лестницы, балки и т. Д.были не только установлены без эффективного заземления, но и оставались незаземленными в течение 18 лет. В те годы рабочие многократно заходили в хранилище во влажных и сырых условиях и без всякой нужды подвергались опасности поражения электрическим током.

Рекомендация № 4: Работодатель должен разработать и внедрить (1) метод обнаружения наличия замыканий на землю (т. Е. Дефект в электрической цепи, создающий непреднамеренный путь для прохождения тока на землю) и (2) процедуры следовать при обнаружении замыкания на землю до входа сотрудника во влажные и влажные места, где имеется электрическое оборудование, находящееся под напряжением.

Обсуждение: Жертва вошла в электрическое хранилище, в котором находились электрические компоненты, погруженные в воду. Жертва не знала, что в хранилище произошло замыкание на землю. Если бы на схеме хранилища были установлены индикаторы замыкания на землю, жертва имела бы возможность проверить панель индикаторов на наличие замыканий на землю перед входом в хранилище. Зная, что в хранилище существует замыкание на землю, пострадавший, возможно, решил не входить в зону, не откачав воду и не надев дополнительное защитное изолированное снаряжение.

Рекомендация № 5: Компания должна переоценить, внедрить и обеспечить соблюдение своих процедур по спасению в замкнутом пространстве.

Обсуждение: Компания написала процедуры входа в замкнутые пространства и спасения; однако они либо не применялись, либо не применялись, либо были неэффективными при попытках. В письменных процедурах описан метод спасения в замкнутом пространстве, который в данном случае оказался неэффективным. Эту процедуру спасения подземных хранилищ необходимо пересмотреть.Хранилище во время этого инцидента было классифицировано компанией как «замкнутое пространство класса C», которое обычно не требует дополнительной вентиляции или процедур изоляции, которые необходимо соблюдать перед входом. (Публикация NIOSH 80-106, «Критерии для рекомендованного стандарта… Работа в замкнутых пространствах»). Процедуры входа в замкнутые пространства компании прямо требуют, чтобы атмосфера люков, хранилищ и других замкнутых пространств была проверена перед входом. Опасная атмосфера в замкнутых пространствах представляет собой потенциальную опасность, хотя, по всей видимости, это не было фактором, способствовавшим летальному исходу.Процедуры входа в замкнутое пространство компании не касались какого-либо метода обнаружения наличия замыканий на землю до входа в сырые и влажные места, такие как подземные хранилища инженерных сетей.

Возврат к внутренним отчетам FACE

Underground Cables — обзор

12.

3 Материалы для оснастки

В дополнение к разработке плана парусов, также были использованы материалы для оснастки. Одна из трудностей в установлении истории такелажа состоит в том, что такелаж и паруса редко сохраняются археологически.Информацию о том, что использовали наши предки, необходимо почерпнуть из оставшихся деревянных элементов или из современных исторических источников, таких как скандинавские саги, или художественные изображения.

До появления международных торговых путей, материалы, используемые для оснастки, были теми, что были доступны на местном уровне, и поэтому их ассортимент весьма широк. Методы изготовления такелажных канатов могли быть одинаковыми во все времена и во всем мире, но материалами могли быть кожа, морские водоросли, папирус, ива или даже шерсть животных.

Преобладающим материалом на протяжении большей части истории такелажа была конопля. С момента своего первого использования для производства каната в Азии в 4000 г. до н.э. канат из конопли распространился по всему миру, поскольку моряки плавали и торговали с другими странами (McCaskill, 2009). Лишь в 19 веке, когда абака (член семейства банановых) стала предпочтительным материалом для производства веревок, ее использование уменьшилось. Многие не знали бы об этом изменении, поскольку абака стала известна как манильская конопля из-за того, что это местное растение Филиппин.Дополнительные подробности технологии волоконных канатов представлены McKenna et al. (2004). Поскольку промышленная революция привела к снижению стоимости производства чугуна и стали, эти материалы начали заменять традиционные органические материалы. Развитие горнодобывающей промышленности в Германии в 1830-х годах привело к тому, что канат из кованого железа заменил коноплю для использования в подземных канатных дорогах (Wilhelm Albert, 2014). Эти изобретения были приняты моряками, и в отчете Международной выставки 1862 года говорилось, что использование чугунного такелажа было обычным явлением в течение предыдущих 10 лет, а в 1863 году был спущен на воду британский корабль Seaforth , который зарегистрирован как быть первым, у которого были стальные лонжероны и такелаж (Anderson and Anderson, 2012).

Разработка стальных канатов не остановилась и в настоящее время является зрелым продуктом благодаря простоте изготовления и монтажа, а также относительно низкой стоимости, и, следовательно, остается наиболее распространенным вариантом оснастки для небольших яхт и лодок. Аустенитная никель-хромовая нержавеющая сталь класса SAE316 (Cr ₁₆ Ni ₁₀ Mn ₂ Mo ₂ Si ₁ ), известная как морская нержавеющая сталь, используется в такелажном снаряжении и имеет повышенную стойкость к хлоридной коррозии. из-за 2–3% молибдена по сравнению с нержавеющей сталью типа SAE304 (Cr ₁₈ Ni ₈ Mn ₂ Si ₁ ).

Размеры проволоки от 3 до 16 мм. Самая простая проволочная конструкция с круглым поперечным сечением (классификация канатов 1 × 7) имеет шесть шестиугольных прядей, плотно упакованных вокруг одной жилы. На следующий размер оборачивают еще 12 жил, чтобы получить проволоку размером 1 × 19. Эти отдельные тросы могут быть дополнительно сгруппированы для создания других общих устройств, используемых в такелажной технике, а именно 7 × 7 (49 тросов), 7 × 19 (133 троса) и 6 × 36 (216 тросов). Увеличение количества проводов обеспечивает большую гибкость при том же размере.Таким образом, для ходового такелажа (используемого для подъема, опускания и управления парусами) будет использоваться 7 × 19, поскольку этот такелаж требует гибкости. Постоянный такелаж, поддерживающий мачту, требует высокой прочности и жесткости, поэтому используется 1×19. Однако на более крупных яхтах желание иметь такелаж с меньшим натяжением, чем у проволоки, привело к дальнейшим разработкам со сталью.

Rod Rigging впервые появился на яхтах в конце 1960-х годов, хотя его первоначальная разработка была произведена примерно 50 лет назад, но не для яхт.Требования войны часто могут стимулировать инновации, и во время Первой мировой войны первые бипланы имели такелажную проволоку между наборами крыльев, чтобы создать легкую и жесткую конструкцию. Увеличение жесткости этой конструкции означало бы увеличение диаметра используемого такелажного троса, что потребовало бы увеличения веса и аэродинамического сопротивления. Шотландская фирма Macomber & Whyte изготовила оснастку из стальных стержней в качестве альтернативы проволоке, поскольку удлинение стержней обычно было на 35% меньше при той же нагрузке, что и у эквивалентной проволоки (Spurr, 1982).

Медленное продвижение от такелажа самолета к такелажу яхты было связано с рядом ранних отказов, в основном из-за усталостных отказов концевых соединений штанг, где они встречались либо с мачтой, либо с цепными пластинами. Цепные пластины — это металлические пластины с множеством отверстий, которые используются для крепления стойки или кожуха с помощью талрепа к корпусу парусной лодки. Стяжная муфта используется для обеспечения сочленения троса с фиксированной цепной пластиной. Лишь в 1960-х годах эта проблема была решена путем разработки головок для холодной штамповки стержней.Головы представляли собой выступы с гладким радиусом по краю, которые могли вставляться в специально разработанные фитинги на мачте или корпусе. К 1970 году все яхты US America’s Cup 12MR предпочли стержневое оснащение тросу.

Штанговая оснастка затем нашла признание на более широком рынке, помимо гоночных яхт высокого класса, и до последних 10–15 лет была стандартной оснасткой для больших яхт. Эти улучшения в низком лобовом сопротивлении и меньшем весе игнорируются большинством прибрежных и морских пользователей небольших яхт, которые все еще используют проволочный такелаж, поскольку он дешевле и имеет лучшую устойчивость к повреждениям, поскольку при выходе из строя отдельных тросов трещина не проходит полностью через весь трос.Повреждения могут стать видимыми при осмотре. Такая устойчивость к повреждениям является ключевым преимуществом композитного такелажа.

Морская среда является чрезвычайно агрессивной, поэтому стержни сделаны из Nitronic 50 (Ni50: Fe ₅₆ Cr ₂₂ Ni _12,5 Mn ₅ Mo _2,25 Si ₁ C _0,06 ) высококачественная нержавеющая сталь. Очевидным недостатком стали является ее относительно высокий удельный вес 7,5 по сравнению с 1,5 у многих композитных конструкций.

Такелаж обычно меняется из-за опасений по поводу необнаруживаемой коррозионной усталостной трещины, приводящей к падению мачты. Такелаж из нержавеющей стали или проволоки может пройти визуальный осмотр, но выйти из строя без предупреждения. Неразрушающий контроль металлической оснастки — дело дорогое и ненадежное. На яхтах меньшего размера, как правило, следует заменять стоячий такелаж каждые 12 лет, максимум 15 лет в соленой воде или 15–20 лет в пресной воде. Цикл замены зависит от его использования: если вы участвуете в гонках или плаваете на море, то более ранние замены требуются из-за больших нагрузок, обычно в течение 3 или 5 лет, или в соответствии с рекомендациями классификационного общества.В тех случаях, когда лодки в действительности ходят так мало, или снимают мачту зимой, или имеют завышенные характеристики для принятых нагрузок, или находятся на верфи, подвергающейся ремонту в течение многих лет, тогда возможно более длительное время цикла замены. Монтаж проволоки обычно выходит из строя там, где проволока входит в обжатую арматуру. Возможны менее частые отказы цепных пластин, но при этом возможны защелкивания фаркопов и переключателей.

Потенциальная экономия веса и, что более важно, уменьшение центра тяжести, побуждают производителей оснастки экспериментировать с композитными материалами.

Общие типы электрических проводников — InterNACHI®

Ник Громико, CMI® и Кентон Шепард

Плохо проложенные и обслуживаемые электрические кабели являются частой причиной электрических пожаров в домах. Во многих старых домах есть проводка, которая сейчас считается устаревшей или опасной. Инспекторы InterNACHI должны понимать основные различия между различными типами кабельных систем, чтобы они могли определять небезопасные условия.

Romex Cables

Romex — это торговое название типа электрического проводника с неметаллической оболочкой, который обычно используется в качестве разводки жилого помещения. Ниже приведены несколько основных фактов о проводке Romex:

• Romex ™ — это распространенный тип жилой проводки, которая классифицируется Национальным электрическим кодексом (NEC) как подземный фидер (UF) или кабель с неметаллической оболочкой (NM и NMC) .
• NM и NMC проводники состоят из двух или более изолированных проводов, заключенных в неметаллическую оболочку. Покрытие кабеля NMC непроводящее, огнестойкое и влагостойкое. В отличие от других кабелей, обычно используемых в домах, они разрешены во влажной среде, например в подвалах.
• Подземные питающие жилы похожи на кабели NM и NMC, за исключением того, что UF-кабели содержат твердый пластиковый сердечник и не могут быть «свернуты» между пальцами.

Следующие правила NEC применяются к проводам Romex:

• Они не допускаются в жилом строительстве выше трех этажей или в любом коммерческом строительстве.
• Они должны быть защищены, закреплены и закреплены на коробках устройств, распределительных коробках и приспособлениях.
• Опорные устройства, которые могут повредить кабели, такие как гнутые гвозди и перегнутые скобы, не допускаются. Кабели
,
• NM и NMC следует закреплять с интервалами, не превышающими 4½ футов, и их следует закреплять в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, которые не соответствуют этому правилу, могут провисать и уязвимы для повреждений.
• Они предназначены для постоянной проводки в домах и не должны использоваться вместо электропроводки или удлинителей.

Примечание. В некоторых общинах никогда не разрешалось использование электропроводки Romex в жилищном строительстве. В этих сообществах обычно используется бронированный кабель.

Бронированные кабели (AC)

Бронированные кабели (AC), также известные как BX, были разработаны в начале 1900-х годов Эдвином Гринфилдом. Сначала он назывался «BX», что означает «продукт B — экспериментальный», хотя сегодня гораздо чаще используется переменный ток. Как и кабели Romex, их нельзя использовать в жилых домах выше трех этажей, а правила защиты и поддержки проводки переменного тока по существу такие же, как и правила для Romex.Однако, в отличие от Romex, проводка переменного тока имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту. Некоторыми крупными производителями армированного кабеля являются General Cable, AFC Cable Systems и United Copper Systems.

Проводники входа для обслуживания (SE)

Эти кабели начинаются от места соединения и входят в счетчик. Они не допускаются внутри домов, за исключением кабеля SE «стиль R», который может использоваться в качестве внутренней проводки в ответвленных цепях для духовок и сушилок для одежды. Кабели типа R должны иметь четкую маркировку на поверхности оболочки.

Электропроводка с ручкой и трубкой

Электромонтаж большинства домов, построенных до Второй мировой войны, проводился по методу ручки и трубки, а теперь эта система устарела. Их сложнее улучшить, чем современные системы электропроводки, и они представляют собой опасность возгорания. Проводка с ручкой и трубкой поддерживается керамическими ручками и периодически проходит через керамические трубки под каркасом и в местах пересечения проводов. Каждый раз, когда инспектор сталкивается с проводкой с ручкой и трубкой, он должен идентифицировать это как дефект и рекомендовать квалифицированному электрику оценить систему.Ниже приведены несколько причин, по которым инспекторам следует с осторожностью относиться к этой старой системе электропроводки:

• Рассеиваемое тепло от трубчатой ​​проводки может создать опасность возгорания, если провода окружены изоляцией здания. Возможное исключение — изоляция из стекловолокна, которая является огнестойкой, хотя даже этот тип изоляции не должен перекрывать проводку с ручкой и трубкой. Домовладелец или электрик должны осторожно удалить любую изоляцию вокруг проводов KT.
• Проводка с ручкой и трубкой более уязвима к повреждениям, чем современная проводка, поскольку она изолирована волокнистыми материалами и лаком, который может стать хрупким.
• Некоторые страховые компании отказываются оформлять страхование от пожара для домов с этим типом проводки, хотя это можно исправить, если электрик сможет проверить безопасность системы.
• Невзирая на любые присущие им недостатки, существующие кабельные системы KT, вероятно, будут небезопасными, поскольку им почти гарантированно будет не менее 50 лет.

Таким образом, инспекторы должны понимать различные типы проводов, которые обычно встречаются в домах.

Преимущества прокладки инженерных сетей под землей

Преимущества прокладки инженерных сетей под землей

Роберт Робиллард на How To

Руководство по рытью траншей и установке подземных коммуникаций в вашем доме

Несколько улучшений улучшают внешний вид района или дома после удаления воздушных проводов.

Если вы строите проект или реконструируете свой дом, может быть необходимо или имеет смысл вырыть траншею, чтобы закопать существующие электрические провода или модернизировать существующие службы. Вот некоторые преимущества:

• Одна траншея может это сделать: газ и электричество часто проходят в той же траншее, как и другие службы, такие как телефон и кабель
• Надежность электроснабжения: снижение вероятности отключения электроэнергии из-за упавших конечностей и ледяных штормов
• Снижает риск контакта с проводом под напряжением
• Повышает привлекательность бордюра: удаление воздушных проводов избавляет от сильной боли в глазах.
• Снижает затраты на обрезку деревьев из-за свисающих проводов
• Меньше проникновений в дом, уменьшая зоны проникновения воды и насекомых

Подземный трубопровод

Подземная электропроводка разрешается прокладывать прямо в земле или прокладывать в желобе. Большинство людей используют трубы из поливинилхлорида (ПВХ). Трубопровод — это электрическая трубка, в которую он предназначен для электрических проводов и кабелей; Дорожка кабельного ввода — это любой канал, предназначенный для удержания проводов или кабелей.

Кабелепровод, одобренный для подземной прокладки, разрешается закапывать прямо в землю или заключать в заливной бетон для обеспечения механической защиты.

Стоимость

Стоимость прокладки инженерных сетей под землей сильно варьируется от проекта к проекту; Хорошая оценка составляет где-то между 4500 и 20 000 долларов в зависимости от того, как далеко и как долго коммунальные предприятия проходят под землей.

Если вы думаете о размещении ваших инженерных сетей под землей, это хорошее время, чтобы подумать о модернизации вашей электросети, например, если в настоящее время у вас есть 100 Ампер, поступающих в ваш дом, подумайте о том, чтобы установить сервис на 200 Ампер.Если вы это сделаете, вам понадобится новая электрическая распределительная коробка и дополнительные электромонтажные работы внутри дома, но это того стоит.

Требуемая минимальная глубина глубины для кабелепровода

Прокладка инженерных коммуникаций под землей означает, что вам придется вырыть траншею от источника питания или опоры коммуникаций до места расположения электросчетчика в доме.

Если вы решили копать траншею самостоятельно, убедитесь, что вы следуете определенным техническим стандартам, требуемым юрисдикцией вашего штата, электрическим кодексом.Траншею необходимо осмотреть перед ее повторным заполнением, чтобы убедиться, что она достаточно глубокая и что приблизительное количество трубок было правильно проложено

Копать безопасно

Перед копанием важно найти все существующие под землей коммуникации, чтобы не попасть в аварию при копании. Позвоните в dig-safe или наберите 811, чтобы подключиться к местной службе. Это бесплатная услуга, и другие коммунальные службы занимаются поиском и маркировкой подземных инженерных проводов, водопроводных и газовых линий.Это поможет вам избежать повреждения существующего инженерного оборудования под землей при копании.

Соблюдайте электрические нормы штата в отношении глубины траншеи

Важно проверить свои местные коды, позвонить в местную коммунальную компанию и объяснить их проект. Например, если вы прокладываете трубопровод под подъездной дорожкой к зданию или в любом месте, где может быть движение транспортных средств, вы должны соблюдать определенные условия. Если вы просто копаете траншею в жилом доме для дома на одну или две семьи, вот основные требования, которым необходимо следовать:

1. Кабели или проводники для прямого заглубления должны иметь глубину 18 дюймов
2. Жесткий металлический канал или промежуточный металлический канал должен иметь глубину 18 дюймов
3. Неметаллические дорожки качения, указанные для непосредственного захоронения без бетонного ограждения или других утвержденных дорожек качения, должны иметь глубину 18 дюймов
4. Жилые ответвительные цепи на 120 В или менее с защитой GFC I и максимальной защитой от перегрузки по току 20 ампер должны иметь глубину 12 дюймов
5. Цепи для управления ирригационным и ландшафтным освещением и напряжением не более 30 В, установленные с типом UF или другим идентифицированным кабелем или кабельным каналом, должны иметь длину 6 дюймов.
6. Если траншея вырыта в пересеченной каменистой местности, желоб должен быть засыпан песком толщиной не менее 4 дюймов.
7. Все кабелепроводы должны быть серого цвета Класс 40, электрический ПВХ

В моей юрисдикции город требует, чтобы мы проложили четыре отдельных кабелепровода, которые соответствуют нормам штата Массачусетс в области электротехники.Четыре кабелепровода, в том числе один для электроснабжения, один для телефона, один для кабеля и один для будущих коммуникаций. Мы должны установить глубину 18 дюймов и проложить кабелепровод примерно на 10 футов выше опоры электросети, если таковая имеется.

Источник: mylightyearwarranty.com

Безопасность пешеходов

Убедитесь, что траншеи для пешеходов или транспортных средств забаррикадированы или закрепите их с помощью предупреждающей ленты для обеспечения безопасности.

Коммунальное отделение

Обеспечьте расстояние не менее 3 футов по горизонтали от траншей с линиями пропана и канализационных, водопроводных или ливневых канализаций, так как они не являются траншеями для нескольких инженерных коммуникаций.
