Какой кабель использовать для ввода в дом под землей?

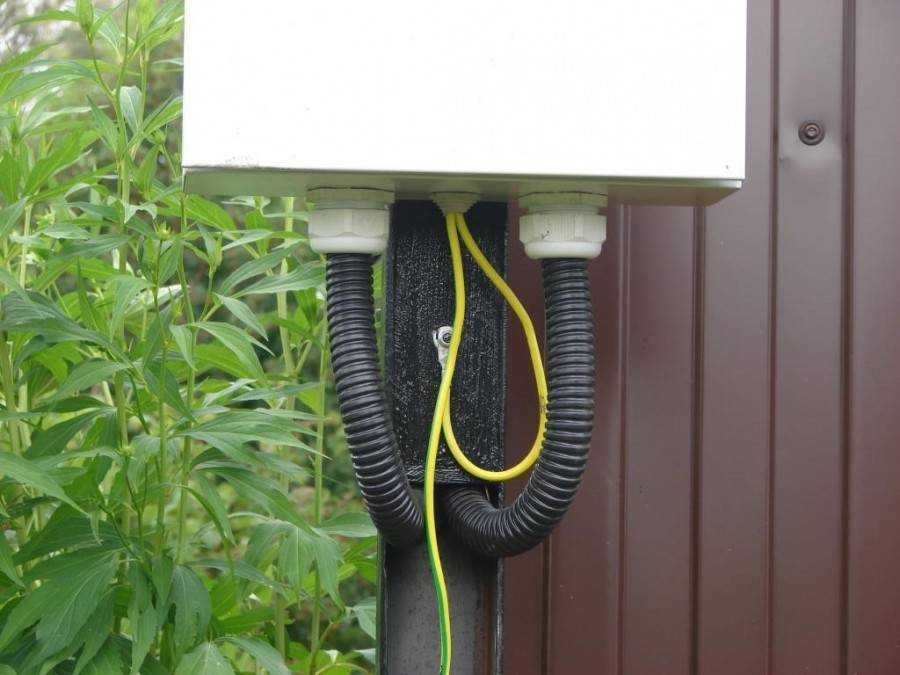

Невозможно представить хотя бы одно помещение без электричества. Ведь на нем работает фактически вся техника, которая находится дома. Электричество гарантирует максимальный комфорт и повышает качество жизни. Естественно, для безопасности и эффективной работы, необходимо провести правильное подключение дома к электричеству.

Зависимо от проекта дома и предпочтений, провести работы можно под землей и по воздуху. Но первый вариант является более предпочтительным и удобным. Рассмотрим, с чем это связано и какой кабель использовать для проведения работ.

На что обратить внимание при выборе кабеля для ввода в дом под землей?

Естественно, кабель должен быть высокого качества и полностью соответствовать тому уровню нагрузки, на котором будут работать электрические приборы, расположенные внутри дома. Если неправильно сделать выбор, высокая вероятность пробоя на землю. Также учитывайте, какое будет напряжение сети – может быть однофазной и трехфазной, то есть, на 220В и 380В.

Современные электрические кабели отличаются между собой видом изоляции, которая может быть из различных материалов:

• полиэтилен;
• поливинилхлорид;
• прочная бумага со специального состава.

Кабель, который выбирается для прокладки под землей, должен быть надежно защищен от различного рода повреждений при помощи бронированной оболочки, которая изготавливается из металлической ленты. Чтобы гарантировать максимальный уровень защиты, кабель рекомендуется размещать внутри пластиковой трубы определенного размера. Это дает возможность свести к минимуму возможность повреждений, если будет проседать грунт из-за размывания подземными водами.

Разновидности кабелей для подземной прокладки

• Бронированные. Довольно часто для ввода под землей внутрь дома, используется кабель ВБШв или ВБбШв. Есть возможность укладки кабеля с алюминиевыми жилами АВБбШв. Учитывая то, что подобные кабели надежно защищены от различного рода повреждений, нет необходимости применения в использовании специальной защитной трубы для дополнительной защиты.
• Бронированные с бумажной изоляцией. Подобные кабели могут быть с алюминиевыми и медными жилами. Несмотря на то, что используется бумага, она абсолютно не боится влаги, т.к. оборудование защищено с помощью оболочки из металла. Необходимо учитывать, что, если уровень траншеи более 15 м, тогда состав, которые используется для пропитки, может вызывать ухудшение эксплуатационных характеристик энергетического кабеля. В подобном случае нужно использовать электрические кабель на основе церезина или полиэтилена.
• Кабель СПЭ. Вы имеете возможность использовать кабель, роль изоляции которого выполняет сшитый полиэтилен ПвПг, ПвБбШв, ПвП. Стоит подобный кабель несколько дороже, но без проблем сможет справиться с пониженными температурами, а также обладает длительным сроком эксплуатации.

Сечение жилы кабель для ввода в дом

Рассмотрим подробней варианты на 220В при 15 кВт, 380В при 10 и 15 кВт. Независимо от варианты, не используется кабель, сечение которого обладает площадью менее 16 мм для алюминия и 10 мм для меди. Оптимальное решение – использование меди, т.к. обладает более долгим сроком эксплуатации. Но также имеет более высокую стоимость. Именно по этой причине многие отдают предпочтение алюминию, необходимо только правильно определить необходимую площадь сечения жилы. Рассмотрим подробней каждый вариант:

• 220В. Если необходимо создать сеть с напряжением 220В и мощностью 15 кВт, то алюминиевый кабель должен обладать сечением жилы 35 мм. При этом сила тока не должна быть более 75А. Для медных моделей кабеля достаточно будет сечения на 16 мм, а сила тока – 80А.
• 380В. Если подключаете в дом сеть с напряжением 380 вольт, то для 10 кВт нужно будет алюминиевый электрический кабель с сечением жилы 4 мм, а при использовании меди – 2 мм. При мощности в 15 кВт, нужен кабель из алюминия, сечение жилы которого составляет 6 мм и медный – 4 мм.

Выводы

Как видите, прокладка электричества в дом – это сложный процесс еще даже на этапе выбора кабеля. Оптимальное – поручить подобное дело профессионалам, которые во время подбора будут учитывать тип грунта, уровень нагрузки, присутствие дополнительных сооружений и деревьев. Следовательно, вместе с компанией Control, можете быть уверенными, что дом будет подключен с полным учетом всех требований безопасности.

Вводный кабель — выбор кабеля для ввода в дом или квартиру

Кабель, с помощью которого объект потребителя (дом, квартира, цех, магазин и т.п.) подключается к источнику питания, называют вводным кабелем. Чаще всего вводный кабель подключается непосредственно к счётчику электрической энергии. Для защиты счётчика перед ним может быть установлен автоматический выключатель, но такая схема должна быть согласована с поставщиком электроэнергии и отражена в технических условиях. Автоматический выключатель в этом случае пломбируется для исключения отбора энергии до счётчика.

Вводной кабель в дом – типы подключения и выбор марки

Подключение электропитания к дому производится от линии электропередачи, присоединение выполняется на ближнем столбе (опоре). В отдельных случаях, когда опоры ЛЭП удалены от объекта (например, находятся через дорогу от подключаемого дома), может потребоваться установка дополнительной опоры.

Прокладка вводного кабеляможет осуществляться двумя способами:

Воздушный ввод. Ввод питания по воздуху может выполняться кабелем или самонесущим изолированным проводом (СИП).

Большинство типов установочных кабелей (ВВГ, АВВГ и т.п.) не предназначено для воздушной подвески без использования дополнительной опоры. Такой опорой может служить натянутый стальной трос или проволока. В первом случае проводка называется тросовой, во втором — струнной. Концы троса или струны крепятся к опоре ВЛ с одной стороны и к строительным конструкциям на вводе в дом с другой. Прокладываемый кабель жёстко крепится к несущему стальному тросу или проволоке.

Голые неизолированные провода воздушных линий распределительных электросетей постепенно заменяются самонесущими изолированными проводами (СИП). Линии электропередачи с изолированными проводами (ВЛИ) более надёжны. Применение СИП исключает наиболее частые виды повреждений ВЛ с голыми проводниками — перехлёст проводов и их замыкание посторонними предметами.

СИП — это наиболее предпочтительный вариант вводного провода по воздуху, который можно использовать при подключении как к ВЛ (линия с голым проводом), так и к ВЛИ (линия с изолированным проводом).

Воздушное подключение вводного кабеля к линиям электропередачи до 1000 вольт выполняется проводами СИП – 2 или СИП – 4. Нулевые и фазные жилы этих проводов изолированы. Нулевая жила СИП – 2 снабжена стальным несущим сердечником, на который и подвешивается провод. СИП – 4 не имеет сердечника, при его подвеске нагрузку несут сами токоведущие жилы.

|

Подземный ввод. Для укладки в траншею подбирается кабель, способный выдержать вес грунта и усилие сдвига, возникающее при его осадке. Поэтому, наиболее подходящими для этой цели являются кабель ВБбШв с медными жилами или алюминиевый вводной кабель АВБбШв. Изоляция жил кабелей этих типов выполнена из ПВХ пластиката. Поверх изолированных жил находится слой заполнения из ПВХ или невулканизированной резины и внутренняя поливинилхлоридная оболочка.

Далее следует броня из стальной оцинкованной ленты и наружный выпрессованный защитный шланг. Жилы ВБбШв и АВБбШв могут выполняться однопроволочными или многопроволочными, а сечение жилы бывает в форме круга или сектора.

Особенности воздушного и подземного ввода. Преимущества и недостатки монтажа вводного кабеля по воздуху и под землей отражены в таблице:

	вводной кабель по воздуху	вводной кабель по воздуху
Преимущества	относительно низкая стоимость материалов и работ; небольшие трудозатраты и короткие сроки монтажа; лёгкость выполнения ремонта или замены.	при соблюдении правил монтажа кабель надёжно защищён на долгие годы; не требуется установка дополнительных опор, над кабелем можно высаживать огородные растения (кроме деревьев и кустарников).
Недостатки	ухудшает внешний вид участка может потребоваться установка дополнительной опоры на участке.	высокая цена бронированного кабеля необходимость выполнения земляных работ.

Вводный кабель в квартиру

В качестве вводного кабеля в квартиру используются установочные кабели общего назначения, например ВВГ. Для систем с рабочим и защитным нулевым проводом, количество жил кабеля должно быть не менее трёх.

Квартирный вводный кабель соединяет этажный щит и внутриквартирный щиток. В домах старого типа внутриквартирный щиток может отсутствовать, а распределение внутри квартиры осуществляется через соединительные коробки. При выполнении ремонта в старой квартире желательно предусмотреть установку внутриквартирного щитка.

Важно знать:Ввод кабеляв квартиру выполняется по двухпроводной или трёхпроводной схеме. В квартиры современных домов ввод осуществляется по системе TN–S или TN–C–S тремя проводами:

• L — фазный проводник;

• N — рабочий нулевой проводник;

• PE — защитный нулевой провод.

В старых домах реализована система заземления TN–C, в которой рабочий и защитный нулевые провода объединены, то есть, питание поступает по двум проводам — L и PEN.

Сечение вводного кабеля

По кабелю ввода протекает суммарный ток нагрузки всего объекта — квартиры или дома, соответственно, его сечение должно быть максимальным. Определение требуемого сечения возможно двумя способами:

1. просуммировать мощность всех электроприборов квартиры или дома, вычислить значение максимального тока и по таблице выбрать требуемое сечение жилы;

2. проложить кабель исходя из выделенной на объект мощности и номиналу вводного автоматического выключателя.

Рекомендуется пользоваться вторым способом. Дело в том, что количество электроприборов в доме или квартире постоянно растёт (это общий тренд). Выбор кабеля по максимальной разрешённой мощности обеспечит запас, а покупка кабеля с сечением жилы меньшим на ступень большой экономии не принесёт.

Исходя из этого, сечение вводного кабеля лучше выбирать по следующему принципу. Для частного дома или квартиры с электроплитой (выделенная мощность 15 кВт):

• однофазное питание, автомат на вводе 50 ампер — кабель с медными жилами 3х10 мм², или 3х16 мм²;

• трёхфазное питание, автомат ввода на 25 ампер — 5х4 мм

  2, медь.

• Для квартиры с газовой плитой — вводной автомат на 25 ампер (питание однофазное), 3х2,5 мм².

Подбираете вводный кабель для дома или квартиры?
Отправьте заявку и мы подберем марку и предложим лучшую цену!

Отправить заявку

Что нужно знать о прокладке подземного электрического кабеля

Проведение электроэнергии к гаражу или садовому пруду? Узнайте о кодовых требованиях, вариантах глубины траншеи, материале кабелепровода и типах электрических проводов.

КУРГУ128/GETTY IMAGES

Да, вы можете провести электропроводку во дворе

Электрификация отдельного гаража, сарая для инструментов или садового пруда — это проект «сделай сам», с которым домовладельцы могут справиться самостоятельно. Вам просто нужна правильная информация и руководство.

Национальный электротехнический кодекс содержит основные положения о допустимых методах и материалах электропроводки, требуемой глубине прокладки проводки и других соображениях безопасности, чтобы обеспечить безопасность и надежность подземной проводки в течение многих лет.

Существует четыре распространенных варианта прокладки подземной электропроводки через ваш двор. Ваш выбор в первую очередь зависит от типа вашей почвы.

Если он гранулирован и его легко копать, вы можете сэкономить деньги на электроматериалах, копая глубоко; вам может не потребоваться установка металлического или пластикового кабелепровода для защиты скрытой проводки от физического повреждения. С другой стороны, если почва каменистая или тяжелая глина, или вы столкнулись с большим количеством корней деревьев, вы можете свести копание к минимуму и защитить скрытую проводку в металлическом или пластиковом кабелепроводе.

Более того, ручные траншеекопатели, способные копать землю на глубину до 24 дюймов, легко можно взять напрокат во многих хозяйственных магазинах, хозяйственных центрах и пунктах проката оборудования. Вы можете арендовать траншеекопатель на полдня менее чем за 100 долларов и около 150 долларов за полный день. Еще одним вариантом является аренда мотоблока.

Семейный мастер на все руки

Четыре варианта глубины заложения подземной проводки

Решите, сколько копать вы готовы сделать и насколько глубокой будет ваша траншея. Это помогает определить тип проводки и метод, который вы будете использовать. Подземный кабель и провод могут быть установлены на разной глубине, в зависимости от типа трубопровода, провода или кабеля.

Шесть дюймов

Установите электрический кабелепровод из оцинкованного жесткого металла с отдельными изолированными проводами глубиной шесть дюймов.

• Провода протягиваются через кабелепровод после завершения всего кабелепровода от конца до конца.
• Провода должны быть рассчитаны на использование во влажных помещениях, например, типа THWN-2 (термопласт/влажные помещения/нейлоновая оболочка).

Двенадцать дюймов

Установите заглубленный кабель типа UF с защитой GFCI глубиной 12 дюймов.

• Защита GFCI — это компромисс, который обеспечивает повышенную электрическую безопасность при одновременном снижении потребности в более глубокой траншеи.

Восемнадцать дюймов

Установите трубу из ПВХ с отдельными изолированными проводами глубиной 18 дюймов.

• Провода протягиваются через кабелепровод после завершения всего кабелепровода от конца до конца.
• Провода должны быть рассчитаны на использование во влажных помещениях, например, типа THWN-2 (термопласт/влажные помещения/нейлоновая оболочка).

Двадцать четыре дюйма

Установите кабель типа UF для всего участка глубиной 24 дюйма.

• Это еще один компромисс между глубиной и физической защитой.
• Поскольку непосредственно проложенный кабель находится на дне траншеи без кабелепровода или защиты GFCI, он должен быть проложен глубже в землю.

Подробнее о каждом варианте читайте далее.

Спасибо за вашего помощника / Getty Images

Получите разрешение на электроснабжение и позвоните по номеру 811

Прежде чем мы углубимся в подробности, напоминаем вам о необходимости соблюдать следующие основные меры предосторожности при прокладке подземного кабеля: необходимы для вашего проекта.

Инспектор по электрике проверит глубину траншеи и проверит проводку до того, как она будет скрыта.

Несколько долларов, которые вы тратите на оплату инспекции, легко компенсируются тем, что профессионал одобряет вашу работу и следит за ее безопасностью.

Вопреки представлению о том, что разрешения на строительство автоматически увеличивают налоги на недвижимость, полный отчет о разрешениях и проверках в городском управлении поможет облегчить сделку, если вы продадите свой дом.

Если к прибытию инспектора ваша проводка подключена и находится под напряжением, они могут одновременно провести окончательную проверку, что сэкономит им еще одну поездку.

В США позвоните по номеру 811 или посетите сайт www.call811.com, чтобы отметить ваши коммунальные услуги. В Канаде посетите www.clickbeforeyoudig.com. Это предотвращает повреждение коммунальной инфраструктуры (электричество, газ, вода, кабельное телевидение, телефон, оптоволокно и т. д.), что может оставить ваш район без коммунальных услуг на несколько часов или дней и подвергнуть вас судебному преследованию.

Примечание. Если вам необходимо оставить траншею открытой на длительное время, установите вокруг нее баррикады, чтобы она не представляла опасности для людей и домашних животных.

семейный мастер на все руки

Шестидюймовый вариант

Если у вас каменистая или тяжелая глинистая почва или корни деревьев затрудняют копание, или вам нужно протянуть провод только на короткое расстояние, воспользуйтесь этим маршрутом. Это сводит к минимуму копание и обеспечивает превосходную защиту скрытой проводки.

• Установите жесткий металлический кабелепровод из оцинкованного металла с отдельными изолированными проводами, протянутыми внутрь завершенного участка кабелепровода.

Профессиональный совет: Провода должны быть рассчитаны на использование во влажной среде. Ищите букву «W», выдавленную в маркировке на проводе, т. е. THWN-2.

• Этот метод работает для ответвленных цепей любого размера, от 15 до 60 ампер и даже больше.
• Недостатком является стоимость. Десять футов 1/2-дюймового оцинкованного жесткого металлического канала стоят около 37 долларов, и вам нужно купить катушки с изолированными медными проводами, которые протягиваются в канал.

семейный мастер на все руки

12-дюймовый вариант

Часто лучший выбор для небольших электротехнических проектов на заднем дворе. Его глубина всего один фут, и вам не нужно прокладывать кабель в дорогой металлической трубе.

Установите кабель типа UF-B, проложенный непосредственно под землей, при условии, что ответвленная цепь:

1. Обеспечена защитой от замыкания на землю (GFCI) перед входом в землю;
2. Ограничено до 120 вольт;
3. Защищен автоматическим выключателем или предохранителем номиналом не более 20 ампер.

Не забывайте, что вам необходимо установить кабелепровод для защиты кабеля от физического повреждения в месте его перехода из надземного пространства в подземное.

семейный мастер на все руки

Вариант с диагональю 18 дюймов

Этот метод позволяет подключить ответвленную цепь практически любого размера, поэтому он подходит для подачи электроэнергии к различным проектам на заднем дворе или отдельно стоящим зданиям. Это также позволяет вам добавить больше проводов позже.

Если вы решите в будущем установить петлю выключателя для управления освещением сарая изнутри вашего дома, вы можете легко протянуть пару дополнительных проводов в кабелепровод из ПВХ.

• Аналогично шестидюймовому варианту, проложите отдельные изолированные провода типа THWN-2 внутри кабелепровода из ПВХ после завершения монтажа кабелепровода.
• Еще одно преимущество этого варианта: снижение стоимости. Десять футов трубы из ПВХ диаметром 1/2 дюйма стоят всего около 10 долларов.

семейный мастер на все руки

24-дюймовый вариант

Установка кабеля типа UF-B для прямого прокладки

• Имейте в виду, что требуется защита от физического повреждения с помощью кабелепровода из ПВХ сортамента 80, где кабель переходит от уровня выше уровня земли не менее чем на 18 дюймов ниже конечного уровня .
• Чтобы закопать кабель на 24 дюйма, нужно больше копать. Таким образом, этот метод имеет смысл только в том случае, если у вас есть зернистая почва, которую легко копать, или вы арендуете траншеекопатель.

Первоначально опубликовано: 28 сентября 2022 г.

John Williamson

John Williamson работает в электротехнической промышленности Миннесоты более 45 лет в качестве электрика, инспектора, инструктора и администратора. Джон является лицензированным главным электриком и сертифицированным строительным служащим. Джон проработал в сфере строительных норм, лицензирования и инспекции более 33 лет, из них более 27 лет в штате Миннесота. В течение последних 30 лет Джон также консультирует по электротехническим нормам и пишет статьи для различных издателей книг и журналов. Джон вышел на пенсию из Министерства труда и промышленности Миннесоты, где он был главным инспектором по электротехнике.

Как проложить подземную электропроводку

Нередко требуется прокладка электропроводки 120 В под землей. Возможно, вы захотите подать электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — подача питания к фонарному столбу или электрическому двигателю ворот. В любом случае вы должны знать о нескольких требованиях к подземной проводке, чтобы соответствовать большинству действующих строительных норм и правил. Мы покажем вам, как установить подземную электропроводку из одного места в другое.

Как проложить подземную электропроводку – как глубоко закопать провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы закапываем проводку или кабель?» Это отличный вопрос. И ответ заключается в том, что это зависит от того, какой провод вы используете и прокладываете ли вы его в кабелепроводе или нет. Поскольку большинство людей задают вопрос, чтобы удовлетворить конкретное желание максимальной глубины заглубления, давайте начнем с этого. Разбивая это по тому, насколько глубоко вы закапываете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина заложения 24 дюйма

• Используйте питающий кабель для прямого залегания под землей на глубине 24 дюйма (или более). Вам не нужно использовать кабелепровод на этой глубине с кабелем UF, однако вам необходимо предусмотреть кабелепровод из ПВХ на ваших вертикальных каналах, начиная с 18 дюймов.

Глубина заглубления 18 дюймов

• Провода THWN-2 можно прокладывать внутри кабелепровода из ПВХ на глубине всего 18 дюймов в земле. Это защитит провод от повреждения в случае, если кто-то перекопает кабель. THWN-2 в основном является водостойким THHN (термопластичная высокотермостойкая проволока с нейлоновым покрытием)

Глубина заложения 12 дюймов

• При глубине 12 дюймов вы можете проложить провод питающего кабеля для прямого захоронения, защищенный GFCI. Защитите его ПВХ там, где он появляется дома, в гараже или магазине.

Глубина заглубления 6 дюймов

• Если вы используете оцинкованный ЭМТ (металлический электрический кабелепровод) с отдельными проводниками внутри, вы можете заглубить его всего на 6 дюймов. Идея здесь в том, что ЕМТ может выдержать удар лопатой или другую существенную потенциальную причину короткого замыкания проводки.

Как проложить подземную электропроводку: Общие примечания по прокладке кабеля под землей

Если вы когда-нибудь захотите использовать жесткий металлический кабелепровод или даже электропроводку вместо ПВХ, вы можете это сделать. Как правило, мы используем серый 3/4-дюймовый ПВХ для одной линии. Кроме того, несмотря на то, что требуемая глубина заглубления, указанная выше, в целом должна быть точной, сначала проверьте местные строительные нормы и правила. Прежде чем приступить к работе, вы должны быть абсолютно уверены, что соблюдаете требования. Обычно мы предпочитаем использовать кабелепровод из ПВХ при подаче электроэнергии в удаленное место под землей. Это дает вам гораздо большую защиту по сравнению с кабелем, проложенным в земле, в долгосрочной перспективе.

В конце концов, просто разберитесь со своими вариантами и выберите самый безопасный или самый простой маршрут в зависимости от ситуации. Если вы можете обойтись без кабелепровода, а проводка находится в месте, которое не будет мешать копанию в будущем, то лучше всего использовать кабель для прямого захоронения. Если вы бежите через середину своего двора, лучшим выбором может показаться труба из ПВХ или металла, даже если это излишество.

Пошаговая инструкция по прокладке подземной электропроводки

Мы не предлагаем множество шагов для прокладки подземной электропроводки. Установка проводки или кабелепровода требует много работы, но не много подробных инструкций.

Позвони, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы же не хотите задеть какие-либо подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов вашу собственность проверят в течение дня или двух бесплатно и по вашему телефону. Выделение важных строк флажками перед началом действительно избавит вас от многих хлопот и головной боли. Не пропускайте этот шаг!

Копание траншеи

Мы выкопали много траншей с помощью лопат. Не делайте этого, если вам дорого ваше время. Если у вас есть кто-то, кого вы отчаянно хотите помучить, или вы проходите всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно пройти большое расстояние с закопанным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

В большинстве мест можно арендовать 24-дюймовый траншеекопатель менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленное количество часов и хлопот, поэтому, если вы можете себе это позволить, возьмите его в местном магазине проката инструментов.

С помощью траншеекопателя спланируйте свой курс и выкопайте траншею в том месте, где вы планируете проложить кабель для прямого захоронения или трубу из ПВХ.

Вырежьте входные и выходные отверстия

Вырежьте входные и выходные отверстия от начальной точки (например, электрического щита) до конца участка.

Это помогает использовать то, что известно как выпускной корпус кабелепровода из ПВХ (LB).

Они облегчают ввод провода в здание (либо источник, либо место назначения, гараж или магазин). Вы просто снимаете пластину с помощью двух винтов и подаете провод по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке входа.

Совет для профессионалов: Используйте термопистолет, чтобы согнуть трубу из ПВХ, если вам нужно сделать изгиб, чтобы упереться трубой в дом, гараж или мастерскую.

Прокладка кабеля

Во многих случаях вы можете просто протолкнуть кабель через минимальную длину трубы из ПВХ. При необходимости вы можете использовать металлическую рыбную ленту или даже протянуть леску через трубу пылесосом и использовать ее, чтобы протянуть провода через длинный участок.

Завершите соединения и фитинги для кабелепроводов

После протяжки проводов выполните соединения с электрическим щитом и закончите фитинги для кабелепроводов.
