Как правильно подключить дом с помощью провода СИП?

Как правильно подключить дом с помощью провода СИП?

Большинство компаний во всем мире, которые специализируются на постоянном электроснабжении потребителей, проводят в настоящее время свои линии электропередач прямо по воздуху.
Известны два основных варианта, для подключения по воздуху линий электропередач. В первом случае подключение дома осуществляется с помощью популярного провода СИП. Также можно проложить электрический кабель под землей.
Данная статья посвящена первому варианту. Этот способ заключается в подключении дома к электричеству с помощью провода типа СИП.
После получения специального разрешения на подключение к электрической сети стоит подумать об обеспечении технических условий для проведения электроработ. Соблюдение правил безопасности проводимых технических мероприятий является важным и обязательным требованием.
Проекты для подключения вашего здания обычно разрабатывают специальные организации, которые занимаются проектировкой.

В этом случае проект прокладки кабеля будет учитывать имеющиеся климатические условия, а также тип конкретной местности. Это позволит подключить СИП к автомату на вводе.

Далее ведется разработка версии проекта в окончательном варианте. В нем будут отражены наиболее безопасные, а также самые оптимальные расстояния для пролета провода. Обычно арматура для выполнения монтажа провода СИП не требуется, но это в лучшем варианте. Иногда в тяжелых случаях необходимо производить дополнительную установку столбов и опор для прокладки данного типа кабеля.
Для монтажа ввода линий электропередачи от опор к дому по воздуху используются провода СИП.

Они натягиваются специалистами на анкерные кронштейны. Для этого потребуются специальные зажимы. Для подключения к воздушной линии электропередачи необходимо повторно заземлить проводник PEN. Таким образом, повышается надежность всей системы заземления TN-C.

Для подключения к любому дому можно применять различные типы проводов СИП.

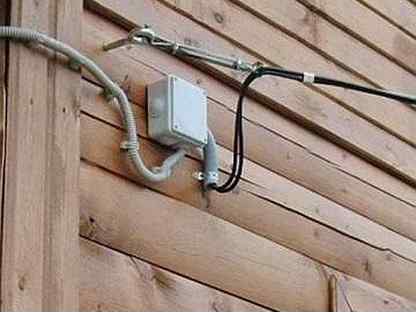

При монтаже провода СИП и подключении дома применяются анкерные кронштейны. Они позволяют монтировать провод непосредственно на стенах дома. Над уровнем земли провод должен находиться на уровне не менее 3м.

Для выполнения качественного ввода кабеля в дом нужно использовать металлическую трубку, которая называется гильзой. По окончании работ на данном этапе данную гильзу следует заделать специальным противопожарным составом.
Как уже было сказано, для подключения к зданию можно использовать разные виды проводов СИП. Но в дома, которые были построены из дерева, их вводить нельзя. Это очень строгий запрет. В данных ситуациях применяется кабель, выполненный из меди. Таким примером может служить кабель ВВГнг.
Кабель к щитку внутри дома прокладывается с помощью различных способов. Но требование все равно одинаковое ко всем типам прокладки. Выбранный способ должен полностью отвечать требованиям электрической и пожарной безопасности, которые существуют в настоящее время.

Для выполнения электромонтажа открытой проводки используются:

• ПВХ трубы;
• кабель-каналы, которые исключают процесс горения;
• специальные керамические изоляторы;
• электротехнические плинтусы.

Чтобы выполнить монтаж в доме скрытой проводки, придется потратить больше усилий и времени. Причины этого заключаются в необходимости выполнения подобного электромонтажа в металлических трубах, которые имеют толстые стенки. Это одно из самых важных условий. Естественно, что данный способ будет довольно сложным и затратным. При всех вариантах для введения кабеля электропитания в электрощит его предварительно нужно подключать на защитный автомат, располагающийся на вводе в дом.

Электрический ввод в частный дом



Воздушный электрический ввод в частный дом

Примечание к фото:

• Высота ввода в дом в 2,75 метра принимается для неизолированных проводов.
• Для изолированных проводов ввода, разрешенная высота допускается в 2,5 метра.(ПУЭ п.2.4.55)
• Воздушный ввод электропитания в дом заключается в прокладке электрической линии по воздуху (воздушная линия, ВЛ.) от опоры линии электропередач (ЛЭП) до самого дома.
• Если расстояние от опоры ЛЭП до дома больше 20 метров, то нужно установить дополнительную опору. В случае пролегания воздушной линии над дорогой высота его пролегания должна быть не менее 6 метров. При пересечении пешеходных переходов высота от линии до земли должна быть не менее 3.5 метров.
• Воздушный провод для электрического ввода в дом не должен «пробираться» сквозь заросли деревьев. Трасса пролегания должна быть свободна.

СИП лучший провод для электрического ввода в частный дом

Лучшим кабелем для воздушного электрического ввода в дом считается провод марки СИП.(Читать статью о проводе СИП) До 1991 года в качестве воздушного ввода в дом использовался провод без оболочки марки АС. В отличие от него провод СИП имеет надежную изоляцию, рассчитанную на перепады температуры и воздействие осадков. Кроме этого провод СИП можно прокладывать от опоры до ввода в дом без дополнительных поддерживающих тросов.

Провода СИП бывают двухжильные и четырехжильные. Наиболее востребованы провода СИП 4х16;4х25 и СИП 2х16;2х25,где первая цифра число жил, а вторая сечение жилы. Кроме своих замечательных характеристик у провода марки СИП есть еще одно положительное свойство. Его нельзя сдать в пункт приема цветных металлов. При обжиге изоляции вместе с изоляцией сгорает и сам проводник. Вот такое ноу-хау производителей от краж.

Примечание: Если вы используете для электрического ввода не провод СИП, а другой кабель для наружных работ в двойной изоляции, то нужно между опорами предварительно натянуть поддерживающий трос. К тросу кабель крепиться специальными хомутами.

Ввод электропитания в частный дом

Провод электрического ввода, дойдя до стены дома, не может сразу в него «нырнуть». Для его ввода в дом нужно сделать специальную вводную конструкцию. Вводить кабель (провод) в дом можно через стену и через крышу. Высота ввода в дом должна быть не ниже 2750 мм.

Электрический ввод в частный дом через стену

Кабель или провод подводится к конструкции ввода и закрепляется на ней при помощи изоляторов.

Сами изоляторы крепятся на крюках, ввинченных в стену для деревянного дома. Или на крюках, приваренных к кронштейну для кирпичной стены.

От изоляторов кабель вводится через отверстие в стене. В отверстие в стене обязательно должна быть вставлена металлическая гильза. Диаметр гильзы должен быть чуть больше диаметра кабеля. Если электрический ввод в частный дом осуществляется проводом СИП в металлическую гильзу нужно вставить гильзу пластмассовую, так как провод СИП имеет только один слой изоляции.

Вводную гильзу нужно монтировать таким образом, чтобы в неё не попадали осадки. Например, выдвинуть гильзу наружу и слегка загнить конец.

Электрический ввод в частный дом через крышу

Ввод электропитания в частный дом через крышу производится через трубу-стояк. Труба стояк является одновременно проходным каналом для кабеля (провода) и опорой для изоляторов. Труба должна быть заземлена.

Подземный электрический ввод в частный дом

Подземный электрический ввод является самым надежным, а, как правило, самое надежное почти синоним самого трудоемкого.

Для подземного ввода кабеля в дом нужно прорыть траншею глубиной 0,7 метра для 20 кВт, и 1 метр для 35-45 кВт. Траншея должна идти от ЛЭП до дома. Кабель может быть любой (ВВГ, АВВГ, бронерованный ВбБШв). Кабель нужно прокладывать в пластиковых или металлических трубах. Труба должна защищать кабель на столбе опоры до высоты 1,8-2,0 метра. В дом кабель может вводиться двумя способами.

При использовании бронерованого кабеля ВББШв трубы для защиты кабеля нужны только в местах спуска со столба и подъема по стене.

1. Проложив кабель по траншеи до дома его нужно поднять по стене дома на высоту 2,750 метра. При этом труба должна защищать кабель на высоту 1,8-2,0 метра.
2. Кабель не нужно поднимать по стене, а проложить его в трубе через фундамент. Отверстие в фундаменте нужно сделать заранее.

Важно! Нельзя заводить кабель под фундаментом, только через или поверх него.
