Подключение генератора к сети частного дома?

Здравствуйте дорогие друзья, в этой статье рассмотрим подключение генератора к сети, узнаем какие схемы лучше использовать и чего не стоит делать при подключение.

Отключения электрической энергии создает массу неудобств на производстве, в магазинах, дошкольных учреждениях, больницах и т.д. Поэтому, чтобы иметь защиту от подобного рода неприятностей, надо просто приобрести электрический генератор. Внезапные отключения электроэнергии могут вызвать не только отключение техники, но и надолго вывести ее из строя, если не испортить вовсе. Кроме того, отсутствие электроэнергии создает массу неудобств практически на любом предприятие.

Например, как продолжать операцию, если внезапно погас свет, а больной еще лежит на операционном столе?

Поэтому всякий осмотрительный человек заранее побеспокоится о качестве и стабильной работе своего учреждения, а также о сохранности имущества, будь он бизнесмен, банкир, чиновник, владелец офиса, магазина или какой-либо недвижимости, требующей освещения или отопления. Для таких случаев нам предлагают простой и становящийся все более популярным выход – использование генераторов.

Чем они хороши? Во-первых, они пригодны как для домашнего использования, так и для промышленного. Все зависит от их мощности. Во-вторых, владелец, следуя прилагаемой инструкции, может быстро и легко научиться им пользоваться.

Домашнее использование

Запасной источник электроэнергии никогда не помешает в доме на случай чрезвычайных ситуаций. Внеплановое или аварийное отключение света отрицательно может сказаться на электроприборах и если к примеру ваша система отопления зависит от электроснабжения, то зимой есть риск остыть дому и замерзнуть его хозяину, если в вашем доме маленький ребёнок, или ваша работа требует постоянного использования дома электроустройств, то генератор вещь весьма удобная, а, порой, незаменимая.

Правильное подключение генератора даст гарантию безопасного использования прибора и обеспечения питания на время сбоя.

Как подключить генератор к дому?

Итак, вы решили приобрести хороший генератор. Бензиновый или дизельный решать вам, разновидностей их множество, как и отзывов о их работе. К примеру рассмотрим дизельный, ведь дизтопливо дешевле, экономичнее и ресурс двигателя существенно выше. Конечно, не менее, чем на 6,5 КВт, чтобы и холодильник не потёк, и кондиционер (или электрообогреватель) продолжал работать, и на электроинструменты, телевизоры, компьютеры хватало. 6,5 КВт – проверенный многолетним опытом необходимый и достаточный минимум мощности генератора для типового частного дома. Будьте готовы к тому, что вы приобретаете автомобиль, хотя и без колёс и без кабины, но со всеми вытекающими последствиями. Как любой автомобиль, генератор требует надлежащего ухода и отношения.

Перед тем как приступить к установке генератора, опытные монтажники рекомендуют провести небольшие доработки:

  • Обычно штатный топливный бак у генераторов невелик, поэтому либо запаситесь канистрами, чтобы доливать топливо по мере его выработки, либо сразу установите дополнительный резервный бак солидных размеров
  • В доме генератор не поставишь, он громко работает. Но и во дворе открытым всем ветрам и осадкам ставить его не по-хозяйски. Сразу подумайте о навесе, а ещё лучше о небольшом сооружение для генератора. Особенно, если вы проживаете в климатической зоне

Теперь о силовом кабеле, который пойдёт от генератора в дом. Понятно, что он должен выдерживать без нагрева нагрузку в 6,5 КВт плюс резервный запас.

Подключение генератора!

Итак, как же правильно подключить генератор? Способов подключения несколько.

1) Перекидной рубильник либо переключатель



   Подключение генератора с помощью переключателя

Самый простой способ — это использовать перекидной рубильник в три положения 1-0-2, то есть, в первом положении объект (дом, офис) будет подключен к промышленной сети, в положении «0» нагрузка отключается. При переключении в положение «2» нагрузка подключена к резервному источнику электричества — генератору. Обращаем ваше внимание на то, что рубильник либо переключатель должен находиться после счётчика, но перед вводными автоматами.

2) Простейший блок АВР на контакторах

Второй способ немного сложнее. В данном случае используем простейший АВР с приоритетом основного ввода. Алгоритм работы устройства достаточно прост.



   Подключение генератора с помощью блока АВР

При пропадании городского электричества подходите к генератору и заводите его, если в основной сети нет электричества, замкнется контактор генератора. При появлении электричества в основной сети контактор генератора размыкается и включается контактор генератора.

Путем нехитрых манипуляций можем слегка усовершенствовать этот «полуАВР», и тогда при появлении электричества в городской сети, дополнительное реле будет глушить генератор.

Данный тип подключения бензинового или дизельного генератора к существующему объекту позволяет подключить генератор, как с ручным запуском, так и генераторы оборудованные электростартером.

3) Блок автоматического управления генератором

Третий способ подключения генератора к дому. Для переключения нагрузки с города на генератор рекомендуем использовать полноценный АВР — автоматическое включение резервного питания.

Этот способ, пожалуй, самый оптимальный. В данном случае блок автоматики (АВР) контролирует наличие напряжения в основной сети и в случае пропадания напряжения автоматика (АВР) самостоятельно запускает бензиновый, дизельный или газовый генератор, прогревает и переключает нагрузку на миниэлектростанцию. При появлении электричества в основной сети происходит переключение нагрузки с генератора с последующей остановкой бензинового или дизельного генератора.

Единственный минус, в данном случае, это стоимость устройства запуска генератора (АВР) и стоимость самих монтажных работ, так как для коммутации генератора и системы АВР необходимы знания и навыки по подключению. Также необходимо учесть, что для работы установки в автоматическом режиме, генератор должн быть оборудована электростартером.

Что лучше использовать для переключения? Перекидной рубильник или контакторы.

Если вы не собираетесь использовать систему автоматического управления генераторами, то необходимо установить перекидной рубильник, но обязательно трехпозиционный 1-0-2.

В случае же применения блока автоматического запуска генератором – АВР, без использования контакторов вам не обойтись.

Внимание!!! При использовании однофазного генератора следует учесть, что если есть трехфазные приборы, их необходимо отключить от питания на время работы от генератора, так как это может привести к выходу из строя данных приборов.

Чего не следует делать!!!

Нельзя подключать генератор методом розетка-розетка…

Нельзя подключать генератор к электросети дома используя два автомата — один вводной, который от города, второй от генератора. Обязательно когда-нибудь ошибетесь и включите не тот автомат… Что будет дальше не станем рассказывать в этой статье, но в любом случае ничего хорошего…



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

применяемые схемы в загородном доме

Подключение генератора к сети  Для обеспечения комфортных условий проживания в загородном доме проводится установка самого различного оборудования. При отсутствии электроэнергии или сбоях в ее подаче выполняется подключение генератора к сети загородного дома. Подобное устройство предназначено для преобразования механической энергии в электричество.

Применяемая схема подключения генератора должна быть безопасной, так как скачки напряжения могут стать причиной неисправности бытовой техники. Прежде чем проводить подключение генератора, следует уделить внимание полезным рекомендациям.

Типичные ошибки

При неправильном подключении генератора может пострадать не только используемая бытовая техника, но и электропроводка дома, и само устройство. Распространенной ошибкой можно назвать случай, когда мини-электростанция подключается к электропроводке через розетку в обход автоматов. Применение подобной схемы недопустимо по следующим причинам:

  1.  Подключение генератора к сети частного дома Мощность генератора может быть выше пропускной способности проводки. Кроме этого, пропускная способность розеток составляет не более 3,5 кВт. Слишком высокая нагрузка приводит к перегреву проводки, изоляция теряет свои свойства, и происходит короткое замыкание. Слишком сильный нагрев и вовсе становится причиной возгорания.
  2. Подобная схема подключения генератора к дому характеризуется тем, что при включении автомата мини-электростанция выходит из строя. Такое оборудование предназначено исключительно для отдачи электроэнергии, а не в целях ее потребления.

Рассматривая то, как подключить генератор к дому, следует уделить внимание схеме, которая предусматривает применение перекидного рубильника или реверсивного переключателя. Кроме этого может применяться система автоматического запуска резерва.

Выбор подходящей модели

Схема подключения  генератора к электросети  В продаже встречаются самые различные модели генераторов. Многие предназначены для применения на строительных площадках или в промышленных сооружениях. Домашняя электростанция представлена двигателем внутреннего сгорания, который соединен с генератором. Именно генератор вырабатывает электричество, преобразуя механическую энергию. Для дома в большинстве случаев выбирают четырехтактную модель с частотой вращения до 3 000 об/мин, объем топливного бака составляет 10−15 литров.

При выборе уделяется внимание следующим характеристикам:

  1. Мощность.
  2. Экономичность.
  3. Моторесурс.
  4. Комфорт в применении.
  5. Надежность.

Мощность выбирается в зависимости от того, как много оборудования будет питаться от генератора. Экономичность во многом зависит от особенностей применяемого ДВС и генератора. Комфорт в применении зависит от следующих показателей:

  1. Размеров конструкции.
  2. Шума во время работы.
  3. Особенностей управления, подключения и заливки топлива.

Надежность зависит от популярности бренда, под которым выпускается генератор.

Основным вопросом при выборе также является предназначение устройства. В большинстве случаев оно приобретается для резервного применения, когда возникает аварийная ситуация на линии. Примером можно назвать случай обильного выпадения снега. В качестве основного источника питания мини-электростанция применяется крайне редко.

Как подключить генератор к сети загородного дома: видДля подключения устройства требуется слаженная работа нескольких элементов:

  1. Домашней сети потребления.
  2. Центральной цепи подачи энергии.
  3. Кабеля от резерва.

В продаже можно встретить самые различные варианты исполнения мини-электростанций для дома. Большей популярностью пользуются бензиновые модели:

  1. Большой выбор.
  2. Мощность подходит для бытового применения: от 0,8 до 12 кВт.
  3. В продаже есть компактные модели, не занимающие много места.
  4. Для дома продают однофазные модели, но можно приобрести и трехфазный вариант исполнения.
  5. Надежность в работе и низкий уровень шума.

Схема охлаждения зависит от того, будет ли применяться генератор постоянно или только в качестве резервного источника. Многие модели, не предназначенные для длительного применения, снабжаются воздушными вентиляторами. Если устройство будет работать круглосуточно, то следует выбирать модель с водяным охлаждением.

В продаже встречаются и дизельные генераторы, которые из-за высокой стоимости и сложности сегодня устанавливаются крайне редко. Их применение целесообразно только в случае большого объема работы.

Установки для генерации тока разделяются на несколько основных типов:

  1. Как подключить генератор к сети дома: основные способыАсинхронные — характеризуются простотой и надежностью. Современные модели имеют корпус, который защищает основные узлы от воздействия пыли и влаги. Рекомендуется приобретать подобные модели для активных нагрузок.
  2. Синхронные агрегаты лишены практически всех недостатков, которые присущи асинхронным. Особенности конструкции позволяют поддерживать напряжение с большей точностью. Рекомендуется выбирать бесщеточную модель, так как она характеризуется лучшими эксплуатационными качествами.
  3. Инверторные — обходятся намного дороже, чем предыдущие варианты исполнения. При этом конструкция менее надежна и устройство проявляет себя в эксплуатации хуже: не может поддерживать постоянное напряжение.

При отсутствии трехфазных потребителей следует приобретать однофазный генератор. Это связано с тем, что трехфазная модель обходится дороже.

Особенности подключения

Схема включения генератора в сетьПри поиске ответа на вопрос, как подключить генератор к сети дома (схема соединения источника энергии с потребителем может отличаться в зависимости от особенностей дома), следует ответить на несколько вопросов:

  1. Как часто происходит обрыв центральной сети электроснабжения и требуется ли автоматическое подключение резерва.
  2. Какова суммарная мощность потребителей с учетом потерь (учитывается запас мощности).
  3. Где можно безопасно разместить устройство и подключить к системе.

Применение автоматики существенно увеличивает затраты при проведении монтажных работ. При редких перебоях с электроэнергией рекомендуется устанавливать ручной переключатель, который обладает длительным сроком службы и высокой надежностью.

При расчете требуемой мощности генератора учитывается:

  1. Суммарная потребительская мощность всего оборудования.
  2. Запас 30%, который рассчитан на более высокий пусковой ток и подключение дополнительного оборудования.

Схема подключения может быть простейшей. Важно составить ее правильно и защитить сам генератор и потребителей от высокой нагрузки.

Применяемые схемы

Существует несколько схем подключения, каждая из них имеет свои особенности. Чаще всего применяют следующие способы применения дополнительного источника питания:

  1. Прямое подключение резерва к выбранной группе потребителей.
  2. Через трехпозиционный переключатель или перекидной рубильник. В этом случае можно обеспечить питание всех розеток и выключателей в доме, если проводка рассчитана на мощность генератора. Недостаток этой схемы заключается в том, что трехфазное оборудование работать не будет.
  3. Создание двух контактов: один будет работать от городской сети, второй от резервного источника. Этот способ предусматривает использование ABP.

Подключение через ABP

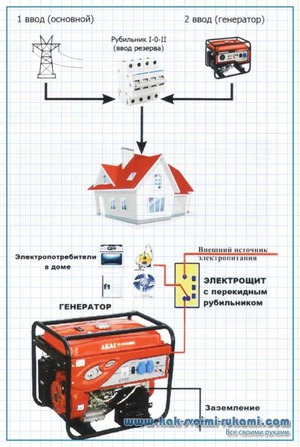

Какой генератор лучше выбрать При частом возникновении проблем с городским электроснабжением целесообразно применить схему с ABP. Специальное устройство контролирует внешнюю сеть практически сразу после ее включения. Устанавливаемый автомат перед подключением генератора делает паузу около 10 секунд с момента потери напряжения от основного источника, затем отключает основную сеть. Для набора требуемой мощности мини-электростанции требуется еще около 20 секунд. После того как пропало напряжение от основного источника, системе требуется около 30−40 секунд для подачи электричества от резервного генератора.

Схема подключения в этом случае выглядит следующим образом:

  1. Местная электросеть подает ток на счетчик через автоматический выключатель на ABP.
  2. К ABP подключается параллельно генератора.
  3. После ABP идет еще один автоматический выключатель.

Подобная схема очень комфортна в эксплуатации, но обходится очень дорого.

После того как появляется напряжение на внешней сети, резервный источник питания отключается, домашняя сеть переходит в обычный режим работы. Подобная схема требует периодического обслуживания.

Перекидной рубильник

Для снижения затрат на проведение монтажных работ при подключении автономного источника питания можно использовать перекидной рубильник. Этот метод подключения обладает следующими особенностями:

  1. Средние контакты рубильника подключают к сети нагрузки.
  2. Крайние контакты служат для соединения домашней сети с электростанцией и городской сетью электроснабжения.
  3. Рекомендуется выбирать модель рубильника, которая имеет дополнительное промежуточное положение.

В обычном состоянии рубильник подает ток от городской сети, при переключении потребители будут питаться от генератора.

В продаже встречается довольно большое количество рубильников старого образца. Они характеризуются тем, что могут искрить при смене положения рукоятки. Современные варианты исполнения имеют защитный кожух, который существенно повышает надежность конструкции.

Реверсивный рубильник

Схема подключения реверсивного рубильника Для подключения бензогенератора можно использовать реверсивный рубильник. К особенностям применения подобного устройства относятся следующие моменты:

  1. Переключатель может находиться в трех положениях: крайние замыкают две цепи, центральное размыкает обе.
  2. Устройство подходит исключительно для дома с небольшой мощностью потребителей. Именно поэтому реверсивный генератор часто используется на даче.

Подобный переключатель обходится дешево и установить его несложно.

Другие рекомендации

Провести подключение генератора можно самостоятельно. При выполнении работ нужно учитывать такие особенности:

  1. Конструкция резервного источника энергии редко имеет хорошую защиту от воздействия осадков. Именно поэтому его нужно устанавливать под навесом или в отдельном помещении.
  2. Подключается рассматриваемое оборудование всегда после счетчика, иначе придется платить и за резервный источник энергии.
  3. В некоторых случаях есть возможность использовать генератор в качестве подпитки при возникновении пиковых нагрузок.

Перед установкой резервного источника энергии следует подробно изучить рекомендации по эксплуатации от производителя. Некоторые модели могут подключаться к автоматам, другие имеют только ручной блок управления. Для выбора оптимальной схемы подключения генератора нужно подробно изучить особенности применяемого оборудования.

Схема подключения генератора к сети дома


Владельцы загородных домов порой сталкиваются с тем, что внезапно на неопределенное время прекращается подача электроэнергии. Чтобы избежать неприятных последствий таких отключений, в домах устанавливают системы автономного электроснабжения.

В зависимости от финансовых возможностей домовладельца, это могут быть солнечные или ветровые электростанции, автономные электрогенераторы разных типов и мощности. Наиболее дешевый выход из положения – купить и подключить генератор к сети дома.

Но, прежде чем покупать генератор, нужно определиться с основными параметрами:

  • мощность;
  • фазность;
  • вид топлива;
  • количество оборотов двигателя;
  • автозапуск/отключение;
  • защита от шума.

Позиция первая — мощность

Для бесперебойного электроснабжения мало подключить генератор к сети дома, нужно еще, чтобы он имел соответствующий запас мощности. Для определения необходимой мощности нужно подсчитать суммарную мощность всех электроприборов.

Затем это значение увеличивается на четверть, чтобы был запас мощности для возможных непредвиденных подключений. Полученная величина и будет минимальной мощностью электрогенератора. Для небольшого дачного домика вполне хватит установки мощностью до пяти киловатт. Для жилого загородного дома уже потребуется установка мощностью от 15 киловатт и выше.

Как рассчитать мощность генератора для дома

Как рассчитать мощность генератора для дома

Позиция вторая — фазность

Если проводка выполнена по однофазной схеме, и все приборы однофазные, то и покупать следует однофазный электрогенератор. Если же требуется подключение генератора к трехфазной сети дома, то при организации такого подключения следует предусмотреть распределение активных нагрузок по фазам так, чтобы перекос не превышал 20% — 30%.

Схема подключения трехфазного генератора

Схема подключения трехфазного генератора

Позиция третья – вид топлива для генератора

Выбор генератора по мощности и виду топлива

Выбор генератора по мощности и виду топлива

Прежде чем выбирать, какой электрогенератор – бензиновый, дизельный или газовый – стоит приобретать для дома, следует принять во внимание некоторые обстоятельства. Если перебои с электроснабжением кратковременны, то более предпочтительны покупка и подключение бензогенератора, который, к тому же, намного дешевле дизельного.

Если в магистральной сети бывают длительные и частые отключения, то лучше купить дизель-генератор. Эти установки дороже бензиновых, но затраты на солярку и на обслуживание в разы меньше, чем у бензиновых.

И, наконец, если в доме имеется природный газ или газгольдер для отопления, то в качестве источника резервного питания целесообразно подключение газового агрегата.

Позиция четвертая – количество оборотов двигателя

Промышленностью выпускаются дизельные электрогенераторы двух видов. Различие состоит в числе оборотов. Это высокооборотные, с числом оборотов в минуту, равным 3000, и низкооборотные, с числом оборотов в минуту, равным 1500.

Низкооборотные модели стоят дороже, благодаря малой шумности и повышенному рабочему ресурсу. Если электрогенератор предполагается использовать не более трех недель в год, то есть смысл купить высокооборотную машину. При более интенсивной загрузке выгодным становится подключение низкооборотной установки.

Виды генераторов для дома

Виды генераторов для дома

Позиция пятая – автозапуск/отключение

Схема подключения через АВР

Схема подключения АВР

Блок АВР (автоматический ввод резерва) автоматически запускает генератор при отключении электроэнергии и так же автоматически отключает при стабильном возобновлении подачи напряжения. Подключение генератора с АВР к сети дома и отключение его осуществляется за время от нескольких секунд до одной минуты.

Система АВР удорожает оборудование, а для поддержания работоспособности и надежности срабатывания ее необходимо периодически запускать, даже если в этом нет необходимости. С точки зрения целесообразности ее стоит устанавливать в тех случаях, когда генератор работает в автономном режиме и предъявляются жесткие требования к бесперебойности электроснабжения.

Позиция шестая – защита от шума

Важно не только правильно подключить генератор к сети дома, но, и чтобы он не создавал дискомфорт, особенно, если предполагается установить его в помещении или в густонаселенном дачном поселке. Шум работающего двигателя и будет создавать такой дискомфорт, поэтому следует покупать генератор в шумопоглощающем корпусе. При установке агрегата в помещении необходимо предусмотреть систему отвода выхлопных газов.

Устройство генератора для дома

Устройство генератора для дома

Как избежать ошибок при подключении генератора

Подключение генератора через перекидной рубильник

Подключение генератора через перекидной рубильник

Наиболее часто встречающаяся ошибка при подключении резервного электропитания заключается в том, что генератор подключают к внутренней розетке в доме. Вводные автоматы на щитке при этом отключены. Этого делать нельзя ни в коем случае. Розетка рассчитана на максимальную мощность 3.5 киловатта.

Мощность генератора намного превышает это значение. Сечение проводов домашней проводки не рассчитано на такие перегрузки. В результате – перегрев проводов, короткое замыкание, пожар. А если при появлении напряжения в магистральной сети кто-то сможет включить автомат, то генератор сразу же выйдет из строя.

Правильное подключение резерва осуществляется через перекидной рубильник. Переключение последнего с питания от магистрали на питание от генератора обезопасит домашнюю проводку от повреждений и позволит через удлинитель подключить к генератору необходимые электроприборы.

Самостоятельное подключение генератора

Как подключить генератор к сети дома

Как подключить генератор к сети дома

Для подключения резервного источника питания не требуется приборов и устройств. Понадобится перекидной рубильник, устанавливаемый на щитке после счетчика, но перед автоматами ввода. Этот рубильник устанавливается с ходом переключения «вверх/вниз». На верхнюю клемму заводится магистральный кабель, на нижнюю – кабель от генератора. На среднюю клемму заводится шина от домашней проводки.

Если в магистрали пропало напряжение, следует завести генератор, дать ему прогреться, затем переключить рубильник вниз. При возобновлении подачи электроэнергии следует переключить рубильник в верхнее положение, после чего заглушить генератор.

Автоматический запуск генератора

Для обеспечения надежного электроснабжения рекомендуется осуществить подключение через систему АВР, которая возьмет на себя функции управления подачей электроэнергии. АВР следит за напряжением в магистральной сети, и, в случае отключения электричества, размыкает цепь, связывающую объект с магистралью.

После этого автоматически запускается генератор, и, как только он выйдет на рабочий режим, к нему подключаются потребители. При возобновлении подачи электричества вначале к магистрали автоматически подключаются потребители, затем выключается генератор.

Подключение генератора к блоку АВР

Подключение генератора к блоку АВР

Одно- и трехфазное подключения резерва

Схема подключения однофазного генератора

Схема подключения однофазного генератора

Обычно в частных домовладениях используется однофазная система электроснабжения. Три фазы задействуются при наличии двигателей станков, мощных насосов и др. В случае, если таких устройств нет, но объект подключен по трехфазной схеме, целесообразно использовать однофазный генератор, зарезервировав для наиболее важных потребителей одну фазу.

Трехфазные генераторы значительно дороже однофазных, при их подключении следует продумать распределение нагрузки между фазами, так как все три фазы должны быть нагружены примерно одинаково. Если нагрузки по фазам будут отличаться более чем на 25%, устройство может выйти из строя.

Видео по теме: Схема подключения резервного генератора к дому


Подключение генератора к сети дома





      Установка и монтаж генератора                                Реле контроля напряжения





            Подключение от столба                                  Монтаж контура заземления







1. Разные варианты подключения генератора к сети дома и ее стоимость

2. Подключение генератора к сети загородного частного дома

3. Подключение однофазного и трехфазного генератора к частному дому

4. Виды генераторов и правильный выбор электростанций

5. Выбор генератора с электрическим запуском







Разные варианты подключения генератора к сети дома и ее стоимость







Наша компания выполнит установку и подключение генератора к дому. У нас большой опыт в проведении таких работ-более 14 лет.



Запуск генератора может осуществляться как в ручном, так и в автоматическом режиме, без помощи человека. Все зависит от заказчика, какую схему пуска генератора он выберет.






Подключение генератора к дому производится к тому месту, где установлен общий вводной щит на те потребители, которые нужно запитать при работе генератора. Это как правило электрощит в доме на 1 этаже.


Кабель питания от генератора прокладывается как открытым так и скрытым способом. Сечение кабеля при подключении генератора к сети дома выбирается с запасом на 30% исходя от мощности генератора и длины провода.


boks-dom-dlya-generatora

Мы соберем щит автоматического запуска генератора при отключении основной сети конкретно под Ваши задачи и запросы из качественных импортных комплектующих.

Как происходит подключение генератора к дому:

  • выбирается место установки генератора :это может быть как гараж так и отдельный домик под генераторную установку
  • от вводного основного щита тянутся кабеля к электростанции
  • если монтируется щит автоматического пуска, тогда силовые провода питания от генератора и основной сети подключаются на контакторы в щите

ВАЖНО! Если вы хотите себя обезопасить от выхода из строя авр, тогда следует в схему вклюююючить байпасы на принудиителььное  включение генератора илии сети от столба













Если вам нужно произвести подключение генератора к дому, настроить генератор уже подсоединенный к вашему дому, звоните нам по телефону: 8-926-759-60-58, мы рассчитаем стоимость работ и ответим на все ваши вопросы.









Перечень работ по подключению генератора, которые мы выполняем:

  • подключение генератора к дому
  • сборка щита автоматического пуска
  • подключение дизельных и бензиновых генераторов
  • однофазных и трехфазных к различным сетям



Производим обслуживание генераторов: полное и частичное ТО, пуско-наладочные работы, настройка АВР





Запуск генератора происходит автоматически после выключения сети и соответственно глушение и переход обратно на питание от основной линии. В контроллерах типа DATAKOM есть возможность регулировки временного интервала задержки на включение-выключение генератора. Можно настроить автоматический прогрев генератора по заданным временным и другим характеристикам,включение и прогрев происходит без отключения основной сети. Также есть возможность дистанционного запуска по смс командам с телефона, что очень удобно.

boks-dom-dlya-generatora




В случае поломки контроллера или управляющей автоматики мы предусматриваем монтаж переключателей, с помощью которых происходит переход в аварийный режим(вся электроника отключается) и запуск генератора осуществляется в принудительном порядке от стартера.





ВАЖНО!

Подключение генератора к дому при уже установленном стабилизаторе напряжения не может быть произведена с одновременном включении этих приборов в сеть по причине того, что они будут работать на выравнивание напряжения и от их скачков. Сразу это будет сложно отслеживать стабилизатору и генератору, что обычно приводит к поломке последнего, вернее его АВР.




 Чтобы не случилось такой ситуации, ставят байпас или перекидной рубильник, при такой схеме в работе один  генератор или стабилизатор.

Ниже на видео подключение дизельного однофазного генератора Hyundai к дому с трехфазной сетью. Пуск генератора осуществляется автоматически с помощью щита АВР, который сам включает генератор после пропадания электричества  и глушит после его подачи. Это особенно удобно в загородном доме при отсутствии хозяев.

Установка и монтаж генератора произвели в домике-боксе для генератора.



skhema-podklyuchenie-generatora-v-shchite

Плюсы такой установки:

  • снижение шума и вибраций
  • внешний вид
  • простота в обслуживании
  • защита от непогоды
  • постоянный заряд аккумулятора генератора

После подключения генератора к сети частного дома перед первым его запуском следует произвести проверку и отладку генератора и оборудования:

 1 Проверить уровень масла в двигателе генератора

 2 Подсоединение проводов  и кабелей должно быть выполнено согласно схеме в инструкции

 3 Все контакты и зажимы на аккумуляторе должны быть затянуты и не болтаться

 4 Реверсивный рубильник установлен в правильном положении согласно выбранному режиму

 5 Вилка питания на генераторе подключена и заземлена

 6 Бак заправлен топливом

 7 В электрощите все контакты на месте и хорошо закреплены

После этого производится первый пуск генератора. Даем ему прогреться минут пять и переводим рубильник на рабочий режим, тем самым даем на генератор нагрузку. Дом запитан от генератора и автономен.


Не важно какой генератор, однофазный или трехфазный, его всегда можно подключить к любой сети загородного дома-однофазной или трехфазной.








При подключении генератора к сети дома не следует включать в схему его работы также реле контроля напряжения, они не смогут при определенных обстоятельствах работать вместе. Для поддержания аккумулятора в полностью исправном заряженном состоянии мы устанавливаем специальное устройство, которое за этим следит и производит постоянный контроль и диагностику, сообщая о неисправностях акб. Теперь не нужно производить пуск генератора только чтобы зарядить аккумулятор.



На карбюратор устанавливается электромагнитное пусковое устройство для  уверенного пуска в холодное время.

Ниже представлены фотографии  контроллеров, которые мы как правило используем в щитах автоматического запуска генераторов.

kontroller-datakom kontroller-datakom-generatora






Опыт работы по подключению бензиновых, газовых и дизельных генераторов у нас более 14 лет.






Такие нюансы, как автоматический прогрев двигателя генератора, время его работы после включения основной электроэнергии, автоматическая постоянная зарядка аккумулятора, чтобы генератор был готов к запуску в любое время  и другие моменты обговариваются с заказчиком и исходя из этого происходит сборка щита.

 podklyuchenie-generatora-k-domu



Очень важным моментом при подключении генератора к дому является место его установки. Просто бросить его на улице без навеса или укрытия не самый лучший вариант, влага и погодные условия быстро испортят не только внешний вид, но и техническую часть.

ВАЖНО!

Установка генератора в подвале дома кажется на первый взгляд лучшим вариантом, но есть много отрицательных моментов:

  • шум и вибрации от работы  в доме будут передаваться через стены и перекрытия по этажам
  • запах бензина по любому будет доходить до верхних этажей
  • от вибраций генератора целостность соединений выхлопной системы нарушается и выхлопные газы будут подниматься вверх, что опасно для жизни  находящихся в доме людей



Лучшим вариантом установки и подключения генератора является отдельное место на улице у дома оборудованное навесом, стенами и дверью для доступа и обслуживания. Это такой домик для генератора с утепленными боковинами, то дает легкий пуск в сильные морозы.







На фото домики для генераторов.

podklyuchenie-generatora-k-seti-doma







Запуск генератора и переключение питания дома на него возможно двумя способами:


  • ручной запуск от электростартера или ручным способом и ручное переключение реверсивного рубильника в положение генератор
  • автоматический запуск генератора при отключении энергии от питающей линии  и автоматическое подключение питания генератора к дому
  • при возобновлении напряжения на основной линии по столбам к дому, происходит остановка генератора  и переход на питание от сети

Важным моментом в этих двух случаях является правило, что ни при каких условиях не произойдет замыкания генератора с основной линией. Для этого служит реверсивный переключатель, или, если это  автоматический запуск, блокировка контакторов , которые переключают выбор режима генератор-сеть. Блокировку обычно в качественных щитах осуществляют одновременно механическую и электрическую с помощью дополнительных реле и контактов.



Также мы обслуживаем генераторы:

  • полное ТО с заменой масла
  • осмотром и наладкой слаботочной и управляющей системой авто запуска
  • установкой приточной и вытяжной вентиляции в генераторной
  • собираем специальные генераторные хоз блоки под установку электростанции со всем необходимым оборудованием для независимого функционирования в различное время года
  • подключаем однофазные генераторы к трехфазной системе в доме и наоборот



podklyuchenie-odnofaznogo-generatora-sdmo-na-6-kvt-k-domu





Выезд на место специалиста для оценки стоимости работ и консультации бесплатно. Оценка производится в удобное для заказчика время. Также всю необходимую информацию Вы можете получить по телефонам: 8-926-759-60-58 и 8-916-463-55-54.

Осуществляем аварийные вызовы по ремонту генераторов и их систем.

Все наши специалисты имеют необходимое образование и прошли обучения для выполнения всех работ по подключению генераторных электростанций.

На фото программируемая розетка на включение в зависимости от температуры окружающего воздуха для подогрева генератора при отсутствии функции автоматического завода и прогрева по таймеру.





Подключение генератора к сети загородного дома


Подключение в частном доме резервного генератора это необходимость-современный частный дом или дачу трудно представить без  электричества. Но порой бывают такие моменты, когда его отключают на время ремонта или плановые работы и хорошо если это происходит в летнее время, а если зимой? Насосы отопления, газовый котел, холодильник, насос скважины лишь малый печень того, без чего очень трудно приходится человеку. В такие сложные моменты на помощь людям приходит генератор.

К сети загородного дома генератор можно подключить бензиновый, дизельный и газовый. Различия только в сети-однофазной и трехфазной.

Рассмотри подробнее количество фаз в генераторе и виды их подключения:

  • подключение однофазного генератора к однофазной сети дома-самый распространенный для загородного дома, где напряжение 220в
  • подключение однофазного генератора к трехфазной сети дома-экономичный выбор при напряжении в частном доме 380в , но на потребители все те же 220в
  • подключение трехфазного генератора к трехфазной сети дома-требуется как правило, если есть потребители на 380в


Самые бюджетные однофазные это бензиновые генераторы до 5-7кВт с принудительным охлаждением, которое происходит с помощью воздухом от вентилятора на валу мотора. Они достаточно мобильны, имеют малый вес и производят не так много шума. Минус у таких генераторов один - максимальное время работы без остановки - это  как правило время выработки полного бака топлива, примерно 7-9 часов работы. Если происходит автоматическое включение электрогенератора после выключения света и нет никого дома в этот момент, то время работы бензинового генератора ограничено объемом бака и тепловым режимом двигателя, но как правило такие генераторы пользуются большим спросом в следствии доступности.

Как видите, при подключении к сети загородного дома генератор выбирают как правило на 5-7 кВТ однофазный, это самый экономичный и правильный выбор.





Более продвинутые - это дизельные ,бензиновые или генераторы работающие на газу и имеющие как правило водяную систему охлаждения, чаще всего с вентилятором. Они обычно трехфазные и имеют автоматическую систему запуска при отключении основной линии, при возобновлении напряжения они выключаются автоматически. Недостатка у таких генераторов несколько - большая цена, дорогое и частое техобслуживание, размеры, большая площадь помещения и определенные условия в них(отопление и т.д.) и никакой мобильности. На этих устройствах мы не будем заострять много внимания, так как их обычно устанавливают квалифицированные специалисты из сервисной службы  торгующей организации.





Подключение однофазного и трехфазного генератора







Однофазные генераторы имеют очень надежную конструкцию, так как основная часть это двигатель, обычно четырехтактный и именитой фирмы, производящие мото и прочую технику, на которой похожие двигателя хорошо себя зарекомендовали. Часто  производители ставят двигатели из поднебесной сделанные по лицензии и ничем не уступающие оригиналу. Подключение однофазного генератора к трехфазной сети дома не составит проблем, главное чтобы мощности генератора хватило на потребление самых важных потребителей в доме. Подключение производится проводом марки ПВС.

Однофазные генераторы для дома как правило стоят недорого и имеют неплохой ресурс и ремонтопригодность в сочетании с доступными запчастями. Поэтому их доля продаж составляет 85 % от всех бытовых и полупрофессиональных генераторов .

Используя реле времени задержки включения и выключения, мы можем собрать щит автоматического запуска генератора под любые параметры и характеристики.






Трехфазные двигатели на генераторах малой мощности используются очень редко в частных домах из-за своей дороговизны и непрактичности, такие генераторы обычно используют на стройках для подключения трехфазного оборудования и машин. Подключение трехфазного генератора к трехфазной или однофазной сети не вызывает сложностей.



rozetka-dlya-obogreva-domika-v-generatornoj



Главная особенность таких генераторов в том, что заявленная мощность суммируется по трем фазам, а значит, если однофазный генератор мощностью 5 кВт может питать без проблем потребитель 220В(однофазный), то чтобы хватило мощности для этого же потребителя у трехфазного генератора у него должна быть мощность в 15 кВт соответственно по трем фазам, а если разделить мощность на каждую фазу, получаем те же самые 5 кВт.

Для коттеджа или своего дома подойдет генератор однофазный мощностью  5-7 кВт ,такой мощности вполне хватит для полного функционирования всей бытовой  техники и устройств  отопления, водоснабжения и канализации.Подключение однофазного генератора к дому происходит через реверсивный переключатель, с помощью которого ни при каких условиях сеть генератора не пересечется с основной линией.

Возможно подключение генератора и стабилизаторов напряжения в одну сеть ,но при определенных условиях, стабилизаторы должны работать только на основную линию, так как в генераторе встроена система регулирования напряжения в определенном диапазоне и они при одновременном функционировании будут только друг другу  мешать.
Очень важно подключить современный газовый котел и генератор по правильной схеме, иначе котел будет выдавать ошибку при питании от генератора, причем при основной линии он будет исправно работать.






При подключение однофазного генератора  к однофазной сети дома ,а так же к трехфазной сети нет никаких сложностей, только нужно правильно подобрать нагрузку автомата исходя из мощности генератора и потребителей в доме. По сути, при подключении генератора однофазного в трехфазную сеть дома или коттеджа, этот дом на время работы генератора  питается от одной фазы генератора, а при включении  основной линии питания от столба   нагрузка  распределяется на три фазы.


Наши специалисты проконсультируют Вас на объекте с выбором  генератора исходя из нагрузок потребителей, помогут выбрать схему включения генератора с авр или без него, место для  рабочее место генератора, питающий кабель .



rozetka-dlya-obogreva-domika-v-generatornoj

Подключение генератора в самом щите с коммутацией автоматических выключателей и реверсивных рубильников и т.д. – это  второй этап работы компании «Рубильник»   и мы с радостью выполним его и сделаем Ваш дом энергонезависимым от капризов погоды и других неприятных обстоятельств.



Виды генераторов и правильный выбор электростанции





Автономные электростанции (генераторы) незаменимы там, где отсутствует централизованное электроснабжение. Например, передвижные бензиновые электростанции 5 кВт применяют для выездной работы при строительстве загородного или дачного дома. На крупной стройке или промышленной площадке потребуется передвижная электростанция 100 кВт и выше. Устанавливают дизельные генераторы при высокой мощности-они экономичнее.




 rozetka-dlya-obogreva-domika-v-generatornoj



Виды генераторов и их отличия.


  • Электрогенераторы отличаются по назначению, мощности, типу используемого топлива, степени мобильности, о зависимости от типа используемого топлива выпускают генераторы дизельные, бензиновые, газовые.
  • Газовые более выгодны по стоимости топлива и затратам на обслуживание, но имеют более высокую цену.
  • Дизельные оптимальны по стоимости обслуживания и по цене, но при низких температурах требовательны к типу дизельного топлива.
  • Бензиновые генераторы - оптимальные по всем показателям мобильные автономные источники электрического тока, установка не вызовет сложности.







Дизельные генераторы пользуются спросом в последнее время по причине экономичности при высоких показателях. Фирма GESAN по выпуску дизельных генераторов имеет хорошую репутацию, невысокую цену на генераторы и качество продукции.

Особенности бензоэлектростанций:


  •  доступность по цене в сравнении с другими типами;
  •  компактность;
  •  низкий уровень шума;
  •  простота запуска при любой температуре и погоде, удобство эксплуатации и текущего обслуживания.


Этот источник электропитания способен непрерывно работать 7.8 часов. Производители предлагают бензогенераторы на базе двухтактного или четырехтактного двигателя. Модели с двухтактным двигателем более мобильны, имеют меньший вес и мощность. Четырехтактные двигатели установлены в стационарных источниках тока с большой мощностью и длительным ресурсом работы.



rozetka-dlya-obogreva-domika-v-generatornoj

Мощность бензиновых электростанций и их бытовое назначение .

Наиболее важным показателем при выборе генератора является его мощность и напряжение. Для правильного выбора следует оценить суммарную мощность приборов, которые планируется использовать, сопоставить с номинальной величиной для генератора (она указана в паспорте). Имеет значение именно номинальная, а не максимальная мощность.

  • Источник до 1,5 кВт предназначен для переносного мобильного использования.
  • Электростанция бензиновая 6 кВт и выше обеспечит электроэнергией небольшой дачный домик и частный коттедж.
  • Установка 10.15 кВт применима в сезонном режиме эксплуатации для дома больших размеров размеров.
  • Генератор более 20 кВт рекомендуют для загородного дома или коттеджа со всеми необходимыми приборами и оборудованием и постоянным его использованием во время отключения электроэнергии.


Советы по обслуживанию бензинового электрогенератора.

Выбрав соответствующий потребляемой мощности автономный источник электроэнергии, следует его правильно обслуживать.



rozetka-dlya-obogreva-domika-v-generatornoj



 rozetka-dlya-obogreva-domika-v-generatornoj

Основные правила обслуживания :


  • Контроль времени работы отдельных узлов, агрегатов, расходных материалов.
  • Контроль уровня масла и бензина в двигателе. Масло заливать в холодный неработающий двигатель.
  • Использование только рекомендуемых материалов и марок топлива. Своевременная замена воздушного и масляного фильтров, свечей зажигания.

Бензиновые автономные источники электроэнергии применяют только для генерирования электрического тока, использовать их для других целей не рекомендуется. Если бензиновая электростанция 3 кВт генерирует ток с напряжением 12 вольт, запускать двигатель автомобиля с ее помощью категорически запрещено. При запуске автомобильного двигателя возникают большие колебания величины тока, что приводит к поломке генератора.







Следование этим простым правилам обеспечит длительную бесперебойную работу вашей личной электростанции.
Мобильные источники питания обладают многими преимуществами. Основными из них являются: тип двигателя, вид топлива, мощность и цена генератора.

Совместная установка ИБП и генератора имеет определенные сложности и должна выполняться специалистами.

На сегодняшний день они востребованы покупателями. Электростанции, работающие на бензине сегодня особенно популярны. Состоят они из генератора и двигателя. Крепятся к станине при помощи амортизаторов или к стальной раме.





Особенности выбора бензинового генератора .

Желая создать на дачном участке дополнительный источник поступления электрической энергии, при этом совершенно ничего не зная как правильно подключить бензиновый генератор, зайдите на сайт, на котором клиенты могут узнать все намного подробнее и точнее в любое удобное для них время.
Конструкция отлично подходит для маленьких по площади участков. Монтировать ее легко. Можно перемещать с места на место.







Монтаж газового генератора несет определенные сложности и повышает риски пожароопасности.

Вы проводите мало времени за городом, тогда обратитесь в специализированное агентство. Высококвалифицированные мастера всегда рады оказать помощь заказчикам в установке генераторов внутри жилых, рабочих и прочих строений. Шума от работающего дизельного двигателя никакого не будет.
Совсем скоро наступит весеннее-летний сезон, оснастите частный дом, коттедж, дачный домик этой электротехникой. Выбирая аппарат в каталоге, обязательно учтите, что он может работать безо всякой остановки примерно около полу суток, где бы хозяева в этот момент не находились.
Круглосуточной эксплуатации подлежит бензиновый генератор с установленным в нем водяным охлаждением. Эксплуатировать же его можно постоянно.






rozetka-dlya-obogreva-domika-v-generatornoj



Основные достоинства электростанций:

  • Маленький расход топлива и его доступность.
  • Звук при работе почти, что не слышен.
  • Транспортировать оборудование удобно, особенно если приходится использовать его для электроснабжения строительных площадок, торговых уличных точек, выездных пикников и так далее.
  • Применять в качестве резервного энергетического источника следует даже в районах Забайкалья, Сибири, крайнего Севера.
  • Низкая стоимость.

Недостатков практически нет. Если и имеется, то только один, перед тем, как запустить устройство в работу нужно очистить свечи и посмотреть уровень в двигателе.



Выбор генератора с электрическим запуском





Генераторы, у которых имеется электрический стартер, считаются очень востребованными. Модификации будут интересны для частных домов, коттеджей и мастерских. Также выпускаются стандартные устройства малой мощности, которые подойдут для частных домов на время строительства. Обычный стартер генератора включает в себя проводной коллектор, защитное кольцо, якорь и шестерню. Схемы подключения генераторов сильно отличаются друг от друга. Модели данного типа могут использоваться в качестве резервных источников питания. К основным параметрам генераторов стоит отнести следующее:

 1. Уровень громкости.
 2. Номинальная мощность.
 3. Класс защиты.
 4. Объем бака.
 5. Расход топлива.
 6. Максимальная перегрузка.

 Электростанции выпускаются с открытой и закрытой рамой. Стойки при этом имеют разную форму и толщину. Чтобы разобраться в вопросе выбора электростанции, рекомендуется рассмотреть компактные модели.


 ! Для уменьшения общего шума от работы генератора самым действенным методом является монтаж и подключение генератора в шумоподавляющем боксе, которые изготавливаются под конкретные модели генераторов.

 Компактные генераторы

 Хорошие генераторы небольших размеров всегда будут пользоваться спросом. Такие модификации необходимы в помещениях, где наблюдаются проблемы со светом. Также электростанция всегда сможет запитать какой-либо бытовой прибор. Не стоит забывать, что компактные модели производятся с закрытыми рамами, и они отличаются по шумливости, прочим параметрам. При выборе агрегата учитывается класс защиты и возможности двигателя. Чаще всего компактные устройства делаются без запаса. У них может устанавливаться 1 или 2 розетки.

 Генераторы средней мощности

 Модели, мощность которых находится в пределе 2 кВт, пользуются большим спросом. В первую очередь агрегаты могут использоваться в промышленности. Также устройства активно закупаются для небольших строительных работ. Некоторые рассматривают электростанции под частные дома, где применяются различные бытовые приборы. Сразу стоит отметить, что модификации с асинхронными двигателями не надо рассматривать. Стандартная модель средней мощности имеет напряжение 220 В, однако коэффициент перегрузки зависит от многих факторов. Тут учитывается защищенность генератора. Есть устройства с распределителями и без них.
 Чтобы подавать стабильное напряжение на розетку, требуется хороший блок управления. В этом плане хорошо показали себя аппараты Daewoo, Hitachi. Модели с однофазными моторами выдают частоту 50 Гц. Коэффициент перегруженности в среднем располагается на уровне 20 Вт. У них могут применяться разные рамы из сплавов стали и алюминия. В данном случае оценивается толщина металла и отдельно рассматривается кожух. Некоторые устройства вообще не защищены. Такие модели строго-настрого запрещается устанавливать на открытом воздухе. Пыль быстро покрывает их, и могут наблюдаться разные проблемы с топливной системой.

 Мощные генераторы

 Модели, мощность которых превышает 5 кВт, считаются мощными(в бытовом классе). Они довольно громоздкие, поэтому производители применяют различные конструкции. Наиболее распространенными считаются полностью закрытые варианты. В данном случае панели управления находятся за щитком. Что касается производительности, то моторы, как правило, применяются четырехтактного типа.
 Однако китайские аналоги порой сильно удивляют. Если подбирать модель для цеха с оборудованием, стоит присмотреться к модификациям Kipor. Такие агрегаты имеют повышенную частоту, а расход топлива в среднем равен 2 литра в час. Если рассматривать электростанцию на 7 кВт, там номинальное напряжение находится на уровне 230 В. Наличие тепловой защиты – большое преимущество модели.

 Вывод

 Из всего вышеуказанного следует, что лучше выбирать модели проверенных брендов и с распространенными сервисными центрами, иначе придется ждать запчасть месяцами. При покупке человек должен определиться с желаемыми параметрами модификации. Также не стоит забывать про защищенность агрегата.







Часть I. Подключение генератора к сети загородного дома (220В/380В). Как делать нельзя

Опубликовано автором Сергей Леднёв - Бесперебойное питание домов - Декабрь 3, 2016

Стандартная задача бесперебойного питания дома от генератора таит в себе множество подводных камней и нюансов.

Поиск в интернете по соответствующей теме выдает множество ссылок на статьи и видеоролики, большинство из которых, к сожалению, написаны и сняты с дилетантским подходом. Реализация этих схем может привести к серьезным проблемам, начиная от сгоревшей техники и заканчивая электротравмами. В этой части разберемся с тем, как делать нельзя.

Категорически нельзя

  1. Подключать генератор через обычную домовую розетку проводом вилка-вилка с отключением вводного автомата. Почему? Отвечаем:
    • Мощность самых популярных генераторов для частных домов как правило находится в границах от 5-6.5кВт. Бытовая розетка, при правильном монтаже, способна держать нагрузку до 16А (~3,5кВт), а при неправильном (не ГОСТовский провод, сечение менее 2.5 кв.см., китайская розетка, слабые контактные соединения и т.п.) 10А и менее. При повышении нагрузки возникает пожароопасная ситуация.
    • По ГОСТу (12.2.007.0-75 п.3.1.7) в электромонтаже не допускается наличие неизолированных токоведущих частей, а при использовании подключения вилка-вилка мы имеем возможность наличия опасного напряжения на одной из вилок.
    • Эта схема допускает механическую возможность подачи встречного напряжения на генератор, что приведет к выходу его из строя. Это возможно в том случае, если при работающем генераторе, один из домочадцев включит вводной автомат, зная, что появилось напряжение от сети.
  2. Запрещается подключать генератор через распределительный щит с использованием схемы переключения на автоматах. Давайте посмотрим на пример, который нам довелось встретить на практике: Неправильная схема подключения генератора

    Неправильная схема подключения генератора

    Опустим комментарии по качеству сборки этого щита. Чем опасна такая схема? При одновременном включении двух автоматов (в данном случае слева внизу “Ввод” и “Внешн.роз и генер”.) мы получаем встречное напряжение на линию генератора, что приводит к его выходу из строя. Включить сразу два автомата может непосвященный в схему член семьи или задумавшийся о смысле жизни хозяин дома. Необходимо использовать трехпозиционные реверсивные рубильники I-0-II (например, ABB OT40F3C)

  3. Категорически нельзя подключать один из выходов генератора на общую нейтральную шину при отсутствии повторного заземления нейтрали в основном щите (схема ТТ) и/или на столбе и/или в шкафу учета. Такое заземление, как правило, отсутствует в старых СНТ или в поселках с нарушением норм прокладки силовых линий. Нарушая это правило, мы на “общественную” нейтраль отдаем опасное напряжение полуфазы с выхода нашего генератора. Это может привести к электротравмам у ваших соседей и работающих на линии электриков. Как определить, есть ли повторное заземление? Заземление нейтрали делается либо наверху столба через вывод арматуры, либо на стальную ленту, которая идёт вдоль столба и уходит в землю. Один из примеров схемы с заземлением нейтрали на столбе и организацией зазмеление по схеме TN-C-S Заземление нейтрали во ВРУ

    Заземление нейтрали во ВРУ

Не рекомендуем:

  1. Заземлять один из выходов генератора на общедомовую шину PE (землю). В случае, если у вас земля “отвалится” (сгниет провод, открутится соединение) опасное напряжение появится на всех заземленных приборах вашего дома.
  2. Подключать бюджетные генераторы на прямую на нагрузку без использования фильтров сетевых помех. Изменение оборотов генератора вызывает сильные помехи и броски напряжение, которые опасны для чувствительного электронного оборудования (автоматика газовых котлов, дорогая бытовая техника).
  3. Использовать трехфазные генераторы мощностью до 10кВт для резервного питания дома. Перекос по фазам приведет к быстрому выходу генератора из строя. Используйте однофазные генераторы со схемой объединения фаз.
  4. Подключать инверторные генераторы на общую нейтральную шину. Это может привести к быстрому выходу генератора из строя.
  5. Пренебрегать правилом заземления самого корпуса генератора.
  6. Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.
  7. Использовать для заземления выход генератора, который отключается однополюсным автоматом на его корпусе.

О том, как правильно подключить генератор в сеть (220/380В) загородного дома поговорим позднее.

2016-07-07 21-50-41

Задавайте ваши вопросы в комментариях!

Об авторе
Сергей Леднёв
Сергей Леднёв

Руководитель комплексных проектов по стабильному и бесперебойному электропитанию. [email protected]

Схема подключения генератора к сети дома своими руками

В этой статье мы подробно рассмотрим такое устройство, как генератор, его работу, дадим несколько советов по правильному подключению генератора к сети дома и другие полезные советы. Также мы расскажем, как не ошибиться в выборе при покупке.

Это достаточно сложное оборудование, которое в любое время обеспечит электроэнергией, в случае её отсутствия. Оно необходимо в тех домах, где подача электричества непостоянна или очень плохого качества.

бензиновый агрегат

бензиновый агрегат

На этой картинке изображен бензиновый агрегат.

Подключение бензогенератора к сети дома

Без начальных знаний и навыков по подключению к сети – это работа сложная. Не беритесь за нее не зная, что конкретно делать, так как это может принести массу неприятностей.

В принципе, подключение генератора в частном доме не должно вызвать больших затруднений, но если вы неуверены в своих силах, то лучше обратиться за помощью к специалистам. Все осуществляется поэтапно:

  • Подбираем специальное помещение, где будет расположено ваше устройство. Оно должно быть снабжено вентиляцией и звукоизоляцией. Перед установкой нужно внимательно ознакомиться с техпаспортом и посмотреть все технические характеристики.

    Предупреждение: место, которое вы подбираете для установки должно полностью соответствовать всем правилам техники безопасности.

  • К щитку дома проводим провода от агрегата.
  • Обязательно для подключения бензинового генератора к сети дома, вам необходим перекидной рубильник, так как там есть три режима его работы 1-0-2 и его наличие в дальнейшем сделает более легким эксплуатацию генератора:
  • когда присутствует напряжение, рубильник в положении один;
  • когда электричества нет, отключаете все автоматы по очереди, переключаете перекидной рубильник на ноль, а потом ставите его в положение два.

После всех этих действий можно заняться непосредственно запуском самого оборудования.

Внимание! Чтобы узнать, когда же восстановили подачу электричества, посмотрите на диод, который располагается в электросчетчике. Если электричество отключено, то диод погасает, а когда оно появляется – включается.

Еще один очень важный момент. После того как появилось электричество, необходимо отключить бензогенератор. В этом случае в обратном порядке переключаем перекидной рубильник.

Все, что мы описали выше является подключением без автопуска.

перекидной рубильник

перекидной рубильник

На этом изображении перекидной рубильник.

счетчик

счетчик

Тут изображен счетчик.

Схема подключения

В этом пункте мы подробно рассмотрим схему подключения генератора к сети дома. Если иметь хоть какие-то знания по этой теме, то можно самому сделать всю работу, а не обращаться к специалистам.

Схема подключения достаточно проста. Перейдем к ее изучению.

схема

схема

На этой схеме показано подключение генератора к дому через розетку.

Кабель питания должен проходить на выключатель нагрузки. Также должен стоять счетчик электроэнергии и защитный автовыключатель или дифференциальный автомат (на схеме мы показали два, но все зависит от того, насколько у вас большой дом). Линия QF3 – это та, что нам нужно непосредственно для самого подключения.

Важно: розетка для бензогенератора должна быть установлена в наружной стенке дома, и там обязательно должен быть какой-то навес.

Не разрешается включать бензогенератор в помещении закрытого типа без хорошей вентиляции. После отключения подачи электроэнергии, необходимо сразу поставить автовыключатель в нерабочее положение — это обязательно. Потом делаем заземление, заводим его и подключаем к сети.

Внимание! После того как была отключена электроэнергия и вы подключили оборудование в сеть, настоятельно не рекомендуется пользоваться мощными электроприборами.

Подключение к сети электрогенератора

Мы рассмотрели подключение генератора к дому на примере бензинового и с помощью перекидного рубильника. Теперь же, пришло время узнать, как подключать электрогенератор.

Один из вариантов- с использованием городского напряжения. Пожалуй, самый простой тип подключения.

подключение к сети электрогенератора

подключение к сети электрогенератора

Другой вариант, считается более надежным и усовершенствованным. Монтаж системы автоуправления вашим устройством обеспечит хорошую защиту и использование. Отличие состоит в том, что эта система сама запускает и прогревает его, когда отключают электроэнергию. Обратное происходит, когда электроэнергия появляется. Автоматически все переключается с генератора на общую сеть, а он спустя определенное время отключается самостоятельно.

Внимание: Чтобы агрегат работал на автомате, он должен быть снабжен электростартером.

система автоматического управления генератором

система автоматического управления генератором

Система автоматического управления генератором.

Однофазные генераторы

Многие задаются вопросом: «Как правильно провести подключение однофазного генератора к трехфазной сети дома?» Ответим на этот вопрос ниже в нашей статье.

Иногда возникают разногласия между специалистами в этой области. А именно какой агрегат нужно приобретать для трехфазной сети дома? Некоторые советуют однофазный, другие – трехфазный. Мы объясним, чем чревато использование трехфазного. Это грозит «перекосом фаз» и означает, что на первой фазе напряжение спадает, а на остальных растет. В результате этого может возникнуть серьезная поломка генератора и электроприборов, которые работали в этот момент времени. Поэтому советуем приобретать однофазные. Они будут работать исправно и на каждой фазе дома будет правильно распределена вся нагрузка электроприборов.

Соблюдайте все пункты правил техники безопасности

В нашем обзоре, мы дали несколько рекомендаций по подключению генераторов к сети дома. Мы рассмотрели бензиновый и электрогенератор и несколько способов подключения.

Вы должны помнить о важных вещах: без подготовки и без знания как подключать, не беритесь за установку и соблюдайте технику безопасности, чтобы избежать негативных последствий, влияющих на ваше здоровье. Доверяйте профессионалам.

Способ подключения и какой генератор приобрести мы рассказали. Выбор остается за вами. Удачи.

Как подключить генератор к сети дома

Запасной источник электроэнергии никогда не помешает в доме на случай чрезвычайных ситуаций. Внеплановое и бессрочное или аварийное отключение света отрицательно может сказаться на электроприборах. И если ваша система отопления зависит от электроснабжения, то зимой есть риск остыть дому и замерзнуть его хозяину.

Приобретение генератора – это еще не выход. А вот правильное подключение даст гарантию безопасного использования прибора и обеспечения питания на время сбоя.

Домашний генератор — как правильно подключить

Существует две основных схемы подключения генератора к дому. Оба способа предназначены для самостоятельной установки без вызова мастера. Какой метод проще, легче и подходит типу генератора – решать вам:

  1. Метод с перекидным рубильником;
  2. Через автоматическое управление.

Подключение с перекидным рубильником

Тут применимы два вида рубильников: либо перекидной, либо реверсивный (с 3 ходами-положениями). Они попросту переключают домашнюю сеть к разным источникам питания. К обоим подключаются 3 ветки:

  • первая — от основной электросети к генератору,
  • вторая — от дома к генератору,
  • третья — от генератора к приборам.
как подключить электросчетчикДля корректного учета потребляемой дома электроэнергии очень полезно знать, как подключить электросчетчик. Необходимо лишь придерживаться общей схемы установки и учитывать разные параметры устройства при его выборе.

Принцип работы электрического генератора заключается в том, что он будет в действии при выключенной (обесточенной) основной сети. Если же подача тока от общей электросети в норме, то генератор не может функционировать. То есть активно что-то одно или отключены оба источника электричества.
подключение генератора к дому
Для подключения генератора в частном доме лучше использовать кабеля с медной проволокой внутри. Как правило, выглядит это как шнур с двумя штепселями по краям.

Схема крепления контактов:

  • верхние контакты – крепится кабель от основной сети;
  • контакты посередине – частная цепь дома;
  • нижние контакты – предназначены для электростанции (заземление).
Важно соединить всю цепь, а потом запускать генератор!

Как запустить генератор в работу:

  1. необходимо пару минут прогреть генератор;
  2. повернуть рубильник на щитке вниз.

Подключение генератора с автоматическим запуском

Существуют станции, которые оснащаются автоматическим обслуживанием. Автоматический блок подсоединен к генератору и к сети питания. Когда в доме отключается свет, система генератора автоматически включается в работу, заменяя основной источник питания. Когда возобновляется подача электроэнергии, станция также самостоятельно отключается.

Такой блок можно приобрести отдельно в магазинах электротоваров.
схема подключения генератора к дому
Принцип подключения АВР:

  • систему АВР подсоединяется к электросети;
  • АВР и генератор соединяет кабель управления;
  • от нее выходит кабель, который крепится к контактам генератора и уже от него проводит электроэнергию в дом.
Важно! Любые работы по присоединению генераторов нужно проводить, когда дом, квартира обесточены вами лично! Это гарантирует, что вы не будете случайно поражены электрическим разрядом.

Правила безопасности при использовании домашней электростанции

Соблюдение правил убережет от замыканий, травмирования и т. д.:

  1. Если станция находится в жилом помещении, то хорошая вентилируемость – первое, что нужно обеспечить. Если же генератор большой мощности, то его следует выставлять на улицу.
  2. Лучше спрятать станцию от неблагоприятного воздействия погоды, в частности, осадков и влажности.
  3. При креплении контактов не оставляйте оголенные участки проводов.
  4. Генераторы на топливе не должны находится рядом с высокими температурами.
  5. Разлитое топливо тщательно вытирают. Перед дозаправкой агрегата выключайте его.
  6. Избегайте контактов с работающим генератором. Не подходите в развивающихся одеждах, ведь вентилятор внутри может затягивать ткань, клеенку и т.д.
  7. Заземление обязательно для дизельных и бензогенераторов.

Как правильно сделать заземление генератора

Для заземления домашней электростанции нужно всего лишь небольшой металлический прут (диаметр -15 мм) и такая же трубка (диаметр – 50 мм, по 1,5 м в длину оба изделия), а также листовое оцинкованное железо (500 мм*1000 мм).

как правильно паять паяльникомПредварительно разобравшись в особенностях разных видов паяльников, припоев, сделав необходимую подготовку к процессу пайки и придерживаясь всех мер по безопасности — только тогда мастер-любитель может смело утверждать, что знает, как правильно паять паяльником.

Пайка до сих пор является основным методом для создания различных схем. Как не ошибиться с выбором нужного паяльника — поможет эта статья. А здесь можно узнать, как собрать такой инструмент в домашних условиях.

Прочные крепления на обоих концах прута от генератора к трубе в земле гарантируют, что при возможном напряжении их не сорвет потоком мощности. Трубка воткнута глубоко в землю, которая должна быть постоянно влажной, на всю длину. Оставляем только 7-10 см сверху.

Пользуйтесь электрическими приборами правильно!

Видео о том, как подключить генератор к дому или в квартире
