Устройство цокольного перекрытия в деревянном доме – важная часть для всей конструкции. От качества укладки и обработки этого узла будет зависеть не только комфорт, но и срок службы вашего дома. Мы расскажем о том, из каких материалов строят цокольные промежутки, и как производится облицовка цоколя деревянного дома.

Цоколь для деревянного дома особенно важен.

Содержание

Цоколь в деревянном доме

Функции

Цоколь деревянных домов выполняет множество важных функций.

Итак, для чего же нужен цокольный промежуток между фундаментом и стенами деревянного дома?

Функций у него множество:

• Цокольная кладка создает своеобразный буфер между конструкцией фундамента и нижней обвязкой сруба. Это очень важно, так как в толще бетона сосредоточена влага, которая вследствие капиллярного подсоса поднимается вверх и проникает в древесину нижних венцов домовых стен. Как известно, дерево не любит влагу, и подобный буфер здесь весьма уместен;
• Конструкция пола первого этажа находится выше цокольного промежутка. За счет отверстий в промежутке, расположенных на противоположных стенах, можно осуществлять вентиляцию подпольного пространства, что значительно повышает комфорт и срок службы пола, так как лаги и доски настила пребывают в сухости и не гниют;
• Стены деревянного дома приподнимаются за счет высоты цоколя. Благодаря этому на них не попадают капли, отскакивающие от земли и несущие грязь, в результате стены остаются сухими и чистыми;
• Подпольное пространство создает дополнительную воздушную подушку между полом и подвалом. Это значительно повышает теплоизоляцию помещения, при условии, что цоколь деревянного дома надежно утеплен;
• За счет более высокого расположения деревянные стены в меньшей степени подвергаются порче со стороны насекомых, животных и растений;
• В зимнее время стены не заметает сугробами, и они не контактируют с влажным снегом.

Бревна нижнего венца не контактируют с фундаментом.

  Важно! Мы видим, что цокольная конструкция принимает на себя большинство негативных факторов среды, тем самым защищая деревянные стены и продлевая срок их службы.

Разновидности

На фото показан кирпичный цоколь изнутри.

В строительстве встречается три основных вида цокольных конструкций:

1. Выступающий. Этот тип отличается тем, что его площадь превышает площадь, ограниченную стенами дома. На производство такой конструкции требуются большие материальные и трудовые затраты, его цена выше, однако он хорошо подходит для домов с тонкими стенами и при наличии теплого подвала или подполья;
2. Западающий. Для этого типа характерна меньшая площадь по сравнению с площадью дома. Наиболее экономичный вариант с точки зрения затрат материалов и труда;
3. Заподлицо. Этот вид конструкции имеет одинаковый со стенами периметр. Чаще всего он является продолжением ленточного фундамента, однако может быть сделан и отдельно.

Деревянный дом с цокольным этажом выступающего типа.

Выступающая конструкция нуждается в монтаже отливов для воды, чтобы влага не проникала в материал кладки сверху. Также это предохраняет от накапливания воды и образования луж в промежутке между бревнами и верхним торцом цоколя.

Западающий тип промежутка можно встретить на свайных и столбчатых фундаментах.

Цокольная кладка западающего типа чаще всего ставится в домах, установленных на столбах или сваях. Так как нагрузка от веса здания приходится на опорные сваи или столбы, цоколь не подвергается давлению и внутренним напряжениям. Это позволяет сделать его тоньше, сэкономив средства на покупку дополнительных материалов и оплату работ.

Важно! После утепления и облицовки западающая кладка может стать вровень со стенами или даже начать слегка выступать за их размеры. Однако при этом гидроизоляционный слой и утеплитель будут укрыты стенами сверху, что не даст влаге просачиваться под эти слои.

Конструкция, смонтированная заподлицо со стенами.

Расположенный заподлицо промежуток между стенами и фундаментом является наименее предпочтительным, так как при его утеплении и облицовке материалы не будут защищены сверху, и дождевая вода будет попадать под покрытие. Даже при наличии гидроизоляции это будет отрицательно сказываться на состоянии и сроке службы цокольной кладки.

Материалы

Бетонные блоки – это то, из чего сделать цоколь можно быстрее.

Материал для цоколя деревянного дома должен соответствовать тем условиям, в которых он будет эксплуатироваться. Как мы уже сказали, цокольный промежуток принимает на себя массу негативных воздействий. Кроме того, он должен выдерживать колоссальные нагрузки от давления массы дома.

Кирпич – наиболее распространенный материал для формирования цокольного промежутка.

Для сооружения цоколя используют наиболее прочные и надежные материалы, которые меньше других боятся влаги и способны выдерживать большие нагрузки на сжатие.

К таким материалам относятся:

1. Бетон. На практике используют как монолитные литые конструкции, так и готовые железобетонные изделия. При изготовлении монолитных типов чаще всего стены фундамента просто продлевают вверх, и они становятся цокольными. Блоки позволяют экономить время, так как собрать из них кладку можно куда быстрее, чем из кирпича;
2. Кирпич. Кирпичная кладка прекрасно справляется со всеми перечисленными условиями. Также кирпич лучше переносит морозы и не так боится воды, как армированный стальными прутьями бетон, ведь химически кирпич – это обожженная глина, в состав которой практически не входят растворимые в воде соединения;
3. Натуральный камень. Прекрасный материал, хоть и дорогой. Камень абсолютно не впитывает влагу, поэтому не боится коррозии и морозов, не нуждается в дополнительной облицовке и служит практически вечно;
4. Древесина. Для сооружения цокольного промежутка можно использовать только водостойкие породы дерева – лиственницу, красное дерево, клееный брус и т. п. Наименее подходящий материал, так как древесина – не лучшая защита от влаги и морозов;
5. Пенобетонные и подобные им строительные блоки. Вес деревянного дома не особо велик, поэтому его может выдержать такой материал, как вспененный бетон и ему подобные. Эти блоки неплохо теплоизолируют помещение под полом, но нуждаются в качественной гидроизоляции и облицовке, так как сильно впитывают влагу.

Здесь в роли цоколя выступают бетонные стены ленточного фундамента.

Важно! Из перечисленных материалов мы рекомендуем выбирать кирпич или железобетон, так как они наиболее прочны, практичны и надежны. Стоимость натурального камня слишком высока, а его монтаж требует навыков и опыта.

Облицовка

Требования к облицовке

Если не знаете, чем обшить цоколь – используйте натуральный камень или песчаник.

Лицевое покрытие цокольного этажа – это весьма важный и ответственный элемент. Облицовка должна быть прочной, красивой, влагонепроницаемой и морозостойкой. Также желательно, чтобы под слоем отделки можно было поместить теплоизоляционный материал.

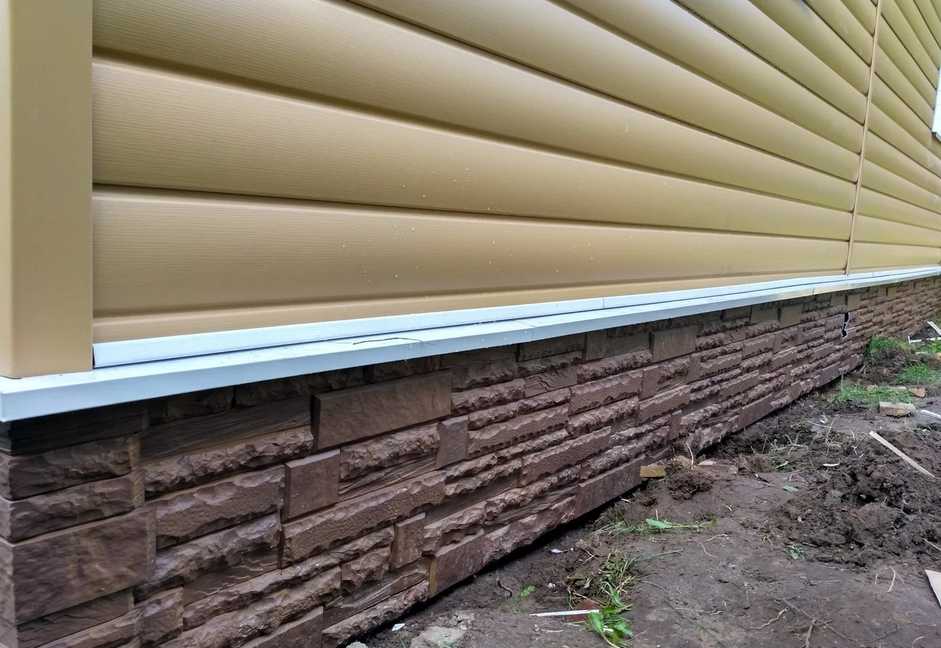

Цокольный сайдинг – отличный материал для защиты конструкции от внешней среды.

Под эти требования хорошо подходят такие технологии, как вентилируемый фасад, сайдинг, влагостойкая декоративная штукатурка, натуральный фасадный облицовочный камень, фасадная плитка. Также возможен монтаж металлического профиля, ПВХ-панелей или вагонки.

Чтобы обойтись «малой кровью», можно использовать профлист из стали.

Монтаж покрытий из натурального камня и песчаника требует работы опытных специалистов-отделочников, а стоимость сырья очень высока. Такая облицовка украсит любой, даже самый эксклюзивный вид постройки, а срок ее службы при правильном монтаже может составить многие десятки лет.

Штукатурка и вагонка – материалы в данных условиях ненадежные, так как они пропускают влагу, недостаточно прочны и служат недолго. Исключением может быть оштукатуренный пенополистирол или пенопласт, но и в этом случае покрытие можно подобрать более подходящее.

Важно! Вентилируемый фасад и сайдинг монтировать намного проще, это под силу даже дилетанту или новичку, причем технология позволяет поместить между покрытием и стеной слой теплоизоляции, а стены могут свободно пропускать воздух. Это наиболее предпочтительный вариант, как с практической, так и с экономической точки зрения.

Монтаж металлического профиля

Наиболее простой и дешевый способ отделки цоколя – это обшивка конструкции металлическим профилем.

Для тех, кто желает облицевать цокольную кладку своими руками, нами подготовлена инструкция по монтажу металлического профиля по технологии вентилируемого фасада:

1. По всему периметру дома на промежуток между стенами и фундаментом прикручиваем направляющие для крепления металлических листов;

Прикручиваем направляющие планки.

2. Каркас крепим с помощью специально предназначенных подвесов;

Каркас дополнительно фиксируем с помощью директоров.

3. Укладываем слой утеплителя из пенопласта. Листы покрываем клеем и фиксируем к стене тарельчатыми дюбелями. Стыки между листами обрабатываем монтажной пеной или герметиком;

Крепим листы пенопласта на клей и дюбеля.

4. Нарезаем металлические полоски по размеру промежутка, который необходимо покрыть. Не забываем про отверстия для вентиляции;

Нарезаем полоски из профиля по размеру промежутка.

5. Крепим профиль к направляющим с помощью саморезов по металлу размером от одного до полутора сантиметров;

Обшиваем каркас листами металла.

6. Закрываем верхнюю часть выступающего цоколя листом из нержавейки;

Верхнюю часть выступа накрываем листом нержавеющей стали.

7. Закрываем стыки на углах с помощью Г-образной накладки из металла;

Закрываем стыки на углах накладкой.

8. Инсталлируем пластиковые решетки для вентиляционных отверстий.

Вставляем решетки для продухов.

В результате получаем неплохо утепленный и защищенный от непогоды и влаги цоколь:

Цокольная кладка полностью утеплена и укрыта от влаги.

Важно! При установке каркаса следите за тем, чтобы он располагался в вертикальной плоскости. Для этого можно использовать отвес или строительный уровень, лучше, если прибор будет лазерным.

Вывод

Строительство цоколя в деревянном доме значительно повышает его комфорт, надежность, долговечность и энергоэффективность. Однако сам цоколь также нуждается в защите от пагубного воздействия атмосферных явлений и осадков, поэтому его следует утеплять и покрывать защитным материалом, о чем мы подробно рассказали в последней главе (см.также статью “Отделка цоколя деревянного дома: выбор материала и особенности монтажа”).

Видео в этой статье дополнит наше руководство по укладке профлиста на конструкцию.

Как отделать фундамент деревянного дома своими руками: пошаговая инструкция

Содержание:

1. Материалы для облицовки фундамента
2. Как утеплить и облицевать цоколь? Способы отделки
3. Видео про отделку цоколя дома

Верхняя часть фундамента, которую называют цоколем, нуждается в прочной и красивой отделке. Её основное назначение – защита стен от капель дождевой воды, отлетающих от земли, и других природных воздействий.

Поскольку дерево очень боится влажности из-за риска гниения, для цоколя нужно подобрать максимально прочную и долговечную облицовку. Как отделать фундамент деревянного дома, и какой вариант окажется наиболее дешёвым?

Отделка фундамента деревянного дома должна полностью гармонировать с отделкой стен: это касается и цвета, и фактуры, что несколько ограничивает выбор материалов. Многие домовладельцы хотели бы отдать предпочтение только натуральным экологичным материалам, но их стоимость достаточно высока. Можно выделить несколько самых распространённых и востребованных решений:

• Натуральный камень. Ещё недавно в отделке чаще всего использовались гранит и мрамор, однако сейчас их популярность падает из-за высокой стоимости. Намного более дешёвыми, но не менее красивыми являются песчаник, базальт, есть и другие породы. Камень обладает множеством преимуществ: в первую очередь, это прочность.

Натуральный камень становится практически вечным материалом, и облицовка будет выполнять свои функции много десятилетий. Кроме того, смотрится он очень красиво, так как натуральная каменная облицовка всегда имеет приятный цвет и уникальный рисунок.

• Фиброцементные панели. Это намного более дешёвое решение, но по прочности такие панели могут быть вполне достойной заменой каменной облицовке.

Внешняя сторона их покрывается каменным гранулятом — крошкой, можно выбрать панели подходящего цвета. Панели не разрушаются от влаги, а каменная крошка защищает их от механического воздействия и от солнечного излучения.

• Керамическая плитка и керамогранит. Это распространённое решение, так как облицовка служит долго, и такая плитка имеет приятный блеск и очень красивую поверхность.

Плитку можно выбрать практически любого оттенка. Керамика не боится температурных перепадов, и служить она может долго.

• Штукатурка. Это самое простое и дешёвое, но не самое долговечное решение. Штукатурка позволит защитить основание дома от влаги и станет дополнительным слоем теплозащиты, но её нужно регулярно обновлять.
• Пластиковый сайдинг. Это практичный и долговечный материал, который можно быстро установить, и за которым будет несложно ухаживать. Внешне сайдинг может быть очень разнообразным: он способен имитировать дерево, камень, мраморные плиты и иные материалы.

Наружная отделка фундамента деревянного дома может проводиться и другими материалами. Важно, чтобы они были очень прочными и простыми в уходе. Сайдинг, к примеру, не самый экологичный вариант, однако из-за простоты установки и долговечности он ещё долго останется одним из самых популярных вариантов. Помимо собственно облицовки, нужно позаботиться об утеплении цоколя, так как он должен быть защищён от промерзания.

Как утеплить и облицевать цоколь? Способы отделки

Отделка фундамента для деревянного дома имеет очень большое значение. Без неё нижний венец очень скоро начнёт страдать от влаги, и дом станет загнивать снизу.

Кроме того, через неутеплённый фундамент здание теряет большое количество тепла, поэтому пол будет постоянно холодным, а на обогрев нужно будет тратить больше топлива. Всех негативных последствий можно избежать, если вовремя позаботиться о качественной отделке.

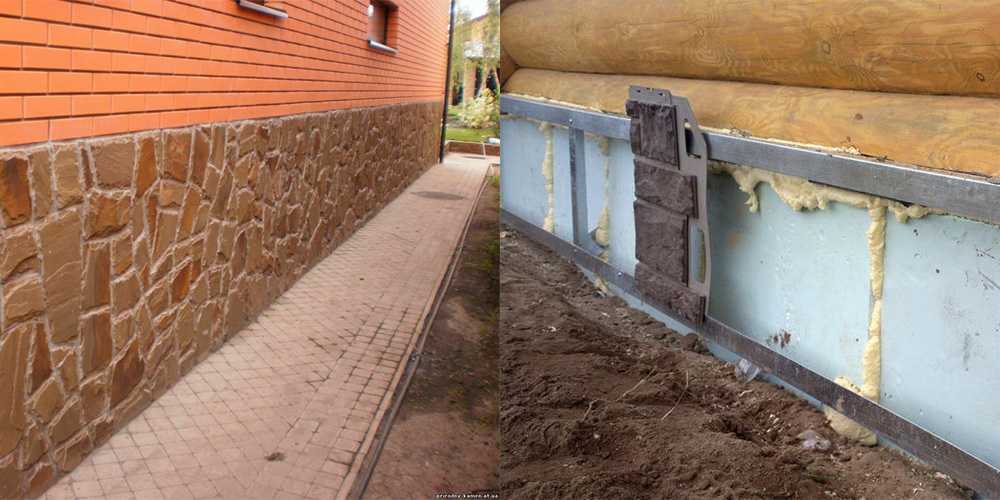

Как отделать фундамент в деревянном доме? Способы монтажа зависят от выбранного вида материалов. Рассмотрим подробнее процесс установки цокольного сайдинга как самого распространённого и практичного материала.

Отделка фундамента в деревянном доме начинается с выбора панелей. Лучше всего приобрести специальный цокольный сайдинг: панели имеют большую толщину, они прочнее и долговечнее обычных. Кроме того, можно подобрать рисунок, имитирующий кирпич или натуральный камень.

Для установки панелей потребуются шуруповёрт, саморезы, перфоратор, болгарка, строительный уровень, рулетка и карандаш. Рассчитать требуемое количество материала достаточно просто: площадь цоколя нужно поделить на площадь одной панели.

Работы проводятся следующим образом:

1. Первый этап – монтаж направляющего каркаса из металлического профиля. Он устанавливается с шагом в 44 см: это ширина стандартной панели цокольного сайдинга.
2. Устанавливаются угловые элементы и стартовая планка. После чего можно переходить к установке. Она проводится только слева направо, начиная от угла.
3. Элементы сайдинга прикрепляются друг к другу не вплотную, между ними должны оставаться зазоры, которые будут компенсировать температурное расширение. Сверху готовая облицовка закрывается металлическим отливом. Он будет отводить дождевую воду от стены, не допуская её попадания в щель между поверхностью цоколя и сайдингом.

Преимущество сайдинга заключается в отсутствии «мокрых» процессов: панели можно ставить в любое время года, им не страшны ни морозы, ни сильная жара. Отделка занимает очень немного времени, и после монтажа сайдинг прослужит много лет.

Каркас и обшивка крошечного дома — полное руководство

@ridingtiny

@ridingtiny

Получите наш БЕСПЛАТНЫЙ список материалов для крошечного дома, чтобы оценить стоимость вашего крошечного дома.

Вводя свой адрес электронной почты, вы соглашаетесь получать электронные письма от Riding Tiny. Мы будем уважать вашу конфиденциальность, и вы можете отказаться от подписки в любое время.

• К Санг Ким
• Обновлено: 3 июля 2021 г.

После того, как вы выровняете свой трейлер и построите фундамент для своего крошечного дома, мы готовы перейти к каркасу и обшивке крошечного дома.

По моему опыту, каркас вашего крошечного дома, безусловно, самая захватывающая часть строительства вашего крошечного дома. Ваши стены обычно обрамляются, поднимаются и крепятся в течение одного дня!

После того, как все четыре стены будут возведены и обшиты, вы не только сможете представить себе свой дом, но и почувствуете себя прекрасно!

Содержание

Необходимые материалы и инструменты

Материалы

• 2x4x8 Деревянный каркас
• 2x4x10 Деревянный каркас
• 2x4x12 Деревянный каркас
• 2x6x8 Деревянный каркас
• 2x6x10 Деревянный каркас
• 2x6x12 Брус для каркаса
• Фанера 3/4″ T&G (чердак)
• Фанера 3/4″ T&G (черновой пол)
• Фанера 1/2″ (стена)
• Стяжки для стропил – 6-1/2 дюйма, 18-й калибр
• Стяжка для стропил – 3-3/4 дюйма, калибр 18
• Строительный клей для тяжелых условий эксплуатации
• Гвозди для каркаса – 3,25 дюйма
• Наружные винты 2,5 дюйма – 5 фунтов
• Наружные винты 2 дюйма – 5 фунтов
• Гвозди для подвески наружных балок ( 5 фунтов)
• Натяжные стяжки
• 3/8 дюйма x 8 дюймов, оцинкованный болт с шестигранной головкой
• 3/8 дюйма, оцинкованная плоская шайба (25 шт. в упаковке)
• 3/8 дюйма, 16 TPI, цинк -Шестигранная гайка с покрытием (25 шт. в упаковке)

Инструменты

• Дрель, ударный шуруповерт, фонарик, электролобзик – кобальт 24v
• Гвоздезабивной пистолет – 3,25″
• Трансформируемая лестница – 22′
• Торцовочная пила
• Универсальная стойка для торцовочной пилы 900 14
• Воздушный компрессор – 6 галлонов
• Циркулярная пила
• Электролобзик
• Удлинитель – 100 футов, 14AWG
• Защитные очки
• Строительные перчатки
• Удлинительное сверло – 12″
• Универсальный нож
90 035 Уровень — 4 фута
• Торпеда Уровень — 9″
• Speed ​​Square

Основы каркаса крошечного дома

Каркас дома может показаться сложным для начинающих. Но изучив несколько приемов и основ каркаса, вы поймете, что обрамлять крошечный дом просто и понятно.

Однако для правильного обрамления дома требуется понимание основных приемов обрамления. Мы расскажем обо всем, что вам нужно знать, чтобы освоить каркас крошечного дома, чтобы у вас была крыша над головой!

Структурные нагрузки

Структурные нагрузки — это силы, действующие на структурные компоненты дома. Эти силы обычно имеют форму гравитации или внешних сил, таких как ветер, снег и землетрясения.

Во время буксировки по дороге крошечный дом испытывает нисходящие силы из-за собственного веса, а также боковые и восходящие силы, вызванные встречным ветром и вибрациями.

Если нагрузка не распределена должным образом, это вызовет деформации и смещения в конструкции, которая в конечном итоге разрушится в экстремальных условиях.

Чтобы обеспечить правильное распределение нагрузки на конструкцию, необходимо помнить о следующем:

• Использовать как можно больше прямых пиломатериалов
• Убедитесь, что все группы каркаса квадратные и вертикальные.

Каркас крошечного дома 2×4

Каркас 2×4 (произносится два на четыре) относится к каркасу дома из бруса 2×4 различной длины.

Пиломатериал 2×4 (номинальные размеры), в отличие от цифр, имеет размеры 1-1/2 дюйма на 3-1/2 дюйма (фактические размеры). Точно так же пиломатериал 2 × 6 (номинальный) будет иметь размеры 1-1 / 2 дюйма на 5-1 / 2 дюйма (фактический).

В новых домах, построенных в США, обычно используется каркас 2×4 или 2×6 в зависимости от требований кодекса и выбора строителя.

Однако большинство строителей крошечных домов выберут каркас 2×4, потому что он дешевый, легкодоступный и может увеличить общую площадь пола при одновременном снижении общего веса вашего крошечного дома.

Стойки и балки

Когда пиломатериалы стоят вертикально и становятся частью стены, они называются стойками. Затем ряд шпилек становится несущими конструкциями стены.

Точно так же, если древесина стоит параллельно земле, она называется балкой. Затем ряд балок становится несущими конструкциями, такими как черный пол, чердаки и крыша.

Рекомендовано:  Что такое стеновые стойки и балки?

Расстояние между стойками и балками: 16 O.

C. против 24 О.С.

При возведении каркаса вашего крошечного дома вы можете разнести стойки и балки на расстояние 16 дюймов по центру (16°С) или 24 дюйма по центру (24°С).

Это просто означает, что стойки и балки находятся на расстоянии 16 или 24 дюймов друг от друга. Теперь крошечные дома можно строить, используя 16 O.C. или каркас 24°C, так как он конструктивно прочнее, чем каркас 24°C.

Однако другие выбирают 24 O.C. для повышения теплового КПД и сокращения отходов материала. Каждый из них имеет свои преимущества и недостатки, но вы не ошибетесь с выбором.

Для своего крошечного дома я выбрал 16 O.C. кадрирование 2х4.

Гвозди и шурупы

Гвозди и шурупы в основном используются для каркаса дома. Гвозди используются, чтобы выдерживать боковые силы или силы, действующие из стороны в сторону. Следовательно, гвозди имеют лучшую прочность на сдвиг, чем шурупы.

С другой стороны, шурупы имеют резьбу, которую очень трудно разорвать, когда они впиваются в дерево. Поэтому винты используются для удержания или сцепления конструкций вместе, а не гвозди.

Вот отличное видео, объясняющее разницу между шурупами и гвоздями. Я нашел это видео очень полезным при принятии решения, какая часть каркаса должна быть сделана с помощью гвоздей или шурупов.

При строительстве крошечного дома вы будете использовать комбинацию шурупов и гвоздей. Для структурного каркаса вы будете использовать гвозди. С другой стороны, для обшивки вы будете использовать шурупы.

21-градусный оцинкованный каркасный гвоздь для наружного применения

Гвозди длиной 3-1/2 дюйма достаточно длинны, чтобы пробить три шпильки 2×4. Эти каркасные гвозди + пистолет для гвоздей = совпадение, сделанное на небесах.

Купить сейчас на Amazon

Если вы щелкнете по этой ссылке и совершите покупку, мы получим комиссию без каких-либо дополнительных затрат для вас.

Каркас крошечного дома

Имея за плечами основы каркаса, давайте начнем строить стены нашего крошечного дома. Вот что вам нужно понять, когда вы смотрите на обрамление своих стен.

Каркас стены

16 O.C. стена с окном и дверным проемом.

Взгляните на секцию стены выше. Стена состоит из ряда стоек, одинарной нижней плиты и двойной верхней плиты.

Типичная стена может иметь несколько окон и дверей. Но всякий раз, когда вы включаете окно или дверь в свой дизайн стены, вам нужно сломать ряд шпилек, чтобы создать отверстие.

Эти проемы позволяют перенаправлять структурные нагрузки вокруг проема, предотвращая разрушение дверей и окон под нагрузкой.

Секция стены, включая детали двери и перемычки.

Перемычка представляет собой конструкционную балку, созданную из фанеры толщиной 1/2 дюйма и двух досок 2x (2×4, 2×6, 2×8 и т. д.), перекрывающих проем. При использовании жатки структурные нагрузки перенаправляются на шпильки по обеим сторонам жатки (центральные шпильки) и на шпильки, непосредственно поддерживающие жатку (шпильки триммера/домкрата).

Примечание.   Ознакомьтесь с таблицей пролетов для заголовков ниже, чтобы убедиться, что вы используете правильный размер заголовка для своих окон и дверей. В большинстве случаев коллекторов 2×6 должно быть достаточно для большинства окон, дверей и крыльев в крошечных домах.

Поднятие стен

Работая со стеной по одной секции за раз, закрепите каждую секцию на полу трейлера всухую. С помощью пистолета для гвоздей вбейте два каркасных гвоздя диаметром 3-1/2 дюйма там, где соприкасаются два куска дерева.

Выровняйте стену, затем прикрепите брус 2×4 по диагонали к секции стены. Это удерживает форму готовой секции стены и сохраняет ее прямоугольной.

Если к прицепу прилагаются предварительно приваренные болты, просверлите соответствующие отверстия в нижней пластине, чтобы секции стены проходили через болты.

Если у вас нет предварительно приваренных болтов, вы должны просверлить прицеп с помощью удлинительного сверла, а затем использовать комбинацию шайб, гаек и болтов, чтобы прикрепить стену к прицепу. Используйте набор гаечных ключей, чтобы закрепить гайки на болтах.

Примечание: Если у вас нет 2-3 человек, которые помогут вам поднять стену, вам придется разбить более длинные секции стены на несколько секций.

После сборки каждой секции поднимайте стены по одной. После поднятия проверьте уровень и прикрепите шпильку 2 × 4 под углом, чтобы предотвратить падение стены. Мы сделали это как внутри, так и снаружи, для дополнительной безопасности.

Работая против часовой стрелки (или по часовой стрелке), поднимите следующую секцию стены, проверьте отвес и прикрепите шпильку, удерживающую стену в вертикальном положении. Везде, где встречаются две секции стены, используйте 3-1/2 ″ шурупы, чтобы скрепить их вместе.

Крепление стен

Когда все стены установлены, используйте натяжные стяжки Simpson Strong, чтобы прикрепить стены к платформе трейлера. Вам понадобятся шайбы, гайки, кровельные гвозди и натяжные стяжки, чтобы собрать все вместе.

Наконец, установите вторую верхнюю пластину, чтобы соединить отдельные секции стены вместе. Убедитесь, что вторая верхняя пластина перекрывается в местах соединения двух стен.

Крылья Каркас

Что отличает каркас крошечного дома от каркаса стандартного дома, так это то, что вам нужно обрамлять колеса.

Это не проблема. Просто отнеситесь к месту расположения колес как к отверстию, поместите жатку 2×6 или 2×8 вместе с триммером и шпильками домкрата.

Оставьте зазор от 1/2″ до 1″, чтобы металлические крылья не касались жатки. Позже вы прошьете и защитите зазор от атмосферных воздействий на этапе защиты от атмосферных воздействий вашей сборки.

Оконный обрамление

Часть нагрузки вокруг оконного проема — JLC Online

Еще раз взглянем на различные части оконного обрамления в стене и распределение нагрузки вокруг проема.

Как вы можете видеть на изображении выше, грубый подоконник, две шпильки домкрата и коллектор создают грубый проем. Обратите внимание, что вертикальные нагрузки безопасно перенаправлены вокруг проема.

Черновой проем должен быть больше фактического размера окна на 1/2″ по ширине и высоте. Это позволяет правильно установить окно, о чем будет рассказано позже. Например, грубое отверстие 24″ x 48″ подойдет к окну 23,5″ x 47,5″.

Дверная рама

Секция стены, включая детали двери и перемычки.

При обрамлении двери черновой проем создается двумя торцовочными шпильками (домкратными шпильками), перемычкой и черновым полом.

Подобно черновому проему окна, черновой проем для двери должен быть немного больше фактического размера двери. Однако, в зависимости от производителя, приблизительный размер проема двери будет варьироваться.

Примечание. Всегда соблюдайте примерный размер отверстия, указанный производителем. У каждого производителя могут быть немного разные спецификации размеров. Вы можете найти эту информацию в описании продукта или руководстве по установке.

Фактический размер изделия и примерный размер проема — Home Depot

В этом видео показано, как обрамлять стену, включая дверной проем, оконный проем и как создать перемычку.

Лофт-каркас

Скриншот SketchUp каркаса лофта.

Крошечные дома ограничены размером трейлеров, на которых они построены. Одним из способов увеличения пространства является создание лофтов. Лофты используются для хранения ваших вещей и/или в качестве спальни.

Каркас чердака на этапе каркаса дома служит двум целям. Во-первых, он обеспечивает ровную поверхность, по которой можно ходить во время возведения крыши. Во-вторых, обрамляя чердак, вы можете тянуть или раздвигать противоположные стены, чтобы помочь отвесить противоположные стены.

Чтобы обрамить чердак, просто обрежьте 2×4 стойки до желаемой высоты чердака. Затем прикрепите шпильки 2×4 к существующим шпилькам. Наконец, отрежьте 2 × 6 балок по длине и прикрепите их к верхней части опорной стойки.

Я выбрал этот дизайн лофта из-за его простоты и отсутствия дополнительных скобяных изделий и вешалок для балок.

Каркас крыши

Для каркаса крыши я выбрал максимально простую конструкцию. Я выбрал стиль односкатной крыши, потому что его было легко понять и создать.

Односкатная крыша сарая. Скат крыши – это уклон вашей крыши. Чем больше уклон крыши, тем больше наклон крыши. Для моего крошечного дома я выбрал уклон крыши 1:12, чтобы максимизировать свободное пространство для моей спальни на чердаке.

Чтобы обрамить односкатную крышу, вам нужно создать стропила 2×6, которые будут располагаться поверх вашей двойной верхней плиты для поддержки вашей крыши. Вот шаги, которые вы должны выполнить:

• Для этого вам нужно обрезать два конца стропила с нужным шагом (углами) с помощью торцовочной пилы. Таблицу скатов крыш и соответствующих углов можно найти здесь. В нашем случае мы обрезаем оба конца стропила под углом 4,76 градуса.
• Затем сделайте два пропила под углом 90 градусов в месте соединения верхней пластины и стропила. Используйте лобзик, чтобы вырезать рот вашей птицы.
• После резки одного стропила крыши, включая два пропила. Вы можете использовать это стропило в качестве ориентира для обрезки других стропил.
• После подготовки всех моих стропил я использовал анкерные стяжки Simpson’s Ties и оцинкованные гвозди для балок, чтобы прижать и закрепить концы каждого стропила на верхней пластине. Убедитесь, что каждое стропило отделено друг от друга на 16″ O.C.

Примечание:   Если это не имеет для вас никакого смысла, вы всегда можете следовать размерам стропил крыши и сделать разрезы в соответствии с вашим файлом SketchUp.

Обшивка крошечного дома

После того, как стены, крыша и каркас чердака завершены, вы можете перейти к обшивке стен и крыши.

Целью обшивки является придание прочности стенам и крыше, обеспечение основы для обшивки и кровли, а также дополнительный уровень защиты от внешних воздействий. Самое главное, он связывает вместе все элементы вашего каркаса в одну жесткую конструкцию, тем самым обеспечивая невероятную прочность стеллажей.

Обшивка стен

Для обшивки стен используется фанера 1/2″ и шурупы 2″. Сначала нарежьте фанеру нужного размера. Затем продвигайтесь от нижнего ряда к верхнему, устанавливая по одному листу за раз.

Не забудьте оставить зазор 1/8″ между концами панелей. Вы можете использовать винты или прокладки для зазоров, чтобы выполнить эту работу.

Нанесите строительный клей на стойки, черновой пол и все места, где обшивка будет соприкасаться со стеной. Прикрепите листы к стене с помощью наружных винтов 2-1/2″.

При креплении обшивки к стене винты должны располагаться на расстоянии 6 дюймов от края панели и на расстоянии 12 дюймов вместе с промежуточными шпильками.

Обшивка вокруг окон и дверей

Там, где расположены окна и двери, их можно просто обшить, а затем с помощью циркулярной пилы или электролобзика вырезать проем.

Чтобы вырезать отверстие, просто проделайте небольшие отверстия с помощью сверла в четырех углах отверстия. Используя меловую пилу, обметайте четыре края отверстия, используя просверленные отверстия в качестве двух концов. Используя линии в качестве направляющих, используйте меловую пилу или электролобзик, чтобы вырезать отверстие.

Обшивка крыши

Для обшивки крыши я использовал фанеру 4×8 1/2″. Теперь, если вы планируете жить в заснеженном регионе, вы можете выбрать более толстую 3/4-дюймовую фанеру или OSB, чтобы предотвратить провисание крыши.

Обрежьте панели до нужной длины, указанной в файле SketchUp.

Не забудьте нанести на стропила строительный клей перед установкой листов горизонтально поперек стропил. Оставьте зазор 1/8″ в месте соединения двух досок фанеры на стропиле. Затем прикрепите обшивку к стропилам с помощью 2-дюймовых наружных винтов.

Часто задаваемые вопросы

Насколько толстые стены крошечного дома?

Крошечные стены дома должны быть обрамлены как минимум каркасом 2×4. Это означает, что стены крошечного дома имеют толщину 3,5 дюйма или больше. Это обеспечивает жесткость конструкции и обеспечивает достаточно места для изоляции.

Сколько стоит каркасный дом?

Каркас и обшивка крошечного дома обойдутся от 1200 до 2,9 долларов.00 в зависимости от размера крошечного дома. Для нашего 24-футового крошечного дома каркас и обшивка обошлись нам в 1900 долларов в 2019 году.

Можно ли использовать OSB или фанеру для обшивки стен и наоборот?

Они оба служат одной и той же цели — придают стенам прочность на скатывание. Просто купите более дешевый из двух.

Мои стены не являются квадратными и не отвесными, что мне делать?

Стены не бывают идеально прямыми и ровными. Цель состоит в том, чтобы выровнять и отвесить как можно больше. Как правило, попробуйте сначала выровнять стену и прикрепить 2 × 4, чтобы удерживать стену в форме. Затем поднимите стену и отвесьте стену, когда будете прикреплять ее к полу трейлера.

Получите наш БЕСПЛАТНЫЙ список материалов для крошечного дома, чтобы оценить стоимость вашего крошечного дома.

Вводя свой адрес электронной почты, вы соглашаетесь получать электронные письма от Riding Tiny. Мы будем уважать вашу конфиденциальность, и вы можете отказаться от подписки в любое время.

Рекомендуемое чтение

Компостный туалет в маленьком доме: все, что вам нужно знать

Как компостный туалет работает в маленьком доме? И как решить, какой из них лучший? В этом посте мы получили все ответы для вас.

Как выбрать и заказать крошечный домашний трейлер

Вам нужна помощь в выборе лучшего крошечного домашнего трейлера для вашего крошечного дома? Мы здесь, чтобы помочь вам выбрать ваш крошечный домашний трейлер.

Что такое движение крошечных домов?

Движение крошечных домов никуда не денется. Узнайте все, что вам нужно знать о жизни в небольшом доме.

Как мы сэкономили 11 000 долларов на стоимости строительства крошечного дома

В этом посте я объясню, как я сэкономил тысячи долларов на стоимости крошечного дома без каких-либо компромиссов. Вы будете приятно удивлены.

Сколько стоит жить в крошечном доме?

Задумывались ли вы, сколько стоит жить в крошечном доме в месяц? Ну, я перебираю цифры и выплескиваю все соки. Проверьте это!

Как построить крошечный дом шаг за шагом: полное руководство

Узнайте, как построить крошечный дом на колесах с нуля, шаг за шагом! Вот все ресурсы, которые вам нужны, чтобы построить себе крошечный дом.

© 2019 — 2021 ООО «Ггами Бокс». Все права защищены.

Мы являемся участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления нам средств для получения комиссионных за размещение ссылок на Amazon.com и аффилированные сайты.

Wall Bracing — APA — The Engineered Wood Association

Wall Bracing

Что такое Wall Bracing?

Дом должен быть построен так, чтобы безопасно выдерживать боковые нагрузки, возникающие в результате сильных ветров и землетрясений. Стеновые шпильки сами по себе не могут противостоять силам вешалки. Стеновые распорки помогают сохранить стены ровными во время ветра и землетрясений. Понимание требований IRC (Международного жилищного кодекса) к креплению стен может быть сложной задачей, но их соблюдение имеет решающее значение для структурной целостности дома.

В то время как распорки стен являются одним из наиболее важных структурных элементов любого дома, они также могут быть одними из самых запутанных. Международный жилищный кодекс (IRC) определяет 16 методов крепления и определяет минимальную ширину сегментов крепления стен в зависимости от строительного материала и типа метода крепления. Сохраняйте простоту с полностью обшитыми деревянными панелями стенами. Полная обшивка дома — это простое и эффективное решение, потому что обшивка деревянными конструкционными панелями — единственный одобренный IRC способ уменьшить ширину сегментов раскосов до 16 дюймов.

Зачем нужна стеновая распорка?

Нагрузка от силы тяжести проста для понимания и постоянна для каждого дома. Боковые нагрузки так же постоянны, но они различаются по силе и не так распознаются. Наиболее распространенной и универсальной боковой нагрузкой является ветер с расчетной скоростью от 85 до 150 миль в час в Соединенных Штатах. Сильнейшие ветровые нагрузки, смерчи, непредсказуемы и случайным образом возникают в каждой части страны.

Несмотря на то, что проектировать конструкции, способные выдерживать самые сильные торнадо, нецелесообразно или нецелесообразно, опыт научил нас, как можно проектировать и строить конструкции, способные выдерживать скорость ветра до 150 миль в час и защищать не только жителей, но и целостность состав. Подобный опыт с сейсмической активностью также помог нам научиться проектировать и строить конструкции, чтобы лучше противостоять силам землетрясения. При применении в соответствии с требованиями строительных норм и правил предписывающие положения по раскосам боковых стен помогают конструкциям противостоять боковым нагрузкам, возникающим в результате ветра и сейсмических явлений.
