как выполняется кладка – порядовки, варианты конструкций
Один из признаков удобства проживания в частном коттедже – это неизменно комфортная обстановка в любое время года. Каким бы красивым ни было строение, но по-настоящему уютным может быть только теплый дом. Одно из наилучших решений – организация отопления с помощью кирпичной печи для дома. Преимущества этого материала налицо – многообразие форм позволяет кирпичным печам гармонировать с любой обстановкой, а характеристики теплопередачи одни из лучших.
При правильном проектировании и монтаже, кирпичную печь можно использовать и в деревянных домахИсточник taldomstroi.ruКакие бывают печи из кирпича для домов
Печи из кирпича, предназначенные для жилых домов подразделяют на такие виды:
- Отопительные. Главное назначение – обеспечение обогрева отдельных комнат или полностью всего дома;
- Варочные.
- Отопительно-варочные. По сути, это отопительная печь с варочной поверхностью. Так как функциональное назначение у такой печи смешанное, готовить на ней еду в летнее время не всегда комфортно.
К какому бы виду не относилась печь, некоторые общие качества должны присутствовать в любом случае:
- печь должна хорошо прогреваться;
- конструкция дымохода должна обеспечивать хорошую тягу;
- высокий уровень общей пожарной безопасности;
- печь должна гармонично вписываться в общую обстановку, создавая ощущение уюта.
Исходя из формы изделия, кирпичные печи делятся на квадратные, круглые, угловые, Т-образные, прямоугольные.
На теплоотдачу в первую очередь влияет толщина стенок изделия.
Преимущества и недостатки печи из кирпича в доме
Причин, по которым печь для дома из кирпича оказывается более предпочтительной, нежели изделия из других материалов несколько:
- Продуманная до мелочей конструкция прекрасно исполняет роль накопителя тепла. Именно эта особенность позволяет топить печь из кирпича намного реже других аналогов (стальных, чугунных). Период удержания тепла составляет около 24 часов. Для сравнения – дрова в металлические печи нужно закладывать с периодичностью 5-6 часов;
- Благодаря высокому накоплению тепла, кирпичная печь имеет высокую экономичность и меньше вредит экологии, чего не скажешь о металлических аналогах. Оптимальное сгорание топлива дает максимальную теплоотдачу, наблюдается практически полный распад органики – расщепление на углекислоту и водную основу.
- Отсутствует эффект накаливания наружных частей, поэтому тепловое излучение кирпичных конструкций намного мягче, чем у стальных.
Это интересно! При нагревании из кирпичей испаряется сконденсированная в порах влага, а при остывании впитывается обратно. Этот процесс принято называть дыханием печи и благодаря ему уровень влажности нагретого воздуха всегда остается комфортным – от 40 до 60 %. Другие отопительные приборы требуют установки дополнительного увлажнителя, без него воздух пересыхает.
Также печь в доме из кирпича не лишена минусов:
- Долгое остывание кирпичной кладки, по научному зовущееся тепловой инерционностью, это большой плюс, но у этой медали есть и обратная сторона – не менее длительный прогрев.
Поэтому при разжигании печи в холодном помещении большой площади, повышение температуры в доме будет происходить медленно – особенно это ощущается в дальних углах. В таком случае, дополнительно рекомендуется обзавестись конвектором.
- Поскольку кирпичная печь это достаточно массивное сооружение, в идеале ее возводят одновременно с домом. Печь должна функционировать без перебоев, поэтому нужны специальные познания и опыт, чтобы ее спроектировать и сделать. Даже несмотря на свободный доступ к чертежам с порядовками кирпичных печей для дома, в этом деле без специалиста не обойтись, а хорошие печные мастера в дефиците.
Какой кирпич выбрать для печи
Выбирая кирпич, внимание в первую очередь акцентируется на его устойчивости к температурным воздействиям. Строительный материал должен выдерживать неоднократные процедуры нагрева и охлаждения. Именно от характеристик кирпича, из которого будет изготавливаться печь, зависит общий срок ее эксплуатации.
Обратите внимание! Сама плотность не является признаком качества. Слишком высокая марка прочности может говорить о наличии в составе кирпича веществ, вредных для человека при нагревании.
Следующий показатель маркировки – уровень морозостойкости, который должен быть наивысшим. Он играет важную роль при выборе изделий, применяемых при кладке дымохода (в особенности части, выступающей над кровлей).
Маркировка кирпича для печей в сравнении с другими разновидностями материалаИсточник iqlevsha.
Морозостойкость подразумевает возможность поглощения изделием влаги. Ее кристаллизация внутри материала может вызвать деформацию последнего. Лучше подойдут облицовочные пустотелые.
При формировании внутренней части дымохода нужен полнотелый красный кирпич. Пластическая формовка предпочтительна. Эти изделия стойко переносят перепады температуры и не растрескиваются даже при существенном простое.
Противопоказано использование в строительстве печей:
- силикатных и прессованных кирпичей;
- кирпичей, сделанных с применением метода шликерного литья;
- необожженных сырцов.
Максимальная выдержка шамотных кирпичей (сделанных в соответствии с ГОСТом) – до 1350 °C. Такие изделия вполне возможно использовать для создания большей части конструкции или применить их отдельно для термозащиты (футеровки) внутренних поверхностей.
Для топки подойдет марка Ш8 (такие кирпичи имеют соломенно-желтый цвет и темноватые вкрапления). Для свода топки рекомендовано использовать шамотные изделия (Ш 22-Ш45).
Кирпичная печь для бани: разновидности и безопасность проектов, плюсы и минусы, кладка шаг за шагом
Как определить оптимальное месторасположение печи
Определять место в доме для печи нужно по определенным параметрам. В расчет берутся такие показатели:
- площадь жилого дома;
- сколько комнат должно отапливаться;
- для чего нужна печь и какого вида;
- как будет происходить отвод газов при горении;
- расположение печи должно соответствовать требованиям пожарной безопасности.
Печка должна по возможности равномерно обогревать каждое помещение в доме. Если это условие не соблюдается, потребуется или дополнительная печь или оборудование системы водяного отопления.
В целях отопления комнат, граничащих с кухней, используется отопительно-варочная печь. Ее размещают на кухне, а остальные комнаты прогреваются за счет теплоотдающей стены.
При строительстве дома из камня можно сразу продумать схему размещения дымоходов в стенах, что позволит увеличить полезную площадь дома и обеспечить оптимальное отопление.
Располагая печь на границе комнат, нужно продумать место ее наиболее удачно размещения так, чтобы поверхности передающие тепло от печи, позволяли обеспечить равномерное и максимальное распределение тепла.
Варианты расположения печи в домеИсточник pechnoy.guruОбычно местом для размещения топки служит коридор или кухня. Если печь спланирована хорошо, в доме ее практически незаметно. Она не загромождает жилую площадь и идеально гармонирует со всеми элементами интерьера. К примеру, часто используется комбинированный вариант. В одной комнате располагается одна сторона постройки – печь, а в смежной комнате, вторая ее часть – камин.
Печи для беседки: особенности и разновидности конструкции
Фундамент для печи
Поскольку удельная масса всей конструкции высокая, ей необходим крепкий фундамент.
- Фундаменты для печи подразделяют на такие виды:
- железобетонные;
- свайные;
- свайно-винтовые;
- столбчатые;
- выложенные из блоков.
Это важно! К какому бы виду не принадлежал фундамент, он должен создаваться отдельно от основания дома (кроме монолитной плиты). Выбор фундамента зависит от грунта, на котором он будет закладываться.
- Гравийно-песчаный тип почвы требует подготовки мелкозаглубленного основания;
- При глинистом или осадочном грунте, заливка фундамента выполняется с использованием щебневой подушки;

- В зоне вечной мерзлоты используют свайно-винтовое основание;
- Сухие скальные грунты позволяют обойтись или минимальной толщиной основания или не использовать его совсем;
- В зонах насыпного грунта печь устанавливать нельзя.
Этапы обустройства основания для кирпичной печи:
- Учитывая тип грунта и глубину его промерзания, подготавливается котлован.
Дно трамбуется с горизонтальным выравниванием. Равномерным слоем насыпается щебень, битый кирпич и бутовый камень. Снова трамбовка.
Подготавливается раствор (пропорция 1:3). Насыпь заливается раствором;
- Дальше три варианта:
- использовать сочетание щебня и цемента;
- применить каркас из арматуры с последующей заливкой его бетоном;
- заливается бетонная армированная плита, на которой из кирпича и заливки из бетона и бута, делается фундамент.
К следующим этапам переходят после того, как весь использованный раствор высох.
- Укладка трехслойной гидроизоляции.
- Дальше укладываются по рядам кирпичи.
Нельзя использовать в строительстве кирпичи, хранившиеся под открытым небом. Из-за неоднократного промерзания и намокания они становятся хрупкими, что уменьшит эксплуатационный срок печи.
Наглядно про некоторые нюансы выбора фундамента для печи смотрите в видео:
Для засыпки пространства между печным фундаментом и фундаментом дома, используют обычный речной песок.
Камин в деревянном доме: виды, целесообразность, особенности строительства

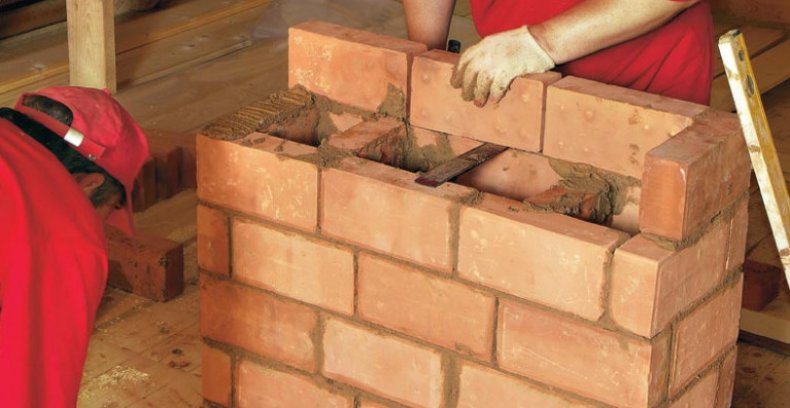

Порядок кладки печи
Как правильно построить печку в доме зависит от используемых материалов и выбранной конструкции, но основные этапы работы всегда одинаковые:

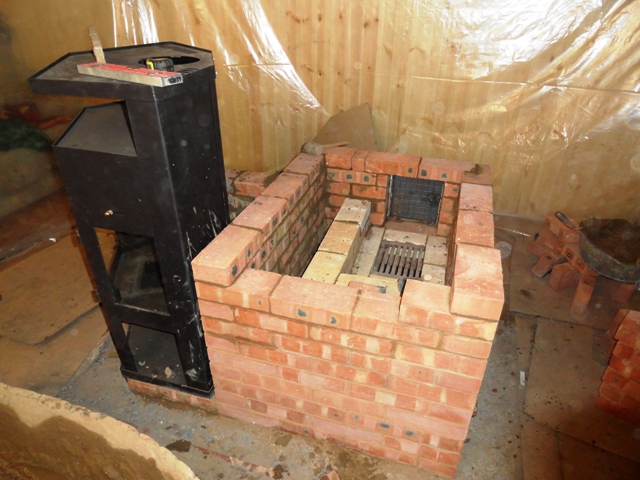

- Начало создания печки – первыми двумя рядами кирпичей формируют ее подтопочную часть;
- Укладка третьего ряда кирпичей – в него устанавливается дверца поддувала;
- Укладка жаровой части;
- Как только выложено несколько рядов, над зольной камерой устанавливают колосниковую решетку.
Размещается она на шамотных кирпичах;
- Устанавливается топочная дверца. Формируется топочная камера;
- Поверх топочной камеры укладывают варочную плиту;
- Продолжение кладки с постепенным оформлением газоконвекторной системы;
- Когда сформировано тело печки, то переходят к строительству дымохода.
Установка дверок печи
В зависимости от конструкции печки устанавливают складывающиеся, подъемные, раздвижные или классические створчатые дверки.
Выбирая материал дверцы для печки, учитывают такие моменты:
- чугунные конструкции со вставками из стекла или полностью стеклянные изделия выбирают, если в доме любят полюбоваться игрой пламени;
- полностью чугунные образцы применяют, если печка топится коксом, углем или смешанным топливом. Для печки на дровах подойдут дверцы из стали или стекла;
- чтобы избежать ожогов и оградить от опасной обстановки детей либо домашних любимцев, требуется металлическая дверца с дополнительным термощитом.
Устанавливаются выбранные дверцы на соответствующем этапе кладки печей из кирпича, согласно заданной схемы.
Правила эксплуатации печи из кирпича
Чтобы печь прослужила долго, надо соблюдать определенные правила эксплуатации:
- Неизменность характеристик печки обеспечивается поддержанием целостности ее корпуса. Даже маленькая трещина в 2 мм в районе задвижки приведет к потере 10 % выработанного при сгорании топлива тепла.
- Печь следует топить правильно. Потеря тепла при раскрытом поддувале достигает 15‑20 %. Если же при горении открытой окажется дверца топочного отделения, в открытый воздух выйдут все 40 %.
- Для топки обязательно используют сухие дрова, заготовленные заблаговременно. При использовании сырых, тепла выделяется меньше и за счет образования едкого конденсата происходит разрушение кирпичных стенок.
- Равномерный прогрев возможен только при сжигании примерно одинаковых поленьев – толщиной от 8 до 10 см.
Наглядно про ошибки монтажа и эксплуатации печей из кирпича смотрите в видео:
youtube.com/embed/2nT3g0TnF2Y» frameborder=»0″ allowfullscreen=»»/>- Закладку дров следует выполнять с оставлением пустого пространства между ними в 10 мм. Дрова в топку загружают параллельными рядами или с пересечением. Оптимальный вариант заполнения топки – на 2/3. Зазор между закладкой дров и верхом топки не должен быть меньше 2 см.
- Для розжига топлива применяют обычную бумагу, лучину и т. п. Нельзя использовать горючие вещества: бензин, керосин или ацетон.
- Как только печка растоплена, немного прикрывается вьюшка, иначе все тепло тут же будет выветриваться.
- Ориентир во время настройки тяги в ходе растопки – цвет огня. Оптимальным считается желтый цвет пламени. Если пламя белое, это говорит о переизбытке кислорода – много тепла уходит сразу в дымоход. Красное пламя – воздуха мало, топливо сгорает частично с выбросом в воздух вредоносных веществ.
Чистка
Капитальную чистку, как и ремонтные работы, лучше всего организовывать в летний период, но зимой тоже надо периодически оценивать количество сажи в дымоходе. Иногда из-за неправильной растопки, плохих дров или других причин загрязнение происходит гораздо быстрее и потребуется дополнительная чистка. При накоплении сажи в лучшем случае снижается тепловая эффективность печи, а в худшем – весь дым и угарный газ могут пойти в помещение.
Про чистку кирпичной печи смотрите в следующем видео:
Зольную камеру и прочистку колосников следует выполнять в каждую топку.
Такие элементы, как задвижка, вьюшка и поддувальная дверца служат для регулировки тяги печки и ее рабочего режима. Нужно постоянно следить за их функциональностью и целостностью. Как только возникли неполадки или износились отдельные детали, решать вопрос нужно незамедлительно.Гостиная с камином в частном доме: тонкости дизайна
Заключение
Если в доме есть печь, значит, есть тепло и домашний уют. Но вне зависимости от выбранной конструкции печи из кирпича, ее исправное функционирование будет зависеть не только от того, насколько качественно она сделана, но также и от надлежащего ее обслуживания жильцами дома.
Печь зимой: можно класть или нет, особенности работ
Вступление
Ограничивать строительство своего дома только летним периодом — большая расточительность. В нашей стране, даже если неохота, нужно планировать проведение строительных работ на зиму. Не исключение кладка печи. Как правильно класть печь зимой разберём в этой статье.
С чего начать класть печь зимой
Для того чтобы осуществлять различные виды работ по строительству печи зимой, следует придерживаться таких правил:
Во-первых, поддерживать постоянный температурный режим в помещении, где планируется возводить печь (не ниже 0°С). Если помещения еще по сути не существует, нужно над местом работы и вокруг него сделать ограждения из полиэтилена, наподобие палатки или парника. В нём несложно поддерживать нулевую температуру и оно отлично защитит от осадков.
Во-вторых, нужно серьёзно подготовиться к работе в холодный период. Приготовить зимнюю специальную одежду, перчатки, теплую обувь. Не лишним будет иметь на участке помещение с отоплением, для хранения инвентаря и периодического согревания.
Зимняя спецодежда играет для комфортной работы большое значение. Правильно подобранный специальный зимний рабочий костюм позволит не прерывать работы для согревания и выполнить работы быстро. Комфорт при работе в зимний период имеет огромное значение. Подбирать спецодежду для зимы лучше в специальном магазине спецодежды. Одежда в таким магазинах соответствует ГОСТ и продумана для комфортной работы со всех сторон, от материла до кроя.
В-третьих, после окончания работ печь следует хорошо просушить, иначе ее придется разбирать и укладывать заново, так как, замерзая, раствор глины сильно увеличивается в объеме, что может привести к деформации сооружения.
Как просушить печь зимой
Существует два способа просушить печь зимой:
- Естественный. Пока раствор и кирпич не будут полностью сухими, в помещении должно быть достаточно тепло (выше 0°С). При этом шибер и дверцу топки нельзя закрывать.
- Постепенное подтапливание печи. Вначале в топку закладывают небольшое количество щепок, а затем их количество постепенно увеличивают. Пока печь полностью не высохнет, задвижка остается открытой.
Как определить, что печь зимой полностью просохла?
После того как вы ее хорошо протопили, надо закрыть задвижку на пару минут, а затем открыть и убедиться, что на нижней части нет влаги. Наличие конденсата говорит о том, что печь еще не высохла, а значит надо дальше ее протапливать. Если внизу сухо, печь можно эксплуатировать в полноценном режиме.
Для того чтобы при постепенном подтапливании печь полностью просохла, может потребоваться около 4-7 дней. В отличие от летней кладки, зимой надо более внимательно относиться к работе, учитывая температуру воздуха в помещении и на улице.
Подготовка материала
Для правильного выполнения работ необходимо:
- кирпич и другие строительные материалы держать только в тёплом отапливаемом помещении;
- для удобного подвоза строительных материалов к дому, следует обеспечить к нему беспрепятственный подъезд;
- печная труба зимой устанавливается в зависимости от пожеланий клиента, и работы по её возведению зависят от климатических условий в регионе.
Труба печи зимой
О возведении трубы на крыше в зимний период необходимо остановиться отдельно. Если технология строительства печи зимой и летом остается неизменной, то установка трубы требует особого внимания.
Кирпичная труба возводится с применением раствора цемента, который априори боится мороза, поэтому в него добавляют специальную морозостойкую смесь. Однако из-за такого раствора труба со временем может покрыться белесыми соляными пятнами, постепенно разрушающими кирпич. Что же делать?
Существует два варианта: установить на крыше теплую полиэтиленовую будку, или вместо трубы из кирпича использовать сэндвич-трубу. Если выбрали кирпич, то вначале нужно возвести деревянную конструкцию, покрыть её двойным слоем полиэтилена. Затем устанавливают тепловую пушку и начинают работать.
