расстояние на потолке и стенах промеж материалов


Из листов гипсокартона можно создавать разнообразные элементы и конструкции. Надежность всех элементов конструкции зависит от того, как крепко скреплены между собой профили. Выполнить эту работу можно несколькими способами. Есть проверенные и надежные, которые используют в большинстве случаев, но иногда можно использовать и подручные материалы.
Существующие варианты соединения профиля между собой




Рассмотрим, как соединить профили для гипсокартона между собой правильно, и какие нюансы нужно учесть при креплении гипсокартона. Технологии несложные, и поэтому выполнить соединение профилей своими руками легко, главное, подготовить все необходимые материалы и инструменты для гипсокартона.

Вернуться к оглавлению

Полное содержание материала

  • 1 Первая технология – профессиональные элементы
    • 1.1 Как соединить профили
    • 1.2 Как монтировать удлинители
    • 1. 3 Монтаж крабов
    • 1.4 Обустройство двухуровневых соединителей
  • 2 Установка боковых соединителей

Первая технология – профессиональные элементы

На рынке имеется множество конструкций, которые производят для соединения профильных деталей при монтаже каркаса на стену.
Пример крабового соединения профилей


Соединители могут иметь различный вид и конфигурацию, но есть самые востребованные, которые мы и рассмотрим, для удобства сделаем это в форме таблицы:

УдлинителиПрименяются для профиля 60х27 – это специальная вставка, которая может с точностью до миллиметра соединить элементы, Впоследствии они вкручиваются маленькими саморезами. Элементы производят из оцинкованной стали, посередине есть специальное углубление, помогающее торцам профиля плотно прилегать друг к другу.
«Краб» — одноуровневый соединительИспользуется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон – это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложится немалая нагрузка. Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон. Это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложиться немалая нагрузка.
Двухуровневый соединительЭтот элемент применяется, если нужно закрепить профили, расположенные друг над другом. При помощи этого элемента собрать двухуровневую конструкцию не составит труда, при этом она будет очень надежной. Его в основном используют профессиональные застройщики, частники их применяют редко, но это удобный элемент обладающий массой достоинств
Боковой соединительМалознакомый элемент, который практически не используется, но соединить детали с его применением очень просто. Он предназначен для соединения двух перпендикулярных элементов.

Важно! Для точного расчета соединителей, нужно составить подробный чертеж конструкции с прорисовкой каждой детали. На рисунке будет видно, сколько соединительных элементов вам понадобиться.
Так выглядит боковой соединитель профилей
Чертеж с размерами соединителя профилей

Как соединить профили

Рассмотрим процесс соединения профильных комплектующих с помощью описанных выше изделий.
Нам нужно:

  • саморезы – «клопы» с острым концом, длиной 9-11 мм, 25 штук на 1м2;Схема с размерами саморезов клопов
  • взять шуруповерт с насадкой для быстрого закручивания саморезов. Метиза с головкой под шип, поэтому стоит прикупить несколько бит разных по длине;
  • металлические профили, которые нужно соединить, придется отрезать, поэтом вам будет необходимо подготовить ножницы по железу;
  • кроме этого понадобится рулетка.

В видео показан процесс соединения и удлинения двух профилей.

Как монтировать удлинители

Каждый вариант крепежа имеет свою инструкцию по обустройству. Для того чтобы понимать, как правильно соединить элементы, рассмотрим каждый вариант в отдельности:

  1. Чтобы правильно нарастить профили с геометрической точностью нужно использовать удлинители. Если в продаже есть несколько вариантов, то стоит выбрать элемент с выемкой посередине и из жесткого металла, они помогут соединить элементы с особой точностью.Схема для соединения профилей
  2. Произведите замеры длины профилей, которые нужно соединить. Нарежьте профиль ножницами по железу. Стоит отметить, что профили должны быть короче исходного размера на 1 см, так будет проще соединить конструкцию.

  3. Вставить элемент в торец одного из профилей, после этого вставить второй профиль. Соединение делаем жестким, если элементы соединения в месте сцепления болтаются, то прочностной показатель будет низким. Соединение фиксируется маленькими саморезами «семечками» по два крепежа с каждой стороны, тогда будет обеспечена надежность соединения.Процесс вставки удлинителя в профиль

Монтаж крабов

Как удлинить профиль мы разобрались, теперь стоит разобраться, как присоединить при помощи краба поперечину в конструкции из ГКЛ. Выполнить своими руками это нужно так:

  • отмерим длину каждого профильного элемента для точности соединяемой конструкции. Стоит сказать, что перемычки при монтаже должны быть на полсантиметра меньше исходной длины. Это нужно, чтобы перемычки не деформировались во время эксплуатации;
  • установить соединитель с тыльной стороны профиля. Элемент подогнать под профиль и должен плотно к нему прилегать. Установите перемычку в соединитель и защелкните;
  • зазор между профилем и поперечиной в крабе должен быть минимальным;
  • выступы с отверстиями, имеющиеся на каждом соединителе, стоит загнуть к профильному элементу и прикрутить саморезами;
  • со второй стороны крепление производится аналогично. Если вторая сторона не нужна, то ее можно оставить нетронутой или отрезать ножницами по железу.

Если сомневаетесь, что у вас получится правильно соединить профили при помощи краба, попробуйте это сделать на двух маленьких элементах, как только вы поймете принцип, работа пойдет намного быстрее.

Обустройство двухуровневых соединителей

Эти соединители предназначаются для того, чтобы составить два профиля находящиеся друг над другом в сложной конструкции.
Пример конструкции двухуровневого соединения профилей

Соединитель — это элемент с выступами внизу, защелкивающийся в пазах, находящихся по бокам профиля.

Этот элемент держит профиль очень прочно и не требуется других креплений. В верхней части имеются такие же фиксаторы, которые вставляются в пазы верхнего профиля.

Процесс установки:

  • вставить соединитель в первый профиль и защелкнуть плотно;
  • второй профиль вставить так, чтобы бортики соединителя плотно зашли в изгибы элемента, другого крепления не потребуется;
  • есть сомнение в надежности конструкции, то соединитель можно прикрутить саморезами по металлу к профильной конструкции.

Соединитель редко используется частными застройщиками, но он очень удобен в применении, при этом монтировать сложные конструкции с этим элементом намного быстрее.

Вернуться к оглавлению

Установка боковых соединителей

Этот элемент применяется, когда нужно присоединить перемычку с одной стороны профиля. Этот соединитель хорошо использовать, когда собирается сложная многоуровневая конструкция.
Как смонтировать элемент:

  • проводят замеры, где перемычка будет меньше исходного числа на 5 мм;Схема крепления перемычек к каркасу
  • чтобы соединить профиль этим элементом, нужно приложить много усилий;
  • второй профиль устанавливается на бортик элемента и фиксируется крепежом;
  • вкрутить 4 самореза для прочности.

Если бюджет ремонта ограничен, то можно соединить профили при помощи саморезов, не применяя соединители. Этот вид крепления не менее надежен, просто на него нужно потратить немного больше времени и сил.

Как соединить и крепить профили для гипсокартона между собой

Из листов гипсокартона можно создавать разнообразные элементы и конструкции. Надежность всех элементов конструкции зависит от того, как крепко скреплены между собой профили. Выполнить эту работу можно несколькими способами. Есть проверенные и надежные, которые используют в большинстве случаев, но иногда можно использовать и подручные материалы.

Рассмотрим, как соединить профили для гипсокартона между собой правильно, и какие нюансы нужно учесть при креплении гипсокартона на потолке и стенах. Технологии несложные, и поэтому выполнить соединение профилей своими руками легко, главное, подготовить все необходимые материалы и инструменты для гипсокартона.

Первая технология — профессиональные элементы

На рынке имеется множество конструкций, которые производят для соединения деталей при монтаже каркаса на стену.

Соединители могут иметь различный вид и конфигурацию, но есть самые востребованные, которые мы и рассмотрим, для удобства сделаем это в форме таблицы:

Удлинители Применяются для профиля 60х27 — это специальная вставка, которая может с точностью до миллиметра соединить элементы, Впоследствии они вкручиваются маленькими саморезами. Элементы производят из оцинкованной стали, посередине есть специальное углубление, помогающее торцам профиля плотно прилегать друг к другу.
«Краб» — одноуровневый соединитель Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон — это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложится немалая нагрузка. Используется для сцепления элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон.
Это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложиться немалая нагрузка.
Двухуровневый соединитель Этот элемент применяется, если нужно закрепить профили, расположенные друг над другом. При помощи этого элемента собрать двухуровневую конструкцию не составит труда, при этом она будет очень надежной. Его в основном используют профессиональные застройщики, частники их применяют редко, но это удобный элемент обладающий массой достоинств
Боковой соединитель Малознакомый элемент, который практически не используется, но соединить детали с его применением очень просто. Он предназначен для соединения двух перпендикулярных элементов.

Важно! Для точного расчета соединителей, нужно составить подробный чертеж конструкции с прорисовкой каждой детали. На рисунке будет видно, сколько соединительных элементов вам понадобиться.

Как соединить профили для крепления на стенах и потолке

Рассмотрим процесс соединения профильных комплектующих с помощью описанных выше изделий.

Нам нужно:

  • саморезы — «клопы» с острым концом, длиной 9-11 мм, 25 штук на 1м2;
  • взять шуруповерт с насадкой для быстрого закручивания саморезов. Метиза с головкой под шип, поэтому стоит прикупить несколько бит разных по длине;
  • металлические профили, которые нужно соединить, придется отрезать, поэтом вам будет необходимо подготовить ножницы по железу;
  • кроме этого понадобится рулетка.

В видео показан процесс соединения и удлинения двух профилей.

Как монтировать удлинители

Каждый вариант крепежа имеет свою инструкцию по обустройству. Для того чтобы понимать, как правильно соединить элементы, рассмотрим каждый вариант в отдельности:

  1. Чтобы правильно нарастить профили с геометрической точностью нужно использовать удлинители. Если в продаже есть несколько вариантов, то стоит выбрать элемент с выемкой посередине и из жесткого металла, они помогут соединить элементы с особой точностью.
  2. Произведите замеры длины элементов, которые нужно соединить. Нарежьте профиль ножницами по железу. Стоит отметить, что элементы должны быть короче исходного размера на 1 см, так будет проще соединить конструкцию.
  3. Вставить элемент в торец одного из профилей, после этого вставить второй. Соединение делаем жестким, если элементы соединения в месте сцепления болтаются, то прочностной показатель будет низким. Соединение фиксируется маленькими саморезами «семечками» по два крепежа с каждой стороны, тогда будет обеспечена надежность соединения.

Монтаж крабов

Как удлинить профиль мы разобрались, теперь стоит разобраться, как присоединить при помощи краба поперечину в конструкции из ГКЛ. Выполнить своими руками это нужно так:

  • отмерим длину каждого профильного элемента для точности соединяемой конструкции. Стоит сказать, что перемычки при монтаже должны быть на полсантиметра меньше исходной длины. Это нужно, чтобы перемычки не деформировались во время эксплуатации;
  • установить соединитель с тыльной стороны. Элемент подогнать под профиль и должен плотно к нему прилегать. Установите перемычку в соединитель и защелкните;
  • зазор между профилем и поперечиной в крабе должен быть минимальным;
  • выступы с отверстиями, имеющиеся на каждом соединителе, стоит загнуть к профильному элементу и прикрутить саморезами;
  • со второй стороны крепление производится аналогично. Если вторая сторона не нужна, то ее можно оставить нетронутой или отрезать ножницами по железу.

Если сомневаетесь, что у вас получится правильно соединить профили при помощи краба, попробуйте это сделать на двух маленьких элементах, как только вы поймете принцип, работа пойдет намного быстрее.

Обустройство двухуровневых соединителей

Эти соединители предназначаются для того, чтобы составить два профиля находящиеся друг над другом в сложной конструкции.

Соединитель — это элемент с выступами внизу, защелкивающийся в пазах, находящихся по бокам.

Этот элемент держит очень прочно и не требуется других креплений. В верхней части имеются такие же фиксаторы, которые вставляются в пазы верхнего профиля.

Процесс установки:

  • вставить соединитель в первый профиль и защелкнуть плотно;
  • второй вставить так, чтобы бортики соединителя плотно зашли в изгибы элемента, другого крепления не потребуется;
  • есть сомнение в надежности конструкции, то соединитель можно прикрутить саморезами по металлу к профильной конструкции.

Соединитель редко используется частными застройщиками, но он очень удобен в применении, при этом монтировать сложные конструкции с этим элементом намного быстрее.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Установка боковых соединителей

Этот элемент применяется, когда нужно присоединить перемычку с одной стороны профиля.

Этот соединитель хорошо использовать, когда собирается сложная многоуровневая конструкция.

Как смонтировать элемент:

  • проводят замеры, где перемычка будет меньше исходного числа на 5 мм;
  • чтобы соединить профиль этим элементом, нужно приложить много усилий;
  • второй профиль устанавливается на бортик элемента и фиксируется крепежом;
  • вкрутить 4 самореза для прочности.

Если бюджет ремонта ограничен, то можно соединить профили при помощи саморезов, не применяя соединители. Этот вид крепления не менее надежен, просто на него нужно потратить немного больше времени и сил.

источник: //gipsokarton-blog.ru/raboty/soedinenie-profilya-dlya-gipsokartona.html

При выравнивании стен гипсокартоном залог успешного достижения поставленной цели — грамотно сооруженная обрешетка. Именно от нее зависит, насколько гладкой станет в будущем стена, в полной ли мере будут реализованы дополнительные функции обшивки, такие как утепление, звукоизоляция и маскировка под конструкцией разного рода коммуникаций — труб и электропроводов.

А чтобы правильно смонтировать каркас, нужно верно выбрать размеры под гипсокартон, просчитать плотность установки отдельных его элементов и определиться, какие именно виды понадобятся для данной обрешетки.

Видовое разнообразие профилей

В зависимости от поставленных целей при выполнении гипсокартонных работ закупаются элементы следующего предназначения:

  1. ПН — направляющие, с помощью которых собирается каркас. В англоязычных странах они маркируются буквами UW, нередко такая маркировка встречается и среди отечественной продукции. Направляющий профиль исполняет роль основы под будущий стеновой каркас, на него монтируются остальные элементы. Глубину он имеет в 40 мм, ширина может быть разной: 50, 75, 100 мм. Какой размер нужен в конкретном случае, зависит от толщины стены, которую замеряют традиционными способами.
  2. ПНП (по другой маркировке — UD) — аналогичные направляющие, только предназначенные для потолка. С них начинается установка каркаса на верхней плите. Считаются незаменимыми при монтаже многоуровневых потолков.
  3. ПС (он же CW) — применяется при перепланировке для возведения дополнительных перегородок из гипсокартона. Он крепится непосредственно в ПН.
  4. ПП (или CD) монтируется на потолок зажимами-анкерами или подвесами и формирует потолочную обрешетку, если она необходима.
  5. Последние две разновидности можно считать вспомогательными (однако, ни в коем случае не второстепенными). Маячковый профиль, обозначаемый буквами ПМ, монтируется при выравнивании поверхности. Он является своего рода рельсом, по которому идет штукатурное правило.
  6. Угловой профиль, маркированный УП, укрепляет и ровняет всякого рода углы. Выпускается и для наружных выступов, и для внутренних углов. Вещь крайне необходимая для того, чтобы углы стыковок выглядели филигранно ровно.

Количество и вид элементов, так же, как и размеры длины профиля для крепления гипсокартона, определяется после точных измерений обшиваемой поверхности. А в случае многоуровневых потолков или встроенных ниш — после разработки четких эскизов с указанием всех данных.

Способы соединения

Наращивание

Такой распространенный способ соединения профилей для гипсокартона, как наращивание применяется в штатных случаях. Его предпочитают многие профессиональные мастера. Обычно 3-метровой длины вполне достаточно для монтажа обрешетки. Напротив, зачастую приходится его подрезать.

Однако при обшивке потолка направляющая иногда оказывается слишком короткой. В этой ситуации необходимо «доставить» ее другим отрезком нужной длины. Для этого существуют продольные соединители. Два профиля вставляются в такой элемент путем задвижки в соответствующий паз. Посередине соединителя расположен выступ-ограничитель.

Для укрепления каркаса и повышения надежности соединения они скрепляется короткими саморезами, снабженными пресс-шайбами (у строителей они носят название «семечек» или «клопов»).

Крестообразный способ

В основном такое соединение профилей применяется при обшивке потолков гипсокартоном и преследует цель создания более прочного каркаса, плотного сцепления между собой отдельных его элементов. Выполняется такой стык с помощью соединителя, называемого крабом. Пользоваться им чрезвычайно просто.

  1. Четыре обрезанных по вымеренным размерам профиля торцами вставляются в соединитель, имеющий 4 паза, расположенных в виде креста.
  2. Каждый отрезок вдвигается в «краб» до щелчка.
  3. Усики соединителя отгибаются на прямой угол и фиксируются «семечками» на бортиках направляющих.

Также подобное соединение профилей для гипсокартона крестом можно выполнить и без такого элемента, но придется резать, загибать и подгонять сами направляющие, что требует серьезных профессиональных навыков и отнимает много времени.

Неполный крест

Иногда требуется выполнить соединение неполным крестом, в виде буквы Т. Такое встречается при монтаже обрешетки под скрытое освещение или в многоуровневых потолках. В этом случае можно пойти двумя путями.

  1. Использовать специально предназначенный для такого перехода соединитель. Один торец в нем оборудован пазом для вставки профиля, другой выполнен в виде широкого крюка, который цепляется за поперечную рейку.
  2. Если вы пропустили этот момент и не купили нужный переходник, можно воспользоваться тем же «крабом». С него обрезается лишний, четвертый, конец, после чего монтаж осуществляется подобно крестообразному соединению.

Можно также использовать и кустарные способы соединения, с подрезанием, отгибанием и креплением на саморезы. Однако такой метод считается менее надежным. К тому же сложнее выдержать строго прямой угол, в связи с чем, может быть перекошена вся конструкция.

Изгибы

При сложной конфигурации многоуровневого потолка задача смонтировать под него каркас несколько усложняется, так как соединить профиль для гипсокартона бывает нужно под углом, и не всегда прямым. В таких случаях используется специальный соединитель. Он несколько похож на удлинитель, только его бортики по центру прорезаны до основания и отсутствует ограничитель.

Алгоритм проведения работ

  1. Вымеряется нужный размер профиля, который будет укладываться под гипсокартон по непрямолинейному чертежу.
  2. Отрезаются рейки нужной длины.
  3. Угловой соединитель сгибается, как этого требует эскиз.
  4. В торцы вставляются отрезки элементов.
  5. Все элементы фиксируются саморезами.

Сгибать угловой соединитель можно как внутрь, так и наружу. С помощью таких же деталей может быть смонтирована и обрешетка под арочные проемы, о которых поподробнее поговорим в наших следующих статьях.

источник: //ogipse.ru/133-soedinenie-profilej-dlya-gipsokartona/

Сегодня гипсокартонные конструкции пользуются огромной популярностью. Конструкции из гипсокартона можно встретить на потолке, стене, в качестве перегородки, арки, колонны и т.д. Но для того, чтобы задуманная конструкция вышла как надо, следует знать определенные нюансы. Самое главное здесь знать, как крепить металлические профили для создания каркаса.

В такой ситуации также нужно ориентироваться в типах направляющих, осуществлять правильный расчет и производить различные другие манипуляции с каркасными элементами.

Расчетные работы

В данной ситуации расчет является очень важным, так как с его помощью вы сможете определить, какое число профилей вам понадобиться.

Здесь расчет проводится следующим образом:

  • измеряется высота стен или ширина комнаты — в зависимости от того, где будет происходить монтаж;
  • далее делаем расчет периметра стен/потолка;
  • определяется шаг крепление реек. Обычно он составляет по вертикали 50-60 см, а по горизонтали — 50 см.

Обратите внимание! Расчет должен быть основан на том факте, что на один лист гипсокартона должно приходиться три профиля. Поэтому расчет также должен базироваться на размерах, выбранных для обшивки, листов.

Для наглядности и упрощению подсчетов можно нарисовать чертеж предстоящей для сборки конструкции.

Чертеж конструкции

С чертежом намного проще будет наносить разметку на рабочую поверхность.

Набор инструментов и материалов

Крепление профилей осуществляется с помощью следующих инструментов:

  • перфоратор или дрель;
  • шуруповерт;
  • ножницы по металлу;
  • рулетка;
  • уровень;
  • карандаш.

Из материалов необходимы будут металлические профиля и крепежи: дюбеля, шурупы, крабы.

Подготовительные работы

Установка направляющих профилей на стены или потолок осуществляется только после должной подготовки, которая включает в себя следующие моменты:

Грунтовка стен

  • снятие со стен или потолка старой отделки. Монтаж должен проводиться на очищенные от штукатурки и обоев стены;
  • удаление со стен или потолка различных торчащих предметов: гвоздей, арматуры и т.д.;
  • шпаклевка всех трещин и отколов;
  • грунтовка рабочей поверхности.

После высыхания раствора, приступаем к нанесению разметки. Монтаж по разметке будет проще и пройдет значительно быстрее. При нанесении разметку следует четко следовать ранее составленному чертежу.

Обратите внимание! Чертить линии разметки можно только с помощью уровня. Так они выйдут идеально ровными.

В ходе разметки не забудьте указать места, где будете крепить вертикальные и горизонтальные направляющие. Это поможет вам не сбиться и сделать так, чтобы каждый лист гипсокартона ложился четко на три профиля.

Действия с профилями

Установить профиля для гипсокартона можно по-разному, так как здесь все зависит от того, какой тип конструкции планируется к установке: перегородка, облицовка стен, подвесной потолок и т.д.

Для начала следует выяснить, какие манипуляции возможны.

Рассмотрим наиболее часто встречаемые действия, которые могут возникнуть при монтаже. Крепление может потребовать от вас следующих операций:

  • соединение;
  • наращивание;
  • укорочение;
  • изгибание.

Процедура соединения крепежных элементов позволит сделать все конструкцию более крепкой и жесткой. Между собой профиля могут соединяться шурупами для металла. Обычно соединяют направляющие и стоечные, а также перемычки. Стоечные и направляющие профиля просто вставляются один в другого и закручиваются саморезом.

Помимо этого, здесь можно применять такие специальные крепежи, как крабы. Такое соединение осуществляется крест-накрест. Здесь четыре профиля одновременно торцами вставляются в «краб» и просто защелкиваются в нем. После этого усики у соединительной детали нужно отогнуть на 90 градусов и прикрутить «клопами» к бортам профиля. В данной ситуации можно не использовать «краб», а заменить его на сами профиля. Для этого надрезаем поперечный профиль и по сгибу отгибаем его или отламываем. После этого нужно наложить его на продольную рейку и зафиксировать с помощью «клопа».

Соединение крабом

Еще одним способом соединение является Т-образный способ. Он осуществляется таким же образом, как и крест-накрест (с крабом или без него).

Наращивание. Иногда бывают ситуации, когда трехметровой длины профиля не достаточно. В такой ситуации проводят его наращивание. Такой монтаж предполагает следующие действия:

  • берется специальное соединение;
  • в него вставляются два конца разных профилей;
  • вся конструкция фиксируется с помощью саморезов (короткие) с пресс-шайбой (в быту имеют названия «семечки» или «клопы»).

Наращивание

Очень часто длинный профиль нужно укоротить для того, чтобы сделать перемычку или осуществить его монтаж в нестандартном месте. Для этих целей необходим нож для металла. Вся процедура происходит следующим образом:

  • надрезаем основание бортика;
  • ломаем профиля. Для этого его нужно несколько раз сгибать и выпрямлять.

Нарезка

Очень часто в последнее время для внутреннего оформления квартир используют арки и различные потолочные фигурные элементы. Для их создания необходимо придать рейки нужную форму. Данный процесс происходит следующим образом:

  • надрезаем боковушки у профиля. Для этого используем ножницы по металлу;

Обратите внимание! Чем более изогнутой будет конструкция, тем меньше необходимо расстояние между проделанными надрезами.

  • надрез борта с переходом на спинку позволит изогнут профиль для гипсокартона по второму кругу.

Теперь рассмотрим саму процедуру установки.

Монтажные работы

Установка профилей для гипсокартона напрямую зависит от расстояния, которое было выбрано для монтажа всего каркаса.

Данный процесс осуществляется в два этапа:

  • установка подвеса;
  • фиксация в них профиля для гипсокартона.

Подвес

Подвесы бывают прямые и со спицей. Последние используются для потолочных конструкций. Выбор типа подвеса проводится на основании профилей. Установка подвесов происходит только на саморезы (на потолок), а для кирпичной стены можно использовать дюбель-гвозди, для газобетона — дюбеля с распорными усами и поперечными насечками.

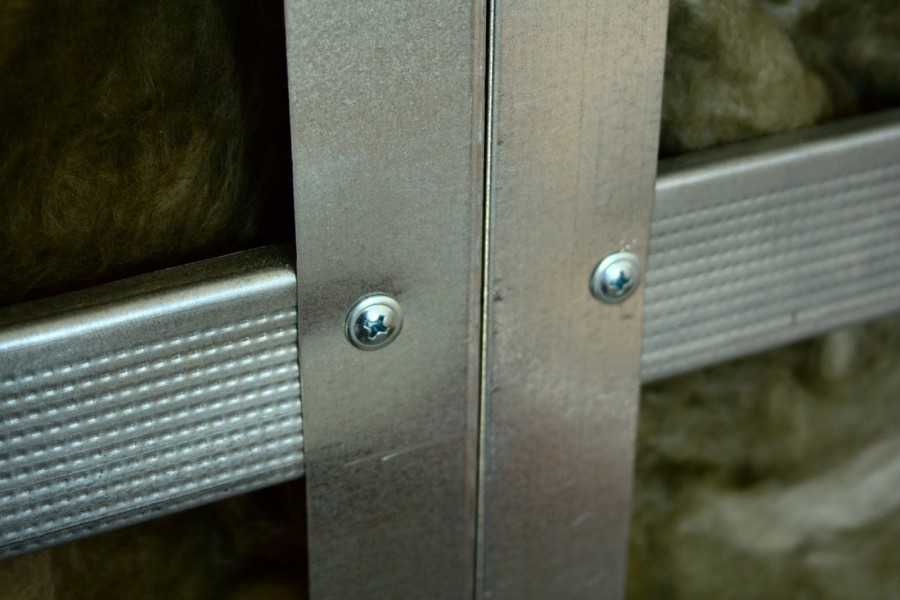

Профиля в установленные прямые подвесы крепятся короткими саморезами, имеющие пресс-шайбу. Затем лапки подвеса отгибают в стороны. В подвесы со спицей можно вкручивать саморезы или просто их защелкнуть на определенных выступах.

После этого можно обшивать полученный каркас гипсокартонными листами.

Следуя вышеприведенной инструкции, вы сможете без проблем самостоятельно установить направляющие профиля и сделать всю конструкцию более крепкой и стабильной.

источник: https://gipsportal.ru/krepleniya/kak-krepit-napravlyauschie-dlya-gipsokartona.html

Основой большинства гипсокартонных конструкций является каркас, который может быть изготовлен из разных материалов. Чаще всего для изготовления этого каркаса используются металлические потолочные, стоечные и стеновые профили для гипсокартона. Разновидностям этих профилей, а также особенностям их применения посвящена данная статья.

Виды профилей

Разновидности основных профилей для гипсокартона

Классификация элементов каркаса

На современном рынке металлические детали для каркасов конструкций из ГКЛ представлены в очень широком ассортименте. С одной стороны, это очень хорошо, ведь практически для любой задачи можно подобрать элемент необходимой толщины и конфигурации, но с другой стороны — изобилие существенно затрудняет выбор.

Особенно часто со сложностями выбора сталкиваются неопытные мастера, да и не мудрено — ведь чтобы разобраться во всех типоразмерах и конфигурациях, нужно потратить не один час.

Типоразмеры деталей для каркаса

Мы постараемся облегчить вам задачу, приведя в нашей статье классификацию профилей, наиболее часто используемых для обшивки стен гипсокартоном.

Металлические элементы для конструкций из ГКЛ делятся на основные и дополнительные. К основным относятся:

  • ПН/UW — направляющий профиль.
  • ПНП/UD — потолочный направляющий профиль.
  • ПС/CW — стоечный основной профиль.
  • ПП /CD — потолочный основной профиль.

Помимо основных элементов для работы с гипроком используются дополнительные элементы, такие как металлические маяковые рейки, угловые накладки для оформления внутренних и внешних углов гипсокартонных конструкций, и т.д. Также следует упомянуть о комплектующих, которые применяются для соединения деталей в единую систему и формирования каркаса.

Ниже мы рассмотрим основные разновидности металлических изделий, которые используются для возведения обрешетки под гипсокартон.

Узнайте также, как правильно проложить проводку под гипсокартоном.

Направляющие элементы каркаса

К направляющим профилям относятся изделия с номенклатурой UD и UW — потолочные и стеновые. Эти детали используются для фиксации элементов обрешетки на стенах и потолке, потому данный профиль имеет соответствующую форму.

К наиболее распространенным направляющим изделиям относятся:

  • Профиль UD-27 (27х28 мм, толщина металла 0,38 мм). Применяется при возведении подвесных одноуровневых или многоуровневых потолков с гипсокартонной обшивкой, используется в комплексе с CD-60.

Закрепляется либо по периметру помещения, либо по контуру части подвесного потолка. Отвечает за придание конструкции жесткости, потому крепится к стене максимально надежно, с использованием анкерных болтов или дюбелей с пластиковыми гильзами.

Обратите внимание! Панели UD-27 выпускаются с крепежными отверстиями диаметром 8 мм, размещенными через каждые 250 мм. Дополнительное проделывание отверстий с помощью дрели или пробойника, как правило, не требуется.

  • Профиль UW-50 (40х50 мм, толщина металла 0,42 мм). Используется в качестве альтернативы UD-27 в тех случаях, когда от каркаса требуется большая жесткость. Практически не применяется для возведения подвесных потолков, основная сфера использования — межкомнатные перегородки и обшивка стен ГКЛ. Для фиксации используются пластиковые дюбели со стопорным шурупом или металлические анкера.
  • Гнутый арочный профиль ПА. Применяестя для непрямолинейных конструкций, изготавливается на основе ПП 60/27 (радиус гибки не должен быть менее 500 мм).
  • Профиль CW-50 (50х50 мм, толщина металла 0, 42 мм) используется для формирования вертикальных частей обрешетки, так называемых стоек. Механические характеристики CW-50 позволяют эффективно применять его в комплекте с направляющими элементами UW-50, формируя так называемые стоечные узлы.

Основные элементы каркаса

Профиль CW-50

  • Соединение CW-50 между собой и с другими элементами обрешетки производится с использованием саморезов по металлу 3,5х35 мм. Для облегчения сочленений в конфигурации данной детали присутствуют специальные направляющие канавки.
  • Альтернативой профилю CW-50 могут выступать модели СW-75 и СW-100. Сфера применения этих элементов аналогична, однако они обладают значительно большими габаритами, и потому каркас из таких профилей получается значительно более прочным.
  • Профиль CD-60 (60х27 мм, толщина металла 0,38 мм) — используется исключительно для формирования плоскостей подвесных потолков. По ряду параметров уступает стеновым профилям, потому использование CD-60 для обшивки стен весьма ограничено.

Узнайте также о том, как клеить плитку на гипсокартон в ванной.

Дополнительная комплектация

Вспомогательные профили

Кроме изделий для сборки основных элементов обрешетки под обшивку стен и потолков гипроком, ассортимент строительных магазинов также включает дополнительные элементы. К ним относятся:

источник: //gipsokartonom.ru/podgotowka/obreshetki/190-stenovoj-profil-dlya-gipsokartona


Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

Как согнуть гипсокартон и профиль для его фиксации

Гипсокартон, как правило, используется для создания идеально гладких поверхностей. Однако криволинейные предметы интерьера из гипсокартона — арки дверных проемов, рельефные многоуровневые потолки, ниши с криволинейными линиями — становятся все более популярными среди дизайнеров и домовладельцев. Такие шедевры можно создавать самостоятельно. Для этого вам понадобятся материалы, инструменты и наша подробная инструкция. Наши советы будут полезны не только отделочникам, которые в силу своих профессиональных обязанностей имеют дело с гипсокартоном чуть ли не каждый день, но и рядовым владельцам квартир и домов.

Если вы решили разнообразить интерьер своего дома одним из этих уникальных предметов, вам сначала нужно научиться гнуть гипсокартон и делать изогнутый каркас для его крепления. И наша статья поможет вам в этом.

Содержимое:

  1. Как согнуть гипсокартон
  2. Метод первый: насечки на одной стороне листа
  3. Второй метод: смачивание водой
  4. Как согнуть металлический профиль для гипсокартона

Как согнуть гипсокартон

Для придания листу гипсокартона изогнутой формы вам потребуется следующее:

Материалы:

  • лист гипсокартона;
  • саморезы для гипсокартона.

Инструменты:

  • Т-образный угольник или угольник, рулетка, карандаш, нож со сменными лезвиями;
  • валик, садовый опрыскиватель или губка.

В первую очередь необходимо вырезать кусок гипсокартона нужного вам размера. Эта операция довольно проста: по краю листа гипсокартона расположите квадрат и с помощью ножа сделайте глубокий надрез. Затем согните лист по линии разреза, чтобы сломать гипсовый слой. И последнее, что вам следует сделать, это разрезать бумажный слой с противоположной стороны. Не забудьте убедиться, что вырезанный фрагмент подходит вам по размеру.

  • Подробнее смотрите в материале: Как и чем резать гипсокартон и делать в нем отверстия.


Резка гипсокартона.

Существует два способа придания гипсокартонному листу изогнутой формы – смачивание его поверхности и нанесение параллельных надрезов. Первый способ используется, когда необходимо лишь немного согнуть лист гипсокартона. Второй способ будет полезен, когда листу нужно придать большую кривизну. В последнем случае есть альтернативный вариант: можно использовать два слоя гипсокартона толщиной 6,5 мм (так называемый арочный гипсокартон), так как его легче согнуть, или слой фанеры 6,5 мм плюс слой из гипсокартона 6,5 мм.

Опираясь на собственный опыт, мы рекомендуем вам потренироваться на отходах, прежде чем вы начнете работать с большим листом гипсокартона. Проделав это несколько раз, вы поймете, насколько просто гнуть гипсокартон в домашних условиях – такая работа вам под силу.

Способ первый: насечки на одной стороне листа

Этот способ в основном используется при создании дверных арок, где требуется изгиб гипсокартона по большому радиусу. В этом случае, чтобы согнуть лист гипсокартона, необходимо сделать на нем насечки через каждые 3-5 см. Положите лист на пол или прислоните его к стене и с помощью линейки (в нашем случае строительного уровня) сделайте множество параллельных надрезов. Надрез бумажного слоя на одной стороне листа гипсокартона позволит легко согнуть его, а оставшийся неповрежденный слой бумаги на другой стороне предохранит лист от поломки.

Совет: Помните, что на внешней поверхности будущего изгиба следует делать насечки, иначе у вас не получится правильно согнуть гипсокартон.


Резка ножом.

Далее необходимо сломать гипс в местах среза, чтобы лист получился очень гибким. Если вы все сделали правильно, гипсокартон будет очень легко гнуться, и вы легко сможете придать ему нужную форму.


Изгиб гипсокартона по дуге.

Теперь осталось выровнять фрагмент будущей арки с плоскостью стены и закрепить саморезами. Все операции выполняйте с особой тщательностью, чтобы результат работы оправдал ваши ожидания.

Рекомендуем крепить изогнутый кусок гипсокартона через каждые 3-5 см. Используйте отвертку с регулируемым крутящим моментом, это позволит быстро и правильно затянуть винты. Кроме того, обязательно обеспечьте прочность металлического каркаса, на который вы устанавливаете гипсокартон, иначе арка будет недостаточно жесткой.


Крепление изогнутого листа гипсокартона.

Вам может показаться, что созданная вами арка выглядит недостаточно привлекательно. Спешим вас заверить, что после оклейки краев армирующей сеткой и нанесения нескольких слоев шпаклевки вы не заметите никаких изъянов.

Способ второй: смачивание водой

Можно придать гипсокартону изогнутую форму, увлажнив тыльную поверхность листа. Если вам нужно достаточно сильно согнуть лист, следует мочить не только изнаночную, но и лицевую его сторону. Листы гипсокартона необходимо уложить на ровный бетонный пол и увлажнить валиком или садовым опрыскивателем. Если гипсокартон нужно увлажнить достаточно сильно, можно использовать для этих целей губку. Помните, что лишняя вода может легко повредить материал, поэтому увлажнять гипсокартон нужно постепенно.


Фото 5. Увлажнение листа гипсокартона.

Прежде чем приступить непосредственно к гибке, вода должна впитаться в гипсокартон примерно в течение часа. Используйте с большой осторожностью, так как влажную панель очень легко повредить. После того, как вы придадите листу гипсокартона нужную форму, необходимо проветрить помещение, чтобы избавиться от лишней влаги.

Совет: Не смачивайте лист слишком сильно, иначе бумага легко порвется.

Закрепив один из краев листа, постепенно загибаем его, вкручивая каждый последующий саморез. Проявите большую осторожность и терпение, чтобы получить гладкую кривую. Саморезы должны располагаться на расстоянии не более 10-15 см друг от друга, иначе ваша кривая получится волнистой.


Крепление гнутого гипсокартона с помощью саморезов.

Вворачивайте саморезы осторожно, чтобы не повредить гипсокартон, иначе вам придется затратить больше усилий на отделку поверхности шпаклевкой.


Изогнутая конструкция из гипсокартона.

Как видите, придать гипсокартону изогнутую форму не так сложно, как может показаться на первый взгляд. Вам просто нужно использовать правильные инструменты и методы, чтобы выполнить работу профессионально.

Совет: Для формирования изгибов с малым радиусом кривизны следует делать надрезы на тыльной поверхности листа гипсокартона через каждые 3-5 см. Если вам нужно лишь слегка согнуть лист, смочите его валиком или губкой. Рекомендуем продумать последовательность своих действий в самом начале работы, это поможет вам избежать возможных ошибок.


Как согнуть металлический профиль для гипсокартона

Каркас из металлического профиля, на который вы будете монтировать гнутый гипсокартон, также, конечно же, должен иметь изогнутую форму. Сгибать профили легко, если использовать правильные инструменты и методы. Научившись гнуть стальные профили, вы сможете создавать дверные арки и другие изогнутые предметы интерьера, поэтому рекомендуем вам обратить внимание на наши советы.

Металлопрофили для гипсокартона бывают двух основных видов: несущие и направляющие. Кроме того, имеется специальный арочный профиль. Выбор размера металлического профиля зависит от конкретной задачи.


Металлический профиль.

В большинстве случаев направляющие профили устанавливаются в нижней и верхней части рамы, а несущие профили размещаются вертикально и закрепляются внутри направляющих каналов. Стоечные профили должны оставаться идеально прямыми, так как они несут вес плит гипсокартона. Необходимо помнить, что изгибу подвержены направляющие профили, а не стоечные профили. Если вы хотите создать из гипсокартона арку или любую другую криволинейную поверхность, необходимо согнуть направляющие профили, а после их фиксации поместить в их каналы стоечные профили. Используйте 1/2” №. 8 саморезов с плоской головкой для крепления металлических профилей между собой.

Если вы собираетесь гнуть металлический профиль, вам потребуется следующее:

Материалы:

  • металлические профили;
  • Саморез 1/2″ с плоской головкой №8.

Инструменты:

  • ножницы по металлу;
  • отвертка или отвертка;
  • защитные перчатки.

Время:

  • 10-20 минут на каждый стальной профиль.

Как согнуть металлический профиль

Для начала подберите опорные и направляющие металлические профили нужного размера для ваших целей. Используя острые ножницы по металлу, отрежьте профиль необходимой длины.

Совет: Надевайте защитные перчатки, чтобы не порезаться об острые металлические края.

Металлопрофиль лучше всего согнуть, сделав надрезы по его бокам через каждые 5-8 см. Для этих целей вам понадобятся ножницы по металлу для прямого реза. Помните, что прорези должны быть параллельны друг другу, иначе у вас не получится правильно согнуть профиль.


Чтобы согнуть металлический профиль, сделайте надрезы по бокам.

После того, как вы сделали надрезы, необходимо согнуть профиль, чтобы придать ему нужную форму. Убедитесь, что ваши руки защищены перчатками, иначе вы можете легко порезаться об острые металлические края.

Если вы делаете дверную арку, прикрепите изогнутый направляющий профиль к уже установленному гипсокартону. Используйте саморезы для гипсокартона (для гипсокартона толщиной 12,5 мм лучший выбор – саморезы 3,5х41, а для гипсокартона толщиной 9 мм). Крепеж меньшего размера .5 мм вполне подходит).


Использование изогнутого металлического профиля для создания дверной арки.

Если вам необходимо прикрепить металлопрофиль к потолку или стене, то в стенках металлопрофиля необходимо прорезать тонкими ножницами небольшие отверстия для удобства последующего крепления. Не торопитесь, иначе вы можете повредить профиль. После этого закрепите его на потолке/стене с помощью саморезов. На представленных фотографиях вы можете увидеть эту процедуру с разных ракурсов.


Монтаж гнутого металлического профиля.


Крепление изогнутого металлического профиля к потолку.

Если вы хотите прикрепить металлопрофиль к определенному потолку/стене, необходимо предварительно сделать несколько пробных отверстий в несущей поверхности дрелью.

Прикрепите профиль для гипсокартона к потолку, он должен быть саморезом через каждые 25 см. С помощью уровня убедитесь, что вы правильно устанавливаете профиль.

После фиксации изогнутого профиля вам останется только собрать весь металлический профиль.


Каркас из металлического профиля с изогнутым элементом.

Теперь вы точно понимаете, как правильно гнуть гипсокартон и металлический профиль к нему. Вы легко справитесь с такой работой самостоятельно, не привлекая профессионалов. Достаточно иметь под рукой все необходимые материалы и инструменты и точно следовать нашим инструкциям.

Выравнивание стен с помощью установки гипсокартона в Ванкувере

Выравнивание стен с помощью установки гипсокартона . Они отлично справляются с этой задачей. Достаточно прочный, легко режется и используется. Способ их крепления достаточно гибкий и позволяет использовать этот материал очень эффективно. Технология выравнивания стен гипсокартоном поможет скрыть неровности стены или возвести при необходимости перегородку.

Самый надежный и в то же время самый простой способ возведения стены из гипсокартона – это каркас. Для формирования каркаса используется специальный профиль для монтажа гипсокартона . К нему крепятся шурупами саморезы.

Недостатком данного способа крепления является большая толщина получаемой обшивки (от 1,57 дюймов и выше), что уменьшит полезную площадь помещения на несколько квадратных метров.

Рассмотрим порядок работ по выравниванию стен гипсокартоном.

Подготовка стен

Без подготовительных работ не обойтись. Прежде чем производить выравнивание стен в квартире или офисе, с них следует снять все старые покрытия. Особенно это касается гипса. Также демонтаж старого покрытия поможет избавиться от лишних сантиметров, которые будет занимать обшивка.

Грунтовать стену не обязательно, но желательно. Важно обработать его антисептическими средствами, особенно если наружная стена облицована. На полу возле стены и потолка необходимо отобразить линиями границу стены, которая будет возводиться из гипсокартона.

Монтаж каркаса

Для изготовления каркаса используется специальный оцинкованный профиль. Это предполагает использование профилей нескольких типов и форм. В первую очередь на потолок и пол, а также прилегающие стены монтируется профиль UD, его центральная часть опирается на поверхность. Закрепить их стоит дюбелями.

В полученном каркасе можно начинать установку вертикальных перемычек из профиля CD, которые будут служить опорой для листов гипсокартона. При этом они крепятся ребрами к стене, а ровной широкой стороной к помещению. Профиль можно зажать специальными шурупами со сверлом на конце, они специально предназначены для оцинкованных профилей и легко проделывают под себя отверстия и закручивают детали каркаса.

Первый профиль устанавливается непосредственно на одну из боковых стенок. Все остальные на расстоянии половины листа гипсокартона друг от друга. Расстояние измеряется от центра одного профиля до центра другого, а не от их краев. Это расстояние обусловлено стандартной шириной гипсокартона и рассчитано на крепление листа по краям и в центре. Под другой стеной также вплотную крепится профиль.

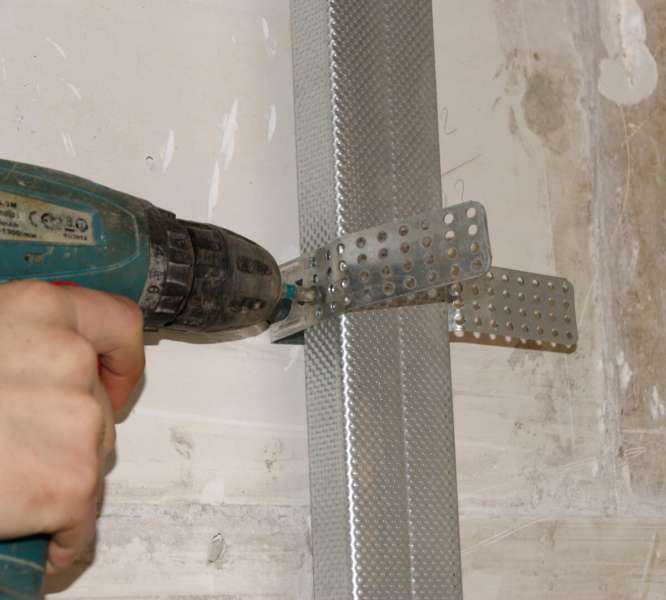

Для надежности используются специальные перфорированные подвесы. Представляют собой полосы оцинковки с ребрами жесткости в центральной части и перфорированные на концах. Они согнуты в виде ворот и крепятся к стене под каждым вертикальным профилем. Края прикручиваются к профилю. Важно соблюдать уровень установки профиля.

Если длина листа гипсокартона меньше высоты стен, то добавляют куски сверху или снизу. Для этого монтируются перемычки между вертикальными профилями из одного профиля CD.

Установка гипсокартона

На подготовленный каркас теперь можно установить гипсокартон на стены. Для этого используйте винты из черненого железа. Лучше всего их прикрутить отверткой, чтобы легче было утопить шурупы. Вкрутите саморезы через каждые 4 дюйма по периметру и центру листа. Чаще всего листы снабжены центральной строчкой на лицевой стороне для облегчения процесса.

Для заполнения промежутков, не включающих весь лист, необходимо вырезать кусочки подходящего размера. Для этого используйте обычный строительный нож. Лист бумаги разрезается по линии куска и лист ломается, затем бумага разрезается по второй стороне.

Теперь можно считать сухое выравнивание стен своими руками выполненным. Останется только закончить специальным покрытием.

Отделка

После монтажа гипсокартона по краю каждого листа есть небольшая полоска ниже уровня самого листа. Это облегчает последующую герметизацию швов. Для этого используется специальная самоклеящаяся сетка. Поверх него наносится слой стартовой шпаклевки для выравнивания углубления до общего уровня.

Дальнейшая обработка листов зависит от используемой подкладки. Если будет укладываться плитка или любой толстый непрозрачный материал, достаточно замазать швы шпаклевкой.

Для покраски и использования обоев необходимо будет вскрыть всю поверхность стены из гипсокартона финишной шпаклевкой.
