Встроенная кухонная вытяжка: установка своими руками

Ежегодно количество кухонных электроприборов растет. Одни экономят время, беря на себя часть наших обязанностей, другие делают жизнь комфортнее – очищают воздух, удаляют пар, неприятный запах, гарь и жир. К таким приспособлениям относятся кухонные вытяжки.

Для того чтобы вытяжка выполняла свои функции достойно, ее нужно правильно установить

Это оборудование необходимо тем, кому надоело постоянно проветривать помещение, отмывать кухонные фасады, стены от жира, оседающего на них. Если вы из числа таких людей, то без вытяжки вам не обойтись. В помощь вам будут многочисленные магазины бытовой техники, где без проблем можно выбрать модель, подходящую по габаритам, мощности и цене.

Это далеко не все критерии, на которые нужно опираться, делая свой выбор. Важную роль играют особенности использования, типы, их форма, практичность и производительность, а также внешний дизайн.

Множество устройств имеют стильный дизайн или прячутся в подвесную мебель

Содержание

• 1 Виды вытяжек и их конструктивные особенности
• 2 Размеры встроенной вытяжки
• 3 Монтаж встроенной вытяжки. Необходимые материалы и инструменты
• 4 Работа с нижней полкой шкафа
• 5 Трансформация средней части шкафа
• 6 Встраиваем вытяжку в шкаф и монтируем воздуховод
• 7 Видео: Установка встраиваемой вытяжки

Виды вытяжек и их конструктивные особенности

Разнообразие устройств для кухни, фильтрующих воздух

Перед покупкой оборудования следует определиться с местом, где будет располагаться плита, так как вытяжка устанавливается над ней. От места установки плиты зависят конструктивные особенности модели. По типу расположения кухонной зоны, вытяжки подразделяются на несколько видов.

1. Плоская. Обладает небольшим размером, не требует монтажа воздуховода. В нее встроены фильтры, через которые проходит загрязненный воздух. Неудобство в том, что их периодически нужно менять. Срок службы фильтра напрямую зависит от интенсивности пользования плитой и вытяжкой.

   Плоская вытяжка — недорогой вариант с встроенными фильтрами, занимающий мало места

2. Купольная. Оборудование этой группы, подсоединяется к вентиляции, имеет высокую производительность. Более внушительный размер корпуса, дает возможность установить вентиляторы большего размера, чем в плоских. Поэтому их используют в просторных помещениях, где есть необходимость фильтрации большого потока воздуха из кухни. Очищают от запаха в дальних уголках помещения.
   Купольная или каминная вытяжка имеет хорошую аэродинамику, работает практически бесшумно, но стоит дороже

3. Встроенная. Самый широко применяемый вид. Главное преимущество в том, что она прячется в кухонную мебель или столешницу и не портит общей стилистики интерьера. Еще один плюс в том, что установка встраиваемой вытяжки в шкаф гарнитура, легко осуществляется самостоятельно и вызывать платного мастера нет нужды.

   Вытяжка встраиваемая является самым оптимальными решением для небольших помещений

Какой вид вытяжки применить зависит от размера вашей кухни. Если кухня маленькая, то мощности плоской вытяжки, будет вполне достаточно.

Встроенные модели хороши в типовых хрущевках. Экономят пространство, так как воздуховод и сам каркас аккуратно помещается в шкаф.  На кухне, где позволяет пространство, есть отдельно стоящий остров, там идеально впишется каминная или купольная вытяжка.

Схема работы кухонных вытяжек

Размеры встроенной вытяжки

Схема вытяжки с выдвижным блоком с подробными размерами

Для того чтобы правильно установить встраиваемую вытяжку, производят замеры плиты, имеющегося шкафчика, в который будет встраиваться оборудование. Если не обратить на это внимание, то может получиться так, что размер устройства будет превышать габариты шкафа.

Параметры для установки вытяжки по высоте

Тогда с ним нужно будет проводить дополнительные манипуляции – менять стенки соседних шкафчиков или мастерить новый короб, под размеры вытяжки. Правильно выбрав модель под кухню, помещающуюся вовнутрь, монтаж осилите сами, без помощи специалистов.

Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см

Корпус у большинства встраиваемых вытяжек, имеет прямоугольную форму, что значительно облегчает монтаж. Ширина устройств разная. Имеются компактные варианты, от 45 до 50 см, которые помещаются в стандартные кухонные гарнитуры.

Еще один важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты. Размещать высоко от варочной панели нецелесообразно, существенно снизится производительность. Пар с запахом приготовленной пищи плохо втягивается прибором, нужной эффективности не будет.

В инструкции к прибору вы всегда найдете рекомендованные сантиметры, средние показатели для всех приборов такие:

• для электрической плиты – от 65 см до 70см будет оптимально;
• для газовой – от 70 см до 80 см, так как присутствует открытый огонь.

Расстояние от газовой плиты и электроплиты до вытяжки

Размер плиты так же имеет значение. Ширина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель. Это обеспечит максимальную эффективность установки, а если она меньше плиты, то часть воздуха не будет захватываться, а это снизит производительность.

Рекомендуемое расстояние от плиты до вытяжек различного типа

Монтаж встроенной вытяжки. Необходимые материалы и инструменты

Правильный монтаж кухонной вытяжки

Рассмотрим вариант, когда вы решаете, что делать новый короб не нужно, остается только переоборудовать уже имеющийся навесной шкаф. Прежде чем приступить к установке, необходимо определиться с материалом, из которого будет выполнен вентиляционный канал, приготовить необходимый инструмент, чтобы все было под рукой.

Типы материалов, из которых чаще всего формируется воздуховод.

1. Пластиковый. Прямоугольной или круглой формы, разного размера и диаметра. Прямоугольный канал занимает меньше места и это является его преимуществом. Данный вид воздуховода обладает гладкими стенками, благодаря чему, проходимость воздушного потока выше, то частицы грязи меньше оседают на гладкой поверхности. Минус в том, что для монтажа потребуются дополнительные колена. Место стыка следует замазать герметиком.
   Пластиковый воздуховод для подключения к вытяжке

2. Гофрированный. Легко принимает нужный угол наклона. Дополнительные колена не потребуются. Чтобы избежать излишнего шума, гофру нужно хорошо растянуть. Для того, чтобы проходимость воздуха не уменьшалась, угол сгибания не должен быть более 90 градусов. Излишне сильное сгибание приводит к снижению производительности вытяжки. При необходимости, из круглой формы сделать прямоугольную, то это просто осуществить нажатием пальцев.

   Гофрированный воздуховод для вытяжки, спрятанный за панелью

Тот и другой вид имеет ряд плюсов и минусов. Что выбрать, решаете вы, исходя из параметров техники, вместимости шкафчика, своих предпочтений.

Конструкцию из плоских прямоугольных труб можно спрятать в натяжной потолок, почти не отняв высоты у помещения

Для проведения работ пригодится следующий инструмент. Для разметки и замеров нужна рулетка, угольник, карандаш. Для выпиливания отверстий – электролобзик, пилки по дереву. Еще пригодятся отвертка, болты, шурупы. Для склеивания стыков приобретите клей-герметик. Чтобы усилить герметичность используют хомуты, их нужно приготовить.

Инструменты для установки и подключения вытяжки

Работа с нижней полкой шкафа

Подготовка кухонного шкафа к монтажу встраиваемой вытяжки

При установке встроенной вытяжки в шкаф, можно пойти несколькими путями.

• Заказать кухонный шкаф, уже без дна. Для вывода воздуховода нужно будет в средней полке и верхушке сделать соответствующие отверстия под него.
• Сделать шкаф под вытяжку своими руками, опираясь на размеры.
• Переделать уже имеющийся объект мебели, предварительно удалить дно или вырезать отверстие, по имеющимся размерам.

Разбирать шкаф не требуется. Нужно снять его со стены, отсоединить дверцы. Удобнее будет производить свои действия на полу. «Расшейте» заднюю стенку, открутите боковые крепления, тогда нижняя полка легко отойдет сама.

Когда вырезаете место под вытяжку, произвести это необходимо так, чтобы корпус устройства подходил плотно к передней стенке, а не наоборот. Место, где будете резать, отметьте маркером, просверлите отверстия в углах наметки, а затем прорезайте.

Трансформация средней части шкафа

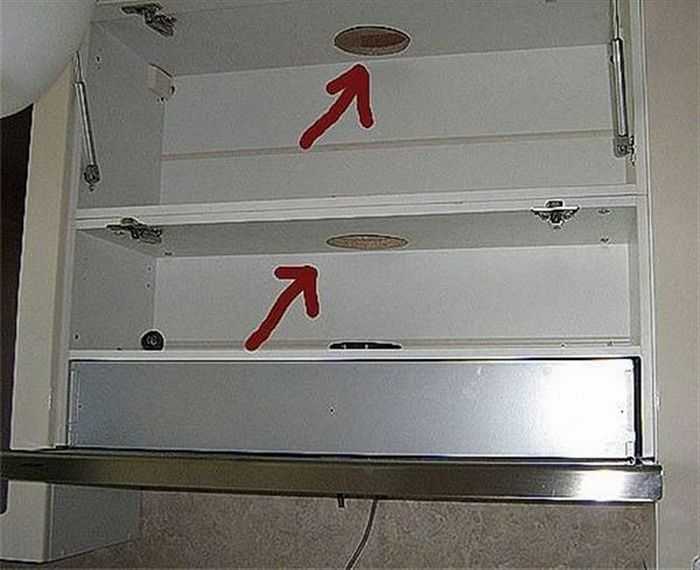

В полках шкафчика придётся выпилить отверстия для пропуска воздуховода

Чаще всего вытяжка крепится к средней полке. Поэтому в ней тоже нужно сделать вырез под воздуховод. Отмечаем место распила карандашом, если оно круглое, сверлим отверстие диаметром 10 мм, для входа пилки и прорезаем по метке.

Затем необходимо наметить места крепления устройства к средней части. Полку приложить к корпусу устройства, острым предметом сделать насечку в месте будущего расположения саморезов.

Пример крепления вытяжки к стене

Для закрепления полки к боковинам, используют пластиковые уголки. Сначала четыре уголка крепим к полке, регулируем ее положение, положив ящик на пол.

Вывод шнура питания над вытяжкой, а также организация отверстия под гофрированную трубу

Встраиваем вытяжку в шкаф и монтируем воздуховод

Потолочный вариант установки вентиляции

Предпоследним этапом работ будет соединение всех частей. Шкаф со средней частью и закрепленной на ней вытяжкой, вешается на место. Не нужно забывать, что выдвижная часть оборудования должна свободно перемещаться взад и вперед. В этой части расположен фильтр, улавливающий жир. Он начинает работать, когда подвижная часть расположена над плитой.

Установка воздуховода на верхней части шкафа

Последний этап – монтаж воздуховода. Он вводится через верх шкафа, в пропиленное заранее отверстие, соединяется с устройством. Стыки обязательно промазываются клеем, закрепляются хомутами. Еще важно сохранить возможность отсоединения частей, для чистки системы от грязи.

Затем подключается воздуховод к вентиляции. Для крепления используются специальные решетки. Вытяжка – это электроприбор, вблизи должна быть расположена розетка с заземлением.

Подсоединение воздуховода к вентиляционному каналу

Работа совсем несложная, если учесть описанные выше моменты. Встроенная вытяжка – удачный вариант для тех, кто хочет сэкономить место, сохранить красивый интерьер.

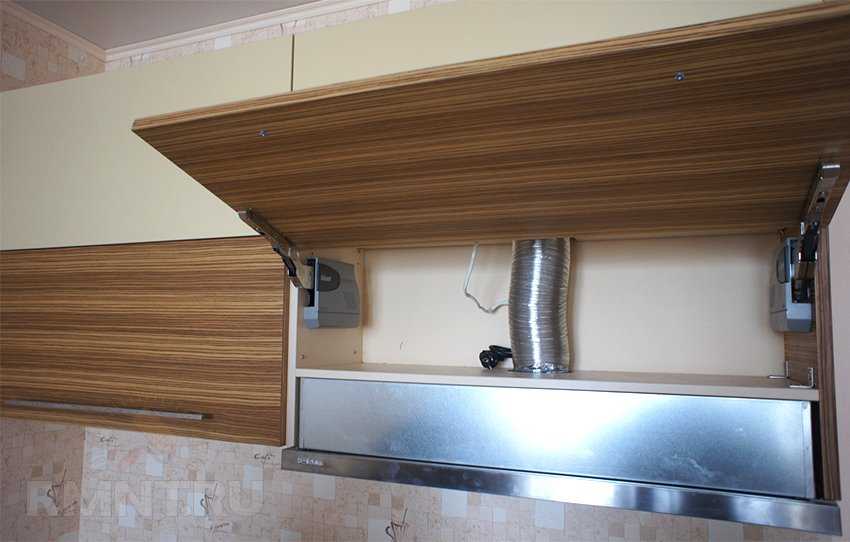

Пример крепления вытяжки в шкаф над варочной поверхностью

Видео: Установка встраиваемой вытяжки

Предыдущая

КухняИз какого материала лучше выбирать кухонный гарнитур?

Следующая

КухняКак сделать столешницу из дерева своими руками

Как установить вытяжку, встраиваемую в шкаф 60 см: видео, фото

Кухня – объект повышенного риска загрязнения атмосферы её внутреннего пространства. Приготовление пищи на плите наполняет помещение испарениями блюд. Это неблагоприятно сказывается на здоровье окружающих и чистоте поверхности стен, потолка и мебели. Установка вытяжки в шкаф – один из эффективных вариантов очистки воздуха в кухне. Расскажем о видах устройств, продающихся в магазинах, принципах работы и монтажа воздуховодов. Ответим на популярные вопросы читателей.

Вытяжка, встроенная в кухонный шкаф

Содержание

• Принцип работы
  • Рециркуляционный
  • Проточный
• Фильтры
  • Одноразовые
  • Многоразовые
• Виды вытяжных модулей
  • Купольные
  • Настенные
  • Островные
  • Встраиваемые
• Поэтапная установка купольной вытяжки
• Руководство по установке встроенной вытяжки в шкаф
• Особенности монтажа воздуховодов
• Как сделать ящик под вытяжку на кухне своими руками
• Ответы на популярные вопросы
  • Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?
  • Как установить встроенную вытяжку с выдвижной частью?
  • Как установить встраиваемую вытяжку в шкаф большого размера?
  • Что делать если мощности недостаточно?
  • Как сделать, чтобы вытяжка не мешала естественной вентиляции?
• Заключение

Принцип работы

Главное и единственное назначение кухонной вытяжки – очистка атмосферы помещения от вредных испарений варочной панели. Конструкция любой модели содержит вентилятор и основана на двух принципах работы:

1. Рециркуляционный.
2. Проточный.

Рециркуляционный

Вытяжное оборудование предназначено для работы без установки воздуховода. Оно функционирует без соединения с вентиляционным каналом. Очистка загрязнённого воздуха происходит за счёт его прохождения через систему фильтров без отвода в вентиляцию, и он не выходит наружу, оставаясь внутри кухни.

Благодаря автономной системе очистки, установка печи и вытяжки не привязана к месту положения вентиляционной шахты. Недостатком рециркуляционного метода считается отсутствие свежести очищенного воздуха.

Проточный

Проточные воздухоочистители сбрасывают загрязнённый поток в отводную трубу, подсоединённую к вентиляционной шахте. Отток воздушных масс восполняется за счёт проветривания помещения. Перепад давления создаёт свежий приток с улицы.

Вставка в шахту может иметь, помимо монтажного отверстия под отводной патрубок, узкие пазы. Через щели происходит забор воздуха из нижних этажей. Его качество может быть не очень хорошим. В этом случае пазы лучше закупорить или поставить глухой щиток только с одним пропускным отверстием.

Фильтры

Все устройства для очищения кухонной атмосферы снабжены фильтрами. Используются одноразовые и многоразовые фильтры, которые исполняют роль барьера на пути мелких жировых и шлаковых частичек.

Одноразовые

Очистные элементы одноразового использования выглядят в виде рамок с заполнением из синтепона, флизелина или гранул активированного угля. Со временем содержимое кассет обильно заполняется отходами испарений от варочного стола. Тогда их меняют на новые элементы.

Угольные кассеты для кухни

Многоразовые

Фильтры многоразового пользования представляют собой металлические сетки. Их изготавливают из стали и алюминия. Внутри обрамления находится перфорированная фольга. Периодически их промывают тёплой водой с шампунем. Практически срок службы таких фильтрующих изделий равняется продолжительности эксплуатации самой вытяжки.

Сетка металлическая фильтрующая

Многоразовые фильтры состоят из двух или трёх рамок, скреплённых клипсами, легко снимаются и быстро моются.

Мнение эксперта

Башир Рабаданов

Технолог мебельной компании Woodband

Важно. При покупке вытяжки учитывайте тип фильтра. Многоразовые элементы не нуждаются в дополнительных расходах. Одноразовые фильтры предусматривают регулярную замену и увеличивают стоимость обслуживания.

Виды вытяжных модулей

Воздухоочистительные модули различают по форме и способу крепления. Это купольные, настенные, островные и полновстраиваемые вытяжки.

Купольные

Устройства купольного вида представляют собой отдельную от кухонного гарнитура шатровую конструкцию, которая нависает над печью. Проём купола может намного превышать площадь варочной панели. Такие вытяжки целесообразно устанавливать в кухнях большой площади, квартирах-студиях или в помещениях, совмещающих оборудование для готовки пищи и столовый набор мебели. По форме они напоминают усечённую пирамиду или полусферу, плавно переходящую вверху в воздуховод.

Шведский холдинг Ikea поставляет на рынок России кухонные вытяжки от «эконом» до «преимум» класса. Купольные системы для очистки воздуха на кухнях отличаются высококлассным дизайном, простотой в управлении и обслуживании.

Купольный модуль Ikea

Настенные

Устройства крепят непосредственно к стене над печкой. Они не выступают вперёд, а имеют более плоскую конфигурацию. Настенные модули обладают мощной приточной вентиляцией. Из-за простой конструкции такие вытяжки выпускаются в разном стиле – вы подберете модель под любой дизайн.

Кухонные вытяжки британской фирмы Maunfeld представляют собой высококачественные очистные устройства производительностью до 520 м³/час. Настенные устройства отличаются изысканным дизайном, выдержанным в строгих линиях и тёмной цветовой гамме.

Настенные вытяжки Maunfeld

Островные

Потолочные вытяжки предназначены для кухонь с печкой, установленной посреди помещения. Такие устройства встречаются в основном в престижных жилищах с повышенными условиями комфорта. Монтаж островных моделей осуществляется работниками специализированных фирм.

Островная вытяжка

Встраиваемые

Порой хозяева жилья обзаводятся кухонными гарнитурами, в которых не хотят разделять сплошной фасад из навесных шкафов. Для этого предназначены встраиваемые очистные модули. Вытяжные устройства изготавливают таких габаритов, чтобы они могли свободно помещаться внутри навесных шкафчиков над плитами. Наличие такого оборудования скрыто дверцей навесного шкафа.

Встраиваемые устройства бывают стационарными и с выдвижным экраном. Встроенный телескопический воздухоочиститель отличается тем, что при его использовании выдвижная панель увеличивает всасывающую площадь, которая захватывает не только пространство над плитой, но и забирает воздух перед печкой. Это значительно влияет на производительность аппарата.

Встраиваемая вытяжка Körting с выдвижной частью

Немецкая фирма по производству бытовой техники Körting представляет широкую линейку воздухоочистительных устройств на рынке России. Продукция имеет привлекательный дизайн. Некоторые модели могут работать, как в проточном, так и в рециркуляционном режиме.

Поэтапная установка купольной вытяжки

Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.

1. Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
2. Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
3. На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
4. Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
5. Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
6. На стене делаем отметку нижнего края воздуховода.
7. Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
8. В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
9. Надо закрепить рамку в канале дюбелями, герметиком или клеем.
10. Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
11. Все соединения обрабатываем герметиком.
12. Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:

• по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
• во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.

В обоих случаях вы нигде не увидите со стороны ни проводов, ни коробки, что способствует хорошему эстетическому восприятию смонтированного оборудования.

Руководство по установке встроенной вытяжки в шкаф

Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.

Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа. Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.

1. Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.
2. При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
3. Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
4. На днище ставим вытяжку, и карандашом обводим устройство по периметру.
5. В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
6. Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
7. На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
8. Сопло обводим на полке карандашом.
9. Вырезаем лобзиком монтажное отверстие.
10. То же проделываем и с верхней плоскостью шкафа.
11. Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
12. На сопло одеваем полку и закрепляем её на боковых стенках ящика.
13. Шкаф с вытяжкой возвращаем на прежнее место.
14. Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
15. Все стыки заполняем герметиком.
16. Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.

Особенности монтажа воздуховодов

Трубы могут быть в виде гофрированного шланга, пластиковых цилиндров или металлических коробов.

Существуют конструкции, представляющие собой широкие сплюснутые полимерные камеры. Их секции удобно собирать в один трубопроводов для укладки воздуховода поверх навесных шкафов. Сегменты соединяют клеем и герметиком.

Если круглые и коробчатые трубопроводы будут иметь длинную изогнутую линию прокладки, их крепят на стенах с помощью дюбелей Г-образной формы.

Как сделать ящик под вытяжку на кухне своими руками

При отсутствии в кухонном гарнитуре навесного шкафа для вытяжного устройства, его легко изготовить дома самостоятельно.

1. Делаем чертёж деталей шкафа и схему его сборки.
2. Готовим исходный материал – лист ламинированного ДСП или МДФ. Для небольшого шкафа понадобится не больше 2 м² материала.
3. Днище можно не делать, а вместо него установите рамку из металлических уголков. В них просверливайте отверстия соответственно расположению монтажных проёмов в основании вытяжки.
4. В полках вырезают проёмы под воздуховод (см. предыдущую главу).
5. С помощью шуруповёрта и метизов собираем корпус ящика
6. Устанавливаем вытяжку в готовый шкаф. Винтами крепим устройство к металлической рамке. Можно врезать устройство в днище ящика (см. предыдущую главу).
7. Дверцу шкафчика лучше всего закрепить на газлифтах. Вертикально поднимающаяся плоскость, не будет мешать смежным навесным шкафам. Не забудьте прочитать, как делается .
8. Мебельный бокс с вытяжным оборудованием навешиваем на стену над варочной панелью. Если стена сделана из гипсокартона, посмотрите статью .

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Совет. Воспользуйтесь услугами специализированной мастерской или отдела строительного супермаркета по продаже ДСП или МДФ для изготовления шкафа. Мастера найдут для вас детали нужных размеров из складских обрезков. Там же закажите торцовку элементов корпуса ящика.

Ответы на популярные вопросы

На наш сайт приходит от читателей много вопросов, касающихся изготовления, сборки мебели и установки кухонного оборудования. На некоторые из них мы постараемся исчерпывающе ответить.

Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?

Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.

Если вам достаточно обойтись возвратом через фильтрационную систему вытяжки очищенного потока воздушной массы, то воздуховод вам не нужен.

Как установить встроенную вытяжку с выдвижной частью?

Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.

Как установить встраиваемую вытяжку в шкаф большого размера?

Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.

Что делать если мощности недостаточно?

Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.

Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.

В некоторых случаях корпус вытяжки используют только в качестве части воздухопровода. Устанавливают мощный наружный вентилятор, который резко увеличивает производительность оборудования  с 800 – 1000 м³/ч до 1500 – 2000 м³/ч.

Как сделать, чтобы вытяжка не мешала естественной вентиляции?

Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа  в вентканал был бы врезан дополнительный патрубок с открытым отверстием.

В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.

Заключение

Мы надеемся, что в этой статье вы нашли всё, что интересовало вас по поводу установки вытяжки для своей кухни. Широкий ассортимент кухонного оборудования существенно расширяет выбор нужной вам модели вытяжки.

Как установить вытяжку под шкаф

Итак, вы устанавливаете на кухне новую вытяжку, но не знаете, как это сделать?

Вы пришли в нужное место. В этом руководстве мы рассмотрим пошаговый процесс установки вытяжки под шкаф.

Перед началом работы

Существует два различных типа вытяжек под шкафами: с каналом и без канала .

Этапы установки различаются в зависимости от типа устанавливаемой вытяжки. Бесканальные вытяжки, как правило, проще, так как установка воздуховода вытяжки может добавить несколько дополнительных шагов к общему процессу. Тем не менее, если вы устанавливаете новую вытяжку вместо предыдущей канальной вытяжки, воздуховод может быть уже на месте.

Независимо от того, какой тип вытяжки вы выберете, важно следовать инструкциям по установке конкретного изделия. Это руководство даст вам базовые знания о том, как установить вытяжку под шкафом, но оно не может учитывать все различные стили и спецификации.

Инструменты, которые вам понадобятся

Большинство из них, вероятно, у вас уже есть:

• Бесконтактный тестер цепи
• Уровень
• Дрель с винтовым наконечником
• Сверла
• Гайки для проводов
• Инструмент для зачистки проводов
• Отвертка
• Клейкая лента

Соберите все инструменты, прежде чем приступить к работе, чтобы упростить работу.

Как установить вытяжку под шкафом

Шаг 1. Отключите источник питания

Отключите автоматический выключатель зоны, с которой вы будете работать, и убедитесь, что он остается выключенным на протяжении всей установки. Вы будете работать с проводами и цепями, поэтому вам необходимо обеспечить свою безопасность, отключив электропитание. Перед началом работы проверьте провода с помощью тестера цепей.

Следующие четыре шага относятся только к канальным вытяжкам. Если вы устанавливаете вытяжку без воздуховодов, перейдите к шагу 6 .

Шаг 2. Снимите старую вытяжку

Если вы заменяете существующую вытяжку, сначала необходимо снять старую. Отвинтите гайки проводов, чтобы отсоединить провода. Попросите кого-нибудь стабилизировать диапазон, пока вы ослабляете винты, удерживающие его на месте. Выверните винты, затем снимите старую вытяжку.

Шаг 3. Проверка существующих воздуховодов

Если вы подключаете канальную вытяжку к уже существующему воздуховоду, убедитесь, что новая вытяжка совместима с уже установленным воздуховодом. В большинстве вытяжек под шкафами используются воздуховоды, которые проходят вверх через шкафы, прежде чем выйти наружу, но некоторые из них проходят прямо через стену. Заранее узнайте, какой у вас воздуховод, и убедитесь, что ваша новая вытяжка сможет к нему подключиться.

Шаг 4. Просверлите вентиляционное отверстие

Если вы устанавливаете новую канальную вытяжку с нуля, вам потребуется вырезать отверстие в стене (и, возможно, в шкафах) для прохода воздуховода. Точное место и способ вырезания отверстия будет зависеть от конкретной вытяжки, которую вы устанавливаете. Новая вытяжка должна поставляться с инструкциями и, возможно, шаблоном для определения расположения отверстий.

С помощью уровня определите центр пространства стены и отметьте эту точку карандашом. Поместите шаблон на это место и начните сверлить область выреза. На этом этапе вы также можете просверлить места для электропроводки, если только вы не планируете нанять электрика для обработки всей проводки.

Закончив сверление или вырезание вентиляционного отверстия, проверьте наличие труб или шпилек в пространстве за гипсокартоном. Любые препятствия в этом пространстве должны быть перенаправлены, и, в зависимости от вашего уровня навыков и уверенности, вы можете нанять генерального подрядчика для выполнения этой части установки.

После того, как все препятствия будут устранены, установите воздуховод наиболее эффективным и прямым способом, ведущим наружу. Заклейте стыки клейкой лентой.

Шаг 5: Крепление вытяжки к стене

Теперь вы готовы установить вытяжку. Большинство вытяжек также поставляются с шаблоном для этого. Отметьте места для крепежных винтов в соответствии с шаблоном.

Если вы монтируете плитку на стену, вам может понадобиться сделать несколько небольших отверстий перед сверлением, чтобы не повредить плитку.

Если вы монтируете шкафы, убедитесь, что они достаточно прочные, чтобы винты не выпадали после установки вытяжки на место. Если шкафы тонкие, вы можете добавить несколько армирующих блоков, чтобы просверлить в них винты.

Используйте сверло подходящего размера, чтобы просверлить отверстия для винтов. Затем замените сверло наконечником винта и просверлите винты.

После того, как винты будут на месте, проверьте совмещение с вентиляционным отверстием. Выровняйте по мере необходимости.

Установите капот на место и подключите провода. Там будут провода для питания вентилятора вытяжки и освещения, а также заземляющий провод в стене, который соединяется с заземляющим винтом вытяжки. Подключить провода достаточно просто: соедините черные провода от вытяжки с черными проводами в стене и повторите процесс с белыми проводами. Однако, если вы не уверены в выполнении электромонтажных работ, вы можете нанять электрика для этой части.

Шаг 6 (для вытяжки без воздуховодов): Найдите центр стены

Использование вытяжки без воздуховода значительно облегчит установку вытяжки под шкафом. Если вы устанавливаете вытяжку без воздуховодов, используйте уровень, чтобы найти центр пространства на стене и отметить его карандашом. Используйте прилагаемый шаблон, чтобы отметить отверстия для винтов. Если шаблон не был предоставлен, попросите кого-нибудь подержать вытяжку на месте, пока вы отмечаете отверстия, а затем отложите ее в сторону.

Шаг 7: Установка вытяжки

Используйте сверло соответствующего размера, чтобы просверлить отверстия для винтов и проводов. Как и в случае с канальными вытяжками, добавьте усиливающие блоки для винтов, если вы монтируете на тонкие шкафы, и будьте осторожны, чтобы не повредить плитку, если вы монтируете на плиточную стену.

Установите вытяжку на место с помощью крепежных винтов и протяните проводку в задней части вытяжки. Подсоедините провода к электропроводке вытяжки с помощью гаек для проводов, совместив их по цвету, и прикрепите провод заземления стены к винту заземления вытяжки. Если вам неудобно работать с электричеством, попросите электрика сделать эту часть.

Заключение

Вот и все! Не забудьте следовать конкретным инструкциям, прилагаемым к вытяжке , и все будет готово. Наслаждайтесь своей новой вытяжкой, надежно установленной под кухонными шкафами.

Самостоятельное руководство по снятию лишней микроволновой печи и установке встроенной вытяжки

БЛОГ HAUSLANE

Автор Arnie Hauslane Expert

2 минуты чтения | Последнее обновление

24/02/2023

Итак, вы решили сменить сверхмощную микроволновую печь на встроенную вытяжку. Хороший выбор! Вы обнаружите, что ваша новая кухонная вытяжка обеспечивает превосходную вентиляцию и фильтрацию. Есть всего две вещи, которые вам нужно сделать, прежде чем вы сможете наслаждаться преимуществами более свежего воздуха: убрать микроволновую печь и установить новую вытяжку.

Facebook Pinterest

С чего начать

Хорошая новость: сделать это намного проще, чем вы думаете. Мы расскажем, как реализовать этот проект, который идеально подходит для обновления дома на выходных. Вы также можете посмотреть это видео по установке своими руками, чтобы подробнее рассмотреть каждый шаг.



Как демонтировать дополнительную микроволновую печь и установить вытяжку под шкафом

• Рабочее пространство. Очистите территорию и убедитесь, что ничего не мешает.
• Загляните под микроволновую печь и проверьте наличие скоб, используемых для установки прибора.
• Откройте шкаф над микроволновой печью и снимите все панели, скрывающие воздуховод, чтобы вы могли видеть, что происходит внутри.
• Проверьте воздуховод, чтобы увидеть, как он установлен.
• Отключите устройство от сети и удалите ленту из фольги вокруг клейкой ленты.
• Поместите защитное покрытие, например сломанную коробку, на плиту и рабочую зону.
• Измерьте высоту от дна микроволновой печи до поверхности защитного покрытия.
• Используйте прочный и прочный предмет такой же высоты, чтобы удерживать микроволновую печь на месте во время извлечения.
• Попросите кого-нибудь помочь вам с перемещением микроволновой печи.
• Выверните винты и осторожно снимите микроволновую печь.
• Проверьте форму вентиляционного отверстия воздуховода, чтобы выбрать подходящую форму вентиляционного отверстия вытяжного шкафа.
• Очистите место, где стояла микроволновая печь, и шкафы перед установкой вытяжки.
• Откройте коробку с вытяжкой и выберите вентиляционную панель вытяжки, подходящую для вашего воздуховода.
• Возможно, вам придется снять вентиляционное отверстие, установленное на вытяжке, чтобы заменить его.
• Снимите панель и найдите отверстия для винтов, чтобы вы знали, куда вкручивать вытяжку.
