Нарисовать техплан помещения

Нарисуй технический план ОНЛАЙН за 3 минуты!

  • — Отрисовка магазинов, офисов, складов
  • — Наглядное видение объекта

109

Нарисованных техпланов

Расскажите друзьям:

Видео

Функционал

Нарисовать план помещения по блокноту

Если вы находитесь на объекте достаточна сделать зарисовку помещений в блокнот. Используя рулетку или просто на глаз вписать ширину и длину каждой комнаты, и их расположение.

Нарисованный технический план сохраняться как картинка

Полученную картинку может использоваться в рекламе объявления. Просмотр и конверсия объявления увеличивается в несколько раз. Вы можете сохранять макет в любом масштабирование и сразу на свой компьютер

Оформляйте помещения визуальными пиктограммами

Вы можете оформить свой объекта спальными иконками или подписать каждую комнату своим название. В план можно вставить окна, перегородки, рабочие места, сервисные обозначения и.т.п.

Примеры готовых техпланов

Описание сервиса

109

Нарисованных техпланов



от рисования плана до расстановки мебели (2020)

Буквально месяц назад мой приятель наконец смог купить себе квартиру и переехать со съемного жилья. Самым первым его желанием после получения ключей было естественно создание дизайн проекта новой квартиры 🙂 После такой значимой покупки денег на то, чтобы нанимать специалистов, конечно же оставалось мало, поэтому он уверенно решил, что с данной задачей справится самостоятельно.


Поскольку приятель в курсе, что уже много лет я делаю обзоры различных онлайн сервисов, то обратился ко мне с просьбой посоветовать какой-либо хороший онлайн планировщик, который бы позволил не только нарисовать детальный план интерьера с точными размерами, но и решал бы задачи планирования дизайна в 3D. Ну и по возможности попросил сделать ему готовый план квартиры, с которым он бы потом мог работать самостоятельно.

Одним из лучших решений, позволяющих решить все данные задачи, на мой взгляд, является Planoplan. Что особенно ценно: весь интерфейс данного планировщика на русском языке и огромная доля его функционала доступна на бесплатном тарифе. Он без сомнения способен удовлетворить нужды 99% рядовых пользователей.

редактор интерьеров Планоплан

Общий обзор Планоплана вы можете найти по этой ссылке, а в данной статье мы последовательно разберем задачи, которые возникают при планировании дизайна, ремонта, перестановки мебели и т.д.

Как нарисовать план квартиры с размерами

Для начала работы в Planoplan вам понадобится создать новый проект. Для этого нажмите на одноименную кнопку в правом верхнем углу рабочего кабинета (для доступа к нему нужно пройти регистрацию):

создание проекта

Чтобы сделать план квартиры, вам понадобится её чертеж, который выдаётся вместе с документами на владение недвижимостью. Сфотографируйте его на телефон либо отсканируйте – в результате у вас должен быть файл формата JPG подобного вида:

план-чертеж квартиры

Данный чертёж мы загрузим в качестве подложки, чтобы по нему легко было построить стены, соблюдая все размеры и площади. Для этого нажмите на кнопку «Подложка» в правом нижнем углу конструктора и загрузите план:

загрузка плана-чертежа

Теперь нам надо установить точный масштаб подложки. Выберите на чертеже какое-либо расстояние, например, ширину комнаты от стены до стены и установите там оранжевые маркеры. Мы знаем, что это расстояние составляет 3440 мм. В окошке «Размер отрезка» указываем 3,44m число и нажимаем кнопку «Применить».

масштабирование плана для соблюдения размера и пропорций

Подложка отмасштабирована. Теперь мы будем рисовать на плане стены и их размер уже будет соответствовать реальному интерьеру.

В конструкторе Planoplan есть несколько режимов построения стен:

  1. По центру
  2. По краю
  3. Комнатой

Чем они отличаются между собой, вы можете легко понять, просмотрев данное видео:

Лично мне удобней использовать режим «по центру». Последовательно кликая на узловых точках плана помещения, вы создаете его стены. Если что-то пошло немного криво или в сторону – это потом легко поправить. Для каждой стены и перегородки, кликнув на неё, можно гибко настроить длину, ширину и высоту:

редактирование стен

В результате у вас должна получиться такая картина (подложку я скрыл для наглядности):

виртуальный план-схема квартиры с точными размерами

Это режим 2D, плоский. Включив объемный 3D режим, вы получите уже более привычную глазу картину и даже начнете узнавать свою квартиру 🙂

общий перспективный план

Итак, общий план квартиры с точными размерами и площадями помещений у нас есть – переходим к следующему этапу создания дизайн-проекта.

Расстановка проемов, дверей и окон

В левой части окна планировщика находится каталог объектов, отсортированных для удобства поиска по категориям. Окна и двери находятся в категории «Построение».

категории объектов для дизайна интерьера

Выбирайте нужные объекты и перетаскивайте мышью в нужные места на плане. Каждый объект также имеет свои настройки:

свойства объектов в сцене

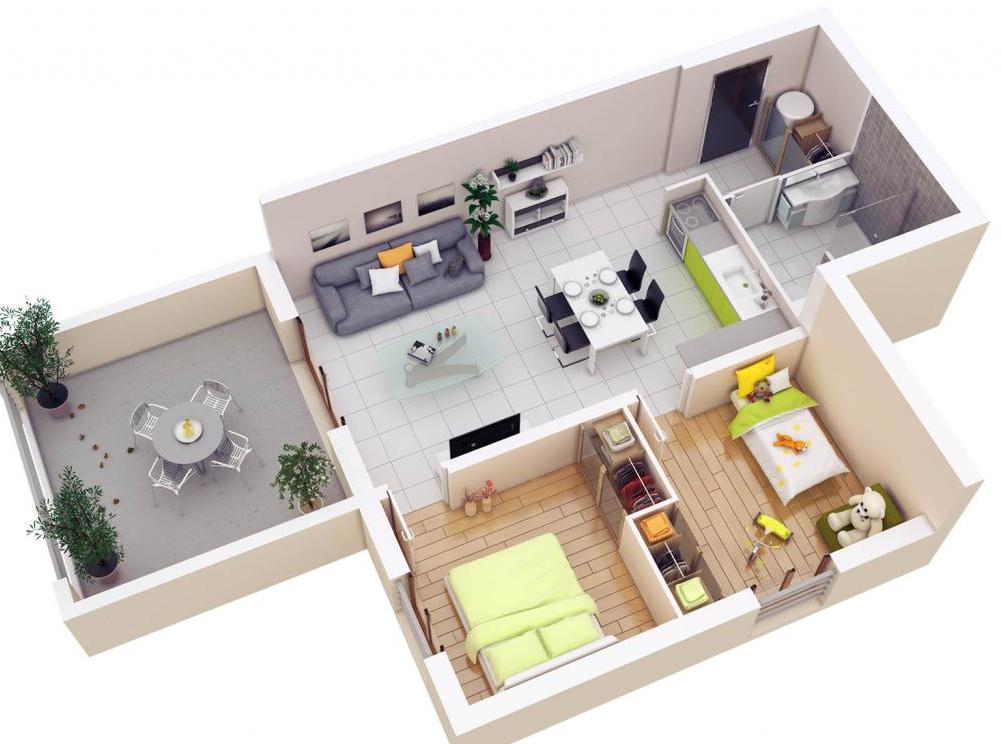

Немного вашего времени и терпения, и вы получите нечто подобное:

3D план квартиры в редакторе

Дело осталось за малым – поклеить обои, уложить напольное покрытие, расставить мебель 🙂

Создание дизайна в 3D

Здесь всё тоже очень просто. Например, чтобы сделать напольное покрытие, кликаете на полу комнаты (или другого помещения) и в открывшемся окне опций выбираете тип и цвет материала: камень, ламинат, линолеум, ковролин и т.д. Кликаете на стену – выбираете обои, плитку, штукатурку, кирпич, фотообои, мозаику и пр.

Также расставляете и предметы мебели – выбрали, перетащили, настроили цвет, размер, фактуру.

добавление мебели в планировщик интерьера

Для каждого объекта можно гибко настраивать материалы и цвет. Вплоть до ножек кресел и уплотнителей у шкафов!

индивидуальная настройка предметов дизайна

Готовых предметов интерьера в каждой категории множество. Совсем недавно разработчики внедрили функцию загрузки собственных 3d моделей – крайне полезная опция для тех, кто владеет навыками 3д-моделирования! Ну а кто не владеет — может создавать в онлайн редакторе Планоплан собственные составные модели из набора примитивов.

Очень полезна и не так давно появившаяся функция группировки объектов. Как она работает – смотрите в видео:

Чтобы оценить свой интерьер в 3D, как будто вы находитесь в нем виртуально, ухватитесь мышкой за иконку человечка и переместите в нужном месте квартиры. В режиме «из глаз» перемещаться можно клавишами WSAD клавиатуры, а вертеть головой при помощи мыши.

Создание рендера онлайн

В Планоплан всего лишь нажатием одной кнопки вы можете создать фотореалистичный рендер своей квартиры. Для этого переместитесь в любую точку квартиры, нажмите иконку фотоаппарата, определите ракурс видимой области и запустите рендер. Он будет происходит на серверах сервера, поэтому ресурсы вашего компьютера в этом процессе никак не задействуются.

Не лишним перед запуском рендера будет настроить свет в помещении. Это придаст фотореалистичность готовой картинке.

настройка света для визуализации интерьера

Вот такие изображения можно получить в планировщике квартиры Planoplan:

примеры дизайна, выполненного в Планоплан

Согласитесь, выглядит весьма достойно. Зачастую сложно поверить, что это не реальные фотографии.

Тарифы Планоплан

Со времени моего прошлого обзора сервис обзавелся рядом тарифных планов. На настоящий момент их четыре:

  1. Start (бесплатный) – для рядовых пользователей, планирующих ремонт либо перестановку мебели в квартире.
  2. PRO – для желающих спланировать весь дизайн до мельчайшего винтика, а также тех, кто намерен создавать дизайн-проект загородного дома.
  3. PRO+ – рассчитан на тех, кто будет использовать виджеты Планоплан (виртуальные туры).
  4. Business VR – будет полезен для нужд бизнеса: продажа мебели, отделка помещений, продажа/аренда недвижимости и пр. Демонстрация помещения происходит с использованием шлема виртуальной реальности, что создает полный эффект погружения

И напоследок посмотрите как применяются технологии Planoplan в реальной жизни:

Уверен, что в скором времени популярность сервисов по планированию интерьера будет только расти, а VR технологии всё плотнее включаться в нашу жизнь. Поэтому рекомендую приобщиться к будущему прямо сейчас!

P.S. Помимо онлайн версии своего продукта Планоплан имеет и десктопную программу Planoplan Editor (MacOs, Windows), которую можно скачать прямо с  официального сайта. Для комфортной работы разработчики рекомендуют использовать именно её, так как веб-версия  имеет некоторые ограничения, связанные с архитектурой браузеров.

Автор статьи: Сергей Сандаков, 39 лет.
Программист, веб-мастер, опытный пользователь ПК и Интернет.

ЧЕРТИМ ПЛАН КАРАНДАШОМ - The wave of decor

В эру компьютерных технологий предлагать рисовать план своего дома от руки карандашом – смелый шаг. Но выяснился один факт – «думать с карандашом в руках» полезно. Лучшая тренировка для мозга. Поэтому, если стоит задача – нарисовать дом мечты, садимся за стол и чертим план карандашом.

Ничего зазорного, нет в том, что план будет нарисован от руки, а не в крутом Автокад. Важен результат. Какая разница как ты его получишь? Есть знакомые архитекторы, которые до сих пор чертят проекты полностью от руки. Там такие масштабы и такое творчество, что можно завидовать.Если тебе не под силу познать азы компьютерной грамотности, если нет времени на изучение сложной программы по проектированию, если родные дети сказали : «мама нам некогда», то настал момент нарисовать план дома самостоятельно! Лучшие умы математики и черчения со школьной поры будут завидовать, поверьте.

Что предстоит сделать?

  1. Пройти подготовительный этап перед тем как рисовать план
  2. Начертить итоговый план
инструменты Оксаны Пантелеевой

План – это чертёж, изображающий на плоскости в определенном заданном масштабе проекцию дома или квартиры с нанесенными элементами: стены, проемы, коммуникации и все необходимое в зависимости от задачи.


Этап 1. Подготовительный “Чертим план карандашом”

Шаг 1. Делаем обмер комнаты/квартиры/всего дома. Сложная задача, но если прочитать статью о том «Как сделать правильно обмер, без ошибок и с удовольствием», то результат будет радовать 100 процентов. А результат вашего обмера – красивый обмерный план. Вот он сто процентов от руки карандашом будет нарисован.

обмерный план проекта студии

Обмерный план покажет:

  • реальную площадь комнаты, дома или квартиры
  • реальные размеры пространства
  • все недостатки и достоинства

Список невелик, но супер вместительный в себя по информации.

На обмерном плане должно быть обязательно:

  • Все размеры по периметру ваших стен и границ квартиры/дома.
  • Все высоты: стен, потолков, проемов окон и дверей, ниш, коньков крыши и тд.
  • Все выступы и углубления.
  • Указать конструктивные особенности дома – несущие стены, колонны, балки и тд.
  • Указать все коммуникации, что находятся на момент обмера. Газ, свет, вода. Все!

Совет: сфотографируйте все пространство подробно и видео снимите. Они очень упростят работа над черчением итогового плана, помогут вспомнить детали важные.

После работы над обмером у вас будут десятки листочков с пометками разной важности. Это основа будущего красивого профессионального плана.

Шаг 2. Ищем в запасаниках план БТИ своего дома или квартиры, или план застройщика. Эти планы необходимы, чтобы знать какие стены в квартире/доме несущие. Где проходят границы мокрой зоны, чтобы случайно кухню над спальней соседа не нарисовать.

Подробно о том, что такое план БТИ и чем он отличается от строительного плана для ремонта читаем в статье: «План БТИ. Зачем он нужен».

Шаг 3. Прочитать законы о перепланировке конкретно в вашем регионе. Попросить консультацию у профессионала. Все делаем не только красиво, но и правильно, законно.


Подойти к черчению плана надо серьезно и уделить достаточно времени. пусть вас никто не отвлекает. Предупредите заранее домашних о сложной и важной работе. Приготовьте чашку крепкого чая или кофе, бокал вина, побольше конфет самых вкусных и начинайте рисовать план дома мечты. Сейчас потребуются внимательность и терпение.


О том как чертить план на компьютере, с помощью специальных программ читаем тут:

ЧЕРТИМ ПЛАН НА КОМПЬЮТЕРЕ

Этап 2. Чертим план от руки.

Давайте вместе с Эммой начертим план однокомнатной квартиры в масштабе 1:50 .

Обмеры заранее тщательно выполнены и выглядят так:

  • чистый лист бумаги (желательно А3 формата).
  • масштабную линейку.
  • карандаш
  • стирательную резинку
  • угольник (для черчения прямых углов)
  • бокал вина для настроения

КАК ЧЕРТИТЬ ПЛАН КАРАНДАШОМ:

Сначала рисую квадрат 6,1*5,5 м (6100*5500 мм). Два основных размера по периметру квартиры – длина и ширина. Сверяюсь с обмером. Беру в руки масштабную линейку и начинаю работать.

иллюстрация: Оксана Пантелеева

Как пользоваться масштабной линейкой:

  • Масштаб на линейке выбираю 1:50 (нахожу шкалу нужную и слежу, чтобы случайно не перевернуть линейку во время работы).
  • Отмеряю на листе расстояния 0- 5,5 и 0-6,1.

Чтобы стены выглядели как стены отступаю от линии первого периметра на 1-2 см и черчу еще один внешний периметр – этот шаг обязателен. Так я получу красивый профессиональный план квартиры.

МАСШТАБ. ЧТО ЭТО ТАКОЕ И КАК С НИМ РАБОТАТЬ


НА ПЛАНЕ ДОЛЖНО БЫТЬ ОТМЕЧЕНО ОБЯЗАТЕЛЬНО:

  1. Все несущие стены и элементы (например, несущие колонны).
  2. Все существующие ненесущие стены (их можно отметить пунктирной линией)
  3. Существующие оконные и дверные проемы
  4. Выводы воды и канализации
  5. Воздуховоды
  6. Дымоходы
  7. Пунктирными линиями обозначаем границы мокрых и нежилых зон, предусмотренные застройщиком (это важно для планировки).
  8. Отмечаем или отдельно выписываем рядом с планом все необходимые высоты
  9. Желательно отметить стороны света
  10. Отдельно пишем все важные примечания

После черчения стен, отмечаю окна, дверные проемы, сан/узел, ненесущую стену. Штрихую стены карандашом, чтобы показать их правильно. Где проемы окон и дверей заштриховывать не надо.

Можно закрасить маркером, акварелью, лишь бы вы понимали, что стена на чертеже у вас похожа на стену.

Теперь подписываю все размеры и примечания. Отметила все высоты. Направление севера и юга. План готов для дальнейшей работы: можно расставлять мебель, сантехнику, рисовать планы полов и потолка.

Если вы не можете найти масштабную линейку в  магазинах (хотя в такое сейчас не поверю), то вспоминаем старый способ, известный со школьной скамьи.

Берете миллиметровую бумагу или просто тетрадь в клеточку. Каждой клеточке присваиваете удобное количество сантиметров/метров и чертите план.

иллюстратор : Оксана Пантелеева

Получилось? Не может не получиться. Хотя с первого раза можно испортить не один лист тетрадный. Поэтому очень часто можно встретить планы архитекторов на кальке. Удобно вносить исправления.

Если говорить о профессиональном подходе, то в России существуют ГОСТ, которым заданы строгие рамки оформления чертежей. В стандарте прописаны толщина линий, и специальные обозначения, и рамки.

by Oxana Panteleeva

Но когда мы делаем чертеж для себя, то вовсе необязательно изучать ГОСТ и следовать указаниям.

Однако, я хочу обратить ваше внимание на  «красоту плана». Если просто постараться начертить план аккуратно, без помарок, то в итоге получится красота и повод для гордости, который не стыдно повесить на стену в доме мечты как самый настоящий арт объект, в рамке с паспарту.


Совет:  купите механические карандаши с выдвижным грифелем толщиной 0,5-1 мм. Во-первых не надо будет постоянно точить карандаш, а во-вторых линия будет всегда ровная и красивая.


фото: Оксана Пантелеева

Что делать если обмерочные размеры не сошлись при черчении финального плана. У этой проблемы есть две причины:

  • вы неправильно сделали обмеры
  • стены кривые

Если первую проблему можно исправить тем, что сделать новую работу по обмерам (а такое в моей практике очень и очень часто встречается, что надо тридцать раз перепроверить все), то вторую проблему не решите сейчас никак.

Ваш чертеж будет чуть-чуть трапециевидным – не страшно!

Зато вы сразу поймете, где какие косяки строительные вам придется исправлять. Может нарастить стену, или сделать нишу (о шкафах в нишах читаем ТУТ)  или придумать что-то еще правильное.

В зависимости от задачи, ищется самый оптимальный способ решения. Сегодня нет таких проблем, которые не в состоянии решить здравомыслящий человек и хороший прораб.


Покажу красивый план архитектора Казакова, когда не было компьютеров и специальных программ. Это как пример, к чему стремиться никогда не поздно.

Чертеж из альбома М. Ф. Казакова

Совет: если вы чертили план на бумаге, то оставьте его чистым (не рисуйте ничего сверху больше), а сделайте сразу несколько копий, с которыми дальше станете работать.


Резюме: для того чтобы начертить план вашего дома необходимо найти свободное время, сосредоточиться и очень внимательно проделать работу.

Помним: план – это основа всей работы по созданию дома мечты.

Рисуем план карандашом или на компьютере помним, что результат работы – залог успешной планировки. А от грамотного планировочного решения начинается будущий интерьер мечты. В котором все комфортно, логично и красиво.

Желаю вам самого красивого дома мечты!

Удачи в ремонте!

Блог «На волне декора» — некоммерческий проект и создается только силами автора. Если вы по достоинству оценили статью и она вам понравилась — я буду признательна за небольшую материальную поддержку, которая сейчас ОСТРО необходима блогу. Спасибо!

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

Как начертить план дома

Давно хотели нарисовать проект своего дома? Создавать дизайн помещения не сложно, но нужно знать определенные правила и шаги для правильного выполнения задуманного дизайна.

Перед тем, как приступать к черчению определите количество этажей и комнат, их расположение в доме. Изначально продуманное решение избавит от лишней работы, план дома получится с первого раза. Обязательно помните про масштаб. Чертить проект дома нужно только в соответствии натуральным размерам.



Для работы нам понадобится:

  • лист бумаги (формат зависит от масштаба проекта). Для удобства можно найти миллиметровую бумагу, она продается в канцтоварах.
  • простой карандаш;
  • цветные карандаши или фломастеры;
  • шариковая ручка или лайнер черного цвета, желательно с тонким стержнем;
  • линейка;
  • ластик;
  • лекало (для прорисовки мебели или сантехники).

Когда все инструменты, включая желание рисовать, уже в наличии, можно приступать к работе.

Если Вы не смогли найти миллиметровую бумагу, возьмите обычный лист и тоненькими линиями, с помощью линейки расчертите его.



Шаг 1

Начинать нужно с периметра дома. Изначально нарисованные карандашом линии должны быть легкими и тонкими, что бы легко можно было исправить случайные ошибки. Позже можно будет навести или закрасить все детали чертежа. Итак, мы нарисовали внешние стены дома. Для обозначения внешних стен, принято рисовать их двумя параллельными линиями. Расстояние между линиями может быть любое, двух делений миллиметровой бумаги вполне достаточно. Внешние стены толще внутренних и сразу должны бросаться в глаза. Несущую стену можно заштриховать.

Если в доме будет несколько этажей, чертите их копируя первый на последующие листы. Существует несколько вариантов: можно приложить лист бумаги на уже созданный план первого этажа и скопировать расположение стен, или нарисовать новый план от руки, с учетом масштаба и размеров.



Шаг 2

Когда периметр дома готов, можно приступать к прорисовке внутренних стен. Они обозначаются двойной линией, как и внешние, но линия должна быть значительно тоньше. Для того, чтобы нарисовать план дома правильно, нужно быть внимательным к деталям. Не забывайте обозначать на плане гардеробные, подсобные помещения или другие мелкие комнатки дома. Подумайте где будет располагаться бытовая техника (стиральная и сушильная машины, бойлер, фильтры для воды и т.д.).





Шаг 3

Чертим окна и двери. Имейте в виду, что окна и двери могут быть разного размера. Продумайте с какой стороны окна сделать больше и шире, а в какой комнате хватит и маленького окошка. Далее, входные двери всегда больше и толще, чем межкомнатные. Такие незначительные мелочи обязательно помечать на плане дома, иначе другим людям будет сложно в нем ориентироваться.

Окна отобразить очень просто – нужно стереть ластиком часть стены. Стертые участки стены нужно закрыть перпендикулярной линией. Окно, как и стены должно иметь свою толщину, нарисовать ее можно с помощью еще одной линии. Обратите внимание, что количество окон завит от вашего желания, но каждая комната должна иметь окна (кроме подсобных помещений, там они не обязательны). Также, можно схематически отобразить, как будет выглядеть открытое окно. Используйте для этого не цельную линию, а штрихи.

Двери рисуются подобно окнам, внимательно продумайте момент открытия дверей. Это зависит от расположения комнат и дома.





Шаг 4



Когда основа дома готова. Можно расставлять элементы сантехники, шкафы, кухонную и прочую бытовую технику. С помощью лекал, которые можно скачать в интернете и распечатать на принтере. С их помощью вы с легкость продумаете и нарисуете умывальники, унитазы, душевые кабинки или ванну, платяные шкафы, плиту, духовой шкаф, холодильник и т.д. Если лекала найти не удалось, просто нарисуйте все элементы схематически, с учетом размеров, и обязательно подпишите их. Также, заранее посоветовавшись с электриком, определите и на плане количество и расположение розеток.



Шаг 5

Настала очередь размещать мебель. Этот шаг значительно приблизит к окончательной цели, и вы сможете оценить вид комнат. Нарисовав, диваны, тумбы, кровати, телевизоры, столы, стулья и даже цветочные горшки, Вы наглядно увидите, как будут выглядеть комнаты. Но, без лекала с этим шагом будет очень сложно справиться. Подберите соответствующие шаблоны, распечатайте и разместите по дому. Хотя, можно справиться и без них. Чертите квадратики, с помощью линейки или линий миллиметровой бумаги, только не забывайте учитывать реальные размеры и масштаб.



Шаг 6

Дом готов. Теперь нужно нарисовать проект внутреннего двора. Там можно разместить гараж или специальное место для парковки машин, беседку, крыльцо и дорожки. Если есть необходимость разместите место для цветника или сада. В отличие от стен дома, гараж и крыльцо нужно прорисовывать одинарной линией.





Шаг 7

Завершающий шаг – подписи всех элементов дизайна и разноцветное обозначение всех элементов дома. Надписи лучше всего делать тонкой черной ручкой. Пишите печатными буквами и сделайте надписи не большими, но понятными. Смело используйте аббревиатуры.

Для полноты картины стоит навести все линии ручкой или черным фломастером и закрасить разными цветами. Например, деревянные детали, двери и крыльцо можно зарисовать коричневым цветом, двор и сад – зеленым, окна – голубым, стены, дорожки – серым.



Ваш проект готов.

Как нарисовать схемы в word

11:38       Людвиг      Главная страница » Word      Просмотров:   9961

Как нарисовать схемы в Word 2003? Для того, что бы рисовать схемы в Word, вам понадобиться только ваша фантазия, желание, и сама программа – текстовый редактор, который входит в пакет офисных программ от Microsoft. Попробовав один раз, вы уже сможете создавать любые схемы и небольшие топографические схемы. В дальнейшем я научу вас делать и это. Вы увидите, что в хороших руках из текстового редактора и цветного принтера можно сделать целую мини-типографию.

Как нарисовать схемы в Word

Прежде чем создавать схемы в Word неплохо было бы научиться изменять цвет страницы, создавать красивые рамки, и пользоваться WordArt.

Откройте новый документ: — Пуск – Программы – Microsoft Office — Microsoft Office Word . Внизу на панели – Рисование – выбираем иконку – Прямоугольник .

Если у вас нет этой панели, то зайдите в меню – Вид – Панели инструментов – и выберите – Рисование.

Схемы в Word

После того, как вы кликнули мышкой по иконке – Прямоугольник – у вас появится такая рамочка.

Схемы в Word

Кликните в любом месте вновь созданного поля. Поле примет вот такой вид.

Схемы в Word

Этот квадратик в центре можете вырезать (щелкните на нем правой кнопкой мыши и в выпадающем меню выберите – Вырезать -). Выделите прямоугольник, в котором мы будем рисовать. На панели – Рисование – откройте – Автофигуры – Основные фигуры – Куб – и кликнете мышкой на поле выделенного прямоугольника.

Схемы в Word

У вас должна получиться, вот такая картинка.

Схемы в Word

Вы можете перемещать и изменять размер этого куба. Для этого кликните по этому кубику, чтобы выделить его. Если при наведении мышкой на этот кубик курсор принимает вид крестика со стрелочками на концах, значит, этот предмет можно переместить. Если же курсор принимает вид двунаправленной стрелки (на узелках, которые обозначены маленькими кружочками), значит можно изменить размер объекта. Сделайте из куба прямоугольную фигуру.

Кликните по новой фигуре правой кнопкой мыши и в выпадающем меню выберите пункт – Копировать.

Схемы в Word

Потом кликните правой кнопкой мыши на свободном поле рядом с фигурой и выберите – Вставить. Проделайте этот трюк дважды.

Уже готовые необходимые вам фигуры можно выбрать из панели — Рисование – Автофигуры – Другие автофигуры.

Схемы в Word

Должно получиться вот так.

Схемы в Word

Теперь перетащите эти фигуры как у меня.

Схемы в Word

Следующую фигуру попробуйте сделать сами (опять же методом копирования).

Схемы в Word

Сюда же можно вставлять и небольшие рисунки извне, например иконки. Просто берёте нужную вам иконку и копируете или перетаскиваете её на место. Вот что у нас получилось.

Схемы в Word

Теперь подпишем наши рисунки. Для этого выделите рамку с рисунками (кликните на свободном от рисунков месте, чтобы появилась рамочка) и выберите на панели  Рисование  иконку  Надпись.

Схемы в Word

Теперь кликните мышкой на свободном поле рамочки. Должно получиться вот так.

Схемы в Word

У нас появилась новая маленькая рамочка с курсором. В ней мы и будем писать. Размер этой рамочки также можно изменять.

Схемы в Word

 Создайте методом копирования такие же надписи как у меня и переместите их по местам.

Схемы в Word

Теперь нарисуем соединительные линии. Для этого в Автофигурах (на панели – Рисование -) выбираем – Соединительные линии. Не забывайте перед выбором выделять главную рамку. Можно её назвать «Холст». Ведь мы рисуем на ней как на холсте. Я в качестве соединительной линии выбрала – Уступ со стрелкой.

Схемы в Word

Вот тут вам придётся набраться терпения и потренироваться. Наводите курсор в виде крестика на то место откуда собираетесь вести линию и щелкаете не отпуская левой кнопки мыши, тянете линию до того места куда вам нужно и только тогда отпускаете кнопку мыши.

Если не получилось, то отмените ваше действие и опять выберите соединительную линию и начните сначала. Каждую новую линию необходимо заново выбирать на панели – Рисование.

Схемы в Word

Линии можно изменять, потянув за желтые ромбики на них.

Схемы в Word

Теперь сделаем симпатичный фон нашему рисунку. Для этого опять выделяем наш «холст» и выбираем всё на той же панели иконку – Цвет заливки.

Выбрав необходимый цвет, щелкните по иконке ещё раз и второй щелчок сделайте уже на свободном поле «холста». Или сначала щелкните по «холсту», а потом по иконке заливки.

Схемы в Word

Вот, что у нас получилось.

Схемы в Word

Чтобы наши отдельные рисунки и иконки не смещались в разные стороны, необходимо каждый элемент (и соединительные линии тоже) выделить (щелкайте по каждому элементу, удерживая клавишу «Ctrl», пока не выделите все элементы). Тут тоже придется попотеть. Даже у меня не всегда с первого раза получается.

Схемы в Word

Теперь аккуратно щелкните правой кнопкой мыши на каком-нибудь выделенном элементе (например, на иконке монитора) и выберите – ГруппировкаГруппировать.

Схемы в Word

Потренируйтесь немного и вы запросто сможете быстро и легко создавать любые схемы в Word.

Примечание

Кстати, толщину всех линий можно менять. Для этого выделите необходимую линию, щелкнув по ней и выберите на панели – Рисунок – иконку – Тип линии. Но это необходимо делать до группировки. Рамочки с надписями тоже можно залить любым цветом (можно и после группировки).

С уважением, Людмила

Это тоже интересно!

Понравилась статья — нажмите на кнопки:



выбор программы, пошаговая инструкция, советы и рекомендации

Перед тем как начать строительство дома, необходимо произвести четкие расчеты и составить карту будущего помещения. Для этого многие специалисты и профессиональные строители сначала создают план. Он помогает сформировать будущее помещение и грамотно распределить свободное место. Проектирование и планирование любого жилищного объекта - ответственный этап. Если этого не сделать, то при возведении стен или закладке фундамента начнут появляться первые проблемы.

Общие сведения

Строительство любого дома происходит поэтапно. Это позволяет сформировать правильно все работы и точно рассчитать затраты на необходимый материал. Те, кто начинают строительство любого типа недвижимости самостоятельно, также должны придерживаться четкого плана. Это позволит не только быстро и правильно возводить нужные объекты на земле, но и точно рассчитывать траты на выполнение этих действий.

В Сети и на различных форумах часто можно встретить вопрос, как нарисовать план дома на компьютере самому. Это довольно сложная задача. Однако, разработчики постоянно улучшают приложения и вводят новые инструменты для проектирования, которые позволяют справляться с такой задачей быстро и без сложного уровня подготовки.

Стоит понимать, что любой проект — это не только проявление собственной фантазии. Важно рассчитывать высоту стен, этажность, правильно составлять крышу и мансарду. Необходимо перед началом столь интересного занятия ознакомиться с азами строительства и подобрать для себя несколько подходящих вариантов.

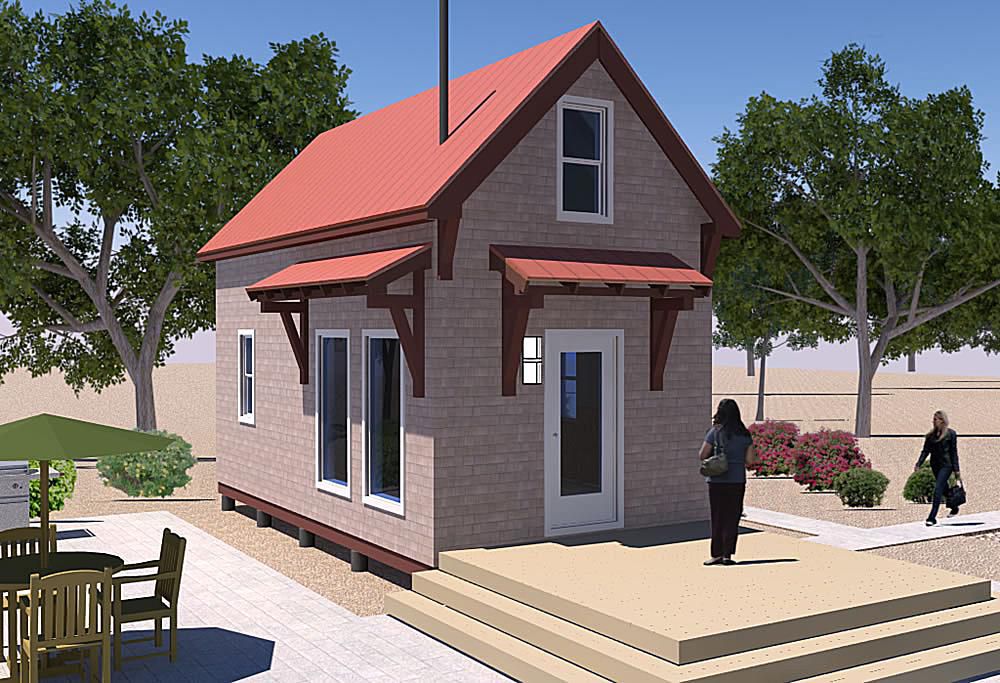

Нарисовать план дома на компьютере

О проекте дома

Нарисовать план дома на компьютере можно даже через стандартный графический редактор. Однако точность внесенных параметров будет практически отсутствовать. Кроме того, важно рассматривать проект дома в нескольких плоскостях. Для этого есть специальные инструменты в приложениях, которые позволяют создавать изображения будущей постройки в трехмерном и двухмерном пространстве.

Боковой вид дает возможность рассчитать высоту стен и посмотреть на будущий дом с каждой стороны. При этом будет понятно, как правильно располагать окна и все выходы в таком типе помещения. Вид сверху необходим для проектирования внутренних помещений. Особенно это полезно, если разрабатывается план дома, который будет состоять из нескольких этажей.

Тогда план на двухмерной плоскости будет описывать ряд помещений на каждом уровне в доме. Внутри такого проекта обычно изображаются дверные и оконные проемы. После этого основную площадь используют для заполнения необходимыми на этаже комнатами, для чего устанавливаются перегородки в виде стен.

Как сделать планировку дома самостоятельно на компьютере, если нет четкого представления, какие именно комнаты нужны?

Здесь важно опираться на следующие базовые показатели:

  • Составление плана начинается с установки вертикальной оси по несущим стенам относительно земли (фундамента).
  • Этажность дома для семьи до 8 человек не более 2.
  • Высота внешних стен составляет 2,7 – 3 метра.
  • Толщина пола - до 45 см.
  • Толщина стен - до 0,75 метра (в зависимости от того, будет ли использоваться утеплитель).
  • Дверной проем высотой 1,9 и шириной 1,5 метра.
  • Стандартный оконный проем на 2 створки высотой 1,5 метра и шириной до 1,8 метра.
  • Высота крыши до 2 – 2,5 метра.

Этих данных на начальном этапе будет достаточно для оставления проекта с помощью ПО.

Как составить план дома самому на компьютере

Внутренняя планировка

Как нарисовать план дома на компьютере самому так, чтобы проставить точные разметки под окна и двери? Эта задача не из простых. Представленные выше параметры помогут определиться с внешними размерами здания. Однако нужно учитывать, что некоторые параметры могут быть изменены. Это в большой мере касается окон. По желанию их можно установить любой формы. Поэтому следует сначала определиться с их типом. Узнать точные размеры можно в компании, где они будут закупаться.

Внутренняя планировка формируется по следующему принципу:

  • Определяются места для парадного и дополнительного входов.
  • Отмечается место под санитарный узел. Площадь ванной комнаты обычно принимается до 5 кв. метров. Площадь туалета - до 3 кв. метров.
  • Определяется место под размещение котельного и бойлерного оборудования. Для них нужна комната площадью до 10 кв. метров.
  • Выделяется пространство под кухню (до 15 кв. метров). Часто в жилых домах кухня совмещается с гостиной, поэтому площадь может вырасти до 30- 50 кв. метров.
  • Оставшееся место отводится под зал до 50 кв. метров и гостевую спальню до 15 кв. метров.
  • Остальное пространство — это коридор, холл и лестница на второй этаж.

Стоит обратить внимание на то, что рассматривается пример проекта дома на 2 этажа общей площадью до 180 кв. метров.

Внутренняя планировка на втором этаже следующая:

  • Разметка спален. Для семьи из 4 человек количество комнат может быть 2 или 3. Родительская спальня площадью до 20 кв. метров. Детская - до 40 кв. метров либо каждая по 20 метров квадратных.
  • Обязательно предусматривается санузел (3-5 кв. метров) и ванная комната (5-7 кв. метров).
  • Остальное место оборудуется под зону свободного назначения. При желании можно выделить гардеробную до 15 кв. метров или личный кабинет.

Стоит также подчеркнуть, что толщина внутренних стен обычно не превышает 30-35 см. Если необходимо сделать план одноэтажного дома, то его площадь сокращается до 160 кв. метров. Добавляется 2-3 жилые комнаты, которые соединяются при помощи коридора. Дверные проемы внутри по параметрам идентичны входным.

Как начертить план дома самому на компьютере

Самостоятельное составление плана

Решив самостоятельно составить план дома на компьютере, пользователь должен быть готов к тому, что это процесс достаточно долгий по времени. Это не связанно со сложностью проекта, а зависит от того, что для технических расчетов потребуется вводить каждые параметры вручную. Не все из представленного списка программ имеют возможность составления точной инженерной проектировки.

Общий план действий по работе в программе будет выглядеть следующим образом:

  • Обозначается земельный участок, на котором будет стоять дом, и вводится его площадь.
  • Устанавливаются вертикальные оси (перпендикулярно плоскости участка). Желательно иметь преставление на схеме о расположении сторон света, чтобы знать, где будет солнечная сторона. Это необходимо при планировании внутренних комнат.
  • При создании проекта дома на 2 этажа общая площадь будет примерно до 180 кв. метров. Поэтому на земельном участке располагается основной короб из внешних стен в форме прямоугольника либо квадрата.
  • Зная, что этажа будет 2, и руководствуясь представленными выше параметрами, задается высота дома по стенам и полу (2,7 + 0,45 + 2,7).
  • Обозначатся центральный и дополнительный вход.
  • На первом этаже выделяется место под котельную и бойлерную.
  • Далее выделяются комнаты сантехнического назначения и кухня.
  • Формируется остальная площадь исходя из пожеланий составителя. Обязательно выделяется место для входа (не менее 5 кв. метров) и лестничный пролет на второй этаж до 3 кв. метров.
  • Дверные проемы подбираются, исходя из предпочтений и внутреннего дизайна помещения.
  • На втором этаже формируется выход с лестничного пролета до 3 метров.
  • Выделяются комнаты сантехнического назначения 3 и 5 кв. метров.
  • Оставшаяся площадь отводится под спальные комнаты родителей и детей, а также бытовые помещения.
  • Устанавливаются оконные проемы на двух этажах, согласно расположению каждой комнаты.

Крыша оформляется в последний момент. Ее наклон должен быть не менее 45 градусов, чтобы обеспечить плавный скат попадающих на нее объектов.

Как нарисовать план дома на компьютере самому и перенести его в натуральную величину? Этот вопрос также актуальный. Однако не стоит забывать, что составляемая схема нужна для оценки будущей недвижимости в качестве квадратуры и затрат на материалы. Без должного уровня знаний в строительной сфере возведение дома стоит доверить профессионалам.

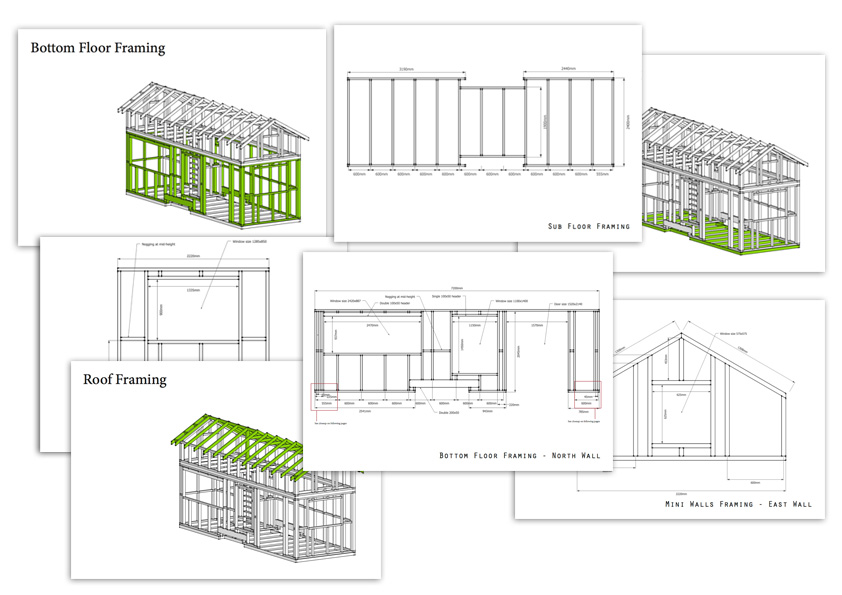

Начертить план дома на компьютере

Основные рекомендации

Решив самостоятельно начертить план дома на компьютере, важно придерживаться основных советов и рекомендаций, которыми всегда делятся проектировщики и инженеры на тематических форумах, посвященных строительству жилых помещений.

Основные из них выглядят следующим образом:

  • При составлении плана объекта необходимо опираться на бюджет, чтобы избежать его дефицита на середине возведения дома.
  • Количество этажей должно быть не более трех.
  • В каждом помещении должны быть оконные проемы. Это повышает функциональность комнат.
  • Количество комнат должно быть не более 4-5 на каждом этаже (это зависит от площади самого дома).

Кроме того, важно точно спроектировать крышу. Она должна быть функциональной в использовании.

Программы на ПК

Ответить на вопрос пользователей, как рисовать план дома на компьютере, поможет современное и многофункциональное программное обеспечение. Существует много различных цифровых проектов, которые помогут даже неопытному владельцу ПК быстро составить схему и план дома.

Каждое из приложений имеет свой уровень сложности и набор инструментов для создания схем вычислений объекта. Ниже будут представлены самые популярные программы для создания домов в двухмерной и трехмерной плоскостях.

Google Sketchup

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

План дома на компьютере

AutoCAD

Как начертить план дома самому на компьютере и рассчитать все необходимые инженерные параметры, можно посмотреть в программе AutoCAD. Это популярное во всем мире приложение, которым пользуются как любители, так и профессионалы. Связанно это с тем, что программное обеспечение имеет тысячи различных фильтров и инструментов. Есть разные версии, что зависит от того, какой тип проекта необходимо создать.

Еще одно преимущество заключается в том, что приложение может созданный в двухмерной плоскости объект сразу перенести на трехмерное пространство. Есть фильтры, позволяющие создавать постройки и различные типы помещений, в соответствии с установленными параметрами в ГОСТах.

Однако есть и один нюанс – все версии программы являются полностью платными. Еще одной важной особенность в программе является наличие возможности создавать объекты произвольной формы и при этом получать их точные параметры. Это будет удобно, если необходимо создать проект нестандартного дома.

Floor Plan 3D

Если интересует вопрос, как составить план дома самому на компьютере в двухмерной плоскости, то это приложение позволит сделать его всего за пару часов. Есть также дополнение в программе, которое дает возможность при внесении необходимых параметров в план дома получить его изображение в трехмерном поле.

Из особенностей программного обеспечения выделяется:

  • Возможность проектирования фасада здания.
  • Оформление внутренних помещений.
  • Полный дизайн интерьера.
  • Возможность расчета объема материалов и их стоимость.

Дополнительно в базе данных программы есть много интерактивных советов по планированию. Стоит отметить, что данной программой пользуются многие строительные компании.

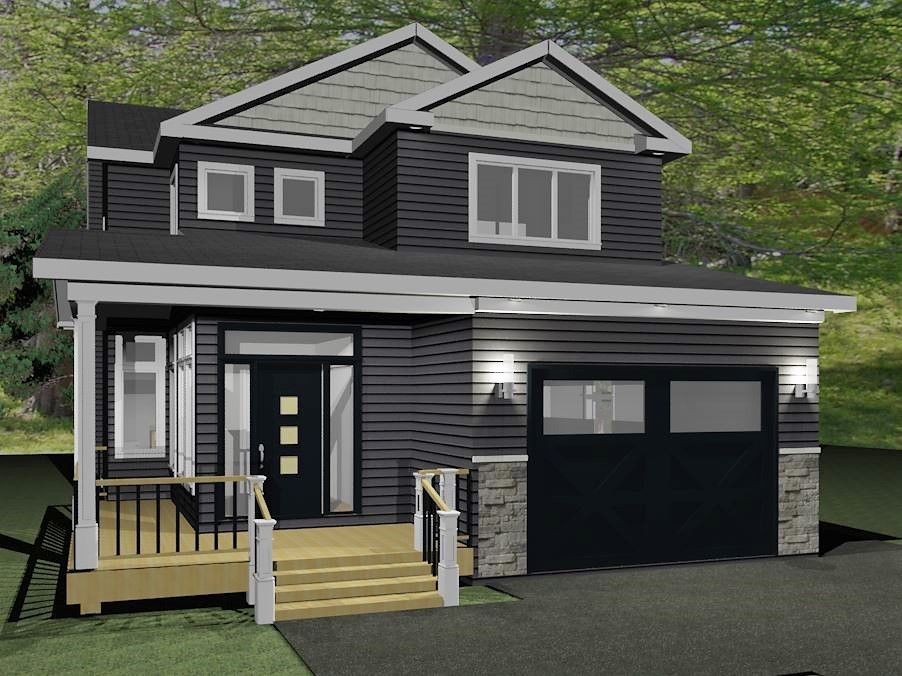

Как рисовать план дома на компьютере

ArCon

Составить план дома на компьютере через программу можно в режиме конструктора. Весь проект собирается по блокам при помощи фиксации каждой детали. Это вполне просто делается. При необходимости можно получить итоговый расчет по каждому из показателей.

Чаще всего приложение применяется при детальном планировании участка и стоящего на нем объекта. В базе ПО заложено более 3000 наименований строительных материалов и более 1000 готовых решений.

Меню для работы понятное и простое. Каждый элемент на рабочей панели имеет графическое отображение. При необходимости появляются подсказки и короткие уроки по проектированию и расчету необходимого объекта.

Envisioneer Express

Программа на профессиональном уровне позволяет оформить проект дома. Для этого есть несколько режимов работы в различных плоскостях. Действует полная система просмотра помещения и внешнего вида здания под разными углами.

Все объекты выглядят довольно реалистично. При установке стен и других основных конструкций дома нужно вводить точные параметры. Это позволяет сразу получить дом по необходимым расчетам. В базе есть различные варианты интерьерной отделки и предметы мебели. При помощи строительных материалов можно рассчитать затраты на возведение здания и посмотреть, как оно будет выглядеть.

Составить план дома на компьютере

Вывод

Рассматривая вопрос, как нарисовать план дома на компьютере самому, стоит соблюдать основные требования, связанные с расчетами. Важно понимать, что каждый тип внутреннего помещения имеет уже заложенные размеры. Устанавливая стену или перегородку, проектируется новое помещение.

При планировании цокольного этажа, важно рассчитать точную нагрузку. Если дом будет в два либо три этажа, для укрепления конструкции необходимо устанавливать в подвальном помещении дополнительные колонны и балки. Остальные параметры могут быть вычислены автоматически при внешнем планировании объекта, исходя из заложенных показателей.

Как начертить план помещения 🚩 как сделать план здания 🚩 Дизайн квартиры

Вам понадобится

  • - рулетка или лазерный дальномер;
  • - лист бумаги, ватмана, миллиметровой бумаги;
  • - карандаш, ручка;
  • - ластик;
  • - линейка;
  • - циркуль;
  • - угольник.

Инструкция

В первую очередь возьмите обычный лист бумаги и начертите черновой вариант плана. Схематично укажите все комнаты, подсобные помещения и коридоры между ними. Если вам нужен поэтажный план, для каждого этажа возьмите отдельный лист бумаги.

С рулеткой или лазерным дальномером обойдите все помещения и измерьте все расстояния: длину и ширину комнат, размеры ниш и выступов, расположение окон и дверей. Кроме того, если необходимо, отметьте высоту потолков, виды отделки, ориентацию окон, архитектурные детали, толщину стен и т.д. Каждое измеренное расстояние отмечайте на черновом плане.

Если в помещении не все углы прямые, а есть острые или тупые углы, а также круглые конструкции, поступайте следующим образом: разбейте сложную конструкцию на несколько простых. Например, если нужно сделать чертеж комнаты с полукруглым эркером, разделите ее на прямоугольник и полукруг, затем измерьте максимальное расстояние между точками окружности (диаметр). Разделив его на два, вы получите радиус. На чертеже найдите середину воображаемой окружности и при помощи циркуля обведите край.

Возьмите лист ватмана или миллиметровой бумаги и начните рисовать план помещения в законченном виде. Используйте для этого простой карандаш, неудачные линии стирайте ластиком. Отметьте масштаб, самый удобный при этом – 1:50, в таком случае проще пересчитывать расстояния.

Начните с самой крайней угловой комнаты, за которой уже точно нет никаких объектов. Начертите ее в виде прямоугольника и, отталкиваясь от нее, нарисуйте контуры всех комнат и коридоров. Внимательно следите за соблюдением пропорций и прямых углов.

Отметьте на плане все окна, двери (с указанием стороны открывания), ниши, выступы, балконы, лестничные марши и т.д. Заштрихуйте контур стен, оставляя окна и двери не заштрихованными.
