Как настроить уровень: Как настроить уровень строительный пузырьковый

Содержание

Описание строительного уровня, его видов, советы по самостоятельной настройке инструмента

Строительный уровень считается прибором, который используется в разных работах. Без него невозможно осуществление ремонтных работ, даже монтаж перегородки и мебели производится только при применении подобного оснащения. Строительный уровень выпускается в разных модификациях. Он может быть лазерным, пузырьковым, водяным.

Устройство прибора
Разновидности уровней
Проверка по вертикали и горизонтали
Настройки уровня
Как подобрать прибор
- Длина
- Материал и профиль приборного корпуса
- Колбы
- Сборка корпуса

Подбор инструмента зависит от удобства и объема работы. Важно не только грамотно выбрать, но и настроить его. Крайне редко оборудование приобретают в уже готовом виде, разве что лазерный прибор можно применять сразу после покупки. Поэтому вопрос, как настраивать оборудование, считается первоочередным.

Без выполнения настроек начинать работу не следует.

Устройство прибора

Как правило, уровень выглядит как обычная прямоугольная линейка, в которую интегрированы одна или две (иногда больше) колбы со специальной жидкостью, в них можно заметить небольшой пузырек воздуха, который и считается указателем. Если этот шарик захватывает место между двух нарисованных отметок на колбе, значит, исследуемая плоскость вертикальная или горизонтальная. Если выступает за отметку, то можно оценить градус отличия.

Каждая колба (глазок) заполнена вязкой жидкостью, чтобы пузырёк имел возможность перемещаться. Также значимым условием является то, что наполнитель не замерзает на холоде. По этой причине основным материалом для колбочек считается спирт, его подкрашивают, чтобы удобнее было наблюдать за измерением. Отметки, по которым снимают сведения, нанесены на колбу. В некоторых случаях их не две, а больше для высокой точности.

Хозяйственный уровень крайне редко имеет больше двух измерительных колб: одна — для обследования горизонтальных плоскостей (180 градусов), а перпендикулярная ей 2-ая — для замера вертикальных (90 градусов). Можно повстречать третью колбу, что подгоняется под 45 градусов и закрепляется. У специалистов можно заметить более причудливый механизм, где колб больше, они обычно дублируют основные, чтобы уменьшить неточность, или измеряют прочие углы (к примеру, 60 градусов).

При этом механизм любого уровня для понимания доступен любому специалисту, сложностей с тем, как пользоваться прибором, никогда не возникает.

Имеется электронный уровень, у которого удобный экран, где показываются итоги замера. Определяется это не «на глаз», а с помощью звуковых эффектов, вследствие чего цифры получаются вернее, а погрешность существенно уменьшается.

Кроме ключевых конструкционных компонентов на корпусе, могут попадаться полезные дополнения, часто выручающие строителя в период работы. К примеру, линейка, размещённая на каком-либо торце прибора, либо фрезерная поверхность, чтобы в момент установки прибора он был более устойчив и удерживать его было проще (к примеру, при вертикальном замере). Кроме того, можно отыскать с одной края выемку-изгиб для покатых плоскостей типа труб, чтобы было удобно определять и их размещение в пространстве.

Разновидности уровней

Чтобы грамотно осуществить настройку уровня, сначала следует определиться с тем, каким он будет.

Изготовители на сегодняшний день предлагают:

Гидроуровень (водный) — это обычный вид, который представляет собою 2 единичные колбы, объединяемые при помощи шланга. Его протяжённость составляет 5−25 м, на колбы при этом наносят шкалу для удобства применения. Такой уровень нет необходимости настраивать, используется он только для горизонтальной плоскости. Цена оснащения невысокая, именно такой механизм предназначен для того, чтобы устанавливать другие типы оборудования.
Пузырьковый прибор — даёт возможность осуществлять точные работы. По внешнему виду это линейка различной длины, которая содержит 3 колбы, заполненные жидкостью (чаще всего спиртом). Используется инструмент для вертикальных, горизонтальных замеров, но перед началом работ его необходимо устанавливать.

Магнитный — представляет собой спецоборудование с магнитными вставками, он гарантирует высокий уровень удобства при работе с железными поверхностями.
Трубный — имеет небольшой вес и малогабаритные масштабы. Прекрасно подойдёт для замера труб, профилей и аналогичных материалов.
Лазерный — это чёткое спецоборудование с малыми размерами. Дальность его луча, при поддержке которого и ведётся измерение, — 100 м. Система устройства может быть разной, чаще всего он вводится в штативе, однако имеются и магнитные типы. Сами модификации представлены в большом разнообразии, есть возможность выбрать непосредственно тот вид, какой нужен.
Электронный лазерный механизм — цифровое спецоборудование, для его настройки используются специальные указания. Цена оснащения больше, но зато и качество у него превосходное.

Проверка по вертикали и горизонтали

Проверка и настройка прибора по вертикали может проводиться с применением обычного отвеса.

Сначала необходимо самому выделить место, вбить гвоздик либо ввинтить саморез. Затем к нему привязывается нить с отвесом. Внизу и наверху вкручиваются ещё два самореза, шляпки у них должны затронуть нити, она должна соскальзывать по их плоскости.

Саморезы должны располагаться таким образом, чтобы шляпки имели положение, параллельное к уровню земли.

Потом уровень приставляется к нитке, осматривается состояние пузырька. В случае, если он располагается посередине, то уровень выставлен грамотно, когда отсутствует — требуется его немного поправить. Если практически никакие манипуляции по настройке уровня не могут помочь, это механизм дефектный, использовать его невозможно.

По горизонтали контроль оснащения начинается с поиска безупречной горизонтальной линии, несомненно, поможет в этом гидроуровень. Приобрести его можно в любом строительном торговом центре, цена оснащения невысокая, однако его можно применять для разных работ в дальнейшем.

Как проверить строительный уровень? Проверка по горизонтали выполняется следующим способом:

Гидроуровень необходимо наполнить водой, жидкость в колбочках должна стоять на средней оценке.
Затем необходимо взять 2 листка обыкновенной бумаги, закрепить их к плоскости бетонной стены монтажным скотчем. Положение их должно быть синхронным, на плоскости бумаги прочерчиваются направления, к которым и будет потом прибавляться строительный уровень.
Одна колба прикладывается к имеющемуся листу, устанавливается пометка у ее положения. Можно применять штатив для её крепления. Если работу осуществляют двое, в таком случае вопрос крепежа решается ещё легче: 2-ой человек будет держать колбу в нужном состоянии.

Вторая колба прикладывается к листку, производится пометка таким образом, чтобы все без исключения отметки на бумаге и от воды выступали вровень.
Прикладывается уровень, обследуется состояние пузырька. В случае, если он располагается в середине, то уровень выставлен грамотно. В дальнейшей настройке нет необходимости. Если пузырёк сдвинут, то следует осуществить настройку уровня.

Для того чтобы определить верное состояние в пузырьковом приборе, необходимо осуществить заблаговременную настройку. Ровным счётом ничего сложного тут нет, однако все воздействия необходимо осуществлять постепенно, для того чтобы настройка была предельно чёткой, а в перспективе не появилось трудностей с использованием уровня.

Именно пузырьковый прибор

в виде планки разного размера используется чаще всего. Он удобен в применении, специальных познаний для использования не требуется. Для исполнения работы следует приготовить не так много:

пузырьковый уровень;
ватерпас;
обычный карандаш;
железную либо древесную линейку;
гвоздь.

Настройки уровня

Некоторые уровни с пузырьком имеют возможность регулирования. Это 2 малозаметных винтика по обе стороны пробирки. В корпусе под ними спрятаны пружины, которые выставляют колбу по нужному уровню, их проверяют собственноручно.

Как демонстрирует практическая деятельность, редкий механизм настроен на самом деле грамотно. К тому же даже налаженный уровень может сбиться, если его роняют, от смены температур и влаги, или банально от времени.

Чтобы настроить строительный прибор подобного вида, необходимо осуществить следующие действия:

Подобрать максимально гладкую плоскость, лучше на уровне глаз, чтобы настройка была комфортной. Эксперты советуют осуществлять работы в левом углу здания, подобрав тот участок стенки, где функционировать удобно.
От угла отойти приблизительно 3−5 см, вбить гвоздь так, чтобы он хорошо рассматривался.
Уровень необходимо одной стороной прислонить к гвоздю, прижать к стене, после этого можно демонстрировать строительный уровень. Здесь же прочерчивают линию. Уже после этого уровень устанавливается другим окончанием, операция повторяется.
В том случае, если линии целиком сошлись, механизм настроен грамотно. Если направления разойдутся, значит, процедуру необходимо сделать ещё раз либо простым карандашом установить оценку в том участке, где завершаются эти две проведённые линии посередине. Затем проводится чёрточка, уровень прикладывают одной стороной, вся операция повторяется. Непосредственно в таком состоянии и подкручивается колба.

Производится настройка горизонтального положения по этой же схеме, что и для вертикального.

Для регулировки уровня используются самые элементарные приборы, обычно практически никакого навыка либо сложных операций применять не нужно. Необходимо исполнять порядок операций, работать тщательно. Определённые виды уровней не требуют настройки.

Если такая проверка продемонстрировала иной итог, подкрутите винтик с проблемной стороны и вновь проведите такое исследование. Для отвесной колбы измерения похожи, только одно отличие: вращать механизм нужно немного по-другому, применить к плоскости сначала одной стороной, а затем той, которая при измерении смотрела на пользователя.

То есть уровень нужно повернуть вокруг собственной оси относительно пола. А результат анализируется подобным же способом.

Как подобрать прибор

Длина

Первым делом осматривают длину, ее должно быть достаточно для замера в один этап плоскости вашего строительного предмета. К примеру, при установке окошка шириной 1 м уровень должен быть как раз приблизительно этой длины.

Для небольших работ сгодится размер с ладонь. В случае отделки пола, потолка и стенок необходимы довольно большие приборы, 2 и более метра. Однако в случае покупки приготовьтесь защищать его от падения. Имеются и гиганты (приблизительно 4 м), но они телескопичные, т. е. выдвигаются при работе, а хранятся в несколько уменьшенном варианте, но может быть наличие погрешностей в их работе, так как блок-корпус предпочтительно иметь целостный.

Материал и профиль приборного корпуса

Нужно выбирать материал жёсткий, предпочтительно из какого-то сплава, потому как пластик недолговечен. На сегодняшний день имеется большое количество простых, однако довольно крепких сплавов для выполнения корпуса уровня, а твёрдость достигается определённым строением самого профиля прибора. Чаще всего попадаются Т и Н контурные профили, надёжнее 2-ой вид.

Колбы

Во-первых, отыщите у изготовителя указание погрешности замера, во-вторых, выясните регулировку непосредственно в магазине и не забудьте потом совершать это в начале любого цикла строительных работ. Обратите внимание на то, насколько чувствительна колба, для этого подбрасывайте под уровень что-то тонкое, пузырёк должен поменять свое состояние, причём так, чтобы это было заметно глазу.

Для высококлассных моделей можно с такой целью применять лист бумаги, так как восприимчивость их должна быть достаточно значительной. Этот параметр зависит от кривизны самой колбы, а значит, от материала и формы. Кроме того, было бы хорошо, если бы отметки были нанесены на колбу внутри, так как внешне они быстро стираются, и устройство становится бесполезным.

Сборка корпуса

Следует также проверить, насколько качественно собран блок-корпус, не имеется ли перекосов, люфтов. В особенности немаловажно место крепления заглушек по краям и закрепление колб. Все без исключения должно быть понятным образом зафиксировано, причём достаточно основательно, чтобы при простом нажатии невозможно было наблюдать даже намёка на сдвиг. Соединение колбы должно быть доступно для регулирования, а заглушки на корпусе правильнее подбирать из резины, так его повреждение при неосмотрительности будет менее вероятно.

Как проверить строительный уровень: современные способы и лайфхаки

Почему-то многие думают, что проще и надежнее всего проверить точность обычного строительного уровня можно только по лазерному нивелиру.

Откуда появилась такая такая слепая вера в лазерные уровни? Они ведь тоже могут врать, причем некоторые очень даже сильно врут.

Я не противник лазерных уровней, сам таким пользуюсь, но иногда проще отложить его в сторонку и воспользоваться старым добрым пузырьковым уровнем.

Так вот, к чему это я все. Есть очень простой способ проверить ваш уровень на точность, независимо от того, где вы находитесь (в магазине, дома или на строительном объекте) и есть ли у вас под рукой идеально ровная плоскость.

Особенности строительного уровня

Пузырьковый строительный уровень является самым незаменимым оборудованием при выравнивании объектов во время строительства. Он способен очень точно определить отклонение той или иной поверхности от нормы. Инструмент уровень обычно имеет прямоугольную форму, в которую встроены специальные колбы с пузырьками воздуха и разметкой.

Перед приобретением этого оборудования очень важно учесть его особенности:

Восприимчив к ударам. Строительный уровень ни в коем случае нельзя ронять. Любое падение может привести к снижению точности или к полному выходу инструмента из строя.
Существуют угловые уровни. Они помогают измерять положение предметов, которые находятся под углом. В таком случае точность измерения зависит и от того, насколько правильно будет расположен уровень.
Неисправность вновь купленного уровня. Даже те инструменты, которые приобретаются в магазине, могут изначально показывать неправильные данные. Это происходит из-за неаккуратной транспортировки. Поэтому рекомендуется, как минимум, проводить хотя бы первичную проверку оборудование на видимые отклонения ещё в магазине.

Устройство строительного уровня Источник tdrimspb.ru
Перед тем, как пользоваться уровнем, необходимо его тщательно осмотреть и взять для сравнения два других инструмента, которые точно исправны. Обращаться с инструментом нужно очень осторожно, поскольку любое механическое повреждение выведет оборудование из строя и придётся покупать новый строительный уровень.

Как сделать выбор в магазине

При выборе уровня изучите его корпус. У него должны быть толстые стенки. Толщина должна составлять 1,5-2 мм минимум. Если есть вставки на торцах, на глазок определить, какой толщины металл, практически невозможно. Значит, нужно больше ориентироваться на вес. Тонкостенные легкие. Они продавливаются пальцами.

Изгиб профиля – это дефект. Обычно он проявляется тогда, когда вы переносите прибор в сумке с инструментами. Запомните, что уровень нуждается в отдельном кейсе. Хорошо, когда по краям противоударные вставки из резины. Практика показала, что вставки из пластика при падении прибора раскалываются. Оптимальная длина строительного уровня для домашних нужд — 60 см.

В некоторых случаях полезны магнитные вставки. А когда еще есть и отверстия под размеры блока розеток 220В, то электрику это в помощь.

Далее обращаем внимание на колбу. Пузырек должен быть большим. Расстояние между рисками должно оставлять примерно 1 мм. Тогда замеры будут произведены с большей точностью. У дешевых моделей такого не увидишь.

Колба обычно вклеена. Но может также регулироваться винтами. Какому способу отдать предпочтение? Знайте, что у каждого способа крепления есть свои плюсы и минусы.

А сколько должно быть колб? Обычно пары колб вполне хватает. То есть достаточно, чтобы была колба горизонтальная и вертикальная.

ВАЖНО! Самый главный параметр, от которого зависит и цена, — допустимая погрешность. У дешевых погрешность составляет до 5 мм на 1 метр. У дорогих — 0,01 мм на метр. Данную погрешность невозможно настроить и исправить.

Способы проверки строительного уровня

Есть несколько способов, как проверить строительный уровень. Это необходимо делать в двух плоскостях: вертикальной и горизонтальной, поскольку в инструменте находятся колбы с разным расположением. Лучше заранее достать несколько исправных строительных уровней, чтобы сравнивать результаты замеров с ними. Рассмотрим, как отрегулировать уровень разными способами.

Проверка строительного уровня Источник sense-life.com

Проверка по горизонтали

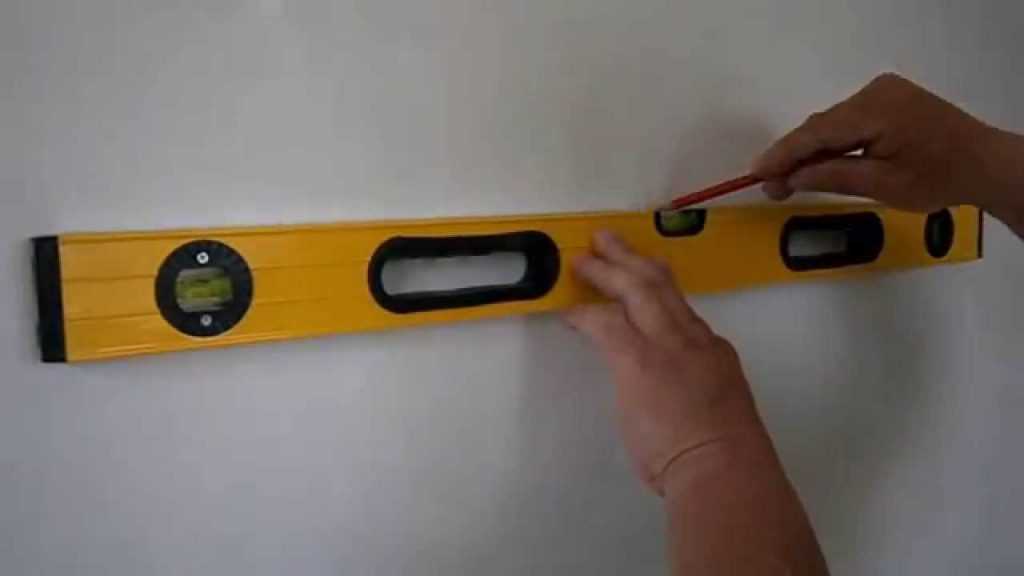

Саму проверку желательно осуществлять на ровной поверхности. Необходимо приложить уровень и проверить исправность рамы: она не должна шататься. Если нижняя сторона строительного уровня плотно не прилегает к измеряемой поверхности, то пузырёк в колбе будет показывать неверный результат. После того, как инструмент приложили к ровной поверхности, необходимо зафиксировать положение пузырька.

Проверка по горизонтали Источник yandex.net

Если на данном этапе все исправно, то инструмент поворачивают на 180 градусов и прикладывают к этой же ровной поверхности рабочей стороной. На этом этапе тоже необходимо зафиксировать конфигурацию пузырька. При отличии показателей друг от друга можно сделать вывод, что строительный уровень неисправен.

Смотрите также: Каталог компаний, что специализируются на отделочных материалах и сопутствующих работах

Проверка по вертикали

Инструмент уровень проверяют ещё и на вертикальной поверхности. Для этого также следует найти ровную поверхность, иначе показатели будут неточными даже при исправности оборудования. Сначала строительный уровень прикладывают рабочей стороной к вертикальной поверхности и фиксируют положение пузырька.

Проверка по вертикали Источник kraski-net.ru

В отличие от первого случая, инструмент не нужно разворачивать на 180 градусов. Его поворачивают другой стороной и так же прикладывают к поверхности, фиксируя конфигурацию пузырька. Расхождения в показателях будут означать неисправность прибора, а значит, он будет нуждаться в замене.

Конструкция

Металлическая планка, основа инструмента, выполнена из металла или алюминия. Встречаются уровни и с пластиковыми планками, такие инструменты не обеспечивают достаточной точности измерений. Длина планки варьируется от 10 сантиметров в карманных уровнях до 4 метров в профессиональных строительных.

В шине расположены «глазки», визиры. Внутри отверстия находится колба, заполненная подкрашенной жидкостью или техническим спиртом. На стенках ампулы нанесены деления, риски. Крупный пузырёк воздуха свободно передвигается внутри колбы, обеспечивая измерения.

Количество визиров 1-3, зависит от функциональных возможностей инструмента:

пузырёк на торце длинной стороны основной, им измеряют горизонтальность поверхности;
визир, оборудованный расположенной прямо колбой, служит для построения вертикалей;
угловое положение цилиндра к горизонту, соответственно, указывает на измерение углов.

Для улучшения видимости в ночное время спирт подкрашивают флуоресцирующими добавками, иногда производитель дополнительно устанавливает на визир линзу.

Сторона планки, которую прикладывают непосредственно к поверхности, специально выделена и называется рабочей.

Как настроить строительный уровень

Не каждый пузырьковый строительный уровень можно настроить. Корпуса, в которые уже сразу вмонтированы пузырьковые блоки, невозможно разобрать. А те инструменты, в которых блоки прикручены болтами, подлежат самостоятельной регулировке. Перед тем, как настроить пузырьковый строительный уровень, стоит убедиться, что конструкция позволит это сделать. Работы рекомендуется выполнять исключительно на ровной поверхности.

Настройка уровня Источник sdelai-lestnicu.ru

Проведение разметки

Сначала необходимо сделать некоторые отметки. Гидроуровень располагают так, чтобы два его конца находились на одном уровне, чтобы сделать на поверхности соответствующие отметки. Эти точки следует соединить по линейке ровной линией.

Главное, чтобы она не была слишком толстой, иначе это значительно повлияет на точность измерений. Затем по этой линии нужно выставить уровень: степень отклонения пузырька покажет на ту сторону, куда следует сдвинуть блок.

Проведение разметки Источник bosch-professional.com

Калибровка лазерного уровня

Чтобы настроить лазерный уровень, придется вскрыть его корпус. В зависимости от модели, это делается разными способами. Перед началом работы рекомендуется поискать наглядные материалы от людей, которые уже делали демонтаж того или иного изделия. Есть несколько полезных советов.

Шурупы корпуса нужно выкручивать осторожно, плавным усилием.
Для снятия уплотнительных колец не стоит применять клещи. Элементы можно разблокировать, наматывая капроновую нить в щель на стыке деталей.
Корпус на защелках не стоит разбирать отверткой или приложением усилий. Фиксирующие элементы стоит найти тонким ножом, проводя им по щели между частями конструкции. Защелки последовательно отжимаются без излишних усилий.

После разборки корпуса взгляду открывается основная силовая конструкция лазерного прибора. Это металлическая деталь, внутри которой закреплены горизонтальный и вертикальный излучатели. На ней есть фиксирующие винты для каждого из лазеров, а также регулировки светового фронта. Более мелкий винт сбоку меняет наклон в вертикальной плоскости, передний крупный — угол атаки относительно горизонтали.

Регулировка лазерного уровня по углу атаки производится по уже описанному выше методу.

Прибор устанавливается на 1 м от стены, делается отметка на ней и противоположной.
Прибор устанавливается к противоположной, регулируется штатив до попадания луча в метку.
Луч направляется на противоположную.
Поворачивается винт регулировки для понимания, в какую сторону смещается луч.

Проверка делается многократно. Метки наносятся при каждом новом тестировании.

Аналогично выше описанному методу регулируются наклон лазерной плоскости или линии. Делается отметка на стене, прибор вращается, с одновременной подстройкой соответствующим винтом. Сложнее всего калибровать лазерный уровень по вертикали. Для этого понадобится отвес. Линию лазера направляют четко вдоль нити. Если она освещается не по всей длине, нужно сделать следующее:

ослабить винты, фиксирующие вертикальный излучатель;
прилагая некоторые усилия, повернуть блок лазера в клеевом слое гнезда;
зажать винты;
повторить проверку.

Большой точности достичь таким методом не получится. Однако при некотором терпении, вертикаль луча будет практически идеальной. По завершении юстировки, нужно аккуратно залить клеем области в гнезде, которые были деформированы при повороте блока излучателя вручную.

Видео описание

Как проверить уровень, смотрите в этом видеоролике:
Важно обращать внимание при покупке строительного уровня на следующие нюансы:

Корпус. Рекомендуется выбирать литой корпус, который толщиной не будет менее 2 мм. Качественный корпус определяется согласно весу инструмента: оборудование не должно быть слишком лёгким. Корпус играет очень важную роль и при работе своего предмета. Защищённый корпус является гарантией исправной работы оборудования. Также качественный инструмент должен содержать специальные резиновые вставки.
Колба. Отметки на данной части строительного уровня от края не должны быть меньше 1 мм, как и сама колбочка. Если она мелкая, то и пузырёк будет не точно показывать ровность поверхности, а значит, придётся дополнительно потратить время на настройку.

Колба пузырькового уровня Источник goods.ru

Количество колб. Уровень строительный должен содержать сразу несколько колб для точных и быстрых измерений. В основном они бывают горизонтальными и вертикальными. Но есть и инструменты, которые позволяют измерять поверхность, находящуюся под углом.
Погрешность. Почти у любого подобного инструмента существует погрешность. Особенно недорогие устройства могут искажать действительные замеры на несколько миллиметров. Поэтому данный показатель тоже нужно учитывать, особенно, если уровень нельзя будет настроить.

Именно на эти факторы стоит обратить внимание при покупке пузырькового строительного уровня. Только так можно будет приобрести качественный и точный инструмент.
