Как правильно пользоваться штангенциркулем:фото,видео,инструкция

фото:устройство штангенциркуля

1. Штанга;
2. Двигающаяся рамка;
3. Основная шкала, находящаяся на штанге;
4. Губки измерений внутренней стороны;
5. Губки измерения внешней стороны;
6. Глубиномер;
7. Нониус;
8. Винт, который зажимает рамку.

В некоторых моделях встречается двойная шкала, которая может показывать исчисления не только в миллиметрах, но и в дюймах. Другие детали штангенциркуля, как правило, остаются прежними.

Во время передвижения движущихся частей перемещается и часть с контрольным делением, которая и будет показывать количество миллиметров. Независимо от того, хотите вы измерить внешние размеры, внутренние или глубину, движения будут одни и те же, отличается только контрольная концевая мера.Для этого есть глубиномер, который упрется в дно измеряемого предмета. Для обыкновенных размеров деталь требуется зафиксировать во внутренних или внешних губках.

После определения значения по основной шкале, можно воспользоваться нониусом для более точных показаний.

Правила пользования штангенциркулем

• Во время измерения детали ни в коем случае не стоит допускать ситуации, чтобы губки штангенциркуля перекашивались. После того, как они дойдут до нужного положения, их требуется зафиксировать при помощи стопорного винта, чтобы избежать вышеуказанных неприятностей.
• Во время чтения показаний прибора, следует держать его перед глазами прямо.
• При использовании устройства требуется соблюдать правила безопасности, так как концы губок у него достаточно острые и могут нанести травму.
• Хранить его следует в местах где не попадают опилки, стружка, вода, пыль и другие негативные факторы. При этом не стоит располагать его далеко от рабочего места, так как он часто используется.
• После работы и перед ее началом инструмент следует протирать чистой ветошью.

Как измерять штангенциркулем

Перед тем, как мерить штангенциркулем, требуется ознакомиться с основными правилами.

• Измерение наружных поверхностей. Для того, чтобы получить данные о внешних размерах изделия, его требуется зафиксировать в нижних губках инструмента. Для этого требуется развести его немного больше, чем сама измеряемая заготовка, а потом свести губки до упора. После этого можно снимать показания по основной и дополнительной шкале.
• Измерение внутренних поверхностей. Для данной операции инструмент следует переместить в нулевое положение, после чего поместить губки для внутреннего измерения в заготовку, параллельно измеряемой плоскости. Далее следует разводить их до упора, что поможет зафиксировать их в одном положении и избежать больших погрешностей. Это подходит также для определения диаметра.
• Измерение глубины. Здесь основной частью является глубиномер. Замер штангенгенциркулем осуществляется путем упора торца инструмента в один конец детали и погружением глубиномера в другой. Когда он упрется или дойдет до нужной точки, то можно снимать показания по основной и дополнительно шкале, так как нониус здесь по-прежнему остается актуальным.
• Как выполнять разметку. Разметка наносится прямыми рисками от базовых кромок инструмента, расположенных параллельно, или поверхности самой заготовки. Также делают засечки и могут проводить окружности.

фото:наружное и внутреннее измерение поверхности штангенциркулем

фото:измерение глубины штангенциркулем

Определение показаний штангенциркуля

Основной проблемой, чтобы понять как пользоваться штангенциркулем, является определение точного результата, а также использование дополнительных функций устройства. Наиболее просто и понятно дело обстоит с наружными размерами, но принцип снятия везде практически одинаков, поэтому, следует научиться обращаться двумя шкалами. На первой, она же является основной, показаны целые доли миллиметра. Вне зависимости от того, исползаете вы глубиномер, внешние или внутренние губки, передвигаются все три части, соответственно отмеренному расстоянию. Чтобы не сбить показания во время измерения, когда все доходит до контрольной предельной точки, происходит фиксация прибора.

фото:показания штангенциркуля

а)6,45 мм;б)1,65 мм

После этого его можно снять с заготовки и приблизить поближе к себе. Показания при этом остаются такими же, как и в момент измерения. На штанге деления сразу видны и количество целых миллиметров видно сразу, чтобы определить более детально, следует воспользоваться нониусом. На нем располагает десять делений, каждое из которых соответствует доли целого. Если первое деление совпадает со значением черты на основной шкале, то получается ровное значение. Если второе деление совпадает с какой-либо чертой, то к полученному целом значению следует прибавить 0,1. К третьему – 0,2, четвертому – 0,3 и так далее.

Существуют нониусы, которые показывают сотые доли миллиметров. Принцип измерения в них очень схож. Главное, чтобы фиксирующий элемент всегда был в рабочем состоянии, иначе невозможно будет получить точные данные, так как положение измерительного прибора будет постоянно сбиваться.

Как правильно хранить инструмент

Знаний как пользоваться штангенциркулем оказывается недостаточно, так как нужно знать правила хранения и ухода за инструментом. Лучше всего хранить инструмент в футляре, в котором он и поставляется. В любом случае, это должно быть темное сухое место, куда не попадает пыль, опилки и прочие предметы. С учетом того, что все модели делаются из металла, нежелательны контакты с влагой и скопление конденсата. Не следует допускать ударов и царапин, которые могут деформировать инструмент и снизить точность измерения. При каждом использовании требуется протирать поверхность сухой тряпкой. Аккуратное обращение позволяет пользоваться им на протяжении многих лет и даже десятилетий.

фото:хранение штангенциркуля в футляре

Как пользоваться штангенциркулем? Инструкция, как замерить сечение кабеля. Как правильно измерять внутренний диаметр?

Во время ремонта или токарной и слесарной работы нужно проводить всевозможные измерения. Они должны быть максимально точными для того, чтобы все получилось по заготовленному плану. Для измерений существует множество инструментов: уровень, линейка, рулетка. Но среди них есть один самый универсальный и самый полезный – это штангенциркуль.

С его помощью вы сможете узнать высоту, глубину, ширину, диаметр, радиус и многое другое. Поначалу может показаться, что это сложный инструмент, но на самом деле пользоваться штангенциркулем довольно просто, несмотря на огромное количество функций.

Основные правила пользования

Для того чтобы устройство всегда работало исправно и проводило точные измерения, вам нужно соблюдать все необходимые условия хранения. Передвижную часть смазывайте машинным маслом, чтобы губки двигались плавно и без больших усилий. Во время работы соблюдайте технику безопасности, так как края губок острые, – неопытный человек может ими пораниться. Они специально сделаны такими, чтобы делать разметку.

Храните штангенциркуль в месте, где не будет лишней пыли, мусора, стружки и прочих элементов, которые могут забиться в механизм.

В последнее время производители продают эти инструменты вместе с футлярами. Они защищают устройства от влаги, грязи и пыли.

Если же грязь или влага все-таки добрались до штангенциркуля, то его необходимо прочистить.

Так как измерения могут проводиться в разных местах с разными условиями и некоторые символы или цифры могут просто исчезнуть под слоем пыли или грязи, то перед началом работы и после её окончания протирайте лицевую часть устройства, где можно увидеть цифры и где происходит замер с помощью губок. Во время работы следите за тем, чтобы все губки держались плотно и не расшатывались. Главным достоинством штангенциркуля является то, что он может дать показания с точностью до тысятичных миллиметра, поэтому перекос губок может повлиять на правильность измерений.

Если же губки шатаются из-за способа замера, а не из-за самого устройства, то их можно подтянуть с помощью стопорного винта. Он находится сверху штангенциркуля и по форме напоминает маленькое колесо. Его нужно выкрутить так, чтобы губки соприкасались с измеряемой деталью или поверхностью максимально плотно.

Как работать?

Для того чтобы правильно работать штангенциркулем, нужно понять, как считывать показания. Здесь все немного сложнее, чем у простой линейки. Дело в том, что у инструмента есть две шкалы. Первая (основная) – это миллиметровая. Она дает первоначальные данные по замеру. Вторая (она же нониусная) поможет вам измерить детали с высокой точностью. На ней можно распознать даже доли миллиметра.

Нониус – это 0,1 мм, поэтому правильный замер может дать очень точный результат. Но у каждых моделей штангенциркулей может быть разный шаг (одно деление). Как правило, длина шага указывается чуть левее на самой шкале.

Также шкала нониуса может быть разной и по длине. У некоторых моделей она достигает 2 см (20 мм) от основной измерительной шкалы, у других же она может составлять около 4 см. Чем больше длина, тем точнее вторичная шкала будет выдавать показания. В основном современные штангенциркули измеряют с точностью до 5 сотых миллиметра (0,05 мм), более старые приборы имеют точность лишь до одной десятой миллиметра (0,1 мм), что в два раза меньше.

У штангенциркуля есть две пары губок: верхняя и нижняя. На некоторых есть только одна, но это уже узкоспециализированные виды приборов. Верхней парой губок измеряют внешнюю ширину и высоту. Нижней же делают замеры диаметра и внутренней ширины детали. Внутренние канавки должны плотно прижиматься внутри элемента, чтобы не было люфта и измерение диаметра было очень точным.

Эти губки могут раздвигаться на довольно большое расстояние, поэтому с их помощью можно измерить диаметр, длину, ширину и высоту трубы, большого подшипника, крупных деталей и остальных видов запчастей. Но основным плюсом штангенциркуля является то, что он может определять параметры и очень маленьких или тонких предметов. Например, им можно замерить сечение кабеля, определить ширину провода, гвоздя, гайки, шаг резьбы болта и много другое.

Всегда во время большого количества токарной или слесарной работы пользуются именно штангенциркулем из-за его удобства и универсальности. Но этот прибор можно применяться и на стройке.

Если вы хотите измерить диаметр арматуры, кирпича, бетонного блока, то штангенциркуль поможет и здесь.

Также, помимо пары губок, у некоторых моделей есть и глубинометр. С его помощью можно с легкостью измерить глубину, причем даже у малых деталей. Это приспособление выдвигается вместе с измерительной и нониусной шкалой. Линия глубинометра очень тонкая и спокойно помещается в задней части штангенциркуля. Для того чтобы мерить глубину, просто опустите это устройство до упора в деталь (при этом положите её так, чтобы сама деталь имела опору) и сверху закрепите с помощью зажимного винта. После этого посредством измерительной шкалы вы сможете рассчитать глубину таким же способом, каким измеряют длину, высоту и другие величины.

Если вы не знаете, каким сверлом воспользовались для того, чтобы сделать конкретное отверстие, то просто измерьте диаметр. Вообще, штангенциркуль может ответить на многие вопросы, и после некоторой работы с измеряемой деталью вы сможете изучить её полностью. В комплекте со штангенциркулем может идти инструкция, поэтому вы можете ознакомиться с ней перед первой работой.

В случае когда штангенциркуль подвергся коррозии, обработайте его специальным средством от ржавчины. Только смотрите, чтобы это средство не разъедало металл, ведь это может привести к тому, что деления и шаги на измерительной и нониусной шкалах не будет видно.

Существуют и электронные виды штангенциркулей, но с ними необходимо обращаться более аккуратно. В первую очередь не допускайте попадания воды или других жидкостей на устройство. В электронном табло может произойти короткое замыкание, и узнать точные данные вы не сможете.

Также не стоит измерять любые вещи, работающие от электричества. Это может сбить табло, и результаты после замера будут неверными. Перед началом работы проверьте устройство и нажмите кнопку ON, чтобы штангенциркуль включился. После того как вы сняли показания и вам нужно заново сделать замер, то нажмите кнопку установки нулевого положения. Принцип включения примерно такой же, как и у непрограммируемого калькулятора: после каждой операции значение нужно сбросить.

Также в электронном варианте штангенциркуля необходимо менять питание. Для этого откройте крышку защитного кожуха и замените батарейку. Также не забывайте про полярность. Если батарея исправна, но табло все равно не работает, то проверьте, правильно ли вставлен элемент питания.

Как считывать показания?

Первоначальный замер производите по основной шкале. Выделите целое количество миллиметров. Для того чтобы узнать более точные показания, ищите риски на нониусе (второй шкале). Вам необходимо будет найти, где риски второй шкалы совпадают с первой. Если вы на глаз сможете определить по основной шкале, что показание ближе к концу миллиметра, то и искать надсечки тоже лучше с конца нониусной шкалы. Именно риски должны показывать самые точные показания.

В случае когда у вас совпадает несколько рисок, то таким штангенциркулем лучше не работать и даже не пытаться отрегулировать, так как он неисправен. Совпадать могут только деления нулей, но они совпадают из-за того, что это одинаковые числа.

Если вы хотите примерно узнать значение, то необязательно вглядываться в нониусную шкалу. Основное значение можно определить и по измерительной. Бывает и такое, что значения на шкалах стираются или становятся не видны. Для лучшей сохранности обезжирьте эти поверхности и протрите тряпкой, ведь так вы будете видеть все деления.

В продаже есть и другие типы штангенциркулей, например: циферблатный и электронный. Циферблатный сделан в форме круга, где стрелка указывает определенную меру. Эта операция заменяет высчитывание показателей на нониусе. Электронные варианты куда проще в работе, но дороже. Вам нужно будет лишь провести измерение (любое, это может быть глубина, диаметр, длина), и на электронном табло высветится цифра. Это и будет искомое значение. Оно также может иметь точность в 0,05, 0,02 или 0,01 мм.

Проведение разметочных операций

У штангенциркуля присутствует множество функций, поэтому его можно использовать и для разметки. Этот процесс зависит от типа устройства прибора. Дело в том, что нижние губки (которыми и проводят разметку) могут быть не только прямоугольными с внутренними изгибами, но и круглыми. В любом случае внутренняя кромка вырезана специально таким образом, чтобы нижней губкой можно было делать отметки.

Для этого сделайте замер и немного придавите нижней губкой на материал, где вы будете делать отметку. Благодаря тому, что кромка немного подточена, она будет своеобразно царапать и отмечать. Также можно не прибегать к методу поцарапывания, а просто оставить штангенциркуль на месте и сделать отметку с помощью маркера, карандаша или других предметов.

Если вы делаете разметку по плану детали, то не забывайте про масштаб, ведь он не всегда 1 к 1.

Возможные ошибки

Новички начинают делать много ошибок во время первых замеров и последующей работы. Можно привести примеры, когда начинающие люди начинают измерять внутренний диаметр верхними губами, которые предназначены для измерения поверхностей детали. Также новички не всегда следят за стопорным винтом: он у них свободно ходит. А ведь именно эта часть прибора надежно фиксирует деталь в тисках, что дает максимально точные измерения.

Все приходит с опытом, и нет возможности разузнать все тонкости штангенциркуля, не используя его, поэтому самая главная профилактика против ошибок – это практика.

О том, как правильно пользоваться штангенциркулем, смотрите в следующем видео.

Штангенциркуль -устройство, как пользоваться инструментом, фото

Щтангенциркуль – один из самых распространенных измерительных инструментов. Практически ни одна серьезная деталь из металла не изготавливается без использования этого инструмента. Появившись в конце 17 века, и дойдя до наших дней, он не так уж сильно изменился, разве что стал более точным.

Очевидно каждый, начиная с 1 класса школы, знает, что циркуль — это инструмент, при помощи которого легко чертить окружности и проводить измерения путем переноса расстояния между двумя точками на линейку. Такие же циркули, только из высококачественного металла с закаленными рабочими поверхностями (концами ножек) используются в слесарном деле для осуществления тех же операций, только на материалах, которые радикально тверже бумаги.

Эти приборы не имеют шкалы, а расстояния откладываются на линейке. Очевидно, что для нанесения многократной однотипной и одноразмерной разметки ничего другого и не надо. Отложил один размер, зафиксировал взаиморасположение ножек фиксирующим винтом, накернил центры размечаемых окружностей и размечай до полного истирания концов инструмента. Далее можно произвести заточку, перевыставить размер и продолжать работу.

Однако для подобных работ, но с часто меняющимися размерами нужен более технологичный инструмент. И он, конечно же, появился и очевидно имел приблизительно такой вид.

К одной из ножек циркуля приделали штангу и нанесли на нее разметку. Отпала процедура откладывания размера на линейке. К циркулю добавили штангу и к названию – тоже. Циркуль превратился в штангенциркуль. Также он известен под наименованием кронциркуль (крон – венец). И, правда: коронованный циркуль. Судя по своему месту в линейке измерительных инструментов, он – король.

Основные функции обычного штангенциркуля – измерить наружный или внутренний размер детали. Зачастую к этим параметрам добавляется функция измерения глубины.

Известно простонародное название этого инструмента – штангель, образовавшееся путем выбрасывания из слова самой труднопроизносимой части букв (штангеНЦИРКУль). Именно так между собой называют его слесаря и рабочие других профессий, связанных с использованием штангенциркуля. Но если вы услышите, что к этой профессиональной сленговой аббревиатуре кто-то добавляет слово циркуль, в итоге получая штангель циркуль – не просите показать его документ об образовании – это в любом случае липа.

Какие бывают штангенциркули, их устройство и фото

Прежде всего, нужно сказать, что еще с советских времен существует классификация штангенциркулей, насчитывающая 10 основных наименований, не считая специальных инструментов, о которых мы вспомним ниже. Конечно, нет смысла все их перечислять (кто захочет, найдет эту информацию в интернете). Мы рассмотрим только основные варианты исполнения этого инструмента.

На этой фото и фото современного штангеля, размещенных выше, изображен ШЦ-І, инструмент с двусторонними губками, одними – для измерения наружных размеров (5), вторыми – для внутренних (4), имеющий дополнительную штангу глубиномера (6), расположенную в пазу основной штанги.

По штанге (1) с основной шкалой измерений (3) передвигается подвижная рамка (2) со шкалой нониуса (7). Рамка фиксируется прижимным винтом (8).

Из всей номенклатурной линейки штангенциркулей нам еще будет интересен разметочный штангель ШЦР и ШЦТ-І, имеющий твердосплавные напайки концов губок – для разметки деталей из твердых металлов.

Изменения касаются больше частностей исполнения штангенциркулей. Они могут несколько отличаться друг от друга конструктивно (односторонние и двухсторонние губки, наличие или отсутствие рамки микрометрической подачи (8), исполнением из различных материалов т. п.)

И все же для рядового пользователя принципиальными будут отличия инструментов с обозначениями ШЦК – с круговой измерительной шкалой и ШЦЦ – с цифровой электронной шкалой.

Как пользоваться штангенциркулем, точность инструмента

Измерения с точностью до 1 мм интуитивно понятны абсолютно всем и в особых разъяснениях абсолютно не нуждаются. Передвигая подвижную рамку вдоль штанги, зажимая (не сильно) губками деталь, мы отслеживаем на цифровой шкале штанги размер. Все хорошо, когда риска с «0» нониуса четко совпадает с любой из рисок основной шкалы. Это значит, что деталь имеет размер в целых миллиметрах. Но если риски шкалы и нониуса не совпадают, то большинство людей применит термин «больше» или «меньше». К примеру: чуть больше 30 мм для обывателя будет означать размер от 30 до 31 мм. Но пользование нониусом настолько просто, что имея штангенциркуль, продолжать пользоваться подобными величинами – моветон.

Шкала нониуса разбита таким образом, что наиболее точное совпадение ее риски с риской основной шкалы покажет точное значение после запятой в дробном значении размера детали.

Нужно учитывать класс точности инструмента, он обязательно пишется – чаще прямо на нониусе – чему равно одно его деление. Большинство самых распространенных штангенциркулей обладает способностью определять размер с точностью до 1/10 миллиметра, но есть приборы и до 2/100, на них написано 0,02. На принцип пользования нониусом это не влияет.

Кроме умения пользоваться нониусом, важно так же правильно пользоваться штангенциркулем во время проведения измерений, о чем детально рассказывается в следующем видео.

Штангенциркули с круглой цифровой шкалой не требуют совпадения рисок, они прямо показывают на значение. Здесь важно учитывать значение деления, которое указывается на циферблате.

Для этого штангеля оно составляет 0,02 мм. К плюсам такого исполнения инструмента можно отнести возможность тарирования (физической установки на «0» шкалы циферблата) при сведенных губках с фиксацией зажимным винтом – здесь он снизу циферблата. К явным же недостаткам – исключительную аккуратность в обращении. Слишком велик риск повреждения инструмента при разбивании стекла циферблата. А ведь особую бережность в обращении со штангенциркулем при проведении слесарных, токарных или фрезерных работ обеспечить практически невозможно, поэтому ШЦК все чаще снимается с производства ввиду малого спроса, хотя в домашних условиях, при бережном отношении он может многие годы служить верой и правдой.

Хотя очень недорогие (от 5,5 $) за штуку углепластиковые циферблатные штангеля все же пока удерживают этот тип инструмента на плаву.

Еще одним фактором, влияющим на уход с рынка ШЦК, стало наличие недорогих и менее прихотливых в эксплуатации ШЦЦ – цифровых или дигитальных (от digital – цифровой) штангенциркулей, в основном китайского производства.

Несколько слов о кнопках на цифровом штангенциркуле. Зеленая вверху – переключатель значений «миллиметры – дюймы». Ремарка: наличие на основной шкале (а также на подвижной рамке) верхней разметки позволяет производить измерения в дюймах, что в общем-то для нас не так уж и актуально. Левая красная кнопка снизу включает и выключает прибор. А вот правая, на наш взгляд, самая интересная кнопка, позволяющая обнулить значение в любом положении губок. Эта функция очень полезна при контроле размера большого числа однотипных деталей, когда номинальный размер выставляется изначально, фиксируется желтой кнопкой, а при замерах мы видим отклонения от него, причем в обе стороны.

Кстати, взаимная проверка точности всех перечисленных типов штангелей, в т.ч. и с разным классом точности измерений, показывает, что даже старые советские инструменты, при условии не убийственных условий эксплуатации, вполне справляются со своей задачей. Важно помнить: наиболее точным значением для наружных размеров будет наименьшее, а для внутренних – наибольшее. Все дело в том, что крайне сложно абсолютно точно позиционировать инструмент при замерах, а искажения дают именно эти неточности. И еще одно: винт фиксации подвижной рамки нужно держать в слегка поджатом состоянии, что предотвратит слишком большой ее люфт на основной штанге. И подводить к детали ее нужно без чрезмерных усилий, которые вынудят этот самый люфт конвертировать в искажение замера.

Разновидности специальных штангенциркулей — фото

Очень часто на основе этого инструмента выпускают специальные измерительные приборы узкого спектра действия (для замера диаметров внутренних и наружных канавок), как заводского изготовления, так и цехового, а иногда и для выполнения одной единственной операции, но очень многократно (для замера расстояния отверстия заданного диаметра от края детали) т.п.

Есть приборы, производящие одновременно несколько замеров.

И совсем уж специальные, как штангенциркуль для замера геометрических параметров сварных швов соединений разной толщины.

Существуют в природе такие инструменты, как штангенглубиномеры.

А вот более точные измерения проводятся приборами под названием микрометр (до 1/1000), но дома вряд ли он пригодится.

Также следует помнить, что для инструментов, которые используются на производстве, где необходима высокая точность прибора, рекомендуется делать поверку в специальных учреждениях.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Штангенциркуль — презентация онлайн

«Штангенциркуль»

2. Содержание

1.Виды ШТАНГЕНЦИРКУЛЯ
2.Измерение штангенциркулем
3.Назови основные элементы
штангенциркуля
4. Проверь свои знания
5.Эксплуатация штангенциркуля
6.ПРАВИЛА БЕЗОПАСНОСТИ ПРИ
ИСПОЛЬЗОВАНИИ ШТАНГЕНЦИРКУЛЯ

3.

1.Виды ШТАНГЕНЦИРКУЛя СОДЕРЖАНИЕ
Штангенциркуль используется для измерения деталей,
причём, как их внутренних частей, так и внешних. Для
этого инструмент имеет металлическую штангу с
разметкой, верхние и нижние губки и рамку с нониусом.
Научиться пользоваться штангенциркулем под силу
даже школьникам, а уж профессионалы, ежедневно
берущие в руки этот нехитрый, но очень важный
инструмент, проводят измерения в считанные секунды.
Внешние размеры детали определяются с помощью
нижних губок. Для этого они разводятся в стороны, а
после помещения между ними детали сдвигаются до
упора и фиксируются винтом. Внутренние измерения
осуществляются с помощью верхних губок, которые
вводятся в отверстие и раскрываются. Результаты
определяются по двум измерительным составляющим –
шкале, расположенной на штанге, и нониусу на рамке.
Таким образом, возможно получение точных данных, что
очень важно при изготовлении мелких деталей.
.
СОДЕРЖАНИЕ

5. 2.Измерение штангенциркулем

При разметке и обработке деталей широко
используется контрольно-измерительный
инструмент. С простейшим из них —
измерительной линейкой вы уже знакомы.
Она позволяет определить размеры деталей
с точностью до 1 мм. Для измерения с
большей точностью (до 0,1 мм) применяют
штангенциркуль. Это универсальный
измерительный инструмент. С его помощью
можно измерять наружные и внутренние
размеры деталей и глубину отверстия.
СОДЕРЖАНИЕ
На рисунке показан штангенциркуль ШЦ-1.
Он состоит из штанги с неподвижными губками 1 и 2,
по которой перемещается рамка 4 с подвижными
губками 3 и 8. Рамку можно закреплять в нужном
положении стопорным винтом. На штанге 5 нанесены
деления, которые образуют миллиметровую шкалу.
Цена ее деления—1 мм.
СОДЕРЖАНИЕ
3.Назови основные элементы
штангенциркуля
Зажимной
винт
2
Рамка
3
4
Глубиномер
5
Неподвижны
е губки
6
Штанга
Нониус
1
7
СОДЕРЖАНИЕ
Подвижные
губки

8.

Проверь свои знания Во сколько раз точность измерения
штангенциркулем выше точности измерения
линейкой?
А – в 10
Правильно
В – в 15
Б – в 20
Не правильно

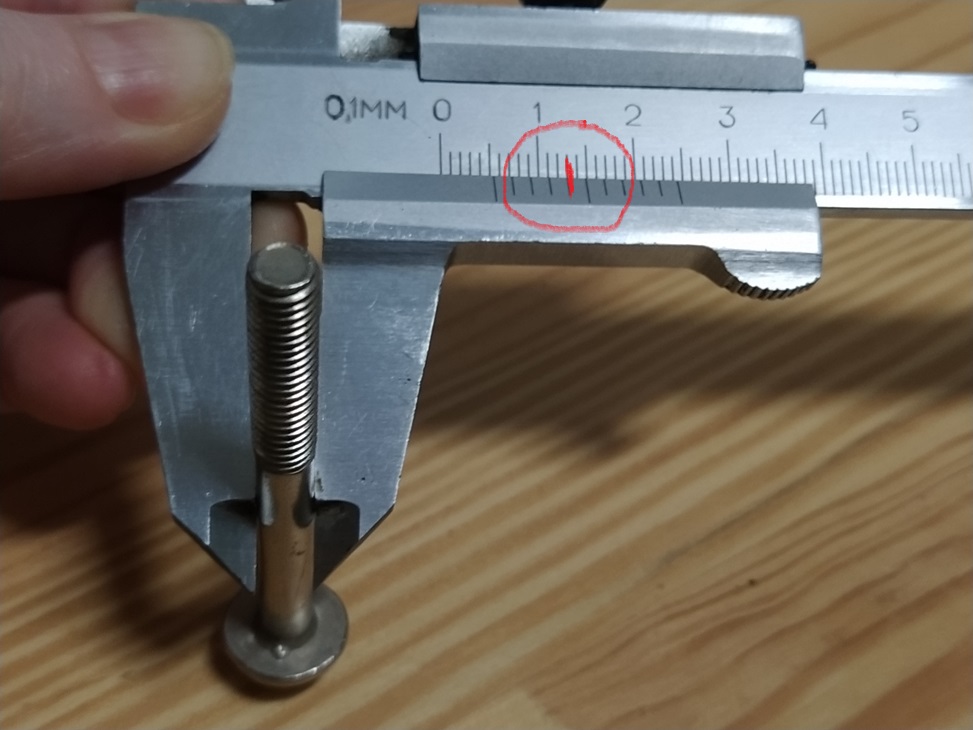

Замер длины болта штангенциркулем
СОДЕРЖАНИЕ
Не правильно
Замер длины болта линейкой

9. Проверь свои знания

Сколько измерительных шкал имеет
штангенциркуль?
А–
две
Б – три
В – одну
Правильно
Штангенциркуль ЩЦ — I
СОДЕРЖАНИЕ

10. Проверь свои знания

Штангенциркуль это инструмент, который
используется для …
А – разметки детали
Б – для измерения размеров деталей и их частей с
большой точностью, а также для разметки
В – для контроля размеров деталей
цилиндрической формы
Правильно
!!!
Штангенциркуль
СОДЕРЖАНИЕ
!!!
На подвижных губках нанесена вспомогательная
шкала, называемая нониусом. Она разделена на
10 равных частей, а вся длина нониусной
шкалы составляет 19 мм. Значит, длина каждой
части равна 1,9 мм. Эта величина является
ценой деления нониуса.
СОДЕРЖАНИЕ
При измерении штангенциркулем целое число миллиметров
отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а
десятые доли миллиметра — по шкале нониуса начиная от нулевой
отметки до той риски, которая совпадает с какой-либо риской
миллиметровой шкалы .На рисунке показаны положение шкал
штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в –
34,3 мм.
СОДЕРЖАНИЕ
СОДЕРЖАНИЕ

14. Проверь свои знания

Какие измерения можно выполнять с помощью
штангенциркуля?
А – наружные и внутренние размеры деталей, глубину
отверстий, пазов, канавок, выступов с точностью до
0,1мм
Б – наружные и внутренние размеры детали
свыше 125 мм и точностью до 0, 5мм
В – деталей, имеющих цилиндрическую и
призматическую поверхность
Правильно
Подумай!!!
Использование
штангенциркуля
для измерения
детали
СОДЕРЖАНИЕ

15.

Проверь свои знания Каким образом удаётся измерить десятые доли
миллиметра, если шкала штангенциркуля имеет
миллиметровые деления?
А – на глаз
Б – вспомогательной шкалой нониуса
В – при помощи лупы
Правильно
Подумай!!!
Шкала штанги и нониуса
СОДЕРЖАНИЕ

16. Проверь свои знания

15.Десятые доли миллиметра на штангенциркуле
позволяет отсчитать…
А – шкала нониуса
Б – миллиметровая шкала на
штанге
В – подвижная рамка
Правильно
Подумай!!!
Подумай!!!
СОДЕРЖАНИЕ
Шкала
нониуса

17. 5.Эксплуатация штангенциркуля

Для того, чтобы инструмент служил долго,
необходимо соблюдать правила его эксплуатации. В
процессе работы штангенциркуль следует
протирать водно-щелочным раствором СОЖ –
смазочно-охлаждающей жидкости, а по окончании
замеров все поверхности покрывать тонким слоем
технического масла. Хранить инструмент нужно в
специальном чехле, предотвращающем
повреждения измерительных составляющих и
шкал.
СОДЕРЖАНИЕ

18. 6.ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ШТАНГЕНЦИРКУЛЯ

• Штангенциркуль является дорогостоящим и точным инструментом,поэтому
бережное обращение с ним должно быть основным правилом работы.
• Перед началом работы штангенциркуль протирают чистой мягкой тканью,
удалив смазку и пыль (особенно тщательно очищают измерительные
поверхности).
• Нельзя очищать инструмент шлифовальной шкуркой или ножом. Измерять
можно только чистые и сухие плоскости деталей, без задиров, заусенцев,
стружки и царапин.
• Инструмент нельзя класть на нагревательные приборы и держать на солнце.
Измерение следует выполнять чистыми и сухими руками.
• Измеряя деталь, нельзя допускать перекоса губок штангенциркуля.
• Положение их обязательно фиксируется стопорным винтом.
• Читая показания штангенциркуля, надо держать его прямо перед глазами.
• Губки штангенциркуля имеют острые концы, поэтому при пользовании им
соблюдайте осторожность.
• Штангенциркуль должен лежать на рабочем месте так, чтобы им было
удобно пользоваться. На него не должны попадать стружки, опилки.
• После работы штангенциркуль надо протереть чистой ветошью.
СОДЕРЖАНИЕ

Штангенциркули

 Штангенциркуль это измерительный инструмент, позволяющий определять внешние, внутренние размеры, а так же глубину отверстий и уступов. Он состоит из штанги с измерительной шкалой и подвижной рамки со шкалой нониуса. Использование нониуса позволяет значительно повысить точность измерения. Благодаря простоте в обращении, штангенциркули являются основным измерительным инструментом на производстве. Наиболее часто они используются при проведении токарно-фрезерных и слесарных работ. Штангенциркуль входит в состав наборов для визуального и измерительного контроля ВИК. Технические условия на штангенциркули регламентированы ГОСТ 166-89. Методика поверки содержится в ГОСТ 8.113-85. Образец протокола поверки штангенциркуля можно скачать по ссылке. При необходимости на штангенциркуль может быть выдан сертификат о калибровке собственной метрологической службы. Подробная информация о поверке штангенциркулей здесь. Виды штангенциркулей: ШЦ-I. Имеет губки для измерения внешних размеров и губки для измерения внутренних размеров деталей. Так же имеется линейка для определения глубины отверстий и уступов; ШЦ-IС. Отсчет размера идет по специальной стрелочной головке, укрепленной на подвижной раме. Это значительно упрощает снятие показаний; ЩЦТ-I. Предназначен для использования в условиях повышенной абразивности. Имеет одностороннее расположение губок, покрытых твердым сплавом; ШЦ-II. Имеет двустороннее расположение губок. В отличие от ШЦ-1, позволяет производить разметку, для чего снабжен устройством подачи рамки; ШЦ-III. Отличается большими размерами. С односторонним расположением губок, без возможности измерения глубины; ШЦЦ. Оснащен цифровой шкалой. Видео как пользоваться штангенциркулем. Подпишитесь на наш канал YouTube   Штангенциркуль нониусный тип ШЦ-I Штангенциркуль типа ШЦ-1 с двусторонним расположением губок и специальной линейкой, используется для измерения внутренних и наружных поверхностей а также глубины отверстий с отсчетом по нониусу в 0.02 мм. Нониусный штангенциркуль ШЦ-1 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41093-09. мм. Методика поверки штангенциркулей регламентирована ГОСТ 8.113-85. Погрешность измерений по основной шкале для штангенциркулей 1 класса точности составляет 0,05мм, для 2 класса 0,1мм. Диапазон измерений от 0 до 300мм в зависимости от модели. При необходимости может быть выдано свидетельство о поверке. Основные технические характеристики приведены в таблице: Параметры ШЦ1-125 ШЦ1-150 ШЦ1-200 ШЦ1-250 ШЦ1-300 А, мм 17,5 17,5 18,8 22,8 22,8 В, мм 40 40 50 60 65 С, мм 14,5 15,5 17 17 17 Диапазон измерений, мм 0-125 0-150 0-200 0-250 0-300 Значение отсчета по нониусу, мм 0,05 0,05 0,05 0,05 0,05 Погрешность, +-мм 0,03 0,03 0,03 0,04 0,04 Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,004 0,004 0,004 0,004 0,004 Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,04 0,04 0,04 0,04 0,04 Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,04 10 +0,04 10 +0,04 10 +0,05 10 +0,05 Погрешность при измерении глубины, мм 0,05 0,05 0,05 0,05 0,05 Кол-во шт в упаковке 50 50 50 20 20 Вес упаковки, кг 14 15 18 14 15 Габариты упаковки, см 47х23х23 47х26х23 57x32x25 43х23х25 44х28х30   Штангенциркуль нониусный тип ШЦ-II Штангенциркули типа ШЦ-2 так же, как и ШЦ-1, имеют губки для измерения внешних и внутренних размеров деталей, а так же линейку для определения глубины. Особенностью ШЦ-II является возможность разметки деталей с помощью устройства точной подачи рамки. Общие требования к штангенциркулям ШЦ-2 содержатся в ГОСТ 166-89. ШЦ2 внесены в Госреестр средств измерения за №41094-09, диапазон измерения варьируется от 0 до 500мм в зависимости от модели. При необходимости, на инструмент может быть выдано свидетельство о поверке. Основные технические характеристики ШЦ-II приведены в таблице: Параметры ШЦ-II 0-160 ШЦ-II 0-250 ШЦ-II 0-320 ШЦ-II 0-400 ШЦ-II 0-500 А, мм 60 60 60 100 100 В, мм 10 10 10 10 10 С, мм 10 10 10 12 12 H, мм 36,5 36,5 36,5 55 55 Диапазон измерений, мм 0-160 0-250 0-320 0-400 0-500 Значение отсчета по нониусу, мм 0,05/0,1 0. 05/0,02/0,1 0,05/0,1 0,05/0,1 0,05/0,1 Погрешность на максимальной длине, +- мм. 0,05 0,05 0,05 0,05 0,1 Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,007 0,007 0,007 0,010 0,010 Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,02 0,02 0,02 0,02 0,02 Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,03 10 +0,03 10 +0,03 10 +0,03 10 +0,03 Погрешность при измерении глубины, мм 0,05 0,05 0,05 0,05 0,05   Штангенциркуль нониусный тип ШЦ-III ШЦ-3 — односторонний штангенциркуль с возможностью разметки деталей и определения внутренних и внешних размеров. Нониусный штангенциркуль ШЦ-3 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41094-09. Диапазон измерения от 0 до 2000мм в зависимости от модели. По запросу может быть выдано свидетельство о поверке. Основные технические характеристики ШЦ-3 приведены в таблице: Параметры ШЦ-III-250 ШЦ-III-400 ШЦ-III-500 ШЦ-III-630 ШЦ-III-800 ШЦ-III-1000 ШЦ-III-1600 ШЦ-III-2000 A мм. 60 100 100 100 100 100 125 150 B мм. 10 10 10 10 20 20 20 20 C мм. 10 12 12 12 18 18 18 20 Диапазон измерений, мм. 0-250 0-400 0-500 250-630 250-800 320-1000 500-1600 800-2000 Значение отсчета по нониусу, мм. 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 Погрешность, +_ мм. 0,04 0,04 0,05 0,05 0,06 0,07 0,1 0,1 Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм. 0,004 0,004 0,004 0,004 0,004 0,004 0,004 0,004 Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм. 0.02 0.02 0.02 0.02 0. 02 0.02 0.02 0.02 Расстояние между губками для измерения внутренних поверхностей, мм. 10 +0.02 10 +0,02 10 +0,02 10 +0,02 20 +0,03 20 +0,03 20 +0,03 20 +0,03 Кол-во шт. в упаковке 30 10 10 10 5 5 5 2 Вес упаковки, кг. 22 16 17 19 21 24 30 32 Габариты упаковки, см. 48х42х29 72х44х17 71х44х16 83х44х17 131х29х21 131х29х21 193х24х18 245х34х11245 х34х11   Штангенциркули электронные тип ШЦЦ-I Электронные штангенциркули используется для определения внешних, внутренних размеров, а так же глубины отверстий и уступов. Этот тип штангенциркулей снабжен цифровой шкалой отсчета, позволяющей быстро снимать показания, уменьшая вероятность субъективной ошибки. Шкала выполнена на основе жидкокристаллического индикатора. Кроме традиционного применения на производстве, электронные штангенциркули часто используются в метрологических службах и ОТК. ШЦЦ-1 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41093-09. Диапазон измерений инструмента от 0 до 300мм в зависимости от модели. При необходимости может быть выдано свидетельство о поверке. Основные характеристики электронных штангелей приведены в таблице: Параметры ШЦЦI-125 ШЦЦI-150 ШЦКI-150 ШЦЦI-200 ШЦЦI-250 ШЦЦI-300 A, мм 16,5 16,5 17,5 20 20,5 20,5 B, мм 40 40 40 50 60 60 C, мм 16 16 15,5 16 17 17 Диапазон измерений, мм 0-125 0-150 0-150 0-200 0-250 0-300 Значение отсчета, мм 0,01 0,01 0,01 0,01 0,01 0,01 Погрешность, +-мм 0,03 0,03 0,03 0,03 0,04 0,04 Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,004 0,004 0,004 0,004 0,004 0,004 Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,04 0,04 0,04 0,04 0,04 0,041 +0,02 Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,02 10 +0,02 10 +0,02 10 +0,02 10 +0,03 10 +0,03 Погрешность при измерении глубины, мм 0,05 0,05 0,05 0,05 0,05 0,05 Кол-во шт. в упаковке 40 50 50 40 30 25 Вес упаковки, кг 14 18 18 17 18 17 Габариты упаковки, см 50x27x30 50x27x33 51x27x30 60x34x30 45x42x35 45x42x35   Штангенциркули с круговой шкалой тип ШЦК-I Штангенциркуль типа ШЦК-1 Снабжен стрелочной круговой шкалой для снятия показаний. Данный тип инструмента предназначен для измерения внешних, внутренних размеров, а так же глубины отверстия и уступов. Стрелочная шкала позволяет значительно уменьшить вероятность ошибки при снятии показаний. Основное применение — на производстве, при проведении токарно-фрезерных и слесарных работ, а так же в быту. Стрелочным штангенциркулям посвящен ГОСТ 166-89, номер инструмента в Госреестре средств измерений №41093-09. Погрешность измерений по основной шкале для штангенциркулей 1 класса точности составляет 0,004мм. При необходимости инструмент может быть поверен. Основные технические характеристики ШЦК-1 приведены в таблице: Параметры ШЦКI-150 0.01 ШЦКI-150 0.02 A, мм 17,5 17,5 B, мм 40 40 C, мм 15,5 15,5 Диапазон измерений, мм 0-150 0-150 Значение отсчета, мм 0,01 0,02 Погрешность, +-мм 0,03 0,03 Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм 0,004 0,004 Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм 0,04 0,04 Расстояние между губками для измерения внутренних поверхностей, мм 10 +0,02 10 +0,02 Погрешность при измерении глубины, мм 0,05 0,05 Кол-во шт в упаковке 50 50 Вес упаковки, кг 18 18   Штангенциркули можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

Лидеры продаж ВИК Шаблон Красовского УШК-1 Эталоны чувствительности канавочные Магнитный прижим П-образный Фотоальбом дефектов основного металла Альбом радиографических снимков ОПРОС: Какое оборудование кроме НК вас интересует:

Работа с оборудованием — Школа цифровых технологий Северск

Получить приглашение
на занятия

Описание площадки

интересный интенсив

реальная практика

коллектив единомышленников

занятия рядом с домом

Как стать самым лучшим инженером? Нужно знать и уметь абсолютно все.

В нашей Школе цифровых технологий ребята получают навыки и знания для реализации собственного проекта «с нуля» — не используя готовых деталей. А чтобы ребенок смог смастерить устройство, он должен научиться работать руками, уметь читать чертежи и пользоваться штангенциркулем. Все это можно освоить в рамках недельного интенсива на летних каникулах 2019 года.

Итогом площадки станет создание Древобота по чертежу при помощи ручного инструмента.

Возможен формат полного дня, узнавайте более подробно у администраторов центров.

Получите подробную консультацию

На конкурс Мультимедийная презентация к уроку технология

На конкурс « Мультимедийная презентация к уроку технология » Тема презентации «Штангенциркуль» Выполнил учитель технологии Шалинской средней общеобразовательной школы Мухутдинов Алмаз Бадрутдинович Учитель первой квалификационной категории

1. ВИДЫ ШТАНГЕНЦИРКУЛЯ

Штангенциркуль используется для измерения деталей, причём, как их внутренних частей, так и внешних. Для этого инструмент имеет металлическую штангу с разметкой, верхние и нижние губки и рамку с нониусом. Научиться пользоваться штангенциркулем под силу даже школьникам, а уж профессионалы, ежедневно берущие в руки этот нехитрый, но очень важный инструмент, проводят измерения в считанные секунды. Внешние размеры детали определяются с помощью нижних губок. Для этого они разводятся в стороны, а после помещения между ними детали сдвигаются до упора и фиксируются винтом. Внутренние измерения осуществляются с помощью верхних губок, которые вводятся в отверстие и раскрываются. Результаты определяются по двум измерительным составляющим – шкале, расположенной на штанге, и нониусу на рамке. Таким образом, возможно получение точных данных, что очень важно при изготовлении мелких деталей. .

4. Измерение штангенциркулем При разметке и обработке деталей широко используется контрольно-измерительный инструмент. С простейшим из них — измерительной линейкой вы уже знакомы. Она позволяет определить размеры деталей с точностью до 1 мм. Для измерения с большей точностью (до 0, 1 мм) применяют штангенциркуль. Это универсальный измерительный инструмент. С его помощью можно измерять наружные и внутренние размеры деталей и глубину отверстия.

На рисунке показан штангенциркуль ШЦ-1. Он состоит из штанги с неподвижными губками 1 и 2, по которой перемещается рамка 4 с подвижными губками 3 и 8. Рамку можно закреплять в нужном положении стопорным винтом. На штанге 5 нанесены деления, которые образуют миллиметровую шкалу. Цена ее деления— 1 мм.

6. Назови основные элементы штангенциркуля Зажимной винт 2 Рамка 3 4 Глубиномер 5 Неподвижны е губки 1 6 Штанга Нониус 7 Подвижные губки

Проверь свои знания 7. Во сколько раз точность измерения штангенциркулем выше точности измерения линейкой? А – в 10 Правильно В – в 15 Б – в 20 Не правильно Замер длины болта штангенциркулем Не правильно Замер длины болта линейкой

Проверь свои знания 8. Сколько измерительных шкал имеет штангенциркуль? А – две Б – три В – одну Правильно Штангенциркуль ЩЦ — I

Проверь свои знания 9. Штангенциркуль это инструмент, который используется для … А – разметки детали Б – для измерения размеров деталей и их частей с большой точностью, а также для разметки В – для контроля размеров деталей цилиндрической формы Правильно !!! Штангенциркуль !!!

На подвижных губках нанесена вспомогательная шкала, называемая нониусом. Она разделена на 10 равных частей, а вся длина нониусной шкалы составляет 19 мм. Значит, длина каждой части равна 1, 9 мм. Эта величина является ценой деления нониуса.

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской миллиметровой шкалы. На рисунке показаны положение шкал штангенциркуля при отсчёте размеров: а – 0, 5 мм; б – 6, 9 мм; в – 34, 3 мм.

ПРОВЕРЬ СВОИ ЗНАНИЯ 13. Какие измерения можно выполнять с помощью штангенциркуля? А – наружные и внутренние размеры деталей, глубину отверстий, пазов, канавок, выступов с точностью до 0, 1 мм Б – наружные и внутренние размеры детали свыше 125 мм и точностью до 0, 5 мм В – деталей, имеющих цилиндрическую и призматическую поверхность Правильно Подумай!!! Использование штангенциркуля для измерения детали

ПРОВЕРЬ СВОИ ЗНАНИЯ 14. Каким образом удаётся измерить десятые доли миллиметра, если шкала штангенциркуля имеет миллиметровые деления? А – на глаз Б – вспомогательной шкалой нониуса В – при помощи лупы Правильно Подумай!!! Шкала штанги и нониуса

ПРОВЕРЬ СВОИ ЗНАНИЯ 15. Десятые доли миллиметра на штангенциркуле позволяет отсчитать… А – шкала нониуса Б – миллиметровая шкала на штанге В – подвижная рамка Правильно Подумай!!! Шкала нониуса

16. ЭКСПЛУАТАЦИЯ ШТАНГЕНЦИРКУЛЯ Для того, чтобы инструмент служил долго, необходимо соблюдать правила его эксплуатации. В процессе работы штангенциркуль следует протирать водно-щелочным раствором СОЖ – смазочно-охлаждающей жидкости, а по окончании замеров все поверхности покрывать тонким слоем технического масла. Хранить инструмент нужно в специальном чехле, предотвращающем повреждения измерительных составляющих и шкал.

17. ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ШТАНГЕНЦИРКУЛЯ • Штангенциркуль является дорогостоящим и точным инструментом, поэтому бережное обращение с ним должно быть основным правилом работы. • Перед началом работы штангенциркуль протирают чистой мягкой тканью, удалив смазку и пыль (особенно тщательно очищают измерительные поверхности). • Нельзя очищать инструмент шлифовальной шкуркой или ножом. Измерять можно только чистые и сухие плоскости деталей, без задиров, заусенцев, стружки и царапин. • Инструмент нельзя класть на нагревательные приборы и держать на солнце. Измерение следует выполнять чистыми и сухими руками. • Измеряя деталь, нельзя допускать перекоса губок штангенциркуля. • Положение их обязательно фиксируется стопорным винтом. • Читая показания штангенциркуля, надо держать его прямо перед глазами. • Губки штангенциркуля имеют острые концы, поэтому при пользовании им соблюдайте осторожность. • Штангенциркуль должен лежать на рабочем месте так, чтобы им было удобно пользоваться. На него не должны попадать стружки, опилки. • После работы штангенциркуль надо протереть чистой ветошью.

Спасибо за внимание!

руководств: узнать: измерители: index.html [AdaWiki]

Введение

Цифровые и циферблатные суппорты

Вы можете встретить несколько различных типов штангенциркуля: цифровой, циферблатный и штангенциркуль. Мы собираемся пропустить нониус и показать разницу между циферблатом и цифрой.

В суппортах циферблата используется механическая система, состоящая из рейки и шестерни, внутри также есть зубчатая передача, которая перемещает циферблат с шагом в одну тысячную дюйма (или сотую миллиметра). Для чтения «наиболее важное» значение считывается из правила, а дробное значение — из циферблата. В суппортах со шкалой хорошо то, что в них не используются батареи и, хотя они не являются водонепроницаемыми, работают хорошо, даже если они влажные.

Есть и недостатки: если их уронить, зубчатая рейка и шестерня могут выйти из выравнивания (особенно на более дешевых суппортах), и может быть сложно откалибровать их заново. Их немного сложнее читать, и часто они либо британские, либо метрические (но не оба сразу).

Цифровые суппорты не имеют системы рейка / шестерня / шестерня.Это делает их более ударопрочными, что нам нравится (поскольку мы немного неуклюжи и несколько раз роняли суппорты).

Цифровые штангенциркули также могут легко преобразовывать дюймы в миллиметры и обратно, что нам очень нравится, поскольку большая часть электроники состоит из смешанных единиц.

Так как же цифровой штангенциркуль работает без шестерен? Оказывается, под пластиковой накладкой «линейка» — выгравированный медный рисунок. На скользящей части расположена печатная плата с тонкими полосками, которые выглядят как «гребешок».Гребенка и медные площадки образуют сетку конденсаторов, две проводящие пластины, разделенные диэлектрической пластиковой накладкой. Когда гребешок скользит по медному узору, емкость между пластинами изменяется. Если рисунки выгравированы точно, даже очень небольшие изменения емкости могут быть обнаружены с помощью аналогового интерфейса (например, RC-таймера или генератора).

Это означает, что изменение диэлектрика может испортить показания. По этой причине цифровые штангенциркули могут давать скачкообразные показания, если они грязные или мокрые.

В целости и сохранности

Держите штангенциркуль в удобном и безопасном месте. Несмотря на то, что цифровые штангенциркули во многих отношениях более долговечны, чем механические / циферблатные, особенно в отношении ударов, во время путешествий или хранения держите их в футляре!

Срок службы батареи и ее замена

Для цифровых штангенциркулей требуется батарея (есть и солнечные, с внутренней резервной батареей), но для хороших штангенциркулей замена батареи требуется редко. Пара, которая у нас есть, используется много раз в день и часто даже не выключается в течение нескольких дней, но работает без проблем более 5 лет. Мы рекомендуем выключать их, когда они не используются, но многие люди даже не беспокоятся об этом, так как разряд батареи очень низкий.

Чтобы заменить батарею, просто защелкните верхнюю крышку. Аккумулятор — это LR44 / SR44 , размер 1,5 В, батарейка, доступная в любом хозяйственном или продуктовом магазине. Оксид серебра SR44 стоит дороже, но прослужит дольше.

Исходный набор

Перед использованием штангенциркуля убедитесь, что исходное положение правильное, протрите лезвия тканью, чтобы убедиться, что нет пыли или грязи, которые могут дать неверное измерение, и закройте губки.Вы должны прочитать 0,0 мм, если нет, убедитесь, что они чистые, и если да, нажмите кнопку origin . Нам никогда не приходилось этого делать, так как они изначально были изготовлены на заводе, но, эй, никогда не угадаешь.

Основные измерения — внутренние, внешние и глубинные измерения

Для трех основных измерений мы будем измерять кусок экструдированного алюминиевого каркаса диаметром 20 мм.

Первое измерение проводится с использованием «внешних» губок. По возможности используйте плоскую часть, чтобы избежать перекоса.Используйте колесико для надежного захвата материала. Вы не заметите3, что это не совсем 20 мм, это из-за производственных допусков, а не из суппортов.

Внутренние губки используются для измерения пазов и отверстий. Они немного жестче, убедитесь, что вы держите их, чтобы не получить «угловой» размер больше, чем должен быть. Я обычно делаю несколько замеров, а также «покачиваю» штангенциркулем, чтобы убедиться, что они измеряют минимальное расстояние.

Последним основным измерением является глубина, часто используемая для просверленных отверстий. В этом измерении используется калибр на конце штангенциркуля. Вы захотите попрактиковаться в том, как удерживать суппорты, чтобы прижимать конический наконечник вниз, при этом удерживая хвост ровно напротив рабочей части, это немного интуитивно не интуитивно!

Шаговые и относительные измерения

Допустим, у нас есть мятная банка, которую мы измеряем. Мы хотим знать толщину металла, но из-за закругленных краев у нас нет простого способа получить точные измерения с помощью внешних клещей.Однако мы можем использовать два измерения и вычесть их! В этом и хороши цифровые штангенциркуль.

Ступенчатые измерения выполняются путем прижатия «головки» к дну банки и последующего выравнивания смещенной подвижной стороны так, чтобы она прижималась к верху края.

Теперь обнулите измерение

И измерьте общую толщину. Разница в толщине нижнего металла.

Это измерение составило 33.5 мил. Ближайшая стандартная толщина листа к 0,0335 — 20. Различия в толщине металла могут быть вызваны дополнительной толщиной в процессе нанесения покрытия или закругленными краями, мешающими измерению глубины. Всегда полезно проводить несколько измерений!

Шаг измерительного разъема

Мы используем штангенциркуль для проверки размеров компонентов, иногда эти числа есть в таблице данных, но время от времени у нас есть деталь, для которой таблица данных является неполной или мы просто хотим проверить. Если вы измеряете плотный соединитель, рекомендуется измерить большое количество контактов, а затем усреднить.

Например, на этой 37-контактной FPC (гибкой плате) я измеряю между центральными точками (насколько я могу управлять) двух внешних контактов.

Помните, что для штыревого разъема N имеются «зазоры» N-1 (достаточно распространенная путаница, потому что у него есть собственное название, ошибка заборного столба), поэтому разделите 35,68 мм на 36 = 0 .99мм. Поскольку мы внимательно следим за центральными точками разъема, его следует округлить до шага 1 мм . Иногда число должно быть округлено в большую или меньшую сторону в британской системе мер, поэтому, если оно кажется неправильным, проверьте другие единицы.

Измерение межконтактного расстояния

Хороший трюк, который вы можете сделать с цифровыми штангенциркулями, — обнулить исходную точку. Например, допустим, у нас есть разъем с контактами, и мы хотим измерить расстояние между контактами. Сначала измерьте толщину штифта

Обнулить это

Теперь вы можете измерить внешние края штифтов, и он автоматически вычтет одну толщину штифта.

В этом случае имеется 4 контакта, поэтому разделите 11,92 мм на 3, чтобы получить 3,97 мм , которое мы округлим до 4 мм , поскольку мы знаем, что это метрическая часть.

/home/ladyada/public_html/wiki/data/pages/tutorials/learn/calipers/index.html.txt · Последнее изменение: 28.01.2016, 18:05 (внешнее редактирование)

КАК ИСПОЛЬЗОВАТЬ СУППОРТЫ? ПОЛУЧИТЕ ЛУЧШЕЕ ОТ VERNIER, НАБОРНЫХ И ЦИФРОВЫХ СУППОРТОВ

В предыдущей статье господин Уоркер попытался помочь вам понять , какой штангенциркуль вам следует использовать.Пришло время объяснить вам, как использовать разные виды этого инструмента и как их читать: у каждого типа есть свои особенности, поэтому вам нужно выбрать тот, который, по вашему мнению, лучше всего подходит для необходимых измерений. Лучшая модель, без сомнения, цифровая. Он чрезвычайно точен и прост в использовании, но многие профессиональные работники предпочитают использовать нониусные или циферблатные.

Перед тем, как начать, давайте кратко рассмотрим , что такое штангенциркуль и для каких целей мы можем использовать этот инструмент .Штангенциркуль — это ручной инструмент , который позволяет снимать и сообщать линейные измерения от 0 до 20 см с точностью до двадцатой доли миллиметра. По этой причине его также называют двадцатым суппортом .

Суппорт используется, прежде всего, в механике, но также в гидравлике и деревообработке. Он состоит из нескольких частей: фиксированной части с градуировкой в ​​миллиметрах и дюймах; подвижный ползун , размещенный на градуированной части, и дополнительная градуированная шкала с 20-миллиметровыми выемками .Кроме того, штангенциркуль включает стержень , интегрированный в курсор , который выступает с противоположного конца при скольжении и позволяет измерять глубину и высоту.

Как пользоваться штангенциркулем

Штангенциркулем вы можете измерить как внутренние, так и внешние размеры и глубину : все, что вам нужно сделать, это просто приложить губки к объекту, который вам нужно измерить, в зависимости от меры, которую вам нужно принять. Затем вы можете прочитать результат измерения на шкале или на дисплее, в зависимости от того, какой измеритель вы используете.

В зависимости от измерения, которое вам нужно сделать, штангенциркуль может иметь разные характеристики:

• Внешние размеры: имеет две губки, предназначенные для плотного прилегания к внешним стенкам объекта.
• Внутренние измерения: имеет две губки, предназначенные для измерения расстояния между внутренними стенками объекта.
• Глубина: имеет стержень, предназначенный для того, чтобы полностью погрузиться в отверстие и затем измерить его глубину.
• Универсальный: оснащен комбинацией губок, предназначенных для выполнения нескольких измерений.

А теперь давайте посмотрим, как правильно читать штангенциркуль!

• Как читать штангенциркуль

Прежде всего, давайте посмотрим, как использовать штангенциркуль. Нажав на кнопку разблокировки, расположенную в нижней части нониуса , вы можете развести верхнюю и нижнюю челюсти. После сдвига клювов (большие для внешних измерений, меньшие для внутренних измерений) , поместив их на концах объекта, который вы хотите измерить , вам нужно будет прочитать значение, которое вы найдете на основной шкале , в точке совмещения с нулем .Затем вам нужно прочитать нониусную шкалу , ища точку, в которой идеально совпадает с основной шкалой : таким образом вы получите значение десятичных цифр. В конце вам нужно просуммировать основную шкалу и шкалу нониуса, чтобы получить окончательное измерение . Если размер не точно соответствует выемке на фиксированном стержне, предыдущая выемка должна считаться , и вы должны считать выемки, показанные на нониусе слева, до той, которая точно совпадает с эталонной. выемка.В случае, если вам нужно измерить глубину, вы должны поместить противоположный конец закрепленной части на внешний край объекта и положить стержень на дно. Очень важно использовать правильные единицы измерения на каждой шкале. Штангенциркуль в основном работает как линейка!

• Как читать штангенциркуль

Что касается измерений, сделанных штангенциркулем, при использовании штангенциркуля первое, что вам нужно сделать, это закрыть губки. После этого ослабьте гайку шкалы и установите ее на ноль перед фиксацией и измерением.Возможно, вам придется ослабить винт над или под циферблатом, прежде чем вы сможете его повернуть. Если да, не забудьте снова затянуть винт, когда закончите. . Затем вы можете прочитать значения на шкале и циферблате: стрелка должна показывать значение, которое делает измерение еще более точным. Единица измерения указана на лицевой стороне циферблата. Чтобы получить окончательное измерение, при использовании штангенциркуля вам нужно будет сложить значения, которые вы читаете на основной шкале, и значения на шкале шкалы.Обратите внимание: для получения правильного измерения необходимо умножить на 0,01 все числа, которые вы читаете на циферблатном индикаторе . Кроме того, штангенциркуль можно использовать во влажной среде, и благодаря часам он обеспечивает более точные и удобные для чтения измерения, чем штангенциркуль.

• Как пользоваться цифровыми штангенциркулями

Как и предполагалось вначале, цифровые штангенциркули являются наиболее популярными, поскольку они характеризуются различными преимуществами, такими как , простота использования , многочисленные режимы измерения , , которые они предлагают, их долговечность во времени , их широкий диапазон измерения и относительно невысокая стоимость. Кроме того, цифровой штангенциркуль вообще не выдает ошибок считывания.

А как работают цифровые штангенциркуль? Цифровой штангенциркуль — это высокоточный измерительный прибор, используемый в основном в машиностроении и строительстве. Что касается этого типа штангенциркуля, цифровой электронный индикатор установлен на ползунке, который определяет его движение, в то время как шкала миллиметра обычно выгравирована на корпусе. Дисплеи, которыми оснащены эти датчики, обычно имеют разрешение 0.01 мм . Как правило, показания цифровых датчиков являются сотыми, но есть также пятимиллиардных датчиков , характеризующихся показанием, отображаемым с точностью до 5 тысячных миллиметра.

Развитие электроники позволило создать миниатюрные индикаторы с очень низким энергопотреблением, настолько, что они могут питаться от батареи.

Штангенциркуль

Digital — идеальный инструмент, когда вам нужно выполнить чрезвычайно точные измерения, особенно на небольших объектах. Прежде всего, перед выполнением любого измерения вам необходимо обнулить инструмент, чтобы вы могли быть уверены в точных измерениях.Затем вы можете начать использовать его для измерения толщины или глубины, как классический штангенциркуль: вы можете считывать измерения прямо на дисплее и сохранять их в памяти штангенциркуля.

При выборе цифрового штангенциркуля необходимо учитывать ряд факторов. Вот некоторые из них:

• Глубиномер : это наиболее важная особенность, которую следует учитывать, поскольку он позволяет вам измерять точную глубину отверстия, а также точную толщину любого материала .Поэтому убедитесь, что покупаемый вами калибр имеет прочный ограничитель глубины;
• Стопорные винты : они также необходимы, поскольку они обеспечивают идеальную фиксацию измерительных губок и, следовательно, позволяют избежать неприятных неудобств;
• Челюсти : внимание! Измерительные губки, как правило, очень хрупкие, поэтому убедитесь, что у интересующего вас цифрового штангенциркуля губки изготовлены из прочных материалов .

Продажа суппортов на Mister Worker

В заключение хотелось бы порекомендовать несколько суппортов отличного качества, выставленных на продажу на нашем сайте, в дополнение к уже упомянутым в предыдущей статье экземплярам.Например, высококачественный штангенциркуль 0–150 мм Metrica 10061 , изготовленный из закаленной нержавеющей стали, имеет , четыре измерительные функции, , надежную фиксацию винтом и матовую градуированную шкалу. Это один из лучших штангенциркулей в нашем каталоге и идеальный продукт для механических измерений .

Если вам нужен глубиномер, мы рекомендуем Metrica 10820 , подходящий для измерения профиля шин .Как и ранее описанный продукт, он изготовлен из нержавеющей стали; кроме того, этот продукт отличается иглой такой формы, что она может входить в канавки шин .

Электронный штангенциркуль Stahlwille 77371005 — идеальный прибор для измерения протекторов шин. Его дисплей большой и легко читаемый, в том числе благодаря цифрам высотой 9,5 мм . Кроме того, он имеет точность отображения 0,01 мм / 0,0005 дюйма и его можно очень легко включать и выключать благодаря кнопке включения / выключения, расположенной чуть ниже дисплея.Приобретая этот электронный штангенциркуль, вы также получаете литиевую батарею CR2032 1 x 3 В. Еще один электронный штангенциркуль, заслуживающий внимания, это, несомненно, универсальный цифровой штангенциркуль Tesa Technology 00530140 : курсор оснащен направляющей, которая облегчает скольжение, делая его плавным и плавным. Кроме того, его высококонтрастный дисплей шириной облегчает считывание значений, а инструмент оптимально защищен от жидкостей и пыли.Этот цифровой штангенциркуль питается от литиевой батареи 3 В модели CR2032 и имеет невероятную автономность , 12000 часов, .

Одним из лучших штангенциркулей , который мы предлагаем, несомненно, является Wiha 27082 , применимый для внешних, внутренних измерений и измерений глубины, оснащенный циферблатом диаметром 35 мм для отображения значений. Эта последняя функция устойчива к ударам. Также данная модель отлично подходит для проведения сравнительных измерений.

Штангенциркуль Tesa Technology 00510004 со шкалой также является фантастическим продуктом, поскольку интегрированное противоударное устройство делает его очень прочным.Кроме того, его большой высококонтрастный циферблат облегчает считывание результатов измерений.

Как читать штангенциркуль — Mini Physics

Краткое руководство по чтению штангенциркуля. Штангенциркуль выдает значения измерений в сантиметрах (см) и с точностью до 2 десятичных знаков (например, 1,23 см).

Примечание: Методика считывания измерений, описанная в этом посте, будет аналогична штангенциркулям, которые выводят показания измерений в дюймах .

Метод снятия показаний нониусного штангенциркуля

Чтобы правильно считать показания штангенциркуля, вам необходимо запомнить две вещи, прежде чем мы начнем. Например, если штангенциркуль выдает значение измерения 2,13 см , это означает, что:

• Основная шкала вносит основное число (числа) и один десятичный знак в отсчет (например, 2,1 см, где 2 — это основное число, а 0,1 — одно десятичное число)
• Нониусная шкала вносит вклад в второй знак после запятой в чтении (E.г. 0,03 см)

Давайте рассмотрим изображение показаний штангенциркуля выше. Мы просто воспользуемся двухэтапным методом, чтобы получить отсюда результат измерения:

• Чтобы получить показания основной шкалы : Посмотрите на изображение выше, 2,1 см находятся непосредственно слева от нуля на нониусной шкале. Следовательно, основное показание шкалы составляет 2,1 см.
• Чтобы получить показание нониусной шкалы , показание : Посмотрите на изображение выше и обратите внимание на совмещение линий шкалы основной шкалы и шкалы нониуса. На изображении выше выровненная линия соответствует цифре 3. Следовательно, значение шкалы нониуса составляет 0,03 см.

Чтобы получить окончательное значение измерения , мы сложим показания основной шкалы и показания нониусной шкалы. Это даст 2,1 см + 0,03 см = 2,13 см.

Вкратце

Используйте следующую формулу:

$$ \ text {Полученное показание} = \ text {Показание основной шкалы} \, + \, \ text {Показание шкалы Вернье} $$

Давайте рассмотрим еще один пример, чтобы убедиться, что вы понимаете вышеуказанные шаги:

Основная шкала показания: 10.0 см (сразу слева от нуля)

Нониусная шкала показание: 0,02 см (совмещение линий шкалы)

Показания измерения : 10,02 см

Вкратце

Используйте следующую формулу:

$ \ text {Правильное чтение} = \ text {Полученное чтение} \, — \, \ text {Нулевая ошибка} $

, где $ \ text {zero error} $ может иметь значение отрицательное значение («0» шкалы нониуса — слева, «0» основной шкалы) или положительное значение («0» шкалы нониуса справа от «0» основной шкалы)

Пояснение

Теперь попробуем с нулевой ошибкой. Если вы не знакомы с тем, как обрабатывать нулевую ошибку для штангенциркуля, я предлагаю вам прочитать «Измерение длины».

Показание вверху — это полученное измерение, а показание внизу — ошибка нуля. Найдите фактическое измерение. (Значение: избавиться от нулевой ошибки измерения или учесть нулевую ошибку)

Измерение с ошибкой нуля: 3,34 см

Ошибка нуля: — 0,04 см (отрицательно, потому что шкала нониуса слева)

Измерение без нулевой ошибки: 3 доллара США.34 \, — (\, — 0,04) = 3,38 $ см

Если вы не понимаете, как вычитать отрицательную ошибку нуля из измерения, продолжайте читать. Поскольку ошибка нуля составляет -0,04 см, это означает, что все измерения, сделанные штангенциркулем, будут: МЕНЬШЕ на 0,04 см. Следовательно, вам нужно будет ДОБАВИТЬ 0,04 см к ВСЕМ измерениям , чтобы получить значение ИСТИНА . Вычитание выполняется в приведенном выше случае, чтобы получить элегантный способ получения результирующего сложения: $ 3. 34 + 0,04 = 3,38 $ и СОВМЕСТИМО с с положительной нулевой ошибкой. Это означает, что, как только вы определили природу нулевой ошибки (положительную или отрицательную), вы можете просто вычесть нулевую ошибку и быть уверенным, что ваш окончательный ответ правильный.

Считайте нулевую ошибку +0,04 см. По моему методу, $ 3,34 \, — (+ 0,04) = 3,30 $ см.

Нормальный метод: Поскольку ошибка нуля составляет +0,04 см, это означает, что все измерения, сделанные штангенциркулем, будут больше на 0.04 см. Следовательно, вам придется ВЫЧИТАТЬ 0,04 см из ВСЕХ измерений , чтобы получить истинное измерение. Окончательный расчет будет 3,34 $, — 0,04 = 3,30 $ см, что совпадает с моим методом.

Примечание: Надеюсь, я вас не запутал. Оставьте комментарий ниже, если у вас возникнут трудности.

---

Дополнительная практика штангенциркуля:

---

Вопросы для самопроверки штангенциркуля

Где на штангенциркуле вы бы прочитали, чтобы получить показания основной шкалы?

Показать / скрыть ответ

Основное показание шкалы получается из показания на основной шкале, которое находится слева от нуля на нониусной шкале.

---

Где на штангенциркуле вы бы прочитали, чтобы получить показания нониусной шкалы?

Показать / скрыть ответ

Показание нониусной шкалы получается из показаний на основной шкале, которая имеет совмещение линий шкалы основной шкалы и шкалы нониуса.

---

Какое наименьшее возможное показание (в см) штангенциркуля?

Показать / скрыть ответ

Наименьшее возможное показание штангенциркуля — 0.01 см.

Если вы все еще не понимаете концепцию, существует очень полезная модель для штангенциркуля: Vernier Caliper Simulation (Источник)

Virtual Vernier Caliper — симулятор в 0,05 миллиметра

от профессора Эдуардо Дж. Стефанелли

 Виртуальный штангенциркуль в миллиметрах - симулятор чтения, интерпретации и практики - нониусная шкала с разрешением 0,05 мм

Метрический штангенциркуль (штангенциркуль или пахиметр), читать в миллиметрах и нониусе 0.

05 мм

Штангенциркуль — это измерительный прибор, снабженный шкалой и перемещающимся курсором. В курсоре записывается вторая шкала, называемая шкалой нониуса или нониусом.

На одном конце шкалы изображен клюв с перпендикулярной гранью на нем. На курсоре также есть клюв с перпендикулярной гранью к шкале, и когда эти грани соприкасаются, черта 0 (ноль) курсора совпадает с отметкой 0 (ноль) шкалы.

Штангенциркуль

разработан для измерения внешних линейных размеров прикосновением.С меньшей точностью также измеряет внутренние размеры, глубину и выступы. Фактически, по этой причине он также известен как четырехмерный штангенциркуль.

Чтобы принять внешние меры, мы помещаем измеряемый объект в контакт с лицевой стороной спинки фиксированного клюва, как можно ближе к шкале, не касаясь ее, и осторожно перемещаем курсор большим пальцем, пока поверхность подвижный клюв спинки касается объекта, не задев его и не оказывая слишком большого давления.Чтение всего значения в миллиметрах осуществляется путем сравнения позиции 0 (ноль) метки курсора с фиксированной шкалой и десятичной части путем наблюдения за тем, какая метка курсора совпадает с признаком фиксированного масштаба. См. Страницу Симулятор шкалы Вернье, чтобы лучше понять этот метод.

Этот виртуальный штангенциркуль является точной копией метрологического инструмента, используемого в металлообрабатывающей промышленности.

Основная шкала тренажера сделана в сантиметрах (1 см), деленных на десять (миллиметры).По нониусной шкале миллиметр делится на двадцать (1/20) и получается 0,05 мм (пять сотых миллиметра).

Виртуальный штангенциркуль — как использовать инструмент для измерения штангенциркуля — разрешение шкалы нониус 0,05 мм — имитатор и практика чтения и понимания

Чтобы понять науку об измерениях с помощью штангенциркуля, мы предлагаем вам прочитать страницы и взаимодействовать с ними :

• Имитатор чтения и понимания нониусной шкалы в миллиметрах, десятичное разрешение

• Виртуальная нониусная шкала — имитатор использования и чтения, разрешение пять сотых миллиметра 0.05 мм

оцените свой прогресс:

Самооценка: штангенциркуль в миллиметрах с разрешением 0,05 мм (пять сотых)

Упражнения

Список упражнений по чтению и интерпретации нониусной шкалы / штангенциркуля в миллиметрах

• узнать о других технологиях штангенциркуль в миллиметрах

узнать основные компоненты штангенциркуля

штангенциркуль

Последнее обновление: 21 июня 2021 г. , 10:25:12 по тихоокеанскому времени

Помните о рисках безопасности, связанных с размещением данных на внешних облачных серверах, включая владение файлами, конфиденциальность, нарушения и безопасность.

Калифорнийский университет в Сан-Диего собирал результаты тестов и другие показатели обучения от 3,4 миллиона студентов, которые предлагали 90 массовых открытых онлайн-курсов (МООК). Однако из-за несовместимости между форматом данных и приложениями аналитики кампуса у университета не было эффективного способа использования данных для улучшения курсов и результатов обучения. Разбираясь в этой проблеме, ИТ-служба Калифорнийского университета в Сан-Диего вместе с отраслевыми партнерами Arbisoft и Amass нашли работоспособное решение.

Результатом является Open edX Caliper Feed, существенное дополнение к платформе Open edX, которое позволяет в реальном времени передавать данные о курсах в инструменты аналитики, которые затем можно использовать для более эффективного проектирования классов и повышения успеваемости учащихся.

Open edX — это масштабируемая обучающая платформа, которая обеспечивает качественные курсы для глобальной аудитории учащихся.В качестве пакета программного обеспечения с открытым исходным кодом сотни университетов используют Open edX для распространения своих MOOC по всему миру, включая Калифорнийский университет в Сан-Диего. Штангенциркуль — это стандартный формат для сбора и представления показателей учебной деятельности.

«Разработка Caliper Feed укрепляет лидерство Калифорнийского университета в Сан-Диего в области больших данных и обработки данных», — сказал Винс Келлен, директор по информационным технологиям Калифорнийского университета в Сан-Диего. «Это существенное дополнение к платформе Open edX, которое позволяет Калифорнийскому университету в Сан-Диего и другим университетам быстро организовывать, изучать и принимать меры по изучению больших данных в своей среде преподавания и обучения.”

Лента в действии

Центр преподавания и обучения Калифорнийского университета в Сан-Диего, который управляет центром цифрового обучения университета, будет использовать Open edX Caliper Feed с целью революционизировать процесс онлайн-обучения и обеспечить успехи студентов.

«Это будет огромно. Это грандиозное развитие », — сказала Карен Фламмер, директор Центра цифрового обучения. «В настоящее время непросто увидеть, над какими частями курса студенты тратят время, на чем они концентрируются и где испытывают трудности.С практической точки зрения мы сможем использовать эти данные для оценки и улучшения способов обучения ».

Конкретные улучшения, ориентированные на учащихся, лежат в основе того, как Teaching + Learning Commons будет использовать Caliper Feed. Доступ к отчетам в режиме реального времени помогает преподавателям и разработчикам курсов наметить эффективные пути обучения. Например, одни студенты лучше реагируют на слуховой контент, а другие предпочитают визуальные методы.

Практичные данные показывают, как учащиеся учатся и развиваются, что приводит к дифференцированному опыту в зависимости от индивидуального пути.Фламмер объяснила, что в настоящее время она не знает, смотрят ли студенты видео или нет, или проходят практическую викторину один или 100 раз.

«С этими данными мы можем провести исследование того, как люди учатся по-разному», — сказала она. «Это поможет нам оценить, как разработан контент. Нет одного правильного ответа, но, по крайней мере, мы сможем увидеть разные пути ».

Понимание этих путей напрямую поддерживает концепции как аутентичного, так и адаптивного обучения, которое будет усилено данными, передаваемыми из канала.Подлинное обучение — это метод обучения, основанный на реальных примерах и симуляциях. Доступ к качественным данным об учениках позволяет улучшить моделирование и упражнения. «Конечная цель — сделать курс менее абстрактным, более значимым и применимым», — добавил Фламмер.

Адаптивное обучение использует данные для создания индивидуального опыта учащихся. Например, студенты, которые сразу усваивают тему, быстро переходят на следующий этап. Тем временем тем, кто испытывает трудности — например, не прошедшим викторины — предоставляется больше материалов или дополнительные практические задания.По словам Фламмера, «получение доступа к этим данным способствует предоставлению настраиваемых ресурсов и действий, адаптированных к уникальным потребностям каждого учащегося».

Полный код — первый в своем роде — доступен бесплатно всему сообществу Open edX по адресу: https://pypi.org/project/openedx-caliper-tracking/.

IT Services — это центральная ИТ-организация Калифорнийского университета в Сан-Диего, предлагающая услуги по обработке данных и аналитике, чтобы помочь студентам и преподавателям улучшить свои способности преподавания и обучения в эпоху цифровых технологий.

Как правильно хранить суппорты

Посмотрите это видео, чтобы узнать, как правильно хранить штангенциркуль и продлить срок службы инструмента. Узнайте, как защитить суппорт от ржавчины и как защитить суппорт от пыли, влаги и магнитов во время хранения инструмента.Подпишитесь на наш канал на YouTube, чтобы найти более эксклюзивный контент по металлообработке и механической обработке, в том числе обучающие видеоролики, подобные этому!

Перед хранением осмотрите суппорт на предмет износа, включая заусенцы и царапины на губках. Если что-то обнаружено, организуйте ремонт или замену.

Очистите штангенциркуль перед хранением, нанесите тонкий слой высококачественного инструментального масла и протрите тканью.

При хранении суппорта убедитесь, что вы вернули его в исходный футляр, при этом губки слегка приоткрыты, а стопорный винт ослаблен.

При хранении в течение потенциально длительного периода времени используйте пакет с силикагелем для предотвращения коррозии.

Штангенциркуль

следует хранить в среде, свободной от тепла, пыли, влажности, масла и тумана.

При хранении электронных штангенциркулей в течение длительного периода времени обязательно извлеките аккумулятор.

Штангенциркуль

НИКОГДА не следует хранить рядом с магнитами (например, магнитным рабочим столом) во избежание намагничивания.

---

Хотите узнать больше о суппортах?

Загрузите наше бесплатное ценное руководство по правильному выбору и использованию цифровых штангенциркулей и штангенциркулей.Узнайте о преимуществах и недостатках каждого штангенциркуля, а также о том, какой штангенциркуль лучше всего соответствует вашим потребностям и подходит для вашей области применения. Более подробная информация по телефону:

.

• Основы суппортов
• Характеристики и правильное использование цифровых штангенциркулей и штангенциркулей
• Преимущества калиброванных штангенциркулей и способы калибровки штангенциркулей
• Степень защиты от проникновения (IP) Объяснение рейтингов

Данные обучения и штангенциркуль HED

Индекс

Другие места для обучения данных

Распространенное использование и практика с данными обучения (по ролям)

Стратегические активы, о которых вам нужно заботиться

Что следует знать организациям, желающим использовать Caliper

Общие термины и сокращения

Системы очередей сообщений

Кто должен участвовать в планировании?

Базовая ИТ-архитектура

Базы данных

Сторонние поставщики данных обучения

Информационные панели и визуализация данных

Введение

Обучающие данные — это данные, созданные студентами, преподавателями и / или персоналом, которые связывают и документируют опыт преподавания и обучения, а также академические достижения. Его можно использовать отдельно или в сочетании с записью студента и другими точками данных для поддержки исследования успешности студентов. Его цель — разработать поддающуюся количественной оценке структуру для вывода понимания того, как люди учатся, которая используется в эффективных педагогических методах и мероприятиях, которые также подлежат дальнейшему анализу. Например:

• В классе преподаватели могут использовать эти данные для упреждающего вмешательства со студентом, или студент может использовать данные для изменения учебного поведения или действий.
• В учебном дизайне могут использоваться данные для лучшего понимания деятельности курса и их использования для информирования и изменения дизайна курса, структуры курса и оценок для улучшения обучения.
• Учреждения могут использовать данные и их анализ для информирования политик с целью улучшения результатов, набора, удержания и зачисления.

[вернуться к оглавлению]

Общие места, в которых живут обучающие данные

Обучающие данные могут генерироваться многими приложениями и системами, некоторые из которых очевидны, а другие нет. Когда большинство людей думают о том, где найти данные об обучении, они обращаются к Системе управления обучением (LMS). Эти централизованные инструменты управления обучением собирают множество обучающих данных, которые могут дать представление о том, к чему студент чаще всего обращается в оболочке курса, сколько времени он проводит в оболочке, а также данные оценки на основе LMS.Однако в мультисистемной среде образовательной экосистемы учебного заведения данные обучения также генерируются системой управления обучением и фиксируются сторонними системами, к которым можно получить доступ из LMS, но находятся за пределами среды LMS. Сюда могут входить цифровые материалы курса и системы чтения, запись видео и лекций, программное обеспечение для проведения опросов и даже онлайн-учебные пособия, такие как Lynda.com. По сути, данные обучения могут храниться во всем, что использует учащийся, и где их доступ и использование инструментов можно отслеживать.

Для многих учебных заведений данные об обучении выходят за рамки средств обучения и также могут быть найдены в других системах, таких как аспекты информационной системы для учащихся (SIS), и включают такие элементы, как стенограммы, основные направления и загрузки курсов. В некоторых случаях учебное заведение может определять элементы записи о студенте, такие как PII студента, его средний академический балл и другие данные, сгенерированные до поступления в колледж. Это серые области, поскольку они могут быть включены в профили анализа данных обучения и могут быть полезны при прогнозировании успеваемости студента или графика зачисления.Важно отметить, что большинство считает это статическими точками данных и не может влиять на потребности вмешательства в реальном времени.

[вернуться к оглавлению]

Другие места для обучения данных

• Некоторые данные об обучении могут быть недоступны в централизованных системах и могут быть найдены в отделах, например, листы для входа в учебные группы, и дают представление об успешном академическом поведении.
• Услуги академической поддержки студентов, например обучающие трекеры, некоторые библиотечные услуги и обучение.
• Могут быть дополнительные места, где данные об обучении существуют в кампусе, например, в SIS, заявках на поступление, старших классах и транскриптах переводов и т. Д. Независимо от того, хранят ли эти места данные об обучении или другие типы данных, это серая область. Очень важно, чтобы ваше учреждение проводило различие между данными обучения и данными, не связанными с обучением. Это помогает формировать другие ключевые решения, включая сбор данных об ИТ-архитектуре, хранилище записей и т. Д.

[вернуться к оглавлению]

Общие способы использования и практики с данными обучения (по ролям)

Данные об обучении собираются и анализируются для широкого круга аудиторий и причин учреждением и / или поставщиком образовательных услуг.Обучаемые данные и аналитические данные могут быть направлены на учащегося, что позволяет им размышлять о своих достижениях и учебном поведении, чтобы помочь им добиться успеха, и спланировать / рекомендовать меры поддержки. Данные об обучении также могут использоваться в качестве предиктора для информирования о практике преподавания и педагогики. С институциональной точки зрения эти данные могут использоваться администраторами для принятия решений по маркетингу и найму, а также для аккредитации на нескольких уровнях. Примеры включают:

• Системы оперативного вмешательства и раннего предупреждения в академических кругах , где преподаватели, студенты или консультанты могут быстро увидеть траекторию студента по курсу и могут быть предупреждены, если у студента прогнозируется плохая успеваемость.Это побуждает к раннему вмешательству.
  • Программа Student Explorer Мичиганского университета, предназначенная для консультантов, которые могут заранее выявлять своих советников, которые подвергаются риску провала курса
  • Объем Университета Пердью

[вернуться к оглавлению]

Стратегические активы, о которых вам нужно заботиться

• Управление данными и принципы сбора, анализа и управления данными обучения (это может включать проблемы, выходящие за рамки рекомендаций IRB) Источник: IMS Global Learning Data & Analytics Key Principles
• Взаимодействие технологий
• Доступ к политикам и процедурам доступа к данным для получения доступа к использованию данных
• Архитектура среды обучения, дружественной к данным; наука о данных
• Управление изменениями и социализация для изучения данных об обучении для преподавателей, сотрудников и студентов

[вернуться к оглавлению]

Что такое Caliper Analytics?

Все большее количество обучающих взаимодействий происходит в Интернете, что позволяет собирать данные и информацию, относящиеся к учебной деятельности. Эти данные обещают предоставить новое понимание того, как конкретные учебные взаимодействия связаны с результатами обучения. Используя эти данные, преподаватели могут:

• Ответьте тем, кто ищет большей ответственности, с помощью показателей учебной деятельности в дополнение к результатам обучения
• Посмотрите, какое поведение и контент последовательно приводят к желаемым результатам обучения
• Сравните эффективность различных типов контента или взаимодействия
• Активировать системы раннего предупреждения и принять меры прогнозирования
• Персонализация учебной программы в режиме реального времени на основе шаблонов учащихся

Потенциал аналитики обучения для инноваций и формирования образования проявляется в широко распространенном сборе и отображении данных в средах онлайн-обучения и других данных об активности учащихся, собираемых многими учреждениями.На сегодняшний день все усилия были построены на частных стандартах, которые усиливают разрозненность, часто встречающуюся в образовании. Это делает практически невозможным для преподавателя, студента или учреждения получить действительно целостное представление о том, что происходит в среде преподавания и обучения. Не только каждой организации необходимо изобретать колесо аналитики, но и текущие условия аналитики не позволяют эффективно сравнивать полученные результаты. Каждая организация считает разные вещи по-разному.

Поскольку во многих учебных программах учащимся предлагается работать в нескольких учебных средах, существует повсеместная потребность в данных, которые можно консолидировать для единого представления или анализа между поставщиками.

Рамка суппорта будет:

• Создайте средства для последовательного сбора и представления показателей учебной деятельности, которые позволят более эффективно разрабатывать функции аналитики обучения в учебных средах.
• Определите общий язык для маркировки данных обучения, который создаст основу для экосистемы приложений аналитики обучения более высокого уровня.
• Предоставить стандартный способ измерения учебной деятельности и эффективности, который позволит разработчикам и разработчикам учебных программ измерять, сравнивать и улучшать качество.
• Используйте методы, стандарты и технологии науки о данных.
• Основано на существующих глобальных стандартах IMS.
• Дайте рекомендации по передовой практике для транспортных механизмов.

[вернуться к оглавлению]

Что такое метрические профили штангенциркуля и для чего они нужны?

Метрические профили предоставляют общий язык для описания деятельности учащихся.Установив набор общих меток для данных об учебной деятельности, профили показателей значительно упрощают обмен этими данными между несколькими платформами. Хотя метрические профили представляют собой стандарт, они сами по себе не предоставляют продукт и не определяют, как предоставлять продукт. Многие разные продукты могут быть созданы с использованием одних и тех же этикеток, установленных стандартом. Важно, чтобы учреждение, использующее Caliper, гарантировало, что потребитель инструмента и поставщик инструмента поддерживают профиль (ы) метрики для данных, которые они хотят собирать.

Что следует знать учреждениям, желающим использовать Caliper:

• Потребность в более широком использовании поставщиками.
• Знание и понимание того, как ИТ-отделы использовать это преимущество, и его ценность для администраторов.
• Понимание того, что необходимо в университетском городке и между поставщиком и учреждением.
• Разработка осуществимого плана (сначала не беритесь за дело).
• Понимание того, что это развивающийся процесс.
• Понимание того, как сделать используемые данные действенными.
• Легко идентифицируемый на рампе. Инициатива обучающей аналитики не должна быть сложной. Речь идет об использовании данных для ответа на вопросы. Учитывать:
  • Проблема, которую вы хотите решить в своем кампусе
  • Какие данные доступны вам сейчас
  • Как вы планируете использовать эти данные
• Свидетельство того, как он решает конкретную проблему.
• Существующие «наборы инструментов данных» среди текущих пользователей данных, которые не хотят меняться.

[вернуться к оглавлению]

Обучение основам архитектуры сбора данных

• Общие термины и сокращения
  • SIS (Информационная система для студентов)
  • LRS (Магазин обучающих записей)
  • Data Lake — область для хранения данных в их наиболее естественном состоянии, практически не изменившемся по сравнению с исходной системой.
  • ETL (извлечение, преобразование, загрузка) — описывает процесс перемещения данных из одной системы в другую. ETL может включать в себя все, от «плоских файлов» до систем очередей сообщений в реальном времени.
  • API (интерфейс прикладного программирования) — набор протоколов и / или методов для описания взаимодействия компонентов программы.
• Системы очередей сообщений
• Кто должен участвовать в планировании?
  • Архитекторы предприятий
  • Администраторы SIS / DB
  • Группа технической интеграции
  • Администратор LMS (или других платформ EdTech)
  • Поставщик EdTech
  • Аналитические потребители (академические отделы, высшее руководство и т. Д.))
  • Группа безопасности и конфиденциальности
• Базовая ИТ-архитектура
  • Серверы — места для размещения вещей … облако / локально … где угодно и где угодно
  • Сеть — низкая задержка
  • Приложения
  • Базы данных
    • В памяти, по столбцам (например, SAP HANA)
    • Облако — AWS Redshift, MS Azure SQL
    • Традиционные технологии БД (например, Oracle, MS-SQL, mySQL и т. Д.)
• Сторонние поставщики данных обучения
  • Обратитесь к вашей LMS и поставщикам инструментов, чтобы узнать, могут ли они предоставить вам данные обучения, которые они собирают, и будут ли они делиться этими данными.Настоятельно рекомендуется выступать за то, чтобы предоставляемые данные обучения соответствовали стандарту Caliper. ПРИМЕЧАНИЕ. Существует разница между соответствием стандарту Caliper и получением сертификата IMS Global. Пожалуйста, посетите imscert.org для получения актуального списка всех продуктов, получивших глобальную сертификацию соответствия IMS.
  • Ресурс: http://www.educationdive.com/news/caliper-analytics-advances-next-frontier-for-data/408166/ — Несколько других поставщиков информационных технологий, упомянутых в этой статье, имеют «сертификат соответствия [d] для свою продукцию.”
• Панели мониторинга и визуализация данных
  • Таблица
  • Microsoft PowerBI
  • Р пр.

[вернуться к оглавлению]

Пример архитектуры обучающих данных

[вернуться к оглавлению]

Сценарии использования обмена сообщениями

Университет Кентукки (pdf)

Калифорнийский университет в Беркли (pdf)

[вернуться к оглавлению]

---

Авторы

Мы хотели бы поблагодарить следующих участников, участников IMS Global Learning Data & Analytics Innovation Leadership Network, которые предоставили свой личный опыт для разработки документа. Их цель заключалась в создании ресурса, который будет информировать и способствовать обсуждению данных об обучении. Есть надежда, что он поддержит руководителей учреждений и других заинтересованных сторон в продвижении своих практик и требований к использованию данных обучения.

Индивидуальные участники:

Оливер Хейер , Калифорнийский университет в Беркли

Вирджиния Лэйсфилд , Университет Кентукки

Филип Лонг , Техасский университет в Остине

Адам Ректенвальд , Университет Кентукки

Дженн Стрингер , Калифорнийский университет в Беркли

Марианна Шредер , Университет Британской Колумбии

.
