Как подключить люстру к выключателю

Приятный этап пройден — желаемый светильник выбран, куплен и ожидает звездного часа — установки на потолок и подключения. Дело за малым — узнать как подключить люстру к выключателю и наслаждаться ярким светом и отличным дизайном. Приступим к рассказу!

Размер модели и вид выключателя

Обычно светильник изготовлен для одноклавишного выключения — все лампочки одновременно загораются или гаснут. Это простой тип подключения, встречающийся у 70% моделей в каталоге нашего интернет-магазина.

Большие модели — от пяти и более лампочек — могут использовать двухклавишный выключатель, регулирующий яркость освещения — включают только половину ламп одной клавишей, создавая приглушенную атмосферу.

Изначально производитель снабжает свои модели определенным количеством групп — набором электрических проводов, которые подойду к одно-, двух- или трехклавишной модели. Соответственно — одна группа — одна клавиша.

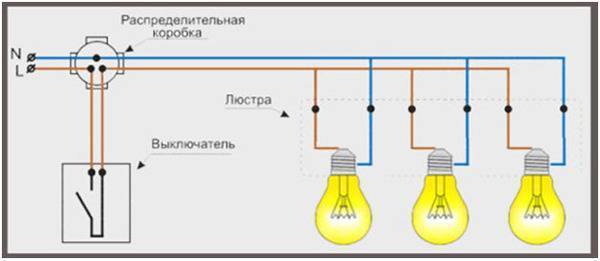

Одноклавишное подключение люстры к выключателю — это наличие трех проводов — фазного, нулевого и земли.

Все лампы необходимо подключить к фазному проводу.

Чтобы подключить люстру к двойному выключателю, необходимо четыре провода — две фазы, ноль и землю. В этом случае схема подключения отличается: фазные провода должны быть попарно соединены с проводами фазы люстры — смотрите на фотографии.

Выбор выключателя для люстры

Определившись с параметрами электротовара, необходимо купить и его. У нас представлено 13 брендов, производящих электротовары: розетки, рамки, диммеры, звонки, стабилизаторы и т.д.

Подобрать изделие можно техническим характеристикам, по размеру и цвету (от классических белых до нестандартных, сложных оттенков). Немаловажный фактор — цена изделия — самый недорогой обойдется в 134 рубля.

Поэтапное подключение люстры к выключателю

Начинаем мы с вынимания изделия из коробки и сборки всех его деталей, прикручивания плафонов.

Работу по сборке и подключению проводите днем, в самое светлое и яркое время суток — потребуется обязательное отключение электричества — об этом стоит позаботиться с самого начала, иначе возможен серьезный вред здоровью.

Люстра готова, электричество отключено: внимательно изучаем её крепление (крюк или планку), проводим необходимую подготовительную работу, чтобы повесить светильник (планку необходимо прикрутить к потолку, чтобы потом на неё прикрепить изделие).

Теперь с применением клеммной колодки подключаем проводку люстры ко всем проводам освещения, которые торчат из вашего потолка (фаза, ноль и земля).

Место выключателя обычно определено изначально, туда заведены необходимые провода, которых будет достаточно для подключения к одноклавишной модели. Чтобы правильно их подключить, необходимо запастись инверторной отверткой, которая покажет фазный провод, если он не выделен цветом.

Если есть необходимость подключения люстры к двойному выключателю, то будет необходимо завести второй фазный провод в выключатель и в светильник, что может вызвать определенные сложности и потребовать участия мастера-электрика.

ВАЖНО! Если вы не уверены в своих навыках, заказываете люстру в нашем интернет-магазине и проживаете в Москве, то можете воспользоваться услугами установщиков, которые выполнят работы быстро, по адекватной цене, в срок. Мы надеемся, что в ближайшее время такая услуга появится и в Санкт-Петербурге.

Как подключить две лампочки к одному выключателю: схема, видео, инструкция

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

• Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
• Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
• Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

1. Одноклавишные, двухклавишные, трехклавишные и т.д.
2. Проходные и перекрестные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности.

Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи.

Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт.

Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности.

Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

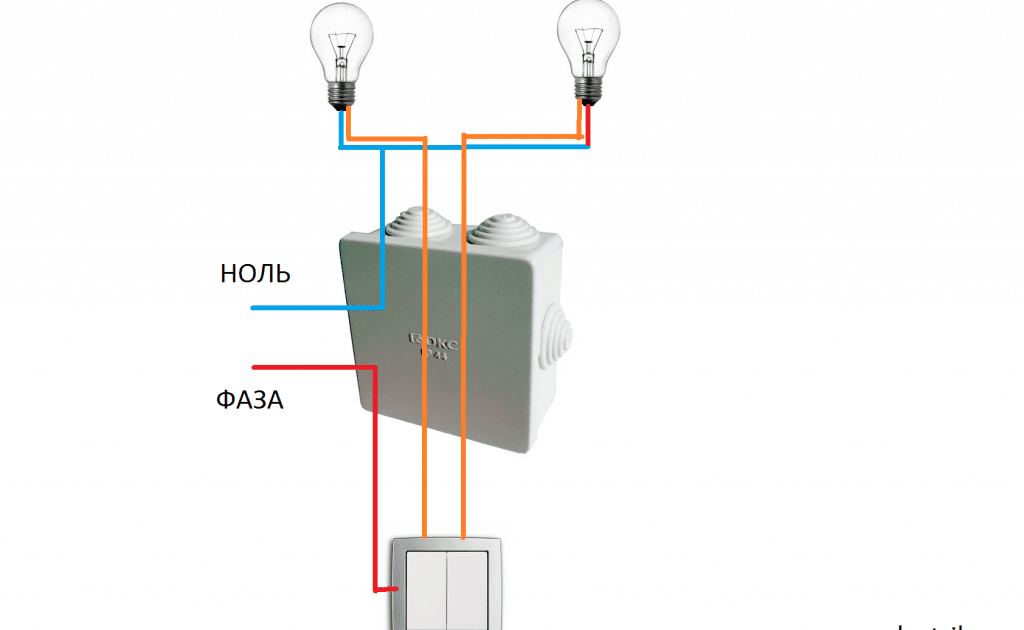

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно. При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве. Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя. Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!

Будет полезно прочитать:

как управлять освещением из нескольких мест? — Новости — EKF

Выключатели освещения

Одним из самых распространенных видов выключателей освещения является механический клавишный выключатель с одной, двумя или тремя клавишами, или кулисами (качающимися рычагами).

Выключатель просто включает и выключает свет, а переключатели на два направления — «проходные выключатели» (внешне выглядят как обычные выключатели) монтируются парами, с тем чтобы освещением можно было управлять из двух мест, обычно вверху и внизу лестницы. Можно установить и третий — промежуточный переключатель, чтобы включать и выключать свет из трех мест.

Выключатели для скрытой установки можно устанавливать в стандартной монтажной коробке, утопленной в стену (скрытая установка), или на поверхности стены в специальной пластмассовой коробке для накладного монтажа (если таковая предусмотрена в конкретной серии выключателей).

Выключатели накладного монтажа устанавливаются непосредственно на стену без дополнительной монтажной коробки. Кроме простого включения и выключения, выключатель-регулятор (диммер, или светорегулятор) будет менять по вашему желанию интенсивность освещения.

У некоторых моделей одна круглая ручка действует одновременно как выключатель и как регулятор. У других, клавишных (кнопочных), одна клавиша является выключателем, а другая регулирует световой поток.

Выбор выключателя

Выключатели обычно изготавливают из белого или светлого пластика, но можно приобрести модели и другого цвета, которые подойдут к вашему интерьеру. Выключатели яркой окраски могут замечательно выглядеть в современном интерьере, а латунный корпус под старину будет прекрасно смотреться в традиционной обстановке.

Выключатели с подсветкой легко найти в темноте — в их механизме находится светодиодная или маломощная неоновая микролампа. Во избежание мерцания (вспыхивания) светодиодных или компактных люминесцентных ламп освещения в выключенном состоянии применять их с такими выключателями обычно не рекомендуется.

Тем не менее существуют способы устранить такое мерцание.

Простой выключатель

Осмотрите выключатель. К нему подходят два изолированных провода.

Простой выключатель имеет только клеммы L и 1 (устройство клемм выключателей аналогично устройству розеточных клемм). Фазный провод (проверьте с помощью индикаторной отвертки) подключается к клемме L («Вход», часто дублируется стрелкой, направленной к центру выключателя). Провод, идущий к нагрузке (светильнику), подключается к клемме 1 («Выход», часто дублируется стрелкой, направленной от центра выключателя).

На механизме или суппорте выключателя обычно обозначен верх (top), чтобы при сборке клавиша заняла правильное положение. Выключатель будет работать и в перевернутом состоянии, но правильное положение клавиши позволяет узнать, включен выключатель или нет, даже если лампочка освещения перегорела.

Иногда можно встретить выключатель освещения, к которому подсоединены два провода и который работает как одинарный выключатель, но имеет при этом три клеммы. Это переключатель на два направления, который подключен для однолинейного использования, т. е. используется на одно направление, что совершенно безопасно.

Проходной выключатель (переключатель на два направления)

Переключатель на два направления будет иметь, по крайней мере, по одному проводнику в каждой из своих трех клемм.

В зависимости от положения клавиши клемма L соединяется либо с клеммой (1), либо с клеммой (2). Не вдаваясь пока в тонкости подключения на два направления, отметим, что для правильного подключения нового механизма следует просто записать соответствие проводников на старом выключателе перед его отсоединением.

Другой простой способ заключается в отсоединении по одной жиле и подсоединении ее к соответствующей клемме нового выключателя до отсоединения следующей жилы.

Двухклавишные выключатели

Двухклавишный, или двойной, выключатель используется для управления двумя светильниками или двумя группами светильников.

Возможны два варианта исполнения двойного выключателя.

Обычно электрические элементы объединены в одном механизме. В некоторых сериях двухклавишный выключатель представляет собой комбинацию двух независимых друг от друга механизмов. В этом случае необходимо соединить между собой дополнительной перемычкой клеммы для подключения фазного провода.

Двухклавишные выключатели можно использовать в частном доме или квартире (для включения света в прихожей и при входе в дом), в квартире с лоджией или балконом (для возможности освещения комнаты и лоджии по отдельности), в санузлах (для подключения вытяжки и освещения).

Диммер вместо клавишного выключателя

Осмотрите клавишный выключатель для определения типа его подключения, затем купите выключатель-регулятор (диммер), соответствующий этому подключению.

Изготовители прилагают к диммерам инструкции, но подключаются они в основном так же, как и клавишные выключатели.

Будьте внимательны при выборе диммера!

Проверьте его соответствие вашему светильнику (мощность и типы нагрузки: лампы накаливания, галогенные лампы с электронным или ферромагнитным трансформатором, диммируемые светодиодные или люминесцентные лампы). При выборе мощности диммера нужно помнить, что паспортное значение указывается для случая одиночной установки в бетонную или кирпичную стену. Когда диммер устанавливается в тонкостенные перегородки из гипсокартона и т. п., его мощность снижается примерно на 15% из-за ухудшения теплоотвода.

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

Выключатели с подсветкой в системе освещения с энергосберегающими лампами

С появлением компактных люминесцентных, а впоследствии и светодиодных ламп освещения многие домовладельцы столкнулись с проблемой их мерцания в выключенном состоянии при использовании выключателей с подсветкой.

Дело в том, что при разомкнутых контактах выключателя через элемент подсветки (светодиод или неоновую лампу) продолжает протекать очень маленький ток (0,15–0,3 мА). Он вызывает свечение элемента подсветки, а также постепенно заряжает конденсатор, который является неотъемлемой частью схемы любой энергосберегающей люминесцентной или светодиодной лампы. При заряде конденсатора напряжение на нем растет и в определенный момент достигает уровня, достаточного для запуска основной схемы лампы. Энергии, запасенной в конденсаторе, хватает только на короткую вспышку. Он разряжается, и процесс повторяется вновь.

Это в значительной степени снижает ресурс лампы, ну и, конечно, находиться в помещении с такой лампой крайне некомфортно. Для кардинального решения этой проблемы необходимо исключить заряд конденсатора лампы при свечении элемента подсветки. Это можно сделать двумя способами: подключить светильник через промежуточное реле или заменить такой выключатель переключателем с подсветкой, подключив его элемент подсветки нестандартным образом.

Использование промежуточного реле

Электромагнитное реле на ток 10–16 А надо подключить так, чтобы выключатель с подсветкой управлял катушкой реле (выводы А1, А2), а силовые контакты реле подавали питание на лампу освещения при включении выключателя.

Современные реле достаточно компактны, их легко разместить в корпусе светильника или в люстре под декоративным колпаком, который закрывает узел крепления к потолку и монтажные клеммы.

Замена выключателя переключателем на два направления

При наличии в установочной коробке нулевого рабочего проводника (нейтрали) в качестве выключателя с подсветкой можно использовать переключатель на два направления с подсветкой.

Обычно элемент подсветки подключается параллельно контактам выключателя. Для того чтобы исключить заряд конденсатора энергосберегающей лампы, необходимо подключить элемент подсветки нестандартным образом. Это возможно, только если элемент подсветки переключателя подсоединен гибкими проводниками.

Один провод элемента подсветки подключается к одной выходной клемме переключателя, а другой, с помощью подходящей монтажной клеммы, — к нейтрали. Саму монтажную клемму разместите в установочной коробке, за механизмом переключателя. Теперь при выключенном освещении питание подается только на элемент подсветки. При включении освещения подсветка гаснет, и питание подается на лампу.

Установка выключателей

Выключатели освещения должны устанавливаться в относительно доступных местах — обычно где-то около двери примерно на уровне плеча или пояса.

Правила электромонтажных работ запрещают установку выключателей в пределах доступа от раковины, ванны или душа.

Методы прокладки кабеля и крепления монтажных коробок аналогичны тем, которые используются при установке розеток.

Основные схемы управления освещением

На рисунке показана тыльная сторона выключателя с пружинными клеммами. Зелено-желтую жилу подсоедините к клемме заземления светильника (люстры). Если такая клемма отсутствует, то просто заизолируйте конец провода в светильнике.

Замена выключателей

Замена неисправного выключателя сводится в основном к подсоединению имеющихся жил к новому выключателю. При этом необходимо проследить, чтобы все было сделано точно так же, как в старом выключателе.

К лампам накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки. При монтаже или подсоединении проводов к выключателю может понадобиться снять клавишу. Для этого аккуратно подденьте ее отверткой сбоку. У многих выключателей имеются специальные пазы, которые облегчают эту операцию.

Проверьте, совместим ли новый выключатель со старой монтажной коробкой. В противном случае вам придется заменить и коробку. Если можно воспользоваться старой коробкой, крепите выключатель старыми крепежными винтами. Если вы хотите поменять накладной выключатель на встраиваемый, снимите старый выключатель, приложите монтажную коробку к месту расположения и обведите ее по контуру. Вырубите стену на глубину новой коробки и закрепите ее на кладке.

Будьте очень осторожны — не повредите имеющуюся проводку!

При использовании ламп накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки.

Отключение электроэнергии

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель.

Управление освещением из нескольких мест

Бывают ситуации, когда удобно иметь возможность включать и выключать свет из двух мест, например в начале и в конце прохождения по длинному коридору или лестнице.

Освещение с двухсторонним управлением

Единственным отличием установки светильника с двухсторонним управлением от обычного является схема подключения выключателей (переключателей).

Установите светильник и оба переключателя на два направления, затем проложите кабель с жилами сечением 1,5 мм? от источника электроэнергии к светильнику и от него до ближайшего переключателя. Не подключайте новую проводку к осветительной цепи до завершения работ. Проложите между переключателями кабель с жилами сечением 1,5 мм?. К клемме L первого переключателя (левый на схеме) подсоединяется фазная жила от источника (распределительной коробки или щитка), а к клеммам 1 и 2 — две жилы, соединяющие его с другим переключателем. Во втором переключателе подсоедините две жилы, идущие от первого переключателя, к клеммам 1 и 2, а клемму L соедините с фазной клеммой светильника. Подключите также желто-зеленую жилу к заземляющей клемме светильника (если ее нет, то заизолируйте ее конец), а голубую жилу — к клемме нейтрали. Удостоверьтесь, что напряжение отключено, и подсоедините всю новую проводку к щитку либо к сети в распределительной коробке.

Проверьте новую проводку!

Освещение с трехсторонним управлением

Добавив промежуточный переключатель к описанной выше цепи, можно управлять светильником из трех мест.

Этот переключатель ставится в разрыв соединительных проводов между двумя другими переключателями. В одном положении клавиши промежуточного переключателя клемма L1 замыкается с клеммой 3, клемма L2 — с клеммой 4, в другом положении клавиши: L1 — с клеммой 4, а L2 — с клеммой 3. Фазные клеммы L1 и L2 соединяются с клеммами 1 и 2 первого переключателя на два направления, а выходные клеммы — с клеммами 1 и 2 второго переключателя на два направления. При необходимости можно увеличить количество точек управления, добавляя в схему промежуточные переключатели.

Схема управления освещением из трех мест

1. Цепь питания светильника разомкнута. Нажатие на клавишу любого переключателя включит светильник.

2. Нажата клавиша промежуточного (среднего) переключателя, цепь замкнута, светильник включен. Красной штриховой линией показано протекание электрического тока. Нажатие на клавишу любого переключателя выключит светильник.

Из потолка выходят 3 провода. Подключение люстры к двойному выключателю. Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Содержание:

Люстры с различным количеством ламп служат не только украшением интерьера. С помощью этих светильников становится возможным создание различных условий освещения. Наличие определенных знаний и навыков в электротехнике, соблюдение элементарных правил монтажа дает возможность подключить люстру с тремя лампами через различные виды выключателей самостоятельно даже начинающему электрику.

Как подключить люстру с 3 лампами к выключателю с 1 клавишей

Подключение данного осветительного прибора к одноклавишному выключателю выполняется в несколько этапов. В первую очередь необходимо разобраться с проводами в самой люстре. Здесь каждый патрон подключается к двум проводам — фазному и нулевому, изоляция которых окрашена в разные цвета. Чаще всего нулем считается голубой проводник, а остальные цвета означают фазу. В соответствии с правилами, фаза соединяется с центральным контактом патрона, а ноль — с боковым.

Крепление рожков люстры осуществляется к корпусу, где объединяются все провода. Их распределение для одноклавишного выключателя выполняется следующим образом: фазные провода объединяются в одну группу, а нулевые — в другую. Следует помнить, что ноль на люстру подается напрямую, минуя выключатель. В дальнейшем узлы проводов фазы и нуля, выходящие из люстры, соединяются с соответствующими проводниками электрической сети.

В также имеется два провода — . Из нее идет подача двухжильного кабеля отдельно на люстру и отдельно на выключатель. К светильнику подается фаза и ноль, а к выключателю — только фаза к обоим контактам. Замыкание и размыкание контактов позволяет включать и выключать лампочки.

Как подключить люстру с 3 лампами к выключателю с 2 клавишами

До начала монтажа нужно определиться, какие лампы будут включаться каждой клавишей. В данном случае очень мало вариантов. Как правило, одной клавишей включается одна лампочка, а другой — сразу две. Можно еще поменять функции клавиш между собой для удобства пользования.

Обычно через плиту перекрытия выходит 3 проводника или трехжильный кабель. В современных домах к ним добавляется 4 провод заземления желтого цвета с зеленой полосой. Остальные при включенном положении выключателя. Провод, на котором отсутствует напряжение будет нулевым, а все остальные — фазные.

В самой люстре фазные провода могут быть объединены заранее по группам. Из трех лампочек две соединяются друг с другом для одновременного включения. Если этого не сделано, провода нужно распределить самостоятельно. Далее, нулевые провода люстры и сети соединяются между собой. Затем соединяются фазы люстры и выключателя. После этого выполняется проверка работоспособности.

В случае необходимости изменения функций клавиш, достаточно поменять местами провода. Если одновременно включаются обе клавиши, в этом случае будут загораться сразу все лампочки. Все соединения выполняются при отключенном защитном устройстве.

Как подключить люстру с 3 лампами к выключателю с 3 клавишами

Данная схема является дополненным вариантом предыдущего подключения, а все основные действия остаются прежними. В этом случае с потолка отходит четыре провода, а в люстре имеется три и более. Четвертые провода желто-зеленого цвета относятся к заземлению и обозначаются как РЕ. Их нужно просто соединить между собой. Если в люстре отсутствует провод заземления, то этот же провод на потолке нужно обрезать и тщательно заизолировать. Остальные проводники соединяются по той же схеме, о которой рассказывалось выше.

В некоторых случаях четвертый провод, идущий с потолка, может исполнять роль еще одной фазы. Именно этот вариант более всего подходит при использовании трехклавишного выключателя. Он дает возможность управления всеми лампочками, имеющимися в люстре. Трехклавишный выключатель дает возможность включать и выключать каждую независимую группу ламп. Для этого понадобится еще одна свободная жила в потолочной проводке, о которой уже упоминалось. Все действия будут такие же, как и для двухклавишной конструкции. К входному контакту выключателя подключается фаза домашней сети, а с выхода фаза уходит к каждой группе ламп.

При установке выключателя нужно обязательно соблюдать правила электробезопасности, во избежание поражения током. Поэтому перед выполнением электромонтажных работ, нужно обесточить всю электрическую сеть. Проверить отсутствие электричества можно с помощью индикаторной отвертки.

Таким образом, подключить люстру с тремя лампами не представляет особой сложности. Самое главное — тщательно изучить схему и по возможности применять только цельные кабели, с минимальным количеством наращиваний и скруток. В результате, эксплуатация люстры будет долгой и безопасной.

Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза , провод будет иметь коричневый , белый , розовый или любой другой цвет , кроме следующих; N – нуль , этот провод всегда синего цвета ; Ground – заземление , провод имеет желтый цвет с нанесенной зеленой полоской .

Схема подключения люстры с 3 проводами

Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание! Если в люстре есть земля, то под нее нужно провести отдельный из распределительной коробки.

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта . Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается. Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты . На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую .

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2. Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3. Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4. Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры , которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре , которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

1. Первый – это крепление на крюк , представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

1. Второй способ крепления люстры – через монтажную планку . В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

1. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото:	Описание:
Шаг 1. Очистка изоляции. Очищаем изоляцию	Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
Шаг 2. Установка клеммника. Устанавливаем клеммник	Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.
Шаг 3. Подключение к клеммам провода от люстры. Подключаем к клеммам провода от люстры	С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления. Соединяем все провода — желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры. Устанавливаем люстру	Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке. Приступаем к проводам в коробке	Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания , чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

Перед тем, как приступить к подключению люстры, надо исследовать её устройство.

Если из люстры и потолка выступают лишь по 2 провода, то особых сложностей с подключением не предвидится. Но более замысловатый вариант – это когда надо осуществить данную процедуру, имея возможность подключения на два одинаковых выключателя, если из люстры и потолка выступает по 3 провода. То есть лампочка, или их группа включаются отдельно. Получается картина: из данного потолка выступает некоторое количество проводов, из люстры также – что же нужно соединять? Чтобы разобраться в этом, в предоставленной статье будет отображена подробная схема подключения люстры.

Основные контакты, для того, чтобы провести электрическую проводку, имеют собственное обозначение – это буквы латинского алфавита:

L – Это обозначение фазы,

N – Провод нулевой,

РЕ – проводник заземляющий, обладающий желто-зелёным цветом.

Помечать люстры маркировкой начали не так давно, поэтому в данных приборах более раннего производства, она отсутствует. Тогда приходится во всем разобраться самостоятельно.

Как осуществить подключение в люстру провода заземляющего

В осветительных приборах современного изготовления, с наличием металлической арматуры, устанавливается специальный провод заземляющий, имеющий желто-зеленый цвет. Этот провод обозначен – РЕ. Если в помещении электропроводка сделана с таким проводом, кстати, он может иметь и иной оттенок, то надо его соединить с клеммой. Клемма, в свою очередь, соединена с проводом люстры (желто-зеленым). В большинстве помещений электропроводка сделана без наличия проводника заземляющего. В старых осветительных приборах, или в тех, в которых арматура сделана из пластмассы, также отсутствует данный проводник. Тогда не осуществляют подсоединение проводника заземляющего, и это абсолютно не влияет на функционирование люстры. Заземление исполняет исключительно защищающую функцию. В том случае, если перетирается изолирование фазной проводки, и она соприкоснется с арматурой люстры (металлической), то во время прикосновения рукой к отдельным металлическим участкам прибора, может произойти удар силой тока.

Когда изображаются фотографии провода, который исходит от люстры и потолка, то там он белого цвета. Это не случайное совпадение. Нет одного установленного мирового стандарта на цветное маркирование проводов в сети электрической, а тем более, в осветительных приборах. В Российской державе цветовое маркирование провода изменилось, начиная с первого января, 2011г. В любой отдельной стране имеется собственное маркирование. Единственное, что провод заземляющий РЕ, во всех странах маркируется стандартным цветом – желто-зеленым.

Схема подключения люстры, когда два отдельных провода, исходят от люстры и потолка

Подключить люстру одно рожковую из единой лампы и одного выключателя клавишного, в основном, не составляет большого труда. Будет достаточным, 2 провода, которые выходят из потолка, присоединить друг к другу при помощи клеммы, Wago,
а также, колодки клеммной.
Ещё можно осуществить соединение, применяя скрутку с двумя отдельными проводами, исходящими из осветительного прибора.

Требования, изложенные в ПУЭ, гласят, что провод фазный обязан в патроне соединяться с центральным контактом. Выключатель, при этом, должен произвести размыкание фазной проводки. Это для того, чтобы повысить эксплуатационную безопасность. Рекомендуют следовать данному правилу. Но в реальности при практической работе, мало кто об этом задумывается. В большинстве случаев, выключатель и осветительный прибор соединяют весьма небрежно.

Схема подключения одной люстры, при выходе из потолка двух проводов, а из люстры – трёх и больше

Если одна люстра обладает двумя и больше лампами, а имеющийся выключатель с одной клавишей, то вполне можно осуществить подключение данного осветительного прибора в трёх вариантах:

– когда включается выключатель, то загораются сразу все лампы;

– выключателем с несколькими клавишами, можно включить каждую из ламп в отдельности, много рожковой люстры;

– выключателем с несколькими клавишами, можно включить целые группы ламп, к примеру, в люстре трех рожковой двухклавишный выключатель может привести в действие или одну лампу, или две, или же все имеющиеся одновременно.

Если же из потолка выступает лишь 2 провода, то осветительный прибор можно подключить согласно варианту первому – одновременно все лампы. Подключение одной люстры осуществляется в зависимости от того, как предприятие-изготовитель соединило провода, от патронов. В основном, люстры, с некоторым числом плафонов, содержат парные соединения проводов от плафонов и тогда подключение делается согласно описанному выше.

Далее представлена ещё более сложная схема подключения люстры. Проводка в люстре соединена так, чтобы включалась каждая лампа отдельно. В данном случае, необходимо все имеющиеся пары проводов от патронов соединить в параллельном порядке. Это не зависит от их числа. Существует некоторый вариант – установление добавочной перемычки из проводки.

Можно и не делать установление перемычки, будет доставочным только открутить винты в первой и третьей клемме, вытянуть провод, проходящий через левый патрон от начальной клеммы, и надежно вставить в клемму третью, вместе с проводом, исходящим от патрона с правой стороны.

Схема для осуществления подключения осветительного прибора с двумя отдельными проводами, с наличием трех проводов, исходящих из потолка

В большинстве случаев, из потолка исходит три отдельных провода тогда, когда имеется выключатель на две клавиши. Здесь следует вначале разобраться с проводкой – отыскать общий главный провод. Такое действие легко осуществить, когда есть индикатор фазы.

Чтобы начать поиск данного главного провода следует включить две имеющиеся клавиши, и по порядку коснуться каждого провода, применяя отвертку индикатор. Здесь есть два типа поведения данного индикатора, в зависимости от конкретного провода (нулевого или фазного), который размыкается выключателем:

– в ходе прикосновения к двум отдельным проводам, присутствует свечение, к третьему – отсутствует. Следовательно, провод без свечения, является общим;

– в ходе прикосновения к одному из данных проводов, свечение присутствует, а к иным двум – отсутствует. Тогда, провод со свечением есть общий.

Если нет индикатора фазы, то тоже можно легко разобраться с особенностями подключения. Для этого надо подключить к люстре два любые провода, идущие из потолка, и включить две клавиши в выключателе. Если свечение появилось, то значит, что получилось соединение с проводом общим, и также с одним проводом, исходящим от выключателя. Так может всё и остаться. Если хочется разобраться до конца во всех проводах, то надо подключиться таким способом, чтобы свет не появлялся даже когда включаются две клавиши в выключателе. Тогда получиться отыскать провода, исходящие от выключателя.

Схема для подключения единственной люстры с несколькими проводами, и с тремя проводами из потолка

Если надо сделать так, чтобы не все лампы включались в люстре одновременно, а лишь группами, данный осветительный прибор стоит подключить согласно предоставленной схеме. Выключатель с двумя клавишами должен присутствовать обязательно. Осуществлять подключение одной люстры, но двух и трёх рожковой, надо по методу, описанному немного выше. Из трех проводов, исходящих из потолка, выделяется один общий главный провод. Затем к нему подсоединяют по одному отдельному проводу из тех пар, которые идут от каждого из патронов.

Два оставшиеся провода соединяют со свободными проводами из пар, которые исходят от патронов в люстре.

Как удачно подключить две или три люстры от выключателя одноклавишного

Если в огромном помещении смонтирован потолок подвесного типа, то чтобы обеспечить идеальное освещение, надо поместить некоторое число люстр. Это могут также быть светильники галогенные или лампы светодиодные, которые необходимо включать выключателем на одну клавишу. Это одновременное действие. В некоторых случаях, надо подключить данный выключатель так, чтобы с его помощью стало возможным включать освещение одновременно в нескольких помещениях (двух, трех и больше). Тогда, люстры и иные светильники подключают параллельно, также как и некоторое число патронов в люстре.

Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю через распределительную отдельную коробку. Но появляется возможность все имеющиеся соединения осуществить в единой коробке. Здесь многое зависит от предлагаемой схемы проведения электричества в помещении. Если в люстрах есть множество рожков, то их соединяют параллельно, так как в ситуации, описанной ранее. Это ситуация, когда от потолка исходит два отдельных провода, а из люстры их три и больше.

Схема для осуществления подключения трех осветительных приборов, от единого выключателя на три клавиши

Если в одном отдельном помещении, а то и в нескольких подобных необходимо будет включать каждый по отдельности осветительный прибор, от единого выключателя на три клавиши, то надо осуществлять подключение данных приборов согласно предоставленной схеме.

Этот вариант подсоединения светильников применяется очень часто при осуществлении управления этими же светильниками. Они могут устанавливаться в кухонной комнате, ванной и в туалете. В коридоре устанавливают один выключатель на три клавиши, а перед самым входом в данное помещение планируется включение соответствующего осветительного устройства.

Схема для осуществления подключения люстры к блоку специальных выключателей с наличием розетки Viko

Не всегда, но в некоторых ситуациях, требуется, чтобы наряду с выключателем присутствовала дополнительная функционирующая розетка. Если появилась такая необходимость, то будет логичным заменить уже установленный ранее выключатель на отдельный блок, содержащий выключатель и розетку. Например, розетка возможна типа Viko. Этот блок обладает выключателями для люстры от одной до четырех клавиш. Поэтому есть хорошая возможность выбрать именно тот, который нужен. На фото представлен блок с двумя клавишами, с наличием светодиодного подсвечивания и одной розетки. Осуществление подключения с наличием подсветки почти не отличается от подключения такого же выключателя, но без соответствующей подсветки.

Производить подключение блока выключателя с розеткой к осветительному устройству надо строго по предоставленной схеме. Эта схема не особо отличается от схемы подключения одной люстры к стандартному выключателю. Единственное небольшое отличие состоит в том, что от провода нулевого исходит добавочный провод, который направлен к левому выходу розетки.

Схема подключения люстры, показывает подключение проводки, которое осуществляется согласно взысканиям ПУЭ. В реальности ноль, а также фаза способны подключиться наоборот. К примеру, если был подключен выключатель на две клавиши, а необходим просто одноклавишный с наличием розетки, то вполне можно не прокладывать добавочный провод. Можно употребить свободный, и впоследствии его переключить в коробке распределительной к нулевому показателю или же фазе. Всё зависит от того, какого типа провод проходит на данный выключатель.

Удлинение или наращивание проводки в ходе подключения одной люстры

В настоящее время, в ходе реставрирования помещения начали производить установление потолков подвесных. Особенно широко распространены . Они красиво выглядят, не поддаются износу, долговечны, бывают различных оттенков, а также, с поверхностью. Они являются достаточно водостойкими. Потолки натяжные устанавливаются на промежутке ниже от имеющейся плоскости потолка (50-10см). По этой причине, не хватает длины имеющихся проводников, для того, чтобы подключить осветительные приборы. Необходимо наращивание их длины.

Сложность такой задачи, заключена в следующем. Практически невозможно добраться до того места, где состыкуются провода при осуществлении подключения люстры и иных светильников, после того, как осуществиться монтаж. Это говорит о том, что следует обеспечить такое соединение, чтобы оно было оптимально надежным. Если провода соединены при помощи колодки клеммной
в особенно труднодоступных зонах, то это весьма ненадежный тип соединения. С течением времени, винты, находящиеся в колодке ослабляются, и необходимо их немного поджать.

Сечение проводки для осуществления подключения одной люстры

В люстре лампы не бывают большой мощности. Если даже в ней содержится шест стандартных ламп накаливания, а также галогенных по сто ватт, которые рассчитывают на напряжение до 220В, то потребляемый ток при всех включенных лампах будет составлять не больше, чем 3А. Ток такого показателя сможет выдержать проводник медный с наличием сечения 0,5 мм квадратных. Известно, что обычная квартирная электрическая проводка сделана проводами, имеющими сечение не меньше, чем 2,5мм квадратных. А это, в свою очередь, разрешает подключить одну люстру к электрической проводке из проводов алюминиевых. Суммарная потребляемая мощность их ламп равна 2000Ватт. Следовательно, при осуществлении подключения всякой люстры с лампами на напряжение до 220В, вопрос о сечении проводки не стоит.

В ходе подключения одной люстры, а также приборов с лампами галогенными на напряжение до 12В, ток потребляемый люстрой, увеличивается намного. Сечение проводки в зоне проводки от трансформатора понижающего или же адаптера до самой люстры следует рассчитать, и осуществить проверку. Надо определить, насколько подходит сечение проложенной проводки получившемуся значению.

Если светильник или люстра употребляют много тока, то нужно подумать о том, чтобы заменить лампы накаливания источниками освещения современного типа, удобными люминесцентными лампами или же светодиодными лампами. Ток, употребляемый последними, в десять крат меньше, чем лампочек для накаливания.

Содержание:

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные — фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами — под . Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая — сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения — загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый — заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех — слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

Подключение люстры к двойному выключателю на 5 лампочек

Схема считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем — фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа — две лампочки, 2-я группа — четыре лампочки, третий режим — включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники — фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные — с соответствующими группами фазных проводов, распределенных заранее.

Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.

Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.

Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

Видео: Как самому правильно подключить люстру

Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.

Как подключать люстру с 5 лампами

Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.

Как подключать выключатель для люстры

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

Схема подключения двухклавишного выключателя

Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.

Как подключить люстру

Люстра с вентилятором

Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.

Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.

Схема потолочного вентилятора

Для более простого подключения, выводы вентилятора можно образно представить как еще одну лампу. Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.

При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.

Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.

В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.

Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

Подключение люстры к выключателю | Строительный портал

После приобретения люстры следует вопрос, связанный с ее подключением. Данная процедура требует особой внимательности и серьезности, так как связанна она с электричеством. Следуя простым рекомендациям по подключению люстры сделать это вполне реально даже новичку.

Оглавление:

1. Подключение люстры к выключателю: особенности проведения
2. Схема подключения люстры с выключателем
3. Как подсоединить люстру к двойному выключателю: технология проведения работ
4. Как подключить пятирожковую люстру к двойному выключателю
5. Подключение трехламповой люстры к двухклавишному выключателю
6. Как подсоединить выключатель к люстре: рекомендации по выбору люстры

Подключение люстры к выключателю: особенности проведения

Каждый жилой дом или квартира имеют люстры. Они представляют собой предмет в виде многолампового светильника, который устанавливают на потолке, ближе к центральной его части. Люстра обеспечивает освещение всему помещению, в зависимости от его площади, подбирается прибор определенной мощности.

Когда место для установки люстры выбрано, то на нем закрепляют крюк, на который и подвешивают люстру скобами или специальным кольцом. Они располагаются сверху люстры.

При отсутствии данного крюка потребуется его самостоятельная установка с использованием специального инструмента. Следующий вопрос предполагает подключение люстры к электрической сети.

С места установки люстры выводится два, три или четыре кабеля. Количество кабелей влияет на тип включения люстры, например, два кабеля отвечают за одновременное включение всех ламп. Чем больше проводов, тем больше вариантов включения люстры.

Схема подключения люстры с выключателем

Если люстра имеет два кабеля и такие же кабели находятся на потолке, то процесс подключения становится проще. Подсоединение люстры, в таком случае, предполагает попарное соединение двух проводов, в любой последовательности.

В схеме подключения люстры к одноклавишному выключателю подключается люстра с одним светильником, то есть устройство, рассчитанное на установку одной лампы.

Для данного рода подключения требуется соединить распределительную коробку с питающим синим проводом, то есть ноль с нулем.

Второй провод, чаще всего имеет коричневый цвет, обозначающий его фазность, он прокладывается по маршруту: распределительная коробка — выключатель — фазный провод самой люстры.

Для соединения проводов используются винтовые клеммовые зажимы. При их отсутствии происходит тщательное скручивание проводов с помощью плоскогубцев и их изоляция с применением специальных колпачков.

Не рекомендуется использовать ПВХ ленту, так как в течение длительного использования происходит ее постепенное высыхание, и качество, с которым выполнена изоляция, существенно снижается.

Некоторые конструкции светильников, предполагают наличие двух вертикальных трубок, в которых располагаются провода.

При наличии нескольких ламп в конструкции светильника, для его подключения следует соединить между собой все кабели нулевого назначения и подключить их к нулевому кабелю от электросети. Кроме того, далее происходит соединение всех фазных проводов и их подключение к основному питанию.

В процессе подключения происходит постепенное скручивание всех проводов, имеющих одинаковый цвет. Все скрутки соединяются с проводами, которые через потолок попадают на одноклавишный включатель.

Как подсоединить люстру к двойному выключателю: технология проведения работ

Для выполнения современной электрической проводки в большинстве жилых помещений используется трехжильный кабель, имеющий разноцветные провода. В месте, где будет крепиться светильник находятся три провода, которые идут от двухклавишного выключателя.

В таком случае, предстает вопрос, который предполагает определение назначения каждого из проводов. Один кабель является нулевым проводником, к которому подключают все лампы. Второй и третий провода являются фазными, они и подключаются к каждой из клавиш выключателя.

Учтите, что цвет кабеля, в данном случае значения не имеет, и перед проведением работ, четко определите конкретное назначение кабеля. Для этого, подготовьте индикатор, и с его помощью измерьте напряжение на проводах, в тот момент, когда выключатель включен. При отсутствии фазы на кабеле — он является нулевым, два остальных провода — фазные.

Если индикатор отсутствует, то потребуется обесточить квартиру и разобрать конструкцию выключателя. После снятия крышки четко будет видно, какие провода подходят к люстре, они же и являются фазными.

Нулевой проводник не способен пройти через клавиши, а фазный — в процессе прохождения становится разделенным на две части.

Провода на люстре соединяются таким же образом, как и при подключении к одноклавишному выключателю. Хотя, провода, которые идут от лампы, разделенные на несколько групп, от каждой из них отходит нулевой провод, требующий подключения к нулевому кабелю электросети.

Подключение люстры к двойному выключателю предполагает постепенную регулировку освещения в комнате.

Как подключить пятирожковую люстру к двойному выключателю

Пятирожковая люстра состоит из пяти лампочек, которые объединены между собой в группы. Такая люстра предполагает наличие сразу десяти кабелей, с соединением которых иногда трудно разобраться.

Чаще всего пять проводов окрашены в синий цвет, а остальные пять — коричневые. Для подключения, следует побеспокоиться о соединении контактов с домашней электросетью, то есть тремя кабелями вводного, нулевого и фазового назначения.

Выделяют две основные схемы, по которым осуществляется подключение люстры такого плана:

• с использованием выключателя с несколькими клавишами, каждая из которых включает одну или несколько ламп одновременно, в данной ситуации, самым оптимальным станет использование двухклавишного включателя, который предполагает включение одной, двух, трех или пяти ламп одновременно;

Схема подключения люстры с двойным выключателем:

• если в таком случае использовать одноклавишный выключатель, то все лампочки на люстре будут гореть одновременно.

Лучше выбрать первый вариант, так как с его помощью осуществляется регулировка освещения и его интенсивность. Кроме того, при включении не всех ламп, значительно удастся сэкономить электроэнергию и снизить расходы на ее оплату.

Предлагаем ознакомиться с полезными рекомендациями о том как подключить люстру к выключателю:

• при разрыве, на нем устанавливается провод фазного назначения, так как при проведении нулевого кабеля к фазе, существует риск поражения электротоком;
• клеммники ваго позволяют осуществить скрепление всех проводов между собой, они отличаются простотой использования и быстрым подключением до пяти проводов;
• с целью вашей безопасности, перед тем как приступать к работе, позаботьтесь о выключении электричества;
• при отсутствии цветовой маркировки проводов определить вводную и нулевую фазы поможет индикатор, при наличии света лампочки провод фазный, в противном случае — нулевой;
• при использовании светильника с металлическим корпусом, побеспокойтесь об обязательном подсоединении заземления, во избежание токоутечек.

Пятирожковая люстра на двойной выключатель — инструкция по подключению:

1. Выделите для себя общий провод, который выходит из люстры. Это следует провести перед установкой люстры на потолок. Предварительно разбирается люстра и определяется провод, который подсоединен ко всем общим контактам и патронам. Произведите пометку данного кабеля изолентой. Далее соберите люстру и повесьте на потолок.

2. На потолке также присутствует провод общего назначения. Для того, чтобы его найти, следует включить выключатель (если он двухклавишный, то включаются обе клавиши) с помощью индикатора проверьте все провода. Кабель, на котором напряжение отсутствует и есть общим. При работе с индикатором не разрешается касаться никаких тонковедущих частей.

3. После выключения электричества пометьте данный провод изолентой. При подключении люстры общий провод потолка соединяется с ранее отмеченным общим проводом люстры. Все провода, которые остались после этого соедините со свободными контактами клеммика. Учтите, что при этом не должно возникнуть короткого замыкания.

4. Проверьте прочность фиксации люстры на потолке. Установите лампочки такой мощности, которая указанна в инструкции. Включите электроснабжение в помещении, и проверьте работоспособность устройства.

5. Одна клавиша должна включать две лампочки, а вторая — три. При получении неудовлетворительного результата — отключите электричество и подсоедините провода в другом порядке.

Подключение трехламповой люстры к двухклавишному выключателю

Перед выполнением данной операции определитесь с назначением клавиш: какая из них будет отвечать за включение двух ламп, а какая — одной. От этого зависит удобство использования выключателя.

Как правило, на потолке имеется три кабеля, или один провод, имеющий три жилы. Некоторые новостройки имеют сразу четыре кабеля. Четвертый провод отвечает за заземление. Они имеет желто-зеленую окраску. Для проверки остальных проводов используйте индикатор. Найдите провод с нулевым напряжением, а остальные будут фазными. При этом, не забудьте включить выключатель.

Люстра также имеет провода, при наличии заземления, оно подключается к такому же проводу, расположенному на люстре. Их окраска должна совпадать.

Современные модели люстр характеризуются наличием только проводов, соединения которых спрятаны во внутренней части устройства. Один из проводов имеет общее нулевое назначение, а остальные — фазные.

Если модель люстры имеет три лампы, то две из них будут включаться с помощью одной клавиши, а одна — другой.

Нулевой провод люстры соединяется с заранее определенным нулевым проводом от электросети. Каждый фазный провод, находящийся на потолке, подключен к выключателю. Они подсоединяются к фазным проводам, идущим от люстры.

После проведения подключения, включите электричество и проверьте люстру на работоспособность. При необходимости изменения параметров выключателя, поменяйте местами провода, которые отвечают за включение двух или одной из лампочек.

Если включить сразу две клавиши, то загораются все лампочки. Учтите, что все провода поддаются проверка на присутствие в них напряжения. Даже провод, отвечающий за заземление. Так как существует риск допуска ошибки монтажниками, в процессе подключения электросети. Во избежание возникновения неприятных ситуаций, связанных с риском здоровья, человека, выполняющего работы, лучше произвести проверку всех проводов.

Кроме того, при наличии инструкции к люстре, сначала следует с ней ознакомиться.

Как подсоединить выключатель к люстре: рекомендации по выбору люстры

Люстра — довольно важный предмет интерьера от которого напрямую зависит его атмосфера. Правильно подобранное освещение способно сделать интерьер как мягким, так и холодным как тусклым, так и ярким.

Первый критерий выбора люстры подразумевает определение типа данного устройства. В стилистическом плане выделяют люстры классические, модернистические, натуралистические, люстры в стиле хай-тэк, кантри и т. д.

В соотношении с материалом, из которого сделанная люстра они бывают:

• металлическими;
• пластиковыми;
• хрустальными;
• стеклянными;
• комбинированными.

Кроме того люстры различаются по форме, они бывают:

• круглыми;
• полукруглыми;
• квадратными;
• прямоугольными;
• цилиндрическими.

Выбор того или иного типа люстры зависит от общего стиля помещения и отделочных материалов, которые используются в процессе его оформления.

Люстра должна гармонично вписываться в интерьер, для этого следует сопоставить ее размер с площадью комнаты, в которой она будет установлена. Слишком большая люстра сделает атмосферу перегруженной, а маленькая — обеспечит недостаточное количество света и помещение будет казаться тусклым.

От количества плафоном и лампочек зависит мощность люстры. Стандартная люстра состоит из одного, трех или пяти плафонов. Кроме того, главной функцией люстры выступает не только эстетичность и привлекательность внешнего вида, но и практичность ее использования.

Кроме того, процедура выбора люстры зависит от назначения комнаты, в которой будет производиться ее установка.

Люстра в гостиную должна быть шикарной, большой, привлекательной — для этой комнаты лучше всего подойдет люстра, выполненная в классическом стиле.

Потолочный вид люстры как нельзя лучше подойдет для комнаты, в которой живут дети. Она более безопасна и удобна.

Водоустойчивую люстру необходимо устанавливать в ванной комнате. Кроме того, она должна иметь закрытый плафон, чтобы избежать попадания воды на электропроводку.

Люстра для спальни должна наполнять помещение уютом, теплотой и комфортом. Не следует останавливаться на ярких и слишком мощных осветительных приборах. Лучше кроме люстры, установить на стену бра или дополнительный светильник.

Потолочные светильники также подходят для кухни. Так как в этом помещении требуется много места.

Схема подключения двухклавишного выключателя | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

В одной из прошлых статей я рассказывал Вам как подключить выключатель с одной клавишей. Сегодня я познакомлю Вас со схемой подключения двухклавишного выключателя.

Сразу приступим к делу.

Чаще всего двухклавишный выключатель в своих квартирах используют для подключения люстры (на фотографии ниже изображена 5-рожковая) или точечных светильников на потолке.

А Вы знаете как самостоятельно повесить люстру? Если нет, то переходите по ссылке и читайте про все способы крепления и установки люстры.

С помощью двухклавишного выключателя можно управлять освещением ТОЛЬКО двух групп.

Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до 8, и даже больше. Все зависит от Вашего желания и схемы подключения.

Если Вам необходимо управлять освещением 3 групп светильников, то для этого нужно приобрести трехклавишный выключатель.

В данной статье мы рассмотрим схемы подключения двухклавишного выключателя в квартире с разными системами заземления.

Итак, поехали.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-C

Ниже представлена схема двухклавишного выключателя в квартире или в деревянном доме с системой заземления TN-C.

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двухклавишного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).

Маркировка клемм у выключателя может отличаться, в зависимости от производителя.

Вот например, китайский двухклавишный выключатель Classic 2023 от «Powerman», где общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «L1» и «L2».

Вот другой пример, двухклавишный выключатель ВС10-002 от «Schneider Electric» серии Этюд, в котором общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «1» и «2».

Провод (по схеме желтого цвета) идет в распределительную коробку, где соединяется там с проводом (желтого цвета), идущего на первую группу светильников или лампочек.

Провод (по схеме оранжевого цвета) идет в распределительную коробку, где соединяется там с проводом (оранжевого цвета), идущего на вторую группу светильников или лампочек.

Эти два провода с двухклавишного выключателя, и есть коммутируемые фазы на определенные группы светильников (лампочек).

Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. Т.е. нули сразу же идут на лампы. А выключатель коммутирует ТОЛЬКО фазы разных групп ламп.

Кстати, для соединения проводов в распределительной коробке можно использовать клеммники Wago, либо другие способы соединения проводов, про которые я уже рассказывал Вам в статье как правильно соединять провода.

Вот еще пример — подключение пятирожковой люстры через двухклавишный выключатель.

Если подсчитать количество проводов, заведенных в распределительную коробку, при схеме подключения двухклавишного выключателя в квартире с системой заземления TN-C, то всего их будет 8:

• 2 с квартирного электрического щитка: фаза и ноль
• 3 на двухклавишный выключатель: общая фаза и две коммутируемые фазы разных групп
• 3 на лампы или светильники: общий ноль и две коммутируемые фазы с двухклавишного выключателя

Но их не всегда может быть 8. Такой пример схемы подойдет, если лампочки находятся в одном месте, например, в люстре.

Бывает так, что один светильник (люстра) находится в коридоре, а второй на кухне. В таком случае отходящих проводов будет больше, т.к. на каждую группу пойдет свой провод или кабель.

И не забывайте применять цветовую маркировку проводов при их подключении.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-S или TN-C-S

Если у Вас в квартире электропроводка выполнена с системой заземления TN-S или TN-C-S, то в распределительную коробку придет, вместо двух проводов, три провода: фаза (красного цвета), ноль (синего цвета) и защитный (желто-зеленого цвета).

В этом случае схема подключения двухклавишного выключателя выполняется один в один с предыдущей схемой. Разницей в этой схеме будет лишь дополнительный защитный проводник РЕ, который необходимо подключить в распределительной коробке с общим защитным проводником РЕ, идущим на корпус светильников или люстры.

Еще раз обращаю внимание на то, что одноклавишный выключатель, и двухклавишный, и трехклавишный, всегда должен разрывать именно фазу, а не ноль.

Все это делается с целью электробезопасности. Допустим, что при замене лампочки в люстре или светильнике, достаточно будет отключить выключатель, и напряжения (потенциал фазы) в патроне не будет. А если все таки перепутать, и выключателем коммутировать ноль, то при замене лампочки, в патроне останется опасный потенциал фазы, т.е. напряжение.

К чему это может привести?

Ответ на этот вопрос Вы найдете в моих статьях про действие электрического тока на организм человека и пример несчастного случая на производстве.

P.S. На этом я завершаю свою статью. Если у Вас есть вопросы по данной теме, то задавайте их в комментариях к данной статье.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить два светильника к двойному выключателю

Главная » Статьи » Как подключить два светильника к двойному выключателю

Как подключить двухклавишный выключатель к двум лампочкам

Подключается двухклавишный выключатель к двум лампочкам достаточно просто, главное точно соблюсти порядок всех соединений. В двухклавишном выключателе предусмотрены клемы для трехжильного провода, а на лампочки потребуется обычный двухжильный кабель. При использовании стандартной распределительной коробки в ней легко помещается необходимый соединительный узел, который потребуется для этого подключения.

Схема подключения

При наличии двух светильников в различных комнатах или одной люстры с двумя лампочками будет удобно использовать двойной выключатель. Такой выключатель имеет три контакта и две перемычки, которые управляются клавишами. Ещё одним необходимым элементом является источник питания с двухжильным кабелем, одна жила (обычно синяя) подключена на ноль, а вторая (коричневая или серая) на фазу.

Простое и наглядное схематическое изображение последовательности расположения всех жил друг относительно друга можно видеть ниже.

Обратите внимание на положение вертикальных перемычек на выключателе (черный квадрат снизу). Это перемычки, которые в данный момент находятся в выключенном состоянии. Как только одна из клавиш будет нажата, она переведет перемычку в положение, в котором та подключается одновременно и к фазе и к нулю, что приводит к замыканию цепи и подаст ток на одну из лампочек.

Аналогичным образом при включении второй клавиши выключателя перемычка соединит с фазой другой контур, в котором расположена вторая лампочка, и она также начнёт светиться.

Естественно, что и поочередное и одновременное включение будет доступно в таком соединении. Эта схема гарантирует полную надёжность работы выключателя и источников света при соблюдении правильной техники монтажа проводки, о чём подробнее в следующем разделе.

А пока что для более продвинутых пользователей в области монтажа электропроводки прилагаем схему составленную другим специалистом с профессиональными условными обозначениями всех точек и соединений.

Тут можно видеть дополнительно включенную в схему розетку с нулевым проводом. На её примере наглядно проиллюстрирован способ подключения любого другого электроприбора с заземлением.

Технология монтажа проводки

Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

gderemont.com

Как подключить двойной выключатель на две лампочки

Многие современные люстры выпускаются на две лампы, равно как и системы освещения имеют две линии. Как правильно подключать их к выключателям? В этой статье мы разберем, как подключить двойной выключатель на две лампочки, расскажем, насколько это практично и как это правильно сделать. Также рассмотрим схему подключения двойного выключателя света.

Введение

Стандартный двухкнопочный выключатель позволяет управлять двумя линиями или лампами. Он состоит из трех основных элементов:

1. Корпус, который вставляется в короб в стене.
2. Двух кнопок из пластика.
3. Клемм или винтов для подключения кабелей (обычно состоит из трех клемм — одной входной и двух выходных).

Схема подключения обычного и двойного выключателя

Принцип подключения достаточно прост и выполнить его можно одним кабелем 3*1,5 ВВГнг. Из распределительного щитка выходит один кабель (фаза), он входит в верхнюю клемму. Снизу выходят два кабеля, подключаемые к двум выходным разъемам. Они отправляются на контакты люстры или линии освещения. Нулевой кабель сразу идет к люстре из коробки — его можно выполнить даже одним проводом (но лучше вести 2*1,5 ВВГнг, чтобы подключить еще и заземление).

При нажатии на клавишу контакты замыкаются и фаза подается на одну лампу (ноль подключен постоянно). Включение второй клавиши подает фазу на вторую лампу. При размыкании контакт теряется и свет гаснет.

Крепление проводов

Для крепления проводов в клеммниках могут использоваться обычные винты (позволяют затянуть кабель при помощи отвертки) или же самозатягивающиеся устройства, которые “запирают” кабель после вставки внутрь. Первые более предпочтительны, поскольку при замене нужно просто выкрутить винт. А вот вытащить без повреждений кабель с запирающего клеммника практически невозможно — придется применять силу или откусывать его у основания.

Отметим, что схема подключения двухклавишного выключателя на две лампочки достаточно проста и легко реализуема. При необходимости вы можете поставить выключатели с диммерами или индикаторами — они подключаются к входной фазе и показывают наличие напряжения в сети (очень удобно ночью).

Внимание: диммеры (регуляторы яркости) работают только с лампами накаливания. Если вы планируете ставить светодиоды или люминесцентные, то учитывайте, что диммеры с ними не работают.

Схема подключения

Ниже вы можете увидеть классическую схему расключение двухклавишного выключателя. Она лучше всего подходит для монтажа двух ламп или линий.

Принципиальная схема подключения двойного переключателя на две лампы

Здесь используется классическое заземление класса TN-C. Разберем, как правильно подключать его по этой схеме. Фаза из разделительной коробки L уходит на выключатель, из него по проводам 1 и 2 приходит к люстре. Ноль и земля идут напрямую. Изучив схему, вы сможете самостоятельно подключить устройство быстро и безопасно. Главное — следите за тем, чтобы выключатель размыкал именно фазу.

Набор инструментов для монтажа

Теперь вы знаете, как подключить двухклавишный выключатель к двум лампочкам. Разберем, какие именно инструменты нужны для этого. Вам понадобится:

1. Набор отверток с крестовым и прямым шлицем.
2. Нож монтажный для зачистки проводов.
3. Кусачки для подрезки кабеля.
4. Индикаторная отвертка.

Если провода планируется подключать в новом помещении, то вам еще понадобится штроборез или классическая болгарка с алмазным диском, зубило или перфоратор и уровень. При походе в магазин нужно будет приобрести достаточное количество кабеля (от включателя к коробке, от коробки до люстры+запас 15%), саму люстру, выключатель, коробку для его монтажа (они бывают разные, под гипсокартон и под бетонные стены), клеммы для соединения проводов и изолента.

Монтаж

Если все необходимые материалы закуплены, то пришла пора подключить выключатель с двумя клавишами к люстре. Мы рассмотрим вариант, когда проводка делается в новом помещении, поскольку если кабеля уже проложены, то задача сильно упрощается.

Схема подключения коробки

Итак, у нас есть просто линия освещения под потолком, в которую мы решили врезать выключатель. Начинаем производить разметку. Если линия проходит на нужной стене, то ставим коробку вертикально над выключателем. Если линия находится на другой стене, то ставим коробку недалеко от угла, от нее тянем кабель по верху до нужного места, опускаем его вниз и ведем до люстры.

Первым делом рисуете полоску на месте залегания кабеля, затем при помощи болгарки вырезаете штробу, проводя два разреза на расстоянии 2-3 см друг от друга. При помощи зубила или перфоратора делаете борозду и крепите в ней кабель стяжками. Его желательно спрятать в пластиковую или металлическую гофру, чтобы избежать неприятных ситуаций. Далее обесточиваете вашу линию, подключаете провода в коробке, устанавливаете выключатель и люстру. Затем включаете напряжение, проверяете все индикаторной отверткой (фаза пришла на выключатель и больше нигде не светится при выключенных клавишах). Если все в порядке, то включаете люстру — она должна заработать.

Внимание: если вам нужно подключить дорогую цифровую люстру с трансформатором, то лучше не экспериментировать с ней. Попробуйте соединить двойной выключатель на две лампочки и проверьте работоспособность системы. Если что-то пойдет не так, то вы просто потеряете лампочку, а не всю люстру. Да и люстры обычно вешаются уже после того, как сделана вся облицовка и косметический ремонт, поэтому не торопитесь ее цеплять.

Монтаж

После прокладки проводов рекомендуем вам подсоединить двойной выключатель, а уже потом собирать коробку. Делается это так:

1. С кабеля снимается изоляция примерно на 10 см.
2. Провода заводятся в короб, удерживающий выключатель.
3. Зачищаются концы (1 см в большинстве случаев достаточно). Если провод многожильный, то его скручивают, желательно пропаять конец, особенно если он будет вставляться в винтовой зажим. Для клеммных зажимов пропайка не нужна.
4. Входная фаза крепится к входу L включателя. Двойной провод, который идет на лампы, крепится к выходам 1 и 2. Этот провод приходит на люстру вместе с нулем из коробки.

Внимание: в некоторых выключателях есть два входных и два выходных контакта. Не нужно вводить в него две фазы — можно просто изготовить перемычку и запитать второй контакт от первого.

На этом установка двухклавишного выключателя считается завершенной. Далее проводится подключение в распределительном коробе и изоляция контактов (если не используются клеммники), подключение ламп и электроэнергии.

knigaelektrika.ru

Схема подключения двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:

• Схема подключения проходного выключателя
• Соединение розеток между собой

Понравилась статья — сохрани на стену!

electricvdome.ru

СХЕМА ПОДКЛЮЧЕНИЯ ДВОЙНОГО ВЫКЛЮЧАТЕЛЯ

Двойной выключатель для сети 220 вольт имеет похожее внутреннее устройство с классической одноклавишной моделью. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. Правильное подключение его не займет много времени, достаточно лишь разобрать все нюансы правильного соединения проводников.

Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок.

Схема подключения двойного выключателя

Три варианта схем — все одинаковые по функциям

Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке. Одна группа точечных светильников или ламп в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка.

Пример подключения пятиламповой люстры через двухклавишный выключатель

Если один светильник находится в коридоре, а второй в другом помещении — отходящих проводов будет больше, так как на каждую группу пойдет свой провод или кабель. Схема подключения примет другой вид:

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

• Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двойного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).
• Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. То есть нули сразу же идут на лампы. А выключатель коммутирует Только фазы разных групп ламп.

Процесс подключения пошагово

1. Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
4. Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра, о чём было подробно рассказано по ссылке.

el-shema.ru

Как подключить свет параллельно? Выключатели и лампочки в параллельном соединении

Как соединить точки освещения параллельно?

Обычные бытовые цепи, используемые при монтаже электропроводки, должны быть (и должны быть) параллельными. В большинстве случаев выключатели, розетки, осветительные приборы и т. д. подключаются параллельно, чтобы поддерживать электропитание других электрических устройств и приборов через горячий и нейтральный провод в случае выхода из строя одного из них.

В нашем сегодняшнем уроке по основам электромонтажа мы покажем, что как подключить свет параллельно ?

Как подключить свет параллельно?

На приведенном выше рисунке ясно видно, что все лампочки подключены параллельно, т. е.е. каждая лампочка подключена через отдельный провод ( также известный как Фаза ) и нейтральный провод .

В параллельной цепи добавление или удаление одной лампы из цепи не влияет на другие лампы или подключенные устройства и приборы, поскольку напряжение в параллельной цепи одинаково в каждой точке, но протекающий ток разный. Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки цепи или подцепи) в цепи такого типа путем простого удлинения проводников L и N к другим лампам.

Поскольку каждая лампа или лампочка подключена между линией L и нейтралью N отдельно, если одна из лампочек выйдет из строя, остальная часть цепи будет работать без сбоев, как показано на рисунке ниже. Здесь вы можете видеть обрыв линейного провода, подключенного к лампе 3, поэтому лампа выключена, а остальная цепь работает правильно, т. Е. Лампы светятся.

Неисправности в параллельных цепях освещения

Кроме того, если мы будем управлять каждой лампой с помощью одного переключателя (SPST = однополюсный однополюсный) в параллельной цепи освещения, мы сможем включить / выключить каждую лампочку с помощью отдельного переключателя или если мы выключим лампочка, остальные точки освещения не будут затронуты, так как это происходит только при последовательном подключении освещения, когда вся подключенная нагрузка будет отключена, если мы замкнем выключатель.

Лампочки, соединенные параллельно

Как управлять лампочкой от одностороннего выключателя при параллельном освещении?

На рисунке ниже мы контролировали три лампочки с помощью трех отдельных однопозиционных выключателей, подключенных между линейным и нулевым проводами. Первые две лампочки горят, когда выключатели находятся в положении ON, а третья лампочка выключена.

Как управлять каждой лампой отдельно с помощью однопозиционных переключателей в параллельных цепях освещения

Преимущества параллельной цепи освещения:

• Каждое подключенное электрическое устройство и прибор не зависят от других. Таким образом, включение / выключение устройства не повлияет на другие устройства и их работу.
• В случае обрыва кабеля или удаления какой-либо лампы не будут разорваны все цепи и подключенные нагрузки, другими словами, другие лампы/лампы и электроприборы будут продолжать работать без сбоев.
• Если добавить больше ламп в параллельные цепи освещения, их яркость не уменьшится (как это происходит только в последовательных цепях освещения). Потому что напряжение одинаково в каждой точке параллельной цепи.Короче говоря, они получают то же напряжение, что и напряжение источника.

• Можно добавить больше осветительных приборов и точек нагрузки в параллельные цепи в соответствии с будущими потребностями, если цепь не перегружена.
• Добавление дополнительных устройств и компонентов не увеличит сопротивление, но уменьшит общее сопротивление цепи, особенно при использовании устройств с высоким номинальным током, таких как кондиционеры и электрические нагреватели.
Параллельная проводка
• более надежна, безопасна и проста в использовании.

Недостатки :

• В параллельной цепи освещения используется кабель и провод большего сечения.
• Требуется больший ток при добавлении дополнительной лампочки в параллельную цепь.
• Батарея разряжается быстрее при установке постоянного тока.
• Конструкция параллельного подключения более сложна по сравнению с последовательным подключением.

Полезно знать:

• Выключатели и предохранители должны быть подключены через линию (Живой) провод.
• Параллельное соединение электрических устройств и устройств, таких как вентиляторы, розетки, лампочки и т. д., является предпочтительным способом вместо последовательного соединения.
• Параллельное или последовательно-параллельное подключение более надежно, чем последовательное подключение.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
• Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные основные руководства по установке домашней электропроводки:

Как подключить два светильника, управляемых одним выключателем

Марк Дж. Донован

Обычная схема электропроводки, встречающаяся во многих домах, представляет собой два светильника, управляемых одним выключателем.Существует множество способов подключения такого типа цепей, однако я сосредоточусь на случае, когда питание подается от панели главной цепи в распределительную коробку с однополюсным выключателем. Предупреждение. Бытовое электричество может травмировать и даже убить вас, если вы вступите с ним в контакт. Крайне важно, чтобы питание было сначала отключено автоматическим выключателем, а затем проверено на выключателе и осветительных приборах, чтобы убедиться, что они действительно выключены, прежде чем выполнять какие-либо электрические работы с ними.

Обычно в этих типах цепей используется кабель Romex 14-2 или 12-2.Кабель 14-2 Romex используется для цепей на 15 ампер, а кабель 12-2 Romex используется для цепей на 20 ампер.

Черновая обработка электропроводки

Для грубой схемы, в которой два источника света управляются одним выключателем, кабель Romex должен быть сначала проложен от панели в электрическую коробку выключателя света. Это ваш питающий кабель. Второй кабель Romex должен быть подведен от выключателя света к одной из электрических коробок освещения.

Третий кабель Romex должен быть проложен между двумя световыми электрическими коробками. Узнайте, как протянуть кабель Romex через стену, здесь .

Подключение электрической коробки выключателя Подсоедините черный провод кабеля питания к латунному винту на однополюсном выключателе освещения. Подсоедините черный провод, идущий от электрической коробки освещения, к серебряному винту на однополюсном выключателе освещения. Используйте гайку для провода, чтобы соединить два белых провода (обратные линии) вместе.

Два светильника с одним выключателем

Наконец, скрутите вместе два оголенных провода заземления с помощью гайки Greeny.Обратите внимание, что один из проводов должен выступать из конца «Зеленого». Прикрепите этот оголенный провод заземления к зеленому винту на переключателе. Убедитесь, что при креплении проводов к винтам провода согнуты в изогнутую форму и установлены по часовой стрелке вокруг винтов.

Подключение электрической коробки первого света

Используя проволочный зажим, скрутите и соедините черные провода двух кабелей Romex вместе с 5-6-дюймовым коннектором (используя только отрезок черного экранированного провода, извлеченный из небольшого отрезка запасного кабеля Romex).

Прикрепите черную косичку к одной стороне световой цепи. (Обратите внимание, что свиной хвост может не понадобиться, если вы подключаете напрямую к осветительному прибору. В этой конкретной ситуации черный провод осветительного прибора должен быть скручен и соединен вместе с помощью гайки с двумя черными проводами, связанными с Romex. кабели.)

Посмотрите видео ниже о подключении электрической розетки.

Повторите процедуру для белых проводов (обратные провода).Используя проволочную гайку, скрутите и соедините вместе белые провода двух кабелей Romex вместе с коннектором длиной 5-6 дюймов (используя только отрезок белого экранированного провода, извлеченный из небольшого отрезка запасного кабеля Romex).

Подсоедините белую косичку к другой стороне цепи освещения. (Обратите внимание, что хвостик белого провода может не понадобиться, если вы подключаете напрямую к осветительному прибору. В этой конкретной ситуации белый провод осветительного прибора должен быть скручен и соединен вместе с помощью проволочной гайки с двумя белыми проводами, связанными с кабели ромекс.)

Наконец, скрутите вместе два оголенных провода заземления с помощью гайки Greeny. Опять же, один из проводов должен торчать из конца «Грини». Прикрепите этот оголенный провод заземления к зеленому винту на светильнике или к металлическому шасси светильника. Подключение электрощита второго освещения Электрическая коробка второго света очень проста в подключении. Просто подключите черный провод, связанный с кабелем Romex, к одной стороне светильника, а затем белый провод, связанный с кабелем Romex, к другой стороне светильника. Здесь можно найти местного подрядчика по электроснабжению. Затем скрутите вместе два оголенных провода заземления с помощью гайки Greeny.

Узнайте, как заменить выключатель света в этой электронной книге.

Опять же, один из проводов должен выступать из конца «Грини». Прикрепите этот оголенный провод заземления к зеленому винту на светильнике или к металлическому шасси светильника.

После того, как электрические коробки и осветительные приборы подключены, закрепите их в соответствующих электрических коробках и прикрепите крышку переключателя к электрической распределительной коробке.

Наконец, установите лампочки в осветительные приборы, а затем включите питание новой цепи освещения на панели главной цепи.

Хотите добавить диммер для управления освещением? Посмотрите, как это сделать, в этом видео о том, как установить трехпозиционный диммерный выключатель , или в этой статье , посвященной установке светового диммера .

Для получения справки по строительству нового индивидуального дома см. Лист предложений по строительству нового дома HomeAdditionPlus.com . Бюллетень предложений по строительству нового дома содержит информацию о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.

Заполните нашу быструю и удобную форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома.Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.

Проводка трехпозиционного переключателя | Как подключить трехпозиционные выключатели

Трехпозиционный выключатель включает свет с обоих концов коридора. На этих схемах ясно показано, как подключить пару трехпозиционных выключателей света в трех различных ситуациях.

Трехпозиционные выключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.

Трехпозиционный выключатель сконструирован и подключен немного иначе, чем обычный однополюсный выключатель света. Начнем с того, что на переключателе не написано «ВЫКЛ» и «ВКЛ», а также нет верхней и нижней частей. Также есть еще один терминал. Вместо двух клеммных винтов и винта заземления, как у обычного («однополюсного») выключателя света, трехходовой выключатель имеет три клеммных винта и винт заземления.

Примечание. Многие современные выключатели имеют отверстия для подключения проводов, а не винты, которые фиксируют провода на месте.Тем не менее, принцип тот же.

На большинстве трехпозиционных переключателей две клеммы имеют одинаковый цвет (обычно серебристый или латунный), а третья клемма, называемая «общая клемма», имеет другой, часто более темный цвет.

Не во всех трехпозиционных переключателях эти клеммы расположены в одинаковой конфигурации, поэтому при их подключении необходимо обращать внимание на их цвета (и инструкции, прилагаемые к упаковке).

Переключатель, показанный здесь, имеет серебряный и золотой винты, расположенные друг напротив друга, и бронзовый винт в третьем положении.Зеленый винт на одном конце предназначен для провода заземления.

При замене существующего трехпозиционного выключателя обязательно верните провода на соответствующие винтовые клеммы. Наденьте кусок изоленты на провод, идущий к винту общей клеммы. Два других провода можно подключить к любой из идентичных клемм.

Обратитесь к рисункам ниже, чтобы выполнить предварительную проводку для каждой из этих ситуаций.

Обратите внимание, что на этих схемах предполагается, что вы следуете всем рекомендуемым методам безопасной установки электрических цепей.

Всегда отключайте питание цепи перед работой с оголенными проводами.

Как работает трехпозиционный выключатель

Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, когда он выключен.

Принимая это во внимание, белый провод от источника питания всегда идет непрерывно к светильнику, а оголенные провода заземления всегда крепятся к заземляющим винтам. А вот «горячий» или «заряженный» провод, идущий от источника питания, проходит через выключатели.

В случае трехпозиционного переключателя к паре переключателей подключаются три провода — два черных «путевых» провода и третий «общий» провод.

Когда питание цепи включено, любой из них может быть «горячим», в зависимости от того, как переключаются переключатели.

Поскольку для подключения выключателей часто используется трехпроводной неметаллический кабель с заземлением, такой как Romex, во время установки часто вносятся небольшие изменения. Этот тип кабеля содержит белый провод, который должен служить черным проводом.По этой причине белый провод окрашен или обмотан черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных выключателей и ламп.

Как подключить трехпозиционные выключатели

Существует три основных способа настройки трехпозиционных переключателей для управления одним или несколькими источниками света. Правильный для вас будет зависеть от того, где питание входит в цепь (на одном из переключателей или на светильнике), а также от размещения переключателей и источников света.

Обратите внимание: все выключатели, имеющие зеленый винт или провод заземления, должны быть заземлены на металлическую электрическую коробку или на оголенный или зеленый провод заземления цепи.

A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем идти к свету, а затем заканчиваться на другом выключателе. Обратите внимание, что на этой иллюстрации входящий белый провод проходит через первую распределительную коробку и заканчивается на осветительном приборе.

Проводка трехпозиционного выключателя, где питание подключается сначала к выключателю, а затем к свету .



B) Провода от источника питания могут сначала войти в коробку светильника, пройти оттуда к одному выключателю, а затем подключить этот выключатель к другому выключателю.В этой конфигурации входящий белый провод подключается непосредственно к светильнику. Черный провод соединяется с белым проводом с изоляцией, который проходит через первую распределительную коробку и соединяется с общей клеммой на втором переключателе. Затем красный и черный дорожки подключаются к парным клеммам дорожки на обоих переключателях. Проводка трехпозиционного переключателя, где питание идет непосредственно на свет .

C) Провода от источника питания идут от выключателя к выключателю, и далее идут к светильнику.В этой конфигурации питание поступает к первому выключателю, а светильник размещается после второго выключателя.

Белый провод, соединенный гайками в каждой распределительной коробке, идет от источника к светильнику. Заряженный черный провод подключается к общему выводу первого выключателя, а затем проносится парными путешественниками к парным выводам второго выключателя. Общий вывод второго выключателя посылает черный провод к светильнику.

Проводка трехпозиционного выключателя, где мощность начинается с одного выключателя и идет ко второму выключателю , прежде чем перейти к свету.



Получите предварительно проверенную местную электропроводку Pro

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 работ по благоустройству дома. книг и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Don Vandervort

3-х и 4-х контактных схемах подключения с несколькими источниками света

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

Схемы на этой странице иллюстрируют подключение нескольких ламп в цепях с 3-х и 4-х позиционным переключателем. Ниже приведены дополнительные сведения об этих цепях и некоторые советы по устранению неполадок.

Подключение трехпозиционного переключателя с несколькими индикаторами

В этой схеме показаны два светильника, но можно добавить больше, продублировав расположение проводки между светильниками для каждого дополнительного источника света. Здесь источник находится у первого выключателя, SW1, а 3-жильный кабель проходит оттуда к первому свету, L1.После этого два двухжильных кабеля проходят между каждым светильником, а трехжильный кабель проходит от последнего светильника до SW2.

В начале цепи горячий источник подключается к общей клемме на SW1. Нейтраль присоединяется к белому проводу кабеля, идущему к фонарям, а затем присоединяется косичкой к клемме нейтрали на L1. Он также сращен с белым проводом, идущим ко второй лампочке, L2. В L2 этот белый провод подключается непосредственно к нейтральной клемме осветительного прибора.Если добавить больше ламп, этот провод будет присоединен к светильнику и к белому проводу, идущему к следующему свету.

Путешественники прокладываются между светофорами с помощью черного и белого проводов второго кабеля, а на последнем светофоре они соединяются, чтобы перейти к клеммам дорожников на SW2. Они не подключаются к светильникам в любой точке. Белый контактный провод обмотан черной лентой, чтобы пометить его как горячий

.

Электропроводка 2 фары и 3 позиционных переключателя

На этой диаграмме показана еще одна цепь с несколькими источниками света, управляемая 3-позиционными переключателями.Здесь источник и светильники идут до выключателей. Как и в случае с другими схемами на этой странице, можно добавить больше источников света, продублировав расположение проводки между светильниками.

3-жильный кабель проходит от L1 к L2, а 2-жильный кабель идет оттуда к первому выключателю. 3-жильный кабель проходит между SW1 и SW2. Горячий источник подсоединен к черному проводу, идущему между фонарями, а на последнем свете он подсоединен к черному проводу, идущему к общему на SW1, к светильникам он не подключается.Белый провод помечен черной лентой и соединен с черным проводом, идущим к общей клемме на SW2.

За фонарями нейтраль источника подключается к клемме нейтрали на L1 и соединяется с белым проводом, идущим к следующему светильнику. На каждом светильнике он подключается к нейтральной клемме с помощью косички, а на последнем светильнике напрямую с нейтралью светильника. На SW1 красный и белый провода трехжильного кабеля, проложенного между выключателями, функционируют как бегунки с белой маркировкой для горячего с помощью черной изоленты или краски.

Электропроводка 3 переключателя и 2 лампы

На этом чертеже показана проводка для нескольких источников света в цепи с 4-позиционным выключателем, где источник и светильники располагаются перед выключателями. В эту цепь можно добавить больше источников света, продублировав проводку, показанную здесь, для каждого дополнительного светильника. Здесь 3-жильный кабель проходит между L1 и L2, 2-жильный кабель идет от последнего фонаря до SW1, а еще 3-жильный кабель идет от SW1 к 4-позиционному переключателю, а затем к SW2.

На фонарях горячий источник подсоединен к черному проводу, идущему между фонарями, к светильникам не подключается.В последнем светильнике он присоединяется к черному проводу, идущему к общему проводу на SW1. Нейтраль от источника подключается к каждому светильнику косичкой и к нейтрали, идущей к следующему светильнику. При последнем свете нейтраль источника подключается непосредственно к клемме нейтрали светильника.

Красный провод между фарами подключается напрямую к горячему на L1 и затем идет к следующей фаре. Если имеется более 2 ламп, красный подключается к горячему прибору и к красному проводу, идущему к следующей лампочке.С 2-мя лампочками он сращен с белым проводом, идущим к выключателям. Этот белый провод обмотан черной лентой, чтобы пометить его как горячий.

В SW1 этот маркированный белый провод сращивается с маркированным белым проводом, идущим к 4-позиционному переключателю, а на 4-контактном переключателе он снова соединяется с маркированным белым проводом, идущим непосредственно к общей клемме на SW2. Этот белый провод не подключается к 4-позиционному переключателю.

Черный и красный провода, идущие между переключателями, служат проводниками цепи.На четвертом пути путешественники из SW1 подключаются к двум терминалам в T1. Два терминала в T2 соединяются с черным и красным путешественниками, идущими к SW2.

Здесь источник цепи находится у первого трехпозиционного переключателя, а трехжильный кабель проходит между всеми переключателями и лампами в цепи. Два кабеля проложены между светильниками, чтобы обеспечить дополнительный проводник, необходимый для их питания. Здесь один 3-жильный и один 2-жильный кабель используются для обеспечения всего необходимого количества проводов, но также можно использовать для этой цели два 2-жильных кабеля и сделать один из белых проводов дорожным.

Поиск и устранение неисправностей цепей 3- и 4-позиционного переключателя

Наиболее вероятная причина выхода из строя цепи — ошибка в монтаже проводки. Убедитесь, что цепь подключена правильно, используя следующие рекомендации.

4-позиционный переключатель должен быть подключен между двумя 3-позиционными переключателями, как показано на схемах на этой странице. 4-позиционный переключатель имеет пять клемм: одна земля и 4 клеммы цепи, разделенные на две совпадающие пары, называемые бегунками. Каждая пара контактных клемм должна быть подключена к контактным проводам от одного из трехпозиционных переключателей в цепи.Путешественники от одного 3-го пути могут быть подключены к любой клемме в паре, но не перепутайте пары на 4-м пути, иначе схема не будет работать должным образом.

Для того чтобы 4-ходовая цепь работала, 3-ходовые переключатели должны быть правильно подключены в начале и в конце пути. Поэтому убедитесь, что общая клемма на одном из 3-х контактов подключена к горячему источнику, а общая на вторых 3-х путях подключена к горячей клемме на нагрузке.

Убедитесь, что провода бегунка подключаются только между клеммами бегунка на всех переключателях.4-позиционный переключатель будет подключаться только к путевым проводам, никогда к горячему источнику или проводу нагрузки и никогда к нейтральному проводу. Кроме того, убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке. Нейтральный провод никогда не будет подключен к стандартным 3- и 4-позиционным переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша цепь подключена правильно, а свет по-прежнему не работает, возможно, один или несколько переключателей неисправны.Вы можете проверить переключатели, используя процедуру, описанную ниже.

Тестовые переключатели

Если у вас есть переключатели, которые перестают работать, возможно, они изношены или винты клемм со временем ослабли. При отключенном питании и удалении устройства из розетки проверьте, что все соединения по-прежнему затянуты с помощью отвертки. Если соединения выполнены с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что они все еще затянуты.

Если у вас есть старый или новый переключатель, который, по вашему мнению, правильно подключен, но цепь по-прежнему не работает, возможно, переключатель неисправен.В этих случаях вы можете проверить внутреннюю функциональность с помощью простой процедуры. Отключите питание и выньте выключатель из цепи, отсоединив провода. Используйте тестер непрерывности или мультиметр в настройке Ом, чтобы определить, правильно ли он проводит электричество.

Для проверки 3-позиционного переключателя подключите один щуп счетчика к общей клемме, а другой — к одному из бегунков. Поверните переключатель тумблера в одну сторону, а затем в другую. Если счетчик показывает непрерывность с тумблером в одном направлении, а не в другом, переместите щуп с этого переключателя на другой и повторите проверку.Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно. Однако, если вы не обнаружите никакой непрерывности или постоянной непрерывности, независимо от того, где находится датчик или как вы щелкаете тумблером, переключатель, вероятно, неисправен и его следует заменить.

Чтобы проверить 4-позиционный переключатель, подсоедините один щуп к одной клемме переключателя в паре, а другой щуп к одной клемме переключателя в другой паре. Переверните тумблер и убедитесь, что вы находите непрерывность в одном направлении, но не в другом.Переместите один щуп к другому контакту в его паре и повторите проверку, чтобы получить те же результаты. Переместите второй щуп на другую клемму в его паре и снова проверьте обе схемы. Если вы обнаружите переменную непрерывность при переключении переключателя во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности в любом из возможных механизмов, когда вы щелкаете тумблером, переключатель, вероятно, неисправен. Одно замечание по поводу этой процедуры: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутреннюю схему нельзя проверить таким образом.

Больше подобных на сайте Do-It-Yourself-Help.com

Схемы подключения выключателя света

— Сделай сам-help.com

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице содержатся схемы подключения бытовых выключателей света, в том числе: петля выключателя, однополюсные выключатели, диммер и несколько вариантов подключения комбинированного устройства выключателя на выходе. Также включены схемы проводки для нескольких осветительных приборов, управляемых одним выключателем, двух выключателей на одной коробке и разделенной розетки, управляемой двумя выключателями, а также многое другое.

Подключение коммутационного контура

Когда источником электроэнергии является осветительное устройство, которым управляют из удаленного места, используется коммутационная петля. Эта цепь соединена двухжильным кабелем, идущим от светильника к месту выключателя. Нейтраль от источника подключается непосредственно к нейтральной клемме на светильнике, а горячий источник сращивается с белым контурным проводом. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. На SW1 он подключен к одной из клемм.Черный шлейф подключается к другому терминалу, а у фонаря — к горячему терминалу светильника.

Это обновленная версия первой аранжировки. Поскольку электрические нормы в обновлении NEC 2011 года требуют нейтрального провода в большинстве новых распределительных коробок, между лампой и выключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

Подключение однополюсного выключателя освещения

Здесь однополюсный переключатель управляет питанием светильника.Источник находится у выключателя, а от него к светильнику идет двухжильный кабель. Горячий провод источника подключается к одной клемме выключателя, а другая клемма подключается к черному проводу кабеля, идущему к свету. Нейтральный провод от источника сращивается с белым проводом кабеля и продолжается до светильника. На свету белый провод подключается к нейтральной клемме, а черный провод подключается к горячей клемме.

Подключение двух выключателей для двух ламп

Здесь два переключателя подключены в одной коробке для управления двумя отдельными источниками света.Источник находится в распределительной коробке, и к каждому светильнику подведен двухжильный кабель. Один источник подключается к каждому выключателю косичкой для питания двух ламп.

Схема подключения нескольких светильников

На этой схеме показано подключение одного выключателя для управления двумя или более лампами. Источник находится на SW1, а от него к светильникам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом светильнике соединены косичкой с проводами цепи, которые затем переходят к следующему светильнику. Это самая простая схема для более чем одного источника света на одном выключателе.

Схема подключения диммера

Реостат, или диммер, позволяет изменять ток, подаваемый на осветительную арматуру, тем самым изменяя интенсивность света. Выключатель диммера будет иметь многожильные провода, которые необходимо нарезать на сплошную проводку кабеля в виде косички. Такое устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. подключение регулятора скорости для подключения реостата для управления скоростью вентилятора.

Для подключения этой цепи 2-жильный кабель идет от диммера к светильнику.Источник находится на диммере, а горячий провод присоединяется к одному горячему проводу на устройстве. Другой провод от диммера присоединяется к черному кабелю, который идет к горячей клемме на светильнике. Нейтральный провод источника соединяется с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

Подключение выключателя к настенной розетке

Здесь розетка управляется однополюсным выключателем. Это обычно используется для включения и выключения настольной лампы при входе в комнату.На этой схеме двухжильный кабель проходит между SW1 и розеткой. Источник находится на SW1, а горячий провод подключается к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке. Нейтраль источника сращена в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

Схема подключения раздельной розетки

На этой схеме показано подключение разъемной розетки, верхняя половина которой управляется переключателем SW1, а нижняя половина всегда горячая.Розетка разделена путем разрыва соединительного язычка между двумя клеммами латунного цвета. Язычок между нейтральными серебряными клеммами должен оставаться неповрежденным.

Здесь источник находится на выходе, а от него идет двухжильный кабель к SW1. Нулевой провод цепи подключается к одной из клемм нейтрали на розетке, к выключателю он не идет. Горячий источник соединен с косичкой, которая соединяется с нижней, всегда горячей половиной розетки и с белым проводом кабеля, идущим к SW1.Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. Черный провод кабеля идет к SW1, соединяя его с горячим разъемом в верхней части разделенной розетки.

На этой обновленной схеме трехжильный кабель проходит между розеткой и выключателем, а красный провод кабеля используется для подключения горячего источника к выключателю. Нейтраль от источника подключается к распределительной коробке с помощью белого провода, и на этой схеме белый провод закрыт гайкой. Это представляет собой изменение в коде NEC, которое требует нейтрального провода в большинстве новых распределительных коробок.Если вы запускаете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

Подключение двойной розетки с выключателем

В этой схеме разделенная розетка управляется двумя отдельными переключателями. При таком расположении две лампы могут быть подключены к одной и той же розетке, и каждая из них может управляться отдельно из двух разных мест.

Здесь снова отломан соединительный язычок между клеммами розетки, а нейтральный язычок остался целым.Источник находится на SW1, и оттуда идет 3-жильный кабель к розетке, а 2-жильный кабель идет оттуда к SW2. Горячий провод источника соединен косичкой с SW1 и с черным проводом, идущим к розетке. В коробке черный провод соединен с белым проводом, идущим к SW2. Белый провод помечен черными на обоих концах, чтобы определить, что он горячий.

Красный провод кабеля проходит от SW1 к горячей клемме в верхней части разъемной розетки. Нейтраль источника присоединяется к белому проводу, идущему к нейтрали на розетке.Неважно какой, нужно только одно соединение.

От розетки черный провод кабеля, идущий к SW2, подключается к горячей клемме в нижней половине и к выключателю на другом конце.

На этой обновленной схеме 3-жильный кабель проходит между розеткой и SW2, что позволяет соединить нейтральный источник со вторым распределительным щитком.

Здесь белый не используется для горячего, вместо этого черный провод служит для второго переключателя.Красный провод к SW2 подключен к горячему на нижней половине розетки и к выключателю на другом конце.

Проводка 3-ходовой розетки с выключателем

На этой схеме два трехпозиционных переключателя управляют стенной розеткой, которую можно использовать для управления лампой с двух входов в комнату. Эта схема подключена так же, как и 3-ходовые фонари по этой ссылке.

Трехжильный кабель проходит между выключателем и розеткой. Источник находится на SW1, где горячая часть подключена к общей клемме, а нейтраль соединена с нейтралью на выходе.Красный и черный провода, идущие от SW1 к розетке, используются как дорожки. На выходе ползунки соединены, чтобы идти к SW2, используя красный и белый провода в этом кабеле. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. Черный провод к SW2 подключается к горячему на розетке и к общему проводу на SW2 на другом конце.

Больше подобных на сайте Do-It-Yourself-Help.com

Можно ли включить 3 лампы одним выключателем? – Firstlawcomic.com

Можно ли включить 3 лампочки одним выключателем?

Вы можете выполнить проводку этого выключателя одним из двух способов.Наиболее распространенным является последовательное соединение осветительных приборов путем их соединения друг с другом и подключения первого к выключателю. Другой способ подключить несколько источников света к одному выключателю — подключить их все напрямую к выключателю в «домашней» конфигурации.

Как подключить 3 лампочки к выключателю?

У среднего переключателя соедините этот провод с помощью гайки с проводом того же цвета в кабеле, идущем к третьему переключателю. В месте третьего переключателя подключите этот провод к «общей» клемме другого трехпозиционного переключателя.Остальные провода — это дорожки. Подсоедините их к любой клемме трехпозиционного переключателя.

Какой провод является общим на трехпозиционном переключателе?

Черный провод
Черный провод: это провод под напряжением, который передает электричество от источника питания к первому выключателю в типичной 3-полосной схеме. Его также называют «общим проводом» или «линейным проводом». Если выключатель не выключен, этот черный провод всегда горячий.

Почему в моем выключателе света 3 красных провода?

Re: 3 красных провода… эй! Третий красный — это питание для следующих огней в цепи, в вашем случае ванной.Он будет на одной из клемм старого выключателя вместе с прямой линией (одной из красных) от последней лампочки в цепи.

Сколько ламп я могу включить в цепь?

Вы можете подключить до 30 ламп (из расчета 50 Вт) на выключатель на 15 ампер. Вы можете подключить до 40 ламп (из расчета 50 Вт) на выключатель на 20 ампер.

Как подключить три лампочки к одному выключателю?

Затем вы подключаете его, как показано на рисунке выше, а затем прокладываете другой кабель к коммутатору, как показано выше, и закрываете синий кабель на обоих концах провода коммутатора коричневой оплеткой.Заземления опущены для ясности, но должны быть подключены и защищены кожухом во всех точках подключения.

Как подключить 3 люминесцентных лампы к одному выключателю?

От вашего исходного светильника соедините коричневый с током в следующих 2 светильниках, соедините синий с нейтральным в следующих 2 светильниках и соедините землю с землей в следующих 2 светильниках. Это поможет. Ваше здоровье. Эта публикация не отображается .

Вам нужно два провода для одного фонаря?

Один кабель подключается к предыдущему свету, другой продолжается к следующему свету.Обратите внимание, что при использовании потолочных розеток, как показано на схеме, необходимо подключить два провода к одной клемме для линии. Это также необходимо будет сделать для нейтрали в ситуациях, когда уже подключено 3 или более кабеля.

Можно ли гирляндно подключить светильники к одному выключателю?

Заземляющие провода также скручиваются вместе, но они также должны быть подключены к зеленому винту заземления на выключателе. Это легко сделать, если оставить один провод длиннее, чтобы можно было обернуть его вокруг клеммы.Гирляндное подключение — это не то же самое, что последовательное подключение ламп. Если вы подключите лампы последовательно, они все погаснут, когда один из них выйдет из строя.

Как подключить домашний выключатель света?

Скрутите вместе два медных провода в первой коробке и подсоедините их к заземляющей гайке на переключателе. Подсоедините черный провод, идущий от источника питания, к черной гайке в правом нижнем углу переключателя. Прикрепите черный провод, идущий от фонаря, к верхней правой гайке выключателя.

Что такое общий провод на выключателе света?

Чаще всего используется провод питания 14-2, состоящий из трех проводов: черный (горячий), белый (нейтральный) и провод заземления из неизолированной меди.Электричество будет поступать от провода питания (провод, подающий электричество к выключателям света и светильнику) к первому трехпозиционному выключателю света.

Где требуются 3-позиционные выключатели света?

Трехпозиционные настенные выключатели чаще всего используются для управления светильником из двух мест, например, с обоих концов коридора или лестницы.

Техническое обслуживание и устранение неисправностей трехпозиционного или трехпозиционного переключателя

Эта сцена повторяется в сотнях… может быть, тысячах домов каждый год. вечер…

Долгий день… очень устал… и все, что ты хочешь сделать, это подняться наверх, чтобы полежать вниз. О, как у нее болят ноги! Наверху темно, и когда она щелкает выключателем внизу лестницы она воет… как будто ничего не происходит! чертовски трехходовой переключатель не работает. Итак, чтобы включить свет, она тщательно договаривается о по лестнице наверх и щелкает выключателем. Это просто не так должно быть, не так ли?

трехполосных цепей могут стать грозным противником.

В бесчисленных домах по всей стране неправильно подключены трехсторонние цепи. создает не только неудобства, но и реальную угрозу безопасности.Они очень простые по функциям, но гениальный по дизайну. Это займет всего несколько минут, немного терпения и здорового уважения к электричеству, чтобы сделать эту работу правильно!

Сразу скажу, что это не статья о проектирование 3-полосных цепей… это строго касается ремонта. 3-х и 4-х сторонние схемы могут быть запутанными при проектировании и еще более запутанными при установке. Однако глубокие знания схемотехники для этого на самом деле не нужны. ремонт… при условии, что цепь была правильно подключена!

Что такое трехсторонняя схема?

Трехходовая схема — это схема освещения, которая позволяет управляется двумя настенными выключателями в разных местах.Лестничные клетки, коридоры, и большие комнаты с множественным доступом — все кандидаты на трехсторонние схемы.

Существуют также четырехсторонние, пятисторонние и бессчетное количество цепей! Эти схемы спроектированы с использованием переключателей, известных как 4-позиционные переключатели между двумя 3-позиционные переключатели. Например, схема с 4 переключателями, управляющими одним приспособление… не редкость в больших помещениях с несколькими точками доступа… есть два трехпозиционных переключателя и два четырехпозиционных переключателя.

Сердцем трехходовой схемы является трехпозиционный переключатель.В отличие от обычной стены переключатель, 3-позиционный переключатель имеет три активные клеммы (плюс заземление в последние установки). Только один из них важен для определения цели замены… обыкновенный ТЕРМИНАЛ.

Хотя на нашем рисунке (слева) общий терминал показан в определенном положении, дело в том, что это может быть любой терминал на вашем индивидуальном коммутаторе.

Иногда сложнее всего идентифицировать его. Если нет маркировки на переключатель, может быть другой цвет крепежного винта, используемого для общего Терминал…. может быть черным (для более нового переключателя) или «другого» цвета, чем две клеммы для путешественников.

Что такое общий терминал?

Общая клемма является одной из трех электрически активных клемм на 3-х контактной выключатель (не включая клемму заземления, расположенную на металлическом каркасе монтажные уши). Общий вывод является «мостом» между силовыми питание и нагрузка (обычно светильник). Имея это в виду, провод, который подключается к общей клемме, является либо (1) горячим проводом от основного плата или (2) ведет к нагрузке (креплению).

Что такое путешественники?

Коммутаторы — это два провода, соединяющие два трехпозиционных переключателя вместе. Ссылаясь на график (выше), два пассажирских терминала на одном трехстороннем переключатель подключен к двум клеммам путешественника на другом 3-позиционном переключателе с помощью два путевых провода. Любая проволочная тяга может быть подключенным к любому пассажирскому терминалу… это не имеет значения!

Запутался? Нужна картинка?

Рентгеновский снимок типичной трехходовой цепи…

Приведенное выше изображение предоставлено Левитоном. Производственная компания

ПРИМЕЧАНИЕ. Если в вашей 3-полосной цепи используется розетка или розетки вместо светильников можно запутаться с проводкой, если розетки «разделены»… один из штекеров всегда включен, а другой управляется настенный выключатель.

Замена неисправного трехпозиционного переключателя…

(Рисунок выше поможет вам понять текст ниже… и визу наоборот!)

Правило NH по замене неисправных 3-позиционных переключателей заключается в следующем: ВСЕГДА ЗАМЕНИТЕ ОБА ВЫКЛЮЧАТЕЛЯ ОДНОВРЕМЕННО ! Есть здравый смысл причина этого.Если один переключатель вышел из строя, как долго может работать другой? последний? Кроме того, очень сложно определить, какой из двух переключателей стал дефектный. Так что в долгосрочной перспективе вам надлежит потратить несколько лишних долларов прямо сейчас. за вознаграждение, которое продлится годами или даже десятилетиями!

Как только вы обнаружите общую клемму, замена неисправного переключателя невозможна. простой:

1) Подсоедините общий провод к общей клемме нового переключателя. Оставшиеся два изолированных провода затем присоединяются к оставшемуся бегунку. терминалы.В зависимости от электропроводки в вашем доме оголенный провод заземления крепится к клемме заземления на металлическом каркасе крепления выключателя уши. Если ваша проводка соответствует современным нормам, общий провод будет черным. и путники будут белыми

2) Вверните выключатели обратно в их коробки, наденьте крышки панели переключателей и включите питание, чтобы проверить переключатели. Удивительно, не правда ли! Теперь вы должны иметь возможность включать и выключать свет. от любого переключателя.

Что… не работает? Не повезло? Ну, вы, должно быть, не подключили общий провод к общей клемме! Итак, теперь ваша задача определить общий провод.

Идентификация общих проводов…

Иногда 3-полосная цепь не работает, потому что кто-то пытался заменить неисправен выключатель и неправильно подключены провода.

Иногда один из переключателей выходит из строя.

Следующий метод решит обе проблемы сразу. Шаги, которые я собираюсь описать , возможно, не самый быстрый способ для устранения неполадок в 3-полосной цепи. Разобрался со всеми разнорабочими-электриками в виду, это позволяет вам идентифицировать общие провода в обеих распределительных коробках без возможность ошибки! Вам понадобится мультиметр для проверки напряжения и непрерывности в цепи.

1) Отключите питание цепи на главной панели. Отключите все три провода (или четыре, если розетка заземлена) от обоих выключателей. Разделите провода так, чтобы они были как можно дальше друг от друга.

2) Снова включите питание. Теперь, используя свой мультиметр, вы собираетесь определить, какой из трех цветных проводов является ГОРЯЧИМ провод. В одной из двух распределительных коробок должен быть только один провод HOT . Это общий провод для этого коробка.Установите мультиметр на минимум 110 вольт. Держите один из зондов на известное заземление, такое как металлическая розетка или оголенный заземляющий провод. Прикоснись к другому зонд к цветным проводам, один за другим. Провод, который регистрирует напряжение, это HOT . провод, и общий провод для этой коробки.

ПРИМЕЧАНИЕ. Целесообразно также проверить три цветных провода в другой коробке на наличие напряжения. также, если вы еще этого не сделали. Не должно быть никаких, но со странным проводку, которую я видел на протяжении многих лет, стоит потратить минуту, чтобы сделать это.С использованием тестером напряжения, прикоснитесь одним щупом к известному заземлению (металлической розетке или оголенный провод заземления) и другой щуп к каждому проводу. Тебе не следует получить показания напряжения. Если вы найдете напряжение, это означает, что этот переключатель предназначен для управления другим электроприбор, свет или розетка. Возможно, вы проверяете не тот переключатель?

ТОЛЬКО ОДНА ИЗ ЭЛЕКТРИЧЕСКИХ КОРОБОК В ТРЕХСТОРОННЕЙ ЦЕПЬ ПОДКЛЮЧЕНА НАПРЯМУЮ К HOT ТЕРМИНАЛ ГЛАВНОЙ ПАНЕЛИ!!

После завершения проверки

ГОРЯЧИХ проводов ОТКЛЮЧИТЕ ПИТАНИЕ! Вам больше не понадобится питание, пока выключатели не будут установлен.

3) Установите первый трехпозиционный переключатель в коробку с HOT провод, крепящий HOT провод к общей клемме выключатель. Присоедините два других провода, дорожки, к двум другим клеммы переключателя. Если есть оголенный провод заземления, подсоедините его к клемма заземления переключателя.

4) Переходим к другому боксу (без провода HOT ). Установите мультиметр на бесконечное сопротивление или на «непрерывность». Прикоснитесь к одному из щупов мультиметра к известному заземлению, например к металлической розетке или оголенному проводу заземления.Коснитесь другим щупом каждого из трех проводов. Только один из них зарегистрируется сопротивления или, если у вас есть тестер непрерывности, вызовет звуковой сигнал. У вас есть определил общий провод для этой коробки.

5) Как и в случае с первой коробкой, подключите общий провод к общей клемме на новом выключатель. Подсоедините два других провода к клеммам TRAVELER, а провод заземления, если применимо.

Вкрутите выключатели обратно в коробки, наденьте крышки на пластины переключателей и включите питание, чтобы проверить переключатели.

ПРИМЕЧАНИЕ. Если в вашей трехсторонней цепи используется розетка или розетки вместо светильников можно запутаться с проводкой, если розетки «разделены»… один из штекеров всегда включен, а другой управляется настенный выключатель.

ВЫ МОЖЕТЕ УЗНАТЬ, ЕСЛИ ВЫХОДЫ РАЗДЕЛЕНЫ, ПОГЛЯДЯ НА ВЫХОД. На На «горячей» стороне есть металлическая полоска, которая соединяет два винта. Если это полоска разорвана, то две вилки независимы друг от друга. Там будут черные (горячие) провода, прикрепленные к каждой винтовой клемме, хотя только это не указывает на то, что розетка разделена.Это может означать, что розетка подключен к другой розетке. ЕСЛИ МЕТАЛЛИЧЕСКАЯ ПОЛОСА БЫЛА ОТЛОМАНА, ВЫ МОЖНО УБЕДИТЬСЯ, ЧТО ВЫХОД РАЗДЕЛЕН. ЕСЛИ НЕТ, ТО НЕТ.

На первых двух рисунках показана металлическая полоса или язычок. Третий и четвертый рисунок показывает, как язычок легко удаляется с помощью набора игольчатых носиков.
