Как подключить электродвигатель с 380 на 220: способы и схемы

Многими практиками доказана эффективность трехфазных асинхронных электродвигателей. Однако для ее использования необходимо подключение трехфазного питания, которое, увы, присутствует далеко не у каждого в доме. Но если вы задаетесь вопросом, как подключить электродвигатель с 380 на 220 В, мы рассмотрим возможные варианты включения трехфазных электрических машин в домашних условиях.

Общие правила

Перед началом включения обязательно проверяется величина напряжения, на которое рассчитан электродвигатель – если подключить разность потенциалов больше указанной, обмотки перегреются, если низкое, он не запустится.

Как правило, на асинхронных машинах указывается сразу два параметра, реже только один:

1. 660/380 В;
2. 380/220 В;
3. 220/127 В.

Номинал определяется совместно со схемой соединения обмоток – звезда или треугольник. В первом случае обмотки имеют общую точку, а фазные провода соединяются с остальными тремя выводами катушек. Во втором, конец одной обмотки присоединяется к началу следующей таким образом, что образуется замкнутый контур. Одни агрегаты включаются только звездой, другие, треугольником, а некоторые можно самостоятельно подключать любым из способов, обе характеристики указаны на шильде электродвигателя.

Для треугольника используется меньшее напряжение, а для звезды большее из двух указанных. Отличие в том, что трехфазные двигатели, соединенные звездой,  будут иметь плавный пуск, а треугольник сможет выдать большую мощность.

Физически подключение трехфазного электродвигателя в однофазную сеть не принесет никакого результата – вращение вала так и не произойдет. Причина этого в отсутствии переменного электрического поля, обеспечивающего попеременное воздействие на ротор. Поэтому проблему можно решить, обеспечив смещение электрического напряжения и тока в фазных обмотках. Чтобы получить желаемый результат от одной фазы, можно дополнительно включить в цепь конденсатор, который обеспечит отставание напряжения до -90º.

Однако полноценного смещения напряжения в обмотках статора добиться не получится. Хоть на электродвигатель подается и номинальное напряжение, КПД составит всего 30 – 50%, что будет определяться схемой соединения обмоток асинхронного электродвигателя.

Не включайте электродвигатель без нагрузки. Так как он не предназначен для такого режима, электрическая машина быстро выйдет со строя. Минимизируйте холостой ход насколько это возможно.

Способы и схемы подключения

В зависимости от типа используемой нагрузки для электродвигателя, его конструктивных особенностей и характеристик, желаемого результата могут использоваться различные схемы подключения. Чаще всего, чтобы подключить трехфазный агрегат в качестве бытовой однофазной нагрузки используются конденсаторы, но их количество и способ введения в работу зависят от многих параметров. Поэтому далее мы рассмотрим различные варианты схем подключения электродвигателей.

Без конденсаторов

Чтобы подключить асинхронный электродвигатель к сети 220В вовсе не обязательно использовать емкостной элемент. Благодаря развитию полупроводниковых ключей и схем с их использованием вы можете  избежать ненужных потерь мощности. Для этого применяется транзисторный или динисторный ключ.

Схема бесконденсаторного пуска треугольник

Приведенная выше схема предназначена для пуска электродвигателей с малыми оборотами до 1500 об/мин и относительно небольшой мощностью.

Работа схемы производится следующим образом:

• при подаче напряжения на ввод провода подключаются к двум точкам мотора;
•  напряжение на третью точку треугольника подается через времязадающую R-C  цепочку;
• магазин сопротивлений R1 и R2 регулирует интервал сдвига за счет перемещения бегунка;
• после насыщения конденсатора в цепочке динистор VS1 пропускает сигнал на открытие симистора VS2.

Если же подключение электрического агрегата предусматривает большую пусковую нагрузку и требует работы на высоких оборотах – до 3000об/мин, то необходимо применять аналогичную схему электронного ключа с двумя симисторами и отдельными времязадающими элементами для каждого из них. Но обмотки электрической машины будут подключаться по схеме разомкнутой звезды. Работа схемы аналогична предыдущей:

Схема бесконденсаторного пуска звезда

С конденсаторами

Использование емкостных элементов, чтобы подключить электродвигатель, является наиболее распространенным способом. Для этого используются два конденсатора, один из которых пусковой, а второй рабочий.  Пусковой вводится кратковременно, дополнительная емкость позволяет увеличить сдвиг напряжения в соответствующей обмотке и создать большее усилие.

Схема включения с конденсаторами

Как видите из рисунка выше, на электродвигатель подается однофазное напряжение между точками L и N. Асинхронный двигатель АД подключается к ним двумя обмотками,  а к третей та же фаза подключается через  контакты кнопочного переключателя SA1 и SA2, коммутирующие параллельно включенные конденсаторы C1 и C2.

Включение асинхронного электродвигателя происходит по такому принципу:

• Нажатием кнопки Пуск приводятся в движение две пары контактов — SA1 и SA2, после чего в обмотках начинает протекать электроток;
• После отпускания кнопки контакт SA2 остается замкнутым, подавая фазу со смещением через конденсатор  C1, а SA1 размыкается, выводя из цепи пусковой конденсатор C2;
• Пусковые характеристики возвращаются к номинальным и двигатель работает в штатном режиме.

Но при таком подключении асинхронного двигателя в сеть 220В будет обеспечиваться вращение ротора лишь в одну сторону. Поэтому для выполнения реверсивных движений понадобится полностью перебирать точки подключения или использовать другой способ.

С реверсом

Для некоторых технологических операций требуется осуществлять прямое и обратное вращение вала электродвигателя, поэтому подключение должно менять последовательность чередования напряжения на обмотках. Разумеется, что вручную выполнять подобные операции нецелесообразно, особенно, когда смена направления производится по нескольку раз в час.

Поэтому осуществление реверса электродвигателя, гораздо эффективнее сделать через коммутатор с двумя парами контактов, имеющих противоположную логику. Это может быть тумблер или поворотный переключатель, включаемый в схему вместо обычной кнопки:

Включение трехфазного двигателя с реверсом

Как видите на рисунке, принцип подключения ничем не отличается от рассмотренной схемы с конденсатором с той лишь разницей, что переключатель SA имеет два устойчивых положения. В одном случае он подает напряжение на конденсаторы с фазы, во втором с нулевого проводника. Поэтому чередование обмоток меняется на противоположное простым переключением тумблера.

Используя пускатель

Если в работе электродвигатель создает большую пусковую и рабочую нагрузку, то лучше подключить его через магнитный пускатель или контактор. Который обеспечит надежную коммутацию и последующую защиту электрической машины от аварийных ситуаций.

Схема включения через магнитный пускатель

Как видите на схеме, включение осуществляется за счет нажатия кнопки Пуск, которая замыкает цепь управления катушкой пускателя и подает напряжение на пусковой конденсатор С_пуск.  При протекании тока по катушке пускателя К1 происходит замыкание ее контактов К1.1 и К1.2. Первые предназначены для замыкания питающей линии электродвигателя. Вторые шунтируют кнопку Пуск, которая возвращается в отключенное состояние и размыкает цепь питания пускового конденсатора.

Как подбирать конденсаторы?

Если вы собрались подключить электродвигатель, то выбор  конденсатора осуществляется по таким принципам:

• Номинальное напряжение выбирается из соотношения 1,15 от подаваемого на мотор. Если брат больше, это увеличит стоимость установки и ее габариты. Если емкость рассчитать впритык, конденсатор перегреется и перегорит.
• Тип конденсатора – наиболее распространенные модели – бумажные, но они обладают большими габаритами. Поэтому выгоднее приобретать полипропиленовые. От электролитических лучше отказаться.
• Чтобы выбрать емкость пускового и рабочего конденсатора, необходимо воспользоваться таблицей соответствия по мощности электродвигателя:

Таблица: определение емкости конденсаторов

Мощность трехфазного электродвигателя, кВт	0,4	0,6	0,8	1,1	1,5	2,2
Минимальная емкость конденсатора Ср , мкф	40	60	80	100	150	230
Емкость пускового конденсатора (Сп), мкф	80	120	160	200	250	300

Если нужной вам мощности в таблице нет, можно воспользоваться расчетными формулами:

С_раб = (2800*I)/U — для включения трехфазного двигателя звездой

C_раб = (4800*I)/U — для включения трехфазного двигателя треугольником

где I – величина ток, протекающего через обмотки электродвигателя, а U – напряжение сети. Чтобы узнать емкость пускового конденсатора для подключения трехфазного агрегата, необходимо полученную величину рабочего умножить на два.

Видео в помощь

Как подключить электродвигатель 380 на 220 без потери мощности через конденсаторы, схемы

В жизни бывают ситуации, когда нужно запустить 3-х фазный асинхронный электродвигатель от бытовой сети. Проблема в том, что в вашем распоряжении только одна фаза и «ноль».

Что делать в такой ситуации? Можно ли подключить мотор с тремя фазами к однофазной сети?

Если с умом подойти к работе, все реально. Главное — знать основные схемы и их особенности.

СОДЕРЖАНИЕ:

Конструктивные особенности

Перед тем как приступать к работе, разберитесь с конструкцией АД (асинхронный двигатель).

Устройство состоит из двух элементов — ротора (подвижная часть) и статора (неподвижный узел).

Статор имеет специальные пазы (углубления), в которые и укладывается обмотка, распределенная таким образом, чтобы угловое расстояние составляло 120 градусов.

Обмотки устройства создают одно или несколько пар полюсов, от числа которых зависит частота, с которой может вращаться ротор, а также другие параметры электродвигателя — КПД, мощность и другие параметры.

При включении асинхронного мотора в сеть с тремя фазами, по обмоткам в различные временные промежутки протекает ток.

Создается магнитное поле, взаимодействующее с роторной обмоткой и заставляющее его вращаться.

Другими словами, появляется усилие, прокручивающее ротор в различные временные промежутки.

Если подключить АД в сеть с одной фазой (без выполнения подготовительных работ), ток появится только в одной обмотке.

Создаваемого момента будет недостаточно, чтобы сместить ротор и поддерживать его вращение.

Вот почему в большинстве случаев требуется применение пусковых и рабочих конденсаторов, обеспечивающих работу трехфазного мотора. Но существуют и другие варианты.

Как подключить электродвигатель с 380 на 220В без конденсатора?

Как отмечалось выше, для пуска ЭД с короткозамкнутым ротором от сети с одной фазой чаще всего применяется конденсатор.

Именно он обеспечивает пуск устройства в первый момент времени после подачи однофазного тока. При этом емкость пускового устройства должна в три раза превышать этот же параметр для рабочей емкости.

Для АД, имеющих мощность до 3-х киловатт и применяемых в домашних условиях, цена на пусковые конденсаторы высока и порой соизмерима со стоимостью самого мотора.

Следовательно, многие все чаще избегают емкостей, применяемых только в момент пуска.

По-другому обстоит ситуация с рабочими конденсаторами, использование которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может упасть до 50 процентов.

Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.

Сегодня популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.

Интересно, что время пуска АД от однофазной сети ненамного ниже, чем в привычном режиме.

Основные элементы схемы — симисторы и симметричный динистры. Первые управляются разнополярными импульсами, а второй — сигналами, поступающими от полупериода питающего напряжения.

Схема №1.

Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минуту с обмотками, подключенными по схеме треугольника.

В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается добиться на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).

Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.

Читайте также:

Схема №2.

Подойдет для электродвигателей, имеющих частоту вращения до 3000 об/минуту и для АД, отличающихся повышенным сопротивлением в момент пуска.

Для таких моторов требуется больший пусковой ток, поэтому более актуальной является схема разомкнутой звезды.

Особенность — применение двух электронных ключей, замещающих фазосдвигающие конденсаторы. В процессе наладки важно обеспечить требуемый угол сдвига в фазных обмотках.

Делается это следующим образом:

• Напряжение на электродвигатель подается через ручной пускатель (его необходимо подключить заранее).
• После нажатия на кнопку требуется подобрать момент пуска с помощью резистора R

При реализации рассмотренных схем стоит учесть ряд особенностей:

• Для эксперимента применялись безрадиаторные симисторы (типы ТС-2-25 и ТС-2-10), которые отлично себя проявили. Если использовать симисторы на корпусе из пластмассы (импортного производства), без радиаторов не обойтись.
• Симметричный динистор типа DB3 может быть заменен на KP Несмотря на тот факт, что KP1125 сделан в России, он надежен и имеет меньше переключающее напряжение. Главный недостаток — дефицитность этого динистора.

Как подключить через конденсаторы

Для начала определитесь, какая схема собрана на ЭД. Для этого откройте крышку-барно, куда выводятся клеммы АД, и посмотрите, сколько проводов выходит из устройства (чаще всего их шесть).

Обозначения имеют следующий вид: С1-С3 — начала обмотки, а С4-С6 — ее концы. Если между собой объединяются начала или концы обмоток, это «звезда».

Сложнее всего обстоят дела, если с корпуса просто выходит шесть проводов. В таком случае нужно искать на них соответствующие обозначения (С1-С6).

Чтобы реализовать схему подключения трехфазного ЭД к однофазной сети, требуются конденсаторы двух видов — пусковые и рабочие.

Первые применяются для пуска электродвигателя в первый момент. Как только ротор раскручивается до нужного числа оборотов, пусковая емкость исключатся из схемы.

Если этого не происходит, возможные серьезные последствия вплоть до повреждения мотора.

Главную функцию берут на себя рабочие конденсаторы. Здесь стоит учесть следующие моменты:

• Рабочие конденсаторы подключаются параллельно;
• Номинальное напряжение должно быть не меньше 300 Вольт;
• Емкость рабочих емкостей подбирается с учетом 7 мкФ на 100 Вт;
• Желательно, чтобы тип рабочего и пускового конденсатора был идентичным. Популярные варианты — МБГП, МПГО, КБП и прочие.

Читайте также:

Если учитывать эти правила, можно продлить работу конденсаторов и электродвигателя в целом.

Расчет емкости должен производиться с учетом номинальной мощности ЭД.  Если мотор будет недогружен, неизбежен перегрев, и тогда емкость рабочего конденсатора придется уменьшать.

Если выбрать конденсатор с емкостью меньше допустимой, то КПД электромотора будет низким.

Помните, что даже после отключения схемы на конденсаторах сохраняется напряжение, поэтому перед началом работы стоит производить разрядку устройства.

Также учтите, что подключение электродвигателя мощностью от 3 кВт и более к обычной проводке запрещено, ведь это может привести к отключению автоматов или перегоранию пробок. Кроме того, высок риск оплавления изоляции.

Чтобы подключить ЭД 380 на 220В с помощью конденсаторов, действуйте следующим образом:

• Соедините емкости между собой (как упоминалось выше, соединение должно быть параллельным).
• Подключите детали двумя проводами к ЭД и источнику переменного однофазного напряжения.
• Включайте двигатель. Это делается для того, чтобы проверить направление вращения устройства. Если ротор движется в нужном направлении, каких-либо дополнительных манипуляций производить не нужно. В ином случае провода, подключенные к обмотке, стоит поменять местами.

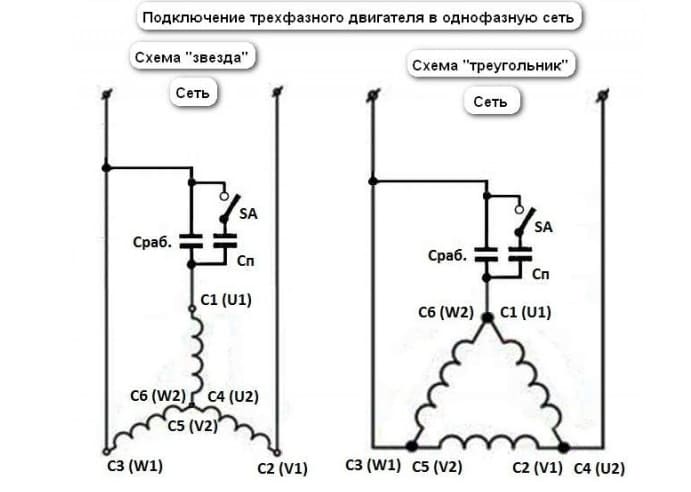

С конденсатором дополнительная упрощенная — для схемы звезда.

С конденсатором дополнительная упрощенная — для схемы треугольник.

Как подключить с реверсом

В жизни бывают ситуации, когда требуется изменить направление вращения мотора. Это возможно и для трехфазных ЭД, применяемых в бытовой сети с одной фазой и нулем.

Для решения задачи требуется один вывод конденсатора подключать к отдельной обмотке без возможности разрыва, а второй — с возможностью переброса с «нулевой» на «фазную» обмотку.

Для реализации схемы можно использовать переключатель с двумя положениями.

К крайним выводам подпаиваются провода от «нуля» и «фазы», а к центральному — провод от конденсатора.

Как подключить по схеме «звезда-треугольник» (с тремя проводами)

В большей части в ЭД отечественного производства уже собрана схема звезды. Все, что требуется — пересобрать треугольник.

Главным достоинством соединения «звезда/треугольник» является тот факт, что двигатель выдает максимальную мощность.

Несмотря на это, в производстве такая схема применяется редко из-за сложности реализации.

Чтобы подключить мотор и сделать схему работоспособной, требуется три пускателя.

К первому (К1) подключается ток, а к другому — обмотка статора. Оставшиеся концы подключаются к пускателям К3 и К2.

Далее обмотка последнего пускателя (К2) объединяется с оставшимися фазам для создания схемы «треугольник».

Когда к фазе подключается пускатель К3, остальные концы укорачиваются, и схема преобразуется в «звезду».

Учтите, что одновременное включение К2 и К3 запрещено из-за риска короткого замыкания или выбиванию АВ, питающего ЭД.

Чтобы избежать проблем, предусмотрена специальная блокировка, подразумевающая отключение одного пускателя при включении другого.

Читайте также:

Принцип работы схемы прост:

• При включении в сеть первого пускателя, запускается реле времени и подает напряжение на третий пускатель.
• Двигатель начинает работу по схеме «звезда» и начинает работать с большей мощностью.
• Через какое-то время реле размыкает контакты К3 и подключает К2. При этом электродвигатель работает по схеме «треугольник» со сниженной мощностью. Когда требуется отключить питание, включается К1.

Итоги

Как видно из статьи, подключить электродвигатель трехфазного тока в однофазную сеть без потери мощности реально. При этом для домашних условий наиболее простым и доступным является вариант с применением пускового конденсатора.

Подключение трехфазного двигателя к однофазной и трехфазной сети

Из всех видов электроприводов наибольшее распространение получили асинхронные двигатели. Они неприхотливы в обслуживании, отсутствует щеточно-коллекторный узел. Если их не перегружать, не мочить и периодически обслуживать или менять подшипники, то он прослужит практически вечно. Но есть одна проблема — большинство асинхронных двигателей, которые можно купить на ближайшей барахолке, трехфазные, так как предназначены для использования на производстве. Несмотря на тенденцию перехода на трехфазное электроснабжение в нашей стране, подавляющее большинство домов по-прежнему с однофазным вводом.

Поэтому давайте разберемся, как подключить трехфазный двигатель к однофазной и трехфазной сети.

• Что такое звезда и треугольник в электродвигателе
• Подключение к трехфазной сети
• Подключение к однофазной сети

Что такое звезда и треугольник в электродвигателе

Для начала разберемся, какие бывают схемы соединения обмоток. Известно, что односкоростной трехфазный асинхронный электродвигатель имеет три обмотки. Подключаются двумя способами, по схемам:

• звезда;
• треугольник.

Такие способы подключения характерны для любого типа трехфазной нагрузки, а не только для электродвигателей. Вот как они выглядят на схеме:

Питающие провода подключаются к клеммной колодке, которая находится в специальной коробке. Его называют брно или борно. Он выводит провода от обмоток и крепится к клеммникам. Сама коробка снимается с корпуса двигателя, как и расположенные в ней клеммники.

В зависимости от конструкции двигателя брно может иметь 3 провода, а может и 6 проводов. Если проводов 3, то обмотки уже соединены по схеме звезда или треугольник и при необходимости их нельзя быстро переключать, для этого нужно вскрывать корпус, искать соединение, разъединять его и делать изгибы.

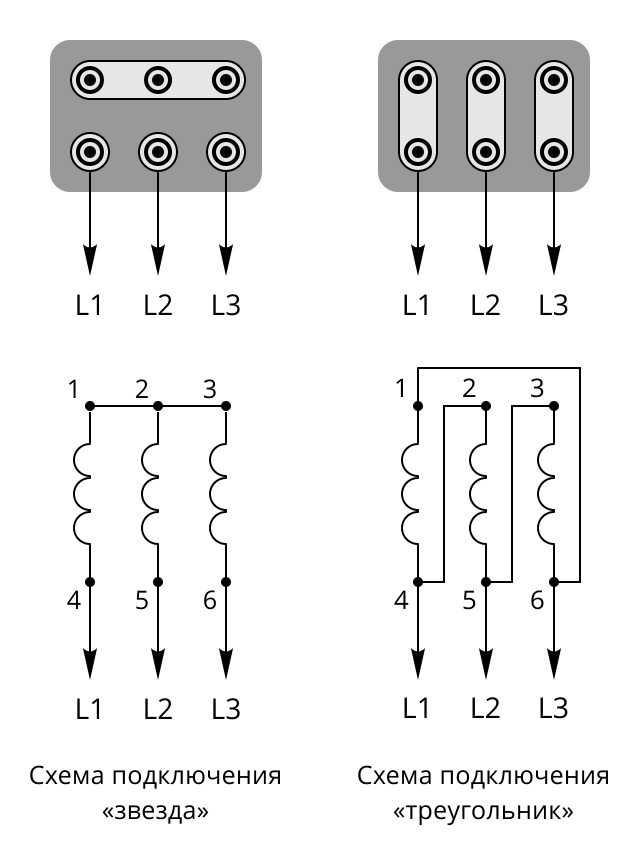

Если в Брно 6 проводов, что встречается чаще, то в зависимости от характеристик двигателя и напряжения сети (см. ниже) можно соединить обмотки так, как считаете нужным. Ниже вы видите брно и клеммники, которые в нем установлены. Для 3-х проводного варианта в клеммной колодке будет 3 контакта, а для 6-ти проводного — 6 контактов.

Начало и концы обмоток соединяются со шпильками не просто «абы как» или «как удобно», а в строго определенном порядке, чтобы можно было соединить треугольник и звезду одним комплектом перемычек. То есть начало первой обмотки над концом третьей, начало второй обмотки над концом первой и начало третьей над концом второй.

Таким образом, если установить перемычки на нижние выводы клеммной колодки в линию, получится соединение обмотки звездой, а установив три перемычки вертикально параллельно друг другу — соединение треугольником. На «заводских» двигателях в качестве перемычек используются медные шины, что удобно использовать для подключения – не нужно гнуть провода.

Кстати, на крышках ответвлений электродвигателя часто нанесено расположение перемычек этих цепей.

Подключение к трехфазной сети

Теперь, когда мы разобрались, как соединяются обмотки, давайте разберемся, как они подключаются к сети.

6-проводные двигатели позволяют переключать обмотки для различных напряжений питания. Так получили распространение электродвигатели с питающими напряжениями:

• 380/220;
• 660/380;
• 220/127.

Причем больше напряжение для схемы соединения звезда, а меньше для треугольника.

Дело в том, что не всегда трехфазная сеть имеет привычное напряжение 380В. Например, на кораблях есть сеть с изолированной нейтралью (без нуля) 220В, а в старых советских постройках первой половины прошлого века и сейчас иногда есть сеть 127/220В. Пока сеть с линейным напряжением 660В встречается редко, чаще в производстве.

О различиях фазного и линейного напряжения вы можете прочитать в соответствующей статье на нашем сайте: https://my.electricianexp.com/ru/linejnoe-i-faznoe-napryzhenie.html.

Итак, если вам необходимо подключить трехфазный электродвигатель к сети 380/220В, осмотрите его шильдик и найдите напряжение питания.

Электродвигатели на шильдике которых указано 380/220 к нашим сетям можно подключать только звездой. Если вместо 380/220 написано 660/380 — соедините обмотки треугольником. Если вам не повезло и у вас старенький двигатель 220/127, то либо понижающий трансформатор, либо однофазный тут нужен преобразователь частоты с трехфазным выходом (3х220). В противном случае подключить его к трем фазам 380/220 не получится.

Наихудший сценарий, когда номинальное напряжение трехпроводного двигателя с неизвестной цепью обмотки. В этом случае нужно вскрывать корпус и искать точку их соединения и, если возможно, и они соединены по схеме треугольника — переделывать в схему звезда.

С подключением обмоток разобрались, теперь поговорим о том, какие бывают схемы подключения трехфазного электродвигателя к сети 380В. Схемы показаны для контакторов с катушками на номинальное напряжение 380В, если у вас катушки на 220В — подключайте их между фазой и нулем, то есть второй провод на ноль, а не на фазу «В».

Электродвигатели почти всегда подключаются через магнитный выключатель (или контактор) Схему подключения без реверса и самоподхвата вы видите ниже. Он работает таким образом, что двигатель будет вращаться только при нажатии кнопки на панели управления. При этом кнопка выбирается без фиксации, т.е. замыкает или размыкает контакты при удержании нажатыми, как те, что используются в клавиатурах, мышах и дверных звонках.

Принцип работы данной схемы: при нажатии кнопки «СТАРТ» через катушку контактора КМ-1 начинает протекать ток, в результате якорь контактора притягивается и силовые контакты контактора КМ-1 закрываются, двигатель начинает работать. Когда вы отпустите кнопку СТАРТ, двигатель остановится. QF-1 представляет собой автоматический выключатель, обесточивающий как силовую цепь, так и цепь управления.

Если вам нужно, чтобы вы нажали на кнопку и вал начал вращаться — вместо кнопки поставьте тумблер или кнопку с защёлкой, то есть контакты которой после нажатия остаются замкнутыми или разомкнутыми до следующего нажатия.

Но делают это нечасто. Чаще электродвигатели запускаются с пультов с кнопками без фиксации. Поэтому к предыдущей схеме добавляется еще один элемент — контактная колодка пускателя (или контактора), включенная параллельно кнопке «ПУСК». Такую схему можно использовать для подключения электровентиляторов, вытяжек, станков и любого другого оборудования, механизмы которого вращаются только в одну сторону.

Принцип работы схемы:

При включении автоматического выключателя QF-1 на силовых контактах контактора и цепи управления появляется напряжение. Кнопка СТОП нормально замкнута, т. е. ее контакты размыкаются при нажатии на нее. Через «СТОП» подается напряжение на нормально разомкнутую кнопку «СТАРТ», контакт блока, и в конечном счете катушку, поэтому при ее нажатии происходит цепь управления катушкой будет обесточена и контактор выключится.

На практике в кнопочном посте каждая кнопка имеет нормально разомкнутую и нормально замкнутую пару контактов, выводы которых расположены с разных сторон кнопки (см. фото ниже).

При нажатии на кнопку «СТАРТ» через катушку контактора или пускателя КМ-1 (на современных контакторах обозначается как А1 и А2) начинает протекать ток, в результате его якорь притягивается и мощность контакты КМ-1 замкнуты. КМ-1.1 — нормально разомкнутый (НО) блок-контакт контактора, при подаче напряжения на катушку замыкается одновременно с силовыми контактами и шунтирует кнопку «СТАРТ».

После отпускания кнопки «ПУСК» двигатель продолжит работу, так как ток на катушку контактора теперь подается через контакт блока КМ-1.1.

Это называется «самоблокирующийся».

Основная трудность, которая возникает у новичков в понимании этой базовой схемы, заключается в том, что не сразу становится понятно, что кнопочный пост находится в одном месте, а контакторы в другом. При этом КМ-1.1, подключаемый параллельно кнопке «СТАРТ», реально может находиться в пределах десятка метров.

Если Вам необходимо, чтобы вал двигателя вращался в обе стороны, например, на лебедке или другом грузоподъемном механизме, а также на различных станках (токарных и т.п.) — используйте схему подключения трехфазного двигателя с реверсом .

Кстати, эту схему часто называют «схемой обратного стартера».

Реверсивные схемы подключения представляют собой две нереверсивные схемы подключения с некоторыми изменениями. КМ-1.2 и КМ-2.2 — нормально замкнутые (НЗ) блок-контакты контакторов. Они включены в цепь управления катушкой встречного контактора, это так называемая «защита от дурака», она нужна для того, чтобы не произошло межфазного замыкания в силовой цепи.

Между кнопкой «ВПЕРЕД» или «НАЗАД» (назначение их то же, что и в предыдущей схеме для «ПУСК») и катушкой первого контактора (КМ-1) нормально-замкнутый (НЗ) блок-контакт подключен второй контактор (КМ-2). Таким образом, при включении КМ-2 нормально-замкнутый контакт соответственно размыкается и КМ-1 не включится, даже если нажать «ВПЕРЕД».

Наоборот, НК от КМ-2 устанавливается в цепи управления КМ-1, для предотвращения их одновременного включения.

Для запуска двигателя в обратном направлении, то есть для включения второго контактора, необходимо отключить существующий контактор. Для этого необходимо нажать кнопку СТОП, при этом цепь управления двумя контакторами обесточивается, а после этого нажать кнопку пуска в обратном направлении вращения.

Это необходимо для предотвращения короткого замыкания в цепи питания. Обратите внимание на левую часть схемы, отличия в подключении силовых контактов КМ-1 и КМ-2 заключаются в порядке подключения фаз. Как известно, для изменения направления вращения асинхронного двигателя (реверс) нужно поменять местами 2 из 3-х фаз (любых), здесь фазы 1 и 3 перепутаны местами.

В остальном работа схемы аналогична предыдущей.

Кстати, на советских пускателях и контакторах были совмещенные блочные контакты, т.е. один из них был замкнут, а второй разомкнут, в большинстве современных контакторов необходимо сверху установить блочно-контактную приставку, в которой есть 2-4 пары дополнительных контактов как раз для этих целей.

Подключение к однофазной сети

Для подключения трехфазного электродвигателя 380В к однофазной сети 220В чаще всего применяют схему фазосдвигающие конденсаторы (пусковые и рабочие). Без конденсаторов двигатель может запуститься, но только без нагрузки, а его вал при запуске придется раскручивать вручную.

Проблема в том, что для работы АД нужно вращающееся магнитное поле, которое невозможно получить от однофазной сети без дополнительных элементов. Но подключив одну из обмоток через дроссель, можно сдвинуть фазу напряжения на -90˚, а с помощью конденсатора +90˚ относительно фазы в сети. Подробнее вопрос сдвига фаз рассмотрен в статье: https://my. electricianexp.com/ru/chto-takoe-aktivnaya-reaktivnaya-i-polnaya-moshhnost.html.

Чаще всего для сдвига фаз используются именно конденсаторы, а не дроссели. Таким образом, он не вращающийся, а эллиптический. В результате вы теряете примерно половину мощности от номинальной. Однофазные АД лучше работают при таком включении, в связи с тем, что их обмотки изначально рассчитаны и расположены на статоре для такого включения.

Типовые схемы подключения двигателей без реверса для схем звезда или треугольник показаны ниже.

Резистор на схеме ниже нужен для разряда конденсаторов, т.к. после отключения питания на его выводах останется напряжение и вас может ударить током.

Емкость конденсатора для подключения трехфазного двигателя к однофазной сети можно выбрать на основании приведенной ниже таблицы. Если вы наблюдаете сложный и затяжной запуск, вам часто требуется увеличить пусковую (а иногда и рабочую) мощность.

Или посчитайте по формулам:

Если двигатель мощный или запускается под нагрузкой (например, в компрессоре), необходимо подключить пусковой конденсатор.

Для упрощения включения вместо кнопки «РАЗГОН» использовать «ПНВС». Это кнопка запуска двигателей с пусковым конденсатором. У нее три контакта, к двум из них подключаются фаза и ноль, а через третий — пусковой конденсатор. На передней панели две клавиши – «СТАРТ» и «СТОП» (как на станках АП-50).

При включении двигателя и нажатии первой клавиши до упора замыкаются три контакта, после того как двигатель раскрутился, и отпускаешь «ПУСК», средний контакт размыкается, а два крайних контакта остаются замкнутыми, пусковой конденсатор удаляется из цепи. При нажатии кнопки STOP все контакты размыкаются. Схема подключения практически такая же.

Подробно о том, что такое и как правильно подключить ПНВС, вы можете посмотреть в следующем видео:

Схема подключения электродвигателя 380В к однофазной сети 220В с реверсом показана ниже. Переключатель SA1 отвечает за реверс.

Обмотки двигателя 380/220 соединены треугольником, а у двигателей 220/127 звездой, так чтобы напряжение питания (220 вольт) соответствовало номинальному напряжению обмоток. Если вывода всего три, а не шесть, то поменять схемы подключения обмоток без вскрытия не получится. Здесь есть два варианта:

1. Номинальное напряжение 3×220В — вам повезло, используйте приведенные выше схемы.
2. Номинальное напряжение 3х380В — вам повезло меньше, так как двигатель может плохо запуститься или вообще не запуститься, если вы подключите его к сети 220В, но попробовать стоит, наверняка получится!

А вот при подключении электродвигателя 380В к 1 фазе 220В через конденсаторы возникает одна большая проблема — потеря мощности. Они могут достигать 40-50%.

Основным и эффективным способом подключения без потери мощности является использование частотника. Однофазные преобразователи частоты выдают 3 фазы с линейным напряжением 220В без нуля. Таким образом, можно подключать двигатели до 5 кВт, для большей мощности преобразователи, способные работать с однофазным вводом, просто большая редкость. В этом случае вы не только получите полную мощность двигателя, но и сможете полностью регулировать его скорость и реверс.

Теперь вы знаете, как подключить трехфазный двигатель на 220 и 380 Вольт, а также что для этого нужно. Надеемся, предоставленная информация помогла вам разобраться в вопросе!

Сопутствующие материалы:

• Подключение магнитного пускателя на 380 и 220В
• Как собрать трехфазный щит
• Как выбрать преобразователь частоты

Как запустить 3-х фазный асинхронный двигатель 220/380В методом звезда-треугольник от 3-х фазного источника питания 380В?

спросил 7 лет, 4 месяца назад

Изменено 3 года, 4 месяца назад

Просмотрено 2к раз

\$\начало группы\$

Я хотел бы задать вопрос о том, как запустить 3-х фазный асинхронный двигатель 220/380В методом звезда-треугольник от 3-х фазного источника питания 380В. Практически я считаю, что без понижающего трансформатора не обойтись, преобразовав источник питания с 380В на 220В. Но мой босс сказал мне, что мне нужно сделать это без использования трансформатора. Итак, есть ли какие-либо предложения по решению этой проблемы? Я только начинаю работать, поэтому любая помощь будет оценена по достоинству. Спасибо

\$\конечная группа\$

\$\начало группы\$

Это просто. Сначала двигатель подключается звездой (Y), и напряжение распределяется по двум обмоткам. Каждая обмотка получает Vline/sqrt(3), если вы вычисляете из 380 В, вы получаете 220 В. Ток также уменьшается на коэффициент 1/sqrt(3), а мощность уменьшается на коэффициент 1/sqrt(3)*sqrt(3) = 1/3.
Как только двигатель достигает оборотов, он переключается на соединение треугольником, теперь вы получаете полное напряжение на обмотках, ток и номинальную мощность.

\$\конечная группа\$

\$\начало группы\$

Если двигатель предназначен для работы по схеме «звезда» от трехфазного источника питания 380 В, то его нельзя подключать по схеме «треугольник» от «того же» источника питания .

Это похоже на подачу 380 вольт на обмотки 220 вольт, поэтому очевидно, что двигатель выйдет из строя.

Решение состоит в том, чтобы получить 3-фазный понижающий трансформатор , чтобы получить 220 3-фазного напряжения, и вам необходимо рассчитать номинальные значения кВА трансформатора в зависимости от нагрузки.

ИЛИ получите инвертор , просто подключите к нему одну фазу 220 В (линия и нейтраль источника питания 380 В) и получите 3 фазы 220 В.

Надеюсь, ответ будет полезным и понятным

\$\конечная группа\$

\$\начало группы\$

Есть лучшие варианты, чем использование понижающего трансформатора. Вы можете использовать соединение двигателя 380 В с автотрансформаторным пускателем, который снижает напряжение при запуске, а затем переключается на полное напряжение. Вы также можете использовать электронный стартер, который делает то же самое.
