Понятие контура теплого пола относятся к водяным теплым полам (см ниже)

    В электрических теплых полах не нужны, какие-либо контура итп, так как электрический греющий пол нагревается равномерно по всей длине. В случае с кабельными системами обогрева, для того что бы контур был правильным, желательно укладывать его ровным шагом например 10-12 см по всей площади. Кабель нельзя сложить внахлест. Наиболее частым способом укладки нагревательного кабеля является – змейка, честно говоря других и не встречали, хотя ничего Вам не мешает и не запрещает укладывать другим способом, не нарушая основных правил.

   Так же хотелось бы напомнить, что толстый нагревательный кабель в 6-7 мм нуждается в стяжке 3-5 см, а тонкие системы, такие как тонкий кабель или мат, могут укладываться сразу под плитку в клей. Кроме того для правильной укладки кабеля обязательно приобретайте монтажную ленту, она позволит вам сделать контур напольного отопления без ошибок.  В двужильных нагревательных системах возвращать кабель назад не нужно, а в одножильных при укладке обязательно возвращайте кабель назад (это касается и нагревательных матов)

Наиболее просто рассчитать контура с помощью калькулятора теплого пола онлайн.





Контура водяного теплого пола

    При обустройстве гидравлического напольного отопления большую роль наряду с качественно проведенными монтажными работами играет правильность расчетов и учет всех мелочей и особенностей.

   Количество трубы для укладки водяного теплого пола рассчитывается в зависимости от площади помещения и шага укладки трубы. Обычно он составляет 15 см, в некоторых случаях – до 30 см (превышать не рекомендуется, поскольку будет чувствоваться разница температур), в краевых зонах (возле окон и наружных стен) 10 см, поскольку там большие теплопотери в сравнении с центральной и внутренней зонами помещения. Длину контура водяного теплого пола можно рассчитать по формуле:

                                                L = S / N x 1.1, где L  – длина петли контура; S — площадь помещения;  N— длина шага укладки; 1. 1 — коэффициент запаса трубы. К полученному результату необходимо еще добавить длину трубы от коллектора к теплому полу (вместе с подачей и обраткой). Максимальная длина трубы контура 80-100 м\п , при ее превышении может возникнуть эффект обратной (или запертой) петли – теплоноситель распределяется в системе таким образом, что никакой насос не может заставить его циркулировать по системе. В больших помещениях обычно делают несколько контуров, чтобы не было того самого эффекта обратной петли. При этом следует учесть, что длина контуров должна быть одинаковая (чтобы прогрев площади был равномерным), максимальная погрешность должна быть не более 10 м.

 Очень важно правильно уложить хорошую трубу (наиболее предпочтительный способ — улитка)

С чего состоит система водяного теплого пола?













Часто задаваемые вопросы

— Теплый пол может прослужить 50-70 лет без проблем.

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

1. Heattherm — теплый пол двужильный кабель и мат
2. ThermoPEX для теплого пола — оптимальный вариант для дома
3. Бобышки для теплого пола. Маты с бобышками что это?
4. Боится ли теплый пол воды. Может ли ударить током?
5. Виды электрических теплых полов
Показать больше
6. Во сколько обойдется отопление теплым полом в месяц
7. Водяной теплый пол в деревянном доме
8. Водяной теплый пол под ламинат. Стоит ли?
9. Водяной теплый пол. Преимущества и недостатки.
10. Время монтажа теплого пола. Сколько займет?
11. Выбор электрического и водяного теплого пола
12. Где установить гребенку или коллектор теплого пола?
13. Для какого теплого пола подходит инфракрасная пленка?
14. Для чего нужен кислородный барьер?
15. Для чего нужен насос в коллекторе?
16. Для чего нужна демпферная лента в теплом полу
17. Для чего нужны расходомеры в теплом полу?
18. Зачем нужны расходомеры, смесительный узел и евроконус?
19. Как выбрать мощность теплого пола
20. Как выбрать нагревательный мат теплого пола
21. Как выбрать насос для водяного теплого пола?
22. Как выбрать насос теплого пола. База насоса
23. Как делать первое включение теплого пола?
24. Как дешево, экономно сделать теплый пол?
25. Как заменить датчик теплого пола если он замурован?
26. Как купить надежный теплый пол?
27. Как надежны терморегуляторы? Ремонт и замена регулятора
28. Как отличить стержневой теплый пол от подделки?
29. Как подключить датчик теплого пола?
30. Как проверить роботу монтажников по теплому полу?
31. Как работает система водяного теплого пола? Принцип работы
32. Как рассчитать количество контуров гребенки?
33. Как рассчитать количество контуров коллектора?
34. Как рассчитать количество трубы на квадратный метр?
35. Как рассчитать материалы на водяной теплый пол?
36. Как сделать теплый пол если нельзя сделать стяжку!?
37. Какая должна быть стяжка для теплого пола
38. Какие бывают виды теплого пола?
39. Каким должен быть бетон и стяжка теплого пола?!
40. Какого цвета выбрать трубу теплого пола?
41. Какое напольное покрытие можно использовать для теплого пола?!
42. Какое напольное покрытие можно использовать для теплого пола?!
43. Какое напольное покрытие можно использовать для теплого пола?!
44. Какой должна быть температура теплого пола
45. Какой кабель подходит под плитку, а какой в стяжку?
46. Какой котел лучше использовать для теплого пола?
47. Какой крепеж используется в водяных теплых полах
48. Какой теплый пол лучше выбрать под плитку?!
49. Какой теплый пол лучше? Какой выбрать водяной или электрический
50. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
51. Какую подложку для теплого пола выбрать?
52. Калькулятор теплого пола
53. Когда целесообразен монтаж водяного теплого пола ?
54. Контура теплого пола, какие бывают?
55. Куда девать остаток нагревательного кабеля . Можно ли резать?
56. Латунь или нержавейка? Какая гребенка лучше?
57. Лучшие водяные теплые полы и их рейтинг
58. Лучшие электрические теплые полы и их рейтинг!
59. Маты с бобышками для водяного теплого пола. Что это?
60. Минусы и недостатки водяного теплого пола
61. Можно ли … теплый пол? Ответы!
62. Можно ли подключить радиатор к коллектору?
63. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
64. Монтаж
65. Монтаж ламината на теплый пол своими руками
66. Монтаж стержневого теплого пола?
67. Монтаж электрического и водяного теплого пола своими руками
68. Обзор стоимости теплых полов за м2, стоимость монтажа
69. Основание под водяной теплый пол. Виды и способы укладки.
70. Основные составляющие водяного теплого пола.
71. Особенности конструкции бойлеров Ento
72. Отличие двужильного от одножильного нагревательного кабеля?
73. Отличие механического терморегулятора от программируемого
74. Отличие сплошной пленки от классической полосочной?
75. Отопление дома теплым полом.
    Стоит ли?
76. Отопление теплым полом
77. Отчет об отправке
78. Официальный сайт теплого пола
79. Перегревается ли стержневой теплый пол?
80. Плиточный клей для теплого пола, какой использовать?
81. Плюсы и минусы электрических и водяных теплых полов
82. Подключение электрического и водяного теплого пола
83. Подложка под водяной теплый пол. Для чего она нужна?
84. Почему мат теплого пола, не кабель?
85. Почему электрический теплый пол не греет
86. Правильный водяной и электрический теплый пол
87. Правильный шаг укладки водяного и электрического теплого пола
88. Преимущества водяного теплого пола перед радиаторным отоплением.
89. Преимущество стержневого теплого пола
90. Прогреет ли теплый пол 5-6 см стяжки?
91. Проектные работы
92. Расчет теплого пола водяного и электрического
93. Ремонт нагревательного кабеля теплого пола
94. Ремонт электрического и водяного теплого пола
95. С чего состоит система водяного теплого пола
96. Система водяных и электрических теплых полов
97. Система управления водяным теплым полом. Что такое сервопривод?
98. Сколько потребляет нагревательный кабель? Его мощность.
99. Сколько потребляет теплый пол?
100. Сколько энергии потребляет пленочный теплый пол?
101. Способен ли терморегулятор экономить электричество?
102. Справочная
103. Стандартная пленка Felix Excel и ее конструкция
104. Стоит ли экономить на терморегуляторе?
105. Схема укладки теплого пола
106. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
107. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
108. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
109. Теплоизоляция под плитку для теплого пола
110. Теплые полы в гипермаркете
111. Теплый пол 27 ua или 24 на 7, длительность работать?
112. Теплый пол без стяжки
113. Теплый пол в бане и сауне, как реализовать?
114. Теплый пол в ванной и санузле. Как реализовать?
115. Теплый пол в ванную электрический и водяной
116. Теплый пол в стяжку водяной и электрический
117. Теплый пол в частном доме
118. Теплый пол и его эпицентр температуры
119. Теплый пол из металлопластиковых труб
120. Теплый пол на балконе и лоджии. Как осуществить?
121. Теплый пол на кухне. Где можно размещать?
122. Теплый пол от печки или камина, как сделать?
123. Теплый пол от Розетки
124. Теплый пол от центрального отопления или котла
125. Теплый пол под деревянный пол
126. Теплый пол под ковролин
127. Теплый пол под ламинат
128. Теплый пол под линолеум
129. Теплый пол под линолеум на деревянный пол
130. Теплый пол под плитку
131. Теплый пол своими руками
132. Теплый пол, цена на 2020 год. Обзор цен теплых полов
133. Терморегулятор водяного теплого пола. Какой выбрать?
134. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
135. Труба для теплого пола 16 диаметра
136. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
137. Укладка теплого пола, как осуществить? Как правильно сделать
138. Управление теплым полом. Какие бывают системы?!
139. Устройство теплого пола водяного и электрического
140. Утепление и подложки под теплый пол
141. Чем гребенка отличается от коллектора?
142. Чем зафиксировать трубу теплого пола?
143. Чем и как закрепить нагревательный кабель теплого пола
144. Чем отличается нагревательный мат от кабеля?
145. Что лучше водяной теплый пол или электрический?
146. Что подобрать для теплого пола без стяжки?
147. Шаг укладки теплого пола электрического и водяного?! Расчет
148. Электрический теплый пол плюсы и минусы
149. Консультация
150. Тестовая статья
151. Доставка и оплата
152. Сотрудничество теплый пол оптом
153. Документация
154. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
155. Как сделать замер площади под теплый пол самостоятельно?
156. Можно ли укорачивать нагревательный кабель или мат теплого пола?
157. Связаться с нами

Спасибо за Ваш заказ!

Мы свяжемся с Вами в самое ближайшее время.

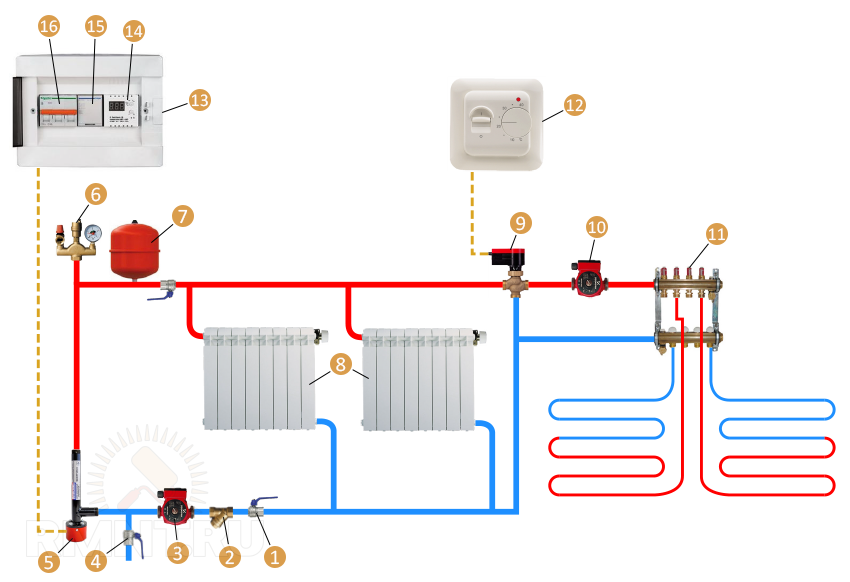

Подключение теплого пола к системе отопления

Обогреваемые полы привлекают своим комфортом и удобством. Проснувшись утром, приятно опустить ноги на тёплую поверхность пола, пройти на кухню или в ванную комнату, не надевая тапочек. В доме уже есть радиаторная система отопления и установлен газовый котёл, а сделать тёплые полы в своём жилище очень хочется.

Возникает вопрос – возможно ли подключение тёплого пола к системе отопления? Существуют различные схемы отопления с тёплыми полами совместно с традиционной системой обогрева жилья. В данной статье вы найдёте необходимую информацию по данной теме.

Устройство тёплых водяных полов

Сшитый полиэтилен – популярный материал для водяного контура

Часто можно встретить информацию о том, что монтаж водяных тёплых полов доступен практически всем. Должны вас разочаровать.

Без опыта работы по сборке сантехнических устройств, знаний теплотехники и гидромеханики самостоятельно не стоит браться за обогрев пола.

Отопительный контур собирают из труб, изготовленных из различных материалов:

• сшитый полиэтилен;
• металлопластик;
• полипропилен;
• медные трубы.

Каждый материал обладает своими преимуществами и недостатками, что можно увидеть в следующей таблице:

№	Материал	Преимущества	Недостатки
1	Сшитый полиэтилен	Высокая прочность	Дороговизна
2	Металлопластик	Гибкость	—
3	Полипропилен	Низкая стоимость	Сгибается под нагревом
4	Медная труба	Универсальность	Высокая стоимость

Подготовка основания под укладку и заливку тёплого пола

Приведите основание в порядок

Сначала приводят в порядок основание пола:

1. Площадь основания пола очищают от мусора и грязи. Все щели и трещины шпаклюют.
2. Чтобы избежать потери тепла, на основание пола укладывают утеплитель в один или два слоя полимерных листов утеплителя.
3. Затем стелют полиэтиленовую плёнку в качестве пароизоляции. Края плёнки заводят на стены по периметру помещения на высоту, большую толщины будущей бетонной стяжки.
4. Обязательно по всему периметру пола наклеивают демпферную ленту. Она исполняет роль компенсатора расширения нагретого бетона. При нагреве стяжки зазоры между бетоном и стенами могут уменьшиться от 5 мм до 7 мм, это зависит от величины площади пола. Демпферная лента своей толщиной обеспечивает герметичность зазоров. Ленту можно приобрести в торговой сети. Высота ленты бывает от 100 мм до 150 мм. Перед установкой плинтусов напольного покрытия излишки демпферной ленты срезают.
5. На полиэтиленовую плёнку кладут металлическую или пластиковую арматурную сетку. К монтажной сетке крепят трубы отопления.
6. Сами трубы крепят нейлоновыми хомутами к арматурной сетке.
7. В деревянных перекрытиях прорезают каналы, в которые кладут трубы. Всю поверхность пола покрывают распределительными алюминиевыми листами.

Укладка трубопроводов

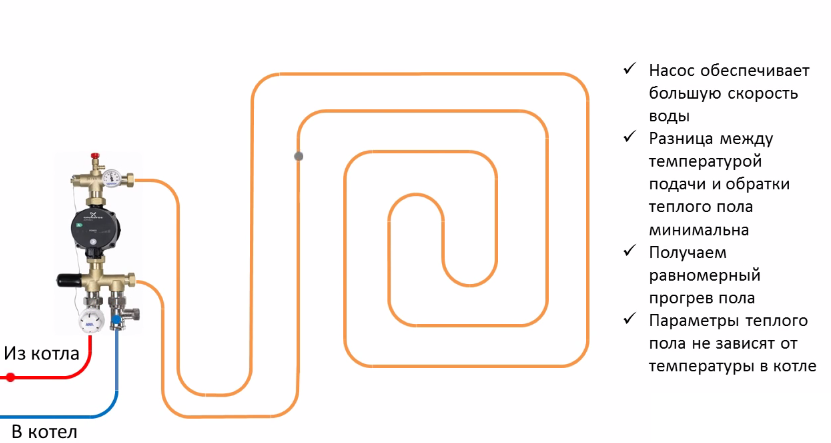

Уложенный контур может быть сформирован в виде двойной спирали или принимать форму прямолинейной змейки.

Испытывают контур созданием давления воды в трубах, превышающего нормативный показатель в 1,5 раза. Также испытывают трубы давлением сжатого воздуха. В случае обнаружения неплотностей их устраняют и испытание повторяют.

Водяные тёплые полы – это сложное инженерное сооружение. Только квалифицированные работники смогут обустроить ваши полы безопасной системой обогрева.

Наполнение тёплых полов

Прежде всего, надо выбрать вид наполнения пола, покрывающего трубопроводы отопления. Это может быть бетонная стяжка или наполнение из сухого керамзитового песка:

Бетонная стяжка

Стяжка должна быть не менее 50 см

Стяжку делают толщиной не менее 50 мм и не более 70 мм. При толщине покрытия 50 мм высота слоя бетона над трубами составит 30 мм, что вполне достаточно для функционирования прочного и теплопроводного покрытия. Слой бетона более 70 мм понижает теплопроводность и повышает инертность стяжки (пол медленно нагревается и медленно остывает).

Бетонная стяжка имеет свои недостатки. В случае аварийной ситуации полы придётся удалять отбойным молотком. После ликвидации последствий аварии трубопроводов стяжку придётся восстанавливать. Всё это хлопотно и будет стоить немалых денег.

В этом отношении более привлекательны сухие полы.

Надо не забывать, что при устройстве бетонной стяжки толщиной 50 мм, нагрузка на 1 м2 площади пола увеличится на 125 кг.

Сухие полы

Автономное отопление

В частном доме теплые полы подключаются к системе автономного отопления

Газовый котёл может параллельно с обогревом помещений через систему батарей поставлять теплоноситель в контур тёплого водяного пола. В частных домах и различных зданиях при наличии центрального газоснабжения устанавливают газовые котлы.

Если отсутствует водопровод, то устанавливают ёмкость с водой там, где вода не замёрзнет. Пополнение бака осуществляют привозом воды в цистерне или закачивают воду из естественных источников. Для этого устанавливают насос, снабжённый системой фильтров.

Также поступают при установке котлов, работающих на твёрдом и жидком топливе.

Схемы подключения тёплых полов к системе отопления включают в себя установку коллекторного узла, который распределяет потоки горячей воды, проходящие через каждый контур, а также регулирует подогрев полов в каждом помещении.

Центральное отопление

Вопрос о том, как подключить тёплый пол к системе отопления центрального снабжения, не так просто решить. Всё дело в том, что подключить к отоплению дополнительный трубопровод,коммунальные службы практически не разрешают.

Это возможно лишь в тех домах, в которых это предусмотрено проектом. Хотя бывают исключения.

Любое несанкционированное подключение дополнительного отопительного оборудования строго запрещено. Владельца жилья могут оштрафовать и заставить демонтировать тёплые водяные полы.

Расчёт водяного пола

Оптимальная длина контура не более 100 м

Чтобы знать, сколько нужно приобрести обогревающих труб и прочего оборудования, делают расчёт, исходя из следующих условий:

1. Каждый контур должен быть длиной не больше 100 м, в противном случае давление в трубах будет значительно ниже нормы.
2. Разница в длине соседних контуров не должна различаться по длине больше чем на 15 м.
3. Стандартный шаг укладки труб составляет 150 мм. В условиях сурового климата шаг может быть уменьшен до 100 мм.
4. Шаг в 150 мм потребует уложить на 1 м2 площади пола 6,8 м труб, а при шаге 100 мм – 10 м трубопровода.

Подключение тёплого пола к системе отопления

Давление горячей воды существенно не упадёт при незначительном увеличении потребления теплоносителя.

В системе теплого пола обязательно должен быть насос для создания необходимого давления

Другое дело, когда система трубопроводов обогревает полы площадью от 18 м2 и больше. В этом случае полы подключают через коллекторный узел к котлу.

Чтобы отопительное оборудование эффективно работало, следует выполнить ряд операций:

1. Трубы отопления подключают к котлу через коллекторный узел.
2. Температуру воды в трубопроводах держат на уровне 55 градусов.
3. Давление воды в системе поддерживают на уровне 8 – 9 атм.
4. Диаметр всех труб должен быть одинаков (стандартный размер 16 мм). В случае перепадов размеров прохода воды может возникнуть гидравлическое сопротивление напору потока.

Существуют две схемы радиаторного обогрева: однотрубная и двухтрубная. Обычно делают двухтрубное отопление. Это когда поступающая горячая вода в радиаторы возвращается в котёл по обратному трубопроводу.

Двухтрубная схема позволяет подключить полы к котлу через коллектор, что гораздо эффективней присоединения обогрева полов напрямую к радиатору при однотрубной системе.

Так, как радиаторы могут нагреваться до 80 градусов, полы подключают в месте возвращения теплоносителя после прохождения через все обогревательные приборы.

Тёплый пол, нагреваемый водой, поступающей из системы самотёком, не будет работать достаточно эффективно из-за возникающего сопротивления жидкости. Поэтому в схему обогрева пола необходимо включать насос для создания рабочего давления в трубах.

Расчёты производительности совместного обогрева помещений радиаторами и тёплым полом довольно сложные и насыщенны различными формулами, далёкими от понимания рядового потребителя. Поэтому мы не будем мучить читателя этими техническими подробностями.

Точный расчёт тёплых полов, совместимых с общей системой отопления, сделают специалисты. Также они составят смету затрат на приобретение необходимых материалов и оборудования.

Монтаж электропроводки теплого пола

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как установить систему обогрева пола: планировка зоны для системы обогрева пола, определение требований к контуру, управление термостатом и защита GFCI, установка кабелей обогрева пола или нагревательного мата, установка электрической цепи.

Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Монтаж и электропроводка напольного отопления
Электрика Вопрос: Как выполняется электропроводка для системы теплого пола под керамической плиткой?

Этот вопрос по электропроводке поступил от: Джеймса из Реджайны, Канада .

Ответ Дэйва:
Джеймс, спасибо за вопрос по электропроводке.

Как установить систему обогрева пола

Применение: Электропроводка для системы обогрева пола .
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированный электрик.
Необходимые инструменты: Сумка для электриков Basic Ручные инструменты, электрическая дрель, сверла и удлинитель, соответствующий трассе проводки.
Расчетное время: Зависит от личного опыта, умения работать с инструментами и устанавливать проводку электрического теплого пола.
Примечание. Установка электрической цепи и проводки для системы подогрева пола должна выполняться в соответствии с местными и национальными электротехническими нормами, иметь разрешение и проходить проверку.

Основной процесс установки системы электрического обогрева пола

• Планирование площади для системы обогрева пола
  Необходимо определить и измерить площадь, на которой будет осуществляться обогрев пола. Некоторые системы обогрева пола доступны в виде нагревательных матов определенного размера, или коврик может быть изготовлен по индивидуальному заказу для определенного дизайна и формы нестандартного пола, например, ванной комнаты.
• Определение требований к цепи
  Размер нагревательного мата определяет, сколько ватт потребуется для обогрева пола. Это также укажет, каковы будут требования к электрической цепи. Многие популярные системы напольного отопления доступны для цепей на 120 или 240 вольт. Я предпочитаю цепи на 240 вольт, потому что это поможет поддерживать сбалансированную нагрузку на электроснабжение, что также поможет снизить затраты на электроэнергию.
• Контроль термостата и защита GFCI
  Типичные системы обогрева полов оснащены полностью программируемыми термостатами со встроенной защитой GFCI, которая требуется. Установка систем подогрева пола требует ухода и обращения с матами подогрева пола во время подготовки компонентов напольной плитки.
• Установка нагревательных кабелей или нагревательного мата
  В процессе установки целостность нагревательного мата постоянно контролируется, чтобы не повредить нагревательные кабели. При покупке напольного нагревательного мата, изготовленного по индивидуальному заказу, производитель, как правило, включает устройство контроля, которое подключается к тепловым кабелям пола.
• Установка электрической цепи
  Электрическая цепь устанавливается на место термостата, и к этой же распределительной коробке подводятся кабели теплового мата. Входящая мощность цепи будет такой же, как у линии, а кабельная проводка подключена как нагрузка.
  Специальные инструкции прилагаются к термостату для выбранной системы обогрева пола.

Подробнее о проводке контура обогрева пола

Электропроводка

Руководство по домашней электропроводке

Следующая информация также может быть вам полезна:

Видео по электрике #2 Как подключить розетку GFCI без провода заземления Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам подключить его правильно!

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Candyman, Handy Women и электрики Включает в себя: GFCI Rutlets Обет 12067 12 6067 12 -й цирмит 12067 12 6067 12 -й общие . Электропроводка Выключатели освещения Электропроводка 3- и 4-проводной электрической плиты Электропроводка 3- и 4-проводного шнура сушилки и розетки для сушилки Устранение неполадок и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

Как отремонтировать поврежденный напольный обогрев TempZone™ с разомкнутым контуром

Хорошо, мы обнаружили, что пол не работает, так что у нас есть набор для устранения неполадок, и первое, что мы собираемся сделать попытаться понять, где проблема в полу. Так что у меня здесь короткая остановка. Я также собираюсь использовать цифровой омметр между ними. Эти две вещи смогут дать представление о том, где находится проблема в полу. Как только мы поймем, где проблема, мы ударим по ней высоким напряжением, чтобы найти искры, а искра покажет нам, где именно повреждено. провод есть.

 Хорошо, теперь это мешающий провод, и если вы посмотрите, у нас есть красный проводник и черный проводник, и я скрутил их вместе. Это оставляет землю. Итак, что я собираюсь сделать, так это взять черный разъем и присоединить его к зажиму типа «крокодил» на земле. Я собираюсь скрутить красный и черный вместе. Затем я вставлю туда разъем и нажму на это, и мы получим 189. Итак, мы продолжим и будем использовать эти цифры, чтобы дать нам представление о том, где на полу. Проблема в. Послушайте, первый шаг к устранению любых неполадок на этаже — это выяснить, каковы причины владельца, и мы собираемся спросить вас об этом по телефону. Первое, что мы делаем, это всегда получить цифровой омметр. Никогда, никогда не используйте аналоговый измеритель со стрелкой, со стрелками. Это нехорошо. На полу работать не будут. Даже не пытайтесь их использовать. Вот этот счетчик стоил 15 долларов. Приобрести его можно в любом крупном магазине. Они на вес золота. Итак, что мы собираемся сделать, так это установить наш омметр на диапазон 200 Ом и убедиться, что он работает, соединив два щупа вместе. Когда вы это сделаете, вы должны увидеть, как цифры меняются. Это говорит нам о том, что мы правильно настроили эту штуку. И что я собираюсь сделать сейчас, так это перейти от земли к красному проводнику, и он должен быть разомкнут, если бы я не получил показания здесь, он бы сказал мне, что у меня короткое замыкание. Следующее, что я собираюсь сделать, это сделать это будет красным для 240. Это будет желтым для 120. Что я собираюсь сделать, это перейти от земли к черному, чтобы увидеть, есть ли у меня короткое замыкание и там тут не коротко. Так что это хороший знак. Вы хотите, чтобы это был открытый OL Zero, что-то в этом роде.

Следующее, что я собираюсь сделать, это получить фактические показания пола, и это будет в вашем плане установки, когда должны быть омы. Но если я сделаю тест здесь, я увижу, что у меня нет рук, значит, пол открыт, пол поврежден. И что нам нужно сделать, так это выяснить, где ущерб. Итак, есть три теста от красного или желтого к земле, от красного к черному и от черного к земле. И мы видим, что мы открылись всеми способами, которые мы тестировали, что означает, что провода где-то полностью оборваны. Итак, следующее, что мы собираемся сделать, это достать наш тестер с высоким потенциометром. Хорошо, теперь у меня есть тестер высокого напряжения, который является высоким горшком. Этот блок предназначен для проверки изоляции. Поэтому, если вы посылаете напряжение по черному проводу и кладете землю на землю, вы должны убедиться, что изоляция изолирует черный провод от земли внутри кабеля. То же самое с красным на землю. Вы хотите убедиться, что изоляция хорошая на всем протяжении мата. Итак, что я собираюсь сделать, так это взять черный зажим. Подключу к черному проводу. Итак, что я делаю, я настраиваю так. Я вижу, могу ли я заставить его сделать искру, и я делаю это, он сбрасывается, поэтому, как только я узнаю, что это такое, я нажимаю кнопку сброса и сбрасываю напряжение, и я продолжаю сбрасывать напряжение, пока не смогу получить его для сброса при минимально возможном напряжении. Это гарантирует, что он не повредит провод в другом месте. Итак, я получаю сброс около 600 вольт. Хорошо, домовладельцы не должны этого делать или должны быть лицензированным электриком. И застрахован перед этим, потому что, как я уже говорил, вы используете это, потому что, как я уже сказал, вы можете перейти от 100 до 2500 вольт. Таким образом, вы не хотите делать это, если вы не обучены электричеству.

 Итак, что я собираюсь сделать сейчас, так это нажать кнопку сброса и удерживать ее нажатой, а затем нажимать на нее короткими импульсами всего в одну или две секунды, максимум в три. И это покажет горячую точку в полу. Хорошо, теперь, когда мы нашли место, которое я отметил маркером Black magic, я собираюсь разорвать вокруг него тонкий слой, чтобы я мог вытащить кабель для ремонта. Я всегда бью, видишь, кабель проходит здесь, здесь и здесь, я собираюсь протянуть его между проводами. Таким образом, я никогда, никогда не задену провод ни одним из этих инструментов. Видите ли, мы не только беспокоимся о том, где именно находится пятно, но мы должны быть в состоянии поднять кабель, чтобы произвести ремонт. Сейчас нам очень повезло, потому что у нас было плохое место, мы нашли его до того, как плитка упала, но вы все равно можете сделать этот ремонт, даже если плитка сверху. Вот что в этом такого замечательного, потому что вы можете использовать тепловизионную камеру, чтобы найти эту горячую точку. Теперь вы можете видеть, что я пошел сразу после того места, где находится плохое место, нам все равно придется прорезать его, поэтому мне нужно протянуть этот кабель. Так что я собираюсь пойти прямо в плохом месте. Хорошо, вот наше плохое место. Итак, что мы собираемся сделать, так это взять лезвие и просто разрезать его. Провод тут все равно никуда не годится, так что я иду дальше и отделяю его. И теперь мне нужно открыть его, чтобы добраться до проводов, и я собираюсь зачистить провод примерно на дюйм с каждой стороны. И таким образом я могу подключиться между двумя линиями, несущими напряжение, и землей. Когда вы делаете это, не пытайтесь использовать инструмент для зачистки проводов, иначе инструмент для зачистки проводов не будет работать с этим проводом, потому что это не стандартный калибр. Так что не на что настраивать инструмент для зачистки проводов. То, как вам нужно это сделать, очень осторожно возьмите лезвие и просто прорежьте поверхность достаточно, чтобы вы могли видеть, что вы пробили синее внешнее покрытие. И это действительно не так просто, как кажется, потому что это сделано для того, чтобы не повредить провод. Затем я разрезал изоляцию по всей длине. Это позволит мне снять внешний рукав, а затем я начну работать на земле.

Итак, я разделил два центральных провода. Они несут напряжение, и я отделил их от земли. Итак, я возьму эту землю, скручу ее вместе и удостоверюсь, что она не переплетена с проводами под напряжением, потому что, если они переплетутся, у вас есть шанс, что, когда вы получите сделали с вашим ремонтом, что у вас все еще может быть короткое замыкание. Таким образом, идея состоит в том, чтобы как можно лучше изолировать эти провода, прежде чем делать что-либо еще. Теперь мне нужно снять изоляцию с внутренних жил. И это прозрачная изоляция, и я получаю чуть больше четверти дюйма. Опять же, это не стандартный провод, поэтому никогда не используйте для этого провода инструмент для зачистки проводов. Хорошо, что один выключен. Итак, наши провода разделены, мы прикрепили, если вы хотите взглянуть сюда, мы прикрепили нашу внешнюю термоусадку. И я возьму эти два маленьких черных изолятора, они будут изолировать ремонт друг от друга. И это сделает ремонт водонепроницаемым. Так что к тому времени, когда я закончу здесь, у меня будет два водонепроницаемых ремонта здесь и один водонепроницаемый ремонт всей сборки. Я собираюсь переместить этот сюда, потому что у меня есть немного больше места между ним и ремонтом, который не хочет, чтобы термоусадка давала мне усадку. Так что буду делать ремонт пайкой. Это лучший ремонт, который вы можете сделать, потому что он самый долговременный. Хорошо, как только у меня будет хорошая связь, я смогу перейти к термоусадочной трубке. И это покрывает ремонт прямо здесь, и что я сделаю, так это сделаю термоусадку, это поможет скрепить его прямо сейчас. И я удостоверяюсь, что они не видят ни одного оголенного провода с обеих сторон. Затем возьмите тепловую пушку. Что ремонт завершен, дайте ему немного остыть. У меня там хороший контакт, у меня нет оголенных проводов, так что следующий будет с этой стороны. Теперь наши центральные жилы изолированы друг от друга, и они будут изолированы от этих заземлений, поэтому следующее, что мы собираемся сделать, это взять заземление. Мы собираемся соединить их с помощью этого механического разъема для стыкового соединения. Поскольку вы используете паяльник, вы можете использовать припой для выполнения этого соединения, если хотите. Я уже показал вам, как сделать соединение пайки. Итак, я просто покажу вам, если у вас есть механический соединитель, он поставляется в комплекте. Я просто собираюсь пойти и показать вам, как это сделать. Я обрезаю заземляющие провода, чтобы они хорошо соединялись внутри, они не перекрываются внутри этого типа разъема, потому что у него есть небольшой кусок металла, который находится посередине и удерживает провода. их собственная сторона. Как только мы это сделаем, достаем наш инструмент для обжима проводов. Получите ту сторону там. Убедитесь, что у меня хорошая связь на этой стороне. Убедитесь, что заземление хорошее и плотное, а затем, как только оно будет установлено, у нас есть два центральных ядра и заземление. Берем нашу внешнюю термоусадку, которая может быть красной, может быть черной. Итак, как только я узнаю, где эта связь. И я знаю, что я не буду слишком коротким, я не хочу так закончить, я возьму это здесь, убедитесь, что у меня есть хорошие крышки с каждой стороны, а затем пришло время использовать тепло снова пистолет. Когда вы используете тепловую пушку, очень важно получить обе стороны. Так что он полностью сжимается. Если вы ударите его только с одной стороны, он не уменьшится до конца.

 Преимущество этой трубки в том, что она имеет клей внутри, и клей делает две вещи: помогает приклеить трубку к проводу, а также помогает затекать внутрь, делая ремонт водонепроницаемым. Таким образом, вода не попадет в провода. Итак, мы полностью завершили ремонт. И в этот момент мы можем выйти и снова покрыть его тонким слоем, а затем положить плитку поверх ремонта. Итак, что мы собираемся сделать сейчас, мы собираемся провести здесь тест напряжения, тест сопротивления, чтобы убедиться, прежде чем мы закроем наш ремонт, что это хороший ремонт. Так что я собираюсь пройтись по земле, чтобы убедиться, что у меня нет шорт. Ничего там, ничего там, и теперь я посмотрю, есть ли у меня непрерывность между электрикой и моей, и она читается идеально. Когда вы используете устройство Hi-pot с таким высоким напряжением, убедитесь, что эту работу выполняет электрик.
