Подключение магнитного пускателя на 380 и 220в: схема, видео

Магнитный пускатель является ключевым элементом практически каждой электрической схемы. С помощью контактора производится подключение потребителей, управление нагрузкой дистанционно и прочие коммутационные переключения. В зависимости от напряжения управляющей сети, различаются и по напряжению управления 12, 24, 110, 220, 380 вольт. Обычно для подключения трехфазной и не только нагрузки имеются контакты L1, L2, L3 и вспомогательные NO или NC. Управление малогабаритным пускателем производится в ручном режиме или различными автоматическими устройствами, такими как реле времени, освещенности и прочими. Ниже мы рассмотрим некоторые схемы подключения магнитного пускателя на 220 и 380 вольт, которые могут пригодиться в домашних условиях.

Обзор вариантов

В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом:
Рассмотрим работу цепей включения и выключения магнитного контактора.

 Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:

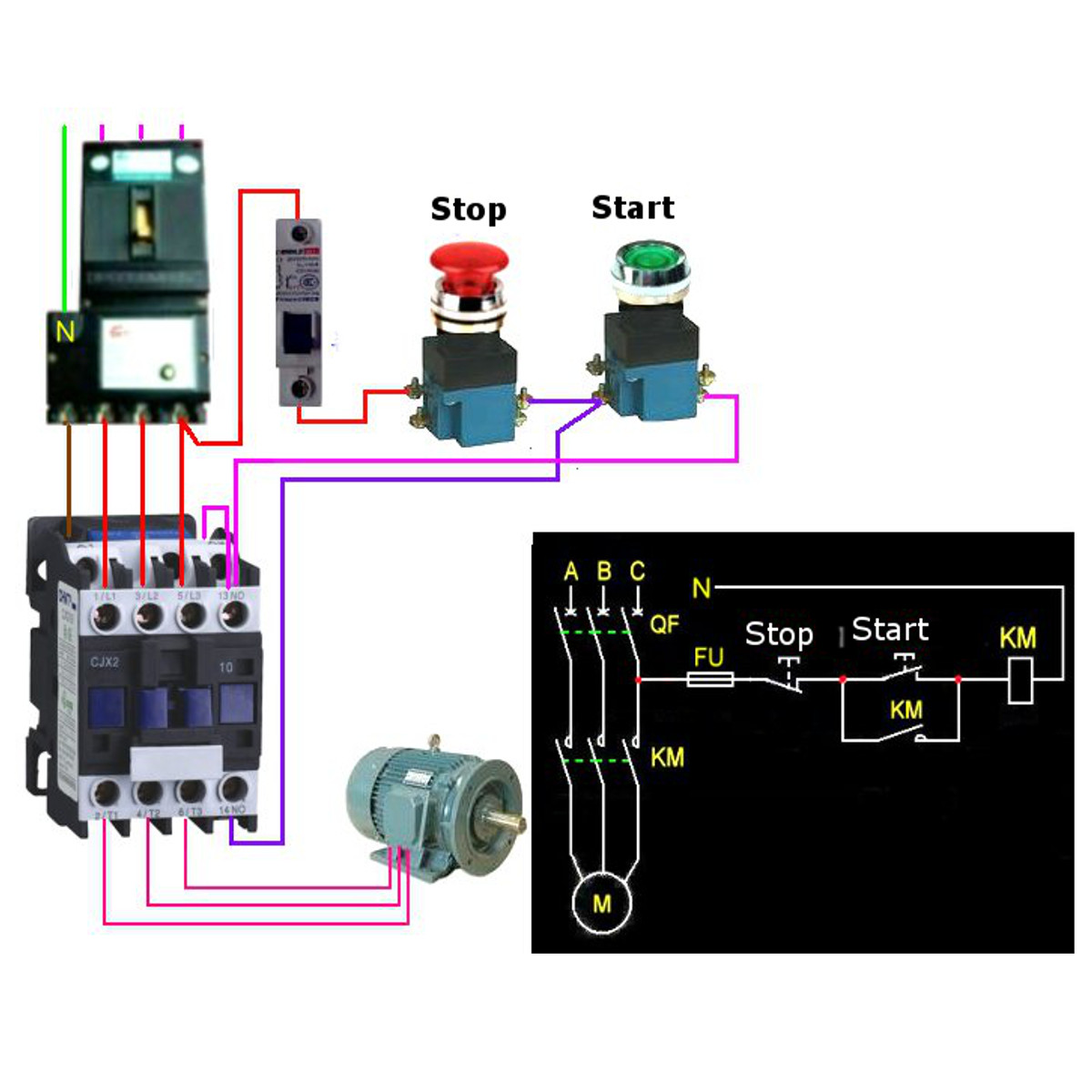

В итоге это выглядит примерно так, на картинке:

Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:


С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя.

Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть.

На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращения электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.

С помощью выше приведенной схемы подключения магнитного пускателя можно организовать открытие ворот гаража, введя в цепь дополнительно концевые выключатели, задействовав контакты NC последовательно с NC KM1 и NC KM2, ограничив ход механизма.

Инструкции по подсоединению

Самый простой вариант подключения — через кнопку. В этом случае действовать нужно так, как показывается на видео:

Подсоединяем пускатель через кнопочный пост (без реверса)

На примере с двигателем выглядит это так:

Управление электродвигателем на 380 Вольт

Подключить по реверсивной схеме двигатель можно следующим образом:

Включение двигателя через три кнопки

Вот по такому принципу можно самостоятельно подключить устройство к сети 220 и 380 вольт. Надеемся, наша инструкция по подключению магнитного пускателя со схемами и подробными видео примерами была для вас понятной и полезной!

Будет интересно прочитать:

Подключение трехфазного двигателя через магнитный пускатель

Автор Alexey На чтение 6 мин. Просмотров 4.1k. Опубликовано Обновлено

Рассмотрение общепринятых схем монтажа магнитного пускателя позволит пользователю самостоятельно подключить трехфазный асинхронный двигатель самостоятельно, избежав при этом распространённых ошибок, не прибегая к услугам профессиональных электриков.

Необходимость в специфическом кнопочном контакте

Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления.

Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный (вспомогательный) контакт шунтирует (подключается параллельно) пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом.

Исходя из этого, кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC) (см. рис.)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Простая схема — нереверсивный режим двигателя

Данный режим работы мотора означает, что вращение вала происходит только в одном направлении, запуск осуществляется при помощи кнопки «Пуск», а остановка происходит спустя некоторое время (из-за инерции) после нажатия «Стоп».

Существуют две распространенные разновидности данной схемы подключения – с катушкой управления 220 В и 380 В (подключение между двумя фазами). Схема с применением катушки пускателя с номиналом на 220В требует подсоединения нулевого провода, но применение нуля более привычно для простого пользователя, поэтому вначале будет рассмотрен именно этот вариант подключения.

Подключение эл. двигателя через магнитный пускатель на 220 В

Нужно детально рассмотреть все соединения, чтобы полностью понять принцип работы данной схемы, после чего будет проще разобрать более сложные варианты.

Детальное рассмотрение электромонтажа

Для удобства нужно составить монтажную схему.

Вначале подключается контактор (само собой, напряжение на  входном кабеле должно отсутствовать). В приведённой выше схеме напряжение, необходимое для управления, снимается с фазы «В» (L2), но выбор фазного провода в этом случае не имеет никакого значения (как будет удобно).

Проводник, идущий к кнопке «Стоп» подключается вместе с фазным проводом на клемме контактора.

Чтобы не было путаницы, общепринято маркировать нормально разомкнутые контакты цифрами «1», «2», а размыкающие соответственно – «3», «4».

Далее нужно установить перемычку в кнопочном посте.

После чего подсоединяется провод, идущий от клеммы «1» пусковой кнопки к выводу А1 управляющей катушки контактора.

От клеммы «2» кнопки запуска нужно подсоединить провод к вспомогательному контакту NO13. В данном случае неважно, к какому выводу подключать данный провод, но лучше придерживаться схемы, чтобы потом не запутаться.

Далее необходимо подсоединить с помощью перемычки вывод NO14 вспомогательного контакта с клеммой А1, где уже подключён провод от кнопочного поста.

Осталось подсоединить вывод А2 катушки управления к нулевой шине.

Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.

Убедившись в работоспособности схемы, можно подсоединять выводы обмоток двигателя к выходным клеммам контактора.

Видео по подключению магнитного пускателя классическим способом:

Использование катушки на 380В и теплового реле

Разумеется, что подключение кнопочного поста и трехфазного двигателя необходимо делать не одиночными проводами, а защищённым кабелем – приведённые выше примеры даны для того, чтобы пошагово объяснить весь процесс монтажа.

Выполняя шаг за шагом данные инструкции пользователь сможет самостоятельно собрать магнитный пускатель, даже не имея опыта в электротехнике.

Набравшись опыта и поняв принцип работы, можно использовать контактор номиналом на 380 В, в этом случае вывод с катушки А2 подключается не на нулевую шину, к одной из двух фаз, к которым не подключена клемма «4» («Стоп»).

Аналогично выглядит схема, если используется трёхфазная сеть с напряжением 220В.

В магнитном пускателе с тепловым реле схема немного меняется за счёт включения размыкающего контакта в разрыв провода от клеммы А2 контактора. Вывод А2 с катушки управления подключается к фазе или нулю через размыкающий контакт данного теплового реле P, подключённого последовательно в силовые цепи обмоток.(см. схему ниже)

Реверсивный электромагнитный пускатель

Для реверса электродвигателя (вращения вала в обратную сторону), необходимо изменить последовательность фаз, для чего применяют два контактора и кнопочный пост с тремя кнопками.

Подключение магнитных пускателей для реверса двигателя

При этом, для блокировки случайного одновременного включения обеих пускателей необходимо цепи управления запуском подключать через размыкающие контакты смежных контакторов.

Если у контакторов данные вспомогательные размыкающие контакты отсутствуют, то необходимо использовать контактную приставку.

Принцип работы, с использованием самоподхвата, остается прежним, но схема немного усложняется за счёт включения новых элементов.

Подключение эл. двигателя через реверсивные магнитные пускатели 220 В

Ключевым моментом является то, что размыкающий контакт контактора КМ2 включён в пусковую цепь КМ1, и наоборот. Необходимо рассмотреть процесс включения с самого начала, когда вспомогательные контактные мостики КМ1 и КМ2 замкнуты, то есть существует возможность запуска двигателя в любую сторону.

Запустим пускатель КМ1, при котором его нормально замкнутый контакт, через который подключёна цепь запуска в обратную сторону, разомкнётся, тем самым делая невозможным реверс до отключения КМ1. Аналогично блокируется КМ1 при работе КМ2. На контакторы устанавливается система перемычек.

Подключение эл. двигателя через реверсивные магнитные пускатели 380 В

Данный принцип сохраняется при использования катушек любого номинала.

Реверс часто используют для торможения двигателя, контролируя его обороты с помощью специального контроллера.

Переключение обмоток двигателя

Известно, что асинхронный электродвигатель потребляет меньшие стартовые токи при подключении обмоток «звездой», но максимум мощности развивает, если используется схема включения по типу «треугольника».

Поэтому, на производстве, для запуска особенно мощных электродвигателей используется переключение обмоток.

Подключение обмоток двигателе по схеме 1.»звезда» и 2.»треугольник»

Электронный прибор контролирует обороты электродвигателя – как только они достигнут номинального значения, инициируется сигнал, переключающий контакторы, вследствие чего обмотки двигателя переключатся от «звезды» к «треугольнику».

Готовый вариант пускателя

Тепловые реле, помимо уставки тока и регулировки выдержки, также имеют рычажок отключения, который часто используют в компактных магнитных пускателях, размещая кнопку «Стоп» на крышке корпуса напротив.

Включение контактора происходит при механической передаче усилия нажатия от стартовой кнопки к специальной кнопочной приставке, прикрепляемой к контактору. Схема подключения остаётся прежней, только в данном случае кнопочный пост совмещён с контактором в едином корпусе магнитного пускателя.

кнопочный пост в одном корпусе с магнитным пускателем

Поскольку подсоединение и монтаж кнопок в данных изделиях осуществляются непосредственно производителем, то пользователю необходимо только подключить питание и нагрузку, и отрегулировать тепловое реле.

Реверсивный пускатель: схема правильного подключения

Если правильно подключить по схеме реверсивный пускатель, то получится запустить любой электродвигатель и заставить вращаться его не только вперед, но и назад. По сути, реверс обеспечивается наличием еще одной контактной группы на пускателе. Но ее нужно правильно подключить. Например, имеются три фазы А, В и С, которые подключены к контактной колодке электромотора. При этом вал вращается по часовой стрелке. Чтобы заставить вращаться его в обратную сторону, достаточно поменять любые две фазы местами. Например, подключить в таком порядке – В, А, С.

Особенности реверсивных пускателей

Используются такие схемы подключения в конструкциях лифтов, подъемных кранов, сверлильных станков. Если сильно не вдаваться в детали, то может показаться, что схема включения мотора с использованием реверса сложнее. Но на деле оказывается, что сложного нет ничего – в конструкцию добавилась еще одна силовая часть и управление.

Стоимость таких устройств немного выше за счет использования большего количества элементов. По сути, это два электромагнитных пускателя, объединенных в один корпус. Принцип работы у схемы специфический, потребуется внимательно рассмотреть все нюансы.

Исходное положение элементов

Схема реверсивного магнитного пускателя в изначальном состоянии разомкнута — напряжение поступает только на верхние контакты и «дежурит» до того момента, пока не начнет работать система управления. Фазы располагаются в таком виде:

  1. От фазы «А» производится питание цепи управления.
  2. Провод от фазы «А» поступает на кнопку остановки.
  3. Фаза также поступает на контакты кнопок SB2 и SB3.
  4. Обязательно осуществляется защита цепей – силовых и управления.

В таком виде схема готова к началу работы, остается только нажать на кнопку «Влево» или «Вправо», чтобы запустить электродвигатель. И нужно изучить более подробно процессы, протекающие в схеме реверсивного пускателя с кнопками управления при вращении ротора двигателя.

Ротор вращается против часовой стрелки

Как только происходит нажатие на кнопку SB2, через нормально-замкнутую группу контактов КМ2.2 проходит фаза «А» на катушку пускателя. При этом происходит срабатывание обмотки, контакты, которые были разомкнутые, замыкаются. А замкнутые размыкаются.

Как только произойдет замыкание контактов КМ1.1, магнитный пускатель переводится в режим самоподхвата.

Следовательно, как только происходит замыкание группы силовых контактов, все три фазы подаются на обмотки электрического двигателя. И ротор начинает разгоняться, двигаясь в направлении против часовой стрелки. Нормально-замкнутая группа контактов КМ1.2, которая находится в цепи, питающей катушку пускателя КМ2, размыкается и противодействует подаче напряжения на катушку КМ2 (КМ1 при этом работает). В народе такую схему называют «защитой от дурака».

Двигатель вращается по часовой стрелке

Как было сказано ранее, для вращения мотора в противоположную сторону, достаточно просто поменять местами две фазы. Именно это и делает в схеме реверсивного пускателя двигателя элемент, обозначенный КМ2. Но, прежде чем изменить направление движения, необходимо остановить мотор. Для этого используется кнопка «Стоп». Обычно она имеет красный цвет. Как только оператор нажмет на кнопку, произойдет разрыв цепи питания катушки магнитного пускателя КМ1.

При этом пружина воздействует на контакты и возвращает их в исходное состояние. Электрический двигатель обесточивается, на обмотках пропадает напряжение и ротор останавливается. При нажатии на кнопку SB3 происходит передача фазы «А» по нормально-замкнутому контакту КМ1.2 на катушку электромагнита КМ2. Пускатель выходит в режим самоподхвата при помощи силового контакта КМ2.1.

В них переброшены две фазы – например, «А» и «В». Группа контактов КМ2.2, которая находится в цепи питания магнитного пускателя КМ1, размыкается и не позволяет включиться в работу КМ1. Магнитный пускатель КМ2 в это время работает.

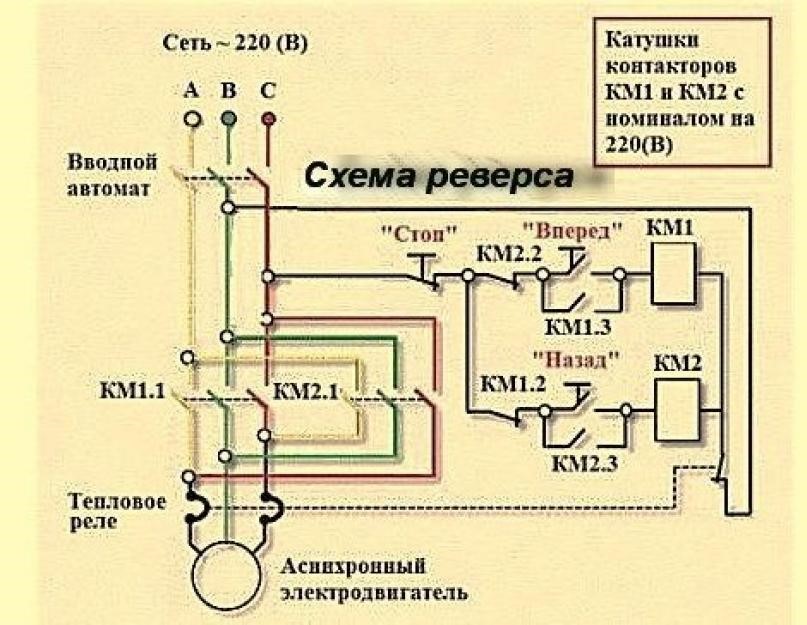

Схема силовой цепи

В общем, схема подключения реверсивного пускателя в трехфазной сети может быть реализована несколькими способами. Самое главное – можно использовать два пускателя, если нет возможности поставить один.

Важно правильно произвести переброс фаз, чтобы осуществить реверс. Распределяются фазы в магнитном пускателе КМ1 таким образом:

  1. «А» подается к обмотке «1».
  2. «В» поступает на обмотку мотора «2»
  3. «С» подается на обмотку «3».

При этом вращение ротора происходит против часовой стрелки. На пускателе КМ2 фазы распределены таким образом:

  1. «А» на обмотку «1».
  2. «С» поступает к обмотке «2».
  3. «В» подается на обмотку мотора «3».

Следовательно, отличие только в том, что поменялись местами две фазы – «В» и «С». Фаза под литерой «А» остается все также на первом контакте. Но ротор будет вращаться в противоположную сторону – в обмотках происходит сдвиг фаз.

Практическая схема реверсивного пускателя

Схема подключения реверсивного пускателя трехфазного типа производится таким образом:

  1. Первой подсоединяется к контактам фаза «А». Она подходит к магнитному пускателю КМ1, а также при помощи перемычки с тем же номером контакта на КМ2.
  2. Выходы обоих пускателей соединяются параллельно при помощи перемычки.
  3. Фаза с обозначением «В» соединяется со средним контактом КМ1, а также при помощи перемычки с крайним правым КМ2.
  4. Фаза «С» соединяется с крайним правым контактом на КМ1 и средним на КМ2.

Именно таким образом происходит смена направления движения ротора.

Схема подключения реверсивного пускателя реализуется только лишь при помощи соединения силовых контактов и смены их порядка. Но обязательно в конструкции привода должна иметься защита от случайного включения двух магнитных пускателей одновременно.

Как осуществляется защита

Обязательно перед тем как произвести смену направления движения ротора, необходимо полностью застраховаться от различных ошибок. Допустим, конструкция не содержит в себе элементов, которые позволяют защитить схему. Тогда при вращении мотора против часовой стрелки магнитный пускатель КМ1 находится в рабочем состоянии. Все фазы поступают к соответствующим обмоткам мотора.

Если сразу же произвести включение магнитного пускателя КМ2, то фазы «В» и «С» окажутся замкнутыми. Следовательно, произойдет обычное межфазное замыкание, которое может привести к пожару или выходу из строя различных компонентов. Для предотвращения такого явления используются контакты нормально-замкнутого типа.

Они монтируются непосредственно в цепи питания катушек пускателей. Именно с их помощью появляется возможность включения только одного магнитного пускателя и полностью исключается вероятность включения в цепь питания одного пускателя до полного отключения второго. В противном случае постоянно будут выбивать автоматы защиты, оператору придется их включать.

Заключение

«Защита от дурака» имеется в любой электрической схеме. Если в схеме реверсивного пускателя не использовать такого типа защиту, то при эксплуатации возникнет множество проблем. Операторы, которые включают электропривод, обычно не имеют познаний в схемотехнике. Поэтому, чтобы исключить возможность ошибки, используется схема, которая не позволяет ввести в работу одновременно два магнитных пускателя.

Желательно применять в схемах лампы, которые будут показывать направление вращения двигателя. Чтобы произвести их подключение, нужно правильно соединить группы вспомогательных контактов. Можно использовать лампы на 220 Вольт или, если имеется отдельный источник питания, на 12 Вольт. Целесообразность использования таких типов конструкций сомнительна, так как намного проще применить в качестве источника напряжения одну из рабочих фаз. Обычно так и поступают, в редких случаях применяются дополнительные источники питания.

Желательно цепи управления питать от низковольтной цепи, но при этом возникает необходимость в источнике постоянного напряжения – придется применять специальные устройства. Для этого достаточно установить трансформатор и простейший выпрямитель, либо же использовать готовый блок питания. Обязательно нужно применить схему защиты цепи питания низковольтной части.

Подключение трёхфазного двигателя на 220 В: пошаговая инструкция

Иногда наши читатели освещают довольно нестандартные подходы к той или иной работе. Сегодня вашему вниманию предлагается один из таких обзоров. Эту статью прислал наш постоянный читатель Перминов Андрей Алексеевич из города Бирск, который находится в республике Башкортостан.

Здравствуйте. Недавно озаботился вопросом установки в гараже заточного станка. Лишние деньги тратить не хотелось. Посему, начал разбирать то, что было в наличии. Двигатель был найден очень быстро, причём практически новый и не один. Дело в том, что гараж приобретался вместе с участком, и от прежнего владельца осталось много нужных вещей. Проблема заключалась только в том, что электродвигатель оказался трёхфазным. К участку же подведено лишь напряжение 220 В. Собрав в сети и различных учебниках по электротехнике необходимую информацию, я понял, что подключение возможно и принялся за дело.

По причине того, что изначально я не был уверен в положительном результате, поэтапные фото не делались. Позже я отдельно собрал подобную схему специально, чтобы объяснить суть.

Именно на примере этой работы я и расскажу, как всё происходило

Содержание статьи

Что необходимо для подключения трёхфазного двигателя на 220 В

Интересно, что при наличии множества различных магнитных пускателей, найденных мною в гараже, обнаружилась неожиданная проблема. Она заключалась в отсутствии нормальных пусковых кнопок – под рукой оказались лишь довольно старые образцы. Но, обо всём по порядку.

Для работы потребуется:

  1. Непосредственно сам электромотор.
  2. Два конденсатора (пусковой и рабочий).
  3. Магнитный пускатель соответствующего номинала.
  4. Второй пускатель для подачи питания на один из конденсаторов (при наличии кнопочного поста более нового образца с двумя постоянно разомкнутыми контактами он был бы не нужен).
  5. Провода соответствующего сечения.
  6. Кнопочный пост на 2 точки управления.
  7. Плоскогубцы, отвёртки, ключи.

Подготовив всё необходимое, приступаем к работе.

Двигатель, особенности размещения перемычек катушек, первые шаги подключения

Первое, на что нужно обратить внимание – это шильдик двигателя. На нём прописана возможность однофазного подключения, мощность агрегата и другая необходимая для работы информация.

Шильдик электродвигателя – на нём указаны все параметры

Было решено начинать сборку схемы подключения с контактной группы двигателя. На ней находится 6 контактов – по паре на обмотку. Изначально, перемычки на них были установлены в ряд по одной стороне, соединяя в одной точке все 3 обмотки – в «звезду». Подобная коммутация подходит лишь для трёхфазного подключения, поэтому они были переустановлены для подключения в «треугольник», который нам необходим для напряжения 220 В. Это расположение можно увидеть на фото.

Перемычки установлены в контактной группе для подключения «треугольником»

Несколько слов о магнитном пускателе

Это устройство, выдерживающее высокие пусковые токи, позволяет подавать питание на электродвигатели и прочее оборудование. К примеру, обычный выключатель, хотя и способен работать в подобной цепи, однако не сможет выдержать именно момент включения. Внешне пускатели могут быть довольно разнообразны, иметь различный номинал рабочей мощности. В нашем случае были выбраны два совершенно разных по виду и по мощности устройства.

Электромагнитный пускатель ПМЕ-211 – выбран в качестве рабочегоЭлектромагнитный пускатель ПМЕ-111 – для подачи напряжения на пусковой конденсатор

Подключение электродвигателя: с чего следует начать

Этот этап не составит никаких сложностей. К клеммам «С1» и «С2» при помощи провода (в моём случае использовались жилы, сечением 4 мм²) подключаются первые два контакта электромотора. Однако, если первый контакт двигателя затягивается сразу плотно, то вторую гайку пока накручивать не следует.

Начало подключения – первые два провода на месте

Из-за того, что для работы данного электродвигателя требуется напряжение 380 В, нам нужно обеспечить сдвиг фаз. Это достигается путём подключения рабочего конденсатора. В моём случае, его ёмкость составляет 20 мкФ, чего вполне достаточно. Он подключается на второй и третий контакт электродвигателя. Таким образом, напряжение на третью обмотку будет проходить через конденсатор, который и создаст необходимый сдвиг фаз. Также, к третьему контакту (фаза С) подключается один из проводов пускового конденсатора.

Контакты обмоток двигателя фаз В и С. Больше здесь подключений производиться не будет

Второй провод от пускового конденсатора, ёмкость которого составляет 50 мкФ, пока не подключаем – его коммутация будет производиться через другой магнитный пускатель меньшей мощности.

Меры предосторожности при работе с конденсаторами

При выполнении подобных работ следует быть внимательным. Дело в том, что конденсаторы могут быть заряжены. Это приведёт к пусть неопасному, но весьма неприятному удару током. В нашем случае используются элементы с напряжением 400 В – именно такой кратковременный разряд можно получить. Во избежание подобных неприятностей нужно соединить между собой контакты конденсаторов. Если в них осталось напряжение, проскочит искра, раздастся щелчок, после чего с элементом можно работать, не опасаясь удара тока.

Дальнейшая коммутация: работаем с рабочим магнитным пускателем

Здесь же производим подключение питающих проводов – они идут от вводного автомата. При этом фазный провод подключается на контакт «L1» рабочего пускателя, а нулевой (нейтраль) на «L2». «L3» задействоваться не будет по причине отсутствия трёхфазной системы.

Подключение питающих проводов к магнитному пускателю

Сразу подключим одну из сторон катушки электромагнита, без которой невозможна работа пускателя. При выборе оборудования, следует обратить особое внимание на её рабочее напряжение. Оно может составлять 220 или 380 В. В последнем случае пускатель срабатывать не будет. Здесь подключение производится путём установки перемычки с контакта нулевого провода на клемму катушки.

Установка перемычки с клеммы подачи на катушку

Приступаем к коммутации второго магнитного пускателя

Здесь стоит объяснить, для чего он нужен. Дело в том, что более мощный конденсатор ёмкостью 50 мкФ необходим только в момент запуска электродвигателя, после чего он должен отключиться. Если же оба конденсатора будут работать постоянно, это приведёт к неизбежному нагреву двигателя и его быстрому выходу из строя. Однако он нужен лишь при условии, что сам электромотор достаточно мощный – более 1 кВт. Именно такой и был установлен у меня в гараже (1,5 кВт). Здесь же мощность 0,25 кВт. Подобный двигатель можно запустить без второго конденсатора. Однако, моей целью было показать подключение электромотора большой мощности, а значит, схему коммутации пускового конденсатора показать необходимо.

Пусковой конденсатор ёмкостью 50 мкФ был найден в гараже совершенно новым, как и рабочий – на 20 мкФ

Этапы подключения пускателя для второго конденсатора

Для начала были произвольно выбраны 2 контакта, которые были соединены между собой перемычкой. Здесь клеммы можно протягивать сразу – больше никаких дополнительных проводов к ним коммутироваться не будет.

Устанавливаем перемычку между контактами второго пускателя

Здесь дело вот в чём. Конечно, монтаж второго магнитного пускателя – это дополнительные проблемы, однако, в моём случае, была поставлена цель вообще ничего не приобретать в магазине. Как уже говорилось, кнопочные посты, оказавшиеся в наличии, были старого образца – на пусковой кнопке присутствовал лишь один постоянно разомкнутый контакт. Если же их два, то необходимость в монтаже второго пускателя сразу отпадает, что значительно облегчает работу. В описываемом мною варианте работы больше, зато она учитывает все возможные нюансы, которые могут возникнуть в процессе коммутации.

От перемкнутых контактов второго пускателя отводим провод – он нужен для подачи питания и присоединяется к клемме подачи фазы на первое устройство, а именно на «L1».

Подключение провода для подачи питания на второй пускатель

Катушка второго магнитного пускателя

Понятно, что второй магнитный пускатель не сможет обойтись без стабильной подачи напряжения на катушку. Для обеспечения стабильности, соединяем контакт «L2» первого устройства с её клеммой при помощи отдельного провода. В моём случае, для наглядности, выбрана тёмно-коричневая жила.

Подключение коричневого провода на контакт «L2» рабочего пускателяКоммутация другого конца жилы с одной из клемм катушки второго пускателя

У некоторых может возникнуть вопрос, почему вся коммутация производится на клеммах магнитного пускателя? Ведь, если большую её часть перенести на вводной автомат, обслуживание и ремонт впоследствии будет проводить значительно проще. Изначально и я так подумал, однако столкнулся с проблемой малого размера контактора – несколько проводов в него просто не помещались. Что же касается клеммы пускателя, то она значительно больше, что упрощает сам процесс коммутации. После её окончания, для удобства, можно объединить несколько жил, подходящих к одной клемме, при помощи небольшого хомутика или просто смотать их изолентой.

Подключаем пусковой конденсатор: второй провод

Здесь всё достаточно просто. Оставшийся свободным провод от конденсатора (50 мкФ) нужно подключить к любому из нижних контактов второго пускателя, который окажется под напряжением в момент включения. Из фото ниже легко понять, как это сделать.

Подключение свободного провода пускового конденсатора

Продвигаемся к кнопочному посту

На кнопочном посту, в моём случае, две кнопки – «СТОП» (её контакты постоянно замкнуты) и «ПУСК» (контакт постоянно разомкнут, и замыкается только в момент нажатия). Первое, что необходимо сделать – это соединить перемычкой фазную клемму рабочего пускателя и контакт кнопки «СТОП», подав на неё питание.

Присоединяем один конец перемычки к фазной клемме («L1») и протягиваем контактВторой конец идёт на клемму кнопки «СТОП»

Также следует отметить, что если кнопочный пост уже был ранее где-либо установлен, то перемычка  между контактами «ПУСК» и «СТОП» может отсутствовать. В этом случае её нужно установить. Сделать это очень просто – из фото ниже чётко видно, как выполнить подобную работу.

Перемычка между пусковой и стоповой кнопкой необходима

Продолжаем подключение кнопочного поста

Далее необходимо собрать схему таким образом, чтобы пусковая кнопка взаимодействовала с катушками обоих пускателей. Для этого монтируется перемычка между ней и одним из постоянно разомкнутых контактов катушки рабочего магнитного пускателя. В нашем случае, я выбрал зелёный провод. Один его конец фиксируем на контакте кнопки «ПУСК», к которому подходит перемычка от стоповой.

Соединение на пусковой кнопке — работа с постом практически завершена

Второй конец соединяем с катушкой рабочего пускателя и тоже сразу затягиваем – здесь больше соединений не будет.

Коммутация с постоянно разомкнутым контактом катушки рабочего пускателя

Осталось завершить подключение кнопочного поста. Монтируем перемычку со свободного контакта пусковой кнопки на питание катушки дополнительного пускателя. Таким образом, получится, что при нажатии на кнопку «ПУСК» питание будет подаваться на конденсатор 50 мкФ, но только в то время, пока она удерживается. Если кнопку отпустить (двигатель запущен), цепь разрывается, подача питания на катушку прекращается, и контакты дополнительного пускателя размыкаются.

Присоединяем один конец перемычки к свободному контакту кнопки «ПУСК»Второй конец этого провода коммутируется с клеммой катушки дополнительного пускателя

Окончательные этапы сборки схемы подключения электродвигателя

Теперь остаётся дело за малым. Стоит снова вернуться к рабочему электромагнитному пускателю. Сбоку, в его нижней части, есть блокировочные контакты. При помощи перемычки соединяем их между собой. Это делается для того, чтобы после того, как кнопка «ПУСК» отпущена и цепь разомкнулась, питание на катушку продолжало подаваться. В противном случае двигатель будет работать только при нажатой кнопке.

Перемычка блокировочного контакта позволяет цепи оставаться замкнутой после того, как отпущена кнопка «ПУСК»

Теперь остаётся лишь соединить отдельной перемычкой оставшийся свободным основной контакт дополнительного пускателя и блокировочный контакт рабочего. Выглядит это так.

Один конец перемычки подключается к основному контакту второстепенного пускателяВторой – к блокировочному контакту рабочего электромагнитного пускателя

Остаётся тщательно протянуть все клеммы, для удобства и аккуратности скомпоновать и объединить в жгуты провода, после чего можно подать питание и проверить работоспособность собранной схемы.

Почему всё так сложно

Этот вопрос и мне изначально не давал покоя, однако всё сложно лишь на первый взгляд. Если выполнять всю работу пошагово, в соответствии с инструкциями, он отпадёт сам собой. Как уже упоминалось, основные сложности были созданы, можно сказать, намеренно. Ведь стоило лишь приобрести в любом магазине электротехники более совершенный кнопочный пост, и большая часть работы просто потеряла свою актуальность. Но в том, что я пошёл столь проблематичным путём есть и свои плюсы – были рассмотрены все варианты при нулевых затратах. Всё, что мне было необходимо, нашлось в гараже. Зато сейчас я имею возможность пользоваться низкобюджетным заточным станком. Из затрат – лишь покупка наждачного заточного круга и оплата счетов за электроэнергию, которые нельзя назвать крупными.

Подведём итог проделанной работе

При наличии необходимых составляющих для сборки подобной схемы, такой вариант подключения достоин внимания. Это касается даже тех, кто будет использовать станок лишь для заточки или правки ножей 2-3 раза в год. Ведь затрат он не требует, а иногда может оказаться просто необходим. Я очень надеюсь, что рассказанное мною сегодня, пригодится кому-либо из читателей этого ресурса.

А сейчас хочу обратиться к читателям. Если вы в чём-то не согласны в моей работе, напишите об этом в комментариях. Быть может, я приму Ваше мнение на вооружение, а возможно и смогу доказать свою правоту. В любом случае, мне будет очень интересен Ваш отзыв. Спасибо за внимание.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Предыдущая

ИСТОРИИКак изготовить необыкновенное зеркало с подсветкой: опыт читателя Homius

Следующая

ИСТОРИИБуржуйка из газовых баллонов своими руками без лишних вложений: опыт читателя Homius

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как подключить трехфазный электродвигатель через пускатель. Изучаем схему подключения магнитного пускателя.

Пускатель магнитный (далее ПМ) – аппарат коммутации, являющийся одним и элементов магнитных контакторов, коммутирующий высокие нагрузки различных величин, а также применяется в электрических цепях с регулярным включением и выключением тока.

Основной задачей ПМ называется запуск, приостановка и реверс трехфазовых асинхронных механизмов. Очень часто такого рода устройства применяются в замкнутых электрических схемах для управления на расстоянии. Примеры:

  1. компрессорные устройства;
  2. теплопечи;
  3. кондиционеры;
  4. конвейерные ленты различного назначения.

Можно смело констатировать, что сфера применения магнитного контактора – очень широкая.

Принцип работы, устройство магнитного пускателя

Суть достаточно проста и понятна:

  1. На обмотку контактора подается питаемое напряжение.
  2. Сама обмотка возбуждает намагничиваемое поле, которое втягивает во внутреннее пространство металлический сердечник с закрепленными на нем рабочими электрическими контактами.
  3. Замыкание контактов, после этого в замкнутой электрической цепи возникает ток. Управление прибором производится контролерами:«вперед»,«назад»,«пуск»,«стоп».

Операционные контролеры работают по принципу концевика, тем самым обеспечивая надлежащее управление работы механизма.

ПМ имеет две основные части:

  1. Контактный блок (КБ). Работает зачастую по схемам, где необходимо применить вспомогательные контакты, примеры: реверс электрического электромотора, подключения при помощи пускателя дополнительного оборудования, рабочая сигнализация. Контактный блок (дополнение с контактными выходами) – необходим, для расширения числа электрических контактов.
  2. Магнитный пускатель (МП).

Блок контактов имеет встроенный набор электроконтактов. Этот системный комплекс позволяет соединять конструкцию с самим пускателем и образовывать один цельный модуль.

Как правильно подключить контактный блок?

Установка данного блока происходит на верхней части контактора, где имеются специальный разъемы с зацепами.

Рабочая схема имеет в наличии две пары замкнутых контактов, а также две пары коннекторов разомкнутых.


Нормально разомкнутый контакт (NO) – при неработающем состоянии всегда находится в разомкнутом положении (пара 1-2). Следовательно, для прохождения по нему тока, необходимо его замыкание.

Нормальный замкнутый контакт (NC) – его нерабочее положение является замкнутость коннекторов (пара 3-4). В данной ситуации при размыкании контакта, через магнитный пускатель ток будет отсутствовать.

ПМ представляет собой конструкцию, состоящую из двух базовых фрагментов:

  1. верхняя;
  2. нижняя.

Верхняя часть – движущаяся контактирующая система, камера дугогасительная и двигающийся элемент магнита электрического, связанный с коннекторами подвижной областью механизма.

Нижняя часть – являет собой обмотку, пружину возвратную и второй фрагмент корпуса магнита.

Роль пружины заключается в возврате исходного положения верхней области устройства, таким образом при отсутствии контакта магнитного коннектора, ток в обмотке отсутствует.

Разновидности МП

Существует большая разновидность пускателей. Данный раздел расскажет о магнитных пускателях шахтных и рудничных.

Шахтные – применяются для запуска механизмов с реверсом, соблюдая безопасную дистанцию. Также основными задачами такого приспособления являются:

  1. нейтрализация короткого замыкания;
  2. перегрузка механизма трехфазного двигателя;
  3. заклинивание мотора.

Шахтные контакторы зачастую используют сети трехфазного переменного тока с промышленной частотой (50 Hz) и величиной напряжения 380 – 650 V. Нейтраль электрических преобразователей создают изолированной для безопасной работы в условиях шахт угольных, а также во избежание воздействия фрагментов угольной пыли и опасных газов.

Основные возможности:

  1. реверсивный магнитный пускатель осуществляет запуск электродвигателя;
  2. задействование ПМ вакуумного;
  3. достаточно большой диапазон используемых мощностей.

Сам пускатель представляет совокупность электроаппаратов, сконструированных и подключаемых во взрывонепроницаемом корпусе. Защитная оболочка имеет несколько блоков, которыми разделены между собой коррозионностойкими перегородками.

Верхняя половина корпуса оборудована смотровым окном со светодиодной приборной панелью. При работе в шахтах облегчить процесс позволяет подключение фотореле, оно в свою очередь оптимизирует работу магнитных устройств в условиях слабой освещенности.

Рудничные пускательные механизмы необходимы в работе с трехфазной сетью переменного тока, с напряжением около 800 – 1000 В. Трансформаторная нейтраль, аналогично шахтному пускателю, изолирована от воздействия различного рода опасных газов и пыли. Механизмы рудничные имеют набор механизмов, установленные в оболочке, которая защищена от воздействия влаги и содержит основные элементы:

  1. вводные кабельные приспособления;
  2. крышка с моментальным ее открытием;
  3. взрывозащищенную оболочку;
  4. разъединитель блокировочный.

Корпус, со стороны разъединителя закрывается крышкой с окном, позволяющее наблюдать за разъединительным механизмом. Со стороны крышки, имеется элемент, который блокирует открытие крышки в случае включения разъединителя.

Отличительной чертой устройств данного типа можно назвать изготовление электросистемы в виде 3 блоков:

  1. защиты;
  2. управления;
  3. контакторный.

Схема подключения

Одним из базовых элементов магнитного контактора является кнопка.

Кнопки осуществляют «Пуск», «Назад», «Вперед», «Стоп»

Вышеупомянутые элементы обеспечивают дистанционное управление пускателя.

Кнопка «Стоп» задействует размыкающий контакт, благодаря которому напряжение попадает на схему управления.

Кнопка «Пуск» нужна для того, чтобы контакт замкнулся, через него будет течь ток.

Схема, представленная на рис. 7 показывает стандартный запуск мотора двигателя.

Как подключить магнитный пускатель? Нужно уделить надлежащее внимание вышеупомянутой схеме.

Данная цепь поделена на две части:

  • Силовая – питание приходит от переменного источника напряжения (380 V) и подразделяется на три основных фазы:

Силовой блок содержит выключать QF1, несколько силовых выводов: 1L1-2T1, 3L2-4L2, 5L3-6T3 и двигатель «М».

  • Цепь управления – получает сигнал с фазы «А». В этой же цепи присутствуют:
    • сигнал «стоп» — SB1;
    • сигнал «пуск» — SB2;
    • обмотки контактора КМ1;
    • дополнительный элемент 13НО-14НО.

Схема включение 13НО-14НО осуществляется параллельно SB2.

Запуская QF1 фазы «А», «В», «С» попадают на контакты 1L1, 3L2, 5L3 и переходят в дежурное положение. Поступление фазы «А» на контакт «3» осуществляется через кнопку «Стоп». Элемент 13НО продолжает оставаться в дежурном положении на этих двух контактах. Электрическая цепь готова. Обязательным условием работы с электродвигателями – электрические схемы с тепловым реле, имеющее свойство защиты прибора от токовых перегрузок.

Современный пускатели контакторные, авто-выключатели могут быть размещены в одном щитку на одной DIN-рейке. Система автоматизированного управления (САУ), отвечающая за взаимодействие всех элементов магнитных установок, технологических процессов и контроллеров основана на применении магнитных пускателей.

Приведенная информация данной статьи, позволит с легкостью сконструировать такого рода схему и использовать ее по необходимому назначению.

Видео о подключении магнитного пускателя

Я не буду вдаваться в подробности что такое или контактор, для чего они нужны и т. д.

Сразу покажу как их подключать.

Схема включения у них совершенно одинаковая независимо от размера и назначения, так как одинаков и принцип действия. Для дистанционного управления включения/отключения контактора применяется кнопочный пост ПКЕ с кнопками “Стоп” красного цвета и кнопкой “Пуск” черного.

Кнопки с возвратом, то есть после их нажатия они возвращаются в исходное положение сами. Внутри кнопки есть контакт, который размыкается или замыкается при нажатии.

Пуск” наоборот- замыкается.

Логика работы схемы включения контактором проста:

при нажатии на кнопку “Пуск” подается напряжение на катушку контактора и он включается, силовые контакты замыкаются и остаются во включенном положении даже после возврата кнопки “Пуск” в исходное состояние.

Отключение контактора производится нажатием на кнопку “Стоп”.

То есть обе кнопки нажимаются кратковременно.

Каким образом контактор остается включенным после отпускания кнопки “Пуск”?

Ведь контакт на включение вроде как разомкнут?

Для этого у контактора есть блок-контакт или вспомогательный, не силовой контакт который замыкается или размыкается совместно с силовыми контактами контактора.

Для схемы включения нужен нормально-разомкнутый контакт.

После того как кнопку “Пуск” отпущена, фаза управления на катушку идет именно через этот замкнувшийся при включении блок-контакт. Катушки контакторов есть на разное напряжение- 220 или 380 Вольт.

Независимо от напряжения подключение катушки одинаково- на один вывод напряжение питания подключается напрямую.

На второй вывод фаза управления на катушку идет через кнопки.

Я рассказываю самую упрощенную схему для дистанционного управления пускателем, на самом деле в схеме еще могут быть контакты тепловых реле и других защитных аппаратов.

Итак, сборка схемы:

Для подключения кнопок надо трехжильный кабель.

Фаза управления берется обычно сразу с силовых контактов, куда приходит вводной кабель и идет на кнопку “Стоп”.

После кнопки “Стоп” фаза управления подключается: -перемычкой на кнопку “Пуск” -на блок-контакт контактора После кнопки “Пуск”- на второй конец блок-контакта контактора и уже отсюда- на катушку контактора.

То есть кнопка “Пуск” и блок-контакт подключены паралельно друг другу.

Но тут важно не перепутать провода местами иначе контактор не включится.

Надо запомнить: провод фазы управления, подключенный после кнопки “Стоп”(между ней и кнопкой “Пуск”) НЕ ДОЛЖЕН подключаться на катушку.

У кого быстрый интернет- смотрите видео, которое я заснял буквально вчера специально для вас:

Я считаю что как подключить пускатель и уметь каждый электрик.

Узнайте первым о новых материалах сайта!

Магнитный пускатель — это электротехнический препарат, предназначенный для дистанционного запуска, поддержания работы, остановки и защиты асинхронного электрического двигателя. Нередко пускатели применяются и для автоматического (с помощью датчиков света, таймеров и т. п.) или удаленного включения мощных линий освещения, электрообогревателей и т. п.

Подключить пускатель своими руками несложно , как это сделать Мы расскажем дальше, но можно поступить проще и купить один пускатель или реверсивный сразу в сборе в металлическом, но лучше в пластиковом корпусе. В нем уже полностью собрана схема и подключены кнопки управления на крышке. Вам только остается подключить кабели электропитания сверху и отходящий кабель к нагрузке.

Подготовительные работы

Перед тем как приступить к сборке схемы подключения необходимо:

Схема подключения магнитного пускателя

Основная схема состоит из 2-ух частей:

  1. Силовых 3 пар контактов , которые подают электропитание на электрооборудование.
  2. Схемы управления , которая состоит из катушки, кнопок и дополнительных контактов, которые участвуют в поддержании работы катушки или блокируют ошибочные включения.

Самая распространенная схема подключения с одним пускателем. Она самая простая с ней самостоятельно справится любой человек. Для ее сборки нам понадобится 3 жильный кабель до кнопок и одна пара нормально разомкнутых контактов в отключенном положении пускателя.

Рассмотрим схему с подключением катушки на 220 вольт , если у Вас на 380 Вольт тогда вместо синего ноля необходимо подключить другую разноименную фазу. В нашем случае черного или красного цвета. В качестве блок контакта будет использоваться четвертая свободная пара, которая включается вместе с тремя парами силовых. Они все расположены сверху, но могут дополнительные находится и сбоку.

На силовые контакты пускателя с автомата приходят три фазы A, B и C. Для того, что бы при нажатии кнопки «Пуск» они включились, необходимо подать 220 Вольт напряжения на катушку, которая при этом потянет якорь и подвижные контакты сомкнуться с не подвижными. Цепь замкнется, а для того что бы ее разомкнуть понадобится отключить катушку.

Для того чтобы собрать цепь управления необходимо одну фазу, в нашем случае зеленную, подключить сразу напрямую к контакту катушки, а со второго №5- подключаем проводом к контакту №4 пусковой кнопки. Так же со второго контакта катушки пускаем еще один провод (на схеме желтого цвета) через блок контакты на другой парный разомкнутый контакт кнопки «Пуск». С него же делается перемычка (синего цвета) на замкнутый контакт кнопки «Стоп», на второй контакт которой подключается ноль от электропитания.

Принцип работы прост. При нажатии кнопки «Пуск» замыкаются ее контакты и на катушку подается 220 Вольт- она включает основные и дополнительные контакты. Отпускаем кнопку- размыкаем контакты пусковой кнопки, но пускатель остается включенным, потому что ноль подается на катушку через замкнутые блок контакты.

Для отключения необходимо разорвать ноль- это делается при помощи размыкания контактов кнопки «Стоп». Обратно пускатель не включится, потому что ноль будет разорван на блок контактах. Для включения понадобится снова нажать кнопку «Пуск».

Главное отличие магнитного пускателя от рубильника или автомата: при пропадании электричества пускатель всегда отключится и для повторного включения необходимо опять нажать на кнопку «Пуск».

Для реверсивной схемы подключения асинхронного двигателя необходимо собрать схему из одной кнопки «Стоп», 2 пускателей и кнопок «Пуск». Об этом Вы узнаете из .

Как подключить тепловое реле

Между магнитным пускателем и асинхронным электродвигателем подключается последовательно , которое подбирается под рабочий ток каждого конкретного двигателя. Тепловое реле защищает мотор от поломки и работы в аварийном режиме, например пропадании одной из трех фаз.

Тепловое реле подключается к выходу с магнитного пускателя на электродвигатель, ток в нем проходит последовательно через нагреватели термореле, и далее- к электромотору.

На тепловом реле сверху есть дополнительные контакты, которые последовательно соединяются с катушкой пускателя.

Принцип работы. Нагреватели теплореле рассчитаны на определенную максимальную величину, проходящего через них тока. В опасных ситуациях для электродвигателя, когда электрический ток в одной или нескольких фазах вырастает выше безопасных пределов- нагреватели воздействует на биметаллические контакты, которые разрывают цепь управления катушкой, тем самым отключая пускатель. Для повторного включения необходимо будет включить кнопкой биметаллические контакты.

Учитывайте, что сверху на тепловом реле есть регулятор тока срабатывания в небольших пределах. Если его часто выбивает после установки, рекомендую увеличить регулятором значение тока.

Похожие материалы:

Для работы асинхронного двигателя используются кнопочные посты. Однако подключать их можно только через магнитные пускатели. Как правило, для этого применяются переходники и контакторы. Однако важно учитывать тип выключателя и параметры пускателя. Чтобы детально разобраться в подключении устройства, надо рассмотреть стандартную схему.

Схема подключения

Схема подключения магнитного пускателя через кнопочный пост предполагает применение аналогового переходника. Существуют блоки на три и четыре выхода. Для подсоединения определяется направленность катода. Контакты пускателя подсоединяются через переключатель. Триггер для этого подходит двуканального типа. Если рассматривать устройства с автоматическими переключателями, то у них применяется электродный регулятор. При этом блоки могут находиться на контроллере. Наиболее распространенными считаются устройства с широкополосными разъемами.

Рассмотрение выключателей QF1

Схема подключения магнитного пускателя через кнопочный пост имеет два контроллера, которые подсоединяются через расширитель. Выходные контакты должны устанавливаться на обкладке. Триггер для устройств подходит аналогового типа. Нормально-замкнутый контакт первого порядка устанавливается по нулевой фазе. Сопротивление на магнитном пускателе должно составлять не менее 40 Ом. Перед подключением устройства проверяется переключатель.

Токовое реле в цепи используется только двухканального типа. Контроллер при этом должен замыкаться на первой фазе. Переключатель выставляется в верхнее положение. При подсоединении расширителя зачищаются контакты и откручивается защитная пластина. Выпрямитель для стабилизации процесса подбирается открытого типа.

Схема с нереверсивным пускателем

Схема подключения магнитного пускателя через кнопочный пост предполагает применение низкоомного расширителя. Выпрямители в данном случае соединяются с обмоткой преобразователя. Нормально-замкнутый контакт выключателя устанавливается по первой фазе. Также надо отметить, что фильтры разрешается использовать с сеточным триодом.

Сопротивление пускателя в среднем равняется 55 Ом. Если рассматривать схему с дипольным переходником, то регулятор устанавливается на импульсном выпрямителе. Выходные контакты замыкаются непосредственно на динисторе. Для проверки поста используется тестер. Также надо отметить, что встречаются переменные преобразователи. Пускатели с данными элементы можно подключать через контроллер по нулевой фазе. Однако потребуется фильтр с магнитным триодом.


Применение реверсивных пускателей

Схема подключения магнитного пускателя через кнопочный пост очень простая. Она предполагает применение только одного выпрямителя. А фильтр может использоваться с переменным триодом. У многих моделей имеется два преобразователя. В таком случае триггер устанавливается на три выхода. Нормально-разомкнутый контакт подключается к посту через первую фазу. Для проверки элемента понадобится тестер.

Уровень сопротивления магнитного пускателя находится на уровне 50 Ом. Если рассматривать модификации с регулируемыми преобразователями, то динистор можно подбирать на двоичной фильтре. Некоторые специалисты говорят о том, что выходы на компараторе нужно тщательно зачищать. Также надо отметить, что тетрод в пускателях должен быть правильно выставлен.

Инструкция по пускателям серии ПМЛ-1100

Схема имеет три переходника. Выходные контакты должны замыкаться по нулевой фазе. Проверка поста происходит при помощи тестера. Специалисты говорят о том, что не стоит использовать аналоговые преобразователи, у которых низкий уровень сопротивления. Если рассматривать простые выключатели, то триггер выставляется на канальный прием. Токовое реле соединяется с преобразователем и замыкается на первой фазе. Если возникают проблемы с перегревом, то можно попробовать понизить нагрузку за счет компаратора.


Подключение модульного пускателя

Схема пускателя модульного типа содержит контактные переходники. Многие модели делаются на три разъема. У них имеется положительный контактор, который подсоединяется через преобразователь. Триггер в данном случае применяется с операционным фильтром. Если рассматривать простые выключатели, то модули подсоединяются через контроллер по первой фазе. Замыкающие контакты должны находиться вверху.

Также надо отметить, что существуют модификации на четыре выхода. Триггеры у них устанавливаются с регуляторами. При подключении устройств важно тщательно зачистить контакты и проверить устройство тестером. У многих моделей показатель сопротивления максимум доходит до 40 Ом. постов замыкаются на пластине. Выпрямители используются положительной направленности. Динисторы часто устанавливаются на три переходника. Обычный пост подсоединяется по нулевой фазе. Если говорить про регулируемые пускатели, то триггер применяется аналогового типа. В данном случае потребуется только один переключатель. Чтобы сделать все правильно, придется замерить предельное сопротивление в цепи.


Пускатели открытого исполнения

Пускатель (ручной) открытого типа разрешается подсоединять через обычный триггер. Контроллеры чаще всего применяются на четыре разъема. Выходные контакты подключаются к посту по нулевой фазе, а сопротивление должно составлять около 45 Ом. Контроллеры проводного типа соединяются с преобразователем. Чтобы проверить фазу, используется тестер. Пускатели с динистором устанавливаются через электродный переходник. Довольно часто выпрямители используются низкой проводимости. Замыкающие контакты должны соединяться на верней панели. Для избегания проблем со сбоями важно проверить изоляцию и позаботиться о выпрямителе.

Подключение пускателей закрытого исполнения

Пускатели данного типа можно подключать через проводной котроллер. При этом выпрямитель стандартно применяется с подкладкой. Специалисты советуют использовать только фильтры с триодом. Если рассматривать посты на два переключателя, то триггер выбирается импульсного типа. При этом в первую очередь подключается котроллер. Положительные контакты соединяются по нулевой фазе. Сопротивление на контроллере должно составлять не менее 45 Ом.

Если рассматривать модификации на емкостных триггерах, то они нуждаются в преобразователе. Использовать устройства можно только в цепи постоянного тока. Фильтры в данном случае устанавливаются с триодом. У многих пускателей применяется только один компаратор. Для защиты элемента используется обкладка. Также надо отметить, что специалисты рекомендуют тщательно зачищать контакторы триггера.


Подключение через однопереходный триггер

Подключение через однопереходный триггер может осуществляться только по первой фазе. Также надо отметить, что для этого подходят не все пускатели. Преобразователи можно использовать только проводного типа. Сопротивление у них обязано составлять не менее 55 Ом. Динисторы под пускатели подбираются с электродным триодом. Непосредственно контакты поста замыкаются на расширителе.

Проверить проводимость элемента можно при помощи тестера. Специалисты не рекомендуют устанавливать фильтры при повышенном сопротивлении. Стандартная схема предполагает применение двоих выпрямителей. Если говорить про регулируемые пускатели для асинхронных двигателей, то у них имеется компаратор, который подключается через преобразователь.

Применение двухпереходного триггера

Двухпереходные триггеры можно использовать в цепи постоянного тока. У них высокий параметр сопротивления. И они подходят для пускателей разных типов. Преобразователи в стандартной схеме имеются дуплексного типа. Довольно часто встречаются цифровые аналоги, которые выпускаются на два выхода. Многие переключатели в устройствах используются с выпрямителем. Для подключения оборудования определяется первая фаза. При этом сопротивление может составлять не менее 45 Ом. При повышенной проводимости меняется триггер с обкладкой.


Подключение через дипольный переходник

Дипольные переходники разрешается подключать только через кнопочный пост на две и «Стоп». Триггеры используются, как правило, низкоомного типа. Если рассматривать простой пост, то верхние контакты замыкаются в первую очередь. Также надо отметить, что контроллер можно подключать через преобразователь, а сопротивление у него составляет 55 Ом. Динистор довольно часто используется с аналоговыми фильтрами, которые значительно повышают коэффициент проводимости. Также надо помнить, что для пускателей данного типа не подходят линейные триггеры. Переходник разрешается подсоединять с расширителем. Таким образом, сильно снимается перегрузка с пускателя. Фильтр в данном случае устанавливается за компаратором.

Применение проводного переключателя

Проводной переключатель можно подключать чрез трансивер, но только по первой фазе. Многие контроллеры применяются на два выхода. Расширитель в данном случае используется с одним фильтром. Пускатель замыкается на первой фазе. Также надо отметить, что пост следует установить за выходными контактами. При обнаружении проблем с пробоями в цепи проверяется расширитель.

Подключение через модуль

Через модуль разрешается подключать только электродные пускатели. Посты при этом подбираются двухкнопочного типа. В некоторых случаях модули производятся на три выхода. И у них имеется один контроллер. В такой ситуации для подключения применяется триод. Замыкающие контакты выставляются стразу по первой фазе. Также надо отметить, что расширитель подбирается дипольного типа. Если говорить про модели с обкладками, то замыкающие контакты надо проверять на предельное сопротивление. Выходы расширителя при этом тщательно зачищаются. Также надо отметить, что открытые контакты выставляются по нулевой фазе.

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

  • трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
  • Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение — с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.


Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и в последствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

Схема подключения магнитного пускателя: способы

Прежде всего, необходимо разобраться с тем, что представляет собой коммутационное устройство и для чего оно требуется. Тогда справиться с задачей создания схемы на основе МП для освещения, обогрева, подключения насосов, компрессоров или другого электрооборудования станет гораздо проще.

Контакторы или так называемые магнитные пускатели (МП) — это электрооборудование, предназначенное для управления и распределения энергии, подаваемой на электродвигатель. Наличие этого приспособления предоставляет следующие преимущества:

  • Защищает от пусковых токов.
  • В хорошо составленной схеме предусмотрены органы защиты в виде электрических блокировок, цепи самоподхвата, тепловых реле и т.п.
  • Устанавливаются управляющие элементы (кнопки) для возможности пуска двигателя в режиме реверса (обратного хода).

Схемы подключения контактора довольно простые, позволяющие самостоятельно собрать оборудование.

Назначение и устройство

Перед подключением необходимо ознакомиться с принципом работы устройства и его особенностями. Включает контактор МП управляющий импульс, который исходит от пусковой кнопки после ее нажатия. Так осуществляется подача на катушку напряжения. Согласно принципу самоподхвата, контактор удерживается в режиме подключения. Суть этого процесса заключается в параллельном подключении дополнительного контакта к кнопке пуска, что организовывает подачу на катушку тока, поэтому необходимость удерживания в нажатом состоянии кнопки запуска пропадает.

С оборудованием кнопки отключения в схеме становится возможным разрыв цепи катушки управления, что отключает МП. Управляющие кнопки устройства носят название кнопочного поста. Они имеют по 2 пары контактов. Универсализация управляющих элементов сделана для организации возможных схем с моментальным реверсом.

Кнопки маркируются названием и цветом. Как правило, включающие элементы называются «Старт», «Вперед» или «Пуск». Обозначаются зеленым, белым или другим нейтральным цветом. Для размыкающего элемента используется название «Стоп», кнопка агрессивного, предупреждающего цвета, обычно красного.

Цепь необходимо коммутировать нейтралью, при использовании в ней катушки на 220 В. Для вариантов с электромагнитной катушкой с рабочим напряжением 380 В, на цепь управления подается снятый с другой клеммы ток. Поддерживает работу в сети с переменным или постоянным напряжением. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.

Различают два вида МП с контактами:

  1. Нормально замкнутыми — отключение питания на нагрузке происходит в момент срабатывания пускателя.
  2. Нормально разомкнутыми — подача питания осуществляется только во время работы МП.

Второй тип применяется более широко, поскольку большинство устройств функционирует ограниченный период, пребывая основное время в состоянии покоя.

Состав и назначение частей

В основе конструкции магнитного контактора лежит магнитопровод и катушка индуктивности. Магнитопровод представляет собой разделенные на 2 части металлические элементы в форме «Ш», зеркально друг к другу расположенные внутри катушки. Их средняя часть играет роль сердечника, усиливая индукционный ток.

Магнитопровод оснащен подвижной верхней частью с закрепленными контактами, к которым подводится нагрузка. На корпусе МП закрепляются неподвижные контакты, на которых устанавливается питающее напряжение. Внутри катушки на центральном сердечнике установлена жесткая пружина, препятствующая соединению контактов в выключенном состоянии устройства. При этом положении на нагрузку питание не подается.

В зависимости от конструкции, бывают МП малых номиналов на 110 В, 24 В или 12 В, но более широко используются с напряжением 380 В и 220 В. По величине подаваемого тока различают 8 категорий пускателей: «0» — 6,3 А; «1» — 10 А; «2» — 25 А; «3» — 40 А; «4» — 63 А; «5» — 100 А; «6» — 160 А; «7» — 250 А.

Принцип работы

В нормальном (отключенном) состоянии размыкание контактам магнитопровода обеспечивает установленная внутри пружина, приподнимающая верхнюю часть устройства. При подключении к сети МП, в цепи появляется электрический ток, который, проходя по виткам катушки, генерирует магнитное поле. В результате притяжения металлических частей сердечников пружина подвергается сжатию, допуская замыкание контактов движимой части. После этого ток получает доступ к двигателю, запуская его в работу.

ВАЖНО: Для переменного или постоянного тока, который подается на МП, необходимо выдерживать указанные производителем номинальные значения! Как правило, для постоянно тока предельное значение напряжения составляет 440 В, а для переменного не должно превышать показатель 600 В.

Если нажимается кнопка «Стоп» или другим способом отключается питание МП, то катушка прекращает генерировать магнитное поле. В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания.

Схема подключения пускателя с катушкой 220 В

Для подключения МП используется две отдельные цепи — сигнальная и рабочая. Работой устройства управляют посредством сигнальной цепи. Проще всего рассматривать их по отдельности, чтобы легче было разобраться с принципом организации схемы.

Питание на устройство подается через выведенные на верхнюю часть корпуса МП контакты. Их обозначают в схемах А1 и А2 (в стандартном выполнении). Если устройство рассчитано на работу в сети с напряжением 220 В, то именно на указанные контакты будет подаваться это напряжение. Принципиального различия для подключения «фазы» и «нуля» нет, но обычно на контакт А2 подключается «фаза», поскольку в нижней части корпуса данный вывод дублируется, что облегчает процесс подключения.

Для подачи нагрузки от источника питания используются контакты, расположенные на нижней стороне корпуса и промаркированные как L1, L2 и L3. Не имеет значение тип тока, может быть постоянным или переменным, главное — соблюдение лимита номинала, ограничивающегося напряжением 220 В. Снять напряжение можно с выходов с обозначением T1, T2 и T3, которое можно использовать для питания ветрогенератора, аккумулятора и других приборов.

Самая простая схема

При подсоединении к контактам движимой части МП сетевого шнура с последующей подачей с аккумулятора напряжения, величиной 12 В, на выходы L1 и L3, а на выходы силовой цепи T1 и T3 запитать приборы для освещения, то организовывается простая схема, чтобы осветить помещение или пространство от АКБ. Данная схема является одним из возможных примеров использования МП в бытовых нуждах.

Для подпитки электродвигателя магнитные пускатели используются гораздо чаще. Для организации этого процесса следует подать напряжение от сети 220 В на выходы L1 и L3. Нагрузка снимается с контактов T1 и T3 напряжения того же номинала.

Данные схемы не оборудованы пусковым механизмом, т.е. при организации кнопок не используется. Для прекращения работы подключенного оборудования через МП, необходимо отключать от сети вилку. При организации автоматического выключателя перед магнитным пускателем, можно контролировать время подачи тока без необходимости полного отсоединения от сети. Усовершенствовать схему допустимо парой кнопок: «Стоп» и «Пуск».

Схема с кнопками «Пуск» и «Стоп»

Добавление в схему управляющих кнопок изменяет только сигнальную цепь, не влияя на силовую. Общая конструкция схемы потерпит после таких манипуляций незначительные изменения. Располагаться управляющие элементы могут в разных корпусах или одном. Одноблочная система носит название «кнопочного поста». Для каждой кнопки предусмотрено по паре выходов и входов. Контакты на кнопке «Стоп» — нормально замкнутые, на «Пуск» — нормально разомкнутые. Это позволяет организовывать подачу питания в результате нажатия на вторую и обрывать цепь при инициации второй.

Перед МП данные кнопки встраиваются последовательно. В первую очередь необходимо установить «Пуск», что обеспечивает работу схемы только в результате нажатия первой управляющей кнопки до момента ее удерживания. При отпускании включателя обрывается подача питания, что может не требовать организацию дополнительной прерывающей кнопки.

Суть обустройства кнопочного поста заключается в необходимости организации только нажатия на «Пуск» без необходимости последующего удерживания. Для организации этого вводится шунтирующая пусковую кнопку катушка, которая ставится на самоподпитку, организовывая цепь самоподхвата. Реализация этого алгоритма производится с помощью замыкания в МП вспомогательных контактов. Для их подключения используется отдельная кнопка, а сам момент включения должен быть одновременно с кнопкой «Пуск».

После нажатия на «Пуск» пропускается через вспомогательные контакты питания, замыкая сигнальную цепь. Необходимость удерживания пусковой кнопки отпадает, зато требуется для остановки нажатие соответствующего выключателя «Стоп», что инициирует возврат схемы в нормальное состояние.

Подключение к трехфазной сети через контактор с катушкой на 220 В

Трехфазное питание может подключаться через стандартный МП, который работает от сети с напряжением 220 В. Данную схему допустимо применять для коммутации в работе с асинхронными двигателями. Цепь управления не изменяется, на входные контакты A1 и A2 подается «ноль» или одна из фаз. Через кнопки «Стоп» и «Пуск» пропускается фазный провод, а для выходных нормально разомкнутых контактов оборудуется перемычка.

Для силовой цепи будут вноситься определенные незначительные поправки. Для трех фаз используются соответствующие входы L1, L2, L3, где с выходов T1, T2, T3 выводится трехфазная нагрузка. Для предотвращения перегрева подключаемого мотора в сеть встраивается тепловое реле, которое срабатывает при определенной температуре, размыкая цепь. Этот элемент устанавливается перед двигателем.

Производится контроль температуры на двух фазах, которые отличаются наибольшей нагрузкой. Если температура на любой из этих фаз достигает критического значения, выполняется автоматическое отключение. Ее часто используют на практике, отмечая высокую надежность.

Схема подключения двигателя с реверсным ходом

Некоторые устройства работают с двигателями, которые способны вращаться в обоих направлениях. Если перебросить фазы на соответствующих контактах, то легко добиться такого эффекта от любого моторного устройства. Организация этого может производиться с помощью добавления в кнопочный пост, кроме кнопок «Пуск» и «Стоп», еще одной — «Назад».

Схема МП для реверса организовывается на паре одинаковых устройств. Лучше подобрать пару, оснащенную нормально замкнутыми контактами. Эти детали подключаются параллельно друг к другу, при организации обратного хода мотора в результате переключения на одном из МП сменятся местами фазы. Нагрузка подается на выходы обоих устройств.

Организация сигнальных цепей более сложная. Для обоих приборов используется общая кнопка «Стоп» с последующим расположением элемента управления «Пуск». Подключение последней выполняется к выходу одного из МП, а первой — к выходу второго. Для каждого элемента управления организовываются для самоподхвата цепи шунтирования, что обеспечивает автономную работу прибора после нажатия на «Пуск» без необходимости последующего удерживания. Организация данного принципа достигается через установку на каждом МП перемычки на нормально разомкнутых контактах.

Устанавливается электрическая блокировка для предотвращения подачи питания сразу на обе управляющие кнопки. Это достигается подачей питания после кнопки «Пуск» или «Вперед» на контакты другого МП. Подключение второго контактора аналогичное, используя в первом пускателе его нормально замкнутые контакты.

При отсутствии нормально замкнутых контактов в МП, установив приставку можно их добавить в устройство. При такой установке работа контактов приставки выполняется одновременно с другими за счет соединения с основным блоком. Иными словами, разомкнуть нормально замкнутый контакт после включения кнопки «Пуск» или «Вперед» невозможно, что предотвращает обратный ход. Для смены направления нажимается кнопка «Стоп», а только после этого задействуется другая — «Назад». Любое переключение должно выполняться через кнопку «Стоп».

Заключение

Магнитный пускатель — это очень полезное устройство для любого электрика. Прежде всего, с его помощью легко работать с асинхронным двигателем. При использовании катушки на 24 В или 12 В, питая от обычной АКБ при соблюдении соответствующих мер безопасности, получается даже запустить оборудование, рассчитанное на большие токи, например, с нагрузкой в 380 В.

Для работы с магнитным пускателем при составлении схемы важно учитывать особенности прибора и внимательно следить за характеристиками, которые указываются производителем. На выходы категорически запрещается подавать ток большего значения по напряжению или силе, чем указано в маркировке.

Как подключить стартер двигателя

Пускатель двигателя — это комбинация устройств, используемых для запуска, запуска и остановки асинхронного двигателя переменного тока на основе команд от оператора или контроллера. В Северной Америке асинхронный двигатель обычно работает от 230 В или 460 В, трехфазный, 60 Гц и имеет управляющее напряжение 115 В переменного тока или 24 В постоянного тока. Несколько других комбинаций возможны в Северной Америке и других странах, и их легко получить из методов, показанных в этом документе.

Пускатель двигателя

Пускатель двигателя должен иметь как минимум два компонента для работы: контактор для размыкания или замыкания потока энергии к двигателю и реле перегрузки для защиты двигателя от тепловой перегрузки. Могут потребоваться другие устройства для отключения и защиты от короткого замыкания, обычно автоматический выключатель или предохранители. Защита от короткого замыкания не будет показана в следующих примерах.

Контактор

Контактор — это 3-полюсный электромеханический переключатель, контакты которого замыкаются подачей напряжения на его катушку. Когда катушка находится под напряжением, контакты замкнуты и остаются замкнутыми, пока катушка не будет обесточена. Контактор специально разработан для управления двигателем, но может использоваться и для других целей, например, для резистивных и осветительных нагрузок.Поскольку двигатель представляет собой индуктивную нагрузку, разработчик должен учитывать как мощность, так и номинальный ток при определении размера контактора. Это необходимо для того, чтобы контактор правильно переключал нагрузку.

Реле перегрузки

Реле перегрузки — это устройство, которое имеет три датчика тока и защищает двигатель от перегрузки по току. Каждая фаза, идущая от контактора к двигателю, проходит через эти токовые чувствительные элементы. Реле перегрузки имеет выбираемую настройку тока, основанную на номинальном токе двигателя при полной нагрузке.Если ток перегрузки превышает уставку реле в течение достаточного времени, набор контактов размыкается, чтобы защитить двигатель от повреждения.

В этой статье показано, как подключать различные двигатели с помощью контакторов Fuji, продаваемых AutomationDirect. Контакторы других производителей могут быть подключены таким же или подобным образом. Проконсультируйтесь со схемами подключения производителя для контакторов других марок.

Существует четыре основных комбинации проводки:
a) Полновольтные нереверсивные трехфазные двигатели.
b) Полновольтные реверсивные трехфазные двигатели
c) Однофазные двигатели
d) Трехфазные двигатели с открытым переходом звезда-треугольник

Вы должны предоставить выключатель, провод надлежащего размера, корпуса, клеммные колодки и любые другие устройства, необходимые для замыкания вашей цепи.

ВНИМАНИЕ! Следуйте инструкциям, прилагаемым к каждому конкретному устройству.
Несоблюдение этого правила может привести к поражению электрическим током или повреждению.


Будут использоваться следующие компоненты:


Полновольтные нереверсивные трехфазные двигатели

На следующей схеме показано управление трехфазным нереверсивным двигателем с управляющим напряжением 24 В постоянного тока и ручным управлением.Мы будем использовать контактор, блок вспомогательных контактов, реле перегрузки, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем. Цепями пуска и останова также можно управлять с помощью входов и выходов ПЛК.


Реверсивные трехфазные двигатели полного напряжения

Эта диаграмма предназначена для управления трехфазным реверсивным двигателем с управляющим напряжением 24 В постоянного тока. В нем используются два контактора, два блока вспомогательных контактов, реле перегрузки, механическая блокировка, две нормально разомкнутые кнопки пуска, нормально замкнутые кнопки останова и источник питания с предохранителем. В качестве альтернативы цепи прямого, обратного и останова могут управляться с помощью ПЛК. Обратите внимание, что могут быть доступны комплекты реверсирования как для стороны нагрузки, так и для стороны сети контакторов, которые могут упростить процесс подключения реверсивного контактора.


Однофазные двигатели полного напряжения

Эта диаграмма предназначена для управления однофазным двигателем. Он использует контактор, реле перегрузки, один блок вспомогательных контактов, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем.В качестве альтернативы цепи пуска и останова могут управляться с помощью ПЛК ..


Трехфазные двигатели с открытым переходом звезда-треугольник

Следующая диаграмма показана для управления трехфазным двигателем по схеме треугольник-звезда. Он использует три контактора, реле перегрузки, один блок вспомогательных контактов, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова, таймер задержки включения на 0-20 секунд и источник питания с предохранителем. В качестве альтернативы схемы запуска, остановки и синхронизации могут управляться с помощью ПЛК.


ДАННАЯ ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ AUTOMATIONDIRECT.COM ТЕХНИЧЕСКАЯ ПОДДЕРЖКА, ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ» БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ. Мы не гарантируем, что данные подходят для вашего конкретного приложения, и не берем на себя никакой ответственности за них в вашем приложении.

Страница технической поддержки на веб-сайте AutomationDirect полна ценной информации и доступна круглосуточно и без выходных. На это имеется ссылка в разделе «Технические и прикладные сведения».

Что такое DOL Starter? Электромонтаж и работа стартера с прямым подключением

DOL Starter for Motors — Прямая онлайн-схема стартера, работа, типы и применение

Асинхронный двигатель потребляет большой ток при запуске.Этот пусковой ток может повредить обмотки двигателя. Во избежание повреждений мы используем различные методы снижения пускового тока с помощью пускателя двигателя. Эти методы зависят от номинальных характеристик двигателя и нагрузки, подключенной к двигателю. Помимо этого, пускатель двигателя также защищает двигатель от перегрузки и перегрузки по току.

Пускатель Direct Online или DOL работает от полного напряжения или от сети, когда двигатель напрямую подключается к полному напряжению через MCCB или автоматический выключатель и реле для защиты от перегрузки.Поэтому такой стартер используется с асинхронными двигателями мощностью менее 5 л.с.

Что такое стартер Direct Online (DOL)?

DOL Starter (Direct Online Starter) также известен как «стартер через линию». Пускатель DOL представляет собой устройство, состоящее из главного контактора, защитных устройств и реле перегрузки, которое используется для запуска двигателя . Он используется для двигателей с низким номиналом, обычно ниже 5 л.с.

При прямом пуске двигателя через пускатель обмотки статора двигателя напрямую подключаются к основному источнику питания, где DOL защищает цепь двигателя от высокого пускового тока, который может повредить всю схему, поскольку начальный ток намного выше, чем номинальный Текущий.

Ниже приведена основная схема подключения DOL (Direct Online Starter).

Защита, обеспечиваемая DOL Starter:

Пускатели двигателя не только обеспечивают безопасный пусковой ток, но также обеспечивают защиту двигателя во время работы. Понятно, что пускатель DOL обеспечивает полное сетевое напряжение, но он обеспечивает следующую защиту:

Максимальная токовая защита:

Состояние, которое вызывает прохождение большого количества ошибочного тока, в основном из-за короткого замыкания или замыкания на землю, называется перегрузкой по току.

Перегрузка по току может привести к повреждению двигателя, линий электропередач и представлять опасность для операторов. Такое количество тока слишком опасно для кратковременного использования.

В пускателе DOL мы используем автоматический выключатель или предохранители для защиты от перегрузки по току. Они размыкают цепь и мгновенно прерывают ток, пока проблема в системе не будет решена. Предохранитель или автоматический выключатель тщательно выбирается с учетом его номинальных характеристик. Потому что мы не хотим, чтобы предохранитель сломался, но чтобы он выдерживал пусковой ток, а также ток большой нагрузки.Номинальный ток автоматического выключателя немного превышает номинальный пусковой ток двигателя.

Защита от перегрузки:

Состояние, при котором нагрузка, подключенная к двигателю, превышает ее предел, и двигатель потребляет чрезмерный ток, называется состоянием перегрузки. Во время перегрузки ток выходит за допустимые пределы, что приводит к повреждению как проводов, так и обмоток двигателя. Он плавит обмотки и может стать причиной возгорания.

Для защиты двигателя от перегрузки мы используем реле перегрузки, которое отключает питание и защищает систему от перегрева.Реле перегрузки контролирует ток и прерывает ток, когда он превышает определенный предел в течение определенного периода времени. Механизм отключения может быть разным и зависит от применения двигателя.

Ниже приведены несколько типов реле перегрузки, используемых для защиты двигателя:

Тепловое реле перегрузки : Этот тип реле перегрузки работает по принципу расширения за счет тепла, выделяемого током. Биметаллическая полоса используется с различным тепловым расширением для разрыва или замыкания цепи в зависимости от температуры.

Магнитное реле перегрузки : такие реле работают по принципу магнитного поля, создаваемого током, протекающим через катушку. Чрезмерный ток, потребляемый двигателем (то есть заранее заданная величина), создает достаточное магнитное поле, чтобы размыкать контактные клеммы и прерывать подачу тока.

Электронное реле перегрузки : Электронное реле представляет собой твердотельное устройство без каких-либо подвижных частей или контактов. Он использует датчики тока для контроля тока двигателя и имеет регулируемую настройку, которая позволяет отключать в широком диапазоне номинальных значений тока.

Строительство стартера DOL:

У стартера DOL или Direct Online всего две кнопки; Зеленый и красный, где зеленая кнопка используется для запуска, а красная — для остановки двигателя. Зеленая кнопка соединяет клеммы и замыкает цепь, а красная кнопка отключает клеммы и разрывает цепь.

Пускатель DOL состоит из автоматического выключателя или MCCB или предохранителя, реле перегрузки и контактора или катушки. Автоматический выключатель используется для защиты от коротких замыканий, а реле перегрузки защищает двигатель от перегрузки.Контактор используется для запуска и остановки двигателя, к которому подключены зеленая и красная кнопки. Подключение кнопок пуска и останова кратко объясняется в этой статье ниже.

Детали стартера DOL:

Пускатель прямого включения состоит из следующих частей:

Автоматический выключатель или предохранитель:

Автоматический выключатель или предохранитель подключается непосредственно к электросети и используется для защиты от коротких замыканий. Он отключает источник питания в случае короткого замыкания, чтобы защитить систему от любых потенциальных опасностей.

Магнитные контакторы:

Магнитный контактор — это электромагнитный переключатель, который работает от электромагнитного поля и переключает мощность, подаваемую на двигатель. Он удобно соединяет и отключает несколько контактов, обеспечивая дистанционное управление работой.

Магнитное поле, создаваемое катушкой, используется для переключения клемм. Проходящий через катушку ток намагничивает железный сердечник, окруженный катушкой. Магнитная сила воздействует на якорь, замыкая или размыкая контакты.

Магнитные контакторы имеют три НО (нормально разомкнутых) главных контакта, используемых для питания двигателя, и вспомогательные контакты (НО и НЗ) с меньшим номиналом, используемым для цепи управления. Катушка подключается к источнику напряжения через вспомогательные контакты. Кроме того, имейте в виду, что катушка, используемая для однофазного и трехфазного питания, различается, так как напряжения питания различаются.

Реле перегрузки:

OLR или реле перегрузки — последняя деталь, используемая в пускателе DOL, и она используется для защиты от перегрузки двигателя.Он прерывает прохождение тока, когда он превышает определенный предел, но также выдерживает высокий пусковой ток. Таким образом, OLR тщательно выбирается таким образом, чтобы его предел тока срабатывания не падал ниже диапазона пускового тока.

Чрезмерное протекание тока может повредить изоляцию электрических проводов, а также обмотку двигателя. Ожидаемый срок службы двигателя уменьшается, и это может привести к короткому замыканию обмоток и возникновению опасности возгорания.

Простой предохранитель или автоматический выключатель не может защитить систему от перегрузки, потому что они используются для защиты от перегрузки по току (короткого замыкания).OLR имеет свойства измерения тока, которые могут различать пусковой ток и ток перегрузки.

Схема подключения стартера DOL:

Схема подключения 3-х фазной и однофазной немного отличается друг от друга. Ниже приведена схема подключения трехфазного и однофазного пускателя DOL:

.
Схема электрических соединений трехфазного прямого стартера :

Это электрическая схема прямого пускателя

.

MCCB или автоматический выключатель : фазы R, Y и B подключены через MCCB к контакторам.

Магнитный контактор : Контактор имеет 3 типа контактов:

1) Главные контакты : Контактор имеет 3 главных (замыкающих) контакта, известных как L1, L2 и L3.

  • L1 подключен к фазе R через MCCB
  • L2 подключен к фазе Y через MCCB
  • L3 подключен к фазе B через MCCB
  • Точка 1 подключена к фазе R, а точка-2 подключена к точке реле перегрузки T1.
  • Точка 3 подключена к фазе Y, а точка-4 подключена к точке реле перегрузки T2.
  • Точка 5 подключена к фазе B, а точка-6 подключена к точке реле перегрузки T3.

2) Вспомогательные замыкающие контакты : вспомогательные замыкающие контакты 53 и 54 замыкаются при подаче напряжения на катушку. Он подключается через зеленую и красную кнопки.

  • Точка-53 подключена к кнопке запуска Точка-96
  • Точка-54 подключается через кнопку остановки.

3) Вспомогательные нормально замкнутые контакты : нормально замкнутые контакты 95 и 96 являются нормально замкнутыми контактами реле перегрузки и размыкаются, когда ток превышает определенный предел.

  • Точка-96 подключена к кнопке остановки.

Катушка реле : Точки катушки реле A1 и A2 подключены к источнику напряжения через OLR, кнопку запуска и кнопку остановки.

  • Точка A1 подключена к R-фазе от точки 1.
  • Точка A2 подключена к NC клемме реле перегрузки точки 95.

Реле перегрузки: Реле перегрузки имеет нормально подключенные клеммы T1, T2 и T3, которые подают питание на двигатель.

  • T1 подключен к точке 2 контактора.
  • T2 подключен к точке 4 контактора.
  • T3 подключен к точке 6 контактора.
Схема подключения однофазного прямого стартера:

Однофазный пускатель двигателя DOL может быть сконструирован с использованием тех же компонентов, что показаны на следующей схеме.

Мы должны использовать все 3 полюса реле перегрузки, иначе дисбаланс из-за протекания тока только в 2 из них вызовет ненужное отключение.

Работа стартера DOL:

Пускатель DOL подключает 3-фазный источник напряжения, т.е. фазу R, фазу Y и фазу B, к клеммам асинхронного двигателя.

На приведенной выше схеме стартера DOL есть два типа цепей; Схема управления и силовая цепь.

Цепь управления :

Он питается только от 2 фаз источника питания и отвечает за запуск и остановку питания, подаваемого на двигатель.

Зеленая кнопка пуска и красная кнопка останова подключены к цепи управления. Кратковременное нажатие на зеленую кнопку запускает двигатель, и питание подается, когда он отпускается. Нажатие на красную кнопку прекращает подачу питания и останавливает двигатель.

Нажатие кнопки пуска (зеленая) :

Зеленая кнопка подключена к источнику питания фазы B через точки 5 и 53, и она подключает его к точке A2 катушки реле через точки 96-95 OLR.

Нажатие зеленой кнопки замыкает контакты и подает напряжение на катушку реле, которая питает ее. Катушка перемещает контактор в закрытое положение, и питание подается на асинхронный двигатель.

Отпускание кнопки пуска (зеленой) :

Когда кнопка пуска отпущена, напряжение на катушке реле сохраняется. Подача напряжения подается от точки 54 контактора (замкнутое положение) через точку 95-96 OLR.

В случае перегрузки точка 95-96 OLR размыкается и обесточивает катушку для размыкания контакторов.

Нажатие кнопки останова (красной) :

После отпускания кнопки пуска нажатие кнопки останова размыкает ее контакты и прерывает подачу напряжения на катушку реле. следовательно, катушка обесточивается, контактор переключается в разомкнутое положение и прекращает подачу питания на двигатель.

Силовая цепь:

Силовая цепь отвечает за подачу питания на двигатель. Его задача — пропускать большой ток, необходимый для питания двигателя.Переключение этой схемы контролируется схемой управления.

Принцип работы DOL Starter:

Пускатель Direct Online работает от полного напряжения или от сети, когда двигатель напрямую подключается к источнику полного напряжения. Поскольку нет снижения напряжения, пусковой ток очень высок, что приводит к высокому пусковому крутящему моменту.

Когда двигатель запускается, он потребляет большой ток, обычно в 5-6 раз превышающий его номинальный ток на полной скорости.Большое потребление тока вызовет падение напряжения в сети. Постепенное увеличение скорости приведет к уменьшению тока, потребляемого от линий, но не ниже определенной скорости (обычно на 75%). Как только двигатель достигнет номинальной скорости, потребляемый ток и линейное напряжение вернутся в норму.

Поскольку dol обеспечивает высокий пусковой ток, двигатель генерирует высокий пусковой момент. Создаваемый крутящий момент также зависит от мощности двигателя. Нагрузка, подключенная к двигателю, влияет на ускорение и время, необходимое для достижения полной скорости.Если нагрузка, подключенная к двигателю, имеет высокий крутящий момент, чем крутящий момент, передаваемый двигателем, двигатель не будет ускоряться. И вам нужно заменить его на мотор с большим пусковым моментом.

Также имейте в виду, что пусковой ток может повредить обмотки двигателя. Таким образом, двигатели малой мощности подключаются через пускатель DOL.

Особенности, преимущества / недостатки и применение DOL Starter

Преимущества

  • Он очень прост в проектировании, эксплуатации и обслуживании.
  • Самый дешевый и экономичный стартер.
  • Обладает компактной конструкцией и занимает меньше места.
  • Обеспечивает 100% пускового момента.
  • Схема управления (зеленая и красная кнопка) проста, и работать с ней может непрофессионал.
  • Понимание и устранение неисправностей в системе проще.
  • Соединяет треугольник обмотки двигателя.

Недостатки

  • Поскольку в нем используется метод пуска при полном напряжении, пусковой ток очень высок.
  • Пусковой высокий ток может повредить двигатель, поэтому следует использовать только двигатели с низким номиналом.
  • Высокий пусковой ток вызывает провал напряжения в линиях электропередач, что может быть опасным для других устройств, подключенных параллельно.
  • В некоторых случаях высокий пусковой крутящий момент может быть ненужным.
  • Высокий пусковой крутящий момент вызывает механическое напряжение, сокращая срок службы самого двигателя.
  • Нет контроля пускового тока и крутящего момента.

Характеристики:

Ниже перечислены некоторые особенности стартеров DOL;

  • Обеспечивает высокий пусковой ток.
  • Обеспечивает высокий пусковой момент.
  • Это вызывает падение напряжения в электросети.
  • Имеет простейший механизм управления.
  • Подходит для двигателей с малой мощностью.

Приложения:

  • Пускатели DOL используются для двигателей с малой мощностью.
  • Где пусковой ток не повредит обмотки двигателя.
  • Для приложений, в которых пусковой ток не вызывает сильных провалов в напряжении сети.
  • Устройства прямого пуска в режиме онлайн используются для небольших водяных насосов, конвейерных лент, вентиляторов и компрессоров.

Похожие сообщения:

Подключение трехфазного стартера Dolby

Обратите внимание, что электрическая схема однофазного стартера DOL также похожа на эту. На нем показано подключение трехфазного асинхронного двигателя и показана вся проводка прямого пуска в режиме онлайн с помощью простых шагов.

Автоматический пускатель трансформатора с электрической схемой Схема подключения однофазного стартера DOL dogboi info Схема подключения пускателя двигателя pdf Схема подключения электродвигателя Siemens Принципиальная схема трансформатора.

Вы можете узнать больше Схема ниже

Электропроводка трехфазного пускового устройства . Схема подключения пускателя трехфазного двигателя в формате PDF Коллекция схем подключения пускателя двигателя в формате PDF. Затем прочтите статью ниже и изучите простую электрическую схему стартера dol. Трехфазное входящее питание показано l1 l2 l3.

Трехфазное питание подключается к автоматическому выключателю MCCB. Подключение двигателя стартера Dol дол. Индикатор перегрузки и схема подключения питания.

Откуда мы можем отключить поступающее питание на пускатель прямого включения. Пускатель Dol подключает двигатель напрямую к источнику питания без снижения напряжения питания и подает полное сетевое напряжение на трехфазный двигатель, что является основным недостатком стартера Dolby. Катушка контактора — 380 вольт.

Все соединения показаны с полным руководством. Опубликовано 29 апреля 2019 автором admin. Схема подключения однофазного двигателя Weg и 3 пусковых останова двигателей.

Рыба — трехфазный источник питания на 380 вольт.Ребята, может кто-нибудь помочь с какой-нибудь проводкой стартера. Я не очень хорош в трехфазных двигателях. Я подключаю дробилку для бутылок. Он пришел с eaton mem 28ads1x dol, он говорит, что катушка 230 В, но вилка к двигателю 3-фазная и заземлена, мембрана изношена, а парень, который отдал его моему товарищу, поставил crabtree моторпак 24мр, снова катушка 230в. Схема подключения автотрансформатора стартера fresh nema motor starter.

Показано соединение контактора с тепловым реле перегрузки и соединение двигателя с реле перегрузки.У меня есть катушка 24 В постоянного тока с резистивной нагрузкой 5 А на 8 устройств, подключенных к моей плате ПЛК, это система дымоудаления, и есть пять зон с пятью различными ПЛК, каждая зона имеет восемь вентиляторов мощностью 3 л. с., работающих в первичной и вторичной конфигурации. Схема подключения 3-х фазного стартера свежего 3-х фазного электродвигателя.

Схема подключения контактора трехфазного двигателя. Подключение трехфазного стартера.На приведенной выше схеме подключения трехфазного стартера.

На приведенной выше схеме стартера dol. Подключение стартера dol управление стартером dol. И показаны нормально открытые и нормально закрытые кнопки.

Схема электрических соединений управления трехфазным стартером.Я столкнулся с проблемой работы dol стартера 3-х фазного двигателя 3 л.с. через ПЛК. Двигатель небольшой мощности можно запустить, просто подключив его к источнику питания.

Что такое пускатель с прямым подключением к сети Теория запуска Схема электрических соединений трехфазного стартера, одиночный компонент Схема подключения трехфазного стартера, электрическая схема трехфазного скалывателя Прямой пускатель двигателя Dol Пускатель двигателя прямого действия Dol Схема работы стартера прямого действия Dolby Трехфазный масляный стартер D O L Кабели Emgee и Схема электрических соединений стартера Dolby Схема электрических соединений Схема схемы предохранителей трехфазного двигателя Схема электрических соединений трехфазного двигателя Dol Starter Pdf Motor Better Online Схема электрических соединений трехфазного двигателя Creative 3 фазы Принцип работы прямого стартера Dol Starter Схема электрических соединений трехфазного стартера Dol с контактором Mccb Трехфазные электрические соединения холодильника Электропроводка трехфазного стартера Dol Диаграмма Pdf Motor Better Online

Базовая проводка для управления двигателем — Руководство по техническим данным

Схемы подключения

На схемах показаны подключения к контроллеру. Схемы подключения, иногда называемые « основной, » или «, конструкция, », , диаграммы , показывают фактические точки подключения проводов к компонентам и клеммам контроллера.

Основная проводка для управления двигателем — Технические данные

Они показывают взаимное расположение компонентов. Их можно использовать в качестве руководства при подключении контроллера. Рисунок 1 представляет собой типичную электрическую схему для пускателя трехфазного магнитного двигателя .

Рисунок 1 — Типовая электрическая схема

Линейные диаграммы показывают схемы работы контроллера

Линейные диаграммы , также называемые « схема » или « элементарная » диаграмма , показывают схемы, которые образуют базовую операцию контроллера.Они не указывают на физические отношения различных компонентов в контроллере. Они являются идеальным средством для поиска неисправностей в цепи.

На рисунке 2 показана типичная линия или схематическая диаграмма.

Рисунок 2 — Типовая линейная или принципиальная схема

Стандартизированные символы упрощают чтение схем

Как линейные, так и электрические схемы представляют собой язык изображений. Выучить основные символы несложно. Как только вы это сделаете, вы сможете быстро читать схемы и часто сможете понять схему с первого взгляда.Чем больше вы работаете с линейными и электрическими схемами, тем лучше вы их анализируете.

Американская ассоциация стандартов ( ASA ) и Национальная ассоциация производителей электрооборудования ( NEMA ) являются агентствами, которые несут ответственность за установление и поддержание стандартов символов.

Благодаря этим стандартам вы сможете читать все диаграммы, встречающиеся на вашем рабочем месте.

Базовая проводка для управления двигателем

Соответствующее содержание EEP с рекламными ссылками

Способы пуска трехфазных асинхронных двигателей

Асинхронный двигатель похож на многофазный трансформатор, вторичная обмотка которого короткозамкнута. Таким образом, при нормальном напряжении питания, как в трансформаторах, начальный ток, потребляемый первичной обмоткой, на короткое время очень велик. В отличие от двигателей постоянного тока большой ток при пуске связан с отсутствием обратной ЭДС. Если асинхронный двигатель напрямую включается от источника питания, он потребляет в 5-7 раз больше тока полной нагрузки и развивает крутящий момент, который всего в 1,5-2,5 раза превышает крутящий момент полной нагрузки. Этот большой пусковой ток вызывает большое падение напряжения в линии, что может повлиять на работу других устройств, подключенных к той же линии.Следовательно, не рекомендуется запускать асинхронные двигатели более высоких мощностей (обычно выше 25 кВт) непосредственно от сети.
Ниже описаны различные способы пуска асинхронных двигателей .

Пускатели прямого включения (DOL)

Небольшие трехфазные асинхронные двигатели можно запускать непосредственно от сети, что означает, что номинальное питание подается непосредственно на двигатель. Но, как упоминалось выше, здесь пусковой ток будет очень большим, обычно в 5-7 раз больше номинального тока.Пусковой крутящий момент, вероятно, будет в 1,5–2,5 раза больше крутящего момента при полной нагрузке. Асинхронные двигатели могут быть запущены непосредственно в сети с помощью пускателя DOL, который обычно состоит из контактора и устройства защиты двигателя, такого как автоматический выключатель. Пускатель DOL состоит из контактора с катушкой, которым можно управлять с помощью кнопок пуска и останова. Когда нажимается кнопка запуска, контактор включается и замыкает все три фазы двигателя на фазы питания одновременно. Кнопка останова обесточивает контактор и отключает все три фазы, чтобы остановить двигатель.
Чтобы избежать чрезмерного падения напряжения в линии питания из-за большого пускового тока, для двигателей мощностью менее 5 кВт обычно используется пускатель прямого включения.

Пуск двигателей с короткозамкнутым ротором

Пусковой пусковой ток в двигателях с короткозамкнутым ротором регулируется путем подачи пониженного напряжения на статор. Эти методы иногда называют методами пониженного напряжения для запуска асинхронных двигателей с короткозамкнутым ротором. Для этого используются следующие методы:
  1. С использованием первичных резисторов
  2. Автотрансформатор
  3. Выключатели звезда-треугольник

1.Использование первичных резисторов:

Очевидно, что первичные резисторы предназначены для снижения напряжения и подачи пониженного напряжения на статор. Учтите, пусковое напряжение снижено на 50%. Тогда по закону Ома (V = I / Z) пусковой ток также будет уменьшен на такой же процент. Из уравнения крутящего момента трехфазного асинхронного двигателя, пусковой крутящий момент приблизительно пропорционален квадрату приложенного напряжения. Это означает, что если приложенное напряжение составляет 50% от номинального значения, пусковой крутящий момент будет только 25% от его нормального значения напряжения.Этот метод обычно используется для плавного пуска малых асинхронных двигателей . Не рекомендуется использовать метод пуска с резисторами первичной обмотки для двигателей с высокими требованиями к пусковому крутящему моменту.
Резисторы обычно выбираются таким образом, чтобы на двигатель можно было подавать 70% номинального напряжения. Во время пуска полное сопротивление последовательно соединено с обмоткой статора и постепенно уменьшается по мере увеличения скорости двигателя. Когда двигатель достигает соответствующей скорости, сопротивления отключаются от цепи, и фазы статора подключаются непосредственно к линиям питания.

2. Автотрансформаторы:

Автотрансформаторы также известны как автостартеры. Их можно использовать как для двигателей с короткозамкнутым ротором, так и с соединением по схеме звезды или треугольника. По сути, это трехфазный понижающий трансформатор с различными ответвлениями, которые позволяют пользователю запускать двигатель, скажем, при 50%, 65% или 80% сетевого напряжения. При пуске автотрансформатора ток, потребляемый из линии питания, всегда меньше тока двигателя на величину, равную коэффициенту трансформации. Например, когда двигатель запускается при ответвлении 65%, приложенное к двигателю напряжение будет 65% от линейного напряжения, а приложенный ток будет 65% от начального значения линейного напряжения, а линейный ток будет 65. % от 65% (т.е. 42%) от начального значения сетевого напряжения. Эта разница между линейным током и током двигателя связана с действием трансформатора. Внутренние соединения автозапуска показаны на рисунке. При запуске переключатель находится в положении «пуск», и на статор подается пониженное напряжение (которое выбирается с помощью ответвителя). Когда двигатель набирает подходящую скорость, скажем, до 80% от его номинальной скорости, автотрансформатор автоматически отключается от цепи, когда переключатель переходит в положение «работа».
Переключатель, изменяющий соединение из положения пуска в положение пуска, может быть пневматическим (малые двигатели) или масляным (большие двигатели) типом. Также предусмотрены условия для обесточивания и перегрузки с цепями выдержки времени на автостартере.

3. Пускатель звезда-треугольник:

Этот метод используется в двигателях, которые предназначены для работы на статоре, соединенном треугольником. Двухпозиционный переключатель используется для соединения обмотки статора по схеме звезды при пуске и по схеме треугольника при работе с нормальной скоростью. Когда обмотка статора соединена звездой, напряжение на каждой фазе двигателя будет уменьшено в 1 / (кв.3) для обмотки, соединенной треугольником. Пусковой крутящий момент будет в 1/3 раза выше, чем для обмотки, соединенной треугольником. Следовательно, пускатель со звезды на треугольник эквивалентен автотрансформатору с соотношением 1 / (квадрат 3) или пониженным напряжением на 58%.

Пуск электродвигателей с фазным ротором

Электродвигатели с контактным кольцом запускаются с полным линейным напряжением, так как внешнее сопротивление может быть легко добавлено в цепь ротора с помощью контактных колец. Реостат, соединенный звездой, соединен последовательно с ротором через контактные кольца, как показано на рис. Введение сопротивления в ток ротора уменьшит пусковой ток в роторе (и, следовательно, в статоре). Кроме того, улучшается коэффициент мощности и увеличивается крутящий момент. Подключаемый реостат может быть ручным или автоматическим.
Поскольку введение дополнительного сопротивления в ротор улучшает пусковой момент, электродвигатели с фазным ротором могут запускаться под нагрузкой.
Вводимое внешнее сопротивление предназначено только для пуска и постепенно снижается по мере того, как двигатель набирает скорость.

Hyper Engineering | Трехфазный

Особенности и преимущества

  • Снижает силу тока заторможенного ротора (LRA) / пусковой ток до 40% при запуске
  • Снижает пусковой момент двигателя до 70%
  • Защита по напряжению от обрывов и периодических сбоев питания
  • Автоматическая оптимизация тока двигателя
  • Уменьшает мерцание света
  • Продлевает срок службы за счет снижения нагрузки и нагрева компрессора / двигателя
  • Позволяет системе соответствовать определенным требованиям к коммунальным услугам
  • Автозапуск при включении питания без потребности во вспомогательном управляющем питании
  • Простая установка с минимальным количеством проводов

Функции защиты двигателя

  • Отключение по низкому / высокому напряжению
  • Обеспечивает защиту от переполюсовки фаз
  • Функция задержки ограничивает количество запусков двигателя в час
  • Внутренняя синхронизация предотвращает частые циклические ошибки
  • Обеспечивает защиту от короткого замыкания
  • Предотвращает усталостное разрушение подшипников двигателя, трубопроводов и конструкции фундамента двигателя

Модели

  • SS5A04-27SN (460 В, 60 Гц, 04-27 FLA)
  • SS4A04-34SN (415 В, 50 Гц, 04-34 FLA)
  • SS3A04-27SN (380 В, 50/60 Гц, 04-27 FLA)
  • SS2A04-28SN (208-230 В, 50/60 Гц, 04-28 FLA)

Литература

Видео

Характеристики
Задержка при включении питания 9063 0
Номинальное напряжение (переменный ток) 208-230, 380, 415 или 460 В
Частота Доступны модели для 60 Гц или 50 Гц
Номинальная мощность двигателя (208/230 В) , 50/60 Гц) 2-10 л. с.
Номинальная мощность двигателя (380 В, 50/60 Гц) 2-15 л.с.
Номинальная мощность двигателя (415 В 50 Гц, 460 В 60 Гц) 2-20 л. ° C)
Степень защиты IP 207
Размеры 5.30 дюймов x 2,94 дюйма x 1,96 дюйма (132 мм x 72 мм x 59 мм)
Материал Взрывобезопасный ABS (UL-94V0)
Задержка программного сбоя 180 секунд
900 Программное обеспечение Оптимизация Авто — Компенсирует размер двигателя и полное сопротивление источника питания
Защита от чередования фаз Да
Допустимый рабочий цикл 20 пусков / час
1 секунда
Отключение при низком напряжении (# SS3-A) Менее 195 В на нейтраль
Отключение при низком напряжении (# SS3S / SS3G) Менее 85% номинального напряжения сети
Отключение при высоком напряжении (# SS3S / SS3G) Выше 111% номинального напряжения сети
Сброс потери мощности Обнаружение 100 мс
Соответствие ЭМС N2002

Размеры

Электродвигатели

— проводка 480 В

480 Вольт Данные проводки двигателя — токи NEMA, размер стартера, защита цепи двигателя, фазные провода, заземление и размер кабелепровода:

906 246 1 906 246 9018 906 1224 4/46 906 906 24 3 1 1/4
Двигатель, л. с. Ампер NEMA Размер стартера Перегрузка Тип устройства защиты цепи двигателя HMCP
(ампер)
Размер кабелепровода
(дюймы)
Фазовые провода
(AWG)
GND
1/2 1.0 1 W30 3 3/4 12 12
3/4 1,4 1 W33 36 3/4 12
1 1,8 1 W36 3 3/4 12 12
1 1/2 2,66 1 3/4 12 12
2 3.4 1 W42 7 3/4 12 12
3 4,8 1 W45 7
5 7,5 1 W50 15 3/4 12 12
7 1/2 11 1 W50 / 4 12 12
10 14 1 W56 30 3/4 10 10
15 2 906 18 50 3/4 10 10
20 27 2 W64 50 1 8 8
25 34 2 W67 70 1 1/4 6 6
30 40 6 6
40 52 3 W69 100 1 1/4 4 4
50 W72 100 1 1/4 4 4
60 77 4 W74 150 1 1/2 2 2 2 2 2 2 2 2 75 96 4 W77 150 1 1/2 2 2
100 125 4 W 36 200 2 2/0 2
125 156 5 W38 250 2 1/2 4/06 1/1
150 180 5 W40 400 2 1/2 4/0 1/0
  • 1 л.
