Подключение трехфазного двигателя через магнитный пускатель

Автор Alexey На чтение 6 мин Просмотров 8.6к. Опубликовано Обновлено

Содержание

  1. Необходимость в специфическом кнопочном контакте
  2. Простая схема — нереверсивный режим двигателя
  3. Детальное рассмотрение электромонтажа
  4. Использование катушки на 380В и теплового реле
  5. Реверсивный электромагнитный пускатель
  6. Переключение обмоток двигателя
  7. Готовый вариант пускателя

Рассмотрение общепринятых схем монтажа магнитного пускателя позволит пользователю самостоятельно подключить трехфазный асинхронный двигатель самостоятельно, избежав при этом распространённых ошибок, не прибегая к услугам профессиональных электриков.

Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления.

Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный (вспомогательный) контакт шунтирует (подключается параллельно) пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом.

Исходя из этого, кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC) (см. рис.)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом.

Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Простая схема — нереверсивный режим двигателя

Данный режим работы мотора означает, что вращение вала происходит только в одном направлении, запуск осуществляется при помощи кнопки «Пуск», а остановка происходит спустя некоторое время (из-за инерции) после нажатия «Стоп».

Существуют две распространенные разновидности данной схемы подключения – с катушкой управления 220 В и 380 В (подключение между двумя фазами). Схема с применением катушки пускателя с номиналом на 220В требует подсоединения нулевого провода, но применение нуля более привычно для простого пользователя, поэтому вначале будет рассмотрен именно этот вариант подключения.

Подключение эл. двигателя через магнитный пускатель на 220 В

Нужно детально рассмотреть все соединения, чтобы полностью понять принцип работы данной схемы, после чего будет проще разобрать более сложные варианты.

Детальное рассмотрение электромонтажа

Для удобства нужно составить монтажную схему.

Вначале подключается контактор (само собой, напряжение на  входном кабеле должно отсутствовать). В приведённой выше схеме напряжение, необходимое для управления, снимается с фазы «В» (L2), но выбор фазного провода в этом случае не имеет никакого значения (как будет удобно).

Проводник, идущий к кнопке «Стоп» подключается вместе с фазным проводом на клемме контактора. Чтобы не было путаницы, общепринято маркировать нормально разомкнутые контакты цифрами «1», «2», а размыкающие соответственно – «3», «4».

Далее нужно установить перемычку в кнопочном посте.

После чего подсоединяется провод, идущий от клеммы «1» пусковой кнопки к выводу А1 управляющей катушки контактора.

От клеммы «2» кнопки запуска нужно подсоединить провод к вспомогательному контакту NO13. В данном случае неважно, к какому выводу подключать данный провод, но лучше придерживаться схемы, чтобы потом не запутаться.

Далее необходимо подсоединить с помощью перемычки вывод NO14 вспомогательного контакта с клеммой А1, где уже подключён провод от кнопочного поста.

Осталось подсоединить вывод А2 катушки управления к нулевой шине.

Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.

Убедившись в работоспособности схемы, можно подсоединять выводы обмоток двигателя к выходным клеммам контактора.

Видео по подключению магнитного пускателя классическим способом:

Использование катушки на 380В и теплового реле

Разумеется, что подключение кнопочного поста и трехфазного двигателя необходимо делать не одиночными проводами, а защищённым кабелем – приведённые выше примеры даны для того, чтобы пошагово объяснить весь процесс монтажа.

Выполняя шаг за шагом данные инструкции пользователь сможет самостоятельно собрать магнитный пускатель, даже не имея опыта в электротехнике.

Набравшись опыта и поняв принцип работы, можно использовать контактор номиналом на 380 В, в этом случае вывод с катушки А2 подключается не на нулевую шину, к одной из двух фаз, к которым не подключена клемма «4» («Стоп»).

Аналогично выглядит схема, если используется трёхфазная сеть с напряжением 220В.

В магнитном пускателе с тепловым реле схема немного меняется за счёт включения размыкающего контакта в разрыв провода от клеммы А2 контактора. Вывод А2 с катушки управления подключается к фазе или нулю через размыкающий контакт данного теплового реле P, подключённого последовательно в силовые цепи обмоток.(см. схему ниже)

Реверсивный электромагнитный пускатель

Для реверса электродвигателя (вращения вала в обратную сторону), необходимо изменить последовательность фаз, для чего применяют два контактора и кнопочный пост с тремя кнопками.

Подключение магнитных пускателей для реверса двигателя

При этом, для блокировки случайного одновременного включения обеих пускателей необходимо цепи управления запуском подключать через размыкающие контакты смежных контакторов.

Если у контакторов данные вспомогательные размыкающие контакты отсутствуют, то необходимо использовать контактную приставку.

Принцип работы, с использованием самоподхвата, остается прежним, но схема немного усложняется за счёт включения новых элементов.

Подключение эл. двигателя через реверсивные магнитные пускатели 220 В

Ключевым моментом является то, что размыкающий контакт контактора КМ2 включён в пусковую цепь КМ1, и наоборот. Необходимо рассмотреть процесс включения с самого начала, когда вспомогательные контактные мостики КМ1 и КМ2 замкнуты, то есть существует возможность запуска двигателя в любую сторону.

Запустим пускатель КМ1, при котором его нормально замкнутый контакт, через который подключёна цепь запуска в обратную сторону, разомкнётся, тем самым делая невозможным реверс до отключения КМ1. Аналогично блокируется КМ1 при работе КМ2. На контакторы устанавливается система перемычек.

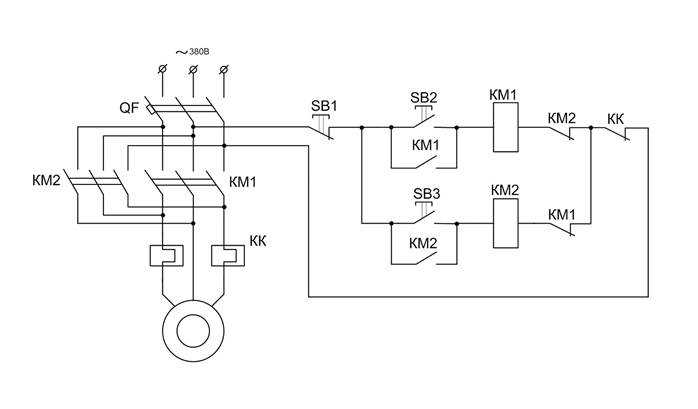

Подключение эл. двигателя через реверсивные магнитные пускатели 380 В

Данный принцип сохраняется при использования катушек любого номинала.

Реверс часто используют для торможения двигателя, контролируя его обороты с помощью специального контроллера.

Переключение обмоток двигателя

Известно, что асинхронный электродвигатель потребляет меньшие стартовые токи при подключении обмоток «звездой», но максимум мощности развивает, если используется схема включения по типу «треугольника».

Поэтому, на производстве, для запуска особенно мощных электродвигателей используется переключение обмоток.

Подключение обмоток двигателе по схеме 1.»звезда» и 2.»треугольник»

Электронный прибор контролирует обороты электродвигателя – как только они достигнут номинального значения, инициируется сигнал, переключающий контакторы, вследствие чего обмотки двигателя переключатся от «звезды» к «треугольнику».

Готовый вариант пускателя

Тепловые реле, помимо уставки тока и регулировки выдержки, также имеют рычажок отключения, который часто используют в компактных магнитных пускателях, размещая кнопку «Стоп» на крышке корпуса напротив.

Включение контактора происходит при механической передаче усилия нажатия от стартовой кнопки к специальной кнопочной приставке, прикрепляемой к контактору. Схема подключения остаётся прежней, только в данном случае кнопочный пост совмещён с контактором в едином корпусе магнитного пускателя.

кнопочный пост в одном корпусе с магнитным пускателем

Поскольку подсоединение и монтаж кнопок в данных изделиях осуществляются непосредственно производителем, то пользователю необходимо только подключить питание и нагрузку, и отрегулировать тепловое реле.

Схема подключения магнитного пускателя на 220 и 380 В, реверсивное подключение

Магнитные пускатели, а также контакторы, предназначаются для управления работой электродвигателей и других электрических устройств. Они рассчитаны на частое включение/выключение подобных устройств. Могут работать, как в однофазных, так и в 3-х фазных цепях переменного тока, а также в цепях постоянного тока.

Содержание

  • 1 Чем отличаются пускатели от контакторов
  • 2 Принцип работы и устройство
  • 3 Катушка на 220 вольт: схемы подключения
    • 3. 1 Подключение к сети 220 V
    • 3.2 Использование кнопок «Пуск» и «Стоп»
  • 4 Включение/выключение асинхронного двигателя на 380 V
  • 5 Реверсивная схема включения электродвигателя
  • 6 В заключение

Чем отличаются пускатели от контакторов

Предназначение этих видов устройств практически одинаковое, но разница все же имеется. Принцип работы этих устройств также одинаковый, поскольку их работа основана на принципе работы электрического магнита. Рассчитаны они для работы в цепях постоянного тока, с напряжением до 440V, а также в цепях переменного тока с напряжением до 600 V. Те и другие имеют:

  • Рабочие (силовые) контакты, для управления работой нагрузки.
  • Вспомогательные (управляющие) контакты, обеспечивающие функционирование сигнальных устройств.

Казалось бы, разницы нет, но она есть и достаточно существенная. Пускатели выпускаются для работы на малые токи до 10А, а вот контакторы предназначены для коммутации электрических цепей с большими токами, которые составляют сотни ампер. В связи с этим, их конструкция может отличаться из-за наличия дугогасительных камер.

Внешний вид не всегда так сильно отличается, но бывает и так

Кроме этого, пускатели выпускаются в корпусах из прочной пластмассы, а контакторы корпусов не имеют (в большинстве случаев), поэтому их установка требует защищенных мест, вроде боксов, вход в которые не возможен для посторонних лиц, кроме обслуживающего персонала. Кроме этого, контакторы должны быть защищены от влаги, пыли и грязи.

Пускатели в основном предназначаются для включения/отключения асинхронных 3-х фазных электродвигателей. В связи с этим данные устройства оборудованы 3 парами рабочих контактов, а также вспомогательными контактами, которые обеспечивают подачу питания на пускатель в рабочем режиме. Подобные функциональные возможности достаточно универсальные, поэтому пускатели используются для управления работой различных устройств, находящихся на значительном удалении.

Поскольку их принцип работы практически не отличается, то зачастую пускатели называют «малогабаритными контакторами». В основном это можно встретить в прайс-листах, хотя ранее четко разграничивались контакторы и пускатели. Как правило, даже электрики и те больше работали с пускателями.

Принцип работы и устройство

Очень важно понять, на чем основан принцип работы пускателей, а также как они устроены, чтобы лучше понимать схему подключения.

Основу конструкции представляет электрический магнит, который, в свою очередь, состоит из подвижной и неподвижной части. Магнитопровод отличается «Ш» — образной формой, при этом он как бы разрезан по середине и установлен «ногами» друг против друга.

Устройство магнитного пускателя

Как правило, нижняя часть является неподвижной и надежно закреплена на корпусе. Верхняя часть является подвижной и установлена на пружинах, которые автоматически отключают пускатель, если на катушке отсутствует рабочее напряжение. Следует отметить, что выпускаются пускатели на различное рабочее напряжение, от 12 до 380 вольт. Катушки легко меняются, поэтому пускатели достаточно ремонтопригодные и наиболее слабым звеном является именно катушка. Кроме этого, у пускателя имеются также подвижные и неподвижные контакты, как силовые, так и управляющие. Подвижные контакты располагаются на подвижной части магнитного пускателя.

Когда катушка обесточена, подвижные контакты находятся в разомкнутом состоянии за счет действия пружины. Когда нажимается кнопка «Пуск» на катушке появляется напряжение. В результате подвижная часть сердечника притягивается, а вместе с ней и подвижные контакты. Соединяясь с неподвижными контактами, образуется электрическая цепь, в результате чего на управляющем устройстве (электродвигателе) появляется рабочее напряжение: двигатель запускается. Это можно увидеть на картинке ниже.

Так выглядит в разобранном виде

Когда нажимается кнопка «Стоп», напряжение на катушке исчезает и верхняя, подвижная часть, за счет действия пружины, возвращается в исходное состояние. Контакты размыкаются, электрическая цепь пропадает, как и напряжение на электродвигателе: электрический двигатель останавливается. Электромагнит срабатывает, как от постоянного, так и от переменного напряжения, главное, чтобы катушка была рассчитана на рабочее напряжение.

Бывают пускатели с нормально замкнутыми и нормально разомкнутыми контактами, при этом последние наиболее распространенные и наиболее востребованные.

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства.

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.


Watch this video on YouTube

Включение/выключение асинхронного двигателя на 380 V

Несмотря на то, что двигатель 3-х фазный (на 380V), используется катушка на 220 V. Отличие этой схемы в том, что силовые контакты коммутируют 3 фазы (380 V), а управление магнитным пускателем осуществляется с помощью 1 фазы (220 V). Фазы А, В, С подключаются к контактам L1, L2, L3, а электродвигатель подключается к контактам Т1, Т2, Т3. Напряжение управления подается к контактам А1 и А2, при этом на один из этих контактов подводится одна из фаз, например фаза В, хотя могут подключаться любые фазы. Второй контакт соединяется с нулевым проводом. Подключается также блок-контакт (БК), обеспечивающий функционирование оборудования после отпускания кнопки «Пуск».

Подключение трехфазного двигателя через пускатель

Схема несколько изменена за счет того, что добавлено тепловое реле, защищающее электродвигатель от перегрузок, а также автоматический выключатель QF, защищающий схему от короткого замыкания.

Порядок подключения представлен на следующем видео.

Как подключить трехфазный двигатель через магнитный пускатель.


Watch this video on YouTube

Реверсивная схема включения электродвигателя

Достоинство асинхронных 3-х фазных двигателей заключается в том, что они могут вращаться в разные стороны, достаточно поменять местами всего 2 фазы. Подобные схемы используются достаточно часто, но для реализации этой схемы нужно иметь два магнитных пускателя, а также дополнительная кнопка. Как правило, работа электродвигателя управляется 3 кнопками: кнопкой «Вперед», кнопкой «Назад» и кнопкой «Стоп».

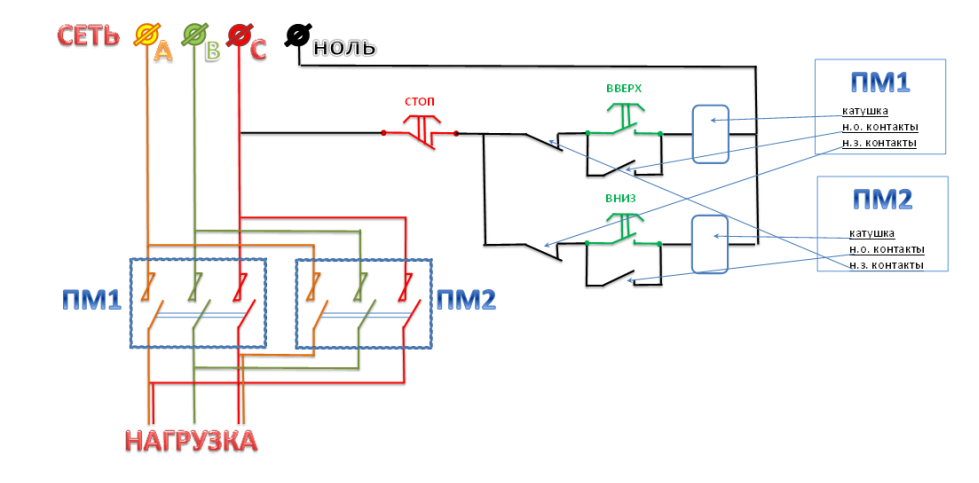

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

При отсутствии магнитного пускателя на 220 V и при наличии на 380 V, нулевой провод для работы схемы не используется, а используется другая фаза.

В схеме также предусмотрена защита на случай включения 2-х пускателей одновременно. Защита реализована на основе нормально замкнутых контактов, при этом используются контакты другого пускателя. При включенном состоянии одного из пускателей, нормально замкнутые контакты размыкают электрическую цепь и не позволяют подавать управляющее напряжение на другой пускатель. На схеме это контакты КМ1 и КМ2, включенные в цепь катушек соответствующих пускателей. Поэтому включить два магнитных пускателя одновременно не получится. При неправильном включении, когда может включиться сразу два пускателя, получается короткое замыкание, которое сразу же выведет из строя магнитные пускатели, а возможно и оборудование.

На самом деле, не все магнитные пускатели имеют полный набор нормально замкнутых и нормально разомкнутых контактов. В таком случае допустимо установить дополнительный блок в виде контактной приставки, хотя выпускаются готовые магнитные пускатели с подобными приставками. Их используют в сложных схемах управления различным оборудованием, а для простых схем достаточно иметь всего один нормально замкнутый и один нормально разомкнутый дополнительный контакт.

Магнитный пускатель с установленной на нем контактной приставкой

Следующее видео демонстрирует работу схемы, которая позволяет управлять работой электродвигателя в реверсном режиме.

Реверсивная схема подключения магнитного пускателя


Watch this video on YouTube

В заключение

Применение магнитных пускателей позволяет автоматизировать различные процессы, в которых применяются электрические двигатели. Достаточно в схему включить различные датчики, и они будут управлять работой различных мощных устройств, при этом управляющие мощности значительно меньше. Кроме этого, допустимо управлять различной аппаратурой, находящейся на значительном удалении, воспользовавшись современными технологиями дальней связи, особенно цифровой.

Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.


Watch this video on YouTube

Как подключить пускатель двигателя

Пускатель двигателя представляет собой комбинацию устройств, используемых для запуска, работы и остановки асинхронного двигателя переменного тока на основе команд оператора или контроллера. В Северной Америке асинхронный двигатель обычно работает при 230 В или 460 В, 3 фазы, 60 Гц и имеет управляющее напряжение 115 В переменного тока или 24 В постоянного тока. Несколько других комбинаций возможны в Северной Америке и других странах, и их легко получить из методов, показанных в этом документе.

Пускатель двигателя должен иметь как минимум два компонента для работы: контактор для открытия или закрытия потока энергии к двигателю и реле перегрузки для защиты двигателя от тепловой перегрузки. Могут потребоваться другие устройства для отключения и защиты от короткого замыкания, как правило, автоматический выключатель или предохранители. Защита от короткого замыкания не будет показана в следующих примерах.

Контактор

Контактор представляет собой 3-полюсный электромеханический переключатель, контакты которого замыкаются при подаче напряжения на его катушку. Когда на катушку подается напряжение, контакты замыкаются и остаются замкнутыми до тех пор, пока катушка не будет обесточена. Контактор специально разработан для управления двигателем, но может использоваться и для других целей, например, для резистивных и осветительных нагрузок. Поскольку двигатель является индуктивной нагрузкой, при определении размера контактора разработчик должен учитывать как номинальную мощность, так и номинальный ток. Это необходимо для того, чтобы контактор правильно переключал нагрузку.

Реле перегрузки

Реле перегрузки представляет собой устройство с тремя датчиками тока, которое защищает двигатель от перегрузки по току. Каждая фаза, идущая от контактора к двигателю, проходит через эти датчики тока. Реле перегрузки имеет выбираемую настройку тока в зависимости от номинального тока полной нагрузки двигателя. Если ток перегрузки превышает уставку реле в течение достаточного времени, группа контактов размыкается для защиты двигателя от повреждения.

В этой статье показано, как подключать различные двигатели с помощью контакторов серии Fuji, продаваемых AutomationDirect. Контакторы других марок могут быть подключены так же или аналогично. Обратитесь к схемам подключения производителя контакторов других марок.

Существует четыре основных комбинации проводки:
a)  Двигатели полного напряжения, нереверсивные, трехфазные.
b) Реверсивные трехфазные двигатели полного напряжения
c) Однофазные двигатели
d) Трехфазные двигатели с разомкнутым переходом «звезда-треугольник»

Вы должны предоставить разъединитель, провод надлежащего сечения, кожухи, клеммные колодки и любые другие устройства, необходимые для замыкания вашей цепи.

ВНИМАНИЕ! Следуйте инструкциям, прилагаемым к каждому конкретному устройству.
Невыполнение этого требования может привести к поражению электрическим током или повреждению.

Будут использоваться следующие компоненты:

Полновольтные нереверсивные трехфазные двигатели

На следующей диаграмме показано управление 3-фазным нереверсивным двигателем с управляющим напряжением 24 В пост. тока и ручным управлением. Мы будем использовать контактор, блок вспомогательных контактов, реле перегрузки, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем. Цепями пуска и останова также можно управлять с помощью входов и выходов ПЛК.

Реверсивные трехфазные двигатели полного напряжения

Эта схема предназначена для управления трехфазным реверсивным двигателем с управляющим напряжением 24 В постоянного тока. В нем используются два контактора, два вспомогательных контактных блока, реле перегрузки, механическая блокировка, две нормально разомкнутые кнопки пуска, нормально замкнутая кнопка останова и источник питания с предохранителем. Схемы прямого, обратного хода и останова также могут управляться с помощью ПЛК.  Обратите внимание, что могут быть доступны комплекты реверсирования как для контакторов со стороны нагрузки, так и для линии, что может упростить процесс подключения реверсивного контактора.

Однофазные двигатели полного напряжения

Эта схема предназначена для управления однофазными двигателями. В нем используется контактор, реле перегрузки, блок вспомогательных контактов, нормально разомкнутая кнопка пуска, нормально замкнутая кнопка останова и источник питания с предохранителем. Схемы пуска и останова также могут управляться с помощью ПЛК..

Трехфазные двигатели с открытым переходом «звезда-треугольник»

На следующей схеме показана схема управления трехфазным двигателем с подключением по схеме «треугольник-звезда». В нем используются три контактора, реле перегрузки, один блок вспомогательных контактов, нормально разомкнутая кнопка пуска, нормально замкнутая кнопка останова, таймер задержки включения 0–20 секунд и блок питания с предохранителем. Схемы запуска, остановки и синхронизации также могут управляться с помощью ПЛК.

ДАННАЯ ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ СЛУЖБОЙ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ AUTOMATIONDIRECT.COM, ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ» БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ. Мы не гарантируем, что данные подходят для вашего конкретного приложения, и не берем на себя никакой ответственности за них в вашем приложении.

Страница технической поддержки на веб-сайте AutomationDirect содержит ценную информацию и доступна круглосуточно и без выходных. Об этом говорится в разделе «Технические указания и указания по применению».

Что такое DOL Starter? Прямая онлайн-проводка и работа стартера

Асинхронный двигатель при запуске потребляет большой ток. Этот пусковой ток может повредить обмотки двигателя. Чтобы избежать каких-либо повреждений, мы используем различные методы снижения пускового тока с помощью пускателя двигателя. Эти методы зависят от номинальных характеристик двигателя и нагрузки, подключенной к двигателю. Помимо этого, пускатель двигателя также защищает двигатель от перегрузки и перегрузки по току.

В пускателе прямого действия или прямого пуска используется метод пуска от полного напряжения или от сети, при котором двигатель напрямую подключается к полному напряжению через автоматический выключатель или автоматический выключатель и реле для защиты от перегрузки. Поэтому такой пускатель используется с асинхронными двигателями мощностью менее 5 л.с.

  • Запись по теме: Что такое стартер двигателя? Типы пускателей двигателей и методы пуска двигателей

Содержание

Что такое Direct Online (DOL) Starter?

DOL Starter (Direct Online Starter) также известен как «пускатель через линию». Пускатель DOL представляет собой устройство, состоящее из главного контактора, защитных устройств и реле перегрузки, которое используется для пуска двигателя . Он используется для двигателей с низким рейтингом, обычно ниже 5 л. с.

В методе пуска двигателя с прямым пуском в режиме онлайн обмотки статора двигателя напрямую подключаются к сети питания, где DOL защищает цепь двигателя от высокого пускового тока, который может повредить общую цепь, поскольку начальный ток намного выше, чем полный номинальный ток.

Ниже приведена базовая схема подключения DOL (Direct Online Starter).

Защита, предлагаемая пускателем DOL:

Пускатели двигателя не только обеспечивают безопасный пусковой ток, но и защищают двигатель во время работы. Понятно, что пускатель DOL обеспечивает полное линейное напряжение, но обеспечивает следующую защиту:

Защита от перегрузки по току:

Состояние, вызывающее протекание большого количества ошибочного тока, в основном из-за короткого замыкания или замыкания на землю, называется перегрузкой по току.

Состояние перегрузки по току может привести к повреждению двигателя, линий электропередач и представлять опасность для операторов.

Такой ток слишком опасен для краткого момента.

В пускателе DOL мы используем автоматический выключатель или предохранители для защиты от перегрузки по току. Они размыкают цепь и мгновенно прерывают ток, пока проблема в системе не будет решена. Предохранитель или автоматический выключатель тщательно выбираются с учетом его номинала. Потому что мы не хотим, чтобы предохранитель сгорел, но чтобы выдерживать пусковой ток, а также большой ток нагрузки. Номинал прерывателя максимального тока поддерживается немного выше, чем номинальный пусковой ток двигателя.

  • Запись по теме: Что такое устройство плавного пуска? Его работа, схема и приложения

Защита от перегрузки:

Состояние, при котором нагрузка, подключенная к двигателю, превышает установленный предел, и двигатель потребляет чрезмерный ток, называется состоянием перегрузки. При перегрузке ток выходит за безопасные пределы, что приводит к повреждению проводов и обмоток двигателя.

Он плавит обмотки и может стать причиной пожара.

Чтобы защитить двигатель от перегрузки, мы используем реле перегрузки, которое отключает источник питания и защищает систему от перегрева. Реле перегрузки контролирует ток и прерывает поток тока, когда он превышает определенный предел в течение определенного периода времени. Механизм отключения может различаться и зависит от применения двигателя.

Ниже приведены несколько типов реле перегрузки, используемых для защиты двигателя:

Тепловое реле перегрузки : Этот тип реле перегрузки работает по принципу расширения за счет тепла, выделяемого протекающим током. Биметаллическая полоса используется с различным тепловым расширением для разрыва или замыкания цепи в зависимости от температуры.

Магнитное реле перегрузки : такие реле работают по принципу магнитного поля, создаваемого током, протекающим через катушку. Чрезмерный ток, потребляемый двигателем (т. е. заданная величина), создает магнитное поле, достаточное для размыкания контактных клемм и прерывания подачи тока.

Электронное реле перегрузки : Электронное реле представляет собой полупроводниковое устройство без каких-либо подвижных частей или контактов. Он использует датчики тока для контроля тока двигателя и имеет регулируемую настройку, позволяющую выполнять отключение в широком диапазоне значений номинального тока.

  • Сообщение по теме: Зачем нам нужно устанавливать стартер с двигателем?

Конструкция устройства запуска DOL:

Устройство запуска DOL или Direct Online имеет просто две кнопки; Зеленый и красный, где зеленая кнопка используется для запуска, а красная — для остановки двигателя. Зеленая кнопка соединяет клеммы и замыкает цепь, а красная кнопка отсоединяет клеммы и разрывает цепь.

Пускатель DOL состоит из автоматического выключателя или MCCB или предохранителя, реле перегрузки и контактора или катушки. Автоматический выключатель используется для защиты от коротких замыканий, а реле перегрузки защищает двигатель от перегрузки. Контактор используется для запуска и остановки двигателя, где соединены зеленая и красная кнопки. Проводка для кнопки запуска и остановки кратко описана в этой статье ниже.

Детали пускателя DOL:

Пускатель DOL состоит из следующих частей:

Автоматический выключатель или предохранитель:

Автоматический выключатель или предохранитель подключается непосредственно к сети электропитания и используется для защиты от короткие замыкания. Он отключает источник питания в случае короткого замыкания, чтобы защитить систему от любых потенциальных опасностей.

Магнитные контакторы:

Магнитный контактор представляет собой электромагнитный переключатель, который работает электромагнитным способом для переключения питания, подаваемого на двигатель. Он удобно подключает и отключает несколько контактов, обеспечивая дистанционное управление работой.

Магнитное поле, создаваемое катушкой, используется для переключения клемм. Проходящий ток через катушку намагничивает железный сердечник, окруженный катушкой. Магнитная сила притягивает якорь, замыкая или размыкая контакты.

Магнитные контакторы имеют три НО (нормально разомкнутых) главных контакта, используемых для питания двигателя, и вспомогательные контакты (НО и НЗ) с меньшим номиналом, используемые для цепи управления. Катушка подключается к источнику напряжения через вспомогательные контакты. Кроме того, имейте в виду, что катушки, используемые для однофазного и трехфазного питания, различаются в зависимости от напряжения питания.

Реле перегрузки:

OLR или реле перегрузки — это последняя часть, используемая в пускателе DOL, и она используется для защиты двигателя от перегрузки. Он прерывает ток, когда он превышает определенный предел, но также допускает высокий пусковой ток. Таким образом, OLR тщательно подбирается таким образом, чтобы его предел тока срабатывания не опускался ниже диапазона пускового тока.

Чрезмерный ток может повредить изоляцию электрических проводов, а также обмотку двигателя.

Ожидаемый срок службы двигателя уменьшается, и это может привести к короткому замыканию обмоток, что может привести к возгоранию.

Простой предохранитель или автоматический выключатель не могут защитить систему от перегрузки, поскольку они используются для защиты от перегрузки по току (короткого замыкания). OLR имеет свойства измерения тока, которые могут различать пусковой ток и ток перегрузки.

  • Связанный пост: Основное различие между контактором и пускателем

Схема подключения стартера DOL:

 Трехфазное и однофазное подключение немного отличается друг от друга. Ниже приведена проводка для трехфазного и однофазного стартера:

Схема подключения трехфазного пускателя DOL :

Это схема подключения пускателя DOL

MCCB или автоматический выключатель : фазы R, Y и B подключаются через MCCB к контакторам.

Магнитный контактор : Контактор имеет 3 типа контактов:

1) Главные контакты

: Контактор имеет 3 основных (НО) контакта, известных как L1, L2 и L3.

  • L1 подключается к фазе R через MCCB
  • L2 подключен к фазе Y через MCCB
  • L3 подключается к фазе B через MCCB
  • Точка 1 подключена к фазе R, а точка 2 подключена к точке Т1 реле перегрузки.
  • Точка 3 подключена к фазе Y, а точка 4 подключена к точке T2 реле перегрузки.
  • Точка 5 подключена к фазе B, а точка 6 подключена к точке T3 реле перегрузки.

2) Вспомогательные замыкающие контакты : вспомогательные замыкающие контакты 53 и 54 замыкаются при подаче питания на катушку. Он подключается через зеленую и красную кнопку.

  • Точка-53 подключена к кнопке пуска Точки-96
  • Точка-54 подключена через кнопку стоп.

3) Вспомогательные размыкающие контакты

: размыкающие контакты 95 и 96 являются нормально замкнутыми контактами реле перегрузки и размыкаются, когда ток превышает определенный предел.

  • Точка-96 подключена к кнопке стоп.

Катушка реле : Точки катушки реле A1 и A2 подключаются к источнику питания через OLR, кнопку запуска и кнопку остановки.

  • Точка A1 подключена к R-фазе от точки 1.
  • Точка A2 подключена к клемме NC реле перегрузки, точка 95.

Реле перегрузки: Реле перегрузки имеет нормально соединенные клеммы T1, T2 и T3, которые подают питание на двигатель.

  • T1 подключается к точке 2 контактора.
  • Т2 подключен к точке-4 контактора.
  • Т3 подключен к точке 6 контактора.
Однофазный пускатель прямого пуска Схема подключения:

Однофазный пускатель прямого пуска может быть сконструирован с использованием тех же компонентов, которые показаны на следующей схеме.

Мы должны использовать все 3 полюса реле перегрузки, иначе дисбаланс из-за протекания тока только по 2 из них приведет к ненужному отключению.

Работа пускателя DOL:

Пускатель DOL подключает 3-фазное питание, т. е. R-фазу, Y-фазу и фазу B, к клеммам асинхронного двигателя.

На приведенной выше схеме пускателя DOL есть два типа цепей; Цепь управления и силовая цепь.

Цепь управления :

Она питается только от 2 фаз источника питания и отвечает за запуск и остановку питания, подаваемого на двигатель.

Зеленая кнопка пуска и красная кнопка останова подключены внутри цепи управления. Кратковременное нажатие зеленой кнопки запускает двигатель, и питание подается при ее отпускании. Нажатие красной кнопки отключает подачу питания и останавливает двигатель.

Нажатие пусковой (зеленой) кнопки :

Зеленая кнопка подключается к источнику питания фазы B через точку 5 и точку 53 и соединяет его с точкой-A2 катушки реле через точку 96- OLR- 95.

Нажатие на зеленую кнопку замыкает контакты и обеспечивает подачу напряжения на катушку реле, которая активирует его. Катушка перемещает контактор в замкнутое положение, и питание подается на асинхронный двигатель.

Отпускание кнопки «Пуск» (зеленая) :

Когда кнопка пуска отпущена, подача напряжения на катушку реле сохраняется. Подача напряжения осуществляется от точки 54 контактора (замкнутое положение) через точку OLR 95-96.

В случае перегрузки точка 95-96 OLR размыкается и обесточивает катушку для размыкания контакторов.

Нажатие кнопки «Стоп» (красная) :

После отпускания кнопки «Пуск» нажатие кнопки «Стоп» размыкает ее контакты и прерывает подачу напряжения на катушку реле. следовательно, катушка обесточивается, а контактор переключается в разомкнутое положение и прекращает подачу питания на двигатель.

Цепь питания:

Цепь питания отвечает за подачу питания на двигатель. Его работа заключается в передаче большого количества тока, необходимого для питания двигателя. Переключение этой цепи контролируется схемой управления.

Принцип пускателя DOL:

Пускатель Direct Online работает при полном напряжении или при подключении через линию, когда двигатель напрямую подключен к источнику полного напряжения. Поскольку снижения напряжения нет, пусковой ток очень велик, что приводит к высокому пусковому моменту.

Когда двигатель запускается, он потребляет огромный ток, обычно в 5-6 раз превышающий его номинальный ток полной скорости. Огромный потребляемый ток вызовет падение напряжения в сети. Постепенное увеличение скорости уменьшит ток, потребляемый от линий, но не ниже определенной скорости (обычно 75%). Как только двигатель достигает номинальной скорости, потребляемый ток и сетевое напряжение возвращаются к норме.

Поскольку дол обеспечивает высокий пусковой ток, двигатель создает высокий пусковой момент. Создаваемый крутящий момент также зависит от номинальной мощности двигателя. Нагрузка, подключенная к двигателю, влияет на ускорение и время, необходимое для достижения полной скорости. Если нагрузка, подключенная к двигателю, имеет высокий крутящий момент, то крутящий момент, создаваемый двигателем, не будет ускоряться. И вам нужно заменить его на двигатель с высоким пусковым моментом.

Также имейте в виду, что пусковой ток может повредить обмотки двигателя. Таким образом, двигатели малой мощности подключаются через пускатель прямого пуска.

Особенности, преимущества/недостатки и области применения DOL Starter

Преимущества

  • Устройство очень просто проектировать, эксплуатировать и обслуживать.
  • Самый дешевый и экономичный стартер.
  • Имеет компактный дизайн и занимает меньше места.
  • Обеспечивает 100% пускового момента.
  • Схема управления (зеленая и красная кнопки) проста, с ней справится неспециалист.
  • Стало проще разбираться в системе и устранять неполадки.
  • Соединяет обмотку двигателя треугольником.

Недостатки

  • Поскольку используется технология пуска при полном напряжении, пусковой ток очень высок.
  • Высокий пусковой ток может повредить двигатель, поэтому следует использовать только двигатели с низкими характеристиками.
  • Высокий пусковой ток вызывает падение напряжения в линиях электропередач, что может быть опасно для других параллельно подключенных приборов.
  • В некоторых случаях высокий пусковой момент может быть излишним.
  • Высокий пусковой момент вызывает механическое напряжение, сокращающее срок службы самого двигателя.
  • Нет контроля пускового тока и крутящего момента.

Характеристики:

Ниже приведены некоторые характеристики пускателей DOL;

  • Обеспечивает высокий пусковой ток.
  • Обеспечивает высокий пусковой момент.
  • Вызывает падение напряжения в электросети.
  • Имеет простейший механизм управления.
  • Подходит для двигателей малой мощности.

Применение:

  • Пускатели DOL используются для двигателей с малой номинальной мощностью.
  • Где пусковой ток не повреждает обмотки двигателя.
  • Для приложений, в которых пусковой ток не вызывает значительных провалов сетевого напряжения.
