Монтаж инфракрасного теплого пола «своими руками»

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям укладка ИК пола стала возможной и под плиткой.

Преимущества теплого пола

Подключение теплого пола к имеющейся системе отопления имеет ряд преимуществ:

• Обеспечивает равномерный и оптимальный прогрев всей поверхности пола благодаря использованию дополнительных регулирующих устройств.
• В помещении формируется комфортный микроклимат. Тепло будет сконцентрировано внизу помещения, а холодный воздух – вверху. Это наиболее удобный вариант для человека.
• В системе используются материалы, не поддающиеся коррозии. Они прослужат длительное время при правильном монтаже.
• Уменьшается движение воздушных масс, что снижает объем пыли во взвешенном состоянии. Это важно для аллергиков.
• Единый источник для обычного и напольного отопления позволяет экономить на монтаже и исключает использование многих дорогостоящих устройств.
• Снижаются расходы на отопления до 40%.
• Отсутствует зависимость от электросетей.
• Минимальная стоимость при самостоятельном монтаже.

Виды инфракрасного теплого пола

Обогревать пола придумали ещё в Древнем Риме. Тогдашняя система, конечно же, отличается от современных реалий, но именно тогда придумали класть трубы, по которым пускали пар или тёплую воду.

Шли годы, и вот современность дарит нам следующие виды обогрева пола, существующие сегодня:

• Электрический;
• Водяной;
• Инфракрасный.

Названия эти получились из-за особенностей теплоносителя. На практике можно применять, как электричество, проводя кабель, воду, используя трубы, так и инфракрасное излучение. Но в последнее время популярность приобретает именно инфракрасная пленка, дающая такое излучение.

Инфракрасное – это тёплое излучение, которое человеческому глазу не видно.

Такое излучение даёт солнце и, если немного пофантазировать, то можно представить, что в доме присутствует настоящая энергия солнца. Тепло будет ощутимо на незатемнённых участках комнаты (в тени тепло будет сильнее поглощаться), окружающие предметы также будут принимать исходящее от пола тепло. Инфракрасные лучи абсолютно безвредны. Кроме того, после исследований, медики пришли к выводу, что лучи способны повысить иммунитет, а также ускорить процесс выздоровления.

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию. Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм.

Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Плюсы и минусы пленочного пола

Достоинствами инфракрасного теплого пола считают:

• универсальное действие. Пленка может работать с любым напольным покрытием. Она может устанавливаться не только на пол, но и на стены или потолок;
• монтаж пленки прост и не требует участия специалистов;
• температуру нагрева можно настраивать по своему желанию, для чего используются специальные терморегуляторы;
• возможность многоразового использования. При необходимости пленку можно снять и уложить в другом помещении;
• толщина пленки составляет около полмиллиметра. Она нисколько не изменяет уровень пола и не требует никаких дополнительных действий при монтаже;
• низкая инерция действия. Подключение пленки дает быстрый эффект, а после отключения температура быстро падает;
• равномерность. Отсутствуют зоны более сильного или слабого нагрева;
• Отсутствие нежелательных побочных эффектов. Излучение не сушит воздух, не изменяет содержание кислорода. Наоборот, оно ионизирует воздух, уничтожая вредоносные бактерии.

К достоинствам пленочного обогрева следует отнести также модульный принцип работы – если один участок вышел из строя, это не остановит работу всего комплекта.

Недостатками пленочного обогрева считаются:

• нагретые поверхности получают заряд статического электричества и притягивают пыль. Требуется более частая уборка;
• зависимость работы пленки от наличия тока в сети;
• укладку пленки приходится производить с учетом размещения мебели в помещении;
• высокий расход электроэнергии;
• необходима защита от влаги и от механических воздействий.

Несмотря на присутствие некоторых недостатков, спрос на инфракрасные пленочные излучатели постоянно растет.

Принцип работы ИК-полов и вспомогательное оборудование

Температурный контроль ведет датчик, располагающийся в толще полов.

Смонтировать инфракрасный пленочный теплый пол можно самостоятельно, без помощи специалистов. Для этого понадобятся соответствующее количество пленки, термостат и соединительные провода. Схема подключения пленочного теплого пола проста – отдельные участки соединяются между собой параллельно (не последовательно), после чего подключаются через термостат к электросети.

Пленочные теплые полы очень тонкие – их толщина в большинстве случаев не превышает 1 мм. А вот ширина варьируется от 50 до 100 см. Пленка поставляется в длинных рулонах, причем она легко разрезается на отдельные участки определенной длины. Но резать наобум нельзя – только по линиям отреза, иначе будет нарушена ее работоспособность. Кроме того, на этих линиях располагаются контактные площадки для подключения к электрической сети.

Общий принцип монтажа пленочных полов следующий:

• Укладываем на черновые полы слой теплоизоляции;
• Монтируем датчик температуры;
• Раскладываем пленку согласно заранее нарисованной схеме;
• Выполняем электрические подключения.

Завершающий этап – тестирование. Положительным результатом станет равномерный прогрев напольного покрытия на всех участках, под которыми прокладывается пленка.

Способы монтажа ИК покрытий под кафель

Методика укладки ИК под кафель отличается от процесса укладки под ламинат. Причина тому – плохое сцепление клея с материалом нагревательного элемента. Существует две технологии укладки:

1. Сухая: долгий срок эксплуатации теплого пола, листы СМЛ водонепроницаемы, нагревательная пленка под надежным слоем защиты.
2. Мокрая.

«Сухой» метод

Необходимо обеспечить подложку из одного материала – рулонной пробки толщиной 2 мм, пенополистирола, изолона. Такой материал прокладывается везде, даже там, где не будет нагревательного элемента. Следующий слой – полиэтиленовая пленка.

ГВЛ укладывается в один или два слоя, действовать необходимо аккуратно, чтобы не повредить графитовые полосы. Чтобы обеспечить крепление ГВЛ используются дюбеля и ранее просверленное отверстие. Оставляйте термошов – зазор между стеной и плиткой.

Крепление производится сбоку и в местах разреза, чтобы не повредить полосы.

«Мокрый» метод

Подложкой служит теплоотражающий материал, который разрезается на полосы согласно ширине термопленки. При укладке подложки соблюдается расстояние от стены 15-20 см

Армирование бетонной стяжки осуществляется с применением малярной сетки. Крепится она к термопленке в местах разреза и по краям. Завершающим этапом станет нанесение “бетоноконтакти” и стяжки в 5мм для заполнения технологических отверстий. Затем наносится клей и фиксируется плитка.

Монтаж инфракрасного теплого пола

Укладка теплоизоляции

Теплоизоляция позволит сократить тепловые потери через бетонное основание и повысить эффективность обогрева. В первую очередь это касается помещений на первом этаже. Чем больше толщина теплоизоляции, тем меньше будут тепловые потери, но при этом нужно иметь ввиду, что мягкая теплоизоляции при механической нагрузке продавливается и пленка в этом месте также будет деформирована. Оптимальная толщина теплоизоляции с лавсановым покрытием 3-10мм. Фольгированный слой отражает инфракрасное излучение, таким образом увеличивая теплоотдачу поверхности.

Внимание! Используется только теплоизоляция с лавсановым покрытием, не имеющая металлизированную подложку.

Ее раскладывают на всей площади помещения (от стены до стены), скрепляя отрезки монтажным скотчем.

Монтаж нагревательной пленки

Пленку можно раскладывать как вдоль длинной стены, так и поперек. Чтобы уменьшить количество соединений, рекомендуем укладывать пленку вдоль длинной стены помещения. Полосы пленки можно укладывать только встык. Не допускается наложение одной полосы на другую, а также пересечение пленки.

Пленка укладывается медными шинами вниз для минимизации возможных механических повреждений токопроводящих полос.

Полосы пленки закрепляются после размещения на поверхности теплоизоляции с помощью монтажного скотча, который фиксирует полосы и предупреждает сдвиги пленки во время дальнейшего монтажа системы и финишного покрытия.

Монтаж и подключение питающих проводов

Длина питающих проводов должна быть по возможности меньше. Однако при этом не рекомендуется осуществлять прокладку проводов по нагревательной пленке. Рекомендуем прокладывать провод по периметру помещения или в промежутках между отрезками пленки. При необходимости можно в теплоизоляции сделать канавку для провода, чтобы он не деформировал финишное покрытие (в случае мягкого покрытия, например, линолеума).

Соединения питающего провода и пленки выполняются при помощи клемм и битумной изоляции.

1. Зачистить провод.
2. Соединить клемму с проводом, обжать кремпером или плоскогубцами. Очень важно качественно осуществлять обжим, так как при плохой контакт приводит к нагреву места соединения и может привести к повреждению напольного покрытия или обрыву (отгоранию)питающего провода.
3. В месте токоведущей полосы разъединить верхнее и нижнее покрытие пленки таким образом, чтобы был обеспечен доступ к токоведущей жиле. В образовавшийся зазор завести губку клеммы и с помощью плоскобцев плотно прижать к ней вторую губку клеммы. Острые выступы на клеммах проткнут покрытие пленки, и таким образом обеспечат хорошее соединение с токоведущей полосой.

4. Закрыть полученное соединение с 2х сторон (сверху и снизу) битумным скотчем, обеспечив тем самым его изоляцию.

5. Аналогично подключить второй провод к другой токоведущей полосе.
6. Токоведущие полосы с противоположной стороны пленки также закрыть битумным скотчем.
7. Под местами соединений (клеммами) рекомендуется делать углубления (в поверхности пола или подложке) для исключения деформации финишного покрытия.
8. Приклеить соединительные провода к подложке.

1. Датчик температуры пола монтируется поверх теплоизоляции под пленкой. Необходимо, чтобы сам датчик укладывается непосредственно между карбоновыми полосами, как показано на рисунке.
2. Выполняется монтаж и подключение терморегулятора, который приведен в отдельном разделе.

Электрический теплый пол

По сравнению с водяными, электрические теплые полы отличаются своей простой укладкой. В основном такие электрические полы устанавливаются под ламинат или плитку, из-за легкости монтажа и особенностей материала.

Важно! Но преимуществом таких полов является то, что электрические пленочные маты можно установить под любое покрытие, даже таких как ковролин и ламинат.

Укладывать теплый пол можно несколькими способами. К тому же если есть такая возможность, то для экономии энергоносителя и материалов можно установить такой подогрев не под всей площадью покрытия комнаты, а лишь под тем участком, где в основном передвигаются жильцы.

Правда поверхность пола должна быть ровной, без каких либо горбов и впадин. Достичь этого можно используя цементную стяжку.

На ровную сухую поверхность и укладывается электропол, который может представлять собой как нагревательные маты, так и нагревательный кабель.

При монтаже нагревательного электрокабеля целесообразным будет укладывать под ним светоотражающий материал. Отлично подойдет пенопласт, имеющий пленку, похожую на фольгу.

Благодаря теплоизоляции на 30-40 % увеличивается эффективность теплых полов. Помимо этого Вы получите значительную экономию на отоплении.

Схема подключения инфракрасного теплого пола через терморегулятор

Опыт работы 5 лет.

Обычно пленочное покрытие используют для укладки под ламинат, паркетную доску и линолеум. Постелить его на поверхности совсем несложно, нужно всего лишь разместить листы стык встык. Единственное, что может вызвать сложности – подсоединение системы к электросети 220 Вольт. Чтобы у Вас не возникло вопросов при монтажных работах, советуем просмотреть 2 простых схемы подключения инфракрасного теплого пола через терморегулятор.

Сразу же обращаем Ваше внимание на то, что производить подключение без терморегулятора неразумно. Данное устройство делает систему подогрева автоматической и к тому же позволяет сэкономить до 40% электроэнергии, а это довольно высокий показатель при расчете потребления электричества теплым полом.

Итак, типовая схема подключения инфракрасной пленки через терморегулятор выглядит следующим образом:

Как Вы видите, все довольно просто – вводные фаза и ноль подсоединяются к соответствующим клеммным колодкам на регуляторе температуры. Из остальных четырех разъемов выходят жилы на термодатчик и непосредственно инфракрасные обогреватели. Небольшой недостаток такой схемы заключается в том, что провода будут пересекаться между собой и путаться. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками:

В этом случае соединение проводов не такое запутанное. Все фазные проводники заводятся сверху, а нули – снизу. На работоспособность системы это никак не повлияет, но в то же время такой вариант электромонтажа обезопасит электрика-новичка от перепутывания фазы и нуля. Очень важное требование – будьте внимательными и соединяйте только одноименные разъемы, как показано на схеме.

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что предоставленные электрические схемы подключения пленочного теплого пола через терморегулятор были для Вас понятными и полезными. Рекомендуем также ознакомиться с технологией укладки материала на видео примере, предоставленном ниже.

Видео инструкция по монтажу инфракрасной пленки от фирмы Caleo

Похожие материалы:

Видео инструкция по монтажу инфракрасной пленки от фирмы Caleo

Монтаж инфракрасного пленочного теплого пола своими руками

Все работы  по монтажу инфракрасного теплого пленочного пола можно условно разделить на 4 следующих этапа:

1. Подготовительный.
2. Укладка.
3. Подключение.
4. Отделка.

Рассмотрим подробнее каждый из перечисленных этапов.

Подготовительные работы

1. Планируется расположение мебели, а на открытых участках – плёночный пол (отступ от стен – около 40 см). Решается, где будет находиться терморегулятор (от этого зависит раскладка тёплых полосок, нужно чтобы все их соединения располагались ближе к терморегулятору). Схема зарисовывается, производится подсчёт площади и закупка комплектующих.
2. Штробятся каналы и места расположения проводов и терморегулятора. Сделать это нужно именно сейчас, поскольку пыль и грязь, которые образуются при этих работах, не должны попадать на плёнку.
3. Подготавливается поверхность: убирается мусор и пыль, выравнивается поверхность (бугры, торчащая арматура и проч. могут повредить плёнку).
4. Укладывается теплоотражающая подложка. Можно использовать фольгированный пенофол или пробку. Укладка делается встык, швы скрепляются строительным скотчем.

Схема укладки инфракрасного пола

Укладка ИК-пола

1. Плёнку можно разрезать по специальным линиям разметки.
2. Она укладывается на полу в соответствии со схемой.
3. Ориентируются полосы контактами к стене с терморегулятором.
4. Медной стороной вниз.
5. Полосы между собой скреплять не нужно, расстояние между ними – 5 мм.
6. В промежутках полосы фиксируются скотчем к подложке.

Процесс укладки

Подключение. Электрика

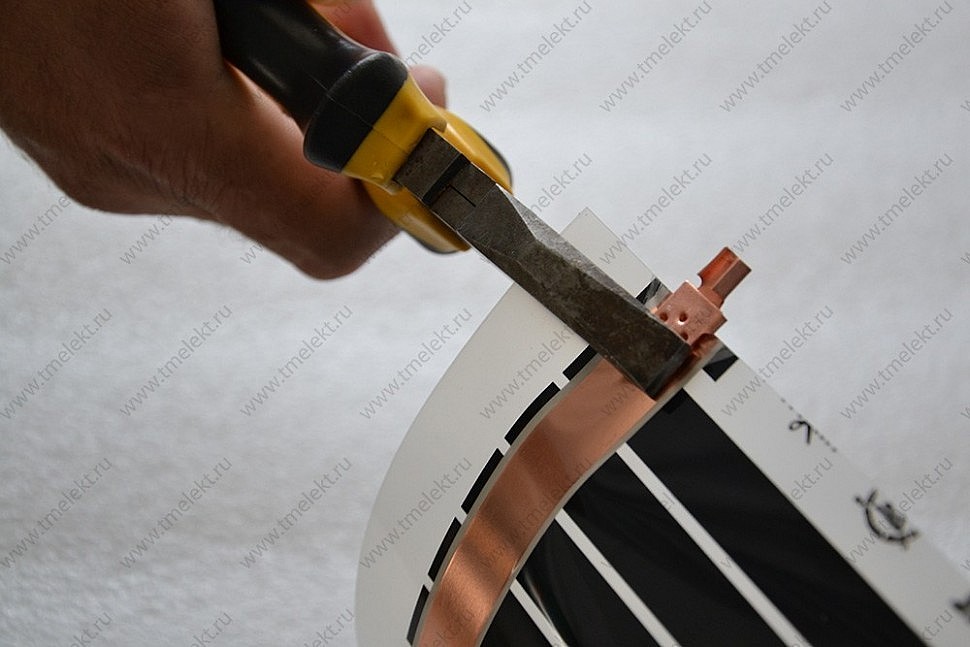

1. На края медных полос устанавливаются клеммы. Для хорошего контакта клеммы должны промять пластик – их зажимают пассатижами. Соединения делаются с одной стороны полос, а с другой стороны контакты нужно изолировать.
2. Зачищаются концы проводов, вставляются в клеммы и тщательно обжимаются.
3. Терморегулятор устанавливается в подготовленный для него подрозетник. От счётчика проводится пара проводов. Всё сделать правильно, поможет схема, которая прилагается к любому терморегулятору. Три пары клемм: на подачу электричества, на подключение плёнки и на термодатчик.
4. От терморегулятора до ближайшей плёнки прокладываются провода для подключения датчика температуры. Он приклеивается скотчем с нижней стороны ИК-плёнки (между графитовыми полосками).
5. Пробное включение системы. Она должна нормально работать, не искрить, нагреваться равномерно как по краям, так и в середине полотна. Тестером проверяется сопротивление всех участков плёнки на наличие обрывов.

Схема подключения инфракрасного теплого пола

Изоляция делается битумной изолентой. Клеммы оклеиваются ею с двух сторон, подобным образом изолируются не задействованные концы медной полоски.

Стержневой инфракрасный теплый пол

Этот инфракрасный пол назван стержневым из-за формы нагревательных элементов. Внутри изолирующего стержня находится композитный материал, в состав которого входит карбон, серебро и графит. Такое сочетание материалов к плюсам ИК излучения добавило очень неплохой бонус: система саморегулирующаяся. То есть она сама может уменьшать /увеличивать количество выделяемого тепла на каждом участке.

Стержневой инфрвакрасный пол выглядит так

ИК стержни соединяются медными проводами в изоляции. Подключение греющих элементов параллельное, что означает, что при повреждении одного или нескольких элементов вся остальная система работать будет. Но это касается стержней. Если вы перебьете соединительный провод, расположенный сбоку, работоспособность будет утрачена.

Параллельно соединенные карбоновые стержни скатываются в рулоны. Ширина их — 07-1,5м, длина — до 25метров. Номинальная мощность 110-250Вт/пог.м. На максимальной мощности обогреватель работает несколько минут до разогрева стяжки, затем количество тепла и потребляемая мощность значительно снижаются. Потому такие полы намного экономнее в эксплуатации, чем аналоги другой конструкции.

Выводы

Таким образом, несмотря на то, что инфракрасный пол появился не так давно на рынке, он уже успел завоевать популярность среди отечественных потребителей. Данная конструкция отличается массой преимуществ. К тому же монтаж проводится достаточно просто.

Зная, как подключить инфракрасный теплый пол можно неплохо сэкономить финансы.

Важно подбирать систему нужной мощности, соблюдать все правила монтажа, учитывать все особенности установки, и тогда теплоснабжение будет качественным, в доме будет создан оптимальный микроклимат.

Защитные слои перед финишным покрытием обогрева пола

После того, как вы протестировали пленочный теплый пол, можно приступать к двум заключительным этапам: укладке защитного и напольного покрытия.

В зависимости от того, кладете вы инфракрасный пленочный теплый пол под ламинат, линолеум или любую другую поверхность, ИК-пленку нужно защищать специальным материалом. Как правило, для этого берут поливинилхлоридную пленку (ПВХ). Её равномерно распределяют по всему теплому полу.

Примечание. Если инфракрасная пленка будет под плиткой, перед финишным покрытием кладите слой клеевого состава на теплый пол. Чтобы стяжка не потрескалась, используйте армирующую сетку.

Если пленочный теплый пол будет под ламинатом, то для защиты хватит одной ПВХ пленки. Главное, выполнять работы в соответствии с техникой безопасности.

С мягкими финишными покрытиями (например, линолеумом либо ковролином) поверх ПВХ пленки нужно раскладывать жесткий защитный настил. Лист ДВП отлично справится с этой задачей. Так вы обезопасите ИК-пленку от точечного давления и поломки.

После того, как вы защитили инфракрасный теплый пол, можно класть новенькое напольное покрытие.

Подводим итог

Для того чтобы монтировать теплый пол в частном доме или квартире, нужно выполнить несколько этапов: сделать разъем под термодатчик, отчистить и выровнять пол, положить теплоизоляцию, установить ИК-пленку и датчик, проверить работоспособность системы и проложить защитный слой между напольным покрытием и теплым полом. «Сколько времени укладывать теплый пол?» – спросите вы. Так вот, однозначно ответить тут сложно, поскольку все зависит от способностей монтажника, дополнительных задач на различных этапах, а также условий помещения. Опытные специалисты могут справиться за 1,5-2 часа. Новичкам может понадобиться и весь день. Но отметим, что этот процесс точно проходит быстрее, нежели монтаж нагревательного мата или кабеля.

Если вы решили установить инфракрасный пленочный теплый пол, но еще не купили все необходимые материалы, интернет-магазин вам поможет. На сайте представлен большой выбор ИК-обогревателей, специальных подложек, теплоизоляционных материалов, а также термостатов. Заказать и купить теплый пленочный пол в Краснодаре и других городах РФ можно на сайте либо по телефону: +7 (861) 241-08-80. Мы доставляем товары прямо к дому в назначенный срок.

Монтаж пленочных теплых полов своими руками

Содержание[Скрыть]

Мечта каждой хозяйки иметь в доме теплые полы. Можно отбросить переживания за здоровье своих домочадцев, особенно если это маленькие дети, и им вдруг захотелось прогуляться по полу босиком. Не так давно на строительных рынках появился новый вид отопления. Называется он ПЛЭН – пленочный электрический нагреватель. Такое отопление можно использовать в качестве дополнительного или основного.

Инфракрасная пленка, применяемая в этой технологии, способна прогреваться до 40-45 градусов по Цельсию, толщина ее не больше одного миллиметра. Характерное отличие инфракрасного обогревания заключается в том, что нагревается предмет, а не воздух, как в системе конвекции.

Пленочные полы нагреваются за счет электроэнергии. Происходит это следующим образом: за несколько минут прогреваются поверхности нагревательных элементов пленки до 40-45 градусов, потом тепло распределяется по всему полу, прогревая его до +35 градусов.

Обратите внимание

Прогрев воздуха происходит конвективным способом, прогревается он до 25 градусов. Терморегулятор контролирует температуру воздуха помещения, при достижении заданной температуры отключает электропитание. Как только температура воздуха снижается на 1-2 градуса, система включается снова.

Пленочные полы потребляют мало электроэнергии и пожаробезопасны.

Монтаж инфракрасного пленочного теплого пола

Инструменты и материалы для монтажа пола

Итак, монтируем инфракрасный пленочный теплый пол. Для работы нам понадобится упаковка пленочного пола, в нее входит: рулон пленочного пола, монтажный провод, комплект битумных изоляторов.

Нам еще понадобятся отвертка, ножницы, пассатижи, нож, терморегулятор, скотч, защитная полиэтиленовая пленка, теплоизоляционная подложка, строительный степлер.

Пленочный теплый пол можно укладывать под ламинат, ковролин, линолеум, и даже под плитку.

Технология монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого плёночного пола. Прежде всего, нам следует разметить, где будем укладывать пленку теплого пола, (под низкостоящую мебель ее укладывать не надо) и разрезать ее на нужное количество полос.

Пленочный пол прогревается с двух сторон, поэтому стелем сначала на основной пол теплоизоляционную подложку. Крепим ее к основному полу степлером, края стыков скрепляем скотчем.

Полосы пленочного пола укладываем поверх подложки медными полосами вниз, изолируем места среза медной шины битумным изолятором, а там, где будем монтировать провода, к медным контактам крепим клипсы. Устанавливаем их так, чтобы одна сторона входила внутрь пленки, другая находилась поверх медной шины.

Клипсы крепко фиксируем пассатижами, вкладываем в контактный зажим оголенные провода кабеля, и так же фиксируем их пассатижами. Полосы пленочного пола закрепляем скотчем к теплоизолирующей подложке и между собой. Крепим терморегулятор к стене и переходим к установлению датчика температуры пола.

Битумной изоляцией прикрепляем его к внутренней стороне пленочного пола на черную полосу. Делаем углубление ножом в теплоотражающей подложке под датчик, прорезаем каналы для проводов и прячем их под скотч. Подключаем проводку к терморегулятору. Теперь можно тестировать пол, т.е. проверить, как он прогревается.

Советы специалистов

Специалисты советуют поверх пленочного пола под ламинат стелить полиэтиленовую пленку, как защиту от попадания влаги. Или подложку поставляемую вместе с ламинатом. Под плитку пленочный пол тоже накрыть полиэтиленовой пленкой, прикрепив ее специальной сеткой, которая крепится дюбелями к основному полу, а потом поверхность залить плиточным клеем.

Датчик температуры пола в этом случаи следует поместить в гофру диаметром 16 мм. После укладки плитки включить пленочный теплый пол можно только через 28 дней. Если теплый пол находится под ковралином, его тоже сначала надо укрыть полиэтиленовой пленкой, поверх нее разместить еще защитный слой из фанеры, прибив ее гвоздями к основному полу.

Делать это надо осторожно, не повредив пленочные полы.

Срок службы пленочных теплых полов больше 10 лет.

Технические характеристики инфракрасного теплого пола

Перед тем, как заниматься подключением данной обогревательной системы, следует разобраться в некоторых ее особенностях. Характеристики ИК-пола:

• затрачиваемая мощность сорок пять — 67 Вт/м2.
• ширина пленочного термопокрытия — 50 см.
• максимально допустимая длина пленочного термопокрытия – восемь метров.
• питание — 220 В на 50 Гц.
• температура плавления пленочного инфракрасного теплого пола — 130 С.
• содержание инфракрасных лучей в излучательном спектре – 95%;
• длина ИК-луча — пять — двадцать микрометров.

Читать Как постелить ламинат на деревянный пол самому

Монтаж терморегулятора

Терморегулятор крепится к стене при помощи дюбелей. Далее к нему нужно подключить провод от ИК-пленки, если это не было сделано раньше, а также термодатчик. Последний размещают под 2-й секцией ИК-пленки (посредине), утопив в прорезанном в утеплителе углублении.

Его термочувствительный элемент должен контактировать со специальной кремниевой полосой черного цвета, к которой он прижимается битумной изолентой.

Если применяется воздушный сенсор, его нужно разместить в 10 – 15-ти см над полом.

Правильный подбор системы теплого пола

Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.

Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.

К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.

• Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.

Наложение внешнего слоя

После завершения испытания всей системы проводится завершающая операция – наложение внешнего защитного слоя. Конструкция такого слоя зависит от типа напольного покрытия, так как оно определяет риск повреждения пленки теплого пола.

Элементы теплого инфракрасного пола.

Наиболее благоприятные условия наблюдаются при изготовлении деревянного настила. В этом случае нагрузка распределяется равномерно. Для защиты пленочного теплого пола достаточно наложить поверх него слой полиэтиленовой пленки.

Для мягких напольных покрытий (линолеум) характерен риск возникновения продавливающих местных нагрузок, что может привести к повреждению теплого пола. Для защиты излучающей пленки требуется наложить твердый элемент: фанера, древесно-стружечные плиты и т.д.

Более сложная защита требуется при изготовлении плиточного напольного покрытия. В этом случае на излучающую пленку накладывается слой полиэтиленовой пленки.

Сверху укладывается малярная сетка (не металлическая), которая крепится к бетонному основанию так, чтобы не повредить излучатель и места электрического соединения. Плитка закрепляется на сетке с помощью специального клея. После наложения внешнего защитного слоя монтаж теплого пола завершен.

Можно приступать к изготовлению окончательного напольного покрытия.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

• Поддержание заданной температуры в автоматическом режиме;
• Нагрев пола в определенные временные промежутки;
• Экономия электроэнергии;
• Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

1. Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
2. К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
3. В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
4. Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
5. Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Можно ли подключить теплый пол напрямую к розетке?

Поговорим о том, можно ли применять теплый пол без термостата и подключать его напрямую к сети, как прочие бытовые приборы (чайник, фен).

1. Чисто технически такая возможность есть. Есть правда одно большое «НО», гарантия производителя в таком случае распространяться не будет!

2. НЕТ, нельзя. Так ответит абсолютно каждый производитель. Подключение напрямую к сети, минуя терморегулятор, нарушит технологию, которая описана в руководствах по эксплуатации систем. Гарантию на ваш пол никто не даст.

Подобрать и купить теплый пол вы можете на нашем сайте.

Мы часто сталкиваемся со случаями подключения инфракрасной пленки «без терморегулятора», давайте обсудим.

Такая возможность есть, но при этом учтите несколько рекомендаций.
Площадь обогрева такой системы должна быть минимальна (0,5м2,1м2) или это случаи локального временного обогрева.

Например, вам нужно обогреть пространство под рабочим столом, а установить терморегулятор нет возможности или нужно сделать зону для сушки обуви в прихожей. Для этих целей часто применяют инфракрасную пленку, включая ее по мере необходимости.

Важно учитывать, что мощность обогрева не должна превышать допустимую нагрузку на розетку. По правилам безопасности все теплые полы оснащают отдельным кабелем питания и устанавливается УЗО.
Так что, если вы решили подключить инфракрасную пленку в розетку, то берите полы малой мощности. При этом с особым вниманием отнеситесь к собственной безопасности, важно хорошо изолировать соединения и не оставлять такую систему без присмотра
Если у вас есть дети или домашние животные, то вы наверняка знаете, что они как никто проявляют интерес ко всему новому, так что при наличии таковых рекомендуется отказаться от таких экспериментов.

Но зачем изобретать велосипед, когда есть уже полностью готовое решение. Хороший пример локального обогрева инфракрасной пленкой – это Греющий коврик Caleo. Срок службы – 20 лет. Мощность системы такого обогрева оптимально подобрана, конструкция герметична и надежна.





Почему производители против и зачем еще нужен терморегулятор?

Терморегулятор оснащен датчиком температуры и это не просто так.

Датчик и терморегулятор исключают возможность пикового перегрева и сводит вероятность возгорания к нулю, обеспечивая долговечность и надежность системе. При работе теплых полов без автоматики вся ее функция ложится на вас. Поэтому, прежде чем использовать данную систему взвесьте, рационально ли это.
Важно знать и такой факт, что без терморегулятора нагревательный элемент будет греть непрерывно.

Он, конечно, будет работать, но и потреблять электричество будет на максимуме, пока его не выключить. Невозможность выставить комфортную температуру также может доставлять вам ряд неудобств.

К примеру, квадратный метр пленки мощностью 220 Вт/м2 потребит за 10 часов работы 2,2 кВт, такую же мощность потребляет аналогичный теплый пол под управлением терморегулятором, но при этом его площадь будет уже 5-6 м2.

Звоните нашим менеджерам и они помогут подобрать оптимальное решение для вашего комфорта.

+7 (812) 628-6276

Ну а кабельные теплые полы и нагревательные маты включать в розетку категорически запрещено, исключением является краткосрочное включение для проверки их на работоспособность, долгосрочная работа таких систем без терморегулятора не только снимет действие гарантии, но и пагубно скажется на их работе.

10 ошибок при монтаже плёночного тёплого пола

1. Углубление для клемм в полу

Практически все забывают сделать углубление в черновом полу. Именно в полу, а не в мягкой подложке. Толщины подложки 100% не хватит для скрытия клеммы. А если клемму не утопить ниже чистового покрытия – постепенное давление сначала оголит ее от изолирующей мастики, а затем скорее всего, перекусит медную шину. В лучшем случае полоса инфракрасной пленки просто перестанет работать, в худшем при плохом контакте клеммы с шиной — сильно возрастет сопротивление и это место будет очень сильно и быстро нагреваться, что может привести к повреждению конечного покрытия. Обязательно делайте углубления в черновом полу для клемм и датчика температуры. Его тоже необходимо спрятать, чтобы не раздавить.

2. Всегда лучше паять

Несмотря на то что самым распространенным способом монтажа пленочного теплого пола являются медные клеммы и люверсы – самым надежным считается пайка медного провода непосредственно к медной шине. На самом деле и медными зажимами можно надежно обжать пленочный тёплый пол, но вот грамотно смонтировать всю систему дальше почему-то многие забывают. Пайка имеет большую площадь соприкосновения и меньшую толщину, поэтому даже, если вы где-то неправильно смонтируете плёночный теплый пол, шанс, что пленка выйдет из строя намного меньше.

3. Монтаж проводов в подложке

Почти все наши клиенты уверены, что прорезать теплоотражающую 3мм тровую подложку и уложить в прорезь провода – этого достаточно. Абсолютно не верно и очень опасно. Монтажные провода, а это как правило ПуГВ (Провод установочный гибкий винил хлоридный) имеет 1 слой не очень толстой изоляции.

И давящее на него напольное покрытие, а оно поверьте мне давит, со временем может износить и так довольно тонкую изоляцию. Так же абсолютно категорически запрещено монтировать провода внахлест.

4. Неправильный монтаж датчика температуры

Часто к нам заходят люди и говорят, что теплый пол у них очень сильно греется. Начинаем выяснять – оказывается датчик температуры уложили на каком-то расстоянии от теплого пола. Либо под подложку. При таком монтаже терморегулятор неправильно считывает температуру, т.к. в пленочный теплый пол нагревает поверхность непосредственно там, где располагается. И тепло через ламинат не расходится ни на 1 см.

5. Использование дополнительных подложек

Редко, но все же бывает, что люди устанавливая теплый пол – сначала укладывают теплоотражающую подложку, на нее инфракрасный теплый пол и сверху еще укладывают вспененную подложку для укладки ламината. Этого делать не стоит.

Вспененная подложка сверху теплого пола будет препятствовать теплообмену, а вот какой-то полезной функции она абсолютно не несет. Теплоотражающий слой выполняет также и функцию мягкой подложки под ламинат. Сверху больше укладывать ничего не надо.

6. Использование промышленной пленки

На многих сайтах и видео в интернете на схемах послойной укладки инфракрасного теплого пола указывают, что необходимо прокладывать дополнительно промышленную плотную полиэтиленовую пленку, аргументируя это тем, что она дает дополнительную гидроизоляцию. Непонятно о какой гидроизоляции идет речь. Само полотно теплого пола ламинировано толстым слоем термостойкого полиэтилена и влагу через себя не пропускает, а все соединения герметизируются специальным бутил каучуковым скотчем, который влагу так же не пропускает. Поэтому не стоит лишний раз тратить свои деньги впустую.

7. Настройка программируемого терморегулятора

Одна из самых распространенных ошибок при монтаже программируемого терморегулятора для пленочного теплого пола – то что строители, которые подключали терморегулятор, или же сам владелец – не производят первичную настройку программируемого терморегулятора после 1-го включения. А это очень Важно! Ведь, как правило, в программируемых терморегуляторах два датчика температуры (воздушный для регулирования температуры воздуха в помещении и Выносной для теплого пола) и какой датчик использовать для регулирования температуры – задается в настройках терморегулятора. С завода скорее всего включен датчик воздуха, что не подходит для регуляции температуры теплого пола. Обязательно стоит переключить в настройках на использование выносного датчика для теплого пола. Иначе Ваш пол будет работать не адекватно, сильно разогреваясь он будет пытаться прогреть весь воздух в помещении до заданной температуры.

8. Теплого пола лучше меньше чем больше

Некоторые покупатели, при спорном варианте укладки: положить чуть меньше теплого пола, тогда в каком то месте не будет прогреваться пол, или же положить чуть больше, но тогда небольшая часть теплого пола будет располагаться, например под шкафом, выбирают чаще второй. Не стоит этого делать, ведь небольшой кусочек теплого пола под шкафом может знатно потрепать Вам нервы, повредив конечное покрытия из-за перегрева. А вот недостающий необогреваемый участок (это как правило не больше 20 см) Вы бытовом использовании, вы скорее всего просто не заметите.

9. Саморегулирующаяся пленку ВЕЗДЕ закладывать нельзя

Практически все клиенты, которые приходят к нам за саморегулирующимся пленочном теплым полом уверены, что эту пленку можно раскладывать на 100% площади помещения. Так сказать от угла до угла. Делать этого не стоит, т.к. хоть пленка и саморегулирующаяся и умеет менять свое сопротивление и тепловыделение в зависимости от температуры нагрева, она при сплошном запирании все равно нагреется до +60 — +70. Да, себя она не в коем случае не расплавит, а вот повредить конечное покрытие сможет. Со временем при таком нагреве любой материал потеряет свои первоначальные свойства – ламинат рассохнется, линолеум изменит цвет и т. д.

Самрег пленка дает Вам бОльшую пожаробезопасность, но смонтировать ее все равно придется , обходя глухую мебель.

10. Теплоотражающая подложка не фольга, а лавсан

Часто Наши клиенты отказываются покупать теплоотражающую подложку, которую Мы предлагаем приобрести для монтажа пленного теплого пола, аргументируя это тем, что точно такая же алюминиевая подложка осталось после утепления дома, или они уже купили в строительном магазине. Мы конечно не против, зачем клиенту переплачивать за ненужный ему материал? Однако стоит обратить внимание – правильная ли у Вас подложка. Именно алюминиевую подложку использовать с пленочным теплым полом использовать строго запрещено, т.к. она проводит электрический ток. И после монтажа такой подложки как минимум вся система будет гудеть. Будет происходить процесс, называемый электро-магнитной индукцией. Простыми словами: подложка с алюминиевым токопроводящим слоем будет вибрировать, создавая низкочастотный гул. К тому же, со временем, при неправильном монтаже, гидроизоляция токоведущих соединений с пленочным теплым полом могу просто протереться и начать соприкасаться с токопроводящим слоем, создавая короткие замыкания. Поэтому, используйте всегда только теплоотражающую подложку на основе лавсанового отражателя. Выглядит как фольга, но вот ток не проводит. В составе полимерный отражающий материал.

Проверить какой у Вас теплоотражатель легко – Мегомметром или тестером протыкаете пленку в двух местах и ставите в тестере на «прозвон». Если зазвенит, значит токопроводящая и использовать нельзя. В составе полимерный отражающий материал.

На сегодня, пожалуй всё. Если у Вас есть вопросы – присылайте пожалуйста нам на почту [email protected] или пишите в VK.

Как подключить теплый пол, подключение инфракрасного теплого пола

Монтаж инфракрасного пленочного теплого поля – это один из самых актуальных способов прогрева помещения, ведь такой вариант многими признан довольно удобным и выгодным в использовании. При этом следует помнить, что надежность и эффективность функционирования такой системы напрямую зависит от того, насколько качественно были произведены работы по установке и подключению пленочного теплого пола. Сделать это с соблюдением всех правил вовсе не так сложно, как может показаться.

Перед тем, как устанавливать инфракрасный теплый пол, нужно определиться со способом его укладки. Следует знать, что наиболее подходящим способом монтажа пленочного теплого пола специалисты считают способ сухого монтажа. При этом нагревательный элемент теплого пола укладывается прямо под напольное покрытие, и не требуется применять стяжку или плиточный клей. Данный способ укладки теплого пола можно использовать с такими напольными покрытиями, как линолеум, паркет, ковролин или ламинат.

Монтаж инфракрасного пола

1 этап. Подготовка поверхности пола. Прежде чем начинать укладку инфракрасного теплого пола, необходимо проверить, чтобы поверхность была ровной, на ней не должно быть острых выступов, сколов, трещин, и каких-либо предметов, которые могут повредить термопленку.

2 этап. Определение площади поверхности. Термопленку нужно укладывать так, чтобы контакты смотрели в сторону установки терморегулятора, при этом полосы пленочного пола должны располагаться вдоль длинной стороны помещения. Использование такого решения при установке инфракрасного теплого пола позволит значительно сэкономить количество необходимых вам проводов. Укладывать термопленку нужно только на свободную, не занятую мебелью, площадь помещения. Это делается во избежании перегрева напольного покрытия и мебели.

Исключения составляют саморегулируемые инфракрасные теплые полы, они не боятся запирания, т.к. в силу своей конструктивной особенности, могут снижать количество выделенного тепла в месте перегрева, а заодно и потребляемую мощность.

3 этап. Укладка теплоизоляции. Укладывать теплоотражающий материал также нужно только на ровную плоскую поверхность. Листы материала нужно соединить друг с другом и зафиксировать на первичном полу при помощи скотча.

4 этап. Непосредственная укладка термопленки. Монтаж теплого инфракрасного пола (термопленки) производится по длине помещения, в этом случае потребуется меньше проводов, и при этом получится больше цельных полос. Пленка укладывается лицевой стороной вверх, соответственно, медной шиной вниз. Лучше делать так, чтобы места подключения проводов можно было вывести под плинтус, либо к краю покрытия.

5 этап. Подключение теплого пола и изоляция мест подключения. Подключение инфракрасного теплого пола предполагает параллельное соединение полос термопленки между собой. После того, как подключены монтажные провода, места подключения и те места, где медная полоса выходит по линии обрезки термопленки, нужно обязательно заизолировать.

6 этап. Подключение терморегулятора и термодатчика. Перед тем, как подключить теплый пол пленочный, нужно установить датчик температуры и терморегулятор. Датчик крепится к теплому полу с помощью битумной изоляции или специальной изолирующей ленты. Если монтаж теплого инфракрасного пола производится под ламинат, паркет или мягкие напольные покрытия, датчик лучше установить под термопленку в том месте, где будет минимальная нагрузка на пол, чтобы избежать его повреждения. Канавка под датчик вырезается в теплоотражающем материале.

7 этап. Проверка работоспособности системы, укладка финишного напольного покрытия.

Поле завершения подключения инфракрасного теплого пленочного пола нужно произвести проверку всей системы, проверку мест подключения и изоляции проводов по линии отреза с помощью пробника. Прогрев каждой полосы термопленки стоит проверить еще перед тем, как подключить инфракрасный теплый пол. В местах соединения должно отсутствовать искрение, также не должно быть чрезмерного нагрева проводов. Получившуюся конструкцию нужно накрыть плотной полиэтиленовой пленкой в качестве гидроизоляции. После этого можно приступать к укладке напольного покрытия

Укладка ламината или паркета делается сразу поверх термопленки. А если используется линолеум или ковролин, необходимо дополнительно уложить ДВП, СМЛ, ГВЛ, либо специальный теплораспределяющий слой между термопленкой и финишным покрытием. Это обеспечит пленке надежную защиту от различных механических повреждений.

Специалисты компании «Enerpol» всегда готовы ответить на любые ваши вопросы про монтаж пленочного теплого пола. Цены на эту услугу нашей компании удается держать на доступном уровне, а многолетний опыт работы сотрудников «Enerpol» в области отделочных работ позволяет производить монтаж теплого пола быстро и качественно.

Вернуться на главную

Инфракрасный теплый пол – экономная и эффективная система обогрева

Инфракрасный пленочный теплый пол обеспечивает обогрев помещения за счет нагревательного элемента, испускающего излучение в дальней ИК области спектра. Среди достоинств такого теплого пола:

• универсальность – подходит для обогрева помещений различного типа по всей площади и на локальных участках;
• экономичность – тепловая энергия распределяется равномерно и передается непосредственно предметам, число потерь по сравнению с другими системами подогрева меньше на величину около 30 %;
• простота монтажа и ремонта – нет необходимости в заливке стяжки, замена неисправных сегментов производится быстро без глобальных вмешательств в конструкцию;
• высокая скорость прогрева помещения – около 15 минут;
• отсутствие вреда для здоровья человека.

Разновидности теплых полов

В зависимости от используемого нагревательного элемента инфракрасные системы подогрева пленочного типа:

• Углеродные. Состоят из двух защитных слоев плотного полимера, между которыми помещены полосы нагревательного элемента – углеродной наноструктуры с гексагональной решеткой. Полосы имеют ширину около 1.5 см и соединяются друг с другом медными шинами с серебряным покрытием, проводящими электрический ток.
• Биметаллические. Для нагрева используются элементы, выполненные из сплавов на основе алюминия и меди, защиту от влаги и электрических пробоев обеспечивает полиуретановая основа.

Особенности применения

Вы можете уложить инфракрасный теплый пол под ламинат, плитку, дерево, мягкие напольные покрытия. Для монтажа под кафельную плитку и керамогранит используются модели стержневого типа, предназначенные для мокрого монтажа. Пленочные системы обогрева кладутся под:

• Линолеум. Мощность не должна быть больше 150 Вт/м2 во избежание вспучивания линолеума, изменения его цвета, появления вредных испарений. Поверх пленки кладутся листы ДСП или фанеры.
• Ковролин. Как и линолеум, укрывается фанерой или ДСП. Ковролиновое покрытие прогревается равномерно и не выгорает благодаря щадящему ИК излучению.
• Ламинированный пол. Инфракрасный пленочный теплый пол под ламинат кладется прямо под напольное покрытие. Максимально допустимая температура нагрева составляет 27 °C, так как ламели содержат в составе формальдегид.



Как производится монтаж

Пленочный теплый пол продается в комплекте, включающем в себя инфракрасную пленку в рулоне, кабель для подключения к сети, монтажные комплекты и инструкцию по установке. Укладка производится в следующей последовательности:

• подготовка места под установку регулятора температуры;
• подготовка основания: очистка поверхности, устранение неровностей более 3 мм;
• укладка теплоотражателя фольгированной поверхностью к верху;
• раскрой и укладка пленки – пленка режется строго по линии реза на полосы, укладывается вдоль длинной стороны комнаты. Расстояние до стен – от 10 до 40 см, крепится к основанию по периметру скотчем;
• изоляция контактов, подключение проводов, установка и подключение температурных датчиков;
• пробное включение, проверка показателей работы системы;
• укладка напольного покрытия.

Если вас заинтересовала подобная система обогрева, вы можете обратиться к каталогу компании «Теплопол-Маркет». Здесь приводятся описание марок теплых полов, информация о ценах и отзывы клиентов о качестве продукции.

Вы можете купить товар с доставкой по Брянску и области и получить профессиональную помощь в выборе онлайн или по телефону +7 (910) 743-64-30.

Укладка инфракрасной пленки теплый пол под ламинат. Пленочный теплый пол под ламинат. Ламинат для пленочного теплого пола

В этой статье мы подробно расскажем об устройстве инфракрасного теплого пола своими руками под ламинат. Такая популярность ламинированных полов объясняется достаточно просто – они долговечны, просты в укладке, прочны и красивы.

Но как бы вам этого не хотелось, но есть и минусы у этого пола.Ламинированный пол очень похож на дерево по цвету и фактуре, однако такой теплоемкостью он не обладает, а также может казаться холодным при движении по нему.

Именно поэтому большинство владельцев домов и квартир, особенно живущих на первых этажах, достаточно серьезно озабочены подогревом пола.

Инфракрасный теплый пол под ламинат может стать оптимальным вариантом простого решения такой проблемы, как холодный пол.

Что такое инфракрасное отопление

По внешнему виду инфракрасный теплый пол напоминает некую плотную пленку с черными полосами.А вот так называемые термоматы – это всего лишь часть электросистемы, позволяющая отапливать основание в самой квартире.

Инфракрасный пленочный пол

Так называемый инфракрасный пленочный пол считается наиболее оптимальным материалом для укладки под такие легкие покрытия, как паркет, ламинат, ковролин и линолеум, в отличие от аналогов с подогревом.

Это связано с равномерным нагревом содержащейся в нем углеродной пленки, которая излучает дальний инфракрасный свет по всей своей поверхности.Есть и еще один плюс перед так называемыми кабельными полами, как и другими системами обогрева, это простой и быстрый монтаж.

С этим справится даже новичок. Инфракрасные лучи от пола абсолютно безвредны для человека и его организма. По ощущениям это как тепло солнца.

Сам процесс обогрева пола в данном случае происходит за счет самого инфракрасного излучения, которое проявляется в угольной пасте, которая находится между листами прозрачной пленки.

Волны, излучаемые углеродной пастой, имеют длину от пяти до двадцати микрометров, а сама система с помощью дополнительных компонентов имеет возможность подключения к сети, где основным током будет выступать соединение серебра с медью проводник.

Углерод обладает повышенной теплопроводностью, за счет чего можно снизить потребление энергии. Именно из-за этого инфракрасный пленочный пол можно считать оптимальным экономичным вариантом.

Основная часть самой системы инфракрасного обогрева – полосатые пленки, то есть обогреватели.Они реализуются в виде простых рулонов и способны достигать ширины в сто пятьдесят сантиметров.

Резать такие рулоны достаточно легко и удобно, ведь предусмотрена линия реза примерно на двадцать пять сантиметров (каждый), что, соответственно, даст вам ровно столько утеплителя, сколько необходимо для обустройства вашей системы отопления в вашем помещении . В основном пленка продается метражом.

Категорически запрещается резать пленку в месте, где нет линии, так как это может повредить пленку, и она просто не будет работать.

Мощность таких инфракрасных пленок колеблется в пределах ста пятидесяти, двухсот и четырехсот сорока ватт на квадратный метр. Эти показатели очень пригодятся вам в процессе расчета, который будет напрямую касаться обустройства самой системы теплого пола для выявления нагрузки на систему электрического пола.

Для ламината наиболее подходящим вариантом будет использование матов, мощность которых составляет сто пятьдесят ватт на квадратный метр.Такие маты способны нагревать пол до предела сорока – сорока пяти градусов, что уже считается отличным показателем, ведь дальше нагревать пол просто нет смысла.

В противном случае вам будет несколько неудобно ходить по своим пустотелым, а очень высокие температурные пороги будут довольно негативно влиять на ламинат. Стандартный температурный порог для ваших ног – двадцать семь градусов.

Итак, давайте посмотрим на характеристики сравнения инфракрасного теплого пола и водяного отопления:

Также в системе данного теплого пола со специальным инфракрасным обогревом обязательным будет пункт:

• Термодатчик;
• Соединительные провода системы;
• Специальные зажимы или зажимы;
• Термостат.

Сама система такого инфракрасного пола способна обладать невероятно высокой надежностью, ведь соединение отдельных компонентов может производиться параллельно, и в случае возникновения проблем в одном из компонентов остальные смогут продолжить свою работу .

Можно ли устанавливать инфракрасный теплый пол под ламинат?

Теплоемкость ламината выше, чем у плитки, а его теплопроводность такая же, как у использованного ниже.Полы из ламината никак не любят высоких температур, а потому им не приходится греться больше, чем следует.

Если под ламинатом будет установлена ​​водяная или электрическая система обогрева, необходимо будет гарантировать постоянное повышение температуры нагревателя, что плохо скажется как на используемом материале, так и на сумме коммунальных платежей.

Ламинат не переносит резких перепадов температуры, чего не избежать при устройстве любой другой системы отопления.В случае отрицательного температурного воздействия есть риск появления трещин и трещин в материале, который использовался; пол может начать скрипеть. Ни водяной, ни электрический пол никак не дадут рационального обогрева самолета в соответствии с уровнем прогрева и равномерностью.

Благодаря небольшой толщине ламели эффективно нагреваются, так как инфракрасные лучи будут распространяться достаточно быстро. Также при правильной укладке полов излучение никак не будет отступать в сторону чернового основания, на котором лежит пленка, а значит, утечки тепла не будет.Таким образом, инфракрасные полы являются самым лучшим вариантом для обогрева ламинированных полов.

Преимущества использования пленочного обогрева

ИК-теплый пол имеет множество преимуществ, которые делают его одним из лучших вариантов обогрева ламинированных полов:

Основным недостатком таких полов является достаточно высокая стоимость оборудования и материалов, которые использовались, но вложение будет вполне разумным, если учесть все достоинства системы.

Как выбрать ламинат для теплых инфракрасных полов?

Прежде чем определиться с инфракрасным типом обогрева пола, необходимо вспомнить, какой ламинат подходит лучше всего.Подходящий ламинат, который был использован, должен быть специально отмечен в виде «змейки». Видовое обозначение покажет будущему владельцу теплого ламинированного пола все его свойства.

Важно! Специалисты советуют приобретать бельгийский ламинат фирмы Quick-Step. Сроки его применения более двадцати пяти лет при бережном отношении.

Укладываем инфракрасный теплый пол под ламинат

Тонкости техники

Монтаж системы инфракрасного пола хоть и прост, но требует внимания и имеет определенные особенности.Все работы проводятся с вводом системы электроснабжения здания, поэтому здесь нельзя допускать ошибок. В противном случае полы либо не будут работать никак, либо просто станут опасны для хозяина дома.

Еще до монтажа инфракрасного теплого пола составляется абсолютная и четкая методика укладки полов, по которой распределяются сами инфракрасные маты и все компоненты управления системой. Также необходимо разметить места установки терморегуляторов, датчиков температуры и другого оборудования.Важно иметь в виду все провода, которые будут идти от системы отопления, так как они подводятся как раз к термостату.

Терморегулятор традиционно устанавливается на стену, а для того, чтобы скрыть все провода, рекомендуется проколоть в ней узкий паз, в который будут укладываться коммуникации.

Таким образом, в глаза они ни в коем случае не попадут, так как после прокладки проводов полость герметизируется. При этом провода необходимо поместить в гофрированную трубку.

Важно! Если нет желания штробить стены, то все коммуникации можно спрятать в пластиковый желоб , встроенный в стену.

Даже сначала на бумаге, а потом и на самом полу изображена техника расположения всех инфракрасных пленок. Эта операция, кроме удобства при очередном монтаже, буквально поможет сократить расход всех материалов, которые будут использоваться – проводов, пленок и т. д. На схеме также отмечены места соединения всех проводов.

Аспекты при работе с ИК-пленкой, которые необходимо учитывать еще до начала монтажа:

Важно! Не нужно беспокоиться о том, что подогрев пола пропадет, если пленка не ляжет на всю поверхность пола. Дело в том, что для рационального обогрева достаточно, чтобы обогреватели покрывали лишь 40-60% площади помещения.

Ход работы

Подготовка основания (основания)

Черновой пол должен быть ровным и чистым – ни в коем случае не допускается попадание мусора и крупногабаритного мусора, также важно убрать камни, пыль, песок.Рекомендуется испытать напольное покрытие на прочность, заделать трещины и щели и выровнять их по применимым характеристикам.

Важно! Чтобы бетонное основание не было таким пыльным, его рекомендуется обработать грунтовочной смесью, но эта операция необязательна.

На черновой пол также необходимо уложить изоляционный слой. Рекомендуется использовать фольгированный. Блестящая сторона должна быть сверху. Полосы укладываются стык в стык.

Толщина используемого слоя фольги должна быть примерно 2-3 мм.Слой, который использовался, удобнее укреплять только опорой на двухсторонний скотч, а зазоры между отдельными полосами можно заклеить простым скотчем.

Далее в нем будут вырезаны небольшие углубления, в которые будут укладываться клеммы, провода и прочие коммуникации. Тогда основание для ламината будет ровным. Также рекомендуется выложить на основание пола слой гидроизоляционного покрытия.

Используемые материалы и устройства

Чем вам может быть полезна установка инфракрасного теплого пола?

Нам пригодятся следующие приспособления и материалы, которые были использованы:

В начале нашей статьи было приведено отображение инфракрасной пленки, но на самом деле это не только карбон.

В пленке Heatflow в качестве нагревателя используется ткань из углеродного волокна, которая дает смесь углеродного волокна с углеродной пастой.

Так же есть еще один разряд ИК пленки. Он появился относительно не так давно, но уже стал пользоваться большим спросом. В отличие от обычной карбоновой ИК-пленки, материал, который использовался, фактически не выходит из строя в случае возникновения дефекта – то есть полы будут постоянно теплыми.

Важно ! Если одна или несколько полос обычного инфракрасного пола будут разрушены, то в месте их расположения он не будет париться.А вот при использовании пленки со сплошной полосой карбона напольное покрытие начнет прогреваться, даже если оно было повреждено. Элементарно – в месте среза или поломки материала, который использовался, станет немного прохладнее, но нагрев продолжится.

Особенности установки

• влажность в помещении, где проводятся работы, должна быть не более шестидесяти процентов;
• монтаж инфракрасных полов производится при температурном пороге ноль градусов и выше;
Термопленка
• , в том числе и для испытаний, должна подключаться к сети только в расправленном состоянии – в рулон ее включать нельзя;
• если пленка была повреждена в месте расположения графитового (темного) слоя, то пространство дефекта обязательно изолировано с обеих сторон;
• термодатчик должен быть включен, чтобы при необходимости его можно было просто поменять;
• если на территории жилого помещения произойдет потоп, то полы необходимо немедленно отключить и не подключать до их высыхания.

При правильном подключении инфракрасной системы теплого пола она прослужит вам более десяти лет. Важно выполнять все работы аккуратно и аккуратно – только в этом случае вы сможете получить желаемый результат!

Прежде чем решиться на установку теплого пола на основе ИК-пленки, необходимо разобраться в его положительных и отрицательных качествах.

К достоинствам материала можно отнести:

• Пленка располагается только в тех местах, которые необходимо прогреть.Нет необходимости тратить энергию на обогрев помещения, занимаемого мебелью;
• Простота монтажа материала позволяет выполнить все работы самостоятельно, что положительно сказывается на общих затратах;
• Инфракрасная пленка отлично выдерживает перепады температур и может работать даже при минусовой температуре. Эта особенность позволяет использовать его в загородных домах, не предназначенных для постоянного проживания;
• Инфракрасный теплый пол можно устанавливать не только в квартирах, но и в офисных зданиях;
• Волны тепла, исходящие от установленной системы, по своим характеристикам соответствуют солнечным лучам;
• Отказ одного или нескольких элементов не влияет на работу всей системы;
• Проникновение тепловых волн снизу позволяет равномерно распределять тепло, создавая комфортные условия в помещении;
• ИК-системы имеют долгий срок службы.

И недостатки:

• Высокие энергозатраты;
• При неправильном выборе напольного покрытия эффект от использования материала может быть значительно снижен.

Инфракрасная конструкция теплого пола

Инфракрасная система теплого пола основана на способности определенных материалов излучать тепловые волны при нагревании. В основе этого явления лежит электромагнитное излучение, производящее волны длиной до 100 микрон.

Такой излучатель в инфракрасной пленке представляет собой углеродное покрытие, которое нагревается при прохождении электрического тока через токопроводящие медные и серебряные полосы, в результате чего происходит нагрев пола и помещения.

Некоторые лучи имеют возможность проходить сквозь напольное покрытие, в связи с чем размещение инфракрасных пленок под габаритной мебелью запрещено, так как система может перегреться. Производители выпускают инфракрасный материал с расходом до 440 Вт/м2, а вот для устройства обогрева под ламинированные полы максимальная мощность ограничена 150 Вт/м2.

ИК-пленки выпускаются в рулонах различной длины, ширина может варьироваться от 500 до 1000 мм. Для удобства монтажа по всей длине рулона формируются самостоятельные блоки с местами разделки с шагом 200-250 мм.

Инструкция по монтажу инфракрасного теплого пола

Рекомендуется устанавливать ИК-пленку для последующей укладки ламината в следующей последовательности:

1. Готовятся необходимые материалы и инструменты.
2. Расположение полос планируется с учетом дальнейшей эксплуатации помещений.
3. Готовится фундамент.
4. Выполняется сборка.
5. Выполняется электрическое подключение.
6. Устройство саморегулирования системы установлено.

Материалы и инструменты

В комплект для установки теплого пола входят:

• ИК-пленка;
• фольгированная подложка;
• битумная клейкая лента; скотч
• скотч;
• лента из фольги;
• термостат;
• соединительные клеммы;
• провода;
• датчик температуры;
• полиэтиленовая пленка.

Требуются следующие инструменты:

• нож и ножницы;
• рулетка;
• карандаш;
• плоскогубцы;
• изоляционная лента.

Планировка

Перед укладкой материала будущую расстановку мебели рекомендуется нанести на план помещения, так как инфракрасная пленка не подходит под тяжелые предметы. После того, как вы разобрались, где будет располагаться крупногабаритная мебель, рассчитайте необходимое количество полос ИК-пленки и их длину.

Полученные результаты лягут в основу расчета потребляемой мощности всей системы теплого пола. Расчет потребляемой мощности потребуется для выбора подходящей машины, страхующей систему.На стене выбирают подходящее место для установки терморегулятора и определяются со схемой подключения к общей электросети квартиры.

При расчете длины полос ИК-пленки следует ориентироваться на отметки, по которым можно сделать поперечный разрез – обычно они находятся на расстоянии 20 см друг от друга.

Полосы лучше располагать вдоль самой длинной стороны комнаты.

При планировании расположения полос необходимо соблюдать отступы от стен 200 — 300 мм, а расстояние между соседними полосами должно быть не менее 50 мм.

Подготовка

Перед укладкой инфракрасного теплого пола под ламинат необходимо выровнять основание и убрать весь мусор. Подготовка стяжки производится с учетом требований по устройству ламинированного покрытия, а значит, не допускаются перепады более 2-3 мм.

Перед установкой пленки необходимо сделать следующее:

1. Выровненное основание очищается от мелких частиц и мусора;
2. Основание покрыто фольгой.Верхний слой этого материала служит отражающей поверхностью, не позволяющей теплу уходить в плиту перекрытия;
3. Необходимо укладывать подложку встык. Отдельные полосы подложки соединяются клейкой лентой в единый лист.

Монтаж

Монтаж инфракрасного теплого пола под ламинат осуществляется по следующей технологии:

• Учитывая длину провода, на стене подготавливается место для монтажа термостата. Стена проложена под сетевой кабель и силовые провода инфракрасного пола. После монтажа устройства и проводки пазы в стене заделываются гипсовым раствором;
• Материал IR нарезается по размеру и укладывается в соответствии с маркировкой;

• Открытые контакты, не используемые для монтажа, необходимо изолировать битумной лентой;

• Укладывать пленку необходимо медной полосой к основанию.Чтобы планки не смещались в процессе работы и эксплуатации, их фиксируют скотчем;
• В технологические вырезы на токопроводящей полосе с одной стороны вставляют специальные клеммы, к другой подводят провода и зажимают крепление пассатижами. Каждое соединение тщательно изолируется битумной лентой, которая при подаче напряжения размягчается и плотно охватывает узел, образуя герметичную защиту;

Вставить клемму.
Обжимной зажим.
Изоляция клемм.

• Для установки датчика температуры в фольгированном основании делается небольшое углубление для самого прибора и кабеля. Датчик и подводящий провод фиксируются на подложке липкой лентой так, чтобы верхняя часть прибора приходилась на угольную планку;

Место для термодатчика.
Монтаж датчика температуры.

• Чтобы при укладке ламелей не возникало проблем из-за неровного основания, все стыки заглубляются в подложку, для чего делают небольшие углубления для клемм и проводов;
• Перед укладкой ламината поверхность теплого пола укрывают полиэтиленовой пленкой для обеспечения водозащиты.Отдельные полосы скрепляются между собой скотчем, образуя единый ковер.

Подключение к сети

Подключение к электричеству происходит через УЗО, прямое включение инфракрасной пленки на напряжение 220В запрещено. Для сбора отдельных полос пленки в сеть используются специальные клеммы, для которых предусмотрены точки крепления (соединение скрутками запрещено). Каждое соединение необходимо изолировать битумной лентой.

Подключение производится по схеме, которая идет в комплекте.

Подключение термостата

Установленная система самостоятельно регулируется на основе сигналов, передаваемых термостатом, который, в свою очередь, получает информацию от датчика, контролирующего значение температуры.

Для подключения этого устройства производители предусмотрели специальный провод. Не рекомендуется изменять длину этого провода, так как нарушается надежность передаваемого сигнала.

Схема подключения.

Схема подключения индивидуальна для каждого вида изделия, поэтому при сборке системы своими руками следует руководствоваться инструкцией.

Какой ламинат выбрать для последующей укладки поверх ИК-теплого пола

Укладка ламината на ИК-теплый пол осуществляется обычным способом, но во избежание возможных побочных эффектов рекомендуется подбирать определенные модели напольного покрытия.

Неподходящие ламели быстро изнашиваются, вызывают разрыв нагревательной пленки, а также в некоторых случаях начинают выделять опасные для здоровья вещества.

Чтобы в итоге не пришлось все полностью переделывать, при выборе ламината следует придерживаться следующей инструкции:

1. Выбор начинается с типа замкового соединения.Установку ламелей следует производить исключительно путем фиксации их в распорке без применения клеев . В противном случае при периодическом нагреве и охлаждении основания стыки будут разрываться.
2. Задача напольного покрытия – пропускать в дом тепловые волны, поэтому при выборе конкретного вида ламината рекомендуется подбирать доски с минимальным коэффициентом термического сопротивления. Соответствующая маркировка наносится на упаковку готовой продукции.Рекомендуемые параметры: не более 0,1 кв.м. х°К/Вт .
3. Толщина доски также имеет значение. На чрезмерно тонких досках при смене температурного режима будут ломаться замки, а слишком толстые ламели станут препятствием для прохождения тепла в помещение. Для полов с инфракрасным обогревом рекомендуется использовать ламели толщиной не более 9 мм и не менее 8 мм .
4. Следует помнить, что для производства ламинированных плит используются клеи, в состав которых входит формальдегид.Это вещество начинает испаряться при температуре выше 27°С, поэтому при выборе покрытия нужно внимательно изучить характеристики материала. Ламинат класса Е0 и Е1 не выделяет вредных веществ при нагревании.
5. На долговечность напольного покрытия влияет его способность сопротивляться поверхностному износу. Исходя из этого, для укладки инфракрасного теплого пола под ламинат рекомендуется использовать плиты с классом износостойкости не ниже 3 .
6. При монтаже инфракрасного пленочного теплого пола под ламинат допускается использование не только деревянных ламинатных изделий, но и изготовленных из винила, что значительно расширяет список доступных для выбора вариантов.

Следуя приведенным выше советам, вы легко сможете найти и купить ламинат с инфракрасным подогревом пола. Как выбрать материал с учетом перечисленных характеристик? Необходимо обратить внимание на обозначения, которые нанесены на упаковочный материал (см. фото ниже).

Похожие видео

Ламинированные полы становятся все более популярными. Это связано с их доступной ценой, относительной простотой и скоростью монтажа, эстетичным внешним видом, хорошими эксплуатационными характеристиками, долговечностью. Но есть у них и существенный недостаток. Хотя материал декорирован натуральным деревом, он отнюдь не такой теплый, как настоящее дерево. Если положить его на бетонный пол без должного утепления, он быстро передаст холод такого основания.Лучшим решением этой проблемы является укладка инфракрасного теплого пола под ламинат.

Инфракрасный теплый пол под ламинат

Процесс монтажа данного вида теплого пола хоть и имеет ряд существенных тонкостей, но все же не отличается чрезмерной трудоемкостью, и вполне осуществим для самостоятельного выполнения.

Теплопроводность ламината требует установки под ним системы обогрева. Но почему именно инфракрасный пол является оптимальным решением, ведь существуют водяные и электрические контуры, а также использование нагревательных кабелей или нагревательных матов? Давайте разберемся. ..

1. Водяной пол под ламинат будет уместен только с автономной системой отопления, когда можно будет самостоятельно точно регулировать температуру теплоносителя. Дело в том, что ламинат довольно «капризен» в смысле температурных изменений – они могут вызвать его деформацию, появление трещин, скрипов и т. д. Кроме того, обязательным устройством поверх него является устройство водяного пола. со стяжкой, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
2. Резистивный электрический пол (кабель или нагревательные маты) также нежелателен для ламината. Отчасти по той же причине — необходимости стяжки поверх сменного пола, а отчасти — из-за достаточно неравномерного прогрева поверхности.

Пленочный инфракрасный пол лишен всех этих недостатков. Толщина его менее 1 мм, не нужны стяжки при их трудоемкости, а его монтаж практически не утолщает общее покрытие. Нагрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути — прямая аналогия с солнечным светом.

Какие еще преимущества присущи данному виду теплого пола:

1. Наиболее комфортное распределение температуры в помещении создается за счет обогрева поверхности предметов.
2. Этот принцип теплопередачи является наиболее эффективным и экономичным — затраты на потребление электроэнергии примерно на 30% ниже, чем у резистивных электронагревателей.
3. Сама пленка нагревается до низких температур — около 30 — 40°С, что не оказывает негативного влияния на целостность поверхности ламината.
4. Высокая плотность излучающих полос обеспечивает превосходную равномерность нагрева по площади.
5. Нагрев начинается почти мгновенно.
6. Система легко собирается, разбирается и переустанавливается. Срок его службы исчисляется десятилетиями – он чрезвычайно надежен.
7. Такая система отопления совершенно не сушит воздух и, по мнению многих медицинских специалистов, оказывает антиаллергическое действие за счет ионизации воздуха и удаления неприятных запахов.

Единственным существенным недостатком инфракрасного пола считается довольно высокая цена при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Как устроен пленочный инфракрасный пол

Пленочные обогреватели являются основным элементом системы теплый инфракрасный пол. Параллельные, часто разнесенные полоски углеродной пасты запечатаны между двумя листами прозрачной полиэфирной пленки, которая при подаче питания становится ИК-излучателем.Каждая из этих полос «упирается» с обеих сторон в медную шину-проводник с посеребренными контактами для подключения к источнику питания. Параллельное соединение как излучающих полос, так и самих пленочных элементов обеспечивает высокую надежность системы – даже при выходе из строя любого элемента общие характеристики инфракрасного пола не пострадают.

Нагревательные инфракрасные пленки имеют стандартную ширину 50 см или 1 м. Они реализуются разной длины – выбор делается исходя из размеров помещения. Предусмотрена резка пленки по длине — через каждые 25,7 см есть линия возможного реза — обе обязательно отмечены предупреждающим знаком. Разрез пленки в других местах не допускается.

Удельная мощность пленочных обогревателей 150, 220 или, значительно реже — 440 Вт/м². Это важно знать при общем расчете теплого пола, чтобы предусмотреть общую нагрузку на электросеть. Для обогрева под ламинат обычно используют обогреватели мощностью 150 Вт/м² – это дает максимальный нагрев до 40-45º, а более высокие температуры для ламината не рекомендуются.

В комплект теплого пола также входит датчик температуры с кабелем для контроля температурных параметров, комплект проводов для коммутации, клипсы для подключения пленочного элемента, изоляционные материалы. Для каждой комнаты нужно будет приобрести терморегулятор, который будет размещен на стене в удобном для хозяина месте. На него подается питание, а отсюда идет проводка, подающая напряжение непосредственно на ТЭНы.

Монтаж теплого инфракрасного пола под ламинат

Составление схемы установки

Прежде чем браться за сам процесс монтажа, необходимо тщательно рассчитать и спланировать всю структурную схему будущей системы.

1. Следует предусмотреть сразу расположение элемента управления, термостата — к нему будут сходиться все провода. Кабельную часть можно спрятать в паз в стене, заключив в гофрированную трубу, или провести по поверхности, накрыв пластиковым коробом.
2. Вам потребуется нарисовать графическую схему расположения элементов нагревательной пленки на полу с учетом всех необходимых нюансов:
3. Резка пленки может осуществляться только по линиям разреза, указанным производителем и указано.
4. Для минимизации количества контактных соединений рекомендуется укладывать пленку вдоль помещения.
5. Расстояние от стен, отопительных стационарных приборов должно быть не менее 25÷30 см.
6. Размещать элементы под предметами мебели не планируется — это приведет к их перегреву, перерасходу энергии и, в худшем случае, к перегоранию.
7. Расстояние между соседними параллельными элементами пленки 5 см. Не допускаются перекрытия, пересечения и т.п.
8. Нормальным считается покрытие пленочными элементами до 40÷60% площади пола.
9. На графической схеме необходимо нарисовать электрическую схему. Здесь может быть двоякий подход. Кабели можно подключать с одной стороны фольгированных элементов:

Иногда, чтобы исключить пересечение «фазного» и «нулевого» проводов, их будут соединять с противоположных сторон пленками… Это потребует особой осторожности при монтаже — чтобы случайно по ошибке не допустить короткого замыкания :

• Предусмотрено расположение датчика температуры — он должен располагаться посередине пленочного элемента, желательно в самой холодной части помещения, но с расчетом на то, что его штатного кабеля хватит для подключения к блоку термостата .

Если схема готова, тщательно продумана и проверена, можно приступать к установке.

Подготовка основания

В данной публикации внимание сосредоточено на монтаже пленочного инфракрасного теплого пола, поэтому будем исходить из того, что само бетонное основание уже заранее подготовлено для будущего покрытия ламинатом. Ей была придана необходимая ровность, горизонтальность, проведен необходимый ремонт «слабых» мест, обработка пропиточно-укрепляющими и обеспыливающими составами.

1. Работа начинается с тщательной уборки основания – удаляется весь возможный мусор, поверхность тщательно пылесосится.
2. Чтобы не тратить энергию при нагреве бетонной стяжки, необходим настил. теплоотражающий фольгированный материал. Его минимальная толщина составляет 2÷3 мм.
3. Теплоотражатель укладывается фольгированной частью наружу. Полосы крепятся к основанию пола на двусторонний скотч, укладываются встык и соединяются между собой специальной липкой лентой.

• Толщина материала позволит прорезать в нем пазы для проводов, клемм и датчика температуры — чтобы после монтажа теплого пола они не возвышались над общим уровнем пленочного покрытия и тем самым не мешали при обычной укладке ламината.

Установка инфракрасных пленочных элементов После того, как все кабели будут полностью подключены и тщательно проверены на правильность, можно выполнить пробный запуск. Если все работает правильно, приступайте к укладке ламината.

Между пленкой теплого пола и ламинатом обязательно натягивается слой гидроизоляционного материала – обычная плотная полиэтиленовая пленка или стандартная подложка под ламинат, которая может идти в комплекте. Полотна пленки внахлест, с нахлестом 15÷20 см, склеиваются скотчем. Подобная мера обезопасит эксплуатацию пола при непредвиденных обстоятельствах – например, обильном разливе воды на поверхность ламината.

Монтаж ламината осуществляется в соответствии с технологией, установленной для конкретной модели. Эти вопросы подробно обсуждаются в соответствующих разделах сайта.

После полной укладки ламината можно включить систему отопления, выставить оптимальную температуру — около 25 ÷ 28°С, и наслаждаться комфортом теплого пола.

Видео — Монтаж инфракрасного теплого пола под ламинат

Видео — Как сделать инфракрасный пол под ламинат за 1 час

Ламинат

является очень популярным видом напольного покрытия благодаря своим характеристикам, таким как долговечность, эстетичность, удобство, а также невысокая стоимость. Однако такое покрытие не имеет должного уровня теплоизоляции, то есть при укладке на холодный бетон без слоя утеплителя ламинат приобретет такую ​​же низкую температуру.

Чтобы пол был теплым на ощупь, можно уложить ИК-пол под ламинат. Что это такое, и каков метод его установки, расскажем далее в материале.

В первую очередь отметим, что монтаж теплого пола под ламинат вполне под силу обычному мужчине, хотя необходимо учитывать некоторые нюансы и рекомендации.

В чем преимущества инфракрасных полов

Ламинированные панели с их теплопроводностью просто рассчитаны на то, чтобы под них устроить дополнительную систему обогрева. Оптимальным решением в этом случае будет теплый пол – пленка под ламинат. Никакой другой вид отопления – водяные трубы, электрические нагревательные маты или кабели – не будет так хорош, как он есть.

Инфракрасная пленка под ламинат имеет следующие отличия от других видов обогрева:

1. Возможность плавной регулировки температурного режима . .. Ламинат очень чувствителен к сильным колебаниям температуры, поэтому со временем он может деформироваться, начать скрипеть, между ламелями появятся щели. В случае с водяным отоплением его нагрев можно контролировать только в том случае, если он автономен и оснащен термостатом. Однако такая система также требует заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и выполнимо в помещении.
2. Дополнительная стяжка не требуется … Инфракрасный теплый пол под ламинат не требует дополнительной заливки стяжки.А вот другие теплые полы электрического типа, такие как нагревательные маты или нагревательные кабели, основаны на принципах сопротивления, поэтому их нужно заливать стяжкой. Кроме того, данные виды нагрева неравномерно прогревают поверхность.

Помещение прогревается за счет инфракрасных тепловых волн длиной 5-20 микрон, которые повышают температуру воздуха и всех предметов в помещении.

Преимущества пленочного теплого пола:

• равномерное распределение тепла по помещению;
• теплоэффективность, а также энергосбережение систем инфракрасного отопления — на 30% выше по сравнению с резистивным теплым полом;
• температура нагрева пленки не превышает 30-40 о С, что не вредит ламинированным панелям;
• плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный обогрев помещения;
• быстрый запуск обогрева помещения;
• простота монтажа, демонтажа и перемещения, а также долговечность системы отопления – достигает нескольких десятков лет;
• не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя антиаллергическому эффекту.

Единственным недостатком инфракрасного теплого пола под ламинат является его высокая начальная стоимость, которая, тем не менее, окупается уже через пару лет использования.

Принцип работы пленочного инфракрасного пола

Инфракрасный теплый пол основан на пленочных обогревателях. Они представляют собой узкие полоски углеродной пасты, спаянные между двумя слоями полиэфирной пленки. Когда на эти стержни подается напряжение, они начинают излучать инфракрасные волны.

Подключение карбоновых элементов к источнику питания происходит через медные шины с посеребренными контактами.При этом все полосы и отдельные участки пленочного пола соединяются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускается шириной 50 см или 1 м, длина рулонов также варьируется. Выбор размера нагревательной пленки зависит от параметров помещения. При необходимости пленку можно разрезать по специальным линиям, расположенным через каждые 25.7 см. Разрезать пленку в других местах невозможно.

Инфракрасные нагревательные пленки

выпускаются с удельной мощностью 150, 220 и 440 Вт/м 2 . Эти показатели учитываются при расчете нагрузки на электрическую сеть в квартире перед установкой системы теплого пола. Как правило, под ламинат используется пленка мощностью 150 Вт/м 2 , которая способна нагреваться до 40-45°С, так как больший нагрев для данного покрытия нежелателен.

Датчик температуры и кабель для контроля температуры, комплект клемм для подключения пленки к сети, изоляция и коммутационные провода поставляются в комплекте с теплым полом. Термостаты приобретаются отдельно, которые устанавливаются в каждой комнате, в местах, где к ним есть удобный доступ. Терморегулятор подключается к сети, а от него идут силовые кабели пленочного пола.

Укладка пленочного теплого пола под ламинат

Перед началом монтажа инфракрасного теплого пола под ламинат следует составить схему расположения нагревательных элементов и разводки в помещении.

Сначала определите место крепления терморегулятора, к которому будут прилегать все кабели электропроводки. Внешнюю часть кабеля, подключаемую непосредственно к термостату, можно пропустить через гофрированную трубку и спрятать в канавке в толще стены, либо оставить снаружи, накрыв защитным кожухом.

Необходимо отметить на схеме укладку пленочных элементов с учетом всех мер предосторожности и ограничений. При этом важно учитывать, что на поверхности нагревательной пленки имеется маркировка, по которой ее можно разрезать.

Не стоит прокладывать термопленку в местах расположения мебели, так как нагревательные элементы будут перегреваться, тратить лишнюю энергию и даже могут выйти из строя. Не говоря уже о самой мебели, которую тоже можно повредить.

Соседние участки пленки необходимо размещать на расстоянии 5 см, не допуская их нахлеста или пересечения.

Как правило, оптимальной считается укладка инфракрасного теплого пола под ламинат на площади 40-60% от общей площади помещения.

В другом варианте «нейтральный» и «фазный» кабели крепятся с противоположных сторон пленки во избежание их пересечения. Этот способ подключения требует осторожности, чтобы не спровоцировать короткое замыкание.

Датчик температуры располагается примерно по центру уложенных пленочных элементов так, чтобы длина его кабеля была достаточной для подключения к регулятору температуры.

Когда на схеме учтены все нюансы, можно переходить непосредственно к укладке пола.

Предварительная подготовка основания

Если планируется укладка инфракрасного пола под ламинат на бетонное основание, то его нужно правильно подготовить — выровнять, укрепить, загрунтовать и обеспылить. Далее переходят к ее подготовке к укладке пленочных элементов.

Стяжка очищается от пыли, грязи и любых микрочастиц с помощью пылесоса.

В целях экономии электроэнергии под нагревательные элементы укладывается термоизолирующая фольгированная подложка. Толщина этого слоя 2-3 мм.

Слой фольги укладывается металлизированной стороной наружу. Такая подложка крепится к полу двухсторонним скотчем, а швы между полотнами проклеиваются скотчем.

Толщина подложки позволяет замаскировать в ней все кабели связи, клеммы, термодатчики, чтобы они не выходили за общий уровень теплого пола при укладке ламинированных панелей.

Укладка нагревательной фольги

По заранее подготовленной схеме нарезается и раскладывается нагревательная пленка по площади помещения.При разрезании пленки и перемещении по ней после укладки следует соблюдать осторожность, чтобы не повредить токопроводящие и излучающие сегменты. В этом случае дефектный участок следует удалить.

По линии среза заизолируйте все оголенные контакты, которые не нужны для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.

Кусочки пленки следует располагать медными элементами вниз. При этом положение нагревательных элементов относительно друг друга и на подложке можно зафиксировать с помощью скотча.

Клипсы-клипсы вставляются в специальные зазоры в пленке, а выступающие части утапливаются в толщу подложки. После этого зажимы обжимаются для последующего подключения ТЭНа к кабелю питания.

Развернув кабель по схеме, концы зачищают и соединяют с клеммами, после чего обжимают.

При укладке ТЭНов важно не забыть о датчике температуры.Его располагают под термопленкой, примерно по центру полотна так, чтобы его рабочий элемент приходился на излучающую темную полосу. Датчик можно закрепить битумной лентой, поставляемой в комплекте с пленочным полом.

После подключения проводки к пленочному полу все кабели с узлами подключения прячут в изолирующую подложку, делая в ней прорези, а затем фиксируют скотчем.

Электрическое соединение

Когда все монтажные работы завершены, можно подключить систему к сети и провести пробный запуск для проверки ее работоспособности.

Все силовые кабели для нагревательных элементов пола проложены к предварительно установленному в стене термостату. В случаях, когда отдельные участки теплого пола питаются отдельными кабелями, их следует соединять с помощью разъемов, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя скручивать провода отдельных линий, так как это снизит качество коммутации и может привести к перегреву и искрению проводки.

Если у вас нет достаточных теоретических знаний для работы с электрооборудованием, лучше обратиться к специалисту. Он подскажет, какой мощности должен быть установлен автомат для теплого пола, а также посоветует подключение силового кабеля к термостату. При этом запрещается подключать инфракрасную систему обогрева пола к обычной розетке.

Для защиты электросети от перенапряжения и обеспечения безопасности пользователей теплый пол подключается к сети через УЗО.

После завершения всех работ по подключению теплого пола к электросети проводится повторная тщательная проверка его правильности по схеме. После этого проводится пробный пуск системы отопления. Если все работает и нигде нет проблем, можно приступать к укладке ламината.

Поверх инфракрасного пленочного теплого пола обязательно укладывается слой гидроизоляции. Это может быть как плотный полиэтилен, так и специальная подложка под ламинат, входящая в комплект поставки.Пленка укладывается с нахлестом между соседними полотнами 15-20 см, после чего швы заклеиваются скотчем. Этот шаг защитит нагревательные элементы в случае неожиданного попадания воды на ламинат.

Дальнейшая укладка ламината осуществляется по инструкции производителя с учетом нюансов, характерных для монтажа данного покрытия.

Когда все работы завершены, вы можете установить комфортную для вас температуру и приятно провести время в тепле и уюте.



MASTER KIT, пленка для теплого пола под ламинат и дерево

M Материалы:

• Инфракрасная нагревательная пленка ENERPIA в соответствии с вашими потребностями
• Изоляционные листы толщиной более 5 мм
• Гидроизоляционная изоляционная лента на битумной основе
• Соединительные хомуты (клеммы компрессора) – используются для соединения кабелей с нагревательной пленкой
• Скотч
• Термостат с блоком питания 120-240 В переменного тока
• Клещи

P ремонт для установки:

• Измерьте площадь комнаты и составьте схему, как будет укладываться инфракрасная пленка на пол.
• Подготовьте все необходимые материалы.
• Проверьте пол. Убедитесь, что пол ровный, не имеет острых шипов и других подобных предметов, о которые можно повредить пленку.
• Если пол мокрый, укладку можно производить после обработки гидроизоляцией. Необходимо следить за тем, чтобы на полу не оставалось следов влаги.
• Для больших помещений предпочтительнее воспользоваться услугами специалиста, особенно для электромонтажных работ.

Вы можете легко установить систему пленочного отопления в обычном помещении, следуя инструкции:

I Установка:

СХЕМА ПОМЕЩЕНИЯ

• измерьте площадь помещения и начертите схему укладки нагревательной пленки на пол
• показать на схеме расстановку мебели
• оставьте 10 см между стенами и нагревательной пленкой

ИЗОЛЯЦИЯ

1. Отмерьте и отрежьте необходимую изоляцию, а затем прикрепите ее к полу с помощью скотча.
2. Таким же материалом можно изолировать промежутки между листами.

Укладка инфракрасной нагревательной пленки

1. Разрежьте нагревательную пленку ножом или ножницами по пунктирной линии.
2. Уложить нагревательную пленку на утепленный пол. Не перекрывайте листы пленки. Между ними оставляйте расстояние 1-2 см. Интервал до стен должен быть не менее 10см.
3. Закрепите края пленки скотчем для фиксации.

Соединение клемм компрессора с многожильным кабелем

1. Отделите медную полосу от серебряной, чтобы можно было вставить один из краев клеммы.
2. Надлежащим образом закрепите клемму на медно-серебряной ленте так, чтобы один ее край находился сверху ленты, а другой был вставлен внутрь между двумя слоями ленты (серебро и медь).
3. Плотно прижмите плоскогубцами. Делать это следует двумя диагональными приложениями.
4. Соедините клеммы с многожильным кабелем. Если он не закреплен должным образом, может возникнуть контактное сопротивление, поэтому будьте осторожны. Во время соединения каждой части нагревательной пленки проверяйте сопротивление.Все замеры должны быть указаны электриком в Гарантийном талоне.
5. Соединения многожильных кабелей с наконечниками изолировать с помощью изоляционной ленты на битумной основе. Затем закрепите кабели с помощью скотча. Кусок изоляционной ленты должен быть не менее 40 мм x 50 мм. Оставьте не менее 5 мм между концом клеммы и концом куска изоляционной ленты.
6. Изолируйте все открытые стороны медной полоски.
7. Соедините нагревательную пленку с многожильным кабелем параллельно.

Крепление датчика температуры.

1. Поместите датчик температуры (термодатчик) на нижнюю часть обвязки. Закрепите скотчем.
2. Под датчиком прорежьте прорезь в изоляции.
3. Поместите датчик, изолированный изоляционной лентой на битумной основе, в щель, чтобы не было ударов.

Соединение термостата

1. Установите термостат, следуя инструкциям производителя.
2. Проверьте измерение общего сопротивления.

Внимание! Измерения сопротивления производились при выключенном питании!

3. Проверить электрический ток системы отопления.

Если у вас есть существующий электрический контакт, и вы будете использовать его для подключения к линии электропередач, вы должны учитывать, что максимальная мощность составляет 15А. Если установленная нагрузка превышает номинальную мощность контроллера термостата, следует использовать контактор. Все замеры должны быть указаны электриком в Гарантийном талоне.
Подключение к электросети:

1. Линия электропередачи должна быть на одной линии и не запутываться.
2. Используйте провода разных цветов для «L» и «N», чтобы можно было отследить и устранить проблему в случае ее возникновения.
3. Используйте кабелепровод и форму для проволоки, чтобы предотвратить утечку и попадание влаги.
4. Используйте необходимую толщину провода в соответствии с устанавливаемой мощностью.

Укладка пароизоляции

1. Раскатать пароизоляцию, отрезать необходимую длину, уложить на нагревательную пленку.
2. Закрепите пароизоляцию скотчем. Накрывайте только отапливаемые участки.

Следующий этап – укладка напольного покрытия – ламината, паркета или любого другого деревянного настила.

Для получения более подробной информации пишите на почту

Термостат EPU-250, 12А, Корея, английский
Термостат EPU400, 18А, Корея, английский

Инфракрасная карбоновая пленочная система обогрева пола. №

Идеальное решение для обогрева полов из дерева или ламината! Инфракрасный теплый пол.

Система лучистого отопления экономит на 25–40 % меньше, чем традиционные методы отопления, и более полезна для вас и вашей семьи. Наш инфракрасный пол легко устанавливается под полом, полностью не требует воздуховодов и обслуживания. Эта технология инфракрасного обогрева не тратит энергию на нагрев воздуха в помещении, а напрямую обогревает предметы и людей. Углеродная термопленка — это экономичное и качественное решение для обогрева любого здания. Электрический ток проходит через углеродные полосы, чтобы естественным образом создавать дальние инфракрасные лучи, которые безопасно и равномерно распределяют тепло.Инфракрасный пол создает более здоровую атмосферу, не пропуская пыль или загрязняющие вещества из воздуха.

Устанавливаемый под полом и полностью скрытый, черновой пол предназначен для помещений, где невозможно установить инфракрасные панели, где требуется ценное пространство на стене, или в местах общего пользования, где стеновые панели могут быть повреждены. Черновой пол Ecosource чрезвычайно тонкий и прочный. В отличие от других продуктов для электрического подогрева пола, наши углеродные волокна не ломаются во время установки и запечатаны в собственный влагонепроницаемый барьер.Полупроводниковая технология не требует никаких движущихся частей — она не требует обслуживания.

Наша углеродная нагревательная пленка идеально подходит для укладки под дерево или ламинат. Это также популярный выбор под ковры и виниловые полы в сочетании с фанерным покрытием.

Что касается деревянных полов, у вас есть два варианта рекомендуемых инженерных полов из твердой древесины. Последние могут быть установлены «плавающими» или вклеенными. Если вы хотите использовать классический массивный пол толщиной 3/4 дюйма, рекомендуется укладывать промасленный паркет, полностью приклеенный.

Толщина отапливаемого пола всего 0,5 мм, что незначительно влияет на высоту пола. Пленка обычно укладывается на наш 6-миллиметровый утеплитель пола (который заменяет стандартную подложку пола), чтобы минимизировать влияние на высоту вашего пола – менее 6,5 мм! Это делает его идеальным для использования в новых зданиях и реконструкциях, где высота пола, как правило, имеет решающее значение. Все системы теплого пола должны контролироваться термостатами и напольными датчиками.

Производство тепла – Пленка предназначена для использования в качестве системы обогрева (не только для обогрева пола) и обеспечивает равномерное тепловое покрытие всего пола. Предлагается в 800 мм две мощности 220 Вт на м2 для любого отопления.

Поставляется в виде комплекта, эта система подогрева пола готова к установке, с полной углеродной пленкой, водонепроницаемым мешком и 2-метровыми кабелями.

Простота установки. Установка этого напольного отопления проста и может быть выполнена любым человеком, обладающим самыми элементарными навыками рукоделия, однако подключение должно выполняться электриком. С черновым полом просто работать, и его можно даже разрезать на месте, если необходимо, следуя точкам до нужной длины, просто наклейте изоляционную ленту на медный воздуховод, ширина зависит от того, что выберите и не может быть отрезать.

Качество – Нагревательная пленка изготовлена ​​в соответствии с самыми высокими стандартами и поставляется в виде комплекта. Он используется во всем мире уже много лет. Он чрезвычайно надежен и поставляется со стандартной гарантией производителя на 15 лет, но должен служить всю жизнь!

Цифровое управление

— управление системой отопления осуществляется с помощью простого в использовании, быстродействующего цифрового термостата со встроенным таймером, срок службы батареи которого составляет 7 дней/24 часа. Ненавязчивый термостат занимает столько же места, сколько и стандартный выключатель света, и приобретается отдельно.

Примечание: Для других напольных покрытий пленка может быть покрыта фанерой, а затем собственно напольным покрытием (керамическим, ковровым или виниловым)

%PDF-1.6 % 74 0 объект > эндообъект внешняя ссылка 74 102 0000000016 00000 н 0000002780 00000 н 0000002896 00000 н 0000003765 ​​00000 н 0000003796 00000 н 0000004128 00000 н 0000004369 00000 н 0000004478 00000 н 0000004879 00000 н 0000004925 00000 н 0000004971 00000 н 0000005017 00000 н 0000005129 00000 н 0000005164 00000 н 0000005477 00000 н 0000005852 00000 н 0000006013 00000 н 0000006059 00000 н 0000006324 00000 н 0000006370 00000 н 0000007149 00000 н 0000007284 00000 н 0000007416 00000 н 0000007811 00000 н 0000008225 00000 н 0000008759 00000 н 0000008929 00000 н 0000009128 00000 н 0000009330 00000 н 0000009764 00000 н 0000009875 00000 н 0000010140 00000 н 0000010394 00000 н 0000010659 00000 н 0000010930 00000 н 0000011211 00000 н 0000011930 00000 н 0000012721 00000 н 0000012988 00000 н 0000013302 00000 н 0000014230 00000 н 0000014895 00000 н 0000015637 00000 н 0000016327 00000 н 0000016959 00000 н 0000017367 00000 н 0000019032 00000 н 0000019346 00000 н 0000019601 00000 н 0000021227 00000 н 0000021296 00000 н 0000021819 00000 н 0000021971 00000 н 0000024620 00000 н 0000029841 00000 н 0000031055 00000 н 0000033177 00000 н 0000043132 00000 н 0000043168 00000 н 0000043951 00000 н 0000059204 00000 н 0000060023 00000 н 0000083630 00000 н 0000084395 00000 н 0000106146 00000 н 0000106941 00000 н 0000110799 00000 н 0000111588 00000 н 0000155421 00000 н 0000155495 00000 н 0000155969 00000 н 0000155995 00000 н 0000156299 00000 н 0000157560 00000 н 0000157820 00000 н 0000157889 00000 н 0000158060 00000 н 0000158086 00000 н 0000158439 00000 н 0000161016 00000 н 0000161283 00000 н 0000161645 00000 н 0000162043 00000 н 0000163735 00000 н 0000164005 00000 н 0000165583 00000 н 0000165861 00000 н 0000166233 00000 н 0000166503 00000 н 0000167048 00000 н 0000167456 00000 н 0000167752 00000 н 0000168064 00000 н 0000168379 00000 н 0000171909 00000 н 0000172170 00000 н 0000176755 00000 н 0000208034 00000 н 0000209522 00000 н 0000209635 00000 н 0000209749 00000 н 0000002336 00000 н трейлер ]>> startxref 0 %%EOF 175 0 объект>поток xڌM(qǿ /em»rr0yE؅RjjLrXV(N]\d+8%qX-o[qpyP(!5y/!»e xLD|M?K=9Vs!j= HsДr-sGsI4″Um. :$!t,ahf(E B!tn_,>$0& 1’A2QLITu:lSaCҵBiooH> !@%K%7*䖦4PRLN>R*»x՞z}tFb!L#r\`~’ǟ6@ffI;`

Health Heat — Терапевтическая тепловая пленка в дальнем инфракрасном диапазоне!

Традиционный принудительный воздух, Каждая из систем лучистого и подпочвенного отопления имеет определенные преимущества и недостатки, но только одна система решает все проблемы и предлагает максимальные преимущества! Вам нужно понимать Health Heat.

— Экологически чистый, на основе углерода, без дефектов, без обслуживания, естественное тепло.

— Терапевтическая длина волны дальнего инфракрасного излучения, которая нагревает предметы, а не воздух.

— Энергоэффективная подача без холодных зон или дорогих воздуховодов и других механических систем, которые могут выйти из строя (экономия до 65% стоимости энергии по сравнению с другими системами отопления).

-Простая установка (требуется только короткая сертификация для проектов DIY).

— Может использоваться для точечного обогрева или применения во всем здании (терапевтическое использование в саунах, мебели, кроватях, практически где угодно).

— Водонепроницаемый — одобрен для использования во влажной среде.

— Долгий срок службы, UL, CE и ISO9000, бездефектный стандарт и сертификаты (гарантия 20 лет).

  О дальнем инфракрасном обогреве

Инфракрасный свет является частью невидимого солнечного спектра, и хотя его нельзя увидеть, он воспринимается как тепло. Одной из характеристик дальнего инфракрасного света является способность легко проникать в вашу кожу, даря вам то чудесное естественное тепло, которое вы получаете в солнечный летний день. Когда это происходит, в вашем теле создается естественный резонанс, который имеет много преимуществ для здоровья, включая расслабление мышц и усиление кровообращения. Дальнее инфракрасное тепло абсолютно здорово и безопасно для всего живого.

Представьте….

Терраса или патио прогреваются феном. Поверхность косвенно нагревается феном, нагревающим воздух вокруг поверхности. Теперь представьте себе палубу на солнце, где она напрямую поглощает солнечное тепло — поверхность нагревается до глубины души.

Принудительное воздушное отопление похоже на обогрев комнаты феном.

Здоровье Тепло очень похоже на обогрев комнаты солнцем. Тепловые волны дальнего инфракрасного диапазона проникают в объекты, в том числе и в людей, которые затем нагреваются, излучая, нагревая помещение.

Излучение

Природа света идти непосредственно на объект, не воздействуя непосредственно на воздух.

Глубина проникновения

В отличие от видимого или ближнего инфракрасного излучения, Дальнее инфракрасное излучение может полностью проникать в кожу, достигая более плотной мышечной массы под ней.

Резонансное поглощение

Эффект резонанса и поглощения дальнего инфракрасного излучения согревает наше тело, улучшает кровообращение и положительно влияет на ум.

Применение дальних инфракрасных лучей в теле человека

Термический эффект

Поддерживает оптимальную температуру тела.

Эффект созревания

Способствует росту клеток.

Самоочищение

Обеспечивает хорошо сбалансированное питание, позволяя организму работать более эффективно

Увлажнение и сушка Эффект

Поддерживает оптимальную влажность тела.

Противодействие

Способствует выведению шлаков и токсинов.

Эффект резонанса

Сохраняет баланс, разбирая все питание и способствует обмену веществ.

Биологический Реакция на дальние инфракрасные лучи

· Расширение Капилляр: термический эффект расширяет кровеносные сосуды и разлагает кровь. тромбы в сосудах, расширяющие сосуды.

· Увеличение объема циркулирующей крови: A большое количество крови эффективно движется через расширенные кровеносные сосуды.

· Эффект пота содействие кровообращению: из-за увеличения крови кровообращение каждая часть тела продвигается. Тепловой эффект из-за излучения и резонансное поглощение ускоряет повышение температуры тела и потоотделение.

· Активация человека Тканевой активный фермент: вибрирующая молекулярная активность крови становится активной из-за высвобождению электромагнитных волн, способствующих оживлению клеточных тканей.

· Продвижение Метаболизм: молекулярное движение воды в организме становится активным, активируя функция вен. Каждый композит в крови также активируется, способствуя обмен веществ в тканях, улучшение здоровья за счет вывода телесных отходов и тяжелые металлы.

**** Производители Heat не делают никаких конкретных заявлений о пользе для здоровья и не дают никаких медицинских рекомендаций. Вопросы здоровья следует обсудить с квалифицированным медицинским работником.

987 Электрическая панель Природный газ с принудительным воздухом Бойлер LPG Отопление пленки Пример потребительской цены 0. 06 / KW 0.5 / ㎥ 1 / L 0.9 / KG 0.06 / KW 0.06 / KW Пример потребления месяца 197KW 26㎥ 17L 12 кг 81.7kw 9 Отопление за счет за доставку 14.4 11.8 15.5 10.4 5.1 Отопление Bill за 10 доставку 134 118 168 104 51 51

1

Ежемесячное использование общего электричества составляет около 30㎡, он составляет 8 часов в день и продолжительность 30 дней.
— Ежемесячное использование котлов на сжиженном газе, керосине может изменяться в зависимости от теплового КПД устройства и
состояния изоляции здания.

Coop Power // Электрическая панель // Городской газ // Бойлер // LPG // Heatplus

9091 Раздел Котел Электрическая панель Дальнее инфракрас фильм замечание

методы строительства

Строительные методы Котел номер консерватория трубопроводов толщиной Строительство период строительства

9 0954 +

мокрого типа можно

потребность

Внешнее облучение

110 ~ 220мм

4 ~ 5day

+

сухого типа возможно

н /

Отсутствует

15 мм

1day

4

Влажный / Сухой тип возможный
н / д
NOTE
в течение 10 мм
9091
		5
9091
5
чистый
Уровень увеличен примерно на 10см.
сокращения периода строительства

Методы построения

+ + Горючее топливо Система отопления отопление скорость Строительство толщиной

+ + Отсутствует

Фольга топлива

проводимости / конвекции

30 ~ 60мин

электроэнергии проводимости 9112 5

15 ~ 30мин

Отсутствует

электроэнергии

Тепловое излучение

4 ~ 10мин

Более 90%

обслуживание

ремоделирования Прочность обслуживание A / S Замораживание и взрыв ремонт пола

обслуживание Часто

возникновение

Большой масштаб

Слишком много ограничений.

В 10years

Постоянная необходимость

Часто

None

легко

простой

2 ~ 3years

легко легко

ни

н /

Отсутствует

полупостоянная

удобство

Безопасное строительство.

простой

Теплый пол под ламинат: Типы и особенности

В современном строительстве большую популярность приобрел ламинат. Ламинат имеет вид дерева, но стоит в несколько раз дешевле него.Кроме того, благодаря достаточной теплопроводности он идеально подходит для создания системы обогрева «теплый пол». Тепло, исходящее от пола, создает уют в доме даже в самую холодную погоду. Что такое теплый пол под ламинат на деревянный пол и подходит он или нет? Этими вопросами задаются все, кто решил устроить дома эту систему.

Что такое теплый пол под ламинат на деревянном полу или на бетонном основании?

На сегодняшний день существует 3 вида теплых полов. Все они основаны на совершенно разных принципах:

1. Система водоснабжения.
2. Электрический кабель.
3. Инфракрасный электрический.

Пленочный инфракрасный теплый пол отлично сочетается с ламинатом

Главной особенностью этой системы является то, что источники тепла расположены под поверхностью напольного покрытия. Вырабатываемое ими тепло нагревает покрытие, которое передает энергию окружающему воздуху. Для каждого вида верно любое из следующего:

• тепло распределяется равномерно;
• система очень эффективна;
• отсутствие нагревательных элементов на видных местах;
• пыль не циркулирует по помещению, как в случае с радиаторным отоплением.

Любой из них можно установить на бетонное основание или на деревянный пол. Теплый пол под ламинат каждого из перечисленных видов имеет свои преимущества и недостатки.

Трубы водяного теплого пола перед укладкой верхнего покрытия заливают бетонной стяжкой

Полезный совет! Чтобы водяной пол функционировал более эффективно, необходимо создать не один контур, а 6 или даже 8. Это позволит более равномерно распределить тепло. Трубки будут короче, поэтому потери тепла будут меньше.

Монтаж водяного теплого пола на деревянный пол абсолютно безопасен

Источником тепла для такого устройства является нагретая вода, циркулирующая по трубкам, расположенным непосредственно под ламинатом. Современная промышленность выпускает для этих целей трубную продукцию, изготовленную из новейших материалов с применением инновационных технологий. Благодаря этому полиэтиленовые и металлопластиковые трубы обеспечивают полную безопасность системы.Любые протечки воды исключены.

Для укладки водяного теплого пола необходимо по периметру помещения уложить демпферную ленту. Затем поверх чернового основания устраивают гидро- и теплоизоляцию, выкладывают армирующую сетку. Затем трубы укладываются параллельным или спиральным способом. В первом случае рисунок выглядит как змейка, а во втором как спираль. Концы трубы замыкаются на отопительный контур, благодаря чему внутри свободно циркулирует вода.

Следующий этап – заливка всей конструкции песчано-цементной смесью.Полученную стяжку выравнивают для укладки ламината. В процессе циркуляции теплоносителя по трубам цемент будет прогреваться, равномерно передавая тепло ламинату.

Этот тип теплого пола имеет ряд преимуществ:

• безопасная эксплуатация;
• надежное функционирование;
• электроснабжение не требуется, если циркуляция теплоносителя происходит естественным путем.

Есть и недостатки:

• комплексная установка;
• высота потолков уменьшается за счет устройства бетонной стяжки;
• при повреждении трубы восстановить систему будет довольно сложно.

Такая система абсолютно безопасна для установки на деревянный пол. Теплый пол под ламинат, устроенный таким образом, прослужит долго.

Теплый пол электрического типа

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательный элемент представляет собой специальный саморегулирующийся электрический кабель. Он способен автоматически изменять сопротивление на тех участках, где обнаружен перегрев.Это необходимо, чтобы избежать выгорания. Кабель бывает одножильный и двухжильный.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу.

Перед началом монтажа поверхность выравнивают и делают тонкую песчано-цементную стяжку толщиной до 0,3 см. При необходимости под ним устраивают теплоизоляцию. Сушка произойдет через 3 дня. Только после этого можно прикрепить монтажную ленту. Затем нужно закрепить терморегулятор в удобном месте и проложить кабель согласно инструкции на упаковке.

По окончании монтажа снова делается стяжка толщиной от 3 до 10 см. Полного высыхания он достигнет только через месяц. Только после этого можно укладывать напольное покрытие. Очень хорошо для этого подходит влагостойкий ламинат немецкого производства 33 класса толщиной 12 мм.

Над электроматами необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Основные преимущества:

• эксплуатационная надежность;
• долгий срок службы более 20 лет;
• простота установки и обслуживания;
• электронный контроль оптимальной температуры.

Из недостатков необходимо указать следующие:

• наличие пусть и слабого, но электромагнитного излучения;
• высокая стоимость электроэнергии.

Произведенный в Германии водостойкий ламинат класса 33 толщиной 12 мм идеально подходит для электрического подогрева пола.

Полезный совет! Для теплого пола дома лучше купить двухжильный кабель. Складывать его гораздо проще.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, который обеспечивает достаточный обогрев при оптимальном использовании электроэнергии.

Инфракрасный пленочный теплый пол

Это самая инновационная система обогрева пола. Это пленка, которая в результате воздействия электрического тока способна излучать электромагнитные волны инфракрасного диапазона. Этот диапазон спектра невидим для человеческого глаза, но ощущается кожей как теплый. Половину солнечной энергии составляют инфракрасные лучи. Отсутствие светящихся элементов – главная особенность этого материала.

Инфракрасный пленочный теплый пол – современная система эффективного отопления в доме

В установке такая система наиболее удобна.Достаточно на выровненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которое может представлять собой водостойкий ламинат 33 класса толщиной 12 мм немецкого производства, укладывается непосредственно на саму пленку. Нет необходимости делать стяжку, что является длительным и трудоемким процессом.

Полезный совет! Подложку под ламинат лучше положить не из вспененного полиэтилена, как это чаще всего делают в обычных условиях, а дуплекс или изоплиту. Эти материалы водонепроницаемы.

Преимущества инфракрасной пленки:

• очень надежная и долговечная система;
• монтаж такой системы самый простой из всех видов теплых полов;
• отсутствие элементов накаливания очень значительно снижает энергопотребление.

Недостатки:

• слишком высокая цена;
• боязнь влаги;
• риск повреждения при установке.

Особенность эксплуатации такого пола – крайняя осторожность. Он боится грубых механических воздействий. Поэтому не ставьте на такую ​​поверхность тяжелую мебель. Это может повредить пленку и сделать ее непригодной для использования. Такую систему лучше использовать на открытых пространствах.

Каждый хозяин самостоятельно выбирает тип теплого пола для устройства дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.

Quartz Виниловый ламинат на теплом водяном полу.

Теплый пол под кварцвиниловую плитку

в клей для плитки

Уормстад. в клей для плитки

Одним из современных способов утепления пола является инфракрасное отопление. Эта уникальная технология имеет свои отличительные особенности и преимущества перед остальными теплыми полами. Инфракрасные полы идеально подходят для укладки под ламинат. Перед их приобретением следует разобраться во всех особенностях утепления пола таким способом и выбрать оптимальный вариант для своего помещения. Плюсы и минусы Ламинат – многослойное напольное покрытие, имеющее деревянную основу и бумагу, пропитанную смолами. Поэтому такое покрытие не должно сильно греть. Еще один нюанс – ламинат плохо ложится. Теплые полы советуют выбирать именно из этих частей. Инфракрасные полы относятся к электрическим теплым полам. Существует две технологии обогрева инфракрасным излучением — с пленкой и с кабелем. Оба вида имеют свои особенности. Если оценивать в целом, то инфракрасное излучение равномерно прогревает поверхность пола. Во время его работы воздух в помещении не становится сухим. Процесс нагрева активируется сразу после включения системы. Благодаря специальному регулятору температуры вы сможете поддерживать комфортную температуру в доме. Кабельный теплый пол больше подходит для укладки под плитку.Плюс такого пола в том, что он не нагревает мебель и подходит для влажных помещений. Однако требуется сделать стяжку на полах. В случае поломок для ремонта ИСП потребуется демонтаж пола. Кабельная система отличается высокой ценой и высоким потреблением электроэнергии. Инфракрасная пленка имеет свои преимущества. Его можно укладывать под такие легкие напольные покрытия, как ламинат, ковролин, линолеум. Его установка удобна и не занимает много времени. Работает без шума и вибраций. Инфракрасная пленка представляет собой полотно, покрытое с двух сторон полиэтиленовой пленкой. Внутри размещаются нагреватели, по составу они могут быть углеродными или металлическими. Такая пленка излучает длинноволновые инфракрасные лучи. Можно использовать как основную, так и дополнительную систему отопления. Следует учитывать положительные и отрицательные стороны при использовании пленочной технологии. Плюсы: Для монтажа не требуется укладка цементной стяжки на пол; Тонкопленочный материал не увеличивает толщину пола; При правильном монтаже и рациональном использовании экономит электроэнергию, КПД более 75%; Имеет приемлемую цену; Есть возможность обогрева определенных мест или помещений; Инфракрасные лучи нагревают пол, затем тепло распространяется на мебель. В них не будет сквозняков и пыли; Не боится низких температур. Можно установить на даче и отключить на время; Начинает выделять тепло сразу после подключения к сети; Может устанавливаться в различных комнатах и ​​помещениях – это может быть частный дом, дача, квартира, офис, гараж и др.; Быстрая установка от одного до нескольких дней.Вы можете проложить и подключить всю систему самостоятельно; Обеспечивает равномерный обогрев помещения. Тепло не уходит на потолок, что помогает экономить электроэнергию. Полы всегда теплые; Надежность. Качественные образцы имеют гарантию десять лет, ломаются редко. А вот термостат и датчик температуры за это время придется поменять; При переезде можно быстро разобрать и снова установить на новое место. Минусы: Для штабелирования требуются гладкие поверхности; Обогревает предметы мебели, вплотную примыкающие к полу; Не выбирать в качестве основного источника тепла, так как будет большой расход энергии; Не работает при отключении от электросети. Детальное изучение характеристик пленочного пола, точный расчет площади и грамотное планирование зоны обогрева, правильный монтаж и использование – залог долговечности инфракрасных полов. Характеристики В состав инфракрасного пола входят аксессуары: Пленка содержит элементы, проводящие электрический ток — это полоски меди и серебра.Они выполняют роль проводников тока к нагревательным элементам; Теплоизоляционный материал выполняет функцию гидроизоляции и утеплителя, отражающего тепло наверх. Различают утеплители из пробковой подложки, изолона, пенопласта, жидких композитов, пенополистирола; Термостат контролирует всю инфракрасную активность, оптимизирует в зависимости от режима; Термодатчик служит предохранителем от перегрева и передает данные о температуре на термостат; Крепление: изолятор битумный, лента, пленка ПВХ и др. Технические возможности: толщина пленки — в пределах 0,2-0,4 мм, ширина от 50 до 100 см; мощность инфракрасного обогревателя 220 Вт/м2; длина волны от 5 до 20 микрометров; потребляемая мощность , в среднем, 35 ​​Вт на квадратный метр; блок питания — 220-230В частотой 50Гц; нагрев от 5 минут; мениногенных ионов с отрицательным зарядом; минимальное электромагнитное излучение. Принцип действия Как было отмечено выше, в состав теплоизоляционной системы входят термостат, датчик температуры пола, ТЭНы. Терморегулятор крепится на стене, обычно рядом с розетками. К нему подведено электричество. После включения сети начинается процесс нагрева. Электрический ток подается на устройство и проходит через нагревательные элементы. В нагревательных элементах она превращается в тепловую энергию.От эмиттера идет двухсторонняя пленка. Пленка начинает распространять тепловые волны. Происходит подогрев поверхности пола, затем нагреваются все предметы. Термостат помогает установить нужную температуру за счет данных с термодатчика. Вы сами определяете режим работы. Включать обогрев пола можно только при необходимости или не отключать круглосуточно. просмотров Следует понимать и сравнение пленок для теплых полов.Итак, по нагреву они делятся: Низкотемпературные образцы нагреваются до 25-30С, идеальны для укладки под ламинат и подобные покрытия. Подходит как элемент дополнительного или локального отопления; Высокотемпературные модели — с подогревом до 50-55с, их можно использовать как основной источник нагрева и подкладку под керамзит, плитку. Подходит для саун. Нагревательный элемент различают: Угольный Нагреватель представляет собой углеродную пасту с добавками. Основа пленки Лавсана, она обладает хорошей эластичностью и износостойкостью. Такие пленки можно устанавливать как на вертикальные, так и на горизонтальные поверхности. Карбоновые пленки бывают двух видов: полосатые и со сплошным напылением. При первом варианте паста наносится в виде полос, их ширина разная, полосы представляют собой блоки, имеют параллельное соединение. При непрерывном распылении паста наносится на всю поверхность пленки. Также имеет блочную структуру. Металл Нагреватель из алюминия и меди.На основе двойной пленки из полиуретана. Этот вид пленки не рекомендуется сводить под плитку и нагревать выше 26-27С. Нет возможности Подключить заземляющий провод. В потреблении электроэнергии при выборе пленки необходимо учитывать область использования и материал. Какой ламинат подходит? Ламинат как напольное покрытие обладает хорошей теплоизоляцией, его толщина также может быть разной. Поэтому не все виды ламината совместимы с системой инфракрасного обогрева. При выборе ламината стоит учитывать следующие факторы: Маркировка. Производители отмечены специальным значком материала, подходящего для инфракрасного нагрева. Прописана максимальная температура нагрева, рекомендована система теплых полов. Класс ламината Определяет его износостойкость и прочность. Для теплых пленочных полов отлично подойдет ламинат 32-33 класса. Изоляционные характеристики Определяется коэффициент термического сопротивления ламината. Высокий коэффициент означает высокое сопротивление. Для инфракрасного пола подходят образцы с низкими показателями по этому параметру, с небольшой толщиной и плотностью. Если ламинат плотный, то кучная система будет тратить больше энергии на его нагрев, и тепло будет проходить медленнее; Тип соединения ламелей. Способ соединения клеевой и замковый. Следует отдать предпочтение замку, у которого, в свою очередь, могут быть засоряющиеся и выхватывающие замки; Температура нагрева Материал и количество формальдегида. Маркетинговый порог — 27 с. Подложка компенсирует неровности пола. Он также не должен быть с высоким коэффициентом теплоизоляции. Оптимальная толщина от одного до трех миллиметров. Существуют разные мнения о том, подходит ли виниловый ламинат для инфракрасного пола.Грубо говоря, это покрытие представляет собой смесь ламината и линолеума, изготавливается из поливинилхлорида. Он сам по себе очень теплый и без системы отопления. Его можно использовать для разных помещений. Виниловый ламинат устойчив к влаге, его можно оклеивать в сауне, бане, ванной. В целом виниловое покрытие не нуждается в дополнительном подогреве. Но если вы решили утеплять такие полы, то и инфракрасная пленочная система должна быть такой же. Подберите модели с замковым соединением, а не на клеевой основе.Максимальная температура нагрева винилового покрытия не должна быть выше 40 С. В помещении нельзя стелить ковры и ставить мебель, вплотную примыкающую к полу. Как выбрать? Если выбор пал на инфракрасные полы в качестве источника основного обогрева, необходимо покрыть ими 70-75% помещения или площади помещения. Предпочитаете как дополнительный источник тепла — тогда на 40%. Все зависит от климата в районе вашего проживания.В регионах с преобладанием холодных температур инфракрасные полы не смогут обеспечить полноценного прогрева в качестве основного источника. Поэтому определяйте покрываемую площадь заранее, до приобретения пленок. Для дома чаще выбирают полотно шириной 50-60 см. Для других помещений, будь то кабинет или сауна, используйте более широкие образцы. Помещения продолговатых размеров лучше оборудовать двумя полосами с раздельным подключением. Допустимая длина каждой ленты должна быть указана на упаковке материала. Очень важно место пода печи. Для кухонной зоны, туалета, ванной следует выбирать покрытие из ламината, обработанного влагостойкими веществами. Обратите внимание на сертификаты качества, гарантийный срок, насколько безопасно изготовлен материал, из которого рекомендуется применять. Если хотите сэкономить время и силы, то есть альтернативный вариант — покупка готового комбинированного изделия — ламината с пленками.Этот продукт имеет три слоя. Нагревательные детали располагаются между подложкой и ламинатом. Вся конструкция закладывается одновременно. Система готова к установке, стоит только соединить провода между нагревателями и защёлкнуть замки. Куда поставить? Как было сказано выше, пленочный теплый пол можно укладывать во всех помещениях: кухне, спальне, ванной, туалете, сауне, сауне, офисе, гараже и других. Если вы планируете переезжать, то демонтировать полы не составит труда, их можно будет использовать повторно. Но стоит помнить, что он не подходит под массивную мебель без ножек, под шкафы, стенки и прочее. Кроме того, пленки можно устанавливать как на пол, так и на стену, на наклонные поверхности. В сельском хозяйстве ею утепляют сараи, теплицы, инкубаторы. Инфракрасную пленку можно класть не только в помещении, но и на лоджии, и на балконе.Строительные нормы не позволяют вывести центральное отопление на эти площади. Теплый пол для балкона можно не монтировать. Создать уют и тепло на балконе можно, лишь рассеяв теплоизоляцию и поклеив коврик. Когда наступит теплое время года — просто включите систему. Монтаха правила Технология укладки рассматриваемых пленок имеет свои особенности.Если вы решили монтировать теплые полы самостоятельно, сначала ознакомьтесь с инструкцией по монтажу. Сегодня многие покупатели стремятся приобрести виниловый ламинат. Какова популярность этого материала? Напольное покрытие из него очень прочное, ему не страшны вредные воздействия ножек мебели, падения тяжелых предметов. Такой пол отличается повышенной устойчивостью к влаге. Кроме того, его можно комбинировать с системой «Heat Paul». Эти, а также многие другие преимущества, о которых мы сегодня поговорим, делают его очень популярным. Как выбрать ламинат Из всего вышесказанного становится понятно, что по своей структуре виниловый ламинат существенно отличается от традиционных образцов. Панель из этого материала имеет два слоя, в отличие от четырех-пяти в классическом варианте. Их объединяют в цельный брусок, который в дальнейшем используется для создания пола. Наружный слой представляет собой оксид алюминия (или полиуретан), который наносит рисунок, имитирующий ценную древесину или другие натуральные поверхности.Вторым слоем, служащим основой панели, является винил, устойчивый к влаге материал. Он значительно повышает прочность и жесткость конструкции, продлевая срок ее эксплуатации. Основным преимуществом напольного покрытия данного типа является высокий уровень износостойкости, а также «невосприимчивость» к разного рода механическим повреждениям. Благодаря повышенной водостойкости такие ламели можно совершенно спокойно укладывать не только в жилых комнатах, но и в ванной, и на кухне.Все компоненты экологически чистые, хотя на самом деле имеют искусственное происхождение. Преимущества материала Виниловый ламинат, отзывы специалистов это подтверждают, имеет ряд важных преимуществ. Он: оригинальность дизайна; повышенная износостойкость; отличная теплоизоляция; простота ухода; простота установки; надежная звукоизоляция; длительный срок службы; Комбинация с теплыми полами. Стоит отметить влагостойкость этого материала: такие ламели гарантируют надежное покрытие в ванной, на кухне, в прихожей. Вам не нужно опасаться их деформации или очень быстрого износа. Виниловый ламинат с замком собирается по принципу пазла, а значит, не требует применения сложных (а иногда и дорогостоящих) клеевых составов для крепления конструкции. Не обязательно обращаться за качественной установкой к профессионалам.Несомненный плюс материала – простота в подготовке основания пола. Его можно укладывать на бетонную стяжку, на деревянный пол, на линолеум или паркет. Необходимо отметить химическую устойчивость, которой характеризуется виниловый ламинат. Такое покрытие легко очищается. Не боится воздействия активных химических веществ. С него легко и быстро удаляются различные пятна, пол сохраняет первоначальный вид на протяжении 25 лет. Экология Это вопрос абсолютно всех покупателей.При изготовлении материальных элементов применяются только экологически чистые материалы, не содержащие формальдегид и другие растворители. Виниловый ламинат (фото вы можете увидеть в нашей статье) вреден для окружающей среды и полностью пригоден для дальнейшей обработки. Панели из такого ламината сложности. Они не поддерживают горения и не различают ядовитых примесей. Основным компонентом, входящим в их состав, является поливинилхлорид. Сегодня его успешно применяют в стеновых панелях, подвесных и натяжных потолках, окнах. Виниловый ламинат: недостатки Как и любой другой отделочный материал, винил, помимо явных достоинств, имеет и некоторые недостатки. Их гораздо меньше, но в то же время они есть. На сегодняшний день виниловый ламинат (о нем позволяют говорить отзывы покупателей) зарекомендовал себя как качественное и надежное покрытие. Недостатки его выявить достаточно сложно. Чаще всего покупатели отмечают его высокую стоимость. Это в несколько раз дороже обычного ламината и покрытий из других материалов. Есть еще одна деталь, известная не всем пользователям. Несмотря на устойчивость к пятнам, при контакте с каучуком пол теряет свой цвет. Происходит особая химическая реакция, способная навсегда изменить цвет покрытия. Резиновые коврики для такого пола категорически противопоказаны. А также каблуки и подошвы резиновой обуви, которые нанесут ему такой же урон. Как уже было сказано, срок службы этого покрытия намного выше любого другого и может составлять более 25 лет.Несмотря на это, следует учитывать, что любая вещь надевается. Прямые солнечные лучи могут воздействовать на пол, что неминуемо приведет к выгоранию материала, значительному его осветлению, а значит неизбежно неизбежно появление желтизны. Как видите, виниловый ламинат, недостатки которого незначительны, вполне пригоден для использования в жилых помещениях. А его экологичность позволяет применять его даже в детских комнатах. Виниловый ламинат: отзывы профессионалов Виниловый ламинат — универсальное напольное покрытие.Во всяком случае, так говорят эксперты. Он гибкий, влагостойкий, прочный, экологически чистый и очень прочный. Огромным его преимуществом, безусловно, является простота установки. Не остается вмятин от мебели, ее сложно поцарапать, а значит, на ней не останется следов от когтей домашних животных и от колесиков компьютерного кресла. Использование ламината Сегодня речь идет об использовании винилового ламината в жилых помещениях, и профессионалы уверены, что он также будет уместен и надежен в кафе, магазинах, офисах. Такой материал отлично подойдет владельцам животных, так как не впитывает ни запахи, ни влагу. Поскольку виниловый ламинат изготавливается из экологически чистых материалов, его можно использовать в медицинских и детских учреждениях. Этот факт подтверждают необходимые сертификаты. Дополнительные материалы (например, клей) при укладке не требуются. По периметру каждой планки идет смарт – специальная лента, с помощью которой секции соединяются между собой, и в результате получается единая поверхность. Данное покрытие можно укладывать на любую поверхность — допускается перепад до пяти миллиметров на метр длины. Совсем не обязательно демонтировать старый пол. Можно сказать, что самым быстрорастущим сегментом рынка напольных покрытий является виниловый ламинат. Профессионалы говорят, что он стремительно завоевывает рынок. Это вполне объяснимо: виниловые полы — практичное и красивое решение, подходящее для различных помещений. Виды винилового ламината Говоря о водостойком виниловом ламинате, следует отметить, что он доступен в нескольких вариантах.Сегодня многие популярные производители разрабатывают различные имитации, которые создают натуральное дерево, камень, плитку, мрамор и мраморную крошку. Благодаря этому ламель легко сочетается с другими отделочными материалами. Совсем недавно на отечественном рынке уже пользуются популярностью самоклеящиеся панели, которые идеально подходят для тех помещений, где не рекомендуются традиционные варианты ламинированного пола. Это санузлы и санузлы, подвальные помещения. Самый прочный ламинат Суперстойким вариантом считается кварцвиниловый ламинат, в состав которого входит особо прочный винил, а также мелкоизмельченный керамогранит.При производстве такого покрытия применяется технология Nano Silver, сочетающая в себе ценные качества серебра и нанотехнологий. Для данного вида покрытия характерен антибактериальный эффект, который достигается за счет взаимодействия ионов серебра и тончайших тканевых волокон. В результате происходит максимальная стерилизация. Это помогает предотвратить появление неприятных запахов. Именно поэтому такое покрытие целесообразно использовать в родильном доме, больницах и больницах. Причем не только для напольного покрытия, но и при оформлении стен. Самоклеящийся ламинат Сегодня промышленность выпускает множество различных по своим характеристикам видов винилового материала. Но большой популярностью пользуется самоклеящийся виниловый ламинат. Верхнюю его часть делают максимально прочной и толстой, чтобы она стала устойчивой к механическим воздействиям и к силовым воздействиям. Ламинат на самоклеящейся основе используется даже в помещениях со значительной влажностью: саунах, ванных и душевых. Монтаж самоклеящихся панелей Укладка такого покрытия не представляет особой сложности и выполняется при соблюдении простой инструкции. Пластины необходимо вынуть из упаковки и на некоторое время оставить в покое, что даст им возможность полностью расправиться. Первые ламели размещают в углу комнаты, отступив от стены шесть миллиметров. Стена имеет ту сторону материала, с которой нарезается скотч. Противоположная сторона отправляется на следующий ряд. Новый ряд нужно начинать с плитки, длина которой на треть меньше предыдущей. Укладку следующих рядов осуществляет Вансель. После завершения этого процесса плотно прижмите ленту специальным валиком. Если работы проводятся в холодном помещении, скотч следует прогреть строительным феном. Укладка ламината А теперь поговорим о традиционном виниловом ламинате. Как это сказать? Сразу стоит сказать, что данную работу можно выполнить самостоятельно. И сделать его может даже человек, не имеющий строительной специальности. Для этого потребуется специальный инструмент и аккуратность.Ламинированные плиты при необходимости легко режутся. Их можно положить на любую поверхность. Related Articles Черно белый натяжной потолок фото: 50 фото, современные идеи оформления alexxlab 09.06.202302.04.2023 Самодельные столярные струбцины: 5 простых самодельных струбцин, которые должны быть у каждого мастера alexxlab 25.12.198011.11.2021 Утеплитель для мансарды крыши – как правильно утеплить крышу частного дома изнутри для зимнего проживания и какой утеплитель лучше alexxlab 18.04.202020.01.2020 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
