Как самостоятельно подключить терморегулятор холодильника?

Начнем с того, что терморегулятор в холодильнике служит для отключения / включения холодильного компрессора. При первоначальном включении исправного холодильника контакты терморегулятора замкнуты и подается команда на включение компрессора. Задать температуру в холодильнике можно поворотом ручки — степень охлаждения варируется, как правило, от +8 градусов до 0 градусов Цельсия , более низкая температура достигается поворотом ручки терморегулятора по часовой стрелке до упора.

Чтобы понять, какие неисправности могут быть в терморегуляторе (термостате) холодильника, надо разобраться в его устройстве.

Устройство терморегулятора холодильника

Механизм термостата представляет рычажную систему, управляющую электрическими контактами. Внешне терморегулятор представляет собой небольшую коробочку с ручкой, с одной стороны которой находится трубка, заполненная фреоном, а с другой стороны — контакты для подключения к электрической цепи.

Количество контактов может меняться от 2-х до 6-и, а длина трубки, заполненной фреоном, может быть от 0,8 до 2,5 метров. Это зависит от дополнительных функций терморегулятора, температурного режима и количества подключаемых модулей холодильника (свет, оттайка, индикация). Разбирать рабочий терморегулятор для изучения внутреннего устройства не рекомендуется.

Принцип работы

Принцип работы терморегулятора довольно прост. Конец капиллярной трубки термостата находится в зоне охлаждения и крепится на испаритель холодильника. Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу — термореле размыкается. При повышении темпрературы термостат возвращается в первоначальное положение — силовые контакты замыкаются.

Неисправности

Внешне поломка терморегулятора (температурного датчика) проявляется двояко. Это может быть банальное отключение компрессора холодильника от электросхемы (компрессор не включается, никаких звуков нет, свет в холодильнике есть), а может изменение температурного режима в холодильной камере (перемораживание или высокая температура).

В первом случае, высока вероятность повреждения оцинкованной капиллярной трубки термостата, которая подвержена коррозии в водной среде, в результате которого рычажный механизм терморегулятора просто перестает работать. Во втором, надо разбираться, что конкретно послужило причиной нарушения температурного режима — коррозия, залипание контактов термореле или нарушение внутренних заводских настроек датчика. Ответ может дать только специалист — мастер по ремонту холодильника.

Место установки

Неисправный терморегулятор требует замены. Самостоятельно заменить сломанный термостат довольно просто, если добраться до места его установки. Вот здесь и возникают трудности.

В современных холодильниках регулировка термостата выведена, как правило, на лицевую панель и находится вверху холодильника, но может находиться и внутри. Охлаждающий модуль холодильника ( испаритель ) спрятан под пластмассовой обшивкой и находится в задней части.

Чтобы самостоятельно установить новый термостат, необходимо демонтировать сломанный терморегулятор.

Для этого надо обесточить холодильник, выдернув шнур из электросети.

В зависимости от модели холодильника, снять пластиковую накладку корпуса, в которой находится сломанный терморегулятор.
Обозначить маркером схему подключения проводов.
Убрать с места крепления (размещения) капиллярную трубку сломанного терморегулятора.

Установить новый термостат в обратной последовательности.

Особенности подключения

Не следует путать различные терморегуляторы, внешне похожие между собой. Одни могут работать только при плюсовых температурах, другие предназначены только для морозильников. Использование термостата, не предназначенного для работы холодильника (морозильника) может привести к некорректной работе оборудования и выходу из строя дорогостоящих элементов (компрессора).

Поэтому обязательно проверьте подключаемые провода к терморегулятору. Одно дело, если вы нашли на замену свой родной термостат, того же производителя или торговой марки, другое — если используете аналог.

Кстати, провода, подходящие к терморегулятору, имеют такое назначение:

оранжевый, красный или черный — соединяет термостат с компрессором;
коричневый — фазный провод, ведущий в розетку;
белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;
полосатый желто-зеленый — заземление.

Начиная от размера контактов (ширина плоских токопроводящих контактов имеет 2 стандарта — 4,8 и 6,3 мм), месторасположения, терморегуляторы могут различаться настройками контактных групп (силовые или слаботочные) и предназначением (среднетемпературные или морозильные). Например, использование внешнепохожего температурного датчика К57-2,5 вместо К59-2,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника.

Настройки

У всех термостатов есть так называемый рабочий температурный диапазон (например, для термостата RANCO K-59 это -32/+6), для поддержания которого собственно и предназначен терморегулятор.

У термостатов на внешней стороне корпуса или внутри есть 2 регулировочных винта, отвечающие за регулируемый температурный диапазон внутри рабочего диапазона (это примерно 4-18 градусов) и за перепад срабатывания (как правило, 2-8 градусов). Будьте осторожны — простая регулировка одного винта смещает рабочий температурный диапазон включения / выключения. Например, нормальная заводская регулировка термостата в крайнем минимальном положении (в крайнем положении при вращении против часовой стрелки) настроена на пороги срабатывания — минус 10 / плюс 3,5 градуса Цельсия. Вращение регулировочного винта, отвечающего за температурный диапазон, сдвигает эти настройки —> например, в положение минус 5 / плюс 8,5 градусов или минус 15 / минус 1,5. В результате, повышенная или пониженная температура в холодильнике и испорченные продукты и т.п. А если дополнительно произведена регулировка и второго винта, то восстановить заводские настройки после вмешательства очень затруднительно — зачастую, необходима замена термостата на новый.

Осторожно. Крутить не рекомендуется. Ход резьбы регулировочно винта в термостате конструктивно может быть не ограничен (особенно у китайских аналогов), в результате винт может выпасть из резьбы при регулировке — обратно вставить винт без разборки всего термостата не получиться.

Технология подключения терморегулятора к теплому полу

Ключевым звеном в схемах управления нагреваемого пола выступает терморегулятор – устройство, данные которого обрабатываются с помощью теплового датчика, что позволяет в соответствии с установленным режимом регулировать интенсивность обогрева. Его работа обуславливает значительную экономию электроэнергии (до 74%), а также способствует осуществлению контроля оптимальной температуры в помещении.

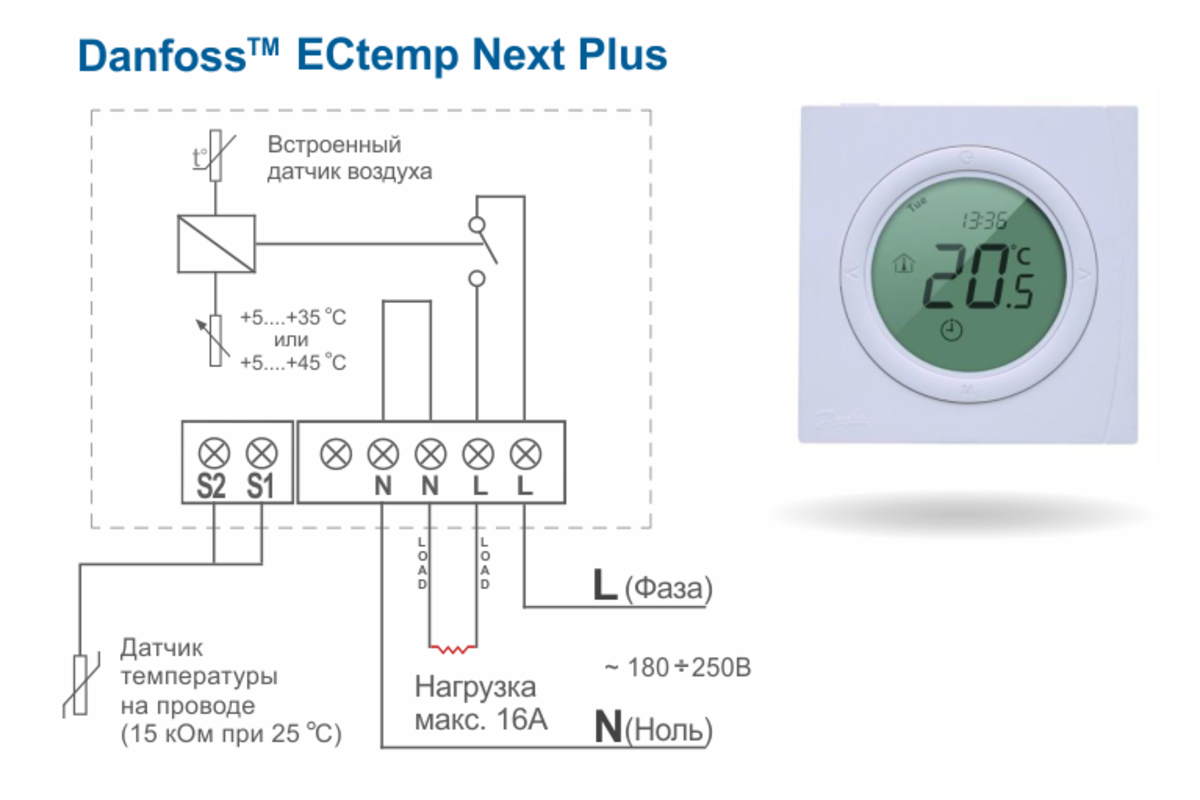

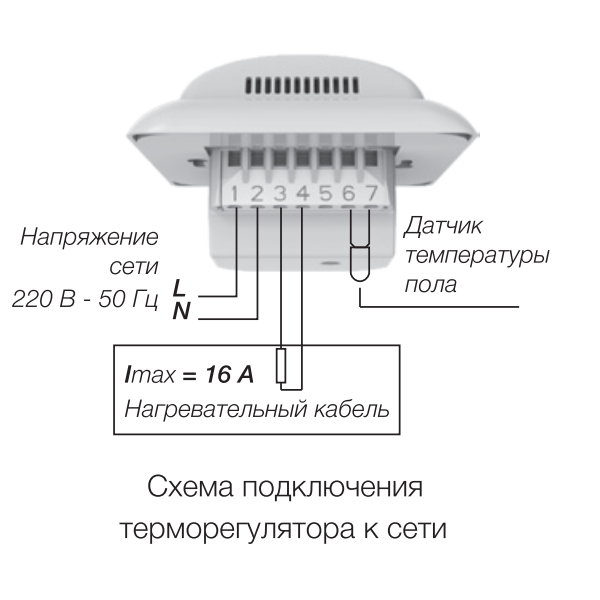

Для облегчения монтажных работ схема подключения терморегулятора теплого пола выносится непосредственно на сам корпус прибора, что дает возможность правильно подсоединить его даже новичку без опыта работы в электротехнической сфере.

Подключается устройство как отдельно в сеть, так и через любую розетку. Индивидуальное подсоединение требует наличия автоматического выключателя. В случае если терморегулятор работает через розетку, необходимо просуммировать все без исключения электроприборы, работающие от нее, во избежание чрезмерной нагрузки на провод.

Теплые электрические полы функционируют благодаря «согревающему» эффекту кабельно-проводниковой продукции с большим сопротивлением, а также ИК-пленке. Процесс установки такой системы состоит из трех ключевых этапов. Сначала укладывают конструкцию на подготовленное основание, затем производят стяжку и приступают к завершающим работам.

Разберем особенности установки регулятора. Первоначально еще до самого процесса монтажа планируют расположение прибора, а также намечают место его подсоединения к электросети (напряжение должно быть не меньше 220 В).

Особенности подключения термогрегулятора

1) Термодатчик для инфракрасной системы обогрева кладут с обратного края пленки и подсоединяют к проводам, примыкающим к регулятору.
2) Для кабельных элементов, заполняемых бетонной стяжкой, датчик необходимо разместить в металлической гофротрубе – это в случае вынужденной замены упростит выемку прибора. Если заделать его в бетон, то свободно заменить устройство не удастся. Трубу располагают поближе к стенке, где будет установлен термостат. После накрытия пола финишной поверхностью переходят к монтажу регулятора.
3) На подобранном участке делают отверстие в стене по объему корпуса изделия, а в случае накладного крепления выполняют разметку.
4) Откручивают лицевую панель и фиксируют регулятор на выбранный участок.
5) Когда подключение терморегулятора теплого электрического пола осуществляется посредством розетки, то фазу можно обнаружить при использовании стандартного индикатора напряжения (приемоиндикаторной отвертки).

6) Сравнивают разрешенную мощность электрических контактов регулятора с параметрами системы отопления. Даже если разница незначительна – ставят электромагнитный пускатель.
7) Силовой провод подсоединяют к питанию через электромагнитный пускатель. В случае если мощность в контактах терморегулятора находится в достаточном диапазоне, то провода подсоединяются непосредственно на вывод с термостата.
8) Затем добавляют в цепь измеритель, рекомендуемый в паспорте или в практических руководствах.
9) Провода крепят к клеммам электропитания, они, как правило, отмечены либо F и L – фаза, либо N – ноль. Фазирование обязательно нужно соблюдать. Разделяют их по расцветке провода: кабель фазный отличается темным, каштановым либо молочным покрытием, а нулевой – голубым.
10) Провода, проходящие через маты напольной конструкции, необходимо подсоединять продольно.
11) Подсчет количества приборов-стабилизаторов максимально легок: обычно берут одно устройство на 10…15 м2.

Терморегуляторы Legrand

Продуманный дизайнерами стильный облик прибора дает возможность гармонично вписать его в любую меблировку, как в строгий классический интерьер, так и в сверхсовременный хай-тек. Лимит мощности, характеризующий электротехнические параметры приборов, значительно расширен. При проектировании отопления это следует обязательно учесть. Электрические модели имеют высококачественный жк-экран.

Производители учли интерес потребителей к компьютеризированным моделям этих приборов, поэтому помимо простых изделий без программного управления, создали более усовершенствованные программируемые, которые работают по предварительно установленной программе.

Регулирование температурных режимов на простых непрограммируемых устройствах осуществляется вручную, за счет крутящегося реле (механическое регулирование) либо клавиш, сенсорного дисплея, пульта (электронно-цифровое). Программируемые модели более дорогостоящие и интеллектуализированные.

Для облегчения работы по подключению терморегулятора теплого пола целесообразно ознакомиться с видео инструкцией. Подсоединение и монтаж элементов, осуществляющих контроль, выполняется в процессе общей установки системы. Чаще всего они фиксируются на стене помещения, в котором планируется сделать пункт контроля общего состояния системы отопления. При грамотном монтаже квалифицированными специалистами она будет бесперебойно функционировать многие годы.

Как подключить новый термостат? Инструкция

Можно ли подключить термостат самостоятельно? Конечно, но лучшая стратегия — нанять электрика. Прочтите наше краткое руководство, чтобы решить для себя. Для удобства мы обсудим 5-проводной термостат, наиболее часто встречающийся в современных домах.

Вам нужно отключить питание, чтобы заменить термостат?

Отключение питания перед работой с термостатом является необходимой мерой предосторожности, которой должны следовать все.

Этапы подключения термостата

Выключите питание печи.
Снимаем панель управления и видим цветные провода:

Красный провод (подключается к клеммам R, Rh, Rc) — используется для питания 24 В
Белый провод (подключается к клеммам W, W1) — используется для обогрева
Зеленый провод (подключается к клемме G) — используется для внутреннего вентилятора.
Желтый (или синий) провод (подключается к клемме Y, Y1, Y2) — для охлаждения.
Синий (или черный) провод — (подключается к клемме C) — печально известный общий провод, используемый для замыкания цепи 24 В.

Снимите провода
Снимите старую пластину
Установите новый термостат
Подсоедините провода к соответствующим клеммам на новой пластине
Аккуратно закрепите новый терминал на стене и закройте его
Включите питание

Является ли RC таким же, как провод C?

Одна любительская ошибка при подключении термостата состоит в том, что он думает, что провода RC и C одинаковы. Они не. RC-провод — это раскаленный докрасна провод питания 24 В, который является частью каждого терминала. Клемма RC обозначает блок питания охлаждения.

Провод C является общим проводом в 5-проводных термостатах. Общий провод обеспечивает постоянную подачу питания, соединяет термостат с системами охлаждения и обогрева, а электрическая цепь замкнута. С-провода можно найти в большинстве современных термостатов. Они либо синие, либо черные, причем первый из них наиболее распространен.

В любом случае, отличить провод RC от провода C — отличный тест. Если вы не можете отличить провод RC от провода C, возможно, лучше не пытаться подключить термостат самостоятельно.

Как узнать, правильно ли я установил термостат? Проверка термостата

Чтобы проверить, работает ли термостат, выключите печь, снимите крышку термостата, отсоедините провода от клеммы, скрутите снятые провода вместе и снова включите HVAC. Если термостат неисправен, вентилятор включится без подключения к термостату. Вы можете повторить это действие с другими проводами.

Вам нужен электрик для установки термостата? Сколько стоит заказать установку термостата?

Теоретически можно установить термостат самостоятельно, но это не самый простой проект своими руками, в отличие от замены светильника или установки уличного освещения. Установка термостата требует выше среднего уровня электрических знаний и понимания самого устройства термостата, будь то его механическое, электронное или электронно-программируемое устройство. Последнее требует понимания того, как должны работать программы, а не только базовых знаний об электрике. Установка термостата также требует хорошего понимания системы отопления, вентиляции и кондиционирования воздуха в вашем доме.

Самостоятельная установка термостата может привести к негативным последствиям, таким как поражение электрическим током, нарушение нормальной работы автоматического выключателя, необратимое повреждение блока термостата и др. В случае низковольтных термостатов 12В и 24В смерть не является вероятным исходом, но необходимо соблюдать меры предосторожности.

! Никогда не устанавливайте сетевые термостаты без необходимой квалификации, так как их напряжение (120 В или 220 В) означает, что ущерб, вызванный неправильной их установкой, опасен для жизни.!

Замена термостата электриком — лучшее решение, так как это безопасно и быстро. Электрик установит термостат и позаботится о том, чтобы ваша система HVAC работала наилучшим образом. Стоимость замены термостата в Соединенных Штатах составляет от 100 до 250 долларов, в зависимости от типа термостата, спецификаций вашего электрического проекта и полномочий электрика.

Для умного термостата вам нужно будет нанять человека, который знает, как работает система. Гарантия на новый термостат обычно распространяется на специалиста по HVAC, установившего его. Для умных устройств не рекомендуется нанимать разнорабочего для установки термостата.

Nassau National Cable предлагает все виды проводов для термостатов по отличным ценам, которые безопасны и просты в установке для тех, кто разбирается в системах HVAC.

https://nassaunationalcable.com/blogs/blog/how-to-wire-a-new-thermostat-an-instruction Копировать ссылку Скопируйте код, чтобы встроить эту статью

Назад к блогу

Как установить интеллектуальный термостат: 3 простых руководства | Домашняя автоматизация

Вы планируете модернизацию дома и не знаете, как установить интеллектуальный термостат? Установка интеллектуального термостата для некоторых систем может быть проще, чем вы думаете. Но важно помнить о совместимости при покупке подходящего термостата для умного дома.

Интеллектуальный термостат , который вы выберете, и способ его установки во многом будут зависеть от вашего старого термостата и типа системы отопления, вентиляции и кондиционирования воздуха в вашем доме. Например, установка термостата низкого напряжения, управляющего печью, сильно отличается от установки термостата сетевого напряжения для электрических нагревателей плинтуса .

Чтобы помочь вам, мы составили простые руководства по установке интеллектуальных термостатов для всех типов систем отопления и охлаждения. От низковольтных или высоковольтных термостатов до контроллеров переменного тока — у нас есть все для вас. Но давайте начнем с самого важного шага — поиска подходящего нового термостата для вашего дома.

Поиск подходящей замены термостата

Размышляя о том, как заменить старый школьный термостат, важно сначала понять совместимость термостата. Это подскажет вам, «какой термостат мне нужен», и станет важным первым шагом в обучении установке умного термостата.

Термостаты для отопления дома можно разделить на две основные категории: низковольтные и высоковольтные/сетевые. Если вы хотите обновить блок управления AC , вам необходимо знать, какая у вас система: канальная или бесканальная.

Низковольтные и высоковольтные термостаты

Низковольтные термостаты управляют центральными системами HVAC, такими как печное отопление, принудительная подача воздуха, канальные тепловые насосы и бойлеры. Как правило, если у вас есть низковольтные термостаты, в вашем доме есть только 1-2 термостата. Кроме того, низковольтные термостаты обычно имеют мощность 12-24 вольта и имеют много тонких разноцветных проводов.

Высокое напряжение или термостаты сетевого напряжения управляют системами электрического отопления, такими как плинтусные обогреватели, вентиляторные обогреватели и электрические внутрипольные обогреватели . Обычно в доме есть несколько термостатов, по одному на комнату. Термостаты высокого напряжения должны иметь маркировку высокого напряжения с мощностью 120 или 240 вольт. Провода толще по размеру и меньше по количеству и должны быть разделены на цветные группы (черно-красный или черно-белый).

Для получения дополнительной информации ознакомьтесь с нашим руководством по 4 способам определить разницу между 9Низковольтные термостаты 0100 и высоковольтные термостаты .

Канальные и бесканальные системы кондиционирования

Системы кондиционирования обычно немного легче отличить. Канальные системы кондиционирования воздуха имеют воздуховоды или вентиляционные отверстия по всему дому для распределения воздуха. Обычно это часть центральной системы HVAC, и она управляется теми же 1-2 термостатами, которые также контролируют отопление дома. Бесканальное кондиционирование воздуха не требует воздуховодов. Это зонированные системы , поэтому в домах обычно требуется несколько блоков, по одному в каждой контролируемой зоне. Примеры включают мини-сплит-тепловые насосы без воздуховодов, оконные кондиционеры или портативные кондиционеры. Бесканальные кондиционеры обычно управляются с помощью пульта дистанционного управления.

Другие факторы

При сравнении продуктов также важно учитывать другие критерии, связанные с совместимостью, такие как максимальная мощность, возможность подключения и количество необходимых проводов. Обычно вы можете проверить эту информацию на веб-странице совместимости компании или в онлайн-викторине.

Наконец, вы можете сравнить интеллектуальные функции, интеграцию умного дома , цену, отзывы клиентов и политику возврата.

Как установить интеллектуальный термостат для каждой системы HVAC

Полные инструкции по установке интеллектуального термостата зависят от вашей системы. Итак, мы составили руководства по установке термостата для:

Системы центрального отопления/охлаждения, управляемой низковольтным термостатом.
Электрический нагрев, управляемый термостатами сетевого напряжения.
Бесканальная система кондиционирования воздуха, управляемая с помощью пульта дистанционного управления с ЖК-дисплеем.

1) Установка низковольтного интеллектуального термостата (для центрального отопления/охлаждения)

Во-первых, как установить интеллектуальный термостат для центральной системы отопления, вентиляции и кондиционирования, такой как печь или водогрейный котел. Некоторыми популярными вариантами интеллектуальных термостатов низкого напряжения являются Nest и ecobee. Если вам интересно, как установить термостат Nest, это руководство по установке термостата своими руками для вас.

Шаг 1: Примите надлежащие меры предосторожности — отключите питание термостата и системы вентиляции и кондиционирования. Найдите автоматический выключатель вашей системы HVAC и выключите его. Если у вас есть отдельный выключатель для термостата, отключите и его.

Проверьте систему отопления, вентиляции и кондиционирования воздуха и термостат, чтобы убедиться, что на них не подается питание. Попробуйте отрегулировать термостат или полностью включить нагреватель, чтобы увидеть, реагирует ли ваш обогреватель. Также рекомендуется использовать вольтметр, чтобы быть уверенным в отсутствии питания.

Шаг 2: Снимите лицевую панель вашего старого термостата и сфотографируйте проводку. Если немного пошевелить и приложить усилия, лицевая панель вашего термостата должна сразу же отскочить. Если нет, то не заставляйте его; может быть винт, который вам нужно ослабить, или переключатель, который вам нужно сдвинуть. Если проблема не устранена, обратитесь за помощью к профессиональному специалисту по системам вентиляции и кондиционирования.

Прежде чем продолжить, убедитесь, что вы можете запомнить расположение проводов в каждой секции. Сделав быструю фотографию проводки вашего термостата, вы должны сделать свое дело. Большинство проводов будут окрашены или помечены, и задняя панель вашего термостата будет соответствовать им. Некоторые умные термостаты снабжают вас наклейками, которые помогут маркировать провода.

Шаг 3: Отсоедините провода и заднюю панель вашего старого термостата. Отсоедините каждый из проводов вашего термостата от задней панели, пометив их при необходимости. Возможно, вам придется отвинтить провода от задней панели, чтобы легко их отсоединить. Также убедитесь, что провода не соскальзывают обратно в стену. Это можно сделать, привязав леску к проволокам, чтобы закрепить их положение.

Чтобы снять существующую заднюю панель, отвинтите ее и снимите со стены.

Шаг 4: Установите заднюю пластину нового термостата. Используйте уровень и отверстия в задней панели вашего нового термостата в качестве ориентира, чтобы отметить расположение винтов. Надежно закрепите заднюю панель на стене с помощью прилагаемых винтов и крепежных элементов. Лучше всего использовать ручную отвертку, чтобы избежать возможного повреждения задней панели, при использовании электродрели убедитесь, что используете минимально возможную настройку.

Шаг 5: Подсоедините проводку. Обычно это самая сложная часть обучения установке интеллектуального термостата. Вам нужно убедиться, что правильные провода входят в соответствующие секции задней панели термостата.

Проводка большинства низковольтных термостатов имеет цвет и маркировку, поэтому нужно просто совместить цвет/маркировку провода с цветными/маркированными отверстиями на задней панели. Однако, к счастью, у вас есть фото для справки, на всякий случай. Чтобы вставить каждый провод, вам, возможно, придется либо нажать на соответствующий выступ, либо затянуть винт, чтобы зафиксировать его размещение после его вставки.

Очень важно правильно подключить провода к нужным портам. Если у вас старая проводка или есть вопросы по размещению проводов, обратитесь к профессиональному специалисту по ОВиК.

Шаг 6: Прикрепите лицевую панель. Прикрепите лицевую панель термостата к задней панели. Это можно сделать, выровняв разъемы и повернув или сдвинув лицевую панель, чтобы зафиксировать ее на месте. Он должен надежно встать на место. Возможно, вам придется переключить тумблер или использовать прилагаемый винт, чтобы удерживать его на месте.

Шаг 7: Включите все обратно. Вернитесь к автоматическому выключателю и включите питание системы HVAC и термостата. Если ваша лицевая панель включается, это означает, что вы все правильно подключили.

Шаг 8: Подключите и выполните сопряжение термостата. После того, как все включено, нужно научиться подключать новый интеллектуальный термостат. Это начинается с подключения термостата к WiFi, а затем сопряжения его с телефоном. Каждое приложение для интеллектуального термостата должно включать в себя руководство, помогающее в этом процессе.

Обратите внимание, что большинству смарт-продуктов требуется соединение Wi-Fi 2,4 ГГц. Если это недоступно, вам, возможно, придется обратиться к вашему интернет-провайдеру за помощью в разделении вашей сети.

Когда все подключено, попробуйте отрегулировать термостат с телефона, чтобы убедиться, что все работает правильно. Затем вы можете приступить к настройке всех функций энергосбережения!

2) Установка высоковольтного интеллектуального термостата (для электрического отопления)

Далее в нашем списке — установка умный термостат для электрического отопления. Термостаты высокого (или линейного) напряжения управляют системами электрического отопления, такими как плинтус, потолочное лучистое тепло и напольное отопление .

Помните, что эти термостаты находятся под высоким напряжением, поэтому необходимо соблюдать надлежащие меры безопасности . Также соблюдайте местные электротехнические нормы и правила и при необходимости поручите установку квалифицированному специалисту по ОВиК.

Вот краткий обзор установки высоковольтного WiFi-термостата в качестве руководства. Примечание: Эти рекомендации предназначены для термостатов сетевого напряжения с четырьмя или более проводами.

Шаг 1: Примите надлежащие меры предосторожности — отключите питание термостата и системы вентиляции и кондиционирования. Найдите автоматический выключатель системы HVAC и термостата и выключите его.

Обязательно проверьте систему HVAC и термостат, чтобы убедиться, что на них не подается питание. Попробуйте отрегулировать термостат или полностью включить нагреватель, чтобы увидеть, реагирует ли ваш обогреватель. Также рекомендуется использовать вольтметр, чтобы быть уверенным, что по проводам не течет ток.

Шаг 2: Снимите лицевую панель вашего старого термостата. Если немного пошевелить и осторожно потянуть, лицевая панель вашего термостата должна сразу же отскочить. Если нет, то не заставляйте его; может быть винт, который вам нужно удалить, или переключатель, который вам нужно сначала сдвинуть. Если проблема не устранена, обратитесь за помощью к профессиональному специалисту по системам вентиляции и кондиционирования.

Шаг 3: Отсоедините заднюю панель вашего старого термостата. Просто отвинтите имеющуюся заднюю панель и аккуратно снимите ее со стены.

Шаг 4: Сфотографируйте проводку. Прежде чем двигаться дальше, сфотографируйте проводку вашего старого термостата, чтобы у вас была точка отсчета. Вы должны увидеть сгруппированные пучки красных, черных и/или белых проводов, соединенных проволочными гайками.

Совет для профессионалов: если провода на вашем старом термостате помечены как L1 и L2, пометьте группу проводов, прикрепленных к каждому из монтажной коробки, изолентой, прежде чем переходить к следующему шагу.

Шаг 5: Подсоедините проводку. Опять же, это самая сложная часть обучения установке умного термостата. При подключении проводки термостата сетевого напряжения может учитываться множество переменных, например:

Напряжение вашего существующего термостата
Тип вашей системы отопления (плинтус, встроенный в пол и т. д.)
Как много проводов в вашей сборке (в стене)
Цвет проводов вашей сборки (черно-белый или черно-красный)
Сколько обогревателей вашего термостата контролирует

на Mysa, у нас есть онлайн-руководства по установке и видео , чтобы помочь вам с надлежащей проводкой и установкой, а также с команда по обслуживанию клиентов , чтобы помочь вам с надлежащей проводкой и установкой, а также с команда по обслуживанию клиентов , а также команда клиентов . ответить на любые вопросы.

Однако, если вы не уверены в правильности подключения проводки, не пытайтесь подключить термостат и обратитесь к профессиональному специалисту по системам вентиляции и кондиционирования.

Шаг 6. Прикрепите заднюю пластину: После того, как все будет правильно подключено, используйте уровень и отверстия в задней панели вашего нового термостата в качестве ориентира, чтобы отметить расположение винтов. Надежно закрепите заднюю панель на стене с помощью прилагаемых винтов и крепежных элементов.

Профессиональный совет: лучше всего использовать ручную отвертку, чтобы избежать возможного повреждения задней пластины.

Шаг 7: Прикрепите лицевую панель. Прикрепите лицевую панель термостата, совместив ее с задней панелью и задвинув на место. Возможно, вам придется переключить тумблер или использовать прилагаемый винт, чтобы полностью закрепить лицевую панель.

Шаг 8: Снова включите питание. Вернитесь к автоматическому выключателю и включите питание системы HVAC и термостата. Если ваша лицевая панель включается, это означает, что все подключено правильно.

Шаг 9: Подключите и выполните сопряжение термостата. Когда все включено, вам нужно подключить термостат к Wi-Fi и связать его с телефоном. Каждое приложение интеллектуального термостата должно включать руководство, помогающее в этом процессе.

Обратите внимание, что большинству смарт-продуктов требуется подключение Wi-Fi 2,4 ГГц. Если это недоступно, вам, возможно, придется обратиться к вашему интернет-провайдеру за помощью в разделении вашей сети.

Когда все подключено, попробуйте отрегулировать термостат с телефона, чтобы убедиться, что он работает правильно. Затем вы можете приступить к настройке энергосберегающих функций, таких как планирование и геозона.

3) Мини-сплит без воздуховодов или установка интеллектуального термостата переменного тока

Наконец, как установить интеллектуальный термостат для мини-сплит без воздуховодов или кондиционеров . С помощью интеллектуального контроллера переменного тока вы можете модернизировать любой бесканальный мини-сплит или блок переменного тока, управляемый с помощью пульта дистанционного управления с ЖК-дисплеем. Это быстрое и простое обновление, которое можно выполнить за считанные минуты.

Шаг 1: Подключите интеллектуальный термостат для мини-сплит/переменного тока. Подключите новое смарт-устройство к розетке рядом с мини-сплит-системой или блоком переменного тока. Важно, чтобы ваш интеллектуальный контроллер переменного тока имел прямую видимость с вашим мини-тепловым насосом или кондиционером переменного тока.

Шаг 2: Подключитесь к WiFi. Подключите интеллектуальный контроллер переменного тока к WiFi, следуя инструкциям в приложении интеллектуального термостата.

Шаг 3. Соедините интеллектуальный термостат. «Сопряжение» означает подключение термостата к мини-сплит-системе или кондиционеру через Wi-Fi. Вот как вы можете управлять своим мини-сплит или блоком переменного тока со своего телефона и получать доступ ко всем функциям приложения.

Для сопряжения начните с выбора типа имеющегося у вас кондиционера (например, мини-сплит, оконный кондиционер и т. д.) и введите марку вашего кондиционера или мини-сплит-блока.

Затем включите и выключите текущий пульт, направляя его на интеллектуальный термостат переменного тока. Это помогает сопоставлять инфракрасные (ИК) команды с вашего пульта дистанционного управления с базой данных интеллектуального термостата. Найдя совпадение, интеллектуальный термостат загружает все команды для вашего существующего пульта дистанционного управления, чтобы дать вам полный контроль.

Шаг 4: Настройте интеллектуальные функции. После того, как вы завершите сопряжение, вы сможете установить расписание, включить геозону и воспользоваться всеми другими функциями приложения. Это серьезное обновление вашего старого термостата переменного тока!

Как установить интеллектуальный термостат — часто задаваемые вопросы

В дополнение к приведенным выше руководствам по установке интеллектуального термостата мы собрали ответы на некоторые часто задаваемые вопросы об установке нового термостата.

Как заменить термостат?

Если у вас есть подходящий термостат для замены , вам придется снять старый. Обучение замене термостата будет зависеть от вашей системы HVAC и старого термостата. Итак, мы предлагаем следовать одному из более подробных руководств выше для каждой системы HVAC.

Однако вот общее руководство по замене термостатов:

Во-первых, примите надлежащие меры предосторожности, выключив систему HVAC и термостат на панели прерывателя энергии. Прежде чем перейти к следующему шагу, убедитесь, что выключатель выключен, и, если вы не уверены, проконсультируйтесь с профессиональным специалистом по системам вентиляции и кондиционирования.
Снимите лицевую панель вашего старого термостата.
Сфотографируйте проводку, чтобы использовать ее в качестве ориентира для повторной проводки.
Снимите и отсоедините провода от вашего старого термостата и задней панели, отвинтив ее от стены.
Подсоедините провода от системы HVAC к новому термостату и установите заднюю панель.
Установите новую лицевую панель.
Снова включите систему HVAC с помощью панели выключателя.
Подключите новый интеллектуальный термостат к сети Wi-Fi и начните сопряжение.

Эта информация предназначена в качестве приблизительного руководства. Это не исчерпывающие инструкции, и могут потребоваться дополнительные шаги (например, установка С-провода) в зависимости от вашей системы HVAC.

Вы всегда должны принимать надлежащие меры предосторожности и соблюдать местные законы и правила по установке термостатов, где это применимо. Всегда консультируйтесь со специалистом, если вы не уверены и если это требуется по закону.

Как снять крышку термостата?

Независимо от того, какой термостат у вас есть в настоящее время, вам необходимо снять его лицевую панель, чтобы получить доступ к проводке и задней панели. Как правило, это довольно простой шаг в обучении установке умного термостата.

Если немного пошевелить и приложить усилия, лицевая панель вашего термостата сразу же снимется. Если нет, то не заставляйте; может быть винт, который вам нужно удалить, или переключатель, который вам нужно сначала сдвинуть.

Если у вас возникли проблемы со снятием лицевой панели, обратитесь к специалисту. Пожалуйста, не пытайтесь силой снять лицевую панель или сломать ее, так как это опасно и может привести к повреждению проводки.

Как снять термостат со стены?

После снятия лицевой панели рекомендуется сфотографировать текущую проводку вашего термостата, прежде чем что-либо отсоединять. Это дает вам хороший ориентир при установке нового термостата на случай, если вам понадобится помощь. Этот шаг в обучении установке интеллектуального термостата может быть немного сложным.

Очень важно, чтобы вы приняли надлежащие меры безопасности перед этим этапом , чтобы убедиться, что ваш термостат и система отопления, вентиляции и кондиционирования воздуха отключены автоматическим выключателем. Вы можете дважды проверить это, используя вольтметр, чтобы убедиться, что нет проводов под напряжением. Или, полностью включив термостат, чтобы увидеть, реагирует ли ваш нагреватель. Это помогает предотвратить короткое замыкание и обеспечить вашу безопасность.

Тогда пришло время снять термостат со стены. То, как это будет сделано, будет зависеть от того, какой у вас термостат: низковольтный или высоковольтный.

Для настройки низкого напряжения вам придется отвинтить каждый провод и вытащить их из гнезд на задней панели, прежде чем отвинчивать заднюю панель и снимать ее. Совет для профессионалов: не допускайте падения проводов внутрь стены. Чтобы этого не произошло, к проволокам можно привязать леску, чтобы сохранить их положение.

Для настройки высокого напряжения вам, вероятно, придется снять заднюю панель, прежде чем вы сможете добраться до проводов. Просто отвинтите заднюю панель термостата и аккуратно снимите заднюю панель со стены, открывая проводку и монтажную коробку. Опять же, прежде чем отсоединять какие-либо провода, обязательно сделайте фотографию в качестве ориентира.

Нужен ли мне общий провод («C-провод») для низковольтного интеллектуального термостата?

Большинству обычных (т. е. неинтеллектуальных) термостатов не требуется для работы С-провод. Умные термостаты, с другой стороны, делают это. Это связано с тем, что интеллектуальные термостаты нуждаются в постоянном источнике питания, которое подается через провод C.

Скорее всего, ваш старый термостат не имеет С-провода. Однако вы можете проверить это, сняв лицевую панель вашего текущего термостата и найдя клемму, помеченную буквой «c». Если к этой клемме подключен провод, у вас есть провод c.

Если у вас нет С-провода, есть несколько вариантов. Вы можете использовать дополнительный неиспользуемый провод в качестве провода С (при условии, что у вас есть дополнительный провод) или установить дополнительный комплект или адаптер для провода С. Они могут быть приобретены у различных производителей и относительно просты в установке. Однако, если вы сомневаетесь, всегда консультируйтесь с квалифицированным электриком.

Как установить термостат Nest?

Термостаты Ecobee и Nest совместимы с центральными системами ОВКВ. Итак, если вам интересно, как установить экоби или Nest, следуйте приведенным выше инструкциям по установке интеллектуальных термостатов своими руками для низковольтных интеллектуальных термостатов (первое руководство в нашем списке).

Совместим ли мой термостат с Nest или ecobee?

Электропроводка термостата Ecobee и Nest имеет низкое напряжение, поэтому при замене старого термостата, управляющего центральной системой отопления, вентиляции и кондиционирования воздуха, произведите качественную модернизацию. Если у вас есть низковольтный термостат, который управляет центральным отоплением и/или охлаждением, то он должен быть совместим с Nest или ecobee.

Сколько проводов нужно для умного термостата?

Требования к электропроводке интеллектуального термостата зависят от вашего старого термостата. Чтобы понять, на что следует обращать внимание при подключении смарт-термостата, важно понимать совместимость термостатов.
