Подключение варочной панели и духовки к одному кабелю питания

Задача

Для начала, давайте поймем задачу, которую будем решать в этой статье. Так получилось, что на кухне для питания электроплиты есть один электрический кабель. И получилось это не обязательно по ошибке строителей, которые вывели один кабель для электрической плиты.

Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.

Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.

Розетка для духового шкафа и варочной поверхности

Розетки для варочной поверхности, способные выдержать мощность больше 20 А, считают силовыми розетками. Исходя из метода монтажа, их делят на накладные и внутренние. Накладные устанавливают на стену. Их удобно использовать, прокладывая проводку воздушным методом. Они не опасны для построек из дерева и в комнатах, где много влаги. Они не боятся пыли и влаги. Внутренние устанавливают в подрозетники, вмонтированные в стену. Какие розетки использовать, вам посоветует мастер.

Перед покупкой розетки для духового шкафа и варочной панели надо делать выбор на основе расчёта предельной напряжённости. Например, для бытовых печей до 3,5 кВт хватит 15 А, для электроплиты 9 кВт – выше 33. Для оборудования с большей мощностью – 65 А. Для таких целей в розетке предусмотрены соответствующие толстые штыри, а изоляция производится огнеупорным материалом.

Также надо определить, сколько будет работать фаз. Для работы с напряжением в 220 В нужны три разъёма, с напряжением 380 В – пять.

Фидер присоединяют к штепселю разными методами. Первый – жилу шнура освобождают от оболочки меньше чем на сантиметр, вводят под прижим и зажимают винтом. Второй надёжнее: провод освобождают от изоляции больше, чем на сантиметр, и оборачивают им винт, после чего прижимают. Участок, где соприкасается провод — больше, соответственно, контакт лучше. Все эти процессы позволяют подключить духовку и электроплиту к одному кабелю, следовательно, всё это подключается в одну розетку.

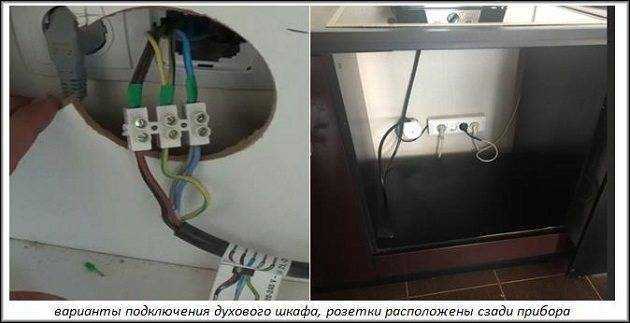

Розетку лучше монтировать вблизи варочной поверхности, соблюдая условия, оберегающие от попадания жидкости или воды. К ней должен быть свободный доступ при максимальной скрытости.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

• Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
• Если дом не старше 2001 года, то жилы будут медные;
• Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Расчет мощности

Расчет мощности проводится по рекомендациям проектирования электропроводки на основе базовых таблиц из ПУЭ 7 (правила устройства электроустановок, изд.7). Вот эта таблица в красивом виде.

Как видим по таблице сечений и мощности:

Электрический кабель с медными жилами 4 мм, нормально работает (не перегревается) если максимальная мощность работающих приборов не превышает:

• Медный кабель 6 мм² держит мощность: 7,4 кВт при скрытой проводке и 11 кВт проложенный в коробе или открыто.
• Медный кабель 4 мм² держит мощность: 5,9 кВт при скрытой проводке и 9 кВт проложенный открыто.
• Алюминиевый кабель 4 мм² держит мощность: 4,6 кВт и 7 кВт соответственно.
• Алюминиевый кабель 6 мм² держит мощность: 8,5 кВт и 5,7 кВт.

Важно! Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа.

Если выбора приборов по мощности не было, и вам, предположим их подарили, то для правильного подключения варочной панели и духового шкафа нужно проложить два отдельных электрических кабеля от щита до места установки приборов, выбрав сечения кабелей по той же таблице, только, наоборот, по мощности смотрим сечение.

Практическое подключение варочной панели и духовки к одному кабелю

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Статья по теме: Мойка на кухне: какая должна быть кухонная мойка

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

• Средняя мощность панелей в пределах: 3,5-7 кВт.
• Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

Вариант 2. Есть бытовые приборы нет проводки

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

• Открываете технические паспорта к приборам и смотрите их максимальную мощность;
• Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
• Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит, его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.

Статья по теме: Мелкая бытовая техника кухни

Про коэффициент спроса

Коэффициент спроса рассчитывается по формуле Кс=Рр/Рн, где:

1. Рр – расчётная мощность.
2. Рн – суммарная мощность электропотребителей, в нашем случае духовой шкаф и варочная панель.

Простыми словами, если коэффициент спроса равен 1, это значит, что возможно одновременное использование всех электроприборов одной сети на максимальных мощностях. Но на практике такое встречается редко.

К примеру, 0.7 указывает, что электроприборы используются по отдельности или одновременно, но не при максимальных нагрузках, при условии, что они подключены к одной точке.

Ниже показана таблица расчёта потребляемой мощности квартиры с учетом коэффициента спроса.

Что мы этим хотим сказать? А то, что, если при проводе сечением 4мм2 и выдерживаемой им нагрузки в 5.9 кВт, можно приобрести электроприборы, которые суммарно потребляют больше мощности.

К примеру, вам понравились определенные модели духового шкафа и варочной панели, которые суммарно потребляют 8 кВт на максимальных нагрузках. Но Вы не планируете использовать эти электроприборы в таком режиме.

Умножаем 8 кВт на коэффициент спроса 0.7 (можно взять меньше, но эта цифра наиболее оптимальная), получаем 5.6 кВт, что вас вполне устраивает.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панели

Безобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

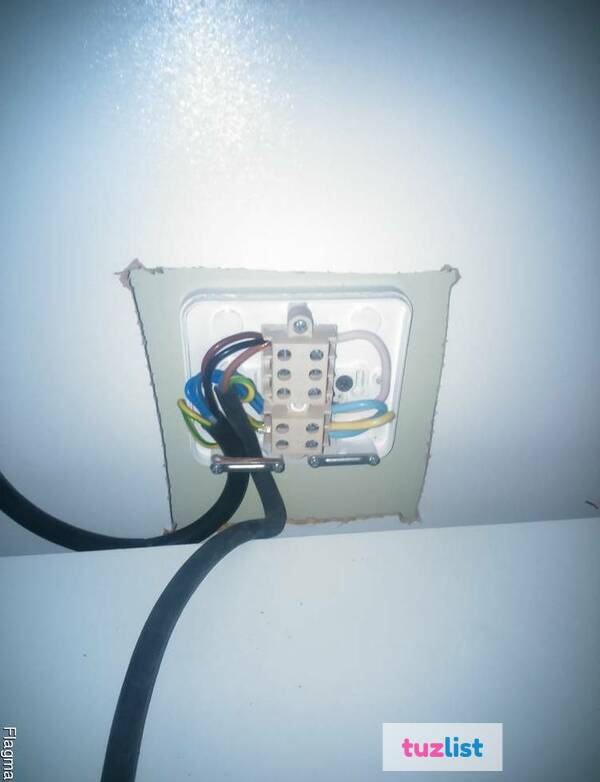

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Статья по теме: Как выбрать вытяжку для кухни: 11 различных вытяжек на кухне

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание.

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Подключение электрической плиты с помощью клеммной колодки.

Чтобы ваша плита работала исправно, необходимо ее правильно подключить. Для этого можно установить отдельную розетку, но в случае, если ее нельзя расположить незаметно, внешний вид и дизайн кухни может быть испорчен. Поэтому мастера предпочитают выполнять подключение с помощью клеммных колодок для электроплит.

Производить все работы с электричеством следует только при наличии специальных знаний, в противном случае лучше всего вызвать профессионала, который определит подходящий тип подключения и подскажет какую именно клеммную колодку для электрических плит понадобится купить, а также выполнит все работы.

В нашем интернет-магазине вы можете купить не только клеммные колодки, но и все необходимое для ремонта электроплит и другой бытовой техники.

Купите специальную спаренную розетку

Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.

розетка для подключение варочной панели и духовки

Итог подключения с вилками

Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.

Техническое оснащение современной кухни — ✔ Свет Будет ☎

Современная кухня должна быть не только эргономичной, но также функциональной и безопасной. Современные домовладельцы используют огромное количество бытовой техники. В кухонных помещениях используется варочная панель и духовые шкафы, посудомоечные машины, а также масса других автоматических средств. Каждый аппарат необходимо подключить к электросети, при этом обеспечить безопасное соединение и не нарушить общую композицию кухни. Для тесных помещений, где нужно использовать минимальное количество мебели решение таких задач становится весьма сложным. Поэтому стоит обратить внимание на ассортимент современной мебели.

Перед тем как подключить варочную панель и духовой шкаф к одному проводу, нужно главным образом провести модернизацию электросетевой схемы кухни. Осуществить такие задачи можно благодаря сотрудничеству с электриками. Специалисты предлагают покупать евро розетки, а также подключать все устройства в один сетевой канал. Использование современных западных средств позволяет минимизировать нагрузку на электросеть и в то же время исключить наличие большого количества лишних кабелей. Самостоятельно решать такую задачу не рекомендуется. Всегда существует риск допустить досадную ошибку, что может привести к короткому замыканию или перегоранию устройств.

Качественная кухонная мебель позволит спрятать розетки для варочной панели и духового шкафа, а также какие-либо дополнительные технические каналы и провода. Речь идёт о том, что фасадная мебель полностью маскирует и замещает собой одну из стен помещения. Внутри мебели изначально проектируются отсеки и отверстия для бытовых приборов и технических соединений. Данный подход является весьма важным. В таком случае сам бытовой прибор будет смотреться стильно и эргономично, а также будет защищен от любых рисков.
Для розеток и проводов создаются специальные отсеки, грамотно изолированные от остального пространства помещения. Данный факт говорит о том, что в распоряжение домовладельца попадает удобная кухня, где ни влажность, ни температурные изменения не приведут к появлению коррозии на электросетевых соединениях и розетках. Сами коробки для розеток изготавливаются из ультра прочного пластика, который имеет качественную изоляцию и герметизированную структуру. Поэтому внутри розетки не попадает пыль и какой-либо бытовой мусор.

Сотрудничество с опытным электриком позволит открыть широкий ассортимент продукции. Существует масса разнообразных проводов и кабелей, поставляющихся как от европейских, так и от российских компаний. Нередко на рынке потребители сталкиваются с китайскими аналогами, в большинстве случаев являющихся откровенными подделками. Провода евро класса привлекательны тем, что имеют двойную изоляцию, а также высокую эластичность. Такие кабеля легко адаптировать под тесное помещение и технические отсеки, при этом не создавая риска какого-либо механического повреждения.

Использовать стандартную мебель в такой ситуации, разумеется, не получится. Нужно сразу же обращаться в частные мастерские, где специалисты изготовят мебельные комплекты на заказ. Благодаря сотрудничеству профессионалами появляется возможность учесть эксклюзивные размеры и пропорции тех или иных бытовых приборов. Исключается вероятность того, что бытовая техника и духовые панели будут выпирать и доставлять явный дискомфорт в интерьерной композиции. Современные мебельные фасады не только учитывают размеры техники, но также изготавливаются из искусственного дерева. Материал в отличие от натурального неуязвим для влажности, рассчитан на эксплуатацию в течение десятилетий и имеет привлекательный ассортимент дизайнерских рисунков.

Можно ли установить варочную панель и настенную духовку на один и тот же контур?

Если вы устанавливаете настенную духовку и варочную панель отдельно на своей кухне, к счастью, вам не нужно беспокоиться о подключении двух приборов по отдельности. Вы можете подключить их к той же цепи.

В отличие от традиционных комбинаций плита/духовка, которые подключаются к розетке на 240 вольт, варочные панели и настенные духовки напрямую подключаются к электросети дома через соответствующую распределительную коробку.

Распределительная коробка обычно находится в шкафу над или под настенной духовкой или в шкафу под варочной панелью.

Вы можете подключить варочную панель к той же цепи, что и одну или несколько встроенных электрических духовок. Продолжайте читать, чтобы узнать, как подключить эти приборы к одной цепи и сделать это безопасно.

Нужна ли для электрической варочной панели отдельная цепь?

Национальный электротехнический кодекс (NEC) регулирует бытовые электротехнические правила. Раздел 220.55 разрешает домохозяйствам подключать варочную панель и до двух настенных духовок к одной и той же цепи.

В том же разделе кода описаны допустимые коэффициенты нагрузки и пределы нагрузки для определенного количества устройств плюс общая мощность устройств.

NEC предоставляет рекомендации по суммированию отдельных номинальных мощностей и расчету мощности цепи.

Согласно правилу, до двух настенных духовых шкафов и варочная панель могут считаться одним прибором при условии, что они установлены в одной комнате.

Для варочной панели требуется отдельная ответвленная цепь только в том случае, если не установлены другие встраиваемые приборы для приготовления пищи. В этом случае мощность цепи должна соответствовать мощности полной нагрузки варочной панели.

Подробнее: Кто подключает газовые плиты?

Как соединить варочную панель и настенную духовку вместе

1. Отключите питание от сети

Подойдите к распределительной коробке и отключите питание. Как правило, выключатель плиты и духовки имеет этикетку, поэтому вы знаете, какой из них нажать.

Если меток нет, просматривайте их по очереди, пока не найдете нужную.

2. Откройте распределительную коробку

Снимите крышку распределительной коробки с помощью отвертки. Распределительная коробка представляет собой металлическую коробку, расположенную рядом или рядом с духовкой или варочной панелью.

Внутри коробки находятся три красных, белых и черных провода, соответствующие тем, которые выходят из варочной панели и духовки.

Красный провод является горячим проводом и передает питание. Черный провод является отрицательным и замыкает цепь, а белый провод — это земля. Земля или земля также могут быть зеленого цвета.

3. Зачистите провода

Снимите примерно ½ дюйма с конца каждого провода, используя инструмент для зачистки проводов, предназначенный для удаления пластикового или защитного покрытия. Затем скрутите вместе оголенные концы соответствующих цветов по отдельности и добавьте колпачок для проволочной гайки к каждому новому соединению.

Колпачок для проволочной гайки представляет собой небольшой круглый пластиковый колпачок, который накручивается на оголенные концы проводов для плотного и надежного соединения.

4. Повторно подсоедините распределительную коробку

Вставьте провода обратно в распределительную коробку и привинтите крышку на место.

Теперь, когда вы подключили приборы к одной цепи, вы можете снова включить выключатель и восстановить питание. Проверьте приборы, чтобы убедиться, что они правильно питаются.

С этим относительно простым монтажом справятся многие энтузиасты-сделай сам. Существует множество онлайн-руководств по электробезопасности в доме. Тем не менее, вы можете предпочесть нанять электрика, который сделает эту работу за вас.

Всегда соблюдайте правила техники безопасности. Не забудьте полностью изолировать цепь перед началом работы, откройте распределительную коробку и убедитесь, что вы выключили все электроприборы.

Подробнее: Стоимость установки газовой линии для печи

Заключение

Не забывайте соблюдать все местные правила при выполнении любых электромонтажных работ в доме. Муниципальные правила могут превышать требования, перечисленные в Национальном электрическом кодексе.

В некоторых юрисдикциях указано, что только лицензированный электрик может выполнять такие электрические работы, поэтому вам может потребоваться нанять квалифицированного специалиста, который сделает это за вас. Что еще более важно, некоторые местные правила могут запрещать установку духовки и варочной панели в одной цепи, даже если это разрешено NEC, поэтому сначала проверьте это.

Чтобы узнать больше о домашней безопасности и ремонте, включая ущерб от воды и пожара и восстановление, позвоните экспертам All Dry USA.

• Автор
• Последние сообщения

Ben Suiskind

Главный исполнительный директор All Dry USA

Благодаря знаниям Бена и его дальновидному руководству, All Dry USA превратилась в национальную компанию, предоставляющую полный комплекс услуг по восстановлению имущества с многочисленными места по всей территории Соединенных Штатов. Бен имеет многочисленные специальные лицензии и сертификаты в области реставрации и строительства.

Последние сообщения Ben Suiskind (посмотреть все)

Как подключить электрическую духовку и варочную поверхность

Электрические плиты и духовки часто используются на домашней кухне. При этом выбор типа печи не зависит от наличия газа в доме. Однако это мощные электроприборы и рекомендации по их подключению необходимо соблюдать. Следует отметить, что электропроводка должна быть рассчитана на мощность этих потребителей во избежание аварийных ситуаций. В этой статье мы поговорим о тонкостях подключения к сети кухонного электрооборудования.

Определитесь с моделью

Если у вас установлена ​​и электрическая духовка, и варочная поверхность, первое, что вам нужно сделать, это определиться с моделями и рекомендациями производителей. На что обращать внимание при подключении:

1. В некоторых случаях плита и духовка подключаются независимо друг от друга, но если это модели из комплекта одного производителя, то нужно смотреть в инструкции, может и стоит быть на связи.

2. Подключение шнура к электроплите, в зависимости от производителя шнур может быть съемным или несъемным. В моделях со встроенным шнуром Бош такой есть, заменить нет возможности, он закреплен в пластине, если нужно будет его удлинить, то придется его обрезать и подключать с помощью клеммников, гильз или другим способом.

Подключение к сети

Обычно бытовые розетки выдерживают ток до 16А, такой ток потребляют приборы мощностью до 3,5 кВт. Поэтому, если мощность вашей плиты и электрической духовки находится в этом диапазоне, то можно подключать к розетке.

Мощные платы могут потребовать наличия трехфазного ввода, если это не так, то придется выходить из положения изменением подключения ТЭНов, включив все параллельно. Тогда мощность, скорее всего, выйдет за пределы 3,5 кВт. Затем нужно подключить провода напрямую к автомату с током до 32А. Подбирается в соответствии с реальным потреблением и небольшим запасом (20-40% будет более чем достаточно), подойдет автоматический выключатель с маркировкой типа С32.

Стоит отметить, что есть вилки на 32А, они довольно большие по размеру, а их штырьки имеют необычную круглую форму, и прямоугольную. Подключаются следующим образом:

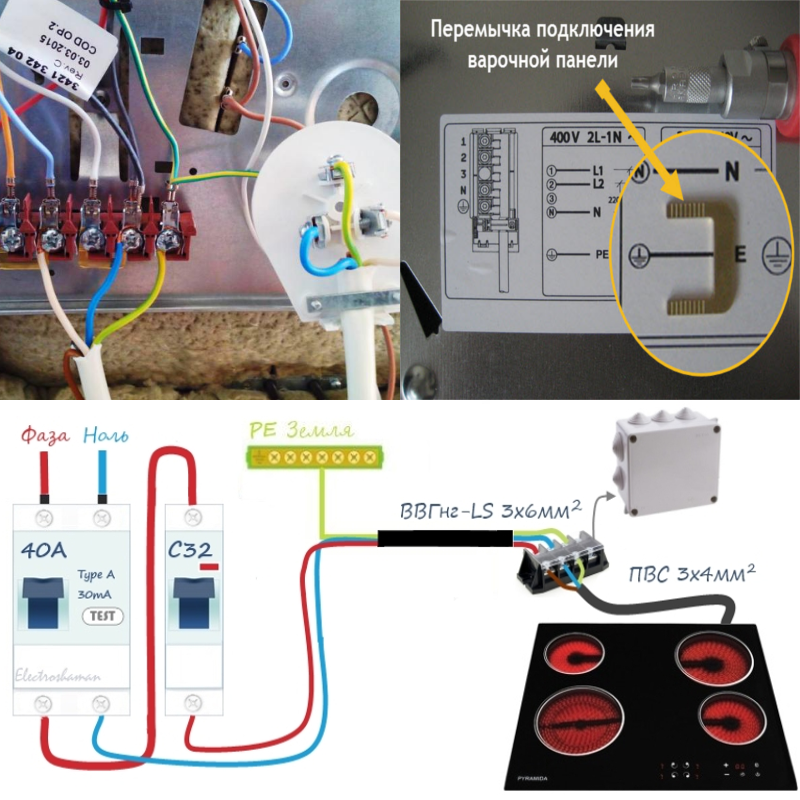

Схема подключения для разного количества фаз и величины напряжений должны быть указаны на корпусе устройства или в инструкции. Типа такие:

Обратите внимание, что каждый из контактов пронумерован, а на схеме указано, где должны быть установлены перемычки.

В нижней или верхней части на задней стороне обычно имеется окно, через которое осуществляется подключение.

Перемычки могут быть установлены по вашему усмотрению, в соответствии с распространенным типом сети в конкретном регионе. Обратите внимание на фото, под провода уже установлены заводские медные перемычки похожие на шины, но лучше лишний раз убедиться.

В примере на фото каждая из клемм пронумерована. Если таких перемычек нет, сделайте их сами из кусочков проволоки. На фото провода подключены напрямую к клеммам, но лучше это делать с помощью круглых клемм (кабельных наконечников).

Это может выглядеть так:

Запомните:

На кухне, особенно возле плиты, обычно жарко и влажно, это усугубляет работу как кабелей, так и самих приборов. Отсюда повышенный риск поражения электрическим током.

В любом случае подключение должно производиться через УЗО, а корпус крайне желательно заземлить.

Для подключения электроплиты и духовки можно использовать как гибкие кабели, так и монолитные, например, ВВГ 3х2,5 и другие подходящие.

Не подсоединяйте использованный кабель. Как правильно подобрать сечение кабеля под конкретную нагрузку Ранее на сайте была опубликована статья.

Схема подключения электроплиты через УЗО и автомат к однофазной и трехфазной электросети представлена ​​ниже:

Что нельзя делать при подключении электроплиты: советы и рекомендации

Если при ремонте на кухне вы не предусмотрели замену проводки, то должны четко осознавать, что старые алюминиевые кабели не рассчитаны на такие нагрузки, даже если ранее также были установлены электроплиты и духовки. Рекомендуется использовать медь, чтобы не прокладывать кабель в стене, после отделочных работ его можно прокладывать наружными способами, например, в кабель-канале.

Линия должна идти прямо от автомата открывания и к ней подключаются только электроплита и духовка.

Нельзя подключать плиту и духовку одновременно через тройники или удлинители — ничего не получится.

Если переподключаете старую электроплиту — замените вилку, возможно она старого образца и уже изношена. Это не займет ни времени, ни финансовых средств, но улучшит контакт и снизит нагрев розетки, а это избавит вас от проблем в будущем.

Установка

Встраиваемые модели сейчас очень популярны. Они прекрасно вписываются в комплект кухонной мебели, но нужно учитывать габариты, чтобы все шло хорошо. Стоит сказать, что просто задвинуть электрическую духовку вместо кухонного стола не получится. Необходимо выдерживать небольшие допуски для нормального функционирования устройств.
