Подключение генератора к сети дома

Перебои с электричеством – явление в частном секторе достаточно распространенное, поэтому запасной источник энергии никогда не помешает. В данной статье мы поговорим о том, как правильно подключить генератор (примеры моделей FUBAG TI 2600, Hyundai HHY3000FE, Champion GG951DC) к сети дома.

Расчет допустимой нагрузки

Выбирая генератор, следует рассчитать нагрузку, которой он будет подвергаться. Во внимание должна приниматься не только номинальная мощность всех подключаемых электроприборов, а и пусковые броски тока с возможным повышением потребления.

Для каждой группы предусмотрен собственный коэффициент, на который нужно умножить номинальную мощность устройства.

• Бытовая техника (холодильник, телевизор и др.) – от 1,2 до 1,5.
• Обогреватели и лампы накаливания – 1.
• Мощное оборудование (станок, трансформатор, насос и др.) – 3.
• Ручные инструменты (электродрель, лобзик, УШМ и др. ) – от 1,5 до 2.

Если сумма величин превышает допустимую мощность генератора, от использования какого-то прибора придется отказаться. Даже короткие перегрузки очень вредны. При этом генератору противопоказаны и постоянные малые нагрузки (меньше 30% от номинала). Эксплуатация «вполсилы» негативно влияет на его работоспособность.

Способы подключения

Некоторые любители простых решений подключаются к электросети с помощью переходника «вилка-вилка». Один конец вставляется в розетку, другой – в генератор. Проблема заключается в том, что при возвращении электричества источник энергии или присоединенные к нему приборы могут элементарно выйти из строя. Если нет желания так рисковать, от подобного «легкого» решения лучше воздержаться. Различают два основных способа подключения генератора к домашней сети:

• через перекидной рубильник;
• с использованием блока автоматического управления.

Применение АВР

Желающие не заморачиваться каждый раз с подключением генератора могут установить блок автоматического управления. Как только электричество пропадает, система АВР самостоятельно активизирует источник энергии. Блок подключается к электрощиту. С генератором он соединяется кабелем.

Следует отметить, что большинство специалистов считают покупку АВР нецелесообразной тратой денег, так как автоматическое включение все равно требует контроля наблюдателя. Приобретение подобного блока оправдано экономически только в случаях с мощными генераторами, оснащенными микропроцессорными системами управления.

Подключение через перекидной рубильник

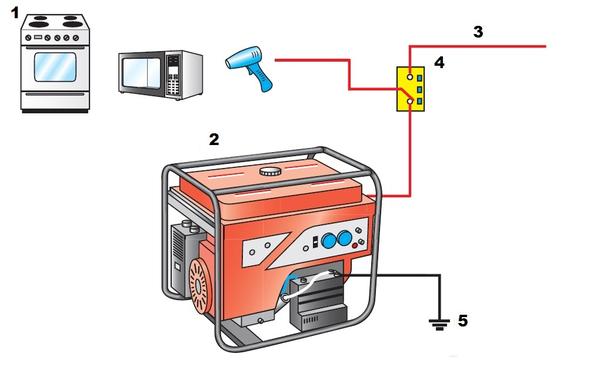

Наиболее распространенным способом подключения генератора к сети дома является использование перекидного рубильника (пакетного переключателя). Его мощность должна быть не меньше 1,5 от показателя максимального тока нагрузки.

Особое внимание следует уделить заземлению, так как любые ошибки здесь чреваты коротким замыканием с самыми тяжелыми последствиями. Потенциал, возникающий на корпусе в случае работы без заземления, опасен не только для электроники, но и для человеческой жизни. Включение генератора, подсоединенного к сети через пакетный переключатель, осуществляется следующим образом:

1. Вводной автоматический выключатель отключается.
2. Перекидной рубильник переключается на сеть генератора.
3. Автоматические выключатели нагрузки отключаются.
4. Кабель пакетного переключателя подсоединяется к генератору.
5. Генератор запускается и прогревается.
6. Подается питание на рубильник.
7. Автоматические выключатели нагрузки включаются.

Как только в сети снова появится электричество, генератор следует отключить, выполнив вышеуказанные действия в обратной последовательности.

Портативный генератор – как подключить его к домашней электросети

Главная » Полезная информация » Прочие статьи » Портативный генератор – как подключить его к домашней электросети

   К сожалению, отнюдь не редки ситуации, когда напряжение в сети электропитания сильно падает или пропадает совсем. Жизнь в таком случае буквально останавливается – гаснет свет, оттаивают и начинают «плакать» холодильники, невозможным становится использование всех электроприборов кроме аккумуляторных.

Особенно от таких неприятных ситуаций страдают жители частного сектора и различных садовых и дачных посёлков – в таких местах отключения электричества случаются не так уж редко.

   Спасти положение легко – для этого потребуется лишь портативный генератор, купить который можно у нас в разделе с переносными электростанциями.

Выбор генератора для дачи или дома

   При выборе портативного генератора необходимо учитывать суммарную мощность электроприборов, которые будут к нему подключаться. Так вы сможете выбрать переносную электростанцию достаточной мощности и в то же время избежите переплаты за ненужные ресурсы.

   Мощность генератора прописана в его документации, также обычно есть соответствующая пометка на корпусе. Узнать потребляемую мощность различных электроприборов можно в этом разделе.

   При питании электрической сети от переносного генератора вовсе не обязательно подключать к нему всё, что есть в доме, особенно, такие «прожорливые» агрегаты, как электрические печи или плиты. Вполне достаточно будет подключить приборы освещения, холодильник, котел и телевизор. Для таких задач вполне достаточно будет портативного генератора мощностью 4-6 кВт (например, бензогенератор на 6 кВт SDMO TECHNIC 7500 TE AVR C AUTO).

Оптимальная схема подключения генератора к сети

   Итак, вы купили портативный генератор бензиновый (или дизельный, принципиально это неважно). Теперь надо его подключить.

   Для этого необходимо использовать устройство автоматического включения резервного питания (шкаф АВР).

   Шкаф АВР будет отвечать за функции автопереключения напряжения в сети из основной на резервную линию, т.е. на электроснабжение от генератора. А с момента появления электроэнергии в основной сети переключает его обратно без вмешательства людей (отключая при этом сам портативный генератор, подавая сигнал на останов двигателя), тем самым гарантирую бесперебойное и надежное электроснабжение объекта.

   Для подключения этого устройства потребуется профессиональное вмешательство – это один из ключевых узлов резервной системы питания, поэтому дилетантский подход тут неприемлем.

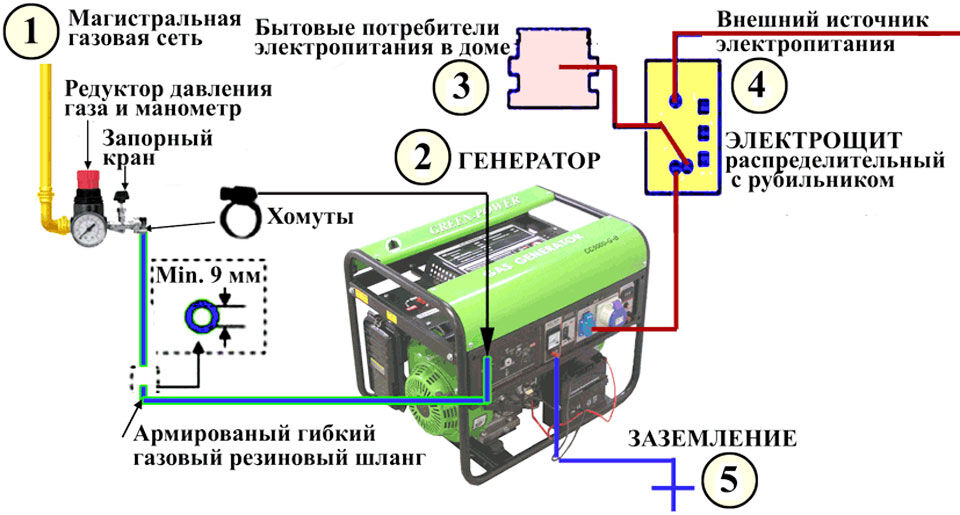

   Для подключения генератора к установленному щиту удобно использовать специальную розетку – сейчас многие дома снабжаются такими, в случае отсутствия таковой нужно её поставить. После всех этих работ снова пригласите квалифицированного электрика, который проверит качество всех соединений и изоляцию. Это поможет избежать замыканий и поражения электрическим током.

Подключаем генератор к сети

   С помощью специального провода соедините генератор с розеткой. При этом соблюдайте правило: чем дальше от дома находится генератор, тем лучше. Меньше беспокойства будет от шума и выхлопа. При подключении провода может потребоваться немного провернуть коннектор для лучшей фиксации.

   Перед пуском двигателя осмотрим его. Рычаг управления должен быть в нужном положении, также может потребоваться свеча накаливания – она должна подогревать двигатель портативного дизельного генератора при низкой температуре. В целом, запускать приобретённый генератор разумнее всего в соответствии с прилагаемой инструкцией.

Убедившись, что агрегат исправно работает, и переключаем питание с сети на резервное.

   При подключении домашних приборов нагружайте генератор постепенно, не следует включать всё сразу.

Внимание!

   При проведении всех работ требуется соблюдать повышенную осторожность или обратиться за помощью к профессиональным электромонтёрам. Помните, что электрические работы относятся к категории работ с повышенной опасностью, так что если вы не являетесь специалистом в этой области, разумнее будет доверить это дело профессионалам

   А также обратите внимание на уровень всех основных эксплуатирующих жидкостей. Проверьте уровень масла в картере и топлива в штатном топливном баке и по необходимости залейте до нужного уровня, соблюдая при этом технику безопасности. Ознакомьтесь с руководством по эксплуатации.

   А также обратите внимание на уровень всех основных эксплуатирующих жидкостей. Проверьте уровень масла в картере и топлива в штатном топливном баке и по необходимости залейте до нужного уровня, соблюдая при этом технику безопасности.

Ознакомьтесь с руководством по эксплуатации.

Рекомендации по монтажу!

   Советуем монтировать портативный генератор не в помещении, а в металлический утепленный мини-контейнер типа «Север». Это сэкономит вам время и деньги в сравнении с монтажом в помещение, а смонтированные в периметр мини-контейнера автоматизированные опции (освещение, внутренний обогрев, принудительная вентиляция, пожаротушение и система охранно-пожарной сигнализации) послужат надежным источником жизнеобеспечения и работоспособности портативного генератора даже в самых суровых климатических условиях.

Вернуться к списку статей

Похожие статьи

Какой бензиновый генератор лучше выбрать

Приветствую всех! В этой статье я расскажу, какой бензиновый генератор лучше выбрать, как его выбирать, а также коснусь некоторых моментов по его эксплуатации.

Порой возникают в жизни ситуации, когда доступа к общей электросети нет или электричество просто отключили по какой-либо причине, а оно в данный момент необходимо. Например, нужно провести какую-нибудь работу электроинструментом вдали от электросетей, либо обеспечить работу какого-нибудь электроприбора, когда в доме отключили электричество. В общем. причин иметь генератор может быть много. И они будут влиять на конечный выбор.

Какой мощности нужен генератор

Первое, что нужно сделать  — это определить суммарную мощность всех потребителей, которые будут работать от генератора одновременно.

Для ее подсчета просто смотрим у всех таких приборов потребляемую мощность — на шильдике или в паспорте — и складываем эти показатели друг с другом.

При подсчете нужно обратить внимание на некоторые моменты.

Мощность генератора может быть указана как в ваттах, так и в вольтамперах. Поэтому полезно подсчитать суммарный ее показатель как в одних, так и в других единицах. Чтобы узнать мощность прибора в вольтамперах, нужно ее значение в ваттах разделить на такой параметр, как cosφ.

cosφ можно посмотреть в паспорте прибора или на его шильдике. У приборов, в которых нет электродвигателя, он равен 1. Поэтому значение мощности в ваттах и вольтамперах у таких аппаратов будет одинаковым. Это, например, нагревательное и осветительное оборудование, бытовая электроника.

У приборов, где есть электродвигатель, находим cosφ и считаем мощность в вольтамперах. Например, у дрели указана мощность 600 Вт, а cosφ равен 0,6. Отсюда 600/0,6=1000 ВА.

Если cosφ найти не удается, то можно для приборов с электродвигателем грубо использовать его, равным 0,7.

380 разных генераторов в одном месте по привлекательным ценам. Заходи и выбирай

Следует также иметь в виду, что техника с электродвигателем в момент запуска потребляет энергии больше, чем в обычном режиме. У коллекторных двигателей (с «угольными» щетками) пусковой ток больше обычного примерного в полтора раза. У асинхронных — уже в 2,5 раза. Поэтому номинальную мощность потребления нужно умножить на указанные значения.

Также нужно помнить, что длительно использовать генератор под полной нагрузкой нежелательно. Это приведет его к преждевременному износу, а также он будет потреблять слишком много топлива. Поэтому полученную суммарную мощность нужно увеличить еще на 20-30%.

Проделав все эти операции, вы узнаете ту минимальную мощность, которая должна быть у генератора, чтобы он мог уверенно на вас работать.

Вырабатываемая мощность бывает рабочая и максимальная. Максимальная — это та, которая может выдаваться кратковременно. То есть как раз для компенсации тех самых пусковых токов. Поэтому, если у вас будут работать приборы, которые имеют электродвигатель, то можно ориентироваться на этот показатель. Если же будут питаться только приборы с cosφ=1, то тогда ориентируйтесь на показатель рабочей мощности.

Исходя из практики обычно для дома хватает генератора в 3-4 кВт. Это позволит запитать как освещение, так и холодильник. А также останется запас для включения электроприборов кратковременного использования — чайник, микроволновка и т.д.

Если нужно подключить только освещение, то можно взять и самый маленький бензиновый генератор до 1000 Вт. Например, вот такой:

Для производственных целей обычно покупают агрегаты от 5 кВт рабочей мощности, которая позволит подключить, к примеру, сразу несколько электроинструментов, и даже инверторный сварочный аппарат.

Режим работы генератора

Далее  определяем в каком режиме будет у вас использоваться генератор. Если он нужен как источник резервного питания на случай отключения электричества, то можно обойтись бытовым относительно недорогим аппаратом. Он также может использоваться и в других случаях, когда не предполагается пользоваться им много и часто.

Если же генератор будет работать каждый день по много часов, то нужны профессиональные машины.

Бытовые агрегаты выпускаются, например, под брендами Huter, Elitech, Зубр, Калибр, PATRIOT и многими другими за примерно ту же цену. Примерами профессиональных генераторов могут послужить модели фирм Makita, Hitachi, SDMO, Endress и др.

Тип двигателя

По данному параметру они бывают с двухтактным либо четырехтактным движком. Двухтактный используется на маломощных аппаратах (до 1000 Вт). На машинах от 1000 Вт стоит четырехтактный силовой агрегат. Первые требуют смешивания масла с бензином. В четырехтактных двигателях масло заливается в картер и периодически меняется. О масле будет информация чуть ниже в этой же статье.

Тип стартера

По типу стартера генераторы могут быть с ручным стартером или с электрозапуском. С электрозапуском  завести проще, но есть необходимость поддержания в рабочем состоянии аккумулятора.

Существуют модели с автоматическим запуском. То есть они сами заводятся, если в здании отключили электроэнергию. Такие агрегаты встраиваются в электросистему здания (как это сделать — опишу ниже), а владельцу остается только поддерживать рабочее состояние аккумулятора и наличие топлива в баке.

Количество фаз

По количеству фаз генераторы могут быть одно- и трехфазными (то есть на 220 или на 380 В). Тут следует иметь в виду, что трехфазные машины позволяют использовать их и как однофазные, но только в таком случае указанную мощность нужно будет поделить на три.

Что лучше — инверторный генератор или обычный

В зависимости от точности вырабатываемого напряжения генераторы могут быть инверторными и, скажем так, обычными. Чтобы ответить на вопрос, чем инверторный генератор отличается от обычного, и при этом не вдаваться в конструкционные подробности, можно просто сказать, что у инверторных ток «чище», поэтому к ним подсоединяют высокоточные приборы, например, медицинское оборудование. Правда инверторники плохо переносят пиковые нагрузки, поэтому использовать их для приборов с электродвигателями нельзя.

Для подавляющего большинства бытовых приборов вполне подойдет обычный генератор. Тем более, что и стоит он дешевле.

Многие ищут инверторные агрегаты для работы отопительных котлов — для них тоже требуется «чистый ток». Но, как показывает практика, применение вместе с обычным генератором стабилизатора напряжения позволяет к нему подсоединять и котел. Поэтому тут тоже можно сэкономить — стабилизатор + обычный генератор обойдутся дешевле, чем инверторный аппарат.

Что касается эксплуатации, то я здесь затрону два главных, на мой взгляд, вопроса — это вопросы по использованию масла для смазки двигателя, и моменты, касающиеся подключения приборов.

Какое масло заливать в бензиновый генератор

Как я уже выше отмечал, бывают генераторы двухтактные и четырехтактные. Масла для них, соответственно, идут разные. Они так и называются — для двухтактных либо для четырехтактных двигателей.

Для двухтактных движков подходит то же самое масло, что и используется на бензопилах, бензокосах и другой двухтактной технике. Его нужно разводить в определенной пропорции с бензином и уже затем заливать такую топливную смесь в бак.

Пропорции указывает производитель. Обычно они составляют либо 1:50, либо 1:40. Для соблюдения пропорции лучше иметь емкость для точной дозировки бензина и шприц для точного отмеривания масла. Например, для пропорции 1:40 наливаем один литр бензина, добавляем в него 25 кубиков масла и перемешиваем. Ничего сложного.

Для четырехтактных моделей подойдет масло, которое используют, например, на четырехтактных мотоблоках, культиваторах, мотопомпах и т.д. Также можно использовать автомобильное масло, так как в машинах тоже стоят такого же типа двигатели.

Если электрогенератор будет эксплуатироваться зимой, то лучше залить синтетику или хотя бы полусинтетику. Для летней эксплуатации можно обойтись минералкой.

На новых генераторах первая замена масла делается через 5 моточасов. За это время оно соберет всю пыль, которая всегда остается внутри после сборки на заводе. Следующую замену рекомендуют делать через 25 часов, а все последующие — через 50.

Заливается обычно либо 0,6 л, но на мощных моделях от 6,5 кВт рабочей мощности объем уже составляет 1,1 л.

По маслу все, что надо, написал, теперь перейдем к подключению приборов.

Как подключать приборы к генератору

Вы можете подключать ваши потребители либо напрямую в розетку электрогенератора, либо через удлинитель или разводку. В первом случае все просто — если подключаемый прибор подходит по мощности для данного аппарата, то просто его втыкаем и все. Правда для мощных приборов (свыше 3 кВт) лучше, чтобы на генераторе была предусмотрена специальная розетка повышенной мощности, так как обычные идут на 16 А и их может не хватить.

Во втором случае нужно учитывать толщину провода, по которому будет передаваться ток. Сечение провода должно подходить для потребляемой мощности. Слишком тонкий провод при перегрузке может перегреться, что приводит к возгоранию.

Но даже, если и не будет возгорания, то могут расплавится розетки и вилки, отчего придут в негодность. Поэтому всегда имейте это в виду, особенно при подключении таких мощных потребителей, как, например, сварочный аппарат, компрессор, какой-либо станок, тепловое оборудование и т.д.

Для подбора сечения приведу соответствующую таблицу.

Таблица сечения проводов

Как подключить генератор к сети дома

Подключение генератора к сети дома будет зависеть от того, с автозапуском он идет или нет.

В первом случае, чтобы срабатывал автозапуск, нужно подсоединить провода, идущие от столба, к соответствующим контактам на электрогенераторе (обычно с надписью «Вход»), соблюдая положение фазы и ноля. Далее вся сеть дома подключается через вилку к розетке генератора.

Но розетка должна быть силовая, чтобы могла выдерживать большие нагрузки. Если ее нет, то рекомендую делать подключение через все имеющиеся розетки, чтобы нагрузка на них распределилась равномерно. Не забываем при этом опять же соблюдать фазу и ноль.

Подключенный таким способом генератор будет работать следующим образом. Пока идет электричество от общей сети, он находится в режиме ожидания и пропускает через себя идущий ток. Когда электричество исчезнет, через несколько секунд (обычно 9) автоматика замкнет нужные контакты, разомкнет соединение сети дома с общей сетью, и произойдет запуск. При появлении в общей сети электричества генератор вновь отключится и будет находиться в режиме ожидания.

Самое главное при таком подключении — это сделать так, чтобы ток от столба шел в сеть дома только через генератор. В противном случае ничего работать не будет.

Раз в полгода проверяйте состояние аккумулятора на работоспособность. Также не забывайте проверять наличие бензина. Ну и масло тоже меняйте вовремя. Идеальный вариант будет, если на генераторе установлен счетчик моточасов.

Если ваш агрегат без автозапуска, то подключить его к сети дома можно через любую розетку. Для этого можно использовать провод с вилками на обоих его концах. Это правда не соответствует технике безопасности, так как может сложится ситуация, когда у вас будут торчать оголенные концы вилки, находящиеся под напряжением, от которых можно получить удар током. Поэтому, если решите проделать такую вещь, то делайте все аккуратно, не спеша, и еще сделайте так, чтобы доступ к этим местам не могли получить дети.

Также при таком подключении не забудьте предварительно отключить автоматы, через которые проходит электричество от столба к дому, так как в противном случае от вашего генератора будут питаться и соседи. А кроме того, нельзя допускать «столкновения» электричества, которое вырабатывает генератор с электричеством от общей сети, которое может в любой момент появится.

Ну и не забывайте опять же про сечение проводов и максимально допустимую нагрузку для розетки, через которую вы будете запитывать дом.

Вот пожалуй и все, что хотелось рассказать по поводу генераторов. Надеюсь, что статья помогла вам разобраться в данном вопросе. До новых встреч!

Читайте также:

Как запитать дом от бензогенератора

Схема подключение однофазного генератора к трехфазной сети дома

Рассмотрим ключевые моменты подключения однофазного генератора в трехфазную сеть. Недавно на форуме была создана данная тема, и я решил дать более развернутый ответ, а также обсудить этот вопрос на блоге, поскольку на форум многие читатели не заходят.

Подключение однофазного генератора актуально для частных домов, коттеджей, которые хотят иметь у себя независимый источник питания.

Многие дома повышенной комфортности (коттеджи) имеют трехфазный ввод из-за большой потребляемой мощности. Здесь может встать вопрос: а какой нужен генератор? Напрашивается трехфазный генератор необходимой мощности.

Генератор для частного дома

А действительно ли нужен трехфазный генератор?

На этот ответ я однозначно не отвечу, однако, предполагаю, что однофазный генератор будет дешевле трехфазного.

Чем плох трехфазный ввод, я уже рассказывал. Основная проблема – очень трудно добиться равномерного распределения по фазам. Возможно, генератор не очень хорошо переносит такие режимы работы, когда постоянно будет перекос фаз.

А как же наш трехфазный щит переделать в однофазный?

Все очень просто. Схема автоматического включения однофазного генератора в трехфазную сеть:

Схема подключения однофазного ДГ в трехфазную сеть

Для этого нам понадобятся всего 2 контатора, не считая вспомогательных элементов.

В нормальном режиме потребители подключены к трехфазной сети через контактор КМ1. В случае отключения основного питания происходит запуск генератора. Запуск можно сделать используя дополнительный контакт контактора КМ1. Контактор КМ1 отключается, а контактор КМ2 включается и объединяет 3 фазу в одну.

Если вам не требуется автоматический запуск генератора, то вместо данного АВР можно применить, например, кулачковый переключатель на соответствующую мощность. Схема соединения – аналогично КМ2. Здесь мы должны использовать либо два ручных переключателя, либо 1 переключатель, а питающую сеть отключать вводным автоматическим выключателем.

Какое решение предпочтительнее? Выбор за вами.

Также советую пересмотреть мои старые статьи:

Схемы подключения

Как правильно подключить бензогенератор через рубильник либо трехходовой переключатель? От них идет три провода. К одному подключается сеть генератора, к другому — коммунальная сеть, к третьему – электрооборудование. Сверху к переключателю подсоединяют питание от энергосети, снизу – провод от бензогенератора. К средним контактам подключают потребителей электричества. Рубильник устанавливают после счетчика, но перед вводными автоматами.

Можно применить схему полуавтоматического подсоединения. После отключения центрального энергоснабжения нужно запустить аппарат. Дополнительно установленное реле времени включает контактор бензогенератора после прогрева двигателя.

При появлении основного электрообеспечения произойдет переключение на него, а дополнительное реле остановит генератор.

Автоматическое подключение еще легче. Система АВР автономно запускает резервный источник энергии при отключении городской сети. Блок подключается к распределительному щитку. Соединение с бензогенератором осуществляется кабелем.

Дополнительно к использованию АВР возможно применять следующие устройства: стабилизатор напряжения, инвертор, ИБП.

Схема подключения домашней сети к трехфазному генератору сложнее, своими руками без опыта ее не сделать: работу с сетями лучше доверить профессионалам.

Но подсоединять трехфазное устройство необходимо при наличии трехфазных потребителей, например, электрических двигателей станков.

Как подключить однофазный генератор к трехфазной сети дома?

Как подключить однофазный генератор к трехфазной сети.

Как подключить генератор к дому? Казалось бы, что может быть проще, завел генератор, подключил к дому и все, живем как прежде ))). В предыдущих статьях мы уже рассматривали, как подключить генератор к дому и основные ошибки, которые могут привести к большим неприятностям, самая малая из которых это выход генератора из строя.

В данной статье хотелось бы рассмотреть вопрос о подключении однофазного генератора к дому

, в котором вся разводка электропроводки рассчитана и выполнена под трех фазную сеть. Как ни странно, многие электрики даже с приличным стажем работы впадают в ступор и начинают изобретать велосипед ))).

Самым оптимальным решением при подключении генератора к дому

,

это когда еще на стадии строительства и проведения электромонтажных работ для резервного электроснабжения предусматривается отдельная группа самых ответственных потребителей. Как правило, на эту группу подключают часть освещения, отопительное оборудование, часть розеток, охранно-пожарную сигнализацию. Данный способ хорош тем, что можно обойтись генератором относительно малой мощности.

Но довольно часто, в 90 % случаев, о приобретении с последующим подключением генератора к электрической сети дома вспоминают только когда начинаются перебои с электричеством.

Для того чтобы было понятно всем и каждому, что-куда-как, постараемся все объяснить простым и понятным языком, без применения специальных терминов и различных заумностей.

Итак, как подключить однофазный генератор к трехфазной сети дома

? Способов подключения существует несколько. Самый первый, который мы рассмотрели немного выше, это подключение генератора к выделенной для этих целей группе потребителей.

перекидной рубильник для генератор-сеть

Подключение нагрузки в ручном режиме.

Другой способ, это использование перекидного рубильника, переключателя на три положения 1-0-2. то есть, в положении «1» нагрузка запитана от промышленной (городской) сети, Среднее положение рубильника «0» —нагрузка отключена, в положение «2» — нагрузка (дом) подключена к резервному источнику электричества, в данном случае это бензиновый, дизельный или газовый генератор.

Не особо вдаваясь в конструкцию устройств, отметим лишь, что устроен перекидной рубильник или трехпозиционный переключатель относительно просто и состоит из неподвижных контактов, к которым подключаются провода (нагрузка-город-генератор) и подвижных контактов, которые осуществляют коммутацию нагрузки с города на генератор и обратно.

В случае переключения трехфазной нагрузки город-нагрузка (потребитель) коммутируются три фазы, то есть, на рубильник приходит три городских фазы А-В-С, на нагрузку уходят те же самые три фазы. В случае переключения нагрузки на генератор нам необходимо сделать так, чтобы на все три фазы поступало электричество.

Для этого необходимо немного модернизировать наш переключатель-рубильник, а именно, сделать перемычку между фазами А-В-С со стороны подключения генератора. Теперь, в случае переключения нагрузки на генератор, на все три фазы будет поступать электричество.

Подключение нагрузки посредством контакторов .

Следующий способ подключения нагрузки к однофазному генератору, это применение контакторов. В данном случае применяют два контактора, один для питания нагрузки от городской электросети, второй контактор необходим для подключения нагрузки к резервному источнику электричества – бензиновому, дизельному или газовому генератору. Этот метод приемлем в случае использования АВР — Автоматическое включение резервного питания.

При питании нагрузки от города все три фазы, подключенные к контактору, идут на нагрузку. При подключении генератора, как и в случае с перекидным рубильником, на клеммах контактора в месте подключения провода от генератора нам необходимо установить перемычку между фазами А-В-С.

Что лучше использовать для переключения? Перекидной рубильник или контакторы?

Если вы не собираетесь использовать систему автоматического управления генераторами , то необходимо установить перекидной рубильник, но обязательно трехпозиционный 1-0-2.

В случае же применения блока автоматического запуска генератором – АВР , без использования контакторов вам не обойтись.

При использовании однофазного генератора следует учесть, что если есть трехфазные приборы, их необходимо отключить от питания на время работы от генератора, так как это может привести к выходу из строя данных приборов.

Чего не следует делать.

Нельзя

подключать генератор методом розетка-розетка…

Нельзя

подключать генератор к электросети дома используя два автомата — один вводной, который от города, второй от генератора. Обязательно когда-нибудь ошибетесь и включите не тот автомат… Что будет дальше не станем рассказывать, но в любом случае ничего хорошего…

Что следует делать?

Заказать монтаж генератора в Одессе и области. Контакты инсталлятора генератора, то есть меня, в разделе «Обратная связь» . Звоните.

Доверяйте профессионалам, и будет вам счастье )))

Схема АВР на двух магнитных пускателях

Система резервного энергоснабжения загородного дома. Подключение генератора с автозапуском.

Многие из нас задумывались как обеспечить свой дом электроэнергией при аварийном отключении. О том как это сделать с минимальными затратами читайте дальше.

Если в вашем загородном доме электроэнергия поступает с перебоями то в качестве резервного источника электроэнергии можно использовать бензиновый, дизельный или газовый генератор электроэнергии.

Включать генератор параллельно городской сети напрямую нельзя, это приведет к серьезным повреждениям генератора или другим печальным последствиям. Для этих целей существуют щиты автоматического или ручного переключения на резерв АВР

(автоматический ввод резерва), так называемые сильноточные коммутаторы нагрузки или еще как их называют – Automatic Transfer Switch или сокращенно ATS (внимание,
не путать с AVR
– Automatic Voltage Requlator или автоматический регулятор напряжения генератора).

В щит АВР

приходят два силовых кабеля, один от основной сети, другой от резервной сети а отходит к потребителям всего один силовой кабель.

В зависимости от алгоритма щит АВР подключает потребителей либо к основной сети либо к альтернативному резервному источнику напряжения.

Как работает автоматический запуск генератора

Схема работы щита АВР представлена на рисунке 1.

Получается, что при пропадании напряжения на основном вводе и при наличии напряжения на резервном вводе щит АВР переключит потребителей к резервному вводу. Вроде все хорошо, но есть одна проблема – нужно завести генератор, ведь генератор не умеет заводится самостоятельно .

Обычно генератор стоит на улице или в подвале и до него еще нужно дойти. А если дело происходит поздно вечером – будем заводить его в полной темноте.

Давайте автоматизируем процесс запуска генератора!

Установите на свой генератор Блок Автоматического Запуска Генератора БАЗГ-10 который сам, при необходимости запустит двигатель генератора. Блок автоматического запуска генератора имеет небольшие габаритные размеры и может устанавливаться непосредственно на генератор или в щит АВР (автоматический ввод резерва).

Небольшая доработка Вашего генератора и вуаля! У генератора появляется функция автоматического запуска! Теперь подключение генератора с автозапуском к вашей электросети выглядит простой процедурой.

Для бензиновых генераторов необходимо приобрести электропривод управления дроссельной заслонкой, необходимый для уверенного запуска двигателя. Мы предлагаем два типа электроприводов под разные карбюраторы.

Поскольку без управления дроссельной заслонкой генератора («подсосом») запуск генератора будет затруднен, а в некоторых случаях вообще невозможен, перед запуском блок автозапуска генератора автоматически закроет дроссельную заслонку а по мере прогрева двигателя откроет ее. Механизм привода дроссельной заслонкой (рис 3 ) можно устанавливать на любой тип карбюраторов.

Примечание: для газовых генераторов REG ( Russian Engineering Group ) и дизельных генераторов привод заслонки не требуется.

Теперь предположим что генератор простоял без работы несколько дней. Аккумулятор генератора разрядится и в нужный момент может подвести. Как быть в этой ситуации? Ответ прост – поддерживать аккумулятор генератора в боевой готовности с помощью зарядного устройства! Причем нам понадобится автоматическое зарядное устройство с функцией сохранения заряда, то есть аккумулятор заряжается до определенного уровня и зарядное устройство отключается. При снижении заряда ниже определенного уровня зарядное устройство снова включается и процесс заряда аккумулятора снова повторяется. Эта функция присутствует в недорогом зарядном устройстве «СОНАР».

Подведем итог.:

Какие комплектующие необходимы для полной автоматизации запуска генератора?

1. Щит автоматического переключения на резерв АВР [ссылка]2. Блок автоматического запуска генератора БАЗГ [ссылка] 3. Зарядное устройство СОНАР (если не входит в состав АВР) [ссылка] 4. Бытовой генератор напряжения с электростартером

.

Расширение системы . Дополнительные опции

1) Дистанционный запуск и мониторинг системы по GSM каналу. Можно добавить в систему GSM модуль и получить возможность дистанционно, с помощью коротких сообщений SMS контролировать параметры системы а также запускать/останавливать генератор. Это очень важный кирпичик системы. Даже если произойдет авария вы всегда будете в курсе событий и сможете повлиять на ситуацию.

Подключение однофазного двигателя и запуск генератора

Каждый бытовой прибор и механизм работает благодаря электродвигателю. Именно от особенностей устройства электродвигателя зависит мощность и функциональность прибора. Таким образом, мотор является одной из основных движущих сил, заставляющих механизм работать. Иногда электроприборы выходят из строя из-за повреждения корпуса. В таком случае электродвигатель можно извлечь для вторичного использования.

Виды и описание электродвигателей

Как известно, двигатели бывают разных типов, каждый из которых определяется особенностями обустройства и функциональностью:

Как правило, однофазные и двухфазные моторы имеют самое простое строение, потребляют мало электроэнергии и достаточно функциональны. Благодаря этому, механизм используется практически в любом производстве электроприборов.

Трехфазный используется в основном для обустройства станков в цехах и сложного оборудования на массовых производствах. Его удельная мощность позволяет выполнять большой объем работы. Из этого следует то, что этот механизм потребляет большое количество энергии.

Особенности подключения мотора

Чтобы механизм заработал, стоит правильно подключить его к электродвигателю. Схема подключения однофазного электродвигателя очень проста, как и само строение электрической составляющей. Мотор состоит из двух одинаковых обмоток. При этом они находятся на определённом расстоянии между друг другом. Главный моток подключают в сеть, а второстепенный — подключают к конденсатору, который, в свою очередь, заряжается от электросети.

Но при этом действии можно допустить ошибку. Чтобы избежать замыкания в процессе проверки, запуск механизма не должен осуществляться без предварительной проверки. Дополнительная обмотка находится под напряжением и показывает то, что катушка намагничена. Но не стоит забывать, что, если устройство не работает, значит, нужно обратить внимание на пусковой механизм и ротор.

Стоит также уделить внимание такому виду соединения, как подключение однофазного генератора к трехфазной сети дома. Подпитка мотора осуществляется благодаря системе пусковой обмотки и кнопки запуска, которая размыкает контакт соединения. Размыкающиеся контакты подключают к стартовому ротору.

Когда осуществляется замена электродвигателя, то специальный прибор показывает, какая обмотка будет работать. На выходе мотор имеет три или даже четыре провода, которые обеспечивают надёжное подключение. При монтаже трехфазного мотора два исходника из трёх проходят через одну из обмоток.

Далее, при помощи специального прибора следует определить сопротивление каждого из трёх контактов. Провод, который отвечает за рабочее напряжение, всегда подключается к клемме с минимальным сопротивлением двигателя. К пусковому механизму всегда подключается среднее напряжение, а самое высокое отводится на выход рабочего механизма.

После проделанной работы нужно дополнительно три контакта присоединить к кнопке запуска. На ней располагается всегда три гнёзда для обеспечения качественного подключения. Пусковой провод стоит присоединить к центральному выходу, а остальные по двум сторонам. Боковые обеспечивают выход к разъёму розетки, проводящей 220 В. Такое подключение однофазного двигателя с пусковой обмоткой всегда очень востребовано и эффективно. Присоединение мотора простое дело, но требует при этом внимания к деталям.

Характеристика асинхронного двигателя

Электродвигатель такого типа может быть и однофазным, и трехфазным. Асинхронный мотор состоит из стартера завода и ротора. Представленный вид мотора работает практически бесшумно. Любой станок, оснащённый этим видом мотора, будет работать без создания низкочастотных звуковых волн. Такая работа очень важна в огромных цехах. Например, они входят в холодильники и в кондиционеры.

Асинхронный электродвигатель представлен двумя видами:

Различие состоит в том, что в бифилярном — стартер работает до разгона двигателя. Для выключения используют щиток или специальный рубильник. Эта процедура нужна для того, чтобы не было снижения коэффициента полезного действия, так как весь механизм тормозит основной вал.

Конденсаторные механизмы находятся в работе все время. Главные катушки находятся на определённом расстоянии друг от друга под разными углами, имея различную полярность. Это даёт возможность сменить направления вращения ротора в обратную сторону.

Разобраться, какой из представленных двигателей находится в механизме, можно с помощью измерения мотков.

В бифилярном электродвигателе мощность и сопротивление в 2 раза меньше конденсаторного. В механизме обязательно должно присутствовать пусковое реле или рубильник. Так как во втором виде двигателя работа идёт одновременно и постоянно, то хватает обычной пусковой кнопки.

Однофазный генератор для трехфазной сети.

Посоветуйте специалисты. Есть трехфазная сеть в загородном доме, но бывают иногда отключения на 5-8 часов. Есть задача обеспечить питание несколько потребителей — три холодильника, насос, септик, водогрейка (накопительная), свет. Беда в том, что эти потребители раскиданы на разные фазы, а смысла покупать трехфазный генератор нет, ибо во-первых нет ни одного потребителя трехфазного, во-вторых дорог он. Хотелось бы на время отключения сети, одним рычагом переключиться на гену, да чтоб и все фазы на одну замкнуть. Генератор будет с ручным пуском, если что.. но главное, чтобы при включении сети, безошибочно домохозяйка сама как надо включила. Подскажите, как это безопасней реализовать.

MIB написал : Есть задача обеспечить питание несколько потребителей — три холодильника, насос, септик, водогрейка (накопительная), свет.

о другом умалчиваем .

MIB написал : Беда в том, что эти потребители раскиданы на разные фазы

это не беда это так нада

MIB написал : смысла покупать трехфазный генератор нет, ибо во-первых нет ни одного потребителя трехфазного, во-вторых дорог он.

но намного мощнее чем однофазный, Вы уж определитесь что для вас нужнее — электричество или чых-пых. Фазы замыкать в принципе можно, но какова суммарная мощность потребления?

MIB написал : ибо во-первых нет ни одного потребителя трехфазного

Тогда, и правда, можно однофазным обойтись. С мощностью да, надо определиться. Переключать можно перекидным рубильником, желательно на 4 полюса, если удастся найти. Типа таких » >

Решал такую же проблему в цеху на работе — ввод трехфазный, частые отключения на «профилактику», с 10 до 18 часов. Если нет трехфазных потребителей (двигателей, трансформаторов, что конечно редкость в частном доме, стабилизаторов!), то можно использовать реверсивный рубильник от компании ABB » > или » > в зависимости от выделенной мощности. На одну группу подключить трехфазный ввод, вторую группу контактов объединить и подключить к генератору. При использовании этих рубильников полностью исключается возможность работы генератора на сеть или совместно с сетью.

3КВт, максимум 3.5КВт поэтому и не вижу смысла в трехфазном генераторе, все таки аварийное питание самого необходимого. причем можно пожертвовать водогрейкой.. и вообще обойтись 2.5Квт (с запасом).

2Merlin666 Пытаюсь найти схему работы реверсного рубильника — он просто рубит сеть и замыкает все фазы между собой?

нет, у него два трехфазных входа и один трехфазный выход. У рубильника три положения ручки — в первом положении первая группа фаз подключена к выходу, второе положение — нулевое(выход никкуда не подключен), третье положение — вторая группа фаз подключена к выходу. Для работы — к выходу подключаете провода, которые у вас теперь будут вводными, тот ввод что у вас был — подключаете к первой группе контактов на рубильнике, во второй группе контактов, все контакты соединяете между собой, и к этим контактам подключаете один из выводов генератора, который теперь будет фазой. Второй вывод генератора подключаете к шине нейтрали.

Кстати — обязательно посмотрите в инструкции не инверторный ли у вас генератор, если просто синхронный или асинхронный, то самое то — просто не уверен будет ли инверторный генератор нормально работать с глухозаземленной нейтралью.

В нормальном режиме — рубильник в положении 1 — все потребители работают от сети, при выключении эл-ва запускаете генератор, прогреваете, и рубильником переключаете ввод на него. Эл-во дали, выключаете генератор, и обратно переключаете ввод на сеть. Тут самое главное есть защита от «дурака», даже если переключить рубильник при работающем генераторе или при наличии эл-ва в сети, то не будет никаких последствий. Можно ту же задачу решить при помощи выключателей нагрузки в принципе, дешевле выйдет в 10 раз, но схема «от дурака» не защищена будет совсем.

Как подключить электростанцию к дому своими руками

В прошлый раз Я рассказывал, как правильно выбрать электрическую станцию для дома или гаража. Но после ее покупки сразу встает вопрос- как подключить генератор к сети дома. Весь процесс своими руками можно максимально упростить и даже автоматизировать. Что бы не получилось как у моего соседа по даче, который после пропадания электричества бежит в пристройку, достает оттуда и заводит генератор, затем он подключает его через удлинитель в любую розетку дома. Но главное, при этом не перегружать электропроводку и не забыть выкрутить пробки или выключить автомат.

Согласитесь, так не очень удобно. Процесс можно значительно упростить, если поставить перекидной рубильник. Все также можно автоматизировать, если купить электростанцию с АВР (автомат ввода резерва). Тогда Вам необходимо будет только лишь доливать масло и топливо, но удовольствие это не из дешевых.

Как подключить электростанцию к дому через перекидной рубильник

Помните, что генератор надо полностью разрывать с действующей электросетью, т.е. необходимо отключать не только фазу, но и ноль.

Самые простые и недорогие способы подключения своими руками генератора к дому:

• Через перекидной рубильник (на рисунке слева).
• Через трехходовой реверсивный рубильник или переключатель на три положения (на рисунке справа).

Если перекидной рубильник устанавливается отдельно, то для трехходового реверсивного рубильника предусмотрено крепление под стандартную DIN-рейку в электрощите. Для однофазной сети достаточно двух полюсного (на разрыв фазы + ноля), а для трёхфазной сети необходим четырёх полюсный (на разрыв трех фаз A-B-C и ноля).

К трехходовому переключателю или перекидному рубильнику подключаются три линии: одна от стационарной электросети, вторая от генератора, и третья- к электропотребителям. Они имеют три положения включения:

1. Включено питание от электросети.
2. Включено питание от генератора.
3. Отключено все.

Конструкция перекидного рубильника или трехходового переключателя исключает возможность одновременного включения вместе стационарной электросети и генератора. Т. е. включена либо электростанция, либо питание от стационарной электросети, либо все отключено.

Давайте рассмотрим схему подключения своими руками перекидного рубильника. Трехходовой переключатель будет подключаться аналогично по схеме на нем нанесенной или из инструкции.

Все работы необходимо проводить только после снятия напряжения, проверки его отсутствия и принятия мер по исключению его случайного включения.

К верхним губкам или контактам подключается внешняя электросеть, к нижним электростанция, а к средним электропотребители дома.

При пропадании электричества необходимо:

1. Завести электрогенератор вручную и дать время для бензиновой в несколько секунд для прогрева.
2. Переключить перекидной рубильник в нижнее положение как показано на схеме.

При появлении напряжения во внешней электросети переключите рубильник в предыдущее положение и после этого заглушите генератор.

Как подключить электростанцию к дому через АВР

Сегодня продаются электрогенераторы с автозапуском. Стоят они недешево. Но автозапуск стоит своих денег, потому что весь процесс автоматизируется. Вам после отключения электричества надо лишь подождать несколько секунд до появления напряжения в доме от вашей электростанции.

Принцип работы АВР. Автоматика электрогенератора постоянно «следит» за напряжением от внешней сети. В случае его пропадания отключается контактор АВР, который соединяет с стационарной сетью электропотребителей вашего дома. После этого включается стартер  и запускается двигатель электростанции. После его выхода на номинальные обороты включается контактор АВР, который подключает потребителей к электростанции.

При появлении напряжения во внешней электросети, АВР переключает на работу от нее потребителей. Двигатель генератора продолжает работать вхолостую непродолжительное время, а затем отключается.

Схема подключения к АВР. В щит системы автозапуска заводятся и подключаются кабели по схеме из инструкции или на дверце щитка. К АВР подключается внешнее электропитание через электросчетчик и силовой кабель от генератора, а так же кабель управления. С АВР заходит электропитание в электрощит мимо счетчика электроэнергии прямо на автоматы, к которым подключены электропотребители вашего дома.

Учитывайте, что в большинстве случаев автоматика системы автозапуска работает только при температурах ваше 5 градусов Cº.

P. S. Мой совет! Трехфазный ввод  в дом лучше резервируйте однофазным генератором. Как показала практика, при неправильном распределении нагрузки по фазам, с трехфазным генератором возникают проблемы из-за возникновения перекоса фаз в электросети дома. Лучшим будет вариантом, если на резервируемую одну фазу подключить наиболее важные электроприборы и места освещения в доме.

Как подключить генератор к дому без автоматического переключателя

В этом руководстве вы узнаете, как подключить генератор к дому без переключателя. В случае непогоды, ураганов или стихийных бедствий в большинстве районов отключают электричество. Такие бедствия могли длиться несколько часов или, что еще хуже, недель.

Но для того, чтобы наши основные бытовые приборы работали и, самое главное, чтобы свет оставался включенным, мы вынуждены использовать некоторые «сокращения».

Во время наводнения в Техасе почти две недели подряд в моей семье отключали электричество. Мы не были готовы к этому, так как переехали всего на пару недель. Я думал, что без переключателя мы обречены, но после просмотра на YouTube и прочтения рекомендаций эксперта я смог найти способ подключить свой генератор Firman к дому без переключателя.

Как подключить переносной генератор к дому без автоматического переключателя

Подключение портативного генератора к дому без переключателя может быть сложным, особенно если у вас нет переключателя.Прежде чем идти дальше, имейте в виду, что для безопасной и эффективной работы вашей генераторной установки вам понадобится передаточный переключатель. Это позволит обеспечить безопасную эксплуатацию.

вещей, которые вам понадобятся

• Выключатель — вам следует выбрать выключатель, который может удовлетворить требования к мощности вашего дома/дома на колесах/рабочей площадки, а также вашего генератора.
• Комплект для блокировки — комплект поможет вам подключить генератор к сервисной панели. Для достижения наилучших результатов рекомендуется выбрать безобрывный переключатель, соответствующий модели вашего генератора.Эти наборы дешевы, и вы можете получить их быстро. Проверьте онлайн бинго на сайте askbetting.info
• Электрические провода — для работы этого соединения вам понадобятся кабели. Выбирайте провода разных цветов для более естественного соединения.
• Инструменты безопасности — для вашей безопасности вам понадобится пара рабочих перчаток. Вы также должны иметь защитные очки.
• Другие инструменты, которые вам понадобятся в этом случае, включают гаечные ключи, дрели, отвертки и плоскогубцы.

Шаг 1# Соблюдайте технику безопасности

Первым наиболее важным шагом в подключении генератора без переключателя является понимание того, что в некоторых штатах это действие может быть незаконным.

У вас также должно быть защитное снаряжение, которое защитит вас на случай, если что-то пойдет не так или нет.

Также убедитесь, что вы не используете штепсельную вилку и не подключаете генераторную установку напрямую к автоматическому выключателю. Это может быть опасно и, в худшем случае, может привести к возгоранию.

Шаг 2# Определение силы тока

Теперь, когда вы знаете о мерах безопасности, которые необходимо предпринять, вторым шагом будет проверка типа вилки вашего генератора и ее силы тока.

Вилка поможет подавать питание на обе стороны выключателя генератора.

В качестве альтернативы на вилке есть коды силы тока. Сила тока поможет вам соответствующим образом отрегулировать материалы.

Шаг 3# Просверлите отверстие

Теперь возьми буровую установку и просверли кое-что. Просверлите дом в вашем доме. Отверстие будет служить вводом кабелей от генераторной установки к вашему дому.

Отверстие должно быть достаточно большим, чтобы вместить все провода. Кроме того, убедитесь, что вы просверлили отверстие в месте, которое будет держать генератор подальше от вас.

Просверлить отверстие рядом со спальней может быть худшей идеей, потому что шум от генератора может лишить вас хорошего сна.

Шаг 4 # Соберите материалы

Последним этапом является сборка материалов. Во-первых, начните с монтажа розетки на внешней стене.

Убедитесь, что розетка находится в нескольких футах от отверстия, которое вы просверлили в стене. После того, как вы установили розетку, вам нужно собрать кабелепровод и приклеить его для максимальной безопасности.

Затем подключите входную вилку генератора. В этот момент просто вытяните один провод из корпуса кабелепровода, а затем протолкните все остальные провода.

Последним шагом является подготовка коробки выключателя к приему проводов из корпуса кабелепровода. После того, как вы успешно установили провода и фиксатор выключателя, пришло время закрыть коробку выключателя.

Обязателен ли автоматический переключатель для генератора?

Хотя технически это не требуется, есть несколько причин, по которым мы настоятельно рекомендуем установить его дома при подключении генератора к любому домашнему электроприбору.

Это требование Национального электротехнического кодекса

.

При использовании мощного портативного генератора, такого как Duromax, для питания электроприборов в вашем доме, согласно Национальному электрическому кодексу, у вас должен быть правильно установленный автоматический переключатель. (Источник)

Это особенно важно, если вы планируете продать свой дом в будущем. Это может привести к нарушению кода при неправильной установке.

Самый безопасный способ подключить генератор к дому

Использование удлинительных проводов может вызвать обратную подачу.Это увеличивает риск поражения электрическим током или возгорания, что может привести к серьезным травмам/смерти или повреждению имущества.

Самый простой способ обеспечить дом электроэнергией во время чрезвычайной ситуации

Поскольку большинство наших электроприборов, таких как водонагреватели, кондиционеры, печи, являются проводными, их нельзя подключить к генератору с помощью удлинителя.

Кроме того, проблемы с подключением генератора с помощью удлинителей должны быть последним поводом для беспокойства в случае отключения электроэнергии.

Перекидной переключатель поможет вам легко и безопасно подключить ваш дом сразу после отключения электроэнергии.

О том, как подключить портативный генератор к дому без автоматического переключателя

Хотя он питает вашу бытовую технику без переключателя, это не рекомендуется, так как связанные с этим риски выше. Кроме того, потому что большинство наших бытовых приборов жестко подключены к основному блоку питания. Использование этой техники ограничит количество приборов, которые вы можете включить.

Опять же, если вы планируете продать свою собственность в ближайшем будущем, Национальный электрический кодекс требует, чтобы вы установили выключатель, иначе вы рискуете нарушить кодекс.

Я бы порекомендовал этот метод только в случае чрезвычайной ситуации или в качестве одноразового взлома, прежде чем вы наймете профессионала, который установит для вас автоматический переключатель.

Кроме того, если вам не хватает базовых технических навыков в подключении, было бы лучше, чтобы профессионал сделал это за вас, и в долгосрочной перспективе установка безобрывного переключателя обойдется дешевле. Также прочитайте это руководство о том, почему ваш генератор не запускается.

Генераторные переключатели нагрузки — типы и описание

Майкл Чотинер

Поскольку перебои в подаче электроэнергии, вызванные экстремальными погодными явлениями, становятся все более распространенными в США.С., все больше домовладельцев изучают варианты резервного питания. Было бы неплохо, если бы каждый дом был оборудован встроенным резервным генератором, способным обеспечить электропитанием все домашнее хозяйство во время отключения электроэнергии, и был бы оснащен автоматическим переключателем, чтобы включить подачу электроэнергии от генератора через секунду после отключения электроэнергии. отключается электроэнергия.

В то время как в некоторых более новых и дорогих домах есть такие системы резервного питания, другие оборудованы ими лишь немногие. Журнал «Ремоделирование» за 2016 год «Стоимость vs.Value Report» поясняет, почему: модернизация системы резервного электроснабжения жилого дома в среднем стоит около 15 000 долларов, и владельцы могут рассчитывать на возмещение менее половины этой стоимости при перепродаже своих домов.

Сколько энергии ВАМ нужно?

Одним из первых шагов при планировании стратегии аварийного энергоснабжения является определение того, что вам нужно для работы во время отключения и сколько энергии потребуется, чтобы вы могли быть уверены, что ваш генератор имеет достаточную выходную мощность. Самый доступный вариант — обойтись портативным генератором.Портативный генератор мощностью 7500 Вт может выдавать около 60 ампер при напряжении 120 вольт или 30 ампер при напряжении 240 вольт — мощности, достаточной для поддержания работы нескольких источников света и критически важных приборов, таких как холодильник, колодец или водоотливной насос, при отключении электроэнергии. Вам понадобится более дорогой генератор на 15 000 Вт, чтобы также питать электрическую плиту или центральный кондиционер.

Но сам по себе портативный генератор неудобно использовать в качестве аварийного источника питания. Переносные генераторы с бензиновыми двигателями во время работы должны находиться на открытом воздухе и вдали от открытых окон и дверей.Кто хочет держать окно или дверь приоткрытой даже на щель в плохую погоду, чтобы проложить удлинители, идущие от генератора к холодильнику, или несколько ламп во время отключения электроэнергии? Как бы вы использовали портативный генератор для питания печи или котла, центрального кондиционера, отстойника или скважинного насоса, электрической плиты или любых других приборов, которые обычно подключаются напрямую к выделенным цепям?

Ввод безобрывного переключателя…

Ответ заключается в подключении генератора к главному центру нагрузки вашего дома с помощью ручного переключателя .Есть как минимум три хороших варианта:

1) Установите выключатель обратного тока с выключателем блокировки генератора на главной сервисной панели вашего дома.

2) Установите простую блокировочную панель с двумя двухполюсными выключателями рядом с главной сервисной панелью вашего дома.

3) Установите панель переключателя резерва для управления важными цепями, которые вам нужны, когда подача коммунальных услуг отключена.

Обратите внимание: проводка автоматического переключателя НЕ предназначена для нелицензированных электриков!!

Электропроводка панели переключателей не является работой для нелицензированных электриков.Умелые люди с базовыми знаниями о домашних электрических системах, расчете нагрузки и правилах техники безопасности захотят тщательно рассмотреть варианты панелей переключателей и, посоветовавшись с профессионалом, решить, какая из них будет лучше всего работать с уже установленной электрической системой для их потребностей в аварийном электроснабжении. .

Если вы действительно хотите принять участие, вы можете сэкономить немного денег, купив необходимые комплекты и/или компоненты самостоятельно и выполнив часть черновой работы, не связанной с электричеством, например монтаж панелей и розеток там, где они необходимы. Но если вы не являетесь лицензированным электриком, не снимайте крышку с основной сервисной панели и не подключайте проводку самостоятельно. Это было бы опасно и, возможно, незаконно.

Вариант 1: выключатель обратного тока с блокировочным выключателем

Одним из подходов к подключению домашней электропроводки к резервному источнику питания является установка обратного выключателя на главной сервисной панели. Это не переключатель передачи, а более простая и менее дорогая альтернатива.

При установке обратного выключателя дополнительный автоматический выключатель устанавливается на основной сервисной панели и подключается для приема питания от источника питания генератора и распределения его по ответвленным цепям, подключенным к панели.Поскольку обратная подача питания через домашнюю сервисную панель к инженерным сетям может представлять серьезную угрозу поражения электрическим током для техников, которые могут с ними работать, необходимо установить выключатель обратного питания вместе с ограждением блокировочного выключателя, что делает невозможным срабатывание главного выключателя сервисной панели. и выключатель генератора должен находиться во включенном положении одновременно.

Прерыватель обратного тока на главном электрическом щите
(Изображение предоставлено Schneider Electric.)

Как вы можете видеть на изображении выше, комплект блокировки представляет собой физический барьер, который предотвращает одновременную установку главного автоматического выключателя и обратного выключателя во включенное положение, что делает невозможным подачу питания генератора на сети, что может подвергнуть опасности техников, работающих на ваших линиях электропередач.

Чтобы решение с обратным питанием было осуществимым, в вашей панели должно быть как минимум два неиспользуемых слота для выключателей. Вам понадобится автоматический выключатель, совместимый с маркой панели обслуживания и мощностью вашего генератора. Обычно используется выключатель на 30 ампер для генераторов мощностью до 8000 Вт и выключатель на 50 ампер для генераторов мощностью от 8500 до 15000 Вт.

Поскольку выключатель обратного питания распределяет питание по каждой цепи, подключенной к главному щиту, а портативные генераторы не могут обеспечить достаточную мощность для одновременной работы всего в вашем доме, вам необходимо управлять нагрузкой на генератор во время чрезвычайной ситуации.Это достаточно легко сделать, отключив выключатели, которые управляют второстепенными приборами и цепями, и включив цепи, которые могут вам понадобиться в любой момент времени. Например, если большую часть дня у вас работала электрическая система отопления, вам, вероятно, придется выключать эту цепь, когда вам нужно включить цепь плиты, чтобы приготовить ужин. Перегрузка генератора может привести к его необратимому повреждению.

Чтобы подключить генератор к обратному выключателю, вам необходимо установить защищенную от непогоды входную розетку (от 50 до 80 долларов США) через стену дома в пределах 30 футов от главной сервисной панели и проложить кабель от входа к выключателю. Вам также понадобится 4-жильный кабель генератора для подключения генератора к входной розетке.

Вариант 2: Панель простого ручного переключателя

Ручной переключатель с одной нагрузкой.

Самая простая и недорогая панель имеет один двухполюсный переключатель на 60 А, предназначенный для использования с генераторами на 120/240 В мощностью до 15 000 Вт. Этот тип переключателя передает мощность генератора на всю сервисную панель, к которой он подключен. Как и в случае с описанной выше установкой обратного выключателя, необходимо отключить второстепенные цепи на главном щите во время аварийной ситуации, чтобы избежать перегрузки генератора.

Опция 3: Панель ручного ввода резерва с элементами управления распределением

Более сложные панели с ручным вводом резерва для дома поставляются в виде комплектов, подходящих для работы с током 30, 60 или 100 А, и предлагают до 16 элементов управления для отдельных цепей аварийного использования. Эти комплекты, как правило, включают в себя большинство компонентов, необходимых для полной установки, в том числе кабели, предварительно подключенные к отдельным переключателям, защищенную от непогоды коробку входных розеток и четырехжильный кабель для ее подключения к панели переключателей.Наиболее полезные панели переключателей имеют встроенные счетчики, которые помогают пользователям сбалансировать нагрузку и избежать перегрузки генератора.

Важно отметить, что выключатели на панели переключателей должны соответствовать типам защиты, которые они обеспечивают, на главной панели. Если дуговые прерыватели или прерыватели цепи замыкания на землю или автоматические выключатели защиты от перенапряжения используются в главном центре нагрузки, они также должны использоваться в ручном переключателе резерва. Посоветуйтесь со своим электриком и поищите панель переключения со сменными выключателями.

30-амперная, 10-контурная панель переключения от Reliance Controls.

Панели ручного переключения

обычно монтируются в пределах нескольких футов от главной сервисной панели дома. Панель переключателя резерва предварительно подключена к общему нейтральному проводу (белому), общему проводу заземления (зеленому) и паре проводов «горячего» (один красный, один черный), идущим от каждого переключателя. Красная и черная пары обычно кодируются буквой или цифрой, соответствующей переключателю на панели передачи, который ими управляет.

Как видно из рисунка выше, каждая панель переключения имеет максимальное количество цепей, которыми она может управлять. Все остальные цепи НЕ будут питаться от генератора.

Ваш электрик протянет весь пучок проводов от распределительного щита к главному щиту, обычно заключенному в гибкий кабелепровод. Пучок вводится в основную панель через вырез и фиксируется кабельным зажимом. Белый и зеленый провода подсоединяются к нулевой шине на главной панели.(Некоторые панели имеют заземляющую шину в дополнение к нейтрали, и в этом случае к ней подключается зеленый провод. )

После того, как вы и электрик договоритесь о том, какие цепи вам нужно снабжать энергией генератора в аварийных ситуациях, он подключит отдельные переключатели к этим цепям на главной панели. Для каждой цепи он отсоединит существующий провод от выключателя и соединит его с черным проводом, идущим от переключателя. Красный провод из пары зажимается в клемму выключателя.Для каждой 120-вольтовой цепи он будет работать с одним выключателем и одной красной и черной парой; на каждую цепь 240 вольт будет два выключателя и две пары красных и черных. Эта настройка позволяет запитать цепь от сети во время нормальной работы или от генератора, когда включен автоматический переключатель. Передаточный переключатель изолирует питание генератора, чтобы его нельзя было подавать обратно в сеть.

В целом, ручной переключатель с одной нагрузкой, установленный профессионалом, займет от двух до трех часов и будет стоить от 300 до 500 долларов плюс стоимость генератора.Оборудование и профессиональная установка для более сложной панели переключателей займут от четырех до шести часов и обойдутся примерно в 1000 долларов. Недешево, но намного доступнее, чем встроенная система резервного копирования. Кроме того, вы можете взять этот портативный генератор с собой, когда переезжаете.

Наличие электричества в чрезвычайной ситуации становится еще более важным сейчас, когда мы полагаемся на так много электрических устройств в нашей повседневной жизни. Чтобы увидеть историю использования электроэнергии в США, вы можете просмотреть эту инфографику о потреблении энергии от The Home Depot.

Об авторе: Майкл Чотинер, бывший генеральный подрядчик, пишет на практические темы, начиная от установки двери и заканчивая выбором панели выключателя. Нажмите здесь, чтобы увидеть варианты переключения передач The Home Depot, в том числе те, которые Майкл обсуждает в этой статье.

Вернуться к списку статей по электротехнике

Обратная подача с помощью генератора опасна и незаконна

Портативные генераторы — полезные инструменты… При правильном использовании

Портативные генераторы являются полезными инструментами в чрезвычайных ситуациях и при отключении электроэнергии. Недавний ураган Ирма оставил без электричества миллионы людей на юго-востоке. Это также создало спрос на портативные газовые генераторы, которые быстро исчезли с полок магазинов товаров для дома в Миртл-Бич.

Портативные газовые генераторы обычно имеют мощность от 3000 до 7000 Вт, чего достаточно для питания холодильника, небольших бытовых приборов и устройств связи. Пользователи могут подключиться к нескольким 120-вольтовым (а иногда и к одной 240-вольтовой) розеткам и пережить отключение электроэнергии с относительным комфортом.

Переносные генераторы не должны подключаться непосредственно к главному электрическому щиту без участия профессионального электрика. Тем не менее, «обратное питание» электрощита вашего дома от портативного генератора остается популярным «трюком», который можно найти в Интернете с множеством видеороликов «сделай сам» и дискуссионных форумов, объясняющих, как это сделать.

Что вы можете не читать, так это то, что обратное кормление может быть незаконным (и наказуемым) в вашем штате или округе, а также чрезвычайно опасным. Да, обратное питание от генератора может привести к смерти от удара током вас, других людей в вашем доме, а также рабочих, которые восстанавливают электроэнергию в вашем районе.

Что такое обратная подача и почему она опасна?

Электричество поступает в ваш дом от инженерных коммуникаций. Перед тем, как войти в ваш дом, трансформер дросселирует электроэнергию до 240 вольт. В вашем доме он проходит через автоматический выключатель, где распределяется по приборам, освещению и розеткам.

Обратная подача — это опасный и, возможно, незаконный способ подачи электроэнергии в ваш дом путем подключения генератора к розетке электроприбора (например, к розетке сушилки) и пропускания электроэнергии в обратном направлении.Энергия возвращается к вашему электрическому щиту и перераспределяется по всему дому.

Заряжать дом таким образом опасно и, возможно, незаконно. Если главный выключатель не отключен, электроэнергия подается обратно в инженерные сети за пределами вашего дома, что может привести к поражению электрическим током обслуживающего персонала. В этих ситуациях вы несете ответственность за травмы или смерть и можете быть привлечены к уголовной ответственности.

Использование обратного питания для восстановления подачи электроэнергии в ваш дом опасно, поскольку электрические нагрузки не сбалансированы.Кроме того, несбалансированные нагрузки неэффективны и создают дополнительную нагрузку на генератор.

Позвоните в Cooper, чтобы получить лучшее решение. Однако пользователи, изучающие обратную подачу, обычно ищут более комплексное решение для резервного питания.

Если необходимо обеспечить питанием весь дом, лучше всего подойдет стационарный бытовой генератор от Cooper Electrical Services.Бытовые генераторы подключаются непосредственно к линиям сжиженного пропана или природного газа, поэтому они не требуют ручной заправки. Они безопасно (и законно) питают ваш главный электрический щит, восстанавливая питание во всех цепях.

Кроме того, при использовании бытового генератора восстановление электроэнергии происходит автоматически и немедленно. Когда ваша система обнаружит перебои в подаче электроэнергии, ваш домашний генератор включится в течение нескольких секунд.

Чтобы узнать больше о решениях для производства электроэнергии в жилых помещениях, позвоните в Cooper Electrical Services и поговорите с одним из наших специалистов по генераторам для жилых помещений.

Подключение генератора к дому — Как обсудить

Подключение генератора к дому

Как подключить генератор к дому? Подсоедините соединительный кабель к генератору. Ваш генератор должен поставляться со шнуром, который вы можете использовать для подключения к дому. Подключите его, выберите нужное напряжение (если возможно) и сделайте то же самое с другим концом и розеткой.

Может ли генератор питать дом?

Переносной генератор может быть отличным вариантом для питания вашего дома в случае отключения электроэнергии.В зависимости от мощности вашего портативного генератора, он может не обеспечить питание всего в вашем доме, но он должен быть в состоянии обеспечить питание предметов первой необходимости.

Как работают бытовые генераторы?

Домашний генератор подключается к основному источнику питания вашего дома через автоматический выключатель. Автоматический безобрывный переключатель представляет собой безобрывный переключатель с электронным управлением. Если сеть работает нормально, коммутатор посылает сеть к вам домой.

Что нужно знать об использовании генератора?

Расположение и работа генератора Не ​​подпускайте детей к портативным генераторам.Во время работы оставляйте не менее 1,5 м свободного пространства со всех сторон генератора. Вы можете использовать генератор в различных погодных условиях и температурах, но вы также должны защищать генератор от элементов, когда он не используется, чтобы избежать коротких замыканий. Никогда не запускайте генератор в помещении.

Как подключить генератор к дому?

Самый распространенный способ подключения генератора к дому — это использование 4-жильного шнура и вилки соответствующего размера, совместимого с выходной мощностью генератора. Этот кабель подключается в распределительной коробке.

Как вы используете генератор для питания дома?

Используйте генератор на открытом воздухе, вдали от дома. Протяните удлинитель снаружи машины к оборудованию, которое вы хотите запитать, или используйте шнур генератора для подключения такого выключателя.

Как подключить переносные генераторы?

Шаг 1 Вставьте заземляющий стержень в землю в том месте, где вы хотите разместить генератор. Подсоедините медный провод от заземляющего стержня к портативному генератору.Держите выхлопные газы подальше от переносных генераторов в доме на колесах. Подсоедините соединительный кабель колесного генератора к портативному генератору. Включите портативный генератор, чтобы запитать дом на колесах.

Сколько ватт генератора нужно для работы дома?

Большинство портативных бытовых генераторов имеют мощность от 4000 до 12000 Вт. Их размеры и стоимость зависят от того, сколько электроприборов вы хотите использовать одновременно. Энергопотребление типовых бытовых приборов. Для работы этих устройств требуется в общей сложности 4700 Вт, но генератора на 4700 Вт недостаточно.

Какой генератор лучше всего подходит для дома?

Лучший домашний генератор ETQ — ETQ PG30P11, бюджетная модель с 4-тактным пропановым двигателем OHV мощностью 7 л.с. или 208 куб.см, который выдает максимальную мощность 3500 Вт и уровень шума 65 дБ.

Какой генератор будет питать дом?

ДВИГАТЕЛЬ-ГЕНЕРАТОР В СБОРЕ. Наиболее распространенным типом резервного источника питания в доме является двигатель-генератор, также известный как генераторная установка. Он содержит небольшой двигатель (двигатель), который работает на ископаемом топливе, таком как природный газ, пропан или бензин.Двигатель приводит в действие генератор.

Как долго генератор может питать дом

Большинство из них могут безопасно работать до 500 часов, что эквивалентно примерно 3 неделям непрерывного использования. Тем не менее, рекомендуется оставить его на несколько дней между длительными сеансами. Существуют переносные генераторы, которые можно использовать как генераторы для всего дома, но они построены как резервный генератор.

Насколько большой генератор мне нужен для моего дома?

«Проверьте возможность получить оценку того, сколько устройств может использовать генератор, качество и стабильность вырабатываемой энергии и, конечно же, как долго она будет работать», — говорит Тобиас Соммер, владелец Generators For Sale в Омахе. .Генератора мощностью 5500 Вт достаточно для дома, если только ваш дом не обладает невероятной мощностью.

Зачем нужен генератор для всего дома?

Для работы ламп, холодильников и медицинского оборудования требуется источник питания. Вот где генератор приходит на помощь. Домашние генераторы могут обеспечить комфорт в вашем доме во время отключения электроэнергии. Хотите знать, как долго ваши домашние генераторы могут работать в чрезвычайной ситуации? Это зависит от нескольких факторов, которые они обсуждают в этом руководстве.

Как долго резервные генераторы будут работать при длительном отключении электроэнергии?

Если ваш резервный генератор работает на жидком пропане (LP) или дизельном топливе, у него есть топливный бак, и время работы генератора ограничено количеством топлива, оставшимся в баке.Во время длительного отключения электроэнергии, длящегося несколько дней, вы должны поддерживать работу генератора, особенно если ваш генератор работает на сжиженном газе или дизельном топливе.

Как часто нужно охлаждать генератор?

Вы также должны убедиться, что у вас достаточно топлива, независимо от того, работает ваш генератор или нет. Проявите любовь к своему генератору, делая перерыв для зарядки каждые 24 часа, пока он снова не включится.

Генератор какой марки лучше?

Briggs & Stratton — известный бренд, производящий лучшие генераторы переменного тока для всех.Различные модели имеют разную мощность и являются лучшим вариантом для экстренных случаев, когда требуется круглосуточное обслуживание дома.

Какой генератор с самым высоким рейтингом?

Портативный генератор Westinghouse WH7500E — это портативный генератор с самым высоким рейтингом стоимостью менее 1000 долларов. Включает в себя набор инструментов, а также ручку и комплект колес для удобной транспортировки.

Как запустить генератор?

Работа генератора Прочтите инструкции производителя. Установите генератор в подходящем месте.Проверьте уровень топлива. Проверьте уровень масла в генераторе. Проверьте воздушный фильтр генератора. Выключите автоматический выключатель. Откройте топливный кран. Они запускают генератор. Подключите свои устройства. Выключите генератор.

Что заставляет генератор работать?

Генераторы работают, вращая катушку провода в магнитном поле, в результате чего по проводу течет ток. Генератор может быть гигантской вращающейся турбиной, питаемой водой, ветром, паром, газом или ядерными реакциями, которая посылает электричество по линиям электропередач тысячам потребителей.

Системы питания генераторов

В энергосистеме блок управления генератором представляет собой систему регулирования мощности нескольких генераторов на разных электростанциях в ответ на изменения нагрузки. Поскольку генерация и нагрузка в электрической системе всегда находятся в равновесии, необходима частая регулировка мощности генераторов.

Какой портативный генератор лучше для дома?

Honda EU2000i — одно из лучших решений для поиска лучшего портативного генератора для домашнего использования.Надежность и качество — два аспекта, которые делают его предпочтительным производителем.

Подходит ли питание от генератора для домашнего компьютера?

Хорошей новостью является то, что генераторы безопасны с точки зрения электроники благодаря функциям, которые предотвращают протекание тока по цепям. Это означает, что электричество, поступающее из розетки, так же безопасно, как и из обычной розетки.

Как питаются генераторы Generac?

Как и другие генераторы, генератор Generac может работать на жидком пропане или подключаться непосредственно к газопроводу вашего дома.Он снаружи, как и ваш кондиционер, ждет. и если электричество отключится, ваш Generac распознает его и включит.

Сколько стоит генератор?

Большинство домовладельцев платят от 1254 до 6822 долларов за установку генератора в своем доме. Хотя стоимость проекта может варьироваться от 400 до 9500 долларов, средняя цена установки, включая все переменные, составляет 3984 доллара.

Что означает коэффициент мощности генератора?

Коэффициент мощности определяется как отношение активной мощности (кВт) к полной мощности (кВА) в сети переменного тока.Коэффициент мощности = кВт кВА (всегда число от 1) КОЭФФИЦИЕНТ МОЩНОСТИ И ГЕНЕРАТОРНАЯ УСТАНОВКА КВА Генераторы рассчитываются в коэффициенте мощности с задержкой кВА.

Как рассчитать мощность генератора?

• Поймите, что генератор может производить только ограниченную величину тока. Эта мощность указывается в ваттах.
• Найдите количество энергии, которую может выдать генератор при напряжении 120 вольт. Мощность равна вольт-временному значению тока (w = v X a).
• Найдите силу тока от того же генератора, но при максимальном напряжении.

Что произойдет, если генератор будет генерировать опережающий коэффициент мощности?

Генераторы, работающие с преобладающим коэффициентом мощности, могут иметь нестабильное регулирование напряжения и повышенный нагрев. В следующих разделах определяется коэффициент мощности и описываются различные характеристики генератора, влияющие на работу при нагрузке с полным коэффициентом мощности.

Какой коэффициент мощности у трехфазного генератора?

Электрические характеристики генераторной установки, которая используется в качестве основного источника энергии и часто работает круглосуточно; электрический заряд обычно изменяется.Трехфазные цепи обычно имеют задержку коэффициента мощности ().

Как выбрать идеальный электрогенератор?

Три шага к выбору идеального генератора для всего дома Выбор источника топлива Во многих прибрежных и отдаленных районах страны найти обильный источник топлива для выработки электроэнергии может быть сложной задачей. Выберите правильный размер Выбор правильного размера для вашего генератора имеет решающее значение для успеха любой установки и требует понимания выбора электрических и автоматических переключателей.

Какая мощность генератора мне нужна?

С помощью генератора мощностью от 5000 до 7500 Вт вы можете управлять своими самыми важными устройствами. Это включает в себя такие вещи, как скважинный насос, холодильник и морозильник, а также цепи освещения. Генератор мощностью около 7500 Вт может питать все эти устройства одновременно. Генератор мощностью 3000-4000 Вт идеально подходит для автодомов.

Генератор какой мощности для отключения электроэнергии в доме?

Широко распространено мнение, что в случае аварийного электроснабжения в домах площадью от 1200 до 3000 квадратных футов требуется генератор мощностью от 5000 до 7000 Вт для питания некоторых наиболее распространенных предметов домашнего обихода.

Генератор какого размера мне нужен

С генератором от 5000 до 7500 Вт вы можете запускать самые важные устройства. Это включает в себя такие вещи, как скважинный насос, холодильник и морозильник, а также цепи освещения. Генератор мощностью около 7500 Вт может питать все эти устройства одновременно. Генератор мощностью 3000-4000 Вт идеально подходит для автодомов.

Что нужно учитывать, чтобы правильно подобрать размер генератора?

• Составьте список всех вещей, которые вам нужно взять с собой.
• Определите начальную мощность (количество энергии, необходимое для его включения) и рабочую мощность (количество энергии, необходимое для его запуска) для каждого устройства.
• Рассчитайте общее потребление энергии, сложив эти числа в кВт или кВА.

Генератор какого размера мне нужен для работы всего дома?

Если вам нужен генератор достаточной мощности для питания всего дома, эксперты могут сказать, что дом площадью 3000 квадратных футов с электрической плитой может потреблять до 25-30 киловатт. Если вам нужен генератор, который может питать все в вашем доме, но не все сразу, вам может понадобиться всего 20 киловатт.

Насколько большим должен быть мой Генератор?

Для установки требуется место, достаточно большое для размещения блока размером 1,5 на 3 фута рядом с электрической сетью вашего дома. Если устройство пропановое, типичный генератор будет иметь один или два 100-галлонных бака, еще одно соображение относительно пространства.

Как подобрать портативный генератор для домашнего использования?

Рассчитать размеры дома легко Аварийный генератор Детали дома Насколько велик ваш дом? Блоки кондиционирования воздуха размером с центральный кондиционер бывают разных размеров в зависимости от их БТЕ или тонн.Чем ты хочешь кормить?

Как работает генератор для всего дома?

Вся генераторная установка в доме находится в постоянном режиме ожидания, по существу ожидая отключения электроэнергии, чтобы выполнить свою работу. Генератор подключается к электрощиту и следит за активностью на нем.

Как работают резервные генераторы?

Резервный генератор подключен к топливопроводу дома. Это означает, что вам не нужно физически присутствовать, чтобы запустить генератор.Переключатель автоматически контролирует питание от сети и переключает электрическую нагрузку на генератор в случае сбоя питания, чтобы защитить дом, даже если электричество отсутствует.

Как работает генератор в вашей домашней системе

Как работает домашний генератор? Домашний генератор использует двигатель внутреннего сгорания для питания динамо-машины. В качестве источника топлива двигатель может использовать газ, дизельное топливо или природный газ (пропан). Мощность генератора может варьироваться от 10 до 40 кВт и более.

Как работает генератор в вашем доме шаг за шагом

Генератор состоит из стационарного магнитного поля (статора), в котором вращается вращающийся электромагнит (якорь) для выработки электроэнергии. В бензиновом генераторе двигатель внутреннего сгорания приводит в движение вращающийся вал, который вращает якорь. С устойчивыми источниками энергии, такими как ветер и вода, природные силы вращают турбину.

Какой генератор для дома лучше?

Лучшие домашние генераторы 2019 года 10.Газогенератор Ai Power SUA12000EC мощностью 12 000 Вт 9. Портативный двухтопливный генератор Pulsar мощностью 12 000 Вт 8. Портативный двухтопливный генератор Rainier R12000DF (газ и пропан) 7. Двухтопливный генератор мощностью 10 000 Вт All Power America 6. Портативный бензиновый генератор WEN 56475 мощностью 4750 Вт.

Как работает генератор в вашем доме за деньги

Генератор подключается к безобрывному переключателю толстым прочным проводом, называемым генераторным кабелем, который втыкается в розетку, установленную вне дома (эта розетка официально называется силовой коробка снабжения.»Еда»). В доме шнур идет от розетки к выключателю.

Как работает ваш генератор Generac?

КАК ЭТО РАБОТАЕТ Домашний генератор Generac обнаруживает сбой питания, автоматически включается и подает аварийное питание в ваш дом. Он будет работать до тех пор, пока не вернется электричество, неважно, два часа это или две недели. Если воспроизведение не начинается быстро, попробуйте перезагрузить устройство.

Как работает аварийный генератор?

В строительном проекте устанавливается аварийный генератор для обеспечения электроэнергией в случае отключения основного электроснабжения из-за грозы или другой ситуации.

Как работает генератор воды в вашем доме

Как работает генератор водяного колеса Генераторы водяного колеса работают как ветряные турбины, но вместо ветра они используют проточную воду. Вода течет через водяное колесо и заставляет его вращаться. Ось колеса соединена с динамо-машиной, которая преобразует эту кинетическую энергию в электричество, которое может использовать ваш дом.

Как работает генератор в вашем домашнем комплекте

При работающем генераторе, подключенном к дому, вернитесь внутрь, чтобы перенести цепи из дома в генератор по одной. Он использует серию переключателей на автоматическом выключателе, чтобы изменить подключение от сети к мощности генератора. Автоматический выключатель установлен в каждом автоматическом выключателе.

Что нужно знать о портативных генераторах?

Угарный газ и вентиляция Выхлопные газы портативных генераторов содержат угарный газ, смертельно ядовитый газ, который невозможно увидеть или почувствовать. Никогда не используйте генератор в помещении или в частично закрытых помещениях, таких как гаражи. Используйте портативный генератор только на открытом воздухе, вдали от окон, дверей, вентиляционных отверстий и подпольных пространств, а также в месте с достаточной вентиляцией.

Какой генератор лучше?

Проверьте лучший генератор ниже. Портативный инвертор Yamaha EF2000iSv2. Этот инверторный генератор обеспечивает чистое высококачественное электричество для вашего дома, выхода на пенсию или даже вашего мобильного дома. Генерак 5735 GP17500E. Это один из самых мощных резервных генераторов на рынке, поскольку он основан на запатентованном двигателе Generac. Бензиновый генератор DuroStar DS4000S. Бесшумный генератор Westinghouse Wh3200iXLT.

Что нужно знать о резервных генераторах?

Что нужно знать об установке резервного генератора Правильный выбор резервного генератора.Очень важно правильно выбрать генератор. Обратитесь к электрику для установки резервного генератора. Резервные генераторы не являются устройствами plug and play. Установите автоматический переключатель переносного генератора.

Что нужно знать об использовании генератора для работы

Генератор пропана будет работать до тех пор, пока не закончится пропан. Большинство баллонов с пропаном, над или под землей, имеют вместимость от 500 до 1000 галлонов. Ожидайте, что генератор пропана будет сжигать 23 галлона в час. Бак на 500 галлонов обеспечит бесперебойную работу вашего дома в течение недели.

Могу ли я использовать генератор для запуска моего устройства?

Работа устройства на генераторе. В принципе, устройства можно использовать во вспомогательном электрогенераторе (газовом, солнечном, инверторном и т. д.), если он может обеспечить достаточное напряжение (120 В или 240 В) и частоту (Гц), а также достаточную мощность. . для бытовых приборов. Генераторы обычно указываются в ваттах, поэтому размер генератора означает, что вам нужен генератор с достаточной мощностью, чтобы питать все, что вы к нему подключаете.

Что вы можете запустить генератор на 3000 Вт?

Генератор на 3000 Вт Вот это точка (Топ 25) Холодильник.Генератор на 3000 ватт без проблем запускает холодильник, в общем холодильнику нужно около 100-300 ватт. Чайник. Микроволновая печь. ТВ. Персональный компьютер. Ноутбук. Смартфон. Лампочки. Светодиодные светильники. Кофе-машина.

Что нужно знать об использовании генератора для запуска

Держите пусковой переключатель в положении RUN, пока не запустится генератор. Постепенно переместите ручку воздушной заслонки в положение RUN и дайте двигателю поработать некоторое время, прежде чем подключать какие-либо компоненты.Ваш генератор может отличаться от показанного здесь, поэтому следуйте инструкциям производителя.

Что нужно знать перед покупкой генератора?

Вот факты, которые необходимо знать при покупке генератора. Устройствам с электродвигателями для запуска требуется мощность, в три раза превышающая их номинальную. Поэтому при определении типа генератора, который нужно купить для конкретного устройства, вам необходимо определить пусковую мощность, которая потребуется устройству.

Что такое пусковая мощность генератора?

Пусковая мощность в ваттах указывает, какая мощность необходима для запуска двигателя.Мощность генераторов должна быть не меньше пусковой мощности устройства. Портативный генератор мощностью 5000 Вт работает на бензобаке и имеет розетки для устройств разного напряжения.

Как лучше настроить генератор?

Установите генератор в подходящем месте. Генераторы могут быть горячими, шумными и выделять опасные пары. Храните генератор на открытом воздухе в сухом месте, на расстоянии не менее 1 м от всех других предметов и не менее 6 м от всех открытых окон и дверей.Проверьте уровень топлива.

Как запускается генератор в автомобиле?

Двигатель генератора запускается снятием дроссельной заслонки. Генератор мощностью 8000 Вт также портативный, но имеет более мощный двигатель на 16 лошадиных сил. В качестве топлива двигатель использует бензин и масло. У него есть режимы запуска и простоя, так что машина может быть сконфигурирована для обеспечения только той мощности, которая ей необходима.

Что вам нужно знать об использовании генератора для строительства

Скорее всего, вам потребуется нанять профессионала для установки резервного генератора, который обладает передовыми навыками работы с электрикой и сантехникой и знанием местных строительных норм и правил. Перед установкой резервного генератора важно получить разрешение.

Как построить электрический генератор?

В то время как модели большого формата могут быть сложными и дорогими в производстве, вы можете легко построить простой электрический генератор. Все, что вам нужно сделать, это сделать простую рамку для проволоки и магнита, намотать проволоку, подключить ее к электроприбору и приклеить магнит к вращающемуся валу.

Как построить генератор?

• Определите источник энергии, который вы хотите преобразовать в электричество.
• Оберните кусок провода вокруг достаточно большой петли, убедившись, что оба конца провода доступны.
• Подсоедините петлю троса к источнику питания велосипедной втулки.
• Поместите сильные магниты вокруг пряжки, чтобы пряжка могла свободно вращаться между ними.

Как вы создаете собственное электричество?

Солнечная энергия — один из лучших способов получения собственного электричества. Начните с покупки 23 солнечных панелей и установите их в солнечном месте, например, на террасе на крыше.Обратитесь к профессионалу, чтобы установить панели и составить подробную смету, которая поможет вам обслуживать вашу систему.

Что такое строительный генератор?

Building Generator — это скрипт генератора процедурных конструкций для 3d Studio Max. Скрипт работает в 3D Studio Max 9 SP1 и выше. Основные характеристики: * Широкий набор структурных элементов управления. * Автоматически создавать детали для таких элементов, как окна, полки, перила, балконы и т. д.

Что вам нужно знать об использовании генератора для замены

Портативному генератору требуется место для хранения, и его необходимо транспортировать на улицу перед использованием, что требует некоторой мышечной силы.Для безопасного переключения в доме требуется автоматический выключатель и разрешение на установку квалифицированным электриком. Провод используется для подключения генератора к дому, а переключатель используется для передачи электроэнергии.

Что можно сделать с генератором в вашем доме?

Можно оставить свет включенным и включить холодильники. Если можно сделать больше или даже запитать весь дом, тем лучше. С другой стороны, если выбранный ими генератор можно переместить, они могут делать с ним больше, чем просто снабжать дом электричеством.Вы можете использовать его для электроинструментов или ремонта ограждения при строительстве нового сарая.

Есть ли генератор, который может питать все?

Простой ответ — это не просто портативный генератор, который может питать то, что не может. Генераторы становятся тяжелее по мере увеличения мощности. Можно перевозить небольшие маломощные генераторы. Самая большая толпа.

Можно ли заправлять генератор во время его работы?

Это невозможно при работающем генераторе; перед заправкой необходимо дождаться остановки и остывания двигателя. Таким образом, каждый раз, когда вы заправляете свой генератор топливом, наступает момент, когда ему нужно в первый раз остыть.

Когда вам нужен резервный генератор для вашего дома?

Если вы полностью домашняя семья и ваша единственная забота — обеспечить дом электричеством, то резервный блок — это то, что вам нужно. Резервные генераторы могут питать весь дом и автоматически запускаться и перезапускаться в случае отключения электроэнергии. Вы платите больше за это, и это постоянная установка, но у нее есть свои преимущества.

Что нужно знать об использовании генератора для очистки

Самый безопасный и простой способ получить чистую энергию — купить инверторный генератор. Инверторный генератор — это интеллектуальный генератор, который вырабатывает мощность в зависимости от нагрузки. Если нагрузка слишком высока, соответственно вырабатывается больше мощности, а если нагрузка меньше, скорость снижается. Это экономит топливо и энергию.

Как лучше всего очистить мощность генератора?

Для этого есть несколько вариантов. Вы можете использовать инверторы, инверторы, стабилизаторы напряжения, регуляторы напряжения и т. д. Самый безопасный и простой способ получить чистую электроэнергию — купить инверторный генератор. Инверторный генератор — это интеллектуальный генератор, который вырабатывает мощность в зависимости от нагрузки.

Что нужно знать о генераторе?

Во-первых, подумайте о трех вещах: размере, портативности и качестве питания. Ватт — это мера потребления энергии в мире электричества, а ватты — это технические характеристики генераторов.

Что делать, если мой генератор не работает?

Частотные фильтры и корректоры коэффициента мощности — другие отличные решения. Если что-либо из вышеперечисленного не решает вашу проблему, и проблема не устранена, вы можете взглянуть на генератор. Это поможет найти проблему, если она в генераторе. Постоянные колебания в электросети могут быть вызваны ослабленными или изношенными кабелями.

Почему мой Генератор продолжает выдавать грязную энергию?

Постоянное грязное электричество тоже может быть проблемой. Может быть несколько причин, по которым ваш генератор вырабатывает грязное электричество. Это может быть связано с пиками тока, колебаниями частоты, колебаниями напряжения и т. д. Если вы хотите заранее обнаружить загрязненный блок питания, проверьте детали в электронике.

Что нужно знать об использовании генератора для замены

Каковы риски замены генератора кардиостимулятора? Вы можете кровоточить больше, чем ожидалось, или получить инфекцию. Катетеры могут сместиться и повредить вены, нервы, оболочку сердца или легких.Возможно, вам потребуется выполнить другую процедуру для устранения повреждения или замены генератора или кабелей.

Когда мне нужно заменить генератор?

Ваш врач заменит генератор до того, как разрядится аккумулятор. Генератор можно заменить раньше, если он перестал работать должным образом. Как подготовиться к замене генератора кардиостимулятора?

Как часто вы меняете масло в дизель-генераторе?

Для больших дизель-генераторов замена масла может потребоваться только каждые 500 часов. При необходимости замените масляный фильтр при замене масла в генераторе. При необходимости долейте масло при заправке.

Как поставщик медицинских услуг заменяет генератор?

Ваш врач делает надрез на груди. Он удалит старый генератор. Он или она отсоединит провода от генератора и осмотрит на наличие повреждений. Ваш провайдер подключит потенциальных клиентов к новому генератору. Новый генератор будет вставлен через ваш разрез.

Что происходит с генератором, когда отключается электричество?

В случае отключения электроэнергии портативный генератор может обеспечить питанием ваш дом.Здесь вы найдете все, что вам нужно знать, чтобы обеспечить безопасную работу вашего генератора. Во время отключения электроэнергии бензиновый генератор может обеспечить достаточную мощность, чтобы свет оставался включенным, ваши пробежки не были испорчены, а ваши вентиляторы продолжали работать.

Можно ли подключить инвертор к генератору?

Конечно, подключите почти любой инверторный сварочный аппарат к генератору, и он, скорее всего, будет работать на каком-то уровне. Но не все генераторы имеют элементы управления, необходимые для предотвращения грязных или непредсказуемых источников питания в долгосрочной перспективе.

Как подключить генератор к распределительной коробке?

Выключите питание главным выключателем. Выключите генератор. Проведите выход генератора к одному концу автоматического выключателя, а существующий провод автоматического выключателя в оригинальной коробке автоматического выключателя — к другому концу. Держите шаблоны вместе. Теперь установите автоматические выключатели в новую коробку для каждой цепи, от которой вы хотите запитать генератор.

Зачем нужен безобрывной переключатель с генератором?

• Это требуется Национальным электротехническим кодексом.Существует закон, установленный Национальным электротехническим кодексом (NEC и), который является обязательным.
• Повышает эффективность генератора. Одна из самых больших проблем с прямым запуском генератора заключается в том, что вы не можете решить, на каком устройстве его запустить.
• Это самый безопасный способ подключения генератора к дому.

Нужен ли мне переключатель для моего генератора?

На самом деле, Национальный электротехнический кодекс требует, чтобы электрическое соединение с домом имело автоматический переключатель.Поэтому, если вы подумываете о покупке полного домашнего генератора для своего дома, выключатель зажигания — это не вариант, а юридическое требование. Вы просто должны иметь это. Переключатель передачи также требуется для безопасности.

Как установить безобрывной переключатель?

Поднимите ячейку к стене, где она будет установлена, и отметьте расположение крепежных винтов. Безобрывной переключатель должен находиться примерно в 1 1/2 фута (см) от центра главного переключателя. Закрепите ячейку на стене монтажными винтами.

Что такое переключатель на 200 ампер?

Автоматический выключатель на 200 А. Переключатель на 200 ампер упрощает переключение с сетевого питания на питание от генератора. Если резервный генератор в вашем доме обнаруживает отключение электроэнергии, предварительно выбранные цепи в вашем доме автоматически получают питание от генератора.

Как подключить генератор к дому?

Электрик также может отключить главный выключатель и дополнительный двухполюсный автоматический выключатель с фиксацией и подключить непосредственно к ним генератор.В случае сбоя питания просто поднимите фиксирующий рычаг, запустите генератор, затем выберите цепи, которые вы хотите запустить.

Можно ли подключить генератор в гараже?

Никогда не размещайте генератор в помещении или в гараже, так как он выделяет угарный газ и является смертельным. Всегда ставьте его прямо перед вашим домом. Большинство генераторов можно подключить к источнику питания, который затем может быть подключен электриком к дому и подключен к электрическому щиту.

Как включить переносной генератор?

Подойдите к своему коммутатору. Отключите основное питание и включите главный генератор. Включите автоматические выключатели. Включите автоматические выключатели устанавливаемой системы и включите все нагрузки по очереди (медленно). Вернитесь в сеть. Чтобы вернуться к сети переменного тока, действуйте в обратном порядке.

Как подключить генератор к сушилке?

Необходимо проложить провод для подключения вилки генератора к бытовой электропроводке через существующую вилку сушилки с тремя отверстиями. Вот как это сделать. Возьмите стандартный 4-жильный кабель генератора и снимите разъем.Это освободит четыре полосы движения. Итак, есть два варианта.

Как подключить генератор к печи?

Подсоедините общую клемму одного полюса к проводу печи (сначала подключитесь к существующему аварийному выключателю). Подключите туристический терминал к входящему источнику питания. Подсоедините другую клемму к узлу кабеля и разъема (горячий провод). Это будет соединение с генератором и безобрывным переключателем.

Как подключить печь?

Протяните провод от термостата духовки туда, где висит термостат.Проделайте отверстие в гипсокартоне и с помощью изоленты проденьте провод духовки через отверстие в стене. Провод пропускается через специальное отверстие сбоку духовки в панели управления.

Что делает печной генератор?

Печной генератор. Генератор печей — это машинный блок, добавленный модификацией Extra Utilities. Он вырабатывал энергию из простого топлива со скоростью 40 RF на кран с буфером мощности 100 000 RF. Он имеет большую мощность, чем генератор выживания, но также имеет более высокий расход топлива.

Как подключить генератор к скважинному насосу?

Как упоминалось выше, это самый быстрый, простой и дешевый способ снова подключить шнур скважинного насоса к сетевой розетке, затем подключить его к шнуру, который обычно питает скважинный насос, и использовать вилку для его питания. для подключения к электрической розетке. обычный. Если сетевое напряжение не работает, выньте вилку из сетевой розетки генератора.

Какая заглушка нужна для скважинного насоса?

Зависит от того, как подключен ваш скважинный насос.В зависимости от напряжения, при котором работает ваш насос, к самому насосу можно подключить розетку на 110 или 220 вольт. Наверное, это было бы проще всего. Я сделал это с газовой плитой в моем предыдущем доме.

Что делать, если мой генератор вышел из строя?

Вам может понадобиться дополнительная вода, или вы сможете регулярно включать и выключать генератор. Одно решение — большие или большие напорные баки, другое — большой бак с насосом постоянного тока на аккумуляторе. Я думаю, что гораздо безопаснее иметь в системе проводной переключатель передачи.Генератор пропана также более безопасно хранит топливо и не ломается.

Вам нужен переносной генератор на время отключения электроэнергии?

Потенциально опасно отсоединять эти провода от электрической панели и пытаться подключить их к портативному генератору во время отключения электроэнергии. Портативные генераторы предназначены только для подключаемых устройств. Так нужен ли мне стационарный (постоянный) резервный генератор? Да сэр.

Для чего нужен безобрывной переключатель генератора?

Автоматический переключатель можно использовать для переключения с коммунальной сети на генератор при отключении электроэнергии.Генераторный автоматический переключатель (GTS) обычно переключает нагрузку между выходом генератора и сетью.

Как работает безобрывной переключатель генератора?

Генераторный автоматический переключатель (GTS) обычно переключает нагрузку между выходом генератора и питанием от сети. Для запуска генератора и стабилизации выходного напряжения и частоты требуется несколько минут, поэтому GTS полагается на логическую схему управления для подтверждения правильного напряжения и частоты перед переключением.

Как установить выключатель GFCI?

Установка УЗО 1) Снимите крышку панели с коробки панели с помощью изолированной плоской отвертки. 2) Выключите главный выключатель. 3) Снимите автоматический выключатель, который вы хотите удалить. 4) Подключите УЗО к нейтральной полосе панели. 5) Подключите УЗО к горячему проводу. 6) Проверьте главный выключатель.

Как подключить автоматический выключатель?

Вы подключаете цепь освещения или розетки, соединив черный провод от горячей цепи с автоматическим выключателем и поместив автоматический выключатель в доступном месте на панели управления.Затем подключите белый обратный провод к нулевой шине, а неизолированный провод к заземляющей шине.

Что такое распределительная коробка?

Как в доме, так и в самолете автоматический выключатель или распределительный щит — это защитное устройство, которое автоматически размыкает цепь, когда через нее протекает слишком большой ток. Автоматический выключатель можно сбросить, чтобы восстановить цепь после устранения неисправности, вызвавшей перегрузку по току.

Установка ручного переключателя резервной системы за 16 шагов

Установка ручного переключателя

Ручной переключатель устанавливается рядом с главной сервисной панелью, чтобы отключить обычное электропитание от резервного генератора во время отключения электроэнергии. отключение.Ручные переключатели требуют, чтобы оператор сменил источник питания, в то время как автоматические переключатели обнаруживают потерю мощности, запускают резервный генератор и переключаются на резервную подачу питания.

Как установить ручной переключатель резервной системы за 16 шагов

Поскольку количества электроэнергии, вырабатываемой резервным генератором, недостаточно для питания всех электрических цепей в вашем доме, вам необходимо назначить несколько выбранных цепей для получить резервный ток.

Но сначала выберите резервные цепи 🙂

Перед покупкой резервного генератора определите, какие нагрузки вы хотите запитать от генератора в случае отключения электроэнергии.Как правило, вам нужно подключить холодильник, морозильник и, возможно, несколько источников света. Сложите номинальную мощность электроприборов, которые вы будете включать, чтобы определить, насколько мощным должен быть ваш резервный генератор.

Поскольку пусковая мощность многих приборов выше, чем рабочая мощность, избегайте одновременного запуска всех цепей — это может привести к перегрузке генератора.

Вот некоторые приблизительные рекомендации по рабочей мощности (используйте эту таблицу MS Excel для расчета электрических нагрузок):

1. Холодильник: 750 Вт
2. Печь с принудительной подачей воздуха: от 1100 до 1500 Вт
3. Лампы накаливания: 60 Вт на лампу
4. Дренажный насос: от 800 до 1000 Вт
5. Устройство открывания гаражных ворот: от 550 до 1100 Вт
6. Телевидение: 300 Вт

Добавьте требуемую мощность к нагрузкам, и умножьте сумму на 1.25 . Это даст вам минимальную мощность, которую должен производить ваш генератор. Портативные резервные генераторы обычно имеют мощность от 5000 до 7500 Вт.

Большинство крупных стационарных генераторов могут выдавать от 10 000 до 20 000 Вт (от 10 до 20 киловатт).

Давайте опишем 14 шагов по установке ручного переключателя:

Шаг №1

Выключите главный выключатель питания в вашем электрощите. ВНИМАНИЕ: Клеммы, через которые подается питание на главные выключатели, все равно будут под напряжением.

Установка автоматического переключателя – Шаг № 1

Шаг № 2

Определите , какие бытовые цепи являются критическими для аварийного использования во время отключения электроэнергии. Обычно это включает холодильник, морозильник, печь и, по крайней мере, одну цепь освещения или небольшого электроприбора.

Установка безобрывного переключателя – Шаг № 2

Шаг № 3

Совместите критические цепи с входом цепи на предварительно смонтированном безобрывном переключателе. Постарайтесь как можно лучше сбалансировать нагрузку в безынерционном переключателе: например, если ваш холодильник находится в крайнем левом контуре переключателя, подключите морозильник к крайнему правому контуру.

Для двухполюсных (240-вольтовых) цепей потребуются два соединения 120-вольтовой цепи. Также убедитесь, что цепи на 15 и 20 ампер не совпадают друг с другом.

Установка автоматического переключателя – Шаг № 3

Шаг № 4

Выберите и удалите заглушку в нижней части коробки основной сервисной панели. Убедитесь, что размер заглушки соответствует размеру разъема на гибком кабелепроводе, идущем от безобрывного переключателя.

Установка безобрывного переключателя – Шаг № 4

Шаг № 5

Протяните провода от безобрывного переключателя в выбивное отверстие , стараясь не повредить изоляцию.Вы заметите, что каждый провод помечен в соответствии с тем, какую цепь в распределительной коробке он питает.

Установка переключателя нагрузки – Шаг № 5

Шаг № 6

Прикрепите гибкий кабелепровод от распределительной коробки к главной сервисной панели с помощью контргайки и втулки, где это необходимо.

Установка безобрывного переключателя — Шаг № 6

Шаг № 7

Прикрепите коробку безаварийного переключателя к стене так, чтобы ближний край находился примерно в 18 дюймах от центра основной сервисной панели. Используйте любые соединители, подходящие для вашего типа стены.

Установка переключателя нагрузки – Шаг № 7

Шаг № 8

Извлеките выключатель первой критической цепи из коробки главной сервисной панели и отсоедините провод горячего провода от наконечника на выключателе .

Установка безобрывного переключателя — Шаг № 8

Шаг № 9

Найдите красный провод цепи распределительной коробки, соответствующий цепи, которую вы отсоединили. Подсоедините красный провод к выключателю, который вы только что сняли, а затем переустановите выключатель.

Установка безобрывного переключателя – Шаг № 9

Шаг № 10

Найдите черный провод от той же цепи безобрывного переключателя и скрутите его вместе со старым проводом питания, используя разъем желтого провода.Аккуратно уберите провода по краям коробки.

Перейдите к следующему контуру и повторите процесс.

Установка безобрывного переключателя – Шаг №10

Шаг №11

Если какие-либо из ваших критических цепей являются цепями на 240 В, подсоедините красные провода от двух цепей безобрывного переключателя к двухполюсному выключателю . Две цепи, идущие от безобрывного переключателя, должны располагаться рядом друг с другом, а их переключатели должны быть соединены ручкой-стяжкой.

Если у вас нет 240-вольтовых цепей , вы можете снять предварительно прикрепленную стяжку ручки и использовать цепи по отдельности .

Установка безобрывного переключателя – Шаг № 11

Шаг № 12

После выполнения всех соединений цепи подсоедините белый нейтральный провод от переключателя к отверстию в нейтральной шине главной сервисной панели.

Установка безобрывного переключателя – Шаг №12

Шаг №13

Подсоедините зеленый провод заземления от переключателя к открытому порту на шине заземления на главной сервисной панели. На этом установка безобрывного переключателя должна быть завершена.

Замените крышку на блоке сервисной панели и обязательно заполните схему цепей на блоке коммутатора.

Установка безобрывного переключателя — Шаг № 13

Шаг № 14

Начните проверку безобрывного переключателя, убедившись, что все его переключатели установлены в положение LINE . Питание должно быть ВЫКЛЮЧЕНО на выключателях главной панели.

Установка автоматического переключателя – Шаг № 14

Убедитесь, что ваш резервный генератор работает правильно и был установлен профессионально.

Резервный генератор

Шаг № 15

Перед включением генератора подсоедините шнур питания от генератора к распределительной коробке. Никогда не присоединяйте и не отсоединяйте шнур генератора при работающем генераторе. Включите резервный электрогенератор и дайте ему поработать минуту или две.

Установка безобрывного переключателя – Шаг № 15

Шаг № 16

По одному переключайте каждый переключатель цепи на коробке переключателя на GEN. Постарайтесь сохранить равновесие, двигаясь вперед и назад от контуров слева и справа.Не включайте все цепи одновременно. Наблюдайте за встроенными измерителями мощности при включении каждой цепи и старайтесь поддерживать баланс уровней мощности.

Когда вы завершите тестирование переключателя, снова установите его в положение LINE, а затем выключите генератор .

Установка автоматического переключателя – Шаг №16

Несколько слов о типовой резервной системе

Резервные генераторы подают питание на ручной переключатель, который отключает дом от основных служебных проводов и направляет питание от генератора через выбранные бытовые цепи.

Установка резервного генератора — бесценный способ подготовить семью к чрезвычайным ситуациям. Самая простая система резервного питания — это портативный газовый генератор и один или два удлинителя.

Большим преимуществом этого подхода является то, что вы можете использовать холодильник и несколько светильников во время отключения электроэнергии e с помощью инструмента, который также можно транспортировать на удаленные рабочие места или в туристические походы, когда он не выполняет аварийную работу. . Это также самый дешевый способ обеспечить резервное питание для вашего дома.

Типичная система резервного копирования

Вы можете приобрести генератор в большинстве домашних центров, и он будет запущен в течение нескольких часов. Если вы выберете этот подход, крайне важно, чтобы вы удостоверились, что любые нагрузки, работающие от вашего генератора, отключены от общего источника питания.

Следующим шагом является установка ручного переключателя для вашего переносного генератора. Автоматические переключатели постоянно подключены к вашей сервисной панели. Они устанавливаются либо внутри, либо снаружи вашего дома между генератором и сервисной панелью.

Вы обеспечиваете подачу питания от генератора к коммутатору. Выключатель подключается к выбранным основным цепям в вашем доме, что позволяет вам включать освещение, вентиляторы печи и другие нагрузки, которые не могут быть легко подключены с помощью удлинителя. Но, пожалуй, самая важная работа, которую выполняет безобрывный переключатель, — это отключение сетевого питания .

Если неактивная линия электроснабжения подключена к сервисной панели, при включении генератора может произойти «обратная подача» энергии от генератора в сеть. Это состояние может быть фатальным для линейных рабочих, пытающихся восстановить электроэнергию. Потенциальная обратная подача является основной причиной, по которой многие муниципалитеты настаивают на том, чтобы только лицензированный электрик подключал переключатель передачи.

Использование переключателя, установленного не профессионалом, также может привести к аннулированию гарантии на переключатель и генератор.

Автоматические переключатели включают генератор и отключают электропитание при обнаружении значительного падения сетевого напряжения. Их можно устанавливать с переносными генераторами при условии, что генератор оснащен электростартером.

Крупные резервные генераторы, напоминающие центральные кондиционеры, занимают лидирующие позиции в системах резервного электроснабжения.

Резервные генераторы , часто работающие от домашних линий природного газа или баллонов с пропаном, которые являются бездонным источником топлива, имеют размеры от 20 до 40 киловатт выходной мощности – этого достаточно для обеспечения всех потребностей в электроэнергии 5000- кв.-фт. домой.

Выбор генератора

Выбор генератора для нужд вашего дома требует нескольких расчетов. В приведенной ниже таблице дается примерный размер генератора, который обычно рекомендуется для дома определенного размера. Вы можете получить более точное число, сложив потребляемую мощность (в ваттах) всех цепей или устройств, питаемых от генератора.

Также важно иметь в виду, что для большинства электроприборов количество энергии, требуемое в момент нажатия выключателя, больше, чем количество ватт, необходимое для поддержания работы устройства.

Например, хотя кондиционер может работать на 15 000 ватт мощности , при запуске ему потребуется бросок 30 000 ватт (диапазон мощности, необходимый для работы прибора, обычно указывается где-то в списке). на самом устройстве). Эти два числа называются рабочими ваттами и импульсными ваттами.

Генераторы обычно продаются в соответствии с мощностью рабочих ватт (генератор на 5000 ватт может поддерживать 5000 ватт) .

Они также рассчитаны на определенное количество импульсных ватт (генератор мощностью 5 000 ватт может обеспечить импульсную мощность 10 000 ватт). Если импульсная мощность не указана, спросите или проверьте руководство. Некоторые генераторы не могут выдать больше импульсной мощности, чем рабочей; другие могут производить в два раза больше скачка напряжения, чем рабочая мощность.

Размер дома (в квадратных футах)	Рекомендуемый размер генератора (в киловаттах)
до 2700	5 -11
2071 — 3700	14 — 16
3701 — 4700	20
4701 — 7000	42 — 47	42 — 47

Нет необходимости покупать генератор достаточно большой, чтобы соответствовать потенциалу для всех ваших цепей ( вы не будете включать все одновременно), но импульсная мощность должна учитываться при принятии решения о покупке.

Если вы будете эксплуатировать генератор на максимальной или близкой к ней мощности, также будет целесообразно распределять запуски электроприборов .

Справочник // Полное руководство по электромонтажу от Black+Decker

Как использовать портативный генератор в случае отключения электроэнергии / Помощь и советы

Большинство из нас хоть раз в жизни сталкивались с отключением электричества дома. Помимо явных неудобств, которые это вызывает, это также может быть опасно, особенно ночью.Мало того, что существует риск травм для вас и окружающих, вы также можете полагаться на электрическое отопление, чтобы согреться. Точно так же без электричества важные приборы, такие как холодильники и морозильники, перестают работать, а это означает, что вы можете остаться без денег, когда вся ваша еда будет испорчена.

Существует множество причин отключения электроэнергии, и часто они находятся вне нашего контроля, но вместо того, чтобы сидеть и ждать на холоде и в темноте, пока электричество восстановится, вам следует иметь в резерве портативный генератор.Это фантастическое и надежное оборудование можно использовать для питания важных приборов и объектов, пока основное питание не будет восстановлено и работает. Ознакомьтесь с нашим пошаговым руководством о том, как использовать портативный генератор в случае отключения электроэнергии.

---

Разместите генератор на безопасном расстоянии от вашего дома и домов ваших соседей. Все двери и окна также должны быть закрыты, чтобы вдвойне гарантировать, что опасные пары портативного генератора не попадут в ваш дом. Старайтесь держать его на расстоянии не менее 5 метров.

Убедитесь, что в двигателе вашего генератора достаточно масла и топлива, чтобы работать как можно дольше, если нет, долейте масло нужного типа.

Вы никогда не должны подключаться прямо к домашней электропроводке, так как это очень опасно.

Вы можете подключить электроприборы, которые хотите подключить к адаптеру, затем проложите этот кабель к генератору и подключите его напрямую таким образом. Опять же, этот кабель должен быть в состоянии поддерживать общую сумму, которую вы собираетесь пропустить через него.

В качестве альтернативы вы можете установить у себя дома автоматический переключатель и подключить генератор напрямую к сети.Однако это должен делать только квалифицированный электрик. С этой настройкой убедитесь, что вы не включили ни один из подключенных элементов и не щелкнули ни одним из выключателей на безынерционном переключателе. Включите генератор (согласно руководству пользователя) и дайте ему поработать несколько минут, чтобы он прогрелся.

Подготовив источник питания, не торопясь, включите отдельно каждое устройство или нагрузку, которую вы хотите запитать. Или включите их с помощью переключателя передачи.

Наслаждайтесь новым источником энергии, любезно предоставленным вашим портативным генератором, пока вы ждете возвращения основного источника питания.В то же время продолжайте следить за генератором и за тем, что у вас есть в настоящее время. Когда питание вернется, отмените этот процесс настройки, чтобы безопасно отключить все.

Подождите, пока ваш генератор остынет, прежде чем возвращать его в указанное место для хранения. Соблюдайте особую осторожность, чтобы содержать генератор в чистоте и не допускать каких-либо повреждений во время хранения.

---

Выбор портативного генератора

Нельзя недооценивать важность выбора правильного генератора. Во-первых, вам нужно рассчитать общее количество ватт, которое вам нужно получить от вашего генератора, принимая во внимание начальную мощность для определенных элементов, которая будет выше, чем их типичная рабочая мощность. На каждом выбранном вами предмете, от бытовой техники до простого освещения, должна быть указана потребляемая мощность.

Естественно, выбранный вами генератор должен быть рассчитан на то количество энергии, которое вы собираетесь использовать с комфортом. Тем не менее, для получения дополнительных советов ознакомьтесь с нашим очень полезным Руководством по покупке генераторов, которое поможет вам принять решение.

Никто не хочет испытать отключение электричества, но, к сожалению, реальность такова, что такое случается, и чаще, чем вы думаете. Поэтому, чтобы убедиться, что вы всегда можете обеспечить свой дом электроэнергией, необходимой для этих основных предметов, ознакомьтесь с нашей последней подборкой качественных генераторов здесь, в SGS.

Бензиновый генератор двойного напряжения мощностью 6500 Вт от SGS Engineering обеспечивает очень надежный источник резервного или резервного электропитания для легкой торговли и бытового использования, включая питание удаленного освещения, моек высокого давления и водяных насосов. Поставляется с 1 литром масла 10W30, двумя проводами, позволяющими использовать стандартную 13-амперную 3-контактную вилку с генератором, и кабельной катушкой с двумя выходами.

Бензиновый генератор двойного напряжения мощностью 3000 Вт для тяжелых условий эксплуатации. Это не только обеспечивает исключительное соотношение цены и качества, но и подходит широкому кругу пользователей, которым нужен надежный удаленный портативный источник электроэнергии. В этот комплект входит 1-литровая бутылка моторного масла, маховик 16a–13a и кабельная катушка с двумя выходами для начала работы. Также в комплект входят розетка на 115 В, 16 А и розетка на 230 В, 16 А.

Этот превосходный бензиновый генератор мощностью 3000 Вт с двойным напряжением от SGS Engineering не только предлагает исключительное соотношение цены и качества, но также подходит широкому кругу пользователей, которым требуется надежный удаленный портативный источник электроэнергии. бутылка моторного масла и поводок от 16a до 13a для начала. Розетка 115 В 16 А и розетка 230 В 16 А, а также имеет выход 12 В постоянного тока 8,3 А.

Переносной бензиновый генератор SGS Engineering мощностью 2,8 кВА с маслом и свинцом — это мощный и надежный генератор.Этот генератор станет портативным источником резервного или резервного электропитания для многих домашних применений. Как и все наши генераторы, эта модель имеет отличное соотношение цены и качества, поскольку она оснащена катушками двигателя из 100% меди, что обеспечивает более высокую выходную мощность по сравнению с дешевыми алюминиевыми катушками.

Все еще нужна помощь?

Покупка и подключение переключателя генератора

КАК ПОДКЛЮЧИТЬ ГЕНЕРАТОР К ДОМАШНЕЙ ЭЛЕКТРОПРОВОДКЕ

ЧТО ТАКОЕ ПЕРЕКЛЮЧАТЕЛЬ? В общем, безобрывный переключатель (TS) относится к любому устройству, предназначенному для подключения электрической нагрузки к нескольким источникам питания.В домашних генераторах он используется для подключения проводки здания либо к резервному генератору, либо к служебным линиям. Когда линия переменного тока в норме, TS позволит вам питать ваш дом от сети. При выходе из строя сети с помощью TS вы можете переключить домашнюю электропроводку на генератор, изолировав его от сети. Электрический переключатель является абсолютной необходимостью, если вы подключаете генератор к вашему дому. Это руководство расскажет вам, зачем вам это нужно, как это работает, как правильно выбрать и как его подключить (пример схемы подключения находится внизу этой страницы).

Важно знать, что, если вы не находитесь вне сети, подключение любого несанкционированного источника питания напрямую к любой точке электропроводки без переключателя является незаконным и опасным из-за так называемого обратного питания. Обратное питание (также называемое изолированием или соединением) по определению подает электричество обратно в электрическую сеть, когда она отключена. Вот почему его следует полностью избегать. Напряжение, подаваемое обратно в линии, обслуживающие ваш дом, представляет опасность поражения электрическим током как для работников коммунальных служб, так и для ваших соседей, которые могут не знать о наличии напряжения в линии. Помимо этого, ваш домашний генератор обратного питания наверняка будет перегружен нагрузками ваших соседей в отключенной локальной части («острове») сети. Он также может быть легко поврежден, если питание будет восстановлено во время его работы.

ТРЕБОВАНИЯ И ОЦЕНКИ

Стандартная бытовая электросеть в США — это 120/240 вольт, разделенная на одну фазу. Обычно он имеет красный и/или черный «горячий» провод и заземленную нейтраль белого цвета. Номинальное напряжение между каждой линией и нейтралью составляет 120 В переменного тока, а между двумя линиями — 240 В переменного тока.Обратите внимание, что обе линии по-прежнему относятся к одной фазе — они получаются путем заземления центрального ответвления трансформатора. Для такой системы передаточный переключатель генератора должен быть двухполюсным на два направления (DPDT) «размыкание перед замыканием». Двойной бросок означает, что вы можете поместить (бросить) его в два положения (положение «выключено» не засчитывается). Двойной полюс означает, что он передает оба линейных провода (полюса). Нейтраль обычно непрерывна, и ее не нужно переключать, если только ваша генераторная установка не оснащена GFCI и ее нейтральный провод не соединен с шасси.«Перерыв перед включением» означает, что нагрузка отключается от одного источника перед подключением к другому. Для более старых 2-проводных жилых систем на 120 вольт требуется однополюсный двухпозиционный переключатель. Как правило, TS следует устанавливать в помещении в пределах 2 футов от главной сервисной панели и в пределах 30 футов от входной коробки генераторной установки, которая размещается снаружи.

«Истинные» переключатели мощности для генератора должны иметь три положения: LINE, OFF и GEN. При переключении между LINE и GEN они всегда проходят через положение OFF.Такой разрыв предотвращает искрение или короткое замыкание во время перехода. Если номинальной мощности вашей генераторной установки недостаточно для питания всего дома, вы можете установить дополнительную распределительную панель (подпанель ) для основных линий, которые вы хотите резервировать. Затем эта подпанель будет подключена к системе передачи. Многие имеющиеся в продаже TS поставляются уже с предварительно смонтированной вспомогательной панелью.

ТИПЫ ПЕРЕКЛЮЧАТЕЛЕЙ

Системы переключения генератора могут быть ручными, автоматическими или их комбинацией.

Автоматическое переключение используется с резервными системами. Он включает в себя схему управления, которая измеряет напряжение сети. Когда питание от сети прерывается, схема управления запускает генераторную установку, отключает ваш дом от сети и подключает его к генераторной установке. Затем он продолжает контролировать состояние сети. Когда он восстановлен, он коммутирует вашу бытовую проводку от генератора обратно к коммунальной сети. Когда генератор отключен, он переходит в процесс охлаждения, а затем автоматически отключается.Generac и другие резервные системы обычно включают автоматический TS на 100 или 200 А или предлагают его в качестве опции. Автоматический переключатель для жилых помещений может стоить 600 долларов и выше. Обратите внимание, что при желании вы всегда можете установить его в ручной режим.

Ручной переключатель обычно используется с переносными генераторными установками. Часто вместо настоящего устройства DPDT он состоит из двух двухполюсных выключателей с механически блокируемыми рукоятками (один для «Генераторной установки», а другой для «Линии»). Для требований нагрузки до 30 А (что составляет 7200 ВА для сети 240 В) дешевый ручной TS с дополнительной панелью может стоить менее 300 долларов.Простая блокировочная панель с двумя выключателями стоит менее 150 долларов.
На приведенной ниже схеме подключения показан пример подключения портативного генератора с 4 контактами к домашней электропроводке через переключатель DPDT для 3-проводной сети 120/240 В. Пунктирные линии символически показывают металлические корпуса. На этой схеме нейтраль внутри генераторной установки не заземлена. Для простоты ввод не показан, но если вы собираетесь подключить генератор к панели дома, вам также потребуется установить его.

Вот малоизвестная деталь .Многие портативные модели, продаваемые в настоящее время в США, имеют GFCI (GFP), а их нейтраль приклеена к металлическому каркасу. Это вызывает проблему , когда вы пытаетесь использовать их с TS: когда нейтраль заземлена в двух местах, ее ток разделится, и GFCI на генераторе сработает . В результате ни одна розетка не будет работать. Есть несколько возможных решений этой проблемы. Наиболее безопасным является установка так называемого устройства коммутации нейтрали (3-х полюсный разъединитель).Он будет контролировать нейтраль вместе с двумя линиями электропередач. Другим решением является поднятие внутри передающего оборудования заземляющего провода от генераторной установки (просто изолируйте его свободный конец). Ваш генератор по-прежнему будет заземлен через нейтральную шину. Наконец, можно удалить нейтральную связь внутри генераторной установки, что отключит GFCI. Однако этот вариант не совсем безопасен — если вы когда-либо будете использовать такое устройство в полевых условиях без ТС (например, на строительной площадке), вы не будете защищены от поражения электрическим током. Такая модификация также может привести к аннулированию гарантии производителя.В любом случае все установки должны выполняться лицензированным электриком. Вы можете найти его и/или получить оценку с помощью инструмента поиска выше. И, конечно же, для всеобщей БЕЗОПАСНОСТИ убедитесь, что главный автоматический выключатель ВЫКЛЮЧЕН ДО начала любых работ с электропроводкой. Также посмотрите, как подключить переносной генератор к электропроводке дома в аварийной ситуации без системы переключения.

Вся информация на этом сайте предоставляется только в справочных целях и не является профессиональной или юридической консультацией.См. полный отказ от ответственности по ссылке ниже. Требования к проводке и установке см. в National Electric Code® 2020, местных нормах и руководстве по изделию.

.
