Как подключить генератор самостоятельно

Современный человек настолько привык к комфорту и, в частности, к повсеместному использованию электроэнергии, что при малейшем перебое нам кажется, что наступил конец света как в прямом, так и в переносном смысле. В этом нет ничего удивительного, поскольку большинство систем жизнеобеспечения, особенно в загородном доме или на даче, напрямую зависят от электроэнергии.

Для того чтобы отопление и водоснабжение, водоочистка и сигнализация, освещение и кондиционирование, вентиляция и бытовая техника, включая компьютеры, работали бесперебойно, необходимо просто установить газовый, дизельный или бензиновый генератор на улице, в гараже, в подвале или в ином помещении. Употребив слово «просто», мы не имели в виду, что генератор достаточно включить в розетку. Тем не менее, самостоятельная установка покажется вам не такой сложной, если вы в дополнение к руководству пользователя генератора воспользуетесь нашими советами и рекомендациями.

Бензиновый генератор

Любая автономная электростанция, включая бензиновый генератор, — это, прежде всего, двигатель внутреннего сгорания, который при работе выбрасывает в воздух выхлопные газы. Помещение для его установки должно быть хорошо проветриваемым, а на его глушитель необходимо надеть теплоизолированный трубопровод из нержавеющей или обычной стали для вывода газов за пределы помещения. Поскольку бензиновый генератор обладает средним уровнем шумности, его можно установить и в подвале.

Дизельный генератор

Дизельный генератор производит при работе больше шума и вибрации, чем бензиновый, поэтому устанавливать его в подвале или рядом с домом нецелесообразно. Для него лучше всего обустроить место в отдельной постройке. В обоих случаях не забывайте о вентиляции помещения и оснащении глушителя трубопроводом для вывода выхлопных газов. Важно учитывать, что дизтопливо густеет при низких температурах, поэтому помещение должно быть отапливаемым, температура не должна опускаться ниже +5 градусов по Цельсию.

Газовый генератор

Перед тем как устанавливать газовый генератор, к помещению следует подвести отвод трубы магистрального газа с учетом технического регламента, установленного законодательством РФ. Если централизованного источника газа нет, то генератор может быть подключен к переносному баллону с газом. У газового генератора практически отсутствует детонация при работе, а его уровень шума значительно ниже, чем у жидкотопливных агрегатов, поэтому теплый подвал для него будет в самый раз. Требования к вентиляции и выводу газов идентичны описанным выше.

Общие условия установки и подключения генератора

Перед покупкой генератора задумайтесь о том, что для его разгрузки вам понадобится подъемное оборудование. Если продавец агрегата не оказывает услуг по доставке и разгрузке, то закажите необходимую технику в специализированной транспортной или строительной организации.

Выбрав помещение для установки генератора, необходимо обеспечить его средствами противопожарной безопасности, прилегающие стены и полы отделать негорючим материалом, а также предусмотреть отверстие для вывода выхлопных газов за его пределы через секционный металлический трубопровод, соединенный хомутами.

 Примерный вариант планировки помещения под генератор выглядит так:



Если предполагается установка генератора свыше 200 кг, который фактически невозможно плавно внести и установить на фундамент силами 4 рабочих, необходимо приобрести тельфер. Установить его следует по продольной оси помещения, проходящей над генератором и выходящей к входной двери.

Размеры помещения должны быть достаточными для установки в нем помимо генераторной установки еще и дополнительного масляного бака, электрощита, труб системы вентиляции для вывода тепла от работающего двигателя.

Прежде чем приступить к установке генератора, необходимо обеспечить для него прочное основание. Идеальным вариантом будет заливка бетонного фундамента в виде ровной горизонтальной площадки в соответствии с габаритами агрегата.

Следует помнить, что по периметру вокруг генератора как минимум на расстоянии одного метра должно оставаться свободное пространство. Это нужно для того, чтобы иметь беспрепятственный доступ к агрегату для его ручного включения, обслуживания, заправки, ремонта, подключения удлинителя к розетке и т. п.

Не забудьте на этапе подготовки помещения оборудовать в его полу или стенах кабельные каналы для укладки в них силовых и коммутационных кабелей. Как вариант, можно использовать специальные электрозащищенные наружные короба. Помните, что домовая сеть ни в коем случае не должна пересекаться с центральной сетью.

Для подключения генератора к сети на стене устанавливается распределительный щит с предохранительными автоматами. Подключение осуществляется медным кабелем, сечение которого подбирается в соответствии с мощностью генератора. Необходимо также заземлить корпус генератора.

Следует регулярно контролировать уровень топлива в баке генератора, чтобы в нем всегда был запас как минимум на несколько часов работы на тот случай, если возникнет аварийная ситуация на линии центрального энергообеспечения.

В качестве меры общей безопасности по возможности ограничьте доступ к генератору и силовому щиту членов семьи, особенно детей. При некорректном включении генератор может выйти из строя, в таком случае возможно также возгорание. Поэтому не будет лишним на месте установки генератора иметь двухлитровый порошковый огнетушитель.



как подключить генератор к дому

Дата публикации: 28.01.2019 16:03

Ввиду того, что электроэнергия «пропадает» частенько в сетях, то генератор является очень полезным оборудованием. Необходимо знать как правильно подключить генератор, чтобы не вывести из строя само оборудование.
Кстати, давайте поговорим о том, как не стоит выполнять подключение данного устройства.

Не раз наверное слышали советы от знакомых «проф. электриков», что мол, подключи станцию к розетке и «выруби» вводной автомат и всё у тебя будет классно. Так категорически делать запрещено. Розетка не выдержит ту мощность, которая в станции , что в итоге может привести к короткому замыканию. А теперь представьте еще такой момент, вы включили вводной автомат, а станцию оставили в сети, в итоге выход станции из строя.

Есть один вариант, это удлинитель, т.

е мы будем подключать в удлинитель, те приборы, которые нам по сути нужны. Но не забывайте, что станция должна быть менее 4кВТ.

Но лучше всего, это подключить ваш генератор через рубильник, либо через систему автоматического переключения АВР. Давайте же поговорим об этих системах по подробнее.
Раз мы сперва упомянули систему подключения через рубильник, то о ней мы и поговорим.

Сперва рассмотрим, что из себя представляет схема подключения генератора по однофазной нагрузке.

Принцип работы и схема, как видно на рисунке, довольно просты. К нижним контактам подключают нагрузки, которые отходят к потребителям. Те контакты, которые сверху (парные), подходят два ввода, от резервного источника питания и от основного. Рубильник имеет три положения, если переключить в среднее положение клавишу, то цепи будут разомкнуты. Практически все серий подразумевают 3-х фазную нагрузку, что даст огромное преимущество в работе  с трёхфазной сетью.

Важно, вы должны отключить станцию только тогда, когда клавиша будет находится в верхнем положении, когда все цепи разомкнуты.

Очень важный момент, в понимание работы рубильника, он не имеет не электромагнитного расцепителя, не теплового, поэтому должен стоять коммутационный аппарат(автоматический выключатель).

Что же касается подключения автоматического (АВР)?

Тут не много по сложнее, но если подробно разобраться, то особого труда данное подключение не составит.

Обычно автоматическое подключение генератора выполняется через коммутатор.  Если у вас пропало электричество, вы заводите станцию , после чего замыкается контактор станции. при появлении основного источника питания контактор станции разомкнётся и включится контактор основной сети.

Можно также сделать некоторые добаботки, когда станция у вас будет выключаться в автомате, при появлении основного источника питания,  путём ввода дополнительного реле.

Также, существует способ в котором у вас, при включение станции, нагрузка на сеть появится через определенное время, что даст возможность станции перейти в нормальный режим, т. е прогреться. К такому способу необходимо подключить реле времени.

Если у вас в доме трёхфазная нагрузка(380в), то настоятельно вам рекомендуем подключать только одну фазу к станции. И жельтельно, чтобы на данной фазе находились только  важное для вас электрооборудование(освещение , одну из розеточных групп, например для подкллючения ноутбука).

Почему это так важно ? Все потому что при подсоединение может призоити перекос фаз, что очень негативно может повлиять на вашу электропроводку.

Здесь вы можете наглядно увидеть схему подключения АВР.

Были перечислены наиболее распространенные способы подключения генератора. Какой вариант наиболее оптимальный ? Тут всё зависит от того, насколько вам тот или иной вариант удобен. Еще один момент , при выборе перекидного рубильника , ваш выбор должен быть нацелен на трёхпозиционный.



Схема подключение генератора к сети дома: фото, видео

Автор newwebpower На чтение 7 мин. Просмотров 967 Опубликовано 01.11.2016 Обновлено 01.11.2016

Бесперебойное энергоснабжение и наличие в сети стабильного напряжения является необходимым условием для правильной работы домашних электроприборов. От электричества зависит комфорт обитателей дома, сохранность продуктов в холодильнике, возможность работать за компьютером. Но наиболее уязвимыми к отключению электричества являются системы отопления на базе котлов, имеющих электронное управление и циркуляционные насосы. В  случае отключения электроэнергии, чтобы в лютый мороз не повредить систему отопления и не замерзнуть самим, нужно подключить аварийный электрогенератор к домашней сети.

Подавляющее большинство бытовых электрических генераторов работает на бензине (бензогенератор), но встречаются маломощные дизельные или даже газовые электрогенераторы, пригодные для использования в качестве резервного источника питания электроприборов, включенных в домашнюю сеть. Наиболее популярными являются электрогенераторы мощностью 3-5 кВт – данного объема электроэнергии хватит для функционирования наиболее важного домашнего оборудования.

Бензиновый генератор мощностью 3 кВт

Возможные способы подключения генератора

Если на момент отключения электричества самым важным критерием является время, то бензогенератор можно аварийно подключить к домашней сети двумя достаточно быстрыми способами:

1. подключение генератора через розетку, предварительно отключив вводный автомат на щитке;
2. подключить на ввод щитка электрогенератор вместо выводов от электросчетчика.

Для первого способа потребуется кабель с двумя подключенными штепсельными вилками на обоих концах. Линия розетки должна выдерживать максимальную мощность (ток) генератора. Как правило, электрогенераторы имеют автоматический выключатель для защиты от перегрузки, но наличие автомата с соответствующим номиналом на линии розетки не повредит. Схема подключения резервного электрогенератора к домашней сети показана на рисунке ниже:

Схема подключения автономного электрогенератора через розетку

При возобновлении подачи электроэнергии необходимо сначала заглушить генератор, вынуть вилки из розеток на генераторе и от домашней сети, затем включить вводный автомат на щитке.

Включение сетевого напряжения при включенном в домашнюю сеть электрогенераторе приведет к его выходу из строя

Кабель с двумя вилками также не является безопасным, так как при оставлении одного из концов включенным, возможно поражение при прикосновении к оголенным штырькам в момент возобновления электроснабжения или тестового запуска электрогенератора. Частое применение такой схемы может усыпить бдительность, поэтому возникает риск аварийной ситуации при одновременном включении генератора и вводного автомата.

Небезопасный кабель с двумя вилками, используемый исключительно для экстренного подключения генератора

Перекидной рубильник

Второй способ, с отключением одного источника питания (выводы от счетчика) и подключением резерва (бензогенератор) является более безопасным в плане исключения одновременного их включения, но требует частой манипуляции с проводами и клеммами при повторяющейся ситуации с исчезновением электричества. К тому же, выводы от счетчика при возобновлении внешнего энергоснабжения могут оказаться под напряжением, если ввод электричества в дом осуществлен напрямую, без вводного автомата.

Чтобы исключить манипуляции с проводами и клеммами и сделать все правильно, подобную схему подключения можно воссоздать при помощи перекидного рубильника, который переключает домашнюю сеть с основного на резервный источник питания. Для исключения всех возможных аварийных ситуаций, перекидной рубильник должен быть двухполюсным для однофазной сети, или четырехполюсным для включения в трехфазную систему.

Применение перекидного рубильника для подключения электрогенератора к сети

В данном случае рабочий ноль домашней электросети также отсоединяется от линии электроснабжения, получается система с изолированной нейтралью (IT). При существующем в домашней сети защитном проводнике заземления провод PE нужно подключить к корпусу генератора. Если домашняя сеть двухпроводная, то бензогенератор нужно заземлить при помощи заземлителей.

Алгоритм включения и выключения резервного электропитания будет следующим:

• запуск и прогрев генератора при отключении света;
• переключение перекидного рубильника на резерв;
• перевод рубильника на основное питание при возобновлении энергоснабжения;
• остановка электрогенератора.

На видео ниже показаны технические нюансы запуска и обслуживания генератора:

Автоматическое переключение на генератор

Описанное выше подключение генератора к дому имеет существенный недостаток – при исчезновении электричества нужно вмешательство человека для перевода домашней сети на резервное питание. Данная схема не разбудит пользователя и никак не уведомит хозяина о том, что электричество пропало, и система отопления начнет замерзать.

Нужна электрическая схема, отслеживающая напряжение электроснабжения, которая запустит генератор, выведет его на нужные обороты и переключит рубильник. Подобные устройства, осуществляющие автоматический ввод резерва (сокращенно АВР) выпускаются промышленностью. Подробная схема подключения прилагается к устройству, но принцип подключения можно понять, изучив рисунок ниже:

Подключение системы автоматического запуска генератора

От АВР (системы автозапуска) к генератору кроме силовых проводов подключается также кабель управления. Электрогенератор должен иметь функцию автозапуска для подключения к АВР. Управление и подзарядка аккумулятора генератора осуществляется напряжением 12 В. В инструкции к генератору должно быть подробное описание процесса подключения с указанием предназначения клемм.

Самодельная система автозапуска

Решать вопрос о том, как подключить генератор в качестве бесперебойного снабжения электроэнергией должен пользователь исходя из своих финансовых возможностей – АВР и электрогенератор, поддерживающий функцию автозапуска, обойдутся намного дороже. Поэтому многие домашние мастера стараются придумать свою схему подключения, используя систему контакторов с нормально открытыми и закрытыми контактами.

Контактор, работающий как перекидной рубильник

Принцип действия подобного переключателя таков – напряжение сети электроснабжения удерживает нормально разомкнутые контакты замкнутыми. В этом случае домашняя сеть подключена к электрической линии снабжения. Как только напряжение пропадает, катушка контактора перестает втягивать якорь, и замыкаются нормально замкнутые контакты, к которым подключен генератор.

Один из примеров подобных схем представлен ниже. Трехфазный контактор переключатель используется также для коммутации напряжения 12 В, включение которого заменяет поворот ключа генератора. То есть, при исчезновении напряжения сети таймер начинает запускать стартер с некоторыми промежутками, которые можно настроить.

Пример самодельной схемы для автоматического запуска генератора

Как только двигатель генератора запустится на его выходе появится напряжение, которое заставить сработать контактор К2, и таймер перестанет запускать двигатель. Как только появится напряжение на линии, включится контактор К1, и цепь ключа генератора разомкнется и двигатель заглушится.

Данная схема приводится как идея, и требует доработки, модернизации и добавления дополнительных элементов защиты, соответственно модели генератора. Народные умельцы модернизируют обычные генераторы, переделывая под автозапуск, добавляя исполнительные устройства для управления заслонкой и топливным вентилем, как показано на видео:

Если нет желания внедряться в схему и устройство электрогенератора, то коммутацию 12В можно использовать для включения сигнализации (будильника) и для подсветки места установки электрогенератора.

Безопасность подключения генератора

Бензогенератор, работающий на легко воспламеняемом бензине, не должен сам стать источником искры или короткого замыкания, особенно в непосредственной близости к емкости с запасом топлива. Поэтому следует уделить особое внимание качественному подключению генератора к сети.

Пожарная безопасность подробно описана в инструкции, поэтому во избежание возгорания и несчастных случаев, следует подключение и установку электрогенератора произвести правильно, согласно требованиям. Категорически запрещается устанавливать работающий генератор в закрытом помещении – выхлопные газы ядовиты.

Помещение под генератор должно очень хорошо вентилироваться

Устанавливают генератор на свежем воздухе под навесом, защищающим от дождя и прямых солнечных лучей. Следует позаботиться о защите клемм подключения от коррозии при чрезмерной влажности. Также необходимо следить, чтобы аккумулятор был заряжен. Современные АВР также имеют функции оповещения о включении резервного питания:

К генератору идет три провода, а подключить можно только два. — Генераторы — — Каталог статей

Список всех статей

Найдите схему генератора по марке машины

Как подключать генератор, к которому идет три провода, вместо генератора, к которому идет два провода?

Почему возникла такая тема?

На автомобилях УАЗ, «Москвич», «Валдай», ГАЗ, ПАЗ,   широко применяются устаревшие генераторы, в которых установлены регуляторы напряжения   Я112А см описание схемы





«Регуляторы напряжения Я112А и Я112В – применение, замена, разница» — статья о применении и различиях регуляторов



Схемы замены генераторов нв КАМАЗ см здесь:

Генераторы в таких корпусах, которые появились еще в 70-е годы, до сих пор встречаются на оставшихся автомобилях, более того, они производятся и продаются в запчасти.

Со временем появилось следующее поколение генераторов, в них применяются диодные мосты с дополнительными диодами, и регуляторы напряжения Я112В.

Корпуса генераторов остались такими же, это приводит к ошибочному представлению, что генераторы нового поколения можно ставить взамен генераторов старого поколения и наоборот. Но схемы генераторов и их внешнее подключение заметно отличаются.

Ставить действительно можно, но, к сожалению, придется сделать некоторые переделки, Сложностей особых нет, но делать придется.

Какие возникают вопросы.

Что если вместо одного генератора поставить другой?

Был старый генератор, к нему подходило три провода, а взял новый, к нему подключается только два провода?

Был старый генератор, к нему подходило только два провода, в взял новый, к нему надо подключать три провода?

Путаница с генераторами два провода или три провода

Для дизелей к генератору надо подключать четыре провода, а у меня только три?



24х вольтовые генераторы с регуляторами Я120 (КАМАЗ, МАЗ)  обсудим отдельно



О каких генераторах идет речь



МАЗ, КАМАЗ   схемы генераторов обсудим в отдельной статье



	Я120 Я120И1 Я120В1	Я120И12
КАМАЗ	Г273 Г273В1	1332. 3771 3232.3701 1312.3701 1322.3771 6582.3701000-04 Г273 В1-03
МАЗ		3112.3771 3122.3771 3142.3771
Урал		1702.3771









Похожие регуляторы напряжения

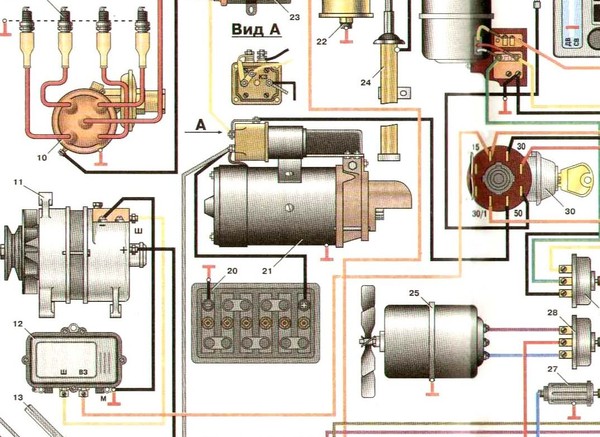

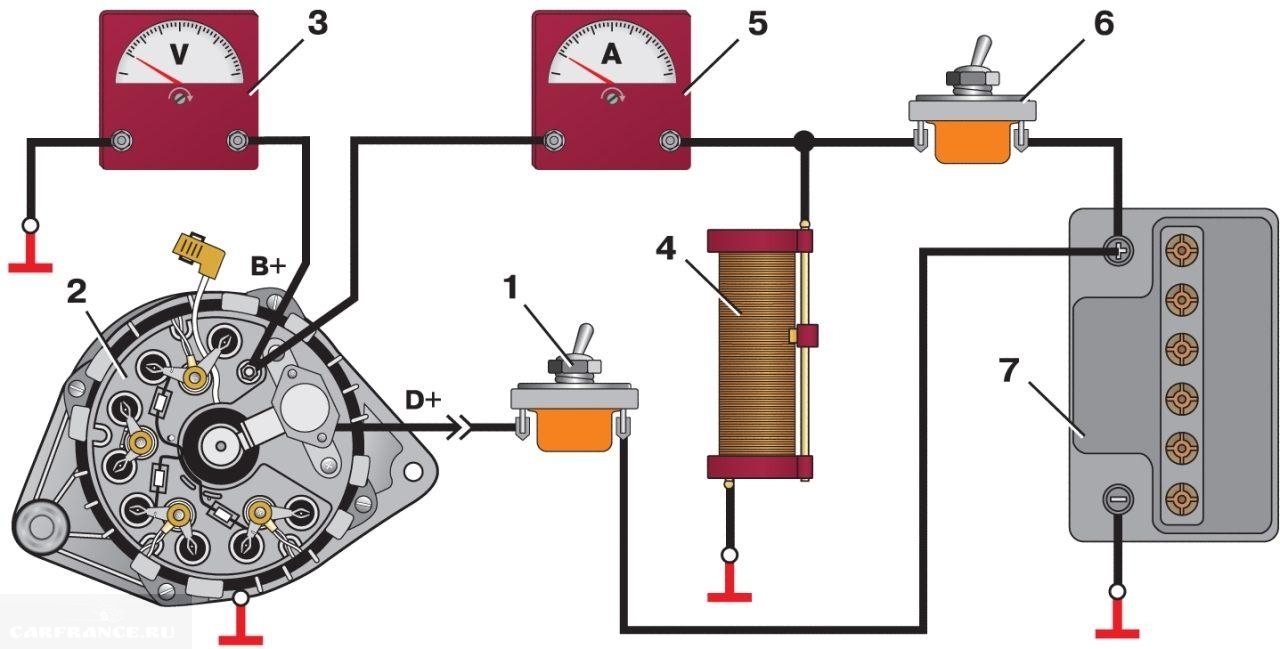

Теперь посмотрим схемы генераторов.

Сначала штатные схемы, То есть проводка соответствует генератору.

Схема генератора без доп. диодов, а потом схема генератора с доп. диодами.







Полезная статья по схеме генератора с регулятором Я112А

В этой статье объясняется почему отказались от схемы без доп. диодов и перешли к схеме с доп диодами.







Зачем, вообще, дополнительные диоды? См.

по ссылкам

Статья «Диодный мост с доп диодами»

Статья  «Схема генератора с доп. диодами» преимущества схемы

Нужно подключить генератор без доп. диодов, а проводка — три  провода (с лампочкой)

Если старый генератор был с доп.диодами и использовал для подключения три провода, а новый генератор более простой с регулятором напряжения Я112А, и ему достаточно два провода. То в этом случае третий провод от лампочки просто остается неподключенным. Лампочка, в этом случае, перестает работать, но на всех машинах этого поколения есть либо вольтметр, либо амперметр и по ним можно контролировать зарядку.







Надо подключить генератор с доп. диодами, а проводка — два провода

Если старый генератор был простой, без доп диодов и ему нужно было два провода для подключения, а новый, более современный,  с доп. диодами и требует для подключения три провода, то надо проигнорировать доп. диоды, забыть про них и подключать генератор, как буд-то он без доп. диодов. Но придется  вскрыть корпус регулятора и заменить регулятор напряжения, вместо Я112В поставить Я112А





Если оставляем регулятор напряжения Я112В, то нужно  отдельным проводком, соединить силовой вывод генератора  со свободной точкой D.



При включении зажигания плюс появляется на точке Б, регулятор открывается и в обмотке возбуждения появляется ток от плюса генератора через шину доп. диодов, и через щетки.

Если зажигание не включено, то ток от силового вывода генератора не потечет через обмотку возбуждения на массу, потому что пока на точке Б регулятора нет плюса, транзистор регулятора закрыт.

Этот вариант хорош тем, что не надо менять регулятор, проводок подключить очень просто, и тем, что через замок зажигания проходит только очень маленький ток включения регулятора, а ток возбуждения проходит по короткому пути, от выхода генератора, через шину доп. диодов, далее на точку В, на щетки  и через транзистор на массу.  Недостаток, такой же, как и в схемах с Я112А, — если двигатель не работает, а зажигание включено, то аккумулятор разряжается через обмотку возбуждения.









Особенности подключения генераторов на УАЗ, если проводка не соответствует генератору

Генераторы на УАЗ (разобраться что к чему)







На автомобилях УАЗ со старой панелью приборов ставят генераторы 6631(51).3701-01. Это генератор без доп. диодов, к таким генератора подходит два провода.

На автомобилях УАЗ с новой панелью приборов ставят генераторы  6631(51).3701 с доп. диодами, к таким генератора подходит три провода.

Как на машину со старой панелью приборов и двумя проводами поставить генератор с доп. диодами?

Как на машину с новой панелью приборов поставить старый генератор без доп. диодов?

Сложность в том, что для замены регулятора напряжения придется разбирать заднюю часть генератора.

Подключим оба варианта не разбирая.

Если проводов только два, а генератор рассчитан на возбуждение через лампочку, то клемма Д остается свободна, и надо ее соединить с силовым выводом генератора (красный провод). При включении  зажигания, на точку Б регулятора придет + и регулятор откроется, Ток возбуждения пойдет от силового плюса, на точку Д, через шину доп диодов, через щетки, через открытый транзистор на массу и генератор будет работать.















































Как подключить генератор к дому без автоматического переключателя

Часто ли вы испытываете внезапное отключение электричества у себя дома? Вы хотите знать, как подключить генератор к дому без автоматического переключателя?

Если у вас часто случаются внезапные отключения электричества, вы, вероятно, захотите использовать генераторы в качестве резервного источника электроэнергии. А использовать удлинитель для подключения генератора к дому без переключателя легко, но это немного беспорядочно, не так ли?

Чтобы сделать его чистым и доступным, я настоятельно рекомендую установить вилку генератора для дома, о чем вы узнаете из этой статьи.

Необходимые инструменты

• Комплект розеток с двойной розеткой для чистого электрического соединения
• Трехконтактная круглая вилка и провод для подключения коробки подачи питания к переносному генератору
• Тестер потребляемой мощности ватт для считывания мощности, производимой портативным генератором
• Удлинитель для подключения силовой розетки внутри к генератору
• Ручная дрель для проделывания отверстия в стене
• Качели для вырезания гипсокартона
• Винт Philip для крепления розетки
• Защитное снаряжение для дополнительной безопасности при работе с электроинструментом
• Металлический водонепроницаемый бокс для защиты лески от возможных повреждений
• Герметик для прочного водонепроницаемого монтажа
• Генераторная установка резервного электроснабжения

Вы можете использовать старую удлинительную трубку, но убедитесь, что линия и концевые заглушки не повреждены.

Идеальная длина линии для подключения генератора — не менее 25 футов. Вы можете использовать столько, сколько вам нужно для подключения генератора, но для этого также потребуется вместительный водонепроницаемый ящик для хранения.

Я использую генератор мощностью 3500 Вт и 30-амперные прерыватели с питанием 120 вольт для этого приложения. Вам не понадобится ничего более мощного, так как это только резервное копирование при отключении электроэнергии. Возможно, вы захотите использовать более мощный генератор, но вам следует обновить электрические провода, необходимые для его подключения.

Кроме того, идеально использовать автоматический переключатель резерва для подключения генератора к дому, особенно если у вас есть более мощные генераторы с более высоким напряжением.

Пошаговое руководство по использованию генератора без использования безобрывного переключателя

Шаг 1. Создайте место для распределительного ящика розетки

Создайте место для розетки генератора в предпочтительном месте. Для этого с помощью вибрационного инструмента для дерева и гипсокартона создайте в стене прямоугольное отверстие, подходящее для вашей розетки.Если у вас бетонная стена из цемента, вы также можете использовать дрель.

Шаг 2. Просверлите отверстие для прокладки кабелей генератора к розетке

С помощью дрели проделайте отверстие для проводов снаружи вашего дома. Убедитесь, что он больше ожидаемого диаметра ваших проводов. Таким образом, вы можете предотвратить повреждение электрических проводов при их установке в розетке.

Шаг 3. Установите водонепроницаемую коробку снаружи стены

Установите водонепроницаемый бокс на внешней стене.Эта коробка предназначена для защиты вашей торцевой заглушки от любых возможных повреждений. Вы можете использовать любой сейф, такой как этот Sigma Electric Box, для закрытия концевой заглушки. Однако вам может потребоваться более крупный сейф, который подходит для ваших проводов.

Шаг 4: Подключите провод к розетке

Чтобы подключить провода к розетке, вставьте другой конец проводов с вилкой вне дома. Вставив линию, вы можете собрать комплект розетки внутри.

При сборке розетки и провода можно заделать внешнее и внутреннее отверстие герметиком.Это необходимо для гидроизоляции вашей установки.

Шаг 5: Подключите генератор к розетке и проверьте его

Чтобы проверить соединение с этим типом вилки, включите питание генератора, наденьте вилку входа и вставьте удлинитель во входной разъем генератора. Подключите тестер энергопотребления и подключите некоторые приборы с номинальной мощностью, совместимой с вашим генератором, чтобы узнать, сколько ватт выдает ваш генератор.

Вы можете посмотреть это видео на GetMyTips, чтобы подключить генератор к дому.Это дает вам наглядное представление о том, как можно безопасно выполнить это пошаговое руководство.

Сколько устройств и устройств я могу использовать с генератором на 3000 Вт

Ответ зависит от того, сколько ватт у вашей техники или сколько устройств у вас дома. Вы даже можете одновременно использовать несколько светильников с меньшей мощностью и некоторые электрические устройства, такие как зарядное устройство для телефона и портативный компьютер.

Это означает, что вы можете запускать несколько устройств и фонарей, если они не превышают максимальную мощность генератора.

Однако, если вам нужно запустить энергоемкие приборы, такие как переносная электрическая плита, вам может потребоваться запустить ее индивидуально. Это сделано для предотвращения перегрузок, которые могут вызвать повреждение цепи вашего генератора. Также рекомендуется провести существенный анализ энергопотребления ваших бытовых приборов, прежде чем использовать их в резервном источнике питания.

Примечание: неправильный расчет мощности может вызвать перегрузки, которые могут повредить схему генератора. Таким образом, вместо того, чтобы стремиться к максимальной номинальной мощности 3000 Вт, вы должны ориентироваться только на 2500–2800 Вт.Это предотвратит повреждение вашего генератора и продлит срок его службы.

Будет ли 15-киловаттный генератор работать в доме

Большинство бытовых электроприборов среднего уровня потребляют от 3000 до 6500 Вт электрической мощности. Таким образом, если у вас есть генератор мощностью 15 кВт, вы, вероятно, сможете управлять с ним всей бытовой техникой и освещением. Кроме того, он обычно поддерживает выходную электрическую мощность как 120 В, так и 240 В, позволяя запускать как маломощные, так и высокомощные машины.

Проще говоря, 1 кВт равен 1000 Вт номинальной мощности.Следовательно, генераторная установка мощностью 15 кВт имеет мощность 15 000 Вт. Однако, если у вас есть более мощные приборы, которые вы используете сразу, даже генератора на 15 кВт может быть недостаточно. Прежде чем запускать их все на своем генераторе, вам следует сначала рассчитать потребности вашего домохозяйства.

Кроме того, использование ручных безобрывных переключателей, блокировки генератора или автоматического безобрывного переключателя имеет важное значение для резервного электропитания мощностью 15 кВт. Таким образом, вы можете легко переключиться на основной источник электропитания при возобновлении подачи электроэнергии.

Потому что, если у вас есть резервная электроэнергия, работающая одновременно с основным источником питания, вы можете повредить свой генератор.

Заключение

Этот метод подключения генератора к дому без установленного безобрывного переключателя удобен, особенно если вам нужен только небольшой электрический генератор.

Для этого приложения вы можете использовать любой сейф, особенно если вы хотите использовать удлинители.

Итак, что вы думаете об этом пошаговом руководстве о том, как подключить генератор к дому без автоматического переключателя? Стоит ли делиться этой идеей с соседом? Поделитесь своими мыслями в разделе комментариев ниже.

Как подключить генератор к вашему дому — Tool Scout

Передаточный переключатель — это важнейший аспект безопасной работы домашнего генератора (и, во многих случаях, законной). Передаточный переключатель изолирует электрическую нагрузку, позволяя вашему дому работать от муниципальной энергии или энергии генератора, не смешивая их.

Это предотвращает утечку электричества из вашего генератора на городские линии электропередач и создание опасности для людей, которые могут работать на этих коммунальных сетях во время отключения электроэнергии.Профессионально установленный переключатель резерва — лучший и самый безопасный способ использовать генератор для питания вашего дома.

Однако генераторы со встроенными безобрывными переключателями могут быть более дорогими, а в экстренных случаях у электрика может не быть времени для их установки.

Итак, вот инструкции о том, как подключить генератор к вашему дому с переключателем или без него.

Как подключить генератор к дому

Во-первых, вам понадобится переключатель и кабели .Передаточный переключатель — это устройство, которое подключается к генератору и позволяет подключить его к дому.

Вы можете арендовать или купить один; подключение генератора без надлежащего оборудования может привести к серьезным повреждениям.

Это вопрос, который задают многие домовладельцы, поскольку все больше людей покупают генераторы, чтобы быть готовыми к отключениям электроэнергии. Ведь основная функция генератора — обеспечивать электричеством после стихийного бедствия или других чрезвычайных ситуаций.

Теперь, когда у вас есть передаточный переключатель, вы можете соединить все вместе, о чем мы поговорим позже.Генератор следует подключить к розетке безобрывного переключателя , а затем подсоединить кабели к розеткам дома.

Последний шаг — подключение устройств к кабелям. Вам понадобится один шнур для каждого устройства, поэтому это может быть неудобно, если у вас много электрических устройств.

Хорошая новость заключается в том, что если вы держите генератор вдали от близкого расстояния, он не должен создавать опасность возгорания или мешать работе источника питания. Также убедитесь, что он работает на улице, чтобы избежать отравления угарным газом.

Как установить автоматический переключатель генератора?

Если у вас есть руки, вы можете установить переключатель самостоятельно. Но не пытайтесь сделать это, не имея четкого представления о вашей цели и подходящего оборудования. Дело не в обмороке! Желательно, чтобы выключатель устанавливал лицензированный электрик.

Но если вы одержимы идеей делать это самостоятельно, давайте начнем с основ.

Будьте готовы, прежде чем поднимать инструменты и загружать грузовик. Вам понадобится специальный автоматический выключатель или блок предохранителей для вашего генератора, что позволит ему работать независимо.Самый большой генератор в вашем районе должен быть подключен к главному выключателю, а другие генераторы должны быть подключены к отдельному выключателю или предохранителям.

Постарайтесь проложить тяжелые кабели от центра нагрузки до генератора и убедитесь, что они достаточно длинные, чтобы их можно было легко протянуть между двумя точками. Убедитесь, что все соединения выполнены правильно; нет права на ошибку.

Убедитесь, что у вас достаточно места для правильного запуска генератора. Со всех сторон генератора должно быть не менее 2 футов и 10 футов от других источников тепла, таких как водонагреватель, печь или камины.Это особенно важно, если вы планируете однажды отправиться с ним в поход!

Компания Fisher-Price не имеет себе равных в области электромонтажа. Если вы не знакомы с электропроводкой, сделайте себе одолжение и наймите лицензированного электрика. Не стоит рисковать жизнью и здоровьем.

Ручные или универсальные переключатели резерва?

Ручные переключатели передач работают как традиционные коробки выключателей. Универсальный коммутатор автоматизирует этот процесс за миллисекунды.Передаточный переключатель автоматически включает и выключает размыкатели, так что общая потребляемая мощность превышает максимальную номинальную нагрузку вашей энергосистемы.

Универсальные переключатели также полезны, поскольку они автоматически обнаруживают сбой в электросети и переключаются обратно на генератор.

Некоторые переключатели также содержат резервную батарею, которая может поддерживать работу приборов до тех пор, пока не отключится питание при отключении генератора. Универсальные переключатели также автоматически переключат ваш дом обратно на электрическую сеть, когда снова будет подано электричество.Переключатель важен, потому что.

Если вы не можете найти переключатель в магазине, у вас может возникнуть соблазн установить ручной переключатель.

Главное, что действительно важно, чтобы каждый шнур был вставлен в правильное место и чтобы все было правильно прикреплено перед включением генератора.

Универсальный безобрывный переключатель требует большей настройки и работы, чем ручной безобрывный переключатель. Универсальные переключатели резерва можно приобрести в большинстве хозяйственных магазинов, но переключатели ручного переключения иногда можно приобрести только через компании по аренде.

Подсоединение генератора к дому без переключателя

Помните, что эта задача может быть опасной для людей, не являющихся квалифицированными электриками , и является незаконной во многих областях.

Это не должно выполняться любителем, за исключением экстренных случаев. С учетом сказанного, если вы думаете, что это не для вас, вы всегда можете подумать о найме квалифицированного электрика для установки безобрывного переключателя на ваш генератор.

Итак, разобравшись с мерами безопасности, давайте перейдем к делу и разберемся, как подключить ваш генератор.

Что вам понадобится

Набор электрических инструментов. Вам понадобятся такие инструменты, как дрель, гаечный ключ, плоскогубцы, изолента, отвертки и тому подобное. Вам также могут понадобиться стамески, клей и другие обычные бытовые инструменты.

Защитное снаряжение

Вам потребуются рабочие ботинки со стальным колпачком, которые заземляют ваше тело, защитные очки, стабилизатор напряжения и прочные рабочие перчатки.

Электрические провода

В большинстве случаев вам понадобится как минимум три набора проводов — не менее 10 футов провода 10 калибра.Для новичков лучше всего использовать провода трех разных цветов, чтобы избежать путаницы.

Комплект блокировки

Комплект блокировки должен соответствовать техническим характеристикам и модели вашего генератора . Комплект блокировки менее эффективен, но более доступен по цене, чем автоматический выключатель

Выключатель

Если в вашей существующей коробке выключателя есть несколько пустых мест, вам может не понадобиться новый выключатель, но в большинстве случаев он потребуется.

Выберите прерыватель, который соответствует мощности вашего генератора и требованиям вашего дома.Для большинства домов достаточно двухполюсного выключателя на 30 А с двумя полюсами, но убедитесь, что он совместим с вашим генератором.

Входная вилка

Для вашего генератора требуется , чтобы иметь большую круглую вилку для подключения в этом случае. Генератор должен указать силу тока, на которую он рассчитан, и убедиться, что вилка совместима с вашим генератором.

Подключение генератора P Выход из строя — Выполните следующие действия

• Найдите точку доступа и просверлите отверстие в стене вашего дома.Это отверстие должно быть как можно дальше от генератора и достаточно большим для размещения входящих проводов.
• Смонтируйте ввод питания снаружи вашего дома. Расположите его на расстоянии нескольких футов от просверленного отверстия.
• Выключите основное питание. Чрезвычайно важно выключить питание главным выключателем, прежде чем продолжить.
• Смонтируйте кабелепровод на вводе питания. Пропустите провода один за другим и убедитесь, что все соединения надежны и надежны.
• Установите фиксатор выключателя в коробку выключателя или установите новый выключатель.
• Подсоедините подводящие провода к держателю выключателя или к новому выключателю.
• Закройте коробку выключателя.

Во время следующего отключения электроэнергии просто используйте кабель для подключения генератора к новой входной вилке, которая, в свою очередь, подключится к коробке выключателя.

Хотя этот вариант более доступен по цене, чем раздаточная коробка, он может быть чрезвычайно опасным и незаконным.Если вы планируете использовать комплект блокировки вместо раздаточной коробки на постоянной основе, вам все равно следует поручить его установке профессиональному электрику.

Если вы уверены в своих навыках, вы можете завершить установку комплекта блокировки , а затем поручить проверку вашей работе профессиональному электрику. Это может позволить вам сэкономить деньги, но при этом убедиться, что вы используете свой генератор безопасно и законно.

В заключение

Сегодня многие из лучших и самых надежных домашних генераторов поставляются с безобрывными переключателями, и их стоимость постоянно снижается.

В экстренной ситуации, вместо того, чтобы устанавливать генератор на весь дом , проще, безопаснее и доступнее просто проложить высококачественные удлинители от генератора к необходимому оборудованию.

Это избавляет вас от потенциально незаконных и опасных установок. Подключение генератора к вашему дому, с безобрывным переключателем или без него, всегда должно выполняться профессионалом.

Как подключить портативный генератор к домашнему источнику питания

Как подключить портативный генератор 1-P и 3-P к домашнему электроснабжению с переключением и без переключения или резерва (ATS & MTS)

Мы все страдаем сбой питания при аварийной аварии (т.е. короткое замыкание, перегрузка, повреждение линий электропередачи, подстанций или других частей распределительной системы или штормы и другие плохие погодные условия и т. д.) В этом случае аварийный генератор может использоваться для восстановления подачи электроэнергии в дом или другой подключенная техника.

В этом пошаговом руководстве мы покажем электрическую проводку портативного генератора и схему подключения к домашней электросети и главному распределительному щиту . Мы будем использовать автоматический переключатель , также известный как автоматический переключатель (ATS) , переключатель ручного переключения (MTS или ручной переключатель) для подключения генератора к дому.Кроме того, мы также можем подключить переносной генератор к домашней электросети без переключающего переключателя или безобрывных переключателей.

Используя следующие основные схемы установки электропроводки для подключения генератора, вы можете восстановить аварийное электроснабжение в случае отключения электроэнергии, подключив переносной генератор (газовый / бензиновый / дизельный генератор) к главному распределительному щиту .

Вы также можете прочитать:

Итак, приступим.

Мы можем подключить портативный генератор к нашей домашней системе электроснабжения четырьмя способами.

Каждый метод подключения проводов, работы и эксплуатации был объяснен в пошаговом руководстве. (Пожалуйста, прочтите все предостережения / предупреждения, руководство пользователя и перед установкой генератора в домашнюю систему электроснабжения необходимо соблюдать осторожность.)

Важное примечание:

Электричество — наш враг, если вы дадите ему шанс убью тебя, помни, они никогда этого не упустят. Пожалуйста, прочтите все предостережения и инструкции при выполнении этого практического руководства.

Как подключить портативный генератор к дому с помощью ручного переключателя или ручного безобрывного переключателя (MTS)?

Подключение портативного аварийного генератора к домашней системе электроснабжения с помощью ручного или автоматического переключателя (автоматический переключатель (АВР) — самый безопасный и рекомендуемый метод.

Этапы подключения и установки генератора с использованием Ручной переключатель включения или переключения

Чтобы подключить переносной генератор к домашней системе электроснабжения с помощью ручного переключателя, выполните следующие действия:

1. Установите переключатель (около 63-100 А в зависимости от нагрузки) рядом с главным распределительным щитом. дома.
2. Подключите основной источник питания (линейный и нейтральный) как входящий к первым верхним гнездам переключателя, как показано на рис.
3. Подключите провод кабеля 6 AWG (7/064 ″ или 16 мм ² ) ”к двум нижним пазам переключателя.
4. Теперь подключите 3-контактную розетку к проводу 6AVG и установите ее на стену (рядом с генератором) и вставьте 3-контактную вилку питания генератора в розетку, которую вы установили ранее.
5. Вы сделали и готовы подать аварийное электричество на бытовую технику на случай аварийного отключения электроэнергии.

Связанные руководства:

Ниже приведены схемы подключения проводки генератора с помощью ручного переключения или переключателя.

В случае, если все нагрузки подключены к источнику питания генератора при отключении электроэнергии.

Щелкните изображение, чтобы увеличить

Рис. 1. Как подключить портативный генератор к дому с помощью ручного переключателя или безобрывного переключателя (ATS)

Если вы хотите подключить определенную нагрузку к генератору при отключении сетевого питания i.е. некоторая нагрузка на генератор, а остальная часть на основной источник питания, так как может быть случай, когда генератор не сможет справиться с общей нагрузкой.

Щелкните изображение, чтобы увеличить

Рис. 2 — Схема подключения генератора к домашней электросети с помощью ручного переключателя или безобрывного переключателя (MTS)

Как подключить однофазный генератор к дому с помощью автоматического переключателя переключения или двухполюсного ручного переключателя Передаточный переключатель (МТС)?

Таким образом, мы должны использовать двухполюсный (2P) автоматический переключатель передачи или переключения для подключения генератора к дому.Метод подключения такой же, как указано выше для метода 1, но мы должны использовать однофазное двухполюсное автоматическое переключение вместо ручного переключателя. Нет сомнений в том, что когда питание восстанавливается от электросети, автоматический переключатель автоматически определяет мощность и перенаправляет от источника питания генератора к основному источнику и наоборот.

Примечание: вы также можете использовать трехполюсное (3P) переключение вместо двухполюсного.

Щелкните изображение, чтобы увеличить

Рис. 3. Как подключить генератор к дому с помощью автоматического переключателя или безобрывного переключателя (ATS)

Как подключить переносной генератор к дому без переключателя или безобрывного переключателя

Установка процесс такой же, как указано выше, но без MTS (ручной перевод или переключение Siwtch).Для этого метода отключите как главные выключатели (MCB) основного источника питания, так и вторичный MCB, к которому должен быть подключен генератор. Теперь подключите вход питания или 3-контактный разъем питания ко второму MCB, используя 6 AWG (7/064 ″ или 16 мм ² ) ». Теперь подключите 3-контактный штекер генератора к этому разъему питания или розетке (как показано на рисунке ниже). Вы сделали!

Синяя линия (на рис. 5, 6, 8 и 9) и стрелки ( ↑ ) показывают поток мощности в цепи.

Щелкните изображение, чтобы увеличить

Рис. 4. Как подключить портативный генератор к дому без переключения или резерва?

Эксплуатация и работа

1. В случае отсутствия электроснабжения от электросети:

В этом случае генератор подает электроэнергию на бытовые приборы, и поток энергии будет продолжаться к подключенным электрическим приборам и устройствам через (Красная линия в синем прямоугольнике) с помощью генератора (как показано на рисунке ниже).

Красная линия в прямоугольнике Синий ) и стрелки ( ↑ ) показывают поток мощности в цепи.

Связанное сообщение: Как подключить Battereis последовательно, параллельно и последовательно-параллельно?

Примечание: Пожалуйста! Будь осторожен.

В этом случае первый MCB (главный выключатель, который подключен к основному источнику питания) будет находиться в положении «OFF», а второй переключатель MCB (который подключен к генератору) должен быть в положении «ON». В целях дополнительной безопасности отключите 3-контактную розетку питания, выключив кнопку, когда генератор не используется.

Щелкните изображение, чтобы увеличить

Рис. 5 — Как подключить генератор к распределительному щиту

2. В случае восстановления электроснабжения от электростанции:

В этом случае основные электрические линии подают электроэнергию на бытовые приборы и поток энергии будут продолжаться к подключенным к системе электроприборам через (красная линия в синем прямоугольнике) основной источник питания от электростанции. Таким образом, переносной генератор остается в режиме ожидания.

Синяя линия и стрелки ( ↑ ) показывают поток мощности в цепи.

Рис. 6 — Как подключить аварийный генератор к дому?

Похожие сообщения:

Примечание: Пожалуйста! Будь осторожен.

В этом случае первый MCB (главный выключатель, который подключен к основному источнику питания) будет находиться в положении «ON», а второй выключатель MCB (который подключен к генератору) должен быть в положении «OFF». В целях дополнительной безопасности отключите 3-контактную розетку питания, выключив кнопку, когда генератор не используется.

Предостережения и предупреждения :

Только 1 MCB должен быть включен одновременно. Если второй MCB находится в состоянии «ВКЛ» на приведенных выше рисунках и в работе, то есть оба старших разряда переключаются в положение «ВКЛ» одновременно. Потом;

1. Когда электроснабжение восстанавливается от электростанции, это может повредить ваш генератор или сжечь всю систему, что может вызвать поражение электрическим током и опасность, опасный пожар и взрыв одновременно.
2. Когда основное электроснабжение недоступно, генератор будет отправлять электроэнергию обратно в основные кабели и линии, что может вызвать перегрузку генератора и может привести к поражению электрическим током тех линейщиков и электриков, которые работают / ремонтируют в других домах и на линиях электроснабжения.

Электропроводка от портативного генератора до бытового питания с отдельным MCB

• Пожалуйста, прочтите все данные примечания, предупреждения, инструкции, руководства и предостережения , прежде чем применять этот метод, поскольку он может быть незаконным в некоторых странах из-за безопасности и опасности.Кроме того, это не рекомендуется для новичков и только возможный способ для практических инженеров и опытных техников в случае очень чрезвычайной ситуации (например, сбой питания в больницах во время серьезных операций), и нет альтернативы для восстановления источника питания.

Это довольно простой (а также опасный) метод подключения генератора к плате предохранителей с помощью 3-контактной настенной розетки Power и дополнительного MCB для быстрого восстановления подачи питания в случае сбоя в электросети.

В случае сбоя питания просто выключите главный выключатель (DP MCB) и просто подключите 3-контактный штекер генератора к 3-контактному разъему питания / настенной розетке, которая уже установлена ​​в домашней системе электропроводки, как показано на приведенная ниже схема подключения.

Щелкните изображение, чтобы увеличить

Рис. 7. Подключение переносного генератора к бытовому источнику питания с отдельным MCB

Эксплуатация и работа

Работа и работа метода № 3 такая же, как и у метода № 2 .

1. В случае восстановления электроснабжения от электростанции:

В этом случае основные электрические линии подают электроэнергию к бытовым приборам, а поток энергии будет продолжаться к подключенным к системе электроприборам через ( Красная линия) от основного источника питания от электростанции. Таким образом, переносной генератор остается в режиме ожидания.

Синяя линия через линию (красная) и стрелки ( ↑ ) показывают поток мощности в цепи.

Примечание: Пожалуйста! Будь осторожен.

В этом случае первый MCB (главный выключатель, который подключен к основному источнику питания) будет находиться в положении «ON», а второй выключатель MCB (который подключен к генератору) должен быть в положении «OFF». В целях дополнительной безопасности отключите 3-контактную розетку питания, выключив кнопку, когда генератор не используется.

Щелкните изображение, чтобы увеличить

Рис. 8 —

2. В случае, когда электроснабжение от электросети недоступно:

В этом случае генератор подает электроэнергию на бытовые приборы, и поток энергии будет продолжаться на подключенные электрические бытовые приборы и устройства через (Красная линия) от генератора (как показано на рисунке ниже).

Синяя линия через линию (красная) и стрелки ( ↑ ) показывают поток мощности в цепи.

Похожие сообщения:

Примечание: Пожалуйста! Будь осторожен.

В этом случае первый MCB (главный выключатель, который подключен к основному источнику питания) будет находиться в положении «OFF», а второй переключатель MCB (который подключен к генератору) должен быть в положении «ON». В целях дополнительной безопасности отключите 3-контактную розетку питания, выключив кнопку, когда генератор не используется.

Щелкните изображение, чтобы увеличить

Рис. 9 —

Предостережения и предупреждения :

Только 1 MCB должен быть включен одновременно. Если второй MCB находится в состоянии «ВКЛ» на приведенных выше рисунках и в работе, то есть оба старших разряда переключаются в положение «ВКЛ» одновременно. Потом;

1. Когда электроснабжение восстанавливается от электростанции, это может повредить ваш генератор или сжечь всю систему, что может вызвать поражение электрическим током и опасность, опасный пожар и взрыв одновременно.
2. Когда основное электроснабжение недоступно, генератор будет отправлять электроэнергию обратно в основные кабели и линии, что может вызвать перегрузку генератора и может привести к поражению электрическим током тех линейщиков и электриков, которые работают / ремонтируют в других домах и на линиях электроснабжения.
3. Если вы этого не сделаете. Если у вас достаточно практического опыта и вы не уверены в правилах безопасности, установленных поставщиком электроэнергии или руководством пользователя генератора в вашей стране, не применяйте этот метод для подключения портативного генератора к домашней системе электроснабжения.Также рекомендуется перед внедрением этого метода обратиться к лицензированному электрику или энергоснабжающей организации.

Как подключить 3-фазный генератор к дому с 4-полюсным автоматическим переключателем?

Чтобы подключить трехфазный переносной генератор к домашней электросети , мы должны использовать четырехполюсный (4P) переключатель или автоматический переключатель . Метод подключения такой же, как указано выше, для однофазного генератора и переключателя, но мы должны использовать трехфазный 4-полюсный переключатель с ручным переключением.Это наиболее надежный и рекомендуемый способ подключения генератора к домашней электросети, потому что при восстановлении питания от электросети автоматический переключатель автоматически обнаруживает питание и перенаправляет с источника питания генератора на основное и наоборот.

Связанные сообщения:

Примечание: Вы можете использовать трехполюсный (3P) автоматический переключатель вместо , если Четырехполюсный (4P) переключатель .

Щелкните изображение, чтобы увеличить

Рис. 10. Как подключить 3-фазный генератор к дому с помощью 4-полюсного переключателя с ручным переключением

Как подключить 3-фазный генератор к дому с помощью 4-полюсного переключателя с ручным переключением?

Нет большой разницы в соединениях проводов для автоматических и ручных переключателей и безобрывных переключателей с переносным генератором .В следующем подключении проводки мы использовали четырехполюсный ручной переключатель для подключения трехфазного аварийного генератора к распределительным щитам. Подключение проводки трехфазного переключателя аналогично подключению однофазного двухполюсного переключателя в первом методе, в то время как есть еще два разъема для дополнительной линии и нейтрали, как показано на рисунке ниже.

Связанные сообщения:

Примечание: вы можете использовать трехполюсный (3P) ручной переключатель вместо , если Четырехполюсный (4P) переключатель .

Щелкните изображение, чтобы увеличить

Рис. 11. Как подключить 3-фазный генератор к дому с 4-полюсным автоматическим переключателем?

Цветовой код проводки:

Мы использовали Красный для Live или Фаза , Черный для Нейтраль и Зеленый для заземляющего провода в одной фазе и красный, желтый и синий для трех фаз или линий. Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Однофазный 120 В AC:

Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Провод заземления

: Три

Черный = Фаза 1 или Линия 1 , Красный = Линия 2, Синий = Линия 3, Белый / Серый = Нейтраль и Зеленый / Желтый = Провод заземления

IEC :

Однофазный 230 В переменного тока:

Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = Заземляющий провод

Трехфазный 208 AC:

Серый = Фаза 1 или Line1 , Черный = Line 2 = Neral = Line 3, Blue и Зеленый = Провод заземления

Общие меры предосторожности

Общие меры предосторожности при игре с электричеством.

• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Подберите подходящий по размеру кабель с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа)
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, знающих, как обращаться с электричеством.
• Прочтите все инструкции, руководства пользователя, предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно..

Вы также можете прочитать другие руководства по установке электропроводки.

Как подключить генераторный выключатель к дому

Генератор работает для подачи энергии в дом, когда произошло отключение электроэнергии из-за сбоя в электросети и отключение питания. Люди могут использовать портативный генератор в качестве резервного генератора в редких случаях отключения электроэнергии. Другие установят выключатель генератора в доме, когда отключение электроэнергии станет более частым и потребуется временное электричество.Переносной генератор часто используется в качестве резервного генератора при установке переключателя генератора.

Передаточный переключатель будет установлен вместе с генератором, поскольку он более безопасен, чем прямое подключение приборов к генератору. Портативные генераторы вырабатывают небольшое количество энергии, которое в основном подключается к холодильнику и некоторым источникам света. Когда генератор используется для питания большей части дома, тогда возникает необходимость в безобрывном переключателе.

Существует множество причин, по которым безобрывные переключатели генераторов необходимы, когда переключатель генератора подключен к дому:

• Переносные генераторы могут питать только несколько приборов, и для них требуются удлинители, которые могут быть опасными.Переносные генераторы могут временно обеспечивать питание основных приборов, но это более рискованно, чем наличие проводного генератора
• Автоматические переключатели, подключенные к домашней электросистеме, правильно переключают нагрузку на основные приборы. Поскольку эти основные устройства также подключены к электрическому распределительному щиту и автоматическому выключателю, это устраняет необходимость отсоединять шнуры от распределительного щита, чтобы подключить их к генератору.
• Без автоматического переключателя проводной генератор будет продолжать питать дом, даже если электричество было восстановлено.Это чрезвычайно опасно, поскольку может привести к обратной подаче электрического тока, вызывая электрическую перегрузку. От этого также могут пострадать коммунальные службы, работающие над восстановлением электроэнергии. Передаточный переключатель остановит временную силовую нагрузку, как только питание будет восстановлено.

Существует два основных типа генераторных выключателей, которые могут быть установлены и подключены к дому:

• Ручной переключатель резерва — он дешевле, чем автоматический, но требует больше работы для активации.Когда требуется электричество, человеку нужно будет включить генератор и выбрать, какие области дома или цепи будут получать электроэнергию. Это более популярные генераторы из-за того, что их дешевле устанавливать, даже если их нужно включать и выключать вручную.
• Автоматический переключатель резерва — при отключении электроэнергии эти генераторы автоматически подключают дом к электросети. Он также отключится после восстановления питания, чтобы предотвратить перегрузку. Необходимо настроить параметры восстановления питания в разных частях дома, но при активации они останутся неизменными.Автоматические системы дороже в установке и покупке, поэтому они часто не так популярны, как ручные переключатели.

Выключатель генератора требует правильного планирования, чтобы убедиться, что он работает правильно и правильно восстанавливает питание:

• Определение размеров — в доме необходимо установить генератор правильного размера, чтобы обеспечить достаточную доступную электрическую мощность. Если переключатель генератора слишком мал, это может вызвать нагрузку на системы и привести к перегрузке цепей.
• Расположение — генератор должен быть расположен в месте с хорошей вентиляцией и снаружи. Когда генератор работает, все окна и двери рядом с ним должны быть закрыты, так как выделяемые газы опасны.
• Топливо — чтобы заправить генератор, он должен быть прохладным и иметь свежее топливо, а не топливо, которому уже много лет.
• Ранняя эксплуатация — при необходимости в генераторе его следует включить раньше, чтобы он мог правильно запитать себя и дом. Электрические системы, приборы и освещение следует включать по очереди, чтобы предотвратить перегрузку генератора.
• Безопасность — не включайте генератор, если он мокрый, и следите за тем, чтобы дети и домашние животные не приближались к нему.

Чтобы получить инструкции по планированию и подготовке к отключению электроэнергии, мы настоятельно рекомендуем вам прочитать наш блог для получения дополнительной информации.

Как безопасно подключить генератор к электрической панели

Как подключить портативный генератор к электрической панели

Предупреждение: существуют безопасные способы питания вашей электрической панели с помощью генератора.Однако «обратное питание» вашей электрической панели опасно и может привести к поражению электрическим током, пожару и смерти. Электрические токи не должны течь в обратном направлении от выходов сушилки к панели. Попытка обратной подачи вашей панели может повредить работнику коммунального предприятия, ремонтирующему линии поблизости.

Тем не менее, если вы хотите подключить свой портативный генератор к домашней электрической коробке, ниже представлен самый безопасный и лучший способ сделать это.

Использование безобрывного переключателя или системы защитной блокировки для подключения генератора к электрической панели

Лицензированный электрик имеет квалификацию для установки включенного в реестр UL или системы защитной блокировки на вашу электрическую панель.Список UL подтверждает, что трансферт прошел критические испытания и соответствует всем необходимым требованиям безопасности.

Передаточный переключатель: Передаточный переключатель — это ручной способ переключения с электросети на генерируемую. По сути, вы отключаете одно питание и переключаетесь на другое. В этом случае генерируемый вами источник питания может поступать от портативного генератора в безопасном месте поблизости.

Система защитной блокировки: На рынке существует множество продуктов для безопасного подключения портативного генератора к домашней панели.Устройство Reliance Electric Interlock представляет собой вспомогательную панель со встроенными амперметрами. Его можно установить в доме со стандартной панелью дома, что позволяет домовладельцу выбирать, какое оборудование добавляется к генератору. Отдельные амперметры показывают, сколько усилителей добавляется. В результате это помогает предотвратить отключение выходного выключателя генератора из-за перегрузки.

Только лицензированный электрик должен устанавливать автоматический переключатель или систему блокировки, включенную в список UL.

Две команды Cooper помогут вам

Cooper Electrical Services и Cooper Mechanical Services обслуживают Миртл-Бич и Гранд-Стрэнд.Cooper — ваш поставщик всех услуг, связанных с электричеством, механикой, производством электроэнергии и HVAC.

Вы пытаетесь максимально использовать возможности портативного генератора? Позвоните в Cooper, чтобы получить беспрецедентный опыт и обслуживание.

Как подключить генератор к дому без переключателя

Может быть сложно подключить генератор к домашней панели без автоматического выключателя. Когда дело доходит до безопасной работы домашнего генератора, безбарьерный переключатель необходим (и, в большинстве случаев, это требование закона).

Передаточный переключатель разделяет электрическую нагрузку, позволяя вам использовать в вашем доме городскую или генераторную мощность без переключения между ними. Это предотвращает попадание энергии вашего генератора на городские линии электропередач, что подвергает риску людей, работающих на этих линиях, во время отключения электроэнергии.

Самый простой и безопасный способ использовать генератор для питания вашего дома — использовать правильно установленный безобрывный переключатель. Однако генераторы со встроенными безобрывными переключателями более дороги, и у электрика может не хватить времени для его установки в аварийной ситуации.

В случае возникновения чрезвычайной ситуации, вот инструкции, как подключить генератор к вашему дому без автоматического переключателя.

Требуется ли безобрывный переключатель для подключения генератора?

Хотя это строго не требуется, вы можете использовать генератор без безобрывного переключателя, но есть множество причин, по которым настоятельно рекомендуется его установка в вашем доме, когда вы подключаете генератор к панели без безобрывного переключателя.

Национальный электротехнический кодекс требует, чтобы у вас был правильно установленный переключатель при подключении переносного генератора к электрическому оборудованию в вашем доме.

Это особенно важно, если вы собираетесь продать свой дом в ближайшее время. При неправильной установке это может привести к нарушениям кода.

Это самый безопасный способ подключения генератора к дому. Обратная подача может происходить при использовании удлинительных кабелей. Это увеличивает риск поражения электрическим током или возгорания, которые могут привести к серьезным травмам или смерти, либо к материальному ущербу.

Кроме того, большинство наших электроприборов, таких как водонагреватели, кондиционеры и печи, подключены; нельзя использовать удлинитель для подключения к генератору.

Кроме того, в случае отключения электроэнергии, возиться с удлинителями для подключения портативного генератора должно быть последнее, о чем вы должны думать.

Автоматический выключатель позволит вам быстро и безопасно запитать дом во время отключения электроэнергии.

ПРЕДУПРЕЖДЕНИЕ: Подключение генератора к дому без автоматического выключателя опасно. Автоматические переключатели дороги в покупке и установке, но они необходимы для правильной работы электрической системы дома.

Передаточные переключатели рекомендованы Министерством энергетики США. У ваших государственных и муниципальных агентств по ликвидации последствий стихийных бедствий, а также у местных поставщиков коммунальных услуг могут быть свои собственные рекомендации, которым вы должны следовать.

Также существует проблема ответственности. Если вы выполняете неразрешенную работу в своей системе, вы всегда будете нести ответственность за любые травмы или ущерб, вызванные вашими действиями. В случае пожара ваша страховая компания может отказать вам в покрытии. Это просто того не стоит.

Кроме того, поскольку такие переключатели позволяют переключать нагрузку, компактный генератор может питать ваш обогреватель, холодильник и другие приборы в зависимости от выбранной вами схемы.

Как подключить генератор к дому без автоматического переключателя — вещи, которые вам понадобятся

Комплект блокировки

Комплект блокировки должен соответствовать характеристикам и модели вашего генератора. Комплект блокировки менее эффективен, чем безбарьерный переключатель, но он дешевле.

Когда отключится электричество, просто включите генератор в ту же розетку, что и раньше. Однако внешняя розетка не подключается к безобрывному переключателю; вместо этого он подключается к вашей старой монтажной панели.

Комплект блокировки — это металлический кронштейн, который устанавливается на панели управления. После установки блокировка не позволяет вам включить главный выключатель на сервисной панели во время работы генератора. При восстановлении питания блокировка возвращается в исходное положение.В результате электричество идет только в одном направлении.

Электрик может сказать вам, соответствует ли блокировка требованиям вашего местного здания и совместима ли она с электрической системой.

Защитное оборудование

Штанга напряжения, защитные очки, пара рабочих ботинок со стальным колпачком и прочные рабочие перчатки — все это необходимо.

Провода

В большинстве случаев необходимы как минимум три набора проводов 10-го калибра. Обязательно приобретите цветные провода, чтобы их можно было легко идентифицировать во время использования.

Впускная пробка

Чтобы подключить генератор таким образом, вам понадобится большая круглая вилка. Важно проверить номинальную силу тока генератора и убедиться, что ваша вилка подходит к генератору.

Отбойный молоток

Вам может не понадобиться новый выключатель, если у вас есть несколько пустых мест на существующей панели выключателя, но для большинства установок требуется новый выключатель.

Убедитесь, что в вашем доме и в генераторе есть правильный выключатель. Для большинства домов достаточно иметь двухполюсный выключатель на 30 А, но убедитесь, что он также совместим с вашим генератором.

Как подключить портативный генератор к дому без автоматического переключателя — выполните следующие действия

Мы рекомендуем нанять электрика. То, что вы делаете, опасно, особенно если у вас нет опыта работы с электричеством. Настоятельно рекомендуется проконсультироваться с лицензированным электриком, даже если у вас есть все инструменты и материалы.

Следующие шаги показывают, как подключить генератор к дому без автоматического переключателя, используя блокировочный комплект:

• Шаг1. Выключите все автоматические выключатели, как главные выключатели, так и выключатели ответвлений.
• Шаг 2. Установите блокировочную пластину на место. Эти металлические пластины могут легко закрыть органы управления вашего выключателя.
• Шаг 3. Для подключения генератора к входной вилке используйте шнур питания генератора и проводку из комплекта.
• Шаг 4. Запустите генератор и выключите прерыватели на всех основных устройствах. Избегайте перегрузки генератора, используя постоянную мощность, превышающую его номинальную.

Безобрывный переключатель против блокировки — что лучше?

Мы можем с уверенностью гарантировать, что передаточный переключатель будет лучшим выбором для долгосрочного подключения портативного генератора к дому. Автоматические переключатели значительно безопаснее, и они также предоставляют множество выключателей для лучшего управления энергопотреблением в вашем доме.

По юридическим причинам и по соображениям безопасности вы всегда должны проконсультироваться с электриком перед покупкой или установкой каких-либо деталей, независимо от того, какую технику вы используете.Квалифицированный специалист также может помочь вам точно определить устройства соответствующей мощности для ваших энергетических потребностей.

Статьи по теме:

Можно ли подключить генератор к розетке? — Свобода выживания

Один из вопросов, который возникает у домовладельцев после покупки портативного генератора, заключается в том, как подключить его к электросети в своем доме. Один из распространенных вариантов — попробовать подключить генератор к электрической розетке в доме. Хорошо, что вы провели исследование, прежде чем пытаться это сделать, потому что результат может быть плачевным.

Генератор нельзя включать в розетку. Хотя это физически возможно, это сопряжено со значительными рисками. Это не только незаконно в некоторых областях, но также может быть нанесен необратимый ущерб электрической системе дома в результате обратного питания.

Тем не менее, есть способ сделать безопасным включение генератора через переключатель передачи, подобный тому, который можно найти на Amazon. Подробнее об этом чуть позже.

Пожалуйста, продолжайте читать, поскольку мы более подробно рассмотрим, почему подключение к розетке — плохая идея.Я также дам основные правила техники безопасности о том, как правильно подключить генератор.

Почему не включать портативный генератор в розетку

Вот некоторые моменты, которые домовладельцы захотят учесть, прежде чем включать генератор в стандартную электрическую розетку.

Обратная подача

Обычно это самая большая проблема, когда портативный генератор подключен к розетке. Генератор передает в дом много энергии. Если он подключен через обычную розетку, электроэнергия идет прямо в проводку дома без использования прерывателя для регулирования энергии.

Что такое обратная подача?

Обратное питание может произойти, когда сильный нефильтрованный электрический ток подавляет электрическую систему дома, вызывая петлю обратной связи, в которой электрический ток течет в неправильном направлении. Это может привести к необратимому повреждению электрической системы. Также повышен потенциальный риск поражения электрическим током.

Предупреждение: Если происходит обратное питание и кто-то в доме дотрагивается до шнура, идущего от генератора к розетке, есть большая вероятность, что он получит удар электрическим током.Опасность заключается в том, что обратное питание и связанная с этим перегрузка перетекут из домашней электрической системы в общественную. Это означает, что любые рабочие, работающие на основных линиях электропередач, могут получить потенциально опасный для жизни электрический разряд.

Возможен постоянный урон

Повреждение часто происходит в результате включения генератора в розетку. Существует большая вероятность того, что перегрузка, вызванная обратной связью от генератора, вызовет необратимое повреждение электропроводки в доме.Как и в случае любой проблемы с электричеством, существует высокий риск возникновения пожара. Перегрузка также может вернуться назад и сжечь генератор.

Это незаконно

В большинстве мест запрещено подключать портативный генератор к розетке. Из-за опасностей, связанных с использованием генератора таким образом, большинство юрисдикций не допускают этого.

Часто необходимо получить разрешение на установку резервного или переносного генератора, и тогда же будет рассмотрен метод, который будет использоваться для его подключения к дому.Могут быть случайные исключения, но их очень мало.

Страхование не может покрыть ущерб

Любые повреждения, вызванные подключением генератора непосредственно к розетке, могут не подпадать под действие политики вашего домовладельца. Из-за рисков и незаконности такого типа подключения страховые полисы часто не покрывают стоимость любого ущерба. Вместо этого домовладелец будет оставлен на покрытие этих расходов самостоятельно.

Рекомендации по подключению портативного генератора к дому

Хотя включение генератора непосредственно в розетку дома может быть не лучшим вариантом, другие способы намного безопаснее.Ключ к безопасному подключению генератора к дому — убедиться, что электрическая система дома не подключена к основной электросети и к генератору одновременно. Есть несколько способов добиться этого.

Безобрывный переключатель

Это самый простой вариант безопасного подключения портативного генератора к дому. Однако для установки безобрывного переключателя вам понадобится лицензированный электрик, но в конечном итоге дополнительные расходы окупятся.

Как работает безобрывный переключатель

Безобрывный переключатель соединяет генератор с коробкой подачи питания снаружи дома с помощью специального удлинителя с четырьмя штырями.Затем блок подачи питания подключается к безобрывному переключателю, который обычно устанавливается рядом с главной панелью в доме.

При использовании безобрывного переключателя наиболее важные объекты, которые необходимо запитать, будут выбраны домовладельцем до того, как потребуется генератор. Генератор будет настроен на автоматическое обеспечение питанием только тех выключателей, которые питают предварительно выбранные элементы. Все, что нужно сделать домовладельцу, — это подойти к распределительной коробке и переключить переключатель с электросети на мощность генератора.

Это видео очень хорошо объясняет процесс.

Выключатели блокировки

Блокировочные выключатели

подключаются так же, как и автоматические выключатели. Электропитание передается от портативного генератора через четырехконтактный шнур во входную коробку питания.

Однако, вместо того, чтобы передавать мощность генератора на отдельный переключатель передачи, она поступает на переключатель блокировки, расположенный на панели главного выключателя. Переключатель блокировки приводится в действие двумя переключателями, один для основного питания, а другой для генератора.Конструкция блокировки предотвращает включение генератора, если сначала не будет отключено основное питание.

В чем разница между автоматическим переключателем и блокировочным переключателем?

Основное различие между передаточным переключателем и блокировочным переключателем состоит в том, что передаточный переключатель обеспечивает питание только тем вещам, которые были предварительно выбраны. Переключатель блокировки приводит в действие всю панель выключателя и позволяет домовладельцу вручную выбирать, какие элементы будет питать генератор.

Итог

В сегодняшнем неспокойном мире наличие резервного генератора — это разумный способ обеспечить качество жизни во времена раздоров. Я надеюсь, что эта статья помогла вам избежать типичных проблем и максимально использовать вашу ситуацию. Дайте мне знать, как это происходит, в комментариях ниже.

Спасибо за чтение!

Не упустите возможность подключить удлинитель к генератору?

Джим Джеймс

Привет, я Джим и автор этого сайта.
