Как подключить посудомоечную машину к воде и канализации

Не зря существует высказывание – продуманная семья, чтобы избежать проблем на бытовой почве и выяснения отношений, первой из бытовой техники покупает посудомойку. Это устройство многофункционально и способно справляться даже с загрязнениями, на устранение которых вручную уходили бы часы. Современная посудомоечная машина компактна, а надежный бренд, к примеру, Bosch, даст гарантию беспроблемной работы на протяжении нескольких лет.

Схема подключения

Общие замечания

Хотя производители всячески высказываются по поводу надежности своих творений, реалии жизни вносят свои коррективы. Чтобы быть уверенным, что новенькая посудомоечная машина будет действовать без сбоев и не зальет квартиру или дом водой, нужно обеспечить ей соответствующие условия. Подключить посудомоечную машину своими руками несложно, всего лишь нужно следовать нескольким простым условиям:

• Отдельная мощная система энергопитания. В идеале это должен быть подвод линии проводки прямо от щитка и розетка, с собственными автоматами аварийного отключения. Если такой шаг невозможен – нужно подключить устройство к отдельному источнику, который не используют другие приборы.
• Правильно организованный подвод холодной воды. Посудомоечная машина не только чувствительна к давлению жидкости, но и может со временем вызывать затопление, начав пропускать воду.
• Некоторые производители требуют подключить устройство к горячей воде. Целесообразность такого шага может вызывать сомнения.

• Правильно организовать слив и подключить устройство к системе канализации. Посудомоечная машина может предъявлять некоторые специфические требования к организации такого шага.

Если все выполнено правильно, подключение к водопроводу подготовлено и источник горячей воды соответствует нормам, остается только выбрать место для устройства.

Требования к положению

Главное, что нужно соблюдать при выборе места, где будет размещена посудомоечная машина, – подготовка размещения. Это касается и случаев, когда нужно подключить встраиваемую посудомоечную машину. Список критериев таков:

• расстояние до точек, где расположен слив и производится подключение воды, должно составлять около полутора метров, как на фото;
• при установке своими руками обеспечьте ровную поверхность – посудомоечная машина должна четко, всеми четырьмя ножками, устойчиво стоять на полу;
• самостоятельно врезаемая встроенная посудомойка не должна отклоняться от горизонтали больше, чем на 2 градуса;
• до того, как будет устанавливаться врезная посудомоечная машина, нужно проделать все необходимые отверстия в стенках мебели, а также обеспечить нужное расстояние между задней частью корпуса и стеной.

Кроме того, если самостоятельно используются разнообразные системы-предохранители, следует предусмотреть для них защищенные места, обеспечивающие легкий доступ.

Подача холодной воды

Прочитать, к какой воде подключать посудомоечную машину, можно в инструкции завода-изготовителя. В целом, не рекомендуется использовать любую модель при давлении в трубопроводах ниже 100 и выше 1000 Па.

Малое давление не обеспечит разбрызгивание и скорость вращения коромысел, а высокое приведет к преждевременному износу или выходу из строя систем защиты от протечек. При организации подачи воды своими руками следует соблюдать следующие правила:

• Отдельный подвод должен делаться с помощью шланга или пластикового трубопровода. Никаких наращиваний, удлинений.

• Перед устройством обязательно устанавливается фильтр глубокой очистки. Посудомоечная машина очень негативно относится к песку и ржавчине в подаваемой воде.
• Рекомендуется использовать перекрывающий подачу вентиль. Хотя многие модели гарантируют защиту, броски давления в трубопроводе могут вызвать протечки.
• Вместо запорного вентиля, устанавливаемого перед фильтром, можно использовать системы класса Aquastop для гарантии отсутствия аварий. Самостоятельная установка таких контрольных устройств гарантирует отсутствие протечек.

В качестве труб рекомендуется использовать пластик, который хорошо выдерживает давление и температуру до +65°С.

Горячая вода

В большинстве случаев подключить посудомоечную машину к воде, идущей от центрального стояка дома, не рекомендуется и даже крайне нежелательно. Качество такого снабжения находится на таком уровне, который производители (даже BOSCH, который славится знанием реалий российского рынка) и не могли представить.

Исключением может являться случай, когда посудомоечная машина подключена к горячей воде от устройств предварительного нагрева:

• нагревательные котлы;
• системы вторичного нагрева;
• электрические проточные нагреватели.

Требования аналогичны подводу холодной воды. Посудомоечная машина, правильно подключенная к горячей воде даже своими руками, должна быть оборудована всеми мерами безопасности.

Подключение к канализации

Итак, посудомоечная машина подключена к водопроводу, самостоятельно обеспечены все меры защиты, подано электропитание. Иногда слив организуют элементарно, особенно, если речь идет о настольных моделях, – бросают шланг в раковину.

Однако чтобы все было аккуратно, работало без вмешательства и не создавало неудобств, лучше сделать качественно и подключить слив посудомоечной машины правильно. Для этого нужно следовать рекомендациям:

• Для устранения запахов подключение к канализации нужно производить с использованием промежуточного клапана.
• Для размещения шланга можно применять как сифон с отдельным отводом, так и собственный отвод трубы, что будет наиболее правильно.
• Внимательно прочитайте инструкцию. Если подключаете машину к канализации самостоятельно, своими руками, помните, что шланг должен быть расположен не менее 60 см выше точки стока. Некоторые производители требуют специфической высоты расположения самой высокой точки шланга, обычно это связано с особенностями работы помпы.
• Наращивать самостоятельно длину шланга до бесконечности не рекомендуется. Лучшая длина, которую требует посудомоечная машина, – полтора метра. Предел – три метра. Большая длина вызовет чрезмерную нагрузку на помпу устройства и выход ее из строя.
• Наращивать шланг из множества кусков — не рекомендуется, используйте цельный.
• Если посудомоечная машина и стиральная используют одну и ту же точку слива, каждый отвод должен быть оборудован обратным клапаном. Любо должны использоваться специальные сифоны с двумя отводами.

Неправильно подключенная к канализации посудомоечная машина может создавать массу неприятностей. От протечек, запахов до пены моющих средств, буквально вытекающей из всех доступных мест. Поэтому подключайте правильно, особенно уделяя внимание требованиям завода — изготовителя.

Ролик демонстрирует, как самостоятельно подключить посудомоечную машину на видео. Процесс не отличается большой сложностью, требует всего лишь аккуратности и внимательности.

Подключенная к водопроводу, к горячей воде, к канализации и электричеству посудомоечная машина прослужит долгие годы, снимая множество проблем и значительно упрощая быт. Посуда будет гарантированно чистой, а обслуживание устройства – минимальным. Просто соблюдайте ряд несложных правил, и новая покупка будет радовать своей работой снова и снова.

Как подключить посудомоечную машину своими руками

Современная бытовая техника существенно облегчает жизнь хозяйкам. Посудомоечная машина (ПММ) не является исключением. Если вы решили завести такую «помощницу» в доме, ознакомьтесь с данной статьей.

По ходу чтения вы узнаете не только о том, как установить посудомоечную машину, но и как ее выбрать. Расскажем обо всех тонкостях процесса, а также о необходимых инструментах (дрели, штроборезы и многое другое).

Выбираем встраиваемую посудомоечную машину

На рынке существует множество разнообразных моделей, различных по своим функциональным возможностям и цене. Хорошую технику предлагают такие бренды, как Lex, Бош, Электролюкс и т. д.

Совет! При покупке посудомоечной машины нужно обращать внимание не только на репутацию производителя и стоимость модели, но и на габариты, класс энергоэффективности, некоторые другие важные параметры.

При правильном выборе вопрос о том, как разместить посудомоечную машину, не будет вызывать затруднений, да и сама эксплуатация не омрачится какими-либо неудобствами.

Возможные габариты

По размеру посудомойки можно разделить на три основные группы.

1. Мини. Вмещают 5 комплектов посуды. Габариты составляют 50х50х55 см.
2. Узкие посудомоечные машины. В них за один раз можно очистить до 8 комплектов. Такая техника займет 45х55х85 см.
3. Полноразмерные ПММ. Наиболее крупные представители класса. Вмещают до 17 комплектов. Их габариты равны 60х60х85 см.

Перед тем как встроить посудомоечную машину в кухню, стоит оценить не только количество доступной свободной площади, но и интенсивность нагрузки. Для больших семей самым удобным вариантом станет полноразмерная посудомойка. Узкие и миниатюрные модели менее вместительны, но могут устанавливаться даже в шкафы.

Совет! У некоторых производителей габариты выпускаемой техники могут отличаться от стандартных. Иногда разница составляет до 5 см. Поэтому в магазине обращайте внимание на точные размеры, указываемые в техническом описании.

Класс энергоэффективности

Во время работы посудомойка расходует не только воду, но и свет. Чтобы понять, насколько много электричества придется затратить, обращайте внимание на класс энергоэффективности.

Они маркируются следующими символами:

Наиболее экономичны в расходе машины класса A+++. Они затрачивают на 50-80% меньше электроэнергии, нежели аналоги, относящиеся к классу D.

Маркировка

О качестве бытовой техники скажет доступность технической информации. В паспорте устройства должны отражаться следующие сведения.

• Марка и модель.
• Количество вмещаемых комплектов.
• Класс сушки.
• Уровень шума (в Дб).
• Количество расходуемой воды в одном цикле.
• Расход электроэнергии (КВт/ч за 1 цикл).

Внимательное изучение технических данных поможет сравнить разные модели и выбрать оптимальную для конкретных условий использования.

Выбираем местоположение

Перед тем как подключить посудомоечную машину, нужно подобрать для нее наиболее подходящую зону на кухне. Ошибки в выборе места для ПММ могут привести к возникновению сложностей в ее эксплуатации.

Преимущество встраиваемой техники заключается в том, что ее легко спрятать в шкаф модульной мебели. Машинка займет немного места и при этом не будет нарушать общей концепции дизайна и внешнего вида кухни, так как ее скроет фасад. ПММ можно встроить как в напольный модуль, так и на уровне груди.

Совет! Если принимать в расчет необходимость подключения коммуникаций, в частности, водопроводных, логично будет расположить ПММ рядом с раковиной. Отсюда проще протягивать шланги и производить нужные подключения.

Чтобы подобрать наиболее удобное и технически безопасное расположение, перед тем как поставить посудомоечную машину, ознакомьтесь со следующими советами.

• ПММ не должна находиться от плиты, духового шкафа и варочных панелей на расстоянии ближе 40 см.
• Микроволновая печь нужно расположить на расстоянии не меньше 50 см.
• Стиральная машина и посудомойка не должны соприкасаться друг с другом стенками.

Данные правила связаны с особенностью работы разных видов техники. Например, стиральная машина во время отжима производит слишком сильные вибрации. Это может навредить посудомойке. Если два прибора включены одновременно, высока вероятность просто побить всю посуду внутри.

ПММ не должна сильно нагреваться. По этой причине стоит соблюдать дистанцию с плитами, духовыми шкафами и любыми отопительными приборами. Под воздействием высокой температуры уплотнители внутри техники быстро рассохнуться и придут в негодность.

Возможны и другие поломки, которые не исправят по гарантийному талону ввиду нарушения условий эксплуатации. Негативно на работу ПММ могут повлиять и микроволновые волны от СВЧ-печи.

Не рекомендуется ставить посудомоечную машину как продолжение кухонного гарнитура, то есть с одного из краев. В таком случае придется дополнительно заказывать на мебельной фабрике столешницу и фасад, долго подбирая нужные цвета, оттенки и фактуру.

Лучше всего ПММ соседствует с холодильником. Он не сильно нагревается при работе и практически не вибрирует, что обеспечивает стабильное функционирование техники.

Подготовка инструментов, необходимых для монтажа

Перед тем как установить встраиваемую посудомоечную машину, позаботьтесь о наличии следующего оборудования.

• Уровень, желательно лазерный.
• Шуруповерт.
• Набор отверток (плоские и крестовые).
• Молоток.
• Электродрель.
• Плоскогубцы.
• Резиновые прокладки и манжеты.
• Тройники.
• Сифон с патрубком.
• Фильтр тонкой очистки.
• Шланги для подключения водоснабжения и сливного контура.

Для прокладки коммуникаций скрытым способом также понадобиться штроборез.

Совет! Не забудьте запастись вспомогательными инструментами: карандаш, строительный угольник, рулетка, комплекты саморезов.

Подготовка и монтаж коммуникаций

Перед тем как установить встроенную посудомоечную машину, нужно обеспечить надежную подачу воды и электроэнергии. Для этого существует два основных способа: скрытый и открытый монтаж. Первый вариант может использоваться в том случае, когда помещение находится на стадии ремонта и можно прокладывать трубы, кабели в стенах.

Для этого согласно намеченной разметке делают отверстия в перекрытиях. Заложенные в них коммуникации цементируются. Данный способ хорош тем, что провода и отдельные детали не бросаются в глаза, кухня приобретает более аккуратный внешний вид. Но есть и недостатки: в случае аварии, прорыва трубы, придется заново штробить стены для замены или ремонта.

Открытый монтаж коммуникаций выполняется проще и быстрее. Этот способ подходит для тех, кто искал ответ на вопрос «Как установить посудомоечную машину в готовую кухню?».

Если строительство и ремонт давно завершены, можете прокладывать кабели и шланги, спрятав их в специальные пластиковые короба. Еще один плюс такого способа заключается в легкой доступности коммуникаций. В случае непредвиденной поломки достаточно отодвинуть шкафы модульной кухни и произвести необходимый ремонт.

№1. Подводим воду

Эта часть наиболее трудоемка в исполнении, требует значительно больше времени, нежели подключение других коммуникаций. Перед тем как подсоединить посудомоечную машину, перекройте воду. Дальше нужно следовать следующему алгоритму.

• Найдите место, в котором гибкий шланг смесителя раковины соединяется с металлопластиковой трубой.
• Разомкните эти две части.
• Возьмите заранее купленный сантехнический тройник. На резьбу намотайте ФУМ ленту.
• Соедините тройник с металлопластиковой трубой.
• В верхней части закрепите гибкий шланг смесителя, предварительно обмотав резьбу ФУМ лентой.
• К оставшемуся отводу подсоедините фильтр тонкой очистки. На него зафиксируйте запорный кран.
• Гибким шлангом соедините получившуюся конструкцию с посудомоечной машиной.
• Включите подачу водоснабжения.

Совет! Чтобы понять, какие разъемы используются в технике, где находится место забора воды, тщательно изучите технический паспорт. Дополнительно можно найти в интернете видео о встроенной посудомоечной машине вашей модели. Обратите внимание, что в случае несовпадения диаметров труб и шлангов, потребуются отдельные переходники.

ПММ требуют подключения только системы холодного водоснабжения.

Во-первых: сама техника имеет множество разных программ со своим температурным режимом, под который нагревает воду.

Во-вторых: при использовании ГВС объем потребляемой электроэнергии может увеличиться. К тому же для некоторых моделей забор горячей воды и вовсе запрещено.

Еще один вопрос, который многих интересует: «Как правильно встроить посудомоечную машину, если нет централизованного водоснабжения?». Для этого предварительно выполните установку накопительного бака с чистой водой.

Если вы производите монтаж на даче, можно данную емкость поместить на чердаке. Для большинства ПММ достаточно давления 0,1 МПа. Чтобы его создать, нужно разместить бачок на высоте 2-3 метров.

№2. Подводим слив

Этот этап намного проще предыдущего. Достаточно установить новый сифон с отдельным патрубком под кухонной раковиной. К нему подсоединяется сливной контур. При этом учитываются два важных требования.

• Сливной контур должен врезаться в сифон под углом. В этом случае большая часть воды будет уходить самотеком.
• В месте подключения контура нужно дополнительно создать небольшой перегиб, чтобы предотвратить забор воды из раковины.

При дальнем расположении ПММ от источника воды придется устанавливать еще один тройник. От него пойдет шланг к сифону под раковиной.

№3. Подключаем электричество

ПММ относятся к высокомощной встраиваемой технике. Это значит, что перед тем как установить посудомоечную машину самостоятельно, позаботьтесь о том, чтобы проводка в квартире выдержала предстоящих нагрузок.

Большое внимание в этом вопросе уделяется сечению медных токопроводящих жил. Оно должны быть не меньше 2 мм. Для понимания точной величины воспользуйтесь специальными формулами расчета сечений или проконсультируйтесь с опытным электриком.

Посудомойка подключается к розетке, находящейся рядом, с напряжением не меньше 16 А. Помните о необходимости установки заземляющего контакта. Он предусматривается электриками в розетках.

Совет! При размещении техники рекомендуем учитывать стандартную длину шнура, Она составляет 1,5 м. Поэтому устанавливайте ПММ не дальше, чем на 50 см от розетки с защитой от влаги.

Важное условие: не допускается подключать к одному источнику питания посудомоечную и стиральную машину. Это приведет к высоким перегрузкам, что может стать причиной короткого замыкания.

Встраиваем посудомоечную машину в мебель

Перед завершающим этапом монтажа проверьте правильность подключения коммуникаций. Для этого проведите тестовый запуск ПММ с моющим средством. В случае обнаружения течей и других недочетов вы сможете быстро устранить дефекты.

Отрегулируйте высоту посудомойки с помощью ножек. Используйте уровень, чтобы вся техника смогла образовать единую линию.

Установка в корпус

Монтаж будет простым и удобным, если в проекте кухонной мебели предусмотрена ниша для посудомоечной машины. Однако, так происходит не всегда. Если вы давно покупали кухонный гарнитур и не желаете его полностью менять, освободите один из шкафов.

Как правило, модульная мебель изготавливается по типовым размерам. В таких гарнитурах напольные шкафы в большинстве случаев соответствуют габаритам ПММ.

Уберите все направляющие для ящиков и петли, снимите дверцы и заднюю стенку. Для установки встраиваемой посудомойки от шкафа должна остаться столешница и его боковина.

Так как большинство предметов мебели изготавливается из плит ДСП, их нужно защитить от пара и тепла, которые может генерировать ПММ. Для этого обклейте внутреннюю часть шкафа специальной герметизирующей пленкой.

Аккуратно задвиньте посудомойку в предусмотренное для нее место. При этом следите, чтобы шланги и провода коммуникаций не загибались, не переламывались. Между стеной и самой машинкой нужно оставить свободными 5 см, которые помогут обеспечить вентиляцию.

В завершение смонтируйте специальные крепления, идущие в комплекте к посудомойке. Они снизят уровень вибрации во время работы ПММ. Для этого воспользуйтесь прилагающейся инструкцией производителя.

Изоляция столешницы

Если верхняя часть мебели выполнена из МДФ, искусственного или натурального камня, то можно быть уверенным, что влага и пар ей не страшны. Древесностружечные плиты (ДСП) нуждаются в защите и изоляции. Для этого во многих моделях ПММ в комплекте поставляется специальный металлический тонкий лист, который накладывается между верхней частью машинки и столешницей.

Совет! Обеспечить пароизоляцию и защитить ДСП можно с помощью плотной фольги.

Фасад

Этот элемент можно дополнительно заказать на той же фабрике, где вы покупали кухонный гарнитур. В некоторых случаях удается приспособить на роль фасада и дверцы разобранного шкафа.

Лицевая панель крепится только на саморезы. Использование клея, даже очень стойкого, нежелательно. Он, вероятнее всего, из-за постоянных перепадов температурного режима придет в негодность и лишится своих свойств или, напротив, схватиться так, что заменить фасад уже будет невозможно.

При использовании саморезов следите, чтобы они прочно входили в материал, но не вылезали из него ни с лицевой, ни с обратной стороны. В противном случае высок риск травматизма и порчи техники.

Фасад крепят, начиная с ручки. Для проведения этих работ производители посудомоечной техники делают специальные отверстия на дверце, а также предлагают шаблоны, по которому происходит фиксация деталей.

По завершении монтажа проверьте, насколько ровно установлен фасад, нет ли зазоров. Если внешний вид вас устраивает, можно приступать к непосредственной эксплуатации ПММ.

Дополнительно в инструкции от производителя ознакомьтесь с тем, как настроить посудомоечную машину, и какие опции в ней предусмотрены.

Как подключить посудомоечную машину к водопроводу и канализации

Спорам семейных пар, кто будет в очередной раз мыть посуду, пришёл конец – посудомоечные машины решили эту проблему раз и навсегда. Поэтому во многих домах и квартирах такой удобный и нередко незаменимый прибор стал занимать важное место. К тому же производители предлагают неплохой ассортимент моделей техники в плане размерного ряда. При этом мужчины по достоинству оценили посудомоечную машину, которую можно установить самостоятельно, что многие из них и проделывают. Главное, перед тем как подключать посудомойку на кухне к водопроводу и канализации, стоит ознакомиться с инструкцией, которую производитель прикладывает, как составляющую поставки.

Производители наперебой рекламируют свои изделия, называя их надёжными и экономичными. Но, если при этом не обеспечить правильные условия эксплуатации прибора, то ни о какой продолжительной и беспроблемной работе техники говорить нельзя. Поэтому устанавливая и подключая посудомоечную машину, учитываются следующие важные требования:

• Обеспечение прибора мощной и надёжной системой питания электроэнергией. Под этим подразумевается, что к посудомойке от распределительного щитка подводится отдельный кабель с установкой розетки с заземлением. В щите на шлейф фиксируется отдельный автоматический выключатель и аппарат УЗО. Если обеспечить отдельной линией не получается, то остаётся подвести к машине розетку, к которой. кроме прибора, больше ничего подключаться не будет. При этом определяется, подойдёт ли сечение кабеля под мощность агрегата.
• Вторая коммуникационная сеть, подведённая к посудомоечной машине – холодная вода. Здесь требование одно – давление в водопроводе должно соответствовать нормативам, которые выставляет производитель. Эти показатели обязательно указываются в паспорте изделия. Для многих моделей они варьируются в диапазоне 1-10 атм. Меньше нижнего предела – недостаточность поступающей воды. Выше верхнего – вероятность разрыва уплотнительных манжет и прокладок, что впоследствии приведёт к протечкам.
• Третья соединительная система – канализация. Основное условие, которое выставляют производители для подключения к этой сети, расстояние от аппарата до слива в канализационную систему. Оно не должно превышать 1,5 метра.

Внутри посудомоечной машины установлен насос, который выбрасывает отработанную загрязнённую воду. Он имеет определённую мощность, обеспечивающую нужный напор выброса. Насос установлен в нижней части конструкции, излив, с помощью шланга, выходит в верхней части, при этом шланг изгибается обратно вниз, а затем соединяется с канализацией. Повторный подъём насос обеспечить может, но не более. Именно это расстояние и является приемлемым. Но если канализационная труба на кухне заканчивается в углу помещения, а машинка установлена у противоположной стены, где между ними остаётся расстояние 4-5 метра, то это не значит, что в таком расположении подключение к канализации невозможно. В этом случае канализационную трубу продлевают до аппарата, или соединяют посудомойку при помощи длинного шланга, основная часть длины которого находится в наклонном положении (сверху вниз), или в горизонтальном. При этом заводской шланг излива заменяется новым, потому что стыки в любых соединительных элементах недопустимы. Это места возможных протечек, особенно если по ним движется вода под давлением.

Проще всего в этом плане с подключением настольных посудомоечных машин. Их устанавливают на столешницу кухонного гарнитура рядом с мойкой, в которую и опускают канализационный шланг. Соединение с водопроводом проводится через смеситель. Такие посудомоечные машины немощные, поэтому подключение проводится в обычную розетку. На фото ниже такая модель показана.

Правила установки

В первую очередь определяется местом установки техники. Обычно посудомоечные машины монтируются в кухонный гарнитур рядом с тумбой, в которой находится раковина мойки. До неё уже подведены трубы водопровода и канализации, вследствие чего это идеальное место для установки посудомоечной машины.

Чтобы провести подключение к водопроводу, на водопроводный патрубок устанавливается тройник, который разделит однотрубный поток в двухтрубную систему: к смесителю и к посудомоечной машине. Поэтому надо точно следовать последовательности проводимых сантехнических операций:

• На стояке холодной воды перекрывается вентиль.
• Откручивается накидная гайка на гибком металлическом шланге, соединяющая смеситель с водопроводной трубой.
• На патрубок устанавливается запорный вентиль, который накручивается на резьбу с использованием фум — ленты. Это важный элемент водопроводной сети, с помощью которого отключаются от подачи воды отдельные сантехнические приборы. При проведении ремонта нет нужды отключать всю систему. Хотя подключение проводится и напрямую, без установки запорной арматуры.
• Во внутреннюю резьбу вентиля вкручивается переходник (тройник). Фум — лента также используется. На один его свободный патрубок будет накручен шланг, соединяющийся со смесителем мойки, второй – это патрубок подводки воды к посудомоечной машине.
• Для того чтобы вода, поступающая в посудомойку, была чистой, перед машинкой устанавливается фильтр грубой очистки, который будет задерживать крупные и средние примеси: песок, ржавчину, окалины и прочее. В патрубок вкручивается соединительная муфта типа американка. Она удобна тем, что является разъёмной. Установленный через неё фильтр снимается в любой момент, без разбора всей водопроводной линии. А снимать придётся регулярно, потому что фильтр часто забивается. Здесь важно правильно выбрать диаметр муфты (он обычно указывается в дюймах), который должен соответствовать диаметру соединительного патрубка фильтра.
• И уже к фильтру подключается шланг подачи воды в посудомоечную машину. На этом подключение техники к водопроводу закончено. Остаётся лишь проверить, нет ли протечек в местах стыковки.

Затем решается один важный момент, к какой воде подключать посудомоечную машину: холодной или горячей. Внутри конструкции посудомойки встроены нагревательные ТЭНы, с помощью которых производится нагрев холодной воды до нужной температуры, обозначенной выбранным режимом. То есть, аппарат самостоятельно нагревает воду, а значит, нет смысла вливать в него горячую воду. К тому же качество жидкости из системы горячего водоснабжения оставляет желать лучшего. К тому же в систему подачи вмонтирован фильтр, который повысит качество поступающей воду. Но учтите, что горячая вода из центральной сети в себе несёт большое количество мелких и растворимых примесей, не задерживающихся даже фильтром грубой очистки. Да и фильтры на горячую воду стоят дороже, чем на холодную.

На рынке встречаются посудомоечные машины, которые производители рекомендуют подключать к системе горячего водоснабжения. При кажущейся экономии электроэнергии, потребление горячей воды сведёт на нет все преимущества подобного подключения. Поэтому такие модели лучше устанавливать в частных домах, где смонтирован бойлер или котёл, работающий на газе.

Подключение к канализации

Существует два варианта самостоятельного подключения посудомоечной машины к канализации:

• Соединение сливного шланга производится к канализационной трубе.
• Соединение производится через сифон слива кухонной мойки.

В первом случае до посудомоечной машины доводится канализационная труба, на которую устанавливается отвод 90°. Если все сливные коммуникации будут производиться в тумбе под мойкой, то проводятся несколько несложных операций:

• Демонтируется отвод, через который в канализацию сливается вода из мойки.
• На его место проводят врезку тройника. К вертикальному патрубку крепится слив из раковины, к горизонтальному снятый отвод. К последнему подключается сливной шланг от посудомойки.

Второй вариант – это использование специального сифона, в конструкцию которого добавлен ещё один патрубок. На фото ниже такая модель сифона показана. Именно в дополнительный патрубок и вставляется сливной шланг от посудомоечной машины. Это самый простой вариант, не требующий больших вложений.

Внимание! На фото видно, что шланг от посудомойки вставлен в сифон с большим перегибом. Этот участок сливной системы предотвращает попадания загрязнённой воды, исходящей из мойки, в сливной шланг посудомойки. Выбираются такие сифоны, где патрубок расположен под углом. Горизонтальные конструкции потребуют дополнительной установки клапана, который предотвратит попадание грязной воды. Но это повлечёт за собой дополнительные расходы.

Подключение к электропитанию

О некоторых позициях подключения уже было сказано. Добавим только, что розетка должна выдерживать 16 А. То же самое касается автомата, установленного в распределительном щите. Для подсоединения выбирается медный трехжильный кабель сечением минимум 2 мм².

Не стоит производить монтаж розетки к посудомойке с двумя или тремя гнёздами. Перегружать линию не рекомендуется. Тем более, если хочется в одну розетку подключить и посудомоечную, и стиральную машины. Этого делать не надо.

Схема подключения посудомоечной машины к электросети

Заключительные работы

Все коммуникационные сети к посудомоечному аппарату подключены и проверены. Остаётся лишь установить технику на место. Но здесь есть определённые условия постановки прибора:

• Плоскость, на которую посудомойка устанавливается, должна быть ровной и прочной.
• Выравнивание прибора проводится уровнем и регулируемыми ножками. Допускается 2% перекоса.
• Между прибором и задней стенкой кухонного гарнитура оставляется зазор шириною 5 сантиметров. Он используется для вентиляции.

После этого машинка проверяется на предмет качественной работы. Открывается вентиль подачи воды, вилка вставляется в розетку, и аппарат включается в режим холостого хода без посуды. В процессе работы проверяются все стыки.

Заключение по теме

Схема включения посудомойки в три системы инженерных коммуникаций дома несложна. Главное – точно выдержать требования производителя, которые обозначаются в инструкции, поэтому до монтажа с ней надо ознакомиться. Определённой или строго заданной последовательности проводимых операций нет. То есть, сначала можно подключиться к канализации, а затем к водопроводу, или сделать это наоборот, как показано в статье.

Как правильно подключить посудомоечную машину своими руками: инструкция + видео

Чтобы подключить посудомойку, нужно пару часов при наличии всего необходимого. Если вы не знаете, как подключить посудомоечную машину своими руками, то подробная инструкция, перечень материалов и инструментов – перед вами.

Инструменты для подключения посудомоечной машины

Вам потребуются:

1. Канализационный сифон для подключения стока.
2. Запорный шаровый вентиль, который будет перекрывать воду перед посудомойкой.
3. Латунный фитинг-тройник с резьбой на ¾ дюйма для подключения воды.
4. Фильтр для грубой очистки подаваемой воды.
5. ПВХ труба или шланг высокого давления для стока (если нет в комплекте сифона).
6. Плоскогубцы, отвертка, изолента, лента гидроизоляционная FUM.

Тройник рекомендуется устанавливать не стальной или чугунный (быстро ржавеют), а бронзовый или латунный, шаровой кран – металлопластиковый или из той же латуни или бронзы. Так вы обеспечите длительную безремонтную эксплуатацию комплектующих.

Через сифон в канализацию отводится грязная вода, поэтому лучше, чтобы он был универсальным – с несколькими штуцерами, чтобы его можно было подключать к сливным отверстиям другой бытовой техники.

Сифон также задерживает неприятный запах из канализации, поэтому не экономьте на нем – неважно, сколько стоит комплект, важно, чтобы он долго работал. Обязательно проверьте комплектацию сифона, чтобы не ходить лишний раз за отсутствующей прокладкой. Фильтр для очистки воды используется такой же, как и в системе водяного счетчика.

Порядок операций по подключению посудомойки

Машины для мытья посуды бывают настольные, встраиваемые (компактные) и стационарные. Несмотря на разницу в габаритах, подключение всех коммуникаций проводится по общему принципу с незначительными отличиями.

Как подключать посудомоечную машинку любого типа – стационарную, компактную или встроенную:

1. Определитесь с местом, где будет установлена посудомойка. Чаще всего это рабочая зона рядом с кухонной мойкой.
2. Выберите, где будете подключать агрегат к электросети. Безопасней, если будет установлена отдельная розетка с заземлением, но это касается в основном мощных приборов.
3. При монтаже отдельной розетки выбирайте провод сечением 2,5 мм² и защиту в виде автомата на 16 А. Оптимально надежный вариант – добавить УЗО на 30 мА (устройство защитного отключения).
4. Выберите место для подключения к холодной воде. Но у вас может быть модель с возможностью подключения к ГВС, поэтому нужно будет подключить посудомоечную машину к горячей воде.
5. Подключается вода специальным шлангом высокого давления с накидной гайкой размером ¾ дюйма. Поэтому в тройник необходимо вкрутить запорный вентиль с резьбой ¾ дюйма.
6. Слив посудомоечной машины подключается к внутренней канализации, и подключение лучше организовать отдельно через тройник сифона (например, на сливе кухонной раковины).

Подвод канализации

Теперь о том, как подключить слив посудомоечной машины. Слив сделать проще всего. Для этого в каждом кухонном сифоне внизу есть заглушка, которую нужно открутить, и на эту резьбу накрутить сифон, а к нему уже будет подключаться шланг слива грязной воды из посудомойки.

Стандартный сливной шланг имеет длину 1,5 метра, и этого должно хватить. Сифон имеет встроенный клапан для задержки обратного перелива и запахов из канализации, но можно предусмотреть еще одну защитную меру – закрепить сливной шланг так, чтобы ниже сифона образовалось небольшое полукольцо. Это будет своего рода водяной клапан.

Подключение электричества

Не все знают, как правильно подключить посудомоечную машину к сети. Оптимальный вариант – отдельная розетка, отдельный кабель, заземление и отдельная защита в виде УЗО и автоматического выключателя. Но это правило для мощных агрегатов и работа для профессионалов. Мы же хотим подключать аппарат самостоятельно.

Итак, подключаем посудомоечную машину сами. Для кухни, в которой будет установлена компактная машина, например, бош, подойдет вариант подключения к ближайшей розетке. Тем более, что вся электросеть квартиры защищена не одним, а двумя автоматами на лестничной площадке – один до счетчика, и один после него.

Для маломощной мойки можно купить штекер розетки с заземлением и сделать своими руками удлинитель. Такое подключение с заземлением защищает от нагрузки на домашнюю сеть, а то, что все провода разводки забетонированы в стены, предохраняет их от перегрева.

Как подвести воду

О том, как подключить посудомоечную машину bosch или другую модель к воде. Подвод холодной воды требует врезки в систему водоснабжения, и это необязательно сварочные работы. Просто на место подключения воды к холодному крану на кухне монтируется тройник, от которого и отводится шланг к посудомойке.

Резьбовые соединения необходимо уплотнять FUM-лентой (нужно сделать 8-12 витков). Для плотного соединения достаточно усилий рук, без ключей. Вместо ленты FUM можно использовать льняную подмотку, паклю или герметик.

Сразу на тройник накрутите шаровый кран (вентиль), а к нему подсоединяйте шланг холодной воды. Если ваша модель посудомоечной машины может подключаться к ГВС, то суть процесса не меняется – тройник врезается в трубу подачи ГВС.

Особенности подключения портативной машины

Настольная посудомойка устанавливается на столешнице, слив обычно организован самым простым способом – грязная вода сливается прямо в раковину. Вода в компактную посудомоечную машину подводится так же, как и в стационарных моделях, а электропитание – от обычной кухонной электрической розетки.

Стандартные габариты встраиваемой модели: ширина 450-600 мм, глубина агрегата – 550 мм, высота – 820 мм. Встраиваемая модель устанавливается в двух вариантах:

1. В специально отведенное место в кухонном гарнитуре (как стиральная машина или мини-холодильник) под столешницей с учетом размеров будущего агрегата.
2. Как отдельная тумба, декорированная под кухонную мебель. Для этого продаются специальные фасады для посудомоечных машин, из которых можно выбрать подходящий декор.

Подключать встраиваемую посудомоечную машину к воде, канализации и напряжению нужно так же, как и в стационарном варианте. И к какой модели будет относиться ваша посудомойка: встраиваемой, портативной или стационарной – зависит только от размеров кухонного помещения и вашего желания.

Особенности подключения стационарной машины

Узнать, как подключить посудомоечную машину самостоятельно, можно из инструкции к прибору. Все технологические процессы, описанные в инструкции, сопровождаются картинками и маркируются для соблюдения последовательности операций. Часто из картинок не все бывает понятно, поэтому пользуйтесь нашими советами.

Инструкция может не содержать особенности процесса, как подключить посудомоечную машину к канализации, сливу и напряжению именно для ваших условий, поэтому нужно исходить из реальных размеров агрегата и расположения коммуникаций. Возможно, придется удлинять сливной шланг или покупать другой сифон.

Проверка работоспособности посудомоечной машины

Перед первым запуском проверьте:

1. Правильность подключения к электросети. Для этого просто включите машину на несколько секунд.
2. Подачу воды в агрегат и слив. Проверьте все шланги на перегиб, а все резьбовые соединения – на протечку.
3. Проконтролируйте градус наклона сливного шланга – вода в идеале не должна застаиваться в шланге, если только вы сами не организовали специальную дополнительную водяную пробку для защиты от попадания неприятного запаха из канализации.

Теперь, если все хорошо, заделайте все технологические отверстия в стенах, если они есть (могут быть необходимы при прокладке кабеля, сливного шланга или водоснабжения) и наведите на кухне порядок.

Как установить посудомоечную машину самостоятельно (видео)

Советы от пользователя о том, как подключить посудомоечную машину (видео) – смотрите и запоминайте. Все соединения при подключении слива и воды требуют только ручных усилий – специальные ключи для этого не нужны. Минимум инструментов и физических усилий – и ваша посудомоечная машина начнет работать.

С подключением посудомойки может справиться даже домохозяйка, и нет необходимости вызывать специалиста. Просто соблюдайте последовательность операций, обеспечьте наличие всех материалов и инструментов, и у вас все получится.

Как установить, подключить и настроить посудомоечную машину? | Посудомоечные машины | Блог

Установить посудомоечную машину — дело несложное. Но и в этом простом алгоритме есть куча нюансов, которые нужно учесть. Куда лучше ставить посудомойку, как рассчитать расстояние, какие инструменты нужны и как это сделать пошагово — в этом материале.

Главное в установке посудомойки — продумать место установки, обеспечить доступ к подключаемым коммуникациям и произвести первую настройку перед пуском.

Выбор места: куда можно установить ПММ?

Для установки посудомоечной машины нужно тщательно продумать место — встроить ее можно не в любой участок кухни, важно расположение по высоте, близость коммуникаций, а также соседство с другой крупной кухонной техникой. Перечислим основные моменты, которые обязательно надо учесть.

1. Близость коммуникаций: рядом с местом должна быть розетка 220 В, подводка воды, а также слив — сливной шланг ПММ не должен быть длиннее 1,5 м, иначе нагрузка на помпы будет повышенной, что может спровоцировать ее выход из строя.

2. Не рекомендуется размещать ПММ рядом с источниками тепла — это будет негативно влиять на работу и долговечность самой машины. Например, точно плохой идеей будет соседство с электроплитой старого образца — она очень сильно нагревается. А вот с большинством современных плит таких проблем не возникнет — нагрев внешней поверхности корпуса у них минимальный, так что нужно смотреть по ситуации.
3. Соседство со стиральной машиной возможно только в отдельных нишах, вплотную ставить их нельзя: вибрация от стиральной машины может разбить хрупкую посуду и в целом навредить ПММ.
4. Не стоит планировать размещение с самого краю кухонного гарнитура — полноразмерные по высоте модели ПММ встраиваются просто под столешницу, поэтому тогда их боковую поверхность придется чем-то дополнительно закрывать, а это повлечет лишние расходы.

Соответственно, идеальное место для посудомойки — слева или справа от кухонной мойки, где разом будут доступны все коммуникации.

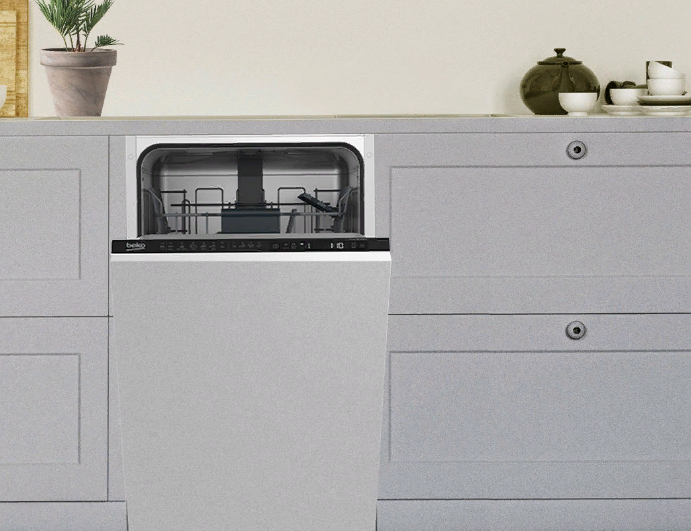

Виды встраиваемых ПММ

На вариантах установки посудомоечной машины также сильно сказывается и тип модели. Всего можно выделить три основных группы по форм-фактору:

• Полноразмерные. Габариты обычно ≈ 60х60х85 см. Встраиваются просто под столешницу, без шкафа.
• Узкие. Более компактный вариант с типовыми габаритами 40-45х60х85 см. Встраиваются точно также под столешницу, но занимают меньше места в гарнитуре.
• Мини-ПММ. К этой условной группе можно отнести низкие модели, предназначенные для установки в нишу шкафа, отдельностоящие, а также настольные посудомоечные машины. Размеры тут могут варьироваться, но, как правило, габариты до 45х55х55 см и меньше.

Таким образом, для посудомоечных машин с высотой ≈ 85 см встраивание производится под поверхность столешницы, и с помощью регулируемых ножек машина прочно фиксируется, упираясь в столешницу верхней частью.

В случае же мини-формата ПММ может потребоваться подготовка ниши в шкафу для встраивания. В качестве такого примера рассмотрим установку посудомоечной машины Hyundai DT205 с габаритами 43.8х55х50 см. Соответственно, установить модель получится в стандартный нижний кухонный шкаф шириной 60 см, нужно только соблюсти подходящую высоту ниши — обычно на пару сантиметров больше габаритов самой ПММ.

При этом посудомоечная машина может позволять навеску декоративного фасада, а может быть и отдельностоящей, с самостоятельной дверцей. Если машина ставится в нишу, стоит учитывать вид дверцы шкафа. Например, боковые петли могут помешать установке и открыванию дверцы ПММ, так что это обязательно надо просчитать.

Инструменты и расходники

Инструменты понадобятся в основном для подключения коммуникаций. Список недлинный, причем в некоторых случаях они не потребуются вообще. Но, если речь идет о встраивании ПММ с навеской фасада, то лучше приготовить:

• Разводной ключ — нужен для установки тройника на подводку воды для подключения ПММ, если он еще не стоит
• Крестообразная отвертка — для навески фасада, если это необходимо

Что касается расходников, то могут оказаться нелишними фум-лента и монтажный сантехнический скотч для фиксации шланга слива. Главное, стоит проверить, есть ли у вас гибкий шланг подвода воды к ПММ — он должен быть достаточной длины для выбранного места установки, лучше это тщательно проверить заранее.

Такой шланг может быть также оборудован защитным механизмом аквастоп, предотвращающим опасность протечки при разрыве — такими шлангам обычно комплектуются более дорогие модели ПММ.

Также, если у вас некуда подключить шланг забора воды, понадобится докупить тройник и установить его на подвод воды к кухонному смесителю.

Инструкция

Перед непосредственным монтажом посудомоечной машины в нишу и подключением коммуникаций очень важно изучить инструкцию, которая прилагается к конкретной модели. Часто пользователи даже не открывают ее, но в данном случае это может привести даже к потере гарантии. Каждый производитель дает свои собственные рекомендации по установке, и в случае их грубого нарушения вам могут в дальнейшем отказать в сервисном обслуживании по гарантии.

Как правило, в инструкции также указаны все необходимые размеры для встраивания, а также могут быть особые рекомендации для некоторых моделей.

Подключение к коммуникациям

Перед установкой посудомоечной машины на место лучше еще раз проверить доступность коммуникаций и нужную длину шлангов и шнура электропитания.

Подсоединение к водопроводу

Большинство моделей подключаются только к холодной воде, но есть модели, которые могут также использовать горячую воду. Самый простой вариант подключения — через тройник с краном, предназначенный для подключения ПММ и стиральных машин.

Он устанавливается непосредственно на трубу подводки воды с резьбой ¾ дюйма, а гибкий шланг смесителя уже подключается к тройнику. Таким образом, у нас будет возможность отключить подачу воды отдельно для ПММ. Конечно, перед работой нужно перекрыть холодную воду в квартире. Также при установке тройника не стоит забывать о намотке пары витков фум-ленты на резьбу.

Шланг подводки к водозабору ПММ накручивается руками — он имеет резиновые уплотнители, поэтому такого усилия вполне достаточно. Использование фум-ленты здесь совершенно не нужно и может даже навредить.

Подключение слива к канализации

Вторым шагом подключаем сливной шланг посудомоечной машины — он должен иметь изгиб на высоте примерно 600-700 мм от пола, а также его конец не должен быть погружен в воду, чтобы избежать засасывания воды обратно в ПММ. Основных вариантов тут два:

• Подключение непосредственно к сифону. Самый простой вариант, но для него на сифоне должна быть предусмотрена соответствующая подводка.

• Подключение к канализационной трубе – через тройник или напрямую. Этот вариант обычно используют, если ПММ ставится удаленно от зоны мойки. Шланг слива удлинять нельзя — он не должен превышать 1,5 м, поэтому остается только врезать в канализацию.

Первый вариант обычно предпочтительней, так как проще и защищает кухню от неприятных запахов благодаря водяной пробке в сифоне мойки.

Подключение к сети 220 В

Для подключения посудомоечной машины к электрической сети необходима отдельная розетка, размещенная в непосредственной близости — шнур питания устройства обычно не длиннее 1,5 м. Также необходимо заземление розетки, пренебрегать этим в случае ПММ точно не стоит.

Установка фасада

Фасад, как правило, навешивается на полноразмерные посудомоечные машины. Для этого в комплекте предусмотрен набор монтажа — скобки, саморезы и прочее.

Фасад стоит вешать только после полного подключения ПММ и финальной настройки положения машины. Все, что нужно — закрепить фиксирующие планки на саморезы и прикрепить их к дверце фасада. В инструкции к ПММ будет подробно описан этот процесс.

Настройка перед первым запуском

Итак, все коммуникации к ПММ подведены, и устройство встроено в кухонный гарнитур. Но не торопитесь загружать посуду в лотки — нужно настроить устройство перед первым запуском.

Настройка состоит из следующих шагов:

1. Задайте уровень расхода соли в соответствии с жесткостью воды. Чем жестче вода, тем больший уровень нужно выставить. Определить параметр жесткости можно специальным тестом (визуально жесткую воду можно определить по белым разводам на мойке).
2. Загрузите соль в контейнер. Он расположен на дне машины и закрыт отдельной крышкой. Перед первой мойкой нужно залить этот отсек водой доверху и не забыть завинтить крышку.

3. Залейте ополаскиватель в бачок и добавьте моющее средство. Расход ополаскивателя настраивается — для первых моек лучше оставить его средним, в дальнейшем же отрегулировать — увеличить, если посуда не блестит или медленно сохнет.

При первом включении у ПММ скорее всего будут гореть индикаторы, указывающие на необходимость заполнения отсека с солью и ополаскивателем.

После заполнения индикаторы должны погаснуть, и тогда уже можно приступать к загрузке посуды и мойке. После первого цикла необходимо тщательно проверить места соединения шлангов и слива, чтобы сразу обнаружить и устранить возможные протечки.

Заключение

Итак, подключить посудомоечную машину самостоятельно не так уж сложно — по крайней мере, если доступны все необходимые коммуникации.

Главное, что нужно помнить — не стоит пренебрегать рекомендациями производителя, изложенными в инструкции, и не забывайте о дальнейшем уходе за устройством. Важно периодически очищать фильтры от возможных остатков пищи, своевременно добавлять соль и ополаскиватель, и тогда посудомойка не только прослужит вам долго, но и будет выполнять свою функцию максимально качественно.

Подключение посудомоечной машины к водопроводу и канализации

Посудомоечные машины устанавливают в кухне, недалеко от раковины. Это неспроста. В таком случае подключение посудомоечной машины самое простое — канализация и водопровод находятся рядом, а розетку для стационарного подключения все равно надо устанавливать отдельную.

Один из примеров того, как подключить посудомойку

Особенность установки посудомойки в том, что выставить ее надо идеально ровно. Максимально допустимое отклонение от горизонтали составляет 2°. Если не выполнить это требование, посуда может быть вымыта недостаточно хорошо. Потому первый шаг после распаковки — установка ее на место и выставление по уровню. Для этого в конструкции предусмотрены регулируемые по высоте ножки. Берем строительный уровень, укладываем на машину, добиваемся чтобы она стояла ровно относительно горизонтали. Затем проверяем вертикали, если все сделали правильно, и тут отклонений быть не должно.

Содержание статьи

Требования к электропитанию

Посудомоечные машины, даже экономичные, потребляют немалое количество электроэнергии. Например:

• у BOSCH SPS 40E12 (класс А), максимальная потребляемая мощность 2,4 кВт;
• CANDY CDCF 6 07 (класс А) потребление — 1,3 кВт.
• SIEMENS SR24E205 (класс А) по максимуму требует 2,4 кВт;
• ELECTROLUX ESF 9420 LOW — потреблять может 2,1 кВт.
• WHIRLPOOL ADP 7570 IX — потребляемая мощность 2,1 кВт.

При большом энергопотреблении одно из условий нормальной работы — отдельная линия электропитания с установленным автоматом защиты и УЗО. Отдельная линия также снизит влияние бросков по питанию на электронику, которая управляет работой агрегата. Они ощущаются всякий раз, когда включается/выключается холодильник, морозильная камера или микроволновка. Плата управления очень плохо реагирует та все скачки, а ее замена (ее практически никто не ремонтирует, только меняют) стоит немалых денег. Если хотите, чтобы работало оборудование долго и без проблем — тяните от щитка отдельную линию.

Подключение к удлинителю запрещено

Как вы поняли, средняя мощность посудомоечной машины 2,1-2,4 кВт. Сначала выбираем автомат защиты. Его надо подбирать по току, но в характеристиках редко есть эта величина, потому приходится высчитывать ток по мощности. Например,  мощность посудомойки 2,4 кВт. Находим максимальную силу тока: 2400 Вт / 220 В = 10,9 А.

Автоматы защиты бывают следующих номиналов — 6 А, 10 А, 16 А, 20 А (есть и более мощные, но для данного оборудования они точно не нужны). Для данного примера требуется автомат на 16 А. На 10 А лучше не брать — при включении на полную мощность его будет выбивать. Потому берем ближайшее большее значение, а это — 16 А.

Как подвести электричество к посудомоечной машине

С входа защитного автомата фаза подается на УЗО. Оно защищает от утечек при пробое изоляции, также сработает если кто-то прикоснется к токоведущим частям. Выбирается также по току, но должно быть на ступень выше, чем автомат. Для данного примера — это 25 А (УЗО бывают на 10 А, 16 А, 25 А, 32 А). Второй параметр, по которому выбирают этот вид защиты — ток утечки. Для линий, на которые подключается только один прибор ток утечки 10 мА. Оба этих устройства устанавливаются в домовом или квартирном элеткрощитке.

Очередной параметр, с которым надо определиться — с сечением жил кабеля. Для проводки в последнее время используют медные провода, так как с ними проще работать. Для приборов мощностью до 4,1 кВт достаточно сечения 1,5 кв. мм (можно больше, меньше — нет).

Теперь о том, в какой оболочке должен быть кабель. Это зависит от материала стен, по которым будет прокладываться линия электропитания:

Еще один момент: розетки для посудомоечной машины должны быть с заземлением. Это — обязательное требования для сохранения гарантии. Также при выборе обращайте внимание на напряжение, на которое она рассчитана. У фирменных экземпляров этот параметр прописан с тыльной стороны. Если такой надписи нет — перед вами дешевый китайский ширпотреб, и лучше не рисковать.

Куда и как вывести сток

Следующий этап — подключение посудомоечной машины к канализации. Сливной шланг расположен на задней стенке корпус, он имеет длину порядка 1,5-2 метра. При необходимости его можно дорастить аналогичным такого же диаметра, но общая длина не может быть более 5 метров (точно смотрите в инструкции по эксплуатации). Такое расстояние в могут прокачать насосы, которые работают при удалении воды.

Самый лучший вариант — наличие отдельного вывода канализации. Тогда все просто, в патрубок вставляется резиновая муфта, обеспечивающая герметичную фиксацию гофры, в нее заправляется конец сливного шланга. Если он закрыт заглушкой, ее снимите. Но такой вариант — скорее исключение. Чаще подключают посудомоечную машину через сифон мойки или через вывод в мойку.

Варианты подключения посудомоечной машины к канализации

Если выход канализации чугунный, для герметичного перехода на пластик есть специальные резиновые муфты. Вам нужно будет знать диаметры вашего выхода и пластикового тройника. Соответственно, переходник устанавливается в чугунную трубу. Его надо просто заправить туда без каких-либо дополнительных средств. В муфту вставить пластиковую развилку. В вертикально направленный отвод обычно подключают мойку, в тот что под углом — посудомоечную машину.

У специальных сифонов для подключения посудомоечной машины выход сделан так, чтобы сливной шланг можно было на него натянуть. Для надежности его можно затянуть хомутом.

Подключение посудомоечной машины к канализации должно быть таким, чтобы избежать образования петель и заломов, причем даже тогда, когда все задвинете на место. В то же время, нельзя допустить чтобы гофра подходила с стороны — должен быть небольшой изгиб вверх. Так исключается возможность попадания стоков из сифона или тройника в машинку.

При подключении посудомоечной машины к канализации сливной шланг должен подходить к выводу с изгибом

Для фиксации гофрированного шланга в заданном положении есть специальные пластиковые муфты. Они надеваются на гофру снизу и надежно ее удерживают.

Хомут для фиксации гофры



Подсоединение к водопроводу

Подключение посудомоечной машины к водопроводу происходит при помощи штатного шланга, который также находится на задней стороне корпуса. Его легко узнать по довольно большой насадке. Это блокиратор перелива. Он нужен для корректной работы и удалять его не рекомендуется.

Заливной и сливной шланги прикреплены сзади

Теперь о том, к какой воде подключать посудомоечную машину. К горячей можно подсоединяться только в одном случае — если ваш агрегат поддерживает такую функцию (указано в описании) и у вас нет на ГВС счетчика. Во всех остальных лучше заливать в машинку холодную воду. Главный мотив подключения к ГВС — экономия электричества. Если вода горячая, ее не надо греть. Это так, но у такого решения есть минусы:

Подключится к водопроводу можно в любой точке, где есть разъемное соединение. Например, в том месте, где подключается гибкий шланг на мойку. Его откручивают, ставят тройник, потом шаровый кран (или тройник с шаровым краном сразу). На ту часть, которая с краном подключается посудомоечная машина, на второй выход — гибкий шланг к смесителю мойки.

Проверка перед пуском

Перед тем, как задвинуть машинку на место, проверьте герметичность соединений. Для этого надо открыть подачу воды (повернуть кран, к которому подключен заливной шланг посудомойки). Если нигде подтеканий, нет, можно задвигать.

Подключение посудомоечной машины

Производители собирают посудомоечные машины по разработанной схеме. Расположение и тип узлов схожи, поэтому устройство рассматривают на одном примере. В статье описано подключение аппарата к водопроводу, электрической сети и его проверка на протечку. Описание компактных моделей, размещаемых на столе есть в конце.

Устройство посудомоечной машины

Компоненты посудомоечной машины расположены в металлическом или пластиковом корпусе. Каркас собран из металлических стоек, которые принимают нагрузку от двигателей и насосов. Внутри бункера посудомойки стенки изготовлены из нержавеющей стали. Сделано это для продления срока службы при воздействии воды и моющих средств. Столовые приборы загружаются в посудомоечную машину через переднюю дверцу, которая откидывается на 90 градусов. Двойка на схеме – пружина, которая делает движение створки плавным и облегчает закрытие. Тарелки, вилки и другие предметы раскладываются по корзинам. Верхняя обозначена цифрой 1.

Поддонов в посудомоечной машине два или три. Высота меняется под габариты посуды. Корзины съемные или несъемные. Производители предусматривают откидные пластиковые держатели для ножек фужеров. Цифрой 3 на иллюстрации выше обозначены разбрызгиватели или коромысла. Их роль – подача направленной струи воды. Распылители вращаются, покрывая внутренний радиус посудомоечной машины. Столовые приборы обдаются холодной и горячей водой. Для отслеживания температуры встроено термореле (4).

Остатки пищи, попадающие с грязной посудой в машину, задерживаются при отводе жидкости через фильтры (5). С канализационной трубой посудомойка соединяется сливным шлангом (6). Рукав схож с применяемым в стиральных машинках. Уровень воды и давление отслеживаются реле под номером 7. Жидкость отводится под давлением, что важно при перепаде высоты отверстия в посудомоечной машине и в канализации. Делается это насосом (8). В днище посудомоечной машины установлен датчик протечки (10). Если его сенсоры замыкаются жидкостью, то он перекрывает входной клапан (17). Сигналы к компонентам поступают от блока управления под номером 11. Давление воды внутри машинки нагнетается насосом (12). Вместе с жидкостью подается моющее средство, проходящее через дозатор (16).

Если в процессе программы дверца посудомоечной машины откроется, то вода уйдет к соседям снизу. Чтобы этого не произошло, защелка с блокировкой под номером 15 удерживает створку. Пар остается в бункере благодаря уплотнительной резинке (18). Посудомойка без подвода горячей воды нагревает ее ТЭНом под номером 20. Опция в приборе – второй нагреватель и вентилятор. Последний монтируется в посудомойках с функцией турбосушки. Посуда ополаскивается чистой водой, поэтому в моделях посудомоек устанавливается датчик жидкости, чтобы средство не попадало на вымытые столовые приборы.

Для посудомоек с двумя или тремя системами сушки предусматривают датчик. Сенсор анализирует температуру воздуха в кухне и выбирает программу. В премиальных моделях посудомоек присутствует анализатор жесткости. Он добавляет в воду соль для смягчения и подбирает режим мытья. Процесс отслеживают на цифровом дисплее или на светодиодных индикаторах посудомоечной машины. Третьим вариантом является «луч на полу». На участок, рядом с машинкой проецируется красная или зеленая точка, которая указывает на пройденный этап.

Принцип работы посудомоечной машины

Клавишей включения активируется посудомоечная машина. Прибор информирует о рабочем состоянии индикацией на дисплее или одновременным секундным мерцанием светодиодов. Осуществляют загрузку посуды в корзины посудомойки, закрывают дверцу и выбирают программу. Блокируется сливной клапан и активируется впускной. Вода поступает в посудомойку по заливочному шлангу. Проходит ионообменник для смягчения и сливается в водосборник. При достижении уровня срабатывает датчик и закрывает впускной клапан. Жидкость греется до температуры, предусмотренной режимом.

Циркуляционный насос подает нагретую воду по каналам посудомойки к разбрызгивателям. Через форсунки жидкость обмывает посуду. Стекая по стенкам машинки, попадает в фильтр, очищается и используется повторно. Параллельно вода насыщается моющими средствами. После цикла мойки приборы ополаскиваются холодной жидкостью. Отработанная сливается после активации клапана. На втором и третьем этапе ополаскивания посудомойка использует теплую или горячую воду. Тарелки, ложки и вилки сушатся конденсационным методом, в котором влага испаряется из-за разности температур. При турбосушке активируется вентилятор.

Подключение посудомоечной машины своими руками

Для подключения посудомоечной машины используют следующий набор инструмента:

• уровень;
• фильтр грубой очистки;
• сифон с входом для слива;
• кабель;
• разводной ключ;
• уплотнительная лента;
• бокорезы;
• шаровый кран;
• розетка с заземлением;
• дифференциальный автомат.

Экономить на комплектующих не стоит, т. к. от этого зависит срок службы посудомоечной машины.

Установка посудомойки на место

Посудомойки бывают соло и встраиваемыми. Первые устанавливаются на желаемом участке без или с привязкой к мебели. Для встраиваемых при проектировании кухонного уголка делается ниша, которая по габаритам соответствует машинке. Если длина сливного шланга посудомойки превысит 1,5 метра, то будут проблемы с насосом при сливе. Это учитывается при выборе места под посудомойку. Когда выдержать расстояние не получится, то машинку монтируют в ванной. Рядом с посудомойкой размещают розетку с заземлением.

Внимание уделяют плоскости пола под посудомоечной машиной. Не должно быть перекосов, это проверяют пузырьковым уровнем. Модели приборов имеют регулируемые ножки, нивелирующие небольшие погрешности. Для компактных посудомоечных машин, которые устанавливаются на стол или подставку, не делают стационарный слив. Шланг крепится к раковине при использовании. Если в посудомойке отключаемый насос, то его не используют, т. к. из-за перепада уровня вода уходит сама.

Подключение посудомоечной машины к электросети

Производители посудомоечных машин указывают мощность подключения в паспорте. Для однофазной сети она не превышает 3,5 кВт. Розетка под машинку должна выдерживать силу тока в 16 ампер. Ее размещают на расстоянии в 1–1,5 метра от посудомойки. Потери на кабеле питания машинки будут небольшими, что не приводит к перегреву. Линия прокладывается от распределительного щитка, в котором устанавливают отдельный автомат. Используют дифференциальный на 16 А, т. к. его чувствительность меньше, чем у УЗО, что предотвратит ложные срабатывания.

Провод помещают в штробу, если ремонт еще незавершен. Если отделка закончена, то проводник протягивают в кабель-канале. Покупают ВВГ или ППВ 3×2,5. Контакты фиксируют пластинчатыми зажимами, чтобы кабель не ушел из-под винта. Смежная розетка со стиральной машинкой не используется, т. к. общее потребление превышает допустимое. На время, когда посудомойка не задействована, питание выключают в щитке.

Подключение посудомоечной машины к водопроводу

Перед подключением посудомоечной машины к водопроводу перекрывается входной вентиль. Такой шаг предотвращает протечки в процессе монтажа переходников, фильтра и клапана. Подключают посудомойку гибким шлангом. Тройник устанавливают в месте, где смеситель соединен с водопроводом. Резьба переходника уплотняется тефлоновой лентой. Витков не должно быть много, т. к. ее закусит и снимет. После тройника устанавливается шаровый кран. Его задача – вручную отключать посудомоечную машину для ремонта или замены патрубка. После крана монтируется фильтр тонкой очистки, предотвращающий попадание ржавчины и мусора в механизм машинки. Гибкий шланг накручивается на отвод фильтра без уплотнительной ленты, т. к. в гайке есть резиновая прокладка.

Посудомойку можно установить в домах, где отсутствует водопровод, например, на даче. Для этого на чердак поднимают пластиковый бак. Его крепят деревянными или металлическими распорками. Стенки утепляются пенополистиролом или минеральной ватой, чтобы вода не замерзала зимой. От емкости подводят трубу и подключают аппарат. Бак наполняют водой из колодца или скважины глубинным насосом. Перед покупкой машинки, важно убедиться, что для нее хватит давления жидкости, идущей самотеком.

Совет! Входной кран на посудомоечную машину перекрывают, когда она не используется. Делается это для продления срока службы заливного клапана.

Для моделей посудомоек с двойным подключением делается подвод холодной и горячей воды. Последнюю не стоит брать из водопровода. Она наполнена примесями, что испортит механизм машинки и увеличит плату за тепло. Горячую воду к посудомоечной машине подводят от бойлеров или накопительных емкостей через фильтр. В этом случае экономия будет очевидной, т. к. используется излишек жидкости и не включается ТЭН посудомойки.

Если на входе в смеситель уже подключена стиральная машинка через тройник, то монтировать еще один под посудомойку нет смысла. Проблема – увеличение нагрузки на резьбу и отсутствие пространства под мойкой. Рационально установить коллектор. К нему делают подвод и водоразборные точки подключают к выводам гибкими шлангами. На ввод коллектора и на его выходы ставят краны. Первый перекрывает узел, остальные каждый прибор отдельно.

Посудомойку подключают к стальной трубе. Если рядом с машинкой проходит магистраль, то не нужно тянуть шланг. Используют латунную седловую врезку. Переходник подбирают под диаметр трубы и монтируют как хомут. Сверлится отверстие в трубе, через которое вода поступает к посудомойке. На врезку накручивается кран, устанавливается фильтр и делается подвод к посудомоечной машине.

Подключение посудомоечной машины к канализации

При подключении слива посудомойки перекрывать стояки не нужно. Если машинка ставится на кухню, которая в использовании, то меняется сифон. Приобретается такой, как видно на фото выше. В нем предусмотрен отвод для шланга. Слив крепится выше гидрозатвора, чтобы запахи из канализации не просачивались на кухню. Переходник размещают углом вверх, чтобы при использовании раковины, вода из нее не попадала в посудомоечную машину. Шланг фиксируется на отводе хомутом. Если этого не сделать, то под напором насоса его сорвет.

Совет! Точка подключения шланга к сифону не должна находиться выше указанной в паспорте. Если этого не сделать, то посудомойка остановится с ошибкой.

Заменить сифон под мойкой не всегда возможно, т. к. он может быть занят стиральной машинкой или труднодоступен. В этом случае используют косой тройник для посудомойки. Он представляет собой канализационный угловой отвод. Разъединяют узел, где сифон мойки подключен к канализационной трубе, и вставляют переходник. В одно из отверстий подключается гофра от раковины. Во второй вставляется уплотнительное переходное кольцо. В последнее опускается гибкий шланг от посудомоечной машины. При таком подключении используется петля или «антисифон». Пример виден на фото выше. Делается это для водяного затвора, который удерживает запахи.

Совет! Подключение посудомойки к канализации при ремонте выполняется настенным сифоном.

Если производитель положил в комплект к посудомойке клапан для воздушного разрыва, то его устанавливают между машинкой и сливным отверстием. Элемент крепится к столешнице или к задней стенке мебели. Сверху отверстие закрывается декоративной накладкой. Видео об установке и подключении посудомойки есть ниже.

Проверка посудомоечной машины на протечку

После подключения посудомоечная машина не задвигается к стене. Плавно подается вода на заливной шланг посудомойки. Когда он открыт полностью поверяются резьбовые стыки. Они должны быть сухими. Если все в порядке, вентиль перекрывают и ставят посудомойку на место. Запускают короткий режим без посуды. В процессе наблюдатель находится рядом с машинкой. Если не выбило автомат, нет протечек на входе и выходе, то монтаж успешен.

Посудомойка на столе

Подключение настольной посудомойки осуществляется по примеру, описанному для полноразмерной. Разница заключается в подводе шланга залива и слива. Для них предусматривают отверстия в столешнице или за ней. Используют пластиковую накладку, чтобы скрыть сколы по краям реза. Если настольная машинка заложена в проект, то водопроводная и канализационная труба укладываются в штробу, а выводы делаются на уровне посудомойки.

Советы

При размещении сливного шланга от посудомойки в раковине, его фиксируют, чтобы он не выскочил и не затопил соседей. Посудомоечные машины от бренда Electrolux капризны к уровню пола. Отклонение при установке не должно превышать двух градусов. Техника от Siemens приобретается до заказа кухонного уголка. Габариты машинок этого бренда могут не соответствовать стандартам, поэтому их замеряют по факту. Если изменить последовательность, то посудомойка не влезет или останутся зазоры с мебелью.

Заземление от прибора подключается к контуру. Нельзя делать этого к газовой или водопроводной трубе. В многоэтажном доме по ним идут наводки, способные навредить электронике посудомоечной машины. Между стеной и торцом посудомойки зазор делают от 5 см. Это необходимо для циркуляции воздуха, которых вентилирует компоненты техники. Схемы подключения, приведенные в статье, общие. Для каждой модели в паспорте приводятся указания от производителя. Опираться следует на заводские стандарты.

Сетевые фильтры, готовые удлинители и электрические переходники не используются при подключении посудомоечной машины. Недостаточное сечение проводов или плохой контакт приводит к перегреву, поломке прибора или к поражу. Если нет возможности разместить розетку рядом с прибором, то удлинитель собирается самостоятельно. При монтаже посудомойки рядом с электрической плитой, холодильником или стиральной машинкой для каждого прибора подводится отдельная линия. Делается это для ликвидации сетевых помех и перегрузки.

Заключение

В посудомоечных машинах производители предусматривают отстроченный старт. В этом случае прибор программируется на работу ночью, когда нагрузка на сеть ниже. Опция актуальна для двухтарифных счетчиков. Чтобы ТЭН посудомойки служил дольше, используют добавки, предотвращающие образование накипи. Если в доме есть дети, то при покупке посудомоечной машины учитывается режим защиты от малышей, блокирующий управление.

Как установить и подключить новую посудомоечную машину

Когда вы покупаете новую посудомоечную машину в специализированном магазине, цена часто включает в себя доставку бригады, выполняющую подключения, и может даже включать вывоз старой посудомоечной машины. Но если вы покупаете посудомоечную машину в крупном магазине по ремонту дома или в интернет-магазине, подключение посудомоечной машины обычно не входит в комплект — или это может стоить вам значительной дополнительной платы.

К счастью, самостоятельно подключить посудомоечную машину — довольно простая задача, если старая посудомоечная машина была снята.

Перед тем, как начать

Для подключения новой посудомоечной машины требуется три подключения: подключение шнура питания, подключение к водопроводу и подключение сливной линии. Домашние мастера могут сделать все это, если понимают, что требуется.

Подключение питания может оказаться самым сложным, особенно если у вас нет опыта работы с электропроводкой. Посудомоечные машины могут быть «жестко соединены» кабелем цепи NM, который подключается непосредственно к клеммной коробке посудомоечной машины; или, что чаще, они могут использовать стандартный шнур электроприбора, который подключается к розетке.В любом случае, электрический кодекс требует, чтобы посудомоечная машина обслуживалась отдельной выделенной цепью, и если ваша проводка не подключена таким образом, вы можете установить новую цепь одновременно с заменой посудомоечной машины. С 2020 года кодекс NEC также требует, чтобы посудомоечные машины имели защиту GFCI. Даже там, где это не требуется, это лучшая стратегия, поскольку она упрощает отключение устройства, если ему потребуется обслуживание в будущем.

Нет причин, по которым нельзя самостоятельно подключить посудомоечную машину.Как проводные соединения, так и соединения шнура прибора выполняются точно так же, с проводными соединениями, выполненными внутри панели доступа в основании прибора.

Соединение для подачи воды представляет собой простой способ подсоединения одного конца подводящей трубки из плетеной стали к впускному клапану воды на посудомоечной машине, а другой конец — к запорному клапану на трубопроводе подачи горячей воды. Эта подающая трубка на самом деле представляет собой не что иное, как более длинную версию того же типа подающих трубок, которые питают смесители для раковин и унитазы, поэтому, если вы работали с этими сантехническими приборами, у вас не будет проблем с подключением посудомоечной машины.Для подключения трубки подачи воды к посудомоечной машине обычно требуется прикрепить специальный латунный фитинг, известный как посудомоечная машина 90 — колено на 90 градусов, которое позволяет легко подсоединять трубку подачи к посудомоечной машине. Этот фитинг обычно входит в комплект для подключения, в который также входит подводящая трубка из стальной оплетки.

Подсоединение сливного шланга к посудомоечной машине — столь же простая сантехническая работа. Сливной шланг подключается к сифону под раковиной; По пути к сифону он либо заходит петлей на нижнюю часть столешницы под раковиной, либо прикрепляется к фитингу с воздушным зазором.Правильный способ сделать это зависит от требований норм в вашем регионе, но любой из них предназначен для предотвращения попадания грязных сточных вод обратно в посудомоечную машину. По мере того как сливной шланг опускается по петле, он присоединяется либо к штуцеру на мусоропроводе, либо непосредственно к штуцеру на сливном патрубке раковины.

Аарон Стикли

Как установить новую посудомоечную машину (или заменить старую)

Пошаговые инструкции экспертов по замене или установке посудомоечной машины

Для обычного мастера установка новой посудомоечной машины — несложный процесс это займет всего несколько часов и некоторые базовые инструменты.Для получения информации о покупке новой посудомоечной машины см. Бесплатное и объективное руководство по покупке HomeTips «Как купить лучшую посудомоечную машину».

Если вы заменяете существующую посудомоечную машину, не будет никакой загадки относительно того, где лучше всего поставить новую. Если вы устанавливаете посудомоечную машину там, где ее раньше не было, единственное, что нужно учитывать при ее размещении, — это то, чтобы дверца машины могла полностью открываться, не ударяясь ни во что. Схема деталей посудомоечной машины

© Дон Вандерворт, HomeTips

Это видео из This Old House отлично показывает, как установить новую посудомоечную машину там, где ее раньше не было.

Если вы просто заменяете имеющуюся посудомоечную машину на новую, пропустите страницу немного дальше.

Перед началом любых работ выключите питание и положите на пол кусок фанеры размером 3 на 3 фута, чтобы не поцарапать пол.

Посудомоечные машины поставляются с полными инструкциями по установке; убедитесь, что вы точно им следуете. Приведенные здесь рекомендации дадут вам представление об основных параметрах работы.

Сантехнические и электрические подключения

Для подключения машины вам потребуется электрическая розетка на 120 В с защитой GFCI.Наиболее удобное расположение — у задней стенки тумбы под раковиной.

Посудомоечная машина должна подключаться к горячей воде мойки. Подключение обычно осуществляется через медную трубку диаметром 3/8, прикрепленную путем сжатия к запорному клапану с двумя выходами под раковиной. Подробнее об этом в пошаговой информации ниже.

Сливная вода посудомоечной машины будет выходить через гибкий шланг, который идет от выпускного отверстия для отходов посудомоечной машины к тройнику над сливным сифоном раковины или к входному отверстию для посудомоечной машины мусоросборника.Чтобы подключиться к мусоропроводу, необходимо сначала выбить заглушку внутри ниппеля посудомоечной машины. Если вы собираетесь подсоединять сливной шланг посудомоечной машины к сливу, сначала снимите заглушку посудомоечной машины, используя молоток и отвертку. (Для этого не нужно снимать слив.) © Дон Вандерворт, HomeTips

Если вы подключаетесь к сифону раковины, просто снимите патрубок слива раковины и замените его на насадку посудомоечной машины. Затем запланируйте подсоединение к нему сливного шланга посудомоечной машины, как описано ниже.Замените насадку раковины на насадку посудомоечной машины. Eastman

Воздушный зазор для посудомоечной машины — что он делает

Многие местные строительные нормы и правила требуют, чтобы посудомоечная машина подключалась к воздушному зазору перед подключением к мусоропроводу, чтобы сточные воды не попадали обратно в прибор. Если в соответствии с местными правилами требуется воздушный зазор, его необходимо покупать отдельно. Установите его на раковину. Подсоедините один гибкий шланг к сливу посудомоечной машины, а другой гибкий шланг — к сифону раковины или к входному отверстию посудомоечной машины.Если ваши местные нормы и правила не требуют наличия воздушного зазора, вы можете вместо этого придать сливной шланг посудомоечной машины форму высокой дуги.

В этом видео показано, как выглядит воздушный зазор и где он проходит, обсуждается, нужен ли он вам, и показано, как очистить воздушный зазор, если он засоряется.

Пошаговая установка посудомоечной машины

Если вы заменяете старую посудомоечную машину на новую, вам необходимо сначала вынуть старую. Хорошая новость заключается в том, что водопроводные и электрические соединения уже установлены, что значительно упрощает работу.В этом видео из двух частей показан процесс замены старой посудомоечной машины. Часть 1 посвящена удалению старого. В нем показано, как перед началом работы убедиться, что питание отключено, и где искать крепежные винты. В части 2 показано, как установить замену.

Примечание. Прежде чем делать что-либо еще, отключите посудомоечную машину от сети или выключите автоматический выключатель, чтобы отключить питание. Затем перекройте кран подачи воды, который обычно находится под раковиной. Если вы не можете найти запорный клапан, вам придется отключить главный водопроводный кран в доме, а затем открыть кран, чтобы слить воду из труб.

Если необходимо пропустить шланги и шнур питания через основание шкафа, просверлите отверстия в заднем нижнем углу с помощью дрели.
HomeTips Pro Совет: Если в посудомоечной машине нет специального запорного клапана, сейчас самое время установить специальный запорный клапан с двумя выпускными отверстиями, подобный показанному на шаге 1.

1 Установите запорный клапан для подачи горячей воды в посудомоечную машину. Для начала отключите подачу воды в дом.Затем отсоедините трубку подачи горячей воды к раковине от имеющегося клапана горячей воды под раковиной. В большинстве случаев вы делаете это, поворачивая гайку (которая фиксирует трубку) против часовой стрелки с помощью гаечного ключа. Запорный клапан двойной посудомоечной машины SharkBite

Имейте под рукой таз или ведро, чтобы собрать воду, которая будет внутри трубки. Затем снимите запорный клапан с подающего ниппеля с помощью гаечного ключа — снова поверните его против часовой стрелки с помощью гаечного ключа, если он находится на ниппеле с резьбой. Оберните трубную ленту по часовой стрелке вокруг резьбы соски.Затем навинтите на него новый запорный клапан с двумя выпускными отверстиями и затяните.

2 Установите воздушный зазор посудомоечной машины. Для этого потребуется неиспользуемое отверстие подходящего размера в раковине. У многих раковин есть пробка, которую можно выбить молотком. Если вам нужно просверлить новое отверстие, см. Информацию на этой странице. Снимите крышку и стопорную гайку с воздушного зазора и вставьте воздушный зазор через отверстие снизу. Затяните стопорную гайку, используя плоскогубцы, если необходимо, и наденьте крышку на устройство.Воздушный зазор посудомоечной машины входит в отверстие в верхней части раковины. Design House

Примечание. Некоторые местные нормы и правила разрешают прокладывать сливной шланг посудомоечной машины петлей под столешницей и прикреплять его к нижней стороне стойки или стене вместо установки воздушного зазора. Пожалуйста, посмотрите видео о воздушном зазоре ранее в этой статье, чтобы узнать больше об этом.

3 Установите посудомоечную машину рядом с ее отверстием, а затем протолкните шланг, подающую трубку и шнур питания через отверстия, просверленные в заднем углу тумбы под раковиной.Ставя посудомоечную машину на место, будьте осторожны, чтобы не защемить и не спутать шнур или шланги.

4 Снова подсоедините подающую трубку раковины к двойному выпускному клапану и подсоедините гибкую подающую трубку ко второму выпускному отверстию клапана и впускному отверстию посудомоечной машины. Затем затяните разводным ключом до упора.

5 Наденьте по одному шланговому зажиму на каждый конец короткого сливного шланга, который будет идти от мусороуборочного устройства (см. Фото) или хвостовой части сливного отверстия раковины, к большому выпускному отверстию в воздушном зазоре.Сожмите зажимы до упора. Затем проделайте то же самое с более длинным сливным шлангом, пропустив его от меньшего выпускного отверстия в воздушном зазоре к сливному патрубку в основании посудомоечной машины. Закрепите сливную линию посудомоечной машины в канализацию. © Дон Вандерворт, HomeTips

После установки важно выровнять передние ножки прибора и совместить их со шкафами и столешницей. Прикрутите прибор к нижней стороне прилавка. Снова включите подачу воды и поищите утечки.

Подключите посудомоечную машину.Если для установки требуется какая-либо проводка, обратитесь к разделу «Домашние советы» по домашней электропроводке.

СЛЕДУЮЩИЙ СМОТРЕТЬ: Как устранить неполадки и отремонтировать посудомоечную машину

Рекомендуемый ресурс: Найти местную установку устройства Pro

Позвоните, чтобы получить бесплатные оценки от местных профессионалов в области бытовой техники:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Как установить посудомоечную машину (краткое описание проекта)

Фото: shutterstock.com

Установка посудомоечной машины может показаться сложной, но с правильными инструкциями и небольшим вниманием она может оказаться сложной. полезный сделай сам. А с деньгами, которые вы сэкономите, не нанимая профессионала, вы можете позволить себе потратиться на высококачественный прибор, который будет хорошо служить вашему дому в течение многих лет.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем районе и получите бесплатную бесплатную оценку вашего проекта.

+

Однако мудрое слово: чтобы не усложнять задачу, постарайтесь заменить имеющуюся посудомоечную машину на модель того же или аналогичного размера. Если на вашей кухне никогда раньше не устанавливалась посудомоечная машина или если купленная вами значительно больше, чем ваша существующая модель, то для размещения новой машины может потребоваться сложная кухонная сеть.Это выходит за рамки данной статьи. Но если ваш новый прибор плотно умещается в пространстве, оставленном старым, эти инструкции могут помочь вам решить, как установить посудомоечную машину — работу, которая может быть завершена в течение нескольких часов.

Инструменты и материалы

Шаг 1

Если ваша нынешняя посудомоечная машина все еще на месте, очевидным первым шагом будет ее удаление. Прежде чем продолжить, отключите подачу воды в посудомоечную машину и отключите питание устройства. Для этого вам нужно отключить питание на электрической панели, переключив переключатель, связанный с цепью, в которой работает посудомоечная машина.Еще раз проверьте, действительно ли питание отключено, попытавшись включить машину. Если посудомоечная машина не реагирует, можно перейти к следующему шагу, разорвав три соединения, которые позволяют посудомоечной машине выполнять свою грязную работу: сливная линия, водопровод и электроснабжение.

Шаг 2

Убрав старую посудомоечную машину, вы можете подготовить соединения для нового устройства. Хотя существующую электропроводку можно использовать повторно, рекомендуется заменить линию подачи воды (если существующая линия подачи не медная, и в этом случае вы можете перейти к шагу 3).Удалите старую, скорее всего, плетеную водопроводную линию и начните протягивать 1/2-дюймовую гибкую медную трубку от передней части корпуса посудомоечной машины к крану горячей воды под раковиной. Когда вы закончите, используйте резак для труб, чтобы отрезать линию от оставшейся части змеевика.

Фото: shutterstock.com

Step 3

Проведите трубку под раковиной как можно ближе к крану горячей воды. Для соединения может потребоваться пружина для изгиба трубы, небольшой сантехнический инструмент, который позволит вам придать трубке необходимую форму.Закрепите соединение стяжной гайкой, которую нужно затянуть руками, прежде чем закончить работу гаечным ключом.

Step 4

Посмотрите на дно посудомоечной машины, чтобы найти каналы, по которым должен проходить водопровод и электрический кабель. Измерьте их расположение по отношению к сторонам посудомоечной машины, затем перенесите эти измерения на пол шкафа. Теперь используйте пружину изгиба трубки, чтобы сформировать медную трубку так, чтобы она проходила вдоль стороны шкафа, а затем проходила вдоль линии подачи, которую вы отметили на дне шкафа.Проделайте то же самое с электрическим кабелем.

Step 5

Ваша новая посудомоечная машина будет оснащена собственным сливным шлангом. Предполагая, что вы сняли сливной шланг со старой посудомоечной машины, продолжайте и пропустите новый из шкафа посудомоечной машины через имеющееся отверстие в область под раковиной. При этом будьте осторожны, чтобы шланг не перегибался. Позже вы подсоедините шланг к посудомоечной машине и сливу раковины.

Шаг 6

Поручите другому человеку помочь вам перевернуть посудомоечную машину на спину.Отсюда вам будет легче снять крышку панели в основании устройства и получить доступ к впускному отверстию для воды, через которое чистая вода будет поступать в устройство. Оберните тефлоновую ленту вокруг резьбы впускного отверстия и с помощью разводного гаечного ключа прикрепите латунное колено 3/8 дюйма или 1/2 дюйма, в зависимости от вашего прибора. Теперь, используя пружину изгиба трубы, поверните гибкий медный подводящий трубопровод так, чтобы он встретился с добавленным латунным коленом. Там, где они встречаются, медь должна проходить не менее двух дюймов без каких-либо изгибов.Закрепите соединение между трубкой и коленом, поместив компрессионный фитинг на прямой участок меди. Затяните стяжную гайку руками, прежде чем повернуть ее еще раз с помощью разводного ключа.

Шаг 7

Обратите внимание на электрический кабель (который может остаться от старого подключения посудомоечной машины). Наденьте кабельный зажим на оголенные провода в том месте, где они уходят в пластиковую или металлическую оболочку вокруг жгута проводов. Затем найдите распределительную коробку и снимите ее крышку.Ослабьте гайку на кабельном зажиме и протолкните провода (вместе с резьбовым концом зажима) через отверстие в распределительной коробке. После того, как вы закончите, с помощью отвертки снова затяните гайку на той части зажима, которая остается за пределами коробки.

Шаг 8

Внутри распределительной коробки используйте гайки для соединения проводов одинакового цвета, белого с белым и черного с черным. Если провода, идущие из вашего дома, имеют пластиковую оболочку (например, Romex), обязательно подключите — с помощью другой гайки — зеленый провод (заземление) к зеленому (или неизолированному медному) проводу посудомоечной машины.В противном случае оберните провод заземления посудомоечной машины вокруг крепежного винта на распределительной коробке, затем затяните винт, чтобы заземление не сдвинулось с места. Наконец, загните все провода в распределительную коробку, прежде чем прикручивать крышку обратно к розетке.

Фото: removeandreplace.com

Шаг 9

Вернувшись на шаг 5, вы проложили сливной шланг от шкафа посудомоечной машины к сливу раковины. Пришло время установить необходимые связи. Сначала наденьте хомут на «сторону раковины» шланга, затем наденьте шланг на входное отверстие в сливе раковины.С помощью сантехнической ленты закрепите шланг у верхней части тумбы под раковиной (или высоко на ее задней стороне), чтобы шланг изогнулся до того, как достигнет впускного отверстия. Эта U-образная форма очень важна, потому что она предотвращает попадание обратного потока из раковины в посудомоечную машину. Тем временем в шкафу посудомоечной машины подсоедините другую сторону шланга к сливу посудомоечной машины. Это последнее соединение должно быть очень быстрым и легким.

Шаг 10

Установив посудомоечную машину на место, отрегулируйте ее ножки так, чтобы монтажные кронштейны соприкоснулись с нижней стороной прилавка.Проверьте с помощью уровня, чтобы убедиться, что прибор не наклоняется ни в какую сторону; при необходимости отрегулируйте. Теперь используйте дрель / отвертку, чтобы ввинтить винты в монтажные кронштейны, надежно закрепив посудомоечную машину на месте. Установите на место крышку съемной панели в основании устройства, которую вы сняли на шаге 6.

Step 11

Включите подачу воды и верните питание в цепь, к которой подключена посудомоечная машина. Пока не включайте посудомоечную машину; в течение следующих нескольких часов внимательно следите за утечками.Если их нет, возьмите новую посудомоечную машину для первого пробного запуска!

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем районе и получите бесплатную бесплатную оценку вашего проекта.

+

Как установить новую посудомоечную машину на кухню

Описание проекта

Навык

1 из 5 Легкий Требуются только базовые сантехнические навыки

Расчетное время

От 2 до 3 часов

В этом видео, This Old House , эксперт по сантехнике и отоплению Ричард Третви подключает новую посудомоечную машину.

Этапы установки новой посудомоечной машины

1. Перекройте подачу воды в кухонную раковину.
2. С помощью гаечного ключа снимите имеющийся запорный вентиль на линии подачи горячей воды под раковиной.
3. Установите новый трехходовой запорный клапан на существующую линию горячего водоснабжения.
4. Подсоедините линию подачи горячей воды к новому запорному крану.
5. Подсоедините шланг подачи воды с оплеткой из нержавеющей стали к запорному клапану.
6. Снимите имеющуюся насадку, прикрепленную к сетчатому фильтру корзины мойки, и замените ее на насадку посудомоечной машины.Затяните резьбовые соединения плоскогубцами.
7. Переверните посудомоечную машину и положите ее спиной на брезент.
8. Оберните тефлоновую ленту вокруг наружной резьбы латунного переходного колена.
9. Вставьте колено в отверстие для подачи воды на передней панели посудомоечной машины. Осторожно затяните локоть разводным ключом.
10. Подключите посудомоечную машину к электросети с помощью полярной вилки. Закрепите провода с помощью поворотных соединителей.
11. Вытяните шланг для подачи воды с оплеткой из нержавеющей стали от тумбы под раковину до посудомоечной машины. Приклейте шланг к полу изолентой. 12. Осторожно установите посудомоечную машину на место.
12. Подсоедините линию подачи воды к посудомоечной машине.
13. С помощью дрели / отвертки прикрутите монтажные выступы посудомоечной машины к нижней стороне столешницы.
14. Отрегулируйте выравнивающие ножки гаечным ключом, пока посудомоечная машина не выровняется. Заменить переднюю панель посудомоечной машины.
15. Подсоедините сливной шланг посудомоечной машины к патрубку посудомоечной машины изнутри тумбы под раковину.
16. Включите воду, подключите шнур питания посудомоечной машины и проверьте свою работу.

---

Инструменты:

Как установить посудомоечную машину

Необходимо знать

• Замена существующей посудомоечной машины — относительно простая работа. Если у вас под рукой гаечный ключ, у вас не должно возникнуть проблем с этим самостоятельно.
• Если вы устанавливаете посудомоечную машину впервые, существуют некоторые правила, которые обеспечат безопасную и законную установку.

Посудомоечная машина — это отличное трудосберегающее устройство, которое не только экономит ваше время на уборку на кухне, но также является очень экономичным с точки зрения воды и энергии способом мытья посуды.

И хорошая новость заключается в том, что установка одного из них — довольно простая работа, особенно если вы заменяете старый, от которого избавился призрак.Тем не менее, как и при установке любого устройства, есть несколько вещей, которые вы должны помнить, чтобы все прошло гладко, особенно для новой установки, где вам нужно соблюдать несколько правил.

Замена существующей посудомоечной машины

Замена существующей посудомоечной машины — относительно простая работа (при условии, что вы правильно измерили ее и ваша новая посудомоечная машина поместится под вашей скамейкой). Вся необходимая инфраструктура — электричество, вода, канализация и пространство — уже на месте.Это в основном вопрос того, чтобы вытащить старый, подключить новый к сливному и впускному крану, затем подключить его, и ваш новый прибор готов к работе.

Инструменты и принадлежности

Вам понадобится следующее:

• Отвертка и / или отвертка
• Табличка или картон (необязательно)
• Лента (опция)
• Швабра и ведро для удаления разливов
• Впускной и выпускной шланги, входящие в комплект посудомоечной машины, и монтажное оборудование, входящее в комплект

Пошаговое руководство

1. Если она все еще работает, отключите воду и включите старую посудомоечную машину примерно на 30 секунд, чтобы сначала откачать остатки воды на ее дне.
2. Выключите подачу воды и отсоедините шланги питания, подачи воды и слива под кухонной раковиной.
3. Приложите отрывной лист или немного картона, чтобы не оставлять следов на полу, и будьте готовы вытереть любые разливы из отсоединенного трубопровода.
4. Удалите все винты или болты, которыми посудомоечная машина крепится к столешнице или шкафу, и осторожно выдвиньте устройство на лист для отрывания из бумаги или картон. Вытяните старый блок, чтобы освободить место для нового.
5. Загляните внутрь шкафа на предмет повреждений и вымойте пол в старой посудомоечной машине.
6. Распакуйте новую посудомоечную машину и сохраните картон, чтобы защитить пол при укладке на место.
7. Обратитесь к руководству по эксплуатации новой машины для получения каких-либо конкретных инструкций или советов по установке.
8. Отрегулируйте ножки посудомоечной машины так, чтобы она стояла устойчиво и ровно. Возможно, вам придется снова отрегулировать его, когда он будет на месте, но приблизить его сейчас проще, чем когда он находится под вашей стойкой.
9. Пропустите линии электропитания, воды и дренажа через отверстие в шкафу и подключите их под раковиной.
10. При подсоединении шланга для сточной воды убедитесь, что он закручен в виде петли и дуги — используйте для этого удобный U-образный изгиб, который входит в комплект посудомоечной машины. Оставьте конец шланга как можно выше в сливной трубе — в противном случае вы можете создать сифонный эффект в канализации, который потенциально может повредить ваш прибор, — затем зажмите шланг.
11. Поместите новую посудомоечную машину в пространство в шкафу. Пропустите кабели и шланги через шкаф, чтобы не сдавливать и не перегибать их, когда посудомоечная машина вставляет на место. (В качестве альтернативы, прежде чем задвинуть его на место, вы можете прикрепить все к полу скотчем по центральной линии посудомоечной машины, чтобы оно не запутывалось в ножках посудомоечной машины).
12. После того, как посудомоечная машина установлена ​​на место, отрегулируйте ее ножки, чтобы убедиться, что она ровная и устойчивая — это не займет много времени, потому что вы предварительно отрегулировали их ранее.
13. Включите все и проведите тестовый запуск, чтобы убедиться, что все подключено и работает должным образом, следя за любыми утечками.
14. Надежно прикрепите посудомоечную машину к шкафу. Посудомоечные машины очень устойчивы и удерживаются в закрытом состоянии, но, если они не закреплены должным образом, они могут опрокинуться вперед, когда вы выдвинете ящик для опорожнения. Хотя все посудомоечные машины разные, обычно это просто вопрос заворачивания пары шурупов, поэтому нет причин пренебрегать этим.

Наконечник для посудомоечных машин

Если вы устанавливаете посудомоечную машину в стиле ящика для посуды, например, от Fisher & Paykel, вам может потребоваться снять ящик с шасси, прежде чем задвигать его на место — это может сделать установку немного сложной, так как вы нужно будет пропустить кабель и шланги, которые подключены к ящику, через шасси к месту назначения. Это означает, что вам нужно, чтобы ящик располагался достаточно близко, чтобы они могли дотянуться до них, но достаточно далеко, чтобы у вас было место для установки корпуса.

Первая установка посудомоечной машины

Существует множество правил, которые следует соблюдать при первой установке посудомоечной машины. Поскольку посудомоечные машины используют как воду, так и электричество, риск катастрофического исхода, если что-то пойдет не так, намного выше, чем для большинства других приборов — существуют правила, чтобы обезопасить вас, ваш дом и всех остальных.

Инструменты и принадлежности

Помимо инструментов, необходимых для замены, вам понадобится еще пара вещей:

• Сверло, кольцевая пила или другое средство для проделывания отверстия размером 100 x 150 мм в боковой части шкафа
• Лом или аналог для снятия мебели
• Герметик для защиты рабочих столов от повреждений паром и водой
• Кисть или валик для нанесения герметика
• Новое соединение крана
• Новый сливной патрубок с насадкой для сливного шланга посудомоечной машины
• Новая розетка и правильная разводка.

Ваш сантехник и электрик, вероятно, смогут предоставить последние три предмета.

Начало работы

Решите, где будет располагаться посудомоечная машина — это будет одно из пространств шкафа по обе стороны от раковины, так как именно здесь вы получите доступ к воде и дренажу.

Разделение розеток и водопровода

Согласно Строительному кодексу Австралии, розетки и водопроводные трубы не могут быть установлены в том же пространстве шкафа, что и ваша посудомоечная машина — вместо этого канализация, электричество и водоснабжение должны быть установлены в следующем шкафу вместе с проходящими шлангами и кабелями. через небольшое отверстие (около 100 x 150 мм) в прибор.Вы когда-нибудь задумывались, почему вилка вашей посудомоечной машины находится под раковиной, а не за прибором? Это необходимо для снижения риска поражения электрическим током в случае утечки.

Получение дипломированных специалистов

А если на вашей кухне уже нет необходимой фурнитуры, вам потребуются лицензированные специалисты, которые установят ее для вас: электрик для розетки и сантехник для канализации и водоснабжения.

Это делается не только для душевного спокойствия, это потому, что только имеющие лицензию торговцы могут прикасаться к проводке, канализации или водопроводным трубам в вашем доме.Выполняйте работу самостоятельно, и вы можете наложить на вас неприятный штраф, а ваша страховая компания может отклонить любые будущие претензии, если в будущем возникнет проблема.

Другие важные вещи, о которых нужно подумать

Если вы устанавливаете посудомоечную машину на существующую кухню, вам необходимо снять шкаф, в котором будет установлена ​​посудомоечная машина. Возможно, вы сможете сделать это самостоятельно, но, вероятно, стоит нанять профессионала на случай, если в процессе вы повредите другие части своей кухни.

Далее нужно рассмотреть свои счетчики.Утечка пара и воды из посудомоечной машины может повредить ламинированные столешницы, поэтому важно обеспечить герметичность нижней стороны скамей, чтобы минимизировать риск повреждения водой.

Наконец, большинство посудомоечных машин (особенно встраиваемые модели) — это тяжелые, громоздкие приборы с множеством острых краев, поэтому соблюдайте правила безопасного обращения. В идеале попросите друга или члена семьи помочь вам принести его на кухню.

• Измерьте шкафа, чтобы убедиться, что запасная посудомоечная машина подойдет, прежде чем покупать
• Защитите свои полы с помощью защитной пленки или картона
• Отключите свою старую посудомоечную машину, выключив воду и питание, отсоединив шланги и кабели и открутив все винты, крепящие посудомоечную машину к шкафу
• Снимите старую посудомоечную машину, вымойте пол и осмотрите шкафы на предмет повреждений
• Распакуйте новую посудомоечную машину, проверьте на наличие царапин или вмятин и поместите ее ближе к месту установки
• Отрегулируйте ножки, чтобы посудомоечная машина стояла ровно и устойчиво, и пропустите кабели и шланги через отверстие в задней части шкафа
• Подключите к водопроводным, сливным и силовым соединениям под раковиной и начните укладывать посудомоечную машину на место, стараясь не перегибать и не повредить шланги во время движения
• Включите воду и электричество и протестируйте посудомоечную машину, следя за утечками
• Прикрепите посудомоечную машину к шкафу, чтобы она не опрокинулась, следуя инструкциям в руководстве.
• Утилизируйте старой посудомоечной машины ответственно

Как подключить посудомоечную машину там, где ее нет | Руководства по дому

Стив Гамильтон Обновлено 14 декабря 2018 г.

Установка посудомоечной машины на кухне, где никогда не было, требует тщательного планирования.Помимо водоснабжения, электроснабжения и канализации, необходимо учитывать такие конструктивные особенности, как схема движения на кухне и требования к пространству. Чтобы избежать проблем в будущем, подумайте о своей новой посудомоечной машине — особенно о том, как и где ее подключить.

Выберите место установки

Чем дальше вы отодвинете посудомоечную машину от стандартной установки, тем менее удобно ею пользоваться и тем дороже будет стоить ее установка с точки зрения материалов и рабочей силы. Вот почему во многих отношениях идеальное место для посудомоечной машины — с одной или другой стороны кухонной мойки, в непосредственной близости от существующих водопроводных и сливных линий.На самом деле, эти два места настолько желательны, что вам обычно лучше переместить или, по крайней мере, уменьшить пространство шкафа, чтобы освободить место для нового устройства. Второе лучшее место — как можно ближе к раковине, не допуская ошибок в дизайне, таких как столкновение дверей или блокирование проходов. Другое подходящее место — остров прямо за раковиной или напротив нее, хотя водопровод более сложен.

Create Space

Прочтите руководство пользователя посудомоечной машины, чтобы определить размер отверстия, которое вам нужно сделать под столешницей.Если вы все еще находитесь в стадии покупки, большинство крупных производителей также имеют приблизительные размеры на своих веб-сайтах. Вооружившись этой информацией, вы можете попробовать разные места по размеру, а затем оформить пространство и подготовить его перед установкой. Следует помнить о нескольких вещах: ровный пол под посудомоечной машиной, средства для крепления монтажных кронштейнов и, возможно, некоторая дополнительная изоляция, особенно если шум может вызвать проблемы или вы планируете поставить горячую и запотевшую посудомоечную машину рядом с холодильником. .

Выполните подключения

Посудомоечной машине необходимо три подключения к электросети. Электрическое соединение чаще всего представляет собой выделенную линию на 15 или 20 ампер, проложенную от панели автоматического выключателя лицензированным электриком. Некоторые посудомоечные машины подключаются к электросети, а другие подключаются напрямую к прибору. Пресная вода подается в посудомоечную машину с помощью гибкого шланга со стальной оплеткой или жесткого медного шланга, подключенного к бытовому водопроводу, в идеале с отдельным запорным клапаном. Грязная вода сливается из прибора через гибкий трубопровод, соединяющий посудомоечную машину и подходящее соединение под раковиной, например, штуцер на мусоропроводе или сливной трубопровод, ведущий в сифон раковины.В некоторых областях строительные нормы и правила требуют устройства, называемого воздушным зазором, чтобы физически предотвратить образование прямого соединения между канализацией и сливной линией посудомоечной машины.

Прикрепите надежно

Большинство посудомоечных машин имеют пару монтажных кронштейнов сверху, которые предназначены для надежного привинчивания к нижней стороне шкафа или столешницы. На некоторых моделях кронштейны также можно переместить сбоку от шкафа посудомоечной машины. В случае каменной столешницы существуют комплекты для прикрепления точек крепления непосредственно к камню с помощью эпоксидного клея, или вместо этого вместо этого поверх отверстия посудомоечной машины устанавливают узкую деревянную или металлическую полоску.Какой бы метод вы ни выбрали, не пропускайте этот важный этап установки. Полностью загруженная посудомоечная машина может вызвать самые разные повреждения, если выйдет за пределы своего корпуса.

Как установить посудомоечную машину там, где ее не было — Модернизированный дом

В домах, построенных до изобретения посудомоечных машин, могло не хватить места для них. Или, если вы живете в городской среде, например, в Нью-Йорке, то иметь посудомоечную машину может показаться непрактичным. Но правда в том, что для этого бытового прибора можно выделить место на кухне.Вот лучший способ сделать это!

Если вам не нравится мыть посуду вручную, нет причин, по которым вам не стоит устанавливать посудомоечную машину. И да, вы можете установить его самостоятельно и избежать затрат на установку!

Чтобы установить посудомоечную машину там, где ее не было, первым делом необходимо знать размеры под столешницей и размеры проема в шкафу. Подготовьте линию горячей воды с достаточным давлением и температурой воды, а также сливное отверстие.Установите новую посудомоечную машину.

Но давайте углубимся в процесс. Ниже подробно описан процесс установки посудомоечной машины на кухне.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Пошаговый процесс установки посудомоечной машины в первый раз

Шаг 1. Подготовьте место для установки

Размер проема должен быть 24 дюйма в ширину, 24 дюйма в глубину и 34 ½ дюйма в высоту — это стандартный размер пространства для посудомоечной машины.Вы должны убедиться, что на задней стене нет труб или проводов.

Линии, которые будут подавать воду и электроэнергию, будут входить в шкаф размером 4 ″ x 4 ″ через отверстие размером 1 ½ дюйма, расположенное в нижней задней части шкафа. Пол должен быть ровным, а пространство — ровной квадратной формы.

Шаг 2. Установка слива

В зависимости от того, где вы живете, в вашем районе может потребоваться воздушный зазор. Если сливной тройник находится на расстоянии менее 18 дюймов от пола, то обычно требуется воздушный зазор.Если он больше 18 дюймов, то воздушный зазор не нужен, и вы можете использовать метод петли.

Если посудомоечная машина находится слишком далеко от существующего сифона, вам необходимо сделать отдельную розетку. Это вертикальная труба с водоотделителем внизу, которую вам необходимо подключить к существующей системе очистки сточных вод. Система похожа на дренаж, используемый для раковин и туалетов.

Если вы ставите посудомоечную машину рядом с мусоропроводом, процесс должен быть менее сложным.(См. Советы ниже, чтобы узнать больше.)

Шаг 3. Настройка проводки

Проверьте, является ли проводка выделенной цепью 120 В, 60 Гц с автоматическим выключателем на 15 или 20 А или предохранителем с выдержкой времени. Проводка должна быть двухпроводной с заземлением и рассчитана на 176 ° F.

Проводка может входить в шкаф снизу сзади. Отверстие не должно быть больше 1 ½ дюйма — такое же отверстие можно использовать как для ватерлинии, так и для сливного шланга.

Если вы используете гибкий шнур, то должно быть отдельное отверстие.Кабель с проводкой подойдет к правой стороне снизу.

Шаг 4. Настройка водоснабжения

Блок питания, как упоминалось в предыдущем шаге, проходит через отверстие диаметром 1 ½ дюйма в нижней части шкафа. Выключите воду, чтобы установить ручной запорный клапан под раковиной.

Патрубок подачи воды расположен с левой стороны посудомоечной машины. Вы можете использовать внешний диаметр 3/8 дюйма. медная линия, если вам нужно отойти от задней стены минимум на 19 дюймов. Водонагреватель должен быть установлен в диапазоне от 120 ° F до 150 ° F.С другой стороны, давление должно быть в пределах 20–120 фунтов на квадратный дюйм.

Шаг 5. Подготовка посудомоечной машины

Для подготовки посудомоечной машины необходимо проверить баланс дверцы. При необходимости отрегулируйте натяжение пружины. Если вам нужно прикрепить ножки, убедитесь, что вы делаете это близко к тому месту, где вы собираетесь его установить.

Шаг 6. Подсоедините сливной шланг

Если он не был предварительно установлен, следующим шагом будет подсоединение сливного шланга. Расположите электропроводку и водопровод так, чтобы их не зацепило дно посудомоечной машины.

Осторожно вставьте посудомоечную машину в отверстие. Пропустите сливной шланг через отверстие, которое вы сделали ранее.

Шаг 7. Поместите его на место

Медленно протолкните посудомоечную машину в пространство, пропуская сливной шланг через отверстие. Остановитесь, оставив несколько дюймов, и проверьте, не защемлено ли что-нибудь или нет.

Если все в порядке, продолжайте задвигать посудомоечную машину до упора. Убедитесь, что края дверцы находятся на задней части каркаса шкафа.На этом этапе не забудьте проверить, плавно ли открывается и закрывается дверь.

Отрегулируйте выравнивающие ножки, чтобы выровнять посудомоечную машину со всех сторон.

Шаг 8: Закрепите позицию

Совместите кронштейны, чтобы зафиксировать положение посудомоечной машины. Чтобы выполнить этот шаг, ознакомьтесь с инструкциями производителя.

Шаг 9: Подключите электропитание и водоснабжение

Посудомоечной машине требуется горячая вода для правильного мытья посуды в течение всего цикла мытья.Чтобы установить посудомоечную машину там, где ее никогда раньше не было, вы должны найти способ подключить посудомоечную машину к существующей линии горячей воды.

Подключите электропитание и воду через панель доступа. Подсоедините сливной шланг, расположенный под раковиной. Вместо того, чтобы вырывать пол или стену, чтобы установить другую линию горячей воды для вашей посудомоечной машины, продолжайте и установите двойной выпускной / двойной запорный клапан на существующую линию.

Если этот процесс для вас довольно сложен, обратитесь за помощью к профессиональному сантехнику.

Шаг 10: Проверка посудомоечной машины

Когда вы думаете, что все готово, самое время проверить это. Проведите влажный тест, установив ручку в положение «только полоскание». Никаких протечек быть не должно, а вода должна стекать должным образом.

Важные советы по установке посудомоечной машины в первый раз

Выберите лучшую позицию

Поскольку на вашей кухне раньше никогда не было посудомоечной машины, важно уделять внимание пространству, в котором вы ее ставите. Посудомоечная машина должна располагаться как можно ближе к раковине.Размещение подальше от раковины усложнит вам процесс.

Планирование размещения слива посудомоечной машины

Так же, как при выборе места для посудомоечной машины, вы также должны спланировать, где вы собираетесь разместить слив, перед началом установки. Это поможет вам лучше спланировать, как вы будете выполнять весь процесс, особенно если вам нужен воздушный зазор.

Будьте осторожны с подключением

Неудивительно, что электромонтаж может быть сложным и опасным.Обязательно внимательно прочтите руководство и убедитесь, что вы понимаете каждый шаг.

Если вы не решаетесь делать это, возможно, лучше попросить помощи у профессионала. Это может стоить вам денег, но не стоит рисковать своей безопасностью.

Подсоедините сливное отверстие посудомоечной машины к мусоропроводу

Вам повезло, если у вас уже установлена ​​система утилизации мусора, так как это упростит процесс. Если вы еще не заметили, сбоку от мусоропровода есть заглушка.Вот и сливное отверстие для вашей посудомоечной машины.

Найдите выход на мусоропроводе и с помощью отвертки вытолкните резиновую заглушку из отверстия. Поместите трубу туда, затяните, и все готово.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Как снять и заменить старую посудомоечную машину

Если у вас уже установлена ​​посудомоечная машина, сверлить отверстия больше не нужно.Однако вам все равно необходимо проверить сантехнику и проводку. Это нужно для того, чтобы убедиться, что в пустом пространстве можно разместить новый блок. Когда это будет установлено, вы готовы приступить к установке.

Чтобы подготовить процесс, убедитесь, что вы выключили главный источник питания, а также главный водопровод. Удаление старой посудомоечной машины без отключения электроэнергии и источников воды представляет собой огромный риск для вашей безопасности.

Снимите сливной шланг с мусоропровода или сливной трубы, расположенной под раковиной.Если в посудомоечной машине используется шнур питания, обязательно отключите его от сети. С другой стороны, если посудомоечная машина подключена к электросети, откройте съемную панель и электрическую распределительную коробку. Снимите гайки с проводов и отсоедините черный и белый провода.

Затем снимите винт заземления, чтобы отсоединить зеленый провод заземления. Обязательно используйте поддон при разделении линии подачи воды. Отсоединив все эти провода и провода, вы можете вывернуть винты и скобы, которые крепят посудомоечную машину на своем месте.

Осторожно вытащите старую посудомоечную машину и замените ее новой. Выполните тот же пошаговый процесс, описанный выше.

Руководства по теме

Кирилл Балахадия

Выходец из семьи резчиков по дереву, Кирилл всегда увлекался деревянными интерьерами и домашним убранством. Несмотря на то, что она пошла по пути писательской карьеры, ее интерес к домашнему ремонту все еще сохраняется.
