Как подключить телефонную розетку в 2, 4 провода, внутренней разводкой

Телефонные розетки используются как средство коммутации телефона с телефонными линиями или их отдельными направлениями. Они дают возможность быстро отсоединить телефонный аппарат от линии перенести его в другое помещение и быстро подключить. С появлением беспроводных радиотелефонов необходимость разветвление телефонной сети отпало. Но розетки для телефонов остаются, востребованы для подключения базового блока и интернет модемов. В статье расскажем, как подключить телефонную розетку, рассмотрим их виды и способы установки.

Содержание

1. Виды телефонных розеток
2. Особенности подключения телефонных розеток
3. Подключение старых аппаратов к розетке РТШК-4
4. Подключение новых розеток с коннектором типа RJ
5. Особенности подключения телефонных розеток Legrand
6. Особенности подключения и фиксации проводов с коннекторами
7. Подключение коннектора к кабелям без кримпера, подручными инструментами
8. Установка телефонных розеток и прокладка линий в квартире или офисных помещениях
9. Основные ошибки при монтаже
10. Часто задаваемые вопросы

Виды телефонных розеток

Производители делают несколько видов телефонных розеток, старая конструкция РТШК-4 с развитием и увеличением видов техники подключаемой через телефонные линии постепенно вытесняются стандартом RJ. Этот стандарт позволяет сделать подключение любой аппаратуры универсальным, форма разъемов одинаковая, разница в количестве проводов в кабеле. Для двухпроводной телефонной сети можно использовать любой разъем выделив нужные контакты и провода. Рассмотрим подробнее конструкции розеток различных видов:

• РТШК-4 — старая конструкция прошлого века в настоящее время практически уже не используется. Имеет прямоугольный пластиковый корпус с четырьмя контактами, на вилке четыре плоских металлических пластины которые входят в прорези розетки. Центральный пластиковый штырь для жесткости соединения вилки с розеткой.

• RJ-11 и RJ-12 — самые распространенные коннекторы (разъемы) в розетках, применяют для подключения обычных телефонных аппаратов бытового назначения с двухпроводной линией, трубка с аппаратом тоже подключается разъемами такого типа. Коннекторы с обозначениями 4p4с в конструкции имеют 4Р – четыре контактные полосы, 4с – установлено четыре контакта, 4p2с указывает, что установлено 2 контакта. Аналогично читаются обозначения на моделях RJ-12, только там 6 посадочных мест для контактов, может быть установлено 2, 4 или шесть медных контактных пластин.

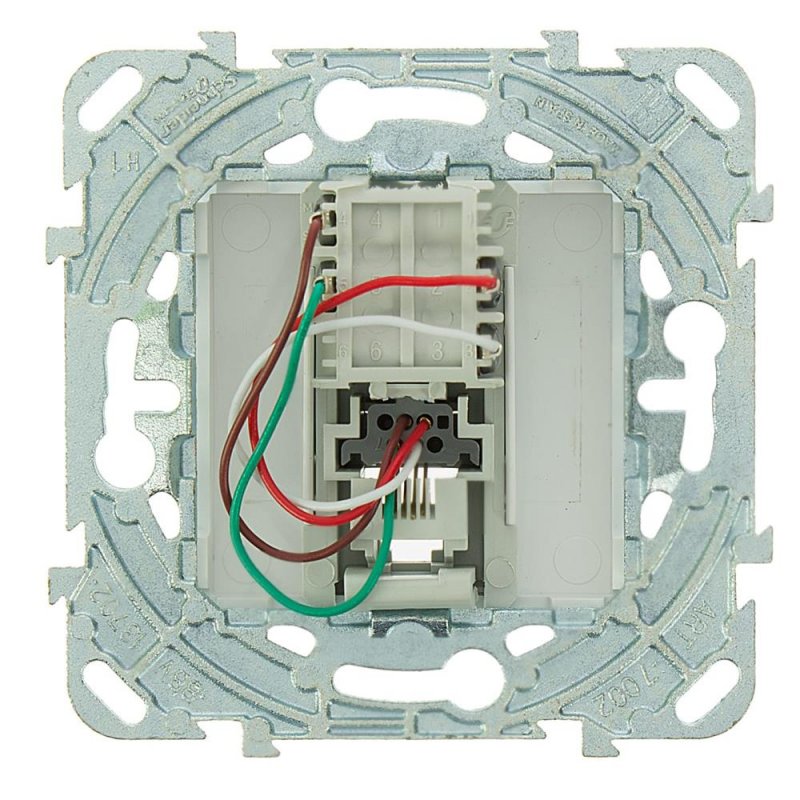

Внешний вид розетки с двумя коннекторами типа RJ-12 с четырьмя проводами на каждом. В принципе при хорошем зрении это видно визуально во внутренней части коннектора.

• RJ-14 — эта модель устанавливается в офисных помещениях для телефонных аппаратов с функциями передачи и приема факсов. Подключения модемов компьютерной сети и приборов другого назначения. Он может иметь 4 контакта, подключаться к четырехжильному проводу с двумя витыми парами для подключения двух линий к двум различным аппаратам через разветвители.
• RJ-25 имеет несть посадочных мест, используется для подключения телефонных линий, локальных компьютерных сетей, модемов, фасов, принтеров и другой офисной техники;
• Бывают комбинированные корпуса розеток, где предусмотрены спаренные разъемы РТШК-4 и RJ стандарта.

В классическом варианте для подключения обычного телефонного аппарата используются розетки с коннекторами RJ-11 или RJ-12 с двумя проводами. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Кроме как по виду коннекторов телефонные розетки отличаются по способу установки:

• Накладные привинчиваются на стену, проводка в этом случае обычно прокладывается на поверхности;
• Внутренние устанавливаются в углубление стены с подрозетником при скрытой проводке под слоем штукатурки или другого декоративного покрытия.

Особенности подключения телефонных розеток

Для старых дисковых или кнопочных телефонов можно поставить розетку марки РТШК-4 так как в них не предусмотрены гнезда для соединения с коннекторами серии RJ.

Схема подключения РТШК-4 к линии и вилки к аппарату

Для этого не требуется особых навыков, достаточно понять простую схему подключения и уметь пользоваться простой отверткой.

Подключение старых аппаратов к розетке РТШК-4

Для возможности подключения к одной линии параллельно двух телефонных аппаратов, один из которых современного образца рекомендуется установить комбинированную розетку, в которой соединения РТШК-4 и RJ стандарта. Розетка имеет четыре контакта, линия подключается к двум правым, аналогично к двум правым контактам вилки подключается провод от телефонного аппарата. Внутри корпуса соответствующие контакты соединены с перемычками с разъемом RJ.

Подключение новых розеток с коннектором типа RJ

Независимо от марки коннектора RJ12,14 или другой методика подключения остается одинаковой. По умолчанию для телефонных линий в коннекторах используются два центральных контакта 3 и 2- ой.

Схема подключения коннекторной розетки к телефонной линии

Для второй линии с четырьмя проводами подключают 1 и 4 контакты. Полярность обычно не учитывают, современная аппаратура автоматически адаптируется, но на всякий случай рекомендуется соблюдать при подключении. Плюсовой провод на телефонной линии по правилам должен быть с красной изоляцией, отрицательный зеленый, иногда эти требования не выполняются. Линия может быть проложена плоским двухжильным проводом без цветовой маркировки, поэтому надо проверять мультиметром.  Читайте также статью: → «Проверка цепей мультиметром или тестером».

Совет №1. В целях безопасности подключение и зачистку изоляции проводов линии АТС лучше проводить в сухих монтажных перчатках или в тонких резиновых. Это исключает поражение электрическим током во время сигнала вызова в телефонных сетях, напряжение в этот момент достигает 120 Вольт.

Особенности подключения телефонных розеток Legrand

В отличие от обычных розеток для телефонных линий, где необходима зачистка контактов на концах проводов от изоляции, потом делается петля вокруг болта, который затягивается на контактной клемме. Некоторые французские и немецкие производители значительно упростили этот процесс, придумали конструкции, где этого не требуется. Провод с витой парой очищается на конце только от внешней оболочки на 2 – 3 см, тонкие концы не зачищаются, просто вставляются в отверстия клеммы.

Схема конструкции подключения линии к розетке Легранд

Зажимной винт, поворачивается отверткой всего на четверть оборота по часовой стрелке. Этот механизм обеспечивает надежный контакт и фиксацию провода, ножи контактной группы прорезают изоляцию, соединяясь с металлическим проводником. Такой способ соединения на много упрощает и ускоряет монтажные работы.

Технические характеристики некоторых телефонных розеток компании Легранд:

Степень защиты от влаги	IP 20
Способ установки	Со скрытой проводкой
Цвета	белый, алюминий или под слоновую кость
Материал	поликарбонатовая
Количество розеток коннекторов	1

В электрических характеристиках розетки оценивается максимально возможные параметры сигналов пропускаемых через контакты.

Электрические характеристики элементов для розеток телефона марки Легранд:

Рабочий ток, А	20 – 32 А
напряжение	250 В
Частота процессора	4-2400 МГц
Огнеупорность	650° C в течении 0. 5 минуты
Интервал Температура эксплуатации	5 – 40 ̊ С

В мире есть много производителей розеток для телефонов, но по электрическим характеристикам они не существенно отличаются. При выборе, внимание обращают на:

• Количество коннекторов;
• Способ установки, наружная или накладная;
• Метод крепления проводов, с зачисткой изоляции или упрощенный механизм;
• Материал изготовления, цвет, формы и другие элементы чтобы вписывалась в интерьер.

Неплохие изделия серии REONE делают отечественные производители, их электрические параметры практически не отличаются от Легранд. остальные характеристики вполне устраивают отечественного покупателя по цене и качеству.

Характеристики телефонных розеток серии Reone:

Вес	Не более 100 гр
производится	Россия
Материал	Поликорбанат, алюминий
Марка	Reone
Цвет	белый
Способ установки	накладная
Количество коннекторов	1
Степень защиты	IP 20

Особенности подключения и фиксации проводов с коннекторами

Обычно в комплекте телефонных аппаратов соединительные провода с коннекторами на концах идут в комплекте. В процессе эксплуатации, линия может быть порвана или разрушен корпус коннектора. При подключениях дополнительных направлений возникает необходимость замены проводов и подключения к ним коннекторов.

В старых розетках для подсоединения провода к контактам достаточно зачистить ножом изоляцию на концах провода, оголенные концы установить в клеммы, после чего отверткой закрутить зажимной винт. Набор инструментов простой, но процедура немного кропотливая и длительная по сравнению с коннекторным подключением телефонных линий.

Подключение розеток, в корпусе которых коннекторы осуществляется быстро, но требует специального инструмента. Для обжима на концах кабеля контактов в коннекторе используются специальные плоскогубцы (Кримпер). Читайте также статью: → «Технология обжатия сетевого кабеля». Есть кримперы с гнездами под разные размеры коннекторов, в нашем случае используются стандарты RJ-11 или RJ-12 с четырьмя каналами для укладки проводов. Присоединения коннектора осуществляется в следующей последовательности:

• Монтажным ножом или специальным стриммером с кабеля снимается внешняя оболочка не более 2 см от края;
• Провода выравниваются, так чтобы направлены были в соответствующие средние гнезда коннектора, после чего вставляются до упора;
• Внешняя оболочка кабеля должна входить в корпус стримера не менее чем на 0. 5 см, если она выступает надо подрезать провода и вставить снова;
• Вся эта конструкция вставляется в паз кримпера и сжимается до характерного щелчка, иногда его не слышно.

Профессиональный кримпер с рабочими элементами различного назначения

Все на этом обжим и соединение закончено, проверьте визуально целостность коннектора и не сильно потяните за провод, оценив надежность крепления проводов. Кабель с четырьмя проводами подключается к коннектору так же, только надо учитывать, что одна пара вставляется в средние пазы, вторая в крайние.

Подключение коннектора к кабелям без кримпера, подручными инструментами

Описанный ранее метод хорошо подходит для профессиональных монтажников, которые постоянно занимаются установкой телефонных розеток и прокладкой линий. Им необходимы специальные инструменты стриммеры под провода различного диамета и кримперы под несколько стандартов коннекторов. Для обычного потребителя который решил установить телефон самостоятельно это лишние затраты. Инструмент после выполненных работ будет редко востребован или вообще не понадобится. Поэтому рассмотрим, как закрепить провод на коннектор обычной плоской отверткой, размеры ее рабочей части должны быть соизмеримы с контактами на коннекторе. Ширина пера 3 – 4 мм, большие размеры непригодны для этой работы.

Последовательность операций:

• Зачистка внешней оболочки и установка проводов в соответствующие пазы осуществляется, как и в предыдущем случае;
• Плоской отверткой последовательно вдавливаются все контакты;
• Потом прижимается общий зажим до характерного щелчка, фиксируя в коннекторе оболочку кабеля.

Используя этот метод надо быть предельно внимательным, чтобы чрезмерными усилиями не повредить кабель и не разрушить корпус коннектора.

Совет №2. Профессионалы проверяют качество соединения специальным тестером, на бытовом уровне это можно сделать просто, подключить кабель между телефоном и розеткой. Снимите трубку если все сделано правильно, будет характерный гудок, для верности позвоните на любой номер.

Установка телефонных розеток и прокладка линий в квартире или офисных помещениях

В случаях со скрытой проводкой под розетки делаются в стене отверстия, устанавливаются подрозетники после чего ставится отдельно телефонная розетка или блок розеток с различным назначением:

• Телефонные;
• Телевизионные;
• Электрические на 220В.

Блок розеток различного назначения

Провода прокладываются в отдельных штробах, после чего закрываются штукатуркой. Как правило, основная телефонная розетка ставится в коридоре, от нее делаются параллельные подключения линий в различных направлениях в другие помещения. В данном случае провода к контактам розетки прикручиваются отверткой. Для прокладки телефонной линии с современными телефонными аппаратами используют телефонные кабели КСВП – 2х0.4 для обычных аппаратов. Аббревиатура расшифровывается как кабель с витой парой, цифры означают 2 – количество проводов, далее каким сечением 0.4 мм² Для цифровых телефонов с программным управлением могут применятся кабели КСВП – 4 х 0. 4.

Чаще всего линии прокладывается вдоль стен, по возможности прячется в кабельканалах плинтуса.

Для наружной проводки концы проводов от входящей в квартиру линии не обязательно зачищать и винтами крепить на контакты розетки, подсоедините на его конец коннектор. Установите в нужном месте розетку с необходимым количеством коннекторных подключений, на вход подключается основная линия, на остальные отходящие в другие комнаты.

В сборке схем таких линий основное требование не перепутать парность подключения контактов, везде пара линии подключается на средние контакты или на крайние. Если все сделано правильно, можно подключать, телефон в любой комнате будет работать.

Основные ошибки при монтаже

• Покупают розетки и коннекторы, не того стандарта, что приводит к сложностям в подключении проводов. Надо четко определиться, сколько будет линий, и их функциональное назначение. Для телефонов используются коннекторы RJ-11; RJ-12 или RJ-14 с четырмя каналами для укладки проводов. Для компьютерных сетей коннекторы RJ-45/25 могут иметь 8 проводов, 4 пары, через них конечно можно подключить телефон, но зачем усложнять себе жизнь, выясняя в какое гнездо надо уложить пару проводов. В нашем случае все понятно четыре полосы пара укладывается в средние каналы 2 и 3 контакты.
• Пытаются подключить плоский телефонный провод к коннектору, контакты зажать можно, но внешнюю оболочку не получится. Соединение будет не надежным и при незначительной натяжке концы выскочат из коннектора.
• При параллельном соединении коннекторов в одной розетке путают контакты, два средних контакта одного коннектора надо соединить перемычками с двумя средними контактами другого коннектора;
• При подсоединении коннектора к кабелю не заводят в его корпус внешнюю оболочку. При этом обжимаются только контакты, кабель не фиксируется, так же как в случае с плоским телефонным проводом;
• Некоторые при установке проводов в коннектор зачищают изоляцию для надежности контакта. Этого не следует делать особенно с многожильными проводами, повышается риск замыкания между проводами при отслоении даже одного волоска. Со снятой изоляцией многожильный провод сложнее вставить в пазы коннектора.

Часто задаваемые вопросы

Вопрос №1. Для надежного соединения плоского провода с коннектором можно в месте соединения на него надеть плотный кембрик?

На практике такого никогда не делал, теоретически можно, проверьте, если будет крепко держаться используйте этот метод как частный случай. Постоянно не рекомендую, зажим коннектора рассчитан на оболочку кабеля КСВП.

Вопрос №2. Можно плоский старый провод подключить к розетке Лезард?

Без проблем, на нем жесткая изоляция для надежности зачистите, и вставляйте в клеммы, остальное по инструкции поворачивайте винты и зажимайте.

Вопрос №3. Можно установить на корпусе основной розетке выключатель для отключения параллельного телефона?

Конечно можно, но не стоит изобретать велосипед, купите розетку с выключателем, производители такие делают.

Вопрос №4. В квартиру заходит кабель с четырьмя проводами как определить нужную пару?

Обычно это может быть красный и зеленый провод, но не факт, поэтому самый простой способ проверить телефоном. Подключите провод с коннектором к телефонной розетке, с внутренней стороны розетки подключите один провод ко второму контакту. Остальные три провода последовательно подключайте к третьему контакту, если гудок в трубке не появится, исключите этот провод и проделайте эту операцию с остальными. Так методом исключения вычислите свою пару.

Оцените качество статьи:

Как подключить телефонную розетку? — Сам электрик

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

• Разновидности коннекторов
• Пошаговая инструкция по монтажу
• Схемы подключения
• Полезные рекомендации

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

1. RJ 9 – один из коннекторов, который необходим для соединения трубки со стационарным аппаратом.
2. RJ 11 – подключает один телефон, наиболее распространенный вариант, используется, как правило, в многоквартирных жилых зданиях, где одна телефонная магистраль.
3. RJ 12 – в жилых домах не пользуются популярностью, так как обладают контактами с 4 проводами, что дает возможность подключения на 2 телефона отдельной линии. Для частных домов и квартир в этом необходимости нет, поэтому такая телефонная розетка популярна в офисных помещениях.
4. RJ 14 – считается универсальным, так как позволяет осуществить подключение как к одной линии (линии присоединяются к 2 и 3 контактам) так и к нескольким линиям (подсоединение к 1 и 4 контактам).
5. RJ 25 – отличается от предыдущего вида тем, что обладает 3 парами рабочих контактов. Установка и подключение такого коннектора очень сложная и требует навыков специалиста. Самостоятельно ее установить сложно.

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться диэлектрическими перчатками.

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, как снять изоляцию с кабеля, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов цветовой маркировки проводов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:





Полезные рекомендации

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

• На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
• Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
• Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
• Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Напоследок рекомендуем просмотреть видео, на котором затрагивается вопрос монтажа розетки для телефона:

Вот мы и рассмотрели технологию установки и подключения телефонной розетки к линии. Надеемся, предоставленная информация помогла вам выполнить монтаж своими руками!

Будет полезно прочитать:

• Как сделать антенну для телевизора
• Как подключить домофон
• Как маркировать провода при монтаже

ПРОВОДКА ТЕЛЕФОННЫХ РОЗЕТОК – КАК ЭТО СДЕЛАТЬ

На этой странице описывается, как подключать телефонные розетки в Великобритании только. Как и во всех электромонтажных работах, если вы не обучены или не имеете опыта в таких вопросах рекомендуется обратиться за помощью к профессионалу. Розетки

могут быть установлены только на новую систему вилок и розеток. Если ваши телефоны подключены к разъему, как показано на рисунке ниже, тогда вы необходимо связаться с вашим поставщиком услуг обмена, чтобы иметь главный сокет установлен. Вы можете подключать только Master Socket.

Имейте в виду, что основные сокеты со временем обновляются и могут не быть упомянутым на этой странице. Пожалуйста, свяжитесь с поставщиком, если вам требуется Дополнительная информация.

Инструменты
Вам также понадобятся инструменты для подключения розетки, и они должны быть в хорошем состоянии. состояние. Необходимые инструменты:

Игольчатый молоток
Маленькая отвертка
Бокорезы
Длинногубцы
Knife
Krone Insertion Tool — купите на Ebay — НЕ ДЕЛАЙТЕ купи дешевую пластиковую проволоку вставщик.
Защитные очки

Планирование
Прежде чем начать, спланируйте маршрут кабеля. Розетки провода от Мастера а затем следовать от сокета к сокету.

Если вы подключаетесь к 1-му этажу, подумайте о том, чтобы выйти наружу — обычно через переднее окно — вверх по стене — и в окно спальни. Это потому что прокладка кабеля вверх по лестнице, как правило, является проблемой и требует прокладки кабеля поверх многочисленные двери.

Не залезайте под ковры и не прокладывайте кабели за дверями. Вершина плинтус — хорошее место для начала.

Помните, что телефонные кабели обычно имеют трехметровый кабель.

Установка розетки
Если розетки устанавливаются после постройки дома, то монтируются на поверхность являются лучшим вариантом. Они должны быть прикреплены к стене или плинтусу. с соответствующими креплениями. Всегда надевайте защитные очки при сверлении.

ПРЕДУПРЕЖДЕНИЕ — Прежде чем прикрепить розетку к стене, убедитесь, что вы выбрали положение, в котором вы не заденете скрытые трубы или электрические кабели. Проверьте с помощью кабельного локатора — купите в магазине «Сделай сам».

Следите за тем, чтобы розетки не касались пола, чтобы не повредить оборудование для уборки пола и чтобы можно было аккуратно вывести кабель из коробки с розеткой на место. к плинтусу.

После того, как вы определились с расположением разъемов, осторожно вырежьте подходящее отверстие для ввода кабеля сбоку или в основании каждого разъема с помощью острого ножа.

Установите розетки на место с помощью двух винтов и пластиковых дюбелей, поставляемых с каждой розеткой. Крепежные отверстия коробки розеток имеют прорези, что позволяет регулировать их по горизонтали и вертикали перед полной затяжкой винтов.

Кабели
В проводке домашнего телефона используется кабель, содержащий 6 одножильных проводников диаметром 0,5 мм. Важно, чтобы использовался провод такого размера, иначе хорошее электрическое соединение не может быть гарантировано, и в будущем могут возникнуть проблемы с системой.
Никогда не используйте многожильный провод, сетевой кабель или провод звонка.

Протяните кабели к гнездам удлинителей в соответствии с вашим планом. Протяните кабель через каждое входное отверстие в гнездовой коробке и оставьте около 200 мм (8 дюймов) запасного кабеля в гнезде.

ВНИМАНИЕ! работы или повреждения системы и должны быть заменены, не заклеены.

На прямых участках легче закрепить кабель на одном конце троса, туго натяните кабель, закрепите другой конец, а затем вставьте промежуточные планки с интервалом примерно 300 мм (12 дюймов).

Вы также можете использовать две скобы, как показано, чтобы аккуратно удерживать изгиб кабеля на месте, а не одну скобу на изгибе.

Прямые участки	Крепление к углам

Подключение розеток
Старт на последнем сокете и заканчиваем на главном сокете. Для каждого кабеля в каждой розетке отрежьте оболочку на конце кабеля примерно на 13 мм. (1/2 дюйма) парой бокорезов и обнажите белый нейлоновый шнур.

Захватите трос с длинными плоскогубцами (оберните шнур вокруг наконечники, если он выскальзывает) и сильно потяните вниз, оголив провода примерно на 50 мм (2 дюйма).

Затем срежьте ненужную оболочку бокорезами. Не удаляйте изоляцию из ПВХ с самих проводов.

Закрепите аккуратно прикрепите кабельную оболочку к креплению кабеля на лицевой панели розетки с помощью нейлоновой стяжки, поставляемой с розеткой. Проденьте стяжку через прорезь/отверстие в задней части лицевой панели. Поместите кабель на место и затяните стяжку ( см. схему ниже).
Н.Б. Способы крепления кабеля могут различаться в зависимости от производителя розетки.

Разложите отдельные провода так, чтобы вы могли различать цвета. Первый идентифицированный цвет является основным цветом пластиковой изоляции, второй цвет печатается поверх первого; например, Зеленый/белый означает зеленую основу, белое наложение, Белый/зеленый означает белое основание, зеленое наложение.

В каждой розетке проводка ДОЛЖНА быть подключена следующим образом:

Белый/оранжевый	4	—	3	Оранжевый/Белый
Белый/Синий	5	—	2	Синий/белый
Белый/зеленый	6	—	1	Зеленый/Белый

ПРЕДУПРЕЖДЕНИЕ. Убедитесь, что вы правильно соблюдаете цветовую кодировку. Неправильная проводка может привести к неправильной работе или повреждению системы.

Концевая заделка проводов
Для качественной заделки не требуется зачистка проводов или пайка.

Инструмент Krone (IDC — Insulation Displacement Connector) или дешевая пластиковая проводка инструмент будет использоваться для подключения проводов к розетке.

ВАЖНО! Не пытайтесь вставлять провода ничем, кроме надлежащего инструменты. Всегда надевайте защитные очки при использовании инструментов IDC, так как концы проводов могут отлетать.

Крепко поддерживайте лицевую панель гнезда и держите инструмент вертикально, следя за тем, чтобы «лезвие» инструмента было повернуто правильно. Это важно, так как не только инструмент будет поврежден, но и провод не будет правильно заделан, если инструмент используется неправильно. Рекомендуется сначала потренироваться, поместив инструмент IDC на клемму без провода. В правильном положении инструмент легко скользит до фаски пластикового изолятора на клемме.

Оставив небольшой провис в проводе, поместите провод, который нужно заделывать, в соответствующий слот клеммы. Установите инструмент на место. Сильное вертикальное давление на инструмент вдавит провод в вилку разъема, и соединение будет выполнено. Вы услышите, как он встанет на место. Затем удалите лишний провод за разъемом с помощью боковых кусачек. На картинке показан дешевый электромонтажный инструмент, если используется версия Krone, то сторона с ножницами находится в углублении (показано справа на картина). Инструмент Krone также автоматически отрезает запасной провод.

Если к розетке должны быть подключены два кабеля, второй провод должен быть вставлен в ту же клемму. Каждый провод должен быть вставлен отдельно, а не оба сразу. Убедитесь, что провода полностью вставлены в вилку разъема, один над другим. Розетка рассчитана максимум на два кабеля.

Если два провода должны быть подключены к одной и той же клемме, убедитесь, что цвета проводов каждого кабеля совпадают.

После того, как вы сделали три клеммы на одной стороне розетки, т.е. 1,2,3, как показано выше, поверните инструмент, чтобы сделать выводы для 4,5,6 так, чтобы «лезвие» инструмента (более длинный край) снова было обращено к середине гнезда.

Если вы допустили ошибку, провод можно удалить, потянув его вверх из вилки разъема. Не пытайтесь повторно вставить тот же часть проволоки до тех пор, пока поврежденная часть не будет отрезана. На данный момент оставьте каждый завершенный сокет вне его коробки.

Аккуратно уложите провода на розетку, а затем надежно закрепите. розетка к задней коробке.

Тестирование
Проверьте гудки на каждой розетке, а затем попросите друга перезвонить вам. Во время звонка вставьте телефон в каждую розетку, чтобы убедиться, что он кольца. Если нет, проверьте окончание на контакте 3 розетки.

Дополнительная информация

Как работает стандартная телефонная система Великобритании

Что делать, если вам нужно позвонить на свою биржу поставщик о неисправности на вашей линии

Как установить телефонную розетку

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 19.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Прежде чем начать

• Вопросы безопасности

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Современные беспроводные телефонные системы в значительной степени устранили необходимость оборудовать ваш дом множеством телефонных розеток, поскольку центральная телефонная розетка теперь может служить единым передатчиком/блоком сообщений, который посылает сигналы на несколько беспроводных удаленных телефонов, которые можно использовать в любом месте дома. И сейчас во многих домах вообще нет стационарных телефонов, а вместо этого используются только мобильные телефоны. Когда-то в домах было обычным делом иметь телефонную розетку в каждой комнате; в сегодняшних домах их может вообще не быть. Есть несколько случаев, когда вам может понадобиться установка телефонной розетки:

• Если в вашем доме все еще есть стационарный телефон, иногда необходимо установить дополнительные телефонные розетки, жестко подключенные к основной телефонной системе.
• В очень больших домах беспроводные приемники могут иметь проблемы с приемом сигналов от одного передатчика. В этих случаях решение часто состоит в том, чтобы проложить телефонные кабели в удаленных местах и ​​установить розетки в других комнатах, которые могут служить их собственными передатчиками.
• Также возможно, что вам может понадобиться заменить основную телефонную розетку, которая обслуживает центральный беспроводной передатчик, если она изнашивается.

К счастью, вы можете установить телефонную розетку самостоятельно, так как этот все более редкий проект «сделай сам» по-прежнему довольно прост в исполнении.

Прежде чем начать

В старых телефонных установках телефонный кабель обычно имеет четыре провода малого сечения внутри внешней оболочки: красный, зеленый, черный и желтый. Если вы протягиваете линию в другую комнату или другую часть дома, вы можете продолжать использовать этот тип кабеля или использовать более новый кабель для передачи данных категории 3 или 5 (Cat-3 или Cat-5), который также имеет несколько проводов, но с другой цветовой схемой. Кабель Cat-3 или Cat-5 работает так же хорошо, как старый кабель для телефонной связи, и гораздо лучше работает для передачи данных (например, для интернет-соединения DSL). С любым типом кабеля, после того, как кабель проложен к месту гнезда, проводка гнезда — это простой вопрос подбора правильных цветов проводов.

В нашем проекте предполагается, что телефонный кабель к новому местоположению разъема уже установлен. Прокладка телефонного кабеля, как правило, представляет собой простой процесс, при котором провода на одном конце кабеля сначала подключаются к соответствующим винтовым клеммам на основной телефонной клеммной колодке. После того, как кабель проложен через стены или под полом к ​​новому месту, завершение работы обычно сводится к подключению проводов к новому разъему с использованием той же цветовой маркировки. Прокладка телефонного кабеля через готовые стены использует многие из тех же методов, которые используются для прокладки кабеля электрической цепи, но работа значительно проще, поскольку телефонный кабель довольно мал и гибок.

Вопросы безопасности

По телефонным проводам внутри вашего дома проходит электрический ток очень низкого напряжения, и, как правило, с ними вполне безопасно работать, не отключая питание. Фактически только телефонная компания может отключить питание телефонной системы. Но на всякий случай не работайте с проводкой телефона мокрыми руками или стоя в воде.

Нужна дополнительная помощь? Поговорите со специалистом по установке телефонных розеток

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Отвертки
• Плоскогубцы с тонкими губками

Материалы

• Телефонная розетка
• Шурупы по дереву или шурупы для гипсокартона

Как установить телефонную розетку

Ель / Кевин Норрис

1. Снимите внешнюю оболочку

   С помощью инструментов для зачистки проводов зачистите от 2 до 3 дюймов внешней оболочки телефонного кабеля. Четырехжильный кабель старого образца можно зачистить с помощью прорези 10 калибра на инструментах для зачистки проводов. Вращайте стриппер по мере необходимости, чтобы разрезать оболочку по всему периметру, стараясь не порезать изолированные провода внутри кабеля. Стяните отрезанный кусок оболочки с конца кабеля, чтобы обнажить внутренние провода.

   В качестве альтернативы некоторые телефонные кабели имеют шнур внутри, который снимает оболочку, когда вы тянете ее назад. В этом случае начните с снятия лишь небольшого количества оболочки с помощью инструментов для зачистки проводов, а затем с помощью натяжного шнура обрежьте оболочку на 2 – 3 дюйма. Обрежьте часть обшивки, используя кусачки на съемниках или кусачки.

   Ель / Кевин Норрис

2. Раскрутите и зачистите отдельные провода

   Раскрутите отдельные провода внутри кабеля друг от друга. Снимите от 1/2 до 3/4 дюйма изоляции с каждого провода, который вам нужен, используя прорезь калибра 20 или 22 на инструментах для зачистки проводов. Во многих случаях вам потребуется зачистить только два провода, если вы устанавливаете стандартную телефонную линию с одной линией. Вторая пара проводов используется, если вы устанавливаете вторую линию, например, вторую линию голосового телефона. Часто телефонный провод или провод категории 3-5 можно зачистить, сжимая изоляцию отдельного провода острогубцами и перемещая плоскогубцы к концу провода, после чего изоляция сразу снимается.

   Затем определите отдельные провода, которые вы будете использовать:

   Старый четырехжильный кабель:

   • Линия 1 (основная телефонная линия): красный и зеленый
   • Линия 2 (дополнительная линия): черный и желтый

   Кабель категории 3 или 5:

   • Линия 1 (основная телефонная линия): сине-белая с синей полосой
   • Линия 2 (дополнительная линия): оранжево-белая с оранжевой полосой

   Ель / Кевин Норрис

3. Установите монтажную пластину

   Снимите крышку с передней части телефонного разъема, открывая монтажную пластину и отверстия для крепежных винтов. Если телефонный кабель был проложен внутри стены, проденьте его через отверстие в пластине, расположив пластину напротив стены над отверстием для доступа. Если телефонный кабель монтируется на поверхность, например, на переднюю часть плинтуса, кабель обычно вставляется через паз сбоку телефонного разъема.

   Прикрепите пластину к стене, молдингу или другой конструкции с помощью отвертки и небольших шурупов по дереву или шурупов для гипсокартона. Некоторые телефонные разъемы могут иметь самоклеящиеся полоски для крепления пластины к стене, но если этот тип разъема также имеет отверстия для винтов, рекомендуется усилить установку винтами.

   Ель / Кевин Норрис

4. Соедините провода

   Подсоедините зачищенные провода телефонного кабеля к соответствующим винтовым клеммам на разъеме. Используйте следующие комбинации цветов проводов, которые идут вместе для телефонной розетки (каждая клемма разъема идентифицируется по цвету предварительно подключенного к ней провода):

   Старый четырехжильный кабель:

   • Линия 1 (основная телефонная линия): красный провод к красной клемме; зеленый провод к зеленой клемме
   • Линия 2 (вторичная линия): черный провод к черной клемме; желтый провод к желтой клемме

   Кабель категории 3 или 5:

   • Линия 1 (основная телефонная линия): синий провод к красной клемме; провод бело-голубой полосы к зеленой клемме
   • Линия 2 (вторичная линия): оранжевый провод к желтой клемме; белый с оранжевой полосой провод к черной клемме

   Для подключения проводов ослабьте винты каждой клеммы с помощью отвертки. Оберните оголенный медный конец провода вокруг винта по часовой стрелке с помощью острогубцев. Затяните винт, чтобы закрепить провод. Изоляция провода должна только касаться винтовой клеммы, и не должно быть лишнего оголенного провода, выступающего из винта.

   Ель / Кевин Норрис

5. Переустановите крышку

   Установите крышку на монтажную пластину домкрата. Некоторые крышки крепятся винтом; другие просто встают на место. Подключите телефон к разъему, чтобы убедиться, что линия работает правильно.

   Ель / Кевин Норрис

Часто задаваемые вопросы

• В некоторых новостройках или умных домах могут не быть телефонных розеток, если вы не попросите их. Если в вашем доме нет телефонной розетки и вы не хотите устанавливать ее самостоятельно, обратитесь в местную телефонную компанию, и они помогут вам с установкой телефонной розетки. Телефонный провод низковольтный, поэтому вы также можете воспользоваться услугами электрика. В зависимости от того, где вы живете, эта услуга может стоить примерно от 100 до 250 долларов или выше для сложных установок.

• Два распространенных типа телефонных разъемов называются RJ-11 и RJ-45 (RJ означает зарегистрированный разъем, обозначение FCC). RJ-11 — это базовый разъем, который используется для одиночной телефонной линии и для коммутируемого подключения к Интернету. RJ-45 немного отличается тем, что имеет большую пропускную способность и используется для кабелей Ethernet. Другие типы телефонных разъемов и штекеров доступны в разных размерах и используются в качестве разъемов для аудиосистем (например, усилителей и динамиков).

• У вас есть возможность установить накладной плинтус (для неметаллических плинтусов) или настенный домкрат в комнате, где вам понадобится домкрат.

• Вам не нужна телефонная розетка для кабельного, оптоволоконного или спутникового доступа в Интернет. Единственный случай, когда вам может понадобиться телефонная розетка для доступа в Интернет, — это если у вас есть коммутируемый или комбинированный телефон и DSL (цифровая абонентская линия).
