каркас, как строить, как сделать с фронтонами

Содержание:

Классическую крышу из четырех скатов не так часто можно встретить в российских регионах – она больше ассоциируется с западным архитектурным стилем. У нас до сих пор принято выбирать такую модель для своей кровли исключительно с целью выделить ее среди прочих зданий, хотя характеристики данной конструкции как нельзя лучше соответствуют суровому отечественному климату.

Какие бывают четырехскатные крыши

Скаты этих крыш выглядят, как сходящиеся кверху равнобедренные треугольники. Те из конструкций, которые обладают квадратным контуром при обозрении сверху, называются шатровыми. Что касается прямоугольных крыш, то они более известны, как вальмовые. Своему необычному наименованию они обязаны своим скатам, напоминающим щипцы-вальмы.

Классические голландские крыши

Классикой вальмовых крыш считается голландская конструкция, с характерной для нее стойкостью к ветровым и снеговым нагрузкам.

Стандартная вальмовая крыша обладает двумя трапециевидными скатами с длинных сторон, и двумя – с коротких сторон. По мнению специалистов, данная конфигурация крыши на порядок красивей, чем обычная шатровая конструкция.

В состав стропильной структуры вальмовой крыши входят две пары накосных стропил: так называют диагональные опорные брусья, соединяющие верхние точки скатов с верхними углами дома. Полувальмовые крыши встречаются в двух разновидностях: в первом случае при помощи боковых скатов удаляется только фрагмент торца с верхней части, во втором – подобное срезание происходит по низу. Полувальма обычно обладают треугольной или трапециевидной формы.

Особенности голландской крыши полувальмового типа

В составе конструкции полувальмовой голландской крыши объединяется и двухскатный, и четырехскатный вариант. От обычной крыши ее отличают усеченные вальмы – торцевые треугольные скаты. Согласно стандартам, длину вальма делают в 1,5-3 раза короче, чем боковые скаты-трапеции.

Благодаря этой конструктивной особенности появляется возможность использования вертикального окна. Здесь также нет острой выпирающей кромки, как у двухскатных крыш, что делает конструкции на порядок устойчивее к ветровым нагрузкам. Этот вариант конструкции наиболее удобен для решения задачи, как из четырехскатной крыши сделать двухскатную.

Конструкция каркаса датской полувальмовой крыши

Датскую полувальмовую крышу можно рассматривать исключительно в роли разновидности вальмовых сооружений. Торцевой скат здесь представлен только в виде нижней части, конек же имеет продолжение в виде короткого вертикального фронтона. Это позволяет отказаться от неудобных для гидроизоляции мансардных кровельных окон. Они в этом случае обычно заменяются полноценным вертикальным остеклением, очень популярным в настоящее время.

Какую крышу называют шатровой

Обычно шатровыми крышами оснащаются здания с одинаковыми стенами, входящими в состав квадратного периметра. Каркас четырехскатной крыши имеют стороны в виде идентичных равнобедренных треугольников, что очень нравится кровельщикам, и очень не нравится строителям. В этом случае понадобятся более сложные строительные мероприятия, ведь необходимо добиться точечного схождение стропил.

Как строить стропильную систему четырехскатной крыши

Шаг 1: составляем план и разрабатываем проект

Перед тем, как строить четырехскатную крышу, необходимо четко прописать все необходимые процедуры. Даже наиболее примитивные четырехскатные конструкции потребуют наличия готового чертежа. Это объясняется возможностью исправления обнаруженных ошибок и недочетов по ходу возведения конструкции с двумя скатами, а вот вальмовая или шатровая крыша такой роскоши не дает (наблюдается несовпадение диагональных стропил по коньку, переделать которое невероятно сложно).

На помощь приходят специальные программы, позволяющие создавать объемные модели, как делать четырехскатные крыши. Другим вариантом является составление подробного чертежа, желательно, с привлечением профессионала: при этом важно учесть каждую мелочь. Современные тенденции предусматривают использования четырехскатной конструкции не только для крыши, и для отдельных ее элементов.

Шаг 2: заготовляем конструктивные элементы

После того, как чертеж крыши составлен и согласован, проводится заготовка составных частей стропильной системы, для сооружения четырехскатной крыши дома своими руками.

Речь идет о следующих конструктивных элементах:

1. Мауэрлат. Так называют балку с квадратным или прямоугольным срезом, с помощью которой оформляется верх всех стен дома. Ее используют в качестве опоры под стропилины, через которые на мауэрлат будет передаваться нагрузка от всей кровельной конструкции. Это способствует равномерному распределению веса крыши на стены и фундамент. Оптимальнее всего изготовить мауэрлат из бруса 100х150 мм.
2. Стропильные ноги. Они дают возможность организации необходимого уклона кровли. Для изготовления обычных стропил применяется доска 50х150 мм, для диагональных – 100х150 мм.
3. Затяжки. За счет них стропильные ноги оберегаются от смещения в стороны. Для фиксации и соединения затяжек применяются нижние концы, для чего потребуются доски 50х150 мм.
4. Конек. Соединяющий элемент для диагональных и стандартных стропилин. Изготавливается из бруса 150х100 мм.
5. Лежень. На эту поперечную балку опираются стойки, поддерживающие коньковый прогон. Сооружается из бруса 100х100 мм или 100х150 мм.
6. Откосы. Подпирают стропила, препятствуя их сдвиганию. Устанавливаются угловым способом по отношению к стойке. Для изготовления откосов пойдет тот же материал, что и для лежня.
7. Стойка. Устанавливается вертикально, обеспечивая упор для конька. Изготовляется из того же материала, что и предыдущий элемент.
8. Ветровая доска. Обеспечивает горизонтальное соединение всех нижних стропильных концов. С ее помощью оснащается внутренний кровельный периметр, с фиксацией на стропила. Линия ската таким образом становится более подчеркнутой. Изготовляется из доски 100х50 мм.
9. Кобылка. Эту доску набивают по наружной стороне. В былые времена этой доске сообщали вид лошадиной морды.
10. Шпренгель. Считается наиболее нестандартной и сложной частью четырехскатной крыши с фронтонами, с помощью которого вся конструкция становится более жесткой. Используется для связывания всех вертикальных и горизонтальных элементов. При монтаже шпренгеля наблюдается определенный угол. Для его изготовления потребуется брусок 100х100 мм.
11. Нарожники. Данный элементов комплектуются только вальмовые крыши. Имеют вид усеченных стропил, где для упора используется диагональная стропильная нога. Изготовляется из доски 50х150 мм.

Также важно заготовить утеплитель, гидроизоляцию и доборные элементы.

Шаг 3: устанавливаем чердачное перекрытие

Для изготовления бабок, обеспечивающих растяжение вальмовых крыш, часто используется сталь. Это предусматривает подвешивание на затяжки стропил специальных деревянных прогонов при помощи хомутов. Установка деревянных балок также проводится путем подвешивания под углом 90 градусов к прогонам. Пространство между ними заполняет безбалочное заполнение. Для того, чтобы нагрузка крыши на висячие стропила или стропильные фермы была минимальной, лучше всего применить подвесное перекрытие.

Стальные фермы оформляются несгораемым подвесным перекрытием, поверх стальных балок. Между ними осуществляется монтаж сборных железобетонных плит, с последующей укладкой легкой теплоизоляции. Чтобы эти конструкции были максимально огнестойкими и долговечными, для их изготовления необходимо использовать железобетон. Лучше всего, если это будут заводские крупногабаритные железобетонные панели.

Шаг 4: устанавливаем коньковый прогон

Коньковый прогон рассчитывается таким образом:

• При наличии в здании капитальных продольных стен или двух рядов внутренних опор, необходимо применить два прогона. Чаще всего их приходится оснащать сборными стропилами, соединенными при помощи ригелей.
• Если внутренние опоры в здании отсутствуют, применение наклонных стропил в таком случае будет затруднено. Их заменяют обычными строительными фермами, с последующим подвешиванием чердачного перекрытия. Это подразумевает использование стержней верхнего контура в качестве верхнего строительного пояса, а стержней нижнего контура – в качестве нижнего пояса. В состав решетки фермы входят наклонные стержни, заполняющие промежуток между верхним и нижним поясом. Данные фермы могут быть не только деревянными, но также из железобетона. Расстояние между ними обычно находится в пределах от 4 до 6 м. Наиболее простая разновидность данной конструкции – шпренгельная, в состав которой входят стропильные ноги, вертикальные подвески, бабки и затяжки.
• При значительной ширине здания при возведении четырехскатной крыши своими руками потребуется использование строительных ферм или шпренгельных опор. В таком случае на чердаке нельзя использовать балки: их можно установить только поверх стен. Подобная конструкция подвешивается стальными хомутами на нижний пояс фермы или на затяжку: это даст возможность получения подвесных перекрытий.

Шаг 5: устанавливаем стандартные и диагональные стропила

На упор стропильных ног на конек влияют следующие моменты:

• Если крыша оснащена единственным коньковым прогоном, в таком случае диагональная нога набивается поверх прогонных консолей. Для этого их необходимо на 15 см выпустить за пределы поддельной рамы, отпилив лишние части.
• В случае наличия двух прогонов они оснащаются шпренгельной конструкцией, в состав которой входит горизонтальная балка и стойка. Далее происходит фиксация накосных стропил.
• Если для изготовления балки применяется не доска, а прочный брус, то появляется возможность изготовления прибоины – короткой доски, имеющей толщину от 5 см. Она служит опорой для накосных стропил вальмовой кровли.

Как сделать крепление строил своими руками

Для дополнительного крепления накосных стропил применяется металлическая проволока, скрученная в несколько раз.

Коньки на ребрах монтируются в такой же поочередности, что и обычные элементы. После установки реберной части, имеющей закрытый торец, проводится укладка коньковых элементов замковым способом, с последующим механическим закреплением. Там, где пересекаются ребра с коньками вальмовой крыши, потребуется установка Y-образных коньковых комплектующих. Они могут быть заменены начальными и конечными элементами.

Для этого проводится их контурная обрезка после фиксации на ребре. Для закрепления участков стыковки применяется механический способ. Обязательно проводится грунтование и укладка минеральной посыпки, входящей в стандартный ремонтный комплект. Когда устанавливаются коньковые элементы на коньках или ребрах, оставляется вентиляционный зазор. Та же последовательность операций применяется в процессе сооружения четырехскатной крыши сложной формы.

Четырехскатная крыша своими руками: фото, чертежи, устройство

Вальмовая или четырехскатная крыша – один из самых популярных вариантов кровли в строительстве индивидуального жилья во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, четырехскатная имеет дополнительные скаты в форме треугольника.

Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, вначале непременно стоит ознакомиться с теоретической частью.

Перед началом работы следует тщательно все рассчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

Проектирование четырехскатной крыши

Расчет четырехскатной крыши и проект должен учитывать все нагрузки, которые будут оказывать влияние на постройку.

Конструкция должна быть очень прочной, противостоять сильному ветру, снегопаду и другим погодным условиям. От того, насколько правильно будет подобран материал крыши, зависит и срок ее службы.

Именно поэтому, создавая проект и чертежи, очень важно правильно все рассчитать. Проект четырехскатной кровли на фото:

Перед созданием проекта и чертежа четырехскатной крыши дома, нужно сначала выяснить угол наклона скатов, который зависит от многих факторов, таких как целевое назначение чердака, выбор материала крыши, а также особенности атмосферных влияний.

Чаще всего угол наклона кровли индивидуальных домов равен от 5 до 60 градусов.

Если в вашем регионе осадки и ветра не отличаются большой силой, то угол наклона конструкции при этом может быть незначительным.

Если же в вашей местности идут частенько сильные дожди, а зимой снегопады, то угол наклона четырехскатной кровли домов должен составлять от 40-45 и до 60 градусов.

От варианта, какой же угол наклона будет у конструкции, зависит также и материал отделки, а также особенности монтажа:

• если угол наклона составляет меньше 18 градусов, для кровли используют волнистый и плоский шифер, а также рулонные материалы для кровли;
• когда угол наклона до 30 градусов, используют обычно разновидности черепицы;
• для крыши, угол уклона которой составляет не меньше 30 градусов, используют обычно штучный материал.

Расчет уклона кровли на фото.

Проект и расчет конструкции должны учитывать, где будут расположены все элементы кровельной системы. Когда вы определили угол уклона четырехскатной крыши, нужно также рассчитать высоту конька.

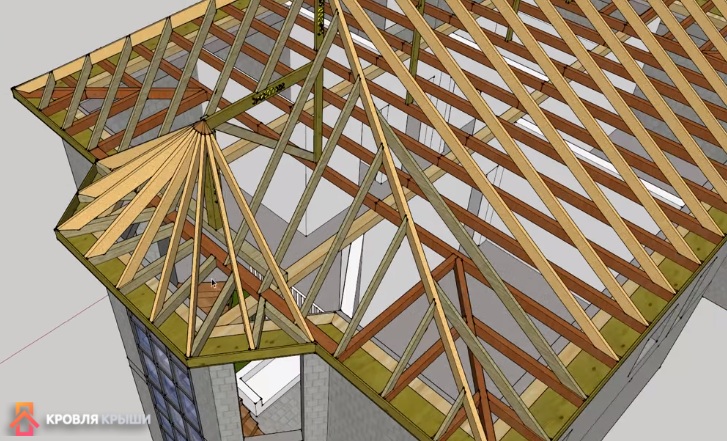

Стропильная система четырехскатной кровли

Устройство кровли данного типа частных домов подразумевает осуществление расчета нужного сечения стропил. Расчет производят основываясь на нагрузки, получать которые будет ваша четырехскатная крыша.

Расчеты, а также проект конструкции должны включать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

При расчете расстояния между стропилами нужно оценить их способность выдерживать нагрузки, а также запас их прочности, который должен равняться 1,4 и больше.

Тип устройства стропильной системы зависит от особенностей постройки, а потому может быть разным.

Если в доме есть несущая стена или опоры из столбов, то обычно используют наслонные стропила, если же устройство опоры невозможно, то в таком случае делают висячие стропила.

В некоторых постройках применяют оба вида стропил одновременно.

Осуществляя чертеж и проект будущей постройки, важно не только определиться с типом стропильной системы, но также учесть дополнительные элементы крепежа, которые придадут конструкции прочность и снизят нагрузку на балки.

Видео:

Расчет нагрузок кровли

Разрабатывая чертеж и проект кровли индивидуальных домов, важно правильно рассчитать нагрузки.

Нагрузки бывают таких типов:

• постоянные – вес утепляющего материала, различных материалов отделки и изоляции, вес материалов
• для кровли и вес обрешетки;
• временные – вес снега зимой, негативное влияние ветра;
• дополнительные – различные конструкции, которые крепят к кровле.

Создавая проект и чертеж кровли вашего дома, следует придерживаться среднего значения снеговой нагрузки, которая равняется 180 кг на м.кв.

Но если угол наклона равняется 60 градусам и больше, то снеговую нагрузку не учитывают.

Что касается ветровых нагрузок, их среднее значения обычно составляет 35 кг на м.кв, но если наклон кровли меньше 30 градусов, эту поправку не учитывают.

Следует также рассчитать вес дополнительных нагрузок, в роли которых могут выступать вентиляционные камеры, баки для воды и другие конструкции, которые располагают в чердачном помещении.

Перед началом работ следует также рассчитать прочность конструкции и возможную степень деформации различных элементов крыши.

Рассчитать это можно самостоятельно, а можно воспользоваться специальными программами-калькуляторами, которые помогут вам рассчитать эти параметры.

После произведения всех расчетов можно приступать к выбору материала для устройства кровли.

На фото ниже представлена схема строения четырехскатной крыши и название всех элементов конструкции.

Выбор материалов для возведения кровли

Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.

Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы.

Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.

Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.

Видео:

Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.

Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.

Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.

Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.

Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.

Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.

Кроме того, опоры для коньковых прогонов также часто делают металлическими.

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

Высота конька также должна быть размечена с максимальной точностью.

Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит искажение кровли в дальнейшем.

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

К коньковому брусу далее крепят диагональные балки, для чего используют брус или двойную доску.

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Видео:

Далее происходит установка стропил для обрешетки.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

Далее по всей площади закрепляют гидроизоляцию и материал кровли, а изнутри по всей площади крепят пароизоляцию и утеплитель.

Если площадь чердачного помещения будет использоваться в качестве жилой комнаты, то следует установить также вентиляцию.

Далее площадь четырехскатной крыши покрывают кровельным материалом, для чего его крепят саморезами к обрешетке. Затем устанавливают конек, который перекрывает расстояние между скатами.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

Видео:

Стропильная система четырехскатной крыши: вальмовой, шатровой

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Содержание статьи

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

• Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
• При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
• При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

• Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
• Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Как сделать крышу четырехскатную — Кровля и крыша

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала.

Четырехскатная крыша своими руками: фото, схема, чертежи, видео

Как сделать четырехскатную (вальмовую) крышу? Смотрите фото и видео строительства четырехскатной крыши своими руками. Чертежи и схемы устройства четырехскатной крыши.

Источник: mainavi.ru

Четырехскатная крыша своими руками. Расчет, чертежи, схемы

Содержание статьи:

Чаще всего четырехскатную крышу для дома выбирают из-за внешней привлекательности, не учитывая, что у этой конструкции есть и другие преимущества: способность выдерживать большие ветровые нагрузки, повысить уровень защищенности стен от влаги, позволить оборудовать жилые помещения в чердачном пространстве.

Четырехскатная крыша своими руками. Фото

Четыре ската считаются оптимальным вариантом для регионов с сильными ветрами и большим объемом осадков. Принимая решение построить четырехскатную крышу самостоятельно, необходимо учесть, что эта конструкция требует точных чертежей и повышенного внимания при замерах и разметке.

Четырехскатная крыша своими руками. Фото

Подготовительные работы

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами – отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Далее поэтапно рассмотрим, как сделать четырехскатную крышу своими руками.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата. Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60°. Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

Рассчет четырехскатной крыши своими руками. Фото

При завершении первого этапа должна быть создана точная схема устройства кровли. Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции. По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат – цельный брус 10х15 см или 15х15 см. Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши – установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила, для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

Четырехскатная крыша своими руками. Фото

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли

Завершающий этап постройки четырехскатной крыши своими руками – монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила). На стропила укладывается гидроизоляционный материал. Его предназначение – исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал. Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

Следующий шаг – устройство контробрешетки. Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Далее процесс монтажа не отличается от устройства кровли для чердачного пространства без жилых помещений.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

• переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
• повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
• сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка. Перед началом работ желательно внимательно посмотреть подходящее по содержанию видео.

Четырехскатная крыша своими руками — бросаем вызов сложностям

Четырехскатная кровля является одной из самых популярных конструкций при строительстве загородных домов. Ее основное отличительное качество – отсутствие фронтонов, на месте которых расположены два дополнительных ската.

Одна из наиболее распространенных разновидностей четырехскатной кровли – вальмовая, имеющая два элемента треугольной формы, которые расположены на торцах и заменяют фронтоны. Это решение очень выгодно в смысле возможности экономии материала, но трудоемкость возведения такой кровли достаточно высока.

Для ее устройства необходимо детально рассчитать расположение элементов по отношению друг к другу, возвести сложную систему стропил, а при подгонке многочисленных элементов соблюдать высокую точность.

Проектирование крыши

При разработке кровельной конструкции необходимо учитывать возможность ее противостояния большому количеству снега, сильным порывам ветра. Возводимая кровля должна быть достаточно устойчивой, чтобы можно было в течение нескольких лет обойтись без ремонта.

Как строится надежная стропильная система двухскатной мансардной крыши.

Если вы интересуетесь особенностями технологии укладки мягкой кровли, вам сюда.

Длительность срока эксплуатации кровельного пирога в значительной мере определяется типом и качеством использованного в качестве кровельного покрытия материала. Однако проблемы могут касаться и других областей. Например, обрешетка может быть поражена гнилью.

В любом случае предварительный расчет при строительстве кровли необходим.

Другой тип четырехскатной кровли – шатровая. Она состоит из четырех равнобедренных треугольников, что дает возможность использовать значительно меньше строительного материала.

На этапе расчетов определяют также угол наклона скатов. Данный показатель зависит от нескольких факторов и параметров и выбирается в зависимости от назначения помещения чердака. Величина угла может варьироваться в диапазоне 5–60 градусов.

При выборе угла наклона следует учитывать также климатические особенности региона. При наличии сильных ветров и небольшом количестве осадков рекомендуется устройство скатов под минимальным углом. Если для региона характерно большое количество дождя и снега, оптимальным выбором является угол наклона 45–60 градусов.

От величины угла зависит также вид используемого кровельного материала.

Есть определенные правила, руководствуясь которыми, можно правильно сориентироваться при выборе типа покрытия для кровель с различными углами наклона скатов.

Если величина угла колеблется в пределах от 8 до 18 градусов, то рекомендуется применять рулонные материалы или шиферные листы.

Величина от 14 до 60 градусов требует применения кровельной стали или асбестоцементных листов.

При угле наклона от 30 до 60 градусов подойдут различные типы черепицы или других штучных кровельных материалов.

Выбирая угол наклона четырехскатной кровли, надо учитывать то обстоятельство, что крутая крыша требует расхода большего количества кровельного материала – следовательно, больших финансовых вложений.

Выбрав угол, надо приступать к расчету высоты конька. Для этого следует использовать тригонометрическое выражение для прямоугольных треугольников.

Затем можно приступать к составлению проекта. Его начинают с расчета системы стропил.

Определение сечения элементов конструкции производится в результате анализа величины потенциальных нагрузок, которые будут на них оказываться. При этом учитывают и интенсивность ветров, и максимально возможное количество снега, и наклон скатов.

Профессионалы рекомендуют выбирать стропила с запасом прочности не менее 1,4.

Помимо этого следует учитывать стропильный шаг и объективно оценивать несущую способность стропильных брусьев. На стадии проектирования выбирают также тип конструкции. На данном этапе не только определяется, будут ли стропила наслонными или висячими, но также решается вопрос о необходимости использования дополнительных элементов.

Значительно сократить оказываемую на стропила нагрузку можно в результате использования раскосов. Применение затяжек придает конструкции дополнительную прочность и препятствует ее расшатыванию.

Порой пиломатериалы в пределах стандартных размеров не дают возможности достичь требуемого результата. В этом случае разрабатываются меры для изменения их размеров.

К примеру, можно увеличить длину стропила, балки соединять параллельно. Рекомендуется также использование наборных (склеенных) стропильных ног, которые отличаются повышенной прочностью по сравнению с обычными и с успехом применяются при создании достаточно сложных конструкций.

Для возведения четырехскатной кровли необходимо как точное проектирование, так и составление чертежа.

Как правильно рассчитать нагрузки на стропильную систему

На стропильную систему оказывается два типа нагрузок: постоянные и временные.

Постоянные включают в себя вес обрешетки, утеплителя, изоляционных материалов, кровельного покрытия.

К временным нагрузкам относятся вес снежного слоя, находящихся на кровле людей, оборудования.

Технология возведения кровли в соответствии со СНиП принимает за среднюю величину показатель 180 кг на квадратный метр. Но в случае образования снегового мешка на одном из участков цифра увеличивается до 400 кг на один квадратный метр. Нагрузку снегового слоя можно не учитывать лишь в случае наклона скатов больше 60 градусов.

Интенсивность ветровых нагрузок также следует брать в расчет, но они значительно меньше, чем нагрузка слоя снега. Средний показатель может быть в пределах 35 кг на квадратный метр. Ветровую нагрузку можно игнорировать, если величина угла наклона скатов не превосходит 30 градусов.

Указанные величины могут подвергаться некоторой коррекции при использовании поправочных коэффициентов, позволяющих учитывать особенности конкретной климатической зоны.

На стропила может оказываться также дополнительная нагрузка. В качестве таковой выступают крепящиеся к стропилам подвесные конструкции, водонагревательные баки, закрепленные в чердачном помещении вентиляционные камеры.

При проектировании системы стропил необходимо сделать два расчета.

Первый – это оценка степени прочности конструкции. Она необходима для уверенности в том, что конструкция выдержит оказываемое на нее давление.

Второй расчет делается для оценки степени деформации элементов конструкции. К примеру, прогиб стропил кровель мансардного типа должен быть меньше 1/250 его длины.

Осуществить монтаж кровли из профнастила поможет инструкция от профессионалов.

Узнать, как используются газовые горелки для кровли, здесь.

Все, что вы хотели знать о поликарбонате сотовом, технические характеристики и сферы применения материала по адресу https://rooffs.ru/specialnaya/polikarbonat/harakteristiki-i-osobennosti.html

Для изготовления стропильной системы используется прямоугольный брус. Данная форма позволяет стропилам выдерживать максимально возможные для конкретного случая нагрузки. В качестве альтернативного варианта применяют доски размером 5х15 и 5х20 см.

При необходимости используются спаренные варианты.

Оптимальным выбором для создания системы стропил является древесина хвойных пород деревьев: лиственницы или сосны, влажность которой не превосходит 18–22 %. Другой важный момент: пиломатериал должен быть без сучков, других неровностей, пороков.

Чтобы повысить жесткость четырехскатной кровли, используют стальные детали, которые удерживают стропила и не дают им смещаться относительно друг друга.

Изготовленные из металла элементы также могут выступать в роли опор для наиболее нагруженных коньковых прогонов, а расположенные между ними прогоны заполняют опорами из дерева.

Конструкции комбинированного типа отличаются высоким уровнем прочности и дают возможность создания безраспорно-наслонных стропил.

Проектирование и расчет стропильной системы надо проводить как можно более тщательно для обеспечения надежности и прочности конструкции.

Виды четырехскатных крыш

Наиболее распространенными четырехскатными конструкциями являются шатровые крыши и крыши вальмового типа. Переходным вариантом является полувальмовая кровля.

Шатровые конструкции состоят из четырех равнобедренных треугольников, которые, соединяясь, создают целостный кровельный ковер. Симметричность – непременное условие возведения крыши. В ее основе должен лежать квадрат.

Вальмовая кровля состоит из двух трапециевидных и двух треугольных скатов. Треугольные скаты – это вальмы. Они и дали название всей конструкции.

Когда в подкровельном пространстве планируется устройство жилого помещения, в скаты крыши встраивают мансардные окна.

Полувальмовая крыша отличается от вальмовой тем, что плоскости ее вальм ломаного типа. Полувальмы также составлены из трапеций и треугольников, только в данном случае верхних.

Специфика устройства вальмовой крыши

Для стропильной системы четырехскатной кровли характерно наличие диагональных стропил, расположенных по направлению к углам постройки. Для их устройства, как правило, применяется двойная доска, брус, поскольку значительное количество нагрузки приходится именно на данные элементы. Диагональные стропила – самые длинные. Они нередко состоят из двух частей.

Чтобы избежать проблем, которые могут возникнуть в местах стыков, под ними размещается опора, придающая конструкции дополнительную прочность и позволяющая избежать ее ослабления.

Опоры-стойки надо расположить на расстоянии ¼ длины всего диагонального стропила от коньковой детали.

Специфической особенностью кровли вальмового типа является применение дополнительных стропил, по длине немного уступающих обычным. Они получили название «нарожники». Отличительная черта данных элементов: нарожники опираются на диагональное стропило, а не на конек. Именно по этой причине их длина меньше.

При устройстве четырехскатной кровли надо учитывать еще один момент: крепление диагональных стропил может производиться тремя способами.

Если коньковый прогон один, то стропила соединяют через двойной срез, сделанный под прямым углом. После этого их прикрепляют на прогонные консоли.

Если есть два коньковых прогона, то на их консоли необходимо осуществить монтаж шпренгеля со стойкой. Он будет выполнять функции основания, поддерживающего диагональные стропила из досок.

Стропила на основе бруса должны опираться на короткую толстую доску, прибитую к стропилам скатов.

Этот тип вальмовой кровли называется датской. В ее классическом варианте короткая доска располагается значительно ниже конька, а крепление диагональных стропил производится в точках, где сходятся боковые стропила и прибоина.

Образовавшийся между основными скатами и началом вальм зазор можно использовать с целью обустройства чердачного окна.

Технология возведения шатровой кровли

Стропильная система шатровой четырехскатной крыши отличается от системы стропил вальмовой.

Основным отличительным признаком шатрового вида кровли является отсутствие конькового прогона, так как скаты соединяются по линии диагональных стропил, которые сходятся в одной точке. Чтобы повысить надежность конструкции, в центре устанавливают стойку, которая берет на себя некоторую часть веса.

В некоторых случаях установка стойки оказывается невозможной, поэтому применяются другие способы. Например, можно использовать систему висячих стропил. При этом появляется необходимость в дополнительных модулях (затяжках, стойках) для повышения надежности конструкции.

Главные стропила монтируются от верхней части системы до края стен. Параллельно им надо установить нарожники. Диагональные стропила лучше усилить с помощью применения бруса. Когда брус не используют, то нарожники следует врубить в диагональные стропила или подрезать под их плоскость.

Указанные способы – прекрасный вариант для возведения крыш частных домов небольших размеров, но они не могут использоваться для устройства тяжелых перекрытий, поскольку не обеспечивают достаточной прочности.

В случае выполнения перекрытий по монолитной технологии можно использовать лежень, который следует уложить на двойной слой гидроизоляции под стойки.

Утепление кровли четырехскатного типа

Совершенно очевидно, что кровля с четырьмя скатами представляет собой довольно сложную конструкцию, и ее не так легко возводить, как другие крыши. Зато она обеспечивает высокий уровень прочности и надежности.

Если планируется использование чердака в качестве жилого помещения, то его непременно следует утеплить, что, конечно же, требует дополнительного вложения финансов и труда.

Для проведения работ необходимы гидроизоляционный материал, пароизоляционное покрытие, утеплитель.

Надо также помнить о необходимости создания вентиляционных каналов, образующихся над слоем гидроизоляционного материала за счет контробрешетки. Ширина каналов зависит от кровельного покрытия и может доходить до 5 см.

Рекомендации общего плана

При строительстве четырехскатной крыши надо соблюдать некоторые важные правила.

• До начала работ необходимо определиться с выбором типа кровли.

• Непременно надо сделать чертеж или проект проводимых работ.

• Следует определить величину угла наклона кровли и тип системы стропил. Для построек небольших размеров подходят висячие стропила. Если постройка достаточно крупная и имеет центральные несущие стены, то предпочтение надо отдать наслонным стропилам.

• Заранее нужно подсчитать количество необходимого материала: бруса, досок, метраж кровельного покрытия, различных видов крепежа. На качестве материала лучше не экономить, поскольку недостаточно прочные стропила со временем могут обрушиться.

• По возможности основную часть конструкции лучше собирать на земле и только затем поднимать на высоту. Но сборку элементов можно производить и на месте.

ВЫВОДЫ:

• Четырехскатная кровля – одна из самых популярных в загородном строительстве.

• При проектировании крыши необходимо учитывать все возможные нагрузки.

• Угол наклона скатов зависит от климатических особенностей региона.

• Величина угла наклона определяет выбор кровельного материала.

• Важным моментом составления проекта является расчет системы стропил.

• Стропильная система рассчитывается с учетом временных и постоянных нагрузок.

• Идеальным материалом для стропил является сухая хвойная древесина.

• Четырехскатные кровли бывают вальмовыми, шатровыми, полувальмовыми.

• Устройство каждого из видов четырехскатных крыш имеет свою специфику.

• При планировании жилого чердака необходимо утепление кровли.

Подробнее о строительстве крыши можно узнать из видео.

Как построить крышу четырехскатную

устройство, виды, как сделать самому

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним с

Проектирование и строительство вальмовой крыши

Вальмовые крыши или так называемые шатровые крыши — это особый тип кровли, который имеет очень пологий уклон по бокам с нисходящим рисунком к боковым стенам.

Область, где одна секция крыши встречается с другой секцией, считается «шатровой», а у шатровой крыши обычно очень однородные углы без вертикального конца.

Вальмовые крыши состоят из четырех стропил, которые обычно встречаются на коньковой доске, расположенной в средней части крыши.

Если рассматривать прямоугольную форму большинства зданий, то вальмовые крыши будут иметь две треугольные стороны и две трапециевидные стороны; тогда как в случае квадратных зданий шатровые крыши чаще обращены в сторону верхней части, образуя пирамидальную структуру.

Другие названия шатровых крыш — пирамидальная крыша и крыши павильонов; здесь мансардные крыши, а также полушатровые крыши — небольшие вариации простых вальмовых крыш.

Вальмовые крыши чаще используются в сложных архитектурных решениях, чаще всего для бунгало, коттеджей и ранчо.

Эти крыши добавляют домам больше качеств, таких как традиционный дизайн, прочность и повышенный комфорт. Вальмовые крыши считаются одними из самых простых конструкций в категории вальмовых крыш.

КОНСТРУКЦИЯ ВЕРХНЕЙ КРЫШИ

Вальмовые крыши можно проектировать как над зданиями квадратной, так и прямоугольной формы; В конструкции вальмовых крыш могут быть треугольные стороны, а также сочетание треугольных и трапециевидных сторон.

Некоторые конструкции вальмовой крыши повторяют форму пирамиды, тогда как другие могут иметь более симметричную структуру.

Как правило, на дизайн или стиль вальмовой крыши влияют три основных фактора:

1. Карниз: Вальмовые крыши с глубокими карнизами, которые могут помочь затенять окно от солнечного света; эта схема помогает охлаждать внутреннюю часть дома и обеспечивает сокращение счетов за электроэнергию при уменьшении энергопотребления.
2. Прочность: Для тех районов, где чаще встречаются ветер и циклоны; Скаты вальмовой кровли сконструированы с высокой точностью, чтобы обеспечить долговечную службу.
3. Стиль : Вальмовые крыши известны своим уникальным стилем и изящным внешним видом, которые добавляют красоты конструкции дома.

КАК ПОСТРОИТЬ ВИНТОВУЮ КРЫШУ

Как обсуждалось выше, вальмовые крыши имеют наклонные стороны, поэтому они должны быть сконструированы с высокой точностью и безопасностью. Вот несколько шагов, которые помогут вам правильно построить шатровую крышу:

Шаг 1: Измерения:

Один из самых ответственных и основных этапов строительства вальмовой крыши — это измерение перед установкой.Это должны делать опытные люди с калькулятором вальмовой крыши; и вы должны снять размеры по ширине и длине здания, которые затем будут использоваться для расчета размеров коньковой доски, а также длины стропил.

Шаг 2: Раскрой стропил:

После того, как вы закончили с измерительной частью, пришло время обрезать стропила в соответствии с этими спецификациями. Эти детали в дальнейшем будут использованы для строительства крыши.

Шаг 3: Крепление стропил к коньковой доске:

Коньковые доски действуют как каркас, который опирается на крышу; Приступать к монтажу нужно с крепления стандартных стропил к нужной стороне коньковых досок.

Вы должны продолжать этот процесс до тех пор, пока твердость или прочность всех коньковых досок не увеличится и не будет согласована с их весом.

Шаг 4: Размеры тазобедренного стропила:

Перед тем, как перейти к постройке вальмовой крыши, хорошо убедиться в правильном выравнивании по углам на углах.Для этого типа вычислений вы должны использовать квадратную рамку, которая облегчает выполнение измерений.

Шаг 5: Продолжайте прикреплять стропила:

Сейчас самое время перейти к креплению стропил; Эксперты предлагают начинать с одной стороны и пытаться прикладывать большее давление для каждой регулировки стропил на доске. Это давление обеспечит вам гораздо лучшие результаты.

Шаг 6: Подрезать стропила:

По завершении прибивания стропил можно приступить к подрезке, чтобы они могли обеспечить превосходную линейную планировку.

Шаг 7: Крепление продольных стропил:

В этом типе конструкции угловые стропила называются вальмовыми стропилами, и они должны быть соединены с соседними стропилами, которые уже закреплены.

Шаг 8: Прикрепите стропила и домкрат:

После того, как вы закончите крепление стропил, пора установить домкратные стропила между шатровыми стропилами и стандартными стропилами.

Хорошо начинать с одной части, а затем двигаться к концу; хотя этот процесс длительный, но при правильном выполнении он, несомненно, может привести к долгосрочным результатам.

В случае, если у вас нет должных знаний об этом процессе установки, попробуйте воспользоваться поддержкой экспертов.

Важно обеспечить точность, потому что это может привести к обшивке, вентиляционным и дренажным соединениям между ними.

Если крыша также включает дымоход, то вам необходимо пройти некоторые другие процедуры, которые помогут вам построить идеальную шатровую кровлю.

КАК ОБРАБАТЫВАТЬ ВИНТОВУЮ КРЫШУ

По сравнению с каркасом глобальной крыши, каркас вальмовой крыши сложнее, потому что он состоит из четырех сторон переменной длины вместо двух.Коньковая доска здесь центрирована как по длине, так и по ширине.

Вальмовые крыши, как правило, могут иметь множество размеров, которые могут иметь Т- или L-образную форму, и может потребоваться более сложная каркасная конструкция.

Здесь крыша разделена, а также структурирована на различные части, и основные точки соединения находятся между гребнями и стропилами, поэтому центральная часть крыши требует более точного каркаса.

После того, как эти стропила отрегулированы должным образом, можно легко установить домкраты, а также обычные стропила.Таким образом, установка вальмовой крыши требует опыта в этой области, чтобы законченная конструкция могла быть спроектирована с большей точностью и безопасностью для дома.

Строительство вальмовой крыши требует должного внимания к некоторым основным факторам, таким как размеры, каркас и регулировка стропил.

В случае, если вы думаете о строительстве вальмовой крыши для сложного коммерческого или жилого здания, то важно построить превосходный план каркаса вальмовой крыши.

Цель этого плана — показать изменение направления и размеров для всей конструкции; Этот план расположения помогает всем членам работать на разных частях крыши.

Размер кровли обычно зависит от типа дома и его размеров; Если вы пытаетесь выполнить процедуру для крыши вашего дома своими руками, то лучше начать с предварительно разработанного пакета направляющих для шатровой крыши.

Это руководство может помочь вам обеспечить надлежащую вентиляцию, обшивку, водосточные желоба, дренаж, изоляцию, регулировку дымоходов и защиту от небесного освещения.

Различные комплекты вальмовой крыши могут помочь вам в этом процессе с инструкциями по качеству.

Здесь вы получите лучшую информацию, если ищете, как построить каркас вальмовой крыши. Угол разгибания бедра со всех сторон, вероятно, должен составлять 45 градусов, но в некоторых случаях допустимы и другие углы.

1. Начнем с плана здания прямоугольной формы.
2. Найдите осевую линию в средней части.
3. Теперь нарисуйте линию под углом 45 градусов от каждого угла к центральной линии, которая может помочь установить спецификации местоположения для стропил.
4. Проведите линию гребня между точками пересечения вальмовых стропил.
5. Наконец, посчитайте расстояние между стропилами и уложите их согласно плану устройства кровли.
6. Хорошо построить правильные схемы на бумаге для проектирования вальмовых крыш, чтобы эти рисунки могли помочь вам в правильной планировке на следующих этапах.

Обрамление вальмовых и двускатных крыш не так сложно по сравнению с каркасами вальмовых крыш; здесь крыши строятся под углом 90 градусов:

1. Прежде всего, необходимо спроектировать планировку здания.
2. Теперь нарисуйте самый большой прямоугольник внутри плана здания.
3. Теперь нарисуйте осевые линии для всех прямоугольников, которые образуются внутри.
4. Постройте линию под углом 45 градусов как снаружи, так и изнутри углов и продлите эти линии до пересечения с центральной линией. Эти линии укажут расположение шатровых стропил на внешних углах, а также на стропилах долины.
5. Теперь центральная линия помогает соединить долину и стропила.
6. Нарисуйте сплошные линии, чтобы обозначить расположение выступов.
7. Проверьте расстояние между различными стропилами, а затем постройте аналогичный план каркаса крыши.

Используя эти инструкции по обрамлению вальмовых крыш, можно соорудить в своем доме качественную крышу, которая защитит вас от любых неблагоприятных погодных условий.

Вальмовые крыши считаются лучшим выбором для перекрытия навесов с конструкциями горизонтального типа. Эксперты говорят, что этот навес с шатровой крышей приносит наибольшую прибыль как на побережье, так и в ветреных местах, а также обеспечивает очень привлекательный вид собственности.

В большинстве этих мест вы можете найти квадратную вальмовую крышу, которая придает дому уникальный внешний вид с дополнительной защитой от нежелательных природных явлений.

Для тех, кто хочет провести надлежащий анализ плана вида вальмовой крыши, могут помочь некоторые цифры:

Эти изображения могут предоставить полное руководство с точки зрения деталей каркаса вальмовой крыши; лучший источник для понимания такой важной задачи — изображения.

Становится легче следовать процедурам, если у нас есть графическое изображение для каждого аспекта.Хотя существует множество вариантов стилей кровли, которые обеспечивают надлежащее покрытие дома с дополнительной защитой от неблагоприятных погодных условий.

Вот несколько преимуществ вальмовых крыш:

• Вальмовые крыши пирамидальной формы очень предпочтительны на горных станциях, где в зимнее время наблюдаются обильные снегопады.
• Вальмовые крыши обычно имеют одинаковую облицовку со всех сторон, что упрощает установку водостоков.
• Вальмовые крыши также хорошо подходят для теплого климата, поскольку они создают идеальную тень для домов со всех сторон, способствуя хорошему охлаждению.
• Вальмовые крыши также имеют карнизы по всем направлениям, которые помогают обеспечить полную защиту дома от солнца и других атмосферных проблем.
• Одним из важнейших достоинств вальмовых крыш является их способность обеспечивать отвод воды; поскольку все стороны крыши имеют правильный угол наклона, на этих крышах нет шансов скопления воды.
• Помогают создать защиту от обрушения кровли.
• Вальмовые крыши с наклоном на 30 градусов считаются лучшими конструкциями для длительного срока службы.

Вальмовые крыши имеют несколько недостатков:

• Одним из наиболее заметных недостатков вальмовых крыш является их типичный или сложный процесс строительства.
• Вальмовые крыши требуют большой рабочей силы, а также требуют дополнительного сырья, что увеличивает стоимость.
• Время от времени они нуждаются в обслуживании, чтобы обеспечить долгий срок службы.

Если вам интересно, как построить шатровую крышу в коммерческой или жилой недвижимости, то это руководство может вам очень помочь. Он включает в себя полную информацию о стропилах, гребнях, каркасе и основах дизайна, которые могут помочь людям даже в самостоятельной деятельности.

Вальмовые крыши считаются лучше, чем двускатные крыши, потому что они лучше защищают ваш дом со всех концов, так что внутренняя конструкция может оставаться в безопасности даже в неблагоприятных погодных условиях.

Вальмовые крыши не очень уязвимы для сильного ветра, как двускатные крыши, поэтому они считаются идеальными почти для всех условий окружающей среды. Как правило, люди начинают с каркаса наполовину вальмовой крыши, потому что это помогает упростить процедуру строительства для рабочих.

Правильно подобрав каркас вальмовой крыши перед началом строительства, всем рабочим становится проще поддерживать идеальное выравнивание в различных углах для обеспечения надлежащего соединения стропил и коньков.

Основная цель дизайна вальмовой крыши — обеспечить надлежащую защиту дома от любых погодных условий с минимальными требованиями к обслуживанию.

Эти крыши должны быть достаточно прочными, чтобы противостоять сильным ветрам, а также снегу, потому что некоторые районы сильно зависят от таких факторов окружающей среды.

Другие важные соображения заключаются в том, что он должен придавать больше привлекательности структуре дома с некоторыми уникальными дизайнами.

.

Создание скатных и двускатных крыш вручную

Информация в этой статье относится к:

ВОПРОС

Как создать вальмовые, и двускатные крыши с помощью ручных кровельных инструментов?

ОТВЕТ

Главный архитектор позволяет автоматически создавать самые разные крыши, в том числе вальмовые и двускатные. Однако в некоторых ситуациях проще создать крышу вручную.В этом уроке мы покажем вам, как установить параметры по умолчанию для строительства крыши, как рисовать плоскости крыши вручную для создания шатровой крыши и как создавать плоскости крыши для двускатной крыши.

Для создания вальмовой крыши

1. Выберите в меню Build> Wall> Straight Exterior Wall и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутую область. В этом примере нарисован простой прямоугольник.

2. Выберите в меню Build> Roof> Build Roof , чтобы открыть диалоговое окно Build Roof .

   Это диалоговое окно также служит диалоговым окном по умолчанию для крыш — настройки здесь применяются как к вручную нарисованным плоскостям крыши, так и к автоматическим крышам.

3. На панели «Крыша» диалогового окна « Построить крышу »:
   • Установите шаг Шаг (12 дюймов) на желаемое значение.

     В этом примере используется шаг 6 из 12.

   • Здесь также можно установить свес крыши по умолчанию .

     В этом примере используется шаблон по умолчанию 18 дюймов.

   • Нажмите ОК , чтобы закрыть диалоговое окно.
4. Выберите в меню Build> Roof> Roof Plane .
   • Начиная с левой стороны плана, щелкните и перетащите базовую линию вниз вдоль внешней поверхности слоя каркаса стены.
   • Когда Объектная привязка включена, программа автоматически привяжет базовую линию плоскости крыши к этой точке.

   • Отпустите кнопку мыши и щелкните внутри комнаты, чтобы определить расположение конька и создать плоскость крыши.

   • Повторите этот процесс с тремя оставшимися сторонами здания.




5. Щелкните по верхней плоскости крыши с правой стороны, чтобы выбрать ее. Обратите внимание, что маркер редактирования, отображаемый на краю, на котором вы щелкнули, больше, чем маркеры редактирования на других трех краях, что указывает на то, что это выбранный край.
   • Нажмите кнопку редактирования Соединить плоскости крыши .
   • Затем щелкните по верхней стороне правой плоскости крыши, чтобы соединить два края вместе.

   • Повторите этот процесс, чтобы соединить смежные кромки оставшихся плоскостей крыши.




6. Щелкните на ребре конька верхней плоскости крыши, чтобы выбрать его.
   • Нажмите кнопку редактирования Соединение плоскостей крыши .
   • Щелкните по гребню нижней плоскости крыши, чтобы соединить их вместе.




7. Щелкните по коньку плоскости крыши в правой части плана.
   • Нажмите кнопку редактирования Соединить плоскости крыши .
   • Щелкните по правому краю верхней плоскости крыши.




8. Повторите этот процесс для плоскости крыши с левой стороны здания.

Для создания двускатной крыши

1. Выберите Build> Wall> Straight Exterior Wall и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутую область.Опять же, в этом примере используется простой прямоугольник.
2. Выполните шаги, описанные в шаге 3 выше, чтобы создать две плоскости крыши на противоположных сторонах здания.

3. Щелкните по краю конька нижней плоскости крыши, чтобы выбрать его.
   • Нажмите кнопку редактирования Соединить плоскости крыши .
   • Щелкните край конька верхней плоскости крыши, чтобы соединить их вместе.




4. Выберите «Вид»> «Временные размеры» и убедитесь, что рядом с «Временными размерами» установлен флажок.Если нет, щелкните этот пункт меню, чтобы включить отображение временных измерений.
5. Щелкните по правой стороне верхней плоскости крыши, чтобы выбрать ее.
   • Щелкните левой кнопкой мыши на временном размере между краем плоскости крыши и стеной.

   • В текстовом поле введите значение расстояния -18 дюймов. 18 представляет желаемый выступ фронтона .

   • В этом примере важно использовать отрицательное число.Это указывает программе переместить край плоскости крыши на противоположную сторону стены, а не удерживать ее на той же стороне.
   • Повторите то же самое для левого края верхней плоскости крыши.




6. При включенной объектной привязке перетащите левую и правую стороны нижней плоскости крыши так, чтобы они привязались к соответствующим сторонам верхней плоскости крыши. При перетаскивании каждого края наружу переместите курсор к боковому краю верхней плоскости крыши.

   Программа найдет кромку и привяжет к ней текущую выбранную кромку.

7. Повторите то же самое с противоположной стороны.




.

Полное руководство по крышам | Домостроение

Когда дело доходит до крыши, есть вариации, которые могут затруднить выбор правильного варианта для вашего проекта. Следуйте этому руководству, чтобы получить все, что вам нужно знать, чтобы сделать правильный выбор кровли для своего дома, независимо от того, строите ли вы с нуля, расширяете или ремонтируете.

Это полное руководство охватывает структуру, дизайн и стоимость, а также дает советы для тех, кто хочет сделать или отремонтировать существующую крышу своими руками.

Выбор конструкции

Когда дело доходит до крыши, вы можете выбрать из множества конструкций, включая традиционные, плоские, зеленые и изогнутые.Следуйте этому совету, чтобы понять плюсы и минусы каждой структуры, чтобы помочь вам принять правильное решение.

При взвешивании вариантов задайте себе следующие вопросы:

• Сколько вы хотите потратить?
• Насколько сложный дизайн вам нужен?
• Вы хотите иметь возможность использовать / преобразовать пространство на крыше в какой-то момент?

Плоская крыша этого одноэтажного дома от Strom Architects подчеркивает простые минималистские линии. (Изображение предоставлено Мартином Гарднером c / o Strom Architects)

Правильный дизайн

Крыша — одна из ключевых внешних характеристик вашего дома, и если вы ошибетесь, пострадает весь проект. Здесь на помощь приходит pitch , и это будет зависеть от стиля дома, который вы строите или ремонтируете. Слишком круто, и дом не только будет выглядеть странно, но и за эту привилегию придется платить больше материалов.

Аналогично, чем ниже уклон, тем больше объем воды, собираемой и сбрасываемой на склоне, поэтому вам нужно убедиться, что выбранное вами покрытие выдерживает ожидаемый объем воды.Когда дело доходит до плоских конструкций, которые на самом деле не являются плоскими, вам нужно подумать об очень мелком уклоне, чтобы вода могла стекать, а не скапливаться на крыше.

Шаг также жизненно важен, если вы планируете преобразовать площадь, созданную крышей — слишком пологий уклон, и вы не сможете эффективно использовать пространство.

Здесь важен баланс между внешним видом и практичностью.

У вас есть другие варианты дизайна, когда речь идет о типе крыши:

• Односкатный: Имеет только одну наклонную плоскость.Отлично подходит для максимального увеличения пространства с одной стороны, возможно, для улучшения обзора.
• Duopitch: Скатная крыша, состоящая из двух наклонных плоскостей, которые пересекаются на верхнем коньке с фронтоном на обоих концах
• Бедро: Скатная конструкция со скатами на всех четырех стороны, которые сходятся в углах, образуя бедра; может иметь или не иметь гребень
• Мансарда: Вариант с шатровым или остроконечным скатом, в котором каждая плоскость двоякосидна. Популярная недвижимость во Франции и США.

Плоская крыша этого реконструированного дома в стиле Баухаус была преобразована в большую террасу на крыше, которая идеально подходит для развлечений. (Изображение предоставлено Саймоном Максвеллом)

Разрешение на планирование

Если вы хотите построить, например, новый дом с крутой крышей, который будет выше, чем соседние здания, вероятно, вы столкнетесь с возражениями со стороны местных властей. отдел. Обратитесь за советом к местным властям перед подачей заявки, чтобы получить оценку ваших планов от местного сотрудника по планированию, чтобы получить наилучшие шансы на успешную подачу заявки.

Что касается существующих жилищ, вы можете внести множество изменений и улучшений в соответствии с вашими Правами на Разрешенное строительство.Добавление фонарей, изменение кровельного покрытия и добавление слуховых окон — это улучшения, которые обычно не требуют разрешения на планирование, и пока соблюдаются определенные ограничения и условия, вы обычно можете преобразовать чердак в рамках разрешенной застройки.

Всегда уточняйте в местном управлении по планированию, подпадает ли предлагаемая работа под ваше разрешенное пособие на развитие.

Стоимость

Уровень сложности конструкции, когда дело касается крыши, несомненно, повлияет на стоимость.Чем проще форма, тем дешевле цена. Если вы хотите снизить затраты, выберите кровельную систему, которую можно быстро собрать, чтобы сократить время рабочего на месте.

В некоторых случаях может быть более экономичным выбрать изначально более дорогую конструкцию крыши, если это позволит вам легко (и относительно дешево) преобразовать пространство во что-то пригодное для использования в будущем.

Когда дело доходит до кровельного покрытия, опять же, все будет зависеть от выбранного вами материала.Следуйте этому руководству для разбивки стоимости.

Как построить крышу

Несмотря на то, что относительно немногие самостоятельные строители будут практиковать, когда дело доходит до этой части проекта, важно понимать, как делается крыша, особенно если вы управляете проектом и используете ваши собственные сделки.

Выбор кровельного сланца

Это непростой выбор, учитывая доступные варианты, и стоит спросить себя, хотите ли вы, чтобы ваш шифер был местного производства , и хотите ли вы натуральный или мужской -плитка .В зависимости от ваших предпочтений, стоимость и обслуживание будут разными.

Ремонт

Если вы ремонтируете, вы, вероятно, столкнетесь с рядом распространенных проблем, от неправильного позиционирования, отсутствия или поломки плитки до провисания откосов. В то время как обследования часто выявляют дефекты, требующие неотложного внимания (для предотвращения утечки, которая может привести к повреждению конструкции собственности), необходимость в полной замене кровли возникает сравнительно редко.

В этом практическом руководстве объясняется, как выявлять дефекты, необходимые ремонтные работы и их стоимость.

.

Внимание! | Cloudflare

Почему я должен заполнять CAPTCHA?

Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу.

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование на своем устройстве, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

.

Планы навесов с шатровой крышей | Конструкции сараев с вальмовой крышей

Постройте сарай до верхних стеновых панелей. После установки стеновых плит на стены сарая вы построите односкатную крышу, выполнив следующие шаги:

В наших планах сараев используется Конечный проект каркаса вальмовой крыши. Этот тип конструкции крыши означает, что вальмовые стропила опираются на первую обычную ферму.

На этом чертеже показаны различные типы стропил, используемых для обрамления вальмовой крыши.

Шаг 1: Постройте терминальное стропило и установите его на верхние плиты.

Отмерьте половину ширины сарая от конца сарая и отметьте верхнюю пластину. Это центральная линия Терминальных стропил. Установите стропило Терминала на верхние пластины и прикрепите его к пластинам.

Отмерьте от этой точки 24 дюйма в центре вдоль верхних пластин стены и отметьте центральные линии остальных стропил. Вы можете переместить отметки более чем на 3/4 дюйма, чтобы их было легче увидеть после установки стропил.

Шаг 2: Установите обычное стропило, проходящее между бедрами.

Обычное стропило проходит между двумя бедрами, как и другие обычные бедра. Он устанавливается, чтобы помочь удерживать стропила Терминала и упростить установку вальмовых стропил.

Шаг 3: Установите тазобедренные стропила.

Установлены два вальмовых стропила. Проверьте верхний край вальмовых стропил, чтобы убедиться, что они той же высоты, что и обычные стропила, которые были установлены.

Вы можете сделать это, используя прямую доску, уложенную от бедра до бедра, и убедившись, что общее стропило не слишком высокое или слишком низкое.Оно должно быть меньше 1/4 дюйма.

Шаг 4: Прикрепите стропила к тазобедренным стропилам.

Теперь вырежьте стропила и установите их между тазобедренными стропилами и верхней пластиной. Вам нужно будет измерить перпендикуляр к центральному общему стропилу более 24 дюймов и нанести отметку на бедренном стропиле, чтобы узнать, где центральная линия верхней части стропил домкрата будет располагаться на тазобедренном стропиле.

Используйте прямую доску, уложенную перпендикулярно стропилам, чтобы проверить, что верхние края стропил находятся на одном уровне друг с другом при установке каждого стропила, чтобы крыша была плоской.

Шаг 5: Установите навесную систему бедра на противоположном конце.

Установите оконечные стропила и стропила Hip / Jack на противоположном конце сарая, следуя той же процедуре, что и с первым концом сарая.

Шаг 6: Установите общие стропила

Установите общие фермы / стропила между двумя концами навеса. Убедитесь, что макет 2′-0 «по центру

Шаг 7: Установите облицовочные доски.

Убедитесь, что концы стропил примерно одинаковой длины + — 1/4 дюйма, а затем установите облицовочную доску.

статей по теме

Как построить сарай описывает этапы строительства сарая.

Посмотрите наши видео о строительстве сарая

Как построить вальмовую крышу

В обществе преобладают конструкции крыш. Одна из самых популярных конструкций крыш — вальмовая.

Преимущества вальмовой крыши

Вальмовая крыша добавляет архитектурную линию дизайну дома или здания. Он не только добавляет архитектурную линию, но и дает больше защиты от фундамента стен, окон и дверей дома или здания.Это не только обеспечивает дополнительную защиту, но и придает великолепный вид. Вальмовая крыша обеспечивает структурную целостность дома или здания, поскольку вальмовая крыша — это конструкция, которая получает прочность со всех четырех углов, парапета и стен конструкции. Вальмовая крыша более многогранна в конструкции, чем двускатная.

Составными частями вальмовой кровли являются коньковая доска, общие стропила, шатровые стропила и домкраты. Для вальмовой крыши не всегда бывает коньковая доска. Если все четыре стены дома или строения имеют одинаковую длину, а дом или строение имеет форму квадрата, то гребня не будет.

Постройте вальмовую крышу

Возьмите очевидные размеры ваших коньковых досок по длине. Затем вычтите ширину вашего здания из его длины. Выгравируйте необходимые общие стропила.
После этого приколоть общее стропило. Прикрепите его к краю гребня с каждой стороны. Поднимите этот гребень.

После этого зафиксируйте выступ на месте. Сделайте это, установив остальные общие стропила. Вы продвигаетесь по центру гребня для создания определенной прямой.
После этого следует рассчитать длину вальмового стропила вашего дома. Это позволит точно пролететь от угла вашего здания к гребню под углом примерно в сорок пять градусов.

После этого можно протянуть соответствующую струну вдоль центра бедра. Соедините точку закрытия этой веревочной линии там, где это бедро встречается с гребнем здания. Затем соедините прежний конец прямо на пятне, где бедро соединяется со стеной. Это обеспечит ровность остатков бедер, пока вы соединяете стропила.

Последняя стремянка — это просто использование подходящего стропильного стола для мелом довольно точной длины ваших стропил домкрата. Просто установите эти домкраты на макеты. Затем проверьте линию последовательности на вальмовой крыше, пока вы точно приколите стропило домкрата.

Итак, вот основные вещи, которые следует учитывать при строительстве вальмовой крыши.

Планы навесов с вальмовой крышей 10×10 | MyOutdoorPlans

Этот пошаговый проект, сделанный своими руками, представляет собой чертежей вальмовых навесов 10 × 10 .Это ЧАСТЬ 2 проекта сарая, где я покажу вам, как построить конструкцию крыши сарая 10 × 10. Я покажу вам все, что нужно знать об обрамлении красивой вальмовой крыши. Если вы хотите, чтобы сарай с шатровой крышей соответствовал дизайну вашего дома, ознакомьтесь с моими бесплатными инструкциями. Обязательно ознакомьтесь с местными нормативами, чтобы соответствовать требованиям законодательства. Ознакомьтесь с остальной частью моих планов деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были прямыми и без видимых дефектов (трещин, узлов, скручиваний, гниения).Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проектов, выполненных на основе этих планов

Планы навесов с вальмовой крышей 10 × 10

Корпус-10 × 10-вальм-сарай

• I — 1 кусок пиломатериала 2 × 6 — длина 169 3/4 ″, 2 куска — длина 84 ″ НИЖНИЕ РАФТЕРЫ
• J — 1 кусок пиломатериала 2 × 2 длиной 39 3/4 ″ KING POST
• K — 4 куска пиломатериалов 2 × 6 — длина 110 ″ БОРТОВЫЕ РАФТЕРЫ
• L — 4 куска пиломатериалов 2 × 6 — длина 85 1/4 ″ ОБЫЧНЫЕ РАФТЕРЫ
• M — 8 кусков пиломатериалов 2 × 6 — длиной 29 1/2 ″, 8 кусков — длиной 48 3/4 ″, 8 кусков — 67 3/4 ″ длиной ДЖЕК РАФТЕРЫ
• N — 8 кусков фанеры 3/4 ″ — длиной 48 ″ x 70 ″, 8 кусков — 29 3/4 ″ x 35 ″ длиной ЛИСТЫ КРЫШИ
• O — 180 кв. Футов битумной бумаги, 180 кв. Футов асфальтовой черепицы КРОВЛЯ
• P — 2 куска пиломатериалов 1 × 8 — длина 139 3/4 ″, длина 141 1/4 ″ ОТДЕЛКА

---

Один день

Построить сарай с шатровой крышей просто — Видео!

Планы односкатной крыши 10 × 10

Пристройка-стропила

Первым этапом проекта является установка стропильных ног на нижнем этаже.Используйте торцовочную пилу, чтобы сделать угловые пропилы на стропилах.

Монтаж стропил нижних — навес 10 × 10

Установите нижние стропила в верхнюю часть сарая, как показано на схеме. Просверлите отверстия карманов в концах коротких стропил и вставьте винты 2 1/2 дюйма в перпендикулярные компоненты. Убедитесь, что угол между стропилами составляет 90 градусов.

Строительство-стропила — 10 × 10-сарай

С помощью торцовочной пилы сделайте надрезы под углом 25 градусов на обоих концах доски.Это вальмовые стропила. Загладить края наждачной бумагой.

Монтаж поперечной стойки — навес 10 × 10

Прикрепите шкворень 2 × 2 к пересечению нижних стропил. Просверлите отверстия в карманах и вставьте винты 2 1/2 ″, чтобы зафиксировать шкворни на месте. Используйте спиртовой уровень, чтобы отвесить центральную стойку.

Установка стропильных ног — навес 10 × 10

Установите бедренные стропила в верхнюю часть навеса 10 × 10. Совместите края и вставьте винты, чтобы плотно зафиксировать стропила бедер.

Строительство общих стропил

Используйте брус 2 × 6 для обычных стропил. Используйте торцовочную пилу, чтобы сделать угловые пропилы на обоих концах стропил, как показано на схеме.

Монтаж общих стропил — односкатный навес 10 × 10

Установите общие стропила на верх сарая 10 × 10. Совместите края, просверлите пилотные отверстия и вставьте винты, чтобы плотно зафиксировать их на месте.

Строительство-домкрат-стропила — 10х10-беседка-беседка

Далее соорудите домкраты для вальмовой крыши сарая.Используйте торцовочную пилу и сделайте простой косой надрез на одном конце. Используйте косую кромку и сделайте сложный надрез на противоположном конце: под углом 33,5 и под углом 50 градусов.

Крепление стропил к вальмовой крыше

Установите стропила домкрата в верхней части сарая. Начните установку домкратных стропил от общих стропил по направлению к внешней стороне, каждые 16 дюймов по центру. Используйте стропильные стропы, чтобы плотно закрепить стропила.

Компоненты откидной крыши

Это в основном конструкция крыши вальмового сарая.

Установите листы крыши на навес 10 × 10

Используйте фанеру 3/4 ″ для листов крыши. Вырежьте листы нужного размера и положите их на верхнюю часть конструкции крыши. Выровняйте края заподлицо, не оставляйте зазоров между листами и вставьте 1 винт 5/8 ″ каждые 8 ​​″ вдоль каркаса.

Монтаж обшивки крыши — односкатный навес 10 × 10

Используйте пиломатериалы 1 × 8 для обшивки крыши. Обрежьте планки нужного размера и закрепите их на концах стропил. Просверлите направляющие отверстия и вставьте винты 2 1/2 ″, чтобы плотно зафиксировать планки на месте.

Монтаж кровли вальмового сарая

Установите рубероид, начиная с нижнего левого угла крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что смоляная бумага нахлестывается как минимум на 2 дюйма. Не забудьте накрыть верхний выступ 14-дюймовой полосой бумаги.

Начните первый ряд черепицы с полной вкладки, второй — с 2 1/2 вкладок, третий — с 2 вкладок, четвертый — с 1 1/2 вкладки, пятый — с 1 вкладки, шестой — с половинной вкладки и седьмой. с 3 вкладками.

Как построить сарай с вальмовой крышей

Обязательно ознакомьтесь с ЧАСТЬ 1 и ЧАСТЬ 3 проекта навеса вальмовой крыши, чтобы вы узнали, как построить каркас стены и дверь.

Планы навеса 10 × 10 с вальмовой крышей

Этот сарай 10 × 10 красивый, прочный и в нем много места для хранения вещей. Вы можете внести множество изменений и настроить его в соответствии со своими потребностями. Пожалуйста, ознакомьтесь с остальной частью моих планов деревообработки , потому что у меня более 1500 бесплатных дизайнов.

Этот деревообрабатывающий проект представлял собой сарай 10 × 10 с вальмовой крышей бесплатно . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

Как построить мансардную крышу

Мансардное окно — популярное дополнение к наклонным крышам.Слуховые окна — это прорывы в скате крыши и конструктивные элементы, которые выступают из кровельного пространства. Эти приспособления часто добавляются для установки в дымоходах или окнах. Мансардное окно вальмовой крыши — один из самых популярных видов слуховых окон. У него трехсторонняя крыша, панели которой скошены наверху. Прочтите краткое руководство о том, как построить мансардное окно на шатровой крыше в вашем доме.

Шаг 1 — Проектирование слухового окна

Первое, что вам нужно сделать, это спроектировать слуховое окно.Работайте с планами строительства вашего дома, чтобы спроектировать слуховое окно, которое будет структурно прочным, а также визуально привлекательным. Многие люди находят полезным нанять подрядчика или дизайнера, чтобы убедиться, что планы, которые у них есть для слухового окна с шатровой крышей, подходят для здания.

Шаг 2 — Вырежьте отверстие

Вам нужно начать процесс установки слухового окна с вырезания отверстия в крыше. Начните с удаления черепицы и других слоев крыши, а также любых желобов или других материалов, которые могут быть в этом районе.В целях безопасности вырежьте наружную часть крыши, которая будет заменена слуховым окном. Если вы срежете слишком далеко, вы можете позже заменить крышу.

Шаг 3 — Строительство стены

Если вы выровняли слуховое окно с внутренней стеной и хотите установить окно, теперь вам нужно построить внутреннюю стену так, чтобы она соответствовала уровню окно. При необходимости установите дополнительные перекладины и сделайте каркас стены. Отделать внутреннюю часть стены гипсокартоном и штукатуркой можно после установки слухового окна.

Шаг 4 — Постройте слуховое окно

Постройте слуховое окно в соответствии с вашими проектами. Если он включает в себя окно, сначала постройте рамку окна. Убедитесь, что сайдинг соответствует остальной части вашего дома, чтобы внешний вид был бесшовным. Установите окно в раму по завершении строительства слухового окна.

Шаг 5 — Заливка крыши

Затем восстановите крышу вокруг слухового окна. Вам также нужно будет добавить кровлю на сам слуховой проход.Положите фетр на крышу и накройте ее гидроизоляцией и черепицей, затем используйте кровельный герметик, чтобы крыша защитила внутреннюю часть вашего дома от непогоды.

Шаг 6 — Отделка интерьера

Завершите процесс гипсокартона для интерьера, вокруг слухового окна и окна. Обязательно установите изоляцию в тех местах, где вы добавили пространство для стен, чтобы предотвратить потерю тепла и повреждение.

Бетонно-кирпичный дом — Как построить шатровую крышу | HowToSpecialist

Эта статья про как построить вальмовую крышу для 2-х этажного кирпичного дома .Это Эпизод 3 из серии бетонных и кирпичных домов, где я покажу вам, как мы построили вальмовую крышу, а затем установили металлическую черепицу. Я не торопился, чтобы поделиться множеством фотографий этого процесса, и, надеюсь, вы сможете чему-то научиться из моего опыта. Крыша сложная, и поэтому затраты были существенными, но я стремился к особому внешнему виду и с самого начала знал, что это будет дорого.

Этот кирпичный дом построен так, чтобы выдерживать землетрясения 8,5 баллов по шкале Рихтера, поэтому он имеет прочную конструкцию из арматуры и бетона.Мы использовали кирпичные блоки для внутренних и наружных стен. Для этого дома мы использовали 8 тонн арматуры и около 100 кубометров бетона для всех конструкций. В первом эпизоде ​​я покажу вам историю земли, планы дома и то, как мы заливали фундамент.

Сделано из этого плана

Материалы

• Пиломатериалы
• Гвозди и шурупы
• Битумная черепица
• Пленка против конденсации

Инструменты

Время

Связанные

• Эпизод 1: Строительство фундамента
• Эпизод 2: Строительство стен
• Эпизод 3: Строительство крыши
• Эпизод 4: Установка и Windows
• Эпизод 5: Стяжка полов
• Эпизод 6: Установка теплоизоляции из минеральной ваты
• Эпизод 7: Внешний вид дома
• Эпизод 8: Цементная штукатурка и штукатурка стен
• Эпизод 9: Укладка натурального камня
• Эпизод 10: Установка септика
• Эпизод 11: Строительство пешеходных дорожек с брусчаткой
• Эпизод 12: Кухня
• Эпизод 13: Ванные комнаты
• Эпизод 14: Гостиная
• Эпизод 15: Спальни

Строительство кирпичного дома — Видео!

Как построить вальмовую крышу

План-чертеж кирпичного дома

Каждый дом начинается с плана, поэтому наш загородный дом не стал исключением.Как видите, мы выбрали средиземноморский дизайн с некоторыми местными влияниями, поэтому он легко сочетается. Это небольшой дом, потому что я хотел придерживаться минимализма и упаковать все необходимое в помещении среднего размера. В доме два этажа и чердак, который будет использоваться под складские помещения. Это бетонно-кирпичный дом с 3 спальнями, 2 ванными комнатами, большой кухней, гостиной и двумя небольшими помещениями для хранения вещей. Кроме того, перед домом есть крыльцо с красивыми колоннами и арками.

Бетонно-потолочный

Как видите, мы вбиваем проволоку 6 мм в бетонный потолок, чтобы зафиксировать опоры коньковой балки. Важно прочитать планы, чтобы установить провод в нужном месте. Мы даем бетонному потолку застыть в течение одной недели, прежде чем строить конструкцию крыши для кирпичного дома.

Пиломатериалы для шатровой кровли

Для этой крыши требовалось много пиломатериалов. На этом снимке вы можете увидеть часть балок, которые мы использовали для обрамления вальмовой крыши.

Опоры коньковой балки

Мы начали с опор коньковой балки 6 × 6. Мы прикрепили горизонтальный элемент к потолку с помощью проволоки диаметром 6 мм, которую я показал вам ранее. Затем мы устанавливаем вертикальные опоры с помощью гвоздей. Мы использовали спиртовой уровень, чтобы отвесить стойки, а затем закрепить их на месте с помощью временных скоб.

Опоры коньковые

Позже мы также добавили L-образные скобы к соединениям.

Набивка-стропила

Далее установили вальмовые стропила 6х6.Однако вы должны заметить, что мы также установили пластины 4 × 4 вдоль внешних краев бетонного потолка. Пластины нужны, чтобы мы могли зафиксировать стропила на месте.

Шатровые стропила — дом кирпичный

Мы использовали бензопилу, чтобы сделать угловые пропилы, чтобы мы могли соединить все стропила вместе на коньковых балках. Мы использовали гвозди 8 ″ и 10 ″, чтобы закрепить стропила на месте.

Вальмовая кровля

Затем мы добавили домкратные стропила сзади и с одной стороны крыши.

Установка домкратов и стропил

Обратите внимание на опоры, которые идут прямо под середину стропил.Эти опоры нам нужны из-за большого пролета стропил.

Монтаж стропил

Мы также использовали два бруса для некоторых стропил и соединили их одна часть вдоль другой, прямо над опорами. Это экономит деньги, потому что чем длиннее бревенчатые балки, тем они дороже.

Обрамление вальмовой надстройки

Крыша начинает обретать форму. Здесь много углов, но именно поэтому я выбрал этот стиль крыши. Это добавит стоимости дому и выделит его.

Каркас вальмовой крыши, вид сверху

Обрамление вальмовой кровли кирпичного дома

Вальмовая крыша

Я также сделал несколько снимков крыши, видимой с земли. Вы можете заметить стропила, которые идут каждые 24 дюйма по центру.

Вальмовая кровля для кирпичного дома

Строительство кровли для кирпичного дома

Ребята собирают последние стропила. На вершине мира было очень холодно, так как мы построили ее в декабре.

Строительство вальмовая крыша для кирпичного дома

Конструкция крыши официально завершена!

Листы кровельные — вальмовая

Следующим шагом было прикрепление планок к конструкции крыши. В основном мы использовали рейки из панелей опалубки. Планки имеют толщину 6/8 ″ или 22 мм, поэтому их было более чем достаточно для работы. У крыши много углов, поэтому ребята разрезали бензопилой.

Кровельные листы

Теперь кладем рейки на заднюю часть конструкции крыши.

Кровля-кирпичный

Установить рейки на крышу — несложная работа, и ребята выполнили ее за один день.

Вальмовая крыша переднего крыльца

Простое обрамление крыши для крыльца

Далее обрамили вальмовую крышу парадного крыльца. Сначала мы прикрепили плиту поверх бетонной балки. Мы убедились, что он идеально ровный, и при необходимости добавили прокладки.

Обрамление крыши перед крыльцом

Далее мы приставили балку к стене дома и установили стропила.

Кровля-крыльцо

И последнее, но не менее важное: устанавливаем рейки на крышу крыльца. Мы прибили планки на место гвоздями диаметром 4 дюйма. Также мы использовали бензопилу, чтобы сделать пропилы до конца стропил.

Установка металлической черепицы

Установка прогонов для металлической черепицы

Крыша была покрыта антиконденсатной пленкой, после чего кровельщики установили прогоны. Кроме того, установили обшивку со всех сторон крыши.

Кровля дома-металлочерепица

Как вы можете видеть на изображении, мы установили окно на чердак. Окно нужно было для того, чтобы на чердаке было немного света, а летом можно было проветривать его. Вы также должны заметить, что ребята установили водосточные желоба перед тем, как прикрепить листы металлической черепицы.

Черепица

Установка металлической черепицы — это быстрый процесс. Им нужно было только сделать надрезы в листах, чтобы они подходили к крыше, а затем были использованы винты, чтобы закрепить их на прогонах.

Металлочерепица для кровли дома

Затем они загерметизировали края бедра и установили другие соединители и элементы, чтобы снег не падал на крышу и, таким образом, не повредил водосточные желоба.

Шатровая крыша-вид с чердака

Я тоже подумал, что вы хотели бы увидеть изображение с чердака. Вы можете заметить окно, которое дает много света внутри чердака. Я буду использовать чердак для хранения вещей, чтобы он не выглядел красиво.

Кровля-прогоны-металлочерепица

Кровля для крыльца имеет свою историю.Мы установили изоляцию из минеральной ваты на внешние стены дома (пошаговое руководство в Эпизоде ​​6), поэтому нам пришлось отложить установку металлического листа после завершения этого шага. Установка досок из каменного вук и покраска фасада дома — дело грязное, поэтому с крышей он выглядел бы некрасиво.

Кровельные работники установили противоконденсатную фольгу, а затем прогоны.

Покрытие крыльца

Затем они вырезали и установили водосточные желоба и металлическую черепицу.По фотографиям это сложно разглядеть, но крыша имеет матовую поверхность и очень хорошо напоминает натуральную керамическую черепицу. Очень доволен результатом и стоимостью (4000 $).

Обязательно ознакомьтесь с остальной частью Бетонных и Кирпичных домов серии , чтобы увидеть наше строительное приключение от голой земли до переезда. Я обещаю, что вы получите много удовольствия, наблюдая за тем, как дом собирается вместе, и, возможно, извлечете уроки ошибки и решение проблем.

Спасибо, что прочитали нашу статью о , как построить вальмовую крышу для кирпичного дома , и мы рекомендуем вам ознакомиться с другими эпизодами сериала.Не забывайте делиться нашими статьями с друзьями с помощью виджетов социальных сетей.

Справочник по вальмовой крыше

Хотя существует множество вариантов стиля и материалов вальмовой крыши, основная форма этого типа — четыре наклонные стороны, которые встречаются посередине на одном горизонтальном выступе. Вальмовые крыши — одни из самых популярных стилей крыш в США.С. сегодня, как правило, второй по распространенности стиль после двускатной крыши в зависимости от географического региона.

Шатровые крыши стали обычным явлением для домов в Северной Америке с начала 1700-х годов из-за их связи с британскими архитектурными стилями. Считается, что самой старой шатровой крышей в Соединенных Штатах является Block House в Клеймонте, штат Делавэр, который был построен в 1654 году.

Дома в георгианском стиле в Средней Атлантике и на юге часто имеют кирпичный фасад с прямоугольной вальмовой крышей, которая является наиболее типичной формой для этого стиля.Шатровые крыши также встречаются на южных плантационных домах, особенно на тех, которые построены в французском колониальном или французском креольском стиле. На юге шатровые крыши часто строят с глубоким свесом, чтобы затенять стены или закрывать крыльцо. С 1890-х до 1930-х годов американские дома в стиле четырех квадратов, простой и простой архитектурный стиль, стали популярными и почти всегда имели шатровую крышу. В 1950-х годах шатровые крыши были обычным явлением в домах в стиле ранчо. Большинство беседок имеют шатровую крышу, часто с несколькими шатрами восьмиугольной или шестиугольной формы.

Преимущества вальмовой крыши

Когда вы оцениваете стили крыши для дома по индивидуальному заказу или дома по индивидуальному заказу, вы, скорее всего, начнете с эстетики. Проконсультируйтесь со своим архитектором или строителем, чтобы получить индивидуальный совет о лучшем стиле крыши для дома, который вы строите.

Ниже приведены шесть преимуществ вальмовой крыши:

• Привлекательный внешний вид и дополнение практически к любому домашнему стилю.
• Как правило, более прочная и устойчивая, чем другие крыши, из-за наклона всех четырех сторон внутрь.
• Хороший выбор для районов с сильными ветрами и ураганами благодаря более низкому наклону, саморегулирующейся конструкции и меньшей площади поверхности.
• Идеально подходит для участков с сильным дождем, льдом и снегом, так как наклонные стороны облегчают сток.
• В зависимости от высоты ската на вальмовой крыше можно разместить слуховые окна, которые создают жилое пространство на чердаке.
• Энергоэффективность, поскольку четыре стороны крыши защищают дом от чрезмерной жары летом и от сильного снега зимой.

Недостатки вальмовой крыши

Несмотря на свою популярность, выбор вальмовой крыши вместо двускатной или другого стиля имеет ряд недостатков, например:

• Вальмовые крыши сложнее построить, чем двускатные, а это значит, что требуется больше материалов, и это может занять больше времени. Это делает этот вариант более дорогим.
• Вальмовая крыша обычно имеет более низкий наклон, чем двускатная крыша, что делает добавление жилого пространства на чердаке немного менее привлекательным.Чаще можно увидеть чердак под шатровой крышей, чем спальню или бонусную комнату.
• В зависимости от стиля вальмовой крыши она может быть подвержена утечкам. Впадины крыши и соединения наклонных сторон крыши могут пропускать воду, поэтому важно убедиться, что крыша установлена ​​с гидроизоляцией и надлежащим гидроизоляцией.

Варианты материалов для вальмовой крыши

Несмотря на то, что долговечность вальмовой крыши является главным достоинством этого стиля, ее срок службы частично зависит от погодных условий в вашем районе, правильной установки, обслуживания и материалов, которые вы выбираете.Вальмовые крыши могут прослужить до 50 лет, если проверять их не реже одного раза в год и после штормов на предмет обломков и повреждений.

Вальмовые крыши могут быть построены из битумной черепицы, металла или черепицы. Металлическая или глиняная черепица, как правило, обеспечивает максимальную долговечность.

Архитектурные вариации вальмовой крыши

• Бедро. Базовая вальмовая крыша имеет четыре наклонные стороны с треугольниками на двух сторонах и многоугольниками на двух других сторонах, которые пересекаются посередине на горизонтальном коньке.
• Бедро и долина. Вальмовая и двускатная крыша имеет несколько секций с наклонными сторонами. Область, где встречаются эти наклонные стороны, называется долиной. Этот тип крыши часто встречается в домах в современном стиле. В долине может образовываться скопление воды после ливня или таяния снега, поэтому важно нанести на эту часть крыши гидроизоляцию и проверить возможные повреждения или утечки.
• Крест бедренный. Перекрестно-скатная крыша похожа на перекрестно-двускатную крышу и включает отдельные вальмовые крыши на разных крыльях дома.На перекрестно-шатровой крыше будет впадина, где встречаются две секции. Различные крылья обычно образуют L- или T-образную форму.
• Пирамида бедра. Шатровая пирамида, также иногда называемая крышей павильона, обычно имеет четыре равные стороны наклонной крыши, которые встречаются в центральной вершине. Стороны вальмовой крыши пирамиды представляют собой треугольники.
• Полубедренный. У полувальмовой крыши есть две более короткие стороны и две более длинные стороны, а не четыре ровные стороны. Более короткие стороны создают карниз.Этот тип крыши, часто называемый остроконечной или остриженной двускатной крышей, имеет преимущество более легкого дренажа из желобов.
• Бедро двоякое. Двухскатная вальмовая крыша имеет крутой уклон верхней и нижней части с пологим уклоном.
• Капот. Крыша капота — обычное дело во французской архитектуре, часто встречается в Луизиане. Этот тип крыши имеет двойной уклон со всех четырех сторон с более крутым уклоном на верхних участках и более пологим уклоном на нижних участках.Как правило, нижние откосы нависают над крыльцом или патио, обеспечивая тень, а крутая верхняя часть дает место для чердака или готового чердака под крышей.
• Голландское двускатное бедро. Голландская двускатная шатровая крыша предлагает больше внутреннего пространства для спальни на чердаке или дополнительной комнаты, потому что она включает фронтон в верхней части крыши, часто со слуховым окном.

Вальмовые крыши можно увидеть по всей территории США в жилых домах самых разных архитектурных стилей. Они предлагают практическое решение в условиях сильного дождя, льда и снега, а также в ветреных или подверженных ураганам районах.Поговорите со своим строителем или архитектором, чтобы узнать, соответствует ли вальмовая крыша вашему стилю, местоположению и бюджету.

Мишель Лернер — отмеченный наградами писатель-фрилансер, редактор и автор, писавший на темы недвижимости, личных финансов и бизнеса более двух десятилетий.

Соединение крыш с неравномерным скатом | JLC Онлайн

После борьбы с бедрами и разговоров с одним-двумя старожилами, начинающие строители обнаруживают, что соединить две крыши не так уж и сложно — для бедер и впадин вы просто срезаете все скосы под углом 45 градусов и используете 17 вместо 12 для бег по обрамляющей площади.

Затем происходит: та заявка, которую вы подали на работу с примыкающими крышами с неравномерным скатом, принимается, и вам нужно найти способ ее обрамления.

Один из подходов состоит в том, чтобы заказать в два раза больше пиломатериалов для каркаса и продолжать резать бедра и впадины, пока не добьетесь нужного результата. Другой — купить красивый калькулятор обрамления и пройти курс тригонометрии. Или вы можете использовать метод Зеппа, для которого не требуется ничего, кроме квадрата для обрамления и карандаша. Дон Зепп преподавал продвинутую конструкцию крыш, когда я учился в торговой школе Уильямсона в Медиа, штат Пенсильвания., и я считаю, что его метод наиболее прост для понимания и использования в полевых условиях.

Ключ к методу Зеппа заключается не в причудливой математике, а в использовании обрамляющего квадрата для создания масштабных чертежей основных углов и разрезов с последующим переносом измерений с эскиза на пиломатериал. Прямая корреляция между чертежами и разрезами делает этот метод точным и надежным. Овладейте им, и вы сможете справиться с любой из многочисленных ситуаций, когда встречаются две крыши с неравным уклоном, будь то вальм или впадина.В рамках этой статьи я покажу, как обрамить пересечение двух вальмовых крыш неравного уклона.

Щелкните здесь, чтобы увеличить изображение

Любой сложный проект крыши автор начинает с создания масштабного плана каркаса крыши (слева). Это полезно при отборе материалов и в качестве справочника на стройплощадке. На перспективном эскизе (справа) показано расположение неравного вальмового стропила.

Перед тем, как начать, вы получите максимальную отдачу от этой статьи, если прочтете ее с квадратом для обрамления и куском фанеры рядом, так что вы сможете выполнить некоторые расчеты макета.

Ориентация

Первым шагом является создание чертежа в масштабе всей крыши с расположением внешних стен, гребней и всех стропил, как показано на рисунке 1А. Этот рисунок будет служить картой, пока вы собираете части вместе. Это также поможет вам оценить количество и длину пиломатериалов, которые вам понадобятся. Простой перспективный эскиз (рис. 1B) помогает понять, как будут выглядеть готовые плоскости крыши.

Г-образный дом на Рисунке 1 имеет оба выступа на одном уровне.Выступ составляет 16 дюймов (по горизонтали), а фасадная панель проходит на постоянной высоте по всему дому.

Соединение этих двух крыш создает две основные проблемы: первая — это соединение двух плоскостей с разным уклоном у бедренного (или долинного) стропила. Другой — выровнять фасции.

Установить участки . Сначала мы должны установить уклон обеих плоскостей крыши. Начнем с того, что основная крыша имеет уклон 8/12. Как определить уклон второстепенной кровли?

В этой статье, когда я использую слово «шаг», я имею в виду коэффициент подъема в дюймах на 12 дюймов хода.Из плана мы видим, что общий подъем вторичной крыши такой же, как и у основной крыши — 6 футов. Общий пробег вторичной крыши составляет 7 футов 6 дюймов. Чтобы преобразовать это в дюймы подъема на 12 дюймов пробега, используйте следующую формулу:

12 дюймов ÷ общий пробег x общий подъем = дюймы подъема (единичный подъем)

или

12 дюймов / 7,5 футов x 6 футов = 9,6 , или 9 5/8 дюйма с подъемом

Таким образом, 9 5/8/12 — это дополнительный уклон крыши.

Выравнивание фасции

Посмотрите на рис. 2А, на котором показаны два общих стропила с разным уклоном.Казалось бы, выровнять фасады и карнизы так, чтобы у вас были равные свесы на обоих скатах, было бы невозможно, поскольку стропила двух крыш выступают за плиту под разными углами. Но на самом деле это не так уж и сложно.

В местах соединения крыш с неравным уклоном требуется тщательная планировка для создания перекрытий одинаковой ширины с фасадами одинаковой высоты. На чертеже А наложены общие стропила для двух скатов крыши и показана проблема, которая возникает, когда компоновка крыши начинается с внешнего края внешних стен.На чертеже Б показано, как автор решает эту проблему, начав раскладку кровли с концов стропил и подняв стеновые плиты под кровлю с более крутым скатом.

Приведение фасции к стыку. Чтобы сохранить такой же свес и выровнять облицовку, вы должны начинать планировку крыши с внутреннего верхнего края облицовки, а не с внешней стороны внешних стен. Затем вы устанавливаете стеновую плиту под более крутой второстепенной крышей, как показано на Рисунке 2B. Наращивание равняется разнице между единичным подъемом обоих скатов крыши.В этом случае, если высота блока составляет 8 дюймов и 9 5/8 дюйма, разница составляет 1 5/8 или 1,6 дюйма. Таким образом, пластина должна быть увеличена на 1,6 дюйма на каждый горизонтальный фут свеса.

Поскольку вылет составляет 16 дюймов или 1,33 фута, общее накопление равно:

1,33 фута x 1,6 дюйма на фут = 2,13 или 2 1/8 дюйма

Вместо того, чтобы наращивать пластину ровно на 21/8 дюйма, Я использую дополнительную верхнюю пластину 2x (толщиной 11/2 дюйма) и увеличиваю высоту стропил на оставшиеся 5/8 дюйма, добавляя ее к расстоянию «высота над пластиной», которое я использую, чтобы найти срез на уровне птичьего рта.

Щелкните здесь, чтобы увеличить изображение

Ключ к авторскому методу состоит в том, чтобы нарисовать в натуральную величину угол стыка неодинаковых крыш, а затем перенести измерения с чертежа на пиломатериал. На листе фанеры он сначала определяет угол наклона вальмового стропила, используя суммарные пролеты двух крыш (A). Затем он рассчитывает единичный пролет вальмового стропила по отношению к основной крыше (B). Наконец, он завершает масштабный чертеж со стенами и потолками, чтобы установить критические размеры для разрезания бедра (C).

Определение высоты бедра

После того, как вы временно подкрепили гребни несколькими общими стропилами, можно выложить вальмовое стропило. Разметку делаю на листе фанеры. Используя один угол, я начинаю с рисования угла бедра, а затем превращаю эту линию в полноразмерный вид сверху угла крыши. Из этого чертежа я могу получить точные размеры для моих разрезов под углом.

Угол бедра . Используя 12-ю шкалу кадрирующего квадрата, найдите угол бедра, как показано на рисунке 3A.Проведите диагональную линию между 9 футами (прогон основной крыши) на язычке квадрата и 7 футами 6 дюймов (второстепенный пролет) на лопасти. Это дает угол наклона стропила бедра.

Единичный бег бедра. В четырехскатной крыше с равным уклоном единичный пролет вальмового или ендовного стропила составляет 17 дюймов на каждые 12 дюймов пробега основной крыши. Например, при равной вальмовой крыше с уклоном 8/12 шаг вальмового стропила будет 8/17. Но здесь он будет другим, поскольку вальмовый стропил не лежит под углом 45 градусов к общему месту.

Уклон неравномерного вальмового стропила можно выразить по отношению как к основной, так и к вспомогательной крыше. Поскольку для разметки разрезов вам нужен только один набор чисел, давайте рассмотрим основную крышу, высота которой составляет 8 дюймов.

Найдите бег бедра, как показано на Рисунке 3B. Положите квадрат в углу рисунка из фанеры, работая со стороны диагональной линии, которая представляет основную крышу. Удерживая внешний край лезвия на одном уровне с краем фанеры, сдвиньте квадрат до тех пор, пока 12-дюймовая отметка на язычке не пересечется с бедром.Сделайте там отметку, затем измерьте расстояние от отметки до угла рисунка — это бег бедра. Он должен иметь размер 15 5/8 дюйма.

Единичный пробег от бедра = 15 5/8 дюйма.

Между прочим, единичный пробег для более пологой крыши всегда будет меньше 17 дюймов, в то время как единичный пробег для более крутого склона всегда будет больше 17 дюймов. .

Итак, теперь мы знаем шаг стропила вальмы по отношению к основной крыше:

Шаг вальмы = 8/15 5/8

Разметка бедра

Работая над чертежом из фанеры, сделайте следующие привязки линий, чтобы определить выступ потолка, облицовку и каркас стены в полном масштабе, как показано на Рисунке 3C.Найдите центральную линию бедренного стропила не в углу пластин, а в углу двух пересекающихся панелей. Продлите эту осевую линию обратно до настенной плиты и за ее пределы. Вы заметите, что стропила не сидит на углу двух стеновых пластин; этого никогда не будет. В скатной крыше с неравномерным уклоном вальм всегда будет падать на стеновую плиту, поддерживающую более крутой скат крыши. После завершения чертежа в натуральную величину пора начинать наносить отметки на кусок пиломатериала.

Чтобы наметить разрезы под углом в хвостовой части бедренного стропила, возьмите расстояния «A» и «B» из полномасштабного чертежа компоновки на Рисунке 3.

Хвост бедра. Сначала разложите хвостовой конец стропила, как показано на рисунке 4. Используя единичный разбег и подъем бедра, 8/15 5/8, проведите отвес с обеих сторон стропильного конца с квадратом обрамления. Затем вы можете вычесть углы бокового выреза непосредственно из полномасштабного чертежа — расстояния «A» и «B» на рисунке 3C. Поскольку вы снимаете эти размеры с чертежа в плане, убедитесь, что вы измеряете перпендикулярно линии отвеса, а не по краю стропила. Держите обрезку хвоста, пока не выложите птичий пасть.

Чтобы найти разрез «Птичья пасть», сначала измерьте расстояние по горизонтали от хвоста до пластины на полномасштабном чертеже (рис. 3C). Отойдите от этого расстояния, 251/16 дюйма, и проведите отвес (A). Отвес представляет собой среднюю линию разреза «Птичья пасть». Найдите ровный срез, измерив по оси рта «птичий рот» расстояние «высота над плитой» общих стропил крутой крыши (B). Чтобы проложить вертикальный разрез, прибавьте и вычтите расстояние «B», перпендикулярное метке осевой линии пасти птицы, как показано.Поскольку бедро не пересекает угол стен (C), вертикальный разрез «Птичья пасть» делается под углом (D).

Птичий пасть . На полномасштабном чертеже измерьте вдоль средней линии бедра стропила от внутреннего угла фасции до точки, где центральная линия пересекает внешнюю часть стеновой плиты. Это расстояние должно составлять около 25 1/16 дюйма. Теперь используйте квадрат для обрамления, чтобы отойти на это расстояние от отвеса в хвостовой части, как если бы вы использовали любое стропило.Первая ступенька составляет 15 5/8 дюйма. Вам нужно будет добавить оставшиеся 9 7/16 дюймов, измерив перпендикулярно отвесу, как на рисунке 5A. Отметьте отвес; это центральная линия разреза «Птичья пасть». Вытяните эту линию вокруг всего стропила.

Порезы в области пятки и сиденья. Затем разложите отвес и выровняйте прорези для птичьего рта. Здесь мы снова просто украдем измерения с нашего полномасштабного чертежа.

Чтобы разметить ровный срез, отмерьте расстояние «высота над пластиной» (см. Рисунок 2B) по средней линии «птичьего рта» и проведите перпендикулярную линию, чтобы отметить ровный срез.«Высота над пластиной» для вальмового стропила такая же, как и для общих стропил вторичной крыши, поскольку вальмовая часть приходится на плиту вторичной крыши.

Чтобы разметить вертикальный разрез, возьмите размер «B» на полномасштабном чертеже (рис. 3C) и перенесите его размеры на стропила по обе стороны от средней линии «птичьего рта», как показано на рис. 5B. Опять же, измеряйте перпендикулярно отметке средней линии рта птицы, а не по длине стропила.

Для рисунка щечного среза на верхнем конце вальмового стропила автор делает полномасштабный чертеж его пересечения с основным коньком крыши, затем переносит замеры.

Нарезка по длине. После того, как «птичий пасть» выложен, сделайте полномасштабный чертеж соединения бедра с гребнем, как показано на рисунке 6. Вы будете использовать его, чтобы украсть измерения для определения длины бедра.

Во-первых, нам нужно сойти с расстояния до теоретической центральной точки, где бедро встречается с гребнем. Возьмите пробег основной крыши (9 футов) и, используя свой квадрат и наклон бедра по отношению к основной крыше — 8 дюймов и 15 5/8 дюймов — сойдите с этого расстояния обычным способом.Когда вы сделаете 9 ступенек, нарисуйте в этой точке отвес и протяните ее полностью вокруг стропила.

Это теоретическая длина бедра. Чтобы получить его истинную длину, вычтите расстояние «C», перпендикулярное этому отвесу. Это дает истинную длину по средней линии стропила. Чтобы наложить разрез на щеке, вы должны затем добавить и вычесть букву «А», перпендикулярно линии отвеса истинной длины.

«Задняя часть», или скос, стропила гарантирует, что обшивка крыши будет плотно прилегать к бедру.Используйте квадрат обрамления и шаг стропила бедра, чтобы определить линию поддержки, как показано. Повторите процесс с другой стороны бедра, используя расстояние «B».

Вот и все! Ваше бедро с неравным наклоном разложено и готово к резке. Осталось несколько деталей.

Поддержка бедра

Как и у любого вальмового стропила, у неравного вальмового стропила верхний край должен быть «приподнят» или скошен, чтобы соответствовать каждой из сходящихся плоскостей крыши. Вопрос в том, сколько отрезать.

Определите подкладку для каждой плоскости крыши, как показано на рисунке 7.Поместите свой квадрат на стороне вальмового стропила, которая будет обращена к основной крыше, используя наклон вальма для этой крыши 8/155/8. Измерьте расстояние «A» вдоль участка установки и отметьте его. Это линия поддержки.

Повторите ту же процедуру на стороне бедра, обращенной к вспомогательной крыше, используя угол наклона бедра для этой крыши и измеряя расстояние «B». Вам нужно будет найти дополнительный уклон вальмы крыши так же, как вы нашли уклон вальмы основной крыши, как показано на рисунке 3B. Угол наклона вальмы относительно второстепенной крыши составляет 9 5/8/18 13/16.Это точно такое же соотношение, как и шаг для другой стороны, но я считаю, что это помогает работать с двумя сторонами по отдельности, чтобы избежать путаницы, особенно когда дело доходит до выкладки стропил домкрата.

Для разметки домкратов автор делает натурный рисунок первых двух домкратов с каждой стороны бедра. Из этого рисунка он находит угол разрезов щеки, ход первого домкрата и общую разницу, используемую для определения местоположения остальных домкратов.

Одно важное замечание: подождите, пока вся ваша разметка не будет завершена и вы не проведете тестовую установку стропила для бедра, прежде чем фактически скашивать верхний край бедра.Как только верх будет скошен, вы потеряете важную опорную кромку.

Установка стропил домкрата

Перед тем, как прибить вальмовое стропило, обязательно разметьте положение домкратных стропил. На земле намного легче, чем на высоте 20 футов в воздухе.

Чтобы определить длину домкратов, нарисуйте первые два домкрата на полномасштабном чертеже бедренного стропила, как показано на рисунке 8. Затем мы можем снять все наши измерения для первых домкратов на каждой крыше непосредственно с чертежа. так же, как мы сделали для бедра.Мы также можем вывести общие различия, чтобы найти ходы других домкратов.

Установив квадрат на основной стороне крыши вальмового стропила, сойдите с истинного пути первого подъемного домкрата, используя наклон основного вальма крыши, 8/15 5/8. Отметьте отвес; это центральная линия первого домкрата. Для каждого следующего домкрата стропила сойдите с общей разницы. Повторите процесс с другой стороны бедра, используя наклон бедра для дополнительной крыши (9 5/8/18 13/16).

Долины

Стропило ендовы с неравномерным уклоном выкладывается так же, как и бедро с неравномерным уклоном.Основное различие между ними заключается в том, что стропила долины сидят на внутренних углах, а вальмовые стропила — на внешних углах.

Каждая крыша будет немного отличаться. Иногда вместо того, чтобы поддерживать бедро, я опускаю его по отношению к домкратам. Это по-прежнему дает большую поддержку обшивке. Кроме того, я часто удваиваю бедренные стропила для большей прочности и большей поверхности гвоздей. В этом случае угол заднего хода такой же, но линия поддержки будет ниже. Но, как бы ни были детали могут отличаться, метод Zepp предоставляет все основы, которые мне нужны, чтобы разобраться в кажущейся невозможной ситуации.

.
