Монтаж пленочного теплого пола – процедура намного менее сложная и трудоемкая, чем установка труб водяного отопления или укладка электрического кабеля. Однако и здесь есть немало нюансов, игнорирование которых может привести к сбоям в работе системы. Как правильно подключить пленочный теплый пол, избежав элементарных ошибок – тема нашего сегодняшнего разговора. Начнем с обзора особенностей оборудования.

Устройство

Классическая инфракрасная пленка состоит из пяти слоев. В середине располагается нагревательный элемент, состоящий из углепластика и шин. Он окружен двумя слоями нетканого материла. Внешние поверхности устанавливаемой на теплый пол пленки сделаны из высокопрочного полимерного материала. Для декоративных напольных покрытий выпускают также биметаллические изделия, в которых роль нагревательного элемента исполняют сплавы меди и алюминия с разными добавками.

Подключение пленочного теплого пола своими руками проводится по одной схеме, независимо от вида материала. Инфракрасные лучи не несут никакой опасности здоровью людей и домашних животных. Распространяясь по помещению, они греют не воздух, а объекты, что более эффективно. При этом показатели влажности остаются неизменными. Перед тем как подключить пленочный теплый пол своими руками, следует произвести ряд расчетов, чтобы определить необходимое количество материала.

Изделия выпускаются в рулонах, длина которых может достигать полусотни метров. Толщина составляет 0,22-0,4 мм, ширина от 50 см до 1 м. Если схема подключения пленочного теплого пола предусматривает использование его в качестве основного отопления, зона охвата должна составить от 75% от всей площади. Впрочем, такое подключение влечет за собой значительные расходы электроэнергии, кроме того, может оказаться невыполнимым ввиду запрета органов надзора.

Комплектация

Установка пленочного теплого пола требует наличия следующих элементов:

• материала, генерирующего ИК лучи;
• терморегулятора;
• датчика температуры с проводом;
• коммутационных кабелей;
• изоляционного материала.

Терморегулятор реагирует на сообщения датчика, включая или отключая питание от сети по мере необходимости. Если вас интересует, как установить пленочный теплый пол со сложной автоматикой, способной задавать различные программы, рекомендуем тщательно изучать инструкцию. Если есть какие-либо сомнения, лучше обратитесь к профессионалу.

Монтаж

Укладка пленочного теплого пола должна проводиться с соблюдением определенных правил. Полосы материала следует располагать на расстоянии не менее 5 мм друг от друга. Укладывать внахлест категорически запрещается. От стены нужно отступить минимум на 10-12 см, но не дальше 50 см. Подключение пленочного теплого пола к терморегулятору должно осуществляться в строгом соответствии с инструкцией. Нельзя допускать пересечения проводов. Если производитель указывает, что соединения должны крепиться только фирменными зажимами, не экспериментируйте с другими вариантами.

В зависимости от схемы подключения пленочного пола, терморегулятор либо подключается к сети напрямую, либо включается в розетку через вилку. В первом случае безопаснее пригласить для установки электрика. Устройство должно располагаться не ниже 10 см от уровня поверхности. Недопустимо ставить на покрытие другие отопительные приборы. Начинается монтаж пленочного пола с подготовки ровного основания.

Подготовка основы

Заливать новую стяжку необязательно. Можно использовать старое перекрытие, предварительно выровняв и почистив его. Перед тем как правильно постелить пленочный теплый пол, нужно позаботиться о заделывании всех щелей и трещин. После тщательной обработки пылесосом, дефекты устраняют герметиком или строительным раствором. Дождавшись, когда материалы высохнут, излишки аккуратно срезают. Перепады высоты не должны превышать 3 мм.

Следующий шаг, который предстоит сделать, устанавливая пленочный теплый пол своими руками – закрепить изоляционный материал. Он необходим, чтобы обеспечить максимально эффективный обогрев именно этого помещения, а не расположенного снизу. Традиционно в качестве подложки применяют вспененный полиэтилен. Листы раскладывают по основанию и соединяют скотчем. Шурупы и другие метизы противопоказаны. Если для монтажа пленки теплого пола используется фольгированный утеплитель, важно убедиться, что он не проводит электричество.

Укладка пленки

Подготовив основу, приступают к нанесению разметки в областях, где будет располагаться пленка. Нужно обозначить участки, на которых планируется поставить тяжелую мебель. Определившись с конфигурацией, нарезают куски требуемой длины. Инструкция по монтажу пленочного теплого пола указывает, что резать можно только в местах, обозначенных штрих-кодом. Работать ножницами следует с максимальной аккуратностью.

Полосы фиксируют на поверхности с помощью скотча или термоклея. Будьте внимательны, чтобы не прикрепить материал лицевой поверхностью вниз. В утеплительной подложке нужно проделать углубления для датчика температуры, кабелей и клемм. Все эти элементы не должны выступать над поверхностью. Классический расчет инфракрасного теплого пола подразумевает расположение контроллера не ближе 50 см от стены. Обычно датчик располагают в центре полосы, в которой спрятан нагревательный элемент.

Подключение к терморегулятору

На следующем этапе к пленке подключают провода. На шинах элементов устанавливаются и обжимаются клеммы, к которым подсоединяют кабель. Важно, чтобы все соединения и разрезы были качественно изолированы. В процессе под названием, как правильно уложить теплый пленочный пол, это один из самых ответственных моментов. Герметичность должна быть полной. Для усиления изоляции обычно используют гудроновые прокладки.

Концы проводов, включая кабель от температурного датчика, подводят к терморегулятору и аккуратно подсоединяют. После этого распределительную коробку устанавливают на стене. На этом «черновой» монтаж пленочного теплого пола своими руками можно считать завершенным. Остается еще раз проверить, правильно ли скомпонована электрическая схема, после чего приступают к тестированию системы. Если вы действовали достаточно аккуратно, полностью соблюдая требования инструкции производителя, проблем с функциональностью возникнуть не должно. Если работоспособность и мощность инфракрасного теплого пола соответствуют норме, можно приступать к решающей стадии – укладке покрытия.

Монтаж финишного покрытия

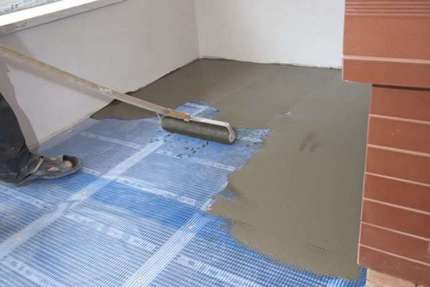

В большинстве случаев стяжку на пленку не устанавливают. Поверхность крепится клеевым составом. О применении бетонной смеси можно подумать, когда речь идет о том, как правильно положить пленочный пол на плитку. Такая стяжка должна быть достаточно тонкой, чтобы покрытие нормально обогревалось. Для дополнительной защиты материала от внешнего воздействия обычно используют армирующую сетку.

Несмотря на относительно невысокую мощность пленочного теплого пола (если сравнивать с водяными или кабельными системами), он способен качественно обогревать практически все современные поверхности:

• плитку;
• ламинат;
• линолеум;
• ковролин и др.

Некоторые технологии монтажа предусматривают настил фанеры или гипсоволоконного листа. Следует учитывать, что этот дополнительный слой не только защищает систему, а и уменьшает силу обогрева. Перед тем как монтировать теплый пленочный пол, стоит подсчитать, можете ли вы позволить себе такую расточительность.

Отопление инфракрасными лучами не рекомендуется для установки в ванную или другое помещение с высокой влажностью. Если вы все же решили уложить материал под плитку «опасной» комнаты, необходимо использовать тонкую сетку-серпянку. Все провода должны быть должным образом изолированы. Такое подключение пленочного пола рекомендуется доверять профессионалам.

Если все этапы процесса были выполнены с должной аккуратностью и соблюдением технологических требований, вы получите качественное отопление, которое обеспечит хороший климат в квартире даже в случае неважной работы центральной системы. Больше информации о том, как подключить пленочный теплый пол, вы найдете на нашем сайте в Москве. Своим опытом готовы поделиться наши эксперты и пользователи, уже сталкивавшиеся с подобными ситуациями.

Монтаж пленочного теплого пола своими руками

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

• Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
• Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
• Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Инфракрасная пленочная система — самый простой и доступный для самостоятельного устройства вариант напольного обогрева

Устройство пленочного напольного обогрева не требует обязательной заливки стяжки, потому меньше всего влияет на высоту потолков в обустраиваемых помещениях

Инфракрасную пленку укладывают на деревянные поверхности без устройства дополнительных приспособлений. Причем подходит она и для установки на стены или потолок

ИК-полы подходят для обустройства веранд, террас, лоджий, организованных на открытом месте спортивных площадок, кафе, зон отдыха

Для раскроя и монтажа обогревающей пленочной системы не нужны специализированные инструменты и приспособления. Главное, в точности соблюдать приложенный производителем инструктаж

Для устройства финишного покрытия по инфракрасному обогреву идеально подходит ламинат, может применяться паркетная доска

Инфракрасные пленочные полы устраивают под последующую укладку линолеума. Однако покрытие кладут после настила слоя фанеры

Инфракрасные пленки отлично работают в паре с ковролином, но тоже с укладкой фанерного слоя. Прямой контакт с электрическим полом должен быть исключен

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь “запирания”, при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей статьей, где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

• сплошные – в них пленка полностью покрыта карбоновым материалом;
• полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в этом материале.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

• 80% площади – в качестве основного отопления;
• 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте далее.

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

• болгарка, оснащенная диском для камня;
• перфоратор;
• нож или ножницы;
• плоскогубцы или пассатижи;
• строительный миксер;
• зубчатый шпатель;
• широкая кисть;
• емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

• Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
• Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

Укладка пленочной системы

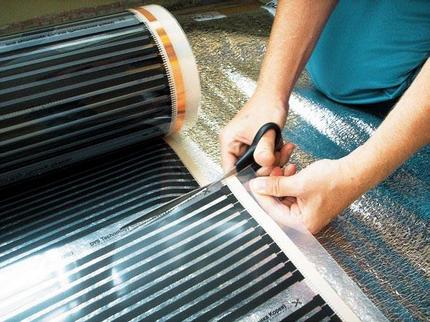

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

1. Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева
2. Теплый пол под ламинат: монтаж и укладка пленочной инфракрасной системы
3. Как сделать электрический теплый пол под плитку: плёночный и кабельный вариант

Схема подключения системы

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

• наружный – при котором устройство закрепляется непосредственно на поверхности стены;
• скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного теплого пола.

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

правила укладки и схема подключения инфракрасный пленочный теплый пол монтаж

Область применения

Принцип работы системы основан на инфракрасном излучении. Нагревательные элементы представляют собой пленку, по обе стороны которой идут медные контакты, соединенные между собой графитовым напылением. При протекании тока графит излучает тепло и греет напольное покрытие. Прежде чем разбираться в том, как подключить инфракрасный пленочный теплый пол, расскажем в каких случаях его использование действительно оправдано:

• Отопление маленьких построек. Из-за запрета монтажа газовых котлов в отдельностоящих подсобных или хозяйственных помещениях приходится прокладывать к ним теплосеть от основного здания. Нагревательная пленка становится бюджетным и практичным решением проблемы.
• Доступна дешевая электроэнергия. Например, при дифференцированных тарифах на электричество или использовании альтернативной энергетики: солнечных батарей, ветряных генераторов или мини-ГЭС.
• Для дополнительного отопления. Когда необходимо обогреть определенные участки полового покрытия: плитку в ванной, прихожую, утепленную лоджию. Или повысить температуру в комнате, если в период сильных заморозков тепловые сети не справляются с обогревом жилья.
• При отсутствии центрального теплоснабжения. Постройка печи или монтаж котла с отопительной системой обходятся на порядок дороже, чем применение электронагревателя.

Выбирая тип системы отопления, пользователю надо отталкиваться от финансовых вложений и удобства эксплуатации. При этом учитывать эксплуатационные затраты, стоимость приобретения и монтажа оборудования.

Фото: Instagram vsetepliepoli

Выбирая систему отопления важно учитывать расходы на приобретение всего оборудования. Только эксплуатационные затраты не дают полного представления о том, как дорого обходится отопление дома.

Особенности укладки пленочных теплых полов под ламинат

После завершения процесса подготовки, можно приступать непосредственно к установке ИК пленки. Алгоритм монтажа пленочного теплого пола под ламинат выглядит следующим образом:

в первую очередь необходимо выполнить раскрой материала. Протяженность полосы не должна быть больше, чем 8 м;

Перед тем как укладывать инфракрасную пленку под ламинат ее нужно правильно раскроить

• на втором этапе производится укладка полос. Для того чтобы снизить количество стыков специалисты рекомендуют укладывать полотна инфракрасного материала вдоль длинной стены. Дистанция от края пленки до стены должна быть не менее 10 см, а расстояние между соседними полотнами – не меньше 5 см. Монтаж пленочного теплого пола лучше всего производить параллельным методом;
• далее нужно произвести стыковку проводов и изоляцию незадействованных контактов. Соединение проводов производится посредством специальных зажимов – клемм. А для изоляции используется специальная битумная лента, которая отличается высоким коэффициентом герметизации;
• затем выполняется подключение проводов инфракрасного пола под ламинат. Для этого необходимо подключить провод к клемме и произвести его изоляцию;
• на этом этапе монтируется датчик(и) температуры. Специалисты советуют заводить эти элементы под второе полотно (ближе к средней точке). Датчик устанавливается таким образом: его необходимо приклеить к нижней стороне полотна на черную полосу;
• далее производится подключение инфракрасных теплых полов к терморегуляторному устройству. Для этого необходимо подвести к нему провода от пленки и температурного датчика. Само подключение выполняется через УЗО;

При проведении работ по монтажу ИК пленки следует использовать только специальные виды ламината, которые предназначены как раз для таких систем

• далее необходимо проверить, как функционирует смонтированная коммуникация. Для этого производится е

Монтаж пленочного теплого пола – советы по самостоятельному ремонту от Леруа Мерлен в Екатеринбурге

1Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола существенно отличаются от выбора и монтажа водяного теплого пола.

1. Выбор комплекта теплого пола

Мощность тормопленки		150 Вт/м2	220 Вт/м2
Вид ремонта		Капитальный, косметический	Капитальный, косметический
вариант отопления	комфортный	Не менее 60% площади	Не менее 40% площади
	основной	Не менее 95% площади	Не менее 70% площади
Тип напольного покрытия		Ламинат, линолеум, ковролин	Паркетная доска, ковролин
Тип помещения		Не первый этаж, не балкон	Все помещения, включая первый этаж и балкон

Рекомендуемая температура – это 20-21^oС для комнаты и 24-26^oС для пола.
Желаемая температура для комнаты устанавливается терморегулятором.
При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт/кв м, при основном – 140 Вт/м².

2. Определите площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя монтаж теплого пола своими руками, укладывайте термопленку только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т.д.). Осуществляя монтаж отопления теплые полы следует укладывать на  75-80% от общей площади. Возможна установка только в местах, которые необходимо обогревать.

3. Уложите теплоотражающий материал.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.

4. Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы нужного Вам размера. Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Запрещается отрезать пленку по иным линиям. Установите на полосу контактные зажимы.

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе). Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета. Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу. Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники.

Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода подключают по одной стороне помещения. В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы. Располагайте провода так, чтобы основные провода проходили под плинтусом. Если вы хотите сделать соединительный кабель скрытым, вам нужно проштробить канал в стене, если наружным – используйте монтажный декоративный короб.

7. Соедините термопленку с проводом

Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и плотно зажмите его с помощью пассатижей.

8. Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка. Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.

9. Подключите соединительные провода к терморегулятору.

Схема подключения проводов указана на каждом терморегуляторе.

10. Установите и подключите датчик пола к терморегулятору.
Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча. Для выравнивания пола под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат мощностью не менее 16 А.

12. Протестируйте систему обогрева.
Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

13. Уложите финишное напольное покрытие.

При монтаже под ламинат или паркетную доску: Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно инструкции При монтаже под линолеум, ламинат, ковролин: Уложите защитный материал (ДВП, СМЛ, оргалит, фанеру) поверх полиэтиленовой пленки На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту Уложите на нее напольное покрытие.

14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

монтаж и технология укладки пошагово

Наверх Перепланировки

• Каталог домов

С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Pinterest Дизайн и декор

• Квартира
• Спальня
• Кухня
• Столовая
• Гостиная
• Ванная комната, санузел
• Прихожая
• Детская
• Мансарда
• Маленькие комнаты
• Рабочее место
• Гардеробная
• Библиотека
• Декорирование
• Мебель
• Аксессуары
• Загородный дом
• Ландшафт
• Системы хранения
• Коридор
• Уборка

Строительство и ремонт

• Фундамент
• Кровля
• Стены
• Окна
• Двери и перегородки
• Потолок
• Балконы и

Плёночный тёплый пол под ламинат

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Монтаж пленочного пола своими руками

Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.

Подготовка поверхности пола

На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.

Укладка нагревательной пленки

Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким о

90000 Underfloor Heating: A Beginner’s Guide 90001 90002 If you are planning to build your own home or extend your existing property then underfloor heating is well worth considering. It will effectively turn your whole floor into a radiator, and offer improved comfort levels and less demand on your boiler than a traditional radiator system. 90003 90002 This is due to underfloor heating having a lower operating temperature (around 40 ° C) than a radiator system, which normally operates at around 65 ° C.90003 90002 Underfloor heating works really well with renewable technology like heat pumps and can help to prevent cold spots and draughts in your home. It also eliminates the need for radiators, which in turn offers greater design flexibility when it comes to layout and furniture placement. It’s also a great solution if you are planning to embrace open plan living. 90003 90002 While it is best installed at the time of building, underfloor heating can be retrofitted into an existing property, but you will need to opt for a low profile option.90003 90002 This ultimate guide explains what underfloor heating is, how much it costs, which floor structures and coverings it works best with and how best to control the system too. 90003 90002 If you are looking to install your own system, check out our step-by-step guide to installing underfloor heating. 90003 90014 What is Underfloor Heating? 90015 90002 Underfloor heating involves the installation of pipework in the floor, so that the whole floor acts like a radiator, warming the room from the ground up.90003 90002 There are two main types: 90003 90020 90021 ‘warm water’ or wet underfloor heating (which we will focus on in this article) 90022 90021 electric underfloor heating 90022 90025 90002 In basic terms, a wet underfloor heating system features pipes, filled by warm water and powered by a boiler or heat pump, concealed within the floor, and typically embedded within a screed. 90003 90002 90003 90030 This diagram shows a typical build up on a concrete subfloor 90031 (Image credit: Homebuilding & Renovating) 90002 If you are opting for a whole-house underfloor heating system, there will be separate pipe runs into each room.This allows you to control when those rooms or ‘zones’ are heated and for how long, preventing you from having to heat unoccupied spaces. 90003 90002 (90035 MORE 90036: Beginner’s Guide to Heating Your Home) 90003 90014 How Much Does Underfloor Heating Cost? 90015 90002 Underfloor heating costs from around £ 20 / m2 to £ 40 / m2 installed. These figures will vary depending on the size of the property, the amount of heating the building needs and whether it is a new build, renovation or conversion.90003 90002 Retrofit will be more expensive, especially if existing timber floors need to be taken up or concrete floors excavated. 90003 90002 Underfloor heating is more expensive to install than a comparable radiator system — it typically costs 20% to 50% more. 90003 90002 Radiators are cheaper to buy, they are well understood and there is a huge choice when it comes to size, style and installers. But they are less efficient and take up floor space. Perhaps the biggest problem is that in larger rooms they can produce a temperature difference of up to 4 ° C across the room.90003 90002 People want more energy-efficient houses and a system that gives a 15% reduction in energy demand (compared to a radiator system) can not be ignored. And that is to say nothing of the greater comfort and the increased floor space that it brings 90003 90014 What Thickness of Screed Do I Need to Use with Underfloor Heating? 90015 90002 The thickness of the screed in which the warm wet pipes sit will have a dramatic impact on how the system is used. 90003 90002 90035 A thick screed will give a longer reaction time (the time taken to warm up and cool down), while a thin screed will have a quicker reaction time.90036 90003 90002 90003 90030 Here, screed is being laid over warm water underfloor heating pipes to the correct depth, in this install using products by the 90031 90030 Wunda Group 90031 (Image credit: Wunda Group) 90020 90021 If the pipes are housed in the concrete floor slab (sometimes the case for new homes), this is could be 90035 150mm thick and give a reaction time of over four hours 90036. In this situation, it is best to run the system all day, at a lower room temperature — say 15 ° C or 16 ° C — to provide background heating to the whole house.Highlight heating, such as a woodburning stove, is a good idea in the rooms that are occupied) 90022 90021 A standard sand and cement screed would typically be 90035 65mm to 75mm thick and the UFH could take upwards of two hours 90036 to heat the room or cool down. This situation may be well-suited to rooms where we spend a lot of time, such as lounge or kitchen, but might be less acceptable in a guest bedroom 90022 90021 With thinner flow screeds, we might expect a thickness of 90035 35mm to 40mm and a reaction time of around 30 to 40 minutes 90036 — the system can be run in a similar way to a radiator system.Flow screeds offer better thermal conductivity than sand and cement, and being thinner and lighter means that they can be suitable for both renovations and new builds 90022 90025 90002 Which is right and best will depend on the construction of the house, your occupation habits and how the UFH system is to be used. 90003 90014 Which Floor Coverings Work Well with Underfloor Heating? 90015 90020 90021 90035 Tiles 90036, 90035 stone 90036 or similar are generally accepted as the optimum covering.They absorb heat rather than insulate and allow that heat to radiate into the room 90022 90021 Timber flooring will tend to insulate and reduce efficiency, but thinner profile 90035 engineered timber 90036 has little noticeable impact on heat output. Solid timber is notoriously tricky with underfloor heating — it needs to be acclimatised for around a month 90022 90021 The Carpet Foundation carried out research in conjunction with the Underfloor Heating Manufacturers Association which shows that some carpets can be used with UFH.The research showed that a 90035 carpet and underlay 90036 with a thermal resistance of less than 2.5 togs does not have a significant impact on efficiency 90022 90025 90002 Whatever floor covering is to be used, it is a good idea to tell the underfloor heating designer so that the pipe layout can be properly specified. 90003 90014 Underfloor Heating System Controls 90015 90002 90003 90030 Underfloor heating pipes are laid in different zones / rooms / areas, allowing the homeowner to control the temperature in each separate zone 90031 (Image credit: Wunda Group) 90002 Underfloor heating system controls feature two main parts: 90003 90020 90021 a digital zone control that will be used to determine the temperature of each room / area 90022 90021 the manifolds and valves that the zone control operates 90022 90025 90002 The zone control will be placed somewhere where the homeowner can make adjustments, while the manifolds will be placed out of the way — under the stairs or in a cupboard — so as to be unobtrusive.90003 90002 There is no regular maintenance regime associated with underfloor heating, but if things do go wrong, it will typically be with the control systems rather than the system itself. 90003 90014 Can I Retrofit Underfloor Heating? 90015 90002 One of the key challenges when installing underfloor heating in existing houses is the depth of the system. Once insulation, the screed and final floor covering have been installed, the floor height may have been raised by some 150-200mm. 90003 90002 There are low-profile systems, developed specifically for that situation, that can be installed directly onto existing floors that offer significant savings in retrofit situations.90003 90002 90003 90002 Low-profile systems tend to have smaller diameter pipes and run at a higher temperature. The impact of this is that the floor will heat up and cool down far more quickly than conventional UFH. 90003 90002 Where UFH is added to an existing radiator system then a different control system will be needed. Luckily wireless thermostats (some of which can be controlled with a phone app) make installation far easier. 90003 90014 Choosing the Right Underfloor Heating Supplier 90015 90002 Ultimately, the efficiency and success of an underfloor heating system will depend on the quality and design.Choosing a supplier who offers a good design service and aftercare is important. A specialist underfloor heating company is often best placed to achieve this. 90003 90002 If the design is wrong it is unlikely that the homeowner will know until they have lived in the house for a whole heating season — by which time it might be too late. 90003 90002 Finally, if you are choosing to pair underfloor heating with a heat pumps, it is a good idea to choose one supply and install company. Both are complex systems and getting the whole heating system to work in perfect harmony can be tricky.90003 90002 90003 90030 This underfloor heating pipework was installed by 90031 90030 Underfloor Heating Systems 90031. 90030 The Henco PEX / AL / PEX (RIXc) pipe was clipped onto a membrane (laid over PIR insulation) and will work with a heat pump to heat this new build bungalow in Herefordshire 90031 (Image credit: Underfloor Heating Systems) 90014 What is Electric Underfloor Heating? 90015 90002 Electric underfloor heating is often cheaper and easier (particularly in existing homes) to install than wet UFH.However, the running costs can be three times higher. 90003 90002 It is often a good idea to install electric underfloor heating in a small, single area like a bathroom or en suite, where it may be difficult to install wet underfloor heating. 90003 90002 One of the most common — and worst — uses is in a conservatory. Typically these areas need a lot of heat and are used for relatively long periods of the day (compared to a bathroom). 90003 90002 Then running cost becomes the key issue and the extra trouble and expense of a wet system is well worthwhile.90003 .90000 Unsurpassable Under Cement Home Warm Floor Mat Low Carbon Graphene Floor Heating Film Electric Underfloor Heating System 90001 90002 90003 Unsurpassable under cement home warm floor mat low carbon 90004 90003 graphene floor heating film electric underfloor heating system 90004 90007 90002 90003 The price is for heating film only, please contact us to get favorite prices for heating system. welcome your inquiry! 90004 90007 90002 90007 90002 90003 90004 90007 90002 90003 9-14um light of life, give you sunny warmth — VOLUN nano-carbon low temperature infrared heating 90004 90003 film, radiant electric heating film 90004 90007 90002 Volun heating film 90007 90002 90003 VOLUN electric heating film 90004 90007 90030 90031 90032 90033 90003 Power 90004 90036 90033 90003 Dimension (Length * Width * Thickness) 90004 90036 90033 90003 Working Voltage 90004 90036 90033 90003 Main materials 90004 90036 90033 90003 Environment 90004 90036 90053 90032 90033 90W / SQM 90036 90033 370MM * 300MM * 0.25MM 90036 90033 110V, 220V, 230V 90036 90033 PET film + nano carbon 90036 90033 Above 10 ℃ 90036 90053 90032 90033 180W / SQM 90036 90033 370MM * 300MM * 0.25MM 90036 90033 110V, 220V.230V 90036 90033 PET film + nano carbon 90036 90033 -10 ℃ -10 ℃ 90036 90053 90032 90033 225W / SQM 90036 90033 370MM * 300MM * 0.25MM 90036 90033 110V, 220V, 230V 90036 90033 PET film + nano carbon 90036 90033 -10 ℃ -10 ℃ 90036 90053 90032 90033 216W / SQM 90036 90033 370MM * 300MM * 0.25MM 90036 90033 110V, 220V, 230V 90036 90033 PET film + nano carbon 90036 90033 -10 ℃ -10 ℃ 90036 90053 90032 90033 390W / SQM 90036 90033 600MM * 600MM * 0.25MM 90036 90033 110V, 220V, 230V 90036 90033 PET film + nano carbon 90036 90033 90002 Under-10 ℃ 90007 90036 90053 90116 90117 90002 90007 90002 90003 VOLUN heating film features 90004 90007 90002 90007 90030 90031 90032 90033 90036 90033 90036 90033 90002 90003 * Over 99.69% high heat conversion 90004 90007 90002 90007 90002 90003 * Zero decay, long lifespan over 50 years 90004 90007 90002 90007 90002 90003 * ECO-friendly, dust-free and non-pollution 90004 90007 90002 90007 90002 90003 * Smart switch control 90004 90007 90002 90007 90002 90003 * High insulation 3750V 90004 90007 90002 90007 90002 90003 * Far-infrared ray radiant healthy care 90004 90007 90002 90007 90002 90003 * 10 years warranty 90004 90007 90002 90007 90002 90003 * Core Technology, patent design, IPX7 waterproof 90004 90007 90036 90053 90032 90033 90036 90033 90036 90033 90036 90053 90032 90033 90002 90003 * 300mm * 370mm; 12/110/220-Volt Underfloor Heating mat 90004 90007 90002 90007 90002 90003 * Ultra-thin, high-quality nano-carbon heater (only 0.25mm thickness) 90004 90007 90002 90007 90002 90003 * IPX7 waterproof design, Fireproof connection system 90004 90007 90002 90007 90002 90003 * Super Efficient, Heating Objects and People Rather Than Air 90004 90007 90002 90007 90002 90003 * Soft Warmth Emitting Evenly over the Entire Ceiling 90004 90007 90002 90007 90002 90003 * Installs Easily, ideal installation Under Laminate or cement Floor 90004 90007 90002 90007 90002 90003 * Completely Silent, No Air Blowing to Stir Up Dust and Cause Drafts 90004 90007 90002 90007 90002 90003 * No Maintenance Needed for the 50 Year Life of the System 90004 90007 90002 90007 90002 90003 * No Noise, No Pollution, No Maintenance 90004 90007 90036 90033 90036 90033 90036 90053 90032 90033 90036 90033 90036 90033 90036 90053 90032 90033 90036 90033 90036 90033 90002 90003 Patent Protective Bag Features: 90004 90007 90002 90007 90002 90003 VOLUN patent shielded and reflective system have five major 90004 90007 90002 90003 functions of reflected infrared, uniform thermal conductivity, 90004 90003 shielding electromagnetic radiation, safe grounding, multiple 90004 90003 protection.Effectively solve the electric heating film local 90004 90003 over heating, leakage protection switch tripping, electric film 90004 90003 bulging and other common problems, to ensure the safe and 90004 90003 stable operation of electric film. 90004 90007 90036 90053 90032 90033 90036 90033 90036 90033 90036 90053 90032 90033 90002 90003 Patent Connection System: 90004 90303 90003 Connected with «T» type cable, the whole connection system are resistance to strong acid and alkali, 90004 90007 90002 90003 fire retardant, waterproof and dampproof, ideal installed in the concrete mortar layer.90004 90007 90036 90033 90036 90033 90036 90053 90116 90117 90002 90007 90002 90007 90002 90003 VOLUN custom-built thermostat 90004 90007 90002 90007 90002 90003 90004 90007 90002 90003 90004 90007 90002 Installation 90007 90002 90007 90002 Electric heating film system structure: 90007 90002 90003 90004 90007 90002 90003 Installation process: 90004 90007 90002 90003 90004 90007 90002 90003 90004 90007 90002 Application 90007 90002 90007 90002 90007 90002 VOLUN electric heating system has been widely used in homes, schools, hospitals, office buildings, hotels, villas and other buildings.In addition, our heating system is also used in the drying box, plant cultivation, animal husbandry, snow melting and other fields. 90007 90002 90007 90002 Why choose Volun? 90007 90002 90003 1.Compare with the other heating 90004 90007 90002 90003 90004 90007 90002 90003 Air-condition? 90004 90303 Heating fast but make air dry, dusty, oxygen consumption, not suitable for long using. 90007 90002 90003 Gas wall hanging furnace water floor heating? 90004 90303 Cheap in some places but Line heating, not uniform, easily cause some problems like: pipe blockage, water leakage, too high heating near power source, natural gas does not burn enough to produce carbon monoxide.90007 90002 90003 Heating cable? 90004 90303 Cheap installation but Line heating, not uniform, Tandem structure, easily happen: one half hot, the other half not hot. 90007 90002 90003 Heating radiator? 90004 90303 Cheap and beautiful but Make the air dry, nonuniform heating. 90007 90002 90003 VOLUN nano-carbon low temperature electric far infrared radiant heating film! 90004 90303 The surface radiation heats up, uniform heating, high using ratio. 90303 No drying, no dust, no noise, safe and healthy, energy saving, environment protection 90007 90002 90003 2.Compare with the general heating films in the market, we have the advantages as below: 90004 90007 90002 90003 90004 90007 90002 90303 90003 1.VOLUN heating film has zero attenuation. 90004 90007 90002 Most heating film in the market will attenuate function more or less. 90303 90003 2.VOLUN heating film made of Nano-carbon material. 90004 90007 90002 Most heating film made of Carbon crystal.Compare with carbon crystal, nano-carbon more uniform heating. 90303 90003 3. 90004 90007.90000 How to Install Underfloor Heating 90001 90002 Underfloor heating is on the wishlist of many self builders (and renovators) as they strive for the optimum in home comfort, energy efficiency and, in some cases, contemporary, minimalist design. 90003 90002 If you’re opting for underfloor heating in your home then it might be a job that you can tackle yourself. 90003 90002 Read our ultimate guide to underfloor heating then follow this step-by-step guide to installing a wet underfloor heating system.90003 90008 Installing Underfloor Heating: Step-by-Step 90009 90002 90003 (Image credit: c / o Wunda Group) 90002 1. The first step is to connect the floor heating pipe to the manifold. 90003 90002 90003 (Image credit: c / o Wunda Group) 90002 2. After laying your insulation layer, you will need to begin to lay the pipe. 90003 90002 90003 (Image credit: c / o Wunda Group) 90002 3. Secure the pipe to the insulation as you go using pipe staples. 90003 90002 90003 (Image credit: c / o Wunda Group) 90002 4.Ensure you fix the pipe with the correct spacing to ensure optimal heat distribution. 90003 90002 90003 (Image credit: c / o Wunda Group) 90002 5. Loop the pipe across the whole floor area. Use multiple loops for large spaces. 90003 90002 90003 (Image credit: c / o Wunda Group) 90002 6. Prepare the screed (or opt for a ready-mixed version). 90003 90002 90035 Before you pour the screed … 90036 90003 90002 The pipes must always be pressure tested before the screed is laid. Equally important is to ensure the pipes are full of water while the screed is being laid so that if there is any damage it will be immediately obvious and can fixed before the screed laying is finished.90003 90002 90003 (Image credit: c / o Wunda Group) 90002 7. Carefully pour the self-levelling screed over secured pipework. 90003 90002 90003 (Image credit: c / o Wunda Group) 90002 8. Stabilise the screed with a chemical spray. 90003 90002 90003 (Image credit: c / o Wunda Group) 90002 9. Finally tamp the screed for a smooth finish. 90003 .
