Зачем нужна песчаная подушка под фундамент и как правильно ее делать

Долговечность любого сооружения зависит во многом от правильности укладки фундамента. и не последнюю роль в этом играет песчаная подушка. Одним из требований, предъявляемых к нему, является обеспечение устойчивости сооружения в периоды подвижки почвы в результате изменения глубины залегания водных слоев (грунтовых вод). Происходит это, как правило, в межсезонье, когда тает снег или идут сильные дожди, которыми сопровождается каждый осенний период. Это может произойти и при сильном промерзании грунта.

Песок для подушки

Именно для того, чтобы обеспечить «амортизацию» фундамента здания, и делают песчаную подушку. Кроме того, песок хорошо выравнивает дно траншеи. По сути, это слой песка под основанием (подошвой) фундамента. Поэтому подушку делают после того, как готова траншея для фундамента. Ее глубина зависит, в том числе, и от состава грунта, на котором возводится строение. Когда она подготовлена, ее углубляют на 15 – 30 см, и в траншею засыпается песок.

В отдельных источниках рекомендуется использовать песок мелкой и средней фракции. Однако «знатоки» советуют этого не делать, а брать песок крупнозернистый. Мелкий песок дает большую «усадку», тогда как с крупным этого не происходит. Можно использовать и обыкновенный речной песок («средний»).

Особенности и советы

Если насыпается песок мокрый, то его трамбовать не нужно, он уплотнится самостоятельно. А если песок сухой, то необходимо его увлажнять и трамбовать. В последнем случае его насыпают «порциями» и трамбуют каждую из них. Качество подушки проверить несложно — если человек ходит по такой песчаной засыпке и после него не остаются следы, то подушка утрамбована хорошо.

Нужно учитывать уровень залегания подземных вод. Для каждой местности существует его среднее значение. Если в месте закладки фундамента оно превышено, то толщину песчаного слоя нужно увеличить. Необходимо обратить внимание не только на ровность всей песчаной поверхности, но и на ее «горизонтальность». Поэтому в процессе утрамбовывания подушки нужно осуществлять контроль при помощи строительного уровня .

Те же «знающие» люди советуют перед засыпкой песка дно траншеи проложить геотекстилем, рубероидом. Можно использовать и другой подходящий материал. Задача такой «подстилки» — не дать песку смешаться с почвой.

Однако нужно учитывать и то, какой тип фундамента будет закладываться. В статье указаны общие сведения о песчаной подушке. Но в зависимости от фундамента есть и нюансы. Например, какой формы лучше сделать подушку (возможно, и трапецеидальную?). Поэтому в каждом конкретном случае нужно более подробно изучить этот вопрос.

Руководство как соорудить подушку под фундамент

Одним из самых важных строительным элементов при возведении зданий является фундамент. И при его проектировании важное значение имеет устройство подушки под фундамент, благодаря которой основание здания приобретает устойчивое положение и дает гарантию прочности и надежности возведенных стен сооружения. Ознакомиться с обзором видов и способов закладки фундаментов можно здесь .

Технические характеристики

Наиболее часто используемые подушки делают из песка. Как правило, они необходимы в тех случаях, если фундамент устанавливается на слабые грунты, у которых низкий расчет сопротивления, и они не в состоянии быть хорошей опорой и основанием для фундамента. Песчаные подушки под фундамент обладают рядом достоинств:

1. При помощи песка заменяется проблемный грунт непосредственно под самим фундаментом;
2. Даже тонкий слой песка способен выровнять дно выкопанного под фундамент котлована или траншеи. Данный момент имеет важное значение для проведения дальнейших работ.
3. Подушка из песка отлично противостоит сжатию и благодаря этому свойству служит прекрасным посредником между основанием из грунта и самим фундаментом. Песчаная подушка снижает нагрузку и давление на грунт, лежащий ниже под котлованом, а также защищает железобетонный фундамент от излишней влаги. Кроме этого, препятствует просадке здания.

Для того чтобы определить необходимые размеры песчаной подушки, следует спроектировать сам фундамент. Так толщина подушки определяется исходя из характеристик конкретного фундамента. Средняя толщина, как правило, составляет от 10 до 20 см. Если песчаная подушка рассчитывается под ленточный фундамент, то максим толщина должна быть равна ширине ленты, умноженной на три. Для расчета ширины песчаной подушки используется ширина основания фундамента с добавлением расширения в верхней части подушки на 20-25 см. Руководство по устройству свайных фундаментов здесь: http://fundamentgid.ru/vidy-fundamenta/svajnyj/rukovodstvo-po-ustrojstvu-svajnyx-fundamentov.html .

Толщина подушки под плитный фундамента в среднем составляет 0,5 метра. Для такого фундамента подушка состоит не только из песка, здесь добавляется щебень. Соответственно, на дно под фундамент сначала насыпается щебень слоем толщиной около 20 см, и далее сверху 30 см песка. Эти данные ориентировочные, толщина подушки может меняться в зависимости от характеристик имеющегося грунта и от веса самого здания. Если планируется строить небольшой деревянный дом, который мало весит, то будет достаточно подушки толщиной в 15 см, а для тяжелых кирпичных и многоэтажных домой как раз будет необходим слой песка с щебнем в 50 см.

Щебень необходим для компенсации пучинистости грунта, а также его низкой плотности. Кроме этого, щебень является прекрасным дренажным инструментом, который необходим на глинистых почвах, где уровень грунтовых вод достаточно высок.

Щебень для подушки должен использоваться средних фракций для достижения максимальных полезных качеств. Песок же наоборот необходимо использовать только крупных фракций, в противном случае ухудшится сопротивление сжатию и фундамент может сильно осесть.

Виды

Существует несколько видов подушек под фундамент:

1. Подушка под фундаментные блоки используются в зависимости от типа грунта. Если грунт песчаный, то укладка производится просто на заранее выровненное основание, при любых других грунтах — на песчаную подушку толщиной не более 10 см.
2. Бетонная подушка под фундамент является самым дорогим вариантом устройства подушки. С другой стороны, именно такая подушка обеспечивает наименьшую усадку здания. Для сооружения бетонной подушки тоже потребуется песок, но он будет добавляться в состав бетонной смеси, от него будет зависеть качество готового бетона. Бетонные подушки бывают монолитными и сборными, из бетонных плит.
3. Песчаная подушка под фундамент самая популярная. Особенно она необходима на слабых грунтах, где обеспечивает снижение осадки фундамента и защищает основание дома от лишней влаги.
4. Песчаная подушка под ленточный фундамент должна укладываться слоями, которые тщательно утрамбовываются, для исключения просадки фундамента в будущем. При пучинистых грунтах рекомендуется делать песчаную подушку толщиной в три раза больше ширины основания самого фундамента. Читайте рекомендации по устройству и расчету ленточного фундамента на этой странице .
5. Незаглубленный фундамент на песчаной подушке представляет собой траншеи глубиной около полуметра, и шириной не более 80 см. Толщина песчаной подушка с таким фундаментом может быть от 20 до 40 см. Для уплотнения подушки, ее необходимо полить водой и затем утрамбовать. От плотности песчаной подушки зависит возможность или отсутствие просадки фундамента.
6. Подушка под фундаментную плиту чаще всего состоит из песка крупной фракции и щебня – средней фракции. Именно в этом случае все функции подушки будут исполнены. Подушка под фундаментную плиту засыпается слоями, сначала щебень необходимой толщины, затем идет слой песка. Читайте руководство по строительству фундамента из монолитной плиты .
   На фото утрамбовка песчано-гравийной подушки
7. Песчано-гравийная подушка под фундамент, как правило, укладывается послойно, где каждый слой не должен быть меньше 5 см толщиной, а общая толщина не должна превышать 25 см. Такой вид подушки используется в тех случаях, если строительство ведется на слабонесущем грунте. Размеры песка и гравия должны быть средними, тогда фундамент сможет выдержать постройку практически любого размера и тяжести. Такая подушка доступна по финансам и ее возможно соорудить собственными силами.

Устройство и расчет

Для правильного расчета песчаной подушки сначала рассчитываются объемы необходимого материала. Читайте руководство как сделать фундамент для теплицы. Берем площадь будущей постройки и умножаем на проектную толщину песчаной подушки. Для примера можно взять постройку, ширина которой составляет 6 метров, а длина – 8 метров, а средняя толщина подушки равна 20 см. Соответственно нам потребуется: 6*8*0,2 = 9,6 кубических метров песка. Но нам еще необходимо учесть плотность материала, которая уменьшится при утрамбовке, соответственно лучше полученную цифру увеличить на процентов 15 (9,6*1,15 = 11 куб. м). В результате мы имеем необходимый объем материала для устройства подушки под фундамент.

Как сделать?

Сооружение песчаной подушки достаточно просто выполнить:

• подготовка подушки под фундамент заключается в определении типа грунта и уровня грунтовых вод. Если грунтовые воды расположены высоко, соответственно делается предварительно дренаж;
• затем выкапывается котлован либо траншея;
• на дно слоями насыпается песок средней фракции, здесь же производится заливка подушки. Насыпая каждый слой, песок необходимо хорошо выровнять и утрамбовывать при помощи воды и виброплиты;
• армирования подушки производится в том случае, если подушка планируется бетонная монолитная. Чаще всего такая подушка используется при ленточном фундаменте и армируется ее подошва с помощью металлических сеток.

Видео

Смотрите на видео рекомендации по устройству песчаной подушки фундамента:

Как видно из всего описанного, устройство и сооружение подушки под фундамент достаточно просты. Главное соблюдать технологию, поэтапность и все рекомендации. В таком случае прочность и долговечность возводимого здания обеспечены.

Обустройство подушки под фундамент

Подушка под фундамент — это первый шаг, с которого начинается строительство, то есть основа постройки.

Подушкой фундамента называют слой определенного строительного материала под фундаментом здания. Именно от фундамента зависит, насколько будет долговечным строение.

Основная задача подушки — создать прочную и ровную поверхность, чтобы в дальнейшем не было усадки здания или же этот процесс проходил максимально медленно. Она устраняет или смягчает влияние особенностей грунта на фундамент и обеспечивает равномерное распределение давления.

Фундаментные подушки бывают 3-х типов:

Прежде чем начинать строительство, необходимо учесть все сопутствующие факторы, поскольку неправильный выбор основы под фундамент может привести в дальнейшем к проседанию и деформации основания постройки.

При возведении дома нужно обратить внимание на такие факторы, как тип почвы, климат, общие параметры сооружения, глубина залегания грунтовых вод на предполагаемом месте постройки. Каждый из этих факторов в отдельности, а также их совокупность влияет на выбор основы под фундамент.

Бетонная подушка под фундамент

Такой тип подушки считается самым долговечным и надежным в эксплуатации. Он, чаще всего, находит применение в постройке многоэтажных массивных зданий.

Единственным недостатком такого вида основы под фундамент можно считать более высокие, по сравнению с другими видами, затраты на укладку. Однако учитывая, что это одноразовая трата, сделать ставку на долговечность будет вполне разумным решением.

При заливке бетонной основы необходимо обязательно сделать выступ за края фундамента в размере 15−20 сантиметров.

Материалы и инструменты для укладки бетонной подушки:

• бетон для заливки;
• прутья металлические для армирования;
• доски для опалубки;
• щебень;
• виброплита;
• строительный глубинный вибратор.

Этапы укладки бетонной подушки под фундамент

• Подготовка грунта: изначально необходимо тщательно разровнять площадку, на которой предполагается укладывать бетонную основу. После этого засыпается слой щебня толщиной в 8−10 сантиметров и тщательно утрамбовывается с помощью виброплиты.
• Установка опалубки: по всему периметру предполагаемой подушки ставится дощатая опалубка. Ее высота должна совпадать с высотой укладываемой подушки. Как правило, ее толщина составляет 30 сантиметров.
• Армирование основания: для более долговечной и надежной службы основы под фундамент ее рекомендуется упрочнить с помощью металлических прутьев толщиной 10−12 мм.
• Заливка и утрамбовка бетона: окончательным этапом укладки подушки станет заливка бетонной смеси и утрамбовка ее с помощью глубинного вибратора.

Несомненно, что такой вид более сложен в укладке и требует дополнительных расходов и времени. Однако, используя бетонную подушку, можно не беспокоиться о ее выносливости, она способна выдерживать практически любой вес и этажность дома.

Песчаная подушка под фундамент

Подушка под фундамент из песка является самым экономичным видом. Кроме демократичной стоимости, ее преимуществом является простота укладки. Такой вид превосходно подойдет для строительства одноэтажных зданий или строений из пеноблоков, поскольку данный вид не предназначен для чрезмерно больших нагрузок.

Именно ограничения по весу и размеру постройки можно отнести к недостатку подушки из песка. В остальном же она имеет массу достоинств. С ее помощью удобно выравнивать поверхность котлована будущей постройки, а также песок может стать отличной заменой неудачному типу грунта (например, глине) если невозможно перенести место строительства.

Материалы и инструменты для укладки песчаной основы:

Этапы укладки песчаной подушки под фундамент

• Подготовка котлована: выкапывается котлован необходимой глубины. Его дно основательно утрамбовывается.
• Укладка песка: песок засыпается на дно котлована послойно, глубина каждого слоя — 20 см. Каждый слой обязательно увлажняется и скрупулезно утрамбовывается с помощью виброплиты. Делать это нужно тщательно — чем сильнее утрамбован песок, тем меньше вероятность его усадки в дальнейшем.

Толщина песчаной основы в среднем делается 10−20 см. Песок для нее идеально брать крупной фракции, однако, может подойти и средняя фракция чистого речного песка.

В случае высокого залегания грунтовых вод на участке следует предварить песчаный слой геотекстилем, чтобы вода в дальнейшем не подмывала основание.

Щебеночная подушка под фундамент

Подушка из щебня считается долговечнее и надежнее песчаной. Она способна выдерживать несравнимо большие нагрузки. По сути, она является комбинированным видом, поскольку включает в себя также песчаный слой.

Щебень для укладки под фундамент может применяться различной фракции. Как правило, используется комбинированный вариант: нижний слой из щебня средней или крупной фракции и верхний более мелкий. Это необходимо для того, чтобы подушка была более плотной, с отсутствием пустот.

Материалы и инструменты для укладки щебеночной подушки:

Этапы укладки щебеночной подушки под фундамент

1. Подготовка котлована: так же как и в случае укладки песчаной основы, необходимо выкопать и тщательно утрамбовать котлован.
2. Укладка песка: крупный речной песок засыпается слоем 10−15 см, увлажняется и хорошо утрамбовывается. Этот слой станет подготовительным.
3. Укладка щебня: засыпается слой щебня средней фракции и утрамбовывается. Далее следует слой более мелкой фракции, который тоже подлежит тщательной утрамбовке во избежание возникновения пустот. Общая толщина щебневого слоя должна составлять не менее 20 см. Производится трамбовка с помощью виброплиты в несколько подходов.

Периметр основы из щебня высчитывается с учетом того, что, согласно строительным нормативам, она должна выступать за будущий фундамент на 15 см.

Подушка из щебня станет отличным выбором для строительства зданий как жилого, так и промышленного назначения. Она способна выдерживать большие нагрузки и применяется не только при возведении зданий, но также при прокладке автомобильных магистралей.

Заключение

Подушка под фундамент является основой всей дальнейшей постройки, поэтому подойти к ее укладке необходимо со всей ответственностью. Следует учесть все важные факторы заранее, поскольку после возведения здания изменить что-либо будет уже практически невозможно.

Однако узнав, как сделать подушку под фундамент, осуществив все нужные просчеты и приняв во внимание ряд простых рекомендаций по укладке, вы получите отличный результат, который будет долгие годы служить вашей постройке надежной опорой.

Бодров Вячеслав Юрьевич

Источники: http://better-house.ru/stroitelstvo/peschanaya-podushka-pod-fundament/, http://fundamentgid.ru/osobennosti-ustrojstva/rukovodstvo-kak-soorudit-podushku-pod-fundament.html, http://plita.guru/tehnologiya/obustroistvo-podushki-pod-fundament.html

Комментариев пока нет!

Подушка под монолитную плиту фундамента: технология устройства

Прочность фундамента – это не просто залог устойчивости и надежности будущего здания, но и предотвращение преждевременного разрушения строительных конструкций по причине неравномерной усадки.

Наибольшей прочностью отличается монолитный фундамент, сейсмоустойчивый и практически исключающий подмывание грунтовыми водами. Он хорошо подходит участкам с проблемными грунтами (глинистыми, торфянистыми, болотистыми), которые легко накапливают и долго удерживают влагу.

Под фундаментную плиту устраивают подушку, она уменьшит нагрузки и обеспечит долговечность каркаса строения.

Зачем фундаменту нужна подушка

Здание прослужит максимально долго, если его подземная часть выполнена правильно. Подушка позволяет:

• Получить качественное, ровное дно котлована.
• Соблюсти условия равномерного распределения веса строения и нагрузок на грунт вследствие противостояния сжатию почвы.
• Минимизировать вероятность промерзания фундамента.
• Обеспечить стабильность положения всего строения.
• Свести к минимуму усадки различного происхождения.
• Избежать попадания из почвы влаги в основание строения.

Устойчивость основания обеспечивается правильными размерами, достаточным уплотнением и выравниванием поверхности подушки. Она должна иметь ширину большую, чем ширина плиты, а высоту выбирают, учитывая:

• Глубину, на которую промерзает грунт;
• Высоту подъема грунтовых вод в месте постройки;
• Примерную величину нагрузок на будущий фундамент;
• Геологические и сейсмические данные местности.

Если под монолитную плиту не устроить подушку, в условиях промерзания грунта она может подвергнуться значительным деформациям. Замерзающая вода расширяется и увеличивает объемы грунта, из-за чего в основании дома появляются трещины, приводящие к нарушениям в гидроизоляции здания.

Несоблюдение технологий во время создания фундамента приводит к затоплению цоколя грунтовыми водами, растрескиванию стен, перекосу оконных и дверных проемов.

Плитный фундамент подразумевает использование в качестве основания всей площади под домом. Поэтому под него, для большей устойчивости здания, обычно засыпают две подушки – нижнюю из песка и верхнюю щебневую. Песок уменьшает приток влаги к основанию, а щебень делает его более устойчивым; оба материала снижают вероятность усадки фундамента в процессе эксплуатации.

Подготовка участка

Подготовка строительного участка заключается в приведении прилегающих грунтов в вид, в котором они будут способны выдерживать нагрузки, предусмотренные проектом.

По окончании работ почва должна плотно прилегать к подошве фундамента. Подготовительные работы состоят из нескольких стадий:

• Снимают верхний слой грунта на строительном участке;
• Формируют котлован и выводят его на проектную глубину;
• Дополнительно углубляют его несколько ниже проектной глубины;
• Выравнивают и уплотняют дно, взрыхленное во время выкапывания;
• Осушают или увлажняют грунт (одновременно с проведением уплотнительных операций).

Песчаная подушка

Это самый первый элемент конструкции на начальном этапе строительства, особенно в случаях, когда оно ведется на слабых грунтах: глине, торфяниках и т. п.

Засыпка подушки из песка – наиболее простая операция, предохраняющая монолитную плиту от воздействия влаги, снижает ее усадку и обеспечивает допустимый уровень нагрузок на фундамент.

Засыпка осуществляется в следующем порядке:

• Дно котлована выстилают изолирующим материалом (хорошо зарекомендовал себя геотекстиль), оставляя со всех сторон части, достаточные, чтобы потом накрыть верх и бока подушки. Так предотвращают возможное заиливание песка подземными водами в будущем.
• Засыпают песок, который вычисляют, умножая длину подушки на ее высоту и ширину. Учитывая уплотнение песка при трамбовании, полученный при расчетах объем лучше взять с запасом примерно 10-15%.
• Производят утрамбовывание песка до предельно возможной плотности, сохраняя запланированную толщину слоя. На качественно утрамбованной поверхности не должны оставаться следы, если по ней пройдет человек. Лучший результат приносит использование виброплиты, ручной трамбовкой сложно обеспечить необходимое качество работ. Для увеличения плотности песка, площадку время от времени проливают водой. Поверхность должна быть без углублений; ее выравнивают по горизонтали, используя уровень.
• Накрывают готовую подушку изолирующим материалом. Если запланирована дальнейшая засыпка щебнем, поверх изоляции во избежание его повреждений засыпают слой песка толщиной около 5 см.

Какой нужен песок

Песчаная засыпка создается из крупнозернистых и среднетяжелых песков, обладающих повышенной влагопроницаемостью, высокой сопротивляемостью сжатию и способных противостоять усадке.

Мелкозернистые фракции песка не применяются, так как их использование приводит к последующему проседанию постройки.

Наиболее подходящими являются:

• Речной песок, в составе с минимальным количеством примесей. Однако потребуется усиленная трамбовка песчаного слоя из-за округлой формы его частичек.
• Строительный песок, добываемый в карьерах. Стоит дешевле, но имеет в составе примеси глины. Используется для создания подушки только после просевки и промывки, так как глинистые включения способны спровоцировать просадку фундамента.
• Морской песок. Применяется реже карьерного и речного. После очистки и гидромеханической обработки становится почти аналогичным речному.

Толщина подушки

Расчеты подушки проводят, опираясь на следующие данные:

• Вид и свойства грунта, на котором проводится строительство.
• Информация о грунтовых водах – наличие или отсутствие, глубина их залегания.
• На какую глубину зимой промерзает грунт.
• Тип фундамента, запланированный в проекте.
• Размеры и вес возводимого здания.

Нормальные геологические условия допускают устройство песчаной подушки толщиной от 10 до 25 см.

Засыпка щебня

Когда строительство проводится на слабонесущих грунтах, одной подушки для упрочнения фундамента недостаточно, и его дополнительно усиливают, используя щебень. Этот материал лучше противостоит усадке фундамента и морозным движениям грунта, обеспечивая прочность и устойчивость основания.

Щебень берут среднефракционный (от 20 мм) и засыпают поверх песчаной подушки слоем до 25 см. Затем материал тщательно разравнивают и утрамбовывают виброплитой, проливая водой.

Щебневую подушку выводят к нулевой точке фундамента, с которой потом начинают заливать бетон. Площадь подушки должна на 20 см с каждой стороны превышать площадь плиты.

Вывод

В современном строительстве под монолитный фундамент часто делают подушку из слоев песка и щебня.

Способ требует дополнительных расходов на закупку материалов и аренду виброплиты, но гарантирует сохранность постройки в течение срока эксплуатации, а также обеспечивает стойкость конструкций к перепадам температур, промерзаниям или размыванию подземными водами.

Подушка под ленточный фундамент: толщина подсыпки, устройство

Эскиз с обозначением местонахождения песчаной подушки

Возведение каждого здания начинается с устройства фундамента. Его главная функция – создание прочной опоры и обеспечение поддержки здания во время всего периода эксплуатации. Для облегчения этапа заливки и придания основанию большей надежности, нужна песчаная подушка под ленточный фундамент. Ее задача − обеспечить ровную и устойчивую поверхность для устройства основания.

Функции подушки

До укладки железобетонных ленточных оснований или использования для этой цели железобетонных блоков, обычно нужна подсыпка из песка, щебня или гравия. Песчаная или гравийная подошва выполняет следующие функции:

• выравнивает траншею под заливку основания и сглаживает возможные неровности грунта;
• равномерно распределяет нагрузки от веса фундамента на нижние слои грунта;
• отсекает влагу и отводит грунтовые воды от основания, предотвращая вспучивание в холодное время года.

При наличии высокого уровня вод на строительном участке, перед тем как будет сделана подушка под ленточный фундамент, дно траншеи или котлована выкладывают геотекстилем. Слой этого материала предотвратит возможное заиливание песчаного слоя.

Основные параметры ленточного фундамента

Схема отображающая параметры ленточного основания

Основания ленточного типа устраивают по периметру будущих стен конструкции (как внешних, так и внутренних) на глубину разработки почвы.

Устройство такого типа основания предусматривает два основных параметра:

• ширина;
• глубина.

Существует следующее требование к ширине – она должна быть не меньше, чем толщина стены. Но, чаще всего, этого бывает мало для того чтобы на выходе получить площадь, обеспечивающую несущую способность фундамента. Можно увеличить ширину на всю высоту фундамента, но это экономически невыгодно.

Исходя из этого, для увеличения площади основания здания, часто устраивается расширение в его более заглубленной части. Таким образом, фундамент имеет трапециевидную форму. Это оптимальная форма сечения ленты основания для принятия нагрузок.

В этом случае, углы наклона боковых стен равны 30º и 45º, где первый показатель приведен для кирпичных фундаментов, а второй – для бетонных. Такая конструкция позволяет избежать опасных растягивающих или скалывающих напряжений на боковых гранях основания.

Более того, нижняя (расширенная) часть препятствует выдвижению основания из грунта и нейтрализует влияние касательных сил пучения в мороз. Устройство основания в виде трапеции позволяет значительно снизить расходы, сокращает объем бетонной смеси и арматуры. При этом такой фундамент характеризуется хорошими несущими способностями.

Устройство подушки и материалы

Необходимые материалы для обустройства подушки ленточного фундамента

Материалами, для подготовки подушки под фундамент ленточного типа могут быть:

• чистый песок крупной фракции, не содержащий глинистых примесей;
• галька;
• смесь щебня и песка;
• бетон и железобетон.

Если выполняется устройство подушки на слабых грунтах, то нужна подсыпка из песка и щебня или песчаной гравийной смеси в следующем соотношении: 40% песка крупной фракции и 60% щебня или песка. Такой вид оснований подходит для фундаментов одноэтажных небольших домов, то есть для относительно легких строений. Подушки такого типа не требуют увлажнения и послойной утрамбовки.

Отсыпка песчаной гравийной или щебеночной смеси дает меньшую усадку после укладки, в сравнении с подушками из песка. Однако при возведении конструкций большего веса, например кирпичных домов, этап утрамбовки является обязательным.

Устройство песчаной подушки

Схема устройства песчаной подушки

Подсыпка песка в подготовленную траншею выполняется послойно, толщина каждого слоя должна быть примерно 10− 20 см. Утрамбовка также выполняется послойно. Для равномерной утрамбовки используют площадочные вибраторы или катки. В индивидуальном строительстве обычно применяют подручные трамбовочные средства, например, обрезок бревна с импровизированной ручкой наверху.

Увлажнять или не увлажнять песок? Ответ на этот вопрос зависит от состояния грунта на строительном участке. Если грунт надежный, каждый слой перед утрамбовкой необходимо немного пролить водой. Это позволит хорошо уплотнить его перед тем, как будет выполнена отсыпка следующего слоя.

В случае наличия слабых грунтов, в траншею нужна подсыпка предварительно увлажненного песка. Кроме того, при увлажнении до укладки в траншею, из песка вымываются глинистые примеси.

Высота, толщина и гидроизоляция

Схематическое изображение песчаной подушки с размерами

При закладке подошвы под фундамент ленточного типа, общая высота в зависимости от грунта, может быть до 60 см. (ширина фундамента 3м). Для грунтов, подверженных сильному морозному пучению, этот показатель несколько выше, и составит 80см. Непосредственно ширина самой подушки, должна превосходить фундамент по обе стороны на 10 −15 см.

Также возможна бетонная подготовка для возведения ленточного фундамента. Выбор этого варианта имеет относительное преимущество и обуславливается характеристиками почв:

• забетонированная плоскость предоставляет возможность выполнить армирование каркасов или сеток с хорошими показателями жесткости;
• на такой поверхности легче выполнять опалубку и армирование в холодное время года.

После того, как определены размеры периметра будущего строения, проводится подсыпка песчаной подушки на 10 −15 см при ширине, превышающей основание фундамента на 30 и более сантиметров.

Далее выполняют бетонную подготовку из бетона низкой марки или цементного раствора.

Независимо от выбранного типа (песчаной подушки или бетонной подготовки), размеры готового фундамента должны в точности соответствовать проектным отметкам по горизонтали. То есть, на этапе рытья траншеи, принимаются в расчет размеры подушки и высота фундамента.

Еще одно преимущество укладки бетонного основания – возможность уменьшить защитный слой над армированным каркасом. Если подсыпка песка требует слоя в 5−7см, то при втором варианте его толщина уменьшается почти вдвое – до 3− 4см.

Кроме того, чем больше толщина засыпки под основание и пол подвального помещения, тем меньшее фундамент будет подвержен силам пучения. Отсыпка щебня, песка и гравия хорошо защитит фундамент и пол.

Ленточный тип основания с устроенной подушкой обязательно должен быть защищен от вредного влияния почвенных вод. Для этих целей могут применяться гидроизоляционные рулонные материалы. Они наклеиваются в один или два слоя. Верх фундамента также обрабатывается гидроизоляционными материалами, чтобы не допустить проникновения влаги из бетона.

Делать или не делать подсыпку?

Уплотнение песчаной подушки вручную

Несмотря на все аргументы, приведенные выше, бывают случаи, когда она абсолютно не нужна. Поэтому, следует перечислить случаи, когда отсыпка песка и формирование подушки, скорее навредят, чем помогут:

1. Если отсыпка песка выполняется в плотные почвы, например, глины или суглинки, то в сравнении с окружающими почвами, песок будет менее плотным заполнителем, который втянет всю воду в себя. Как следствие этого, подушка защитит от поднятия влаги к основе фундамента, но будет накапливать воду от атмосферных осадков. В результате, почва под основанием будет менее прочной, что снизит характеристики фундамента. Чтобы избежать такой ошибки, выполняется укладка дренажной системы для отвода дождевой и талой воды.
2. Влага в почве присутствует как в виде воды, так и в виде пара. Пар легко преодолевает песчаную преграду и приводит к конденсату влаги непосредственно на фундаменте. Для того чтобы не допустить образование конденсата, применяют влагостойкий бетон или выполняют гидроизоляцию.
3. Выравнивание грунта и равномерное распределение нагрузки по всей поверхности необходимы для сборных конструкций, например, из ФБС блоков. При их установке на неровную поверхность, под блоками образуются пустоты, которые могут располагаться в разных местах. В итоге после окончания работ и неравномерной усадки, возможны деформации. Поэтому отсыпка песчаной подушки под такое основание устранит перепады и равномерно распределит вес каждого элемента.

Подсыпка песка не нужна в случае заливки монолитной ленты. Пластичный бетон заполнит возможные перепады, и не допустит образования пустот. Монолитная конструкция будет передавать нагрузку, и распределять ее всей поверхностью.

Подушка для фундамента из бетона: подготовка, армирование и заливка

Бетонные изделия обладают высокой прочностью и долголетием, также это касается и фундамента из бетона. Чтобы фундаменты прослужили не один десяток лет без уменьшения своих прочностных свойств, важно правильно подготовить строительный раствор и провести его укладку с соблюдением последовательности технологического процесса. В основании фундамента находится подушка, которая обеспечивает конструкцию ровной и прочной поверхностью. Подушки под фундамент являются главной составляющей всех оснований и будущих построек. Для возведения больших домов не нужно экономить на прочном сооружении его основы, ведь от качественно сделанного фундамента будет зависеть его надежность, срок эксплуатации и другие важные качественные характеристики.

Назначение

Бетонная подушка применяется в проблемных местах основы зданий и сооружений и способна увеличивать площадь фундамента. Дополнительная основа необходима для равномерного распределения нагрузок на утепляющий слой, а также уравнивает давление от неровной усадки грунта с невысокой несущей способностью. Предназначение бетонных подушек – предотвращать деформации сборных фундаментов.

Вернуться к оглавлению

Плюсы и минусы

При работе с фундаментом на почвах, где не рекомендовано использование подушек из песка, выбирают подушку в основе, которой находится бетон. Бетонная подушка под фундамент имеет следующие преимущества:

• дополнительная основа на бетоне позволяет устанавливать арматуру на поверхности с повышенной жесткостью и прочностью;
• при работе с бетоном в зимнее время, процесс монтажа опалубки и заливки раствора упрощается, а значит, не создает проблем при установке бетонной подушки под фундамент;
• применение дополнительного слоя из бетона укрепляет основу зданий и позволяет уменьшить расходы на приобретение высококачественного бетона;
• при работе с подушкой из бетона не потребуются большие затраты на приобретение сырья;
• благодаря огнестойкому свойству бетона, конструкция преобладает соответствующий показатель стойкости к воздействию огня;
• материал обладает большим сроком службы, а значит, долголетие бетонной подушке обеспечено;
• конструкция из бетона получается плотной и прочной.

К недостаткам материала относится низкая прочность на разрыв, что приводит к образованию трещин под воздействием различных силовых нагрузок. Также в смеси из песка, щебня и портландцемента присутствует экологический недостаток, который отрицательно сказывается на природных ресурсах, качестве воды и воздуха.

Вернуться к оглавлению

Как сделать подушку из бетона?

Высота верхней части опалубочной конструкции должна соответствовать нулевой отметки фундамента.

Чтобы качественно сделать бетонную подушку под основу зданий и сооружений, которая укрепит конструкцию, следует придерживаться последовательности проведения монтажных работ. Первым делом подготавливают основу на базе песка или щебня толщиной один сантиметр. Укладывая материал, его утрамбовывают в выровненный грунт. Дальше монтируют опалубку, и укладывают гидроизоляционный слой. На следующем этапе устанавливается армирующая сетка и осуществляется заливка раствором. Залитую конструкцию оставляют застывать до полного схватывания смеси. Важно помнить, что сушка раствора должна осуществляться естественным путем при оптимальной температуре воздуха и влажности. Бетон достигает своих максимальных прочностных характеристик спустя 3-4 недели.

Вернуться к оглавлению

Инструменты и материалы для работы

Потребуются следующие инструменты и материалы:

• виброплита;
• армирующая сетка;
• глубинный вибратор;
• доски из дерева;
• гидроизоляционный материал;
• компоненты для приготовления бетона (песок, вода, щебень) или готовый бетон;
• бетономешалка;
• ведра;
• лопата;
• молоток;
• анкера или крепежные элементы;
• проволока;
• строительный уровень;
• бетономешалка;
• емкость, если потребуется приготовить раствор.

Вернуться к оглавлению

Подготовительные работы

Укладка бетонной подушки начинается с подготовительных работ, которые включают в себя следующие этапы:

• Роют траншею и тщательно выравнивают дно и утрамбовывают грунт.
• Выполняют подсыпку из песка, если этого требует грунт, толщиной сто миллиметров. Далее песок поливают водой, которая обеспечит усадку материала.
• Сверху песка укладывают гидроизоляционный слой, для которого используется полиэтилен. Расстилают материал внахлест на десять сантиметров.
• На гидроизоляционный слой осуществляют укладку бетонного раствора толщиной один сантиметр.

Вернуться к оглавлению

Установка опалубки

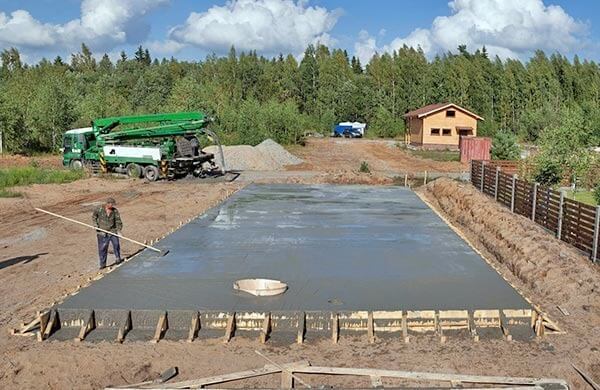

Процесс заливки бетонной подушки фундамента дома.

После проверки ровности основания приступают к монтажу опалубки. Деревянные доски фиксируют скобами, с помощью которых конструкция не смещается с места. Устанавливают опалубку ровно посередине уложенной подушки. В процессе монтажа опалубки важно соблюдать прямой угол в месте соединения крайних углов основания. Образовавшиеся пространства между досками закрывают досками меньшего диаметра и забивают гвоздями. После возведения опалубки в слабые места конструкции засыпают грунт, который не позволит раствору просачиваться под конструкцию.

Вернуться к оглавлению

Армирование

После установки опалубки заливают раствор и укладывают вдоль периметра бетонной подушки арматуру, состоящую из двух стальных прутьев. Арматуру монтируют на незастывший раствор, придерживаясь расстояния в 150 мм от краев опалубки. При погружении стальных прутьев в бетон, образовываются воздушные пузырьки, которые ухудшают прочность бетона и требуют удаления.

Вернуться к оглавлению

Заливка и утрамбовка

Когда процесс установки опалубки и арматурных прутьев закончен, приступают к заливке бетонного раствора. После кладки смесь утрамбовывают. Уплотнение позволит удалить из раствора воздух и лишнюю воду. Уплотняют смесь специальным электрическим вибратором, с помощью которого бетон приобретает текучесть, а щебень уплотняется, поднимая пузырьки воздуха вверх.

После уплотнения бетонный раствор принимает плотную и прочную структуру. Ручную трамбовку строительного раствора, проводят длинным штырем, тонкой трубкой или обрезком арматуры. После утрамбовки бетонной смеси, залитую конструкцию оставляют высыхать в оптимальных условиях. Чтобы раствор не пересыхал нужно поддерживать его постоянное влажное состояние, для этого периодически поверхность орошают водой.

Вернуться к оглавлению

Вывод

На сегодняшний день применение бетона для фундаментной подушки считается самым надежным и долговечным материалом. Подушка из бетона способна выдержать любые нагрузки от возводимой конструкции. Ее применяют для возведения построек любой этажности, и при любом весе сооружения.

Однако стоит помнить, что установка подушки является важным этапом строительства зданий, которая требует кропотливости и соблюдения всех правил. Качественное возведение бетонной подушки гарантирует прочность и надежность сооружений на долгие годы.

Подушка под ленточный фундамент: как сделать правильно

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

    Отделка фундамента камнем

    Выбор цокольной плитки для фасада

    Что такое цоколь

    Как закрыть винтовые сваи

• Сваи

Как сделать подушку для фундамента

Вам понадобится

• — карьерный песок
• — гравий средней фракции
• — цемент М400
• — вода

Инструкция

Есть несколько типов подушек: песчаные, гравийные (щебеночные), песчано-гравийные, бетонные. Первые часто называют «плавающими», так как большой слой песка позволяет фундаменту оставаться неподвижным при воздействии сил пучения грунта. Толщина песчаной подушки для мелкозаглубленного фундамента составляет 5-10 см, «плавающего» — 40-50 см.

Отсыпка песка производится следующим образом: сначала дно траншеи или котлована выравнивают с помощью гидроуровня, затем утрамбовывают. Для этой цели используют виброплиты либо самодельные приспособления в виде бруса с укрепленной в его нижней части деревянной плашкой, образующей площадку для уплотнения почвы. Песок засыпают послойно, по 5-7 см. Затем его выравнивают, проливают водой из шланга и тщательно утрамбовывают следя за тем, чтобы выдерживалась горизонталь. Для устройства песчаной подушки пригоден только карьерный песок. Оптимальная зернистость – средняя.

Гравийная подушка – часто используемый вариант. Для ее формирования используют камни средней фракции: 20/40 мм. Подушка состоит из 5-10 см уплотненного песка и 20-25 см гравия или щебня. Общая высота отсыпки должна составить 30 см. Щебень, как и песок, закладывают в котлован послойно. Камни утрамбовывают виброплитой. Проливать их водой не требуется. После уплотнения каждого слоя с помощью гидроуровня проверяют правильность формирования подушки.

Немного сложнее соорудить бетонную подушку (иначе ее называют бетонной подготовкой под фундамент). Ее основная задача – не допустить просадку грунта и обеспечить основанию устойчивость. Начинают работу, как и в предыдущих случаях, с выравнивания дна траншеи или котлована. Затем производят отсыпку гравия или щебня. Толщина слоя — 5-10 см. Далее, камни нужно тщательно утрамбовать.

Далее, приступают к приготовлению тощего бетона. Он представляет собой цементно-песчаный раствор и имеет марку М75. Толщина бетонирования должна быть такой, чтобы полностью покрывала слой гравия. Для приготовления тощего бетона понадобятся следующие компоненты: 25 кг цемента, 344 кг просеянного карьерного песка, 10-11 л воды. Раствор заливают на гравийную подушку.

Для мелкозаглубленных фундаментов можно сделать такую бетонную подготовку: насыпать тонким слоем песок, затем – слой цемента. Эти компоненты нужно перемешать граблями до получения однородной массы. Затем на нее выливают небольшое количество воды, вновь перемешивают и выравнивают. По завершении работ бетонную подушку накрывают плотным полиэтиленом, который предотвратит ее пересыхание.
