Как установить вентиляционную решетку | Строительный портал

Проектирование и качественный монтаж вентиляционной системы в помещении в обязательном порядке предусматривает выполнение работ по установке вентиляционных решеток. Следует отметить, что некоторые ошибочно полагают, что решетки в системе вентиляции несут исключительно декоративную функцию, но не практическое значение. Однако это огромное заблуждение.

Содержание

  1. Вентиляционные решетки: значение и роль
  2. Разновидности и описание вентиляционных решеток
  3. Наиболее востребованные модели
  4. Способы монтажа вентиляционной решетки
  5. Видеоролик с youtube



Вентиляционные решетки: значение и роль

Главным предназначением вентиляционных решеток является обеспечение качественной вентиляции в помещении посредством правильного распространения воздушного потока и поступления кислорода в достаточном объеме. Для этого установка вентиляционных решеток производится в соответствии с правилами пожарной безопасности и является обязательной для любого здания и сооружения, поскольку именно вентиляционные решетки в момент возникновения возгораний помогают ликвидировать дым и минимизировать возможность отравления угарным газом.

Разновидности и описание вентиляционных решеток

Современный рынок строительной продукции поражает многообразием и вариациями вентиляционных решеток: все конструкции отличаются формами, размерами, дизайнерскими и цветовыми решениями, материалом изготовления и, конечно же, ценой.

При этом специалисты различают минимум четыре основных и несколько второстепенных признаков, по которым можно дифференцировать решетки.

Первостепенным классификационным признаком, определяющим разновидности решеток, считается способ и место их установки. Подобный признак позволяет подразделить вентиляционные решетки на:

  1. наружные;
  2. внутренние;
  3. переточные.



Наружные вентиляционные решетки, судя по названию, подлежат креплению вне здания или сооружения. Их основное предназначение – защита проемов воздуховодов от сора и атмосферных осадков, насекомых и мелких грызунов. В качестве материала изготовления зачастую используется алюминий повышенной прочности, устойчивый к негативным воздействиям внешней среды и УФ лучам. Наружные вентиляционные решетки в обязательном порядке оснащены жалюзи, зафиксированными под определенным углом, и обладают функцией подогрева, которая успешно борется с образованием наледи в холодное время года.

Внутренние вентиляционные решетки предназначены для крепления внутри здания, а поскольку их конструкция рассчитана на значительно меньшие нагрузки, то их изготавливают из прочного пластика. Решетки такого типа в первую очередь отличаются визуальной привлекательностью и компактными размерами, а многообразие стилей и расцветок позволяет выбрать оптимальную модель, которая гармонично впишется в общий интерьер помещения.

Внутренние вентиляционные решетки просты в установке и удобны в эксплуатации, зачастую они имеют съемную центральную часть или же оснащены регулируемыми жалюзи, благодаря которым Вы без особого труда сможете изменить интенсивность вентилируемого воздуха и его направление.

Переточные вентиляционные решетки  используются для крепления в стены, двери и перегородки и несут не только прямую функциональную нагрузку, но и соединяют между собой два помещения, обеспечивая воздухообмен и создавая при этом звуко- и светоизоляцию. Решетки такого типа оснащены жалюзи V-образной формы, расположенными таким образом, чтобы перекрывать друг друга.

В зависимости от особенностей конструкции, вентиляционные решетки классифицируются на:

  1. регулируемые;
  2. нерегулируемые;
  3. инерционные.



Особенность конструкции регулируемых вентиляционных решеток состоят в наличии подвижных жалюзи, благодаря которым в любой момент Вы сможете изменить коэффициент живого сечения и проконтролировать движение воздушного потока.

Нерегулируемые вентиляционные решетки таких жалюзи не имеют, а значит, Вы лишены возможности регулировать перемещение воздуха.

Инерционные вентиляционные решетки способны в автоматическом режиме перекрывать вентиляцию сразу после прекращения движения воздушных масс.

Используемые для изготовления решеток материалы, позволяют дифференцировать модели на:

  1. пластиковые;
  2. алюминиевые;
  3. деревянные;
  4. стальные и прочие.



Пластиковые вентиляционные решетки  характеризуются высокой коррозийной и биологической устойчивостью и приемлемой ценой, однако прямые солнечные лучи неблагоприятно сказываются на внешней привлекательности изделий: со временем они могут коробиться и изменить свой цвет.

Алюминиевые вентиляционные решетки обладают относительно высокой прочностью и малым весом, в течение длительного времени сохраняют свои первоначальные свойства под воздействием солнечных лучей, однако по сравнению с пластиковыми аналогами их стоимость несколько выше.

Деревянные вентиляционные решетки традиционно монтируются внутри помещений. Изделия экологически безопасны и внешне презентабельны, что позволяет гармонично вписать их в современный архитектурный стиль. Следует отметить, что натуральный массив, используемый для их изготовления, определяет необходимость особого ухода, да и стоимость готовой конструкции достаточно высока.

Стальные вентиляционные решетки отличаются как высокой прочностью и большим весом, так и более высокой стоимостью по сравнению с алюминиевыми конструкциями.

В зависимости от формы вентиляционные решетки могут быть:

  1. круглыми;
  2. прямоугольными;
  3. овальными и прочими.



Наиболее востребованные модели

О том, какие вентиляционные решетки сегодня наиболее востребованы и как поставить вентиляционную решетку, рассмотрим более подробно.

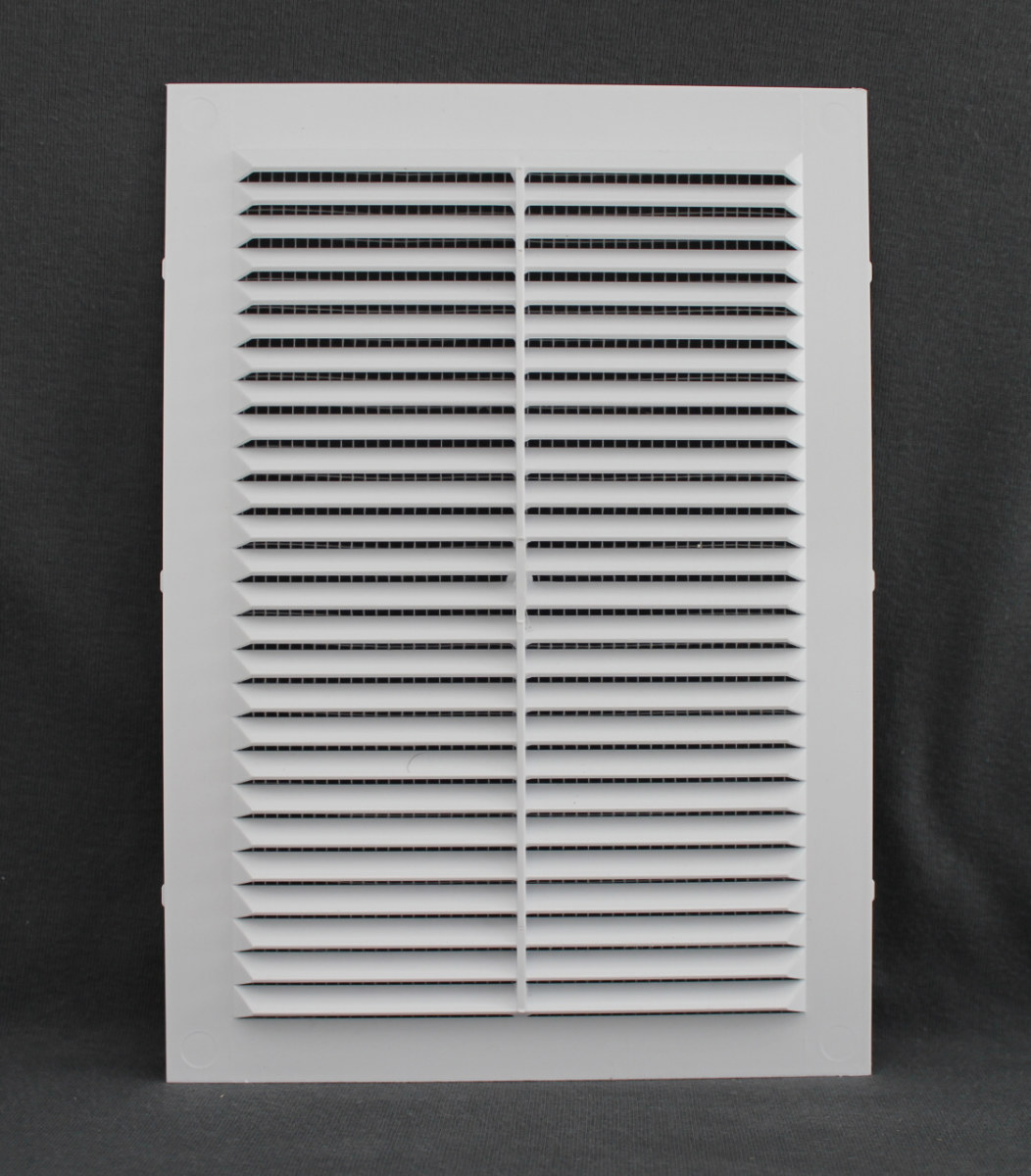

1. Прямоугольные приточно-вытяжные вентиляционные решетки из пластика

Область применения

  1. для потолочного или настенного монтажа;
  2. для организации рационального распределения воздуха потока внутри помещений;
  3. для декорирования выходов вытяжных или приточных систем вентиляции жилых, общественных и промышленных зданий и сооружений.



Особенности конструкции

  1. материалом изготовления служит качественный и прочный пластик;
  2. содержит множество вспомогательных элементов: крепление внутренней части к основанию осуществляется посредством защелок для чистки без демонтажа вентиляционной решетки;
  3. монтаж производится с помощью шурупов;
  4. модели могут быть оснащены наклонными ламелями.



2. Вытяжные вентиляционные решетки из пластика

Область применения

  1. для наружной настенной установки;
  2. для декорирования выходов вытяжных систем вентиляции жилых, общественных и промышленных зданий и сооружений.



Особенности конструкции

  1. материалом изготовления служит качественный и прочный пластик;
  2. содержит множество вспомогательных элементов;
  3. оснащена жалюзи гравитационными, предотвращающими возможность обратной тяги;
  4. монтаж производится с помощью шурупов.



3. Вентиляционные решетки для соединения вытяжки кухонной с помощью гибкого воздуховода

 Область применения

  1. дополнительная вентиляционная решетка обеспечивает естественную вытяжку в кухонных и иных помещениях, оснащенных газовой плитой.



Особенности конструкции

  1. материалом изготовления служит качественный и прочный пластик;
  2. наличие девиаторов, предотвращающих обратный поток через вентиляционную решетку, расположенную внизу;
  3. благодаря съемной нижней части решетки, процесс очистки занимает меньше времени и сил;
  4. монтаж производится с помощью шурупов.



4. Вентиляционные дверные решетки прямоугольной формы

Область применения

  1. для правильной циркуляции воздушного потока внутри помещений;
  2. устанавливаются в дверях кухонь, ванных комнат и санузлов;
  3. монтированные в подоконники, вентиляционные решетки позволяют правильно распределить перемещение  теплых воздушных масс от источников центрального отопления.



Особенности конструкции

  1. материалом изготовления служит высококачественный и прочный пластик;
  2. многообразие цветовых и дизайнерских решений;
  3. наличие защитной сетки от насекомых или подвижной заслонки для контроля за расходом воздуха;
  4. монтаж производится с помощью шурупов прямо к подоконнику или дверному полотну.

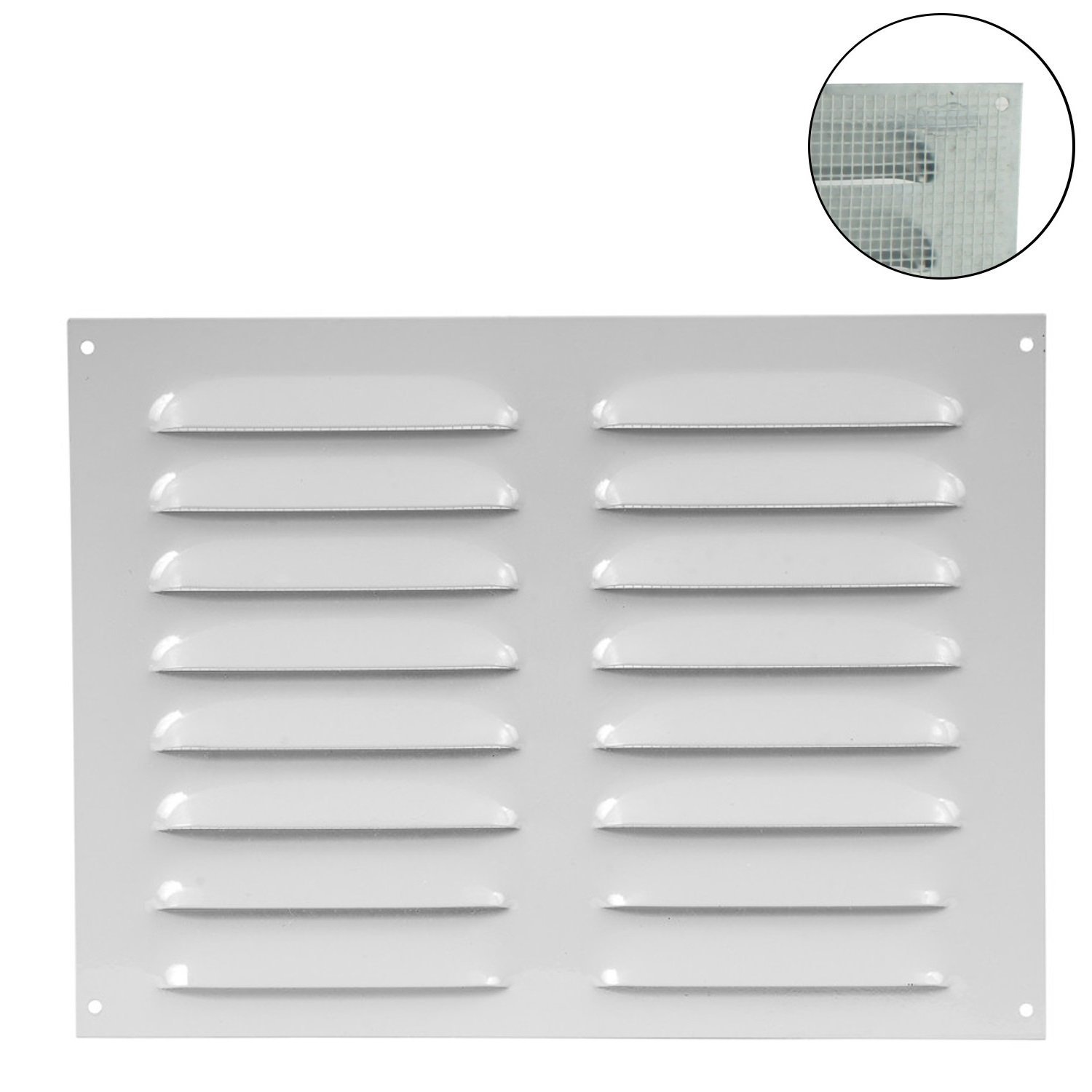

5. Металлические вентиляционные решетки

Область применения

  1. для декорирования выходов вытяжных и приточных систем вентиляции жилых, общественных и промышленных зданий и сооружений, а также систем отопления и кондиционирования;
  2. для правильной циркуляции воздушного потока внутри помещений;
  3. для потолочного и настенного крепления снаружи или внутри зданий и сооружений.



Особенности конструкции

  1. материалом изготовления служит высококачественная сталь повышенной прочности и алюминий под покраску полимерными лакокрасочными средствами;
  2. расходные материалы высокого качества и цинк-фосфатная обработка гарантируют надежную защиту от коррозии и целостность покрытия;
  3. наличие защитной сетки от мелких насекомых;
  4. монтаж производится с помощью шурупов.



Пластиковые решетки для вентиляционных систем и систем кондиционирования

Область применения

  1. для правильной приточно-вытяжной вентиляции воздушного потока в помещении.



Особенности конструкции

  1. материалом изготовления служит высококачественный и прочный пластик;
  2. равномерное распределение воздушного потока;
  3. высокая устойчивость к температурным и механическим воздействиям;
  4. наличие подпружиненных ламелей, легко извлекаемых для очистки;
  5. легкость монтажа и удобство эксплуатации.



Вихревые диффузоры

Область применения

  1. для крепления в подвесных потолочных системах.



Особенности конструкции

  1. возможность регулировки за направлением воздушного потока;
  2. монтаж производится без крепежных элементов.



Способы монтажа вентиляционной решетки

Ни для кого не секрет, что качественная установка системы вентиляции требует профессиональных знаний и навыков, наличия специальных инструментов и материалов. Поэтому выполнять ее должны исключительно профессионалы, чего нельзя сказать об установке вентиляционной решетки: монтаж может произвести любой желающий, ведь для этого необходимо лишь надежно закрепить ее посредством подходящих крепежных деталей или специального клея.

Базовая конструкция любой вентиляционной решетки предполагает наличие разъемного корпуса, одна часть которого (обод) монтируется непосредственно в сечение воздуховода. На нее в дальнейшем фиксируется съемная центральная часть, которую  легко снять, очистить вентиляционный канал и установить на прежнее место. Для исключения возможных вибраций крепление обода вентиляционной решетки в сечение воздуховода осуществляется с использованием резиновых прокладок. Заднюю стенку центральной части решетки можно оснастить специальной сеткой, выполняющей роль фильтра от частичек пыли, пуха и различных насекомых.

Необходимо отметить, что решетки являются препятствием для прохождения воздуха и способны создавать дополнительное аэродинамическое сопротивление в вентиляционной системе. А это означает, что вентиляционные решетки следует подбирать таким образом, чтобы не снизить эффективность и производительность всей системы вентиляции и не уменьшить скорость движения вентилируемого воздуха.

Итак, как прикрепить вентиляционную решетку?

1. Крепление вентиляционных решеток шурупами «впотай»

Крепление накладной решетки подобным способом – это  наиболее доступный и простой способ монтажа на оштукатуренную стену, деревянную или гипсокартонную поверхность, а также бетон. Как ставить вентиляционную решетку с помощью шурупов «впотай»?

Для выполнения аккуратного крепления  отверстия на вентиляционной решетке зенкуются под габариты шляпки шурупа.  В дальнейшем саморезы или шурупы декорируются или окрашиваются под цвет конструкции.

2.   Крепление плинтусом или штапиками

 Такой способ монтажа встречается достаточно редко, однако он позволяет достичь эффектного результата в помещениях, декорированных деревянными элементами.

3. Как установить вентиляционную решетку с помощью болтов с конусной головкой «впотай» к скрытым элементам?

Подобный способ монтажа предусматривает закрепление скрытых уголков или кронштейнов  по периметру отверстия с установленным отступом от края. Затем через зенкованное по размерам болта отверстие, вентиляционная решетка крепится на месте.


4. Крепление вентиляционных решеток своими руками с плотным присаживанием в отверстие на клей или распорные зажимы

Такой способ отличается скрытым крепежом. Чем приклеить вентиляционную решетку?

Для этого подойдут любые жидкие гвозди, монтажный клей «титан» или «дракон», силикон «будамекс» или «пеносил». Клей наносится из картриджа при помощи специального пистолета по всему периметру решетки таким образом, чтобы он немного выступал над ее впадиной. Теперь осталось только приложить вентиляционную решетку к поверхности стены, зафиксировать ее монтажной лентой, а спустя сутки удалить.

Помните: клеить вентиляционную решетку к стене следует очень герметично, исключая малейшие просветы, и ни в коем случае нельзя мочить стену перед приклеиванием.

5. Крепление вентиляционной решетки с направляющими жалюзи на распорные элементы.

Традиционный способ крепления промышленной вентиляционной решетки с применением распорных пружинных элементов позволит Вам легко и в короткие сроки произвести монтаж решетки на готовое отверстие.

И помните, если Вам необходимо установить вентиляционную решетку в жилом помещении, то лучше использовать конструкции из натуральных, нетоксичных и безопасных для здоровья материалов. Кроме того, материал должен быть устойчив к негативным проявлениям внешней среды, если установку предполагается производить на улице.

Видеоролик с youtube

О том, как правильно установить вентиляционную решетку Вам расскажет видеоролик

[http://www. youtube.com/watch?v=omDtZnoqg5I]

Как установить вентиляционную решетку на кухне

Вентиляция на кухне один из обязательных элементов, который способствует поступлению в помещение свежего воздуха и вывод его из квартиры.

Как правило, вентиляционные отверстия в стенах имеют непривлекательный внешний вид и для обустройства вентиляционного отверстия используют специальные пластиковые и металлические накладки.

Для того чтобы установить вентиляционную решетку, есть несколько вариантов, которые постараемся рассмотреть в представленном материале. Если вы хотите создать необычный интерьер, то попробуйте использовать черные вент. решетки.

Чем крепить вентиляционную решетку

Способ установки решетки зависит в первую очередь от вида отделки используемой на кухне. Среди наиболее распространенных вариантов фиксации решетки считаются:

  • Двухсторонний скотч;
  • Дюбеля;
  • Жидкие гвозди или силиконовый клей.

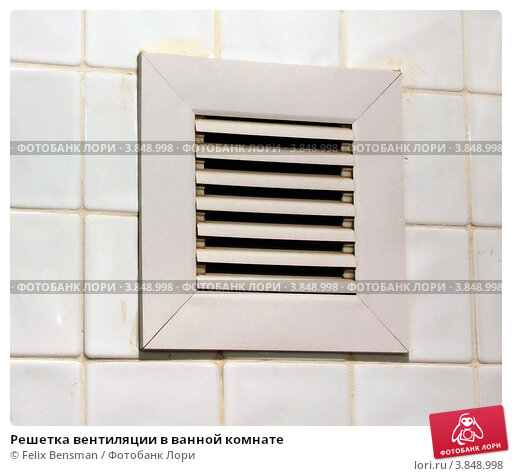

Если на кухне керамическая плитка, то в качестве варианта можно использовать двухсторонний скотч, но при условии использования пластиковых решеток. Вес такого изделия сравнительно небольшой, поэтому скотч прекрасно справится с поставленной задачей.

Если вы используете металлические решетки или же конструкцию с встроенным вентилятором, то для этого придется сверлить отверстия и ставить дюбеля. Стоит понимать, что керамическую плитку сверлить необходимо специальным сверлом, чтобы не треснуло изделие.

Для фиксации решетки вам понадобится четыре отверстия. В зависимости от используемых дюбелей определяется и диаметр сверла.

Варианты монтажа вентиляционной решетки

Как правило, крепятся решетки по четырем углам. На пластике есть специальные отверстия, в которые прикручивается каркас решетки. Согласно этих отверстий делается разметка простым карандашом или маркером.

После определения мест сверления делаются отверстия. Не стоит спешить сверлить дырки, так как технология предусматривает постепенное изготовление отверстий. После того как все подготовлено устанавливаются дюбеля и фиксируется решетка.

Еще одним вариантом крепления решетки является использование жидких гвоздей или силиконового клея. Подходи такой вариант крепления к гладким поверхностям.

При правильной подготовке поверхности можно обеспечить надежную фиксацию без лишней траты времени. Для такого способа крепления прекрасно подходит пластиковая вагонка или панели.

Подготовка поверхности не требует особых манипуляций, достаточно обезжирить поверхность спиртом и можно приклеивать пластиковую конструкцию. Клей наносится на не части изделия, которые непосредственно соприкасаются с поверхностью.

Стены. Ободки аккуратно промазываются клеем и прикладываются на стену. Чтобы не ждать в одном положении пока клей не высохнет, можно углы зафиксировать малярным скотчем, который после высыхания клея можно будет без лишних сложностей убрать.

Установить пластиковую решетку на вентиляцию несложно и все можно сделать самостоятельно.

Твитнуть

Как правильно выбрать и установить решетку на вентиляцию

Вентиляционная решётка – это маленькая деталь, которая многое решает: как акцент в интерьере помещения и как фильтр для обеспечения максимально комфортного микроклимата дома. Выбором наиболее привлекательной панели не обойтись, необходимо еще определиться с ее видом, материалом и формой. Зато установка вентиляционной решетки – довольно простой процесс, с которым сможет справиться любой хозяин.

Какую выбрать

Главная задача решётки – не мешать хорошей циркуляции воздуха, которую обеспечивает установленная в доме вентиляционная система, и фильтровать поток от насекомых и мелкого мусора. Важно и то, что в случае возгорания грамотно установленная панель поможет оперативно вывести из помещения едкий угарный газ.
Решающими в вопросе, как подобрать решётку вентиляционную, будут ее назначение, форма, размеры и материал. Но прежде всего, стоит определиться с местом установки панели. Они бывают:
  • Наружные — крепятся снаружи и защищают вентиляцию от попадания мусора, насекомых, грызунов и осадков.
  • Внутренние — располагаются в помещении и отвечают за оптимальную циркуляцию воздуха в доме.
  • Переточные — устанавливаются в стенах, перегородках или дверях. Они обеспечивают воздухообмен внутри здания.
Вентиляционные решётки могут быть квадратными, прямоугольными, круглыми, а также нестандартной формы. Кроме того, каждую панель окрашивают в любой цвет и даже могут задекорировать по запросу заказчика. Как правило, вентиляционные решётки производятся из дерева (для бань и саун), пластика (для любых помещений) и металла. Последние считаются наиболее надежными и долговечными, так как остальные два материала нельзя назвать таковыми – дерево и пластик довольно быстро деформируются, теряют свой цвет и легко получают механические повреждения. Недостатком металлических решёток является только цена — выше, чем на изделия из дерева или пластика.

Производственной мастерской «DECORIOS» предлагает распределители воздуха из латуни, алюминия и нержавеющей стали:
  • Алюминиевые вентиляционные решётки отличаются влагоустойчивостью и небольшим весом. Дополнительную защиту им придает специальный слой порошковой краски разных оттенков.
  • Решётки из латуни выглядят очень элегантно и благородно. За счёт того, что латунь легко поддается обработке, панели из этого материала чаще всего украшаются декоративными узорами.
  • Нержавеющая сталь отличается своими повышенными санитарно-гигиеническими характеристиками, поэтому решётки из неё нашли применение на крупных предприятиях общественного питания. Вентиляционные решётки из нержавеющей стали для жилых помещений выглядят куда более элегантно, однако по качеству не уступают промышленным.
Еще одна важная классификация вентиляционных панелей – по их назначению и выполняемой функции. В каталоге компании «DECORIOS» можно встретить следующие модели:
  • Воздухозаборная решётка – для защиты воздуховода от неблагоприятного воздействия окружающей среды;
  • Решётка для дымоудаления – отличается высокой проводимостью угарного газа;
  • Для паркета – панель оформляет вентиляционное отверстие в паркете. В расчете на то, что по такой решетке будут ходить, она несколько прочнее.
  • Для подоконника – решётка обеспечивает конвекцию теплого воздуха от радиатора к окнам;
  • Для столешниц – такая решётка незаменима, если стол стоит рядом с радиатором или является продолжением подоконника. Именно вентиляционная панель гарантирует сохранность столешницы за счёт оптимальной циркуляции теплого воздуха.
  • Мебельная решётка – подходит для мебели на кухне и межкомнатных дверей.
  • Потолочная решётка – для оформления вентиляционного отверстия на потолке.
  • Щелевая – эта компактная панель используется вместе с любым типом вентиляционной системы, оформляет мелкие вентиляционные отверстия.

Как правильно установить решётку

  Установка вентиляционной решётки не требует специальных навыков. Правильно закрепить панель можно любым из следующих способов:
  • Сквозным методом на саморезы с потайной головкой. Рекомендуемое расстояние между креплениями – от 200 мм.
  • Со скрытым крепежом – саморезы ввинчиваются в свободное пространство между узором решетки.
  • На декоративные держатели, которые специально подбираются или окрашиваются в тон панели. Такой метод позволяет быстро снять решетку при необходимости.
  • При помощи специальной рамки-адаптера или направляющих. Непосредственно в вентиляционное отверстие решетка с рамкой крепятся на клей или «жидкие гвозди».
  • Монтаж со скрытыми креплениями на мощные неодимовые магниты (подходит для габаритных решеток).
  • На двухсторонний скотч.
  • Методом накладки: по периметру решетки снимается фаска, а с другой стороны монтируются упоры. Подходит для горизонтального крепления панелей.

Установка вентиляционной решетки на кухне: последовательность работ

Для установки вентиляционной системы внутри здания нужно грамотно ее спроектировать. На стадии проектирования стоит включить в проект вентиляционную решетку, так как она является не только частью декора, но и выполняет свою основную функцию.

Роль и значение вентиляционной решетки на кухне

Вентиляция в многоквартирном доме по установленным для всех правилам должна размещаться обязательно. В случае возгорания в помещении она служит для вытягивания продуктов горения из здания и минимизирует интоксикацию продуктами горения. Вентиляционная решетка устроена таким образом, что в повседневной жизни обеспечивает циркуляцию воздуха в доме и доступ кислорода.

Типы вентиляционных решеток

В строительных гипермаркетах представлен огромный ассортимент вентиляционных решеток, различающихся типом, размером, дизайнерским исполнением, цветом, материалом изготовления и ценой.

Однако перед покупкой вентиляционной решетки стоит взять на заметку важные составляющие:

  • В зависимости от того, в каком месте проводится установка вентиляционной решетки, ее можно разделить на: наружную, внутреннюю и переточную.
  • Устройство решетки бывает разным: регулируемая, нерегулируемая и инерционная.
  • Внешний вид: круглая, овальная, прямоугольная, декоративная вентиляционная решетка и т. д.
  • Материал, из которого производят решетку: пластик, дерево, алюминий и другие.

Наружные вентиляционные решетки

С внешней стороны здания проводят установку вентиляционной решетки наружной, которая служит барьером от мусора, мошек и погодных явлений. Обычно она изготавливается из прочных материалов, таких как алюминий, выдерживающих воздействие атмосферы и солнечных лучей. Перегородки в конструкции решетки расположены под наклоном для защиты от попаданий посторонних предметов или осадков внутрь здания. В минусовую температуру решетка подогревается, предотвращая обледенение.

Внутренние вентиляционные решетки

С внутренней стороны строений ставят пластмассовые вентиляционные решетки, так как они не подвергаются большим нагрузкам. Они меньше по размеру, чем внешние изделия. Внутреннюю вентиляционную решетку можно подобрать под любой дизайн помещения. Ее нетрудно монтировать и удобно использовать. Как правило, основную часть можно снимать для очистки, а перегородки регулировать, изменяя угол наклона. Таким способом можно самостоятельно настраивать силу и течение потока воздуха.

Переточные вентиляционные решетки

Между соединяющимися строениями или площадями внутри здания устанавливают переточные вентиляционные решетки. Они предназначены для перемещения воздуха и шумоизоляции. Перегородки в этой конструкции размещаются так, чтобы конусообразно ложиться друг на друга.

Если в вентиляционную решетку встроена ручная настройка, то можно всегда отрегулировать расстояние между перемычками, чтобы контролировать силу воздушного потока.

Для мест во внутренней части зданий, где не принципиально регулировать воздушный поток, можно установить вентиляционную решетку стандартную нерегулируемую.

Для автоматизации процесса регуляции тока воздуха устанавливают инерционную вентиляционную решетку, которая может самостоятельно опускать пластины при окончании подачи воздушного потока.

С учетом материала, из которого изготовлена решетка, происходит выбор места ее установки.

Пластиковые решетки

Пластмассовые решетки вентиляционные более всего подойдут для установки во внутренней части помещений. Помимо своей неизменной формы и устойчивости к влажности, она имеет привлекательный внешний вид. Единственный минус данной вентиляционной решетки в изменении расцветки от попадания непосредственно солнца.

Алюминиевые и деревянные решетки

Если решетку нужно монтировать в помещение, в котором постоянен солнечный свет, то стоит присмотреться к алюминиевым изделиям. Они прочные, но не тяжелые. Для создания красивых интерьеров более всего подойдут вентиляционные решетки, изготовленные из дерева. Но они требуют бережного ухода. Экологически безопасны.

Рассмотрим самые распространенные модели вентиляционных решеток.

Прямоугольная приточно-вытяжная вентиляционная пластиковая решетка

Она, как правило, устанавливается в настенном и потолочном пространстве в самом здании и обеспечивает контроль над циркуляцией воздушного потока. Так как изделие изготовлено из пластика, то такой решеткой можно отлично украсить помещение, скрыв места расположения вентиляционной системы.

Декоративная вентиляционная решетка изготавливается из прочного и качественного пластика. Она состоит из защелок, при помощи которых осуществляется фиксация центральной части к периметру решетки. Ее очень удобно мыть и без труда прикрепить на место. Монтируют всю конструкцию при помощи шурупов.

Вытяжная вентиляционная решетка из пластика

Такую решетку устанавливают на стену внутри помещений, предназначенных для жилого назначения, общественного и промышленного использования. Изготавливается из прочного качественного пластика. Ее перемычки так расположены, что служат только для одностороннего прохождения воздуха. Установка вентиляционной решетки на кухне производится при помощи шурупов.

Соединительная вентиляционная решетка

Она используется для крепления между собой кухонной вытяжки и трубы вентиляции с помощью гибкого воздуховода. Обычно устанавливается в помещении, где есть плита для приготовления пищи. Вентиляционное отверстие на кухне служит для сохранения естественной вентиляции.

Такую вентиляционную решетку обязательно изготавливают из прочного и качественного пластика. Она имеет снимающуюся нижнюю поверхность, служащую для очистки от пыли и грязи. В конструкции имеются элементы, препятствующие обратному току воздуха. Устанавливается решетка при помощи шурупов.

Они служат для нормализации циркуляции воздуха внутри помещения. Как правило, устанавливаются в ванной, туалете и кухонной двери. Если такую решетку установить в подоконник, то теплый воздух от расположенной под ней батареи равномерно распределится внутри помещения.

Данная вентиляционная решетка изготовлена из прочного и высококачественного пластика. Имеет множество стилевых вариаций. Дополнительная сетка служит для защиты от насекомых и контролирует расход воздуха. Решетку можно установить с использованием шурупов также к двери.

Металлические вентиляционные решетки

Используется в зданиях снаружи на потолке и стене, служит для вентиляции в многоквартирном доме или частном коттедже. Также предназначена для нормализации движения воздушных потоков внутри помещения. Обычно такие решетки производятся из алюминия, который отличается своей прочностью и подходит для окрашивания краской для декорирования. Алюминиевая решетка обрабатывается специальными средствами, что надежно защищает от коррозии. В металлическую решетку нередко вставляют сетку для обеспечения защиты от проникновения внутрь помещения насекомых. Крепление производится с помощью шурупов.

Вентиляционные решетки из пластика для систем кондиционирования и вентиляции

Устанавливаются в помещении и служат для нормализации притока и оттока воздуха. Так как они изготовлены из качественного пластика, то способны выдержать перепады температур и механическое воздействие. Конструкция оснащена пружинами для легкого съема детали конструкции для дальнейшей очистки от грязи и пыли. Конструкцию легко установить и удобно использовать.

Вихревые диффузоры

Устанавливаются в подвесных потолочных системах и служат для регуляции направления воздуха. Устанавливается данная система без крепежных деталей.

Рассмотрим далее, как установить вентиляционную решетку на кухне. Работа эта несложная, поэтому сделать ее можно самостоятельно.

Способы монтажа

Монтаж вентиляционной системы лучше доверить профессионалу, так как для этого используются определенные инструменты и обязательно нужны навыки. А вот установку вентиляционных решеток может выполнить почти каждый. Для ее крепления используются клей и крепежные элементы.

Установку начинают с крепления обода в воздуховод, далее монтируют центральную часть. Обод можно лучше зафиксировать с помощью резиновой прокладки. При желании на оборотную часть решетки устанавливают сетку для барьера от пыли и мелких насекомых.

Крепление шурупами «впотай»

Вентиляционную решетку можно прикрепить при помощи шурупов способом “впотай”. Этот метод является несложным и применяется для стен с покрытием штукатуркой, а также для гипсокартонных и деревянных покрытий поверхности. Подойдет и для бетонных стен.

Отверстия в вентиляционной решетке специальным способом зенкуются и соизмеряются с размером шурупа. После установки шляпки шурупов декорируются в цвет самой решетки.

Крепление штапиками или плинтусом

Этот метод применяется нечасто и характерен для помещений с деревянным покрытием.

Для монтажа вентиляционной решетки способом плотного присаживания с помощью клея или зажимов непосредственно в само отверстие отличается достаточной простотой в выполнении. Для такого крепления подойдет монтажный клей, силикон или жидкие гвозди. Специальным пистолетом для клея наносят клей с небольшим выступом над впадиной по всему периметру. Далее прикладывается решетка к месту крепления – стене, фиксируется. Спустя 24 часа клей высыхает, а решетка надежно закреплена. Нужно помнить, что стена перед монтажом должна быть сухой, а фиксация на клею без зазоров.

Как правило, промышленную решетку крепят при помощи распорных элементов на пружине на подготовленное отверстие. Этот способ прост и не отнимет много времени.

Не стоит забывать, что для жилых помещений стоит остановить выбор на вентиляционных решетках из экологичных материалов, безвредных для организма человека. Если решетка находится снаружи, то материал должен быть устойчив к погодным явлениям.

как установить вытяжку на кухне – правила подготовки и монтажа Как крепится кухонная вытяжка к стене

Для правильной циркуляции воздуха и создания комфортного микроклимата на кухне необходима установка вытяжной системы. Она препятствует проникновению запахов из кухни в остальные комнаты в квартире, особенно если кухня совмещена с другим помещением. Кроме того, вытяжная вентиляция на кухне препятствует оседанию жира на окружающей печку мебели, посуде, технике.

Необходимость кухонной вытяжки

Наличие вытяжной вентиляции на кухне обосновано серьёзными причинами:

  1. Во время приготовления пищи газовая плита выделяет в воздух большое количество вредных веществ, способных нанести вред организму: угарного газа, остатков несгоревшего природного газа. Кроме того, возможны утечки газа из оборудования или трубопровода.
  2. При готовке как на электрических, так и газовых плитах, происходит выделение кухонного чада при жарке продуктов, а также водяного пара. Последний не способен нанести большой вред организму, но нарушает нормальный микроклимат внутри помещения. Кухонный чад образует вредные вещества в воздухе, способных оседать не только на посуду, мебель и стены, но и внутри лёгких человека.

Наличие эффективно функционирующей вытяжной системы на кухне необходимо не только из соображений чистоты и гигиены, но и для безопасности здоровья человека.

Особенно пристальное внимание по поводу наличия хорошей тяги должны обратить владельцы кухонного газового оборудования.

Виды вытяжки

Виды вентиляции от вытяжки на кухне делятся на общеобменный и местный. В первом случае воздухообмен производится по помещению в целом, включая зону приготовления пищи, варочную поверхность, обеденную зону. Это менее производительный вариант, который требует дополнительного притока воздуха путём естественного вентилирования помещения. Второй вариант – это установка кухонной вытяжки непосредственно над варочной поверхностью.

Местная вытяжка, в свою очередь, делится на два типа:

  1. Фильтрующая воздух, установка.
  2. Вытяжной зонт.

Фильтр пропускает через себя загрязнённый воздух, оставляя внутри всю копоть и частицы жира. Зонт втягивает в себя отработанный воздух и выводит в вентиляционную шахту. С точки зрения эффективности очистки воздуха, предпочтительней монтаж вентиляции на кухне оборудования второго типа.

Правила установки вытяжной вентиляции

Перед тем как установить вытяжку на кухне своими руками, следует правильно её выбрать:

  1. Необходимо определиться с диметром вентилятора. Для этого измеряется выход вентиляционной шахты, значение округляется в меньшую сторону – это будет нужный диаметр.
  2. Для установки кухонной вытяжки необходимо вычислить производительность вентилятора. Для этого нужно рассчитать объем помещения, вычесть из него объем, который занимает мебель. Полученное значение нужно умножить на 6, и на 12. Получается два показателя нижней и верхней границы производительности вентилятора. Эти показатели помогут выбрать нужную модель вентилятора.
  3. Чтобы через вентилятор не затягивался отработанный воздух, необходимо выбирать оборудование с обратным клапаном.
  4. Не менее важными характеристиками оборудования для вытяжки являются: наличие сетки для предотвращения попадания насекомых; съёмная лицевая панель для удобства чистки; наличие таймера.

Выбрав нужное оборудование, можно приступать к . При этом рекомендуется соблюдать некоторые правила установки вытяжки на кухне:

  • Необходимо обеспечить надёжное заземление оборудования. Поэтому монтаж вытяжки на кухне осуществляется путём подключения к электрической сети тремя проводами: «фаза», «ноль», «земля» с проводами в жёлтой изоляции.
  • Чтобы знать, как правильно сделать вытяжку, необходимо иметь представление о подсоединении к электропитанию. Особенно это касается тех проводов устройства, которые не оснащены вилкой. При этом подключение осуществляется через клеммную колодку. Для удобства розетку для клеммника можно сделать скрытой внутри корпуса вытяжки.
  • Крепить вытяжку над электрической плитой нужно на высоте не менее 70 см, а над газовой варочной поверхностью необходимо соблюдать расстояние 80 см.
  • Перед тем как установить кухонную вытяжку, воздуховоды здания нужно проверить на предмет засорения. Если тяга плохая, необходимо обратиться к специалистам ЖЭК для чистки шахты.
  • Перед тем как сделать вентиляцию на кухне, важно выбрать правильный воздуховод. Можно выбрать алюминиевую гофрированную трубу круглого сечения или жёсткую пластиковую трубу. В первом случае преимуществом является более низкая стоимость и простой способ монтажа, во втором – экономия пространства во время монтажа, более эстетичный внешний вид и устойчивость к вибрациям.

Установка вытяжки на кухне

Монтаж кухонной вытяжки своими руками зависит от вида и расположения вентканала. Установить вентиляцию можно внутри кухонного шкафа или сделать отдельно расположенную модель в виде каминного колпака или наклонной панели.

Схема установки

Часто нарушает ту вентиляцию, которая установлена в квартире. Если для монтажа вытяжки сделать ещё одно отверстие для воздухоотвода, качество воздухообмена не улучшится, поскольку сечение вентиляционной шахты после подобных манипуляций не изменится.

Чтобы не ухудшать воздухообмен, следует устанавливать дополнительный короб со специальным клапаном. Принцип его работы прост: когда вентилятор не работает, клапан открыт, при этом происходит естественная вентиляция. Когда вентилятор работает, под возникающим давлением клапан закрывается, и тем самым осуществляется принудительная вентиляция.

Такая схема установки вытяжки препятствует возникновению обратной тяги и осуществлению естественной вентиляции, когда вытяжное оборудование выключено.

Чтобы правильно подключить вытяжку на кухне, необходимо правильно установить обратный клапан: в горизонтальном канале ось крепления заслонки должна принять горизонтальное положение, а более тяжёлый участок был наклонен книзу. Без воздушного напора клапан будет закрыт.

Установка вентилятора

Самодельная вытяжка для кухни может изготавливаться из вентилятора, вмонтированного в стену. Для этого необходимо:

  1. Отметить на стене место для установки вентилятора, затем проделать отверстие нужного диаметра.
  2. В отверстие вставляется вентилятор, а свободное пространство между стеной и оборудованием заполняется монтажной пеной.
  3. С внешней стороны устанавливается решётка.
  4. После проведённых манипуляций вентилятор можно подключить к электросети.

Вытяжка на кухне своими руками

Сделать вытяжку на кухне своими руками можно, встроив её в шкаф или без него. Встроенная вентиляция выглядит органично с кухонным гарнитуром. Этапы её монтажа заключаются в следующем:

  1. Изготавливается алюминиевый или металлический короб с обратным клапаном. Для удобства, его можно приобрести готовым.
  2. На верхней доске шкафа размечается отверстие в соответствии с нижним окном «хлопушки». Для окончательного монтажа нужно очертить бока «хлопушки».
  3. В нижней части шкафа вырезается отверстие по краю нижней части вытяжки.
  4. Далее, снимаются полки шкафа и вырезаются лобзиком отверстия под воздуховод, чтобы монтировать вытяжку.
  5. Сверху шкафной доски вырезается квадратное отверстие под окно «хлопушки» с припуском 3-5 мм по краям.
  6. Устанавливается гофра: в округлые отверстия продевается гофра, верхний конец которой формируется руками по форме квадрата и просовывается в верхнее отверстие.
  7. Шкаф с гофрой устанавливается на место.
  8. Вытяжка на кухню своими руками вставляется в вырезанное отверстие шкафа. Все места соединения гофры, «хлопушки» с отверстиями необходимо обработать силиконовым герметиком, а затем монтажной пеной. Вытяжка для кухни своими руками прикрепляется к шкафу на саморезы.
  9. На вытяжной патрубок надевается гофра и закрепляется хомутом. Герметизировать это соединение не нужно, поскольку это затруднит разборку для чистки вентиляции, а также будет создавать перепады давления на участке перехода патрубка в гофр.

При использовании не гофрированных, а пластиковых труб для воздуховодов, установка осуществляется путём соединения их с комплектующими уголками и дальнейшей проводкой до вентканала.

Если установка вытяжки на кухне своими руками осуществляется в виде монтажа отдельной конструкции, изготавливается металлическая рама из уголка 20–25 мм по размерам варочной поверхности. Она крепится к стене под раструб вытяжки. Сам воздуховод устанавливают под короб из гипсокартона. «Хлопушка» укладывается на верхний срез короба, так же, как на шкаф.

Чтобы знать, как самому сделать вытяжку на кухне, необходимо учитывать практические рекомендации и советы специалистов этой области. Резюмируя эти рекомендации, можно отметить следующее:

  1. Вентиляция на кухне своими руками должна быть не только вытяжной, но и приточной.
  2. При монтаже воздуховода необходимо избегать большого количества его изгибов, чтобы обеспечить хорошую тягу.
  3. Чтобы обеспечить хорошую тягу, необходимо очистить шахту здания от засоров.
  4. Противостоять подаче отработанного воздуха поможет установка обратного клапана.

Правильно выбранный не имеет привода, пружины, но у него есть заслонка, со смещённой относительно центра осью поворота.

Во время приготовления еды от плиты к потолку поднимается гарь и разные испарения. Через некоторое время в помещении становится трудно дышать – это значит, что через отдушину недостаточно хорошо вытягивается загрязненный воздух. Поэтому требуется установка кухонной вытяжки для принудительной циркуляции воздуха. Но сначала нужно определиться, какой режим работы агрегата требуется именно в вашем случае, а затем – как установить вытяжку на кухне правильно.

Устройства принудительной вентиляции для кухни различаются по режиму работы. Агрегаты бывают:

  1. прокачивают загрязненный воздух сквозь блок фильтров, состоящих из предварительного (для грубой очистки) и угольного (для очистки воздуха от запахов). Для такого агрегата не требуется подключение к вентиляционному каналу, поэтому в данном случае монтаж будет самым простым. Но, по качеству очистки воздуха в комнате, такой тип аппаратов проигрывает проточным.
  2. эффективно откачивают загрязненный воздух из помещения в вентиляционную шахту или канал, который выводится наружу (если вы устанавливаете вытяжку в частном доме).

Необходимая мощность аппарата

Подсоединение нулевого провода к глухой нейтрали

В продаже имеются несколько видов воздуховодов для бытовой вентиляции:

  1. ПВХ (пластиковые) воздуховоды. Имеют хорошую прочность и легкий вес. Благодаря гладкому покрытию не создают шума при движении по ним потоков.
  2. Алюминиевый гофрированный воздуховод – свободно гнется, растягивается и легко подгоняется под любой размер. Не создает вибрации и гула, но имеет неэстетический вид, поэтому, обычно, прячется в шкаф, специальный короб или скрывается подвесным потолком.

Перед тем, как установить вытяжку на кухне, позаботьтесь о том, чтобы вы не закрыли трубой единственную штатную отдушину в помещении. В случае одной отдушины, часто пробивают еще один выход из шахты и ставят обратный клапан, который будет закрывать поток в него, при включении устройства.

Еще есть вариант применения специального короба с клапаном-хлопушкой.

На рисунке установленный клапан имеет красный цвет. При выключенных вентиляторах, он лежит горизонтально, и воздух может беспрепятственно проходить через короб естественным путем. При включении вентиляторов, клапан поднимается и перекрывает выход воздуха обратно в помещение, тем самым направляя его в шахту. Материалом может послужить какой-нибудь легкий материал, например, пластик или алюминий. Но этот вариант не подходит, если производится установка встроенной вытяжки, так как она монтируется в навесной шкаф.

Для частных домов лучшим вариантом будет пробить в стене дополнительное отверстие под канал и не затрагивать имеющийся вертикальный. В дополнительное отверстие нужно вывести воздуховод от устройства. Но на выходе обязательно должен устанавливаться обратный клапан , предотвращающий попадание воздуха снаружи.

Обратный клапан

Если в обычной квартире отсутствует дополнительный канал, и пробить отверстие в наружной стене не представляется возможным, то можно этот канал расширить и применить специальный переходник, имеющий два отверстия.

Через нижнюю решетку воздух из помещения поступает в шахту за счет естественной тяги. В то же время в верхнем отверстии имеется козырек, который не дает потоку воздуха из агрегата выходить через решетку обратно в комнату. Хотя обратная утечка конечно же есть, но она минимальна, в сравнении с исходящим потоком.

На рисунке ниже хорошо видно, как подсоединяется воздуховод к переходнику, и при этом сохраняется естественная тяга.

Таким образом, монтаж кухонной вытяжки своими руками по плечу лишь домашним мастерам. Выполнение задачи требует аккуратности и внимательности. Ну, а для тех, у кого нет навыков в обращении с инструментами, или нет свободного времени, лучшим вариантом будет приглашение специалиста для решения этого вопроса.

Многие при покупке новой вытяжки не уверены, смогут ли установить ее самостоятельно, предпочитая обращаться к специалистам. Эта работа сложностей не вызывает, достаточно иметь начальные навыки по обращению с дрелью и разбираться в электричестве. Еще один важный момент – правильный выбор модели в соответствии с помещением. Производительность оборудования должна в 10 раз превышать объем кухни. Дизайн изделия может быть разным, но принцип монтажа практически одинаков. Рассмотрим пошаговый процесс монтажа вытяжки над плитой и основные особенности, которые могут возникнуть во время работы.

Вытяжку подбирают исходя из площади кухни и общего дизайна

Особенности монтажа кухонных вытяжек

Производители выпускают разные вытяжки, которые различаются по способу крепления:

  • встраиваемые – устанавливаются в шкафчик в виде слайдера;
  • плоские – это самостоятельный прибор, ему не нужен доступ к вентшахте. Загрязненный воздух прогоняется через систему фильтров и выпускается обратно в помещение;
  • угловые – такую модель выбирают, если варочная поверхность размещается в углу. Вытяжная система может быть приточная через воздуховод или рециркуляционная;
  • куполообразные, наклонные, каминные – занимают все пространство над плитой, крепятся к стеновой поверхности;
  • островные – устанавливается на потолке над варочной поверхностью, занимают довольно много места.

При выборе важно соблюдать нормы размещения над газовой плитой или варочной поверхностью.

Угловая вытяжка очень органично впишется в дизайн кухни

Как безопасно установить вытяжку на кухне

Вытяжка – это электрический прибор, поэтому важно позаботиться о безопасности во время ее эксплуатации.

  1. В любой модели происходит накопление жира и влаги и может возникнуть пробой, в результате которого ток будет проходить через корпус. В таком случае высока вероятность поражения электротоком. Поэтому в первую очередь необходимо заземлить прибор. Современные квартиры оборудованы заземляющим контуром, дополнительно ничего делать не нужно, достаточно просто включить вытяжку.

Если заземления нет, необходимо самостоятельно провести контур. Для этого подойдет 3-х жильный провод, сечение которого 2,5 мм². Его не нужно проводить на улицу или крепить к радиаторам, достаточно просто протянуть к электрощитку, в котором подключить к глухой нейтрали. Если к ней уже подведена проводка, необходимо просто сверху закрепить свой провод.

  1. Во время установки вытяжки следует придерживаться еще одного правила – расстояние от варочной поверхности до нижней границы прибора должно быть в пределах норм, определенных производителем в паспорте на изделие.
  2. Еще один важный параметр безопасности – пропускная способность вентшахты должна быть выше, чем у вытяжного прибора. В противном случае загрязненные воздушные массы вернутся в кухню или к соседям через другие отверстия в вентиляционном канале.
  3. Установка вытяжки должна быть надежной, крепление достаточно прочным, чтобы во время приготовления пищи она не упала на раскаленную плиту. Особенно нужно быть внимательным, если монтаж производится на гипсокартон. В таком случае необходимо дополнительно выполнить усиление места с помощью деревянных брусков.

Установка розетки с заземлением в целях безопасности

Инструменты и материалы, необходимые для работы

Перед началом работы нужно подготовить следующие инструменты и материалы:

  • воздуховод, при необходимости дополнительные элементы;
  • перфоратор. Подойдет и дрель с ударной функцией, это немного затруднит работу в случае, если стены бетонные;
  • шруповерт;
  • измерительная лента или рулетка;
  • уровень;
  • молоток;
  • крепежные элементы;
  • при необходимости лист гипсокартона, металлические направляющие;
  • грунтовка, краска, кисть, шпатлевка и инструмент для ее нанесения.

Если дорогостоящего инструмента нет в наличии, приобретать его для монтажа одной вытяжки нецелесообразно. Многие магазины предлагают прокат оборудования на короткое время. Установка займет не более 2-3 часов, аренда дорого стоить не будет.

Как правильно установить наклонную или купольную вытяжку над газовой плитой: основные этапы

Монтаж наклонной и купольной вытяжки практически не отличается, сложностей он вызвать не должен и вполне под силу выполнить его своими руками, сэкономив при этом некоторую сумму семейного бюджета. Рассмотрим поэтапно весь процесс установки.

Установка рециркуляционной вытяжки

Такая очистная система не требует подключения в вентшахту, поэтому ее нужно просто закрепить на стене. Это неплохое решение для частных домов или квартир, в которых плита установлена далеко от вентиляционной системы.

Рециркуляционную вытяжку можно установить под верхней мебелью, если позволяет высота

Установка обратного клапана

В первую очередь устанавливают хлопушку в вентиляционной системе или обратный клапан. Он необходим, чтобы препятствовать возвратному проникновению воздуха в помещение. Его несложно изготовить самостоятельно, для этого можно взять кусок жести и сделать короб, диаметр которого должен составлять на 3/4 от сечения воздуховода.

Далее нужно взять небольшой лист алюминия толщиной 5 мм, вырезать заслонку и закрепить на пружину к коробу таким образом, чтобы воздушные потоки при выходе из помещения выталкивали ее. При обратном движении воздуха заслонка должна быть закрыта.

Пружинку можно изготовить из проволоки длиной 120 мм, шириной 5 мм и толщиной 0,3 мм. Натяг ее должен закрывать принудительно открытую заслонку и возвращать в исходное положение.

Принцип действия обратного клапана

Монтаж вытяжки

После установки хлопушки следует закрепить вытяжку на стене. Производители одновременно с оборудованием обеспечивают наличие крепежных элементов. Необходимо тщательно вымерять расстояние, нормы размещения указаны в паспорте на изделие, проверить горизонтальность при помощи уровня и дрелью либо перфоратором высверлить отверстие. Затем вбить дюбель и вкрутить саморезы.

Крепление вытяжки на стену при помощи саморезов

Установка воздуховода

Проще всего установить гофрированную трубу. Ее можно растянуть до необходимых параметров или обрезать ножницами. Во время работы вытяжки она не производит дополнительного шума и имеет отличную аэродинамику. Воздуховод нужно подсоединить одной стороной к патрубку, другая должна войти в вентшахту.

Предварительно в канал следует поставить обратный клапан, корпус которого должен быть прикреплен к стене. Закрепить соединения воздуховода можно при помощи хомутов. После чего всю конструкцию нужно закрыть перегородкой из гипсокартона или пластиковым коробом.

Если вентшахта находится на удалении от вытяжки, можно протянуть воздуховод и на большое расстояние. При этом нужно помнить, что с каждым поворотом гофры теряется 10% пропускной способности трубы. Кроме того, это выглядит не очень эстетично. Поэтому в данном случае стоит подумать о переносе варочной поверхности ближе к отверстию вентиляции.

При установке воздуховода должен оставаться зазор между потолком и трубой. Это необходимо выполнить в связи с тем, что во время работы вытяжки происходит небольшая вибрация всех элементов, которая может повредить потолок.

Монтаж и подключение пластикового воздуховода

Как самостоятельно подсоединить вытяжку на кухне к электричеству

Перед установкой вытяжки следует в первую очередь проверить длину шнура и расстояние до розетки. Переноской в данном случае пользоваться не желательно, лучше сразу перенести розетку, при этом нельзя размещать ее вблизи от нагревательного оборудования или воды. Самое оптимальное место – проложить скрытую проводку над шкафчиками.

Выполнить перенос розетки можно самостоятельно или пригласить специалиста. Затем место необходимо заштукатурить и задекорировать места после ремонта

Особенности монтажа встраиваемой вытяжки

Встраиваемая вытяжка по своим техническим параметрам не отличается от наклонной или купольной модели. Основное отличие – в дизайне, например, кожух в высоком изделии выполняет декоративную функцию. При правильной установке вытяжка практически незаметна на кухне, в зоне видимости остается только панель управления. Она подойдет для маленьких помещений или кухонь, оформленных в стиле кантри, классическом или деревенском дизайне.

Для монтажа такой конструкции в доме необходимы определенные профессиональные навыки. Для ее размещения нужен шкаф, который устанавливают на требуемом расстоянии над плитой. Можно отвести под вытяжное оборудование уже имеющуюся мебель или изготовить шкафчик индивидуально.

Рассмотрим пошаговый процесс установки вытяжки в уже смонтированную мебель.

  1. В шкафчике следует вынуть дно и полки. Можно для жесткости установить дополнительный крепеж.
  2. В верхней панели нужно вырезать отверстие для последующей установки воздуховода. Его можно выпилить лобзиком.
  3. Установить вытяжку в шкаф и закрепить при помощи саморезов.
  4. Далее следует повесить на место шкафчик с вытяжкой.
  5. Установить и закрепить воздуховод.
  6. Подключить и проверить работу системы.

Гофрированный воздуховод в зоне видимости может испортить дизайн любой кухни. Рекомендуется спрятать его внутри мебели или использовать декоративную модель. Как вариант – установить пластиковую конструкцию, которая визуально выглядит гораздо лучше.

Последовательность установки вытяжки в шкафчик

Высота установки вытяжки

Производители указывают размеры в технической аннотации на изделие, так как они напрямую зависят от мощности оборудования. Оптимальная высота установки вытяжки над варочной поверхностью или плитой должна быть в пределах от 65 до 95 см от нижнего края модели до конфорок:

  • для газовой – от 75 см до 90 см;
  • для электрической – от 65 см до 70 см.

Если установить вытяжку ниже, могут пострадать отдельные элементы под действием высокой температуры, пара и брызг.

Устанавливать вытяжку на высоте более 90 см можно, только если позволяет мощность оборудования.

Как выбрать воздуховод для вытяжки на кухне

Очистка воздуха на кухне зависит не только от мощности и производительности оборудования, но и от правильно подобранного воздуховода. Торговая сеть предлагает следующие элементы:

  • гофрированную трубу из алюминиевой фольги круглого сечения, основное достоинство которой – низкая стоимость. Воздуховод хорошо гнется, благодаря этому монтаж сложностей не вызывает. Дополнительные элементы для организации очистки воздуха не нужны, могут понадобиться только хомуты, с помощью которых следует закрепить гофру на вытяжке и вентрешетке.

К недостаткам можно отнести неинтересный внешний вид и вибрацию во время работы прибора на повышенной мощности;

  • жесткие трубы из пластика – для монтажа вентканала необходимо приобретать переходные детали: повороты, подсоединения. Элементы выпускают круглого и прямоугольного сечения. Готовая конструкция имеет презентабельный внешний вид и неплохую звукоизоляцию. Основное достоинство жестких труб – небольшая высота, благодаря чему ее можно спрятать даже в натяжной потолок.

При выборе воздушного канала следует ориентироваться на диаметр выходного отверстия – раструба, кроме того важно правильно измерить расстояние до вентшахты. Для гофрированной трубы разница при неправильных замерах не повлияет на установку, для жесткого воздуховода это чревато приобретением лишних деталей.

Разнообразие элементов пластикового воздуховода позволяет выполнить сложные обвязки

Заключение

Для установки вытяжки над газовой или электрической плитой понадобится 1-2 часа, работы сложности не вызывают. Поэтому перед тем как обращаться к профессионалам, стоит попробовать установить ее самостоятельно. Важно при этом соблюдать технику безопасности и учитывать все особенности, о которых мы рассказали. И тогда ее эксплуатация надежно защитит помещение от неприятных запахов.

Вытяжка-слайдер, установленная в шкафчик, не загромождает пространство кухни

Сегодня наши кухни оборудуются все новой и новой техникой. Так, относительно недавно стали устанавливать вытяжку над кухонной плитой. И если у вас возникла идея купить это оборудование, то может появиться вопрос: как ее потом правильно установить? Ответа два. Либо пригласить специалиста, но тогда придется отдать до половины стоимости вытяжки за работу. Либо сделать все самостоятельно, на это может уйти много времени и сил. Но установка вытяжки своими руками обеспечит точное выполнение всех ваших требований, вы сами сделаете именно так, как захотите. В этой статье будет рассказано, как выполнить установку вытяжки на кухне по правилам самостоятельно.

Подбирайте вытяжку под гарнитур

Виды вытяжек для кухни

Перед тем, как начать рассказывать о монтаже вытяжки, следует знать их типы.

  • Плоские вытяжки. Делают их из металла, подвешивают над варочной поверхностью. Почти все работают в рециркуляционном режиме. Использование фильтров позволяет отбирать жир, если у вас нет специального отверстия для вентиляции или отсутствует желание протягивать гофру.
  • Встраиваемые вытяжки. Этот тип используется на маленьких кухнях, где наличие свободной площади весьма ограничено. Такое оборудование прикрепляется к шкафам и способно выполнять свои функции без наличия воздуховода благодаря жироулавливающим фильтрам. Фильтры нужно менять не реже двух раз в год. Обычно встраиваемые вытяжки на кухне оборудуются выдвижной панелью, это позволяет увеличивать площадь забора паров от плиты.
  • Купольные вытяжки. Наиболее дорогостоящие, но и лучше всего подходят для стильного оформления интерьера кухни. Изготавливают купольные вытяжки обычно из металла, но возможно сделать корпус из дерева или стекла. Цена модели зависит от материала изготовления и мощности всасывания.

При выборе той или иной модели следует обратить внимание на наличие функции рециркуляции. Не все вытяжки имеют такой режим. Но если на кухне отсутствует вентиляционный канал, то наличие такой функции просто обязательно, иначе нет смысла монтировать вытяжку.

Почти все модели имеют жироулавливающие фильтры. Периодичность их смены обычно раз в полгода. Но срок службы фильтра можно немного продлить, если периодически промывать его специальным средством. После промывки фильтры должны сохнуть в течение 1-2 дней.

Необходимые инструменты для установки вытяжки

Для монтажа вытяжки, как и для большинства других работ, необходимы подходящие инструменты. Лучше их подготовить заранее, чтобы не тратить время на поиски. Вам понадобятся:


  • Дрель или перфоратор. Выбор зависит от вас. Кто-то предпочитает работать перфоратором, а для кого-то удобна дрель. Но нельзя забывать о месте, где вы будите применять этот инструмент. Если монтаж предполагает сверление отверстий в межкомнатной перегородке, то подойдет дрель. Но если необходимо сверлить бетонные перекрытия, то лучше выбрать перфоратор.
  • Шуруповерт.
  • Строительный уровень и рулетка.
  • Молоток.
  • В зависимости от конструкции вытяжки могут понадобиться гаечные ключи.

Установка вытяжки на кухне по правилам: поэтапная инструкция

В зависимости от модели вытяжки и обстановки на вашей кухне, вытяжку можно монтировать в нескольких вариантах. Давайте рассмотрим каждый из них по отдельности.

Первый из них – это установка вытяжки в шкафчик. Для такого монтажа подходят плоские и встраиваемые вытяжки.

Перед началом установки следует заказать специальный навесной шкафчик под стиль вашего кухонного гарнитура. Его отличительная черта – это отсутствие дна, вытяжка крепится к средней полке. Перед заказом шкафчика следует определиться с расстоянием от нижней кромки до средней полки, этот размер должен соответствовать размерам вытяжки. В противном случае конструкция будет выглядывать из шкафчика и портить внешний вид. Обычно это расстояние составляет не более 15 см.


Также необходимо помнить о воздухопроводе, если таковой предусмотрен конструкцией. Для него нужно проделать отверстие в средней полке и крыше шкафа. Сам диаметр такого отверстия зависит от типа вытяжки, но обычно не превышает 12 см.

После того, как шкафчик доставлен, крепим к нему нашу вытяжку. Для этих целей в верхней плоскости вытяжки имеются отверстия, либо иные крепежные приспособления. Крепление происходит с помощью саморезов или болтов. Во втором случае необходимо просверлить отверстия в средней полочке шкафа.
Затем необходимо закрепить шкафчик на стене. Если применяются нерегулируемые «уши», то размеры необходимо тщательно вымерить. Если же используются универсальные крепления, то есть навесы, закрепляющиеся за металлическую полосу на стене, то допустима небольшая погрешность (в пределах 0,5 см.)

Установка вытяжки на кухне таким способом довольно проста и эстетична. При помощи шкафчика вы скрываете всю конструкцию, в том числе и воздуховод (если такой предусмотрен конструкцией). Для достижения полной «скрытности» желательно провести розетку для питания вытяжки во внутрь шкафчика.

Монтажа вытяжки под шкаф

Для этого варианта установки подходят встраиваемые и плоские виды вытяжек с функцией рециркуляции. Они прекрасно подходят для семей, где приготовление пищи происходит довольно редко и больших вытяжных мощностей не нужно. Не стоит забывать, что высота установки вытяжки имеет важное влияние на эффективность всасывания воздуха.

В основном при таком варианте применяются модели без использования воздуховода. Но если воздухопровод монтировать необходимо, то отверстия для него следует приготовить заранее. Проделайте в днище шкафчика округлые отверстия. Их диаметр должен соответствовать указанному в документации к вытяжке.


Вытяжка pyramida wh 20-60 white

Сам шкафчик монтируется как и в первом варианте. Главное – определиться с высотой крепления. Она должна обеспечивать эффективность работы вытяжки, при этом гармонично вписываться в общее расположение основного кухонного гарнитура. Затем к нему при помощи крепления прикрепляется вытяжка. Чтобы конструкция не портила внешний вид, можно ее скрыть при помощи фальш-панели. Подбирается панель, аналогичная фасаду кухонного гарнитура и при помощи специального клея или двухстороннего скотча прикрепляется к вытяжке. Можно этого не делать, но тогда стоит подобрать модель вытяжки, подходящую к общему интерьеру кухни.

Монтаж вытяжки на стену

Третий вариант установки – на стену. Этот вариант приемлем для любой модели вытяжки. Он самый популярный и надежный.

Первое, что необходимо сделать – это замерить расстояние от плиты до вытяжки. Чтобы минимизировать потери эффективности работы вытяжки, следует соблюдать определенные правила. Минимальная высота установки оборудования не должна быть меньше 50 см. Для максимальной высоты установлен предел в 80 см. Отмерив расстояние, проведите линию при помощи линейки и карандаша.

Прислоните вытяжку к отмеченной линии и пометьте места крепления к стене. При помощи дрели или перфоратора проделайте отверстия на глубину не менее 5 см. Затем вбейте в них пластиковые дюбеля. Если у вас используется плоская вытяжка, то крепеж производится при помощи двух саморезов. Если вы монтируете купольную конструкцию, то мест крепления должно быть не меньше четырех.

Сама схема крепления должна идти вместе с вытяжкой. Но даже если вы ее не нашли, не стоит расстраиваться. Вы можете посмотреть наши.

Вытяжки – схемы встраивания и подключения

Монтаж воздуховода

Процесс монтажа воздухопровода может показаться намного сложнее, чем установка самой вытяжки. Для этой работы следует подготовить некоторые материалы и инструменты. Так, вам понадобится:

  1. Гофрированная трубка. Ее диаметр зависит от марки вытяжки. Длина подбирается на месте, она зависит от расстояния от вытяжки до вентиляционной шахты.
  2. Для плотного крепления понадобятся различные хомуты.
  3. Специальный вентиляционный выход. Он подбирается в зависимости от диаметра гофрированной трубки и размеров отверстия в вентиляционной шахте.
  4. Если вы решили монтировать воздуховод из пластика, то вам понадобится насадка на вытяжку. Она имеет определенный диаметр, который зависит от модели конструкции. Одна сторона такой насадки имеет прямоугольную форму.
  5. Пластиковая труба прямоугольного профиля. Ее нужно подобрать по размеру насадки на вытяжку. Лучше взять с запасом, проще отрезать лишнее, чем бегать по магазинам и искать недостающий кусок.
  6. Специальный г-образный переход.
  7. Выход для вентиляции прямоугольной формы.

Для более надежной и герметичной установки следует запастись герметиком и малярным скотчем.
При монтаже воздухопровода следует придерживаться общих правил:

  • Нельзя сужать трубу без сильной необходимости. Вообще следует помнить – чем больше диаметр воздуховода, тем эффективней работа вытяжки.
  • Стоит избегать больших изгибов, иначе можно перекрыть доступ воздуха, что может повлиять на работу вытяжки.
  • Помните, что гофрированная труба материал довольно «нежный», он не терпит грубых механических воздействий. Если труба порвалась, то можно попробовать заклеить ее при помощи скотча, но это не дает гарантии герметичности.

Соблюдая эти правила, можно без труда установить воздуховод, при этом добиться высокой эффективности работы вытяжки.

При установке вытяжки, основываясь на опыте специалистов, стоит придерживаться некоторых советов.

  • При монтаже нужно ориентироваться на рост хозяйки. Если ее рост ниже 160 см, то вытяжку лучше установить пониже. В этом случае оптимальное расстояние между плитой и вытяжкой будет 60 см.
  • Не стоит располагать какие либо провода над устройством. Во-первых, это нарушает технику пожарной безопасности, провода могут накалиться и вызвать пожар. Во-вторых, это портит общий эстетический вид. Согласитесь, висящие над вытяжкой провода только испортят общую картинку.
  • Любой прибор при своей работе издает шум. Какую бы модель вытяжки вы не приобрели, она все равно будет шуметь. Чтобы как-то снизить шум, стоит использовать пластиковый воздуховод. Его конструктивные особенности позволяют уменьшить шум.
  • При монтаже вытяжки стоит обратить пристальное внимание на прилагаемую инструкцию. В ней указаны все рекомендации по установки, они выработаны с учетом большого опыта по эксплуатации.
  • Если стены в вашем доме сделаны из сибита, то можно использовать простые саморезы. Это облегчит процесс монтажа, при этом крепление будет достаточно надежным. Но тут главное точно рассчитать место установки. Этот материал довольно легко крошиться, и повторное вкручивание самореза будет невозможно.

Теперь вы смело можете приступать к монтажу вытяжки на кухне, в этом нет ничего сложного, все когда-то приходится делать впервые. Главное соблюдать все рекомендации и инструкцию к устройству и тогда ваша вытяжка будет работать долго и эффективно.

Вопрос, как смонтировать вытяжку на кухне, на сегодняшний день волнует многих. Делая ремонт на кухне, люди в большинстве случаев задумываются о том, чтобы создать систему вентиляции более эффективной, ведь это не просто удобно, а даже необходимо.

Человек, занимающийся приготовлением пищи, регулярно проводит на кухне около пяти часов в день и дышит вредными испарениями, включая чад и гарь.

К тому же, во время готовки из пищи выделяются в воздух мельчайшие частицы и жиры, что тоже неблагоприятно влияет на здоровье человека.

Единственным выходом в данной ситуации является покупка и монтаж вытяжки, поскольку ни традиционные системы вентиляции, ни простое проветривание не обеспечат необходимого эффекта. О том, как правильно поставить вытяжку на кухне и будет идти речь в этой статье.

Выбор вытяжки

Одной из самых важных систем в жилище человека, обеспечивающей комфорт его жизнедеятельности, является вентиляция. В достаточно проветриваемом помещении воздух чист и свеж, ввиду чего здесь просто приятно находиться, в то время как духота может вызывать негативные реакции организма, вплоть до общей слабости и головокружения.

Кухонные вытяжки являются одним из основных узлов вентиляции, поскольку приготовление пищи связано с повышенной температурой воздуха и вредными выделениями, включая также и весьма неприятные запахи.

Основной задачей вытяжки является очистка воздуха в помещении. И сам процесс очистки может происходить по-разному. От этого напрямую зависит крепление вытяжки для кухни. Так, существует два вида работы современных вытяжек.

Виды вытяжек

  1. Самое простое устройство вытяжки работает по принципу рециркуляции воздуха. При этом воздух не выводится за пределы помещения, а проходит через специальные фильтры и возвращается обратно. Иногда такие вытяжки называют ещё фильтрующими или подвесными (см.также статью о подвесной вытяжке для кухни).

Совет! Если вентиляционная шахта является чистой и отлично “тянет”, то с вытяжки можно снять клапан и позволить ей работать с выключенным двигателем. Такое возможно в домах с регулируемой вентиляцией.

Подсоединение вытяжки к вентиляции

Так как крепить вытяжку на кухне несложно, то справиться с данной процедурой можно и самостоятельно. Но лучше взять помощника.

  1. Прикладываем вытяжку к стене и карандашом отмечаем её будущее положение. Если вы планируете менять кухонную мебель, то следует рассмотреть возможность встраивания вытяжки в подвесной шкаф.
  2. Сверлим перфоратором стены под дюбель. Здесь не стоит халтурить, поскольку конструкция должна закрепляться “намертво”.

Установка вытяжки на кухне своими руками

На своей кухне хозяйке зачастую не обойтись без такого бытового прибора как вытяжка. Без вытяжки кухонная мебель и потолок быстро покрываются жиром и копотью, а для поддержания порядка в помещении приходится часто прибегать к генеральной уборке.

Сегодня в магазинах бытовой техники можно купить самые различные виды кухонных вытяжек. Ориентируясь на свой вкус и бюджет, можно без труда выбрать в этом разнообразии самый подходящий вариант.



Выбор вытяжки. Их виды и режимы работы

Разновидность

Особенность

Подвесная (плоская или стандартная)

Наличие выдвижной панели

Встраиваемая

Позволяет органично вписать устройство в дизайн-проект, сэкономив свободное место в помещении

Настенная (каминная)

Не устанавливается на шкаф, а монтируется на стену. Напоминает зонт с трубой.

Угловая

Такой прибор устанавливается в один из четырех углов пространства

Островная

Подвешивается на потолок в любом месте островной кухни



Помимо разновидности крепления, вытяжки подразделяют в зависимости от режима работы.

Режим работы

Свойства

Проточные или отводящие

Производят вытяжение в вентиляционную систему. Обладает высокой эффективностью и производительностью.

Циркуляционные (рециркуляционные)

Прогоняют воздух через угольные фильтры и возвращают его в помещение. Установка такого прибора проще, но эффективность ниже.



Обязательно обращайте внимание на мощность электроприбора, так как эта характеристика отвечает за качество очищения воздуха в помещении. С помощью специальных формул можно рассчитать требуемые параметры вытяжки, исходя из норм Российской Федерации, кухонной площади и естественной потери мощности, затрачиваемой на прохождение воздуха к вентиляционной шахте через воздуховод.

Для полноценного комфорта учитывается и уровень шума, издаваемый вытяжкой во время активной работы. Прибор может быть снабжен и специальной прокладкой, обладающей повышенной звукопоглощающей способностью.

Но помимо покупки устройства, следует знать, как правильно установить приобретенную вытяжку в помещении.

Установка вытяжки может быть поручена профессиональному мастеру. На его услуги, конечно, придется дополнительно потратиться. Другой выход – установка приобретенного устройства самостоятельно. Имея базовые строительные навыки и азы знаний в электротехнике, любой желающий может выполнить эту работу своими руками.



Правила монтажа вытяжки

При установке вытяжки на кухне необходимо правильно определиться с расстоянием, на котором прибор будет находиться от плиты:

  • Если вытяжка расположена слишком низко, то она будет мешать хозяйке во время приготовления пищи, а оседающий на его фильтрах жир может воспламениться от высоких температур
  • Если вытяжка находится слишком высоко, все запахи, пар и жир останутся в кухне

Согласно правилам, установка кухонной вытяжки должна производиться на расстоянии 650-750 мм от поверхности плиты. Нижний порог данного значения применим в случае, если на кухне установлена электрическая плита, верхний – для помещений с газовыми плитами.

Кухонные плиты в квартирах обычно не устанавливают непосредственно под входами в общую вентиляцию. Поэтому перед тем как установить вытяжку на кухне, следует грамотно продумать схему отвода воздуха. В целях обеспечения безопасности, установка кухонной вытяжки производится таким образом, чтобы вход в вентиляцию не был перекрыт полностью. Особенно важен этот момент в случае, если в квартире имеются газовые приборы.



Монтаж воздуховода для вытяжки

Монтаж воздуховода – один из главных моментов в установке вытяжки. Сегодня в магазинах можно купить два вида воздуховодов для бытовых вытяжек – пластиковые и металлические гофрированные (алюминиевая гофра).

Монтаж гофрированных воздуховодов достаточно прост. Для этого необходимо:

  • Купить пластиковую вентиляционную решетку с фитингом и хомут, подходящий по диаметру выходу на вытяжке
  • Закрепить хомутом один край гофры на выходе вытяжки, а другой вставить в фитинг решетки и установить как вход в вентиляцию

Гофрированный воздуховод изгибается под любым углом, поэтому с прокладкой трассы для вытяжки справится даже новичок. Однако, выполняя установку вытяжки собственными силами, не следует забывать, что присутствие большого количества изгибов в воздуховоде непременно снизит результативность работы прибора и будет способствовать усилению шумового фона.

Пластиковые воздуховоды стоят дороже, но и смотрятся они более эстетично. Для их монтажа придется купить специальные переходники для вентиляционного канала и выхода из вытяжки. Кроме того, необходимо будет купить переходники для стыковки отдельных элементов воздуховода.

Стоит иметь в виду, что вытяжка может негативно повлиять на работу всей штатной вентиляции, поэтому зачастую требуется монтаж дополнительного короба, оборудованного специальным клапаном-хлопушкой, который регулируется тонкой пружиной. Такая модификация позволяет:

  • Избавиться от обратной тяги
  • Сохранить естественную вентиляцию при выключенной системе

Хлопушка может быть изготовлена своими руками из легкого материала – оцинковки, жести или алюминия. Она прикрепляется на шкаф с использованием монтажного клея, а в вентиляционное окно, как правило, устанавливается с помощью монтажной пены. Эта конструкция позволяет исключить явление резонанса.



Установка вытяжки на кухне своими руками

Для подключения необходимы следующие инструменты:

  • Отвертки
  • Молоток
  • Строительный уровень и рулетка
  • Перфоратор
  • Дрель
  • Шуруповерт

Если в доме отсутствуют электроприборы, облегчающие монтаж вытяжки, их можно взять напрокат. Чтобы купить любой из этих аппаратов, потребуются немалые средства, а обойтись без них во время работ по монтажу вытяжки будет сложно.

Прежде чем приступить к монтажу вытяжки, желательно дополнительно приобрести в строительном магазине несколько видов крепежа (саморезы, шурупы разных размеров). В комплекте с изделием обычно идут крепежные элементы, но они не всегда подходят для фиксации вытяжки на кухне.

Монтаж прибора выполняется, когда мебель на кухне уже установлена. В этом случае вытяжку будет легче подогнать под шкафчики и разместить над варочной поверхностью печи.

Следует отметить, что, как правило, вытяжки поступают в продажу с короткими шнурами. Чтобы подключить прибор к сети, скорее всего, потребуется приобрести и произвести монтаж розетки. Возможны и другие варианты – купить удлинитель или самостоятельно заменить кабель с вилкой, рассчитав его длину с учетом расстояния от вытяжки до ближайшей розетки на кухне.



Электробезопасность

Неправильное подключение к электросети может спровоцировать опасную ситуацию, т.к. в корпус проникают масляные брызги и влага. Своими руками мастер должен подключить устройство проводами:

  • Ноль
  • Земля
  • Фаза

Заземление электроприбора осуществляется на глухую нейтраль. Например, ее можно найти в электрощитке подъезда многоквартирного дома.

Если в доме предусмотрен контур заземления и есть евро-розетки, то провод легко подключают к клемме заземления, обозначенной словом Ground (GRD) или несколькими полосками разной длины. Абсолютно запрещено присоединять нулевой провод вытяжки к батареям или трубам.

Более наглядно понять, как установить на кухне и подключить вытяжку к электричеству можно с помощью видео.



Монтаж корпуса вытяжки

Принцип монтажа разных типов вытяжек отличается. Плоские модели зачастую фиксируют на нижней части кухонных шкафчиков, расположенных над плитой. Если шкафы отсутствуют, прибор закрепляют непосредственно к стене в кухне. На вытяжках такого типа имеется два типа крепежных отверстий – на задней стенке или вверху корпуса. Ненужные отверстия закрываются специальными заглушками.

Куполообразную вытяжку закрепляют в кухне непосредственно на стене над плитой. Сначала при помощи шурупов или другого подходящего для этих целей крепежа (крючки и др.) устанавливается корпус прибора, затем выполняется монтаж декоративного купола, который маскирует воздуховод.

Вытяжку, встраиваемую в подвесную мебель, снабжают для крепления специальной угловой планкой. Чтобы подсоединить этот прибор к наружной системе воздуховода, необходимо проделать в шкафу отверстие.

Монтаж вытяжки на кухне в нестандартных ситуациях (если монтажу мешают системы бытовых коммуникаций, неровные стены и т.д.) в любом случае лучше это доверить профессиональному мастеру, т.к. только квалифицированный мастер может знать, как правильно установить устройство в сложных условиях.



Нейтрализаторы запаха

Зачастую вытяжка снабжается специальными нейтрализаторами запаха, относящимися к нескольким типам. Каждый из них имеет не только преимущества, но и недостатки.

Тип

Свойства

Химические

Требуют частой замены и могут источать вредные испарения.

Электроионизационные

Принцип действия подобен любым ионизаторам. Может создавать сильное электромагнитное поле.

Ультрафиолетовые

Безвредны и безопасны. Дополнительно являются источником света. Требуют периодической очистки.



Обслуживание вытяжки и уход за ней

Примерно раз в полгода необходимо проводить периодическую чистку каналов воздуховода от гари, т.к. пренебрежение данной процедурой может вызвать возгорание вытяжки. Процесс осуществляется в несколько этапов:

  • Ослабление хомута, сдерживающего гофр
  • Съем гофра
  • Отвинчивание саморезов
  • Выемка колпака

Чистку гофра изнутри следует производить осторожно, т.к. он является тонким и хрупким.

Помимо каналов обязательно следует чистить фильтры вытяжки, которые бывают:

  • Жироулавливающими (акриловыми, металлическими)
  • Угольными

Очищение осуществляется вручную с добавлением чистящих средств или с использованием посудомоечных машин.

Если фильтры вытяжек длительно эксплуатируются и значительно загрязнены, то их следует заменить.

монтаж вытяжки, подключение к вентиляции

Кухонная вытяжка позволит продлить жизнь не только кухонному гарнитуру, но и в целом ремонту на кухне. Вытяжка удаляет с кухни все загрязнения, в том числе и жировые, которые образуются при приготовлении пищи. Чтобы вытяжка хорошо работала и была безопасной ее необходимо правильно установить и подключить к вентиляционной шахте дома.

Кухонная вытяжка устанавливается на определенном расстоянии от плиты. Это самый важный момент в установке вытяжки. Если вытяжка будет ниже требуемого, то существует риск возгорания, если выше, то эффективность ее работы будет маленькой.


Рис.1. Оптимальное расстояние между плитой и вытяжкой для разных типов вытяжек и плит.

Требования по высоте установки кухонной вытяжке можно посмотреть в инструкции к вытяжке или плите. Если таковые отсутствуют, то можно руководствоваться следующими размерами для наклонной вытяжки оптимальное расстояние 45-65 см, для горизонтальной вытяжки 75-85 см (безопасное расстояние установки также зависит от типа плиты см. рис. 1).

Кухонные вытяжки бывают различных конструкций и устанавливаются по-разному. Вытяжки можно разделить на подвесные и встраиваемые. Подвесные вытяжки крепятся к стене с помощью саморезов и дюбелей, встраиваемые закрепляются к кухонному шкафу.


Рис.2. Крепление навесной и встраиваемой вытяжки.

Вытяжка должна быть подключена к вентиляционной шахте дома. Таким образом все загрязнения с кухни будут удаляться из помещения, а не фильтроваться вытяжкой в режиме рециркуляции. Такой режим работы вытяжки более производительный.

Кухонная вытяжка к вентиляции подключается по средствам вентиляционного канала. В качестве вентиляционного канала может использоваться гофрированная труба или пластиковый канал. Пластиковый вентиляционный канал может иметь круглое или прямоугольное сечение.

Для подключения встроенной вытяжки к вентиляции необходимо сделать соответствующие отверстия в шкафу для прокладки вентиляционного канала.


Рис.3.  Варианты вентиляционного канала для подключения кухонной вытяжки к вентиляции.

Основная трудность подключения вытяжки к вентиляции заключена в соединении вентиляционного канала и вытяжки, вентиляционной шахты и вентиляционного канала. Здесь важно обеспечить герметичность соединения.

Герметичность указанных мест соединений обеспечивается правильным подбором диаметра вентиляционного канала или переходников и диаметром выходного отверстия вытяжки и накладки на вентиляционную шахту. Если применяется гибкая труба, то дополнительно на места соединения необходимо установить хомуты.


Рис.4. Крепление гибкого вентиляционного канала к вытяжке хомутом.

Правильный вариант подключения вентиляционного канала к вентиляционной шахте это применение накладки с решёткой. Решетка обеспечит естественную вентиляцию кухни если кухонная вытяжка не работает.


Рис.5. Правильное расположение накладки на вентиляционную шахту. Решетка должна быть внизу.

Без всяких сомнений вентиляционный канал портит интерьер кухни, поэтому всегда стараются его скрыть или незаметно проложить. Наиболее простым решением является применение вентиляционного канала с прямоугольным сечением. Прокладывают такой канал по верхнему ряду шкафов ближе к стене. При общей высоте кухонного гарнитура в 2,5 — 2,7 м такой вент канал будет не заметен.


Рис.6. Скрытая прокладка вентиляционного канала по верхе кухонных шкафов.

Другим вариантом решения проблемы является прокладка вентиляционного канала в коробе из гипсокартона. В этом случае необходимо предусмотреть вентиляционные решетки в самом коробе, для обеспечения естественной вентиляции кухни.


Рис.7. Скрытый вентиляционный канал в гипсокартонном коробе. Дополнительно установлен вентилятор для естественной вентиляции кухни. В большинстве случаев допустимо вместо вентилятора устанавливать вентиляционную решетку.

И последнее что следует учитывать при установке кухонной вытяжки. Вытяжка — это электрический прибор поэтому к нему необходимо проложить электропроводку. Вытяжка подключается к электросети без дополнительных выключателей. Мощность вытяжки невелика, поэтому для ее подключения достаточно двухжильного провода с сечением 1 мм.кв. и обычной розетки.

Установка вентиляции на кухне ресторана

Основы работы вытяжных колпаков, их размер и правильные вопросы!

Почему системы вентиляции для кухни?

  • Вытяжки могут выводить дым, тепло, пар и жир из кухонной среды.
  • Вентиляционные вытяжки помогают предотвратить возгорание, помогая локализовать возгорание линии готовки внутри полости вытяжки
  • Вытяжки могут иметь встроенные системы пожаротушения и средства перекрытия подачи природного газа в линию приготовления пищи
  • Отводя жир, тепло, пар и дым, вытяжные шкафы создают более здоровую среду для кухонного персонала.

Общие компоненты вентиляционной системы

  • Как минимум, система вентиляции включает вытяжной колпак и вытяжной вентилятор, который втягивает кухонный воздух через ряд жировых фильтров.
  • Вытяжные колпаки всегда располагаются прямо над линией готовки и могут также использоваться над оборудованием для мытья посуды для выпуска пара.

Ресторан Vent Hood

  • Самая заметная часть системы — это вытяжной колпак.
  • Вытяжной колпак всегда изготавливается из стали, но может быть из нержавеющей или алюминизированной стали.
  • Алюминированная сталь похожа на гальванизированную сталь, но имеет лучшую отделку, но при этом помогает предотвратить ржавчину и «известкование».

Жироулавливающие фильтры для вытяжки в ресторане

  • Жироулавливающие фильтры предназначены для удаления жира из выхлопных газов.
  • Металлические планки улавливают более тяжелую смазку при прохождении воздуха.
  • Фильтры необходимо периодически снимать и промывать для удаления скопившейся смазки.

Выталкивание и вытягивание воздуха из кухни ресторана

  • В вытяжных шкафах используются мощные вентиляторы, которые вытягивают воздух из полости вытяжки через жироулавливающие фильтры и выводят его наружу.
  • Системы
  • могут иметь один или два вентилятора в зависимости от типа и конфигурации.

Типы вентиляционных систем для кухни ресторана

  • Доступно несколько типов вытяжных колпаков, и местный кодекс может регулировать их тип.Заказчик несет ответственность за определение типа вытяжки, которая будет соответствовать требованиям кодекса его сообщества.
  • Большинство типов вытяжек можно разделить на две большие категории: только вытяжные и вытяжные с подпиточным воздухом.

Вытяжные вытяжки для ресторанов

  • Как следует из названия, вытяжные шкафы создают только выход воздуха.
  • Обычно используется на кухнях с небольшим количеством свободного жира в воздухе или без него.
  • Часто используется для выпуска пара из оборудования для мытья посуды.

Полочные вытяжные вытяжки для ресторанов

  • Вытяжки полочного типа часто используются там, где зазор между головкой критичен, поскольку у них нет «передней части», как у кожуха коробки.
  • Воздух всасывается через фильтры, а затем выходит из здания.
  • Полочные вытяжки монтируются ближе к линии готовки, поэтому их НЕ следует использовать там, где есть жаровня! Вспышка открытого пламени жаровни может воспламенить жир, захваченный вытяжкой!
  • Полочные вытяжки все чаще не допускаются кодексом во многих областях, так как они не способны сдерживать огонь.А вот боковые занавески из стали можно добавить.

Вытяжная вытяжка с навесом для кухни ресторана

  • Капюшон Canopy полностью закрыт спереди, сзади, по бокам и сверху.
  • Вытяжки Canopy обладают гораздо большей способностью сдерживать огонь на плите.
  • Добавляя переднюю панель, вытяжные шкафы удаляют больше воздуха из пространства над кухонной линией, а не из всей комнаты.

Вытяжные колпаки для ресторанов с подпиточным воздухом

  • За счет добавления наружного воздуха в кухонную среду создается более сильный сквозняк над кухонной линией.
  • Называемый подпиточным воздухом, наружный воздух подает 80% воздуха, который выходит через колпак. Остальные 20% взяты из кухонной среды.

Поток подпиточного и отработанного воздуха

  • Синие стрелки указывают поток воздуха, создаваемый приточным вентилятором наверху здания, при этом 80% воздуха выпущено.
  • Зеленая стрелка показывает 20% отработанного воздуха, поступающего из кухонной среды.
  • Красная стрелка указывает на поток воздуха из кухни через фильтры и вытяжной вентилятор.

Преимущества подпиточного воздуха

  • Подавая только 80% от общего количества выдыхаемого воздуха, создается небольшой вакуум, который захватывает более тяжелый и жирный воздух кухни.
  • Фильтры более эффективно удаляют жир.
  • В обеденной зоне гораздо меньше запаха готовки.

Подпиточный воздух задней камеры

  • Подача подпиточного воздуха через дымоход (нагнетательную камеру), идущий вниз по задней части линии готовки, имеет много преимуществ.
  • 80% отработанного воздуха проходит через линию готовки, собирая больше дыма и жира.
  • Пленум обеспечивает несгораемую заднюю стенку, которая требуется в большинстве сообществ по правилам пожарной безопасности.

Воздушный поток задней камеры

  • Пропорции 80% и 20% остаются прежними. Однако в этой системе 80% отработанного воздуха проходит непосредственно через линию готовки, улавливая еще больше дыма и жира.
  • Благодаря повышенной эффективности и встроенной огнестойкой задней стенке выхлопные системы с задними пленочными воздуховодами становятся отраслевым стандартом и фаворитом инспекторов строительных норм.

Холодный факт о приточном воздухе

Справедливая оценка того, что добавление наружного воздуха в вытяжной колпак желательно во многих отношениях: повышение эффективности, лучшая вентиляция и т. Д.Есть один серьезный недостаток — на кухню сбрасывают сырой зимний воздух!


Закаленный воздух для подпитки

Решением проблемы сверххолодного зимнего воздуха является добавление небольшой печи в канал подачи подпиточного воздуха. Нагревание воздуха только для того, чтобы выкачать его из здания, может показаться контрпродуктивным, но это решение лучше всего принимать с учетом комфорта повара! Разве обогревать воздух дешевле, чем постоянно нанимать для замены обмороженного повара? (Большинство этих печей работают только при наружной температуре ниже 32 градусов и включенных вентиляторах вытяжки.Например, в Айове в среднем 75 дней в году.)

Определение размера вентиляционной вытяжки в ресторане

  • Теперь, когда мы рассмотрели несколько распространенных типов вытяжек, нам нужно решить, система какого размера нужна заказчику.
  • По большей части, нас интересует только размер самого вытяжки, инженеры производителя предложат правильные размеры для приточных или вытяжных вентиляторов, как только мы предоставим им нашу информацию.
  • Если вытяжка предназначена для новой конструкции, подрядчику заказчика по ОВКВ должны быть предоставлены данные о номинальной мощности всех вытяжных и наддувочных вентиляторов!

Стандарты минимального размера для вашей кухни Вытяжка ресторана

Хотя строительные и противопожарные нормы и правила различаются от одного сообщества к другому, существуют некоторые стандарты.

  • Обычно считается, что длина вытяжного кожуха должна выступать за линию готовки на 6 дюймов с каждого конца.
  • Этот выступ помогает сдерживать возгорание на линии готовки.
  • Это минимальное требование. Вашему сообществу может потребоваться больший навес.

Подробнее о выборе размера вытяжки для гриля

  • После установки нижний край кухонной вытяжки-гриля должен находиться на высоте от 78 до 84 дюймов над чистым полом.
  • Менее 78 дюймов и недостаточно места для работы под капотом.
  • Более 84 дюймов и скорость выхлопа возле линии готовки недостаточна для втягивания жира и дыма в вытяжку.

Глубина вытяжки вашего ресторана

  • Глубина вентиляционного колпака (спереди назад) может быть изменена в соответствии с потребностями клиента.
  • Как и длина, глубина должна быть на 6–12 дюймов глубже линии готовки.
  • Большинство вытяжных колпаков имеют глубину 48 или 54 дюйма. Более глубокий кожух используется при наличии парогенерирующего оборудования. Дополнительная глубина позволяет улавливать пар, так как это оборудование имеет тенденцию открываться спереди.

Высота, необходимая для вентиляционной вытяжки

  • По сравнению с длиной и глубиной высота на самом деле довольно стандартна.
  • Вытяжные кожухи и кожухи полок должны иметь высоту не менее 24 дюймов в вытяжном отсеке для надлежащего удержания отработанного воздуха, содержащего дым и жир.

Определение размеров вытяжных и подпиточных (приточных) вентиляторов

  • В каталоге Rapids указаны сравнимые длины кожухов и рекомендованные номинальные размеры вентиляторов.
  • Помните, что это предложения! Производитель должен предоставить вытяжку желаемого размера, а также чертеж и описание линии приготовления.
  • Инженеры производителя подтвердят необходимые размеры вентилятора.

Необходимые и дополнительные аксессуары для вентиляции кухни вашего ресторана

  • Для систем вентиляции доступно множество аксессуаров: системы пожаротушения, бордюры для вентиляторов, регуляторы газовых клапанов, регуляторы скорости вращения вентиляторов и многое другое.
  • То, что может быть дополнительным аксессуаром в одном районе, может потребоваться в другом. Опять же, заказчик должен определить, что требует его местный кодекс.

Противопожарная система (система Ansul)

  • Во многом как спринклерная система необходима для обеденной зоны, так и спринклерная система необходима над линией готовки.
  • Эти системы могут быть предварительно смонтированы на заводе или приобретены и установлены местным подрядчиком.
  • Если система должна быть установлена ​​на заводе, им должен быть предоставлен чертеж линии готовки с размерами.
  • Системы пожаротушения отличаются друг от друга, и цена должна указываться индивидуально.

Общие компоненты пожаротушения

Кроме видимых форсунок под капотом, в системах пожаротушения обычно есть:

  • Запорный газовый клапан.
  • Противопожарные завесы, закрывающие воздуховоды.
  • Химическая упаковка огнегасящего материала.
  • Аварийные выключатели с ручным включением.

Бордюры на крышу

  • Бордюр на крыше — это небольшой прямоугольный бордюр, в котором установлен вытяжной вентилятор.Назначение бордюра — удерживать жир, который проходит через фильтры вытяжного кожуха и затем удаляется вентилятором.
  • Бордюр необходимо периодически очищать во избежание опасности возгорания.
  • Бордюры требуются кодексом во всех сообществах.

Регуляторы скорости вентилятора в системе вентиляции вашего ресторана

  • В некоторых случаях в вентиляционной системе может быть установлен двухпозиционный регулятор скорости.
  • Обычно регуляторы скорости можно найти в системах, которые имеют продолжительные периоды времени, когда оборудование для производства смазки не используется, но используется другое оборудование для производства тепла или пара.

Боковые шторы на вытяжке ресторана

  • Ранее мы узнали, что на конце вытяжного кожуха должен быть выступ 6 дюймов по сравнению с длиной линии готовки.
  • Если это физически невозможно, в некоторых сообществах разрешается установка стальных панелей (занавесок) от вытяжки до пола на концах вытяжки в качестве решения по локализации пожара.

Варианты освещения на вытяжке ресторана

Все вытяжки поставляются с лампами накаливания, но количество светильников может не удовлетворить потребности клиентов.Перед началом производства в новый капюшон можно установить дополнительные фары.

  • При таком большом количестве переменных бывает сложно убедиться, что вы охватили все основы. Компания Rapids разработала регистрационную карточку системы вентиляции, чтобы облегчить размещение заказа.
  • Поскольку вентиляционные системы не подлежат возврату, необходимо, чтобы покупатель подписался в нашем контрольном списке, чертежах производителя и любых заказах на изменение, которые могут произойти в процессе.
  • Для производства большинства вентиляционных систем требуется от 3 до 5 недель на заводе после возврата подписанных чертежей! Обратите внимание на все шаги, необходимые для оформления заказа!
  • Когда клиент впервые спрашивает о вытяжном шкафу, Rapids использует контрольный лист, чтобы убедиться, что мы задаем все необходимые вопросы.
  • Отпускной лист затем используется как запрос предложения производителю.
  • После того, как предложение заполнено производителем, оно отправляется клиенту по факсу или почте на подпись.Мы не можем продолжить работу без подписанной копии листа.
  • Через несколько дней после принятия предложения производитель пришлет чертеж предлагаемой вентиляционной системы. Это последняя проверка на соответствие. НА ЧЕРТЕЖЕ ДОЛЖЕН ПОДПИСАТЬСЯ КЛИЕНТ, а не продавец!
  • После подписания и получения производителем и первоначального контрольного листа, и чертежа производителя, начинается заводское производство.
  • Это важные шаги, которые мы не можем пропустить, чтобы гарантировать покупателю, что он получает именно то, что заказал.

Сводка

Вентиляционные системы:

  • Удаление дыма, жира, тепла и пара
  • Помощь в борьбе с возгоранием на кухне
  • Создание более здоровой кухонной среды

Вентиляционные системы бывают двух основных типов:

  • Вентиляционные системы бывают двух основных типов:
  • Выхлоп с компенсирующим подпиточным воздухом

Только выхлопные системы:

  • Есть только один вентилятор
  • Обычно используется на кухнях, где образуется мало жира.
  • Обычное оборудование для мытья посуды для выпуска пара.

Вытяжка с подпиточным воздухом (компенсационные колпаки)

  • Поток наружного воздуха в вытяжку создает небольшой вакуум, который собирает больше жира внутри вытяжки.
  • Значительно уменьшает запахи от готовки в обеденной зоне.
  • Более эффективен, чем системы без подпиточного воздуха.

Размер вентиляционного колпака

  • Вытяжной кожух должен выступать как минимум на 6 дюймов за длину линии готовки.
  • Глубина вытяжки должна быть как минимум на 6 дюймов больше глубины линии готовки.
  • Высота от пола до нижнего края капюшона должна быть от 78 до 84 дюймов.
  • Стандартная высота вытяжного колпака составляет 24 дюйма.
  • При выборе вытяжки необходимо соблюдать местные нормы.
  • Размер вентилятора (ов) подтверждается заводскими инженерами.

Необходимые и дополнительные аксессуары:

  • Бордюры крыши.
  • Системы пожаротушения.
  • Управление двумя скоростями вентилятора.
  • Боковые шторы.
  • Светильники дополнительные
  • Местный код может сделать любой из этих вариантов требований

Процесс заказа

  • Отпускной лист Rapids должен быть подписан заказчиком.
  • Отпускной лист можно использовать для получения коммерческого предложения.
  • После размещения заказа производитель отправляет чертеж, который должен быть подписан и возвращен покупателем.Продавец не может подписаться!
  • После получения производителем и подписью Rapids, и подписанных чертежей начинается заводское производство.
  • Изготовление большинства систем вытяжных колпаков занимает от 3 до 5 недель после получения подписанных документов.

Как установить вытяжной вентилятор на кухне (шаг за шагом)

Вытяжной вентилятор — незаменимый прибор на кухне для поддержания чистоты и воздухопроницаемости кухонной атмосферы, поскольку он выделяет жир, неприятные запахи и многие другие загрязнения. дым, возникающий в результате таких действий на кухне, как приготовление пищи, жарка или жарка на гриле.

Доступны различные вытяжные вентиляторы с различными вариантами монтажа, и выбранный вами вытяжной вентилятор зависит от определенных факторов, таких как использование, рабочая площадь, площадь поверхности, высота вашей кухни и т. Д. Установка кухонного вытяжного вентилятора зависит от типа вытяжного вентилятора по вашему выбору.

Типы установки вытяжного вентилятора

Кто-то из вас предпочел бы потолочный вытяжной вентилятор, а кто-то — оконный вытяжной вентилятор. Ну, есть и другие варианты … вытяжки, системы нисходящего потока, встроенные микроволновые вытяжки и т. Д.Итак, давайте сначала разберемся, какие типы установок доступны для кухонного вытяжного вентилятора.

  • Настенные вытяжные вентиляторы устанавливаются на стене. Это отличный вариант, когда у вас нет шкафа над плитой, а кухня выходит на свободное пространство.
  • Вытяжные вентиляторы под шкафом — это вентиляторы, установленные в нижней части кухонного шкафа, прямо над плитой.
  • Потолочные вытяжные вентиляторы устанавливаются над полуостровом или островом и устанавливаются на потолке над плитой.
  • Системы с нисходящим потоком — это тип вентиляционных отверстий, которые расположены позади или рядом с плитой и обеспечивают вентиляцию кухни, всасывая воздух в канал, который проходит под полом.
  • Over The Range Микроволны со встроенными вентиляционными отверстиями предназначены для установки на вашем кухонном столе и оснащены встроенной системой вентиляции, которая рециркулирует воздух из варочной панели.

Связано: 10 лучших вытяжных вентиляторов для кухни

Установки вытяжных вентиляторов с вентиляцией или без вентиляции

Установки вытяжных вентиляторов на кухне могут быть двух типов: вентилируемые и невентилируемые.Давайте поймем разницу между ними, прежде чем переходить к этапам установки.

1. Вытяжные вентиляторы — Эти вентиляционные отверстия прикреплены к воздуховоду, и они работают, перемещая воздух из кухни на улицу. Эти типы вытяжных вентиляторов всегда предпочтительнее, поскольку они удаляют пар, масло, запах, тепло, дым из вашей кухни и улучшают качество воздуха в помещении.

Вентилируемые вентиляторы помогают избавиться от жира и других вредных или раздражающих частиц, которые в противном случае накапливаются на кухонных стенах или шкафах.Если на вашей кухне нет воздуховодов, установка вытяжного вентилятора будет сложным и дорогостоящим вариантом.

Для монтажа под шкафом или настенного монтажа воздуховод должен проходить за кухонным шкафом или через него к внешней стене, а если вы хотите установить вытяжной вентилятор на потолке, ваш воздуховод должен проходить над потолком в сторону улицы.

2. Вытяжные вентиляторы без вентиляции — Вытяжные вентиляторы без вентиляции являются бесканальными, поскольку они имеют вентилятор без воздуховода. Они рециркулируют воздух на кухню и фильтруют некоторое количество жира и запахов из воздуха.Но вытяжной вентилятор такого типа не поможет удалить влагу и тепло с вашей кухни.

Бесканальный вытяжной вентилятор можно установить в любом месте на кухне, и расположение плиты или шкафа в этом случае не имеет значения. На случай, если вы остановитесь временно, невентилируемые вытяжные вентиляторы предлагают практичный и менее дорогой выбор… а также потребляют меньше энергии.

Как установить вытяжной вентилятор с вытяжным каналом

Ниже приведены шаги по установке вытяжного вентилятора с вытяжным каналом.

Шаг 1 : Планирование вытяжного отверстия — Вам необходимо найти путь для формы воздуховода внутри кухни, ведущей вверх через чердак или за пределы кухни.Вырежьте отверстие между балками, где будет проходить воздуховод. Протолкните кончик пилы по гипсокартону через потолок, чтобы проделать отверстие на чердаке или в подвале.

Шаг 2. Вставьте воздуховод — Прижмите воздуховод к месту, куда вы вставили пилу, нарисуйте круг по краю воздуховода и отметьте шкафы, чтобы вырезать отверстия для воздуховода. Используя гипсокартон, вырежьте этот круг, чтобы вставить вентиляционную трубу в отверстие.

Шаг 3. Присоединение колена воздуховода — После того, как вы прорежете отверстие, прикрепите все воздуховоды, переместите отвес на чердаке так, чтобы он упал прямо в середину трубы, идущей из кухни.На кухне прикрепите около 4-дюймового колена к выпускному отверстию, которое вы разрезали, и закрепите шов с помощью алюминиевой клейкой ленты.

Шаг 4: Установите вытяжной вентилятор — Присоедините переходную трубу воздуховода к вытяжному вентилятору. При этом убедитесь, что заслонка клапана работает свободно. Поднимите вытяжной вентилятор или вытяжку на место, которое вы хотите установить, и прикрепите к стене.

Шаг 5: Присоедините соединительный канал — Последний шаг — прикрепить соединительный канал к настенной крышке, а затем вставить крышку через внешнее отверстие в стене.Можно добавить резиновую прокладку и заклеить края силиконом.

Как установить вытяжной вентилятор без воздуховода

Ниже приведены шаги по установке вытяжного вентилятора без воздуховода.

Шаг 1: Узнайте Space — Вытяжные вентиляторы без воздуховода универсальны и могут быть установлены в любом месте на кухне. Итак, найдите подходящую точку пространства, где вы хотите установить вентилятор.

Шаг 2. Проверьте размеры — Проверьте размер вытяжного вентилятора и найдите необходимое пространство для установки вытяжного вентилятора, например высоту, размер и необходимое пространство.

Шаг 3: Установите вытяжной вентилятор — На вытяжке будет инструкция по установке его в нужном месте. Следуйте пошаговым инструкциям по установке, написанным на вашей вентиляционной системе.

Шаг 4: Прикрепите шпильки — Наконец, вам понадобится инструмент для поиска шпилек, чтобы прикрепить вытяжной вентилятор к шпилькам.

Советы по установке вытяжного вентилятора на кухне

1. Убедитесь, что вытяжной вентилятор на кухне установлен на подходящей высоте. Вы можете установить его на высоте от 24 до 30 дюймов над плитой или немного выше, если ваш рост не превышает 36 дюймов.

2. Бесконтактные вентиляторы универсальны и просты в установке, но канальные вентиляторы требуют осторожной установки, поэтому лучше обратиться за помощью к специалисту.

3. Направьте вытяжной вентилятор по кратчайшему и желательно прямому пути на улицу для эффективной работы… вы получите хороший воздушный поток и наименьшее количество отложений жира.

4. Следите за тем, чтобы общая длина воздуховода не превышала пропускную способность вытяжного вентилятора.

5. Соберите все необходимые инструменты, включая удлинитель, лобзик, рулетку, ножницы для жести, нож, пистолет для герметика, дрель, пылезащитную маску и т. Д.перед тем, как начать установку.

6. Если вы заменяете старый вытяжной вентилятор на новый, убедитесь, что ваш новый блок помещается в имеющееся отверстие и его можно подключить к существующему вытяжному каналу.

Заключение

Установка кухонного вытяжного вентилятора — не сложная работа, но вы должны быть осторожны, так как размеры, размер воздуховода и соединения должны быть хорошо изучены. Монтаж нового вытяжного вентилятора всегда проще, поскольку вы можете выбрать любой тип вытяжного вентилятора и варианты монтажа, но это займет немного времени, чем замена существующего вытяжного вентилятора.

Но убедитесь, что вы не пропустите ни одного шага, так как это приведет к снижению эффективности работы ваших вентиляционных систем.

Также читайте:

Нравится то, что вы читаете?

Подпишитесь на нашу рассылку новостей ниже.

Проверка кухонной вытяжки — InterNACHI®

Ник Громицко, CMI® и Бен Громицко

Домашние инспекторы должны знать, как проверять вытяжную систему кухни. Независимо от того, какая система вентиляции установлена ​​для остальной части дома, на кухне следует установить вытяжной вентилятор для отвода влаги и запахов, связанных с приготовлением пищи. Вытяжной вентилятор обычно устанавливается в вытяжке или шкафу или на стене над кухонной плитой. Локальный вытяжной вентилятор периодического действия на кухне должен снизить уровень загрязнения и влажности на кухне. Лучшая минимальная практика для местного прерывистого вытяжного вентилятора на кухне состоит в том, чтобы вытяжной вентилятор выводился за пределы дома, а не на чердак.

Рециркуляционные вентиляторы, которые всасывают воздух через фильтр и выпускают его обратно в комнату, недопустимы. Открывающиеся окна — хорошая особенность, но не следует полагаться на них для постоянной вентиляции.Следует выбирать вытяжные вентиляторы с рейтингом

ENERGY STAR, которые имеют низкий уровень шума, низкое энергопотребление и, в некоторых случаях, несколько скоростей для точечной вытяжки и непрерывной вентиляции.

Хотя одноточечный вытяжной вентилятор, такой как кухонный вентилятор, можно использовать для обеспечения необходимой вентиляции всего дома, эта стратегия не рекомендуется.


Кухонные вытяжные вентиляторы могут быть установлены подрядчиком HVAC или установщиком кухонного оборудования, если они являются частью этой системы.

Для выполнения местных требований к вытяжному воздуху в соответствии с современными строительными стандартами кухонные вентиляторы могут работать с перерывами (с контролем людей) или непрерывно.Кухонные вентиляторы, работающие с перебоями, должны иметь скорость потока 100 кубических футов в минуту или более, а вентиляторы непрерывного действия должны иметь скорость потока 25 кубических футов в минуту. Если вентилятор настроен на непрерывную работу и скорость потока менее 400 кубических футов в минуту, уровень шума не должен превышать 3 сона. Вытяжные вентиляторы, работающие со скоростью более 400 кубических футов в минуту, должны быть оснащены системами подпиточного воздуха, которые будут автоматически запускаться и работать одновременно с вытяжной системой и подавать подпиточный воздух со скоростью, эквивалентной вытяжному воздуху.

Вытяжки без воздуховодов

В перечисленных и маркированных вытяжках без воздуховодов может быть разрешена рециркуляция, но только там, где они установлены в соответствии с инструкциями производителя по установке, и если механическая или естественная вентиляция предусмотрена иным образом в соответствии с требованиями к потоку воздуха .

Размер

Для непрерывной скорости ≥ 5 ACH (воздухообмена в час) ENERGY STAR рекомендует вентилятор, который обеспечивает более 5 ACH для втягивания необходимого количества воздуха. Для кратковременной скорости ≥ 100 кубических футов в минуту ENERGY STAR рекомендует вентилятор с номинальной мощностью от 150 до 200 кубических футов в минуту. Вентиляторы с рейтингом ENERGY STAR энергоэффективны и обладают низким уровнем шума.

Расположение вентилятора

Вентилятор должен быть установлен в вытяжке, шкафу над плитой или на стене над плитой.При установке следует соблюдать инструкции производителя. Вентилятор может быть встроен в микроволновую печь, установленную в шкафу над плитой. В потолке может быть отверстие для вентилятора или вытяжного канала. Он не должен быть шире, чем необходимо для вентилятора или воздуховода. В отверстии необходимо следить за воздушным уплотнением, например, герметиком или аэрозольной пеной. Вытяжной воздуховод должен быть соединен с вентиляторным коробом с помощью механических креплений, металлической ленты и / или мастики, а не обычной изолентой на тканевой основе.

Вентиляция

Вытяжной вентилятор на кухне должен вытягиваться непосредственно наружу, а не на чердак, в подполье или в пространство между этажами. Воздуховод должен быть ровным и прямым, с минимальным количеством изгибов. В инструкциях по установке вентилятора должен быть указан диаметр воздуховода; Воздуховоды малого диаметра могут задерживать жир, создавая опасность пожара. Воздуховод должен быть металлическим, а все швы должны быть скреплены и заделаны, желательно мастикой. Он должен быть проложен так, чтобы он не мешал другим воздуховодам и оборудованию на чердаке, и следует позаботиться о том, чтобы он не помялся или не раздавился во время или после установки.

Это из IRC 2009:

РАЗДЕЛ M1503
ДИАПАЗОН ВЫТЯЖКИ

M1503. 1 Общие. Вытяжки должны выводиться наружу через одностенный воздуховод. Канал, обслуживающий вытяжку, должен иметь гладкую внутреннюю поверхность, быть воздухонепроницаемым и иметь обратный клапан. Воздуховоды, обслуживающие вытяжные шкафы, не должны заканчиваться на чердаке, в подвесном пространстве или в помещениях внутри здания.

Исключение: Если они установлены в соответствии с инструкциями производителя по установке, и если механическая или естественная вентиляция предусмотрена иным образом, перечисленные и промаркированные бесканальные вытяжки не должны выпускаться наружу.

Мастика

Все вытяжные каналы на кухне должны быть герметичными, закрепленными и загерметизированными. Воздуховоды должны быть герметизированы канальной мастикой и / или металлической лентой, соответствующей требованиям UL-181, UL-181A или 181B лаборатории Underwriters, или системами аэрозольных герметиков, соответствующими требованиям UL 723 (CEC 2005). Не следует использовать обычную клейкую ленту на тканевой основе, поскольку она может быстро высохнуть и выйти из строя. В системах воздуховодов не следует использовать клейкую ленту на тканевой основе независимо от обозначения UL, если она не устанавливается в сочетании с мастикой и зажимами.Вверху: мастика (густое липкое вещество) наносится на швы и стыки воздуховода. (Источник фото: Habitat for Humanity, Лейкленд, Флорида)

Материал воздуховода

За некоторыми исключениями, одностенные воздуховоды, обслуживающие вытяжки, должны быть изготовлены из оцинкованной стали, меди или нержавеющей стали.

Расположение наружных вентиляционных отверстий

Выходные вентиляционные отверстия вытяжного воздуховода снаружи дома должны располагаться на расстоянии не менее 10 футов от любого воздухозаборника.Наружное окончание должно быть закрыто жалюзи, экраном или решеткой. Отработанный воздух не следует направлять на дорожку. Канал вытяжки должен иметь гладкую внутреннюю отделку, быть герметичным и иметь обратный клапан (2009 IRC M1503). Если вентилятор встроен в микроволновую печь, установленную над плитой, его следует устанавливать в соответствии с инструкциями производителя и разделом M1504 IRC от 2009 года. Вытяжные колпаки, устанавливаемые над домашними бройлерами с открытым верхом, должны устанавливаться с минимальным зазором над варочной панелью в 24 дюйма, при этом вытяжка должна расширять всю ширину и глубину варочной панели и соответствовать другим требованиям 2009 IRC M1505.

Осмотр

Осмотрите вентилятор и установку в воздуховоде, а также проверьте работоспособность вентилятора и расход воздуха.

Также:

  • Убедитесь, что вентилятор выходит наружу, а не на чердак.
  • Убедитесь, что он настроен на выпуск, а не на рециркуляцию.
  • Убедитесь, что любые заслонки на внешнем конце могут свободно открываться.
  • Убедитесь, что все отверстия, прорезанные в потолке для вентилятора или вытяжного канала, герметичны, а вытяжной канал герметичен по отношению к вентилятору с помощью как механических креплений, так и мастики для гибкого воздуховода или герметика или аэрозольной пены для жесткого воздуховод.

Выхлоп вентилятора снаружи: хороший.

Выхлопной канал не уплотнен: плохо.

Выхлопной канал заделан мастикой: хорошо.

CFM недостаточно: плохо.

Воздуховод без механического крепления: плохо.

Изолированный воздуховод, герметизированный мастикой : g ood.

Отверстие воздуховода загерметизировано мастикой и сеткой: хорошо.

Вентиляция Открытой Кухни Барбекю Остров | Газоотводные панели

За последние несколько лет кухни на открытом воздухе и острова для барбекю, изготовленные на заказ, стали неотъемлемой частью обеденной атмосферы на открытом воздухе / на заднем дворе. Неудивительно, что острова барбекю предлагают невероятную возможность перенести обед в помещении на патио на заднем дворе и насладиться элегантным и прекрасным временем с семьей и друзьями на открытом воздухе. Однако, хотя кухни на открытом воздухе могут предложить прекрасную возможность провести время с близкими, они также могут стать опасными сооружениями на вашем заднем дворе без надлежащего воздушного потока или вентиляции.

Структура уличной кухни ничем не отличается от любой другой среды или конструкции, в которой используется газовое оборудование. Его просто необходимо проветривать, потому что без надлежащего воздушного потока захваченные газы могут вызвать взрыв, который часто может привести к ужасным травмам или даже смерти. За последние несколько лет BBQGrills.com и другие розничные продавцы островов для барбекю и уличных кухонь заметили тревожную тенденцию к несчастным случаям, связанным с безопасностью, из-за неправильно построенных островов для барбекю.В любом случае эти аварии можно было предотвратить с помощью простой вентиляции.

По своей природе газообразный пропан тяжелее кислорода, что делает его более склонным к накоплению в местах, где нет воздушного потока. Природный газ, хотя и легче кислорода, также может накапливаться. Эти типы газов могут и будут собираться в замкнутых пространствах, поэтому крайне важно правильно вентилировать кухню на открытом воздухе, чтобы эти газы могли уйти. К сожалению, в настоящее время нет конкретных правил, касающихся вентиляции при строительстве летней кухни.Кошмарный сценарий создается, когда вы объединяете барбекю, которым пренебрегли, скопление лишнего мусора, жира и обугленных частиц пищи с конструкцией кухни на открытом воздухе, которая не вентилируется. Если мусор загорится, а под барбекю скопился газ, вы можете представить себе катастрофические сценарии, которые могут иметь место.

Многие подрядчики просто не подозревают о необходимости вентиляции уличных барбекю-кухонь. Многие бренды в нашей отрасли считают, что необходимо что-то предпринять, чтобы предотвратить подобные несчастные случаи и попытаться снизить количество несчастных случаев, связанных с невентилируемыми уличными кухнями.Именно тогда вентиляционная панель была представлена ​​как часть нашей расширенной линейки продуктов.

Что такое наружная кухонная газовая вентиляционная панель?

Вентиляционные панели острова барбекю изготовлены из нержавеющей стали марки 304 для предотвращения ржавчины и очень просты в установке. Самая важная вещь при установке газовых вентиляционных панелей на уличную кухню — это продумать размещение. В таких компаниях, как Bull BBQ, мы размещаем несколько вентиляционных отверстий на наших уличных кухнях, чтобы создать поперечный поток воздуха.Практическое правило — размещать вентиляционную панель каждые 6 футов в открытом кухонном пространстве и просто помнить, что слишком много вентиляционных отверстий — это не плохо. В зависимости от дизайна вашей летней кухни это может быть набор вентиляционных отверстий с каждой стороны или набор с одной стороны в сочетании с набором на задней стороне конструкции. Каждая сторона, на которой расположены вентиляционные отверстия, будет иметь вентиляционные отверстия в верхней и нижней части этой стороны. То же самое относится и к другой стороне, предназначенной для вентиляции. При правильной установке это создает достаточный воздушный поток, чтобы газ безопасно выходил из конструкции, а не собирался.

Преимущества вентиляционных панелей для барбекю на острове

Вентиляционные панели BBQ Island делают гораздо больше, чем просто регулируют поток газа внутри вашей летней кухни, они значительно помогают с помощью воздушного потока в целом. Например, предположим, что ваш проект летней кухни находится рядом с пляжем или прибрежным климатом. Соленая атмосфера этой среды в течение длительного периода времени может скапливаться внутри вашего шкафа для барбекю и вызывать ржавчину и может существенно разрушить структуру в целом.С вентиляционными отверстиями для барбекю этот воздух больше не будет задерживаться внутри шкафа, а вместо этого будет постоянно проходить через конструкцию, предотвращая любую вероятность того, что атмосфера может разрушить конструкцию.

Я не фанат того, как «выглядят» вентиляционные отверстия, разве что-то еще?

На BBQGrills. com нас часто спрашивают об этом, и это вполне понятно. Хотя газовые вентиляционные панели, возможно, не самая красивая вещь для вашей летней кухни или острова для барбекю, на самом деле они безопасны.Если вы ищете что-то, что поможет упростить внешний вид вашей летней кухни, мы бы порекомендовали включить уличное кухонное хранилище с вентиляционными отверстиями на передней части двери и панелями ящиков, это поможет регулировать воздушный поток внутри Ваш шкаф, сохраняя при этом гладкий и чистый вид.

Лучшая часть жизни на свежем воздухе и островной индустрии барбекю — это видеть, насколько людям нравится развлекаться на заднем дворе с семьей и друзьями.На BBQGrills.com наша цель — предложить безопасную среду и структуру кухни на открытом воздухе. Безопасность ваших друзей и семьи является нашим главным приоритетом при использовании предлагаемых нами продуктов.

Кухонные вытяжные вентиляторы | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык взят и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации.Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Полевой контрольный список национального оценщика

Система отопления, вентиляции, кондиционирования воздуха (HVAC).
7. Механическая система вентиляции всего дома.
7.4 Системный вентилятор с номинальной мощностью ≤ 3 сона в случае прерывистой работы и ≤ 1 сон в случае непрерывной работы или исключен. 44

8. Местная механическая вытяжка — на каждой кухне и в ванной установлена ​​система, которая выводит воздух прямо на улицу и соответствует одному из следующих стандартов воздушного потока и уровня звука, установленных Рейтером: 42, 48

Контрольный список национального оценщика: местный механический выхлоп. (Источник: ENERGY STAR Certified Homes, версия (Rev.09))

Сноска 42) Расход воздуха для вентиляции всего дома и местные потоки вытяжного воздуха должны определяться и документироваться оценщиком с использованием той же версии ANSI / RESNET / ICC Std. 380, который использует RESNET для присвоения ей рейтингов.

Сноска 44) Вентиляторы для механической вентиляции всего дома должны иметь класс шума не ниже скорости воздушного потока, указанной в пункте 2.3 Национального отчета по проектированию систем отопления, вентиляции и кондиционирования воздуха. К вентиляторам, на которые не распространяется это требование, относятся вентиляторы кондиционеров HVAC, выносные вентиляторы и вентиляторы прерывистого действия номиналом ≥ 400 кубических футов в минуту.Чтобы рассматривать это исключение, выносной вентилятор должен быть установлен вне жилых помещений, ванных комнат, туалетов и коридоров, и между вентилятором и приточной решеткой должен быть воздуховод размером ≥ 4 фута. Согласно ASHRAE 62.2-2010, жилые помещения предназначены для постоянного проживания людей; такое пространство обычно включает области, используемые для проживания, сна, столовой и приготовления пищи, но обычно не включает ванные комнаты, туалеты, коридоры, складские помещения, туалеты или подсобные помещения.

Сноска 48) Местные механические вытяжные вентиляторы непрерывного действия для ванной комнаты должны иметь уровень шума не ниже скорости воздушного потока, указанной в п. 8.2. Рекомендуется, но не обязательно, производить местные механические вытяжные вентиляторы в ванной с прерывистым режимом работы и как с прерывистым, так и непрерывным режимом работы по шуму не ниже скорости воздушного потока, указанной в пунктах 8.1 и 8.2. Согласно ASHRAE 62.2-2010, вытяжная система — это один или несколько вентиляторов, которые удаляют воздух из здания, вызывая попадание наружного воздуха через вентиляционные отверстия или обычные пути утечки через ограждающую конструкцию здания (например, вытяжные вентиляторы ванны, вытяжки, сушилки для одежды). . Согласно ASHRAE 62.2-2010, ванная комната — это любое помещение, в котором есть ванна, душ, спа или аналогичный источник влаги.

Сноска 49) Механическая система прерывистого выхлопа, если она предусмотрена, должна быть спроектирована для работы по мере необходимости пассажира. Устройства управления не должны препятствовать управлению пассажирами в неустойчивых системах.

Сноска 50) Объем кухни должен быть определен путем рисования наименьшего возможного прямоугольника на плане этажа, который охватывает все шкафы, кладовые, острова, полуострова, плиты / духовки и вытяжной вентилятор кухни, и умножения на среднюю высоту потолка для этой области. .Кроме того, постоянная скорость вытяжки из кухни должна составлять ≥ 25 кубических футов в минуту, согласно таблице IRC M1507.3 2009 года, независимо от скорости, рассчитанной с использованием объема кухни. Объем шкафа входит в объем кухни.

Footnote 51) Для домов, разрешенных до 01.01.2014: Дома могут быть сертифицированы без соблюдения этого пункта, чтобы предоставить партнерам дополнительное время для интеграции этой функции в свои дома.
Для домов, разрешенных на 01.01.2014 или после этой даты: Дома должны соответствовать этому пункту.В качестве альтернативы для кухонных вытяжных вентиляторов разрешается использовать предписанные требования к размерам воздуховодов, приведенные в таблице 5.3 стандарта ASHRAE 62.2-2010 / 2013/2016, исходя из номинального воздушного потока вентилятора при 0,25 IWC. Если номинальный воздушный поток неизвестен, следует использовать гладкий воздуховод диаметром ≥ 6 дюймов с переходом от прямоугольного к круглому при необходимости. Руководство по оказанию помощи партнерам с этими альтернативами доступно на сайте energystar.gov/newhomesresources. В качестве альтернативы пункту 8.1 домам разрешается использовать непрерывную вытяжку из кухни 25 кубических футов в минуту в соответствии с таблицей M1507 IRC 2009 года.3, если они а) сертифицированы PHIUS + или PHI, или б) обеспечивают как вентиляцию всего дома, так и местную механическую вытяжку кухни с использованием сбалансированной системы и имеют подтвержденный Рейтером уровень инфильтрации всего здания ≤ 0,05 куб. . площади вольера, и подтвержденный Рейтером коэффициент разделения жилых единиц ≤ 0,30 CFM50 на кв. фут. площади вложения, если в здании присутствует несколько жилых единиц. «Площадь ограждения» определяется как площадь поверхностей, ограничивающих объем, в котором давление / давление сбрасывается во время испытания.

Сноска 52) Все кухонные вытяжные вентиляторы с прерывистым режимом работы должны иметь мощность не менее 100 кубических футов в минуту. Кроме того, если вентилятор не является частью вытяжной вытяжки или комбинации вытяжки с прибором (т. Е. Если вентилятор не интегрирован в кухонную плиту), то он также должен иметь мощность ≥ 5 ACH в зависимости от кухни. объем.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Дом для дома с нулевым потреблением энергии (версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 1, пункт 6) Сертифицировано EPA Indoor airPLUS

Международный кодекс энергосбережения (IECC), 2009 г.

Раздел 403.5 Механическая вентиляция (обязательная). На всех воздухозаборниках и вытяжках наружного воздуха устанавливаются автоматические или гравитационные заслонки.

2012, 2015 и 2018 IECC

Раздел R403.5 (R403.6 в IECC 2015 и 2018) Механическая вентиляция должна соответствовать требованиям Международного жилищного кодекса или Международного механического кодекса. На всех воздухозаборниках и вытяжках наружного воздуха устанавливаются автоматические или гравитационные заслонки. Таблица R403.5.1 (R403.6.1 в IECC 2015 и 2018) Эффективность вентилятора системы механической вентиляции для вытяжного шкафа и линейных вентиляторов должна составлять не менее 2,8 кубических футов в минуту / ватт.

Модернизация: 2009, 2012, 2015, 2018 и 2021 годы IECC

Раздел R101.4,3 (в 2009 и 2012 годах). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Глава 5 (в 2015, 2018, 2020). Положения данной главы должны регулировать изменение, ремонт, добавление и изменение занятости существующих зданий и сооружений.

Международный жилищный код (IRC), 2009 г.

Раздел M1507.3 Скорость вентиляции. Производительность кухонных вентиляторов должна составлять 100 куб. Футов в минуту с перерывами или 25 куб.

2012 IRC

M1503 Вытяжки должны выводиться наружу через металлический канал из оцинкованной стали, нержавеющей стали или меди; с гладкой внутренней поверхностью, воздухонепроницаемой и оснащенной обратным клапаном тяги. Воздуховод должен быть независимым от других вытяжных систем и не должен заканчиваться на чердаке, в подвале или другом внутреннем пространстве.Вытяжные вентиляторы, способные выпускать ≥ 400 кубических футов в минуту, должны механически или естественным образом снабжаться подпиточным воздухом в количестве, равном расходу отработанного воздуха. Система подпиточного воздуха должна иметь заслонку с гравитационным или электрическим приводом, которая автоматически открывается при работе системы и доступна для осмотра.

M1504 Микроволны, устанавливаемые над прибором для приготовления пищи, включенным в перечень и маркированным, должны соответствовать условиям перечня и маркировки микроволновой печи, а также инструкциям производителя по установке.Микроволновая печь также должна соответствовать стандарту UL 923.

.

M1505 Бройлеры с открытым верхом должны иметь мин. Металлический вытяжной колпак 28 калибра с зазором ¼ дюйма между колпаком и нижней стороной из горючего материала или шкафов. Вытяжка должна быть не меньше ширины жаровни, распространяться по всему помещению, выводить наружу и быть оборудована обратным клапаном тяги.

M1506 Вытяжное отверстие должно заканчиваться на расстоянии не менее 3 футов от границ участка, 3 фута от действующих и неработающих отверстий в здании и 10 футов от механических воздухозаборников, за исключением тех случаев, когда отверстие расположено на 3 фута выше воздухозаборника.

M1507 Система механической вентиляции всего дома должна состоять из одного или нескольких приточных или вытяжных вентиляторов или комбинации таких и связанных с ними воздуховодов и органов управления. В качестве такой системы разрешается использовать местные вытяжные или приточные вентиляторы. Воздуховоды наружного воздуха, подключенные к обратной стороне воздухоподготовителя, должны рассматриваться как обеспечивающие приточную вентиляцию. Система механической вентиляции всего птичника должна быть снабжена элементами управления, позволяющими управлять вручную.

Система механической вентиляции всего дома должна обеспечивать поступление наружного воздуха со скоростью, эквивалентной минимальной скорости, указанной в таблицах M1507.3.3 (1) и M1507.3.3 (2), которые основаны на площади дома.

Местная скорость вытяжки (согласно Таблице M1507.4) Кухонные вентиляторы должны иметь скорость вытяжки 100 кубических футов в минуту при периодической работе или 25 кубических футов в минуту при постоянной работе.

2015 IRC

То же, что и 2012 год. Длина и диаметр воздуховода указаны в таблице M1506.2 и основаны на скорости потока вентилятора, которая должна соответствовать ANSIE / AMCA 210-ANSIE / ASHRAE 51.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, обновления или ремонт должны соответствовать положениям этого кодекса, без требования, чтобы неизменные части существующего здания соответствовали требованиям этого кодекса, если не указано иное. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) 62.2-2010, ASHRAE 62.2-2013 и ASHRAE 62.2-2016

ASHRAE Standard 62.2 Вентиляция для обеспечения приемлемого качества воздуха в малоэтажных жилых зданиях (доступно для покупки по ссылке выше). Стандарт устанавливает минимальные требования к системам механической и естественной вентиляции, предназначенные для обеспечения приемлемого качества воздуха в малоэтажных жилых домах.

Американский национальный институт стандартов (ANSI) / Сеть бытовых энергетических услуг (RESNET) / Международный совет по кодам (ICC) 380-2016

Стандарт испытаний на герметичность ограждающих конструкций зданий, герметичность систем распределения воздуха для обогрева и охлаждения и воздушного потока в системах механической вентиляции. Раздел 5.1 определяет процедуры измерения воздушного потока в системе механической вентиляции, включая вытяжной колпак с приводом, устройство сопротивления воздушному потоку или пассивный вытяжной колпак.

3 совета по обеспечению максимальной вентиляции на коммерческой кухне

Правильная вентиляция для любого ресторанного бизнеса является важной частью его дизайна. Поиск подходящего вентиляционного отверстия для вытяжки, а также установка правильной системы вентиляции кухни — одни из самых сложных моментов в проектировании хорошего ресторана.Ведь кухня — это сердце вашего ресторанного бизнеса.

Вам нужна помощь в обеспечении надлежащей вентиляции коммерческой кухни? Если да, читайте дальше! Вот 3 совета по обеспечению максимальной вентиляции на кухне вашего ресторана.

  1. Необходимая вентиляция

В ресторанах есть два типа вентиляции, которые необходимы для обеспечения прохлады: необходимая вентиляция и общая вентиляция. Сначала поговорим о том, что именно влечет за собой необходимая вентиляция.

Вытяжной колпак считается необходимой вентиляцией. Эта система улавливает и фильтрует все тепло, дым, дым и другие частицы воздуха, которые не нужны на кухне. Вытяжка на кухне — еще один важный компонент системы вентиляции вашей кухни. Этот компонент обычно прикрепляется к верхней части ваших духовок. Из соображений безопасности настенные вытяжки обычно лучше, чем традиционные потолочные.

Еще одним компонентом необходимой вентиляции является подпиточный воздух. Воздух за пределами ресторана постоянно выпускается на 100%, поэтому очень важно набрать достаточное количество воздуха снаружи на уровне 80%. Это подпиточный воздух — он компенсирует отработанный воздух. Без него это может вызвать негативные последствия в здании ресторана, такие как плохое качество воздуха, отвод горючих газов, сквозняков или душных помещений, а также снижение энергоэффективности.

Наконец, системы пожаротушения должны быть интегрированы с вытяжными шкафами в соответствии с вашими строительными нормами. Огонь — основная причина разрушений на кухне, поэтому для безопасности каждого человека этот тип системы считается необходимой. Чтобы предотвратить возгорание, прежде всего, все ваши вентиляционные отверстия и оборудование должны быть должным образом очищены и обслужены лицензированной компанией.

  1. Общая вентиляция

Общая вентиляция состоит из систем, в которых нет такой необходимости, как вытяжные шкафы, но они все же могут помочь, если все еще слишком жарко, чтобы справиться с ними.Подпиточный воздух обычно поступает из самых разных источников, таких как воздухозаборник на крыше или должным образом экранированные двери и окна.

Общая вентиляция может быть такой же простой, как ставни на кухонных окнах, которые ежедневно подвергаются полному солнечному свету. Это также может включать открытие дверей и окон в прохладе утра или поздно вечером. Это не только общая вентиляция, но и хорошая практика охлаждения (дополнительные советы по охлаждению см. В нашем предыдущем сообщении в блоге!).

Воздух, выходящий из вытяжных вентиляционных отверстий кухни, заменяется смесью свежего воздуха из различных источников, включая столовую, воздухозаборник на крыше или открытые двери или окна, которые должным образом защищены от проникновения насекомых и других вредителей. зоны приготовления пищи.Чтобы уменьшить жару, закройте окна кухонными ставнями, которые подвергаются полному солнечному свету. Открывать прохладным утром или поздно вечером, чтобы впустить свежий воздух.

Если на кухне все еще слишком жарко для всех, возможно, стоит подумать о добавлении вентиляторов к общей вентиляции вашего ресторана. Возможно, вам придется поэкспериментировать с размещением, чтобы найти золотую середину для лучшей циркуляции. Вентиляторы должны находиться подальше от горячих блюд и мест для приготовления, где могут рассыпаться более легкие предметы. Вспомогательные вентиляторы также не должны мешать вытяжным вентиляторам.Вы можете подумать об использовании напольного вентилятора, поставив другой вентилятор на устойчивую поверхность сверху, например на верхнюю часть холодильника. Однако и где бы вы ни решили использовать вентиляторы в своем ресторане, убедитесь, что их лезвия и системы также содержатся в чистоте и содержатся в хорошем состоянии.

  1. ОВК

Один из лучших способов обеспечить надлежащую вентиляцию во всем ресторане — это интегрировать ее с системой отопления, вентиляции и кондиционирования воздуха. В то время как кухня является сердцем ресторана, другие помещения, такие как столовая, должны оставаться прохладными и содержать воздух хорошего качества.

Центральное кондиционирование станет лучшим выбором для вашего ресторана. Почему? Потому что вы не можете использовать портативные вентиляторы или оконные кондиционеры вокруг вытяжной системы. Это приведет к вытеснению горячего жирного воздуха из-под вытяжки в столовую (не то, что кому-то хочется пахнуть!). На самом деле существует правило минимум 10 футов для вытяжки для диффузоров, размещаемых рядом с вытяжкой. Вот почему лучше всего, чтобы любая система охлаждения на кухне обслуживалась профессиональным техником.

Помните, что часть HVAC вашей коммерческой кухни работает только до тех пор, пока она должным образом очищена и поддерживается, а также работает синхронно с остальной вентиляцией. Если вам по-прежнему трудно поддерживать температуру на низком уровне, или вы обнаружили проблему, требующую вмешательства специалиста по HVAC, позвоните нашей команде. В Rep-Air Heating And Cooling мы предлагаем нашим клиентам множество вариантов, которые наилучшим образом соответствуют вашим потребностям, от отопления и охлаждения до охлаждения. Свяжитесь с нами сегодня для получения бесплатного предложения: 1-833-487-2653 или свяжитесь с @ nullrepairheatingandcooling.com и не забудьте заглянуть на наш сайт: https://repairheatingandcooling.com. Подписывайтесь на нас в Facebook и Instagram, чтобы получать бесплатные подарки!

Инструкции — Установка вытяжного вентилятора ресторана


Крышные вытяжные вентиляторы — важная часть вашей коммерческой системы вентиляции кухни. Расположенные на крыше, их часто не замечают, но выполняемая ими работа очень важна: удаление дыма, жира, запахов, влаги, горячего воздуха для улучшения качества воздуха в помещении для всего вашего объекта.И если вы хотите, чтобы ваша коммерческая кухня работала бесперебойно, важно знать, как правильно установить вытяжной вентилятор для ресторана.

Есть две основные причины, по которым вам может потребоваться установка промышленного вытяжного вентилятора для кухни. Первая причина — это замена старого вентилятора, а вторая причина — это часть новой коммерческой кухонной вытяжки, которую вы устанавливаете. Независимо от того, по какой причине вы установите новый вентилятор Upblast, чем лучше вы будете подготовлены, тем легче будет установка.Прочтите несколько советов и узнайте больше об установке вентилятора на крыше для вашей коммерческой кухонной системы вентиляции.

Как узнать, нужен ли мне новый вытяжной вентилятор?

Как и любая другая часть вашей кухонной системы вентиляции, вытяжной вентилятор вашего ресторана имеет ограниченный срок службы. Средний срок службы большинства вентиляционных систем составляет от 15 до 20 лет, даже при регулярном плановом обслуживании и хорошем уходе.

Убедившись, что ваш вытяжной вентилятор находится в хорошем рабочем состоянии, вы можете избежать распространенных проблем, вызванных плохо работающими вытяжными вентиляторами, в том числе:

• Повышение риска возгорания
• Увеличение скопления жира на вытяжном шкафу, кухонных приборах и кухонных поверхностях
• Запахи и дым в обеденных зонах и на кухне
• Некомфортно высокая температура на кухне

Некоторые причины, по которым вам может потребоваться замена вытяжного вентилятора, включают:

• Увеличение накопления большого количества жира может быть вызвано старением вытяжного вентилятора.
• Изменения в меню, которые увеличивают количество дыма и жира, могут потребовать более высокой мощности вытяжного вентилятора CFM.
• Существующий вентилятор ненадежен и требует частого обслуживания.
• Дым и запах готовки не эффективно удаляется из кухни
• Реконструкция кухни, включая новые коммерческие вытяжки, должна также включать новый вытяжной вентилятор

Если вы заменяете существующий вытяжной вентилятор в ресторане, вы можете просто заказать вентилятор точно такого же размера и типа, но иногда вы можете захотеть заменить существующий вентилятор на тот, который имеет более высокий CFM, или наоборот, если вы уменьшение размеров вашей вентиляционной системы.Независимо от того, заменяете ли вы старый изношенный вентилятор, увеличиваете ли вы вентилятор в минуту или впервые устанавливаете вытяжной вентилятор, основной коммерческий вытяжной вентилятор для кухни, который вы выбираете, всегда будет зависеть от типа и объема готовки, которую вы выполняете. а также поэтажным планом вашей кухни, включая место, где будет установлена ​​вытяжка.

Определите правильное расположение вентилятора

Некоторые вещи, которые вам нужно рассмотреть, включают размещение вытяжного вентилятора рядом с помещением, которое он будет обслуживать.Это поможет сократить длинные и перекрученные участки воздуховодов, которые могут значительно снизить скорость вращения вентилятора в минуту. Убедитесь, что выпускное отверстие вентилятора расположено на расстоянии не менее 10 футов от любых заборных отверстий, и убедитесь, что выпускное отверстие находится на высоте не менее 40 дюймов над поверхностью крыши в соответствии с NFPA 96.

Всегда консультируйтесь со специалистом

Перед установкой любого типа вытяжного вентилятора ресторана всегда консультируйтесь со специалистом. Если вы устанавливаете новый вентилятор на новом месте, перед установкой вам необходимо сначала определить расположение вытяжного кожуха и главного вытяжного канала.Независимо от того, кто выполняет эту работу, вы или профессионал, неплохо понять, как установить вытяжной вентилятор для ресторана.

Знайте о различных постановлениях, кодексах и постановлениях

Профессиональный установщик сможет помочь вам проверить местные постановления, различные строительные нормы и правила пожарной безопасности NFPA для получения полного списка требований. У вашей страховой компании также могут быть особые требования к вашей системе вентиляции и вытяжному вентилятору для кухни, поэтому обязательно проконсультируйтесь с ними.

Вам нужен бордюр на крышу?

Всегда полезно перепроверить все свои измерения, так как следующим шагом будет вырезание проема в крыше, над которым вы разместите бордюр.

Иногда люди не уверены, нужен ли им бордюр. Если вы устанавливаете вентилятор на крыше, ответ — да. Бордюр помещается над проемом в крыше, и вокруг него добавляется гидроизоляция, чтобы закрепить его на настиле крыши.

Затем вытяжной вентилятор ресторана устанавливается на бордюр и закрепляется на месте.Без бордюра на крыше ваш вентилятор не может быть должным образом закреплен на месте, и он может выйти из строя, а также повредить вашу крышу. Бордюры на крыше также обеспечивают дополнительную защиту вашему вентилятору от суровой погоды.

Меры предосторожности

Работая с профессиональным установщиком, убедитесь, что вся электрическая проводка и соединения выполнены в соответствии с местными постановлениями, строительными нормами и правилами, Национальным электротехническим кодексом и NFPA 70. Соблюдайте все местные электротехнические нормы и правила техники безопасности, а также требования, установленные Национальным законодательством. Электрический кодекс (NEC), Закон о безопасности и гигиене труда (OSHA) и Бюллетень 96 Национальной ассоциации противопожарной защиты (NFPA).

Подготовка площадки

Подготовка площадки — еще один важный первый шаг в установке вытяжного вентилятора ресторана. Даже если к вам пришел профессионал, вы можете помочь с некоторыми из следующих шагов:

• Обеспечьте достаточный зазор вокруг места установки вытяжного вентилятора ресторана
• Убедитесь, что у вас есть слив для жира, который подключен к утвержденной системе удержания жира
• Всегда соблюдайте зазор до горючих веществ
• Вытяжной вентилятор должен устанавливаться на сборном или заводском- встроенный бордюр на крыше
• Всегда отключайте питание перед установкой вентилятора на крыше

Еще несколько вещей, которые вы должны знать об установке вытяжного вентилятора в ресторане

Обращаться осторожно

Ваш коммерческий вытяжной вентилятор для кухни будет поставляться с полным набором подробных инструкций от производителя по установке вытяжного вентилятора для ресторана.При обращении с вентилятором никогда не поднимайте его за кожух вентилятора. Также не следует поднимать вентилятор так, чтобы это могло погнуть или деформировать его части. Осторожное обращение поможет предотвратить повреждение как вентилятора, так и крыши.

Вам наверняка понадобится бордюр на крышу

Если у вас его еще нет, вам нужно будет установить бордюр на крышу. Следуйте инструкциям производителя по закреплению бордюра на крыше. Если для вашей системы вентиляции требуется обратный клапан, в руководстве по установке вытяжного вентилятора вашего ресторана будет обсуждаться, как закрепить его в пределах бордюра, на дне коробки амортизатора или на опорных фланцах амортизатора, которые обычно расположены под крышей.

Электроэнергетика

Во время установки вам сначала необходимо убедиться, что ваш источник питания соответствует требованиям вашего коммерческого кухонного вытяжного вентилятора. Убедитесь, что вы всегда отключаете питание перед началом любых работ с вытяжным вентилятором или рядом с ним. Рекомендуется закрепить шнур питания, чтобы предотвратить случайный контакт с острыми предметами или инструментами. Вы также должны заблокировать и пометить размыкающий выключатель или прерыватель, чтобы предотвратить случайное включение питания.

Не допускайте контакта кабеля питания с горячими поверхностями, маслом, смазкой или любыми химическими веществами. Также убедитесь, что шнур питания не перекручен. Будьте предельно осторожны с двигателями, так как они могут стать достаточно горячими, чтобы нанести травму. Перед обслуживанием или регулировкой всегда дайте двигателю вытяжного вентилятора остыть.

Проверить крыльчатку вентилятора

Еще одна важная часть установки — убедиться, что рабочее колесо вытяжного вентилятора может свободно вращаться, и что оно не ударяется и не трется о неподвижные части вентилятора.Убедитесь, что вы делаете это при выключенном питании вентилятора и прежде чем подключать его к какому-либо источнику питания. Вы можете повернуть его вручную для подтверждения. Также всегда следует проверять каждый из креплений на затяжку.

Центровка шкивов и натяжение ремня

В зависимости от модели устанавливаемого вентилятора (ременной привод или прямой привод) вам может потребоваться выровнять или отрегулировать шкив или отрегулировать натяжение ремня нагнетательного вытяжного вентилятора. Шкивы можно легко отрегулировать, а натяжение ремня следует проверять и регулировать после первых 48 часов работы.Важно не регулировать натяжение ремней только путем изменения настройки шкива мотора.

Вместо этого вам следует выключить питание и ослабить крепеж, которым двигатель крепится к монтажной пластине. Затем вы можете сдвинуть мотор в сторону и отрегулировать натяжение ремня. Обратитесь к инструкциям производителя, прилагаемым к вашему оборудованию, для получения конкретных инструкций о том, как это сделать. Шкивы двигателя обычно регулируются путем открытия регулируемого шкива двигателя. Опять же, обратитесь к инструкциям, прилагаемым к вашему оборудованию, и всегда проверяйте силу тока двигателя после регулировки шкивов.

Вам потребуется установить жироуловитель

По закону требуется определенная форма удержания жира на крыше. В соответствии с требованиями правил пожарной безопасности NFPA 96, у всех нагнетательных вентиляторов «должен быть слив, направленный в легкодоступный и видимый резервуар для жира, не более 1 галлона. Вытяжные вентиляторы Upblast совместимы с различными системами удержания жира.

Наш стандартный смазочный бачок для вытяжного вентилятора и контейнер для смазки небольшого объема DRIPLOC, а также одноразовый жироулавливающий фильтр — все это очень экономичный выбор, который идеально подходит для легких и средних нагрузок.Для ресторанов и кухонь, производящих большие объемы жира и масла, очень популярны системы Omni Containment Grease Gutter и Roof Guardian. Обязательно регулярно проверяйте и обслуживайте жироуловитель вытяжного вентилятора.

Требуется комплект петель вытяжного вентилятора

Еще одним аксессуаром для вытяжного вентилятора, требуемым правилами пожарной безопасности NFPA 96, является комплект петель. Доступно несколько различных типов коммерческих комплектов петель для вентиляторов, но все они служат одной и той же основной цели. Они позаботятся о том, чтобы вентилятор можно было легче открывать и закрывать, добавив шарнирную функцию, подобно тому, как работает дверь.

Добавление коммерческого комплекта шарниров вентилятора к вытяжному вентилятору делает его более безопасным для всех, кто его осматривает, обслуживает или чистит, а шарнир также помогает предохранить вентилятор и крышу от повреждений при повторяющемся перемещении тяжелого вентилятора с бордюра крыши и на крышу, а затем обратно.

Большинство комплектов петель также имеют возможность блокировки, которая удерживает вентилятор открытым в определенном положении. Эта дополнительная функция безопасности предотвращает внезапное закрытие вентилятора и потенциальную травму рабочего, а также повреждение вентилятора или бордюра на крыше.Комплекты петель обычно очень просты в установке. Некоторые из них, например комплект петель для вытяжного вентилятора DRIPLOC, могут быть установлены всего за 10 минут.

Посетите наш раздел онлайн-ресурсов для получения дополнительной информации

Этот список не включает в себя все, что нужно знать о том, как установить вытяжной вентилятор для ресторана, но, безусловно, это хорошее место для начала.
