Бетонное основание под теплый пол: как избежать ненужных трат

Современные системы отопления – теплые полы

Бетонное основание под теплый пол в виде стяжки, выполняется практически под любой тип горизонтального отопления. Основным требованием устройства теплого пола, является укладка системы на ровную поверхность.

Наиболее распространенным способом выравнивания является заливка полов бетоном. Рассмотрим, структуру стяжки для теплых полов, необходимость устройства такого основания и процесс заливки.

Содержание статьи

• Необходимые понятия
  • Классификация ТП (теплых полов)
  • Этапность работ по заливке стяжек
  • Виды стяжки
• Водяные теплые полы
• Мокрая стяжка
  • Состав
  • Важные моменты при устройстве черновой стяжки
• Расчет состава бетона
• Полусухая стяжка
• Сухая стяжка
• Размер стяжки
  • Внизу
  • Весь пирог
• Калькулятор объема бетона
• Электрические полы
• Технология заливки
  • Подготовка
  • Монтаж системы
  • Финишная заливка
• Расчет состава бетона
• Заключение

Необходимые понятия

Для того чтобы разобраться, как можно использовать бетон для теплых полов, определимся с некоторыми понятиями. Нам важно различать виды систем полового отопления, уровни и назначения стяжки, и способы её устройства.

Классификация ТП (теплых полов)

На данный момент рынок предлагает несколько различных систем, монтируемых в горизонтальную плоскость пола. Некоторые используются в качестве основного отопления, некоторые лишь повышают уровень комфортного пребывания в помещении.

Отопительные системы бывают водяные и электрические. Последние различают по используемому нагревательному элементу.

К устройству предлагаются электрические горизонтальные системы отопления на основе следующих элементов:

• кабель;
• пленка;
• термомат;
• стержни.

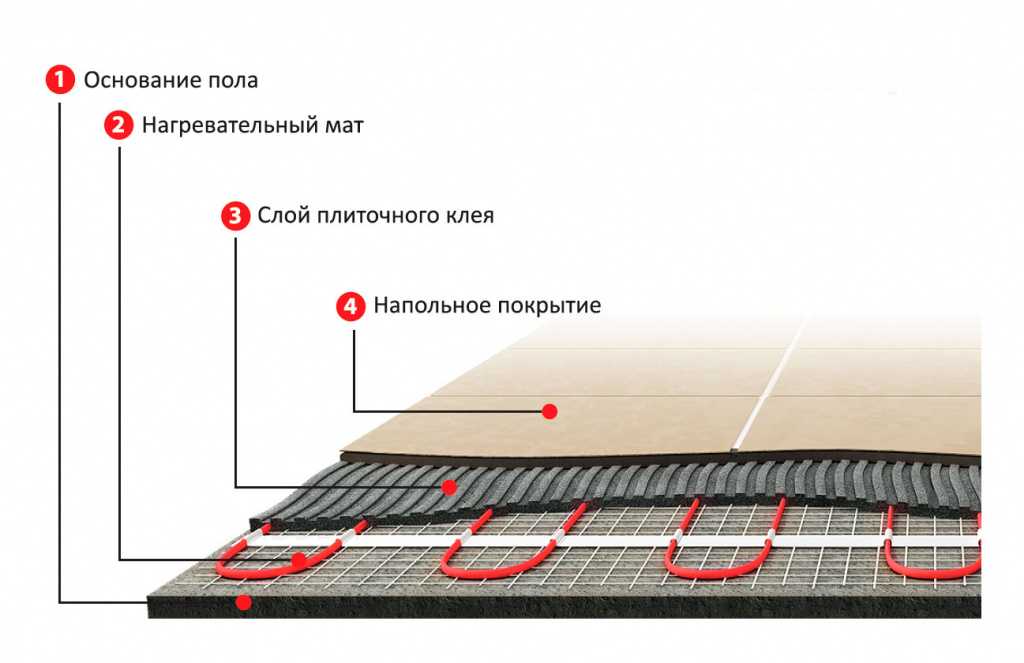

Классификация электрических теплых полов

Этапность работ по заливке стяжек

В связи с устройством горизонтальной системы отопления, стяжка делается несколько раз.

Для понимания процесса разделим заливку на 3 этапа:

1. Черновая стяжка. Наносится на предполагаемое основание для выравнивания. Выполняется при необходимости.
2. Выравнивающая стяжка, которая заливается поверх материала теплоизоляции. На этот слой непосредственно производится монтаж системы.
3. Финишная заливка. Это заливка поверх системы отопления. Устраивается при необходимости.

Виды стяжки

Кроме различных систем отопления, необходимости устройства разных уровней заливки, есть еще и другие варианты стяжки, кроме как залить пол бетонным раствором.

Применяют 3 вида стяжек при устройстве теплого пола:

• Мокрая стяжка: обычный способ заливки бетоном или цементно-песчаным раствором.
• Полусухая стяжка: выравнивание пола готовым составом, определенной степени влажности.
• Сухая: идеальный способ выровнять пол, рекомендуется лишь в качестве чернового слоя.

Водяные теплые полы

Водяная половая система отопления является одним из самых экономичных вариантов при эксплуатации, но весьма затратна и сложна в устройстве.

При её монтаже очень важно соблюдать технологию. Система заливается бетоном и исправить любой недостаток после заливки очень трудно.

Назначение стяжки для водяного пола:

• выравнивание поверхности;
• устранение дефектов, влияющих на теплоотдачу;
• формирование процесса распределения тепла;
• фиксация нагревательных элементов.

Мокрая стяжка

Бетон для водяного теплого пола – это классический вариант устройства данной системы отопления.

Преимущества такого монтажа заключаются в том, что, заливая раствор и формируя поверхность, одновременно создается:

• теплоизоляционный слой, позволяющий значительно снизить потери использования энергоносителя;
• ровная поверхность, выдерживающая значительные весовые нагрузки;
• формируется система равномерного распределения теплоэнергии.

Монтаж данной системы предполагает, что будет произведена финишная заливка теплых водяных полов бетоном.

Мокрая стяжка

Состав

При устройстве полового отопления очень важна марка бетона для теплого водяного пола и его состав. В связи с тем, что стяжка будет испытывать постоянные тепловые нагрузки, следует максимально увеличить её прочность, при этом сохранив пластичность.

Для этого рекомендуется использовать:

• не песок, а отсев с фракцией 3 – 5 мм;
• цемент М300 и выше;
• пластификаторы;
• фиброволокно.

Согласно принятым нормам для заливки в жилых помещениях, используется бетон для теплого пола марки не ниже М150, для промышленных площадей — М 300 и более.

Важные моменты при устройстве черновой стяжки

По итогам черновой заливки, полученная поверхность должна отвечать следующим требованиям:

• Углы пола и стен должны находиться строго под углом 90
  0 — для правильного прилегания теплоизолятора и демпферной ленты.
• Сектор одного отопительного контура не должен иметь впадины или выпуклости более 5 мм.

После того, как черновой пол высохнет, его необходимо очистить от грязи и пыли, обработать грунтовкой. Стены следует выровнять и отшпаклевать. Когда поверхности пола и стен готовы, на пол укладывается слой теплоизоляции, закрывается отражающей пленкой, периметр проклеивается демпферной лентой.

Перед укладкой труб водяного пола, следует начертить на плане помещения схему раскладки труб и расположения всех элементов управления и контроля. После того, как трубы уложили, будет необходимо обеспечить безопасное передвижение по полу, для чего лучше установить мостики из досок или щитов.

Бетонные водяные теплые полы: схемы укладки труб

Расчет состава бетона

Нужно получить:

Объем бетона, м³м3 Необходимо указать объем бетона, который вы хотите получить.

М100 (В7,5)М150 (В10)М200 (В15)М250 (В20)М300 (В22.5)М350 (В25)М400 (В30)М450 (В35)М500 (В40)М550 (В45)М600 (В50)М700 (В55)М800 (В60)

Марка (класс) бетонаM100 | B7,5M150 | B10M150 | B12,5M200 | B15M250 | B20M300 | B22,5M350 | B25M350 | B26,5M400 | B30M450 | B35M550 | B40M600 | B45 Выберите марку (класс) бетона, которую хотите получить.
М100 (В7.5) Из-за низкой прочности используется в основном при подготовительных бетонных работах.
Может быть использован в виде «подушки» под фундамент, бордюр, тротуарную плитку, дорожное полотно и т.п.
М150 (В12.5) Бетон данной марки имеет достаточную прочность для заливки разных типов фундамента под малые сооружения. Также используется для заливки стяжек пола, укладки бетонных дорожек.

М200 (В15) Одна из самых востребованных марок бетона (наравне с М300) используемых в загородном строительстве. Основное применение: заливка фундамента (свайно-ростверкового, ленточного, плитного), изготовление бетонных дорожек, стен, лестниц.
М250 (В20) Используется для заливки фундамента, малонагруженных плит перекрытий, изготовление лестниц, подпорных стен.
М300 (В22.5) Наравне с М200 имеет большую популярность в частном строительстве. Данная марка бетона за счет своей универсальности позволяет использовать его для заливки фундамента под практически любой дом в загородном секторе, а также для изготовления лент заборов, плит перекрытий.
М350 (В25) Основное применение: изготовление плит перекрытий, несущих стен, колон, железобетонных изделий и конструкций, отлив монолитных фундаментов.

М400 (В30) Редко используется в загородном строительстве. Используется для изготовления поперечных балок, подпорных стенок, конструкций мостов и гидротехнических сооружений, заливки чаш бассейнов, цокольных этажей монолитных зданий.
М450(B35) Основное применение: банковские хранилища, мостовые конструкции, метростроение, гидротехнические сооружения.
М550 (В40) Основное применение: железобетонные конструкции специального назначения (хранилища банков, плотин, дамб, метростроении).
М600 (В45) Основное применение: фундаментные основы для комплексных и масштабных объектов, мостовые опоры, гидротехнические сооружения, объекты особого назначения (бункеры и т.п.).

Подвижность смесиЖ4Ж3Ж2Ж1П1П2П3П4 Выберите подвижность (жесткость) бетонной смеси.
Бетонные смеси по удобоукладываемости разделяются на подвижные и жесткие.

Определяется класс подвижности и жесткости по осадке конуса. Подвижность определяется в см, жесткость в сек.
Ж1 (5-10сек) | Ж2 (11-20сек) | Ж3 (21-30сек) | Ж4 (31сек и более)
П1 (ОК 1-4см) | П2 (ОК 5-9см) | П3 (ОК 10-15см) | П4 (ОК более 16см)
Ж1-Ж4 — бетон данной жесткости применяется в дорожном строительстве и в изготовлении определенных железобетонных изделий.
П1-П2 — используется в производстве стеновых и фундаментных блоков, железобетонных изделий, тротуарной плитки, брусчатки и т.п.
П3-П4 — подвижность бетонной смеси, которая в основном используется в частном строительстве при заливке фундаментов, лестниц, плит, балок, колонн и т.п.
П5 — данные бетонные смеси называются литыми (как и П4) и используется для подачи бетона бетононасосом на большую высоту, а также для заливки конструкций с большим содержанием арматуры и закладных деталей.

У нас есть:

Бетономешалка, лл При использовании бетономешалки укажите ее объем. Калькулятор посчитает кол-во замесов для необходимого объема бетона и кол-во составляющих смеси (цемента, песка, щебня и воды) для одного замеса.
Если для замешивания вы используете любую тару вертикальной загрузки (ведро, корыто и т.п.) то укажите в литрах объем данной тары. Результаты расчета можно увидеть ниже в данном калькуляторе «Расчет для 1 замеса бетономешалки: Расчетные значения по коэф. выхода бетонной смеси».

Цемент, маркаM300M400M500M600 Необходимо выбрать марку портландцемента, которая будет использована для приготовления бетона. Нужно помнить, что марка цемента должна быть не ниже марки получаемого бетона.
Рекомендуемые марки портландцемента для нужного класса (марки) бетона.
М300 – от бетона М100 (В7,5) до М250 (В20)

М400 – от бетона М200 (В15) до М350 (В25)
М500 – от бетона М300 (В25) до М450 (В35)
М600 – от бетона М450 (В35) до М600 (В45)
В России портландцемент М300 снят с продажи. На Украине данная марка еще продается.

Насып. плотность цементакг/л По умолчанию насыпная плотность цемента 1,3 кг/л (1300 кг/м3). Портландцемент имеет насыпную плотность в диапазоне 1000 – 1700 кг/м3. В «свежем» цементе она в среднем 1100 кг/м3. В результате хранения и транспортировки цемент уплотняется и имеет значение насыпной плотности порядка 1500-1700 кг/м3.

Изменить насыпную плотность цемента

Мелкий заполнитель, мм1,1-1,8мм | мелкий песок2-2,5мм | средний песокболее 2,5 | крупный песок Выберите фракцию мелкого заполнителя – песка.

Крупный заполнитель, мм10мм | щебень20мм | щебень40мм | щебень70мм | щебень10мм | гравий20мм | гравий40мм | гравий70мм | гравий Выберите максимальную фракцию крупного заполнителя, который будет использован для приготовления бетона.
Например, если у вас щебень фракции 5-20мм, ваш вариант 20мм | щебень.

Суперпластификатор С-3нетда Суперпластификатор С-3. Аналоги Дофен, СП-1, СП-3. При расчете используется суперпластификатор в сухом виде.
Пластифицирующие добавки:
1 группа – суперпластификаторы (пример С-3, Дофен). Увеличивают подвижность смеси с П1 до П5 (осадка конуса с 2см до 25см) без снижения прочности бетона;
2 группа – сильнопластифицирующие добавки (пример ЛСТ). Увеличивают подвижность смеси с П1 до П4 (ОК с 2см до 20см) без снижения прочности бетона;
3 группа – среднепластифицирующие добавки. Увеличивают подвижность смеси с П1 до П3 (ОК с 2см до 15см) без снижения прочности бетона;
4 группа – слабопластифицирующие добавки. Увеличивают подвижность смеси с П1 до П2 (ОК с 2см до 9см) без снижения прочности бетона.

Полусухая стяжка

Главной отличительной особенностью полусухой стяжки, является использование состава меньшей влажности, а именно — со значительно меньшим количеством воды в растворе. Качество раствора легко проверить руками.

Небольшое количество смеси зажимается в кулаке. Из полученного комка не должна течь вода, и он не должен рассыпаться. На фото состав правильной консистенции.

Состав полусухой стяжки, сжатой кулак не должен выделять воду и рассыпаться

Полусухая стяжка имеет некоторые преимущества перед бетонной заливкой:

• более низкая стоимость;
• легкость при выравнивании поверхности;
• тепло и звукоизоляционные характеристики такого пола значительно выше;
• не усаживается при высыхании;
• период готовности значительно короче.

Система отопления смонтирована в полусухую стяжку

Сухая стяжка

Устраивается посредством специальных сыпучих составов или материалов поверх материала гидроизоляции. Одновременно выполняет функции утеплителя.

По сравнению с классической стяжкой, имеет свои достоинства и недостатки:

Плюсы

Минусы

Не требует наличия специальных строительных навыков при устройстве; Нет ограничения по времени в процессе засыпки, можно остановиться на любом этапе. Жидкий же раствор необходимо залить за один прием; Моментальная готовность к дальнейшему проведению работ, нет необходимости ждать высыхания 28 дней; Чаще другого, при устройстве используется керамзит, который является отличным теплоизолятором; В слой засыпки можно «спрятать» технические коммуникации и электропроводку.

Сухая засыпка — отличное место для размножения грызунов и насекомых. В случае протечки, вода пропитывается в сухой слой, что приводит к образованию грибка и плесени; Очень низкая несущая способность: нет возможности устраивать дополнительные стены или перегородки.

Сухая стяжка под систему полового отопления

Размер стяжки

Независимо от типа, стяжки основное требование неизменно: толщина бетона над теплым полом и в его основании должна быть одинаковая по всей площади помещения. Это важно потому, что в противном случае, процесс теплоотдачи и прогрева будет разноуровневым, что приведет к разрушению пирога пола.

Внизу

Теплый пол на бетон укладывается на черновую стяжку, её минимальная толщина 5 мм. Размер слоя заливки во многом зависит от типа раствора.

Перепад высоты на стяжке под теплый пол должен быть не более 5 мм

На заметку! Если основание в хорошем состоянии, и толщина черновой сяжки будет минимальной, перенесите часть пирога пола под черновую заливку.

Переместив теплоизоляцию и гидробарьер под черновую стяжку, вы сможете приступить к работам по раскладке теплого пола, сразу после высыхания заливки. Фактически, вы сэкономите массу времени.

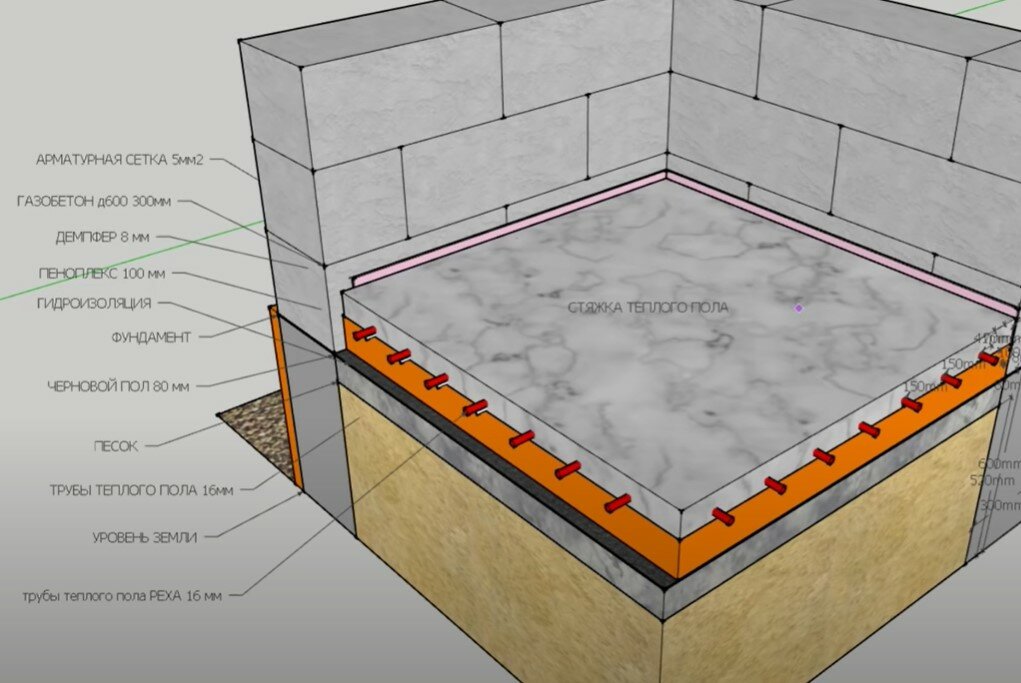

Весь пирог

Чаще других устраивается теплый пол под бетон. Толщина заливки обычной цементно-песчаной смесью составляет 50 мм. При добавлении пластификатора и наполнителей толщина снижается.

Усреднённо можно посчитать размер пирога пола с водяной системой обогрева. С учетом прокладки материала теплоизоляции, в условиях городских квартир, такой размер составит от 8,5 см до 11 см, в зависимости от этажа.

Важно! Для монтажа водяных систем, подвязанных к центральному отоплению в условиях многоквартирных домов, необходимо иметь специальное разрешение, полученное в теплосетях.

Калькулятор объема бетона

Площадь плиты	м2.
Толщина плиты	м.

Электрические полы

При использовании электроэнергии в качестве источника тепла для напольных систем, всё гораздо проще, но более дорого при эксплуатации. Монтаж электрической системы на бетонный пол не съедает высоту помещения, толщина матов всего несколько миллиметров.

При этом современные ИК полы не требуют устройства верхней стяжки, на них можно спокойно монтировать декоративный рулонный или листовой материал.

На заметку! Толщина стяжки для кабельной системы составляет 30 мм, а с использованием пластификатора может быть снижена на треть.

Монтаж ИК пола не требует устройства верхней стяжки

Технология заливки

Разобравшись в тонкостях и нюансах, рассмотрим, как сделать теплым бетонный пол.  При проведении работ по устройству пола, температура в помещении должна находиться в пределах от 5 до 25⁰С. Если основание в хорошем состоянии, его следует очистить и обеспылить. При необходимости устраивается черновая стяжка.

Подготовка

По подготовленному основанию и отшпаклеванным стенам проклеивается демпферная лента.

Делается это в обязательном порядке, чтобы:

• предотвратить потерю тепла на обогрев стен;
• избежать разрушения стяжки в результате температурного расширения.

Если решено сэкономить, можно проложить по периметру полоски теплоизоляции, например, пенопласта, эффект будет тот же.

Важно! Устраивать тепловой барьер необходимо не только между системой и стеной, но и между двумя системами. Если кухня и коридор имеют разные контуры отопления, на их стыке также необходимо проложить демпферную ленту.

Периметр помещения необходимо проклеить демпферной лентой

После теплоизоляции площади стыковки, на пол прокладывается пленка гидроизоляции и теплоотражающий материал.

Монтаж системы

Укладка водяного пола, или любой другой системы горизонтального отопления своими руками, производится с точным соблюдением рекомендаций завода-изготовителя. Инструкция всегда идет в комплекте с элементами самой системы. Если кабель или труба проходят через температурный шов, их требуется защитить гофрошлангом.

Гофрошланг для прокладки элемента системы отопления

После укладки и фиксации системы, подключаются греющие элементы. Перед заливкой системы бетоном, необходимо провести проверку работы всех элементов системы. Если тестовый запуск прошел успешно, работы можно продолжить.

Финишная заливка

Не всегда требуется заливать систему сверху бетонным раствором. Иногда для этого используются другие материалы.

• Некоторые владельцы квартир в попытке снизить расходы и уменьшить вес стяжки, пробуют залить теплые полы керамзитобетоном. Что произойдет если залить теплый пол керамзитобетоном?
• Ответ – ничего хорошего. Керамзит является теплоизолятором. Добавляя его в раствор бетона, вы значительно улучшаете теплоизоляционные свойства стяжки. Поэтому монтировать систему пола на такое основание имеет смысл, чтобы избежать энергопотерь.
• Нет смысла заливать половое отопление сверху таким составом, потому что так вы снизите эффективность работы системы. Дело в том, что верхний слой керамзита будет препятствовать прохождению тепла в помещение. Фактически, таким образом, вы просто будете зря тратить деньги.

Важно! Слой, которым заливается половое отопление, должен иметь максимально высокую теплопроводность, чтобы снизить стоимость эксплуатации системы.

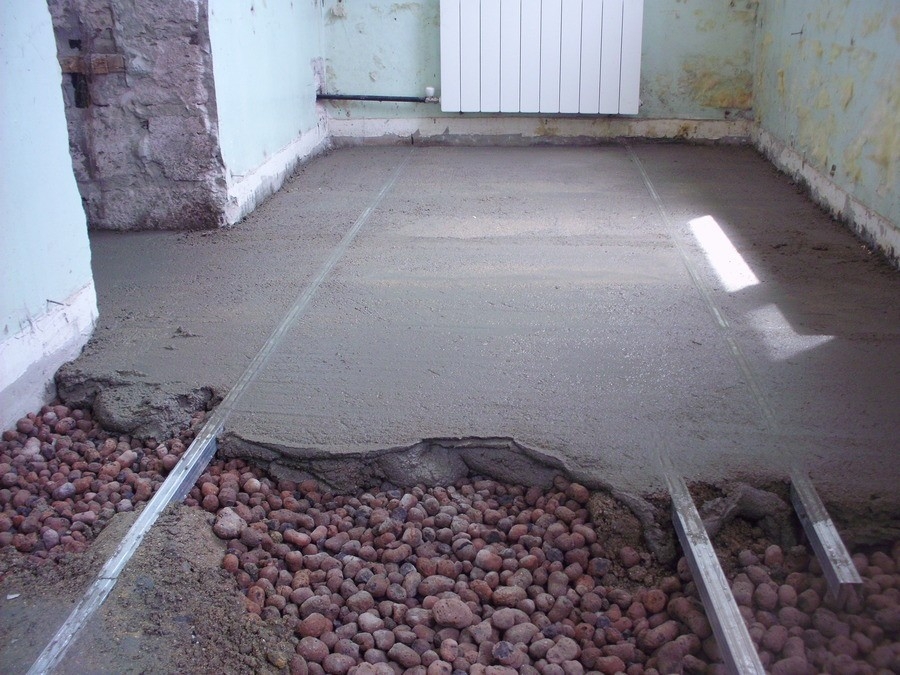

Стяжка из керамзитобетона имеет прекрасные теплоизоляционные качества, но требует устройства выравнивающего слоя

Расчет состава бетона

Объем бетона:		м3
Марка бетона:		М100М200М250М300
Итог:
Цемент:	0
Песок:	0
Щебень:	0
Вода:	0

Заключение

Залить бетон для теплого пола — процесс несложный, как, собственно, и устройство верхней стяжки или покрытия. Сложности заключаются в правильном размещении и монтаже элементов.

Цена на половые отопительные системы может быть весьма высокой, поэтому не имеет смысла пытаться устроить технологически сложные элементы в пироге пола самостоятельно. Наймите профессионалов — они же помогут и с получением разрешения.

как заливать бетоном в частном доме

В качестве напольного обогрева для больших помещений используют водяную магистраль. Небольшие комнаты или отдельные холодные зоны в комнате утепляют кабельными секциям или матами, карбоновыми стержнями.

Содержание статьи

• Мокрый способ заливки
• Полусухой способ заливки
• Наливная методика

Нагревательные элементы укладывают на ровную поверхность, поэтому рекомендуют выполнить черновую стяжку. Жидкостную магистраль или контур из электрических элементов закрывают чистовым покрытием. Какой материал используют для основы и для чистовой поверхности «тёплого пола»? Как выполнить заливку?

Мокрый способ заливки

Для того чтобы сформировать основу для укладки магистрали, необходимо выровнять поверхность. Чаще всего используют мокрую бетонную стяжку. Она обладает высокой прочностью, устойчивостью к влаге, к перепадам температур.

Для улучшения характеристик бетона заливку рекомендуют выполнять на армированную сетку. Чтобы приготовить раствор используют следующие ингредиенты:

• 1ч – цемент М500 для чернового основания; М300 для чистовой поверхности;
• 6 ч – песка для заливки стяжки тёплого пола; чтобы сформировать покрытие для нагревательных элементов вместо песка используют отсев или мелкий гравий;
• вода – 0,7 ч.

Чистовая стяжка должна хорошо проводить тепло. Она является дополнительным элементом обогрева. В бетон добавляют пластификаторы или фиброволокно; оно может изготавливаться из полипропилена, древесины, металла.

Добавки вводят по норме, которая указана в инструкции на упаковке изделия. В среднем на 1 л жидкого средства приходится на приготовления 1 м3 бетона.

Поверхность, выполненная из бетонного раствора, отличается стойкостью к высоким нагрузкам, долговечностью. Наряду с многочисленными преимуществами стяжка, залитая мокрым способом, высыхает 28 дней, набирает твёрдость 48 ч. Необходимо выждать долгое время, чтобы начать облицовочные работы.

Тем не менее, заливка тёплого пола с помощью мокрой методики используется чаще всего. Как выполнить черновое бетонное покрытие?

1. Основание очищают от мусора, выравнивают с помощью песка и керамзита.
2. На поверхность укладывают гидроизоляцию на основе битума.
3. Пол утепляют минеральной ватой толщиной 10 см.
4. Закрывают изоляцию полиэтиленовой плёнкой или мембранной, отталкивающей влагу.
5. На неё укладывают армированную сетку.
6. Устанавливают маячки; высота 10 см.
7. Готовят раствор.
8. Необходимо быстро залить тёплый пол бетоном; раствор наносят на небольшие участки, чтобы не дать ему схватиться.
9. Разравнивают его правилом.
10. Через 48 ч маячки изымают из стяжки; закрывают отверстия пола бетоном.
11. Поверхность увлажняют и закрывают полиэтиленовой плёнкой. Данные мероприятия способствуют равномерному высыханию покрытия.
12. Через 4 недели на основание укладывают магистраль обогрева.

Чистовое покрытие для тёплого пола выполняют похожим способом, но по нижнему периметру стен устанавливают демпферную ленту. Она служит компенсатором при расширении стяжки во время нагревания. Глубина слоя будет зависеть от характеристики нагревательных элементов.

Если в качестве обогрева используют тёплый водяной пол, то толщина чистовой поверхности должна превышать диаметр трубы в 2 раза. Добавляют 30% для резерва. Заливка тёплого водяного пола составляет 5-8 см. Для кабеля и карбоновых стержней выполняется покрытие 3-5 см. Слой плиточного клея 2-4 см. Как залить напольную магистраль?

• Укрепляют демпферную ленту.
• Устанавливают маячки. Их готовят из бетонного раствора в виде небольших холмиков. Устанавливают их с шагов 1,8 м. Высота у всех маячков должна быть одинаковой; используют лазерный уровень.
• Готовят раствор с пластификатором.
• Заливку проводят небольшими участками. Выравниваю поверхность правилом.

Если в помещение уложено 2 и более контура «тёплых полов», то стяжку выполняют для каждого контура отдельно. Между ними предусматривают компенсационные швы. В них устанавливают демпферную ленту в форме перевёрнутой «Т».

Полусухой способ заливки

Чтобы не выжидать долгое время высыхания чистового покрытия, его выполняют с использованием полусухих смесей. Стяжка схватывается в течение 24 ч. Облицовку пола можно устанавливать уже через 7 дней. Поверхность отличается прочностью, выдерживает высокие нагрузки, перепады температур.

Недостатком является высокая гигроскопичность материала. Его необходимо тщательно защищать гидроизоляцией. Черновое покрытие под тёплый пол рекомендуют формировать мокрым способом.

Полусухие смеси приобретают у производителя, но их можно приготовить и самостоятельно. Для этого используют следующие составляющие:

• 1 ч – цемента М400;
• 3 ч – песка;
• 500 г фибры;
• воду добавляют постепенно, тщательно вымешивая раствор; смесь при сжатии должна удерживать форму, не растекаться и не прилипать к рукам.

Как выполнить заливку тёплого пола своими руками? Укрепляют демпферную ленту. На поверхности устанавливают маячки из полусухого раствора. Их выравнивают по уровню. Готовят смесь, и засыпаю магистраль с помощью лопаты. Поверхность выравнивают. Выжидают 30-60 мин, проводят затирку.

Для затирки используют специальное оборудование. На ноги рекомендуют надеть дощечки, чтобы не оставлять следов на покрытии и не погрузиться в него. При затирании происходит выравнивание поверхности и уплотнение стяжки.

Наливная методика

Если полусухую стяжку рекомендуют выполнять только в качестве чистового покрытия, то наливной пол, так же как и покрытие, выполненное мокрым способом, советуют использовать и для чернового основания. Смеси приобретают у производителя.

Для чернового покрытия выбирают грубые растворы на основе цементных композиций, утяжелённые гравием. Под финишное покрытие предназначены лёгкие смеси, в основе которых лежит гипс. Смесь дополнена пластификаторами и минеральными наполнителями; они обеспечивают твёрдость стяжки.

Наливной пол выдерживает перепады температур, высокие механические нагрузки. Материал не восприимчив к влаге, не проявляет гигроскопичности. На форумах обсуждают, сколько времени высыхает наливной тёплый пол. В течение 3 ч покрытие затвердевает, высыхает полностью через 7-14 дней.

Недостатком наливной методики является высокая стоимость материала и большая усадка раствора. Как залить тёплый пол самовыравнивающей смесью?

• В тёплый водяной пол нагнетают холодную жидкость под давлением не менее 4 бар.
• На основание, по уровню, устанавливают пластиковые маячки.
• Раствор готовит производитель. На поверхность пола её наносят через шланг; покрывают небольшие участки.
• С помощью игольчатого валика выводят из раствора воздух.
• Посредством правила выравнивают смесь. Её распределяют равномерно по поверхности пола. Жидкий состав стяжки позволяет заполнить все пустоты.
• Толщина покрытия 3-5 см.
• Через 3 ч убирают маячки. Оставшиеся отверстия наполняют раствором.

Пред тем как заливать черновое основание самовыравнивающей смесью, необходимо провести подготовку поверхности. Её защищают гидроизоляцией и утеплителем.

Залить тёплый пол в частном доме можно самостоятельно, но необходимо иметь соответствующее оборудование. Приготовить раствор в кустарных условиях сложно.

Для выполнения стяжки под тёплый пол и для чистового покрытия используют различные методики. Более надёжной является наливной способ формирования пола, но приготовить материал затруднительно, работы выполняют специалисты.

Водяной теплый пол под плитку

Самостоятельно можно выполнить поверхность из мокрого или полусухого раствора. Материал выбирают в зависимости от характеристик и степени сложности заливки.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

10 ошибок, допущенных при монтаже системы теплого пола

Слишком высокая или слишком низкая температура в помещении, протечки, треснувшая плитка – это лишь некоторые возможные последствия разного рода ошибок, допущенных при планировании или монтаже системы теплого пола. Неисправность теплого пола, как правило, является результатом небрежной установки или принятия неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок при монтаже системы теплого пола.

1. Отсутствие соответствующей документации

Отсутствие надлежащего проекта при установке любой системы отопления может иметь катастрофические последствия. В случае напольного отопления расположение и форма труб отопления должны соответствовать параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие достоверной документации ведет не только к удорожанию обслуживания, но и к проблемам в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная фактические размеры петель, мы можем избежать их случайного повреждения при установке порогов или других элементов, требующих сверления отверстий в полу.

2. Неправильный порядок монтажных работ

Систему теплого пола необходимо устанавливать в правильном порядке. Начинать его следует после прокладки других систем, иначе могут быть повреждены трубы отопления и другие элементы системы отопления. Коллекторные шкафы и коллекторы должны быть установлены до укладки труб. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей. Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

3. Неправильно подготовленный грунт

Некоторые проблемы могут возникнуть и из-за некачественно выполненных строительных работ. Перед монтажом системы теплого пола необходимо правильно подготовить пол. Какие самые распространенные ошибки приводят к неприятным последствиям? Ниже перечислены три наиболее серьезных из них, касающихся подготовки пола.

На неровные поверхности нельзя укладывать дополнительные слои системы напольного отопления, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты будут плохо сцепляться и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах, где стяжка трескается, есть риск повреждения труб отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу. Именно поэтому так важно выровнять поверхность перед укладкой утеплителя.

4. Неправильное соединение труб в петлях

Трубы отопления образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому при монтажных работах следите за тем, чтобы установщик не делал более длинных отопительных петель. Также стоит помнить, что каждая петля должна состоять из одного непрерывного отрезка трубы. Соединения допускаются при повреждении насоса и с использованием специальных ремонтных муфт, которые можно забетонировать. Во избежание проблем поэтому необходимо выбирать трубы таким образом, чтобы избежать соединений в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, так как там легко скапливается грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному прогреву определенных участков пола.

5. Неправильное крепление труб отопления к полу

Трубы отопления, по которым будет проходить вода, должны быть прочно прикреплены к земле. Сначала на слой полистирола следует уложить специальную трубопозиционирующую пленку с анкерной сеткой. Далее трубы крепятся к пленке с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли во время заливки стяжки на грунт. Кроме того, если в систему входят медные компоненты, трубы нельзя укладывать прямо на бетон, так как они могут подвергнуться коррозии. Медные трубы должны быть защищены дополнительным слоем пластика. Альтернативой является использование труб из различных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

6. Отсутствие надлежащих компенсационных швов

Пол, в который заложены трубы отопления, требует наличия надлежащих компенсационных швов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или имеет необычную форму, необходимо предусмотреть дополнительные компенсационные швы в стяжке. Отсутствие таких зазоров или выполнение их только в напольном покрытии, а не через стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

7. Небрежно нанесенная стяжка

Одним из последних этапов монтажа системы теплого пола является укладка труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления и не закрыть зазоры или компенсационные швы. Укладывать напольное покрытие можно только после того, как стяжка хорошо высохнет и достигнет оптимальных параметров. Для того, чтобы бетон хорошо схватился, необходимо предотвратить чрезмерное высыхание поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

8. Выбор неподходящего напольного покрытия

К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола. Поэтому вопрос о том, какой материал будет лучшим, является одним из ключевых, когда речь идет об устройстве водяных теплых полов. Тип напольного покрытия определяет эффективность обогрева. Например, переход с керамической плитки на напольные панели снизит эффективность обогрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие. Типы материалов, используемых при монтаже системы теплого пола, показаны на рисунке ниже.

9. Отсутствие испытания давлением или его неправильное проведение

Перед укладкой стяжки необходимо заполнить систему водой, чтобы проверить, не упало ли чрезмерно давление в системе через несколько часов или даже суток. На этом этапе легче обнаружить и устранить протечки, чем после заливки труб бетоном. Опрессовку следует проводить, когда все отопительные контуры заполнены водой. Иногда монтажники вообще отказываются от этого занятия или заливают трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет сложным и дорогостоящим.

10. Отсутствие регуляторов теплого пола

При установке системы теплого пола ошибочно ограничиваться простейшими решениями и отказываться от использования регуляторов для управления теплым полом. Пренебрежение регулировкой теплого пола приводит к значительным потерям энергии, что является следствием высокой тепловой инерции системы. Наши современные регуляторы теплого пола серий 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого вида отопления в вашем доме, а также разумно управлять своим домашним бюджетом.

Читайте также: Балансировка системы теплого пола как способ добиться большего теплового комфорта и снизить счета за отопление.

Дорогостоящие ошибки при установке системы теплого пола.

Установка теплых полов – идеальное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и хорошо сделанная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплого пола, сказываются на частоте отказов и надежности всей системы. Выбрав проверенные решения, грамотных подрядчиков и надежных производителей, вы сможете наслаждаться теплым полом долгие годы.

Как установить теплый пол в спальне

Холодным зимним утром вы выкатываетесь из постели и ступаете ногами на холодный деревянный пол. Ты бежишь, дрожа, в душ, отчаянно надеясь, что вода быстро нагреется. Звучит знакомо?

Этот сценарий является причиной того, что многие домовладельцы устанавливают полы с подогревом в своих спальнях. Вместо ежедневных неприятных пробуждений от шока от холодных полов напольное отопление обеспечивает более теплую атмосферу в помещении, сохраняя при этом привлекательный внешний вид и текстуру ламинированного или винилового пола.

Итак, как установить подогрев пола в перестроенной спальне?

В этом посте мы дадим вам пошаговые инструкции по установке подогрева пола как под плавающие полы, так и под полы из виниловой плитки, которые являются одними из наиболее распространенных типов напольных покрытий, используемых при реконструкции спален.

Из-за разницы между инженерными полами и виниловой плиткой, метод укладки напольного отопления немного отличается, если вы используете плавающий ламинат или инженерные полы по сравнению с укладкой роскошной виниловой плитки. Мы дадим вам пошаговые инструкции для обоих, поэтому, если вы ищете установку под виниловую плитку, прокрутите вниз до этого заголовка.

Подготовка основания пола: снос и очистка

Снос и очистка необходимы для любой реконструкции, и полы не исключение. Когда вы выбрали комнаты, в которых хотите установить новый теплый пол, снимите и утилизируйте старое напольное покрытие, чтобы вы могли добраться до черного пола. Ваш черновой пол, скорее всего, будет из дерева (например, прессованной доски), но это также может быть цементная плита или даже цементная плита. Если вы устанавливаете систему напольного отопления поверх цементной плиты, мы определенно рекомендуем использовать изоляционную подложку для создания термического разрыва, который предотвратит потерю тепла в плиту.

Если необходимо, вам может понадобиться заменить часть или весь черный пол, мы рекомендуем эту статью о том, как заменить черный пол. Прежде чем перейти к остальной части установки, обязательно очистите поверхность основания, отшлифуйте все выступы, которые слишком высоки, и заполните все отверстия в основании.

Установка под плавающие ламинированные полы

Теперь, когда вы подготовили черновой пол для укладки, вам необходимо установить систему электрического подогрева пола. В дополнение к материалу для пола и нагревательным элементам вам понадобится термостат с датчиком пола, подложка, омметр, лента и режущие инструменты (канцелярский нож или ножницы). Для плавающих полов вы будете устанавливать наши нагревательные элементы Environ, которые предназначены для этого применения (среди прочего).

1. Тестовые материалы
Поскольку ваш электрический теплый пол будет установлен под полом, очень важно проверить его перед установкой. Холодные выводы — это электрический шнур, идущий от коврика к термостату. Маты, работающие от сети 240 вольт, имеют красные и черные провода (с плетеным или зеленым заземлением). Коврики, работающие от 120 вольт, имеют желтый и черный провода. Убедитесь, что все ваши маты имеют одинаковую свинцовую цветовую схему; подключение 120-вольтовой системы к 240-вольтовой системе вызовет серьезные проблемы, и наоборот.

На этикетке UL каждого коврика есть место для записи ваших первых показаний и сравнения их с заводскими настройками.

Поскольку в каждой комнате разное количество и расположение матов (в соответствии с планом SmartPlan для обогрева пола), проверьте каждый мат и запишите результаты.

2. Установка подложки
Перед тем, как положить маты, установите подложку. В плавающих полах электрические нагревательные маты укладываются между подстилкой и напольным покрытием без использования клея. Подложка, которую мы рекомендуем для использования с нашими системами обогрева пола Environ, которая является нашей рекомендуемой системой для плавающих полов, представляет собой пробку. Пробковая подложка не только помогает повысить энергоэффективность системы, но и обеспечивает некоторую амортизацию для нагревательных проводов. Кроме того, пробковые листы, которые мы продаем, имеют достаточную толщину, чтобы в них можно было прорезать канал, чтобы сращивание производителя не выступало наружу и не могло привести к неровной поверхности.

3. Разместите нагревательные элементы
Следующим шагом будет размещение нагревательных элементов Environ в соответствии с планом WarmlyYours SmartPlan. Если вы используете рулоны Environ Flex, их можно установить методом «вырезать и перевернуть».

Будьте осторожны при разрезании гибких рулонов, чтобы не перерезать нагревательные провода, а только фольгу. Чтобы увидеть это в действии, вы можете посмотреть наш видеоурок по укладке плавающих полов из ламината.

4. Вырезать каналы для холодного вывода/производственного сращивания
Вырежьте полоски шириной 1/2 дюйма в подложке, чтобы разместить холодный провод и заводской соединитель. Их можно закрепить клейкой лентой. Затем вам нужно будет убедиться, что все они достигли коробки, и снова проверить каждый коврик с помощью омметра, чтобы убедиться, что электрическая система не повреждена, прежде чем вы будете укладывать пол.

5.  Укладка напольного покрытия
Теперь вы готовы к укладке плавающего напольного покрытия. На этом этапе обязательно соблюдайте рекомендации производителя.

6.  Выполните электрические соединения и последний раз проверьте

Теперь пришло время подключить систему. Окончательное электрическое подключение должно выполняться лицензированным электриком. Важно, чтобы они следовали инструкциям в руководстве по эксплуатации вашего термостата, чтобы подключить электропроводку к термостату и убедиться, что электрические соединения и система работают.

Наконец, в последний раз проверьте нагревательные элементы и запишите показания.

Укладка под роскошную виниловую плитку

Несмотря на некоторые сходства с укладкой напольного отопления в спальне под плавающий ламинированный пол, при укладке виниловой плитки (LVT) или любого другого пола поверх себя есть некоторые существенные отличия. -выравнивающий цемент. Встраивая нагревательные элементы в самовыравнивающийся цемент, вы получите плоскую поверхность для укладки напольного покрытия поверх нее, и, если у вас относительно тонкий LVT, вам не придется беспокоиться о том, что напольное покрытие прилегает к кабелям от пола. нагревать.

1. Дополнительная подготовка полов Это основа, на которую можно положить пол.

2. Тестовые материалы
Для этой установки мы будем использовать Flex Roll TempZone, который является нашим самым популярным нагревательным элементом для пола. Обратите внимание, что в этой системе есть листы электрических данных, которые необходимо сохранить, чтобы соответствовать требованиям кодекса. Один идет рядом с коробкой выключателя, а другой помещается в руководство по установке домовладельца. Наклейку на холодном проводе необходимо оставить в пределах 3 дюймов от термостата для домашнего осмотра.

Цвет шнуров тот же, что и у ковриков Environ: красный и черный на 240 Вольт, желтый и черный на 120 Вольт. Проверьте провода с помощью омметра и убедитесь, что все они соответствуют рекомендуемым показаниям, указанным на этикетке изделия. Ваш омметр должен показывать 0 или O/L от красного и черного до земли.

3. Раскатанные маты и датчик пола
Гибкие рулоны TempZone должны быть раскатаны в соответствии с планом WarmlyYours SmartPlan так, чтобы сетка была наверху, а проволока была обращена к основанию пола. Это помогает защитить нагревательный кабель от повреждения сверху во время монтажа.

При обрезании и повороте рулона никогда не разрезайте нагревательный провод, а только разрезайте сетку, а затем осторожно перемещайте рулон, чтобы изменить направление.

Датчик должен находиться примерно на 6 дюймов в зоне нагрева и на равном расстоянии между проводами. Убедитесь, что ваш датчик проходит параллельно проводам. Такое размещение гарантирует, что вы получите наиболее последовательные (и точные) показания температуры пола для оптимальной работы вашей системы отопления.

4. Прикрепите рулоны к черновому полу 9№ 0008
С помощью строительных скоб или горячего клея прикрепите сетку (ни в коем случае не скрепляйте, не ударяйте и не обрезайте нагревательные провода ни в одном из наших продуктов) к черновому полу. Используйте количество, необходимое для того, чтобы изделие ровно лежало на полу с одинаковым интервалом.

5. Перепроверьте материалы
Перед тем, как перейти к следующему шагу, убедитесь, что все работает и шнуры достают до термостата. Перепроверьте показания в омах для всех нагревательных элементов и запишите свои показания.

6. Уложите самовыравнивающийся цемент
На этом этапе вы можете смешать самовыравнивающийся цемент и распределить поры в соответствии с его инструкциями. Если вы хотите увидеть, как выглядел процесс заливки одной из недавно установленных систем отопления, посмотрите наше видео об установке системы подогрева пола в роскошной комнате с виниловой плиткой.

После заливки цемента необходимо дать ему затвердеть в течение времени, рекомендованного производителем. Очень важно не включать систему нагрева до того, как клей полностью затвердеет, иначе он может стать очень хрупким.

7. Укладка напольного покрытия
Пришло время уложить напольное покрытие в соответствии с инструкциями производителя.

8. Выполнение электрических подключений и проверка нагревательных элементов
Последними вашими действиями являются лицензированный электрик, выполняющий окончательные электрические соединения системы (подключение нагревательных элементов к термостату), а затем вы или они могут проверить систему с помощью омметр и задокументировать показания в копии руководства по установке, принадлежащей домовладельцу.
