Как крепить стропила к мауэрлату

Опытные строители отлично знают, что во время устроительства стропильной системы нет узлов, которые бы не играли важную роль в обеспечении прочности конструкции. Это, в том числе, касается и способов крепления стропильной ноги к мауэрлату. Мы не будем останавливаться на характеристиках самого мауэрлата, способах его строительства и методах его крепления. Исходные данные для всех вариантов крепления стропил к мауэрлатам стандартные – все они быть сделаны согласно требованиям существующих строительных норм и правил.

Как крепить стропила к мауэрлату

Содержание материала

Видео – Как крепятся к мауэрлату стропила

Нужно кратко выяснить еще один вопрос – не всегда крепление стропил к мауэрлатам возможно.

Когда и почему нельзя пользоваться этим методом крепления стропильной системы?

На сложных вальмовых или двускатных крышах с различными углами наклона скатов.	Почему? Угол стропила (или кобылки, если оно имеет недостаточную длину) с каждого ската крыши будет различным. Это значит, что во время устройства карнизной части кровли возникнут проблемы. Если вы пожелаете сделать одинаковой ширину карниза по всему периметру здания, на каждой стене он будет располагаться на различной высоте. Если вы пожелаете сделать все карнизы на одинаковой высоте, то у каждой стены они будут иметь различную ширину. Нужно вспомнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для здания неприемлемые. На таких зданиях стропильные ноги должны крепиться только на балках перекрытия, только так можно сделать карниз одинаковым по ширине вокруг всего здания. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлате даже теоретически рассматривать не имеет смысла.	Сложная ломанная вальмовая крыша
Во время реконструкции или ремонта старых или аварийных зданий.	Опытные строители сразу определяют углы наклона скатов. Если в местах их пресечения линии кровельных покрытий образуют прямоугольный треугольник, то наклон скатов одинаковый, если волны покрытия не совпадают – крепить стропила придется на балках.	Реконструкция крыши
Верхние ряды несущих стен в таком плачевном состоянии, что прикрепить к ним мауэрлат с необходимыми показателями прочности очень трудно.	Приходится или разбирать несколько рядов кирпичей и класть их заново или бетонировать специальный армирующий пояс по всему периметру здания, и только после выполнения таких работ прочно фиксировать мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, да и времени уходит значительно больше, чем установить на потолке несущие балки.	Мауэрлат

Рекомендации по креплению стропил

С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.

Рекомендации по креплению стропил	Описание	Иллюстрации
Никогда нельзя запиливать или зарубать стропила глубже, чем на одну треть ширины.	Запомните это правило раз и навсегда. В сети можно встретить примеры запила стропил чуть ли не до половины ширины, это грубейшая ошибка. Спрашиваться, зачем брать для стропила доску шириной 150 миллиметров, чтобы потом в самом нагруженном месте «откромсать» от нее половину? Какая несущая способность у нее останется? Причем, это правило касается не только узла крепления стропил к мауэрлату, а абсолютно всех узлов фиксации стропильной системы.	Зарубка стропильной ноги

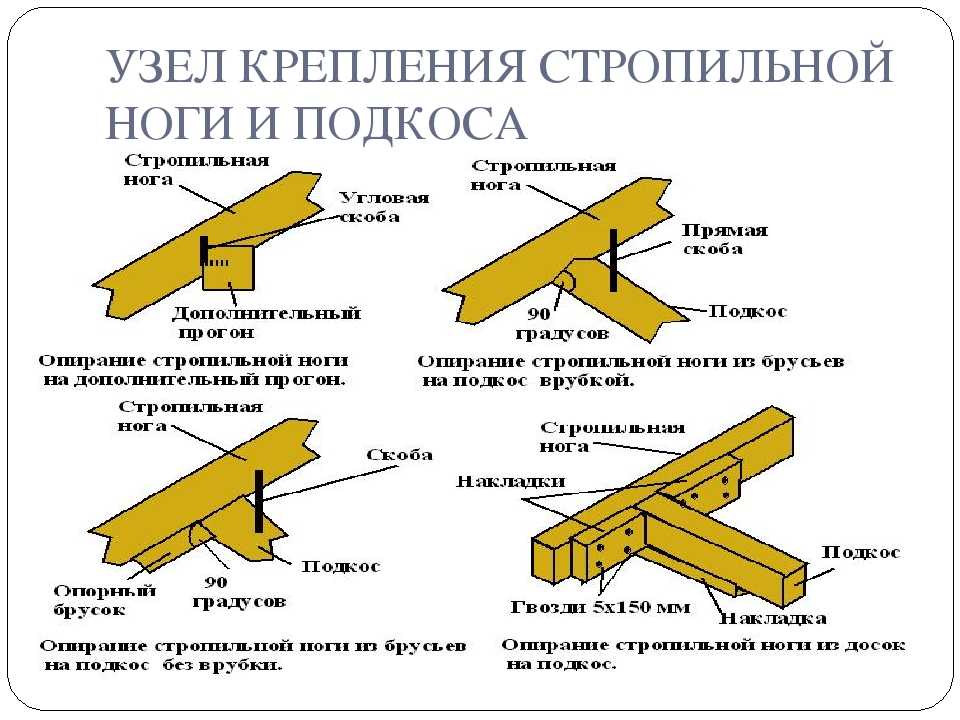

Для каждого узла нужно одновременно применять минимум два способа фиксации.	Кроме зарубок используйте металлические скобы или уголки, не внушающие доверия зарубки дополняйте специальными упорными досками и т. д.	Скоба строительная Уголки для фиксации стропил
ользуйтесь шаблонами только в случае полной уверенности, что все размеры и расстояния по всему периметру строения в максимальной степени идентичны.	Нет такой уверенности – подгоняйте каждую стропильную ногу по отдельности.	Полноразмерный шаблон стропил

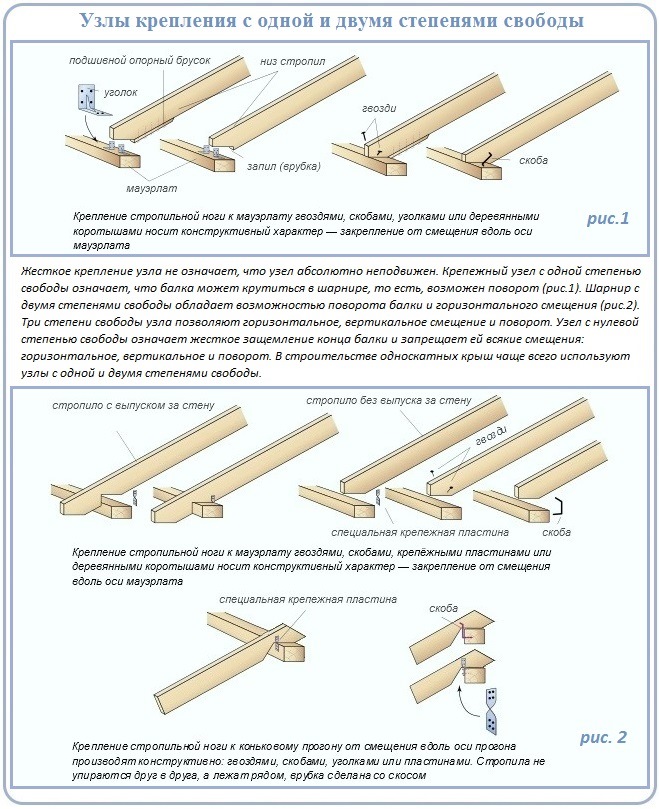

И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.

Жесткое крепление стропил

Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.

Жесткое крепление стропил к мауэрлату путем врубки

Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската. Главное, чтобы все стропила лежали на одной линии. Перед запилом стропильной ноги нужно снять размеры места прилегания ее к мауэрлату, а это довольно сложно. Мы не будем выполнять различные математические расчеты, это долго и бесполезно, да и никто на практике таким себе голову не забивает.

Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.

Схема положения стропильной ноги

Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.

Этот шаблон нужен для изготовления стропил

Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.

Глубина «седла» не должна превышать одной трети от ширины стропила

Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.

Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.

Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.

Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.

Отпиливаем стропила по шаблону

Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.

Шаг 5. Под углом выберите второй срез.

Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.

Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.

Пример шаблона для стропил

Пример выпиливания пазов по шаблону

Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.

Пример установленной стропильной ноги

Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.

На фото пример временного крепления для стропил

Цены на доски обрезные

обрезные доски

Крепление стропильных ног нашивкой упорного бруска

Для небольших бань мы рекомендуем пользоваться этим способом – намного проще и быстрее. А что касается механической устойчивости конструкции, то она зависит от добросовестности выполнения всех работ. Такой метод крепления стропил могут использовать даже очень неопытные строители, он дает возможность перемещать стропильные ноги в любом положении до занятия ими правильного положения и уже на месте фиксировать узел.

[adrotate group=»5″]

Жесткое крепление стропил к мауэрлату за счет нашивки упора

Шаг 1. Установите фронтонные стропила на место, временно зафиксируйте их положение.

Шаг 2. Из широкой доски отрежьте кусок длиной не менее 40 см. Определите угол наклона упорного в мауэрлат торца. Верхней горизонтальной зарубки на доске можно не делать, она никакой нагрузки не несет. Вертикальную нагрузку будут держать стропила. Для того чтобы увеличить площадь их упора в мауэрлат, следует в них пропилить посадочные места на ширину стропил.

Не нашлось отрезков прочных досок – прибивайте две тонкие с обеих сторон стропил. Только садить их рекомендуем на один сквозной метиз (оптимально длинный болт), не стоит послаблять стропила большим количеством гвоздей или саморезов.

Пример жесткого крепления стропил

Шаг 3. Если у вас доски с обеих сторон стропила, то можете не использовать дополнительные способы фиксации элемента от боковых опрокидываний. Если доска с одной стороны, то нужно будет зафиксировать их металлическими уголками или скобами.

Следует сказать, что каждая стропильная система на любом здании мастерами выполняется с индивидуальными различиями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться в точности наших рекомендаций, принимайте оригинальные решения на месте с учетом особенностей бани и наличия строительных материалов.

Работы по креплению стропил всегда нужно делать по веревке, контролировать следует конек и нижние ноги. Если есть проблемы по высоте, то подкладывайте деревянные упоры на мауэрлат, для предупреждения скольжения прибейте их небольшими гвоздиками или саморезами.

Цены на комплект метизов

комплект метизов

Скользящий метод крепления стропил

По такому способу строится стропильная система в деревянных срубах.

Скользящиц тип крепления стропил

Дело в том, что сруб должен выстояться под крышей, за это время он дает усадку. Усадка, как следствие, немного изменяет положение стропильной системы, в случае жесткого крепления стропильных ног непременно появится или деформация стропильной системы, или нарушится устойчивость верхнего ряда сруба. Именно этот ряд играет роль мауэрлата. Для того чтобы увеличить площадь упора стропила и мауэрлата, нужно снять острую кромку последнего. В противном случае большие нагрузки станут причиной вдавливания бруса на угле мауэрлата, и стропильная система начнет изменять свое положение. Делаться это будет неравномерно по периметру сруба – стропила могут значительно нарушить свое первоначальное положение, кровельное покрытие станет волнистым. А это может нарушить его герметичность, в результате появятся протечки со всеми очень негативными последствиями.

Скользящие стропила можно ставить только в том случае, когда стропильная система имеет упор в верхней части на коньковый брус и вертикальные упоры, для усиления устойчивости конструкции желательно дополнительно ставить раскосы или бабки. Конкретное решение следует принимать с учетом размеров бани, материала возведения и архитектурных характеристик крыши.

Стропила опираются на коньковый брус

Стропильная система

Очень важно: если вы предполагаете стропильные ноги фиксировать скользящим методом, то узел фиксации верхних коньковых частей следует делать на шарнире. В верхней части стропильные ноги должны колебаться в осевом направлении, что дает им возможность в зависимости от величины усадки бани изменять угол наклона стропильной системы. Таким образом гасятся возможные вертикальные нагрузки.

Скользящий метод крепления стропил

Шаг 1. По размерам установите коньковый брус. Он должен располагаться точно посредине бани, в противном случае угол наклонов скатов будет неодинаковым. Какие трудности вызывает неодинаковый угол наклона скатов во время строительства карнизных свесов, мы уже рассказывали в статье выше.

Схема стропил со скользящей опорой

Шаг 2. Установку начинайте с монтажа крайних фронтонных стропил.

Пример установки первой стропильной фермы

Для скользящего крепления нужно купить специальные фиксаторы, устанавливать их нужно с двух сторон каждого стропила.

Скользящая опора для стропил

Скользящая опора

Скользящая опора стропил закрытая

Скользящая опора для стропил – размеры

Шаг 3. Снимите размеры стропил по длине, определите конкретные места их установки.

Шаг 4. Для увеличения плоскости прикасания стропильной ноги и мауэрлата снимите угол бруса. Можно снимать угол по всему периметру (сложно и долго) или только в местах упора стропильных ног. Для этого сделайте два пропила в мауэрлате на расстоянии, немного превышающем ширину доски стропила.

Долотом аккуратно уберите древесину в пропиле, подровняйте его поверхность. Мы советуем не пренебрегать этим советом, такой нехитрый способ установки даст возможность значительно увеличить устойчивость всей стропильной системы. Кроме того, не понадобится применять иные методы для устойчивости системы к продольным ветровым нагрузкам.

Шаг 5. Осторожно кладите стропила на подготовленные посадочные места, фиксируйте плавающими металлическими механизмами. Их надо устанавливать в таком положении, чтобы большая часть выступающего узла позволяла стропилам опускаться вниз, именно в эту сторону происходит усадка.

Схема монтажа стропил

Скользящие крепления

Шаг 6. Между крайними фронтонными стропильными ногами натяните веревки на уклоне карнизных свесов, все оставшиеся стропила монтируйте по веревке. Если есть необходимость – регулируйте длину конструкций. Одновременно с ногами шарнирным соединением фиксируйте коньковые части стропильных ног.

Такое устройство стропильной системы считается наименее устойчивым. Несмотря на то, что силы, распирающие стропильные ноги намного меньше чем усилия, действующие на изгиб, скользящие ноги являются наиболее слабым узлом всей конструкции.

[adrotate group=»5″]

Практический совет. При малейших сомнениях в устойчивости построенной стропильной системы производите ее усиление. Не имеет значения, каким именно способом усилится система, главное, чтобы у нее всегда был довольно большой запас прочности и надежности. Помните, что делать усиление конструкции уже после обнаружения проблемы намного сложнее, чем выполнять все работы своевременно.

Есть еще одна разновидность скользящего метода, она более надежная по прочности, но пригодна только для бань из оцилиндрованного бурса или круглых хлыстов – скользящий способ с запилом по дуге.

Скользящий метод с запилом

Делать его немного труднее, каждое стропило в месте контакта с верхним венцом сруба нужно выпиливать по дуге. Для выпиливания лучше использовать электрический лобзик. Глубина пропила – не более 1/3 ширины стропила. Метку можно снять с торца бруса, стропила можно делать все одинаковыми. Такое соединение имеет дополнительную степень свободы, но одновременно исключает осевые подвижки – повышается надежность всей стропильной системы.

Скользящие стропила

Схема – стропила со скользящей опорой и пропилами

Цены на скользящую опору

скользящая опора

Наслонный метод крепления стропил

Используется в случае во время производства ремонтных работ на крышах сложной конструкции или недостаточной длины имеющихся пиломатериалов для изготовления стропил. Конечно, стропила можно соединить и таким способом увеличить длину. Но строители не советуют заниматься этими делами, при малейшей возможности избежать соединений стропильных ног нужно ними воспользоваться. Кроме того что каждое соединение требует немало времени и труда, оно всегда значительно понижает прочность стропила. Еще раз повторяем – всегда несущие характеристики соединенных стропил намного меньше, чем целых.

Наслонный метод крепления стропил

Лучше во время возведения стропил воспользоваться наслонным методом, а при помощи обыкновенных кобылок сделать подкровельную часть карниза.

Наслонный метод крепления стропил

Шаг 1. Отмерить точную длину каждого стропила до упора торцевой части в мауэрлат. Определить угол наклона упорной плоскости.

Наслонные стропила – схемы

Сделать по размеченной линии запил. Если позволяет ширина стропильной ноги, то рекомендуется делать запил с зубом. Зуб будет предупреждать скольжение стропила по мауэрлату. Если такой возможности нет, то в нижней части каждой стропильной ноги нужно прибывать упорные доски длиной примерно 40 сантиметров. Доски крепятся к стропилам гвоздями или саморезами.

Шаг 2. Для предупреждения боковых колебаний и общего усиления узла соединения, стропила дополнительно фиксируются металлическими уголками или скобами. Вбивать в торец большие гвозди не рекомендуется из-за больших рисков растрескивания древесины.

Конструкция наслонных стропил

Шаг 3. Далее нужно заняться кобылками для карнизов. Для этого подойдут обрезные доски толщиной более 30 миллиметров. Отрежьте их по длине с учетом предполагаемого вылета карниза и прочно прибейте к стропильным ногам. Все работы нужно делать только под веревку, натянутую между крайними фронтонными стропильными ногами.

Наслонные стропила концами опираются на стены здания, а средней частью (при пролёте между опорами более 4,5 м) — на промежуточные опоры

Цены на металлические уголки

металлические уголки



Несколько общих практических советов

Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.

Не используйте некачественный пиломатериал

Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.

Обратите внимание на качество древесины мауэрлата

Пороки бруса

Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.

И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.

Видео – Крепление стропил к мауэрлату, скользящая опора

Видео – Монтаж стропил

Видео – Сборка стропил

Видео – Быстрый монтаж стропильной системы

[adrotate group=»5″]

Как зарезать стропила

В последнее время все больше и больше людей пытаются делать крыши для собственного дома собственными руками.

Конечно же, что крышу можно делать из многих разных материалов наиболее популярными из которых являются шифер, профиль из металла, бляха. Но все эти материалы едины в том, что для изготовления крыши нужно использовать стропила.

На конкретном примере хотелось бы показать, как именно делать крышу с помощью стропил и как зарезать стропила.

Для того, чтобы сделать крышу с помощью стропил нужно сделать следующий фронт работ:

1) Сначала нужно будет сделать расчетные работы. В нашем случае длина равна 4 метрам и 80 сантиметрам, и ширина 2 метрам и 40 сантиметрам. После этого делается расчет того какой именно длины будут стропила

2) Потом с помощью транспортира определяется нужный угол наклона

3) Для того, чтобы рассчитать какой длины должны быть стропила нужно ширину поделить на два и соответственно получится 2400

4) Если же надо будет сделать крышу четырехскатную то можно использовать чертежи, которые приведены ниже



5) Потом берем ширину и делим на 2 – получается 1200 с обеих сторон. После этого отмеряем от противоположной черты размер 2163см – это именно тот которое будет после измерений угла;

6) в зеркальном отражении надо будет нарисовать другое крыло нашей крыши;

7) После этого по центру от меряется 2400 см и чертится треугольник. Именно это будут так называемые скаты крыши;

8) Теперь когда уже известно какой длины должны быть стропила надо будет их изготовить и правильно зарезать стропила.

Интересно! Металлопрофильный лист для кровли, здесь!

Как правильно зарезать стропила:

— Сначала надо будет взять доски в том количестве, которое нужно;
— Доски складываются в пачку, при этом торцами обязательно вниз;
— Накладывается по краям две подходящие планки и крепятся к стропилам;
— На всей пачке со стропилами надо отмечать длину, какая подойдет для крыши;
— Потом делается зарез угла стропил.

Зарезанные угла стропил. Для того, чтобы сделать это необходимо сделать треугольник, который можно сделать самостоятельно.

Как выглядит этот треугольник можно увидеть ниже

Потом выставляется планка из алюминия такого же размера, как и сам угол. Потом сбоку стропил устанавливается треугольник и строго по планке рисуется угол.

С помощью мауэрлата нужно будет запилить этот угол.
После этого нужно будет просто сложить из стропил готовую крышу.

А также вы можете посмотреть видео монтаж стропильной системы

Предыдущая статьяПрисадки для бетона в мороз

Следующая статьяКак отделать дверной проем

ЕЩЁ БОЛЬШЕ НОВОСТЕЙ

Как обрезать стропила крыши — сделай сам

Новое строительство, такое как надстройка или восстановление поврежденной крыши, может потребовать обрезки стропил крыши. Точные измерения и тщательные расчеты необходимы для того, чтобы научиться правильно обрезать стропила крыши. Если у вас нет сильных навыков тригонометрии, вам следует найти онлайн-калькулятор кровли для управления вашими измерениями. Есть несколько приложений для телефона, которые также могут сделать это за вас.

Прежде чем углубляться в указания, полезно знать основные термины, касающиеся стропил крыши. Коньковый срез, также известный как срез по отвесу, представляет собой верхний срез стропил, где доски сходятся на вершине крыши. Вырез «птичий рот» — это надрез на другом конце доски, где стропила упираются в стену. Наконец, хвостовой срез — это угловой срез на нижнем конце стропила.

Как обрезать стропила крыши шаг за шагом

1. Трижды измерьте ширину здания, чтобы убедиться, что вы получили наилучшие измерения.
2. Постарайтесь получить как можно более точное измерение с точностью до 1/8 или 1/16 дюйма.
3. Запишите ширину.
4. Измерьте ширину конькового бруса, к которому будут крепиться все стропила на пике крыши.
5. Вычесть ширину коньковой балки из ширины здания.
6. Разделите результат ширины здания минус ширина конькового бруса на 2.
7. Результат этого вычисления называется RUN.
8. Запишите значение пробега и введите его в раздел вашего кровельного калькулятора, помеченный как пробег.
9. Теперь измерьте расстояние от верха стены до верха крыши и запишите цифру.
10. Сделайте второй замер от коньковой балки до края стены и запишите цифру.
11. Введите обе цифры в формулу УКЛОН кровельного калькулятора. Высота тона будет выражена в виде соотношения, например, 6/12.
12. Используйте функцию ДИАГОНАЛЬ в кровельном калькуляторе, чтобы увидеть результат для длины стропил.
13. Запишите длину диагонали.
14. К рассчитанной длине стропил прибавьте желаемую длину свеса стропил за стеной. Запишите эту цифру.
15. Выберите функцию ПОДЪЕМ на кровельном калькуляторе, чтобы рассчитать высоту коньковой балки.
16. Прикрепите лестничные упоры к каркасному угольнику.
17. Примените числа из коэффициента уклона крыши, чтобы отрегулировать размеры лестницы.
18. Используйте первую цифру отношения шага для вертикального язычка обрамляющего угольника.
19. Переместить горизонтальное тело обрамляющего квадрата на 12.
20. Квадрат каркаса теперь показывает угол резания конькового среза.
21. Поместите язык каркасного квадрата так, чтобы он был обращен к верхней части стропильной доски.
22. Следуйте по краю квадрата, чтобы отметить линию разреза для гребня.
23. Закрепите стропильную доску на козлах и сделайте пилой конек.
24. Закрепите рулетку в верхней части конькового среза.
25. Протяните рулетку вниз по доске и отметьте длину стропила БЕЗ выступа.
26. Поместите язычок обрамляющего угольника (самая короткая сторона) на отметку.
27. Обведите более длинную сторону тела квадрата поперек доски, чтобы отметить срез хвоста.
28. Подойдите к стене, измерьте ее общую ширину и запишите цифру. Обычно это 4 дюйма.
29. Умножьте это значение на 2.
30. Поместите тело каркасного квадрата (самую длинную ногу) на отметку на стропиле.
31. Перемещайте угольник до тех пор, пока линейка на корпусе не пересечет линию разреза хвоста на расстоянии, равном двойной ширине стенки.
32. Проведите вдоль края к метке среза хвоста, чтобы сделать направляющую для среза птичьего рта.
33. Теперь сдвиньте каркасный угольник вниз по стропилу на то количество дюймов, на которое должно свисать стропило.
34. Остановите угольник один раз, когда его линейка пересечет отметку выреза «птичья пасть» по всей длине выступа.
35. Проследите шпунт (самую короткую ногу) для фактического хвостового среза, который создаст нижний конец стропила.
36. Прикрепите доску к козлам и аккуратно вырежьте треугольную выемку, отмеченную для выреза «птичий рот».
37. Вырежьте внешний хвостовой срез там, где линия включает свес стропила.
38. Таким же образом отмерьте и отрежьте все оставшиеся доски стропил.

Инструменты и материалы

• Кровельный калькулятор
• Рулетка
• Ручка и бумага
• Лестничные датчики
• Каркасный квадрат
• Козлы
• С-образные зажимы
• Циркулярная пила

Получите помощь по установке черепицы от PJ Fitzpatrick

Как только вы научитесь резать стропила крыши, вы, возможно, захотите приступить к работе. Установка новых стропил — большая работа. Подумайте о том, чтобы приехать профессиональная бригада кровельщиков и помочь добавить черепицу. PJ Fitzpatrick покрыл черепицей тысячи крыш по всей долине Делавэр. Свяжитесь с нашей кровельной компанией для оценки сегодня.

Нужна помощь с этим проектом?

У нас есть обученные специалисты, которые могут помочь. Свяжитесь с нами сегодня. 1-877-246-4354

Получить оценку

Как отвесить хвосты стропил | Главная Руководства

Автор: William Machin

При возведении двускатной или вальмовой крыши последним шагом является обрезка стропильных хвостов для бордюрной доски. В некоторых архитектурных проектах требуются отвесные или вертикальные разрезы, а не квадратные хвосты. Опытные плотники могут решить отвесить хвосты при раскладке стропил перед установкой. Однако любое отклонение наружных стенок может повлиять на выравнивание хвостов и ухудшить внешний вид фасции.

Наиболее эффективным методом является работа со стремянки или лески и обрезка хвостов по отдельности. Отвесная обрезка стропильных хвостов начинается с установления желаемого свеса.

1. Установите стремянку в конце стены, где будут обрезаться хвосты стропил. Если леса на месте, работайте с лесов. Измерьте прямо от лицевой стороны стены и отметьте сторону хвоста первого стропила на желаемом свесе. Обычно свесы составляют 12, 18 или 24 дюйма.

2. Ослабьте регулировочную ручку на скользящем угловом квадрате. Держите ручку угольника напротив верхнего угла хвоста стропила так, чтобы конец ручки был направлен в сторону от стены. Убедитесь, что лезвие полностью выдвинуто в конце паза.

3. Сдвиньте квадрат внутрь, к стене, и совместите внутренний край лезвия с вертикальной поверхностью стены. Надежно затяните ручку регулировки.

4. Поверните квадрат так, чтобы рукоятка оказалась внизу, конец рукоятки был направлен к стене, а лезвие — вверх. Держите ручку угольника напротив нижней стороны хвоста стропила.

5. При необходимости сдвиньте квадрат так, чтобы край лезвия совпал с выступающей отметкой на стороне первого хвоста. Отметьте эту линию на стороне хвоста стропила.

6. Повторите шаги с 1 по 5 и отметьте отвес на конце стропила на противоположном конце стены.

7. Частично забейте восьмипенсовый гвоздь во внешний угол первого хвоста по отвесу. Закрепите конец меловой линии на гвозде. Проведите мелом линию к противоположному концу стропильного прогона. Туго натяните леску и сделайте отметку на нижней стороне хвоста каждого стропила.

8. Используйте нанесенные мелом контрольные метки, когда вы отмечаете вертикальные пропилы на стороне хвоста каждого стропила, используя скользящий угольник в качестве ориентира. Каждый раз следите за тем, чтобы конец рукоятки был направлен к стене. Ставьте лестницу на каждый хвост, когда идете.

9. Установите лестницу на первом конце стропила. Наденьте защитные очки. Сделайте первый вертикальный пропил одним движением циркулярной пилы вверх. Поставьте лестницу по мере продвижения и обрежьте оставшиеся отвесы.

Ссылки

• Ученик и подмастерье; Sliding Bevel Gauge – Инструмент макета деревообработки; Bob Simmons
• Construction Knowledge.net: Каркас крыши

Советы

• Сэкономьте время, попросив помощника подержать пилу, пока вы отмечаете конец стропила для отвеса. Затем отрежьте этот хвост и переходите к следующему.
• Слегка приподнимите внешний конец хвоста стропила, закончив пропил по отвесу. Это предотвратит заедание диска циркулярной пилы, а также предотвратит расщепление в верхней части хвоста стропила.

Предупреждения

• Всегда используйте острое лезвие циркулярной пилы при резке пиломатериалов.

Биография писателя

Уильям Мачин начал работать на стройке в возрасте 15 лет, еще учась в старшей школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции.
