Электропроводка в бане - правила монтажа! Подробная инструкция

Если не так давно работы по монтажу электрического оборудования в жилых зданиях могли выполняться только при наличии согласованного в соответствующих инстанциях проекта, то сегодня, благодаря постановлению правительства РФ об отмене устаревших требований для владельцев домов и коттеджей, все намного упростилось. Теперь электропроводку в бане можно монтировать без проекта и согласований. Но при этом обязательно нужно выполнять главное условие – монтаж делается с учетом требований ПУЭ и иных нормативных актов, отклонения запрещаются и могут служить основанием для отказа в подключении объекта к эклектическим сетям.

Электропроводка в бане

Электропроводка в бане

Содержание материала

Общие требования

Последние нормы ДБН В.2.5-2003 и ДНАОП 0.00-1.32-01 запрещают использовать для проводки двухжильные кабели (кроме выключателей), теперь они должны быть только трехжильными с фазным, нулевым рабочим и нулевым защитным медными проводами. Это касается однофазной электрической проводки, трехфазные в банях почти не используются и в связи с этим в этой статье упоминаться не будут.

ДБН В.2.5-2003. Файл для скачивания в формате PDF

ДБН В.2.5-2003

ДНАОП 0.00-1.32-01. Государственный нормативный акт по охране труда. Файл для скачивания в формате PDF

ДНАОП 0.00-1.32-01

Какие существуют общие требования к проводке в бане?

  1. Размещение светильников, выключателей и розеток должно осуществляться по зонам, разбивка делается на основании требований ГОСТ Р 50571.12-96. В первой зоне категорически запрещено не только устанавливать какое-либо электрическое оборудование, но и прокладывать линии кабелей. Здесь строятся печи для отопления помещений, устанавливаются умывальники, душевые и т. д. Вторая зона самая безопасная по условиям эксплуатации оборудования, в ней меньше всего ограничений и дополнительных требований. В третьей и четвертой зонах допускается прокладывать кабели с устойчивостью изоляции не менее +170°С. Размещение светильников, выключателей и розеток должно осуществляться по зонам

    Размещение светильников, выключателей и розеток должно осуществляться по зонам

    В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования

    В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования

  2. Для монтажа электрической проводки в банях категорически запрещается использовать универсальные плоские провода (ПУНП). ПУНП трехжильный

    ПУНП трехжильный

    Дело в том, что для этих проводов до сих пор не разработаны государственные стандарты, каждое предприятие имеет право пользоваться своими техническими условиями (ТУ). Как показывает объективный анализ рынка, все провода ПУНП по ТУ в той или иной степени не отвечают требованиям ГОСТа 22483-77, регламентирующего электрическое сопротивление токопроводящей жилы. Количество пожаров, возникших по причине этих кабелей, превышает 65% от всех чрезвычайных ситуаций из-за электрического оборудования.

    Как выбрать кабель или провод для бани

    Как выбрать кабель или провод для бани

  3. Устанавливать розетки в парилках строго запрещается, выключатель освещения также желательно монтировать в тамбуре или зоне отдыха. Устанавливать розетки в парилках строго запрещается

    Устанавливать розетки в парилках строго запрещается

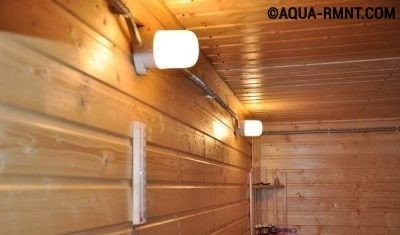

    Как выбрать светильник для бани и сауны

    Как выбрать светильник для бани и сауны

ГОСТ Р 50571.12-96. Файл для скачивания в формате PDF

«Электроустановки зданий»

Цены на кабель ПУНП

кабель ПУНП

Пошаговая инструкция монтажа электропроводки в бане

Для примера мы рассмотрим самый сложный вариант, его можно значительно упрощать с учетом особенностей бань и требований застройщиков.

Шаг 1. Подключение кабеля ввода (питающего кабеля). Он подается в щиток сверху и присоединяется к вводному автомату. Параметры отсечки рассчитываются отдельно с учетом общей мощности потребителей. Конкретные советы даются ниже в этой статье. Синий и серый провода присоединяются к входу в автомат, желто-зеленый на шину заземления.

Подключение питающего кабеля

Подключение питающего кабеля. На верхние клеммы вводного дифавтомата заводим жилы серого и синего цвета. А жилу желто-зеленого цвета на заземляющую шинку.

Шаг 2. Если в щитке имеются дополнительные отсекатели для отдельных комнат или групп потребителей, то подведите к ним питание. Стандартное положение – вход сверху, выход снизу.

Элетрощиток и идущие от него провода

Элетрощиток и идущие от него провода в пластиковых коробах

Практический совет. В сухих помещениях лучше проводку монтировать в обыкновенных пластиковых коробах, во влажных помещениях рекомендуется их защищать полимерными трубами. Это не категорическое требование стандартов, а рекомендации опытных электриков.

Шаг 3. Сделайте проводку освещения и розеток в моечной комнате.

Зонирование моечной комнаты

Зонирование моечной комнаты

Имейте в виду, что степень защиты корпусов от проникновения влаги и пыли должна соответствовать международному стандарту не менее IP 44 в зонах 2 и 3. Такой корпус защищает от проникновения твердых частиц размером более одного миллиметра и не допускает протечек от капель, падающих на поверхность под любым углом.

Делать проводку можно кабелем ВВГнг 3×1,5, протяните его к распределительной коробке.

Схема подключения

Схема подключения кабеля ВВГнг 3×1,5. Кабель протянут до распределительной коробки. Жилы промаркированы

Двухжильный кабель ВВГнг 2×1,5 опустите в выключатель, одна жила присоединяется к верхней клемме прибора, а вторая к нижней.

Кабель ВВГнг 2×1,5 опущен к одноклавшному выключателю

Кабель ВВГнг 2×1,5 опущен к одноклавишному выключателю. Одна жила подключается сверху, другая снизу. Жилы маркируются L и Lсвет

Таким образом в одном положении кнопки электрическая цепь разрывается, а во втором соединяется и лампочка загорается. Перед установкой выключателя внимательно осмотрите корпус, на нем указывается положение кнопки при замыкании и размыкании контактов. По стандарту свет должен включаться при верхнем положении кнопки выключателя. Еще один нюанс – к выключателю всегда присоединяется фаза, а не ноль. Это дает возможность безопасно менять осветительные приборы в случае их выхода из строя без отключения общего автомата.

[adrotate group="5"] Выполняется прокладка кабеля ВВГнг 3х1,5 к месту установки предполагаемого светильника

Выполняется прокладка кабеля ВВГнг 3х1,5 к месту установки предполагаемого светильника. Жилы маркируют

Шаг 4.

Проведите кабель от коробки к светильнику, в стене надо высверлить отверстие и вставить в него кусок трубки. Свободное пространство между проводами и стенками трубы рекомендуется заполнять специальным негорючим составом.

В отверстие вставляют гильзу

В отверстие вставляют металлическую гильзу

Важно. Все места прохода кабелей в другие помещения должны делаться только в металлической трубе, она полностью исключает механические повреждения кабелей.

Свободное пространство в полости гильзы заполняют несгораемым составом

Свободное пространство в полости гильзы заполняют несгораемым составом

В коробке соедините концы кабелей одинакового цвета. Важно знать, что не все производители выдерживают стандартные цвета кабелей, если у вас такая ситуация, то во время монтажа их рекомендуется помечать. Это можно делать при помощи небольших наклеек или цветных фломастеров.

Жилы с одинаковыми маркировками соединяют клеммными соединителями

Жилы с одинаковыми маркировками соединяют клеммными соединителями

Если на освещение подключен собственный автоматический выключатель, то на последнем этапе монтажа проводки нужно присоединить к питанию и его клеммы.

В распределительном щите подключаем

В распределительном щите подключаем серую жилу кабеля к нижней клемме автоматического выключателя. Синюю жилу к нулевой шинке. Желто-зеленую к шинке заземления

Имейте в виду, что устанавливать распределительные коробки, выключатели и розетки в парилке категорически запрещено. Эта арматура монтируется у входа в помещение.

Шаг 5. Освещение в парилке лучше делать низковольтным, хотя это и необязательное требование. Осветительные приборы на 220 В должны иметь специальный защищенный корпус.

Для низковольтного освещения нужно устанавливать понижающий трансформатор и питание на лампочки подавать с него. Технические параметры трансформаторов следует подбирать с учетом требуемого выходного напряжения и общей мощности всех потребителей.

Для понижения напряжения используется понижающий трансформатор

Для понижения напряжения используется понижающий трансформатор, который подбирают в соответствии с требуемым выходным напряжением, мощностью подключаемых осветительных приборов

Помните, что на пределе работать трансформатору очень тяжело, в таких условиях эксплуатации он быстро выходит из строя. Всегда покупайте оборудование с запасом мощности, за счет такого подхода увеличивается надежность и длительность функционирования приборов.

Проведите двухжильный кабель от трансформатора к коробке, в нее же заведите кабели от лампочек и выключателя.

Прокладка двухжильного кабеля

Прокладка двухжильного кабеля к распределительной коробке

Жилы также рекомендуется обозначать, затем соединять клеммниками одинаковые. Принцип подключения низковольтного освещения ничем не отличается от обыкновенного, разница только в подаваемом напряжении.

Схема соединения проводов в распределительной коробке

Схема соединения проводов в распределительной коробке. Жилы зачищены и промаркированы. Далее кабель опускается к выключателю

В парилке рекомендуется использовать термостойкие кабели и провода, например, РКГМ или ПРКС

В парилке рекомендуется использовать термостойкие кабели и провода, например, РКГМ или ПРКС. Жилы с одинаковыми маркировками объединены в группы и соединены клеммными соединителями

Важно. В парную свет проводится только с использованием специального термостойкого кабеля, такие требования прописаны в действующих нормативных актах.

Прокладка термостойкого кабеля ПРКС

Прокладка термостойкого кабеля ПРКС до предполагаемого места установки светильника. Гильза должна быть заполнена несгораемым составом

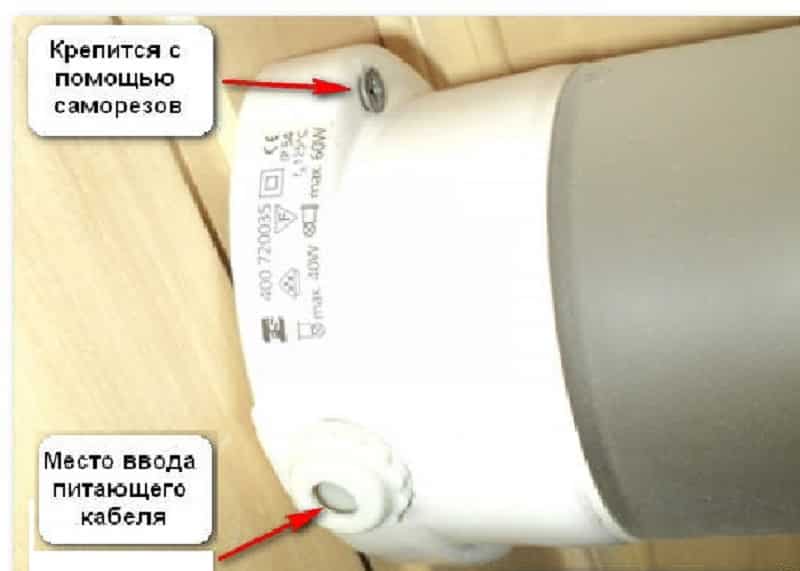

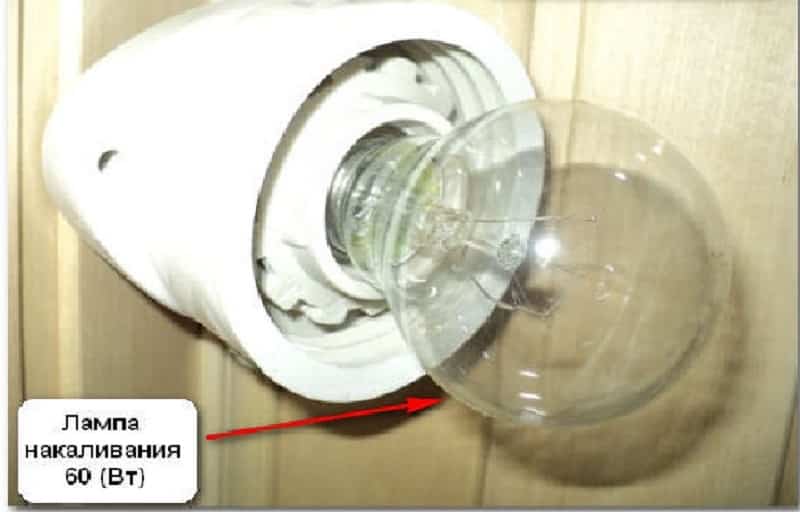

Подключение светильника

Подключение светильника

Шаг 6. Установка розеток. Для них также можно предусматривать отдельный автомат в распределительном щитке. Допускается монтировать розетки только в зонах 2 и 3, корпуса должны иметь защиту не менее IP 44.

Установка розеток и распределительных коробок в моечной допускается только в зоне 2 и 3, если степень их защиты не менее IP44

Установка розеток и распределительных коробок в моечной допускается только в зоне 2 и 3

Степень защиты должна быть не менее IP 44

Степень защиты должна быть не менее IP 44

От распределительного щитка прокладывается кабель ВВГ 3×1,5 к первой распределительной коробке.

Прокладка кабеля

Прокладка кабеля

Дальше от нее провод подается во все остальные, для каждого помещения должна быть своя распределительная коробка (коробка Бермана). От коробки жилы прокладываются к розеткам, их концы зачищаются и подключаются к соответствующим клеммам.

Подключение розетки

Подключение розетки

После подсоединения закройте розетку лицевой панелью.

Розетка закрыта лицевой панелью

Розетка закрыта лицевой панелью

Шаг 7. Все концы кабелей одинакового цвета или с одинаковыми метками в распределительных коробках соедините при помощи клеммников.

Использование клеммников вместо скрутки более безопасно

Использование клеммников вместо скрутки более безопасно и удобно

Важно. При наличии в бане мощных электрических приборов, их технические параметры могут повлиять на сечение кабелей. Внимательно сверяйтесь с разработанными таблицами зависимости сечения кабелей от силы тока.

Совет по подключению мощных электроприборов (электрокаменки)

Совет по подключению мощных электроприборов (электрокаменки)

Если провода располагаются поблизости от электрических печей, то их нужно защищать металлической трубой. Но при первой возможности используйте иные, более безопасные способы подключения мощных тепловых приборов.

[adrotate group="5"] Провод в защитной оболочке

Провод в защитной оболочке

Некоторые современные нагревательные элементы имеют систему автоматического управления и защиты, подключение этих приборов следует делать с учетом прилагаемой инструкции производителей.

Подключение контроллера для печи

Подключение контроллера для печи (датчик температуры)

Прокладка проводов от датчика к распредкоробке

Прокладка проводов от датчика к распредкоробке

Проход проводов через деревянную стену возможен только с использованием гильзы и несгораемого наполнителя

Проход проводов через деревянную стену возможен только с использованием гильзы и несгораемого наполнителя

Жилы провода для подключения электрокаменки

Жилы провода для подключения электрокаменки

Подключение датчика

Подключение датчика

От терморегулятора к распределительному щиту прокладывают кабель ВВГнг 4х1,5

От терморегулятора к распределительному щиту прокладывают кабель ВВГнг 4х1,5

Термостат

Термостат

Схема подключения термостата

Схема подключения термостата. Клеммы 1 и 2

Схема подключения термостата

Схема подключения термостата. Клеммы 3 и 4

Схема подключения датчика температуры

Схема подключения датчика температуры. Клеммы 6 и 7

Жилы кабеля ВВГнг 4х1,5 заводят на соответствующие винтовые клеммы

Жилы кабеля ВВГнг 4х1,5 заводят на соответствующие винтовые клеммы. Жила коричневого цвета к клеме с маркировкой L. Синяя к клемме N. Серая – A1. Черная – А2.

Соединение проводов в распред. коробке

Соединение проводов в распред. коробке

К нижним клеммам дифавтомата

К нижним клеммам дифавтомата подключены по два провода к каждой клемме. Одну пару проводов используют для подключения к пускателю. Вторую пару используют для подключения к винтовым клеммам L и N. Жилы с изоляцией серого и синего цветов трехжильного кабеля ВВГнг, предназначенного для питания электрокаменки, подключают к пускателю, а жилу желто-зеленого цвета на шину заземления

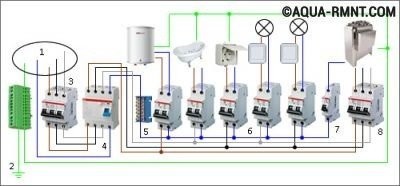

Схема электропроводки в парной

Схема электропроводки в парной и предбаннике

После окончания монтажа нужно обаятельно прозвонить проводку и проверить правильность и надежность всех соединений.

После окончания монтажа нужно обаятельно прозвонить проводку и проверить правильность и надежность всех соединений

Цены на электрощитки

электрощитки

Советы профессиональных электриков

Какое электрическое оборудование может быть в бане

Энергетические сети выдают по упрощенной схеме разрешение на подключение не боле 15 кВт на один участок, желательно предусматривать общую мощность потребителей электрической энергии бани и жилого строения таким образом, чтобы она не превышала указанного предела. В противном случае придется получать специальное разрешение, а оно дается не всегда. В обязательном порядке придется заказать у специализированных организаций проект, в котором учитываются существующие резервные мощности трансформаторов, параметры установленных линий и т. д. Такие работы отнимают очень много времени и денег, а результаты часто бывают непредсказуемыми. Что касается однофазной или трехфазной проводки, то здесь все еще намного сложнее. Перед принятием окончательного решения рекомендуется посетить РЭС и проконсультироваться с ответственными представителями организации.

Какие кабели использовать для проводки в бане

Диаметр кабелей выбирается исходя из возможной максимальной мощности, для этого существуют специальные таблицы. Для однофазного ввода проводка делается кабелем СИП 2×16, для трехфазного СИП 4×16. Опытные электрики советуют не экономить на сечении токопроводящих жил, разница в стоимости незначительна, а проблем может быть много.

Провод СИП-4 2Х16

Провод СИП-4 2Х16

СИП 4Х16

СИП 4Х16

  1. Никто и никогда не может точно предусмотреть общую мощность потребителей тока на долголетнюю перспективу. Такие ситуации вызывают перегрузу проводки и могут становиться причиной возгораний.
  2. Кабели должны быть только от известных и пользующихся доверием производителей. Несертифицированная продукция не выдерживает одинаковое сечение проводов по всей длине, оно колеблется в пределах 20–30% и только в меньшую сторону. Это значит, что если указано сечение, к примеру, 10 мм2, то фактически следует ориентироваться на 8 мм2.

Цены на кабель СИП

кабель СИП

Видео – Про кабели для бани

Сколько автоматов требуется для бани

Одновременно очень сложный и очень простой вопрос. С точки зрения электриков, чем больше, тем лучше. Это их прибыль, они пытаются всеми возможными средствами увеличивать ее. Мастера будут уверять застройщиков, что защитная электрическая арматура требуется для каждого помещения в бане, отдельно для розеток и всех мощных потребителей. От большого количества ОЗУ нет вреда, как нет и пользы. На практике достаточно поставить один автомат на входе, он срабатывает при превышении расчетной нагрузки или при возникновении короткого замыкания. Нет надобности защищать отдельно каждую комнату и розетку. Следует понимать, что каждое подключение имеет и свои негативные стороны – из-за некачественного соединения концов точки соединения нагреваются. А это может вызывать неисправности проводки или возгорания бани.

Как лучше подключать баню: подземным или воздушным кабелем?

[adrotate group="5"]

Конкретного совета на все случаи нет, каждый способ имеет свои сильные и слабые стороны.

Вид подключенияТехнические и эксплуатационные особенности
Воздушное

Воздушное

Применяются кабели для воздушного подключения, защита выполнена из специальных устойчивых к жесткому ультрафиолетовому излучению пластиков. Могут выдерживать значительные перепады температур, отличаются высокими характеристиками физической прочности. Самый дешевый и простой вид подключения бани к сети, по надежности полностью соответствует существующим требованиям. Единственный недостаток – не всем застройщикам нравятся висящие над участком провода электрических линий.
Подземное

Подземное

Очень дорогой и сложный метод. Для укладки нужно приобретать специальный подземный кабель с бронированной оболочкой, в траншеях предусматривается слой песка для компенсации сезонных вспучиваний почвы во время замерзания/размерзания. Копать траншеи часто приходится вручную, а это трудно и долго. Кроме того, если на участке уже выполнен ландшафтный дизайн, то после засыпки траншей придется восстанавливать его первоначальное состояние.

Как видно из таблицы, на решения оказывает много индивидуальных факторов, всех их следует учитывать.

Проводка в бане своими руками: пошаговая инструкция

Сегодня каждый может позволить себе обзавестись собственной парной на приусадебном участке или даче. Но, помимо приятных перспектив, предоставляемых баней, возникает и ряд вопросов о том, как организовывается проводка в бане своими руками. Основным камнем преткновения в этом вопросе является высокая влажность и температура в помещении, относящие его к особо опасным согласно п.1.113 ПУЭ.

При таких неблагоприятных условиях электроприборы и другие элементы электрической сети очень быстро разрушаются и выходят из строя, а диэлектрические материалы покрываются слоем проводящей влаги. Что создает значительную угрозу поражения электрическим током в аварийных ситуациях. Поэтому, чтобы выполнить прокладку электропроводки и другие электромонтажные работы в бане в соответствии с  действующими нормами необходимо изучить требования ПУЭ.

Требования согласно ПУЭ 7

Согласно п.2.1.4 ПУЭ монтаж электропроводки может выполняться открытым или скрытым способом. Такое разделение прокладки проводки в бане актуально для различных типов стен, когда есть возможность разработки штроб или при отсутствии таковых.

В связи с тем, что некоторые помещения являются пожароопасными, а влажные помещения содержат большое количество конденсата, при прокладке проводов открытым или скрытым способом все линии должны иметь защиту из негорючего материала согласно п.2.1.42 и от влаги п.2.1.43 ПУЭ.

При открытом размещении проводов, к примеру, по деревянным стенам негорючая подкладка под ними должна выступать на 10 мм в каждую сторону.  Также необходимо соблюдать зазор на 10 мм  от провода до горючих материалов согласно п. 2.1.37 ПУЭ. Для скрытой проводки несгораемое покрытие располагается по всей длине согласно п.2.1.38 ПУЭ. Но располагать проводку в металлической трубе или гофре категорически запрещено в согласно требований.7.1.40 ПУЭ.

С целью соблюдения безопасности все металлические конструкции – корпусы светильников, нагревательных печей, бытовых приборов и т.д. должны подключаться к защитному заземлению в проводке бани, проводники иметь двойную изоляцию, элементы схемы находиться в недоступном удалении. Для защиты человека от поражения электротоком в электрическом щитке должна осуществляться установка УЗО. Данные меры оговариваются требованиями п.1.7.50 и 1.7.51 ПУЭ. Следует отметить, что при питании осветительных приборов и других устройств низким напряжением в соответствии с п.1.7.53 ПУЭ может выполняться без обустройства защитного заземления.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

  • Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
  • Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
  • Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т.д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

Простая схема проводки в банеРисунок 1: простая схема проводки в бане

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Как по нагрузке выбрать провода и розетки?

К примеру, вы  собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт. Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы:

Таблица 1: выбор сечения провода

Простая схема проводки в бане
Посмотрите на таблицу, для мощности 6,24 кВт  подойдет медная проводка с сечением жилы в 4 мм2 или алюминиевая проводка на 6 мм2. Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Разделение парилок по зонамРис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной.  По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

  • Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
  • Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
  • Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
  • В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Светильник для парнойРис. 3: светильник для парной

Для предбанника, раздевалки, комнаты для отдыха

Эти помещения характеризуются куда менее жесткими требованиями к месту расположения и характеристикам проводки. Но и в них должны соблюдаться все требования ПУЭ, предъявляемые к саунам.

Приборы освещения, также лучше использовать герметичные со степенью защиты не менее IP24, но можно применять и модели с полимерным корпусом или из оргстекла, так как температура в этих помещениях значительно ниже. Для проводки вполне подойдут провода марки ВВГнг-LS. Розетки должны иметь защитное запорное устройство, предотвращающее свободное проникновение влаги из окружающей среды.

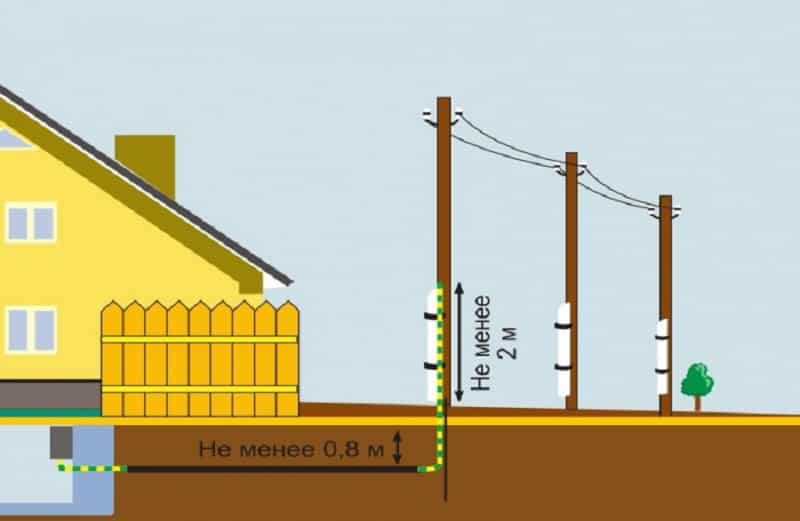

Ввод проводки в баню: воздушный или подземный?

По способу ввода кабеля в каменную или деревянную сауну различают воздушную или подземную прокладку.

Пример прокладки воздушной линиейРис. 4: пример прокладки воздушной линией

Первый вариант обладает рядом преимуществ – монтаж по воздуху выполняется достаточно быстро и с меньшими затратами средств, за исключением тех случаев, когда вам необходимо установить опоры до деревянной постройки. Для воздушной прокладки наиболее актуально использовать самоизолирующий провод (СИП), число жил в котором определяется выбором трехфазной или однофазной электропроводки. При этом должны соблюдаться следующие расстояния:

  • Между опорами не более 25 м;
  • Высота ввода кабеля СИП в здание не менее 2,75 м;
  • Расстояние стрелы провеса до земли не меньше 3,5 м.

За счет того, что подземный ввод требует разработки траншеи под укладку кабеля, такая процедура занимает куда больше времени, чем воздушная прокладка. Но при подземной прокладке кабельного ввода, сама линия куда меньше подвержена воздействию атмосферных факторов и ветровых нагрузок, поэтому служит значительно дольше.

Пример прокладки кабеля под землейРис. 5: пример прокладки кабеля под землей

При прокладке подземного ввода должны соблюдаться такие требования:

  • Электрическая проводка заводится через металлическую втулку;

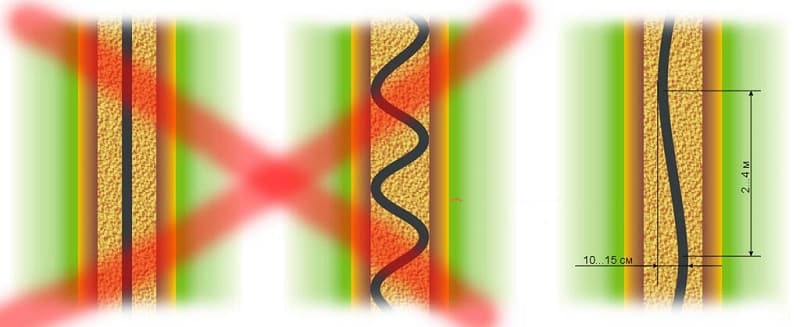

  • В траншее кабель располагается свободно, а не внатяжку; Как протягивается кабель в землеРис. 6: кабель в земле
  • Глубина укладки не менее 0,8 м;
  • Используется бронированная марка, к примеру, ВБбШв.

Помимо длительного процесса укладки подземное размещение кабеля требует и дополнительных мер защиты от случайного повреждения при проведении земляных работ вблизи его трасы.

Способ прокладки проводки: открытый или скрытый?

К преимуществам  открытой проводки в бане относится простота и скорость монтажа, отсутствие трудоемких подготовительных работ, доступность для ремонта. К недостаткам открытого способа прокладки проводки следует отнести ее повреждаемость и вмешательство в интерьер бани.

К преимуществам скрытой проводки относится куда боле высокая надежность и защищенность проводов на всей протяженности.  Среди недостатков внутренней проводки выделяют длительные подготовительные работы и штробление стен, которое не всегда возможно выполнить.

Монтаж и подключение пошагово

Весь процесс монтажа проводки в бане можно условно разделить на три основных этапа. Соблюдение приведенной последовательности позволит выполнить работы качественно и без лишней потери времени. Начните работу с монтажа:

Распределительного щитка

  • Заведите питающий ввод к месту предполагаемой установки распределительного щитка.
  • Перед установкой щитка наберите в него защитные автоматы и УЗО согласно рабочих номиналов тока. Для бани УЗО выбирается из расчета тока утечки от 10 до 30 мА. Наберите автоматыРис. 7: наберите автоматы
  • Установите щиток на высоте 1,4 – 1,8 м от уровня пола до его крышки. Рис. 8: установите щитРисунок 8: установите щит
  • Заведите кабель к вводному автомату и разведите по отдельным линиям. А при отсутствии секционирования, сразу переходите к разводке электропроводки от вводного щитка к потребителям.
  • Проводка в бане должна выполняться трехжильным проводом (фаза, ноль и земля).
  • Подключите к корпусу защитное заземление на общую PE шину, которую соедините с контуром заземления.

Розеток и выключателей

  • В местах установки розеток и выключателей разработайте отверстия под коробки при внутренней установке или установите подкладку из негорючего материала в деревянных банях под открытую проводку. Разработайте отверстияРис. 9: разработайте отверстия
  • Установите коробки на шпаклевку или цементный раствор при скрытой проводке, при наружной вам понадобятся только распределительные коробки. Установите коробки на цементный растворРис. 10: установите коробки на цементный раствор
  • Все участки проводки ведутся цельными жилами, соединение проводов допускается только в коробках (влагоустойчивыми зажимами) и при подключении розеток, выключателей и другого оборудования. Соединение проводов в коробкеРис. 11: соединение проводов в коробке
  • Установите розетки и выключатели в подрозетники при скрытой проводке или на негорючую подставку при открытой. Установите розеткуРис. 12: установите розетку

Осветительных устройств

  • Проложите проводку к осветительным приборам.
  • Установите светильники в бане согласно составленной ранее схеме. Установите светильникРис. 13: установите светильник
  • Подключите проводку к патрону.
  • Заземлите корпус на защитный PE проводник.
  • Установите лампы освещения. Вкрутите лампыРис. 14: Вкрутите лампы
  • Закройте плафоны. Закройте плафонРис. 15: закройте плафон

Перед началом эксплуатации обязательно проверьте работоспособность всех приборов в сухих условиях. Убедитесь в исправности автоматики защиты, это убережет от последствия допущенных ошибок еще до начала эксплуатации как самой бани, так и проводки в ней.

Видео руководства



в парилке и других помещениях, схема электричества, правила разводки, подробности

Главная страница » Проводка в бане

распределительная коробка для кабеляМы сочтем свою задачу выполненной, если вы без труда сможете найти интересующую вас информацию, и она окажется полезной. Поэтому для читателей, которых интересует проводка в бане, мы кратко перескажем содержание уже готовых статей этого раздела и дадим ссылки на более полные материалы, а попутно осветим вопросы, на которые в других статьях не нашлось ответа.

Правила

kabeli-i-gofraЭлектропроводка в бане закономерно отличается от проводки в жилом доме. Самое близкое по предъявляемым требованиям помещение – это ванная комната. В ней тоже имеет место повышенная влажность, но температуры, конечно, другие.

Впрочем, и в бане не все помещения одинаково проблематичны с точки зрения электрика. Так наиболее «проблемными» мы бы назвали парную и моечную. Комната отдыха, предбанник, санузел и веранда не требуют повышенной защиты проводки и приборов.

Однажды мы уже сделали подробные выдержки из ПУЭ, в которых упоминаются бани, сауны или моечные. Поэтому сейчас ограничимся довольно сжатым пересказом правил электропроводки в бане.

Начнем с расположения электрощита. Желательно размещать его в помещении, а не на улице. При этом обязательно либо использовать сухое помещение, либо обеспечить полную гидроизоляцию щита. Никакие трубопроводы (водопровод, газопровод, канализация) не должны проходить рядом со щитом.

Установка УЗО по правилам считается обязательной для влажных помещений.

Провода должны вестись:

  • (желательно, не обязательно) скрыто в парилке и моечной;
  • открыто по деревянным стенам других помещений.

ВАЖНО! Однако следует помнить, что в парилке вести провода по стенам даже внутри нежелательно. Правильно – делать сквозное отверстие с металлической гильзой в стене, через которую внутрь парилки идут провода для светильника.

Провода, ведущие в парилку, обязательно делать термостойкие – с изоляцией из кремнийорганической резины – РКГМ, ПРКС.

Запрет на металлические рукава и гофру относится только к парилкам и моечным.

Наращивать провода можно только сваркой, опрессовкой, пайкой или сходным способом.

Выключатели и розетки должны располагаться вне парилки и моечной.

Полностью список правил проводки в бане и парилке вы найдете по уже приводившейся выше ссылке.

Электричество в бане: группы потребителей

Группы потребителей – это произвольные группы устройств, которые питаются током. Произвольными они являются потому, что от вашего выбора (или от выбора электрика) зависит, по какому признаку вы будете группировать устройства.

Есть два варианта:

  • либо группировать по комнатам – все потребители комнаты отдыха, парилки, моечной, например;
  • либо по однородности – все розетки, все светильники, все силовые установки.

СОВЕТ! Помечайте названия групп потребителей с помощью прикрепленных к проводам и надписанных ярлычков.

В наших схемах вы встретите деление на следующие группы: светильники, розетки и силовые установки.

kabeli-i-gofra

Поясним, что в последнюю группу входят приборы с высоким потреблением электроэнергии. В бане это чаще всего электропечи и стиральные машинки.

Проводка: из чего состоит?

Основными узлами проводки электричества в бане можно назвать следующие:

  • вводный кабель;
  • электрощит;
  • заземление;
  • кабели внутри помещений;
  • светильники;
  • розетки.
  • Внутри электрощита находятся следующие элементы:
    • кабели;
    • шины;
    • УЗО;
    • автоматические выключатели;
    • дифференциальные автоматы;
    • трансформатор.

Вводный кабель может иметь 3 или 5 жил, и передавать ток с напряжением 220 или 380 вольт.

ВНИМАНИЕ! Заземление обязательно. О том, как его делать – читайте здесь.

Информацию о том, каким параметрам должны соответствовать составляющие, вы найдете в той же статье.

В бане и парилке – разница

Мы уже говорили выше, что проводка в парилке отличается по ряду важных пунктов от разводки электропроводки в бане.

СОВЕТ! Проще всего будет тем владельцам бань, которые закладывали проводку уже в проект строительства. Потому что только так соблюдение нормативов не будет делом случая.

В парилке

polki-naprotiv-drug-druga

Электропроводка в парилке: провода отсутствуют

В идеальной парилке провода отсутствуют – они идут снаружи, а внутрь попадают исключительно для подключения светильников.

Возникает вопрос: а надо ли использовать более дорогие термоустойчивые провода для электропроводки в парилке бани? Тем, у кого нет выхода, и приходится вести проводку внутри стен парилки – да, обязательно. Если же вы ведете по правилам – только через стену к светильнику, то это вопрос простоты замены провода.

Дело в том, что простая ПВХ изоляция обязательно со временем разрушится на том участке, который подвергается действию высокой температуры. Обычно это на входе провода в светильник. Поэтому рекомендуется этот участок делать термоустойчивым.

В парилке с электропечью

polki-naprotiv-drug-drugaЭлектропечь используется только в сауне, (потому что мы ставим под сомнение способность электропечей без парогенератора создавать режим русской бани).

Расчет мощности обычно делается упрощенно, по кубатуре помещения, исходя из соотношения 1-1,5 киловатта на кубометр. Следовательно, вам достаточно исходить из одного или полуторного объема парилки. Предположим, что дана парная 1,8*1,4*2,1 (ДШВ). Ее объем – 5,3 кубометра. Следовательно, мощность печи от 5 до 8 кВт. И это еще маленькая парная!

Понятно, что такую силовую установку не ставят на обычную розетку (тут сила тока 23-36 А, а обычная розетка выдерживает 10-16 А). Провод выводится наружу и там подключается к силовой розетке (они бывают разной мощности).

Термостойкие провода нужного сечения прилагаются к самой печке, так что вам их только вывести и подключить.

КСТАТИ! Вилка с заземлением требует заземления в розетке, это же не новость, правда? 🙂

Но с электропечью связаны еще требования по заземлению. В идеале вы делаете контур заземления еще в процессе строительства, обкладывая периметр металлической лентой, которая сваривается с сеткой на полу, и соединяя ее потом с заземлением в щитке.

Разводка

Существуют определенные принципы разводки, которые верны при построении любой схемы электропроводки в бане, зависящей от конкретных условий. То есть схему вы строите для данной планировки помещений, но руководствуетесь общими правилами.

Выше мы уже говорили о том, что представляет собой устройство электрощита. Вы помните о группах потребителей, на каждой из которых стоит собственный автомат защиты.

ВАЖНО! На каждой силовой установке может (и должен) стоять автомат защиты.

А вот осветительная и розеточная группы потребителей вполне допускают подключение нескольких потребителей последовательно с помощью ответвлений в разветкоробках.

ЗАПОМНИТЕ! Обычно на один кабель ставится не более пяти розеток или светильников. Если их у вас больше, делайте вторую одноименную группу.

Правила говорят, что помимо автоматов защиты целесообразно ставить УЗО, особенно это касается электрооборудования влажных помещений.

polki-naprotiv-drug-druga

Устройства защитного отключения – УЗО

Существует две основные схемы проводки в бане (да и не только в ней), а также третья схема, представляющая собой комбинацию первых двух.

Первая схема – последовательная

Выше мы уже говорили, что розетки и светильники можно подключать последовательно на один питающий кабель, просто делая в нужных местах отводки от него внутри распределительных коробок.

Кстати, если интересно, можете почитать наши разборы термостойких светильников для сауны и о том, нужны ли особые светильники в парной русской бани.

Эта схема является наиболее простой и потому популярной. Кроме того, ее можно назвать более бюджетной, потому что при ее использовании нет нужды на каждого потребителя тока ставить отдельный автомат. В случае с описанными группами потребителей это нерентабельно.

Вторая схема – «Звезда»

Речь идет о параллельном подключении, которое еще называется «звезда». Такое название можно объяснить, наверное, тем, что от каждого из потребителей тока к щитку тянется кабель-«луч», что при наличии достаточного количества потребителей должно образовывать действительно что-то вроде «звезды».

Есть случаи, когда такое подключение рентабельно. Точно можно сказать, что оно рентабельно для мощных потребителей тока, который нуждаются в особых кабелях с большим сечением, особых розетках. Но в нем нужды, когда речь идет об однородных маломощных потребителях.

«Звезда» затратна, потому что на каждый кабель ставится автомат, увеличивается число и длина кабелей, щиток приходится брать более мощный, да и работы по такой установке куда сложнее и, соответственно, дороже.

Поэтому оптимальнее комбинированный способ.

Третья схема – «Шлейф»

Собственно, ее мы и описываем с начала этой статьи. Это когда в щитке создаются группы потребителей, а некоторые кабели ведут к единичным мощным потребителям.

Кстати, светодиодные светильники, которые модно ставить в парилку, обычно ставятся из-за низкого вольтажа, что требует установки либо трансформатора, либо блока питания (драйвера). Поэтому есть резон выделить светодиоды в отдельную группу потребителей.

***

В общем, ваша задача – взять план своей бани, определиться с количеством розеток, источников света и силовых установок, сначала набросать их количественно на плане, потом определиться с расположением более точным. После этого вы переходите к детальному планированию с учетом высоты и геометрии прокладки кабелей.

ВНИМАНИЕ! Кабель кладется по прямой, все перепады высот делаются под прямым углом.

Еще несколько правил:

  • установите розетке на высоте 40-50 см от пола;
  • выключатели – 90;
  • желательно делать подводку для розеток снизу, а для выключателей – сверху;
  • отступ от потолка – 15 см.

Ниже вы можете посмотреть вариант недетализированной разводки проводов в бане:

схема электропроводки в бане

Под вагонкой

По правилам ПУЭ, если вы еще помните, в деревянных строениях настоятельно рекомендуется делать открытую проводку. Однако вагонка используется и в деревянных, и во всех остальных банях – привычны мы к деревянному интерьеру.

Поэтому давайте условимся, что электропроводка в бане под вагонкой уместна только в том случае, если она построена не из сруба или бруса. Предположим, что у нас кирпичная или блочная баня.

В этом случае скрытая проводка допускается, как и использование пластиковой гофры (на всякий случай уточним, что есть негорючие разновидности гофры).

Есть еще металлическая, применение которой строго не рекомендуется во влажных помещениях согласно ПУЭ. Но тут надо думать: с одной стороны, в бане везде(!) повышенная влажность во время процедур, с другой стороны – ее не сравнить с влажностью в моечной или парилке.

Поэтому, если металлический рукав под штукатуркой, которая под вагонкой, а само помещение – не моечная и не парная, то почему бы и нет? Особенно, если у вас хорошо сделана вентиляция, и промежуток между стеной и вагонкой нормально проветривается.

Обычно проводку в кирпичных или блочных строениях ведут под слоем штукатурки. Причем слой ее должен быть никак не меньше 10 мм.

Полезное видео

Очень наглядный и дельный ролик, в котором говорится именно о банной электрификации – надеемся, что пригодится многим:

***
На всякий случай – вдруг вы увлекаетесь ручным трудом – порекомендуем вам еще один материал, косвенно относящийся к электричеству в бане – статью про то, какие бывают абажуры для банных светильников и как их сделать своими руками.

Больше материалов по проводке смотрите в разделах про освещение и про светильники.

схема электропроводки, пошаговая инструкция как сделать освещение в сауне, парилке по ГОСТу + видео

Современная баня является сложной и функциональной системой, которая требует обеспечения электричеством. В парилке часто оборудуют электрокаменку, систему тёплого пола, насосную станцию и другие приспособления. Пар является отличным проводником электричества. Соответственно, розетки могут размещаться исключительно в технических помещениях, которые защищены от влаги. Только в подобных местах конденсат не сможет попасть токопроводящие элементы.

Общие положения по электропроводке

Электрическая проводка в парной выполняется по определённым правилам. Существуют требования ПУЭ, которые разрабатывались для строений с повышенной влажностью. Основными правилами являются следующие:

  • вся фурнитура должна размещаться в предбанном помещении или зоне отдыха;
  • в моечной и парной нельзя размещать розетки;
  • не допускается помещение токоведущей трассы в трубки из металла;
  • плафоны для осветительных приборов должны быть герметичными; Светильники в бане

    В бане нужно устанавливать герметичные светильники, а проводить кабель в металлических трубах запрещено

  • электропроводка не может быть выполнена над печкой;
  • для помещения следует сделать защиту от молнии;
  • если баня изготовлена из дерева, то под трубы понадобится подкладывать пластины листового асбеста;
  • если проводка проходит посреди горючих элементов, то пластины нужно размещать как под проводом, так и над ним.

Если опыта нет, рекомендуется пригласить квалифицированного специалиста, который поможет провести все расчёты и установить необходимые приспособления. Если данной возможности нет — во всех моментах можно разобраться самостоятельно, однако важно изучить все нюансы. Специалисту следует дать приблизительный план расположения розеток, осветительных приспособлений и выключателей. Понадобится предварительно рассчитать общую мощность устройств — это позволит электрику подобрать требуемое сечение для электрокабеля.

Электричество в парную будет подаваться от основного распределительного щитка с отдельным заземляющим контуром. Проводка выполняется в том месте, где она будет меньше всего заметна. Минимальное расстояние от радиаторов и трубок — 1,5 м. Не допускается выполнять проводку в крайних частях помещения или напротив входа. Существуют следующие правила:

  • напряжение питания проводится через УЗО и АВ;
  • таким же образом проводится трансформатор для понижения, который будет использоваться для того, чтобы осветить парную и моечную;
  • рекомендуется использовать кабель ВВГнг-LS 3х2,5 мм, который производится из меди и имеет специальную оболочку;
  • щиток, основное устройство для выключения и коробки для распределения монтируются в предбаннике;
  • чтобы протянуть провод через стенку в бане, понадобится просверлить углубления в центральной части бревна и вставить туда трубку из стали;
  • проводка может быть металлической, гофрированной или пластиковой;
  • проводку рекомендуется делать открытой и проходить через чердачное помещение;
  • скрепление проводов должно быть клеммным;
  • не допускается скручивание проводов;
  • оплётка проводов не должна быть виниловой или резиновой. Распределительный щиток в бане

    Распределительный щиток нужно устанавливать в предбаннике, а провода разводить через автоматы или клеммные соединители

В большинстве случаев выполняется открытая проводка. Она проходит в специальных кабельных каналах под потолком. В парной термостойкий провод понадобится пропустить сквозь перегородку между моечной и парилкой через гильзу из стали. После этого он должен попасть в осветительный прибор, который расположен на месте выхода провода из перегородки.

Рекомендуется использовать гофрированный провод марки H07RN-F.

Вам также может быть полезен материал о монтаже электропроводки в деревянном доме: https://aqua-rmnt.com/ehlektrosnabzhenie/provodka-v-derevyannom-dome.html.

Видео: какой кабель нужно использовать для электропроводки в бане

Как выполнить монтаж электропроводки своими руками

Перед выполнением монтажа проводов понадобится составить электрическую схему парной. Кабель прокладывается горизонтально или вертикально. Его нельзя перегибать или перекручивать.

Как составить схему электрической проводки в парной

На схеме проводки в парной обычно обозначаются такие элементы:

  1. Место ввода электрокабеля.
  2. Заземляющий кабель.
  3. Основной автоматический выключатель, который обесточивает всё здание.
  4. Приспособления для аварийного отсоединения при утечке тока (УЗО).
  5. Нулевая шина.
  6. Комплект устройств для резервного выключения осветительных конструкций и розеток.
  7. Автомат для нулевой шины печи.
  8. Трехфазное устройство для автоматического выключения печи. Схема разводки электричества в бане

    Перед тем как начать монтаж, необходимо составить схему электропроводки, на которой обозначить все её основные элементы

По этому принципу схему можно создать и самому, понадобится лишь отметить все детали и их точное расположение. Желательно также указать маркировку и номиналы всех применяемых устройств.

Схема электропроводки с указанием номиналов всех устройств

Производить монтаж будет удобнее, если на схему нанести маркировку и номиналы кабеля и устройств автоматического отключения

Как рассчитать требуемое сечение

Понадобится корректно выполнить расчёт поперечного сечения жил, чтобы в дальнейшем проводка в парной смогла выдерживать максимальные нагрузки.

Технология расчёта будет рассмотрена на примере. Допустим что:

  • в парной есть 5 осветительных приборов по 100 Вт, печка-каменка, машинка для стирки и электрообогреватель;
  • среднестатистическая мощность печки составляет 4 кВт, машинки для стирки — 2 кВт;
  • электрообогреватель расходует 2 кВт.

В результате получаем 8,5 кВт используемой мощности от всех электрических устройств. К этому показателю следует прибавить резервный запас мощности в 20%. В итоге получится 10,2 кВт.

Для определения значения тока, по которому будет возможность подобрать требуемое сечение, понадобится суммарную мощность разделить на сетевое напряжение: 10200 / 220 = 46 А. Площадь сечения кабеля подбирается по специальной таблице.

Таблица: сечение медного кабеля в зависимости от силы тока (при напряжении 220 В)

Соответственно, для рассматриваемого здесь помещения подойдёт электрокабель сечением 6 мм².

Если выполняется однофазное подключение, эта проводка сможет выдержать мощность приблизительно в 14 кВт. Если планируется выполнить трехфазное подключение, то показатель мощности возрастёт до 42 кВт. Для обыкновенной парилки такой мощности будет достаточно.

По аналогии выполняется расчёт устройства для резервного выключения. Однако в этом случае понадобится использовать мощность не всех конструкций, а нужного контура. Например, это могут быть осветительные приборы или печка.

Как выбрать фурнитуру для проводки

Важно подобрать правильную фурнитуру и другие детали, которые понадобятся для выполнения проводки в парной.

Схема размещения фурнитуры в бане

Для каждого помещения составлятся схема размещения розеток, выключателей, распределительных коробок и светильников

Для розеток и выключателей рекомендуется использовать электрокабель ВВГнг или NYM. Минимальное сечение для розетки составит 2,5 мм², для выключателя — 1,5 мм². У розеток и приборов для выключения уровень защиты должен соответствовать существующим требованиям: корпус должен быть герметичен и дополнительно прикрыт крышкой.

Для проводки в парилке следует отдавать предпочтение кабелям с жилами из меди, так как они способны пропускать большие токи. Помимо этого, они меньше подвергаются механическим повреждениям.

Рекомендуется покупать материалы с небольшим запасом, так как в некоторых случаях попадаются бракованные изделия. Кроме того, нельзя исключать наличие ошибок в расчётах, произведённых на начальном этапе.

Более подробно прочитать о выборе проводов для электрической проводки вы можете в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/kakoy-provod-ispolzovat-dlya-provodki-v-dome.html.

Видео: проводка в бане своими руками

Меры предосторожности при выполнении проводки

  1. Все устройства и щитки должны быть расположены в отдельном помещении, которое надёжно защищено от влаги. В условиях чрезмерной влажности конструкции могут за короткий срок выйти из строя и проржаветь. Это касается и пластиковых приспособлений — внутри конструкций есть металлические элементы. Не стоит беспокоиться о современных моделях душевых кабин со встроенным подогревом воды. Изготовитель заботится о безопасности, поэтому такие устройства можно размещать и в моечной.
  2. Корпус осветительных приборов должен быть алюминиевым, а плафон — стеклянным. Монтировать их рекомендуется на стенках, так как под потолок уходит пар, в результате чего там устанавливается повышенная температура, которая неприемлема для подобных приспособлений.
  3. Трансформаторное устройство, к которому будет проведено напряжение питания, должно рассчитываться на 220 В. Его надо устанавливать в сухом месте. Сквозь стенку возможна проводка лишь 12 В. Если монтируются лампочки в 36 В, то допустимое напряжение составит 42 В. Блок питания для светильников в парной

    В парной рекомендуется устанавливать светильники на 12 В, а блоки питания для них размещать за стенкой, в других помещениях

  4. Если есть желание установить в парной машинку для стирки, то не стоит забывать о том, что она должна размещаться в сухом помещении. Понадобится сделать отдельный кабель для электронагревателя.
  5. Вокруг парилки следует проложить заземлительный контур. В щитке должен быть смонтирован автоматический выключатель или УЗО. Устройства должны располагаться в ёмкости, которая защищена от влаги.
  6. Если есть надобность в монтаже датчиков к электрической каменке, то следует знать, что они должны быть низковольтными и располагаться на расстоянии 1 м от напольного основания. Щит управления крепится за пределами парной. Каменка монтируется без розеток.
  7. В щитке рекомендуется обозначить все элементы маркером.

Видео: виды светильников для бани

Методы установки проводки в парной

Первым делом электропроводку нужно подвести со щитка на улице к конструкции в бане. Прокладка кабеля с улицы может быть выполнена по воздуху или под землёй. Чтобы определить подходящий способ, следует узнать о достоинствах и недостатках каждого из них.

  1. Воздушный метод прокладки является бюджетным вариантом, однако он недолговечен. Связано это с использованием проводника, закреплённого в воздухе. Воздушная линия довольно часто обрывается из-за сильного ветра или механического повреждения. Прокладка кабеля по воздуху

    Кабель нужно прокладывать на высоте не менее 6 метров, а при большой протяжённости трассы требуется делать дополнительные опоры

  2. Подземный метод прокладки более трудоёмок и дорог. Это связано со стоимостью защищённого кабеля. Однако эта проводка является надёжной и имеет более длительный срок службы. Прокладка кабеля под землёй

    Прокладка кабеля под землёй считается более надёжным и доловечным способом подачи напряжения в баню

Как установить электрощит

От вводного щита запитывается вся энергосистема парной. Понадобится выбрать наиболее подходящее место для установки конструкции. Важно придерживаться следующих правил:

  1. К электрощитку всегда должен быть доступ.
  2. Место должно регулярно проветриваться.
  3. Не допускается размещать щиток в пожароопасном помещении.
  4. Устройство должно размещаться в комнате с освещением.

Чаще всего щиток монтируется в зоне отдыха. Он состоит из конструкции для автоматического отключения, входящего и отходящего автоматов. Верхняя часть устройства должна быть расположена на расстоянии 1,5–2 м от пола.

Если проводка однофазная, понадобится использовать трёхжильный кабель для питания.

  1. Цвет фазы должен быть серым. Жила размещается на верхней клемме входящего автомата. С нижней клеммы фазу при помощи перемычек нужно переместить на верхние клеммы отходящих устройств.
  2. Нулевую жилу следует привести сразу на нулевую колодку.
  3. Жила заземления также ведётся напрямую на соответствующую колодку или на закреплённый винт щитка.
  4. Фазные жилы электрокабеля, отходящие к нагрузке, следует подсоединять к нижним контактам соответствующих автоматов. Схема однофазного подключения в бане

    Однофазное подключение выполняется трёхжильным вводным кабелем

Провода для входа и отвода к нагрузке надо тщательно уложить в электрощите, после чего вывести из него через трубки с гофрой. УЗО и автоматы следует устанавливать с учётом уровня нагрузки на электрокабель. Важно проследить за тем, чтобы жилы в фиксаторах клемм были надёжно закреплены, иначе не удастся избежать перегрева участка из-за плохой фиксации.

Последовательность действий по монтажу электропроводки разными способами

  1. Если был выбран воздушный метод проводки, первым делом понадобится установить на участке крепёжные детали. Чаще всего используются пластины из стали, которые с обеих сторон стягиваются шпильками. К ним следует приварить кольца для того, чтобы можно было подвесить трос. Натяжение фиксатора производится для усиления и правильного распределения уровня нагрузки. Натяжитель для кабеля

    Медные кабели крепятся на тросе, который растягивается при помощи специальных натяжителей

  2. На следующем этапе с одной стороны надо зафиксировать трос соответствующими приспособлениями для зажима. С обратной стороны трос надо натянуть и прицепить муфтами. Минимальная высота подвеса над зоной для пешеходов — 2,8 м.
  3. После закрепления троса можно приступать к подвязке электрокабеля бандажом. Допускается использование хомутов из пластика, стальных полос или вязальной проволоки. Закрепление кабеля на тросе

    Для крепления кабеля можно использовать обычные пластиковые стяжки

Если выбран подземный метод электропроводки, то последовательность действий будет следующей:

  1. Первым делом выкапывается яма глубиной минимум 0,7 м, на дно которой насыпается песок слоем приблизительно 10 см.
  2. Далее прокладываются провода и засыпаются тонким слоем песка. Кабель должен размещаться в траншее волнообразно, натяжения следует исключить. Прокладка кабеля в земле

    Кабель прокладывается в траншее глубиной не менее 70 см, на дне которой насыпан песок

  3. Кабель вводится в здание сквозь втулку из стали. Она нужна для защиты провода при усадке стены из дерева. Гильзы для ввода кабеля

    Силовой кабель должен вводиться в здание через металлические гильзы

  4. Электрокабель следует освобождать от защитного слоя перед вводом в электрощит.
  5. Жилы кабеля подсоединяются к автомату.
  6. Выполняется заземление и защита от молнии. Заземление в бане

    Если на участке нет заземляющего контура, его можно сделать, зарыв треугольную металлическую конструкцию рядом со строением

Далее производится установка электрической проводки во всех комнатах. При подведении провода к розеткам стоит помнить о том, что жилы заводятся в нижней части. Когда кабель будет проведён по всем помещениям и подсоединён к фурнитуре, понадобится подключить проводку к выключателям.

Установка розеток в бане

Кабель к каждой розетке должен подводиться снизу

При разводке электрокабеля от щитка следует учитывать такие моменты:

  1. Разводка электрокабеля к каждой точке должна быть выполнена неразрывным куском.
  2. Если стенки сооружены из камня или кирпича, то проводка может быть скрытой. В таком случае её можно будет замаскировать слоем сухой смеси.
  3. От распаечных коробок можно прокладывать кабель исключительно под прямым углом.
  4. Провода следует размещать в незаметном месте.
  5. Жилы проводов соединяются с помощью клеммных зажимов. Использование скруток строго запрещено.

После выполнения работ рекомендуется вызвать мастера для проверки правильности подключений. Малейшие ошибки в дальнейшем могут привести к существенным проблемам. Проверка схемы электрической проводки в бане стоит недорого.

О принципах установки розеток и выключателей читайте в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/ustanovka-rozetok-i-vyiklyuchateley.html.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Правильная прокладка кабеля в бане

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов

В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

  1. Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
  2. Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
  3. Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

как сделать подсветку в парной, как провести свет, фото и видео

Содержание:

От того, насколько качественно и продуманно выполнено освещение в бане в парилке, зависит не только приятное времяпрепровождение, но и безопасность для жизни и здоровья человека. Вот почему очень важно ответственно подойти к выбору и размещению осветительных приборов, о чем и пойдет речь далее в нашем материале с фото.

освещение в бане своими руками

В первую очередь отметим, что для оборудования подсветки в бане следует выбирать такие светильники, которые отвечают требованиям пожарной безопасности и могут эксплуатироваться в условиях высоких температур и влажности. Следовательно, оптимальным выбором будут керамические, фарфоровые или сделанные из огнеупорного пластика осветительные приборы.

Монтаж электросети в парилке

Чтобы разобраться, как сделать освещение в бане в парилке, первым делом нужно составить проект электросети в данном помещении, то есть прикинуть, как будет расположен кабель. А дальше можно приступать непосредственно к воплощению проекта.

Прежде всего, нужно провести электропроводку в бане. Зачастую источником электричества бывает электрический щиток, расположенный внутри дома, следовательно, кабель нужно будет протянуть от него. А иногда целесообразнее подвести провода прямо от столба. Монтаж кабелей можно производить двумя способами – воздушным и подземным.

подсветка в бане

Безусловно, воздушный способ подключения электричества – намного проще и удобнее, а также дешевле. Однако следует учитывать условия климата в вашем регионе. Если температура воздуха на улице может превысить границу в 40 ºС, то сечение провода нужно увеличить на ¼.

Желательно воспользоваться самонесущим подводящим кабелем, не нуждающимся в дополнительных опорах. Хотя он и несколько дороже, однако, в данном случае такие расходы оправданы.

Чтобы предотвратить провисание кабеля, следует запастись специальными крепежными элементами для его фиксации. А заводить внутрь бани можно через стену или крышу.

Обратите внимание также, из чего сделаны жилы в кабеле. Обеспечить безопасную эксплуатацию и эффективное освещение для парилки можно с помощью кабеля с медными жилами. А если он алюминиевый, сечение проводов нужно увеличить.

как сделать освещение в бане в парилке

Далее можно приступать непосредственно к подключению подсветки парилки.

Однако при этом не следует забывать о ряде важных правил:

  1. Выключатели и розетки нужно располагать вне парилки бани или сауны, поскольку показатели температуры и влажности не способствуют корректной работе данных приборов. Оптимально располагать их в зоне отдыха или предбаннике.
  2. По пути прокладки кабель не должен содержать изгибов. В крайнем случае, провод можно сгибать только под прямым углом.
  3. Для освещения парной нельзя выбирать лампы дневного света. Такие приборы не способны выдерживать высокой температуры и могут взорваться, выделяя вредные ртутные испарения. Наиболее подходящими будут светильники из оптоволокна, размещенные по углам помещения, куда попадает меньше всего пара.
  4. Высота размещения розеток составляет 50 см от пола, а выключателей – 150 см. При этом электропитание светильников нужно подводить снизу во избежание повреждения кабелей из-за влаги.
  5. Монтируя электропроводку и свет в парной, следует позаботиться об установке автоматов, которые будут аварийно отключать сеть от питания в случае возникновения перегрузок.

свет в парной

Еще один немаловажный вопрос касается требований к оборудованию. Для установки в бане подойдут только розетки с классом безопасности не менее IP 54, а выключатели должны быть не хуже IP 44.

Тонкости выполнения освещения в парной

Все элементы освещения для парной в баню следует выбирать с учетом того, чтобы они были оборудованы защитными плафонами, препятствующими прямому контакту с кожей и предотвращающими повреждение ламп (прочитайте: "Как правильно выбрать светильники для бани влагозащищенные – основные виды и отличия"). К тому же, нельзя забывать и об изоляции проводов и монтажных соединений.

как сделать свет в бане

Безусловно, внутри парной можно обойтись и вовсе без светильников, если проделать в ней небольшие окошки. Однако в этом случае парная будет быстрее остывать из-за теплопотерь, то есть, понадобится дополнительное утепление стен. А еще такую баню можно будет эксплуатировать только в светлое время суток.

Если вы все же решите прорезать оконные проемы, их размеры должны составлять порядка 500×500 мм. Стеклопакеты при этом нужно ставить двухкамерные, чтобы максимально сохранить тепло в парилке.

Особенности размещения светильников в предбаннике

Строгих ограничений к тому, как сделать освещение в бане в зоне предбанника, в принципе, нет. Наоборот, именно в этом помещении можно позволить полет дизайнерской мысли, то есть вариантов организации освещения может быть бесконечно много.

В предбаннике, как правило, стараются установить все выключатели, розетки и подключить все необходимые электроприборы.

В качестве основного источника освещения обычно устанавливают потолочную люстру, либо рассредотачивают несколько настенных светильников, создающих в помещении уютную атмосферу. Дополнительный декор можно выполнить с помощью светодиодных лент, которые позволят выделить ту или иную зону в предбаннике.

Как организовать подсветку душевой и бассейна

В душевой комнате, а также возле бассейна освещение в бане своими руками нужно сделать максимально ярким, чтобы избежать травм при падении. Поскольку высоких температур в этих помещениях не наблюдается, можно использовать абсолютно любые разновидности осветительных приборов, в частности, лампы дневного света, разнообразные точечные светильники для бани и ленты со светодиодами. Также приветствуется специальная подсветка для джакузи, если вы позаботились о его оборудовании.

как провести свет в баню

Тем не менее, при установке света в бассейне или джакузи, следует использовать оборудование, которое работает на пониженном напряжении и имеет герметичный корпус.

Что касается оборудования розеток и выключателей, то идеально, если они будут размещены в предбаннике. Но если такой возможности нет, следует использовать оборудование с классом безопасности не менее IP 44, причем монтировать его в местах, не подверженных намоканию.

освещение для парилки

Непосредственно в моечной комнате очень удобно использовать светодиодные ленты с классом безопасности IP 68, которые могут работать на низком напряжении. Как правило, советуют устанавливать оборудование, способное работать на напряжении в 12 Вт. Подобные ленты безопасно монтировать даже под водой.

Практические советы по установке подсветки в бане

Наиболее приемлемой с точки зрения безопасности, функциональности и энергоэффективности можно считать подсветку оптоволоконными светильниками.

Перед прочими приборами у таких устройств есть ряд несомненных преимуществ:

  • малогабаритность, что существенно экономит место;
  • многофункциональность, то есть возможность установки в помещениях различного назначения;
  • экономичность – низкое потребление электроэнергии;
  • безопасность для человека.

как сделать освещение в бане

Поскольку снаружи бани тоже нужно организовать освещение, особенно, если она будет использоваться в темное время суток, нужно позаботиться о том, чтобы подходы к ней были максимально видны. При этом, конечно, лучше использовать энергосберегающие осветительные приборы.

Если монтаж оборудования производится непосредственно на стены, то стоит постараться делать как можно меньше отверстий. При подключении приборов к электросети, проводку лучше размещать подальше от стен и теплоизоляции.

Технология организации освещения

Процесс подключения освещения в бане включает строгую последовательность действий.

В первую очередь, следует подумать, как провести свет в баню, то есть выполнить монтаж электропроводки. Завести кабель в здание можно между перекрытием и кровлей, закрепив его на нижних балках стропил.

Далее внутри бани начинают установку осветительных приборов. Чтобы было удобно пользоваться баней, свет нужно сделать и над входом в нее. Чтобы удачно вписать светильники во внешний декор из пластиковой вагонки, можно остановиться на приборах точечного типа.

подсветка парилки

Следующим шагом будет установка лампочек во все светильники. Внутри бани можно использовать экономные лампы мощностью в 5 Вт, а вот на входе лучше поставить прибор помощнее – от 17 Вт. Если остановиться на лампах в зеркальных колбах, можно получить более эффективное и яркое освещение, которые не будет рассеиваться.

В качестве альтернативного варианта, как сделать свет в бане, можно выполнить наружное освещение. Для этого в 1,5 м от стен парилки в землю вставляют наружные светильники, расположенные на некотором расстоянии друг от друга. Тем не менее, подобные работы потребуют от исполнителя много времени, усилий и средств.

Для организации освещения подобного типа потребуется:

  • обеспечить отсутствие преград в месте установки освещения;
  • кабель питания проложить под землей;
  • поставить определенное количество светильников.

Надеемся, что данная статья с фото поможет вам разобраться, как выполнить в бане освещение своими руками, в какой последовательности проводить работы по укладке проводки и какими правилами руководствоваться. Если все проделать правильно, вы получите комфортное, безопасное и оборудованное по вашему вкусу помещение, сэкономив при этом на услугах профессиональных рабочих.

Как провести свет в баню — Ваша техника

Многие считают, что владельцы бани – это счастливые люди. Иметь возможность попариться, не отходя от  жилого дома – удовольствие, к сожалению, доступное далеко не каждому. Дело в том, что в бане не просто моются – это отличный отдых, возможность оздоровиться и дать своему телу возможность обновиться и очиститься. Позаботиться о комфорте, уюте и удобствах банных процедур необходимо еще при проектировании и строительстве. Правильно и грамотно организованное освещение, обеспечит комфорт и безопасность в бане.

Основные характеристики температурного режима и влажности воздуха в банях

  1. Существует несколько видов бань:
  • русская;
  • финская;
  • турецкая.
  1. Характеристики температурного режима и влажности воздуха каждой из них разнятся как минимум от 40 до 120  C, а влажность варьируется от 15% до 95%.
  2. Без сомнений, эксплуатация любой бани отрицательно сказывается на состоянии электропроводки, а риск возникновения пожароопасной ситуации все же очень высок.
  3. Для того чтобы провести проводку для света в баню своими руками, нужно учесть ряд особенностей. Попробуем же разобраться, как правильно и безопасно провести свет в баню.
  4. Прежде чем начинать работы по прокладке электропроводки необходимо:

  • изучить требования и меры предосторожности по установке электрических проводов и приборов в жарких и влажных помещениях;
  • составить схему электропроводки с указанием мест размещения электроустановочных устройств;
  • выбрать подходящее сечение проводов, которое определяется исходя из количества электрических приборов, а чем их больше, тем большим должно быть сечение каждого провода;
  • рассчитать нагрузку сети в помещении бани и его достаточную освещенность;
  • изучить вопрос организации заземления для отдельно стоящего здания.

Предварительная подготовка

В качестве приготовления обязательно нужно изучить механику прокладки электропроводки и требования к ней:

  • прокладка кабеля должна иметь строго вертикальную или горизонтальную направленность;
  • поворот кабеля долж

Что нужно знать об электрике в бане: теоретические сведения о нормативах, схемах подключения и оборудовании

Главная страница » Проводка в бане » Что нужно знать об электрике в бане: теоретические сведения о нормативах, схемах подключения и оборудовании

Баню можно назвать самым пожароопасным строением или помещением. Понятно, что в основном причиной возгорания служит печь, но не стоит сбрасывать со счетов и электропроводку, которая (особенно в деревянных постройках) может привести к беде. Защитить от возможных проблем с ее стороны может соблюдение нормативов и использование УЗО.

Вот с нормативов мы и начнем.

Нормативы ПУЭ

ПУЭ – это «Правила устройства электроустановок». Довольно обширный талмуд, в котором можно найти отдельные высказывания, относящиеся к бане, а точнее, к помещению с повышенной пожароопасностью, влажностью и температурой.

ВАЖНО! Информация о бане в ПУЭ находится в рассредоточенном виде, вы не найдете там отдельной главы о банях, саунах, моечных. Мы собрали для вас всю доступную информацию, прочее относится к общим случаям.

Начнем с электрощитка. Конечно, вы не станете выделять под него отдельное помещение, скорее всего это будет небольшой шкаф, но следует принять во внимание то, что в бане он должен быть надежно гидроизолирован. Вот что об этом говорится в ПУЭ:

О содержимом шкафа мы поговорим чуть ниже, но вот что правила говорят о необходимости УЗО:

Попутно отметим еще пункт, который касается класса минимальной степени защиты такого шкафа, если он находится в пожароопасной зоне:

От щитка идет проводка по всем помещениям. Как правильно ее провести — внутри стен или по поверхности? Нормативы говорят, что предпочтительнее скрытая, но это относится только к помещениям жарким и влажным – сауне (подразумевается парная сауны), ванной и душевой. В других помещениях бани можно руководствоваться рекомендацией о предпочтительности открытой проводки в деревянном строении.

Как видите, прокладывать провода внутри банных стен, если и можно, то только в пластиковых рукавах, при этом пластик должен быть негорючим, то есть не поддерживающим горение (большего от гофры ждать не приходится).

В том случае, если придется соединять или наращивать провода, ПУЭ рекомендует следующее:

Теперь о помещениях влажных. Ни выключателей, ни прочих средств распределения или управления внутри парной и моечной располагать нельзя:

СОВЕТ! Отсюда напрашивается мысль, что планировать размещение электрики для бани надо на стадии чертежа – только в этом случае вам не придется ломать голову, как вести проводку в строении, которое не располагает к соблюдению нормативов.

Что же касается степени защиты устанавливаемого оборудования, то для этих помещений оно должно соответствовать следующему пункту ПУЭ:

Розетки внутри моечной и парилки запрещены следующим пунктом:

Требования к лампам в пожароопасных зонах и минимальная степень их защиты в следующих пунктах ПУЭ:

Напоследок упомянем пункт, касающийся выравнивания потенциалов:

Особенность парной

Парная в бане – это одновременно самое жаркое и влажное помещение. То и другое существенным образом сказывается на требованиях к электропроводке.

ВАЖНО! Самый главный запрет – внутри стен и по их поверхности в парной не должно быть никакой проводки. Она вся делается снаружи этого помещения, а внутрь вводятся исключительно разъемы для подключения освещения.

Да, внутри парилки обычной бани из электрических приборов – только осветительные. А выключатели для ламп – снаружи.

Чтобы провести провода через стену используются металлические гильзы. Это единственный допустимый случай использования металлических трубок внутри стен.

Никаких розеток внутри парилки, как вы видели выше, делать нельзя. Силовые установки типа электропечи – в следующей главе.

Особенность бани с электропечью

Электрика в бане с электропечью дополняется группой проводов, которые предназначены для силовых установок. В принципе, у вас может быть кирпичная или железная дровяная печка, но если вы поставите в бане стиральную машинку, то силовую группу создавать все равно придется – в нее входят все приборы за исключением осветительных.

ВНИМАНИЕ! Так как рассчитывать мощность печки следует из расчета 1-1,5 кВт на кубометр пространства, то мы получаем вполне приличную нагрузку даже для условной парной 2х2х2 метра – 8-12 кВт.

Обычно электропечи уже снабжены питающими шнурами с достаточной степенью защиты от высокой температуры. Поэтому достаточно просто вывести шнур питания за пределы парной и подключить к розетке (с заземлением!) в смежном помещении.

Помимо этого рекомендуется создать отдельный контур заземления для всего помещения парной, в которой установлена электропечь. Делается это на этапе строительства, во время работ с гидроизоляцией пола. На гидроизоляцию должна быть положена стальная сетка, а по периметру проложена стальная полоса. Позже полоса сваривается с сеткой и делается вывод на ноль электрощитка.

СОВЕТ! Если поставите дифавтомат на 30 мА в щитке, то можно подключать печь к сети напрямую. В противном случае вам понадобится устройство, которое будет отслеживать перегрев парилки или короткое замыкание.

Примерная схема

На входе у вас будет либо 220 вольт, либо 380. В первом случае, если все сделано по уму, проводов будет три – фаза, ноль и земля. Во втором – пять (три фазы, ноль и земля).

Рассмотрим подключение на 220 В. Вводный автомат на 25 А ставится на провод фазы. Далее на провода нуля и фазы ставится УЗО (40А, 100 мА), после чего провод нуля подсоединяется к шине N. Затем на три группы потребителей ставятся три автомата – последовательно на провод фазы. К каждой группе потребителей с шин N и РЕ идет свой провод, так, чтобы к потребителю шло по три провода – фаза, нуль и земля. Ниже картинка, иллюстрирующая приведенную схему.

ВНИМАНИЕ! УЗО в бане рекомендуют ставить все без исключения. Однако дифференциальный автомат – то же самое, но с большим функционалом.

Приведенная схема очень простая, не рассматривающая варианты с подключением трансформатора.

Подключение на 380 В ненамного сложнее. На входе делается заземление и ставится на три фазы вводный автомат. Из последнего три провода фазы и ноль подаются на УЗО, после чего ноль подключается к шине, а уже оттуда – ко всем автоматическим выключателям, предшествующим группам потребителей. Также к каждому из выключателей подключается одна из трех фаз (выбор распределяется равномерно).

Групп потребителей может быть произвольное количество, но обычно выделяют три – группа освещения, группа розеток и силовая группа (приборы с большой мощностью). В сауне принято выделять в отдельную группу электропечь. В нашем случае для нее специально установлены автомат нуля и выключатель.

Все описанное наглядно показано на следующей схеме:

ВАЖНО! Не воспринимайте эти схемы как некий общий случай, его просто нет. Ориентируйтесь на свои представления о безопасности – от этого зависит количество автоматов и УЗО, на количество и мощность потребителей, на то, какая система заземления принята в местности, где стоит ваша баня.

Если захотите сделать цепь с напряжением 12, 24, 36 вольт, ставьте трансформатор в группу освещения – ее можно поделить на подгруппу потребителей 220 В и подгруппу низкого напряжения, которая будет питать парилку (и, возможно, моечную).

Элементы оборудования

Настало время рассмотреть каждый из элементов приведенных схем более подробно.

Кабель

Начнем с важного – кабель для бани нужно выбрать правильно, с учетом всего – деревянного окружения, высоких температур, пожароопасности, повышенной влажности.

Идеальный вариант: вы вообще не проводите кабель ни по стенам, ни внутри стен двух помещений – парилки и моечной. Вместо этого делаете сквозные отверстия в стенах там, где будет точка освещения, и выводите в парилку и моечную только концы проводов непосредственно к плафону.

СОВЕТ! Сквозное отверстие следует укрепить металлической (алюминиевой) гильзой. Если в конструкции произойдет сдвиг, гильза защитит кабель от повреждения.

Если в парилке и мыльной у вас не будет проложено никаких проводов, то о термостойкости можно и не заботиться – достаточно того температурного диапазона (до +60 градусов), который свойственен хорошим, годным проводам для проводки в прочих помещениях. Это сделанный по немецкому стандарту кабель NYM и его российский аналог ВВГнг.

ВАЖНО! У того и другого оболочка из ПВХ, хотя она с присадками, которые не поддерживают горение.

Есть термостойкая изоляция, которая выдерживает повышенную температуру и сделана из кремнийорганической резины. Она используется в кабелях ПРКС и РКГМ. Последний часто ставят во влажных и/или высокотемпературных помещениях – ванных, банях, подвалах. Ориентируйтесь на сказанное выше – такой провод нужен там, где нет возможности избежать проводки внутри парной и моечной.

ВНИМАНИЕ! Требование к (нерекомендованному) проводу в парилке – он должен выдерживать температуру (минимум) в 170 градусов.

Крепление кабеля

Как мы уже упоминали выше, в бане допустима скрытая и открытая проводка. Если выбор делается в пользу скрытой, то прятать ее следует исключительно в пластиковую гофру, а не металлическую.

Если же проводка идет открыто, то можно использовать и стандартные кабель-каналы, выбирая те, что лучше подходят под цвет и фактуру стен, и витую проводку по керамическим изоляторам.

Кабель-канал, цвет сосна

НА ЗАМЕТКУ! Однако стоит снова привлечь ваше внимание к тому факту, что все это говорится о прокладке проводов в предбаннике, комнате отдыха и других (если есть) помещениях, но не касается парной и мыльной.

Кабель-каналы термостойкостью не отличаются, это обычный пластик, горючий, легко плавящийся. Поэтому часто можно встретить рекомендацию подкладывать под открытую проводку полосы теплоизолирующего материала.

Как рассчитать требуемую кабельную мощность?

Для этого надо знать мощность всех ожидаемых потребителей тока – группы освещения и всех подключаемых электроприборов. Посчитайте количество ламп и суммируйте их мощность. Посмотрите в паспорте печи, стиралки и всего прочего, что собираетесь подключать, их номинальную мощность. Сложите все в один итог. Добавьте к нему 1/5 от получившейся цифры – это запас мощности.

Получившуюся цифру нужно поделить на напряжение в сети. Это может быть 220, 380, 12, 24, 36 вольт. Если совмещаете – делите мощность группы на соответствующее напряжение. Результат деления – сила протекающего через проводник тока. Именно она определяет годное сечение жилы.

Ниже в таблице отражена зависимость между упомянутыми величинами:

Трансформатор

Трансформатор для бани нужен только в том случае, если вы решили провести в парилку освещение с помощью низковольтовых источников света: галогенок, низковольтных ламп накаливания, светодиодных лент. Последние, конечно, плохо реагируют на повышенную температуру, но повсеместно распространена практика установки такого вида подсветки в нижнем ярусе парилки, обычно под сиденьями.

Соответственно, выбирается трансформатор, который переводит с входного (220 или 380 вольт) до необходимого (12 – чаще всего, 24, 36 вольт).

Различаются трансформаторы по мощности, которую рассчитать так же просто, как в прошлом примере – желательно, чтобы мощность самого трансформатора была на 1/5 больше суммарной мощности ламп, которые вы намерены к нему подключить.

В принципе, можно приобрести те же светодиодные ленты с блоком питания, который сам понизит напряжение до нужного количества вольт. Если же вы все же решите ставить именно трансформатор, то установить его можно в щиток, на определенную группу потребителей – источники света в парилке.

ВАЖНО! Для питания светодиодов сила тока является более важной характеристикой, нежели напряжение. Желательно дополнительно защитить их скачков в сети, поставив стабилизатор.

Лампы

svetil`nik-v-saune

В бане можно ставить какие угодно лампы. Споры, в основном, идут по поводу парилки и моечной – есть ли резон ставить там низковольтные лампы, если у вас уже стоит УЗО или дифавтомат. Но, если вы считаете, что береженного Бог бережет, то, скорее всего, поставите там уже упоминавшиеся галогенки или светодиоды.

Если решитесь ставить светодиоды, вам стоит замерить температуру в натопленной парилке. Там, где планируется вести ленту, она не должна подниматься выше 40 градусов! Больше информации об этом типе ламп можно прочитать в статье, полностью посвященной светодиодному освещению.

Галогенки можно ставить там, где температура не выше 100 градусов, хотя прочие характеристики этих ламп уступают светодиодам.

Лампы накаливания – если лампа будет установлена в светильник, который крепится к стене, то мощность не должна превышать 60 Вт. Ограничений по температуре мы не нашли.

Светильники

Снова различение: если светильник стоит в комнате отдыха, то это может быть что угодно, хотя бы и хрустальная люстра – тут выбор ограничен только вкусом владельца. В предбаннике тоже ставить можно что угодно. Но когда речь заходит о моечной, то основным требованием станет влагозащита. Поэтому минимальные требования влагозащиты – IP44, но лучше, чтобы последняя цифра была выше – например, IP65. Подробнее о светильниках для бани можно прочитать здесь.

То же самое можно сказать о парилке. В обоих случаях речь идет о герметичных конструкциях, в которых основание сделано из керамики, а плафон – из стекла. У нас есть материалы, посвященные отдельно светильникам в сауне и в парной русской бани.

Сауна, освещение под полком

Сауна, освещение под полком

ВАЖНО! То, что он будет сделан именно из стекла, а не из пластика – существенно. Потому что пластик плавится. Что же касается возможного разбития стекла, то защитит от этого установка декоративного деревянного ограждения, которое одновременно будет элементом декора парной.

Между плафоном и основанием полагается быть прокладке. Резиновые относительно быстро выходят из строя. Заглядывайте иногда, потому что иначе светильник потеряет герметичность.

Кстати, про абажуры для банных светильников можно почитать здесь.

Розетки

Требования к влагозащите (IP-44 / IP-65), упомянутые применительно к светильникам, относятся и к розеткам.

Ставить розетки можно в любом из помещений, кроме парной и мыльной.

Полезное видео

Мы согласны далеко не со всем, что говорит автор этого ролика, например, когда он советует металлическую гофру, запрещенную ПУЭ. А вот по поводу использования РКГМ для заведения провода в светильники парной согласны полностью.

***
Итак, в этой статье разобрана только часть теоретических вопросов, связанных с электрикой в бане. Практическая часть, в которой описываются процедуры ее прокладки своими руками в конкретных помещениях, будет в следующей статье.

Более широко тема проводки в бане рассматривается на странице соответствующего раздела.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail
