виды, различия, способы установки, как выбрать подходящий

Обратный клапан на вентиляцию – это простой и бюджетный способ, как избавится от нежелательных запахов в помещении. Его устанавливают на окно шахты – перепланировка всей системы каналов не нужна. Рассмотрим, в каких случаях пригодится клапан. Читайте до конца и узнаете о 4 видах клапана, о правилах монтажа и нюансах установки.

Проблема с обратной тягой появилась после массовой установки пластиковых окон – теперь воздух не может просачиваться сквозь щели, и это проблемаИсточник birzhaplus.ru

Когда стоит задуматься об обратном клапане

Главный признак, что с вентиляцией что-то не так, – это возврат запахов. Причин этому много: от неправильной планировки, особенно это касается частных домов, до засорения мусором, пылью или снегом. Также обратная тяга возникает во время ремонта, когда специально перекрывают вентиляционный канал.

Проверить его работу можно так: достаточно прислонить лист к решетке, при этом окно в помещении должно быть открыто. Если поток воздуха втягивает бумагу, поводов для беспокойства нет. Но все же есть смысл подстраховаться вентиляцией с обратным клапаном.

Если в доме стоит печь, при недостатке потоков воздуха их направление может смениться. Или же если в готовую систему вентиляции устанавливают еще одну точку воздухоотвода. Нельзя игнорировать о изменения окружающей среды. В случаях, когда рядом с вашим домом возводят еще один или наоборот сносят, направление ветра может измениться и стать причиной обратной тяги. Также в конфликт могут войти мощные вытяжки и вентиляционные шахты в старых домах.

Разновидности

Обратный клапан для вентиляции помогает справиться с перечисленными проблемами.

Обратные клапаны различаются по многим признакам: по форме, размеру, способу управления и расположенияИсточник oboiman.
ru

Эта конструкция является барьером, который мешает воздуху, а также частицам пыли и жира вернуться обратно. Этому способствуют специальные лопасти и их движение. Моделей на рынке огромное множество, поэтому рассмотрим самые популярные виды.

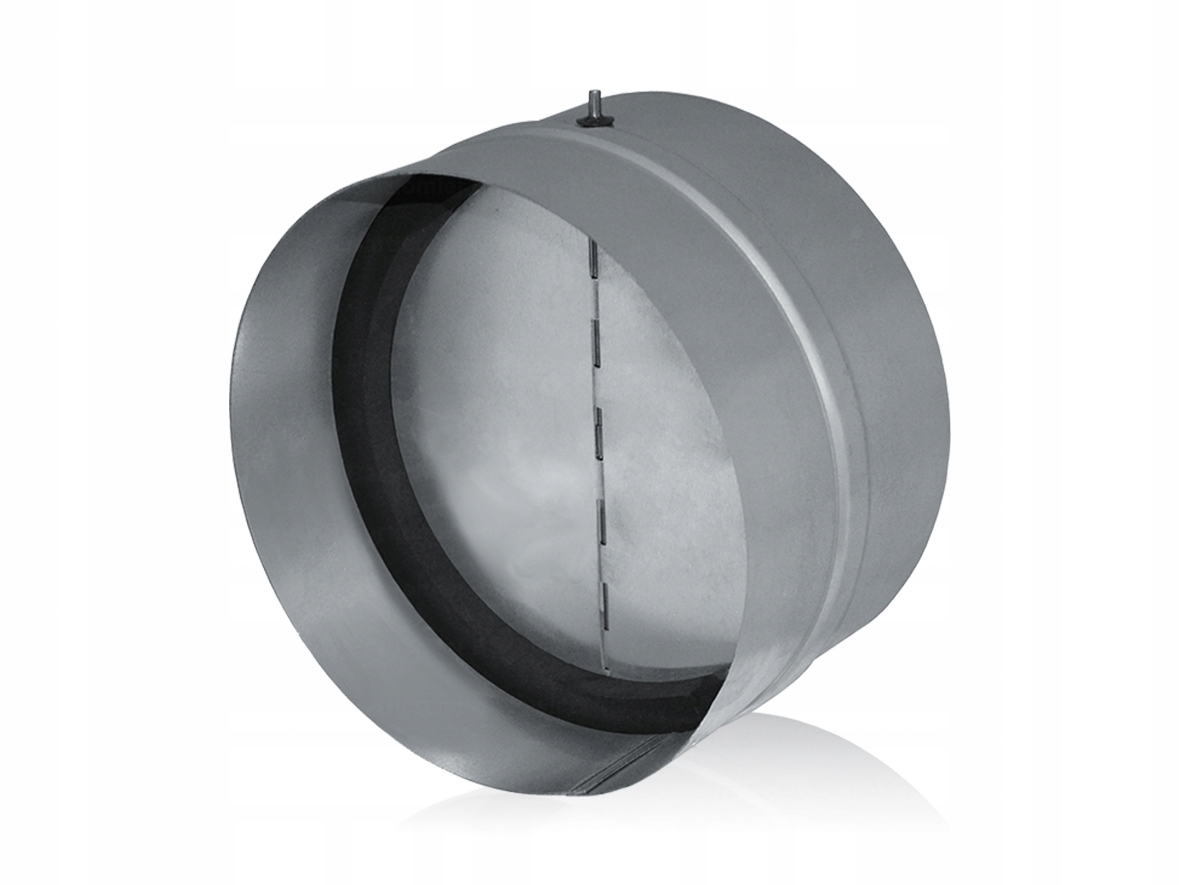

Одностворчатый клапан

У этой конструкции есть и другое название, которое также часто встречается, – гравитационный обратный клапан для вентиляции. Обычно он цилиндрической формы, есть створка, которая полностью закрывает вентканал. В движение она приходит от порывов воздуха. Работа происходит следующим образом: когда поток стремится в вытяжку, он давит на створку и открывает ее.

В случае с обратной тягой давления не происходит, и клапан остается закрытым. При правильной установке такая модель себя показывает хорошо, даже если монтировать ее в условиях естественной вентиляции.

В некоторых вариантах центр тяжести находится не по центру, а смещен в лево или вправо. Если тяга в системе небольшая, то створка может просто не открываться. Чтобы помочь ей, необходимо немного уравновесить стороны. Для этого прикрепите небольшой груз – например, монету – на меньший из лепестков.

Рендер одностворчатого клапанаИсточник airpromvent.ru

«Бабочка»

Это привычные нам клапаны вентиляционные вытяжные, которые имеют 2 независимые створки. Аналогия с бабочкой появилась из-за принципа работы лепестков, которые открываются и закрываются автономно друг от друга, и напоминают порхание. Такие конструкции часто оснащают пружинами, которые помогают перегородкам вернуться в начальное положение. То, насколько широко откроется клапан, зависит от напора воздуха.

При обратной тяге пружины удерживают лепестки и не дают им открыться, поэтому даже при нарушении функционирования вентиляции, ни запахи, ни пыль не проникнут обратно.

В условиях естественной системы напора будет недостаточно для эффективной работы «бабочки» – то есть пружина всегда будет оставаться неподвижной. Поэтому лучшее решение – это комбинировать двустворчатые модели с вентиляторами. В магазинах можно встретить уже готовые гибридные конструкции.

Встречаются разные модификации: например, модели со створками в форме полуколец или же варианты без пружин, которые работают на гравитации. В таком случае установка клапана возможно только вертикально.

Внешне «бабочка» похожа на одностворчатый клапан, только створки не соединены, нет единой траектории движенияИсточник smooth-air.co.nz

«Жалюзи»

Такой клапан вентиляции устанавливают в конце канала. Его задача – перекрыть большую отдушину, с чем не справляются одностворчатые модели и «бабочки». Принцип работы базируется на силе тяжести. Створки расположены горизонтально, и у каждой есть своя ось.

Когда поток не поступает в систему, ламели опущены – это блокирует обратную тягу. Если же воздух всасывается, поднимаются лепестки и открывается клапан. Такое устройство похоже на вентиляционные решетки. Их производят из пластика и металла.

С гибкой мембраной

У таких конструкций нет ламелей. В качестве затворки выступает мембрана, то есть полимерная пленка. Она создается под форму и размер вентканала. Когда обратный клапан для воздуха закрыт, вход перекрывается полностью. Под давлением края отгибаются и пропускают поток. Если появилась обратная тяга, то пленка плотно прижимается к решетке и сдерживает порыв.

Архитектура клапана проста настолько, что некоторые предпочитают делать его самостоятельно. Большую роль играют материалы – качественная пленка и то, как она присоединяется к корпусу.

Если клапан некачественный, то мембрана просто не будет держаться и сорвется при первом порыве ветраИсточник build-experts.ru

Другие различия

Самые распространённые модели традиционно прямоугольные или круглые.

Чтобы понять, какую выбрать, нужно обратить внимание на сечение и размер воздуховода. Клапаны круглой формы бывают диаметром от 10 см до 15 см и выше. Для промышленной вентиляции, которая отличается от домашней габаритами, покупают устройство от 15 см до 1 м.

Также различается и метод управления – есть автоматические модели, которые работают от электричества, и ручные, которые управляются с помощью рычага. В зависимости от расположение воздуховода, монтаж может осуществляться горизонтально или вертикально.

Как правильно монтировать обратный клапан

Перед началом работ, связанных с вентиляцией необходимо сделать замеры, чтобы диагностировать проблемы. Для этого нужно открыть в помещении окна и поднести анемометр к входу в вентканал. Если есть вытяжка, необходимо исключить проникновение воздуха – достаточно заклеить низ стрейч-пленкой.

Естественное движение воздуха на кухне должно достигать 60 м3/ч, в санузле – 25 м3/ч.

Чем ниже температура на улице, тем больше будет показатель. Конечно, он варьируется в зависимости от площади дома или квартиры.

Другое название анемометра – ветрометр, используется для замеров скорости потоков ветраИсточник allegroimg.com

Например, у помещения в 60 м² движение потоков должно быть не менее 180 м3/ч.

Способ №1

Для начала надо выбрать, куда и как установить обратный клапан для вентиляции.

Рассмотрим первый вариант, когда устройство монтируют ко входу в шахту и усиливают вентилятором. Сначала делают посадочное место – гильзу, которую можно вырезать из обычной канализационной трубы – в ней будет располагаться вся конструкция. Элемент вырезается под ширину вашей стены, поэтому его потребуется немного.

Если работа планируется в ванне, то необходимо еще на этапе отделки правильно выбрать размер и вырезать плитку под гильзу.

Если посадить ее на пену, вас может ждать неприятный сюрприз – начнется искривление и вентилятор просто не войдет. Чтобы этого избежать, необходимо использовать более мягкие клеевые растворы.

Частая проблема, с которой сталкиваются, когда хотят поменять устройство, – вентилятор настолько плотно сидит в гильзе, что его невозможно вытащить. Нужно облегчить себе работу еще на этапе монтажа. Поэтому корпус можно обмотать изолентой или использовать специальное уплотнительное кольцо – оно должно немного меньше по диаметру.

Не нужно подбирать кольцо под корпус вентилятора цвет в цвет, при монтаже его не заметноИсточник prom.st

В этом случае можно делать фиксацию дюбелями дополнительно, так как посадка и так очень плотная. Однако можно сделать пару точек крепления на силиконе.

Далее обесточиваем провод, подключаем к нему наше устройство и закрепляем в гильзе. После этого закрываем с помощью обратного клапана на воздух типа «жалюзи».


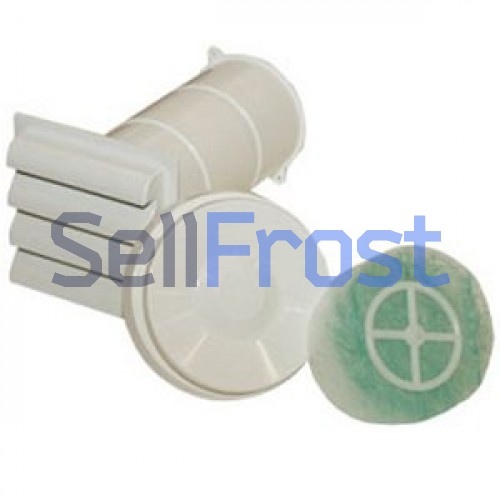

Все о приточном клапане в стену

Способ №2

Установка осуществляется с помощью ПВХ-воздуховода или гофры – они подсоединяются к принудительной системе вентиляции, а клапан ставится на канал естественной. Конечно, можно вмонтировать фильтр внутрь воздуховодов, но в будущем возникнут сложности с заменой.

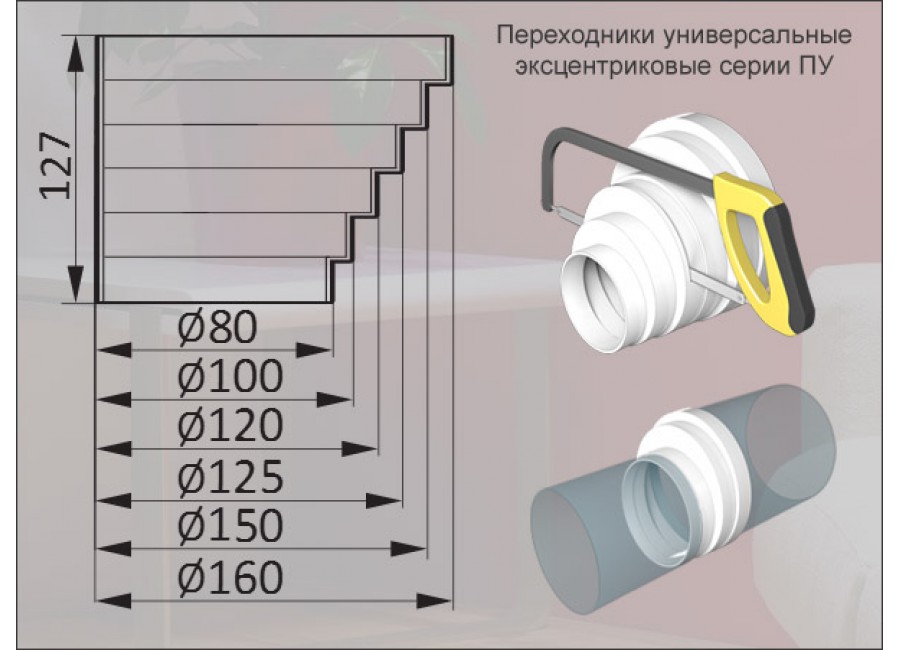

В первом случае понадобятся специальные соединители, так как такие ПВХ-конструкции продаются длиной не более 1 метра. Все стыки должны промазываться силиконовым герметиком.

Во втором случае для подключения понадобится алюминиевая гофра, пара хомутов и вентиляционная решетка. У каждой вытяжки на выходе поставлен пластиковый фланец. Порядок подключения такой: решетка соединяется с фланцем, а потом и с гофрой – закрепляется конструкция хомутами. Недостаток такого вида – это высокий уровень шума.

В этом видео мастер рассказывает про расположение клапана в условиях совмещенной вентиляции

Способ № 4: в ванной комнате

Для ванной комнаты обратная тяга – это настоящая проблема, так как холодный воздух и, как следствие, пониженная температура мешает заниматься гигиеническими процедурами – снижается уровень комфорта.

Чтобы сохранить эстетичный вид комнаты, можно монтировать плоские воздуховоды с сечением 200х60 мм под натяжным потолком – это самый оптимальный размер. Если взять меньше, это может отразиться на качестве.

На естественную вентиляцию в ванной и санузле лучше не надеяться. Даже если нет обратной тяги, влага и запахи уходят долго. Поэтому самый оптимальный вариант – вентилятор с обратным клапаном. Можно купить их по отдельности или уже готовый гибрид. Если же планируется монтировать вентилятор и клапан в переходник, то лучше сделать примерку в магазине.

Установка тройника

Тройники обеспечивают бесперебойную работу вентиляции и позволяют успешно комбинировать ее виды. Только так канал воздухоотвода может захватить два помещения вместо одного – например, кухню и ванную комнату. Поэтому можно установить клапан на тройник. Сделать это несложно – достаточно вставить фильтр в конструкцию и закрепить силиконом.

В этом видео можно увидеть процесс крепления клапана к тройнику:


Обратный клапан: когда и для чего нужен, преимущества и недостатки и какой выбрать

Как выбрать

  • Клапан, вентилятор и вентиляционный канал должны подходить по размеру друг к другу. Универсальная модель вытяжного клапана – на 100 мм и квадратной формы для соответствующих шахт.
  • Пластиковые модели используют для естественной вентиляции в жилом доме, так как необходима реакция на любое изменение силы потока. Также пластик не создает много шума во время работы. В производственных зданиях должны стоять аналоги из стали или алюминия, чтобы химический состав воздуха и высокие температуры не деформировали устройство.
  • Обязательно учитывайте температурный режим. Не все клапаны способны работать на морозе – например, двустворчатые модели быстро покрываются льдом.
  • Коэффициент мощности вентилятора для кухни должен равняться 10, а для ванной комнаты – 7. В противном случае ламели не смогут полноценно раскрываться.
  • Важно, с какой скоростью воздушный поток проходит по всей системе. Ее обеспечивает и легкость материала цилиндра и вентилятор – без него обратный воздушный обратный клапан является лишь барьером. Минимальная пропускная способность – 4 м/сек.

В этом видео можно узнать о том, как рассчитать, какой воздухообмен должен быть у вас в помещении

  • Если на момент выбора модели вы не увидели заусенцы и небольшие выступы и купили ее, а вернуть товар в магазин уже нельзя, срежьте эти неровности. Потому что для бесперебойной работы клапаны полости должны двигаться свободно.

Частые ошибки в установке обратного клапана

  • Клапан обратный вентиляционный монтируют под неправильным углом, в итоге он работает через раз. Также створки не всегда открываются, когда фильтр находится в горизонтальном положении. Потому необходимо учитывать конструктивные особенности устройства и расположение вентиляции. Оптимальный угол установки – 2°, так как створки открываются и закрываются под силой тяжести.
  • Слишком крепкая посадка вентилятора и клапана. Со временем на них наседает пыль, жир, паутина и необходима очистка или даже полная замена. Причин, почему конструкцию сложно демонтировать, много: от неправильной установки до сильного крепления, например, на жидкие гвозди или дюбели. Если использовать установочные кольца, можно и без дополнительного крепления плотно посадить вентилятор в шахту.
Мягкую посаду и легкий демонтаж обеспечивает силиконИсточник materik-m.ru
  • Громко хлопают створки. Нельзя сказать, что это ошибка установки, это скорее проблема, с которой может столкнуться каждый. Чтобы исправить ситуацию, прикрепите небольшой кусочек поролона или резины, но так, чтобы лепестки могли закрываться. Иначе клапан не сможет эффективно работать при обратной тяге.
  • Бороться с обратной тягой с помощью обратного клапана, а не искать причину возникновения. А она всего лишь одна – недостаток поступающего воздуха. Двери, пластиковые окна – эти конструкции настолько хорошо не пропускают ветер и холод с улицы, что естественная вытяжка становится приточной. То есть потоки выбирают пути наименьшего сопротивления и их засасывает в шахту с улицы. Восстановить баланс легко – необходимо периодически оставлять окно открытым. Также двери не должны вплотную прилегать к полу, желательно, чтобы оставалось 2 см, кроме того можно монтировать клапаны – все эти меры сохранят циркуляцию в помещении.
Так выглядит дверная вентиляцияИсточник sdelaidver.com
С чего начинается вентиляция в каркасном доме: планирование, схемы устройства, основные этапы монтажа

Коротко о главном

Обратный клапан защищает от возвращения запахов из вытяжки. Основных вида 4: одностворчатый и двустворчатый, «жалюзи» и с мембраной. Также есть различия по форме. Самые распространённые – прямоугольник и цилиндр. Можно выбрать модели с ручным или автоматическим управлением.

Есть несколько способов установки клапана: монтаж на естественную вентиляцию, принудительную и гибридную. В первом случае потребуется усилитель – вентилятор – чтобы воздействовать на лопасти. Во втором – фильтр монтируют внутрь воздуховода. Но самый распространённый – это установка в смешанную систему. Это нужно для того, чтобы при включении вытяжки, воздух не выходил через шахту естественной вентиляции.

Как работает обратный клапан вентиляции. Как сделать обратный клапан для вентиляции своими руками

Обратный клапан для вентиляции является важным элементом вентиляционной системы и широко используется в установках вытяжного и приточно-вытяжного типа. Использование устройства надёжно защищает помещение от посторонних запахов и делает пребывание в нем приятным и комфортным.

Почему возникает обратная тяга?

Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.

Также эффект обратной тяги возникает при подсоединении нескольких ответвлений воздуховода к общему вентканалу. В таком случае часто образуется неравномерный напор, который и приводит к обратному захлёстыванию потоков. Нередки случаи присоединения к одному воздуховоду нескольких точек забора, одна из которых оснащена принудительной вытяжкой.

В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.

Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.

Что это такое и для чего нужен?

Обратный клапан представляет собой устройство, устанавливаемое на выходе из воздуховода, и состоящее из корпуса и заслонки. Корпус, в свою очередь, оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка имеет способность открываться под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока.

Обратные клапаны выпускаются в стандартных размерах и совместимы со всеми видами воздуховодов. Материалом изготовления приборов в основном является пластик. Существуют и металлические модели, но сфера их применения часто ограничена показателями влажности того или иного помещения. Хотя оцинкованные и хромированные изделия имеют антикоррозийное покрытие и наряду с пластиковыми могут использоваться в ванных комнатах, душевых и кухнях.

Принцип работы обратного клапана заключается в следующем: загрязнённый воздух выходит из помещения и, попадая сквозь накладку в корпус устройства, давит на заслонку и открывает её. Как только давление выходящего потока падает, заслонка закрывается и начинает служить прочной преградой для пыли, постороннего запаха и мелких насекомых. Кроме того, использование даже самого простого лепесткового клапана заметно снижает уровень внешнего шума, идущего из смежного помещения или с улицы. Крепление устройства производится на внутренний либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.

Разновидности

Современный рынок вентиляционного оборудования представляет четыре типа обратных клапанов, каждый из которых имеет свои конструктивные особенности, а также сильные и слабые стороны.

  • Одностворчатые лепестковые модели гравитационного типа. Устройства состоят из корпуса и одной створки, открытие которой происходит благодаря давлению воздуха, а закрытие – собственной силе тяжести. Гравитационный круглый клапан применяется в системах с естественной циркуляцией воздуха, что обусловлено низким сопротивлением открытия створки.

Одностворчатые модели выпускаются в двух модификациях. Первый вид представлен изделиями со смещённым относительно центра сечения положением оси, на которой держится планка, а второй отличается присутствием противовеса, находящегося внутри или снаружи прибора. Преимуществом данного вида является возможность установки на системы, не оснащённые принудительной вытяжкой, а к минусам относят необходимость фиксации устройства в строго вертикальном либо горизонтальном положении. В противном случае противовес будет западать, и потребуются более значительные усилия для открытия заслонки.

  • Пружинные двустворчатые модели «бабочка». Конструктивно такие клапаны состоят из двух шторок, способных складываться при сильном давлении масс, и пружины, возвращающей створки в исходное положение при отсутствии воздушной циркуляции. «Бабочки» используются только в системах с принудительной вытяжкой, и в условиях естественной вентиляции неэффективны.

  • Клапан с задвижкой-жалюзи. Принцип работы данного устройства основан на силе гравитации и чем-то напоминает принцип действия лепестковых одностворчатых приборов, с той лишь разницей, что вместо одной створки используется несколько расположенных друг за другом элементов. Изделия такого типа изготавливаются из металла, отлично переносят отрицательные температуры и предназначены для монтажа на наружную часть вентиляционного канала.

Клапаны мембранного типа являются особо чувствительными конструкциями и способны открываться при малейшем движении воздуха. В роли задвижки в них выступает тонкая мембрана, для открытия которой требуется совсем небольшое усилие. Мембранные модели предназначаются для установки в вытяжные вентиляции с естественной тягой и при монтаже в системы с принудительной циркуляцией требуют установки дополнительных рёбер жёсткости. В противном случае от воздействия сильной тяги тонкая мембрана быстро деформируется и вследствие неплотного прилегания начнёт пропускать воздух.

Следующим критерием классификации приборов является материал, из которого они изготовлены. По данному признаку выделяют две группы устройств: пластиковые и стальные.

  • Наиболее распространёнными являются модели из пластика. Такие изделия не подвержены коррозии, легко монтируются, отличаются долгим сроком службы и низкой ценой. К минусам пластиковых устройств относят низкую устойчивость к воздействию отрицательных температур и недостаточную прочность конструкции.
  • Приборы из оцинкованной стали гораздо мощнее своих пластмассовых аналогов и способны хорошо переносить низкие температуры. Кроме того, металлические модели обладают большим рабочим ресурсом и устанавливаются в мощные вытяжки с высоким давлением проходящих воздушных масс.

Ещё одним важным признаком, по которому различаются антивозвратные клапаны, является способ управления. По данному критерию модели подразделяются на ручные и электрические. Регулировка первых производится с помощью рычажка или задвижки, в то время как вторые оборудуются электроприводом и требуют наличия поблизости источника электрического питания.

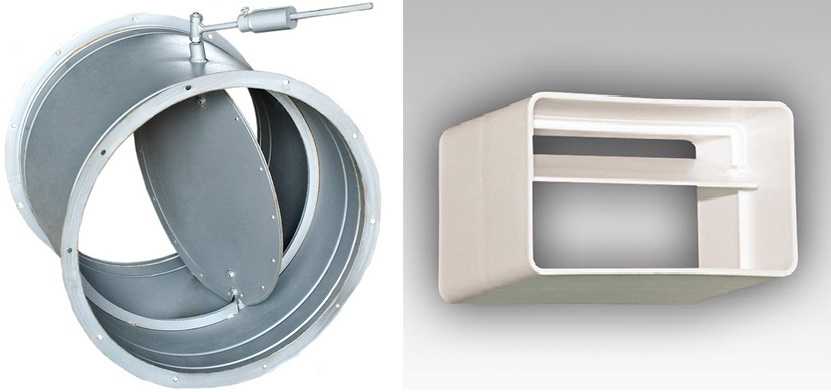

Форма клапанов также бывает разной. Приборы выпускаются в круглом и прямоугольном исполнении, что позволяет без труда совмещать их с любыми типами воздуховодов.

  • Круглые бытовые модели имеют размер сечения 100, 120, 125, 150 и более миллиметров, что соответствует большинству диаметров вентиляционных каналов. Промышленные устройства, используемые на мощных вытяжках торговых центров и производственных цехов, выпускаются диаметром до 1000 мм.
  • Прямоугольные и квадратные модели чаще используются в высокопроизводительных установках различных предприятий и также выпускаются в большом разнообразии типоразмеров.

Кроме того, обратные клапаны различают по способу установки – приборы могут монтироваться как в вертикальной, так и в горизонтальной плоскостях, а также по пропускной способности, показывающей, какой объём воздуха способно пропускать устройство за единицу времени. Различаются приборы и по классу безопасности. Наряду с бытовыми и промышленными моделями, существуют взрывозащищенные или искробезопасные клапаны. Такие изделия предназначены для вентиляционных систем взрывоопасных зон класса В1, В1А и В1Б, в которых предполагается перемещение взрывоопасных смесей. Приборы способны выдерживать давление в 1500 Па при скорости движения потока, достигающей 6-20 м/сек.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

  • Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
  • Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.

  • Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
  • Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.

  • После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
  • Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Как осуществляется установка?

Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

Важным условием размещения обратных клапанов является обеспечение к ним свободного доступа. Это требование продиктовано необходимостью регулярной чистки устройств от налипшего жира и пыли. Если чистку приборов производить редко либо вообще не освобождать их от грязи, то из-за налипших отложений створки перестанут плотно прилегать к клапану, и работа прибора станет неэффективной.

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

  • Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
  • Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
  • Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
  • Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
  • Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

Правильный выбор, грамотный монтаж и своевременное обслуживание обратного клапана способствуют эффективной защите квартиры от неприятных запахов, постороннего шума и пыли. Это позволяет значительно улучшить качество воздуха в помещении и приводит к созданию комфортного микроклимата внутри него.

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Для правильной работы вентиляционной системы, для эффективного управления потоками воздуха необходим монтаж специальных регулирующих запорных устройств – клапанов. Данные комплектующие потребуются, если возникла необходимость изменить объем или скорость потока воздуха, проходящего по воздушным каналам в системах вентиляции. В таком случае на пути потока монтируют различные виды клапанов: обратные, дроссельные, многостворчатые или герметические.

Высокое качество от компании RoomKlimat

Компания RoomKlimat предлагает широкий ассортимент комплектующих для воздуховодов и вентиляционных систем, купить которые можно у нас по самым выгодным ценам в Москве. В каталогах нашей компании представлены клапаны следующих видов:

Обратные;

С ручной заслонкой;

Под электропривод;

Регулирующие.

Вся продукция, представленная в интернет-магазине RoomKlimat отличается высоким качеством и надежностью работы и изготовлена в соответствии с установленными стандартами. Заказать клапаны у нашей компании можно как оптом, так и в розницу. Мы предлагаем низкие цены, высокое качество и быструю доставку.

При неэффективной работе вентиляционной системы в помещении может появиться неприятный запах. Это связано с тем, что отработанный воздух, вытягиваясь из одного помещения, возвращается в другое, затягивая вместе с собой запахи из канала естественной вентиляции. Особенно сильно подобная проблема ощущается в санузле и на кухне. Чтобы избежать этой неприятности, рекомендуется установить обратный клапан для вентиляции.

Функции и конструктивные особенности

Несмотря на простоту конструкции, вытяжной клапан выполняет полезную функцию, препятствуя затягиванию отработанного воздуха внутрь помещения. Причинами могут быть следующие:

  • Плохая герметичность вентиляционных ходов.
  • Засор вентканала.
  • Неправильное расположение вытяжки.
  • Усиление тяги горения в частном доме с печным отоплением.
  • Нарушение движения воздушных потоков из-за установки мощной вытяжки в одной из квартир многоэтажного дома. Это возможно и в тех случаях, когда воздуховод многоквартирного дома спроектирован без учёта возможности установки устройств для принудительной вентиляции.
  • Наличие нескольких вытяжек в квартире, из-за которых создаётся неравномерный напор воздушных потоков.
  • Изменение внешней среды за стенами дома (изменение рельефа при строительных работах, снос построек и т. п.).

Поэтому, чтобы движение отработанного воздуха было нормальным, монтируется обратный затвор. Конструкция обратного проста: на единственной оси расположены лопасти, пропускающие воздух только в одном направлении. При смене движения воздушных потоков створка закрывается, препятствуя их попаданию внутрь помещения.

Классификация устройств

Разновидности вытяжных клапанов можно распределить по нескольким группам:

  1. По конструкции.
  2. По типу управления: ручные и автоматические .
  3. По типу установки: горизонтальные , вертикальные .
  4. По форме: круглые , прямоугольные . Выбор круглого или прямоугольного клапана зависит от формы и размера сечения воздушного канала.
  5. По пропускной способности. В зависимости от объёма воздуха, который проходит сквозь клапан за единицу времени.
  6. По материалу изготовления: металлические и пластиковые . Чаще производится установка пластикового обратного клапана для вентиляции, так как он менее шумный.

Правильный выбор

При выборе устройства необходимо учитывать скорость потока воздуха внутри вентканала естественной тяги. Важно, чтобы лопасти клапана поддавались даже слабым потокам. Поскольку для естественной вентиляции слабая тяга – обычное явление, в ней часто монтируется вентилятор с обратным клапаном. При этом важно также иметь представление, как правильно выбрать вентилятор: его мощность выбирается исходя из площади помещения. Для расчёта эффективности воздухообмена каждой комнаты учитываются разные показатели.

Чтобы выбрать правильный вентиляционный клапан, следует обратить внимание на температуру внешней среды. При установке на канал, ведущий сквозь стену на улицу, рекомендуется использовать клапан типа «жалюзи», поскольку другие виды не устойчивы к воздействию низких температур. Цена при выборе устройства не является определяющей, поскольку зависит от таких факторов, как тип сечения, размеры конструкции, материал изготовления и т. д.

Кроме того, при выборе подходящего устройства следует учитывать способ его монтажа. Так, одностворчатый обратный клапан на вентиляцию гравитационного действия устанавливается строго горизонтально или вертикально, в то время как клапан типа «бабочка» можно устанавливать под любым углом.

Самодельный обратный клапан

Изготовление самодельного вытяжного затвора актуально в тех случаях, когда вентканал или нестандартной формы или размеров. Самодельная конструкция обойдётся дешевле, чем подгон коробки воздуховода под стандартные размеры. Если в доме функционирует естественная вентиляция, обратный клапан лучше изготовить мембранного или одностворчатого типа из жёсткого материала. Перед тем как сделать обратный клапан, стоит уделить внимание таким нюансам:

  • Пластина должна плотно прилегать к стенкам корпуса устройства, чтобы не образовывались щели, пропускающие воздух.
  • Должен быть исключён стук пластины, особенно если в воздуховоде направление воздушных потоков часто меняется.

Для изготовления лопастей можно использовать лавсановую плёнку, диаметр которой должен превышать отверстие вентиляционной трубы. Чтобы плёнка не деформировалась при обратной тяге, можно прикрепить решётку, на которую она будет опираться. Простейшие обратные клапаны изготавливаются из решётки, к которой приклеивается плёнка с двух её сторон.

Как правильно устанавливать устройство

Установка обратного клапана на вентиляцию осуществляется в начале или конце трубы воздуховода. Для этого круглый или квадратный корпус устройства вставляется в вентканал, на стенках которого делается разметка его расположения. После этого по размеченным точкам производится сверление отверстий для крепления. Обратный клапан фиксируется дюбелями. Между корпусом и стенками канала не должно быть больших зазоров. Щели следует заполнить герметиком.

Установка клапана на вытяжную вентиляцию защищает помещение дома или квартиры от обратного проникновения загрязнённого воздуха. Для того чтобы установка устройства способствовала качественному оттоку воздуха, монтаж должен производиться с соблюдением основных правил: соответствию мембраны диаметру отверстия вентканала, её плотному прилеганию к решётке, и тщательно загерметизированным зазорам между корпусом устройства и коробкой воздуховода.

Обратная тяга возникает достаточно часто и несет за собой негативные последствия. Монтаж обратного клапана для естественной вентиляции решает данный вопрос. Но для этого нужно изучить конструктивные особенности подобных устройств, их достоинства и недостатки, основные правила монтажа и размещения в вытяжных конструкциях.


Основные факторы появления обратной тяги

Принцип действия вентиляции приточно-вытяжного типа основывается на действии закона одинакового объема воздуха, поступающего и выходящего из помещения. Следовательно, в вытяжке обратная тяга появляется в том случае, если общий поток воздуха в прочих точках направлен из квартиры. Существуют основные факторы для появления подобного явления:

  • Подключение соседями в многоквартирных домах мощных вытяжек, при задействовании общих вентиляционных шахт для устранения воздуха. Данная проблема очень распространена в старых жилых домах, где общие воздуховоды не рассчитаны на использование механизмов для принудительной вентиляции.
  • Наличие внутри дома воздуховода, имеющего несколько точек забора воздуха. В этом случае возможны перемены направления потока при запуске в одной из них устройства принудительной вентиляции.
  • Резкое увеличение объема потока , который выходит через один из присутствующих вытяжных приборов. В случае недостаточного поступления воздуха посредством приточной вентиляции возникает смена направления воздушного потока в вытяжках.
  • Существенное уменьшение или приостановление потока, который поступает в жилье посредством приточной вентиляции. Такое происходит в случае поэтапного загрязнения отверстий, а при наличии принудительной системы – в случае повреждения или износа деталей, которые отвечают за движение воздуха.

Установка вентиляционного обратного клапана для естественной вентиляции во время монтажа системы является рациональным решением, даже если в данный момент отсутствуют условия для появления обратной тяги. Цена готовых систем невелика, а вот установка клапана в уже функционирующие воздуховоды – непростая и трудоемкая работа.

Виды обратного клапана

На сегодняшний день использование ручного управления для контроля воздушных потоков уже не актуально. Для автоматического предупреждения нежеланной тяги в вентиляционной системе существует несколько принципиально разных способов. У каждого из них имеются свои достоинства и недостатки, на которые нужно обратить внимание при покупке оборудования.


Одностворчатый гравитационного действия

Выходящий из помещения воздушный поток способен оказывать давление на заслонку клапана, тем самым приоткрывая его для свободного выхода воздуха. В случае отсутствия движения или появления обратной тяги этого давления на заслонку не происходит и под воздействием силы тяжести она закрывается.

Если монтаж был выполнен по всем правилам, обратный гравитационный клапан допустимо использовать с естественной вентиляцией, поскольку он имеет минимальное сопротивление открытию створки. Возможны два варианта подобной установки:

  1. с применением противовеса, который размещен снаружи либо внутри устройства;
  2. отклонение размещения оси, на которой крепится створка, по отношению к середине сечения канала воздуховода.

Обратите внимание! Закрытия створки основывается на действии силы тяжести, а потому следует размещать устройство с применением уровня строго в вертикальном или горизонтальном положении, которое зависит от конкретной модели. В противном случае происходит неполное закрытие клапана или для открытия створки будет необходим усиленный воздушный поток в вентиляционной системе.

Двустворчатый с применением пружин

Это так называемое устройство типа «бабочки», оборудованное 2-мя шторками . При избыточном давлении они складываются с определенной стороны, а в случае его отсутствия — закрываются за счет пружин. Поскольку работа механизма не зависит от силы тяжести, подобное устройство допустимо располагать под различным углом.

Такой вариант хорошо себя зарекомендовал в случае принудительной вентиляции с применением вытяжки. Прежде, чем купить клапан, стоит протестировать степень чувствительности шторок к давлению в воздуховоде, на который будет осуществлен монтаж. Силу действия пружин в современных устройствах такого типа допустимо корректировать.


Решетка с обратным клапаном для естественной вентиляции

По своему внешнему виду решетка с обратным клапаном для естественной вентиляции очень похожа на оконные жалюзи. У такого устройства принцип действия аналогичен одностворчатому варианту – гравитационный. Применение нескольких створок вместо одной связано с компактностью механизма в открытом положении, что довольно актуально для наружных компонентов вентиляционной системы.

Размеры вентрешеток с обратным клапаном для естественной вентиляции спроектированы для стандартных параметров коробов, предназначенных для вытяжек. Что касается устройства для предупреждения нежеланной тяги, его допустимо размещать как на всю решетку, так и лишь на отверстии для естественной вентиляции.

Использование гибкой мембраны

Рабочий принцип мембранного обратного клапана основывается на возможности потока поменять положение гибкой пластины. Она позволяет в случае одного направления потока воздуха открывать вентиляционное отверстие, а при противоположном – его закрывать, вплотную примыкая к периметру.

В случае риска изменения мембраны из-за мощной обратной тяги требуется наличие вспомогательных ребер жесткости, на которые она сможет опираться во время закрытия вентиляционного отверстия. На это стоит обращать внимание при покупке мембранного механизма, в противном случае возможна деформация и дальнейшее неплотное закрытие заслонки или пропуск обратного воздушного потока устройством.

Для всех систем, независимо от конфигурации, необходимо рассчитать расположение клапанов так, чтобы нежеланная тяга при всех вариациях включенных вытяжек и вентиляторов в результате была заблокирована. На качество функционирования вентиляции в первую очередь влияет правильный монтаж устройства.


Расположение клапана в системе вентиляции

Если в вытяжной системе предусмотрено единое место забора воздуха, и оно посредством вентиляционного канала выходит на улицу или в шахту, для предупреждения появления обратной тяги достаточно выполнить установку в воздуховоде одного устройства.

Если система усложнена наличием нескольких отверстий для естественной вентиляции, применяют следующие правила установки обратных клапанов:

  • На всех ветках, которые объединяют центральный воздуховод и точку забора воздуха, монтируют обратный клапан. Это важно для предотвращения перенаправления воздушного потока в сторону вытяжки, если она не работает.
  • Как правило, на выходе системы вентиляции монтируют дополнительное устройство. В случае абсолютной герметичности канала в установке нет необходимости, но все же, как демонстрирует практика, наличие клапана именно в этом месте имеет смысл.

Вентиляционный обратный клапан для естественной вентиляции

В основном, обратный клапан размещают в местах с максимально удобным и простым доступом к ним. Это связано с тем, что их приходится время от времени чистить от жира, налипшей грязи и пыли, в противном случае не будет происходить полное закрытие заслонок при нежеланной тяги.
Во время проектирования воздуховода важно помнить о том, что производитель в некоторых случаях размещает обратный клапан непосредственно на вытяжке либо на вентиляторе. В такой ситуации установка дополнительной защиты от появления обратной тяги не требуется.

Назначение обратного вентиляционного клапана

Задача вентиляционной системы заключается в том, чтобы обеспечивать постоянный прилив свежих воздушных масс в помещение и удалять из него отработанные вместе с пылью и плохими запахами. Когда же в кухню (санитарный узел) проходят чужие ароматы, холод с улицы либо из дымохода внутрь помещения идут обратно продукты сгорания топлива, то это называется «обратная тяга». Это означает, что действующая вентиляция укомплектована не полностью.

Бороться с таким явлением заклеиванием вентиляционных решеток либо установкой механических задвижек нерационально и неразумно. Система должна работать эффективно независимо от того, как часто используется ванная, туалет или кухня. Закрытием каналов можно добиться только одного – повышения влажности и появления грибков, плесени, сырых поверхностей.



Однако выход есть – нужно вмонтировать в сеть обратный вентиляционный клапан. Данное приспособление позволяет блокировать перемещение воздушных потоков в возвратной направленности, не мешая выводу отработанного воздуха из помещения.

Особенности обратных вентиляционных клапанов

В конструктивном плане изделие представляет собой довольно простой механизм. Он состоит из куска трубы округлого, квадратного либо прямоугольного сечения. Внутри у него размещаются мобильные лопасти, укрепленные на оси. Лопатки располагаются таким образом, что пропускают поток воздуха лишь только в одной направленности. Если курс движения изменяется, то заслонка просто перекрывает канал. С помощью этого устройства можно выполнять и регулировку объемов приточного потока.



Строительный рынок предоставляет широкий ассортимент обратных клапанов на вентиляцию. Устройства классифицируются по следующим признакам:

  1.  Материл изготовления должен быть аналогичен сырью, из которого сооружен воздуховод. Чаще обычного это сталь с оцинкованным покрытием, нержавеющие сплавы, реже – технический пластик.
  2.  Конфигурация и размеры сечения изделия также повторяют габариты вентиляционных каналов: круг, прямоугольник.
  3.  Способ монтажа зависит от конструкционного решения всей системы. Разводка воздухопроводов может располагаться вертикально, горизонтально, под определенным углом. Соединение отдельных элементов в единую сеть исполняется при помощи фланцев либо ниппельным методом, что особенно присуще для воздухопроводов круглой формы.
  4.  Мощность устройства определяется пропускной способностью. То есть, зависит от количества воздуха, пропускаемого сквозь клапан за единицу времени.
  5.  Метод управления может быть автономным ручным или автоматическим через электропривод. В первом случае регулировочные действия выполняются при помощи рукоятки или рычага, расположенного на наружной поверхности корпуса механизма. Электрическое устройство взаимодействует с другими элементами вентиляционной сети. Управление в этом случае осуществляется в автоматическом режиме по заданной программе либо с центрального пульта.
  6.  Конструктивное исполнение оказывает существенное влияние на область использования конкретного механизма и его цену. Различают следующие вентиляционные приспособления для предупреждения обратной тяги:

1. Вентрешетки для естественной вентиляции оснащаются ламелями, которые раскрываются только в одну сторону. Подлежат установке на вход/выход вентиляционного канала. Выпускаются в различных колористических и дизайнерских решениях, разнообразных конфигурациях и габаритах. Это наиболее дешевый способ защиты своей вентиляции от негативного влияния извне.
2. Модель «клапан бабочка» называют так из-за похожести на крылья насекомого. У данного устройства лопасти выполнены в виде двух лепестков на пружинном креплении. При появлении обратного потока воздуха «крылья» клапана раскрываются под его воздействием, перекрывая просвет вентиляционного канала.
3. Затвор обратного мембранного клапана для вентиляции изготовлен из очень тонкого материала. Он настолько легкий и подвижный, что даже при легком изменении направленности движения воздушного потока отклоняется от первоначального положения. Мембрана закрывает собой щели вентиляционной решетки, поэтому крепится в прямой близости от нее. Применяется лишь только в вентиляционных системах естественного типа.
4. В корпус лепесткового клапана встроена жесткая заслонка на оси, в отличие от мембранной модели. Принцип поворотного действия заставляет пластину поворачиваться под воздействием воздушного потока, открывая или закрывая просвет воздуховода.



Принцип действия любой модели основан на наличии затвора, который в нормальных условиях всегда закрыт. При малейшей трансформации направленности воздушного потока он просто перекрывает канал.

Мерила подбора обратного клапана

Обратный клапан вводят в вентиляционные схемы любого типа: естественного и принудительного, приточного, вытяжного, приточно-вытяжного действия. Важно правильно выбрать модель, подходящую по всем основным параметрам к конкретному случаю.

Важно! Неграмотный выбор модификации обратного клапана, как и неправильная его установка, сведет к нулю воздухообмен в здании.

При приобретении данного изделия надлежит учитывать следующие обстоятельства:

  1. Оборудование обязано срабатывать даже при слабом перемещении воздушных масс, что присуще естественной вентиляции. Для лучшего воздухообмена надежнее всего установить комплект, состоящий из вентилятора вытяжного действия с решеткой и обратным клапаном мембранного вида.
  2. Технические качества клапанного механизма подбираются под параметры оборудования для вентиляции. Мощность вентилятора должна обеспечивать такое давление воздушного потока, которое может спокойно открыть заслонку или лопасти задвижки.
  3. Возможность эксплуатации обратного клапана при определенных температурных условиях. Одни модели предназначены для использования только внутри здания, другие – снаружи, третьи являются универсальными.

Большое значение имеет также правильный подбор конфигурации, размеров сечения и способа соединения. Эти параметры у элементов воздуховода и обратного клапана должны совпадать с большой точностью, чтобы разводка каналов получилась абсолютно герметичной. Хорошо, когда все компоненты, составляющие вентиляционную систему, изготовлены из материала одного качества.

Особенности выполнения монтажных работ

Эффективность функционирования вытяжного вентиляционного клапана находится в прямой зависимости от точки и качества установки. Когда вентиляционная система не оснащена серьезным оборудованием и работает по естественному принципу, чаще используются решетки.

Монтаж этого простого приспособления легко осуществляется своими руками. Решетку можно закрепить на входное или выходное отверстие вентканала клеем «жидкие гвозди» или при помощи саморезов. Главное правильно подобрать габариты решетки, чтобы она целиком закрывала воздуховод и плотно прилегала к поверхности стены или потолка.

Полезный совет! От неплотностей прилегания решетки к основе избавляемся силиконовым герметиком. Цветовое решение и дизайн изделия должны соответствовать интерьерному стилю помещения.



При выборе точки вживления обратного клапана в схему вентиляции принудительного типа следует учитывать перспективу технического обслуживания. Затвор нужно систематически очищать и контролировать правильность его действия. Зависимо от типа вентиляционной системы, технических качеств и модификации вентилятора обратный клапан монтируют перед ним, либо после него.

  1. Кухонное помещение. Если при обустройстве принудительной вытяжки необходимо сохранить возможность использования естественной вентиляции, то на входном отверстии канала ставят тройник. К одному из патрубков тройника подключается вытяжка с обратным клапаном, к другому – только заслонка обратного действия. Такой узел лучше располагать как можно ближе к потолку, поскольку именно вверху скапливаются наиболее теплые и влажные воздушные массы.
  2. Санузлы. Если ванная и туалет снабжены отдельными вентиляционными каналами, то в этом случае обратный клапан нужно поставить на входе в каждую вентшахту, и проблема будет решена. Но такой вариант встречается крайне редко. Чаще всего в многоэтажных домах вентиляционный канал имеется только в туалетной комнате. Тогда вентиляцию в ванной обеспечивают прокладкой короба сквозь стену, а задвижку ставят не только на отверстие основного канала, но также в промежуточный короб.
  3. Самый сложный вариант, когда в доме есть только один вентиляционный канал, и расположен он в кухне. Принцип установки заслонок не меняется. Один обратный клапан необходимо поставить на кухонную вытяжку, второй – на короб, который ведет в ванную комнату или совмещенный санузел. Третий затвор устанавливается на трубу, ведущую в туалет, если санузел раздельный.

Способ крепления оборудования для вентиляции выбирается в зависимости от материала основы. К металлическому рукаву задвижку присоединяют ниппельным способом или посредством фланцев. Если вентиляционный канал выполнен из стенового материала (кирпича, железобетона, блоков), то крепление осуществляется строительными дюбелями, анкерами или саморезами.

Как избежать ошибок при установке

Наиболее распространенной оплошностью является установка оборудования, которое по своим параметрам не в состоянии обеспечить нормальный воздухообмен. Чаще всего это случается, когда владелец помещения старается соорудить заслонки своими руками и по собственному разумению.



Самодельные решетки и приспособления, имеющие очевидно малую площадь сечения, могут избавить от проблемы с обратной тягой. Однако они же поспособствуют возникновению застойных явлений, увеличению процента влажности в здании. Как следствие – сырость, чернота, плесень, грибок.

Надо понимать, что принудительная вентиляция нигде и никогда не работает постоянно. Это удовольствие недешевое и ничем неоправданное, поэтому качественной работе системы естественной вентиляции необходимо уделять должное внимание. Большое значение имеет соразмерность величины просвета вентиляционного канала и технических параметров обратного клапана.

Нужно учитывать тот факт, что, согласно законам физики, доля кинетической энергии перемещаемого воздушного потока тратится на открытие/закрытие лепестков клапана. Это ведет к снижению производительности устройства. Вывод – габариты вентиляционных каналов и шахт обязаны соответствовать действующим стандартам и нормам.

Обратный клапан для вентиляции – устройство достаточно простое, но весьма эффективное. При правильном выборе и грамотной установке оно непременно поможет создать комфортные и здоровые условия пребывания в помещении, благодаря качественному воздухообмену.

техника выполнения (этапы), необходимые материалы и инструменты, пошаговая инструкция работы и советы специалистов

В любом многоквартирном доме еще во время строительства проектируется система вентиляции. Она предназначена для комфортного проживания всех жильцов многоэтажного дома. Хорошо устроенная вентиляция гарантирует приток свежего воздуха в каждую квартиру, при этом производит удаление отработанного, богатого углекислым газом, воздуха, а также неприятного запаха и частиц пыли.

Во время эксплуатации системы вентиляции возможно изменение тяги, и в помещение может поступать воздух от соседей. Чтобы этого не происходило нужно смонтировать обратный клапан, который закрывается автоматически при изменении направления потока воздуха.

Техника выполнения клапана своими руками не сложная. Также не представляет сложности найти необходимые материалы и инструменты для работы. Следуя пошаговой инструкции и советам специалистов, все работы по устройству и установке клапана можно осуществить самостоятельно.

Необходимость монтажа обратного клапана

Вентиляционный обратный клапан для вентиляции естественного вида пропускает воздух в одном направлении. В случае изменения направления, створки закрывается, что является преградой для поступления воздушных масс в помещение. Подобное явление чаще всего возникает в многоэтажных домах, где сложная система вентиляции, в которой несколько воздуховодов соединяются в общую шахту. Поэтому изменение давления воздуха в любой шахте может привести к возникновению обратной тяги.

Сделать обратный клапан вентиляции нужно в следующих случаях:

  1. Плохо работает приточная вентиляция (засорена или сломана), поэтому воздушные массы будут поступать из вытяжной шахты.
  2. Труба вытяжки установлена неправильно, поэтому возможно попадание воздуха извне. Особенно это явление проявляется, если дом расположен в зоне ветров.
  3. Если в одной из квартир многоэтажного дома работает вентилятор повышенной мощности, то может нарушаться движение воздуха в других квартирах.
  4. Печка в частном доме способствует возникновению обратного движения воздуха, за счет усиления тяги горения.
  5. Одновременная работа нескольких вентиляторов в квартире может привести к усилению тяги в одном из каналов вентиляции, что также может нарушить отток воздушных масс.

В этих случаях правильно смонтированный своими руками обратный клапан для вентиляции сможет предотвратить приток воздуха.

Проверка работы вентиляции

Для проверки работоспособности вентиляционной системы нужно распахнуть форточку в любой комнате, чтобы создать приток воздуха. Затем поднести к отверстию вентиляции зажженную свечу или зажигалку. Если пламя наклонится в сторону канала, значит, вентиляционная система исправна. В противном случае, придется чистить систему или производить устройство обратного клапана вентиляции.

Этот метод является пожароопасным, поэтому представители пожарной и газовой службы запрещают пользоваться открытым пламенем для проведения проверки, особенно в домах с магистральным газопроводом.

Существует безопасный метод проверки тяги. Открыв форточку, необходимо поднести к вентиляции лист тонкой туалетной или папиросной бумаги. Если бумага прилипает к решетке, значит тяга хорошая.

Типы обратных клапанов

В зависимости от конструктивного исполнения, сделанные своими руками обратные клапаны для вентиляции разделяют на следующие основные типы:

  • лепестковые;
  • мембранные;
  • бабочки;
  • с гравитационной решеткой.

Лепестковый клапан

Такой вентиляционный обратный клапан для естественной вентиляции популярен благодаря компактным размерам. Изготавливается лепестковый клапан в виде заслонки, расположенной на оси. При наличии прямого потока воздуха заслонка открывается, а при движении воздушных масс в обратном направлении происходит закрывание створок обратного клапана для естественной вентиляции.

Ось лепесткового клапана может располагаться как в горизонтальной плоскости, так и в вертикальной. Нормальное положение лепестка – закрытое.

Мембранный клапан

Мембранный клапан работает по принципу лепесткового устройства, но створка имеет очень малую толщину и очень чувствительна к небольшому потоку воздуха. Такой вид обратного клапана наиболее часто используется в помещениях с естественной вентиляцией.

Довольно тонкая мембрана пропускает в прямом направлении даже совсем небольшой поток воздушных масс, при этом очень плотно прилегает к плоскости отверстия, закрывая его при малейшем изменении направления потока. Наиболее распространенный размер обратного клапана для вентиляции – 100 мм.

Обратный клапан «бабочка»

Во многом такой клапан похож на лепестковое устройство. Наличие двух створок, расположенных на оси, напоминают бабочку. Принцип работы клапана бабочка очень простой: при прямом движении воздуха створки открываются, а при обратном потоке происходит закрывание вентиляционного отверстия.

В основном система с обратным клапаном «бабочка» используется в принудительной вентиляции, так как при слабом потоке воздуха створки не сжимаются.

Клапан с гравитационной решеткой

Внешне такое устройство представляет собой решетку с обратным клапаном для вентиляции. Такие решетки с жалюзи устанавливаются непосредственно на стену здания и не требуют дополнительных декоративных накладок.

Принцип работы, как и всех предыдущих типов, заключается в открытии створок при прямом потоке воздуха, и закрывании их при выключенном вентиляторе.

Решетка с обратным клапаном для вентиляции используется в основном на промышленных предприятиях. По способу расположения жалюзи клапаны с гравитационной решеткой могут быть как горизонтальными, так и вертикальными.

По форме бывают обратные клапаны для вентиляции прямоугольные и круглые.

Материал для изготовления обратного клапана

Своими руками обратные клапаны для вентиляции изготавливают из следующих материалов:

  1. Оцинкованной стали малой толщины. Модели с клапанами из оцинковки чаще применяются на производственных предприятиях или в административных зданиях. Прочность и стойкость к агрессивным средам оцинкованной стали, позволяет эксплуатировать обратные клапаны длительное время. Также требования к пожарной безопасности на промышленных предприятиях обуславливают их широкое применение. В бытовых условиях металлические клапаны не практичны, так как срабатывание их сопровождается характерным стуком, да и со временем могут появиться следы ржавчины, что портит внешний вид устройства.
  2. В квартирах лучше устанавливать самому обратный клапан, для вентиляции изготовленный из пластика. Такие клапаны легко подобрать под любой стиль интерьера помещения, так как они имеют эстетичный внешний вид. В системах с естественной вентиляцией клапаны из пластика проявляют хорошую работоспособность, так как являются чувствительными устройствами.
  3. В клапанах комбинированного типа корпус сделан из оцинкованной стали, а створка из пластика. Чувствительность клапана очень высокая, что обуславливает их применение в системах с естественной вентиляцией.

Кроме того, клапаны бывают с подогревом и без него. Клапаны с подогревом устанавливаются на наружную стену. При колебании температуры клапан с подогревом предотвращает обледенение створок.

Стандартные размеры обратных клапанов для вентиляции – 100, 125 или 150 мм.

Параметры выбора обратного клапана

Если решили купить клапан в торговой сети, то нужно ознакомиться с основными характеристиками, которыми необходимо руководствоваться при выборе устройства.

Основные критерии выбора:

  1. Решетка для естественной вентиляции с обратным клапаном должна соответствовать размеру отверстия вентиляционного канала. Лучше подобрать подходящее устройство, чем заниматься подгонкой канала.
  2. Для естественной вентиляции необходимо подбирать обратный клапан с высокой чувствительностью. Если сила тяги невелика, то лучше установить вентилятор.
  3. Размер клапана должен соответствовать параметру вентилятора. Если обратный клапан для вентиляции 100 мм, то и вентилятор должен соответствовать этому размеру.
  4. Необходимо учитывать также температурные условия, ведь некоторые устройства обладают плохой работоспособностью при низких температурах. Такие клапаны устанавливают только внутри помещения.
  5. Если воздуховод имеет прямоугольную форму, то и обратный клапан должен быть прямоугольным.

В случае неправильного подбора оборудования может нарушиться работа вентиляции в помещении или произойти смена направления воздуха.

Пошаговая инструкция изготовления клапана

Сделать обратный клапан для вентиляции своими руками можно изучив аналогичные заводские модели. Следуя инструкции, не сложно изготовить самодельный клапан мембранного типа, который по своим характеристикам не будет уступать промышленным моделям.

Инструкция по самостоятельному изготовлению клапана:

  1. Сначала необходимо сделать пластину, которая будет являться основным элементом клапана, на ней будут устанавливаться створки. Пластина выпиливается по размеру и форме канала вентиляции. Для изготовления пластины можно применять прочный пластик или текстолит толщиной от 3 до 5 мм.
  2. Для соединения с вентилятором и фиксации пластины в канале вытяжной вентиляции, по краям ее просверливаются отверстия. Также сверлятся отверстия в центральной части, чтобы обеспечить свободный пропуск воздушного потока. От количества отверстий будет зависеть способность системы пропускать воздух.
  3. Далее, с помощью уплотнительной прокладки и герметического средства производится крепление пластины в трубе вытяжки. В местах крепления пластины с помощью винтов рекомендуется установить прокладки из мягкого материала или резины, это позволит уменьшить вибрацию и уровень шума в системе вентиляции.
  4. Следующим этапом будет изготовление створок для обратного клапана. Для этого из плотной пленки вырезается кусок, по размерам и форме соответствующий размеру пластины. Пленка приклеивается по краям пластины. Именно из этой пленки в дальнейшем и будут сделаны две створки клапана.
  5. Разрезаем пленку на две равные части, это и будут створки клапана. Разрез необходимо сделать ровным.
  6. Трубу с пластиной и пленкой устанавливаем в вентиляционный канал и крепим с помощью дюбелей.
  7. Производим герметизацию зазоров между трубой вытяжки и стенками вентиляционного канала.

Принцип работы клапана мембранного типа довольно прост:

  • воздушному потоку в прямом направлении ничего не мешает, так как створки открыты;
  • при изменении направления тяги створки закрываются, препятствуя проникновению воздуха снаружи, тем самым защищая помещение от посторонних запахов и пыли.

Особенности применения клапанов на кухне

На кухне система дополнительно устраивается система вытяжной вентиляции над плитой. Это позволяет не распространяться загрязненному воздуху по всей площади кухонного помещения.

При включенном вентиляторе система втягивает дым от поверхности плиты. А вот при отключенном питании вентилятора запахи от соседей могут попадать в помещение. Монтаж обратного клапана на вытяжку является обязательным условием сохранения чистоты воздуха в кухне.

Следует помнить, что на кухне существует еще одно отверстие общей вентиляционной системы. Через этот канал загрязненный воздух может поступать обратно в помещение. Поэтому рекомендуется устанавливать обратное устройство и на общей шахте. Клапан типа «бабочка» монтируется на вытяжную вентиляцию от плиты, а на естественную вентиляцию мембранный клапан.

В ванной комнате рекомендуется смонтировать обратный клапан, который не будет пропускать в ванную холодный воздух извне, а также сможет уменьшить влажность помещения, если есть приток воздушных масс от соседей.

Советы специалистов по установке обратного клапана

Смонтировать обратный клапан в системе вентиляции несложно. Для этого не понадобятся специальные инструменты, достаточно лишь перфоратора для сверления отверстий в стене, а также шуруповерта или простой отвертки, чтобы закрутить шурупы.

Всегда проще сделать качественную работу, принимая во внимание советы специалистов по установке и эксплуатации клапана:

  • Самостоятельный монтаж клапана должен начинаться с определения направления потока воздушных масс. Только после этого действия можно приступать непосредственно к монтированию оборудования.
  • Чтобы в квартиру через систему вентиляции не смогли проникнуть насекомые, рекомендуется перед монтажом створок приклеить кусок капрона или специальной мелкоячеистой пластиковой сетки. Капрон использовать предпочтительнее, его легче почистить или заменить.
  • Установка клапана будет произведена более качественно, если подобрать устройство с удобной системой крепления (фланец или хомут).
  • Для конструкции, устанавливаемой в наружной стене здания, лучше приобрести обратный клапан с электрическим подогревом. Это предотвратит обмерзание створок при низких температурах.
  • Чтобы избежать заклинивания лопастей от пыли и загрязнения, необходимо периодически очищать створки от налета.

Вентиляция картера двигателя

Применение обратного клапана не ограничивается только системой вентиляции помещения квартиры. Для примера можно рассмотреть действие обратного клапана вентиляции картера, двигателя внутреннего сгорания.

Во время работы двигателя в картер поступают отработавшие газы, а также пары бензина, масла и воды. Скопление таких газов вызывает разрушение металлических деталей двигателя.

Работа системы вентиляции картера использует принцип разрежения. А клапан необходим для регулировки давления картерных газов. Если разрежение незначительное – клапан открыт. При большом разрежении клапан закрывается.

Помните, что обратный клапан не только защищает от проникновения в жилище загрязненного воздуха и пыли, но и сохраняет оптимальный микроклимат в помещении, не позволяя проникнуть в комнату холодному воздуху. Таким образом, можно обеспечить комфорт и отсутствие посторонних запахов.

Воздушные клапаны вентиляции — описание и разновидности

Воздушные клапаны в системах вентиляции

Современный жилой или промышленный объект невозможно принять в эксплуатацию без наличия системы вентиляции. Небольшие воздушные клапаны для установки в квартирах и огромные агрегаты с подогревом и электроприводом для промышленных и административных зданий выполняют важную задачу – они регулируют объём подачи и вывода воздушного потока.

Вне зависимости от размера, все воздушные заслонки имеют простую конструкцию: металлический корпус круглого или прямоугольного сечения и вал, на который установлена алюминиевая заслонка. Привод, приводящий в действие вал и заслонку или жалюзи, также является составляющим элементом данного механизма. Он может быть ручным или электрическим.

Конструкция воздушного клапана на примере клапана АВК

Воздушный обратный клапан для вентиляции

Во многих случаях устанавливают такую модификацию, как обратный клапан. Это оптимальное решение, если существует необходимость удаления отработанного воздуха из помещения или же для устройства круглогодичной вентиляции. Специфическая особенность этого вида воздушных клапанов для вентиляции – наличие пружины, посредством которой заслонка перекрывает доступ воздуху в противоположном направлении. Элемент может быть выполнен как в обычном формате (для общего назначения), так и во взрывозащищенном варианте. При производстве последних защиту от огня и искр делают более высокой.

Обратные клапаны типа «бабочка»

Для оптимальной циркуляции воздушного потока в квартирах и жилых домах устанавливают обратные клапаны типа «бабочка», которые получили свое название благодаря центрально расположенной оси и размещенным на ней двум заслонкам. Эти лепестки установлены таким образом, что под напором нагнетаемого воздуха они складываются вместе, открывая тем самым доступ воздушному потоку. При неработающем же вентиляторе лопасти полностью перекрывают пространство внутри корпуса, препятствуя движению воздуха в обратном направлении.

Дроссель-клапаны вентиляции

Дроссель клапан, напротив, оборудован цельной металлической заслонкой, круглой или квадратной, закрепленной на оси в вентиляционном канале. Лопасть данной модели зафиксирована и не имеет свободного вращения оси, в отличие от других модификаций. Регулировать поток воздуха можно поворотом рукоятки, закрепленной на внешней стороне клапана, устанавливая заслонку от горизонтального до вертикального положения. Однако, для полного перекрытия потока воздуха данная модель не предназначена, поскольку даже через вертикально зафиксированную лопасть проходит около 10% воздушного потока.

Вентиляционные Клапаны КВК, АВК, УВК, КВУ и КВА

Особенности и назначение каждого воздуховода определяют конструкцию, размер и диаметр сечения самих клапанов. Для промышленных объектов, как правило, изготавливают крупногабаритные модели, отличающиеся высокой производительностью. Это могут быть установки прямоугольного сечения, позволяющие максимально экономично использовать площадь используемой поверхности для монтажа всей вентсистемы, или магистрали круглого сечения, обладающие повышенными аэродинамическими, шумопоглощающими характеристиками. К наиболее распространенным моделям относятся следующие:

Клапаны КВК имеют цельную заслонку и предназначены для круглых воздуховодов систем вентиляции и кондиционирования. Модификация КВК-М имеет заслонку с резиновым уплотнением для полной герметизации корпуса, версия КВК-Р отличается усеченной лопастью, предоставляющей больше вариаций регулировки потока воздуха.

Клапаны АВК устанавливаются на воздуховоды систем вентиляции и кондиционирования прямоугольного сечения. Угол наклона жалюзи регулируется через систему зубчатых колес.

Клапаны УВК предназначены для систем вентиляции, кондиционирования, воздушного отопления прямоугольного сечения. Используются также в других санитарно-технических системах низкого давления. Имеют несколько рядов алюминиевых заслонок с уплотнителями для лучшей герметизации короба.

Клапаны КВУ устанавливаются на вентсистемах в местах забора наружного воздуха. Поворотные лопасти в местах стыка снабжены трубчатыми электронагревателями для быстрого устранения наледи в зимнее время.

Клапаны КВА прямоугольного сечения относятся к воздухорегулирующим и отсечным устройствам в системах вентиляции и кондиционирования. Также может применяться в отопительных системах низкого давления. Створчатые лопатки снабжены силиконовым уплотнителем для достижения высокого уровня герметичности короба. Изготавливаются одно- и многосекционными.

Управление воздушными клапанами (ручные и электро приводы)

Управление вышеперечисленными заслонками может быть ручным или электрическим. В первом случае механизм оборудуется рычагом или вентилем, в последнем – устанавливается электромеханический привод. Как правило, электрический клапан работает в схеме с механическими агрегатами (вентиляторами, вытяжками) и управление скоростью и объемом воздушного потока происходит автоматически, через сигналы сенсоров положения заслонки воздушного клапана. Выбор привода воздушной заслонки должен производиться в строгом соответствии с типом и моделью канального клапана, во избежание несоответствия или быстрого выхода его из строя.

Кроме того, привод воздушной заслонки должен быть сертифицирован и соответствовать всем требованиям международных стандартов, что могут обеспечить только ведущие производители. Они предлагают потребителям два направления в этой области: электромеханический привод с возвратной пружиной (его задача – вернуть заслонку клапана в защитное положение при прекращении подачи электроэнергии) и привод без возвратной пружины (прямая функция которого – при отключении электропитания оставить заслонку в исходном положении). Пружинные приводы являются универсальным оборудованием практически для всех вентсистем, в то время как реверсивный привод имеет ограниченную область использования.

Пример воздушных электроприводов: 1. Привод с возвратной пружиной (на фото Dastech AR-05N220S). 2. Привод без возвратной пружины (реверсивный) (на фото Dastech DA-04N220).

Обратившись в компанию «Панорамавент», вы получите консультацию у наших сотрудников. Вам будут представлены модификации воздушных клапанов с учетом таких важных параметров, как материал изделия, его назначения, диаметр сечения и пропускная способность, и других нюансов, которые послужат гарантией качественной работы вентсистемы.

Обратный клапан

— принцип работы

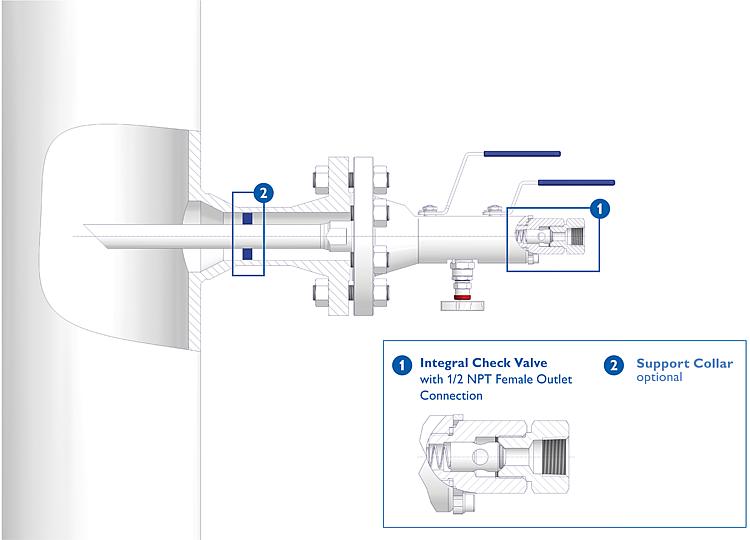

Рисунок 1: Обратный клапан

Обратный клапан — это устройство, которое пропускает поток жидкости только в одном направлении. У них есть два порта, один как вход для носителя и один как выход для носителя. Поскольку они пропускают среду только в одном направлении, их обычно называют «обратными клапанами» или «обратными клапанами». Основная цель обратного клапана — предотвратить обратный поток в системе. На рис. 1 показан пример обратного клапана.

Работа обратного клапана зависит от перепада давления.Они требуют более высокого давления на стороне входа клапана, чем на стороне выхода, чтобы открыть клапан. Когда давление на стороне выхода выше (или давление на стороне входа недостаточно высокое), клапан закрывается. В зависимости от типа клапана механизм закрытия отличается. В отличие от других клапанов, для их правильной работы не требуется рукоятка, рычаг, привод или человек.

Они обычно устанавливаются в приложениях, которые могут вызвать проблемы с обратным потоком. Однако, поскольку они являются обратными клапанами, они являются дешевым, эффективным и простым решением для решения потенциальной проблемы.Обратный поток может вызвать проблему, если обратный поток загрязнен и, следовательно, загрязняет среду выше по потоку. Например, канализационная линия будет иметь обратный клапан, чтобы отходы могли выходить, но не попадать обратно в систему. Они также используются, если обратный поток вызовет повреждение оборудования выше по потоку, которое может позволить среде течь только в одном направлении. Например, через фильтр обратного осмоса вода может проходить только в одном направлении, поэтому для предотвращения этого после него устанавливается односторонний клапан. Существуют различные размеры, конструкции и материалы, чтобы обеспечить наличие обратного клапана для любого применения.



Содержание

Как работает обратный клапан?

Давление открытия

Обратному клапану требуется минимальное давление на входе (перепад давления между входом и выходом), чтобы открыть клапан и пропустить через него поток. Это минимальное давление на входе, при котором происходит открытие клапана, называется «давлением срабатывания» обратного клапана. Удельное давление срабатывания изменяется в зависимости от конструкции и размера клапана, поэтому убедитесь, что ваша система может генерировать это давление срабатывания и что оно подходит для применения.

Закрытие

Если давление на входе когда-либо упадет ниже давления открытия или возникнет противодавление (поток пытается перейти от выхода к входу), клапан закроется. В зависимости от конструкции обратного клапана механизм закрытия может меняться. Короче говоря, противодавление прижимает заслонку, шар, диафрагму или диск к отверстию и герметизирует его. В зависимости от конструкции процессу закрытия может способствовать пружина или сила тяжести.

Ориентация при установке

Так как обратный клапан работает только в одном направлении, очень важно знать правильную ориентацию при установке.Часто на корпусе клапана имеется стрелка, указывающая направление потока. В противном случае вам нужно будет осмотреть клапан, чтобы убедиться, что он установлен в предполагаемом направлении потока. Если он направлен назад, поток не сможет проходить через систему, и повышение давления может привести к повреждению.

Тип обратного клапана



В зависимости от конструкции обратного клапана они будут работать немного по-разному. Наиболее распространенным обратным клапаном является подпружиненный встроенный обратный клапан, однако ниже мы обсудим несколько типов.

Подпружиненный рядный

Встроенные подпружиненные обратные клапаны распространены, просты в понимании и имеют простую конструкцию. На рис. 1 показан пример подпружиненного обратного клапана, а на рис. 2 показаны основные компоненты со стрелками, указывающими направление потока. Когда поток входит во входной порт клапана, он должен иметь достаточное давление (силу), чтобы преодолеть давление открытия и усилие пружины. После преодоления он толкает диск, открывая отверстие и позволяя потоку проходить через клапан.Когда входное давление становится недостаточно высоким или возникает противодавление, противодавление и пружина прижимают диск к отверстию и запирают клапан. Пружина, наряду с коротким ходом диска, обеспечивает быстрое время реакции на закрытие. Такая конструкция клапана также предотвращает скачки давления в магистрали, а значит, и возникновение гидравлического удара. Обычные типы встроенных обратных клапанов с пружиной также называются «обратными клапанами сопла» или «бесшумными обратными клапанами».’ Они могут быть установлены в вертикальной или горизонтальной ориентации. Однако, поскольку они встроены в систему, их необходимо полностью удалить из линии для проверки и/или выполнения технического обслуживания.

Рисунок 2: Подпружиненные рабочие компоненты прямоточного обратного клапана: корпус клапана (A), диск (B), пружина (C) и направляющая (D).

Подпружиненный Y

Подпружиненные Y-образные обратные клапаны работают очень похоже на встроенные подпружиненные обратные клапаны. Отличие в том, что пружина и подвижный диск расположены под углом.Это создает форму «y», отсюда и название клапана. Он работает точно так же, как линейный клапан, но, поскольку подвижные компоненты расположены под углом, его можно осматривать и обслуживать, пока он все еще подключен к системе. Однако они крупнее и занимают больше места в системе.

Y-обратный клапан

Мяч

В шаровом обратном клапане используется свободно плавающий или подпружиненный шар, который опирается на седло уплотнения для закрытия отверстия. Уплотнительное седло обычно имеет конусообразную форму, чтобы направить шар в седло и создать надежное уплотнение, тем самым останавливая обратный поток.Когда давление жидкости на входе превышает давление срабатывания, шар смещается со своего места и позволяет течь. Когда входное давление не превышает давления открытия или есть противодавление, шар закроется под действием противодавления или пружины, эффективно закрывая отверстие.

Рис. 4. Подпружиненный шаровой обратный клапан в открытом положении, пропускающем поток (A), и в закрытом положении, препятствующем обратному потоку (B)

Мембрана

Мембранные обратные клапаны

состоят из резиновой диафрагмы, которая открывается при увеличении входного давления.Обычно эти типы клапанов имеют свободно плавающую самоцентрирующуюся диафрагму, что делает их нормально открытыми (НО). Это означает, что нет «давления открытия», однако они могут быть нормально закрытыми (NC), и тогда требуется входное давление для преодоления эластичности диафрагмы. На рис. 5 слева показан нормально открытый обратный клапан с диафрагмой, так как давление на входе «минимальное», а среда все еще проходит. По мере увеличения давления на входе диафрагма изгибается и открывается, позволяя потоку проходить, как показано на рис. 5 в середине.Если возникает обратное давление (или это нормально закрытый обратный клапан с диафрагмой), диафрагма будет прижата к отверстию и герметизирует его, чтобы предотвратить обратный поток, как показано на рисунке 5 справа. Благодаря нормально открытому типу мембранные обратные клапаны идеально подходят для применения в условиях низкого давления или вакуума.

Рис. 5: Мембранный обратный клапан нормально открыт (слева), открыт под давлением на входе (посередине) и закрыт под давлением обратного потока (справа).

Лифт

Подъемный обратный клапан состоит из направляющего диска, который приподнимается (поднимается) над седлом клапана для обеспечения потока среды.Для преодоления силы тяжести и/или пружины требуется давление открытия, а направляющая удерживает диск на вертикальной линии, чтобы диск можно было установить на место с правильным выравниванием и уплотнением. Чаще всего подъемные обратные клапаны требуют, чтобы среда поворачивалась на 90 градусов, как показано на рис. 6, но есть подъемные обратные клапаны, которые расположены в линию или под углом. Когда входное давление падает ниже давления открытия или возникает противодавление, клапан закрывается под действием силы тяжести, пружины и/или с помощью противодавления.Если нет пружины, помогающей закрывать, важно установить монтажную ориентацию относительно силы тяжести, чтобы гарантировать, что диск закроется под действием силы тяжести.

Рис. 6: Поднимите обратный клапан слева в открытом положении, справа в закрытом положении.

Качели

Поворотные обратные клапаны

также обычно называют обратными клапанами с наклонным диском. Они состоят из диска на шарнире (или цапфе), который открывается под действием входного давления. При уменьшении входного давления или наличии обратного потока диск закрывается.Если нет пружины, помогающей закрывать, важно установить монтажную ориентацию относительно силы тяжести, чтобы гарантировать, что диск закроется под действием силы тяжести. На рис. 7 показан пример поворотного обратного клапана.

Рис. 7: Поворотный обратный клапан. Крышка с болтовым креплением (A), петля или цапфа (B), корпус клапана (C), диск (D), уплотнение (E)

Стоп

Запорный обратный клапан обычно представляет собой подпружиненный Y-образный обратный клапан или подъемный обратный клапан, но он имеет функцию ручного управления. Это позволяет им функционировать как обычный обратный клапан и предотвращать обратный поток, однако существует внешний механизм, который можно использовать для его блокировки и поддержания клапана в открытом или закрытом состоянии.Таким образом, этот клапан может функционировать как два клапана в одном. Они широко используются в электростанциях, циркуляционных котлах, парогенераторах, охлаждении турбин, системах безопасности.

Figuur 8: Terugslagklep: Figuur 1 toint de klep gesloten door de veer, in figuur 2 overwint de druk de veerkracht waardoor de klep opengaat, in figuur 3 wordt de klep geopend door of act, zodat de klep open blijft. De onderdelen van een afsluiter omvatten: Aandrijving (A), bedieningsas en schroefdraad (B), veer (C), en schijf (D).

Бабочка или пластина

Дроссельные обратные клапаны и межфланцевые обратные клапаны могут использоваться взаимозаменяемо. Они состоят из диска в виде бабочки или вафли, который находится на шарнире и пружине. Когда давление на входе превышает давление открытия, две стороны открываются, как показано на рисунке 9. Когда давление на входе уменьшается или возникает обратный поток, пружина шарнира (или противодавление) закрывает диск, эффективно герметизируя его. Этот тип клапана обеспечивает прямолинейный поток среды с минимальными препятствиями.

Рисунок 9: Дроссельный или межфланцевый обратный клапан

Клапан «утконос»

Рисунок 10: Обратный клапан типа «утконос»

Клапаны типа «утконос»

позволяют потоку проходить через мягкую трубку, конец которой имеет естественную уплощенную форму, как показано на рис. 10. Эта уплощенная форма напоминает утиный клюв, отсюда и название типа обратного клапана. Поток открывает уплощенный конец утконоса, позволяя жидкости проходить, как показано на рис. 11 слева. Когда давление с входной стороны снимается, конец утконоса возвращается в свое уплощенное состояние, тем самым перекрывая поток, как показано на рисунке 11 справа.

Рисунок 11: Обратный клапан типа «утконос» со стрелками направления потока

Донный клапан

Рисунок 12: Донный клапан

Донный клапан представляет собой простой обратный клапан в сочетании с сетчатым фильтром на входной стороне, который устанавливается в конце секции трубопровода/шланга, поскольку их вход не имеет точки соединения. Обычные типы обратных клапанов, входящие в состав донных клапанов, представляют собой встроенные пружинные или встроенные шаровые обратные клапаны, поэтому они пропускают поток только в одном направлении и закрываются с помощью пружины.У них есть сетчатый фильтр на входной стороне, чтобы предотвратить попадание мусора в обратный клапан, который может засорить или повредить что-то ниже по потоку. Обычно они устанавливаются на конце всасывающей линии насоса водяной скважины, топливного бака или любого другого устройства, где всасывающая линия расположена ниже насоса. Следовательно, их можно использовать для поддержания насоса в рабочем состоянии, предотвращения обратного откачивания жидкости и предотвращения попадания мусора в линию. На рис. 12 показан пример обратного клапана.

Материалы

Латунь

Латунные обратные клапаны

обладают превосходными свойствами для приложений, использующих воздух, воду, масло или топливо.Однако он не устойчив к морской, очищенной или хлорированной воде. Они менее устойчивы к нагреву и коррозии по сравнению с нержавеющей сталью и обычно используются для небольших приложений с низким давлением.

Нержавеющая сталь

Обратные клапаны из нержавеющей стали

обладают превосходной коррозионной стойкостью, термостойкостью, устойчивостью к низким температурам и отличными механическими свойствами. Для приложений, не требующих высокой прочности или сопротивления, нержавеющая сталь обычно не является экономически эффективным решением по сравнению с обратными клапанами из ПВХ или латуни.

ПВХ (поливинилхлорид)

Обратные клапаны из ПВХ

часто используются в системах орошения и управления водными ресурсами. Они устойчивы к коррозии в большинстве агрессивных сред, таких как морская вода, кислоты, щелочи, растворы хлоридов и органические растворители. Однако они не устойчивы к ароматическим и хлорированным углеводородам и обычно имеют максимальную температуру около 60°C.

Полипропилен (ПП)

Клапаны обратные полипропиленовые

применяются для воды, агрессивных сред и жидких пищевых продуктов.Они устойчивы к большинству агрессивных сред, таких как неорганические кислоты, основания и водные растворы, которые быстро разъедают металлы. Однако они не устойчивы к концентрированным кислотам и окислителям и обычно имеют максимальную температуру около 80°C.

Критерии выбора

Обратные клапаны

имеют следующие критерии, которые следует учитывать при выборе одного из них для вашего применения:

  1. Совместимость материала со средой
  2. Размер линии для точек подключения
  3. Требования к максимальному давлению и давлению открытия
  4. Ориентация при установке горизонтальная или вертикальная
  5. Размеры конверта
  6. Потребность в доступности для осмотра и ремонта
  7. Температура (внешняя и среда)

Приложения

Из-за того, как работают обратные клапаны, они обычно используются по одной из четырех различных причин в различных приложениях:

  • Для защиты нижестоящего оборудования от повреждений обратным потоком
  • Для предотвращения загрязнения из-за обратного потока
  • Для предотвращения сифонирования
  • Для сохранения вакуумного уплотнения

Благодаря своему назначению они используются почти во всех отраслях промышленности. Они используются на обычных бытовых приборах, таких как посудомоечные машины, стиральные машины и линии сточных вод. В промышленных целях они используются в котлах, печах, газовых системах, насосных установках или вакуумных системах. Они также часто используются на линиях подачи воды и CO2 в качестве обратных клапанов для аквариумов. Два из наиболее распространенных применений обратных клапанов предназначены для воды и воздуха, поэтому они обсуждаются более подробно ниже.

Обратные клапаны для воды

Обратные клапаны

используются во многих системах водоснабжения, таких как питьевая вода и сточные воды, и называются просто односторонними водяными клапанами.При использовании с питьевой водой они гарантируют, что никакая среда из окружающей среды (выходная сторона клапана) не может попасть в систему с безопасной чистой питьевой водой и загрязнить ее. При работе со сточными водами они гарантируют, что сточные воды не смогут повторно попасть в систему и вызвать перелив или дополнительное загрязнение. Для перекачки воды часто используется обратный клапан, чтобы предотвратить попадание мусора в линию и поддерживать внутреннее давление для заливки. Клапаны типа «утконос» также можно использовать для сброса воды в водопровод.Обратные клапаны дренажного насоса гарантируют, что сбрасываемая вода не вернется в дренажный насос под действием силы тяжести, когда насос выключен.

Пневматический обратный клапан

Пневматический обратный клапан или воздушный обратный клапан пропускает воздух внутрь и предотвращает его выход. Их часто просто называют односторонними воздушными клапанами. Наиболее распространенным применением является воздушный компрессор. Они позволяют компрессору поддерживать давление в одних частях и разгерметизировать другие части. Они могут располагаться на поршневом компрессоре (впускной и выпускной), воздушном ресивере, нагнетательном патрубке и т. д.

Часто задаваемые вопросы

Что такое символ обратного клапана?

Символ обратного клапана можно увидеть на рис. 13. Он указывает на то, что он пропускает поток, а вертикальная линия показывает, что он не допускает обратного потока.

Рисунок 13: Символ обратного клапана

Для чего нужен обратный клапан?

Основная цель обратного клапана в системе — предотвратить обратный поток, который может повредить оборудование или загрязнить среду вверх по течению.

Каковы распространенные проблемы с обратным клапаном?

Общие проблемы с обратным клапаном: шум, гидравлический удар, вибрация, обратный поток, залипание, утечка и износ/повреждение компонентов.Во избежание проблем крайне важно, чтобы обратный клапан был правильно выбран для применения и среды. Двумя наиболее распространенными проблемами из-за неправильной спецификации являются обратный поток и гидравлический удар. В обоих случаях следует использовать быстрозакрывающийся обратный клапан. Обратный поток может возникнуть, если обратный клапан не закрывается достаточно быстро, и может возникнуть гидравлический удар, если возникают скачки давления, вызывающие ударные волны в среде.

Остановит ли обратный клапан гидравлический удар?

Обратный клапан может предотвратить гидравлический удар, если он быстро срабатывает.Это предотвращает скачки давления, которые создают ударные волны во всей среде. Эти ударные волны могут повредить оборудование, опоры труб и даже разорвать трубопроводы из-за вибрации.

В какой ориентации должен быть установлен обратный клапан?

Обратные клапаны

необходимо устанавливать в соответствии с их входом и выходом, что часто показано стрелкой на корпусе клапана. Поскольку они пропускают поток только в одном направлении, если они установлены задом наперёд, они не будут работать должным образом. С точки зрения горизонтальности или вертикальности, это зависит от типа конструкции вашего клапана.Если у него есть пружина, подойдет любая ориентация. Если нет пружины, сила тяжести может повлиять на работу обратного клапана, поэтому, зная внутренние компоненты, вы сможете правильно установить его в горизонтальном или вертикальном положении.

Почему мой обратный клапан не работает?

Когда обратный клапан не работает, он обеспечивает обратный поток. Это может быть вызвано тремя возможными причинами: залипание, утечка или медленное закрывание. Если на линии нет фильтра, грязь или мусор могут попасть между диском и корпусом, удерживая его открытым.Из-за износа или коррозионной среды на материале диск или седло могут быть повреждены или разорваны, препятствуя надлежащему уплотнению и допуская обратный поток. Если клапан закрывается слишком медленно, может возникнуть минимальный обратный поток до того, как будет обеспечено надлежащее уплотнение. Убедитесь, что гравитация помогает конструкции, и/или ваша пружина достаточно быстрая, чтобы быстро закрыть клапан.


Ежемесячный информационный бюллетень Tameson

  • Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
  • Почему Ежемесячный информационный бюллетень Tameson: Он четкий, без всякой ерунды и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
  • Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!
Подписаться на рассылку

Что такое обратный клапан и как работает обратный клапан

Обратные клапаны используются практически во всех отраслях промышленности, действуя как односторонние или обратные клапаны.Обратные клапаны представляют собой простые устройства, выполняющие жизненно важную функцию, предотвращая обратные потоки, тем самым предотвращая повреждения и обеспечивая эффективную работу. Например, обратный поток может привести к гидравлическому удару. Это явление может привести к повторяющимся экстремальным скачкам давления в подключенных трубопроводах, клапанах и насосах, которые могут привести к фатальному повреждению или разрыву системы и ее трубопроводов. Даже если отказ не происходит немедленно, повторное воздействие гидравлического удара может вызвать усталость, что также может в конечном итоге привести к потере целостности системы.

Обратные клапаны с одним входом и выходом приводятся в действие за счет перепада давления. При превышении определенного давления на входе клапан автоматически открывается без какого-либо вмешательства. Это минимальное рабочее давление, известное как давление срабатывания, является одной из ключевых характеристик, определяемых для всех обратных клапанов. Химическая, целлюлозно-бумажная, пищевая промышленность, водоподготовка и очистка сточных вод, промышленная, морская и горнодобывающая промышленность, насосы, трубопроводы, производство электроэнергии и ОВКВ — вот лишь некоторые из многих применений, связанных с перекачиванием жидкостей и перекачиванием, в которых используются обратные клапаны.

Часто обратные клапаны устанавливаются последовательно, например, в системах водоснабжения для предотвращения обратного потока загрязненной воды в линии подачи чистой воды. Имея огромный спектр потенциальных применений, существует также несколько типов обратных клапанов, в которых используется множество различных материалов, таких как металл, полимеры и резина. Общие конструкции включают поворотные или откидные обратные клапаны, в которых металлический диск поворачивается на шарнире или цапфе для предотвращения обратного потока. Обратные клапаны большего размера обычно бывают поворотного или откидного типа.Как следует из названия, обратные клапаны с шаровым и пружинным шаром имеют шар, который устанавливается в седло соответствующего профиля. Обратные клапаны с утиным клювом основаны на гибкой резиновой диафрагме, которая создает клапан, который обычно закрыт, если не подается положительное давление.

Однако, в отличие от металлических поворотных или откидных обратных клапанов, резиновые обратные клапаны с утиным носом не ржавеют, не заедают и не заедают, что обычно повышает надежность и долговечность. Точно так же резиновые обратные клапаны не подвержены механическому износу, что может отрицательно сказаться на обратных клапанах, изготовленных из других материалов.

Правильный выбор обратного клапана

При выборе обратных клапанов необходимо учитывать множество факторов, чтобы обеспечить правильный выбор. Например, важно убедиться, что любой обратный клапан изготовлен из подходящих материалов, совместимых с жидкостью или газом, которые будут использоваться, например, с использованием резинового обратного клапана с утиным носом, где это уместно. Номинальные характеристики клапана, размер линии, тип установки, такой как горизонтальная или вертикальная, размеры и тип соединения, максимальная скорость утечки, перепад давления и любые специальные требования должны быть частью углубленной оценки.Также важно убедиться, что в каждом случае используется правильный тип клапана.

Однако, в то время как для большинства типов клапанов полностью открытый затвор не ограничивает существенно поток, в обратном клапане степень открытия зависит от перепада давления. Тем не менее, обратные клапаны часто определяются, как и другие типы клапанов, и основаны на максимально возможном коэффициенте потока клапана (Cv), а не на реальных условиях эксплуатации. В результате клапан может открываться только частично, когда скорость потока меньше требуемой. Частично открытые клапаны могут иметь повышенное сопротивление и падение давления, а также такие явления, как трепетание клапана. Чрезмерное флаттер приводит к износу, что неизбежно повышает вероятность отказа компонента. В случае обратных клапанов это может привести к обратному потоку и всем связанным с этим проблемам, которые могут возникнуть в этих условиях.

Например, для обратных клапанов более высокие значения Cv могут быть вредными, поскольку это увеличивает вероятность частичного открытия клапана. Клапан с высоким значением Cv в системе с низким расходом, вероятно, увеличит вероятность износа компонентов клапана и приведет к более высокому падению давления, чем предполагалось, учитывая, что падение давления обычно рассчитывается на основе полностью открытого клапана.

Таким образом, правильный выбор размера обратного клапана является критическим фактором, который часто понимают неправильно. В тех случаях, когда расход недостаточен, чтобы удерживать клапан от остановки, требуется клапан с более низким значением Cv, чтобы предотвратить такие характеристики, как флаттер. Таким образом, размеры обратных клапанов должны основываться на конкретном применении, а не на размере линии, чтобы гарантировать, что клапан полностью открыт или закрыт в типичных условиях эксплуатации. Эту характеристику обратных клапанов часто упускают из виду, и обычно обнаруживается, что такие проблемы в конечном итоге возникают из-за плохо подобранных обратных клапанов, а не из-за самих клапанов.

Когда заменять обратные клапаны

В связи с потенциально значительными негативными последствиями, которые могут возникнуть в результате отказа обратного клапана, обеспечение надлежащего обслуживания и правильной работы обратных клапанов имеет решающее значение для операторов предприятия. Например, обратные клапаны используются во всех ливневых и канализационных системах, где они предотвращают противоток. Неисправные запорные клапаны, подвергшиеся коррозии или заклиниванию, могут привести к стоячей воде или затоплению и связанным с этим последствиям для здоровья из-за контакта с загрязненной водой. Виды отказа обратного клапана, связанные с износом или плохим обслуживанием, могут включать проблемы, связанные с шумом и вибрацией от гидравлического удара, обратного потока, утечки или повреждения. Заедание клапанов может произойти, когда между корпусом клапана и движущимися частями, такими как диск или шар, задерживается такой материал, как накипь или мусор. Повреждение седла клапана или других элементов или застревание материала может привести к утечке. Наряду с загрязнением к другим факторам, которые могут негативно повлиять на обратные клапаны, относятся высокие температуры, изношенные эластомеры и уплотнения седла, неправильная установка или плохое техническое обслуживание и сборка.Клапаны также могут заедать или протекать по мере их старения и разрушения.

Когда механические обратные клапаны изнашиваются, они обычно дают предупреждающие знаки о своем плохом состоянии. Например, они могут начать вибрировать, издавать шумы или стучать, а также возможно, что компоненты могут выйти из строя и выпасть из механизма. При выходе из строя обратных клапанов также могут возникать обратные потоки. Простое прослушивание потока жидкости, когда клапан находится в закрытом положении, свидетельствует об утечке и является серьезным предупредительным сигналом к ​​действию.Полезно отметить, что резиновые обратные клапаны типа «утконос» являются «пассивными» устройствами и не подвержены такому износу. Относительно простые меры, такие как минимизация попадания мусора в линию через фильтры и правильная смазка компонентов обратного клапана, могут помочь предотвратить преждевременный выход из строя. Тем не менее, также стоит отметить, что обратные клапаны необходимо регулярно заменять. Продукты, созданные на основе высокого качества и опытных инженеров, неизбежно оказывают значительное влияние на производительность, а более дешевые продукты часто являются ложной экономией.Хотя типичный срок службы компонентов зависит от области применения, производители рекомендуют заменять металлические и пластиковые обратные клапаны каждые 5-7 лет, тогда как обратные клапаны, изготовленные из резины, могут оставаться полностью пригодными к эксплуатации до 35-50 лет.

Обратные клапаны

обычно являются недорогим компонентом, и поэтому их часто упускают из виду. Это может быть подход с высоким риском, учитывая, что стоимость отказа обратного клапана значительна. Потенциал катастрофы реален, когда обратный поток может остановить производство или даже серьезно повредить объект.Следовательно, когда обратные клапаны начинают проявлять какие-либо признаки неисправности, операторы предприятия должны незамедлительно заменить компонент высококачественной заменой.

Proco Products — ведущие производители обратных клапанов, разрабатывающие и производящие экономичный механизм для предотвращения обратного потока жидкостей и газов. Узнайте больше об обратных клапанах на сайте https://www.procoproducts.com.

Как работают мембранные обратные клапаны?

Последнее обновление: 19 декабря 2019 г.

Обратные клапаны низкого давления с пластиковой диафрагмой малого диаметра являются рабочими лошадками

Общие сведения о мембранных обратных клапанах и принципах их работы
Обратные клапаны бывают самых разных размеров и из различных материалов. Они обеспечивают автоматическое регулирование расхода жидкостей и газов с помощью различных механизмов. В системах низкого давления и вакуумных системах малого диаметра широко используются диафрагменные обратные клапаны. Они используются для предотвращения обратного потока и проблем, которые могут возникнуть в результате этого. В этом посте кратко описывается, как работает большинство малогабаритных мембранных обратных клапанов низкого давления.

Трубки или трубопроводы диаметром около двух дюймов или меньше часто называют малогабаритными. Обычно считается, что системы низкого давления имеют давление около 50 фунтов на квадратный дюйм (345 кПа) или меньше.

Посмотрите короткое видео о том, как работают мембранные обратные клапаны >>
В нем есть видеоматериалы о тестировании мембранного обратного клапана.


Что такое обратный клапан?
Обратные клапаны также называются обратными клапанами и односторонними клапанами. Они пропускают поток в одном направлении, но препятствуют ему в противоположном направлении. Этот нежелательный обратный поток обычно называют обратным потоком. Это может привести к загрязнению, беспорядку или неисправностям.Обратные клапаны приводятся в действие потоком и перепадом давления между их входным и выходным портами.

Узнайте больше об основах миниатюрных, компактных обратных клапанов и обратных клапанов малого диаметра из серии сообщений в блоге, посвященных обратным клапанам, начиная с « Проверка обратных клапанов — введение ».

Покомпонентное изображение типичного обратного клапана с миниатюрной диафрагмой
(слева направо): входное отверстие, свободно плавающий диск диафрагмы из эластомера, выходное отверстие.





Что такое мембранный обратный клапан?
Мембранные обратные клапаны используют резиновые гибкие диафрагмы или самоцентрирующиеся диски для контроля обратного потока.

Узнайте больше об эластомерных полимерах и каучуках в нашем блоге «Эластомеры и каучуки: в чем разница?».



Как работает мембранный обратный клапан?

Мембранный обратный клапан.

Свободноплавающие мембраны из эластомера
Мембранные обратные клапаны этого типа почти всегда нормально открыты. Самоцентрирующийся гибкий диск из эластомера является рабочей частью мембранного обратного клапана этого типа. Корпус клапана удерживает диск по центру седла или уплотняющей поверхности клапана.

Уплотнительная поверхность находится на входной стороне корпуса обратного клапана. Он имеет тонкую гладкую поверхность, которая обычно вогнута или изогнута назад к входному отверстию.В его центре есть отверстие. Обратный поток заставляет гибкий резиновый диск ложиться на изогнутую уплотняющую поверхность. Это закрывает входное отверстие. Закрытый обратный клапан предотвращает обратный поток вверх по течению через входное отверстие.

Обратный клапан с плавающей диафрагмой имеет особую конструкцию на выпускной стороне корпуса клапана. Здесь обычно есть какое-то двухуровневое седло клапана со встроенными каналами. Положительный поток к выпускному отверстию или выходному отверстию приводит к тому, что диск прилегает к этому седлу.Затем среда обтекает диск, проходит по каналам и выходит через выходное отверстие обратного клапана.



Типичные рабочие состояния обратного клапана с миниатюрной диафрагмой (слева направо):
в состоянии покоя (нормально открытый), согнутый диск мембраны, обеспечивающий
прямой поток (открыт полный поток) и обратный поток (клапан закрыт).



Три совета о том, как работают обратные клапаны со свободно плавающей диафрагмой из эластомера

  • Для закрытия этих обратных клапанов требуется противодавление
  • Они зависят от гравитации, что помогает закрыть их в некоторых приложениях с низким расходом
  • Жидкости с высокой вязкостью или высоким удельным весом могут привести к их неисправности
















































Узнайте больше о типах промышленных обратных клапанов и о том, как они работают: « Как работают обратные клапаны и почему их следует выбирать по сравнению с другими типами клапанов? в Empowering Pumps.

Если вам нравится то, что вы читаете… сообщите нам об этом, подписавшись на наш блог . Вы будете получать уведомления по электронной почте всякий раз, когда мы публикуем новую статью.

Подпишитесь на наш блог


Фиксированные гибкие мембраны из эластомера

Фиксированные гибкие диафрагмы включают некоторую форму складок или шарниров. Эти типы мембранных обратных клапанов обычно нормально закрыты. При использовании положительное давление создает прямой или нисходящий поток.Этот поток и давление за ним давит на диафрагму. Если давление достаточно высокое, диафрагма открывается.

При снижении расхода перепад давления на клапане уменьшается. Если давление падает достаточно низко, диафрагма может вернуться в исходное закрытое положение. Это происходит, когда эластичность диафрагмы становится больше, чем положительное давление на выходе.

Что такое давление открытия?
Давление срабатывания — это давление, при котором нормально закрытый обратный клапан только начинает открываться. Достаточно пропустить через клапан первую струйку жидкости или газа. Как правило, это минимальное давление, необходимое для открытия клапана.


Нормально открытые обратные клапаны с мембраной
Для закрытия большинства нормально открытых обратных клапанов с мембраной требуется противодавление. До тех пор, пока это не произойдет, свободно плавающий гибкий диск из эластомера пропускает поток через обратный клапан. Таким образом, большинство обратных клапанов со свободно плавающей дисковой диафрагмой следует рассматривать как нормально открытые обратные клапаны.


Нормально закрытые мембранные обратные клапаны
Нормально закрытый обратный клапан открывается при достаточно большой разности давлений между входной и выходной частями клапана. Когда это давление становится достаточно низким, клапан закрывается. Давление на входе должно преодолеть эластичность диафрагмы, чтобы открыть обратные клапаны с гибкой диафрагмой. Диафрагма остается закрытой до тех пор, пока входное давление не превысит давление открытия.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень.Смешивайте и подбирайте дюймовые и метрические соединения. Посмотрите видео.


Вывод
Мембранные обратные клапаны обеспечивают долговечное и надежное автоматическое управление потоком. Обратные клапаны с пластиковой диафрагмой особенно полезны при низком давлении и вакууме. Это связано с тем, что они очень экономичны и могут быть спроектированы с очень низким давлением открытия. Они также изготавливаются из различных материалов корпуса клапана и диафрагмы, что обеспечивает широкую химическую совместимость.В сочетании с соответствующей защитной фильтрацией обратные клапаны с пластиковой диафрагмой адаптируются и полезны.

Как всегда, ISM предлагает своим клиентам образцы, чтобы помочь им в тестировании и принятии решений. Их можно запросить при просмотре нашего каталога.

Узнайте больше о типах промышленных обратных клапанов и о том, как они работают.

Возникли проблемы с определением того, подходит ли мембранный обратный клапан для требований вашей системы? Помогите нам, рассказывая другим о том, что вы узнали.

Есть еще вопросы о том, как работают мембранные обратные клапаны или мембранные эластомеры? Если да, напишите мне по электронной почте: [email protected] . Вы также можете задавать вопросы, используя раздел комментариев ниже.



Об авторе

Стивен С. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщике миниатюрных пневматических, вакуумных и Компоненты жидкостных цепей OEM-производителям и дистрибьюторам по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.


« Вернуться на главную страницу блога

Как работает обратный клапан?

Клапаны стали наиболее важной частью всех отраслей промышленности. Основной задачей клапанов является регулирование потока жидкости. Поэтому они используются в различных бытовых и промышленных целях.Существует несколько типов клапанов, и обратный клапан является одним из них. Обратный клапан также известен как донный клапан, ретенционный клапан, обратный клапан, обратный клапан (NRV) или односторонний клапан.

Обратный клапан используется для остановки обратного потока жидкости. Чтобы остановить обратный поток, этим клапанам требуется большее давление на стороне всасывания, чем давление на стороне нагнетания. Если давление на стороне всасывания не будет больше, чем давление на стороне нагнетания, то клапан не закроется и прекратит обратный поток жидкости. В этой статье мы в основном обсудим работу обратного клапана, различные типы, области применения, преимущества и недостатки.

Что такое обратный клапан?

Обратный клапан представляет собой механическое устройство, используемое для остановки обратного потока жидкостей в трубопроводах и трубопроводных системах . Обратный клапан также известен как обратный клапан (NRV) или односторонний клапан , поскольку он позволяет жидкости течь только в одном направлении.

Символ или знак со стрелкой на внешнем корпусе обратного клапана указывает направление потока.

Символ обратного клапана

Обратный клапан (NRV) или донный клапан работает по принципу перепада давления. Проще говоря, он откроется только тогда, когда давление на выходе меньше давления на входе. Когда давление на выходе становится выше давления на входе, клапан отключается, чтобы предотвратить обратный поток жидкости.

Понятие давления срабатывания (разность давлений между входной и выходной сторонами) используется для открытия и закрытия обратного или одностороннего клапана.Следовательно, обратные клапаны имеют определенное давление срабатывания, которое можно указать как конкретное давление срабатывания.

Эти клапаны работают автоматически. Следовательно, для закрытия и открытия этого клапана не требуется труда, в отличие от других клапанов. В результате в большинстве случаев обратные клапаны не имеют штока или рукоятки клапана. Максимальные клапаны изготавливаются из металла или пластика.

Эти клапаны изготавливаются из различных материалов, конструкций и размеров. Обратные клапаны чаще всего используются в компрессорах, двигателях, насосах, турбинах, котлах, печах и т. д. Это недорогие, простые и маленькие клапаны.

Этот тип клапана имеет два порта. Проще говоря, он имеет два отверстия: одно для всасывания жидкости, а другое для выпуска жидкости. В настоящее время различные типы обратных клапанов используются в различных отраслях промышленности. Обратный или донный клапан также очень популярен для бытового применения.

Принцип работы обратного клапана

Обратный клапан работает по принципу перепада давления .В обратном клапане минимальный перепад давления на входе (разность давлений между выходной и входной сторонами) называется давлением срабатывания.

Для открытия и закрытия обратного клапана важную роль играет давление срабатывания. Это давление открытия варьируется в зависимости от размера и конструкции различных обратных клапанов.

Когда давление на входе становится равным давлению открытия, клапан открывается, и жидкость начинает поступать внутрь клапана.

Когда давление открытия становится выше, чем давление на входе, жидкость пытается перетекать со стороны нагнетания на сторону всасывания. В этот момент клапан закрывается и препятствует обратному течению жидкости.

Этот процесс закрытия клапана зависит от размера и конструкции клапана. Сила тяжести или давление пружины помогают закрыть клапан.

Максимальные обратные клапаны имеют на корпусе стрелку, указывающую направление потока жидкости.

Обратные или донные клапаны обычно устанавливаются в системах, где возникают проблемы с обратным потоком жидкости.Однако эти клапаны отличаются высокой эффективностью, низкой стоимостью и отличными характеристиками. Эти типы клапанов являются простым решением потенциальных проблем.

Если жидкость обратного потока содержит загрязнения, это может вызвать проблемы и загрязнить среду выше по потоку. Например, системы канализационных трубопроводов имеют обратные клапаны для обеспечения сброса шлама или мусора и предотвращения повторного попадания этого мусора в систему.

Термины, используемые в обратном клапане

Ниже приведены некоторые основные термины, которые необходимо понимать при работе с обратным клапаном.

1) Давление открытия

Для открытия обратного клапана требуется самое низкое давление на входе (разность давлений между сторонами всасывания и нагнетания). Поскольку он касается этого самого низкого давления на входе, он обеспечивает поток жидкости.

Давление срабатывания — это минимальное давление на входе, при котором открывается клапан. Поэтому для правильной работы клапана убедитесь, что он создает достаточное давление срабатывания.

2) Давление закрытия

Давление, при котором закрывается обратный или односторонний клапан, известно как давление закрытия .

Когда давление на входе становится меньше давления открытия/открытия и жидкость перемещается со стороны нагнетания на сторону всасывания, донный клапан закрывается. Этот закрывающий механизм зависит от конструкции клапана. Проще говоря, обратное давление прижимает диафрагму, шар, затвор или диск к отверстию и запечатывает его. В соответствии с конструкцией процесс закрывания может поддерживаться силой тяжести или пружинами.

Типы обратных клапанов

Обратный клапан бывает следующих типов:

  1. Подпружиненный линейный клапан
  2. Подпружиненный Y
  3. Шаровой кран
  4. Мембранный клапан
  5. Подъемный донный клапан
  6. Поворотный клапан
  7. Запорный обратный клапан
  8. Обратный клапан «утконос»
  9. Дроссельный или межфланцевый клапан

1) Подпружиненный линейный клапан

Эти типы обратных клапанов имеют простую конструкцию и просты в эксплуатации.Это самый распространенный тип обратного клапана. Он известен как пружинный обратный клапан, потому что он использует пружину для закрытия клапана. На приведенной ниже схеме показан подпружиненный линейный донный или обратный клапан.

На приведенной ниже схеме показаны детали и направление потока внутри клапана. Когда жидкость пытается попасть во всасывающее отверстие клапана, она создает достаточное давление, чтобы превзойти усилие пружины и давление открытия. Преодолев давление срабатывания, жидкость толкает диск и открывает отверстие.

Когда отверстие клапана открывается, жидкость начинает поступать в клапан. Если давление жидкости во всасывающем отверстии становится ниже, чем давление открытия, то сила пружины и давление открытия или противодавление толкают диск в направлении, противоположном отверстию, и закрывают клапан.

Короткий ход пружины диска ускоряет время реакции закрытия клапана.

Конструкция этого обратного клапана (НРВ) имеет возможность останавливать колебания давления в трубопроводе и предотвращать возникновение гидравлических ударов.Этот гидроудар возникает из-за внезапной остановки потока жидкости в системе.

Наиболее известными типами подпружиненных встроенных обратных клапанов являются бесшумный клапан или клапан сопла . Эти типы клапанов могут устанавливаться горизонтально или вертикально.

Преимущества подпружиненных линейных клапанов
Преимущества встроенного пружинного клапана
  1. Простота в эксплуатации.
  2. Имеет простую конструкцию.
  3. Этот клапан имеет низкую стоимость.
  4. Вы можете установить его в любом направлении в зависимости от направления потока.
  1. Предотвращает повреждение системы из-за обратного потока.
  2. Он также работает как предохранительный клапан для обеспечения безопасности системы.
  3. Эти клапаны препятствуют обратному течению загрязнений к стороне впуска.
  4. Это автоматический клапан.
Недостатки Подпружиненные линейные клапаны
  1. Для проверки или обслуживания этих клапанов необходимо полностью удалить их из системы.

Подробнее: Различные типы клапанов

2) Подпружиненный Y

Этот донный клапан работает так же, как подпружиненный линейный клапан. В случае подпружиненного Y-клапана гибкий диск и пружина устанавливаются под определенным углом. Этот особый угол клапана образует букву «Y»; из-за этого он известен как подпружиненный Y-образный клапан.

Эти типы обратных клапанов работают так же, как пружинный линейный клапан, но их не нужно отсоединять от системы для ремонта и очистки.Подпружиненный Y-клапан имеет большой вес, и для его установки требуется больше места внутри системы.

Преимущества и недостатки подпружиненного Y-клапана
Преимущества Недостатки
Их не нужно удалять из системы для их ремонта и очистки. Эти типы клапанов имеют большой размер.
Предотвращают обратный поток жидкости. Имеют большой вес.
Они предотвращают повреждение системы из-за блокировки жидкости. Подпружиненный Y-клапан требует больше места для установки внутри системы.

3) Шаровой обратный клапан

Шаровой кран представляет собой механическое устройство, в котором используется перфорированный полый шар для управления потоком жидкости, протекающей через шар. Этот клапан открывается, когда шаровое отверстие совмещается с входным потоком, и закрывается, когда рукоятка клапана поворачивается на 90 градусов, чтобы остановить поток.

Имеет подпружиненный шар, который используется для открытия и закрытия отверстия клапана. Этот шар устанавливается на уплотнительное седло. Это коническое седло уплотнения, которое помогает направлять шар внутрь седла и обеспечивает превосходное уплотнение для предотвращения обратного потока.

Когда давление жидкости на всасывающем конце клапана становится больше, чем давление срабатывания, шар отходит от своего седла и пропускает жидкость.

Когда давление на стороне всасывания становится ниже, чем давление открытия, или давление на стороне нагнетания клапана становится больше, чем давление на стороне всасывания, шар возвращается в исходное положение, закрывает отверстие и останавливает обратный поток жидкости .

Преимущества и недостатки шаровых кранов
Преимущества Недостатки
Малый вес. Это не лучший вариант для дросселирования приложений.
Донный клапан быстро открывается и закрывается. Рукоятка этого клапана имеет повернутое положение.
Имеет небольшие размеры. Очистка этого клапана очень трудна.
Не требует смазки.
Шаровой кран имеет длительный срок службы.

Подробнее: Работа шарового крана

4) Мембранный клапан

Диаграммный клапан имеет более одного порта (т. е. всасывающий порт и выпускной порт), корпус клапана, резиновую диафрагму и седло, водослив или седло, на котором сидит диафрагма. Он известен как обратный клапан с диафрагмой , поскольку в нем используется диафрагма для управления потоком жидкости.

Корпус этого NRV (обратного клапана) изготовлен из дерева, металла, пластика или другого материала в зависимости от типа клапана. Это двунаправленный двухпозиционный дроссельный клапан.

Мембранный клапан использует мембрану для включения и отключения потока жидкости. Эта мембрана или диафрагма изготовлена ​​из резины. На приведенной ниже схеме показан нормально открытый мембранный обратный клапан.

В этом клапане не используется концепция давления срабатывания для открытия и закрытия клапана. Он использует свободно плавающую самоцентрирующуюся диафрагму для нормального открытия (NO) и нормального закрытия (NC). Этот клапан также требует более высокого давления на стороне всасывания, чтобы преодолеть эластичность диафрагмы.

Когда давление на стороне всасывания становится выше, чем давление на стороне нагнетания, резиновая мембрана изгибается, и начинает вытекать большое количество жидкости.

По мере снижения давления на стороне всасывания или на входе мембрана закрывает отверстие и останавливает обратный поток.Эти донные клапаны лучше всего подходят для применения в условиях вакуума или низкого давления.

Преимущества и недостатки мембранного клапана
Преимущества Недостатки
Обеспечивает герметичность. Этот клапан не подходит для работы с высоким давлением.
Может ремонтироваться без прерывания работы системы. Может работать только при температуре от -60 до 450 o F.
Этот обратный клапан прост в обслуживании. Не подходит для многооборотных приложений.
Нет необходимости в давлении срабатывания для открытия и закрытия клапана.

Читайте также: Работа мембранного клапана

В этом обратном клапане используется направляющий диск для регулирования потока жидкости. Этот диск поднимается с седла клапана, позволяя потоку жидкости. Этот тип донного клапана используется в приложениях с высоким давлением и высокой скоростью жидкости.

Эти клапаны требуют давления открытия, чтобы поразить пружину или силу тяжести, а также направляющую, чтобы удерживать диск в вертикальном направлении, чтобы диск мог повторно установиться с надлежащим уплотнением и выравниванием в исходное положение.

В случае подъемного обратного клапана жидкость должна повернуться на угол 90 градусов для сброса.

Когда давление на стороне всасывания становится ниже, чем давление срабатывания, или жидкость пытается перетечь обратно со стороны нагнетания на сторону всасывания, пружина или сила тяжести используются для закрытия клапана.Если сила пружины недоступна для закрытия подъемного клапана, в этом случае сила тяжести играет жизненно важную роль в повороте диска для закрытия клапана.

Доступны подъемные клапаны звездообразной, Т-образной и прямоточной конструкции. Вы можете установить подъемные клапаны в вертикальном или горизонтальном направлении, но те клапаны, которые зависят от силы тяжести, должны быть установлены для перемещения диска в вертикальном направлении.

Преимущества и недостатки подъемных клапанов
Преимущества Недостатки
Они останавливают обратный поток. Эти клапаны требуют больших затрат энергии.
Обладают очень высокой надежностью. Они относительно неэффективны.
Эти типы обратных клапанов экономичны.
Это очень гибкий клапан.

6) Поворотный клапан

Поворотный клапан также известен как обратный клапан с поворотным диском . Этот клапан имеет диск, впускное и выпускное отверстия. Диск установлен на цапфе, которая открывается, когда давление на входе превышает давление открытия.

Когда давление на стороне впуска становится ниже давления обратного потока, этот клапан поворачивается и закрывает клапан. Когда сила пружины недоступна, ориентация установки силы тяжести играет жизненно важную роль в повороте и закрытии клапана.

Угол между вертикальной плоскостью и седлом клапана называется посадочным углом .Диапазон этого угла варьируется от 0 до 45 градусов. В максимальных случаях диапазон этого угла сиденья составляет от 5 до 7 градусов.

Путем увеличения угла посадки можно уменьшить расстояние перемещения диска клапана. Таким образом, диск быстрее закроет поток жидкости и сведет к минимуму возможность гидравлического удара. Угол вертикального сиденья 0 градусов.

Преимущества и недостатки поворотного клапана
Преимущества Недостатки
Очень низкий перепад давления и турбулентности. Постоянное взмахивание может повредить элементы сиденья.
Обеспечивает легкое открывание. Эти клапаны не идеальны для пульсирующих потоков.
Этот клапан обеспечивает превосходное уплотнение.

7) Запорный обратный клапан

Работа запорного клапана очень похожа на работу подъемного клапана или подпружиненного Y-образного обратного клапана , но запорный клапан имеет доминирующую характеристику ручного управления.Эта характеристика запорного донного клапана позволяет ему работать как обычный обратный клапан и предотвращает обратный поток. Но можно использовать внешний механизм, чтобы преодолеть это и сохранить надлежащую функцию закрытия и открытия клапана.

Запорный клапан имеет очень низкую стоимость и высокую эффективность. Они могут использоваться в самых разных областях, от бытовых до промышленных.

Эти типы обратных клапанов используются в гидроэлектростанциях, системах безопасности, охлаждении турбин, парогенераторах и котлах.

Преимущества и недостатки запорного клапана
Преимущества запорного клапана
  1. Эти типы клапанов имеют простую конструкцию.
  2. Они просты в обслуживании.
  3. Запорный клапан закрывается и открывается очень быстро.
  4. Имеет длительный срок службы.
Недостатки запорного клапана
  1. Имеют низкую эффективность регулирования.
  2. Они не подходят для вязких жидкостей.
  3. Эти клапаны не подходят для жидкостей с крупными частицами.

8) Обратный клапан «утконос»

Эти типы обратных клапанов позволяют жидкости течь через мягкую трубу плоской формы с естественным уплощенным концом. Эта уплощенная форма конца выглядит как утконос, который позволяет потоку жидкости. Когда давление со стороны всасывания сбрасывается, конец утконоса возвращается в свою уплощенную форму и блокирует поток жидкости.

Этот клапан изготовлен из синтетического эластомера или резины.Клапаны с утиным носом чаще всего используются в медицинских учреждениях, на очистных сооружениях, в приливных и водосточных системах, чтобы остановить примеси из-за обратного потока.

Преимущества клапана Duckbill
  1. Не требует обслуживания.
  2. Клапан «утконос» имеет очень низкую стоимость.
  3. Не требует ручного управления или внешнего источника питания.

9) Дроссельный или межфланцевый клапан

Дроссельный или межфланцевый обратный клапан можно использовать взаимозаменяемо.Эти типы обратных клапанов имеют межфланцевый или дисковый диск, установленный на пружине и шарнире.

Обе стороны или порты клапана открываются, когда давление на стороне всасывания превышает давление открытия. Когда давление на стороне всасывания падает или возникает обратный поток, пружина заставляет диск закрывать клапан. Дроссельный клапан позволяет жидкости течь напрямую с незначительной блокировкой.

Максимально большие поворотные затворы имеют редуктор и рукоятку, установленную на штоке затвора.Это упрощает работу клапана, но за счет скорости. К вращающемуся валу прикреплен диск.

Диск находится в середине трубы. Когда эти клапаны полностью закрыты, они полностью блокируют трубу. Когда вы пытаетесь полностью открыть клапан, диск клапана образует угол 90 градусов с потоком среды.

Поворотные затворы используются для изменения или регулировки операций. Эти клапаны известны благодаря своей высокой скорости работы, низкой стоимости, небольшому размеру, легкому весу и легкому доступу.Эти клапаны можно использовать с рукоятками, шестернями или автоматическими приводами.

Преимущества и недостатки дроссельной заслонки
Преимущества Недостатки
Дроссельная заслонка имеет небольшие размеры. Эти клапаны имеют комплексную очистку.
Эти типы донных или обратных клапанов имеют низкую стоимость. Этот односторонний обратный клапан имеет плохие уплотняющие характеристики.
Они легкие. Эти клапаны вызывают кавитацию и закупорку потока.
Эти клапаны требуют меньше обслуживания, чем шаровые краны.

Подробнее: Работа дискового затвора

Преимущества и недостатки обратных клапанов

Обратный или обратный клапан имеет следующие преимущества и недостатки:

Преимущества обратного клапана
  • Эти клапаны предотвращают повреждение компрессора и насоса из-за обратного потока.
  • Эти типы клапанов снижают производственные потери, которые могут возникнуть из-за нестабильной остановки клапанов.
  • Донный клапан имеет очень низкий перепад давления.
  • Эти клапаны требуют низких затрат на техническое обслуживание.
  • Обратный клапан устраняет вибрацию и снижает вероятность внезапного отказа клапана.
  • Эти клапаны занимают меньше места, чем обычные обратные клапаны.
  • Обратный или обратный клапан предотвращает обратный поток.
  • Поддерживает давление.
  • Эти клапаны можно использовать как вертикально, так и горизонтально.
  • Гибкая опора для различных условий потока.
  • Заменяется большинством традиционных обратных клапанов без необходимости дорогостоящей замены трубопровода.
  • Они используются в качестве резервной системы.
  • Это быстродействующие проблемы.

Недостатки обратного клапана
  • Эти клапаны позволяют жидкости течь только в одном направлении.
  • Они не подходят для пульсационной системы.
  • Обратные клапаны вызывают гидроудары в системе.
  • Невозможна проверка в открытом или закрытом состоянии.
  • Внутренние компоненты обратного клапана невозможно осмотреть в условиях эксплуатации.
  • Диск может застрять при открытии клапана.

Каковы области применения обратного клапана?

Обратные клапаны используются для следующих применений:

  1. Насосы
  2. Компрессоры
  3. Гидравлические системы самолета
  4. Топливный насос
  5. Котлы
  6. Турбины
1) Насосы

В некоторых типах насосов часто используются обратные клапаны.Мембранные насосы и поршневые насосы (например, хроматографические насосы и насосы-дозаторы) часто используют выпускной и впускной шаровые обратные клапаны.

Обратный клапан обычно имеет вид небольшого цилиндра и соединяется с головками насоса на выпускной и впускной линиях. Многие насосы, подобные механизмам, используются для перемещения больших объемов жидкости с помощью обратных клапанов (например, шаровых обратных клапанов). Эжекторный насос или насос питательной воды, подающий воду в паровой котел, оснащен этими клапанами для предотвращения обратного потока.

Клапаны такого типа также используются в насосах, подающих воду к водной горке. Вода с горки течет по трубам, а башня крепит лестницу к горке. Так как сооружение с задвижками закрывается на ночь, обратный клапан препятствует протеканию воды по трубопроводу. Когда объект снова откроется на следующий день, клапан откроется, поток продолжится, и горки снова будут доступны.

Читайте также: Различные типы насосов

2) Промышленные процессы
  1. Эти виды альвов используют в химической промышленности.
  2. Эти клапаны используют в силовых установках.
  3. Донный клапан используется в системах орошения, питьевой воды и сточных вод.
  4. Эти клапаны используются в нефтегазовой промышленности.
  5. Использование в пищевой промышленности и производстве напитков.

Этот клапан используется в различных приложениях по следующим причинам.

  • Во избежание обратного потока жидкости.
  • Во избежание загрязнения обратным потоком.
  • Эти клапаны используются для поддержания вакуумной герметизации.
  • Во избежание слива.
3) Котлы

Обратные клапаны используются в различных котлах для остановки обратного потока горячей воды. Эти клапаны также используются для управления потоком воды от питательного насоса в котел.

Подробнее: Рабочие и разные типы котлов

4) Компрессор

В компрессорах обратный клапан используется для остановки обратного потока сжатого воздуха или газа.Эти клапаны используются на входе и выходе компрессоров.

Читайте также: Различные типы компрессоров

Раздел часто задаваемых вопросов

Что делает обратный клапан?

 Обратный клапан останавливает обратный поток жидкости. Он предотвращает повреждение системы из-за обратного потока.

Для чего используется обратный клапан?

Обратный клапан используется для остановки обратного потока системы внутри системы.

Является ли обратный клапан типом предохранительного клапана?

Обратный клапан — это тип предохранительного клапана.Это односторонний клапан, который позволяет жидкости течь только в одном направлении.

Какова функция обратного клапана?

Основное назначение и функция обратного клапана – остановить обратный поток.

Каковы распространенные проблемы с обратным клапаном?

Наиболее распространенные проблемы обратных клапанов приведены ниже:

  1. Создают сильный шум.
  2. У них проблемы с гидравлическим ударом.
  3. Проблемы с утечкой и обратным потоком.
  4. Обратные клапаны также имеют проблемы с вибрацией.

Остановит ли обратный клапан гидравлический удар?

Если обратный клапан срабатывает быстро, он может предотвратить гидравлический удар. Этот процесс останавливает колебания давления, которые могут создавать ударные волны во всей жидкости. Возникающие ударные волны могут привести к полному выходу из строя или повреждению разорванного трубопровода, трубных опор или оборудования.

Почему мой обратный клапан не работает?

При неправильной работе обратного клапана начинается обратный поток в систему, что может привести к ее повреждению или выходу из строя.Обратный клапан не работает по следующим причинам:

  1. Медленное закрытие клапана.
  2. Если в клапане не установлен фильтр, происходит обратный отток загрязнений. Из-за отсутствия фильтра эти загрязнения застревали между корпусом и диском клапана, что вынуждает клапан открываться в течение всей работы.
  3.  Коррозия или износ материала клапана может привести к повреждению седла клапана или диска. Из-за этого повреждения клапан не будет должным образом герметизировать обратный поток.Это может привести к обратному потоку.

Какой клапан NRV?

Обратный клапан, донный клапан, удерживающий клапан или односторонний клапан известен как NRV (обратный клапан).

Подробнее
  1. Различные типы котлов
  2. Типы насосов
  3. Различные типы клапанов
  4. Различные типы шаровых кранов

Почему захлопываются обратные клапаны и что с этим делать

Обратные клапаны — это простые клапаны. Они используют прямой поток для открытия клапана, а затем автоматически закрываются, когда поток останавливается, предотвращая обратный поток обратно через клапан.Им не требуется питание для работы, и они не требуют особого внимания или обслуживания. Однако они и привлекают много внимания, когда хлопают.

Что вызывает удар?

Обратный клапан полностью закрывается под действием силы тяжести и/или обратного потока. Возможность захлопывания обратных клапанов часто возникает при остановке насоса. Когда насос останавливается, гравитация и обратный поток закрывают обратный клапан. Поскольку жидкость несжимаема, она создает давление или ударную волну (гидравлический удар).Жидкость продолжает течь вперед и назад до тех пор, пока потери на трение не приведут к оседанию волны.

Захлопывающиеся обратные клапаны вызывают серьезные скачки давления в системе, вызывающие дребезжание труб и повреждение оборудования. Некоторые люди предполагают, что это именно то, что делают обратные клапаны. «Что бы ни случилось, они собираются хлопнуть». Но это не так. Обычно настоящая причина этих проблем связана с неправильным размером и выбором, а не с типом самого клапана.

Минимизация ударов за счет правильного размера

Часто обратные клапаны выбираются в зависимости от размера трубы и стремления к максимально возможному диаметру C v .(C V означает «коэффициент потока» для клапанов и демонстрирует способность клапана пропускать жидкость через него.) Конечно, вы хотите иметь возможность пропускать через клапан как можно больше жидкости, верно? Имеет смысл, за исключением того, что полностью игнорируется тот факт, что условия потока определяют внутреннюю работу обратного клапана, поскольку диск находится непосредственно на пути потока.

Если потока недостаточно для того, чтобы клапан оставался полностью открытым, а диск достигал потолка обратного клапана, диск будет двигаться вверх и вниз, что приводит к преждевременному износу, возможности отказа и более высокому падению давления.

Для правильного выбора обратного клапана учитывайте следующее:

  • Размер линии
  • Данные по применению (характеристики жидкости, включая температуру и давление)
  • Тип сиденья
  • Установка (горизонтальная или вертикальная)
  • Концевое соединение
  • Класс клапана
  • Совместимость материала со средой
  • Размеры конверта
  • Требования к герметичности

Выбор клапана надлежащего размера повлияет на величину гидравлического удара, ощущаемого системой трубопроводов.

Выбор правильного типа обратного клапана

Другим решением для захлопывания обратных клапанов является рассмотрение типа обратного клапана, используемого в приложении. Бесшумный, шаровой и эластичный шарнир являются альтернативой традиционному поворотному обратному клапану. Каждый из них имеет разные характеристики с разной степенью перепада давления и скоростью закрытия.

Бесшумные обратные клапаны

Бесшумные обратные клапаны или обратные клапаны с пружинным приводом не зависят от силы тяжести или обратного потока для закрытия.Вместо этого пружина закрывается примерно за одну десятую секунды, клапан перед обратным потоком имеет возможность захлопнуть клапан. Он может быстро закрываться, потому что ему нужно пройти меньшее расстояние, чем створке традиционного обратного клапана.

В этом видео от DFT показано, как благодаря бесшумному обратному клапану значительно снижаются скачки давления в системе.

Шаровые обратные клапаны

Шаровые обратные клапаны

являются экономичными и очень простыми клапанами. Иногда в них используется шарик с резиновым покрытием, который всплывает и уходит в сторону, пока поток проходит через клапан, и садится, когда поток останавливается. Этот конкретный клапан закрывается медленно, поэтому высока вероятность захлопывания.

Существуют и другие типы шаровых обратных клапанов, которые работают аналогично бесшумным или встроенным обратным клапанам. Это так называемые конические обратные клапаны.

Обратные клапаны с эластичным шарниром

Эластичные шарнирные обратные клапаны очень похожи на традиционные поворотные обратные клапаны.Основное отличие состоит в том, что резиновый литой диск изгибается вверх и в сторону, когда жидкость проходит через клапан. Крышка не вращается вокруг шарнирного штифта.

У него более короткий ход, чем у традиционного поворотного обратного клапана, что сокращает время закрытия клапана и сводит к минимуму вероятность возникновения гидравлического удара.

Заключение

Каждый из этих клапанов обладает различными характеристиками, свойствами и преимуществами, которые следует тщательно выбирать для правильной установки в систему. Если у вас возникли проблемы с обратным клапаном или вам нужно выбрать новый для вашего процесса, поговорите с инженером, имеющим опыт выбора/размера этих клапанов. Это поможет вашей системе работать с максимальной эффективностью, уменьшив простои и требуя меньше обслуживания.

Обратные клапаны | Основное руководство

Обратные клапаны, которые часто упускают из виду и неправильно понимают, играют жизненно важную роль в системах управления водными ресурсами и являются основным продуктом практически любого промышленного применения.

Что такое обратный клапан?

Обратный клапан — это компонент, который может быть установлен на конце трубы или канала и действует как односторонний/невозвратный клапан, который открывается под давлением. Хотя вода может выходить из обратного клапана, она не может вернуться через обратный клапан.

Изображение предоставлено: Proco Products

Обратные клапаны могут иметь различные размеры, конструкции и материалы, и все они могут влиять на эффективность компонента.

Хотя мы в основном будем рассматривать обратные клапаны с точки зрения их применения в различных водохозяйственных целях, обратные клапаны также используются для обработки различных жидкостей, материалов и газов.

Обратные клапаны выполняют важную функцию предотвращения обратного потока, когда потенциально загрязненная вода попадает обратно в систему и загрязняет источники чистой воды.

Как работает обратный клапан?

Обратные клапаны часто встречаются в промышленных системах и используются для удаления сточных вод и других загрязненных жидкостей.По данным Proco Products, обратные клапаны имеют один вход и выход, через которые вода может проходить, но не обратно, и они управляются перепадом давления.

Перепад давления в контексте обратных клапанов — это когда давление воды внутри клапана больше, чем давление, удерживающее клапан закрытым. Когда давление на стороне впуска выше, клапан автоматически открывается, позволяя воде пройти через него — это называется давлением открытия .

Давление срабатывания — это указанное минимальное рабочее давление, которое определяет, когда клапан откроется и позволит воде течь.

Например, в системе водоснабжения несколько обратных клапанов будут размещены последовательно, чтобы предотвратить любой обратный поток загрязненной воды, который может поставить под угрозу подачу чистой воды. Это также помогает снизить риск любого обратного потока, который может привести к гидравлическому удару .

Что такое гидроудар?

Явление, известное как гидравлический удар, также известное как захлопывание клапана, — это когда поток меняет направление до того, как клапан полностью закрыт.Как только клапан закрывается, внезапное изменение направления потока и скорости приводит к гидравлическому удару.

Гидравлический удар возникает, когда вода в движении внезапно вынуждена остановиться. Когда поток воды у передней кромки останавливается, а вода за ним продолжает движение — она ​​начинает сжиматься.

Накопление кинетической энергии воды преобразуется в большое количество энергии давления, создавая гидравлическую ударную волну, которая распространяется по трубопроводу почти со скоростью звука, чуть менее 343 метров в секунду.

Повторяющиеся экстремальные скачки давления в подсоединенных трубопроводах, клапанах и насосах могут привести к катастрофическим повреждениям и разрывам системы водоснабжения и ее сложных трубопроводов.

Гидравлический удар может полностью разрушить систему, ремонт которой может стоить десятки тысяч долларов.

В случае возникновения гидравлического удара, но система водоснабжения продолжает успешно работать, повторное воздействие гидравлического удара может привести к усталости систем и компонентов и серьезно нарушить целостность системы.

Типы обратных клапанов

Обратные клапаны

имеют множество назначений и ролей во многих приложениях — от вашего дома до крупных промышленных моделей управления сточными водами.

Это означает, что существует ряд различных обратных клапанов, специально разработанных для удовлетворения требований конкретного проекта.

Поворотно-откидные обратные клапаны

Поворотно-откидные обратные клапаны или обратные клапаны из ПВХ представляют собой простейшую конструкцию обратных клапанов и используются как в небольших домах, так и на крупных промышленных предприятиях.

Изображение предоставлено: Справочник Министерства энергетики США

Металлический диск вращается на шарнире или цапфе для предотвращения обратного потока. Большинство обратных клапанов большего размера используют эту конструкцию из-за их простоты. Эти клапаны со сроком службы от пяти до семи лет часто являются компонентом, который необходимо часто заменять.

Несмотря на то, что они являются популярными обратными клапанами, из-за своей стоимости и простоты стальные откидные и поворотные обратные клапаны могут ржаветь, заедать и со временем забиваться мусором, что требует ручной очистки.

При выходе из строя этих клапанов возникает обратный поток и гидравлический удар. Абразивный шлам и коррозионная суспензия могут привести к износу и повреждению клапанов, что сделает их неработоспособными.

Шаровые и пружинные обратные клапаны

A Шаровые и пружинные обратные клапаны известны своей долговечностью и простотой установки. Они срабатывают, когда входное давление превышает давление открытия, толкая шарик или диск назад и преодолевая силу пружины.

Изображение предоставлено: Специальное производство

Когда входное давление падает ниже давления срабатывания или возникает обратный поток, пружина заставляет клапан закрыться, останавливая выход воды или обратное движение вверх по трубе.

Хотя шаровые и пружинные обратные клапаны известны своей надежностью, основной недостаток этого типа обратного клапана возникает, когда его необходимо осмотреть для технического обслуживания. Для проверки клапана его необходимо полностью удалить из системы.

Конструкция с шариком и пружиной используется для воздушных обратных клапанов. Воздушный обратный клапан имеет одну основную функцию — пропускать поток воздуха в одном направлении и предотвращать поток воздуха с другой стороны. Воздушные обратные клапаны устанавливаются на воздушные компрессоры, чтобы они могли поддерживать давление в одной части, а другие позволяли сбрасывать давление в других частях.

Обратные клапаны для утиного клюва

Обратный клапан с утиным носом начал использоваться в 1980-х годах и был введен для замены поворотно-откидных клапанов.На протяжении десятилетий он становится все более популярным в промышленных приложениях.

Работая так же, как и его тезка, обратный клапан утиного клюва открывается, как утиный клюв, чтобы вода или вещество проходили через него.

Изображение предоставлено: Продукция Proco

Обратные клапаны

типа «утиный клюв» основаны на гибкой резиновой диафрагме, которая создает клапан, который остается закрытым до тех пор, пока не будет подано положительное давление.

В отличие от поворотно-откидных обратных клапанов, обратные клапаны с резиновыми утиными клювами все менее подвержены ржавчине, они не могут заедать или заедать и считаются одними из самых надежных и долговечных обратных клапанов на современном рынке — с клапанами Proco Products до 35-50 лет.

Обратные клапаны

«утиный клюв» также не подвержены механическому износу, а конструкция из резины обеспечивает большую гибкость и гибкость эластомеров.

Для проектов, требующих погружения клапана на морское дно или под воду, обратные клапаны с утиным носом обладают преимуществом, заключающимся в том, что они устойчивы к ракушкам и водорослям, что является важной особенностью для проектов с морской водой, таких как проект по диффузии морских сточных вод в 2017 году.

Еще одним преимуществом обратного клапана с утиным носом является его способность выдерживать гидроудары. Кэл Хейс, генеральный менеджер Proco Products, сказал, что обратный клапан новой серии 750 с утиным носом является примером, «поскольку он сделан из резины, вместо того, чтобы создавать огромный удар клапана [гидравлический удар], наша резина по своей природе изгибается, поэтому что при воздействии давления снаружи он может изгибаться».

Это еще одна форма предохранительного клапана, который может защитить вашу трубопроводную систему от скачков давления. Такие производители, как Emerson Process Management и Daniel Measurement and Control Inc, предлагают клапаны этой конструкции.

Другие исполнения

Это три распространенных типа обратных клапанов, но существуют и другие конструкции, такие как типы с двумя пластинами (дроссельный обратный клапан) и обратный клапан шарового и пробкового типа.

Каждый из них работает по-своему; Дроссельный обратный клапан имеет два складных диска, которые перемещаются к центральной линии при прямом потоке и закрываются при обратном потоке.

Изображение предоставлено: Инженер в каске

Обратный клапан шарового и плунжерного типа работает по принципу гравитации – когда в потоке достаточное давление, шар поднимается, а затем опускает шар обратно, закрывая отверстие.

Изображение предоставлено: Инженер в каске

Проходные обратные клапаны

Линейный компонент может относиться к любому полезному объекту в контуре, который присоединен к соседнему каналу для жидкости – обратный клапан, размещенный в линии. Они используются либо для улучшения, либо для модернизации существующей системы.

В то время как основной задачей обратного клапана является предотвращение обратного потока воды в систему, встроенный обратный клапан используется для предотвращения обратной передачи давления.

Например, обратный клапан обычно устанавливается после насоса в серии, в которой используется аккумулятор, резервуар для холодной воды, который облегчает поток воды. Встроенный обратный клапан предотвращает возврат накопленной энергии в насос.

Избыточная энергия, хранящаяся в аккумуляторе, может повредить систему, и ее необходимо контролировать, чтобы гидравлические системы были безопасными и надежными.

Как правильно выбрать обратный клапан?

Обратные клапаны обычно устанавливаются в точке нагнетания трубопроводной системы, чтобы гарантировать, что откачиваемая жидкость или вещество не попадет обратно в систему.На рынке существует множество различных обратных клапанов, и выбор правильного может быть сложной задачей.

Вот пять вещей, которые вы должны учитывать, прежде чем выбрать правильный обратный клапан:

Заявка

Звучит просто, но правильное понимание области применения вашего обратного клапана имеет решающее значение при выборе правильного обратного клапана.

Это для очистных сооружений? Работает ли он с коррозионно-активными материалами? Место сброса ниже уровня воды? Это очевидные условия, которые легко упустить из виду при выборе обратного клапана.

Обычная ошибка при выборе обратного клапана заключается в выборе клапана, который подходит для системы, но не может эффективно справляться с условиями потока или веществом, проходящим через клапан.

Вода является одним из частых веществ, с которыми справляются обратные клапаны, и требует незначительной специальной обработки. Большинство, если не все обратные клапаны, могут достаточно эффективно справляться с водой – в зависимости от скорости потока.

Но что, если ваш обратный клапан работает с коррозионно-активными химическими веществами? В то время как обратный клапан утиного клюва более чем подходит для воды, может ли резина справиться с коррозионными химическими веществами или они разрушат обратный клапан?

Что делать, если вам нужен обратный клапан для водоочистных сооружений, с этой задачей может справиться простой поворотно-откидной обратный клапан, но что произойдет, если ил и мусор забьют металлический шарнир и не позволят ему закрыться?

Расход

Так же важно, как знать, с каким веществом будет работать ваш обратный клапан, так же важно знать скорость потока.Обычно это записывается в галлонах в минуту (GPM), галлонах в час (GPH) или литрах в секунду (L/S).

Если ваше приложение обеспечивает скорость потока более 8 футов в секунду, проходящего через клапан, существует повышенная вероятность того, что ваш клапан будет изнашиваться быстрее, независимо от того, используете ли вы клапан с резиновым или металлическим седлом.

Давление на входе

Понимание вашего давления на входе поможет вам выбрать тип обратного клапана, который лучше всего подходит для ваших нужд.Это может помочь вам решить, нужен ли вам встроенный обратный клапан, накладной обратный клапан или обратный клапан фланцевого типа.

Решение о том, какой из них вам нужно использовать, будет зависеть от того, где в вашей насосной системе будет расположен обратный клапан.

Противодавление

Противодавление — это перепад давления между входным и выходным давлениями вашей системы. Вам необходимо знать, может ли ваш обратный клапан выдержать противодавление, которому он может подвергаться.

Например, у вас есть клапан, установленный на конце трубы, и он перекачивает воду в реку Темзу. Когда уровень воды в Темзе поднимется, на какую глубину погружается клапан? Когда вода поднимается над клапаном, в этой точке создается противодавление. Может ли ваш клапан справиться с таким противодавлением?

Местоположение

Точка выпуска вашего клапана находится над или под землей? Он погружен? В жаркой песчаной стране или в холодной пустынной?

Опять же, это кажутся очевидными условиями, которые мы никогда не сможем забыть, но правильное понимание местоположения клапана окажет огромное влияние на выбор обратного клапана.

Песок может разъедать металлический клапан; солнце может деформировать резиновый обратный клапан (всегда убедитесь, что вы используете надлежащий эластомер, чтобы предотвратить это), а лед может заморозить поворотный / откидной обратный клапан в открытом положении.

Обратный клапан символ

Обратные клапаны

обеспечивают односторонний поток, и очень важно правильно их установить.

Ниже приведены два символа обратного клапана: верхний, поток разрешен снизу трубы, но не в обратном направлении, нижний, клапан пропускает поток только тогда, когда давление внизу больше, чем давление вверху (с учетом рейтинга на пружине).

Изображение предоставлено: Клапаны

Материалы имеют значение

Может быть трудно увидеть связь между Формулой-1 и обратными клапанами, но связь есть: эластомеры или резина. Если вы хотите выиграть Формулу-1, вам нужно разбираться в шинах, особенно в резине, которую они используют.

Кэл Хейс считает, что больше занимается разработкой новых совместимых каучуков для различных типов химикатов в обратных клапанах, чем разработкой новых обратных клапанов.

«Существует так много разных типов эластомеров, которые могут делать так много разных вещей. Если вы посмотрите на NASCAR или F1, то увидите, что есть люди, которым платят миллионы долларов в год за то, чтобы они изобрели лучшую шину, которая служит дольше — то же самое и с обратным клапаном».

Материал, который используется в конструкции обратного клапана, может определить, как долго он прослужит и с какими проблемами он может справиться. В случае обратных клапанов с утиным носом эластомер может иметь большое влияние на качество, эффективность и срок службы клапана.


Как работает обратный клапан | Оборудование Winning Fluid

Поворотные обратные клапаны API WFE 3D-демонстрация

Обратные клапаны, также известные как невозвратные, односторонние и запорные клапаны, отличаются от других типов клапанов своей способностью пропускать жидкость только в одном направлении. Такая функция необходима для различных приложений безопасности, а также для предотвращения переполнения.


Как работают обратные клапаны


Обратные клапаны, работающие в двухпортовой системе, имеют отверстие, через которое жидкость или газ всасываются в первый порт.Затем он регулируется механизмом, разделяющим два порта, который позволяет воде втягиваться из первого порта во второй и выходить через отверстие, не позволяя жидкости повторно попадать в первый порт.

Типы обратных клапанов


Шаровой обратный клапан


В этом обратном клапане используется шар, закрывающий круглое отверстие для разделения первого и второго отверстий. Когда жидкость всасывается, шарик выталкивается вперед. Когда жидкость отталкивается назад, шарик вдавливается в круглое отверстие, что создает уплотнение и позволяет всей жидкости вытекать из второго порта в заданном направлении.

Поворотный обратный клапан


Один из самых распространенных типов запорной арматуры, поворотный обратный клапан, применяется внутри бачков бытовых туалетов, а также во многих других сферах. Вместо шара, контролирующего поток, в этом клапане используется небольшая дверца на петлях, которая открывается при всасывании воды и закрывается, когда поток воды прекращается, тем самым не позволяя жидкости вытекать из входа клапана. Этот тип клапана также иногда называют обратным клапаном с наклонным диском.

Дисковый обратный клапан


Более сложный обратный клапан, работает с диском, закрепленным на пружине. Давление на входе открывает диск за счет растяжения пружины. Когда поток прекращается, пружина сжимается, и диск возвращается в закрытое положение.

Обратный клапан с раздельным диском


Также называемый обратным клапаном с двумя пластинами, он работает с дверцей, которая разделена посередине и складывается только в одну сторону для регулирования потока. Когда жидкость попадает в клапан, давление заставляет петли двери открываться. Когда поток останавливается, дверь закрывается.

Мембранный обратный клапан


Гибкий резиновый механизм используется для регулирования потока воды на этом обратном клапане.Он активируется, когда давление на стороне выше по потоку больше, чем на стороне ниже по потоку. Когда давление возвращается к определенному уровню, резиновая диафрагма изгибается обратно в закрытое положение. Преимуществом этого типа обратного клапана является возможность выбора перепада давления, управляющего диафрагмой, для различных применений.

Вафельный обратный клапан


Клапаны такого типа могут работать с поворотным, дисковым запорным, раздельным или другим механизмом для регулирования потока.
