Система водяной теплый пол: принцип работы, устройство, описание



От автора

Здравствуйте! В этой статье пойдет речь, как устроена система водяной теплый пол, особенностях его использования и его видах.

Система водяной теплый пол - общее описание

Обогрев пола осуществляется теплоносителем. По названию системы понятно, что теплоносителем водяного теплого пола служит циркулирующая по трубам вода. Регулировка температуры и управление  циркуляцией происходит в специально смонтированном коллекторном шкафу. Трубы укладываются петлями на базовый пол и подключаются к коллекторному шкафу.

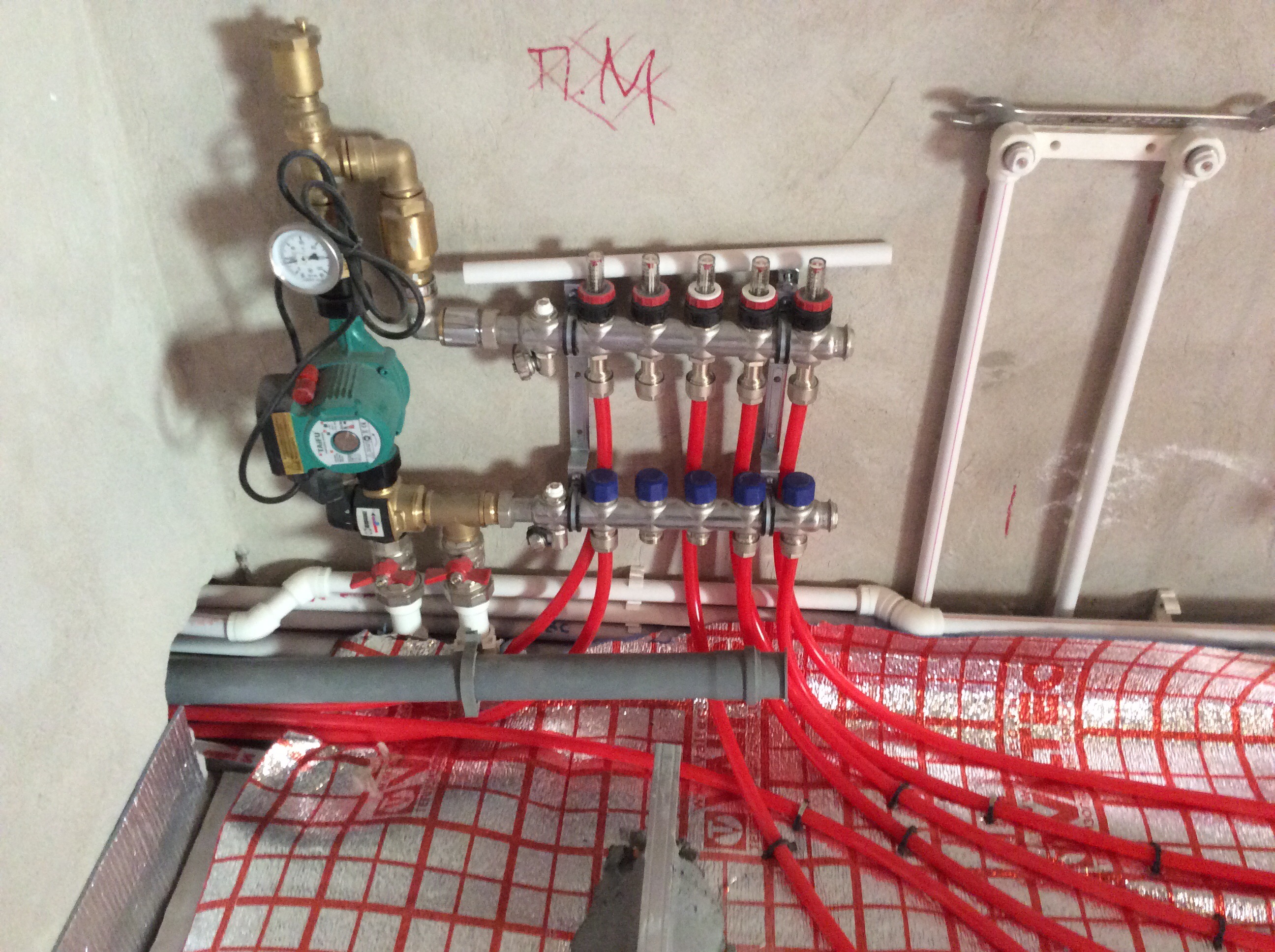

Как видите на фото, коллекторный шкаф это узел теплого пола в котором собираются трубы теплого пола и происходит регулирование потоков теплоносителя коллекторами с регулирующими кранами арматуры. К слову сказать, ни один строительный объект, никакие промышленные и жилые здания не обходятся без инженерных коммуникаций в виде трубопроводов. Простой повсеместный водопровод и часто встречающийся газопровод знаком любому жильцу города и загорода. Трубопроводы пара и нефтепродуктов знакомы работникам специализированных предприятий.

Если есть трубопровод, то не обойтись без специального оборудования, которое перекрывает, регулирует потоки и распределяет перемещаемые потоки. Называется такое оборудование — трубопроводная арматура. От её качества зависит работа всех трубопроводных систем. читать дальше про трубопроводную арматуру различного назначения на сайте компании «Москлапан».

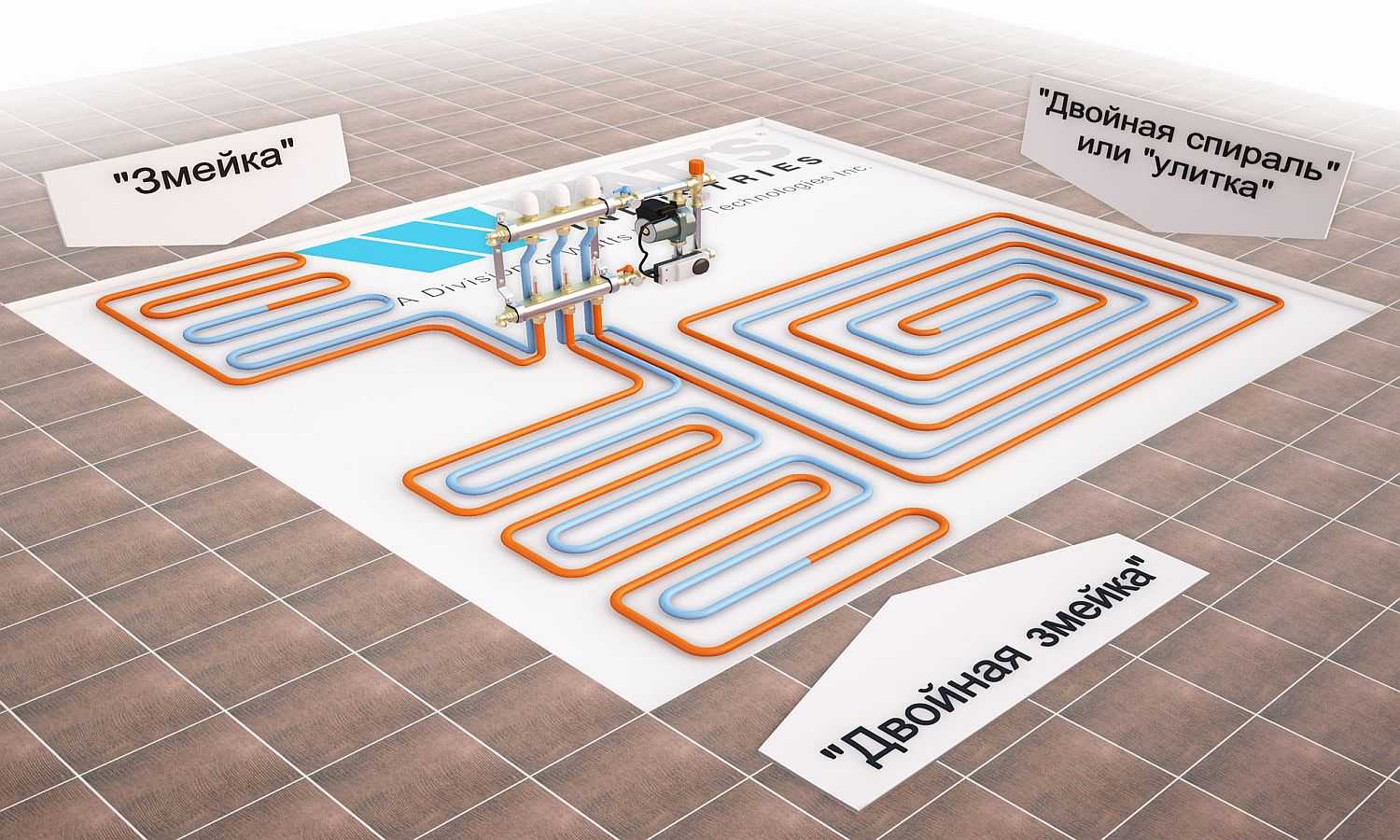

Укладываются петли водяного теплого пола по двум схемам:

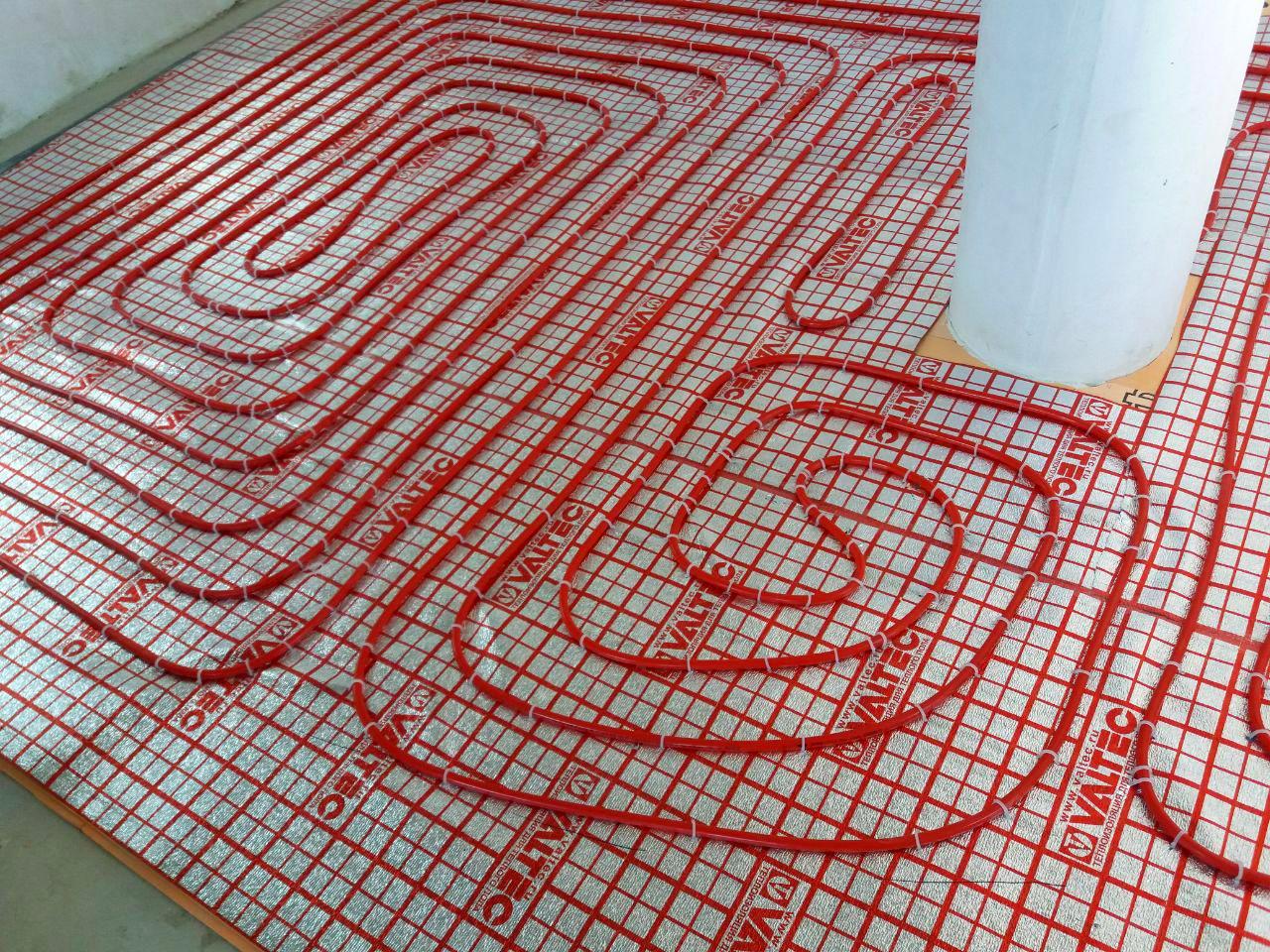

1-Бифилярная система укладки.По другому "двойная спираль" или "улитка";

2,3-Меандровая система. По другому "зигзаг" или "змейка".

Наиболее эффективна система укладки, где петли теплой воды, чередуются с охлажденной (1,3 на рисунке)

В зависимости от вида закрывающего трубопровод покрытия, водяной теплый пол подразделяется на бетонный теплый пол, а также полистирольную систему и деревянную систему теплый пол . В бетонном теплом полу трубопровод системы закрывается "мокрой" стяжкой.

Водяной теплый пол не является универсальной системой обогрева пола и имеет некоторые ограничения при использовании.

Ограничения при использовании водяного теплого пола

  • В городских квартирах с централизованным  отоплением устройство водяных теплых полов запрещено.
  • Связано это с увеличением гидравлического сопротивления системы и большой вероятностью повреждения  греющих труб после гидроударов в системе централизованного отопления. Однако в некоторых сериях современных новостройках спроектирован отдельный магистральный трубопровод для устройства водяных теплых полов.
  • Прежде всего, обогрев помещения с использованием водяного теплого  пола применяется для частных домов с индивидуальной системой водоснабжения. Но и здесь водяной теплый пол может использоваться либо для комфортного, либо для общего отопления.

«Комфортный» и «отопительный» водяной теплый пол

«Комфортный» водяной теплый пол подогревает пол и используется, как дополнительная система обогрева помещения. Основной обогрев производят радиаторы отопления. Для комфортного теплого пола температура воды в системе должна поддерживаться постоянной. Этот вид регулировки температуры воды называется «термостатическим».

«Отопительный» водяной теплый пол несет функцию полного и единственного обогрева помещения. При такой системе температура теплоносителя (воды) должна меняться в зависимости от окружающей температуры. Такая регулировка называется «погодозависимой».

Общий принцип работы водяного теплого пола

Водяной теплый пол относится к низкотемпературным системам обогрева пола. Температура теплоносителя (воды) должна быть 35-45°C.

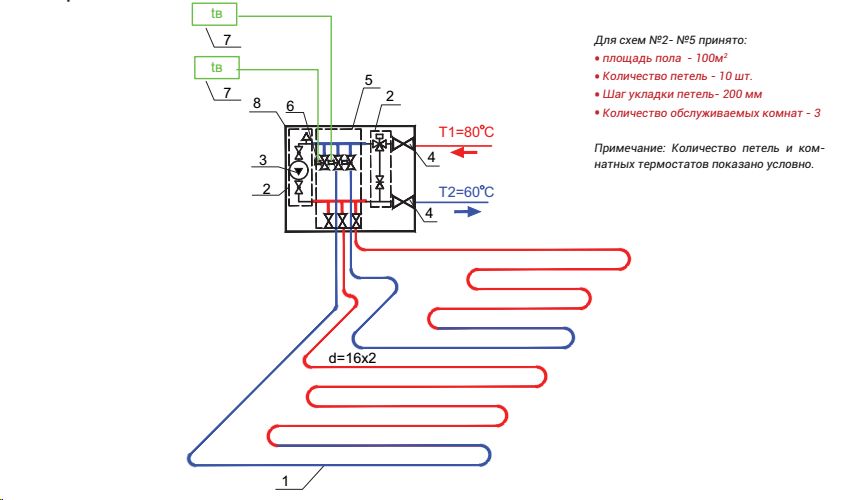

Вода в системе водяной теплый пол двигается по замкнутому контуру, постепенно охлаждаясь в петлях пола. Из магистрали вода поступает с температурой 80-85°C.В коллекторном шкафу теплого пола горячий теплоноситель смешивается с остывшей водой, вернувшейся из петель системы.

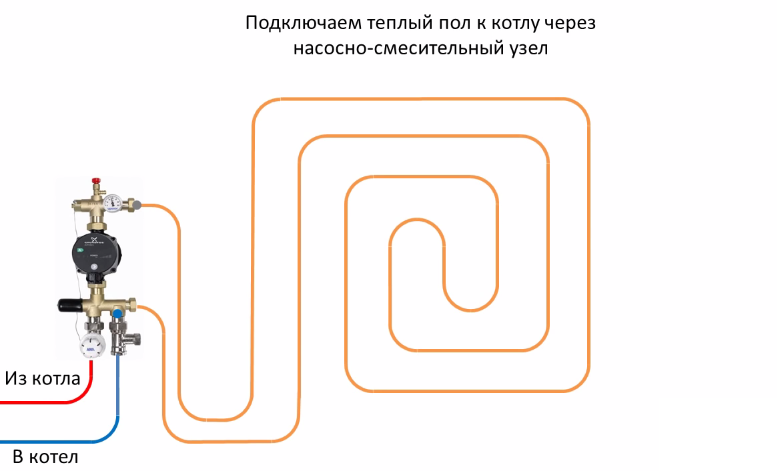

Для смешивания горячего и холодного теплоносителя служит насосно-смесительный узел (1). Для перекрытия циркуляции воды служит коллекторный блок (3), с рядами «холодных « и «горячих» запорных вентилей (байпасов).

Для регулирования тепловой мощности служит балансировочный клапан (2). Для поддержания заданной температуры служит термоголовка (4), которая получает данные о температуре с термодатчика.

Для автоматического управления системой можно установить сервоприводы и комнатные терморегуляторы. Сервоприводы и терморегуляторы работают в паре.

При прекращении подачи воды из магистрали циркуляция теплоносителя продолжается благодаря открывающемуся перепускному клапану. Циркулирует теплоноситель в «холодном режиме», через свободный байпас (запорный вентиль) коллекторного блока.

Более подробно о работе коллекторного шкафа, технологии монтажа  и устройстве «пирога» бетонного водяного теплого пола в следующих статьях серии «Водяной теплый пол».

©opolax.ru

Другие статьи раздела



Водяные теплые полы Watts - это очень просто

Автор статьи Усталов Д. С.
Главный специалист сервиса Спроектируй.рф

Не воспринимайте название статьи как призыв к отказу от услуг специалистов. Для проектирования систем отопления нужны, как минимум, знания теплотехники и гидравлики. И заниматься этим должны специально подготовленные инженеры. Наша цель - сделать из вас грамотного потребителя - человека "в теме", точно знающего, что он хочет, и какое оборудование ему нужно. Благо, WATTS INDUSTRIES производит всю линейку оборудования для "теплых полов". А если вы обладаете пытливым умом, и умелыми руками - приведенных сведений будет достаточно для самостоятельного изготовления системы "теплый пол" в вашем доме.

Чем хорош «теплый пол водяной и электрический»

Ключевое слово - комфорт. Это главное достоинство "теплого пола". Помещение с такой системой отопления прогревается равномерно, в нем нет "холодных" и "горячих" зон. По такому полу приятно ходить даже босой ногой, особенно в морозные дни. Для пожилых людей это большой плюс. Ваша бабушка не ходила по дому в валенках? А в шерстяных носках? С "теплым полом" такой необходимости у нее бы не возникло.

Вторым большим плюсом является "невидимость" системы отопления "теплым полом". Большинство граждан стремятся спрятать приборы отопления за различными декоративными экранами, в строительных конструкциях и т.д. Забывая, что теплоотдача прибора при этом падает, зачастую в разы. При отоплении "теплым полом" такой проблемы не существует, и фантазия дизайнера ничем не ограничена.

Чем плох "теплый пол водяной"?

Основной недостаток "теплого пола" - высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение. При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной. "Теплый пол" - это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с "теплым полом" температура будет "гулять" вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают "умные" регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.

Еще один недостаток - мощность "теплых полов" ограничена. Мы не можем нагреть пол до высоких температур - нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.

В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен - теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления. В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета "по всем правилам".

Мифы о "теплых полах"

Последние несколько лет мы видим агрессивную рекламу производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев - вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.

Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления - водяная или электрическая. Автоматика электрического "теплого пола" функционально не отличается от автоматики водяного, так что и здесь места для экономии нет. А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла. Вообще, электрическая энергия - самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический "теплый пол", вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Как это делается? Водяные теплые полы своими руками. Укладка водяного теплого пола.

Трубы

Лучшее решение для водяных теплых полов - полиэтиленовые трубы. Обычный полиэтилен тут не подходит, необходимо использовать "сшитый" полиэтилен (PE-X) или термостойкий полиэтилен (PE-RT). Разницы между этими трубами нет, выбирайте любую.

Мы выпускаем оба вида труб в широком ассортименте: 12, 15, 16, 17, 18, 20 мм (диаметр наружный). Широкий ассортимент удобен специалистам - можно подобрать оптимальную по гидравлике трубу.

WATTS PE-RT DD (EVOH)

WATTS INTERSOL PE-X B

Если вы делаете "теплый пол" своими руками, без расчетов - выбирайте между 16 и 20 трубой. "Шестнадцатой" трубой вы можете "замотать" площадь до 20 м2, "двадцатой" - до 40 м2. Если ваш пол площадью более 40 м2 - необходимо разбить его на несколько частей, каждая из которых не должна превышать 40 м2. Самая длинная сторона вашего теплого пола не должна превышать 8 метров. Превышает - снова делите на части. Шаг укладки при использовании 16-й трубы составит 200 мм, 20-й - 250 мм.

Наматывать трубу надо "двойной спиралью". Можно намотать и "змейкой", но нагрев пола будет менее равномерным, и нога это почувствует - никакого резона в такой намотке мы не видим.

Еще важный момент - есть трубы с защитой от кислорода (с добавлением EVOH в названии), есть без защиты. Если у вас чугунный котел, или в системе отопления есть стальные радиаторы - вам нужна труба с защитой. Если котел настенный, с медным или нержавеющим теплообменником, а приборы отопления без стальных элементов - используйте трубу без защиты.

Коллектор для водяного теплого пола

Каждое помещение с "теплым полом" - это как минимум один контур (одна петля трубы). Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Здесь нам на помощь приходят коллекторы. Мы выпускаем широкий ассортимент коллекторов для теплого пола, но выбор, как и в случае труб, достаточно прост. Начнем с материала. Коллекторы производятся из латуни или нержавеющей стали. Функционально разницы нет, но эстетически нержавеющие коллекторы выглядят лучше.

Теперь о начинке. Коллекторы, предназначенные для теплого пола, должны выполнять три обязательных функции: запорную (возможность отключить отдельную петлю "теплого пола"), регулирующую (возможность изменять количество теплоносителя, протекающего через петлю "теплого пола", в зависимости от температуры воздуха в помещении или температуры поверхности пола) и балансировочную (возможность отрегулировать гидравлическое сопротивление каждой петли "теплого пола"). В наших коллекторах все это есть. На "подаче" установлены запорные вентили (управляемые вручную), на обратке - запорно-регулирующие вентили для установки сервоприводов (ими управляет автоматика, а регулировка производится вручную специальным ключом).

Также у нас есть коллекторы с расходомерами, которые нравятся не только монтажникам (легко настраивать), но и вам потом удобно контролировать. Понятно, что дополнительное удобство - это дополнительные деньги. Все наши коллекторы имеют различное количество "выходов" - от двух до двенадцати. Вот и все, выбор за вами.

Насосно - смесительные модули. Смесительный узел для теплого пола.

Температура теплоносителя, который вы подаете в "теплый пол", не должна превышать 55 градусов. Это и соображения комфорта (чтобы пол не перегреть), и всяческие инженерные соображения (равномерность прогрева, гидравлика, дегидратация бетона при повышенных температурах, тепловые расширения конструкций и т.д.).

Чаще всего "теплый пол" работает в режиме 45/35 или близком к этому. Если ваш дом отапливается только "теплыми полами", и у вас установлен конденсационный котел - смесительный модуль вам не нужен. Во всех остальных случаях просто необходим. Функция модуля - понизить температуру, поступающую от источника тепла, за счет подмеса "обратки", поступающей от "теплых полов". И обеспечить циркуляцию теплоносителя через петли "теплых полов".

Есть у модуля и защитная функция - если регулирующий вентиль по какой либо причине выйдет из строя, и в полы пойдет перегретый теплоноситель - циркуляционный насос остановится и вашим полам ничего не угрожает.

Этот модуль подключается непосредственно к коллекторам, которые вы выбрали на предыдущем шаге. Мы предлагаем на ваш выбор четыре насосно-смесительных модуля.

Для небольших систем отопления (до 50 м2) мы предлагаем модуль FRG 3005F. Если ваша система больше - используйте модули FRG 3015F или ISOTHERM , они способны обслужить до 150 м2.

Между собой эти модули отличаются расположением патрубков для присоединения источника тепла, в первом случае они "смотрят" вертикально вниз, во втором - горизонтально, соосно коллекторам. Все вышеназванные модули поддерживают одну температуру, которую вы выставили на регулирующем вентиле модуля. Хотите реализовать управление температурой по временному графику (ночное снижение температуры), или "погодозависимое" регулирование - для вас модуль FRG 3015W2. В нем температурой управляет внешний контроллер.

А что делать, если у вас не просто дом, а дворец, и площадь теплых полов более 150 м2? Ответ прост - используйте несколько модулей.

Также всегда имеет смысл выделить теплые полы санузлов и ванных комнат в отдельный контур, со своим смесительным модулем. В этих помещениях температура поверхности пола выше, поэтому и температура теплоносителя должна быть выше.

Электротермические сервоприводы

Трубы мы с вами проложили, к коллекторам присоединили, смесительный модуль прикрутили, что дальше? Пора поговорить об управлении температурой. Начнем с устройств, называемых "исполнительными". С сервоприводов. Они устанавливаются на регулирующие вентили коллектора, и по команде некоего внешнего устройства управляют вентилями. Т.е. исполняют чужую волю, потому и "исполнительные".

Работает сервопривод как выключатель - полностью закрывает регулирующий вентиль, и движение теплоносителя через петлю "теплого пола" полностью прекращается. Нагрелось помещение - "теплый пол" полностью выключился и медленно остывает. Остыло помещение на полградуса - "теплый пол" включился "на полную" и поднимает температуру обратно. Т.е., если требуемая температура в помещении 20 градусов - реальная температура будет "плавать" в диапазоне от 19 до 21 градуса. Это вполне нормальный и комфортный режим регулирования. Точность поддержания температуры зависит от того самого внешнего устройства, которое дает команды сервоприводу, и речь о котором пойдет ниже.

Мы выпускаем сервоприводы двух типов: 22CX (Новинка) и 26LC. Первый компактнее, второй красивее, и со светодиодом, сигнализирующем о текущем состоянии. Есть модификации на 230В, есть на 24В. Есть нормально открытые, а есть нормально закрытые. Серия 26LC только нормально-закрытые. Давайте поговорим об этом подробнее.

Если привод нормально открытый - в отключенном состоянии (нет электропитания) регулирующий вентиль будет открыт. В случае, если привод неисправен, или неисправно устройство, дающее ему команды - "теплый пол" будет работать и помещение не остынет. Это плюс. Но температура воздуха в помещении при этом будет явно выше нормы, и вы заплатите больше денег. Это минус. Выбирайте сами, что больше не нравится.

Рачительные европейцы предпочитают не переплачивать, и их выбор - нормально закрытые приводы. В России, как правило, выбирают комфорт, и нормально открытые приводы. Или просто "не заморачиваются" и берут те, что есть в наличии.


Автоматика и принципы регулирования. Термостат комнатный для управления температурой.

Вот мы и добрались до "мозга" системы отопления "теплыми полами" - до автоматики. Сначала немного поговорим о принципах регулирования.
В первую очередь нам важна температура воздуха - именно она определяет наше ощущение комфортности. Также нам важна температура поверхности пола - ноги хотят ощущать тепло. Эти две температуры жестко связаны. Нужно понимать, что пол ощутимо теплым будет только часть отопительного периода, значимую часть времени он будет холоднее, чем хочется.

Возможно, осенью или весной, когда теплопотери минимальны, захочется даже надеть тапочки. Большинству людей температура воздуха важнее тапочек, и они управляют "теплым полом" по температуре воздуха в помещении. Вам важнее ощущение тепла под ногами? Тогда вы должны задать комфортную для себя температуру поверхности пола, а температура воздуха уж какая получится.

Более сложный случай - в помещении не только теплый пол, но и радиаторы. Если эти две системы не имеют общей системы управления - будет бардак. Предположим, у вас на радиаторах установлены "термоголовки", а "теплый пол" управляется по температуре воздуха. В этом случае большую часть отопительного периода "теплый пол" будет выключен, поскольку мощности радиаторов будет достаточно для поддержания необходимой температуры воздуха. Вы ведь не этого хотели?

Можно сделать регулирование пола по температуре поверхности. При низких температурах "за бортом" все будет правильно - радиаторы будут включаться только при недостаточной теплоотдаче полов. А в те моменты, когда теплоотдача пола будет выше потребности в тепле - в помещении станет жарко. Тоже не хорошо. Мы считаем, что оптимальный алгоритм управления должен быть таким: полы управляются по температуре воздуха до тех пор, пока их теплоотдачи достаточно. Как только становится недостаточно - температура пола фиксируется, и сразу включаются радиаторы, которые управляются по температуре воздуха.

Для реализации всех этих алгоритмов у нас есть необходимое оборудование.

Термостаты

Устройства, которые поддерживают стабильную температуру чего либо, называются термостатами. Мы предлагаем вам множество разных термостатов. Рассмотрим их подробнее.

Проводные термостаты

Самый доступный вариант - проводные термостаты. Сам термостат располагается в помещении, коллектор с сервоприводом может находится как в том же помещении, так и где угодно (в котельной, например). Между собой эти устройства соединяются тонкими кабелями (3х0.5 мм2 достаточно в большинстве случаев).


Для коммутации термостатов и приводов мы рекомендуем использовать коммутационные управляющие модули WFHC. Кроме того, что они увеличивают надежность всей системы регулирования, они могут дополнительно управлять котлом и насосом. Один термостат может управлять несколькими сервоприводами, т.е. если у вас большое помещение, и в нем несколько петель "теплого пола" - вам все равно нужен только один термостат.

Коммутационный модуль WFHC на 6 термостатов

Во всех термостатах есть индикация текущего состояния ("нагрев" или "не нагрев"). Диапазон регулирования температуры 5...30 гр.С. Точность поддержания температуры +/- 0.5 гр.С. Есть исполнения как для открытого (термостат устанавливается на поверхности стены), так и для скрытого монтажа (термостат монтируется в монтажной коробке, аналогично розеткам и выключателям).

WFHT-BASIC - самая простая модель. Этот термостат способен поддерживать одно значение температуры воздуха круглосуточно. Датчик встроен в корпус термостата



WFHT-BASIC + выглядит аналогично, и умеет поддерживать две температуры воздуха (дневной/ночной режим). Температура дневного режима устанавливается на рукоятке. Температура ночного на 4 градуса ниже температуры дневного. Переключение между режимами по сигналу внешнего таймера WFHC-TIMER, который приобретается дополнительно. Один таймер управляет всеми термостатами в доме.
WFHT-DUAL аналогичен предыдущему, и так же выглядит, но имеет возможность подключения датчика температуры поверхности пола (настройка 10...40 гр.С). Вы можете выбрать один из трех режимов регулирования:
  • по воздуху;
  • по поверхности;
  • о воздуху с ограничением температуры поверхности.



WFHT-LCD функционально аналогичен WFHT-DUAL, но вместо ручки со шкалой и переключателей имеет дисплей и кнопки. На дисплее вы можете видеть текущее значение измеряемых температур - "самое то" для любопытных.

Это все были электронные термостаты с питанием от сети. Есть еще термостаты "на батарейках", серии BT. Выглядят они более гламурно. Напрямую сервоприводами не управляют - требуется коммутационный модуль (располагается вблизи сервоприводов). Батареек "хватает" на два года. Благодаря тому, что к термостату не подводится высокое напряжение - их можно устанавливать в помещениях с повышенной влажностью. У этих термостатов чуть шире диапазон настраиваемых температур воздуха (5...35 гр.С).

Термостат BT-A близок модели WFHT-DUAL, но способен работать только "по воздуху" либо "по поверхности". И поддерживает только один температурный режим.



Более "продвинутая версия - термостат BTD. Он способен поддерживать 4 температурных режима (дневной/ночной/защита от замерзания/отпуск). Для каждого режима задается своя температура. Переключение между режимами осуществляется вручную - кнопками управления. Также есть режим таймера - "Поддерживать заданную температуру столько то часов или дней".
Самый "навороченный" термостат - BTDP. У него есть все, что есть у BTD, плюс встроенный программируемый таймер, т.е. вы можете настроить, в какие дни недели и в какое время какой режим включить. У таймера существует 9 заводских временных программ и 4 пользовательских. Заводские программы вида "Утро, вечер и выходные". Выглядит он так же, как BTD.


Беспроводные термостаты (радиотермостаты)

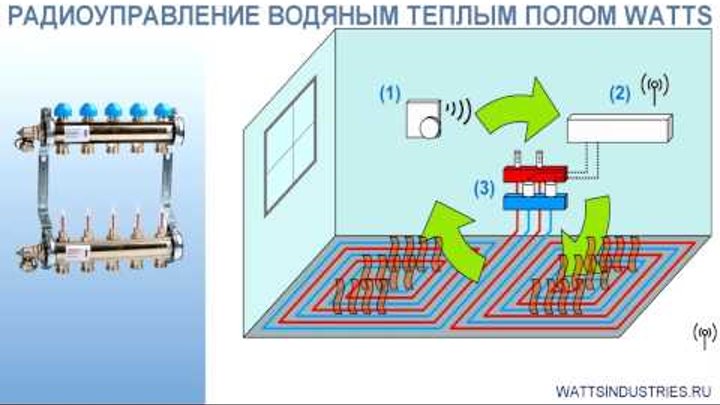

Этим термостатам не нужны провода - связь между термостатом и сервоприводом осуществляется по радио. Отличное решение в том случае, когда отделка уже сделана, и нет возможности проложить провода.

Все радиотермостаты имеют на своем корпусе пиктограмму антенны и работают "на батарейках". А некоторые термостаты имеют в комплекте подставку для установки на горизонтальную поверхность.

Сервопривод самостоятельно принять радиосигнал не может - поэтому рядом с коллектором устанавливается приемный радиомодуль, который принимает сигнал от термостата и, в свою очередь, управляет сервоприводами.

Для одиночного термостата - однозонный радиомодуль EHRFR 868 МГц для серии WFHT или BTR 868 МГц для серии BT.

Если термостатов несколько используем приемный радиомодуль WFHC-RF MASTER, который бывает на 4 или на 6 радиотермостатов с возможностью расширения до 8,10 или 12 зон.


В радиомодуль встроен таймер, что позволяет осуществить переключение дневного/ночного режима даже на самом простом радиотермостате.

Радиотермостаты, как и проводные, выпускаются в двух линейках: WFHT и BT. И визуально так же выглядят. Моделей в линейках поменьше.

WFHT-RF BASIC аналогичен WFHT-BASIC. Благодаря таймеру в радиомодуле он способен работать в дневном и ночном режиме. Температура в ночном режиме на 4 градуса ниже дневной.

WFHT-LCD-RF - полный аналог WFHT-LCD. Больше и добавить нечего.


Радиотермостаты серии BT: BTA-RF, BTD-RF и BTDP-RF полностью повторяют своих проводных собратьев, только работают на частоте 868МГц и имеют дальность передачи сигнала до 100м.

На фото радиотермостат BTA-RF.

Для организации одной температурной зоны мы применяем один радиотермостат серии BT и один однозонный приемный радиомодуль BTR.


Еще раз про совместную работу с радиаторами

Теперь вы знаете, как работают наши термостаты. Давайте попробуем решить задачку, о которой говорили выше: помещение отапливается теплым полом и радиаторами одновременно, нужно подобрать автоматику. Сами сможете? Давайте, мы расскажем, как бы мы это сделали, а вы себя проверите. Напомню, мы хотим поддерживать постоянную температуру воздуха. Пока мощности теплого пола достаточно - радиаторы должны быть отключены. А, как только стало недостаточно - тут же включились бы. Перегревать поверхность пола мы тоже не собираемся, и наша автоматика не должна допускать ее нагрева выше 29 градусов (значение для примера).

Первым делом накрутим сервоприводы на радиаторы и на коллектор с теплыми полами. Смотрим на термостаты - одним термостатом нам не обойтись, поскольку у него один выход, и управлять двумя системами по-разному никак не получится. Берем два термостата: "WFHT-BASIC +" и "WFHT-DUAL". Вешаем их рядышком в нашем помещении, термодатчик от DUAL монтируем в стяжку. Термостат DUAL переведем на управление по температуре поверхности пола. В то время, когда термостат BASIC будет нам давать сигнал о том, что воздух холоднее, чем надо. WFHT-DUAL сообщит о том, что поверхность пола холодна. Далее собираем простую релейную схему, которая:

  • отключит И пол, И радиаторы, если температура воздуха в норме;
  • включит нагрев пола, если температура его поверхности ниже максимума, и температура воздуха ниже нормы;
  • включит нагрев радиаторов, если температура поверхности пола максимальна и температура воздуха ниже нормы.

Говоря проще, BASIC включает нагрев, а DUAL работает как переключатель между режимами "только пол" и "пол + радиаторы". Схема эта достаточно проста. Если вы с электрикой не на "короткой ноге" - обратитесь к нашим специалистам, они вам и схему нарисуют, и все подробно объяснят. Само собой, подобную схему можно собрать и на других термостатах, в том числе радиотермостатах.

Смотреть релейную схему "WFHT-BASIC+WFHT-DUAL".
Смотреть релейную схему с примерением реле времени.

Выводы

В качестве вывода предлагаем вам посмотреть рисунок ниже. Там вы видите все устройства, перечисленные в статье, и схему их соединений. Все просто, не правда ли?


При перепечатке материалов статьи ссылка на сайт www.wattsindustries.ru обязательна!

Как рабоет система водяных теплых полов? Подробный разбор

Система водяных теплых полов на сегодняшний день является одной из самых популярных систем отоплений. В каждом новом строящемся доме задумываются о данной системе отопления. Но перед монтажом необходимо понять, что из себя представляет работа водяных теплых полов, из каких элементов состоит и как ее можно самому правильно смонтировать, чтобы получить надежную систему на долгие годы.

Что из себя представляют теплые полы?

Система водяного теплого пола (как смонтировать, узнайте здесь) относиться к низкотемпературным  системам отопления. Это значит, что для эффективной работы водяных теплых полов используется теплоноситель с температурой в два раза меньше чем, например, в радиаторном отоплении. Поэтому и название низкотемпературная система.

То есть если для работы радиаторной системы отопления  используют теплоноситель с температурой не менее 70 градусов, то для правильно смонтированной системы водяного теплого пола используют теплоноситель с рабочей температурой 40-45 градусов. Следовательно, уже из этого отличия ясно, что работа водяных теплых полов как минимум экономичнее той же работы радиаторной системы.

Работа водяных теплых полов на пальцах

Может быть не понятно, почему система с такими низкими температурами вообще работает и обогревает помещение? Все дело в принципе передачи тепла. Водяной теплый пол работает в диапазоне длинноволнового инфракрасного излучения. Это излучение по своим свойствам похоже на излучения от людей.

Можно так же понять, как работает система водяного теплого пола на примере мрамора, камня или бетона. Камень, как и бетон, являются очень холодными материалами, но хорошо аккумулирующими и излучающими тепло. При этом нам с детства твердят, чтобы мы не сидели на холодном бетоне и камне.

Но стоит выглянуть солнцу и нагреть камень, как он превращается в медицинский аппарат с глубоким прогреванием тела человека. По сути тот же принцип используется в  водяных теплых полах. Следовательно, все заявления касательно вреда от теплого водяного пола неуместны. Есть даже выражение, что теплый пол — это здоровье под ногами.

При этом главное не переусердствовать. Все мы знаем, что на солнце камни нагреваются так, что на них невозможно сидеть. Таким образом, инженеры уменьшили температуру теплоносителя для водяного теплого пола. Следовательно, использовать водяные полы стало комфортно и недорого.

Основной принцип работы

Теперь поговорим о том, как работают водяные теплые полы. Основой системы водяного теплого пола является именно сам так называемый пол. То есть бетон, которым залиты теплые полы и является тем камнем, который нам необходимо нагреть, чтобы он начал излучать тепло для обогрева  нашего помещения.

При этом надо вспомнить физику. Например, площадь радиатора отопления составляет всего несколько квадратов. Именно поэтому, чтобы такой маленький прибор отопил ваше помещение, радиатор нагревают до 70-90 градусов и добавляют конвекцию для перемешивания холодного и горячего воздуха в помещении. При этом скорость нагрева помещения составляет 1 час.

Но как Вы помните, работа водяных теплых полов является низкотемпературной. И чтобы с такой температурой отопить помещение, нам необходимо увеличить площадь радиатора. Что мы и делаем, монтируя систему водяного теплого пола  на всю площадь помещения. При этом площадь так называемого радиатора  увеличивается в десять раз. Но температура прибора (в нашем случае это бетонная стяжка) уменьшается. Следовательно, и время нагрев помещения увеличивается.

Система водяного теплого пола состоит из источника тепла.  Им может быть, например, котел на газе. Котел нагревает теплоноситель для передачи тепла в помещение, например, воду. Далее с помощью циркуляционного насоса нагретую воду из котла прогоняют по трубам, залитым бетоном. Начинается процесс теплопередачи.

Теплоноситель при этом отдает тепло трубам, тепло от труб передается бетону и уже бетонная стяжка излучает тепло. Тепло передается всем предметам в комнате. И они тоже начинают его излучать. Складывается такое ощущение, что все в комнате излучает тепло. За счет этого человеку очень комфортно в помещении с теплыми водяными полами.

Читайте так же:
Автор: Андрей Елфимов

Автор проекта eurosantehnik.ru Автор youtube-канала: Технотерм

Что надо знать при выборе коллектора для водяного тёплого пола


Для регулирования циркуляции теплоносителя и степени его нагрева в системе отопления устанавливают коллектор для водяного тёплого пола. Смесительный узел выполняет и другие функции: измеряет давление в системе отопления, обеспечивает равномерную подачу теплоносителя, помогает устранять воздух из контура отопления.

Коллектор использует простой принцип работы, но без его помощи система отопления, использующая больше чем один водяной контур, не сможет эффективно работать и отапливать помещение.

Обязательно ли нужен смесительный узел

Правомерный вопрос, особенно если учесть, приличную стоимость коллектора. Следует признать, водяные теплые полы без смесительного узла могут нормально работать, но только при условии, что они имеют один отопительный контур. Что это означает на практике?

Согласно рекомендациям производителя, длина укладываемой трубы в теплых полах не должна превышать 70 м. Если учесть, что при максимальном разрыве шага между трубами, этого количества хватит только для 7 м², не сложно подсчитать, для отопления средних размеров комнаты потребуется уложить сразу три контура.

В большинстве случаев теплые полы укладывают сразу для нескольких комнат: прихожей, ванной, кухни и т.д. Обеспечить равномерную подачу теплоносителя без подключения к коллектору котельной нереально. Но если необходимо отапливать только одно небольшое по размерам помещение, тогда можно обойтись без смесительного узла.

Монтаж без коллектора имеет несколько недостатков, среди которых: подача теплоносителя с температурой идентичной той, что и в общей системе отопления, невозможность автоматического удаления воздушных пробок и контроля давления.

Принцип работы коллектора теплого пола

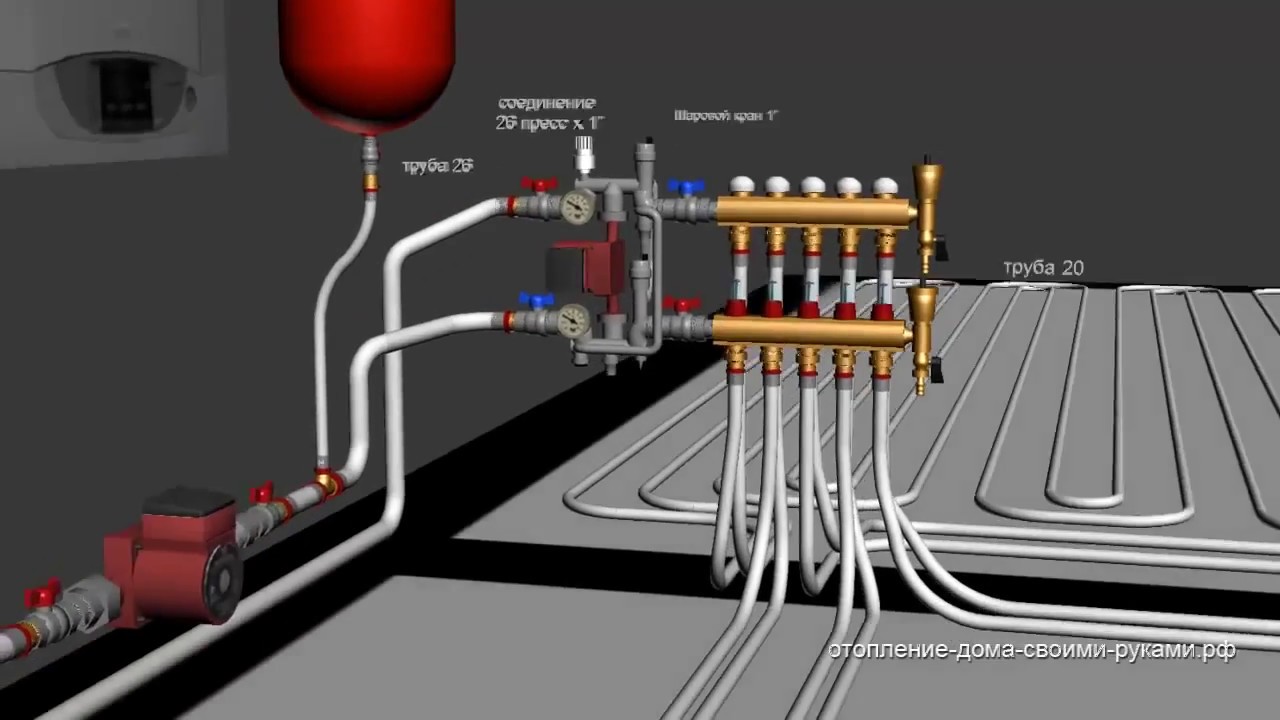

Смесительный узел для систем водяного теплого пола имеет простое, но достаточно эффективное устройство, состоящее из следующих узлов:

  • Циркуляционный насос – устанавливается на подаче теплоносителя. Насос позволяет установить и поддерживать необходимое давление в системе отопления, а также регулирует скорость циркуляции жидкости по водяному контуру.
  • Узел подмеса – по сути, представляет собой регулирующий клапан, отвечающий за подпитку водяного контура горячей водой. Принцип работы узла подмеса заключается в следующем – термодатчик дает сигнал на открытие клапана и добавление нагретого теплоносителя в систему до тех пор, пока температура жидкости не достигнет определенной заданной температуры. После этого подается сигнал на закрытие. В качестве датчика используется сервопривод для коллектора.
  • Распределительная гребенка – имеет несколько отводов для одновременного подключения нескольких водяных контуров. На гребенке установлены расходомеры, позволяющие контролировать расход теплоносителя по зонам.
  • Воздухоотводчик или система выпуска воздуха – самый простой коллектор не имеет клапана сброса воздуха. Обычно сепараторы устанавливают в уже готовых смесительных узлах, изготовленных известными производителями. Предназначение сепаратора состоит в автоматическом удалении воздуха из водяного контура.

Принцип работы и устройство коллектора водяного теплого пола несколько отличается от типа используемого клапана, регулирующего расход теплоносителя.

Как правильно собрать и подключить коллектор

Обычно, монтажная схема коллектора водяного теплого пола вложена в комплект готового смесительного узла. Согласно плану, от мастера, выполняющего сборку, потребуется:

  • Установить рамку – коллектор монтируется в горизонтальном положении прямо на стену, либо в вырезанную нишу. Единственным условием монтажа является свободный доступ к стрелке труб отопления. Также возможна установка коллекторного шкафа своими руками. Шкаф позволит скрыть разводку от посторонних глаз, что особенно важно, если под котельную используется ванная или прихожая.
  • Подключение к котлу – подача теплоносителя осуществляется снизу, обратка идет поверху. Перед рамкой обязательно устанавливаются шаровые отсекающие. Сразу за кранами устанавливается насосная группа. Для поддержания необходимой температуры, нагретый теплоноситель используется только частично. Насос не только создает необходимое давление в системе отопления, но и помогает смешивать остывшую воду из контура полов и нагретую, идущую от котла.
  • Монтируется пропускной клапан, имеющий ограничитель температуры. За клапаном устанавливается распределительная гребенка. Разводка коллектора на тёплые полы выполняется следующим образом. Трубы, идущие в теплый пол, крепятся сверху, из системы отопления снизу. Если необходимо собрать распределительный коллектор теплого водяного пола своими руками, в гребенку устанавливают запорные краны с встроенным терморегулятором.
    Практика показывает, что оптимальным вариантом является приобретение готовой конструкции. Сборка коллектора даже профессионалом и самостоятельная регулировка клапанов трудоемкий процесс, для выполнения которого требуются определенные навыки и опыт работы.
  • Подключение коллектора теплого водяного пола требует использования специальных комплектующих. Используют компрессионные фитинги, состоящие из опорной втулки, зажимного кольца и промежуточной латунной гайки. После монтажа осуществляется настройка коллектора.
  • Опрессовка коллектора – после окончания монтажных работ, необходимо проверить герметизацию соединений. Для этого укомплектованную коллекторную группу подключают к насосу (опрессовщику). С помощью опрессовщика нагнетают давление в системе. Водяной контур оставляют под давлением на сутки. Если показатели давления не изменились, значит, установка коллектора тёплого пола своими руками была выполнена правильно и смесительный узел готов к эксплуатации.

На первый взгляд, монтаж коллектора своими руками, кажется достаточно простым. Но как показывает практика, лучше не приступать к установке без наличия необходимого инструмента и специальных навыков.

Как регулировать температуру пола коллектором

Узел управления позволяет точно отрегулировать температуру циркулирующего теплоносителя. Для чего это нужно?

В обычных котлах вода нагревается в диапазоне от 60 до 85°С. Температура теплого пола согласно рекомендациям производителя, не должна превышать 30°С.

Регулировка коллекторной группой, выполняется следующим образом:

  • Смесительный клапан подмешивает к остывшей воде горячий теплоноситель. Процесс регулировки выполняется вручную либо с помощью сервопривода (не входит в базовую комплектацию коллектора и приобретается отдельно).
  • С помощью запорных кранов – узел регуляции полов в сборе имеет несколько шаровых отсекающих, обычно устанавливаемых на подачу и обратку для каждого запитанного контура. Запорные краны регулируют интенсивность подачи теплоносителя для каждой зоны системы отопления.
    Можно отбалансировать коллектор таким образом, чтобы установить наиболее комфортную температуру не только для разных, но даже отдельных участков в одной комнате. Насколько открывать расходомеры, зависит от необходимой интенсивности отопления.

Комплектующие для коллектора следует подбирать исключительно одного производителя. Еще лучше приобрести уже готовый смесительный узел. Как показывает практика, только в таком случае, схема подключения коллекторной группы, будет на 100% работоспособной.

Как выбрать коллектор для водяного пола

Устройство коллекторного шкафа позволяет выбрать разные системы регулирования и подачи теплоносителя. У каждого производителя существует несколько вариантов регулировочно-смесительного оборудования, но в основном выбор ограничен следующими устройствами.

  • Конструкция с трёхходовым клапаном – является универсальным устройством. Технология монтажа коллектора с трехходовым клапаном допускает дополнительную установку сервоприводов и погодозависимой автоматики. Обычно гидравлическую рамку устанавливают для больших помещений. После этого клапан сам создает оптимальное рабочее давление, регулирует температуру и подачу теплоносителя.
  • Двухходовая схема обвязки коллектора – особенностью такого решения является то, что, подогрев теплоносителя осуществляется в постоянном режиме. Смесительный узел работает как простой механизм. Подача нагретого теплоносителя осуществляется постоянно, но клапан регулирует количество подачи. В результате удается избежать перегрева и обеспечить равномерный прогрев помещения.
    Даже самые современные универсальные коллекторы с двухходовым клапаном имеют один существенный недостаток – невозможность использования для помещений свыше 200 м². Обязательной деталью для сборки коллектора с двухходовым клапаном, являются термостатические регулировочные узлы. Также потребуется использование расходомеров.


При выборе подходящего смесительного узла, следует обратить внимание на размеры коллектора. Существуют разные схемы смесительных узлов водяного теплого пола, зависящие от количества контуров, подключенных к системе отопления.

Самодельный распределительный коллектор можно собрать по личному усмотрению с любым количеством патрубков. Профессионалы советуют оставить несколько отводов для возможного увеличения контуров отопления в будущем.

Расчет параметров смесительного узла необходимо доверить профессионалам. Выполнить все необходимые подсчеты самостоятельно достаточно сложно. Специалисты подберут наиболее подходящие материалы для сборки узла.

Частые ошибки при сборке и установке коллектора

Существует несколько распространенных ошибок, обычно допускаемых при сборке или установке смесительного узла:

  • Неправильные настройки балансировочного клапана. Расчет нагрузки на водяной контур высчитывают еще до монтажа системы отопления. Подачу воды выполняют по предварительно полученным результатам.
  • Отсутствие воздушного клапана в гребенке. Даже если в конструкции не предусмотрен сепаратор, его устанавливают в обязательном порядке. Появившиеся воздушные пробки являются основной причиной, по которой теплые полы теряют работоспособность.
  • Ошибки в расположении подающего коллектора. Подача теплоносителя осуществляется с верхней, а не нижней планки.
  • Установка нескольких насосов без использования обратных клапанов. Применение регулирующей арматуры в этом случае позволяет устранить вероятность циркуляции теплоносителя через отключенный насос. Принципиальная схема установки обратного клапана предназначена предотвратить утечку теплоносителя. Самостоятельно и правильно заполнить теплые полы заново достаточно проблематично.
  • Отсутствие грамотной схемы подключения водяного теплого пола без коллектора. Самостоятельная сборка коллектора достаточно сложный процесс, но при условии соблюдения рекомендаций, выполнить монтаж самостоятельно, возможно.
    При условии, подключения только одного водяного контура, можно вовсе обойтись без монтажа коллектора. В любом случае, потребуется правильно рассчитать тепловую нагрузку системы отопления, а для этого нужна помощь специалиста. Во время выполнения проекта будет рассчитан оптимальный вариант расположения коллекторного шкафа.


Правильный монтаж и последующую регулировку смесительного узла может выполнить исключительно специалист. Для установки требуется предварительно выполнить грамотный расчет тепловой нагрузки и составить подходящую схему отопления.

Теплый пол своими руками - вопросы и ответы

Возможно ли использовать водяной теплый пол как самостоятельную систему отопления, или требуются дополнительные радиаторы?

Возможно, и мы имеем большой опыт построения таких систем. В большинстве случаев водяной теплый пол может быть самостоятельной системой отопления, исключения составляют только здания с крайне высокими потерями тепла ( 110 Вт/м2 и более). В любом случае, при проектировании системы отопления, если где-либо водяной теплый пол не справляется с нагрузкой, с заказчиком обсуждаются возможные решения.


На что следует в первую очередь обратить внимание при устройстве системы водяной теплый пол?

Качество системы напольного отопления обеспечивается 3-мя основными факторами: грамотное проектирование, качественные комплектующие и монтаж системы в строгом соответствии с проектом. Только при соблюдении этих 3-х условий, можно рассчитывать, что система будет стабильно работать, обеспечивая комфорт не одно десятилетие.


Возможно ли использовать уже имеющийся котел в качестве источника тепла для водяного теплого пола ?

Источник тепла для системы отопления "водяной теплый пол" может быть любой, в т.ч. уже имеющийся котел, городская тепловая сеть , тепловой насос и др. Отметим , что при добавлении водяного теплового пола к имеющейся системе отопления, не требуется увеличения мощности котельной, т.к. водяной теплый пол в этом случае будет замещать имеющуюся систему отопления.


Могу ли я смонтировать систему водяного теплого пола самостоятельно, своими руками, не прибегая к помощи ваших монтажников?

Имея комплект подробных монтажных схем и полную спецификацию оборудования для комплектации, возможно смонтировать систему даже не имея опыта в реализации таких систем.


Какая цена водяного теплого пола?

К сожалению, не существует точной цены, например "за м2", т.к. всегда много индивидуальных особенностей. Поэтому мы рекомендуем Вам заказать у нас бесплатное предварительное коммерческое предложение по планам помещений, свяжитесь с нами по телефону, или заполните форму запроса.


Какие существуют рекомендации по применению чистового напольного покрытия ?

Подходят практически все типы напольных покрытий: ламинат, паркет, линолеум, ковролин, наливные полы, керамика и т.д. Основное требование - чтобы покрытие плотно прилегало к водяному теплому полу (нельзя строить лаги поверх теплого пола) и не являлось явным теплоизолятором (например , пробковое покрытие). Имеются некоторые существенные ограничения по использованию паркета, которые описаны ниже


Существуют ли ограничения по применению паркета совместно с теплыми полами ?

Основные ограничения по паркету:

1. Толщина не более 22 мм. (обычно используется 14 мм.).
2. Снимаемая с теплого пола мощность ограничена 80 вт.\м2
Применение паркета обязательно должно учитываться при проектировании.


Не будет ли горячо ходить по полу босиком? Какова поверхность пола на ощупь?

Как правило температура на поверхности пола не превышает 27° С для помещений с постоянным пребыванием людей и 31° С для санузлов и бассейнов. По ощущениям это похоже на температуру поверхности экрана работающего жидкокристаллического монитора (телевизора) или ощущениям при прикосновении к теплоизоляционному материалу, например пенополистиролу (пенопласту).


Возможен ли монтаж водяного теплого пола до окончания монтажа котельной?

Возможен, в этом случае рекомендуется опрессовывать систему воздухом.


Планирую надолго выезжать из дома. Как обезопасить систему от замерзания?

Если существует угроза замерзания системы, то возможно ее заполнение не водой, а раствором этиленгликоля, также существуют меры, реализуемые в котельной. Отметим, что все такие особенности нужно заранее учитывать при проектировании.


Насколько безопасно делать систему отопления "водяной теплый пол" в квартире?

Все элементы системы теплого пола скрыты от прямого доступа, поэтому риск механических повреждений у нее существенно ниже чем у радиаторной. Кроме того, водяной теплый пол - это всегда замкнутая система, поэтому даже в случае разгерметизации, выливается ограниченное количество теплоносителя (для квартиры это как правило несколько литров).


Система отоплений "водяной теплый пол" присоединена к городской сети теплоснабжения. Как оставить подогреваемые полы в нескольких помещениях в межсезонный период , когда городская теплосеть не работает ?

Для того чтобы водяной теплый пол был работоспособен круглый год, даже когда центральное отопление отключено, можно предусмотреть дополнительный электрический котел небольшой мощности, который будет включаться только тогда, когда тепла от городской сети будет не хватать.


Какие теплоизоляционные материалы целесообразнее всего использовать?

Мы используем пенополистирол марки ПСБ-35. Прочность этого пенополистирола достаточна для наших целей, а более плотный (значит и более дорогой) пенополистирол использовать не целесообразно. Исключения составляют помещения с большими расчетными давлениями на поверхность пола, например авиационный ангар.

Стоимость водяного теплого пола



Теплый пол: зачем нужен, какой выбрать теплый пол – водяной или электрический, в квартире и доме

designpad architecture - Patrick Perez ArchitectСохранить фотоЧто такое пленочный теплый пол?
Без стяжки кладутся и электрические пленочные полы. Они бывают двух видов — инфракрасные и биметаллические. Внешне они похожи: тонкие греющие элементы запаяны в лавсановую или полиуретановую пленку, по бокам которой проходят токоведущие шины. Однако принцип действия пленок отличается. Первые — карбоновые и графитовые — работают в инфракрасном диапазоне, то есть нагревают не воздух, а предмет над собой (мебель, покрытие). Поэтому пол может быть теплым, а само помещение — прохладным. Вторые имеют тонкие двухслойные нагревательные элементы из меди и алюминия: они действуют по принципу обычного греющего кабеля.

Чаще всего на рынке предлагаются инфракрасные пленочные полы. Они продаются рулонами шириной от 50 см до 1 м. Карбоновая паста может быть нанесена полосами или сплошным покрытием (блоками). Второе предпочтительнее, но дороже.

Пленочные полы кладутся на теплоотражающую подложку. Полосы не должны перекрывать друг друга. Кроме того, нельзя ставить на обогреваемую поверхность мебель – иначе этот фрагмент пола выйдет из строя от перегрева. Плюс такой технологии в том, что остальной пол при этом продолжит работать.

Инфракрасные полы экономичнее кабельных: чтобы пол был теплым, такой системе достаточно 70 Вт/кв. м. Пленку можно монтировать и на стену.

В чем плюсы и минусы пленочных полов?
Эта, безусловно, перспективная технология имеет свои плюсы и минусы. Преимущества — доступная цена, простота укладки и тонкий (не более 5 мм) слой материала, не меняющий уровень пола. Электрический пленочный пол можно класть сразу под напольное покрытие: он не нуждается в стяжке. Главный минус — почти все из них не годятся для влажных зон, так как не имеют заземления и надежной гидроизоляции. В качестве альтернативы для пленочных полов предлагается специальная заземляющая пленка, защищающая от поражения электрическим током. Насколько она эффективна и какие теплопотери происходят при ее укладки, доподлинно пока неизвестно — это новый продукт на рынке.

Для укладки под плитку выпускают стержневые маты: то инфракрасный теплый пол в виде «лесенки» нагревательных стержней. Стержни из карбона, графита и серебра укладываются в плиточный клей как термоматы.

Теплый водяной пол в вопросах и ответах, часто задаваемые вопросы про водяной пол

У тех кто заинтересуется такой замечательной системой как "теплый водяной пол" возникает масса вопросов и опасений. Постараемся ответить на вопросы и развеять сомнения ответив на наиболее частые вопросы:

Распределение температуры воздуха в помещении для различных систем отопления

  • "Как сделать теплый пол водяной своими руками?" - Рекомендуем заказать у специалистов проект водяного теплого пола (или по соответствующей методике сделать его самостоятельно), приобрести надежное оборудование водяного пола согласно спецификации к проекту, после чего самостоятельно произвести монтаж водяного теплого пола по инструкции. Избегайте неправильных советов неграмотных людей. Очень много примеров когда водяной пол монтируется самодельщиками прямо на грунт, а потом они жалуются на повышенное потребление топлива (энергоносителя).
  • Нужна ли "отражающая фольга", "отражающая подложка" теплого пола? Нет, не нужна. Не работает отражение в толще бетона без воздушного зазора. И, как правило, эта распиаренная подложка обычно имеет толщину всего 5 мм, чего явно крайне мало для теплоизоляции, необходимо не менее 2-3 см пенопласта. И плотность этой подложки из вспененного полиэтилена, обычно, мала - и подложка сожмется. Фейк и пустая трата денег.
  • Теплый пол электро или водяной? Какой теплый пол лучше водяной или электрический? На малых площадях от 1 м.кв до 15-20 м.кв. вполне применим электрический теплый пол, но стоит учитывать что электричество, обычно, - самый дорогой энергоноситель. На больших площадях водяной теплый пол дешевле по стоимости и допускает применение любых источников тепловой энергии, в т.ч. альтернативных. Водяной теплый пол надежнее и долговечнее.
  • Электро водяной теплый пол LX-pipe во сколько раз эффективнее? Рекламные посулы необычайной сверхэнергоэффективности - безграмотный фейк продавцов-маркетологов. Электро водяной пол представляет собой полиэтиленовые трубы заполненные антифризом с проложенным внутри нагревательным кабелем. По эффективности равна эффективности теплого водяного пола с электрокотлом или обычного электро-пола. И при существующих тарифах на электричество расходы на отопление при ее эксплуатации многократно превосходят расходы на отопление водяным теплым полом с газовым котлом.
  • "Какая технология заливки теплого водяного пол? Каким раствором заливать водяной мол? (теплый пол стяжка? теплый пол заливка?)" - В руководствах по системам напольного отопления указано, что для заливки теплого водяного пола должна применяться стяжка из бетона М300 (В22,5). Бетон - это смесь цемента, песка и щебня (возможно с пластификатором и/или фибро-волокном) с водой в определенной предписанной пропорции. Цементно-песчаная стяжка низкой марки - гарантированно потрескается. Полусухая стяжка - в каких то случаях может применяться, но, как всегда, все зависит от качества исполнения. Не стоит подходить безответственно к данному вопросу и доверяться безграмотным советам.

  • "Как сделать теплый водяной пол в деревянном доме? Как смонтировать водяной теплый пол на деревянном перекрытии? Как сделать водяной теплый пол без стяжки?" В таких случаях применяют водяной теплый пол без стяжки (т.н. "сухой теплый пол"). В таких системах теплого пола монтаж осуществляется с применением теплораспределяющих элементов, типа теплораспределительных алюминиевых пластин. Или, например, м.б. применена универсальная фольгированная система.
  • "Труба для теплого пола - какая лучше?" - Труба водяного теплого пола в идеальном случае должна быть произведена авторитетным производителем с хорошей репутацией. Прочная, надежная, гибкая труба с кислородным барьером (антидиффузионным слоем). Крупные производители труб с широким ассортиментом все чаще предлагают неармированные трубы для водяного пола из полиэтилена PE-RT с внешним диаметром 17 или 18 мм.
  • "Какая температура воды в системе теплый водяной пол, максимальная температура воды теплого пола?" - теплоноситель в системах теплого пола имеет температуру от +30 до +55*С.
  • "Какое давление в системе теплого пола?" - в автономных системах отопления давление обычно - 1,5 атм.
  • "Какой срок службы водяных теплых полов?" - не менее 50 лет (согласно сертификатов для труб) и это нормированный срок службы здания, а расчетные сроки службы полимерной трубы в таких системах составляют сотни лет (Гарантия).
  • "Что будет если перестанет работать котел или циркуляционный насос?" - В системах водяной теплый пол стяжка из бетона представляет собой достаточно массивную плиту и служит прекрасным теплоаккумулятором. Поэтому удерживать тепло в доме водяные теплые полы могут достаточно долго (намного дольше радиаторных систем). Чем большей тепловой инерцией обладает все здание в целом и чем лучше оно утеплено, тем дольше оно сохраняет тепло.

  • "Что будет если протекут трубы в полу?" - А почему они протекут? Для теплого водяного пола используются прочные и надежные полимерные трубы сертифицированные на продолжительный срок службы (расчитаны на сотни лет) при очень мягких условиях эксплуатации. Труба в теплый пол монтируется целым отрезком на контур и без стыков в стяжке. С самой трубой ничего не произойдет при правильной эксплуатации системы. В исключительных случаях несанкционированного механического повреждения труб из вне, этот участок трубы можно отремонтировать.

  • Как купить теплый пол водяной? Правильнее всего обратиться в специализированную компанию (что бы потом не переделывать все систему или ее часть). Заказать проект, купить оборудование и комплектующие как единую систему в соответствии со спецификацией к проекту и если необходимо - заказать монтаж водяного пола.

  • Какая на водяной теплый пол цена? Цена водяного пола складывается из стоимости материалов, оборудования и комплектующих (трубы, коллекторы, смесительные узлы, утеплитель, крепеж, раствор стяжки) и стоимости услуг (проект, монтаж, заливка стяжки). На цену водяного пола влияют многие факторы - площадь, этажность, тип перекрытий и т.д.

  • "Как определяется на водяной теплый пол цена?" Производится предварительной оценка стоимости водяного теплого пола по специальному алгоритму, учитывающему достаточно много параметров. Окончательная цена становится понятна после завершения проектирования и составления спецификации.
  • Как правильно называется? Называют систему по разному: тепло водяные полы, тепло пол, тепло дом водяные полы, тепло дом водяные теплые полы и т.д. Наиболее распространенные и общепринятые названия системы ВОДЯНОЙ ПОЛ, ТЕПЛЫЙ ВОДЯНОЙ ПОЛ, ВОДЯНОЙ ТЕПЛЫЙ ПОЛ.
  • Как работает теплый пол?

    Теплый пол с подогревом сохраняет тепло в помещениях, не производит шума и является энергоэффективным. Вы можете обогреть весь дом или дополнить только одну или две комнаты.

    Благодаря теплому полу тепло равномерно поднимается снизу, поэтому температура в комнате одинакова сверху вниз - и ваши пальцы никогда не простужаются. Это особенно приятно в ванных комнатах.

    Также нет продувки воздухом, как в системах с принудительной подачей воздуха.Это означает, что меньше пыли и аллергенов.

    Лучистое напольное отопление дороже обычных систем с принудительной подачей воздуха, но со временем позволяет сэкономить деньги за счет повышения эффективности - отсутствуют каналы для утечки воздуха и потери энергии.

    Вы не можете охладить свой дом лучистым теплом, поэтому вам понадобится отдельная система для кондиционирования воздуха в теплую погоду.

    Существует два основных типа систем лучистого теплого пола: электрическая и водяная.

    Электрический излучающий теплый пол использует электрические кабели сопротивления для производства тепла. Самый популярный стиль - это кабели, встроенные в тонкие маты, которые можно прокладывать под плиткой, камнем, паркетом или ламинатом. Электрические нагревательные маты подходят для модернизации.

    Коврики подключаются к контроллеру термостата, где вы можете выбрать настройки температуры или установить таймер, чтобы полы были теплыми и гостеприимными по утрам.Некоторые типы также сертифицированы как безопасные для использования в душевых.

    Электрические излучающие напольные коврики нельзя разрезать так, чтобы они подходили к умывальникам и водостокам - их нужно заказывать у производителя и складывать, как головоломку. Решение - установка полноразмерных матов только на открытых участках с интенсивным движением.

    Некоторые производители делают нагревательные маты, предназначенные для крепления скоб между балками пола, чтобы вы могли добавить лучистое тепло для пола снизу, не снимая существующий пол.Затем под коврики устанавливается изоляция, чтобы тепло не рассеивалось вниз.

    Опытные мастера своими руками справятся с установкой электрических тепловых матов. Стоимость ковриков, разъемов и контроллеров колеблется от 5 до 7 долларов за квадратный фут. Добавьте от 3 до 5 долларов за квадратный фут, если вы предпочитаете нанять профессионала.

    Электрические однопроводные установки являются альтернативой матам. У них есть один сплошной изолированный провод, обвивающий металлические зажимы, прикрепленные к черному полу.Это позволяет вам настроить схему обогрева и разместить ее именно там, где вам нужно.

    Однопроволочная система предназначена для заделки в строительный раствор с укладкой финишного напольного покрытия над слоем раствора.

    В излучающих системах с горячей водой , также называемых водяным отоплением, используется нагретая вода, циркулирующая по трубкам PEX (сшитый полиэтилен). Трубка заделана в строительный раствор или в фанерные панели повышенной толщины под полом, в которых есть предварительно вырезанные каналы для удержания трубки на месте.Метод фанеры нельзя использовать под гвоздями, например, под паркет.

    Гидравлические системы присоединяются к водонагревателю, насосу, который циркулирует воду, и термостату для регулирования температуры в помещении. Система закрытая, то есть она не подключается к водонагревателю и системе, которую вы используете каждый день для стирки, приготовления пищи и купания.

    Системы водяного отопления также могут использоваться между балками перекрытий под существующими перекрытиями.Это делает их удобными для ремонта, но не рекомендуется для самостоятельной установки. Вы будете платить от 6 до 16 долларов за квадратный фут за профессионально установленную систему.

    Теплый пол: все об электрических и гидравлических системах

    Лучшая система отопления в доме - та, о которой вы даже не подозреваете. Радиаторы не лязгали по ночам. Никаких вентиляционных отверстий, как у самолета, готовящегося к взлету. Никаких пылеулавливающих воздуховодов, чтобы оплачивать счета ваших аллергологов. Просто ровное одеяло тепла там, где вы этого хотите.

    Этот старый дом , эксперт по сантехнике и отоплению Ричард Третеви поможет вам выбрать два типа полов с подогревом с точки зрения стоимости, установки и энергоэффективности, чтобы выбрать подходящий для вашего дома.

    Насколько хорошо работает теплый пол?

    В этом и заключается привлекательность лучистого теплого пола, - говорит эксперт по сантехнике и отоплению This Old House Ричард Третви, который давно является его поклонником. «Это действительно невидимо», - говорит он. Но система лучистого тепла имеет больше, чем просто эстетику.Это также высокоэффективный способ обогрева дома, повышающий комфорт, поскольку он снижает затраты на электроэнергию.

    В излучающих установках тепло подается с помощью труб с горячей водой или электрических проводов, проложенных под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают захваченное тепло. Хотя температура воздуха остается относительно постоянной, вы чувствуете себя комфортно, потому что окружающие поверхности не отнимают тепло у вашего тела.

    Чем он отличается от обычного отопления?

    Сравните это с тем, что происходит в обычной системе воздушного отопления, которая используется в большинстве американских домов. Воздух выходит из регистров при температуре 120 градусов, поднимается в верхнюю часть комнаты, где быстро рассеивает тепло, а затем опускается вниз по мере охлаждения.

    Воздух в комнате становится неудобно расслаивающимся: голову можно омыть теплом, а пальцы ног лежат в зоне замерзания. Тогда есть проблема езды на велосипеде.«Вы включаете печь, она быстро доводит вас до 68 или 70, а затем отключается», - говорит Ричард. В результате возникает явление, которое он называет «холодными 70», и это то, что вы чувствуете сразу после того, как горячий воздух перестает поступать из регистров.

    Эти взлеты и падения отсутствуют на сияющих полах, температура которых может достигать 85 градусов в морозный день. Теплый воздух по-прежнему поднимается, но равномерно по всему полу, поэтому самый холодный воздух остается у потолка.

    Два типа полов с подогревом: гидравлический и электрический

    Есть два основных типа лучистого теплого пола, которые обеспечивают это мягкое, равномерное тепло: горячая вода или электричество.Электрический луч, в котором используются зигзагообразные петли из резистивного провода, как правило, модифицируют в отдельной комнате, например в ванной или кухне. «Гидравлические» системы горячего водоснабжения - самый популярный и экономичный способ обогрева всего дома - обеспечивают циркуляцию воды из бойлера или водонагревателя по петлям из полиэтиленовых труб диаметром 1/2 дюйма.

    Гибкие трубы могут быть установлены различными способами: поверх чернового пола в панелях с пазами или решетках с защелками; закреплены на алюминиевые планки с нижней стороны пола; или залитые в заливной бетон.После того, как система установлена, вы можете покрыть ее большинством видов отделочного напольного покрытия, включая паркет и плитку.

    Ковролин, однако, может оказаться непростым делом, особенно если под ним толстая набивка. «Если пол слишком хорошо изолирован, лучистое отопление не имеет смысла», - говорит Ричард. «Это как надеть свитер на радиатор».

    Водяной лучистая установка стоит дороже, чем другие типы систем отопления - от 6 до 15 долларов за квадратный фут в зависимости от метода, начинаете ли вы с нуля или модернизируете, и где вы живете.(Новые постройки, в которых трубы зарыты в бетонную плиту, как правило, наименее дорогие). И вам все равно понадобится отдельная система кондиционирования воздуха для охлаждения.

    Но если вас смущает цена, подумайте вот о чем: как только она будет запущена, система лучистого отопления может быть на 30 процентов более энергоэффективной, чем воздушное отопление, в зависимости от того, насколько хорошо изолирован дом. И когда дело доходит до комфорта, сравнения нет. В этой категории всегда побеждает Radiant.

    Гидравлический водяной теплый пол

    Гарри Кэмпбелл
    Что это такое

    Энергоэффективная система отопления дома, которая превращает полы в радиаторы, обогревая жилые помещения без неудобных карманов для горячего или холодного воздуха.

    Как это работает

    Нагретая вода перекачивается из бойлера через петлю гибких трубок, встроенных в пол.

    Почему вам нужен один

    Навсегда устраняет дискомфорт от холодных полов, так как сокращает счета за электроэнергию.

    Что искать

    Несколько зон нагрева: упрощает точную настройку количества тепла, подаваемого в разные комнаты.

    Наружное управление сбросом

    Медленно увеличивает и уменьшает количество горячей воды, протекающей по трубке, в ответ на изменение наружной температуры.

    Трубки Pex

    Специально обработанный полиэтилен переносит горячую воду для гидравлических систем. В отличие от меди, этот инертный пластик не подвержен коррозии и может устанавливаться на большие расстояния с помощью всего лишь пары фитингов, что снижает вероятность утечек.

    Сколько стоит

    От 6 до 15 долларов за квадратный фут для установки. В целом, стоит ожидать, что за водяные излучающие полы вы заплатите на 50 процентов больше, чем за обычное воздушное отопление.

    Где взять

    Ни один производитель не поставляет все компоненты для жидкостного лучистого отопления.Чтобы собрать систему, вам понадобится хороший подрядчик по отоплению. С электрическими излучателями легко найти системы под ключ.

    Электрический теплый пол

    Алами

    В качестве альтернативы стоимости и сложности гидравлической системы существует электрическое лучистое тепло. Его тепло исходит от петли тонкого электрического провода, проложенной прямо под чистовым полом. Ни бойлера, ни воды, ни трубы толщиной 1/2 дюйма для изменения высоты пола.

    Для подключения проводки к панели вам понадобится электрик, но в остальном монтаж не сложнее, чем укладка плитки. Уловка кроется в вашем счете за коммунальные услуги: от 6 до 10 ватт на квадратный фут, которые система использует в час, делают обогрев всего дома чрезмерно дорогим. Лучше всего он подходит для точечного обогрева, например, для охлаждения ванной комнаты, облицованной кафелем или каменной столешницы.

    Сияющие полы: краткий исторический обзор

    Сияющее тепло восходит к древним временам, когда римляне согревали комнаты, прокладывая дымоходы для разводимых рабов дровяных костров под высокими мраморными полами, сохраняя пальцы ног и тоги красивыми и поджаренными.

    Много веков спустя в этой стране Фрэнк Ллойд Райт закопал медные трубы в бетонные полы своих усонских домов и согрел их горячей водой. Несколько послевоенных подразделений, включая Левиттаун, последовали его примеру. Но когда трубы в конце концов проржавели, большинство домовладельцев отказались от использования радиаторов, а не отбойным молотком.

    Сегодня пластиковые трубки PEX заменили металл в качестве излюбленного средства подачи водяного тепла в пол, что сделало системы лучистого тепла более доступными, чем когда-либо.И благодаря безупречной репутации в Европе, насчитывающей более 35 лет, это также сделало их более надежными.

    ресурсов

    Гидравлические регуляторы лучистого тепла и детали:

    Uponor Corporation
    Apple Valley, MN
    800-321-4739
    Uponor.us

    Электрические излучающие маты:

    Thermosoft International Corp.
    Vernon Hills, IL
    800-308-8057
    thermosoft.com

    С уважением,
    Цюрихское озеро, Иллинойс,
    800-875-5258
    com

    Speedheat US
    Woodstock, Georgia
    888-WARM FLOOR
    https://www.speedheating.com/

    SunTouch
    Springfield, MO
    888-432-8932
    suntouch.com
    800-660-7187

    Особая благодарность:

    Ларри Дрейк
    Ассоциация излучающих панелей
    Лавленд, Колорадо
    800-660-7187
    radiantpanelassociation.org

    Лучистое отопление | Министерство энергетики

    Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома.Системы во многом зависят от лучистой теплопередачи - доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения. Лучистое отопление - это эффект, который вы ощущаете, когда чувствуете тепло горячей плиты через всю комнату. Когда лучистое отопление расположено в полу, его часто называют лучистым подогревом пола или просто подогревом пола.

    Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде.Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции. Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 о домашнем отоплении.

    Несмотря на свое название, лучистое отопление пола во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух, нагретый от пола, поднимается вверх. Системы лучистого теплого пола существенно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

    Тепло излучающих полов

    Существует три типа излучающих полов: полы из лучистого воздуха (воздух является теплоносителем), полы с электроприводом и полы с подогревом воды (гидронные).Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса бетонной плиты пола или легкого бетона поверх деревянного чернового пола, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы. Под чистым полом или черным полом называется «сухая установка».

    Типы излучающих полов

    Излучающие полы с воздушным обогревом

    Воздух не может удерживать большое количество тепла, поэтому полы из лучистого воздуха не являются рентабельными в жилых помещениях. и устанавливаются редко.Хотя их можно комбинировать с солнечными системами воздушного отопления, эти системы страдают очевидным недостатком, заключающимся в том, что они производят тепло только в дневное время, когда тепловая нагрузка обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использования солнечного тепла в течение дня. Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

    Электрические излучающие полы

    Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, установленными на черновом полу под напольным покрытием, например плиткой.

    Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает ставки по времени использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без дополнительных электрических подключений, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительное количество долларов за электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

    Электрические лучистые полы также могут иметь смысл для дополнения дома, если было бы нецелесообразно расширять систему отопления в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

    Hydronic Radiant Floors

    Hydronic (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах управление потоком горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного водяного пола варьируется в зависимости от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

    Типы напольных покрытий

    Независимо от того, используете ли вы кабели или трубы, методы установки электрических и водяных излучающих систем в полах аналогичны.

    Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются старейшей формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвалов) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон и новый пол не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Чтобы определить несущую способность пола, проконсультируйтесь с профессиональным инженером.

    Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, а то и невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

    Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, главным образом потому, что сухой пол является более быстрым и менее дорогостоящим. строить. Но поскольку сухой пол предполагает обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

    Некоторые «сухие» установки включают подвешивание труб или кабелей под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена ​​светоотражающая изоляция, чтобы направлять тепло вверх. Трубы или кабели также могут быть проложены над полом между двумя слоями черного пола. В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно.Трубки и диффузоры крепятся между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

    По крайней мере одна компания улучшила эту идею, создав фанерный материал для чернового пола, изготовленный с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Производитель заявляет, что благодаря этому продукту система лучистого пола (для нового строительства) значительно дешевле в установке и быстрее реагирует на изменения температуры в помещении.Такие продукты также позволяют использовать вдвое меньше труб или кабелей, потому что теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

    Напольные покрытия

    Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, поскольку оно хорошо проводит тепло и способствует накоплению тепла. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

    Если вам нужно ковровое покрытие, используйте тонкий ковер с плотной набивкой и укладывайте ковровое покрытие как можно меньше. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

    Излучающие панели

    Излучающие панели для настенного и потолочного монтажа обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо трубами, по которым проходит горячая вода, хотя последнее создает опасения по поводу утечек в настенных или потолочных системах. Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

    Как и любой другой тип электрического обогрева, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительное обогревание в некоторых комнатах или могут обеспечивать обогрев пристройки дома, когда расширение традиционной системы обогрева нецелесообразно.

    Излучающие панели имеют самое быстрое время отклика среди всех отопительных технологий и - поскольку панели можно индивидуально контролировать для каждой комнаты - функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заполняются. Входя в комнату, человек может увеличить температуру и почувствовать себя комфортно в течение нескольких минут. Как и в любой другой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

    Панели излучающего отопления работают в зоне прямой видимости - вам будет наиболее комфортно, если вы окажетесь близко к панели. Некоторые люди считают потолочные системы неудобными, потому что панели нагревают им верхнюю часть головы и плечи более эффективно, чем остальную часть тела.

    Теплый пол - методы установки труб

    Существует множество вариантов установки трубок для установки водяного теплого пола. Фактически, это один из самых частых наших вопросов.В зависимости от приложения у вас может быть несколько различных вариантов на выбор. На этой странице описаны многие из наших самых популярных методов установки излучающих трубок, в том числе:


    УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ БЕТОННОЙ ПЛИТЫ

    Установка бетонной плиты - один из самых простых и эффективных способов установки лучистого тепла. Хотя это просто, очень важно делать это правильно.В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вам всегда следует консультироваться с официальным лицом, занимающимся разработкой кода, для правильной установки.

    Подготовка бетонной плиты для теплого пола

    Пароизоляция

    Поверх утрамбованной земли или песка следует установить пароизоляцию. Пластик Visqueen толщиной 6 или 8 мил (полиэтиленовый пластик) всегда был предпочтительным материалом.Исследования показывают, что это может быть неэффективно, как другие варианты. Вам следует проконсультироваться с официальным представителем вашего кодекса о соответствии кодексу. Этот сайт является хорошим источником информации о том, почему и как установить пароизоляцию.

    Изоляция бетонной плиты

    После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита). Обычно мы рекомендовали 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

    Некоторые предлагают использовать тонкие листы фольги / пузыря или изолирующее одеяло. Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли на 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстро и легко определенно не лучший вариант.

    Crete-heat - это название продукта, которым пользуются многие наши клиенты.У этого продукта есть выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он защелкивается. Нет необходимости заклеивать швы.

    Поскольку большая часть потерь тепла в бетонной плите фактически происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

    Плита частично утеплена.

    Плита полностью изолирована.

    Для получения более подробной информации о методах изоляции, пожалуйста, ознакомьтесь с нашим Руководством по проектированию и строительству.

    Установка трубопровода теплого пола

    Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, эта деталь будет простой. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скрепки могут быть довольно дорогими.

    Другой вариант - прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы пожертвовать немного времени, если это означает, что сэкономит много денег.

    ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

    УСТАНОВКА СКОБЫ ДЛЯ ЛУЧЕВОГО ОТОПЛЕНИЯ ПОЛА

    Метод укладки излучающего пола со скобами очень популярен, потому что до тех пор, пока вы видите балки снизу, вы можете установить излучающее тепло. Этот метод хорошо подходит для нового строительства и модернизации. Фактически, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. Ниже).Несмотря на то, что применение slab довольно щадящее, мы считаем, что установка скоб должна быть сделана точно, чтобы она работала должным образом. Следующие методы ДОЛЖНЫ соблюдаться для эффективной и действенной установки скоб:

    Установлена ​​алюминиевая теплообменная пластина.

    Установка алюминиевых теплоизлучающих пластин:

    Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное несколько лет назад Государственным университетом Канзаса, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать , в два раза больше BTU. Смысл в том, что обычно вы можете снизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

    Компания

    Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

    Сшиваемая излучающая установка, показывающая разницу в участках с покрытием и без покрытия.

    На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое количество времени.

    В идеале теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило - располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, в ванных комнатах и ​​в местах с высокими потерями тепла, например, в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех остальных областях.

    Деталь, показывающая разнесенные пластины.

    Алюминиевые теплообменные пластины с непрерывным покрытием.

    Установите алюминиевый отражающий барьер: Примерно на 1-2 дюйма ниже излучающих трубок и пластин следует установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевой облицовкой. У него есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами.Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть разрезан так, чтобы он мог поместиться между балками. У нас есть установочное видео, в котором показано, как это сделать. Цель установки отражающего барьера - отражать лучистое тепло волн обратно вверх по направлению к черному полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который дополнительно помогает уравновесить теплопередачу. Некоторые будут утверждать, что в отражающем барьере нет необходимости, и что он покроется пылью и со временем потеряет свою эффективность.Мы по-прежнему считаем, что это важная деталь, и, поскольку это относительно недорогой , его следует установить.

    Фотография алюминиевого световозвращающего барьера, установленного в одном пролете балок для водяного отопления пола.

    Обычно после этого устанавливается изоляция

    (см. Следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким R-значением, вы можете отказаться от этого продукта.

    Установить изоляцию

    Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ - абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими тепловыми потерями, следует добавить R-19. В противном случае вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции не имеет большого значения.

    Закрепите изоляционную деталь над ползком.

    Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подвесное пространство, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

    Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

    Будет ли работать система теплого пола без алюминиевых теплообменных пластин?

    Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем и все цитируем, преследует единственную цель - создать максимально энергоэффективную систему.

    Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, на наш взгляд, глупо заранее сэкономить немного денег и отказаться от важного элемента, который поможет вам сэкономить деньги навсегда.

    Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ - «может быть». Если пластины не используются, вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла.Проблема в том, что воздух - это изолятор, а Pex, непосредственно контактирующий с деревом, - плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

    В новом строительстве с хорошо изолированными сегодня конструкциями система без плит, скорее всего, будет работать. Но он не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной энергии для горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

    Мы ежедневно получаем звонки от людей с существующими системами (не нашей), которые хотят улучшить производительность. Жалуются на недостаточное количество тепла в холодные дни и / или высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и будут в восторге от того, насколько хорошо их система работает после установки пластин!

    ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

    УСТАНОВКА ПОДВЕСНОЙ ПЛИТЫ ИЗЛУЧАЮЩЕГО НАПОЛЬНОГО ОТОПЛЕНИЯ

    В новостройках иногда используются подвесные плиты излучающего отопления.Когда-то это была обычная установка, но сейчас мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих труб поверх чернового пола. Затем сверху заливается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой легкую бетонную смесь или материал на основе гипса, называемый «гипербетон», который, кажется, является наиболее распространенным.

    Как правило, это не лучший вариант модернизации, поскольку существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

    Изображение подвесной плиты, залитой тонким гипербетоном.

    Некоторые преимущества подвесной плиты:

    • Простая установка трубки по сравнению со скобками.
    • Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
    • Звукоизоляция.
    • Огнестойкость.
    • Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц / час / квадратный фут, тогда как подвесные плиты - до 40 британских тепловых единиц / час / квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час на квадратный фут, поэтому это преимущество может не сработать для большинства установок.
    • Нет необходимости в алюминиевых теплообменных пластинах.
    • Равномерная и стабильная температура пола.

    Некоторые недостатки подвесной плиты:

    • Добавленный вес. Конструкция пола должна быть спроектирована , чтобы выдержать этот дополнительный вес.
    • Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые после факта решили, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
    • Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
    • Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.
    Процесс установки подвесной плиты
    Для этой установки стены имеют двойное покрытие, что дает дополнительную высоту в 1 1/2 дюйма.Обычно стены имеют каркас, но не гипсокартон. Это позволяет вам переходить из одной комнаты в другую, просто сделав надрез в стене. Если стены облицованы гипсокартоном, установка трубы может быть более сложной, потому что вам придется входить и выходить из дверных проемов. Другой вариант - просверлить отверстие в полу, провести трубу под стеной, а затем снова на другой стороне. Затем некоторые кладут на пол слой пластика. Кажется, есть некоторые споры о том, нужно ли это или нет.Поскольку это не вопрос лучистого теплого пола, мы оставляем это решение на усмотрение подрядчика, выполняющего работы. Пришло время положить трубку и прикрепить ее к полу. Они делают скобы Pex, которые предназначены для крепления Pex к деревянному основанию пола. Обязательно присоедините трубку к коллектору и проверьте трубку под давлением перед заливкой. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются предварительно собранными с присоединенным оборудованием для испытания под давлением. Последний шаг - утеплить между балками.Окончательная установка будет выглядеть примерно так:

    График установки подвесной плиты.

    Заливка пола Maxxon Therma-floor поверх излучающих труб. Фото любезно предоставлено Maxxon.

    ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧЕВОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

    Многие задаются вопросом: «Как установить лучистый пол с подогревом, если у меня нет доступа к полу снизу?» Один из способов - использовать изготовленную систему картона с рифлеными отверстиями, которую вы можете положить и просто положить в нее Pex.Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

    Хотя эти продукты работают очень хорошо, все они имеют один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже рассматривать их по цене 8-10 долларов за квадратный фут. В эту цену даже не входит сияющий материал.

    Полосы фанеры установлены на черный пол.

    Radiantec предлагает практическую альтернативу этим дорогостоящим продуктам.Если вы компетентный самодельщик и не возражаете против работы с электроинструментом, то вы можете установить высокоэффективную систему водяного отопления поверх существующего пола за небольшую часть цены по сравнению с производимыми панельными системами.

    Установка «фанера и пластины» включает разрезание фанеры 3/4 ″ на полосы шириной 12 ″ и закрепление их на черновом полу. Вы оставите канавку шириной примерно 3/4 дюйма для трубки и пластины.

    Перед установкой трубок устанавливается алюминиевая пластина теплопередачи, которая помогает проводить тепло через пол. Теперь можно установить трубы и уложить готовый пол. Если покрытие пола будет мягким, например ковровым или виниловым, следует укладывать тонкий слой дерева (называемый луан). Большинство других твердых полов можно укладывать непосредственно на трубы и плиты.

    Фанерные полосы, трубы и плиты, установленные на черновой пол.

    Плавающий пол, установленный над системой водяного отопления.

    ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ ФАНЕРА И ПЛИТ.

    Чтобы узнать о более распространенных методах установки трубок, обязательно прочтите наше Руководство по проектированию и изготовлению.

    Полное руководство по системам теплого пола

    Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол. Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

    Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

    В этой статье мы рассмотрим три основные системы водяного теплого пола: электрическое , водяное и воздушное напольное отопление.

    Из этих трех чаще всего используются электрические и водные системы.

    Водяной теплый пол излучающий обычно используется для обогрева больших площадей пола и целых домов и обычно встраивается на этапе строительства.

    Электрические лучистые полы с подогревом - отличный выбор для небольших проектов, таких как обогрев кухонного пола или холодной ванной комнаты. Его легко установить и недорого.


    Вот наши основные рекомендации по системам электрического лучистого теплого пола, основанные на нашем опыте и исследованиях:

    Лучшее в целом: Системы обогрева Электрические лучистые полы с подогревом с термостатом Aube Sensing

    Лучшая цена за деньги: полный комплект электрической системы теплого пола LuxHeat 120 В

    Лучшее для небольших помещений: система теплого пола Heatwave с термостатом GFCI

    Теперь давайте погрузимся в историю лучистого отопления , как оно работает и какие системы лучистого теплого пола используются в коммерческих и жилых помещениях.


    История лучистого теплого пола

    Многие люди считают, что лучистые полы с подогревом - это довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

    Изображение предоставлено: Wikipedia.org

    Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, что позволяло нагретому воздуху циркулировать более свободно.

    Однако эта система исчезла вместе с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

    Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

    Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток.В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

    Однако лишь после того, как Фрэнк Ллойд Райт начал понимать преимущества системы, она стала более широко распространенной.

    Концепция

    за лучистым теплым полом

    Изображение предоставлено: Семинар по устойчивому развитию

    Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете ощущать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

    Преимущества лучистого теплого пола

    Кредит изображения: Watts.com

    Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

    Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он подходит для различных типов напольных покрытий, поэтому не умаляет красоту вашего дома.

    А поскольку воздух не проходит через воздуховоды, по вашему дому циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

    Ключевые компоненты систем теплого пола

    Кредит изображения: ThisOldHouse

    В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

    Для гидравлических систем все, что необходимо, - это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к пол.

    Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

    Типы установки излучающего теплого пола

    Существует два основных стиля установки лучистого теплого пола - «влажный» и «сухой».

    Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

    Схема влажной установки
    Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

    В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

    Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

    Схема сухой установки
    Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

    В сухой системе трубки или кабели размещаются в полости под полом или между этажами.

    Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

    Распространенные мифы о теплых полах

    Кредит изображения: ConcreteNetwork.com

    Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор считают, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, окружающих его.

    Первый - сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

    Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

    Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

    Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будет различная температура в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

    Многие люди также считают, что системы работают долго и не очень точны.

    Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

    Теплый пол в сравнении с другими источниками лучистого отопления

    Пол - не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

    Теплый пол с подогревом, вероятно, является наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

    Кредит изображения: BTL Property

    Излучающие панели можно устанавливать на стены для обогрева небольших помещений.Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

    Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не нагревается сам по себе, лучистый потолок может создать очень комфортную комнату, не нарушая существующий пол.

    Типы систем теплого пола

    Можно рассмотреть три различных типа систем лучистого теплого пола.У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

    1. Система теплых полов с воздушным обогревом

    Системы с воздушным обогревом - это старейший тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

    Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому это может быть более быстрая система.

    Изображение предоставлено: EcoHome.net

    В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через воздуховоды к вентиляционным отверстиям, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

    Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; Вам не нужна большая печь или бойлер.

    Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки. Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

    Полы с воздушным подогревом могут использоваться во всех типах зданий и с любыми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

    Могут устанавливаться либо в несущую плиту на уровне грунта, либо в системе подвесного пола.

    При установке плиты земля выравнивается, затем покрывается слоем установки из полистирола. Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

    Затем бетон заливается поверх установки обычным способом, как создание плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

    Модернизация возможна, но все же требует использования заливного бетона, мокрой установки.Сухая установка может быть невозможна с этим типом системы.

    Затраты на систему теплого пола с воздушным подогревом

    Кредит изображения: Ecohome.net

    Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

    Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

    Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

    В большинстве случаев вы сэкономите не менее 10% на счетах за электроэнергию.

    Распространенные проблемы с системой теплого пола с воздушным подогревом

    Самая распространенная проблема с системами этого типа - воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

    Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем. Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

    Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без перекрытия.

    Воздух не может удерживать столько тепла, как вода, поэтому они обычно не так эффективны и в основном предназначены для коммерческих помещений.

    Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях

    Кредит изображения: EcoHome.net

    Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

    Системы теплых полов с воздушным подогревом предлагают альтернативу старым водяным системам.

    Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов повседневного спроса, офисных зданий, школ и промышленных зданий любого типа.

    2.

    Электронная система водяного отопления

    Кредит изображения: TheSpruce.com

    В электронной системе лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются либо во влажном, либо в сухом виде под полом.Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента - мата или проводов - и термостата.

    В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, также заделанные тонким слоем раствора.

    В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

    Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

    Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

    Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

    Стоимость систем электрического лучистого отопления

    Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете. Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

    Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что эта система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

    Лучшие электрические системы водяного отопления

    Хотя различные системы в основном работают одинаково, они могут быть разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.


    Основываясь на наших исследованиях и опыте, вот наши главные рекомендации для электрических систем лучистого теплого пола:

    Лучший в целом: Warming Systems Электрические лучистые полы с подогревом и сенсорным термостатом Aube

    Лучшая цена за свои деньги: LuxHeat 120v Electric Radiant Floor System Full Kit

    Лучшее для небольших помещений: Система теплого пола Heatwave с термостатом GFCI


    Применение систем электрического теплого пола в коммерческих и промышленных целях

    https: // www.youtube.com/watch?v=XaRnqUIDxUI

    Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях. Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

    Универсальность установки, позволяющая выполнять как влажную, так и сухую установку, а также любые виды модернизации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

    3.

    Система водяного теплого пола

    Кредит изображения: PlumberMag.com

    Гидравлический лучистый пол с подогревом использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

    Горячая вода, циркулирующая по трубам, нагревает пол наверху.Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

    Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому его можно модернизировать или установить заново.

    Типы систем водяного теплого пола

    Кредит изображения: HydronicHeatingDaikobi

    По сути, существует два различных метода использования водяных систем водяного теплого пола - открытый и закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

    В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы вода содержится, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

    Ключевые компоненты системы водяного теплого пола

    Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

    В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда изготавливаются из полиэтиленгликолята, гибких трубок, которые не трескаются, не корродируют и не ломаются с течением времени.

    В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

    В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

    Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

    Использование по назначению излучающей системы водяного отопления

    Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

    Процесс установки системы лучистого водяного отопления

    Кредит изображения: Nu-Heat

    Процесс установки довольно прост и может быть как влажным, так и сухим. Котел подключается к водопроводному коллектору, ряду труб и клапанов, которые направляют воду на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке - в полости между этажами.

    Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; Для влажных укладок потребуется примерно 3 недели для отверждения, в то время как при сухих укладках верхний пол можно сразу положить и ввести в эксплуатацию в течение нескольких дней.

    Стоимость Hydronic Radiant Floor

    Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

    Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

    Общие проблемы и способы их устранения в системах полов с водяным излучением

    Изображение предоставлено: Griffith Energy Services

    Существует несколько проблем с большинством гидравлических систем, и наиболее частые из них связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

    Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

    Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

    Применение систем водяного отопления в коммерческих и промышленных целях

    Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

    Эти типы систем часто могут сделать его более удобным для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

    Сделай сам из водяного отопления

    Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

    Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

    Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

    Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

    Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

    • Radiantec - они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
    • NuHeat - они поставляют системы электрического лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
    • Orbit Radiant Heating - еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
    • WarmlyYours - WarmlyYours - одна из самых уважаемых компаний в области систем с подогревом полов. Они предоставляют комплексные услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

    9 плюсов и минусов теплых полов, которые вас удивят

    Что такое электрические теплые полы? Лучистые полы с подогревом в той или иной форме использовались со времен Римской империи.В США электрические полы с подогревом стали популярной тенденцией как в новых, так и в модернизированных проектах. Тем не менее, многим домовладельцам еще предстоит научиться. Как работает система подогрева пола? Какие плюсы и минусы у теплых полов? Как узнать, подходит ли вам теплый пол? Это вопросы, на которые мы решили ответить, чтобы сократить время обучения.

    Как работает теплый пол?

    Традиционные системы отопления нагревают воздух, который затем нагревает людей в комнате.Системы лучистого отопления работают, непосредственно нагревая людей и предметы в комнате. Насколько теплые полы с подогревом? Температуру пола можно установить на уровне 104 ° F, но пользователи обычно устанавливают более комфортный диапазон от 80 ° F до 85 ° F и регулируют его оттуда с помощью термостата. Этот тип обогрева часто ощущается как солнечное тепло, потому что лучистое тепло нагревается за счет теплового излучения. Это позволяет людям чувствовать тепло даже тогда, когда температура окружающей среды (воздуха) в комнате на самом деле ниже.Это то же самое, что стоять под прямыми солнечными лучами и стоять в тени.

    Лучистое тепло напрямую нагревает людей и предметы в комнате.

    Может ли теплый пол принести пользу вашему дому?

    Вы когда-нибудь заходили в комнату в вашем доме, где было заметно холоднее? Или вы когда-нибудь выходили из душа или ванны и чувствовали озноб? В большинстве домов есть эти «холодные точки» из-за кафельного пола, который по своей природе холодный, или из-за других факторов, таких как цементная плита, неотапливаемое пространство для подполья и неотапливаемый гараж.Если вам интересно: "Может ли теплый пол обогреть весь дом?" Ответ заключается в том, что, хотя почти все дома могут извлечь выгоду из лучистого подогрева пола, подогрева пола не всегда будет достаточно, чтобы служить единственным источником тепла. Чтобы узнать, может ли теплый пол стать основным источником тепла для вашего дома, обязательно ознакомьтесь с нашим калькулятором тепловых потерь.

    Некоторые из наиболее распространенных помещений для лучистого тепла - это ванные комнаты, кухни, подвал и спальни, расположенные над гаражом или неотапливаемым помещением. Чтобы решить, какая система лучистого теплого пола подходит для вашего проекта, вы должны сначала ознакомиться с различными типами систем лучистого отопления.

    Электрический подогрев пола и гидроник

    Какая система подогрева пола самая лучшая? Два основных типа лучистого тепла - это электрический и водяной (также называемый «напольное водяное отопление»). Оба функционируют одинаково - они создают тепло под полом и излучают его вверх в комнату наверху, но способ, которым они это делают, отличается.

    В системах электрического теплого пола для обогрева пола используются электрические нагревательные элементы, сотканные по змеевидной схеме. Системы электрического обогрева пола известны тем, что их легко установить (вы даже можете сделать это самостоятельно, если у вас есть под рукой) и они идеально подходят для проектов реконструкции.Они также нагреваются за 30-60 минут, поэтому домовладельцы могут включать и выключать их по мере необходимости, чтобы снизить расходы.

    В системах водяного теплого пола используется горячая вода, перекачиваемая по пластиковым трубкам, расположенным в виде змеевиков, для обогрева пола. Они идеально подходят для отопления всего дома, но профессионалы предлагают устанавливать их во время строительства дома, потому что их может быть сложно модернизировать, если дом еще не оснащен надлежащим оборудованием. Первоначальная стоимость системы водяного теплого пола обычно выше, поскольку для нее требуется бойлер, насос и газовые линии.Однако стоимость эксплуатации обычно ниже, когда квадратные метры больше (например, при обогреве нескольких комнат или всего дома). Водонагревателям для нагрева пола также требуется больше времени, поэтому большинству домовладельцев приходится оставлять их включенными круглосуточно, что приводит к большему потреблению энергии.

    В целом, если вы рассматриваете возможность подогрева пола в ванной комнате или просто хотите добавить дополнительное тепло к небольшим участкам вашего дома, система внутрипольного подогрева подойдет вам. Но если вы строите новый дом и хотите иметь полы с подогревом повсюду, вам следует подумать о электрических нагревательных кабелях, которые можно установить непосредственно в бетонную плиту, или о системе водяного отопления внутри пола.

    Плюсы и минусы лучистого тепла

    Выбираете ли вы электрическое или водяное лучистое тепло, есть свои плюсы и минусы. Этот список разбивает их, отмечая при этом любые исключения между двумя типами.

    Плюсы

    1. Равномерное отопление

    Самым большим преимуществом систем теплого пола является их способность равномерно нагревать комнату и пол. В системах приточного отопления используются вентиляционные отверстия для распределения теплого воздуха по комнате. Расположение форточки определяет, какие части комнаты будут теплее других.Напротив, теплые полы нагревают весь пол, что приводит к равномерному обогреву помещения и равномерной температуре окружающей среды вокруг тела человека. Это означает, что вам будет комфортнее при более низкой температуре окружающей среды, потому что вы не будете испытывать холодных сквозняков.

    2. Не требует обслуживания

    Системы электрического теплого пола не требуют обслуживания. Фактически, гарантия на систему электрического теплого пола TempZone ™ WarmlyYours составляет 25 лет.Если во время установки кабель действительно поврежден, профессионал может использовать тепловизионную камеру, чтобы определить местонахождение проблемы и произвести ремонт. Системы водяного теплого пола не обладают этим преимуществом. WarmlyYours предлагает поддержку с подогревом пола.

    3. Без шума

    Системы теплого пола известны своей бесшумностью. В отличие от систем с приточным воздухом, здесь не включается громкая печь. Поэтому, пока они включены, вы ничего не услышите.

    4. Неаллергенный

    Так как системы подогрева пола непосредственно нагревают людей и предметы в комнате за счет лучистого тепла, они не мешают существующей пыли и аллергенам.Это серьезный недостаток систем с принудительной подачей воздуха, которые обдувают пыль и другие частицы, распределяя тепло.

    5. Энергоэффективность

    Электрические системы теплого пола по крайней мере на 25 процентов эффективнее, чем системы с принудительной подачей воздуха. Это потому, что они не обеспечивают выхода для выделяемого тепла. Таким образом, сохраняется практически все выделяемое тепло. Напротив, в системах с принудительной подачей воздуха используются воздуховоды, которые подвержены утечкам.

    Эффективен ли лучистый пол с подогревом во всем доме? Да, при определенных обстоятельствах правильно спроектированная система может выступать в качестве основного источника тепла для комнаты или всего дома.

    Электрические системы теплого пола также энергоэффективны, потому что они нагреваются всего за 30-60 минут, что позволяет домовладельцам использовать программируемый термостат, термостат Wi-Fi или вручную включать и выключать их (или вверх и вниз) по мере необходимости в помещениях, которые используются. Это дает вам возможность «настроить комфорт» для каждой отдельной комнаты. Системы водяного теплого пола обычно не могут этого сделать, и им требуется гораздо больше времени для нагрева, что требует от домовладельцев постоянно оставлять систему включенной, тем самым потребляя больше энергии.Однако они по-прежнему эффективны с точки зрения удержания тепла.

    Вообще говоря, стоимость эксплуатации водяного теплого пола очень низкая. Фактически, для типичной ванной комнаты использование системы будет стоить меньше доллара в день.

    6. Простота установки

    Электрические системы теплого пола настолько просты в установке, что это может сделать даже домашний мастер. Какую электрическую систему обогрева пола вы рекомендуете? Это зависит от большого количества переменных, включая бюджет проекта и возможности установки, но хорошая новость заключается в том, что системы подогрева пола можно использовать практически под любым типом пола.Они доступны в рулонах, в которых нагревательный кабель уже прикреплен к сетке в виде змеевика. Поэтому все, что нужно сделать установщику, - это развернуть их, разрезать и повернуть там, где это необходимо, чтобы заполнить комнату. Они также доступны в виде свободного кабеля с монтажной мембраной, которая имеет квадратные «шпильки» для удержания кабеля на месте. Этот вариант также обеспечивает защиту от трещин на плиточном полу с подогревом. Напротив, гидравлические системы не так просто установить. Для их установки требуется профессионал.

    Еще одно преимущество систем лучистого теплого пола состоит в том, что они не требуют дополнительных работ по установке воздуховодов, что может быть дорогостоящим и отнимать много времени.

    Минусы

    7. Полы должны быть заменены

    Электрические или водяные системы теплого пола требуют удаления любого существующего пола перед установкой излучающего теплого пола. Вот почему эти проекты идеально подходят для завершения при реконструкции или строительстве нового дома.Это будет одним из основных недостатков лучистого теплого пола.

    8. Немного увеличивает высоту этажа

    В зависимости от выбранной вами системы высота этажа будет увеличена. WarmlyYours предлагает системы подогрева пола толщиной всего 1/8 дюйма, что обеспечивает минимальную высоту пола. Однако выбор между монтажной мембраной или подкладкой также будет зависеть от высоты пола. В целом, в большинстве проектов электрического теплого пола высота пола обычно поднимается не более чем на ½ дюйма.С другой стороны, системы водяного теплого пола требуют значительного увеличения высоты пола.

    9. Стоимость

    В зависимости от проекта водяной теплый пол может быть дорогостоящим. Системы электрического теплого пола обычно стоят от 10 до 20 долларов за квадратный фут, в зависимости от системы, которую вы покупаете. Однако, если стоимость электроэнергии в вашем районе высока, стоимость эксплуатации будет выше. Обычно это не проблема, потому что системами можно управлять с помощью термостата для экономии энергии, но это важно, прежде чем начинать свой проект.Повышает или понижает ваши расходы на электроэнергию излучающий теплый пол? Ответ довольно прост. Вы увидите увеличение счета за электроэнергию, но, скорее всего, это будет компенсировано значительной экономией за счет сокращения счета за отопление.

    В отличие от электрических систем, системы водяного теплого пола обычно дороже авансом, поскольку для их работы требуются бойлер, насос и газовые линии. Однако, если они используются по всему дому, их стоимость за квадратный фут снижается, потому что несколько комнат разделяют стоимость.

    Как приступить к работе

    Чтобы узнать, сколько будет стоить теплый пол для следующего ремонта, воспользуйтесь конструктором расценок на теплый пол от WarmlyYours. Дорого ли электрический теплый пол в месяц? Вы можете получить приблизительное представление о том, сколько будет стоить запуск системы, используя Калькулятор эксплуатационных расходов WarmlyYours. Когда вы будете готовы приступить к установке, вы можете найти здесь список подрядчиков в вашем районе, которые работают с лучистым теплым полом.Выберите профессионала, который установит вашу систему теплого пола, плитку, термостат и т. Д. Или сделайте работу самостоятельно, если вы так склонны, и нанимайте только профессионального электрика, который завершит работу, установив термостат. Вариант ваш.

    Когда вы начнете свой проект, WarmlyYours по-прежнему будет рядом, чтобы вам помочь. Наши технические специалисты доступны по телефону 24/7 800-875-5285, чтобы помочь вам с любыми вопросами, которые возникают во время установки.

    Полное руководство по созданию тепла и уюта в доме

    Изоляция пола 101: полное руководство по созданию теплого и уютного дома

    За поддержание тепла и уюта в доме, особенно зимой, приходится платить.Неудивительно, что расходы на отопление и охлаждение могут сказаться на ваших финансовых результатах. В конце концов, кондиционирование и отопление потребляют больше всего энергии в среднем домохозяйстве - 46 процентов , если быть точным!

    Если одной мысли о счетах за электроэнергию достаточно, чтобы у вас по спине пробежал холодок, самое время подумать о переходе на утепленный пол. Это не только обеспечит теплую поверхность под ногами, но и улучшит качество вашей жизни.

    Когда дело доходит до изоляции жилого помещения, большинство подрядчиков по благоустройству дома отдают предпочтение внешним стенам и чердакам.Тем не менее, они часто упускают из виду напольные покрытия, что является важным аспектом изоляционных проектов.

    Изолированная поверхность хорошо сочетается с другими элементами, используемыми для обогрева помещений, такими как центральное отопление и быстро закрывающиеся окна. Мертвый воздух в сочетании с изолирующей поверхностью, такой как резиновый пол, работает как плохой проводник тепла, излучая тепло обратно в комнату. Следовательно, имеет смысл инвестировать в поверхность, которая сохраняет тепло в жилом пространстве и снижает расходы на отопление.

    Прочтите наше подробное руководство по утеплению полов, чтобы согреть ваше жилище и сделать его привлекательным для всех.

    Как утепленные полы помогают в обогреве помещений

    Утепленный пол в вашем доме - самый разумный выбор, который вы можете сделать. Это не только сохраняет тепло и комфорт в помещениях и полу под ногами, но и снижает счета за отопление и охлаждение.

    1. Предотвращает тепловые потери

    Хотя в большинстве домов для обогрева помещений устанавливаются системы отопления, вентиляции и кондиционирования воздуха или традиционные бойлеры, большая их часть выходит через крышу, стены, открытые щели и пол. Статистика , предоставленная Metro Home Insulation, показывает, что 10 процентов счетов за отопление домов связаны с неизолированными полами, которые имеют тенденцию терять теплый воздух.

    Установка изолированных поверхностей создает тепловую оболочку для внешней среды, тем самым уменьшая утечку теплого воздуха и помогая помещениям сохранять тепло. Поскольку изоляция выдерживает колебания температуры, требуется меньше энергии для поддержания требуемой температуры внутри дома.

    2. Создает пароизоляцию и удерживает влагу в заливе

    Большинство полов, таких как паркет, ковровые покрытия от стены до стены и пробка, подвержены повреждениям от влаги.Это может привести к более серьезным проблемам, таким как плесень и грибок. С другой стороны, изоляционное, влагостойкое и антимикробное покрытие, такое как резина, помогает создать пароизоляцию, предотвращая проникновение влаги в дом.

    Такие барьеры особенно полезны для домов с холодными подвалами, которые усиливают холод внутри домов.

    3. Защищает трубы от замерзания

    В морозные зимы и в холодных зонах трубы склонны к растрескиванию или разрыву, поскольку вода, которую они переносят, часто замерзает.Если в вашем доме есть трубы под полом, вы даже не заметите или не осмотрите повреждения, нанесенные трубам из-за таких холодных условий.

    Выбор изолированной поверхности или поверхности для замораживания оттаивания обеспечивает слой изоляции между трубами и внешними условиями, тем самым обеспечивая им дополнительную защиту.

    4. Уменьшает сквозняки

    Это особенно актуально для домов, построенных над землей или имеющих свободное пространство между полом и поверхностью под ним.Изолирующая поверхность помогает заполнить потенциальные воздушные зазоры и предотвратить попадание наружного холодного воздуха в дом.

    5. Летом тоже помогает!

    Утепленные поверхности не только приносят пользу зимой, но и помогают контролировать температуру в помещении летом. Применяется тот же принцип нагрева! Изолирующая поверхность, такая как холодная резиновая поверхность, не пропускает кондиционированный воздух, поддерживая в помещении более низкую температуру, чем снаружи. Это значительно снижает потребность в постоянном кондиционировании воздуха.

    Различные варианты полов для обогрева помещений

    Теперь, когда мы понимаем, как изолированные поверхности сохраняют тепло в помещениях, давайте рассмотрим различные варианты напольных покрытий, которые можно установить. Сегодня доступно множество вариантов напольных покрытий; следовательно, важно знать плюсы и минусы каждого из них, чтобы вы могли принять подходящее решение.

    Ковровое покрытие от стены до стены

    Ковры создают теплую, мягкую и роскошную поверхность под ногами.Покрытие также помогает изолировать дом, так как ковры имеют на более высокое значение R , метрика, используемая для измерения уровня изоляции.

    Ковры, плохо проводящие тепло, обычно сохраняют тепло. Следовательно, добавление стены к ковру на стене может снизить количество энергии, необходимое для охлаждения или обогрева комнаты. Однако у этого типа утепленных полов есть свои ограничения.

    Плюсы

    • Мгновенно добавляет тепла и роскоши жилому пространству.
    • Ковры не только согревают, но и являются безопасной поверхностью для передвижения. Кроме того, они обеспечивают адекватную амортизацию в случае скольжения или падения, что снижает риск серьезных травм.
    • Коврики также действуют как звуковой барьер, уменьшая передачу шума через комнаты.

    Минусы

    • Ковры сложно чистить и поддерживать в хорошем состоянии. Это не идеальный вариант напольного покрытия для домов с детьми и домашними животными.
    • Не устойчив к влаге и пятнам.Так что подумайте, прежде чем оставлять бокал красного вина без присмотра, когда дети играют.
    • Ковры часто содержат болезнетворные микроорганизмы, грязь, пылевых клещей, волосы и другие аллергены, которые повышают риск респираторных заболеваний и ухудшают качество воздуха в помещении.
    Подложка

    В большинстве домов с паркетным полом используется подкладка для добавления слоя изоляции между черным полом и полом. Таким образом, материалы, которые действуют как изоляторы, а именно жесткий пенопласт, пенопласт, силикон, стекловолокно или резина, используются для защиты поверхности от холода зимой.

    Подкладка также сочетается с полами с лучистым обогревом, чтобы добавить тепла помещениям.

    Плюсы

    • Это энергоэффективный способ согреть ваше пространство.
    • Работает с различными напольными покрытиями, а именно с твердой древесиной, керамикой и ламинатом.

    Минусы

    • Слой со временем сжимается или деформируется, что снижает его эффективность. Это особенно актуально, если в качестве изоляционного материала в качестве изоляционного материала используется стекловолокно.
    • Подложки обычно не являются влагостойкими. Это важное соображение, если вы живете в зоне с сильными дождями или у вас есть трубопроводная система под полом.
    • Независимо от того, используете ли вы подложку из жесткого пенопласта или стекловолокна, процесс укладки будет непростым. С пеной сложно работать, а со стекловолокном нужно защитное снаряжение. Все это может сказаться на времени и усилиях, затрачиваемых на установку подкладки.
    • Такие материалы, как пена, дороги, что значительно увеличивает стоимость проекта покрытия пола.
    Теплые полы

    Теплые полы с подогревом имеют систему подогрева пола, которая роскошно обогревает помещения. Система проводит тепло через пол, а не через воздух. Поднимается горячий воздух; Таким образом, эти полы не только согревают поверхность под ногами, но и медленно поднимаются вверх, равномерно распределяя тепло по комнате.

    Сегодня доступны два распространенных типа лучистого теплого пола -

    • Электро - источник тепла - электрические провода, проложенные под всем полом.
    • Hydronic - источник тепла представляет собой сеть подземных водопроводных труб.

    Теплые полы в основном используются для каменных, керамических, бетонных и виниловых поверхностей.

    Плюсы

    • Инфракрасные волны поднимаются от пола и нагревают комнату, гарантируя, что тепло распределяется по комнате и не теряется на окружающие поверхности. Поскольку люди в комнате нагреваются от ног, они чувствуют тепло даже при более низкой температуре.
    • После установки управлять системой довольно просто.
    • Поскольку система скрыта, вы можете свободно проектировать свое пространство.

    Минусы

    • Первоначальная стоимость установки высока, поскольку их сложно установить. Следовательно, они больше подходят для небольших площадей, чем для больших площадей или всего дома.
    • Это возможно только в том случае, если вы полностью убираете полы или строите дом с нуля. Требуется постоянный приток электричества или подогретой воды от бойлера или водонагревателя.Это приводит к высоким счетам за коммунальные услуги.
    • При таком напольном покрытии высота пола в комнате увеличивается как минимум на ½ дюйма, в зависимости от типа устанавливаемой системы. Следовательно, установщик должен отрегулировать высоту, чтобы учесть пространство, необходимое для размещения системы отопления.
    • Теплые полы неэффективны под коврами. Изолирующие свойства ковра препятствуют тепловому потоку и удерживают тепло в самом ковре.
    Резиновые покрытия

    Резиновые поверхности - это универсальный вариант напольного покрытия, который лучше всего подходит для внутренних и наружных пространств.Однако одно из самых примечательных качеств резины - это то, что это отличный изолятор. Плотно связанные электроны в резине не могут свободно делиться с соседними атомами. Это заставляет электроны замедляться, что в конечном итоге препятствует передаче тепла.

    Кроме того, есть несколько других причин, по которым резина является отличным выбором для создания теплой и комфортной среды в помещении. Давайте посмотрим на плюсы и минусы установки этого покрытия.

    Плюсы

    • Это отличный изолятор, не пропускающий тепло.Благодаря этому в интерьере сохраняется тепло и уют.
    • Это универсальный вариант напольного покрытия, который можно применить практически в любой комнате вашего дома.
    • Он прочен и выдерживает повседневный износ.
    • Легко установить. В зависимости от района укладка резиновых полов занимает менее 2 дней.
    • Он устойчив к влаге и пятнам. Таким образом, вам не нужно беспокоиться о случайных разливах.
    • Это вариант наплавки с высоким сцеплением и устойчивостью к усталости.Благодаря своим противоскользящим свойствам резина является идеальным вариантом для домов с домашними животными, детьми и пожилыми людьми.
    • Он поглощает удары при падении благодаря своему амортизирующему эффекту. Это значительно снижает риск серьезных травм в случае аварии.
    • Обладает шумопоглощающими свойствами. Он поглощает эхо и предотвращает передачу звука между помещениями.
    • Он негостеприимен для патогенов, таких как бактерии, вирусы и грибки. Если вы ищете антибактериальные напольные покрытия, резина - идеальный выбор.
    • Резиновые поверхности доступны в различных цветах и ​​вариантах дизайна. Современные специалисты по резиновым покрытиям теперь предлагают индивидуальные покрытия, дополняющие существующий декор.

    Минусы

    • Первоначальная стоимость установки высока; однако в долгосрочной перспективе напольное покрытие окупается.
    • Резиновые полы при новой укладке источают специфический запах. Однако этот запах исчезает со временем при адекватном проветривании.

    Установка резиновых полов на разные поверхности для обогрева помещения

    Резиновое покрытие может быть установлено на различные типы поверхностей, чтобы добавить в комнату уют и привлекательность.Читайте дальше, чтобы узнать больше!

    A. Бетон

    Плоский бетон - самый идеальный черновой пол для установки резиновых полов, так как в результате получается прочная и долговечная поверхность, обеспечивающая долгосрочную отдачу. Бетонные полы обычно холодные; Следовательно, резиновое покрытие - отличный вариант, если вы хотите утеплить свой интерьер.

    Резиновые полы на бетонном черновом полу также имеют удобную и упругую поверхность, которая идеально подходит для всех видов деятельности, включая интенсивные занятия, такие как тренировки дома.

    Plus, Покрытие из резины EPDM лишено швов и влагостойкое; Таким образом, в гребнях не может скапливаться влага или грязь. Это избавит вас от проблем с плесенью, которые довольно часто встречаются во влажных помещениях дома. Следовательно, резина - отличная поверхность для влажных / влажных помещений, таких как ванная комната, джакузи, прихожая, палубы крытых бассейнов, подвалы и чердаки.

    B. Керамическая плитка

    Еще одна поверхность, которая хорошо подходит для укладки резиновых полов, - это керамическая плитка.Однако керамическая плитка хрупкая и имеет линии затирки. Следовательно, следует позаботиться о том, чтобы добавить надлежащий черновой пол или набивку, чтобы защитить плитку от повреждений и предотвратить появление линий раствора на резиновой поверхности.

    Следовательно, важно привлечь к работе квалифицированную фирму для обработки резиновых поверхностей . Только опытный профессионал обратит внимание на такие детали и предложит решение, соответствующее вашим требованиям.

    C. Твердая древесина

    Твердая древесина - это элегантная и привлекательная поверхность.Тем не менее, он нуждается в постоянном уходе, потому что очень скоро он выглядит изношенным. Итак, если вы хотите согреть свою комнату, добавив ей интересной привлекательности, попробуйте покрыть ее резиновым покрытием.

    Если ваша древесина твердых пород была высококачественной, подумайте о добавлении защитной бумаги или подложки из крафт-бумаги перед установкой резиновой поверхности. Это предотвратит появление пятен на твердой древесине резиной. Таким образом, даже если вы планируете поднимать резиновое покрытие в будущем, ваша основа из твердой древесины будет элегантной и привлекательной.

    D. Ковер

    Установка резинового покрытия на ковровое покрытие может добавить в комнату тепла и уюта. Кроме того, ковровое покрытие и резиновое покрытие вместе обеспечивают комфорт и амортизацию под ногами. Такие полы идеально подходят для гостиных, спален и обеденных зон, где люди, как правило, проводят большую часть своего времени, общаясь или отдыхая.

    Однако не комбинируйте их в местах, где вы ожидаете много активности, например, в домашнем тренажерном зале и в детской игровой.Интенсивные тренировки требуют твердой почвы с адекватным амортизирующим потенциалом. Резиновое покрытие ковра может сделать черновой пол неровным и неустойчивым, что увеличивает риск падений и серьезных травм.

    Кроме того, когда дети прыгают и занимаются другими интенсивными занятиями, верхнее резиновое покрытие, установленное на ковре, может со временем рассыпаться или вздыматься, что ухудшает характеристики покрытия.

    Если у вас есть комната с ковровым покрытием, в которой вы планируете интенсивные занятия, у вас есть два варианта -

    Избавьтесь от ковролина - это самый простой и недорогой вариант.Это обеспечит ровную и устойчивую поверхность для залитого на место резинового покрытия.

    ИЛИ

    Добавьте слой фанеры перед установкой резинового пола. - Если вырвать ковер нельзя, можно добавить на него черновой пол, используя фанеру. Хотя этот вариант требует много времени и энергии, он может помочь вам изменить поверхность в соответствии с вашими потребностями.

    Подведение итогов

    Вне зависимости от времени года, вставать с кровати или дивана только для того, чтобы встретить холодный пол, никого не приветствует.Кроме того, полы несут ответственность за большую потерю тепла, чем вы можете себе представить, что увеличивает ваши расходы на коммунальные услуги.

    Таким образом, очень важно добавить изолирующую поверхность, которая сохранит тепло в жилом помещении и снизит затраты на электроэнергию. Сравнив все варианты, представленные выше, вы наверняка согласитесь, что резиновые поверхности подходят для конкретной цели. Если вы готовы вырвать существующий пол во имя теплой, экономичной, энергоэффективной и устойчивой к усталости поверхности, такой как резиновое покрытие, свяжитесь с Rubcorp! Наша команда экспертов знает, как бороться с влажностью, воздухонепроницаемостью и другими аспектами создания теплых и комфортных помещений.Просто позвоните нам или напишите нам по телефону [email protected] . Мы здесь, чтобы помочь!

    .
