Обзор — как разобрать вытяжку на кухне

Сложно представить современную кухню без хорошей вытяжки, которая удаляет запахи, возникающие во время готовки, и обновляет воздух в помещении. Хотя устройство данного прибора не отличается особой сложностью, иногда могут возникать проблемы с его работоспособностью. Если вы относитесь к людям, которые при поломке бытовой техники стараются найти причину неисправности самостоятельно, прежде чем обращаться к специалистам, тогда данная статья для вас. Ниже мы рассмотрим, как осуществляется ремонт кухонных вытяжек своими руками при возникновении типичных проблем.

Блок: 1/5 | Кол-во символов: 569
Источник: http://KitchenGuide.su/remont/remont-kuxonnyx-vytyazhek.html

История возникновения и устройство вытяжки

Ещё с начала древних времён люди задумывались о вентилировании закрытых помещений. Особенно это было актуально в местах приготовления еды. Первоначально все действия сводились к простому проветриванию или такому расположению места готовки, при котором естественным способом отводились продукты горения.

С развитием домостроения менялись и кухни. В них начали применять печи и камины, в которых для вывода продуктов сгорания использовались дымоходы. В XIX веке российский учёный Э. X. Ленд предположил, что качественное вентилирование невозможно без искусственного обмена воздуха. Основное развитие производство вытяжек получило благодаря итальянской компании Faber, выпустившей в 1958 году первую вытяжку из пластика.

Но только с 1970 годов кухонные вытяжки получили популярность и стали устанавливаться в странах Европы и Америки. В странах СССР первые бытовые вытяжки появились в начале 80-х годов, но только с приходом на рынок в 90-х годах иностранных производителей заняли своё место на кухнях.

Современные вытяжки полностью справляются с возложенными на них задачами. Не потеряв производительности, они стали компактными и удобными в использовании. Конкуренция между компаниями приводит к постоянному улучшению технических характеристик изделия, таких как производительность, снижения уровня шума, надёжность.

Виды и принцип работы

Вытяжка для кухни — это устройство, предназначенное для очистки воздуха от дыма, запахов, частичек жира, влаги, возникающих в процессе приготовления еды. В зависимости от режима работы кухонные вытяжки бывают проточными и циркуляционными. Первый тип подразумевает вытяжной режим, когда удаляемый воздух вытягивается наружу из помещения, чаще всего в вентиляционную шахту. Этот режим более предпочтителен, по сравнению со вторым. Циркуляционный режим основан на пропускании воздуха через систему фильтров и возвращении его назад в помещение.

По внешнему виду вытяжные приборы разделяются на следующие типы:

  • купольные;
  • плоские;
  • встраиваемые.

Несмотря на внешний вид, принцип работы и устройство у них одинаковы. Основной частью кухонного прибора является мотор. Именно от его работы и расположения зависит качество очистки воздуха. Имея в составе вытяжной вентилятор, он обеспечивает создание воздушных потоков, проходящих через элементы фильтров.

В качестве мотора применяется асинхронный двигатель. Его ось повторяет движения, нагнетаемого или разряжаемого потока воздуха. Такой электромотор состоит из ротора, расположенного внутри статора. Расстояние между ними составляет не более двух миллиметров. Статор представляет собой сердечник с пазами, на которые наматывается обмотка. Ротор, подвижная часть с валом, состоит из сердечника с короткозамкнутой обмоткой. Такая конструкция по виду напоминает беличье колесо.

При подаче переменного тока на обмотку статора, согласно законам физики, появляется переменное магнитное поле. На помещённом внутрь этого поля замкнутом проводнике возникает электромагнитная индукция, что приводит к появлению тока, а это, в свою очередь, заставляет вращаться ротор. Из-за того что статор имеет несколько выводов, подключение разного их количества приводит к изменению скорости вращения вентилятора.

Конструкционные элементы системы

Особым элементом вытяжки является обратный клапан. Он может быть электрическим, открывающимся моторчиком при запуске, или механическим, срабатывающим от давления потока воздуха. Его работа заключается в пропускании воздуха в одном направлении и препятствовании его прохождению в обратном. Кроме электродвигателя для вытяжки и клапана, в состав устройства входят:

  • корпус;
  • блок питания;
  • плата управления;
  • панель блока управления;
  • корпус держателя для мотора;
  • лампы подсветки;
  • фильтры.

Сам корпус выполняется из листовой стали и имеет порошковую окраску во избежание появления на нём ржавчины. Блок питания предназначен для запуска электродвигателя и обеспечения нужным напряжением платы управления и ламп подсветки. Держатель для мотора используется для снижения уровня вибрации и шума от его работы, а также надёжного его закрепления.

Фильтры имеют разную конструкцию, но везде в качестве первичного элемента используется сетка из перфорированного алюминия. Она эффективно предохраняет части вытяжки от загрязнения жиром. Блок управления выполняется в виде механических кнопок или сенсорных поверхностей.

Блок: 2/5 | Кол-во символов: 4327
Источник: https://kuhnya.guru/remont/remont-kuhonnoy-vyityazhki

Устройство кухонной вытяжки

Вытяжки для кухни имеют относительно простую конструкцию в сравнении с другой бытовой техникой. Зная устройство прибора и имея некоторые навыки, вы можете своими силами произвести несложный ремонт кухонной вытяжки.

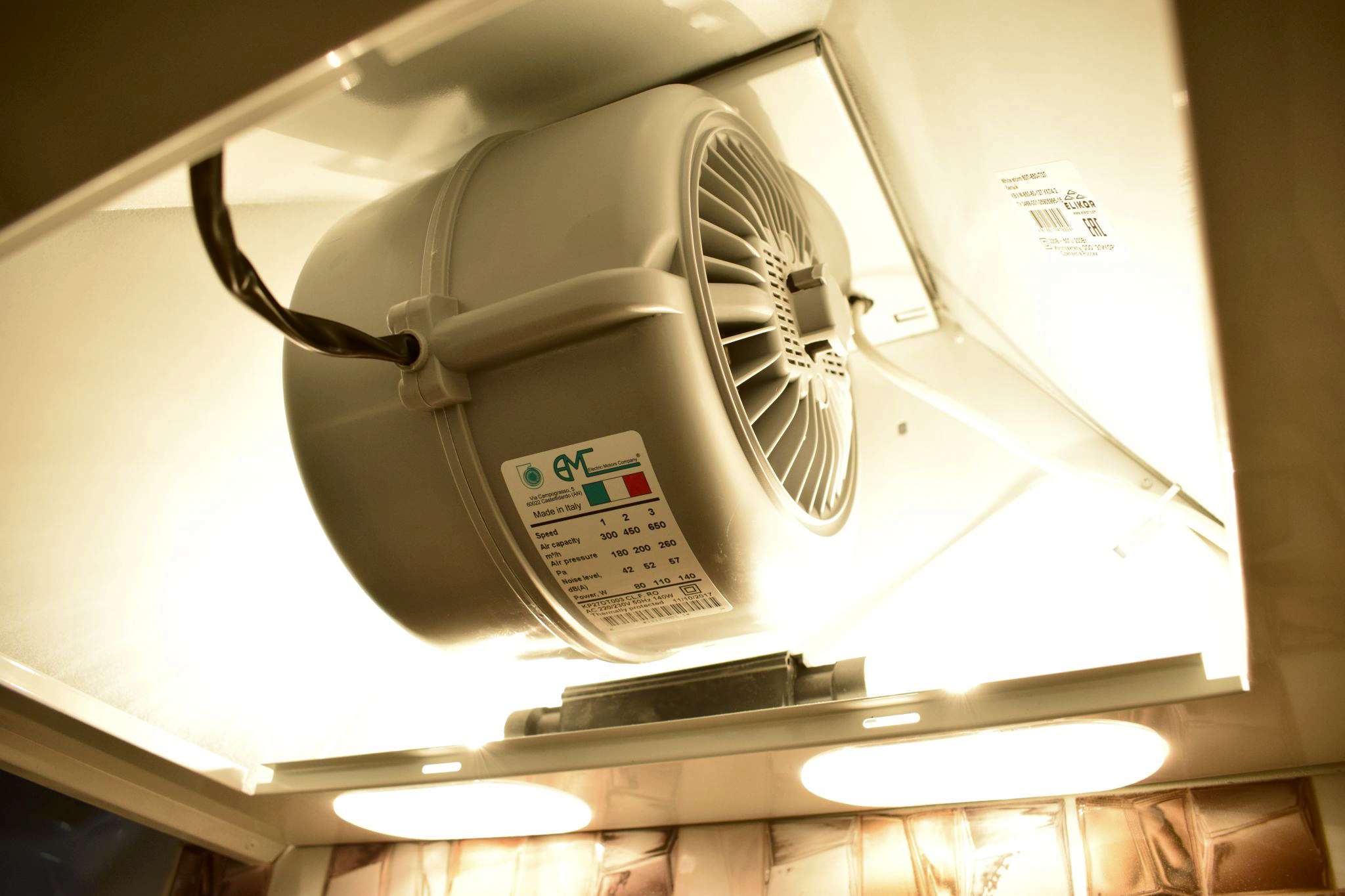

Вентилятор

Это главный элемент, который обеспечивает прохождение воздуха, загрязнённого копотью и запахами, через фильтрационные элементы. Приводится в движение асинхронным двигателем.

Переключатель скоростей

Обеспечивает плавное изменения скорости вращения мотора от низких ступеней к более высоким. По конструкции может быть кнопочным, ползунковым или сенсорным.

Система фильтров

Любая вытяжка для кухни снабжена жироулавливающим фильтром, который является основным очистительным элементом прибора и предохраняет внутренние детали от жировых загрязнений. Угольные фильтры – это сменные картриджи, заполненные гранулами активированного угля. Устанавливаются, если вытяжка будет работать в режиме рециркуляции.

Осветительные элементы

В корпуса вытяжек встраиваются галогенные, светодиодные лампы или лампы накаливания. Они являются удобным дополнением для освещения варочной поверхности.

Блок: 2/5 | Кол-во символов: 1135
Источник: https://VentingInfo.ru/raspolozhenie/v-kuhne/remont-vytyazhki

Принцип работы

Практически все модели современных вытяжек могут работать в двух режимах — проточном или рециркуляции.

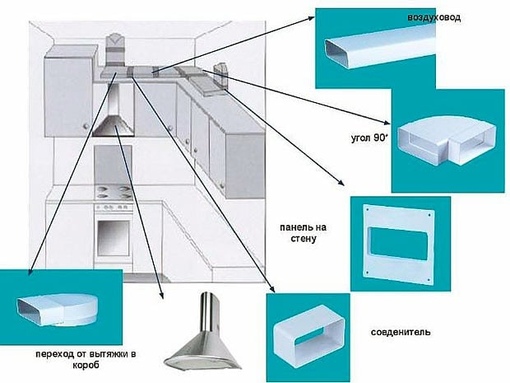

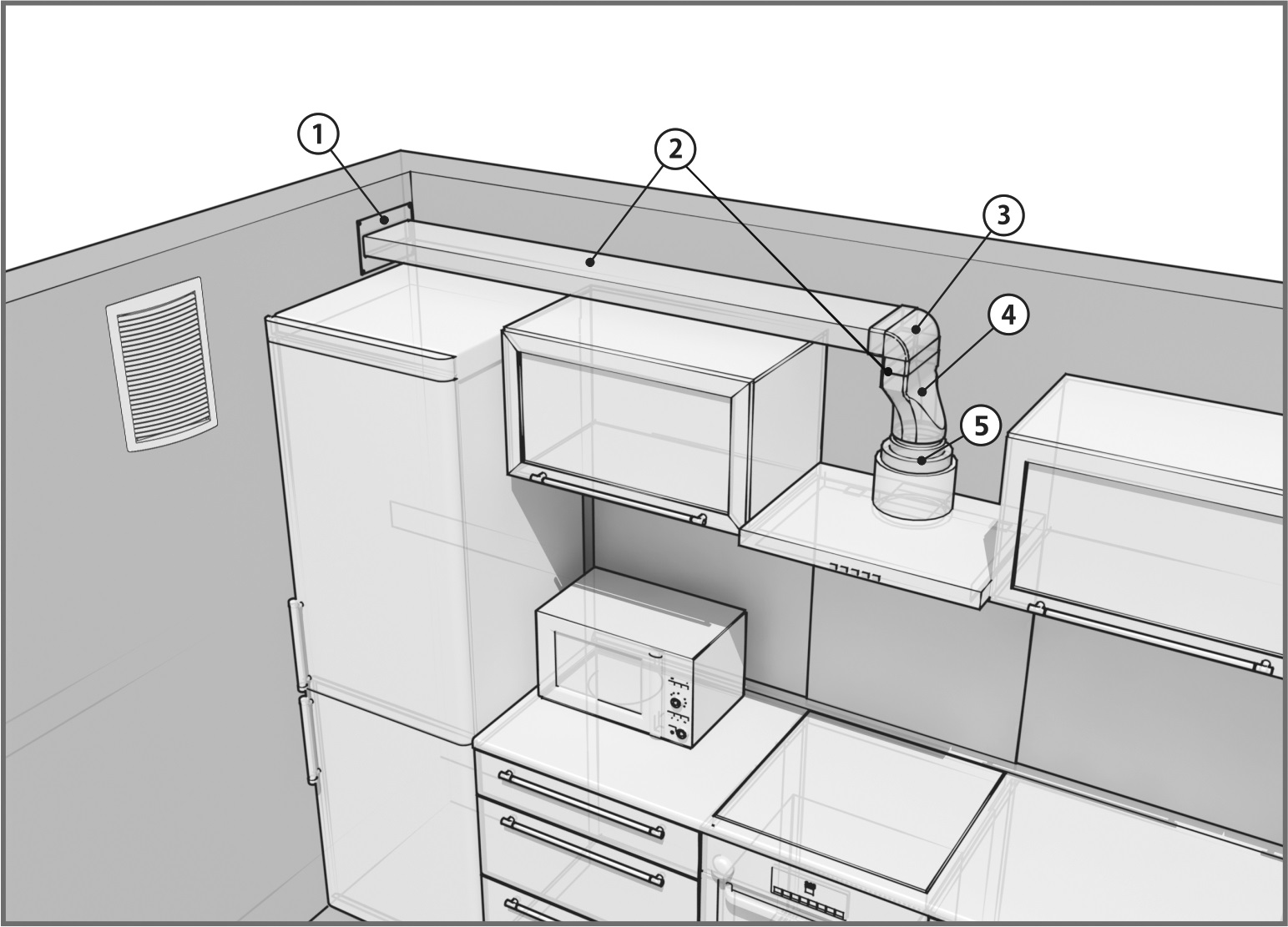

Проточная система подразумевает соединение вытяжки посредством гофр с вентиляционной шахтой, куда и будет выводиться отработанный воздух. Такой принцип работы является наиболее эффективным при условии, что в доме не засорены вентиляционные каналы.

В противном случае сначала нужно провести комплексное восстановление вентиляции.

В режиме рециркуляции загрязнённый воздух очищается угольными фильтрами и возвращается в помещение. Такой способ будет лучшим решением, если в доме плохо функционирует или совсем не работает вентиляция, а также когда вентиляционное отверстие находится далеко от плиты.

При включении прибора в розетку двигатель начинает работать и вращать вентилятор. Его лопасти затягивают воздух из помещения внутрь, там он попадает на фильтры, очищается и далее в зависимости от режима работы аппарата либо выводится из помещения, либо поступает назад в комнату.

Блок: 3/5 | Кол-во символов: 998
Источник: https://VentingInfo.ru/raspolozhenie/v-kuhne/remont-vytyazhki

Как сменить двигатель вытяжки

  1. Отключите электропитание вытяжки.
  2. Снимите фильтры, потянув за язычок. Открутите нижнюю панель вытяжки, придерживая ее снизу, чтобы она не упала.
  3. Отключите разъемы проводов подсветки, таким образом, вы отсоедините обе панели друг от друга.
  4. Снимите вытяжку или извлеките ее из шкафа, открутив винты, и положите ее аккуратно на пол. Внимание, вытяжка тяжелая, поэтому снимать ее желательно с напарником.
  5. Снимите с двигателя вентилятор, освободив пружинный зажим или другое крепление.

  1. Теперь нужно снять двигатель. Для этого отключите зеленый провод заземления с винта на корпусе вытяжки, а затем перережьте провода, подключенные к двигателю. Снимите 3 винта с крепежной пластины, как показано на фото ниже, уберите эту пластину и вытащите двигатель вентилятора из вытяжки.
  2. Подключите новый двигатель к крепежной пластине, затем поместите его в корпус вытяжки, провод заземления обратно.

  1. Установите обратно лопасти вентилятора, закрепив пружинный зажим. Установите или встройте вытяжку на свое место, закрепите обратно все панели корпуса и подключив электропитание, проверьте работу нового двигателя.

Блок: 3/8 | Кол-во символов: 1136
Источник: https://kitchendecorium. ru/tehnika/hood-fan/remontiruem-kuxonnuyu-vytyazhku-samostoyatelno.html

Способы устранения неисправностей

Простые поломки можно устранить при поверхностном осмотре. Отремонтировать вытяжку самостоятельно несложно, если действовать по определённой схеме — в зависимости от природы неисправности.

При выявлении серьёзных поломок придётся разобрать и снять вытяжку, для этого надо знать порядок её разборки. Некоторые части, например, вентилятор, лампочку, электродвигатель, плату электроники невозможно или очень сложно отремонтировать. Поэтому потребуется поменять эти элементы на новые. Для этого желательно знать название запчасти согласно каталожному номеру изготовителя. Алгоритм ремонта:

  • убедиться, что неисправность именно в вытяжном устройстве;
  • выделить неисправный узел;
  • провести ремонт узла или заменить на новый;
  • вернуть исправный узел на место;
  • проверить работоспособность.

Не стоит забывать, что работы могут быть связаны с высоким напряжением 220 вольт, опасным для жизни. Поэтому при самостоятельном ремонте необходимо пользоваться исправным инструментом и соблюдать правила электробезопасности.

Устройство не включается

В первую очередь необходимо убедиться, что проблема именно в вытяжном оборудовании. Если с подводом электричества всё нормально, то проверяется наличие напряжения на входе блока питания и работоспособность кнопки включения (исправность сенсора). Для этого понадобится мультиметр.

Напряжение на входе должно составлять 220 вольт. Механическую кнопку удобно прозвонить мультиметром в режиме прозвона. Если всё в порядке, измеряется напряжение, поступающее на плату управления и обмотки двигателя. При этом обязательно понадобится прозвонить предохранители на обрыв. Такие поломки характерны для вытяжки Cata, не рассчитанной на перепады напряжения. В случае замены предохранителей после их перегорания, обязательно проверяются линии, в которых они установлены, на короткое замыкание.

Поломки платы управления

Когда вытяжка включается, но двигатель не запускается, следует начать с проверки платы управления. При этом лампы подсветки могут мигать, а двигатель — запускаться и работать, но не реагировать на команды.

Сама плата представляет собой блок электроники, работающий в ключевом режиме. В качестве ключей используются реле — как, например, в кухонной вытяжке Krona. Обычно их четыре, они рассчитаны на управляющее питание 24 вольта. Три реле управляют оборотами двигателя, а ещё одно отвечает за свет. Сами реле легко проверяются, для этого понадобится отключить блок управления, а на питающие контакты реле подать постоянное напряжение 24 вольта от любого источника.

Тестером проверяется работоспособность на замыкание и размыкание контактов при подаче и снятии питания. Нерабочие реле заменяются на аналогичные. В случае их исправности проверяются полупроводниковые элементы на плате. Проверить микроконтроллер без специального оборудования не получится, поэтому придётся заменить плату целиком или отдать её в сервисный центр на восстановление.

Повреждения двигателя вытяжки

В случае когда все напряжения присутствуют, а запуска нет, виноват двигатель. Его придётся снять. Если чувствуется запах горелой проводки, возможная причина поломки — в термопредохранителе. Обычно он располагается в середине корпуса двигателя, в начале первичной обмотки статора.

При гудении потребуется проверить на пробой пусковой конденсатор как, например, в вытяжках Alpha Steel. В случае его исправности проверяется ротор на возможный клин. В случае неудачи придётся перемотать повреждённую обмотку, но проще приобрести новый двигатель.

Блок: 4/5 | Кол-во символов: 3467
Источник: https://kuhnya.guru/remont/remont-kuhonnoy-vyityazhki

Что делать, если сломалась панель управления

Если мотор все время функционирует, но не меняет скорость, то в 92% случаев проблема кроется в панели управления. Лучше и легче в этом случае просто купить новую и заменить, чинить плату своими руками довольно сложно.

А теперь рассмотрим возможные мелкие неисправности вытяжки.

Блок: 4/8 | Кол-во символов: 327
Источник: https://kitchendecorium.ru/tehnika/hood-fan/remontiruem-kuxonnuyu-vytyazhku-samostoyatelno.html

Разборка аппарата: пошаговая инструкция

Чтобы осуществить ремонт вытяжки своими руками, необходимо знать, как ее разобрать. Следуя указанной ниже инструкции, у вас не должно возникнуть серьезных трудностей с данным процессом.

  1. Снимаем жировой фильтр, расположенный в нижней части устройства.
  1. Откручиваем защитную панель (при ее наличии).
  1. Отсоединяем панель с лампами освещения, предварительно отключив разъемы питания.
  1. Далее снимаем плату управления.
  1. Переходим к вентилятору. Освобождаем крыльчатку от стопорного кольца и отделяем ее от двигателя.
  1. Откручиваем крепление мотора и снимаем его.

Данная инструкция является примером разборки современной вытяжки на кухне. Стоит отметить, что во многих моделях отдельные блоки крепятся независимо друг от друга. К примеру, чтобы снять двигатель, не обязательно откручивать блок подсветки.

Совет! Если разборка требует отсоединения разъемов или проводов, обязательно маркируйте или фотографируйте элементы до проведения манипуляций. Благодаря такому подходу у вас не возникнет сложностей с подключением блоков во время сборки.

Блок: 4/5 | Кол-во символов: 1071
Источник: http://KitchenGuide.su/remont/remont-kuxonnyx-vytyazhek.html

Как избежать поломки вытяжки: советы по правильной эксплуатации

Чтобы не прибегать к ремонту кухонной вытяжки, следует придерживаться правил эксплуатации данного оборудования, которые устанавливаются производителем. Выделим основные моменты:

  • Расположение над плитой.

Если на кухне используется газовая плита, вытяжка должна устанавливаться на высоте 70-80 см от варочной поверхности, если электрическая – на высоте 60-70 см. В случае расположения вытяжки ниже данной отметки возможен перегрев конструктивных элементов с последующей деформацией. В то же время более высокое расположение снизит эффективность работы прибора.

  • Пуск вентилятора.

При наличии ручного переключения скорости пуск желательно осуществлять, начиная с самой низкой ступени. Задание сразу максимальной скорости приведет кувеличению нагрузки на электродвигатель, что может уменьшить ресурс его работы.

  • Уход за фильтрами.

Несвоевременная очистка или замена фильтрационных элементов приводит к тому, что частицы жира начинают проникать внутрь устройства, покрывая масляной пленкой двигатель, плату управления и лампы подсветки. Кроме того, через забитый фильтр практически не проходит воздух, поэтому эффективность такой вытяжки нулевая.

  • Защита от перепадов напряжения.

Как и любой другой электроприбор, кухонная вытяжка должна быть защищена от скачков напряжения. Конечно, внутри устройства обычно устанавливается предохранитель, однако он не всегда может защитить оборудование от нестабильной сети. Лучше с этим справится дополнительная установка защитного реле, которое моментально отключает питание при слишком большом отклонении напряжения от нормы.

Реле напряжения – дополнительная защита оборудования от перепадов в электросети

Сложность ремонта кухонной вытяжки зависит от характера возникшей проблемы. Поменять перегоревшую лампочку сможет каждых, а вот с восстановлением работы вентилятора могут возникнуть серьезные трудности. Если же опыт ремонта электроприборов отсутствует вовсе, тогда целесообразнее обратиться к специалистам, чтобы не пришлось покупать новую технику.

Блок: 5/5 | Кол-во символов: 2052
Источник: http://KitchenGuide.su/remont/remont-kuxonnyx-vytyazhek.html

Восстановление устройства Эликор

Заявленная неисправность: нет подсветки, посторонний звук в середине вытяжки. В первую очередь выясняем, почему отсутствует подсветка. При замене лампочки свет не появился. Прозвонка соединительных проводов показала их целостность. Неисправность оказалась в управляющем реле, после его замены свет появился.

Природа звука показала неисправность лопатки турбины. Согласно чертежу была подобрана аналогичная лопатка и установлена на своё место. Посторонний шум пропал.

Во время осмотра было отмечено повреждение и большой засор угольного фильтра. Так как достать новый не представлялось возможным, было принято решение изготовить фильтр для вытяжки своими руками. Для этого был вскрыт корпус очистителя по соединительному шву, высыпан отработанный уголь, очищены все элементы фильтра и засыпан новый сорбент.

После окончательной чистки и сборки вытяжка была проверена на работоспособность и установлена на кухне.

Таким образом можно осуществить и ремонт вытяжки Крона на дому, а также починить устройство другого производителя, не прибегая к услугам сервисного центра. В случае неудачи с самостоятельным ремонтом понадобится обратиться в специализированный центр. Там же можно заказать необходимые запчасти и быть уверенным в их оригинальности.

Блок: 5/5 | Кол-во символов: 1271
Источник: https://kuhnya.guru/remont/remont-kuhonnoy-vyityazhki

Как разобрать вытяжку, чтобы помыть

Чтобы продлить срок службы вытяжки и сохранить ее трудоспособность, требуется проводить регулярное очищение данного устройства. Ведь многие знают, что со временем на данном приборе образуется гарь, жир, налет, который достаточно сложно удалить. По этой причине важно знать, как разбирать вытяжку для того, чтобы ее помыть.

При воздействии различных паров прибор быстро загрязняется

Перед тем как приступать к очищению устройства, стоит выполнить несколько шагов:

  • первым делом требуется подробно изучить инструкцию, важные рекомендации производителя, которые относятся к правильному очищению вытяжки;
  • обязательно требуется внимательно изучить перечень разборных элементов прибора;
  • перед тем как приступить к разборке, требуется отключить прибор из электрической сети;
  • демонтаж и разборка вытяжного устройства должна выполняться в соответствии с характеристикой процесса в технической документации – это позволит избежать утери важных деталей, а также сложить их обратно на свое место.

Если вы хотите промыть вытяжку, а именно ее важные части, то вы должны ее разобрать. При разборке следует соблюдать следующие правила:

  • первым делом требуется снять верхнюю поверхность корпуса;
  • далее вынимается сетка, которая закрывает внутреннее очистительное устройство;
  • все важные детали и фиксатор необходимо снять и поместить в отдельную емкость с мыльным раствором. Оставить их там на некоторое время, чтобы с них сошел налет из жира и гари;
  • затем снимается фильтр;
  • в конце откручивается труба, которая предназначена для выведения загрязненного воздуха в вентиляционную систему.

Химические средства для чистки

После того как все части будут сняты можно приступать к мытью устройства. Также требуется провести очистку всех снятых деталей. При мытье можно использовать специальные очищающие средства — как химические, так и домашние.

Очистка фильтра

Блок: 5/5 | Кол-во символов: 1859
Источник: https://TechnoSova. ru/dlja-kuhni/vytjazhka/kak-razobrat-vytjazhku/

Вытяжка работает, но не устраняет запахи

Если при работающей вытяжке в кухне все равно остаются посторонние запахи, то, скорее всего дело в фильтре. Эффективность работы вытяжки снижается, если он вовремя не заменен (не очищен). Например, угольный фильтр, расположенный сразу за воздухозаборной решеткой, обязательно должен заменяться примерно раз в 3 месяца. Фильтр такого типа может быть разборным, тогда в нем меняются только угольные гранулы (фото слева).

Одноразовые жироулавливающие фильтры (бумажные и тканевые) так же подлежат замене. Они не восстанавливаются и стирать их нельзя. А вот металлические сетчатые конструкции нуждаются в регулярной очистке (их даже можно мыть в посудомоечной машине – ориентировочно раз в месяц).

Если вы удостоверились, что проблема не в фильтре, то решить проблему можно следующим образом — увеличьте время работы устройства, включая его за несколько минут до включения конфорок и выключая через четверть часа после того, как плита окажется свободной.

Блок: 6/8 | Кол-во символов: 997
Источник: https://kitchendecorium.ru/tehnika/hood-fan/remontiruem-kuxonnuyu-vytyazhku-samostoyatelno.html

Не работает освещение

Если не работает освещение вытяжки, то все можно починить своими руками по следующему алгоритму:

  1. В случае, когда вентилятор вращается без сбоев, а вот освещение никак не включается, лампочка просто заменяется на новую.
  2. Когда же замена лампочки не помогла решить проблему, стоит проверить работоспособность выключателя освещения, скорее всего в нем просто отошел провод.

Блок: 7/8 | Кол-во символов: 396
Источник: https://kitchendecorium.ru/tehnika/hood-fan/remontiruem-kuxonnuyu-vytyazhku-samostoyatelno.html

Как сохранить работоспособность

  • Чтобы ваша вытяжка работала как можно дольше, следует вовремя менять и чистить в ней фильтры. Современные модели оснащены специальными датчиками (зуммером или лампочкой), демонстрирующими необходимость замены;
  • Чтобы исключить перегрев (поломку) двигателя, нужно не допускать работу прибора при работающих без посуды газовых конфорках;
  • Кроме того, обязательно выдерживается минимальная высота монтажа рабочей поверхности вытяжки – 70-75 см над газовой плитой, и 65-70 над варочной поверхностью.

Блок: 8/8 | Кол-во символов: 546
Источник: https://kitchendecorium.ru/tehnika/hood-fan/remontiruem-kuxonnuyu-vytyazhku-samostoyatelno.html

Кол-во блоков: 14 | Общее кол-во символов: 20151
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://VentingInfo.ru/raspolozhenie/v-kuhne/remont-vytyazhki: использовано 2 блоков из 5, кол-во символов 2133 (11%)
  2. http://KitchenGuide.su/remont/remont-kuxonnyx-vytyazhek.html: использовано 3 блоков из 5, кол-во символов 3692 (18%)
  3. https://kuhnya.guru/remont/remont-kuhonnoy-vyityazhki: использовано 3 блоков из 5, кол-во символов 9065 (45%)
  4. https://kitchendecorium. ru/tehnika/hood-fan/remontiruem-kuxonnuyu-vytyazhku-samostoyatelno.html: использовано 5 блоков из 8, кол-во символов 3402 (17%)
  5. https://TechnoSova.ru/dlja-kuhni/vytjazhka/kak-razobrat-vytjazhku/: использовано 1 блоков из 5, кол-во символов 1859 (9%)

Как разобрать вытяжку cata

Вытяжка – это устройство для кухни, которое позволяет удалять неприятные запахи, испарения жидкости и чад во время приготовления пищи, обновляя и освежая воздух во всем помещении. При этом сам прибор быстро загрязняется, и возникают некоторые проблемы в процессе его работы, которые вполне возможно исправить самостоятельно, не прибегая к дорогостоящим услугам мастерских.

Стандартная схема устройства кухонной вытяжки

Оборудование любой модификация вытяжки («Крона», Bosch, Asko, «Эликор») содержит стандартные компоненты:

  • четырехскоростной двигатель – обеспечивает регулирование мощности потока воздуха вытяжного вентилятора. Благодаря этому через фильтры проходят воздушные массы, в которых задерживаются тяжелые частицы жира;
  • фильтры – на сегодняшний день существует множество различных фильтров для циркуляционных модулей: керамические, угольные, водородные, угле-пластиковые, оптико-волоконные, абсорбционные. Все они работают по принципу грубой очистки всех видов материала;
  • осветительные лампы. Освещение варочной поверхности выполняется светодиодными лампами, галогеновыми, ультразвуковыми и другими источниками света;

Установив специальное приложение на мобильный телефон, можно задать режим функционирования кухонной вытяжки.

Типичные причины неисправностей в работе устройства

Чтобы разобраться в причинах возможных неисправностей с вытяжкой, необходимо знать принцип работы аппарата. Он основан на двухтактной очистке воздуха в помещении:

  1. Очищаются все крупные молекулярные частицы объема всасываемого воздуха.
  2. Фильтрует все макро- и микроэлементы поступающего кислорода.

Дальнейший процесс очистки зависит от типа конструкции аппарата (комбинированная, циркуляционная, эвакуирующая) и фильтрационных элементов.

Какие могут возникать неисправности в работе:

  • проблема с вентиляцией в квартире – перед установкой вытяжки необходимо проверить тягу вытяжного канала. Если он засорился, то весь циркулируемый воздух, наполненный неприятными запахами, вернется обратно в квартиру либо к соседям, а на окнах осядет конденсат. Проверить силу тяги очень просто: необходимо поднести к вентиляционной решетке зажженную зажигалку. Если пламя отклоняется в сторону потока воздуха, это означает, что с вентиляцией все в порядке;
  • загрязнение жироуловителя или фильтра в вытяжке – инструкция по проведению профилактических работ от загрязнения фильтров либо самостоятельной очистке уловителей жира прилагается в комплекте вместе с вытяжкой;

Загрязненный и чистый фильтр

Плата переключателя и замена кнопки

Также причинами в плохой работе устройства могут быть поломки электронного интерфейса, неисправность вытяжного вентилятора, слабый контакт в вилке или розетке, ослабление клемм в корпусе вытяжки.

Для того чтобы защитить прибор от перепадов в электросети, стоит приобрести специальное реле напряжения

Провести ремонт вытяжки своими руками несложно. Достаточно внимательно изучить механизм работы прибора, и процесс устранения неполадок не составит особого труда.

Как самостоятельно разобрать кухонную вытяжку

Для того чтобы вытяжка эффективно очищала воздух в помещении, необходимо 1 раз в месяц очищать фильтр от накопившегося жирового налета. Современные производители постарались максимально облегчить этот процесс для рядового потребителя.

Перед тем как начать разборку аппарата, его необходимо обесточить от сети электропитания. Затем прочитать инструкцию, так как каждая модель вытяжки разбирается и чистится по-разному.

  1. Расположение фильтров бывает вертикальное и горизонтальное. Чтобы поменять горизонтальный, необходимо поместить салазки в положение «выкат», затем вынуть фильтр, оценить степень его загрязнения. При необходимости заменить его новым либо промыть в мыльном растворе.
  2. При вертикальном положении фильтрующего элемента снять поддон вытяжки и извлечь его.
  3. Следующим шагом будет снятие воздуховода. Сделать это несложно: нужно просто потянуть его на себя и достать из системы вентиляции. Очищаем трубу при помощи чистящих реагентов.
  4. Проверяем работоспособность вентиляции специальным прибором – ориометром. Норма движения воздуха 0,3 кубических метра.
  5. Поверхность самой вытяжки помыть чистящим кремом и губкой для мытья посуды.
  6. Собираем устройство согласно заводской инструкции, не отступая от норм и правил установки вентиляции.
  7. В заключении проверяем эффективность работы циркуляции воздуха, используя такие приборы как, тахограф и газоанализатор.

Как разобрать вытяжку, чтобы помыть

Чтобы продлить срок службы вытяжки и сохранить ее трудоспособность, требуется проводить регулярное очищение данного устройства. Ведь многие знают, что со временем на данном приборе образуется гарь, жир, налет, который достаточно сложно удалить. По этой причине важно знать, как разбирать вытяжку для того, чтобы ее помыть.

При воздействии различных паров прибор быстро загрязняется

Перед тем как приступать к очищению устройства, стоит выполнить несколько шагов:

  • первым делом требуется подробно изучить инструкцию, важные рекомендации производителя, которые относятся к правильному очищению вытяжки;
  • обязательно требуется внимательно изучить перечень разборных элементов прибора;
  • перед тем как приступить к разборке, требуется отключить прибор из электрической сети;
  • демонтаж и разборка вытяжного устройства должна выполняться в соответствии с характеристикой процесса в технической документации – это позволит избежать утери важных деталей, а также сложить их обратно на свое место.

Если вы хотите промыть вытяжку, а именно ее важные части, то вы должны ее разобрать. При разборке следует соблюдать следующие правила:

  • первым делом требуется снять верхнюю поверхность корпуса;
  • далее вынимается сетка, которая закрывает внутреннее очистительное устройство;
  • все важные детали и фиксатор необходимо снять и поместить в отдельную емкость с мыльным раствором. Оставить их там на некоторое время, чтобы с них сошел налет из жира и гари;
  • затем снимается фильтр;
  • в конце откручивается труба, которая предназначена для выведения загрязненного воздуха в вентиляционную систему.

Химические средства для чистки

После того как все части будут сняты можно приступать к мытью устройства. Также требуется провести очистку всех снятых деталей. При мытье можно использовать специальные очищающие средства — как химические, так и домашние.

Кухонные вытяжки помогают избавиться от посторонних запахов, которые возникают во время готовки. Как правило, эти устройства просты в устройстве и эксплуатации, но иногда случаются проблемы с их работоспособностью.

Если есть желание самостоятельно разобраться в причине поломки, то надо воспользоваться несколькими советами, тогда получится починить устройство своими руками без оплаты дорогостоящих услуг мастера.

Устройство и конструкция вентиляции на кухне

Нужно понимать устройство самой вытяжки и комплектацию модели, которая установлена на кухне. В любой из них есть следующие узлы:

  • решётки вентиляции;
  • вентилятор;
  • двигатель;
  • плата;
  • тумблер освещения;
  • тумблер включения вытяжки;
  • регуляторы мощности и вентиляции;
  • клеммная колодка;
  • щиток;
  • корпус;
  • шнур питания;
  • фильтр угольный и жироулавливатель;
  • решётка забора воздуха;
  • фиксаторы;
  • лампа.

Более новые модели обладают пониженным уровнем шума при высокой производительности и надёжности. Отличаются вытяжки:

  • способом переключения мощности;
  • возможностью сенсорного управления вентилятором;
  • дизайном;
  • расположением лопастей вентилятора, осветительными приборами, установленными фильтрами и качеством комплектующих.

Лопасти вентилятора имеют осевое и тангенциальное размещение. Второй вариант надёжнее, зафиксировано меньшее количество поломок. Освещение вытяжек осуществляется за счёт:

  • ламп накаливания;
  • галогенных источников или светодиодов.

Фильтры в вытяжках установлены нескольких видов:

  • грубой и тонкой очистки;
  • жироулавливающие.

Изготовлены они из разных материалов, требуют замены примерно каждые 3 месяца. Многоразовый фильтр — из металла, его достаточно промывать регулярно под проточной водой.

Принцип работы механизма

Способ приточной вентиляции подойдёт тем, у кого домовая вытяжная система в хорошем состоянии. У таких вытяжек по гофрированному рукаву загрязнённый воздух выходит в общедомовую систему, а затем на улицу.

Если вентиляция дома в неудовлетворительном состоянии, используют рециркуляционный способ, когда отработанный воздух проходит через фильтры, а после очищения возвращается в помещение.

Возможные причины повреждения кухонной системы

Любое устройство подвержено внешнему влиянию. Вытяжка стала работать хуже или не работает одна из функций. Перед тем как своими руками осуществить ремонт вытяжки, нужно разобраться в причинах поломки.

    Самое простое – запахи перестали устраняться. Обычно достаточно сменить или прочистить фильтры. В худшем случае ломается одна из лопастей вентилятора, в этой ситуации требуется замена устройства (о ремонте вентилятора кухонной вытяжки своими руками читайте здесь).

Поломка платы

В кухонной вытяжке есть электронный блок с платой управления. Она наиболее чувствительна к скачкам напряжения.

Для ремонта платы в домашних условиях требуются знания в электронике и элементарные навыки работы со сложными устройствами. Поэтому ремонт этого узла возможен в мастерской или центре обслуживания.

Неисправность двигателя

Реже, но ломается даже двигатель вытяжки. Независимо от того, какое расположение имеет вентилятор, в агрегате есть один двигатель, в редких случаях — два, но с более низкой мощностью.

В большинстве случаев электромотор имеет несколько обмоток. Ремонт его не проводится, а выполняется замена на такую же модель. Заменить можно самостоятельно или поручив специалисту, самое главное — приобрести аналогичную модель.

Проблемы с осветительными приборами

  1. Если перестал включаться свет на кухонной вытяжке, то сначала проверяют работоспособность установленных ламп. Лампы накаливания и галогенные проверить легко мультиметром. Если устройство не показывает сопротивление, значит, пора поставить новые лампы.
  2. Проверить светодиоды сложнее, мультиметра тут будет недостаточно, потребуется разборка. Проще использовать рабочее устройство, куда вкрутить проверяемую лампу.
  3. Если с лампой всё в порядке, тогда, вероятно, сломан выключатель. Для проверки потребуется перевести тумблер в состояние «Вкл.» и проверить тестером. У рабочей кнопки сопротивление должно быть немного меньше 1 Ом.

О том, как произвести своими руками ремонт двигателя кухонной вытяжки, читайте тут.

Пошаговая инструкция по устранению дефектов различных моделей

В зависимости от производителя кухонные вытяжки отличаются по показателям и внутреннему устройству. Лучше изучить особенности ремонта вытяжек производителя, а затем приступать к разборке и диагностике оборудования.

Крона

Если возникла проблема с кухонной вытяжкой загрязнённого воздуха, тогда выполняют следующие действия:

  1. Сначала выполняют небольшую проверку. Для этого включают устройство до начала приготовления пищи и выключают только спустя 30 минут. Если запахи не устранились, значит, требуется очистка фильтров.
  2. Выключают технику из розетки. Нужно раскрутить болты корпуса, достать панель с фильтром от жира, снять его. Снять угольный фильтр и заменить на новый (чистке он не подлежит).
  3. При установке угольного фильтра требуется точное попадание лепестков вокруг отверстия в лепестки на корпусе мотора. Для этого располагают лепестки рядом, вжимают центр к двигателю и проворачивают до совмещения.
  4. Жировой фильтр тщательно вымыть моющим средством.
  5. Затем очистить решётки от пыли, грязи, используя щётку и тряпку.

В другом случае потребуется:

  1. Подключение вилки в розетку, проверка электричества в сети.
  2. Проверить предохранители в электрощитке.
  3. Осмотреть шнур питания на наличие повреждений.
  4. Тестером выявить место, где нет электричества. Если не работает выключатель, достаточно его заменить.

Если вышел из строя сам двигатель, то починить дома его не удастся, придётся покупать и менять.

Кухонные вытяжки Cata качественные, ломаются редко. Но фильтры приходится очищать или менять, лампочки тоже могут перегорать. Чтобы поменять лампу, достаточно снять защитное стекло.

При любой поломке необходим осмотр вытяжки, для чего потребуется её разобрать:

  1. отключить устройство от питания;
  2. снять жировой фильтр, находящийся снизу;
  3. открутить панель защиты;
  4. снять панель освещения и плату управления.

В зависимости от модели может не потребоваться снятие узлов, что облегчит работу с прибором. Если вытяжка разбирается впервые, лучше всего фотографировать крепление до того, как оно было снято, чтобы проще было вернуть всё на свои места.

Весь процесс разборки и ремонта вытяжки Cata подробно показан в этом видео:

Эликор

Простая в установке и использовании вытяжка Elikor порадует высокой производительностью и простотой обслуживания. Для замены угольных фильтров и очистки жирового не потребуется разбирать её полностью. Находятся они в доступном месте, достаточно нажать на пружинный замок, находящийся в нижней части вытяжки.

Для очищения от грязи и жира корпуса и деталей используют мягкую салфетку, смоченную в воде с добавлением неагрессивного моющего средства. Очистить жировой фильтр можно щёткой или в посудомоечной машине.

Чтобы заменить перегоревшие лампы, потребуется:

  1. отключить технику от электросети;
  2. снять алюминиевый фильтр;
  3. выкрутить лампу поворотом против часовой стрелки.

Ремонт двигателя, как и в других устройствах, в домашних условиях невозможен.

Аристон

Аристон производит практически всю технику для кухни. Вытяжки высокого качества, удобны, интересны в дизайнерском исполнении. Чтобы выполнить простой ремонт, потребуется:

  1. отключить от питания;
  2. снять жировой фильтр, потянув за ручку, промыть его мыльной водой;
  3. снять угольный фильтр и заменить его;
  4. снять плафон лампы, поддев отвёрткой;
  5. проверить исправность переключателей и целостность проводки.

Shindo

Ещё одна популярная торговая марка Shindo, производит качественные и простые кухонные вытяжки. Начиная разбирать технику, отключите её от электросети.

Чтобы разобрать и проверить, необходимо:

  1. открыть панель;
  2. снять жироулавливающий фильтр, подняв пружинный замок и потянув на себя;
  3. осмотреть двигатель;
  4. вверху находятся монтажная коробка и трансформатор.

Для замены ламп на вытяжке потребуется снять защитное стекло. Вытяжка для кухни — простое устройство, а большинство несложных поломок можно отремонтировать самостоятельно. Достаточно аккуратно разобрать устройство и соблюдать технику безопасности при работе.

О ремонте встроенной вытяжки рассказано тут.

Полезное видео

Предлагаем также ознакомиться с видеороликом, представляющим собой подробное руководство по самостоятельному ремонту кухонной вытяжки:

Сложно представить современную кухню без хорошей вытяжки, которая удаляет запахи, возникающие во время готовки, и обновляет воздух в помещении. Хотя устройство данного прибора не отличается особой сложностью, иногда могут возникать проблемы с его работоспособностью. Если вы относитесь к людям, которые при поломке бытовой техники стараются найти причину неисправности самостоятельно, прежде чем обращаться к специалистам, тогда данная статья для вас. Ниже мы рассмотрим, как осуществляется ремонт кухонных вытяжек своими руками при возникновении типичных проблем.

Содержание

Устройство кухонной вытяжки: принципиальная схема ↑

Основными компонентами любой вытяжки являются:

  • вытяжной вентилятор с электродвигателем;
  • схема переключения скоростей;
  • лампы освещения;
  • фильтры.

Стандартная электрическая схема кухонной вытяжки

Вытяжной вентилятор ↑

Вентилятор, без сомнения, является главным элементом данного аппарата. Именно он обеспечивает движение воздушных потоков через фильтрационные элементы, на которых задерживается жир. Вращение вентилятора в вытяжках обеспечивается, как правило, много скоростным асинхронным двигателем.

К сведению! Конструкция много скоростного электродвигателя переменного тока включает короткозамкнутый ротор и статор с несколькими независимыми обмотками. Изменение частоты вращения двигателя достигается за счет разного подключения статорных обмоток.

Схема включения трех скоростного двигателя: когда переключатель находится в положении L,частота вращения минимальная, в положении H – максимальная

Сам вентилятор может иметь осевую или тангенциальную конструкцию. С точки зрения производительности, вторые предпочтительнее первых, поскольку способны создавать более стабильный воздушный поток. С точки зрения надежности, ситуация аналогичная – потеря одной лопасти практически не скажется на работоспособности тангенциальной конструкции, чего не скажешь про осевую. Поэтому ремонт кухонной вытяжки с заменой запчастей вытяжного вентилятора в тангенциальных моделях осуществляется реже.

Переключатель скоростей ↑

Переключение скоростей в разных моделях может реализовываться посредством:

  • кнопок;
  • ползункового переключателя;
  • сенсора.

Первые два варианта являются самыми простыми. С помощью кнопок или передвижного рычажка коммутируются необходимые контакты, подавая напряжение на обмотки электродвигателя. Именно благодаря своей простоте, такие переключатели считаются достаточно надежными. Все, что может с ними произойти, это окисление или подгорание контактов. Но даже в этом случае ремонт не отличается особой сложностью.

Сенсорным управлением оснащаются более дорогие модели. Панель имеет дополнительную подсветку и выглядит очень стильно. Впрочем, ремонтопригодность сенсора невысокая. Зачастую приходится полностью менять вышедший из строя блок управления, который стоит немалых денег.

Кнопочный переключатель скоростей кухонной вытяжки

Осветительные приборы ↑

Освещение варочной поверхности является важным моментом в процессе приготовления пищи. Современные вытяжки могут оснащаться лампами накаливания, галогенными или светодиодными приборами, мощность и количество которых зависят от модели устройства.

Обратите внимание! Наиболее экономными являются светодиодные лампы. При одинаковом световом потоке они потребляют в 8-10 раз меньше мощности, чем лампы накаливания. Кроме того, их ресурс составляет более 30 000 часов.

В большинстве случаев ремонт кухонной вытяжки, у которой перегорела лампа подсветки, может осуществить своими руками любая домохозяйка. Однако бывают ситуации, когда требуется более профессиональный подход с использованием измерительных приборов.

Подсветка варочной поверхности

Фильтрационные элементы ↑

В кухонных вытяжках могут использоваться два вида фильтров: жировой и угольный. Жироулавливающий фильтр устанавливается на всех без исключения моделях, поскольку без него внутренние компоненты прибора очень быстро покроются маслянистой пленкой, что впоследствии приведет к их поломке. По количеству применений подобные фильтрационные элементы делятся на одноразовые и многоразовые. Первые изготавливаются из акрила, синтепона или флизелина и подлежат замене каждые 2-3 месяца. Вторые производятся из металла, поэтому их срок службы равнозначен сроку службы самой вытяжки.

Угольные фильтры устанавливаются в рециркуляционных моделях и предназначены для удаления запаха. Основу данных элементов составляет активированный уголь – качественный адсорбент, который очень хорошо поглощает всевозможные газы. Поскольку ресурс угольных фильтров не безграничен, они подлежат периодической замене, приблизительно 1 раз в 3-4 месяца.

Металлический жироулавливающий фильтр

Типичные проблемы с вытяжкой: причины и ремонт ↑

Ремонт кухонный вытяжек на дому может потребоваться в результате возникновения разных проблем с эксплуатацией, самыми распространенными среди которых являются:

  • снижение производительности;
  • отсутствие освещения;
  • отсутствие какой-либо реакции на включение;
  • неисправность переключателя скорости;
  • поломкадвигателя.

Недостаточно тянет – запахи не устраняются ↑

Возможные причины:засорился фильтрационный элемент,поломка крыльчатки вытяжного вентилятора.

Ремонт:Промойте под водой с использованием моющих средств металлический жироулавливающий фильтр и/или поменяйте одноразовый фильтр. В случае неисправности вентилятора (как правило, ломается одна или несколько лопастей) необходимо осуществить его замену (о том, как разобрать вытяжку на кухне, будет рассказано немного ниже).

Недостаточная производительность кухонной вытяжки в большинстве случае вызвана несвоевременным обслуживанием фильтров

Нет освещения ↑

Возможные причины: вышел из строя один из осветительных приборов или кнопка включения освещения.

Ремонт: Прежде чем бежать в магазин за новой лампой, следует проверить ее работоспособность. Лампы накаливания и галогенные лампы проверяются тестером (мультиметром) в режиме измерения сопротивления. Номинал сопротивления нити обычно исчисляется несколькими десятками Ом. Отсутствие показаний на приборе свидетельствует о перегоревшей нити накаливания.

Со светодиодными лампами ситуация несколько сложнее.Внутри таких устройств, помимо светодиодов, устанавливается управляющий драйвер, проверить который обычным мультиметром без разборки лампы невозможно. В связи с этим для проверки работоспособности LED-лампы проще вкрутить ее в рабочий патрон.

Важно! Прежде чем проверить лампу в другом патроне, убедитесь, что ее номинальное напряжение равно 220 В.

Если все осветительные приборы исправны, тогда высока вероятность, что не работает кнопка включения освещения. Ее также можно проверить тестером – в нажатом состоянии сопротивление между контактами должно быть меньше 1 Ома.

Измерение сопротивления лампы накаливания цифровым мультиметром

Не реагирует на включение ↑

Возможные причины: отсутствие сетевого питания, перегорание дорожки или предохранителя.

Ремонт: В случае, когда вытяжка не реагирует на какие-либо манипуляции после ее подключения к сети 220 В, в первую очередь необходимо проверить напряжение в розетке, для чего используется мультиметр в режиме измерения переменного напряжения.

Обратите внимание! Использование индикатора напряжения позволяет определить лишь наличие/отсутствие фазы, тогда как обрыв нулевого провода с помощью данного прибора идентифицировать невозможно.

Если с входным питанием все в порядке, тогда возможно перегорела дорожка на плате управления или предохранитель, который устанавливается в устройстве с целью его защиты от скачков напряжения. В этой ситуации ремонт кухонной вытяжки требует хотя бы начальных знаний в области электрики и электроники.

Проверка наличия напряжения в розетке

Не переключается скорость ↑

Возможные причины: неисправен переключатель скоростей вытяжного вентилятора.

Ремонт: Основной причиной поломки кнопочного или ползункового переключателя является естественный износ. В плане ремонтопригодности кнопки лучше, поскольку существует возможность замены одного элемента, а не всего блока. Если же стал «барахлить» ползунковый переключатель, тогда можно попробовать его разобрать и почистить контакты. Однако, чтобы проблема вскоре не вернулась, целесообразнее произвести замену старого переключателя на новый.

Для замены кнопки достаточно уметь работать с паяльником

Вентилятор не вращается ↑

Возможные причины: перегорел термопредохранитель, неисправен пусковой конденсатор, сгорела обмотка двигателя, клин ротора.

Ремонт: Определить точную причину поломки двигателя можно по косвенным симптомам. Если при включении любой скорости агрегат не издает никакого звука, при этом запах горелой обмотки также отсутствует, вероятнее всего перегорел термопредохранитель.

К сведению!Термопредохранитель устанавливается непосредственно в корпусе электродвигателя и перегорает вследствие сильного перегрева обмоток.

В случае «гудения» двигателя при подаче на него питания возможны два варианта: неисправность пускового конденсатора либо клин ротора из-за плохой работы жироулавливающего фильтра. Ну и совсем плохая ситуация, если присутствует запах горевшей изоляции. Здесь поможет только перемотка двигателя или покупка нового агрегата.

Асинхронный двигатель для работы кухонной вытяжки

Разборка аппарата: пошаговая инструкция ↑

Чтобы осуществить ремонт вытяжки своими руками, необходимо знать, как ее разобрать. Следуя указанной ниже инструкции, у вас не должно возникнуть серьезных трудностей с данным процессом.

  1. Снимаем жировой фильтр, расположенный в нижней части устройства.
  1. Откручиваем защитную панель (при ее наличии).
  1. Отсоединяем панель с лампами освещения, предварительно отключив разъемы питания.
  1. Далее снимаем плату управления.

  1. Переходим к вентилятору. Освобождаем крыльчатку от стопорного кольца и отделяем ее от двигателя.

  1. Откручиваем крепление мотора и снимаем его.

Данная инструкция является примером разборки современной вытяжки на кухне. Стоит отметить, что во многих моделях отдельные блоки крепятся независимо друг от друга. К примеру, чтобы снять двигатель, не обязательно откручивать блок подсветки.

Совет! Если разборка требует отсоединения разъемов или проводов, обязательно маркируйте или фотографируйте элементы до проведения манипуляций. Благодаря такому подходу у вас не возникнет сложностей с подключением блоков во время сборки.

Как избежать поломки вытяжки: советы по правильной эксплуатации ↑

Чтобы не прибегать к ремонту кухонной вытяжки, следует придерживаться правил эксплуатации данного оборудования, которые устанавливаются производителем. Выделим основные моменты:

Если на кухне используется газовая плита, вытяжка должна устанавливаться на высоте 70-80 см от варочной поверхности, если электрическая – на высоте 60-70 см. В случае расположения вытяжки ниже данной отметки возможен перегрев конструктивных элементов с последующей деформацией. В то же время более высокое расположение снизит эффективность работы прибора.

При наличии ручного переключения скорости пуск желательно осуществлять, начиная с самой низкой ступени. Задание сразу максимальной скорости приведет кувеличению нагрузки на электродвигатель, что может уменьшить ресурс его работы.

Несвоевременная очистка или замена фильтрационных элементов приводит к тому, что частицы жира начинают проникать внутрь устройства, покрывая масляной пленкой двигатель, плату управления и лампы подсветки. Кроме того, через забитый фильтр практически не проходит воздух, поэтому эффективность такой вытяжки нулевая.

  • Защита от перепадов напряжения.

Как и любой другой электроприбор, кухонная вытяжка должна быть защищена от скачков напряжения. Конечно, внутри устройства обычно устанавливается предохранитель, однако он не всегда может защитить оборудование от нестабильной сети. Лучше с этим справится дополнительная установка защитного реле, которое моментально отключает питание при слишком большом отклонении напряжения от нормы.

Реле напряжения – дополнительная защита оборудования от перепадов в электросети

Сложность ремонта кухонной вытяжки зависит от характера возникшей проблемы. Поменять перегоревшую лампочку сможет каждых, а вот с восстановлением работы вентилятора могут возникнуть серьезные трудности. Если же опыт ремонта электроприборов отсутствует вовсе, тогда целесообразнее обратиться к специалистам, чтобы не пришлось покупать новую технику.

Приготовление повседневных блюд и кулинарных шедевров часто сопровождается различными запахами, и они порой не очень приятны, особенно, если они распространяются .

Как работает фильтр для кухонной вытяжки

Вентиляционные каналы в наших домах, к сожалению, не всегда справляются с загрязненным воздухом и запахами. Это послужило причиной разработки различных .

Установка вытяжки на кухне своими руками: монтажные хитрости

Кухня для большинства людей давно перестала быть хозяйственным помещением, где готовится еда, чистятся продукты, моется посуда. Тут часто собирается семья .

Ремонт кухонной вытяжки cata своими руками

Подробно: ремонт кухонной вытяжки cata своими руками от настоящего мастера для сайта olenord.com.

Исправная вытяжка должна втягивать все испарения и запахи

Неисправности вытяжки на кухне лишают обитателей дома или квартиры привычного комфорта – по помещениям разносятся нежелательные запахи, на стенах и окнах скапливается конденсат, а сам воздух становится вредным для здоровья.

В случае поломки кухонной системы вентиляции многие сразу же обращаются в мастерские и сервисные центры, которые, за немалую плату, делают ремонт кухонных вытяжек. Но, данное оборудование кухни, даже имеющее дополнительные функции, не является слишком сложным, и его вполне можно починить своими руками.

Первоочередная функция любой вытяжки – удалять из помещения воздух, насыщенный парами и запахами. Поэтому, некачественную работу вентиляции хозяева кухни подозревают при появлении конденсата на окнах. Усилившейся запах приготовления пищи также указывает на то, что вытяжное вентиляционное оборудование кухни не справляется со своими задачами, хотя мотор работает.

Скопление конденсата на окнах кухни свидетельствует о некачественной работе вытяжки

В таком случае возможны две причины некачественной работы вытяжки:

  • Засорен фильтр вытяжки и уловитель жира;
  • Замусорился вытяжной вентиляционный канал.

Очистка фильтра и другие профилактические работы должны быть описаны в инструкции от производителя. Поскольку существует множество различных конструкций вытяжек, невозможно дать универсальное описание данного процесса.

Но, внимательно изучив инструкцию, практически любой пользователь сможет своими руками делать несложную очистку фильтра, как показано на видео:

Нет видео.

Видео (кликните для воспроизведения).

Часто пользователи жалуются: «Купили качественную вытяжку Cata, установили, все работает, но слабо тянет и на окнах конденсат». Если вытяжка устанавливается впервые, обязательно следует проверить тягу вытяжного канала – если в нем нет циркуляции воздуха, то каким бы не был мощным вентилятор, он не сможет выдувать водяные пары и запахи из кухни.

Вентиляционный канал без видимых следов засорения

Проверку тяги делают при помощи зажигалки (пламя должно отклоняться потоком воздуха) или прикладывая бумажный лист к вентиляционной решетке. Если засорился вытяжной канал в частном доме, то его можно почистить своими руками, а в многоквартирном доме, скорее всего, придется обратиться в соответствующие службы.

Проверка тяги вентиляции при помощи отклонения пламени

Если по каким-то причинам прочистить вентиляционный канал невозможно, то, чтобы вытяжка функционировала, ее отводную трубу нужно вывести наружу другим путем – например, сделать отверстие в стене, или изменить оконную раму.

Проверка тяги при помощи бумаги — лист должен прижаться к решетке

Если вентилятор вытяжки не работает вообще, то возможны следующие причины:

  • Плохой контакт в розетке, вилке, перебит сетевой шнур или отсутствует напряжение;
  • Перегорел предохранитель;
  • Ослабли клеммы подключения внутри корпуса вытяжки, или отпаялись провода;
  • Неисправность в кнопках или переключателях;
  • Если вытяжка имеет электронный интерфейс управления, могут быть поломки в электрической плате, реле, датчиках и т д.
  • Неисправен электродвигатель вентилятора.

Начиная ремонт вытяжки, нужно искать неисправности, исключая возможные указанные выше причины, поочередно проходя по пунктам.

Поиск неполадок внутри вытяжки

Первоначальная диагностика вытяжки производится включением встроенной лампочки. Но, из-за перенапряжения могут выйти из строя все компоненты вытяжки, или в лучшем случае, перегореть предохранитель. Прозвонка проводки и предохранителя, измерение напряжения и ремонт розетки подробно описаны в других статьях данного ресурса.

Чтобы добраться до внутренних клемм подключения, нужно разобрать корпус вытяжки, предварительно отключив сетевой шнур из розетки. Из-за вибрации вентилятора болтовые крепления клемм могут ослабнуть и контакт пропадет. Если проверка и подтяжка болтов не дадут результатов, переходят к следующему пункту.

Проверить надежность клемм подключения вентилятора вытяжки

Проверить кнопки и переключатели скоростей можно омметром (тестером, мультиметром в режиме прозвонки) или пробником (заводским или самодельным). Поскольку обмотки электродвигателя, подключенные к переключателям, имеют небольшое сопротивление, при тестировании пробником они могут влиять на ложное срабатывание индикатора, поэтому клеммы следует предварительно отключить.

В домашних условиях, без навыков и инструментов, ремонт электродвигателя невозможен, поэтому придется искать идентичную или подходящую замену.

Как правило, в вытяжках применяются конденсаторные однофазные электродвигатели, ознакомиться с принципом их работы и методами проверки, следует перейти по приведенной ссылке. Электродвигатель для вытяжки имеет несколько отводов от обмоток, которые переключаются для изменения скорости вращения вентилятора.

Схема подключения двигателя вытяжки с выводами для переключения скоростей

Также возможна неисправность пускового конденсатора, реле или электронного блока управления. Иногда, в случае невозможности ремонта сложной электронной схемы, ее можно заменить более простым решением на основе надежных механических переключателей, как показано ниже:

Чтобы вообще не возникало потребности чинить своими руками вытяжку на кухне, следует приобретать оборудование у надежных производителей. Дешевые товары из Китая очень часто недолговечны в работе, создают много шума и при этом малоэффективны при значительном потреблении электроэнергии.

Одним из лидеров по производству оборудования для кухни является фирма Cata. Специалисты данной испанской компании выпускают не только кухонные вытяжки, а и широкий спектр кухонных электроприборов – духовые шкафы, варочные панели, микроволновые печи, которые исправно работают во всем мире.

Одна из классических вытяжек из модельного ряда фирмы «Cata»

Покупка такого качественного оборудования как у фирм Cata, Elica, Electrolux, Krona, и т. д., позволит пользователю долгое время не переживать об исправности кухонной вытяжки. Но все же, иногда из-за обратной тяги засоряется сам вентилятор или случаются другие непредвиденные обстоятельства.

Поэтому, время от времени, придется своими руками очищать фильтр, менять лампочки, делать профилактический осмотр вытяжки, как показано на видео:

Практически все вытяжки оборудованы местным освещением. Такое совмещение функций позволяет пристально следить за процессом приготовления пищи, а сами лампочки, ввиду их близкого расположения к освещаемой поверхности, не требуют много электроэнергии, благодаря чему осуществляется экономия на освещении кухни.

В качестве источника света могут использоваться маломощные обычные или галогенные лампочки, люминесцентные лампы, светодиодные светильники. Подробно о работе и проверке данных электрических осветительных приборов описано здесь.

Вполне возможно, что причиной неработающего освещения может быть неисправность встроенного выключателя и перегоревшая лампочка, для замены которой нужно снять защитное стекло, как показано на видео:


Снабженные дополнительными функциями вытяжки имеют таймер выключения, датчики температуры и пара. Если самостоятельный ремонт кухонной вытяжки подобного типа не дал результатов (шнур, предохранитель, двигатель в порядке), то следует вынуть электронный модуль вместе с датчиками и отнести его в мастерскую, или в случае несложной схемы попытаться починить самостоятельно, как продемонстрировано ниже:

Сложно представить современную кухню без хорошей вытяжки, которая удаляет запахи, возникающие во время готовки, и обновляет воздух в помещении. Хотя устройство данного прибора не отличается особой сложностью, иногда могут возникать проблемы с его работоспособностью. Если вы относитесь к людям, которые при поломке бытовой техники стараются найти причину неисправности самостоятельно, прежде чем обращаться к специалистам, тогда данная статья для вас. Ниже мы рассмотрим, как осуществляется ремонт кухонных вытяжек своими руками при возникновении типичных проблем.

Основными компонентами любой вытяжки являются:

  • вытяжной вентилятор с электродвигателем;
  • схема переключения скоростей;
  • лампы освещения;
  • фильтры.

Стандартная электрическая схема кухонной вытяжки

Вентилятор, без сомнения, является главным элементом данного аппарата. Именно он обеспечивает движение воздушных потоков через фильтрационные элементы, на которых задерживается жир. Вращение вентилятора в вытяжках обеспечивается, как правило, много скоростным асинхронным двигателем.

К сведению! Конструкция много скоростного электродвигателя переменного тока включает короткозамкнутый ротор и статор с несколькими независимыми обмотками. Изменение частоты вращения двигателя достигается за счет разного подключения статорных обмоток.

Схема включения трех скоростного двигателя: когда переключатель находится в положении L,частота вращения минимальная, в положении H – максимальная

Сам вентилятор может иметь осевую или тангенциальную конструкцию. С точки зрения производительности, вторые предпочтительнее первых, поскольку способны создавать более стабильный воздушный поток. С точки зрения надежности, ситуация аналогичная – потеря одной лопасти практически не скажется на работоспособности тангенциальной конструкции, чего не скажешь про осевую. Поэтому ремонт кухонной вытяжки с заменой запчастей вытяжного вентилятора в тангенциальных моделях осуществляется реже.

Переключение скоростей в разных моделях может реализовываться посредством:

  • кнопок;
  • ползункового переключателя;
  • сенсора.

Первые два варианта являются самыми простыми. С помощью кнопок или передвижного рычажка коммутируются необходимые контакты, подавая напряжение на обмотки электродвигателя. Именно благодаря своей простоте, такие переключатели считаются достаточно надежными. Все, что может с ними произойти, это окисление или подгорание контактов. Но даже в этом случае ремонт не отличается особой сложностью.

Сенсорным управлением оснащаются более дорогие модели. Панель имеет дополнительную подсветку и выглядит очень стильно. Впрочем, ремонтопригодность сенсора невысокая. Зачастую приходится полностью менять вышедший из строя блок управления, который стоит немалых денег.

Кнопочный переключатель скоростей кухонной вытяжки

Освещение варочной поверхности является важным моментом в процессе приготовления пищи. Современные вытяжки могут оснащаться лампами накаливания, галогенными или светодиодными приборами, мощность и количество которых зависят от модели устройства.

Обратите внимание! Наиболее экономными являются светодиодные лампы. При одинаковом световом потоке они потребляют в 8-10 раз меньше мощности, чем лампы накаливания. Кроме того, их ресурс составляет более 30 000 часов.

В большинстве случаев ремонт кухонной вытяжки, у которой перегорела лампа подсветки, может осуществить своими руками любая домохозяйка. Однако бывают ситуации, когда требуется более профессиональный подход с использованием измерительных приборов.

Подсветка варочной поверхности

В кухонных вытяжках могут использоваться два вида фильтров: жировой и угольный. Жироулавливающий фильтр устанавливается на всех без исключения моделях, поскольку без него внутренние компоненты прибора очень быстро покроются маслянистой пленкой, что впоследствии приведет к их поломке. По количеству применений подобные фильтрационные элементы делятся на одноразовые и многоразовые. Первые изготавливаются из акрила, синтепона или флизелина и подлежат замене каждые 2-3 месяца. Вторые производятся из металла, поэтому их срок службы равнозначен сроку службы самой вытяжки.

Угольные фильтры устанавливаются в рециркуляционных моделях и предназначены для удаления запаха. Основу данных элементов составляет активированный уголь – качественный адсорбент, который очень хорошо поглощает всевозможные газы. Поскольку ресурс угольных фильтров не безграничен, они подлежат периодической замене, приблизительно 1 раз в 3-4 месяца.

Металлический жироулавливающий фильтр

Ремонт кухонный вытяжек на дому может потребоваться в результате возникновения разных проблем с эксплуатацией, самыми распространенными среди которых являются:

  • снижение производительности;
  • отсутствие освещения;
  • отсутствие какой-либо реакции на включение;
  • неисправность переключателя скорости;
  • поломкадвигателя.

Возможные причины:засорился фильтрационный элемент,поломка крыльчатки вытяжного вентилятора.

Ремонт:Промойте под водой с использованием моющих средств металлический жироулавливающий фильтр и/или поменяйте одноразовый фильтр. В случае неисправности вентилятора (как правило, ломается одна или несколько лопастей) необходимо осуществить его замену (о том, как разобрать вытяжку на кухне, будет рассказано немного ниже).

Недостаточная производительность кухонной вытяжки в большинстве случае вызвана несвоевременным обслуживанием фильтров

Возможные причины: вышел из строя один из осветительных приборов или кнопка включения освещения.

Ремонт: Прежде чем бежать в магазин за новой лампой, следует проверить ее работоспособность. Лампы накаливания и галогенные лампы проверяются тестером (мультиметром) в режиме измерения сопротивления. Номинал сопротивления нити обычно исчисляется несколькими десятками Ом. Отсутствие показаний на приборе свидетельствует о перегоревшей нити накаливания.

Со светодиодными лампами ситуация несколько сложнее.Внутри таких устройств, помимо светодиодов, устанавливается управляющий драйвер, проверить который обычным мультиметром без разборки лампы невозможно. В связи с этим для проверки работоспособности LED-лампы проще вкрутить ее в рабочий патрон.

Важно! Прежде чем проверить лампу в другом патроне, убедитесь, что ее номинальное напряжение равно 220 В.

Если все осветительные приборы исправны, тогда высока вероятность, что не работает кнопка включения освещения. Ее также можно проверить тестером – в нажатом состоянии сопротивление между контактами должно быть меньше 1 Ома.

Измерение сопротивления лампы накаливания цифровым мультиметром

Возможные причины: отсутствие сетевого питания, перегорание дорожки или предохранителя.

Ремонт: В случае, когда вытяжка не реагирует на какие-либо манипуляции после ее подключения к сети 220 В, в первую очередь необходимо проверить напряжение в розетке, для чего используется мультиметр в режиме измерения переменного напряжения.

Обратите внимание! Использование индикатора напряжения позволяет определить лишь наличие/отсутствие фазы, тогда как обрыв нулевого провода с помощью данного прибора идентифицировать невозможно.

Если с входным питанием все в порядке, тогда возможно перегорела дорожка на плате управления или предохранитель, который устанавливается в устройстве с целью его защиты от скачков напряжения. В этой ситуации ремонт кухонной вытяжки требует хотя бы начальных знаний в области электрики и электроники.

Проверка наличия напряжения в розетке

Возможные причины: неисправен переключатель скоростей вытяжного вентилятора.

Ремонт: Основной причиной поломки кнопочного или ползункового переключателя является естественный износ. В плане ремонтопригодности кнопки лучше, поскольку существует возможность замены одного элемента, а не всего блока. Если же стал «барахлить» ползунковый переключатель, тогда можно попробовать его разобрать и почистить контакты. Однако, чтобы проблема вскоре не вернулась, целесообразнее произвести замену старого переключателя на новый.

Для замены кнопки достаточно уметь работать с паяльником

Возможные причины: перегорел термопредохранитель, неисправен пусковой конденсатор, сгорела обмотка двигателя, клин ротора.

Ремонт: Определить точную причину поломки двигателя можно по косвенным симптомам. Если при включении любой скорости агрегат не издает никакого звука, при этом запах горелой обмотки также отсутствует, вероятнее всего перегорел термопредохранитель.

К сведению!Термопредохранитель устанавливается непосредственно в корпусе электродвигателя и перегорает вследствие сильного перегрева обмоток.

В случае «гудения» двигателя при подаче на него питания возможны два варианта: неисправность пускового конденсатора либо клин ротора из-за плохой работы жироулавливающего фильтра. Ну и совсем плохая ситуация, если присутствует запах горевшей изоляции. Здесь поможет только перемотка двигателя или покупка нового агрегата.

Асинхронный двигатель для работы кухонной вытяжки

Чтобы осуществить ремонт вытяжки своими руками, необходимо знать, как ее разобрать. Следуя указанной ниже инструкции, у вас не должно возникнуть серьезных трудностей с данным процессом.

  1. Снимаем жировой фильтр, расположенный в нижней части устройства.
  1. Откручиваем защитную панель (при ее наличии).
  1. Отсоединяем панель с лампами освещения, предварительно отключив разъемы питания.
  1. Далее снимаем плату управления.

Данная инструкция является примером разборки современной вытяжки на кухне. Стоит отметить, что во многих моделях отдельные блоки крепятся независимо друг от друга. К примеру, чтобы снять двигатель, не обязательно откручивать блок подсветки.

Совет! Если разборка требует отсоединения разъемов или проводов, обязательно маркируйте или фотографируйте элементы до проведения манипуляций. Благодаря такому подходу у вас не возникнет сложностей с подключением блоков во время сборки.

Чтобы не прибегать к ремонту кухонной вытяжки, следует придерживаться правил эксплуатации данного оборудования, которые устанавливаются производителем. Выделим основные моменты:

Если на кухне используется газовая плита, вытяжка должна устанавливаться на высоте 70-80 см от варочной поверхности, если электрическая – на высоте 60-70 см. В случае расположения вытяжки ниже данной отметки возможен перегрев конструктивных элементов с последующей деформацией. В то же время более высокое расположение снизит эффективность работы прибора.

При наличии ручного переключения скорости пуск желательно осуществлять, начиная с самой низкой ступени. Задание сразу максимальной скорости приведет кувеличению нагрузки на электродвигатель, что может уменьшить ресурс его работы.

Несвоевременная очистка или замена фильтрационных элементов приводит к тому, что частицы жира начинают проникать внутрь устройства, покрывая масляной пленкой двигатель, плату управления и лампы подсветки. Кроме того, через забитый фильтр практически не проходит воздух, поэтому эффективность такой вытяжки нулевая.

  • Защита от перепадов напряжения.

Как и любой другой электроприбор, кухонная вытяжка должна быть защищена от скачков напряжения. Конечно, внутри устройства обычно устанавливается предохранитель, однако он не всегда может защитить оборудование от нестабильной сети. Лучше с этим справится дополнительная установка защитного реле, которое моментально отключает питание при слишком большом отклонении напряжения от нормы.

Реле напряжения – дополнительная защита оборудования от перепадов в электросети

Сложность ремонта кухонной вытяжки зависит от характера возникшей проблемы. Поменять перегоревшую лампочку сможет каждых, а вот с восстановлением работы вентилятора могут возникнуть серьезные трудности. Если же опыт ремонта электроприборов отсутствует вовсе, тогда целесообразнее обратиться к специалистам, чтобы не пришлось покупать новую технику.

Приготовление повседневных блюд и кулинарных шедевров часто сопровождается различными запахами, и они порой не очень приятны, особенно, если они распространяются .

Вентиляционные каналы в наших домах, к сожалению, не всегда справляются с загрязненным воздухом и запахами. Это послужило причиной разработки различных .

Кухня для большинства людей давно перестала быть хозяйственным помещением, где готовится еда, чистятся продукты, моется посуда. Тут часто собирается семья .

Большинство современных кухонных помещений оборудуется системой принудительного удаления воздуха и продуктов горения газа, запахов, избыточного количества водяного пара. Весь этот «коктейль» из горячих паров и воздуха проходит через вентилятор и систему фильтров, улавливающих львиную долю жировых и летучих испарений. Условия работы тяжелые, поэтому вытяжка может капризничать и даже ломаться. Не спешите впадать в панику или вызывать мастеров, в подавляющем большинстве случаев, как показывает практика, можно выполнить простейший ремонт вытяжки своими руками, без использования специальной техники.

Понятно, что трудоемкость ремонта вытяжки зависит от того, насколько сложным является устройство вытяжной системы. Современные модели вытяжки, такие как Эликор или Крона, представляют собой достаточно сложный аппарат, состоящий из трех главных узлов:

  • Двигатель с осевым или центробежным вентилятором, чаще всего используется один, реже – два маломощных асинхронных электромотора с несколькими обмотками. Ремонт двигателя выполняется только заменой на аналогичную модель;
  • Электронный блок с выведенной платой управления. Из всех деталей и узлов это наиболее чувствительный и сложный элемент. Если система управления вышла из строя, ее ремонт возможен только в условиях специализированной мастерской;
  • Приборы освещения и проводка вытяжки.

В более старых моделях органы управления выполнялись в виде кнопок, клавиш или ползунковых регуляторов. В процессе эксплуатации контакты нередко залипали из-за лаковых и жировых отложений. Переставали включаться двигатель и освещение. Ремонт таких вытяжек обычно сводился к очистке контактов и промывке алюминиевых фильтров. Современные модели вытяжки, как правило, имеют, кроме встроенной сенсорной панели управления, несколько датчиков, например, о наличии тяги в выводном канале или степени загрязнения фильтра.

Во многих случаях помогает описание неисправностей, приведенное в инструкции по эксплуатации. Например, ремонт вытяжки elikor лучше всего начинать с расшифровки кода неисправности на встроенной сенсорной панели. Это позволяет сократить время ремонта и даже получить телефонную консультацию у специалиста. Иногда вытяжка требует не ремонта, а профессиональной настройки встраиваемой панели управления.

Любой ремонт кухонной вытяжки своими руками начинается с обслуживания и диагностики. Первым делом перед ремонтом необходимо обесточить вытяжку, а заодно проверить состояние проводки и сетевой вилки. Примерно в 10% случаев ремонт вытяжки заканчивается заменой вилки или проводки. Далее необходимо снять фильтры, угольный и сетчатый, и провести небольшую диагностику:

  • По очереди включаем подсветку, двигатель на пониженном и повышенном режиме, если хотя бы один из вариантов заработал, это значит, что питание на управляющие и исполнительные элементы подается, и необходимо детально прозвонить каждый узел;
  • Если вытяжка не откликается на нажатие клавиш, значит, начинать ремонт нужно с подвода электропитания. В нормальных моделях колодку с предохранителями выводят на панели так, чтобы можно было выполнить замену перегоревшей детали, и при необходимости ремонт контактов выполнить без разбора корпуса.

Как ни странно, но чем совершеннее встраиваемая вытяжка, тем больше шансов выйти из строя всерьез и надолго. Причиной тому является широкое использование программируемых микросхем и контроллеров. Примером может быть обычная ситуация – скачок напряжения в сети при включении холодильника приводит не к сгоранию предохранителя или ключа на входе, а к выходу из строя электронного блока. Например, ремонт вытяжек крона в подавляющем большинстве сводится к замене платы или микропроцессора. Чтобы избежать подобных сюрпризов, встройте в систему подвода электропитания сетевой фильтр, блокирующий наводки.

О том, что причиной неполадок является электронная плата, можно судить по тому, как управляется вытяжка. Например, ремонт вытяжки cata можно начать с включения и последовательного нажатия сенсорных клавиш. Светодиоды или лампы подсветки могут загораться и гаснуть, двигатель может включаться и работать на одних оборотах, не реагируя на команды.

В этом случае обычно ремонта требует часть электронной платы, а именно исполнительный механизм в виде ключа, но чаще всего реле. Для вытяжек Cata это одно из четырех реле RY530012 на 12В, расположенных на плате и отвечающих за коммутацию освещения или запуск двигателя. Какое именно из реле требует ремонта, можно установить с помощью тестера или проследить по проводке.

Проводка и соединительные провода в любой вытяжке коммутируются с помощью белых соединительных фишек или колодок. Прежде чем демонтировать плату, специалисты рекомендуют еще раз хорошо осадить каждую колодку на место разъема, чтобы исключить возможность потери контакта. Если плата совсем не подает признаков жизни, ее нужно снимать и пытаться отремонтировать в мастерской.

Установить работоспособность электродвигателя можно, проверив сопротивления его обмоток. Для этого потребуется найти жгут проводов, идущий от платы к электродвигателю. Можно попытаться выполнить диагностику и отремонтировать мотор, не снимая его с вытяжки, но, как правило, это неудобно. Кроме того, необходимо будет обслужить устройство, удалить грязь и при необходимости смазать подшипники.

Демонтированный мотор выложим на столе и первым делом проверим пусковой конденсатор. Если нет короткого замыкания, то возвращаем его на место, если кондер пробит, то для ремонта необходимо заменить аналогичным по емкости и рабочему напряжению.

Многие импортные моторы систем вентиляции, как то вытяжки или напольные вентиляторы, оснащаются навесным дополнительным тепловым предохранителем в виде керамической таблетки.

Если не получится заменить его, на время можно просто соединить провода накоротко. Для ремонта нужно установить исправность проводки. В фирменных вытяжках моторы сгорают крайне редко, но уж если выходят из строя – ремонтировать будет непросто.

Далее нужно подать сетевое напряжение на рабочую и пусковую обмотку двигателя. Бывает, что двигатель гудит, но не вращается. Рукой крутанем вал, если двигатель начал набирать обороты, значит, вышла из строя пусковая обмотка. Для ремонта мотора вытяжки нужно прозвонить все обмотки по приведенной схеме. Если хотя бы одна проводка не будет прозваниваться, значит, двигатель нужно отдавать в ремонт или заменять аналогичным.

Лампы накаливания или галогенки можно просто вывернуть из вытяжки и проверить на работоспособность в любом подходящем патроне или цоколе. Сложнее дело со светодиодными системами. Ремонт светодиодов, как правило, требует удаления лампы и подключения к низковольтному источнику постоянного тока. Кроме того, в системе обязательно устанавливается адаптер-преобразователь для получения 3-х вольтового напряжения для светодиода. Его тоже нужно проверить тестером на соответствие выдаваемого напряжения. Если в системе применяется стандартная светодиодная лампа на 220В, то ремонт сведется просто к очистке контактов в цоколе светильника.

Ремонт вытяжки может быть выполнен по достаточно примитивной схеме. На время ремонта платы управления контакты с колодки двигателя можно подключить к трехпозиционному клавишному выключателю, применяемому для обычных потолочных светильников. Двигатель вытяжки будет работать в прежнем режиме, но без возможностей таймера или плавной регулировки оборотов.

Ремонтируем кухонную вытяжку

Кухонная вытяжка – это обязательный предмет в интерьере современной кухни. Сегодня помощь этого электроприбора сложно переоценить. Борьба с копотью, поглощение жировых частиц, фильтрация воздуха – вытяжка с легкостью выполнит перечисленные функции, надолго сохранив рабочие поверхности и кухонный гарнитур в чистоте!

Интенсивная эксплуатация и многочасовая работа рано или поздно приводит к тому, что прибор выходит из строя, огорчая своего владельца. Ремонт кухонных вытяжек можно произвести своими руками, не прибегая к помощи специалиста. Руководствуясь нехитрой инструкцией, вы сэкономите собственные средства.

style=”display:block”
data-ad-client=”ca-pub-9337857885889635″
data-ad-slot=”9967522739″
data-ad-format=”auto”>

Устранить неисправность электроприбора будет гораздо легче, если ознакомится с его строением. Традиционно кухонный воздухоочиститель торговых марок Cata, Krona, Кайзер или других работает по принципу вытяжного вентилятора. Принцип действия оборудования прост и понятен. Основой вытяжки выступает электромотор, который приводит в действие всю систему.

Ни один современный воздухоочистительный прибор не обходится без фильтров: жирового и угольного . Последний используется только в тех моделях, которые имеют режим рециркуляции (очистки воздуха и подачи его обратно в помещение).

Конструкция вытяжки включает также антивозвратный клапан. Функция этого элемента – стать преградой для проникновения в кухню посторонних запахов, насекомых либо мусора из вентиляционной шахты.
к меню ↑

Как показала практика, большинство пользователей вытяжек Cata, Krona и других популярных брендов жалуются на одни и те же «симптомы»:

  • прибор не включается;
  • не функционирует встроенная подсветка;
  • вытяжка плохо устраняет запахи.

По сути дела, ремонт кухонной вытяжки – задача посильная даже для тех, кто не имеет опыта ремонта техники своими руками. В силу того, что устройство электроприбора не сложнее вентилятора, можно за короткое время выявить и устранить причину, продлив жизнь технике.
к меню ↑

Самая распространенная из вышеперечисленных проблем у моделей Cata и Крона – снижение эффективности техники в устранении неприятных запахов в помещении. Многие связывают подобную поломку с неспособностью вентилятора качественно поглощать копоть. На самом деле решение задачи лежит на поверхности.

По правилам эксплуатации вытяжку следует включать за 5 минут до того, как вы приступите к приготовлению пищи. Выключение электроприбора нужно производить через 15 минут после того, как перестала работать плита.

Если вы придерживаетесь этих нехитрых правил, а запахи все равно не улетучиваются, придется заняться очисткой фильтров. Много времени это не займет! Открутите своими руками шурупы, чтобы добраться к угольному фильтру, и проведите его замену на новый.

Жироулавливающую решетку моделей Cata, Krona либо других доступных в продаже нужно тщательно помыть с помощью антижировых средств. Чтобы повысить эффективность проведенных процедур, следует подкрепить их чисткой воздухозаборных решеток.

Вторая по популярности проблема, которая возникает у пользователей – выход из строя встроенной подсветки. Основная причина подобной поломки – перегорание лампочки. После покупки в магазине ее замену можно с легкостью произвести своими руками. Если же указанные манипуляции не помогли, нужно проверить исправность выключателя освещения и целостность проводников.

Если техника вообще не включается, то здесь придется потрудиться, ведь причин может быть несколько:

  • Проверьте подключение к сети. Бывают случаи, когда вытяжка Cata не функционирует только потому, что вилка не плотно вставлена в розетку. Одновременно с тем, желательно произвести проверку щитка на предмет перегорания предохранителей. Если причина не найдена, внимательно осмотрите сетевой шнур, нет ли на нем дефектов.
  • Проверьте исправность выключателя. При отсутствии видимых повреждений снаружи вытяжки, на помощь придет тестер. Используя устройство, прозвоните сетевой шнур, соединительные проводники и выключатель, который подает напряжение технике. По результатам сделайте выводы: если при включенном полозке в выключателе нет контакта, то загвоздка именно в нем! В таком случае потребуется замена блока управления вентилятора.
  • Неисправность электромотора. Если проверка всех вышеперечисленных элементов подтвердила их исправность, значит дело в поломке двигателя. Чинить его своими руками – занятие трудоемкое и неблагодарное, поэтому проще произвести замену. Купить электромотор к вытяжкам Cata, Krona или технике других брендов можно в специализированном магазине.

Поломка воздухоочистительного вентилятора не станет для вас неприятной неожиданностью, если под рукой есть четкое руководство к действию!
к меню ↑

Одно дело, если Вашей кухонной вытяжке уже десяток лет и последнее время она слабо вытягивала воздух. Тут уже можно и не думать о ремонте, проще купить новую технику. Но что, если покупка не прослужила Вам и года, а вентилятор уже не справляется или вообще вышел из строя? Первым делом необходимо выяснить причину неисправности, после чего устранить ее своими силами. Основными «виновниками» поломки могут быть:

Все эти причины могут повлечь за собой выход из строя и дальнейший ремонт, поэтому учитывайте все моменты на будущее, чтобы такая ситуация больше не возникала!

Сейчас мы поступим следующим образом: по очереди перечислим все существующие неисправности и под каждой предоставим инструкцию по ремонту вытяжки на кухне своими руками. Поломки будут перечислены от наиболее популярных к таким, которые реже всего происходят и которые сложнее отремонтировать в домашних условиях.

Очень часто вытяжную панель используют для освещения на кухне рабочей зоны. Это действительно удобно и является грамотным подходом, т.к. в современной технике установлены мощные светодиодные лампы либо галогенки.

Если у Вас не работает освещение, необходимо предпринять следующие меры по ремонту:

  1. Проверить саму лампочку, возможно, она перегорела.
  2. Включить вентилятор, чтобы убедиться, работает ли он. Если и лопасти не крутятся, о том как отремонтировать систему поговорим чуть ниже. Двигатель работает – ищем неисправность дальше.
  3. Проверить напряжение в розетке с помощью индикаторной отвертки. Тут же посмотреть на распределительный щиток, возможно, выбил автомат. Розетка исправна? Если да, нужно проверить целостность электрического шнура, после чего мультиметром прозвонить выключатель подсветки и остальные элементы цепи. Таким образом, Вы методом исключения найдете причину неисправности и сможете перейти к ремонту вытяжки на кухне своими руками. Обычно до этого руки не доходят, т.к. чаще всего перегорает лампочка либо выходит из строя розетка.

Вторая по популярности неисправность кухонный вытяжки – плохо вытягивает вентилятор. Не знаете, что делать в этом случае? Тут дела обстоят полегче. Первым делом проверьте загрязненность фильтров и жироуловителя. Чаще всего эти две комплектующие являются виновниками того, что вытяжка не тянет воздух в вентиляцию либо плохо вентилирует.

Для того, чтобы отремонтировать вытяжку своими руками нужно почистить фильтры и осуществить повторное включение. Увидеть, как правильно произвести чистку, Вы можете на данном видео уроке:

Возможна еще такая ситуация, как возникновение вакуума в комнате с закрытыми окнами. В результате вытяжка будет слабо тянуть либо вообще перестанет затягивать воздух. В этом случае ремонт заключается в том, что необходимо самому открыть форточки и проветрить кухню естественным способом.

Еще одна причина того, что вытяжка плохо тянет – отсутствие тяги в вентиляционном канале дома. В этом случае проверить наличие тяги можно обычной зажигалкой – зажечь огонь и поднести к вентиляционному отверстию в стене, как показано на фото. Если пламя не затягивает в вентиляционное отверстие, нужно будет сделать принудительную вентиляцию, о которой мы поговорим ниже.

Если при включении кнопки на панели ничего не происходит, самостоятельно отремонтировать вытяжку на кухне будет куда сложнее. Это как раз тот случай, о котором мы говорили выше – и вентилятор не крутит и свет не включается. Сначала нужно, опять-таки, проверить электрический шнур, напряжение в розетке и автомат в щитке. Если все работает, берите в руки мультиметр и переходите к «прозвонке» цепи. Тестировать нужно в первую очередь выключатель на панели, возможно, отгорел один из контактов (как правило, первый). Дальше посмотрите по схеме, где находится предохранитель, который не реже перегорает.

Плавкий предохранитель в рабочем состоянии? Проверьте конденсатор, если его сопротивление в норме и с виду он не вздулся, скорее всего, не работает двигатель. О том, как проверить конденсатор, мы рассказывали в отдельной статье. Обмотки мотора нужно прозвонить и если неисправность заключается в обрыве в области двигателя, лучше его выкинуть и купить новый, т.к. отремонтировать деталь будет очень сложно и нецелесообразно.

Если вытяжка гудит, когда включена, причиной может быть некачественное производство устройства. Очень много негативных отзывов о повышенном уровне шума можно встретить в интернете. Ответ на вопрос, почему шумит система, довольно простой – некачественная сборка изделия, которое в этом случае не получится отремонтировать своими руками. К примеру, у таких фирм, как Cata, Kronasteel и Эликор гул при работе практически не слышен даже на максимальной скорости. Рекомендуем сразу же ознакомиться с тем, как правильно выбрать вытяжку для дома, чтобы знать по названию лучших производителей кухонной техники!

Если же Вы уверены в качестве выбранной продукции и наверняка знаете, что неисправность в чем-нибудь другом, рекомендуем проверить качество крепления корпуса к стене/кухонному гарнитуру. Даже небольшой зазор при вибрации может стать причиной стука, шуршания, звона. Чтобы техника не шумела, необходимо сделать следующее — подтянуть все крепежные элементы или подложить кусок поролона в проблемной зоне, что позволит устранить стук.

Если двигатель гудит, но не запускается, скорее всего, причина неисправности в плавком предохранителе. Ремонт вытяжки своими руками в этом случае довольно простой – необходимо заменить предохранитель на новый.

Тут все очевидно – не функционирует кнопка в блоке управления. Вы должны снять защитный экран и визуально проверить кнопку, т.к. может быть, просто отгорел контакт. После этого просмотрите дорожки на плате и прозвоните цепь мультиметром.

Помимо этого причиной неисправности может быть пусковой конденсатор, который перегорел. В этом случае ремонт вытяжки своими руками довольно простой – достаточно просто самостоятельно заменить конденсатор.

Инструкция по ремонту подсветки предоставлена на видео:

В многоквартирных домах, особенно на последних этажах собственники жилья сталкиваются с такой проблемой, когда вытяжка не выдувает, а вдувает, то есть работает в обратную сторону. Что делать в этом случае? Неприятность в том, что воздух дует из вентиляционного отверстия не только на кухне, но и из туалета и ванной комнаты. Встречаются отзывы на тематических форумах о том, что проще всего взять и заглушить естественную вентиляцию, но такой ремонт делать не нужно. Чтобы самому отремонтировать центральную вентиляцию, которая не всасывает, а дует, необходимо создать принудительно всасывание воздуха, установив вытяжные электро вентиляторы, по типу Vents. Их стоимость относительно небольшая, зато неисправность будет преодолена.

Вот мы и предоставили перечень возможных неисправностей вытяжки. Надеемся, Вы нашли ответ на свой вопрос и теперь знаете, как отремонтировать вытяжку на кухне своими руками!

Похожие материалы:

Нет видео.
Видео (кликните для воспроизведения).

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.5 проголосовавших: 21

не работает вытяжка на кухне что делать?

В наши дни кухонная вытяжка — весьма популярное бытовое устройство. Для многих абсолютно очевидна необходимость вытяжки на кухне. Ведь при приготовлении еды в воздух летит большое количество жира, дыма и мельчайших пищевых частиц, которые не только загрязняют помещение, но и вредят здоровью. Как правило, очиститель воздуха в виде вытяжки на кухне устанавливают во время ремонта. К сожалению, даже если она эксплуатируется максимально бережно, со временем неизбежно выходит из строя. И тогда хозяину приходится решать проблему одним из двух возможных способов: он обращается сервисный центр, осуществляющий ремонт кухонных вытяжек или выполняет всё своими руками.

Как устроена вытяжка?

Схема стандартной кухонной вытяжки очень проста  — это самый обыкновенный вентилятор вытяжного типа, который устанавливается непосредственно над плитой, и имеющий электродвигатель. В это устройство ставят также дополнительные фильтры для задержки вредных испарений, идущих от плиты во время приготовления еды. Вытяжки бывают фильтрующего и выводящего типа.

  • Фильтрующая, она же угольная, бытовая кухонная вытяжка — это самое простое устройство, поэтому стоимость ее существенно дешевле. Как установить кухонную вытяжку, так и отремонтировать ее всегда можно своими руками. Работает она согласно принципу рециркуляции, т.е. грязный воздух после очистки в вытяжке забрасывается обратно в комнату. Очищающим элементом являются угольные фильтры.
  • Выводящие выдержки подключают к вентиляционным шахтам для полного удаления загрязненного воздуха из кухни. Подобное устройство более совершенно в сравнении с фильтрующим, и в нем установлен жироулавливатель. Выводящие вытяжки требуют хорошей вентиляционной системы, но ремонтировать их также можно своими руками. Если имеется вентиляционная шахта, то воздух выбрасывается в нее. Если канал отсутствует, то во время монтажа вытяжки специалисты устанавливают трубу, выходящую прямо на улицу.

Современные модели работают в 2-х режимах. Большая часть из них имеет многоскоростной электродвигатель, которые отличаются малой мощностью, но частоту вращения их можно регулировать. Старайтесь выбрать кухонную вытяжку с приличным запасом по мощности. Ведь со временем в результате загрязнения фильтров, коэффициент полезного действия вытяжки заметно снижается, компенсировать его можно лишь наращиванием мощности.

Также следует регулярно осматривать жироулавливатель и по мере загрязнения своевременно его менять, делается это легко, своими руками. Если игнорировать это правило, работу вытяжки можно свести на нет. Средняя частота замены жироулавливателей составляет 3-4 месяца. Но если выдержка эксплуатируется очень интенсивно, делать это нужно чаще. В фильтрующих вытяжках срок эксплуатации угольных фильтров достигает полутора — двух лет. Сломаться устройство может по самым разным причинам, соответственно, и ремонт кухонной вытяжки может существенно отличаться. Рассмотрим основные поломки и алгоритмы действий.

Смотрите также:

Вытяжка не тянет и плохо устраняет запахи

Это может происходить, если устройство неправильно эксплуатируется. Чтобы вытяжка могла эффективно справляться с запахами, ее нужно включать заблаговременно, до начала приготовления пищи, и выключать минут через 15 после выключения плиты, а не сразу. Соблюдая это элементарное правило, вам удастся навсегда избавиться от неприятных запахов на кухне. Довольно частая причина такой «поломки» — запоздалая смена фильтров. Также угольные фильтры могут просто не эффективно работать. Чтобы сделать ремонт вытяжки, фильтр нужно разобрать, предварительно сняв, и поменять угольные гранулы на новые.

Чтобы сменить жироулавливатель своими руками, нужно снять решетку и положить лицевой поверхностью вниз, после чего можно снять старый загрязнённый фильтр. Решетку следует хорошенько вымыть с моющим средством и закрепить на ней новый жироулавливатель. Одноразовые жироулавливатели отличаются от многоразовых тем, что имеют надпись, она отлично видна даже через решётку. Когда фильтр загрязняется настолько, что его пора менять, надпись уже не видно. Волоконные же фильтры многоразовые, после стирки и просушки их можно возвращать на место, и делать это неоднократно. Каждый раз, проводя эту процедуру, нужно хорошенько промывать решетку.

Совет:

Читайте также: Ремонт варочных панелей своими руками

Вытяжка не включается

  • Не работает освещение плиты. Если освещения нет, а вентилятор работает, значит, скорее всего, просто перегорела лампочка. Но если смена лампочки не решает проблему, значит неисправен выключатель освещения.
  • Вытяжка вообще не включается. Причин может быть несколько: например, устройство отключено от сети или в розетке отсутствует ток.
  • Неисправен выключатель вытяжки. Проверить это можно с помощью тестера, и в случае поломки заменить.
  • Отсутствует электроток. Нужно проверить электрощиток. Может быть, автоматически сработал выключатель или сгорели предохранители.
  • Неисправна вилка электропитания. Может быть, перегорел вилочный предохранитель. Его вы можете заменить самостоятельно.
  • Поломка во внутренней электропроводке. Обследование нужно проводить с помощью тестера, по ходу подтягивая расшатавшиеся контакты и плоскогубцами поджимая наконечники.
  • Сломался электродвигатель. Затевать ремонт в этом случае бесполезно, двигатель на вытяжку нужно просто полностью заменить. Пытаться его отремонтировать в большинстве случаев — экономически невыгодно. Купить новый двигатель для вытяжки  будет дешевле, эффективнее и гораздо разумнее.

Заключение

В этой статье были перечислены основные поломки современных  кухонных вытяжек для дома. Вы уже убедились, что большинство случаев неисправностей являются простыми и не требующими вмешательства специалистов. Исправить поломку кухонной вытяжки своими руками обычно может совершенно неопытный человек, даже если требуется сменить двигатель. Следовательно, нет никакого смысла обращаться в сервисный центр и платить приличные деньги за сущие пустяки. Кроме того, кухонные вытяжки известных, проверенных брендов при нормальной эксплуатации и регулярной смене фильтра реально не ломаются, исправно служат долгие годы. Немного внимания и ухода за кухонной вытяжкой намного облегчат вам уход за кухней и всем домом, сделают микроклимат в вашем жилище гораздо более здоровым.

Смотрите также:

Ремонт вытяжки elica своими руками

Самое подробное описание: ремонт вытяжки elica своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Сложно представить современную кухню без хорошей вытяжки, которая удаляет запахи, возникающие во время готовки, и обновляет воздух в помещении. Хотя устройство данного прибора не отличается особой сложностью, иногда могут возникать проблемы с его работоспособностью. Если вы относитесь к людям, которые при поломке бытовой техники стараются найти причину неисправности самостоятельно, прежде чем обращаться к специалистам, тогда данная статья для вас. Ниже мы рассмотрим, как осуществляется ремонт кухонных вытяжек своими руками при возникновении типичных проблем.

Основными компонентами любой вытяжки являются:

  • вытяжной вентилятор с электродвигателем;
  • схема переключения скоростей;
  • лампы освещения;
  • фильтры.

Стандартная электрическая схема кухонной вытяжки

Вентилятор, без сомнения, является главным элементом данного аппарата. Именно он обеспечивает движение воздушных потоков через фильтрационные элементы, на которых задерживается жир. Вращение вентилятора в вытяжках обеспечивается, как правило, много скоростным асинхронным двигателем.

Нет видео.

Видео (кликните для воспроизведения).

К сведению! Конструкция много скоростного электродвигателя переменного тока включает короткозамкнутый ротор и статор с несколькими независимыми обмотками. Изменение частоты вращения двигателя достигается за счет разного подключения статорных обмоток.

Схема включения трех скоростного двигателя: когда переключатель находится в положении L,частота вращения минимальная, в положении H – максимальная

Сам вентилятор может иметь осевую или тангенциальную конструкцию. С точки зрения производительности, вторые предпочтительнее первых, поскольку способны создавать более стабильный воздушный поток. С точки зрения надежности, ситуация аналогичная – потеря одной лопасти практически не скажется на работоспособности тангенциальной конструкции, чего не скажешь про осевую. Поэтому ремонт кухонной вытяжки с заменой запчастей вытяжного вентилятора в тангенциальных моделях осуществляется реже.

Переключение скоростей в разных моделях может реализовываться посредством:

  • кнопок;
  • ползункового переключателя;
  • сенсора.

Первые два варианта являются самыми простыми. С помощью кнопок или передвижного рычажка коммутируются необходимые контакты, подавая напряжение на обмотки электродвигателя. Именно благодаря своей простоте, такие переключатели считаются достаточно надежными. Все, что может с ними произойти, это окисление или подгорание контактов. Но даже в этом случае ремонт не отличается особой сложностью.

Сенсорным управлением оснащаются более дорогие модели. Панель имеет дополнительную подсветку и выглядит очень стильно. Впрочем, ремонтопригодность сенсора невысокая. Зачастую приходится полностью менять вышедший из строя блок управления, который стоит немалых денег.

Кнопочный переключатель скоростей кухонной вытяжки

Освещение варочной поверхности является важным моментом в процессе приготовления пищи. Современные вытяжки могут оснащаться лампами накаливания, галогенными или светодиодными приборами, мощность и количество которых зависят от модели устройства.

Обратите внимание! Наиболее экономными являются светодиодные лампы. При одинаковом световом потоке они потребляют в 8-10 раз меньше мощности, чем лампы накаливания. Кроме того, их ресурс составляет более 30 000 часов.

В большинстве случаев ремонт кухонной вытяжки, у которой перегорела лампа подсветки, может осуществить своими руками любая домохозяйка. Однако бывают ситуации, когда требуется более профессиональный подход с использованием измерительных приборов.

Подсветка варочной поверхности

В кухонных вытяжках могут использоваться два вида фильтров: жировой и угольный. Жироулавливающий фильтр устанавливается на всех без исключения моделях, поскольку без него внутренние компоненты прибора очень быстро покроются маслянистой пленкой, что впоследствии приведет к их поломке. По количеству применений подобные фильтрационные элементы делятся на одноразовые и многоразовые. Первые изготавливаются из акрила, синтепона или флизелина и подлежат замене каждые 2-3 месяца. Вторые производятся из металла, поэтому их срок службы равнозначен сроку службы самой вытяжки.

Угольные фильтры устанавливаются в рециркуляционных моделях и предназначены для удаления запаха. Основу данных элементов составляет активированный уголь – качественный адсорбент, который очень хорошо поглощает всевозможные газы. Поскольку ресурс угольных фильтров не безграничен, они подлежат периодической замене, приблизительно 1 раз в 3-4 месяца.

Металлический жироулавливающий фильтр

Ремонт кухонный вытяжек на дому может потребоваться в результате возникновения разных проблем с эксплуатацией, самыми распространенными среди которых являются:

  • снижение производительности;
  • отсутствие освещения;
  • отсутствие какой-либо реакции на включение;
  • неисправность переключателя скорости;
  • поломкадвигателя.

Возможные причины:засорился фильтрационный элемент,поломка крыльчатки вытяжного вентилятора.

Ремонт:Промойте под водой с использованием моющих средств металлический жироулавливающий фильтр и/или поменяйте одноразовый фильтр. В случае неисправности вентилятора (как правило, ломается одна или несколько лопастей) необходимо осуществить его замену (о том, как разобрать вытяжку на кухне, будет рассказано немного ниже).

Недостаточная производительность кухонной вытяжки в большинстве случае вызвана несвоевременным обслуживанием фильтров

Возможные причины: вышел из строя один из осветительных приборов или кнопка включения освещения.

Ремонт: Прежде чем бежать в магазин за новой лампой, следует проверить ее работоспособность. Лампы накаливания и галогенные лампы проверяются тестером (мультиметром) в режиме измерения сопротивления. Номинал сопротивления нити обычно исчисляется несколькими десятками Ом. Отсутствие показаний на приборе свидетельствует о перегоревшей нити накаливания.

Со светодиодными лампами ситуация несколько сложнее.Внутри таких устройств, помимо светодиодов, устанавливается управляющий драйвер, проверить который обычным мультиметром без разборки лампы невозможно. В связи с этим для проверки работоспособности LED-лампы проще вкрутить ее в рабочий патрон.

Важно! Прежде чем проверить лампу в другом патроне, убедитесь, что ее номинальное напряжение равно 220 В.

Если все осветительные приборы исправны, тогда высока вероятность, что не работает кнопка включения освещения. Ее также можно проверить тестером – в нажатом состоянии сопротивление между контактами должно быть меньше 1 Ома.

Нет видео.
Видео (кликните для воспроизведения).

Измерение сопротивления лампы накаливания цифровым мультиметром

Возможные причины: отсутствие сетевого питания, перегорание дорожки или предохранителя.

Ремонт: В случае, когда вытяжка не реагирует на какие-либо манипуляции после ее подключения к сети 220 В, в первую очередь необходимо проверить напряжение в розетке, для чего используется мультиметр в режиме измерения переменного напряжения.

Обратите внимание! Использование индикатора напряжения позволяет определить лишь наличие/отсутствие фазы, тогда как обрыв нулевого провода с помощью данного прибора идентифицировать невозможно.

Если с входным питанием все в порядке, тогда возможно перегорела дорожка на плате управления или предохранитель, который устанавливается в устройстве с целью его защиты от скачков напряжения. В этой ситуации ремонт кухонной вытяжки требует хотя бы начальных знаний в области электрики и электроники.

Проверка наличия напряжения в розетке

Возможные причины: неисправен переключатель скоростей вытяжного вентилятора.

Ремонт: Основной причиной поломки кнопочного или ползункового переключателя является естественный износ. В плане ремонтопригодности кнопки лучше, поскольку существует возможность замены одного элемента, а не всего блока. Если же стал «барахлить» ползунковый переключатель, тогда можно попробовать его разобрать и почистить контакты. Однако, чтобы проблема вскоре не вернулась, целесообразнее произвести замену старого переключателя на новый.

Для замены кнопки достаточно уметь работать с паяльником

Возможные причины: перегорел термопредохранитель, неисправен пусковой конденсатор, сгорела обмотка двигателя, клин ротора.

Ремонт: Определить точную причину поломки двигателя можно по косвенным симптомам. Если при включении любой скорости агрегат не издает никакого звука, при этом запах горелой обмотки также отсутствует, вероятнее всего перегорел термопредохранитель.

К сведению!Термопредохранитель устанавливается непосредственно в корпусе электродвигателя и перегорает вследствие сильного перегрева обмоток.

В случае «гудения» двигателя при подаче на него питания возможны два варианта: неисправность пускового конденсатора либо клин ротора из-за плохой работы жироулавливающего фильтра. Ну и совсем плохая ситуация, если присутствует запах горевшей изоляции. Здесь поможет только перемотка двигателя или покупка нового агрегата.

Асинхронный двигатель для работы кухонной вытяжки

Чтобы осуществить ремонт вытяжки своими руками, необходимо знать, как ее разобрать. Следуя указанной ниже инструкции, у вас не должно возникнуть серьезных трудностей с данным процессом.

  1. Снимаем жировой фильтр, расположенный в нижней части устройства.
  1. Откручиваем защитную панель (при ее наличии).
  1. Отсоединяем панель с лампами освещения, предварительно отключив разъемы питания.
  1. Далее снимаем плату управления.

Данная инструкция является примером разборки современной вытяжки на кухне. Стоит отметить, что во многих моделях отдельные блоки крепятся независимо друг от друга. К примеру, чтобы снять двигатель, не обязательно откручивать блок подсветки.

Совет! Если разборка требует отсоединения разъемов или проводов, обязательно маркируйте или фотографируйте элементы до проведения манипуляций. Благодаря такому подходу у вас не возникнет сложностей с подключением блоков во время сборки.

Чтобы не прибегать к ремонту кухонной вытяжки, следует придерживаться правил эксплуатации данного оборудования, которые устанавливаются производителем. Выделим основные моменты:

Если на кухне используется газовая плита, вытяжка должна устанавливаться на высоте 70-80 см от варочной поверхности, если электрическая – на высоте 60-70 см. В случае расположения вытяжки ниже данной отметки возможен перегрев конструктивных элементов с последующей деформацией. В то же время более высокое расположение снизит эффективность работы прибора.

При наличии ручного переключения скорости пуск желательно осуществлять, начиная с самой низкой ступени. Задание сразу максимальной скорости приведет кувеличению нагрузки на электродвигатель, что может уменьшить ресурс его работы.

Несвоевременная очистка или замена фильтрационных элементов приводит к тому, что частицы жира начинают проникать внутрь устройства, покрывая масляной пленкой двигатель, плату управления и лампы подсветки. Кроме того, через забитый фильтр практически не проходит воздух, поэтому эффективность такой вытяжки нулевая.

  • Защита от перепадов напряжения.

Как и любой другой электроприбор, кухонная вытяжка должна быть защищена от скачков напряжения. Конечно, внутри устройства обычно устанавливается предохранитель, однако он не всегда может защитить оборудование от нестабильной сети. Лучше с этим справится дополнительная установка защитного реле, которое моментально отключает питание при слишком большом отклонении напряжения от нормы.

Реле напряжения – дополнительная защита оборудования от перепадов в электросети

Сложность ремонта кухонной вытяжки зависит от характера возникшей проблемы. Поменять перегоревшую лампочку сможет каждых, а вот с восстановлением работы вентилятора могут возникнуть серьезные трудности. Если же опыт ремонта электроприборов отсутствует вовсе, тогда целесообразнее обратиться к специалистам, чтобы не пришлось покупать новую технику.

Приготовление повседневных блюд и кулинарных шедевров часто сопровождается различными запахами, и они порой не очень приятны, особенно, если они распространяются .

Вентиляционные каналы в наших домах, к сожалению, не всегда справляются с загрязненным воздухом и запахами. Это послужило причиной разработки различных .

Кухня для большинства людей давно перестала быть хозяйственным помещением, где готовится еда, чистятся продукты, моется посуда. Тут часто собирается семья .

Исправная вытяжка должна втягивать все испарения и запахи

Неисправности вытяжки на кухне лишают обитателей дома или квартиры привычного комфорта – по помещениям разносятся нежелательные запахи, на стенах и окнах скапливается конденсат, а сам воздух становится вредным для здоровья.

В случае поломки кухонной системы вентиляции многие сразу же обращаются в мастерские и сервисные центры, которые, за немалую плату, делают ремонт кухонных вытяжек. Но, данное оборудование кухни, даже имеющее дополнительные функции, не является слишком сложным, и его вполне можно починить своими руками.

Первоочередная функция любой вытяжки – удалять из помещения воздух, насыщенный парами и запахами. Поэтому, некачественную работу вентиляции хозяева кухни подозревают при появлении конденсата на окнах. Усилившейся запах приготовления пищи также указывает на то, что вытяжное вентиляционное оборудование кухни не справляется со своими задачами, хотя мотор работает.

Скопление конденсата на окнах кухни свидетельствует о некачественной работе вытяжки

В таком случае возможны две причины некачественной работы вытяжки:

  • Засорен фильтр вытяжки и уловитель жира;
  • Замусорился вытяжной вентиляционный канал.

Очистка фильтра и другие профилактические работы должны быть описаны в инструкции от производителя. Поскольку существует множество различных конструкций вытяжек, невозможно дать универсальное описание данного процесса.

Но, внимательно изучив инструкцию, практически любой пользователь сможет своими руками делать несложную очистку фильтра, как показано на видео:

Часто пользователи жалуются: «Купили качественную вытяжку Cata, установили, все работает, но слабо тянет и на окнах конденсат». Если вытяжка устанавливается впервые, обязательно следует проверить тягу вытяжного канала – если в нем нет циркуляции воздуха, то каким бы не был мощным вентилятор, он не сможет выдувать водяные пары и запахи из кухни.

Вентиляционный канал без видимых следов засорения

Проверку тяги делают при помощи зажигалки (пламя должно отклоняться потоком воздуха) или прикладывая бумажный лист к вентиляционной решетке. Если засорился вытяжной канал в частном доме, то его можно почистить своими руками, а в многоквартирном доме, скорее всего, придется обратиться в соответствующие службы.

Проверка тяги вентиляции при помощи отклонения пламени

Если по каким-то причинам прочистить вентиляционный канал невозможно, то, чтобы вытяжка функционировала, ее отводную трубу нужно вывести наружу другим путем – например, сделать отверстие в стене, или изменить оконную раму.

Проверка тяги при помощи бумаги — лист должен прижаться к решетке

Если вентилятор вытяжки не работает вообще, то возможны следующие причины:

  • Плохой контакт в розетке, вилке, перебит сетевой шнур или отсутствует напряжение;
  • Перегорел предохранитель;
  • Ослабли клеммы подключения внутри корпуса вытяжки, или отпаялись провода;
  • Неисправность в кнопках или переключателях;
  • Если вытяжка имеет электронный интерфейс управления, могут быть поломки в электрической плате, реле, датчиках и т д.
  • Неисправен электродвигатель вентилятора.

Начиная ремонт вытяжки, нужно искать неисправности, исключая возможные указанные выше причины, поочередно проходя по пунктам.

Поиск неполадок внутри вытяжки

Первоначальная диагностика вытяжки производится включением встроенной лампочки. Но, из-за перенапряжения могут выйти из строя все компоненты вытяжки, или в лучшем случае, перегореть предохранитель. Прозвонка проводки и предохранителя, измерение напряжения и ремонт розетки подробно описаны в других статьях данного ресурса.

Чтобы добраться до внутренних клемм подключения, нужно разобрать корпус вытяжки, предварительно отключив сетевой шнур из розетки. Из-за вибрации вентилятора болтовые крепления клемм могут ослабнуть и контакт пропадет. Если проверка и подтяжка болтов не дадут результатов, переходят к следующему пункту.

Проверить надежность клемм подключения вентилятора вытяжки

Проверить кнопки и переключатели скоростей можно омметром (тестером, мультиметром в режиме прозвонки) или пробником (заводским или самодельным). Поскольку обмотки электродвигателя, подключенные к переключателям, имеют небольшое сопротивление, при тестировании пробником они могут влиять на ложное срабатывание индикатора, поэтому клеммы следует предварительно отключить.

В домашних условиях, без навыков и инструментов, ремонт электродвигателя невозможен, поэтому придется искать идентичную или подходящую замену.

Как правило, в вытяжках применяются конденсаторные однофазные электродвигатели, ознакомиться с принципом их работы и методами проверки, следует перейти по приведенной ссылке. Электродвигатель для вытяжки имеет несколько отводов от обмоток, которые переключаются для изменения скорости вращения вентилятора.

Схема подключения двигателя вытяжки с выводами для переключения скоростей

Также возможна неисправность пускового конденсатора, реле или электронного блока управления. Иногда, в случае невозможности ремонта сложной электронной схемы, ее можно заменить более простым решением на основе надежных механических переключателей, как показано ниже:

Чтобы вообще не возникало потребности чинить своими руками вытяжку на кухне, следует приобретать оборудование у надежных производителей. Дешевые товары из Китая очень часто недолговечны в работе, создают много шума и при этом малоэффективны при значительном потреблении электроэнергии.

Одним из лидеров по производству оборудования для кухни является фирма Cata. Специалисты данной испанской компании выпускают не только кухонные вытяжки, а и широкий спектр кухонных электроприборов – духовые шкафы, варочные панели, микроволновые печи, которые исправно работают во всем мире.

Одна из классических вытяжек из модельного ряда фирмы «Cata»

Покупка такого качественного оборудования как у фирм Cata, Elica, Electrolux, Krona, и т. д., позволит пользователю долгое время не переживать об исправности кухонной вытяжки. Но все же, иногда из-за обратной тяги засоряется сам вентилятор или случаются другие непредвиденные обстоятельства.

Поэтому, время от времени, придется своими руками очищать фильтр, менять лампочки, делать профилактический осмотр вытяжки, как показано на видео:

Практически все вытяжки оборудованы местным освещением. Такое совмещение функций позволяет пристально следить за процессом приготовления пищи, а сами лампочки, ввиду их близкого расположения к освещаемой поверхности, не требуют много электроэнергии, благодаря чему осуществляется экономия на освещении кухни.

В качестве источника света могут использоваться маломощные обычные или галогенные лампочки, люминесцентные лампы, светодиодные светильники. Подробно о работе и проверке данных электрических осветительных приборов описано здесь.

Вполне возможно, что причиной неработающего освещения может быть неисправность встроенного выключателя и перегоревшая лампочка, для замены которой нужно снять защитное стекло, как показано на видео:


Снабженные дополнительными функциями вытяжки имеют таймер выключения, датчики температуры и пара. Если самостоятельный ремонт кухонной вытяжки подобного типа не дал результатов (шнур, предохранитель, двигатель в порядке), то следует вынуть электронный модуль вместе с датчиками и отнести его в мастерскую, или в случае несложной схемы попытаться починить самостоятельно, как продемонстрировано ниже:

Одно дело, если Вашей кухонной вытяжке уже десяток лет и последнее время она слабо вытягивала воздух. Тут уже можно и не думать о ремонте, проще купить новую технику. Но что, если покупка не прослужила Вам и года, а вентилятор уже не справляется или вообще вышел из строя? Первым делом необходимо выяснить причину неисправности, после чего устранить ее своими силами. Основными «виновниками» поломки могут быть:

Все эти причины могут повлечь за собой выход из строя и дальнейший ремонт, поэтому учитывайте все моменты на будущее, чтобы такая ситуация больше не возникала!

Сейчас мы поступим следующим образом: по очереди перечислим все существующие неисправности и под каждой предоставим инструкцию по ремонту вытяжки на кухне своими руками. Поломки будут перечислены от наиболее популярных к таким, которые реже всего происходят и которые сложнее отремонтировать в домашних условиях.

Очень часто вытяжную панель используют для освещения на кухне рабочей зоны. Это действительно удобно и является грамотным подходом, т.к. в современной технике установлены мощные светодиодные лампы либо галогенки.

Если у Вас не работает освещение, необходимо предпринять следующие меры по ремонту:

  1. Проверить саму лампочку, возможно, она перегорела.
  2. Включить вентилятор, чтобы убедиться, работает ли он. Если и лопасти не крутятся, о том как отремонтировать систему поговорим чуть ниже. Двигатель работает – ищем неисправность дальше.
  3. Проверить напряжение в розетке с помощью индикаторной отвертки. Тут же посмотреть на распределительный щиток, возможно, выбил автомат. Розетка исправна? Если да, нужно проверить целостность электрического шнура, после чего мультиметром прозвонить выключатель подсветки и остальные элементы цепи. Таким образом, Вы методом исключения найдете причину неисправности и сможете перейти к ремонту вытяжки на кухне своими руками. Обычно до этого руки не доходят, т.к. чаще всего перегорает лампочка либо выходит из строя розетка.

Вторая по популярности неисправность кухонный вытяжки – плохо вытягивает вентилятор. Не знаете, что делать в этом случае? Тут дела обстоят полегче. Первым делом проверьте загрязненность фильтров и жироуловителя. Чаще всего эти две комплектующие являются виновниками того, что вытяжка не тянет воздух в вентиляцию либо плохо вентилирует.

Для того, чтобы отремонтировать вытяжку своими руками нужно почистить фильтры и осуществить повторное включение. Увидеть, как правильно произвести чистку, Вы можете на данном видео уроке:

Возможна еще такая ситуация, как возникновение вакуума в комнате с закрытыми окнами. В результате вытяжка будет слабо тянуть либо вообще перестанет затягивать воздух. В этом случае ремонт заключается в том, что необходимо самому открыть форточки и проветрить кухню естественным способом.

Еще одна причина того, что вытяжка плохо тянет – отсутствие тяги в вентиляционном канале дома. В этом случае проверить наличие тяги можно обычной зажигалкой – зажечь огонь и поднести к вентиляционному отверстию в стене, как показано на фото. Если пламя не затягивает в вентиляционное отверстие, нужно будет сделать принудительную вентиляцию, о которой мы поговорим ниже.

Если при включении кнопки на панели ничего не происходит, самостоятельно отремонтировать вытяжку на кухне будет куда сложнее. Это как раз тот случай, о котором мы говорили выше – и вентилятор не крутит и свет не включается. Сначала нужно, опять-таки, проверить электрический шнур, напряжение в розетке и автомат в щитке. Если все работает, берите в руки мультиметр и переходите к «прозвонке» цепи. Тестировать нужно в первую очередь выключатель на панели, возможно, отгорел один из контактов (как правило, первый). Дальше посмотрите по схеме, где находится предохранитель, который не реже перегорает.

Плавкий предохранитель в рабочем состоянии? Проверьте конденсатор, если его сопротивление в норме и с виду он не вздулся, скорее всего, не работает двигатель. О том, как проверить конденсатор, мы рассказывали в отдельной статье. Обмотки мотора нужно прозвонить и если неисправность заключается в обрыве в области двигателя, лучше его выкинуть и купить новый, т.к. отремонтировать деталь будет очень сложно и нецелесообразно.

Если вытяжка гудит, когда включена, причиной может быть некачественное производство устройства. Очень много негативных отзывов о повышенном уровне шума можно встретить в интернете. Ответ на вопрос, почему шумит система, довольно простой – некачественная сборка изделия, которое в этом случае не получится отремонтировать своими руками. К примеру, у таких фирм, как Cata, Kronasteel и Эликор гул при работе практически не слышен даже на максимальной скорости. Рекомендуем сразу же ознакомиться с тем, как правильно выбрать вытяжку для дома, чтобы знать по названию лучших производителей кухонной техники!

Если же Вы уверены в качестве выбранной продукции и наверняка знаете, что неисправность в чем-нибудь другом, рекомендуем проверить качество крепления корпуса к стене/кухонному гарнитуру. Даже небольшой зазор при вибрации может стать причиной стука, шуршания, звона. Чтобы техника не шумела, необходимо сделать следующее — подтянуть все крепежные элементы или подложить кусок поролона в проблемной зоне, что позволит устранить стук.

Если двигатель гудит, но не запускается, скорее всего, причина неисправности в плавком предохранителе. Ремонт вытяжки своими руками в этом случае довольно простой – необходимо заменить предохранитель на новый.

Тут все очевидно – не функционирует кнопка в блоке управления. Вы должны снять защитный экран и визуально проверить кнопку, т.к. может быть, просто отгорел контакт. После этого просмотрите дорожки на плате и прозвоните цепь мультиметром.

Помимо этого причиной неисправности может быть пусковой конденсатор, который перегорел. В этом случае ремонт вытяжки своими руками довольно простой – достаточно просто самостоятельно заменить конденсатор.

Инструкция по ремонту подсветки предоставлена на видео:

В многоквартирных домах, особенно на последних этажах собственники жилья сталкиваются с такой проблемой, когда вытяжка не выдувает, а вдувает, то есть работает в обратную сторону. Что делать в этом случае? Неприятность в том, что воздух дует из вентиляционного отверстия не только на кухне, но и из туалета и ванной комнаты. Встречаются отзывы на тематических форумах о том, что проще всего взять и заглушить естественную вентиляцию, но такой ремонт делать не нужно. Чтобы самому отремонтировать центральную вентиляцию, которая не всасывает, а дует, необходимо создать принудительно всасывание воздуха, установив вытяжные электро вентиляторы, по типу Vents. Их стоимость относительно небольшая, зато неисправность будет преодолена.

Вот мы и предоставили перечень возможных неисправностей вытяжки. Надеемся, Вы нашли ответ на свой вопрос и теперь знаете, как отремонтировать вытяжку на кухне своими руками!

Похожие материалы:

Ремонт кухонных вытяжек практически всегда оправдан с финансовой точки зрения, починить своими руками несколько мелких неисправностей вполне по силам каждому домашнему мастеру.

Прежде чем начать ремонт вытяжки своими руками, стоит разобраться в ее устройстве. Такая техника может быть вытяжного (отводящего) или рециркуляционного типа (воздух очищается и выпускается обратно), но у обоих видов главным рабочим элементом всегда является асинхронный двигатель (8).

Кроме того, в такой технике обязательно будет вентилятор (2), который может оказаться осевым или тангенциальным. Осевой представляет собой лопасти, «затягивающие» внутрь воздух. Воздушный поток будет проходить по оси вращения двигателя. Вентиляторы тангенциального типа представляют собой равномерно расположенные по кругу лопасти-лопатки. Такой вентилятор предпочтительнее – его принцип работы обеспечивает увеличенный КПД.

В вытяжке обязательно будут и фильтры. Например, бюджетный угольный фильтр (9) надевается на круглое входное окно мотора, а более дорогостоящей фильтровальной конструкцией с угольными гранулами будет та, которая имеет прямоугольную форму и установлена сразу за жировым. Жировой фильтр, в свою очередь, находится сразу за рабочей поверхностью (12). Существуют также тканевые фильтры и изделия из бумаги с пропиткой (одноразовые), однако сейчас наибольшее распространение получили сетчатые многоразовые металлические жироулавливатели.

Что же касается панели управления, то она бывает сенсорная или механического типа, но всегда будет представлять собой общий блок, как показано на фото ниже.

Если в приборе предусмотрено изменение скоростей, то в обязательном порядке присутствует схема, формирующая управляющее напряжение. Конструкция также дополняется освещением. Это могут быть лампы накаливания, галогенные или светодиодные лампы.

Отремонтировать вытяжку своими руками несложно, если действовать по определенному алгоритму. Понятно, что вначале нужно определиться с проблемой.

В случае, когда сломалась вытяжка и не включается, обязательно нужно проверить работоспособность встроенного освещения. Таким образом отслеживается целостность цепи питания, правильность подключения к розетке. Если лампочки работают, то проблема заключается в двигателе или системе управления, в этом случае вам нужно купить новые запчасти, которые подходят к модели вашей вытяжки и одобрены производителем.

Запчасти для кухонной вытяжки продаются в специализированных магазинах запчастей для бытовой техники и в интернет-магазинах.

  1. Отключите электропитание вытяжки.
  2. Снимите фильтры, потянув за язычок. Открутите нижнюю панель вытяжки, придерживая ее снизу, чтобы она не упала.
  3. Отключите разъемы проводов подсветки, таким образом, вы отсоедините обе панели друг от друга.
  4. Снимите вытяжку или извлеките ее из шкафа, открутив винты, и положите ее аккуратно на пол. Внимание, вытяжка тяжелая, поэтому снимать ее желательно с напарником.
  5. Снимите с двигателя вентилятор, освободив пружинный зажим или другое крепление.

  1. Теперь нужно снять двигатель. Для этого отключите зеленый провод заземления с винта на корпусе вытяжки, а затем перережьте провода, подключенные к двигателю. Снимите 3 винта с крепежной пластины, как показано на фото ниже, уберите эту пластину и вытащите двигатель вентилятора из вытяжки.
  2. Подключите новый двигатель к крепежной пластине, затем поместите его в корпус вытяжки, провод заземления обратно.

  1. Установите обратно лопасти вентилятора, закрепив пружинный зажим. Установите или встройте вытяжку на свое место, закрепите обратно все панели корпуса и подключив электропитание, проверьте работу нового двигателя.

Если мотор все время функционирует, но не меняет скорость, то в 92% случаев проблема кроется в панели управления. Лучше и легче в этом случае просто купить новую и заменить, чинить плату своими руками довольно сложно.

А теперь рассмотрим возможные мелкие неисправности вытяжки.

Здесь возможных неисправностей оказывается несколько:

  1. Устройство может оказаться не подключенным в электрическую сеть. Нужно проверить и сам факт подключения, и наличие напряжения в розетке.
  2. Работоспособность выключателя проверяется тестером. Если этот элемент не «прозванивается», он подлежит замене.
  3. Может оказаться, что проблемы с электропитанием. Они могут возникнуть из-за поломки автомата или выхода из строя предохранителей.
  4. Вилка питания также может выйти из строя. Кстати, в вилке может находиться встроенный предохранитель, который может перегореть – в этом случае потребуется его замена.
  5. Внутренняя электропроводка устройства так же может провоцировать сбои. Ее обязательно проверяют тестером, а обнаруженные плохие контакты устраняют, подтягивая винты или обжимая наконечники плоскогубцами.
  6. А вот неисправности электродвигателя требуют капитального ремонта и вмешательства профессионалов.

Если при работающей вытяжке в кухне все равно остаются посторонние запахи, то, скорее всего дело в фильтре. Эффективность работы вытяжки снижается, если он вовремя не заменен (не очищен). Например, угольный фильтр, расположенный сразу за воздухозаборной решеткой, обязательно должен заменяться примерно раз в 3 месяца. Фильтр такого типа может быть разборным, тогда в нем меняются только угольные гранулы (фото слева).

Одноразовые жироулавливающие фильтры (бумажные и тканевые) так же подлежат замене. Они не восстанавливаются и стирать их нельзя. А вот металлические сетчатые конструкции нуждаются в регулярной очистке (их даже можно мыть в посудомоечной машине – ориентировочно раз в месяц).

Если вы удостоверились, что проблема не в фильтре, то решить проблему можно следующим образом — увеличьте время работы устройства, включая его за несколько минут до включения конфорок и выключая через четверть часа после того, как плита окажется свободной.

Если не работает освещение вытяжки, то все можно починить своими руками по следующему алгоритму:

  1. В случае, когда вентилятор вращается без сбоев, а вот освещение никак не включается, лампочка просто заменяется на новую.
  2. Когда же замена лампочки не помогла решить проблему, стоит проверить работоспособность выключателя освещения, скорее всего в нем просто отошел провод.

  • Чтобы ваша вытяжка работала как можно дольше, следует вовремя менять и чистить в ней фильтры. Современные модели оснащены специальными датчиками (зуммером или лампочкой), демонстрирующими необходимость замены;
  • Чтобы исключить перегрев (поломку) двигателя, нужно не допускать работу прибора при работающих без посуды газовых конфорках;
  • Кроме того, обязательно выдерживается минимальная высота монтажа рабочей поверхности вытяжки – 70-75 см над газовой плитой, и 65-70 над варочной поверхностью.

Читайте также:

В настоящее время уже никто не сомневается в необходимости иметь вытяжку на кухне. Этот бытовой прибор необходим для удаления запахов при приготовлении пищи и обновления воздуха в кухонном помещении. Главными критериями при выборе вытяжки должна быть её производительность и уровень шума, а разнообразие дизайнерских решений позволит подобрать агрегат под любой стиль помещения и мебели.

Современные воздухоочистители – это довольно надёжная техника. Однако и с ними время от времени могут случаться поломки. В этой статье будет кратко рассказано о том, что делать, если по каким-то причинам не работает вытяжка на кухне.

Вытяжки для кухни имеют относительно простую конструкцию в сравнении с другой бытовой техникой. Зная устройство прибора и имея некоторые навыки, вы можете своими силами произвести несложный ремонт кухонной вытяжки.

Это главный элемент, который обеспечивает прохождение воздуха, загрязнённого копотью и запахами, через фильтрационные элементы. Приводится в движение асинхронным двигателем.

Обеспечивает плавное изменения скорости вращения мотора от низких ступеней к более высоким. По конструкции может быть кнопочным, ползунковым или сенсорным.

Любая вытяжка для кухни снабжена жироулавливающим фильтром, который является основным очистительным элементом прибора и предохраняет внутренние детали от жировых загрязнений. Угольные фильтры – это сменные картриджи, заполненные гранулами активированного угля. Устанавливаются, если вытяжка будет работать в режиме рециркуляции.

В корпуса вытяжек встраиваются галогенные, светодиодные лампы или лампы накаливания. Они являются удобным дополнением для освещения варочной поверхности.

Практически все модели современных вытяжек могут работать в двух режимах — проточном или рециркуляции.

Проточная система подразумевает соединение вытяжки посредством гофр с вентиляционной шахтой, куда и будет выводиться отработанный воздух. Такой принцип работы является наиболее эффективным при условии, что в доме не засорены вентиляционные каналы. В противном случае сначала нужно провести комплексное восстановление вентиляции.

В режиме рециркуляции загрязнённый воздух очищается угольными фильтрами и возвращается в помещение. Такой способ будет лучшим решением, если в доме плохо функционирует или совсем не работает вентиляция, а также когда вентиляционное отверстие находится далеко от плиты.

При включении прибора в розетку двигатель начинает работать и вращать вентилятор. Его лопасти затягивают воздух из помещения внутрь, там он попадает на фильтры, очищается и далее в зависимости от режима работы аппарата либо выводится из помещения, либо поступает назад в комнату.

Соблюдение правил установки и эксплуатации вытяжки на кухне позволит вам избежать многих неудобств, связанных с работой прибора.

К сожалению, даже при самом бережном отношении к технике не исключены поломки. Рассмотрим самые частые жалобы пользователей и возможность самостоятельно произвести ремонт кухонной вытяжки.

Светильники вытяжки удобно использовать для освещения рабочей поверхности. Если подсветка перестала работать, нужно:

  1. Включить вытяжку и убедиться, что вентилятор работает.
  2. Проверить исправность ламп. Лампы накаливания и галогенные лампы можно проверить тестером (мультиметром) в режиме измерения сопротивления. Если показания на приборе стремятся к бесконечности, значит лампа перегорела и её нужно поменять. Светодиодные лампы из-за более сложного устройства проверить таким способом невозможно, определить их пригодность можно с помощью рабочего патрона. Замена ламп – простейшая манипуляция, с которой справится любой взрослый человек.
  3. Если лампы исправны, проверить тестером кнопку выключения (сопротивление между контактами в нажатом состоянии должно быть меньше 1 Ом) и последующие элементы электрической цепи. Методом исключения найти неисправную деталь и заменить её.

В этом случае неэффективно устраняются запахи, на окнах скапливается конденсат. «Виновником» может быть как общее неудовлетворительное состояние вентиляции в доме, так и поломки внутри прибора. Чтобы выяснить реальную причину, нужно:

  1. Проверить тягу в шахте дома. При её отсутствии следует обратиться в соответствующие коммунальные службы. Осуществить чистку или восстановление вентканала своими силами невозможно.
  2. Открыть форточки и проветрить помещение – в комнате с плотно закрытыми окнами может возникнуть эффект вакуума.
  3. Проверить уровень загрязнённости фильтрующих элементов. При необходимости помыть жировой и заменить угольный фильтр.
  4. Поломка лопасти вентилятора может быть причиной того, что вытяжка плохо тянет. Необходимо разобрать вытяжку и заменить деталь.

Часто высокий уровень шума – следствие некачественной сборки, что характерно для дешёвых китайских изделий, в этом случае поможет только замена прибора. Владельцы качественной техники тоже часто задаются вопросом, как уменьшить шум при работе вытяжки. Для этого необходимо:

  1. Убедиться в должном креплении прибора к стене и элементам кухонной мебели. Незначительный зазор может привести к появлению шумов и стуков при работе. Чтобы устранить это, нужно подтянуть крепёжные элементы.
  2. Проверить воздуховод – часто его засорённость увеличивает уровень шума двигателя.
  3. Подложить куски поролона или звукоизоляционного материала под проблемные участки.

Это самый плохой сценарий развития событий – и подсветка не горит, и двигатель не запускается. В таких случаях, чтобы самостоятельно на дому осуществить ремонт вытяжки, нужно иметь базовые знания по электротехнике и некоторый опыт работы с электроприборами. Вооружившись необходимыми инструментами, необходимо:

  1. Перегорел плавкий предохранитель, который нужно заменить.
  2. Последовательно проверить напряжение в розетке с помощью индикаторной отвёртки, автомат на распределительном щитке, целостность шнура и вилки. Если всё в порядке, нужно искать поломку в самом приборе.
  3. Прозвонить тестером (мультиметром) всю цепь. Следует начать с выключателя на панели – возможно, отошёл один из контактов. Затем проверить предохранитель, который служит защитой устройства от перепадов напряжения, потом конденсатор – он не должен быть вздутым. Если всё в порядке, прозвонить обмотки мотора. В случае обрыва цепи здесь, лучше купить новый двигатель, ремонтировать старый нецелесообразно.

Возможен клин мотора. Потребуется его разобрать, почистить, смазать и собрать.

В этом случае ремонт вытяжек заключается в том, чтобы:

  1. Проверить переключатель, предварительно сняв защитный экран. Кнопочные и ползунковые переключатели наиболее надёжные и ремонтопригодные. Обычно достаточно поменять износившийся элемент или почистить контакты. Сенсорную панель, скорее всего, придётся полностью поменять.
  2. Проверить пусковой конденсатор. При необходимости заменить его на новый.

Прежде чем приступить к устранению неисправностей бытового прибора, нужно реально оценить свои способности. Возможно в некоторых случаях целесообразней доверить ремонт кухонных вытяжек специалистам. Такое решение может уберечь вас от более дорогостоящего ремонта или замены техники.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.1 проголосовавших: 9

Как делать ремонт кухонной вытяжки: замена запчастей. Советы по ремонту вытяжки на кухне: обзор основных неисправностей

Как устроена вытяжка

Прежде чем начать ремонт вытяжки своими руками, стоит разобраться в ее устройстве. Такая техника может быть вытяжного (отводящего) или рециркуляционного типа (воздух очищается и выпускается обратно), но у обоих видов главным рабочим элементом всегда является асинхронный двигатель (8).

Кроме того, в такой технике обязательно будет вентилятор (2), который может оказаться осевым или тангенциальным. Осевой представляет собой лопасти, «затягивающие» внутрь воздух. Воздушный поток будет проходить по оси вращения двигателя. Вентиляторы тангенциального типа представляют собой равномерно расположенные по кругу лопасти-лопатки. Такой вентилятор предпочтительнее – его принцип работы обеспечивает увеличенный КПД.

В вытяжке обязательно будут и фильтры. Например, бюджетный угольный фильтр (9) надевается на круглое входное окно мотора, а более дорогостоящей фильтровальной конструкцией с угольными гранулами будет та, которая имеет прямоугольную форму и установлена сразу за жировым. Жировой фильтр, в свою очередь, находится сразу за рабочей поверхностью (12). Существуют также тканевые фильтры и изделия из бумаги с пропиткой (одноразовые), однако сейчас наибольшее распространение получили сетчатые многоразовые металлические жироулавливатели.

Что же касается панели управления, то она бывает сенсорная или механического типа, но всегда будет представлять собой общий блок, как показано на фото ниже.

Если в приборе предусмотрено изменение скоростей, то в обязательном порядке присутствует схема, формирующая управляющее напряжение. Конструкция также дополняется освещением. Это могут быть лампы накаливания, галогенные или светодиодные лампы.

Отремонтировать вытяжку своими руками несложно, если действовать по определенному алгоритму. Понятно, что вначале нужно определиться с проблемой.

В случае, когда сломалась вытяжка и не включается, обязательно нужно проверить работоспособность встроенного освещения. Таким образом отслеживается целостность цепи питания, правильность подключения к розетке. Если лампочки работают, то проблема заключается в двигателе или системе управления, в этом случае вам нужно купить новые запчасти, которые подходят к модели вашей вытяжки и одобрены производителем.

Запчасти для кухонной вытяжки продаются в специализированных магазинах запчастей для бытовой техники и в интернет-магазинах.

История возникновения и устройство вытяжки

Ещё с начала древних времён люди задумывались о вентилировании закрытых помещений. Особенно это было актуально в местах приготовления еды. Первоначально все действия сводились к простому проветриванию или такому расположению места готовки, при котором естественным способом отводились продукты горения.

С развитием домостроения менялись и кухни. В них начали применять печи и камины, в которых для вывода продуктов сгорания использовались дымоходы. В XIX веке российский учёный Э. X. Ленд предположил, что качественное вентилирование невозможно без искусственного обмена воздуха. Основное развитие производство вытяжек получило благодаря итальянской компании Faber, выпустившей в 1958 году первую вытяжку из пластика.

Но только с 1970 годов кухонные вытяжки получили популярность и стали устанавливаться в странах Европы и Америки. В странах СССР первые бытовые вытяжки появились в начале 80-х годов, но только с приходом на рынок в 90-х годах иностранных производителей заняли своё место на кухнях.

Современные вытяжки полностью справляются с возложенными на них задачами. Не потеряв производительности, они стали компактными и удобными в использовании. Конкуренция между компаниями приводит к постоянному улучшению технических характеристик изделия, таких как производительность, снижения уровня шума, надёжность.

Виды и принцип работы


Вытяжка для кухни — это устройство, предназначенное для очистки воздуха от дыма, запахов, частичек жира, влаги, возникающих в процессе приготовления еды. В зависимости от режима работы кухонные вытяжки бывают проточными и циркуляционными. Первый тип подразумевает вытяжной режим, когда удаляемый воздух вытягивается наружу из помещения, чаще всего в вентиляционную шахту. Этот режим более предпочтителен, по сравнению со вторым. Циркуляционный режим основан на пропускании воздуха через систему фильтров и возвращении его назад в помещение.

По внешнему виду вытяжные приборы разделяются на следующие типы:

  • купольные;
  • плоские;
  • встраиваемые.


Несмотря на внешний вид, принцип работы и устройство у них одинаковы. Основной частью кухонного прибора является мотор. Именно от его работы и расположения зависит качество очистки воздуха. Имея в составе вытяжной вентилятор, он обеспечивает создание воздушных потоков, проходящих через элементы фильтров.

В качестве мотора применяется асинхронный двигатель. Его ось повторяет движения, нагнетаемого или разряжаемого потока воздуха. Такой электромотор состоит из ротора, расположенного внутри статора. Расстояние между ними составляет не более двух миллиметров. Статор представляет собой сердечник с пазами, на которые наматывается обмотка. Ротор, подвижная часть с валом, состоит из сердечника с короткозамкнутой обмоткой. Такая конструкция по виду напоминает беличье колесо.

При подаче переменного тока на обмотку статора, согласно законам физики, появляется переменное магнитное поле. На помещённом внутрь этого поля замкнутом проводнике возникает электромагнитная индукция, что приводит к появлению тока, а это, в свою очередь, заставляет вращаться ротор. Из-за того что статор имеет несколько выводов, подключение разного их количества приводит к изменению скорости вращения вентилятора.

Конструкционные элементы системы

Особым элементом вытяжки является обратный клапан. Он может быть электрическим, открывающимся моторчиком при запуске, или механическим, срабатывающим от давления потока воздуха. Его работа заключается в пропускании воздуха в одном направлении и препятствовании его прохождению в обратном. Кроме электродвигателя для вытяжки и клапана, в состав устройства входят:


  • корпус;
  • блок питания;
  • плата управления;
  • панель блока управления;
  • корпус держателя для мотора;
  • лампы подсветки;
  • фильтры.

Сам корпус выполняется из листовой стали и имеет порошковую окраску во избежание появления на нём ржавчины. Блок питания предназначен для запуска электродвигателя и обеспечения нужным напряжением платы управления и ламп подсветки. Держатель для мотора используется для снижения уровня вибрации и шума от его работы, а также надёжного его закрепления. Фильтры имеют разную конструкцию, но везде в качестве первичного элемента используется сетка из перфорированного алюминия. Она эффективно предохраняет части вытяжки от загрязнения жиром. Блок управления выполняется в виде механических кнопок или сенсорных поверхностей.

Причины выхода из строя

Одно дело, если Вашей кухонной вытяжке уже десяток лет и последнее время она слабо вытягивала воздух. Тут уже можно и не думать о ремонте, проще купить новую технику. Но что, если покупка не прослужила Вам и года, а вентилятор уже не справляется или вообще вышел из строя? Первым делом необходимо выяснить причину неисправности, после чего устранить ее своими силами. Основными «виновниками» поломки могут быть:

  1. Неправильная эксплуатация домовой вытяжной системы. Во-первых, Вы должны чистить сетчатый фильтр (жироуловитель) не реже, чем раз в 3 недели. Угольный фильтр нужно полностью заменять раз в полгода либо когда об этом сообщит индикация на панели (в новых моделях установлена специальная лампочка). Во-вторых, запрещается запускать вытяжной вентилятор над включенной плитой, если на ней не стоит кастрюля. Горячий воздух может быстро повредить систему, которую потом будет довольно сложно отремонтировать самому. В-третьих, вытяжку необходимо включать за 2-3 минуты до начала приготовления еды и выключать через 10-15 минут после окончания готовки. В противном случае вентилятор может не справляться с объемом испарений, в результате чего по комнате будет слышен неприятный запах.
  2. Обрыв контактов. Работа системы сопровождается небольшой вибрацией, которая может повлечь за собой обрыв плохого контакта на блоке управления либо дальше по цепи. Случается такое редко и то, только у китайской продукции.
  3. Неправильная установка. При неправильном монтаже вытяжка на кухне может перестать работать, что происходит по таким причинам, как некачественное соединение проводов в клеммной колодке либо сильный перегиб воздуховода (гофры).
  4. Проблемы с электропроводкой. Возможно, просто перестала работать розетка либо выбил автоматический выключатель на щитке, а Вы уже паникуете, что вытяжка не работает в кухне и ее нужно срочно отремонтировать.

Все эти причины могут повлечь за собой выход из строя и дальнейший ремонт, поэтому учитывайте все моменты на будущее, чтобы такая ситуация больше не возникала!

Основные виды поломок

Сейчас мы поступим следующим образом: по очереди перечислим все существующие неисправности и под каждой предоставим инструкцию по ремонту вытяжки на кухне своими руками. Поломки будут перечислены от наиболее популярных к таким, которые реже всего происходят и которые сложнее отремонтировать в домашних условиях.

Не включается свет

Очень часто вытяжную панель используют для освещения на кухне рабочей зоны. Это действительно удобно и является грамотным подходом, т.к. в современной технике установлены мощные светодиодные лампы либо галогенки.

Если у Вас не работает освещение, необходимо предпринять следующие меры по ремонту:

  1. Проверить саму лампочку, возможно, она перегорела.
  2. Включить вентилятор, чтобы убедиться, работает ли он. Если и лопасти не крутятся, о том как отремонтировать систему поговорим чуть ниже. Двигатель работает – ищем неисправность дальше.
  3. Проверить напряжение в розетке с помощью индикаторной отвертки. Тут же посмотреть на распределительный щиток, возможно, выбил автомат. Розетка исправна? Если да, нужно проверить целостность электрического шнура, после чего мультиметром прозвонить выключатель подсветки и остальные элементы цепи. Таким образом, Вы методом исключения найдете причину неисправности и сможете перейти к ремонту вытяжки на кухне своими руками. Обычно до этого руки не доходят, т.к. чаще всего перегорает лампочка либо выходит из строя розетка.

Слабо тянет

Вторая по популярности неисправность кухонный вытяжки – плохо вытягивает вентилятор. Не знаете, что делать в этом случае? Тут дела обстоят полегче. Первым делом проверьте загрязненность фильтров и жироуловителя. Чаще всего эти две комплектующие являются виновниками того, что вытяжка не тянет воздух в вентиляцию либо плохо вентилирует.


Для того, чтобы отремонтировать вытяжку своими руками нужно почистить фильтры и осуществить повторное включение. Увидеть, как правильно произвести чистку, Вы можете на данном видео уроке:

Инструкция по очистке жироуловителя

Возможна еще такая ситуация, как возникновение вакуума в комнате с закрытыми окнами. В результате вытяжка будет слабо тянуть либо вообще перестанет затягивать воздух. В этом случае ремонт заключается в том, что необходимо самому открыть форточки и проветрить кухню естественным способом.

Еще одна причина того, что вытяжка плохо тянет – отсутствие тяги в вентиляционном канале дома. В этом случае проверить наличие тяги можно обычной зажигалкой – зажечь огонь и поднести к вентиляционному отверстию в стене, как показано на фото. Если пламя не затягивает в вентиляционное отверстие, нужно будет сделать принудительную вентиляцию, о которой мы поговорим ниже.

Засор фильтров

Опытный пользователь сразу почувствует по обилию запахов снижение эффективности в работе вытяжного оборудования. Кухня быстро наполняется запахами, которые при нормально й работе ощущаются только в зоне плиты. Самой вероятной причиной такого дискомфорта является несвоевременный уход за фильтрами. Их очистка должна поправить ситуацию.

Мойку и чистку фильтрующих элементов следует выполнять в соответствии с рекомендациями производителя, которые изложены в инструкции к каждой конкретной модели. При наличии одноразовых вкладышей потребуется их замена на такие же.

Отсутствие тяги

В проточном варианте очистки проблемой может стать потеря тяги в вентиляционном стволе. Проверить ее наличие можно старым, дедовским способом: удерживая свечу, спичку или зажигалку у вентиляционной решетки. Когда огонек не гаснет и не вибрирует, вероятен засор канала. Если это произошло в многоквартирном доме, после установки оборудования придется обратиться в управляющую компанию или соответствующие службы. При обнаружении проблемы до установки потребуется найти альтернативу, вероятнее всего с выводом воздуховода в окно. Когда тяга в стволе есть, а вытяжка все равно не тянет, возможны ошибки с укладкой воздуховода из гофры, реже из ПВХ пластика.

Проблемы со встроенным освещением

Современные вытяжки всех типов оснащаются встроенными осветительными элементами. Для этого могут применяться светодиоды, галогенные лампы, реже, в самых бюджетных моделях лампы накаливания. Когда подсветка не работает, зона готовки недостаточно освещена. Это не критично, но создает лишние проблемы. При наличии питания в сети и исправной работе двигателя причиной этой поломки скорее всего будет перегорание лампы или отсутствие контакта на включателе в других местах цепи. Конкретная причина устанавливается прозвонкой по цепи, восстановлением контакта, в самом простом варианте — заменой лампы.

Не срабатывает переключение скоростей

Даже бюджетные модели вытяжной техники могут работать в нескольких скоростных режимах. Обычно это 2–3 скорости, например, стандартное количество скоростей испанских Cata — 3 обычных режима плюс один интенсивный, впрочем, последний в зависимости от модели. Когда при работающем электромоторе переключения скоростей не происходит, с уверенностью можно утверждать это проблема блока управления. Убедиться можно визуальным осмотром при снятом экране или прозвоном, используя упоминавшийся мультиметр.

Если подозрения подтвердились лучше всего полностью поменять плату на новую, не прибегая к частичному ремонту. Отремонтировать можно, но не факт, что рабочий ресурс будет достаточным, чтобы избежать повторной поломки через короткий промежуток времени.

Обратный ток

В некоторых случаях пользователь может столкнуться с выходом из выключенного устройства неприятных запахов. Такая ситуация чаще всего возникает на верхних этажах многоэтажек или в частных домах при выводе воздуховода в подвал. Выход из ситуации относительно прост. Потребуется приобрести обратный клапан и установить в месте соединения с гофрой. При включении вытяжки клапан будет открыт, что обеспечит свободный выход испарений в вентиляцию, при выключении клапан закрывается и не допускает обратного тока.

Не работает вообще

Если при включении кнопки на панели ничего не происходит, самостоятельно отремонтировать вытяжку на кухне будет куда сложнее. Это как раз тот случай, о котором мы говорили выше – и вентилятор не крутит и свет не включается. Сначала нужно, опять-таки, проверить электрический шнур, напряжение в розетке и автомат в щитке. Если все работает, берите в руки мультиметр и переходите к «прозвонке» цепи. Тестировать нужно в первую очередь выключатель на панели, возможно, отгорел один из контактов (как правило, первый). Дальше посмотрите по схеме, где находится предохранитель, который не реже перегорает.
Плавкий предохранитель в рабочем состоянии? Проверьте конденсатор, если его сопротивление в норме и с виду он не вздулся, скорее всего, не работает двигатель. О том, как проверить конденсатор, мы рассказывали в отдельной статье. Обмотки мотора нужно прозвонить и если неисправность заключается в обрыве в области двигателя, лучше его выкинуть и купить новый, т.к. отремонтировать деталь будет очень сложно и нецелесообразно.

Шумит вентилятор

Если вытяжка гудит, когда включена, причиной может быть некачественное производство устройства. Очень много негативных отзывов о повышенном уровне шума можно встретить в интернете. Ответ на вопрос, почему шумит система, довольно простой – некачественная сборка изделия, которое в этом случае не получится отремонтировать своими руками. К примеру, у таких фирм, как Cata, Kronasteel и Эликор гул при работе практически не слышен даже на максимальной скорости. Рекомендуем сразу же ознакомиться с тем, как правильно выбрать вытяжку для дома, чтобы знать по названию лучших производителей кухонной техники!

Если же Вы уверены в качестве выбранной продукции и наверняка знаете, что неисправность в чем-нибудь другом, рекомендуем проверить качество крепления корпуса к стене/кухонному гарнитуру. Даже небольшой зазор при вибрации может стать причиной стука, шуршания, звона. Чтобы техника не шумела, необходимо сделать следующее — подтянуть все крепежные элементы или подложить кусок поролона в проблемной зоне, что позволит устранить стук.

Если двигатель гудит, но не запускается, скорее всего, причина неисправности в плавком предохранителе. Ремонт вытяжки своими руками в этом случае довольно простой – необходимо заменить предохранитель на новый.

Не переключают скорости

Тут все очевидно – не функционирует кнопка в блоке управления. Вы должны снять защитный экран и визуально проверить кнопку, т.к. может быть, просто отгорел контакт. После этого просмотрите дорожки на плате и прозвоните цепь мультиметром.
Помимо этого причиной неисправности может быть пусковой конденсатор, который перегорел. В этом случае ремонт вытяжки своими руками довольно простой – достаточно просто самостоятельно заменить конденсатор.

Инструкция по ремонту подсветки предоставлена на видео:

Как починить свет кухонной вытяжки

Как сменить двигатель вытяжки

  1. Отключите электропитание вытяжки.
  2. Снимите фильтры, потянув за язычок. Открутите нижнюю панель вытяжки, придерживая ее снизу, чтобы она не упала.
  3. Отключите разъемы проводов подсветки, таким образом, вы отсоедините обе панели друг от друга.
  4. Снимите вытяжку или извлеките ее из шкафа, открутив винты, и положите ее аккуратно на пол. Внимание, вытяжка тяжелая, поэтому снимать ее желательно с напарником.
  5. Снимите с двигателя вентилятор, освободив пружинный зажим или другое крепление.

  1. Теперь нужно снять двигатель. Для этого отключите зеленый провод заземления с винта на корпусе вытяжки, а затем перережьте провода, подключенные к двигателю. Снимите 3 винта с крепежной пластины, как показано на фото ниже, уберите эту пластину и вытащите двигатель вентилятора из вытяжки.
  2. Подключите новый двигатель к крепежной пластине, затем поместите его в корпус вытяжки, провод заземления обратно.

  1. Установите обратно лопасти вентилятора, закрепив пружинный зажим. Установите или встройте вытяжку на свое место, закрепите обратно все панели корпуса и подключив электропитание, проверьте работу нового двигателя.

Что делать, если сломалась панель управления

Если мотор все время функционирует, но не меняет скорость, то в 92% случаев проблема кроется в панели управления. Лучше и легче в этом случае просто купить новую и заменить, чинить плату своими руками довольно сложно.

А теперь рассмотрим возможные мелкие неисправности вытяжки.

Что делать, если вытяжка не включается

Здесь возможных неисправностей оказывается несколько:

  1. Устройство может оказаться не подключенным в электрическую сеть. Нужно проверить и сам факт подключения, и наличие напряжения в розетке.
  2. Работоспособность выключателя проверяется тестером. Если этот элемент не «прозванивается», он подлежит замене.
  3. Может оказаться, что проблемы с электропитанием. Они могут возникнуть из-за поломки автомата или выхода из строя предохранителей.
  4. Вилка питания также может выйти из строя. Кстати, в вилке может находиться встроенный предохранитель, который может перегореть – в этом случае потребуется его замена.
  5. Внутренняя электропроводка устройства так же может провоцировать сбои. Ее обязательно проверяют тестером, а обнаруженные плохие контакты устраняют, подтягивая винты или обжимая наконечники плоскогубцами.
  6. А вот неисправности электродвигателя требуют капитального ремонта и вмешательства профессионалов.

Рекомендации, продлевающие жизнь оборудования

Существуют и рекомендации, выполняя которые можно продлить срок службы вытяжки на долгие годы. Первая из которых — последовательность включения. Проблема заключена в том, что агрегат обычно функционирует в достаточно жестких условиях — повышенных температурах и паре. Поэтому основной рекомендацией будет включение и остановка работы кухонной вытяжки за и через несколько минут до и после самого приготовления пищи. Вторые немаловажные действия по обслуживанию аппарата — периодическая смена угольного фильтра и промывание жирового. Через эти поверхности проходит воздух, а если его движение затруднено грязью, то это создает определенную лишнюю нагрузку на вентилятор.

Как должно быть сделано подключение к сети

99 % неисправностей вытяжек происходит от неверного подхода к их питанию, часто при установке они уже подключаются неправильно. Именно в момент первоначального монтажа перед владельцем должен стоять вопрос о том, как подключить вытяжку на кухне к электричеству правильно, чтобы впоследствии не возникли какие-либо проблемы, связанные с ее функциональностью.

Естественно, что за основу берется сам кабель отходящий от устройства — он может иметь подключение через розетку или подразумевать соединение в распределительной коробке. Соответственно рядом с кухонной вытяжкой монтируется и место ее контакта с энергосетью дома. А вот дальше уже начинаются нюансы. Линию, связующую вытяжку с электропитанием необходимо защитить. Токи тут невелики, поэтому можно использовать автомат отключения до 10 А. Он предохранит шину питания от выгорания при возникновении короткого замыкания в самом устройстве. Автомат размещают в общем распределительном щитке квартиры и через него уже питают или розетку, или коробку подключения вытяжки.

Естественно, что навесной монтаж кабелей выполнять не желательно — для этого используются пластиковые короба или гофра. Что касается самого провода, самым подходящим вариантом станет или алюминиевый сечением 2.5 мм или медный от 1.5. А вот применение в качестве защиты УЗО достаточно бессмысленно. Принцип работы устройства непосредственно связан с наличием третьего провода в линии — «земли». Который на большей части домовых щитков просто соединен с нулем. Да и не факт, что есть разводка этого контакта в самой вытяжке. Слишком низко рабочее потребление агрегатом, редко достигающее и 150 Вт. Соответственно и защиту самого агрегата по схеме мало кто выполняет из фирм-производителей.

Профилактика неисправностей

Очевидно, ремонт сломанной кухонной вытяжки своими руками вещь вполне осуществимая. Но лучше сделать все, чтобы избежать его необходимости. Для этого следует соблюдать элементарный правила, которые помогут продлить рабочий ресурс устройства:

  • регулярно чистить жировые и угольные фильтры, первые раз в 3 недели, вторые раз в полгода;
  • не пользоваться вытяжкой при неработающей плите и отсутствии на ней готовящихся продуктов;
  • включать аппарат за пару минут до начала готовки и выключать через 15 после окончания.

Эти нехитрые рекомендации плюс инструкция от производителя помогут пользователю уберечь свой прибор от преждевременного выхода из строя, обеспечат его долговечное функционирование и комфортную атмосферу на кухне.

Советы по монтажу и эксплуатации

Соблюдение правил установки и эксплуатации вытяжки на кухне позволит вам избежать многих неудобств, связанных с работой прибора.

  1. Необходимо обеспечить правильную установку агрегата, при которой исключаются некачественные соединения проводов и перегибы гофры. Это поможет предотвратить такие неприятности, как обрыв контактов или высокий уровень шума.
  2. При монтаже следует соблюдать нормативы расположения прибора над варочной поверхностью: 75–85 см от газовой, 65–75 см от электрической. При низкой навеске могут перегреваться и деформироваться конструктивные элементы, при слишком высокой снижается эффективность работы.
  3. Прежде чем подключаться к вентиляционной шахте, нужно убедиться в наличии хорошей тяги. Для этого достаточно поднести лист бумаги к вентиляционному отверстию – лист должен удерживаться создаваемой вентиляцией тягой. Если этого не происходит, нужно задуматься о прочистке вентиляционных каналов или организовать принудительную вентиляцию или осуществить вывод кухонной вытяжки на улицу вместо общедомового вентканала.
  4. Желательно предусмотреть дополнительную защиту от скачков напряжения, установив защитное реле, так как предохранитель внутри прибора не всегда справляется с повышенными нагрузками.
  5. Работу вытяжки нужно начинать с первой ступени. Включение сразу максимальной скорости увеличивает нагрузку на двигатель и сокращает его ресурс.
  6. Необходимо осуществлять своевременный и правильный уход за фильтрами, так как в засорённом состоянии они не пропускают воздух и эффективность прибора резко снижается. Сетчатый жироулавливатель снимают и тщательно промывают как минимум раз в месяц вручную с использованием моющих средств или в посудомоечной машине. Угольные фильтры, как правило, меняются каждые 3–6 месяцев. Топовые модели вытяжек комплектуются угольными фильтрами LongLife, которые служат 2–3 года.
  7. Нельзя запускать вентилятор над работающими конфорками без посуды на них. Горячий воздух может повредить панель управления и внутренние детали.
  8. Вытяжка должна включаться за несколько минут до начала процесса приготовления пищи и выключаться через 15 минут после окончания. Если аппарат работает только при готовке, он может не успеть очистить воздух от запахов и испарений.

Источники

  • https://kitchendecorium.ru/tehnika/hood-fan/remontiruem-kuxonnuyu-vytyazhku-samostoyatelno.html
  • https://kuhnya.guru/remont/remont-kuhonnoy-vyityazhki
  • https://samelectrik.ru/sovety-po-remontu-vytyazhki-na-kuxne-5-osnovnyx-neispravnostej.html
  • https://tehnopomosh.com/dlya-kuhni/vytyazhki/kak-otremontirovat-svoimi-rukami.html
  • https://ProFazu.ru/bytovaya-tehnika/repair/remont-vytyazhki.html
  • https://VentingInfo.ru/raspolozhenie/v-kuhne/remont-vytyazhki

[свернуть]

ремонт неисправностей своими руками. Вытяжка не включается

Ремонт кухонных вытяжек практически всегда оправдан с финансовой точки зрения, починить своими руками несколько мелких неисправностей вполне по силам каждому домашнему мастеру.

Как устроена вытяжка

Прежде чем начать ремонт вытяжки своими руками, стоит разобраться в ее устройстве. Такая техника может быть вытяжного (отводящего) или рециркуляционного типа (воздух очищается и выпускается обратно), но у обоих видов главным рабочим элементом всегда является асинхронный двигатель (8).

Кроме того, в такой технике обязательно будет вентилятор (2), который может оказаться осевым или тангенциальным. Осевой представляет собой лопасти, «затягивающие» внутрь воздух. Воздушный поток будет проходить по оси вращения двигателя. Вентиляторы тангенциального типа представляют собой равномерно расположенные по кругу лопасти-лопатки. Такой вентилятор предпочтительнее – его принцип работы обеспечивает увеличенный КПД.

В вытяжке обязательно будут и фильтры. Например, бюджетный угольный фильтр (9) надевается на круглое входное окно мотора, а более дорогостоящей фильтровальной конструкцией с угольными гранулами будет та, которая имеет прямоугольную форму и установлена сразу за жировым. Жировой фильтр, в свою очередь, находится сразу за рабочей поверхностью (12). Существуют также тканевые фильтры и изделия из бумаги с пропиткой (одноразовые), однако сейчас наибольшее распространение получили сетчатые многоразовые металлические жироулавливатели.

Что же касается панели управления, то она бывает сенсорная или механического типа, но всегда будет представлять собой общий блок, как показано на фото ниже.

Если в приборе предусмотрено изменение скоростей, то в обязательном порядке присутствует схема, формирующая управляющее напряжение. Конструкция также дополняется освещением. Это могут быть лампы накаливания, галогенные или светодиодные лампы.

Отремонтировать вытяжку своими руками несложно, если действовать по определенному алгоритму. Понятно, что вначале нужно определиться с проблемой.

В случае, когда сломалась вытяжка и не включается, обязательно нужно проверить работоспособность встроенного освещения. Таким образом отслеживается целостность цепи питания, правильность подключения к розетке. Если лампочки работают, то проблема заключается в двигателе или системе управления, в этом случае вам нужно купить новые запчасти, которые подходят к модели вашей вытяжки и одобрены производителем.

Запчасти для кухонной вытяжки продаются в специализированных магазинах запчастей для бытовой техники и в интернет-магазинах.

Как сменить двигатель вытяжки

  1. Отключите электропитание вытяжки.
  2. Снимите фильтры, потянув за язычок. Открутите нижнюю панель вытяжки, придерживая ее снизу, чтобы она не упала.
  3. Отключите разъемы проводов подсветки, таким образом, вы отсоедините обе панели друг от друга.
  4. Снимите вытяжку или извлеките ее из шкафа, открутив винты, и положите ее аккуратно на пол. Внимание, вытяжка тяжелая, поэтому снимать ее желательно с напарником.
  5. Снимите с двигателя вентилятор, освободив пружинный зажим или другое крепление.

  1. Теперь нужно снять двигатель. Для этого отключите зеленый провод заземления с винта на корпусе вытяжки, а затем перережьте провода, подключенные к двигателю. Снимите 3 винта с крепежной пластины, как показано на фото ниже, уберите эту пластину и вытащите двигатель вентилятора из вытяжки.
  2. Подключите новый двигатель к крепежной пластине, затем поместите его в корпус вытяжки, провод заземления обратно.

  1. Установите обратно лопасти вентилятора, закрепив пружинный зажим. Установите или встройте вытяжку на свое место, закрепите обратно все панели корпуса и подключив электропитание, проверьте работу нового двигателя.

Что делать, если сломалась панель управления

Если мотор все время функционирует, но не меняет скорость, то в 92% случаев проблема кроется в панели управления. Лучше и легче в этом случае просто купить новую и заменить, чинить плату своими руками довольно сложно.

А теперь рассмотрим возможные мелкие неисправности вытяжки.

Что делать, если вытяжка не включается

Здесь возможных неисправностей оказывается несколько:

  1. Устройство может оказаться не подключенным в электрическую сеть. Нужно проверить и сам факт подключения, и наличие напряжения в розетке.
  2. Работоспособность выключателя проверяется тестером. Если этот элемент не «прозванивается», он подлежит замене.
  3. Может оказаться, что проблемы с электропитанием. Они могут возникнуть из-за поломки автомата или выхода из строя предохранителей.
  4. Вилка питания также может выйти из строя. Кстати, в вилке может находиться встроенный предохранитель, который может перегореть – в этом случае потребуется его замена.
  5. Внутренняя электропроводка устройства так же может провоцировать сбои. Ее обязательно проверяют тестером, а обнаруженные плохие контакты устраняют, подтягивая винты или обжимая наконечники плоскогубцами.
  6. А вот неисправности электродвигателя требуют капитального ремонта и вмешательства профессионалов.

Вытяжка работает, но не устраняет запахи

Если при работающей вытяжке в кухне все равно остаются посторонние запахи, то, скорее всего дело в фильтре. Эффективность работы вытяжки снижается, если он вовремя не заменен (не очищен). Например, угольный фильтр, расположенный сразу за воздухозаборной решеткой, обязательно должен заменяться примерно раз в 3 месяца. Фильтр такого типа может быть разборным, тогда в нем меняются только угольные гранулы (фото слева).

Одноразовые жироулавливающие фильтры (бумажные и тканевые) так же подлежат замене. Они не восстанавливаются и стирать их нельзя. А вот металлические сетчатые конструкции нуждаются в регулярной очистке (их даже можно мыть в посудомоечной машине – ориентировочно раз в месяц).

Если вы удостоверились, что проблема не в фильтре, то решить проблему можно следующим образом — увеличьте время работы устройства, включая его за несколько минут до включения конфорок и выключая через четверть часа после того, как плита окажется свободной.

Не работает освещение

Если не работает освещение вытяжки, то все можно починить своими руками по следующему алгоритму:

  1. В случае, когда вентилятор вращается без сбоев, а вот освещение никак не включается, лампочка просто заменяется на новую.
  2. Когда же замена лампочки не помогла решить проблему, стоит проверить работоспособность выключателя освещения, скорее всего в нем просто отошел провод.

Как сохранить работоспособность

  • Чтобы ваша вытяжка работала как можно дольше, следует вовремя менять и чистить в ней фильтры. Современные модели оснащены специальными датчиками (зуммером или лампочкой), демонстрирующими необходимость замены;
  • Чтобы исключить перегрев (поломку) двигателя, нужно не допускать работу прибора при работающих без посуды газовых конфорках;
  • Кроме того, обязательно выдерживается минимальная высота монтажа рабочей поверхности вытяжки – 70-75 см над газовой плитой, и 65-70 над варочной поверхностью.

Из всего кухонного оборудования вытяжка имеет наиболее простое устройство. Поэтому произвести ее ремонт не очень трудно, главное - понять ее устройство и найти проблему. Сегодняшняя статья будет посвящена именно этим вопросам.

Устройство вытяжки

Ремонт вытяжек кухонных начинают с исследования ее устройства и поиска проблемы. Очистка воздуха происходит при помощи асинхронного мотора, у вытяжки он чаще однофазный. Предусматривается конвертор, который регулирует скорость вращения и снижает уровень шума. Двигатель оборудуется вентилятором, который бывает осевым либо тангенциальным.

Осевой состоит из лопастей обычного винта - они и затягивают воздух внутрь. Второй же тип имеет немного другое устройство лопастей. Они представляют собой лопатки (их огромное количество). Они создают центробежную силу большой мощности и выталкивают наружу воздух.

Также вытяжка оборудуется фильтром, его установка происходит на входе потока воздуха. Необходимым элементом служит и панель управления. Старые модели чаще имеют механический тип управления, а современные - сенсорный. Все элементы располагаются в одном корпусе, что облегчает замену неисправной детали.

Различия в вытяжках

По конструктивным особенностям они могут быть:

- Фильтрующими . Работают на поэтому их устройство наиболее простое. Стоимость такой конструкции значительно дешевле аналогов. Принцип их работы состоит в рециркуляции, то есть они забирают воздух из помещения, очищают его и снова возвращают.

- Выводящими . В них загрязненный воздух выводится в вентиляционное отверстие, к которому подключена вытяжка. Такое устройство более прогрессивное и совершенное, чем использование угольного фильтра. В такой вытяжке вместо фильтра установлен жироулавитель. Такие устройства нуждаются в настоящей вентиляционной системе. Она может быть уже встроенной в помещение либо делается специальное отведение конкретно под вытяжку.

Возможные причины неисправности

Ремонт которой следует произвести, может просто выйти из строя по сроку службы.

Особенно если ей уже более 10 лет. В таком случае целесообразно заменить ее на новую. А вот если подводит только купленное устройство, то нужно выяснить причину ее неисправности.

- Нарушение правил эксплуатации. Фильтры, находящиеся в вытяжке, подлежат обязательной чистке. При этом сетчатый чистят хотя бы раз в три недели, а вот угольный полностью меняют раз в шесть месяцев. Нельзя включать устройство, если под ним не происходит процесс готовки, а лишь включена плита. Горячий воздух от быстро выведет из строя вытяжку. Правильное включение должно производиться до начала приготовления пищи за три минуты, а выключение через 15 минут после ее окончания.

- Установка не по правилам. При монтаже вытяжки следует руководствоваться инструкцией и общими нормами, в противном случае аппарат может раньше выйти из строя.

- Неисправная проводка. При сбое в работе электроприбора, следует в первую очередь проверить УЗО.

- Редкий случай поломки - обрыв контактов. Вытяжка кухонная, ремонт которой производится по этой причине, имеет китайское происхождение.

Нет света при работе

Многие хозяйки включают подсветку вытяжки для освещения рабочей зоны, так как это более экономичный и рациональный подход, при этом нет необходимости устанавливать дополнительные световые приборы. Если же перестал включаться свет, и неисправна вытяжка кухонная, ремонт проводят следующими способами:

Проверка лампочки (при частом использовании она могла просто перегореть).

Проверить работу вентилятора на вытяжке.

Причиной может быть недостаточное напряжение. Его можно проверить индикаторной отверткой.

Слабая тяга

Такую неисправность, как слабая тяга, намного легче устранить. Для этого в первую очередь проверяются жироуловительные фильтры. Чаще всего именно они являются причиной того, почему неисправна вытяжка кухонная. Ремонт можно произвести самостоятельно. Для этого следует промыть жироуловитель. Если же очистка фильтров не помогла, нужно проверить тягу в самой вентиляции. Для этого используется старый проверенный способ при помощи зажженной спички или зажигалки. Поднести ее к отверстию вентканала и посмотреть на пламя. Оно должно затягиваться в решетку. Если этого не происходит, следует обратиться к специалисту, который почистит воздуховод.

Сильный шум

Причиной высокого шума, который производит вытяжка, может стать некачественная сборка на производстве или дешевые материалы.

Тогда дело в производителе и сделать ничего нельзя. Но когда в фирме и качестве сомневаться не приходится, то первым делом проверяют крепления вытяжки к стене. Даже небольшое расстояние может привести к сильной вибрации, а значит и шуму, который издает вытяжка кухонная. Ремонт заключается в закреплении деталей крепежа.

Самостоятельный ремонт

Если вытяжка не включается, то первым делом проверятся цепь питания. При рабочей подсветке, скорее всего неисправность в моторе или схеме управления. Однофазный двигатель не сложно запустить - для этого рабочая и пусковая фаза должна отличаться на обмотках на 90 градусов. Чтобы это сделать, следует параллельно подсоединить обмотки (к одной прикрепить конденсатор). Он уже имеется в составе двигателя, поэтому для определения контактов нужно посмотреть инструкцию на самом моторе.

Если же дело заключается в трехфазном двигателе, то обмотки соединяются треугольником. Инструкция о правильности подключения должна также находиться на корпусе. При исправной работе мотора, нужно проверить схему на напряжение. Для этого понадобится тестер. При работе мотора на постоянной скорости (примерно 90 %), причину поломки следует искать в схеме управления.

Ремонт кухонной вытяжки Krona

Распространенными причинами неисправности данной модели являются снижение эффективности прибора из-за того, что он перестает удалять неприятные запахи. Часто такую поломку связывают с вентилятором, грешат на его неспособность качественно поглощать воздух. На самом деле причина скрыта в другом. Если правила эксплуатации соблюдены, то есть вытяжка включается за три минуты до начала готовки, а выключается через 15, а запахи остаются в помещении, то первым делом нужно очистить фильтр. Если это угольный - заменить его, если просто жироуловитель - помыть.

Ремонт кухонной сопоставим с устранением неисправности у модели Krona. Поэтому, если на такой вытяжке перестала гореть подсветка, нужно просто проверить лампочку. Чаще всего причина именно в ней. Если же дело не в ней, то следует обратить внимание на проводку и исправность выключателя.

Не включается прибор

Одной из наиболее популярных считается модель «Крона» (кухонная вытяжка, ремонт которой можно произвести собственными силами). Если прибор не реагирует на включение, то причин этому может быть несколько.

- Подключение к сети. Проверить нужно вилку вытяжки. Бывает, что она не плотно вставлена в розетку. Параллельно провести осмотр щитка на целостность предохранителей. Если все исправно, то возможно, дело в проводах.

Их нужно осмотреть на предмет целостности. Ремонт кухонной вытяжки "Венто" не отличается от других аналогов, поэтому нужно произвести те же действия, что и для других моделей.

- Выключатель. Если на вытяжке нет видимых повреждений, то неисправность ищут тестером. С его помощью нужно прозвонить шнур сети, проводники и выключатель. Результатом проверки станет вывод: если включен полозов в выключателе, а контакта нет, то дело именно в нем. Устранение такой неисправности потребует замены всего блока управления вентилятора.

- Электромотор. Если вышеперечисленные проверки показали исправность их элементов, то дело в моторе. Ремонт кухонной вытяжки своими руками - дело очень хлопотное и трудоемкое. Чаще всего такая поломка требует замены двигателя, но его в отдельной продаже не всегда можно найти, особенно для импортных моделей.

Если у вас так случилось что вытяжка на кухне перестала работать, плохо тянет, шумит и не выполняет свои функции, значит срочно нужно ее ремонтировать.
Поломка такого устройства как правило не сложна, так как принципиальная конструкция вытяжек имеет доволе простую конструкцию.

Причины скоропостижной поломки вытяжки

  • Не своевременная чистка фильтра-жироуловителя. Чистить его следует хотя бы раз в 3 недели, если вы ежедневно готовите на среднестатистическую семью.
  • Угольный фильтр если таковой имеется, нужно полностью заменять раз в пол года, но его как правило ставят там где вытяжка имеет рецыркуляционный вариант выхода уловленного пара. В современных моделях присутствует LED-индикатор, который сообщит о необходимости замены фильтра.
  • Работа вытяжки под прямым огнем конфорок также может быстро повредить систему
  • Забитая система вентиляции, может создать большую нагрузку для роботы вытяжки. В идеале должна быть естественная тяга в вентиляционном канале.
  • Нужно не забывать включать вытяжку, сильный поток жирного пара может быстро испортить двигатель вытяжки если он в это время находится в нерабочем состояние.

Подобные причины могут запросто вывести з строя само устройство, двигатель и электронику. Ремонт или по крайней мере чистку нужно выполнять сразу же если вы заметили что то неладное, так как дальнейшая эксплуатация может еще больше усугубить роботу отдельных элементов вытяжки, например мотор может залипнуть жиром и остановится, после чего он просто сгорит.

  • Следить за состоянием фильтров, чтоб они не засорялись, в современных и качественных моделях присутствует индикатор "загрязнения" в виде led-лампочки или зуммера.
  • Не допускать работу вытяжки под открытым огнем, без посуды
  • Осматривать мотор на предмет залипания жиром
  • Оптимальная высота монтажа вытяжки 65-70см от поверхности варочной панели

Основные неисправности и причины поломок

Слабо тянет

Заметно хуже стала тянуть пар, ну первым делом нужно проверить фильтры, а особенно фильтр жироуловителя, возможно они забились и создают препятствие для выхода пара.
Убедится в этом можно включив вытяжку без фильтров. Фильтры нужно очистить и отмыть применив специальные жирорастворяющие средства.

Плохая тяга также возможна и по другим, менее частым причинам. Возможно вентиляционный канал дома чем то забился.

Можно легко проверить наличие тяги в нем с помощью зажигалки или горящей спички, поднесите огонь к открытому отверстию вентиляционного канала, пламя должно затягивать внутрь даже с небольшого расстояния, это покажет что канал исправен.

Вытяжка будет также плохо тянуть если в комнате создается вакуум, например закрыты все окна и двери, в результате чего не будет входа воздуха в помещение. Нужно обеспечить естественную циркуляцию, форточки, вент. отверстия в дверях и приточные вент. каналы в стенах и пластиковых окнах.

Не работает освещение вытяжки

Система освещения в большинстве вытяжек не сложная. Проверку следует начать осмотрев саму лампочку и контакты патрона. Вставив заведомо исправную лампочку, сразу убедится в исправности самой лампочки. Не обнаружив неисправностей, следует убедится в том что работает двигатель вытяжки, в противном случае нужно осматривать начиная с розетки и осматривать все цепи и панель коммутации (кнопки) Можно проверить контактные площадки с помощью индикаторной отвертки, тестера или контрольной лампочки.

Сильно шумит в процессе роботы

Большинство дешевых вытяжек некачественного производства имеют повышений уровень шума из за некачественной сборки устройства. Даже небольшой люфт и зазор в процессе работы двигателя, может создать большую вибрацию, жужжание и стук. Со временем даже в доволе неплохих моделях отходят крепления и нарушаются механизмы в силу износа.
Но все таки можно предпринять некоторые меры чтоб постараться уменьшить гул от работы вытяжки. Нужно проверить надежность корпуса вытяжки к стене или кухонной мебели, устранить все возможные зазоры и уплотнить пустующие места поролоном или полиуретаном. Чтобы устройство шумело меньше, нужно подтянуть все соединительные элементы и подложить в вибрирующие поверхности тонкую подложку с изолона или хотя бы обыкновенной напольной подложки которую ставят под ламинат.

Не переключаются скорости

Ну здесь впервую очередь необходимо обратить внимания на блок управления, кнопки устройства и плату управления.
Осмотреть кнопки, возможно отсутствует контакт или отгорел (оторвался) провод идущий к мотору и отвечающий за определенную скорость.
Может также выйти из строя пусковой конденсатор, нужно обратить и на него внимание.

Вытяжка не работает вообще

В таких случаях вентилятор не работает а подсветка не включается. Естественно нужно проверить от источника, убедится в том что в розетке есть напряжение а дальше с помощью мультиметра проверять последовательно все цепи, нужно убедится в том что напряжение есть на площадках платы или выключателя, возможно провод отгорел или сгорел предохранитель, как правило плавкий.
Проверить обмотки мотора, цепь освещения, и контактные площадки выключателя которые со временем постоянно окисляются и контакт попросту пропадает. Так как вытяжка работает в постоянно влажной среде, случится подобному не составит проблем.

Кухонные вытяжки устанавливаются над варочной поверхностью и во время приготовления пищи удаляют запахи, вредные соединения копоти и жира. Иногда вытяжное устройство выходит из строя в самый неподходящий момент. Для ремонта и устранения неисправностей в работе аппарата в основном привлекают квалифицированных специалистов. Профессиональный ремонт кухонных вытяжек – удовольствие не из дешевых. Часто неожиданную поломку можно найти и устранить самостоятельно. Главное – быть ознакомленным с принципом работы вытяжного устройства и уметь держать в руках инструмент.

Кухонная вытяжка -незаменимый уловитель неприятных запахов при готовке

Комплектация вытяжек

Вытяжка – это фактически центробежный вентилятор, в основе функционала которого лежит обычный асинхронный мотор. Скорость вращения этого однофазного электрического двигателя плавно регулируется разными методами. внутри металлического корпуса проводит через фильтрующие элементы и выводит наружу пар, копоть и запахи во время готовки.

Детали вытяжки:

  • центробежный вытяжной вентилятор;
  • выпускные вентиляционные решетки;
  • выключатели и переключатели;
  • фильтры и жироулавливатели;
  • воздухозаборная решетка;
  • регуляторы;
  • осветительные лампы.

Интенсивность вращения вентилятора для вытяжки может варьироваться. Отработанная воздушная масса попадает на жироулавливающий фильтр. Если аппарат работает по проточному типу, воздух выходит на улицу через вентиляционное отверстие или шахту. Если устройство только фильтрует воздух, то он попадает на угольный фильтр, поглощающий запахи, и возвращается обратно в помещение.

Центробежный вентилятор - «сердце» вытяжки

Угольные фильтры чаще устанавливаются сразу после жироулавливателя и закрепляются на скобы из металла. Они одноразовые, их меняют в зависимости от загрязнений и интенсивности работы вытяжки. Во время готовки на металлические жироулавливатели из алюминия оседают жировые примеси, поэтому их регулярно моют и очищают от жира и грязи. Помыть решетку от вытяжки можно теплой водой с содой.

Панель управления бывает кнопочной, ползунковой или сенсорной. Как механические, так и электронные панели выполняются одним блоком управления кухонной вытяжки. Вытяжные устройства оборудованы осветительными приборами (лампами накала, галогенными или светодиодными лампами).

Частые неисправности

Плановое техническое обслуживание и соблюдение правил эксплуатации – гарантия долговечности и бесперебойной работы устройства. Если на газовой плите часто включена конфорка с открытым пламенем и без посуды, то можно не удивляться, почему перестала работать вытяжка .

Правила эксплуатации вытяжки гласят, что устройство необходимо включать за 5 минут до готовки, а выключать через четверть часа после окончания готовки. Если этот пункт не выполнить, в помещении будут оставаться кухонные запахи. Поэтому при жалобах на то, что плохо тянет вытяжка на кухне и не устраняет запах при готовке, нужно проверить, вовремя ли включают и выключают аппарат. Если эти правила соблюдены, причиной запахов может быть засорение фильтров. Фильтрующие элементы необходимо вовремя мыть или заменять.

Если не работает вытяжка -прежде всего проверьте исправность ее освещения

Если не работает вытяжка на кухне, для начала необходимо проверить, есть ли освещение. Если с лампочками все в порядке, значит, случилась неполадка с управляющей схемой или вышел из строя двигатель. Если мотор работает, но скорость вращения не регулируется, то велика вероятность, что поломалась схема управления.

Типичные поломки вытяжных аппаратов:

  1. Забитые и засоренные фильтры. Очистители необходимо своевременно менять или очищать в зависимости от типа. Скопление мусора и жира может спровоцировать возгорание блока переключателей.
  2. Неисправность переключателей. Если не работает переключатель оборотов вентилятора вытяжки, его заменяют новым.
  3. Поломка двигателя.
  4. Разрывы электрических контактов. При осмотре обнаруживают рваные провода, опухшие конденсаторы, обгоревшие обмотки или отслоившиеся дорожки печатных плат.
  5. Износ коллекторов, щеток, подшипников, щеткодержателей.

Серьезные поломки вытяжного устройства может починить только человек, знающий наизусть учебник по электротехнике и электрическую схему кухонной вытяжки.

Самостоятельный ремонт

Чтобы заменить в угольном фильтре гранулы, воздухозаборную решетку аккуратно снимают. Сразу за ней расположен угольный очиститель. Отработанные гранулы убирают, а внутрь засыпают новые. Если угольный очиститель неразборный, его просто заменяют новым. Процесс замены:

Разбирая прибор будьте очень осторожны

  • снимают и укладывают на стол воздухозаборную решетку «лицом» вниз;
  • отсоединяют старый очиститель;
  • аккуратно укладывают новый фильтр;
  • устанавливают решетку на место.

Если перегорела лампочка, ее заменяют новой того же типа. Если новая лампочка для кухонной вытяжки все равно не загорается, значит, проблема в выключателе. Один из проводов «отходит», поэтому не работает свет в вытяжке на кухне. Если не загораются галогеновые лампочки, то причиной может быть перегоревший трансформатор в корпусе аппарата.

Причины, по которым вытяжка не включается:


Если с освещением проблем нет, а электромотор не заводится, проверяют кнопочный блок. Иногда перегорает общий контакт на самой первой кнопке, что приводит к тому, что не работает ни одна из трех скоростей. Придется полностью произвести установку блока или перепаять перегоревшее контактное соединение. Чтобы усилить перепаянный контакт, к нему присоединяют и припаивают предварительно зачищенный провод. Если контакт пропадает в разъемах из-за постоянной и сильной вибрации, то их передергивают заново.

Если вытяжка не включается, необходимо выяснить, есть ли на шнуре питания механические повреждения. Расплавленная изоляция и специфический запах четко указывают на то, что шнур перегорел.

Если сомневаетесь в своих силах- обратитесь к специалистам

Если мотор гудит, но не запускается, то причиной может быть перегоревший керамический предохранитель в обмотке. Он находится непосредственно в корпусе мотора, поэтому добраться к нему сложно: нужно разобрать вытяжку на кухне, добраться до электродвигателя и проверить трансформатор. Хотя бы две обмотки мотора для кухонной вытяжки (рабочая и пусковая) должны прозваниваться. Если с ними все в порядке, переходят к диагностике конденсатора. Для проверки используют мультиметр, но если конденсатор вздулся, то проверять его нет смысла.

Если не работает одна из трех скоростей, причину неисправности ищут в кнопке включения. Необходимо также проверить не перегорела ли дорожка на плате.

ПОСМОТРЕТЬ ВИДЕО

Возникшие проблемы при ремонте вытяжки своими руками решают исходя из специальных знаний и опыта работы. Если не вникать в принципы функционирования аппарата, то своим вмешательством устройство можно окончательно вывести из строя. Тогда придется звать на помощь профессионалов, чьи услуги обойдутся дороже обычного. Поэтому необходимо реально оценивать свои силы.

Вытяжка для кухни в настоящее время стала настолько распространённым бытовым прибором, что устанавливается практически в каждом доме. Основное её назначение - удаление сажи, пара и запахов, возникающих при приготовлении еды и загрязняющих кухню. Подключают вытяжку в сеть 220 В, а потребляемая мощность может достигать 200 ватт.

Рассмотрим простейшую принципиальную электрическую схему вытяжки для плиты .

Здесь питание от розетки поступает на два потребителя тока - двигатель и лампы. В зависимости от модели, ламп может быть несколько, а электромотора 1 или 2. Иногда устанавливают низковольтные галогенные лампы, тогда между ними и сетью включают электронный трансформатор, уменьшающий напряжение до 12 В.

Вообще, в вытяжках могут использоваться лампы накаливания, лампы дневного света или галогенные. Вытяжки с лампами дневного света и галогенные стоят дороже, но экономят электроэнергию и более эффективны.

Схемы вытяжки BORA 1000

Более дорогие модели вытяжек имеют возможность регулировки яркости освещения и скорости мотора.

Кнопочное управление осуществляется при помощи утапливаемых кнопок, которые обычно располагаются на фронтальной панели вытяжки. Данный тип управления считается самым дешевым, однако при этом и надежным.

Ползунковое управление при помощи передвижного рычажка. Двигаясь по панели, на которой нанесены деления, рычажок осуществляет переключение скоростей и иногда активирует освещение. Это также недорогой тип управления.

Сенсорное управление осуществляется от прикосновения к панели управления, которая чаще размещается на фронтальной части вытяжки и сопровождается световой индикацией. Такая панель очень стильно выглядит, за ней удобно ухаживать, но вытяжки с сенсорным управлением значительно дороже. Этот тип управления позволяет программировать работу кухонной вытяжки на весь период ее работы. По программе при необходимости автоматически изменяется скорость вращения вентилятора. Если количество выделяемого пара или гари возрастает, автоматически включается максимальная производительность. Если человек подходит к плите, яркость освещения увеличивается, если отходит - уменьшается. При завершении работы вытяжка обесточивается.

"Умные "модели вытяжек работают без участия человека и управляются от кухонной плиты. В вытяжку вмонтированы ультразвуковые датчики. Только над плитой появляются испарения, датчики их улавливают и посылают сигнал о необходимости включения вытяжки. Причем датчики оценивают и интенсивность испарений, и их плотность, что позволяет подобрать необходимую интенсивность вентиляции. При выключении всех конфорок радиопередатчик посылает команду "выключить вытяжку". Вытяжка переключается на минимальную мощность и работает еще несколько минут. Затем автоматически выключается и гаснет свет.

Такой вид управления называют управлением работой вытяжки от работающей плиты. А осуществляет эту работу блок радиоконтроля. В него входит кодированный радиопередатчик и настроенный именно на этот код радиоприемник.

Цены на вытяжки могут отличаться в разы. Например, простейшая одномоторная модель без подсветки, будет стоить от 30 долларов, а стоимость топовых устройств с умной электроникой доходит до тысячи.

Как снять вытяжку за 10 шагов

Если вытяжка перестала работать должным образом и ее необходимо заменить, вот пошаговое руководство, которое поможет вам выполнить работу.

Шаг 1. Отключите питание

В большинстве вытяжек используется цепь, отличная от той, которая питает кухонную вытяжку. Как правило, они подключены к автоматическому выключателю на 120 В. Включите и вентилятор, и свет вытяжки, и попросите другого человека выключить цепи, а затем включить, пока вы не найдете тот, который управляет вентилятором и другими компонентами вытяжки.После обнаружения выключите автоматический выключатель. Если вы не можете найти его, вы можете отключить основной источник питания в доме.

Шаг 2 - Освободите место

Если возможно, переместите электрическую плиту. Газовые плиты могут быть слишком тяжелыми, но если у вас есть электрическая плита, вы, вероятно, можете немного сдвинуть ее, чтобы облегчить работу. В любом случае посмотрите на комплекты шнуров и найдите все гибкие газовые линии. Их нельзя перемещать или отключать, кроме как лицензированным специалистом.Если вы не можете переместить диапазон, оставьте его на месте.

Шаг 3 - Осмотрите кожух и снимите оборудование
