подробная инструкция монтажа, схемы и правила

Показать содержание статьи

Сплит-системы обеспечивают прохладу в жаркое время года, нормализуют микроклимат и очищают воздух. Высокая стоимость монтажных работ побуждает заняться подключением климатической техники самостоятельно. Последовательная установка мощного кондиционера, выполненная своими руками, возможна только при соблюдении пошаговой инструкции и нормативов.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства.

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Что потребуется для установки

Последовательная установка хорошей сплит-системы при выполнении своими руками должна проводиться с учетом удобства доступа при обслуживании и эргономических критериев — холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

Примерные схемы расположения сплит-систем

Подходящая схема для монтажа нового кондиционера зависит от типа блока. Внутренний модуль допускается вешать:

• слева от внешней стороны. Трасса — ровная, блок находится на 0,5 м от стены. При завороте линии на соседнюю стену расстояние можно сократить до 0,1 м. Вывод и трасса маскируются под крышкой техники;
• слева от внешней стены без укладки кабеля на фасаде. Коммуникации прокладываются в угловой части комнаты и скрываются в коробе. Его прячут под шторой;
• справа от наружной стены. Типовое решение с прокладкой трассы в коробе с стене или с укладкой в штробу.

Совет! Используйте технологию укладки в штробе, если существует запрет на прокладку трассы на фасаде.

Наружный блок можно располагать:

• на лоджии или балконе. Модуль фиксируют фронтальным или боковым способом для удобства обслуживания;
• на застекленном балконе. Створка окна должна находиться над кондиционером. Чтобы на блок не попали снег, влага или мусор устанавливают козырек и пластика;
• под окном. Вариант подходит для помещений без балкона;
• рядом с окном. Блок помещают на уровне нижней части окна.

Варианты установки кондиционераСовет! Не используйте для козырька пустотелые или металлические материалы — у них низкая шумоизоляция.

Оборудование

При самостоятельном монтаже климатической техники будут необходимы:

• перфоратор для проделывания сквозных отверстий на вывод труб, кабелей, дренажных патрубков;
• труборез с острым лезвием или ножовка по металлу;
• напильник и риммер для подравнивания зазубрин;
• трубогиб или специальная пружина для формирования медных труб;
• дрель с различными по диаметру сверлами, чтобы сделать отверстия под монтажные пластины;
• калибратор труб и развальцовщик;
• штроборез, который можно заменить долотом, кувалдой и молотком;
• вакуумный насос для запуска системы кондиционирования;
• отвертки, ключи-шестигранники, уровень.

Важно! Обрезка труб ножовкой предусматривает сглаживание краев наждачкой.

Материалы и расходники

Применяйте только качественные материалы, подбирая их в соответствии с типом оборудования:

• подающий провод для питания и подключения модулей — силовой кабель на 4 жилы с сечением 2 мм2×2,5 мм2;
• бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделий равна длине трассы, а запас составляет около 30 см;
• изоляционный утеплитель (вспененный каучук) — отрезки по длине трассы;
• синтетический утеплитель;
• шланг-гофра с внутренней пластиковой спиралью для дренажа или пропиленовая труба по длине трассы плюс 80 см;
• L-образные кронштейны (2 шт.) для фиксации наружного блока с допустимым пределом нагрузки в 5 раз больше массы устройства;
• крепежные элементы — болты, дюбеля и анкеры, подобранные по типу кронштейнов для внутреннего модуля.

Важно! Для скрытия трассы будет нужен короб из пластика 60×80 см.

Основные правила установки и подключения кондиционера

Монтаж и подключение бытового кондиционера при работах своими руками предусматривают соблюдение ряда требований.

Правила монтажа наружного блока

Модуль обустраивается следующим образом:

1. Проверка балкона или фасада на прочность — в 2 раза больше оборудования, которое весит от 10-15 до 40 кг.
2. Осмотр кронштейнов на наружном утеплении — должны скрываться в материале стены.
3. Укладка демпфирующего уплотнителя на вентилируемом фасаде или газобетонных стенах.
4. Учет шумности оборудования — предельно допустимый уровень составляет от 25 до 30 дБ.
5. Проверка перекосов на каждом этапе установки для предотвращения утечки хладагента.
6. Монтаж на продуваемом ветром участке с козырьком для защиты от непогоды.
7. Соблюдение расстояния магистрали в 15-20 см, если техника расположена на крыше.
8. Подключение трубки сбора конденсата к канализации.

Важно! Расстояние от наружного блока до поверхности стены — не менее 10 см.

Правила по монтажу внутреннего блока

В комнате устанавливается второй модуль и прокладывается магистраль:

1. Подключение к электросети с организацией индивидуальной линии — энергопотребление кондиционера составляет 2 кВт.
2. Прокладка магистрали наружным (со скрытием в коробе) или внутренним (со скрытием в стене) способами.
3. Соблюдение расстояния между блоками максимум на 6 м для эффективной работы конструкции.
4. Удаление бытовой техники, занавесок от устройства на 3 м.
5. Кондиционер не располагают над батареями и мебелью.
6. Соблюдение расстояния от блока до потолка в 20-25 см.

Важно! Внутренний блок крепят настенным или потолочным способом.

Установка кондиционера своими руками

Правильная установка мощной сплит-системы будет качественно выполнена своими руками, если соблюдена последовательная инструкция работ.

Монтаж внутреннего блока

Внутренний модуль или фен устанавливается сразу. Монтажные мероприятия включают:

1. Снятие замеров с устройства.
2. Размещение стальной монтажной рамы на стене строго по горизонтали с проверкой уровнем.
3. Разметка точек, где будут крепежные детали.
4. Проделывание отверстий в стене перфоратором.
5. Фиксация пластиковых дюбелей при помощи молотка.
6. Прикладывание монтажной панели к стене и фиксация ее саморезами.
7. Подвешивание фена на специальную пластину и проверка его горизонтальности.

Важно! При перекосах существуют риски скапливания конденсата на поддоне и стекания его на стены.

Прокладка линии коммуникации

Эксперты советуют пользователям, которые не знают, как правильно подключить бытовой кондиционер без ошибок своими руками, начать с подготовки магистральных каналов.

Электросоединения

Высокое энергопотребление сплит-систем (более 1,5 кВт) предусматривает организацию отдельной линии и установку

УЗО. Для магистрали используется кабель с сечением 1,5-2 мм2 и автоматы отключения. На нейтральный (нулевой) провод вводного щитка подключается желтый кабель с зеленой полосой, идущей вдоль. При помощи индикатора определяется ноль и фаза. Если используются нестандартные провода, нулевые и фазные участки обозначаются на обоих концах.

Схема подключения кондиционера

Схема установки

Отверстия

Работы лучше проводить вдвоем:

• в блочных домах определяются места прокладки арматуры так, чтобы не вредить несущим стенам;
• помощник должен находиться внизу и сообщать об установке;
• отверстия просверливаются при помощи перфоратора;
• для домов без теплоизоляции диаметр равен 50-60 мм, для теплоизолированных построек — не меньше 80 мм.

После подготовки отверстий нужно поставить кронштейны.

Трубопроводы

Для подготовки и укладки вам понадобится:

1. Нарезать медную трубу с запасом на изгибы в 1 м.
2. После нарезки аккуратно без изломов согнуть изделие, соблюдая предельный радиус в 10 см.
3. Надеть на трубки флекс-теплоизоляцию — пенополиуретановые шланги. Поролон использовать не стоит по причине быстрого износа.
4. Поместить резьбой на конец трубы специальные фланцы.
5. Развальцевать концы трубок.
6. Поочередно соединить трубопровод, холодные и горячие штуцеры, проверив их по диаметру.
7. Плотно, но не туго затянуть фланец штуцера.
8. Выполнить дренажный канал из отрезка армированной пластиковой трубы, подключив его к стоку фланцем или термоусаживаемой трубой.
9. Сделать спайку, работая паяльником по кругу.

Важно! При сильном перегибе труб хладагент будет двигаться неравномерно, повышая расход электричества.

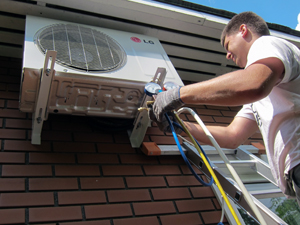

Монтаж наружного блока

Внешний модуль сплит-системы весит более 20 кг за счет компрессора. Работы на высоте проводятся с привлечением 1-2 человек:

1. Организуется разметка при помощи уровня.
2. Перфоратором проделываются отверстия с учетом теплоизоляции дома.
3. В отверстия вкручиваются анкерные болты.
4. Кронштейны прикручиваются гайкой к болтам.
5. Для снижения вибраций под лапки наружного модуля укладывается резина.
6. Проверяется качество крепежа и навешивается внешний модуль.

Важно! Если наружный модуль устанавливается на 3 этаже или выше, целесообразно обратиться к промышленным альпинистам.

Подсоединение блоков системы

Соединение блоков проводится через каналы в стене с подключением кабеля на клеммы, аналогичные цвету основной проводки. При перепаде уровня расположения модулей более, чем на 5 м, для улавливания масла делается специальная петля. При меньшем перепаде петля не выполняется.

Дренаж

Дренажные каналы обустраиваются с отводом на улицу или в канализацию. Патрубки подключаются следующим образом:

1. На выход внутреннего блока (пластиковую трубку с наконечником) натягивается гофра.
2. Соединение фиксируется хомутиком.
3. На выход наружного блока надевается шланг для отвода влаги от стен.
4. При использовании полимерной трубы подбирается переходник.

Дренажные трубки нужно укладывают с уклоном. Максимальный равен 3 мм*1 м, минимальный — 1 мм*1 м.

Система циркуляции фреона

Медные трубки для хладагента сгибают трубогибом или пружиной без резких поворотов. Подключение начинается с внутреннего блока — с портов скручиваются гайки. По мере их ослабления слышится шипение азота. После его прекращения извлекают заглушки, снимают гайки, надевают их на трубку и начинают вальцовку.

Вальцевание

После снятия заглушек с трубок:

1. Проверяется ровность краев.
2. Зазубрины сглаживаются наждачной бумагой.
3. Сечение подгоняется калибратором с выравниваем края на 5 см.
4. Крайние части развальцовывают для крепления на входе и выходе.
5. Во время развальцовки край трубы направляется вниз и фиксируется с выходом на 2 мм.
6. Конус развальцовки ставится на край трубы, закручивается с усилием.
7. Вальцевание оканчивается, когда конус не проходит в край.

Операция повторяется для всех отрезков.

Соединение с портом

Развальцованный конец трубки соединяется с выходом, гайка закручивается. Герметики и дополнительные прокладки не используются. Для прочной фиксации понадобится давление в 50-70 кг, чтобы медь расплющилась, а соединение стало монолитным. Работы проделываются для всех выходов.

Проверка герметичности

Для герметизации используется раствор. Понадобится 0,5 л дистиллированной воды, нагретой до кипятка. В жидкости растворяют 1 ст. л. хозяйственного мыла. Выпускной ниппель снимается, на патрубок надевается велосипедный насос. При подкачивании кистью наносится состав, а резьба подтягивается, пока пузыри не прекратят образовываться и на 1/8.

Важно! Мыльный налет лучше снимать влажной салфеткой.

Вакуумирование

Вакуумирование способствует удаление влаги, пыли, излишков воздуха. Система качается специальным насосом на протяжении 60 мин. За это время влага и остатки воздуха полностью убираются.

Заполнение и запитка

Система заполняется от баллона с охладительным агентом. Резервуар подключается через манометр с переходником. Давление нагнетается до величины, указанной в документации производителя. Электрические провода подключаются по клеммам — ноль на ноль или нейтраль. Фазные соединяются по цветам.

Важно! Кондиционеры с хладоном не заполняются фреоном и наоборот.

Тестирование

Проверка проводится так:

1. Включается разъединительный автомат.
2. Кондиционер переходит в режим тестирования автоматически.
3. У некоторых моделей тест активируется с пульта.
4. Если по окончании теста идет воздух, устанавливается положение жалюзи.
5. Выполняется тепловая экранировка тонким алюминием — так экономится на 2-3 % электричества больше.
6. Жгут и дренажный патрубок укутываются изолентой, стойкой к воздействию влаги.

На последнем этапе отверстия в стене тщательно заделываются.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

• укладка труб с перегибами — увеличивается нагрузка на компрессор;
• установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
• расположение кондиционера рядом со сварочными аппаратами;
• неровное расположение блоков — конденсат начинает стекать на пол;
• выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Топ-5 советов от экспертов

1. Для сплит-систем подходят автоматы отключений, предназначенные для бойлеров и стиральных машинок.
2. При сильном провисании дренажных трубок скапливается конденсат.
3. Если вы раньше не делали развальцовку, потренируйтесь на ненужном отрезке трубы.
4. Герметизацию лучше проводить вдвоем.
5. После подключения трубопровода нужно задуть отверстия монтажной пеной или заполнить силиконовым герметиком.

Посмотрите видео о том, как установить кондиционер самостоятельно

Как установить кондиционер самостоятельно — пошаговая инструкция!

Установка кондиционера – довольно сложное мероприятие, которое требует если и не наличия опыта проведения подобных работ, то хотя бы основательной теоретической подготовки. Более чем в половине случаев проблемы с кондиционированием появляются по причине неправильно выполненного монтажа и ошибок в процессе подключения системы. Даже самый дорогой и современный прибор не сможет в полной мере реализовать свой потенциал, если его установка будет выполнена с нарушением технологии.

Как установить кондиционер самостоятельно

Содержание пошаговой инструкции:

Основные правила установки и подключения кондиционера

В состав традиционной сплит-системы входит внешний блок, который размещается за окном, и внутренний блок. В некоторых случаях устанавливается более 1 блока. Подобные комбинации известны как мультисплит-системы.

Схема монтажа внутреннего и внешнего блока сплит-системы

Каждый элемент системы выполняет свои функции. Так, наружный блок отвечает за конденсацию, внутренний же выполняет функции испарителя. Блоки соединяются при помощи магистрали из трубок и проводов. По трубкам циркулирует фреон. Также в состав системы входит дренажная трубка. Ее подключают к наружному блоку. Она отвечает за отвод влаги, конденсирующейся в процессе работы установки. По правилам эту трубку необходимо подключать к канализационной системе.

В продаже доступны системы кондиционирования на любой вкус и запросы. Однако по своему составу и технологии подключения они практически не отличаются друг от друга.

Прежде чем приступать к установке блоков, нужно определиться с рядом важных моментов.

1. Во-первых, определитесь со стороной света, на которую будет выходить конденсаторный блок.
2. Во-вторых, вам нужно установить материал, из которого сделаны стены дома. В соответствии с этим моментом будет подбираться подходящий крепеж. Дополнительно определенные изменения в процесс монтажа системы вносит вес блоков.

Важно обеспечить возможность нормального доступа к блокам для выполнения профилактических работ и ремонтных мероприятий. Наружный блок должен быть защищен от атмосферных осадков, обледенения и прочих неблагоприятных воздействий.

При выборе мощности будущей сплит-системы принимайте во внимание эксплуатационные и другие важные характеристики жилья. Прежде всего, учитывайте ориентацию квартиры или дома по сторонам света. Также важное значение имеет количество людей, населяющих жилище, суммарная мощность электроприборов, количество радиаторов отопления, наличие прочих вентиляционных систем и устройств.

Правила установки наружного блока кондиционера

Устройство наружного блока

Прежде чем приступать к монтажу наружного блока, нужно убедиться, что прочности балконного ограждения либо стены достаточно для того чтобы выдержать вес изделие. Наиболее мощные модели весят до 60 кг и даже более. В среднем же бытовые наружные блоки весят 10-15 кг и обычно никаких проблем с их размещением не возникает. Стена и все используемые крепежные элементы должны иметь минимум двукратный запас прочности.

При наличии наружного утепления обязательно проследите за тем, чтобы кронштейны крепились не к теплоизоляции, а непосредственно к материалу стены.

Правила установки наружного блока кондиционера

Довольно часто в современном жилищном строительстве используется газобетон. Это отличный материал с высокими теплоизоляционными свойствами, однако, большой прочностью он, к сожалению, похвастать не может. В случае если внешние стены вашего дома построены именно из газобетона, от монтажа кондиционера непосредственно на стену следует воздерживаться.

Не рекомендуется вешать блок и на вентилируемый фасад, т.к. в процессе его работы может создаваться довольно сильная вибрация и шум. В описанных ситуациях установку блока следует осуществлять с использованием специальногодемпфирующего уплотнителя, предварительно закрепляющегося на стене. Сам же кондиционер редко производит шум больше 25-30 Дб, поэтому в домах со стенами из более плотного, чем газобетон материала никаких неудобств обычно не возникает.

Любые перекосы при установке внешнего блока недопустимы. На каждом этапе монтажа нужно проверять горизонтальность установки изделия при помощи строительного уровня. Отклонения от горизонтали приведут к нарушению циркуляции фреона или другого использующегося хладагента.

По возможности кондиционер должен быть установлен в таком месте, чтобы его со всех сторон обдувал ветер, но и одновременно с этим обеспечивалась его защита от атмосферных осадков и прочих негативных воздействий.Оптимальный вариант – размещение блока под предварительно установленным навесом или хотя бы на балконе. Жители верхних этажей многоквартирных домов могут установить наружный блок кондиционера на крыше. Важно лишь следить за тем, чтобы магистраль имела длину в сумме не превышающую 15-20 м. В противном случае в системе будут отмечаться существенные потери холода, а кондиционер будет потреблять электричество впустую.

Установка наружного блока на стену здания

Позаботьтесь о правильном обустройстве стока конденсированной влаги. Правила требуют, чтобы данная трубка была подключена к канализации. Однако это требование практически никогда не выполняется, и влага капает попросту на землю под окном. В такой ситуации нужно побеспокоиться хотя бы о том, чтобы вода не капала на прохожих.

Правила требуют, чтобы расстояние между наружным блоком и поверхностью стены составляло не менее 10 см.Проблема в том, что компрессор должен в достаточной мере обдуваться со всех сторон. Если же его установить ближе, чем на 10 см к стене, летом обдув будет недостаточным, что приведет к поломке агрегата.

Установка наружного блока связана с определенной опасностью, т.к. это все-таки высотные работы. Поэтому монтаж можно осуществлять исключительно при наличии необходимой страховки, либо же лучше и вовсе доверить его профессиональным установщикам.

Монтаж можно осуществлять исключительно при наличии необходимой страховки

Порядок установки внутреннего блока

Внутри помещения выполняется установка соответствующего блока и прокладка магистрали. Отдельное внимание нужно уделить процессу обустройства электропроводки. Бытовые кондиционеры потребляют порядка 2 кВт электроэнергии и более. Предварительно убедитесь, что проводка в вашей квартире или доме сможет выдержать подобную нагрузку. Если она на это не способна, проложите от щитка индивидуальную линию с отдельным предохранителем. Это защитит проводку от перегрева, а ваше имущество от возгорания.

Выбираем место установки

Проложите магистраль от внешнего блока системы кондиционирования до места расположения внутреннего блока.Магистраль можно прокладывать снаружи или внутри. При наружной прокладке она прячется в пластиковый короб, в соответствии же с внутренним монтажом магистраль нужно утопить в стену.

Внимательно отнеситесь к выбору места для размещения внутреннего блока. Чем сильнее блоки будут удалены друг от друга, тем менее эффективной будет работа системы и тем более высокими будут потери энергии.

Внутренний блок должен быть размещен так, чтобы возле него не было предметов, способных мешать нормальному току охлажденного воздуха. Техника, шторы и прочие предметы, находящиеся на одной высоте с блоком, должны быть удалены от него как минимум на 3 м.

Нельзя размещать блок непосредственно над радиатором отопления. Место монтажа должно быть таким, чтобы к установке можно было беспрепятственно добраться для выполнения ремонтных и профилактических работ. Расстояние между блоком и потолком должно составлять не менее 20-25 см. Не рекомендуется устанавливать кондиционер над техникой и мебелью.

Кондиционер должен быть установлен так, чтобы выдаваемый во время его работы холодный воздух не дул напрямую на человека. В противном случае бронхиты и ангины не заставят себя долго ждать.

Кондиционер должен быть установлен так, чтобы выдаваемый во время его работы холодный воздух не дул напрямую на человека

Внутренний блок может иметь настенную или потолочную конструкцию. Последние встречаются крайне редко. Однако вне зависимости от типа системы необходимо обеспечить максимально правильное и надежное крепление. Монтаж выполняется с применением кронштейнов и шурупов. Кронштейны в обязательном порядке проверяются на прочность.

После соединения наружного и внутреннего блока необходимо удалить влагу и воздух из магистрали. Этот процесс известен под названием вакуумация. Для откачки воздуха и воды используется специальное оборудование.

Последовательность подключения кондиционера своими руками

Монтаж кондиционера выполняется в несколько этапов. Сначала прокладывается электропроводка. Далее устанавливается внешний блок системы. Технология требует, чтобы он размещался на высоте не менее чем 180-200 см от уровня земли. Данное требование актуально для владельцев частных домов и жильцов квартир, расположенных на первом этаже.

Последовательность подключения кондиционера своими руками

В наружной стене просверливаются отверстия для прокладки коммуникаций. Диаметр данных отверстий должен составлять 500-600 мм. Устанавливаются кронштейны, за счет которых будет обеспечиваться фиксация блока. В подготовленное отверстие вставляется специальный гидроизоляционный стакан и выполняется прокладка непосредственно соединительных коммуникаций.

Далее нужно установить внутренний блок. Максимально допустимое расстояние между этими двумя элементами составляет 20 м. Оптимальным считается расстояние в 7-12 м. Конкретные рекомендации приводятся в инструкции к оборудованию, обязательно изучите ее до начала монтажа. Установите кронштейны и зафиксируйте внутренний блок системы кондиционирования.

В завершении останется лишь проложить провода, за счет которых будет обеспечиваться функционирование системы. Смонтируйте короб. Он, как уже отмечалось, может быть внутренним либо внешним. Подключите электропровода и трубки для фреона. Выполните вакуумацию системы. Для этого используется специальное оборудование. Непосредственно процедура длится в среднем 45-60 минут.

После завершения вакуумации выполните пробное включение кондиционера. Профессионалы на этом этапе используют специальное программно-аппаратное оборудование. При его отсутствии хотя бы понаблюдайте за работой системы и состоянием электросети в течение некоторого времени.

Основные ошибки подключения и их устранение

Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.

1. Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами. Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы.
2. Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов. Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон.
3. Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания. К числу такого оборудования относятся различные сварочные аппараты, станки и пр.
4. Важно выдерживать максимальную ровность установки блоков. При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.

Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.

При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.

Наледь на кондиционере

Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.

Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.

Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированный мастер.

Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.

Кондиционер

Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.

Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности, но не забывайте о технике безопасности!

Удачной работы!

Видео – Как установить кондиционер самостоятельно

«Как установить кондиционер самостоятельно?» – Яндекс.Знатоки

Есть, конечно, уникальные люди, делают все сами, ну, по крайней мере, могут и умеют, удовольствие от созидания получают. И кондиционер можно установить самостоятельно. Если человек, к примеру, имеет какую либо полезную (для общества) профессию, или обладает определенными навыками в работе с инструментами. Знает, как правильно сделать отверстие, как закрепить надежно оборудование, знает свойства материалов, электротехнику, физику, технику безопасности, да просто обладает фантазией, наконец! То, конечно можно попробовать это сделать самостоятельно.

Просто цена вопроса 🙂

(На фото мой инструмент, и это далеко не все, что нужно для монтажа кондиционеров. Манометр не попал в кадр (висит на опрессовке VRF, пару недель будем мониторить))

Для монтажа кондиционера понадобятся специфичные знания и инструмент. И если знания можно подсмотреть по всяким видео или в натуре где-то. То инструмент, если нет личного и его негде попросить на время, то его придется купить. А, это:

• Перфоратор с буром 40 мм L 600-900 мм отверстие под трассу (зависит от толщины стены)
• Перфоратор с буром 6-16 мм для крепления: внутреннего, наружного блоков, коробов.
• Уровень строительный, чтобы было не стыдно 🙂 за выполненную работу
• Набор трубогибов, чтобы не было заломов на трассе
• Развальцовку, для герметичного соединения фреонового контура
• Манометр, вакуумный насос, баллон с фреоном, течеискатель фреона
• И страховку обязательно
• И обязательно применяйте кронштейны для кондиционеров из нержавейки. Сейчас много кронштейнов с некачественной покраской, и это сложно определить, а ржавеют они очень быстро. Уже через 3-5 лет сквозная коррозия.

Если брать самый дешевый и ненадежный инструмент (который потом даже продать будет очень сложно), то получается примерно около 80 т. р. Думайте, есть ли смысл. Если кто-то после выше написанного все равно решит взяться за эту нелегкую работу… Тому почет и уважение! Ибо именно на таких людях, не боящихся трудностей, держится все!!! (а, не на тех, кто ищет: где работать нужно поменьше, а получать побольше :))

А, тем у кого руки растут не из того места 🙂 вообще браться за это не стоит:

На фото человек самостоятельно устанавливал кондиционер, и не рассчитал. Кондиционер упал, и зашиб прохожего.

Установка кондиционера своими руками: правила и особенности монтажа

Установка кондиционера своими руками предполагает выполнение целого ряда работ, включая выбор комплекта для установки, места для оборудования с учётом всех правил, а также непосредственно сам монтаж внутреннего и наружного блока. Сплит-система наиболее распространенный вариант подобной техники, так как обладает меньшим количеством недостатков наряду с достаточно высокой эффективностью работы.

Правила расположения устройства

Установка кондиционера своими руками не повлияет на производительность, если следовать инструкции, прилагаемой к такой технике (если приобретается новое устройство). Нередко внутренний блок устанавливается на значительном расстоянии от уровня потолка. Такой вариант вполне допустим, намного важнее соблюсти минимальный размер между устройством и потолком, который составляет 10 см.

Высота установки кондиционера определяется также из расчета удобства и безопасности, так как постоянное нахождение под прямым потоком прохладного воздуха из внутреннего блока может стать причиной частых заболеваний. С учетом того, что сплит-система предполагает необходимость циркуляции воздуха, важно выбрать участок, в пределах радиуса 2 м на котором будет свободное пространство.

Установка кондиционера самостоятельно также подразумевает монтаж наружного блока. На данном этапе ряд производимых работ будет зависеть от того, где устанавливается оборудование. Если речь идет о частном доме или первых этажах многоэтажных зданий, то здесь есть возможность закрепить блок своими силами. Установка кондиционера в квартире на верхних этажах должна в обязательном порядке проводиться монтажниками-высотниками. Если же есть балкон, то вызывать мастеров не придётся.

Наилучшее место расположения наружного блока – под окном или на уровне его середины. При этом будет удобно производить монтаж, также это упростит процесс дальнейшего обслуживания техники.

Правила установки кондиционеров включают и расчет длины трасс. Для того чтобы избежать в дальнейшем лишних неудобств, связанных с дозаправкой устройства, необходимо расположить оба блока таким образом, чтобы длина трассы, которая их соединяет, не превышала 6 м. Минимально допустимый размер составляет 1,5 м. Если на стадии планирования места расположения блоков при грубом подсчете оказалось, что длина трассы превышает максимальное значение, необходимо перепланировать точки крепления оборудования и добиться приемлемой длины трассы.

Самостоятельная установка кондиционера порой чревата рядом ошибок, среди которых наиболее часто встречающаяся – несоблюдение минимального значения длины трассы. Если наружный и внутренний блок предполагается монтировать в непосредственной близости друг к другу (то есть по обе стороны несущей стены постройки), то важно оставить запас, так называемую петлю. Это позволит сглаживать вибрационные помехи, возникающие во время работы техники, а также несколько снизит шумовой эффект.

Если игнорировать правила установки кондиционера в квартире, с учетом сравнительно небольшой площади помещения работа оборудования может стать причиной плохого сна домочадцев. В случае, когда внутренний и наружный блоки монтируются на некотором удалении друг от друга, в петле нет необходимости.

Инструмент, комплектующие для установки устройства

Оборудование для установки кондиционеров включает в себя целый ряд специализированной техники, позволяющей без труда оснастить блоки необходимыми комплектующими для полноценной работы. Так, может потребоваться трубогиб и труборез – устройства позволяют изменить конфигурацию трубы без сопутствующих повреждений и, не образовывая стружку, так как есть риск попадания её в фильтрующую систему. Манометрическая станция позволяет контролировать уровень давления хладагента. Монтаж и установка кондиционеров включает в себя необходимость контроля герметичности системы перед заправкой фреоном, для этого применяется вакуумметр.

После того, как хладагент был заправлен, следует выполнить проверку на течь, для этого задействуется течеискатель. Дополнительно в случае необходимости может применяться и прочее оборудование, например, вакуумный насос. Позволяет производить профилактические и ремонтные работы при обслуживании техники. Инструмент для установки кондиционеров включает в себя электродрель, перфоратор, буры для получения отверстий в бетонных стенах, может также потребоваться штроборез, если нужно скрыть соединительные трассы. Чтобы соблюсти строго горизонтальное положение техники, следует обязательно использовать строительный уровень.

Занимаясь монтажом самостоятельно, необходимо приобрести комплект для установки кондиционера. Сегодня есть готовые наборы, которые включают в себя все нужные детали и элементы для полноценного соединения блоков и настройки их работы без потери эффективности системы. Как правило, туда входят соединительные гайки разных размеров, теплоизоляционный материал и медные трубки, шланг, выполняющий функцию дренажа, а также два кронштейна для монтажа наружного блока. Длина труб и дренажа подбирается с учетом конфигурации помещения, то есть можно выбрать комплектацию, подходящую под индивидуальные требования жилья.

Все расходные материалы для установки кондиционеров выбираются с учетом модели техники. Не следует также экономить на качестве соединительных труб, теплоизоляции, крепежа и фреона, так как от этого напрямую зависит продолжительность работы системы кондиционирования и отсутствие необходимости в ремонте, что может повлечь за собой лишние расходы.

Неправильная эксплуатация оборудования, например, работа системы при полном отсутствии в ней хладагента приведет к выходу компрессора из строя в очень короткие сроки, а замена этого узла может обойтись в более чем две трети от общей стоимости всей системы.

Установка и обслуживание кондиционеров при соблюдении регулярности поможет избежать таких последствий, нужно лишь периодически выполнять чистку системы и следить за уровнем в ней фреона.

Особенности монтажа

В комплекте с кондиционером обычно идёт монтажная пластина, необходимая для крепления внутреннего блока устройства. Схема установки кондиционера предполагает составление небольшого проекта, который определяет точное месторасположение и высоту монтажа внутреннего и наружного блоков, длину и путь прохождения соединительной трассы.

При этом важно соблюсти последовательность действий, для чего создана инструкция по установке кондиционера:

1. Первым делом монтируется панель на стену в определенном месте, а также на соответствующем уровне. Такие нюансы как раз и определяются на стадии проектирования. Монтажная панель устанавливается с помощью строительного уровня, что позволит получить строго горизонтальную линию. Места креплений помечаются ручкой/маркером, чтобы не потерять из виду точные межосевые расстояния.
2. Затем в стене нужно пробурить отверстие достаточного размера для прохождения сквозь него трасс. Если под рукой нет соответствующего оборудования, можно постараться вывести соединительные трубы через оконный проём, просверлив отверстия в раме.
3. Установка и ремонт кондиционеров напрямую связаны между собой: чем точнее и правильнее будут выполнены все работы, тем реже придется вызывать мастера для наладки и ремонта оборудования. Поэтому нужно учесть даже такие нюансы, как наклон отверстия для дренажа, что позволит без труда удалять скопившуюся влагу.
4. Установка наружного блока кондиционера требует особой внимательности из-за его большого веса. В соответствии с размером устройства к стене крепятся кронштейны. Важно, чтобы толщина металла этих элементов была достаточной, чтобы выдерживать такую нагрузку. Все работы, которые нужно выполнять на этажах выше второго, производятся только монтажниками-высотниками.

Далее осталось развальцевать трубы и закрепить концы трасс к каждому из блоков. Следует отметить, что при бурении отверстия в стене для прокладки труб минимальный диаметр составляет 5 см. В случае, если трассы будут проходить через оконную раму, то сверлится отдельное отверстие для каждой трубы. Таким образом, установка бытовых кондиционеров включает в себя несколько основных шагов и не требует значительных финансовых вложений, если уметь пользоваться инструментом.

Как установить Windows 7 — Пошаговое руководство

В этой статье я расскажу о том, как самостоятельно установить операционную систему Windows 7 с диска к себе на компьютер или ноутбук.

Предлагаю подробную и пошаговую инструкцию с наглядной демонстрацией скриншотов установки операционной системы Windows.

Если вы считаете, что установка операционной системы – это нечто сложное и непонятное, с чем может справиться только специалист, то я вас разочарую: это неправда. Сейчас вы убедитесь в этом сами.

Все, что нужно для установки Windows 7 (или Windows 8) — это компьютер или ноутбук, диск с операционной системой (поскольку в данной статье мы будем устанавливать Windows с диска), подробная инструкция, которую я вам сейчас предоставлю, ну и, пожалуй, внимательность! Надеюсь, что после установки вы не будете выглядеть как здесь. 🙂

После установки рекомендую сразу же установить правильный антивирус. Сами понимаете — в наше время электронных платежей это очень актуально. Также сейчас (пока еще) никуда без Adobe Flash Player. Как его правильно установить читайте здесь. Возможно, вас также заинтересует весьма неплохой браузер Maxthon. Если храните на компьютере приватную информацию, создайте для нее надежный сейф.

Важно: Большинство всех возможных проблем, возникающих при установке Windows 7, связано с неверно подготовленным установочным диском и (или) качеством записываемой на него «сборки ОС». Как правильно записать образ операционной системы на диск, можно прочитать в этой статье.

Запомните: если это диск не из коробки, то есть купленный в магазине, то нужно использовать только оригинальные образы от Microsoft MSDN. Именно оригинальный образ, который так же доступен в Сети, как и различные сборки — это залог успешной установки Windows и ее нормального функционирования.

Не используйте сборки неизвестного происхождения. Все сторонние фиксы, исправления, самодельные сборки вы ставите на свой страх и риск. Последствия могут быть необратимыми.

Перед установкой Windows 7:

Запомните два основных момента, которые нужно выполнить перед установкой Windows.

Первое – это определиться заранее, на какой раздел жесткого диска будет установлена система. Как правило, в большинстве случаев это диск C:\. Следует запомнить (или создать) метку тома и его размер.

Помните, ваш рабочий стол целиком и полностью находится на диске C:\, а точнее, здесь: C:\Documents and Settings\ Имя пользователя \Рабочий стол. Подумайте заранее о целости и сохранности архиважных для вас файлов, скопируйте их с рабочего стола, то есть, с диска С, на другой диск или флешку.

Все программы, установленные на диск C:\ тоже будут удалены, но это не повод перетаскивать всю папку с программами на другие диски. Гораздо проще вновь установить эти программы на чистую систему. Не ленитесь, не каждый же день вы переустанавливаете Windows.

Второй момент – это драйвера к вашему компьютеру или ноутбуку. О них нужно позаботиться заранее. К большинству ноутбуков они идут в комплекте, но если их нет (или надо обновить), ищем на официальном сайте производителя и скачиваем их заранее.

Все, что нужно знать о установке драйверов, рекомендую прочитать в статье «Установка драйверов или пять железных правил», которая расположена здесь.

Если пропустить этот важный момент, то после установки Windows, вы можете остаться без интернета, ведь не факт, что дистрибутив windows будет изначально содержать драйвера вашей сетевой карты.

Установка Windows 7 с диска:

Вставляем диск с операционной системой Windows в дисковод и перезагружаем компьютер. Кстати, если у вас нет дисковода, то установить операционную систему Windows можно с помощью обычной флешки.

Продолжим. Наша задача — настроить загрузку компьютера с DVD-диска. Это можно сделать 2 способами:

• 1. выбрать устройство (DVD-диск) в специальном загрузочном меню;
• 2. изменить приоритет загрузки в BIOS (с HDD на DVD-диск).

Первый способ, выбор устройства в загрузочном меню, проще и удобней. После установки Windows, отпадает необходимость возвращать загрузку с HDD (жёсткого диска). Однако, на старых компьютерах эта функция отсутствует и в этом случае придётся зайти в BIOS и изменить приоритет загрузки.

Пуск — перезагрузка, ждем, когда экран потухнет и при первых признаках пробуждения системы (появление логотипа), нажимаем и удерживаем клавишу Delete на клавиатуре. Почему именно клавиша Delete? Это могут быть клавиши F1, F2, F3 + F2, F10, Ctrl + Alt + Esc, Ctrl + Alt + S, Esc.

Какой-то универсальной кнопки для входа в загрузочное меню или для входа в BIOS не существует, и все зависит от производителя компьютера (материнской платы). Самый верный способ — прочитать инструкцию от компьютера или от материнской платы. В таблице ниже приведен наглядный пример таких клавиш.

Загрузочное меню выглядит примерно так:

Вам остаётся лишь выбрать нужное устройство из списка. Если всё сделано правильно и диск записан корректно, установка должна начаться сразу после выбора устройства через загрузочное меню. Это что касается загрузочного меню, теперь рассмотрим второй вариант — изменение приоритета загрузки непосредственно в BIOS.

Обычно после включения компьютера можно увидеть сообщение, подобное этому: «Press DEL to enter setup». Это значит, что для входа в BIOS необходимо нажать клавишу Delete. Если вы все сделали правильно, то появится программная оболочка, похожая на старый добрый DOS.

Интерфейс, в зависимости от производителей BIOS (AMI, Phoenix — Award), может значительно отличаться, но принцип действий всегда тот же. Для навигации и изменения параметров используйте стрелки на клавиатуре, клавишу Enter и +\-.

AMI

В верхнем меню найдите и выберите Boot, ищем запись «Boot Device Priority» и нажимаем Enter. Здесь нужно выставить приоритет, чтобы компьютер или ноутбук загрузился не с жесткого диска, а с диска, содержащего операционную систему. С помощью стрелок на клавиатуре установите CD/DVD-привод в списке загрузки на первое место. Это временно, потом все вернем на место.

Нажимаем F10, соглашаемся и подтверждаем выход с сохранением (Save and Exit) выбором «Ok».

Phoenix-Award

Рассмотрим второй вариант интерфейса. Чтобы произвести загрузку с диска, необходимо изменить приоритеты так, чтобы первым устройством стал DVD-привод. Находим пункт «Advanced BIOS Features» и стрелками переключаемся на первое устройство (First Boot Device), меняем на CDROM.

Нажимаем F10 и подтверждаем выход с сохранением (Save and Exit).

Если на этом этапе возникли проблемы, то рекомендую посмотреть это видео.

Продолжим. Если все сделали верно, то увидим следующее окно с надписью: «Press any key to boot from CD or DVD».

Здесь нужно нажать любую клавишу, к примеру, пробел. Делается это только 1 раз и только на этом этапе установки. Видим следующее окно с надписью «Windows is loading files».

Происходит извлечение файлов, после чего мы увидим надпись «Starting Windows» и само окно установки Windows 7. Началась установка Windows!!

Выбираем нужный язык и нажимаем «Установить».

Далее нам нужно выбрать редакцию Windows 7. Выбирайте ту, к которой у вас есть ключ или которую собираетесь активировать. На ноутбуках ее обычно указывают на бумажке с ключом, расположенной на днище ноутбука. Ввод самого серийного номера будет чуть позже, он перенесен на конец установки.

Пару слов о возможности установки 32-разрядной (х86) или 64-разрядной версии Windows. Если у вас больше чем 4 Гб оперативной памяти (она же ОЗУ, RAM, Memory), то ставим 64-разрядную, если нет, то 32-разрядную (х86).

Ознакомимся и согласимся с условиями лицензии. Далее нам нужно выбрать тип установки – выбираем «Полная установка».

Теперь нужно выбрать раздел, на который будет установлена Windows.

Если у вас данный раздел зарезервирован системой (обратите внимание, он еще в мегабайтах (Мб), а не гигабайтах), например, как на следующем скриншоте, то выбираем Диск 0 Раздел 2.

Чтобы не было так мучительно больно при выборе раздела, заранее до установки Windows посмотрите, сколько гигабайтов занимает ваш диск С.

Если у вас один раздел на жестком диске и он больше 250 Гб, то правильнее будет создать два локальных диска. Один раздел — специально для Windows (обычно отводят примерно 50-100 Гб), а другой — под хранение вашей личной информации (сколько останется, XXX Гб).

Примечание: созданные вами разделы должны именоваться Диск 0 Раздел 1, 2, 3 …, а не «Незанятое место на диске». Иначе разделы с такими именами операционная система просто не увидит.

При необходимости создаем раздел или разделы и нажимаем «Применить»:

Внимание: на этом этапе могут возникнуть проблемы — когда Windows 7 просит драйвер для дальнейшей установки или когда система не видит вашего жесткого диска, чтобы продолжить установку.

В подобных случаях рекомендую вернуться в BIOS и самостоятельно переключить режим работы SATA-контроллера с AHCI на IDE!

Или установить (если подготовлены) драйвера контроллера жесткого диска. Если у вас уже два и более раздела на жестком диске, то вышеописанный пункт можно пропустить. Итак, мы выбрали раздел «Система», и теперь нам нужно запустить форматирование.

Установщик предупреждает, что все наши данные будут удалены. Нам это и надо, ведь нас интересует чистая установка Windows. Соглашаемся и ждем. Обычно весь процесс занимает считанные секунды. После форматирования видим, что свободного места стало больше, спокойно жмем «Далее».

А вот и начало установки, процесс запущен. Можно уже и выдохнуть).

Ждем-с… Обычно это занимает 15–25 минут. Когда наша система установится, она предложит ввести имя пользователя и имя компьютера. Вводим.

Если есть желание, то можно ввести пароль и подсказку. Далее Windows предложит ввести серийный номер. Вводим (если есть). Если нет, то пропускаем этот шаг и снимаем галочку «Автоматически активировать при подключении к Интернету».

Не забываем указывать настройки безопасности.

Укажите свой часовой пояс.

Если ваш компьютер или ноутбук подключен к сети и Windows содержит драйвер вашей сетевой карты, система предложит указать тип сети:

А вот и установленная вами Windows 7.

Если вы меняли приоритет загрузки в BIOS, то нужно вернутся и заново выставить загрузку с жесткого диска (HDD).

Если вам нужно создать загрузочную флешку Windows 10 с поддержкой UEFI, то читаем руководство по ссылке.

Руководство получилось довольно внушительным, но это не должно вас отпугивать, ведь здесь затронуты многие моменты, которые вам, возможно, и не пригодятся. Оно рассчитано в первую очередь на новичков, кто впервые столкнется с самостоятельной установкой Windows 7, поэтому я старался описать каждую мелочь. На этом все.

Очень надеюсь, что за время установки вы не состарились и полны сил. Не забываем про правильный антивирус, Adobe Flash Player и  браузер Maxthon.

Удачи!

Как самостоятельно установить систему усиления

Руководство для подбора и установки репитера и антенн для системы усиления сотовой связи

Решили своими руками улучшить сигнал сотовых операторов для связи или интернета? Данная статья поможет это сделать.

Первое что нужно сделать это правильно подобрать оборудование для системы усиления:

• Усилитель мощности сигнала (репитер)
• Антенну внешнюю
• Антенну внутреннюю, одну или несколько
• Кабель высокочастотный
• Разъемы и переходники

Это основные элементы любой системы усиления сотовой связи.

Если площадь покрытия большая, от 300 квадратных метров, для системы усиления может понадобится:

• Делители сигнала и Направленные ответвители
• Линейный усилитель мощности (бустер), один или несколько, по необходимости
• Комбайнеры

Для правильного выбора основного компонента системы — усилителя мощности (репитера) надо знать в каких частотах работают все операторы сотовой связи. Это важно, так как сейчас операторы могут работать в пяти диапазонах — 800, 900, 1800, 2100 и 2600 МГц и в трех стандартах связи GSM, 3G UMTS и 4G LTE.

Важно знать!
Телефон выбирает для связи более высокую частоту и более высокий стандарт. Например 4G в приоритете перед 3G и GSM, 3G 2100 может быть в приоритете перед 3G 900. Это не главный критерий, есть еще другие факторы. Но это вынуждает устанавливать двух или трех диапазонные системы для нормальной работы современных смартфонов.

И так, чтобы правильно выбрать репитер, надо замерить сигнал всех операторов во всех стандартах связи — 4G, 3G, 2G, или хотя бы замерить сигнал используемых операторов. Определить какой частотный диапазон использует оператор связи можно с помощью телефона. Инструкцию можно посмотреть здесь на нашем сайте. Проще всего это делать телефоном на ОС android (не Самсунг).

Замеры сигнала следует проводить в месте установки внешней антенны или хотя бы под антенной на улице.

Подбор репитера для системы усиления.

Определив частоту и уровень входящего сигнала подбираем репитер. Чем хуже сигнал в месте установки внешней антенны, тем более мощный репитер необходимо устанавливать.

Опираясь на данные вышеуказанных скриншотов (основной оператор, которого использует клиент, — МТС) выбираем усилитель двухдиапазонный DS-900/1800-17.

Если возникли сложности с выбором оборудования, обратитесь в нашу компанию! Менеджеры, на основе замеров сигнала, размеров и сложности помещения, помогут подобрать комплект оборудования.

Выбор антенн для системы усиления

Антенны используемые для систем усиления в основном мультидиапазонные и подходят для любых усилителей мощности (репитеров). Различаются местом установки и направленностью действия.

Чаще всего в качестве внешней используются направленные антенны, а в качестве внутренних — панельные секторные или/и потолочные. Панельные секторные устанавливаются на стену или в угол помещения (редко на потолок или за подвесной потолок). Потолочные антенны предназначены для установки на подвесной потолок “армстронг” или на бетонный потолок с анкерным типом крепления и устанавливаются в центре помещения.

Подбор кабеля и разъемов для системы усиления сотовой связи.

Чем выше частота репитера в которой он работает, тем больше потери сигнала в кабеле. По-этому количество кабеля, которое может использоваться в системе ограничено. Не вдаваясь в сложные расчеты можно рекомендовать следующее количество кабеля для систем усиления:

Длина кабеля в системе усиления может быть больше или меньше в зависимости от модели кабеля — 5D-FB, 8D-FB, 10D-FB, фидер ½”. Какой кабель лучше подходит для системы усиления — уточняйте у наших менеджеров.

Разъемы подбираются по типу кабеля в системе усиления (кабель разных моделей имеет разный диаметр внешней оболочки и разный диаметр центральной жилы). Проще всего самостоятельно монтировать разъемы с прижимным типом крепления и цанговым механизмом крепления центрального контакта (пина) разъема. Разъем закрепляется на кабеле подходящими по размеру гаечными ключами.

Установка антенн

Внешнюю антенну следует установить на максимально возможную высоту, желательно на мачту, на стену или крышу здания, и направить ее в сторону наилучшего сигнала от базовой станции сотового оператора. В некоторых случаях, если входящий сигнал очень сильный, антенну следует отворачивать от базы.

Внутреннюю антенну или антенны устанавливают в помещении, где необходимо усилить связь.

Разнос внешней и внутренней антенны по вертикали должно быть не менее 5 метров, желательно от 10 метров. Для мощных моделей репитеров — от 25 дБм (300мВт) внешнюю антенну поднимают на высоту от 15~20 метров относительно внутренней антенны.

У антенн нет понятия — точный радиус действия. В зависимости от типа антенны, коэффициента усиления и мощности сигнала поданного на антенну — зона покрытия может быть, как с радиусом 30 метров, так и 1 метр.

Важно знать!
Главный принцип установки антенн — усиленный сигнал от внутренней антенны не должен попадать на внешнюю антенну. В противном случае возникнет закольцовка сигнала, и как следствие помеха на базовую станцию сотового оператора. Это может нарушить работу базовой станции и послужить поводом для претензий служб радиочастотного контроля в адрес конечного пользователя.

Регулировка усилителя мощности (репитера) и настройка работы всей системы усиления сотовой связи

Регулировка усилителя заключается в снижение коэффициента усиления на репитере. Обычно на репитере присутствуют индикаторы режима работы усилителя:

• штатный режим — нет взаимного влияния антенн системы друг на друга и нет избыточного сигнала от усилителя на базовую станцию оператора, ЗЕЛЕНЫЙ индикатор
• режим АРУ (автоматическая регулировка усиления), штатный режим — зоны действия антенн — внешней и внутренней пересекаются, но АРУ достаточно для штатной работы усилителя (репитера), ОРАНЖЕВЫЙ индикатор
• режим ПЕРЕГРУЗКИ — возбуждение усилителя из-за закольцовки сигнала или избыточного сигнала на базовую станцию, КРАСНЫЙ индикатор.

Идеальный режим работы репитера — штатный (ЗЕЛЕНЫЙ), настраивается путем разнесения антенн внешней и внутренней относительно друг друга по высоте и регулировкой (уменьшением коэффициента усиления) репитера. Для этого на репитере есть DIP аттенюаторы или цифровая регулировка с дисплеем. Подстройка качества работы системы усиления делается так же регулировкой угла направления внешней антенны в горизонтальной плоскости.

Система усиления сотовой связи для больших помещений — более 200-300 квадратных метров.

Для такой системы могут понадобится от 2 и более внутренних антенн, возможно большое количество кабеля, и как следствие — делители сигнала, линейные усилители (бустеры), комбайнеры.

По вопросам подбора оборудования для сложных систем рекомендуем обратится в наш монтажный отдел. Наши специалисты квалифицированно подберут, смонтируют и настроят оборудование.

Успешного монтажа!

Как установить стиральную машину своими руками: пошаговое руководство

Добрый день, дорогие читатели!

После покупки стиральной машины возникает вопрос о ее подключении. В магазине вам наверняка предложат услуги своего мастера, да и на каждом углу можно встретить объявления специалистов.

Неужели это такое сложное дело, что обязательно платить немалую сумму? На самом деле, для человека, который знает, что такое разводной ключ и ФУМ-лента, ничего сверхъестественного в этом нет. Только учтите, что часто при самостоятельной установке пропадает гарантия, так что стоит взвесить все за и против.

Если вы решили провести работу самостоятельно, то давайте разберемся, как установить стиральную машину по всем правилам.

Выбор и оборудование места

Прежде чем отправляться в магазин выбирать стиральную машину, подумайте, где вы ее разместите. Измерьте глубину, ширину и высоту выбранного места, прибавив к ним со всех сторон минимум 1 см (коррекция на неровные стены). Согласитесь, ситуацию, когда техника физически не может встать на подготовленный пятачок, приятной не назовешь.

Самыми распространенными являются следующие варианты расположения машин-автоматов:

Удобно тем, что большая часть коммуникаций находится рядом. Кроме того, устройство гармонично вписывается в окружающее пространство. Для экономии пространства машинку можно установить под раковину. Тогда придется подобрать особую форму сантехники со сливом в задней части.

Однако эксперты не советуют прибегать к размещению машинки в ванной комнате, если есть альтернатива, поскольку в условиях повышенной влажности детали изнашиваются гораздо быстрее и появляется ржавчина.

Также все узлы для подключения располагаются рядом, нет нужды дополнительно ничего переоборудовать. Если заранее продумать дизайн гарнитура, то можно установить встраиваемую стиральную машинку или спрятать за одной из дверок шкафа.

Здесь есть минусы: повышенная влажность и температурное воздействие от плиты и духовки. Поэтому ставить устройство рекомендуется в отдалении от нагревательных приборов.

Некоторые оригиналы умудряются поставить агрегат даже в маленьком туалете. Машина в этом случае располагается над унитазом.

Этот вариант требует особой подготовки и продуманности: нужно быть уверенным в прочности стен, установить надежный подиум, предусмотреть гаситель вибраций.

Расположение в прихожей чаще встречается в безвыходных ситуациях, когда больше поставить технику просто некуда.

Положительных черт у месторасположения мало: приходится тянуть коммуникации, техника занимает много пространства, шум слышен во всех комнатах.

Если в вашем доме есть каморка для хранения вещей, то можно попробовать переоборудовать ее под прачечную. Так и мешать стиралка никому не будет, и сохранится лучше.

В некоторых домах есть специальные помещения, которые предназначены для стирки. Если вы счастливый обладатель такой квартиры, что ж, поздравляем, вам повезло.

Такое размещение возможно в частном доме при условии, что подвал отапливается и в него проведены электричество, вода и канализация.

При соблюдении всех требований такое расположение очень выгодно: агрегат не подвержен воздействию влаги, а его работа проходит неслышно для жильцов.

Когда выбор в пользу какой-то комнаты сделан, следует подумать о поверхности, на которой будет располагаться машинка. Пол в этом месте должен быть твердым и ровным.

Небольшие перепады высоты можно скорректировать при помощи вкручивающихся ножек машинки или резинового коврика, но сильные неровности они компенсировать не в силах. Поэтому если установка производится на деревянный или неровный пол, то имеет смысл подумать о заливке пятачка под прибор бетонной стяжкой или о монтаже поддона.

Знакомство с инструкцией

Перед тем как приступать к работам с машинкой-автоматом, прочитайте инструкцию! Там содержится много полезного: какой должна быть розетка, как подключать слив и подачу воды, как отрегулировать положение агрегата, какие неисправности встречаются чаще всего и можно ли их устранять самостоятельно и многое другое.

Чтение технической документации выделено в отдельный шаг, поскольку редко кто обращается к подсказкам производителя до возникновения проблемы. Обычно это делается, только если что-то пошло не по плану. Не стоит так поступать.

В инструкции даны подробные рекомендации относительно модели вашей стиральной машины, соблюдение которых позволит предотвратить многие неприятности. Не отмахивайтесь от советов изготовителя: в случае поломки их несоблюдение может привести к тому, что ваш случай признают негарантийным.

Подготовка коммуникаций

Стиральная машина подключается к трем системам: канализация, водоснабжение и электричество.

Канализация

Здесь возможны несколько разновидностей:

• Сифон под раковиной – необходимо установить разветвитель к сливу, проходящему под раковиной. В нем будет предусмотрен отвод для шланга стиралки.
• Напрямую к канализации – в этом случае придется делать специальный отвод в трубах или присоединить тройник при подходе к раковине или ванной.
• В унитаз или раковину – самый простой и ненадежный вариант. С помощью крючка шланг подвешивается на сантехнику, и вода после стирки свободно вытекает.

Водоснабжение

Чаще всего машину подключают к холодной воде, а сам прибор при помощи тэнов нагревает ее до требуемой температуры. Однако некоторые модели предусматривают присоединение и к холодной, и к горячей воде.

Это снижает расход электричества, но повышает затраты на горячее водоснабжение. Кроме того, в такой воде часто содержатся примеси и ржавчина, что может привести к поломке. Да и по цене агрегаты дороже. Поэтому самым распространенным остается вариант присоединения к холодной воде.

На полипропиленовых, металлопластиковых и пластиковых трубах поставить дополнительный выход для воды достаточно просто. Следует установить тройник с одним переходом на металл. Если на трубах водоснабжения есть свободный отвод – отлично, задача значительно упрощается! Останется только поставить запорный кран.

Можно поставить самый простой шаровый. При этом не забудьте пройтись герметиком и льняной паклей. Есть и альтернативный вариант: тройник с вмонтированным краном. Они разработаны специально для стиральных и посудомоечных устройств. Устанавливать такую деталь удобнее, но при выходе из строя одной из частей, придется менять весь элемент, а стоят они немало.

Электроснабжение

Для корректной и безопасной работы машина подключается к отдельной розетке с заземлением. Знайте, что если нет заземления, то гарантия производителя на агрегат перестает действовать.

Она обязана быть расположена в непосредственной близости от прибора, так как присоединение удлинителей или натяжение провода не допускается.

При отсутствии розетки, соответствующей заявленным требованиям, обратитесь к электрику. Он протянет от щитка отдельную линию электропитания с необходимыми параметрами тока.

Не пытайтесь установить розетку своими руками, если у вас нет должной квалификации!

Подключение и установка

Теперь остается освободить агрегат от упаковки, вынуть пенопластовую защиту и открутить транспортировочные болты, которые находятся на задней части корпуса.

Они предназначены для защиты внутренних частей устройства от повреждений во время перевозки. В образовавшиеся отверстия поставьте пластиковые заглушки (есть в комплекте).

Не выбрасывайте транспортировочные крепежи. Они пригодятся при переезде или необходимости отвезти прибор в сервис.

Гофрированный сливной шланг в канализацию (обычно идет в комплекте) нужно установить в сифонный отвод и зафиксировать хомутом. Если подключение производится напрямую к канализационной трубе, то в качестве переходника используется резиновая манжета.

При любом способе присоединения необходимо следить, чтобы не было перекрутов или сильного перегиба шланга. А вот изгиб на уровне 60 см от пола – обычное требование. Это необходимо для образования естественного гидрозатвора – чтобы в аппарат не проникала вода и запахи из канализации. Для фиксации применяется пластиковый хомут.

Такое правило справедливо для приборов, у которых сливной шланг расположен внизу корпуса, если он выходит сверху, то изгиб уже сделан во внутренней части устройства. Также сейчас есть агрегаты с обратным клапаном, для которых не придется создавать дополнительных “колен”. Этот момент стоит уточнить в документации техники.

Для подключения к водопроводу используем шланг, который продается вместе с устройством. Сторону с загнутым концом следует соединить с машинкой: устанавливаем сетчатый фильтр (есть в наборе) выпуклой стороной в сторону отвода и вручную прикручиваем. Другой конец также от руки накручивается на кран подачи воды. Затягивать сильно нет нужды, так как в местах соединений присутствует резиновый уплотнитель, обеспечивающий герметичность.

Чтобы стало еще понятнее, взгляните, как проходит этот процесс на видео.

Выравнивание

Чтобы стиралка не прыгала, требуется обязательно отрегулировать ее положение – она должна стоять ровно. Если этого не сделать, то внутренние компоненты быстро выйдут из строя и придется производить ремонт стиральной машины.

Для проведения процедуры используется строительный уровень, который укладывается вдоль каждой из сторон. Если где-то есть крен, то нужно подкручивать ножки до тех пор, пока линия горизонта не станет идеальной.

Когда это условие соблюдено, попробуйте слегка покачать машинку: если она шатается, то регулировку следует продолжить.

Не подкладывайте под ножки кусочки дерева, картона или линолеума! Прибор все равно с них “съедет”.

Также пол не должен быть скользким. Если устройство устанавливается на плитку, то следует постелить резиновый коврик или использовать специальные резиновые подставки под ножки.

Проверка

Все наладочные действия выполнены, а значит, пришло время первого пуска. Запускать машинку нужно без белья на максимально возможной температуре. Это позволит не только проверить правильность монтажа, но и очистить устройство изнутри от попавшей грязи и масла с завода.

Во время дебютного цикла проверьте все стыки: не капает ли в местах соединения труб, нет ли протечек канализационного шланга, не бьется ли корпус током, насколько сильно шумит агрегат, не скачет ли он по комнате?

При обнаружении какого-либо недостатка из вышеперечисленных работу лучше прервать и немедленно приступить к его устранению.

Если вы не знаете, как избавиться от недочетов, то прекращайте геройствовать и вызывайте мастера. От корректного соединения зависит качество стирки, срок службы и, конечно, безопасность.

Заключение

Как видите, в подключении машинки нет ничего особо сложного. Если все необходимые коммуникации подведены и смонтированы, то с этим делом справится любой.

Однако если присутствуют какие-то сомнения, то не пытайтесь экономить – вызывайте мастера по установке. Сколько будет стоить его работа и покупка нового прибора или оплата ремонта соседям снизу, думаю, и сравнивать не приходится.

Как вы подключали свою стиральную машину: самостоятельно или вызывали мастера? Возникли ли у вас какие-то проблемы в процессе?
