Трубы для монтажа теплого пола можно выбирать любые: из металлопластика, пластиковые или металлические, со швами или бесшовные. Технология укладки труб остается при этом почти неизменной.

1. Один из методов можно охарактеризовать как «дедовский». Он не особенно удобен, но достаточно действенный. В качестве крепежных элементов для труб могут быть использованы пластиковые кронштейны.
2. «Рэйл», или «рельса» в переводе с английского. Представляет собой нечто вроде рельсы из пластика с направляющими, которая будет прикрепляться клейким основанием к теплоизолирующему материалу, разложенному на полу. Такой крепеж производится приблизительно на длину от 20 см до 3 м. Направляющие приспособления размещают на поверхности, затем в пазы защелкивают пластиковые трубы.
3. Система Tacker. Трубы фиксируют на теплоизолятор, поставляемый в комплекте, при помощи специальных скоб из пластика. Подстилочный теплоизолирующий рулонный материал производится шириной в 1 м, толщиной — 20-50 мм.
4. Profil — вид фиксации труб, приобретающий все большую популярность. Устройство выполняется следующим образом: на полу раскладывается слой теплоизоляционного материала, сверху на нем размещают листы, снабженные «грибками». Между ними вкладывают трубы, составляющие систему для теплого пола. Их надо вводить с усилием, до щелчка, после чего они держаться будут надежно, не выскакивая из пазов. По толщине конструкция может получиться разной.

Как сделать водяной пол под стяжку из бетона

Наиболее простым решением, которое получится еще и довольно эффективным, можно назвать устройство отопительной системы теплого пола под специально выполненную бетонную стяжку.

Полностью застывшая бетонная стяжка представляет собой нечто вроде камня и является прекрасным проводником тепла. Чтобы получить сухой теплый пол в деревянном доме, не понадобится сильно разогревать воду в трубах. Довольно будет 40°С, при такой температуре полы в деревянном доме будут достаточно удобны для того, чтобы ноги находящихся в доме людей не мерзли, а воздух в комнате прогреется быстро.

Перед тем как выполнить устройство выбранной системы, пол застилают теплоизоляцией. Это может быть пенопласт или полистирол, фабричные заготовки. Основное требование — верхний слой должен быть металлизированным. При таком обустройстве тепло труб отражается вверх от металлизированной мембраны. Поэтому использовать удобнее изготовленные на фабрике материалы: они состоят из слоя теплоизоляции с металлизированной поверхностью, на них к тому же наносят специальную разметку, что упрощает выбор положения труб для монтажа.

Сверху устраивают выбранную для теплого пола систему и крепят в ней трубки. Шаг для них выбирают в зависимости от типа помещения, его объема и площади, материалов потолка, пола и стен.

Длина замкнутого контура не должна быть больше 100 м в помещениях, площадь которых больше 40 м², монтировать систему придется в 2 контура. При большой длине жидкость начнет остывать примерно на половине пути.

По низу стен помещение по всему периметру обклеивают демпферной лентой. Она предохранит стяжку от растрескивания. Заключительный этап — бетонная стяжка. Выполнить такой теплый пол своими руками вполне возможно.

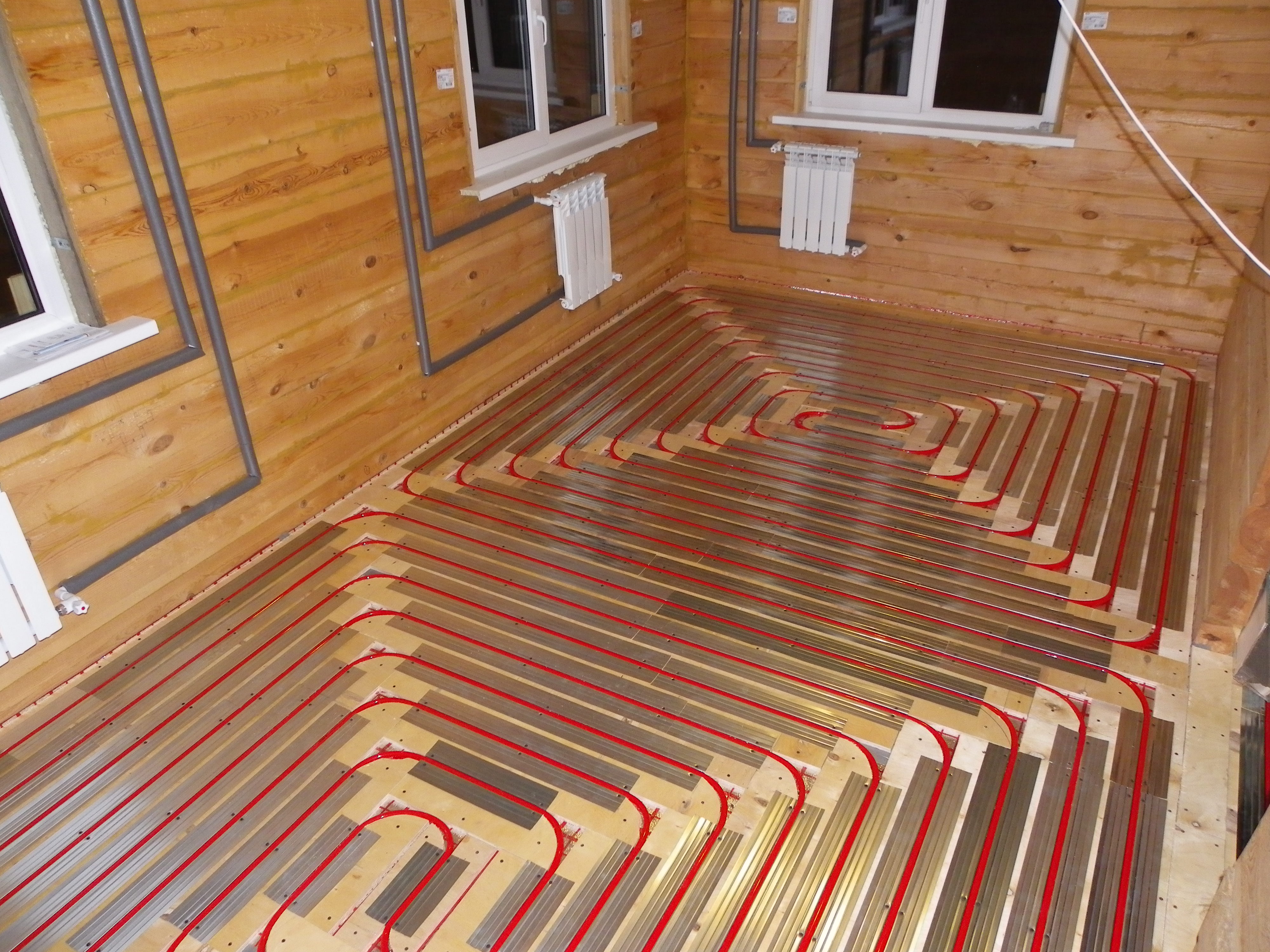

Можно также сделать водяной пол в деревянном, выполнив пропилы в лагах, или соорудить черновое основание с трубами, на которое затем производится устройство покрытия.

Электрический теплый пол в деревянных строениях

Виды электрического теплого пола следующие:

• греющий кабель, поставляемый в виде мотков и классифицирующийся степенью нагрева;
• нагревательные маты, или кабельная система, укрепленная на основании;
• инфракрасные пленочные системы, представляющие собой металлизированные контакты на пленочном основании;
• нагревательные стержни (вариант предыдущей системы).

Чтобы сделать электрический теплый пол в деревянном доме своими руками, не понадобится выполнять каких-то особенных действий.

Все будет примерно так же, как и в случае, когда выполняют теплые водяные полы.

Монтаж выглядит следующим образом: раскладывается теплоизолятор, затем отражающий материал, затем выбранный для создания теплого пола материал с датчиком температуры. Сверху все перекрывается половой доской, производится устройство напольного покрытия.

варианты устройства и монтажа —

Теплый пол на деревянный пол: виды и технология укладки

Особенности деревянного пола:

• Меньше нагрузка на несущие конструкции – в некоторых случаях существуют ограничения по максимальной нагрузке на несущие конструкции и весу пола, и нет возможности организовать цементно-песчаную стяжку (её вес примерно 1400кг/10м2). В этом случае деревянный пол – решение проблемы.
• Дерево требует более качественной тепло- и гидроизоляции
• Деревянный пол обладает высокой степенью пожароопасности
• Деревянный пол более подвержен процессам порчи и гниения

Поэтому к деревянному полу при организации его обогрева предъявляются повышенные требования как к самому нагревательному элементу, так и к технологии монтажа. Одной из наиболее востребованных систем обогрева деревянного пола является электрический обогрев.

На деревянном основании проще всего использовать пленочный или кабельный (нагревательные маты или секции универсального теплого пола, не требующие укладки в стяжку).

• Мощность: 220 Вт
• Назначение: обогрев пола
• Тип обогрева: основной / комфортный
• Maкс. температура (рабочая): 45 °C
• Макс. температура (воздействия): 60 °C
• Шаг отреза: 25 см

Цена производителя

• Мощность: 14 Вт
• Назначение: обогрев пола
• Экран: алюминиевая фольга
• Тип обогрева: комфортный
• Площадь обогрева min: 3. 5 м²
• Площадь обогрева max: 3.5 м²

Цена производителя

• Мощность: 14 Вт
• Назначение: обогрев пола / обогрев теплиц
• Экран: алюминиевая фольга + дренажная жила из медных проволок
• Тип обогрева: основной / комфортный
• Тип изоляции: фторопласт
• Тип: резистивный

Цена производителя

Преимущества электрического теплого пола

• Низкая стоимость и простота монтажа по сравнению с обустройством водяных теплых полов или системы водяного отопления. Стоимость конвекторов (в особенности энергосберегающих) довольно высока, если оценить срок окупаемости такой системы, то выгода относительна.
• Эффективное использование тепловой энергии, так как теплый пол прогревает помещение снизу-вверх. Это особенно важно для большой площади, так как конвекторы распределяют тепло неравномерно.
• Находится под полом — не занимает место (что важно в небольших помещениях), не портит интерьер помещения.
• Систему легко ремонтировать или менять, так как устройство электрического теплого пола не подразумевает внесения изменений в конструкцию деревянного основания.
• Не сжигает кислород.

Инфракрасный пленочный теплый пол на деревянном основании

В деревянных домах в качестве напольного покрытия чаще всего используется линолеум или ламинат – лучшим вариантом в данном случае будет инфракрасный пленочный теплый пол.

Характеристики нагревательной пленки:

Укладка	Под линолеум, ламинат, паркет
Тип обогрева	Основной, комфортный
Удельная мощность	220 Вт/м
Напряжение	220 Вольт
Макс. рабочая t	45 °C
Макс. t воздействия	60 °C
Шаг отреза	25 см
Толщина	0.34 мм
Ширина	0.5/0.8/1.0 м

Свойства нагревательной пленки позволяют организовать безопасный экономичный обогрев деревянного пола. При монтаже инфракрасной пленки используется «сухой» метод монтажа, что как нельзя лучше сочетается с деревянным полом, т.к. на деревянном основании выполнение работ по заливке стяжки или слоя плиточного клея нецелесообразно.

Время монтажа варьируется в зависимости от сложности объекта и профессионализма монтажной бригады от 2х часов до 1 дня.

Особенности монтажа пленочного теплого пола на деревянное основание

Основные правила укладки пленочного теплого пола приведены в его инструкции по монтажу (раскладка, материалы, соединения, комплектующие). В данной статье перечислены особенности монтажа инфракрасной пленки на деревянном основании.

Пленочный теплый пол на деревянный пол укладывается двумя способами:

Укладка пленочного пола между лагами

В данном случае пленочный пол укладывается на фольгированную теплоизоляцию, размещенную на утепляющем материале. В некоторых случаях пленочный пол укладывается непосредственно на утеплитель без использования подложки из фольги.

Для свободного прохождения воздуха и исключения механической нагрузки на пленку расстояние между термопленкой и черновым полом должно быть не менее 30мм. Все соединения выполняются с соблюдением норм и правил по электробезопасности.

Данный способ монтажа повышает электро- и пожаробезопасность системы обогрева, так как нагревательный элемент не соприкасается с верхними слоями «пирога» покрытия пола.

Укладка пленочного пола на плоское основание

Правила монтажа совпадают с общими требованиями к укладке инфракрасной пленки. На основу пола (фанеру, OSB, ГВЛ) укладывается фольгированная теплоизоляция, далее укладывается термопленка и укрывается полиэтиленом. В заключение монтируется декоративное покрытие пола (ламинат или паркетная доска).

Важно! При укладке пленочного теплого пола на деревянную поверхность необходимо исключить любые перепады высоты, то есть поверхность должна быть ровной и чистой (без строительного мусора) как сверху ТП, так и под ним.

Внимание! Для укладки пленочного пола под линолеум между ним и полиэтиленовой пленкой прокладывается лист фанеры толщиной 2-3мм для защиты термопленки от механических повреждений.

Плюсы

Необходимо учитывать, что этот способ укладки (непосредственно на плоскую основу пола) делает систему более эффективной по теплоотдаче, так как при этом пленочный пол непосредственно соприкасается с поверхностью напольного покрытия и не требуется обогревать воздушную прослойку между пленкой и черновым полом как в первом способе укладки. Кроме того, при ремонте и демонтаже не придется вскрывать основание пола.

Минусы

Из минусов данного способа укладки следует отметить необходимость делать углубления в слое фольгированной теплоизоляции (а в некоторых случаях и в черновом поле) для клеммных соединений питающего провода с термопленкой.

Для обеспечения электробезопасности системы обогрева необходимо строго соблюдать инструкцию по монтажу и эксплуатации для пленочного теплого пола.

• Мощность: 220 Вт
• Назначение: обогрев пола
• Тип обогрева: основной / комфортный
• Maкс. температура (рабочая): 45 °C
• Макс. температура (воздействия): 60 °C
• Шаг отреза: 25 см

Цена производителя

• Мощность: 220 Вт
• Назначение: обогрев пола
• Тип обогрева: основной / комфортный
• Maкс. температура (рабочая): 45 °C
• Макс. температура (воздействия): 60 °C
• Шаг отреза: 25 см

Цена производителя

• Мощность: 220 Вт
• Назначение: обогрев пола
• Тип обогрева: основной / комфортный
• Maкс. температура (рабочая): 45 °C
• Макс. температура (воздействия): 60 °C
• Шаг отреза: 25 см

Цена производителя

Электрический кабельный теплый пол на деревянном основании

В качестве системы электрообогрева деревянного пола можно использовать нагревательные маты и универсальный кабельный теплый пол.

Как уже отмечалось ранее – бетонная стяжка на деревянном основании обустраивается нечасто ввиду ее нецелесообразности. В случае, если стяжка всё же планируется – монтаж кабельного пола производится по общей инструкции с соблюдением правил, указанных для соответствующей модели теплого пола.

Укладка нагревательных матов

Укладка нагревательных секций

При отсутствии стяжки нагревательный кабель укладывается между деревянными лагами. Для укладки между лагами можно использовать нагревательные маты с кабелем линейной мощностью 10-14 Вт/м.

Установленная на деревянном основании система обогрева не должна превышать удельную мощность 60 Вт/м2.

Для равномерного прогрева пола кабелем рекомендуется использовать в качестве аккумулятора тепла оцинкованный лист либо специальный алюминиевый лист с углублениями для нагревательного кабеля. Он укладывается поверх слоя утеплителя, непосредственно под нагревательный кабель или мат.

Для пропускания кабеля непосредственно через лаги в них прорезаются пазы шириной 60мм и прокладываются фольгированной теплоизоляцией либо теплоизоляцией на основе минеральной ваты. При расчете площади укладки теплого пола исключается площадь, занятая мебелью, бытовой техникой и других стационарных предметов. Подбор комплекта теплого пола производится в соответствии с характеристиками конкретной марки системы.

Расстояние от нагревательного кабеля до финишного покрытия пола должно быть не менее 30мм. Таким образом образуется воздушная прослойка, которая регулирует теплообмен между поверхностью пола и нагревательным элементом и не позволяет ему перегреваться. Расстояние от греющего кабеля до деревянных деталей пола (лаг) также должно быть не менее 30мм.

Общая толщина финишного покрытия пола должна быть не более 24мм, так как при увеличении толщины «пирога» теплопроводность уменьшается и обогрев становится неэффективным.

В электрических теплых полах используется резистивный греющий кабель, не обладающий способностью саморегуляции мощности и, соответственно, температуры. Поэтому в системе обязательно применяется терморегулятор. Выбор терморегулятора зависит от общей мощности системы:

Стандартные терморегуляторы имеют мощность 3,5кВт, что соответствует площади 15-16м2.

Внимание! В деревянных домах используется открытая проводка – это соответствие нормативам пожарной безопасности, производится накладной монтаж электрических приборов на металлической подложке.

Укладка нагревательных матов на деревянное основание

Для организации теплого пола на основе нагревательных матов на утеплитель укладывается оцинкованный лист. Нагревательные маты укладываются непосредственно на оцинкованный лист. Основа мата имеет клеевой слой, таким образом дополнительных креплений для системы не предусматривается. При необходимости дополнительного крепления рекомендуется просверлить в оцинкованном листе отверстия, продеть через них хомут сяжку и с его помощью прикрепить нагревательный кабель.

При укладке теплого пола учитывается ширина нагревательного мата, как правило, она равна 0.5м. При расстоянии между лагами значительно больше этого значения (например, 0.7-0.9м), укладка нагревательного мата будет довольно затруднительной задачей, так как в этом случае придется разрезать по месту подложку мата и часто делать развороты нагревательного кабеля.

• Мощность: 14 Вт
• Назначение: обогрев пола
• Экран: алюминиевая фольга
• Тип обогрева: комфортный
• Площадь обогрева min: 3. 5 м²
• Площадь обогрева max: 3.5 м²

Цена производителя

• Мощность: 14 Вт
• Назначение: обогрев пола
• Экран: алюминиевая фольга
• Тип обогрева: комфортный
• Площадь обогрева min: 4 м²
• Площадь обогрева max: 4 м²

Цена производителя

• Мощность: 14 Вт
• Назначение: обогрев пола
• Экран: алюминиевая фольга
• Тип обогрева: комфортный
• Площадь обогрева min: 3.5 м²
• Площадь обогрева max: 3.5 м²

Цена производителя

• Мощность: 14 Вт
• Назначение: обогрев пола
• Экран: алюминиевая фольга
• Тип обогрева: комфортный
• Площадь обогрева min: 4 м²
• Площадь обогрева max: 4 м²

Цена производителя

Укладка нагревательных секций на деревянное основание

Крепление нагревательного кабеля

Нагревательные секции так же как и маты укладываются на лист оцинковки поверх теплоизоляции, но в данном случае для крепления нагревательного кабеля используется металлическая строительная сетка или монтажная лента для теплого пола, которая крепится саморезами к оцинкованному листу.

При использовании сетки кабель крепится к ней пластиковыми хомутами с шагом 250-300мм по всей длине кабеля.

При использовании монтажной ленты кабель крепится при помощи «язычков» на самой ленте.

Для улучшения теплоотдачи кабеля рекомендуется его по всей длине проклеить алюминиевой лентой к поверхности оцинкованного листа.

При укладке нельзя допускать пересечения кабеля и в обязательном порядке соблюдается равномерный шаг укладки, предусмотренный инструкцией для данной модели теплого пола.

• Мощность: 20 Вт
• Назначение: обогрев пола
• Экран: оплетка из луженых медных проволок
• Тип обогрева: основной / комфортный
• Тип изоляции: ПВХ
• Тип: резистивный

Цена производителя

• Мощность: 20 Вт
• Назначение: обогрев пола
• Экран: оплетка из луженых медных проволок
• Тип обогрева: основной / комфортный
• Тип изоляции: ПВХ
• Тип: резистивный

Цена производителя

• Мощность: 14 Вт
• Назначение: обогрев пола / обогрев теплиц
• Экран: алюминиевая фольга + дренажная жила из медных проволок
• Тип обогрева: основной / комфортный
• Тип изоляции: фторопласт
• Тип: резистивный

Цена производителя

• Мощность: 14 Вт
• Назначение: обогрев пола / обогрев теплиц
• Экран: алюминиевая фольга + дренажная жила из медных проволок
• Тип обогрева: основной / комфортный
• Тип изоляции: фторопласт
• Тип: резистивный

Цена производителя

Меры предосторожности при использовании теплого пола в деревянном доме

• Качественная электропроводка
• Электрический теплый пол чувствителен к локальному перегреву поверхности (эффект запирания). Необходимо избегать оставлять на полу объемные вещи ( например, матрас, одеяло и т.д.), крупный предмет без ножек (ящики, мебель и т.д.). Терморегуляция в этом месте может быть нарушена и данный участок системы может быть поврежден.
• В целях экономии электроэнергии режим работы теплого пола лучше настраивать по времени пребывания в доме. Программируемые терморегуляторы позволяют установить дни недели и время суток работы системы электрообогрева.

Другие статьи на тему

Обратиться к производителю

• Рассчитаем площадь укладки
• Подберем теплый пол и терморегулятор

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Электрический теплый пол в деревянном доме: как правильно сделать

Полы с подогревом — один из обязательных атрибутов комфортного жилья. В качестве источника тепла в таких полах чаще всего используют пластиковые трубы с циркулирующей в ней горячей водой или греющий электрический кабель, залитые стяжкой из цементно-песчаной смеси. В домах с перекрытиями из железобетонных плит или с неглубоким подпольем такие теплые полы реализуются достаточно легко, чего не скажешь о домах с деревянными перекрытиями.

Главная проблема — невозможность устройства стяжки на легкой конструкции из дерева в силу большого веса бетона и недостаточной прочности древесины. Проблема второго плана — относительно низкая температура возгорания дерева, исключающая возможность сильного нагревания составляющих элементов теплого пола. Тем не менее, задача вполне решаема и, несмотря на все сложности технологического плана, электрические теплые полы в деревянных домах устроить можно, причем без прикладывания чрезмерных усилий.

Греющие элементы для электрических теплых полов

Существует несколько видов электрических обогревателей, предназначенных для устройства теплого пола — причем обладающих небольшим собственным весом и не требующих бетонной стяжки в качестве основания. Это:

• листовые инфракрасные пленочные обогреватели;
• фольгированные маты;
• стержневые греющие маты;
• кабельные маты или уложенный на специальные монтажные пластины кабель.

В качестве базового элемента отопительной системы теплые полы на основе любого из этих нагревателей целесообразно использовать только в небольших помещениях с постоянным проживанием – прогреть воздух до комфортабельной температуры в большом коттедже они смогут лишь в теплом южном климате…

Пленочные полы и фольгированные маты

Пленочные обогреватели представляют собой заламинированные полосы из карбоново-графитовой смеси и могут использоваться для устройства не только теплых полов, но и для развешивания на стенах и даже потолках. При подключении электропитания каждая такая «панель» начинает излучать в инфракрасном диапазоне, что приводит к нагреву находящихся в помещении предметов, а также стен и перекрытий. От них тепло передается окружающему воздуху.

Несомненное достоинство пленочного теплого пола — запредельная простота его монтажа и возможность укладки под любое напольное покрытие или даже просто под ковер. Можно настилать под крупногабаритной мебелью. Кроме того, инфракрасное излучение — самый быстрый способ нагреть помещение. Но это все же относительно дорогой по стоимости тип нагрева, довольно «прожорливый» с точки зрения потребления электроэнергии.

Фольгированные маты — разновидность пленочного теплого пола. Точнее — гибрид пленочного с кабельным, обладающий почти всеми достоинствами первого и лишенный недостатков второго вида нагревателей.

Стержневые маты

Стержневой теплый пол представляет собой набор параллельно соединенных трубок, наполненных специальной смесью — карбоном. Обладает небольшой (менее 1 см) толщиной и высокой прочностью. Самый экономичный в плане расхода электроэнергии, но и самый дорогой из видов электрических теплых полов.

Впрочем, высокая стоимость стержневых матов вполне оправдана их достоинствами: наполненные карбоном стержни обладают эффектом саморегуляции, и поэтому не боятся «запирания» массивной мебелью, например. Вдобавок такие маты практически не боятся случайных механических повреждений — в силу параллельного соединения друг с другом нарушение работоспособности одного стержня не вызывает выхода из строя всего мата.

Кабельные маты

Кабельные маты — наиболее распространенный тип электрических теплых полов. Представляют собой уложенный и закрепленный на сетчатой основе длинный греющий кабель. Укладка обычно осуществляется «змейкой», при этом толщина такого мата не превышает 10 мм. Относительно дешев, но и довольно капризен в эксплуатации.

Такие маты укладываются на свободных участках пола, в противном случае кабель с большой долей вероятности выйдет из строя из-за локального перегрева. Кабельные маты боятся механических повреждений и практически не пригодны к ремонту.

Сухой монтаж в деревянном доме

Монтаж электрического теплого пола в деревянном доме при отсутствии бетонного основания может осуществляться одним из двух способов: на сплошной дощатый черновой (или даже чистовой) пол или непосредственно на лаги. Первый способ значительно проще, но малопригоден для укладки кабельных и стержневых матов в силу их относительно большой толщины.

Независимо от выбора способа «сухого», без устройства стяжки монтажа следует учитывать, что максимальная допустима удельная мощность фольгированных матов-нагревателей — 130 Вт на один квадратный метр обогреваемой площади. Удельная мощность инфракрасной пленки может быть вдвое больше, для резистивного кабеля ограничение намного жестче — не более 10 Вт/м.

Финишное покрытие

Идеальное напольное покрытие для греющих кабелей и пленок — керамическая плитка. К сожалению, ее укладка на деревянное основание практикуется крайне редко, поскольку связана с большими сложностями технологического плана. Тем не менее, современные системы обогрева полов вполне эффективно работают даже будучи уложенными под ламинат, линолеум и даже ковролин — только обязательно нужно учитывать химический состав покрытий: некоторые из них даже при небольшом нагреве могут выделять вредные, токсичные соединения.

Но, учитывая, что максимальная температура нагревающих элементов теплого пола практически никогда не превышает 50 градусов, главное требование к напольному покрытию — хорошая теплопроводность. Ламинированная доска и линолеум низшей ценовой категории плохо соответствуют этому условию, однако при должных навыках вполне могут использоваться.

Сухая укладка на сплошную поверхность

На использующийся в качестве основания сплошной деревянный пол пленочные нагреватели или кабельные маты настилаются в качестве одного из слоев «сендвича». Непосредственно на деревянное покрытие (доску, фанеру, ДСП или OSB-плиты), при необходимости наносится гидроизолирующий слой какой-либо мастики, имеющей соответствующие характеристики. На него настилается теплоотражающее покрытие, одновременно играющее роль теплоизоляции; чаще всего это фольгированный вспененный полистирол. Затем настилается электрический пол, а на него монтируется чистовое напольное покрытие.

При необходимости (для ламинированной доски, например) между нагревающей поверхностью элементов теплого пола и финишным покрытием прокладывается подложка — но это делается достаточно редко: такая прокладка очень плохо проводит тепло.

Аналогично настилаются фольгированные кабельные маты, только для них теплоотражающий слой «сендвича» не требуется — эту роль играет фольгированная основа мата. Нужно лишь учитывать, что практически все производители электрических теплых полов производят и все необходимые для укладки «бутерброда» слои — и гарантируют соответствие заявленных характеристик нагревателей только при использовании фирменных материалов и рекомендуемых технологий укладки.

Укладка на лаги

Монтаж теплого пола на лаги производится немного иначе. С точки зрения строительных технологий он несколько сложнее предыдущего — основные несущие лаги пола или перекрытия использовать затруднительно, и приходится на черный пол настилать дополнительные бруски в качестве вторых лаг. Однако если черный пол подшивается к основным лагам снизу — их вполне можно использовать в качестве опорных точек для настила матов или укладки кабеля электрического теплого пола.

Между верней плоскостью лаг и черным полом обязательно устраивается теплоизоляция, а при необходимости — и гидроизоляция перед ней. На верхние плоскости лаг настилается монтажная сетка, а уже к ней прикрепляется греющий кабель или нагревательные маты. Высота пространства между верхней плоскостью теплоизоляции и монтажной сеткой (то есть высота лаг) должна быть не менее 30 мм во избежание перегрева деревянных элементов.

При укладке кабеля на монтажных пластинах необходимость в сетке отпадает — пластины крепятся непосредственно на лаги. Порядок остальных слоев сохраняется. Теплоотражающий слой при монтаже электрических теплых полов на лаги обычно не применяется — его роль играет верхний слой теплоизоляции; тем не менее, укладка такого слоя лишней не будет.

Укладка кабеля

В обоих случаях кабель рекомендуется укладывать таким образом, чтобы он не пересекался с поверхностью лаг. Если этого избежать невозможно — в местах пересечения необходимо делать пропилы до верха теплоизоляции и обкладывать прорези слоем фольги. При этом кабель не должен иметь физический контакт с нижней плоскостью чистового покрытия — он должен обогревать образующуюся между лагами воздушную подушку.

Толщина чистового покрытия не должна превышать 24 мм, в противном случае эффективность электрического теплого пола начинает резко снижаться. Ковролин используется только в случае острой необходимости — уж очень низкая у него теплопроводность… линолеум тоже рекомендуется применять в самом крайнем случае — уж очень велик риск при его механическом повреждении заодно повредить и нагревательные элементы теплого пола.

Установка регулятора для электрического теплого пола

Управление электрическим полом в деревянном доме, как и во всех других случаях, должно осуществляться выносным терморегулятором. Место его установки выбирается с условием возможности беспрепятственного оперативного доступа, но при этом максимально близко к управляемому участку. Связано это со следующими соображениями:

• даже обогревающий относительно небольшой участок пола электрический мат или кабель — довольно мощный потребитель электроэнергии, и чем короче идущие к нему провода, тем выше надежность всей системы в целом;
• логика работы регулятора определяется показаниями термодатчика, размещаемого в непосредственной близости от греющего элемента; чем короче провод от датчика до регулятора, тем меньше погрешность в показаниях датчика и точнее поддерживается заданная температура;
• оценивать и корректировать температуру поверхности пола удобнее при непосредственном физическом контакте с ней — из другого помещения это делать будет затруднительно.

Подключение к электричеству

Подключение электрического пола к линии электроснабжения должно осуществляться защищенной УЗО отдельной линией с соответствующим сечением жил проводников — обычно вполне достаточно 4 кв. мм. При использовании металлической монтажной сетки ее необходимо заземлить; рекомендуется и по возможности заземлять фольгированную поверхность теплоотражающего слоя.

При укладке пленочных листов или кабельных матов секциями фиксированных размеров соединять их лучше параллельно — в этом случае неисправность одной из них не отразится на работе всего пола в целом и приведет всего лишь к небольшому снижению его температуры.

Видео по теме

Хорошая реклама

как сделать своими руками, устройство по лагам с подогревом, в частном брусовом, конструкция

Многие люди делают выбор в сторону экологичных материалов и строят деревянные дома. Такое решение позволяет создавать уютное жилье с отличным микроклиматом и естественным воздухообменом. Но часто возникает вопрос о том, можно ли делать в деревянном доме теплый пол и если да, то, как его реализовать своими руками?

Особенности использования

В деревянном доме полы могут быть на лагах или на столбах, одно или двухслойными. В этом случае, можно установить как водяной, так и электрический теплый пол. Для такого типа обогрева рекомендуется максимальная температура 29 градусов, если она выше, то это не комфортно и вредно для здоровья.

Специалисты рекомендуют, чтобы в зоне постоянного нахождения людей, температура пола была в пределах 26 градусов, а вдоль стен, выходящих на улицу, ее можно повышать до 30-33 градусов.

Если говорить об удельной мощности нагревательных элементов, то она ограничивается 80-130 Вт/м2, но этого может быть недостаточно, чтобы использовать пол с подогревом в качестве основного источника тепла. Проблемы могут возникать как в комнатах с большими окнами, так и в маленьких помещениях, загроможденных мебелью, так как полезная площадь пола будет незначительной.

 В деревянном доме, обычно все перекрытия деревянные и если вы решите укладывать теплый водяной пол в бетонную стяжку, то на них создается дополнительная нагрузка. Перед принятием такого решения, необходимо просчитать нагрузку и убедиться, что перекрытие сможет ее выдержать.

Создание теплого пола в доме требует достаточно серьезных финансовых затрат, но вы получаете эффективный и качественный обогрев помещения, в котором будет уютно и приятно находиться, независимо от погодных условий.

Так как дом деревянный, чтобы избежать растрескивания и повреждения напольного покрытия из-за наличия теплого пола, необходимо придерживаться следующих правил:

• мощность теплого пола не должна превышать 130 Вт/м2;
• кабель укладывают равномерно по всей полезной площади пола;
• деревянное покрытие не должно быть толще 22-24 мм;
• материалы надежно защищают от влаги;
• обязательно используется терморегулятор, датчик температуры пола и воздуха;
• под деревянным покрытием, температура воздушной подушки не должна быть больше 40 градусов;
• перед установкой деревянного настила, рекомендуется, чтобы он полежал несколько дней на нагретом полу, а затем его можно будет закрепить;
• на теплый пол нельзя укладывать ковры, которые закрывают всю обогреваемую площадь.

Более высокая стоимость теплого пола, по сравнению с радиаторами отопления, связана с необходимостью укладки теплоизоляции, системы регулирования и контроля и сами монтажные работы будут стоить дороже.

Если же вы имеете элементарные навыки работы, то сможете уложить в деревянном доме систему теплого водяного или электрического пола своими руками.

При сооружении теплого пола по грунту, затраченные средства будут небольшими, и они компенсируются теплом и комфортом. Если вы сделаете теплый пол в соответствии с инструкцией и рекомендациями специалистов, то независимо от того, будет он водяным или электрическим, такие системы очень надежные и долговечные.

Варианты конструкций и технология устройства в деревянном доме

В деревянном доме можно установить любой вид теплого пола, но более безопасным считается водяной пол. Если вы решили установить эклектический пол, то при соблюдении правил его монтажа и эксплуатации, он также является полностью безопасным и имеет высокую эффективность.

При выборе в качестве обогрева электрического теплого пола, реализовать его можно несколькими способами:

• греющий кабель;
• маты;
• инфракрасная пленка;
• карбоновые стержни.

Какой лучше?

Все варианты имеют свои недостатки и преимущества, и их выбор во многом зависит от того, каким будет финишное покрытие. Для керамической плитки, лучше использовать кабель или маты.

Для ламината, паркета или ковролина, лучше подходят инфракрасная пленка или карбоновые стержни.

Теплый водяной пол подключают к котлу, как и электрическое отопление, он может использоваться в качестве основного или дополнительного обогрева деревянного дома.

Обычно водяные теплые полу устраивают в цементной стяжке, но в случае с деревянным домом, их чаще делают настильными.

На лагах

Лаги укладываются на расстоянии 60 см и надежно крепятся к основанию. Удобно это делать на оцинкованных опорах, которые сначала выставляют и крепят к основанию, а потом к ним фиксируют лаги. Снизу к лагам крепят черновой пол, он нужен для того, чтобы уложить теплоизоляционные материалы.

После создания чернового пола, на него стелют гидроизолирующую пленку и слой теплоизоляции. Обычно используют минеральные плиты, достаточно их толщины 10 см. На плиты укладывают доски или полосы ДСП, с учетом схемы размещения труб или кабеля.

В качестве теплоотражателя, можно приобрести специальные пластины или сделать их из оцинкованного железа, к ДСП они крепятся гвоздями и их загибают так, чтобы поместилась пластиковая труба.

При укладке трубы, она не должна выступать выше уровня пола, иначе будет мешать во время монтажа чистового материала, поэтому толщина ДСП или досок должна превышать диаметр трубы. После укладки труб, поверхность покрывают листами фанеры и уже на нее укладывают чистовое покрытие.

При укладке листов фанеры, между ними обязательно оставляют зазоры порядка 5 мм, так как при нагреве, деревянные материалы будут расширяться. А по лагам электрический теплый пол обязательно делают с устройством воздушной прослойки.

Фанеру берут только влагостойкую, при этом ее толщина должна быть не менее 10 мм. Швы можно заполнить герметиком, а можно и так оставить. После этого приступают к укладке финишного покрытия.

На листах пенополистирола

В деревянном брусовом доме редко делают теплые полы в стяжке, обычно используется специальные теплоизолирующие пластины, которые состоят из пенополистирола и покрыты алюминиевым профилированным материалом.

Наличие алюминиевого покрытия позволяет равномерно распределять тепло, а пенополистирол не дает теплу распространяться вниз.

При использовании таких листов на деревянное основание, шаг кабеля должен быть около 10 см, а его мощность на квадратный метр не более 100 Вт. Основание для пластин может быть как бетонное, так и деревянное, главное, чтобы оно было ровным и прочным.

Пенополистирольные листы устанавливают только в том месте пола, где будет проводиться его обогрев, в остальных местах используют влагостойкую фанеру или ГВЛ, соответствующей толщины.

При укладке пластин, надо смотреть, чтобы совпадали их желобки, между собой они соединяются при помощи специальных фиксаторов. Если вам надо отрезать пластину определенного размера, то сделать это будет не сложно. В месте, где будет установлен датчик температуры пола, часть пластины вырезают при помощи обычного ножа.

После установки пластин, в желобки укладывают кабель, проверяют работоспособность системы. Осталось уложить подложку и можно стелить деревянное покрытие.

Теплый пол в стяжке уложенной на деревянное основание

Иногда возникает необходимость сделать стяжку на деревянный пол, например, когда лаги установлены на высоких столбах. Есть несколько условий, которые должны выполняться для того, чтобы на деревянное основание можно было уложить бетонную стяжку:

• оно должно быть прочным и неподвижным;
• расстояние между лагами должно быть небольшим, чтобы пол под тяжестью стяжки не проседал. Если это условие не соблюдается, то придется разобрать пол и добавить лаги, чтобы расстояние между ними уменьшилось. Чтобы снизить нагрузку на пол, можно использовать не цементную стяжку, а ангидритовые ровнители;
• обязательно необходимо использовать армирующую сетку, достаточно сетки с ячейками 10х10 см.

Чтобы на гидроизоляционной пленке не образовывалась испарина, все швы заделывают эпоксидной шпатлевкой, так как она не пропускает влагу. Бывает, что стыки между деревянным покрытием и стенами достаточно большие, в таких случаях их необходимо заделать сначала пеной, потом эпоксидной шпатлевкой или можно использовать жидкую гидроизоляцию.

Сначала на деревянное основание укладывают гидроизолирующую пленку, затем утеплитель, это может быть, например пенофол. На следующем этапе укладывают армирующую сетку, на нее трубы или кабель, подключают их и проверяют работоспособность системы, после чего заливают песчано-цементным раствором.

Нельзя укладывать стяжку на свежие доски, они должны прослужить в отапливаемом помещении не меньше года.

Выводы

Для деревянного дома теплый пол можно сделать как водяной так и электрический, есть несколько вариантов и способов его укладки. Все работы надо выполнять в соответствии с разработанными технологиями и рекомендациями, тогда вы сможете самостоятельно сделать эффективное и безопасное отопление, а в вашем доме будет тепло и уютно.

Полезное видео

Сухой теплый пол по лагам, видео:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как сделать теплый пол в деревянном доме своими руками

Деревянные дома пользуются популярностью благодаря экологичности, уникальному микроклимату, в них легко дышится. Стены из дерева хорошо держат тепло, способствуют воздухообмену. Для создания полного комфорта необходимо обустроить теплые полы, которые прослужат долгий срок.

Существуют различные варианты утепления: теплоизолирующими материалами, устройством водяной или электрической системы «теплый пол». Утеплитель используют для деревянного настила. Второй способ больше применим к бетонному покрытию. Каждый метод имеет свою технологию, которую нужно знать, чтобы выполнить монтаж самостоятельно.

1

Различают однослойные и многослойные деревянные полы. Первый вид может стелиться с использованием лаг или без них. Второй тип представляет собой систему, состоящую из чернового, чистового пола, гидро- и теплоизоляционных слоев и напольного покрытия. Они строятся на лагах, если есть фундамент, или на столбах. Отопительные элементы располагают во внутреннем пространстве.

Утепление необходимо для любого пола. В качестве теплоизолятора берут минеральную вату, пенопласт, полиуретан, но возможны варианты использования опилок, стружки, сыпучих материалов. Независимо от применяемого утеплителя зазор между ним и покрытием должен находиться в пределах 1,5-5 см для свободной циркуляции воздуха.

1.1

Полы в деревянном доме должны быть крепкими, с хорошей вентиляцией воздуха. Для этого под ними сооружают черновое основание, который служит базой для укладки гидро-, теплоизоляционных слоев и финишного покрытия. Он обеспечивает воздушную прослойку, которая сохраняет тепло и защищает поверхность от перекоса и гнилостных процессов. Это помогает полу дольше оставаться в идеальном состоянии.

Ошибочно считать черновой пол основанием для настила напольных покрытий. Чаще всего подложку изготавливают из листовых материалов (фанеры или ДСП) или деревянных досок, которые кладут на лаги. С ее помощью выравнивают поверхность и стелют ровный отделочный материал. Кроме того, она служит для равномерного распределения веса на участки перекрытия. Этот подход применяют как в монолитных, так и в деревянных домах.

Черновой пол является самым нижним слоем досок. Его настилают на балки или лаги перекрытия, используют в качестве основания для тепло- и гидроизоляции. При его устройстве нужно позаботиться о циркуляции воздуха под основным полом, чтобы доски под ним не прогнивали. Для этого в углах дома делают отверстия, которые закрывают решеткой. В защите от влаги нуждается фундамент. Для этого выполняют качественную отмостку, применяют обмазочные гидроизолирующие материалы, стелят рубероид.

Затем нужно обработать доски, лаги и венцы чернового пола специальным антисептиком, который защитит деревянные материалы от разрушения и поражения грибком. Можно использовать средства против насекомых или отработанное масло.

Осуществляют укладку несколькими способами:

• На черепные брусья, использующиеся в качестве балочных заплечий, прибиваются по краям балок.
• В специальные пазы на брусках, которые вырезают в форме лежащей на боку буквы «Н».
• На балочные заплечья, напоминающие формой букву «Т».

Для того чтобы пол не был холодным, ему требуется дополнительное утепление. Проще всего его уложить на черепные бруски. Потом выполняются слои из гидроизолятора, теплоизолятора (минвата) и пароизолятора.

Затем настилается чистовой из ДСП или шпунтованной доски. В конце укладывают покрытие для пола – линолеум, ламинат или другое.

Рекомендуется утеплять тщательно, чтобы температура половой поверхности и воздуха в помещении не отличались на более чем 2 градуса. Такая разница объясняется нормами. В противном случае холодные доски при ходьбе босыми ногами будут создавать дискомфорт.

При выборе утеплителя нужно обращать внимание на такие критерии, как вес, пожаробезопасность, экологичность, простоту установки, прочность, теплоизоляционные качества, долговечность. Наиболее оптимальным вариантом является минеральная вата, которая не поглощает влагу, огнестойкая и т. д. Менее подходит пенопласт, он подвержен воздействию огня.

Для организации гидроизоляционного слоя берут рубероид, полиэтилен и изопласт.

После выбора материала начинают установку. Первым монтируют черновую основу, сверху последовательно кладут гидро-, паро- и теплоизоляцию. На заключительном этапе настилают чистовой пол. Для этого используется фрезерованная деревянная доска, с тыльной стороны которой должны быть продухи по 2 см. Они нужны для доступа воздуха к полу.

В случае отсутствия этих досок используют шпунтованные, фальцованные, с шипами различной формы, с рейками в шпунт. В таких покрытиях нет отверстий для циркуляции воздуха, поэтому нужно увеличить зазоры при установке на лаги. Доски настилают по годичным кольцам так, чтобы они имели разное направление. Теперь можно укладывать финишное покрытие.

Сравнительный анализ систем теплого пола представлен в таблице:

Вид	Описание	Фото
Водяные	Сложно и дорого монтировать. Создают высокую нагрузку на деревянные перекрытия за счет собственного веса и толстого слоя бетонной стяжки. Дешево обходится эксплуатация, безопасны. Обладают инерционными свойствами – плавно нагреваются и остывают, что идеально подходит для различных напольных покрытий
Электрические кабели	Незначительный вес, небольшая толщина не ведет к потерям высоты помещения, как в случае с водяными системами. Недостаток – есть вероятность короткого замыкания и возгорания. Ощутимое потребление электроэнергии
Электрические маты из кабелей	Электрические маты из кабелей. Простая схема монтажа. Нагревательный тэн имеет меньшее сечение, чем традиционные кабельные системы. Отлично подходят для подогрева полов, покрытых керамической плиткой
Инфракрасная пленка	Самый дешевый, быстрый и простой в монтаже вариант. Возможность установки своими руками. Легкие, имеют небольшую толщину, низкую инерционность, среднее потребление электроэнергии. Терморегулятором можно оперативно настроить температуру. Возможен частичный ремонт системы. Хорошо подходит к ламинату

2

Основанием для водяных систем вида «теплый пол» служит трубопровод, по которому движется разогретый теплоноситель. Зачастую это вода, поэтому данный способ носит такое название.

Систему прокладывают по полу и подсоединяют к автономному или центральному отоплению. Для циркуляции теплоносителя в трубопровод устанавливается насос. Трубы могут быть из любого материала — пластмассы, металлопластиковые, со швами и без них.

Для деревянного дома идеальным вариантом будут медные трубы, но их основной недостаток – цена. Если брать за основу соотношение цена-качество, то отдать предпочтение стоит бесшовным металлопластиковым изделиям. Они безопасны, устойчивы к высоким температурам и агрессивным средам.

2.1

Прокладка труб может производиться разными способами, отличающимися креплением элементов к полу:

• Специальные направляющие-рельсы из пластика. Их клейкая сторона закрепляется на основании, а в пазах, расположенных сверху прокладывают трубы.
• Кронштейны для фиксации. Такой метод очень трудоемкий, не говоря уже о неэстетичном виде, который не играет большой роли, так как всю некрасивость скроет стяжка.
• Крепежные листы. Их кладут поверх теплоизолирующего слоя, а трубы укладываются в специальные бобышки. Этот способ является не только простым, но и надежным – элементы хорошо закрепляются. Альтернатива такого материала – теплоизолятор толщиной 45 мм, который имеет выемки для крепления.
• Пластиковые скобы. Обычно они находятся вместе с материалом для теплоизоляции.

Судя по отзывам, лучшим способом установки теплого пола в доме из дерева является стяжка. У метода самая высокая энергоэффективность благодаря бетону, который имеет хорошую теплопроводность. Для обеспечения комфортной температуры в жилье достаточно нагреть в системе воду до 45 градусов. Воздух в комнате быстро прогревается, благодаря большой площади источника тепла – половой поверхности.

2.2

Начинают работы с укладки теплоизолирующего материала на половое основание. Особых ограничений по выбору нет. Важно, чтобы он имел металлизированный слой, тогда тепло будет отражаться от него вверх. Без теплоизоляции можно обойтись, когда водная система располагается на полу второго этажа дома. Это позволит обогревать комнаты на первом.

К теплоизолирующему материалу любым из описанных способов крепится трубопровод. Частота крепления зависит от размеров помещения и эксплуатационных характеристик стройматериалов. В основном шаг составляет 20-30 см.

Не рекомендуется создавать замкнутый водный контур протяженностью более 100 м. Если помещение имеет большую площадь, в нем лучше сконструировать их несколько. Это связано с тем, что вода в системе с трубопроводом большой длины быстро остынет и не прогреет комнату. При расчете длины нужно учитывать расстояние для подсоединения к котлу.

По периметру на стены помещения крепят демпферную ленту. Она не дает разрушаться стяжке при тепловом расширении, позволяет сделать зазор, который компенсирует последствия температурных перепадов. Можно сэкономить, взяв в качестве демпфера обрезки пористого материала. На последнем этапе выполняется бетонирование.

2.3

Минимальной толщиной для стяжки является 3 см, но желательно, чтобы она была не менее 5 см. Можно использовать как готовый раствор, так и приготовленный самостоятельно.

Бетонные работы проводятся в несколько шагов:

1. 1. Отбивка уровня пола. Для этого на стены наносят метки, которые соединяются друг с другом горизонтальной линией. Для более точного замера можно использовать нить, натянутую между двумя вкрученными саморезами.
2. 2. Установка маяков. В будущем они пригодятся для выравнивания бетонного слоя. Для их выставления используют бруски или профили.
3. 3. Заливка раствором. Бетон кладут на основание немного выше маяков. Затем с помощью правила выравнивают поверхность до нужного уровня и шлифуют мастерком.
4. 4. Стяжке необходимо дать просохнуть 12 часов. После этого ее смачивают водой в течение 3-4 дней.
5. 5. Когда слой полностью застынет, выполняется финишная шлифовка с помощью затирочной машинки. Вдоль стен для снижения возможных нагрузок надрезают деформационные швы.

После этого стелят напольное покрытие.

2. 4

Водный пол в домах из дерева можно делать без бетонного основания. Это связано с тем, что оно дает большую нагрузку на деревянную конструкцию. Недостаток метода – малая энергоэффективность, так как теплопроводность древесины меньше, чем у бетона. Второй минус – невозможность обеспечить равномерный обогрев дощатого пола, встречаются участки с разной температурой нагрева.

Свести такие недостатки к минимуму можно путем организации меньшего шага при монтаже трубопровода. Но так как этот параметр зависит от расстояния между перекрытиями, его реализация возможна, если позволяет конструкция дома. Второй вариант – прокладка под водяной системой слоя с металлизированным покрытием, который будет отражать тепло вверх и уменьшит тепловые потери.

Трубы можно прокладывать как между лагами, так и внутри бруса, если сделать в нем пазы-пропилы. Другим эффективным методом является конструирование чернового пола из доски толщиной 20 мм.

3

В случае электрических систем при монтаже теплого пола нужно соблюдать ряд требований:

• Организовать качественную гидроизоляцию полового основания.
• Основным элементом является нагревательный кабель, его выкладывают равномерно по всей поверхности.
• Систему необходимо оборудовать термостатом с возможностью регулирования температуры до 40 градусов.
• Максимальный показатель толщины деревянного настила должен достигать 25 см.
• Специалисты не рекомендуют использовать ковролин в качестве финишной отделки.

Запрещается прокладывать кабель в местах, где расставлена тяжелая мебель.

Есть несколько видов теплых полов с электричеством:

• Греющий мат – представляет собой сетку кабеля, которую удобно монтировать, так как ее следует просто расстелить.
• Нагревательный кабель – состоит из специальных проводов, реализуется в мотках.
• Инфракрасные полы из пленки имеют минимальную толщину, но при этом обладают высокой мощностью.
• Стержни из карбона (графитовые пластины) устанавливаются и работают по принципу пленочного покрытия.

3. 1

Лучше всего прокладывать электрическую систему под тонкой цементной стяжкой. В качестве напольного покрытия идеальный вариант – керамическая плитка, но можно настелить любой материал.

Обязательным является организация подстилающей поверхности из теплоизолятора с металлизированным покрытием. Затем на нем располагается теплый пол вне зависимости от его вида. Кабели подсоединяют к электрической сети, датчикам и накрываются половыми досками.

Для облегчения нагрузки на конструкцию можно не использовать стяжку из цемента. Тогда нужно монтировать черновой пол. Вначале на перекрытия кладут направляющие. В промежутках между ними устраивают слой теплоизоляции. Затем всю поверхность покрывают сварной сеткой.

На подготовленное основание укладывают силовой кабель. В местах, где он пересекает брусья, делают пропилы, чтобы все элементы находились на одном уровне. В пропиленные пазы кладут металлическую фольгу. К основанию кабель крепится с помощью монтажной ленты, хомутами к стене. Далее настилают чистовой пол. В качестве покрытия подойдет шпунтованная доска или с соединением «шип-паз».

Перед закреплением чистового пола нужно подсоединить электрическую систему к источнику тока и проконтролировать ее работу в течение двух суток. Если не возникло никаких проблем, деревянный настил закрепляют и накрывают финишным покрытием.

Как правильно сделать теплый пол в деревянном доме

Теплый пол в деревянном доме — эффективная система обогрева внутренних помещений, функционирующая в паре со штатным отоплением. Выбор вида теплого пола для дома из дерева зависит от множества факторов: КПД системы, экономичности в монтаже и эксплуатации, сложности в обустройстве и возможности комбинации с тем или иным напольным покрытием. Подобрав подходящую схему вспомогательного обогрева, необходимо вникнуть в то, как поэтапно сделать теплый пол в деревянном доме: начиная с укладки базового основания и заканчивая декоративной отделкой.

Системы теплых полов для деревянного дома

Считается, что оптимальный вариант теплого пола для частного дома из дерева — водяная система, когда нагретый теплоноситель — вода или антифриз, циркулирует по трубам, проложенным в подпольном пространстве. Электрические теплые полы, функционирующие благодаря нагреву электрокабеля или графитовых пластин (карбоновых стержней), запаянных в пленку, реже обустраивают в деревянных постройках, но и они обладают определенными достоинствами. Прежде, чем выбрать теплый пол в деревянном доме, необходимо проанализировать все «плюсы» и «минусы» существующих систем обогрева, определиться с наполнением «пирога» пола, а также — видом декоративного материала для финишного настила.

Достоинства и недостатки систем теплых полов

• Водяные. Сложны и дорогостоящи в монтаже, бюджетны в эксплуатации. Инерционны — за счет плавного нагрева и остывания оптимально подходят для дощатых полов, паркетной доски, линолеума, ковролина. Создают значительную нагрузку на перекрытие, отличаются самой большой толщиной «пирога» пола.
• Электрические кабельные. Небольшой вес и незначительная потеря по высоте помещения в сравнении с водяными системами. Из недостатков — возможность короткого замыкания и возгорания, ощутимый расход электроэнергии.
• Электрические кабельные на матах. Упрощенная схема монтажа, меньшее сечение нагревательного тэна, чем у классических кабельных систем. Электрические теплые полы отлично комбинируются с керамическими напольными покрытиями.
• Инфракрасные. Наиболее бюджетный, быстрый и простой в укладке вариант теплых полов, легкий для установки своими руками. Обладают малой толщиной и весом, низкой инерционностью, средним расходом электроэнергии. Возможна оперативная настройка температурного режима при помощи терморегулятора, фрагментарный ремонт системы. Удачно сочетаются с ламинатом.

Этапы устройства теплого пола в деревянном доме

Порядок установки теплого пола зависит от выбранной системы: кабельной, водяной или инфракрасной, вида основания (бетонного, деревянного) и типа напольного покрытия.

Инструкция укладки теплого пола в деревянном доме на лагах:

1. Обустройство чернового пола. Черновой дощатый настил укладывают на черепные бруски, в пазы или заплечья балок перекрытия. На завершающей стадии обустройства чернового пола на лагах древесину обрабатывают антисептическими составами для защиты от гниения и поражения древоточцами.
2. Изоляция настила. На черновой пол настилают ветро-, влагоизоляционные пленки — для этой цели оптимально подойдут диффузные мембраны Ондутис SA115, которые предназначены для изоляции деревянного пола со стороны холодного помещения. А для полов, обустроенных по грунту, наилучшим вариантом гидроизоляционного барьера будет пленка Ондутис D (RV).

3. Утепление пола. В качестве утеплителя для деревянных оснований чаще всего применяют минераловатные плиты, а также напыляемые бесшовные теплоизоляторы (эковату, пеноизол). Некоторые предпочитают проверенные «дедовские» методы утепления деревянного дома с применением глины, торфа, стружки, соломы или войлока.
4. Пароизоляция «пирога» пола. Паробарьер, который настилают на слой теплоизоляции, необходим для экранирования влажных паров и конденсата, проникающих в подполье из внутренних помещений дома. В качестве пароизолятора прекрасно зарекомендовала себя полимерная пленка Ондутис B (R70), монтируемая на утепленные деревянные основания со стороны отапливаемого помещения. Функцию пароизоляцилнного слоя с теплоотражающими свойствами прекрасно выполнит пленка Ондутис R Termo с фольгированным слоем из алюминия.

5. Монтаж теплого пола. Разводка труб водяного пола, прокладка электрокабеля или инфракрасной пленки, подключение к терморегуляторам. Контрольный пуск и диагностика работоспособности теплого пола.
6. Обустройство основания под декоративную отделку. Монтаж обрешетки, обустройство деревянного настила (древесностружечного, фанерного) с воздушным зазором 20-30 мм.
7. Укладка напольного покрытия.

   На бетонные плиты перекрытия теплые полы укладывают после монтажа гидроизоляции, утепления и паробарьера. По завершении установки теплого пола заливают дополнительный слой стяжки и монтируют напольное покрытие.

   Детально ознакомиться со стадиями монтажа теплых полов в деревянных домах поможет видео:

   Заключение

   Принимая решение о том, как сделать теплый пол в деревянном доме, многие склоняются к водяным системам — хотя они более дорогостоящи и трудоемки в монтаже, они пожаробезопасны, экономичны в использовании и лучше всего подходят для декоративных напольных покрытий из дерева. Электрические системы теплых полов чаще устанавливают по бетонным основаниям под керамическую плитку. Если Вы хотите сделать теплый пол в деревянном доме своими руками, то наилучший выбор — это инфракрасная пленка.

   4 голоса , пожалуйста, оцените статью:

Теплые полы в деревянном доме: особенности монтажа

Экология потребления.Усадьба:Деревянный пол в доме — это не только красивое дополнение к интерьеру, но и использование экологически чистого материала, который позволяет воздуху циркулировать в помещении. В предоставленной статье мы рассмотрим особенности монтажа, определим систему отопления, конструкцию укладки и изоляции.

В деревянном доме существует иная система укладки полов, особенно при их утеплении. Важно, чтобы в итоге схема оставалась рабочей и правильно функционировала, обогревая здание. Теплые полы в деревянном доме обустраивают по разным системам, которыми являются:

1. Электрическая установка не столь приемлема, ведь может стать причиной пожаров и коротких замыканий, а для древесины это пожароопасное применение. Одним из преимуществ обнаруживают малые габариты схем, а также отпадает надобность в использовании тяжелых стяжек и образования многослойных устройств полов.

2. Водяной теплый пол в деревянном доме полностью безопасен в процессе установки и эксплуатации. Однако, вероятность прогревания пола уменьшается, поскольку доски не имеют высокого уровня теплопроводности.

Варианты конструирования теплого пола одинаково применяются на практике. Главное, в процессе монтажа тщательно следовать всем мерам безопасности и соблюдать требования и рекомендации специалистов. Способы складывания пола в доме отличаются по разным параметрам и принципам установки. Прежде чем проанализировать особенности монтажа, рекомендуем изучить вариации устройства теплого пола в деревянном доме. По своей конструкции их можно разделить на две группы: пол, сделанный из досок и из бетона.

Деревянный пол образует собой основание в несколько слоев, что создает черновую часть укладки, изоляционные слои, после которых идет чистовое покрытые и отделка поверхности. В общей конструкции между слоями помещают отопительные системы, такие как трубы или специальные кабели, которые позволяют завершить систему отопления в доме.

Деревянный теплый пол в частном доме отличается схемой возведения, что предвидит установку на столбах при бетонном фундаменте или на лагах. С монолитной заливкой обустроить пол значительно проще, при ее отсутствии вся конструкция возводится с помощью балок. Они имеют в ширине 4 метра пролета и заводятся в стены дома на опорных столбах. По сущности, это столбчатый фундамент для здания, балки в котором не скреплены. Расстояние между столбами составляет от 0,7 до 1 метра, а на верх покрытие делается из рубероида в 3 ряды. Поперечные балки должны целиком опираться на опорные элементы, а для лучшей фиксации используют клинья или уплотнители, что закрепляют части с помощью гвоздей.

Теплый пол в деревянном доме без стяжки разделяют на два виды:

1. Однослойные конструкции, которые устанавливаются, как и на лагах, так и на другом основании. Выбор приоритета зависит от промежутка между балками и толщины досок. При возведении пола на лагах, доски расстилаются непосредственно на балки, но при этом важно, чтобы расстояние между ними было не больше 0,5 метра.

2. Двухслойная конструкция предвидит установление чернового пола с прикреплением досок с обеих сторон балок. Поверх них укладывают слой утеплителя, например, листовой материал или керамзитовый ряд, а его высота должна быть около 80 миллиметров. В качестве дополнительного утеплителя помещается слой между черновым и чистовым полом.  В таком случае, оставляем зазор в среднем 4 мм, что позволит создать циркуляцию воздуха между досками и отвести их разрушение.

Деревянный и бетонный пол всегда необходимо утеплять, используя разные материалы и способы обогрева. Многие строители для большего эффекта стараются нанести дополнительные слои теплоизоляции, что позволит заполнить место между рядами чернового и чистого пола.

Среди нынешних материалов применяют полиуретан минеральную вату, а среди натуральных способов можно встретить опилки и стружку, сухую листву и так далее. При применении любого изоляционного материала для пола рекомендуется оставлять зазор примерно в 15 или 20 мм для обмена воздуха.

Электрический теплый пол в деревянном доме или инфракрасный обязаны одинаково вентилироваться и быть прочными в основании. Чтобы схема утепления была качественной и функциональной, для этого устанавливают пол, который должен отвечать таким требованиям:

• по своей структуре должны быть жесткими, что распределяет дальнейшую нагрузку;
• в качестве предназначения служат основанием для утеплителя или заполнителей и создает промежуточный гидроизоляционный слой;
• воздушное пространство между черновым и чистовым слоем осуществляет систему воздухообмена, что не позволяет деревянным доскам прогневать и портиться.

Все параметры свидетельствуют для сооружения прочного и теплого пола класть черновой слой, что позволяет сохранить верхний слой отделки. Для них используют доски шириной от 16 до 45 см, которые значимо отделать антисептическими средствами.

При обустройстве дома своими силами строители полагают, что черновые конструкции являются причиной для напольного покрытия, но это не так. Сущность в том, что подложка – это укладка фанеры или ДСП или же самых досок на лаги. Они применяются для последующего укладывания материалов и для их ровного положения, а также размеренного разделения тяжести всего перекрытия на пол. Используются такие подложки в зданиях, сделанных из дерева и монолита.

Черновой пол также является самым низким слоем среди основания досок в качестве покрова на лаги или балки в зависимости от устройства здания. Как правило, слоями пола являются доски, которые располагаются в диагональном положении относительно чистовой кладки. В данном случае, создается крепость перекрытия, образованного вариантами настила досок. Пол создает двойную утеплительную конструкцию, что позволяет сохранять тепло, а также фиксировать изоляционные пласты и регулировать тепловую подачу в доме.

Процедура монтажа теплого пола заключается в следующих действиях:

1. Создание вентиляционной шахты позволяет совершать воздухообмен между перекладинами досок, чтобы они не поддавались гниению. Процесс установления осуществляется в просверливании в углах дома несколько отверстий примерно диаметром от 50 до 60 мм. Они должны быть округленной формы, которые после закрываются специальными решетками в качестве декоративного материала. Над черновым полом они должна располагаться на высоте 5 или 6 см, чтобы не позволить воде попадать внутрь. В некоторых случаях, черновые вентиляции устанавливают в плинтусе.

2. Гидроизоляция фундамента является важной частью установки теплого пола в деревянном доме своими руками. В качестве строительного материала используется рубероид или другие изоляционные предметы, которые укладываются относительно первого шага утепления здания.

3. Лаги, венцы и все доски должны быть тщательно обработаны антисептическими средствами, что позволит удалить и обеспечить древесину от появления грибка или плесени, а также насекомых. Некоторые строители применяют обычное машинное масло или другие предметы защиты.

4. Укладка чернового пола осуществляется тремя вариантами:

• расположение досок устанавливается на балочные заплечья, которые напоминают букву «Т» в перевернутом виде;
• укладка на черепные брусья, что выполняют роли тех же заплечий, но прикреплены к краям балок;
• установление досок в специальные пазы, которые подготавливаются на первоначальных этапах строительства.

5. После выбора способа укладки, стоит отдавать предпочтение положению досок на черепные брусья, необходимо застелить слой гидроизоляции. Оптимальным вариантом может стать минеральная вата в качестве утеплителя, а последним выкладывают пароизоляцию.

6. После ее укладки помещают чистовой пол. Для этого употребляют шпунтовые доски или ДСП. Поверх них застилается ламинат или линолеум.

Следует отметить, что температура не должна отличаться от температуры помещения и пола больше двух градусов, поэтому подходить к утеплению пола необходимо внимательно. Специалисты рекомендуют тщательно подбирать все теплоизоляционные материалы, которые сохранят тепло в помещении. Среди важных свойств выделяют высокую степень проводимости энергии, отсутствие негорючих компонентов и аллергических веществ. Также, утеплительный материал должен быть долговечным и прочным по структуре и просто использоваться в строительных работах.

Наиболее подходящим вариантом считают минеральную вату, которая есть гигроскопичной и прекрасно вбирает влагу, не позволяя ей просачиваться через доски. Другие теплоизоляционные материалы поддаются горению, хотя и незначительные по весу, примером может служить пенопласт и пенополистирол. Гидроизоляционными предметами отлично станет рубероид, полиэтиленовая пленка и так далее. На вопрос: как сделать теплый пол в деревянном доме? Процедура укладки всех слоев осуществляется с установки первого ряда пола, а далее настила всех гидроизоляций, после теплоизоляционных материалов, и последним рядом станет пароизоляция.

Последним этапом является складывание чистового пола, которое заключается в последующих действиях. Выбираем фрезерованные доски, что скрепляются на основании шипов и пазов. Их величины должны составлять 28-44х98-145 мм, что имеют специальные продухи на тыльном крае в 2 см, которые определяются для постоянного воздухообмена.

При отсутствии данных досок, можно применять и другие вариации, такие как доски с шипами прямой или трапециевидной формы, а также с рейками в шпунт и тому подобное. Единственный недостаток данных досок заключается в отсутствии продухов. Важно помнить, что при настилке досок, они должны направляться в различные стороны, и определяться по кольцах на дереве.

При установлении бетонного пола не потребуется класть много слоев досок и утеплительного материала. Для этого необходимо только произвести стяжку, но важно помнить об некоторых факторах и аспектах. Бетонный пол имеет свои преимущества, которыми являются:

• долговечность материала, его надежность и прочность;
• современные методы строительства позволят создать идеально ровное основание без изъянов. На него без проблем можно будет положить линолеум или ламинат.

Однако, следует помнить некоторые нюансы и правила заливки бетонного пола и рассчитать необходимость его создания. Существует две вариации укладки: основной – на грунт, другой – по лагам. В главном варианте все работы осуществляются быстро и просто, а в ином случае, понадобится работать с новыми и неповрежденными лагами.

Инфракрасные теплые полы в деревянном доме или водяные устанавливаются после процесса заливки бетонного основание. Последовательность работ осуществляется подобным образом:

1. Определить уровень заливки для бетонного пола. Делаются метки с помощью шнура и измеряется равный периметр основания примерно в 10 см.

2. На грунт высыпаем слой гравия, таким образом, что присутствующие колышки должны сравнить с уровнем. После этого метки извлекаются.

3.    На гравий высыпают песок, который уплотняет предыдущие слои.

4. Кладется слой гидроизоляции с употреблением полиэтиленовой пленки. Она стелится на песок, но при этом края должны быть выше степени пола.

5. После этого осуществляется заливка бетона на гидроизоляционный материал, какой равномерно разравнивают.

6. Раствор прикрывают пленкой, но основание нужно постоянно увлажнять водой.

Бетонный пол оставляют на 3-4 недели, чтобы раствор схватился и стал прочным. После двух месяцев можно начинать делать стяжку из цемента. В начале работ следует определиться с видом теплого пола: электрического или водяного. В данном эпизоде, толщина всех слоев не должна превышать 25 мм, что подойдет после к укладке плитки, линолеума или ламината.

Процесс монтажа водяного пола более известное решение в деревянных домах. Он подойдет к цементной стяжке и к складыванию из досок. В случае стяжки, конструкция и последовательность слоев будет следующей:

• заливка бетона на грунт;
• теплоизоляционный слой в 25-100 мм;
• арматурная сетка;
• трубы для водяной системы утепления, что скреплены между ячейками сетки при помощи хомутов, расстояние между ними должно составлять 100-300 мм;
• подложка;
• отделка пола: керамическая плитка, паркет, ламинат и другое.

Водяное отопление необходимо в ванной и на кухне, где пол, сделанный из плитки, а в детской важен для большего обогрева комнаты. В некоторых случаях, в слои утепления добавляют ДСП и полистирол.

Устройство электрического теплого пола в деревянном доме видео, которого подробнее расскажет об особенностях монтажа. Данная система укладывается тем же вариантом на лаги или на стяжку. Во втором случае, система проведения тепла такая же, как и в водяном отоплении.

Для этого употребляют кабель и располагают его по сетке величинами в 50х50мм и скрепляют конструкцию на лагах. В них пропиливают зазоры высотой в 50 мм, а дистанция между ними обязана составлять 5 см, которая изолируется фольгой. Кабель, что нагревает пол, помещают в данных зазорах.

Установка теплого пола в деревянных домах имеет свои особенности, что определяются типом фундамента, параметрами здания и так далее. Надеемся, в статье вы узнаете все необходимые детали укладки пола по видам конструкции и устройству. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Пол в бревенчатом доме.

Время на чтение: 10 мин.

Комфорт, тепло, домашний уют — вот что приходит на ум, когда речь идёт о бревенчатых домах. В срубе из натурального бревна приятно находиться, благодаря особенному микроклимату, “дыханию” дерева. Секрет заключается не только в технологии рубки, но и обустройству потолка и пола в деревянном доме. Как раз о последнем мы хотим поговорить более подробно.

Устройство пола в доме из бревна

«Пирог пола» в деревянном доме условно можно разделить на чистовое покрытие и основу, на которое оно укладывается. По чистовому покрытию ограничений нет никаких. Здесь, как и в квартире, возможны практически все варианты: от напольной керамической плитки до всех разновидностей паркета и ламината.

Рассмотрим самые популярные варианты чистового покрытия пола:

Доска из массива. Отдельные доски стыкуются между собой, благодаря системе «шип-паз». Мы, как правило, используем шпунтованную доску толщиной 35 мм и шириной не менее 145 мм.   При таких параметрах доска меньше всего рассыхается и не дает трещин и зазоров при усадке.

Паркетная доска. Состоит из нескольких слоев древесины, скрепленных клеем. Она также имеет закрепляющиеся пазы и замки, бывает разной по длине (до 2 метров) и толщине (до 25 мм).

Клееная паркетная доска. Состоит из нескольких древесных слоев, склееных между собой под большим давлением. Верхний слой чаще всего выполняется из более дорогой древесины, а те, что ниже — из обычной, более дешевой. В отличие от доски из массива меньше подвержена колебаниям влажности, однако срок службы намного короче. По качеству доска мало чем отличается от настоящего паркета, но стоит гораздо меньше.

Паркет. У паркета пазы располагаются со всех сторон, а сам по себе материал довольно тонкий. Поэтому рекомендуется стелить его лишь на прочное и ровное основание.

Ламинат. Ламинат, как и паркетная доска, состоит из нескольких слоев. Как правило, их четыре. Нижний — предупреждает деформацию пола, делает доску жесткой. Несущий — соединяет замок одной доски с замком другой, сделан из древесноволокнистой плиты. Декоративный — бумага с нанесением “древесного” рисунка, придает полу натуральный вид. Верхний — защищает ламинат от повреждений, ударов. Изготавливается он из акриловой, либо меламиновой смолы. Также, ламинат имеет четыре класса: от самого недорогого и наименее прочного (31) до выдерживающего наибольшие нагрузки (34).

Керамогранит. Отличается повышенной, можно даже сказать феноменальной прочностью, не стирается и не изнашивается со временем. Для отделки пола используют плитку из керамогранита. Она бывает технической (похожа на натуральный гранит), глазурованной (напоминает керамическую, много вариантов дизайна), матовой (не полируется при обработке), полированной (дороже, выглядит эффектно), структурированной (с рельефной поверхностью, может быть оформлена под дерево, паркет, каменную кладку), сатинированной (изготавливается с добавлением минеральных солей, обжигается, на выходе получается эстетичное, но достаточно хрупкое изделие).

Пробка. Пробковые полы экологичны и долговечны. Их изготавливают из измельченной коры пробкового дуба. Её сушат и прессуют, добавляя специальный клеевой состав. Наиболее дорогие пробковые покрытия изготавливаются из цельного шпона: с одной стороны клеится виниловая пленка, а с другой наносится полиуретановый лак.

Часто выбор заказчиков падает именно на деревянное покрытие, ведь оно органично вписывается в интерьер и подчеркивает экологичность дома.

Подготовка основания, так называемого “пирога пола”, напрямую зависит от типа выбранного фундамента для дома. Для железобетонной монолитной плиты подходят одни решения, для ленточного и свайного фундаментов другие. Далее мы рассмотрим эту тему подробнее.

Деревянные полы в доме из бревна

При устройстве деревянных полов в доме из бревна используется многослойная система укладки: черновой дощатый пол, слой гидроизоляции и теплоизоляции, финальное чистовое покрытие. Такой вариант больше всего подходит для свайного и ленточного фундамента.

Порядок устройства деревянных полов:

1. В качестве опорных балок мы используем брус 100х200 мм. Несущие балки монтируются к фундаменту или непосредственно врубаются в стены сруба. Устанавливаем их с шагом 59 см, ровно под стандартную ширину утеплителя.
2. Далее начинаем устройство чернового пола из доски. Здесь можно использовать недорогой материал, так как черновой пол будет скрыт от глаз.
3. Следующий этап — укладка гидроизоляции. Она защитит будущий пол от влаги, которая идет от земли.
4. После гидроизоляции пол необходимо утеплить. Сделать это можно как  при помощи мягкого утеплителя (минеральная вата), так и прочного (пенополистерол). Рекомендуемая толщина утеплителя в обоих случаях — 200 мм.
5. Следующий слой нашего пирога — пароизоляция. Для этого можно использовать пергамин, полиэтиленовую пленку или полипропиленовые мембраны.
6. Чистовое покрытие пола. Если мы выбираем в качестве финального покрытия шпунтованную половую доску, то можно ее монтировать сразу после пароизоляции. При выборе в качестве чистового покрытия ламината, керамогранита, плитки, паркета — необходимо предварительно подготовить сплошное ровное основание. Как правило, это либо фанера, либо ЦСП в два слоя.

Среди преимуществ деревянных полов по балкам — экономия материалов, впрочем существенной её назвать нельзя.

Недостатков, к сожалению, гораздо больше:

• Такой пол менее долговечен, чем на бетонном основании. Влага, идущая от земли сокращает срок службы деревянных балок, даже несмотря на качественную гидроизоляцию.
• Полы более холодные, т.к. устроить полноценный теплый пол практически невозможно.
• Если в укладке пола были допущены ошибки, то со временем он начнёт скрипеть.
• Деревянные балки подвижны, что будет заметно при интенсивной ходьбе по  полу.
• Также из-за того, что деревянное основание дает усадку, набирает влагу и снова ссыхается, могут возникнуть проблемы с укладкой плитки и керамогранита.

Бетонные полы

В случае устройства бетонных полов черновым основанием послужит сам фундамент — железобетонная монолитная плита.

Порядок устройства пола с бетонной стяжкой таков:

1. На готовую монолитную плиту укладываем слой утеплителя. В отличие от деревянных полов здесь используем  только твердый утеплитель — пенополистирол, слой толщиной 150 мм.
2. Далее армируем и заливаем бетонную стяжку толщиной 50-70 мм.

Если вы планируете устройство тёплых полов, о которых расскажем чуть ниже, то добавляются еще два этапа:

3. Перед заливкой стяжки, на утеплитель необходимо уложить отражающую теплоизоляцию. Она нужна для того, чтобы тепло от полов не уходило вниз. В противном случае обогреваться будут также фундамент и земля.
4. На отражающую теплоизоляцию аккуратно раскладываем трубы теплого пола, после чего заливаем стяжку.
5. На стяжку укладываем чистовой пол: ламинат, плитку, паркет и любое другое покрытие.

Среди преимуществ бетонной стяжки можно выделить:

• Долговечность. Такой пол прослужит как минимум 20 лет.
• Универсальность. Бетонный пол подходит для любых помещений.
• Широкий выбор напольного покрытия. Можно настелить ламинат, керамогранит, пробку, паркет.
• Прочность. Бетон способен выдержать колоссальную нагрузку.

Среди недостатков можно выделить разве что более высокую стоимость по сравнению с деревянными полами. Но отметим, что данная разница бесспорно компенсируется долговечностью и экономией на последующем отоплении.

Тёплые полы

Систему “тёплый пол” чаще всего используют для обогрева деревянного дома вместе с отоплением радиаторами. В случае, если дом одноэтажный, то “теплых полов” будет вполне достаточно. Если сруб двухэтажный, на втором этаже размещаются радиаторы для дополнительного отопления помещений. Совмещать два способа отопления помогут современные котлы и системы обвязки.

Тёплые полы делятся на водяные и электрические. Вторые имеют несколько подвидов: стержневые, пленочные, кабельные. Стоит заметить, что электрические теплые полы в загородном доме вещь довольно затратная, учитывая большую площадь и сравнительно высокую стоимость самого электричества.

Но это не повод отказываться от тёплых полов, просто гораздо выгоднее и надежнее выбрать водяные полы, которые подогреваются обычным котлом. Топливо для него  может быть каким угодно: газ, электричество, пилеты, твердое топливо и пр.

Технически, теплый пол — это система трубопроводов, уложенных под чистовым покрытием пола, которая спрятана под бетонной стяжкой. Трубы заполняются теплоносителем. Его движение обеспечивает насос, а нагрев — котел.

Преимущества теплых полов:

1. Основной плюс теплых полов в том, что нагрев воздуха происходит снизу вверх, а тепло равномерно распределяется по всей поверхности.
2. Благодаря тому, что теплоноситель не нужно сильно разогревать (как это делается в радиаторах), снижается потребление энергоресурсов. По сравнению с электрическими полами это более бюджетный вариант.
3. Нагревательные элементы хорошо скрыты внутри — обжечься ими невозможно.
4. Больше возможностей для дизайна интерьера, радиаторы не портят внешний вид.
5. Пол всегда теплый и комфортный, дети могут спокойно играть и не простудиться.

Существуют следующие схемы раскладки водяных теплых полов:

• Спираль. Пожалуй, самый популярный вариант, его также называют “улитка”. Трубы укладываются по периметру пола от краев к центру, сокращая радиус, а затем обратно. При такой укладке в полу отсутствуют тепловые ямы и нивелируются теплопотери.
• Змейка. Схема похожа на спираль, но укладывается в одном направлении. Это чревато потерей тепла по мере удаления от входа. Схема более эффективна для небольших помещений — маленьких комнат, прихожей и т.д.
• Двойная спираль или двойная змейка. Это что-то среднее между первым и вторым способом. Подающая труба кладется змейкой, а в промежутках между витками раскладывается обратный трубопровод.

Утепление деревянных полов

Об основных системах утепления пола, или другими словами устройства “пирога пола”, мы рассказали. Именно такие варианты мы чаще всего используем в своих срубах.

Хотелось бы подробнее остановиться на видах утеплителя, которые можно использовать для полов в деревянном доме.

1. Минеральная вата. Негорючий материал с высокими теплоизоляционными свойствами, обладает хорошей звукоизоляцией и морозостойкостью. Минеральная вата “дышит” и достаточно легка в монтаже, низкая себестоимость. Влагостойкостью обладает не каждый вид ваты.
2. Пенополистирол. Совместим с теплыми полами, устойчив к химическим и биологическим негативным факторам, лёгок в монтаже, демократичная цена. Материал деформируется при температурах выше +80 градусов, обладает высоко горючестью.
3. Пенопласт. Жёсткий и прочный материал, прост в монтаже, обладает хорошей тепло- и звукоизоляцией. Из минусов — выделение токсичных паров при пожаре, необходимость создания укрепляющего каркаса (чтобы избежать деформации), воздухонепроницаемость.
4. Керамзит. Природный и экологичный утеплитель, имеет лёгкий вес, безопасен при возгорании. Срок его службы достигает 10 лет, он прочный и доступный по стоимости. В теплопроводности материал проигрывает минеральной вате и пенополистиролу, а также его сложно просушить при попадании внутрь влаги.
5. Пенополиуретановое напыление. У этого материала хорошие адгезирующие свойства, изготавливается он прямо на площадке — это экономия на транспортных расходах. При пожаре напыление не воспламеняется, но тлеет. Среди других недостатков высокая цена самого материала, а также работ по напылению.

К сожалению, однозначного ответа на вопрос “какой пол выбрать для сруба: деревянный или бетонный?” не существует. Но мы постарались наиболее подробно рассказать о плюсах и минусах разных видов полов в деревянном доме, чтобы вы могли определиться с выбором. Пишите нам, если остались вопросы!

Паркет: плюсы и минусы деревянных полов

Если вы устанавливаете в доме паркетный пол, вам нужно принять некоторые решения. Доступны разные типы деревянных полов, с разными видами дерева, укладками и узорами, предлагающими всевозможный выбор — от досок, которые можно окрасить в нужный цвет, до простых в установке готовых плит.

Типы деревянных полов

Классический пол из массивной древесины — дуб, но в магазинах вы также увидите широкий выбор деревянных полов от клена до пихты, ореха, березы, вишни и бука.Сосна также часто используется в домах в стиле кантри и домах-репродукциях, где она окрашена в темный цвет для создания ощущения старомодности. Следует отметить, что сосна легко вмятина и царапается.

Бамбуковые полы стали популярными в последнее время. Они прочные и прочные и, поскольку бамбук быстро растет, считаются более экологичными, чем другие деревянные полы.

Виды укладки деревянных полов

После того, как вы определились с типом деревянных полов. Далее вы найдете три основных типа установки:

1. Полосы: узких пазогребневых досок, нарезанных произвольной длины
2. Доски: пазогребневых досок различной ширины, а также произвольной длины
3. Деревянная плитка: чаще всего с геометрическим рисунком и укладкой в ​​паркетном стиле

Вы также можете встретить «плавающие» напольные системы, которые имеют несколько шпонированных полос поверх шпунтовой плиты. .

Деревянный пол может быть предварительно обработан или необработан на заводе, с последним шлифованием и обработкой после укладки. Большинство типов паркетных полов и древесины можно отполировать. Но плавающая система — поскольку она покрыта шпоном поверх основы — закончена на заводе, когда изготавливаются плиты; не подлежит ремонту.

Паркетный пол: Плюсы

Первое преимущество деревянного пола — это внешний вид. Классический паркетный пол создает теплый декор, а также приятно ощущать себя под ногами.Большинство домовладельцев и покупателей согласятся, что деревянные полы красивее и намного привлекательнее плитки или ковра.

Помимо теплого внешнего вида деревянного пола, большинству домовладельцев легче сочетать с ним мебель, чем ковер. Дерево нейтрально, в то время как ковер требует соблюдения цветовой палитры. Нейтральное качество дерева становится особенно ценным, когда вы делаете косметический ремонт в комнате. Плитка и ковер могут ограничить ваш дизайн и выбор мебели, но деревянный пол — если вы хотите стать ультрасовременным со стальной или пластиковой мебелью — можно зачистить, отшлифовать и отполировать светлой или прозрачной морилкой, чтобы придать комнате чистый, яркий Чувствовать.

Однако тепло деревянного пола выходит за рамки внешнего вида. Деревянный пол — прекрасный изолятор, который сохраняет тепло, по нему комфортно ходить и создает ощущение уюта.

Паркетные полы эластичны и долговечны. При правильном уходе и уходе они могут прослужить века.

Самым большим преимуществом паркета является то, что его легко чистить и ухаживать. Пятна и пятна на светлом ковре могут стать катастрофой, а на паркетном полу их можно просто стереть.Вы можете подметать или пропылесосить деревянный пол в любое время, и вы можете регулярно мыть его, не повреждая и не изнашивая. Если вы пользуетесь средством для чистки и полировкой полов хотя бы раз в месяц, вы можете придать своему деревянному полу блеск.

Паркетные полы также можно отшлифовать и отполировать несколько раз, а это значит, что каждые 10 лет или около того вы можете ремонтировать любые царапины и восстанавливать сияние пола, как новенькое.

Наконец, если у вас или членов вашей семьи есть аллергия, вы действительно оцените, что деревянные полы не задерживают пыль и раздражители, как ковры. После того, как вы подместите или пропылесосите, вы поймете, просто взглянув на половицы, что они чистые и на них нет пыли.

Древесина для полов: минусы

Самая большая проблема с деревянными полами заключается в том, что они уязвимы для влаги и влажности. Даже небольшое количество влаги может испортить древесину, поэтому вам нужно быть осторожным, чтобы быстро вытереть разливы, а если у вас есть протечка, быстро устранить ее.

Наихудшие повреждения деревянных полов могут быть вызваны протечкой, которая проникает между досками и черным полом.Это может произойти — и остаться незамеченным в течение долгого времени, — если труба хоть немного лопнет, и вода просочится внутрь стены и потечет на пол.

Паркет не подходит для каждой комнаты. Из-за его уязвимости к влаге и влажности не следует класть деревянный пол в ванной или прачечной.

Перед тем, как установить паркетный пол, проверьте основание пола. Если он неровный или неустойчивый, это сделает укладку деревянного пола проблематичной, а позже приведет к его изгибу и раскрытию.

Некоторые виды отделки на древесине твердых пород легко царапаются. Туфли на высоком каблуке и острые когти питомца могут оставить вмятины и царапины. Но если вы закончите пол с одним из современных жестких полиамида, у вас будет меньше проблем, чем при использовании шеллака. Хотя у этого есть и другая сторона: если вы поцарапаете шеллак, вы можете отремонтировать только ту область, где находится царапина; в то время как, если ваша отделка — полиуретан, вам, скорее всего, придется отремонтировать весь пол.

Еще один недостаток деревянного пола — шум.Когда вы ходите по нему, особенно в жестких кожаных ботинках и туфлях, шаги могут быть громкими. Некоторые люди считают шум деревянного пола неприятным, но если вы любите деревянный пол, вы можете смягчить эту проблему, используя коврики.

Для большинства людей самым большим недостатком деревянного пола является цена. Настоящий паркетный пол может быть дорогим, поскольку стоимость досок и досок добавляется к стоимости найма профессионала для их установки.

Стоимость деревянных полов

Паркетные полы стоят от 8 до 13 долларов за квадратный фут в зависимости от типа, качества и отделки.Плавающие системы, как правило, самые дорогие из паркетных полов.

При укладке деревянного пола необходимо подумать о стоимости периодической повторной шлифовки и полировки. Это не нужно делать часто, особенно если вы внимательно относитесь к своему обслуживанию. Примерно каждые 10 лет вам нужно будет переделывать пол, чтобы устранить повреждения и вернуть дереву его первоначальный великолепный вид.

Если вы думаете об установке деревянных полов любого типа, считайте эти расходы инвестициями в свой дом.Когда вы решите продать, это повысит ценность. Хотя древесина определенно дороже других полов (с большой предварительной стоимостью), она почти наверняка вернет дому больше ценности, чем то, что вы тратите на доски. И исследования показали, что вы сможете продать свой дом быстрее, чем аналогичные дома с другими типами полов.

Обновлено с более ранней версии

Устройство деревянных перекрытий между этажами: детальная технология строительства. 3d Стоковая иллюстрация

Дизайнеры также выбрали эти стоковые иллюстрации

Спортивный автомобиль

Стальные балки

Цвет автомобиля

Автомобильный аккумулятор

Указатель состояния кондиционера с желтым светодиодом

Чердак строящегося деревянного дома общий вид

Комплект автозапчастей

Старая игрушечная машинка

Деревянное домостроение

Подвеска автомобиля изолированная

Эвакуатор и вид автомобиля сзади

Великолепный красивый вид на старинный классический ретро-автомобиль, детализированный двигатель и детали

Сетка гипсовая металлическая

Городской автобус

Другие стоковые иллюстрации

Установка — шероховатый деревянный заголовок на Maple — стоковое изображение с 3D-рендерингом без лицензионных отчислений

Деревянное помещение с инсталляцией

Логотип установки деревянных дверей, значок плоской линии ремонта.

Линия по производству вина или винодельня векторная установка

Установка пола специалистом-монтажником Плакат

Белая кирпичная стена с лепниной, инсталляция и деревянный пол

Устройство полов и ремонт дома

Электромонтер по ремонту городских электромонтажных работ

Пустая деревянная полка для книг.Векторная иллюстрация

Пустой деревянный каркас на стене с точечными светильниками

Вектор изометрической рабочий при установке двери

Пустая деревянная полка

Мультяшная детская комната с деревянным каркасом

Пустые деревянные полки

как сделать правильный выбор под ламинат, плитку млм линолеум

Автор Евгений Апрелев На чтение 6 мин Просмотров 8.1к.

Планируя строительство дачного дома, каждый застройщик старается сделать его максимально уютным и обеспечить в нем максимально возможный уровень комфорта, который, как известно, во многом зависит от работы системы отопления (СО). Сегодня наиболее комфортным и менее энергозатратным вариантом считается отопление дома теплым полом.

Задумываясь об организации данного способа обогрева, человек, как правило, теряется между десятками вариантов, которые предлагает отечественный рынок климатической техники. Не помогают «пролить свет» и так называемые консультанты по продажам СО, практикующие в специализированных магазинах. В данной публикации будут рассмотрены основные способы обогрева дачного дома теплыми полами, их преимущества и недостатки, а также правила выбора той или иной системы.

Почему выбирают «теплый пол»?

Основным достоинством использования напольных отопительных систем в дачных домах является возможность перемещаться по полу босиком, не боясь переохлаждения и не опасаясь, что «чадо» подхватит простуду. Действительно, при обогреве дома теплыми полами, исчезают сквозняки, воздух прогревается более равномерно.

По сравнению с классическими способами обогрева дачного дома, система «теплый пол» имеет следующие преимущества:

• Безопасна
• Обеспечивает максимально комфортный для человека микроклимат
• Не занимает места

Не стоит забывать об эффективности и экономичности. Так как напольные системы отопления не нагревают наружные стены, а тепло от нагревательных элементов прогревает всю площадь отапливаемого помещения, то на данную работу требуется меньшее количество энергоресурсов.

Важно! Следует понимать, что использование теплых полов, как основной системы отопления дачного дома, имеет смысла только в случае его хорошей теплоизоляции. В противном случае все тепло будет выходить через перекрытия и оконные проемы.

Что использовать на даче?

Существует два основных типа теплых полов: водяные и электрические. Каждый из них имеет свои достоинства и недостатки, поэтому выбирать следует в зависимости от условий эксплуатации.

1. Если дачный дом имеет слабые электросети, то лучше остановить свой выбор на водяной системе.
2. Если дом не предназначен для круглогодичного проживания, то лучше использовать электрические теплые полы.

Теплый пол с водяным теплоносителем

В водяных системах «транспортным средством» для доставки тепловой энергии потребителю является теплоноситель (вода, рассол, антифриз), который циркулирует по трубопроводу, проложенному в структуре пола. Источником нагрева является автономный теплогенератор, работающий на газообразном, жидком или твердом топливе. Чтобы теплоноситель перемещался по змеевику в нужном направлении необходимо предусмотреть наличие циркуляционного насоса и регулирующей арматуры.

Водяные системы отопления прекрасно работают со всеми видами напольного покрытия. Лучшим материалом с максимальной теплоотдачей является керамическая или каменная плитка. Вторым, по популярности считается теплый пол под ламинат. На бетонный пол, перед организацией стяжки, следует уложить гидроизоляцию, необходимый слой утеплительного материала и армирующую сетку, на которую и происходит непосредственный монтаж змеевика.

Основными достоинствами данной СО для дачного дома являются:

• Возможность равномерного обогрева помещений большой площади.
• Экономичность. Эксплуатационная стоимость СО получающей тепловую энергию посредством сжигания углеводородов значительно ниже использования электроэнергии.
• Длительный срок службы.

Теплый пол от отопления в частном доме – это вариант достаточно затратный и требующий проектирования и грамотных расчетов еще на этапе постройки дома.

Совет: Для водяной системы можно использовать и электрические водонагреватели. Проблема в том, что такой способ нагрева теплоносителя менее эффективен, чем нагрев пола напрямую электричеством.

Электрический теплый пол

Электрический теплый пол, в зависимости от конструкции нагревательного элемента, может быть кабельным или пленочным. В первом варианте, в качестве нагревательного элемента выступает резистивный кабель, который может быть одножильным и двужильным, иметь постоянное сопротивление либо переменное, в зависимости от условий эксплуатации (саморегулирующийся). Применение одножильного кабеля накладывает некоторые ограничения в схемах укладки нагревательного элемента. Для защиты и равномерного распределения тепла, кабель укладывается непосредственно в стяжку пола, что является одновременно как достоинством, так и недостатком.

Электрические системы напольного отопления можно монтировать в помещениях даже с повышенным уровнем влажности. Использовать данные СО можно круглогодично, регулируя температуру посредством терморегулятора. Достаточно неплохо подходит электрический теплый пол, под ламинат, идеально – под плитку, при наличии тонкой бетонной стяжки.

Основные достоинства кабельных систем обогрева:

• Безопасность
• Простота монтажа
• Сравнительная экономичность
• Простота регулировки температурных характеристик

К недостаткам кабельного теплого пола можно отнести требования к наличию стяжки. Как показала практика, только при ее наличии данные СО будут работать наиболее эффективно. Еще одним недостатком кабельного теплого пола для многих является процесс укладки нагревательного элемента. Данный недостаток нивелирован в нагревательных матах, которые представляют собой уложенный с определенным шагом двужильный кабель, закрепленный на полимерной сетке. Монтаж теплого пола под плитку проводится под стяжкой, толщиной 30 – 50 мм. Кроме плитки, в качестве напольного покрытия нагревательным матам может служить, линолеум, ковролин и ламинат.

Электрический пленочный пол представляет собой многослойную структуру, в которой в качестве нагревательного элемента используются проводники из карбоновой пасты или резистивные полосы, находящиеся между слоями термоустойчивой и прочной полимерной пленки. В процессе работы, нагревательный элемент выделяет ИК излучение или тепловую энергию. За регулировку температуры отвечает терморегулятор.

Монтаж пленочного нагревательного элемента производится без использования стяжки. Идеальный вариант — теплый пол под линолеум на деревянный пол или перекрытие. Очень неплохо показали себя пленочные СО в работе с таким напольным покрытием, как ламинат, ковролин.

Важно! Пленочные системы локального обогрева не подходят под плитку в связи в плохой адгезии поверхности полимера с плиточным клеем. В результате плохой фиксации плитки возможны механические повреждения нагревательного элемента.

Среди достоинств специалисты выделяют:

• Простоту укладки.
• Продолжительный период эксплуатации.
• Универсальность применения.

Что касается недостатков, то пленочные полы боятся повышенной влажности. Кроме этого, их сложно использовать в помещениях со сложной архитектурой.

Существует еще одна разновидность электрических напольных систем обогрева — стержневые ИК теплые полы. Конструктивно, данные нагревательные элементы состоят из двух проводников, к которым параллельно подключены карбоновые излучатели. Конструкция выполнена в виде рулонного материала и не имеет недостатков пленочных моделей. Монтаж нагревателя производится под стяжку. Подходит для всех типов напольного покрытия. Единственным минусом стержневых нагревателей является их высокая стоимость.

Итак, какой же выбрать теплый пол для обогрева дачи? На основании вышесказанного можно сделать вывод, о том, что для отопления дачи в межсезонье целесообразно использовать электрические напольные нагревательные системы.

Совет: Если вы, в качестве напольного покрытия предполагаете использовать ламинат, то приобретайте пленочные теплые полы. Если предполагается укладка плитки, то следует обратить внимание на использование нагревательных матов. Если в дачном доме предполагается стяжка, то рекомендуется присмотреться к кабельным системам напольного обогрева.

Как установить электрическое лучистое тепло под деревянными полами | Руководства по дому

Электрические системы лучистого теплого пола можно установить под деревянными полами, работая из подвала или из подвального помещения. Это самый простой и экономичный способ установки под готовые деревянные полы электрическими лучистыми обогревателями; это также наименее трудозатратный. Вам придется удалить изоляцию, если она есть, но это легко сделать, поскольку она удерживается на месте только скобами.

Определение площади, подлежащей обогреву

Системы теплого пола бывают двух типов — нагревательный кабель и нагревательные маты. Самому мастеру проще всего установить комплекты нагревательных матов, поскольку они объединяют нагревательный кабель с фольгированным теплоотражателем и сеткой, которая позволяет легко прикрепить их к сторонам балок пола с помощью простого скобозабивного пистолета. Коврики с подогревом бывают трех стандартных размеров, чтобы поместиться между балками пола: 12, 16 и 21,5 дюйма по центру. Они доступны в длине от 5 футов до 30 футов.Выберите один мат в зависимости от расстояния между балками и длины прогона для каждого обогреваемого пролета.

Установите нагревательные маты

Для наиболее эффективной установки установите нагревательные маты так, чтобы между матами и полом оставался воздушный зазор в 2 дюйма. Самый простой способ обеспечить равномерный зазор в 2 дюйма — провести линию по внутренней стороне балки пола на расстоянии 2 дюймов от пола, а затем разместить отражатель из фольги ровно по этой линии. Закрепите нагревательные коврики на месте, установив скобы через каждые 4–6 дюймов. Этот проект может выполнить один человек, но помощник сделает его менее неудобным.

Электрические соединения

Подключите все нагревательные маты параллельно, соединив вместе все черные холодные провода и все белые холодные провода. Количество матов, которые вы можете подключить к одной ответвленной цепи, будет зависеть от их индивидуальных значений силы тока. Нагревательные маты считаются непрерывной нагрузкой, поэтому потребляемый ток всеми матами в любой данной ответвленной цепи не может превышать 80 процентов от номинального значения этой цепи.Другими словами, если они подключены к ответвленной цепи, защищенной 20-амперным автоматическим выключателем или предохранителем, общий потребляемый ток не может превышать 16 ампер. Максимальная нагрузка 80% — это требование Национального электротехнического кодекса. Другое требование кодекса — все соединения должны выполняться в утвержденной распределительной коробке.

Инструкции производителя

Изучите инструкции, прилагаемые к комплектам теплоизмерительных ковриков, которые вы купили, потому что каждый производитель предъявляет несколько разные требования к таким деталям, как установка термочувствительной лампы для пола.

Разрешения и проверки

Свяжитесь с местным строительным отделом перед началом этого проекта, потому что в большинстве юрисдикций вам необходимо приобрести разрешение на электромонтаж перед установкой любой новой электропроводки. Как правило, вам необходимо будет провести осмотр вашей работы — грубый осмотр и окончательный осмотр. Деньги, которые вы потратите на разрешение и на проверки, того стоят, потому что они предназначены для вашей защиты. После прохождения обеих проверок вы можете установить изоляцию под нагревательными матами, используя изоляцию от R-13 до R-19.Не используйте изоляцию с R-Value, превышающим R-19.

Предупреждения

Несмотря на то, что установка тепловых матов — простая задача, с которой даже новичок может справиться безопасно, есть несколько мер предосторожности, которые необходимо соблюдать. 1. НИКОГДА не кладите скобы ближе 1/4 дюйма к нагревательной проволоке. 2. НИКОГДА не позволяйте нагревательным матам перекрывать друг друга или собираться в пучок. 3. НИКОГДА не позволяйте нагревательным матам приближаться более чем на 8 дюймов к электрическому кабелю или распределительной коробке. 4. НИКОГДА не допускайте соприкосновения нагревательного мата с металлическими трубами или металлическими подвесными ремнями.5. НИКОГДА не позволяйте нагревательному мату приближаться к деревянному полу ближе, чем на 2 дюйма.

Ссылки

Писатель Биография

Джерри Уолч, базирующийся в Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журналах «Семейный разнорабочий», «Popular Science», «Popular Mechanics. «Handy» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

Установка деревянного пола над полом с подогревом (UFH)

Установка системы электрического лучистого отопления под паркетные полы

Когда в качестве материала для отделочного напольного покрытия выбирается древесина, могут возникнуть вопросы и опасения по поводу ее совместимости с системой теплого пола.

Влажность

Перед укладкой древесину необходимо акклиматизировать к внутренней части дома и убедиться, что она достаточно сухая.Этот процесс может занять от 4 до 14 дней в зависимости от породы дерева. Поверхность цемента, в которую погружен нагревательный кабель, также должна быть сухой. Время высыхания цемента зависит от типа и толщины, и его следует уточнять на этикетке продукта или у производителя.

Обычный пиломатериал по сравнению с четвертью

Обычные пиломатериалы, как правило, не рекомендуются для покрытия полов, поскольку их радиальная ориентация волокон позволяет дереву со временем деформироваться в дугообразную форму. Пиломатериалы на четверть являются предпочтительным выбором для укладки полов, поскольку направление волокон делает его более устойчивым к усадке и деформации с течением времени.Кроме того, более узкие доски, как правило, имеют меньше зазоров из-за износа и изменений влажности, чем более широкие.

Твердая древесина и хвойная древесина

Твердая древесина — более распространенный и практичный выбор напольных покрытий из-за ее устойчивости к износу и усадке / расширению из-за изменений влажности. Среди твердых пород дерева, используемых для полов, наиболее распространены следующие: дуб, вишня, клен, орех и береза.
Древесина хвойных пород (сосна, ель, кедр) не является обычным выбором для напольных покрытий, так как они легко повреждаются и требуют особого ухода.Хвойная древесина также является гораздо менее практичным выбором для использования с подогревом пола, потому что она менее плотная и, следовательно, менее эффективна в передаче лучистого тепла.

Плюсы и минусы деревянных полов для лучистого отопления

Плюсы: Дерево — красивый и чистый строительный материал с отличными акустическими и износостойкими свойствами. Он гипоаллергенен и не содержит химикатов, вызывающих или осложняющих респираторные заболевания. Правильно обработанная древесина легко чистится и обслуживается, и это хорошее вложение, которое увеличивает стоимость недвижимости.
Минусы: хотя можно выбрать деревянные полы правильного типа и толщины, подходящие к системе лучистого отопления, необходимо внимательно изучить приведенную выше информацию, чтобы обеспечить совместимость, эффективность и бесперебойную работу системы.

Почему значение R важно

Прежде всего, важно уточнить у производителя или дистрибьютора продукции R-ценность напольного покрытия в зависимости от породы древесины и ее толщины. Значение R
является критическим фактором, поскольку указывает на термическое сопротивление конкретного материала или, в нашем случае — деревянного пола, передаче тепла.Для большинства систем электрического теплого пола, включая приемлемое комбинированное значение R ^* покрытия пола над нагревательным кабелем или ковриком, в сумме не должно превышать 1,0. Слишком толстый пол или пол с высоким значением R может действовать как изолятор, снижая температуру поверхности пола и эффективность системы.
^* Комбинированное значение R материалов (твердая древесина, фанера и т. Д.) Над нагревательным кабелем рассчитывается путем сложения значений R каждого отдельного слоя.

: проблемы и решения

Одной из основных проблем при установке деревянных полов над системой лучистого теплого пола является риск проникновения в нагревательный элемент шурупами или гвоздями.
Так как деревянный пол нельзя прибивать к цементному полу, решение проблемы — установка так называемых «деревянных шпал». Это деревянные полоски (или фанеры), обычно толщиной от 3/8 до 1/2 дюймов и шириной 1-2 дюйма, которые устанавливаются между (параллельно) трассами нагревательного кабеля, чтобы создать поверхность для прибивания деревянного пола. на. Расстояние между шпалами может варьироваться в зависимости от длины доски из твердой древесины, и рекомендуемый минимум составляет 12 дюймов OC (по центру). Затем каналы между шпалами заполняются самовыравнивающимся цементом, и когда он высыхает, поверх укладывается настил.В зависимости от типа черного пола под нагревательным кабелем (например, на уровне земли или цокольной плите) может потребоваться гидроизоляция.

Другие варианты:

Плитка для полов — включает керамику, фарфор и натуральный камень.

Электрические теплые полы | Водяной теплый пол | Полы с подогревом | Великобритания

Краткая информация о том, что такое теплый пол,

Теплый воздух поднимается естественно! Обычные радиаторы излучают тепло на уровне головы, которая поднимается к потолку, а затем опускается вниз, создавая прохладный сквозняк вокруг ваших ног.

Водяной пол с подогревом и электрические полы с подогревом, с другой стороны, обеспечивают соответственно приятный теплый воздух для ваших ног, тела и головы. Поскольку полы с подогревом обеспечивают очень щадящую циркуляцию воздуха, количество перемещающихся частиц пыли значительно уменьшается, что, естественно, является большим облегчением для людей, страдающих аллергией или астмой.

Преимущества водяных и электрических теплых полов

Стоимость

Широко известно, что теплые полы имеют явные преимущества перед обычными радиаторами.

Водяной теплый пол

Требуется только нагрев воды для системы до температуры 40 градусов, что дает значительную экономию по сравнению с необходимостью нагрева радиаторов, требующих минимум 80-90 градусов.

Системы электрического теплого пола

Считается, что теплоэнергетика будущего будет расти в условиях роста цен на топливо и газ. Электрический теплый пол имеет те же преимущества перед обычными радиаторами, что и водяные системы, но имеет два огромных преимущества,

Электрический теплый пол составляет примерно 1/3 (одну треть) стоимости его установки по сравнению с системой водяного теплого пола, он имеет гораздо более быстрое время нагрева и, следовательно, может использоваться по мере необходимости, что делает его гораздо более гибким, чем водяные системы или обычные радиаторы.

Невидимый обогрев

Благодаря тому, что пол с подогревом можно спрятать под полом, это открывает новые захватывающие возможности для меблировки и дизайна интерьера. Проблема дизайна с компактными и непривлекательными радиаторами больше не должна рассматриваться.

Комфортный

Вы больше никогда не будете ходить на кухню на цыпочках босиком! Полы с подогревом означают более теплые полы, а меньшая вентиляция означает, что вам комфортнее в вашем доме.

Электрические и водяные полы с подогревом делают пол чрезвычайно комфортным для ходьбы, обеспечивая типичную температуру поверхности пола 22 ° C. Полы с подогревом нагревают не потолок, а пространство, в котором мы живем!

Свобода дизайна интерьера

Радиаторы в доме занимают примерно 30% площади стен. Однако использование полов с подогревом дает большую гибкость при проектировании и планировке помещений, идеально подходящих для любого типа проекта.

Экономичный

Благодаря оптимальному тепловому расположению в полу и точному контролю температуры вы будете использовать на 25-35% меньше энергии, чем при использовании традиционной системы отопления, но в некоторых случаях ее использование может быть на 40% дешевле, чем обычное отопление.

Изоляция

Перед укладкой любого напольного покрытия необходимо провести тщательную оценку теплоизоляции помещения и ее эффективности при использовании полов с подогревом. в любом случае абсолютной первоочередной задачей всегда должно быть изоляция / изоляция / изоляция в первую очередь.

Древесина подходит для полов с подогревом из-за ее небольшой массы. Поэтому при профессиональном монтаже опытный монтажник всегда полностью приклеивает древесину непосредственно к подпольному отопительному поддону.Таким образом создается хороший физический путь для передачи тепла на поверхность пола. почти все компании, производящие деревянные полы, дают гарантию только на пол, если он установлен как полностью приклеенный, поскольку, когда пол нагревается, «если он не приклеен к подпрямой», это снижает эффективность полы с подогревом и, вероятно, вызовут проблемы с полом в среднесрочной перспективе.

Эффективность любой системы теплого пола — это не только ее способность выделять тепло, необходимо внимательно рассмотреть вопрос о пригодности изоляции.

Следует учитывать ряд очень важных факторов:

Пол должен быть полностью приклеен

Вырабатываемое тепло не теряется через стены старых домов, потолки и большие стеклянные панели любой постройки.

Изоляция является ключом к рентабельной системе. В конечном счете, чем более подходящей является изоляция, тем меньше будет стоимость эксплуатации системы. Акцент должен быть сделан на надлежащую качественную изоляцию, чтобы любая система подогрева пола работала эффективно.

Напольные покрытия

Электрические полы с подогревом очень гибкие благодаря расширенным возможностям управления, людям предоставляется гибкость и полный контроль над своей системой отопления. Люди не чувствуют себя ограниченными в выборе окончательного напольного покрытия, поскольку и водяной, и электрический теплый пол можно использовать под большим количеством полов, однако всегда лучше проконсультироваться со специалистом, особенно по электрическим системам.

Инженерный пол из натурального дерева

Большинство деревянных полов совместимы с полом с подогревом.При выборе настоящего паркетного пола рекомендуется, чтобы древесина с влажностью менее 10% была выбрана, правильно хранится и укладывается специалистом, который знает, что они делают. Не позволяйте своему строителю делать это, в то время как большинство строителей обладают всеми навыками и опытом, чтобы сделать все возможное, чтобы получить подходящую компанию, которая знает, что они делают для этого.

Керамическая плитка / камень

Традиционные холодные материалы, такие как керамическая плитка или пол из каменной плиты, очень хорошо сочетаются с полом с подогревом, если черновой пол должным образом загрунтован и загерметизирован, а для приклеивания плитки используется подходящий клей, гибкий клей для плитки не дешев, это всегда При выборе материалов лучше проконсультироваться со специалистом.Маловероятно, что обычные сети розничной торговли DIY продают или обладают соответствующими знаниями, поэтому еще раз проконсультируйтесь со своими местными экспертами.

Пластик или винил

Эти типы полов обладают низкой устойчивостью к теплопередаче и поэтому хорошо работают с полами с подогревом, опять же, при подготовке чернового пола требуется некоторая осторожность, и, поскольку они пластиковые, как и деревянный пол, они расширяются и сжимаются, поэтому им определенно требуется правильные материалы и рекомендации специалистов.

Ковры

Большинство ковров не подходят для полов с подогревом, рейтинг тога слишком высок, но мы поставляем ковры английского производства из 80 или 100% шерсти с гарантированным рейтингом меньше 0,75. Они не дороже ковров традиционного производства, поэтому обращайтесь к нам. При выборе важно, чтобы подложка также подходила и не имела высокого рейтинга вязкости выше 2,5.

Система электрического теплого пола

Водяной теплый пол с охлаждением

Лучший пол с подогревом для ламината

Подобрать лучший теплый пол для ламината может быть непросто. Будет ли мой ламинат работать с подогревом пола? Как долго это будет продолжаться? Обесцвечивает ли мой пол, если под ним будет тепло. В этой статье мы объясняем, почему мы считаем, что системы лучистого теплого пола QuietWarmth — лучший теплый пол для ламината.

Ваш пол нагревается равномерно, без зазоров, а лучистое тепло равномерно распределяется по комнате. Равномерное распределение тепла позволяет QuietWarmth работать быстрее, что снижает потребление энергии.

Температура никогда не превышает 85 градусов по Фаренгейту, что позволяет ногам поддерживать идеальную температуру, а пол не перегревается.

Без обесцвечивания

QuietWarmth работает с любыми напольными покрытиями толщиной 4 мм и более. Толщина покрытия более 4 мм позволяет избежать обесцвечивания пола под воздействием тепла.

Установка легкая

Обычный воин своими руками сможет установить теплый пол за пару часов. Раскатайте пленку, отрежьте мат нужной длины и подключите к электропроводке.Обеспечивает укладку напольных покрытий в тот же день. Никакого строительного раствора и ожидания высыхания основы.

Возможность отрезать по длине

У вас есть уникальное пространство, но можно ли вставить в него сетчатый или кабельный коврик для обогрева пола? QuietWarmth бывает двух разной ширины и может быть обрезан по длине, чтобы соответствовать вашему пространству.

Тоньше кредитной карты

Пленочные маты тоньше кредитной карты, что исключает разницу в высоте с существующим полом.

Работает с ламинатной подложкой, такой как QuietWalk

Прекрасно сочетается с подкладкой QuietWalk для утолщения кабелей и обеспечения ровности пола.

Гарантия 25 лет

Не беспокойтесь, эти коврики прослужат вам долго. Отсутствие движущихся частей, отсутствие необходимости в обслуживании и легкий доступ под ламинатным полом, если проблема все же возникнет. Не нужно рвать строительный раствор или самовыравнивающуюся основу.

Превосходные обзоры

У нас есть масса отличных отзывов от профессионалов, которые написали, что они любят эту систему.

Мы считаем, что QuietWarmth — лучший пол с подогревом для полов из ламианте, и если вы хотите узнать больше о наших системах, вы можете щелкнуть следующую ссылку:

Тихий теплый пол для ламината

Если у Вас возникнут вопросы, не стесняйтесь обращаться к нам.

Выбор деревянных полов, совместимых с полом с подогревом

Деревянные полы согреют любой дом, старый или новый. По мере того как полы с подогревом становятся все более распространенными, наши полы претерпевают соответствующие изменения. Однако есть еще несколько ограничений в зависимости от типа обогрева и места установки пола. Читайте дальше, чтобы узнать, какие деревянные полы совместимы с полом с подогревом.

Какой деревянный пол можно укладывать поверх теплого пола?

Какой бы тип деревянного пола вы ни выбрали, следует соблюдать определенные правила.Во-первых, этот тип установки совместим только с «низкотемпературным» отоплением — системами, установленными после 1990 года, с температурой от 21 до 24 ° C. Убедитесь, что ваш теплый пол подходит для такой установки. При укладке полов поверх теплого пола перед началом работы ознакомьтесь с рекомендациями поставщика. Важные правила применяются для предотвращения любых проблем после укладки (оставить основание для естественного высыхания, выключить нагрев за 48 часов до укладки деревянного пола и затем постепенно повысить температуру).
После этого убедитесь, что пол с подогревом полностью совместим с деревянным полом:

• Выбираем плотную и устойчивую древесину, устойчивую к колебаниям температур (не советуем использовать бук или клен)
• Проверить теплопроводность деревянных полов (она не должна превышать 0,13 Вт / м²-К)
• Убедитесь, что толщина полосок не превышает 15 мм.

Деревянные полы, покрытые маслом и лаком, совместимы с полом с подогревом, поэтому не стесняйтесь выбирать вариант отделки, который вам больше всего нравится.Дополнительную информацию см. В нашем руководстве по выбору деревянного пола.

Какие типы деревянного пола совместимы с полом с подогревом?

После того, как вы выбрали деревянный пол, отвечающий указанным требованиям, тип установки будет зависеть от вашей системы теплого пола. В любом случае температура поверхности пола не должна превышать 28 ° C. Мы также не советуем класть на деревянный пол коврики или низкие предметы мебели.
Системы водного лучистого отопления состоят из сети трубок под полом, которые нагревают комнату.Для этого типа отопления мы рекомендуем «полный» монтаж на клей с полимерным клеем, но возможен и плавающий монтаж с подходящей подложкой.
Системы электрического лучистого отопления состоят из ряда нагревательных кабелей, проложенных в бетонную стяжку или плиты. Мы также рекомендуем «полный» монтаж с использованием полимерного клея для электрических систем, хотя плавающий монтаж также возможен с правильной подложкой.

Какой деревянный пол можно укладывать поверх реверсивного пола с подогревом?

Этот тип теплых полов позволяет как обогревать, так и охлаждать комнату.Применяются те же правила, что и для обычных полов с подогревом, но есть также дополнительные меры, которые следует учитывать.
Уточните у наших консультантов, совместим ли выбранный вами тип деревянного пола с вашей системой отопления, поскольку колебания температуры будут больше.
Если у вас реверсивный обогрев, возможен только «полный» клеевой монтаж полимерным клеем. Это проведет тепло и обеспечит устойчивость деревянного пола. Между полом с подогревом и деревянным полом не следует укладывать прокладку, чтобы обеспечить максимальное распределение тепла.По этой причине невозможно укладывать плавающие деревянные полы поверх реверсивных полов с подогревом.
Опираясь на свой производственный опыт и технические знания, Panaget рекомендует определенные продукты из своего ассортимента для полов этого типа.

Для получения дополнительной информации загрузите наши инструкции по укладке деревянных полов по адресу:

Какой бы тип пола с подогревом вы ни использовали, Panaget предлагает ряд совместимых деревянных полов и отделок, которые позволят вам обновить ваш дом, сохраняя при этом тепло.

Электрические теплые полы | СТРОЙКА

Ковровое покрытие нагревается быстро, и для большей эффективности его можно обогревать по зонам.

Системы теплого пола популярны среди людей, живущих в более холодном климате, особенно в ванных комнатах и ​​жилых помещениях. Они отапливают жилище и убирают по утрам шок теплых пальцев ног на холодном полу. Хотя водяные полы с подогревом являются популярным выбором для многих домовладельцев, электрические системы также имеют свои достоинства.

Виды электрических теплых полов

Существует три распространенных типа систем электрического теплого пола, используемых в домах. Все это связано с прокладкой нагревательных проводов под полом и обычно регулируется термостатом. Некоторые из этих обогревателей могут быть подключены к непиковым или интеллектуальным счетчикам, чтобы воспользоваться сниженными тарифами на электроэнергию в непиковые часы.

Внутриплитное отопление — В этой системе провода прокладываются внутри самой бетонной плиты, затем поверх укладывается отделка пола (плитка, дерево, камень и т. Д.).Тепло, выделяемое проводами, нагревает бетонную плиту, которая затем постепенно передает тепло поверхности пола и излучает его в комнату.

Обогрев стяжки

Плитка для обогрева / обогреватели коврового покрытия — В этих системах обычно используются очень тонкие провода. Их кладут как на бетонную плиту, так и на стяжку, прямо под плиткой. Тепло, выделяемое проводами, передается прямо в плитку и поднимается в комнату, что делает эту систему обогрева одной из самых быстрых. Плитка с подогревом довольно популярна в ванных комнатах, где она может снять прохладу и сделать плитку красивой и уютной для ходьбы.

Ковровые обогреватели работают аналогичным образом, за исключением того, что сверху вместо плитки используется ковровое покрытие. Многие из этих систем доступны в виде комплектов для самостоятельной сборки.

Как они работают?

Электрический теплый пол лучше всего описать как систему лучистого отопления. Тепло излучается от проводов в пол, который затем отдает тепло в комнату и нагревает ее. В отличие от локализованного источника тепла, такого как колонный обогреватель, который предназначен для обогрева одной области комнаты, теплый пол распространяется и излучает тепло по всей площади пола.Это поддерживает относительно постоянную температуру в комнате.

Поскольку система работает за счет передачи тепла от одного материала к другому, этот тип системы обогрева лучше всего подходит для полов, которые не сжимаются и не расширяются слишком сильно при изменении температуры (плитка, дерево, камень). Они также подходят для использования с полами, которые сделаны из хороших теплопроводников, чтобы минимизировать потери тепла при передаче энергии.

Некоторые системы электрического теплого пола разработаны специально для использования с определенными типами напольных покрытий — перед покупкой убедитесь, что выбранная вами система подходит для вашего пола.

Полы с подогревом и деревянные половые доски

Одна вещь, которую следует учитывать, если у вас есть деревянные половые доски (или деревянный ламинат, или что-то подобное), — это возможность «купирования» из-за тепла от обогревателей пола. Изменения содержания влаги в древесине могут привести к образованию чашечек или изгибов по краям, что, очевидно, немного душераздирающе. Вполне возможно, что деревянные полы и теплые полы мирно сосуществуют, но важно, чтобы это было сделано осторожно.

Обычно это означает использование встроенного датчика температуры (или чего-то подобного), чтобы гарантировать, что нагрев никогда не превысит температуру, которая может существенно повлиять на содержание влаги в древесине. Различные типы древесины также по-разному реагируют на тепло — если вы заинтересованы в выборе этого маршрута, обязательно поговорите со специалистом и что все, что вы покупаете, у вас есть четкая письменная гарантия.

КПД

Поскольку горячий воздух поднимается вверх естественным образом, системам теплого пола не требуется энергия для передачи тепла туда, где оно необходимо, как это делают другие системы.

Внутриплитное отопление, хотя и является одним из самых дешевых вариантов установки теплого пола, также является одним из самых неэффективных существующих видов отопления. Тепло генерируется проводами и накапливается в плите, которая затем отдает тепло в комнату ночью. Однако плиту может потребоваться непрерывный нагрев в течение длительного времени (возможно, даже несколько дней), чтобы прогрунтовать ее, прежде чем она накопит достаточно тепла, чтобы быть эффективным. Также, как правило, его нужно «поднять» по вечерам, хотя тарифы на электроэнергию все еще высоки.

Подогрев под плитку действует быстрее, так как он расположен непосредственно под поверхностью пола, а не заделан в бетон или стяжку, и по этой причине его нужно включать только тогда, когда требуется обогрев. Его можно зонировать так, чтобы включались только те области, которые вы хотите отапливать, а скорость передачи тепла означает, что вам не нужно слишком долго ждать, пока комната нагреется. В результате обогрев полов и ковров намного эффективнее, чем электрические обогреватели пола на основе плит и стяжек.Хотя эти типы нагревателей менее эффективны, чем нагреватели с тепловым насосом обратного цикла, они выгодно отличаются от некоторых других типов электрических нагревателей.

Сколько они стоят?

В системах электрического теплого пола используется меньше компонентов, и их проще установить, чем в системах водяного отопления. Некоторые системы под ковром и плиткой даже поставляются в виде комплектов для самостоятельной сборки, что помогает минимизировать затраты на установку. Эксплуатационные расходы сильно различаются между разными типами систем.Внутриплитные обогреватели для пола очень дороги в эксплуатации, в то время как системы под ковром и плиткой могут эксплуатироваться довольно дешево благодаря тому, что их можно регулировать термостатом, зонировать, а также включать и выключать по мере необходимости.
