трансформатор своими руками, переходник, схемы

Некоторые профессиональные электроприборы имеют повышенную номинальную мощность, для достижения которой стандартного бытового напряжения домашней сети в 200 В не достаточно. В этой статье рассказывается о том, как преобразовать напряжение из 220 в 380 В, какие устройства для этого используются, а также какие меры предосторожности необходимо соблюдать при работе.

Возможно ли сделать из 220В 380В

На различных промышленных предприятиях или в помещениях со специальным функционалом генераторы выдают в основном трёхфазный ток, что позволяет увеличить его напряжение в несколько сотен раз при использовании особого оборудования. По установкам ДЭП энергия подаётся потребителям, но перед этим она должна попасть на силовой трансформатор, который увеличит напряжение до 380 В. Из распределительной подстанции энергия будет перемещаться на потребительскую линию.

Подключение двигателя

На трех фазах ток передается таким образом, что его частички движутся по перпендикулярным траекториям. Внутри проводника величина напряжения 380 Вольт, а между фазами — 220 Вольт, что является нормальным показателем для жилых помещений. Учитывая, что подавляющее большинство квартир электрифицируются по однофазной схеме, две недостающие фазы можно завести в помещение с ближайшего распределительного щита.

Внимание! На сегодняшний день на рынке доступно множество преобразователей, способных повысить мощность электрического тока. Но при работе с ними необходимо придерживаться определённых правил безопасности.

Многих обывателей, не изучавших особенности преобразования электрического тока, волнует вопрос, как из 380 вольт получить 220 вольт и наоборот, какие типы переходников необходимо при этом использовать? Cовременный рынок электротехники предлагает массу устройств для преобразования напряжения. В зависимости от мощности подключаемого оборудования, каждый потребитель может выбрать как простой бытовой инвертор, так и высокотехнологичную промышленную установку.

Способы преобразования энергии

В данном разделе описаны основные методы преобразования 220 Вольт в увеличенную трёхфазную энергию с напряжением 380 В. Существует множество способов, однако опытные специалисты выделяют только пять основных:

  • Использование электрического преобразователя энергии;
  • Использование трансформаторов тока;
  • Преобразование тока из двухфазного в трёхфазный;
  • Применение трёхфазного мотора в роли генератора;
  • Использование преобразователя конденсаторного плана.

Инвертор напряжения

Преобразователь энергии

Одно из самых простых устройств для моментального преобразования энергии – это инвертор, устройство, повышающее номинальное напряжение в сети до требуемых показателей, величина которых зависит от технических характеристик конкретного прибора.

Бытовые инверторы формируют стабильное напряжение и не требуют специальных навыков при эксплуатации. К сожалению, мощность подобных приборов невысока, но в то же время они подходят почти для всех трёхфазных бытовых устройств.

Подключение звездой и треугольником

Внутри прибор оснащен опцией защиты от скачков напряжения и коротких замыканий, что позволяет стабилизировать частоту подачи тока, исключив внезапное изменение амплитуды в электрической цепи, нередко приводящее к поломкам.

Внимание! Постоянная энергия с минимумом перепадов напряжения получается благодаря принципу действия преобразователя. Первым делом, он обеспечивает снижение частотности переменного тока, после чего формирует трёхфазное напряжение с необходимой частотой.

Способ применения трех фаз

При стандартном инженерном оснащении в распределительных этажных щитах подключено три фазы, но в каждое обособленное жилое помещение заводится лишь одна из них.

Щитки, как правило, устанавливают в коридорах, либо на лестничных клетках, откуда можно подвести в помещение две дополнительные фазы, однако для этого необходимо заручиться письменным разрешением эксплуатирующих служб.

Документ на подведение двух фаз можно запросить у энергоснабжающей организации или согласовать с управляющей компанией дома. Также необходимо установить трёхфазный прибор для коммерческого учета электроэнергии.

Схема преобразования

Как делается преобразователь из 220в в 380 самостоятельно с помощью трансформатора

Преобразователь энергии – одно из самых распространенных устройств, которое может применяться как новичками, так и опытными мастерами. При помощи трансформаторов можно добиться любого напряжения в пределах допустимого ресурса устройства, в том числе и 380 Вольт. Что касается использования конденсатора для накопления энергии, то его необходимость всегда остаётся на усмотрение самого потребителя.

Для того, чтобы обеспечить стабильное электропитание на трёх фазах, следует использовать специальный трёхфазный трансформатор. Основная функция агрегата, помимо изменения напряжения, – это преобразование однофазного тока в трехфазный. Подобные приборы в ассортименте представлены в большинстве магазинах электротехники.

Катушки преобразователя напряжения скреплены треугольным зажимом. Напряжение будет подаваться на обе первичные катушки напрямую, а на последнюю с помощью накопительного устройства. Конденсатор должен выбираться исходя из 7 мкФ, которые приходятся на каждые 100 Ватт мощности.

Процесс работы без конденсатора

Внимание! Важно, чтобы минимальная заводская мощность прибора была не менее 400 Ватт. Кроме того, следует учесть, что подобные устройства запрещено переводить в рабочий режим без нагрузки.

Если подобное случается, то требуемое напряжение будет достигнуто, но мощность электромотора при этом будет понижена, а коэффициент полезного действия, в свою очередь, начнёт резко стремиться к нулю.

Меры безопасности

Основные правила безопасности при преобразовании энергии:

  • Необходимо работать только с проверенными и технически исправными приборами во избежание короткого замыкания или пожара;
  • Минимальная мощность в приборах должна быть больше 400 Вт для корректного преобразования напряжения;
  • В процессе преобразования необходимо пользоваться мультиметром, для того чтобы отслеживать результат;
  • В щитке необходимо установить устройство защитного отключения, чтобы при скачках напряжения бытовые приборы не вышли из строя;
  • При работе по подключению все помещения должны быть обесточены, а щиток отключен;
  • Если на проводах есть скрутки, то их необходимо заменить, чтобы они не закоротили в процессе работы;
  • Не должно быть оголенной изоляции в проводах, так как при соприкосновении может случиться короткое замыкание или электротравмы.

Преобразователь 220 в 380 своими руками с конденсатором

Внимание! Нельзя пренебрегать правилами безопасности, иначе это может привести не только к выходу из строя бытовых приборов, но и к возгоранию, порче проводки и щитка оборудования.

Подобной работой должен заниматься только опытный электромонтер, либо человек, обладающий достаточными познаниями в электрике. Чтобы понять, как с 380 взять 220, необходимо изучить принцип действия всех приборов для преобразования энергии. Опытные мастера рекомендуют применять только трансформаторы или двигатели с конденсаторами. С данными устройствами сможет справиться даже новичок, при соблюдении всех правил безопасности.

Устройство защитного отключения

Итак, было расмотрено несколько методик преобразования тока. В заключении необходимо отметить, что процесс это достаточно сложный. В некоторых случаях необходимо специальное разрешение и допуск для работы. Некачественно выполненная работа может привести к КЗ и пожарам, нарушению целостности изоляции. Считается, что для подключения стандартных электроприборов в квартирах достаточно 220 В.

Как переделать электродвигатель с 380 на 220

С такой проблемой приходится сталкиваться многим рачительным хозяевам, которые привыкли все, по максимуму, делать своими руками. В том числе, и собирать различную технику для хозяйственных нужд; например, циркулярную пилу на участке, эл/наждак, небольшой подъемник в гараже и тому подобное.

Учитывая, сколько стоит электродвигатель, лучше приспособить имеющийся под рукой 3-фазный образец к работе от 1ф, тем самым адаптировав его к домашней эл/сети, чем приобретать новый. Нужно лишь понимать, как и какой электродвигатель лучше переделать с 380 вольт на 220, чтобы дополнительно не тратить деньги, и разбираться в существующих схемах их включения.

Что учесть

  1. Переделка с 380 на 220 имеет смысл, если речь идет об эл/двигателе сравнительно небольшой мощности – до 2,5, но не более (это максимум) 3 кВт. В принципе, ограничений по данной характеристике нет. Но при этом, скорее всего, понадобится провести ряд мероприятий и потратить некоторую сумму денег и время.
  • Переложить вводной кабель эл/питания, к тому же придется заниматься согласованиями с поставщиком электроэнергии в плане повышения лимита. Не следует забывать, что для частных домовладений установлен предел эн/потребления; как правило, в 15 кВт. «Впишется» ли в него новая нагрузка в виде мощного электродвигателя? Выдержит ли ее изначально заложенный кабель?
  • Для такого прибора нужно прокладывать отдельную линию от силового щита и ставить индивидуальный автомат, как минимум. Просто так подключить его через розетку вряд ли получится; лучше не экспериментировать.
  • Практика переделок показывает, что даже если все сделано грамотно, возникнет еще одна проблема, с запуском. «Старт» мощного электродвигателя будет тяжелым, с длительной раскачкой, бросками напряжения. Такая перспектива мало кого устроит, тем более, если что-то собирается не на загородном участке, а на территории, прилегающей к жилому строению. Пока будет функционировать самодельная установка на основе этого двигателя, начнутся сбои в работе бытовых приборов. Проверено, и не раз.
  1. Порядок работы по переделке зависит от внутренней схемы электродвигателя. В некоторых моделях в клеммную коробку выводится всего 3 провода, в других – 6.

В чем разница? В первом случае обмотки уже соединены по одной их традиционных схем – «звездой» или «треугольником», поэтому для маневра (в плане модификации) возможностей несколько меньше.

Вариантов немного – оставить изначальное включение или произвести разборку двигателя и перекоммутировать вторые концы. Если же выведены все шесть, то можно их соединять по любой из схем, без ограничений. Главное – грамотно выбрать ту, которая будет оптимальной для конкретной ситуации (мощность электродвигателя, специфика его применения). Чем отличается «треугольник» от «звезды», подробно рассказывается на этой странице.

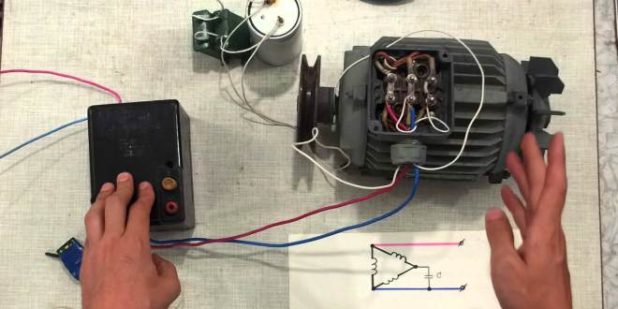

Как переделать электродвигатель

Схема

Учитывая, что мощность электродвигателя небольшая (значит, не придется при пуске его «срывать»), а запитывать его планируется от сети 220, то оптимальной схемой является «треугольник». То есть, здесь не нужно ориентироваться на высокие пусковые токи (их не будет), а потеря мощности практически сводится к нулю (можно не учитывать). Все сказанное наглядно демонстрирует рисунок.

Если в электродвигателе схема изначально собрана по «треугольнику», то переделывать в нем вообще ничего не нужно.

Расчет рабочих емкостей

Так как вместо 3-х фаз теперь будет лишь одна, она и подается на каждую из обмоток, но с небольшим сдвигом синусоиды. По сути, включением конденсаторов производится имитация питания электродвигателя от источника 380/3ф. Формулы для расчетов рабочих конденсаторов показаны на рисунках ниже.

Ставить их по принципу «больше – лучше», что часто и делают домашние умельцы, не особенно разбирающиеся в электротехнике, не следует. Только на основании вычислений требуемого номинала. Иначе возможен перегрев эл/двигателя. Если он стоит на заводском оборудовании (например, переделке подвергается газонокосилка), то придется или устраивать постоянные перерывы в работе, или готовиться к незапланированному ремонту и неоправданным финансовым тратам на новый «движок».

Примечание:

  • Емкости к обмоткам электродвигателя подбираются не только по номиналу, но и по рабочему напряжению. Раз речь идет о переделке с 380 на 220, то Uр должно быть не меньше 400 В.
  • Немаловажен и такой фактор, как разновидность конденсаторов. Во-первых, они должны быть однотипными. Во-вторых, только не электролитическими. Оптимально, бумажные; например, устаревшей серии КГБ, МБГ (и их модификации) или ее современные аналоги. Они удобны в креплении (имеются проушины) и легко выдерживают скачки температуры, тока, напряжения.
Для схемы «звезда» Для схемы «треугольник»

Наглядно весь процесс в действии можно посмотреть на видео:

На практике инженерными расчетами мало кто из людей сведущих занимается. Есть определенные пропорции, позволяющие довольно точно подобрать рабочий конденсатор к конкретному электродвигателю.

Соотношение легко запомнить: на каждые 100 Вт мощности «движка» – 7 мкф рабочей емкости. То есть, для изделия на 2 кВт понадобится в обмотки включить конденсаторы по 7 х 20 = 140 мкф.

В чем сложность? Найти емкость с таким номиналом вряд ли получится. Есть простое решение – взять несколько конденсаторов и соединить параллельно. В результате небольших вычислений несложно подобрать нужное их количество с суммарной емкостью требуемой величины. Тем, кто забыл школу, можно подсказать – при таком способе соединения конденсаторов их емкости складываются.

Пусковой

Эта емкость нужна не всегда. Она ставится в схему лишь в том случае, если при пуске на вал двигателя создается значительная нагрузка. Примеры – мощное вытяжное устройство, циркулярная пила. А вот для той же газонокосилки вполне хватит и рабочих конденсаторов.

Расчет простой – номинал Сп должен превышать Ср в 2,5 (плюс/минус). Здесь предельной точности не требуется; величина пусковой емкости определяется примерно. Дальнейший анализ работы электродвигателя на разных режимах подскажет, увеличить ее или уменьшить.

Кстати, это относится и к рабочим конденсаторам. Дело в том, что все расчеты априори предполагают, что электродвигатель новый, ни разу не бывший в эксплуатации. А так как переделываются в основном изделия б/у, то в процессе работы выяснится, что не устраивает пользователя. Вариантов много – плохой запуск, быстрый нагрев корпуса и так далее.

Вывод – подобрать емкости для переделки эл/двигателя с 380 на 220, это еще не все. В первое время нужно внимательно следить за его работой в различных режимах. Только так, опытным путем, производя замену конденсаторов по номиналам, можно подобрать идеальное значение емкости для конкретного изделия.

Как организовать реверс

Иногда необходимо изменять направление вращения вала без дополнительных переделок. Это вполне возможно и для электродвигателя на 380, переведенного на питание 220. Как видно из рисунка, ничего сложного в этом нет, понадобится лишь переключатель на 2 позиции.

На заметку

Есть трехфазные электродвигатели, которые могут работать от 220 В. Их включение в домовую сеть имеет свою специфику – только «звездой». Дело в том, что каждая из обмоток рассчитана для 127, и при соединении «треугольником» они попросту сгорят.

Как переделать электродвигатель с 380 на 220

Если у вас есть трехфазный электродвигатель, вы знаете, что это недешевое удовольствие. Поэтому при необходимости использовать однофазный мотор, мысль о покупке нового оборудования посетит вас только тогда, когда вы не знаете, как сделать электродвигатель в домашних условиях. Мы расскажем, как переделать электрический двигатель с 380 на 220 Вольт своими руками.

Что можно переделывать

Для переделки подойдут маломощные электродвигатели 380 Вольт: до 3 кВт. Теоритически переподключаются и мощные моторы. Но это дополнительно повлечет за собой установку отдельного автомата в электрощите и проведение специальной проводки. И эти работы теряют смысл, если вдруг обнаруживается, что такую нагрузку не потянет вводной кабель.

Даже если ваша сеть держит высокие нагрузки, и вам удалось переделать двигатель от 3 кВт с 380 на 220 Вольт, вы огорчитесь при первом его пуске в ход. Запуск будет тяжелым. Вы решите, что труд был напрасным. Поэтому если переделывать, то именно маломощные модели.

Этапы переделки

Чтобы переделать электродвигатель с 380 Вольт на 220 сначала откиньте крышку мотора, чтобы посмотреть, сколько снаружи концов у статорных намоток. Их может быть 6 или 3. Если 6, то есть возможность поменять схему соединения: если была «звезда», можно перейти на «треугольник», и наоборот.

Если конца всего 3, значит, внутри короба намотки уже соединяются либо «звездой», либо «треугольником» (всего 6 концов, которые попарно объединяются клеммами, их и будет 3, так как на каждую клемму – 2 конца). В таком случае придется оставить прежнюю схему.

Внимание! Если вы решили поменять схему соединения статорных обмоток с тремя концами снаружи, то придется своими руками вскрыть корпус мотора. Это трудоемко, но возможно.

Соединение обмоток

Неважно, каков источник питания, трехфазный или однофазный, соединять статорные намотки можно любым из способов (можете прочитать подробнее про способы подключения электродвигателей):

  • Звезда;
  • Треугольник.

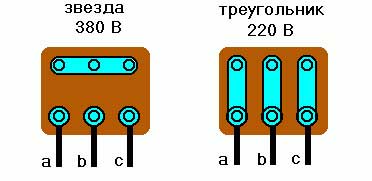

Звездой обычно соединяют намотки, если двигатель будет питаться от сети 380 В. Благодаря этому пуск становится плавным, хотя теряется треть мощности. Треугольник же рекомендуется при запитывании от 220 Вольт. Пусковые токи при этом не так высоки по сравнению с теми, что возникают от трехфазного питания. Зато мощность равна той, что дает «звездное» соединение, если мотор подключен к 380 В.

Схемы посмотрите ниже. Разница в том, что в первом случае соединяются все начала так, что получается трехконечная звезда. А во втором – конец одной обмотки соединяется с началом следующей так, что образуется фигура с тремя вершинами (треугольник).

Расчет конденсаторов

Когда концы намоток соединяют звездой или треугольником, образуется 3 места, где они стыкуются. На этих местах ставят клеммы. При питании от 380 Вольт на каждую из них подают фазу. Но наша задача, имея те же 3 контакта, подать лишь 1 фазу 220 Вольт и нуль. Это можно реализовать своими руками, компенсировав отсутствие трехфазного питания конденсаторами. Пусковой будет активным только на время запуска, а рабочий – постоянно.

Чтобы электрический двигатель хорошо запускался и работал, нужно правильно подобрать емкость конденсаторов. У рабочего накопителя она зависит от схемы соединения. Если это звезда, то работает формула:

Если треугольник, то формула преобразует свой вид:

Ср – искомая емкость рабочего накопительного элемента. U – напряжение в сети (220 Вольт). I – сила тока, которую находят по формуле:

Р – мощность, U – уже известное нам напряжение, ƞ – КПД, косинус «фи» — коэффициент мощности. Все эти значения можно посмотреть в техническом паспорте от вашего трехфазного мотора.

Расчет емкости пускового конденсатора (Сп) прост: умножьте Ср на 1,5 или 2. Если Ср=50 мкФ, то Сп будет от 75 до 100 мкФ. Поочередно ставьте то одну емкость, то другую, запуская каждый раз мотор. По звуку хода слушайте: если нет гула, то все в порядке.

Внимание! Конденсаторы обязательно должны быть бумажными. Для переделки двигателя своими руками хорошо идут МБГП или МБГО. Если не нашли накопителя нужной емкости, то соедините несколько штук параллельно.

Сборка по схеме

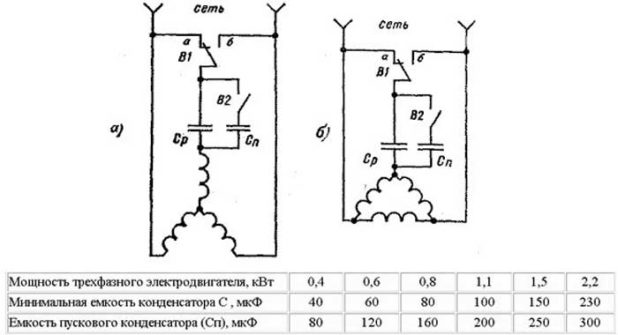

Схема выше показывает, как правильно соединить своими руками намотки статора с конденсаторами и проводами сети 220 В.  К одной из вершин треугольника или звезды нужно подключить накопительные элементы параллельно друг другу (предусмотрите ключ для ручного отключения пускового накопителя после разгона). Затем их выводят либо на фазу, либо на ноль: неважно. От этого будет зависеть только направление вращения вала.

Как поменять направление вращения

Если поменять направление нужно только 1 раз, то это можно сделать еще на стадии переделки. Для этого достаточно поменять местами любые две обмотки статора. Той же цели достигает перекидывание ветки конденсаторов с нуля на фазу, или наоборот. Но если вам нужно часто реверсировать трехфазный переделанный мотор, необходим переключатель. Собрав электродвигатель по схеме ниже, вы освободите себя от смены намоток каждый раз, когда нужно задать обратное направление вращения вала.

В переделке трехфазного электрического двигателя под однофазную сеть своими руками нет ничего трудного. Наибольшую сложность составит только расчет емкости рабочего конденсатора и экспериментальный подбор емкости из подсчитанного диапазона для пускового накопителя. Но и это становится легко, если вы не потеряли технический паспорт, а под рукой есть калькулятор.

Преобразователь 220 380 — главные условия работы

Частотные преобразователи 220-380 В делают возможным работу трехфазного двигателя на всю мощность, мягко регулировать обороты, включать обратное вращение ротора. Такие преобразователи используют в промышленных условиях, на различных предприятиях. Они имеют преимущества:

  • экономия электроэнергии, так как мощность увеличивается на 40-50%;
  • постоянной работе — перепады напряжения не влияют на работу оборудования;
  • увеличение срока работы — мягкий пуск и торможение уменьшают степень износа техники.

В современном мире любители электротехники и владельцы своего подворья интересуются применением 3-фазный асинхронный двигатель в сети с одной фазой. Такие двигатели по конструкции простые и не требуют особых затрат в работе. Это дает их большое применение среди любителей. Однако, применение 3-фазных моторов в сети с одной фазой не всегда обходится без трудностей. Трехфазный ток обуславливает магнитное поле, которое вращается, дает момент вращения на вал мотора. Ток с одной фазой образует поле пульсаций, которое не может вращать ротор мотора. Его нужно переделать в многофазный и тогда подать на электромотор. Сейчас существует много методов изменения однофазного тока в трехфазный. Они не лишены недостатков:

  1. Невозможно получить мощности трехфазный ток без помех (с разностью фаз 120 градусов). Значительно теряется мощность двигателя.
  2. Частотные преобразователи 1-фазного тока из 220 в 380 вольт не являются универсальными. Они делаются для конкретного мотора, ограничены по мощности. Также есть такие электродвигатели, которые нельзя запустить этими методами в однофазной сети.
  3. Конденсаторы мощности для пуска двигателя (реактивные элементы) неудобны в эксплуатации. Система становится большой, опасной дома.

Преимущества частотного преобразователя

Универсальные преобразователи частоты мощности innovert idd из однофазного тока 220 вольт в трех фазный 380 вольт изготовлены на основе простого трехфазного электродвигателя, имеют ряд преимуществ:

  1. Может вырабатывать трехфазный ток 380 вольт напряжения.
  2. Асинхронный двигатель не теряет мощность.
  3. Применяется для разных типов моторов с любыми характеристиками (ограничение только по сети, мощность не более 7 киловатт).
  4. Имеет простую конструкцию. Люди со средним образованием вполне могут сделать его за пару часов. Нужен будет двигатель асинхронного типа трехфазный 4 киловатта мощностью, емкость 50 микрофарад, куски проводов, три фазы. Электромотор не нужно переделывать.
  5. Потребляемая мощность от сети небольшая. Двигатель мощности на 4 кВт в холостую берет от сети около 200 ватт.

Главные условия работы

Генератор синхронный 3-фазного тока имеет в себе неподвижные катушки и якорь. Катушки смещены на 120 градусов. Блоком питания ротор вращается, его переменный поток магнитной энергии создает индуктивную ЭДС в обмотках статора. При подключении катушек статора с мотором, 3-фазный электроток мощности появляется в цепи. Его можно применять в быту.

Как, имея одну фазу, добавить остальные две? Берем простой электромотор мощности асинхронного типа с тремя фазами с замкнутым ротором. У него есть ротор и и 3 обмотки статорные, которые сдвинуты по углу 120 градусов. На одну обмотку подключаем 1-фазный ток. Ротор мотора не будет вращаться. А если другой силой передать ему некоторое вращательное движение, то он начнет вращаться за счет напряжения изменяющегося тока с одной фазой в 1-ой обмотке. Ротор при вращении наводит электродвижущую силу индукции в остальных обмотках, образует другие две фазы. Мы получаем вращающийся трансформатор. Одна обмотка мотора, на которую идет изменяющийся 1-фазный ток мощности по сети, будет обмоткой возбуждения, которая формирует магнитное поле ротора вращения, а он дает возбуждение напряжения переменного в других обмотках.

Данное напряжение оказывается 3-фазным, потому что электродвигатель дает эффект. На остальных обмотках напряжение уменьшено по сравнению с обмоткой возбуждения (из-за преобразовательных потерь). Это различие равняется около15 вольт и определено особенностями конструкции электромотора.

Как можно сделать вращение ротора от 1-фазного напряжения? Можно по-разному. Рекомендуется использование схемы с конденсатором пуска. Величина мощности емкости маленькая, потому что ротор преобразователя асинхронного типа вращается без нагрузки. Для работы преобразователя с двигателем в 4 киловатта хватит и 60 микрофарад. При всех неплохих результатах есть и недостатки преобразователи частоты:

  1. Потенциал напряжения опасен для людей 380 вольт. Чтобы уменьшить риск поражения током, используют 220 вольт напряжения линейного.
  2. Расход энергии преобразователем 220 на 380 вольт был ощутимым. Это уменьшало его КПД на холостом ходу.

Система постепенно модернизировалась, уходили от недочетов. Вместо преобразователя мощности использовали электромотор на 4 киловатта асинхронного типа с обмоткой на шесть полюсов статорной. Эти обмотки были включены звездой для напряжения линейного на 380 вольт. Мы подключали их на 220 вольт (между нулем и фазой образовалось 127 вольт).

Конденсатор пуска выключается после начала работы преобразователя, хотя не всегда надо его отключать. Он почти не влияет на работу всей конструкции. Получается звезда с несимметричным расположением. преобразователи частоты выдают две фазы и ноль. Такой ток еще называют квазитрехфазным.

На самом деле положительного у него мало, по сравнению с обычным трехфазным током. Частотник создает поле магнитного вращения. Преобразователи частоты созданы из двигателя асинхронного типа трехфазного, сочетаются с рабочим током для таких двигателей. Получилось уменьшить напряжение до 220 вольт, свое потребление энергии сделать 200 ватт мощности. Все устройства можно включать треугольником и звездой.

На испытуемых нами частотные преобразователи напряжения 220 в 380 вольт работают следующие потребители на трех фазах:

  1. Пила циркулярная 2,7 кВт;
  2. Крупорушка 1,2 кВт;
  3. Наждак 0,4 кВт;

На другом преобразователе другие потребители также успешно работают:

  1. Бур электрический 1,5 кВт;
  2. Бетономешалка строительная 600 Вт;
  3. Электрорубанок 0,7 кВт.

Электромоторы на трех фазах при работе в однофазной сети расходуют с помощью преобразователя напряжения такое же количество энергии, как по паспорту частотник, это сохранение энергии по закону.

Если давать наставления на повторения конструкции частотные преобразователи, то можно забыть о проблемах при эксплуатации двигателей частотник от сети 220 вольт, хотя сами моторы сделаны на 380 вольт.

Мощность электромотора, который используется частотник самим преобразователем, может быть выше мощности подсоединяемого к нему привода электрического. Если в преобразователе применяется электродвигатель 4,5 кВт, то мощность электромоторов, подключаемых к нему, не может быть более 3 кВт.

Жизнь показывает, что мощность преобразователя в 4 киловатта решает многие вопросы работы. Нагруженность сети до 3 киловатт вполне нормальной.

Расходуемый ток в режиме работы не может быть выше параметров тока по паспорту для этого вида электромоторов (иначе преобразователь 220 на 380 выйдет из строя.

Электродвигатели для преобразователей чаще всего используют с малыми оборотами вращения (до 1000 оборотов). Они мягко пускаются и отношение тока пуска к току работы у них ниже, чем у высокоскоростных электродвигателей, а значит меньше нагрузка на проводку.

Последовательность запуска должна быть следующей: сначала включается частотник преобразователь, потом двигатели 3-фазного двигателя. Отключать необходимо в обратном порядке.

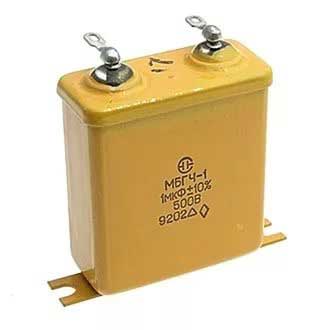

Вместо конденсатора для пуска используют такие типы: МБГТ, МБГО, К-42-4 с напряжением работы более 600 вольт. Использование конденсаторов электролитов не рекомендуется. Размер емкости конденсатора пуска рассчитывается из мощности преобразователя 220 на 380 вольт. Например, для преобразователя на 4 кВт емкость получается 80 мкФ.

Схемы подключения статорных обмоток 3-фазного двигателя асинхронного типа: а – звездой, б – треугольником, в – звездой и треугольником на щитке клемм частотник электромотора.

С1, С2, С3 – начало обмотки, С4, С5, С6 – окончание обмотки. Часто используется маркировка вывода U1, V1, W1 – начало обмотки, U2, V2, W2 – конец обмотки.

По стандарту обмотка двигателя асинхронного типа обозначается: I фаза – С1 начало, С4 окончание, II фаза – С2 начало, С5 окончание, III фаза – С3 начало, С6 окончание.

Если имеется двигатель асинхронный с тремя фазами с ротором замкнутым накоротко, то сделать три фазы легко из одной. Для этого надо принудительно включить его в работу генератором. Генератор частотник необходимо вращать, чтобы он стал выдавать ток и напряжение. Значит необходим будет еще один мотор с одной фазой по мощности совместимый, с необходимыми оборотами.

Но нужен ли еще один электродвигатель частотник, если мы можем вынудить работать 3-фазный электродвигатель от одной фазы? Необходимо создать два условия: включить на одну обмотку напряжение с одной фазой и крутнуть двигатель, потому что он не станет работать с одной фазой. Что нужно для этого сделать? Можно запустить его руками, это просто. А можно применить для этой цели пусковой конденсатор.

Размер емкости пускового конденсатора может быть и маленькой, так как без нагруженности он легко запускается. При начале вращения преобразователи частоты легко запустятся от 1-ой фазы. Частотник создаст дополнительными своими обмотками остальные две обмотки. Один минус у такой схемы подключения – это перекошенность фаз, которую можно исправить добавлением в схему автотрансформатора.

Для этого частотник можно использовать вместо автотрасформатора статор вышедшего из строя электромотора на 15 киловатт (только магнитопровод), на нем сделал 380 витков провода поперечным сечением 6 мм2 с выводом на 40 витков. Выводы нужны для хорошей подготовки потенциала для фазы. Использовать частотник генератором можно мотор на 4 киловатта, нагрузку берем до 3 киловатт. Пусковой конденсатор возьмем типа МБГП, МБГО на емкость 40 мкФ, напряжение более 600 вольт. Подключать частотник генератор необходимо без нагруженности, выключать также.

Преобразователи частоты 220 на 380 В применяются с давних времен, но о них нет хорошей информации, даже у специалистов, обслуживающих электродвигатели. Многим, у кого имеется свое хозяйство, мастерская, гараж, пришлось столкнуться с пуском двигателя. Кому-то частотные преобразователи смогут оказать свою помощь в экономии электроэнергии, сделать жизнь и работу легче. Таким преобразователям уже давно нужно быть бытовыми приборами в доме и хозяйстве.

Инвертор 220 в 380 (преобразователь напряжения)

Инвертор 220 в 380 В часто используется там, где необходим запуск трёхфазного двигателя на полную мощность, плавное регулирование оборотов, использование реверса. Подобные устройства находят широкое применение в сферах пищевой, а также нефтегазовой промышленности. Также преобразование тока с 220В в 380В требуется при использовании таких приборов, как металлообрабатывающие и деревообрабатывающие станки.

Что такое инвертор напряжения

Это прибор, применяющийся при необходимости преобразовать постоянный электрический ток одной величины в ток переменных значений другой величины. При том, что в процессе преобразования количество фаз со смещением на конкретный градус может быть не ограничено, всё же универсальным для функционирования электрооборудования общеизвестных стандартов оно равняется трём с соответственным сдвигом 120 градусов.

Применять инвертор можно как независимое устройство, так и в качестве элемента устройства системы для обеспечения бесперебойного снабжения электроэнергией. Если устройство находится в составе источника бесперебойного питания, это означает, при неожиданном отключении напряжения в сети подключенный прибор (например, компьютер) продолжит получать электрический ток от резервной аккумуляторной батареи достаточно времени, чтобы пользователь мог корректно закончить работу с техникой и выключить её.

Крупные устройства бесперебойного электроснабжения обеспечены инверторами с батареями большой ёмкости, позволяющей питать электроприборы до нескольких часов.

Помимо основного предназначения инвертор может использоваться с целью регулирования частоты двигателя в широком диапазоне. Это позволяет существенно снизить потребление электроэнергии по сравнению с техникой, работающей на постоянной частоте.

Типы инверторов

Форма генерируемого инвертором напряжения бывает разнообразной:

  • синусоидальная;
  • приближённая к синусоидальной;
  • импульсная.

Однофазные преобразователи бывают двух видов: выдающие чистый синус, либо модифицированную выходную синусоиду. Последняя является упрощённой формой сигнала сети и допускается большинством стандартных электроприборов.

Чистую синусоиду требуют аппараты, оснащённые электродвигателем или трансформатором, а также устройства способные работать только с такой формой напряжения.

Трёхфазные преобразователи в основном используют при необходимости создать трёхфазный ток для электрических двигателей. Обмотки двигателя здесь будут напрямую подключены к выходу преобразователя. Мощность его должна выбираться в зависимости от её максимального значения для прибора-потребителя.

Обыкновенно инвертор функционирует в трёх рабочих режимах:

  • режим пуска — используется при заряде ёмкости, пуске холодильника и пр. В этом режиме мощность может на мгновения превысить номинал преобразователя в два раза, однако это считается нормальным для большинства устройств;
  • длительный — режим, работы по номиналу преобразователя;
  • перегрузочный — включается в случаях превышения номинала мощностью потребляющего энергию прибора (в 1,3 раза), позволяет стандартной модели инвертора работать до получаса.

Преимущества инвертора 220 в 380

Универсальный инвертор 220 в 380 обладает рядом выгодных преимуществ:

  1. возможность выработки трёхфазного тока 380 В без потери мощности асинхронного двигателя;
  2. возможность применения для подключения моторов с самыми разнообразными характеристиками;
  3. невысокая мощность потребления.

Также плюсами использования инвертора с 220 на 380 считаются такие моменты, как:

  • уменьшение потребления электроэнергии в связи с возрастанием мощности до пятидесяти процентов;
  • стабильность работы оборудования, защищённой от воздействия скачков напряжения;
  • увеличения ресурса работы — плавность запуска и остановки понижают степень износа приборов.

Конструкционные особенности

Преобразователь включает в себя защитную систему, которая предупреждает возможную перегрузку по токам коротких замыканий и скачкам напряжения, и предохраняет от перегревания. Разработанные модели инвертора с 220 на 380 осуществляют плавный запуск двигателя, обеспечивающий возрастание напряжения на старте при неизменной величине его соотношения с фазным током.

Масса и объёмы инвертора допускают его транспортировку, однако стоит такой прибор недёшево. В связи с этим приобретение инвертора при редком использовании трёхфазных электроприборов считается нецелесообразным.

Усовершенствованные модели предлагают набор дополнительных опций, таких как:

  1. комплект удлинительных кабелей и шлейфов;
  2. пульты дистанционного управления;
  3. датчики технологических параметров;
  4. тормозные резисторы и прерыватели;
  5. входные и выходные фильтры; платы сопряжения и модуля и пр.

Варианты замены

Получить источник напряжения 380 В можно и через использование трёх фаз от источников электрического питания с напряжением 220 В, однако в высотных домах делать это рекомендуется только с согласия осуществляющей энергетический надзор компании. При наличии возможности подсоединения электрооборудования к трёхфазному щитку распределения, который обычно находится в подъезде, преобразователь напряжения не нужен — достаточно трёхфазного удлинителя

Существующие способы преобразования однофазного тока в трёхфазный хоть и эффективны, однако имеют некоторые минусы:

  • нередкая потеря мощности двигателя;
  • невозможность получения трёхфазного тока без присутствия помех;
  • мощностные ограничения частотных преобразователей;
  • наличие видов электрических двигателей, которые не получится запустить подобными способами в однофазной сети;
  • конденсаторы мощности не очень удобны в использовании, так как система получается большой и представляет опасность для помещения.

Сделать подобный прибор в домашних условиях возможно, но достаточно проблематично и трудозатратно, поэтому покупка инвертора будет куда более простым и безопасным решением, учитывая широкий выбор товаров в этом сегменте.

как из 220 в. зделать 380

Для электрика это элементарный вопрос.. . так что даже не знаю как попроще объяснить ) я так понимаю это вы у себя дома? 220 В — это напряжение в домах между «фазой» и «землей», при этом напряжение между двумя «фазами» будет 380 В. Если залезть в щиток и запитать что-либо от вашей фазы на соседскую — то выйдет как раз 380 В.. . Кстати, не балуйте, спалите всю технику в подъезде на двух стояках, если что-то окажется не в порядке с «землей», а вы нечаянно на нее посадите чужую «фазу». У нас например такое однажды устроили соседи, свалка изрядно пополнилась домашней электроникой. P.S. Если же с землей все будет в порядке, то вышибет автомат в подвале и придется лезть туда, чтоб его включить =) Малейшее неаккуратное соприкосновение проводов чревато выбитыми автоматами, пробками, горелой техникой, а по участии не только проводов, но еще и рук уже чревато травмами, в том числе с ЛЕТАТЕЛЬНЫМ исходом…

Через трансформатор.

<a rel=»nofollow» href=»http://www.forumhouse.ru/threads/17162/» target=»_blank»>http://www.forumhouse.ru/threads/17162/</a> <a rel=»nofollow» href=»http://otvet.mail.ru/question/22931553″ target=»_blank»>http://otvet.mail.ru/question/22931553</a>

Никак. Три фазы из одной не делается. А тупо повысить напряжение можно через повышающий трансформатор.

с помощью повышающего частотного преобразователя

Не выходя из квартиры, собрать преобразователь переменного тока 220в. в постоянный 380в. на основании диодов и кондденсаторов — возможно!

«Для электрика это элементарный вопрос.. . так что даже не знаю как попроще объяснить ) я так понимаю это вы у себя дома? 220 В — это напряжение в домах между «фазой» и «землей», при этом напряжение между двумя «фазами» будет 380 В. Если залезть в щиток и запитать что-либо от вашей фазы на соседскую — то выйдет как раз 380 В.. . » Спиздил :)Ну а ваще рассчитай и смотай свой собственный повышающий транс 🙂

380 В имеет смысл только трехфазное напряжение. Из одной фазы 220В сделать 3 фазы 380В позволяет сделать обычный частотный преобразователь. На небольшие мощности от 200 баксов найти можно. <a rel=»nofollow» href=»http://xn--80aqahnfuib9b.xn--p1ai/cenahhi.html» target=»_blank»>http://xn--80aqahnfuib9b.xn--p1ai/cenahhi.html</a>

Позвольте полюбопытствовать? А с какой целью?

ну, во-первых, выпрямив диодами и сгладив кондером 220В переменки мы получим около 310-315В, не верьте сказочникам. А во-вторых вам проще из щитка еще 2 фазы затянуть и поставить трехфазный счетчик, чем городить самому этот частотный преобразователь на 380В. А если вам просто нужно 380В без трех фаз-поставьте транс повышающий. можно даже схитрить и поставить транс 220/160В и эту обмотку в 160В включить последовательно с сетью. или если есть в трансе несколько обмоток с одинаковым подходящим проводом- наберите из них 160В в сумме

Теоретически можно. При условии, если разделить фазы и сдвинуть фазы на 120 градусов.
