Как сделать роторную косилку своими руками

Роторная косилка подбирается с учетом особенностей обрабатываемой земли. Модели для мотоблока и минитрактора отличаются методами транспортировки, габаритами, функциональностью. Любая роторная газонокосилка предназначена для скашивания травы.

Специалисты классифицируют рассматриваемые агрегаты на следующие виды:

1. устройства, которые скашивают и укладывают траву в прокосы;
2. аппараты, которые скашивают и укладывают траву в валки;
3. роторные косилки на мотоблок, которые скашивают и измельчают траву.


Некоторые модели погружают, плющат траву, одновременно скашивая и укладывая в прокос. С учетом способа монтажа специалисты выделяют такие аппараты, как прицепная, полунавесная и косилка роторная навесная.

Рассматриваемое устройство состоит из задней, передней и боковой режущей системы. На трактор устанавливают аппараты с 1,2,3 либо 5 брусьями. Роторная коса запускается под действием вала или колес трактора.

На фото Роторная косилка на минитрактор

Рассматриваемые агрегаты устанавливаются на трактор и мотоблок в горизонтальном положении. Нож и шатун должны двигаться в одной плоскости. Для работы на маленьком участке земли используется польская косилка для трактора. Фронтальная навесная модель разбивает земельный участок на загоны.

Перед покупкой роторной косилки на мотоблок изучается принцип ее работы. Если необходимо скосить сеянные высокоурожайные и полеглые травы, сорняк, тогда применяют ротационный аппарат. Такая косилка к мотоблоку или трактору фиксируется самостоятельно. Оборудование состоит из бруса, к которому прикреплены ножи.

Аппарат с измельчителем состоит из ротора, рамы, механизма привода, трубопровода. Принцип работы роторной косилки на мотоблок: при движении техники растительность наклоняется щитом, затем скашивается ножом. Трава поднимается, измельчается, попадая в емкость.

Если необходимо быстро обработать землю, тогда используется польская косилка для трактора или мотоблока с несколькими режущими элементами.

Специалисты рекомендуют покупать подобные аппараты с учетом следующих критериев:

• высота среза травы;
• производительность;
• частота вращения ножа.


Плюс роторной косилки на минитрактор — наличие демпфирующего устройства, которое защищает нож от различных препятствий. К дополнительным преимуществам аппарата специалисты относят:

• легкий в эксплуатации;
• высокая безопасность;
• экономия времени.

Модельный ряд агрегатов

Роторная косилка для мотоблока может быть представлена в виде следующих моделей:

• «Заря» — устанавливается с помощью редуктора и дополнительных кронштейнов. Устройство применяется для скашивания травы, мелких кустарников и зерновых. Ширина конструкции 70-80 см. При необходимости аппарат применяется при обработке каменистой почвы;
• «Заря 1» — применяется для обработки почвы в труднодоступном месте;
• «КНС-0,8 Стриж» — позволяет скосить траву высотой в 2 м;
• «КМ-0,5» — компактная модель с шириной скашивания в 50 см.


Модели роторных косилок для минитрактора:

• Z083 MINI — предназначена для скашивания травы на большом участке. Данная модель не используется на горном рельефе;
• DM 135 — скашивает и укладывает траву в покос. Модель укомплектована 8 ножами;
• «КП-2,1М» — навесная роторная косилка для минитракторов позволяет обрабатывать землю с твердыми предметами;
• Z-069 Wirax — польская модель, с помощью которой можно обработать большой участок. Трава скашивается и укладывается в валки;
• КРН-2,1Б — скашивает траву на трудном участке;
• SB-1200 — полунавесная модель чешского производства. С помощью данной мобильной конструкции можно повторить рельеф почвы.

На фото Косилка для трактора Z-069 Wirax

Аппараты-самоделки

При необходимости можно изготовить роторную косилку на мотоблок и минитрактор своими руками. Чтобы сделать оборудование для мотоблока, потребуется сварочный аппарат, арматура, рулетка, металлические уголки.

Каркас самодельной роторной косилки для мотоблока изготавливается из металлических уголков (4х4 см). Затем устанавливают подшипники. Следующий шаг заключается в изготовлении рабочей части аппарата.

Полученная конструкция будет измельчать мелкую траву, и скашивать высокие сорняки. Невская роторная косилка для мотоблока своими руками изготавливается из 2-х дисков, взятых из сеялки, редуктора и цепи от бензопилы.

На каждый диск потребуется по 4 ножа. Режущие элементы изготавливаются из закаленного металла. Чтобы их установить, высверливают отверстия диаметром в 6 мм. Режущие элементы фиксируются к мотоблоку с помощью шинки. При этом сохраняется зазор между данными элементами (1-2 мм).

Подобная конструкция обеспечивает быстрое скашивание травы.

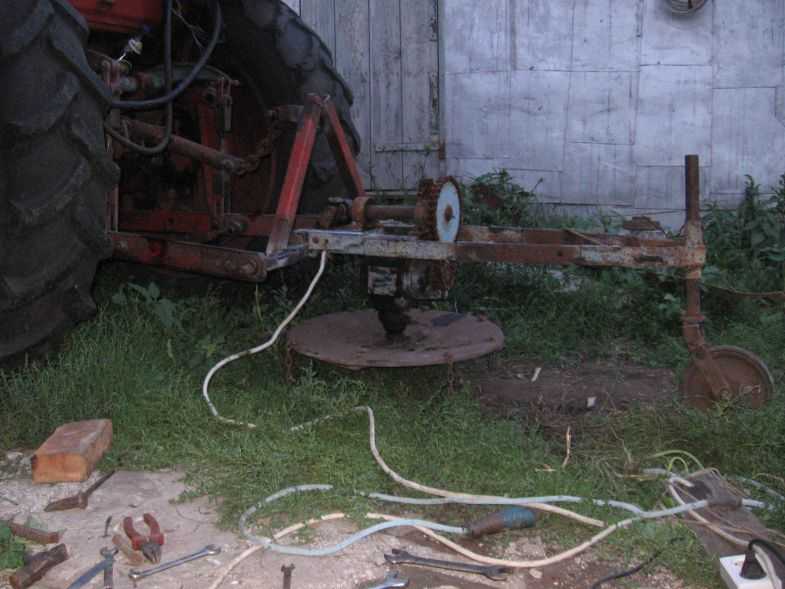

На фото Простая роторная косилка для трактора своими руками


В процессе работы мотоблока с роторной косилкой сохраняется возможность вращения ножей на 360 град.

Ось аппарата изготавливается из углеродистой стали, диаметром более 8 мм. Чтобы ножи двигались свободно, ось затягивается диском. Диски монтируются на раму, связывая их с приводом. Диски должны вращаться напротив друг друга (для обеспечения складывания в ряды скошенной травы).

Дополнительные работы

Чтобы усовершенствовать мотоблок, можно самостоятельно изготовить адаптер. Этот маленький прицеп выполняет функции кабины с возможностью монтажа навесной роторной косилки. Мотоблок управляется за счет поворота ручек. Перед изготовлением адаптера учитывается длина руля. Ось прицепа изготавливается из элементов подвески коляски от мотоцикла. Специалисты рекомендуют изготавливать ось из стального уголка размером 40х40х2. Чтобы усилить адаптер, привариваются квадратные трубы.

Самодельная роторная косилка для минитрактора изготавливается своими руками с помощью старых железных батарей и бочки. Аппарат состоит из режущих элементов, кожуха и рамы. Роторная косилка скользит по земле нижними дисками.

На фото Косилка для мотоблока своими руками

Чтобы изготовить раму, используют уголки в 40 см. Агрегат укомплектовывается ножами из старой роторной косилки. Если используется польская модель, тогда необходимо ее укорить на 3 см. В противном случае будет недостаточно тяги у минитрактора.

Из металлического листа толщиной в 4 мм вырезается 2 диска диаметром в 39 см. К ним фиксируют ножи (они должны свободно вращаться). В процессе движения под влиянием центробежной силы режущие элементы будут косить траву.

Для изготовления нижних опор используют диски от лущильника (диаметр 45 см). Валы можно изготовить из металлической трубы диаметром в 30 мм. Аппарат укомплектовывают 2 подшипниками:

• первый устанавливается в трубу;
• второй — в сварной шкив.

На вал надевается диск и ножи. Шкивы приваривают к трубе. Полученная конструкция позволяет захватить участок шириной в 110-115 см. При этом оборот вала равняется 1400. На аппарат монтируется кожух. В месте соединения косилки с минитрактором рекомендуется установить подшипник, чтобы продлить срок службы ремня.

Для упрощения конструкции специалисты советуют приваривать нижний диск к раме. Скорость работы агрегата — 10 км/ч. При этом срезается трава высотой в 5 см. Полученная роторная косилка применяется для уборки кукурузы.

Видео: Самодельная роторная косилка

Видео: Косилка роторная на мотоблок своими руками

Видео: Роторная косилка на минитрактор своими руками



Похожие статьи:

Загородное строительство → Строим погреб своими руками

Наука и техника → Самодельный минитрактор

Наука и техника → Самодельный вертолет

Самодельная косилка для мотоблока — как изготовить своими руками

Автор: deneb | Комментарии: 0

Сделанная собственными руками косилка для мотоблока поможет сэкономить семейный бюджет и гарантирует качество инструмента. В связи с этим нужно рассматривать такие типы оборудования, предназначенного для покоса травы, соорудить которые позволяют бытовые условия.

Такие приспособления разделяют на несколько основных типов: сегментные, роторные и косилки-повозки. Для роторных и сегментных косилок основой является станина, изготовленная при помощи сварки, из стального уголка с размерами сторон 40 миллиметров. На неё крепится всё остальное оборудование.

Содержание:

1. Роторная косилка
2. Сегментная косилка
3. Косилка-повозка
4. Правила установки

Роторная косилка

Такой вид оборудования можно использовать, чтобы подстригать газоны или косить траву в целях заготовки сена. Необходимо обратить внимание на то, что данное приспособление может качественно срезать высокую траву, и дробить и заламывать низкую.

Главные рабочие инструменты – ножи. Они крепятся к поверхностям металлических кругов шинкой. Устройство роторной косилки для мотоблока осуществляет своё действие при помощи вала отбора мощности или ременного шкива, с помощью ремня, это зависит от модели используемого мотоблока.

Для того, чтобы самостоятельно смастерить самодельную роторную косилку своими руками, понадобится два диска для роторов. Их нужно вырезать из листовой стали толщиной не меньше 2,5 миллиметров, диаметром 39 сантиметров. Для этого прекрасно подойдёт днище металлической бочки, в которой было машинное масло или диски от сельскохозяйственной сеялки.

Нужно сделать восемь крепких стальных ножей. Для их изготовления подойдёт сталь с такой маркировкой, как, например, 65Г или в качестве ножей можно приспособить сегменты для косилки сегментного типа.

На дисках закрепить по 4 ножа. Для их креплений понадобится просверлить отверстия в железных кругах, сверлом по металлу с диаметром 6мм. Закрепить режущие элементы на диске требуется с помощью шинки. Зазор между ею и режущим элементом должен на 2мм превышать толщину ножа. Необходимо, чтобы они свободно вращались вокруг собственной оси. Благодаря этому ножи не сломаются, встретив на своём пути что-то крепкое.

Строго по центру кругов приварить отрезки металлической трубы, посредством которых будут вращаться рабочие диски. Сварочный шов необходимо сделать крепким. В качестве опоры, расположенной снизу, подойдёт диск лущильника.

Диаметр этого диска не может превышать 45 сантиметров. Если размер больше, то лишнее нужно отрезать болгаркой.

Важно!!! Диски на косилке роторного типа нужно установить таким образом, чтобы они вращались во внутрь. Таким образом будет получаться аккуратный валок из скошенной травы.

Для изготовления осевого вала понадобится отрезок металлической трубы диаметром 3 сантиметра и по паре подшипников 180 и 106. На оси нужно закрепить нижний подшипник, а верхний — на шкиве. Диски установить на оси, затем приварить вал к шкиву с помощью сварки. Вращение дисков обеспечат подшипники.

Чтобы обеспечить безопасную работу устройства нельзя забывать об установке кожуха для защиты.

Сегментная косилка

Для собственноручного изготовления самодельной сегментной косилки к мотоблоку, нужна прямоугольная металлическая пластина 120х5х1,5 сантиметра. На одинаковом расстоянии друг от друга нужно просверлить 12 отверстий диаметром 10 миллиметров под болты М8.

Это нужно для крепления направляющей, длинна которой составляет 89 сантиметров. На ней устанавливаются ножи и зубцы. Таких направляющих должно быть две и установить их нужно на обеих плоскостях пластины. Перед установкой направляющих, на которых закреплены заклёпками ножи, необходимо установить полозки.

По ним будут двигаться направляющие. Затем направляющие закрепить с помощью прижимов, которые нужны для удерживания направляющих с ножами на металлической пластине.

Важно!!! Ножи, находясь в крайнем левом или крайнем правом состоянии должны сходиться по центру вершин. Другими словами, они должны находить точно один на один без смещений. При выполнении этого условия, скашивание травы будет более качественным.

Необходимо на шасси устройства установить колесо для опоры. Косилка приводится в движение при помощи ВОМ.

Косилка-повозка

Этот вид косилки возможно использовать летом для скашивания травы, а зимой – для очистки от снега тротуаров. У данной модели достаточно сложная конструкция. В ней пара барабанов, которые соединены рамой и транспортировочной лентой, на которой есть специальные зацепы.

Для станины сваривают трубы. Затем на неё устанавливают колёса и фанеру, вместо неё можно использовать жесть. Косилка имеет размер 800х400 мм.

В качестве барабанов можно использовать банки из-под консервов большого диаметра. Нужно вырезать оба донышка. Вместо них устанавливаются деревянные круги. Барабаны установить парно и закрепить на низ режущие поверхности по четыре штуки на каждый.

При их установке нужно оставить зазор 1 мм, для свободного вращения. Затем собранные барабаны установить на станину. Между собой их нужно соединить транспортной лентой, которую можно сделать из куска резины.

Правила установки

При правильном изготовлении косилки не удастся насладиться результатом, если её подключение к двигателю выполнено неправильно.

При установке самодельно изготовленных приспособлений нужно выполнить не сложные условия:

• мотоблок должен находиться в режиме реверса;
• подключая оборудование к ВОМ, соединительный узел требуется установить в соответствующее гнездо сцепки;
• закрепить оборудование нужно при помощи пальца, на котором предусмотрен фиксатор. Это предохранит палец от выпадения во время работы;
• ножи требуется закрыть кожухом для защиты, чтобы предохранить себя и окружающих от летящих из-под них кусочков травы и земли, если на участке, где косится трава много кротовых куч;
• приступая к скашиванию травы, нужно начинать работу на малых оборотах двигателя, при этом муфта сцепления должна находиться во включённом состоянии;
• работая с косилкой нельзя торопиться, нужно аккуратно и внимательно выполнять повороты.

Самостоятельно изготовленное устройство для мотоблока не должно нести в себе опасность для окружающих. Перед тем, как приступить к собственноручному созданию оборудования подумайте, достаточно ли у Вас мастерства и опыта, чтобы выполнить эту работу.

Возможно, что лучше приобрести готовое оборудование или заказать его изготовление более опытному мастеру.

Более наглядно о том, как изготавливается косилка для мотоблока — на видео:

Настройка косилки (сделай сам)

Обновлено: 01 марта 2023 г.

Настройте газонокосилку, выполнив 5 простых шагов.

Следующий проект›

Семейный мастер на все руки

Стрижка газона может быть удовольствием или рутиной в зависимости от состояния вашей газонокосилки. Вот пять основных задач — свежий бензин, замена масла, новая свеча зажигания, замена воздушного фильтра, заточка лезвия — чтобы газонокосилка работала без сбоев.

Эксперты DIY журнала The Family Handyman Magazine

Время

за час или меньше

Сложность

Промежуточный диапазон

Стоимость

$ 51–100

Over Oversive

Moking достаточно. — стрижка газона косилкой. Всего за несколько долларов на запчасти и пару часов работы вы можете привести свою газонокосилку в наилучшую форму, чтобы начать сезон кошения. Мы покажем вам, как слить старый бензин, заменить воздушный фильтр, вставить новую свечу зажигания, заменить масло и заточить лезвие — задачи, которые обеспечат легкий запуск вашей газонокосилки, плавную работу и чистую стрижку.

Добавьте свежий газ в начале сезона

Фото 1: Слейте старый газ

С помощью старой насадки для индейки отсосите старый бензин из вашего баллона. Впрысните его в контейнер, одобренный для хранения газа, и пометьте его как старый газ. Заправьте бак свежим топливом.

Проблемы топливной системы возглавляют список неисправностей газонокосилки. Многие из них, например забитые карбюраторы, часто возникают из-за того, что бензин слишком долго оставался в газонокосилке. Хотя осень — лучшее время для принятия превентивных мер, вы можете, по крайней мере, хорошо начать весной, заменив старый бензин в баке на свежий. На фото 1 показан один из способов.

Бензин легко воспламеняется. Работайте на открытом воздухе или в хорошо проветриваемом помещении вдали от искр и пламени. Немедленно вытирайте разливы и храните газ в утвержденных герметичных контейнерах. Чтобы утилизировать старый газ, обратитесь за инструкциями в местный пункт утилизации опасных отходов.

Большинство косилок имеют сетчатый экран над выпускным отверстием в нижней части бака. Если вы видите экран через заливное отверстие, используйте старую смазку для индейки, чтобы высосать грязь и мусор, которые могут его покрывать.

Далее узнайте, что вам нужно знать о масле для газонокосилок.

Видео: Как заменить масло в газонокосилке

Рик Мускоплат, эксперт по автомобилям в The Family Handyman, покажет вам, как заменить масло в газонокосилке в нашем видеоуроке. Замена масла после каждых 25 часов работы сохранит ваш двигатель в рабочем состоянии.

Регулярно меняйте масло

Фото 2: Закройте бензобак

Закройте бензобак, сняв крышку бензобака и закрыв отверстие полиэтиленовым пакетом. Закрутите крышку обратно на пластиковый пакет.

Фото 3: Слейте старое масло

Выньте щуп из маслозаливной горловины и наклоните газонокосилку, чтобы слить масло. Перелейте отработанное масло в пластиковый кувшин для молока или аналогичный контейнер и утилизируйте его.

Фото 4: Залейте чистое масло

Залейте в двигатель чистое масло. Большинству двигателей требуется около 20 унций. (5/8 кварт). Вставьте щуп и проверьте уровень масла. При необходимости добавьте масло, но не переполняйте.

Фото 5: Альтернативный метод слива масла

Открутите пробку, расположенную в нижней части двигателя, и дайте маслу стечь в поддон. Опустите косилку на колеса, чтобы убедиться, что все масло слилось. Вставьте пробку, установите газонокосилку на ровной поверхности и залейте в двигатель чистое масло через заливное отверстие у основания двигателя.

Замена масла в газонокосилке занимает около 15 минут и стоит меньше 2 долларов. Это время и деньги потрачены не зря, учитывая, что замена масла через рекомендуемые интервалы значительно продлит срок службы двигателя. Большинство производителей двигателей рекомендуют менять масло не реже, чем каждые 25 часов работы или каждые три месяца.

Старые косилки имеют заливную пробку рядом с декой косилки. Заполняйте этот тип до тех пор, пока масло не достигнет резьбы заливного отверстия. Двухтактные двигатели, использующие в качестве топлива смесь газа и масла, не имеют масляного резервуара на двигателе и не требуют замены масла. Перед тем, как слить старое масло, дайте косилке поработать несколько минут, чтобы масло нагрелось и взболтался осадок. Затем отсоедините свечу зажигания, слейте старое масло и залейте новое (Фото 1 – 4). Используйте масло SAE 30 W (см. руководство пользователя). Слить старое масло можно двумя способами: через заливную горловину (Фото 3) или через сливную пробку в днище двигателя (Фото 5). Быстрее и проще слить масло через заливную горловину, если она есть на вашей газонокосилке. Если у вас старая косилка без заливной горловины, найдите сливную пробку в нижней части двигателя и снимите ее, чтобы слить масло. Перелейте отработанное масло через воронку в пластиковый кувшин для молока или другую емкость и пометьте его для переработки.

Всякий раз, когда вы поднимаете газонокосилку на два колеса (фото 3) для работы с нижней стороной, поднимайте только боковую часть с помощью воздухоочистителя . Это предотвращает попадание масла в карбюратор и замачивание воздушного фильтра. Кроме того, если на вашей газонокосилке есть топливный клапан, выключите его.

Не забывайте время от времени проверять уровень масла между заменами масла, устанавливая косилку на ровной поверхности. Доливайте по мере необходимости. У более новых косилок есть щупы с маркировкой, которая указывает, когда нужно доливать масло. Не переполняйте. Обратитесь к руководству за инструкциями, чтобы узнать, должен ли щуп полностью ввинчиваться или просто вставляться, когда вы проверяете уровень. Если вы случайно добавили слишком много масла, выполните процедуру, показанную на фото 3 и 5, чтобы слить часть масла.

ВНИМАНИЕ!

Всегда отсоединяйте провод свечи зажигания от свечи зажигания (Фото 6), прежде чем залезть под газонокосилку.

Добавьте бодрости духа с помощью новой свечи зажигания

Свеча зажигания и свечной ключ

Если вы не знакомы с ними, это свеча зажигания и свечной ключ.

Фото 6. Снимите свечу зажигания

Снимите провод свечи зажигания, вытянув его наружу. Если он застрял, попробуйте слегка повернуть его при вытягивании. Сотрите грязь с места. Используйте 3/4 дюйма. или 13/16 дюймов. глубокая головка или свечной ключ, чтобы выкрутить старую свечу зажигания. Поверните ключ против часовой стрелки.

Фото 7: Установите новую свечу зажигания

Установите новую свечу зажигания, повернув ее рукой на два-три полных оборота по часовой стрелке, прежде чем переключиться на свечной ключ, чтобы затянуть ее. Не перетягивайте свечу зажигания. Производители рекомендуют закручивать пробку примерно на пол-оборота после того, как она сядет на место, чтобы сжать новую шайбу. Завершите работу, вдавив провод вилки в вилку.

Часто новая свеча зажигания существенно улучшает запуск и работу двигателя. Свечи зажигания настолько дешевы (менее 3 долларов) и просты в установке, что замена свечи каждую весну является хорошей страховкой. Проверьте в руководстве пользователя правильную свечу зажигания или возьмите старую свечу с собой в магазин, чтобы подобрать ее.

Новые свечи зажигания устанавливаются на заводе с диаметром 0,030 дюйма. зазор между электродами на кончике вилки. Осмотрите вилку при покупке, чтобы убедиться, что есть зазор толщиной со спичечный коробок. Если зазора нет, возможно, вилка упала и была повреждена. Выберите другой.

Если у вас нет набора торцевых ключей на 3/4 дюйма. или 13/16-дюймовую головку для замены свечи зажигания, возьмите недорогой свечной ключ.

Не задушите газонокосилку — замените воздушный фильтр

Фото 8: Снимите крышку воздушного фильтра

Для воздушных фильтров из гофрированной бумаги: Расположите воздушный фильтр рядом с карбюратором. Отвинтите, отсоедините или открутите крышку, чтобы удалить старый фильтр.

Фото 9: Замена воздушного фильтра

Снимите старый воздушный фильтр и замените его, если он загрязнен. Перед установкой нового фильтра удалите траву и грязь с крышки фильтра и области крепления чистой тканью. Будьте осторожны, чтобы грязь не попала в карбюратор.

Фото 10: Удаление поролонового воздушного фильтра

Отвинтите или снимите крышку и вытащите старый фильтр. Протрите детали крышки фильтра чистой тряпкой, чтобы удалить грязь и копоть.

Фото 11: Подготовка нового поролонового воздушного фильтра

Налейте примерно 1/4 стакана чистого моторного масла на новый поролоновый фильтр. Оберните фильтр чистой тканью и сильно сожмите его, чтобы равномерно распределить масло и удалить излишки. Установите фильтр, убедившись, что губка из пеноматериала закрывает верхнюю часть держателя фильтра. Установите крышку на место и затяните винт.

Воздушные фильтры дешевы и их легко заменить. Грязные воздушные фильтры засоряют двигатель, из-за чего он работает плохо и теряет мощность. Если ваш газон сухой и пыльный, проверяйте фильтр после каждых нескольких покосов. В противном случае проверьте его пару раз в течение сезона. Замените его, когда он начнет забиваться грязью и мусором. Один из распространенных тестов — посветить фонариком через фильтр. Если вы не видите свет через фильтр, замените его новым.

Большинство современных косилок имеют гофрированные бумажные фильтры плоской или цилиндрической формы (Фото 9).), в то время как многие старые косилки имеют поролоновые фильтры (фото 10). Оба типа сменных фильтров легко доступны в розничных магазинах газонокосилок, хозяйственных магазинах и бытовых центрах. Возьмите с собой старый фильтр и держите под рукой название производителя и номер модели газонокосилки.

В крайнем случае можно промыть поролоновые фильтры в растворе стирального порошка и воды и дать им высохнуть на воздухе. Но лучше просто купить новый. В любом случае перед установкой пропитайте поролоновый фильтр моторным маслом и отожмите излишки (Фото 11).

Видео: Как заточить нож газонокосилки

Острый нож газонокосилки поможет сохранить траву здоровой. Джефф Гортон, редактор The Family Handyman, покажет вам, как заточить лезвие газонокосилки , чтобы вы могли поддерживать свой газон в отличной форме.

Держите лезвие острым для лучшего реза

Фото 12: Снимите режущее лезвие

Отсоедините провод свечи зажигания, закройте топливный клапан и закройте бензобак (Фото 2). Затем закрепите деревянный брусок на деке газонокосилки острым краем лезвия напротив бруска. Снимите лезвие, повернув большую гайку против часовой стрелки торцевым ключом.

Фото 13: Заточите режущее лезвие на шлифовальном станке

Заточите лезвия с зазубринами или закругленными режущими кромками на шлифовальном станке. Крепко держите лезвие и наклоните его так, чтобы шлифовальный круг соприкасался с ним под первоначальным углом (примерно 30-градусный скос). Плавно перемещайте лезвие по шлифовальному кругу, слегка надавливая. Окуните его в воду после каждого прохода, чтобы охладить.

Крупный план сломанного лезвия

Это лезвие не стоит точить.

Фото 14. Заточите режущее лезвие напильником по металлу

Напильник с предварительно отшлифованными или слегка притупленными лезвиями диаметром 10 дюймов. напильник фрезы для заточки кромки. Совместите файл с углом лезвия и надавите на лезвие. Вы должны почувствовать, как зубья режут металл. Сохраняйте один и тот же угол на протяжении всего гребка. Файлы режут только при нажатии. Используйте напильник для очистки зубцов напильника от налипшего металла.

Фото 15. Балансировка режущего лезвия

Перед повторной установкой отбалансируйте лезвие на балансировочном конусе (4 доллара США в хозяйственных магазинах). Работая на ровной поверхности, установите лезвие на конус и глазное яблоко с каждого конца. Отметьте тяжелый конец. Отшлифуйте немного металла с тупой части тяжелого конца. Перепроверьте балансировку и повторяйте до тех пор, пока лезвие не сбалансируется. Установите на место лезвие, шайбу или другие детали в порядке, обратном их снятию.

Крупный план балансировочного конуса

Балансировочный конус показывает, равномерно ли заточено лезвие.

Благодаря острому лезвию ваша газонокосилка будет стричь как новая. Чисто подстриженная трава будет выглядеть лучше, а косилка не будет вязнуть каждый раз, когда вы попадете в густой участок. Если ваш газон неровный, и вы косите камни и грязь, возможно, вам придется затачивать лезвие несколько раз в течение сезона. В противном случае, один или два раза должно быть достаточно. Держите руку на пульсе процесса заточки, подтачивая лезвие напильником всякий раз, когда оно начинает тупиться (Фото 14).

Как только кромка лезвия закруглится или сколется, намного быстрее восстановить кромку с помощью шлифовальной машины (Фото 13). Большинство хозяйственных магазинов и механики по газонокосилкам затачивают лезвие за 3-5 долларов, но вам придется снять его для них. Используйте перманентный маркер, чтобы отметить нижнюю часть лезвия и другие детали, такие как шайбы и аксессуары для мульчирования. Затем пронумеруйте их, чтобы их было легко переустановить в правильной последовательности и ориентации.

Осматривайте лезвие на наличие трещин или изношенных участков каждый раз, когда вы его затачиваете, уделяя особое внимание области у основания загнутой вверх части (см. маркировку Крупный план сломанного лезвия в Держите лезвие острым для наилучшего разреза (см. выше). Замените лезвие новым, если металл изношен или треснул (от 10 до 15 долларов). Вы найдете лучший выбор новых лезвий в центре обслуживания газонокосилок или у вашего продавца газонокосилок.

Удивительно, как быстро острым напильником можно подточить лезвие. Купите 10-дюймовый напильник (6 долларов) и держите его острым, защищая от влаги и контакта с другими инструментами, когда вы им не пользуетесь.

Заточка намного быстрее, чем напильник, но вы должны соблюдать некоторые меры предосторожности и избегать перегрева и поломки лезвия. При шлифовании надевайте защитные очки или защитную маску, закрывающую лицо. Никогда не носите свободную одежду или украшения, которые могут застрять в колесе. Держите руки и лицо подальше от искр и убедитесь, что поблизости нет легковоспламеняющихся жидкостей или пролитого бензина.

Ножи кофемолки легко перегреть из-за слишком сильного давления или слишком долгого пребывания лезвия в одном месте. Перегретый металл выходит из строя и не остается острым. Вы узнаете, перегрели ли вы металл, по изменению цвета с серебристого на тусклый, черно-синий. Правильная техника заточки (фото 13) и частое погружение лезвия в воду помогут сохранить его прохладным.

ВНИМАНИЕ!

Всегда отсоединяйте свечу зажигания, когда проверяете лезвие или снимаете его для заточки.

Некоторое техническое обслуживание лучше доверить профессионалам

Продемонстрированные нами основные операции по техническому обслуживанию помогут поддерживать вашу газонокосилку в хорошем рабочем состоянии. Но есть еще два пункта, которые обычно включаются в профессиональную настройку. Первый — разборка и чистка карбюратора и навески. Это может понадобиться, если вы оставили в баке на зиму неочищенный бензин, и газонокосилка не заводится или работает плохо. Этот ремонт требует некоторого механического опыта.

Очистка ребер охлаждения двигателя от травы и мусора (ребра охлаждения — это металлические ребра, покрывающие двигатель) — еще одна задача технического обслуживания, которую следует выполнять периодически. На косилках с открытыми ребрами охлаждения это несложно сделать своими руками. Используйте щетку с жесткой щетиной, чтобы очистить грязь между ребрами. Однако на многих новых косилках сначала необходимо снять пластиковое или металлическое покрытие в верхней части двигателя, что также может потребовать отсоединения топливного бака. С помощью фонарика осмотрите ребра охлаждения под этими крышками. Если они выглядят забитыми, вам придется решить, справитесь ли вы с задачей или будете чувствовать себя более комфортно, доверив работу профессионалу.

Хранение газонокосилки на зиму

Бензин, оставленный в газонокосилке во время хранения, может испортиться и привести к образованию смолистых отложений, которые засоряют топливную систему. Существует два метода хранения: полностью слить систему или оставить ее заполненной свежим стабилизированным бензином.

Большинство производителей новых косилок рекомендуют полностью сливать бензин. Для этого откройте сливной клапан или сливной болт на карбюраторе и слейте бензин в контейнер. Если в вашем карбюраторе нет сливного клапана, обратитесь за инструкциями к производителю или в центр ремонта газонокосилок.

Старые газонокосилки с поролоновым фильтром и карбюратором, привинченным к верхней части бензобака, на зиму следует заправлять стабилизированным топливом. Купите емкость со стабилизатором топлива, которую можно приобрести в хозяйственных магазинах, бытовых центрах, на заправочных станциях или в центрах обслуживания газонокосилок, и смешайте в соответствии с рекомендациями со свежим бензином. Заполните пустой бак газонокосилки стабилизированным газом и дайте косилке поработать примерно 10 минут. Затем заполните топливный бак стабилизированным газом и закройте топливный кран. Инструкции по хранению см. в руководстве пользователя.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• 4-в-1 отвертка
• Файл
• Фонарик
• Грулл
• Покраска для краски
• Рэгс
• Набор гаечных гам. , инструмент для зазора свечей зажигания, балансировочный конус ножа косилки, щетка с жесткой щетиной

  Необходимые материалы для этого проекта

  Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

  • Container of water
  • Fresh gas
  • New air filter
  • New oil
  • New oil filter
  • New spark plug
  • Old gas container
  • Old oil container
  • Small plastic bag

  Originally Published: 20 июня 2017 г.

  Похожие проекты

  Настройка газонокосилки (сделай сам)

  Обновлено: 30 ноября 2022 г.

  Обеспечьте бесперебойную и эффективную работу косилки.

  Следующий проект›

  Семейный мастер на все руки

  Настройте газонокосилку, выполнив 3 простых шага. Он будет работать лучше, прослужит дольше и будет сжигать топливо более эффективно и чисто.

  Авторы журнала «Сделай сам» из журнала «Семейный мастер на все руки»

  Время

  Час или меньше

  Сложность

  Новичок

  Стоимость

  Менее $20

  Замена масляного и воздушного фильтра

  Вытащите старый воздушный фильтр и вставьте новый (убедитесь, что бумажные складки смотрят наружу). Установите крышку на место и плотно затяните винт крышки.

  Настраивать газонокосилку или газонокосилку с помощью этих советов каждую весну просто разумно. По словам производителя Briggs & Stratton, настройка может увеличить экономию топлива на треть, продлить срок службы двигателя, снизить затраты на ремонт и сократить выбросы до 50 процентов.

  Три основных компонента, участвующих в настройке газонокосилки, — это воздушный фильтр, свеча зажигания и масло, которые необходимо менять. Необходимые детали и расходные материалы можно найти в хозяйственных центрах и хозяйственных магазинах.

  Начните с замены масла. Запустите двигатель на несколько минут, чтобы прогреть масло, чтобы оно лучше стекало. Остановите двигатель, снимите сливную пробку и слейте старое масло (при необходимости наклоните косилку назад, чтобы слить все масло). Установите на место сливную пробку и заполните газонокосилку маслом, пока оно не будет видно через отверстие для заливки масла, или проверьте уровень по щупу, если он имеется.

  Чистый воздушный фильтр помогает поддерживать правильное соотношение топлива и воздуха, позволяя газонокосилке сжигать меньше газа. Замените старый воздушный фильтр (Фото 1).

  Замените свечу зажигания

  Фото 2: Установите новую свечу зажигания

  Отсоедините провод свечи зажигания и извлеките старую свечу с помощью свечного ключа или глубокой головки (13/16 дюйма или 3/4 дюйма, типично). Вручную поворачивайте новую заглушку до тех пор, пока резьба не зацепится. Вставьте заглушку с храповым механизмом до упора, затем поверните ее еще на четверть оборота (слишком сильное закручивание может сломать заглушку или сделать ее почти невозможной для извлечения).

  Фото 2A: Крупный план свечей зажигания

  Новая свеча должна поставляться с зазором соответствующего размера.

  Далее снимите и замените свечу зажигания (Фото 2). Если свеча сильно проржавела, распылите на нее проникающую смазку, такую ​​как Liquid Wrench или JB80. Дайте ему впитаться в течение 10 минут, прежде чем пытаться снова ослабить пробку.

  Свеча зажигания имеет заводской зазор, но убедитесь, что это зазор между электродом и выступающим рычагом. Если вы уроните вилку и нависающий рычаг плотно прижмется к электроду, газонокосилка не запустится.

  Необходимые инструменты для этого проекта

  Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

  • Отвертка 4-в-1
  • Набор головок/трещоток

  Вам также понадобится головка для свечи зажигания.

  Необходимые материалы для этого проекта

  Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее.
