Классификация искрогасителей и их применение
Изготовление дефлектора
Изготовление сеточного искрогасителя
Другие схемы искрогасителей

Искрогаситель – это приспособление, устанавливаемое на дымоход бани для предотвращения вылета искр, которые появляются при сгорании твердого топлива. Конструкция искрогасителя достаточно проста, поэтому его можно сделать самостоятельно. О том, как сделать искрогаситель на баню своими руками, и пойдет речь в этой статье.


Классификация искрогасителей и их применение

Перед тем, как сделать искрогаситель на баню, нужно изучить теорию, и только после этого переходить к практической части вопроса.

Есть несколько основных видов искроуловителей:

  • Кожух из металлической сетки;
  • Дефлектор;
  • Другие конструкции.

Подобные устройства устанавливаются в следующих случаях:

  • Если кровля бани выполнена из материалов, относящихся к категории легковоспламеняющихся, на дымоход нужно установить искрогаситель;
  • Искрогаситель устанавливается на трубу, выходящую из котла, поскольку из-за отсутствия колен искры могут выходить наружу прямо через дымоход;
  • В обязательном порядке монтируется искрогаситель на трубу бани, если печь работает на твердом топливе.


Помимо увеличения пожарной безопасности, искрогасители еще и защищают дымоход от различных внешних факторов – например, залетающих в него птиц. Чтобы избежать возможных проблем, стоит устанавливать искрогасители даже в том случае, если необходимость в этом отсутствует.

Собирая искрогаситель на баню своими руками, нужно грамотно подобрать металл – подойдет далеко не любой материал. Например, ферритная сталь очень быстро износится, поскольку срок ее службы крайне низок. Оцинкованный материал вообще нельзя использовать для подобных целей.

Оптимальным вариантом для изготовления искрогасителя считается нержавейка толщиной 0,5 мм. Она может прослужить достаточно долго, хорошо сопротивляется коррозионному воздействию и легко варится. Неплохо подойдет алюмоцинк, также имеющий хорошие характеристики. Правда, в этом случае крепить материал придется при помощи заклепок.

Подобрав материал, стоит подумать о размере ячеек. Если они будут большими, то искры из трубы бани легко через них пройдут, а маленькие ячейки очень быстро забьются, и их придется чистить. Как показывает практика, средний размер ячеек может варьироваться в пределах от 1 до 5 мм.

Изготовление дефлектора

Дефлекторы конструктивно немного сложнее по сравнению с сетчатыми аналогами, но эта сложность оправдана – эффективность подобных устройств гораздо выше. Есть несколько классических схем изготовления дефлекторов, и выбор всегда индивидуален.


Самая простая и удобная конструкция создается по следующему алгоритму:

  1. Сначала все элементы искроуловителя нужно раскроить на картоне, предварительно проведя замеры диаметра дымоходной трубы.
  2. Внутренняя часть искроуловителя может изготавливаться из куска трубы – правильно подобрав диаметр, можно будет просто надеть конструкцию на дымоход. Если нет подходящей трубы, нужную конструкцию придется делать самостоятельно из листовой нержавейки.
  3. Верхняя часть гильзы должна иметь немного больший диаметр. При изготовлении гильзы из трубы одну ее часть придется раскатывать. Длина гильзы должна доходить до середины внешнего кожуха.
  4. Для создания основного кожуха используется труба или листовая нержавеющая сталь. Кожух надевается поверх гильзы и крепится при помощи заклепок.
  5. Под кожухом на расстоянии 6 см крепится фартук – деталь искроуловителя, визуально похожая на изогнутое блюдце. Искры будут падать на фартук, поэтому его размеры должны быть больше, чем размеры кожуха. Для изготовления фартука используется все та же нержавейка. В ней вырезается отверстие соответствующих размеров, после чего фартук надевается на гильзу и фиксируется сваркой.
  6. Сверху кожуха монтируется крышка, которая в диаметре немного уступает основной трубе.
  7. Для соединения отдельных деталей используются заклепки (естественно, перед фиксацией в частях искроуловителя высверливаются необходимые отверстия).

Собранный искрогаситель на дымоход для бани устанавливается на свое место и фиксируется. Конструкция готова, и теперь баней можно пользоваться без каких-либо проблем.

Изготовление сеточного искрогасителя

Если конструкция дефлектора кажется слишком сложной, то можно сделать искрогаситель из металлической сетки. Он не так эффективен, но его часто выбирают за простоту конструкции, которая дает возможность собрать такую защиту своими руками.


Алгоритм сборки выглядит следующим образом:

  1. Первый шаг – выкройка необходимых элементов из плотного картона.
  2. При обустройстве сетки гильза не оборудуется внешним кожухом – конструкция надевается поверх банной трубы. Гильза изготавливается так же, как и в предыдущем случае – из листа нержавеющей стали или отрезка трубы соответствующих размеров.
  3. К сетке привариваются два прута, имеющих сечение около 5 мм 2. Из сетки сгибается кольцо, которое сможет надежно обосноваться во внутренней полости гильзы. При сгибании сетку нужно простучать молотком, чтобы снизить напряжение металла.
  4. Кольцо на стыке заваривается, устанавливается в гильзе и фиксируется любым способом.
  5. К выступающим частям прутьев крепится козырек.

Созданный таким образом искрогаситель обеспечит должную защиту бани от возгорания.

Другие схемы искрогасителей

Иногда вместо традиционных дефлектора и сетки владельцами бань используются другие устройства, предотвращающие разлет искр из дымохода.


Чаще всего используются такие способы защиты от искр:

  1. На верхний край дымохода надевается отрезок трубы, торец которой намертво заварен. В боку трубы вырезается несколько отверстий, через которые будет проходить дым.
  2. Есть достаточно простая конструкция, для обустройства которой сетка вваривается во внутреннюю часть дымохода.
    Проблема этой схемы заключается в том, что загрязненную сетку придется полностью вырезать.
  3. При постоянных ветрах на участке дымоход можно закрыть хорошим дефлектором, но если ветра не будет, то пользоваться баней не выйдет – тяги не будет.
  4. Для защиты можно также обустроить дымоход с несколькими коленами. Искры будут гаситься за счет изгибов. Кроме того, такая конструкция немного увеличит количество тепла, отдаваемое в баню.

Заключение

В данной статье были рассмотрены наиболее распространенные искрогасители для бани. Собирать данные устройства можно даже своими руками – особой сложности в этом нет, а все существующие схемы достаточно просты.

виды, как сделать своими руками

Индивидуальное отопление помимо преимуществ имеет существенный недостаток – опасность возгорания. Риск пожара значительно увеличивается, когда в процессе топки достигается высокая температура, а огненные искры с большой силой вылетают из трубы.

Именно с этой проблемой поможет справиться искрогаситель на дымоход — устройство препятствует распространению опасных искр. Прибор имеет простую конструкцию, поэтому сделать его и установить вполне реально самостоятельно.

Мы подскажем, как устроен искрогаситель, опишем особенности разных моделей, приведем пошаговый инструктаж по изготовлению и креплению элемента. Изложенная информация поможет выполнить все работы самостоятельно, сэкономив средства на покупке готового изделия и вызове мастера.

Содержание статьи:

  • Пару слов о строении и работе прибора
    • Зачем нужен гаситель искр
    • Строение и принцип работы искрогасителя
  • Виды приборов для гашения искр
  • Пошаговое сооружение искрогасителя
    • Выбор модели и материалов
    • Изготовление прототипа искрогасителя
    • Сборка изделия своими руками
    • Установка и закрепление прибора
  • Особенности ухода за искрогасителем
  • Выводы и полезное видео по теме

Пару слов о строении и работе прибора

Гаситель искр, поставленный на дымоход, станет настоящей находкой, особенно, если дом или банька расположены рядом с лесом. Ведь раскаленные искры в ветреную погоду могут с легкостью преодолеть 300-метровую дистанцию до близстоящей сосны.

А это прямая угроза пожара, от которой следует застраховать себя и свое имущество, поставив защитный прибор на дымоход.

Зачем нужен гаситель искр

Прибор для гашения искр необходим, если для кровли были использованы материалы, которые могут легко загореться при попадании на них искры. Конечно, такое декоративное покрытие – это не лучший выбор. Но, на практике часто пренебрегают безопасностью, чтобы реализовать оригинальную дизайнерскую задумку.

Искрогаситель нужен, если на участке придомовой территории расположено здание бани, сауны или прочего сооружения, где планируется разогрев до высокой температуры. Дерево, из которого изготавливают стены бани, может с легкостью загореться от случайной искры.

Хорошо, когда для кровли выбирают жаропрочный материал, который способен выдержать неоднократное столкновение с огненными искрами

И конечно же, когда в доме оборудована частная система отопления и горячего водоснабжения. Здесь котел будет разогреваться до высокой температуры, чтобы обеспечить потребности в тепле и горячей воде. Без установки гасителя искр при здесь не обойтись.

При разогревании котла образуется сильный жар, а искры по прямому дымоходу легко вылетают на улицу, образуя захватывающе-ужасное зрелище

Строение и принцип работы искрогасителя

Прибор для гашения искр имеет простое строение и понятный принцип работы. В зависимости от модели искрогасителя будет отличаться его строение и внешний вид.

Но, во всех вариантах общим будет наличие металлического элемента, выполненного из сетки или цельного листа. Также, имеется основание, на которое крепятся все остальные детали и крышка, препятствующая свободному вылету искр.

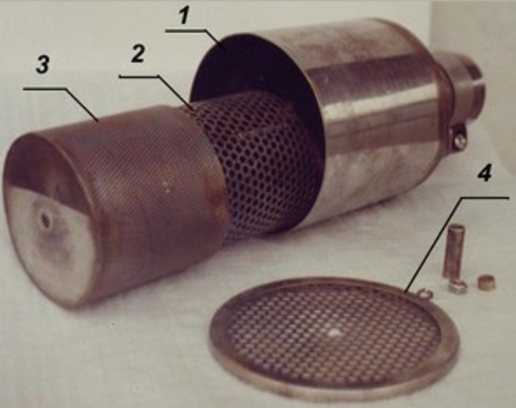

Составные элементы: 1 — корпус, 2 — сетка, 3 — элемент подавления искры, 4 — крышка. Прибор для разбивания и гашения искр может иметь различное строение. А роль искрогасителя может выполнять как сетка, так и цельная металлическая пластина (+)

Принцип работы искрогасителя состоит в том, чтобы препятствовать свободному движению искр, летящих по . Этому способствует его строение, обеспечивающее многократное изменение направления движения искры, натыкающейся на различные препятствия.

Так, ударившись о металлическую сетку с мелкими ячейками, искра разбивается, ее скорость уменьшается, а направление движения меняется. При повторном столкновении с очередным препятствием с металлической поверхностью конструкции, искра и вовсе может погаснуть, так и не вылетев за пределы дымохода.

Важно, чтобы конструкция искрогасителя предусматривала свободное движение газов, но мешала движению искр

Сетка из нержавейки с мелкими ячейками способна помешать искрам, но она никак не повлияет на свободное перемещение газов за пределы дымохода.

Виды приборов для гашения искр

Искрогасители бывают разной формы, размера. Да и сам элемент, отвечающий за гашение искр, отличается. Причем, можно купить в магазине готовый искрогаситель на дымоход или изготовить его своими руками. Все зависит от сноровки и личного желания.

Часто используют прибор 2 в одном – искрогаситель+дефлектор, что позволяет избавиться от искр и прибавить тягу

Можно купить готовый искрогаситель для установки на дымоход, подобрав наиболее привлекательную модель. Благо производители предлагают самые различные варианты, отличающиеся не только внешним видом, но и ценой.

Причем, чем лучше эксплуатационные качества материала, использованного при изготовлении прибора, тем дороже будет его стоимость.

Металлическая шапочка является самым бюджетным предложением. Да и изготовить своими руками ее будет несложно

Чаще всего используют такие искрогасители:

  • шапочка из металлической сетки на оголовок трубы;
  • дефлектор с сеткой из металла;
  • дефлектор с юбкой для гашения искр.

Это самые популярные варианты искрогасителей, которые несложно при желании соорудить своими руками. Да и простое строение будет на руку при самостоятельном изготовлении изделия. Нужно лишь правильно подготовиться и сделать предварительные замеры.

Галерея изображений

Фото из

Гаситель искр может иметь самую замысловатую форму, реализованную производителем. Но свое предназначение прибор выполняет отлично

Это может быть несколько слоев сетки с ячейками разного диаметра, что позволит искрам хорошо разбиваться, вне зависимости от направления своего движения

Иногда владельцы домов на свои дымоходы устанавливают дефлектор n-образного типа. Его особая форма обеспечивает многократное столкновение искр с препятствиями

Модель дефлектора, дополненная широкой юбкой снизу, обеспечивает гашение искр, вылетающим после преодоления препятствий

заводская модель искрогасителя

Искрогаситель из нержавейки

n-образный дефлектор в качестве искрогасителя

Дефлектор с юбкой для гашения искр

Разнообразие решений для гашения искр позволяет подобрать самый удачный вариант для своего дымохода. Причем, не только по внешнему виду, но и по цене, что является немаловажным фактором при выборе модели.

Среди разнообразных моделей искрогасителей, предлагаемых производителями, можно выбрать подходящую и по ее подобию собственноручно изготовить прибор, используя подручные материалы

Пошаговое сооружение искрогасителя

Для самостоятельной сборки прибора для гашения искр понадобятся простые материалы, инструменты и пару часов свободного времени. Причем, можно подобрать оптимальную модель, форму и размер. Да и выбор материала неограничен – качество конечного прибора будет на порядок выше, чем у покупного.

Выбор модели и материалов

Сначала нужно решить, какая именно модель будет служить искрогасителем. От этого будет зависеть расход материалов, нужные инструменты и время, затрачиваемое для изготовления прибора.

Если решено сделать искрогаситель, состоящий из крышки и металлической трубы, то здесь много времени не понадобится – все быстро и просто

Когда предстоит изготовить искрогаситель с функциями дефлектора, то нужно:

  • снять мерки с внутренней поверхности дымохода – диаметр;
  • подготовить металлические листы из нержавеющей стали, трубы;
  • при необходимости купить металлическую сетку с нужными ячейками;
  • подготовить инструменты – ножницы по металлу, болгарку, дрель, плоскогубцы, молоток, карандаш, циркуль, заклепочник, линейку, бумагу;
  • приобрести металлический хомут нужного диаметра, заклепки.

Если есть прокаточный станок, то изделие получится почти как заводское. В противном случае не стоит расстраиваться – все работы можно выполнить с помощью молотка.

Также, если нет заклепочника, можно воспользоваться сварочным аппаратом. Главное не прожечь лишние отверстия в процессе соединения стыков.

Галерея изображений

Фото из

Трубу следует выбирать такого же диаметра, как и сам дымоход. Ведь впоследствии искрогаситель будет надеваться на трубу дымохода

Желательно, чтобы заклепочный аппарат был хорошего качества, иначе он просто не справится со своей работой и придется использовать альтернативные варианты для соединения стыков

Инструменты, которые понадобятся для изготовления искрогасителя, зависят от выбранной модели, равно как и набор расходных материалов

Лист нержавеющей стали можно выбирать цельный или перфорированный, в виде сеточки. Главное, чтобы ячейки были не более 5 мм

трубы для изготовления искрогасителя

Заклепочный аппарат

Набор инструментов

Листы нержавеющей стали

При выборе материала следует отдать предпочтение листам из нержавеющей стали. Причем, это могут быть цельные и перфорированные, которые можно использовать вместо металлической сетки. Толщина листа не должна превышать 5 мм – с более толстым материалом будет сложно работать.

Металлическую сетку также лучше брать из нержавейки, отдав предпочтение той, у которой размер ячейки составляет 4-5 мм. Больший размер отверстий не так эффективен в борьбе с искрами, а слишком мелкие ячейки могут препятствовать свободному движению газов и дыма.

Оптимальный размер ячеек металлической сетки из нержавеющей стали – 3-5 мм. Если их размер меньше 1 мм, то лучше купить другую сетку

Изготовление прототипа искрогасителя

Когда модель искрогасителя выбрана, можно приступать к его прорисовке на бумаге по заранее снятым меркам. Для этого пригодится лист бумаги, циркуль, карандаш, линейка. Важно все выполнять в натуральную величину и аккуратно – это в дальнейшем будет использоваться как прототип готового изделия.

Когда на бумаге все детали вычерчены, следует добавить по краям по 1-2 см – это припуски для соединения частей деталей между собой.

Бумажный прототип можно не делать, если есть опыт изготовления дефлекторов и прочих приборов для дома

После ножницами нужно вырезать бумажный прототип и собрать все – это позволит оценить внешний вид будущего изделия. Именно на этом этапе можно вносить коррективы. Если все устраивает, диаметр трубы подходит, то можно приступать к обрисовке этих деталей на металлическом материале.

Сборка изделия своими руками

Нужные детали, из которых будет собран искрогаситель, после обрисовки следует аккуратно вырезать ножницами по металлу. Это, скорее всего, будут зонтик, полоски-держатели зонта из нержавейки, цилиндр из сетки, отрезок металлической трубы нужного диаметра.

Если трубу забыли купить, можно из сплошного листа нержавеющей стали вырезать нужную деталь и собрать ее, используя заклепочный механизм с заклепками.

Количество и наименование деталей зависит от модели, которую предстоит собирать – чем она проще, тем меньше всего понадобится

Затем предстоит собрать по очереди все детали и скрепить их между собой, используя заклепочник. Если такого инструмента нет, для соединения можно использовать сварочный аппарат. В таком случае припуски для швов потребуются меньше, чем 2 см, а чтобы шов имел привлекательный вид, его предстоит дополнительно обработать болгаркой.

При сборке искрогасителя важно учитывать особенность конкретной модели. Если это просто искрогаситель без функции дефлектора, то зазоров между деталями не должно быть – все искры, вылетающие из дымохода, должны встретить препятствие на своем пути.

У самодельного искрогасителя форма юбки может быть какой угодно – вплоть до квадрата. Главное, чтобы внешние края были немного приподнятыми

Когда собирается гаситель искр с функцией дефлектора, то сначала нужно . После — в нижней части основания, на расстоянии 6 см от нижнего края верхнего стакана проделать дрелью отверстия для соединения с юбкой.

Деталь делают из листа нержавейки в форме тарелки с приподнятыми внешними краями.

Металлическая юбка или пластина в виде тарелки с загнутыми краями и отверстием посредине для установки на трубу дефлектора-искрогасителя

Иногда домашние мастера вместо сооружения гасителя искр, совершенствуют дымоход.

Виды манипуляций зависят от типа и формы трубы:

  • в металлической проделывают отверстия в верхней части, а оголовок полностью закрывают сплошной крышкой из нержавейки;
  • если дымоход квадратной формы, то сверху просто крепят металлическую сетку;
  • уменьшают немного тягу, прикрыв задвижку, чтобы уменьшить искрообразование.

Первый вариант самый трудоемкий. Да и отверстия все равно будут со временем забиваться сажей и потребуют прочистки. Поэтому лучше подобрать вариант, в котором искрогаситель будет легко сниматься.

Галерея изображений

Фото из

Сетка на кипричном дымоходе

Крупные отверстия не гасят искры

Простой гаситель искр

Мелко ячеистая металлическая сетка

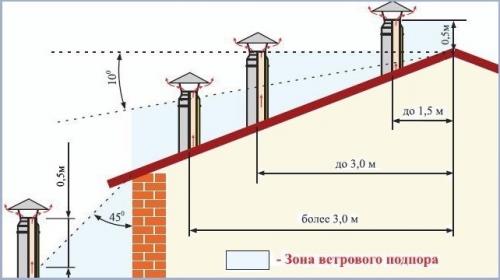

Установка и закрепление прибора

Когда работы по сборке искрогасителя завершены, предстоит последний этап – установка его на дымоход. Для этого понадобится забраться на крышу, а если высота трубы довольно большая, то предстоит пригласить помощника.

При установке искрогасителя лучше использовать средства индивидуальной защиты для органов дыхания, чтобы не надышаться продуктами горения

Для установки понадобится заклепочный механизм с заклепками или металлический хомут. Иногда можно встретить советы мастеров, предлагающих не морочить голову и просто приварить искрогаситель к трубе дымохода. Это плохой совет – по правилам пожарной безопасности этот элемент конструкции должен быть съемным.

Поэтому лучше всего использовать хомут нужного диаметра, который поможет надежно закрепить искрогаситель на трубе дымохода.

Хомут позволяет плотно закрепить гаситель искр на трубе. Причем, его удобно снимать, если понадобится почистить сетку от гари и мусора

Если при установке используются заклепки, то заранее проделываются отверстия на нужном расстоянии на трубе и на самом искрогасителе. Затем само изделие надевается на дымоход и заклепочником ставятся заклепки. Хорошо, чтобы они были из нержавеющей стали. Это позволит продлить срок эксплуатации.

Особенности ухода за искрогасителем

Сложность ухода за прибором для гашения искр, установленным на дымоходе, зависит от модели, выбранной владельцем здания.

Первый вариант — шапочка из металлической сетки. В этом случае предстоит периодически проверять ее состояние – она может засориться продуктами сгорания, прочим мусором, приносимым ветром.

Такую сетку, особенно, когда для топки использовалось топливо с высоким содержанием смолы, нужно очищать от сажи и гари довольно часто. Также, если материал для изготовления был выбран подешевле, в скором времени потребуется заменить искрогаситель новым.

При прочистке конструкции, в которой сетка установлена в качестве заслонки, предназначенной для столкновения с искрами, предстоит разбирать конструкцию. А это определенные неудобства

Частые прогулки на крышу для прочистки сетки также сложно назвать приятным занятием. Да еще когда время от времени нужно менять металлическую сетку на дымоходе. Поэтому лучше сразу подбирать более качественный материал для изготовления искрогасителя.

Второй вариант – дефлектор с сеткой внутри. Здесь также потребуется периодически прочищать металлические ячейки сетки, забивающиеся продуктами сгорания. Ведь чем больше мусора соберет на себе сетчатый элемент прибора, тем сложнее станет процесс удаления дыма. А это чревато крупными неприятностями.

Третий вариант — дефлектор с юбкой. Здесь предстоит периодически проверять, чтобы листья, бабочки и птицы не закрыли мелкие отверстия, предназначенные для удаления воды от дождя и растаявшего снега. Снимать же прибор с его рабочего места и прочищать не придется. Это самая простая модель в обслуживании.

Четвертый вариант — искрогасители, изготовленные из металлических сплавов, подверженных коррозии. Такие изделия очень быстро придут в негодность. Это нужно учитывать еще на этапе выбора материала.

Чтобы защитить себя от необходимости ежегодно сооружать искрогаситель, лучше сразу же выбрать качественную нержавеющую сталь толщиной 5 мм. Это же касается и металлической сетки – она должна быть износоустойчивой, лучше из нержавейки.

Сетка для изготовления гасителя искр должна быть жаропрочной, износоустойчивой с толщиной перегородок до 5 мм

Проверку искрогасителя проводят в обязательном порядке при .

Выводы и полезное видео по теме

В качестве искрогасителя можно использовать дефлектор, в котором дополнительно установлена защитная пластина – юбка с приподнятыми краями, опоясывающая прибор. Об этой модели в видео:

Об особенностях работы искрогасителя и его строении в видео ролике:

Пошаговое усовершенствование дефлектора, из которого получается отличный искрогаситель. Что для этого потребуется расскажет видео:

Обзор готовой модели сетчатого гасителя искр, который полностью готов к установке на дымоход, в видео ролике:

Гаситель искр на дымоход является жизненно важным прибором, способным уберечь имущество и жизнь людей. Да и цена не кусается – тем более, что можно изготовить искрогаситель своими руками, используя подручные материалы.

Такая предосторожность поможет обезопасить дом от случайного возгорания. Ведь вылетающие из дымохода искры потухнут, преодолевая путь сквозь этот металлический прибор.

Возникли вопросы, или есть желание поделиться личным опытом изготовления искрогасителя на дымоход? Пожалуйста, оставляйте комментарии к этой статье. К отзывы можете прикрепить фотографию вашей самоделки — форма для связи расположена ниже.

видов как сделать самому

Индивидуальное отопление кроме плюсов имеет существенный недостаток — пожароопасность. Риск возгорания значительно возрастает, когда в процессе пожара достигается высокая температура, и из трубы с большой силой вылетают огненные искры.

Именно с этой проблемой поможет справиться искрогаситель на дымоход – устройство предотвращает распространение опасных искр. Устройство имеет простую конструкцию, поэтому сделать и установить его самостоятельно вполне реально.

Мы расскажем, как устроен искрогаситель, опишем особенности разных моделей, дадим пошаговую инструкцию по изготовлению и креплению элемента. Предоставленная информация поможет вам выполнить всю работу самостоятельно, сэкономив деньги на покупке готового изделия и вызове мастера.

Содержание статьи:

  • Несколько слов об устройстве и работе устройства
    • Зачем нужен искрогаситель
    • Устройство и принцип работы искрогасителя
  • Типы искрогасящих устройств
  • Пошаговая конструкция искрогасителя
    • Выбор модели и материалов
    • Изготовление прототипа искрогасителя
    • Сборка своими руками
    • Установка и крепление
  • Особенности ухода за искрогасителем
  • Выводы и полезное видео по теме

Несколько слов об устройстве и работе устройства

Искрогаситель, помещенный в дымоход, станет настоящей находкой, особенно если дом или баня расположены рядом с лесом. Ведь раскаленные искры в ветреную погоду легко преодолевают 300-метровое расстояние до ближайшей сосны.

А это прямая угроза пожара, от которой следует застраховать себя и свое имущество, поставив защитное устройство в дымоход.

Зачем нужен искрогаситель

Устройство для гашения искр необходимо, если для кровли использовались материалы, которые легко могли загореться при попадании на них искр. Конечно, такое декоративное покрытие – не лучший выбор. Но на практике часто пренебрегают безопасностью, чтобы реализовать первоначальный конструкторский замысел.

Искрогаситель необходим, если здание бани, сауны или другое сооружение расположено на примыкающем к зданию участке, где планируется нагрев до высокой температуры. Дерево, из которого сделаны стены бани, легко может загореться от случайной искры.

Хорошо, когда для кровли выбран жаростойкий материал, способный выдерживать многократные столкновения с огненными искрами

И конечно же, когда дом оборудован собственной системой отопления и горячего водоснабжения. Здесь котел будет разогреваться до высокой температуры для обеспечения потребности в тепле и горячей воде. Без искрогасителя тут не обойтись.

При нагреве котла образуется сильный жар, и искры в прямом дымоходе легко вылетают на улицу, образуя возбуждающе-страшное зрелище

Устройство и принцип действия искрогасителя

Устройство для гашения искр имеет простую структуру и понятный принцип работы. В зависимости от модели искрогасителя его устройство и внешний вид будут отличаться.

Но во всех случаях обычным будет наличие металлического элемента из сетки или сплошного листа. Также имеется основание, на котором крепятся все остальные детали и крышка, препятствующая вылету искр.

Составные части: 1 — корпус, 2 — сетка, 3 — искрогасящий элемент, 4 — крышка. Устройство для разрыва и гашения искр может иметь различное строение. А роль искрогасителя может выполнять как сетка, так и сплошная металлическая пластина (+)

Принцип работы искрогасителя заключается в предотвращении свободного перемещения искр, летящих по . Этому способствует его конструкция, обеспечивающая многократное изменение направления движения искры, натыкающейся на различные препятствия.

Итак, попав в металлическую сетку с мелкими ячейками, искра разбивается, ее скорость уменьшается, а направление движения меняется. При повторном столкновении с другим препятствием с металлической поверхностью конструкции искра может вообще погаснуть, ни разу не вылетев за пределы дымохода.

Важно, что конструкция искрогасителя обеспечивает свободное движение газов, но препятствует движению искр

Сетка из нержавеющей стали с мелкими ячейками может препятствовать возникновению искр, но не влияет на свободное движение газов вне дымохода.

Типы искрогасителей

Искрогасители бывают различных форм и размеров. Да и сам элемент, отвечающий за гашение искр, другой. Более того, вы можете купить готовый искрогаситель для дымохода в магазине или сделать его самостоятельно. Все зависит от сноровки и личного желания.

Часто используют устройство 2 в одном — искрогаситель + дефлектор, что позволяет избавиться от искр и добавить тяги

Вы можете купить готовый искрогаситель для установки в дымоход, выбрав наиболее привлекательную модель. К счастью, производители предлагают множество вариантов, отличающихся не только внешним видом, но и ценой.

Причем, чем лучше характеристики материала, используемого при изготовлении устройства, тем дороже его стоимость.

Колпачок металлический — самое бюджетное предложение. И его несложно сделать самому

Наиболее часто используемые искрогасители:

  • колпак из металлической сетки на оголовок трубы;
  • дефлектор с металлической сеткой;
  • Дефлектор с юбкой для гашения искр.

Это самые популярные варианты искрогасителей, которые при желании легко соорудить своими руками. Да и простая конструкция будет на руку при самостоятельном изготовлении изделия. Нужно только правильно подготовиться и сделать предварительные замеры.

Галерея изображений

Фото

Заводская модель искрогасителя

Искрогаситель из нержавеющей стали

П-образный дефлектор в качестве искрогасителя

Юбка для гашения искр

Разнообразие решений для гашения искр позволяет выбрать самый удачный вариант для вашего дымохода. Причем не только по внешнему виду, но и по цене, что является немаловажным фактором при выборе модели.

Среди разнообразных моделей искрогасителей, предлагаемых производителями, можно выбрать подходящую и по ее подобию изготовить устройство самостоятельно из подручных материалов

Пошаговая конструкция искрогасителя

Для самостоятельной сборки устройства для гашения искр понадобятся простые материалы, инструменты и пара часов свободного времени. Более того, вы сможете выбрать оптимальную модель, форму и размер. А выбор материала неограничен – качество конечного устройства будет на порядок выше, чем у покупного.

Выбор модели и материалов

Сначала необходимо решить, какая модель будет служить искрогасителем. От этого будет зависеть расход материалов, необходимых инструментов и затраты времени на изготовление устройства.

Если вы решили изготовить искрогаситель, состоящий из крышки и металлической трубы, то здесь вам не понадобится много времени — все быстро и просто

Когда предстоит изготовить искрогаситель с дефлекторными функциями, вам понадобится к:

  • снять мерки с внутренней поверхности дымохода — диаметр;
  • подготовить металлические листы из нержавеющей стали, трубы;
  • при необходимости купить металлическую сетку с нужными ячейками;
  • инструменты для подготовки — ножницы по металлу, болгарка, дрель, плоскогубцы, молоток, карандаш, циркуль, клепальщик, линейка, бумага;
  • , чтобы получить металлический хомут необходимого диаметра, заклепки.

Если есть прокатный станок, то изделие получится почти как заводское. В противном случае не расстраивайтесь – всю работу можно выполнить молотком.

Также, если нет заклепки, можно использовать сварочный аппарат. Главное не прожечь лишние дырки в процессе стыковки стыков.

Галерея изображений

Фото

Трубу следует выбирать того же диаметра, что и сам дымоход. Ведь впоследствии искрогаситель будет надеваться на трубу дымохода

Желательно, чтобы заклепочный станок был хорошего качества, иначе он просто не сможет выполнять свою работу и вам придется использовать альтернативные варианты соединения соединений

Инструменты, которые потребуются для изготовления искрогасителя на выбранную модель, а также комплект расходных материалов

Лист нержавеющей стали можно выбрать цельный или перфорированный, в виде сетки. Главное, чтобы ячейки были не более 5 мм

трубы для искрогасителя

Заклепочный станок

Набор инструментов

Листы из нержавеющей стали

При выборе материала следует отдавать предпочтение листам из нержавеющей стали. Причем она может быть сплошной и перфорированной, которую можно использовать вместо металлической сетки. Толщина листа не должна превышать 5 мм – с более толстым материалом будет сложно работать.

Металлическую сетку также лучше брать из нержавейки, предпочтительнее с размером ячеек 4-5 мм. Большие размеры отверстий менее эффективны в борьбе с искрами, а слишком маленькие ячейки могут мешать свободному движению газов и дыма.

Оптимальный размер ячеек сетки из нержавеющей стали 3-5 мм. Если их размер меньше 1 мм, то лучше купить другую сетку.

Изготовление опытного образца искрогасителя

Когда модель искрогасителя выбрана, можно приступать к ее вычерчиванию на бумаге по ранее снятым меркам. Для этого пригодится лист бумаги, циркуль, карандаш, линейка. Важно сделать все в натуральную величину и аккуратно – это в дальнейшем будет использоваться как прототип готового изделия.

Когда все детали будут нарисованы на бумаге, прибавьте по краям 1-2 см — это припуски на соединение частей деталей между собой.

Бумажный прототип можно не делать, если есть опыт изготовления дефлекторов и других приспособлений для дома

После ножниц нужно вырезать бумажный прототип и все собрать — это позволит оценить внешний вид будущего изделия. Именно на этом этапе можно внести коррективы. Если вас все устраивает, диаметр трубы подходит, то можно приступать к зарисовке этих деталей на металлическом материале.

Сборка своими руками

Необходимые детали, из которых будет собираться искрогаситель, по контуру аккуратно вырезать ножницами по металлу. Скорее всего, это будет зонт, планки держателя зонта из нержавеющей стали, цилиндр из сетки, кусок металлической трубы нужного диаметра.

Если вы забыли купить трубу, вы можете вырезать необходимую деталь из цельного листа нержавеющей стали и собрать ее с помощью заклепочного механизма с заклепками.

Количество и наименование деталей зависит от собираемой модели — чем она проще, тем меньше потребуется

Затем необходимо по очереди собрать все детали и скрепить их между собой при помощи клепальщика. Если такого инструмента нет, для соединения можно использовать сварочный аппарат. Припуски на швы в этом случае понадобятся менее 2 см, а чтобы шов имел привлекательный вид, его придется дополнительно обработать шлифмашинкой.

При сборке искрогасителя важно учитывать особенности конкретной модели. Если это просто искрогаситель без дефлекторной функции, то между деталями не должно быть зазоров – все искры, вылетающие из дымохода, должны встречать на своем пути препятствие.

Форма юбки самодельного искрогасителя может быть любой — вплоть до квадрата. Главное, чтобы внешние края были немного приподняты

При сборке искрогасителя с функцией дефлектора сначала необходимо . После – в нижней части основания, на расстоянии 6 см от нижнего края верхнего стекла, просверлить дрелью отверстия для соединения с юбкой.

Изделие изготовлено из листа нержавеющей стали в виде пластины с приподнятыми внешними краями.

Металлическая юбка или пластина в виде пластины с загнутыми краями и отверстием посередине для установки на трубу дефлектора-искрогасителя

Иногда домашние мастера вместо конструкции искрогасителя совершенствуют дымоход.

Виды манипуляций зависят от типа и формы трубы:

  • в металле в верхней части делаются отверстия, а колпак полностью закрывается цельной крышкой из нержавеющей стали;
  • если дымоход квадратной формы, то сверху просто закрепляется металлическая сетка;
  • немного уменьшите тягу, закрыв клапан, чтобы уменьшить искрение.

Первый вариант самый трудоемкий. Да и отверстия со временем все равно забьются сажей и потребуют прочистки. Поэтому лучше выбрать вариант, при котором искрогаситель будет легкосъемным.

Фотогалерея

Фото

Для фигурных оголовков часто используют сетку, которую укладывают прямо на трубу, выбирая удобный способ крепления

Большие отверстия не способны гасить искры. Для этого на дымоход надевается дополнительный сетчатый металлический цилиндр с мелкими ячейками — до 5 мм

При достаточной сноровке и аккуратности готовый результат может выйти лучше, чем купленный в специализированном магазине

Тонкотканый металлический сетка способна гасить искры, предотвращая их падение на крышу и близлежащие здания

Кипрская сетка

Большие отверстия не гасят искры

Простой искрогаситель

Мелкоячеистая проволочная сетка

Установка и крепление

Когда сборка искрогасителя завершена, последним этапом является его установка в дымоход. Для этого нужно забраться на крышу, а если высота трубы довольно большая, то придется пригласить помощника.

При установке искрогасителя лучше использовать средства индивидуальной защиты органов дыхания, чтобы не вдыхать пары

Для установки необходим заклепочный механизм с заклепками или металлический хомут. Иногда можно встретить советы мастеров, предлагающих не морочить голову и просто приварить к трубе дымохода искрогаситель. Это плохой совет — по правилам пожарной безопасности этот элемент конструкции должен быть съемным.

Поэтому лучше всего использовать хомут нужного диаметра, который поможет надежно зафиксировать искрогаситель на трубе дымохода.

Хомут позволяет плотно зафиксировать искрогаситель на трубе. К тому же удобно снимать, если нужно почистить сетку от гари и мусора

Если при монтаже используются заклепки, то заранее делаются отверстия на необходимом расстоянии на трубе и на самом искрогасителе. Затем само изделие надевается на дымоход и заклепкой ставится заклёпка. Хорошо, что они из нержавейки. Это продлит срок службы.

Особенности ухода за искрогасителем

Сложность обслуживания искрогасителя, установленного в дымоходе, зависит от модели, выбранной владельцем здания.

Первый вариант — шапка из металлической сетки. При этом необходимо периодически проверять его состояние – он может засориться продуктами горения, прочим мусором, принесенным ветром.

Такую сетку, особенно когда для топки использовалось топливо с высоким содержанием смолы, достаточно часто нужно очищать от копоти и гари. Также, если материал для изготовления был выбран более дешевый, в скором времени потребуется заменить искрогаситель на новый.

При очистке конструкции, в которой сетка установлена ​​в качестве гасителя, предназначенного для столкновения с искрами, необходимо разобрать конструкцию. И это определенные неудобства

Частые прогулки на крышу почистить сетку вряд ли можно назвать приятным занятием. Тем более, когда время от времени нужно менять металлическую сетку в дымоходе. Поэтому лучше сразу подобрать более качественный материал для изготовления искрогасителя.

Второй вариант — дефлектор с сеткой внутри. Здесь также потребуется периодически прочищать забитые продуктами горения ячейки металлической сетки. Ведь чем больше мусора соберет на себе чистый элемент устройства, тем сложнее станет процесс удаления дыма. А это чревато большими неприятностями.

Третий вариант — дефлектор с юбкой. Здесь необходимо периодически проверять, чтобы листья, бабочки и птицы не загораживали небольшие отверстия, предназначенные для отвода воды от дождя и талого снега. Вам не придется снимать устройство с рабочего места и чистить его. Это самая простая в обслуживании модель.

Четвертый вариант — искрогасители из металлических сплавов, подверженных коррозии. Такие изделия очень быстро приходят в негодность. Это необходимо учитывать на этапе выбора материала.

Чтобы обезопасить себя от ежегодной сборки искрогасителя, лучше сразу выбрать качественную нержавеющую сталь толщиной 5 мм. Это же касается и металлической сетки – она должна быть износостойкой, желательно из нержавеющей стали.

Сетка для изготовления искрогасителя должна быть термостойкой, износостойкой с толщиной перегородок до 5 мм

Проверка искрогасителя проводится в обязательном порядке при .

Выводы и полезное видео по теме

В качестве искрогасителя можно использовать дефлектор, в который дополнительно устанавливается защитная пластина — юбка с приподнятыми краями, ремень вокруг устройства. Об этой модели в видео:

Об особенностях искрогасителя и его устройстве в видео ролике:

Поэтапное усовершенствование дефлектора, из которого получается отличный искрогаситель. О чем нужно рассказать видео:

Обзор готовой модели сетчатого искрогасителя, полностью готового к установке в дымоход, в видео ролике:

Искрогаситель на дымоход жизненно важное устройство, способное защитить имущества и жизни людей. Да и цена не кусается – тем более что сделать искрогаситель своими руками можно из подручных материалов.

Эта мера предосторожности поможет защитить ваш дом от случайного возгорания. Ведь искры, вылетающие из трубы, гаснут, преодолевая путь через это металлическое приспособление.

Есть вопросы или есть желание поделиться личным опытом изготовления искрогасителя в дымоход? Пожалуйста, оставляйте комментарии к этой статье. К отзывам можно прикрепить фото своей самоделки — контактная форма расположена ниже.

Что такое искрогаситель дымохода?

Когда дело доходит до различных частей дымохода, легко запутаться. Особенно, если вы не понимаете, что именно делает каждая часть. Кроме того, может быть сложно, когда кажется, что часть выполняет ту же функцию, что и другая часть. Затем вы понимаете, что в конечном итоге это называется другим именем. Изучение того, что на самом деле делает каждая отдельная часть, значительно облегчает понимание важности каждой части. Вы также можете увидеть функции, которые делают детали отличными друг от друга.

Крышка дымохода Vs. Искрогаситель

Многие люди склонны путать заглушки дымохода с искрогасителями. Это потому, что они оба сидят на вершине дымохода. Однако не все колпаки на дымоходы оснащены сетчатым металлическим сайдингом, который должен быть у искрогасителей. American Chimney & Masonry продает оба этих компонента дымохода. Итак, теперь мы хотели бы объяснить вам различия.

Что такое искрогаситель на дымоходе?

Искрогасители предотвращают попадание искр и тлеющих углей на крышу или горючий материал на землю, что может привести к возгоранию. Дымоходные искрогасители обычно состоят из двойных слоев металлической сетки. Эта сетка может улавливать тлеющие угли, но при этом позволяет газам и дыму выходить из дымохода. Согласно определению Википедии, искрогаситель — это «любое устройство, предотвращающее выброс легковоспламеняющихся частиц из источников горения». Далее они говорят, что на дымоходе установлены искрогасители, чтобы искры и угольки не вылетали из дымохода.

См. Назначение искрогасителя

Имеют ли дымоходные искрогасители другие функции?

Металлическая сетка на искрогасителе дымохода прекрасно предотвращает проникновение птиц, белок, енотов и других диких животных в дымоход для гнездования. Без этого типа защиты на вашем дымоходе эти твари могут проникнуть в ваш дымоход, вызвать проблемы в вашем дымоходе и даже могут попасть в ловушку.

Смотрите, как птицы и животные гнездятся в вашем дымоходе

Что такое заглушка дымохода?

Колпак дымохода закрывает верхнюю часть дымохода. Это нужно для того, чтобы вода от дождя, льда и снега не попала в ваш дом. Американский институт безопасности дымоходов рекомендует его как наиболее экономичный способ предотвращения утечек воды из дымохода.
