Навес из поликарбоната своими руками

Практичность умело спроектированного и изготовленного навеса настолько велика, что зачастую люди летом проводят под ним больше времени, чем в доме, даже в плохую погоду. Навес из поликарбоната легко выполнить своими руками, и, в отличие от конструкций из профнастила или металлочерепицы, он позволяет сохранять естественное освещение места отдыха. Уровень комфорта под таким навесом не сравнить с другими покрытиями.

Почему для навеса выбирают поликарбонат? Высокая прозрачность и механическая прочность сделали его самым востребованным заменителем стеклянных поверхностей в строительстве. Небольшой отрицательный момент – поликарбонат обладает высокой прозрачностью, но ультрафиолет в большей части задерживает, чем немало огорчает владельцев теплиц и парников. Для отдыхающих только во благо. Это свойство привело к тому, что в подавляющем большинстве навесы для открытого бассейна делаются своими руками из поликарбоната.

Преимущества поликарбоната

Поликарбонат как материал для навеса дает неоспоримые преимущества:

  • Листы материала в сравнении с равными по площади и характеристикам элементами из металла, дерева или силикатного стекла стоят дешевле;
  • Материал позволяет получать пространственные конструкции навесов со сложной формой и крутым радиусом изгиба поверхности;
  • Оптические и светопропускающие свойства поликарбоната позволяют выполнять дизайнерские решения, которые невозможно реализовать с помощью иных материалов;
  • Высокая устойчивость к воздействию жары и морозов, хорошая пожаробезопасность.

Важно! Очевидным недостатком поликарбоната является его постепенное помутнение под воздействием интенсивного ультрафиолета или солнечной радиации. Помимо покрытия поверхности мельчайшими микротрещинами, поликарбонат через 12-15 лет частично теряет свою упругость и становится ломким.

Как сделать навес из поликарбоната своими руками

Для построения навеса над входной дверью дома или навеса для автомобиля мы можем использовать композитный лист, называемый еще многослойным, или сотовым.

Он легок, прекрасно изгибается в поперечном направлении и дает слегка рассеивающий эффект солнечных лучей. Кроме того, любые перекрытия, навесы или козырьки из слоеного поликарбоната не подвержены возникновению резонирующих звуков от ветровых потоков или капель дождя. Листы навеса хорошо моются и обслуживаются в любых вариантах. Но покраску или очистку органическими растворителями переносит плохо. Существуют способы сварки и склейки листов поликарбоната, позволяющих получить иллюзию монолитной структуры.

Он в несколько раз легче своего собрата – монолитного поликарбоната. Благодаря высокой прозрачности лист из монолита выглядит, как силикатное стекло, он сложнее в обработке, при толщине свыше 6мм любые сложные изгибы поверхности можно зафиксировать только с использованием очень прочного каркаса.

С точки зрения внешней эффектности и декоративности навес  из монолитного материала выглядит более презентабельно. Из-за немаленького веса для монолитных панелей поликарбоната необходим более прочный каркас, усиленный элементами жесткости. Обычно панели из монолитного поликарбоната применяются для навесов или для имитации стеклянных панелей больших размеров в офисах или торговых центрах.

Как видно из графика, получить большой изгиб панели из монолита достаточно сложно. Листы монолитного поликарбоната с большой кривизной поверхности можно получить только на этапе формирования в промышленных условиях. Простой листовой монолит все чаще используется для замены стекла в оконных проемах больших размеров.

Дизайн и расчет навеса из сотового поликарбоната

Проектирование навеса из листов поликарбоната сводится к двум основным мероприятиям, позволяющим получить максимальную прочность козырька и опорной конструкции при минимальных расходах. Зная площадь навеса из поликарбоната и толщину листа, можно установить вертикальную нагрузку и, соответственно, минимальный размер металлического профиля.

Оценка количества и размерности материалов

Первое – для изготовления навеса из поликарбоната своими руками следует оформить чертежи и определить шаг продольных и поперечных силовых элементов. Разметку несущих планок делаем по данным из таблицы и ориентируясь на предварительные размеры навеса.

Совет! При проектировании навеса из поликарбоната учитывайте воздействие местных воздушных потоков, мощность и воздействие которых при усилении ветра может многократно превысить параметры, предлагаемые таблицей по обрешетке конструкции.

Вторым действием будет определение толщины элементов каркаса. Но, в связи с незначительным весом поликарбоната, расчет сводится к определению достаточной жесткости конструкции при избыточной прочности опор.

Наиболее наглядным может служить пример навеса из поликарбоната, изготовленного своими руками согласно приведенным чертежам и фото. Благодаря универсальной схеме использования в качестве опоры стены дома он может использоваться для обустройства веранды или места хранения автомобиля.

Исходя из принятых размеров 5,4мх3,5м, потребуется примерно 20м2 листового сотового поликарбоната толщиной 4мм. Вес навеса с учетом крепежных элементов не превысит 60кг. Для построения навеса можно использовать:

  • В поперечных элементах обрешетки кровли — стальную полосу 4х40х3000мм;
  • В продольных балках кровли – стальную трубу в ½ или в ¾ дюйма;
  • Для вертикальных опор и поперечных балок используем 2-х дюймовые трубы и уголок №75, длиной 2500 и 5500мм соответственно.

Важно! Благодаря использованию в конструкции навеса в качестве крепления стены дома, жесткость, прочность и стойкость навеса из поликарбоната к ветровым нагрузкам обеспечивается значительно меньшим количеством металлоконструкций.

Построение опорного каркаса навеса

Предварительно, перед планировкой работ, следует подготовить площадку под навесом, исходя из целей его использования. Наиболее удобным и эстетичным вариантом будет укладка декоративной плитки из цементно-песчаной смеси на смесь песка и гравийной крошки.

Перед укладкой плитки выполним разметку точек, где будут находиться опоры под навес. Для бетонирования опор буром или лопатой сделаем две ямы глубиной в 50см и диаметром не менее 20см.

Перед установкой опор под навес нанесем на трубы для опор метки по уровню закладки в бетон так, чтобы выступающая над поверхностью длина трубы имела запас по высоте опоры не менее 30мм. Часть трубы, подлежащую заделке в бетон, обрабатываем гидроизоляцией – битумным лаком или мастикой. После установки опоры вертикальное положение тщательно выставляют по двухстороннему отвесу и заливают бетоном. Дальнейшие работы с опорами проводим через трое суток после заливки.

На вертикальной стене дома размечаем и забиваем пробки под дюбеля или дюбель–гайки для крепления одной из продольных балок. Закрепив один из краев уголка или трубы, положение второго края определяем с использованием строительного уровня, добиваясь максимального соответствия горизонтальному положению.

Чтобы правильно сделать навес из поликарбоната своими руками по чертежу, выверяем все размеры основных опорных элементов. С помощью болгарки подгоняем высоту вертикальных опор, параллельно выкладывая на них вторую продольную балку по горизонту уровня. Добившись необходимого положения, прихватываем элементы точками электросварки.

Между двумя балками выкладываем и фиксируем поперечные отрезки стальной полосы, предварительно выгибая их по одному шаблону, добиваясь отклонения в геометрии профиля не более чем на пару миллиметров.

Укладываем листы поликарбоната на опорный каркас

Качественный поликарбонат имеет покрытие, уменьшающее деструктивное воздействие солнечного излучения. Поверх покрытия всегда наклеивается защитная пленка, которую удаляют с поликарбоната только после полного завершения работ.

Перед укладкой на несущий каркас навеса листы поликарбоната разрезаются электропилой. Следует ограничивать усилие на инструменте с целью предупреждения прихватывания режущей кромкой ножовочного полотна или диска.

По длине листа с помощью дрели на низких оборотах засверливают места на листах поликарбоната под саморезы крепежа. Отверстия располагают не менее чем на 50мм от края листа, через каждые 40-50см. Для закрепления поликарбоната используют специализированные наборы, включающие подкладки с уплотнителем, саморезы с термокомпенсирующими шайбами и декоративными наружными планками.

Укладку листов поликарбоната на металлические полосы каркаса выполняем согласно схеме, предусмотрев наличие термозазора между торцами листов. Перед укладкой листа на стальную полосу выкладывается подкладка и две нитки уплотнителя. После укладки и фиксации листа саморезом с шайбой зазор между листами закрывается верхней накладкой с уплотнителями. Завершающей операцией является установка на навес декоративных полосок-накладок, закрывающих швы от воздействия внешней среды.

Величина зазора между торцами в стыках листов выбирается в пределах 3-4мм на каждый метр ширины листа. При расчете длины листа поликарбоната обычно учитывают небольшой вылет за пределы продольной балки навеса  на 100-120мм.

Важно! После укладки боковые торцы сотового поликарбоната заклеивают с помощью специальной перфорированной ленты с алюминиевым напылением. Это позволит закрыть внутреннюю полость поликарбоната от пыли и влаги.

По аналогичной схеме можно выполнить отдельно стоящий навес для автомобилей.

Среди многочисленных вариантов можно выбрать конструкцию навеса для гаража, выполнить его в упрощенном варианте, без профилирования поверхности поликарбонатной основы.

Как сделать навес из поликарбоната своими руками — выбор и монтаж (видео, фото)

Навесы из поликарбоната в последнее время стали пользоваться большой популярностью, они используются как козырек над крыльцом, место содержания автомобиля, как беседка или укрытие для бассейна. Недорогая цена материала, высокая ударопрочность и устойчивость этого материала позволяет создавать из него надежные, долговечные светопрозрачные конструкции, которые выглядят современно и привлекательно. Еще один весомый плюс поликарбонатного пластика заключается в том, что монтаж и сборка выполняется самостоятельно даже неопытным мастером за считанные часы. В этой статье мы расскажем, как сделать навес из поликарбоната своими руками.

Содержание статьи

Плюсы конструкции

Поликарбонат – современный строительный материла, с помощью которого выполняют монтаж легких многофункциональных навесов. Изготовление этого полимерного покрытия происходит методом экструзии под воздействием высокого давления. Выпускают два вида поликарбоната: монолитный и сотовый. Продукция монолитного типа напоминает силикатное стекло, она прозрачная, ударопрочная и гладкая. Сотовый поликарбонат имеет ячеистую структуру, состоящую из полостей в виде треугольника, прямоугольника или пятиугольника, заполненных воздухом. Конструкция навесов из этих материалов имеет следующие плюсы:

  1. Легкий вес. Главное достоинства конструкций из поликарбоната – маленькая масса. Вес 1 квадратного метра сотового пластика составляет 0,8-2,7 кг в соответствии с толщиной покрытия, а это в 6 раз меньше, чем вес силикатного стекла, что позволяет экономить на каркасе для навеса.
  2. Светопрозрачность. Светопроницаемость сотового поликарбонатного пластика составляет 80-88%, а монолитного – до 92%, благодаря чему конструкция выглядит легкой и заполненной светом.
  3. Высокая несущая способность и прочность. Если выполнить монтаж каркаса правильно, покрытие из поликарбоната выдерживает интенсивные снеговые и ветровые нагрузки без деформаций.
  4. Легкий монтаж. Изготовление навеса из поликарбоната не вызывает трудностей, если есть чертежи и проект конструкции, с этой задачей справляется один мастер за несколько часов, в независимости от уровня подготовки.
  5. Долгий срок службы. Поликарбонат обладает длительным сроком службы, при правильном обслуживании достигающим 20-25 лет.
Строение листа

Строение листа

Цветовая палитра

Цветовая палитра

Важно! Толщина поликарбоната для навеса подбирается в соответствии с конструкцией и видом материала. Если используется монолитный поликарбонатный пластик, можно выбрать листы с толщиной от 2 мм, а если сотовый – от 6 мм.

Виды конструкций

Технические характеристики, гибкость и податливость поликарбонатного пластика позволяет создавать из него конструкции любой геометрической формы без применения термической обработки. Решая, какой поликарбонат лучше для навеса, учтите, что каждый вид материала обладает своим радиусом изгиба, который нужно учитывать при монтаже. Наибольшей популярностью пользуются следующие конструкции навесов:

  • Прямой. Прямой навес из поликарбонатного пластика используется как козырек над входом в здание, балконом, крыльцом. Особенность такой конструкции в том, что она подвергается серьезным снеговым нагрузкам, поэтому для нее лучше выбрать монолитный поликарбонат.

    Цветовая палитра

  • Односкатный. Односкатный козырек отличается от прямого тем, что он располагается под углом. Такая конструкция способствует соскальзыванию со ската снега и воды, что снижает нагрузку на кровельное покрытие. Односкатный навес можно сделать из сотового поликарбоната толщиной от 6 мм.

    Цветовая палитра

  • Двухскатный. Двухскатный навес из поликарбонатного пластика представляет собой конструкцию, образованную двумя плоскостями, располагающимися под углом друг к другу. Он делается из сотового или монолитного материала.

    Цветовая палитра

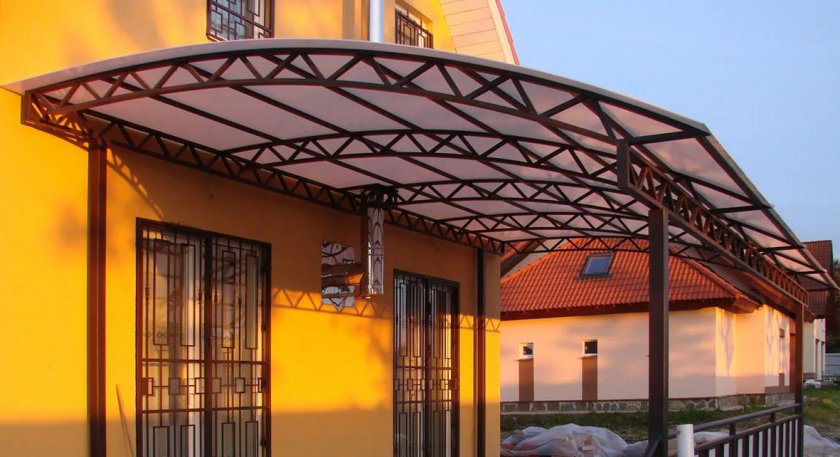

  • Арочный. Козырек в виде арки – популярное конструкционное решение, которое реализуется за счет высокой гибкости листов материала. Опытные мастера советуют выбрать для навеса такого вида прочный поликарбонат толщиной 8 мм.

    Цветовая палитра

  • Купольный. Так называют более сложную конструкцию навеса в виде купола. Дилетанту выполнить монтаж такого сооружения достаточно сложно, даже имея подробные чертежи и проект, эта работа требует мастерства и тщательной подгонки.

    Цветовая палитра

Выбирая материал для изготовления навеса своим руками, обращайте внимание на особенности выбранной конструкции. Профессиональные мастера рекомендуют использовать сотовый поликарбонат с толщиной листа от 6 мм. Для арочной конструкции лучше выбрать материал потолще. Монолитный пластик используется только для прямых навесов консольного типа.

Виды каркаса

Несущей основой для любого навеса из поликарбонатного пластика является каркас, распределяющих равномерно нагрузку между опорными столбами. Изготовление конструкции начинается именно с этого элемента. Различают следующие виды каркаса:

  1. Деревянный. Каркас из натурального дерева – бюджетный вариант для навеса. Он, однако, обладает коротким сроком эксплуатации, увеличивает которых регулярная обработка антисептическими составами. Этот вариант выбирают, так как монтаж такой конструкции выполняется с помощью базового набора инструментов своими руками. Чертеж деревянного каркаса

    Чертеж деревянного каркаса

  2. Металлический. Металлический каркас из цилиндрического или круглого стального профиля отлично подходит для навесов из поликарбоната. Монтаж выполняется на болты или с помощью сварочного аппарата, поэтому самостоятельно с ним справится только опытный мастер. Схема металлического каркаса

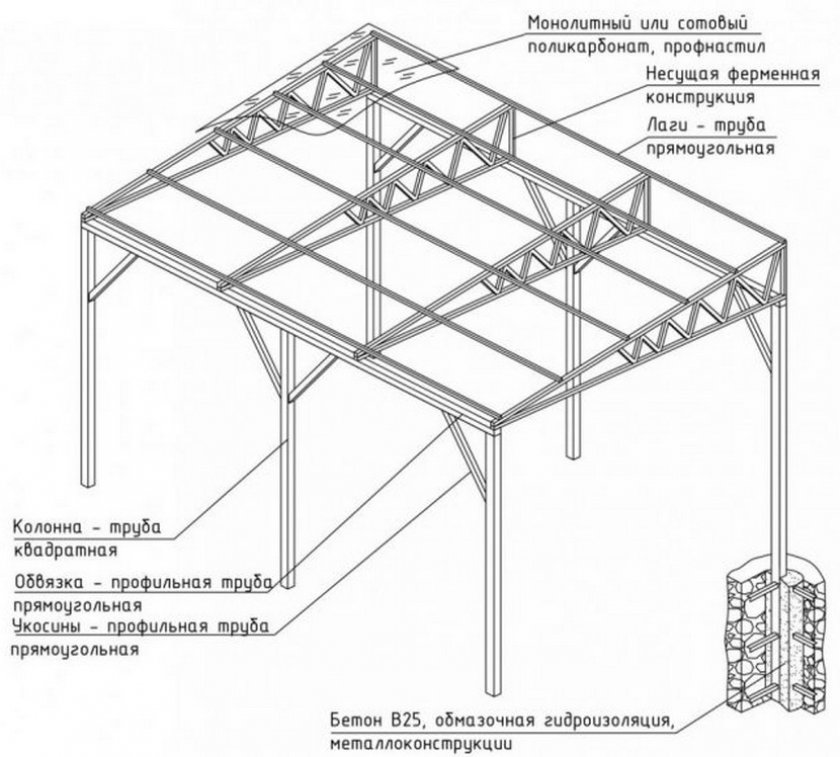

    Схема металлического каркаса

  3. Кованный. Кованный каркас – самый дорогой вариант конструкции навеса. Этот вариант для самостоятельно сборки подходит, только если купить готовую основу, а покрыть ее пластиком самостоятельно. Двухскатный навес над входом из поликарбоната

    Двухскатный навес над входом из поликарбоната

Обратите внимание! Перед тем, как сделать навес из поликарбоната своими руками, нужно определиться с конструкцией и материалом каркаса. Арочные и купольные козырьки изготавливают только на металлическом или кованном каркасе. Прямые, односкатные и двухскатные модели можно выполнить на любом основании.

Процесс монтажа

После того, как выбрана конструкция и вид каркаса навеса, можно начинать монтаж сооружения. Для этого на участке выбирают удобное место, расчищают и выравнивают строительную площадку, заливая бетоном или засыпая гравием в соответствии с функциями козырька. Монтаж навеса выполняют следующим образом:

  • Сначала выполняют разметку участка, с помощью рулетки отмечают расположение опор колышками, между ними натягивают шнур.
  • Затем устанавливают вертикальные опоры каркаса. Они должны размещаться с шагом не более 0,7 м. Опоры размещают по углам навеса и посредине сторон. С помощью бура в намеченных местах изготовляются отверстия на глубину 0,6-0,8 м. Он заливаются бетоном, в который вертикально устанавливаются опоры.
  • Чтобы опоры сохраняли вертикальное положение, они временно укрепляются подкосами до полного высыхания бетона. Этот процесс занимает 1-3 дня.
  • Вертикальные опоры соединяют верхней обвязкой с помощью сварочного аппарата, болтов или специальных креплений.
  • Между обвязкой выполняют монтаж горизонтальных реек каркаса. Если поликарбонат для навеса обладает толщиной менее 8 мм, шаг между горизонтальными рейками делают 0,7 м. Если толщина листа составляет 8 мм или больше, это расстояние можно увеличить до 1 м.
  • Далее поликарбонатный пластик разрезают на листы нужного размера и закрепляют на каркасе специальными болтами с термошайбами. На торцевые срезы материала надевают заглушки.
Технология крепления

Технология крепления

Технология соединия листов

Технология соединия листов

Монтаж торцевой планки

Монтаж торцевой планки

Профессиональные мастера рекомендуют перед настилом поликарбоната обрабатывать деревянный каркас антисептическими составами, а металлический лаком, краской или алкидной эмалью. Эта простая мера увеличивает срок эксплуатации сооружения на несколько лет.

Видео-инструкция

Как сделать навес из поликарбоната во дворе частного дома своими руками

Навесы – конструкции, которые сооружают на улице рядом с домом, служащие для различных, хозяйственных нужд. Навесы из поликарбоната во дворе частного дома очень популярны в последнее время. Материал гибкий, легкий, с большим выбором цветов и размеров. Материал светопрозрачный, разной толщины. Из него можно создать как простые навесы, так и сложной формы.

навес из поликарбоната Проект и дизайн навеса из поликарбоната

Конструкции из этого материала великолепно смотрятся, при этом дизайн с ними получается воздушным и легким. Ландшафтный дизайн с постройками из поликарбоната смотрится стильно и красиво. Навесы из поликарбоната своими руками, нужно сооружать, зная некоторые нюансы его сооружения. Рассмотрим, как спроектировать навес к дому из поликарбоната нужно, выбрать формы, и сделать расчеты.

Вернуться к оглавлению

Содержание материала

Критерии навесов

Их популярность обусловлена легкостью монтажа, эстетичному виду конечного сооружения и практичности материала. Есть навесы:

Могут быть простой или очень сложной формы, криволинейные, двухэтажные, открытые и закрытые застекленные беседки. Разнообразие конструкций из этого материала очень большое, и каждый человек, включив свою фантазию, может разработать и создать навес из поликарбоната к дому-самостоятельно. Их не только можно облагородить различными материалами, но и просто повесить плотный материал. Навес из поликарбоната, пристроенный к дому – это крыша на двух или четырех опорах, каркас которого может быть из любого материала: камень, древесина, металла, кирпича, редко из бетона.

Вернуться к оглавлению

Кровля из поликарбоната на деревянном каркасе

Самым дешевым вариантом козырьков или навесов из поликарбоната являются постройки на дереве. Кроме того, соорудить эту конструкцию можно самостоятельно не обладая специальными знаниями. При создании этой архитектурной формы не нужны специальные инструменты и оборудование.

деревянный навес Пример деревянного навеса из поликарбоната

Для строительства навеса потребуется:

  • клееный или профилированный брус 10х10 или 15х15 см;
  • оцилиндрованное бревно 15-20 см;
  • простое бревно;
  • обрезная доска 40 мм.

Преимуществом этого строительного материала является экологичность, безопасность, простота в работе, доступность. Это самый распространенный материал, какой применяется в строительстве повсеместно. Недостатком является-гниение, плохая водостойкость, горючесть, поражения грибками и плесенью. Может повреждаться насекомыми и грызунами. Всех этих неприятностей можно избежать, если правильно ухаживать за деревянной конструкцией, постоянно обрабатывая ее специальными пропитками и огнестойкими составами.

Вернуться к оглавлению

Навесы на основании из металла

Перед началом изготовления навеса на железном основании с поликарбонатом, нужно сделать выбор вида конструкции:

  • популярными являются сварные – из профиля или трубы. Для стояков используются трубы 5-15 см. Для обвязки применяют профиль с сечением 4-8 см, для фермы – 2,5-5 см;
  • кованные – изящные, привлекательные, но очень. Сейчас можно приобрести не только штампованные изделия, но и создать собственный проект, по индивидуальным эскизам; кованный навес
  • алюминиевые.

Навес на железной основе может долго прослужить, но у этого материала есть недостаток – это подверженность к коррозийным изменениям. Для того чтобы избежать этого нужно хорошо подготовить металл перед его монтажом:

  1. Зачистить все детали щеткой с жесткой щетиной от ржавчины.
  2. Убрать все окалины и жирные пятна.
  3. Абразивной сеткой хорошо прочистить изделия со всех сторон.
  4. Вымыть растворителем.
  5. Покрыть специальным грунтом по металлу.
  6. Покрасить.

Интересно: металл подлежит нагреванию при воздействии на него открытого огня, солнца. Быстро стынет на морозе, поэтому желательно не применять тот материал для навесов, которые устанавливаются над крыльцом. Или же обустраивать перила из дерева.

Вернуться к оглавлению

Каменные, кирпичные, бетонные

Благодаря поликарбонату эти конструкции не смотрятся громоздко, но вид у них все-таки внушительно.

кирпичный столб навес Пример конструкции навеса из поликарбоната с кирпичными столбами

Они пожаростойкие, не требуют постоянного, кропотливого ухода, хорошо переносят погодные перепады, и различные воздействия. Можно соорудить полузакрытые навесы, или полностью открытые. Существенным недостатком этих конструкций считается их трудозатратность и финансовые расходы, которые будут не маленькими.

Стоит так же отметить, что если все вышеперечисленные конструкции можно разобрать и поставить в другом месте, то эти сооружения перенести не получится.

Отлично смотрится на участке беседка из поликарбоната. Если правильно создать дизайн-проект и выбрать оригинальный цвет, то она может стать главным украшением вашего сада или участка. Из этого материала можно создать навес над балконом, который не будет закрывать свет и при этом защитит от непогоды.

Вернуться к оглавлению

Крыши

Навесы к дому из поликарбоната отличаются по типу крыш:

Сооружение конструкции не представляет большой сложности. Перед строительством нужно учесть нагрузки ветра, снеговые нагрузки на крышу. Что касается стропильной системы, то к этому стоит подойти ответственно и все серьезно рассчитать.
Классификация:

  1. По характеристикам контурного очертания – на три угла, шестиугольные, ломанные или параллельные.
  2. По способу обрешетки – на три угла, ромбовидная, полураскосная, шестиугольная, раскосная.
  3. По принципу установки опор – балочная, балочно-консольная, арочная, консольная.

Простейший вариант – односкатный навес с кровлей из поликарбоната. Скатный склон у этого сооружения 20-30 градусов.

стропильная система Вариант конструкции стропильной системы навеса из поликарбоната

Стропильная система может быть деревянной или ферма-горизонтальная, согнутая или тригональная рама с опорными раскосами, стоечными опорами внутри установки под обусловленным углом.
Как создать проект:

  1. Создается схема посадки кровли, от которой будет зависеть тип пояса как нижнего, так и верхнего, от этого будет зависеть – примыкает навес к дому или нет.
  2. Сам чертеж навеса должен иметь все размеры сооружения, потому что именно от размеров зависит нагрузка на каркас. Стоит так же помнить, что чем меньше будет уклон крыши, тем большую нагрузку она будет получать зимой, так как снег не будет с нее скатываться.
  3. Обязательно еще до строительства определиться с размером поликарбонатных панелей, так как стропильная система будет проектироваться именно исходя из габаритов поликарбоната. панели поликарбоната
  4. Нагрузку, которую получит навес можно высчитать, сделав специальные подсчеты исходя из региона проживания.

Чтобы не допускать ошибки в сложнейших подсчетах, воспользуйтесь советами:

  • При уклоне 22-30о в устройстве шириной 6-13 м, высота и длина тригональной фермы обязана иметь соотношение 1:5;
  • Если склон в 15-25о, размеры в соотношениях 1:5, но раскосы соответственно будут низко сходящими, при этом число поясов должно быть строго четное количество в идеале — 8.

Уклон, намного меньше будет хорош только для огромных зданий промышленного назначения, при этом без инженерных расчетов тут не обойтись, так что на промышленных зданиях мы останавливаться не будем.

Вернуться к оглавлению

Как соорудить навес из поликарбоната

Есть некоторые обязательные условия, которые нужно выполнить при работе над навесом из поликарбоната:

навес из поликарбоната Чертеж с размерами навеса из поликарбоната
  1. Хорошо просмотреть все детали, на них не должно быть видимых дефектов и микротрещин.
  2. Грамотно и тщательно обработать опорное ребро.
  3. Проинспектировать сталь на внутреннее расслоения и с разного рода шлаковыми включениями, так как подобную сталь применять ля нижнего пояса нельзя.
  4. Все швы выполняются при помощи электрического сварочного аппарата.

Для крепления стропильной системы можно использовать болты.

Строительство

  1. Подготовить место для сбора конструкции – эго нужно очистить от мусора и разметить места, где будут находиться столбы.
  2. Копаем ямы под каждый столб глубиной в 70 сантиметров. ямы под столбы
  3. Засыпаем песчаную подушку высотой 10 см.
  4. Затем засыпаем 10 см щебенки.
  5. Хорошо проливаем водой каждую ямку и утрамбовываем подушку.
  6. Залить в яму бетон на высоту 20 сантиметров, и тут же устанавливаем столб.

    бетонирование столбов Схема для бетонирования столбов навеса

  7. Столб нужно хорошо вдавить в бетон.
  8. Заливаем яму бетоном доверху и проверяем вертикальное положение при помощи отвеса.
  9. Для того чтобы столбы не покосило, устанавливаем распорки на четыре стороны.

Важно: специалисты советуют располагать опоры также вдоль строения, если этой возможности нет, то на стену устанавливается балка 60, 80х80 мм на анкерные болты, куда будет опираться ферма, соединить при помощи сварки, благодаря этому нагрузка распределиться по всей плоскости равномерно. Когда раствор застынет, столбы обвязываем по оголовкам, смотрим уровень для проверки, диагонали нужно сделать ровными, иначе конструкция получится косая.

монтаж столбов навеса Вариант монтажа столбов навеса к фундаменту

Варить саму конструкцию нужно на земле, по рисунку, который был создан заранее. Подготовленные элементы поднимают, распределяют их по обвязке равномерно, через каждый метр. Узлы обсаживания долевых планок и стропил производятся с помощью металлических косынок, а так же болтовыми соединениями или сваркой.

Затем идет обрешетка из трубы сечением 20х40 мм, к которой впоследствии крепится кровельный материал, в нашем случае поликарбонат. Как только конструкция из металла готова, нужно очистить швы от окалин. Обычно это делается болгаркой, и все конструкция покрывается краской по металлу. В видео показан процесс сооружения навеса из поликарбоната.

Работа с поликарбонатом

Поликарбонат очень простой в работе материал, его можно резать как циркулярной пилой, так и ножовкой по металлу. Для проделывания отверстий достаточно дрели со сверлом по металлу. Не стоит забывать, что все отверстия должны проходить между ребрами жесткости. На торцах поликарбоната нужно установить самоклеящуюся ленту и планки для полной герметичности швов. Нижние края не закрываются. Существует два способа крепления сотового поликарбоната:

Вернуться к оглавлению

В заключении

Создание конструкции из поликарбоната – это воплощение своих дизайнерских возможностей. Поликарбонат придаст козырьку легкость и воздушность, при этом не скроет солнечных лучей и не будет препятствовать прохождению света.

сборка каркаса навеса Сборка двускатного каркаса навеса

Стоит отметить, что применяя пошаговые инструкции, которые были описаны выше, можно сделать не только навес, примыкавший к дому из поликарбоната, но и отдельно стоящие конструкции, каковые можно сделать переносными или стационарными. Для экономии средств можно выбрать готовый проект со всеми расчетами. Это поможет не только сэкономить время, но и избежать ошибок, которые могут сказаться на всем сооружении. Стоит помнить, что навес из поликарбоната делается не на один год, поэтому к постройке конструкции нужно отнестись с особой ответственностью.

как сделать козырёк из поликарбоната быстро и дёшево, подведение навеса под крышу дома, эскизы, фото

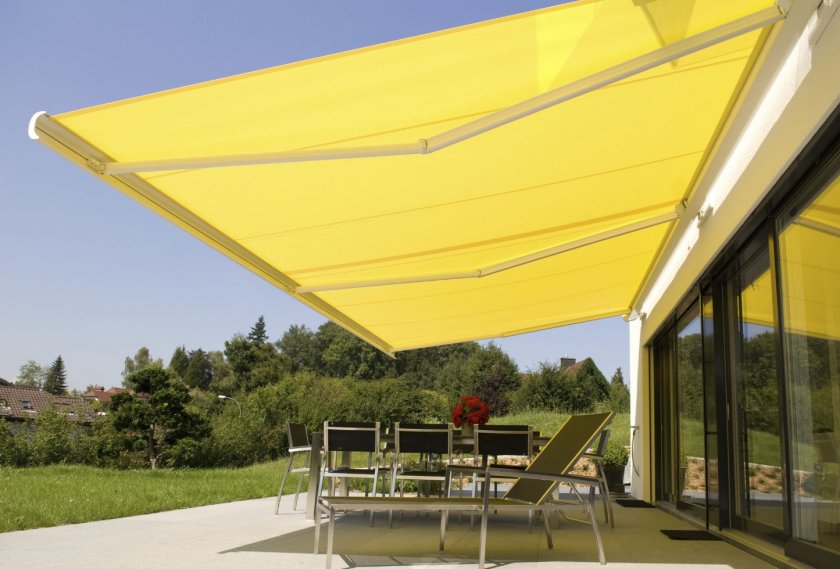

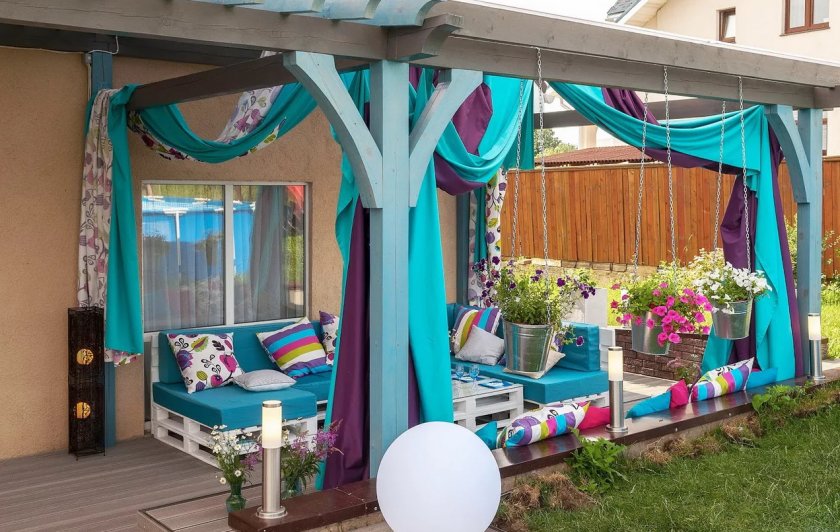

Надёжный и красивый навес над террасой является незаменимым компонентом интерьерного оформления на любом загородном участке, и может стать настоящей визитной карточкой дома. Невзирая на кажущуюся простоту сооружения, на практике его пристраивание вызывает немало вопросов. Для начала необходимо определиться с формой козырька, подобрать материалы и провести необходимые расчёты. Если вы сомневаетесь в своих знаниях, получить недостающую информацию помогут рекомендации, с которыми вы можете ознакомиться ниже.

ПоказатьСкрыть

Виды навесов по форме и типу конструкции

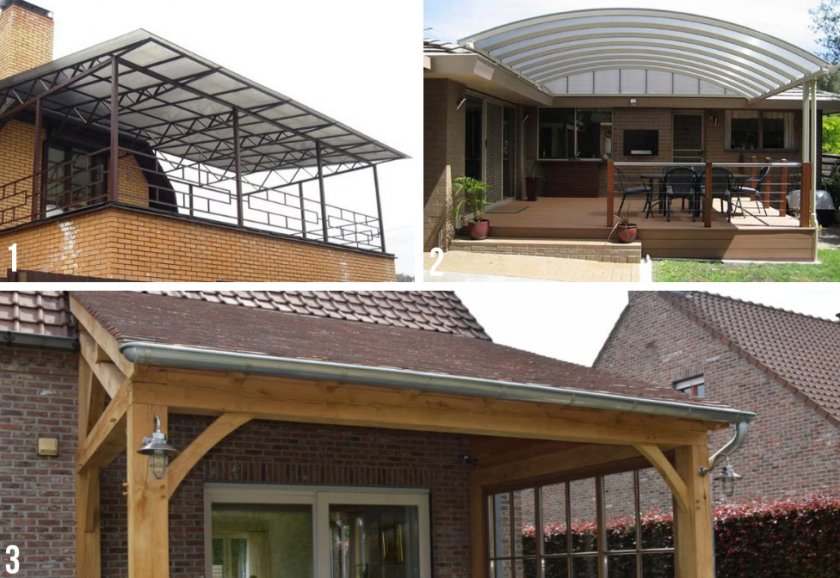

По форме крыши над террасой могут быть:

  1. Одно-, дву-, трёхскатными. Односкатный козырёк — самая простая модель. Она идеально подходит для широких опорных крыш из профилированного листа. Двускатные и трёхскатные варианты придадут архитектурную «изюминку» как крыльцу в классическом стиле, так и деревенскому дому. Их делают с опорными столбами, позволяющими строению выдерживать большой вес кровли.
  2. Полукруглыми. Выполняются обычно из сотовых поликарбонатных листов. Такой формы может быть маленький козырёк над ступенями либо полноценный навес, перекрывающий весь фасад.
  3. Фигурными. Эти козырьки представляют собой самые сложные в монтаже модели, требующие определённых навыков в строительстве. Но именно они привлекают наибольшее внимание. Изготавливают данную группу навесов из черепицы, сотового или монолитного поликарбоната.

Форма крыши над террасой

Тип сооружения может быть модульным или монолитным. Первый вариант отличается простотой и лёгкостью в изготовлении. Среди других преимуществ — возможность быстрой замены отдельных частей, обилие форм и цветов, относительно доступная цена. Покрывают такие козырьки обычно стеклом или пластиком. Монолитные модели всегда выступают нераздельной конструкцией навеса. Это, безусловно, неоспоримое преимущество строения, однако заметно усложняется процесс постройки и ремонта.

Важно! При постройке односкатного козырька делайте скос достаточный для того, чтобы не допустить накопление на крыше снега, воды или листьев.

Выбор материала для постройки навеса

Для постройки козырька над входом можно использовать самые разные материалы. Но чаще всего строители применяют поликарбонат, брезент, навесы-маркизы, ткань, дерево. В ходе выбора учитывайте концепцию приусадебного участка. Важно, чтобы пристройка гармонично вписалась в общую картину ландшафта.

Поликарбонат

В последние годы большую популярность приобрели козырьки из поликарбоната.Их каркас чаще металлический, но также бывает из кирпича или бетона. Современный материал обладает высокой степенью эластичности, что даёт возможность с лёгкостью крепить его, используя шурупы с термошайбой. Кроме простоты в работе, достоинством этого строительного материала также является экологичность, безопасность и ценовая доступность.

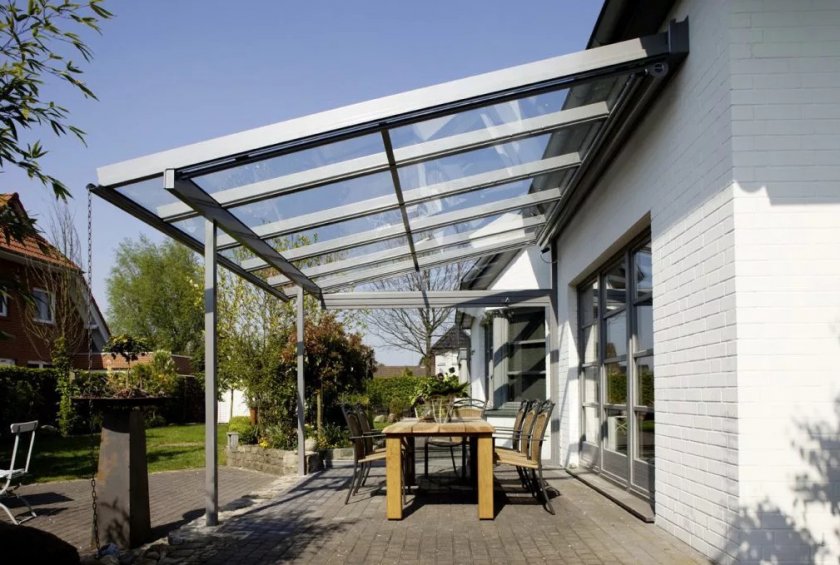

Навес из поликарбоната

Недостатком является слабая абразивная стойкость, восприимчивость к воздействию ультрафиолетовых лучей (этот недостаток в настоящее время практически устранён путём нанесения на поверхность листов специальной защитной плёнки).

Знаете ли вы? Полимерные листы ячеистой структуры были изобретены в Израиле. В поисках дешёвого, прочного, лёгкого материала для строительства тепличных комплексов, специалисты израильской фирмы «Polygal» в 1976 году выпустили первый лист поликарбоната. Спустя несколько десятилетий, с появлением большого числа парников из этого материала, Израиль стали нарекать «оазисом в пустыне».

Металлические навесы

Металл также широко применяется в построении козырьков. Стальные сооружения требуют минимум навыков в строительстве, они долговечные и не пропускают влагу. Кроме того, их возведение под силу даже новичкам. В данном случае используются металлические трубы. Крепление выполняют с помощью сварки или заклёпками. Для опор выбирают диаметр трубы от 10 см, толщина стенок должна быть не меньше 2 мм. Недостатками в применении означенного материала являются подверженность ржавчине, дорогостоящие услуги сварщика.

Металлический навес

Каркасы из стали в последнее время стали сочетать с поликарбонатом и металлопрофилем. Чтобы уберечь сооружение от коррозии, его необходимо покрасить. Защитное покрытие наносят на слой грунтовки. Прежде чем приступить к строительству, важно правильно рассчитать нагрузку. Иначе под весом снежных пластов кровля может деформироваться либо полностью обрушиться.

Стекло

Козырёк из стекла принято создавать над входом в городское здание, а также над террасой частного коттеджа. Опоры и внутреннюю несущую конструкцию под данный вид навесов делают металлическими. Стеклянные элементы очень дорогие, но при этом и долговечные. Рекомендуется брать многослойное стекло (триплекс). Оно способно выдерживать большие нагрузки и ему не страшны осадки. Такой козырёк отлично пропускает свет и даёт большой простор для фантазии в плане создания необычного дизайна.

Стеклянный навес

Тентовая ткань

В обустройстве частных домов широкой популярностью пользуются тентовые навесы. Выполняют их из разных материалов: каркас, преимущественно, металлический, а крыша может быть из акриловой, брезентовой, полиэстерной или тарпаулиновой ткани. Складной тканевый козырёк различной модификации называют маркизой. Он обычно служит временной кровлей над террасой.

Достоинством дворового навеса из тентовой ткани является возможность использования его в качестве хорошей защиты от осадков и воздействия ультрафиолета, а также создания барьера от посторонних глаз. Кроме того, это наиболее дешёвый и простой вариант при оформлении терассы. Недостатком тканевого козырька является подверженность загрязнению, и, соответственно, сложность ухода.

Тентовый навес

Как сделать козырёк из поликарбоната своими руками

Ниже представлена инструкция, как быстро построить козырёк над крыльцом из поликарбонатных листов. Конструкция представляет собой крышу на двух или четырёх опорах. Весь процесс строительства условно делится на два этапа — возведение внутренней несущей конструкции и крепление крыши. Каркас изделия можно сделать из металла, кирпича, камня или древесины.

Необходимые материалы и инструменты

Для выполнения работ вам потребуется определённый перечень инструментов и комплектующих:

  • трубы или уголки из металла;
  • поликарбонатные листы;
  • сварочный аппарат;
  • шлифовальная машина для резки;
  • дрель;
  • саморезы и анкерные болты.

Знаете ли вы? До того, как был создан сотовый поликарбонат, широкой популярностью пользовались монолитные листы, изобретённые в 1955 году. В то время их применяли в военной и космической технике, делали детали для вертолётов, самолётов, спутников. Благодаря своей лёгкости и прочности этот материал отлично зарекомендовал себя во многих конструкциях.

Планировка и эскиз навеса

Разработку проекта начинают с расчёта основных параметров. Длину и ширину определяют так, чтобы «на выходе» осталось минимальное количество обрезков.

  1. Типовая ширина поликарбонатного листа равна 2,1 м. Данную геометрическую величину выбирают кратную этому значению — 4,2 м, 6,3 м или 8,4 м.
  2. Длина листа — 6 м. Кратная длина навеса — 2 м, 3 м или 6 м.
  3. Высоту подбирают в зависимости от места монтажа. Но при этом она должна быть не ниже 180 см.

Эскиз навеса

При планировании обрешётки учитываются климатические условия. Если устанавливаете листы толщиной от 8 мм, соблюдайте между продольными балками дистанцию в 60–70 см. В случае с толстыми пластами делайте шаг в 1 м.

Процесс строительства

При создании козырька из поликарбоната принято руководствоваться следующей инструкцией.

  1. Согласно подготовленному чертежу вырезают части для внутренней несущей конструкции. Важно не забывать маркировать каждую деталь.
  2. На трубах проделывают углублённые насечки с помощью болгарки на ¾ диаметра и выгибают детали дугой.
  3. Дуги объединяют поперечинами (двумя — скрепляют арки, а три — равномерно распределяют по длине).
  4. Далее посредством сварки закрепляют две длинные трубы.
  5. Вертикальные консоли крепят уголками к краю стены.
  6. Подкосы от свободной стороны арки устанавливают к опорной части балки. Данный приём придаёт внутренней несущей конструкции необходимую прочность и делает её долговечной.
  7. Далее следует этап крепления. В пристеночной арке делают несколько отверстий под анкерные болты. Каркас прикладывают к фасаду, делают метки для крепежа, по которым затем и сверлят стену.
  8. Последним шагом является обшивка листами поликарбоната.
Видео: Навес из поликарбоната своими руками

Как красиво оформить

Терраса с навесом может стать не только функциональным, но и привлекательным объектом, вписавшись в ландшафтный дизайн участка.

Далее расписаны варианты декорирования.

  1. По периметру высадите разнообразные лианы и цветущие культуры (виноград, растения семейства Вьюнковые, плющ и пр.). С приходом летнего сезона они оплетут конструкцию, преобразив её в живое архитектурное творение.
  2. Создайте расписной арт-объект, раскрасив постройку. Здесь можно проявить свою фантазию. Яркие цвета акцентируют внимание на входной группе.
  3. Добавьте различные резные или кованые элементы декора (к примеру, зафиксируйте опорные столбы с проделанной на них гравировкой). Такое оформление можно сделать самому либо заказать у специалиста — из-под искусной руки художника непременно выйдет изысканный декор.

Украшение террасы

Как правильно ухаживать за конструкцией

Неприятностей с навесом из того или иного материала можно избежать, если правильно ухаживать за строением. Все части деревянного сооружения нужно периодически обрабатывать защитными лаками и обеззараживающими средствами. В случае с деталями из металла используют грунтовку и эмаль по металлу.Козырёк из поликарбоната прослужит значительно дольше, если периодически просматривать состояние креплений, а также сохранность самих листов. Довольно часто практикуются мелкие ремонты: заменяют саморезы или части покрытия.

Важно! При чистке тканого материала не рекомендуется применять химические средства, рассчитанные для мытья посуды и полов. Агрессивный состав химикатов способен повредить поверхность изделия.

Особого ухода требуют козырьки из ткани. Для их чистки используйте мягкую ткань или губку, смоченную в тёплой воде. Крупные частицы мусора убирайте с помощью пылесоса. Жирные пятна поможет устранить мыльный раствор. А в борьбе с въевшимися загрязнениями незаменимы мягкая щётка и небольшой напор воды.

Чистка козырьков из ткани

Как видите, пристраивание навеса к дому собственными руками под силу каждому дачнику. При грамотно спланированном проекте конструкция гармонично «сольётся» с дизайном приусадебного участка и обеспечит возле входа в дом зону для отдыха.
