Как строится односкатная крыша своими руками: пошаговый монтаж и выбор кровельного материала

Односкатные крыши имеют самую незамысловатую конструкцию и используются чаще всего в проектах хозяйственных построек, гаражей, дачных домиков, для придомовых построек.

Система односкатной крыши представляет собой плоскость прямоугольной или квадратной формы, противоположные части которой находятся под наклоном.

Такое расположение возникает за счет разной высоты противоположных стен здания. Односкатную крышу не составит труда соорудить самостоятельно.

В данной статье вы узнаете, как делается односкатная крыша своими руками — пошагово.

Содержание статьи

Кровельный материал для односкатной крыши

От того, какое кровельное покрытие предусмотрено для внешней отделки крыши, определяют угол наклона односкатной конструкции. Для разного покрытия уклон различен.

Чаще всего для такого рода крыш используют:

Кроме того, при выборе покрытия для крыши с одним скатом следует учитывать природные явления (ветряные нагрузки, снеговые осадки, направление порывов ветра).

Кровельный материал

Как рассчитать количество материала для односкатной крыши

Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската.

Размеры стропил

Длина стропильной доски зависит от внешнего покрытия, шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра. Если брус тонкий, что расстояние между такими досками должно быть меньше.

ВАЖНО!

При расчете количества стропильных досок на односкатную крышу важно учитывать материал, который будет являться финишным покрытием кровли.

Для каждого покрытия определяются свои особенности стропильной системы.

Размеры стропил

Количество материала для ветровой доски

Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части

, которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.

Монтаж ветровой доски

Количество материалов для утепления, гидроизоляции, пароизоляции

Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската. Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.

Кроме того, необходимо запастись досками для доборных элементов, чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.

Гидроизоляция

Устройство стропильной системы

Стропильная система односкатной крыши подразумевает наличие минимума элементов, необходимых для ее монтажа.

Система может быть устроена с дополнительно установленными опорами или же без них.

Система с опорами

Если пролет между крайними стенами больше чем 4,5 м, то целесообразно устанавливать дополнительные элементы (подкосы, стойки, прогоны) для распределения нагрузки по периметру.

Если пролет более 6,5 метров, то надо устанавливать дополнительные опоры в центре помещения. Односкатная система при таком устройстве более надежная и прочная.

Система с опорами

Система без дополнительных опор

Если пролет составляет менее 4 метров, то устанавливаются наслонные стропильные доски, которые имеют опору только на противоположные стены. Такая конструкция является висячей и опорой служат брусья, уложенные на мауэрлат.

Система без опор

Скользящая система

Система, при которой основная нагрузка падает на мауэрлат. При этом брусья крепятся к стенам с помощью скользящих элементов, допускающих временное проседание здание без изменения конструкции кровли. Такая система наиболее распространена для бревенчатых сооружений

.

Скользящая система

Устройство односкатной крыши

Кровельный пирог — внутренние слои кровельного покрытия, которые обеспечивают надежность самой крыши, тепло в здании, сухость и уют. Определяющими факторами обустройства кровельного пирога являются назначение сооружения и внешний покровный материал крыши.

Более подробно о расчете кровельного покрытия вы можете прочитать здесь.

Для классической холодной односкатной крыши кровельный пирог состоит их следующих слоев:

  • Стропильная система;
  • Гидроизоляция;
  • Контробрешетка;
  • Финишное покрытие.

Если проект предусматривает теплое помещение, то схема кровельного пирога выглядит следующим образом:

  • Стропильная система;
  • Гидроизоляционный слой;
  • Утеплитель;
  • Пароизоляция;
  • Финишное кровельное покрытие.

В зависимости от того, чем будет покрыта крыша, укладывают контробрешетку на слой пароизоляции.

Устройство кровельного пирога

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли.

Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

  • Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата. Очень важно, иметь древесину хвойных или лиственных пород
    и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см. Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;
  • Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;
  • Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;
  • Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

  • Монтаж мауэрлата;
  • Установка балок для перекрытия и ног подстропильных;
  • Оборудование стропильной системы;
  • Монтаж обрешетки;
  • Последовательный монтаж слоев кровельного пирога;
  • Внешнее покрытие.

ОСТОРОЖНО!

При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли.

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

Односкатная крыша своими руками: чертежи и фото.

Как построить односкатную крышу поэтапно

Чертеж

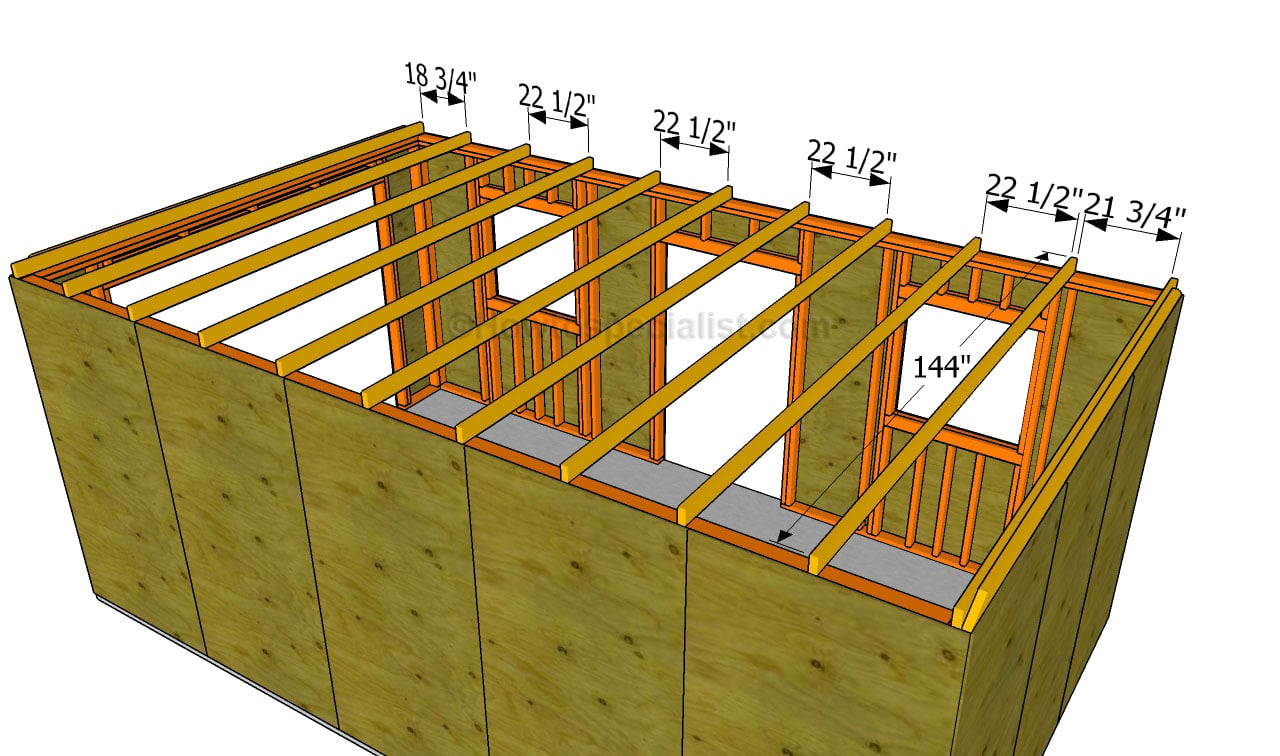

Стропильная система

Монтаж стропильной системы для односкатной крыши при наличии небольшого пролета подразумевает укладку балок на противоположные стены на расстоянии около 80 см.

Балки крепят к заранее установленному мауэрлату.

На закрепленные балки устанавливают стропила, количество которых должно быть равно количеству балок.

Далее устанавливаются наклонные балки, которые прикрепляют гвоздями к мауэрлату.

Таким образом, готовая стропильная система имеет опору на заднюю стену здания. При этом угол уклона зависит от того, какое покрытие имеет сооружение.

Стропильная система

Крепление мауэрлата

Мауэрлат относится элементу кровли, который устанавливается на несущую стену или устанавливается между балками перекрытия. Мауэрлат является опорой стропильных ног и передает нагрузку от конструкции кровли на стены здания.

Для односкатной крыши мауэрлат изготавливается из брусьев, которые крепят анкерными болтами. При заливке стены необходимо заранее ввинтить анкера для монтажа мауэрлата

. Перед укладкой брусьев необходимо уложить слой гидроизоляции.

Следует учесть, что мауэрлат может быть изготовлен из разных материалов, в зависимости от того, из чего сделаны стены. Так, для деревянной конструкции подходят анкерные болты, для пеноблоков — арматура, а для кирпичной стены — отожженная проволока.

Мауэрлат

Монтаж обрешетки

Обрешетка является опорным элементом, на который укладываются все слои кровельного пирога, поэтому необходимо правильно выбрать материал и рассчитать шаг укладки.

Сечение брусьев должно быть примерно 5х5 см. Брусья укладываются поперек стропильной ноги.

Стропильная доска должна на полметра выходить за линию стены.

В зависимости от того, какое кровельное покрытие необходимо укладывать, определяют шаг обрешетки:

  • Если покрытие листовое, то достаточно шага в 1,5 метра;
  • Для шифера шаг следует делать около 1 метра;
  • Под профнастил укладывают сплошную обрешетку.

Стропила крепят к мауэрлату путем врезки в доску под углом.

Обрешетка

Крепление утеплителя, пароизоляции, гидроизоляции

После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

  • Гидроизоляционный слой;
  • Утеплитель;
  • Пароизоляция.

Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.

Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.

Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.

ВНИМАНИЕ!

Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.

Пароизоляция и гидроизоляция

Крепление кровельного материала

Кровельный материал — финишное покрытие крыши.

Является определяющим показателем всех работ по обустройству односкатной крыши.

Именно от того, какая кровля, зависит порядок работ, характеристики используемых материалов.

Кровельное покрытие устанавливается в соответствии с инструкцией и особенностями укладки.

Разные производители приводят пример укладки в соответствии с основой.

Кроме того, после укладки покрытия следует монтировать доборные элементы.

Виды доборных элементов

Доборные элементы играют существенное значение в оборудовании кровли, поэтому ими не стоит пренебрегать. Элементы для водостоков, планки, флюгеры, элементы для задержания снега должны быть установлены для того, чтобы поддержать функциональность кровли.

Таким образом, монтаж односкатной кровли можно произвести своими руками довольно качественно.

Не следует опускать такие показатели, как направление ветра в регионе, количество осадков при расчете проекта конструкции, так как каркас несет основную нагрузку кровли. Кроме того, не следует экономить на комплектующих.

Доборные элементы

Полезное видео

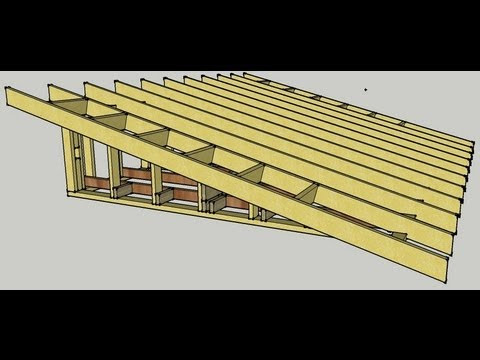

В данном вы увидите строительство односкатной крыши:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как сделать и построить односкатную крышу своими руками

Многие обитатели города, имеющие достаточно средств, при первой же возможности строят собственный загородный дом. Кто-то приезжает в него только на выходные, чтобы отдохнуть от суеты и шума города. А кто-то со временем перебирается туда жить, оценив всю прелесть тишины и покоя. Но чтобы жизнь в загородном доме доставляла только радость и удовольствие, следует продумать каждую мелочь задолго до начала строительства. И одним из самых сложных выборов является подборка крыши. На сегодняшний день большой популярностью пользуются проекты домов с односкатной крышей. Они смотрятся довольно изящно и необычно, что привлекает тысячи потенциальных домовладельцев.

Однако прежде чем начать строительство дома, следует узнать как о плюсах этого решения, так и о минусах, чтобы они не стали неприятными сюрпризами в будущем.

Вернуться к оглавлению

Содержание материала

Плюсы и минусы односкатной крыши

Для начала стоит рассказать о том, какими плюсами обладает односкатная крыша:

  1. Простота монтажа, положительно сказывающаяся на стоимости строительства.
  2. Минимальное количество используемых материалов.
  3. Возможность использования всех видов кровли.
  4. Малое сопротивление ветру, что позволяет использовать односкатную крышу во всех регионах, включая те, где часто буйствуют сильные ветра.

К сожалению, односкатная крыша обладает не только комплексом положительных характеристик, но и некоторыми отрицательными. Знать о них не менее (а может и более!) важно, чем о достоинствах.

  • Не слишком привлекательный внешний вид (по сравнению с двускатными, вальмовыми и многощипцовыми крышами).
  • Сложность организации водоотлива. Дело в том, что при использовании односкатной крыши вся вода (дождевая или талая) стекает на одну сторону дома, а не на две и не на четыре, что может стать причиной настоящего потопа, если не предусмотрена мощная система отвода воды.

Именно поэтому в нашей стране при постройке жилых домов односкатные крыши используются довольно редко. Зато благодаря простоте именно они могут стать лучшим решением при возведении различных зданий, будь то хозяйственные постройки, гаражи, бани и другие здания.

Если правильно сделать всю работу и удачно подобрать материалы, можно добиться великолепного результата.

Некоторые люди предпочитают создавать на жилых домах более сложные, более красивые крыши. Для этого можно комбинировать несколько односкатных, у которых скаты направлены в разные стороны или же располагаются на разной высоте. При этом сохраняется простота возведения, а значит и низкая стоимость, что высоко ценится многими заказчиками.

Дом с односкатной крышей, который построен на берегу озера

Если вы решили выбрать дом с односкатной крышей, то необходимо очень серьёзно подойти к выбору конкретного вида крыши – от этого зависит многое. Поэтому узнать побольше о разных видах односкатных крыш будет очень полезно.

Вернуться к оглавлению

Какими бывают односкатные крыши

Современные односкатные крыши бывают очень разными. Они различаются по углу наклона, конструкции, кровельным материалам и ширине пролёта. Обо всех этих различиях нужно рассказать поподробнее.
По типу расположения несущей конструкции крыши конструкции принято делить на две разновидности:

  1. Крыша опирается на несущие стены, оканчивающиеся на разной высоте.
  2. Имеет одностороннюю ферму треугольной формы и опирается на несущие стены одинаковой высоты.

Первый вариант значительно популярнее. Он гораздо проще в реализации. Расходуется меньшее количество древесины. Однако стоит учесть, что необходимо, чтобы одна из внешних стен была достаточно высока, чтобы обеспечить крыше нужный угол наклона.

Второй вариант полностью противоположен первому. При строительстве приходится использовать больше материалов, да и сам монтаж имеет определённые сложности. Зато крыша возводится без поднятия несущей стены.
Конечно, выбирать, какому из вариантов отдать предпочтение, можете только вы сами, исходя из своих представлений об идеальной односкатной крыше.

Крыша может иметь разное количество промежуточных опор, поддерживающих стропила. Можно использовать несколько промежуточных опор, одну, или же опоры могут вообще не использоваться. Определять подходящий вариант следует, учитывая как длину стропил и наклон односкатной крыши.

При строительстве стропила нужно укладывать на деревянные балки перекрытия. В некоторых случаях их укладывают на мауэрлат (лежащие горизонтально доски, для которых стена является опорой).

Вернуться к оглавлению

Какой угол наклона оптимален для односкатной крыши

Одним из важнейших вопросов, связанных с односкатной крышей, это определить – какой же уклон будет оптимальным? Это зависит от нескольких факторов, которые обязательно нужно учитывать.

Угол наклона может быть довольно разным – от 5 до 60 градусов. Но это крайности, а в большинстве случаев угол колеблется от 10 до 30 градусов. Чтобы выбрать оптимальный угол, необходимо учитывать:

  • количество осадков, обычно выпадающих в данном регионе;
  • силу ветра, обычного для региона строительства;
  • используемый кровельный материал.

Если ваш дом находится в одном из центральных регионов России, то лучше всего отдать предпочтение наклону в 20-30 градусов. А вот для северных и северно-восточных регионов, где снег может валить на протяжении нескольких недель подряд, этот показатель должен составлять как минимум 40-45 градусов.

В противном случае на крыше скопится большое количество снега, что со временем может привести к повреждению несущих конструкций или самой кровли.

Специалистами давно подсчитан оптимальный наклон для разных кровельных материалов. И об этом будет полезно знать.

  1. Рубероид – угол наклона 5-7 градусов.
  2. Металлочерепица – 25-35 градусов.
  3. Шифер – 20-30 градусов.
  4. Фальцевая кровля – 18-28 градусов.
  5. Профнастил – 8-10 градусов.

Впрочем, здесь могут быть определённые исключения. К примеру, если ваша кровля изготовлена из лёгких материалов – из профнастила или оцинкованного металла, лучше немного увеличить оптимальный угол наклона – несильно, всего на несколько градусов. В противном случае, в особо снежную и долгую зиму, когда на кровлю будет долгое время оказываться дополнительное давление, крыша может быть деформирована, что приведёт к повреждению кровли и протечкам.

А вот для металлочерепицы или шифера угол наклона увеличивать нельзя. В противном случае швы будут недостаточно плотными, и вода может попасть в них.

Вернуться к оглавлению

Конструкция крыши

Чтобы окончательно уяснить, что же представляет собой односкатная крыша, нужно узнать о её конструкции, а также о разновидностях.

Односкатная крыша может быть двух видов: вентилируемая и невентилируемая. Выбирать подходящий вариант следует исходя из того, для чего конкретно предназначена крыша в доме.

Невентилируемая крыша в основном устанавливается над террасой. В этом случае её наклон сравнительно невелик – около 4-6 градусов. Но такую крышу часто придётся дополнительно очищать от снега зимой, так как сам по себе он не будет сходить.

Основную крышу жилого дома или бани лучше сделать вентилируемой, для того чтобы в помещении был хороший климат. Многие специалисты ценят вентилируемую крышу за наличие специальных отверстий, проходящих по периметру крыши – благодаря им кровля может прослужить значительно дольше. Впрочем, и в этом случае, если угол наклона кровли незначителен, придётся время от времени удалять крышу от снега.

Если вы хотите построить односкатную крышу своими руками, то особенных сложностей возникнуть не должно – эта крыша отличается простотой. Достаточно знать теоретическую часть и иметь некоторые навыки работы руками.

Стропильные ноги должны упираться в мауэрлат, его необходимо будет сделать на внешних несущих стенах дома. Поэтому угол наклона кровли будет зависеть от того, какова разница высоты стен. Если они имеют одну и ту же высоту, то придётся снабдить одну из них фронтоном, обеспечивающим нужный перепад высот.

Конструкция крыши также будет зависеть от длины пролёта. В некоторых случаях, если расстояние между стенами не более 4-5 метров, не обязательно укреплять стропила. Когда пролёт имеет длину 5-6 метров, нужно будет подпереть стропила специальной подстропильной ногой. В тех случаях, когда длина пролёта составляет 6-12 метров, нужно будет поставить специальный прогон, который будет устанавливаться на стойки. Причём и с той и с другой стороны от стойки нужно установить подстропильные ноги, они будут упираться непосредственно в стропило.

Возможно, кому-то это покажется сложным, но если посмотреть видео, можно быстро и легко разобраться во всех тонкостях крепежа стропил односкатной крыши.

В некоторых случаях, когда пролёт имеет длину от 12 до 16 метров, необходимо особое устройство односкатной крыши. Нужно возвести две опоры. Их нужно возвести на небольшом расстоянии от стен – оно должно быть не больше 6 метров. Также стоит следить, чтобы промежуток между стойками был не более 1\3 пролёта.

Поэтому следует заранее произвести расчёт и разметить места, где будут уложены опоры. Между собой опоры нужно скреплять схваткой.

Как видите – стропильная система односкатной крыши лишь на первый взгляд кажется сложной. Если же разобраться в её устройстве, то все окажется простым и понятным.

Вернуться к оглавлению

Выбор материалов для строительства

Строительство односкатной крыши – очень важная и ответственная работа. И выполнять её нужно, используя только качественные материалы.

Лучше всего выбирать древесину хвойных пород – она меньше подвержена гниению и реже поражается грибком и плесенью.

Влажность не должна превышать 22%. В противном случае, в процессе усушки материал может изменить форму, что приведёт к повреждению всей конструкции крыши. Конечно, на дереве не должно быть трещин и других дефектов, снижающих его прочность и долговечность. Следите, чтобы материал не был поражен жучками-древоточцами – этот дефект не бросается в глаза, из-за чего является ещё более опасным.

Желательно выбирать материал, уже обработанный антисептиком и антипиреном. Это гарантирует, что со временем на дереве не появится плесень, а кроме того, что оно сможет долгое время противостоять огню, обеспечивая целостность конструкции крыши.

Вернуться к оглавлению

Какой кровельный материал выбрать для крыши

Ещё один важный выбор, без которого невозможно получить качественную и долговечную крышу, это выбор кровельного материала. Современный рынок предлагает большой ассортимент. Это может быть шифер, черепица, мягкая кровля и многие другие. Конечно, во многом выбор зависит от того, какие проекты односкатных крыш вы выбрали для воплощения в жизнь. Но также стоит задуматься о долговечности, весе, стоимости и эстетической стороне вопроса. Поэтому каждый материал стоит рассмотреть более пристально.

  1. Рубероид (мягкая кровля) представляет собой довольно удобный вариант. Он дешёвый, а его установка занимает минимум времени и может быть проведена самостоятельно, без привлечения специалистов. Минимальный вес позволяет ему не увеличивать нагрузку на несущую конструкцию. Однако малые сроки службы (обычно не более 10 лет) и недостаточно привлекательный внешний вид делают его не слишком привлекательным. Обычно его выбирают для установки кровли хозяйственных построек, а не жилых зданий.
  2. Металлочерепица на сегодняшний день является одним из самых востребованных кровельных материалов для жилых зданий. Она – самый привлекательный вариант, но и самый дорогой. Сравнительно небольшой вес позволяет в некоторых случаях обходиться без усиления несущих конструкций. Как показывают испытания, при бережном обращении такая кровля может прослужить 50-70 лет. Но многим не нравится тот факт, что при дожде металлочерепица не скрывает звуков – каждая капля громко барабанит по кровле, мешая спать людям, имеющим чуткий сон (обычно детям и старикам). При повреждении тонкого оцинкованного слоя, металлочерепица может проржаветь. Ну и конечно, высокая стоимость также играет свою роль.
  3. Шифер можно назвать удачным компромиссом. Он сравнительно дешёвый, а его установка не занимает много времени. При этом он способен легко прослужить 30-40 лет, если не ходить по кровле. Немаловажно, что он довольно привлекателен, хотя и уступает в этом черепице. Его единственный минус – большая масса. Из-за этого приходится дополнительно усиливать несущую конструкцию, если дополнительная нагрузка от кровли не была предусмотрена при строительстве.

Зная о наиболее распространённых кровельных материалах, вы сможете решить, какой из них является наиболее удачным для вас. И, конечно, разберётесь, как сделать односкатную крышу, и какие материалы при этом использовать.

Как самому сделать односкатную крышу дома. Как соорудить односкатную крышу своими руками

Многие домовладельцы при выборе формы крыши отдают предпочтение односкатной конструкции как наиболее простой и экономичной. Ее можно использовать как при строительстве гаражей и хозяйственных построек, так и для жилого дома, коттеджа, дачи.

Популярность односкатных крыш объясняется также прочностью, долговечностью и устойчивостью их стропильной системы, особенно при наличии стен разной высоты.

Профессиональные строители считают, что возвести стропильную систему односкатной крыши можно даже при полном отсутствии опыта в области строительства.

В силу своих особенностей конструкция дает возможность максимально рационально использовать внутреннее помещение: односкатная кровля фактически лишена чердака.

Разновидности односкатных кровель

Крыши с одним скатом делятся на два вида:

  • невентилируемые;
  • вентилируемые.

Невентилируемый вариант подходит для террас. При этом угол наклона крыши минимальный – он составляет от 3 до 6 градусов. Это дает возможность использования поверхности для посадки растений, устройства бассейна и т.д. Минусом данного типа является необходимость в дополнительном уходе в холодное время, особенно при наличии большого количества осадков.

При выборе вентилируемой разновидности угол наклона может колебаться в пределах 5-25 градусов. Пустое пространство между слоем тепло- и гидроизоляции обеспечивает свободную циркуляцию воздуха в кровельном пироге и значительно удлиняет срок эксплуатации кровли.

С боковых сторон делаются специальные отверстия, благодаря которым подкровельное пространство проветривается вне зависимости от направления ветра.

Такая крыша также нуждается в очищении от массы снега.

Стропильная система

Система стропил представляет собой скелет кровли. Ее основной функцией является равномерное распределение на опору общего веса крыши, нагрузки атмосферных осадков и ветров.

При составлении проекта указанные показатели учитываются с некоторым запасом.

Вследствие небольшой парусности кровли односкатного типа могут выдерживать значительные нагрузки.

Конструкция односкатной кровли зависит от некоторых показателей:

  • проекта выбранных в качестве опоры стен;
  • промежуточных стен и перекрытия чердака;
  • максимального размера пролетов;
  • внешнеговида (экстерьера) здания.

Стропила односкатной кровли делятся на несколько видов в зависимости от способа их крепления.

  • наклонные;
  • висячие;
  • скользящие.

Основным элементом наклонных стропил являются их “ноги”, опирающиеся на внешние стены. В верхней части они соединяются друг с другом и упираются в поддерживаемый подкосами и стойками брус.

Опорой для подкосов являются перегородки или наружные несущие стены. Выбор базового расстояния между стропилами зависит от материала кровли и толщины дерева. Оно колеблется в диапазоне от 60 до 140 см.

Толщина дерева находится в зависимости от всей площади и общей нагрузки на кровлю.

На стропильные ноги укладывается обрешетка , на которую крепится кровельный пирог.

Опорой для такой конструкции являются разные по высоте стены. Такая схема больше подходит для построек хозяйственного, а не жилого назначения.

Висячие стропила опираются на края здания. Их применение целесообразно в случае небольших по размеру построек. Они являются наиболее сложными из перечисленных разновидностей стропил. Фермы собираются по отдельности на земле в одной плоскости с собственной обрешеткой, после чего уже готовую ферму поднимают наверх и устанавливают на опоры. Причем конструкция должна быть перемещена на две опоры. Осуществить эту операцию очень сложно, в особенности при наличии значительных по размерам пролетов.

После к стяжкам прибивают чердачные доски, что существенно облегчает проведение дальнейших работ.

Скользящие стропила являются самыми популярными при возведении бревенчатых домов. При их использовании опорой является мауэрлат (бревно в коньке). Стропила соединяются со стенами посредством особого устройства – “скользяшки”. При применении скользящего типа стропил усадка сруба дома происходит без существенных повреждений конструкции в целом, что является профилактикой образования разрывов в точках соединения.

Оптимальным выбором материала для стропил являются хвойные породы деревьев. Могут использоваться также железобетонные и металлические элементы.

Брусья для изготовления стропил бывают разной толщины в зависимости от предстоящих нагрузок, которым будет подвергаться кровля. Лучшим выбором являются доски сечением 50 х 150 мм. Обрешетка собирается из брусков размером 50 х 50 мм.

Угол наклона

  • При выборе угла наклона при монтаже кровли необходимо ориентироваться на климатические условия и используемый в качестве финишного покрытия материал.
  • При использовании рулонного материала угол может быть минимальным и составлять всего 5 градусов.
  • При выборе профнастила угол должен быть больше 25 градусов для сокращения нагрузки как на стропила, так и на обрешетку.
  • Если в качестве кровельного покрытия используется металлочерепица, минимальная величина угла составляет 30 градусов.
  • При строительстве здания в регионах с большим количеством осадков наименьший показатель должен быть 45 градусов.

Кровля без использования дополнительных опор

Устройство стропильной системы без дополнительных опор возможно в случае, когда длина пролета не больше 4,5 метров. При этом стропила будут опираться на две стены, а величина угла наклона будет определяться разницей в высоте стен (в основном она находится в пределах 10 градусов, но может быть и больше).

Сечение стропил рассчитывается в зависимости от их длины и ожидаемой нагрузки. Необходимо учитывать возможность неравномерного схода снежной массы (из-за небольшого уклона). По этой причине следует предусмотреть определенный запас прочности.

В постройках из кирпича крепление стропил производится на мауэрлат, монтаж которых производится на обе опорные стены. В большинстве случаев основой для мауэрлата служит цельный брус. Оптимальные размеры – 150 х 150мм. Возможно также использование коротких обрезков (длиной до 1 метра) с таким же сечением.

Соединение осуществляется посредством вруба в шип или зуб.

В постройках рубленого типа при креплении стропила необходимо учитывать потенциальную значительную усадку стен (причем она происходит неравномерно). Чтобы избежать возникновения распорных сил, верхний конец стропил крепят к венцу шарнирным способом, а при монтаже нижнего края используют особые скользящие крепления. Описанный способ делает возможным перемещение стропил относительно стен, и это компенсирует образующиеся нагрузки.

Стропила с промежуточными опорами



При размере пролета больше 4,5 метров целесообразным является применение промежуточных опор. Ими служат стойки и подкосы, помогающие рационально распределять всю нагрузку, направляя основную часть на колонны или несущие внутренние стены.

Подкосы необходимо использовать в случае большого угла наклона кровли, который приводит к повышению парусности всей конструкции и соответственно значительному увеличению ветровой нагрузки.

Подкосы устанавливаются под углом 45 градусов.

Чтобы увеличить несущую способность конструкции, используется монтаж прогонов (так называются связи для соединения стропильных ног друг с другом). Их опора также осуществляется на несущие конструкции постройки.

Стропильные системы с применением прогонов и подкосов являются наиболее надежными. Если есть необходимость стыковки стропильных брусов по длине, ее следует осуществлять на несущих стойках. Аналогичное правило касается и прогонов.

Монтаж

  • Для осуществления монтажа стропил предварительно следует их обработать шкуркой и тщательно просушить.

Дерево обрабатывается с применением особых составов: антисептиков и антипиретиков. Первые защищают стропила от гниения, вторые – от огня.

  • Все работы, проводимые непосредственно на крыше, следует свести к минимуму. Для этого основные детали соединяются на земле, после чего поднимаются на высоту.
  • Если конструкция смонтирована корректно, она будет представлять собой балки и соединенные с ними стропильные ноги, которые образуют прямоугольный треугольник.
  • Стропильные концы устанавливаются на краю постройки с одной стороны. С обратной стороны они должны быть зафиксированы на расположенной вертикально балке. Все стропильные ноги должны совпадать по высоте и углу наклона.
  • Завершив монтаж стропильной системы, необходимо приступить к устройству обрешетки. В качестве материала для нее применяют брусья, сечение которых составляет 50 х 50 мм. Они должны быть уложены поперек стропил. В некоторых случаях между брусками сохраняются промежутки, а иногда рациональным является создание сплошного слоя. Выбор конкретного способа зависит от типа кровельного покрытия.

Проверив целостность сборки методом осмотра и шатания, можно приступать к настилу крыши:

1. Необходимо уложить гидроизоляционный слой. Его функция заключается в защите деревянных деталей и увеличении срока эксплуатации стропильной системы.

2. Приступить к креплению кровельных элементов, начиная с нижнего края стропил по направлению к верхнему. Крепление верхних элементов производится внахлест (а не в стык).

Точки стыков нуждаются в тщательной герметизации (в особенности по линии подъёма).

Что касается выбора материала кровли, то он зависит от назначения здания. Для подсобных помещений подходит шифер, рубероид или черепица. Если используется металлическое покрытие, возникает необходимость в дополнительном укреплении конструкции.

Требуется также оформить бордюр: он нужен для того, чтобы защищать покрытие крыши от ветра и должен быть на всех краях кровли, за исключением нижнего. В качестве защитного материала для бордюра используют черепицу или оцинкованные железные листы (для защиты от сырости).

Главные плюсы односкатной кровли

Кровля с одним скатом имеет много преимуществ. Основные из них можно свести к следующим пунктам:

  • Экономичность. В силу особенностей конструкции удается сократить расход древесного материала до трех и более раз.
  • Небольшая парусность – обеспечивается маленьким углом наклона. Это дает возможность сократить ветровую нагрузку и наиболее эффективно использовать внутреннее пространство (благодаря отсутствию чердака).
  • Крыши этого типа идеально подходят для зданий хозяйственного или промышленного назначения с разными по высоте стенами, которые обеспечивают необходимый наклон.
  • Односкатная крыша является прекрасным вариантом для жилых построек, к которым предъявляется требование к ограничению сброса воды и снега с определенной стороны (например, при близком расположении проезжей части, клумб, лужаек).

ВЫВОДЫ:

  • Благодаря практичности, простоте монтажа и экономичности односкатные кровли обрели большую популярность.
  • Они могут быть двух видов: вентилируемые и невентилируемые.
  • Основу кровли с одним скатом составляет стропильная система, в которой применяют три типа стропил: наклонные, висячие, скользящие.
  • Угол наклона зависит от особенностей климатических условий и выбора кровельного материала.
  • При длине пролета до 4,5 метров можно обойтись без дополнительных опор.
  • Если пролет больше 4,5 метров, необходимо установить промежуточные опоры.
  • Стропильная система с подкосами и прогонами является самой надежной.
  • До начала монтажа стропильные брусья необходимо обработать.
  • Сборку основных элементов лучше делать на земле.
  • После установки стропил устраивают обрешетку.
  • Следующий этап – укладка слоя гидроизоляции, кровельного материала и оформление бордюра.

В видео сюжете ниже представлена технология изготовления стропил обрешетки для односкатной крыши.

В России, где сильна привязанность к традиционному терему с треугольной кровлей, односкатную крышу считают непредставительной и малопригодной для жилого дома. Но для строительства надворных и хозяйственных построек нет варианта проще и экономичнее. Поэтому, если вы задумали возведение гаража, бани, сарая, навеса, обязательно изучите строение стропильной системы односкатной крыши, чтобы смонтировать ее своими руками, без привлечения наемных работников.

Особенности конструкции

Стропильная система крыши односкатного типа представляет собой упрощённую половинку двухскатной. Ее преимущества:

  • Малый вес. Низкий вес конструкции позволяет возводить с ноля или реконструировать кровлю, не внося изменений в фундамент, не усиливая его. Это большой плюс, так как затраты на устройство фундамента даже своими руками составляют около трети стоимости всей постройки целиком.
  • Доступность материалов. Так как состоит стропильная система в основном из древесины, недорогого материала, который заготавливают и реализуют повсеместно в средней полосе России, поэтому расстояние от магазина до места строительства минимально. Цена строительства приемлема для любого бюджета.
  • Простота монтажа. Обычно оплата труда профессиональных кровельных мастеров составляет 50% затрат на сооружение крыши. Поэтому такая конструкция с элементарной стропильной системой дает возможность минимизировать затраты, отказавшись от найма сторонних работников, и выполнить крепление стропил односкатной крыши своими руками.


Не смотря на очевидные плюсы, нельзя не упомянуть о недостатках этого вида кровли:

  • Низкий уровень энергоэффективности. Из-за того, что воздушная прослойка односкатной крыши, которая служит естественным термоизолирующим слоем, меньше, чем это же расстояние у двухскатной, ее не хватает, чтобы предотвратить уход тепла. Кровлю изготавливают из материалов с высокой теплопроводностью, поэтому летом она сильно нагревается, зимой охлаждается, передавая тепло или холод в подкровельные помещения. Для ликвидации этого недостатка своими руками приходится организовывать более основательное утепление и вентиляцию помещений.
  • Отсутствие возможности оборудовать чердак. Для некоторых домовладельцев, чердак необходим, но под односкатной крышей его оборудовать проблематично. Зато на поверхности ската с небольшим уклоном удобно размещать солнечные батареи, емкости для нагрева воды и даже небольшую площадку для отдыха и принятия солнечных ванн.
  • Образование сугробов и снежных наносов. Эта проблема актуальна для хозяйственных построек, смежных с основным жилым зданием. Снег соскальзывает с более крутых скатов крыши дома и задерживается на более пологих гаражных. Однако, если провести расчеты правильно, выбрать подходящий материал, этот недостаток не будет волновать хозяев.

Конструкция стропильной системы

Стропильная система односкатной крыши не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:


  1. Мауэрлат. Прочное, массивное основание, изготовленное из бруса сечением 150х150 мм. Мауэрлат крепят на верхнюю часть стен, чтобы он брал на себя вес кровли и перенаправлял его на фундамент. Его не устанавливают лишь в домах из бревна и бруса, в которых задачи мауэрлата выполняет верхние венцы сруба. В сооружениях из кирпича ил газосиликата по верхнему краю стены налаживается опалубка и заливается бетонная стяжка.
  2. Стропильные ноги. Стропила представляют собой ровные, прочные бруски из дерева сечением 50х150 мм или 100х150 мм. Они опираются на стены, образуя геометрию скатов. Шаг между двумя стропильными ногами выбирают в промежутке между 60-120 см. Нужно учитывать, что как слишком редкий, так и слишком частый шаг нежелателен: если стропил необоснованно много, конструкция получится слишком тяжелой, если мало – не выдержит веса кровельного материала.Расстояние между стропилами определяют инженерный расчет.
  3. Подкос. Также называемый подстропильная нога элемент дополнительной опоры. Он под углом отходит стойки, подпирая серединную часть стропила, предотвращая его прогиб. Подкосы также изготавливают из дерева, досок сечением 50х150 мм.
  4. Стойка. Вертикальная опора, которая одной стороной стоит на несущей перегородке, а другой подпирает стропильную ногу, перенося ее вес на фундамент здания. Шаг между стойками должен быть 1,2-1,5 м, большее расстояние не обеспечивает должной поддержки.
  5. Лежень. Изготавливают из того же материала, что и мауэрлат, выполняет он такие же функции стой лишь разницей, что устанавливается на внутренние опорные стены.
  6. Схватка. Горизонтально расположенная доска, стягивающая две стойки, предотвращающая их распирание.
  7. Кобылки. Используют, если длины стропильных ног недостаточно для сооружения свеса крыши. Это доски меньшего сечения, с помощью которых удлиняют стропила. Расстояние от стенды до конца кобылки должно быть не менее 40 см.

Виды стропильных систем

В зависимости от планировки сооружения, для монтажа применяют различные виды стропильной системы, максимально соответствующие заданным условиям:


Варианты конструкции

Чтобы понять, какие элементы должна иметь стропильная система вашей односкатной крыши, какой должен быть шаг между ними, нужно произвести замеры длины и ширины постройки, определить расстояние между несущими стенами. Если дина сооружения:


  • 4, 5 метров и меньше. Если расстояние между перегородками маленькое, можно выбрать самый простой вариант, состоящий из прочно закрепленного мауэрлата и стропильных ног. Установка не вызывает значительных затруднений, может быть произведена своими руками. Этот способ используют для хозяйственных построек малой площади: гаражей, сараев, уличных туалетов.
  • 4,5-6 м. Если расстояние превышает рекомендованные значения, шестиметровые стропила, не имеющие опоры на внутреннюю перегородку, будут провисать под собственным весом. Поэтому стропильную систему необходимо усилить подкосами, опирающимися на лежень, установленный на балку перекрытия.
  • До 12 м. Если длина кровли превышает 12 метров, монтируют хотя бы одну стойку, на которую опираются подкосы. Шаг между стропилами и стойками не должен превышать 1,2-1,5 м.
  • До 16 м. Для сооружений, расстояние между стенами в которых превышает 16 м, требуется установка как минимум двух стоек, скрепленных схваткой, разнонаправленных подкосов. Такую стропильную систему используют крайне редко, она подходит для обустройства больших сараев для содержания домашнего скота или складов.

Нужно понимать, что, чем масштабнее постройка, тем более сложной стропильной системы она требует, тем меньше шаг между стропилами. Так как стандартная длина пиломатериалов составляет 6 метров, то сооружения, ширина которых превышает 4,5 требуют изготовления составных стропильных ног, состоящих из одной или двух досок, соединенных внахлест 50 см.

Составление проекта

Так односкатная кровля имеет форму треугольника, некоторые длины сторон которого нам известны, рассчитать остальные можно, используя тригонометрические формулы, известные всем со школы. Предположим, что гипотенуза – стропильная нога, обозначим ее Lc. Тогда отрезок Lbc – катет, высота стены от балок перекрытия до конька. Значит, Lcd – ширина дома, А – угол наклона ската (избранный или вычисляемый). Теперь все зависит от того, какие стороны нам известны:


  • Если заданы ширина дома и высота стена от перекрытий до конька, то подсчитаем с помощью калькулятора угол наклона: tgA=Lbc/Lcd;
  • Если известны угол ската и ширина сооружения, то вычислим высоту поднятия стены: Lbc=tgA*Lcd;
  • Когда определены ширина постройки и угол наклона скатов, можно рассчитать длину стропильной ноги: Lc=Lcd/cosA.

После того, как расчеты выполнены, чертится схема, на которую наносят полученные размеры. На упрощенном чертеже отражают также шаг между стропильными ногами.

Сборка стропильной системы

Так как последовательность работ зависит от вида стропильной системы, разберем, как своими руками построить односкатную кровлю для гаража шириной 4,5 м. Так как размеры постройки позволяют, можно обойтись сооружением самого простого типа стропильной системы односкатной крыши:


Видео-инструкция

Основные элементы идентичны тем, которые используются в стропильной системе, рассмотренной чуть выше. Главным отличием данной системы является то, что стропила здесь упираются на внутренние и внешние несущие стены. На внутренние стены они упираются через систему подкосов и стоек, а это дополнительный плюс, ведь чем больше используется опор, тем шире можно сделать вашу . И наоборот, если вы не нуждаетесь в широкой выступающей крыше, то вам будет достаточно минимального количества материалов.

Приблизительный расчет позволяет нам понять, как и по каким принципам возвести своими руками крышу дома.

7- 12 метров

Самый распространенный вариант односкатной крыши. Одна дополнительная стойка (длиной от 7 до 12 м) должна упираться в несущую стену. Это возможно в том случае, если у вас имеется внутренняя стена, на которую будет упираться вертикальная опора, а другим концом, как описано выше, бабка должна упираться на внутреннюю несущую стену. Откосы же размещаем так, чтобы верхняя часть упиралась в стропила, а нижняя – в любую из несущих стен или в прогонный брус.

Если вы выбрали профнастил, угол наклона должен быть более 20 градусов.

Если вы выбрали металлочерепицу, то угол придется сделать не менее 25 градусов, т.к. в этом случае мы уменьшим нагрузку на обрешетку и стропила.
Процесс настила кровли включает в себя следующие этапы:

  • укладываем гидроизоляцию;
  • крепим все составные элементы;
  • тщательно герметизируем стыки.

Сделать односкатную крышу не сложно. К тому же себестоимость односкатной крыши гораздо ниже, чем любой другой: двускатной, шатровой, вальмовой.

Не буду утверждать, что такая кровля подойдет для большого коттеджа. Но для маленьких домов, гаражей, террас это самый удачный вариант.

Плюсы и минусы односкатной крыши

У такой конструкции много достоинств:

  1. Меньше расход материала.
  2. Проще монтаж.
  3. Дом с односкатной кровлей выглядит оригинально.
  4. Если гараж или хозяйственное помещение пристраивается к жилому дому, устройство односкатной крыши – оптимальный вариант: примыкание односкатной крыши к стене сделать гораздо проще, чем мудрить с ломаной кровлей.

Минус, увы, тоже есть.

Дом с односкатной крышей в большей степени подвержен разрушению из-за ветра и снежной массы.

Обратите внимание

В средней полосе рекомендуется минимальный угол односкатной крыши 20 градусов.

Вообще, чем больше угол, тем выше ветроустойчивость и активнее сход снежной массы.

Особенности односкатной крыши

Расчет односкатной крыши производится исходя из снеговых и ветровых нагрузок в регионе, а также зависит от материала кровельного покрытия, от его веса и особенностей.

Кроме обычной наклонной есть и другие виды односкатной крыши (например, ломаная односкатная крыша). Но мы сейчас рассмотрим самый простой вариант.

Последовательность монтажа односкатной крыши

Перед началом монтажа все деревянные части следует обработать антисептическим составом.

I. Выставляем мауэрлат для односкатной крыши

Мауэрлатом называется опорный брус для стропильной системы.

У двускаток он опоясывает стены по периметру. Одним концом стропильная нога опирается на конек, вторым – на брус мауэрлата.

У односкаток конька нет, его функцию выполняет та стена, которая выше. Стропило опирается на два бруса, венчающие высокую и низкую стены. На наклонные стены брус не кладут.

У деревянных построек мауэрлатом является верхний венец сруба. У кирпичных или бетонных брус кладут поверх стены.

В нашем случае наклонные стены несколько выше, чем прямые. Брус мауэрлата будем класть заподлицо с ними.

Обратите внимание

Сечение бруса для мауэрлата – минимум 10 на 10 см.

На толщину влияет угол односкатной крыши, с его увеличением увеличивается и толщина.

1. Простелить верхний срез бетонной (кирпичной) стены рубероидом.

2. Зафиксировать брус к стене несколькими анкерами.

3. Промерить уровнем горизонтальное расположение.

4. Затянуть анкера, добавить недостающие. Шаг между ними – метр-полтора, такой же, какой будет между стропилами.

II. Монтаж стропил односкатной крыши

Для стропил можно использовать доски пять на десять сантиметров. Длина на 30-50 см больше длины ската (излишек пойдет на свес односкатной крыши).

Обратите внимание

Шаг между стропилами зависит от наклона односкатной крыши и веса кровельного материала, например:

  • Керамическая черепица, шифер – метр-метр двадцать;
  • Профнастил – полтора.

1. Разметить на мауэрлате места под пазы для врезки стропил. Между крайними ногами и наклонными стенами нужно оставить зазор в пять сантиметров.

2. Вырезать пазы. Ширина – чуть больше толщины стропильной ноги, наклон соответствует наклону кровли. Доски будем ставить вертикально.

3. Поставить две крайние стропильные ноги в пазы.

4. Протянуть между ними леску. Она будет регламентировать плоскость установки остальных стропил.

5. Поставить остальные стропила, прибить каждое к мауэрлату несколькими длинными гвоздями (от 12 сантиметров).

III. Карниз односкатной крыши

Свесы для прямых стен у нас уже есть, это продолжения стропильных ног. Для торцевых свесов делаем карнизные кобылки. Подойдут те же доски, из которых мы изготавливали стропила.

  1. Раскатать по верхним срезам наклонных стен рубероид.
  2. Установить на углах две кобылки. Их верхние срезы должны располагаться в той же плоскости, что и у стропильных ног. Поэтому на каждой кобылке выпиливается угол, дощечка «надевается» на стену и упирается торцом в крайнее стропило.
  3. К стропилам эти (и все последующие) кобылки крепятся с помощью двух гвоздей. Гвозди забиваем сквозь стропило в торец дощечки.
  4. Крайние дощечки крепим к поверхности наклонной стены кровельными уголками.
  5. Между верхней и нижней кобылкой протягиваем маркировочную леску. По леске через 80-100 сантиметров ставим промежуточные дощечки.
  6. Аналогичным образом делаем свес на противоположной стороне.
  7. По всему периметру стропильной системы к концам стропил и кобылок прибиваем ветровые доски. Подойдет доска 2,5 на 20 см.

Обратите внимание

Если стены кирпичные, нужно под стропилами уложить еще один ряд кирпича, который закроет мауэрлат.

Не забывайте делать прокладки из рубероида: древесина с кирпичом и бетоном соприкасаться не должна.

Подшиваем карнизы . Как подшить односкатную крышу, зависит от того, из какого материала будет выполнено кровельное покрытие и облицовка стен. Можно зашить все досками наглухо. А можно установить по периметру стены одну доску (примерно 2,5 на 10 сантиметров) и по окончании монтажа кровли подшить карниз софитами ПВХ из комплекта сайдинга.

Другие узлы на односкатной крыше (конек, фронтоны, ендовы) отсутствуют, переходим к кровельным работам.

IV. Гидроизоляция холодной кровли

В качестве гидроизоляционного материала можно взять рубероид, специальную мембрану, полиэтиленовую пленку. Материал расстилают на стропилах и прибивают скобами.

Соседние полосы пленки кладут с нахлестом, стыки фиксируют скотчем. Поверх гидроизоляции ставят обрешетку.

V. Утепление односкатной крыши

Вышеописанный способ подходит только для сезонных построек: летней кухни, летнего душа. В крайнем случае, для неотапливаемого гаража. Во всех остальных случаях крышу нужно утеплять.

Самый доступный способ утепления – пенопласт или базальтовая вата.

Обратите внимание

Лучше всего использовать каменную (базальтовую) вату : она ненамного дороже, гораздо прочнее, неподвержена воспламенению, ее не грызут мыши и не расклевывают птицы.
  1. Кладем гидроизолирующий слой, как описано выше.
  2. Из утеплителя вырезаем заготовки по ширине шага между стропилами и ставим между стропильными ногами враспор снизу. Соседние плиты должны стыковаться плотно. Если есть небольшие зазоры и отверстия, их нужно заткнуть кусочками утеплителя.
  3. Ниже утеплителя натягиваем еще один слой пароизоляции. Фиксируем так же, как предыдущий.


VI. Обрешетка односкатной крыши

Сечение досок обрешетки и шаг между ними зависят:

  • от снеговой и ветровой нагрузки;
  • от кровельного материала.

чертеж сарая своими руками, строительство стропильной системы, проект кровли пристроя

Содержание:

В каждом доме всегда находится множество предметов и хозяйственных инструментов, которым просто не находится подходящего места внутри жилого здания. Для хранения таких вещей обычно используют сараи или гаражи, если позволяет придомовая территория.


Однако нередко на участке нет места, чтобы соорудить отдельно стоящую конструкцию, поэтому хозяева решают сделать к своему дому пристройку. В данной статье мы расскажем, как сделать односкатную крышу на пристройке и какие материалы для этого могут понадобиться.

Как сделать крышу пристройки к дому

Облегченную кровельную конструкцию, которая состоит лишь из одного наклонного ската, принято называть односкатной крышей. Давайте рассмотрим, как сделать крышу на пристройке к дому, какие есть нюансы и особенности строительства. Данная конструкция включает систему стропил, фронтоны, обрешетку и финишный кровельный материал. Особенностью пристроя односкатной крыши к дому является необходимость ее закрепления к одной из несущих стен основного здания.


Конструкционные элементы односкатной крыши данного типа таковы:

  1. Мауэрлат. Это главная опорная балка, на которую приходится основной вес всех стропильных конструкций и кровельного материала крыши. Она же и перераспределяет нагрузку на несущие стены и фундамент здания. Для укладки этого элемента используют твердое дерево, обработанное антисептиками. Решая построить односкатную крышу пристройки к дому своими руками, одну балку мауэрлата фиксируют на несущей стене здания, а вторую – закрепляют на вертикальных опорах.
  2. Стропила. Данные элементы поддерживают кровельный материал и передают его массу далее на мауэрлатный брус. Для создания стропильных ног используют доску сечением 50×150 или 100×150 мм. Для крепления их на опорной балке с обоих концов стропил делают запилы.
  3. Подкосы. Это дополнительные опорные элементы каркаса, которые поддерживают стропильные ноги, если длина ската превосходит 4 м. Одним концом они упираются в стропила, а другим – в мауэрлат.
  4. Обрешетка. Для ее обустройства применяются доски размерами 40×150 мм. Они набиваются поверх стропил с определенным шагом, чтобы создать опору для укладки финишного покрытия. Сплошную обрешетку из фанеры или стружечных плит выполняют для мягкой кровли.


Стоит отметить, что чертеж сарая с односкатной крышей, пристроенного к дому, можно выполнить самостоятельно, поскольку такая конструкция является самой простой из всех возможных. При этом не нужны сложные математические расчеты. Правда, особое внимание следует уделить методу стыковки крыши пристройки с основным зданием. Важно позаботиться о надежной гидроизоляции шва, чтобы избежать протечек.

Проектные вычисления и чертеж односкатной крыши

Безусловно, чтобы готовая конструкция была долговечной и не доставляла хлопот в период осадков или в холодное время года, перед началом строительства нужно составить проект сарая с односкатной крышей, который будет примыкать к дому. При этом нужно будет высчитать площадь поверхности ската, его уклон, длину стропильных ног и разницу высоты опор. Все это должен содержать проект крыши дома. Правильность расчетов обеспечит долговечность крыши и ее эффективность. Определить нужные параметры можно с помощью готовых программ-калькуляторов или с использованием формул.


Вручную искомые величины вычисляют так:

  • Угол наклона крыши определяется, как результат деления разницы высоты опорных столбов на ширину сооружения. Как правило, он находится в пределах 15-40º и определяется, исходя из погодных условий местности и требованиями производителей кровельного материала.
  • При заданной величине уклона ската, разницу высот опорных столбов можно вычислить умножением угла на ширину пристройки. Эти параметры высчитывают для того, чтобы при сооружении односкатной крыши пристройки к дому можно было соблюсти нужный уклон.
  • Для определения длины стропил необходимо поделить разницу высоты опор на синус уклона ската. Полученное значение позволит рассчитать количество материала, требуемого для создания стропильной системы пристройки к дому.
  • Вычислить площадь поверхности можно, перемножив длину и ширину ската – параметр служит для определения количества кровельных и гидроизоляционных материалов для крыши. Учтите, что приобретать их нужно с 15-20 % запасом на подрезку и нахлесты.


Погодные условия местности существенно влияют на долговечность крыши. Так, если предполагаются существенные снеговые нагрузки – лучше делать скаты более крутыми, а если преобладает ветреная погода – более пологими, с уклоном менее 15º.

Какие потребуются материалы для крыши сарая

Давайте подумаем, чем дешево покрыть крышу сарая, чтобы сократить затраты. Наиболее разумным с точки зрения безопасности от ветра и обильных осадков будет строительство сарая с односкатной крышей, поскольку понадобятся достаточно недорогие материалы. К тому же, никаких проблем с их приобретением у вас не возникнет – все есть в свободном доступе в магазинах. Да и количество расходников будет намного меньше, чем у крыш более сложной конструкции.


Во время строительства кровли пристройки к дому вам потребуются:

  1. Древесина. Понадобится брус из сосны сечением 100×100 или 150×150 мм, обрезные доски 50×150 мм, необрезные доски 40×150 мм и рейка сечением 25×50 мм для возведения стропильной системы. Влажность материала не должна превышать 15-16 %, а его поверхность должна быть без сколов, трещин и пятен. Используя антисептики глубокого проникновения, можно избежать гниения и образования плесени из-за проникающей влаги.
  2. Кровельное покрытие. Подобрать подходящий материал по качеству и стоимости можно из широкого перечня разновидностей, представленных на рынке. Бюджетным вариантом будет шифер, профнастил или рубероид. В два раза дороже обойдется более качественный и презентабельный внешне материал – мягкая кровля, ондулин, металлочерепица. Если речь идет о перекрытии зимнего сада, теплицы или веранды, можно использовать поликарбонат – прозрачный материал, прекрасно пропускающий солнечный свет, термоизоляционный материал.
  3. Гидроизоляция. Данный слой предназначен для защиты деревянной стропильной системы крыши пристройки от проникновения влаги и, как следствие, порчи конструкций. Для этого может использоваться рубероид, пленка или диффузная мембрана. Однако на практике наилучшим образом себя показал рубероид, поскольку он самый прочный из приведенных.
  4. Крепления. Вариантов крепежных расходников при монтаже крыше может использоваться много – саморезы с каучуковыми шайбами, гвозди, анкеры, металлические уголки. В случае с саморезами, их расход на 1 м2 площади составляет около 10 штук. Так, для расчета количества, норму расхода нужно помножить на площадь.


Обратите внимание, что выбор аналогичного с основным зданием кровельного покрытия позволит сделать пристройку гармоничным продолжением дома. Однако если это невозможно в силу финансовых возможностей, стоит подобрать материал, максимально близкий по цветовой гамме. Выбор нетяжелых материалов (ондулин, рубероид или профнастил) сделает возможным создание облегченного простого каркаса.

Методика строительства кровельной конструкции своими руками

Итак, если вы все же решили делать крышу пристройки к дому своими руками, после проектирования и закупки материалов, можно начинать строительство. Для работы вам понадобится ножовка или болгарка, шуруповерт, рубанок, дрель, степлер, линейка, маркер и шнурка.


Строительство проводится в несколько этапов:

  • Используя анкерные болты или металлические шпильки, на несущей стене дома устанавливают первую балку мауэрлата. На нее будут укладываться стропильные ноги, так что фиксация должна быть надежной.
  • Вторую балку мауэрлата монтируют либо на несущую стену будущей пристройки, либо на опорные столбики. Их высота должна быть ниже основной несущей стены дома, чтобы обеспечить необходимый уклон крыши. На столбиках балка крепится шпильками, а на несущей стене – анкерными болтами.
  • Далее изготавливают расчетное количество стропильных ног одинаковой длины и выполняют в каждой из них запилы под укладку на мауэрлат. Первыми крепятся крайние стропилины, затем между ними натягивают шнурку, и по данному уровню крепят все оставшиеся ноги.
  • Поверх стропил настилают гидроизоляцию. Рубероид на стыке пристройки с главным домом заводят на стену на 15-20 см и приплавляют к ней, используя газовую горелку.
  • Крепление гидроизоляционного слоя выполняется рейкой контробрешетки, прибитой гвоздями к стропилам. Перпендикулярно контробрешетке монтируется основная обрешетка под кровельный материл с шагом в 10-15 см.
  • Последним этапом будет укладка кровельного покрытия на обрешетку. Начинать настил нужно справа налево и снизу вверх, укладывая листы с нахлестом в 10-15 см. На пологих крышах нахлест материала увеличивают, а стыки дополнительно промазывают герметизирующим составом.

Стоит отметить, что движение воды по односкатной крыше будет производиться только в одном направлении, следовательно, необходимо установить качественные водостоки. В последнюю очередь можно приступить к утеплительным работам и окончательной подшивке фронтонов.



Как сделать односкатную крышу для бани -

Как сделать односкатную крышу для бани своими руками – характеристики и правила строительства

Пожалуй, ни для кого не секрет, что русский народ особо ценит баню, как часть своей национальной традиции. В таком месте человек может не просто хорошо провести время, но и закалить свое тело. В этой статье мы расскажем о том, как построить каркасную баню с односкатной крышей своими руками, которая легко уместится даже на маленьком земельном участке.

Особенности односкатной крыши для бани

Естественно, что при наличии достаточных материальных средств можно возвести особую парную, но если вы нуждаетесь в простом сооружении, лучше всего обустроить баню из бруса с односкатной крышей.

Можно выделить ее такие отличительные особенности:

  1. Легкость в изготовлении. Соорудить такую баню может даже начинающий мастер. Технология предполагает выполнение всех работ без привлечения дополнительной помощи, благодаря чему можно сэкономить часть денежных средств.
  2. Невысокая стоимость. Односкатная крыша для бани своими руками требует в полтора или два раза меньше издержек в сравнении с двускатной крышей. Сэкономить удается за счет уменьшения расходов на узлы стропильной системы, которые необязательно в данном случае выполнять из дерева высокого качества, а также на кровельное покрытие.
  3. Надежность. При правильном выполнении проекта, в котором будут четко просчитаны углы наклона ската и толщина опорных элементов, такая кровля сможет бесперебойно функционировать не один год, защищая баню от погодных условий любой сложности.
  4. Удобство размещения. Благодаря компактным размерам, можно создать такой проект бани с односкатной крышей, согласно которому ее будет легко пристроить к существующему дому. При правильной организации можно сэкономить достаточно свободного пространства и стройматериалов, а также предусмотреть выход, как на улицу, так и в дом.

Стоит принять во внимание тот факт, что для обустройства бани нельзя использовать плоскую крышу. На первый взгляд может показаться, что это самый экономный выход, однако, для обеспечения нормальной циркуляции воздуха в подкровельном пространстве, в ней должен присутствовать хотя бы один скат.

Варианты конструкции

Перед тем как сделать односкатную крышу для бани, нужно тщательно разобраться в ее конструкции. Она считается довольно простой, состоящей из одного ската и плоскости, расположенной под определенным уклоном. Оптимальным считается уклон в 20-30 градусов, при котором снежные массы и дождевые осадки смогут беспрепятственно сходить с поверхности кровли.

Каркасную баню с односкатной крышей можно возводить такими способами:

  • Используя разность высоты стен. В данном случае для получения нужного уклона, в процессе возведения стен одну из них делают выше другой. После чего осуществляют монтаж мауэрлата и системы стропил прямо на эти стены.
  • Путем установки стоек. Отличие данного способа заключается в том, что стены возводятся одинаковой высоты, а уклон крыше придают путем монтажа особых стоек на одну из стен. Данный метод позволяет несколько сэкономить на материале, однако такая кровля будет иметь большие теплопотери, из-за чего потребует организации улучшенного утепления.

Опытные специалисты опираются на такое правило, согласно которому при возведении бани нужен тем более гладкий кровельный материал, чем меньший уклон крыши планируется использовать. Стоит учесть, что кровля бани должна иметь уклон как минимум в 10 градусов.

Необходимые материалы и конструкционные элементы

Для получения максимально прочной и теплосберегающей кровли должны быть использованы только качественные материалы, которые смогут выдержать любые эксплуатационные условия.

Для возведения односкатной крыши понадобятся такие материалы:

  1. Для мауэрлата. Для изготовления опорного элемента, на который будут устанавливаться стропила, понадобится прочной брус из хвойных пород дерева сечением как минимум 150×150 мм. Для защиты древесины от гниения нужна укладка гидроизоляции путем обмазки мастикой или укладки рубероида.
  2. Для стропил. Чтобы изготовить стропила, на которых будет удерживаться весь вес кровельного покрытия, нужны будут доски 50×150 мм из твердых пород дерева. Этого размера будет достаточно, чтобы придать конструкции достаточной прочности, а также, чтобы была возможность при необходимости уложить утеплитель толщиной 150 мм. Длина стропил должна быть такой, чтобы оставался запас на свесы. С обоих концов стропил делаются запилы под мауэрлат, а крепят их при помощи гвоздей или стальных накладок.
  3. Для обрешетки. Обрешетку из реек 25-30 мм пришивают к стропилам под прямым углом – она необходима для распределения нагрузки на конструкцию между опорами. Существуют разновидности кровельных покрытий, для которых потребуется установка сплошной обрешетки из влагостойкой фанеры.
  4. Для кровли. Должны быть использованы качественные, легкие, гладкие и прочные кровельные материалы – это может быть ондулин, мягкая черепица, профнастил или металлочерепица.

Стоит отметить, что для обустройства бесчердачной крыши понадобится использовать утеплитель из плит или других волокнистых материалов. Если же вы все-таки решили создать чердак, то утеплять скат не нужно. Но в любом случае вам потребуется приобрести гидроизоляционную пленку, антипиреновое и антисептическое средство, крепежи для кровельного материала и некоторые строительные инструменты.

Технология строительства односкатной кровли — как сделать своими руками

Чтобы построить односкатную крышу на бане как можно качественнее, и не бояться в течение долгих лет о ее внезапной поломке, строительство должно проходить по технологии.

Односкатную крышу изготавливают в такой последовательности:

  • Возводят стены, одна из которых должна получиться выше другой. Для придания конструкции большей прочности, в данном случае устанавливаются более короткие стропила.
  • На стены укладывают гидроизоляцию и монтируют мауэрлат. Брус для мауэрлата можно установить на анкера или стальные шпильки – это будет зависеть от материала изготовления стен бани.
  • Делают шаблон стропила, по которому изготавливают требуемое их количество, учитывая шаг между стропилами в 50-80 см. Ногу пазом надевают на мауэрлат и скрепляют гвоздями, саморезами или стальными накладками.
  • Под прямым углом к стропилам крепят контробрешетку, поверх которой укладывается пленка гидроизоляции. Между стропилами и пленкой предусматривается зазор, не дающий влаге и конденсату попадать внутрь конструкции.
  • На гидроизоляцию устанавливают обрешетку. Если планируется укладывать жесткий и легкий кровельный материал, то рейки укладываются с шагом в 15-20 см, но если материал плохо держит форму, то потребуется уложить сплошную основу, например, из водостойкой фанеры.
  • На последнем этапе поверх обрешетки стелют кровельное покрытие. Его монтаж стоит начинать сверху вниз с перекрытием в 10-15 см. Для крепления нужно использовать особые кровельные саморезы, оснащенные каучуковыми шляпками для предотвращения попадания в щели влаги. Если таких крепежей нет, можно изготовить резиновые прокладки самому, и использовать их вместе с простыми саморезами.

Финишным этапом монтажа кровельного настила будет обустройство фронтонов. Их зашивают, и устанавливают систему водостока. Этой информации должно быть достаточно, чтобы понять, как правильно сделать односкатную крышу для бани. Тогда такое сооружение, изготовленное своими руками, сможет максимально сохранить тепло, радуя тем самым хозяев и их гостей.

Односкатная крыша для бани: от крепления балок до гидроизоляции

Одним из «инновационных» решений конструкции крыши для бани, которая с течением времени перешла к нам из-за рубежа является односкатная крыша. Подобная крыша и сегодня широко применяется в странах северной и центральной Европы для домов, которые пристраиваются к отвесным склонам скал или гор.

Односкатная крыша – самое простое и экономичное решение для устройства на постройках, в частности, банях, которые прилегают к основному строению. Основной козырь бани с такой крышей в том, что дождевая и талая вода выводится только в ту сторону, где предполагается слив. При этом общая площадь подобной крыши не должна быть больше 15м 2 (при большей площади устройство односкатной крыши перестает быть экономически оправданным.

Уклон односкатной крыши создает разность высот стен бани. Обычно угол наклона варьируется в зависимости от определенных параметров,скажем, количества осадков. К примеру, в регионах, отличающихся обилием осадков, рекомендованный наклон колеблется в пределах 30 — 45°.

Крыша получится достаточно крутой, чтобы суметь воспрепятствовать скоплению ее поверхности снега в зимний период. Для степных районов, где постоянно дуют сильные ветра, больше подойдут конструкции, имеющие пологий скат, например, крыша плоская односкатная.

После выбора величины уклона, стены возводят с учетом необходимой разности линейных размеров стен бани по вертикали. В разрезе односкатная крыша – это обычный прямоугольный треугольник, сторонами которого выступают линии стропил, высокая стена и балки перекрытия. Для определения разности высот стен проводят несложные геометрические вычисления.

баня с односкатной крышей: фото

Крышу бани можно выполнить в двух вариантах: с чердаком или без. В случае чердачного покрытия, сначала устанавливают чердачное перекрытие, после чего приступают к установке крыши. Во втором варианте крыша совмещена с потолком.

Баня с односкатной крышей вполне может быть использована в течение круглого года. В этом случае было бы правильнее и экономичнее проводить утепление чердачного помещения, а не ската кровли. Проект бани с односкатной крышей без чердачного помещения станет идеальным решением для летних бань. Будучи совмещенной с потолком помещения бани, крыша определенно получается дешевле, она ниже и меньше затеняет участок. На подобной крыше бани может стоять бак с водой, на ней можно сушить травы или фрукты, загорать и т.д.

Как возвести односкатную крышу бани самому ↑

К устройству крыши, естественно, приступают после того, как будут полностью воздвигнуты стены. А если это каркасная баня с односкатной крышей, то после того, как каркас будет обшит и наполнен, зашивка стен проводится с нижней части остова горизонтальными рядами.

Прежде всего монтируют чердачное перекрытие. Его балки, в зависимости от их сечения и ширины бани, то есть расстояния, перекрываемого балками, располагают с шагом в 60-100 см.

Способы крепления балок односкатной крыши ↑

Для надежного закрепления, балки укладывают в специальные сквозные отверстия, высеченные в последнем венце. При этом места соприкосновения балок с бревнами обматывают рубероидом. Крепление осуществляется с помощью специальных П-образных скоб.

Скобы можно легко изготовить и самому из арматуры (8-миллиметровая стальная арматурная проволока).

Кроме того, для крепления балок можно использовать арматурные штыри и нагели – деревянные штыри, вбиваемые в просверленные специально отверстия. Они деревянные насквозь проходят всю балку и заканчиваются в середине верхнего бревна.

Установка стропильной системы односкатной крыши ↑

Это следующий этап. Обычно при установке стропил используется тот же шаг, что и для балок.

Крыша бани может прилегать к кровле некоторой постройки, тогда в месте, где соприкасаются две стропильные системы, их крепят между собой. Стропила бани кладут поверх стропил другого строения и закрепляют с помощью гвоздей или скоб.

Стропила закрепляют в местах касания с балками бани и другими элементами. Помимо этого стропила следует дополнительно усилить, чтобы стропильная система приобрела дополнительную жесткость. Для этого используют вертикальные стойки, которые представляют собой тонкие жерди, опорой для которых служит балка бани.Своим вторым концом они касаются стропила. Таким образом, стропила фактически лежат на этих стойках.

Если баня выполнена из бруса или из бревен стропила к стенам крепят по типу скользящих. Стены из древесины со временем дают со временем заметную усадку. Если стропильный каркас будет замкнутым и жестким, в нем возникнет напряжение и появятся трещины.

Обрешетка ↑

Обрешетка выполняет две важные задачи: придает жесткость каркасу крыши и служит основанием под кровельный материал. Под прямым углом к стропильной конструкции монтируют обрешетку (бруски 30 х 50 или 20 х 40). Выбор сечения и шага установки зависит от веса и технологии крепления гидроизоляционного ковра, и чем он легче, тем более легкой будет обрешетка и больше шаг.

Чаще всего (под шифер, металлочерепицу, ондулин и т.п.) из необрезной доски выполняют разреженную обрешётку. Для мягкой кровли выполняют сплошную обрешетку из листовых материалов: влагостойкой фанеры или плит ОСП .

Не забываем обработать деревянные детали специальными средствами для защиты от поражения жучками, грибков и огня.

Как выполнить пароизоляцию, гидроизоляцию и утепление односкатной крыши бани ↑

    Гидроизоляцию устанавливают на конструкцию стропил перед монтажом обрешетки. Она не позволяет влаге проникать внутрь. Гидроизоляцию бани рекомендуется выполнять при помощи специальной мембранной пленки. При этом придерживаются определенных рекомендаций: пленку укладывают внахлест не менее, чем на 20см, и скрепляют специальным скотчем.
    Пароизоляцию устанавливают изнутри. Она должна расположиться между слоями обшивки потолка и утеплителя. В ее функции входит ограждение утеплителя от влаги, проникающей из помещения бани. Чаще всего для утепления односкатной бани используют минеральную вату (или пенопласт). Согласно технологии общая толщина его слоя должна составлять 10 см. При этом укладку проводят в два слоя толщиной по 5 см в шахматном порядке. Стыки в этом случае окажутся перекрытыми «мостики холода» не образуются. Завершают устройство односкатной крыши бани монтажом кровельного материала: шифера, металлочерепицы, рулонных материалов и других.

Как собрать крышу односкатную ↑

1 С шагом в 600-700 мм на стены укладывают наклонные балки сторопила.

2 Для их крепления к мауэрлату используют анкера или «скользячки».

3 На эти стропила укладывают обычные доски: по ним в дальнейшем можно передвигаться. По окончании работ доски убирают.

4 Строго под углом в 90 градусов к стропилам прибивают обрешетку из брусков в 50х50 мм. При этом кровля должна выступать за край обрешетки на 150-200 мм.

5 Затем укладывают гидроизоляцию. Пленку или мембрану настилают с нахлестом в 100 см. Все стыки изолируют, проклеивая строительным скотчем. Слой гидроизоляции крепят к обрешетке с помощью степлера.

6 Монтируют кровельное покрытие.

Посмотрите на видео, как сделать односкатную крышу:

Надеемся, что представленные вашему вниманию материалы, фото бани с односкатной крышей и видеоурок будут для вас полезны.

Как построить односкатную крышу на бане

Во время проектирования бани возникает вопрос о том, какую крышу для нее выбрать. Есть несколько вариантов, которые применяются чаще всего. Некоторые выбирают двускатную или четырехскатную крышу. Они смотрятся очень хорошо и прекрасно справляются со своими функциями. Но если бюджет ограничен, тогда возводится баня с односкатной крышей. Есть ли у нее преимущества по сравнению с другими и что необходимо для ее строительства? Об этом речь пойдет в статье.

Плюсы односкатной крыши

Односкатная крыша имеет определенные плюсы по отношению к другим видам кровли. Среди них можно выделить:

  • простота возведения;
  • меньшие растраты средств;
  • высокая прочность;
  • простота обслуживания;
  • доступность ремонта.

Двускатная крыша требует особого подхода при строительстве. Еще более сложными конструкциями являются вальмовые варианты и ломанные кровли. Односкатную крышу может собрать даже неопытный мастер, если будет точно следовать инструкциям. При этом отсутствие помощника не скажется на конечном результате. Обычно узлы стропильной системы имеют небольшой вес. Средств на односкатную крышу уйдет практически в два раза меньше, чем на двухскатную при накрытии одинаковой площади. Связано это с тем, что для односкатной крыши требуется меньше материала. Конечная конструкция получается довольно прочной. Она способна выдержать большие ветровые нагрузки и вес снега при правильном расчете угла. Благодаря односкатной крыше баню легко построить рядом с домом. Что позволит сделать переход без прохода по улице.

Выбор угла наклона

Одной из первых задач, которая встает при проектировании крыши, является выбор угла наклона. Этот ответственный этап, т. к. от него будет зависеть устойчивость всей конструкции. Угол может зависеть от широты конкретной территории, от количества осадков, а также от выбранного настила. В случае когда зимой выпадает небольшое количество осадков и территория хорошо продувается ветрами, тогда угол может быть в пределах от 8 до 20°. Даже если снег выпадет, то воздушные потоки быстро собьют большую его часть с кровли. Если рядом есть леса, а слой снега зимой может достигать метра, тогда угол лучше сделать больше 30°. В этом случае снежный покров сможет не задерживаться на кровле и не создавать дополнительного давления на стропильную систему и стены.

У кровельного материала, который будет выбран для настила на односкатную крышу, есть свои допустимые нормы по углу для укладки. Например, если вы решитесь применять профнастил, тогда он желательно должен быть больше 12°. Если это будет металлочерепица, тогда угол должен быть от 25°. При желании уложить шифер на односкатную крышу, необходимо будет выдержать угол от 30°. В последнее время особой популярностью пользуется мягкая черепица для банной крыши. Для нее необходимо будет соблюсти угол от 12°.

Выбор стропильной системы

После того как был выбран угол наклона односкатной кровли, необходимо определиться каким образом будет осуществляться наклон. Самым простым вариантом для односкатной крыши является строительство стен различной величины. Одна из них должна быть выше другой настолько, чтобы обеспечить требуемый угол наклона односкатной крыши. Именно такой вариант является самым дешевым. Нет необходимости в дополнительных элементах. Опорами будут служить торцы стен. Отпадает необходимость в оформлении чердачного пространства. Во втором случае добиться требуемого угла ската крыши можно за счет усложненной стропильной системы. Она подразумевает строительство ферм в форме треугольника с тупым углом. Смотрится такая крыша намного лучше, но и материала на нее пойдет больше. Если говорить просто, то она будет похожа на двускатную с одним укороченным скатом. Плюсом является возможность рационального использования укороченного ската. В нем можно разместить окна для естественного освещения или вентиляционные выходы.

Длина ската крыши

При желании сделать все как можно проще в проекте следует заложить максимальную ширину бани немногим менее 6 метров, по длине она может быть и большей. Все дело в том, что именно 6 метров – это длина стропильной ноги, которая не требует дополнительных подпорок. Также не будет необходимости скреплять два отдельных элемента для достижения требуемой длины, ведь весь распил в продаже идет максимум в 6 метров. Только в варианте с длиной ската в 6 метров получится сделать односкатную крышу наслонного типа. То есть такую, которая не требует дополнительных элементов крепления и будет смонтирована непосредственно на стены.

При ширине бани более 6 метров сооружается усложненная система односкатной крыши, которая включает в себя треугольные фермы, о которых говорилось выше, а также дополнительные подпорки. Если баня будет собираться из сруба, тогда стропила необходимо крепить к стенам на подвижные фиксаторы. Это связано с тем, что за год усадка сруба может быть очень значительной. Когда этот момент не учтен, тогда легко нарушается геометрия стропильной системы и самого кровельного настила, что сделает конструкцию негерметичной.

Дополнительные элементы стропильной системы

Дополнительными элементами односкатной кровли являются стойки или укосины, а также балка. Они могут использоваться не только в тех случаях, когда необходимо увеличит размер стропильной ноги односкатной крыши. Некоторые выбирают именно этот вариант, т. к. он обладает дополнительным запасом прочности. Кроме того, появляется возможность сэкономить на толщине стропильных ног. Процесс сборки такой конструкции односкатной крыши будет немного сложнее, но конечный результат будет меньшим по весу, поэтому будет оказывать меньшее давление на стены.

Монтажные работы

Деревянные балки нельзя просто так уложить на стену, поэтому односкатная крыша делается по тому образцу, как это установлено строительными нормами. Стропила будет сложно зафиксировать и для них не будет достаточной опоры. Именно поэтому изготавливается мауэрлат. Это сплошной брус, который укладывается по всей длине стены. Для него можно использовать элемент с высотой и шириной в 10 или 15 см. Если нет возможности обзавестись цельным брусом, тогда его можно изготовить из нескольких досок, чтобы добиться требуемой конфигурации. Крепится он к стене с использованием анкерных болтов. Через каждые 40 см делается отверстие в брусе, а также в стене. Верхнюю часть отверстия в мауэрлате необходимо рассверлить до такого диаметра, чтобы гайка анкера могла быть утоплена в него.

Мауэрлат для односкатной кровли может быть и не деревянным, а бетонным. Для этого по краям стены выставляется опалубка из досок высотой в 15 см. Внутрь желоба помещается решетка из арматуры. Она должна быть хорошо связана. После этого заливается бетонный раствор, который хорошо трамбуется глубинным вибратором или обрезком арматуры. Еще в свежий раствор можно вставить металлические пластины, которые послужат для крепления стропильных ног. После заливки необходимо выждать несколько недель до набора полной прочности поясом. Пример видно на фото выше.

Для дальнейших работ, чтобы сделать односкатную крышу для бани, понадобятся доски с размером10×15 см. Они должны быть хорошо просушены. Их предназначением будет стропильная нога. Элементы укладываются с разбежностью в 70 см друг от друга. Крепить их к мауэрлату можно посредством анкерных болтов или пластин, которые заранее были подготовлены. Спереди и сзади необходимо сделать небольшие свесы, чтобы дождевая вода не капала под фундамент. После укладки стропил односкатной кровли производится монтаж обрешетки. Каждый кровельный материал требует своего шага обрешетки. При угле наклона больше 20 градусов для металлочерепицы или профнастила он может быть от 30 см. Если угол меньше 15 градусов, тогда делается сплошная обрешетка из листов влагостойкого ОСБ.

Далее на кровлю настилается гидроизоляция. В ее качестве может выступать пленка с толщиной в 200 мкм или специальная мембрана. При ее укладке на крышу необходимо соблюдать нахлест между листами в 10 см. Крепится она к обрешетке крыши с помощью строительного степлера или гвоздей с широкими шляпками. Сверху на гидроизоляцию кровли укладывается еще один ряд обрешетки. Последним шагом монтируется настил, который выбран для односкатной крыши. Зашиваются карнизы и торцевые планки, чтобы через них не попадала дождевая вода. Наглядно процесс монтажа односкатной кровли можно посмотреть в видео.

Утепление крыши

Утепление также является важным вопросом для бани. Через крышу может уходить большое количество тепла и можно не натопить желаемую температуру. Лучшим вариантом для односкатной крыши бани будет базальтовая или каменная вата. Она обладает паропроницаемостью, а также не впитывает влагу. До ее монтажа необходимо выдержать ее распакованной в течение 20 минут. За это время она примет свою нормальную форму. С внутренней стороны крыши к стропилам крепится пароизоляция. Ее необходимо зафиксировать к стропилам односкатной кровли таким образом, чтобы получились выемки для укладки ваты. При этом между соседними листами соблюдается нахлест в 10 см, а стыки проклеиваются скотчем, чтобы получился цельный контур.

Минеральная вата помещается в предназначенные для нее желоба. Чтобы она не выпадала, ее можно временно закрепить с помощью натянутых нитей. Поверх ваты к кровле крепится еще один слой пароизоляции по примеру, который описан выше. Делается набивка деревянных реек, которые будут удерживать утеплитель на положенном месте, а также будут служить основной для отделочного материала. Стоит помнить, что вата должна заходить в предназначенные для нее пазы с небольшим усилием. Именно в таком случае она даст требуемый эффект.

Заключение

Как видно, при правильном подходе сборка односкатной крыши может занять несколько дней. При этом очень внимательно стоит подходить к выбору материала. Доски для односкатной крыши должны быть изготовлены из хвойных пород и не быть сырыми. В противном случае их может повести или они потрескаются в процессе высыхания.

Баня с односкатной крышей своими руками

О горячей любви русского народа к бане ходят легенды, утверждают, что именно в этой процедуре скрывается секрет богатырского здоровья и долголетия жителей нашей северной страны. В мире, где никого не удивишь наличием современной душевой кабины в дачном доме, баня, построенная своими руками, необходима не просто для поддержания гигиены, а как ритуал приобщения к национальным традициям и закалки настоящего русского духа. Не каждый любитель банных процедур располагает большим земельным участком, но добротная баня с односкатной крышей уместится на самой скромной территории.

Преимущества односкатной крыши для бани

Конечно, настоящие ценители тратят огромные деньги на возведение парной согласно их особым требованиям, но, если необходима простая конструкция для строительства, лучше всего подойдет односкатная крыша для бани. Ее преимуществами опытные строители считают:

  1. Простота. Сделать своими руками бюджетную баньку с односкатной крышей под силу неопытному мастеру, имеющего скромные познания в кровельном строительстве. Технология возведения позволяет выполнять работы в одиночку, что дополнительно сокращает затраты.
  2. Низкий бюджет. Издержки на строительство односкатной крыши в 1,5-2 раза ниже, чем двухскатной для бани одной и той же площади. Экономия достигается за счет снижения расходов на элементы стропильной системы, выполняемые из высококачественной древесины, и кровельный материал, цена на который достаточно высока.
  3. Надежность. Если сделать проект односкатной крыши для бани, правильно рассчитав угол наклона ската и толщину элементов опорного каркаса, она прослужит долгие годы, надежно защищая баню от дождя, снега и ветра.
  4. Удобство. Компактную баню с односкатной крышей можно легко пристроить к имеющемуся дому, сэкономив свободное пространство и строительный материал. Если грамотно сделать проект, можно организовать пространство таим образом, что баня будет иметь выход на улицу и в дом.

Обратите внимание, плоская крыша совершенно не подходит для строительства бани своими руками. Возможно, это самый экономичный вариант, однако, особенности эксплуатации помещения требуют обустройства хотя бы одного ската для обеспечения эффективной циркуляции воздуха.

Отличительные черты конструкции

Конструкция односкатной крыши для бани предельно проста, она состоит из одного ската, плоскости, наклон которой придает разность в высоте опорных стен. Опытные строители рекомендуют сделать уклон 20-30 градусов, он обеспечит самотечный сход снежных масс и влаги с поверхности кровли. Строительство своими руками односкатной крыши для бани обычно происходит следующими способами:

    За счет разной высоты стен. Чтобы обеспечить уклон крыше, во время возведения одну стену делают несколько выше, чем вторая. Затем прямо на верхний край этих стен укладывают мауэрлат и монтируют стропила.

У профессиональных кровельщиков есть одно правило, которым нужно пользоваться и при строительстве своими руками — чем меньше угол наклона крыши, тем более гладкий кровельный материал необходим. Уточним, что минимальный уклон составляет 10 градусов, на более пологих крышах скапливаются лужи и снежные наносы, отрицательно влияющие на срок эксплуатации.

Элементы конструкции и материалы

Прочность односкатной крыши и сохранение тепла внутри бани зависит от выбора качественного материала, соответствующего нелегким условиям эксплуатации. Для работы своими руками подойдут следующие материалы.

    Для мауэрлата. В качестве опорного бруса, укладываемого на поверхность стен, на которые крепят стропила, используют прочный хвойный брус сечением 150х150 мм или толще. Для того, чтобы его не поразили гнили, его гидроизолиуют с помощью обмазки мастикой или рубероидом.

Важно, что для односкатной крыши без чердака потребуется дополнительно утеплитель в виде плит или рулонов волокнистых веществ с низкой теплопроводностью. Если проект предусматривает чердак, то утепление ската не потребуется. Учтите, что в любом случае для строительства односкатной крыши своими руками потребуется гидроизоляционная пленка, антисептический и огнеупорный состав для обработки древесины, специальный крепеж для кровельного материала и минимальный набор инструментов.

Технология возведения

Чтобы крыша служила надежной защитой для бани долгие годы, строительство ведут согласно технологии, проверенной годами:

  • Одну из длинных стен каркаса бани сооружают более высокой согласно проекту. Этот вариант удобен тем, что он предусматривает использование более коротких стропильных ног, для изготовления которых не требуется сращивать несколько доборных частей. Это придает большую прочность конструкции односкатной кровли.
  • На верхнюю поверхность стен, защищенную гидроизоляционным слоем, устанавливают мауэрлат. Этот брус, обеспечивающий распределение нагрузки, можно установить на анкерные болты или металлические шпильки, в зависимости от материала стен бани.
  • Изготовляют шаблон стропильной ноги, согласно которому изготавливают их необходимое количество, учитывая, что допустимое расстояние между стропилами 50-80 см. Паз, выпиленный в ноге, надевают на мауэрлат, закрепляют с помощью гвоздей, саморезов или металлических накладок.

После монтажа кровельного материала остается только зашить фронтоны, оборудовать водосточную систему, после чего баня, построенная своими руками, будет готова к установке теплогенерирующего оборудования, встрече первых гостей.

Видео-инструкция

Баня с односкатной крышей своими руками

О горячей любви русского народа к бане ходят легенды, утверждают, что именно в этой процедуре скрывается секрет богатырского здоровья и долголетия жителей нашей северной страны. В мире, где никого не удивишь наличием современной душевой кабины в дачном доме, баня, построенная своими руками, необходима не просто для поддержания гигиены, а как ритуал приобщения к национальным традициям и закалки настоящего русского духа. Не каждый любитель банных процедур располагает большим земельным участком, но добротная баня с односкатной крышей уместится на самой скромной территории.

Преимущества односкатной крыши для бани

Конечно, настоящие ценители тратят огромные деньги на возведение парной согласно их особым требованиям, но, если необходима простая конструкция для строительства, лучше всего подойдет односкатная крыша для бани. Ее преимуществами опытные строители считают:

  1. Простота. Сделать своими руками бюджетную баньку с односкатной крышей под силу неопытному мастеру, имеющего скромные познания в кровельном строительстве. Технология возведения позволяет выполнять работы в одиночку, что дополнительно сокращает затраты.
  2. Низкий бюджет. Издержки на строительство односкатной крыши в 1,5-2 раза ниже, чем двухскатной для бани одной и той же площади. Экономия достигается за счет снижения расходов на элементы стропильной системы, выполняемые из высококачественной древесины, и кровельный материал, цена на который достаточно высока.
  3. Надежность. Если сделать проект односкатной крыши для бани, правильно рассчитав угол наклона ската и толщину элементов опорного каркаса, она прослужит долгие годы, надежно защищая баню от дождя, снега и ветра.
  4. Удобство. Компактную баню с односкатной крышей можно легко пристроить к имеющемуся дому, сэкономив свободное пространство и строительный материал. Если грамотно сделать проект, можно организовать пространство таим образом, что баня будет иметь выход на улицу и в дом.

Обратите внимание, плоская крыша совершенно не подходит для строительства бани своими руками. Возможно, это самый экономичный вариант, однако, особенности эксплуатации помещения требуют обустройства хотя бы одного ската для обеспечения эффективной циркуляции воздуха.

Отличительные черты конструкции

Конструкция односкатной крыши для бани предельно проста, она состоит из одного ската, плоскости, наклон которой придает разность в высоте опорных стен. Опытные строители рекомендуют сделать уклон 20-30 градусов, он обеспечит самотечный сход снежных масс и влаги с поверхности кровли. Строительство своими руками односкатной крыши для бани обычно происходит следующими способами:

    За счет разной высоты стен. Чтобы обеспечить уклон крыше, во время возведения одну стену делают несколько выше, чем вторая. Затем прямо на верхний край этих стен укладывают мауэрлат и монтируют стропила.

У профессиональных кровельщиков есть одно правило, которым нужно пользоваться и при строительстве своими руками — чем меньше угол наклона крыши, тем более гладкий кровельный материал необходим. Уточним, что минимальный уклон составляет 10 градусов, на более пологих крышах скапливаются лужи и снежные наносы, отрицательно влияющие на срок эксплуатации.

Элементы конструкции и материалы

Прочность односкатной крыши и сохранение тепла внутри бани зависит от выбора качественного материала, соответствующего нелегким условиям эксплуатации. Для работы своими руками подойдут следующие материалы.

    Для мауэрлата. В качестве опорного бруса, укладываемого на поверхность стен, на которые крепят стропила, используют прочный хвойный брус сечением 150х150 мм или толще. Для того, чтобы его не поразили гнили, его гидроизолиуют с помощью обмазки мастикой или рубероидом.

Важно, что для односкатной крыши без чердака потребуется дополнительно утеплитель в виде плит или рулонов волокнистых веществ с низкой теплопроводностью. Если проект предусматривает чердак, то утепление ската не потребуется. Учтите, что в любом случае для строительства односкатной крыши своими руками потребуется гидроизоляционная пленка, антисептический и огнеупорный состав для обработки древесины, специальный крепеж для кровельного материала и минимальный набор инструментов.

Технология возведения

Чтобы крыша служила надежной защитой для бани долгие годы, строительство ведут согласно технологии, проверенной годами:

  • Одну из длинных стен каркаса бани сооружают более высокой согласно проекту. Этот вариант удобен тем, что он предусматривает использование более коротких стропильных ног, для изготовления которых не требуется сращивать несколько доборных частей. Это придает большую прочность конструкции односкатной кровли.
  • На верхнюю поверхность стен, защищенную гидроизоляционным слоем, устанавливают мауэрлат. Этот брус, обеспечивающий распределение нагрузки, можно установить на анкерные болты или металлические шпильки, в зависимости от материала стен бани.
  • Изготовляют шаблон стропильной ноги, согласно которому изготавливают их необходимое количество, учитывая, что допустимое расстояние между стропилами 50-80 см. Паз, выпиленный в ноге, надевают на мауэрлат, закрепляют с помощью гвоздей, саморезов или металлических накладок.

После монтажа кровельного материала остается только зашить фронтоны, оборудовать водосточную систему, после чего баня, построенная своими руками, будет готова к установке теплогенерирующего оборудования, встрече первых гостей.

Видео-инструкция

Как сделать двухскатную крышу | Строительный портал

Долговечность стен частного дома и комфортное проживание в нем напрямую зависят от надежной крыши. Среди различных типов крыш для загородных домов наиболее распространена двухскатная крыша. Своей популярностью она обязана простоте конструкции, легкости возведения и наличию большого чердачного помещения, в котором можно обустроить мансарду. Выполняя строительство двухскатной крыши своими руками, необходимо обладать пониманием того, что делаешь, и уметь обращаться с инструментом. Поэтому, перед тем как сделать двухскатную крышу, следует ознакомиться с устройством крыши, её элементами, особенностями монтажа и разработать её проект.

  1. Устройство двухскатной крыши
  2. Строительство двухскатной крыши
  3. Двухскатная крыша своими руками: видео – инструкция



Устройство двухскатной крыши



Выбор и создание конструкции двухскатной крыши начинается еще на этапе проектирования дома. Но если приходится переделывать крышу уже построенного дома, то проект двухскатной крыши можно разработать отдельно и затем его реализовать. Главное – сохранить общий архитектурный стиль.

Перед тем как построить двухскатную крышу, необходимо разработать её проект с чертежной документацией. Создать его можно самостоятельно. Для этого потребуются навыки работы с компьютером и знание архитектурной программы, например, ArchiCAD. Выполняя подобные работы в первый раз, лучше всего обратиться за помощью и консультацией к специалисту. Также, всю работу над проектом можно делегировать профильным организациям, которые занимаются этим не один год и могут предоставить ряд уже готовых и проверенных временем двухскатных крыш.

Двухскатная крыша: фото

Чтобы создать проект крыши самостоятельно, необходимо разбираться в элементах конструкции и материалах для её строительства, так как без этих знаний можно допустить серьезную ошибку.

Конструкция двухскатной крыши состоит из следующих основных элементов:

  • Кровля.
  • Обрешетка и контробрешетка.
  • Коньковый прогон.
  • Стропила.
  • Мауэрлат.
  • Стойки.
  • Раскосы и диагональные связи.



Важно! Две стропильные ноги, соединенные между собой и усиленные раскосами, называются «ферма». На фото показано несколько типов различных ферм.

Все эти элементы являются частью стропильной системы, которая может быть двух типов: висячая и наслонная. Первый используется в случае, когда стропила опираются лишь на две наружные стены. Второй тип имеет три и более точки опоры – наружные и внутренние стены. Эти два типа могут быть использованы одновременно. Для части дома, где есть промежуточные опоры, используют наслонные стропила, а там, где таких опор нет, – висячие.

Материалом для стропил и обрешетки может быть металл или древесина. В частном строительстве дерево более предпочтительно, и причиной тому его низкая стоимость и доступность. В представленной ниже таблице указаны все элементы стропильной конструкции и рекомендуемое сечение деревянного бруса и доски.

Таблица №1

При создании проекта также необходимо учитывать длину стропил и шаг, с которым они будут установлены. От этого будет зависеть толщина бруса. Необходимо отметить, что на рынке представлен деревянный брус с максимальной толщиной в 250 мм. Этого вполне достаточно для крыш с длиной стропил до 7 м и шагом в 150 см. Но довольно часто шаг стропил подгоняется под размер утеплителя, чтобы не подрезать последний и получить более плотное прилегание. В таких случаях для создания надежной конструкции требуется брус большего сечения. Выходом в этой ситуации может быть клееный брус, толщина которого достигает 300 мм, что в сочетании с опорными рамами сделает крышу максимально надежной. В представленной ниже таблице показана взаимосвязь толщины стропил и их длины.

Таблица №2

По традиции угол двухскатной крыши выбирают в пределах 11 – 45 °. Но чтобы получить более точные данные, необходимо знать еще ряд факторов, от которых будет зависеть угол наклона. Во-первых, это используемый материал для кровли.  Во-вторых, это ветровые нагрузки в регионе, где строится дом. В-третьих, это снеговые нагрузки в выбранном регионе. Все эти факторы взаимосвязаны между собой. Например, если сделать большой угол в регионе с сильными ветрами, то придется усиливать стропильную конструкцию, что повлечет дополнительные расходы. К тому же, чем больше угол наклона, тем больше площадь кровли и, соответственно, требуется больше материалов. А вот в регионе с большими осадками малый угол наклона приведет к тому, что они будут скапливаться на поверхности и тем самым увеличат нагрузку, что также потребует усиления стропильной конструкции.

В нижеприведенной таблице указаны углы наклона для различных типов кровли:

Таблица №3

Принимая в расчет снеговую нагрузку, необходимо вначале определить, в каком районе находится дом. Для этого можно воспользоваться приведенной ниже специальной картой, а также СНиП «Нагрузки и воздействия». После чего провести небольшой расчет.

Чтобы крыша не выполняла роль паруса, и в тоже время осадки скатывались по ней, для расчетов необходимо воспользоваться картой ветровых поясов и СНиП «Нагрузки и воздействия».

Важно! Выполняя расчеты для выявления оптимального угла наклона двускатной крыши, необходимо помнить о таком виде осадков, как снег, а точнее – о его теплоизоляционных характеристиках. Все дело в том, что снег является природной теплоизоляцией при отрицательных температурах, и его наличие на крыше позволит сохранить тепло в доме. Поэтому не стоит делать слишком большой угол и спешить избавляться от всех осадков с поверхности крыши.

Двухскатная крыша: видео



Строительство двухскатной крыши



Все работы по строительству двускатной крыши разделяются на три основных этапа. Первый – это возведение стропильной конструкции. Второй – создание изоляционных слоев, а именно тепло-, гидро-, пароизоляции и при необходимости шумоизоляции. Третий – укладка кровельного покрытия. Используя сделанный ранее чертеж двухскатной крыши, и закупив все необходимые материалы, можно приступать к её строительству.


Возведение стропильной конструкции



Первое, что придется сделать, это уложить и закрепить мауэрлаты. Для этого по периметру стен здания, а также на промежуточных стенах укладываем слой гидроизоляции из рубероида. Поверх рубероида укладываем предназначенный для мауэрлата деревянный брус и фиксируем его к стенам при помощи ранее вмурованных в стены металлических шпилек так, как это показано на рисунке:

Металлическая шпилька представляет собой прут с резьбой. Длина такой шпильки выбирается из расчета, что её половина будет вмурована в стену, а выступающая часть должна быть на 3 – 4 см выше уложенного мауэрлата, чтобы можно было закрутить гайку.

Теперь приступаем к установке стропил. Выполнить эту работу можно двумя способами. Первый –это собирать ферму на земле, а затем подымать её на верх. Второй – сборка фермы непосредственно на месте её установки. Какой из этих двух способов выбрать, решать непосредственно мастерам. В любом случае для удобства монтажа стропил и создания однотипных ферм стоит сделать шаблон, по которому будут подрезаться и соединяться стропила.

Сделать такой шаблон достаточно просто. Для этого берем две доски, по длине чуть больше стропил, подымаем наверх и устанавливаем на месте наподобие стропил. Выравниваем их по вертикали, следим, чтобы верхушка конька была выставлена в соответствии с чертежом и соединяем доски одним гвоздем. Теперь можно, подымая или опуская концы досок, получить требуемый угол наклона и, добившись желаемого, соединяем доски поперечной планкой, чтобы зафиксировать их в этом положении. Используя этот шаблон, подгоняем под него стропила и затем соединяем их. Чтобы соединить стропила с мауэрлатом, делаем в них подрезы в форме прямоугольного треугольника, а для соединения используем штампованные металлические уголки или кронштейны.

Монтируем фермы в начале и в конце здания, затем натягиваем между ними шнур. Следим, чтобы уровень горизонта был идеально ровным, в случае перекоса немного приспускаем одну из ферм. Под этот шнур устанавливаем все остальные стропила с шагом, заданным в проекте. После чего монтируем раскосы, ригеля, подпорные балки и рамы.

Важно! Для соединения элементов конструкции и её усиления лучше всего использовать штампованные металлические гвоздевые пластины, уголки и скобы.



Изоляция двухскатной крыши



После установки стропил можно приступать к созданию многослойного изоляционного пирога, который будет защищать внутренние конструкции, сохранять тепло и прохладу в доме. Изоляция состоит из нескольких слоев: гидроизоляция, пароизоляция и теплоизоляция. В отдельных случаях, когда используют кровельные материалы с низким уровнем шумопоглощения, обустраивают еще и шумоизоляцию.

Создание изоляционного пирога начинаем делать с укладки слоя гидроизоляции поверх стропил. Для этого можно использовать различные пленки и мембраны, которые будут надежно защищать от проникновения влаги внутрь и одновременно пропускать избыток наружу. Сами материалы начинаем  укладывать снизу вверх, пуская их с нахлестом в 15 – 20 см. В качестве крепления используем деревянные рейки толщиной 25 мм. Эти рейки являются контробрешеткой и крепятся к стропилам вдоль. Стоит отметить, что контробрешетка позволяет обустроить хорошую вентиляцию кровли. Поверх контробрешетки укладываем основную обрешетку, которая идет перпендикулярно стропилам, и к которой будет крепиться кровля.

Важно! Есть два типа обрешетки: сплошная и разряженная. Первая используется для мягких и рулонных кровельных материалов. Вторая для таких материалов, как шифер, черепица, оцинкованный лист.

Закончив с гидроизоляцией и обрешеткой, приступаем к обустройству теплоизоляции. В качестве утеплителя используются различные материалы. Наиболее популярные из них минеральная вата, стекловата и пенопласт. Но сегодня на рынке можно найти и другие теплоизоляционные материалы, которые более подходят для утепления крыши и при этом не уступают по характеристикам уже привычным. Среди таких вспененное стекло, трапы из водорослей, экструдированный пенополистирол. Выбирая тот или иной материал для утепления кровли, следует ориентироваться на его характеристики:

  • Теплопроводность должна быть, чем ниже, тем лучше.
  • Удельный вес. Чем меньше, тем более толстый слой можно сделать без усиления конструкции.
  • Устойчивость к влаге. Чем она выше, тем лучше.
  • А также на пожароопасность и экологичность материала.



Важно! Выбрав в качестве теплоизоляции минеральную или стекловату, следует быть готовым к тому, что она очень хорошо впитывает влагу, теряя при этом свои изоляционные свойства. Даже создав прекрасную гидроизоляцию, вата будет втягивать в себя влагу отовсюду как губка.

Сам теплоизоляционный материал укладываем между стропил. Как уже отмечалось ранее, шаг стропил подбирается под размер теплоизоляции. Поэтому маты или плиты просто укладываются впритирку между стропилами. Поверх теплоизоляции натягивается пароизоляционная пленка, которая закрепляется деревянными рейками, прибитыми к стропилам с шагом в 50 см.

Важно! Если в дальнейшем планируется обустройство мансарды, тогда теплоизоляционный слой необходимо усилить. Делается это очень просто. Поверх уложенной между стропил теплоизоляции и поверх самих стропил укладывается еще один, уже сплошной, слой теплоизоляции. Для этих целей прекрасно подойдет экструдированный пенополистирол с выбранной четвертью в торце. Это необходимо, так как стропила выступают мостиками холода, в дополнение, если где-то остались мелкие щели, сплошной слой перекроет их.



Укладка кровли

Завершающим этапом возведения двухскатной крыши своими руками является укладка кровли. Сегодня на рынке можно найти множество различных кровельных материалов. Выбор зависит от финансовых возможностей и пожеланий хозяев. Особой популярностью пользуются металлочерепица, битумная черепица и шиферные листы. Во многом такая популярность обусловлена простотой укладки и надежностью этих материалов. В независимости от того, какая кровля была выбрана, её укладка происходит снизу вверх. Таким образом, обеспечивается нахлест листов, что дает возможность стекать воде и не попадать внутрь.

Возведение двускатной крыши своими руками является весьма ответственным делом. Малейшая ошибка в расчетах при проектировании и при возведении обернется дополнительными расходами или снижением надежности всей конструкции. Если приходится выполнять подобные работы в первый раз, лучше подстраховаться и пригласить опытного мастера, который будет руководить работами.



Двухскатная крыша своими руками: видео – инструкция

Односкатная крыша своими руками: проекты, угол наклона, расчет

Можно ли построить односкатную крышу своими руками, если вы не строитель? Никаких проблем нет, потому что кровельная конструкция этой формы очень проста. Во всяком случае, проще остальных. Главное — понять её конструктивные особенности и строго следовать технологии сооружения, учитывая некоторые нюансы монтажного процесса.

Односкатная крыша своими руками: общие понятия

При строительстве подсобных помещений очень часто прибегают к односкатной конструкции. Но не стоит думать, что такая крыша не подходит для жилых домов. Кровля с одним скатом – это прекрасный вариант для небольших строений, в том числе предназначенных для постоянного или временного проживания.

Односкатная крыша своими руками

К преимуществам подобных конструкций специалисты относят следующее:

  • возможность постройки односкатной крыши своими руками. Конструкция несложная, и все работы вполне можно сделать самостоятельно, даже без использования спецтехники;
  • низкая стоимость. При строительстве вам понадобится небольшое количество материалов, что существенно снизит ваши расходы;
Односкатная крыша дома с обустроенным мансардным этажом
  • так как используется мало материалов, то и вес всей конструкции будет небольшим. Это позволяет снизить нагрузку на несущие стены и фундамент;
  • снижается нагрузка от ветра. Уклон односкатной крыши небольшой, что позволяет возводить такие конструкции в местах, с частыми и сильными ветрами.

Не стоит думать, что при односкатной кровле нельзя обустроить мансардный этаж. Такое вполне под силу, и очень часто так и поступают. Но и у такой конструкции есть свои недостатки. Во-первых, односкатная крыша нуждается в частой очистке от снега в зимний период. Уклон небольшой, поэтому сугробы будут только расти, пока вы с ними не справитесь вручную. Во-вторых, небольшой наклон ската требует более тщательного обустройства гидроизоляционного слоя.

Односкатная крыша своими руками – это вполне осуществимая конструкция. Такой вариант кровли обойдется вам недорого. К тому же односкатный вариант можно монтировать на постройки с малыми несущими способностями стен и фундамента. Но для такой конструкции важно правильно подобрать уклон. Для южных регионов можно монтировать скаты под более пологим углом. Если в вашей местности выпадает много снега, то лучше делать наклон более крутым.

Проводим расчеты

Перед началом строительных работ необходимо составить проект. Когда делаем расчет односкатной крыши, следует учитывать множество факторов и показателей. К наиболее значимым из них специалисты относят следующие:

  1. Длина и ширина самого здания. От этого будет зависеть длина стропильной системы и необходимость в дополнительных опорах.
  2. Высота несущей стены. Этот параметр влияет на размеры и форму фронтона.
  3. Количество осадков и ветровые нагрузки в вашем регионе. От них зависит угол односкатной крыши. Кроме этого, стоит учитывать и архитектурные особенности. Угол наклона ската может серьезно повлиять на внешний вид всего строения.
  4. Какой кровельный материал вы будете использовать. Для мягкой кровли необходимо делать сплошную обрешетку, а для профлиста и металлочерепицы в этом необходимости нет. От этого зависеть, какой прочности стропильной системы будет достаточно.
Формула расчета угла кровли

Все эти основные параметры очень важны при возведении односкатной крыши своими руками. Угол наклона влияет на высоту стропильных ног, а ширина здания на их количество. От выбора используемого кровельного материала зависит уклон ската и так далее.

Кроме этого, стоит уточнить желаемую длину крыши. Этот параметр может отличаться от длины строения. Очень часто продолжение крова основного дома служит кровлей веранды или прилегающей террасы. В этом случае длина ската, а значит и стропильной системы, будет больше размеров здания.

Самым важным значением является угол наклона ската. При его расчете необходимо учитывать различные параметры. В первую очередь – это рекомендации специалистов относительно используемого кровельного материала. Так, например, для шифера и металлочерепицы угол наклона делается не менее 20-30 градусов. Если используется мягкий материал, то скат может быть наклонен минимум по 5 градусов.

Также учитываются климатические условия в вашей местности. Если в зимний период снега выпадает много, то уклон должен быть круче. Стоит помнить, что на плоской крыше дома будет накапливаться много снега. В результате вам придется часто ее чистить. Поэтому, если по каким-то причинам сделать большой уклон не получается (например, в регионе часто дуют сильные ветра), то необходимо выбирать кровельный материал, который не будет деформироваться при ходьбе по нему.

После определения угла наклона ската, можно приступать к разработке схемы стропильной системы. Самый простой вариант подразумевает отсутствие дополнительных опор. Такая схема используется при уклоне ската менее 30 градусов и длине стропил не более 4-5 метра. В этом случае вся системы монтируется непосредственно к мауэрлату. Если длина ската больше 4-5 метра, то требуется установка дополнительных опор.

Схема стропильной системы односкатной кровли

При строительстве односкатной крыши своими руками в качестве стропил могут использоваться как деревянные брусья, так и доски. Последний вариант применяется при легких конструкциях. При этом могут использоваться как составные стропила (три доски, скрепленные вместе), так и спаренный вариант (две доски).

Сечение брусьев для стропил выбирается в зависимости от используемого кровельного материала и длины всего крова. Лучше всего эти расчет доверить специалистам, ведь от них будет зависеть безопасность и длительной эксплуатации крыши. Если вы привыкли все делать сами, то можно воспользоваться специальными калькуляторами расчета стропильной системы. Сегодня такие программы можно часто встретить в интернете.

Если вы задумываетесь о том, как сделать односкатную крышу то, прежде всего, необходимо провести тщательные расчеты. Определитесь с длиной и шириной кровли. После этого, используя данные об атмосферных осадках и ветровых нагрузках в вашем регионе, а также учитывая свойства применяемого кровельного материала, рассчитайте уклон. После этого необходимо составить схему стропильной системы, для этого можно воспользоваться специальными калькуляторами. Только сделав все эти расчеты можно приступать к самому строительству. В этом случае ваша новая односкатная крыша прослужит вам долго, и не будет доставлять проблем.

Построить скатную крышу | DIY Building

Страница 1 из 2

Если у вас есть плоская крыша на части вашей собственности, они часто подвержены проблемам, и поэтому сейчас обычной практикой является преобразование плоской крыши в скатную крышу. Это руководство было отправлено одним из участников сайта, поэтому оно должно помочь понять, в чем дело.

Это показывает существующую пристройку с плоской крышей, возраст которой, вероятно, превышает 20 лет.

За последние 3-4 года был произведен мелкий ремонт гнилой ДСП.В конце концов, большая часть передней части крыши сгнила, что напоминало дно кроличьей клетки!

Дождевая вода в конечном итоге просачивалась в жилое пространство внизу.

Это предполагаемый дизайн с размерами и использованными материалами -

Первой задачей было удаление существующих водосточных желобов и облицовки с помощью разрушающей планки. Поскольку площадь крыши гниет, необходимо проявлять осторожность в том месте, где вы ступаете - безопаснее наступать на место, где находятся существующие балки.

Задняя стеновая пластина

Рассчитайте необходимую высоту стеновой пластины, исходя из того, что должно располагаться на ней, то есть фермы (за вычетом прорезей в форме рта птицы), реек и плиток. Также допускается врезка свинцовой планки на один кирпич ниже подоконника.

Половина кирпича в боковой стене была выбита (красная стрелка), что позволило протолкнуть стеновую пластину, придав ей дополнительную поддержку. Затем это было перенаправлено, как только настенная пластина была на месте.На стене были нанесены отметки относительно расстояния для болтов, чтобы отверстия в кирпиче находились в центре кирпича.

Эти отметки перенесены на настенную табличку. В стеновой пластине просверлены отверстия, включая углубление, чтобы можно было установить дополнительные шайбы и получить доступ с помощью набора гаечных ключей и головок. Предлагается настенная пластина к стене и отмечены отверстия на стене. Просверлил отверстия на точную глубину ствола затвора. Вставьте болт в отверстия и поместите стеновую пластину в выбитое отверстие в боковой стенке и приставьте стеновую пластину к стене так, чтобы стержень болтов, находящихся в стене, прошел через отверстия в стеновой пластине.Добавили шайбы увеличенного размера и затянули болт, убедившись, что настенная плита была полностью выровнена.

Пластина передней стены

Удалите существующий войлок и кровельную доску, чтобы обнажить существующие балки. Отрежьте балку, чтобы можно было закрепить пластину передней стенки так, чтобы пластина передней стенки прилегала заподлицо с внешней передней стеной. Эта настенная тарелка будет сидеть на первой кирпичной кладке. Выровняйте стеновую пластину против существующих балок и сделайте отметку на стеновой пластине по центру балок.Просверлите отверстия в этих отметках, чтобы можно было вбить 6-дюймовый гвоздь через стеновую пластину в балки.

Нанесите толстый слой цемента на существующую кирпичную кладку, затем поместите на нее стеновую плиту и выровняйте ее. Используя просверленные отверстия, вбейте гвозди диаметром 6 дюймов в балки стены. Это также было закреплено L-образными скобами на каждом стропиле.

Стропила

После установки двух стеновых плит можно начинать работу по установке стропил. Во-первых, каждое стропило следует разместить на пластинах передней и задней стены, убедившись, что они плотно прижаты к задней стене.Отметьте вертикальную линию, параллельную стене (синим цветом) на стропиле, а затем сделайте разрез по этой линии. Это позволит стропилам плотно прилегать к задней стене.

После того, как конец стропила отрезан, можно надрезать «птичий рот» на стропиле, чтобы оно надежно прилегало к стеновым плитам. Для этого снова наденьте стропило на переднюю и заднюю стеновые плиты и прижмите к задней стене. Для птичьего рта на задней стене проведите вертикальную линию (красного цвета) на стропиле, используя переднюю часть настенной пластины в качестве ориентира.

Затем проведите горизонтальную линию под углом 90 ° к вертикальной линии от вертикальной линии до стены. Высота этой линии не должна быть слишком высокой, чтобы ослабить точку, в которой стропила опирается на стеновую плиту, и должна быть одинаковой на обоих разрезах на стропиле. Используйте кусок дерева подходящей толщины, чтобы сделать шаблон (я использовал обрезку стропил).

Повторите этот процесс для передней части рта птицы, но используйте внешнюю поверхность настенной пластины в качестве направляющей для вертикальной линии, затем проведите горизонтальную линию от этой линии внутрь на той же высоте, что и горизонтальная линия для предыдущего разреза.

Установите стропила на место и просверлите отверстие в верхней части стропила на одной линии с серединой настенной плиты (см. Красную стрелку выше). Затем вбейте 6-дюймовый гвоздь в отверстие и надежно в стенной пластине. Также проденьте овалы шириной 4 дюйма в обе стороны стропила, снова в верх стеновой плиты (синяя стрелка вверху). Этот процесс необходимо повторить на обоих концах стропила.

Концы стропил нужно было обрезать немного длиннее (в зависимости от ширины потолка), чтобы обеспечить нависание.Возврат использовался в качестве точки крепления для потолка. Эти возвратные балки привинчивались к внутренней стороне выступающего стропила так, чтобы возвратный вал образовывал прямой угол с кирпичной стеной.

Отвес был протянут от первого до последнего стропила в точке, где должны были быть разрезаны стропила и возврат. Опустив отвес вниз по стороне стропила / обратки, можно провести линию для получения вертикального разреза. После того, как это было сделано на каждом стропиле, стропила и обратка были обрезаны, чтобы скруглить концы.

Узнайте, как построить крышу, которая добавляет прочности стенам!

Плотницкие работы на крышах: пристройки, фронтоны, шатры, стропила, баржи, фасции и конструкции софитов

На всех страницах этого раздела вы узнаете, как построить крышу от начала до конца.

Большая часть информации в Интернете предполагает, что читатель уже немного знает о столярных изделиях на крышах.

Вместо этого, я собираюсь начать с самого начала и подробно описать каждый из столярных приемов, используемых для постройки скатной крыши дома, сарая или другой конструкции, прежде чем перейти к гораздо более сложным вещам.

Я также буду использовать много подробных иллюстраций, чтобы вы могли все это понять, даже если у вас вообще нет опыта работы с кровлей. Если вы уже немного знаете о том, как построить крышу, вы можете пропустить простые вещи и найти необходимую информацию о столярных изделиях.

Как построить крышу: Комплектующие

Большинство крыш имеют треугольную форму. Формирование прочного треугольника важно во многих типах конструкции крыши, потому что это придает крыше прочность.Крыша также добавляет прочности стенам здания.

На схеме выше показаны компоненты, которые входят в состав небольшой двускатной крыши

Конек представляет собой длинную доску наверху, к которой прибиты стропила.

Стропило разрезается таким образом, чтобы оно садилось на стеновую плиту, которая, в свою очередь, закреплялась на внутренней обшивке стены полости.

Потолок соединяет балок от настенной плиты до настенной плиты и иногда привинчивается болтами к стропилам , чтобы предотвратить опускание конька и раскладывание стропил.

Балка завершает прочный треугольник со стропилами.

Свисающие концы стропил специально обрезаны для того, чтобы на них можно было закрепить фасцию и перекрытия .

Есть и другие компоненты, такие как зажимы, прогоны и подпорки, которые добавляются для усиления крыши, но я расскажу о них позже на странице двускатной крыши.

Вы, возможно, помните, как использовали тригонометрию в школе, мне она тогда не нравилась, и до сих пор не нравится! Хотя это важно для кровли, чтобы знать, как построить крышу, к счастью, вам не нужно владеть тригнометрией.

Однако при строительстве крыши важно понимать, что для выработки большей длины стропил необходим прямоугольный треугольник 90 ° . Односкатная крыша уже образует прямоугольный треугольник, как на картинке ниже;

Треугольник с опорой на крышу

Зная пролет крыши и уклон (уклон - это угол, под которым поднимаются стропила), мы можем рассчитать длину стропил.

Конструкция двускатной крыши

Если скатная крыша является не односкатной, а обычной двускатной крышей, мы должны разделить общую крышу / пролет на два, чтобы образовать два прямоугольных треугольника, стоящих спиной к спине.1/2 общего пролета равна горизонтальному пролету, который покроет одно стропило.

Важно отметить, что мы уменьшаем вдвое полный пролет, чтобы получить расстояние, на которое каждое стропило будет проходить по обе стороны от крыши.

Как построить крышу: вырезать и прикрепить стеновые плиты к кирпичной кладке, чтобы стропила крыши опирались на

Стеновые плиты, на которые крепятся стропила, должны быть идеально квадратными, плоскими и ровными. Чтобы быть квадратными, они должны быть параллельны - одинаково далеко друг от друга на каждом конце крыши и повсюду между ними.

Надеюсь, каменщики проявили себя хорошо и упростили для вас эту работу и не потребовали слишком больших корректировок.

Чтобы проверить наличие квадратных углов, измерьте диагональ от угла до угла (они должны быть идентичны) или вы можете использовать метод 3 4 5, чтобы убедиться, что ваши настенные плиты имеют идеальные углы 90 °.

Чтобы выровнять стеновые плиты, я нахожу самую прямую балку, кладу ее от одной настенной плиты к другой и кладу на нее спиртовой уровень 1800 мм.

Может потребоваться корректировка перед запуском кровли путем измерения пролета.Пролет - это расстояние от внешней стороны одной стеновой плиты до внешней стороны противоположной стеновой плиты.

Щелкните здесь, чтобы получить дополнительную помощь в установке настенных панелей и их фиксации.

Как построить крышу: Расчет длины стропил

Когда ваши стеновые плиты станут квадратными и ровными, вы готовы рассчитать стандартной длины стропил .

Обычные стропила - это основная древесина, используемая для постройки двускатной крыши и почти в каждой скатной крыше , а также

Строительство фасада и потолка

Щелкните здесь, чтобы получить помощь по установке облицовки и потолочных панелей, которые аккуратно завершают нижнюю часть стропильных ног и обеспечивают что-то для крепления желобов к

Каркас крыши 101 - Extreme How To

EHT исследует некоторые основные методы устройства крыши, от макета до установки.

Обрамление крыш - одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыш являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Другой распространенный дизайн на северо-востоке - «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с большим количеством впадин, слуховых окон и других элементов. Во многих случаях в приобретенные планы дома включены детали конструкции крыши, включая конструкцию стропил.Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы понимаете основы и немного геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, шатровую, двускатную и мансардную. Фронтон является наиболее распространенным и может быть усложнен несколькими линиями крыши, включая впадины и слуховые окна.

Для того, чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; размах, подъем, пробег и длина линии. Для односкатной крыши вам нужно знать только высоту подъема, пролета и длины линии. Span является измерением в пределах здания с внешней стороны опорной стенки к несущей стене снаружи.Пробег составляет половину расстояния пролета. Подъем - это измерение от средней линии пролета до вершины линии крыши. Длина линии является измерение с внешней стороны опорной стенки линии к осевой линии крыши в верхней части подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике - это высота треугольника; пробег, или половина строительного пролета, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Также необходимо знать желаемый уклон крыши. Шаг - это уклон или угол от стеновой плиты до линии конька крыши. Шаг может быть очень разным, от небольшого до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов.Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами. Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. Для тех, кто живет в северных частях страны, обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12).Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю для сохранения водонепроницаемости.

Шаг - это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки крыши и определения уклона.

Схема стропил

В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это наиболее распространенный и легкий способ для начинающего строителя.После того, как вы определили подъем, пролет, пролет, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стенной плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона - «спиной». Длинное плечо квадрата - это «лезвие», а короткое плечо - «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг - положить угольник на конец стропильной доски и установить 8 дюймов на гребень (подъем) и 12 дюймов на лезвие (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке - это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Полученная цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показывает, что вес крыши постепенно сглаживает этот венец. (Если корону нужно опустить вниз, крыша в конечном итоге может провиснуть.) Затем выложите стропило, как показано на следующей странице.

Схема стропил с угольником

Этот пример для крыши с уклоном 8/12

  • Поместите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и смотрел от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
  • Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропил за вычетом ½ коньковой доски. Обычно это плата размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите выступ на этом этапе. Удерживая квадрат в том же положении, что и раньше, сделайте отметку сбоку от языка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой птичьей пастью), чтобы поместить стропило в стеновую плиту.
  • Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
  • Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте двигаться вниз по стропилам и отмечать отвесные разрезы, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на гладкую ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании перед тем, как обрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете схеме стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел от сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошел встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Мне жаль, что у меня не было этого инструмента несколько лет назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с собственной поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

У осевого квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона - высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до нужного шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу для выполнения пропилов в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для укладки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и предположений при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других разрезов. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерять шаг существующих конструкций. Для измерения шага сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что это не смещение из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или номер 9 на гипотенузе или регулируемой лопасти, должен находиться на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка уровня на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычное восхождение »масштаб квадрата.

Чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный угол наклона угольника. Общая шкала подъема. Поместите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька возле конца стропильной доски.Измерьте длину линии на стропиле (менее 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде рта птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших неровностей вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй отвес на уровне длины линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать раскладку коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отвес завершил птичий разрез и обозначил разрез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается для создания более узкой и подходящей облицовочной доски. Для этого необходимо проложить ровную линию на хвосте стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.

Для возведения стропил используйте временные распорки коньковой доски.

Перед началом обрамления определите положение стропил на обеих верхних пластинах и отметьте их квадратом для обрамления. Маленькая сторона квадрата или сторона с выступом имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил для направления установки.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил - это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте доску конька до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъем за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как шпильки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

При установленных стропилах для обрамления фронтона используются вертикальные стойки, или «блокировка», которые размещаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Каркас крыши не должен быть сложной задачей, но если это ваша первая попытка, лучшим выбором будет простая двускатная крыша, например, на садовом сарае.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные стяжки воротника.


Рекомендуемые статьи

Как построить сарай с наклонной крышей [Пошаговое руководство]

Сначала готовый сарай со скатной крышей.Наклонная крыша также известна как skillion, односкатная или односкатная . Это односкатная крыша, которую можно представить как половину скатной крыши.

Когда я переезжал в свой новый дом, я знал, что не смогу забрать свой сарай с собой. Это была моя первая! Это был красавец 6х8 с двускатной крышей и двойной дверью. На это у меня ушло почти 6 месяцев (тьфу). Я был опустошен!

Чтобы восполнить свою потерю, я утешил себя осознанием того, что мне нужно построить новое складское помещение для всех моих вещей.У меня накопился снегоочиститель, газонокосилка, генератор и многое другое. Это будет мой второй сарай за 2 года. Мой новый ребенок!

В этой статье я расскажу вам, как построить мой новый сарай с нуля.

Как построить сарай с наклонной крышей: шаг за шагом

Шаг 1: Сбор требований

Когда я начал думать о своем новом сарае, я задумался о своих потребностях. Я решил построить сарай побольше и больше места. Мне не пришлось бы перемещать газонокосилку, чтобы добраться до лестницы, или снегоочиститель, чтобы выкопать генератор.У меня даже было бы место для хранения стройматериалов вместо гаража.

Я спланировал свои требования; Я не хотел никаких модных черт и слуховых окон. Хотелось чего-нибудь практичного. Думая о своем другом сарае, я составил список:

Крыша :

  • Из-за климата и большого количества снега требовался больший уклон.
  • Что-то простое и практичное, что я мог бы построить самостоятельно.
  • Легко монтируемые кровельные материалы.

Фундамент :

  • Я не хотел, чтобы мой сарай стоял на земле.
  • Поднятый означает суше и прослужит дольше.

Сайдинг :

  • Простая и дешевая установка.

Шаг 2. Проверьте ограничение местного законодательства

Моим первым шагом было поискать некоторые ответы в местных строительных правилах:

  • Нужно ли мне разрешение на строительство?
  • Какой сарай самого большого размера я могу построить без разрешения и с ним?
  • Есть ли ограничения на строительные материалы?
  • Есть неудачи?
  • Есть ли максимальная высота сарая?
  • Есть ли требования к ширине двери?

Затем я проверил в местных коммунальных службах, чтобы убедиться, что мой сарай не помешает их работе.На всякий случай я также проверил в своей соседской ассоциации, есть ли у них какие-либо ограничения.

Согласно правилам моего города, я мог построить сарай размером до 10 × 14 без разрешения на строительство . Я написал по электронной почте в местный строительный отдел, чтобы узнать, как они измеряют размер сарая; по внешнему периметру основания фундамента или выступу крыши.

Они ответили быстро и вежливо. Они подтвердили, что мне не нужны разрешения, и предоставили другую полезную информацию.Размер сарая будет , рассчитанный по площади основания . Кроме того, максимальная высота сарая, измеряемая от уровня земли до самого высокого пика крыши, составляет 14 футов и никогда не должна превышать высоту дома.

Постановлением разрешено строительство навеса в боковом дворе, на заднем дворе или на заднем дворе; но никогда над септическим полем. В их ответ также был включен список одобренных материалов для наружного сайдинга, которые были полезны.

Шаг 3. Выбор размера и стиля сарая

Вот моя установка: я рассмотрел, что мне нужно, чтобы поместиться в сарае сегодня, рассмотрел несколько требований на будущее, посмотрел на свой бюджет и определил размер. Я видел много сараев, но после некоторых исследований у меня в голове возникли определенные идеи; Я придумал свой стиль сарая.

Размер

Я решил воспользоваться всеми правилами и построить сарай размером 10 x 14 .

Сарайный стиль

Хотел простую крышу . Мне не нужны гребни или впадины, которые требуют много работы и могут протекать. Я остановился на со скошенной крышей . Она похожа на односкатную или односкатную крышу, или на клесторную крышу, но имеет одно видимое отличие. У него больший уклон. По сути, наклонная крыша - это плоская крыша, высоко наклоненная на одном крае для создания очень крутого склона.

Преимущества:

  • Строить значительно дешевле, чем двускатную или многоскатную крышу, так как в крыше меньше материала.
  • Нет выступов или впадин для утечки.
  • Строить быстрее и проще. Никаких сложных углов или разрезов.
  • Более высокая стена с одной стороны для лестниц или кладовых.
  • Свободное пространство на крыше без стропил и стропил.
  • Быстро проливает дождь и снег.

Недостатки:

  • Преобразование односкатной крыши в многоскатную крышу дорого, поскольку все стены должны быть одинаковой высоты.
  • Снег может скапливаться у нижней стены крыши и вызывать сырость или гниение стены.
  • Быстрый сток дождя или снега может вызвать эрозию почвы за навесом.

Шаг 4. Определите местоположение навеса

Следующий шаг - самая важная часть: найти лучшее место для моего сарая.

Строительные нормы и правила требуют, чтобы сарай располагался на расстоянии не менее 5 футов от границы участка, 5 футов от дома и 5 футов от любых других зданий.

Я решил поставить свой сарай на 7 футов от забора вместе с соседом.Это скроет их сарай и даст деревьям возможность расти. Это также поместило сарай ближе к моей подъездной дорожке, что упростило бы запуск моего снегоочистителя.

Шаг 5: Подготовка строительной площадки

Как только я определился с местом для своего сарая, я очистил территорию от почвопокровного покрова. Я добавил 2 фута с каждой стороны периметра сарая и забил деревянные колья по углам, чтобы получить нужную мне площадь. Я удалил дерн и верхний слой почвы, а затем слегка утрамбовал участок, чтобы утрамбовать рыхлый грунт.

Шаг 6: Постройте фундамент сарая

Одно из важных решений при строительстве сарая - фундамент. Он обеспечивает плоское, ровное и устойчивое основание, на котором можно построить сарай. Фундамент также помогает удерживать сарай от земли, предотвращая сырость и гниение.

Я решил использовать бетонных блоков настила , как в моем первом сарае. Я использовал регулируемые стальные опоры для настила 4 × 4 , которые вставляются в блоки настила, чтобы облегчить выравнивание.Я нашел их в продаже в местном магазине товаров для дома, но вы можете найти аналогичные подставки для колод на Amazon.

Почему я выбираю этот тип фундамента?

  • Легко построить стабильное основание для сарая
  • Недорогое основание даже с подготовкой грунта и щебнем.
  • Сарай находится над землей, что позволяет проветрить под ним и очистить хранилище на гравии.
  • Главное преимущество, очень легко выровнять основание во время строительства.Кроме того, если земля оседает и какой-либо из блоков опускается, стальные опоры настила упрощают повторное выравнивание.

Вот план фундамента

Я использовал 24 блока настила и 24 регулируемых опоры настила 4 × 4. Я хотел убедиться, что пол ничего не провисает… никогда! Я мог почти хранить танк в своем сарае !

Если бы я сделал это снова , я бы вдвое уменьшил количество блоков и опор и добавил оцинкованные балочные подвески для блокировки, чтобы повысить жесткость конструкции каркаса пола.Общая и линейная нагрузка для № 2 класса 2 × 6 на 4-дюймовом пролете составляет 303 фунта на погонный фут.

Это отличный фундамент для навесов для мотоциклов или навесов с тяжелой техникой, например, газонного трактора, но для моих нужд это было излишним.

Когда у меня были блоки настила и регулируемые опоры 4 × 4, мне нужно было встроить опоры в блоки. Используя бетонную смесь и следуя пошаговой инструкции, я закрепил опоры в блоках.

Вот шаги:

Изображение 1: Очистите блоки для террасы от любого рыхлого материала.
Изображение 2: Очистите регулируемую опору 4X4 от масла или жира.
Изображение 3: Разберите опору.

Изображение 4: Вот как я выбрал установку опор.
Изображение 5: При такой установке опор будет больше жесткости и поддержки.
Изображение 6: Чтобы бетон не попал в колонну с болтами, я заклеил ее лентой.

Изображение 7 и 8: Смочите бетонный блок, чтобы он лучше сцепился с новым бетоном.Заполните отверстие и прорези в блоке настила, затем протолкните закрепленный лентой конец опоры 4 × 4 в отверстие в бетонном блоке.

Изображение 9: Убедитесь, что опорная плита наклонена так, чтобы она опиралась на бетонный блок, а также на новый бетон. Уберите беспорядок и разгладьте свежий бетон. Теперь позвольте бетону застыть.

Я рекомендую выложить все блоки вместе и проделать один и тот же шаг с каждым блоком, прежде чем переходить к следующему шагу.

Пока блоки застывают, положите садовую ткань и разложите слой гравия .

Я выложил блоки настила по плану, чтобы они совпадали с конструкцией пола. Выровняли блоки и использовали регулируемые опоры для выравнивания конструкции пола.

Связано: Как построить навес с блоками

Шаг 7. Постройте пол под навесом

Теперь самое интересное и работа начинается!

Что вам понадобится :

Соберите инструменты, которые вам понадобятся, чтобы вам не пришлось искать их позже: молоток, пила, уровень, гаечный ключ, отвертку, рулетку и карандаш.Держите под рукой гвозди и шурупы.

Вам не понадобятся какие-либо необычные инструменты, но отрезная пила быстро справится с пропилами и углами, а циркулярная пила отлично подходит для резки фанеры. Мне тоже очень повезло; мой местный магазин товаров для дома ликвидировал аккумуляторные гвоздезабиватели Paslode Impulse. Я смог забить один, и это сэкономило мне много времени.

Каркас пола был на самом деле простым; 6 обработанных давлением 2x6x14 ’и 2 обработанных давлением 2x6x10’ досок. У моего местного поставщика не было 14-дюймовых досок, поэтому я получил вместо них 16-дюймовые.Я знал, что лишние пиломатериалы не пропадут даром.

Регулируемые опоры настила 4 × 4 предназначены для настоящих пиломатериалов 4 × 4, поэтому мне потребовалось добавить распорки. Пригодились остатки от 2x6x16.

Я обработал концы пропиткой для древесины CopperCoat Green.

Чтобы скрепить регулируемые опоры, балки и блоки вместе, я использовал шурупы № 8 x 2 дюйма. Перед закреплением рекомендуется проверить квадратную форму балки.

Я добавил обработанные давлением 2 × 6 блоков примерно через каждые 4 фута, чтобы создать основу пола в виде сетки. Блоки предотвращают скручивание балок пола под нагрузкой и обеспечивают большую поддержку, поэтому между балками будет меньше отскока. Я использовал свой новый гвоздезабиватель для крепления досок и блокировки гвоздями из оцинкованной стали. Определенно экономия времени!

Сетка, созданная блокировкой.

Перед тем, как я начал прикреплять обработанную давлением фанеру толщиной 3/4 дюйма, я еще раз проверил, что конструкция пола квадратная и ровная.

Основание 10 × 14 означает, что фанеру придется разрезать. Еще мне не хотелось когда-нибудь ползать под навесом, чтобы подтянуть регулируемые опоры 4х4.

Имея это в виду, я спланировал раскладку фанеры так, чтобы я мог удалить 2 внутренние части

и имеют доступ ко всем внутренним блокам.

Я использовал винты для настила № 8 × 2 дюйма, чтобы закрепить фанеру. Все, что мне нужно сделать, чтобы отрегулировать любую из внутренних опор, - это снять одну или обе части фанеры и затянуть или ослабить необходимую гайку (и).

Шаг 8: Строительство стен

Планируя свой сарай, я определил, где будут окна и двери. Я выбрал пиломатериал 2 × 4 на 16-дюймовом центре для стен и 2 × 6 для стропил. Мне также понадобятся пиломатериалы 2 × 6 для оконных и дверных коллекторов. Затем я разработал план стойки для конструкции стены. Это упростило составление списка материалов, которые необходимо было приобрести.

Есть несколько способов купить пиломатериалы. Вы можете позвонить своему местному поставщику и попросить его доставить материалы из вашего списка.Это отлично работает, если у вас нет доступа к грузовику или трейлеру. Но вы получаете то, что они выбирают, а это может быть не то, что вы выберете, если будете делать это сами. Также может взиматься плата за доставку.

Если у вас есть доступ к грузовику или трейлеру, вы можете забрать пиломатериалы… обычно. Некоторые лесные склады не хотят, чтобы вы передавали пиломатериалы по разным причинам. Однако большинство коробчатых магазинов позволяют вам самостоятельно выбирать пиломатериалы. Если вы можете сами выбирать пиломатериалы, обратите внимание на ряд вещей.

Скручивания : Посмотрите по узкому краю пиломатериала, если он заметно скручен, положите его обратно.Его будет сложно выпрямить и затруднит крепление гипсокартона или обшивки.

Изгиб : Посмотрите еще раз вдоль узкой кромки, если пиломатериал слегка изгибается влево или вправо, его можно использовать. Он может выпрямляться с блокировкой, а также при прибивании или прикручивании к прямой детали; как при удвоении для триммера или уголка.

Деформированный, изогнутый или изогнутый : Посмотрите вдоль плоской длины пиломатериала. Если пиломатериал слегка наклоняется влево или вправо, он образует арку или провал по горизонтали.Его все еще можно использовать для балок или балок / стропил, но не в качестве шпильки. Убедитесь, что они уложены аркой вверх; вес материала пола или крыши (сила тяжести) может прижать его прямо.

Pro Подсказка: Купите дополнительные пиломатериалы для блокировки (башмаков) стен на высоте 4 фута. Он предохраняет шпильки от перекручивания и придает дереву гвоздь или гипсокартон. Также предусмотрены стеллажи между стойками.

Pro Совет: Всегда измеряйте размеры вашего пиломатериала.Если вам нужно 12 футов, а вместо этого вы получите 10, вы не будете счастливы.

С пиломатериалами на стройплощадке я был готов начать. Используя фанерный пол в качестве рабочего стола, я соединил верхнюю и нижнюю пластины задней стенки бок о бок на платформе.

Я удостоверился, что они были 14 футов в длину, затем, следуя моему плану гвоздиков, обозначил, где они будут идти, нарисовав линии небольшим квадратом для стропил; отметив X на правильной стороне линии, где будет идти шип.

Я тщательно измерил одну шпильку и отрезал ее до нужной длины; вспоминая это для 6-футового.высоту стены мне нужно было вычесть двойную верхнюю пластину и пластину порога. Используя эту гвоздь, я пометил остальные стойки для этой стены и вырезал их тоже.

Затем я расположил шпильки между верхней и нижней пластинами, совместил их с метками и взял свой молоток. Мой удобный модный гвоздильщик быстро прибил пластины к гвоздикам. Когда стена была построена, я снял ее с террасы и прислонил к забору.

Я использовал тот же процесс, чтобы построить боковую стену без окон.Не забывая обрезать верхнюю и нижнюю пластины на 7 дюймов до 10 футов, чтобы они поместились между передней и задней стенками.

Стойки были той же длины, что и на задней стене. После того, как я сколотил его, я убедился, что он квадратный, и прибил две противоположные диагонали 2x4, чтобы удержать его квадратным. Прибиваем его к каждой шпильке и пластине перекрещиваем. Затем я сдвинул его в сторону и прислонил к дереву.

Pro Совет: Используйте винты для крепления диагональных скоб, их легче снять.

Боковая стена с окном имела несколько отличий. Я использовал двойной заголовок 2 × 6 над окном. Зажатый между 2x6s, я использовал прокладки из фанеры ½ дюйма.

Жатка переносит вес конструкции над окном и переносит его через комбинацию шпилек и триммера на пол. Расстояние между жаткой и грубым подоконником и двумя стойками триммера является приблизительным проемом для окна высотой 27 ½ "x 27".

Не забудьте о заклепках между грубым подоконником и нижней панелью стены.После тщательных измерений и резки я повторил шаги, которые выполнял для другой торцевой стены.

Последняя стена была самой высокой (9 футов) и самой тяжелой стеной с наибольшим количеством отверстий. После постройки его возведут первым. Я разложил нижнюю пластину и отметил места расположения стоек, в том числе цапфы и триммеры для двери и окна.

Это окно будет 27 ½ ”x 37 высотой. Правила ограничивали размер двери не более 6 футов; поэтому я сделал грубый проем для двери высотой 76 ½ дюймов и шириной 6 футов.

Я обрамил два конца этой стены тройными шпильками. Внешний штифт соединял конец верхней пластины и нижней пластины. Середина поддерживала конец верхней пластины к нижней пластине.

И внутренняя стойка поддерживала пластину двойного порога верхних окон, которая действовала как верхняя пластина для стоек. Я использовал двойной заголовок 2 × 6 над дверью и окном с вставленными между ними фанерными распорками.

Использование конструкции крыши skillion означало, что у меня могли быть окна прямо у кануна.Я повернул верхнюю пластину большой стены по краю и использовал распорки ½ дюйма между двумя 2х4.

Это сделало 2x4 жаткой, чтобы нести вес крыши над высокими окнами, а также верхнюю пластину. Я использовал двойные 2x4 для поддержки верхней пластины стены стойки и верхней пластины / балки стены.

Двойные опоры 2 × 4 были равномерно распределены по стене, создавая 5 проемов шириной 29 ¾ дюймов и высотой 14 дюймов. Когда я соединил эту стену, я убедился, что она квадратная, и снова прибил две противоположные диагонали 2x4, чтобы удержать ее квадратной.Теперь я был готов возвести стены.

Угол с четырьмя стойками: я использовал угол с четырьмя стойками для создания прочного угла и стойки для поддержки крыши. Эта конфигурация также обеспечивает больше материала для крепления внешней обшивки и обеспечивает поддержку для крепления гипсокартона внутри (при необходимости).

Прикрепите блоки по периметру пола, чтобы стена не соскользнула с основания, когда вы поднимаете ее на место.

The Challenge: Как поднять тяжелую переднюю стену в одиночку (без помощника)?

Мое решение: домкратом !

Я понимаю, что есть и другие способы поднять стену самостоятельно, и мой, возможно, был не самым безопасным, но он был творческим и работал.Независимо от того, какой метод вы выберете, знайте, какие пути спасения вы найдете!

В безветренный день я приподнял верхний край стены и положил под него несколько блоков. Как только он оказался достаточно высоко от пола, я засунул под него автомобильный домкрат.

Я прикрепил пару ремней к верхней балке, чтобы стена не высовывалась, когда она поднимается. Я использовал отрезки от стены, поэтому у меня была разная длина для крепления и подъема. Перед каждым подъемом автомобильным домкратом я проверяю, что он тоже не перекатится.

В следующий раз я прикреплю длинную скобу 2 × 4 с внешней стороны обоих концов и положу ее на землю так, чтобы они тянулись к фундаменту при подъеме стены.

По мере того, как стена поднимается, выше они также действуют как распорки.

Выровняв стену по вертикали, я прикрепил диагональные распорки к верхней части стены и к кольям, вбитым в землю.

Когда большая стена выровнялась и закрепилась на месте, я прибил нижнюю пластину к полу.Затем я поднял торцевые стены на место, выровнял и прибил их к полу и передней стене.

Я положил нижнюю пластину задней стенки на пол. Прибивал по периметру блоки, чтобы он не упал с пола, и поднимал стену до тех пор, пока она не упиралась в две торцевые стены.

Я прикрепил блоки для гвоздей к настилу пола, выровнял и укрепил стены. Концы фронтона были встроены в торцевые стены.

Связанный: Направляющая по изоляции навеса

Шаг 9: Обшивка стен сарая

Я использовал 23/32 дюйма.x 4 фута x 8 футов OSB T&G для обшивки стен с помощью 2-дюймовых шурупов для крепления настилов на месте. Было немного забавно устанавливать его в одиночку. Обшивка размером 4 x 8 футов подходит по горизонтали или вертикали к 16-дюймовым стенам с центральной стойкой.

Я пошел вертикально по двум причинам. Мне не пришлось бы поднимать лист, чтобы сесть на другой лист; и меньшая вероятность попадания влаги на вертикальный шов по сравнению с горизонтальным швом.

Pro Совет: Прикрепите ровную доску или брусок по периметру лицевой стороны платформы на высоте, на которой начнется обшивка.Это обеспечивает опору для оболочки и освобождает руку или две для установки T&G и крепления.

Pro Совет: Убедитесь, что канавка свободна и открыта, прежде чем положить лист; избавляет от многих разочарований.

Я использовал войлочную бумагу (гудрон) для обмотки стен по нескольким причинам. Дегтярная бумага дешевле и сохнет быстрее, чем Типар. Рулон фетровой бумаги №15 размером 3х72 дюйма стоит около 15 долларов, рулон типара размером 3х100 футов стоит около 50 долларов в моем магазине. Я использовал 2 рулона фетровой бумаги.

Я начал обматывать сарай снизу и стал подниматься вверх; перекрытие верхнего слоя над нижним, чтобы удалить влагу с древесины.

Я использовал ручной степлер и много оцинкованных скоб. В следующий раз, когда я воспользуюсь молотковым степлером, это будет легче для рук.

Шаг 10: Постройте Skillion Roof

Материал, который вы выбрали для покрытия крыши, очень важен. Это то, что не дает воде или талому снегу просачиваться в ваш сарай.Он защищает древесину вашего сарая от гниения, повреждений насекомыми и грызунами, а также от непогоды. Важное решение с большим выбором; асфальт, сталь, алюминий, глина, шифер или кедр.

У всех кровельных материалов есть преимущества и недостатки, изучите их и примите решение. Я выбрал битумную черепицу. Цена была подходящей, цвет приемлемый, а с односкатной крышей и направлением, в которое выходил мой сарай, их мог видеть только мой сосед.

Преимущества :

  • Дешево! Асфальтовая черепица - один из наименее дорогих кровельных материалов.Они тоже часто поступают в продажу.
  • Простая установка даже для новичка. Следуйте инструкциям на упаковке пакета или посмотрите видео в Интернете.
  • Битумная черепица широко доступна в различных цветах и ​​фактурах.

Недостатки:

  • Со временем ухудшится; может прослужить от 7 до 20 лет, прежде чем потребуется его замена.
  • Являются нефтепродуктом, поэтому их утилизация является проблемой для окружающей среды и требует больших затрат.
  • Чувствительность к ветру и высокой температуре.Они передают солнечную энергию в ваше здание.

Вентиляция

Если ваш сарай достаточно герметичен, вам понадобится вентиляция; особенно при хранении в нем бензина или пестицидов. Нет смысла травить себя. Добавьте вентиляционные отверстия на каждом конце фронтона рядом с линией крыши.

Это обеспечивает поперечную вентиляцию, а свес крыши добавляет некоторую защиту вентиляционным отверстиям. Я пошел с естественной вентиляцией через щели между крышей и стенами. Возможно, мне придется их проверить, чтобы не допустить ошибок и тварей.

Крыша

Я использовал сосну 2x6x16 футов для стропил.

Угол обрезал концы, сделал надрезы для стен, затем установил их с шагом 16 дюймов.

Ураганные стяжки 18-го калибра Simpson Strong-Tie для фиксации каждого стропила.

Я построил концы лестниц, чтобы перейти через фронтоны к выступу на каждом конце. Затем я добавил блокировку между каждым стропилом через каждые 4 фута, чтобы поддержать края обшивки и предотвратить скручивание стропил под снеговой нагрузкой.

Облицовочные доски на концах стропил предотвращают скручивание и обеспечивают законченный край.

Я обшил крышу плиткой OSB T&G размером 23/32 дюйма x 4 фута x 8 футов. Забавная задача - сделать это в одиночку. Я покрыл OSB битумной бумагой; начиная сначала через нижний край и работая в перекрывающихся слоях к верхнему краю.

Я оставил достаточно, чтобы сложить облицовочные доски. Я использовал алюминиевые гвозди, чтобы прикрепить алюминиевый отлив. Алюминиевая облицовка скользит вверх под отливной край и прикрепляется к облицовке алюминиевыми гвоздями.Он часто висит на ½ дюйма ниже облицовки, а потолок находится на нижней кромке.

Для правильной установки следуйте инструкциям на обертке черепицы. Для крепления черепицы я использовал гвозди с гальванической оцинковкой диаметром 1,5 дюйма.

Pro Совет: Прежде чем поднимать обшивку на крышу, соорудите себе «лестницу». Прислоните и закрепите две доски 2х4 или 2х6 к обшивке низкой стены; под углом от земли к крыше.

Прикрепите к двум доскам горизонтальную «ступеньку», на которую будет опираться обшивка.Чем шире «ступенька», тем больше фигур она удержит. Поместите несколько кусков обшивки на ступеньку так, чтобы выступ выступал выше линии крыши. Затем вы можете встать на верхнюю плиту стены или стропила и при необходимости приподнять каждую деталь; меньше подниматься и спускаться по лестнице.

Pro Совет: Используйте пиломатериалы, обработанные давлением, для облицовочных досок и концевых стропил.

Шаг 11: Постройте двустворчатые двери

Когда-нибудь царапали костяшками пальцев, пытаясь пронести что-то через дверь?

Я построил свой сарай с двойной дверью шириной 6 футов, так как она была самой большой, разрешенной Правилами.Я могу открыть один или оба. Помещать оборудование в сарай и из сарая намного проще.

Шахта открыта наружу, поэтому я не теряю места для хранения внутри. Кроме того, его легко защитить от непогоды и грызунов. И костяшками пальцев не царапаю.

Не забудьте вырезать порог из дверного проема.

Я решил построить свою дверь. Для двери я использовал узловатую сосну T&G размером 1x6x8 футов. T&G имеет низкую усадку и в будущем не должно иметь зазоров или деформаций. Поперечные и диагональные распорки на спине - это остатки пиломатериалов 2 × 4.Более толстая древесина делает ее прочнее и дает больше древесины для крепления петель.

Отрежьте сосну по длине, склейте паз и сдвиньте вместе, а затем прикрепите к задним распоркам винтами 1½ дюйма. Я покрасил двери двумя слоями белой краски. Он покрыл узлы, но со временем некоторые из них станут видны.

Двери были тяжелыми, поэтому я использовал 8-дюймовые тяжелые пружинные Т-образные петли. Пружины помогут держать двери закрытыми.
Чтобы повысить безопасность сарая, я заменил один из винтов в каждом на болт.

Pro Совет: Диагональные распорки всегда направлены вниз и в косяк; никогда не прочь (кроме старых вестернов).

Связано: 31 Идеи и планы строительства двери сарая

Шаг 12: Рамка для Windows

В вашем сарае должно быть хотя бы одно окно. Он пропускает свет и облегчает просмотр. Если он открывается, он также может впускать свежий воздух, поэтому дверь не должна оставаться открытой.Стиль Skillion Roof позволяет легко установить дополнительные окна высоко, чтобы пропускать свет, не делая содержимое сарая видимым для нежелательных посетителей.

Я разрезал фетровую бумагу по диагонали от угла до угла у окон и двери. Завернул войлок в отверстие и прикрепил скобами.

Затем я использовал доски для забора 1 × 4, окрашенные двумя слоями белого цвета, для обрамления и обрезал окна и двери.

Окна изготовлены из практически небьющихся листов поликарбоната.Передние и боковые окна были вырезаны из листов прозрачного поликарбоната толщиной 0,118 дюйма. Верхние окна сделаны из прозрачных панелей из многослойного поликарбоната толщиной 1/4 дюйма.

Я использовал диск для циркулярной пилы 7-1 / 4 дюйма с 40 зубьями, чтобы сделать пропилы. Чтобы избежать царапин, я не снимал защитную пленку с листов, пока не были сделаны разрезы. Я прижал панели к рабочему столу, чтобы они не вибрировали и не двигались. Алюминиевая направляющая держала мои разрезы ровными.

Установил оконные элементы с помощью планок для гвоздей.Я добавил декоративные решетки на внутреннюю часть нижних окон, которые также добавили пластиковому окну немного жесткости.

Шаг 13: Установите сайдинг

Местный строительный отдел предоставил мне список наружной обшивки, которую я мог бы использовать. Изначально я планировал использовать сосновые доски T&G. Подсчитав стоимость и учитывая хлопоты окрашивания сосны каждые 2-3 года, я выбрал виниловый сайдинг.

Преимущества:

  • Дешево! Винил - недорогой продукт, если вы выберете бежевый, белый, серый, голубой или хаки.Если вам нужен цвет или профиль небольшого объема, это будет стоить дороже.
  • Долговечный! Винил - очень щадящий и гибкий материал. При правильной установке он может выдерживать удары и царапины и выдерживать практически любую погоду. Цвет также не тускнеет.
  • Не требует обслуживания; после правильной установки сайдинг редко требует обслуживания. Может потребоваться промывание из шланга для удаления пыли или грязи, но без покраски или окрашивания каждые 2-3 года.
  • Простая установка, практически не требующая навыков.Следуйте простым инструкциям и тщательно измеряйте, это быстро и легко.
  • Это также водонепроницаемый барьер для вашего сарая и его содержимого.

Недостатки:

  • Экстремальные температуры - один из немногих недостатков винилового сайдинга. Винил расширяется при высоких температурах и сжимается в холодные дни. Обычно это не проблема при правильной установке. Он может сжиматься и сгибаться без предупреждения. Но при резке и установке при низких температурах он может деформироваться при высоких температурах.Это может сделать его восприимчивым к ветру и выглядеть ужасно.
  • Продукты на масляной основе могут оставлять пятна на виниле, поэтому будьте осторожны при чистке кистей и оборудования.
  • При установке винила помните, что обрезанные края острые. Приготовьте пластыри.

Установка винилового сайдинга прошла легко. Я просто следовал инструкциям производителя. Даже инструменты простые! Молоток и те же оцинкованные кровельные гвозди, что и для черепицы. Ножницы Fiskars, чтобы разрезать сайдинг, и я арендовал пробойник, чтобы проделать отверстия для гвоздей там, где это необходимо.

Начните со стартовой полосы внизу и прикрепите внешние углы. Убедитесь, что они ровные! Установите оклады и J-образные профили окон и дверей, а также обшивку под порогом.

Когда все было на месте, я установил сайдинговые панели.

Проект сайдинга занял у меня всего один уик-энд!

Стоимость постройки своими руками 10 × 14 Хранилище

Теперь вопрос, во сколько мне это обошлось.Около 3800 долларов.

Последние мысли

Пять лет спустя:

Строительство навеса с односкатной крышей было отличным учебным опытом. Предварительное планирование было важным для сборки. В стиле сарая было больше окон рядом с высокой линией крыши, что добавляет много света.

Большой уклон крыши также легко сбрасывает снег и воду. Сейчас у меня достаточно места для хранения вещей, и я не скрипну и не отскакиваю от пола.И выглядит потрясающе!

Надеюсь, эта статья предоставила вам некоторую полезную информацию о , как построить навес с наклонной крышей . Ваши комментарии приветствуются. Если вы знаете кого-то, кто думает, например, о постройке сарая для хранения велосипеда, поделитесь с ним, если вам это понравилось.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Как построить скатную крышу

Любая скатная крыша, будь то очень пологий скат с едва заметным уклоном или церковная колокольня, считается скатной крышей. Крутые склоны чаще встречаются в северном климате, где ежегодно выпадает много снега. Крутой склон легче сбрасывает снег и лед и предотвращает чрезмерную нагрузку на конструкцию крыши большими скоплениями.

Уклон крыши выражается отношением; подъем (вертикальная проекция) на бег (горизонтальная проекция).Говорят, что крыша с уклоном вверх по вертикали 6 дюймов на каждые 12 дюймов по горизонтали имеет уклон 6, вертикальный подъем 8 дюймов на фут - 8 уклонов и так далее. Крыша с уклоном меньше 5 имеет пологий уклон, а крыша с уклоном более 8 - крутой. В конструкции с деревянным каркасом уклон крыши определяется тем, как компоненты каркаса раскладываются, разрезаются и собираются на месте.

Конструкция крыши

Основными конструктивными элементами каркаса крыши являются коньковая доска и стропила.Стропила могут иметь размер от 2х6 до 2х12; доска коньковая обычно 2х12. Верхний конец каждого стропила прибивается к коньку; нижний конец соединяется с верхней пластиной стойки стены. Стропильные «хвосты» обычно выступают за внешнюю стену на небольшое расстояние, образуя свес или «карниз». Вот несколько шагов, которые помогут вам построить скатную крышу.

Шаг 1 - Разметка стропил по шаблону

После того, как вы решили построить скатную крышу, вы можете разметить и вырезать образец стропил.Положите квадратную рамку на доску рядом с одним концом так, чтобы горизонтальное лезвие совпадало с нижним краем доски на расстоянии 12 дюймов, а вертикальное лезвие - на уровне ската крыши. Проведите линии отвеса и уровня карниза от вертикального и горизонтального краев квадрата обрамления.

Зная ширину выступа, вы можете провести квадратик по нижнему краю доски и таким же образом выложить выемку или «птичью пасть». Вырез для рта птицы должен быть не менее 3 ½ дюймов - расстояние, равное ширине верхней пластины, на которую она опирается.

Продолжайте перемещать угольник по длине доски под тем же углом, чтобы прогон или общий пролет стропил смещались по горизонтали с шагом в 1 фут. Вертикальным лезвием разметьте отвес для коньковой доски и вырежьте узор стропил.

Шаг 2 - Обведите и обрежьте все оставшиеся стропила

Используя узор в качестве шаблона, обведите и обрежьте все стропила. Общее количество необходимых стропил можно определить по длине коньковой доски.

Шаг 3 - Установка конька для разметки

По общей высоте стропил можно рассчитать высоту вершины конька (общую высоту здания). Установите коньковую доску на две концевые стойки с временной распоркой и установите ее ровно и ровно. Макет представляет собой серию карандашных линий на расстоянии 16 дюймов друг от друга, показывающих расположение каждого стропила. Разметьте схему стропил на коньковой доске и на верхних плитах.

Шаг 4 - Установите стропила на крышу

Наклоните стропила на конек, опираясь на плиты рядом с каждой балкой.Убедитесь, что длинная точка верхнего конца каждого стропила находится заподлицо с верхним краем конька. Установите стропила, предварительно забив конек в стропило. Затем прикрепите стропила к пластине, забив стропила в балку и прибив стропила к пластине.

Шаг 5 - Добавьте распорку, кровлю и обшивку

Установите хомуты, прогоны и распорки по мере необходимости для стропил и конька, чтобы предотвратить провисание со временем. Затем на готовый каркас устанавливаются кровельные материалы, такие как черепица, рубероид, обшивка и отделка.

Как построить пристройку скатной крыши - Сделай сам

Надстройка скатной крыши над дверным проемом создает защищенную жилую зону на открытом воздухе. Новая крыша также может блокировать попадание чрезмерного солнечного света в комнату. Вы должны обладать базовыми навыками столярного дела, прежде чем пытаться научиться строить пристройку для скатной крыши. Вам также может понадобиться получить разрешение на строительство в зависимости от того, где вы живете.

Необходимые инструменты

Выберите полотна для пил и сверла, соответствующие типам материалов, с которыми вы будете работать.Например, вам потребуются насадки для кирпичной кладки, если вы прикрепляете стеновые плиты к кирпичной стене.

  • Электродрель
  • Циркулярная пила
  • Ключи
  • Молот
  • Квадрат комбинированный
  • Лестница
  • уровень
  • Мел

Как построить пристройку скатной крыши

  1. Определите высоту и угол скатной крыши.
  2. Отметьте горизонтальные местоположения на существующей стене для верхней и нижней стеновых пластин.Стеновые плиты будут соединяться со стропилами и балками.
    1. Используйте уровень и меловую линию, чтобы нарисовать линии.
  3. Пиломатериалы для стеновых плит.
  4. С помощью дрели и гаечных ключей прикрепите стеновые пластины анкерными болтами.
  5. Обрежьте стропила с угловыми выемками на верхних концах, чтобы они подходили к верхней стеновой плите.
    1. Комбинированный квадрат понадобится для обозначения углов для резки.
  6. Обрежьте нижние концы стропил под углом параллельно существующей стене.
    1. Проверьте посадку вашей первой доски и используйте ее в качестве шаблона для резки других досок, если она подходит.
  7. Обрежьте балки по размеру плиты нижней стены и соедините их стропилами.
  8. Прибейте стропила к верхней стеновой плите.
  9. Прибейте балки к нижней стеновой плите и прикрепите к стропилам на краю крыши.
  10. Обрежьте и установите фанеру для настила крыши, чтобы прибить к стропилам.
  11. Намазать кровельной бумагой новую крышу и прибить.
  12. Покройте новую крышу черепицей, начиная снизу и постепенно поднимаясь вверх.
  13. Прикрепите панели перекрытия под свесом крыши.
  14. Гвоздь на обшивку.

Получите помощь от наших экспертов-кровельщиков

Даже опытные мастера могут передать этот тип проекта профессионалам. Хотя мы не строим новые пристройки крыши с нуля, мы можем помочь отремонтировать или заменить существующую пристройку крыши, включая новую черепицу, желоба и многое другое. С 1980 года П. Дж. Фитцпатрик построил тысячи крыш. Поговорите с нами о своих планах реконструкции экстерьера и запросите смету работы сегодня.

Крыша крыльца своими руками: пошаговое строительство простой скатной крыши

Хотите узнать, как построить крышу крыльца своими руками? В этом посте и видео я покажу вам, как именно я шаг за шагом сделал небольшую скатную крышу. Для отделки, не требующей ухода, я использовал кедровую черепицу в качестве черепицы и обугленную деревянную облицовку фронтона.

У нашего дома в Великобритании была плоская бетонная крыша над входной дверью.Я не думал, что это выглядит особенно красиво, и, борясь с сыростью на участке (из-за треснувшего свинца, мелькавшего на оконных перемычках), я решил построить небольшую скатную крышу, которая будет идти поверх плоской крыши.

Прежде чем мы продолжим, посмотрите мое видео «Крыша крыльца своими руками. Построить простую скатную крышу пошагово? ниже:

Почему стоит выбирать скатную крышу?

Я не вдавался в подробности в видео, но перед тем, как выбрать дизайн скатной крыши, я рассмотрел различные формы крыши и взвесил плюсы и минусы каждой из них.Я выбрал скатную двускатную крышу по следующим причинам:

Эстетика Я подумал, что это будет хорошо!

Управление дождевой водой Построив скатную двускатную крышу, количество воды, проливаемой на любого человека, входящего в дом, было уменьшено. Поскольку дождевая вода отводится по сторонам крыльца, не было необходимости в дополнительных сложностях и расходах, связанных с водостоком дождевой воды. На самом деле, у меня растения по обе стороны от крыльца, лишняя дождевая вода отводится к ним прямо с крыши, что отлично работает.

Простота сборки Построить скатную крышу оказалось действительно легко, как я и предполагал на этапе проектирования.

До… Немного «плоская» 😀

Построение скатной крыши: шаг за шагом

Моя техника постройки скатной крыши своими руками может быть описана следующими шагами:

  • Шаг 1: Визуализируйте свою крышу и оцените различные формы Это важный шаг, и на него стоит потратить некоторое время. Если вы живете с кем-то, я также думаю, что на этом этапе важно привлечь вашу вторую половину.Это смелый человек, который строит нечто подобное, не посоветовавшись с женой! (Не обижайтесь на женщин, читающих это - я знаю, что вы тоже умеете строить крыши - я имею в виду большинство ...)
  • Шаг 2: Выберите материалы Я ненавижу рисовать. У меня уже есть дела в жизни, и я не создаю себе лишней работы в будущем. В результате я выбрал кедровую черепицу и обугленную древесину - и то, и другое можно не обрабатывать. Вы можете использовать черепицу, а для сайдинга фронтона вы можете использовать, например, ПВХ, который также не требует дальнейшего ухода.Я хотел более деревенский вид, но вы можете выбрать любые материалы, которые вам нравятся. Я купил конструкционную древесину (4 ″ x 2 ″ для основной конструкции, облицовку из красного дерева для фронтона и кровельные рейки для… как вы уже догадались… обрешетки крыши!) В местном магазине древесины по хорошей цене. Кедровую черепицу я купил в Интернете по самой выгодной цене, поскольку ее не было в наличии. Они поставляются на поддоне, и это было действительно удобно.

    Я просто обожаю вид кедровой черепицы!

  • Шаг 3. Разметка крыши Я измерил центр плоской крыши из бетонной плиты, перенес линию на стену, а затем использовал отвес, чтобы провести линию вверх по стене над вершиной крыши. закончится.Затем я на глаз выбрал уклон крыши. На самом деле, я сделал это с помощью Росселлы и ее «8-летнего опыта технического рисования» (Ро вспоминает, какой у нее глаз, чтобы все исправить [благодаря ее 8 годам изучения технического рисования в школе 😀] каждый раз, когда я делать работу… Это как если бы на месте был инспектор по контролю качества…) Затем я обозначил, где распилить дрова.
  • Шаг 4: Вырежьте конструкционную древесину для крыши Вырезав первый пояс, я использовал сабельную пилу, чтобы вырезать его.Затем я использовал это сначала как шаблон, чтобы вырезать еще три. Уложив их на пол и выровняв их по ширине плоской крыши, я мог затем завершить структурные секции, включая нижние пояса и стойки поворота, и прикрутить их все вместе длинными шурупами. Я использовал шурупы с турбонаддувом, которые можно использовать без сверления пилотных отверстий. Вы можете купить их на Amazon.

    Распил древесины сабельной пилой. Я использовал их впервые - они отличные!

  • Шаг 5: Коньковая балка Затем я временно разместил две треугольные секции на верхней части плоской крыши, чтобы измерить расстояние между ними.Это будет та длина, которую мне нужно будет отрезать для коньковой балки. Затем я вырезал кусок древесины 4 x 2 дюйма и использовал 90-градусные скобы из оцинкованной стали, чтобы зафиксировать коньковую балку на месте. Я также использовал обрезки, чтобы укрепить углы, уменьшить потери и придать жесткости всей конструкции. (NB. Это небольшая, не несущая конструкция, скатная крыша. Если вы строите крышу побольше или не можете позволить себе такую ​​роскошь, как бетонная крыша в качестве основания, тогда вам нужно будет спроектировать свою крышу в соответствии с вашим приложением - если бы вы просто «масштабировали» мой дизайн, он мог оказаться слишком слабым для вашего приложения.)
  • Шаг 6: Рейки крыши Затем я измерил, вырезал и затем добавил обрешетки к конструкции крыши. (Расстояние между ними определяется вашим возможным покрытием крыши.) После того, как они были установлены, конструкция крыши стала очень жесткой и с ней легко было обращаться. Затем я закрепил весь блок на месте с помощью дюбелей, шурупов и скоб из оцинкованной стали. Эта крыша должна выдерживать ветры со скоростью 100 миль в час, которые мы получаем в Блэкпуле каждую зиму, поэтому я был уверен, что починю ее надежно.

    Обретение формы…

  • Шаг 7: Установите свинцовый оклад и кедровую черепицу Это действительно удовлетворительная часть работы.Кедровая черепица - мечта, с которой можно работать - я люблю использовать ее в проектах по благоустройству дома. Они не нуждаются в защитной обработке, так как сама древесина имеет высокое содержание дубильных веществ. Они могут прослужить 80-100 лет без ухода, и я думаю, они отлично выглядят! В видео я покажу вам, как я обрезал черепицу по размеру, подгонял ее по размеру, а также как я смог «изготовить» коньковую черепицу из обычной черепицы кедра. Это экономит ваши деньги, так как если вы сделаете это, вам не придется покупать готовые коньковые плитки.

    Укладка кедровой черепицы…

  • Шаг 8: Прикрепите сайдинг к фронтону Затем я прибил сайдинг внахлест к фронтону крыши (для справки, все гвозди, которые я использовал при этой работе, были кольцевыми из нержавеющей стали гвозди).Опять же, я хотел отделку, к которой никогда больше не пришлось бы прикасаться, поэтому я решил использовать следующую технику для обработки дерева: Shou Sugi Ban - эффект обугленной древесины. (Вместо того, чтобы красить, я поджег!…)
  • Шаг 9: Завершите сайдинг чем-нибудь классным! Я мог бы оставить черный сайдинг как есть, но я хотел добавить символ компаса, сделанный из кедровой черепицы. Со временем он станет светло-серебристым (вместе с остальной черепицей кедра) и будет действительно красиво контрастировать с обугленным деревянным сайдингом.

    Я использовал эту конструкцию компаса из каменной плиты в качестве шаблона…

  • Шаг 10: Ступенчатая обшивка Кедровая черепица, непосредственно примыкающая к стене, уложена со свинцовыми «пропитками» под ней. Однако для полной гидроизоляции стыка необходимо разместить «ступенчатую гидроизоляцию» поверх свинцовых пропиток. (Я получил всю информацию о свинцовых работах от fixmyroof.co.uk) Я использовал угловую шлифовальную машину, чтобы удалить раствор, вырезать ступеньку, а затем установить свинец.
  • Шаг 11: Нанесите строительный раствор и полюбуйтесь вашей новой крышей Затем я использовал раствор на основе извести, чтобы «заделать» оклад.Пришло время выпить чашку сытного чая и полюбоваться моей самой первой крышей, сделанной своими руками. Гениально!

Готовая крыша (для наблюдателей, свинцовые работы еще предстоит заделать)

Я очень доволен тем, как получилась эта крыша, и думаю, что она будет очень хорошо работать для этого конкретного применения. Это неструктурная крыша, но я с радостью могу прогуляться по ней, если возникнет такая необходимость.

Я решил не использовать водонепроницаемую дышащую мембрану под черепицей (что является стандартной практикой в ​​наши дни), потому что она мне не нужна! У меня под ней совершенно хорошая плоская крыша, которая будет продолжать выполнять ту работу, которую она выполняла последние полвека, а скатная крыша наверху в качестве дополнительного дополнения.Не устанавливая мембрану, я значительно увеличил поток воздуха под черепицу.
