В прошлом году задумался об изготовлении картофелекопалки, так как беспокоили боли в спине и сбор урожая требовалось максимально упростить. В хозяйстве есть электролебедка, поэтому устройство должно было быть похожим на плуг. В Интернете нашел подходящий вариант и смастерил необходимую конструкцию.

На заметку

Если при вспашке земля с картофелем расходится в стороны, а не попадает на решетку, необходимо подогнуть края лопаты или приварить бортики высотой 5-6 см.

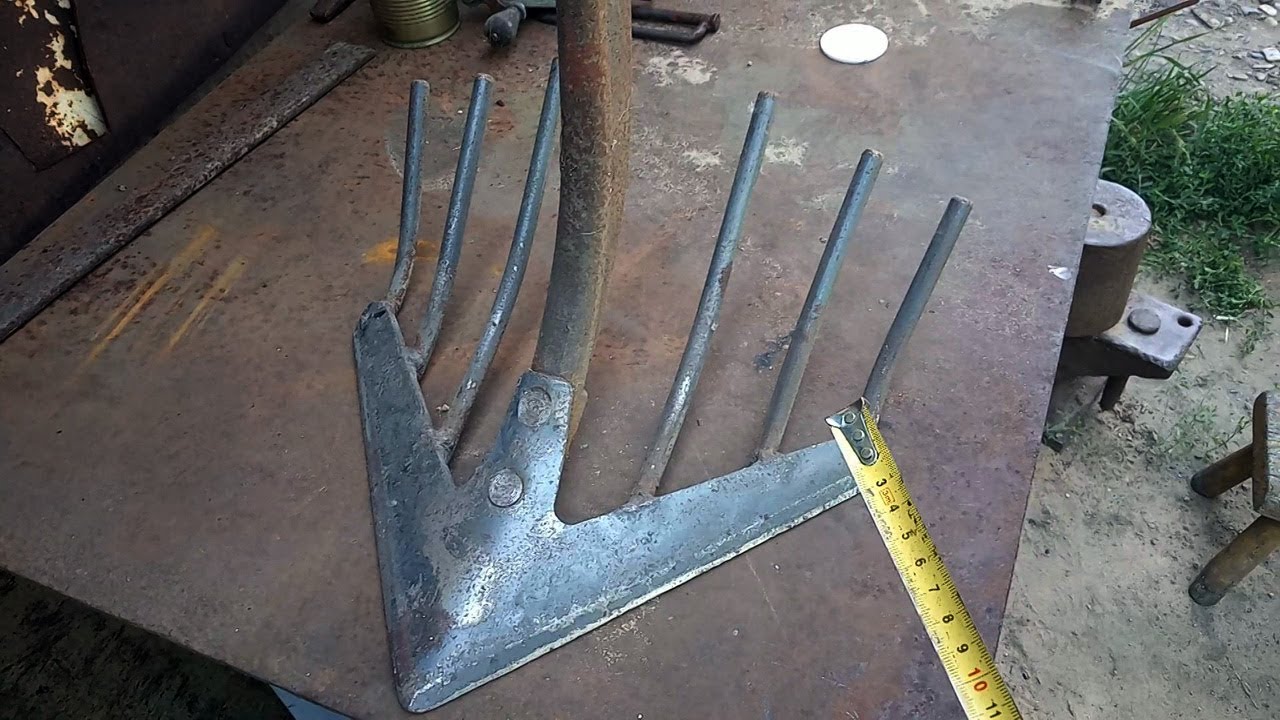

Для воплощения идеи пригодился старый окучник на конной тяге, который так и не поднялась рука отправить в металлолом.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

С его основания снял башмак корпуса (центральная часть в виде клина) и крылья отвала, а опорную пятку оставил.

Из листовой стали толщиной 5 мм вырезал полукруглую лопату нужного размера (см. фото п.1) Немного согнул ее дугой по плоскости. К ровной грани, отступив от краев примерно по 10 см, приварил трубочки с внутренним d 14 мм, закругленную часть заточил на наждаке.

Стальную полосу сечением 25×3 мм нарезал на пластины длиной 350 мм, они нужны для изготовления решетки (2) будущей копалки.

Используя металлические прутья (3), втулки (4) (кусочки трубы d 14 мм) и сварку, закрепил лопату на основании и собрал решетку.

Чтобы копалкой было удобно работать и при вспашке ее не уводило в сторону, установил колеса (5) Ось для них изготовил из обрезков П-образного профиля, металлические колеса с пластинами позаимствовал от старой сельхозтехники (можно от коляски или тележки). Используя болты с гайками, собрал узел и зафиксировал его на штанге плуга-лопаты.

Копалкой вспахиваю борозду, как обычным плугом, земля с картошкой поднимается по лопате на решетку и просыпается сквозь нее.

Кстати

Испытав копалку в деле, убедился — колесная база должна иметь регулировку по высоте, благодаря этому можно выбрать необходимый угол заглубления лопаты, тем самым снизив нагрузку на руки.

© Автор: Василий Покрачко, д. Красная Беларусь Могилевской обл. Фото автора

Картофелекопалка своими руками (полная версия)


Watch this video on YouTube

Читайте также: Картофелекопалка своими руками (фото)

НА ЗАМЕТКУ: НАВЕСНАЯ КАРТОФЕЛЕКОПАЛКА ДЛЯ МОТОБЛОКА СВОИМИ РУКАМИ

Для копки картофеля все используют плуг, но даже после него необходимо вручную разгребать отвал земли, чтобы собрать урожай. Процесс этот долгий и утомительный. Чтобы сберечь силы и время, смастерил для своего мотоблока нехитрое приспособление.

Подготовка и сборка

Из металлической профильной трубы сечением 40×40 мм и уголка с полкой 50 мм сварил П-образную раму (форма и размер произвольные) для крепления будущей копалки к мотоблоку.

Взял стальную полосу сечением 40×5 мм и, используя кувалду и круглую железную трубу, согнул ее в виде крюка. К концу последнего приварил клин от тракторного окучника, предварительно немного разведя лопасти в стороны. Для этого просто постучал по месту изгиба (посередине)кувалдой.

Прут арматуры d 12 мм нарезал на шесть отрезков длиной 350 мм. Металлические штыри приварил к «хвосту» окучника на расстоянии 50-60 мм друг от друга. «Рука-копалка» готова, зафиксировал ее на раме болтом с гайкой ТМ14 (фото 1)

Эксплуатация картофелекопалки

Раму с приспособлением закрепил на мотоблоке. Последний устанавливаю напротив борозды так, чтобы она была между колес. Утапливаю копалку в землю и веду мотоблок по борозде. Окучник вспахивает почву, а штыри разбивают ее, в итоге картофель остается на поверхности (фото 2) и его нужно лишь собрать.

© Автор: Евгений Штойко, п. Лозовое Хмельницкой обл. Фото автора

КАРТОФЕЛЕКОПАЛКА СВОИМИ РУКАМИ – ВИДЕО

Картофелекопалка своими руками. Handmade automatic potato digger


Watch this video on YouTube
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Посадка картофеля мотоблоком



   Посадка картофеля мотоблоком значительно облегчает и без того напряжённую жизнь дачника. Ведь это является одной из самых трудоёмких огородных операций. На участке площадью 5 соток сажать картошку под лопату надо целый день, а с техникой можно управиться за пару часов. Несмотря на то, что моделей культиваторов много, приемы посадки картофеля мотоблоком для всех моделей одинаковы. Единственный минус в этом способе – управляться с культиватором должен мужчина.

Хотя, может быть, это и не минус, непригоже прекрасным женщинам бегать по огороду с техникой, у них и более полезные дела есть, например, заняться дизайном дачного участка или приготовить мясо по вкусному рецепту шашлыка. А в этой статье мы расскажем, как проходит посадка  картофеля мотоблоком.



     Для этого, кроме техники, надо приобрести в магазине дополнительное навесное оборудование: железные колёса (грунтозацепы), удлинители для колёс, окучник однорядный или двухрядный, сцепку универсальную, фрезы. Для каждой модели оборудование немного отличается, поэтому уточняйте у продавцов на месте, что для чего, чтобы потом не ездить и не менять. Сцепки тоже бывают разные, мы советуем первой купить именно её, а потом уже подбирать всё остальное.

КУЛЬТИВИРОВАНИЕ ЗЕМЛИ МОТОБЛОКОМ

   Перед посадкой картофеля мотоблоком почву надо обработать, чтобы она была рыхлой и мягкой. Раньше её перекапывали лопатой, что занимало много времени и сил. Теперь же, прицепив к технике вместо колёс фрезы, культивируем её быстро и качественно.

   В нашем пользовании находится мотоблок Нева-МБ2, техника надёжная и неприхотливая, исправно служащая нам уже несколько лет. С её помощью мы выполняем все огородные работы. Культивирование проводим на 2-ой скорости. Начинаем работу с края участка. Доехав до его конца, обрабатываем 2 метра земли перпендикулярно бороздам, это будет место, чтобы разворачиваться. С другой стороны участка делаем тоже самое.

   Теперь культивируем участок вдоль грядок.

   От фрез в почве остаются небольшие углубления. Чтобы огород обрабатывался качественно, надо, когда едешь в обратном направлении, одной фрезой идти по следу, оставленному другой фрезой. Тогда земля будет обработана на глубину штыка лопаты, что оптимально для посадки картофеля. Бывают случаи, когда кто-то просит наёмников перепахать огород культиватором, а они, чтобы сделать это быстрее, не ставят фрезу в оставленную другой фрезой борозду. От этого глубина обработки уменьшается, сажать картошку в таком огороде становится затруднительно.

   Некоторые дачники культивируют огород по кругу, начиная от края, по спирали добираясь до центра участка. Недостатком этого метода является то, что почву надо потом выравнивать граблями, что тоже требует определённых усилий.

   Когда обрабатываешь участок вдоль грядок, пахота получается ровная, граблями необходимо разровнять землю только в местах разворота техники.

ПОСАДКА КАРТОФЕЛЯ МОТОБЛОКОМ С ПОМОЩЬЮ ДВУХРЯДНОГО ОКУЧНИКА

  Итак, огород мы подготовили, теперь можно приступать к посадке картофеля мотоблоком. Для этого вместо фрез поставим грунтозацепы, предварительно надев на них железные удлинители.

   На Неве-МБ2 необходимо перед этим снять крылья. Снимаем с мотоблока центральный упор, на его место вешаем сцепку.

   Всё делается очень просто, достаточно просто вставить в отверстия металлические штыри.  К сцепке присоединяем двухрядный окучник.  Перед этим делаем расстояние между окучниками равным 65 см, это будет ширина между грядками.

  Разметим огород специальным маркером, который сделаем своими руками.

   Для этого к длинной деревянной ручке прикрутим саморезами короткие колышки, чтобы они напоминали грабли. Всего нужно 3 колышка, расстояние между ними сделаем тоже 65 см. Возьмём маркер и начертим им полосы. Для выдерживания расстояния нужно крайний колышек пускать по уже начерченной линии.



   Подгоним культиватор к разметке и на первой скорости нажнём резать борозды.

    Сцепкой можно изменять положение окучника, тем самым увеличивая глубину обработки. Для этого надо подкручивать регулировочную ручку. Доехав до конца огорода, разворачиваемся и идем в обратную сторону.

    Можно пустить один окучник в уже сделанную борозду, а можно, если почва мягкая, идти по размеченным линиям. Нарезав столько борозд, сколько надо,

   приступим к посадке картошки. Кидаем предварительно пророщенные клубни в гряду, выдерживая расстояние между ними 35-40 см.



    Перед этим хорошо бы их обработать в специальном составе от колорадского жука, называется он Престиж. Забегая вперёд, скажем, что способ действует, жука долгое время на листьях нет. Но когда препарат перестаёт действовать, немного личинок всё же появляется.

   Посадив картофель в борозды, начнём его заваливать. Перед этим на окучнике увеличим ширину захвата крыльев, максимально раздвинув отвалы, если конструкция оборудования позволяет это сделать. Поставим технику напротив гребней и на первой скорости завалим картошку землёй.

    Эта операция требует определённой сноровки, так как приходится контролировать два гребня.

    Чтобы было проще, можно убрать один окучник, а второй поставить по центру.

   Вместо грунтозацепов установим резиновые колёса. Направим культиватор по центру гребня и так же завалим картошку, грядку за грядкой. Если у вас нет двухрядного окучника, всю работу посадки картофеля мотоблоком можно сделать однорядным. Но для этого ширину между грядами нужно сделать равной 70 см. Этот размер является оптимальным. В завершении, если есть какие-то неровности, подправим грядки обычной тяпкой.

Посмотреть видео

ПОСАДКА КАРТОФЕЛЯ МОТОБЛОКОМ С ПОМОЩЬЮ ПЛУГА

   Можно посадить картошку с использованием плуга, которым пашут огород под зиму, переворачивая землю. Мы расскажем об этом способе на примере мотоблока Фаворит. Цепляем к нему плуг, грунтозацепы.

    Размечать огород линиями не надо. Сначала режем одну борозду плугом. Особенностями этого способа является то, что необходимо сразу кидать в грядку картофель. Набросаем картошку, развернём культиватор, поставим крайнее колесо в грядку, и землёй из вновь нарезаемой борозды завалим её.

    В том, что грунтозацеп пойдёт по картошке, нет ничего страшного, картофель этого не боится. Так сажаем грядку за грядкой на первой скорости мотоблока. Этот способ посадки картофеля мотоблоком нам кажется более удобным, так как сразу режем одну грядку и заваливаем другую, да и гряды получаются ровнее из-за того, что колесо идёт по нарезанной борозде.

   Посадка картофеля мотоблоком закончена.

Посмотреть видео

ОКУЧИВАНИЕ КАРТОФЕЛЯ МОТОБЛОКОМ

   Через какое-то время после посадки картошка взойдёт, подрастёт.

    В этот период её нужно окучить, то есть подсыпать к клубням земли. Опять воспользуемся двухрядным окучником. Как написано ранее, поставим на культиватор грунтозацепы, максимально увеличим ширину захвата и на первой скорости пустим мотоблок между грядками.

    Так как расстояние между грядами и окучниками одинаковое, колёса идут точно вдоль грядок, не задевая стебли картофеля, а окучник подваливает почву к клубням.

    Таким способом окучим весь огород. Если вы пользуетесь однорядным окучником, технику нужно ставить на резиновые колёса и пускать её между грядами.

   Ширины 70 см хватает, чтобы не задевать кусты картофеля. Важное замечание: окучивать картофель мотоблоком нужно после дождя, когда почва подсохнет и станет чуть влажной. Польза от этой операции огромна:  картофель получает доступ воздуха, удаляются сорняки и к клубням подваливается земля.

КОПКА КАРТОФЕЛЯ МОТОБЛОКОМ

   Благодаря всем нашим усилиям к осени картофель подрос, ботва высохла. Значит, пора его убирать. Обычно это делают в конце августа, начале сентября. Главное, чтобы погода стояла сухая, иначе клубни будут сырые и грязные, перед хранением придётся их очищать от земли.

   Перед уборкой оставшуюся ботву необходимо скосить косой или триммером и убрать, чтобы она не мешалась под ногами. Для копки картофеля  мотоблоком можно прикупить специальное навесное оборудование — выпахиватель. Но мы обойдёмся без него — эту операцию можно ваполнить однорядным окучником. Ставим его на мотоблок, цепляем грунтозацепы, устанавливаем технику посередине грядки и на первой скорости выпахиваем картофель. Окучник разрезает землю и раскладывает картошку по краям грядки. Сначала распашем гряды через одну, соберём урожай, потом распашем оставшиеся.

   Разложим картофель в тёмном сарае, чтобы он не позеленел от света. Недели через две, когда он отлежится, переберём его на мелкий и крупный и опустим в погреб на хранение. В сухом, тёмном и прохладном месте картофель пролежит до следующего урожая.

   Современная техника должна облегчать жизнь огородника. На этом примере мы показали, как можно провести посадку, окучивание и копку картофеля мотоблоком.




как снимать и убирать мотоблоком, особенности копки

Вырастить богатый урожай качественного картофеля – это только полдела. После этого важно правильно собрать созревшие клубни. Выкапывать картошку руками тяжело, поэтому многие пользуются мотоблоком. Этот способ гораздо проще и быстрее, удобен для больших площадей.

Содержание статьи

  • Преимущества и недостатки копки картофеля мотоблоком
  • How to properly set up a walk-behind tractor for digging potatoes
  • Varieties of potato diggers
    • Factory
    • Homemade
  • Choosing a walk-behind tractor and its parameters
    • Strong or weaker
  • How копать картофель мотоблоком
    • Как снимать клубни
    • Особенности копки
  • Советы и рекомендации
  • Вывод

Преимущества и недостатки копки картофеля мотоблоком

Многие садоводы предпочитают использовать мотоблоки, но не все. Одна из основных причин – большое количество поврежденных клубней после уборки. Однако это происходит только при неумелом использовании мотоблока и неправильной его настройке.

Несмотря на высокий процент брака, эта техника имеет множество преимуществ:

  1. Конструкция мотоблоков достаточно проста, чтобы разобраться с их управлением в короткие сроки. Основной частью культиватора является картофелекопалка, которая состоит из верхнего вентилятора и плуга.
  2. Настроить мотоблок для копки картофеля несложно даже людям с минимальным опытом. Чтобы уменьшить количество поврежденных клубней, отрегулируйте глубину, на которую плуг будет заходить в почву.
  3. Затраты на оплату труда значительно сокращаются, так как ее достаточно только для обслуживания оборудования.
  4. Скорость обработки участка увеличивается в несколько раз, если сравнивать с ручной перекопкой овощей.

Основным недостатком использования мотоблока является его высокая стоимость. Поэтому устройство обычно приобретают только в том случае, если ежегодно приходится обрабатывать большие площади. Если участок под картошку не превышает 2-3 соток, покупка мотоблока будет невыгодной.

Как правильно настроить мотоблок для копки картофеля

Прежде чем приступить к уборке картофелекопалки, важно ее настроить. Особое внимание при регулировке уделяется плугу, отвечающему за выкапывание клубней.

Прежде всего, отрегулируйте глубину погружения плуга в почву. Минимальная глубина – длина одного штыка лопаты. Если его сделать меньше, культиватор будет повреждать клубни при копке.

Ссылка. Глубина регулируется болтами, расположенными между стойкой плуга и замком. После их ослабления плуг можно легко перемещать вниз или вверх.

Следующим шагом является регулировка угла наклона полевой доски относительно поверхности почвы. Для этого используйте винтовую рукоятку. Ее закручивают до тех пор, пока доска не ляжет на землю, а затем закручивают в обратную сторону так, чтобы задняя часть возвышалась над землей примерно на 3 см.

Разновидности картофелекопалок

Насадка для выкапывания клубней на мотоблок покупается вместе с основным устройством или изготавливается самостоятельно.

Первый вариант предполагает высокое качество, второй позволяет значительно сэкономить.

Заводская

Различают 2 основных типа заводских моделей:

  1. Простой мотоблок . В его основе лежит насадка в виде лопаты, на краях которой имеются являются зубы. Закапывая землю, лопата протыкает клубни. Снятый картофель падает на зубцы, которые отбрасывают их в сторону. Это простая и удобная конструкция.
  2. Минитрактор усложненный . К этому типу относятся экранирующие и вибрационные модели — прицепные устройства, имеющие собственные колеса, ковш и рычаги управления. Ведро собирает клубни и отправляет их на виброрешетку, где они очищаются от крупных комков грязи.

Мотоблок используют практически для всех видов работ в саду, установив на него подходящее навесное оборудование. Мотокультиватор используют только для обработки почвы.

Самоделка

Изготовление приспособлений позволяет значительно сэкономить и индивидуально подобрать характеристики картофелекопалки.

Чтобы сделать своими руками, выполните следующие действия:

  1. Из квадратной трубы сваривается прямоугольник, который будет выполнять роль основания.
  2. Отрежьте кусок квадратной трубы, длина которого составляет половину длины рамы. Из него делают основу тяговой конструкции.
  3. С противоположной стороны рамы приваривается ось для колес.
  4. Лист металла изготавливается из стали и приваривается к нижней части рамы. Чтобы он нормально погружался в почву, металл стачивается с одной стороны.
  5. На этом же уровне крепится скатная доска. Для его изготовления 10 металлических стержней закрепляют на пластине и закрепляют на раме.

После выполнения этих действий основа самой простой картофелекопалки будет готова. Каждый дачник модернизирует устройство под себя.

Интересно:

Как сделать окучник картофеля для мотоблока своими руками

Техника для окучивания картофеля мотоблоком

Выбор мотоблока и его параметры

Техника ускоряет сбор овощей даже на небольших участках. На картофельных плантациях без него просто не обойтись.

Покупка мотоблока избавляет садовода от необходимости ежегодно нанимать трактор для вспашки. Главное правильно подобрать устройство.

Сильный или слабый

Чем мощнее устройство, тем оно производительнее, но дороже. Легкая техника намного маневреннее, поэтому удобна для обработки небольших площадей.

В таблице представлена ​​зависимость мощности устройства от размера сада:

Размер участка Мощность мотоблока, л.с. с. Ширина захвата, см
до 50 соток 4 80
до 2 га 6 90
до 5 га 9 100

Желательно выбирать устройство с небольшим запасом хода. Двигатель прослужит дольше, если его не перегружать. Важно учитывать тип почвы, на которой вы будете работать.

Для разных типов земли выберите устройство с подходящим весом:

  • для легких грунтов — 50–70 кг;
  • для глинистых – 80–120 кг;
  • для больших залежей – 120–150 кг.

Как копать картошку мотоблоком

Перед уборкой участка расчищают от мусора, удаляют всю траву и убирают опавшую листву.

Как снимать клубни

После регулировки плуга делается пробный проход:

  1. Всего несколько метров пройти по ряду с мотоблоком.
  2. Они собирают картошку и внимательно ее осматривают. Если оборудование настроено правильно, клубни не будут повреждены.
  3. При обнаружении порезанного и ветхого картофеля глубина хода копателя увеличивается. Повторно пройти и снова проверить выкопанные клубни.

Некоторые садоводы не хотят тратить время на настройку оборудования. Это они жалуются, что мотоблок портит урожай. Правильная регулировка обеспечивает простоту использования.

После прохождения мотоблока весь картофель поднимается на поверхность почвы и собирается вручную.

Особенности копания

Проходки мотоблоком выполняются через ряд: сначала обрабатываются нечетные ряды, затем четные. Это делается для того, чтобы выкопанные клубни, оказавшиеся в промежутках между рядами, не были повреждены колесами мотоблока.

Важно! Если перекапывать картошку ряд за рядом, технику начнет уводить в сторону, удержать ее станет сложно.

При правильном выполнении работ мотоблок с картофелекопалкой позволяет за 1 час обработать до 6 соток земли. На выкапывание уходит не более 20 минут, затем картофель собирают вручную. Это ориентировочное время, так как оно напрямую зависит от количества людей, которые занимаются уборкой.

Советы и рекомендации

Для того, чтобы картофелекопалка нормально справлялась с поставленными задачами, придерживаются следующих рекомендаций:

  1. Перед началом работы обязательно проведите регулировку.
  2. Мощность устройства должна быть достаточной, особенно при его использовании на больших площадях.
  3. Размер копалки подбирается так, чтобы он соответствовал размеру мотоблока. Если она будет слишком большой, это повредит урожаю.
  4. Для минимизации потерь сделайте пробный проход и отрегулируйте глубину погружения.

Читайте также:

Обзор картофелесажалок на мотоблок и как сделать своими руками
Технология посадки картофеля мотоблоком

Заключение

Выкапывание картофеля — очень кропотливая работа, с которой приходится сталкиваться огородникам. Поэтому для упрощения работы используют мотоблок.

Важно правильно отрегулировать угол и глубину плуга, иначе урожай будет поврежден. Технику подбирают в зависимости от обрабатываемой площади и типа почвы.

Как улучшить мотоблок картофелекопалки

Все современные мотоблоки имеют набор навесного оборудования для различных сельскохозяйственных работ. С их помощью намного проще подготовить почву, выполнить уход за посевами, собрать урожай. Выкапывать картофель намного проще, используя специальный плуг. Но есть один недостаток – чтобы соорудить выкопанную картошку приходится затратить много физических усилий. Как сделать элементарное приспособление из подручных материалов?


Что нужно

Выкопанная картошка будет подаваться на сетку, размер ячеек примерно 2-3 см. Можно специально купить рабицу с такими параметрами или использовать старую металлическую кровать. Длина ячеи примерно 1,5–2,0 м, ширина 1 м. Для укрепления конструкции используется катанка диаметром 5–6 мм, на колеса крепится сетка. Нет смысла приобретать спец. ходовая от ненужных детских колясок отличная.

Производственный процесс

Срежьте с кровати углы и снимите металлическую сетку.

Подготовьте грохот картофелекопалки, он может быть как заводским, так и самодельным. Установите его на мотоблок.

Подготовьте сетку. Для того, чтобы края немного приподнялись и сделали углубление для картошки, по краям воткните прут. Длина проволоки должна быть примерно на 30-40 см больше размера сетки, тогда понадобятся свободные концы.

Вставьте экран под экран и прикрепите его к скобам экрана. Следите, чтобы между элементами не было зазоров, тогда картошка попадет в них.

Запустите двигатель мотоблока и проверьте работоспособность конструкции.
Снимите ось колеса со старой детской коляски. Алгоритм демонтажа зависит от особенностей конструкции.

Прикрутите их к задней части сетки проволокой. Колеса поднимут его и не дадут картофелю высыпаться на землю.


Начать копать картошку. Если на участке мало места, то в начале копания заготовочную сетку можно поднять к стене.
