Как сделать опалубку для фундамента своими руками + видео

Если вы решили построить собственный дом, вам не обойтись без возведения фундамента. Опалубкой для фундамента является совокупность конструктивных элементов, предназначенных для заливки бетонной смеси и создания монолитных железобетонных конструкций. Как правило, используется для формирования надземной (верхней) части мелкозаглубленного ленточного фундамента.

Как сделать опалубку под фундамент своими руками

Различают два типа опалубки:

• опалубка съемная;
• опалубка несъемная.

Более часто используют съемную опалубку, так как внешняя сторона фундамента, как правило, облицовывается. Внутренние стенки конструкции, поддерживающие жидкий бетон, должны быть гладкими и ровными. Чем они будут ровнее, тем лучше, так как потребуется значительно меньше сил и финансовых средств, при последующей отделке и гидроизоляции фундамента.

Наиболее часто применяемыми материалами для сооружения опалубки являются обрезные доски толщиной до 50 мм. , фанера и металлические листы.

В последние годы очень быстро набирают популярность несъемные опалубки для фундамента из пенополистирола позволяющая намного улучшить теплоизоляцию фундамента. А при наличии сурового климата пенополистирол просто незаменим.

Технология монтажа

Монтаж опалубки тесно связан с армированием и бетонными работами. Опалубка для фундамента выставляется горизонтально, строго по уровню на очищенный от строительного мусора  грунт. Под ней не должны находится какие либо неровности в виде ямок и бугорков, чтобы не произошла «просадка» всей конструкции при заливке жидкого бетона.

Для монтажа конструкции необходим элементарный, простой комплект инструментов. Можно приобрести готовые формы, изготовленные из ровных стальных пластин, они очень просто скрепляются друг с другом и позволяют создать идеально ровную и гладкую поверхность.
При отсутствии финансовой возможности для приобретения готовой сборной опалубки, ее нетрудно изготовить своими руками из деревянных щитов.

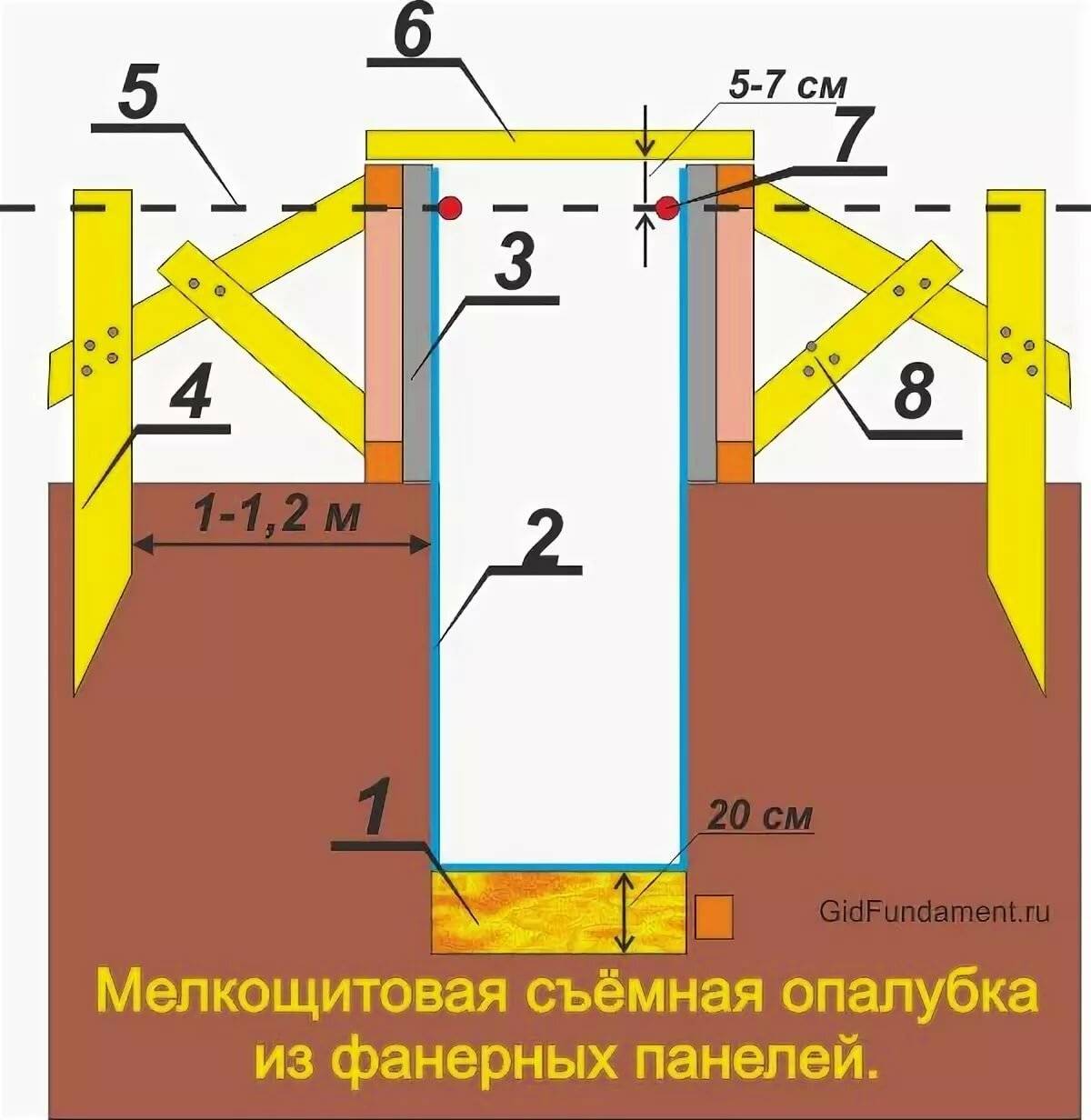

Опалубка для фундамента своими руками строится следующим образом:

1. Вбиваем в грунт опоры (деревянные бруски).
2. Закрепляем к ним листы фанеры или доски. Крепим при помощи гвоздей, которые забиваем с внутренней стороны опалубки, проверяем вертикальность щитов.
3. Для повышения прочности конструкции её необходимо закрепить с внешних сторон распорками, примерно через один метр.
4. Необходимо следить, чтобы щиты плотно соединялись между собой, и не было щелей. Опалубка своими руками должна выставляться строго горизонтально. От качества её создания зависит горизонтальность будущих стен.
5. Правильность размеров опалубки следует проверять, используя стальной метр, вертикальность проверяем отвесом, а горизонтальность проверяем строительным уровнем.

После этого можно заливать фундамент.

P.S. А на десерт предлагаю посмотреть видео-ролик: Как сделать опалубку для фундамента

Поделитесь в социальных сетях!

Как правильно делать опалубку фундамента

Содержание

• Требования к опалубке и варианты ее обустройства
• Каркас для ленточной опорной конструкции
• Нюансы изготовления опалубки под столбчатый фундамент
• Ступенчатый фундамент: как сделать каркас
• Подготовка каркаса перед заливкой монолитной плиты

Опалубку можно сделать различными способами. Основные этапы процесса зависят от формы опорной конструкции, характеристик грунта, будет ли она съемной или несъемной. Изложенная информация поможет изучить виды опалубки для фундамента и правильно сделать каркас с учетом сопутствующих факторов.

Требования к опалубке и варианты ее обустройства

Возведение фундамента – емкий процесс, требующий весомых затрат финансов, сил и времени. Поэтому прочность каркаса имеет огромное значение. Нарушение его целостности приведет к дополнительным незапланированным расходам и значительно увеличит период строительства. Сделать под фундамент качественную опалубку позволит учет факторов, влияющих на устойчивость конструкции:

• Качество пиломатериалов. Досок с одинаковыми характеристиками не существует. Расположение сучков или пороки развития могут снизить предполагаемую прочность.
• Показатели бетона. Вязкость раствора для фундамента влияет на силу воздействия изнутри опалубки. Нагрузки на каркас зависят от наличия арматуры, скорости заливки фундамента и вариантов его трамбовки.
• Погодные условия. Жара или минусовые температуры меняют показатели прочности опалубки под фундамент.

Согласно СНиП максимальный прогиб досок, предназначенных для каркаса, составляет:

• для подземной части фундамента – 1/250 длины;
• для фундамента над поверхностью – 1/400 длины.

Выбор материала зависит от кратности его применения. Повторное использование предполагает установку щитов из обрезной доски высокого качества или ламинированной фанеры, обладающей водоотталкивающими свойствами. Одноразовое применение позволяет сделать опалубку из материалов низкого качества:

• необрезной доски;
• клееной фанеры;
• обрезков ДСП.

По вариантам установки встречается два вида опалубки: съемная и несъемная. В первом случае каркас демонтируется после застывания бетона и может использоваться повторно или расходоваться на другие нужды строительства. Для несъемной конструкции применяют древесный материал или пенополистирол, обладающий высокими показателями теплоизоляции.

Когда фундамент наберет прочность, траншею с несъемной опалубкой засыпают землей.

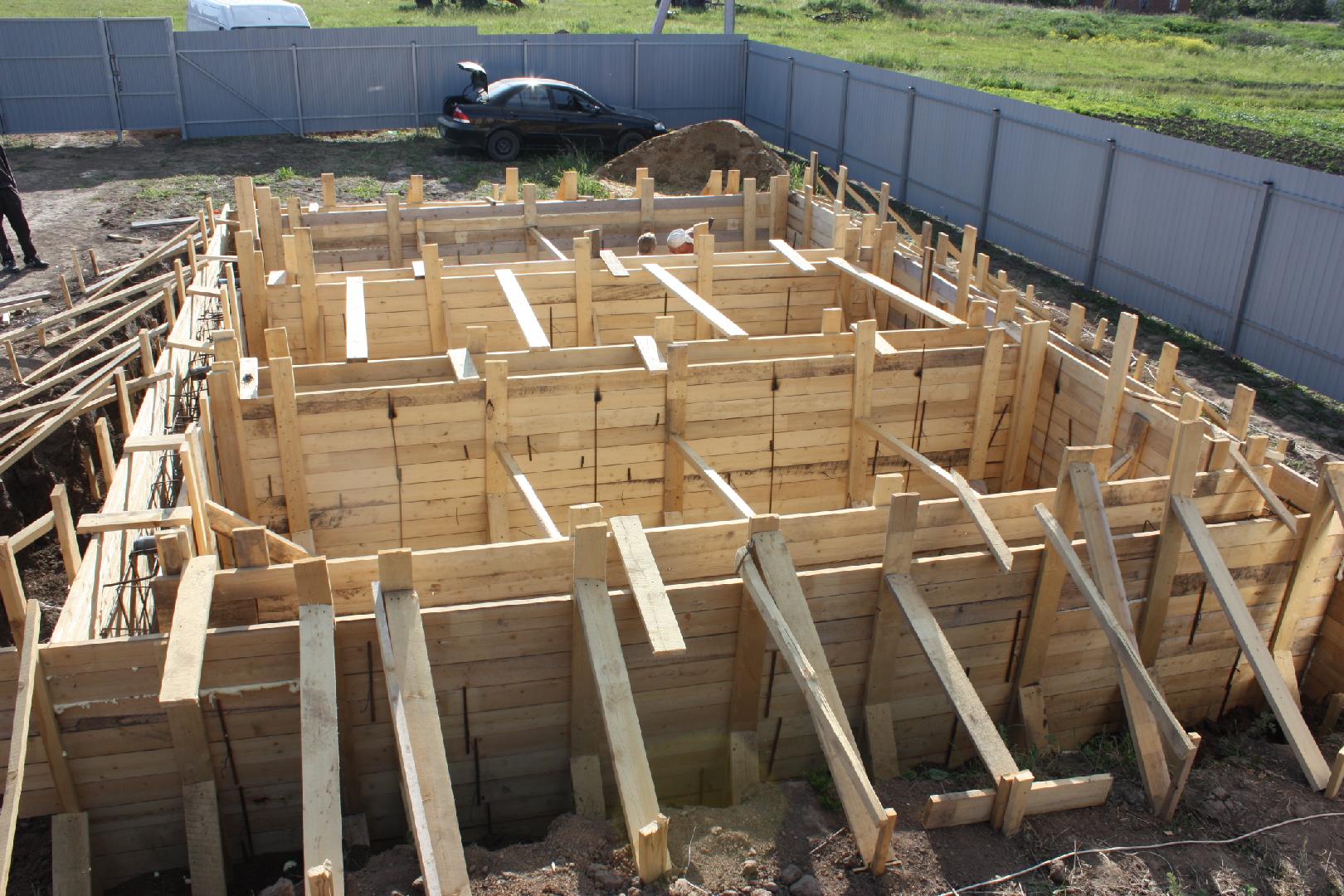

Каркас для ленточной опорной конструкции

Возведение тяжелых зданий нуждается в обустройстве надежной опорной конструкции. Для этих целей оптимально подходит ленточный фундамент. Единого алгоритма как правильно сделать каркас под заливку бетона не существует. Каждый мастер вносит свои корректировки. Приведем один из множества возможных вариантов. Для изготовления использовались доски обрезные 2 сорта толщиной 25 мм.

Работа начинается с подготовки щитов, размеры которых ориентированы на глубину и длину траншеи. Избегайте громоздких габаритов, лучше сделать элементы опалубки, не превышающие в длину 3-4 м. Для соединения щитов подойдут эти же обрезные доски или рейки, тонкие рейки фиксируются ребром.

Следующий этап оформления опалубки для монолитного фундамента – монтаж щитов в траншею. Для этого потребуются угловые подпорки и колышки для вбивания в грунт. Подпорки правильно сделать двухсторонние с промежутком 0,5-0,7 м. Избежать смещения опалубки во время крепления поможет установка между параллельными щитами распорок, которые впоследствии остаются в фундаменте.

Колышки располагаются по углам траншеи, между ними натягивается веревка. Ее высота превышает часть будущего фундамента, возвышающегося над землей.  Затем идет установка остальных колышек. После монтажа одного ряда щитов опалубки, они закрепляются колышками. Со вторым рядом поступают аналогичным образом. Обязательно сверяются все разметки фундамента.

В качестве горизонтальных распорок между щитами опалубки применяются пластиковые трубки, металлические прутья или деревянные рейки. Промежуток между распорками составляет 1 м, они не подвергаются распирающей силе залитого фундамента, а только облегчают монтажный процесс опалубки.

После определения требуемой ширины в верхней части каркаса, щиты соединяются между собой рейками, чтобы предотвратить деформацию конструкции. Максимальный промежуток между рейками – 0,5 м. Если высота наземной части фундамента превышает 50 см, доски опалубки через две связываются между собой. Затем концы проволоки закрепляются на внешних вертикальных стойках.

Совет! Правильно сделать скручивание с небольшим натяжением. Это обеспечит цокольной части фундамента ровные стены.

В процессе демонтажа опалубки проволока отрезается и остается в фундаменте. Для установки подпорок на щит прибивается короткий брусок для упора. Нижней частью подпорки опалубки упираются в колышки. Места стыков щитов обязательно поддерживаются подпоркой.

В опалубке, расположенной над поверхностью земли, устанавливаются отрезки труб ПВХ. После заливки фундамента они будут выполнять функцию вентиляционных продухов или служить для прокладки коммуникаций. При отсутствии труб сделать технические отверстия можно с помощью деревянных коробов, которые впоследствии из фундамента уберутся.

На заключительном этапе основательно проверяется прочность установки опалубки. Даже при значительном механическом воздействии она не должна шататься. После устранения всех недочетов можно переходить к заливке фундамента.

Нюансы изготовления опалубки под столбчатый фундамент

Легкие постройки не нуждаются в обустройстве монолитной конструкции и могут довольствоваться установкой столбов в качестве опоры. Опалубка для столбчатого фундамента также бывает съемной и несъемной. В качестве несъемного материала применяют:

• рубероид, форма которого сохраняется за счет арматурного каркаса;
• различные трубы: асбестоцементные, металлические, ПВХ.

Сделать каркас столбчатого фундамента своими руками можно из различных материалов. Наиболее востребованным вариантом являются доски толщиной до 40 мм (чаще достаточно 25 мм), ширина которых варьируется от 100 до 150 мм. Кроме этого, подойдет:

• ДСП;
• плотная ламинированная фанера, обладающая водоотталкивающими свойствами;
• стальные листы, из которых с помощью уголков на болтах формируется короб.

Алгоритм установки каркаса для столбчатой опорной конструкции намного проще подготовительного этапа заливки ленточного фундамента. Ключевые моменты процесса:

• Под столбы готовятся ямы соответствующих размеров.
• На дне обустраивается дренажная подушка.

Совет! Чтобы наземная часть столбчатого фундамента обладала гладкой поверхностью, доски следует ошкурить. Альтернативный подход – закрепить внутри деревянного короба с помощью степлера клеенку или полиэтилен.

• Первоначально по углам будущей опалубки с внешней стороны вбиваются бруски.
• Под них готовятся щиты, размеры которых соответствуют расчетам проектной документации.
• Короб опалубки и ранее вбитые бруски фиксируются между собой гвоздями или шурупами.
• Если будущие столбы обладают внушительными размерами, каркас необходимо дополнительно укрепить подпорками с внешней стороны или стянуть стенки короба между собой шпильками.

Монтаж опалубки проводится с неукоснительным соблюдением вертикального уровня столбчатой конструкции. Важно избежать наличия между досками щелей свыше 4 мм. Это спровоцирует утечку бетонного раствора и ухудшение прочности фундамента. Высота опалубки должна превышать уровень заливаемого бетонного раствора.

Ступенчатый фундамент: как сделать каркас

Периодически возникают ситуации, когда требуется формирование опорной конструкции ступенчатой формы. Конструкция опалубки ступенчатого фундамента зависит от возлагаемых на нее задач:

• Строительство здания ведется на склоне. Тогда каркас формируется уступами с учетом крутизны склона.
• Требуется сделать короб под столб, который обладает широким основанием, а каждый следующий уровень меньше предыдущего.

Ключевые моменты работы для обустройства фундамента, изображенного на фото выше:

• Выемка почвы осуществляется с нижней отметки вручную и проводится ярусами. Таким образом, каждый уступ сохранит под собой материковый грунт.
• Избежать осыпания земли между ступенями позволит укрепление вертикальной стенки щитами опалубки.
• Траншея под фундамент выкапывается поэтапно.
• Монтаж опалубки проходит в соответствии с проектными чертежами. Соблюдение размеров каждой ступени обязательно.
• Каркасы следует сделать сплошными. Каждый из них обладает распорками, торцевыми деталями, подкосами и усиливающими стойками, зафиксированными вертикально.
• Участки уступов оснащают несъемными щитами, которые подрезаются по высоте ленточного фундамента.

Чтобы сделать опалубку для опоры, изображенной на фото ниже, первоначально закрепляют угловые щитки и монтажные уголки.

Щитки фиксируют натяжными струбцинами, с помощью пружинных скоб они соединяются между собой. Затем на каркас первого уровня навешивают схватки следующего яруса. На завершающем коробе устанавливают опалубку стакана. Для проведения работ потребуется два человека.

Подготовка каркаса перед заливкой монолитной плиты

Чрезвычайно массивные здания или проблемный грунт вынуждает прибегнуть к обустройству сплошной плиты фундамента. Процесс это трудоемкий, провести его в одиночку не представляется возможным. Для плиты также необходимо сделать опалубку, в качестве материала подойдут деревянные щиты.

Опалубка для плитного фундамента устанавливается по периметру будущего строения. Ее основной задачей является сохранение формы основания до полного застывания бетона. Сделать каркас можно из обрезных досок, но при этом следует следить за отсутствием щелей на стыках. Чрезвычайно удобно применять для этих целей инвентарные щиты. Оптимально сделать опалубку из хвойных пород дерева ввиду чрезвычайной прочности материала. В качестве распорок и других дополнительных элементов подойдет лиственница.

Древесина должна быть сырой, иначе доски быстро впитают влагу из бетонного раствора, в результате чего показатели прочности бетона ухудшатся. Чтобы уменьшить адгезию бетона с внутренней поверхностью опалубки, древесину обрабатывают глиняным раствором или маслом. Это способствует формированию гладкой поверхности плиты монолитного фундамента.

Сделать своими руками опалубку проще всего для столбчатого основания, далее по сложности следует ленточный и плитный фундамент. Оформление ступенчатой конструкции лучше доверить профессионалам.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Эксперты по формованию и креплению бетона

ПРЕИМУЩЕСТВА EFCO

Зачем доверять кому-то другому?

Безопасное и эффективное оборудование для формовки и крепления бетона позволит вашей команде воплотить концепцию проекта в жизнь. Мы работаем, чтобы найти решение, соответствующее потребностям любого проекта. Наша опалубка, специализированная поддержка на местах и ​​тщательно разработанные чертежи — вот лишь несколько причин, по которым мы стали одним из ведущих поставщиков опалубки для бетона во всем мире. Вы мечтаете об этом, а мы предоставим вам решения, чтобы воплотить это и воплотить в жизнь!

Специализированная служба поддержки EFCO

Специалисты по проектированию и обслуживанию на месте

Благодаря непревзойденной инженерной поддержке и обслуживанию на месте в бетоноформовочной промышленности у вас всегда будет специалист, который поможет установить оборудование и объяснить сборку. Ваша команда инженеров разработает планы сборки и монтажа в соответствии с требованиями вашей рабочей площадки. Мы оптимизируем продукты, чтобы предоставить вам самую низкую стоимость бетона на месте, чтобы обеспечить ваш успех на строительной площадке.

Эффективное решение для опалубки

Инженеры EFCO подготовят, спланируют и передают чертежи и расчеты, чтобы предоставить эффективное решение для ваших нужд. При необходимости полевой супервайзер EFCO может провести практическое обучение на рабочем месте, чтобы предоставить вам дополнительное обучение, которое может понадобиться вашей бригаде.

Оптимизация транспортировки для снижения затрат

Менеджер завода EFCO будет доступен в качестве вашего контактного лица на протяжении всего проекта для оптимизации транспортировки и снижения затрат по вашему проекту.

Чертежи проектной опалубки

Решения для опалубки

Наши технические чертежи точно изображают все компоненты систем крепления и опалубки. Эти простые для понимания чертежи служат полезными ресурсами, дающими четкое представление о реальных приложениях. EFCO является лидером в области инновационных решений в области опалубки и крепления, чтобы обеспечить вам самую низкую стоимость бетона на месте.

Нужна консультация по проекту?

У нас есть специалисты по опалубке и креплениям, которые помогут вам во всех областях строительства — от инфраструктуры и электростанций до высотных и промышленных зданий. Вы можете мечтать об этом. Мы можем помочь вам построить его! Выбирайте из опалубочных систем, компонентов, решений по обеспечению безопасности и услуг, отвечающих всем вашим требованиям к бетонным строительным проектам.

Команда, ориентированная на безопасность

Все наши формовочные и крепёжные системы специально спроектированы так, чтобы их можно было легко собирать и продвигать по всему проекту. Это повышает как безопасность, так и производительность вашей команды. Благодаря эффективной и простой в использовании опалубке мы предлагаем самую низкую стоимость монолитного бетона в отрасли.

Институт бетонных конструкций и формовки EFCO

С тех пор как в 2002 году компания EFCO открыла двери Института бетонных конструкций и формовки, у нас работает более 5600 человек из более чем 900 компаний проходят через наш современный центр обучения и обучения. Это включает в себя работу с нашими клиентами, чтобы продемонстрировать, как эффективно и безопасно использовать наши продукты, и обеспечить практическое обучение для вашей команды. У нас есть возможность продемонстрировать, как производятся наши продукты и как они используются в полевых условиях.

УЗНАТЬ БОЛЬШЕ О EFCO

Опалубочное и подпорное оборудование

Узнайте о нашем широком ассортименте универсального опалубочного и подпорного оборудования, готового удовлетворить потребности подрядчиков в любых бетонных конструкциях.

Решения для опалубки

Сотрудничайте с EFCO, чтобы выбрать лучшую опалубку для ваших проектов. Найдите решения для опалубки, от ручной опалубки до самоподъемной опалубки с гидравлическим подъемом и всего, что между ними.

УЗНАТЬ О ОПАЛУБКЕ

Опорные изделия

Наши универсальные опорные изделия известны своей простотой и прочностью. Узнайте больше о наших системах крепления для поддержки вашего проекта от начала до конца.

ПОСМОТРЕТЬ ВАРИАНТЫ ПОДДЕРЖКИ

Поддержка бетонных конструкций

Наша опалубка и системы крепления используются в различных бетонных строительных проектах по всему миру. Взгляните на некоторые из наших предыдущих работ.

КАРЬЕРА В EFCO

Если вы хотите работать в компании, которая занимается вашим развитием и ростом, ознакомьтесь с открытыми вакансиями в EFCO.

УЗНАТЬ О ВОЗМОЖНОСТЯХ РАБОТЫ

Заливка фундаментов с помощью опалубки от BT Innovation

Technologien und Beratung für den Betonbau — B. T. инновации

Заливка фундамента – надежная, гибкая опалубочная система

Надежный фундамент необходим для любого строительного проекта. Он гарантирует, что все стоит надежно и ровно, а также защищает от влаги и других воздействий снизу. Это относится как к домам на одну семью, так и к садовым домикам или навесам для автомобилей. Точная опалубка имеет решающее значение для успеха. BT Innovation предлагает вам надежную и гибкую систему опалубки, которая поможет вам в ваших строительных проектах.

Опалубка с Syflex – гибкая и многоразовая

• Гибкая система опалубки
• Простое изготовление прямых линий, кривых и углов из монолитного бетона

По сравнению с деревянными панелями Syflex имеет множество преимуществ. Прежде всего, высокая гибкость системы с ее быстрым проектированием изгибов и арок вряд ли может быть достигнута с опалубкой из дерева. Гладкая поверхность и гибкость опалубочных балок позволяют многократно использовать их повторно.

Пошаговое руководство

Вам не нужно доверять заливку фундамента профессионалам. Особенно для небольших проектов, таких как террасы и навесы, вы также можете просто сделать это самостоятельно. Квадратный, круглый, ленточный фундамент или опорная плита — мы объясним, как быстро и легко залить фундамент самостоятельно с помощью Syflex®. Система Syflex® состоит из перерабатываемой, гибкой опалубочной доски и системного эксцентрика для быстрого крепления к опоре (гвоздь для грунта или аналогичный). Вот как вы действуете шаг за шагом:

1. Элементы опалубки Syflex® можно крепить напр. со шлифованными гвоздями. Расстояние между креплениями зависит от характера основания и прогиба элементов опалубки. So werden in Rundungen die Erdnägel enger gesetzt, um auftretende Spannungen abzufangen.
№
2. После установки грунтовых гвоздей опалубочный профиль Syflex® фиксируется с помощью системного эксцентрика (переверните эксцентриковый рычаг).
3. Для выравнивания опалубки по точной высоте эксцентрики системы снова слегка ослабляются и элемент опалубки соответствующим образом выравнивается. Теперь снова затяните системный эксцентрик. Готовый!

На что следует обратить внимание при заливке фундамента

Если вы впервые пытаетесь залить фундамент самостоятельно, вот еще несколько советов, которые помогут вам в итоге добиться безопасного стабильного результата.

Правильные размеры

Ваш фундамент должен быть такого размера, чтобы на нем можно было стоять. Выступы обеспечивают точку атаки для влаги. Если фундамент слишком мал, невозможно будет обеспечить надежную опору для вашего строительного проекта. Также не забудьте указать толщину опалубки.

Тип бетона

Существуют разные типы бетона, которые имеют разный состав и, следовательно, разные свойства. Существуют разные типы бетона, которые имеют разный состав и, следовательно, разные свойства. Это смесь из песка, гравия и цемента. Класс прочности на сжатие также имеет решающее значение. Бетон класса С 20/25 обычно достаточно стабилен для плиты перекрытия. Для небольших фундаментов стоит купить товарный бетон.
