Септик из бетонных колец — своими руками

Рекомендуемые статьи:

Септик для дачиСептик для частного домаСептик без откачкиСептик для дачи непостоянного проживанияСептик для дома постоянного проживанияСептик при высоком уровне грунтовых вод

Самым простым, недорогим и надежным решением вопроса канализации частного дома, а особенно дачи является септик из железобетонных колец. Он достаточно прост в монтаже и энергонезависим, устойчив к неравномерным притокам и в него можно сливать практически все (кроме хлорки и более сильных ядов). Однако не всегда это решение подходит под условия конкретного дома или дачи. Почему?

Причина в самом септике. Что такое септик? Это отстойник, в первую очередь. Основная задача септика отделение взвешенных в воде загрязнений (легкие всплывают, образуя корку, тяжелые оседают на дно) перед отведением стока в грунт.

Вода после септика имеет запах и далеко не светла и прозрачна, поэтому отводить её в канаву не получится. Другой фактор это запах, который всегда присутствует при работе септика и требует правильного его отведения.

Прежде чем рассказать, как сделать септик из бетонных колец надо назвать обстоятельства, в которых лучше его не делать, как и любой другой септик (стеклопластиковый, полиэтиленовый, и т.д.). Если не возможно или необоснованно применение септика из бетонных колец вряд ли будет иметь смысл установка любого другого септика.

Условия при которых нельзя ставить септик из колец

Итак, перечислим эти обстоятельства по значимости:

Высокий уровень грунтовых вод. Для нормального поглощения или фильтрации осветленных вод после септика требуется 1 м сухого песчаного или супесчаного грунта. Добавьте к этому глубину заложения трубы на выходе из септика и получите 1,5 – 1,8 м.

При более высоком уровне грунтовых вод обеспечить нормальную фильтрацию можно только в насыпи, но готовы ли Вы строить насыпь на участке для этого.

Глинистые и суглинистые грунты. Если осветленный сток не поглощается в грунт, он должен фильтроваться и сбрасываться на рельеф (использоваться на полив или отводиться в канаву). Никакие танцы с бубнами, такие как засыпка, на дно колодца или траншеи щебня или песка не заставят воду уходить в глинистый грунт.

Отсутствие фановой трубы. Даже если у Вас песчаный грунт и грунтовых вод нет, но в то же время нет вытяжной части канализационного стояка выведенной на кровлю (фановая труба) безупречная работа Вашего септика из бетонных колец будет омрачена запахом как минимум возле него, а то и в ванных комнатах.

Невозможность подъезда ассенизаторной машины. Увы, септик требует раз в год удаления осадка, и обычный фекальный насос не справится с этой задачей. Придется пользоваться услугами илососа и обеспечить его подъезд к септику.

Возможность устройства фильтрующего колодца (поля подземной фильтрации) в новом месте. Дело в том, что срок службы фильтрующего сооружения ограничен. Какое время проработает Ваш фильтрующий колодец предсказать трудно, может 5 — 10 лет. Факт то, что фильтрующий слой со временем заилится и перестанет пропускать воду, и Вам придется ставить новый колодец или поле фильтрации в новом месте.

Если один из вышеперечисленных факторов имеет место, стоит обратить внимание на аэрационные установки. Причем, 3 и 4 пункты делают нежелательными использование тех аэрационных установок, в которых есть первичный отстойник (септическая камера) по причинам, указанным в этих пунктах. Тогда лучше использовать УОСВ Топас (Юнилос Астра или Эко-Гранд), где нет септической камеры, а как следствие запаха из нее и необходимости в ассенизаторе.

Стоимость септика из бетонных колец складывается из стоимости монтажа 2-х или 3-х колодцев на 2-3 кольца, устройства переливов между ними и стоимости подводящего трубопровода от дома. Скорее всего, цена такого сооружения под ключ будет на 30-40% ниже стоимости Топаса с монтажом такой же производительности. При идеальных условиях, указанных выше, можно выбирать септик. Однако, если хотя бы один из исключающих факторов присутствует, Вы рискуете зря потратить время и деньги.

Если же условия подходят для септика, приступим к строительству:

Септик из бетонных колец своими руками

Рассчитываем расход сточных вод. Берем нормативные 200 литров на человека в сутки, умножаем на количество жителей, и получаем расход воды в сутки. Время отстаивания стока в септике не должно быть менее 3 суток, соответственно объем суточного стока умножаем на 3 и получаем рабочий объем септической камеры (отстойника).

Подбираем кольца по количеству и размеру с учетом требуемого объема и за вычетом объема части кольца, находящейся выше перелива в фильтрующий колодец. Желательно не делать септик из бетонных колец глубже 3 метров, а значит, при большем расчетном объеме следует использовать большие кольца. Для удобства подбора приведена таблица объемов бетонных колец.

Размеры ЖБ колец	Объем, м3
объем кольца КС-7-9	0,35
объем кольца КС-10-9	0,71
объем кольца КС-15-9	1,59
объем кольца КС-20-9	2,83

Определяемся с местом установки (с учетом подъезда ассенизатора), и замеряем глубину заложения канализационной трубы в месте монтажа септика. Не следует слишком глубоко закладывать трубу. Отрезок от дома до септика считается выпуском канализации, он не превышает 12-ти метров и прокладывается без учета промерзания

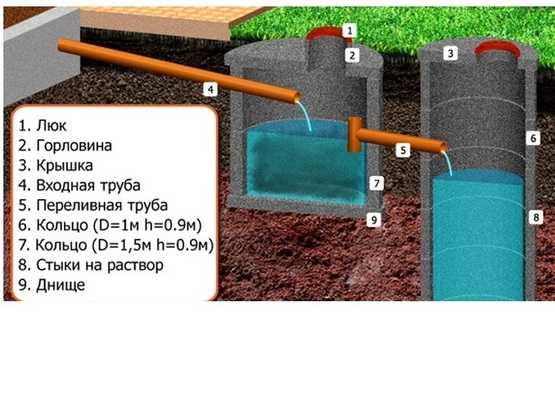

Строим септик. Котлован выкапывается диаметром несколько большим, чем используемые кольца. На выровненное основание (9) устанавливается кольцо с дном(8). Кстати, кольца (1,3)и крышки колодцев следует обмазать снаружи битумной мастикой, а изнутри жидким стеклом (торцы не обмазывать) для гидроизоляции. На кольцо с дном устанавливаются следующие кольца и крышка с люком. В качестве верхнего устанавливаем кольцо КЦ-7-9 (диаметром 70 см), а на него крепим полимерный (полимерпесчаный) люк (5). Швы замазываются специальным раствором, а пазухи между стенкой котлована и кольцами засыпаются песком и утрамбовываются. Далее сверлим отверстие в стенке построенного колодца для подключения канализационной трубы из дома, заводим трубу и замазываем проем тем же раствором, что и между кольцами.

На противоположной стенке делаем отверстие такого же диаметра, но на 10 см ниже и выводим из него трубу в сторону фильтрующего колодца (фильтрующей траншеи, подземного поля фильтрации), а на раструб устанавливаем прямой тройник (7). Из крышки колодца выводим вентиляционную трубу (обычную ПВХ трубу Ø100 мм) с грибком(6) которая будет служить воздухозаборником. Септик готов, займемся отводом воды.

Фильтрующий колодец устанавливается в песчаных и супесчаных грунтах, рассчитан на прием не более 1 кубометра в сутки. В расчете фильтрующей поверхности учитываются площадь дна и стенок колодца на высоту фильтра (до трубы). Нагрузка на 1 кв. м фильтрующей поверхности колодца для песчаных грунтов 80 л в сутки для супесчаных 40 л в сутки. При сезонном проживании нагрузку можно увеличить на 20%.

Выкапываем котлован под колодец из 2-х колец, но на 0,5 м больший в диаметре и на 0,5 м глубже. На дно котлована засыпаем гравийный щебень или кирпичный бой. В стенках колец ниже трубы следует сделать отверстия. Устанавливаем кольца и крышку колодца, в пазуху между колодцем и стенкой котлована засыпаем щебень до 0,5 м от поверхности земли, перекрываем его геотканью, и засыпаем песком. В крышке фильтрующего колодца монтируем вентиляционную трубу, как в септической камере. Перелив из септика в колодец устраивается через трубу с тройником (7).

Поля подземной фильтрации. При расходе сточных вод более 1 куб метра в сутки или при невозможности (нежелательности) установки фильтрующего колодца можно применять поля подземной фильтрации. Оросительные трубы изготавливают из полимерных, асбестоцементных или керамических труб, нарезая «болгаркой» пропилы толщиной 3-5 мм с шагом 20-25 см. Длина каждой ветки не более 20 метров. В конце трубы устанавливают вентиляционный выпуск высотой 70 см с «грибком».

Трубы укладываются в грунт на глубину от 0,5 до 1,8 м на гравийную подсыпку 0,2-0,5 м.

Нагрузку на 1 м оросительной трубы принимают по таблице 49 СНиП 2.04.03-85 «Наружная канализация».

Грунты	Среднегодовая температура воздуха, °С	Нагрузка, л/сут на 1 м оросительных труб полей подземной фильтрации, в зависимости от глубины наивысшего уровня грунтовых вод от лотка, м
Грунты	Среднегодовая температура воздуха, °С	1	2	3
Пески	До 6	16	20	22
	От 6,1 до 11	20	24	27
	Св. 11,1	22	26	30
Супеси	До 6	8	10	12
	От 6,1 до 11	10	12	14
	Св. 11,1	11	13	16

устройство, принципы работы, преимущества, рассет размеров и технология монтажа

Повсеместное строительство загородных домов и дач повлекло за собой необходимость установки домашних канализационных систем. Монтаж септика из бетонных колец является одним из самых удачных вариантов для сети канализации частных домов. Рассмотрим подробнее технологию изготовления и монтажа этого септика, а так же некоторые особенности его эксплуатации.

Содержание

1 Принцип работы и преимущества
2 Типы септиков
3 Как рассчитать размеры будущего септика
4 Монтаж септика из железобетонных колец
5 Советы по установке

Принцип работы и преимущества

Данная система сочетает в себе необычайную функциональность с простотой установки и эксплуатации. Септик состоит из 2 емкостей, которые монтируются в вырытый в земле котлован. Первый колодец с забетонированным дном необходим для очищения стоков и их распада на жидкость и твердую часть. В эти конструкции специально добавляют бактериальную флору, способствующую расщеплению твердых отходов.

Во втором колодце происходит очищение жидкой части. Данная емкость, также имеющая забетонированное дно, соединяется с главным колодцем особым переливом, в котором дополнительно фильтруются поступающие стоки.

Последняя емкость — дренажный колодец— имеет песчаное дно. Такая конструкция необходима для полной фильтрации сточной жидкости, которая затем попадает в грунтовые воды.

Септическая система из бетонных колец обладает рядом неоспоримых достоинств:

У пользователя подобного инженерного устройства нет необходимости часто обращаться к услугам компаний, занимающихся очисткой выгребных ям. Подобную процедуру достаточно проводить один раз в несколько лет.
Септик полностью работает в автономном режиме без затрат электроэнергии. Для такой канализационной системы не нужно устанавливать дополнительные насосы или дренажные конструкции.
Строение септической системы настолько элементарно, что ее возведением может заняться даже человек, имеющий лишь общие строительные навыки.
По желанию пользователя можно устанавливать железобетонные кольца любого размера.
Железобетонный септик, в отличие от стального или пластикового, прослужит в несколько раз дольше.
Установка из железобетона осуществляет более эффективное очищение сточных вод, нежели конструкции из других материалов.
Затраты на закупку бетонных колец для канализации и дальнейшую установку системы минимальны.

Типы септиков

По принципу работы септические установки подразделяются на накопительные, фильтрационные и с системой биологической очистки.

Накопительные. Данный вид септиков представляет собой систему, работающую по принципу выгребной ямы. В двух герметичных колодцах происходит разделение отходов на жидкую и твердую части. Для очищения этих емкостей необходимо периодически откачивать содержимое. Такая система идеально подойдет для тех, кто проживает на даче или в загородном доме в определенные сезоны. Для круглогодичного пребывания хозяевам придется откачивать такие колодцы минимум раз в два месяца.
Фильтрационные. Это стандартный вариант современных дренажных колодцев, разделяющих отходы на фракции и фильтрующих жидкость, которая затем проникает в слой почвы. Такие колодцы станут прекрасным вариантом канализации в домах постоянного проживания. Доступные по цене и легкие в монтаже, такие системы не нуждаются в постоянной очистке ассенизаторами. Единственным минусом таких установок считают сложность монтажа на почвах с высоким уровнем вод.
Септические колодцы с системой биоочистки. Такие системы являются одними из самых усовершенствованных вариантов. Эти сооружения очищают сточную жидкость настолько, что она становится пригодной для слива в водоемы. Эффективность работы таких колодцев связана с созданием особой флоры анаэробных бактерий, которые разлагают органические отходы. Чистка таких сооружений производится не чаще, чем раз в 7 — 8 лет. Такую конструкцию себе может позволить не каждый, так как его стоимость значительно выше стандартных септиков.

Септические колодцы также различаются по количеству емкостей — одно-, двух-, и трехкамерные варианты. Каждая камера отвечает за дальнейшую чистку стоков. Соответственно, чем больше количество колодцев, тем лучше система фильтрует органику.

По способу производства выделяют септики, изготовленные ручным способом и на производстве.

Как рассчитать размеры будущего септика

Перед непосредственной установкой колодца из бетонных колец необходимо определить общий объем отходов семьи за день. Если эта цифра не превышает 1 кубометра, для создания септика будет достаточно одного кольца. Имейте в виду, что в среднем человек расходует до 200 литров воды в сутки. Если общий объем стоков варьируется от 1 до 8 кубометров, желательно устанавливать колодец с 2 емкостями. При больших расходах понадобиться монтаж трехкамерного септика.

Монтаж септика из железобетонных колец

Перед началом установки септического колодца необходимо выбрать наиболее подходящее для него место. Следует учитывать, что расположение септика зависит от уровня грунтовых вод. Емкости должно размещаться не ближе метра по отношению к ним. При этом конструкцию можно спокойно монтировать рядом с домом.
На обозначенном месте выкапывают яму, диаметр которой чуть больше размера бетонных колец. Это необходимо для того, чтобы впоследствии после монтажа можно было проложить гидроизоляционный слой. Котлован может быть как овальной, так и квадратной формы. Специалисты советуют делать яму квадратной, так как в ней можно расположить плиту из бетона вместо цементной растяжки.
В яму засыпают слой песка толщиной 0,3 м. Затем производится цементная растяжка либо укладываются плиты, предварительно обработанные цементным раствором.
Кольцо опускают в яму по одному. Стыки между ними заделывают цементом. Те места, через которые проходят трубные изделия, необходимо обработать изоляционными материалами, которые предохранят трубы от образования трещин после усадки колодцев. Для бетонных колец чаще всего применяют силиконовую смазку, обеспечивающую герметичность инсталляции.
При возведении фильтрующих колодцев схема действий та же, только в дне камеры проделываются скважины на глубину 1 м, а в них размещают трубные конструкции из пластика. Внутренняя поверхность труб засыпается щебенкой, для того чтобы на их стенках не откладывались органические отложения.
Следующим этапом станет создание гидроизоляции колодца. Для этого внешние стенки камер обрабатывают глиной.
В завершении всех работ необходимо установить крышку для септика или, как квариант, пластиковый канализационный люк, представляющую собой плиту.

Советы по установке

Для предотвращения промерзания колодца его камеры следует утеплять.
На каждую из емкостей желательно монтировать вентиляционные трубы.
Для повышения прочности конструкции кольца бетона можно соединить металлическими скобками.
При возведении септика лучше всего арендовать спецтехнику, которая будет укладывать кольца бетона в вырытые ямы. По этой же причине земляные работы необходимо выполнять предварительно перед укладкой камер.
Перекрывая каждый из колодцев, необходимо позаботиться о создании крышек с люками, позволяющими следить за состоянием септиков.

Таким образом, возведение септического сооружения из бетонных колец позволит решить проблему с канализацией частных домов. Такая конструкция будет справляться с большими объемами отходов, предотвращая загрязнение почвы.

Автор: mironov

Строительство загородного дома лучше всего начать с обустройства канализации. Согласитесь, спроектировать и организовать правильный отвод сточных вод на участке – задача не из легких. Придется хорошенько подумать над решением этой проблемы. Ведь неправильное обустройство канализации грозит сделать жизнь в доме невыносимой.

Мы расскажем, как самостоятельно создать функциональный септик на участке. Так, среди доступных материалов, используемых при строительстве локальных очистных сооружений, на сегодняшний день наибольшей популярностью пользуются бетонные кольца.

Речь пойдет о том, как построить септики из колец своими руками, и что учесть в процессе монтажа. Кроме того, в статье вы найдете видео с советами опытных специалистов, подробную инструкцию по установке септика, а также множество полезных рекомендаций по устройству канализации в загородном доме.

Технология установки септика
Этап №1 – замеры и проектирование
Этап №2 – подготовка необходимых материалов
Этап №3 – рытье котлована и устройство дна Этап
2 №4 — установка колец и герметизация стыков
Этап №5 — установка переливных труб

Прочность и долговечность. По прочностным характеристикам бетон превосходит кирпич и не уступает натуральному камню. Он способен выдерживать сильное давление, ему не страшны большие залповые выбросы. А срок службы конструкции может достигать более полувека.

Однокамерные септики выбирают при проектировании канализационной системы небольших дачных участков с сезонной площадью при условии, что объем сточных вод небольшой. К веским причинам для установки однокамерного хранилища также можно отнести высокий уровень грунтовых вод и преобладание глинистых пород в геологическом разрезе участка.

Во второй камере — продолжается процесс очистки и фильтрации, но с участием кислорода и аэробных бактерий. Разложившиеся органические остатки в виде шлама оседают на дно, а осветленная жидкость поступает в дренажный колодец, который также является абсорбирующим или фильтрующим в колодце.

Если участок расположен на грунтах с хорошими фильтрующими свойствами, которые хорошо впитывают и пропускают воду , а уровень грунтовых вод невысокий, стоит рассмотреть вариант обустройства септика, в котором осветленная жидкость отводится в поглотительный колодец.

На участках с уровнем грунтовых вод всего 2,5 м процесс очистки грунта чаще всего невозможен, так как между нижней точкой дренажного колодца и грунтовыми водами должно быть не менее метра. В этом случае осушенные септики лучше слить до .

При желании уменьшить площадь фильтрующего поля лучше вместо него устроить фильтрующие траншеи. Дренажи в траншеях прокладываются в два яруса: верхняя труба пропускает стоки в почвенный фильтр, нижняя труба собирает их после доочистки и отводит в желоб

При проектировании септика санитарная зона размещается в таким образом, чтобы органические отходы не могли попасть в питьевую воду и плодородную почву. Для этого при выборе места следует руководствоваться санитарно-строительными нормами и правилами.

Наличие щебеночной или гравийно-песчаной подушки . Такая прослойка обеспечит неподвижность конструкции даже в том случае, если грунт под резервуарами «остынет». Кроме того, он необходим для отвода воды в случае протечек колодцев.

Шаг 6: Линия наружной канализации должна быть оборудована не менее чем одним люком, что требуется для контроля за работой и очистки системы. При его длине более 25 м устанавливают еще одну смотровую площадку, воздействуют также на повороты и высотные перепады трубопровода

Нет ничего сложного в том, чтобы сделать надежный и долговечный септик из колец. При проектировании нескольких отсеков используется линейный принцип построения, при котором все бетонные колонны колец строятся по одной линии.

Одним из обязательных условий эффективной очистки сточных вод является создание условий, чтобы они находились внутри стенок септика не менее трех суток. Поэтому размеры камер определяются исходя из общего трехсуточного объема стоков.

При выборе колец учитывать, что фактический объем колонны должен быть явно выше расчетного. Это связано с тем, что стоки по мере заполнения поднимаются только до уровня переливных отверстий и никогда не достигают верхней кромки. Поэтому расчетный объем жидкости должен располагаться до уровня этих труб.

На желательно покупать изделия с замками. Наличие замков не только упрощает процесс монтажа, но и предотвращает их смещение под воздействием морозного пучения. Приобретая изделия, необходимо обратить внимание на ровность посадочных мест и внимательно осмотреть целостность замков.

Котлован можно вырыть вручную, наняв для этого бригаду «землекопов», либо воспользовавшись услугами экскаватора. Если брать затраты на земляные работы, то затраты на землеройную бригаду будут сопоставимы с суммой, которая пойдет на вызов спецтехники.

Для подведения канализационных труб роют траншеи, укладывая их ниже глубины промерзания грунта. Ширина и глубина траншей выбирается исходя из размеров колец, используемых для строительства резервуаров. Чаще всего их делают шириной 50 см при глубине 1,2-1,5 м.

Строительство септика начинается с монтажа его закрытой части — нижнего кольца, снабженного днищем. Выставляется ровно так, чтобы стены располагались строго вертикально. Соблюдение этого условия обеспечит прочность и устойчивость конструкции.

При использовании в качестве основания кольца без дна дно котлована необходимо предварительно забетонировать. Для этого заливают бетонную стяжку толщиной 30 см. Размеры создаваемой бетонной стяжки должны быть на 20 см больше диаметра погружного кольца.

Застывание бетона может занять до двух недель. Как только он наберет необходимую прочность, установите первое кольцо. Поставить кольца без посторонней помощи практически невозможно. Эта работа выполняется с двумя или тремя помощниками.

На первое кольцо все последующие устанавливаются по очереди. Для создания более прочной фиксации с внешней стороны конструкции устанавливаются металлические скобы. Места «входа» кронштейнов забетонированы и покрыты слоем утеплителя.

Опустите кольца в резервуар с помощью крана. Стыки, образующиеся между элементами, также тщательно герметизируются. Пустоты между наружными стенками емкости и котлована заполняют смесью грунта, извлеченного при рытье котлована, и песка.

Верхнюю часть конструкции, находящуюся выше уровня промерзания грунта, следует утеплить. В сильные морозы вероятно образование ледяной пробки внутри водоема. А это значительно снижает скорость и эффективность уборки.

Расположение переливных труб определяется уровнем размещения трубы, ведущей от дома. Поскольку устройство переливного септика рассчитано на обеспечение движения жидкости самотеком, высшую точку канализационной трубы следует располагать ниже уровня промерзания грунта.

Для вывода канализационной трубы в стенке кольца с помощью перфоратора проделайте отверстие соответствующего размера. Закрепить трубу в бетоне проще всего монтажной пеной. Он будет удерживать влагу и действовать как демпферная прокладка.

Фильтрующий колодец можно устанавливать только на такое грунтовое основание, которое хорошо пропускает и впитывает воду. Если под его условным дном залегают пески, гравийные или гравийно-галечные отложения, то сброс очищенных стоков в нижележащие слои грунта будет происходить беспрепятственно.

Поглощающий колодец на 1 м заполнен грунтовым фильтром так, чтобы доли засыпки уменьшались с высотой. Сначала дно засыпается песком – толщина слоя песка должна быть 30-40 см, затем формируется слой мелкого щебня – 30-40 см.

Если планируется отведение сточных вод не только через дно, но и через стенки, то нижнее кольцо дренажного колодца должно быть перфорировано. Устанавливают его по той же технологии, что и кольца со сплошными стенками. Пустоты между стенками котлована и бетонными кольцами засыпают гравием.

Если предполагается устройство поля фильтрации, используются перфорированные трубы. Их укладывают на гравийно-песчаную «подушку», обеспечивающую просачивание очищенных стоков в нижележащие слои грунта, а сверху укрывают геотекстилем и засыпают землей.

Вместо традиционной копки котлована с последующим погружением в них колец применяют технологию, при которой грунт удаляют постепенно по мере углубления кольца. Он построен на том, что кольцо под действием своего веса падает вниз. Задача мастера — вскопать грунт внутри кольца и под его стенкой.

Существенным недостатком описанного способа является невозможность выполнения тепло- и гидроизоляции наружных стен строения. Кроме того, из-за того, что дно расположено внутри кольца, снижается надежность конструкции.

Как углубить кольца без отвода:

В целом монтаж септика из колец это не особо сложно. Нужно только строго придерживаться технологии и соблюдать правила безопасности. За счет этого риск обрушения стен и их смещения будет сведен к нулю, а конструкция простоит не один десяток лет.
Есть опыт обустройства септика из колец? Пожалуйста, поделитесь информацией с нашими читателями или предложите свой способ организации автономной канализации. Вы можете оставлять комментарии в форме ниже.
Устройство, схема, установка + монтаж
Сплошной септик из бетонных колец позволяет организовать очистку сточных вод до 70%, но процент очистки в нем ниже, чем на высокотехнологичных биостанциях (98%) . Хотя такая система в разы дешевле, а ее устройство проще. Почему бы не использовать его для обустройства канализации на даче, верно?
Хотите построить септик самостоятельно и не знаете с чего начать? Мы поможем досконально разобраться во всех тонкостях этого вопроса. В статье подробно рассматривается устройство бетонного накопительного устройства, подробные схемы его устройства. А также пошаговый процесс монтажа, начиная с подготовки материалов и заканчивая запуском системы в эксплуатацию.
Статья дополнена наглядными фото и видео, в которых анализируются нюансы функционирования септика и процесс строительства двухкамерной очистной станции.
Содержание статьи:
Как разместить септик на участке?
Нюансы расчета необходимой мощности
Схемы септиков
Монтаж септика с двумя отстойниками
Шаг №1 — подбор расходных материалов и инструментов
Шаг №2 — рытье котлована под септик
Этап №3 — монтаж отстойников
Этап №4 — монтаж системы вентиляции
Шаг №5 — установка системы фильтрации
Шаг №6 — подготовка к запуску
Выводы и полезное видео по теме
Как разместить септик на участке?
Бетонные кольца — хороший материал для изготовления канализации в частном домовладении. Если территория не относится к природоохранным зонам, то на канализации можно сэкономить, так как стоимость такого септика составляет половину цены покупки очистных сооружений.
Перед началом работ необходимо определить тип почвы на участке. Выбор системы фильтрации зависит от ее характеристик, так как конструкция септика из бетонных колец предполагает наличие нескольких емкостей. По санитарным нормам вода перед сбросом в грунт должна подвергаться трехсуточному и более отстаиванию.
Тип грунта можно определить, выкопав котлован, опросив соседей, владеющих колодцем или колодцем, запросив информацию у организации, ведущей строительство или бурение рядом с участком.
Фотогалерея
Фото
Септики представляют собой подземные отстойники, в которых происходит переработка стоков путем отделения нерастворимого осадка от воды. Затем вода поступает в систему очистки почвы, а анаэробы перерабатывают органический ил
Камеры септика собираются в форма колодцев из бетонных или железобетонных колец, последовательно устанавливаемых в котлован
Септик однокамерный по сути является накопительным устройством. Его необходимо опорожнять по мере накопления запасов. Чаще всего используется в раздельной канализации для приема грязной воды из кухни, бани, бани
В двухкамерном бетонном септике производится переработка сточных вод. В первой камере они оседают и перерабатываются анаэробами. Вторая камера работает с системой доочистки грунта, через которую осуществляется сброс воды в грунт
Чем больше камер в септике, тем выше степень очистки сточных вод. Их может быть больше трех. В песчаных грунтах выпускную камеру всегда устраивают в виде поглощающего колодца, имеющего вместо дна грунтовый фильтр
Поглощающий, он же фильтрующий колодец представляет собой бетонную шахту без дна. Вместо них в камеру засыпают фильтрующие породы — гравий, щебень и песок
Если фильтрующий колодец заглублен в грунт с малым расходом, например, в супеси, то фильтр дополняется боковой перфорацией для увеличения скорость оттока воды
Из бетонных колец строят не только камеры септика, но и все виды подземных точек, необходимых для контроля работы канализационной системы и ее обслуживания
Принцип работы септика
Бетонная кольцевая конструкция
Принцип работы однокамерного септика
Организация двухкамерного септика
Трехкамерный септик из бетонных колец
Особенности устройства колодец всасывающий
Перфорированное кольцо для фильтрации
Люк канализационный
Чуть выше коэффициент фильтрации суглинка, чуть выше супеси. Однако их фильтрационные свойства еще недостаточны для устройства на указанных выше глинистых грунтах систем обработки почвы.
Кроме того, почти всем глинистым грунтам свойственна пучинистость — способность увеличиваться в размерах при промерзании и уменьшаться при оттаивании. Эти сдвиги грунта могут легко вытолкнуть бетонные резервуары, полностью их разрушить или просто сдавить до появления трещин.
Если участок расположен в холмистой местности, с большой долей вероятности имеет каменистый грунт. В этом случае нужно сделать выбор в пользу наземных очистных сооружений или накопительных резервуаров
Песок, гравий, галька и гравийные осадочные породы обладают хорошими поглощающими свойствами. Они свободно пропускают воду в свою толщу, не препятствуют ее движению в нижележащие слои.
Правда, крупнообломочные отложения типа гравия и гравия встречаются преимущественно в поймах рек, а гравий — у подножия скальных образований.
Пропуск глины почти нулевой. Этот тип грунта относится к водостойким – водоотталкивающие породы, не впитывающие и не пропускающие воду через свою толщу.
На речных и горных склонах фильтрующие сооружения не подходят, так как часть дренажной жидкости не сможет пройти цикл доочистки, достаточный для сброса в почву.
Поэтому нормальными условиями для устройства полей фильтрации, поглотительных колодцев и установки инфильтраторов считаются песчаные грунты всех степеней крупности и плотности, кроме пылевидных.
Кроме геологических условий, необходимо соблюдение норм его расположения от жилых домов и источников воды.
Эта информация прописана в санитарных нормах и должна соблюдаться. Стоит избегать расположения септика близко к месту произрастания деревьев, так как их корневая система может нанести вред строению
При несоблюдении санитарных норм возможно биологическое загрязнение воды. В канализационных стоках развиваются опасные возбудители инфекционных заболеваний. К ним относится кишечная палочка, вызывающая тяжелые отравления. Она легко попадает в источник питьевой воды через грунтовые воды.
Нюансы расчета необходимой мощности
Для организации септика из него необходимо произвести расчет объема исходя из суточного расхода воды. По нормам на одного постоянно проживающего человека необходимо 200 куб. литров воды в сутки.
Фотогалерея
Фото
Особенности однокамерного септика
Устройство трех камер в одном колодце
Средний объем двухкамерного септика
Объем многокамерного септика
Первая емкость для отстаивания должна иметь объем трехкратного размера потребления (200 л) на человека. Вторая емкость с дном для отстаивания должна иметь объем, равный 1/3 размера первой.
Правила строительства двухкамерных очистных сооружений можно найти в .
Количество колец можно определить, разделив объем бака на объем кольца. Размер их бывает мелкий, средний и крупный.
Для расчета будут использованы параметры среднего кольца. КС-10-9, внутренний диаметр которого 1 м, высота 90. Одно кольцо имеет объем 700 литров куб. 1200 литров.
Объем второй и третьей емкости = 1200/3 = 400 литров.
Количество колец на две емкости = (1200 + 400) / 700 = 4
Количество колец на три емкости = (1200 + 400 + 400) / 700 = 5
Результат: 2 кольца на отстойник, 2 для отстойника и один для дренажного колодца.
Для семьи из трех человек:
Объем первого бака = (200 * 3) * 3 = 1800 литров.
Объем второй и третьей емкости = 1800 / 3 = 600 литров.
Количество колец на две емкости = (1 800 + 600) / 700 = 4
Количество колец на три емкости = (1 800 + 1200) / 700 = 6
Результат: 2 кольца на отстойник, 2 для отстойника и два для дренажного колодца.
Схемы септиков
Схемы септиков из бетонных колец предполагают наличие одной, двух или трех камер, где осаждаются осадки и происходит их биологическая переработка.
Однокамерный септик обеспечивает трехдневное отстаивание. Требуется откачка лишнего ила каждые 3-6 месяцев. Качество очистки не превышает 50%
По сути, однокамерный септик представляет собой обычное накопительное устройство, стоки из которого откачиваются канализацией.
Септик двухкамерный обеспечивает 5-6 суточное отстаивание сточных вод. Уровень очистки составляет 70%. Откачивать лишний ил каждые 12 месяцев
Первый и второй контейнеры должны иметь дно. Далее следует третий отсек, где также проводится очистка грунта. Следующим этапом очистки является удаление осадка в ячейках и осветление сточных вод в почву через дно.
Трехкамерный септик обеспечивает 7-9 суточное отстаивание стоков. Уровень очистки составляет 80%. Откачивать лишний ил каждые 2 года
Все камеры устроены с монолитным дном, очистка производится отстаиванием. Осевшая жидкость сбрасывается в инфильтратор или поле фильтрации для последующей утилизации в почву.
В зависимости от впитывающей способности грунта можно выбрать несколько вариантов фильтрации для септика из бетонных колец:
Септик с .
Септик с поглощающим колодцем.
Септическая система с фильтрующим патроном (инфильтратором).
Наиболее распространенным вариантом фильтрации является дренажный колодец. Используется при хороших впитывающих свойствах почвы.
Для повышения производительности его нижнее кольцо перфорировано. Это увеличивает площадь фильтрации. Если уровень грунтовых вод меньше трех метров, от этого варианта нужно отказаться.
Между уровнем условного дна поглотительного колодца и максимальным уровнем грунтовых вод в осенне-весенний сезон дождей нет необходимого по нормативам счетчика, установлено поле фильтрации. Для его возведения на участке должно быть достаточно места.
При его установке используются перфорированные трубы или туннели. Для равномерного распределения стоков между септиком и полем фильтрации устанавливается распределительный колодец.
Это лучшее решение для участков, где уровень грунтовых вод не превышает 2,5 метра. Следует помнить, что между нижней кромкой дрены поля фильтрации и кровлей водонасыщенного пласта также должна быть толща грунта толщиной не менее метра.
Фильтрующий патрон — аналог фильтрующего поля, но дороже. Это среднее значение между фильтрующим колодцем и системой аэрационных труб. Он состоит из прямоугольного бетонного резервуара с несколькими перегородками внутри. Верх покрыт бетонными плитами.
Данная конструкция не получила широкого распространения в странах СНГ.
Вам необходимо заранее определиться с системой фильтрации, так как это позволит заранее подготовить котлован необходимого размера и глубины.
Если фильтрующие системы устанавливаются после завершения монтажа, могут быть повреждены трубы и резервуары. Поэтому пространство, граничащее со стенкой второго отстойника, придется копать вручную без применения спецтехники.
Установка септика с двумя отстойниками
Перед началом работ необходимо проверить уровень грунтовых вод. Это можно сделать, если в доме есть погреб или подвал, без бетонного дна. Необходимо измерить высоту от потолка до поверхностного слоя грунта. Это глубина, на которую можно копать.
Чтобы узнать, на какой глубине залегают грунтовые воды, можно выкопать небольшую в диаметре, но глубокую яму. Грунтовые воды начинаются тогда, когда появляется явно влажная земля. Это верный признак, дальше копать не нужно.
Глубину залегания грунтовых вод можно определить по внешнему виду извлеченного из котлована грунта. Если он насыщен водой, то глубину его добычи можно принять за самостоятельно определяемый ПГП
После того, как стал известен примерный уровень водного промысла, можно приступать к земляным работам. Необходимо наметить место, где будет располагаться септик. Для этого нужно наметить ямки. Для этого нужно взять строительную нить или любую прочную нить, отмерить 80 см. Привяжите к обоим концам два колышка.
Вставьте один конец посередине того места, где вы планируете разместить первый отстойник. Нарисовать круг. Это примерный диаметр желаемой ямы. Далее нужно отступить на метр, и провести границы для второго резервуара. Далее необходимо наметить границы фильтрационной структуры.
Границы ямы следует обвести по периметру колышками, между которыми натянуть нить. Легче ориентироваться при копании
Шаг №1 — выбор расходных материалов и инструментов
Прежде чем приступить к работе, вам необходимо собрать все необходимые материалы и инструменты.
Для работы вам потребуются:
перфоратор и сверло большое по бетону;
насадка миксера к пуансону;
лопаты лопаты и штыковые лопаты;
лестницы;
уровень:
ведра;
емкость для замешивания раствора;
прочная нейлоновая веревка;
шланг;
Материалы для монтажа септика из бетонных колец:
цемент;
песок;
гравий;
битум или жидкое стекло;
металлические скобы;
минеральная вата или пенополистирол;
После того, как будет подобрано и подготовлено оборудование для всех этапов работ, можно приступать к копанию ямы.
Фотогалерея
Фото
Перед устройством септика из бетонных колец разрабатываем котлован. Легче разрабатывать экскаватором, дешевле — вручную
Если в здании уложен маловлажный песок, не способный держать форму стен, по периметру укрепляем их деревянной конструкцией
Устраиваем дно камеры, принимающей стоки и предназначенной для их отделения от кольцо бетонное с монолитным дном
Из обычных железобетонных колец собираем колодец необходимой высоты. Перед установкой каждого элемента торец предыдущего обрабатывается раствором и прокладывается канатом, пропитанным битумом
Различия в конструкции абсорбирующей камеры: она не имеет дна в обычном понимании. На дно котлована устанавливаются кольца, затем внутрь засыпается гравий и песок – мощность насыпки не менее метра
Оба колодца бетонного септика закрываются бетонными кольцами с отверстиями для горловины
Если необходимо увеличить высоту колодца, установив горловины, к которым крепим люковые кольца с крышками
Шаг 8: Если планируется отстой сточных вод в две бетонные камеры, обе сооружаются с герметичным дном, а вторая подключается к фильтрующему полю
Формирование приямка под септик
Армирование стен при необходимости
Дно камеры герметичное
Монтаж рядовых бетонных колец
Конструкция абсорбционной камеры
Монтаж деталей перекрытия
организация горловин для камер септика
Поле фильтрации для очистки сточных вод
Этап №2 — рытье котлована под септик
Если вы считаете, что копать в таких объемах вручную сложно, то можете поэтому воспользоваться услугами организаций, оснащенных спецтехникой.
Вместе с рытьем котлована необходимо заказать удаление лишнего грунта, так как глубокие слои, как правило, суглинистые, и не пригодны для использования на садовых участках.
На дно котлована необходимо насыпать песок там, где будут установлены нижние кольца баков. Толщина песчаной подушки 20-25 см. Основание должно быть выровнено. Далее песок необходимо пролить водой, чтобы произошла усадка. После прессования песчаной основы можно переходить к установке колец.
Этап №3 — установка отстойников
Для установки предварительно доставленных на площадку бетонных колец под септик необходимо построить фундамент. Для этого по периметру дна котлована устраивается деревянная опалубка. Высота стенок опалубки должна быть на уровне 30-40 см.
После возведения опалубки необходимо уложить армирующую сетку и развести цементный раствор. Для этого нужно взять 1 часть цемента на три части ПГС (смесь песка и гравия).
Раствор можно смешать строительным миксером. В качестве пластификатора в раствор можно добавить две столовые ложки жидкого мыла. Это сделает бетон более устойчивым к давлению и влаге.
После заливки основания необходимо выждать от 10 до 14 дней, пока раствор затвердеет и наберет необходимую прочность. Опалубку можно не снимать. Если используется арендованное оборудование, в качестве основы целесообразно приобрести готовые бетонные плиты.
После того, как база готова, можно монтировать кольца. Вес бетонных конструкций впечатляет, поэтому нужно использовать подъемный кран. Установка контейнеров осуществляется поэтапно.
Первое кольцо погружено в бетонное основание. Вслед за ним падает и садится второй. Кольцо необходимо перемещать плавно, избегая ударов или проскальзывания. После установки выполняется растяжка.
В обоих кольцах по краям делаются отверстия, в них вставляются железные скобы, которые загибаются снаружи контейнеров
На следующем этапе, пока крышка не опущена, необходимо замазать швы кольца. После установки перекрытия в баке станет темно и есть риск оставить необработанные стыки. Для этого используется цементный раствор.
Вас также может заинтересовать информация о гидроизоляции септика из бетонных колец, подробно.
Для удобства перемещения внутри бака установлены ходовые кронштейны. Они необходимы для обслуживания септика в случае засоров или разгерметизации.
Соседний отстойник устанавливается таким же образом. В обоих резервуарах нужно сделать отверстия для канализационных труб и смонтировать их. Вход для сточных вод должен быть выше переливной трубы между баками.
Далее необходимо установить перекрытие с отверстиями, достаточными для того, чтобы через них мог пройти человек.
Поверх перекрытий необходимо установить одно бетонное кольцо малого диаметра. Таким образом получается небольшая камера, которая будет изолировать емкость от холодного воздуха
На этом монтаж септика из бетонных колец завершен, следует установка вентиляционной системы.
Этап №4 — установка системы вентиляции
Вентиляция необходима для поступления воздуха в систему, что обеспечивает нормальное функционирование микроорганизмов. Они перерабатывают бытовые сточные воды и освобождают от органической составляющей. Для обеспечения постоянной циркуляции воздушных потоков необходимы две вентиляционные трубы.
Первая труба монтируется на участке канализационной трубы, максимально приближенном к стенам жилого дома. Монтаж с внутренней стороны стены является лучшим решением, но также может быть установлен снаружи.
В этом случае необходимо проложить электрический кабель для утепления трубы, так как при столкновении теплого и холодного воздуха в ней образуется конденсат, перекрывающий доступ кислорода.
Должен быть закреплен с помощью застежек или хомутов. Длина вертикального фонового стояка должна быть не менее высоты стены дома.
Вентиляция также устраняет неприятный запах, который периодически появляется из контейнеров и может распространяться по всему дому. Часто это происходит при длительном отсутствии живой и пересыхающей жидкости в сифоне.
Вторая труба монтируется в перекрытие отстойника. Для этого при помощи перфоратора в потолке пробивается отверстие, соответствующее диаметру вентиляционной трубы.
Воздуховод должен возвышаться над поверхностью земли на 70-100 см. Положение этой трубы будет зафиксировано под действием силы тяжести грунта и не нуждается в дополнительном креплении.
Еще одним способом решения проблемы неприятного запаха является установка , которая устанавливается в месте вывода канализационной системы из дома.
Шаг №5 — установка системы фильтрации
Далее рассмотрим пошаговую инструкцию обустройства поля аэрации и фильтрующего колодца.
Вариант №1 — обустройство фильтрующего поля
Из второй бетонной емкости труба выходит в распределительный колодец. Для колодца можно использовать пластиковую бочку, в которой вырезать отверстия, подходящие для труб аэрации.
Вы можете приобрести уже готовый дистрибутив.
Производится многими компаниями, производящими системы очистки. Вы можете купить готовое поле аэрации к распределительному колодцу или сделать его самостоятельно из канализационных труб
Для этого необходимо приобрести трубы исходя из размера поля. Для семьи из четырех человек достаточно площади 20 квадратных метров (10×2). Для этого вам понадобятся три трубы длиной по 10 м. Кроме того, вам понадобятся три угловые трубы, куда будут монтироваться вентиляционные трубы.
Поле предварительно засыпается песком и гравием для улучшения впитывающей способности почвы.
Перфорированные трубы, подсоединенные к распределительному колодцу, укладываются на подготовленный дренаж. На концах аэрационных труб монтируются угловые трубы, в которые устанавливается фоновый стояк, по одному на каждую трубу.
После этого трубы закрывают геотекстилем и засыпают смесью щебня с песком, затем выравнивают. По мере заиления поле фильтрации необходимо перемещать или очищать, меняя дренаж.
Вариант №2 — установка фильтрующего колодца
Фильтрующий колодец имеет ряд преимуществ перед полем аэрации. Занимает меньше полезной площади на участке.
Но качество очищенной воды будет выше на поле аэрации, так как перед попаданием в грунтовые воды стоки будут фильтроваться грунтом, а его слой под полем аэрации намного больше, чем у колодца с дренажом. Площадь колодца не справляется с тем количеством стоков, которое получает участок аэрации.
Фильтрационный колодец должен располагаться на расстоянии не менее 2 метров от отстойника. Это необходимо для того, чтобы исключить подвижки грунта и деформацию фундамента при аварийных протечках и затоплении
Монтаж колодца производится по тем же принципам, что и отстойников, за исключением бетонирования дна резервуара. Кроме песчаной подушки на дно колодца следует уложить щебень, гравий или другой фильтрующий состав. Стандартная мощность грунтового фильтра в поглотительном колодце рассчитывается от 1 м и более.
Для увеличения пропускной способности фильтрационный колодец можно дополнить боковым дренажем. Для его обустройства нижнее бетонное кольцо септика необходимо перфорировать.
Можно найти модели колец, в которых уже есть отверстия, но найти их сложно. Поэтому отверстия целесообразнее делать самостоятельно с помощью перфоратора
. Этот процесс лучше всего делать на поверхности, пока кольцо не будет опущено в яму. Также нужно сделать отверстие для перелива воды из емкости для отложений, оно должно быть расположено чуть ниже предыдущего перелива.
Стенки и стыки фильтрующего колодца должны быть скреплены скобами, но герметизировать их не нужно. Подключив переливы, можно вкапывать конструкцию. Первое кольцо необходимо обсыпать щебнем снаружи, до стыка со вторым сегментом. Остальной объем можно засыпать грунтом с приусадебного участка.
Этап №6 — подготовка к запуску
Если температура зимой опускается ниже 30 градусов, необходимо подготовить изоляцию для помещения. Поскольку сам контейнер находится ниже уровня промерзания, в дополнительном утеплении он не нуждается.
Для утепления крышки нужно взять пенопласт и вырезать круг, подходящий по диаметру внутреннему малому бетонному кольцу.
Пена практически не разлагается и прослужит много лет. Чтобы его было удобно снимать для проверки септика, можно сделать отверстие посередине, куда просунуть капроновую веревку. С обратной стороны пенопласта веревку нужно привязать к короткой и узкой доске, а другой конец оставить
Далее нужно вырезать саму крышку. Для этого подойдет обычная фанера достаточной прочности. К нему можно прикрутить дверную ручку, чтобы ее было удобно открывать. Аналогичным образом стоит утеплить внутренние крышки второго отстойника и дренажного колодца.
Перед использованием септика первый отстойник должен быть заполнен водой на 1/4 его объема. В наполненную емкость, что поможет септику быстрее достичь полной емкости.
После этих действий необходимо закрыть люки.
