Водяной тёплый пол в частном доме — статьи Zimahot Тула. Отопление и водоснабжение под ключ

Рассказываем о том, что же это за технология — тёплый водяной пол. Всё о преимуществах, параметрах применения, нюансах монтажа и особенностях эксплуатации.

С наступлением холодного времени года на первый план выходит вопрос как заказать водяной теплый пол, чтобы повысить уровень комфорта в помещении. Готовы рассказать вам обо всех тонкостях монтажа, цены за квадратный метр и установки.

Особенности

Водяной пол – это современное решение для отопления, главная отличительная черта такого вида отопления – это наличие теплоносителя в виде трубы с потоками «воды», которые находятся под полом. Сегодня его предлагают большое количество компаний. Оно и понятно — такая технология позволит повысить уровень комфорта в жилом помещении. Особенно это актуально для семей с детьми: ножки малышей всегда находятся в тепле, так меньше вероятность заболеть в холодное время года.

Другая важная особенность — с каждым годом оборудование всё совершеннее и надёжнее, и близится тот момент, когда от радиаторного отопления можно будет отказаться вовсе (при наличии технического решения рециркуляции воздуха).

Третья важная особенность — простота регулировки, поддержания температуры или её изменения по желанию пользователя.

Важно отметить, что это достаточно эффективный способ обогрева помещения и при этом стоимость отопления выходит небольшой, как и цена монтажа под ключ самого пола.

В то же время есть и особенности эксплуатации. Важно не перегревать поверхность, т.к. воздух может пересушиться. Важно особенное внимание уделить просчёту оборудования и процессу монтажа.

Преимущества водяных теплых полов

Полная безопасность во время использования, ведь сами трубы не нагреваются слишком сильно и находятся прямо под полом. Получить ожог или травму почти невозможно.
Комфорт из-за равномерного прогрева воздуха, при ходьбе по полу босиком, ногам не будет холодно.
Эстетичный вид труб, так как они скрыты под напольным покрытием, не выходят наверх и не мешают планировать интерьер помещения, дизайн отдельных комнат.
Мягкий прогрев всего помещения, к тому же даже современные напольные покрытия не всегда устойчивы к резким перепадам температуры – если вы установите регулятор количества подаваемого тепла, то с водяным полом вы сможете этого избежать.
Не сушит воздух в доме.

Выгоды от использования

Ходить ножками по такому покрытию одно удовольствие – тепло, комфортно и нет опасности получить ожоги из-за невнимательности и близкого приближения к отопительным объектам. Воздух прогревается при этом достаточно равномерно, поэтому многие хозяева частных домов задумываются, где можно купить водяной пол хорошего качества.

Также водяной пол можно считать выгодной покупкой с точки зрения экономии денежных средств, особенно если он будет работать от котла отопления газового типа. Тёплый пол греет так эффективно, что позволяет экономить на отоплении около 30% от выплачиваемой вами суммы в ежемесячно.

Как контролировать температуру?

Теплый водяной пол имеет регуляторы температуры в каждой комнате, и даже в одном помещении может быть несколько контуров, которые регулируются отдельно друг от друга. Для этого трубки контуров – входы и выходы, устанавливаются в коллекторы. Подача воды осуществляется посредством использования специального насоса, напор можно регулировать с помощью вентилей.

Также предусмотрено наличие датчиков температуры. Когда датчик показывает уменьшение температуры, то вода теплая начинает поступать в трубы, когда температура растет выше установленного значения, то вода, наоборот, уменьшается в поступающем объеме. Термостат можно установить в каждой комнате или использовать единственный блок управления, установленный непосредственно в котельной комнате дома.

Так что продумайте, как вам удобней будет управлять им. Если в вашем доме много комнат, то мы советуем установить отдельные цифровые дисплеи для регулировки температуры обогрева непосредственно из помещения.

Терморегуляторы последнего поколения могут поддерживать стабильное состояние системы в заданном диапазоне, а также включать или выключать отопление, когда дома длительное время нет людей. Автоматизация данного процесса позволяет экономить еще больше денежных средств на отопление, но при этом температура в комнатах будет поддерживаться комфортная, без ущерба проживающим людям.

Вопросы – ответы

Для водяного теплого пола используется сначала стяжка – в нее нужно добавлять гравий?
Нет, гравий добавлять не нужно. Она должна состоять из песка и цемента, плюс к ней вмешивается специальный пластификатор.
Сколько по толщине должна быть стяжка под теплый водяной пол, используемая сверху трубы?
Минимальное значение стяжки – три сантиметра от края трубы.
Во время монтажа теплого водяного пола, можно ли сделать соединение трубы в полу или сама труба должна быть представлена одним куском – без наличия элементов соединения?
Мы не рекомендуем соединять трубы в стяжке из бетона, в противном случае неправильный монтаж может стать причиной протечке. При правильном монтаже располагается цельная труба, без наличия соединений.

«Как сделать водяной теплый пол, если пол в частном доме деревянный будет?» — Яндекс Кью

как правильно установить своими руками на даче и в деревянном доме с полами, лучшие схемы разводки для грамотной стяжки пола

Большой популярностью среди домовладельцев пользуются системы напольного теплого пола. Лучшим решением для создания тепла в частном доме может стать установка водяного пола. Однако сделать правильный выбор и установить его в помещении – сложная задача, так как этот процесс имеет свои нюансы и требует определенных знаний.

Особенности: плюсы и минусы

Водяной теплый пол представляет собой конструкцию отопительного контура, состоящую из труб. Они подключаются к основной системе отопления.

Несомненными преимуществами такого устройства являются:

Рациональность использования энергии, что позволяет избежать значительной траты материальных ресурсов. При установке такой системы денежные затраты на электроэнергию сокращаются почти вдвое.
Создание уюта и комфорта в доме.
Равномерное распределение тепла по помещению.

Достаточно высокий уровень безопасности за счет того, что теплоноситель расположен под полом, поэтому нет риска получить ожог или травму.
Бесспорная совместимость с отделочными материалами. Например, устройство легко подходит для таких покрытий, как плитка, линолеум или ламинат. Если используются материалы с химическими добавками, это должно быть указано на упаковке. Следует проверить, разрешает ли производитель устанавливать такие изделия в жилых помещениях.
Изменчивость соединения. Так, вы можете подключиться напрямую к основной системе отопления, а можете создать отдельную конструкцию теплоснабжения.

Однако система водяного теплого пола имеет некоторые недостатки:

Для получения низкой температуры нагрева необходим смеситель, работающий совместно с водяным насосом.
Часто приводит к снижению давления в системе центрального отопления.
Установка занимает много времени из-за необходимости создания многоуровневой установки.

В случае протечки необходимо вскрывать все покрытие, что приводит к его возможному повреждению.
Теплый водяной пол не справляется с обогревом всего помещения, поэтому должен быть котел для обогрева всего помещения.

В общем, эта конструкция имеет больше плюсов и обязательно станет спасением в зимнее время года. Не рекомендуется выключать систему зимой.

Схемы электромонтажа

По качеству материала различают следующие виды укладки теплого водяного пола в загородном доме на даче:

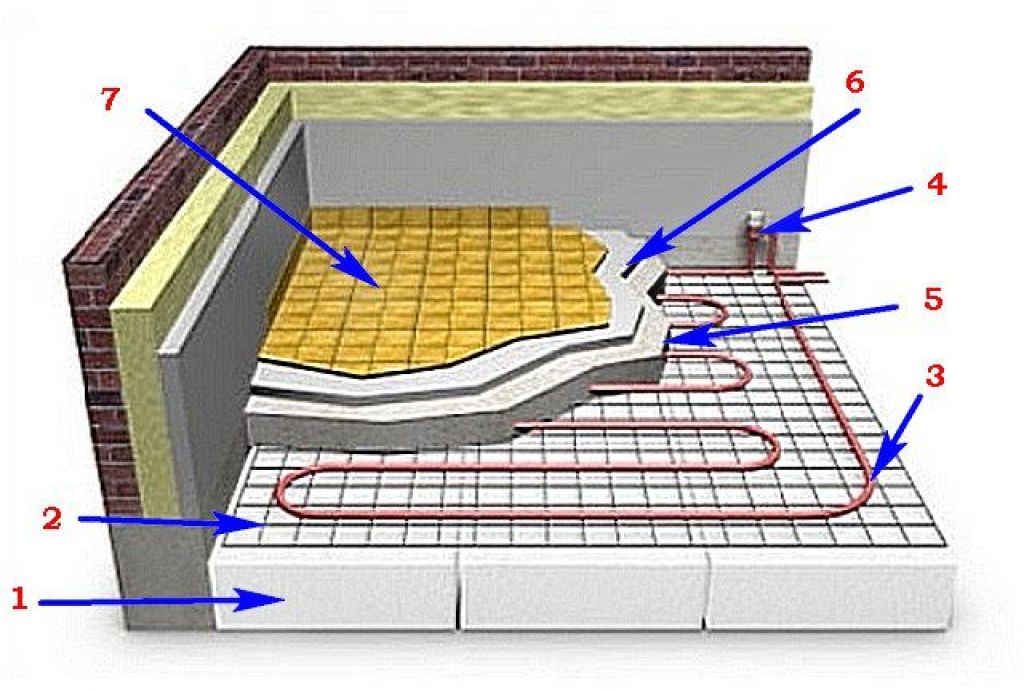

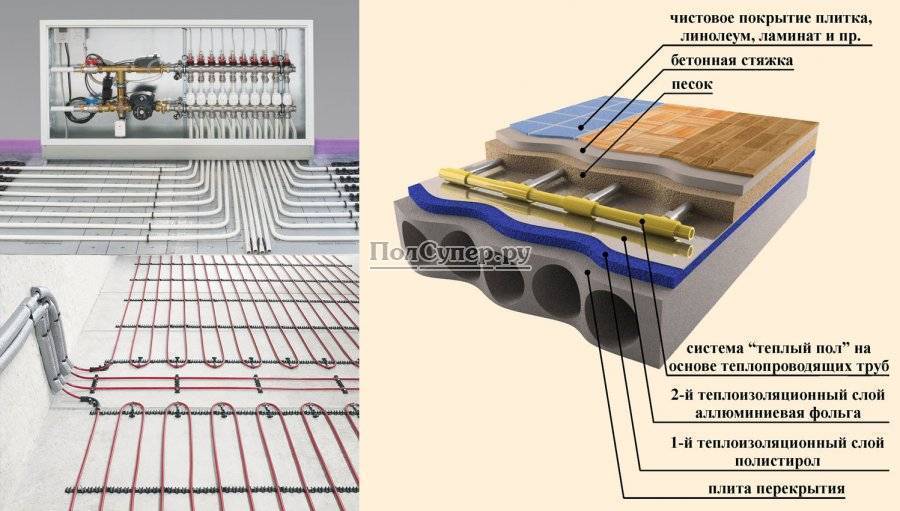

Бетон . Здесь используется стяжка с монтажом гидроизоляции и теплоизоляции, фиксация труб армирующей сеткой. В качестве крепления используется плитка, камень или паркет.

Полистирол . Это простой вариант монтажа с помощью специальных пластин из полистирола, которые после прессования приобретают выпуклую форму. Внутри размещаются трубы.
Деревянные полы.

Для последнего схема подключения достаточно проста. Для устройства такого способа отопления в частных деревянных домах существует несколько способов укладки водяной конструкции на деревянную поверхность. Пластиковые трубы устанавливаются под полом. Дают горячую воду.

Максимальная температура нагрева таких поверхностей не более 30 градусов, иначе начнется высыхание деревянного покрытия.

Циркуляция горячей воды происходит постоянно. Важно помнить, что система отопления в помещении не связана с теплым полом. Процесс отопления осуществляется котлами любого типа. Лучшим вариантом будет, если котел будет состоять из двух отопительных контуров. То есть один из них предназначен для создания тепла в самом помещении, а другой для системы теплого пола.

Такая конструкция позволит сэкономить, так как воздух начинает подниматься снизу вверх, а конвекторы создают тепло во время прихода холода из окон. Система водяного теплого пола на базе газового котла:

Труба забора природного газа.
Труба для водоснабжения.
Линия подачи системы отопления в двух направлениях.
Коллектор.
Два направления для водяного теплого пола.

Технология обустройства

Монтаж системы отопления возможен только после необходимой подготовки фундамента. Это делается для создания идеального перекрытия путем его восстановления или замены. Этот этап включает в себя важные моменты:

Удаление старого покрытия и демонтаж чернового основания.
Удаление всех видов изоляции.
Очистка поверхности от загрязнений.
Осмотр конструкций на устойчивость путем осмотра. При обнаружении изношенных частей балок их следует вырезать и заменить на деталь того же размера.
Применение веществ для защиты от грибка и плесени.

Важно обратить внимание на ровность основания, наличие выступов. Не допускайте слишком больших капель. Если дефекты поверхности больше 2 см, то необходимо произвести выравнивание, отсыпав мелкий щебень. Этот способ подходит для укладки теплого водяного пола под паркет.

Монтаж легкого водяного пола может производиться как со стяжкой, так и с помощью сухого пола под плитку или дерево. Важно знать, что монтаж полов лучше начинать в помещении, где находится котел . Одна секция для установки не должна иметь площадь более 40 м. Трубы для монтажа имеют свойство деформироваться, поэтому придать нагревательным элементам любую форму не составит труда. Специалисты считают, что самый эффективный способ укладки спиральный.

Можно использовать как пластиковые, так и металлопластиковые трубы. Часто специалисты используют полипропиленовые устройства, отличающиеся устойчивостью, герметичностью.

Важно, чтобы эти конструкции подходили для установки в системах отопления. В противном случае использование неподходящих устройств может привести к неэффективной схеме отопления. Важно изучить маркировку на трубе.

Что касается котла, то выбор есть. Вы можете купить не только газовую, но и электрическую или работающую на твердом топливе. Все зависит от расположения дома. Необходимость коллекторной системы объясняется тем, что она важна для обеспечения работы всего водяного пола и поддержания нужной температуры.

Не все котлы имеют встроенный циркуляционный насос. В таких случаях его необходимо приобретать отдельно. , так как без него циркуляция воды невозможна. Лучше выбрать насос с тремя скоростями. Остальные детали для обустройства системы водяного теплого пола приобретаются исходя из индивидуальных особенностей каждого устройства.

Как сделать отопление своими руками?

Если вам предстоит работа по установке конструкции самостоятельно, то важно соблюдать следующие этапы.

Подготовка поверхности путем ее выравнивания

Это можно сделать с помощью бетонной стяжки или специальных составов, которые продаются в строительных магазинах. Далее рекомендуется обработать основание грунтовкой. Не забывайте об утеплителе, который необходимо укладывать на подготовленную поверхность.

Укладка утеплителя

Процесс не сложный, достаточно просто зафиксировать стыки монтажной лентой. Из материалов для утепления есть такие как пенопласт пенопластовый утеплитель. Оптимальная толщина 5 см. В отдельных случаях при укладке на грунт или с повышенной защитой от холода допускается толщина до 10 см.

Для сохранения тепла рекомендуется сверху надеть теплоотражатель из металлической пленки. . Это может быть пенофол, пенопластовый элемент или алюминиевая фольга.

Укладка труб

На основе выложенной армирующей сетки, обеспечивающей полное сцепление. Сами трубы могут быть установлены в форме змейки или спирали. Все зависит от личных пожеланий владельца помещения, но мастера считают спиральную схему монтажа предпочтительнее. При первом варианте укладки возможен неравномерный прогрев пола. Для расчета ширины установки учитывается множество значений. К ним относятся толщина стенки, диаметр трубы и другие факторы. Оптимальная длина трубы 100 м, так как вода остывает, удаляясь от начала циркуляции.

Отопительные материалы могут быть самыми обычными водопроводными трубами, но их срок службы будет намного меньше специальных устройств. Есть тонкости герметизации труб, которые заключаются в том, что соединение между ними должно осуществляться с помощью переходников. В случае установки металлопластиковых труб металлическая поверхность должна быть удалена в пределах 3 см от начала трубы.

Труба крепится к изоляции крепежными элементами. Они необходимы для облегчения монтажа пола и гарантии правильного размещения трубы. Крепления могут быть пластиковыми или металлическими деталями.

Важно знать, что для теплого пола нужно использовать только один отрезок трубы. При этом максимальная длина каждого контура должна достигать 100 м. В противном случае будет необходимо использовать слишком высокое давление для оптимальной скорости теплопередачи.

Подготовка и подключение коллектора

Установка данного устройства осуществляется согласно инструкции, указанной на упаковке. В каждом случае процесс установки будет отличаться из-за того, что сейчас в продаже много разных моделей. Правильное расположение коллекторной коробки должно обеспечивать одинаковое давление воды во всех контурах.

Установка котла

Часто при подключении котла к системе теплого пола возникает проблема, что температура воды в несколько раз превышает требуемую для работы водяного пола. Поэтому важно следить за тем, чтобы в трубы поступала вода с более низкой температурой. Это возможно за счет разбавления уже охлажденной водой, которая течет в обратном направлении.

Отопительная конструкция должна пройти процесс сборки, состоящий из следующей схемы:

Установка регулирующего клапана.
Крепление циркуляционного насоса.
Установка коллектора.
Обеспечение поступления низкотемпературной воды.
Подсоедините трубу к котлу.

При использовании стяжки процесс происходит под давлением. Смеси для стяжки могут быть цементно-песчаными, бетонными или сухими.

При использовании цемента и песка лучше всего приобретать готовые продукты, в состав которых входят специальные 9пластификатор 0010. Этот элемент позволяет пластифицировать раствор. , а также повышает уровень нагрева за счет теплопроводности. Для бетонного состава рекомендуется приобретать цемент специальной марки М-300.

Сухие материалы включают песок, различные добавки для расширения тепла и уменьшения пузырьков воздуха. На последнем этапе работ необходимо принять меры, чтобы вовремя не допустить появления трещин. Здесь есть два варианта:

Когда помещение разделено на две половины, каждая из них заливается отдельно с помощью специальной ленты. Далее все имеющиеся щели удаляются шпаклевкой.

После высыхания стяжки периметр помещения разрезается на сектора с помощью болгарки, а швы заделываются силиконом. Затем их необходимо оштукатурить.

При сооружении деревянного пола весь процесс намного проще, так как не требует устройства стяжки. Достаточно накрыть досками специальный короб, куда укладываются трубы отопления. Важной особенностью является правильное размещение труб. . Вся конструкция расположена на уровне ниже котла. Это будет способствовать свободному нагреву и циклированию пластиковых ТЭНов.

Стоит более подробно остановиться на рассмотрении вопроса об укладке водяного теплого пола без стяжки. Преимуществ здесь много, одним из которых является небольшой вес конструкции, а также отсутствие необходимости ждать высыхания цемента. Это система отопления, которая экономит деньги. . Монтаж такой конструкции требует использования основания, куда будут укладываться контуры труб. Он может быть деревянным или пенопластовым.

Также должны быть полоски из металла, равномерно распределяющие тепло. Обустраивать теплый пол можно как под плитку, так и под ламинат, но во всех случаях нужно позаботиться о хорошей теплоотдаче.

Сегодня используется система монтажа с использованием гипсовых листов. Они укладываются в качестве основы, заполняют зазоры между контурами труб, служат верхним слоем под выбранное покрытие. Данная конструкция легко разбирается, при необходимости ремонтируется . Кроме того, листы из гипса отлично сохраняют тепло.

Еще одним возможным вариантом создания водяного пола без стяжки является использование листов алюминия, которые уже имеют участки для укладки контура труб. Но мастера говорят, что гипсоволокнистые элементы намного лучше по качеству. Преимущества таких материалов:

Доступная цена.
Простая схема обработки.
Безопасность.

Не стоит отказываться от возможности установить теплые водяные полы своими руками, так как эта система значительно облегчит жизнь за счет создания комфортных условий проживания и экономии средств на покупку энергии.

Грамотно установить тепло в доме можно без дорогостоящих услуг специалистов. Достаточно знать необходимые тонкости этого процесса и правильно подобрать оборудование для отопления.

Отзывы

В целом отзывы об использовании теплого водяного пола в доме у людей положительные. При выборе труб для монтажа системы потребители рекомендуют использовать полупропиленовые варианты, так как они более долговечны.

Итак, многие отмечают удобство водяного пола в домах, где живут дети. Большую часть времени ребенок проводит на полу, работая с игрушками. Вам не придется опасаться за здоровье непоседы, ведь тепло всегда равномерно распределяется по покрытию.

Примеры интересных решений

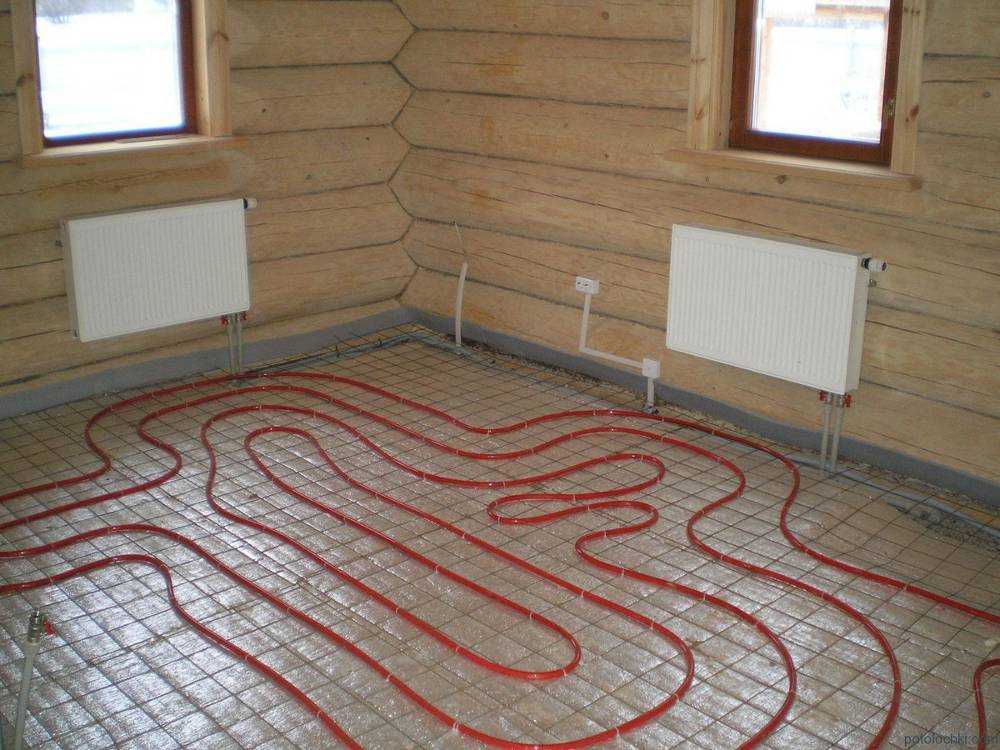

Вариант укладки водяного теплого пола змейкой уместен в помещении с разделенными функциональными зонами. Предполагается, что будет использование различных температурных режимов.

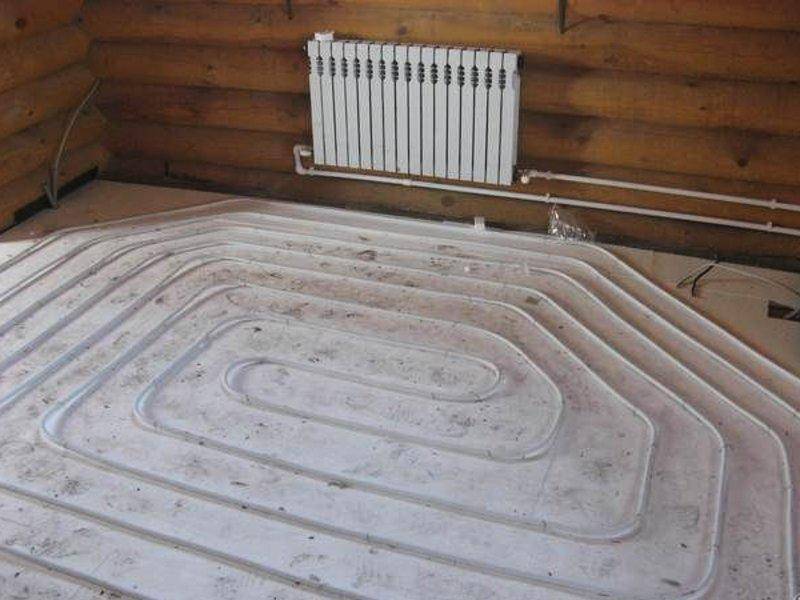

Спиральный тип размещения труб предполагает равномерный обогрев всего помещения. Для такой установки расходуется меньше трубы.

Использование комбинации змейки и спирали в установке подходит для помещений с наружными стенами. Для более быстрого нагрева контуры располагаются петлями или под углом 90 градусов.
Устройство облегченного теплого водяного пола позволяет использовать его сразу после укладки.

Правильный монтаж теплоизоляционного слоя гарантирует сохранение тепловых характеристик при длительной эксплуатации. При выборе металлической подложки необходимо распределить ее по всей поверхности, которая будет подвергаться нагреву. Это необходимо для сохранения целостности конструкции, обеспечения прочности и надежности покрытия.

Из этого видео вы узнаете пять основных правил устройства теплого водяного пола.

Системы лучистого отопления — InterNACHI®

by Nick Gromicko, CMI®

Системы лучистого отопления напрямую нагревают пол или панели в стене или потолке дома, а не нагревают воздух, как при воздушном отоплении системы. Эту технику можно сравнить с пребыванием на солнце в холодный день или с ощущением тепла далекого костра, даже если воздух холодный. Несмотря на свое название, лучистые системы отопления также зависят от конвекции — естественной циркуляции тепла в помещении, вызванной теплом, поднимающимся от пола.

Лучистое тепло использовалось с древних времен, возможно, еще в 4000 г. до н.э. в Монголии. Древние римляне также использовали тип лучистого отопления, известный как гипокауст, для обогрева своих домов и общественных бань. В последние десятилетия лучистое отопление стало более популярным в Европе, хотя оно, наконец, набирает популярность в Соединенных Штатах, особенно в строительстве новых домов, где установка более экономична. В то время как европейские инспекторы имеют гораздо больший опыт работы с этими системами, американские и канадские инспекторы должны быть готовы сталкиваться с ними все чаще.

В системах лучистого отопления используется один из двух теплоносителей, каждый из которых описан ниже:

водяное (водяное) лучистое тепло: в этой системе для обогрева дома используется горячая вода, подаваемая по трубам, расположенным в виде сетки.
электрические теплые полы: эта система использует электричество, передаваемое по кабелям или напольным коврикам, для обогрева дома.

Установка систем лучистого напольного отопления может быть влажной или сухой (не путать с вышеупомянутыми различиями), и решение об использовании того или иного во многом зависит от того, будет ли система установлена в новом или существующем строительство. Эти два метода кратко резюмируются следующим образом:

При влажной установке нагревательные панели устанавливаются на пол, а поверх установки наносится тонкий слой бетона или гипса, прокладывая кабели или трубы между двумя слоями пола или бетона. Эта установка идеально подходит для строительства новых домов, где для возведения первого этажа используется бетонная плита с высокой теплоемкостью.
Сухие установки с излучающим полом представляют собой относительно новые стратегии, в которых кабели или трубки проходят в воздушном пространстве под полом. Трубки часто прокладывают между слоями фанеры или под полом. Сухой обогрев чаще применяется при реконструкции и когда полы в новых домах не заливают бетоном.

Преимущества лучистого отопления

эффективность. Системы лучистого отопления потребляют меньше энергии, чем системы конвективного отопления, в которых используется то же топливо. Это происходит по ряду причин:
- Термостат можно настроить на более низкую температуру и при этом обеспечить такой же комфорт. Помещения, отапливаемые излучением, обычно нагреваются равномерно от пола и потолка, в отличие от систем с принудительной подачей воздуха, которые оставляют полы холодными. Исследования, проведенные Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE), показывают, что людям может быть так же комфортно при температурах на 6-8 градусов ниже при лучистом отоплении, чем при конвективном отоплении, использующем воздух в качестве основного теплоносителя.
- Они не требуют воздуховодов или труб, которые учитывают потери тепла в других системах.
- Потери тепла через окна меньше, так как воздух не продувается.
- Излучающие обогреватели можно зонировать, чтобы энергия использовалась только для обогрева отдельных комнат. Таким образом, вы можете легче направлять тепло в места с более интенсивным движением или в более прохладные помещения, в то же время отводя тепло от помещений, которые мало используются.
Системы лучистого отопления, в отличие от систем с принудительной подачей воздуха, не представляют большой угрозы распространения пыли, пыльцы и микробов.
гибкий выбор топлива. Водяные системы могут нагреваться с помощью самых разных источников энергии, таких как солнечные водонагреватели или газовые, дровяные или масляные котлы.
ненавязчивый. Системы лучистого отопления не видны в занимаемом пространстве, что экономит площадь и дает больше декоративной свободы.
тихо и чисто. Системы лучистого отопления бесшумны, чисты и практически не требуют обслуживания. С другой стороны, отопительный котел, работающий на жидком топливе, требует ежегодного обслуживания.
Радиационным обогревателям требуется много времени для охлаждения. Это может быть выгодно по нескольким причинам:
- Обогреватель можно включать ночью в непиковые часы, когда тарифы на электроэнергию ниже. Затем его можно отключить, но все же излучать тепло в часы пик.
- Поскольку лучистым обогревателям требуется много времени для охлаждения, они будут продолжать обеспечивать тепло в течение нескольких часов после отключения электроэнергии.

Недостатки лучистого отопления

Для систем лучистого отопления, монтируемых на потолке, требуется дополнительная изоляция под плитой.
ограниченный выбор напольного покрытия. Ковер, благодаря своим свойствам теплоизоляции, снижает эффективность внутриполовых систем. Дерево тоже может быть не лучшим выбором из-за его склонности к растрескиванию или усадке при нагревании. Если необходимо использовать древесину, лучше всего использовать древесину с низким уровнем влажности, чтобы избежать усадки и зазоров.
потенциально высокие коммунальные расходы. В некоторых районах электричество является самым дорогим способом обеспечения теплом.
высокая начальная стоимость. Из-за их сложной установки первоначальные затраты могут быть непомерно высокими.
длительный период прогрева. Электрические системы нагреваются быстрее, чем жидкостные, хотя и те, и другие требуют больше времени, чем обычные системы с принудительной подачей воздуха.
Их можно использовать только для обогрева. Для обеспечения охлаждения, очистки воздуха и вентиляции требуются отдельные системы. Система с принудительной подачей воздуха, напротив, может делать все это.
