Как сделать стропила для двухскатной крыши своими руками

Содержание

  1. Особенности конструкции
  2. Устройство крыши: знакомимся с главными элементами
  3. Виды стропильных систем: выбираем подходящую
  4. Параметры крыши
  5. Подготовка и обработка пиломатериала для каркаса
  6. Сборка стропильных ферм

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

  • С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
  • Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной.

Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

  1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
  2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
    • надежно фиксирует нижние концы стропил к балкам;
    • выступает в качестве балок для пола мансардных помещений;
    • служит основой для потолка нижнего этажа дома.
  3. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

    Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 – стойки; 6 – подкос; 7 – прогон.

  4. Лежень – продольный брус достаточно большого сечения, основа для крепления стоек. Устанавливается на внутренние несущие перегородки дома и служит для равномерного распределения нагрузки от кровельных стоек.
  5. Подкосы – наклонные бруски, упирающиеся в основания опорных брусьев и стропила. Позволяют снизить нагрузку на стропильные ноги, придают конструкции дополнительную жесткость и прочность. В районах с высокой снеговой или ветровой нагрузкой рекомендуют сделать несколько подкосов в одной стропильной ферме.
  6. Коньковый прогон – горизонтальный брус в верхней части каркаса, равный по длине всей крыше. Служит для крепления стропильных ног с определенным шагом.
  7. Мауэрлат – брусовая обвязка стен дома, необходимая для опоры нижних частей стропильных ног. В деревянном срубе функции этого элемента выполняют бревна верхнего венца.

Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого  из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Тематический материал:

    • Соломенная крыша своими руками
    • Ломаная крыша своими руками

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату.

Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

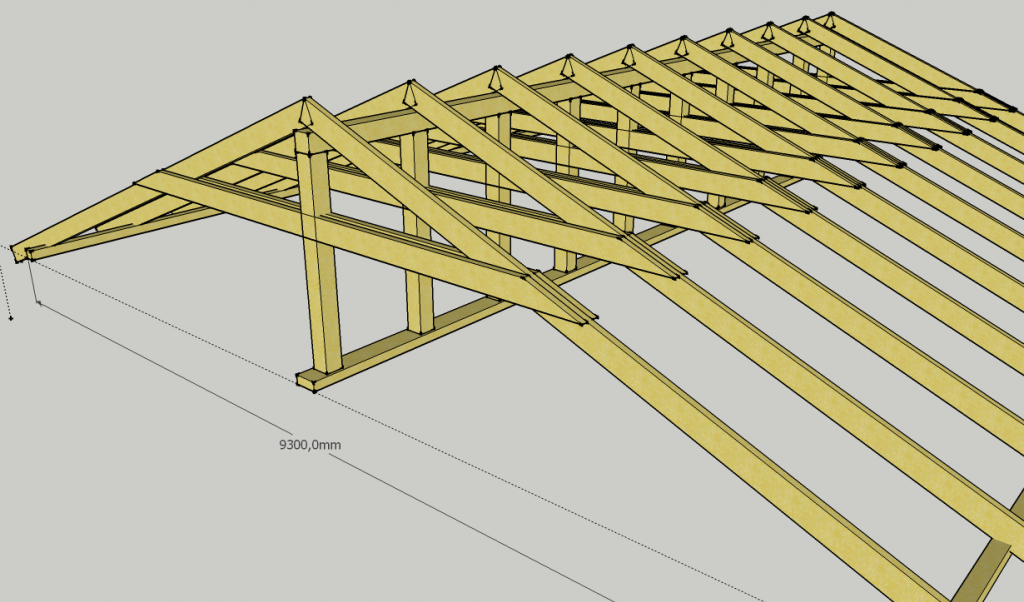

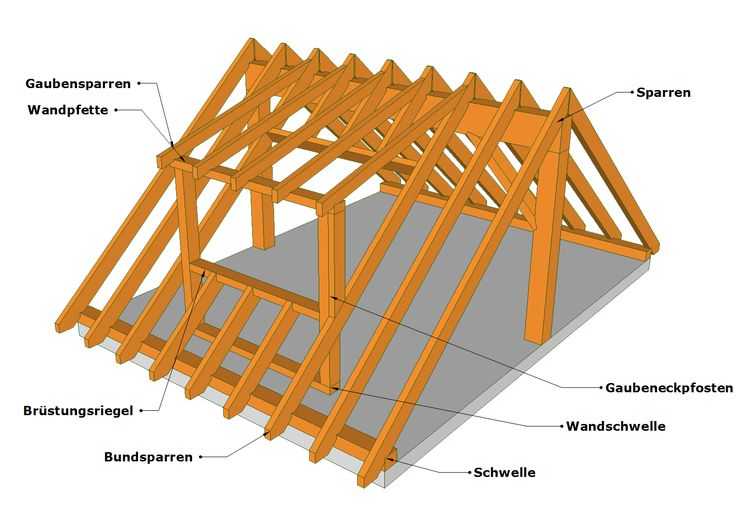

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Как ставить стропила на двухскатную крышу и правильно их закрепить

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

  1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
  2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
  3. Из предыдущих двух параметров можно узнать длину стропил.
  4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

  1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
  2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
  3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
  4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
  5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

  • Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
  • Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
  • Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

  • Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
  • Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
  • Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

  1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
  2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
  3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
  4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
  5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Последнее руководство, которое вам когда-либо понадобится

639shares

  • Share
  • Pin

За годы работы у меня была возможность построить немало односкатных крыш, и ни одна из них не была одинаковой. Я сделал простые фронтоны, наклонные крыши и несколько навесов — и, вероятно, несколько других, которые я не могу вспомнить. И, конечно же, каждый раз, когда я строю новую крышу, я всегда учусь строить различные типы односкатных стропил.

Я решил, что пришло время изложить эти знания о стропилах сарая в статье, чтобы поделиться с вами. Я хочу поделиться с вами, как легко построить стропила для вашего сарая. Мы рассмотрим двускатную крышу, но вы сможете применить стропильный метод, описанный ниже, к большинству типов односкатных крыш.

Ниже мы шаг за шагом рассмотрим, что нужно для изготовления стропил для сарая. Мы также рассмотрим материалы и инструменты, которые вам потребуются для работы.

Быстрая навигация

  • Что такое стропила?
  • Разница между стропилами и фермами
  • Типы односкатных стропил
    • Обычные стропила
    • Вальмовое стропило
    • Вальмовое стропило
    • Вальмовые домкраты
  • Стропила какого размера использовать для стропил?
  • Инструменты и материалы, необходимые для сборки стропил
  • Как построить стропила для сарая
    • Определить шаг стропил
    • Рассчитать длину ваших стропил Соединение
    • Разметка и обрезка других стропил
    • Дополнительные шаги для крыш без коньковой балки
  • Какое стандартное расстояние между стропилами односкатной крыши?
  • Как установить стропила на сарае
    • Измерение размещения стропил
    • Изготовление раскоса коньковой балки
    • Прикрепление средних стропил
    • Прикрепление концевых стропил
  • Заключение
  • Что такое Rafter?

    Стропила — это каркас вашей крыши. Точнее, это балка, идущая от вершины вашей крыши вниз к кануну. Он опирается на каркас вашей стены и, если все сделано правильно, служит для удержания стен сарая на месте, поддерживая крышу.

    Разница между стропилами и фермами

    Стропила обычно используют более крупные деревянные балки и не имеют никакого каркаса, кроме самих балок. Стропильная балка обычно больше, чем 2×4 — в больших домах могут быть стропила размером 2×12 и более!

    Ферма, с другой стороны, состоит только из 2х4 и часто изготавливается на заводе. Фермы используют «сетки» 2×4 внутри стропильной конструкции для поддержки крыши. Фермы скреплены стальными косынками и являются основными элементами конструкции дома.

    Типы односкатных стропил

    Односкатные стропила бывают разных конструкций, в зависимости от конструкции навеса и односкатной крыши. Мы рассмотрим некоторые из наиболее распространенных типов стропил сарая и почему вы можете или не можете рассмотреть их в своем следующем проекте сарая.

    Рядовые стропила

    Рядовые стропила состоят из двух балок, которые проходят вверх от верхней пластины с обеих сторон стены сарая. Каждая балка имеет надрез внизу, называемый птичьим ртом, так что он ровно лежит на верхней части каждой стены.

    Вверху, где сходятся стропила, их либо наклоняют так, чтобы они сходились в одной точке, либо прикрепляют к горизонтальному коньковому брусу. Коньковая балка проходит по всей длине односкатной крыши, соединяя каждую пару стропил.

    Некоторые односкатные стропила не имеют коньковых балок либо из-за небольшого размера, либо из-за отсутствия технических ноу-хау. Однако в наши инструкции входит изготовление односкатных стропил с коньковым брусом.

    Когда использовать рядовые стропила? Вы можете использовать обычные стропила на любой односкатной крыше, но они имеют наибольший смысл при строительстве двускатной крыши или односкатной крыши, где они могут сидеть или прикрепляться к верхним плитам стены. Навесные стропила затем соединяются с доской бухгалтерской книги у стены другого сарая или дома.

    Вальмовое стропило

    Вальмовое стропило работает в тандеме с обычным стропилом, но при использовании создает более привлекательный внешний вид линии крыши, но создает меньше внутреннего пространства.

    Вальмовые стропила, если они используются, представляют собой балки, которые располагаются на двух или всех четырех углах стены сарая и проходят вверх, чтобы встретиться с коньковой балкой. Они проходят по диагонали, так что один или оба конца прямоугольной односкатной крыши наклонены перпендикулярно двускатной крыше в средней части сарая.

    Эти стропила требуют дополнительных измерений для правильного прилегания вальмового фронтона к коньковому брусу. Они также усложняют обшивку и добавление кровельного материала из-за дополнительных углов на крыше.

    Королевское стропило

    Королевское стропило, также известное как «корольное обыкновенное», представляет собой центральное стропило между двумя вальмовыми стропилами. Он проходит от края конькового бруса вниз к центру стены, делая его перпендикулярным общим стропилам. Королевское стропило имеет вальмовые стропила, выступающие с обеих сторон от того места, где они встречаются с коньковой балкой.

    В традиционной вальмовой крыше главное стропило будет той же длины, что и обычные стропила, которые вы используете. Однако, поскольку навесы принимают все формы и размеры, вы не должны воспринимать это правило как непреложное.

    Когда использовать королевское стропило? Вы будете использовать королевское стропило каждый раз, когда строите односкатную крышу в стиле вальма.

    Вальмовые домкраты

    Вальмовые домкраты — это более короткие стропила, которые соединяются с вальмовыми стропилами. Поскольку вальмы соединяются с коньковой доской по диагонали, стропила, закрывающие края стен по обе стороны от вальмовых стропил, будут короче. Такие стропила называются вальмовыми.

    Пиломатериалы какого размера следует использовать для стропил крыши?

    Вы не можете просто использовать древесину любого размера для стропил – сверьтесь с таблицами пролетов стропил, чтобы узнать, какой размер древесины вы можете использовать.

    Как видите, размер дров зависит от длины вашего сарая. Теперь ваше стропило будет немного длиннее половины пролета вашего сарая, так как оно находится под углом. Шаг и пролет вашей крыши будут определять, какая длина стропил вам понадобится — используйте калькулятор максимального пролета, чтобы определить размер стропил.

    Если вы посмотрите на таблицу пролетов стропил, вы заметите, что 2×4 можно использовать для стропил на пролетах до 11 ½ футов. Что-нибудь сверх того, что вы смотрите на использование 2x6s для большинства навесов.

    Инструменты и материалы, необходимые для сборки стропил сарая

    Инструменты
    • Продуктов не найдено.
    • Циркулярная пила или электролобзик
    • Молоток
    • Аккумуляторная дрель
    • Рулетка и угольник
    Материалы
    • 2x4s – без обработки давлением
    • 2×6 – достаточной длины, чтобы охватить всю длину сарая
    • Фанера ⅝”
    • Оцинкованные винты 1 ½” 8d
    • Винты для настила 1 5/8”
    • Строительный клей
    • Simpson RR Соединители и стяжки

    Как сделать стропила для сарая

    Давайте приступим к делу и построим несколько стропил. Теперь, когда у вас есть хорошее представление о том, насколько большими будут ваши стропила, мы шаг за шагом рассмотрим, как их построить.

    В качестве примера возьмем навес размером 10×8 футов с пролетом 8 футов. Процесс, как правило, будет одинаковым для сарая любого среднего размера, но обязательно используйте калькулятор размеров стропил выше, чтобы найти правильную длину и размер стропил для вашего проекта стропил сарая.

    В этом проекте мы будем использовать коньковую балку, поэтому каждый набор стропил будет встречаться с горизонтальным 2×6 на вершине, который будет проходить по всей длине сарая и соединяться со всеми стропилами.

    Помните, что для стропил вы всегда будете использовать коньковый брус на один размер больше. Итак, в нашем случае 2×6. Если вы используете пиломатериалы 2×6 для стропил, ваша коньковая балка будет 2×8.

    Определите шаг стропил

    Во-первых, вам нужно найти шаг ваших стропил, что поможет вам определить длину ваших стропил. Используйте этот калькулятор, чтобы определить длину стропил.

    Многие обычные кровельные материалы, такие как черепица, требуют уклона не менее 2:12. Более того, они обычно утверждают, что 4:12 — это самое низкое значение, которое вы можете использовать без какой-либо специальной подкладки. Наша крыша, которую мы будем строить, будет 4:12.

    Рассчитайте длину стропил

    Мы будем строить крышу с уклоном 4:12, пролетом 8 футов и свесом 1 фут. С этим набором спецификаций мы рассматриваем стропила длиной 5 футов 3 ½ дюйма. Этот общий пролет находится в пределах несущей способности стропил 2 × 4, но на каком расстоянии друг от друга мы можем расположить стропила?

    Если вы посмотрите на нашу таблицу расстояний между стропилами, вы заметите, что 2×4 могут перекрывать 8-футовый зазор на крыше 4:12. Однако вы также заметите, что это относится только к высушенной в печи древесине № 1, которая может быть недоступна для большинства из нас. На самом деле, 2×4 класса № 2 кажутся более распространенными.

    Предполагая, что мы используем стропила №2 класса 2×4, нам нужно будет расположить наши стропила на расстоянии 16 дюймов от центра. Это дает нам достаточную опору для нашей крыши, и нам не нужно беспокоиться о снеге или другом мусоре, обрушившем нашу односкатную крышу.

    Обрезка хвоста и конька первого стропила

    Самым удобным инструментом в вашем наборе инструментов для этой работы будет скоростной угольник. Вы заметите, что ваш квадрат скорости имеет правильные измерения с одной стороны и градусы с другой. Вы также увидите, что конец со степенями имеет набор чисел от 1 до 24 прямо над ним.

    Эти отдельные числа соответствуют уклону крыши. Итак, поскольку мы используем уклон крыши 4:12, мы будем использовать число 4 в этом ряду, чтобы помочь нам сделать наши косые разрезы.

    Для начала я уже знаю, что длина моего стропила будет 5 футов 3 ½ дюйма. Я буду использовать свой квадрат скорости, чтобы измерить мой первый разрез на одном конце моего стропила 2 × 4. Я буду использовать угол квадрата скорости на одном краю 2×4, где написано «поворот». Затем я буду поворачивать квадрат на стержне, пока 4 не выровняются с внешним краем стропила.

    Я отмечу линию по краю квадрата скорости. Это дает мне точное сокращение 4:12. Теперь я мог бы сделать несколько вычислений и узнать, что 4:12 составляет примерно 18,5 градусов, но квадрат скорости настолько быстр, что мне не нужно этого делать.

    Если вы хотите использовать торцовочную пилу, вы можете просто повернуть торцовочную пилу на 18,5 градусов и резать.

    Обрезая другой конец, убедитесь, что оба разреза параллельны! Если длина разреза составляет 5 футов 3 ½ дюйма, то вы будете измерять только одну сторону от конца до конца. Используя торцовочную пилу, просто проденьте древесину после того, как сделаете свой первый разрез. Это гарантирует, что разрезы будут параллельными.

    Затем используйте сантиметровую ленту и измерьте расстояние от самой дальней верхней точки вашего первого разреза. Сделайте отметку и используйте квадрат скорости так же, как в первый раз.

    Вырезать стык «Птичья пасть»

    Соединение «Птичья пасть» может оказаться сложной задачей, но если вы используете незаконченный пол сарая в качестве шаблона, то все получится гораздо быстрее. Положите набор стропил на пол и выровняйте их по тому месту, где они будут сидеть на стенах (если стены уже были там). Вам нужно будет положить 2 × 4 на его край на вершине двух стропил, чтобы они действовали как коньковая доска — для расстояния.

    Получить лом 2×4 штуки. Разрежьте четыре из них на длину в пару футов или около того. Прикрутите каждую деталь так, чтобы по одной было над и под каждым стропилом. Делайте это аккуратно, чтобы стропила не оказались на месте. Теперь вы можете удалить свои стропила и вставить другую пару — вы создали приспособление для вырезания соединений птичьего рта.

    Имея стропила в приспособлении, используйте карандаш, чтобы наметить вырез в любом стропиле. Поскольку оба стропила свисают с краев вашего сарая, вы просто наметите углы сарая на 2х4. Вы будете обводить контур под каждым стропилом, но будете использовать край пола сарая в качестве ориентира, поэтому вам не нужно будет видеть, что вы делаете, потому что края пола — это ваш ориентир.

    После того, как вы наметите стропила, переверните их. У вас получится треугольник. Однако это не тот разрез, который вам нужно сделать. Вам все еще нужно взять квадрат скорости и продолжить вертикальную линию, которую вы нарисовали, до нижней части нижней стороны стропила.

    Сейчас – последнее измерение. Помните, что ваши стропила сидят на верхней пластине стен сарая. Но вертикальный разрез на птичьей пасти не будет плотно прилегать к верхней пластине. Почему? Стены вашего сарая по-прежнему нуждаются в обшивке, и она подойдет и под разрезы птичьего рта, поэтому вам необходимо расширить горизонтальный разрез, нависающий над стенами вашего сарая, по крайней мере, на ½ дюйма или ⅝ дюйма, чтобы учесть обшивку вашей стены.

    Нарисуйте еще одну вертикальную линию на расстоянии ½ или ⅝ дюйма от исходной вертикали на стропиле — она должна быть ближе к внешней стороне стропила. Затем продлите горизонтальную линию от вашего первоначального разреза до этой новой линии.

    Эта новая вертикальная и горизонтальная линии, которые вы нарисовали, идущие внутрь вашего сарая, — это разрезы, которые вы сделаете — треугольник.

    Я использую лобзик, чтобы сделать этот разрез, хотя ручная пила или циркулярная пила тоже подойдут. Если вы используете циркулярную пилу, вы можете сделать надрезы, перевернуть древесину, вырезать с другой стороны, а затем использовать чистовую ручную пилу, чтобы удалить остатки. Или вы можете просто использовать ручную пилу и медленно резать.

    См. крупный план разреза «птичья пасть» ниже:



    Разметьте и обрежьте другие стропила

    Используйте исходные стропила поверх новых в качестве ориентира для распилов.

    После того, как вы обрежете все стропила, выровняйте их рядом, чтобы проверить точность. Вы можете подумать, что, поскольку вы использовали исходную пару в качестве шаблона, не будет никаких расхождений, но вы будете удивлены тем, сколько вариаций может произойти!

    Дополнительные ступеньки для крыш без коньковой балки

    Если вы не используете коньковую балку, вам следует использовать фанерные косынки для усиления соединения на вершине каждого набора стропил. Для сарая 8×10 достаточно одного листа фанеры ⅝ дюйма.

    Вы собираетесь вырезать треугольники, которые будут покрывать вершины каждого набора стропил. Эмпирическое правило заключается в том, что косынка должна быть в два раза шире древесины, которую вы используете для своих стропил. Так что примерно 7-8 дюймов в длину для 2×4.

    Каждая сторона косынки будет иметь длину 8 дюймов, но только 8 дюймов в высоту. Разложите лист фанеры на козлах. Если смотреть на длинную сторону материала, отмерьте от верхнего края 8 дюймов вниз. Затем проведите линию по ширине фанеры от этой отметки. Используйте циркулярную пилу или лобзик, чтобы сделать разрез.

    Теперь у вас есть кусок фанеры размером 8 x 48 дюймов. Используйте этот кусок, чтобы разметить остальную часть фанеры. Теперь вам нужно разрезать меньший кусок на три треугольника. Начиная с одного длинного края, отмечайте точки через каждые 8 ​​дюймов. Теперь сделайте то же самое с другой длинной стороной. Соедините точки, чтобы у вас получилось три треугольника, каждый высотой 8 дюймов и длиной 16 дюймов.

    Вырежьте их циркулярной пилой. Используйте готовые косынки в качестве шаблонов, чтобы разметить остальную часть дерева и вырезать соответственно.

    Для крепления косынок требуются шурупы для дерева диаметром 1 ⅝ дюйма и строительный клей. Я использую строительный клей Gorilla Heavy Duty, и он отлично работает. Убедитесь, что вы используете перчатки при работе. Помните, что ваши наборы стропил на обоих концах будут иметь только косынки, обращенные внутрь сарая. Все внутренние стропила будут иметь косынки с обеих сторон.

    Какое стандартное расстояние между стропилами односкатной крыши?

    Расстояние между стропилами стандартной односкатной крыши см. в таблице пролетов стропил.

    Стандартного расстояния не существует — оно зависит от размера стропил, которые вы хотите использовать, и от размера пролета вашего сарая. Например, 2×4 класса № 2 с шагом 16 дюймов по центру будут охватывать чуть более 9 футов. Если вы получаете высушенные в печи пиломатериалы премиум-класса, то вы можете получить пролет 10,5 футов с тем же размером пиломатериала и расстоянием между стропилами.

    Когда придет время устанавливать стропила, примите во внимание их размер, стоимость и особенно безопасность. Убедитесь, что расстояние между пиломатериалами и стропилами соответствует таблице нагрузок.

    Наконец, если вы живете в месте с сильным, мокрым и регулярным снегом, подумайте о своей нагрузке. Обратитесь к таблице тяжелых нагрузок, в которой указаны разные значения размеров пиломатериалов, пролетов и расстояния между стропилами.

    Установка стропил на сарае

    Установка стропил с коньковым брусом может оказаться непростой задачей, особенно если вы делаете это в одиночку. Посмотрите ниже, чтобы увидеть, как вы можете сделать все это самостоятельно, не ломая себе спину!

    Измерение размещения стропил

    Отметьте, где вы собираетесь разместить стропила. Если вы делаете 16-дюймовый OC, начните на ¾ дюйма от переднего края вашей верхней пластины, где будет сидеть ваше первое стропило. Оттуда отмерьте 16 дюймов вниз по верхней пластине. Сделайте еще одну отметку. Иди, пока не дойдешь до конца.

    Ваше последнее стропило не будет ровно в 16 дюймах, так что два последних стропила, скорее всего, будут ближе остальных, и это нормально. После того, как вы отметили, где будет проходить каждое стропило, пришло время установить верхнюю пластину на соединители ураганных стяжек стропила. Обязательно размещайте их так, чтобы отверстие в выемке было заподлицо с верхней пластиной стен. Их устанавливают так, чтобы они были прибиты к внутренней стороне верхних пластин.

    Вы установите их так, чтобы отметка, которую вы сделали на верхних пластинах, находилась в центре выреза разъема. Для этих соединителей требуется 10 структурных винтов SDS. С этими соединителями нельзя использовать старые шурупы.

    Для стропил на обоих концах используйте что-то вроде углового соединителя. Обязательно установите эти кронштейны на расстоянии 1 ½ дюйма от внешних краев стены на верхних пластинах. Убедитесь, что они находятся рядом с боковым краем верхних пластин, чтобы они точно совпадали со срезом птичьего рта. Это даст соединителю полную поверхность дерева на стропиле, чтобы вбить гвоздь.

    Наконец, вам нужно отметить коньковую балку в тех же местах, что и верхнюю пластину. Я беру коньковый брус и кладу его на верхнюю пластину одной стороны стены, затем отмечаю край конькового бруса точно там, где я отметил верхнюю пластину. Убедитесь, что верхняя пластина и коньковая балка точно выровнены.

    Затем я подношу коньковую балку к другой стене, чтобы проверить выравнивание – если метки не совпадают, значит, мне нужно перепроверить свои измерения. Как только я узнаю, что измерения верны, я использую эти соединители коньковых стропил, чтобы соединить стропила с коньковой доской для всех стропил, кроме пар на обоих концах.

    Установите эти разъемы там, где вы сделали отметки — это избавит вас от множества хлопот позже, когда вы соберете всю сборку.

    Пока не устанавливайте коньковую доску к соединителям стропил на концах конькового бруса – вы сделаете это в конце.

    Изготовление раскоса коньковой балки

    Прежде чем я установлю первые стропила и коньковую балку, мне нужны распорки для моей коньковой балки поверх обоих концов стен сарая. Я начну с того, что найду центр моего пролета как на передней, так и на задней стенке и сделаю отметки.

    Используйте этот калькулятор, чтобы определить длину от вашей коньковой балки до верхней пластины одной стены. Отрежьте один 2 × 4 точно такой же длины, затем отрежьте еще два примерно на четыре дюйма длиннее, чем первый.

    Поместите короткие 2×4 между более длинными. Скрутите их вместе. Короткий кусок будет находиться точно в центре одной стены, прямо над верхней пластиной. Вы можете прикрепить его парой шурупов по дереву — он не является постоянным, поэтому он просто должен удерживать коньковую доску.

    Проделайте то же самое с противоположной стеной. Когда закончите, возьмите коньковую доску, поставьте ее и проденьте через распорки. Он должен идеально сидеть без каких-либо выступов. Если нет, то перепроверьте свои измерения.

    Прикрепление средних стропил

    Прикрепление остальных стропил требует, чтобы вы просто выровняли стропила в уже установленных соединителях. Если вы измерили правильно, это самая простая часть. Я бы посоветовал вам установить стропила попарно. Если делать только одну сторону, до упора вниз, то коньковая доска может расшататься или деформироваться от всех ударов молотком в одном направлении.

    Прикрепите торцевые стропила

    Снимите скобы, которые вы сделали для коньковой доски. После того, как вы ушли с дороги, вы можете продолжить и установить разъемы на коньковой доске. Вы будете использовать тот же тип соединителей, что и на других стропилах, за исключением того, что вы отрежете одно крыло — то, которое находится на внешней стороне сарая.

    Установите соединитель, используя винты Simpson № 9 1-1/2 дюйма для конструкционного соединителя. Теперь вы можете установить стропила в соединители. Он должен быть на одном уровне с внешним краем верхней пластины.

    Повторите на противоположной стороне. Сделанный!

    Заключение

    Надеюсь, вы смогли почерпнуть из этой статьи полезную информацию о том, как построить стропила для сарая и как их установить. Помните, что есть много разных способов сделать эти проекты, и я попытался дать вам способ сделать это дешево, но безопасно, не выходя за рамки бюджета.

    Как всегда, если у вас есть какие-либо вопросы или предложения, напишите мне или оставьте отзыв ниже. Желаю вам удачи в вашем следующем проекте по строительству стропил сарая!



    Вам также могут понравиться:

    Каркас стен сарая: единственное необходимое руководство Как построить пол сарая [Пошаговое руководство] Как определить расстояние между балками пола сарая [Краткое руководство]

    Евгений Сокол

    Юджин был энтузиастом DIY на протяжении большей части своей жизни и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

    Как прикрепить стропила и фермы к верхней плите

    615shares

    • Share
    • Pin

    Вы находитесь в середине строительства, и пришло время начать обрамление односкатной крыши. Вы знаете, что существует множество способов крепления стропил и ферм к верхней пластине, но вы не уверены, какой из них лучше всего подходит для вашего проекта.

    Как лучше всего прикрепить стропила и фермы к верхней плите? Для выполнения этой работы можно использовать несколько методов, в том числе гвозди на ногах, ураганные стяжки и даже винты. В этой статье мы рассмотрим каждый метод, чтобы помочь вам определить, какой из них лучше всего подходит для крыши, которую вы строите.

    Быстрая навигация

    • Что такое фермы и стропила?
    • Как прикрепить стропила к верхней плите
      • 1. Крепление гвоздями
      • 2. Анкерная стяжка
      • 3. Соединитель для конькового стропила
    • Как прикрепить кровельные фермы к верхней плите
      • 1. Крепление гвоздями
      • 2. Поворотный ремень
      • 3. TimberLOK
      • 4. Анкер Hurricane
      • 5. Угловой соединитель ML
    • Заключение

    Что такое фермы и стропила?

    Для создания крыши здания можно использовать как фермы, так и стропила. Хотя они функционируют одинаково, у них есть уникальные различия, которые влияют на то, как они крепятся к опорным стенам.

    Давайте начнем со сравнения этих двух разных стилей крыш. Стропила — это балки, идущие от вершины крыши к верхней плите несущих стен. Они соединяются на пике крыши, соединяясь с противоположным стропилом или с коньковой балкой, которая проходит по всей длине пика дома или сарая. Стропила устанавливаются поштучно при возведении крыши.

    Фермы, как и стропила, образуют профиль крыши строения. Однако, в отличие от стропил, фермы предварительно собираются перед установкой. Фермы состоят из двух отрезков пиломатериалов, образующих верхний край фермы, нижнего пояса, соединяющего два противоположных конца верхнего пояса, и ряда поддерживающих перемычек посередине.

    Фермы обычно собираются на складе, а затем устанавливаются как единое целое. Благодаря дополнительным опорным элементам фермы обычно намного прочнее стропил и поэтому могут выдерживать более длинные пролеты.

    Для получения дополнительной информации о фермах и стропилах ознакомьтесь с моей статьей о стропилах и фермах.

    Прежде чем мы начнем, важно понять, почему присоединение вашей крыши, будь то ферменная или стропильная, к вашей конструкции является таким важным этапом в процессе строительства. Важно понимать, что не все методы, которые мы обсудим в этой статье, одинаковы.

    Некоторые методы могут выдерживать большие подъемные нагрузки. Что такое подъем? Подъем — это давление, создаваемое, когда ветер дует вверх на крышу вашей конструкции. Во время некоторых стихийных бедствий, таких как торнадо и ураганы, величина подъема, которую может выдержать ваша крыша, может определить, останется ли крыша на месте или нет.

    Хотя в этой статье мы не будем вдаваться в подробности обо всех факторах, влияющих на определение рейтинга загрузки крыши, который включает в себя все, от пролета вашей крыши до типа пиломатериалов, которые вы используете, мы обсудим, какие методы крепления сильнее других.

    При определении того, что подходит для вашей крыши, учитывайте, где вы живете и какие погодные условия должно выдерживать ваше здание. Конечно, если вы живете в прибрежном районе, подверженном ураганам, вам следует использовать ураганные галстуки.

    Как прикрепить стропила к верхней пластине

    Для обеспечения устойчивости крыши важно иметь прочное соединение между стропилами и верхней пластиной. Силы гравитации на крыше заставляют стропила выталкиваться наружу. Таким образом, важно правильно закрепить стропила, чтобы эти силы не взяли верх.

    Частично это связано с созданием выреза «птичья пасть» для облегчения соединения верхней пластины и стропила. Вырез птичьего рта включает в себя выемку в форме птичьего рта на каждом стропиле, где он встречается с верхней пластиной.

    Этот паз позволяет балке плотно прилегать к верхней пластине. Это необходимо? Хотя у вас может возникнуть искушение избежать, по общему признанию, утомительного процесса вырезания птичьего рта в каждом стропиле, не делайте этого.

    Во-первых, паз создает большую площадь поверхности в соединении между верхней пластиной и стропилом, обеспечивая лучшее соединение для их крепления друг к другу.

    Также стоит подумать о гравитации. Те гравитационные силы, о которых мы упоминали ранее, выталкивают наружу каждое стропило, от вершины до карниза. Вырезая выемку в виде птичьего рта, эти силы перенаправляются вниз на настенную пластину и стену, а именно туда, куда вы хотите, чтобы эти силы направлялись.

    В конце концов, стены должны поддерживать крышу. Это предотвратит потенциальное смещение стропил, что приведет к провисанию крыши или, что еще хуже, к обрушению внутрь.

    По тем же причинам вам также следует подумать об использовании хомутов, если вы планируете использовать стропила. Стяжка с воротником представляет собой отрезок пиломатериала, который прикрепляется к каждому противоположному стропилу возле вершины, предотвращая расхождение ваших стропил. Хомутные стяжки также снимают нагрузку с настенной плиты и стыка стропил.

    Для дополнительной поддержки вы можете использовать потолочные балки, которые представляют собой отрезки пиломатериалов, идущие от конца одного стропила к другому.

    1. Крепление гвоздями

    Крепление гвоздями — один из проверенных временем способов крепления стропила к верхней пластине. Он включает в себя крепление стропила к верхней пластине путем забивания гвоздей через стропило и в заглушку стены под углом на противоположных сторонах стропила. Этот метод используется потому, что просто невозможно вбить пластину прямо в стропило из-за стенных шпилек.

    Сколько гвоздей нужно использовать, зависит от размера верхней пластины. Для верхней пластины 2×4 используйте три пальца на ногах, чередуя стороны. Для верхней пластины 2×6 используйте пять ногтей на ногах, снова чередуя стороны с каждым ногтем.

    С помощью гвоздя 8d забейте каждый гвоздь под углом примерно 30 градусов на расстоянии от стыка так, чтобы примерно 1/3 длины гвоздя входила в стропило, а оставшиеся 2/3 — в заглушку стены.

    Такие гвозди обычно называют «наклонными». Какой в ​​этом смысл?

    Наклонные гвозди на противоположных сторонах предотвращают выдергивание гвоздей. Это также снижает вероятность того, что гвозди будут срезаны под весом крыши.

    2. Галстук «Ураган»

    Не хотите дурачиться с гвоздями на ногах, которые включают оценку углов и глубины? Хотите более надежное соединение. Тогда весна для галстуков Simpson Strong-Tie Hurricane.

    Эти стяжки, похожие на подвесы для палубных балок, состоят из металлической пластины, которая удерживает стропила, прижимаясь к стенной пластине. Как и в случае с вешалкой для палубных балок, здесь предусмотрены специальные отверстия для гвоздей, что делает процесс установки несколько надежным.

    После установки стропила вставьте пластину на место и прикрепите ее структурными винтами Simpson Strong-Tie или оцинкованными гвоздями 8d.

    Simpson Strong-Tie также предлагает другой вариант, который крепится к передней части верхней пластины и боковой части стропила. Как и в случае с другим стилем, эти разъемы предлагают удобство, а также прочность. Выровняйте их и вверните структурные винты в каждое из десяти предварительно просверленных отверстий.

    Как следует из названия, эти стяжки предназначены для надежной фиксации крыши при сильном ветре или даже при землетрясении. Хотя вы заплатите за них немного больше, удобство и дополнительная мощность того стоят.



    3. Соединитель конькового стропила

    Как следует из названия, эти удобные соединители обычно используются для крепления стропил к коньковому брусу на вершине крыши. Они работают так же хорошо, чтобы соединить стропила с верхними пластинами. Они особенно хорошо работают с навесом.

    Эти соединители крепятся к краю верхней пластины с помощью оцинкованных гвоздей через предварительно просверленные отверстия. Затем стропило вставляется в кронштейн, прикрепленный к пластине, и закрепляется гвоздями через предварительно просверленные отверстия.



    4. Крепление стропил без птичьего паза – соединитель с переменным шагом

    Если вы действительно против идеи делать на стропилах вырезы в виде птичьего паза, то вы можете рассмотреть соединители Simpson Strong Tie с переменным шагом. Соединитель крепится к верхней части настенной пластины и включает в себя регулируемый кронштейн, который принимает и фиксирует стропило.

    Этот кронштейн можно отрегулировать для наклона от 3:12 до 12:12.

    С помощью этого кронштейна вы избавляетесь от необходимости делать пазы и забивать гвозди. Просто установите кронштейн и установите его через предварительно просверленные отверстия с гвоздями 10d. Этот соединитель с переменным шагом может сэкономить вам много времени, но не сэкономит вам деньги, так как эти кронштейны недешевы. Решите, стоит ли экономия времени дополнительных затрат при рассмотрении этого варианта.

    5. Специальные 6-дюймовые шурупы – TimberLOK

    Крепление гвоздями обычно используется, когда невозможно прибить верхнюю пластину к стропилу. Что ж, у TimberLOK есть еще один вариант. Возможно, вам не удастся прибить верхнюю пластину к стропилу. Но можно вкрутить в него винт.

    Шурупы TimberLOK длиной 6 дюймов прикрепляют стропило к верхней пластине, вкручивая винт под углом от стыка между стойкой стены и верхней пластиной через верхнюю пластину в стропило. Это достаточно сильно? Будьте уверены, это так. Шурупы TimberLOK соответствуют требованиям национальных норм IRC 2012 для соединений стропил или ферм с верхней пластиной.

    Требуется только один шуруп на стропило, это один из самых быстрых способов соединения верхней пластины и стропила. Для винта TimberLOK даже не требуется направляющее отверстие.



    Как прикрепить фермы крыши к верхней пластине

    Хотя многие методы крепления ферм такие же, как и у стропил, крепление фермы крыши к верхней пластине немного сложнее из-за характера ферм.

    В отличие от стропил, которые устанавливаются поштучно, фермы устанавливаются после их полной сборки. Это означает подъем и размещение объекта, который может весить сотни фунтов в зависимости от размера крыши, которую вы строите.

    В домах фермы необходимо поднимать на место с помощью крана. Для навесов фермы обычно достаточно легкие, чтобы их можно было вручную установить на место, но вам, вероятно, понадобится пара дополнительных рук для выполнения этой задачи.

    Поскольку нижняя часть фермы скрепляется нижним шнуром, для крепления фермы к верхней пластине не требуется выреза птичьего рта. Нижний шнур должен лежать прямо на верхней пластине, что делает присоединение фермы сравнительно простым процессом.

    Чтобы выполнить это соединение, имейте в виду, что, как и в случае со стропилами, согласно большинству строительных норм и правил требуются анкерные скобы для защиты крыши от сильного ветра. Требуются ли ураганные стяжки, во многом зависит от того, где вы живете, поэтому обязательно проверьте свои строительные нормы и правила, чтобы увидеть, необходимо ли это.

    Даже если они не требуются, лучше всего использовать ураганные стяжки, чтобы обеспечить надлежащую защиту вашей конструкции.

    Общее эмпирическое правило для установки фермы заключается в том, что вам необходимо устанавливать ферму как минимум через каждые 24 дюйма. Имея это в виду, определите пространство от конца до конца и равномерно распределите фермы. После прикрепления фермы убедитесь, что она установлена ​​вертикально, прежде чем переходить ко второй.

    Используйте распорки, чтобы удерживать фермы на месте, когда будете продвигаться поперек.

    1. Крепление гвоздями

    Как и в случае стропил, крепление гвоздями является одним из наиболее распространенных способов крепления ферменной крыши к стеновой плите. Прибейте ферму к верхней части настенной пластины, вбив ее через стороны нижнего пояса под углом 30 градусов.

    Учитывая, что в этой части нижнего пояса, скорее всего, находится одна из соединительных пластин, скрепляющих ферму, может потребоваться прибить металлическую пластину с одной стороны фермы. Это нормально. Только не повредите пластину при этом.

    Как и при установке стропил, используйте гвоздь 8d, следя за тем, чтобы примерно 2/3 длины гвоздя попали в стеновую пластину. Убедитесь, что ногти на ногах с обеих сторон фермы на каждом конце. Используйте три гвоздя для хорды 2×4, два с одной стороны и один с другой, и четыре гвоздя для хорды 2×6, по два с каждой стороны.

    2. Поворотный ремешок



    Если вы ищете вариант, обеспечивающий более надежное соединение, чем стандартное крепление на ногах, рассмотрите эти поворотные ремешки от Simpson Strong-tie. Эти ремни охватывают соединение между фермой и верхней пластиной. Лента прикрепляется к нижней стороне верхней пластины, а затем закручивается поверх верхнего пояса фермы, прочно удерживая их вместе.

    Просто согните хомуты вокруг соединения, а затем установите с помощью указанных крепежных элементов. Хотя их может быть сложнее установить, чем ногти на ногах, они обеспечивают большую прочность, сопротивляясь поднятию лучше, чем ногти. Если вы живете в районе, подверженном разрушительным сильным ветрам, это отличный вариант для вас.

    3. TimberLOK

    Альтернатива TimberLOK гвоздям и пластинам также может использоваться для ферм. Установка аналогична стропилам; только вы вкручиваете 6-дюймовый винт через нижнюю часть верхней пластины в верхний и нижний пояс фермы, а не в стропило.

    Как и в случае со стропилами, убедитесь, что вы вкручиваете шуруп в точку, где встречаются верхняя пластина и стойка стены. Чтобы обеспечить надежное соединение, убедитесь, что винт проходит через все три части: верхнюю пластину, нижний пояс и верхний пояс.

    4. Анкерная стяжка

    Анкерная стяжка — отличный вариант для крепления фермы к верхней плите. Монтаж ферм такой же, как и стропил (см. выше). Вместо того, чтобы прикреплять стяжку к стропилу, вы будете прикреплять ее к нижнему поясу фермы. Ураганные связи обеспечивают прочное соединение, которое обеспечит вам самое сильное сопротивление подъему.

    5. Угловой соединитель ML

    Простой, прочный и эффективный. Эти угловые соединители от Simpson Strong-Tie создают прочное соединение между фермой и верхней пластиной и относительно просты в установке. Они работают, создавая соединение прямо на 90-градусном стыке фермы и верхней пластины.

    После установки фермы прикрепите угловые соединители к обеим сторонам нижнего троса и закрепите их с помощью винтов Simpson 1/4” x 1,5” с сильным завинчиванием.

    Вывод

    Есть много хороших вариантов, которые следует учитывать при определении того, как прикрепить крышу к стенам конструкции, которую вы строите. Крепление гвоздями — один из самых простых способов крепления стропил или ферм к верхней пластине, в то время как ураганные стяжки обеспечивают превосходную прочность, чтобы ваша крыша оставалась на своем месте.

    Когда придет время прикрепить крышу, будь то фермы или стропила, обязательно подумайте, что лучше всего соответствует потребностям конструкции, которую вы строите.
